4 Điều Kiện

Đảm Bảo An Toàn

Của Cửa Sổ

Những mốc giới hạn sau đây đối với cửa sổ sẽ quyết định cửa sổ đó có đủ an toàn hoặc phù hợp để một hoặc nhiều công nhân tiến hành làm sạch:

ƒ Các cửa sổ cần đến lực ly khai theo hướng hoạt động của cửa sổ hoặc lực tác dụng lên tay quay, đòn bẩy hoặc kết cấu khác vượt quá 20 kg được coi là không an toàn trừ khi có phương tiện hỗ trợ người lao động.

ƒ Các cửa sổ cần đến lực vận hành vượt quá 16kg được coi là không an toàn trừ khi có phương tiện hỗ trợ người lao động.

ƒ Bất kỳ phần cửa sổ có thể tháo rời nào có trọng lượng vượt quá 20kg đều phải có hai người làm sạch cửa sổ để xử lý. Trọng lượng tối đa của bất kỳ phần cửa sổ nào cần được tháo ra và thay thế, như với cửa sổ chịu lực bên hông, sẽ được giới hạn ở mức 36 kg khi khoảng cách với ngưỡng cửa sổ nhỏ hơn 305mm.

Đối với khoảng cách tiếp cận trên

305mm, trọng lượng phần cửa sổ tối đa cho phép sẽ giảm đi theo tỷ lệ. Khoảng cách tiếp cận tối đa cho phần có thể tháo rời là 610mm.

ƒ Phần cửa sổ nghiêng vượt quá 27kg phải cần hai người làm sạch cửa sổ để xử lý. Trọng lượng tối đa của bất kỳ phần cửa sổ nghiêng nào (hạ xuống hoặc nâng lên) phải được giới hạn ở mức 45kg.

ƒ Cửa sổ phải bắt đầu mở ở độ cao không dưới 914mm so với sàn, bề mặt làm việc an toàn bên dưới.

Khi mở để lau chùi, không có lỗ vượt quá 6,7m vuông trừ khi đó là cửa sổ treo đôi mở nghiêng. Trong trường hợp này, cửa mở không được vượt quá 12m2

“ Lưu ý:

Lực ly khai: là lực ban đầu cần thiết để khắc phục tác động của hiện tượng bong tróc và bịt kín do thời tiết trong thiết kế của cửa sổ. Hướng của cửa sổ là đường mà khung cửa sổ có thể hoạt động được (nghĩa là lên và xuống đối với cửa sổ treo kép, vào hoặc ra đối với cửa sổ chiếu, v.v.).

Lực vận hành: là lực cần thiết sau khi đạt được độ ly khai để mở cửa sổ (đường thẳng đứng tính từ đường tâm của bàn chân người vận hành) khi người vận hành ở trong phạm vi 305 mm tính từ khung cửa hoặc thiết bị vận hành.

Kiểm Tra, Thử Nghiệm 5

KIỂM TRA TỔNG QUÁT:

ƒ Tất cả các khía cạnh của hệ thống lắp đặt phải được bảo dưỡng và bảo trì theo đúng tần suất và hướng dẫn của nhà sản xuất, đồng thời phải được kiểm tra, bảo dưỡng và thử nghiệm thêm theo bộ

Tiêu chuẩn.

ƒ Các bộ phận ban đầu được yêu cầu thiết kế bởi một kỹ sư chuyên nghiệp có bằng cấp. Bộ phận nào có dấu hiệu hao mòn hoặc hư hỏng trong quá trình kiểm tra phải được người có trình độ xem xét để xác định xem có cần kiểm tra các bộ phận này như một phần bổ sung cho quy trình kiểm tra trực quan hay không. Nếu việc thử nghiệm được coi là cần thiết, một kỹ sư chuyên nghiệp có bằng cấp sẽ quy định quy trình thử nghiệm thiết bị và phải chứng nhận kết quả của nó.

ƒ Sau khi hoàn thành việc kiểm tra và thử nghiệm, bản mô tả kỹ lưỡng các phát hiện hoặc kết quả thử nghiệm phải được ghi vào bản ghi chép nhật ký của thiết bị, có chữ ký và ghi ngày tháng.

Các thiết bị hỗ trợ di động như cần trục, giá đỡ, kẹp lan can, móc phào, v.v. phải được thử nghiệm trong xưởng hoặc trên mái nhà của tòa nhà. Thử nghiệm tại xưởng phải được thực hiện với ít nhất 2,5 lần tải định mức của thiết bị. Thiết bị được chỉ định làm mục tiêu thử nghiệm sau khi lắp đặt thiết bị đó không được vượt quá hai lần tải định mức của chúng. Độ võng trong bộ phận đỡ chính của thiết bị phải được đo trong quá trình thử nghiệm và được so sánh với các giá trị thiết kế theo lý thuyết ở mức tải tương đương. a. Thiết bị mới được lắp đặt

Trước khi được sử dụng lần đầu, các thiết bị phải được nhà cung cấp chứng minh là hoạt động tốt với tải định mức trong phạm vi vận hành một cách hoàn chỉnh và được chứng nhận bằng văn bản:

ƒ Sàn treo và các thiết bị hỗ trợ của nó được lắp đặt cố định

ƒ Móc neo

ƒ Đai cố định neo của người làm sạch cửa sổ

ƒ Hệ thống chống rơi ngã;

ƒ Hệ thống bảo vệ chống lại tác động của gió; b. Kiểm tra và tái kiểm tra thiết bị

ƒ Trước mỗi lần sử dụng, tất cả các bộ phận của hệ thống hỗ trợ thiết bị làm sạch cửa sổ dành riêng cho tòa nhà phải được người có thẩm quyền kiểm tra bằng mắt thường. Bất kỳ dấu hiệu nào cho thấy có sự hao mòn quá mức, vết nứt mối hàn hoặc vật liệu, kim loại bị uốn cong, hư hỏng hoặc rỉ sét, ăn mòn hoặc mài mòn sợi bổ sung đều là dấu hiệu để tiến hành kiểm tra hoặc thử nghiệm rộng rãi hơn trước khi tiếp tục sử dụng.

ƒ Bất kỳ bộ phận nào bị thiếu đều phải được ghi lại và hệ thống phải không được đưa vào sử dụng cho đến khi các bộ phận đó được thay thế hoặc sửa chữa bởi chủ sở hữu thiết bị. Các bộ phận thay thế phải có độ bền, độ hoàn thiện và độ chống chịu tương tự như bộ phận được cung cấp ban đầu. Hồ sơ của tất cả các cuộc kiểm tra, chứng nhận thử nghiệm, sửa đổi và sửa chữa phải được ghi lại trong sổ nhật ký chuyên dụng.

ƒ Biên bản chứng nhận phải bao gồm ngày kiểm tra và thử nghiệm và chữ ký của kiểm tra viên. c. Tiêu chí kiểm tra tối thiểu và kiểm tra tổng quát

ƒ Các bộ phận chống rơi ngã phải được kiểm tra và thử nghiệm theo quy định.

ƒ Các móc neo phải được kiểm tra. Các móc neo được thiết kế nhằm mục tiêu thử nghiệm sau khi lắp đặt sẽ được thử nghiệm bằng cách áp dụng tải trọng tĩnh tối thiểu gấp đôi tải trọng thiết kế theo mỗi hướng (chính) mà tải trọng có thể được áp dụng. Ví dụ: một neo có sức chứa tối đa là 2268 kg có hệ số an toàn từ bốn đến một. Do đó, tải trọng thiết kế của neo là 567kg và phải được thử nghiệm ở mức 1134 kg.

ƒ

Dây cáp: Dây cáp được sử dụng làm dây hỗ trợ chính hoặc phụ hoặc dây cáp dùng làm dây cứu sinh nằm ngang phải được người có chuyên môn kiểm tra bằng mắt thường trước mỗi lần sử dụng. Bất cứ điều kiện nào sau đây hoặc sự kết hợp của các điều kiện, sẽ được coi là lý do quan trọng để loại bỏ và không sử dụng cáp:

» Bốn sợi dây bị đứt đặt ngẫu nhiên thành ba lớp hoặc hai sợi dây bị đứt trong một bó sợi trong ba lớp.

» Sự biến dạng của cấu trúc dây chẳng hạn như do bị đè, xoắn hoặc biến dạng hình lồng chim;

» Bằng chứng về hư hại do nhiệt.

» Các khiếm khuyết hiện rõ như vết rỉ sét, ăn mòn, rỗ khí hoặc có nhiều hơn hai dây bị đứt ở vùng lân cận của các phụ tùng cuối.

» Bằng chứng về lõi cáp bị lỗi (lớp cáp bị kéo dài và giảm đường kính cáp cho thấy lõi bị lỗi).

» Nhiều hơn một lần bị đứt dây phần lõm (dây gãy). Đứt dây ở chỗ lõm giữa các sợi cáp cho thấy tình trạng bất thường, có thể do rão dây và đứt các dây khác không nhìn thấy được.

ƒ Thiết bị được cấp nguồn cố định lắp đặt riêng cho tòa nhà phải được kiểm tra và thử nghiệm bởi người có trình độ theo đúng hướng dẫn của nhà sản xuất.

ƒ Thiết bị di động, đặc biệt là cần trục có trợ lực, phải được người có trình độ chuyên môn kiểm tra và thử nghiệm theo đúng hướng dẫn của nhà sản xuất và như các điều sau:

» Mỗi ngày, trước khi sử dụng lần đầu, cần trục phải được thử theo hướng nâng với tải trọng dự kiến để đảm bảo rằng nó có đủ khả năng nâng và hạ người vận hành cộng với bất kỳ tải trọng hoạt động bổ sung nào;

» Định kỳ không quá một năm, phải tiến hành kiểm tra và thử đặc biệt bộ điều tốc và hệ thống phanh thứ cấp như sau:

• Việc kiểm tra và thử nghiệm phải bao gồm xác minh rằng thiết bị khởi động cho hệ thống phanh thứ cấp hoạt động ở mức quá tốc thích hợp;

• Nếu bất kỳ máy nâng hoặc thiết bị khởi động nào cho phanh thứ cấp được tháo ra khỏi thiết bị để thử nghiệm, thì tất cả các bộ phận được lắp đặt lại và các bộ phận liên quan trực tiếp phải được kiểm tra lại trước khi đưa thiết bị trở lại hoạt động;

• Nếu không thể thực hiện các thử nghiệm đầy đủ tại hiện trường hoặc nơi cất giữ cần trục, thiết bị khởi động có thể được tháo ra khỏi thiết bị và gửi đến cơ sở được trang bị đầy đủ thực hiện các thử nghiệm đó.

ƒ Việc kiểm tra các neo cửa sổ, các phụ kiện và phụ tùng của chúng trên các tòa nhà phải được tiến hành thường xuyên, ít nhất là hàng năm. Cần đặc biệt chú ý đến các tòa nhà cũ vẫn còn các neo đúc bằng đồng hoặc đồng thau. Do các neo đúc thường có xu hướng không đạt yêu cầu trong các thử nghiệm thả rơi, cần phải lấy mẫu thử các neo kiểu này định kì để người có chuyên môn thực hiện thử nghiệm thả rơi.

ƒ Các neo cửa sổ không được sử dụng khi: Cửa sổ mở được đóng kín vĩnh viễn hoặc được thay thế bằng cửa sổ cố định. Các neo này được phân loại lại thành neo cố định gián đoạn và phải được thử nghiệm như sau:

» Lấy mẫu đại diện của từng loại neo trên mỗi mặt của tòa nhà và chịu thử nghiệm kéo 136 kg theo mỗi hướng ra ngoài.

» Sự hỏng hóc của bất kỳ neo nào, bao gồm sự uốn cong hoặc nới lỏng khỏi neo là lý do để tăng cường lấy mẫu thử nghiệm.

ƒ

Đối với mỗi tòa nhà có yêu cầu móc neo phải được chứng nhận là chấp nhận được, cần phải thiết lập biên bản thử nghiệm lấy mẫu đại diện cho từng loại móc neo lắp đặt trên mỗi mặt của tòa nhà có chứa neo. Chỉ móc neo nào đáp ứng các yêu cầu mới được đưa vào thử nghiệm. Để vượt qua quá trình kiểm tra, móc neo cửa sổ phải chịu được thử nghiệm thả rơi được chỉ định.

6

Kiểm

Ti U Ch Thi T K

ƒ Các neo phải có khả năng duy trì tải trọng tối thiểu 2268 kg hoặc hệ số an toàn tối thiểu 4 trên 1, tùy theo giá trị nào lớn hơn, theo bất kỳ hướng nào mà tải trọng có thể tác dụng.

ƒ Nếu được sử dụng cho nhiều dây cứu sinh, phải có hệ số tải trọng nhân với mỗi người dùng.

ƒ Nếu các cơ cấu neo được sử dụng đồng thời làm thiết bị buộc lại và làm dây cứu sinh, thì chúng phải có khả năng hỗ trợ hệ số tải trọng neo nhân với tổ hợp của tải trọng giữ khi rơi và tải trọng buộc.

ƒ Các neo sử dụng ốc vít dính (neo epoxy) vào kết cấu phải có tối thiểu hai ốc vít cho mỗi neo.

ƒ Các neo có bề mặt bị che khuất vĩnh viễn phải được làm bằng thép auxtenit hoặc phải được làm bằng vật liệu phi kim loại, không bị ăn mòn khác có độ bền cần thiết để chịu được tải trọng tác động của thiết bị và mài mòn vật lý.

ƒ Các neo không được có vật cản và phải được đặt phía sau và thẳng hàng với thiết bị hoặc một phần của tòa nhà mà chúng được sử dụng và không được có các cạnh sắc có thể gây hư hỏng cho các phụ kiện gắn liền với chúng.

ƒ Khi neo được sử dụng để hỗ trợ trực tiếp thiết bị treo, lan can trên mái và tường chân mái hiện có chịu tải trực tiếp của dây treo sẽ được phân tích cấu trúc bởi một kỹ sư chuyên nghiệp có bằng cấp, xem xét các tải trọng bổ sung này và xác minh khả năng chịu tải trọng của chúng.

ƒ Mỗi điểm neo đậu phải được xác định trong kế hoạch thi công.

ƒ Các neo phải được kiểm tra hàng năm bởi người có chuyên môn. Các móc neo phải được cấp chứng nhận lại khi lợp lại mái hoặc cải tạo (liên quan đến hệ thống làm sạch cửa sổ) hoặc trong khoảng thời gian không quá 10 năm.

Báo cáo kiểm tra này phải được đưa vào ghi chép của tòa nhà. Nếu trong quá trình kiểm tra neo phát hiện thấy khu vực nghi ngờ, một quy trình kiểm tra, nếu cần, cần được thực hiện dưới sự chấp thuận của kỹ sư chuyên nghiệp có bằng cấp.

Ph Ng Tr Nh R I Ng

a. Bảo vệ khu vực bao quanh

ƒ Hệ thống bảo vệ bao quanh bao gồm tường chân mái, tay vịn hoặc hệ thống tường chân mái có tay vịn kết hợp có chiều cao không thấp hơn 1,1 m so với bề mặt liền kề và có khả năng chịu được lực ngang tối thiểu là 23 kg trên mỗi 0,3m tuyến tính giữa hai dầm chống bất kỳ (áp dụng ở độ cao cao nhất) hoặc lực ngang tối thiểu là 91 kg tập trung tại bất kỳ điểm nào dọc theo chiều dài ở độ cao cao nhất. Lan can và tay vịn có thể chịu tải trọng bổ sung như dây cứu sinh, cáp điện, v.v., phải được thiết kế để xem xét các tải trọng bổ sung này.

ƒ Các tòa nhà có tường chân mái cao, chiều cao vượt quá 1,8 m phải đảm bảo các điều kiện sau:

» Lối đi men cầu

» Tháp tiếp cận di động trên sàn

» Một hệ thống chống sự cố rơi ngã được thiết kế b. Hệ thống chống rơi ngã cá nhân

ƒ Thiết bị có thể được cung cấp bởi nhà thầu cung cấp dịch vụ làm sạch cửa sổ. Bảo vệ bao quanh cho thiết bị vận chuyển trên mái cố định phải được thiết kế phù hợp theo tiêu chuẩn hiện hành. Lan can có chiều cao trên 1200 mm có nguy cơ rơi xuống bề mặt mái trên sàn vì hệ thống chống rơi chỉ hoạt động khi cú ngã cách xa điểm neo hoặc phía ngoài của chúng.

ƒ Tất cả người lao động phải sử dụng bộ dây đai toàn thân như một phần của hệ thống chống sự cố rơi ngã hoàn chỉnh của họ và tất cả các thành phần của hệ thống chống rơi ngã đó phải tuân thủ theo tiêu chuẩn an toàn trừ khi đai lưng của người làm sạch cửa sổ được sử dụng trong quá trình làm sạch các cửa sổ có khả năng mở.

ƒ Các móc dây được sử dụng để chống rơi ngã phải bao gồm tính năng chống xóc theo thiết kế.

ƒ Tất cả các bộ phận của hệ thống chống rơi ngã cá nhân phải tương thích với nhau.

ƒ Các bộ phận của hệ thống chống sự cố rơi ngã chịu tải trọng tác động phải được ngừng sử dụng ngay lập tức và không được sử dụng lại để bảo vệ nhân viên.

ƒ Dây cứu sinh phải được bảo vệ và không được tiếp xúc với bất kỳ bề mặt nào có thể mài mòn, cắt đứt, làm suy yếu hoặc làm hỏng dây.

Dây thừng phải được kiểm tra và người sử dụng lao động phải cung cấp phương tiện để xác định và ghi lại việc sử dụng dây cứu sinh. Có thể buộc dây vào mỏ neo bằng nút thắt với điều kiện là nút thắt cụ thể không làm giảm độ bền đứt ban đầu của dây xuống dưới 2268 kg khi xem xét sự giảm tốc dự kiến của người vận hành và độ giảm độ bền kéo trong quá trình sử dụng hàng ngày.

ƒ Không đưa cáp vào sử dụng khi nhà sản xuất khuyến nghị hoặc nếu một trong các điều kiện sau đây rõ ràng hoặc xảy ra:

» Phần dây sàn bị cắt

» Mài mòn quá mức đã làm mòn các sợi

» Có độ cứng hoặc độ đặc

» Bụi bẩn hoặc sạn có sợi bị tắc

» Có rỉ sét, hắc ín hoặc dầu mỡ

» Kích thước dây đã bị giảm bớt

» Chịu tải va đập

» Tiếp xúc với hóa chất ảnh hưởng đến độ bền của chúng

» Tiếp xúc với sự xuống cấp từ tia cực tím quá mức.

ƒ Hệ thống chống sự cố rơi ngã cá nhân không được gắn vào hệ thống lan can, cũng như không được gắn vào cần trục.

ƒ Khi dừng một sự cố ngã, hệ thống chống rơi ngã cá nhân phải:

» Giới hạn lực giữ tối đa đối với một nhân viên ở mức 8 kN khi được sử dụng bộ dây đeo bảo vệ toàn thân

» Được lắp đặt sao cho nhân viên không thể rơi tự do quá 1,8m, cũng như không tiếp xúc với bất kỳ cấp độ nào thấp hơn;

» Đưa nhân viên dừng hẳn và giới hạn khoảng cách di chuyển giảm tốc tối đa của nhân viên là 1067 mm c. Hệ thống hạn chế sự cố rơi ngã

» Có đủ sức mạnh để chịu được gấp đôi năng lượng tác động tiềm ẩn khi một nhân viên rơi tự do ở khoảng cách 1,8m hoặc khoảng cách rơi tự do mà hệ thống cho phép, tùy theo giá trị nào nhỏ hơn.

» Các móc neo được sử dụng như một phần của hệ thống chống sự cố rơi ngã cá nhân phải tuân theo bộ Tiêu chuẩn.

ƒ Các thiết bị cố định phải được lắp đặt sao cho nhân viên không thể rơi tự do quá 610 mm.

ƒ Các thiết bị cố định phải được cố định vào một neo có khả năng hỗ trợ ít nhất gấp đôi tải trọng tác động tiềm ẩn khi nhân viên ngã hoặc 13,3 kN, tùy theo giá trị nào lớn hơn.

ƒ Các đầu nối phải là thép rèn, ép hoặc thép định hình, hoặc làm bằng vật liệu tương đương.

ƒ Các đầu nối phải có lớp hoàn thiện chống ăn mòn và tất cả các bề mặt và cạnh phải nhẵn để tránh làm hỏng các bộ phận tiếp xúc của hệ thống này.

ƒ Các thiết bị cố định phải được kiểm tra trước mỗi lần sử dụng để biết độ mòn, hư hỏng và các hư hại khác, đồng thời các bộ phận bị lỗi phải được gỡ bỏ. d. Hệ thống đường dây cảnh báo

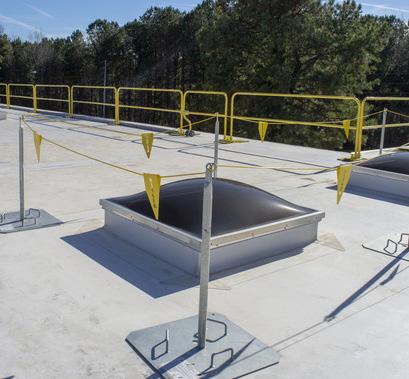

Hệ thống đường dây cảnh báo được sử dụng như rào cản vật lý để giữ người lao động ở bên ngoài khu vực nguy hiểm do sự cố rơi ngã. Cần phải tuân thủ các quy định sau:

ƒ Hệ thống cảnh báo được dựng lên xung quanh các khu vực làm việc trên mái nhà bị ảnh hưởng ở khoảng cách ít nhất 3m tính từ mép mái nhà song song với đường cảnh báo;

ƒ Đường cảnh báo phải bao gồm dây thừng, dây xích hoặc dây thép và cọc đỡ được dựng lên như sau:

» Dây thừng, xích hoặc dây thép phải được gắn cờ cách nhau không quá

1,8m bằng vật liệu dễ nhìn thấy;

» Dây thừng, xích hoặc dây thép phải được buộc và đỡ sao cho điểm thấp nhất của nó (bao gồm cả độ võng) cách bề mặt làm việc không dưới

864 mm và điểm cao nhất của nó không quá 1 m tính từ bề mặt đi làm việc;

» Sau khi được dựng lên và gắn với dây thừng, dây thép hoặc xích, các cọc phải có khả năng chịu một lực ít nhất là 7,25 kg tác dụng theo chiều ngang lên cọc, cao hơn 762 mm so với bề mặt làm việc, vuông góc với đường cảnh báo và theo hướng của sàn, mái nhà hoặc cạnh sàn treo mà không bị lật;

» Dây thừng, xích hoặc dây thép phải có độ bền kéo tối thiểu là 227 kg và sau khi được gắn vào các cọc phải có khả năng đỡ tải trọng tác dụng lên các cọc theo quy định.

» Dây phải được gắn vào mỗi cọc sao cho việc kéo một phần của dây giữa các cọc sẽ không dẫn đến hiện tượng chùng dây ở các đoạn liền kề trước khi cọc bị lật.

ƒ Không nhân viên nào được phép vào khu vực giữa mép mái nhà và vạch cảnh báo trừ khi nhân viên được trang bị hệ thống chống rơi ngã hoàn chỉnh.
