TN - Airco catalogus 2024/2025 by Plieger Groep

Fujitsu Atlantic airconditioning en warmtepompen

Trinnity airconditioning 2024 - 2025

Vanaf 01/04/2024

Deze catalogus bevat de prijzen per 1 april 2024.

Prijzen bruto per stuk exclusief B.T.W. (indien aangegeven netto).

Wij behouden ons het recht de prijzen zonder aankondiging te wijzigen. Wijzigingen, druk- en zetfouten onder voorbehoud.

Op al onze verkopen en leveringen zijn onze algemene verkoop- en betalingsvoorwaarden van toepassing, gedeponeerd bij de kamer van Koophandel Tiel onder nr. 11089 en Kamer van Koophandel Leeuwarden onder nr. 010 44374. U kunt de voorwaarden opvragen.

Garantievoorwaarden

Per 1 april 2024 gelden de standaard garantievoorwaarden van Groupe Atlantic voor zowel de Fujitsu en Atlantic producten.

De bovengenoemde voorwaarden gelden alleen als de inbedrijfstelling van de installatie door een F-gassen gecertificeerd bedrijf is uitgevoerd. Onderdelen worden alleen vergoed bij retour ontvangst en na interne controle en goedkeuring.

De garantie afhandeling wordt uitgevoerd door Groupe Atlantic.

Helpdesk

U kunt contact opnemen met onze helpdesk voor vragen of opmerkingen met betrekking tot inbedrijfstellingen, storingen, onderdelen en afhandeling van garantieaanvragen.

Contactpersonen afdeling Duratech

helpdesk.klimaat@thermonoord.nl

Category management

Inkoper/category manager

Trainingen

ThermoNoord beschikt over een trainingsfaciliteit voor product en servicetrainingen. Opgave kan via tkuperus@thermonoord.nl.

Toonzalen Duurzaamheid

Xperience Centre

Barendrecht TDC Toonzaal duurzaamheidscentrum

Gorredijk TDC Toonzaal duurzaamheidscentrum

Zaltbommel TDC Toonzaal duurzaamheidscentrum

Een gezond klimaat vraagt om serieuze oplossingen, eenvoudig aangeboden

Een klimaatsysteem is een afgewogen totaaloplossing voor ventilatie, verwarming, koeling, energieopwekking en -opslag. Dat vraagt om specialistische kennis en die heeft ThermoNoord in huis. De verschillende mogelijkheden vindt u in ons ThermoNoord

Xperience Centre. Daarbij kunnen wij u, en uw klanten, afhankelijk van de situatie adviseren.

Buitendienst Friso Steegstra Noord Nederland 06 42 41 59 71 Robin Veldhuis Midden Nederland 06 48 43 04 64 Patrick van Oosterhout Zuid Nederland 06 20 01 09 29

0513 46 99 99 Ben Commelter 939 Siebout Akkerman 938

Helpdesk

942

Bart Thijsseling

Theo Kuperus 06 53 21 74 19

Hofkamp 06 28 87 86 08

Björn

Distributeur voor Nederland: Tel. 0513 46 99 99 • Fax. 0513 46 99 81 • www.thermonoord.nl • shop.thermonoord.nl • www.fujitsuclimate.nl ONDERDELEN Inhoud Algemeen Fujitsu InleIdIng Goed klimaat veilig gevoel Landingspagina Fujitsu ThermoNoord.nl /

FUJITSU is een merk van de Japanse groep Fujitsu General Ltd., het hoofdkantoor is gevestigd in Kawasaki. De FG groep profileert zich al meer dan 50 jaar als ontwikkelaar en kwaliteitsfabrikant van airconditioning en warmtepompen.

FUJITSU lucht/lucht programma omvat een reeks airconditioning split, multi split en VRF systemen. De multi split en VRF systemen zijn specifiek ontwikkeld voor kantoor, retail en utiliteitprojecten. Volledig in het teken van comfort en energieneutraal!

De unieke kenmerken van Fujitsu airconditioning:

A-merk (top 3 in de wereld)

Moderne vormgeving

Perfect bedieningsgemak

Breed programma

Installatie- en servicevriendelijk

Koudemiddelvulling R32

“R32 GWP waarde laag 1/3 dan R410A (675-2088)”

VRF systemen

Op gebied van prijs- kwaliteitsverhouding de absolute nummer 1 in Nederland

Kwaliteit en innovatie komt tot zijn recht door keuze voor volledig assortiment A-label Inverter modellen.

Fujitsu A-label Inverter:

• DC gelijkstroom compressor met modulerende capaciteitsregeling

• Koelen of verwarmen

• 230 Volt (optie 400V)

• Lage aanloopstroom

• Energiezuinig – hoge energieklasse A-label

• Groot temperatuurbereik zowel voor verwarmen alsmede koelen.

Atlantic

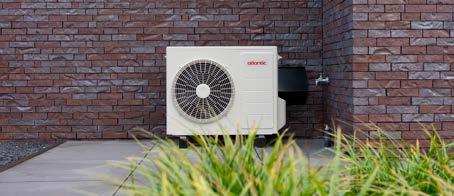

Atlantic is gespecialiseerd in de toepassing van lucht/ water warmtepompen voor woningbouw en utiliteitsgebouwen. Met een Atlantic lucht/water warmtepomp baadt u in comfort. Onze lucht/water warmtepompen behoren tot de energiezuinigste in de markt en zijn kampioen op het vlak van COP-rendement bij vriestemperaturen.

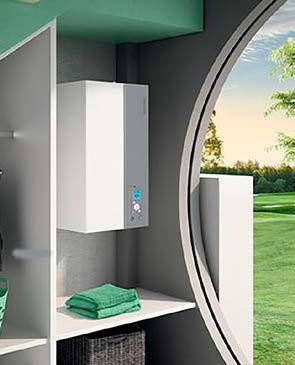

Tevens bieden wij een hybride warmtepomp zónder binnenunit: de Aurea Hybride add-on. Dat betekent dat de cv-ketel niet verplaatst hoeft te worden en dat de ruimte in de woning behouden blijft.

De Aurea Hybride add-on past op elke cv-ketel en er zijn geen f-gas handelingen nodig om deze te kunnen plaatsen.

Volop subsidiemogelijkheden met Fujitsu / Atlantic / Aurea / Alfea warmtepompen en warmtepomp boilers..

Sinds 1 januari 2013 geldt het nieuwe energie-prestatie label SEER/SCOP, de Ecodesign normering houdt rekening met de werkingstijd van de warmtepomp en de wisselende buitentemperaturen over het hele jaar. De verwarmingsprestaties bij lage buiten temperaturen wegen nu door bij de beoordeling van het seizoensrendement.

De meeste warmtepompen presteren goed bij +7ºC, maar FUJITSU warmtepompen leveren ook veel warmtevermogen bij -10ºC. Slimmer verwarmen is ook een kwestie van slim vergelijken, geen appels met peren dus.

Voor alle Fujitsu units gelden de volgende uitgangswaarden:

Het genoemde koelvermogen is gebaseerd op de Eurovent testmethode; ruimteconditie 27°C db / 19°C nb, buitentemperatuur 35°C en maximale luchthoeveelheid en uitgaande van koudemiddelvulling R32.

Het genoemde verwarmingsvermogen is gebaseerd op een binnentemperatuur van 20°C, een buitentemperatuur van 7°C db / 6°C nb en uitgaande van koudemiddelvulling R32.

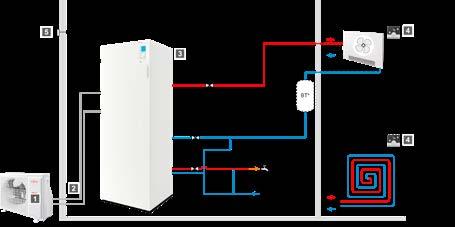

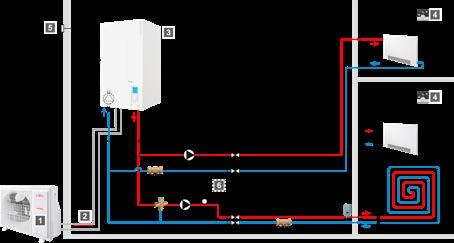

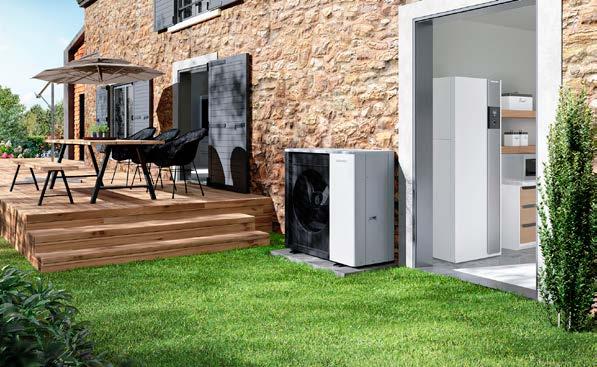

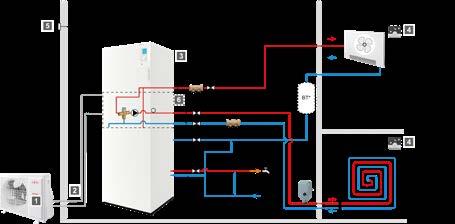

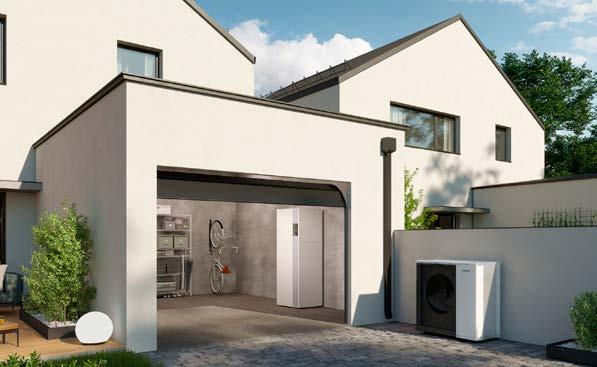

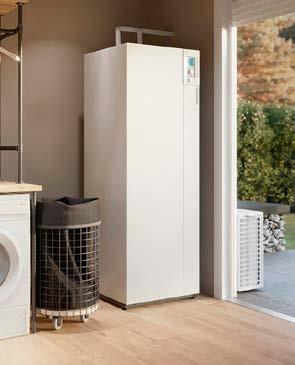

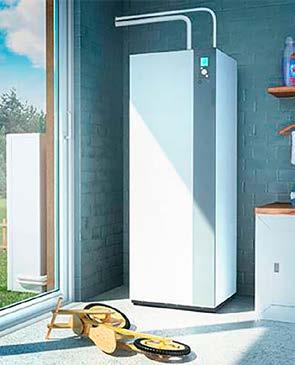

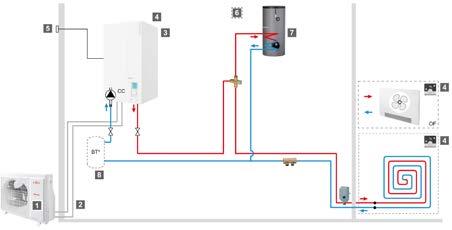

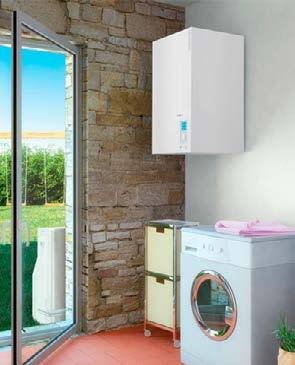

Atlantic Lucht-water warmtepompen

Het vermelde kW vermogen is gemeten bij -7°C buitentemperatuur en warm waterafgifte van 35°C (geschikt voor vloerverwarming en laag-temperatuur radiatoren of convectoren.

Het ERP label wordt vermeld voor warm waterafgifte van 35°C (vb. vloerverwarming en LT-radiatoren) en 55°C (vb. klassieke radiatoren).

Rhoss LT convectoren

Het vermelde warmtevermogen is gemeten bij 35°C/30°C watertemperatuur t.b.v. 20°C binnentemperatuur (profiel ‘Living’).

Het vermelde koelvermogen is gemeten bij 7°C/12°C watertemperatuur t.b.v. 27°C binnentemperatuur en 50% relatieve vochtigheid (profiel ‘Living’).

Voor de selectie van Fujitsu VRF systemen verwijzen wij u naar de specifieke design en technical manuals van Fujitsu.

Fujitsu units voldoen aan alle regels volgens de CE normering.

Kijk voor alle actuele commerciële en technische Fujitsu/Atlantic brochures op de website: www.fujitsuclimate.nl / www.atlanticclimate.nl

www.fujitsuclimate.nl

www.atlanticclimate.nl

Fujitsu airconditioning Single Split systemen

4 model type koudemiddel koel / verw. vermogen pagina Hooghangend wandmodel ASYG07-14KMCE AOYG07-14KMCC R32 2,0 - 4,2 / 2,5 - 5,4 kW 10 ASYG18-24KMTE AOYG18-24KMTA R32 5,2 - 7,1 / 6,3 - 8,0 kW 12 ASYH30-36KMTB AOYH30-36KMTB R32 8,0 - 9,4 / 8,8 - 10,1 kW 14 Hooghangend wandmodel Design ASYG07-14KGTE AOYG07-14KGCA R32 2,0 - 4,2 / 2,5 - 5,4 kW 16 ASYG07-14KETE AOYG07-14KETA R32 2,0 - 4,2 / 2,5 - 5,4 kW 18 Hooghangend wandmodel Low budget ASYG07-12KPCA AOYG07-12KPCA R32 2,0 - 3,4 / 2,5 - 3,8 kW 22 ASYG18-24KLCA AOYG18-24KLCA R32 5,2 - 7,1 / 6,3 - 8,0 kW 24 Cassette model 600-600 AUXG09-18KVLA AOYG09-18KBTB R32 2,5 - 5,2 / 3,2 - 6,0 kW 26 AUXG22-24KVLA AOYG22-24KBTB R32 6,0 - 6,8 / 7,0 - 7,5 kW 28 Cassette model 900-900 Round flow AUXG18-30KRLB AOYG18-30KBTB R32 5,2 - 8,5 / 6,0 - 10,0 kW 30 AUXG36-54KRLB AOYG36-54KBTB R32 9,5 - 13,4 / 10,8 - 15,5 kW 32 Cassette model 900-900 Round flow 400V AUXG36-54KRTA AOYG36-54KRTA R32 9,5 - 13,4 / 10,8 - 15,5 kW 34 Satelliet model Slimduct ARXG09-18KLLAP AOYG09-18KBTB R32 2,5 - 5,2 / 3,2 - 6,0 kW 36 Satelliet model Standaard ARXG22-36KMLA AOYG22-36KBTB R32 6,0 - 9,5 / 7,0 - 10,8 kW 38 ARXG45KMLA AOYG45KBTB R32 12,1 / 13,5 kW 40 Satelliet model Standaard 400V ARXG36-45KMLA AOYG36-45KRTA R32 9,5 - 12,1 / 10,8 - 13,5 kW 42 Satelliet model Compact HP ARXG12-22KHTAP AOYG12-22KBTB R32 3,5 - 6,0 / 4,1 - 7,0 kW 44 ARXG24-45KHTAP AOYG24-45KBTB R32 6,8 - 12,1 / 7,5 - 13,5 kW 46 ARXG54KHTAP AOYG54KBTB R32 13,4 / 15,5 kW 48 Satelliet model Compact HP 400V ARXG36-54KHTAP AOYG36-54KRTA R32 9,5 -13,4 / 10,8 - 15,5 kW 50 Satelliet model Hoge druk ARXG45-54KHTA AOYG45-54KBTB R32 12,1 - 13,4 / 13,5 - 15,5 kW 52 Satelliet model Hoge druk 400V ARXG45-54KHTA AOYG45-54KRTA R32 12,1 - 13,4 / 13,5 - 15,5 kW 54

Inhoud Algemeen Fujitsu InleIdIng

Fujitsu airconditioning Multi Split systeem

Fujitsu Specials en accessoires

5 Plafondmodel ABYG18-30KRTA AOYG18-30KBTB R32 5,2 - 8,5 / 6,0 - 10,0 kW 56 ABYG36-45KRTA AOYG36-45KBTB R32 9,5 - 12,1 / 10,8 - 13,5 kW 58 Plafondmodel 400V ABYG36-54KRTA AOYG36-54KRTA R32 9,5 - 13,4 / 10,8 - 15,5 kW 60 Vloermodel AGYG09-14KVCA AOYG09-14KVCA R32 2,5 - 4,2 / 3,5 - 5,2 kW 62 Hooghangend wandmodel Cassette model Satellietmodel Plafondmodel Vloermodel n = 400V uitvoering buitendeel model type koudemiddel koel / verw. vermogen pagina Buitendelen AOYG14-18KBTA2 R32 4,0 - 5,0 / 4,4 - 5,6 kW 64 AOYG18-24KBTA3 R32 5,4 - 6,8 / 6,8 - 8,0 kW AOYG30KBTA4 R32 8,0 / 9,6 kW AOYG36KBTA5 R32 9,5 / 10,6 kW Binnendelen R32 2,0 - 7,0 / kW 68 Selectie 82

model type koudemiddel koel / verw. vermogen pagina Freeverter DX oplossingen 92 Fujitsu accessoires 94 Fujitsu Shogun zoneregeling 100

Trinnity airconditioning Single- en Multisplit systeem

Fujitsu-Atlantic lucht/water warmtepompen

Accessoires en inbedrijfstelling

model type koudemiddel verw. vermogen pagina Mono bloc Aurea Hybride 5 Add on R32 5,3 kW 146 Mono bloc Alfea Extensa M Extensa M5 - 11 R32 4 - 10 kW 148 Extensa Duo M5 - 11 190L R32 4 - 10 kW 150 Extensa Duo M5 - 11 230L R32 4 - 10 kW 152 Splitsysteem Alfea Ai Extensa Ai5 - Ai10 R32 4,4 - 8,9 kW 154 Excellia Ai 11(F) - 16(F) 400V R410A 10,8 - 13 kW 158 Extensa Duo Ai3 - Ai10 R32 3,5 - 8,9kW 160 Excellia Duo Ai 11(F) - 16(F) 400V R410A 10,8 - 13 kW 164 Laag temperatuur convectoren Yardi-I EV3 1,18 - 3,76 / 1,25 - 3,6 166 Lucht/water WP toebehoren 168 pagina Koeltechnische accessoires 106 Luchttechnische accessoires 130 Gereedschappen 138 Inbedrijfstelling 178 model type koudemiddel koel / verw. vermogen pagina Single Split hooghangend wandmodel TVSK AEMG2 R32 2,7 - 5,2 / 3,0 - 5,3 kW 102 Multi Split hooghangend wandmodel TVSK AEDG2/3/4 R32 5,2 - 8 / 5,4 - 9,5 kW 104 Buitendeel Binnendelen Inhoud Algemeen Fujitsu InleIdIng

Inbedrijfstelling

Climeleon Yardi-I EV3

Inbedrijfstelling, inclusief aankoppelen tot 15 kW koelvermogen 178 Warmtepomp boiler Explorer V4 V4 200 - 270 174 Warmtepomp boiler Calypso VM VM 100- 150 176

Alfea Ai Explorer V4 Alfea M model type koudemiddel koel / verw. vermogen pagina

Productoverzicht

Single split systemen inverter R32

Model Hooghangend wandmodel ASYG KM

Koel/ verw. vermogen

2,0 / 3,0 kW

2,5 / 3,2 kW

Hooghangend wandmodel ASYG KG

Hooghangend wandmodel ASYG KE

Hooghangend wandmodel ASYG KP/KL

ASYG07KMCE ASYG07KGTE ASYG07KETE ASYG07KPCA

3,4 / 4,0 kW

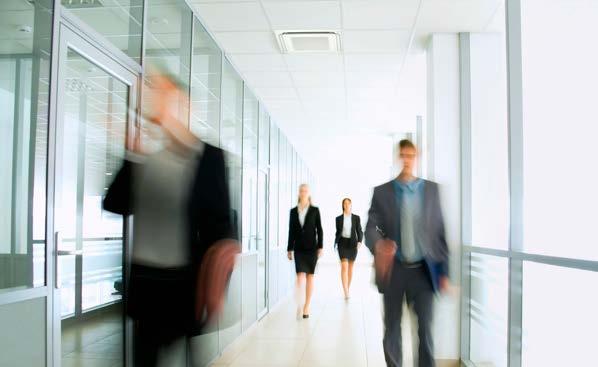

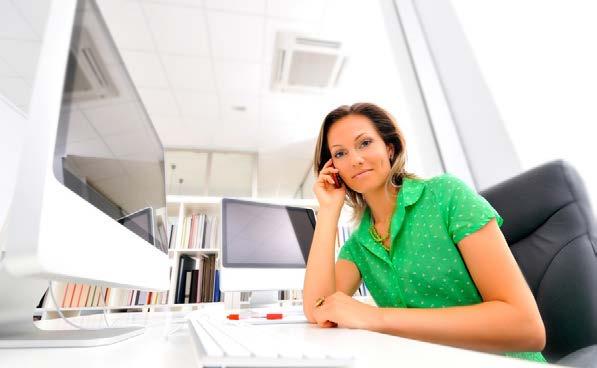

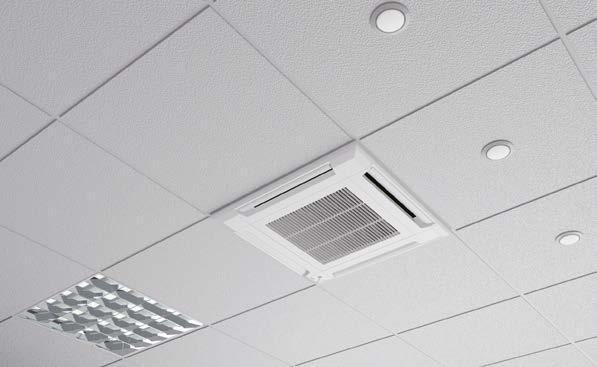

Cassette model AUXG

Cassette model AUXG 3D

ASYG09KMCE ASYG09KGTE ASYG09KETE ASYG09KPCA AUXG09KVLA

4,0 / 5,0 kW

ASYG12KMCE ASYG12KGTE ASYG12KETE ASYG12KPCA AUXG12KVLA

5,2 / 6,0 kW ASYG18KMTE ASYG18KLCA AUXG18KVLA AUXG18KRLB 6,0 / 7,0 kW AUXG22KVLA AUXG22KRLB 7,1 / 8,0 kW ASYG24KMTE ASYG24KLCA AUXG24KVLA AUXG24KRLB 8,0 / 8,8 kW ASYH30KMTB AUXG30KRLB 9,4 / 11,2 kW ASYH36KMTBA AUXG36KRLB 12,1 / 13,3 kW AUXG45KRLB 14,0 / 16,0 kW AUXG54KRLB ProductoverzIcht SIngle SPlIt SyStemen Sets binnen - buiten

ASYG14KMCE ASYG14KGTE ASYG14KETE AUXG14KVLA

Satelliet model ARXG slimduct

Satelliet model ARXG

Satelliet model ARXG compact

Satelliet model ARXG hoge druk

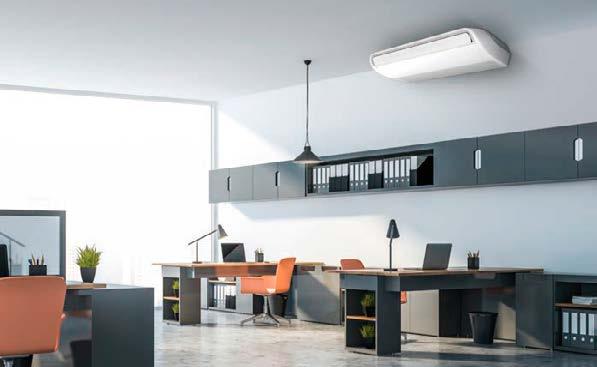

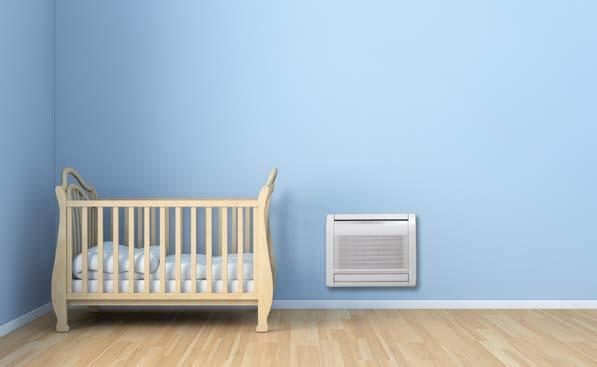

Plafondmodel ABYG Vloermodel AGYG

ARXG09KLLAP AGYG09KVCA

ARXG12KLLAP ARXG12KHTAP AGYG12KVCA

ARXG14KLLAP ARXG14KHTAP AGYG14KVCA

ARXG18KLLAP ARXG18KHTAP ABYG18KRTA

ARXG22KMLA ARXG22KHTAP ABYG22KRTA

ARXG24KMLA ARXG24KHTAP ABYG24KRTA

ARXG30KMLA ARXG30KHTAP ABYG30KRTA

ARXG36KMLA ARXG36KHTAP ABYG36KRTA

ARXG45KMLA ARXG45KHTAP ARXG45KHTA ABYG45KRTA

ARXG54KHTAP ARXG54KHTA ABYG54KRTA

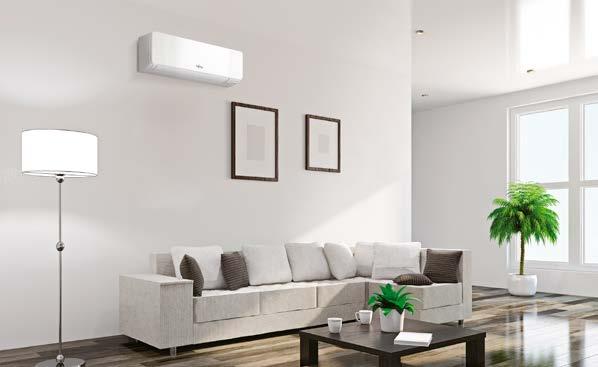

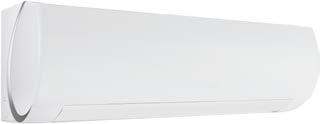

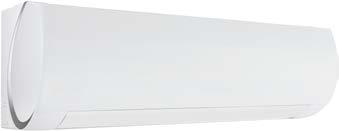

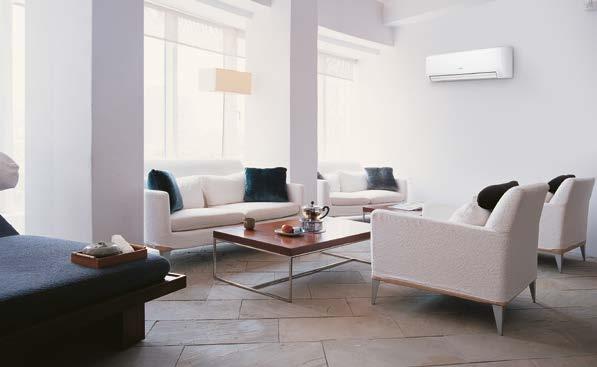

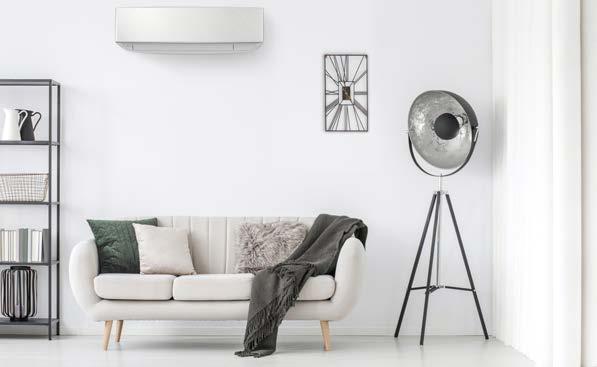

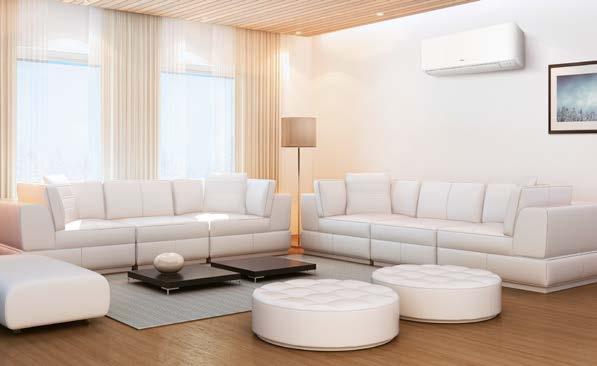

Hooghangend wandmodel

type ASYG KMCE inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening, incl. vorstvrijstand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Model/klasse/vermogen

Buitenunits

ASYG07KMCE / Type ASYG09KMCE / Type ASYG12KMCE / Type ASYG14KMCE / 2,0kW / 2,5kW 2,5kW / 2,8kW 3,4kW / 4,0kW 4,2kW / 5,4kW

AOYG14KMCC

Type

AOYG07-12KMCC

A++ A++ A++ A++ A+ A+ A+ A+

KP-KL serie KM-KG serie KE-serie hoog a /d wand

Wireless LAN USB adapter

Inclusief

Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.

Optioneel

Wireless LAN USB adapter 8511052

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Productinformatie leverancier. Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 94 voor informatie.

Link naar shop

11 Type binnenunit ASYG07KMCE ASYG09KMCE ASYG12KMCE ASYG14KMCE Type buitenunit AOYG07KMCC AOYG09KMCC AOYG12KMCC AOYG14KMCC Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~3,0) 2,5(0,9~3,2) 3,4(0,9~3,9) 4,2(0,9~4,4) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~4,0) 4,0(0,9~5,3) 5,4(0,9~6,0) Verwarm. vermogen bij -10/ 20°C kW 2,17 2,55 3,38 3,83 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 7,4 7,4 7,3 6,9 SCOP verwarmen kW/kW 4,1 4,1 4,4 4,1 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/20 40/34/29/20 40/35/30/20 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 270/834/222 270/834/222 270/834/222 270/834/222 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 542/799/290 Gewicht (netto) binnenunit kg 10 10 10 10 Gewicht (netto) buitenunit kg 22 22 24 31 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/20 600/15/20 700/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom (max.) A 3 3,4 5,1 6,8 Opgenomen vermogen kW 0,25-1,21 0,25-1,26 0,25-1,52 0,25-1,73 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8600001 8600003 8600005 8600007 Prijs set € 1.394,00 € 1.594,00 € 1.828,00 € 2.307,00 Kortingcode 900 voorraad voorraad voorraad voorraad

Free Multi model

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

• Diverse 2-draads wandbedieningen aansluitbaar (optie+ comm. kit)

Binnenunits

Hooghangend wandmodel type ASYG KMTE inverter R32 Single split systeem Binnendeel ook geschikt voor

Type ASYG18KMTE Type ASYG24KMTE Model/klasse/vermogen 5,2 kW 6,3 kW 7,1 kW 8,0 kW A++ A+ A++ A+ / / / /

AOYG24KMTA

KM-KG serie KE serie KP-KL serie hoog a /d wand

Buitenunit

AOYG18KMTA

Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052

LCD 8507119 Bediening Easy touch/LCD 8507121 Eenvoudige bediening met en zonder functietoets 8507105 8507104 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Zie pagina 94 voor informatie. Bediening touch/ LCD 1500153

Productinformatie leverancier.

Link naar shop

13 Type binnenunit ASYG18KMTE ASYG24KMTE Type buitenunit AOYG18KMTA AOYG24KMTA Energielabel A++/A++ A++/A+ Nom. koelvermogen kW 5,2(0,9~6,0) 7,1(0,9~8,3) Nom.verwarmingsvermogen kW 6,3(0,9~8,7) 8,0(0,9~10,1) Verwarm. vermogen bij -10/ 20°C kW 5,9 7,8 Ontvochtigingscapaciteit l/h 1,7 2,7 SEER koelen kW/kW 7,77 7,28 SCOP verwarmen kW/kW 4,60 4,18 Luchthoeveelheid binnenunit m3/h 980/810/640/510 1170/850/640/510 Geluidsniveau binnenunit dB(A) 45/40/35/29 49/40/35/29 Geluidsniveau buitenunit dB(A) 50 54/52 Afm. binnenunit (hxbxd) mm 280/980/240 280/980/240 Afm. buitenunit (hxbxd) mm 632/799/290 716/820/315 Gewicht (netto) binnenunit kg 12,5 12,5 Gewicht (netto) buitenunit kg 36 42 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-30 Max. hoogteverschil m 20 25 Vulling/ lengte/ per mtr g/m/ g/m 1020/15/20 1320/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 7 8,6 Opgenomen vermogen kW 0,09-2,86 0,14-3 Advies afzekerwaarde A 16 20 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501194 8501196 Prijs set € 2.765,00 € 3.844,00 Kortingcode 900 voorraad voorraad

Bediening

Kenmerken

• Slim en stijlvol ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

• Diverse 2-draads wandbedieningen aansluitbaar (optie) Hooghangend

type ASYH KMTB inverter R32 Single split systeem Type ASYH30KMTB Type ASYH36KMTB Binnenunits 8,0 kW 9,4 kW 8,8 kW 10,1 kW A++ A++ A+ A+ / / / / Model/klasse/vermogen

AOYH30-36KMTB KE serie KP-KL serie KM-KG serie Hoog a /d wand

wandmodel

Buitenunit

Zie pagina 94 voor informatie. Bediening touch/ LCD 1500153

15 Type binnenunit ASYH30KMTB ASYH36KMTB Type buitenunit AOYH30KMTB AOYH36KMTB Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 8(2,9~9,0) 9,4(2,9~10) Nom.verwarmingsvermogen kW 8,8(2,2~11,8) 10,1(2,7~12,6) Verwarm. vermogen bij -10/ 20°C kW 8,69 9,35 Ontvochtigingscapaciteit l/h 2,6 3,8 SEER koelen kW/kW 6,68 6,10 SCOP verwarmen kW/kW 4,5 4,5 Luchthoeveelheid binnenunit m3/h 1330/1100/920/720 1330/1100/920/720 Geluidsniveau binnenunit dB(A) 50/44/40/33 50/44/40/33 Geluidsniveau buitenunit dB(A) 53/55 55 Afm. binnenunit (hxbxd) mm 340/1150/280 340/1150/280 Afm. buitenunit (hxbxd) mm 788/940/320 788/940/320 Gewicht (netto) binnenunit kg 18,5 18,5 Gewicht (netto) buitenunit kg 52 52 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 1900/30/40 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,2 13,9 Opgenomen vermogen kW 0,48-4,23 0,48-4,3 Advies afzekerwaarde A 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501294 8501296 Prijs set € 4.729,00 € 5.129,00 Kortingcode 900 bestelartikel bestelartikel

Link naar shop Productinformatie leverancier. Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Eenvoudige bediening met en zonder functietoets 8507105 8507104 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000 Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052

Hooghangend wandmodel type ASYG KGTE inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A+++ en energiezuinig

• Standaard met Human sensor

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

Binnenunits

Model/klasse/vermogen Type

ASYG07KGTE / Type ASYG09KGTE / Type ASYG12KGTE / Type ASYG14KGTE A++ / A+ 2,0kW / 2,5kW 2,5kW / 2,8kW 3,4kW / 4,0kW 4,2kW / 5,4kW A+++ A+++ A+++ A+++ A+++ A+++

Buitenunit

KM-KG serie KE serie KP-KL serie hoog a /d wand

AOYG07-14KGCA

Wireless LAN USB adapter 8511052

Bediening touch/ LCD 1500153

Optioneel Inclusief Bediening touch/LCD, inbouw 1116000

Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Link naar shop Productinformatie leverancier. Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 94 voor informatie.

17 Type binnenunit ASYG07KGTE ASYG09KGTE ASYG12KGTE ASYG14KGTE Type buitenunit AOYG07KGCA AOYG09KGCA AOYG12KGCA AOYG14KGCA Energielabel A+++/A+++ A+++/A+++ A+++/A+++ A++/A+ Nom. koelvermogen kW 2,0(0,9~3,2) 2,5(0,9~3,4) 3,4(0,9~4,1) 4,2(0,9~4,5) Nom.verwarmingsvermogen kW 2,5(0,9~5,2) 2,8(0,9~5,4) 4,0(0,9~6,1) 5,4(0,9~6,4) Verwarm. vermogen bij -10/ 20°C kW 3,63 3,77 3,83 4,02 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 8,52 8,52 8,51 7,11 SCOP verwarmen kW/kW 5,12 5,11 5,1 4,31 Luchthoeveelheid binnenunit m 3/h 650/540/430/270 700/560/430/270 700/560/430/250 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/19 40/34/29/19 40/35/30/19 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 270/834/215 270/834/215 270/834/215 270/834/215 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 542/799/290 542/799/290 Gewicht (netto) binnenunit kg 10 10 10 10 Gewicht (netto) buitenunit kg 30 30 31 32 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 750/15/20 750/15/20 850/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom (max.) A 2,8 3,5 4,8 6,4 Opgenomen vermogen kW 0,25-1,58 0,25-1,72 0,25-1,89 0,25-2,06 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8600009 8600011 8600013 8600015 Prijs set € 1.817,00 € 2.057,00 € 2.323,00 € 2.867,00 Kortingcode 900 voorraad voorraad voorraad voorraad

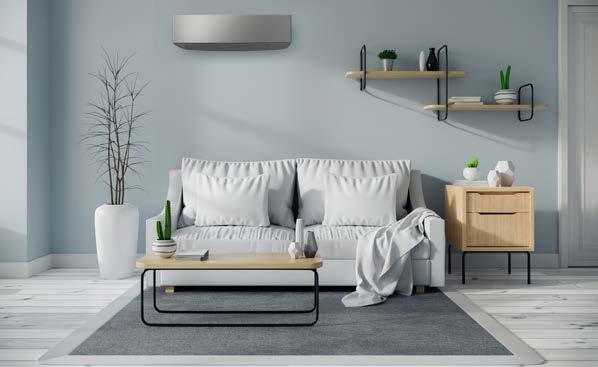

Hooghangend wandmodel type ASYG KETE design inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Model/klasse/vermogen

Buitenunit

Type ASYG07KETE Type ASYG09KETE Type ASYG12KETE Type ASYG14KETE

2,0 kW 2,5 kW 3,4 kW 4,2 kW 2,5 kW 2,8 kW 3,8 kW 5,4 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

AOYG07-12KETA AOYG14KETA KM-KG serie KE serie KP-KL serie Hoog a /d wand

Inclusief

Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.

Optioneel

Wireless LAN USB adapter 8511052

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Bediening Easy touch/LCD 8507121

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening LCD 8507119

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 94 voor informatie.

Link naar shop

19 Type binnenunit ASYG07KETE ASYG09KETE ASYG12KETE ASYG14KETE Type buitenunit AOYG07KETA AOYG09KETA AOYG12KETA AOYG14KETA Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~3) 2,5(0,9~3,2) 3,4(0,9~3,9) 4,2(0,9~4,4) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~4) 3,8(0,9~5,3) 5,4(0,9~6) Verwarm. vermogen bij -10/ 20°C kW 2,17 2,55 3,38 3,83 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 7,4 7,4 7,3 6,9 SCOP verwarmen kW/kW 4,1 4,1 4,4 4,1 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/20 40/34/29/20 40/35/30/20 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 542/799/290 Gewicht (netto) binnenunit kg 11 11 11 11,5 Gewicht (netto) buitenunit kg 23 23 25 31 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/20 600/15/20 700/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 3 3,4 5,1 6,8 Opgenomen vermogen kW 1,17/1,21 1,21/1,26 1,27/1,52 1,4/1,73 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer KETE-W wit 8501242 8501243 8501244 8501245 Prijs set KETE-W (wit) € 1.503,00 € 1.718,00 € 1.968,00 € 2.490,00 Kortingcode 900 voorraad voorraad voorraad voorraad

KETE-W (wit)

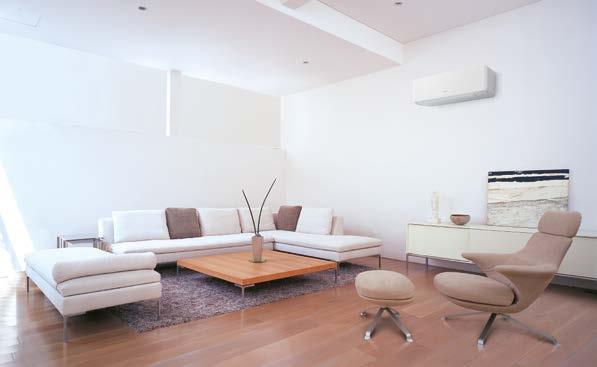

Hooghangend wandmodel type ASYG KETE design inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Model/klasse/vermogen

Buitenunit

Type ASYG07KETE Type ASYG09KETE Type ASYG12KETE Type ASYG14KETE

2,0 kW 2,5 kW 3,4 kW 4,2 kW 2,5 kW 2,8 kW 3,8 kW 5,4 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

AOYG07-12KETA AOYG14KETA KE KM-KGserieserie KE serie KP-KL serie hoog a /d wand

Optioneel Inclusief

Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.

Wireless LAN USB adapter 8511052

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Bediening Easy touch/LCD 8507121

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening LCD 8507119

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 94 voor informatie.

Link naar shop

21 Type binnenunit ASYG07KETE ASYG09KETE ASYG12KETE ASYG14KETE Type buitenunit AOYG07KETA AOYG09KETA AOYG12KETA AOYG14KETA Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~3) 2,5(0,9~3,2) 3,4(0,9~3,9) 4,2(0,9~4,4) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~4) 3,8(0,9~5,3) 5,4(0,9~6) Verwarm. vermogen bij -10/ 20°C kW 2,17 2,55 3,38 3,83 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 7,4 7,4 7,3 6,9 SCOP verwarmen kW/kW 4,1 4,1 4,4 4,1 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/20 40/34/29/20 40/35/30/20 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 542/799/290 Gewicht (netto) binnenunit kg 11 11 11 11,5 Gewicht (netto) buitenunit kg 23 23 25 31 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/20 600/15/20 700/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 3 3,4 5,1 6,8 Opgenomen vermogen kW 1,17/1,21 1,21/1,26 1,27/1,52 1,4/1,73 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer KETE-S grijs 8501247 8501248 8501249 8501250 Prijs set KETE-S (grijs) € 1.513,00 € 1.731,00 € 1.983,00 € 2.507,00 Kortingcode 900 voorraad voorraad voorraad voorraad

KETE-S (grijs)

Kenmerken

• Stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Eenvoudige Infrarood afstandsbediening

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

ASYG KPCA inverter R32 Single split systeem

Hooghangend wandmodel type

Type ASYG07KPCA Type ASYG09KPCA Type ASYG12KPCA Model/klasse/vermogen 2,0 kW 2,5 kW 2,5 kW 3,4 kW 2,8 kW 3,8 kW A++ A+ A++ A++ A+ A+ / / / / / /

Buitenunit

KM-KG serie KE serie KP-KL serie hoog a /d wand

AOYG07-12KPCA

Productinformatie leverancier. Zie pagina 94 voor informatie.

23 Type binnenunit ASYG07KPCA ASYG09KPCA ASYG12KPCA Type buitenunit AOYG07KPCA AOYG09KPCA AOYG12KPCA Energielabel A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~2,8) 2,5(0,9~3,0) 3,4(0,9~3,7) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~3,8) 3,8(0,9~4,8) Verwarm. vermogen bij -10/ 20°C kW 2,04 2,41 2,78 Ontvochtigingscapaciteit l/h 1 1,3 1,8 SEER koelen kW/kW 6,7 6,7 6,7 SCOP verwarmen kW/kW 4 4 4,1 Luchthoeveelheid binnenunit m3/h 580/460/340/240 580/460/340/240 630/490/360/240 Geluidsniveau binnenunit dB(A) 45/38/31/22 45/38/31/22 46/40/33/22 Geluidsniveau buitenunit dB(A) 45/46 47 49/51 Afm. binnenunit (hxbxd) mm 270/784/224 270/784/224 270/784/224 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 Gewicht (netto) binnenunit kg 8 8 8 Gewicht (netto) buitenunit kg 23 23 25 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 550/15/20 550/15/20 590/15/20 Condensafvoer inw./uitw. mm 11,8/15-16,8 11,8/15-16,8 11,8/15-16,8 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 3,2 3,8 5,6 Opgenomen vermogen kW 0,48/0,63 0,71/0,79 1/1,14 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501182 8501184 8501186 Prijs set € 1.276,00 € 1.313,00 € 1.509,00 Kortingcode 900 uitlopend op=op uitlopend op=op uitlopend op=op

naar shop Wireless LAN USB adapter 8511052 Optioneel infrarood

Inclusief

Link

afstandsbediening

Hooghangend wandmodel

Kenmerken

• Stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Eenvoudige infrarood afstandsbediening

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Binnenunits

Model/klasse/vermogen

type

ASYG KLCA ECO inverter R32 Single split systeem

Type ASYG18KLCA / Type ASYG24KLCA / 5,2 kW / 6,3 kW 7,1 kW / 8,0 kW A++ A+ A+ A++

KM-KG serie KE serie KP-KL serie hoog a /d wand

Buitenunits AOYG18KLCA AOYG24KLCA

Link naar shop Infrarood afstandsbediening Inclusief

Productinformatie leverancier.

25 Type binnenunit ASYG18KLCA ASYG24KLCA Type buitenunit AOYG18KLCA AOYG24KLCA Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,5) 7,1(0,9~7,7) Nom.verwarmingsvermogen kW 6,3(0,9~6,6) 8,0(0,9~9,0) Verwarm. vermogen bij -10/ 20°C kW 4,71 7,56 Ontvochtigingscapaciteit l/h 1,9 3,1 SEER koelen kW/kW 7,2 7,1 SCOP verwarmen kW/kW 4,3 4 Luchthoeveelheid binnenunit m 3/h 865/780/665/555 1040/880/685/555 Geluidsniveau binnenunit dB(A) 47/44/40/35 51/45/38/33 Geluidsniveau buitenunit dB(A) 50/56 55/57 Afm. binnenunit (hxbxd) mm 293/790/249 293/790/249 Afm. buitenunit (hxbxd) mm 542/799/290 632/799/290 Gewicht (netto) binnenunit kg 9,5 10 Gewicht (netto) buitenunit kg 33 38 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-30 Max. hoogteverschil m 20 25 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 1100/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom (max.) A 13,5 17,5 Opgenomen vermogen kW 0,14-2,09 0,18-2,74 Advies afzekerwaarde A 16 25 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8511090 8511095 Prijs set € 2.761,00 € 3.853,00 Kortingcode 900 uitlopend op=op uitlopend op=op

Cassette model type AUXG KVLA inverter R32

plafond 600 - 600

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Mooi strak gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

Geschikt voor plafonds tot 3,5 meter

Binnenunits

Model/klasse/vermogen

Type AUXG09KVLA

Type AUXG12KVLA

Type AUXG14KVLA Type AUXG18KVLA

Buitenunits

2,5 kW 3,5 kW 4,3 kW 5,2 kW 3,2 kW 4,1 kW 5,0 kW 6,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

Cassette 600 - 600 AOYG09-14KBTB AOYG18KBTB

600 - 600 900 - 900 Cassette

1116000 Zie pagina 94 voor informatie. Productinformatie leverancier. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Link naar shop Optioneel Inclusief Standaard infrarood afstandsbediening. Incl. houder voor muurbevestiging. Wireless lan adapter 1085027 * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

27 Type binnenunit AUXG09KVLA AUXG12KVLA AUXG14KVLA AUXG18KVLA Type buitenunit AOYG09KBTB AOYG12KBTB AOYG14KBTB AOYG18KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,5(0,9~3,2) 3,5(0,9~4,4) 4,3(0,9~5,4) 5,2(0,9~5,9) Nom.verwarmingsvermogen kW 3,2(0,9~4,7) 4,1(0,9~5,7) 5(0,9~6,5) 6(0,9~7,5) Verwarm. vermogen bij -10/ 20°C kW 3,53 4,14 4,81 5,42 Ontvochtigingscapaciteit l/h 0,6 1,2 1,5 2,2 SEER koelen kW/kW 6,7 6,6 6,5 6,6 SCOP verwarmen kW/kW 4,4 4,3 4,4 4,2 Luchthoeveelheid binnenunit m3/h 540/490/440/390 600/530/470/410 680/580/490/410 680/580/490/410 Geluidsniveau binnenunit dB(A) 33/31/29/27 37/34/30/27 38/34/30/27 38/34/30/26 Geluidsniveau buitenunit dB(A) 46 47 49 50 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 245/570/570 245/570/570 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 542/799/290 632/799/290 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 15 15 15 Gewicht (netto) buitenunit kg 32 33 33 36 Gewicht (netto) rooster kg 2,3 2,3 2,3 2,3 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-20 5-25 5-25 5-30 Max. hoogteverschil m 15 15 20 20 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 850/15/20 1020/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 7,9 9,7 10,2 12,1 Opgenomen vermogen kW 1,82 2,24 2,35 2,79 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501111 8501113 8501115 8501116 Prijs set € 3.159,00 € 3.297,00 € 3.656,00 € 3.807,00 Kortingcode 900* voorraad voorraad voorraad voorraad

Bediening

LCD 8507119

Easy touch/LCD 8507121

touch/LCD, inbouw

Bediening touch/ LCD 1500153

Cassette model type AUXG KVLA inverter R32

plafond 600 - 600

Single split systeem

Binnendeel ook geschikt voor Free Multi model (22)

Kenmerken

• Mooi strak gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

Geschikt voor plafonds tot 3,5 meter

Binnenunits

Model/klasse/vermogen

Buitenunits

Type AUXG22KVLA Type AUXG24KVLA

6,0 kW 6,8 kW 7,0 kW 7,5 kW A++ A++ A+ A+ / / / /

Cassette 600 - 600 AOYG22KBTB AOYG24KBTB

600 - 600 900 - 900 Cassette

Optioneel Inclusief Standaard infrarood afstandsbediening. Incl. houder voor muurbevestiging.

Eenvoudige bediening met en zonder functietoets 8507105 8507104 Bediening touch/ LCD 1500153

Productinformatie leverancier.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

Zie pagina 94 voor informatie.

29 Type binnenunit AUXG22KVLA AUXG24KVLA Type buitenunit AOYG22KBTB AOYG24KBTB Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 6(0,9~6,7) 6,8(0,9~8) Nom.verwarmingsvermogen kW 7(0,9~8) 7,5(0,9~9,1) Verwarm. vermogen bij -10/ 20°C kW 5,42 6,65 Ontvochtigingscapaciteit l/h 2,6 2,7 SEER koelen kW/kW 6,6 6,1 SCOP verwarmen kW/kW 4,3 4 Luchthoeveelheid binnenunit m3/h 830/740/600/450 930/830/600/450 Geluidsniveau binnenunit dB(A) 44/42/36/30 49/44/36/30 Geluidsniveau buitenunit dB(A) 51 53/54 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 Afm. buitenunit (hxbxd) mm 632/799/290 716/820/315 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 16 16 Gewicht (netto) buitenunit kg 42 42 Gewicht (netto) rooster kg 2,3 2,3 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-30 5-30 Max. hoogteverschil m 25 25 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1250/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 12,6 13,6 Opgenomen vermogen kW 2,9 3,09 Advies afzekerwaarde A 16 25 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501117 8501119 Prijs set € 4.374,00 € 4.583,00 Kortingcode 900* voorraad voorraad

Bediening

Wireless lan adapter 1085027

LCD 8507119 Bediening Easy touch/LCD 8507121

touch/LCD, inbouw 1116000

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Model/klasse/vermogen

Type AUXG18KRLB

Type AUXG22KRLB

Type AUXG24KRLB

Type AUXG30KRLB Buitenunits

type AUXG KRLB inverter R32 plafond 900 - 900 Single split systeem

5,2 kW 6,0 kW 6,8 kW 8,5 kW 6,0 kW 7,0 kW 7,5 kW 10,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

Cassette model

Binnenunits

Cassette 900 - 900

AOYG18-22KBTB AOYG24KBTB AOYG30KBTB 600 - 600 900 - 900 Cassette

Inclusief Optioneel

Inclusief Easy touch/ LCD 2-draads

Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008

Zie pagina 94 voor informatie.

Productinformatie leverancier.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

Optie: aanwezigheidsdetectie

31 Type binnenunit AUXG18KRLB AUXG22KRLB AUXG24KRLB AUXG30KRLB Type buitenunit AOYG18KBTB AOYG22KBTB AOYG24KBTB AOYG30KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,9) 6(0,9~6,7) 6,8(0,9~8) 8,5(2,8~10) Nom.verwarmingsvermogen kW 6(0,9~7,5) 7(0,9~8) 7,5(0,9~9,1) 10(2,7~11,2) Verwarm. vermogen bij -10/ 20°C kW 5,42 5,85 6,65 8,05 Ontvochtigingscapaciteit l/h 1,5 2,2 2,7 2,5 SEER koelen kW/kW 7 7 6,6 6,7 SCOP verwarmen kW/kW 4,3 4,4 4,2 4,3 Luchthoeveelheid binnenunit m3/h 1050/960/900/780 1050/960/900/780 1150/1050/980/870 1600/1400/1270/1150 Geluidsniveau binnenunit dB(A) 33/32/31/28 33/32/31/28 35/33/32/29 40/38/36/33 Geluidsniveau buitenunit dB(A) 50 51 53/54 53/55 Afm. binnenunit (hxbxd) mm 246/840/840 246/840/840 246/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 632/799/290 632/799/290 716/820/315 788/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 23 23 24 26 Gewicht (netto) buitenunit kg 36 38 42 60 Gewicht (netto) rooster kg 6 6 6 6 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 5-50 Max. hoogteverschil m 20 25 25 30 Vulling/ lengte/ per mtr g/m/ g/m 1020/20/20 1250/20/20 1250/20/20 1900/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 12,1 12,6 13,6 22,6 Opgenomen vermogen kW 2,79 2,9 2,94 4,17 Advies afzekerwaarde A 16 16 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501120 8501121 8501122 8501125 Prijs set € 4.118,00 € 4.487,00 € 5.059,00 € 6.298,00 Kortingcode 900* voorraad voorraad voorraad voorraad

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Cassette model type AUXG KRLB inverter R32 plafond 900 - 900 Single split systeem

9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / / Cassette 900 - 900

AUXG36KRLB

AUXG45KRLB

AUXG54KRLB

AOYG36KBTB AOYG45-54KBTB 600 - 600 900 - 900 Cassette

Binnenunits

Model/klasse/vermogen Type

Type

Buitenunits

Inclusief Easy touch/ LCD 2-draads

Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008

Zie pagina 94 voor informatie.

Productinformatie leverancier.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

Optie: aanwezigheidsdetectie

33 Type binnenunit AUXG36KRLB AUXG45KRLB AUXG54KRLB Type buitenunit AOYG36KBTB AOYG45KBTB AOYG54KBTB Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~14) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,97 Ontvochtigingscapaciteit l/h 3,3 4,5 5 SEER koelen kW/kW 6,55 SCOP verwarmen kW/kW 4,3 Luchthoeveelheid binnenunit m3/h 1870/1560/1410/1160 2000/1650/1460/1300 2100/1780/1600/1320 Geluidsniveau binnenunit dB(A) 44/41/38/34 46/42/39/35 47/43/40/36 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 288/840/840 288/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 29 29 29 Gewicht (netto) buitenunit kg 52 67 67 Gewicht (netto) rooster kg 6 6 6 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 22,6 28,5 28,5 Opgenomen vermogen kW 4,48 5 5,23 Advies afzekerwaarde A 25 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501126 8501127 8501129 Prijs set € 6.619,00 € 7.347,00 € 8.610,00 Kortingcode 900* voorraad voorraad voorraad

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Cassette model type AUXG KRLB inverter 400 Volt R32 plafond 900 - 900 Single split systeem Binnenunits 9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / / Cassette 900 - 900

AUXG36KRLB

AUXG45KRLB

AUXG54KRLB

AOYG36KRTA AOYG45-54KRTA 600 - 600 900 - 900 400 Volt Cassette

Model/klasse/vermogen Type

Type

Buitenunits

Optioneel

Inclusief Easy touch/ LCD 2-draads

Productinformatie leverancier.

Zie pagina 94 voor informatie.

Optie: aanwezigheidsdetectie

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

35 Type binnenunit AUXG36KRLB AUXG45KRLB AUXG54KRLB Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~14) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,97 Ontvochtigingscapaciteit l/h 3,3 4,5 5 SEER koelen kW/kW 6,55 SCOP verwarmen kW/kW 4,3 Luchthoeveelheid binnenunit m3/h 1870/1560/1410/1160 2000/1650/1460/1300 2100/1780/1600/1320 Geluidsniveau binnenunit dB(A) 44/41/38/34 46/42/39/35 47/43/40/36 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 288/840/840 288/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 29 29 29 Gewicht (netto) buitenunit kg 53 67 67 Gewicht (netto) rooster kg 6 6 6 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,48 5 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501222 8501223 8501224 Prijs set € 7.128,00 € 7.721,00 € 8.893,00 Kortingcode 900* voorraad voorraad voorraad

Inclusief

Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 96, 98, 130 - 134. Satelliet

Binnenunits

Model/klasse/vermogen

Type ARXG09KLLAP

Type ARXG12KLLAP

Type ARXG14KLLAP

Type ARXG18KLLAP

Buitenunits

type ARXG KLLAP inverter R32

model

Single split systeem Binnendeel ook geschikt voor Free Multi model

2,5kW 3,5 kW 4,3 kW 5,2kW 3,2 kW 4,1 kW 5,0 kW 6,0 kW A++ A++ A+ A++ A+ A+ A A+ / / / / / / / /

AOYG09-14KBTB AOYG18KBTB Slim duct Standaard Compact HP Hoge druk Satelliet

Productinformatie leverancier. Zie pagina 94 voor informatie.

37 Type binnenunit ARXG09KLLAP ARXG12KLLAP ARXG14KLLAP ARXG18KLLAP Type buitenunit AOYG09KBTB AOYG12KBTB AOYG14KBTB AOYG18KBTB Energielabel A++/A+ A++/A+ A+/A A++/A+ Nom. koelvermogen kW 2,5(0,9~3,2) 3,5(0,9~4,4) 4,3(0,9~5,4) 5,2(0,9~5,9) Nom.verwarmingsvermogen kW 3,2(0,9~4,7) 4,1(0,9~5,7) 5(0,9~6,5) 6(0,9~7,5) Verwarm. vermogen bij -10/ 20°C kW 3,53 4,14 4,81 5,42 Ontvochtigingscapaciteit l/h 0,7 1,3 1,5 2 SEER koelen kW/kW 6,2 6,1 5,8 6,2 SCOP verwarmen kW/kW 4,3 4 3,9 4,1 Luchthoeveelheid binnenunit m3/h 600/550/500/450 650/600/550/480 800/700/600/480 940/880/820/750 Beschikbare statische druk Pa 0 - 90 0 - 90 0 - 90 0 - 90 Geluidsniveau binnenunit dB(A) 28/27/26/25 29/28/26/25 32/30/28/26 32/30/29/27 Geluidsniveau buitenunit dB(A) 46 47 49 50 Afm. binnenunit (hxbxd) mm 198/700/620 198/700/620 198/700/620 198/900/620 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 542/799/290 632/799/290 Gewicht (netto) binnenunit kg 17 17 17 20 Gewicht (netto) buitenunit kg 32 33 33 36 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-20 5-25 5-25 5-30 Max. hoogteverschil m 15 20 20 20 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 850/15/20 1020/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 7,9 9,7 10,2 12,1 Opgenomen vermogen kW 1,82 2,24 2,35 2,79 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501130 8501131 8501133 8501134 Prijs set € 2.989,00 € 3.064,00 € 3.395,00 € 3.730,00 Kortingcode 900* voorraad voorraad voorraad voorraad

shop

Prijzen

inclusief

artikel

kortingcode 904. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138

Eenvoudige

Bediening

LCD

Link naar

zijn

bediening. Voor dit

hanteren wij

bediening met en zonder functietoets 8507105 8507104

touch/

1500153

Kenmerken

Binnendeel ook geschikt voor Free Multi model (22) Binnenunits

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ø 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

Model/klasse/vermogen

Type ARXG22KMLB

Type ARXG24KMLA

Type ARXG30KMLA

Type ARXG36KMLA Buitenunits

type ARXG KMLA(B) inverter R32 Single

Satelliet model

split systeem

6,0 kW 6,9 kW 8,5 kW 9,5 kW 7,0 kW 7,5 kW 10,0 kW 10,8 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

AOYG22KBTB AOYG24KBTB AOYG30-36KBTB Hoge druk Compact HP Slim duct Standaard Satelliet

Bediening touch/ LCD 1500153

Link naar shop * Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904. Productinformatie leverancier. Optioneel

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138

Zie pagina 94 voor informatie.

39 Type binnenunit ARXG22KMLB ARXG24KMLA ARXG30KMLA ARXG36KMLA Type buitenunit AOYG22KBTB AOYG24KBTB AOYG30KBTB AOYG36KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 6(0,9~6,7) 6,9(0,9~8) 8,5(2,8~10) 9,5(2,8~11,2) Nom.verwarmingsvermogen kW 7(0,9~8) 7,5(0,9~9,1) 10(2,7~11,2) 10,8(2,7~12,7) Verwarm. vermogen bij -10/ 20°C kW 5,85 6,65 8,05 9,13 Ontvochtigingscapaciteit l/h 2,1 2,5 2,5 3 SEER koelen kW/kW 6,1 6,2 6,23 6,1 SCOP verwarmen kW/kW 4,1 4,1 4 4 Luchthoeveelheid binnenunit m3/h 1100/910/750/580 1100/910/750/580 1900/1620/1270/980 1900/1620/1270/980 Beschikbare statische druk Pa 30 - 150 30 - 150 30 - 150 30 - 150 Geluidsniveau binnenunit dB(A) 31/29/27/25 31/29/27/25 39/35/30/26 39/35/30/26 Geluidsniveau buitenunit dB(A) 51 53/54 53/55 55 Afm. binnenunit (hxbxd) mm 270/1135/700 270/1135/700 270/1135/700 270/1135/700 Afm. buitenunit (hxbxd) mm 632/799/290 716/820/315 788/940/320 788/940/320 Gewicht (netto) binnenunit kg 35 35 38 38 Gewicht (netto) buitenunit kg 38 42 52 52 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-50 5-50 Max. hoogteverschil m 25 25 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1250/20/20 1900/30/40 1900/30/40 Condensafvoer inw./uitw. mm 36/38 36/38 36/38 36/38 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 12,6 13,6 22,6 22,6 Opgenomen vermogen kW 2,9 3,03 3,5 3,97 Advies afzekerwaarde A 16 25 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501135 8501137 8501139 8501141 Prijs set € 4.176,00 € 4.524,00 € 5.385,00 € 5.817,00 Kortingcode 900* voorraad voorraad voorraad voorraad

Inclusief

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ø 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

type

R32 Single split

Binnenunits 12,0 kW 13,5 kW / Model/klasse/vermogen Type ARXG45KMLA Buitenunits AOYG45KBTB Compact HP Hoge druk Slim duct Standaard Satelliet

Satelliet model

ARXG KMLA inverter

systeem

Link naar shop

* Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904.

41 Type binnenunit ARXG45KMLA Type buitenunit AOYG45KBTB Energielabel n.v.t. Nom. koelvermogen kW 12,1(4~13) Nom.verwarmingsvermogen kW 13,5(4,2~15,2) Verwarm. vermogen bij -10/ 20°C kW 11,52 Ontvochtigingscapaciteit l/h 4 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 2100/1750/1350/1070 Beschikbare statische druk Pa 30 - 150 Geluidsniveau binnenunit dB(A) 42/38/32/28 Geluidsniveau buitenunit dB(A) 57 Afm. binnenunit (hxbxd) mm 270/1135/700 Afm. buitenunit (hxbxd) mm 998/940/320 Gewicht (netto) binnenunit kg 39 Gewicht (netto) buitenunit kg 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 Max. hoogteverschil m 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 Condensafvoer inw./uitw. mm 36/38 Voeding V/Hz 230/ 50 Elektro kabel binnen/buiten 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 28,5 Opgenomen vermogen kW 4,6 Advies afzekerwaarde A 32 Werkgebied koelen °C -15 … +46 buitenunit verwarmen °C -15 … +24 Artikelnummer 8501143 Prijs set € 6.541,00 Kortingcode 900* voorraad

Productinformatie leverancier. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138

Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 Bediening touch/ LCD 1500153

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ∅ 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

Binnenunits

Buitenunits

model type ARXG KMLA inverter R32 400 Volt Single split systeem

Satelliet

9,5 kW 12,1 kW 10,8 kW 13,5 kW A++ A+ / / /

Model/klasse/vermogen Type ARXG36KMLA Type ARXG45KMLA

AOYG36KRTA AOYG45KRTA Standaard Hoge druk Compact HP Slim duct 400 Volt Satelliet

Optioneel Inclusief

Standaard bediening LCD 2-draads

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904.

43 Type binnenunit ARXG36KMLA ARXG45KMLA Type buitenunit AOYG36KRTA AOYG45KRTA Energielabel A++/A+ n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~15,2) Verwarm. vermogen bij -10/ 20°C kW 9,13 11,52 Ontvochtigingscapaciteit l/h 3 4 SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4 Luchthoeveelheid binnenunit m3/h 1900/1620/1270/980 2100/1750/1350/1070 Beschikbare statische druk Pa 30 - 150 30 - 150 Geluidsniveau binnenunit dB(A) 39/35/30/26 42/38/32/28 Geluidsniveau buitenunit dB(A) 55 57 Afm. binnenunit (hxbxd) mm 270/1135/700 270/1135/700 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 39 Gewicht (netto) buitenunit kg 53 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 Condensafvoer inw./uitw. mm 36/38 36/38 Voeding V/Hz 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,5 14 Opgenomen vermogen kW 4,66 5,03 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501208 8501209 Prijs set € 6.326,00 € 6.915,00 Kortingcode 900* voorraad voorraad

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

Model/klasse/vermogen

Type ARXG12KHTAP

Type ARXG14KHTAP

Type ARXG18KHTAP

Type ARXG22KHTAP Buitenunits

type

3,5 kW 4,3 kW 5,2 kW 6,0 kW 4,1 kW 5,0 kW 6,0 kW 7,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

Satelliet model

ARXG KHTAP inverter R32 Single split systeem Binnenunits

AOYG12-14KBTB AOYG18-22KBTB Standaard Hoge druk Compact HP Slim duct Satelliet

Standaard bediening LCD 2-draads

Productinformatie leverancier. Optioneel Inclusief

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor deze artikelen hanteren wij kortingcode 904.

45 Type binnenunit ARXG12KHTAP ARXG14KHTAP ARXG18KHTAP ARXG22KHTAP Type buitenunit AOYG12KBTB AOYG14KBTB AOYG18KBTB AOYG22KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 3,5(0,9~4,4) 4,3(0,9~5,4) 5,2(0,9~5,9) 6(0,9~6,7) Nom.verwarmingsvermogen kW 4,1(0,9~5,7) 5(0,9~6,5) 6(0,9~7,5) 7(0,9~8) Verwarm. vermogen bij -10/ 20°C kW 4,14 4,81 5,42 5,85 Ontvochtigingscapaciteit l/h 0,7 0,9 1,2 1,5 SEER koelen kW/kW 6,3 6,2 6,5 6,5 SCOP verwarmen kW/kW 4,1 4 4,1 4,2 Luchthoeveelheid binnenunit m3/h 850/680/590/510 950/760/670/570 1050/840/740/630 1050/840/740/630 Beschikbare statische druk Pa 30 - 200 30 - 200 30 - 200 30 - 200 Geluidsniveau binnenunit dB(A) 32/27/26/24 33/28/27/25 28/25/22/20 28/25/22/20 Geluidsniveau buitenunit dB(A) 47 49 50 51 Afm. binnenunit (hxbxd) mm 300/700/700 300/700/700 300/1000/700 300/1000/700 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 632/799/290 632/799/290 Gewicht (netto) binnenunit kg 27 27 35 35 Gewicht (netto) buitenunit kg 33 33 36 38 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-25 5-30 5-30 Max. hoogteverschil m 20 20 20 25 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 1020/20/20 1250/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 9,7 10,2 12,1 12,6 Opgenomen vermogen kW 2,24 2,35 2,79 2,8 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501144 8501145 8501146 8501147 Prijs set € 3.933,00 € 4.140,00 € 4.297,00 € 5.132,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel

(30/36/

45/54)

Satelliet model type ARXG KHTAP inverter R32

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

Model/klasse/vermogen

Type ARXG24KHTAP

Type ARXG30KHTAP

Type ARXG36KHTAP

Type ARXG45KHTAP

Buitenunits

6,8 kW 8,5 kW 9,5 kW 12,1 kW 7,5 kW 10,0 kW 10,8 kW 13,5 kW A++ A++ A+ A+ A+ A / / / / / / /

Single split systeem Binnenunits

AOYG24KBTB AOYG30-36KBTB AOYG45KBTB Standaard Hoge druk Compact HP Slim duct Satelliet

Optioneel Inclusief

Standaard bediening LCD 2-draads

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

(30/36/ 45/54)

47 Type binnenunit ARXG24KHTAP ARXG30KHTAP ARXG36KHTAP ARXG45KHTAP Type buitenunit AOYG24KBTB AOYG30KBTB AOYG36KBTB AOYG45KBTB Energielabel A++/A+ A++/A+ A+/A n.v.t. Nom. koelvermogen kW 6,8(0,9~8) 8,5(2,8~10) 9,5(2,8~11,2) 12,1(4~14) Nom.verwarmingsvermogen kW 7,5(0,9~9,1) 10(2,7~11,2) 10,8(2,7~12,7) 13,5(4,2~16,2) Verwarm. vermogen bij -10/ 20°C kW 6,65 8,05 9,13 12,73 Ontvochtigingscapaciteit l/h 1,8 2,3 2 2,6 SEER koelen kW/kW 6,5 6,23 6,1 SCOP verwarmen kW/kW 4,1 4 4,2 Luchthoeveelheid binnenunit m3/h 1360/1080/880/680 1700/1360/1190/1070 2050/1640/1330/1070 2550/2040/1650/1430 Beschikbare statische druk Pa 30 - 200 30 - 200 30 - 200 30 - 200 Geluidsniveau binnenunit dB(A) 32/28/24/21 36/33/30/29 36/31/28/26 39/35/31/29 Geluidsniveau buitenunit dB(A) 53/54 53/55 55 57 Afm. binnenunit (hxbxd) mm 300/1000/700 300/1000/700 300/1400/700 300/1400/700 Afm. buitenunit (hxbxd) mm 716/820/315 788/940/320 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 36 36 46 46 Gewicht (netto) buitenunit kg 42 52 52 67 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-50 5-50 5-50 Max. hoogteverschil m 25 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1900/30/40 1900/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13,6 22,6 22,6 28,5 Opgenomen vermogen kW 2,94 4,37 4,53 4,88 Advies afzekerwaarde A 25 25 25 32 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501148 8501149 8501150 8501151 Prijs set € 5.199,00 € 6.054,00 € 6.641,00 € 7.068,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

type ARXG KHTAP inverter R32 Single

13,4 kW 15,5 kW /

Type ARXG54KHTAP Buitenunit AOYG54KBTB Standaard Hoge druk Slim duct Compact HP Satelliet

Satelliet model

split systeem Binnenunits

Model/klasse/vermogen

Optioneel Inclusief

Standaard bediening LCD 2-draads

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

(30/36/ 45/54)

49 Type binnenunit ARXG54KHTAP Type buitenunit AOYG54KBTB Energielabel n.v.t. Nom. koelvermogen kW 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 12,97 Ontvochtigingscapaciteit l/h 3,7 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 2550/2040/1650/1430 Beschikbare statische druk Pa 30 - 200 Geluidsniveau binnenunit dB(A) 39/35/31/29 Geluidsniveau buitenunit dB(A) 57/59 Afm. binnenunit (hxbxd) mm 300/1400/700 Afm. buitenunit (hxbxd) mm 998/940/320 Gewicht (netto) binnenunit kg 46 Gewicht (netto) buitenunit kg 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 Max. hoogteverschil m 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 Condensafvoer inw./uitw. mm 25/32 Voeding V/Hz 230/ 50 Elektro kabel binnen/buiten 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 28,5 Opgenomen vermogen kW 5,23 Advies afzekerwaarde A 32 Werkgebied koelen °C -15 … +46 buitenunit verwarmen °C -15 … +24 Artikelnummer 8501152

set € 8.204,00

bestelartikel

Prijs

Kortingcode 900*

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 98, 130 - 134.

Model/klasse/vermogen

Type ARXG36KHTAP

Type ARXG45KHTAP

Type ARXG54KHTAP

Buitenunits

type ARXG

inverter

Single split

9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / /

Satelliet model

KHTAP

R32 400V

systeem Binnenunits

AOYG36KRTA AOYG45-54KRTA Standaard Hoge druk Compact HP Slim duct 400 Volt Satelliet

Inclusief

Standaard bediening LCD 2-draads

Optioneel

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop (30/36/ 45/54)

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

51 Type binnenunit ARXG36KHTAP ARXG45KHTAP ARXG54KHTAP Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~14) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,97 Ontvochtigingscapaciteit l/h 2 2,6 3,7 SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4,2 Luchthoeveelheid binnenunit m3/h 2050/1640/1330/1070 2550/2040/1650/1430 2550/2040/1650/1430 Beschikbare statische druk Pa 30 - 200 30 - 200 30 - 200 Geluidsniveau binnenunit dB(A) 36/31/28/26 39/35/31/29 39/35/31/29 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 300/1400/700 300/1400/700 300/1400/700 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 46 46 46 Gewicht (netto) buitenunit kg 53 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,53 4,88 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501205 8501206 8501207 Prijs set € 7.150,00 € 7.442,00 € 8.487,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel

Satelliet

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via flens

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 130 - 134.

12,1 kW 13,4 kW 13,5 kW 15,5 kW / /

model type ARXG KHTB inverter R32 Single split systeem Binnenunits

ARXG45KHTB

ARXG54KHTB

AOYG45-54KBTB Standaard Compact HP Hoge druk Slim duct Satelliet

Model/klasse/vermogen Type

Type

Buitenunit

Optioneel Inclusief

Standaard bediening LCD 2-draads

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

53 Type binnenunit ARXG45KHTB ARXG54KHTB Type buitenunit AOYG45KBTB AOYG54KBTB Energielabel n.v.t. n.v.t. Nom. koelvermogen kW 12,1(4~14) 13,4(5~14,5) Nom.verwarmingsvermogen kW 13,5(5~16,2) 15,5(5,5~18) Verwarm. vermogen bij -10/ 20°C kW 12,73 13,7 Ontvochtigingscapaciteit l/h 1,5 2 EER koelen kW/kW 2,91 2,81 COP verwarmen kW/kW 3,74 3,71 Luchthoeveelheid binnenunit m3/h 3350/2850/2430 3350/2850/2430 Beschikbare statische druk Pa 100 - 250 100 - 250 Geluidsniveau binnenunit dB(A) 47/43/40 47/43/40 Geluidsniveau buitenunit dB(A) 57 57/59 Afm. binnenunit (hxbxd) mm 400/1050/500 400/1050/500 Afm. buitenunit (hxbxd) mm 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 46 46 Gewicht (netto) buitenunit kg 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 23,4/25,4 23,4/25,4 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 28,5 28,5 Opgenomen vermogen kW 5,22 5,67 Advies afzekerwaarde A 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501154 8501156 Prijs set € 6.897,00 € 8.463,00 Kortingcode 900* bestelartikel bestelartikel

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via flens

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 130 - 134.

12,1 kW 13,4 kW 13,5 kW 15,5 kW / /

Satelliet model type ARXG KHTB inverter R32 400 Volt Single split systeem Binnenunits

ARXG45KHTB

ARXG54KHTB

AOYG45-54KRTA Standaard Compact HP Hoge druk Slim duct 400 Volt Satelliet

Model/klasse/vermogen Type

Type

Buitenunit

Optioneel Inclusief

Standaard bediening LCD 2-draads

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 8507138

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

55 Type binnenunit ARXG45KHTB ARXG54KHTB Type buitenunit AOYG45KRTA AOYG54KRTA Energielabel n.v.t. n.v.t. Nom. koelvermogen kW 12,1(4~14) 13,4(5~14,5) Nom.verwarmingsvermogen kW 13,5(5~16,2) 15,5(5,5~18) Verwarm. vermogen bij -10/ 20°C kW 12,73 13,7 Ontvochtigingscapaciteit l/h 1,5 2 EER koelen kW/kW 2,91 2,81 COP verwarmen kW/kW 3,74 3,71 Luchthoeveelheid binnenunit m3/h 3350/2850/2430 3350/2850/2430 Beschikbare statische druk Pa 100 - 250 100 - 250 Geluidsniveau binnenunit dB(A) 47/43/40 47/43/40 Geluidsniveau buitenunit dB(A) 57 57/59 Afm. binnenunit (hxbxd) mm 400/1050/500 400/1050/500 Afm. buitenunit (hxbxd) mm 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 46 46 Gewicht (netto) buitenunit kg 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 14 14 Opgenomen vermogen kW 5,22 5,67 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501202 8501204 Prijs set € 7.271,00 € 8.746,00 Kortingcode 900* bestelartikel bestelartikel

Plafondmodel type ABYG KRTA inverter R32 Single split systeem Binnendeel ook geschikt voor Free Multi model (18/22)

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie condensafvoer mogelijk

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Binnenunits

Model/klasse/vermogen

Type ABYG18KRTA

Type ABYG22KRTA

Type ABYG24KRTA

Type ABYG30KRTA

Buitenunits

5,2 kW 6,0 kW 6,8 kW 8,5 kW 6,0 kW 7,0 kW 7,5 kW 10,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /

AOYG24KBTB AOYG18-22KBTB AOYG30KBTB plafond ABYG Plafond

Inclusief

Standaard bediening LCD 2-draads

Optioneel

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 1172003

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

57 Type binnenunit ABYG18KRTA ABYG22KRTA ABYG24KRTA ABYG30KRTA Type buitenunit AOYG18KBTB AOYG22KBTB AOYG24KBTB AOYG30KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,9) 6(0,9~6,7) 6,8(0,9~8) 8,5(2,8~10) Nom.verwarmingsvermogen kW 6(0,9~7,5) 7(0,9~8) 7,5(0,9~9,1) 10(2,7~11,2) Verwarm. vermogen bij -10/ 20°C kW 5,42 5,85 6,65 8,05 Ontvochtigingscapaciteit l/h 2 2,5 2,2 3 SEER koelen kW/kW 6,2 6,1 6,2 6,1 SCOP verwarmen kW/kW 4,1 4 4,1 4 Luchthoeveelheid binnenunit m3/h 840/790/710/650 900/790/710/650 1230/990/860/700 1400/1120/980/800 Geluidsniveau binnenunit dB(A) 38/36/33/31 42/3734/31 41/36/32/29 45/40/35/32 Geluidsniveau buitenunit dB(A) 50 51 53/54 53/55 Afm. binnenunit (hxbxd) mm 235/1080/705 235/1080/705 235/1390/705 235/1390/705 Afm. buitenunit (hxbxd) mm 632/799/290 632/799/290 716/820/315 788/940/320 Gewicht (netto) binnenunit kg 24 24 31 31 Gewicht (netto) buitenunit kg 36 38 42 52 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 5-50 Max. hoogteverschil m 20 25 25 30 Vulling/ lengte/ per mtr g/m/ g/m 1020/20/20 1250/20/20 1250/20/20 1900/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 12,1 12,6 13,6 22,6 Opgenomen vermogen kW 2,41 2,6 2,92 4,38 Advies afzekerwaarde A 16 16 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501253 8501254 8501255 8501256 Prijs set € 3.691,00 € 4.121,00 € 4.540,00 € 5.837,00 Kortingcode 900* voorraad voorraad voorraad voorraad

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie condensafvoer mogelijk

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Type ABYG36KRTA Type ABYG45KRTA A++ A+ 9,5 kW / 10,8 kW 12,1 kW / 13,5 kW /

AOYG36KBTB AOYG45KBTB plafond ABYG Plafond

Plafondmodel type ABYG KRTA inverter R32 Single split systeem Binnenunit Model/klasse/vermogen

Buitenunits

Optioneel Inclusief

Standaard bediening LCD 2-draads

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 1172003

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

59 Type binnenunit ABYG36KRTA ABYG45KRTA Type buitenunit AOYG36KBTB AOYG45KBTB Energielabel A++/A+ n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 Ontvochtigingscapaciteit l/h 2,6 4,5 SEER koelen kW/kW 6,37 SCOP verwarmen kW/kW 4,21 Luchthoeveelheid binnenunit m3/h 1850/1470/1300/1050 1900/1510/1380/1130 Geluidsniveau binnenunit dB(A) 44/40/37/32 45/41/39/34 Geluidsniveau buitenunit dB(A) 55 57 Afm. binnenunit (hxbxd) mm 235/1700/705 235/1700/705 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 38 Gewicht (netto) buitenunit kg 52 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 22,6 28,5 Opgenomen vermogen kW 4,52 4,81 Advies afzekerwaarde A 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501257 8501258 Prijs set € 6.448,00 € 6.840,00 Kortingcode 900* voorraad voorraad

Plafondmodel

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Model/klasse/vermogen

Buitenunits

type ABYG KRTA inverter 400 Volt R32

Single split systeem Binnenunits

Type ABYG36KRTA Type ABYG45KRTA Type ABYG54KRTA 9,5 kW / 10,8 kW 12,1 kW / 13,5 kW 13,4 kW / 15,5 kW / A+ A

AOYG36KRTA AOYG45-54KRTA plafond ABYG 400 Volt Plafond

Inclusief

Standaard bediening LCD 2-draads

Optioneel

Bediening Easy touch/LCD 8507121

Wireless lan adapter 1085027

Productinformatie leverancier.

Bediening touch/ LCD 1500153

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Set IR bediening 1172003

Zie pagina 94 voor informatie.

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

61 Type binnenunit ABYG36KRTA ABYG45KRTA ABYG54KRTA Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A+/A n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13,5) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,52 Ontvochtigingscapaciteit l/h 2,6 4,5 5 SEER koelen kW/kW 6,37 SCOP verwarmen kW/kW 4,21 Luchthoeveelheid binnenunit m 3/h 1850/1470/1300/1050 1900/1510/1380/1130 2100/1700/1500/1220 Geluidsniveau binnenunit dB(A) 44/40/37/32 45/41/39/34 48/44/41/38 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 235/1700/705 235/1700/705 235/1700/705 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 38 38 Gewicht (netto) buitenunit kg 53 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,52 4,81 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501267 8501268 8501269 Prijs set € 6.957,00 € 7.214,00 € 8.231,00 Kortingcode 900 voorraad voorraad voorraad

Vloermodel type AGYG KVCA inverter R32 Single split systeem Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Trendy design

• Geschikt voor lage montage aan de wand

• Automatische herstart na spanningsuitval

• Dubbele ventilator zorgt voor snelle afkoeling of verwarming bij opstart (uitblaas boven en onder)

• Na opstartfase enkele uitblaas

• Infrarood afstandsbediening, incl. vorstvrij-stand (10°C); (kabel bediening optie)

• Zelfsluitende luchtkleppen met verticale swingfunctie

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Binnenunits

Model/klasse/vermogen

Buitenunits

Type AGYG09KVCA / Type AGYG12KVCA / Type AGYG14KVCA / 2,5kW / 3,5kW 3,5kW / 4,5kW 4,2kW / 5,2kW A+++ A++ A++ A+ A+ A+

AOYG09-12KVCA AOYG14KVCA vloer AGYG vloer

Link naar shop Wireless lan adapter 1085027 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172001

Optioneel Inclusief Bediening touch/LCD, inbouw 1116000

bediening met en zonder functietoets

Zie pagina 94 voor informatie.

63 Type binnenunit AGYG09KVCA AGYG12KVCA AGYG14KVCA Type buitenunit AOYG09KVCA AOYG12KVCA AOYG14KVCA Energielabel A+++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,5(0,9~3,5) 3,5(0,9~4,0) 4,2(0,9~5,2) Nom.verwarmingsvermogen kW 3,5(0,9~5,1) 4,5(0,9~5,3) 5,2(0,9~6,3) Verwarm. vermogen bij -10/ 20°C kW 3,64 3,79 5,69 Ontvochtigingscapaciteit l/h 1,3 1,8 2,1 SEER koelen kW/kW 8,5 8,2 8,1 SCOP verwarmen kW/kW 4,3 4,1 4 Luchthoeveelheid binnenunit m3/h 570/460/360/270 570/460/360/270 650/520/400/270 Geluidsniveau binnenunit dB(A) 40/35/29/22 40/35/29/22 44/38/31/22 Geluidsniveau buitenunit dB(A) 43/47 45/51 51/50 Afm. binnenunit (hxbxd) mm 600/740/200 600/740/200 600/740/200 Afm. buitenunit (hxbxd) mm 542/790/290 542/790/290 632/799/290 Gewicht (netto) binnenunit kg 14 14 14 Gewicht (netto) buitenunit kg 31 31 38 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 940/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,5 8,5 12 Opgenomen vermogen kW 1,64 1,64 2,11 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 1163026 1163028 1163030 Prijs set € 2.480,00 € 2.963,00 € 3.361,00 Kortingcode 900 voorraad voorraad voorraad

Eenvoudige

8507105

Productinformatie leverancier.

8507104 Bediening touch/ LCD 1500153

Model Hooghangend wandmodel ASYG KMCC/KMTB Hooghangend wandmodel ASYG KGTA Hooghangend wandmodel ASYG KETA-W Hooghangend wandmodel ASYG KETA-S Nominale capaciteit kW class 2 7 ASYG07KMCE ASYG07KGTE ASYG07KETE-W ASYG07KETE-S 2,5 9 ASYG09KMCE ASYG09KGTE ASYG09KETE-W ASYG09KETE-S 3,5 12 ASYG12KMCE ASYG12KGTE ASYG12KETE-W ASYG12KETE-S 4 14 ASYG14KMCE ASYG14KGTE ASYG14KETE-W ASYG14KETE-S 5 18 ASYG18KMTE 6 22 ASYG22KMTE 7 24 ASYG24KMTE Type buitenunit AOYG14KBTA2 AOYG18KBTA2 Aantal binnenmodellen min-max stuks 2 2 Nom. koelvermogen kW 4(1,4~4,6) 5(1,7~5,8) Nom. verwarmingsvermogen kW 4,4(1,1~5,5) 5,6(1,8~6,6) Aansluitbaar binnenunit 7 • • 9 • • 12 • • 14 • 18 22 24 Productoverzicht Free Multi split systeem AOYG inverter

Multi split systeem Productinformatie leverancier. buitendelen hoog a/d wand ASYG selectie satelliet ARXG plafond ABYG vloer AGYG cassette AUXG ProductoverzIcht multI SPlIt SySteem

AOYG14KBTA2 AOYG18KBTA2

R32

Cassettemodel AUXG 600 - 600

Satellietmodel ARXG compact / mini duct

AUXG07KVLA ARXG07KLLAP/KSLAP

Satelliet model ARXG standaard Plafondmodel ABYG Vloermodel AGYG

AUXG09KVLA ARXG09KLLAP/KSLAP AGYG09KVCA

AUXG12KVLA ARXG12KLLAP/KSLAP AGYG12KVCA

AUXG14KVLA ARXG14KLLAP/KSLAP AGYG14KVCA

AUXG18KVLA ARXG18KLLAP/KSLAP ABYG18KRTA

AUXG22KVLA ARXG22KLLAP/KSLAP ARXG22KMLB ABYG22KRTA

AOYG18-24KBTA3 AOYG30-36KBTA4-5

AOYG18KBTA3 AOYG24KBTA3 AOYG30KBTA4 AOYG36KBTA5 2-3 2-3 2-4 2-5 5,4(1,8~7) 6,8(1,8~8,5) 8(2,4~10,1) 9,5(3~11) 6,8(2~8) 8(2~9,2) 9,6(3,0~11,2) 10,6(3,5~12) • • • • • • • • • • • • • • • • • • • • • (1) • • (1) alleen hooghangend wandmodel aansluitbaar als type 22 Productinformatie leverancier. Productinformatie leverancier.

Free Multi split systeem type AOYG inverter R32

Multi split systeem

Kenmerken

Met een FUJITSU Multi Split systeem combineert u een maximum van 5 binnendelen met 1 buitenunit. De geknipte oplossing voor projecten met meerdere ruimtes zoals villa’s, kleinere kantoren en winkels. Multi Split systemen werken voor 90% in deelbelasting. FUJITSU Multi Split systemen onderscheiden zich door een zeer laag elektriciteitsverbruik bij deelbelasting. De buitenunits blinken technisch uit door de toepassing van de allerlaatste technologieën zoals elektronisch geregelde expansie en DC motoren. Energieklasse A behalen is dan een fluitje van een cent.

De Multi Split systemen van FUJITSU bieden ongekende combinatiemogelijkheden. U heeft de keuze uit tientallen verschillende binnenunit types. Met de MultiSelector app kunt u snel en makkelijk de juiste combinaties te selecteren.

Het Fujitsu Inverter multisplitsysteem bestaat uit 6 modellen. Twee modellen in combinatie met 2 binnenunits, twee model in combinatie met 2 of 3 binnenunits, één model in combinatie met 2 of 4 binnenunits, en één model in combinatie met 2 of 5 binnenunits.

Opgegeven capaciteit van de buitenunit is bij 100% gelijktijdige belasting maximaal realiseerbaar.

66 Type buitenunit AOYG14KBTA2 AOYG18KBTA2 Energielabel A+++/A++ A+++/A++ Aantal binnenmodellen min-max stuks 2 2 Nom. koelvermogen kW 4(1,4~4,6) 5(1,7~5,8) Nom.verwarmingsvermogen kW 4,4(1,1~5,5) 5,6(1,8~6,6) Verwarm. vermogen bij -10/ 20°C kW 3,5 4,2 SEER koelen kW/kW 8,7 8,6 SCOP verwarmen kW/kW 4,7 4,7 Luchthoeveelheid buitenunit m 3/h 1670 1960/2020 Geluidsniveau buitenunit dB(A) 47/49 47/50 Afm. buitenunit (hxbxd) mm 542/799/290 632/799/290 Gewicht (netto) buitenunit kg 33 37 Koelleiding diam. pers-zuig inch 1/4-3/8 2x (A) 1/4-3/8 2x (A) inch Max. leidinglengte m 30 30 Min./ max. leidinglengte per unit m 20 20 Min. leidinglengte systeem m 5 5 Min. leidinglengte binnen m 2,5 2,5 Max. hoogteverschil bui/bi m 15 15 Max. hoogteverschil bi/bi m 10 10 Vulling/ lengte/ per mtr g/m/ g/m 900/20/20 1020/20/20 Voeding V/Hz 230/50 230/50 Elektro kabel binnen/buiten 3+1 2x 3+1 2x Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,9 11,6 Opgenomen vermogen kW 1,65 1,8 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501110 8501112 Prijs € 2.303,00 € 2.476,00 Kortingcode 900 voorraad voorraad Link naar shop

buitendelen hoog a/d wand ASYG cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG free multI SPlIt

Buitenunit/klasse/vermogen

67 AOYG18KBTA3 AOYG24KBTA3 AOYG30KBTA4 AOYG36KBTA5 A+++/A++ A+++/A++ A+++/A++ A+++/A++ 2-3 2-3 2-4 2-5 5,4(1,8~7) 6,8(1,8~8,5) 8(2,4~10,1) 9,5(3~11) 6,8(2~8) 8(2~9,2) 9,6(3,0~11,2) 10,6(3,5~12) 6,9 7 7,3 8,7 8,6 8,5 8,5 8,5 4,7 4,6 4,6 4,6 2220/2160 2270/2730 2400/2950 2450/2900 46/49 48/53 50/54 52/55 716/820/315 716/820/315 884/820/315 884/820/315 46 46 55 59 1/4-3/8 3x (A) 1/4-3/8 2x (A) 1/4-3/8 2x (A) 1/4-3/8 3x (A) 1/4-1/2 1x (B) 1/4-1/2 2x (B) 1/4-1/2 2x (B) 50 50 70 75 25 25 25 25 10 10 15 15 2,5 2,5 2,5 2,5 15 15 15 15 10 10 10 10 1800/30/20 1800/30/20 2200/40/20 2500/40/20 230/50 230/50 230/50 230/50 3+1 3x 3+1 3x 3+1 4x 3+1 5x buiten buiten buiten buiten 12 14,5 18,5 20 1,9 2,65 3,25 3,45 16 16 25 25 -10 … +46 -10 … +46 -10 … +46 -10 … +46 -15 … +24 -15 … +24 -15 … +24 -15 … +24 1163013 1163014 1163015 1163016 € 2.934,00 € 3.323,00 € 3.952,000 € 5.101,00 voorraad voorraad voorraad voorraad

Buitenunits AOYG18KBTA2 AOYG14KBTA2 AOYG30-36KBTA5-6 AOYG18-24KBTA3

Type AOYG14KBTA2 4,0 4,4 Type AOYG18KBTA2 5,0 5,6 Type AOYG18KBTA3 5,4 6,8 Type AOYG24KBTA3 6,8 8,0 Type AOYG30KBTA4 8 9,6 Type AOYG36KBTA5 9,5 10,6 / A+++ A++

Hooghangend wandmodel

type ASYG KMCE inverter R32

Multi split systeem

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening, incl. vorstvrijstand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Binnenunits

Model

Type binnenunit ASYG07KMCE ASYG09KMCE ASYG12KMCE ASYG14KMCE Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/320 700/560/430/320 700/560/430/320 770/600/450/310 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 270/834/222 270/834/222 270/834/222 270/834/222 Gewicht (netto) binnenunit kg 10 10 10 10 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 1469024 1469025 1469026 1469027 Prijs € 496,00 € 535,00 € 631,00 € 992,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop

Type ASYG07KMCE Type ASYG09KMCE Type ASYG12KMCE

ASYG14KMCE Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000 Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 buitendelen hoog a/d wand ASYG cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG free multI SPlIt

Type

Hooghangend wandmodel

type ASYG KMTE inverter R32

Multi split systeem

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening, incl. vorstvrijstand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

• Diverse 2-draads wandbedieningen aansluitbaar (optie + comm. Kit)

Binnenunits

Type binnenunit ASYG18KMTE ASYG22KMTE ASYG24KMTE Nom. capaciteit kW class kW 5 6 7 Luchthoeveelheid binnenunit m3/h 980/810/640/510 1060/810/640/510 1170/850/640/510 Geluidsniveau binnenunit dB(A) 45/40/35/29 48/40/35/29 49/40/35/29 Afm. binnenunit (hxbxd) mm 280/980/240 280/980/240 280/980/240 Gewicht (netto) binnenunit kg 12,5 12,5 12,5 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten Artikelnummer 8501195 1163018 8501197 Prijs € 1.141,00 € 1.299,00 € 1.320,00 Kortingcode 900 voorraad bestelartikel voorraad Link naar shop

Model Type ASYG18KMTE Type ASYG22KMTE Type ASYG24KMTE Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000 Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Hooghangend wandmodel

type ASYG KGTE inverter R32 Multi split systeem

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A+++ en energiezuinig

• Standaard met Human sensor

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Binnenunits

Type binnenunit ASYG07KGTE ASYG09KGTE ASYG12KGTE ASYG14KGTE Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 270/834/215 270/834/215 270/834/215 270/834/215 Gewicht (netto) binnenunit kg 10 10 10 10 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 1469020 1469021 1469022 1469023 Prijs € 781,00 € 883,00 € 999,00 € 1.148,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop

ASYG07KGTE

ASYG09KGTE

ASYG12KGTE

ASYG14KGTE Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.

communiecatiekit noodzakelijk 1172000 Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Model Type

Type

2-draadsbedieningen,

Hooghangend wandmodel

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Type binnenunit ASYG07KETE ASYG09KETE ASYG12KETE ASYG14KETE Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Gewicht (netto) binnenunit kg 11 11 11 11,5 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer KETE-W (wit) 1030442 1030433 1030432 1030428 Prijs KETE-W (wit) € 526,00 € 601,00 € 689,00 € 871,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop

Type ASYG07KETE Type ASYG09KETE Type ASYG12KETE Type ASYG14KETE

type ASYG KETE inverter R32 Multi split systeem Model

Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000 Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Hooghangend

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Type binnenunit ASYG07KETE ASYG09KETE ASYG12KETE ASYG14KETE Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Gewicht (netto) binnenunit kg 11 11 11 11,5 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer KETE-S (grijs) 1030407 1030444 1030443 1030434 Prijs KETE-S (grijs) € 536,00 € 614,00 € 704,00 € 888,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop

Type ASYG07KETE Type ASYG09KETE Type ASYG12KETE Type ASYG14KETE

wandmodel type ASYG KETE inverter R32 Multi split systeem Model

Bediening LCD 8507119

Easy touch/LCD 8507121

afstandsbe diening. Incl. houder voor muur bevestiging.

communiecatiekit noodzakelijk 1172000 Optioneel Inclusief

touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Bediening

Infrarood

2-draadsbedieningen,

Bediening

Multi split systeem

Kenmerken

• Mooi strak gevormd uitblaasrooster

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening setting

Binnenunits

Type binnenunit AUXG07KVLA AUXG09KVLA AUXG12KVLA AUXG14KVLA Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 540/490/440/390 540/490/440/390 610/530/470/410 680/580/490/410 Geluidsniveau binnenunit dB(A) 33/31/29/27 33/31/29/27 37/34/31/28 38/35/32/29 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 245/570/570 245/570/570 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 15 15 15 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8501172 8501174 8501176 8501178 Prijs € 1.447,00 € 1.460,00 € 1.549,00 € 1.764,00 Kortingcode 900* voorraad voorraad voorraad voorraad Link naar shop

Cassette model type AUXG KVLA inverter R32

Type AUXG07KVLA Type AUXG09KVLA Type AUXG12KVLA Type AUXG14KVLA * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Wireless lan adapter 1085027 Optioneel Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. Inclusief Bediening touch/LCD, inbouw 1116000 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Model

Cassette model type AUXG KVLA inverter R32 Multi split systeem

Kenmerken

• Mooi strak gevormd uitblaasrooster

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

Binnenunits

Type binnenunit AUXG18KVLA AUXG22KVLA Nom. capaciteit kW class kW 5 6 Luchthoeveelheid binnenunit m3/h 680/580/490/410 830/740/600/450 Geluidsniveau binnenunit dB(A) 38/35/32/29 44/42/36/30 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 16 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten Artikelnummer 8501061 8501063 Prijs € 1.825,00 € 2.222,00 Kortingcode 900* voorraad voorraad

Link naar shop

Type AUXG18KVLA Type AUXG22KVLA * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Wireless lan adapter 1085027 Optioneel Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. Inclusief Bediening touch/LCD, inbouw 1116000 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Model

Satelliet model

type ARXG KLLAP inverter R32 (compact)

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatisch rooster UTD-GX toepasbaar (optie)

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Model

Type binnenunit ARXG07KLLAP ARXG09KLLAP ARXG12KLLAP ARXG14KLLAP Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 550/490/470/440 600/550/500/450 650/600/550/480 800/700/600/480 Beschikbare statische druk Pa 0 - 90 0 - 90 0 - 90 0 - 90 Geluidsniveau binnenunit dB(A) 28/26/25/24 28/27/26/25 29/28/27/26 32/30/28/26 Afm. binnenunit (hxbxd) mm 198/700/620 198/700/620 198/700/620 198/700/620 Gewicht (netto) binnenunit kg 16 17 17 17 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8501164 8501166 8501168 8501170 Prijs € 1.282,00 € 1.290,00 € 1.316,00 € 1.503,00 Kortingcode 900* voorraad voorraad voorraad voorraad

naar shop

Link

Type ARXG07KLLAP Type ARXG09KLLAP Type ARXG12KLLAP Type ARXG14KLLAP * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model

type ARXG KLLAP inverter R32

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatisch rooster UTD-GX toepasbaar (optie)

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Model Type ARXG18KLLAP * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Type binnenunit ARXG18KLLAP Nom. capaciteit kW class kW 5 Luchthoeveelheid binnenunit m3/h 940/880/820/750 Geluidsniveau binnenunit dB(A) 32/30/29/27 Afm. binnenunit (hxbxd) mm 198/900/620 Gewicht (netto) binnenunit kg 20 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 Voeding V/Hz 230/ 50 Hoofdvoeding aansluiten buiten Artikelnummer 8501060 Prijs € 1.748,00 Kortingcode 900* voorraad Link naar shop Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Satelliet model type ARXG KSLAP inverter R32 (mini duct)

Multi split systeem

Kenmerken

• Horizontale uitvoering

• Beperkte hoogte (198mm) ideaal voor hotelkamer toepassing

• Automatische herstart na spanningsuitval

• Ingebouwde condenspomp (beperkte opvoerhoogte)

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische roosters UTD-GX toepasbaar (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Model

Type binnenunit ARXG07KSLAP ARXG09KSLAP ARXG12KSLAP ARXG14KSLAP Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 550/440/390/360 600/450/400/360 650/490/430/360 800/640/530/360 Beschikbare statische druk Pa 0 - 30 0 - 30 0 - 30 0 - 50 Geluidsniveau binnenunit dB(A) 29/26/24/23 29/26/24/23 31/27/25/23 35/30/27/23 Afm. binnenunit (hxbxd) mm 198/700/450 198/700/450 198/700/450 198/700/450 Gewicht (netto) binnenunit kg 15,5 15,5 15,5 15,5 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8501180 8501158 8501160 8501162 Prijs € 1.350,00 € 1.399,00 € 1.581,00 € 1.655,00 Kortingcode 900* voorraad voorraad voorraad voorraad Link naar shop

Type ARXG07KSLAP Type ARXG09KSLAP Type ARXG12KSLAP Type ARXG14KSLAP * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KSLAP inverter R32

Multi split systeem

Kenmerken

• Horizontale uitvoering

• Beperkte hoogte (198mm) ideaal voor hotelkamer toepassing

• Automatische herstart na spanningsuitval

• Ingebouwde condenspomp (beperkte opvoerhoogte)

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische roosters UTD-GX toepasbaar (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Model Type ARXG18KSLAP * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Type binnenunit ARXG18KSLAP Nom. capaciteit kW class kW 5 Luchthoeveelheid binnenunit m3/h 940/750/540/480 Geluidsniveau binnenunit dB(A) 33/29/26/23 Afm. binnenunit (hxbxd) mm 198/900/450 Gewicht (netto) binnenunit kg 18,5 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 Voeding V/Hz 230/ 50 Hoofdvoeding aansluiten buiten Artikelnummer 8501062 Prijs € 1.723,00 Kortingcode 900* voorraad

naar

Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Link

shop

Satelliet model type ARXG KMLB inverter R32

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ø 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Type binnenunit ARXG22KMLB Nom. capaciteit kW class kW 6 Luchthoeveelheid binnenunit m3/h 1100/910/750/580 Geluidsniveau binnenunit dB(A) 31/29/27/25 Afm. binnenunit (hxbxd) mm 270/1135/700 Gewicht (netto) binnenunit kg 35 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) Condensafvoer inw./uitw. mm 36/38 Voeding V/Hz 230/ 50 Hoofdvoeding aansluiten buiten Artikelnummer 8501198 Prijs € 2.024,00 Kortingcode 900* voorraad

Link naar shop

Type ARXG22KMLB * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Model

Plafondmodel

type ABYG KRTA inverter R32

Multi split systeem

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Binnenunits

Type binnenunit ABYG18KRTA ABYG22KRTA Nom. capaciteit kW class kW 5 6 Luchthoeveelheid binnenunit m3/h 840/790/710/650 900/790/710/650 Geluidsniveau binnenunit dB(A) 38/36/33/31 42/37/34/31 Afm. binnenunit (hxbxd) mm 235/1080/705 235/1080/705 Gewicht (netto) binnenunit kg 24 24 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten Artikelnummer 8501291 8501293 Prijs € 1.709,00 € 1.969,00 Kortingcode 900* voorraad voorraad

Link naar shop

ABYG18KRTA

ABYG22KRTA

Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Set IR bediening 1172003 Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Model Type

Type

Vloermodel type AGYG KVCA inverter R32

Multi split systeem

Kenmerken

• Trendy design

• Geschikt voor lage montage aan de wand

• Automatische herstart na spanningsuitval

• Dubbele ventilator zorgt voor snelle afkoeling of verwarming bij opstart (uitblaas boven en onder)

• Na opstartfase enkele uitblaas

• Infrarood afstandsbediening, incl. vorstvrij-stand (10°C); (kabel bediening optie)

• Zelfsluitende luchtkleppen met verticale swingfunctie

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Binnenunits

Type binnenunit AGYG09KVCA AGYG12KVCA AGYG14KVCA Nom. capaciteit kW class kW 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 530/440/360/270 600/490/380/270 650/520/400/270 Geluidsniveau binnenunit dB(A) 39/34/28/22 42/36/30/22 44/38/31/22 Afm. binnenunit (hxbxd) mm 600/740/200 600/740/200 600/740/200 Gewicht (netto) binnenunit kg 14 14 14 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten Artikelnummer 1163017 1163019 1163012 Prijs € 1.185,00 € 1.312,00 € 1.485,00 Kortingcode 900 voorraad voorraad voorraad

naar shop

Link

Type AGYG09KVCA Type AGYG12KVCA Type AGYG14KVCA Wireless lan adapter 1085027 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 2-draadsbedieningen, communiecatiekit noodzakelijk 1172000 Zie pagina 94 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Model

82 AOYG14KBTA2 met 2 binnendelen Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 21 kBTU 7 7 14 A+++ 8,7 min. 14 kBTU max. 21 kBTU 7 7 14 A++ 4,7 7 9 16 A+++ 8,7 7 9 16 A++ 4,7 7 12 19 A+++ 8,7 7 12 19 A++ 4,7 9 9 18 A+++ 8,7 9 9 18 A++ 4,7 9 12 21 A+++ 8,7 9 12 21 A++ 4,7 AOYG18KBTA2 met 2 binnendelen Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 26 kBTU 7 7 14 A+++ 8,8 min. 14 kBTU max. 26 kBTU 7 7 14 A++ 4,7 7 9 16 A+++ 8,7 7 9 16 A++ 4,7 7 12 19 A+++ 8,6 7 12 19 A++ 4,7 7 14 21 A+++ 8,6 7 14 21 A++ 4,7 9 9 18 A+++ 8,6 9 9 18 A++ 4,7 9 12 21 A+++ 8,6 9 12 21 A++ 4,7 9 14 23 A+++ 8,6 9 14 23 A++ 4,7 12 12 24 A+++ 8,6 12 12 24 A++ 4,7 12 14 26 A+++ 8,6 12 14 26 A++ 4,7 AOYG18KBTA3 met 2 of 3 binnendelen Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 30 kBTU 7 7 14 A++ 8,3 min. 14 kBTU max. 30 kBTU 7 7 14 A+ 4,2 7 9 16 A++ 8,2 7 9 16 A+ 4,2 7 12 19 A++ 8 7 12 19 A+ 4 7 14 21 A++ 8 7 14 21 A+ 4 9 9 18 A++ 8,1 9 9 18 A+ 4,1 9 12 21 A++ 8 9 12 21 A+ 4 9 14 23 A++ 8 9 14 23 A+ 4 12 12 24 A++ 8 12 12 24 A+ 4 12 14 26 A++ 8 12 14 26 A+ 4 14 14 28 A++ 8 14 14 28 A+ 4 7 7 7 21 A+++ 8,6 7 7 7 21 A++ 4,7 7 7 9 23 A+++ 8,6 7 7 9 23 A++ 4,7 7 7 12 26 A+++ 8,6 7 7 12 26 A++ 4,7 7 7 14 28 A+++ 8,6 7 7 14 28 A++ 4,7 7 9 9 25 A+++ 8,6 7 9 9 25 A++ 4,7 7 9 12 28 A+++ 8,6 7 9 12 28 A++ 4,7 7 9 14 30 A+++ 8,6 7 9 14 30 A++ 4,7 9 9 9 27 A+++ 8,6 9 9 9 27 A++ 4,7 9 9 12 30 A+++ 8,6 9 9 12 30 A++ 4,7

multi model type AOYG selectie Multi split systeem Selectie cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

Free

83 AOYG24KBTA3 met 2 of 3 binnendelen Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 36 kBTU 7 7 14 A++ 8,3 min. 14 kBTU max. 36 kBTU 7 7 14 A+ 4,2 7 9 16 A++ 8,2 7 9 16 A+ 4,2 7 12 19 A++ 8 7 12 19 A+ 4 7 14 21 A++ 7,6 7 14 21 A+ 4 7 18 25 A++ 6,9 7 18 25 A+ 4 9 9 18 A++ 8,1 9 9 18 A+ 4,1 9 12 21 A++ 7,6 9 12 21 A+ 4 9 14 23 A++ 7,2 9 14 23 A+ 4 9 18 27 A++ 6,9 9 18 27 A+ 4 12 12 24 A++ 6,9 12 12 24 A+ 4 12 14 26 A++ 6,9 12 14 26 A+ 4 12 18 30 A++ 6,9 12 18 30 A+ 4 14 14 28 A++ 6,9 14 14 28 A+ 4 14 18 32 A++ 6,9 14 18 32 A+ 4 7 7 7 21 A+++ 8,6 7 7 7 21 A++ 4,7 7 7 9 23 A+++ 8,5 7 7 9 23 A++ 4,6 7 7 12 26 A+++ 8,5 7 7 12 26 A++ 4,6 7 7 14 28 A+++ 8,5 7 7 14 28 A++ 4,6 7 7 18 32 A+++ 8,5 7 7 18 32 A++ 4,6 7 9 9 25 A+++ 8,5 7 9 9 25 A++ 4,6 7 9 12 28 A+++ 8,5 7 9 12 28 A++ 4,6 7 9 14 30 A+++ 8,5 7 9 14 30 A++ 4,6 7 9 18 34 A+++ 8,5 7 9 18 34 A++ 4,6 7 12 12 31 A+++ 8,5 7 12 12 31 A++ 4,6 7 12 14 33 A+++ 8,5 7 12 14 33 A++ 4,6 7 14 14 35 A+++ 8,5 7 14 14 35 A++ 4,6 9 9 9 27 A+++ 8,5 9 9 9 27 A++ 4,6 9 9 12 30 A+++ 8,5 9 9 12 30 A++ 4,6 9 9 14 32 A+++ 8,5 9 9 14 32 A++ 4,6 9 9 18 36 A+++ 8,5 9 9 18 36 A++ 4,6 9 12 12 33 A+++ 8,5 9 12 12 33 A++ 4,6 9 12 14 35 A+++ 8,5 9 12 14 35 A++ 4,6 12 12 12 36 A+++ 8,5 12 12 12 36 A++ 4,6

84 AOYG30KBTA4 met 2, 3 of 4 binnendelen* Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 25 kBTU max. 49 kBTU 7 22 29 A++ 7,5 min. 25 kBTU max. 49 kBTU 7 22 29 A+ 4,1 7 24 31 A++ 7,5 7 24 31 A+ 4,1 9 22 31 A++ 7,5 9 22 31 A+ 4,1 9 24 33 A++ 7,5 9 24 33 A+ 4,1 12 18 30 A++ 7,5 12 18 30 A+ 4,1 12 22 34 A++ 7,5 12 22 34 A+ 4,1 12 24 36 A++ 7,5 12 24 36 A+ 4,1 14 18 32 A++ 7,5 14 18 32 A+ 4,1 14 22 36 A++ 7,5 14 22 36 A+ 4,1 14 24 38 A++ 7,5 14 24 38 A+ 4,1 18 18 36 A++ 7,5 18 18 36 A+ 4,1 18 22 40 A++ 7,5 18 22 40 A+ 4,1 18 24 42 A++ 7,5 18 24 42 A+ 4,1 22 22 44 A++ 7,5 22 22 44 A+ 4,1 22 24 46 A++ 7,5 22 24 46 A+ 4,1 24 24 48 A++ 7,5 24 24 48 A+ 4,1 7 7 12 26 A++ 8,1 7 7 12 26 A+ 4,4 7 7 14 28 A++ 8 7 7 14 28 A+ 4,3 7 7 18 32 A++ 8 7 7 18 32 A+ 4,3 7 7 22 36 A++ 8 7 7 22 36 A+ 4,3 7 7 24 38 A++ 8,2 7 7 24 38 A+ 4,3 7 9 9 25 A++ 8 7 9 9 25 A+ 4,3 7 9 12 28 A++ 8 7 9 12 28 A+ 4,3 7 9 14 30 A++ 8 7 9 14 30 A+ 4,3 7 9 18 34 A++ 8 7 9 18 34 A+ 4,3 7 9 22 38 A++ 8 7 9 22 38 A+ 4,3 7 9 24 40 A++ 8 7 9 24 40 A+ 4,3 7 12 12 31 A++ 8 7 12 12 31 A+ 4,3 7 12 14 33 A++ 8 7 12 14 33 A+ 4,3 7 12 18 37 A++ 8 7 12 18 37 A+ 4,3 7 12 22 41 A++ 8 7 12 22 41 A+ 4,3 7 12 24 43 A++ 8 7 12 24 43 A+ 4,3 7 14 14 35 A++ 8 7 14 14 35 A+ 4,3 7 14 18 39 A++ 8 7 14 18 39 A+ 4,3 7 14 22 43 A++ 8 7 14 22 43 A+ 4,3 7 14 24 45 A++ 8 7 14 24 45 A+ 4,3 7 18 18 43 A++ 8 7 18 18 43 A+ 4,3 7 18 22 47 A++ 8 7 18 22 47 A+ 4,3 7 18 24 49 A++ 8 7 18 24 49 A+ 4,3 9 9 9 27 A++ 8,1 9 9 9 27 A+ 4,3 9 9 12 30 A++ 8 9 9 12 30 A+ 4,3 9 9 14 32 A++ 8 9 9 14 32 A+ 4,3 9 9 18 36 A++ 8 9 9 18 36 A+ 4,3 9 9 22 40 A++ 8 9 9 22 40 A+ 4,3 9 9 24 42 A++ 8 9 9 24 42 A+ 4,3 9 12 12 33 A++ 8 9 12 12 33 A+ 4,3 9 12 14 35 A++ 8 9 12 14 35 A+ 4,3 9 12 18 39 A++ 8 9 12 18 39 A+ 4,3 9 12 22 43 A++ 8 9 12 22 43 A+ 4,3 9 12 24 45 A++ 8 9 12 24 45 A+ 4,3 9 14 14 37 A++ 8 9 14 14 37 A+ 4,3 9 14 18 41 A++ 8 9 14 18 41 A+ 4,3 9 14 22 45 A++ 8 9 14 22 45 A+ 4,3 9 14 24 47 A++ 8 9 14 24 47 A+ 4,3 9 18 18 45 A++ 8 9 18 18 45 A+ 4,3 12 12 12 36 A++ 8 12 12 12 36 A+ 4,3 12 12 14 38 A++ 8 12 12 14 38 A+ 4,3 12 12 18 42 A++ 8 12 12 18 42 A+ 4,3 12 12 22 46 A++ 8 12 12 22 46 A+ 4,3 12 12 24 48 A++ 8 12 12 24 48 A+ 4,3 12 14 14 40 A++ 8 12 14 14 40 A+ 4,3 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

85 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 25 kBTU max. 49 kBTU 12 14 18 44 A++ 8 min. 25 kBTU max. 49 kBTU 12 14 18 44 A+ 4,3 12 18 18 48 A++ 8 12 18 18 48 A+ 4,3 14 14 14 42 A++ 8 14 14 14 42 A+ 4,3 14 14 18 46 A++ 8 14 14 18 46 A+ 4,3 7 7 7 7 28 A+++ 8,5 7 7 7 7 28 A++ 4,6 7 7 7 9 30 A+++ 8,5 7 7 7 9 30 A++ 4,6 7 7 7 12 33 A+++ 8,5 7 7 7 12 33 A++ 4,6 7 7 7 14 35 A+++ 8,5 7 7 7 14 35 A++ 4,6 7 7 7 18 39 A+++ 8,5 7 7 7 18 39 A++ 4,6 7 7 9 9 32 A+++ 8,5 7 7 9 9 32 A++ 4,6 7 7 9 12 35 A+++ 8,5 7 7 9 12 35 A++ 4,6 7 7 9 14 37 A+++ 8,5 7 7 9 14 37 A++ 4,6 7 7 9 18 41 A+++ 8,5 7 7 9 18 41 A++ 4,6 7 7 12 12 38 A+++ 8,5 7 7 12 12 38 A++ 4,6 7 7 12 14 40 A+++ 8,5 7 7 12 14 40 A++ 4,6 7 7 12 18 44 A+++ 8,5 7 7 12 18 44 A++ 4,6 7 7 14 14 42 A+++ 8,5 7 7 14 14 42 A++ 4,6 7 7 14 18 46 A+++ 8,5 7 7 14 18 46 A++ 4,6 7 9 9 9 34 A+++ 8,5 7 9 9 9 34 A++ 4,6 7 9 9 12 37 A+++ 8,5 7 9 9 12 37 A++ 4,6 7 9 9 14 39 A+++ 8,5 7 9 9 14 39 A++ 4,6 7 9 9 18 43 A+++ 8,5 7 9 9 18 43 A++ 4,6 7 9 12 12 40 A+++ 8,5 7 9 12 12 40 A++ 4,6 7 9 12 14 42 A+++ 8,5 7 9 12 14 42 A++ 4,6 7 9 12 18 46 A+++ 8,5 7 9 12 18 46 A++ 4,6 7 9 14 14 44 A+++ 8,5 7 9 14 14 44 A++ 4,6 7 9 14 18 48 A+++ 8,5 7 9 14 18 48 A++ 4,6 7 12 12 12 43 A+++ 8,5 7 12 12 12 43 A++ 4,6 7 12 12 14 45 A+++ 8,5 7 12 12 14 45 A++ 4,6 7 12 12 18 49 A+++ 8,5 7 12 12 18 49 A++ 4,6 7 12 14 14 47 A+++ 8,5 7 12 14 14 47 A++ 4,6 9 9 9 9 36 A+++ 8,5 9 9 9 9 36 A++ 4,6 9 9 9 12 39 A+++ 8,5 9 9 9 12 39 A++ 4,6 9 9 9 14 41 A+++ 8,5 9 9 9 14 41 A++ 4,6 9 9 9 18 45 A+++ 8,5 9 9 9 18 45 A++ 4,6 9 9 12 12 42 A+++ 8,5 9 9 12 12 42 A++ 4,6 9 9 12 14 44 A+++ 8,5 9 9 12 14 44 A++ 4,6 9 9 12 18 48 A+++ 8,5 9 9 12 18 48 A++ 4,6 9 9 14 14 46 A+++ 8,5 9 9 14 14 46 A++ 4,6 9 12 12 12 45 A+++ 8,5 9 12 12 12 45 A++ 4,6 9 12 12 14 47 A+++ 8,5 9 12 12 14 47 A++ 4,6 9 12 14 14 49 A+++ 8,5 9 12 14 14 49 A++ 4,6 12 12 12 12 48 A+++ 8,5 12 12 12 12 48 A++ 4,6

AOYG30KBTA4 met 2, 3 of 4 binnendelen (vervolg)*

2, 3, 4 of 5 binnendelen*

per ruimte Verwarmen

per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 7 24 31 A++ 7,9 min. 27 kBTU max. 54 kBTU 7 24 31 A+ 4,3 9 22 31 A++ 7,9 9 22 31 A+ 4,3 9 24 33 A++ 7,8 9 24 33 A+ 4,3 12 22 34 A++ 7,8 12 22 34 A+ 4,3 12 24 36 A++ 7,8 12 24 36 A+ 4,3 14 22 36 A++ 7,8 14 22 36 A+ 4,3 14 24 38 A++ 7,8 14 24 38 A+ 4,3 18 18 36 A++ 7,8 18 18 36 A+ 4,3 18 22 40 A++ 7,8 18 22 40 A+ 4,3 18 24 42 A++ 7,8 18 24 42 A+ 4,3 22 22 44 A++ 7,8 22 22 44 A+ 4,3 22 24 46 A++ 7,8 22 24 46 A+ 4,3 24 24 48 A++ 7,8 24 24 48 A+ 4,3 7 7 14 28 A++ 8,2 7 7 14 28 A+ 4,5 7 7 18 32 A++ 8,1 7 7 18 32 A+ 4,4 7 7 22 36 A++ 8 7 7 22 36 A+ 4,4 7 7 24 38 A++ 8 7 7 24 38 A+ 4,4 7 9 12 28 A++ 8,2 7 9 12 28 A+ 4,5 7 9 14 30 A++ 8,1 7 9 14 30 A+ 4,4 7 9 18 34 A++ 8 7 9 18 34 A+ 4,4 7 9 22 38 A++ 8 7 9 22 38 A+ 4,4 7 9 24 40 A++ 8 7 9 24 40 A+ 4,4 7 12 12 31 A++ 8,1 7 12 12 31 A+ 4,4 7 12 14 33 A++ 8 7 12 14 33 A+ 4,4 7 12 18 37 A++ 8 7 12 18 37 A+ 4,4 7 12 22 41 A++ 8 7 12 22 41 A+ 4,4 7 12 24 43 A++ 8 7 12 24 43 A+ 4,4 7 14 14 35 A++ 8 7 14 14 35 A+ 4,4 7 14 18 39 A++ 8 7 14 18 39 A+ 4,4 7 14 22 43 A++ 8 7 14 22 43 A+ 4,4 7 14 24 45 A++ 8 7 14 24 45 A+ 4,4 7 18 18 43 A++ 8 7 18 18 43 A+ 4,4 7 18 22 47 A++ 8 7 18 22 47 A+ 4,4 7 18 24 49 A++ 8 7 18 24 49 A+ 4,4 9 9 9 27 A++ 8,2 9 9 9 27 A+ 4,5 9 9 12 30 A++ 8,1 9 9 12 30 A+ 4,4 9 9 14 32 A++ 8,1 9 9 14 32 A+ 4,4 9 9 18 36 A++ 8 9 9 18 36 A+ 4,4 9 9 22 40 A++ 8 9 9 22 40 A+ 4,4 9 9 24 42 A++ 8 9 9 24 42 A+ 4,4 9 12 12 33 A++ 8 9 12 12 43 A+ 4,4 9 12 14 35 A++ 8 9 12 14 35 A+ 4,4 9 12 18 39 A++ 8 9 12 18 39 A+ 4,4 9 12 22 43 A++ 8 9 12 22 43 A+ 4,4 9 12 24 45 A++ 8 9 12 24 45 A+ 4,4 9 14 14 37 A++ 8 9 14 14 37 A+ 4,4 9 14 18 41 A++ 8 9 14 18 41 A+ 4,4 9 14 22 45 A++ 8 9 14 22 45 A+ 4,4 9 14 24 47 A++ 8 9 14 24 47 A+ 4,4 9 18 18 45 A++ 8 9 18 18 45 A+ 4,4 9 18 22 49 A++ 8 9 18 22 49 A+ 4,4 9 18 24 51 A++ 8 9 18 24 51 A+ 4,4 12 12 12 36 A++ 8 12 12 12 36 A+ 4,4 12 12 14 38 A++ 8 12 12 14 38 A+ 4,4 12 12 18 42 A++ 8 12 12 18 42 A+ 4,4 12 12 22 46 A++ 8 12 12 22 46 A+ 4,4 12 12 24 48 A++ 8 12 12 24 48 A+ 4,4 12 14 14 40 A++ 8 12 14 14 40 A+ 4,4 12 14 18 44 A++ 8 12 14 18 44 A+ 4,4 12 14 22 48 A++ 8 12 14 22 48 A+ 4,4 12 14 24 50 A++ 8 12 14 24 50 A+ 4,4 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

AOYG36KBTA5 met

Koelen binnenunit

binnenunit

AOYG36KBTA5 met 2, 3, 4 of 5 binnendelen (vervolg)*

87 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 12 18 18 48 A++ 8 min. 27 kBTU max. 54 kBTU 12 18 18 48 A+ 4,4 12 18 22 52 A++ 8 12 18 22 52 A+ 4,4 12 18 24 54 A++ 8 12 18 24 54 A+ 4,4 14 14 14 42 A++ 8 14 14 14 42 A+ 4,4 14 14 18 46 A++ 8 14 14 18 46 A+ 4,4 14 14 22 50 A++ 8 14 14 22 50 A+ 4,4 14 14 24 52 A++ 8 14 14 24 52 A+ 4,4 14 18 18 50 A++ 8 14 18 18 50 A+ 4,4 18 18 18 54 A++ 8 18 18 18 54 A+ 4,4 7 7 7 7 28 A+++ 8,5 7 7 7 7 28 A++ 4,6 7 7 7 9 30 A++ 8,4 7 7 7 9 30 A+ 4,5 7 7 7 12 33 A++ 8,3 7 7 7 12 33 A+ 4,5 7 7 7 14 35 A++ 8,3 7 7 7 14 35 A+ 4,5 7 7 7 18 39 A++ 8,3 7 7 7 18 39 A+ 4,5 7 7 7 22 43 A++ 8,3 7 7 7 22 43 A+ 4,5 7 7 7 24 45 A++ 8,3 7 7 7 24 45 A+ 4,5 7 7 9 9 32 A++ 8,3 7 7 9 9 32 A+ 4,5 7 7 9 12 35 A++ 8,3 7 7 9 12 35 A+ 4,5 7 7 9 14 37 A++ 8,3 7 7 9 14 37 A+ 4,5 7 7 9 18 41 A++ 8,3 7 7 9 18 41 A+ 4,5 7 7 9 22 45 A++ 8,3 7 7 9 22 45 A+ 4,5 7 7 9 24 47 A++ 8,3 7 7 9 24 47 A+ 4,5 7 7 12 12 38 A++ 8,3 7 7 12 12 38 A+ 4,5 7 7 12 14 40 A++ 8,3 7 7 12 14 40 A+ 4,5 7 7 12 18 44 A++ 8,3 7 7 12 18 44 A+ 4,5 7 7 12 22 48 A++ 8,3 7 7 12 22 48 A+ 4,5 7 7 12 24 50 A++ 8,3 7 7 12 24 50 A+ 4,5 7 7 14 14 42 A++ 8,3 7 7 14 14 42 A+ 4,5 7 7 14 18 46 A++ 8,3 7 7 14 18 46 A+ 4,5 7 7 14 22 50 A++ 8,3 7 7 14 22 50 A+ 4,5 7 7 14 24 52 A++ 8,3 7 7 14 24 52 A+ 4,5 7 7 18 18 50 A++ 8,3 7 7 18 18 50 A+ 4,5 7 9 9 9 34 A++ 8,3 7 9 9 9 34 A+ 4,5 7 9 9 12 37 A++ 8,3 7 9 9 12 37 A+ 4,5 7 9 9 14 39 A++ 8,3 7 9 9 14 39 A+ 4,5 7 9 9 18 43 A++ 8,3 7 9 9 18 43 A+ 4,5 7 9 9 22 47 A++ 8,3 7 9 9 22 47 A+ 4,5 7 9 9 24 49 A++ 8,3 7 9 9 24 49 A+ 4,5 7 9 12 12 41 A++ 8,3 7 9 12 12 41 A+ 4,5 7 9 12 14 42 A++ 8,3 7 9 12 14 42 A+ 4,5 7 9 12 18 46 A++ 8,3 7 9 12 18 46 A+ 4,5 7 9 12 22 50 A++ 8,3 7 9 12 22 50 A+ 4,5 7 9 12 24 52 A++ 8,3 7 9 12 24 52 A+ 4,5 7 9 14 14 44 A++ 8,3 7 9 14 14 44 A+ 4,5 7 9 14 18 48 A++ 8,3 7 9 14 18 48 A+ 4,5 7 9 14 22 52 A++ 8,3 7 9 14 22 52 A+ 4,5 7 9 14 24 54 A++ 8,3 7 9 14 24 54 A+ 4,5 7 9 18 18 52 A++ 8,3 7 9 18 18 52 A+ 4,5 7 12 12 12 43 A++ 8,3 7 12 12 12 43 A+ 4,5 7 12 12 14 45 A++ 8,3 7 12 12 14 45 A+ 4,5 7 12 12 18 49 A++ 8,3 7 12 12 18 49 A+ 4,5 7 12 14 14 47 A++ 8,3 7 12 14 14 47 A+ 4,5 7 12 14 18 51 A++ 8,3 7 12 14 18 51 A+ 4,5 7 14 14 14 49 A++ 8,3 7 14 14 14 49 A+ 4,5 7 14 14 18 53 A++ 8,3 7 14 14 18 53 A+ 4,5 9 9 9 9 36 A++ 8,3 9 9 9 9 36 A+ 4,5 9 9 9 12 39 A++ 8,3 9 9 9 12 39 A+ 4,5 9 9 9 14 41 A++ 8,3 9 9 9 14 41 A+ 4,5 9 9 9 18 45 A++ 8,3 9 9 9 18 45 A+ 4,5 9 9 9 22 49 A++ 8,3 9 9 9 22 49 A+ 4,5 9 9 9 24 51 A++ 8,3 9 9 9 24 51 A+ 4,5

88 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 9 9 12 12 42 A++ 8,3 min. 27 kBTU max. 54 kBTU 9 9 12 12 42 A+ 4,5 9 9 12 14 44 A++ 8,3 9 9 12 14 44 A+ 4,5 9 9 12 18 48 A++ 8,3 9 9 12 18 48 A+ 4,5 9 9 12 22 52 A++ 8,3 9 9 12 22 52 A+ 4,5 9 9 12 24 54 A++ 8,3 9 9 12 24 54 A+ 4,5 9 9 14 14 46 A++ 8,3 9 9 14 14 46 A+ 4,5 9 9 14 18 50 A++ 8,3 9 9 14 18 50 A+ 4,5 9 9 18 18 54 A++ 8,3 9 9 18 18 54 A+ 4,5 9 12 12 12 45 A++ 8,3 9 12 12 12 45 A+ 4,5 9 12 12 14 47 A++ 8,3 9 12 12 14 47 A+ 4,5 9 12 12 18 51 A++ 8,3 9 12 12 18 51 A+ 4,5 9 12 14 14 49 A++ 8,3 9 12 14 14 49 A+ 4,5 9 12 14 18 53 A++ 8,3 9 12 14 18 53 A+ 4,5 9 14 14 14 51 A++ 8,3 9 14 14 14 51 A+ 4,5 12 12 12 12 48 A++ 8,3 12 12 12 12 48 A+ 4,5 12 12 12 14 50 A++ 8,3 12 12 12 14 50 A+ 4,5 12 12 12 18 54 A++ 8,3 12 12 12 18 54 A+ 4,5 12 12 14 14 52 A++ 8,3 12 12 14 14 52 A+ 4,5 12 14 14 14 54 A++ 8,3 12 14 14 14 54 A+ 4,5 7 7 7 7 7 35 A+++ 8,5 7 7 7 7 7 35 A++ 4,6 7 7 7 7 9 37 A+++ 8,5 7 7 7 7 9 37 A++ 4,6 7 7 7 7 12 40 A+++ 8,5 7 7 7 7 12 40 A++ 4,6 7 7 7 7 14 42 A+++ 8,5 7 7 7 7 14 42 A++ 4,6 7 7 7 7 18 46 A+++ 8,5 7 7 7 7 18 46 A++ 4,6 7 7 7 7 22* 28 A+++ 8,5 7 7 7 7 22* 28 A++ 4,6 7 7 7 7 24 52 A+++ 8,5 7 7 7 7 24 52 A++ 4,6 7 7 7 9 9 39 A+++ 8,5 7 7 7 9 9 39 A++ 4,6 7 7 7 9 12 42 A+++ 8,5 7 7 7 9 12 42 A++ 4,6 7 7 7 9 14 44 A+++ 8,5 7 7 7 9 14 44 A++ 4,6 7 7 7 9 18 48 A+++ 8,5 7 7 7 9 18 48 A++ 4,6 7 7 7 9 22* 30 A+++ 8,5 7 7 7 9 22* 30 A++ 4,6 7 7 7 9 24 54 A+++ 8,5 7 7 7 9 24 54 A++ 4,6 7 7 7 12 12 45 A+++ 8,5 7 7 7 12 12 45 A++ 4,6 7 7 7 12 14 47 A+++ 8,5 7 7 7 12 14 47 A++ 4,6 7 7 7 12 18 51 A+++ 8,5 7 7 7 12 18 51 A++ 4,6 7 7 7 14 14 49 A+++ 8,5 7 7 7 14 14 49 A++ 4,6 7 7 7 14 18 53 A+++ 8,5 7 7 7 14 18 53 A++ 4,6 7 7 9 9 9 41 A+++ 8,5 7 7 9 9 9 41 A++ 4,6 7 7 9 9 12 44 A+++ 8,5 7 7 9 9 12 44 A++ 4,6 7 7 9 9 14 46 A+++ 8,5 7 7 9 9 14 46 A++ 4,6 7 7 9 9 18 50 A+++ 8,5 7 7 9 9 18 50 A++ 4,6 7 7 9 9 22* 32 A+++ 8,5 7 7 9 9 22* 32 A++ 4,6 7 7 9 12 12 47 A+++ 8,5 7 7 9 12 12 47 A++ 4,6 7 7 9 12 14 49 A+++ 8,5 7 7 9 12 14 49 A++ 4,6 7 7 9 12 18 53 A+++ 8,5 7 7 9 12 18 53 A++ 4,6 7 7 9 14 14 51 A+++ 8,5 7 7 9 14 14 51 A++ 4,6 7 7 12 12 12 50 A+++ 8,5 7 7 12 12 12 50 A++ 4,6 7 7 12 12 14 52 A+++ 8,5 7 7 12 12 14 52 A++ 4,6 7 7 12 14 14 54 A+++ 8,5 7 7 12 14 14 54 A++ 4,6 7 9 9 9 9 43 A+++ 8,5 7 9 9 9 9 43 A++ 4,6 7 9 9 9 12 46 A+++ 8,5 7 9 9 9 12 46 A++ 4,6 7 9 9 9 14 48 A+++ 8,5 7 9 9 9 14 48 A++ 4,6 7 9 9 9 18 52 A+++ 8,5 7 9 9 9 18 52 A++ 4,6 7 9 9 12 12 49 A+++ 8,5 7 9 9 12 12 49 A++ 4,6 7 9 9 12 14 51 A+++ 8,5 7 9 9 12 14 51 A++ 4,6 7 9 9 14 14 53 A+++ 8,5 7 9 9 14 14 53 A++ 4,6 7 9 12 12 12 52 A+++ 8,5 7 9 12 12 12 52 A++ 4,6 7 9 12 12 14 54 A+++ 8,5 7 9 12 12 14 54 A++ 4,6 9 9 9 9 9 45 A+++ 8,5 9 9 9 9 9 45 A++ 4,6 9 9 9 9 12 48 A+++ 8,5 9 9 9 9 12 48 A++ 4,6 9 9 9 9 14 50 A+++ 8,5 9 9 9 9 14 50 A++ 4,6

met 2, 3, 4 of 5 binnendelen (vervolg)* cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

AOYG36KBTA5

AOYG36KBTA5 met 2, 3, 4 of 5 binnendelen (vervolg)*

89 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 9 9 9 9 18 54 A+++ 8,5 9 9 9 9 18 54 A++ 4,6 9 9 9 12 12 51 A+++ 8,5 9 9 9 12 12 51 A++ 4,6 9 9 9 12 14 53 A+++ 8,5 9 9 9 12 14 53 A++ 4,6 9 9 12 12 12 54 A+++ 8,5 9 9 12 12 12 54 A++ 4,6

* Alleen hooghangend wandmodel aansluitbaar als type 22.

VRF systeem

Klimaatcomfort van formaat

Betrouwbaar vermogen, compact en met hoog rendement

Spitstechnologie ontworpen voor het comfort, energiezuiniger dan ooit en uitgerust met nog meer extra’s, maken het uitgebreide Airstage VRF-concept tot een topper van formaat.

Vanaf 4pk tot en met 54pk bieden wij u 73 configuraties (standaard 45 plaatsbesparende en optioneel 28 hoog energie-efficiënte configuraties) die op hun beurt samengebouwd kunnen worden tot één systeem van 400 binnendelen en 100 buitendelen.

Verschillende masterunit (4/8/18 pk) kunnen ‘stand alone’ of in combinatie (V3-VR2) met elkaar worden toegepast. Dit levert een ruim aanbod van beschikbare capaciteiten (per 2 pk selecteerbaar).

Model

Energie-efficiëntie ten top

Een doorgedreven optimalisatie van alle componenten resulteert in de hoogste EER en COP waarden op de markt. Een EER van 5,03 en COP van 5,01 maken dat verwarmen of koelen een stuk efficiënter verloopt dan de traditionele klimaatsystemen.

Een opmerkelijke trend is om via de regeling op slimme wijze energie te besparen. De nieuwe generatie bedieningen beschikt over tal van slimmigheden zoals de automatische terugkeerfunctie waarmee de gebruiker, tijdens overwerk bijv., telkens opnieuw (na 30 min) zijn aanwezigheid dient te herbevestigen om de installatie draaiend te houden.

Aansluitcapaciteit

FUJITSU VRF systemen bieden een grote flexibiliteit op het vlak van aansluitmogelijkheden, tot 150 % aansluitcapaciteit aan binnendelen*:

• MAX en MAX 4R: aansluitcapaciteit tot 150%, tot max. 64 binnendelen.

• MINI en EASY: aansluitcapaciteit tot 130%, (150%) tot max. 42 binnendelen.

Koel- of verwarmingsresultaat bij gelijktijdige vraag: het beschikbare vermogen van de buitendelen wordt evenredig verdeeld over de binnenunits.

Airstage Mini VRF 4 / Easy VRF 4

Airstage VRF MAX 4 / VRF MAX 4R

Airstage VRF S4

(3-pijps)

VRF DX-kit VRF systeem InformatIe

Prijzen op aanvraag Productinformatie leverancier.

Handige koppeling voor DX-batterijen

Met deze slimme oplossing kan een DX-batterij eenvoudig gekoppeld worden aan een VRF-systeem. De DX-kit heeft een uitgebreid toepassingsgebied waarbij een optimale regeling belangrijk is, denk aan luchtbehandelingskasten en luchtgordijnen.

Een uitgebreid aanbod van vermogens

De DX-kit ondersteunt aansluitbare vermogens van 5 tot 50kW. Twee EEV-units kunnen parallel aangesloten worden om zo tot 50kW koelvermogen te bekomen.

Optimale controle

Door het plaatsen van meerdere sensoren is het mogelijk de druk in de DX-batterij optimaal te regelen. Zo kan bijvoorbeeld de gewenste inblaastemperatuur van luchtbehandelingskasten geregeld worden. Voor luchtgordijnen kan er bijvoorbeeld geregeld worden op de temperatuur van de retourlucht.

Functie overzicht

Input Output

• aan/uit

• temperatuurinstellingen

• melding aan/uit

• melding fan aan/uit

• capaciteitsturing

• verwarming-/koelmodus schakeling

• foutweergave

• melding thermostaat aan/ uit

• melding ontdooistatus

• foutmelding

Productinformatie leverancier.

Prijzen op aanvraag

(elektronisch expansieventiel) UTY-VDGX UTP-VX30A UTP-VX60A UTP-VX90A UTP-VX90Ax2

AHU or FCU (40 – 50 kW class) Piping

Type Controle-unit UTP-VX30A UTP-VX60A UTP-VX90A UTP-VX90A x 2 Type EEV-unit UTY-VDGX Aansluitbare vermogens 5,0kW 6,30kW 8,0kW 10,0kW 12,5kW 14,0kW 20,0kW 25,0kW 40,0kW 50,0kW Koelvermogen 5,6 6,3 8 10 12,5 14 22,4 25 40 50,4 Verwarmingvermogen 6,3 7,1 9 11,2 14 16 25 28 45 56,5

EEV-unit Controle-unit

VRF DX-kit

Thermistor Thermistor

VRF

Thermistor

Luchtbehandelingskast

Luchtgordijn VRF system

system Luchtbehandelingskast

DX-Kit Thermistor

Luchtgordijn VRF system VRF system

Freeverter regelmodule

De Freeverter is een regelmodule speciaal ontwikkeld voor FUJITSU warmtepompen, om in DX-toepassing(1) te koelen of te verwarmen. Met behulp van een droog contact kan de Freeverter de buitenunit in koeling of verwarmingmodus laten werken. Voor nauwkeurige toepassingen kan de Freeverter werken met 0 tot 10V signalen en schakelt de regelaar in 30 stappen van 0 tot 100%, zowel voor koelen als verwarmen.

FUJITSU warmtepompen staan voor hoge kwaliteit en laten u niet in de steek, ook bij extreme weerscondities. Dankzij de Freeverter kunt u dit warmtepompvermogen optimaal toepassen in allerhande applicaties:

• Luchtbehandelingskasten

• (Warme) luchtgordijnen

• Verwarmen of koelen van processen(2)

Kenmerken

• Nauwkeurig regelbaar

• Zowel koelen als verwarmen

• Vorstvrij

• Hoog rendement dankzij rechtstreekse omzetting Lucht/DX

• Hoog vermogen dankzij FUJITSU Inverter, ook bij extreme weerscondities

• Elektronisch expansieventiel voorgemonteerd in de buitenunit

• IP66 afdichting: weersbestendig, kan opgesteld worden op de luchtbehandelingsgroep

• Meetsonde 2 m

• Instellingen: enkel koelen - enkel verwarmen - koelen & verwarmentest run

• Externe melding contacten:

• Alarm

• Ontdooicyclus actief: onderbreking ventilator binnendeel tijdens de ontdooicyclus

• Enkel elektrische voeding nodig

• LCD-scherm met bedrijf- of service-info

Buitenunits

QAC22 Buitensensor

Kanaalregelaar RLA162 Kamerthermostaat

RLM162

Meetsonde

AOYG30-36KBTB AOYG72-90LR

AOYG24KBTB AOYG45-54KBTB AOYG09-14KBTB

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

AOYG18-22KBTB

Fujitsu Freeverter

93 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Freeverter module 905 8507288 Module UTY-FVIx AOYG 09 - 54 € 1.174,00 voorraad 1269000 Module UTV-FVIb AOYA 72 - 90 € 1.174,00 voorraad Siemens regelaar 905 - Kamerthermostaat RLA162 0-10V € 286,00 bestelartikel - QAC22 Buitensensor € 75,00 bestelartikel - RLM162 Kanaaltemperatuur regelaar € 475,00 bestelartikel Type buitenunit 230/50 R32 koel/ verw. 900 1026748 AOYG09KBTB kW 2,5 / 3,2 € 1.699,00 voorraad 1026711 AOYG12KBTB kW 3,5 / 4,1 € 1.748,00 voorraad 1026731 AOYG14KBTB kW 4,3 / 5,0 € 1.892,00 voorraad 1026747 AOYG18KBTB kW 5,2 / 6,0 € 1.982,00 voorraad 1026745 AOYG22KBTB kW 6,0 / 7,0 € 2.152,00 voorraad 1026729 AOYG24KBTB kW 6,8 / 7,5 € 2.408,00 voorraad 1026721 AOYG30KBTB kW 8,5 / 10,0 € 3.195,00 voorraad 1026727 AOYG36KBTB kW 9,5 / 10,8 € 3.516,00 voorraad 1026719 AOYG45KBTB kW 12,1 / 13,5 € 3.809,00 voorraad 1026717 AOYG54KBTB kW 13,4 / 15,5 € 4.818,00 voorraad Type buitenunit 3x 400/50 R32 koel/ verw. 900 1030410 AOYG36KRTA kW 9,5 / 10,8 € 4.025,00 voorraad 1030423 AOYG45KRTA kW 12,1 / 13,5 € 4.183,00 voorraad 1030409 AOYG54KRTA kW 13,4 / 15,5 € 5.101,00 voorraad Type buitenunit 3x 400/50 R410A koel/ verw. 900 1030436 AOYA72LRLA kW 20,3 / 19,4 € 8.349,00 voorraad 1030403 AOYA90LRLA kW 25,0 / 22,76 € 8.840,00 voorraad

Fujitsu accessoires

Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 8507137 Infrarood afstandsbediening AUXG 60x60 UTY-LNTY € 68,00 voorraad

bediening 8507119 Kabelbediening UTY-RLRY € 122,00 voorraad 8507121 Touch kabelbediening UTY-RNRYZ5 € 161,00 voorraad 1116000 Compact touch kabelbediening inbouw UTY-RCRYZ1 € 119,00 voorraad 1500153 Touch kabelbediening KAGAMI UTY-RVRY € 329,00 voorraad 8507105 Eenvoudige kabelbediening mode UTY-RSRY € 150,00 voorraad 8507104 Eenvoudige kabelbediening temperatuur UTY-RHRY € 172,00 voorraad 8503798 Communicatie kit ASYG KMCC UTY-TWBXF2 € 149,00 voorraad 1172000 Communicatie kit ASYG KMTB/E KGTE KETE KMCE UTY-TWRXZ2 € 152,00 voorraad 1172001 Communicatie kit AGYG UTY-TWRXZ3 € 222,00 bestelartikel 8511060 WIFI LAN bedieningsmodule ASYG KMCC/KGTB UTY-TFSXW1 € 148,00 voorraad 8511061 WIFI LAN bedieningsmodule ARXG KHTAP KHTA UTY-TFSXJ3 € 147,00 bestelartikel 8511052 WIFI LAN bedieningsmod. USB FGlair ASYG KETE KMTA/E KPCA KMCE UTY-TFSXF2 € 112,00 voorraad 1463002 WIFI LAN bedieningsmod. USB Airstage Mobile ASYG KETE KMTA/E KMCE UTY-TFSXH3 € 112,00 bestelartikel luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

2-draads

95 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 1172002 Infrarood kit AUXG 90x90 UTY-LBTYC € 277,00 bestelartikel 8507138 Infrarood kit ARXG UTY-LBTYM € 267,00 bestelartikel 1172003 Infrarood kit ABYG UTY-LBTYH € 276,00 bestelartikel 8505983 Externe switchbox UTY-TERX € 157,00 bestelartikel 1172007 MODBUS converter UTY-VMSX € 231,00 bestelartikel 1172006 KNX converter UTY-VKSX € 236,00 bestelartikel 1172005 Split systeem converter UTY-VTGX € 251,00 bestelartikel 1172004 Split systeem converter UTY-VTGXV € 369,00 bestelartikel 8507126 Ruimtesensor UTY-XSZX € 104,00 bestelartikel 1172008 Bewegingsensor AUXG 90x90 UTY-SHZXC € 235,00 bestelartikel 1172009 Verruimingspaneel AUXG 90x90 UTG-AKXA-W € 198,00 bestelartikel 1172011 Verse lucht inlaat AUXG 60x60 UTZ-VXAA € 323,00 bestelartikel 1172015 Verse lucht inlaat AUXG 90x90 UTZ-VXRA € 379,00 bestelartikel 8510866 Rooster cassette model AUXG 60x60 UTG-UFYF-W € 227,00 voorraad 1026726 Rooster cassette model 360 gr. AUXG 90x90 UTG-UKYC-W € 278,00 voorraad

96 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 1026716 Rooster cassette model 360 gr. AUXG 90x90 zwart UTG-UKYA-B € 705,00 bestelartikel 8505288 Automatisch lammellen rooster ARXG 07-14 UTD-GXTA-W € 157,00 voorraad 8505290 Automatisch lammellen rooster ARXG 18 UTD-GXTB-W € 170,00 voorraad 1172013 Extern connectie kit AOYG30-54 UTY-XWZXZ3 € 32,00 bestelartikel 8505985 Extern connectie kit ASYG KGTB UTY-XWZX € 32,00 bestelartikel 8507122 Extern connectie kit AGYG ASYG KMCC KMTA/B UTY-XWZXZ5 € 61,00 bestelartikel 1172018 Extern connectie kit AUXG ABYG ARXG UTY-XWZXZG € 30,00 bestelartikel 1172017 Extern in- output kit ASYG KMTA/B KETA KGTB UTY-XCSXZ2 € 146,00 bestelartikel 1172016 Extern in- output kit AUXG 90x90 ABYG ARXG UTY-XCSX € 140,00 bestelartikel 1172023 Omkasting voor XCSX AUXG 90x90 UTZ-GXRA € 90,00 bestelartikel 1172021 Omkasting voor XCSX ARXG KHTAP UTZ-GXNA € 46,00 bestelartikel 1172024 Houder IR bediening ASYG KPCA KLCA UTZ-RXLA € 16,25 bestelartikel 8502040 Uitblaasmond ARXG KLMA UTD-RF204 € 55,50 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

97 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 8502035 Long life filter ARXG KLMA UTD-LF25NA € 158,00 voorraad 8507131 Long life filter ARXG KHTA UTD-LF60KA € 190,00 bestelartikel 1172025 Long life filter ARXG KHTAP 12-14 UTD-LFNC € 162,00 bestelartikel 1172026 Long life filter ARXG KHTAP 18-30 UTD-LFNB € 160,00 bestelartikel 1172027 Long life filter ARXG KHTAP 36-54 UTD-LFNA € 160,00 bestelartikel

Atlantic Shogun zoneregeling*

De Shogun zoneregeling optimaliseert uw comfort in iedere zone van uw woning, kantoor of klein hotel en laat u energie besparen. U kunt in iedere ruimte de temperatuur naar behoefte regelen. Het verwarmen of koelen gebeurt in alle discretie via inbouwunits in het plafond. De Shogun zoneregeling biedt de mogelijkheid om de temperatuur te regelen in 2 tot 8 verschillende zones, via een centrale bediening in de hoofdruimte en vereenvoudigde bedieningen die in de andere ruimtes worden geplaatst (master-slave principe).

* Alleen beschikbaar voor single split satelliet modellen, raadpleeg onze verkoopafdeling.

** Niet te bestellen via de shop.

Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 900 ** 1493048 ZCI.I-160S2 Plenum Compact 2x160 Shogun 875198 € 2.205,00 bestelartikel 1493049 ZCI.I-160S3 Plenum Compact 3x160 Shogun 875199 € 2.592,00 bestelartikel 1493050 ZCI.I-160S4 Plenum Compact 4x160 Shogun 875211 € 2.833,00 bestelartikel 1493051 ZCI.I-160S5L Plenum Compact 5x160 Shogun 875212 € 3.299,00 bestelartikel 1493047 ZC-I.I-200S3 Plenum Standaard 3x200 Shogun 875194 € 2.592,00 bestelartikel 1493064 ZCI.I-200S4 Plenum Standaard 4x200 Shogun 875184 € 2.913,00 bestelartikel 1493063 ZCI.I-200S5 Plenum Standaard 5x200 Shogun 875185 € 3.380,00 bestelartikel 1493046 ZCI.I-200S6 L Plenum Standaard 6x200 Shogun 875195 € 3.693,00 bestelartikel 1492181 ZCI.I-B1 Adaptieplaat B1 Shogun 875137 € 61,00 bestelartikel 1196098 ZCI.I-B2 Adaptieplaat B2 Shogun 875138 € 61,00 bestelartikel 1492180 ZCI.I-B4 Adaptieplaat B4 Shogun 875140 € 61,00 bestelartikel 1196101 ZCI.I-B5 Adaptieplaat B5 Shogun 875141 € 66,00 bestelartikel 1196103 ZCI.I-B7 Adaptieplaat B7 Shogun 875143 € 111,00 bestelartikel 1196104 ZCI.I-B8 Adaptieplaat B8 Shogun 875144 € 110,00 bestelartikel 1493055 ZCI.I-B11 Adaptieplaat B11 Shogun 875223 € 107,00 bestelartikel

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

* Alleen beschikbaar voor single split satelliet modellen, raadpleeg onze verkoopafdeling.

** Niet te bestellen via de shop.

99 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 900 ** 1196081 Zone+ 160/200 Shogun 875052 € 570,00 bestelartikel 1493062 ZCI.I Bedraade bediening 2 Zones Shogun 875203 € 535,00 bestelartikel 1493061 ZCI.I Bedraade bediening 3 Zones Shogun 875204 € 697,00 bestelartikel 1493060 ZCI.I Bedraade bediening 4 Zones Shogun 875205 € 859,00 bestelartikel 1493059 ZCI.I Bedraade bediening 5 Zones Shogun 875206 € 1.018,00 bestelartikel 1493053 ZCI.I Bedraade bediening 6 Zones Shogun 875219 € 1.175,00 bestelartikel 1493056 ZCI.I Bediening 2 Zones (BATT. 2XAA) Shogun 875207 € 642,00 bestelartikel 1196106 ZCI.I Bediening 3 Zones (BATT. 2XAA) Shogun 875208 € 856,00 bestelartikel 1493057 ZCI.I Bediening 4 Zones (BATT. 2XAA) Shogun 875209 € 1.073,00 bestelartikel 1493058 ZCI.I Bediening 5 Zones (BATT. 2XAA) Shogun 875210 € 1.286,00 bestelartikel 1493054 ZCI.I Bediening 6 Zones (BATT. 3XAA) Shogun 875220 € 1.510,00 bestelartikel 1196082 Thermostaat bedraad Shogun 875073 € 160,00 bestelartikel 1196083 Thermostaat batterij (Batt 2xAAA) Shogun 875074 € 217,00 bestelartikel 1493052 Cozytouch bridge V2 Shogun 002449 € 166,00 bestelartikel

100 luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

Warmtepompboiler

Ga voor een het duurzame alternatief voor een elektrische boiler, geiser of warm water via CV.

Verwarm tapwater op energiezuinige wijze met de Atlantic Calypso en Explorer

Met de warmtepompboilers van Atlantic kun je het hele jaar door op duurzame wijze van warm tapwater genieten. De warmtepomp boilers verbruiken tot 70% minder energie dan traditionele elektrische boilers zonder aan comfort in te boeten. Een gasloze oplossing voor warm water, geschikt voor bestaande woningen en vakantiewoningen.

Met een warmtepompboiler bespaar je direct op de gasrekening. Zeer zuinig in stroomverbruik.

Combineer de warmtepompboiler met PV-panelen en sla stroom op in warm water.

Duurzaam alternatief voor elektrische boiler of warm water via de cv-ketel. Ga voor meer informatie naar

/ info.nl@groupe-atlantic.com / +31 (0)318 54 47 00 atlanticclimate.nl/warmtepompboiler

Liter Meldcode 100 KA14597 150 KA14598 Liter Meldcode 200 KA15693 / coil: KA15695 270 KA15694 / coil: KA15696 geiserDuurzaam

ISDE 725,-subsidieeuro status 1 jan. 2022

de website. Scan de QR-code! Explorer Ook te combineren met zonnecollectoren Calypso

of vervangenboiler

Kenmerken

• Mooi half rond elliptisch design

• Inclusief infraroodbediening “I Feel” de afstandsbediening met sensor die de omgevingstemperatuur registreert en communiceert met de buitenunit (Google Home en Alexa)

• Standaard voorzien van WiFi bediening via de EWPEsmart app

• Luchtzuivering door middel van koude plasmafiltratie Koud plasma reinigt effectief de lucht, dood 99% van de bacteriën en neutraliseert onaangename geuren

• Zeer hoge energie efficientie

• Zeer stille werking van zowel het binnen- als buitendeel

• Vorstbescherming 8°C verwarming mogelijk

• Trinnity airconditioners werken met koudemiddel R32

Type TVSK26IEWG2

Type TVSK35IEWG2

Type TVSK52IEWG2 Buitenunit

102

Split sets 2,7 kW 3,5 kW 5,2 kW 3,0 kW 3,7 kW 5,3 kW A++ A++ A++ A+ A+ A+ / / / / / /

Hooghangend wandmodel type TVSK IEWG2 inverter R32 Single split systeem Single

Model/klasse/vermogen

Single Split Hoog a/d wand

TVSK26-52AEMG2

103 Type binnenunit TVSK26IEWG2 TVSK35IEWG2 TVSK52IEWG2 Type buitenunit TVSK26AEMG2 TVSK35AEMG2 TVSK52AEMG2 Energielabel A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,7(0,5~3,6) 3,5(0,7~4,0) 5,2(1,26~6,6) Nom.verwarmingsvermogen kW 3,0(0,5~4,3) 3,7(0,8~4,5) 5,3(1,12~6,8) Ontvochtigingscapaciteit l/h 0,8 1,4 1,8 SEER koelen kW/kW 6,8 7 7 SCOP verwarmen kW/kW 4,1 4 4 Luchthoeveelheid binnenunit m3/h 610/390 680/390 800/470 Geluidsniveau binnenunit dB(A) 40/26 42/26 45/31 Geluidsniveau buitenunit dB(A) 50 52 57 Afm. binnenunit (hxbxd) mm 291/894/211 291/894/211 304/1017/211 Afm. buitenunit (hxbxd) mm 540/782/320 596/848/320 700/965/396 Gewicht (netto) binnenunit kg 11 11 13,5 Gewicht (netto) buitenunit kg 27,5 31 45 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-15 5-20 5-25 Max. hoogteverschil m 10 10 10 Vulling/ lengte/ per mtr g/m/ g/m 550/5/16 700/5/16 1000/5/16 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 6,8 6,8 11,5 Opgenomen vermogen kW 0,8 0,8 1,53 Advies hoofdzekering (traag) A 16 16 16 Werkgebied koelen °C -15 … +43 -15 … +43 -15 … +43 buitenunit verwarmen °C -22 … +24 -22 … +24 -22 … +24 Artikelnummer 1297010 1297011 1297012 Prijs set € 973,00 € 1.016,00 € 1.468,00 Kortingcode P10 voorraad voorraad voorraad Link naar shop Inclusief

Productinformatie leverancier.

Kenmerken

• Mooi half rond elliptisch design

• Inclusief infraroodbediening

• Standaard voorzien van WiFi bediening via de EWPEsmart app

• Luchtzuivering door middel van koude plasmafiltratie

• Zeer hoge energie efficientie

• Zeer stille werking van zowel het binnen- als buitendeel

• Trinnity airconditioners werken met koudemiddel R32

Model/klasse/vermogen

Buitenunit

104

Multi Split sets 5,2 kW 7,1 kW 8,0 kW 5,4 kW 8,5 kW 9,5 kW A++ A++ A++ A+ A+ A+ / / / / / /

Hooghangend wandmodel type TVSK AECDG/TG/QG 2 inverter R32 Multi split systeem

Type TVSK52AEDG2

Type TVSK71AETG2

Type TVSK80AEQG2

TVSK52AEDG2 TVSK71-80AETG2/QG2 Multi Split Hoog a/d wand

105 Type binnenunit TVSK26IEWG2 (2x) TVSK26IEWG2 (3x) TVSK26IEWG2 (4x) Type buitenunit TVSK52AEDG2 TVSK71AETG2 TVSK80AEQG2 Energielabel A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 5,2(2,14~5,8) 7,1(2,30~8,50) 8,0(2,30~10,25) Nom.verwarmingsvermogen kW 5,4(2,58~5,92) 8,5(3,65~8,80) 9,5(3,65~10,25) Ontvochtigingscapaciteit l/h 0,8 0,8 0,8 SEER koelen kW/kW 6,1 6,1 6,1 SCOP verwarmen kW/kW 4 4 4 Luchthoeveelheid binnenunit m3/h 610/390 (2x) 610/390 (2x) 610/390 (4x) Geluidsniveau binnenunit dB(A) 40/26 40/26 40/26 Geluidsniveau buitenunit dB(A) 55/40 58/68 58/68 Afm. binnenunit (hxbxd) mm 291/894/211 291/894/211 291/894/211 Afm. buitenunit (hxbxd) mm 602/908/378 790/1001/427 790/1001/427 Gewicht (netto) binnenunit kg 11 11 11 Gewicht (netto) buitenunit kg 43 68 69 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 2x 1/4-3/8 (A) 3x 1/4-3/8 (A) 4x Min.-max. leidinglengte m 10-20 10-60 10-70 Max. hoogteverschil m 5 10 10 Max. lengte per unit m 10 20 20 Vulling/ lengte/ per mtr g/m/ g/m 1050/10/20 1800/30/20 2000/40/20 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,32 12,73 15,88 Opgenomen vermogen kW 1,45/1,30 1,95/2,20 2,30/2,65 Advies hoofdzekering (traag) A 16 16 25 Werkgebied koelen °C -15 … +43 -15 … +43 -15 … +43 buitenunit verwarmen °C -22 … +24 -22 … +24 -22 … +24 Artikelnummer 1297014 1297022 1297024 Prijs set € 1.987,00 € 2.267,00 € 2.692,00 Kortingcode P10 voorraad voorraad voorraad Link naar shop Inclusief

106 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Werkschakelaar V63 8503501 Werkschakelaar 4P 25A Rood geel IP65 M25 Sontheimer € 53,00 voorraad 8503503 Werkschakelaar 4P 25A Zwart IP65 M25 Sontheimer € 53,00 voorraad W92 7022305 Werkschakelaar 4P 16A/500V IP54 M20 Norwesco € 40,50 voorraad 7022306 Werkschakelaar 4P 25A/415V IP54 M25 Norwesco € 50,00 voorraad 7022311 Werkschakelaar 4P 40A/500V IP65 M32 Norwesco € 124,00 voorraad 7022314 Werkschakelaar 4P 63A/500V IP65 M32 Norwesco € 200,00 voorraad W70 1384441 Werkschakelaar 4P 25ACAC-22A 500V M25 IP65 ABB € 47,00 voorraad Elektra W15 1049008 Elektra kabel soepel 4x1,5mm2 25mtr. € 66,50 voorraad 1049009 Elektra kabel soepel 4x1,5mm2 50mtr. € 125,00 voorraad 1370088 Elektra kabel soepel 4x1,5mm2 100mtr. € 248,00 voorraad W03 1371004 Voedingskabel YMVK 3x2,5mm2 25mtr. € 88,50 voorraad 1371003 Voedingskabel YMVK 3x2,5mm2 50mtr. € 171,00 voorraad 1371005 Voedingskabel YMVK 5x2,5mm2 25mtr. € 139,00 voorraad 1049007 Voedingskabel YMVK 5x2,5mm2 100mtr. € 529,00 voorraad W05 1049017 Voedingskabel YMVK-AS 3x2,5mm2 25mtr. € 179,00 voorraad 1049010 Voedingskabel YMVK-AS 3x2,5mm2 100mtr. € 690,00 voorraad 1386055 Voedingskabel YMVK-AS 5x2,5mm2 25mtr. € 261,00 voorraad

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

Koeltechnische accessoires

107 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1049002 Voedingskabel YMVK-AS 5 x 2,5mm2 100mtr. € 1.016,00 voorraad Wandconsole 904 6661128 ST 465/140 max. 140kg AOYG7-30 MS14-24 € 44,25 voorraad 6661121 ST 550/140 max. 140kg AOYG36-54 MS30 € 59,50 voorraad Dakconsole 904 6661125 Dakconsole scheef dak MT-600 € 280,00 voorraad Opstelconsoles set kunststof 904 6660200 set 1 mtr. AOY7-24 MS AOY14-18 € 54,50 voorraad 6660211 set 2 mtr. AOY30-54 MS AOY24-45 € 87,50 voorraad Opstelconsoles set rubber T52 1492001 Trinnity set Aircodemp 600mm € 42,03 voorraad 1492003 Trinnity set Aircodemp 1000mm € 70,80 voorraad 1492002 Trinnity set Aircodemp 600mm hoog € 83,64 voorraad 1492004 Trinnity set Aircodemp 1000mm hoog € 126,96 voorraad 904 6661123 Fix-it set Big Foot FF 600mm € 117,00 voorraad 6661115 Fix-it set Big Foot FF 1000mm € 174,00 voorraad 6661101 Fix-it set Big Foot onverpakt FF 600mm € 95,40 voorraad 6661105 Fix-it set Big Foot onverpakt FF 1000mm € 162,40 voorraad 1028002 Onderblok Big Foot FF 600mm € 53,50 voorraad 1028003 Onderblok Big Foot FF 1000mm € 103,00 voorraad

108 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Opstelconsoles massief kunstof per balk 904 6660255 450 mm KLP 450 € 10,00 voorraad 6660256 600 mm KLP 600 € 16,00 voorraad 6660258 900 mm KLP 900 € 17,50 voorraad 6660268 1200 mm KLP 1200 € 23,75 voorraad 6660270 1800 mm KLP 1800 € 46,75 voorraad Trillingdemper 904 8502039 Set 4 stuks € 75,50 voorraad 1211491 Castel BVDCO € 15,00 voorraad 1400734 Soleco trillingdempers set 55kg groen € 93,00 voorraad 1400735 Soleco trillingdempers set 80kg geel € 93,00 voorraad 1400736 Soleco trillingdempers set 120kg rood € 93,00 voorraad Condenswaterpompen en hulpstukken 904 1378012 Aspen Mini Aqua Silent+ 12 l/u vlotter € 260,00 voorraad 1392010 Blue Diamond condenswaterpomp Microblue 5l/u € 283,00 voorraad 6661141 Aspen Mini Orange 14 l/u vlotter € 161,00 voorraad 6660126 Aspen Mini Orange Silent+ 14 l/u vlotter € 161,00 voorraad 8450368 Aspen Max-Hi-Flow € 149,00 voorraad 1387006 Aspen tankpomp Hi-lift 1L € 344,00 bestelartikel 1387005 Aspen tankpomp Hi-lift 2L € 374,00 bestelartikel 6660124 Aspen Mini lime Silent+ hoekpomp met goot Inaba SD-77 W wit € 160,00 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

109 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1475172 Aspen Silent+ Mini White 45 l/u € 158,00 voorraad 6660119 Sauermann Delta pack hoekpomp met leiding € 176,00 voorraad 6660117 Blue Daimond Mini blue roterend diafragma condenswaterpomp € 170,00 voorraad 6661136 PVC slang diam. 6 mm per mtr € 1,40 voorraad 6661138 PVC slang diam. 10 mm per mtr € 1,32 voorraad 6661134 PVC verloop 16 - 6 mm € 4,67 voorraad 6661135 Flexibele condenswaterafvoerslang DH16 aansl. 16/18 lengte 50 mtr. € 71,00 voorraad 6661137 Beugel DH16 € 1,86 voorraad 6661145 NRV 6 terugslagklep 6mm € 11,25 voorraad 6661147 NRV10 terugslagklep 10 mm € 13,00 voorraad 6661113 Flex condenswaterslang DPS 16 glad 30 mtr € 37,00 voorraad 1377014 Condensopvangbak TCCW 94 € 97,50 bestelartikel 1377015 Condensopvangbak TCCW 79 € 84,50 bestelartikel 1377013 Lekbak weerstand (tracing) € 81,00 bestelartikel Universele schoonmaakmiddelen 904 6661129 Allesreiniger Magic power clean 1 l € 47,25 voorraad 6661133 Pompnevelspuit 1 liter € 13,50 voorraad

110 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Verdamperreinigers P62 1475048 EasyCare+ spuitbus 600ml € 35,50 voorraad 1475052 EasyFresh spuitbus 400ml € 35,50 voorraad 1499034 RTU ECD 1L spuitfles € 45,19 voorraad 1499031 CondenCide concentraat 5L jeerycan voor gebruik 35L € 150,79 voorraad Condensorreinigers P62 1475051 EasyFoam spuitbus 600ml € 35,50 voorraad 1499029 RTU CC 1L spuitfles € 45,19 voorraad Universele reinigers P62 1475049 EasyClean spuitbus 600ml € 35,50 voorraad Gespecialiaseerde chemicalien P62 1475050 EasyFinish behuizingreiniger spuitbus 600ml € 35,50 voorraad 1395018 EasyFind lekzoekspray spuitbus 400ml € 35,50 voorraad Condensafvoerreiniger P62 1475047 DrainKleen one shot 250ml € 17,50 voorraad Geur en schoonmaak hulpmiddelen P62 1499035 SmellyJelly geurgel citrus mini 6 stuks € 24,47 voorraad 1499032 EasyWipe vochtige doekjes € 13,37 voorraad 1499033 HydroSprayer-Elite lektronische sproeier op accu 15L € 319,48 bestelartikel 1493065 TieTite beschermhoes reiniging wand 5x 930x450mm € 159,62 voorraad 1493066 TieTite beschermhoes reiniging wand 5x 1100x450mm € 159,62 voorraad 1493067 HookTite beschermhoes reiniging plafond 5x 1x1mtr € 177,63 voorraad Warmtepomp buitenunit reiniger P62 1499030 HeatClean warmtepomp reiniger 1L spuitfles € 40,05 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

6661977

* koelleidingsets bestaat uit 2 koelleidingen en electrakabel met 1 mtr. overlengte

€

111 Artikelnr. Omschrijving Toepassing Prijs Kortingcode AircoPipe duo koelleiding lengtesets T11 1499012 1/4-3/8” type A lengte 5 mtr. met flare € 64,97 voorraad 1499011 1/4-3/8” type A lengte 10 mtr. met flare € 124,18 voorraad 1499010 1/4-3/8” type A lengte 15 mtr. met flare € 183,84 voorraad 1499009 1/4-1/2” type B lengte 5 mtr. met flare € 79,28 voorraad 1499008 1/4-1/2” type B lengte 10 mtr. met flare € 151,81 voorraad 1499007 1/4-1/2” type B lengte 15 mtr. met flare € 225,23 voorraad 1499013 3/8-5/8” type C lengte 5 mtr. met flare € 116,43 voorraad 1499014 3/8-5/8” type C lengte 10 mtr. met flare € 220,78 voorraad 1499015 3/8-5/8” type C lengte 15 mtr. met flare € 327,46 voorraad Geïsoleerde koelleidingsets * 904 6661962 1/4”-3/8” type A lengte 5 mtr. € 144,00 voorraad 6661964 1/4”-3/8” type A lengte 12 mtr. € 285,00 voorraad 6661965 1/4”-3/8” type A lengte 16 mtr. € 355,00 voorraad 6661968 1/4”-1/2” type B lengte 5 mtr. € 153,00 bestelartikel 6661970 1/4”-1/2” type B lengte 12 mtr. € 323,00 bestelartikel 6661971 1/4”-1/2” type B lengte 16 mtr. € 408,00 bestelartikel

3/8”-5/8” type C lengte 5 mtr.

200,00 bestelartikel

3/8”-5/8” type C lengte 12 mtr.

452,00 bestelartikel

6661974

€

6661976

€

3/8”-5/8” type C lengte 16 mtr.

550,00 bestelartikel

* koelleidingsets bestaat uit 2 koelleidingen en electrakabel met 1 mtr. overlengte

112 Artikelnr. Omschrijving Toepassing Prijs Kortingcode AircoPipe geisoleerde duo koelleiding doos 25 mtr T11 1499001 1/4-3/8” doos lengte 25 mtr. € 258,93 voorraad 1499002 1/4-1/2” doos lengte 25 mtr. € 315,40 voorraad 1499003 3/8-5/8” doos lengte 25 mtr. € 461,64 voorraad AircoPipe duo koelleiding doos 25 mtr zwart T11 1499004 1/4-3/8” doos lengte 25 mtr. zwart € 258,93 voorraad 1499005 1/4-1/2” doos lengte 25 mtr. zwart € 315,40 voorraad 1499006 3/8-5/8” doos lengte 25 mtr. zwart € 461,64 voorraad Geïsoleerde duo koelleiding doos 20 mtr 904 6662400 1/4”-3/8” doos lengte 20 mtr. € 196,00 voorraad 6662402 1/4”-1/2” doos lengte 20 mtr. € 230,00 voorraad 6662406 3/8”-5/8” doos lengte 20 mtr. € 346,00 voorraad Geïsoleerde single koelleiding doos 25 mtr 904 6662450 1/4” doos lengte 25 mtr. € 95,50 voorraad 6662452 3/8” doos lengte 25 mtr. € 143,00 voorraad 6662454 1/2” doos lengte 25 mtr. € 194,00 voorraad 6662456 5/8” doos lengte 25 mtr. € 296,00 voorraad Montageband 904 1395021 Kunststof montageband 200 mm € 28,25 voorraad 1395022 Kunststof montageband 300 mm € 35,00 voorraad

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

113 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Afwerktape 904 6661143 Afwerktape wit 50 mm x 20 m € 11,75 voorraad 1188000 Afwerktape zwart 50 mm x 20 m € 12,00 voorraad 1395020 Afwerktape ivoor 50 mm x 20 m € 12,00 voorraad 1395023 Afwerktape grijs 50 mm x 20 m € 12,00 voorraad 1395024 Afwerktape bruin 50 mm x 20 m € 12,00 voorraad 1395019 Isotape zwart 50x3 mm x 15 m € 57,50 voorraad Stek koppelingen voor koelleiding Flare soldeerverloop RVS koppeling, trompetring en koperen soldeeraansluiting 904 8503489 FA-2 1/4” per stuk € 6,60 voorraad 8503491 FA-3 3/8” per stuk € 9,50 voorraad 8503493 FA-4 1/2” per stuk € 12,50 voorraad 8503495 FA-5 5/8” per stuk € 15,00 voorraad Soldeerfittingen 904 6660279 SOK 1/4” € 0,68 voorraad 6660281 SOK 3/8” € 0,86 voorraad 6660283 SOK 1/2” € 1,13 voorraad 6660285 SOK 5/8” € 1,85 voorraad 6660289 Verloopsok 1/2-3/8” € 1,39 voorraad

** dakdoorvoerset bestaat uit plakplaat en 3 bochten

114 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1385003 Trompetring 1/2” zakje 10 stuks € 5,20 bestelartikel 1385004 Trompetring 5/8” zakje 10 stuks € 6,40 bestelartikel 1385005 Trompetring 1/4” zakje 10 stuks € 2,53 bestelartikel 1385006 Trompetring 3/8” zakje 10 stuks € 3,91 bestelartikel Dakdoorvoer set voor koelleidingen 869 1405945 Kabeldoorvoer met PP 75mm Anjo** € 93,50 voorraad 1405946 Kabeldoorvoer met PP 110mm Anjo** € 116,00 voorraad 1405947 Kabeldoorvoer met PP 125mm Anjo** € 144,00 voorraad 904 1021198 Leidingdoorvoer Alu 125 enkel Anjo € 230,00 voorraad 1021196 Leidingdoorvoer Alu 120 dubbel Anjo € 179,00 voorraad 1021197 Leidingdoorvoer Alu 120 enkel Anjo € 174,00 voorraad 906 6661149 Aluminium dakdoorvoer 120x120mm € 145,00 voorraad

Hulpmiddelen voor de installateur

MULTI SELECTOR

Multi Split selectie app

Op 1 Multi Split buitenunit kunnen tot 8 AircoHeaters worden aangesloten. Met deze tool kunt u eenvoudig binnenunits selecteren en combineren. De app toont u meteen of uw selectie binnen het max. koelen verwarmingsvermogen valt. Per e-mail ontvangt u een overzichtelijk configuratierapport dat o.a. aangeeft of u nog RB-verdeelboxen of splittersets aan uw selectie moet toevoegen. Download in de Apple App Store en de Android Play Zone, of maak gebruik van de pc-versie op www.fujitsuclimate.nl/tools.

MOBILE TECHNICIAN

Gratis trouble shooting app

Met Mobile Technician app kunt u met uw smartphone of tablet de status van het Fujitsu-Atlantic AircoHeater (RAC/PAC, VRF) controleren, zoals een error code check, trouble shooting en sensor check. Beschikbaar via iTunes en Google Play.

SERVICE POCKETS

Alle foutcodes in zakformaat

CLIMELEON CONFIGURATOR

Kies de geschikte unit cover

D.m.v. deze tool op www.climeleon.nl komt u in een mum van tijd te weten welke Climeleon unit cover geschikt is voor uw buitenunit.

Met deze handige pockets voor Split, Multi Split, VRF en Alfea kunt u eenvoudig en snel elke foutcode (leds binnenunit of display IR-bediening) aflezen. U kunt ze aanvragen via sales@thercon.nl.

115 3

MaxiPro

perssysteem voor airconditioning

116

Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662470 Bocht 90 gr m/s 3/8” MPA5001 0030001 3 € 20,50 bestelartikel 6662472 Bocht 90 gr m/s 1/2” MPA5001 0040001 3 € 22,25 bestelartikel 6662474 Bocht 90 gr m/s 5/8” MPA5001 0050001 3 € 24,75 bestelartikel 6662476 Bocht 90 gr m/s 3/4” MPA5001 0060001 3 € 28,00 bestelartikel 6662478 Bocht 90 gr m/s 7/8” MPA5001 0070001 3 € 29,50 bestelartikel 6662480 Bocht 90 gr m/s 1” MPA5001 0080001 2 € 39,50 bestelartikel 6662482 Bocht 90 gr m/s 1.1/8” MPA5001 0090001 2 € 41,00 bestelartikel 6662484 Bocht 90 gr m/m 1/4” MPA5002 0020001 5 € 25,50 voorraad 6662486 Bocht 90 gr m/m 3/8” MPA5002 0030001 5 € 26,25 voorraad 6662488 Bocht 90 gr m/m 1/2” MPA5002 0040001 3 € 28,00 voorraad 6662490 Bocht 90 gr m/m 5/8” MPA5002 0050001 3 € 30,75 voorraad 6662492 Bocht 90 gr m/m 3/4” MPA5002 0060001 3 € 34,00 bestelartikel 6662494 Bocht 90 gr m/m 7/8” MPA5002 0070001 3 € 35,25 bestelartikel 6662496 Bocht 90 gr m/m 1” MPA5002 0080001 2 € 37,75 bestelartikel 6662498 Bocht 90 gr m/m 1.1/8” MPA5002 0090001 2 € 42,75 bestelartikel 6662500 Bocht 45 gr m/m 1/4” MPA5041 0020001 3 € 20,50 voorraad 6662502 Bocht 45 gr m/m 3/8” MPA5041 0030001 3 € 19,25 voorraad 6662504 Bocht 45 gr m/m 1/2” MPA5041 0040001 3 € 23,75 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

117 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662506 Bocht 45 gr m/m 5/8” MPA5041 0050001 3 € 26,25 voorraad 6662508 Bocht 45 gr m/m 3/4” MPA5041 0060001 3 € 32,00 bestelartikel 6662510 Bocht 45 gr m/m 7/8” MPA5041 0070001 3 € 33,75 bestelartikel 6662512 Bocht 45 gr m/m 1” MPA5041 0080001 2 € 37,00 bestelartikel 6662514 Bocht 45 gr m/m 1.1/8” MPA5041 0090001 2 € 39,50 bestelartikel 6662516 Verloopsok 1/2” x 3/8” MPA5240 0040301 2 € 37,00 voorraad 1304115 Verloopsok 1/2” x 1/4” MPA5240 0040201 2 € 28,75 voorraad 1304113 Verloopsok 3/8” x 1/4” MPA5240 0030201 2 € 27,25 bestelartikel 6662518 Verloopsok 5/8” x 3/8” MPA5240 0050301 2 € 36,25 voorraad 6662520 Verloopsok 5/8” x 1/2” MPA5240 0050401 2 € 37,75 voorraad 6662522 Verloopsok 3/4” x 3/8” MPA5240 0060301 2 € 40,75 bestelartikel 6662524 Verloopsok 3/4” x 1/2” MPA5240 0060401 2 € 36,50 bestelartikel 6662526 Verloopsok 3/4” x 5/8” MPA5240 0060501 2 € 38,25 bestelartikel 6662528 Verloopsok 7/8” x 1/2” MPA5240 0070401 2 € 42,75 bestelartikel 6662530 Verloopsok 7/8” x 5/8” MPA5240 0070501 2 € 43,50 bestelartikel 6662532 Verloopsok 7/8” x 3/4” MPA5240 0070601 2 € 46,00 bestelartikel 6662534 Verloopsok 1.1/8” x 5/8” MPA5240 0090501 1 € 49,25 bestelartikel 6662536 Verloopsok 1.1/8” x 3/4” MPA5240 0090601 1 € 51,00 bestelartikel 6662538 Verloopsok 1.1/8” x 7/8” MPA5240 0090701 1 € 56,00 bestelartikel

118 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662540 Verloopsok lang 3/8 x 1/4” MPA5240L0030201 2 € 27,25 voorraad 6662542 Verloopsok lang 5/8 x 3/8” MPA5240L0050301 2 € 31,75 voorraad 6662544 Verloopsok lang 1 x 5/8” MPA5240L0080501 1 € 53,00 bestelartikel 6662546 Inschuifverloopsok 3/8” x 1/4” MPA5243 0030201 2 € 22,25 voorraad 6662548 Inschuifverloopsok 1/2” x 3/8” MPA5243 0040301 2 € 21,50 voorraad 6662550 Inschuifverloopsok 5/8” x 3/8” MPA5243 0050301 2 € 20,25 voorraad 6662552 Inschuifverloopsok 5/8” x 1/2” MPA5243 0050401 2 € 20,25 voorraad 6662554 Inschuifverloopsok 3/4” x 1/2” MPA5243 0060401 2 € 27,25 bestelartikel 6662556 Inschuifverloopsok 3/4” x 5/8” MPA5243 0060501 2 € 29,50 bestelartikel 6662558 Inschuifverloopsok 7/8” x 1/2” MPA5243 0070401 2 € 22,25 bestelartikel 6662560 Inschuifverloopsok 7/8” x 5/8” MPA5243 0070501 2 € 23,75 bestelartikel 6662562 Inschuifverloopsok 7/8” x 3/4” MPA5243 0070601 2 € 24,75 bestelartikel 6662564 Inschuifverloopsok 1.1/8” x 1/2” MPA5243 0090401 1 € 28,75 bestelartikel 6662566 Inschuifverloopsok 1.1/8” x 5/8” MPA5243 0090501 1 € 30,50 bestelartikel 6662568 Inschuifverloopsok 1.1/8” x 3/4” MPA5243 0090601 1 € 32,00 bestelartikel 6662570 Inschuifverloopsok 1.1/8” x 7/8” MPA5243 0090701 1 € 34,50 bestelartikel 6662572 Rechte koppeling 1/4” MPA5270 0020001 5 € 18,25 voorraad 6662574 Rechte koppeling 3/8” MPA5270 0030001 5 € 19,75 voorraad 6662576 Rechte koppeling 1/2” MPA5270 0040001 5 € 19,75 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

119 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662578 Rechte koppeling 5/8” MPA5270 0050001 5 € 20,50 voorraad 6662580 Rechte koppeling 3/4” MPA5270 0060001 2 € 22,25 bestelartikel 6662582 Rechte koppeling 7/8” MPA5270 0070001 2 € 24,25 bestelartikel 6662584 Rechte koppeling 1” MPA5270 0080001 2 € 26,25 bestelartikel 6662586 Rechte koppeling 1.1/8” MPA5270 0090001 2 € 29,50 bestelartikel 6662588 Rechte koppeling lang 1/4” MPA5270L0020001 5 € 25,25 bestelartikel 6662590 Rechte koppeling lang 3/8” MPA5270L0030001 5 € 29,25 bestelartikel 6662592 Rechte koppeling lang 1/2” MPA5270L0040001 5 € 22,50 voorraad 6662594 Rechte koppeling lang 5/8” MPA5270L0050001 3 € 27,75 voorraad 6662596 Rechte koppeling lang 3/4” MPA5270L0060001 2 € 30,25 bestelartikel 6662598 Rechte koppeling lang 7/8” MPA5270L0070001 2 € 39,00 bestelartikel 6662600 Rechte koppeling lang 1” MPA5270L0080001 1 € 48,00 bestelartikel 6662602 Rechte koppeling lang 1 1/8” MPA5270L0090001 1 € 53,50 bestelartikel 6662604 Reparatiekoppeling lang 1/4” MPA5275L0020001 5 € 25,25 bestelartikel 6662606 Reparatiekoppeling lang 3/8” MPA5275L0030001 5 € 29,25 bestelartikel 6662608 Reparatiekoppeling lang 1/2” MPA5275L0040001 5 € 22,50 voorraad 6662610 Reparatiekoppeling lang 5/8” MPA5275L0050001 3 € 27,50 voorraad 6662612 Reparatiekoppeling lang 3/4” MPA5275L0060001 2 € 30,50 bestelartikel 6662614 Reparatiekoppeling lang 7/8” MPA5275L0070001 2 € 39,00 bestelartikel

120 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662616 Reparatiekoppeling lang 1” MPA5275L0080001 1 € 48,00 bestelartikel 6662618 Reparatiekoppeling lang 1 1/8” MPA5275L0090001 1 € 53,50 bestelartikel 6662650 Eindkap 1/4” MPA5301 0020001 3 € 20,50 voorraad 6662652 Eindkap 3/8” MPA5301 0030001 3 € 21,50 voorraad 6662654 Eindkap 1/2” MPA5301 0040001 3 € 23,75 voorraad 6662656 Eindkap 5/8” MPA5301 0050001 2 € 28,75 voorraad 6662658 Eindkap 3/4” MPA5301 0060001 2 € 33,00 bestelartikel 6662660 Eindkap 7/8” MPA5301 0070001 2 € 37,00 bestelartikel 6662662 Eindkap 1” MPA5301 0080001 1 € 41,00 bestelartikel 6662664 Eindkap 1.1/8” MPA5301 0090001 1 € 45,25 bestelartikel 6662666 T-stuk 1/4” MPA5T 002020201 3 € 37,75 bestelartikel 6662668 T-stuk 3/8” MPA5T 003030301 3 € 40,25 bestelartikel 6662670 T-stuk 1/2” MPA5T 004040401 3 € 42,75 voorraad 6662672 T-stuk 5/8” MPA5T 005050501 2 € 46,00 voorraad 6662674 T-stuk 3/4” MPA5T 006060601 2 € 49,25 bestelartikel 6662676 T-stuk 7/8” MPA5T 007070701 2 € 52,00 bestelartikel 6662678 T-stuk 1” MPA5T 008080801 1 € 54,50 bestelartikel 6662680 T-stuk 1.1/8” MPA5T 009090901 1 € 59,00 bestelartikel luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

121 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662620 Flare koppeling 1/4” MPA5285G0020201 4 € 26,75 voorraad 6662622 Flare koppeling 3/8” MPA5285G0030301 4 € 35,50 voorraad 6662624 Flare koppeling 1/2” MPA5285G0040401 2 € 44,25 voorraad 6662626 Flare koppeling 5/8” MPA5285G0050501 2 € 52,00 voorraad 6662628 Flare koppeling 3/4” MPA5285G0060601 2 € 68,00 bestelartikel 6662630 Flare koppeling, RVS wartel 1/4”* MPA5289G0020201 4 € 85,50 voorraad 6662632 Flare koppeling, RVS wartel 3/8”* MPA5289G0030301 4 € 88,50 voorraad 6662634 Flare koppeling, RVS wartel 1/2”* MPA5289G0040401 2 € 102,00 voorraad 6662636 Flare koppeling, RVS wartel 5/8”* MPA5289G0050501 2 € 120,00 voorraad 6662638 Flare koppeling, RVS wartel 3/4”* MPA5289G0060601 2 € 157,00 bestelartikel 6662640 Flare koppeling, MS wartel 1/4”* MPA5286G0020201 4 € 56,50 voorraad 6662642 Flare koppeling, MS wartel 3/8”* MPA5286G0030301 4 € 70,50 voorraad 6662644 Flare koppeling, MS wartel 1/2”* MPA5286G0040401 2 € 76,00 voorraad 6662646 Flare koppeling, MS wartel 5/8”* MPA5286G0050501 2 € 86,50 voorraad 6662648 Flare koppeling, MS wartel 3/4”* MPA5286G0060601 2 € 112,00 bestelartikel 1284000 Koperen ring 1/4 MPA5287 0020001 10 € 2,77 bestelartikel 1284001 Koperen ring 3/8 MPA5287 0030001 10 € 3,18 bestelartikel 1284002 Koperen ring 1/2 MPA5287 0040001 10 € 3,59 bestelartikel

* Herbruikbaar

122 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 1284003 Koperen ring 5/8 MPA5287 0050001 10 € 3,87 bestelartikel 1284004 Koperen ring 3/4 MPA5287 0060001 10 € 4,54 bestelartikel 1284005 Persfitting smeermiddel MPABPSOIL100ML 1 € 29,00 bestelartikel 6662686 Persbek 1/4 MPA 1000001749 1 € 341,00 voorraad 6662688 Persbek 3/8 MPA 1000001750 1 € 341,00 voorraad 6662690 Persbek 1/2 MPA 1000001751 1 € 350,00 voorraad 6662692 Persbek 5/8 MPA 1000001752 1 € 350,00 voorraad 1492182 Persbek 3/4 MPA 1000001753 1 € 356,67 bestelartikel 6662696 Persbek 7/8 MPA 1000001754 1 € 359,00 bestelartikel 6662698 Persbek 1 MPA 1000001755 1 € 381,00 bestelartikel 6662700 Persbek 1 1/8 MPA 1000001756 1 € 381,00 bestelartikel 1030008 Persbek 1/4 groot MPA 1000001889 1 € 399,00 voorraad 1030010 Persbek 3/8 groot MPA 1000001890 1 € 399,00 voorraad 1030011 Persbek 1/2 groot MPA 1000001891 1 € 430,00 voorraad 1030007 Persbek 5/8 groot MPA 1000001892 1 € 430,00 voorraad 1030009 Persbek 3/4 groot MPA 1000001893 1 € 460,00 bestelartikel 1030005 Persbek 7/8 groot MPA 1000001894 1 € 460,00 bestelartikel 1030006 Persbek 1 groot MPA 1000001895 1 € 476,00 bestelartikel 1030004 Persbek 1 1/8 groot MPA 1000001896 1 € 476,00 bestelartikel luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

De Maxipro set of jaws 8 bestaat uit:

• Persbekken 1/4”/ 3/8”/ 1/2”/ 3/4”/ 5/8” / 7/8”/ 1”/ 1.1/8”

De Romax Comaxipro complete set bestaat uit:

• Romax Compact TT persmachineaccu 18V 2,0 Ah Li-Ion

• Lader

• Persbekken 1/4”/ 3/8”/ 1/2”/ 3/4”/ 5/8” / 7/8”/ 1”/ 1.1/8”

• Ontbramer 6-35 mm

• Buizensnijder 35, 6-35 mm

• Markerset

• Schuurspons Rovlies

• 2 x Robox koffer

123 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 1294017 Set jaws 4 stuks compact 1/4, 3/8, 1/2, 5/8 MPA 1000003580 1 € 1.297,00 bestelartikel 1294018 Set jaws 4 stuks groot 1/4, 3/8, 1/2, 5/8 MPA 1000003581 1 € 1.297,00 bestelartikel 6662702 Set jaws 8 stuks MPA 1000001989 Compact 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8 1 € 3.591,00 bestelartikel 6662708 Romax Comaxipro set MPA 1000002121 1 € 6.068,00 voorraad 1890258 Romax Compact TT set basic-I Rothenberger 1000002115 1 € 1.430,00 524 bestelartikel 7490410 Persmachine PM1 + koffer Conel Tools 4874480329 1 € 994,00 522 voorraad 6662716 Dieptemeter permanent marker MPA depthguage 1 € 20,00 904 voorraad 1895230 Pijpsnijder 6-35mm Rothenberger Tubecutter 070027 1 € 64,00 523 voorraad 1896007 Ontbramer 6-35mm Rothenberger 1500000237 1 € 80,50 523 voorraad

Koeltechnische accessoires

124 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken ivoor (wit) 904 1408002 SD66I leidinggoot lengte per 2 mtr. 80.24012.00 € 21,00 voorraad 1408004 SD77I leidinggoot lengte per 2 mtr. 80.24022.00 € 21,00 voorraad 1408112 SD77W leidinggoot lengte per 2 mtr. (wit) 80.24020.00 € 24,50 voorraad 1408006 SD100I leidinggoot lengte per 2 mtr. 80.24032.00 € 33,25 voorraad 1191002 SD100W leidinggoot lengte per 2 mtr. (wit) 80.24030.00 € 35,00 voorraad 1408008 SW66I muurafdekkap 80.24112.00 € 7,90 voorraad 1408010 SW77I muurafdekkap 80.24122.00 € 9,20 voorraad 1408123 SW77W muurafdekkap (wit) 80.24120.00 € 10,25 voorraad 1408012 SW100I muurafdekkap 80.24132.00 € 18,00 voorraad 1191008 SW100W muurafdekkap (wit) 80.24130.00 € 19,75 voorraad 1408014 SK66I bocht 90 graden (lang vlak) 80.24212.00 € 7,90 voorraad 1408016 SK77I bocht 90 graden (lang vlak) 80.24222.00 € 8,10 voorraad 1408134 SK77W bocht 90 graden (lang vlak) (wit) 80.24220.00 € 7,00 voorraad 1408018 SK100I bocht 90 graden (lang vlak) 80.24232.00 € 18,00 voorraad 1191004 SK100W bocht 90 graden (lang vlak) (wit) 80.24230.00 € 17,25 voorraad 1408017 SKM77W bocht 90 graden kort vlak (wit) 80.23020.00 € 10,25 voorraad 1408020 SCM66I bocht 90 graden (kort) 80.23212.00 € 12,50 voorraad 1408022 SCM77I bocht 90 graden (kort) 80.23222.00 € 9,40 voorraad 1408156 SCM77W bocht 90 graden (kort) (wit) 80.23220.00 € 10,00 voorraad

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

125 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken ivoor (wit) 904 1408072 SC66I bocht 90 graden (lang) 80.24312.00 € 8,90 voorraad 1408074 SC77I bocht 90 graden (lang) 80.24322.00 € 10,00 voorraad 1408145 SC77W bocht 90 graden (lang) (wit) 80.24320.00 € 11,00 voorraad 1408076 SC100I bocht 90 graden (lang) 80.24332.00 € 19,25 voorraad 1191000 SC100W bocht 90 graden (lang) (wit) 80.24330.00 € 20,75 voorraad 1408023 SCF77W bocht 45 graden (wit) 80.23320.00 € 11,25 voorraad 1191001 SCF100W bocht 45 graden (wit) 80.23330.00 € 21,00 voorraad 1466001 SCS77W verstelbare bocht 45°-90° 80.23970.00 € 26,32 bestelartikel 1466002 SCS100W verstelbare bocht 45°-90° 80.23980.00 € 46,80 bestelartikel 1466000 SKS77W verticale verstelbare bocht 45°90° 80.24970.00 € 18,25 voorraad 1392011 SKS100W verticale verstelbare bocht 45°-90° 80.24980.00 € 32,50 voorraad 1408029 SKF77W bocht 45 graden vlak (wit) 80.23120.00 € 11,50 voorraad 1191005 SKF100W bocht 45 graden vlak (wit) 80.23130.00 € 27,25 voorraad 1408026 SJ66I verbindingsstuk 80.24412.00 € 2,76 voorraad 1408028 SJ77I verbindingsstuk 80.24422.00 € 3,31 voorraad 1408167 SJ77W verbindingsstuk (wit) 80.24420.00 € 2,90 voorraad 1408030 SJ100I verbindingsstuk 80.24432.00 € 7,30 voorraad 1222000 SJ100W verbindingsstuk (wit) 80.24430.00 € 8,20 voorraad 1408035 SP77W wand eindstuk (wit) 80.23420.00 € 16,75 voorraad 1191006 SP100W wand eindstuk (wit) 80.23430.00 € 17,00 voorraad

126 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken ivoor (wit) 904 1408032 SWC66I muurplaatje 80.24812.00 € 4,55 voorraad 1408034 SWC77I muurplaatje 80.24822.00 € 4,90 voorraad 1408178 SWC77W muurplaatje (wit) 80.24820.00 € 4,90 voorraad 1408036 SWC100I muurplaatje 80.24832.00 € 7,10 voorraad 1191009 SWC100W muurplaatje (wit) 80.24830.00 € 8,00 voorraad 1408038 SEN66I eindstuk 80.24862.00 € 5,60 voorraad 1408040 SE77I eindstuk 80.24872.00 € 6,70 voorraad 1408189 SE77W eindstuk (wit) 80.24870.00 € 5,40 voorraad 1408042 SEN100I eindstuk 80.24882.00 € 16,00 voorraad 1399108 SDR100-77I verloopstuk 80.24772.00 € 19,25 voorraad 1399109 SDR100-77W verloopstuk (wit) 80.24772.00 € 19,25 voorraad 1484002 ST77I T-stuk 80.24622.00 € 43,10 bestelartikel 1408200 ST77W T-stuk (wit) 80.24620.00 € 31,50 voorraad 1408046 ST100I T-stuk 80.24612.00 € 47,75 voorraad 1191007 ST100W T-stuk (wit) 80.24610.00 € 50,50 voorraad 1408050 SF66I Flexibele goot 500 80.24512.00 € 7,00 voorraad 1408052 SF77I Flexibele goot 500 80.24532.00 € 8,90 voorraad 1408211 SF77W Flexibele goot 1000 (wit) 80.24540.00 € 13,50 voorraad 1506298 SF100I Flexibele goot 800 80.24552.00 € 16,78 voorraad 1191003 SF100W Flexibele goot 800 (wit) 80.24550.00 € 19,00 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

127 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1407170 SN77I gedraaide bocht 90° 80.25172.00 € 26,50 bestelartikel 1407172 SNA100I gedraaide bocht 90° 80.25183.00 € 56,52 bestelartikel 1408058 SL300 Tie-rap (per 10 stuks) 80.24720.00 € 11,25 voorraad

leidinggoten

hulpstukken zwart 1292024 SD77K leidinggoot lengte 2 mtr. (zwart) 80.24021.00 € 30,75 voorraad 1292023 SD100K leidinggoot lengte 2 mtr. (zwart) 80.24031.00 € 41,75 voorraad 1292026 SK77K bocht 90 graden lang vlak (zwart) 80.24221.00 € 9,00 voorraad 1292020 SK100K bocht 90 graden lang vlak (zwart) 80.24231.00 € 20,00 voorraad 1292000 SKM77K bocht 90 graden kort vlak (zwart) 80.23021.00 € 10,25 voorraad 1292019 SC77K

90 graden lang (zwart) 80.24321.00 € 10,00 voorraad 1292018 SC100K

80.24331.00 € 18,50 voorraad 1292003 SCF77K bocht 45 graden (zwart) 80.23321.00 € 10,00 voorraad 1292004 SCF100K bocht 45 graden (zwart) 80.23331.00 € 18,50 voorraad 1292001 SKF77K bocht 45 graden vlak (zwart) 80.23121.00 € 10,25 voorraad 1292002 SKF100K bocht 45 graden vlak (zwart) 80.23131.00 € 27,25 voorraad 1474000 SKS77K verticale verstelbare bocht 45°-90° 80.24971.00 € 18,25 voorraad 1292017 SJ77K verbindingsstuk (zwart) 80.24421.00 € 3,07 voorraad 1292016 SJ100K verbindingsstuk (zwart) 80.24431.00 € 8,20 voorraad 1292005 SP77K wand eindstuk (zwart) 80.23421.00 € 15,00 voorraad 1292025 SP100K wand eindstuk (zwart) 80.23431.00 € 17,00 voorraad

Luxe

bocht

graden lang (zwart)

128 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1292010 SWC77K muurplaatje (zwart) 80.24821.00 € 5,60 voorraad 1292009 SWC100K muurplaatje (zwart) 80.24831.00 € 7,10 voorraad

1292008 SE77K eindstuk (zwart) 80.24871.00 € 6,50 voorraad 1292007 SEN100K eindstuk (zwart) 80.24881.00 € 12,25 voorraad 1292012 ST77K T-stuk (zwart) 80.24621.00 € 31,50 voorraad 1292013 ST100K T-stuk (zwart) 80.24611.00 € 50,50 voorraad 1292015 SF77K flexibele goot 1000 (zwart) 80.24541.00 € 15,25 voorraad 1292014 SF100K flexibele goot 800 (zwart) 80.24551.00 € 17,00 voorraad 1292022 SW77K muurafdekkap (zwart) 80.24121.00 € 10,25 voorraad 1292021 SW100K muurafdekkap (zwart) 80.24131.00 € 19,75 voorraad 1292011 SDR10077K verloopstuk (zwart) 80.24771.00 € 21,75 voorraad 1292006 SN77K

(zwart) 80.24171.00 € 18,50 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

Luxe leidinggoten en hulpstukken zwart

bocht 90 graden gedraaid

#BENGbooster

Geef jouw binnenklimaat een boost met de combinatie van slimme balansventilatie en warmtepomp

Beste uit de test NTA8800

Beste bijdrage

BENG 2 & 3

De beste BENG-score haal je met deze topcombinatie

In goed geïsoleerde nieuwbouwwoningen is ventilatie van groot belang. De HRC SmartComfort wint warmte of koude terug. Hierdoor draait de Alfea R32 warmtepomp in een optimaal werkingsgebied met een zeer laag energieverbruik en gegarandeerd comfort.

HRC SmartComfort

F-ctrl tot -0,41 en tot 5dB stiller door zonesturing

Alfea R32 warmtepomp

Hoogste taprendement van 2,8 volgens NTA 8800

Combinatie met beste bijdrage aan BENG 2 en BENG 3

Complete oplossing voor een comfortabel en gezond binnenklimaat

Geluidsarm totaalpakket

Climeleon omkasting buitenunit

Optie voor tot 7dB extra geluidsreductie

Ga voor meer informatie naar de website. Scan de QR-code!

Luchttechnische accessoires

1452438

1452440

400 m3/h max. aansl. 200

1452436 Geperf. rooster MWVPDI-4 250 incl. plenum**

600 m3/h max. aansl. 250 ovaal

1452464 Geperf. rooster WID-4WKDV200 incl. plenum*

400 m3/h max. aansl. 200

1452468 Geperf. rooster WID-4WKDV250 incl. plenum*

600 m3/h max. aansl. 250 ovaal

1452462 Geperf. rooster WID-4WKDVI200 incl. plenum**

400 m3/h max. aansl. 200

1452466 Geperf. rooster WID-4WKDVI250 incl. plenum**

600 m3/h max. aansl. 250 ovaal

€ 200,00 voorraad

€ 237,00 voorraad

€ 282,00 voorraad

€ 298,00 voorraad

€ 383,00 voorraad

€ 321,00 voorraad

€ 402,00 voorraad Plafondroosters

1452432 Geperf. rooster SKDR-15AZP***

* plenum ongeïsoleerd, ** plenum geïsoleerd, *** excl. plenum

€ 45,75 voorraad

130

Artikelnr. Omschrijving Toepassing Prijs Kortingcode Aanzuigplenum inclusief filter 904

ARYG7-9 2x 200 mm incl. filter, ongeïsoleerd ARYG KLLAP

259,00

ARYG12-14

ARYG KLLAP

280,00

ARYG18

ARYG KLLAP

291,00

ARY 22-45

ARYG KMLA

341,00

Uitblaasplenum 904

ARYG7-9

ARYG

357,00

ARYG12-14

ARYG KLLAP

378,00

ARYG18 3x

ARYG KLLAP

407,00

Plafondroosters 879 1452854 Geperf. rooster MWVPD-4 125 incl. plenum* 150 m3/h max. aansl. 125 € 160,00 voorraad

Geperf. rooster MWVPD-4 160 incl. plenum*

m3/h max. aansl. 160

178,00

6660291

€

voorraad 6660293

3x 200mm incl. filter, ongeïsoleerd

€

voorraad 6660295

3x 200mm incl. filter, ongeïsoleerd

€

voorraad 6661095

lage druk 4x200mm, ongeïsoleerd

€

voorraad

6660297

2x 200 mm geïsoleerd

KLLAP €

voorraad 6660299

3x 200mm geïsoleerd

€

voorraad 6660301

200mm geïsoleerd

€

voorraad

1452856

250

€

voorraad

Geperf.

MWVPD-4 200

rooster

incl. plenum*

400 m3/h max. aansl. 200

Geperf. rooster MWVPD-4 250

m3/h max. aansl. 250

226,00

incl. plenum* 600

ovaal €

voorraad 1452434 Geperf. rooster MWVPDI-4 200 incl. plenum**

879

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

* plenum ongeïsoleerd, ** plenum geïsoleerd, *** excl. plenum

131 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Hulpstukken 879 1452582 Verzinkt verloopstuk SRCDS 250 200 € 35,75 voorraad 1452928 Volumeregelaar SDSDS 200 € 60,00 voorraad 1452930 Volumeregelaar SDSDS 250 € 66,00 voorraad 1451594 Verbindingsstuk voor hulpstukken SMFD 200 € 5,80 voorraad 1451598 Verbindingsstuk voor hulpstukken SMFD 250 € 6,90 voorraad 1452214 Afblinddeksel SEPDS 200 € 18,75 voorraad 879 1452026 Flexibele slang XFFAP200 10 mtr. akoustisch/ thermisch, 2-laags € 268,00 voorraad 1452030 Flexibele slang XFFAP250 10 mtr. akoustisch/ thermisch, 2-laags € 382,00 voorraad 1402528 Klemband XSKL 60-270 € 3,12 voorraad 1452400 Klemband XSKL 60-370 € 3,61 voorraad Climate Recovery 879 1453152 Kanaal rond 125mm L=2350mm p=L CRD301252350 € 108,00 bestelartikel 1453153 Kanaal rond 160mm L=2350mm p=L CRD301602350 € 140,00 bestelartikel 1453154 Kanaal rond 200mm L=2350mm p=L CRD302002350 € 181,00 bestelartikel 1453155 Kanaal rond 250mm L=2350mm p=L CRD302502350 € 206,00 bestelartikel 1453156 Kanaal rond 315mm L=2350mm p=L CRD303152350 € 248,00 bestelartikel

132 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1453158 Bocht 45gr rond 125mm CRDF30B125X45 € 56,00 bestelartikel 1453159 Bocht 45gr rond 160mm CRDF30B160X45 € 77,00 bestelartikel 1453160 Bocht 45gr rond 200mm CRDF30B200X45 € 79,00 bestelartikel 1453161 Bocht 45gr rond 250mm CRDF30B250X45 € 92,50 bestelartikel 1453162 Bocht 45gr rond 315mm CRDF30B315X45 € 109,00 bestelartikel 1453164 Bocht 90gr rond 125mm CRDF30B125X90 € 63,00 bestelartikel 1453165 Bocht 90gr rond 160mm CRDF30B160X90 € 80,00 bestelartikel 1453166 Bocht 90gr rond 200mm CRDF30B200X90 € 87,00 bestelartikel 1453167 Bocht 90gr rond 250mm CRDF30B250X90 € 109,00 bestelartikel 1453168 Bocht 90gr rond 315mm CRDF30B315X90 € 140,00 bestelartikel Climate Recovery 879 1453170 T-stuk rond 125 - 125mm CRDF30T125X125 € 69,00 bestelartikel 1453220 T-stuk rond 160 - 160mm CRDF30T160X160 € 95,00 bestelartikel 1453172 T-stuk rond 200 - 125mm CRDF30T200X125 € 87,00 bestelartikel 1453174 T-stuk rond 200 - 200mm CRDF30T200X200 € 98,00 bestelartikel 1453228 T-stuk rond 250 - 250mm CRDF30T250X250 € 122,00 bestelartikel 1453176 T-stuk rond 315 - 125mm CRDF30T315X125 € 115,00 bestelartikel 1453178 T-stuk rond 315 - 200mm CRDF30T315X200 € 131,00 bestelartikel 1453180 T-stuk rond 315 - 315mm CRDF30T315X315 € 138,00 bestelartikel luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

133 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1453182 Verbindingsstuk rond 125mm CRNIPPLE125 € 12,25 bestelartikel 1453183 Verbindingsstuk rond 160mm CRNIPPLE160 € 13,75 bestelartikel 1453184 Verbindingsstuk rond 200mm CRNIPPLE200 € 20,25 bestelartikel 1453185 Verbindingsstuk rond 250mm CRNIPPLE250 € 22,75 bestelartikel 1453186 Verbindingsstuk rond 315mm CRNIPPLE315 € 35,25 bestelartikel 1453188 Adapter rond 125mm CRADAPTER125 € 19,75 bestelartikel 1453189 Adapter rond 160mm CRADAPTER160 € 20,25 bestelartikel 1453190 Adapter rond 200mm CRADAPTER200 € 22,00 bestelartikel 1453191 Adapter rond 250mm CRADAPTER250 € 24,75 bestelartikel 1453192 Adapter rond 315mm CRADAPTER315 € 32,25 bestelartikel Climate Recovery 879 1453194 Eindafd. kanaal rond 125mm CRDMSC125X2350 € 6,80 bestelartikel 1453195 Eindafd. kanaal rond 160mm CRDMSC160X2350 € 8,40 bestelartikel 1453196 Eindafd. kanaal rond 200mm CRDMSC200X2350 € 9,80 bestelartikel 1453197 Eindafd. kanaal rond 250mm CRDMSC250X2350 € 11,75 bestelartikel 1453198 Eindafd. kanaal rond 315mm CRDMSC315X2350 € 13,25 bestelartikel 1453244 Montageplaat CRM 8 CRM* € 1,92 bestelartikel 1453239 Montagestrip 125 CR-125 € 4,24 bestelartikel 1453240 Montagestrip 160 CR-160 € 4,66 bestelartikel 1453241 Montagestrip 200 CR-200 € 5,28 bestelartikel

134 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1453242 Montagestrip 250 CR-250 € 6,20 bestelartikel 1453243 Montagestrip 315 CR-315 € 7,00 bestelartikel 1453246 Verloop 200-125mm CRVERLOOP2012 € 66,50 bestelartikel 1453247 Verloop 200-160mm CRVERLOOP2016 € 69,50 bestelartikel 1453200 Klem rond 125mm CRDMCC125X2350 € 6,00 bestelartikel 1453201 Klem rond 160mm CRDMCC160X2350 € 6,10 bestelartikel 1453202 Klem rond 200mm CRDMCC200X2350 € 6,30 bestelartikel 1453203 Klem rond 250mm CRDMCC250X2350 € 6,60 bestelartikel 1453204 Klem rond 315mm CRDMCC315X2350 € 6,90 bestelartikel Climate Recovery 879 1453206 Rechthoekige vervormer 125mm CRDMTC125X2350 € 61,50 bestelartikel 1453207 Rechthoekige vervormer 160mm CRDMTC160X2350 € 64,00 bestelartikel 1453208 Rechthoekige vervormer 200mm CRDMTC200X2350 € 69,50 bestelartikel 1453209 Rechthoekige vervormer 250mm CRDMTC250X2350 € 74,50 bestelartikel 1453210 Rechthoekige vervormer 315mm CRDMTC315X2350 € 80,00 bestelartikel 1453215 Tape 50mm L=45meter CRDMT05050M € 64,00 bestelartikel 1453214 Tape 100mm L=45meter CRDMT10050M € 100,00 bestelartikel luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

"ZOEKT U EEN COMPLEET ASSORTIMENT PRODUCTEN VOOR VENTILATIE?"

Testo drukmeting - elektronisch meetgereedschap

Deze universeel inzetbare infraroodthermometer kan gebruikt worden door de installateur of in de industrie voor een snelle en nauwkeurige meting van de oppervlaktetemperatuur. De nieuwe, hoge-resolutie processor zorgt voor uiterst nauwkeurige meetresultaten.

Leveringsomvang

Testo 830-T2 infraroodthermometer inclusief batterijen en kalibratieprotocol.

Lekzoeker

1347008 316-3 Lekzoeker

De Testo 316-3 is een lekzoeker dat niet mag ontbreken in de gereedschapskist van iedere koeltechnische installateur. De lekdetector detecteert de meest voorkomende koudemiddelen en de kleinste lekken. De lekzoeker heeft een automatische nulstand waardoor u lekkages kunt opsporen in besmette ruimtes.

Leveringsomvang

Testo 316-3 lekdetector voor koudemiddelen, sensorkop, draagtas, kalibratie certificaat, batterijen, filter.

Manometersets

1347015 550S set inclusief slangen

De set voor draadloze metingen op het gebied van inbedrijfstelling, service en onderhoud rondom koelsystemen, airconditionings en warmtepompen: U krijgt de slimme digitale manifold Testo 550s incl. bluetooth, 2-weg-ventielblok, twee draadloze tangthermometers

Testo 115i (bluetooth, NTC), een set van 3 vulslangen en een stevige transportkoffer.

Leveringsomvang

Digitale 2-weg-manifold Testo 550s incl. batterijen (4 x AA) en kalibratieprotocol

2 x draadloze bluetooth-tangthermometer Testo 115i 3 vulslangen

Transportkoffer

Testo Smart App (gratis download)

Gebruiksaanwijzingen

1347017 557S set inclusief slangen

Voor volledig draadloze metingen aan koelsystemen, airconditionings en warmtepompen. Dankzij de meegeleverde bluetoothvacuümsonde kunt u zelfs vacuüm zonder kabel en slang meten. U krijgt de slimme digitale manifold Testo 557s incl. bluetooth, 4-wegventielblok, een draadloze vacuümsonde Testo 552i (bluetooth), twee draadloze tangthermometers Testo 115i (bluetooth, NTC), een set van 4 vulslangen en een stevige transportkoffer. Voor verdere draadloze metingen zijn de Testo Smart Probes ideaal.

Leveringsomvang

Digitale 4-weg-manifold Testo 557s incl. batterijen (4 x AA) en kalibratieprotocol

1 x draadloze bluetooth-vacuümsonde Testo 552i

2 x draadloze bluetooth-tangthermometer Testo 115i

4 vulslangen

Transportkoffer

Testo Smart App (gratis download)

Gebruiksaanwijzingen

TESTO 0563 3163 € 313,00 bestelartikel

TESTO 0564 5503 € 536,00 bestelatrikel

TESTO 0564 5572 € 683,00 bestelatrikel

136 Artikelnr Omschrijving Type Prijs Kortingscode Temperatuurmeters N50

Infraroodmeter TESTO 0560 8312 € 99,00 bestelartikel

1347006 830-T2

luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

1347012

Voor koeltechnici: compacte set met hogedrukmeter Testo 549i en tangthermometer Testo 115i (beide in dubbele uitvoering). In combinatie met uw smartphone/tablet is de set ideaal voor service, fouten opsporen en installatie van airco’s en koelsystemen. Met de Testo Smart App kunt u eenvoudiger en efficiënter werken: ruim 90 opgeslagen koudemiddelen, automatische berekening van oververhitting en onderkoeling, versturen van meetrapporten als pdfof Excel-bestand direct per mail.

Leveringsomvang

2 x tangthermometer met smartphone-bediening Testo 115i, incl. batterijen en kalibratieprotocol (0560 2115 02)

2 x hogedrukmeter met smartphone-bediening Testo 549i, incl. batterijen en kalibratieprotocol (0560 2549 02)

1 x Testo Smart Case ‘Koude’, inclusief schuim inlay (0516 0240)

Vacuummeter

1347016 552I Vacuummeter

Vacuüm draadloos en via slechts één service-aansluiting meten: de app-gestuurde vacuümsonde Testo 552i met bluetooth breidt het portfolio van de Testo Smart Probes uit. Hij levert betrouwbare meetresultaten, is robuust en eenvoudig te bedienen – de vacuümsonde ondersteunt u optimaal bij het correct evacueren van koelsystemen, airconditionings en warmtepompen.

Leveringsomvang

App-gestuurde draadloze vacuümsonde Testo 552i, incl. batterijen en kalibratieprotocol.

Multimeters

1347009 760-2 Multimeter

De Testo 760 digitale multimeter voor alle belangrijke elektrotechnische meettaken. Functie knoppen vervangen de conventionele manier van werken en bieden zo meet betrouwbaarheid en eenvoudige bediening. Het selecteren van verkeerde instellingen is niet meer mogelijk dankzij het automatische herkenning van de meting en parameters waardoor meetfouten maken onmogelijk is. De Testo 760-2 beschikt over een hoger stroom meetbereik, TRMS meting, low-pas filter.

Leveringsomvang

TRMS Multimeter Testo 760-2 incl. batterijen, 1 set meetpennen (0590 0010), 1 x thermokoppel type K adapter, handleiding.

1347018 770-3 Stroomtang

De Testo 770-3 stroomtang is uitermate geschikt voor contactloze stroom metingen in schakelkasten. Een van de twee bekken verdwijnt bij het indrukken van de knop, volledig in het instrument. Door dit unieke grijpmechanisme wordt het zelfs met weinig ruimte mogelijk, probleemloos de meting uit te voeren. Ook hier zorgt de automatische parameterherkenning voor snelle en betrouwbare meting. In de stroom en spanning bereiken wordt door alle drie de meetinstrumenten meteen gelijk en wisselstroom herkent en aangeduid door de juiste parameter zoals bijv. weerstand, continuïteit, diode en capaciteit. De Testo 770-3 is voor de dagelijkse werkzaamheden incl. de meting voor startstroom, heeft ook een μA meetbereik, adapter om een type K thermokoppel aan te sluiten en beschikt over een Bluetooth module.

Leveringsomvang

TRMS stroomtang Testo 770-3 incl. batterijen, 1 set meetpennen (type 0590 0010), handleiding en fabrieksprotocol.

TESTO 0564 2552 € 161,00 bestelatrikel

TESTO 0590 7602 € 165,00 bestelartikel

TESTO 0590 7703 € 230,00 bestelartikel

137 Artikelnr Omschrijving Type Prijs Kortingscode Manometersets N50

warmtepompen

0563 0002 10 € 330,00 bestelartikel

Smartprobe set

TESTO

Conel gereedschap

138

Artikelnr. Omschrijving Toepassing Prijs Kortingcode Conel Tools H20 1027178 Gereedschapskoffer CTOOLWKOFFC € 235,00 voorraad 7490692 Inbus-sleutelset 1,5-10mm CTOOLIBS9K € 12,00 voorraad 1091014 VDE combinatietang CTOOLKKZVDE € 36,00 voorraad 1211019 Kabelschaar 160mm CTOOLKSVDE160 € 37,50 voorraad 1091013 Knipschaar multifunctioneel CTOOLMSEITVDE € 44,75 voorraad 1321170 Mini pijpsnijder 3-16mm CTOOLRAB316 € 16,50 voorraad 7490694 Buissnijder 6-35mm CTOOLRAB335 € 45,50 voorraad 7490693 Ontbramer 8-35mm CTOOLREG35 € 51,50 voorraad 1002372 Ontbramer 10-54mm CTOOLREG54 € 57,00 voorraad 1211011 Ontbraamstift universeel CTOOLREGSTIFT € 11,50 voorraad 1091017 VDE schroevendraaierset 6-delig CTOOLSDSET6VDE € 21,50 voorraad 1091015 Gereedschapsset 9-delig CTOOLTASCHEVDE € 160,00 voorraad 1091016 VDE tangenset 3-delig CTOOLZSETVDE € 98,00 voorraad 7490630 Waterpas aluminium 600mm CTOOLWAAG600 € 25,75 voorraad 7490634 Waterpas aluminium 600mm magnetisch CTOOLWAAG600M € 62,00 voorraad 1147022 LED werklamp m. 2 wandcontactdozen 50W IP54 CTOOLPRELED50W € 145,00 voorraad 1024786 Kabelhaspel kunststof 40m CTOOLTROMMK407 € 120,00 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

139 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Conel Tools H20 1158001 Diamantboormachine DKB 200 CTOOLDKBM200S € 1.387,00 bestelartikel 1158000 Boorstatief BST 200 CTOOLDKBS225 € 1.155,00 bestelartikel 1002435 Diamantboor univ. 52x400mm CTOOLDBKU52 € 98,50 bestelartikel 1002398 Diamantboor univ. 62x400mm CTOOLDBKU62 € 103,00 bestelartikel H20 1345001 Gatzaag 22mm CTOOLLS22 € 5,60 voorraad 1345007 Gatzaag 57mm CTOOLLS 57 € 13,75 voorraad 1352001 Gatzaag 68mm CTOOLLS68 € 16,50 voorraad 1352004 Losse boor tbv gatzaag CTOOLLSAR € 3,65 voorraad 1352000 Topstuk tbv gatzaag CTOOLLSFB € 2,20 voorraad 1352002 Opzetstuk tbv gatzaag CTOOLLSHALTER € 28,00 voorraad H22 1316007 Schroefmachine 18V set CTOOLBS18SET € 356,00 voorraad 1316009 Slagboorschroefmachine 18V set CTOOLBSS18SET € 356,00 voorraad H22 1316014 Compacte stofzuiger 18V CTOOLASS18VC0 € 119,00 voorraad 1353003 Stofzuigerfilter tbv 1316014 CTOOLFFF € 16,00 voorraad 1353002 Stofzuigerzak tbv 1316014 CTOOLVFS5 € 17,50 voorraad H20 1091008 Markeerpotlood grafiet CTOOLBMG € 8,40 voorraad 1091009 Navulling markeerpotlood zwart CTOOLBMMSG € 5,70 voorraad

Rothenberger gereedschap

140

Artikelnr. Omschrijving Toepassing Prijs Kortingcode Rothenberger 523 1895494 Pijpsnijder 3-28mm Mini-Max 70015 € 46,25 voorraad 1892225 Pijpsnijder 6-42mm 70029 € 114,00 voorraad 1896830 Universele ontbramer 21660 € 23,50 bestelartikel 1896007 Ontbramer 6-35mm 1500000237 € 80,50 voorraad 1890899 Momentsleutelset 175001 € 126,00 bestelartikel 524 1890893 Koudemiddelafzuigapparaat ROREC 168605 € 1.596,00 bestelartikel 523 1890889 Flairapparaat 222401 € 344,00 bestelartikel 524 1890915 Stikstofset 2590.60 € 655,00 bestelartikel 523 1890911 Schradersleutel 87800 € 115,00 bestelartikel 904 1350026 Lamellenkam 224500 € 20,00 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

FieldPiece koeltechnisch gereedschap

141 Artikelnr CC Omschrijving Prijs Kortingscode Fieldpiece 904 1500156 1 Infr. Laser thermom. K compact Fieldpiece FPSPK3 € 156,85 bestelartikel 1500157 1 Lekzoekdetector verw. Dioden Fieldpiece lcd FPDR58EU € 483,48 bestelartikel 1500158 1 Drukmeter 45gr 1/4 sman Fieldpiece app FPJL3PRINT € 172,28 bestelartikel 1500159 1 4-L slangenset 45gr 3x 1/4 ka Fieldpiece 1500mm FPHR3B € 231,96 bestelartikel 1500160 1 Afpompunit lcd dc 230V R32 Fieldpiece FPMR45INT € 1.698,60 bestelartikel 1500161 1 Stroomtang 600A Fieldpiece app FPSC480 € 509,61 bestelartikel 1500163 1 Koelm. Weegschaal 114kg sman Fieldpiece app FPSR47INT € 567,25 bestelartikel 1500164 1 Vacuumpomp 10cfm 2-traps 230V Fieldpiece FPVPX7EU € 1.672,49 bestelartikel 1500165 1 Digitale 4-weg manifold sman Fieldpiece app FPSM480VINT € 980,03 bestelartikel

142

ventilatie en airconditioning

onze digitale manifolds, Smart Probes en nieuwe Compact Class serie testo.nl NIEUW!

Meetoplossingen voor

Met

Toelichting bij de geluidsgegevens

De waarden die u in de catalogus en technische fiches aantreft zullen in een aantal gevallen verschillen met deze die u vindt in de technische handleidingen. Wij hebben de originele waarden rekenkundig herleid tot de meest gebruikelijke opgaveparameters. Om misverstanden te voorkomen vindt u hierna de basisberekening en variabelen.

Een geluidsbron die zich dicht bij een vlak bevindt straalt geluid af in een halve bol omdat het geluid wordt gereflecteerd. Bij 2 vlakken is de afstraling een kwart bol en bij 3 vlakken een achtste bol. De uiteindelijke geluidsdruk is afhankelijk van het aantal reflecties en hun sterkte. Het geluid heeft hierdoor een bundelingfactor of richtingsfactor Q en een richtingsindex in dB.

Op dubbele afstand van een puntbron halveert de geluidsdruk. Deze halvering komt overeen met een afname in geluiddrukniveau van 6dB.

Verder heeft de voedingsspanning op het toestel een belangrijke invloed op de gemeten resultaten. Zo zal 230V t.o.v. 220V 1dB meer leveren, en zal 400V t.o.v. 380V 2dB meer leveren.

Formule

Lp = Lw - 10log ( 4π.R2)

Lp = geluidsdruk in dB(A)

Lw = geluidsvermogen in dB(A)

R = afstand in m tot de geluidsbron

Q= richtingsfactor

Puntbron

r.Lp

5dB

10dB

15dB

20dB

Opvallend verschil

Grote verandering

Hoog aan de wand Meetmethode conform Fujitsu

Cassette Meetmethode aangepaste reflectie -3dB(A)

2r.Lp - 6dB

Correctiegegevens per type binnendeel en buitendeel

Vloer Meetmethode aangepaste afstand -3,5dB(A)

Plafondonderbouw Meetmethode aangepaste reflectie -6dB(A)

Kanaalinbouw (duct) Meetmethode conform Fujitsu

Buitendeel Meetmethode conform Fujitsu

143 4

Verschil in geluidsniveau Verschil in waarneming

3dB Net waarneembaar

Twee keer zo luid

Plaats bron Richtingsfactor Richtingsindex Resultaat Vrije veld 1 0db L = Lp Naast een plat vlak 2 3db L = Lp + 3dB

Vier keer zo luid

de grens van twee platte vlakken 4 6db L = Lp + 6dB

de grens van drie

8 9b L = Lp + 9dB Q

platte vlakken

Geluid is ook een milieunorm!

Climeleon unit covers dempen het geluid van buitenunits met ca. 7dB* en zien er bovendien stijlvol uit. Dankzij de speciale vorm van de schubben, de berekende openingen en de luchtstroomsplitter blijft het rendement van het toestel gegarandeerd.

Doe de TEST

KENMERKEN

• Minstens 7dB geluidsdemping*

• Weerbestendig en duurzaam

• Geen impact op de luchttoevoer

• Eenvoudige montage

• Montage op een plat dak mogelijk

• Panelen eenvoudig verwijderbaar voor onderhoud unit

* Resultaat berekend met Fujitsu-Atlantic buitenunits. De geluidsdemping bij warmtepompen van een ander merk is afhankelijk van het samengestelde geluidsniveau per frequentieband.

min 7dB geluidsdemping

Ga naar de dB Calculator op www.climeleon. com, voer de specifieke opstelling van uw warmtepomp in (op de grond, op het dak, enz.) en u ziet meteen met hoeveel decibels u het geluid van uw toestel kunt dempen.

*De Climeleon Wave is ontwikkeld op maat van Fujitsu-Atlantic buitendelen.. Toepassing met andere merken is mogelijk indien de unit aan bepaalde type- en afmetingvoorwaarden voldoet. Met de ‘configurator’ op www.climeleon.com kunt u de passende Wave unit cover vinden voor uw warmtepomp- of aircobuitenunit.

144 5

Type Wave 5 Wave 7 Wave 11 Wave 13 Buitenafmetingen Breedte 1165mm 1165mm 1165mm 1165mm Diepte 1200mm 1200mm 1200mm 1200mm Hoogte 758mm 1002mm 1489mm 1733mm Binnenafmetingen Breedte 1060mm 1060mm 1060mm 1060mm Diepte 490mm 490mm 490mm 490mm Hoogte 655mm 900mm 1390mm 1650mm

145

Model Monobloc Hybride Monobloc Split systeem Aurea Hybride Add on Extensa M Extensa M duo 190 Extensa M duo 230 Extensa Ai Comfort Excellia Ai Comfort HT Extensa Ai duo Comfort Excellia Ai duo Comfort HT Koel/ verw. vermogen 3 kW Extensa Ai 3 4,5 kW Aurea Hybride Add on Extensa M 5 Extensa M duo 5 Extensa M duo 5 Extensa Ai 5 Extensa Ai 5 5 kW Extensa M 6 Extensa M duo 6 Extensa M duo 6 Extensa Ai 6 Extensa Ai 6 8 kW Extensa M 8 Extensa M duo 8 Extensa M duo 8 Extensa Ai 8 Extensa Ai 8 10 kW Extensa M 11 Extensa M duo 11 Extensa M duo 11 Extensa Ai 10 Extensa Ai 10 10,8 kW Excellia Ai 11 (F) Excellia Ai 11 (F) 13 kW Excellia Ai 14 (F) Excellia Ai 14 (F) 15,2 kW Excellia Ai 16 (F) Excellia Ai 16 (F) Monobloc hybride Alfea Yardy-I Toebehoren warmtePomP

Productoverzicht Fujitsu - Atlantic lucht/water warmtepompen

Aurea 5 Hybride Add on R32 lucht/ water monobloc warmtepomp

De meest complete hybride warmtepomp zonder binnenunit voor elke CV-ketel

Kenmerken

De Aurea 5 Hybride Add on is een voordelig allesin-één-pakket; bestaande uit een buitenunit inclusief thermostaat, controlbox, alle benodigde hydraulische componenten en vuilfilter.

• Gemakkelijke manier van verduurzamen in de bestaande bouw

• Monobloc systeem geen F-gassen noodzakelijk

• Korte installatietijd

• Gasbesparing tot wel 60% mogelijk op verwarming

• Geen binnenunit noodzakelijk (compacte controlbox gemakkelijk bij ketel te hangen)

• Alles in één pakket (super compleet)

• Geschikt voor elke ketel en uitwisseling bestaande ruimtethermostaat

• Slimme Anna ruimtethermostaat met app voor bediening via smartphone

• Label verbetering woning mogelijk

• Geluidsdempende voorzieningen zoals bijvoorbeeld; omkasting en trillingsdempers zijn als optie leverbaar

Subsidie mogelijk

standaard

€ 2.775,00

Binnenunits

Model/klasse/vermogen

146

Aurea Add on 5,3 kW A+++

Type

Monobloc hybride Extensa M Extensa Duo M190 Extensa Duo M230 monobloc

Alles in één pakket

147 Model Aurea 5 Type buitenunit Energielabel (35/55°C) A+++/A++ Nom. verwarmingsvermogen (+7/+35°C) kW 5,3 COP verwarmen kW/kW 4,63 Geluidsniveau buitenunit dB(A) 63 Jaarverbruik 35/55° geschat kWh 2046/2978 Maximale druk Mpa 4,62 Afm. controlbox (hxbxd) mm 150/275/85 Afm. buitenunit (hxbxd) mm 675/825/300 Gewicht (netto) buitenunit kg 51 Hydr. aansluitdiameter bui inch 2x3/4 min. -max. leidinglengte m te bepalen volgens ISSO publicatie 18 Vulling g 800 Voeding V/Hz 230/50 Elektro kabel buiten (2,5 mm2) 3 Elektro kabel buiten/binnen (1,5 mm2) 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 11,2 Opgenomen vermogen kW 1,1 Advies hoofdzekering (traag) A 16 Werkgebied °C +4 … +35 Artikelnummer 1179000 Prijs set € 4.282,00 Kortingcode 908 voorraad Meldcode ISDE KA17887

Link naar shop

Buitenunit Controlbox Hydraulische componenten Vuilfilter Anna thermostaat + + + + Productinformatie leverancier.

Kenmerken

• Monobloc warmtepomp

• Invertertechnologie voor stille werking

• Ruim toepassingsgebied (-20°C~35°C)

• Eenvoudige en intuitieve digitale bediening: kleurenscherm met tekst- en symboolweergave

• Easy Start inbedrijfstellingassistent

• Opmerkelijk stil model tot 30 dB(A) op 5 mtr. (type afhankelijk)

• Prachtig robuust ontworpen buitendeel ontwikkeld in samenwerking met Fujitsu

• Het Smart protect-systeem waarborgt de optimale werking van de warmtepomp op de lange termijn en maximaliseert de prestaties gedurende de gehele levensduur

• Geïntegreerde koeling

• Alles in één technologie; buffervat, secundaire pomp, aftapkraan en elektrische back up geintegreerd.Vuilfilter wordt standaard meegeleverd

• WIFI-verbinding met Cozytouch-app via een Navilinkthermostaat zonder bridge

Subsidie mogelijk

standaard

€ 2.775,00 -

€ 3.525,00

Model/klasse/vermogen

148

lucht/

Extensa 5 Type Extensa 6 Type Extensa 8 Type Extensa 11 4 kW 5 kW 8 kW 10 kW A+++ A+++ A+++ A+++

Alfea Extensa Monobloc R32

water warmtepompen Type

Monobloc hybride Extensa M Extensa Duo M190 Extensa Duo M230 monobloc

Productinformatie leverancier.

* geluidsniveau op 5 meter, open veld

Navilink 225/228 1496126/1496127

Buitenunits

Navilink 105 1030620

Zie pagina 170 voor informatie.

149 Model Extensa M 5 Extensa M 6 Extensa M 8 Extensa M 11 Type binnenunit M M M M Type buitenunit M 5 M 6 M 8 M 11 Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ Nom.verwarmingsvermogen (-7°C/+35°C) kW 4,1 5,1 8,18 9,53 Nom.verwarmingsvermogen (+7°C/+35°C) kW 4 5 8 10 SCOP verwarmen 35°C kW/kW 4,66 4,81 4,95 4,96 Waterdebiet minimaal l/u 510 570 870 870 Geluidsniveau buitenunit * dB(A) 52 52 56 57 Afm. binnenunit (hxbxd) mm 737/448/469 737/448/469 737/448/469 737/448/469 Afm. buitenunit (hxbxd) mm 798/1095/518 798/1095/518 1008/1095/518 1008/1095/518 Gewicht (leeg/vol) binnenunit kg 34/50 34/50 34/50 34/50 Gewicht (netto) buitenunit kg 85 85 110 110 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 Diameter hoofdleiding inch 1 1 1 1 Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 Max. hoogteverschil m 20 20 20 20 Vulling g 880 880 1470 1470 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13,1 14,6 19,1 20,6 Opgenomen vermogen kW 3,01 3,35 4,39 4,74 Advies hoofdzekering (traag) A 16 16 20 25 Werkgebied °C -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer 8511360 8511362 8511364 8511366 Prijs set € 6.420,00 € 6.570,00 € 7.310,00 € 7.460,00 Kortingcode 902 voorraad voorraad voorraad voorraad Meldcode ISDE KA27365 KA27366 KA13824 KA27364 Link naar shop M 5 - 6 M 8 - 11

Kenmerken

• Monobloc warmtepomp met geintregeerde 190 liter boiler

• Compacte afmetingen 60x60cm, dezelfde als standaard huishoudelijke apparatuur

• Invertertechnologie voor stille werking

• Ruim toepassingsgebied (-20°C~35°C)

• Eenvoudige en intuitieve digitale bediening: kleurenscherm met tekst- en symboolweergave

• Easy Start inbedrijfstellingassistent

• Opmerkelijk stil model tot 30 dB(A) op 5 mtr. (type afhankelijk)

• Prachtig robuust ontworpen buitendeel ontwikkeld in samenwerking met Fujitsu

• Het Smart protect-systeem waarborgt de optimale werking van de warmtepomp op de lange termijn en maximaliseert de prestaties gedurende de gehele levensduur

• Geïntegreerde koeling

• Alles in één technologie; buffervat, secundaire pomp, aftapkraan en elektrische back up geintegreerd.Vuilfilter wordt standaard meegeleverd

• WIFI-verbinding met Cozytouch-app via een Navilinkthermostaat zonder bridge

150

Waterstage Alfea Duo Extensa M 190L R32 lucht/ water warmtepompen monobloc Type Duo Extensa M 5 190 Type Duo Extensa M 6 190 Type Duo Extensa M 8 190 Type Duo Extensa M 11 190 4 kW 5 kW 8 kW 10 kW A+++ A+++ A+++ A+++ Model/klasse/vermogen Subsidie mogelijk standaard € 2.775,00 - € 3.525,00 Monobloc hybride Extensa M Extensa Duo M190 Extensa Duo M230 monobloc

Zie pagina 170 voor informatie.

Productinformatie leverancier. Buitenunits

151 Model Extensa M DUO 5 Extensa M DUO 6 Extensa M DUO 8 Extensa M DUO 11 Type binnenunit M Duo M Duo M Duo M Duo Type buitenunit M 5 M 6 M 8 M 11 Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ Nom.verwarmingsvermogen (-7°C/+35°C) kW 4,1 5,1 8,18 9,53 Nom.verwarmingsvermogen (+7°C/+35°C) kW 4 5 8 10 SCOP verwarmen kW/kW 4,66 4,81 4,95 4,96 Waterdebiet minimaal l/u 510 510 870 870 Geluidsniveau buitenunit * dB(A) 52 52 55 55 Afm. binnenunit (hxbxd) mm 1750/598/624 1750/598/624 1750/598/624 1750/598/624 Afm. buitenunit (hxbxd) mm 798/1080/518 798/1080/518 1008/1080/518 1008/1080/518 Gewicht (leeg/vol) binnenunit kg 130/340 130/340 130/340 130/340 Gewicht (netto) buitenunit kg 85 85 110 110 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 Diameter hoofdleiding inch 1 1 1 1 Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 Max. hoogteverschil m 10 10 10 10 Vulling g 880 880 1470 1470 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13,1 14,6 19,1 20,6 Opgenomen vermogen kW 3,01 3,35 4,39 4,74 Advies hoofdzekering (traag) A 16 16 20 25 Werkgebied °C -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer 8511368 8511370 8511372 8511374 Prijs set € 7.820,00 € 7.970,00 € 8.710,00 € 8.860,00 Kortingcode 902 voorraad voorraad voorraad voorraad Meldcode ISDE KA27369 KA27370 KA27371 KA27368 Link naar shop M 5 - 6 M 8 - 11

* geluidsniveau op 5 meter, open veld Navilink 225/228 1496126/1496127 Navilink 105 1030620

Kenmerken

• Monobloc warmtepomp met geintregeerde 230 liter boiler

• Compacte afmetingen 60x60cm, dezelfde als standaard huishoudelijke apparatuur

• Invertertechnologie voor stille werking

• Ruim toepassingsgebied (-20°C~35°C)

• Eenvoudige en intuitieve digitale bediening: kleurenscherm met tekst- en symboolweergave

• Easy Start inbedrijfstellingassistent

• Opmerkelijk stil model tot 30 dB(A) op 5 mtr. (type afhankelijk)

• Prachtig robuust ontworpen buitendeel ontwikkeld in samenwerking met Fujitsu

• Het Smart protect-systeem waarborgt de optimale werking van de warmtepomp op de lange termijn en maximaliseert de prestaties gedurende de gehele levensduur

• Geïntegreerde koeling

• Alles in één technologie; buffervat, secundaire pomp, aftapkraan en elektrische back up geintegreerd.Vuilfilter wordt standaard meegeleverd

• WIFI-verbinding met Cozytouch-app via een Navilinkthermostaat zonder bridge

152

Waterstage Alfea Duo Extensa M 230L R32 lucht/ water warmtepompen monobloc Type Duo Extensa M 5 230 Type Duo Extensa M 6 230 Type Duo Extensa M 8 230 Type Duo Extensa M 11 230 4 kW 5 kW 8 kW 10 kW A+++ A+++ A+++ A+++ Model/klasse/vermogen Subsidie mogelijk standaard € 2.775,00 - € 3.525,00 Monobloc hybride Extensa M Extensa Duo M190 Extensa Duo M230 monobloc

Productinformatie leverancier.

Buitenunits

153 Model Extensa M DUO 5 Extensa M DUO 6 Extensa M DUO 8 Extensa M DUO 11 Type binnenunit M Duo M Duo M Duo M Duo Type buitenunit M 5 M 6 M 8 M 11 Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ Nom.verwarmingsvermogen (-7°C/+35°C) kW 4,1 5,1 8,18 9,53 Nom.verwarmingsvermogen (+7°C/+35°C) kW 4 5 8 10 SCOP verwarmen kW/kW 4,66 4,81 4,95 4,96 Waterdebiet minimaal l/u 510 510 870 870 Geluidsniveau buitenunit * dB(A) 52 52 56 57 Afm. binnenunit (hxbxd) mm 1955/598/624 1955/598/624 1955/598/624 1955/598/624 Afm. buitenunit (hxbxd) mm 798/1080/518 798/1080/518 1008/1080/518 1008/1080/518 Gewicht (leeg/vol) binnenunit kg 140/390 140/390 140/390 140/390 Gewicht (netto) buitenunit kg 85 85 110 110 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 Diameter hoofdleiding inch 1 1 1 1 Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 Max. hoogteverschil m 10 10 10 10 Vulling/ lengte/ per mtr g 880 880 1470 1470 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13,1 14,6 19,1 20,6 Opgenomen vermogen kW 3,01 3,55 4,30 4,74 Advies hoofdzekering (traag) A 16 16 20 25 Werkgebied °C -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer Prijs set Kortingcode 902 beschikbaar Q4 beschikbaar Q4 beschikbaar Q4 beschikbaar Q4 Meldcode ISDE Link naar shop M 5 - 6 M 8 - 11 * geluidsniveau op 5 meter, open veld Navilink 225/228 1496126/1496127 Navilink 105 1030620 Zie pagina 170 voor informatie.

Alfea Extensa Ai lucht/ water warmtepompen

Kenmerken

• Invertergestuurde compressor (18 -130 Hz)

• Ruim toepassingsgebied (-20°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Mogelijk om op afstand te bedienen via smartphone of tablet*

Binnenunits

154

Subsidie ISDE € 2.775,00 - € 3.375,00 4,5 kW 6,0 kW 7,5 kW 10,0 kW Type Extensa Ai 5 Type Extensa Ai 6 Type Extensa Ai 8 Type Extensa Ai 10 A+++ A+++ A+++ A+++ Model/klasse/vermogen Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Opties

Buitenunits

Zie pagina 170 voor informatie.

Productinformatie leverancier.

Link naar shop

* Geluidsniveau op 5 meter open veld.

155 Model Extensa Ai 5 Extensa Ai 6 Extensa Ai 8 Extensa Ai 10 Type binnenunit A.I. 5 A.I. 6 & 8 A.I. 6 & 8 A.I. 10 Type buitenunit WOYA060KLT WOYA060KLT WOYA080KLT WOYA100KLT Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ Koudemiddel R32 R32 R32 R32 Nom.verwarmingsvermogen (-7°C/+35°C) kW 4,4 5 5,67 8,9 Nom.verwarmingsvermogen (+7°C/+35°C) kW 4,5 5,5 7,5 9,5 COP verwarmen kW/kW 4,74 4,65 4,43 4,5 Waterdebiet nominaal bi l/u 970 1185 1616Max. geluidsvermogen buitenunit dB(A) 60 66 66 69 Geluidsniveau buitenunit* dB(A) 35 35 38 38 Afm. binnenunit (hxbxd) mm 847/448/477 847/448/477 847/448/477 847/448/477 Afm. buitenunit (hxbxd) mm 632/886/325 632/886/325 716/907/349 996/940/365 Gewicht (leeg/vol) binnenunit kg 45/61 45/61 45/61 45/61 Gewicht (netto) buitenunit kg 39 39 42 62 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 Min. diameter hoofdleiding (transportleiding) inch 1 1 1 1 Koelleiding diam. bi/bu inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 Max. hoogteverschil m 20 20 20 20 Vulling/ lengte/ per mtr g/m/ g/m 970/15/25 970/15/25 1020/15/25 1630/20/20 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 32/16 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13 13 18 19 Opgenomen vermogen kW 0,949 1,18 1,69 1,69 Advies afzekerwaarde A 16 16 25 25 Werkgebied °C -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer 8511330 8511332 8511334 8511342 Prijs set € 5.335,00 € 5.551,00 € 5.689,00 € 6.736,00 Kortingcode 902 voorraad voorraad voorraad voorraad Meldcode ISDE KA17817 KA18006 KA17840 KA20245

A75 bedraad

A59NB

A78 draadloos 8511404

8511402

bedraad

draadloos 8511400

Cozy touch app bediening 8511406

WOYA060-080KLT WOYA100KLT

Hydraulische schema’s

Afea Extensa R32

Verwarming 1 zone

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up

4. Modulerende thermostaat

5. Buitenvoeler

6. Buffervat*

Afea Extensa R32

Verwarming 2 zones

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up

4. Modulerende thermostaat

5. Buitenvoeler

6. Kit 2 zones

156

Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Afea Extensa R32

Verwarming 1 zone + SWW

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up geïntegreerd

4. Modulerende thermostaat (niet bij dynamische radiatoren)

* Afhankelijk van het type convector en het watervolume in het verwarmingscircuit, kan het nodig zijn om een buffertank te installeren.

157

5. Buitenvoeler

Kit SWW

Boiler

Buffervat*

Kenmerken

• Invertergestuurde compressor (18 -130 Hz)

• Maximm wateruittrede 60°C

• Ruim toepassingsgebied (-25°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Subsidie ISDE € 3.450,00 - € 3.600,00

Mogelijk om op afstand te bedienen via smartphone of tablet*

158

Alfea Excellia Ai 400V lucht/ water warmtepomp hoge temperatuur Binnenunits 10,8 kW 13,5 kW 15,2 kW Type Excellia Ai 11 (F) Type Excellia Ai 14 (F) Type Excellia Ai 16 (F) A++ A++ A++ Model/klasse/vermogen Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Opties

* Geluidsniveau op 5 meter open veld.

Cozy touch app bediening 8511406

Zie pagina 170 voor informatie.

leverancier.

159 Model Excellia Ai 11(F) Excellia Ai 14(F) Excellia Ai 16(F) Type binnenunit Tri A.I. 11, 14 & 16 Tri A.I. 11, 14 & 16 Tri A.I. 11, 14 & 16 Type buitenunit WOYK112LCTA WOYK140LCTA WOYK160LCTA Energielabel (35/55°C) A++/A+ A++/A+ A++/A+ Koudemiddel R410A R410A R410A Nom.verwarmingsvermogen (-7°C/+35°C) kW 10,38 12,2 12,98 Nom.verwarmingsvermogen (+7°C/+35°C) kW 10,8 13,0 15,17 COP verwarmen kW/kW 4,3 4,18 4,1 Waterdebiet nominaal bi l/u 1872 2434 2628 Max. geluidsvermogen buitenunit dB(A) 69 69 69 Geluidsniveau buitenunit* dB(A) 46 47 47 Afm. binnenunit (hxbxd) mm 847/448/482 847/448/482 847/448/482 Afm. buitenunit (hxbxd) mm 1290/900/330 1290/900/330 1290/900/330 Gewicht (netto) binnenunit kg 42 42 42 Gewicht (netto) buitenunit kg 99 99 99 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 Min. diameter hoofdleiding (transportleiding) inch 5/4 5/4 5/4 Koelleiding diam. bi/bu inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 2500/15/50 2500/15/50 2500/15/50 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 Voeding V/Hz 3x 400/50 3x 400/50 3x 400/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,5 9,5 10,5 Opgenomen vermogen kW 2,51 3,23 3,7 Advies afzekerwaarde A 16 16 16 Werkgebied °C -25 … +35 -25 … +35 -25 … +35 Artikelnummer 8511256 8511262 8511268 Prijs set € 9.298,00 € 10.045,00 € 10.893,00 Kortingcode 900 bestelartikel bestelartikel bestelartikel Meldcode ISDE KA12697 KA12698

Link naar shop

Buitenunit WOYG/K112-160LCTA

Productinformatie

A75 bedraad 8511402 A59NB bedraad / draadloos 8511400 A78 draadloos 8511404

Kenmerken

• Geïntegreerde boiler (190 liter) voor sanitair warm water is plaatsbesparend

• Invertergestuurde compressor (18 -130 Hz)

• Ruim toepassingsgebied (-20°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Subsidie ISDE € 2.775,00 - € 3.375,00

Binnenunits

Mogelijk om op afstand te bedienen via smartphone of tablet*

160

Duo Extensa Ai lucht/

Alfea

water warmtepompen

4,5 kW 6,0 kW 7,5 kW Type Extensa Ai Duo 3 Type Extensa Ai Duo 5 Type Extensa Ai Duo 6 Type Extensa Ai Duo 8 Type Extensa Ai Duo 10 A+++ A+++ A+++ A+++ A+++

Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Model/klasse/vermogen

* Geluidsniveau op 5 meter open veld. Buitenunit

Productinformatie leverancier.

161 Model Extensa Ai 3 Extensa Ai 5 Extensa Ai 6 Extensa Ai 8 Extensa Ai 10 Type binnenunit Duo A.I. 3 Duo A.I. 5 Duo A.I. 6 & 8 Duo A.I. 6 & 8 Duo A.I. 10 Type buitenunit WOYA60KLT WOYA060KLT WOYA060KLT WOYA080KLT WOYA100KLT Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ A+++/A++ Koudemiddel R32 R32 R32 R32 R32 Nom.verwarmingsvermogen (-7°C/+35°C) kW 3,81 4,4 5 5,67 8,9 Nom.verwarmingsvermogen (+7°C/+35°C) kW 3,3 4,5 5,5 7,5 9,5 COP verwarmen kW/kW 4,89 4,74 4,65 4,43 4,5 Waterdebiet nominaal bi l/u 722 970 1185 1616 2047 Max. geluidsvermogen buitenunit dB(A) 60 60 66 66 69 Geluidsniveau buitenunit* dB(A) 35 35 35 38 38 Afm. binnenunit (hxbxd) mm 1841/648/684 1841/648/684 1841/648/684 1841/648/684 1841/648/684 Afm. buitenunit (hxbxd) mm 632/886/325 632/886/325 632/886/325 716/907/349 996/940/365 Gewicht (leeg/vol) binnenunit kg 145/363 145/363 145/363 145/363 145/363 Gewicht (netto) buitenunit kg 39 39 39 42 62 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 2x1 Min. diameter hoofdleiding (transportleiding) inch 1 1 1 1 1 Koelleiding diam. bi/bu inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 3-30 Max. hoogteverschil m 20 20 20 20 20 Vulling/ lengte/ per mtr g/m/ g/m 970/15/25 970/15/25 970/15/25 1020/15/25 1630/20/20 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 32/16 32/16 Voeding V/Hz 230/50 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten buiten Opgenomen stroom A 13 13 13 18 19 Opgenomen vermogen kW 0,68 0,949 1,18 1,69 1,69 Advies afzekerwaarde A 16 16 16 25 25 Werkgebied °C -20 ... +35 -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer 8511344 8511336 8511338 8511340 8511346 Prijs set € 6.856,00 € 6.931,00 € 7.224,00 € 7.362,00 € 8.409,00 Kortingcode 902 bestelartikel bestelartikel voorraad bestelartikel bestelartikel Meldcode ISDE KA20247 KA17855 KA17989 KA17867 KA20246 Link naar shop WOYA060-080KLT WOYA100KLT

A75

A59NB bedraad / draadloos

A78 draadloos 8511404 Cozy touch

bedraad 8511402

8511400

app bediening 8511406 Opties Zie pagina 170 voor informatie.

Hydraulische schema’s

Afea Extensa Duo R32

Verwarming 1 zone

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up 4. Modulerende thermostaat 5. Buitenvoeler

Afea Extensa Duo R32

Verwarming 2 zones

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up

4. Modulerende thermostaat

5. Buitenvoeler

6. Kit 2 zones

7. Buffervat*

* Afhankelijk van het type convector en het watervolume in het verwarmingscircuit, kan het nodig zijn om een buffertank te installeren.

162

6. Buffervat*

7 6

Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Geef elke

Geef je

cv-installatie een duurzame boost met de Aurea Hybride add-on warmtepomp

#hybridebooster

BENG-score een boost met de energie-e ciënte

Alfea R32 warmtepomp

Alfea R32

De meest e ciënte en milieuvriendelijke warmtepomp voor woningen

De meest slimme oplossing voor bestaande woningen

€ meest eenvoudig past op elke cv-ketel, monoblock; geen f-gas handelingen nodig

meest compact geen binnenunit nodig meest voordelig scherpe prijs, inclusief thermostaat en hydraulische componenten

/ verkoop@thercon.nl / 0318 544 700 www.orconthercon.nl/hybride

voor meer informatie naar de website. Scan de QR-code! / info.nl@groupe-atlantic.com / +31 (0)318 54 47 00 atlanticclimate.nl/warmtepompen

voor meer informatie naar de website. Scan de QR-code!

#rendementsbooster

Voorzien van milieuvriendelijkere koudemiddel R32 Tapwaterrendement: 2,8 Climeleon Omkasting buitenunit Te combineren met Climeleon voor 7dB extra geluidsreductie Hoog tapwaterrendement: 2,8 volgens NTA 8800 Meest e ciënt in verwarmen en koelen Beste prijs/prestatie bij nieuwbouwprojecten

Kenmerken

• Geïntegreerde boiler (190 liter) voor sanitair warm water is plaatsbesparend

• Maximum wateruittrede 60°C

• Invertergestuurde compressor (18 -130 Hz)

• Ruim toepassingsgebied (-25°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Subsidie ISDE € 3.450,00 - € 3.600,00

Mogelijk om op afstand te bedienen via smartphone of tablet*

164

Alfea Duo Excellia Ai 400V lucht/ water warmtepomp hoge temperatuur

10,8 kW 13,5 kW 15,2 kW Type Excellia Ai Duo 11 (F) Type Excellia Ai Duo 14 (F) Type Excellia Ai Duo 16 (F) A++ A++ A++ Model/klasse/vermogen Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Binnenunits

Opties

Buitenunit

* Geluidsniveau op 5 meter open veld.

Cozy touch app bediening 8511406

Zie pagina 170 voor informatie.

Productinformatie leverancier.

165

Model Excellia Ai 11(F) Excellia Ai 14(F) Excellia Ai 16(F) Type binnenunit Tri Duo A.I. 11, 14 & 16 Tri Duo A.I. 11, 14 & 16 Tri Duo A.I. 11, 14 & 16 Type buitenunit WOYK112LCTA WOYK140LCTA WOYK160LCTA Energielabel (35/55°C) A++/A+ A++/A+ A++/A+ Koudemiddel R410A R410A R410A Nom.verwarmingsvermogen (-7°C/+35°C) kW 10,38 12,20 12,98 Nom.verwarmingsvermogen (+7°C/+35°C) kW 10,8 13,0 15,17 COP verwarmen kW/kW 4,3 4,18 4,1 Waterdebiet nominaal bi l/u 1872 2340 2628 Max. geluidsvermogen buitenunit dB(A) 69 69 69 Geluidsniveau buitenunit* dB(A) 46 47 47 Afm. binnenunit (hxbxd) mm 1841/648/684 1841/648/684 1841/648/684 Afm. buitenunit (hxbxd) mm 1290/900/300 1290/900/300 1290/900/300 Gewicht (netto) binnenunit kg 152 152 152 Gewicht (netto) buitenunit kg 99 99 99 Hydr. aansluitdiameter bui inch 1 1 1 Min. diameter hoofdleiding (transportleiding) inch 5/4 5/4 5/4 Koelleiding diam. bi/bu inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 2500/15/50 2500/15/50 2500/15/50 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 Voeding V/Hz 3x 400/50 3x 400/50 3x 400/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,5 9,5 10,5 Opgenomen vermogen kW 2,51 3,23 3,7 Advies afzekerwaarde A 16 16 16 Werkgebied °C -25 … +35 -25 … +35 -25 … +35 Artikelnummer 8511310 8511316 8511324 Prijs set € 11.472,00 € 12.219,00 € 13.067,00 Kortingcode 900 bestelartikel bestelartikel bestelartikel Meldcode ISDE KA12702 KA12703

naar

WOYG/K112-160LCTA

Link

shop

A75 bedraad

A59NB bedraad / draadloos

A78 draadloos

8511402

8511400

8511404

Kenmerken

• Exclusief ontwerp met prachtig design

• Robuust uitvoering voor lange levensduur

• Stille werking

• Energiezuinig dankzij lage watertemperaturen en EC ventilatoren

• Hoog rendement dankzij combinatie met een Atlantic Fujitsu warmtepomp

• Geschikt voor verticale en horizontale montage

• Touch bediening aan de wand of op de unit (optie)

• Verkrijgbaar in 4 modellen

• Rhoss onderdeel van de Nibe groep

• Ideaal voor verwarming met lage temperaturen op bovenverdieping (snelle opwarming)

• Standaard voorzien van 3-wegklep met flexibele aansluiting, communicatieprint en condensbakken

166

Type Yardy-I EV3 24 Type Yardy-I EV3 34 Type Yardy-I EV3 48 Type Yardy-I EV3 74 Model Yardy-I Toebehoren convectoren

Rhoss Yardy-I EV3 Laag temperatuur convectoren Units

Zie pagina 192 voor informatie. Productinformatie leverancier.

167 Model EV3 24 EV3 34 EV3 48 EV3 74 Nom.verwarmingsvermogen (35/30°C 20°C) H/M/L kW 1,18/0,84/0,45 1,78/1,34/0,69 2,52/1,72/0,86 3,76/2,66/1,08 Nom.koelvermogen (13/18°C 27°C) H/M/L kW 1,25/0,94/0,45 1,78/1,51/0,75 2,51/1,9/- 3,6/2,73/1,17 Luchthoeveelheid H/M/L m3/h 331/230/102 523/400/167 645/450/198 1235/780/256 Geluidsniveau unit dB(A) 39/31/20 41/34/20 42/33/20 53/41/21 Afmeting (hxbxd) mm 570/800/220 570/1000/220 570/1200/220 570/1500/220 Gewicht (netto) unit kg 20,5 22 29 36 Waterdebiet verw. l/h 203/144/78 306/230/119 433/296/148 647/457/186 Hydr. aansluitdiameter unit inch 3/4 3/4 3/4 3/4 Condensafvoer aansl. mm 16 16 16 16 Voeding V/Hz 230/50 230/50 230/50 230/50 Opgenomen stroom A 0,3/0,17/0,06 0,32/0,19/0,09 0,33/0,17/0,09 0,8/0,29/0,09 Opgenomen vermogen W 25/14/6 28/16/6 42/15/8 95/30/7 Artikelnummer 1328001 1328003 1328009 1328007 Prijs set € 1.452,00 € 1.539,00 € 1.697,00 € 1.837,00 Kortingcode 886 voorraad voorraad voorraad voorraad

shop

Bedrade

Bediening

Link naar

bediening 1328010

op de unit 1328011

168 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Werkschakelaar V63 8503501 Werkschakelaar 4P 25A Rood geel IP65 M25 Sontheimer € 53,00 voorraad 8503503 Werkschakelaar 4P 25A Zwart IP65 M25 Sontheimer € 53,00 voorraad W92 7022305 Werkschakelaar 4P 16A/500V IP54 M20 Norwesco € 40,50 voorraad 7022306 Werkschakelaar 4P 25A/415V IP54 M25 Norwesco € 50,00 voorraad 7022311 Werkschakelaar 4P 40A/500V IP65 M32 Norwesco € 124,00 voorraad 7022314 Werkschakelaar 4P 63A/500V IP65 M32 Norwesco € 200,00 voorraad W70 1384441 Werkschakelaar 4P 4P 25A (AC-22A 500V) ABB € 47,00 voorraad Opstelling 905 8501702 Daksokkel 10x10x75 type DSS75 € 55,00 voorraad 8501704 Daksokkel 10x10x150 type DSS150 € 99,00 voorraad 8501652 Trildemperset type TD20A € 140,00 voorraad 8501654 Trildemperset type TD30B € 173,00 voorraad 8501656 Trildemperset type TD060B € 178,00 voorraad 8501706 Muursteun 70+70 kg type MS2 € 55,00 voorraad 8501708 Muursteun 100+100 kg type MS3 € 78,00 voorraad Elektrische kWh teller 903 8501648 kWh meter 230V/1F type EMS30 € 108,00 bestelartikel 8501650 kWh meter 400V/3F type DME300 € 319,00 bestelartikel Yardy-I Toebehoren warmtePomP

169 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Regeling - circuit Alfea 1496128 Kit 2de circuit Alfea Extensa M € 575,00 bestelartikel 1496129 Kit 2de circuit Duo Alfea Extensa M € 590,00 bestelartikel 8501658 Kit 2de circuit type UTW-KZSXE € 964,00 voorraad 1316708 Kit 2de circuit DUO type UTW-KZDXE € 1.085,00 voorraad 8501694 Kit bivalent type UTW-KBSXD € 370,00 voorraad 1360230 Kit bivalent DUO type UTW-KBDXD € 339,00 voorraad 816 1743557 Evenwichtsfles 1” CALEFFI 548006 € 815,00 voorraad 903 1496130 Kit sanitair WW Alfea Extensa M € 165,00 bestelartikel 8501660 Kit sanitair WW type UTW-KDWXD € 218,00 voorraad 1496118 Kit relais 6 kw Alfea Extensa M € 37,00 bestelartikel 1496119 Buitenvoeler Alfea Extensa M € 34,00 bestelartikel 1496131 Kit uitbreidingsprint regeling Alfea Extensa M € 72,00 bestelartikel 8501663 Koelprint UTW-CSP € 346,00 bestelartikel 8501674 Kit uitbreiding regeling type UTW-KREXD € 159,00 voorraad 8501676 Set aansluitstekkers type UTW-STK € 130,00 voorraad 1030623 Duo bovenaansluiting 2 circuit 075522 Ai duo € 366,00 bestelartikel 1030619 Duo bovenaansluiting 1 circuit 075526 Ai duo € 266,00 bestelartikel 1030622 Pre connecting kit 1 zone rechts duo 075530 Ai duo € 844,00 bestelartikel 1191027 Pre connecting kit 2 zones rechts duo Ai duo € 1.013,00 bestelartikel

170 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1191028 Pre connecting kit 1 zone links duo Ai duo € 844,00 bestelartikel 1191029 Pre connecting kit 2 zones links duo Ai duo € 1.013,00 bestelartikel 8501700 Buffervat 100L type UTW-CA100 € 599,00 voorraad 1392012 Buffervat 25L type BT25 € 385,00 bestelartikel 1496126 Navilink 225 Alfea Extensa M € 109,00 bestelartikel 1496127 Navilink 228 Alfea Extensa M € 109,00 bestelartikel 1030620 Navilink 105 Alfea Extensa M € 90,00 bestelartikel 8511400 Navilink A59 draad/draadloos zwart € 137,00 voorraad 8511402 Navilink A75 draad € 259,00 bestelartikel 8511404 Navilink A78 draadloos € 332,00 bestelartikel 8511406 Cozytouch app bediening 002449 € 166,00 bestelartikel 688 7702713 Inlaatcombinatie HR 22mm knel € 150,00 voorraad 449 7391703 Vacuumbreker N36 1/2 binnen € 27,00 voorraad Boilers 903 8501713 Boiler type WAH300A 300l A-label € 2.076,00 voorraad 8501714 Boiler type WAH500A 500l A-label € 3.165,00 voorraad 8501716 Hybr. boiler type WAH300SA 300l A-label € 2.525,00 voorraad 8501718 Hybr. boiler type WAH500SA 500l A-label € 3.803,00 voorraad Yardy-I Toebehoren warmtePomP

171 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Buitendeel geluidsomkasting 903 8501930 Geluidsomkasting Wave 5 Climeleon 17000205 € 1.294,00 bestelartikel 8501932 Geluidsomkasting Wave 7 Climeleon 17000207 € 1.675,00 bestelartikel 8501934 Geluidsomkasting Wave 11 Climeleon 17000211 € 2.525,00 bestelartikel 8501936 Geluidsomkasting Wave 13 Climeleon 17000213 € 3.023,00 bestelartikel 8501938 Daksokkel WARP Climeleon WARP € 132,00 bestelartikel 8501940 Vloerplaat WAFL Climeleon WAFL € 258,00 bestelartikel Watts Vision zoneregelsysteem (excl. Aurea) 847 1530234 Digitale thermostaat 900006671 € 169,00 voorraad 1530235 Progammeerbare thermostaat 900006672 € 201,00 voorraad 1530252 Touchscreen M WIFI wit 900007255 € 545,00 voorraad 1530242 Aansluitmodule 230V 900006678 € 373,00 voorraad 1530244 Uitbreidingsmodule 6 ZONES 900006679 € 182,00 voorraad 1530245 Uitbreidingsmodule 4 ZONES 900006680 € 144,00 bestelartikel 1530250 Module verwarmen koelen 900006087 € 189,00 voorraad 1530247 Signaalversterker 900006094 € 221,00 voorraad 1530254 Servomotor 22CX 24V NC 800000212 € 67,00 voorraad

172 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Honeywell zoneregelsysteem (excl. Aurea) 811/815 8303554 Bedieningsinterface Evohome ATC928G3000 € 272,00 voorraad 8303558 Tafelstandaard + laadstation Evohome ATF800 € 70,50 voorraad 8303569 Voedingsmodule Evohome ATF600 € 53,50 voorraad 1289008 Radiatorregelaar verw/koel HR91 € 159,00 voorraad 8303539 Radiatorregelaar met display verw HR92WE € 117,00 voorraad 8303546 Verwarmingsregelaar Evohome HCE80-NL € 444,00 voorraad 8302886 Uitbreidingsmodule Evohome HCS80 € 167,00 voorraad 8303547 Antenne HC80 HRA80 € 80,50 voorraad 1370065 Verwarmingsregelaar HCC100M2022 € 336,00 voorraad 8303805 Kamerthermostaat wand draadloos T87RF2025 € 102,00 voorraad 8303803 Kamerthermostaat round bedraad HC T87HC2011 € 88,50 voorraad 8303802 Kamerthermostaat round bedraad M T87M2018 € 75,50 voorraad 8303514 Klokthermostaat Chronotherm touch M TH8210M1003 € 205,00 voorraad 1370064 Thermische servomotor 230V NC MT4-230-NC-HCC € 39,15 voorraad 8302923 Thermische servomotor 230V NC MT4-230-NC € 58,50 voorraad 1208010 Module draadloos aan/uit Evohome BDR91T1004 € 196,00 bestelartikel Rhoss Yardy-I 886 1328010 Bedrade wandbediening UPLTW LIT € 114,00 voorraad 1328011 Bediening voor op de unit (los meegeleverd) KCF/B LIT € 254,00 voorraad Yardy-I Toebehoren warmtePomP

#rendementsbooster

Geef je BENG-score een boost met de energie-e ciënte

Alfea R32 warmtepomp

De meest e ciënte en milieuvriendelijke warmtepomp voor woningen

Alfea R32

Voorzien van milieuvriendelijkere koudemiddel R32

Tapwaterrendement: 2,8

Meest e ciënt in verwarmen en koelen

Beste prijs/prestatie bij nieuwbouwprojecten

Hoog tapwaterrendement: 2,8 volgens NTA 8800

Climeleon Omkasting buitenunit

Te combineren met Climeleon voor 7dB extra geluidsreductie

Ga voor meer informatie naar de website. Scan de QR-code!

/ info.nl@groupe-atlantic.com / +31 (0)318 54 47 00 atlanticclimate.nl/warmtepompen

Kenmerken

• Nieuw esthetisch design

• Tot 75% energiebesparing in vergelijk met een klassieke elektrische boiler

• Hoogrendementwarmtepomp COP 3,16

• Zeer breed werkingsbereik van -5 tot +43°C

• Nieuw koudemiddel R513a met lage GWP waarde

• Geoptimaliseerde werking met fotovoltaïsch panelen voor een maximaal rendement

• Smart grid ready

• Smart control, smart energy en compatibel met cozytouch-technologie

• Anti-corrosie bescherming

• Digitale afstandsbediening; programeerbaar, 5 werkingsmodus, verbruiksstatistieken en foutmeldingen

• 5 jaar boiler garantie, 2 jaar warmtepomp garantie

• Snelle terugverdientijden

• Aanpasbare lucht in- en uitlaat

• Wij adviseren om 7702713 Inlaatcombinatie HR 22mm knel toe te passen

Model/klasse/vermogen

174

type Explorer V4

warmtepompboiler

Warmtepompboiler

lucht/water

Units

Type Explorer V4 200

Type Explorer V4 270

Type Explorer V4 200 Hybride

A+ A+ A+ A+

mogelijk standaard € 725,00 Explorer Calypso warmtePomPboIler

Type Explorer V4 270 Hybride

Subsidie

Productinformatie leverancier.

175 Model Explorer V4 200 Explorer V4 270 Explorer V4 200 Hybride Explorer V4 270 Hybride Energielabel A+ A+ A+ A+ Inhoud L 200 270 197 263 Koelmiddel R513a R513a R513a R513a Prestatiecoëfficiënt (COP) 2,79 3,16 2,79 3,03 bij 7°C, 30Pa, 320 m 3/h Opwarmtijd u.min 7:52 10:39 7:53 11:04 Referentietemperatuur °C 52,7 53 52,7 53,1 Instelbereik watertemperatuur °C 50 tot 62 50 tot 62 50 tot 62 50 tot 62 Luchthoeveelheid bij snelheid 1 m3/h 310 310 310 310 Luchthoeveelheid bij snelheid 2 m3/h 390 390 390 390 Toelaatbaar drukverlies Pa 25 25 25 25 Geluidsniveau dB(A) 53 53 53 53 Afmetingen (hxbxd) mm 1617/620/665 1957/620/665 1617/620/665 1957/620/665 Luchtkanaalaansluiting mm 160 160 160 160 Gewicht (netto / leeg) kg 80 92 97 111 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Wateraansluiting " 3/4 3/4 3/4 3/4 Totale max. stroomverbruik W 2500 2500 2500 2500 Max. stroomverbruik W 700 700 700 700 Stroomverbruik elektrische warmtetoevoer W 1800 1800 1800 1800 Werkgebied °C -5 … +43 -5 … +43 -5 … +43 -5 … +43 Artikelnummer 1030630 1030631 1030633 1030638 Prijs set € 2.338,00 € 2.740,00 € 2.462,00 € 2.866,00 Kortingcode 902 voorraad voorraad voorraad voorraad Meldcode ISDE KA15693 KA15694 KA15695 KA15696

naar shop

Link

Kenmerken

• Wandmodel voor kleine ruimtes

• Snelle opwarming van het water

• Laag geluidsniveau ideaal voor leefruimtes

• AUTO functie voor een slimme sturing

• Energiebesparing dankzij hoog rendement warmtepomp

• Hoge isolatiedichtheid rond de kuip zonder CFK’s voor een verhoogde energiebesparing

• Geoptimaliseerde werking met fotovoltaïsche panelen voor maximaal rendement

• Hoog-efficiënte waterinlaat (Brise-Jet)

• SMART Energy

• ACI Hybride anti-corrosie technologie en een steatiet weerstand

• Hoge email kwaliteit

• Digitaal bedieningspaneel

• Eenvoudige installatie met geoptimaliseerde muurbevestiging

• Cozytouch: bediening op afstand via smartphone

• Intuïtief bedieningspaneel

Model/klasse/vermogen

Type Calypso VM 100

Type Calypso VM 150

176

lucht/water

Warmtepompboiler type Calypso VM

warmtepompboiler Units

A+ A+ Subsidie mogelijk standaard € 725,00 Explorer Calypso warmtePomPboIler

177 Model Calypso VM 100 Calypso VM 150 Energielabel A+ A+ Inhoud L 100 150 Koelmiddel R134a R134a Prestatiecoëfficiënt (COP) 2,47 2,94 bij 7°C, 25Pa, 150 m 3/h Opwarmtijd u.min 7:27 11:21 Referentietemperatuur °C 52,5 53,1 Instelbereik watertemperatuur °C 50 tot 62 50 tot 62 Luchthoeveelheid bij snelheid 1 m3/h 160 160 Toelaatbaar drukverlies Pa 25 25 Geluidsniveau dB(A) 45 45 Afmetingen (hxbxd) mm 1234/539/529 1557/539/529 Luchtkanaalaansluiting mm 125 125 Gewicht (netto / leeg) kg 57 66 Voeding V/Hz 230/ 50 230/ 50 Wateraansluiting " 3/4 3/4 Totale max. stroomverbruik W 1550 2150 Max. stroomverbruik W 350 350 Stroomverbruik elektrische warmtetoevoer W 1200 1800 Werkgebied °C -5 … +43 -5 … +43 Artikelnummer 1030629 1030637 Prijs set € 1.774,00 € 1.871,00 Kortingcode 902 voorraad voorraad Meldcode ISDE KA14597 KA14598

Link naar shop Productinformatie leverancier.

Inbedrijfstelling, inclusief aankoppelen tot 15 kW koelvermogen

Omschrijving

Single split systeem

Kosten 1ste systeem

Kosten 2de systeem (zelfde adres)

Kosten 3de systeem (zelfde adres)

Kosten 4de systeem (zelfde adres)

Multi split systeem

Kosten 1 buitendeel met 2 binnenunits

Kosten 1 buitendeel met 3 binnenunits

Kosten 1 buitendeel met 4 binnenunits

Kosten 1 buitendeel met 5 binnenunits

Kosten 1 buitendeel met 6 binnenunits

Alfea split warmtepompen

Kosten 1e systeem

Kosten 2e systeem (zelfde adres)

Kosten 3e systeem (zelfde adres)

Prijzen gelden alleen in Nederland.

Prijs NETTO

€ 470,00

€ 200,00

€ 605,00

€ 741,00

€ 872,00

€ 990,00

€ 1.125,00

€ 605,00

€ 375,00

Tijdens de inbedrijfstelling zullen de volgende werkzaamheden door ons worden uitgevoerd:

1. Het aansluiten van de koelleidingen op de binnen- en buitenunit.

2. Het aansluiten van de stuurstroomkabel

3. Drukbeproeving en lektesten, inclusief het dichten van eventuele lekkages.

4. Het vacumeren (tot 270/2000micron).

5. Het beproeven, inregelen en in bedrijfstellen van de koelinstallatie.

6. Controle op lekdichtheid met lekdetectieapparatuur (detectiegrens ca 5 ppm).

7. Controle functioneren eventueel geplaatste condenspomp.

8. Instructie aan het bedienend personeel over de bediening en het onderhoud van de koelinstallatie.

De belangrijkste voorzieningen voor een goed werkende installatie:

1. Fundatie en opstelling zodanig dat er voldoende controle en service-ruimte rondom de buitenunit aanwezig is.

2. Een veilige (VCA) toegang naar de installaties evt voorzien van klimmateriaal.

3. De binnen- en buitenunits op de juiste plaats/wijze gemonteerd /geplaatst.

4. De condensafvoer gemonteerd en getest.

5. De voedingskabel/ voorziening moet aangesloten zijn tot in de werkschakelaat op basis van voldoende overlengte en voldoende afgezekerd volgens opgave leverancier.

6. De stuurstroomkabel tussen de buiten- en binnenunit moet bij de units op voldoende overlengte zijn.

7. De externe commando’s, storingsmeldingen en beveiligingen aangesloten.

8. De koelleidingen ongeknikt en afgedopt gemonteerd volgens de RLK/STEK voorschriften en de uiteinden op overlengte bij de aansluitingen van de binnen- en buitenunit aanwezig, zodanig dat ze door onze monteur direct op de aansluitingen kunnen worden gemonteerd.

Bereikbaarheid:

Voor installaties die niet te bereiken zijn zonder klimmateriaal, dient de installateur zorg te dragen voor de juiste hulpmaterialen.

LET OP:

Indien de koeltechnici vóór of tijdens het inbedrijfstellen constateren dat één of meer van bovengenoemde punten niet gereed of volgens fabrieksinstructies is uitgevoerd, behoudt ThermoNoord B.V. zich het recht voor om de extra te maken kosten in rekening te brengen.

Zo nodig wordt er een nieuwe afspraak gemaakt zodat er gelegenheid is om e.e.a. in orde te maken.

Alle handelingen die buiten het eigenlijke in bedrijf stellen door ThermoNoord B.V. vallen, worden door ons extra in rekening gebracht.

Prijzen inbedrijfstellingen voor split systemen boven de 15 kW koelvermogen in overleg. Big Multi en VRF systemen op aanvraag.

Atlantic Fujitsu

Per 1 april 2024 gelden de standaard garantievoorwaarden van Groupe Atlantic voor zowel de Fujitsu en Atlantic producten.

De garantie afhandeling wordt uitgevoerd door Groupe Atlantic.

Trinnity

2 jaar garantie op onderdelen.

Bij inbedrijfstelling door F-gassen erkende monteur/installateur (huur ladder/ hoogwerker is te allen tijde voor rekening van de installateur/ eindgebruiker).

ThermoNoord bepaald te allen tijde in het eerste jaar de serviceverlener. Zonder overleg vervalt de garantie.

Om in aanmerking te komen voor garantie, dienen de defecte onderdelen goed verpakt onder vermelding van type en serienummer en begeleidend schrijven opgestuurd te worden naar ThermoNoord Gorredijk tav Helpdesk. Pas na beoordeling en goedkeuring van de klacht volgt creditering.

Garantie is alleen van toepassing wanneer de bijgevoegde garantiekaart volledig is ingevuld en met een kopie van de aankoopfactuur wordt geretourneerd naar ThermoNoord Gorredijk tav de helpdesk.

Door installateur zelf geselecteerde en bestelde onderdelen kunnen wij niet retour nemen, en worden derhalve ook niet gecrediteerd.

Garantie is alleen van toepassing wanneer het systeem volgens de bijgeleverde installatieinstructies is aangesloten.

Garantie is alleen van toepassing wanneer het systeem wordt toegepast voor doeleinden waarvoor de apparatuur bestemd is.

Condenswaterpompen vallen niet onder de Fujitsu garantievoorwaarden.

Hiervoor geldt een garantie zoals opgegeven door de fabrikant/ leverancier. Voorrijkosten en arbeidsloon zijn hier niet inbegrepen.

ThermoNoord verleent geen garantie op door derden samengestelde systemen.

Elke installatie dient conform VCA 2008/05 veilig bereikbaar te zijn. Indien dit niet het geval is zal de installateur/eindgebruiker hierin voorzieningen moeten treffen. Uitgesloten zijn kosten voor koudemiddelvulling.

Wij voeren inbedrijfstellingen van Fujitsu warmtepompen enkel uit in aanwezigheid van de installateur.

178

inbedrijfstelling Ib S

Legenda functies

Save human sensor

Bewegingssensor die menselijke activiteit detecteert in de ruimte. Zodra er opnieuw iemand de ruimte betreedt, schakelt het systeem automatisch terug in de vorige stand.

Economy mode

De thermostaat past zich automatisch aan de omgevingstemperatuur aan om onnodig koelen en verwarmen te vermijden.

Temperatuurbegrenzing

De minimum en maximum temperatuur kan worden ingesteld om energie te besparen, met behoud van comfort.

Set temperature auto return

• De ingestelde temperatuur schakelt automatisch terug naar de vorige instelling.

• De tijdspanne voor de temperatuurwijziging kan ingesteld worden tussen 10 en 120 min.

Powerful heating

Houdt de verwarmingscapaciteit gelijk, zelfs wanneer het buiten -7°C is.

Aansluitbare luchtverdeelroosters

De systemen kunnen gecombineerd worden met bijna alle luchtverdeelroosters.

Auto off timer

De binnenunit schakelt automatisch uit aan het eind van de ingestelde tijdspanne.

Sleep timer

De unit zal na een bepaalde tijd uitschakelen en ondertussen de ingestelde temperatuur gradueel afbouwen voor een comfortabele overgang naar uw nachtrust.

Program timer

Met deze digitale timer kan u binnen een tijdsspanne van 24u 2 aan/uit selecties maken: unit On > Off en unit Off > On.

Week timer

Voor elke dag kunnen verschillende cycli ingesteld worden, die samen een weekprogramma vormen.

Automatic airflow adjustment

Het systeem past de airflow modus en het volume automatisch aan aan de situatie.

Power diffuser

De precisie van de luchtcirculatie en de ventilatie-efficiëntie is geoptimaliseerd voor een verhoogd comfort.

Power modus

Ventilator en compressor werken op volle kracht om de ruimte snel op temperatuur te brengen.

Server room toepassing

U kunt 2 units electronisch aan elkaar koppelen, zelfs bij lage temperaturen.

10°C verwarmingsmodus

De kamertemperatuur kan zo ingesteld worden dat deze niet onder de 10°C zakt. Dit zorgt ervoor dat de kamer niet te koud wordt wanneer deze niet gebruikt wordt.

Stille werking

Het geluidsniveau van de buitenunit is instelbaar.

Verseluchtaansluiting

Deze unit beschikt over een aparte verseluchtaansluiting. Hulpstukken voor aansluiting zijn niet meegeleverd.

Week timer met nachtverlaging

Per dag kan de temperatuur ingesteld worden voor 2 periodes met verschillende temperatuur, en dit voor elke dag van de week.

External error output

External ON/OFF input

Filter indicatie

Een filter lampje geeft aan wanneer het filter schoongemaakt moet worden.

Filter indicatie

Een filter lampje geeft aan wanneer het filter schoongemaakt moet worden.

Auto-changeover

De unit schakelt automatisch tussen koelen en verwarmen (verwarmen kan enkel met R-versies) in functie van de gevraagde temperatuur en de ruimtetemperatuur.

Verticale swingfunctie

De uitblaasschoepen kunnen via de afstandsbediening in meerdere stappen (uitblaasposities) ingesteld worden of kunnen continu bewegen, alleen in verticale richting.

Dubbele swingfunctie

De uitblaasschoepen kunnen via de afstandsbediening in meerdere stappen (uitblaasposities) ingesteld worden of kunnen continu bewegen, zowel in horizontale als in verticale richting.

Automatische ventilatiesnelheid

De unit past het debiet automatisch aan in functie van de ruimteconditie.

Auto herstart

Na een stroomonderbreking herstart de unit volautomatisch met behoud van de instellingen, zodra de stroomtoevoer hersteld wordt.

Regeling van de richting van de luchtstroom

Elke uitblaaszijde van de cassette kan apart geregeld worden voor meer comfort.

Wireless LAN

De WiFi-adapter maakt het mogelijk om de unit op afstand te bedienen met smartphone, tablet en pc.

Ion deodorization filter

Het ion filter haalt stof en geur uit de lucht.

Apple-catechin filter

Fijnstof, onzichtbare schimmelsporen en schadelijke micro-organismen worden geabsorbeerd door de elektrostatische werking van het filter.

Afwasbaar paneel

Makkelijk in onderhoud door met water afneembaar paneel.

Blue fin

179

Notities

180

181

Notities

182

Algemeen

1.1. Waar hierna van "VERKOPER" wordt gesproken, wordt hieronder verstaan Plieger B.V. of ThermoNoord B.V. als aanbieder, verkoper, (onder)aannemer, uitvoerder of in welke hoedanigheid ook. Waar hierna van "KOPER" wordt gesproken,wordt hieronder verstaan de (aspirant-)koper, (aspirant-)opdrachtgever en in het algemeen de wederpartij van verkoper.

1.2. Deze Algemene Verkoop- en Leveringsvoorwaarden zijn van toepassing op alle overeenkomsten van verkoper, waarbij verkoper zich verbindt zaken en/of diensten te leveren. Onder diensten dient ook te worden verstaan door ons verrichte advieswerkzaamheden, zoals onder meer, maar niet daartoe beperkt, adviseren en tekenen van badkamers, koelopstellingen, verwarmingsinstallaties en leidingschema's waarop deze voorwaarden eveneens van toepassing zijn en gelijkgesteld zijn met de verkoop en levering van zaken.

1.3. Tussen verkoper en koper staat vast dat indien eenmaal onder de toepasselijkheid van onderstaande voorwaarden wordt gecontracteerd, deze ook op latere transacties onverkort van toepassing zijn.

1.4. Algemene voorwaarden, onder welke benaming ook, van koper zijn niet van toepassing en worden door verkoper uitdrukkelijk van de hand gewezen, tenzij deze schriftelijk door verkoper worden aanvaard.

1.5. Handelstermen, gebruikt in offertes, orderbevestigingen of anderszins, dienen te worden uitgelegd overeenkomstig de Internationale Regelen voor de Uitleg van Handelstermen, vervaardigd door de Internationale Kamer van Koophandel (Incoterms 2000) zoals deze van kracht zijn ten tijde van het sluiten van de overeenkomst.

Overeenkomst

2.1. Offertes, prijscouranten en overige mededelingen van verkoper zijn vrijblijvend. Mondelinge toezeggingen en afspraken met medewerkers van verkoper binden verkoper niet dan nadat en voor zover zij door verkoper uitdrukkelijk zijn bevestigd.

2.2. Bij verschil tussen de bestelling van koper en de bevestiging van verkoper is uitsluitend verkopers bevestiging verbindend.

2.3. Alle aanvullingen, wijzigingen en nadere afspraken op de overeenkomst gelden alleen indien deze schriftelijk zijn overeengekomen.

2.4. Verkoper is bevoegd, indien naar zijn redelijk oordeel de financiële toestand van koper daartoe aanleiding geeft, vooruitbetaling of zekerheidstelling te verlangen en in afwachting daarvan de gehele of gedeeltelijke uitvoering van de overeenkomst op te schorten.

2.5. Indien tengevolge van een toestand van overmacht nakoming van de leveringsverplichting van verkoper redelijkerwijs niet van verkoper kan worden verlangd, is deze gerechtigd de levering op te schorten. Onder overmacht van verkoper is begrepen iedere tekortkoming die zijn oorzaak vindt in omstandigheden die buiten de macht van verkoper liggen zoals maar daartoe niet beperkt : a. bedrijfsstoornis of bedrijfsonderbreking van elke aard, en onverschillig op welke wijze ontstaan;

b. vertraagde of te late levering door de leveranciers van verkoper of een van dezen of door derde(n);

c. vervoersmoeilijkheden of vervoersbelemmeringen van elke aard, waardoor het vervoer naar het bedrijf van verkoper of van verkopers bedrijf naar koper wordt bemoeilijkt of belemmerd;

d. import- en exportbeperkingen van welke aard dan ook.

2.6. De zaken worden verkocht en geleverd met inachtneming van de gangbare toleranties voor afmetingen, hoeveelheden en gewichten, tenzij uitdrukkelijk anders overeengekomen.

2.7. Voor fouten in afbeeldingen, maten, gewichten, kwaliteiten en/of prijs(couranten) van welke aard dan ook is verkoper niet aansprakelijk.

2.8. Annulering door koper van een gesloten overeenkomst kan alleen plaatsvinden met voorafgaande schriftelijke instemming van verkoper. Indien verkoper akkoord gaat met de annulering, is koper aan verkoper een schadevergoeding verschuldigd van tenminste 25% van hetgeen koper bij uitvoering van de overeenkomst aan verkoper zou moeten hebben voldoen, onverminderd het recht van verkoper op volledige vergoeding van kosten en schade.

Levertijd

3.1. De overeengekomen levertijden zijn steeds benaderend en onder voorbehoud van onvoorziene omstandigheden.

3.2. Indien aflevering niet op het overeengekomen tijdstip c.q. binnen de overeengekomen termijn kan plaatsvinden, is verkoper gerechtigd tot deelleveringen en tot een redelijke naleveringstermijn

3.3. Overschrijding van de levertijd geeft koper geen recht op ontbinding van de overeenkomst en/of schadevergoeding, tenzij koper opzet of bewuste roekeloosheid van verkoper bewijst en behoudens het bepaalde in art. 8.2.

Klachten en Aansprakelijkheid

4.1. Koper dient het geleverde onmiddellijk na de levering te controleren op eventuele afwijkingen van het overeengekomene. Eventuele klachten moeten schriftelijk bij verkoper worden ingediend binnen tien werkdagen na leveringsdatum. Na het verstrijken van vorenbedoelde termijn geldt het geleverde als onherroepelijk en onvoorwaardelijk door koper aanvaard. De koper dient de gebrekkige zaken ter beschikking van verkoper te houden. Door het indienen van een klacht wordt de betalingsverplichting van koper ten aanzien van de in geschil zijnde zaken niet opgeschort. Niet zichtbare gebreken dient koper binnen tien werkdagen na ontdekking daarvan, doch uiterlijk binnen één jaar na de levering schriftelijk in te dienen. Eventuele rechtsvorderingen dienen op straffe van verval uiterlijk één jaar na tijdige klachtmelding aanhangig te zijn gemaakt.

4.2. Kwaliteitseisen of kwaliteitsnormen van door verkoper te leveren zaken moeten uitdrukkelijk zijn overeengekomen. Geringe, in de branche gebruikelijke of technisch niet te vermijden afwijkingen en verschillen in de kwaliteit, kleur, maat of afwerking worden niet geacht een tekortkoming te zijn en vormen geen grond voor ontbinding of schadevergoeding. Verkoper is nimmer aansprakelijk voor enige directe of indirecte gevolgschade.

4.3. a) Behoudens het hierna onder b. bepaalde is resp. zijn verkoper, noch medewerker(s) van verkoper, noch door verkoper ingeschakelde derden, ooit, uit welke hoofde dan ook, aansprakelijk voor enige schade aan de koper of enige derde met betrekking tot enige leveringsverplichting, het afleveren van zaken, de geleverde zaken zelf of het gebruik daarvan, dan wel van enige eventuele werkzaamheden of adviezen waaronder mede wordt begrepen schade als gevolg van de niet-behoorlijke nakoming van een herstel- of herleveringsverplichting. Evenmin komen voor vergoeding in aanmerking transportkosten, reis - en verblijfkosten, kosten van (de)montage en/of (her)installatie, vermindering van winst, bedrijfsstagnatie zelfs indien verkoper in kennis gesteld is van de mogelijkheid van dergelijke schadevormen, tenzij koper opzet of bewuste roekeloosheid van verkoper bewijst, in welk geval de verkoper echter nooit tot meer gehouden zal zijn dan vergoeding van de directe schade van koper.

b) De aansprakelijkheid van verkoper in geval van een fout of tekortkoming in de uitvoering van de overeenkomst, is te allen tijde beperkt tot herlevering dan wel tot vergoeding van het op de opdracht betrekking hebbende factuurbedrag, zulks ter keuze van verkoper.

4.4. In geen geval is er sprake van een tekortkoming van verkoper, indien:

a. en zolang de koper jegens verkoper in verzuim is ;

b. de zaken aan abnormale omstandigheden zijn blootgesteld,dan wel onzorgvuldig of ondeskundig zijn behandeld;

c. de zaken langer dan normaal zijn opgeslagen en het aannemelijk is dat daardoor kwaliteitsverlies is opgetreden.

4.5. De door verkoper geleverde zaken voldoen aan de overeengekomen kwaliteitsnormen. Met inachtneming van het bepaalde in artikel 4 lid 2 garandeert verkoper echter niet en wordt nimmer geacht gegarandeerd te hebben of er voor in te staan dat de geleverde zaken geschikt zijn voor het doel waarvoor koper het wenst te bewerken, verwerken, doen gebruiken of gebruikt. Monsters worden slechts bij wijze van aanduiding verstrekt.

4.6. Indien deze overeenkomst zaken betreft die verkoper van derden betrekt of betrokken heeft, is verkopers verantwoordelijkheid en/of aansprakelijkheid beperkt tot datgene waarvoor verkopers leverancier of door verkoper ingeschakelde derde(n) jegens verkoper verantwoordelijk en/of aansprakelijk is.

4.7. Koper vrijwaart verkoper tegen alle aanspraken van derden tot vergoeding van schade of anderszins, welke direct of indirect samenhangen met enige leveringsverplichting, het afleveren van zaken, de geleverde zaken zelf of het gebruik daarvan, dan wel van enige eventuele werkzaamheden of adviezen. Voorts vrijwaart koper de verkoper tegen alle aanspraken van derden tot vergoeding van schade of anderszins, welke direct of indirect samenhangen met bewerking en/of (elektronische) verzending van de door de verkoper verstrekte informatie. De vrijwaring in dit artikel geldt niet in geval van opzet of bewuste roekeloosheid van verkoper.

Vervoer

5.1. Indien de zaken,ongeacht de overeengekomen wijze van vervoer, ter afname voor koper gereed staan en verkoper zulks aan koper heeft medegedeeld, is koper tot afname terstond verplicht. Niet nakoming van deze verplichting geeft verkoper het recht hetzij de zaken voor rekening en risico van koper op te slaan, respectievelijk opgeslagen te houden en aan koper te factureren zonder dat daarna betaling kan worden geweigerd wegens nog niet plaats gehad hebbende afname, hetzij de overeenkomst te ontbinden, zoals bepaald in art. 8.

5.2. De koper is op de overeengekomen plaats van levering verplicht tot de snelst mogelijke lossing, welke geschiedt voor rekening en risico van koper. Bij niet nakoming van deze verplichting is het onder art. 5.1. bepaalde van overeenkomstige toepassing.

5.3. Het vervoermiddel is ter keuze van verkoper, zonder dat de gemaakte keuze afbraak doet aan het bepaalde onder art. 2.5.

5.4. Levering is af fabriek, ex Works(Incoterms 2000) tenzij uitdrukkelijk anders is overeengekomen.

Prijs en Betaling

6.1. De door verkoper opgegeven prijzen zijn ongeacht of deze mondeling, schriftelijk bij speciale offerte of anderszins zijn gedaan, gebaseerd op eventueel bij de aanvraag verstrekte gegevens en exclusief omzetbelasting en overige op de verkoop en levering vallende overheidslasten en zijn gebaseerd op levering af fabriek, ex works (Incoterms 2000). Indien na de datum van de overeenkomst één of meer kostprijsfactoren een verhoging ondergaan ook al geschiedt dit ingevolge voorzienbare omstandigheden s verkoper gerechtigd de overeengekomen prijs dienovereenkomstig te verhogen.

6.2. Elke betaling moet geschieden binnen dertig dagen na levering, netto contant en zonder dat koper recht heeft op enige niet uitdrukkelijk overeengekomen korting of verrekening. Afwijkende betalingsregelingen dienen schriftelijk te zijn overeengekomen. Het recht van koper om zijn eventuele vorderingen op verkoper te verrekenen, wordt uitdrukkelijk uitgesloten.

6.3. De in lid 2 van dit artikel bepaalde betalingstermijn is een fatale termijn. Bij overschrijding daarvan is koper direct in verzuim, derhalve zonder dat een ingebrekestelling nodig is. In het geval dat verkoper van oordeel is dat koper in een slechte financiële situatie verkeert dan wel dat het faillissement of surséance van betaling van koper is aangevraagd dan wel uitgesproken, is koper direct in verzuim en zijn alle vorderingen op koper onmiddellijk opeisbaar.

6.4. Vanaf het moment van verzuim zoals bepaald in lid 3 van dit artikel is koper de wettelijke handelsrente verschuldigd. Indien verkoper in verband met niet-tijdige betaling (buiten)gerechtelijke maatregelen dient te nemen, komen alle daaruit voortvloeiende kosten voor rekening van koper, welke tenminste 15% van de openstaande vordering met een minimum van Euro 150 bedragen, onverminderd het recht op volledige schadevergoeding.

6.5. Verkoper is gerechtigd om - ongeacht afwijkende voorschriften of betalingen - alle betalingen in een door verkoper te kiezen volgorde te doen strekken in mindering op hetgeen koper uit hoofde van leveringen, rente en/of kosten aan verkoper verschuldigd is.

6.6. Verkoper is gerechtigd de levering van zaken op te schorten indien en zolang koper niet, niet geheel, niet behoorlijk of niet tijdig voldoet aan enige uit de overeenkomst voortvloeiende verplichting jegens verkoper.

Eigendomsvoorbehoud

7.1. Alle geleverde zaken blijven bij uitsluiting eigendom van verkoper tot aan het moment waarop koper aan alle verplichtingen heeft voldaan die voortvloeien uit of samenhangen met overeenkomsten waarbij verkoper zich tot levering heeft verplicht, waaronder begrepen vorderingen terzake van boete, rente en kosten met inbegrip van kosten wegens waardeverlies en/of het terugnemen van geleverde zaken. Tot dat tijdstip is koper gehouden de door verkoper geleverde zaken gescheiden van andere zaken en duidelijk geïdentificeerd als verkopers eigendom te bewaren en deugdelijk te verzekeren en verzekerd te houden alsmede niet tot be- of verwerking van de zaken over te gaan.

7.2. Indien koper enige verplichting uit hoofde van lid 1 van dit artikel jegens verkoper niet nakomt, dan wel indien er gegronde vrees bestaat dat koper voornoemde verplichtingen niet na zal komen, is verkoper zonder ngebrekestelling gerechtigd de geleverde zaken terstond onder zich te nemen, waar deze zich ook mochten bevinden. De kosten hiervan zullen ten laste van koper worden gebracht.

7.3. Koper is, zolang bovenstaande vorderingen niet zijn voldaan, niet gerechtigd de betreffende zaken te vervreemden dan wel op de betreffende zaken een pandrecht of bezitloos pandrecht te vestigen.

7.4. Verkoper verschaft aan koper op het moment dat koper aan al zijn verplichtingen jegens verkoper zoals vermeld in lid 1 van dit artikel heeft voldaan, de eigendom van de geleverde zaken onder voorbehoud van pandrecht van verkoper, ten behoeve van andere aanspraken die verkoper op koper heeft. Koper zal op eerste verzoek aan verkoper zijn medewerking verlenen aan handelingen die in dat kader vereist zijn.

Ontbinding

8.1. Verkoper is gerechtigd deze overeenkomst met onmiddellijke ingang, zonder dat rechterlijke tussenkomst is vereist, en zonder tot enige vergoeding van welke schade dan ook gehouden te zijn, per aangetekende brief te ontbinden, indien:

a. koper weigert op eerste verzoek in de omstandigheden bedoeld als in artikel 2 lid 4. vooruit te betalen of afdoende zekerheid te stellen;

b. koper surséance van betaling aanvraagt, koper eigen aangifte faillissement doet of indien een derde een verzoek doet tot faillietverklaring van koper dan wel koper wordt ontbonden;

c. koper komt te overlijden; d. koper niet, niet geheel, niet behoorlijk of niet tijdig voldoet aan enige uit de overeenkomst voortvloeiende verplichting jegens de verkoper en, ondanks een verzoek daartoe, heeft nagelaten om binnen 7 dagen na een dergelijk verzoek de tekortkoming te herstellen.

8.2. Voorts kunnen eerst nadat de overmacht aan de zijde van de verkoper als bedoeld in artikel 2 lid 5 meer dan zes (6) maanden heeft geduurd, zowel de koper of verkoper de overeenkomst per aangetekende brief ontbinden en wel uitsluitend voor dat deel van de verplichtingen dat nog niet is nagekomen. Partijen hebben in dat geval geen recht op vergoeding van de als gevolg van de ontbinding geleden of te lijden schade.

Geschillen

9.1. Voor alle overeenkomsten van verkoper geldt het Nederlandse recht. De bepalingen van het Verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (Weens Koopverdrag) zijn niet van toepassing evenmin als enige bestaande of toekomstige nationale of internationale regeling inzake koop van roerende lichamelijke zaken waarvan de werking door partijen kan worden uitgesloten.

9.2. Alle geschillen welke tussen partijen mochten ontstaan, zullen berecht worden door de bevoegde rechter te Den Bosch tenzij de wet bij regels van dwingend recht een andere rechter bevoegd heeft verklaard.

9.3. Voor zover deze Algemene verkoop- en leveringsvoorwaarden ook zijn opgemaakt in een andere taal dan de Nederlandse, is de Nederlandse tekst bij verschillen steeds beslissend.

9.4. Onze Algemene Verkoops-, Leverings- en Betalingsvoorwaarden gelden voor alle met ons gesloten overeenkomsten tot levering van zaken en/of diensten van welke aard en inhoud ook. Door de bestelling respectievelijk opdrachtverlening wordt de koper geacht daarmede akkoord te gaan.

Uitdrukkelijk worden andersluidende voorwaarden en andersluidende technische normen van de zijde van koper afgewezen, tenzij die afwijkingen als bijzondere voorwaarden door ons schriftelijk zijn aanvaard. Ook in zodanig geval blijven voor het overige onze voorwaarden hun geldigheid behouden.

Deze algemene voorwaarden zijn laatstelijk gewijzigd en gedeponeerd op 5 januari 2009 bij de Kamer van Koophandel voor Midden-Nederland.

ALGEMENE VERKOOPS-, LEVERINGS- EN BETALINGSVOORWAARDEN van Plieger B.V. en ThermoNoord B.V. d.d. 5 januari 2009

P l i e g e r B V 2 9 1 2 4 0 5 2 0 1 1 Plieger B.V. 4.0 10-10-2017

Express en verkoop Barendrecht

Zweth 56

2991 LH Barendrecht

0180 793 007

express.barendrecht@thermonoord.nl verkoop.barendrecht@thermonoord.nl

Express en verkoop Cuijk (opend binnenkort)

Lange Beijerd 9

5431 NR Cuijk

0485 792 025

Express en verkoop De Goorn

Breeuwhamer 3

1648 HG De Goorn

0229 548 820

express.degoorn@thermonoord.nl verkoop.degoorn@thermonoord.nl

Express en verkoop Gorredijk

Tolhuislaan 7

8401 GA Gorredijk

0513 469 999

helpdesk.klimaat@thermonoord.nl

express.gorredijk@thermonoord.nl verkoop.gorredijk@thermonoord.nl

Express en verkoop Gorinchem

Veersteeg 9

4212 LR Spijk

0183 610 805/800

express.gorinchem@thermonoord.nl verkoop.gorinchem@thermonoord.nl

Express en verkoop Groningen

Osloweg 131a

9723 BK Groningen

050 316 8780

express.groningen@thermonoord.nl verkoop.groningen@thermonoord.nl

Express en verkoop Putten

Industrieweg 18

3881 LB Putten

0341 369 760

express.putten@thermonoord.nl verkoop.putten@thermonoord.nl

Express en verkoop Veghel

Costerweg 13

5466 AM Veghel

0413 315 800

express.veghel@thermonoord.nl verkoop.veghel@thermonoord.nl

Express en verkoop Zaltbommel

Koxkampseweg 5

5301 KJ Zaltbommel

0418 795 002

express.zaltbommel@thermonoord.nl verkoop.zaltbommel@thermonoord.nl

Openingstijden

maandag 07.00 - 17.00 uur

dinsdag 07.00 - 17.00 uur

woensdag 07.00 - 17.00 uur

donderdag 07.00 - 17.00 uur

vrijdag 07.00 - 17.00 uur

zaterdag Gesloten

zondag Gesloten

ThermoNoord is distributeur voor Nederland www.fujitsuclimate.nl

shop.thermonoord.nl

Zie www.thermonoord.nl voor openingstijden en routebeschrijvingen

04-2024
