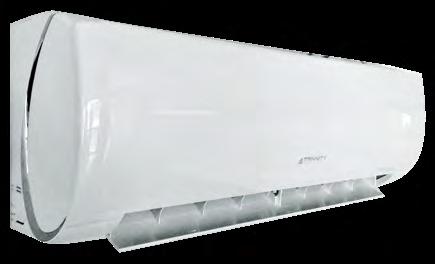

Fujitsu Atlantic airconditioning warmtepompen Trinnity airconditioning 2023/2024

Deze catalogus bevat de prijzen per 1 januari 2023.

Prijzen bruto per stuk exclusief B.T.W. (indien aangegeven netto).

Wij behouden ons het recht de prijzen zonder aankondiging te wijzigen. Wijzigingen, druk- en zetfouten onder voorbehoud.

Op al onze verkopen en leveringen zijn onze algemene verkoop- en betalingsvoorwaarden van toepassing, gedeponeerd bij de kamer van Koophandel Tiel onder nr. 11089 en Kamer van Koophandel Leeuwarden onder nr. 010 44374. U kunt de voorwaarden opvragen.

Afwijkende garantievoorwaarden specifiek voor Fujitsu airconditioning:

Op Fujitsu standaard split en Multi systemen is een garantietermijn van toepassing van een 1 jaar volledig en 4 jaar aanvullend op onderdelen na factuurdatum. De volledige garantie heeft betrekking op zowel onderdelen als op arbeidsloon van de servicedienst.

De bovengenoemde voorwaarden gelden alleen als de inbedrijfstelling van de installatie door een F-gassen gecertificeerd bedrijf is uitgevoerd. Onderdelen worden alleen vergoed bij retour ontvangst en na interne controle en goedkeuring.

Helpdesk

U kunt contact opnemen met onze helpdesk voor vragen of opmerkingen met betrekking tot inbedrijfstellingen, storingen, onderdelen en afhandeling van garantieaanvragen.

Goed klimaat

veilig gevoel

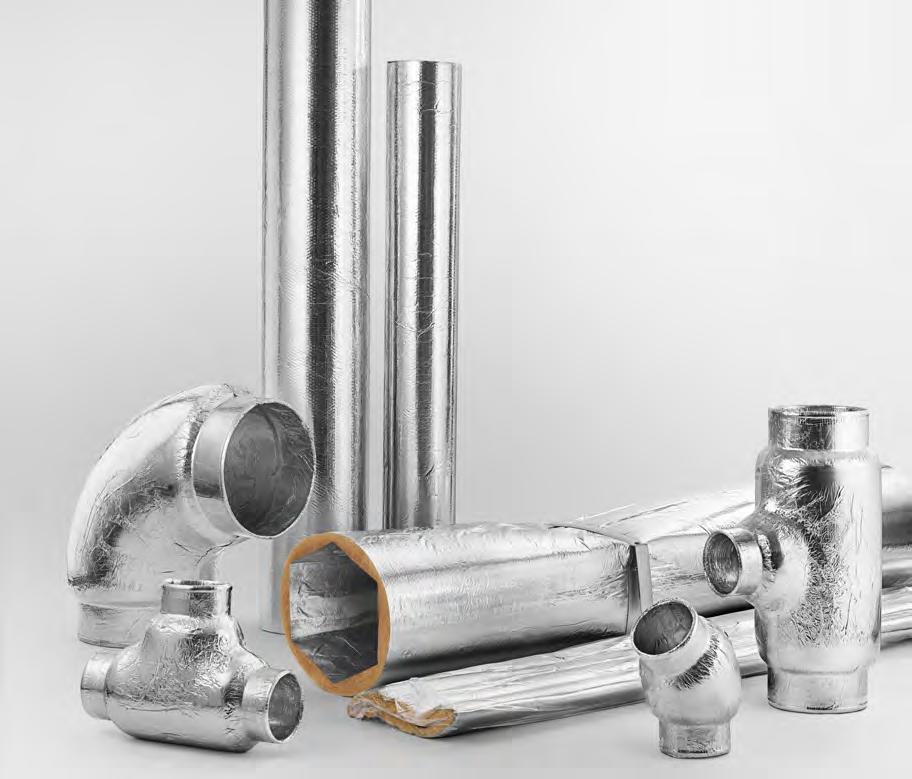

ONDERDELEN

ONDERDELEN

Trainingen

Plieger beschikt over een trainingsfaciliteit voor product en servicetrainingen. Opgave kan via tkuperus@thermonoord.nl.

Een gezond klimaat vraagt om serieuze oplossingen, eenvoudig aangeboden

Een klimaatsysteem is een afgewogen totaaloplossing voor ventilatie, verwarming, koeling, energieopwekking en -opslag. Dat vraagt om specialistische kennis en die heeft Plieger in huis.

Landingspagina Fujitsu Plieger.nl

Helpdesk 0513 46 99 99 Ben Commelter 939 Siebout Akkerman 938 Bart Thijsseling 942 helpdesk.klimaat@plieger.nl t.kuperus@plieger.nl Category management Theo Kuperus 06 53 21 74 19 Inkoper/category manager Björn Hofkamp 06 28 87 86 08
2
Inhoud Algemeen Fujitsu InleIdIng
/

FUJITSU is een merk van de Japanse groep Fujitsu General Ltd., het hoofdkantoor is gevestigd in Kawasaki. De FG groep profileert zich al meer dan 50 jaar als ontwikkelaar en kwaliteitsfabrikant van airconditioning en warmtepompen.

FUJITSU lucht/lucht programma omvat een reeks airconditioning split, multi split en VRF systemen. De multi split en VRF systemen zijn specifiek ontwikkeld voor kantoor, retail en utiliteitprojecten. Volledig in het teken van comfort en energieneutraal!

De unieke kenmerken van Fujitsu

airconditioning:

A-merk (top 3 in de wereld)

Moderne vormgeving

Perfect bedieningsgemak

Breed programma

Installatie- en servicevriendelijk

Koudemiddelvulling R32

“R32 GWP waarde laag 1/3 dan R410A (675-2088)” VRF systemen

Op gebied van prijs- kwaliteitsverhouding de absolute nummer 1 in Nederland

Kwaliteit en innovatie komt tot zijn recht door keuze voor volledig assortiment A-label Inverter modellen.

Fujitsu A-label Inverter:

• DC gelijkstroom compressor met modulerende capaciteitsregeling

• Koelen of verwarmen

• 230 Volt (optie 400V)

• Lage aanloopstroom

• Energiezuinig – hoge energieklasse A-label

• Groot temperatuurbereik zowel voor verwarmen alsmede koelen.

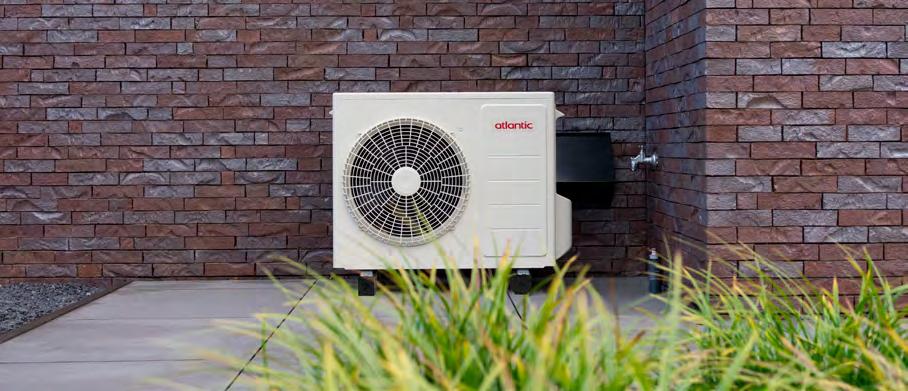

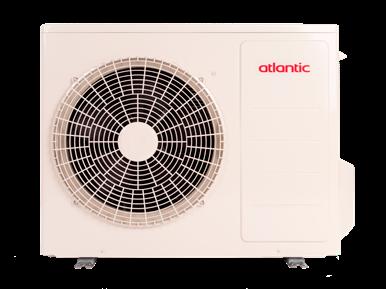

Atlantic

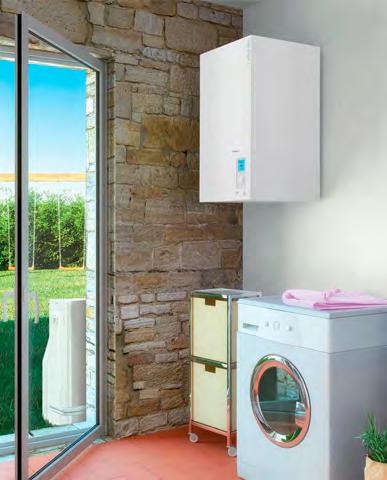

Atlantic is gespecialiseerd in de toepassing van lucht/ water warmtepompen voor woningbouw en utiliteitsgebouwen. Met een Atlantic lucht/water warmtepomp baadt u in comfort. Onze lucht/water warmtepompen behoren tot de energiezuinigste in de markt en zijn kampioen op het vlak van COP-rendement bij vriestemperaturen.

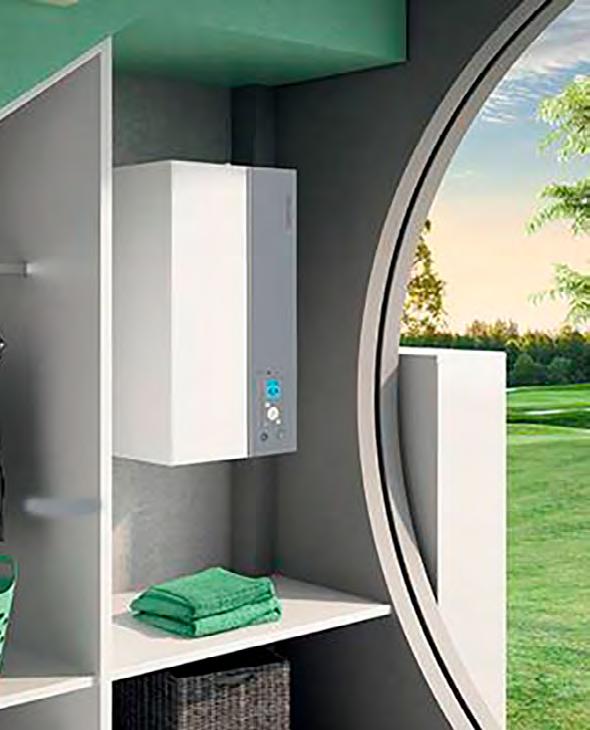

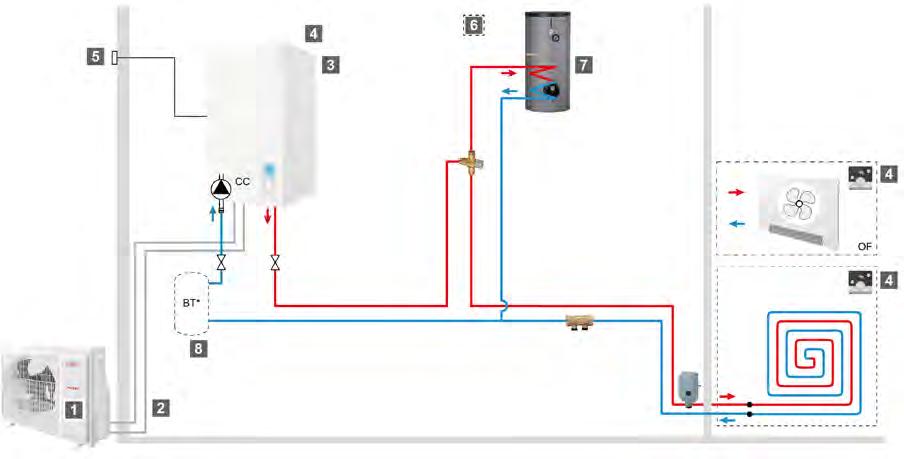

Tevens bieden wij een hybride warmtepomp zónder binnenunit: de Aurea Hybride add-on. Dat betekent dat de cv-ketel niet verplaatst hoeft te worden en dat de ruimte in de woning behouden blijft.

De Aurea Hybride add-on past op elke cv-ketel en er zijn geen f-gas handelingen nodig om deze te kunnen plaatsen.

Sinds 1 januari 2013 geldt het nieuwe energie-prestatie label SEER/SCOP, de Ecodesign normering houdt rekening met de werkingstijd van de warmtepomp en de wisselende buitentemperaturen over het hele jaar. De verwarmingsprestaties bij lage buiten temperaturen wegen nu door bij de beoordeling van het seizoensrendement.

De meeste warmtepompen presteren goed bij +7ºC, maar FUJITSU warmtepompen leveren ook veel warmtevermogen bij -10ºC. Slimmer verwarmen is ook een kwestie van slim vergelijken, geen appels met peren dus.

Voor alle Fujitsu units gelden de volgende uitgangswaarden: Het genoemde koelvermogen is gebaseerd op de Eurovent testmethode; ruimteconditie 27°C db / 19°C nb, buitentemperatuur 35°C en maximale luchthoeveelheid en uitgaande van koudemiddelvulling R32. Het genoemde verwarmingsvermogen is gebaseerd op een binnentemperatuur van 20°C, een buitentemperatuur van 7°C db / 6°C nb en uitgaande van koudemiddelvulling R32.

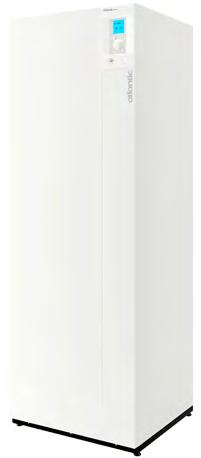

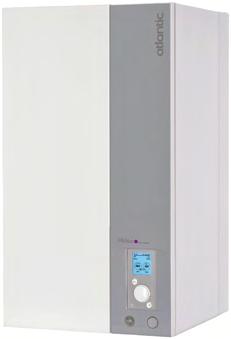

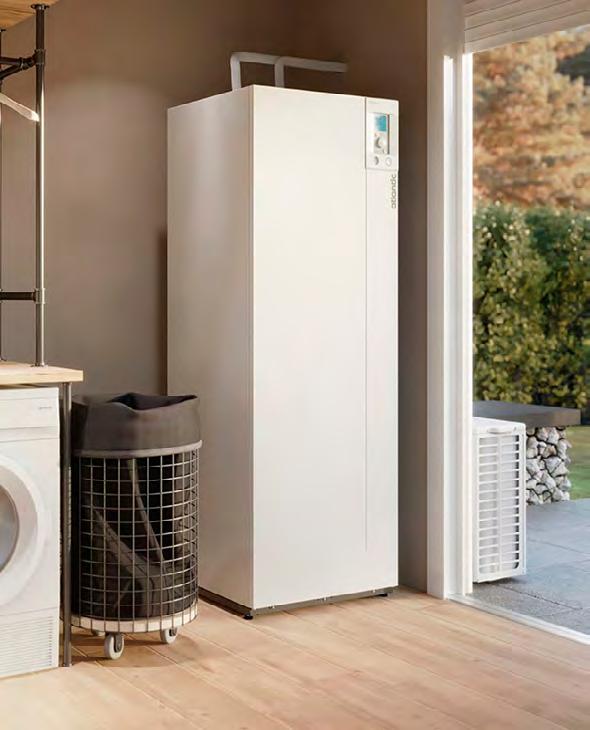

Atlantic Lucht-water warmtepompen

Het vermelde kW vermogen is gemeten bij -10°C buitentemperatuur en warm waterafgifte van 35°C (geschikt voor vloerverwarming en laag-temperatuur radiatoren of convectoren.

Het ERP label wordt vermeld voor warm waterafgifte van 35°C (vb. vloerverwarming en LT-radiatoren) en 55°C (vb. klassieke radiatoren).

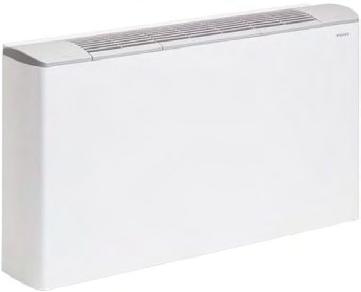

Rhoss LT convectoren

Het vermelde warmtevermogen is gemeten bij 35°C/30°C watertemperatuur t.b.v. 20°C binnentemperatuur (profiel ‘Living’).

Het vermelde koelvermogen is gemeten bij 7°C/12°C watertemperatuur t.b.v. 27°C binnentemperatuur en 50% relatieve vochtigheid (profiel ‘Living’).

Voor de selectie van Fujitsu VRF systemen verwijzen wij u naar de specifieke design en technical manuals van Fujitsu.

Fujitsu units voldoen aan alle regels volgens de CE normering.

Kijk voor alle actuele commerciële en technische Fujitsu/Atlantic brochures op de website: www.fujitsuclimate.nl / www.atlanticclimate.nl

3
www.atlanticclimate.nl www.fujitsuclimate.nl
Volop subsidiemogelijkheden met Fujitsu / Atlantic / Aurea / Alfea warmtepompen, warmtepomp boilers en Fujitsu airconditioning. • ISDE subsidie • Energie investeringsaftrek (EIA)

Fujitsu airconditioning Single Split systemen

4 model type koudemiddel koel / verw. vermogen pagina Hooghangend wandmodel ASYG07-14KMCC AOYG07-14KMCC R32 2,0 - 4,2 / 2,5 - 5,4 kW 10 ASYG18-24KMTB AOYG18-24KMTA R32 5,2 - 7,1 / 6,3 - 8,0 kW 12 ASYG30-36KMTA AOYG30-36KMTA R32 8,0 - 9,4 / 8,8 - 10,1 kW 14 Hooghangend wandmodel Design ASYG07-14KGTB AOYG07-14KGCA R32 2,0 - 4,2 / 2,5 - 5,4 kW 16 ASYG07-14KETA AOYG07-14KETA R32 2,0 - 4,2 / 2,5 - 5,4 kW 18 Hooghangend wandmodel Low budget ASYG07-12KPCA AOYG07-12KPCA R32 2,0 - 3,4 / 2,5 - 3,8 kW 20 ASYG18-24KLCA AOYG18-24KLCA R32 5,2 - 7,1 / 6,3 - 8,0 kW 22 Cassette model 600-600 AUXG09-18KVLA AOYG09-18KBTB R32 2,5 - 5,2 / 3,2 - 6,0 kW 26 AUXG22-24KVLA AOYG22-24KBTB R32 6,0 - 6,8 / 7,0 - 7,5 kW 28 Cassette model 600-600 Eco AUXG09-18KVLA AOYG09-18KATA R32 2,5 - 5,2 / 3,2 - 6,0 kW 30 AUXY22-24KVLA AOYG22-24KATA R32 6,0 - 6,8 / 7,0 - 7,5 kW 32 Cassette model 900-900 Round flow AUXG18-30KRLB AOYG18-30KBTB R32 5,2 - 8,5 / 6,0 - 10,0 kW 34 AUXG36-54KRLB AOYG36-54KBTB R32 9,5 - 13,4 / 10,8 - 15,5 kW 36 Cassette model 900-900 Round flow 400V AUXG36-54KRTA AOYG36-54KRTA R32 9,5 - 13,4 / 10,8 - 15,5 kW 38 Cassette model 900-900 Round flow Eco AUXG18-30KRLB AOYG18-30KATA R32 5,2 - 8,5 / 6,0 - 10,0 kW 40 AUXG36-54KRLB AOYG36-54KATA R32 9,5 - 13,4 / 10,8 - 15,5 kW 42 Cassette model 900-900 Round flow Eco 400V AUXG36-54KRLB AOYG36-54KQTA R32 9,5 - 13,4 / 10,8 - 15,5 kW 44 Satelliet model Slimduct ARXG09-18KLLAP AOYG09-18KBTB R32 2,5 - 5,2 / 3,2 - 6,0 kW 46 Satelliet model Slimduct Eco ARXG09-18KLLAP AOYG09-18KATA R32 2,5 - 5,2 / 3,2 - 6,0 kW 48 Satelliet model Standaard ARXG22-36KMLA AOYG22-36KBTB R32 6,0 - 9,5 / 7,0 - 10,8 kW 50 ARXG45KMLA AOYG45KBTB R32 12,1 / 13,5 kW 52 Satelliet model Standaard 400V ARXG36-45KMLA AOYG36-45KRTA R32 9,5 - 12,1 / 10,8 - 13,5 kW 54 Satelliet model Standaard Eco ARXG22-36KMLA AOYG22-36KATA R32 6,0 - 9,5 / 7,0 - 10,8 kW 56 ARXG45KMLA AOYG45KATA R32 12,1 / 13,5 kW 58 Satelliet model Standaard Eco 400V ARXG36-45KMLA AOYG36-45KQTA R32 9,5 - 12,1 / 10,8 -13,5 kW 60
Inhoud Algemeen Fujitsu InleIdIng

n = Eco/Budget uitvoering buitendeel

n = 400V uitvoering buitendeel

nn = Eco/budget uitvoering - 400V uitvoering buitendeel

5 model type koudemiddel koel / verw. vermogen pagina Satelliet model Compact HP ARXG12-22KHTAP AOYG12-22KBTB R32 3,5 - 6,0 / 4,1 - 7,0 kW 62 ARXG24-45KHTAP AOYG24-45KBTB R32 6,8 - 12,1 / 7,5 - 13,5 kW 64 ARXG54KHTAP AOYG54KBTB R32 13,4 / 15,5 kW 66 Satelliet model Compact HP 400V ARXG36-54KHTAP AOYG36-54KRTA R32 9,5 -13,4 / 10,8 - 15,5 kW 68 Satelliet model Hoge druk ARXG45-54KHTA AOYG45-54KBTB R32 12,1 - 13,4 / 13,5 - 15,5 kW 70 Satelliet model Hoge druk 400V ARXG45-54KHTA AOYG45-54KRTA R32 12,1 - 13,4 / 13,5 - 15,5 kW 72 Plafondmodel ABYG18-30KRTA AOYG18-30KBTB R32 5,2 - 8,5 / 6,0 - 10,0 kW 74 ABYG36-45KRTA AOYG36-45KBTB R32 9,5 - 12,1 / 10,8 - 13,5 kW 76 Plafondmodel 400V ABYG36-54KRTA AOYG36-54KRTA R32 9,5 - 13,4 / 10,8 - 15,5 kW 78 Plafondmodel Eco ABYG18-30KRTA AOYG18-30KATA R32 5,2 - 8,5 / 6,0 - 10,0 kW 80 ABYG36-45KRTA AOYG36-45KATA R32 9,5 - 12,1 / 10,8 - 13,5 kW 82 Plafondmodel Eco 400V ABYG36-54KRTA AOYG36-54KQTA R32 9,5 - 12,1 / 10,8 - 13,5 kW 84 Vloermodel AGYG09-14KVCA AOYG09-14KVCA R32 2,5 - 4,2 / 3,5 - 5,2 kW 86

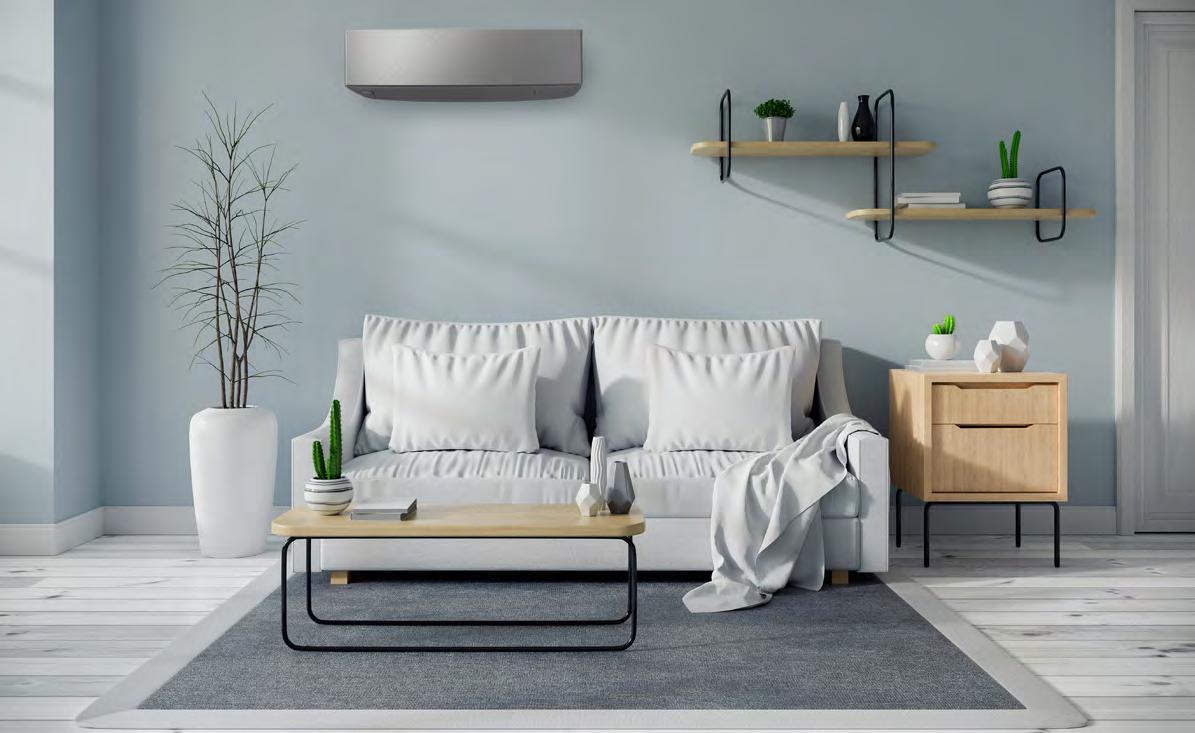

Hooghangend wandmodel

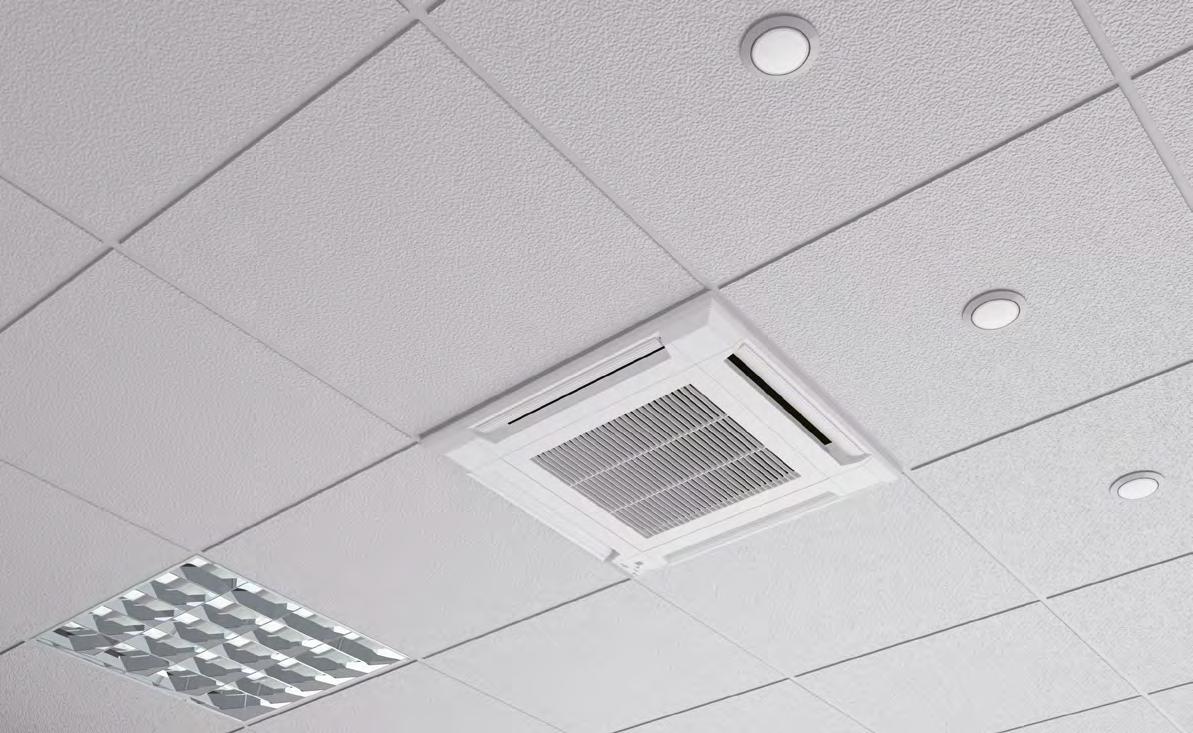

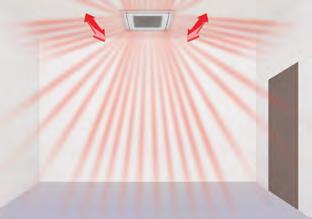

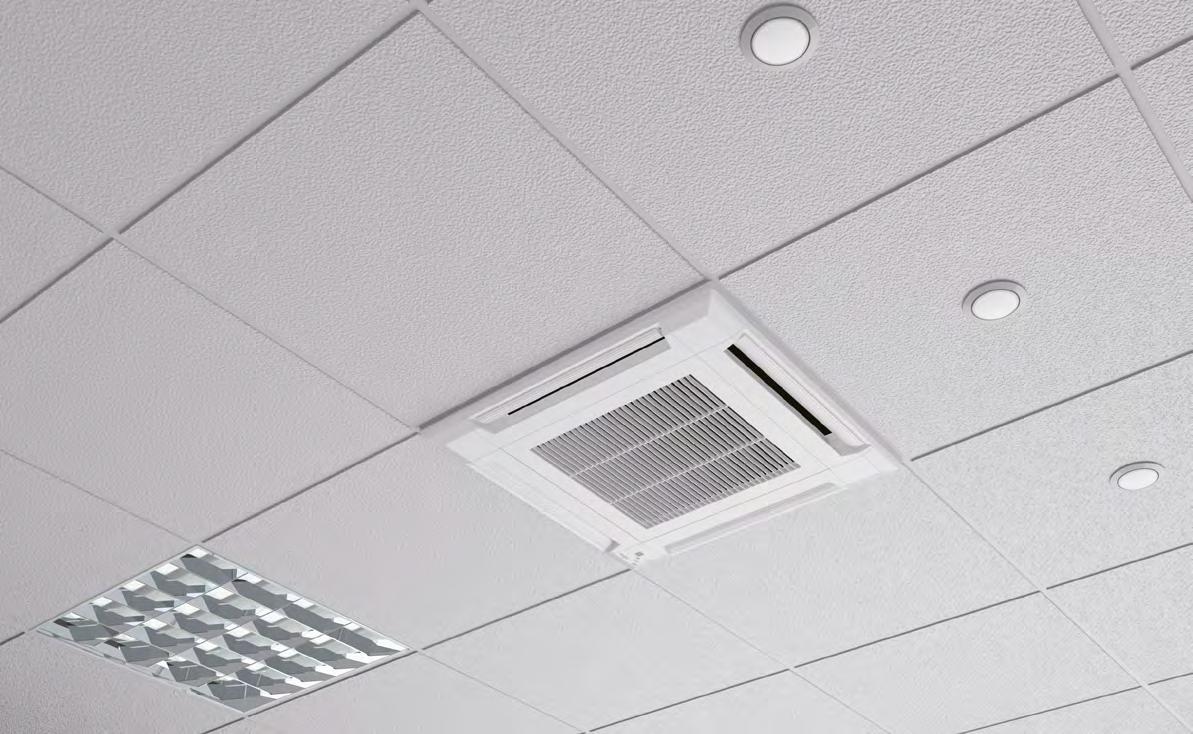

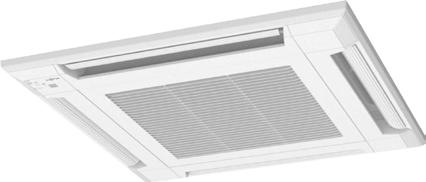

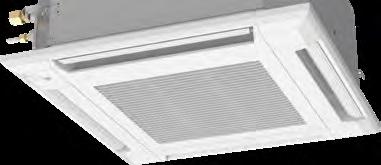

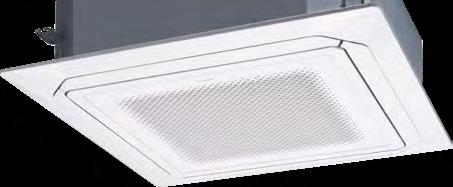

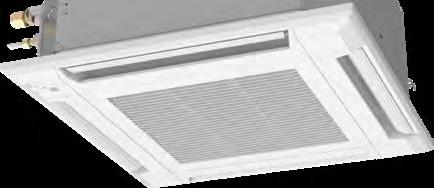

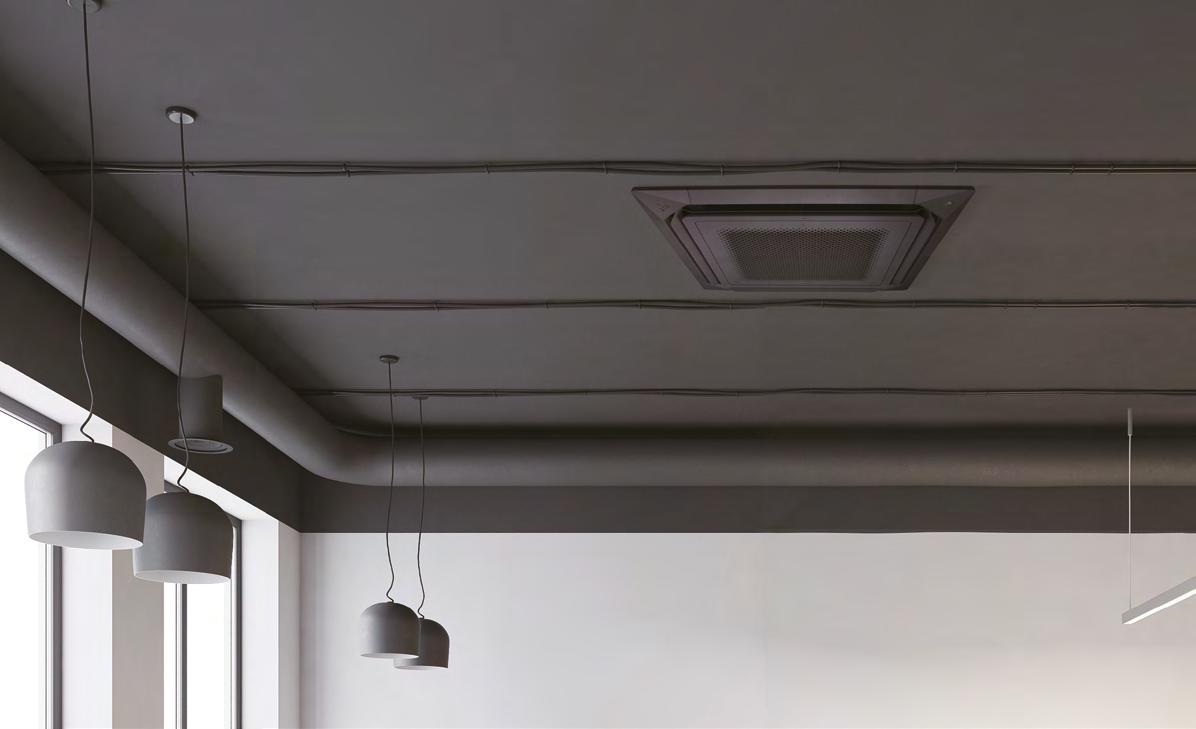

Cassette
model

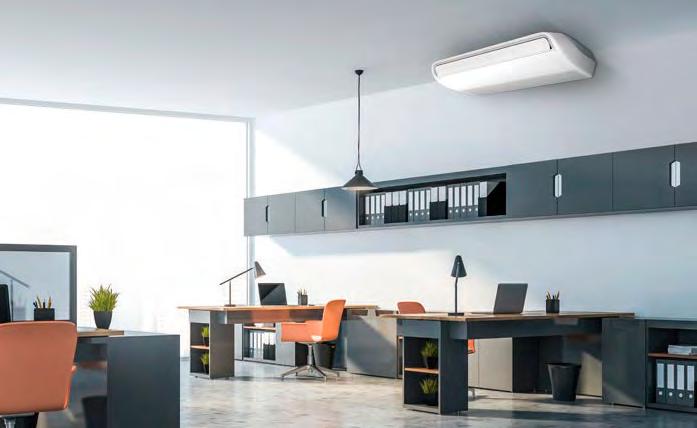

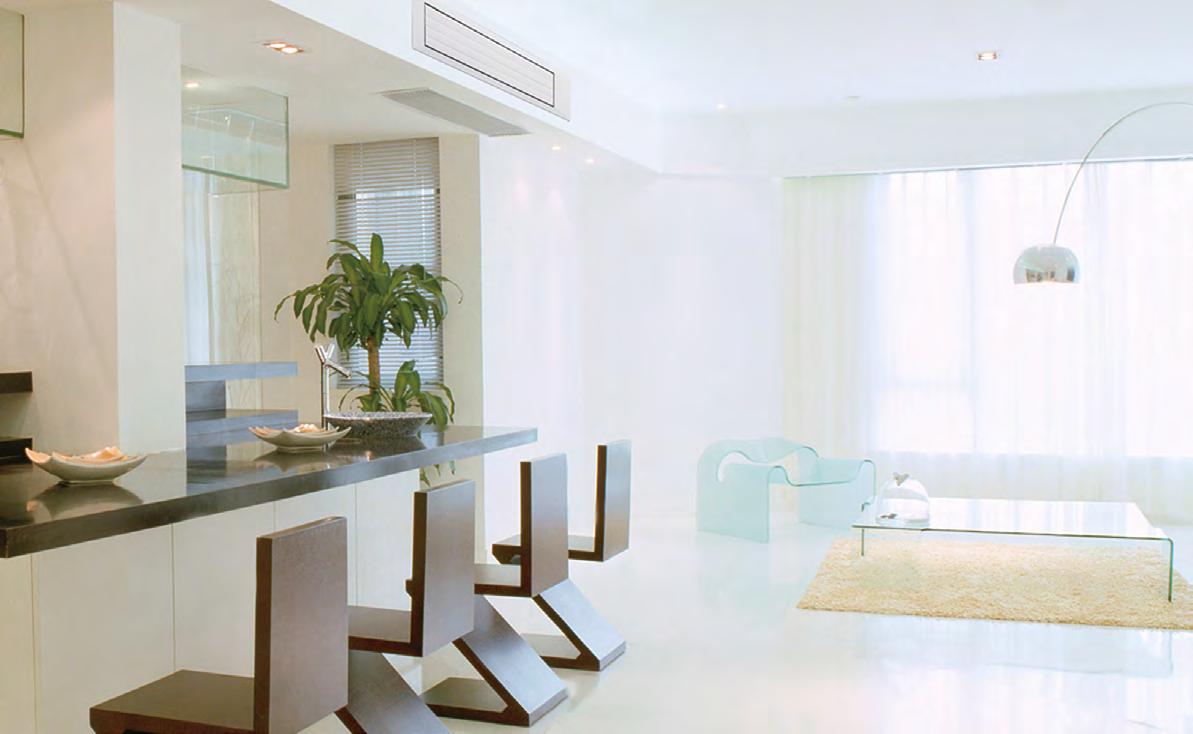

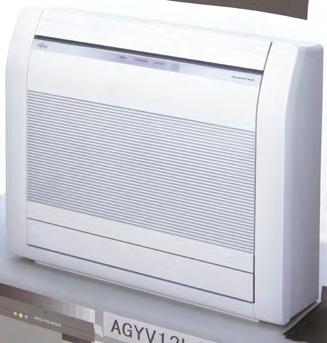

Satellietmodel Plafondmodel Vloermodel

Fujitsu airconditioning Multi Split systeem

6 model type koudemiddel koel / verw. vermogen pagina Buitendelen AOYG14-18KBTA2 R32 4,0 - 5,0 / 4,4 - 5,6 kW 90 AOYG18-24KBTA3 R32 5,4 - 6,8 / 6,8 - 8,0 kW AOYG30KBTA4 R32 8,0 / 9,6 kW AOYG36KBTA5 R32 9,5 / 10,6 kW Binnendelen R32 2,0 - 7,0 / kW 92 Selectie 106 Single + AOYG36-54KBTB / AOYG36-54KRTA R32 9,5 - 13,4 / 10,8 - 15,5 kW 114
Fujitsu Specials en accessoires Accessoires en inbedrijfstelling Trinnity airconditioning Single- en Multisplit systeem model type koudemiddel koel / verw. vermogen pagina Freeverter DX oplossingen 120 Fujitsu accessoires 122 pagina Koeltechnische accessoires 136 Luchttechnische accessoires 156 Gereedschappen 164 Inbedrijfstelling 198 model type koudemiddel koel / verw. vermogen pagina Single Split hooghangend wandmodel TVSK AEMG2 R32 2,7 - 5,2 / 3,0 - 5,3 kW 132 Multi Split hooghangend wandmodel TVSK AEDG2 R32 4,1 - 5,2 / 4,4 - 5,4 kW 134 Buitendeel Binnendelen Inhoud Algemeen Fujitsu InleIdIng

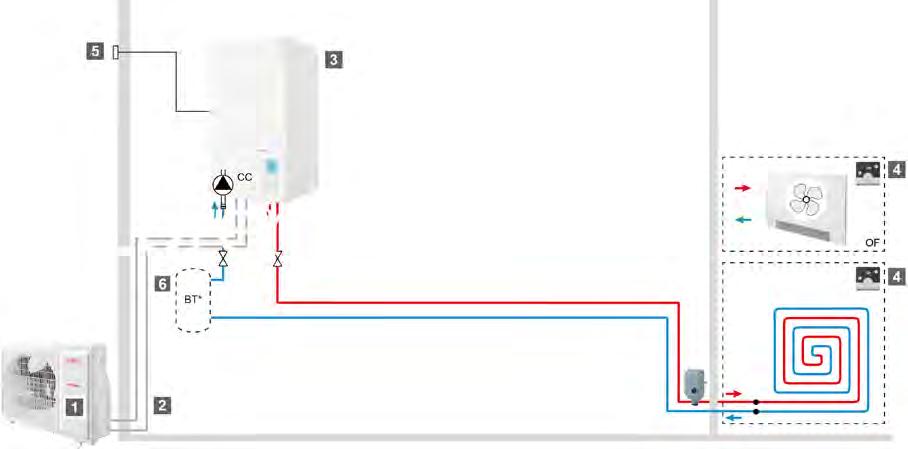

Fujitsu-Atlantic lucht/water warmtepompen

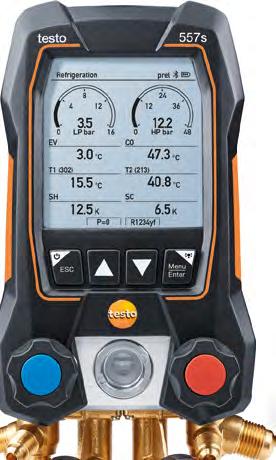

Inbedrijfstelling

7
model type koudemiddel koel / verw. vermogen pagina Mono bloc Aurea Hybride 5 Add on R32 5,3 kW 172 Splitsysteem ATW Alfea Ai Extensa Ai5 - Ai10 R32 4,4 - 8,9 kW 174 Excellia +11(F) - +16(F) 400V R410A 10,8 - 13 kW 178 Extensa Duo Ai3 - Ai10 R32 3,5 - 8,9kW 180 Excellia Duo +11(F) - +16(F) 400V R410A 10,8 - 13 kW 184 Laag temperatuur convectoren Yardi-I EV3 1,18 - 3,76 / 1,25 - 3,6 186 ATW toebehoren 188 Warmtepomp boiler Explorer V4 V4 200 - 270 194 Warmtepomp boiler Calypso VM VM 100- 150 196
Yardi-I EV3 Alfea Ai Explorer V4 model type koudemiddel koel / verw. vermogen pagina Inbedrijfstelling, inclusief aankoppelen tot 15 kW koelvermogen 198
Climeleon

Productoverzicht

Single split systemen inverter R32

8
Model Hooghangend wandmodel ASYG KM Hooghangend wandmodel ASYG KG Hooghangend wandmodel ASYG KE Hooghangend wandmodel ASYG KP/KL Cassette model AUXG Cassette model AUXG 3D Koel/ verw. vermogen 2,0 / 3,0 kW ASYG07KMCC ASYG07KGTA ASYG07KETA ASYG07KPCA 2,5 / 3,2 kW ASYG09KMCC ASYG09KGTA ASYG09KETA ASYG09KPCA AUXG09KVLA 3,4 / 4,0 kW ASYG12KMCC ASYG12KGTA ASYG12KETA ASYG12KPCA AUXG12KVLA 4,0 / 5,0 kW ASYG14KMCC ASYG14KGTA ASYG14KETA AUXG14KVLA 5,2 / 6,0 kW ASYG18KMTB ASYG18KLCA AUXG18KVLA AUXG18KRLB 6,0 / 7,0 kW AUXG22KVLA AUXG22KRLB 7,1 / 8,0 kW ASYG24KMTB ASYG24KLCA AUXG24KVLA AUXG24KRLB 8,0 / 8,8 kW ASYG30KMTA AUXG30KRLB 9,4 / 11,2 kW ASYG36KMTA AUXG36KRLB 12,1 / 13,3 kW AUXG45KRLB 14,0 / 16,0 kW AUXG54KRLB ProductoverzIcht SIngle SPlIt SyStemen Sets binnen - buiten

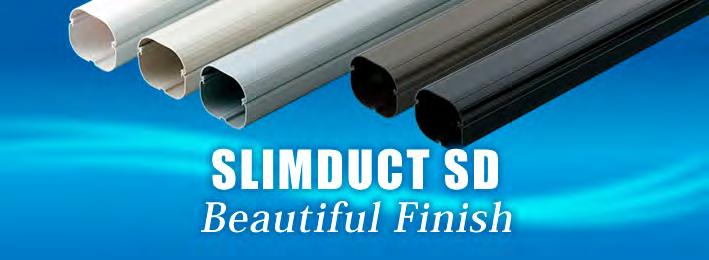

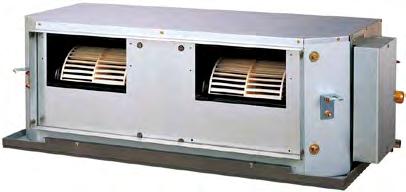

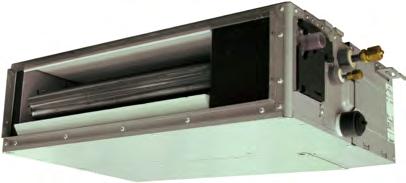

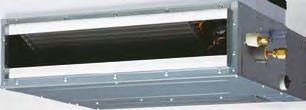

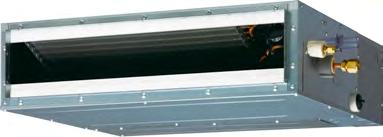

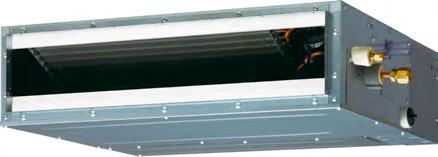

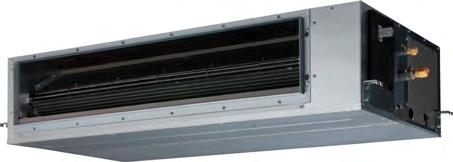

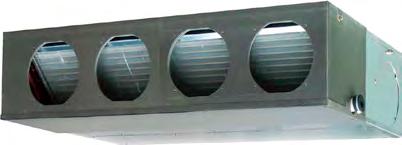

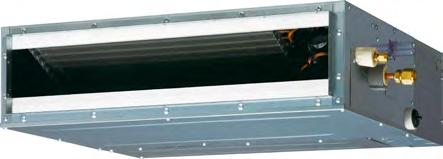

9 Satelliet model ARXG slimduct Satelliet model ARXG Satelliet model ARXG compact Satelliet model ARXG hoge druk Plafondmodel ABYG Vloermodel AGYG ARXG09KLLAP AGYG09KVCA ARXG12KLLAP ARXG12KHTAP AGYG12KVCA ARXG14KLLAP ARXG14KHTAP AGYG14KVCA ARXG18KLLAP ARXG18KHTAP ABYG18KRTA ARXG22KMLA ARXG22KHTAP ABYG22KRTA ARXG24KMLA ARXG24KHTAP ABYG24KRTA ARXG30KMLA ARXG30KHTAP ABYG30KRTA ARXG36KMLA ARXG36KHTAP ABYG36KRTA ARXG45KMLA ARXG45KHTAP ARXG45KHTA ABYG45KRTA ARXG54KHTAP ARXG54KHTA ABYG54KRTA

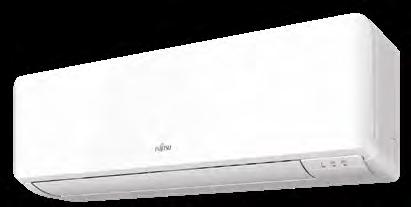

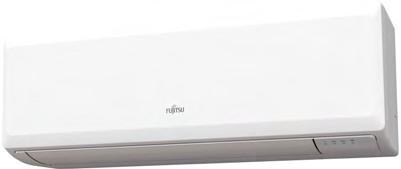

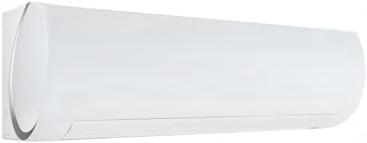

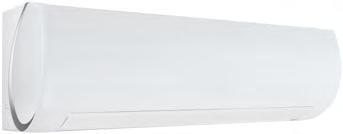

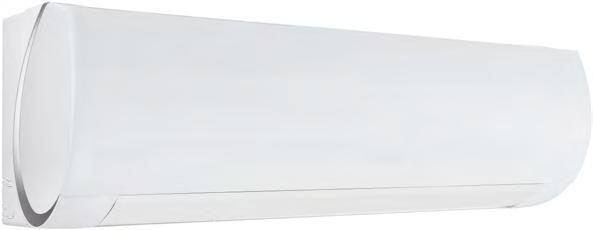

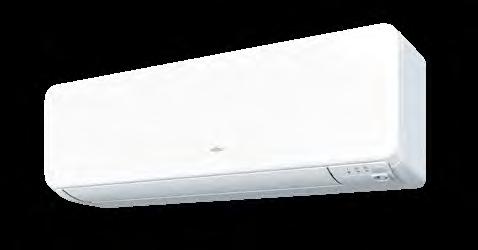

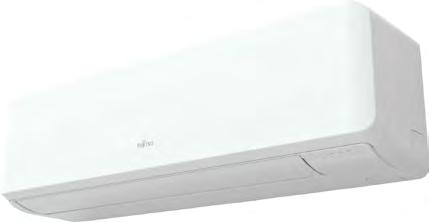

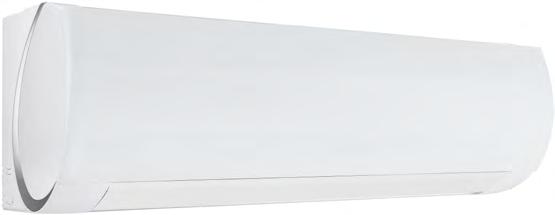

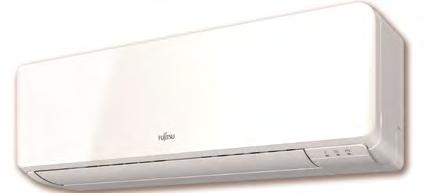

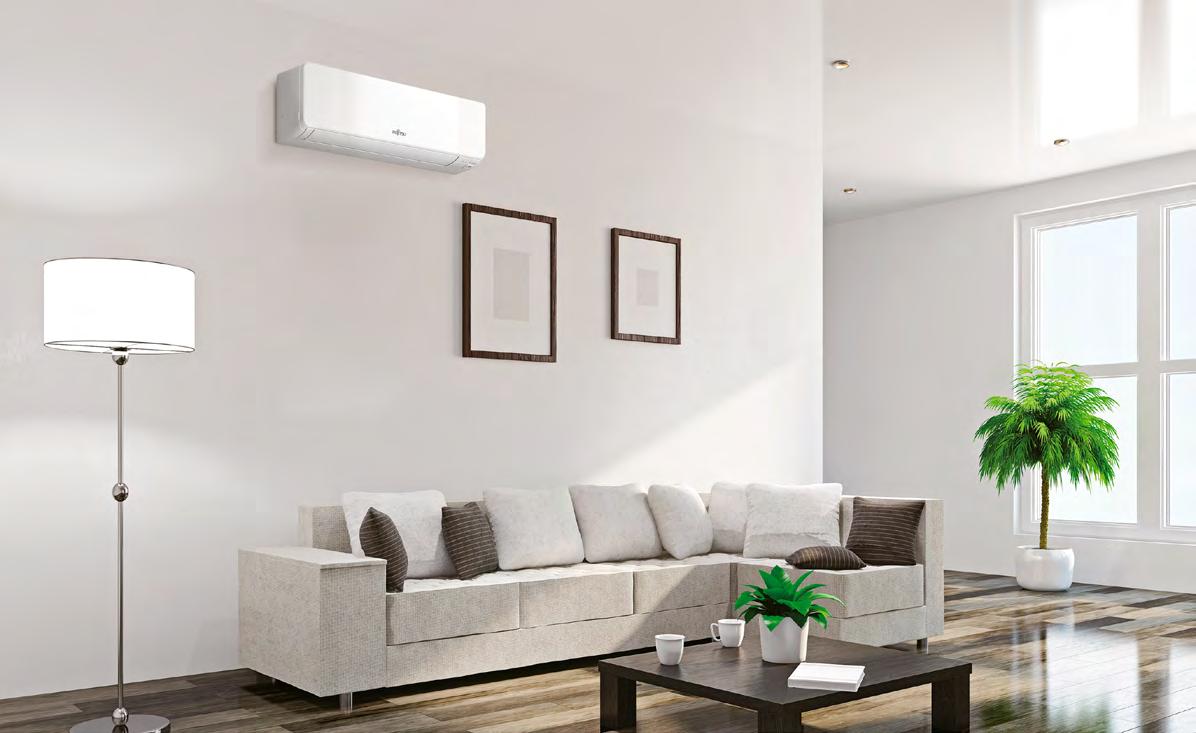

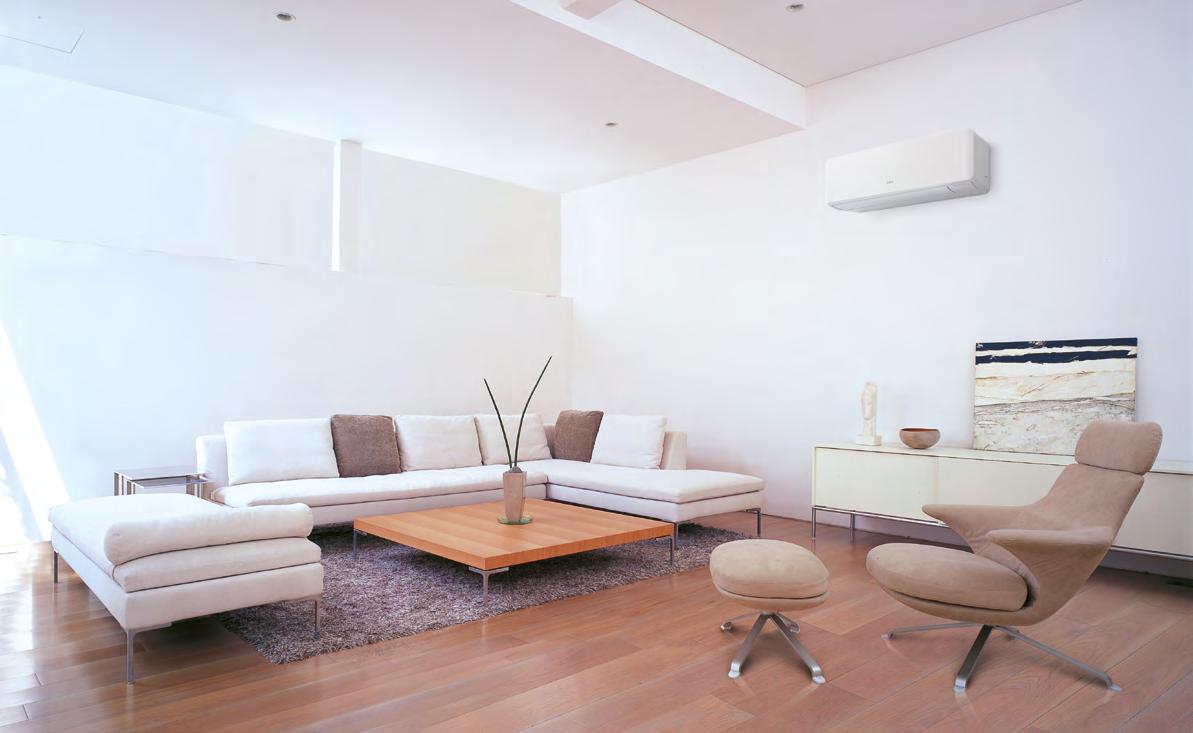

Hooghangend wandmodel type ASYG KMCC inverter R32

Single split systeem Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening, incl. vorstvrijstand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 12

Buitenunits

10
Type ASYG07KMCC / Type ASYG09KMCC / Type ASYG12KMCC / Type ASYG14KMCC / 2,0kW / 2,5kW 2,5kW / 2,8kW 3,4kW / 4,0kW 4,2kW / 5,4kW AOYG07-12KMCC AOYG14KMCC
Model/klasse/vermogen FGlair
A++ A++ A++ A++ A+ A+ A+ A+ KP-KL serie KM-KG serie KE-serie hoog a /d wand

Optioneel Inclusief

3-draadsbedieningen, communiecatiekit noodzakelijk 8503798

11 Type binnenunit ASYG07KMCC ASYG09KMCC ASYG12KMCC ASYG14KMCC Type buitenunit AOYG07KMCC AOYG09KMCC AOYG12KMCC AOYG14KMCC Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~3,0) 2,5(0,9~3,2) 3,4(0,9~3,9) 4,2(0,9~4,4) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~4,0) 4,0(0,9~5,3) 5,4(0,9~6,0) Verwarm. vermogen bij -10/ 20°C kW 2,17 2,55 3,38 3,83 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 7,4 7,4 7,3 6,9 SCOP verwarmen kW/kW 4,1 4,1 4,4 4,1 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/20 40/34/29/20 40/35/30/20 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 270/834/222 270/834/222 270/834/222 270/834/222 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 542/799/290 Gewicht (netto) binnenunit kg 10 10 10 10 Gewicht (netto) buitenunit kg 22 22 24 31 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/20 600/15/20 700/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom (max.) A 3 3,4 5,1 6,8 Opgenomen vermogen kW 0,25-1,21 0,25-1,26 0,25-1,52 0,25-1,73 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501103 8501105 8501107 8501109 Prijs set € 1.394,00 € 1.594,00 € 1.828,00 € 2.307,00 Kortingcode 900 voorraad voorraad voorraad voorraad
naar shop Eenvoudige wandbediening 8510831 Infrarood afstandsbediening. Incl. houder voor muurbevestiging. Uitgebreide bediening 8507118 Wireless lan adapter 8511060
Link
Zie pagina 124 voor informatie.
Productinformatie leverancier.

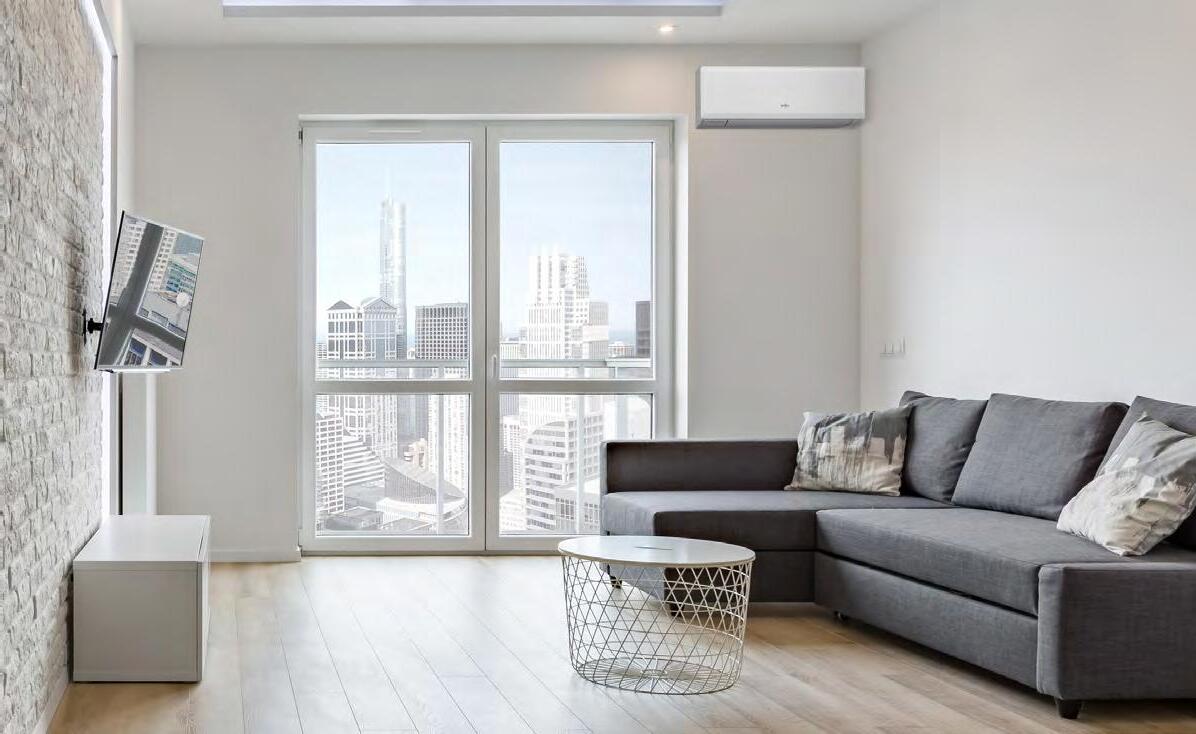

Hooghangend wandmodel type ASYG KMTB(E) inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

• Diverse 2-draads wandbedieningen aansluitbaar (optie+ comm. kit)

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 18

Buitenunit

12
Type ASYG18KMTB Type ASYG24KMTB Model/klasse/vermogen 5,2 kW 6,3 kW 7,1 kW 8,0 kW A++ A+ A++ A+ / / / /
AOYG24KMTA AOYG18KMTA KM-KG serie KE serie KP-KL serie hoog a /d wand

Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.

Optioneel

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

touch/LCD, inbouw 1116000

124 voor informatie.

13 Type binnenunit ASYG18KMTE ASYG24KMTB Type buitenunit AOYG18KMTA AOYG24KMTA Energielabel A++/A++ A++/A+ Nom. koelvermogen kW 5,2(0,9~6,0) 7,1(0,9~8,3) Nom.verwarmingsvermogen kW 6,3(0,9~8,7) 8,0(0,9~10,1) Verwarm. vermogen bij -10/ 20°C kW 5,9 7,8 Ontvochtigingscapaciteit l/h 1,7 2,7 SEER koelen kW/kW 7,77 7,28 SCOP verwarmen kW/kW 4,60 4,18 Luchthoeveelheid binnenunit m3/h 980/810/640/510 1170/850/640/510 Geluidsniveau binnenunit dB(A) 45/40/35/29 49/40/35/29 Geluidsniveau buitenunit dB(A) 50 54/52 Afm. binnenunit (hxbxd) mm 280/980/240 280/980/240 Afm. buitenunit (hxbxd) mm 632/799/290 716/820/315 Gewicht (netto) binnenunit kg 12,5 12,5 Gewicht (netto) buitenunit kg 36 42 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-30 Max. hoogteverschil m 20 25 Vulling/ lengte/ per mtr g/m/ g/m 1020/15/20 1320/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 7 8,6 Opgenomen vermogen kW 0,09-2,86 0,14-3 Advies afzekerwaarde A 16 20 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501194 8501196 Prijs set € 2.765,00 € 3.844,00 Kortingcode 900 voorraad voorraad
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121
bediening
zonder functietoets 8507105 8507104
Link naar shop
Eenvoudige
met en
Bediening
Wireless
USB
Inclusief
LAN
adapter 8511052 Productinformatie leverancier. Zie pagina

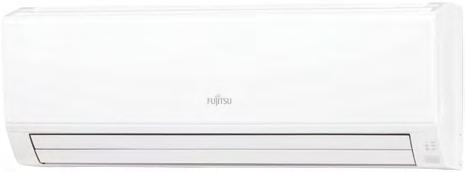

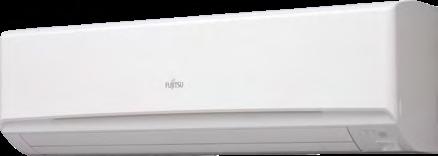

Hooghangend wandmodel

type ASYG KMTA inverter R32

Single split systeem

Kenmerken

• Slim en stijlvol ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

• Diverse 2-draads wandbedieningen aansluitbaar (optie)

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 30 en 36

14
Type ASYG30KMTA Type ASYG36KMTA
8,0 kW 9,4 kW 8,8 kW 10,1 kW A++ A++ A+ A+ / / / /
Model/klasse/vermogen Buitenunit
KE serie KP-KL serie KM-KG serie Hoog a /d wand
AOYG30-36KMTA

Optioneel Inclusief

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.

Bediening Easy touch/LCD 8507121

Bediening LCD 8507119

Bediening touch/LCD, inbouw 1116000

15
Type binnenunit ASYG30KMTA ASYG36KMTA Type buitenunit AOYG30KMTA AOYG36KMTA Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 8(2,9~9,0) 9,4(2,9~10) Nom.verwarmingsvermogen kW 8,8(2,2~11) 10,1(2,7~11,2) Verwarm. vermogen bij -10/ 20°C kW 7,58 7,72 Ontvochtigingscapaciteit l/h 2,6 3,8 SEER koelen kW/kW 6,67 6,14 SCOP verwarmen kW/kW 4,54 4,52 Luchthoeveelheid binnenunit m3/h 1330/1100/920/720 1330/1100/920/720 Geluidsniveau binnenunit dB(A) 50/44/40/33 50/44/40/33 Geluidsniveau buitenunit dB(A) 53/55 55 Afm. binnenunit (hxbxd) mm 340/1150/280 340/1150/280 Afm. buitenunit (hxbxd) mm 788/940/320 788/940/320 Gewicht (netto) binnenunit kg 18,5 18,5 Gewicht (netto) buitenunit kg 52 52 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 1900/30/40 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,2 13,9 Opgenomen vermogen kW 0,48-4,23 0,48-4,3 Advies afzekerwaarde A 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501251 8501252 Prijs set € 5.079,00 € 5.209,00 Kortingcode 900 bestelartikel bestelartikel
Link naar shop Wireless LAN USB adapter 8511052
Productinformatie leverancier. Eenvoudige bediening
zonder functietoets 8507105 8507104
Zie
pagina 124 voor informatie.
met en

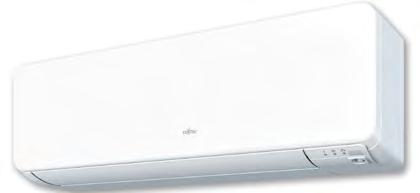

Hooghangend wandmodel type ASYG KGTB inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A+++ en energiezuinig

• Standaard met Human sensor

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

Binnenunits Model/klasse/vermogen

Buitenunit

• Energie investeringsaftrek (EIA)

EIA proof type 7, 9 en 12

16
Type ASYG07KGTB / Type ASYG09KGTB / Type ASYG12KGTB / Type ASYG14KGTB A++ / A+ 2,0kW / 2,5kW 2,5kW / 2,8kW 3,4kW / 4,0kW 4,2kW / 5,4kW A+++ A+++ A+++ A+++ A+++ A+++
KM-KG serie KE serie KP-KL serie hoog a /d wand
AOYG07-14KGCA

Optioneel

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Zie

124 voor informatie.

17 Type binnenunit ASYG07KGTB ASYG09KGTB ASYG12KGTB ASYG14KGTB Type buitenunit AOYG07KGCA AOYG09KGCA AOYG12KGCA AOYG14KGCA Energielabel A+++/A+++ A+++/A+++ A+++/A+++ A++/A+ Nom. koelvermogen kW 2,0(0,9~3,2) 2,5(0,9~3,4) 3,4(0,9~4,1) 4,2(0,9~4,5) Nom.verwarmingsvermogen kW 2,5(0,9~5,2) 2,8(0,9~5,4) 4,0(0,9~6,1) 5,4(0,9~6,4) Verwarm. vermogen bij -10/ 20°C kW 3,63 3,77 3,83 4,02 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 8,52 8,52 8,51 7,11 SCOP verwarmen kW/kW 5,12 5,11 5,1 4,31 Luchthoeveelheid binnenunit m 3/h 650/540/430/270 700/560/430/270 700/560/430/250 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/19 40/34/29/19 40/35/30/19 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 270/834/215 270/834/215 270/834/215 270/834/215 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 542/799/290 542/799/290 Gewicht (netto) binnenunit kg 10 10 10 10 Gewicht (netto) buitenunit kg 30 30 31 32 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 750/15/20 750/15/20 850/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom (max.) A 2,8 3,5 4,8 6,4 Opgenomen vermogen kW 0,25-1,58 0,25-1,72 0,25-1,89 0,25-2,06 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8511031 8511038 8511044 8511050 Prijs set € 1.817,00 € 2.057,00 € 2.323,00 € 2.867,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop Wireless lan adapter 8511060 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.
Inclusief Bediening touch/LCD,
leverancier.
Eenvoudige bediening
functietoets 8507105 8507104
inbouw 1116000 Productinformatie
pagina
met en zonder

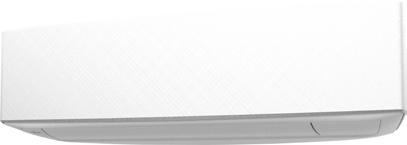

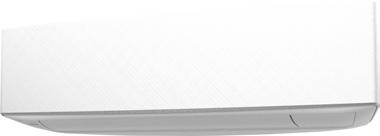

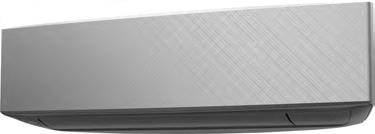

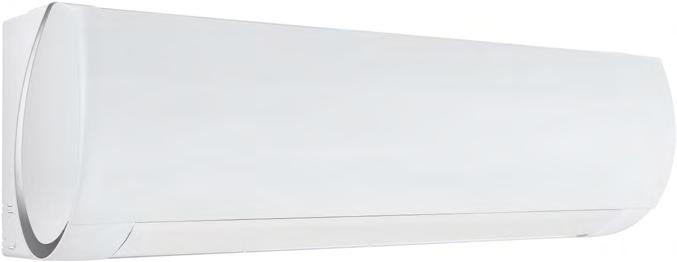

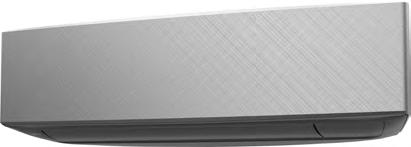

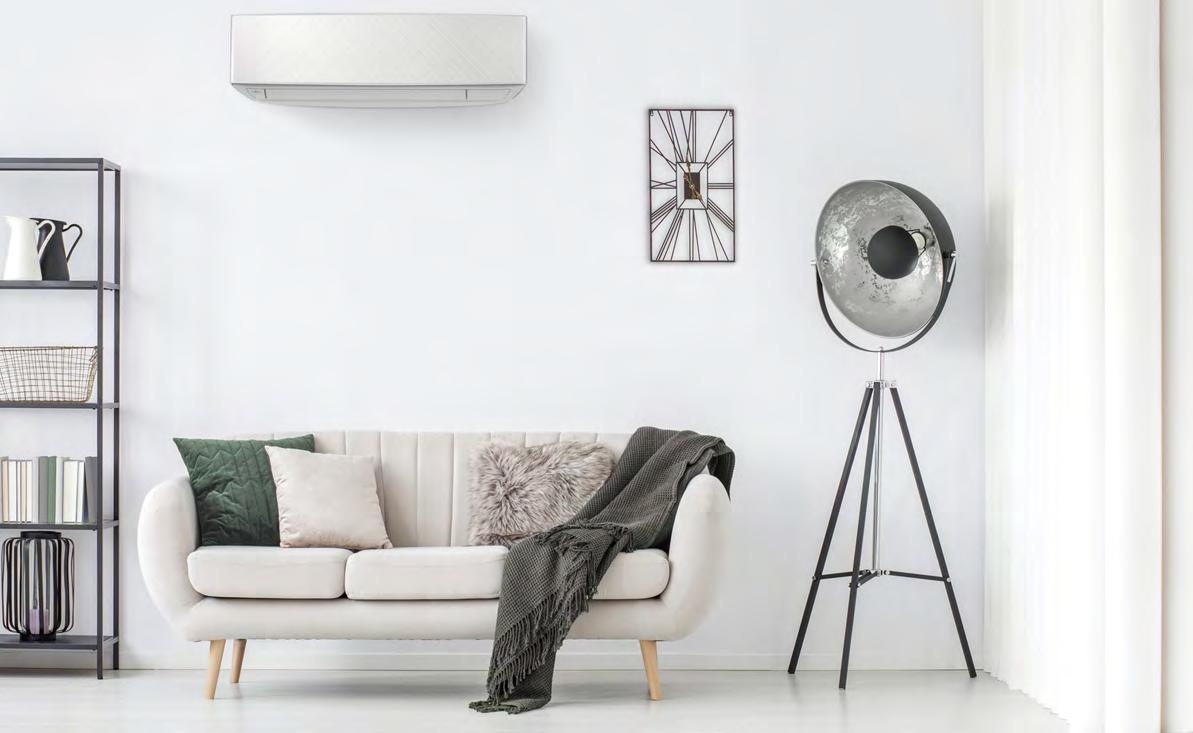

Hooghangend wandmodel type ASYG KETA design inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 12

Buitenunit

18
Type ASYG07KETA Type ASYG09KETA Type ASYG12KETA Type ASYG14KETA
2,0 kW 2,5 kW 3,4 kW 4,2 kW 2,5 kW 2,8 kW 3,8 kW 5,4 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
AOYG07-12KETA AOYG14KETA KM-KG serie KE serie KP-KL serie Hoog a /d wand
Model/klasse/vermogen

Optioneel

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

19 Type binnenunit ASYG07KETA ASYG09KETA ASYG12KETA ASYG14KETA Type buitenunit AOYG07KETA AOYG09KETA AOYG12KETA AOYG14KETA Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~3) 2,5(0,9~3,2) 3,4(0,9~3,9) 4,2(0,9~4,4) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~4) 3,8(0,9~5,3) 5,4(0,9~6) Verwarm. vermogen bij -10/ 20°C kW 2,17 2,55 3,38 3,83 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 7,4 7,4 7,3 6,9 SCOP verwarmen kW/kW 4,1 4,1 4,4 4,1 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/20 40/34/29/20 40/35/30/20 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 542/799/290 Gewicht (netto) binnenunit kg 11 11 11 11,5 Gewicht (netto) buitenunit kg 23 23 25 31 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/20 600/15/20 700/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 3 3,4 5,1 6,8 Opgenomen vermogen kW 1,17/1,21 1,21/1,26 1,27/1,52 1,4/1,73 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer KETA-W wit 8501242 8501243 8501244 8501245 Prijs set KETA-W (wit) € 1.503,00 € 1.718,00 € 1.968,00 € 2.490,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop KETA-W (wit) Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening.
houder voor
Incl.
muur bevestiging.
Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 124 voor informatie. Productinformatie leverancier. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Hooghangend wandmodel type ASYG KETA design inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Model/klasse/vermogen

• Energie investeringsaftrek (EIA)

EIA proof type 12

Buitenunit

20
Type ASYG07KETA Type ASYG09KETA Type ASYG12KETA Type ASYG14KETA
2,0 kW 2,5 kW 3,4 kW 4,2 kW 2,5 kW 2,8 kW 3,8 kW 5,4 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
AOYG07-12KETA AOYG14KETA KE KM-KGserieserie KE serie KP-KL serie hoog a /d wand

naar shop

Optioneel

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

21 Type binnenunit ASYG07KETA ASYG09KETA ASYG12KETA ASYG14KETA Type buitenunit AOYG07KETA AOYG09KETA AOYG12KETA AOYG14KETA Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~3) 2,5(0,9~3,2) 3,4(0,9~3,9) 4,2(0,9~4,4) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~4) 3,8(0,9~5,3) 5,4(0,9~6) Verwarm. vermogen bij -10/ 20°C kW 2,17 2,55 3,38 3,83 Ontvochtigingscapaciteit l/h 1 1,3 1,8 2,1 SEER koelen kW/kW 7,4 7,4 7,3 6,9 SCOP verwarmen kW/kW 4,1 4,1 4,4 4,1 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/20 40/34/29/20 40/35/30/20 43/36/30/20 Geluidsniveau buitenunit dB(A) 46 46 50 50 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 542/799/290 Gewicht (netto) binnenunit kg 11 11 11 11,5 Gewicht (netto) buitenunit kg 23 23 25 31 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/20 600/15/20 700/15/20 850/15/20 Condensafvoer inw./uitw. mm 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 13,8/15-16,8 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 3 3,4 5,1 6,8 Opgenomen vermogen kW 1,17/1,21 1,21/1,26 1,27/1,52 1,4/1,73 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer KETA-S grijs 8501247 8501248 8501249 8501250 Prijs set KETA-S (grijs) € 1.513,00 € 1.731,00 € 1.983,00 € 2.507,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link
KETA-S (grijs) Bediening
Bediening
touch/LCD
Infrarood
LCD 8507119
Easy
8507121
afstandsbe diening. Incl. houder voor muur bevestiging.
Inclusief Bediening touch/LCD, inbouw
Wireless LAN USB
8511052
Productinformatie
Eenvoudige bediening
en zonder functietoets 8507105 8507104
1116000
adapter
Zie pagina 124 voor informatie.
leverancier.
met

Hooghangend wandmodel type ASYG KPCA inverter R32

Single split systeem

Kenmerken

• Stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Eenvoudige Infrarood afstandsbediening

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Buitenunit laag geluidsniveau instelling

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Buitenunit

22
Type ASYG09KPCA Type ASYG12KPCA Model/klasse/vermogen 2,0 kW 2,5 kW 2,5 kW 3,4 kW 2,8 kW 3,8 kW A++ A+ A++ A++ A+ A+ / / / / / /
Type ASYG07KPCA
KM-KG serie KE serie KP-KL serie hoog a /d wand
AOYG07-12KPCA

infrarood afstandsbediening

Wireless LAN USB adapter 8511052

Zie pagina 124 voor informatie.

Productinformatie leverancier.

Link naar shop

23 Type binnenunit ASYG07KPCA ASYG09KPCA ASYG12KPCA Type buitenunit AOYG07KPCA AOYG09KPCA AOYG12KPCA Energielabel A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,0(0,9~2,8) 2,5(0,9~3,0) 3,4(0,9~3,7) Nom.verwarmingsvermogen kW 2,5(0,9~3,4) 2,8(0,9~3,8) 3,8(0,9~4,8) Verwarm. vermogen bij -10/ 20°C kW 2,04 2,41 2,78 Ontvochtigingscapaciteit l/h 1 1,3 1,8 SEER koelen kW/kW 6,7 6,7 6,7 SCOP verwarmen kW/kW 4 4 4,1 Luchthoeveelheid binnenunit m3/h 580/460/340/240 580/460/340/240 630/490/360/240 Geluidsniveau binnenunit dB(A) 45/38/31/22 45/38/31/22 46/40/33/22 Geluidsniveau buitenunit dB(A) 45/46 47 49/51 Afm. binnenunit (hxbxd) mm 270/784/224 270/784/224 270/784/224 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 541/663/290 Gewicht (netto) binnenunit kg 8 8 8 Gewicht (netto) buitenunit kg 23 23 25 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 550/15/20 550/15/20 590/15/20 Condensafvoer inw./uitw. mm 11,8/15-16,8 11,8/15-16,8 11,8/15-16,8 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 3,2 3,8 5,6 Opgenomen vermogen kW 0,48/0,63 0,71/0,79 1/1,14 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501182 8501184 8501186 Prijs set € 1.276,00 € 1.313,00 € 1.509,00 Kortingcode 900 voorraad voorraad voorraad
Optioneel
Inclusief

Hooghangend wandmodel

type ASYG KLCA ECO inverter R32

Single split systeem

Kenmerken

• Stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Eenvoudige infrarood afstandsbediening

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Binnenunits

Model/klasse/vermogen

Buitenunits

24
Type ASYG18KLCA / Type ASYG24KLCA / 5,2 kW / 6,3 kW 7,1 kW / 8,0 kW A++ A+ A+ A++
AOYG18KLCA AOYG24KLCA KM-KG serie KE serie KP-KL serie hoog a /d wand
25 Type binnenunit ASYG18KLCA ASYG24KLCA Type buitenunit AOYG18KLCA AOYG24KLCA Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,5) 7,1(0,9~7,7) Nom.verwarmingsvermogen kW 6,3(0,9~6,6) 8,0(0,9~9,0) Verwarm. vermogen bij -10/ 20°C kW 4,71 7,56 Ontvochtigingscapaciteit l/h 1,9 3,1 SEER koelen kW/kW 7,2 7,1 SCOP verwarmen kW/kW 4,3 4 Luchthoeveelheid binnenunit m 3/h 865/780/665/555 1040/880/685/555 Geluidsniveau binnenunit dB(A) 47/44/40/35 51/45/38/33 Geluidsniveau buitenunit dB(A) 50/56 55/57 Afm. binnenunit (hxbxd) mm 293/790/249 293/790/249 Afm. buitenunit (hxbxd) mm 542/799/290 632/799/290 Gewicht (netto) binnenunit kg 9,5 10 Gewicht (netto) buitenunit kg 33 38 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-30 Max. hoogteverschil m 20 25 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 1100/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom (max.) A 13,5 17,5 Opgenomen vermogen kW 0,14-2,09 0,18-2,74 Advies afzekerwaarde A 16 25 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8511090 8511095 Prijs set € 2.761,00 € 3.853,00 Kortingcode 900 voorraad voorraad Link naar shop Infrarood afstandsbediening Inclusief
leverancier.
Productinformatie

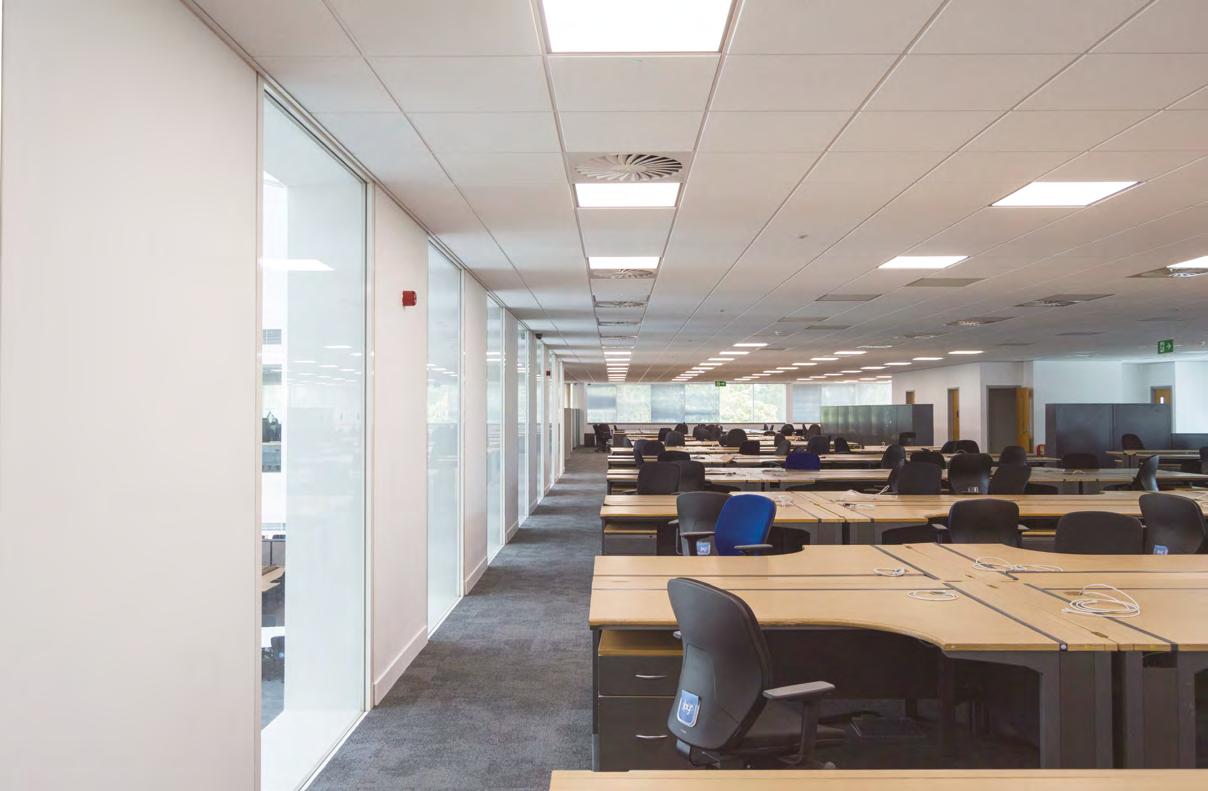

Cassette model type AUXG KVLA inverter R32

plafond 600 - 600

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Mooi strak gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

Geschikt voor plafonds tot 3,5 meter

Model/klasse/vermogen

• Energie investeringsaftrek (EIA)

EIA proof type 9 en 14

Buitenunits

26
Type AUXG09KVLA Type AUXG12KVLA Type AUXG14KVLA Type AUXG18KVLA
2,5 kW 3,5 kW 4,3 kW 5,2 kW 3,2 kW 4,1 kW 5,0 kW 6,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
Binnenunits
Cassette 600 - 600
AOYG09-14KBTB AOYG18KBTB
600 - 600 900 - 900 Cassette

Optioneel Inclusief

Eenvoudige bediening met en zonder functietoets

Zie

Productinformatie

27 Type binnenunit AUXG09KVLA AUXG12KVLA AUXG14KVLA AUXG18KVLA Type buitenunit AOYG09KBTB AOYG12KBTB AOYG14KBTB AOYG18KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,5(0,9~3,2) 3,5(0,9~4,4) 4,3(0,9~5,4) 5,2(0,9~5,9) Nom.verwarmingsvermogen kW 3,2(0,9~4,7) 4,1(0,9~5,7) 5(0,9~6,5) 6(0,9~7,5) Verwarm. vermogen bij -10/ 20°C kW 3,53 4,14 4,81 5,42 Ontvochtigingscapaciteit l/h 0,6 1,2 1,5 2,2 SEER koelen kW/kW 6,7 6,6 6,5 6,6 SCOP verwarmen kW/kW 4,4 4,3 4,4 4,2 Luchthoeveelheid binnenunit m3/h 540/490/440/390 600/530/470/410 680/580/490/410 680/580/490/410 Geluidsniveau binnenunit dB(A) 33/31/29/27 37/34/30/27 38/34/30/27 38/34/30/26 Geluidsniveau buitenunit dB(A) 46 47 49 50 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 245/570/570 245/570/570 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 542/799/290 632/799/290 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 15 15 15 Gewicht (netto) buitenunit kg 32 33 33 36 Gewicht (netto) rooster kg 2,3 2,3 2,3 2,3 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-20 5-25 5-25 5-30 Max. hoogteverschil m 15 15 20 20 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 850/15/20 1020/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 7,9 9,7 10,2 12,1 Opgenomen vermogen kW 1,82 2,24 2,35 2,79 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501111 8501113 8501115 8501116 Prijs set € 3.159,00 € 3.297,00 € 3.656,00 € 3.807,00 Kortingcode 900* voorraad voorraad voorraad voorraad
naar shop
Link
Standaard infrarood afstandsbediening. Incl. houder voor muurbevestiging. Wireless lan adapter 1085027
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
pagina 124 voor informatie.
leverancier.
8507105 8507104

Cassette model

type AUXG KVLA inverter R32

plafond 600 - 600

Single split systeem

Binnendeel ook geschikt voor Free Multi model (22)

Kenmerken

• Mooi strak gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

Geschikt voor plafonds tot 3,5 meter

Buitenunits

28
Type AUXG22KVLA Type AUXG24KVLA Binnenunits 6,0 kW 6,8 kW 7,0 kW 7,5 kW A++ A++ A+ A+ / / / /
Cassette 600 - 600 Model/klasse/vermogen
AOYG22KBTB AOYG24KBTB
600 - 600 900 - 900 Cassette

Standaard infrarood afstandsbediening. Incl. houder voor muurbevestiging.

Optioneel

Bediening Easy touch/LCD 8507121

Bediening LCD 8507119

Bediening touch/LCD, inbouw 1116000

Productinformatie leverancier.

Kortingcode 900*

Link naar shop

* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Wireless lan adapter 1085027

Zie pagina 124 voor informatie.

29 Type binnenunit AUXG22KVLA AUXG24KVLA Type buitenunit AOYG22KBTB AOYG24KBTB Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 6(0,9~6,7) 6,8(0,9~8) Nom.verwarmingsvermogen kW 7(0,9~8) 7,5(0,9~9,1) Verwarm. vermogen bij -10/ 20°C kW 5,42 6,65 Ontvochtigingscapaciteit l/h 2,6 2,7 SEER koelen kW/kW 6,6 6,1 SCOP verwarmen kW/kW 4,3 4 Luchthoeveelheid binnenunit m3/h 830/740/600/450 930/830/600/450 Geluidsniveau binnenunit dB(A) 44/42/36/30 49/44/36/30 Geluidsniveau buitenunit dB(A) 51 53/54 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 Afm. buitenunit (hxbxd) mm 632/799/290 716/820/315 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 16 16 Gewicht (netto) buitenunit kg 42 42 Gewicht (netto) rooster kg 2,3 2,3 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-30 5-30 Max. hoogteverschil m 25 25 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1250/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 12,6 13,6 Opgenomen vermogen kW 2,9 3,09 Advies afzekerwaarde A 16 25 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501117 8501119 Prijs set € 4.374,00 € 4.583,00
voorraad voorraad
Inclusief

Cassette model type AUXG KVLA inverter R32 ECO

plafond 600 - 600

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Eco uitvoering

Kenmerken

• Mooi strak gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

• Eco uitvoering buitendeel heeft een lager SEER/SCOP en werkgebied*

Geschikt voor plafonds tot 3,5 meter

Model/klasse/vermogen

Buitenunits

30
Type AUXG09KVLA Type AUXG12KVLA Type AUXG14KVLA Type AUXG18KVLA Binnenunits 2,5 kW 3,5 kW 4,3 kW 5,2 kW 3,2 kW 4,1 kW 5,0 kW 6,0 kW A++ A++ A++ A++ A+ A+ A+ A / / / / / / / /
Cassette 600 - 600 ECO
AOYG09-12KATA AOYG14-18KATA *Buitenunits in Eco uitvoering.
900 - 900 600 - 600 Eco Cassette
31 Type binnenunit AUXG09KVLA AUXG12KVLA AUXG14KVLA AUXG18KVLA Type buitenunit AOYG09KATA AOYG12KATA AOYG14KATA AOYG18KATA Energielabel A++/A+ A++/A+ A++/A+ A++/A Nom. koelvermogen kW 2,5(0,9~2,7) 3,5(0,9~3,7) 4,3(0,9~4,5) 5,2(0,9~5,4) Nom.verwarmingsvermogen kW 3,2(0,9~3,9) 4,1(0,9~4,4) 5(0,9~5,3) 6(0,9~6,3) Verwarm. vermogen bij -10/ 20°C kW 2,35 2,73 3,49 4,18 Ontvochtigingscapaciteit l/h 0,6 1,2 1,5 2,2 SEER koelen kW/kW 6,2 6,1 6,1 6,1 SCOP verwarmen kW/kW 4 4 4 3,9 Luchthoeveelheid binnenunit m3/h 540/490/440/390 600/530/470/410 680/580/490/410 680/580/490/410 Geluidsniveau binnenunit dB(A) 33/31/29/27 37/34/30/27 38/34/30/27 38/34/30/26 Geluidsniveau buitenunit dB(A) 47 49 50 51/52 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 245/570/570 245/570/570 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 542/799/290 542/799/290 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 15 15 15 Gewicht (netto) buitenunit kg 23 23 32 33 Gewicht (netto) rooster kg 2,3 2,3 2,3 2,3 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-15 5-15 5-20 5-20 Max. hoogteverschil m 15 15 20 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/- 700/15/- 850/15/20 900/15/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 6,9 7,7 9,2 10,1 Opgenomen vermogen kW 1,59 1,78 2,12 2,33 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501235 8501236 8501237 8501239 Prijs set € 2.869,00 € 3.036,00 € 3.373,00 € 3.510,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Optioneel Inclusief Standaard infrarood afstandsbediening. Incl. houder voor muurbevestiging. Wireless lan adapter 1085027 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Zie pagina 124 voor informatie. Productinformatie leverancier. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Cassette model ECO

type AUXG KVLA inverter R32

ECO plafond 600 - 600

Single split systeem

Binnendeel ook geschikt voor Free Multi model (22)

Eco uitvoering

Kenmerken

• Mooi strak gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

• Eco uitvoering buitendeel heeft een lager SEER/SCOP en werkgebied*

Geschikt voor plafonds tot 3,5 meter

Binnenunits

Model/klasse/vermogen

Buitenunit

32
6,0 kW 6,8 kW 7,0 kW 7,5 kW A++ A+ A A / / / /
Cassette 600 - 600 ECO Type AUXG22KVLA Type AUXG24KVLA *Buitenunit in Eco uitvoering. AOYG22-24KATA
600 - 600 900 - 900 Eco Cassette

Standaard

Productinformatie leverancier.

Eenvoudige bediening met en zonder functietoets 8507105

Zie pagina 124 voor informatie.

33 Type binnenunit AUXG22KVLA AUXG24KVLA Type buitenunit AOYG22KATA AOYG24KATA Energielabel A++/A A+/A Nom. koelvermogen kW 6(0,9~6,3) 6,8(0,9~7,4) Nom.verwarmingsvermogen kW 7(0,9~7,4) 7,5(0,9~8,6) Verwarm. vermogen bij -10/ 20°C kW 4,63 6,28 Ontvochtigingscapaciteit l/h 2,6 2,7 SEER koelen kW/kW 6,1 5,9 SCOP verwarmen kW/kW 3,9 3,8 Luchthoeveelheid binnenunit m3/h 830/740/600/450 930/830/600/450 Geluidsniveau binnenunit dB(A) 44/42/36/30 49/44/36/30 Geluidsniveau buitenunit dB(A) 52/53 54/55 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 Afm. buitenunit (hxbxd) mm 632/799/290 632/799/290 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 16 16 Gewicht (netto) buitenunit kg 36 38 Gewicht (netto) rooster kg 2,3 2,3 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-25 Max. hoogteverschil m 20 20 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1250/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 11,6 12,6 Opgenomen vermogen kW 2,67 2,79 Advies afzekerwaarde A 16 20 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer** 8501240 8501241 Prijs set € 4.054,00 € 4.223,00 Kortingcode 900* bestelartikel bestelartikel Inclusief
Wireless lan adapter
infrarood afstandsbediening. Incl. houder voor muurbevestiging.
1085027 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop.
8507104

Cassette

model type AUXG KRLB inverter R32

plafond 900 - 900

Single split systeem

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 22

Model/klasse/vermogen

Type AUXG18KRLB

Type AUXG22KRLB

Type AUXG24KRLB

Type AUXG30KRLB

Buitenunits

34
5,2 kW 6,0 kW 6,8 kW 8,5 kW 6,0 kW 7,0 kW 7,5 kW 10,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
Cassette 900 - 900 AOYG18-22KBTB AOYG24KBTB
600 - 600 900 - 900 Cassette
AOYG30KBTB
35 Type binnenunit AUXG18KRLB AUXG22KRLB AUXG24KRLB AUXG30KRLB Type buitenunit AOYG18KBTB AOYG22KBTB AOYG24KBTB AOYG30KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,9) 6(0,9~6,7) 6,8(0,9~8) 8,5(2,8~10) Nom.verwarmingsvermogen kW 6(0,9~7,5) 7(0,9~8) 7,5(0,9~9,1) 10(2,7~11,2) Verwarm. vermogen bij -10/ 20°C kW 5,42 5,85 6,65 8,05 Ontvochtigingscapaciteit l/h 1,5 2,2 2,7 2,5 SEER koelen kW/kW 7 7 6,6 6,7 SCOP verwarmen kW/kW 4,3 4,4 4,2 4,3 Luchthoeveelheid binnenunit m3/h 1050/960/900/780 1050/960/900/780 1150/1050/980/870 1600/1400/1270/1150 Geluidsniveau binnenunit dB(A) 33/32/31/28 33/32/31/28 35/33/32/29 40/38/36/33 Geluidsniveau buitenunit dB(A) 50 51 53/54 53/55 Afm. binnenunit (hxbxd) mm 246/840/840 246/840/840 246/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 632/799/290 632/799/290 716/820/315 788/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 23 23 24 26 Gewicht (netto) buitenunit kg 36 38 42 60 Gewicht (netto) rooster kg 6 6 6 6 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 5-50 Max. hoogteverschil m 20 25 25 30 Vulling/ lengte/ per mtr g/m/ g/m 1020/20/20 1250/20/20 1250/20/20 1900/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 12,1 12,6 13,6 22,6 Opgenomen vermogen kW 2,79 2,9 2,94 4,17 Advies afzekerwaarde A 16 16 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501120 8501121 8501122 8501125 Prijs set € 4.118,00 € 4.487,00 € 5.059,00 € 6.298,00 Kortingcode 900* voorraad voorraad voorraad voorraad Link naar shop
aanwezigheidsdetectie Inclusief Easy touch/ LCD 2-draads * Prijzen zijn inclusief bediening. Voor
artikel
Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008 Zie pagina 124 voor informatie. Productinformatie leverancier.
Optie:
dit
hanteren wij kortingcode 904.

Cassette model type AUXG KRLB inverter R32

plafond 900 - 900

Single split systeem

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45 en 54

Model/klasse/vermogen

Buitenunits

36
9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / /
Cassette 900 - 900
Type AUXG36KRLB Type AUXG45KRLB Type AUXG54KRLB
AOYG36KBTB AOYG45-54KBTB 600 - 600 900 - 900 Cassette

Productinformatie

Optie: aanwezigheidsdetectie

37 Type binnenunit AUXG36KRLB AUXG45KRLB AUXG54KRLB Type buitenunit AOYG36KBTB AOYG45KBTB AOYG54KBTB Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~14) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,97 Ontvochtigingscapaciteit l/h 3,3 4,5 5 SEER koelen kW/kW 6,55 SCOP verwarmen kW/kW 4,3 Luchthoeveelheid binnenunit m3/h 1870/1560/1410/1160 2000/1650/1460/1300 2100/1780/1600/1320 Geluidsniveau binnenunit dB(A) 44/41/38/34 46/42/39/35 47/43/40/36 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 288/840/840 288/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 29 29 29 Gewicht (netto) buitenunit kg 52 67 67 Gewicht (netto) rooster kg 6 6 6 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 22,6 28,5 28,5 Opgenomen vermogen kW 4,48 5 5,23 Advies afzekerwaarde A 25 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501126 8501127 8501129 Prijs set € 6.619,00 € 7.347,00 € 8.610,00 Kortingcode 900* voorraad voorraad voorraad Link
shop
naar
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Inclusief Easy touch/ LCD 2-draads Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008
pagina 124 voor informatie.
Zie
leverancier.

Cassette model

type AUXG KRLB inverter

plafond 900 - 900

Single split systeem

400 Volt R32

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45 en 54

Model/klasse/vermogen

Buitenunits

38
9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / /
Cassette 900 - 900 Type AUXG36KRLB Type AUXG45KRLB Type AUXG54KRLB AOYG36KRTA
600 - 600 900 - 900 400 Volt Cassette
AOYG45-54KRTA

Optie:

39 Type binnenunit AUXG36KRLB AUXG45KRLB AUXG54KRLB Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~14) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,97 Ontvochtigingscapaciteit l/h 3,3 4,5 5 SEER koelen kW/kW 6,55 SCOP verwarmen kW/kW 4,3 Luchthoeveelheid binnenunit m3/h 1870/1560/1410/1160 2000/1650/1460/1300 2100/1780/1600/1320 Geluidsniveau binnenunit dB(A) 44/41/38/34 46/42/39/35 47/43/40/36 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 288/840/840 288/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 29 29 29 Gewicht (netto) buitenunit kg 53 67 67 Gewicht (netto) rooster kg 6 6 6 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,48 5 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501222 8501223 8501224 Prijs set € 7.128,00 € 7.721,00 € 8.893,00 Kortingcode 900* voorraad voorraad voorraad Link
shop
naar
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Inclusief Easy touch/ LCD 2-draads Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008 Zie pagina 124 voor informatie.
leverancier.
aanwezigheidsdetectie
Productinformatie

Cassette model type AUXG KRLB inverter R32 ECO

plafond 900 - 900

Single split systeem

Eco uitvoering

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Binnenunits

Model/klasse/vermogen

Buitenunits

40
5,2 kW 6,0 kW 6,8 kW 8,5 kW 6,0 kW 7,0 kW 7,5 kW 10,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
Cassette 900 - 900
Type AUXG18KRLB Type AUXG22KRLB Type AUXG24KRLB Type AUXG30KRLB
AOYG18KATA AOYG22-24KATA AOYG30KATA *Buitenunit in Eco uitvoering. 600 - 600 900 - 900 Eco Cassette
41 Type binnenunit AUXG18KRLB AUXG22KRLB AUXG24KRLB AUXG30KRLB Type buitenunit AOYG18KATA AOYG22KATA AOYG24KATA AOYG30KATA Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,4) 6(0,9~6,3) 6,8(0,9~7,4) 8,5(2,8~9,6) Nom.verwarmingsvermogen kW 6(0,9~6,3) 7(0,9~7,4) 7,5(0,9~8,6) 10(2,7~10,8) Verwarm. vermogen bij -10/ 20°C kW 4,18 4,63 6,28 7,76 Ontvochtigingscapaciteit l/h 1,5 2,2 2,7 2,5 SEER koelen kW/kW 6,2 6,2 6,1 6,1 SCOP verwarmen kW/kW 4,1 4,1 4 4 Luchthoeveelheid binnenunit m3/h 1050/960/900/780 1050/960/900/780 1150/1050/980/870 1600/1400/1270/1150 Geluidsniveau binnenunit dB(A) 33/32/31/28 33/32/31/28 35/33/32/29 40/38/36/33 Geluidsniveau buitenunit dB(A) 51/52 52/53 54/55 53/55 Afm. binnenunit (hxbxd) mm 246/840/840 246/840/840 246/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 542/799/290 632/799/290 632/799/290 788/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 23 23 24 26 Gewicht (netto) buitenunit kg 33 36 38 52 Gewicht (netto) rooster kg 6 6 6 6 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 5-20 5-25 5-25 5-30 Max. hoogteverschil m 15 20 20 30 Vulling/ lengte/ per mtr g/m/ g/m 900/15/20 1100/15/20 1250/20/20 1900/30/Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 10,1 11,6 12,6 22,5 Opgenomen vermogen kW 2,33 2,67 2,6 4,17 Advies afzekerwaarde A 16 16 16 25 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501225 8501226 8501227 8501228 Prijs set € 3.821,00 € 4.167,00 € 4.699,00 € 5.819,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop.
aanwezigheidsdetectie Inclusief Easy touch/ LCD 2-draads Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008 Zie pagina 124 voor informatie. Productinformatie leverancier.
Optie:

Cassette model type AUXG KRLB inverter R32

plafond 900 - 900

Single split systeem

Eco uitvoering

Kenmerken

• Mooi gevormd 3-D airflow cassette

• 360° uitblaaspatroon

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Binnenunits

Model/klasse/vermogen

Buitenunits

42
9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / /
Cassette 900 - 900
Type AUXG36KRLB Type AUXG45KRLB Type AUXG54KRLB
AOYG36KATA AOYG45-54KATA
600 - 600 900 - 900 Eco Cassette
*Buitenunit in Eco uitvoering.
43 Type binnenunit AUXG36KRLB AUXG45KRLB AUXG54KRLB Type buitenunit AOYG36KATA AOYG45KATA AOYG54KATA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~10,6) 12,1(4~12,6) 13,4(4,5~13,8) Nom.verwarmingsvermogen kW 10,8(2,7~12,5) 13,5(4,2~15) 15,5(4,7~16) Verwarm. vermogen bij -10/ 20°C kW 8,99 11,79 12,57 Ontvochtigingscapaciteit l/h 3,3 4,5 5 SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4 Luchthoeveelheid binnenunit m3/h 1870/1560/1410/1160 2000/1650/1460/1300 2100/1780/1600/1320 Geluidsniveau binnenunit dB(A) 44/41/38/34 46/42/39/35 47/43/40/36 Geluidsniveau buitenunit dB(A) 55 58/59 58/61 Afm. binnenunit (hxbxd) mm 288/840/840 288/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 29 29 29 Gewicht (netto) buitenunit kg 52 61 63 Gewicht (netto) rooster kg 6 6 6 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/- 2400/30/- 2400/30/Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 22,5 28,1 28,1 Opgenomen vermogen kW 4,48 5 5,23 Advies afzekerwaarde A 25 32 32 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501229 8501230 8501231 Prijs set € 6.092,00 € 6.775,00 € 7.887,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel
aanwezigheidsdetectie Inclusief Easy touch/ LCD 2-draads Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008 Zie pagina 124 voor informatie. Productinformatie leverancier. * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop.
Optie:

Cassette model type

900 - 900

Single split systeem

Eco uitvoering

Binnenunits

• Uitblaasopeningen individueel regelbaar

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Aanwezigheidsdetectie (optioneel)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Standaard rooster met losse bediening (optie rooster wit met bediening UTY-UKYA-W en zwart zonder bediening UTY-UKYA-B)

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

Model/klasse/vermogen

Buitenunits

44
AUXG KRLB inverter 400 Volt ECO R32 plafond
9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / /
Cassette 900 - 900
Type AUXG36KRLB Type AUXG45KRLB Type AUXG54KRLB
AOYG36KQTA AOYG45-54KQTA *Buitenunit in Eco uitvoering. 600 - 600 900 - 900 Eco 400 V Cassette
45 Type binnenunit AUXG36KRLB AUXG45KRLB AUXG54KRLB Type buitenunit AUYG36KQTA AUYG45KQTA AUYG54KQTA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~10,6) 12,1(4~12,6) 13,4(4,5~13,8) Nom.verwarmingsvermogen kW 10,8(2,7~12,5) 13,5(4,2~15) 15,5(4,7~16) Verwarm. vermogen bij -10/ 20°C kW 8,99 11,79 12,57 Ontvochtigingscapaciteit l/h 3,3 4,5 5 SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4 Luchthoeveelheid binnenunit m3/h 1870/1560/1410/1160 2000/1650/1460/1300 2100/1780/1600/1320 Geluidsniveau binnenunit dB(A) 44/41/38/34 46/42/39/35 47/43/40/36 Geluidsniveau buitenunit dB(A) 55 58/59 58/61 Afm. binnenunit (hxbxd) mm 288/840/840 288/840/840 288/840/840 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Afm. rooster (hxbxd) mm 53/950/950 53/950/950 53/950/950 Gewicht (netto) binnenunit kg 29 29 29 Gewicht (netto) buitenunit kg 53 62 63 Gewicht (netto) rooster kg 6 6 6 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/- 2400/30/- 2400/30/Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 13,6 13,6 Opgenomen vermogen kW 4,48 5 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501232 8501233 8501234 Prijs set € 6.525,00 € 7.093,00 € 8.130,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel
aanwezigheidsdetectie Inclusief Easy touch/ LCD 2-draads Inclusief Optioneel Wireless lan adapter 1085027 Infrarood kit 1172002 Bewegingsensor 1172008 Zie pagina 124 voor informatie. Productinformatie leverancier. * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop.
Optie:

Satelliet model type ARXG

KLLAP inverter R32

Single split systeem Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Model/klasse/vermogen

Type ARXG09KLLAP

Type ARXG12KLLAP

Type ARXG14KLLAP

Type ARXG18KLLAP

Buitenunits

46
2,5kW 3,5 kW 4,3 kW 5,2kW 3,2 kW 4,1 kW 5,0 kW 6,0 kW A++ A++ A+ A++ A+ A+ A A+ / / / / / / / /
AOYG09-14KBTB AOYG18KBTB Slim duct Standaard Compact HP Hoge druk Satelliet
47 Type binnenunit ARXG09KLLAP ARXG12KLLAP ARXG14KLLAP ARXG18KLLAP Type buitenunit AOYG09KBTB AOYG12KBTB AOYG14KBTB AOYG18KBTB Energielabel A++/A+ A++/A+ A+/A A++/A+ Nom. koelvermogen kW 2,5(0,9~3,2) 3,5(0,9~4,4) 4,3(0,9~5,4) 5,2(0,9~5,9) Nom.verwarmingsvermogen kW 3,2(0,9~4,7) 4,1(0,9~5,7) 5(0,9~6,5) 6(0,9~7,5) Verwarm. vermogen bij -10/ 20°C kW 3,53 4,14 4,81 5,42 Ontvochtigingscapaciteit l/h 0,7 1,3 1,5 2 SEER koelen kW/kW 6,2 6,1 5,8 6,2 SCOP verwarmen kW/kW 4,3 4 3,9 4,1 Luchthoeveelheid binnenunit m3/h 600/550/500/450 650/600/550/480 800/700/600/480 940/880/820/750 Beschikbare statische druk Pa 0 - 90 0 - 90 0 - 90 0 - 90 Geluidsniveau binnenunit dB(A) 28/27/26/25 29/28/26/25 32/30/28/26 32/30/29/27 Geluidsniveau buitenunit dB(A) 46 47 49 50 Afm. binnenunit (hxbxd) mm 198/700/620 198/700/620 198/700/620 198/900/620 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 542/799/290 632/799/290 Gewicht (netto) binnenunit kg 17 17 17 20 Gewicht (netto) buitenunit kg 32 33 33 36 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-20 5-25 5-25 5-30 Max. hoogteverschil m 15 20 20 20 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 850/15/20 1020/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 7,9 9,7 10,2 12,1 Opgenomen vermogen kW 1,82 2,24 2,35 2,79 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501130 8501131 8501133 8501134 Prijs set € 2.989,00 € 3.064,00 € 3.395,00 € 3.730,00 Kortingcode 900* voorraad voorraad voorraad voorraad Link naar shop * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
Optioneel

Satelliet model type ARXG KLLAP inverter ECO R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Eco uitvoering

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Model/klasse/vermogen

Buitenunits

48
2,5kW 3,5 kW 4,3 kW 5,2kW 3,2 kW 4,1 kW 5,0 kW 6,0 kW A+ A+ A+ A+ A A A A / / / / / / / /
Type ARXG09KLLAP Type ARXG12KLLAP Type ARXG14KLLAP Type ARXG18KLLAP
AOYG09-12KATA AOYG14-18KATA *Buitenunit in Eco uitvoering. Slim
HP
druk Eco Satelliet
duct Standaard Compact
Hoge
49 Type binnenunit ARXG09KLLAP ARXG12KLLAP ARXG14KLLAP ARXG18KLLAP Type buitenunit AOYG09KATA AOYG12KATA AOYG14KATA AOYG18KATA Energielabel A+/A A+/A A+/A A+/A Nom. koelvermogen kW 2,5(0,9~2,7) 3,5(0,9~3,7) 4,3(0,9~4,5) 5,2(0,9~5,4) Nom.verwarmingsvermogen kW 3,2(0,9~3,9) 4,1(0,9~4,4) 5(0,9~5,3) 6(0,9~6,3) Verwarm. vermogen bij -10/ 20°C kW 2,35 2,73 3,49 4,18 Ontvochtigingscapaciteit l/h 0,7 1,3 1,5 2 SEER koelen kW/kW 5,9 5,8 5,6 5,8 SCOP verwarmen kW/kW 3,8 3,8 3,8 3,8 Luchthoeveelheid binnenunit m3/h 600/550/500/450 650/600/550/480 800/700/600/480 940/880/820/750 Beschikbare statische druk Pa 0 - 90 0 - 90 0 - 90 0 - 90 Geluidsniveau binnenunit dB(A) 28/27/26/25 29/28/26/25 32/30/28/26 32/30/29/27 Geluidsniveau buitenunit dB(A) 47/48 49/50 50/51 51/52 Afm. binnenunit (hxbxd) mm 198/700/620 198/700/620 198/700/620 198/900/620 Afm. buitenunit (hxbxd) mm 541/663/290 541/663/290 542/799/290 542/799/290 Gewicht (netto) binnenunit kg 17 17 17 20 Gewicht (netto) buitenunit kg 23 25 32 33 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-15 5-15 5-20 5-20 Max. hoogteverschil m 15 15 20 15 Vulling/ lengte/ per mtr g/m/ g/m 600/15/- 700/15/- 850/15/20 900/15/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 6,9 7,7 9,2 10,1 Opgenomen vermogen kW 1,59 1,78 2,12 2,33 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501218 8501219 8501220 8501221 Prijs set € 2.699,00 € 2.803,00 € 3.112,00 € 3.433,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KMLA(B) inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model (22)

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ø 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Model/klasse/vermogen

Type ARXG22KMLB

Type ARXG24KMLA

Type ARXG30KMLA

Type ARXG36KMLA

Buitenunits

50
6,0 kW 6,9 kW 8,5 kW 9,5 kW 7,0 kW 7,5 kW 10,0 kW 10,8 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
Hoge druk Compact HP Slim duct Standaard Satelliet
AOYG22KBTB AOYG24KBTB AOYG30-36KBTB
51 Type binnenunit ARXG22KMLB ARXG24KMLA ARXG30KMLA ARXG36KMLA Type buitenunit AOYG22KBTB AOYG24KBTB AOYG30KBTB AOYG36KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 6(0,9~6,7) 6,9(0,9~8) 8,5(2,8~10) 9,5(2,8~11,2) Nom.verwarmingsvermogen kW 7(0,9~8) 7,5(0,9~9,1) 10(2,7~11,2) 10,8(2,7~12,7) Verwarm. vermogen bij -10/ 20°C kW 5,85 6,65 8,05 9,13 Ontvochtigingscapaciteit l/h 2,1 2,5 2,5 3 SEER koelen kW/kW 6,1 6,2 6,23 6,1 SCOP verwarmen kW/kW 4,1 4,1 4 4 Luchthoeveelheid binnenunit m3/h 1100/910/750/580 1100/910/750/580 1900/1620/1270/980 1900/1620/1270/980 Beschikbare statische druk Pa 30 - 150 30 - 150 30 - 150 30 - 150 Geluidsniveau binnenunit dB(A) 31/29/27/25 31/29/27/25 39/35/30/26 39/35/30/26 Geluidsniveau buitenunit dB(A) 51 53/54 53/55 55 Afm. binnenunit (hxbxd) mm 270/1135/700 270/1135/700 270/1135/700 270/1135/700 Afm. buitenunit (hxbxd) mm 632/799/290 716/820/315 788/940/320 788/940/320 Gewicht (netto) binnenunit kg 35 35 38 38 Gewicht (netto) buitenunit kg 38 42 52 52 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-50 5-50 Max. hoogteverschil m 25 25 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1250/20/20 1900/30/40 1900/30/40 Condensafvoer inw./uitw. mm 36/38 36/38 36/38 36/38 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 12,6 13,6 22,6 22,6 Opgenomen vermogen kW 2,9 3,03 3,5 3,97 Advies afzekerwaarde A 16 25 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501135 8501137 8501139 8501141 Prijs set € 4.176,00 € 4.524,00 € 5.385,00 € 5.817,00 Kortingcode 900* voorraad voorraad voorraad voorraad Link naar shop *
Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen
hanteren wij kortingcode 904. Optioneel

Satelliet model type ARXG KMLA inverter R32

Single split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ø 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45

Buitenunits

52
13,5
12,0 kW
kW /
Model/klasse/vermogen Type ARXG45KMLA
AOYG45KBTB Compact HP Hoge druk Slim duct Standaard Satelliet

Optioneel

53 Type binnenunit ARXG45KMLA Type buitenunit AOYG45KBTB Energielabel n.v.t. Nom. koelvermogen kW 12,1(4~13) Nom.verwarmingsvermogen kW 13,5(4,2~15,2) Verwarm. vermogen bij -10/ 20°C kW 11,52 Ontvochtigingscapaciteit l/h 4 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 2100/1750/1350/1070 Beschikbare statische druk Pa 30 - 150 Geluidsniveau binnenunit dB(A) 42/38/32/28 Geluidsniveau buitenunit dB(A) 57 Afm. binnenunit (hxbxd) mm 270/1135/700 Afm. buitenunit (hxbxd) mm 998/940/320 Gewicht (netto) binnenunit kg 39 Gewicht (netto) buitenunit kg 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 Max. hoogteverschil m 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 Condensafvoer inw./uitw. mm 36/38 Voeding V/Hz 230/ 50 Elektro kabel binnen/buiten 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 28,5 Opgenomen vermogen kW 4,6 Advies afzekerwaarde A 32 Werkgebied koelen °C -15 … +46 buitenunit verwarmen °C -15 … +24 Artikelnummer 8501143 Prijs set € 6.541,00 Kortingcode 900* voorraad Link naar shop
Prijzen
*
zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904.
Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KMLA inverter R32 400 Volt

Single split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ∅ 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45

Model/klasse/vermogen

Buitenunits

54
9,5 kW 12,1 kW 10,8 kW 13,5 kW A++ A+ / / /
Type ARXG36KMLA Type ARXG45KMLA
Standaard Hoge druk Compact HP Slim duct 400 Volt Satelliet
AOYG36KRTA AOYG45KRTA

Optioneel

55 Type binnenunit ARXG36KMLA ARXG45KMLA Type buitenunit AOYG36KRTA AOYG45KRTA Energielabel A++/A+ n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~15,2) Verwarm. vermogen bij -10/ 20°C kW 9,13 11,52 Ontvochtigingscapaciteit l/h 3 4 SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4 Luchthoeveelheid binnenunit m3/h 1900/1620/1270/980 2100/1750/1350/1070 Beschikbare statische druk Pa 30 - 150 30 - 150 Geluidsniveau binnenunit dB(A) 39/35/30/26 42/38/32/28 Geluidsniveau buitenunit dB(A) 55 57 Afm. binnenunit (hxbxd) mm 270/1135/700 270/1135/700 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 39 Gewicht (netto) buitenunit kg 53 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 Condensafvoer inw./uitw. mm 36/38 36/38 Voeding V/Hz 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,5 14 Opgenomen vermogen kW 4,66 5,03 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501208 8501209 Prijs set € 6.326,00 € 6.915,00 Kortingcode 900* voorraad voorraad Link naar shop
* Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904.
Inclusief Wireless lan adapter 1085027
touch/LCD
Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie
pagina 124 voor informatie.
8507105 8507104
Bediening Easy
8507121 Bediening touch/LCD, inbouw 1116000
leverancier. Zie
Eenvoudige bediening met en zonder functietoets

Satelliet model type ARXG KMLA(B) inverter ECO R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model (22)

Eco uitvoering

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ∅ 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

• Eco uitvoering buitendeel lager SEER/SCOP en werkgebied*

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Model/klasse/vermogen

Buitenunits

56
6,0 kW 6,8 kW 8,5 kW 9,5 kW 7,0 kW 7,5 kW 10,0 kW 10,8 kW A+ A+ A+ A+ A A A A / / / / / / / /
ARXG22KMLB
ARXG24KMLA
ARXG30KMLA
ARXG36KMLA
Type
Type
Type
Type
AOYG22-24KATA AOYG30-36KATA *Buitenunit in Eco uitvoering.
Standaard Compact HP Hoge druk Slim duct Standaard Eco Satelliet
57 Type binnenunit ARXG22KMLB ARXG24KMLA ARXG30KMLA ARXG36KMLA Type buitenunit AOYG22KATA AOYG24KATA AOYG30KATA AOYG36KATA Energielabel A+/A A+/A A+/A A+/A Nom. koelvermogen kW 6(0,9~6,3) 6,8(0,9~7,4) 8,5(2,8~9,6) 9,5(2,8~10,6) Nom.verwarmingsvermogen kW 7(0,9~7,4) 7,5(0,9~8,6) 10(2,7~10,8) 10,8(2,7~12,5) Verwarm. vermogen bij -10/ 20°C kW 4,63 6,28 7,76 8,99 Ontvochtigingscapaciteit l/h 2,1 2,5 2,5 3 SEER koelen kW/kW 5,8 5,9 5,8 5,6 SCOP verwarmen kW/kW 3,8 3,9 3,9 3,9 Luchthoeveelheid binnenunit m3/h 1100/910/750/580 1100/910/750/580 1900/1620/1270/980 1900/1620/1270/980 Beschikbare statische druk Pa 30 - 150 30 - 150 30 - 150 30 - 150 Geluidsniveau binnenunit dB(A) 31/29/27/25 31/29/27/25 39/35/30/26 39/35/30/26 Geluidsniveau buitenunit dB(A) 52/53 54/55 53/55 55 Afm. binnenunit (hxbxd) mm 270/1135/700 270/1135/700 270/1135/700 270/1135/700 Afm. buitenunit (hxbxd) mm 632/799/290 632/799/290 788/940/320 788/940/320 Gewicht (netto) binnenunit kg 35 35 38 38 Gewicht (netto) buitenunit kg 36 38 52 52 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-25 5-25 5-30 5-30 Max. hoogteverschil m 20 20 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1100/15/20 1250/20/20 1900/30/- 1900/30/Condensafvoer inw./uitw. mm 36/38 36/38 36/38 36/38 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 11,6 12,6 22,5 22,5 Opgenomen vermogen kW 2,67 2,69 4,37 4,66 Advies afzekerwaarde A 16 16 25 25 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501210 8501212 8501213 8501214 Prijs set € 3.856,00 € 4.164,00 € 4.906,00 € 5.290,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel * Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KMLA inverter ECO R32

Single split systeem

Eco uitvoering

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ∅ 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Model/klasse/vermogen

Buitenunits

58
12,1 kW 13,5 kW /
Type ARXG45KMLA AOYG45KATA
Compact HP Hoge druk Slim duct Standaard Eco Satelliet
*Buitenunit in Eco uitvoering.
59 Type binnenunit ARXG45KMLA Type buitenunit AOYG45KATA Energielabel n.v.t. Nom. koelvermogen kW 12,1(4~12,6) Nom.verwarmingsvermogen kW 13,5(4,2~15) Verwarm. vermogen bij -10/ 20°C kW 11,37 Ontvochtigingscapaciteit l/h 4 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 2100/1750/1350/1070 Beschikbare statische druk Pa 30 - 150 Geluidsniveau binnenunit dB(A) 42/38/32/28 Geluidsniveau buitenunit dB(A) 58/59 Afm. binnenunit (hxbxd) mm 270/1135/700 Afm. buitenunit (hxbxd) mm 998/940/320 Gewicht (netto) binnenunit kg 39 Gewicht (netto) buitenunit kg 61 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 Max. hoogteverschil m 30 Vulling/ lengte/ per mtr g/m/ g/m 2400/30/Condensafvoer inw./uitw. mm 36/38 Voeding V/Hz 230/ 50 Elektro kabel binnen/buiten 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 28,1 Opgenomen vermogen kW 5,03 Advies afzekerwaarde A 32 Werkgebied koelen °C -10 … +46 buitenunit verwarmen °C -15 … +24 Artikelnummer** 8501215 Prijs set € 5.969,00 Kortingcode 900* bestelartikel * Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KMLA inverter ECO R32 400 Volt

Single split systeem

Eco uitvoering

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ∅ 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Buitenunits

60
9,5 kW 12,1 kW 10,8 kW 13,5 kW A+ A / / /
ARXG36KMLA
ARXG45KMLA
Model/klasse/vermogen
Type
Type
AOYG45KQTA
AOYG36KQTA
Standaard Compact HP Hoge druk Slim duct Eco 400 V Satelliet
*Buitenunit in Eco uitvoering.

Zie

61 Type binnenunit ARXG36KMLA ARXG45KMLA Type buitenunit AOYG36KQTA AOYG45KQTA Energielabel A+/A n.v.t. Nom. koelvermogen kW 9,5(2,8~10,6) 12,1(4~12,6) Nom.verwarmingsvermogen kW 10,8(2,7~12,5) 13,5(4,2~15) Verwarm. vermogen bij -10/ 20°C kW 8,99 11,37 Ontvochtigingscapaciteit l/h 3 4 SEER koelen kW/kW 5,6 SCOP verwarmen kW/kW 3,9 Luchthoeveelheid binnenunit m3/h 1900/1620/1270/980 2100/1750/1350/1070 Beschikbare statische druk Pa 30 - 150 30 - 150 Geluidsniveau binnenunit dB(A) 39/35/30/26 42/38/32/28 Geluidsniveau buitenunit dB(A) 55 58/59 Afm. binnenunit (hxbxd) mm 270/1135/700 270/1135/700 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 39 Gewicht (netto) buitenunit kg 53 62 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/- 2400/30/Condensafvoer inw./uitw. mm 36/38 36/38 Voeding V/Hz 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,5 13,6 Opgenomen vermogen kW 4,66 5,03 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer** 8501216 8501217 Prijs set € 5.723,00 € 6.287,00 Kortingcode 900* bestelartikel bestelartikel * Prijzen zijn inclusief bediening en ronde flenzen. Voor deze artikelen hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Productinformatie leverancier.
pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KHTAP inverter R32

Single split systeem

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

Model/klasse/vermogen

Buitenunits

62
3,5 kW 4,3 kW 5,2 kW 6,0 kW 4,1 kW 5,0 kW 6,0 kW 7,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
Type ARXG18KHTAP Type ARXG22KHTAP
Type ARXG12KHTAP Type ARXG14KHTAP
AOYG12-14KBTB
Standaard Hoge druk Compact HP Slim duct Satelliet
AOYG18-22KBTB
63 Type binnenunit ARXG12KHTAP ARXG14KHTAP ARXG18KHTAP ARXG22KHTAP Type buitenunit AOYG12KBTB AOYG14KBTB AOYG18KBTB AOYG22KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 3,5(0,9~4,4) 4,3(0,9~5,4) 5,2(0,9~5,9) 6(0,9~6,7) Nom.verwarmingsvermogen kW 4,1(0,9~5,7) 5(0,9~6,5) 6(0,9~7,5) 7(0,9~8) Verwarm. vermogen bij -10/ 20°C kW 4,14 4,81 5,42 5,85 Ontvochtigingscapaciteit l/h 0,7 0,9 1,2 1,5 SEER koelen kW/kW 6,3 6,2 6,5 6,5 SCOP verwarmen kW/kW 4,1 4 4,1 4,2 Luchthoeveelheid binnenunit m3/h 850/680/590/510 950/760/670/570 1050/840/740/630 1050/840/740/630 Beschikbare statische druk Pa 30 - 200 30 - 200 30 - 200 30 - 200 Geluidsniveau binnenunit dB(A) 32/27/26/24 33/28/27/25 28/25/22/20 28/25/22/20 Geluidsniveau buitenunit dB(A) 47 49 50 51 Afm. binnenunit (hxbxd) mm 300/700/700 300/700/700 300/1000/700 300/1000/700 Afm. buitenunit (hxbxd) mm 542/799/290 542/799/290 632/799/290 632/799/290 Gewicht (netto) binnenunit kg 27 27 35 35 Gewicht (netto) buitenunit kg 33 33 36 38 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) 1/4-1/2 (B) Min.-max. leidinglengte m 5-25 5-25 5-30 5-30 Max. hoogteverschil m 20 20 20 25 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 1020/20/20 1250/20/20 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 9,7 10,2 12,1 12,6 Opgenomen vermogen kW 2,24 2,35 2,79 2,8 Advies afzekerwaarde A 16 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501144 8501145 8501146 8501147 Prijs set € 3.933,00 € 4.140,00 € 4.297,00 € 5.132,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel Link naar shop (30/36/ 45/54) * Prijzen
Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD Bediening touch/LCD, inbouw 1116000 Set IR bediening 8507138 Standaard bediening LCD 2-draads 8507119 Productinformatie leverancier. Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
zijn inclusief bediening. Voor deze artikelen hanteren wij kortingcode 904.

Satelliet model type ARXG KHTAP inverter R32

Single split systeem

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45

Model/klasse/vermogen

Type ARXG24KHTAP

Type ARXG30KHTAP

Type ARXG36KHTAP

Type ARXG45KHTAP

Buitenunits

64
6,8 kW 8,5 kW 9,5 kW 12,1 kW 7,5 kW 10,0 kW 10,8 kW 13,5 kW A++ A++ A+ A+ A+ A / / / / / / /
AOYG24KBTB AOYG30-36KBTB AOYG45KBTB Standaard Hoge druk Compact HP Slim duct Satelliet
65 Type binnenunit ARXG24KHTAP ARXG30KHTAP ARXG36KHTAP ARXG45KHTAP Type buitenunit AOYG24KBTB AOYG30KBTB AOYG36KBTB AOYG45KBTB Energielabel A++/A+ A++/A+ A+/A n.v.t. Nom. koelvermogen kW 6,8(0,9~8) 8,5(2,8~10) 9,5(2,8~11,2) 12,1(4~14) Nom.verwarmingsvermogen kW 7,5(0,9~9,1) 10(2,7~11,2) 10,8(2,7~12,7) 13,5(4,2~16,2) Verwarm. vermogen bij -10/ 20°C kW 6,65 8,05 9,13 12,73 Ontvochtigingscapaciteit l/h 1,8 2,3 2 2,6 SEER koelen kW/kW 6,5 6,23 6,1 SCOP verwarmen kW/kW 4,1 4 4,2 Luchthoeveelheid binnenunit m3/h 1360/1080/880/680 1700/1360/1190/1070 2050/1640/1330/1070 2550/2040/1650/1430 Beschikbare statische druk Pa 30 - 200 30 - 200 30 - 200 30 - 200 Geluidsniveau binnenunit dB(A) 32/28/24/21 36/33/30/29 36/31/28/26 39/35/31/29 Geluidsniveau buitenunit dB(A) 53/54 53/55 55 57 Afm. binnenunit (hxbxd) mm 300/1000/700 300/1000/700 300/1400/700 300/1400/700 Afm. buitenunit (hxbxd) mm 716/820/315 788/940/320 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 36 36 46 46 Gewicht (netto) buitenunit kg 42 52 52 67 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-50 5-50 5-50 Max. hoogteverschil m 25 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1250/20/20 1900/30/40 1900/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13,6 22,6 22,6 28,5 Opgenomen vermogen kW 2,94 4,37 4,53 4,88 Advies afzekerwaarde A 25 25 25 32 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501148 8501149 8501150 8501151 Prijs set € 5.199,00 € 6.054,00 € 6.641,00 € 7.068,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel Link naar shop * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. (30/36/ 45/54) Productinformatie leverancier. Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD Bediening touch/LCD, inbouw 1116000 Set IR bediening 8507138 Standaard bediening LCD 2-draads 8507119 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KHTAP inverter R32

Single split systeem

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 54

66
13,4 kW 15,5 kW /
Model/klasse/vermogen
AOYG54KBTB Standaard Hoge druk Slim duct Compact HP Satelliet
Type ARXG54KHTAP Buitenunit

Optioneel

Standaard bediening LCD

2-draads

Wireless lan adapter 1085027

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Bediening touch/LCD, inbouw 1116000 Set IR bediening 8507138

Zie pagina 124 voor informatie.

67 Type binnenunit ARXG54KHTAP Type buitenunit AOYG54KBTB Energielabel n.v.t. Nom. koelvermogen kW 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 12,97 Ontvochtigingscapaciteit l/h 3,7 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 2550/2040/1650/1430 Beschikbare statische druk Pa 30 - 200 Geluidsniveau binnenunit dB(A) 39/35/31/29 Geluidsniveau buitenunit dB(A) 57/59 Afm. binnenunit (hxbxd) mm 300/1400/700 Afm. buitenunit (hxbxd) mm 998/940/320 Gewicht (netto) binnenunit kg 46 Gewicht (netto) buitenunit kg 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 Max. hoogteverschil m 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 Condensafvoer inw./uitw. mm 25/32 Voeding V/Hz 230/ 50 Elektro kabel binnen/buiten 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 28,5 Opgenomen vermogen kW 5,23 Advies afzekerwaarde A 32 Werkgebied koelen °C -15 … +46 buitenunit verwarmen °C -15 … +24 Artikelnummer 8501152 Prijs set € 8.204,00 Kortingcode 900* bestelartikel Link naar shop
inclusief
(30/36/ 45/54)
* Prijzen zijn
bediening. Voor dit artikel hanteren wij kortingcode 904.
Productinformatie leverancier. Inclusief
Bediening Easy touch/LCD
8507119

Satelliet model type ARXG KHTAP inverter R32 400V

Single split systeem

Kenmerken

• Statische druk instelbaar van 30 tot 200Pa op basis van vraag

• Automatische luchthoeveelheid aanpassing functie

• Geringe inbouwhoogte

• Automatische herstart na spanningsuitval

• Touchscreen kabel afstandsbediening met weektimer (optie infrarood), taalkeuze Nederlands

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Eenvoudig uitneembaar en reinigbaar luchtfilter (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45 en 54

Model/klasse/vermogen

Type ARXG36KHTAP

Type ARXG45KHTAP

Type ARXG54KHTAP

Buitenunits

68
9,5 kW 12,1 kW 13,4 kW 10,8 kW 13,5 kW 15,5 kW A++ A+ / / / /
Standaard Hoge druk Compact HP Slim duct 400 Volt Satelliet
AOYG36KRTA AOYG45-54KRTA
69 Type binnenunit ARXG36KHTAP ARXG45KHTAP ARXG54KHTAP Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~14) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,97 Ontvochtigingscapaciteit l/h 2 2,6 3,7 SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4,2 Luchthoeveelheid binnenunit m3/h 2050/1640/1330/1070 2550/2040/1650/1430 2550/2040/1650/1430 Beschikbare statische druk Pa 30 - 200 30 - 200 30 - 200 Geluidsniveau binnenunit dB(A) 36/31/28/26 39/35/31/29 39/35/31/29 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 300/1400/700 300/1400/700 300/1400/700 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 46 46 46 Gewicht (netto) buitenunit kg 53 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,53 4,88 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501205 8501206 8501207 Prijs set € 7.150,00 € 7.442,00 € 8.487,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel Link naar shop (30/36/ 45/54) * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
leverancier.
Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD Bediening touch/LCD, inbouw 1116000 Set IR bediening 8507138 Standaard bediening LCD 2-draads 8507119 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
Productinformatie
Optioneel

Satelliet model type ARXG KHTA inverter R32

Single split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via flens

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45 en 54

Model/klasse/vermogen

Buitenunit

70
12,1 kW 13,4 kW 13,5 kW 15,5 kW / /
Type ARXG45KHTA Type ARXG54KHTA
AOYG45-54KBTB Standaard Compact HP Hoge druk Slim duct Satelliet
71 Type binnenunit ARXG45KHTA ARXG54KHTA Type buitenunit AOYG45KBTB AOYG54KBTB Energielabel n.v.t. n.v.t. Nom. koelvermogen kW 12,1(4~14) 13,4(5~14,5) Nom.verwarmingsvermogen kW 13,5(5~16,2) 15,5(5,5~18) Verwarm. vermogen bij -10/ 20°C kW 12,73 13,7 Ontvochtigingscapaciteit l/h 1,5 2 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 3350/2850/2430 3350/2850/2430 Beschikbare statische druk Pa 100 - 250 100 - 250 Geluidsniveau binnenunit dB(A) 47/43/40 47/43/40 Geluidsniveau buitenunit dB(A) 57 57/59 Afm. binnenunit (hxbxd) mm 400/1050/500 400/1050/500 Afm. buitenunit (hxbxd) mm 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 46 46 Gewicht (netto) buitenunit kg 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 23,4/25,4 23,4/25,4 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 28,5 28,5 Opgenomen vermogen kW 5,22 5,67 Advies afzekerwaarde A 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501154 8501156 Prijs set € 6.895,00 € 8.461,00 Kortingcode 900* bestelartikel bestelartikel Link naar shop 16 Standaard uitgebreide bediening. Tot maximaal 16 units op één bediening. Inclusief
Productinformatie
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
leverancier.

Satelliet model type ARXG KHTA inverter R32 400 Volt

Single split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via flens

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Zie pagina 126, 128 en 156.

Binnenunits

• Energie investeringsaftrek (EIA)

EIA proof type 45 en 54

Model/klasse/vermogen

Buitenunit

72
12,1 kW 13,4 kW 13,5 kW 15,5 kW / /
Type ARXG45KHTA Type ARXG54KHTA
Standaard Compact HP Hoge druk Slim duct 400 Volt Satelliet
AOYG45-54KRTA
73 Type binnenunit ARXG45KHTA ARXG54KHTA Type buitenunit AOYG45KRTA AOYG54KRTA Energielabel n.v.t. n.v.t. Nom. koelvermogen kW 12,1(4~14) 13,4(5~14,5) Nom.verwarmingsvermogen kW 13,5(5~16,2) 15,5(5,5~18) Verwarm. vermogen bij -10/ 20°C kW 12,73 13,7 Ontvochtigingscapaciteit l/h 1,5 2 SEER koelen kW/kW SCOP verwarmen kW/kW Luchthoeveelheid binnenunit m3/h 3350/2850/2430 3350/2850/2430 Beschikbare statische druk Pa 100 - 250 100 - 250 Geluidsniveau binnenunit dB(A) 47/43/40 47/43/40 Geluidsniveau buitenunit dB(A) 57 57/59 Afm. binnenunit (hxbxd) mm 400/1050/500 400/1050/500 Afm. buitenunit (hxbxd) mm 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 46 46 Gewicht (netto) buitenunit kg 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 14 14 Opgenomen vermogen kW 5,22 5,67 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501202 8501204 Prijs set € 7.269,00 € 8.744,00 Kortingcode 900* bestelartikel bestelartikel Link naar shop 16 Inclusief
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
bediening.
maximaal
units
Productinformatie
Standaard uitgebreide
Tot
16
op één bediening.
leverancier.

Plafondmodel type ABYG KRTA inverter R32

Single split systeem Binnendeel ook geschikt voor Free Multi model (18/22)

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie condensafvoer mogelijk

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Binnenunits

Model/klasse/vermogen

Type ABYG18KRTA

Type ABYG22KRTA

Type ABYG24KRTA

Type ABYG30KRTA

Buitenunits

74
5,2 kW 6,0 kW 6,8 kW 8,5 kW 6,0 kW 7,0 kW 7,5 kW 10,0 kW A++ A++ A++ A++ A+ A+ A+ A+ / / / / / / / /
AOYG24KBTB AOYG18-22KBTB AOYG30KBTB plafond ABYG Plafond

Optioneel Inclusief

Bediening Easy touch/LCD 8507121

lan adapter 1085027

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Zie pagina 124 voor informatie. Productinformatie leverancier.

75 Type binnenunit ABYG18KRTA ABYG22KRTA ABYG24KRTA ABYG30KRTA Type buitenunit AOYG18KBTB AOYG22KBTB AOYG24KBTB AOYG30KBTB Energielabel A++/A+ A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 5,2(0,9~5,9) 6(0,9~6,7) 6,8(0,9~8) 8,5(2,8~10) Nom.verwarmingsvermogen kW 6(0,9~7,5) 7(0,9~8) 7,5(0,9~9,1) 10(2,7~11,2) Verwarm. vermogen bij -10/ 20°C kW 5,42 5,85 6,65 8,05 Ontvochtigingscapaciteit l/h 2 2,5 2,2 3 SEER koelen kW/kW 6,2 6,1 6,2 6,1 SCOP verwarmen kW/kW 4,1 4 4,1 4 Luchthoeveelheid binnenunit m3/h 840/790/710/650 900/790/710/650 1230/990/860/700 1400/1120/980/800 Geluidsniveau binnenunit dB(A) 38/36/33/31 42/3734/31 41/36/32/29 45/40/35/32 Geluidsniveau buitenunit dB(A) 50 51 53/54 53/55 Afm. binnenunit (hxbxd) mm 235/1080/705 235/1080/705 235/1390/705 235/1390/705 Afm. buitenunit (hxbxd) mm 632/799/290 632/799/290 716/820/315 788/940/320 Gewicht (netto) binnenunit kg 24 24 31 31 Gewicht (netto) buitenunit kg 36 38 42 52 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 5-50 Max. hoogteverschil m 20 25 25 30 Vulling/ lengte/ per mtr g/m/ g/m 1020/20/20 1250/20/20 1250/20/20 1900/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 12,1 12,6 13,6 22,6 Opgenomen vermogen kW 2,41 2,6 2,92 4,38 Advies afzekerwaarde A 16 16 25 25 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501253 8501254 8501255 8501256 Prijs set € 3.691,00 € 4.121,00 € 4.540,00 € 5.837,00 Kortingcode 900* voorraad voorraad voorraad voorraad Link naar shop *
Set IR bediening 1172003
Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Wireless

Plafondmodel type ABYG KRTA inverter R32

Single split systeem

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie condensafvoer mogelijk

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Binnenunit

• Energie investeringsaftrek (EIA)

EIA proof type 45

Model/klasse/vermogen

Buitenunits

76
Type ABYG36KRTA Type ABYG45KRTA A++ A+ 9,5 kW / 10,8 kW 12,1 kW / 13,5 kW /
AOYG36KBTB AOYG45KBTB plafond ABYG Plafond

Bediening Easy touch/LCD 8507121

Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads

Productinformatie leverancier.

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 124 voor informatie.

77 Type binnenunit ABYG36KRTA ABYG45KRTA Type buitenunit AOYG36KBTB AOYG45KBTB Energielabel A++/A+ n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 Ontvochtigingscapaciteit l/h 2,6 4,5 SEER koelen kW/kW 6,37 SCOP verwarmen kW/kW 4,21 Luchthoeveelheid binnenunit m3/h 1850/1470/1300/1050 1900/1510/1380/1130 Geluidsniveau binnenunit dB(A) 44/40/37/32 45/41/39/34 Geluidsniveau buitenunit dB(A) 55 57 Afm. binnenunit (hxbxd) mm 235/1700/705 235/1700/705 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 38 Gewicht (netto) buitenunit kg 52 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 22,6 28,5 Opgenomen vermogen kW 4,52 4,81 Advies afzekerwaarde A 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501257 8501258 Prijs set € 6.448,00 € 6.840,00 Kortingcode 900* voorraad voorraad Link naar shop * Prijzen zijn inclusief bediening. Voor
artikel hanteren wij kortingcode 904. Set IR bediening 1172003
Wireless lan adapter 1085027
dit
Optioneel Inclusief

Plafondmodel type ABYG KRTA inverter 400 Volt R32

Single split systeem

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Binnenunits

Model/klasse/vermogen

• Energie investeringsaftrek (EIA)

EIA proof type 45 en 54

Buitenunits

78
Type ABYG54KRTA 9,5 kW / 10,8 kW 12,1 kW / 13,5 kW 13,4 kW / 15,5 kW / A+ A
Type ABYG36KRTA Type ABYG45KRTA
AOYG45-54KRTA plafond ABYG 400 Volt Plafond
AOYG36KRTA

Optioneel Inclusief

Bediening Easy touch/LCD 8507121

Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads

Wireless lan adapter 1085027

Productinformatie leverancier.

Eenvoudige bediening met en zonder functietoets 8507105 8507104

1172003

Zie pagina 124 voor informatie.

79 Type binnenunit ABYG36KRTA ABYG45KRTA ABYG54KRTA Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A+/A n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13,5) 13,4(4,5~14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5(4,7~16,5) Verwarm. vermogen bij -10/ 20°C kW 9,13 12,73 12,52 Ontvochtigingscapaciteit l/h 2,6 4,5 5 SEER koelen kW/kW 6,37 SCOP verwarmen kW/kW 4,21 Luchthoeveelheid binnenunit m 3/h 1850/1470/1300/1050 1900/1510/1380/1130 2100/1700/1500/1220 Geluidsniveau binnenunit dB(A) 44/40/37/32 45/41/39/34 48/44/41/38 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. binnenunit (hxbxd) mm 235/1700/705 235/1700/705 235/1700/705 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 38 38 Gewicht (netto) buitenunit kg 53 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-50 5-50 5-50 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,52 4,81 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 8501267 8501268 8501269 Prijs set € 6.957,00 € 7.214,00 € 8.231,00 Kortingcode 900 voorraad voorraad voorraad
Link naar shop
IR bediening
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Set

Plafondmodel type ABYG KRTA inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model (18/22)

Eco uitvoering

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

Binnenunit

Model/klasse/vermogen

Type ABYG18KRTA Type ABYG22KRTA

ABYG24KRTA

Buitenunits

80
Type
Type
ABYG30KRTA
5,2 kW / 6,0 kW 6,0 kW / 7,0 kW 6,8 kW / 7,5 kW 8,5 kW / 10,0 kW / / / / A+ A+ A+ A+ A A A A
AOYG18KATA* AOYG22-24KATA AOYG30KATA *Buitenunit in Eco uitvoering. plafond ABYG Eco Plafond

Optioneel

81 Type binnenunit ABYG18KRTA ABYG22KRTA ABYG24KRTA ABYG30KRTA Type buitenunit AOYG18KATA AOYG22KATA AOYG24KATA AOYG30KATA Energielabel A+/A A+/A A+/A A+/A Nom. koelvermogen kW 5,2(0,9~5,4) 6(0,9~6,3) 6,8(0,9~7,4) 8,5(2,8~9,6) Nom.verwarmingsvermogen kW 6(0,9~6,3) 7(0,9~7,4) 7,5(0,9~8,6) 10(2,7~10,8) Verwarm. vermogen bij -10/ 20°C kW 4,55 5,41 6,29 7,76 Ontvochtigingscapaciteit l/h 2 2,5 2,2 3 SEER koelen kW/kW 5,8 5,6 6 5,8 SCOP verwarmen kW/kW 3,8 3,8 3,9 3,9 Luchthoeveelheid binnenunit m3/h 840/790/710/650 900/790/710/650 1230/990/860/700 1400/1120/980/800 Geluidsniveau binnenunit dB(A) 38/36/33/31 42/37/34/31 41/36/32/29 45/40/35/32 Geluidsniveau buitenunit dB(A) 51/52 52/53 53/54 53/55 Afm. binnenunit (hxbxd) mm 235/1080/705 235/1080/705 235/1390/705 235/1390/705 Afm. buitenunit (hxbxd) mm 542/799/290 632/799/290 632/799/290 788/940/320 Gewicht (netto) binnenunit kg 24 24 31 31 Gewicht (netto) buitenunit kg 33 36 38 52 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 5-20 5-25 5-25 5-30 Max. hoogteverschil m 15 20 20 30 Vulling/ lengte/ per mtr g/m/ g/m 900/15/20 1100/15/20 1250/20/20 1900/30/Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 10,1 11,6 12,6 22,5 Opgenomen vermogen kW 2,33 2,67 2,79 4,41 Advies afzekerwaarde A 16 16 16 25 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501272 8501274 8501276 8501278 Prijs set € 3.394,00 € 3.801,00 € 4.180,00 € 5.358,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel bestelartikel * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Set IR bediening 1172003
Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw
Standaard bediening LCD 2-draads Zie pagina 124 voor informatie. Productinformatie leverancier. Eenvoudige bediening
8507105 8507104
1116000
met en zonder functietoets

Plafondmodel type ABYG KRTA inverter R32

Single split systeem

Eco uitvoering

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

Binnenunit

Model/klasse/vermogen

Buitenunits

82
Type ABYG36KRTA
Type ABYG45KRTA
9,5 kW / 10,8 kW 12,1 kW / 13,5 kW / A+ A
AOYG36KATA AOYG45KATA *Buitenunit in Eco uitvoering. plafond ABYG Eco Plafond

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

83 Type binnenunit ABYG36KRTA ABYG45KRTA Type buitenunit AOYG36KATA AOYG45KATA Energielabel A+/A n.v.t. Nom. koelvermogen kW 9,5(2,8~10,6) 12,1(4~12,6) Nom.verwarmingsvermogen kW 10,8(2,7~12,5) 13,5(4,2~15) Verwarm. vermogen bij -10/ 20°C kW 8,99 11,79 Ontvochtigingscapaciteit l/h 2,6 4,5 SEER koelen kW/kW 5,6 SCOP verwarmen kW/kW 3,9 Luchthoeveelheid binnenunit m3/h 1850/1470/1300/1050 1900/1510/1380/1130 Geluidsniveau binnenunit dB(A) 44/40/37/32 45/41/39/31 Geluidsniveau buitenunit dB(A) 55 58/59 Afm. binnenunit (hxbxd) mm 235/1700/705 235/1700/705 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 38 Gewicht (netto) buitenunit kg 52 61 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 Max. hoogteverschil m 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/- 2400/30/Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 22,5 28,1 Opgenomen vermogen kW 4,52 5,03 Advies afzekerwaarde A 32 32 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer** 8501280 8501282 Prijs set € 5.921,00 € 6.268,00 Kortingcode 900* bestelartikel bestelartikel * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. ** Niet te bestellen via de shop. Set IR bediening 1172003
Inclusief Wireless lan adapter 1085027
Optioneel
Bediening Easy touch/LCD 8507121
Standaard bediening LCD 2-draads
Zie pagina 124 voor informatie. Productinformatie leverancier.

Plafondmodel type ABYG KRTA inverter 400 Volt R32

Single split systeem

Eco uitvoering

Kenmerken

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

• Eco uitvoering buitendeel heeft een lager SEER/ SCOP en werkgebied*

Binnenunit

Model/klasse/vermogen

Type ABYG36KRTA

Type ABYG45KRTA Type ABYG54KRTA

Buitenunits

84
9,5 kW / 10,8 kW 12,1 kW / 13,5 kW 13,4 kW / 15,5 kW / A+ A
AOYG36KQTA AOYG45-54KQTA *Buitenunit in Eco uitvoering. plafond ABYG Eco 400 V Plafond
85 Type binnenunit ABYG36KRTA ABYG45KRTA ABYG54KRTA Type buitenunit AOYG36KQTA AOYG45KQTA AOYG54KQTA Energielabel A+/A n.v.t. n.v.t. Nom. koelvermogen kW 9,5(2,8~11,2) 12,1(4~13,5) 13,4 (4,5 – 14,5) Nom.verwarmingsvermogen kW 10,8(2,7~12,7) 13,5(4,2~16,2) 15,5 (4,7 – 16,5) Verwarm. vermogen bij -10/ 20°C kW 8,99 11,79 12,57 Ontvochtigingscapaciteit l/h 2,6 4,5 5,0 SEER koelen kW/kW 5,6 SCOP verwarmen kW/kW 3,9 Luchthoeveelheid binnenunit m3/h 1850/1470/1300/1050 1900/1510/1380/1130 2100/1700/1500/1220 Geluidsniveau binnenunit dB(A) 44/40/37/32 45/41/39/34 48/44/41/38 Geluidsniveau buitenunit dB(A) 55 58/59 58/61 Afm. binnenunit (hxbxd) mm 235/1700/705 235/1700/705 235/1700/705 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) binnenunit kg 38 38 38 Gewicht (netto) buitenunit kg 53 62 62 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-30 5-30 5-30 Max. hoogteverschil m 30 30 30 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/- 2400/30/- 2400/30/Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 13,6 13,6 Opgenomen vermogen kW 4,52 4,81 5,23 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer** 8501284 8501286 8501288 Prijs set € 6.354,00 € 6.586,00 € 7.468,00 Kortingcode 900* bestelartikel bestelartikel bestelartikel Set IR bediening 1172003 Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Zie pagina 124 voor informatie. Productinformatie leverancier.
** Niet te bestellen via
Eenvoudige bediening met en zonder functietoets 8507105 8507104
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
de shop.

Vloermodel type AGYG KVCA inverter R32

Single split systeem

Binnendeel ook geschikt voor Free Multi model

Kenmerken

• Trendy design

• Geschikt voor lage montage aan de wand

• Automatische herstart na spanningsuitval

• Dubbele ventilator zorgt voor snelle afkoeling of verwarming bij opstart (uitblaas boven en onder)

• Na opstartfase enkele uitblaas

• Infrarood afstandsbediening, incl. vorstvrij-stand (10°C); (kabel bediening optie)

• Zelfsluitende luchtkleppen met verticale swingfunctie

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Binnenunits

Model/klasse/vermogen

Buitenunits

86
Type AGYG09KVCA / Type AGYG12KVCA / Type AGYG14KVCA / 2,5kW / 3,5kW 3,5kW / 4,5kW 4,2kW / 5,2kW A+++ A++ A++ A+ A+ A+
AOYG09-12KVCA AOYG14KVCA vloer AGYG vloer

Optioneel

87 Type binnenunit AGYG09KVCA AGYG12KVCA AGYG14KVCA Type buitenunit AOYG09KVCA AOYG12KVCA AOYG14KVCA Energielabel A+++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,5(0,9~3,5) 3,5(0,9~4,0) 4,2(0,9~5,2) Nom.verwarmingsvermogen kW 3,5(0,9~5,1) 4,5(0,9~5,3) 5,2(0,9~6,3) Verwarm. vermogen bij -10/ 20°C kW 3,64 3,79 5,69 Ontvochtigingscapaciteit l/h 1,3 1,8 2,1 SEER koelen kW/kW 8,5 8,2 8,1 SCOP verwarmen kW/kW 4,3 4,1 4 Luchthoeveelheid binnenunit m3/h 570/460/360/270 570/460/360/270 650/520/400/270 Geluidsniveau binnenunit dB(A) 40/35/29/22 40/35/29/22 44/38/31/22 Geluidsniveau buitenunit dB(A) 43/47 45/51 51/50 Afm. binnenunit (hxbxd) mm 600/740/200 600/740/200 600/740/200 Afm. buitenunit (hxbxd) mm 542/790/290 542/790/290 632/799/290 Gewicht (netto) binnenunit kg 14 14 14 Gewicht (netto) buitenunit kg 31 31 38 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 850/15/20 850/15/20 940/15/20 Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,5 8,5 12 Opgenomen vermogen kW 1,64 1,64 2,11 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 -15 … +24 Artikelnummer 1163026 1163028 1163030 Prijs set € 2.480,00 € 2.963,00 € 3.361,00 Kortingcode 900 voorraad voorraad voorraad Link naar shop Wireless lan adapter 1085027 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. 2-draadsbedieningen, communiecatiekit noodzakelijk 1172001
Inclusief Bediening touch/LCD, inbouw 1116000 Zie pagina 124 voor informatie. Productinformatie leverancier. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Productoverzicht

Free Multi split systeem AOYG inverter R32

Multi split systeem

88 AOYG14KBTA2 AOYG18KBTA2 Model Hooghangend wandmodel ASYG KMCC/KMTB Hooghangend wandmodel ASYG KGTA Hooghangend wandmodel ASYG KETA-W Hooghangend wandmodel ASYG KETA-S Nominale capaciteit kW class 2 7 ASYG07KMCC ASYG07KGTB ASYG07KETA-W ASYG07KETA-S 2,5 9 ASYG09KMCC ASYG09KGTB ASYG09KETA-W ASYG09KETA-S 3,5 12 ASYG12KMCC ASYG12KGTB ASYG12KETA-W ASYG12KETA-S 4 14 ASYG14KMCC ASYG14KGTB ASYG14KETA-W ASYG14KETA-S 5 18 ASYG18KMTB 6 22 ASYG22KMTB 7 24 ASYG24KMTB Type buitenunit AOYG14KBTA2 AOYG18KBTA2 Aantal binnenmodellen min-max stuks 2 2 Nom. koelvermogen kW 4(1,4~4,6) 5(1,7~5,8) Nom. verwarmingsvermogen kW 4,4(1,1~5,5) 5,6(1,8~6,6) Aansluitbaar binnenunit 7 • • 9 • • 12 • • 14 • 18 22 24
Productinformatie leverancier. buitendelen hoog a/d wand ASYG selectie satelliet ARXG plafond ABYG vloer AGYG cassette AUXG ProductoverzIcht multI SPlIt SySteem

Cassettemodel

AUXG 600 - 600

Satellietmodel ARXG compact / mini duct Satelliet model ARXG standaard

Plafondmodel ABYG

Vloermodel AGYG

AUXG07KVLA ARXG07KLLAP/KSLAP

AUXG09KVLA ARXG09KLLAP/KSLAP AGYG09KVCA

AUXG12KVLA ARXG12KLLAP/KSLAP AGYG12KVCA

AUXG14KVLA ARXG14KLLAP/KSLAP AGYG14KVCA

AUXG18KVLA ARXG18KLLAP/KSLAP ABYG18KRTA

AUXG22KVLA ARXG22KLLAP/KSLAP ARXG22KMLB ABYG22KRTA

89
AOYG18-24KBTA3 AOYG30-36KBTA4-5
AOYG18KBTA3 AOYG24KBTA3 AOYG30KBTA4 AOYG36KBTA5 2-3 2-3 2-4 2-5 5,4(1,8~7) 6,8(1,8~8,5) 8(2,4~10,1) 9,5(3~11) 6,8(2~8) 8(2~9,2) 9,6(3,0~11,2) 10,6(3,5~12) • • • • • • • • • • • • • • • • • • • • • (1) • • (1) alleen hooghangend wandmodel aansluitbaar als type 22 Productinformatie leverancier. Productinformatie leverancier.

Free Multi split systeem type AOYG inverter R32

Multi split systeem

Kenmerken

Met een FUJITSU Multi Split systeem combineert u een maximum van 5 binnendelen met 1 buitenunit. De geknipte oplossing voor projecten met meerdere ruimtes zoals villa’s, kleinere kantoren en winkels.

Multi Split systemen werken voor 90% in deelbelasting. FUJITSU Multi Split systemen onderscheiden zich door een zeer laag elektriciteitsverbruik bij deelbelasting. De buitenunits blinken technisch uit door de toepassing van de allerlaatste technologieën zoals elektronisch geregelde expansie en DC motoren. Energieklasse A behalen is dan een fluitje van een cent.

De Multi Split systemen van FUJITSU bieden ongekende combinatiemogelijkheden. U heeft de keuze uit tientallen verschillende binnenunit types. Met de MultiSelector app kunt u snel en makkelijk de juiste combinaties te selecteren.

Het Fujitsu Inverter multisplitsysteem bestaat uit 6 modellen. Twee modellen in combinatie met 2 binnenunits, twee model in combinatie met 2 of 3 binnenunits, één model in combinatie met 2 of 4 binnenunits, en één model in combinatie met 2 of 5 binnenunits.

Opgegeven capaciteit van de buitenunit is bij 100% gelijktijdige belasting maximaal realiseerbaar.

90 Type buitenunit AOYG14KBTA2 AOYG18KBTA2 Energielabel A+++/A++ A+++/A++ Aantal binnenmodellen min-max stuks 2 2 Nom. koelvermogen kW 4(1,4~4,6) 5(1,7~5,8) Nom.verwarmingsvermogen kW 4,4(1,1~5,5) 5,6(1,8~6,6) Verwarm. vermogen bij -10/ 20°C kW 3,5 4,2 SEER koelen kW/kW 8,7 8,6 SCOP verwarmen kW/kW 4,7 4,7 Luchthoeveelheid buitenunit m 3/h 1670 1960/2020 Geluidsniveau buitenunit dB(A) 47/49 47/50 Afm. buitenunit (hxbxd) mm 542/799/290 632/799/290 Gewicht (netto) buitenunit kg 33 37 Koelleiding diam. pers-zuig inch 1/4-3/8 2x (A) 1/4-3/8 2x (A) inch Max. leidinglengte m 30 30 Min./ max. leidinglengte per unit m 20 20 Min. leidinglengte systeem m 5 5 Min. leidinglengte binnen m 2,5 2,5 Max. hoogteverschil bui/bi m 15 15 Max. hoogteverschil bi/bi m 10 10 Vulling/ lengte/ per mtr g/m/ g/m 900/20/20 1020/20/20 Voeding V/Hz 230/50 230/50 Elektro kabel binnen/buiten 3+1 2x 3+1 2x Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 10,9 11,6 Opgenomen vermogen kW 1,65 1,8 Advies afzekerwaarde A 16 16 Werkgebied koelen °C -10 … +46 -10 … +46 buitenunit verwarmen °C -15 … +24 -15 … +24 Artikelnummer 8501110 8501112 Prijs € 2.303,00 € 2.476,00 Kortingcode 900 voorraad voorraad Link naar shop
buitendelen hoog a/d wand ASYG cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG free multI SPlIt

Buitenunit/klasse/vermogen

• Energie investeringsaftrek (EIA)

Buitenunits

91 AOYG18KBTA3 AOYG24KBTA3 AOYG30KBTA4 AOYG36KBTA5 A+++/A++ A+++/A++ A+++/A++ A+++/A++ 2-3 2-3 2-4 2-5 5,4(1,8~7) 6,8(1,8~8,5) 8(2,4~10,1) 9,5(3~11) 6,8(2~8) 8(2~9,2) 9,6(3,0~11,2) 10,6(3,5~12) 6,9 7 7,3 8,7 8,6 8,5 8,5 8,5 4,7 4,6 4,6 4,6 2220/2160 2270/2730 2400/2950 2450/2900 46/49 48/53 50/54 52/55 716/820/315 716/820/315 884/820/315 884/820/315 46 46 55 59 1/4-3/8 3x (A) 1/4-3/8 2x (A) 1/4-3/8 2x (A) 1/4-3/8 3x (A) 1/4-1/2 1x (B) 1/4-1/2 2x (B) 1/4-1/2 2x (B) 50 50 70 75 25 25 25 25 10 10 15 15 2,5 2,5 2,5 2,5 15 15 15 15 10 10 10 10 1800/30/20 1800/30/20 2200/40/20 2500/40/20 230/50 230/50 230/50 230/50 3+1 3x 3+1 3x 3+1 4x 3+1 5x buiten buiten buiten buiten 12 14,5 18,5 20 1,9 2,65 3,25 3,45 16 16 25 25 -10 … +46 -10 … +46 -10 … +46 -10 … +46 -15 … +24 -15 … +24 -15 … +24 -15 … +24 1163013 1163014 1163015 1163016 € 2.934,00 € 3.323,00 € 3.952,000 € 5.101,00 voorraad voorraad voorraad voorraad
AOYG18KBTA2 AOYG14KBTA2 AOYG30-36KBTA5-6 AOYG18-24KBTA3
Type AOYG14KBTA2 4,0 4,4 Type AOYG18KBTA2 5,0 5,6 Type AOYG18KBTA3 5,4 6,8 Type AOYG24KBTA3 6,8 8,0 Type AOYG30KBTA4 8 9,6 Type AOYG36KBTA5 9,5 10,6 / A+++ A++
EIA proof type 14, 18, 24, 30 en 36.

Hooghangend wandmodel type ASYG KMCC inverter R32

Multi split systeem

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening, incl. vorstvrijstand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Binnenunits

92
Type binnenunit ASYG07KMCC ASYG09KMCC ASYG12KMCC ASYG14KMCC Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/320 700/560/430/320 700/560/430/320 770/600/450/310 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 270/834/222 270/834/222 270/834/222 270/834/222 Gewicht (netto) binnenunit kg 10 10 10 10 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 1026752 1026732 1026722 1026724 Prijs € 496,00 € 535,00 € 631,00 € 992,00 Kortingcode 900 voorraad voorraad voorraad voorraad
Link naar shop
Model
Type ASYG07KMCC Type ASYG09KMCC Type ASYG12KMCC Type ASYG14KMCC
Wireless lan adapter 8501060 Infrarood afstandsbe diening. Incl. houder voor
Eenvoudige bediening 8510831 Uitgebreide wandbediening 8507118 muur bevestiging.
Optioneel Inclusief Zie pagina 124
informatie. buitendelen
a/d wand ASYG cassette AUXG selectie
ABYG vloer AGYG free multI SPlIt
3-draadsbedieningen, communiecatiekit noodzakelijk 8503798
voor
hoog
satelliet ARXG plafond

Hooghangend wandmodel type ASYG KMTB inverter R32

Multi split systeem

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening, incl. vorstvrijstand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

• Diverse 2-draads wandbedieningen aansluitbaar (optie + comm. Kit)

Binnenunits

Link naar shop

93
Type binnenunit ASYG18KMTB ASYG22KMTB ASYG24KMTB Nom. capaciteit kW class kW 5 6 7 Luchthoeveelheid binnenunit m3/h 980/810/640/510 1060/810/640/510 1170/850/640/510 Geluidsniveau binnenunit dB(A) 45/40/35/29 48/40/35/29 49/40/35/29 Afm. binnenunit (hxbxd) mm 280/980/240 280/980/240 280/980/240 Gewicht (netto) binnenunit kg 12,5 12,5 12,5 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten Artikelnummer 8501195 1163018 8501197 Prijs € 1.141,00 € 1.299,00 € 1.320,00 Kortingcode 900 voorraad bestelartikel voorraad
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.
1172000 Optioneel Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
Model Type ASYG18KMTB Type ASYG22KMTB Type ASYG24KMTB 2-draadsbedieningen, communiecatiekit noodzakelijk

Hooghangend wandmodel type ASYG KGTB inverter R32

Multi split systeem

Kenmerken

• Slim en stijlvol rechthoekig ontwerp

• Hoog efficiënt A+++ en energiezuinig

• Standaard met Human sensor

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Powerful knop voor snelle afkoeling of opwarming

• Zelfsluitende luchtkleppen met verticale swingfuncties

Binnenunits

• Auto-changeover: automatische schakeling tussen koelen en verwarmen Model Type ASYG07KGTB

Type ASYG09KGTB

Type ASYG12KGTB

Type ASYG14KGTB

Inclusief

Optioneel

2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Bediening touch/LCD, inbouw 1116000

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 124 voor informatie.

Link naar shop

94
Type binnenunit ASYG07KGTB ASYG09KGTB ASYG12KGTB ASYG14KGTB Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 270/834/215 270/834/215 270/834/215 270/834/215 Gewicht (netto) binnenunit kg 10 10 10 10 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8511034 8511041 8511046 8510052 Prijs € 781,00 € 883,00 € 999,00 € 1.148,00 Kortingcode 900 voorraad voorraad voorraad voorraad
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.
Wireless lan adapter
cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt
8501060

Hooghangend wandmodel type ASYG KETA inverter R32

Multi split systeem

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Model

95
Type binnenunit ASYG07KETA ASYG09KETA ASYG12KETA ASYG14KETA Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Gewicht (netto) binnenunit kg 11 11 11 11,5 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer KETA-W (wit) 1030442 1030433 1030432 1030428 Prijs KETA-W (wit) € 526,00 € 601,00 € 689,00 € 871,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop
Type ASYG07KETA Type ASYG09KETA Type ASYG12KETA Type ASYG14KETA
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.
Inclusief Bediening touch/LCD, inbouw 1116000 Wireless LAN USB adapter 8511052
pagina
Eenvoudige bediening met en zonder functietoets 8507105 8507104
2-draadsbedieningen, communiecatiekit noodzakelijk 1172000
Optioneel
Zie
124 voor informatie.

Hooghangend wandmodel type ASYG KETA inverter R32

Multi split systeem

Kenmerken

• Design model in 3 dimensionaal ontwerp

• CMF kleurverandering bij verschillend daglicht

• Hoog efficiënt A++ en energiezuinig

• Automatische herstart na spanningsuitval

• Zeer geringe afmetingen

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Design Infrarood afstandsbediening met weekklok, incl. vorstvrij-stand (10°C)

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Wifi LAN USB module aansluitbaar (optie)

Binnenunits

Model

Optioneel

1172000

Inclusief Bediening touch/LCD, inbouw 1116000

Zie pagina 124 voor informatie.

96
Type binnenunit ASYG07KETA ASYG09KETA ASYG12KETA ASYG14KETA Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 650/540/430/270 700/560/430/270 700/560/430/270 770/600/450/280 Geluidsniveau binnenunit dB(A) 38/33/29/21 40/34/29/21 40/35/30/21 43/36/30/21 Afm. binnenunit (hxbxd) mm 295/950/230 295/950/230 295/950/230 295/950/230 Gewicht (netto) binnenunit kg 11 11 11 11,5 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 11,8/15-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer KETA-S (grijs) 1030407 1030444 1030443 1030434 Prijs KETA-S (grijs) € 536,00 € 614,00 € 704,00 € 888,00 Kortingcode 900 voorraad voorraad voorraad voorraad Link naar shop
Type ASYG07KETA Type ASYG09KETA Type ASYG12KETA Type ASYG14KETA
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.
2-draadsbedieningen, communiecatiekit noodzakelijk
Wireless LAN USB adapter 8511052
Eenvoudige
cassette
ASYG free multI SPlIt
bediening met en zonder functietoets 8507105 8507104
AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand

Cassette model type AUXG KVLA inverter R32

Multi split systeem

Kenmerken

• Mooi strak gevormd uitblaasrooster

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening setting

Binnenunits

Model

Type AUXG07KVLA

Type AUXG09KVLA

Type AUXG12KVLA

Type AUXG14KVLA

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 124 voor informatie.

97
Type binnenunit AUXG07KVLA AUXG09KVLA AUXG12KVLA AUXG14KVLA Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 540/490/440/390 540/490/440/390 610/530/470/410 680/580/490/410 Geluidsniveau binnenunit dB(A) 33/31/29/27 33/31/29/27 37/34/31/28 38/35/32/29 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 245/570/570 245/570/570 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 15 15 15 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8501172 8501174 8501176 8501178 Prijs € 1.447,00 € 1.460,00 € 1.549,00 € 1.764,00 Kortingcode 900* voorraad voorraad voorraad voorraad
naar shop
Link
Wireless lan adapter 1085027 Optioneel Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. Inclusief
touch/LCD, inbouw 1116000
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Bediening

Cassette model type AUXG KVLA inverter R32

Multi split systeem

Kenmerken

• Mooi strak gevormd uitblaasrooster

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfuncties

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpomp (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening

Binnenunits

Link naar shop

98
Type binnenunit AUXG18KVLA AUXG22KVLA Nom. capaciteit kW class kW 5 6 Luchthoeveelheid binnenunit m3/h 680/580/490/410 830/740/600/450 Geluidsniveau binnenunit dB(A) 38/35/32/29 44/42/36/30 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 16 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten Artikelnummer 8501061 8501063 Prijs € 1.825,00 € 2.222,00
900* voorraad voorraad
Kortingcode
*
Wireless lan adapter 1085027
Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging. Inclusief Bediening touch/LCD, inbouw 1116000 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt
Model Type AUXG18KVLA Type AUXG22KVLA
Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
Optioneel

Satelliet model type ARXG KLLAP inverter R32 (compact)

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatisch rooster UTD-GX toepasbaar (optie)

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Link naar shop

Model

99
Type binnenunit ARXG07KLLAP ARXG09KLLAP ARXG12KLLAP ARXG14KLLAP Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 550/490/470/440 600/550/500/450 650/600/550/480 800/700/600/480 Beschikbare statische druk Pa 0 - 90 0 - 90 0 - 90 0 - 90 Geluidsniveau binnenunit dB(A) 28/26/25/24 28/27/26/25 29/28/27/26 32/30/28/26 Afm. binnenunit (hxbxd) mm 198/700/620 198/700/620 198/700/620 198/700/620 Gewicht (netto) binnenunit kg 16 17 17 17 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8501164 8501166 8501168 8501170 Prijs € 1.282,00 € 1.290,00 € 1.316,00 € 1.503,00 Kortingcode 900* voorraad voorraad voorraad voorraad
Type ARXG07KLLAP Type ARXG09KLLAP Type ARXG12KLLAP Type ARXG14KLLAP * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104

Satelliet model type ARXG KLLAP inverter R32

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Automatisch rooster UTD-GX toepasbaar (optie)

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

100
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Type binnenunit ARXG18KLLAP Nom. capaciteit kW class kW 5 Luchthoeveelheid binnenunit m3/h 940/880/820/750 Geluidsniveau binnenunit dB(A) 32/30/29/27 Afm. binnenunit (hxbxd) mm 198/900/620 Gewicht (netto) binnenunit kg 20 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 Voeding V/Hz 230/ 50 Hoofdvoeding aansluiten buiten Artikelnummer 8501060 Prijs € 1.748,00 Kortingcode 900* voorraad Link naar shop Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie
a/d wand ASYG free multI SPlIt
Model Type ARXG18KLLAP
satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog

Satelliet model type ARXG KSLAP inverter R32 (mini duct)

Multi split systeem

Kenmerken

• Horizontale uitvoering

• Beperkte hoogte (198mm) ideaal voor hotelkamer toepassing

• Automatische herstart na spanningsuitval

• Ingebouwde condenspomp (beperkte opvoerhoogte)

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische roosters UTD-GX toepasbaar (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Link naar shop

Model

101
Type binnenunit ARXG07KSLAP ARXG09KSLAP ARXG12KSLAP ARXG14KSLAP Nom. capaciteit kW class kW 2 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 550/440/390/360 600/450/400/360 650/490/430/360 800/640/530/360 Beschikbare statische druk Pa 0 - 30 0 - 30 0 - 30 0 - 50 Geluidsniveau binnenunit dB(A) 29/26/24/23 29/26/24/23 31/27/25/23 35/30/27/23 Afm. binnenunit (hxbxd) mm 198/700/450 198/700/450 198/700/450 198/700/450 Gewicht (netto) binnenunit kg 15,5 15,5 15,5 15,5 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten buiten Artikelnummer 8501180 8501158 8501160 8501162 Prijs € 1.350,00 € 1.399,00 € 1.581,00 € 1.655,00 Kortingcode 900* voorraad voorraad voorraad voorraad
Type ARXG07KSLAP Type ARXG09KSLAP Type ARXG12KSLAP Type ARXG14KSLAP
Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
*
Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

Satelliet model type ARXG KSLAP inverter R32

Multi split systeem

Kenmerken

• Horizontale uitvoering

• Beperkte hoogte (198mm) ideaal voor hotelkamer toepassing

• Automatische herstart na spanningsuitval

• Ingebouwde condenspomp (beperkte opvoerhoogte)

• Montage vriendelijk door bijgeleverd montageframe

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Kabel afstandsbediening met weektimer (optie infrarood)

• Automatische roosters UTD-GX toepasbaar (optie)

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

102
* Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904. Type binnenunit ARXG18KSLAP Nom. capaciteit kW class kW 5 Luchthoeveelheid binnenunit m3/h 940/750/540/480 Geluidsniveau binnenunit dB(A) 33/29/26/23 Afm. binnenunit (hxbxd) mm 198/900/450 Gewicht (netto) binnenunit kg 18,5 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 Voeding V/Hz 230/ 50 Hoofdvoeding aansluiten buiten Artikelnummer 8501062 Prijs € 1.723,00 Kortingcode 900* voorraad Link naar shop Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen
a/d wand ASYG free multI SPlIt
Model Type ARXG18KSLAP
hoog

Satelliet model type ARXG KMLB inverter R32

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen (standaard rond)

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via 4 flenzen ø 200 mm (inclusief)

• Zeer geringe inbouw hoogte

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Kabel afstandsbediening met weektimer (optie infrarood)

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Binnenunits

Kortingcode

Link naar shop

103
Type binnenunit ARXG22KMLB Nom. capaciteit kW class kW 6 Luchthoeveelheid binnenunit m3/h 1100/910/750/580 Geluidsniveau binnenunit dB(A) 31/29/27/25 Afm. binnenunit (hxbxd) mm 270/1135/700 Gewicht (netto) binnenunit kg 35 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) Condensafvoer inw./uitw. mm 36/38 Voeding V/Hz 230/ 50 Hoofdvoeding aansluiten buiten Artikelnummer 8501198
€ 2.024,00
Prijs
900* voorraad
*
Optioneel Inclusief Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Set IR bediening 8507138 Wireless lan adapter 1085027 Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104
Model Type ARXG22KMLB
Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.

Plafondmodel type ABYG KRTA inverter R32

Multi split systeem

• Licht elegant ontwerp

• Automatische herstart na spanningsuitval

• Montage vriendelijk door meegeleverde montage beugel

• Flexibele installatie mogelijk condensafvoer

• Kabel afstandsbediening met weektimer (infrarood optie)

• Sleeptimer

• Horizontaal te plaatsen

• Eenvoudig uitneembaar en reinigbaar filter

• Zelfsluitende luchtklep met dubbele swingfunctie

• Aansluiting ventilatievoorziening mogelijk

• Auto-changeover: automatische schakeling tussen

• Groot temperatuurbereik

• Energiezuinig

Binnenunits

Link naar shop

104
Type binnenunit ABYG18KRTA ABYG22KRTA Nom. capaciteit kW class kW 5 6 Luchthoeveelheid binnenunit m3/h 840/790/710/650 900/790/710/650 Geluidsniveau binnenunit dB(A) 38/36/33/31 42/37/34/31 Afm. binnenunit (hxbxd) mm 235/1080/705 235/1080/705 Gewicht (netto) binnenunit kg 24 24 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten Artikelnummer 8501291 8501293 Prijs € 1.709,00 € 1.969,00 Kortingcode
voorraad voorraad
900*
Kenmerken
Set IR bediening 1172003 Optioneel Inclusief Wireless lan adapter 1085027 Bediening Easy touch/LCD 8507121 Bediening touch/LCD, inbouw 1116000 Standaard bediening LCD 2-draads Zie pagina 124 voor informatie. Eenvoudige bediening met en zonder functietoets 8507105 8507104 cassette
ASYG free multI SPlIt
Model Type ABYG18KRTA Type ABYG22KRTA * Prijzen zijn inclusief bediening. Voor dit artikel hanteren wij kortingcode 904.
AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand

Vloermodel type AGYG KVCA inverter R32

Multi split systeem

Kenmerken

• Trendy design

• Geschikt voor lage montage aan de wand

• Automatische herstart na spanningsuitval

• Dubbele ventilator zorgt voor snelle afkoeling of verwarming bij opstart (uitblaas boven en onder)

• Na opstartfase enkele uitblaas

• Infrarood afstandsbediening, incl. vorstvrij-stand (10°C); (kabel bediening optie)

• Zelfsluitende luchtkleppen met verticale swingfunctie

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Sleeptimer

• Groot temperatuurbereik

• Energiezuinig

• Extreem laag geluidsniveau

Binnenunits

Link naar shop

Optioneel

Eenvoudige bediening met en zonder functietoets 8507105 8507104

Zie pagina 124 voor informatie.

105
Type binnenunit AGYG09KVCA AGYG12KVCA AGYG14KVCA Nom. capaciteit kW class kW 2,5 3,5 4 Luchthoeveelheid binnenunit m3/h 530/440/360/270 600/490/380/270 650/520/400/270 Geluidsniveau binnenunit dB(A) 39/34/28/22 42/36/30/22 44/38/31/22 Afm. binnenunit (hxbxd) mm 600/740/200 600/740/200 600/740/200 Gewicht (netto) binnenunit kg 14 14 14 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-3/8 (A) Condensafvoer inw./uitw. mm 13,8/15,8-16,7 13,8/15,8-16,7 13,8/15,8-16,7 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten Artikelnummer 1163017 1163019 1163012 Prijs € 1.185,00 € 1.312,00 € 1.485,00 Kortingcode 900 voorraad voorraad voorraad
Model Type AGYG09KVCA Type AGYG12KVCA Type AGYG14KVCA Wireless lan adapter 1085027 Bediening LCD 8507119 Bediening Easy touch/LCD 8507121 Infrarood afstandsbe diening. Incl. houder voor muur bevestiging.
Inclusief Bediening touch/LCD, inbouw 1116000
2-draadsbedieningen, communiecatiekit noodzakelijk 1172000

Free multi model type AOYG selectie

Multi split systeem

Selectie

met 2 binnendelen

met 2 binnendelen

106 AOYG14KBTA2
Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 21 kBTU 7 7 14 A+++ 8,7 min. 14 kBTU max. 21 kBTU 7 7 14 A++ 4,7 7 9 16 A+++ 8,7 7 9 16 A++ 4,7 7 12 19 A+++ 8,7 7 12 19 A++ 4,7 9 9 18 A+++ 8,7 9 9 18 A++ 4,7 9 12 21 A+++ 8,7 9 12 21 A++ 4,7 AOYG18KBTA2
Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 26 kBTU 7 7 14 A+++ 8,8 min. 14 kBTU max. 26 kBTU 7 7 14 A++ 4,7 7 9 16 A+++ 8,7 7 9 16 A++ 4,7 7 12 19 A+++ 8,6 7 12 19 A++ 4,7 7 14 21 A+++ 8,6 7 14 21 A++ 4,7 9 9 18 A+++ 8,6 9 9 18 A++ 4,7 9 12 21 A+++ 8,6 9 12 21 A++ 4,7 9 14 23 A+++ 8,6 9 14 23 A++ 4,7 12 12 24 A+++ 8,6 12 12 24 A++ 4,7 12 14 26 A+++ 8,6 12 14 26 A++ 4,7 AOYG18KBTA3 met 2 of 3 binnendelen Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 30 kBTU 7 7 14 A++ 8,3 min. 14 kBTU max. 30 kBTU 7 7 14 A+ 4,2 7 9 16 A++ 8,2 7 9 16 A+ 4,2 7 12 19 A++ 8 7 12 19 A+ 4 7 14 21 A++ 8 7 14 21 A+ 4 9 9 18 A++ 8,1 9 9 18 A+ 4,1 9 12 21 A++ 8 9 12 21 A+ 4 9 14 23 A++ 8 9 14 23 A+ 4 12 12 24 A++ 8 12 12 24 A+ 4 12 14 26 A++ 8 12 14 26 A+ 4 14 14 28 A++ 8 14 14 28 A+ 4 7 7 7 21 A+++ 8,6 7 7 7 21 A++ 4,7 7 7 9 23 A+++ 8,6 7 7 9 23 A++ 4,7 7 7 12 26 A+++ 8,6 7 7 12 26 A++ 4,7 7 7 14 28 A+++ 8,6 7 7 14 28 A++ 4,7 7 9 9 25 A+++ 8,6 7 9 9 25 A++ 4,7 7 9 12 28 A+++ 8,6 7 9 12 28 A++ 4,7 7 9 14 30 A+++ 8,6 7 9 14 30 A++ 4,7 9 9 9 27 A+++ 8,6 9 9 9 27 A++ 4,7 9 9 12 30 A+++ 8,6 9 9 12 30 A++ 4,7
cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

AOYG24KBTA3 met 2 of 3 binnendelen

107
Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 14 kBTU max. 36 kBTU 7 7 14 A++ 8,3 min. 14 kBTU max. 36 kBTU 7 7 14 A+ 4,2 7 9 16 A++ 8,2 7 9 16 A+ 4,2 7 12 19 A++ 8 7 12 19 A+ 4 7 14 21 A++ 7,6 7 14 21 A+ 4 7 18 25 A++ 6,9 7 18 25 A+ 4 9 9 18 A++ 8,1 9 9 18 A+ 4,1 9 12 21 A++ 7,6 9 12 21 A+ 4 9 14 23 A++ 7,2 9 14 23 A+ 4 9 18 27 A++ 6,9 9 18 27 A+ 4 12 12 24 A++ 6,9 12 12 24 A+ 4 12 14 26 A++ 6,9 12 14 26 A+ 4 12 18 30 A++ 6,9 12 18 30 A+ 4 14 14 28 A++ 6,9 14 14 28 A+ 4 14 18 32 A++ 6,9 14 18 32 A+ 4 7 7 7 21 A+++ 8,6 7 7 7 21 A++ 4,7 7 7 9 23 A+++ 8,5 7 7 9 23 A++ 4,6 7 7 12 26 A+++ 8,5 7 7 12 26 A++ 4,6 7 7 14 28 A+++ 8,5 7 7 14 28 A++ 4,6 7 7 18 32 A+++ 8,5 7 7 18 32 A++ 4,6 7 9 9 25 A+++ 8,5 7 9 9 25 A++ 4,6 7 9 12 28 A+++ 8,5 7 9 12 28 A++ 4,6 7 9 14 30 A+++ 8,5 7 9 14 30 A++ 4,6 7 9 18 34 A+++ 8,5 7 9 18 34 A++ 4,6 7 12 12 31 A+++ 8,5 7 12 12 31 A++ 4,6 7 12 14 33 A+++ 8,5 7 12 14 33 A++ 4,6 7 14 14 35 A+++ 8,5 7 14 14 35 A++ 4,6 9 9 9 27 A+++ 8,5 9 9 9 27 A++ 4,6 9 9 12 30 A+++ 8,5 9 9 12 30 A++ 4,6 9 9 14 32 A+++ 8,5 9 9 14 32 A++ 4,6 9 9 18 36 A+++ 8,5 9 9 18 36 A++ 4,6 9 12 12 33 A+++ 8,5 9 12 12 33 A++ 4,6 9 12 14 35 A+++ 8,5 9 12 14 35 A++ 4,6 12 12 12 36 A+++ 8,5 12 12 12 36 A++ 4,6

AOYG30KBTA4 met 2, 3 of 4 binnendelen*

108
Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 25 kBTU max. 49 kBTU 7 22 29 A++ 7,5 min. 25 kBTU max. 49 kBTU 7 22 29 A+ 4,1 7 24 31 A++ 7,5 7 24 31 A+ 4,1 9 22 31 A++ 7,5 9 22 31 A+ 4,1 9 24 33 A++ 7,5 9 24 33 A+ 4,1 12 18 30 A++ 7,5 12 18 30 A+ 4,1 12 22 34 A++ 7,5 12 22 34 A+ 4,1 12 24 36 A++ 7,5 12 24 36 A+ 4,1 14 18 32 A++ 7,5 14 18 32 A+ 4,1 14 22 36 A++ 7,5 14 22 36 A+ 4,1 14 24 38 A++ 7,5 14 24 38 A+ 4,1 18 18 36 A++ 7,5 18 18 36 A+ 4,1 18 22 40 A++ 7,5 18 22 40 A+ 4,1 18 24 42 A++ 7,5 18 24 42 A+ 4,1 22 22 44 A++ 7,5 22 22 44 A+ 4,1 22 24 46 A++ 7,5 22 24 46 A+ 4,1 24 24 48 A++ 7,5 24 24 48 A+ 4,1 7 7 12 26 A++ 8,1 7 7 12 26 A+ 4,4 7 7 14 28 A++ 8 7 7 14 28 A+ 4,3 7 7 18 32 A++ 8 7 7 18 32 A+ 4,3 7 7 22 36 A++ 8 7 7 22 36 A+ 4,3 7 7 24 38 A++ 8,2 7 7 24 38 A+ 4,3 7 9 9 25 A++ 8 7 9 9 25 A+ 4,3 7 9 12 28 A++ 8 7 9 12 28 A+ 4,3 7 9 14 30 A++ 8 7 9 14 30 A+ 4,3 7 9 18 34 A++ 8 7 9 18 34 A+ 4,3 7 9 22 38 A++ 8 7 9 22 38 A+ 4,3 7 9 24 40 A++ 8 7 9 24 40 A+ 4,3 7 12 12 31 A++ 8 7 12 12 31 A+ 4,3 7 12 14 33 A++ 8 7 12 14 33 A+ 4,3 7 12 18 37 A++ 8 7 12 18 37 A+ 4,3 7 12 22 41 A++ 8 7 12 22 41 A+ 4,3 7 12 24 43 A++ 8 7 12 24 43 A+ 4,3 7 14 14 35 A++ 8 7 14 14 35 A+ 4,3 7 14 18 39 A++ 8 7 14 18 39 A+ 4,3 7 14 22 43 A++ 8 7 14 22 43 A+ 4,3 7 14 24 45 A++ 8 7 14 24 45 A+ 4,3 7 18 18 43 A++ 8 7 18 18 43 A+ 4,3 7 18 22 47 A++ 8 7 18 22 47 A+ 4,3 7 18 24 49 A++ 8 7 18 24 49 A+ 4,3 9 9 9 27 A++ 8,1 9 9 9 27 A+ 4,3 9 9 12 30 A++ 8 9 9 12 30 A+ 4,3 9 9 14 32 A++ 8 9 9 14 32 A+ 4,3 9 9 18 36 A++ 8 9 9 18 36 A+ 4,3 9 9 22 40 A++ 8 9 9 22 40 A+ 4,3 9 9 24 42 A++ 8 9 9 24 42 A+ 4,3 9 12 12 33 A++ 8 9 12 12 33 A+ 4,3 9 12 14 35 A++ 8 9 12 14 35 A+ 4,3 9 12 18 39 A++ 8 9 12 18 39 A+ 4,3 9 12 22 43 A++ 8 9 12 22 43 A+ 4,3 9 12 24 45 A++ 8 9 12 24 45 A+ 4,3 9 14 14 37 A++ 8 9 14 14 37 A+ 4,3 9 14 18 41 A++ 8 9 14 18 41 A+ 4,3 9 14 22 45 A++ 8 9 14 22 45 A+ 4,3 9 14 24 47 A++ 8 9 14 24 47 A+ 4,3 9 18 18 45 A++ 8 9 18 18 45 A+ 4,3 12 12 12 36 A++ 8 12 12 12 36 A+ 4,3 12 12 14 38 A++ 8 12 12 14 38 A+ 4,3 12 12 18 42 A++ 8 12 12 18 42 A+ 4,3 12 12 22 46 A++ 8 12 12 22 46 A+ 4,3 12 12 24 48 A++ 8 12 12 24 48 A+ 4,3 12 14 14 40 A++ 8 12 14 14 40 A+ 4,3
free multI SPlIt
cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG

AOYG30KBTA4 met 2, 3 of 4 binnendelen (vervolg)*

109 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 25 kBTU max. 49 kBTU 12 14 18 44 A++ 8 min. 25 kBTU max. 49 kBTU 12 14 18 44 A+ 4,3 12 18 18 48 A++ 8 12 18 18 48 A+ 4,3 14 14 14 42 A++ 8 14 14 14 42 A+ 4,3 14 14 18 46 A++ 8 14 14 18 46 A+ 4,3 7 7 7 7 28 A+++ 8,5 7 7 7 7 28 A++ 4,6 7 7 7 9 30 A+++ 8,5 7 7 7 9 30 A++ 4,6 7 7 7 12 33 A+++ 8,5 7 7 7 12 33 A++ 4,6 7 7 7 14 35 A+++ 8,5 7 7 7 14 35 A++ 4,6 7 7 7 18 39 A+++ 8,5 7 7 7 18 39 A++ 4,6 7 7 9 9 32 A+++ 8,5 7 7 9 9 32 A++ 4,6 7 7 9 12 35 A+++ 8,5 7 7 9 12 35 A++ 4,6 7 7 9 14 37 A+++ 8,5 7 7 9 14 37 A++ 4,6 7 7 9 18 41 A+++ 8,5 7 7 9 18 41 A++ 4,6 7 7 12 12 38 A+++ 8,5 7 7 12 12 38 A++ 4,6 7 7 12 14 40 A+++ 8,5 7 7 12 14 40 A++ 4,6 7 7 12 18 44 A+++ 8,5 7 7 12 18 44 A++ 4,6 7 7 14 14 42 A+++ 8,5 7 7 14 14 42 A++ 4,6 7 7 14 18 46 A+++ 8,5 7 7 14 18 46 A++ 4,6 7 9 9 9 34 A+++ 8,5 7 9 9 9 34 A++ 4,6 7 9 9 12 37 A+++ 8,5 7 9 9 12 37 A++ 4,6 7 9 9 14 39 A+++ 8,5 7 9 9 14 39 A++ 4,6 7 9 9 18 43 A+++ 8,5 7 9 9 18 43 A++ 4,6 7 9 12 12 40 A+++ 8,5 7 9 12 12 40 A++ 4,6 7 9 12 14 42 A+++ 8,5 7 9 12 14 42 A++ 4,6 7 9 12 18 46 A+++ 8,5 7 9 12 18 46 A++ 4,6 7 9 14 14 44 A+++ 8,5 7 9 14 14 44 A++ 4,6 7 9 14 18 48 A+++ 8,5 7 9 14 18 48 A++ 4,6 7 12 12 12 43 A+++ 8,5 7 12 12 12 43 A++ 4,6 7 12 12 14 45 A+++ 8,5 7 12 12 14 45 A++ 4,6 7 12 12 18 49 A+++ 8,5 7 12 12 18 49 A++ 4,6 7 12 14 14 47 A+++ 8,5 7 12 14 14 47 A++ 4,6 9 9 9 9 36 A+++ 8,5 9 9 9 9 36 A++ 4,6 9 9 9 12 39 A+++ 8,5 9 9 9 12 39 A++ 4,6 9 9 9 14 41 A+++ 8,5 9 9 9 14 41 A++ 4,6 9 9 9 18 45 A+++ 8,5 9 9 9 18 45 A++ 4,6 9 9 12 12 42 A+++ 8,5 9 9 12 12 42 A++ 4,6 9 9 12 14 44 A+++ 8,5 9 9 12 14 44 A++ 4,6 9 9 12 18 48 A+++ 8,5 9 9 12 18 48 A++ 4,6 9 9 14 14 46 A+++ 8,5 9 9 14 14 46 A++ 4,6 9 12 12 12 45 A+++ 8,5 9 12 12 12 45 A++ 4,6 9 12 12 14 47 A+++ 8,5 9 12 12 14 47 A++ 4,6 9 12 14 14 49 A+++ 8,5 9 12 14 14 49 A++ 4,6 12 12 12 12 48 A+++ 8,5 12 12 12 12 48 A++ 4,6

AOYG36KBTA5 met 2, 3, 4 of 5 binnendelen*

110
Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 7 24 31 A++ 7,9 min. 27 kBTU max. 54 kBTU 7 24 31 A+ 4,3 9 22 31 A++ 7,9 9 22 31 A+ 4,3 9 24 33 A++ 7,8 9 24 33 A+ 4,3 12 22 34 A++ 7,8 12 22 34 A+ 4,3 12 24 36 A++ 7,8 12 24 36 A+ 4,3 14 22 36 A++ 7,8 14 22 36 A+ 4,3 14 24 38 A++ 7,8 14 24 38 A+ 4,3 18 18 36 A++ 7,8 18 18 36 A+ 4,3 18 22 40 A++ 7,8 18 22 40 A+ 4,3 18 24 42 A++ 7,8 18 24 42 A+ 4,3 22 22 44 A++ 7,8 22 22 44 A+ 4,3 22 24 46 A++ 7,8 22 24 46 A+ 4,3 24 24 48 A++ 7,8 24 24 48 A+ 4,3 7 7 14 28 A++ 8,2 7 7 14 28 A+ 4,5 7 7 18 32 A++ 8,1 7 7 18 32 A+ 4,4 7 7 22 36 A++ 8 7 7 22 36 A+ 4,4 7 7 24 38 A++ 8 7 7 24 38 A+ 4,4 7 9 12 28 A++ 8,2 7 9 12 28 A+ 4,5 7 9 14 30 A++ 8,1 7 9 14 30 A+ 4,4 7 9 18 34 A++ 8 7 9 18 34 A+ 4,4 7 9 22 38 A++ 8 7 9 22 38 A+ 4,4 7 9 24 40 A++ 8 7 9 24 40 A+ 4,4 7 12 12 31 A++ 8,1 7 12 12 31 A+ 4,4 7 12 14 33 A++ 8 7 12 14 33 A+ 4,4 7 12 18 37 A++ 8 7 12 18 37 A+ 4,4 7 12 22 41 A++ 8 7 12 22 41 A+ 4,4 7 12 24 43 A++ 8 7 12 24 43 A+ 4,4 7 14 14 35 A++ 8 7 14 14 35 A+ 4,4 7 14 18 39 A++ 8 7 14 18 39 A+ 4,4 7 14 22 43 A++ 8 7 14 22 43 A+ 4,4 7 14 24 45 A++ 8 7 14 24 45 A+ 4,4 7 18 18 43 A++ 8 7 18 18 43 A+ 4,4 7 18 22 47 A++ 8 7 18 22 47 A+ 4,4 7 18 24 49 A++ 8 7 18 24 49 A+ 4,4 9 9 9 27 A++ 8,2 9 9 9 27 A+ 4,5 9 9 12 30 A++ 8,1 9 9 12 30 A+ 4,4 9 9 14 32 A++ 8,1 9 9 14 32 A+ 4,4 9 9 18 36 A++ 8 9 9 18 36 A+ 4,4 9 9 22 40 A++ 8 9 9 22 40 A+ 4,4 9 9 24 42 A++ 8 9 9 24 42 A+ 4,4 9 12 12 33 A++ 8 9 12 12 43 A+ 4,4 9 12 14 35 A++ 8 9 12 14 35 A+ 4,4 9 12 18 39 A++ 8 9 12 18 39 A+ 4,4 9 12 22 43 A++ 8 9 12 22 43 A+ 4,4 9 12 24 45 A++ 8 9 12 24 45 A+ 4,4 9 14 14 37 A++ 8 9 14 14 37 A+ 4,4 9 14 18 41 A++ 8 9 14 18 41 A+ 4,4 9 14 22 45 A++ 8 9 14 22 45 A+ 4,4 9 14 24 47 A++ 8 9 14 24 47 A+ 4,4 9 18 18 45 A++ 8 9 18 18 45 A+ 4,4 9 18 22 49 A++ 8 9 18 22 49 A+ 4,4 9 18 24 51 A++ 8 9 18 24 51 A+ 4,4 12 12 12 36 A++ 8 12 12 12 36 A+ 4,4 12 12 14 38 A++ 8 12 12 14 38 A+ 4,4 12 12 18 42 A++ 8 12 12 18 42 A+ 4,4 12 12 22 46 A++ 8 12 12 22 46 A+ 4,4 12 12 24 48 A++ 8 12 12 24 48 A+ 4,4 12 14 14 40 A++ 8 12 14 14 40 A+ 4,4 12 14 18 44 A++ 8 12 14 18 44 A+ 4,4 12 14 22 48 A++ 8 12 14 22 48 A+ 4,4 12 14 24 50 A++ 8 12 14 24 50 A+ 4,4
multI SPlIt
cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG
free

AOYG36KBTA5 met 2, 3, 4 of 5 binnendelen (vervolg)*

111 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 12 18 18 48 A++ 8 min. 27 kBTU max. 54 kBTU 12 18 18 48 A+ 4,4 12 18 22 52 A++ 8 12 18 22 52 A+ 4,4 12 18 24 54 A++ 8 12 18 24 54 A+ 4,4 14 14 14 42 A++ 8 14 14 14 42 A+ 4,4 14 14 18 46 A++ 8 14 14 18 46 A+ 4,4 14 14 22 50 A++ 8 14 14 22 50 A+ 4,4 14 14 24 52 A++ 8 14 14 24 52 A+ 4,4 14 18 18 50 A++ 8 14 18 18 50 A+ 4,4 18 18 18 54 A++ 8 18 18 18 54 A+ 4,4 7 7 7 7 28 A+++ 8,5 7 7 7 7 28 A++ 4,6 7 7 7 9 30 A++ 8,4 7 7 7 9 30 A+ 4,5 7 7 7 12 33 A++ 8,3 7 7 7 12 33 A+ 4,5 7 7 7 14 35 A++ 8,3 7 7 7 14 35 A+ 4,5 7 7 7 18 39 A++ 8,3 7 7 7 18 39 A+ 4,5 7 7 7 22 43 A++ 8,3 7 7 7 22 43 A+ 4,5 7 7 7 24 45 A++ 8,3 7 7 7 24 45 A+ 4,5 7 7 9 9 32 A++ 8,3 7 7 9 9 32 A+ 4,5 7 7 9 12 35 A++ 8,3 7 7 9 12 35 A+ 4,5 7 7 9 14 37 A++ 8,3 7 7 9 14 37 A+ 4,5 7 7 9 18 41 A++ 8,3 7 7 9 18 41 A+ 4,5 7 7 9 22 45 A++ 8,3 7 7 9 22 45 A+ 4,5 7 7 9 24 47 A++ 8,3 7 7 9 24 47 A+ 4,5 7 7 12 12 38 A++ 8,3 7 7 12 12 38 A+ 4,5 7 7 12 14 40 A++ 8,3 7 7 12 14 40 A+ 4,5 7 7 12 18 44 A++ 8,3 7 7 12 18 44 A+ 4,5 7 7 12 22 48 A++ 8,3 7 7 12 22 48 A+ 4,5 7 7 12 24 50 A++ 8,3 7 7 12 24 50 A+ 4,5 7 7 14 14 42 A++ 8,3 7 7 14 14 42 A+ 4,5 7 7 14 18 46 A++ 8,3 7 7 14 18 46 A+ 4,5 7 7 14 22 50 A++ 8,3 7 7 14 22 50 A+ 4,5 7 7 14 24 52 A++ 8,3 7 7 14 24 52 A+ 4,5 7 7 18 18 50 A++ 8,3 7 7 18 18 50 A+ 4,5 7 9 9 9 34 A++ 8,3 7 9 9 9 34 A+ 4,5 7 9 9 12 37 A++ 8,3 7 9 9 12 37 A+ 4,5 7 9 9 14 39 A++ 8,3 7 9 9 14 39 A+ 4,5 7 9 9 18 43 A++ 8,3 7 9 9 18 43 A+ 4,5 7 9 9 22 47 A++ 8,3 7 9 9 22 47 A+ 4,5 7 9 9 24 49 A++ 8,3 7 9 9 24 49 A+ 4,5 7 9 12 12 41 A++ 8,3 7 9 12 12 41 A+ 4,5 7 9 12 14 42 A++ 8,3 7 9 12 14 42 A+ 4,5 7 9 12 18 46 A++ 8,3 7 9 12 18 46 A+ 4,5 7 9 12 22 50 A++ 8,3 7 9 12 22 50 A+ 4,5 7 9 12 24 52 A++ 8,3 7 9 12 24 52 A+ 4,5 7 9 14 14 44 A++ 8,3 7 9 14 14 44 A+ 4,5 7 9 14 18 48 A++ 8,3 7 9 14 18 48 A+ 4,5 7 9 14 22 52 A++ 8,3 7 9 14 22 52 A+ 4,5 7 9 14 24 54 A++ 8,3 7 9 14 24 54 A+ 4,5 7 9 18 18 52 A++ 8,3 7 9 18 18 52 A+ 4,5 7 12 12 12 43 A++ 8,3 7 12 12 12 43 A+ 4,5 7 12 12 14 45 A++ 8,3 7 12 12 14 45 A+ 4,5 7 12 12 18 49 A++ 8,3 7 12 12 18 49 A+ 4,5 7 12 14 14 47 A++ 8,3 7 12 14 14 47 A+ 4,5 7 12 14 18 51 A++ 8,3 7 12 14 18 51 A+ 4,5 7 14 14 14 49 A++ 8,3 7 14 14 14 49 A+ 4,5 7 14 14 18 53 A++ 8,3 7 14 14 18 53 A+ 4,5 9 9 9 9 36 A++ 8,3 9 9 9 9 36 A+ 4,5 9 9 9 12 39 A++ 8,3 9 9 9 12 39 A+ 4,5 9 9 9 14 41 A++ 8,3 9 9 9 14 41 A+ 4,5 9 9 9 18 45 A++ 8,3 9 9 9 18 45 A+ 4,5 9 9 9 22 49 A++ 8,3 9 9 9 22 49 A+ 4,5 9 9 9 24 51 A++ 8,3 9 9 9 24 51 A+ 4,5

AOYG36KBTA5 met 2, 3, 4 of 5 binnendelen (vervolg)*

112 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 9 9 12 12 42 A++ 8,3 min. 27 kBTU max. 54 kBTU 9 9 12 12 42 A+ 4,5 9 9 12 14 44 A++ 8,3 9 9 12 14 44 A+ 4,5 9 9 12 18 48 A++ 8,3 9 9 12 18 48 A+ 4,5 9 9 12 22 52 A++ 8,3 9 9 12 22 52 A+ 4,5 9 9 12 24 54 A++ 8,3 9 9 12 24 54 A+ 4,5 9 9 14 14 46 A++ 8,3 9 9 14 14 46 A+ 4,5 9 9 14 18 50 A++ 8,3 9 9 14 18 50 A+ 4,5 9 9 18 18 54 A++ 8,3 9 9 18 18 54 A+ 4,5 9 12 12 12 45 A++ 8,3 9 12 12 12 45 A+ 4,5 9 12 12 14 47 A++ 8,3 9 12 12 14 47 A+ 4,5 9 12 12 18 51 A++ 8,3 9 12 12 18 51 A+ 4,5 9 12 14 14 49 A++ 8,3 9 12 14 14 49 A+ 4,5 9 12 14 18 53 A++ 8,3 9 12 14 18 53 A+ 4,5 9 14 14 14 51 A++ 8,3 9 14 14 14 51 A+ 4,5 12 12 12 12 48 A++ 8,3 12 12 12 12 48 A+ 4,5 12 12 12 14 50 A++ 8,3 12 12 12 14 50 A+ 4,5 12 12 12 18 54 A++ 8,3 12 12 12 18 54 A+ 4,5 12 12 14 14 52 A++ 8,3 12 12 14 14 52 A+ 4,5 12 14 14 14 54 A++ 8,3 12 14 14 14 54 A+ 4,5 7 7 7 7 7 35 A+++ 8,5 7 7 7 7 7 35 A++ 4,6 7 7 7 7 9 37 A+++ 8,5 7 7 7 7 9 37 A++ 4,6 7 7 7 7 12 40 A+++ 8,5 7 7 7 7 12 40 A++ 4,6 7 7 7 7 14 42 A+++ 8,5 7 7 7 7 14 42 A++ 4,6 7 7 7 7 18 46 A+++ 8,5 7 7 7 7 18 46 A++ 4,6 7 7 7 7 22* 28 A+++ 8,5 7 7 7 7 22* 28 A++ 4,6 7 7 7 7 24 52 A+++ 8,5 7 7 7 7 24 52 A++ 4,6 7 7 7 9 9 39 A+++ 8,5 7 7 7 9 9 39 A++ 4,6 7 7 7 9 12 42 A+++ 8,5 7 7 7 9 12 42 A++ 4,6 7 7 7 9 14 44 A+++ 8,5 7 7 7 9 14 44 A++ 4,6 7 7 7 9 18 48 A+++ 8,5 7 7 7 9 18 48 A++ 4,6 7 7 7 9 22* 30 A+++ 8,5 7 7 7 9 22* 30 A++ 4,6 7 7 7 9 24 54 A+++ 8,5 7 7 7 9 24 54 A++ 4,6 7 7 7 12 12 45 A+++ 8,5 7 7 7 12 12 45 A++ 4,6 7 7 7 12 14 47 A+++ 8,5 7 7 7 12 14 47 A++ 4,6 7 7 7 12 18 51 A+++ 8,5 7 7 7 12 18 51 A++ 4,6 7 7 7 14 14 49 A+++ 8,5 7 7 7 14 14 49 A++ 4,6 7 7 7 14 18 53 A+++ 8,5 7 7 7 14 18 53 A++ 4,6 7 7 9 9 9 41 A+++ 8,5 7 7 9 9 9 41 A++ 4,6 7 7 9 9 12 44 A+++ 8,5 7 7 9 9 12 44 A++ 4,6 7 7 9 9 14 46 A+++ 8,5 7 7 9 9 14 46 A++ 4,6 7 7 9 9 18 50 A+++ 8,5 7 7 9 9 18 50 A++ 4,6 7 7 9 9 22* 32 A+++ 8,5 7 7 9 9 22* 32 A++ 4,6 7 7 9 12 12 47 A+++ 8,5 7 7 9 12 12 47 A++ 4,6 7 7 9 12 14 49 A+++ 8,5 7 7 9 12 14 49 A++ 4,6 7 7 9 12 18 53 A+++ 8,5 7 7 9 12 18 53 A++ 4,6 7 7 9 14 14 51 A+++ 8,5 7 7 9 14 14 51 A++ 4,6 7 7 12 12 12 50 A+++ 8,5 7 7 12 12 12 50 A++ 4,6 7 7 12 12 14 52 A+++ 8,5 7 7 12 12 14 52 A++ 4,6 7 7 12 14 14 54 A+++ 8,5 7 7 12 14 14 54 A++ 4,6 7 9 9 9 9 43 A+++ 8,5 7 9 9 9 9 43 A++ 4,6 7 9 9 9 12 46 A+++ 8,5 7 9 9 9 12 46 A++ 4,6 7 9 9 9 14 48 A+++ 8,5 7 9 9 9 14 48 A++ 4,6 7 9 9 9 18 52 A+++ 8,5 7 9 9 9 18 52 A++ 4,6 7 9 9 12 12 49 A+++ 8,5 7 9 9 12 12 49 A++ 4,6 7 9 9 12 14 51 A+++ 8,5 7 9 9 12 14 51 A++ 4,6 7 9 9 14 14 53 A+++ 8,5 7 9 9 14 14 53 A++ 4,6 7 9 12 12 12 52 A+++ 8,5 7 9 12 12 12 52 A++ 4,6 7 9 12 12 14 54 A+++ 8,5 7 9 12 12 14 54 A++ 4,6 9 9 9 9 9 45 A+++ 8,5 9 9 9 9 9 45 A++ 4,6 9 9 9 9 12 48 A+++ 8,5 9 9 9 9 12 48 A++ 4,6 9 9 9 9 14 50 A+++ 8,5 9 9 9 9 14 50 A++ 4,6
cassette AUXG selectie satelliet ARXG plafond ABYG vloer AGYG buitendelen hoog a/d wand ASYG free multI SPlIt

AOYG36KBTA5 met 2, 3, 4 of 5 binnendelen (vervolg)*

113 Koelen binnenunit per ruimte Verwarmen binnenunit per ruimte ruimte totaal label SEER ruimte totaal label SCOP 1 2 3 4 5 1 2 3 4 5 min. 27 kBTU max. 54 kBTU 9 9 9 9 18 54 A+++ 8,5 9 9 9 9 18 54 A++ 4,6 9 9 9 12 12 51 A+++ 8,5 9 9 9 12 12 51 A++ 4,6 9 9 9 12 14 53 A+++ 8,5 9 9 9 12 14 53 A++ 4,6 9 9 12 12 12 54 A+++ 8,5 9 9 12 12 12 54 A++ 4,6
22.
*
Alleen hooghangend wandmodel aansluitbaar als type

Productoverzicht

Single + systeem inverter R32

Multi split systeem

114
Selectie Model Cassette model AUYG Satelliet model ARYG Koelvermogen Verwarmingsvermogen 5,2 - 6,0 kW AUXG18KVLA ARXG18KLLAP 6,3 - 7 kW AUXG22KVLA ARXG22KMLB 6,8 - 7,5 kW AUXG24KVLA ARXG24KMLA 2 x1 2 x 1 2 x 1 / 3 x 1 AOYG36KBTB/KRTA AOYG45KBTB/KRTA AOYG54KBTB/KRTA Koelvermogen Verwarmingsvermogen 9,5 - 10,8 kW 12,1 - 13,5 kW 13,4 - 15,5 kW Model AOYG36 KBTB/KRTA AOYG45 KBTB/KRTA AOYG54 KBTB/KRTA 18 2x 18 3x 18 22 2x 22 24 2x 24 cassette AUXG satelliet ARXG buitendelen SIngle +

Single + systeem inverter R32

Multi split systeem

Kenmerken

Het Fujitsu Single+ Multi split systeem AOYG bestaat uit 3 modellen met de keuze voor aansluiting van 2 of 3 binnendelen.

Er is een keuze uit 2 verschillende modellen binnenunits met 6 typekeuzes van 5,2 tot 6,9 kW.

Het systeem werkt “simultaneous”, wat betekent dat de binnenunits gelijktijdig werken. Bediening door middel van één afstandsbediening. Dit systeem is dan ook geschikt voor grote ruimtes zoals kantines, kantoortuinen, e.d.

De installatietoepassingen zijn zeer groot in zowel hoogteverschil als in leidinglengte. Het systeem biedt u alle comfort vanaf -15°C tot + 46°C bij koelen en -15°C tot +24°C bij verwarmen.

Opgegeven capaciteit van de buitenunit is bij 100% gelijktijdige belasting maximaal realiseerbaar.

Productinformatie leverancier.

Link naar shop

115 Type buitenunit AOYG36KBTB AOYG45KBTB AOYG54KBTB Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5 (2,8~11,2) 12,1 (4,0~13,0) 13,4 (4,5~14,5) Nom.verwarmingsvermogen kW 10,8 (2,7~12,7) 13,5 (4,2~15,2) 15,5 (4,7~16,5) SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4,0 Luchthoeveelheid buitenunit m3/h 3750 4450 4450 Geluidsniveau buitenunit dB(A) 55 57 57/59 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) buitenunit kg 52 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Max. leidinglengte m 50(Totaal) 50(Totaal) 50(Totaal) Min./ max. leidinglengte per unit m 5-20 5-20 5-20 Max. hoogteverschil bui/bi m 30 30 30 Max. hoogteverschil bi/bi 0,5 0,5 0,5 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Voeding V/Hz 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 2x 3+1 2x 3+1 3x (2x) Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 22,6 28,5 28,5 Opgenomen vermogen kW 5,11 6,48 6,48 Advies afzekerwaarde A 32 32 32 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -10 … +24 -15 … +24 Artikelnummer 1026727 1026719 1026717 Prijs € 3.516,00 € 3.809,00 € 4.818,00 Kortingcode 900 voorraad voorraad voorraad
Type AOYG36KBTB Type AOYG45KBTB Type AOYG54KBTB 9,5 kW / 10,8 kW 12,1 kW /13,5kW 13,4 kW /15,5kW Buitenunit/klasse/vermogen / A+ A++

Single + systeem inverter R32 400V

Multi split systeem

Kenmerken

Het Fujitsu Single+ Multi split systeem AOYG bestaat uit 3 modellen met de keuze voor aansluiting van 2 of 3 binnendelen.

Er is een keuze uit 2 verschillende modellen binnenunits met 6 typekeuzes van 5,2 tot 6,9 kW.

Het systeem werkt “simultaneous”, wat betekent dat de binnenunits gelijktijdig werken. Bediening door middel van één afstandsbediening. Dit systeem is dan ook geschikt voor grote ruimtes zoals kantines, kantoortuinen, e.d.

De installatietoepassingen zijn zeer groot in zowel hoogteverschil als in leidinglengte. Het systeem biedt u alle comfort vanaf -15°C tot + 46°C bij koelen en -15°C tot +24°C bij verwarmen.

Opgegeven capaciteit van de buitenunit is bij 100% gelijktijdige belasting maximaal realiseerbaar.

Productinformatie leverancier.

Link naar shop

116 Type buitenunit AOYG36KRTA AOYG45KRTA AOYG54KRTA Energielabel A++/A+ n.v.t. n.v.t. Nom. koelvermogen kW 9,5 (2,8~11,2) 12,1 (4,0~13,0) 13,4 (4,5~14,5) Nom. verwarmingsvermogen kW 10,8 (2,7~12,7) 13,5 (4,2~15,2) 15,5 (4,7~16,5) SEER koelen kW/kW 6,1 SCOP verwarmen kW/kW 4,0 Luchthoeveelheid buitenunit m3/h 3750 4450 4450 Geluidsniveau buitenunit dB(A) 45/54 45/54 57/59 Afm. buitenunit (hxbxd) mm 788/940/320 998/940/320 998/940/320 Gewicht (netto) buitenunit kg 52 67 67 Koelleiding diam. pers-zuig inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Max. leidinglengte m 50(Totaal) 50(Totaal) 50(Totaal) Min./ max. leidinglengte per unit m 5-20 5-20 5-20 Max. hoogteverschil bui/bi m 30 30 30 Max. hoogteverschil bi/bi 0,5 0,5 0,5 Vulling/ lengte/ per mtr g/m/ g/m 1900/30/40 2700/30/40 2700/30/40 Voeding V/Hz 3x 400/ 50 3x 400/ 50 3x 400/ 50 Elektro kabel binnen/buiten 3+1 2x 3+1 2x 3+1 3x (2x) Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 10,5 14 14 Opgenomen vermogen kW 4,66 5,03 5,39 Advies afzekerwaarde A 16 16 16 Werkgebied koelen °C -15 … +46 -15 … +46 -15 … +46 buitenunit verwarmen °C -15 … +24 -10 … +24 -15 … +24 Artikelnummer 1030410 1030423 1030409 Prijs € 4.025,00 € 4.183,00 € 5.101,00 Kortingcode 900 voorraad voorraad voorraad
cassette AUXG satelliet ARXG Type AOYG36KRTA Type AOYG45KRTA Type AOYG54KRTA 9,5 kW / 10,8 kW 12,1 kW /13,5kW 13,4 kW /15,5kW Buitenunit/klasse/vermogen / A+ A++ buitendelen 400 Volt SIngle +

Hulpmiddelen voor de installateur

MOBILE TECHNICIAN

Gratis trouble shooting app

Met Mobile Technician app kunt u met uw smartphone of tablet de status van het Fujitsu-Atlantic AircoHeater (RAC/PAC, VRF) controleren, zoals een error code check, trouble shooting en sensor check. Beschikbaar via iTunes en Google Play.

MULTI SELECTOR

Multi Split selectie app

Op 1 Multi Split buitenunit kunnen tot 8 AircoHeaters worden aangesloten. Met deze tool kunt u eenvoudig binnenunits selecteren en combineren. De app toont u meteen of uw selectie binnen het max. koel- en verwarmingsvermogen valt. Per e-mail ontvangt u een overzichtelijk configuratierapport dat o.a. aangeeft of u nog RB-verdeelboxen of splittersets aan uw selectie moet toevoegen. Download in de Apple App Store en de Android Play Zone, of maak gebruik van de pc-versie op www.fujitsuclimate.nl/tools.

CLIMELEON CONFIGURATOR

Kies de geschikte unit cover

D.m.v. deze tool op www.climeleon.nl komt u in een mum van tijd te weten welke Climeleon unit cover geschikt is voor uw buitenunit.

SERVICE POCKETS

Alle foutcodes in zakformaat

Met deze handige pockets voor Split, Multi Split, VRF en Alfea kunt u eenvoudig en snel elke foutcode (leds binnenunit of display IR-bediening) aflezen. U kunt ze aanvragen via sales@thercon.nl.

117 3

Cassette model

type

AUXG

Multi split systeem

Kenmerken

KVLA

inverter R32 plafond 60-60

• Mooi gevormd uitblaasrooster zorgt voor prachtig design

• Automatische herstart na spanningsuitval

• Infrarood afstandsbediening (kabel bediening optie)

• Eenvoudig uitneembaar en reinigbaar luchtfilter

• Sleeptimer

• Zelfsluitende luchtkleppen met verticale swingfunctie

• Naar keuze drie of vier zijden uitblazend

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Inclusief condenswaterpompje (beperkte opvoerhoogte)

• Groot temperatuurbereik

• Extreem laag geluidsniveau

• Ideaal voor standaard plafond 600x600mm

• Gemakkelijke installatie door afstandsbediening setting

Geschikt voor plafonds tot 3,5 meter

Let op!

Exclusief bediening

Binnenunits

Link naar shop

118 Type binnenunit AUXG18KVLA AUXG22KVLA AUXG24KVLA Nom. koelvermogen kW 5,2 6 6,8 Nom. verwarmingsvermogen kW 6 7 7,5 Luchthoeveelheid binnenunit m3/h 680/580/490/410 830/740/600/450 930/830/600/450 Afm. binnenunit (hxbxd) mm 245/570/570 245/570/570 245/570/570 Afm. rooster (hxbxd) mm 49/620/620 49/620/620 49/620/620 Gewicht (netto) binnenunit kg 15 16 16 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 25/32 25/32 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Hoofdvoeding aansluiten buiten buiten buiten Artikelnummer 8501188 8501190 8501192 Prijs € 1.757,00 € 2.154,00 € 2.107,00 Kortingcode 900 voorraad voorraad voorraad
AUYG18KVLA AUYG22KVLA AUYG24KVLA cassette AUXG satelliet ARXG buitendelen SIngle +
Cassette
60/60 Model

Satelliet model

type ARXG KLLAP/KMLA(B) inverter R32

Multi split systeem

Kenmerken

• Horizontaal te plaatsen

• Luchtverdeling mogelijk via luchtkanalen of flexibele slangen

• Ophangvoorzieningen binnenunit zeer montagevriendelijk

• Retourlucht horizontaal of verticaal

• Uitblaas via rechthoekige flens (model 18), 4 flenzen ø 200 mm (model 22/24)

• Zeer geringe inbouw hoogte

• Inclusief condenswaterpompje (alleen model 18)

• Automatische herstart na spanningsuitval

• Auto-changeover: automatische schakeling tussen koelen en verwarmen

• Groot temperatuurbereik

Vele opties mogelijk, zoals aanzuig-/uitblaasplenums, luchtzijdige accessoires e.d.

Let op!

Exclusief bediening

Binnenunits

Link naar shop

119
Type binnenunit ARXG18KLLAP ARXG22KMLB ARXG24KMLA Nom. koelvermogen kW 5,2 6 6,9 Nom. verwarmingsvermogen kW 6 7 7,5 Luchthoeveelheid binnenunit m3/h 940/880/820/750 1100/910/750/580 1100/910/750/580 Beschikbare statische druk Pa 0-90 0-90 0-90 Afm. binnenunit (hxbxd) mm 198/900/620 270/1135/700 270/1135/700 Gewicht (netto) binnenunit kg 20 35 35 Koelleiding diam. pers-zuig inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) Condensafvoer inw./uitw. mm 25/32 36/38 36/38 Voeding V/Hz 230/50 230/50 230/50 Hoofdvoeding aansluiten buiten buiten buiten Artikelnummer 1026753 8501198 8501200 Prijs € 1.629,00 € 1.905,00 € 1.997,00 Kortingcode 900 voorraad voorraad voorraad
Model ARXG22KMLB ARXG24KMLA Model ARXG18KLLAP

VRF systeem

Klimaatcomfort van formaat

Betrouwbaar vermogen, compact en met hoog rendement

Spitstechnologie ontworpen voor het comfort, energiezuiniger dan ooit en uitgerust met nog meer extra’s, maken het uitgebreide Airstage VRF-concept tot een topper van formaat.

Vanaf 4pk tot en met 54pk bieden wij u 73 configuraties (standaard 45 plaatsbesparende en optioneel 28 hoog energie-efficiënte configuraties) die op hun beurt samengebouwd kunnen worden tot één systeem van 400 binnendelen en 100 buitendelen.

Verschillende masterunit (4/8/18 pk) kunnen ‘stand alone’ of in combinatie (V3-VR2) met elkaar worden toegepast. Dit levert een ruim aanbod van beschikbare capaciteiten (per 2 pk selecteerbaar).

Model

Energie-efficiëntie ten top

Een doorgedreven optimalisatie van alle componenten resulteert in de hoogste EER en COP waarden op de markt. Een EER van 5,03 en COP van 5,01 maken dat verwarmen of koelen een stuk efficiënter verloopt dan de traditionele klimaatsystemen.

Een opmerkelijke trend is om via de regeling op slimme wijze energie te besparen. De nieuwe generatie bedieningen beschikt over tal van slimmigheden zoals de automatische terugkeerfunctie waarmee de gebruiker, tijdens overwerk bijv., telkens opnieuw (na 30 min) zijn aanwezigheid dient te herbevestigen om de installatie draaiend te houden.

Aansluitcapaciteit

FUJITSU VRF systemen bieden een grote flexibiliteit op het vlak van aansluitmogelijkheden, tot 150 % aansluitcapaciteit aan binnendelen*:

• MAX en X-TREM: aansluitcapaciteit tot 150%, tot max. 64 binnendelen.

• MINI en EASY: aansluitcapaciteit tot 130%, (150%) tot max. 42 binnendelen.

Koel- of verwarmingsresultaat bij gelijktijdige vraag: het beschikbare vermogen van de buitendelen wordt evenredig verdeeld over de binnenunits.

Prijzen op aanvraag

Productinformatie leverancier.

120
Airstage Mini VRF 4 / Easy VRF 4
Airstage VRF MAX 3 / X-TREM VRF / VRF MAX 4R (3-pijps)
Airstage VRF S4
VRF DX-kit VRF systeem InformatIe

VRF DX-kit

Handige koppeling voor DX-batterijen

Met deze slimme oplossing kan een DX-batterij eenvoudig gekoppeld worden aan een VRF-systeem. De DX-kit heeft een uitgebreid toepassingsgebied waarbij een optimale regeling belangrijk is, denk aan luchtbehandelingskasten en luchtgordijnen.

EEV-unit Controle-unit

Een uitgebreid aanbod van vermogens

De DX-kit ondersteunt aansluitbare vermogens van 5 tot 50kW. Twee EEV-units kunnen parallel aangesloten worden om zo tot 50kW koelvermogen te bekomen.

Optimale controle

Door het plaatsen van meerdere sensoren is het mogelijk de druk in de DX-batterij optimaal te regelen. Zo kan bijvoorbeeld de gewenste inblaastemperatuur van luchtbehandelingskasten geregeld worden. Voor luchtgordijnen kan er bijvoorbeeld geregeld worden op de temperatuur van de retourlucht.

Functie overzicht

121
(elektronisch expansieventiel) UTY-VDGX UTP-VX30A UTP-VX60A UTP-VX90A UTP-VX90Ax2
AHU or FCU (40 – 50 kW class) Piping
Type Controle-unit UTP-VX30A UTP-VX60A UTP-VX90A UTP-VX90A x 2 Type EEV-unit UTY-VDGX Aansluitbare vermogens 5,0kW 6,30kW 8,0kW 10,0kW 12,5kW 14,0kW 20,0kW 25,0kW 40,0kW 50,0kW Koelvermogen 5,6 6,3 8 10 12,5 14 22,4 25 40 50,4 Verwarmingvermogen 6,3 7,1 9 11,2 14 16 25 28 45 56,5 Prijzen op aanvraag
Input Output • aan/uit • temperatuurinstellingen • capaciteitsturing • verwarming-/koelmodus schakeling • foutweergave • melding aan/uit • melding fan aan/uit • melding thermostaat aan/ uit • melding ontdooistatus • foutmelding Luchtbehandelingskast Thermistor Thermistor Luchtgordijn VRF system VRF system Luchtbehandelingskast Thermistor DX-Kit Thermistor Luchtgordijn VRF system VRF system

Freeverter regelmodule

De Freeverter is een regelmodule speciaal ontwikkeld voor FUJITSU warmtepompen, om in DX-toepassing(1) te koelen of te verwarmen. Met behulp van een droog contact kan de Freeverter de buitenunit in koeling of verwarmingmodus laten werken. Voor nauwkeurige toepassingen kan de Freeverter werken met 0 tot 10V signalen en schakelt de regelaar in 30 stappen van 0 tot 100%, zowel voor koelen als verwarmen.

FUJITSU warmtepompen staan voor hoge kwaliteit en laten u niet in de steek, ook bij extreme weerscondities. Dankzij de Freeverter kunt u dit warmtepompvermogen optimaal toepassen in allerhande applicaties:

• Luchtbehandelingskasten

• (Warme) luchtgordijnen

• Verwarmen of koelen van processen(2)

Kenmerken

• Nauwkeurig regelbaar

• Zowel koelen als verwarmen

• Vorstvrij

• Hoog rendement dankzij rechtstreekse omzetting Lucht/DX

• Hoog vermogen dankzij FUJITSU Inverter, ook bij extreme weerscondities

• Elektronisch expansieventiel voorgemonteerd in de buitenunit

• IP66 afdichting: weersbestendig, kan opgesteld worden op de luchtbehandelingsgroep

• Meetsonde 2 m

• Instellingen: enkel koelen - enkel verwarmen - koelen & verwarmentest run

• Externe melding contacten:

• Alarm

• Ontdooicyclus actief: onderbreking ventilator binnendeel tijdens de ontdooicyclus

• Enkel elektrische voeding nodig

• LCD-scherm met bedrijf- of service-info

Buitenunits

122
QAC22 Buitensensor RLM162 Kanaalregelaar RLA162 Kamerthermostaat Meetsonde
AOYG30-36KBTB AOYG72-90LR AOYG24KBTB AOYG45-54KBTB AOYG09-14KBTB AOYG18-22KBTB
luchttechnisch gereedschap inbedrijfstelling
Productinformatie leverancier.
Fujitsu koeltechnisch toebehoren

Fujitsu Freeverter

123 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Freeverter module 905 8507288 Module UTY-FVIx AOYG 09 - 54 € 1.174,00 voorraad 1269000 Module UTV-FVIb AOYA 72 - 90 € 1.174,00 voorraad Siemens regelaar 905 - Kamerthermostaat RLA162 0-10V € 286,00 bestelartikel - QAC22 Buitensensor € 75,00 bestelartikel - RLM162 Kanaaltemperatuur regelaar € 475,00 bestelartikel Type buitenunit 230/ 50 R32 koel/ verw. 900 1026748 AOYG09KBTB kW 2,5 / 3,2 € 1.699,00 voorraad 1026711 AOYG12KBTB kW 3,5 / 4,1 € 1.748,00 voorraad 1026731 AOYG14KBTB kW 4,3 / 5,0 € 1.892,00 voorraad 1026747 AOYG18KBTB kW 5,2 / 6,0 € 1.982,00 voorraad 1026745 AOYG22KBTB kW 6,0 / 7,0 € 2.152,00 voorraad 1026729 AOYG24KBTB kW 6,8 / 7,5 € 2.408,00 voorraad 1026721 AOYG30KBTB kW 8,5 / 10,0 € 3.195,00 voorraad 1026727 AOYG36KBTB kW 9,5 / 10,8 € 3.516,00 voorraad 1026719 AOYG45KBTB kW 12,1 / 13,5 € 3.809,00 voorraad 1026717 AOYG54KBTB kW 13,4 / 15,5 € 4.818,00 voorraad Type buitenunit 3x 400/50 R32 koel/ verw. 900 1030410 AOYG36KRTA kW 9,5 / 10,8 € 4.025,00 voorraad 1030423 AOYG45KRTA kW 12,1 / 13,5 € 4.183,00 voorraad 1030409 AOYG54KRTA kW 13,4 / 15,5 € 5.101,00 voorraad Type buitenunit 3x 400/50 R410A koel/ verw. 900 1030436 AOYA72LRLA kW 20,3 / 19,4 € 8.349,00 voorraad 1030403 AOYA90LRLA kW 25,0 / 22,76 € 8.840,00 voorraad

Fujitsu accessoires

124
Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 8507137 Infrarood afstandsbediening AUXG 60x60 UTY-LNTY € 68,00 voorraad 3-draads bediening 8510831 Eenvoudige kabelbediening UTY-RSNYM € 120,00 voorraad 8507118 Luxe kabelbediening UTY-RVNYM € 186,00 voorraad 8503980 Centrale kabelbediening AOYG36KBTA5 UTY-DMMYM1 € 487,00 bestelartikel 2-draads bediening 8507119 Kabelbediening UTY-RLRY € 119,00 voorraad 8507121 Touch kabelbediening UTY-RNRYZ5 € 157,00 voorraad 1116000 Compact touch kabelbediening inbouw UTY-RCRYZ1 € 119,00 voorraad 8507105 Eenvoudige kabelbediening mode UTY-RSRY € 147,00 voorraad 8507104 Eenvoudige kabelbediening temperatuur UTY-RHRY € 169,00 voorraad 8503798 Communicatie kit ASYG KMCC UTY-TWBXF2 € 149,00 voorraad 1172000 Communicatie kit ASYG KMTA/B KGTB KETA UTY-TWRXZ2 € 151,00 voorraad 1172001 Communicatie kit AGYG UTY-TWRXZ3 € 210,00 bestelartikel 8511060 WIFI LAN bedieningsmodule ASYG KMCC KGTB UTY-TFSXW1 € 148,00 voorraad 8511061 WIFI LAN bedieningsmodule ARXG KHTAP KHTA UTY-TFNXZ1 € 147,00 bestelartikel 8511052 WIFI LAN bedieningsmod. USB ASYG KETA KMTA/B KPCA UTY-TFSXF2 € 112,00 voorraad 1085027 WIFI LAN bedieningsmodule AUXG ARXG AGYG ABYG UTY-TFSXZ1 € 147,00 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
125 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 1172002 Infrarood kit AUXG 90x90 UTY-LBTYC € 275,00 bestelartikel 8507138 Infrarood kit ARXG UTY-LBTYM € 263,00 bestelartikel 1172003 Infrarood kit ABYG UTY-LBTYH € 261,00 bestelartikel 8505983 Externe switchbox UTY-TERX € 154,00 bestelartikel 1172007 MODBUS converter UTY-VMSX € 226,00 bestelartikel 1172006 KNX converter UTY-VKSX € 231,00 bestelartikel 1172005 Split systeem converter UTY-VTGX € 245,00 bestelartikel 1172004 Split systeem converter UTY-VTGXV € 388,00 bestelartikel 8507126 Ruimtesensor UTY-XSZX € 103,00 bestelartikel 1172008 Bewegingsensor AUXG 90x90 UTY-SHZXC € 235,00 bestelartikel 1172009 Verruimingspaneel AUXG 90x90 UTG-AKXA-W € 198,00 bestelartikel 1172011 Verse lucht inlaat AUXG 60x60 UTZ-VXAA € 305,00 bestelartikel 1172015 Verse lucht inlaat AUXG 90x90 UTZ-VXRA € 379,00 bestelartikel 8510866 Rooster cassette model AUXG 60x60 UTG-UFYF-W € 227,00 voorraad 1026726 Rooster cassette model 360 gr. AUXG 90x90 UTG-UKYC-W € 278,00 voorraad
126 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 1026716 Rooster cassette model 360 gr. AUXG 90x90 zwart UTG-UKYA-B € 705,00 bestelartikel 8505288 Automatisch lammellen rooster ARXG 07-14 UTD-GXTA-W € 156,00 voorraad 8505290 Automatisch lammellen rooster ARXG 18 UTD-GXTB-W € 171,00 voorraad 8507124 Extern connectie kit UTY-XWZXZ2 € 32,00 bestelartikel 1172013 Extern connectie kit AOYG30-54 UTY-XWZXZ3 € 32,00 bestelartikel 8505985 Extern connectie kit ASYG KGTB UTY-XWZX € 32,00 bestelartikel 8507122 Extern connectie kit AGYG ASYG KMCC KMTA/B UTY-XWZXZ5 € 61,00 bestelartikel 1172018 Extern connectie kit AUXG ABYG ARXG UTY-XWZXZG € 30,00 bestelartikel 1172017 Extern in- output kit ASYG KMTA/B KETA KGTB UTY-XCSXZ2 € 138,00 bestelartikel 1172016 Extern in- output kit AUXG 90x90 ABYG ARXG UTY-XCSX € 138,00 bestelartikel 1172023 Omkasting voor XCSX AUXG 90x90 UTZ-GXRA € 90,00 bestelartikel 1172021 Omkasting voor XCSX ARXG KHTAP UTZ-GXNA € 46,00 bestelartikel 1172024 Houder IR bediening ASYG KPCA KLCA UTZ-RXLA € 15,00 bestelartikel 8502040 Uitblaasmond ARXG KLMA UTD-RF204 € 55,00 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
127 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 904 8502035 Long life filter ARXG KLMA UTD-LF25NA € 158,00 voorraad 8507131 Long life filter ARXG KHTA UTD-LF60KA € 190,00 bestelartikel 1172025 Long life filter ARXG KHTAP 12-14 UTD-LFNC € 162,00 bestelartikel 1172026 Long life filter ARXG KHTAP 18-30 UTD-LFNB € 158,00 bestelartikel 1172027 Long life filter ARXG KHTAP 36-54 UTD-LFNA € 158,00 bestelartikel 8503836 Splitterset Single + UTP-SX236 A € 95,00 bestelartikel 8503858 Splitterset Single + UTP-SX354 A € 95,00 bestelartikel

luchttechnisch

Atlantic Shogun zoneregeling*

De Shogun zoneregeling optimaliseert uw comfort in iedere zone van uw woning, kantoor of klein hotel en laat u energie besparen. U kunt in iedere ruimte de temperatuur naar behoefte regelen. Het verwarmen of koelen gebeurt in alle discretie via inbouwunits in het plafond. De Shogun zoneregeling biedt de mogelijkheid om de temperatuur te regelen in 2 tot 8 verschillende zones, via een centrale bediening in de hoofdruimte en vereenvoudigde bedieningen die in de andere ruimtes worden geplaatst (master-slave principe).

* Alleen beschikbaar voor single split satelliet modellen, raadpleeg onze verkoopafdeling.

** Niet te bestellen via de shop.

128
Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 900 ** 1196090 Plenum 160 S2 2x160 Shogun 875181 € 2.205,00 bestelartikel 1196109 Plenum 160 S3 3x160 Shogun 875182 € 2.592,00 bestelartikel 1196110 Plenum 160 S4 3x160 1x200 Shogun 875183 € 2.833,00 bestelartikel 1196112 Plenum 200 S4 4x200 Shogun 875184 € 2.913,00 bestelartikel 1196089 Plenum 160 S5 4x160 1x200 Shogun 875186 € 3.299,00 bestelartikel 1196111 Plenum 200 S5 5x200 Shogun 875185 € 3.380,00 bestelartikel 1196088 Plenum 160 S2 RT Shogun 875131 € 2.205,00 bestelartikel 1196087 Plenum 160 S3 RT Shogun 875132 € 2.592,00 bestelartikel 1196093 Plenum 160 S4 RT Shogun 875133 € 2.833,00 bestelartikel 1196094 Plenum 200 S4 RT Shogun 875134 € 2.913,00 bestelartikel 1196096 Plenum 160 S5 RT Shogun 875136 € 3.299,00 bestelartikel 1196095 Plenum 200 S5 RT Shogun 875135 € 3.380,00 bestelartikel
gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

* Alleen beschikbaar voor single split satelliet modellen, raadpleeg onze verkoopafdeling. ** Niet te bestellen via de shop.

129 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 900 ** 1196097 Adaptieplaat B1 Shogun 875137 € 60,00 bestelartikel 1196098 Adaptieplaat B2 Shogun 875138 € 60,00 bestelartikel 1196099 Adaptieplaat B3 Shogun 875139 € 60,00 bestelartikel 1196100 Adaptieplaat B4 Shogun 875140 € 60,00 bestelartikel 1196101 Adaptieplaat B5 Shogun 875141 € 66,00 bestelartikel 1196102 Adaptieplaat B6 Shogun 875142 € 72,00 bestelartikel 1196103 Adaptieplaat B7 Shogun 875143 € 107,00 bestelartikel 1196104 Adaptieplaat B8 Shogun 875144 € 107,00 bestelartikel 1196081 Zone+ 160/200 Shogun 875052 € 570,00 bestelartikel 1196084 Bedraade bediening 2 Zones Shogun 875203 € 535,00 bestelartikel 1196105 Bedraade bediening 3 Zones Shogun 875204 € 697,00 bestelartikel 1196085 Bedraade bediening 4 Zones Shogun 875205 € 859,00 bestelartikel 1196086 Bedraade bediening 5 Zones Shogun 875206 € 1.018,00 bestelartikel 1196092 Bediening 2 Zones (BATT. 2XAA) Shogun 875207 € 642,00 bestelartikel 1196106 Bediening 3 Zones (BATT. 2XAA) Shogun 875208 € 856,00 bestelartikel 1196107 Bediening 4 Zones (BATT. 2XAA) Shogun 875209 € 1.073,00 bestelartikel 1196091 Bediening 5 Zones (BATT. 2XAA) Shogun 875210 € 1.286,00 bestelartikel
130 Artikelnr. Omschrijving Type Toepassing Prijs Kortingcode 900 ** 1196108 Connector R410A Shogun 875109 € 138,00 bestelartikel 1196082 Thermostaat bedraad Shogun 875073 € 160,00 bestelartikel 1196083 Thermostaat batterij Shogun 875074 € 217,00 bestelartikel 8511406 Cozytouch bridge Shogun 001231 € 143,00 bestelartikel
luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
* Alleen beschikbaar voor single split satelliet modellen, raadpleeg onze verkoopafdeling. ** Niet te bestellen via de shop.

Warmtepompboiler Ga voor een het duurzame alternatief voor een elektrische boiler, geiser of warm water via CV.

Verwarm tapwater op energiezuinige wijze met de Atlantic Calypso en Explorer

Met de warmtepompboilers van Atlantic kun je het hele jaar door op duurzame wijze van warm tapwater genieten. De warmtepomp boilers verbruiken tot 70% minder energie dan traditionele elektrische boilers zonder aan comfort in te boeten. Een gasloze oplossing voor warm water, geschikt voor bestaande woningen en vakantiewoningen.

Calypso

Explorer Ook te combineren met zonnecollectoren

Duurzaam alternatief voor elektrische boiler of warm water via de cv-ketel.

status 1 jan. 2022

Met een warmtepompboiler bespaar je direct op de gasrekening. Zeer zuinig in stroomverbruik.

Combineer de warmtepompboiler met PV-panelen en sla stroom op in warm water.

Ga voor meer informatie naar de website. Scan de QR-code!

/ info.nl@groupe-atlantic.com / +31 (0)318 54 47 00 atlanticclimate.nl/warmtepompboiler
Liter Meldcode 100 KA14597 150 KA14598 Liter Meldcode 200 KA15693 / coil: KA15695 270 KA15694 / coil: KA15696 geiserDuurzaam of vervangenboiler ISDE
725,-subsidieeuro

Hooghangend wandmodel type TVSK IEWG2 inverter R32

Single split systeem

Kenmerken

• Mooi half rond elliptisch design

• Inclusief infraroodbediening “I Feel” de afstandsbediening met sensor die de omgevingstemperatuur registreert en communiceert met de buitenunit (Google Home en Alexa)

• Standaard voorzien van WiFi bediening via de EWPEsmart app

• Luchtzuivering door middel van koude plasmafiltratie Koud plasma reinigt effectief de lucht, dood 99% van de bacteriën en neutraliseert onaangename geuren

• Zeer hoge energie efficientie

• Zeer stille werking van zowel het binnen- als buitendeel

• Vorstbescherming 8°C verwarming mogelijk

• Trinnity airconditioners werken met koudemiddel R32

Single Split sets

Model/klasse/vermogen

Type TVSK26IEWG2

Type TVSK35IEWG2

Type TVSK52IEWG2

Buitenunit

132
2,7 kW 3,5 kW 5,2 kW 3,0 kW 3,7 kW 5,3 kW A++ A++ A++ A+ A+ A+ / / / / / /
Single Split Hoog a/d wand
TVSK26-52AEMG2
133 Type binnenunit TVSK26IEWG2 TVSK35IEWG2 TVSK52IEWG2 Type buitenunit TVSK26AEMG2 TVSK35AEMG2 TVSK52AEMG2 Energielabel A++/A+ A++/A+ A++/A+ Nom. koelvermogen kW 2,7(0,5~3,6) 3,5(0,7~4,0) 5,2(1,26~6,6) Nom.verwarmingsvermogen kW 3,0(0,5~4,3) 3,7(0,8~4,5) 5,3(1,12~6,8) Ontvochtigingscapaciteit l/h 0,8 1,4 1,8 SEER koelen kW/kW 6,8 7 7 SCOP verwarmen kW/kW 4,1 4 4 Luchthoeveelheid binnenunit m3/h 610/390 680/390 800/470 Geluidsniveau binnenunit dB(A) 40/26 42/26 45/31 Geluidsniveau buitenunit dB(A) 50 52 57 Afm. binnenunit (hxbxd) mm 291/894/211 291/894/211 304/1017/211 Afm. buitenunit (hxbxd) mm 540/782/320 596/848/320 700/965/396 Gewicht (netto) binnenunit kg 11 11 13,5 Gewicht (netto) buitenunit kg 27,5 31 45 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 1/4-3/8 (A) 1/4-1/2 (B) Min.-max. leidinglengte m 5-15 5-20 5-25 Max. hoogteverschil m 10 10 10 Vulling/ lengte/ per mtr g/m/ g/m 550/5/16 700/5/16 1000/5/16 Voeding V/Hz 230/ 50 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 6,8 6,8 11,5 Opgenomen vermogen kW 0,8 0,8 1,53 Advies hoofdzekering (traag) A 16 16 16 Werkgebied koelen °C -15 … +43 -15 … +43 -15 … +43 buitenunit verwarmen °C -22 … +24 -22 … +24 -22 … +24 Artikelnummer 1297010 1297011 1297012 Prijs set € 971,00 € 1.015,00 € 1.467,00 Kortingcode P10 voorraad voorraad voorraad
Inclusief
leverancier.
Link naar shop
Productinformatie

Hooghangend wandmodel type TVSK AEDG2 inverter R32

Multi split systeem

Kenmerken

• Mooi half rond elliptisch design

• Inclusief infraroodbediening “I Feel” de afstandsbediening met sensor die de omgevingstemperatuur registreert en communiceert met de buitenunit (Google Home en Alexa)

• Standaard voorzien van WiFi bediening via de EWPEsmart app

• Luchtzuivering door middel van koude plasmafiltratie Koud plasma reinigt effectief de lucht, dood 99% van de bacteriën. Neutraliseert onaangename geuren

• Zeer hoge energie efficientie

• Zeer stille werking van zowel het binnen- als buitendeel

• Vorstbescherming 8°C verwarming mogelijk

• Trinnity airconditioners werken met koudemiddel R32

Single Split sets

Model/klasse/vermogen

Type TVSK41AEDG2

Type TVSK52AEDG2

Buitenunit

134
4,1 kW 5,2 kW 4,4 kW 5,4 kW A++ A++ A+ A+ / / / /
Multi Split Hoog a/d wand
TVSK41-52AEDG2
135 Type binnenunit TVSK20IEWG2 (2x) TVSK20IEWG2 (2x) Type buitenunit TVSK41AEDG2 TVSK52AEDG2 Energielabel A++/A+ A++/A+ Nom. koelvermogen kW 4,1(2,05~4,4) 5,2(2,14~5,8) Nom.verwarmingsvermogen kW 4,4(2,49~5,42) 5,4(2,58~5,92) Ontvochtigingscapaciteit l/h 0,8 (2x) 0,8 (2x) SEER koelen kW/kW 6,1 6,1 SCOP verwarmen kW/kW 4 4 Luchthoeveelheid binnenunit m3/h 550/300 (2x) 552/300 (2x) Geluidsniveau binnenunit dB(A) 40/28 40/28 Geluidsniveau buitenunit dB(A) 55 55 Afm. binnenunit (hxbxd) mm 254/819/185 254/819/185 Afm. buitenunit (hxbxd) mm 602/908/378 602/908/378 Gewicht (netto) binnenunit kg 8,5 8,5 Gewicht (netto) buitenunit kg 43 43 Koelleiding diam. pers-zuig inch 1/4-3/8 (A) 2x 1/4-3/8 (A) 2x Min.-max. leidinglengte m 10-20 10-20 Max. hoogteverschil m 5 10 Max. lengte per unit m 10 10 Vulling/ lengte/ per mtr g/m/ g/m 1050/10/20 1050/10/20 Voeding V/Hz 230/ 50 230/ 50 Elektro kabel binnen/buiten 3+1 3+1 Hoofdvoeding aansluiten buiten buiten Opgenomen stroom A 7,9 8,32 Opgenomen vermogen kW 1,2 1,45 Advies hoofdzekering (traag) A 16 16 Werkgebied koelen °C -15 … +43 -15 … +43 buitenunit verwarmen °C -22 … +24 -22 … +24 Artikelnummer 1297013 1297014 Prijs set € 1.819,00 € 1.929,00 Kortingcode P10 voorraad voorraad
shop Inclusief
leverancier.
Link naar
Productinformatie
136 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Werkschakelaar 957 8503501 Werkschakelaar 4P 25A Rood geel IP65 M25 Sontheimer € 61,00 voorraad 8503503 Werkschakelaar 4P 25A Zwart IP65 M25 Sontheimer € 61,00 voorraad 7022305 Werkschakelaar 4P 16A/500V IP54 M20 Norwesco € 44,25 voorraad 7022306 Werkschakelaar 4P 25A/415V IP54 M25 Norwesco € 55,00 voorraad 7022311 Werkschakelaar 4P 40A/500V IP65 M32 Norwesco € 150,00 voorraad 7022314 Werkschakelaar 4P 63A/500V IP65 M32 Norwesco € 243,00 voorraad Elektra 964 1049008 Elektra kabel soepel 4x1,5mm2 25mtr. € 73,50 voorraad 1049009 Elektra kabel soepel 4x1,5mm2 50mtr. € 139,00 voorraad 1370088 Elektra kabel soepel 4x1,5mm2 100mtr. € 275,00 vorraad Wandconsole 904 6661128 ST 465/140 max. 140kg AOYG7-30 MS14-24 € 44,00 voorraad 6661121 ST 550/140 max. 140kg AOYG36-54 MS30 € 59,00 voorraad Dakconsole 904 6661125 Dakconsole scheef dak MT-600 € 228,00 voorraad Opstelconsoles set 904 6660200 set 1 mtr. AOY7-24 MS AOY14-18 € 44,25 voorraad 6660211 set 2 mtr. AOY30-54 MS AOY24-45 € 87,50 voorraad 6661123 Fix-it set Big Foot FF 600mm € 111,00 voorraad 6661115 Fix-it set Big Foot FF 1000mm € 165,00 voorraad Koeltechnische accessoires luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
137 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 6661101 Fix-it set Big Foot onverpakt FF 600mm € 90,60 voorraad 6661105 Fix-it set Big Foot onverpakt FF 1000mm € 154,60 voorraad 1028002 Onderblok Big Foot FF 600mm € 51,00 voorraad 1028003 Onderblok Big Foot FF 1000mm € 98,00 voorraad Opstelconsoles massief kunstof per balk 904 6660255 450 mm KLP 450 € 10,00 voorraad 6660256 600 mm KLP 600 € 16,00 voorraad 6660258 900 mm KLP 900 € 17,25 voorraad 6660268 1200 mm KLP 1200 € 23,75 voorraad 6660270 1800 mm KLP 1800 € 46,50 voorraad Trillingdemper 904 8502039 Set 4 stuks € 75,50 voorraad 1211491 Castel BVDCO € 13,75 voorraad Condenswaterpompen en hulpstukken 904 1378012 Aspen Mini Aqua Silent+ 12 l/u vlotter € 232,68 voorraad 6661141 Aspen Mini Orange 14 l/u vlotter € 144,00 voorraad 6660126 Aspen Mini Orange Silent+ 14 l/u vlotter € 144,00 voorraad 8450368 Aspen Max-Hi-Flow € 133,00 voorraad 6660124 Aspen Mini lime Silent+ hoekpomp met goot Inaba SD-77 W wit € 158,00 voorraad 6660119 Sauermann Delta pack hoekpomp met leiding € 165,00 voorraad 6660117 Mini blue roterend diafragma condenswaterpomp € 169,00 voorraad

met 1mtr. overlengte.

138 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 6661136 PVC slang diam. 6 mm per mtr € 1,26 voorraad 6661138 PVC slang diam. 10 mm per mtr € 1,26 voorraad 6661134 PVC verloop 16 - 6 mm € 3,86 voorraad 6661135 Flexibele condenswaterafvoerslang DH16 aansl. 16/18 lengte 50 mtr. € 70,50 voorraad 6661137 Beugel DH16 € 1,59 voorraad 6661145 NRV 6 terugslagklep 6mm € 9,00 voorraad 6661147 NRV10 terugslagklep 10 mm € 11,25 voorraad 6661113 Flex condenswaterslang DPS 16 glad 30 mtr € 30,50 voorraad 1377014 Condensopvangbak TCCW 94 € 66,51 bestelartikel 1377015 Condensopvangbak TCCW 79 € 57,74 bestelartikel 905 1377013 Lekbak weerstand (tracing) € 81,00 bestelartikel Universele schoonmaakmiddelen 904 6661129 Allesreiniger Magic power clean 1 l € 47,00 voorraad 6661133 Pompnevelspuit 1 liter € 13,50 voorraad Geïsoleerde koelleidingsets * 904 6661962 1/4”-3/8” type A lengte 5 mtr. € 144,00 voorraad 6661963 1/4”-3/8” type A lengte 8 mtr. € 207,00 voorraad 6661964 1/4”-3/8” type A lengte 12 mtr. € 285,00 voorraad 6661965 1/4”-3/8” type A lengte 16 mtr. € 355,00 voorraad
Koelleidingsets
luchttechnisch gereedschap inbedrijfstelling
koeltechnisch toebehoren
*
bestaan uit 2 koelleidingen en elektrakabel
Fujitsu
139 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 6661966 1/4”-3/8” type A lengte 25 mtr. € 563,00 voorraad 6661968 1/4”-1/2” type B lengte 5 mtr. € 153,00 voorraad 6661969 1/4”-1/2” type B lengte 8 mtr. € 225,00 voorraad 6661970 1/4”-1/2” type B lengte 12 mtr. € 323,00 voorraad 6661971 1/4”-1/2” type B lengte 16 mtr. € 408,00 voorraad 6661972 1/4”-1/2” type B lengte 25 mtr. € 633,00 voorraad 6661974 3/8”-5/8” type C lengte 5 mtr. € 200,00 voorraad 6661975 3/8”-5/8” type C lengte 8 mtr. € 302,00 voorraad 6661976 3/8”-5/8” type C lengte 12 mtr. € 452,00 voorraad 6661977 3/8”-5/8” type C lengte 16 mtr. € 550,00 voorraad 6661978 3/8”-5/8” type C lengte 25 mtr. € 913,00 voorraad Geïsoleerde duo koelleiding 904 6662400 1/4”-3/8” doos lengte 20 mtr. € 202,00 voorraad 6662402 1/4”-1/2” doos lengte 20 mtr. € 237,00 voorraad 6662406 3/8”-5/8” doos lengte 20 mtr. € 357,00 voorraad Geïsoleerde duo koelleiding Trinnity P11 1303045 1/4”-3/8” doos lengte 20 mtr. € 140,00 voorraad 1303047 1/4”-1/2” doos lengte 20 mtr. € 166,00 voorraad 1303043 3/8”-5/8” doos lengte 20 mtr. € 249,00 voorraad
140 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Geïsoleerde koelleiding 904 6662450 1/4” doos lengte 25 mtr. € 98,00 voorraad 6662452 3/8” doos lengte 25 mtr. € 148,00 voorraad 6662454 1/2” doos lengte 25 mtr. € 199,00 voorraad 6662456 5/8” doos lengte 25 mtr. € 306,00 voorraad Geïsoleerde koelleiding Trinnity P11 1303039 1/4” doos lengte 25 mtr. € 69,50 voorraad 1303049 3/8” doos lengte 25 mtr. € 103,00 voorraad 1303035 1/2” doos lengte 25 mtr. € 137,00 voorraad 1303041 5/8” doos lengte 25 mtr. € 205,00 voorraad 904 6661143 Afwerktape wit 50 mm x 20 m € 11,50 voorraad 1188000 Afwerktape zwart 50 mm x 20 m € 11,75 voorraad Stek koppelingen voor koelleiding Flare soldeerverloop RVS koppeling, trompetring en koperen soldeeraansluiting 904 8503489 FA-2 1/4” per stuk € 6,60 voorraad 8503491 FA-3 3/8” per stuk € 10,75 voorraad 8503493 FA-4 1/2” per stuk € 13,50 voorraad 8503495 FA-5 5/8” per stuk € 16,50 voorraad Soldeerfittingen 904 6660279 SOK 1/4” € 0,60 voorraad 6660281 SOK 3/8” € 0,76 voorraad 6660283 SOK 1/2” € 1,03 voorraad luchttechnisch gereedschap inbedrijfstelling
koeltechnisch toebehoren
Fujitsu

* koelleidingsets bestaat uit 2 koelleidingen en electrakabel met 1 mtr. overlengte

** dakdoorvoerset bestaat uit plakplaat en 3 bochten

141 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 6660285 SOK 5/8” € 1,67 voorraad 6660289 Verloopsok 1/2-3/8” € 1,25 voorraad Dakdoorvoer set voor koelleidingen 869 1405945 Kabeldoorvoer met PP 75mm Anjo** € 93,50 voorraad 1405946 Kabeldoorvoer met PP 110mm Anjo** € 116,00 voorraad 1405947 Kabeldoorvoer met PP 125mm Anjo** € 144,00 voorraad 904 1021198 Leidingdoorvoer Alu 125 enkel Anjo € 230,00 voorraad 1021196 Leidingdoorvoer Alu 120 dubbel Anjo € 179,00 voorraad 1021197 Leidingdoorvoer Alu 120 enkel Anjo € 174,00 voorraad 906 6661149 Aluminium dakdoorvoer 120x120mm € 144,00 voorraad

MaxiPro perssysteem voor airconditioning

142
Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662470 Bocht 90 gr m/s 3/8” MPA5001 0030001 3 € 19,25 voorraad 6662472 Bocht 90 gr m/s 1/2” MPA5001 0040001 3 € 20,75 voorraad 6662474 Bocht 90 gr m/s 5/8” MPA5001 0050001 3 € 23,00 voorraad 6662476 Bocht 90 gr m/s 3/4” MPA5001 0060001 3 € 26,25 bestelartikel 6662478 Bocht 90 gr m/s 7/8” MPA5001 0070001 3 € 27,75 bestelartikel 6662480 Bocht 90 gr m/s 1” MPA5001 0080001 2 € 36,75 bestelartikel 6662482 Bocht 90 gr m/s 1.1/8” MPA5001 0090001 2 € 38,50 bestelartikel 6662484 Bocht 90 gr m/m 1/4” MPA5002 0020001 5 € 23,75 voorraad 6662486 Bocht 90 gr m/m 3/8” MPA5002 0030001 5 € 24,50 voorraad 6662488 Bocht 90 gr m/m 1/2” MPA5002 0040001 3 € 26,25 voorraad 6662490 Bocht 90 gr m/m 5/8” MPA5002 0050001 3 € 28,75 voorraad 6662492 Bocht 90 gr m/m 3/4” MPA5002 0060001 3 € 32,00 bestelartikel 6662494 Bocht 90 gr m/m 7/8” MPA5002 0070001 3 € 33,00 bestelartikel 6662496 Bocht 90 gr m/m 1” MPA5002 0080001 2 € 35,25 bestelartikel 6662498 Bocht 90 gr m/m 1.1/8” MPA5002 0090001 2 € 40,00 bestelartikel 6662500 Bocht 45 gr m/m 1/4” MPA5041 0020001 3 € 19,25 voorraad 6662502 Bocht 45 gr m/m 3/8” MPA5041 0030001 3 € 19,25 voorraad 6662504 Bocht 45 gr m/m 1/2” MPA5041 0040001 3 € 22,25 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
143 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662506 Bocht 45 gr m/m 5/8” MPA5041 0050001 3 € 24,50 voorraad 6662508 Bocht 45 gr m/m 3/4” MPA5041 0060001 3 € 30,00 bestelartikel 6662510 Bocht 45 gr m/m 7/8” MPA5041 0070001 3 € 31,50 bestelartikel 6662512 Bocht 45 gr m/m 1” MPA5041 0080001 2 € 34,50 bestelartikel 6662514 Bocht 45 gr m/m 1.1/8” MPA5041 0090001 2 € 36,75 bestelartikel 6662516 Verloopsok 1/2” x 3/8” MPA5240 0040301 2 € 33,00 voorraad 1304115 Verloopsok 1/2” x 1/4” MPA5240 0040201 2 € 27,00 voorraad 1304113 Verloopsok 3/8” x 1/4” 2 € 25,50 voorraad 6662518 Verloopsok 5/8” x 3/8” MPA5240 0050301 2 € 33,75 voorraad 6662520 Verloopsok 5/8” x 1/2” MPA5240 0050401 2 € 35,25 voorraad 6662522 Verloopsok 3/4” x 3/8” MPA5240 0060301 2 € 38,00 bestelartikel 6662524 Verloopsok 3/4” x 1/2” MPA5240 0060401 2 € 34,25 bestelartikel 6662526 Verloopsok 3/4” x 5/8” MPA5240 0060501 2 € 35,75 bestelartikel 6662528 Verloopsok 7/8” x 1/2” MPA5240 0070401 2 € 40,00 bestelartikel 6662530 Verloopsok 7/8” x 5/8” MPA5240 0070501 2 € 40,75 bestelartikel 6662532 Verloopsok 7/8” x 3/4” MPA5240 0070601 2 € 43,00 bestelartikel 6662534 Verloopsok 1.1/8” x 5/8” MPA5240 0090501 1 € 46,00 bestelartikel 6662536 Verloopsok 1.1/8” x 3/4” MPA5240 0090601 1 € 47,50 bestelartikel 6662538 Verloopsok 1.1/8” x 7/8” MPA5240 0090701 1 € 52,50 bestelartikel
144 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662540 Verloopsok lang 3/8 x 1/4” MPA5240L0030201 2 € 25,50 voorraad 6662542 Verloopsok lang 5/8 x 3/8” MPA5240L0050301 2 € 29,75 voorraad 6662544 Verloopsok lang 1 x 5/8” MPA5240L0080501 1 € 49,50 bestelartikel 6662546 Inschuifverloopsok 3/8” x 1/4” MPA5243 0030201 2 € 20,75 voorraad 6662548 Inschuifverloopsok 1/2” x 3/8” MPA5243 0040301 2 € 20,00 voorraad 6662550 Inschuifverloopsok 5/8” x 3/8” MPA5243 0050301 2 € 19,00 voorraad 6662552 Inschuifverloopsok 5/8” x 1/2” MPA5243 0050401 2 € 19,00 voorraad 6662554 Inschuifverloopsok 3/4” x 1/2” MPA5243 0060401 2 € 25,50 bestelartikel 6662556 Inschuifverloopsok 3/4” x 5/8” MPA5243 0060501 2 € 27,75 bestelartikel 6662558 Inschuifverloopsok 7/8” x 1/2” MPA5243 0070401 2 € 20,75 bestelartikel 6662560 Inschuifverloopsok 7/8” x 5/8” MPA5243 0070501 2 € 22,25 bestelartikel 6662562 Inschuifverloopsok 7/8” x 3/4” MPA5243 0070601 2 € 23,00 bestelartikel 6662564 Inschuifverloopsok 1.1/8” x 1/2” MPA5243 0090401 1 € 27,00 bestelartikel 6662566 Inschuifverloopsok 1.1/8” x 5/8” MPA5243 0090501 1 € 28,50 bestelartikel 6662568 Inschuifverloopsok 1.1/8” x 3/4” MPA5243 0090601 1 € 30,00 bestelartikel 6662570 Inschuifverloopsok 1.1/8” x 7/8” MPA5243 0090701 1 € 32,25 bestelartikel 6662572 Rechte koppeling 1/4” MPA5270 0020001 5 € 17,00 voorraad 6662574 Rechte koppeling 3/8” MPA5270 0030001 5 € 18,50 voorraad 6662576 Rechte koppeling 1/2” MPA5270 0040001 5 € 18,50 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
145 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662578 Rechte koppeling 5/8” MPA5270 0050001 5 € 19,25 voorraad 6662580 Rechte koppeling 3/4” MPA5270 0060001 2 € 20,75 bestelartikel 6662582 Rechte koppeling 7/8” MPA5270 0070001 2 € 22,75 bestelartikel 6662584 Rechte koppeling 1” MPA5270 0080001 2 € 24,50 bestelartikel 6662586 Rechte koppeling 1.1/8” MPA5270 0090001 2 € 27,75 bestelartikel 6662588 Rechte koppeling lang 1/4” MPA5270L0020001 5 € 23,50 bestelartikel 6662590 Rechte koppeling lang 3/8” MPA5270L0030001 5 € 27,50 bestelartikel 6662592 Rechte koppeling lang 1/2” MPA5270L0040001 5 € 21,00 voorraad 6662594 Rechte koppeling lang 5/8” MPA5270L0050001 3 € 26,00 voorraad 6662596 Rechte koppeling lang 3/4” MPA5270L0060001 2 € 28,50 bestelartikel 6662598 Rechte koppeling lang 7/8” MPA5270L0070001 2 € 36,50 bestelartikel 6662600 Rechte koppeling lang 1” MPA5270L0080001 1 € 45,00 bestelartikel 6662602 Rechte koppeling lang 1 1/8” MPA5270L0090001 1 € 50,00 bestelartikel 6662604 Reparatiekoppeling lang 1/4” MPA5275L0020001 5 € 23,50 bestelartikel 6662606 Reparatiekoppeling lang 3/8” MPA5275L0030001 5 € 27,50 bestelartikel 6662608 Reparatiekoppeling lang 1/2” MPA5275L0040001 5 € 21,00 voorraad 6662610 Reparatiekoppeling lang 5/8” MPA5275L0050001 3 € 25,75 voorraad 6662612 Reparatiekoppeling lang 3/4” MPA5275L0060001 2 € 28,50 bestelartikel 6662614 Reparatiekoppeling lang 7/8” MPA5275L0070001 2 € 36,50 bestelartikel
146 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662616 Reparatiekoppeling lang 1” MPA5275L0080001 1 € 45,00 bestelartikel 6662618 Reparatiekoppeling lang 1 1/8” MPA5275L0090001 1 € 50,00 bestelartikel 6662650 Eindkap 1/4” MPA5301 0020001 3 € 19,25 voorraad 6662652 Eindkap 3/8” MPA5301 0030001 3 € 20,00 voorraad 6662654 Eindkap 1/2” MPA5301 0040001 3 € 22,25 voorraad 6662656 Eindkap 5/8” MPA5301 0050001 2 € 27,00 voorraad 6662658 Eindkap 3/4” MPA5301 0060001 2 € 30,75 bestelartikel 6662660 Eindkap 7/8” MPA5301 0070001 2 € 34,50 bestelartikel 6662662 Eindkap 1” MPA5301 0080001 1 € 38,50 bestelartikel 6662664 Eindkap 1.1/8” MPA5301 0090001 1 € 42,25 bestelartikel 6662666 T-stuk 1/4” MPA5T 002020201 3 € 35,25 bestelartikel 6662668 T-stuk 3/8” MPA5T 003030301 3 € 37,75 bestelartikel 6662670 T-stuk 1/2” MPA5T 004040401 3 € 40,00 voorraad 6662672 T-stuk 5/8” MPA5T 005050501 2 € 43,00 voorraad 6662674 T-stuk 3/4” MPA5T 006060601 2 € 46,00 bestelartikel 6662676 T-stuk 7/8” MPA5T 007070701 2 € 48,25 bestelartikel 6662678 T-stuk 1” MPA5T 008080801 1 € 51,00 bestelartikel 6662680 T-stuk 1.1/8” MPA5T 009090901 1 € 55,50 bestelartikel
luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
147 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 6662620 Flare koppeling 1/4” MPA5285G0020201 4 € 25,00 voorraad 6662622 Flare koppeling 3/8” MPA5285G0030301 4 € 33,25 voorraad 6662624 Flare koppeling 1/2” MPA5285G0040401 2 € 41,25 voorraad 6662626 Flare koppeling 5/8” MPA5285G0050501 2 € 48,75 voorraad 6662628 Flare koppeling 3/4” MPA5285G0060601 2 € 63,50 bestelartikel 6662630 Flare koppeling, RVS wartel 1/4”* MPA5289G0020201 4 € 80,00 voorraad 6662632 Flare koppeling, RVS wartel 3/8”* MPA5289G0030301 4 € 83,00 voorraad 6662634 Flare koppeling, RVS wartel 1/2”* MPA5289G0040401 2 € 95,00 voorraad 6662636 Flare koppeling, RVS wartel 5/8”* MPA5289G0050501 2 € 112,00 voorraad 6662638 Flare koppeling, RVS wartel 3/4”* MPA5289G0060601 2 € 147,00 bestelartikel 6662640 Flare koppeling, MS wartel 1/4”* MPA5286G0020201 4 € 52,50 voorraad 6662642 Flare koppeling, MS wartel 3/8”* MPA5286G0030301 4 € 66,00 voorraad 6662644 Flare koppeling, MS wartel 1/2”* MPA5286G0040401 2 € 71,00 voorraad 6662646 Flare koppeling, MS wartel 5/8”* MPA5286G0050501 2 € 81,00 voorraad 6662648 Flare koppeling, MS wartel 3/4”* MPA5286G0060601 2 € 105,00 bestelartikel 1284000 Koperen ring 1/4 MPA5287 0020001 10 € 2,59 bestelartikel 1284001 Koperen ring 3/8 MPA5287 0030001 10 € 2,97 bestelartikel 1284002 Koperen ring 1/2 MPA5287 0040001 10 € 3,36 bestelartikel
* Herbruikbaar
148 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 1284003 Koperen ring 5/8 MPA5287 0050001 10 € 3,62 bestelartikel 1284004 Koperen ring 3/4 MPA5287 0060001 10 € 4,25 bestelartikel 1284005 Persfitting smeermiddel MPABPSOIL100ML 1 € 27,00 bestelartikel 6662704 Fittingkoffer Robox B2350 MPA 1000002108 1 € 212,00 voorraad 6662686 Persbek 1/4 MPA 1000001749 1 € 271,00 voorraad 6662688 Persbek 3/8 MPA 1000001750 1 € 271,00 voorraad 6662690 Persbek 1/2 MPA 1000001751 1 € 279,00 voorraad 6662692 Persbek 5/8 MPA 1000001752 1 € 279,00 voorraad 6662694 Persbek 3/4 MPA 1000001753 1 € 271,00 bestelartikel 6662696 Persbek 7/8 MPA 1000001754 1 € 285,00 bestelartikel 6662698 Persbek 1 MPA 1000001755 1 € 303,00 bestelartikel 6662700 Persbek 1 1/8 MPA 1000001756 1 € 303,00 bestelartikel 1030008 Persbek 1/4 groot MPA 1000001889 1 € 317,00 voorraad 1030010 Persbek 3/8 groot MPA 1000001890 1 € 317,00 voorraad 1030011 Persbek 1/2 groot MPA 1000001891 1 € 342,00 voorraad 1030007 Persbek 5/8 groot MPA 1000001892 1 € 342,00 voorraad 1030009 Persbek 3/4 groot MPA 1000001893 1 € 366,00 bestelartikel 1030005 Persbek 7/8 groot MPA 1000001894 1 € 366,00 bestelartikel luchttechnisch
gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
149 Artikelnr. Omschrijving Toepassing zakje per Prijs per stuk Kortingscode 904 1030006 Persbek 1 groot MPA 1000001895 1 € 378,00 bestelartikel 1030004 Persbek 1 1/8 groot MPA 1000001896 1 € 378,00 bestelartikel 1294017 Set jaws 4 stuks compact 1/4, 3/8, 1/2, 5/8 MPA 1000003580 1 € 1.360,00 bestelartikel 1294018 Set jaws 4 stuks groot 1/4, 3/8, 1/2, 5/8 MPA 1000003581 1 € 1.360,00 bestelartikel 6662702 Set jaws 8 stuks MPA 1000001989 1 € 2.855,00 voorraad 6662708 Romax Comaxipro set MPA 1000002121 1 € 4.825,00 voorraad 1890258 Romax Compact TT set basic-I Rothenberger 1000002115 1 € 1.325,00 524 bestelartikel 7490410 Persmachine PM1 + koffer Conel Tools 4874480329 1 € 735,00 522 voorraad 6662716 Dieptemeter permanent marker MPA depthguage 1 € 17,25 904 voorraad 1895230 Pijpsnijder 6-35mm Rothenberger Tubecutter 070027 1 € 54,50 524 voorraad 1896007 Ontbramer 6-35mm Rothenberger 1500000237 1 € 68,50 524 voorraad De Maxipro set of jaws 8 bestaat uit: • Persbekken 1/4”/ 3/8”/ 1/2”/ 3/4”/ 5/8” / 7/8”/ 1”/ 1.1/8” De Romax Comaxipro complete set bestaat uit: • Romax Compact TT persmachineaccu 18V 2,0 Ah Li-Ion • Lader • Persbekken 1/4”/ 3/8”/ 1/2”/ 3/4”/ 5/8” / 7/8”/ 1”/ 1.1/8” • Ontbramer 6-35 mm • Buizensnijder 35, 6-35 mm • Markerset • Schuurspons Rovlies • 2 x Robox koffer
150 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken ivoor (wit) 904 1408002 SD66I leidinggoot lengte per 2 mtr. 80.24012.00 € 27,75 voorraad 1408004 SD77I leidinggoot lengte per 2 mtr. 80.24022.00 € 30,00 voorraad 1408112 SD77I leidinggoot lengte per 2 mtr. (wit) 80.24020.00 € 32,00 voorraad 1408006 SD100I leidinggoot lengte per 2 mtr. 80.24032.00 € 50,50 voorraad 1191002 SD100W leidinggoot lengte per 2 mtr. (wit) 80.24030.00 € 54,00 voorraad 1408008 SW66I muurafdekkap 80.24112.00 € 9,20 voorraad 1408010 SW77I muurafdekkap 80.24122.00 € 10,75 voorraad 1408123 SW77W muurafdekkap (wit) 80.24120.00 € 10,75 voorraad 1408012 SW100I muurafdekkap 80.24132.00 € 21,00 voorraad 1191008 SW100W muurafdekkap (wit) 80.24130.00 € 23,25 voorraad 1408014 SK66I bocht 90 graden (lang vlak) 80.24212.00 € 9,40 voorraad 1408016 SK77I bocht 90 graden (lang vlak) 80.24222.00 € 9,90 voorraad 1408134 SK77W bocht 90 graden (lang vlak) (wit) 80.24220.00 € 9,90 voorraad 1408018 SK100I bocht 90 graden (lang vlak) 80.24232.00 € 21,00 voorraad 1191004 SK100W bocht 90 graden (lang vlak) (wit) 80.24230.00 € 24,75 voorraad 1408017 SKM77W bocht 90 graden kort vlak (wit) 80.23020.00 € 12,50 voorraad 1408020 SCM66I bocht 90 graden (kort) 80.23212.00 € 10,75 voorraad 1408022 SCM77I bocht 90 graden (kort) 80.23222.00 € 11,50 voorraad 1408156 SCM77W bocht 90 graden (kort) (wit) 80.23220.00 € 12,50 voorraad Koeltechnische accessoires luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
151 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken ivoor (wit) 904 1408072 SC66I bocht 90 graden (lang) 80.24312.00 € 9,40 voorraad 1408074 SC77I bocht 90 graden (lang) 80.24322.00 € 10,50 voorraad 1408145 SC77W bocht 90 graden (lang) (wit) 80.24320.00 € 10,50 voorraad 1408076 SC100I bocht 90 graden (lang) 80.24332.00 € 20,75 voorraad 1191000 SC100W bocht 90 graden (lang) (wit) 80.24330.00 € 20,75 voorraad 1408023 SCF77W bocht 45 graden (wit) 80.23320.00 € 12,25 voorraad 1191001 SCF100W bocht 45 graden (wit) 80.23330.00 € 23,00 voorraad 1408029 SKF77W bocht 45 graden vlak (wit) 80.23120.00 € 12,50 voorraad 1191005 SKF100W bocht 45 graden vlak (wit) 80.23130.00 € 28,75 voorraad 1408026 SJ66I verbindingsstuk 80.24412.00 € 2,88 voorraad 1408028 SJ77I verbindingsstuk 80.24422.00 € 3,70 voorraad 1408167 SJ77W verbindingsstuk (wit) 80.24420.00 € 3,70 voorraad 1408030 SJ100I verbindingsstuk 80.24432.00 € 7,60 voorraad 1222000 SJ100W verbindingsstuk (wit) 80.24430.00 € 7,60 voorraad 1408035 SP77W wand eindstuk (wit) 80.23420.00 € 16,50 voorraad 1191006 SP100W wand eindstuk (wit) 80.23430.00 € 17,25 voorraad
152 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken ivoor (wit) 904 1408032 SWC66I muurplaatje 80.24812.00 € 4,94 voorraad 1408034 SWC77I muurplaatje 80.24822.00 € 6,10 voorraad 1408178 SWC77W muurplaatje (wit) 80.24820.00 € 6,10 voorraad 1408036 SWC100I muurplaatje 80.24832.00 € 8,80 voorraad 1191009 SWC100W muurplaatje (wit) 80.24830.00 € 8,80 voorraad 1408038 SEN66I eindstuk 80.24862.00 € 5,80 voorraad 1408040 SEN77I eindstuk 80.24872.00 € 7,60 voorraad 1408189 SEN77W eindstuk (wit) 80.24870.00 € 7,60 voorraad 1408042 SEN100I eindstuk 80.24882.00 € 13,00 voorraad 1408200 ST77W T-stuk (wit) 80.24620.00 € 37,00 voorraad 1408046 ST100I T-stuk 80.24612.00 € 52,50 voorraad 1191007 ST100W T-stuk (wit) 80.24610.00 € 55,50 voorraad 1408050 SF66I Flexibele goot 500 80.24512.00 € 10,25 voorraad 1408052 SF77I Flexibele goot 500 80.24532.00 € 10,50 voorraad 1408211 SF77W Flexibele goot 1000 (wit) 80.24540.00 € 15,75 voorraad 1191003 SF100W Flexibele goot 800 (wit) 80.24550.00 € 20,25 voorraad 1408058 SL300 Tie-rap (per 10 stuks) 80.24720.00 € 12,50 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
153 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken zwart 1292024 SD77K leidinggoot lengte 2 mtr. (zwart) 80.24021.00 € 34,75 voorraad 1292023 SD100K leidinggoot lengte 2 mtr. (zwart) 80.24031.00 € 55,00 voorraad 1292026 SK77K bocht 90 graden lang vlak (zwart) 80.24221.00 € 11,50 voorraad 1292020 SK100K bocht 90 graden lang vlak (zwart) 80.24231.00 € 24,75 voorraad 1292000 SKM77K bocht 90 graden kort vlak (zwart) 80.23021.00 € 12,50 voorraad 1292019 SC77K bocht 90 graden lang (zwart) 80.24321.00 € 12,00 voorraad 1292018 SC100K bocht 90 graden lang (zwart) 80.24331.00 € 22,75 voorraad 1292003 SCF77K bocht 45 graden (zwart) 80.23321.00 € 12,50 voorraad 1292004 SCF100K bocht 45 graden (zwart) 80.23331.00 € 23,00 voorraad 1292001 SKF77K bocht 45 graden vlak (zwart) 80.23121.00 € 12,50 voorraad 1292002 SKF100K bocht 45 graden vlak (zwart) 80.23131.00 € 29,75 voorraad 1292017 SJ77K verbindingsstuk (zwart) 80.24421.00 € 4,39 voorraad 1292016 SJ100K verbindingsstuk (zwart) 80.24431.00 € 9,00 voorraad 1292005 SP77K wand eindstuk (zwart) 80.23421.00 € 18,50 voorraad 1292025 SP100K wand eindstuk (zwart) 80.23431.00 € 18,75 voorraad 1292010 SWC77K muurplaatje (zwart) 80.24821.00 € 6,10 voorraad 1292009 SWC100K muurplaatje (zwart) 80.24831.00 € 8,80 voorraad
154 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Luxe leidinggoten en hulpstukken zwart 1292008 SE77K eindstuk (zwart) 80.24871.00 € 8,10 voorraad 1292007 SEN100K eindstuk (zwart) 80.24881.00 € 15,25 voorraad 1292012 ST77K T-stuk (zwart) 80.24621.00 € 38,75 voorraad 1292013 ST100K T-stuk (zwart) 80.24611.00 € 55,50 voorraad 1292015 SF77K flexibele goot 1000 (zwart) 80.24541.00 € 16,50 voorraad 1292014 SF100K flexibele goot 800 (zwart) 80.24551.00 € 20,75 voorraad 1292022 SW77K muurafdekkap (zwart) 80.24121.00 € 12,00 voorraad 1292021 SW100K muurafdekkap (zwart) 80.24131.00 € 24,50 voorraad 1292011 SDR10077K verloopstuk (zwart) 80.24771.00 € 23,75 voorraad 1292006 SN77K bocht 90 graden gedraaid (zwart) 80.24171.00 € 28,00 voorraad luchttechnisch gereedschap inbedrijfstelling
koeltechnisch toebehoren
Fujitsu

Beste uit de test

NTA8800

Beste bijdrage BENG 2 & 3

#BENGbooster

Geef jouw binnenklimaat een boost met de combinatie van slimme balansventilatie en warmtepomp

De beste BENG-score haal je met deze topcombinatie

In goed geïsoleerde nieuwbouwwoningen is ventilatie van groot belang. De HRC SmartComfort wint warmte of koude terug. Hierdoor draait de Alfea R32 warmtepomp in een optimaal werkingsgebied met een zeer laag energieverbruik en gegarandeerd comfort.

Combinatie met beste bijdrage aan BENG 2 en BENG 3

Complete oplossing voor een comfortabel en gezond binnenklimaat

Geluidsarm totaalpakket

Ga voor meer informatie naar de website. Scan de QR-code!
HRC SmartComfort Alfea R32 warmtepomp Climeleon omkasting buitenunit Hoogste taprendement van 2,8 volgens NTA 8800 Optie voor tot 7dB extra geluidsreductie F-ctrl tot -0,41 en tot 5dB stiller door zonesturing

Luchttechnische accessoires

ARYG7-9 2x 200 mm incl. filter, ongeïsoleerd

ARYG12-14 3x 200mm incl. filter, ongeïsoleerd

3x 200mm incl. filter, ongeïsoleerd

22-45 lage druk 4x200mm, ongeïsoleerd

ARYG7-9 2x 200 mm geïsoleerd

3x 200mm geïsoleerd

3x 200mm geïsoleerd

Geperf. rooster MWVPD-4 125 incl. plenum*

max. aansl. 125

rooster MWVPD-4 160 incl. plenum*

aansl. 160

rooster MWVPD-4 200 incl. plenum*

rooster MWVPD-4 250 incl. plenum*

aansl. 250 ovaal € 258,00 voorraad

1452434 Geperf. rooster MWVPDI-4 200 incl. plenum** 400 m3/h max. aansl. 200 € 237,00 voorraad

1452436 Geperf. rooster MWVPDI-4 250 incl. plenum** 600 m3/h max. aansl. 250 ovaal

1452464 Geperf. rooster WID-4WKDV200 incl. plenum* 400 m3/h max. aansl. 200

1452468 Geperf. rooster WID-4WKDV250 incl. plenum* 600 m3/h max. aansl. 250 ovaal

1452462 Geperf. rooster WID-4WKDVI200 incl. plenum** 400 m3/h max. aansl. 200

1452466 Geperf. rooster WID-4WKDVI250 incl. plenum** 600 m3/h max. aansl. 250 ovaal

Plafondroosters

1452432 Geperf. rooster SKDR-15AZP***

* plenum ongeïsoleerd, ** plenum geïsoleerd, *** excl. plenum

€ 297,00 voorraad

€ 328,00 voorraad

€ 421,00 voorraad

€ 353,00 voorraad

€ 444,00 voorraad

879

€ 58,50 voorraad

156
Artikelnr.
Toepassing Prijs Kortingcode Aanzuigplenum
904 6660291
ARYG KLLAP € 259,00 voorraad 6660293
ARYG KLLAP € 280,00 voorraad 6660295
ARYG KLLAP € 291,00 voorraad 6661095
ARYG KMLA € 341,00 voorraad Uitblaasplenum 904 6660297
ARYG KLLAP € 357,00 voorraad 6660299
ARYG KLLAP € 378,00 voorraad 6660301
ARYG KLLAP € 407,00 voorraad Plafondroosters 879 1452854
150 m3/h
€ 169,00 voorraad 1452856 Geperf.
250 m3/h max.
€ 187,00 voorraad 1452438 Geperf.
400 m3/h max.
€ 208,00 voorraad 1452440 Geperf.
600 m3/h
Omschrijving
inclusief filter
ARYG18
ARY
ARYG12-14
ARYG18
aansl. 200
max.
luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

* plenum ongeïsoleerd, ** plenum geïsoleerd, *** excl. plenum

157 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 1452446 Wervelrooster WSDV-M-SDSS200 incl. plenum* 400 m3/h max. aansl. 200 € 208,00 voorraad 1452448 Wervelrooster WSDV-M-SDSS250 incl. plenum* 600 m3/h max. aansl. 250 ovaal € 246,00 voorraad 1452442 Wervelrooster WSDV-M-SDSSI200 incl. plenum** 400 m3/h max. aansl. 200 € 353,00 voorraad 1452444 Wervelrooster WSDV-M-SDSSI250 incl. plenum** 600 m3/h max. aansl. 250 ovaal € 281,00 voorraad 1452454 Lamelrooster DF41-MPD-KDV-200 incl. plenum* 400 m3/h max. aansl 200 € 231,00 voorraad 1452456 Lamelrooster DF41-MPD-KDV-250 incl. plenum* 750 m3/h max. aansl 250 ovaal € 281,00 voorraad 1452450 Lamelrooster DF41-MPD-KDVI-200 incl. plenum** 400 m3/h max. aansl 200 € 244,00 voorraad 1452452 Lamelrooster DF41-MPD-KDVI-250 incl. plenum** 750 m3/h max. aansl 250 ovaal € 298,00 voorraad Hulpstukken 879 1452528 Verzinkt verloopstuk SRCDS 250 200 € 20,50 voorraad 1452928 Volumeregelaar SDSDS 200 € 62,00 voorraad 1452930 Volumeregelaar SDSDS 250 € 68,50 voorraad 1451594 Verbindingsstuk voor hulpstukken SMFD 200 € 6,00 voorraad 1451598 Verbindingsstuk voor hulpstukken SMFD 250 € 7,20 voorraad 1452214 Afblinddeksel SEPDS 200 € 21,50 voorraad
158 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Hulpstukken 879 1452026 Flexibele slang XFFAP200 10 mtr. akoustisch/ thermisch, 2-laags € 255,00 voorraad 1452030 Flexibele slang XFFAP250 10 mtr. akoustisch/ thermisch, 2-laags € 364,00 voorraad 1402528 Klemband XSKL 60-270 € 3,12 voorraad 1452400 Klemband XSKL 60-370 € 3,61 voorraad Climate Recovery 879 1453152 Kanaal rond 125mm L=2350mm p=L CRD301252350 € 71,50 bestelartikel 1453153 Kanaal rond 160mm L=2350mm p=L CRD301602350 € 85,00 bestelartikel 1453154 Kanaal rond 200mm L=2350mm p=L CRD302002350 € 121,00 bestelartikel 1453155 Kanaal rond 250mm L=2350mm p=L CRD302502350 € 147,00 bestelartikel 1453156 Kanaal rond 315mm L=2350mm p=L CRD303152350 € 193,00 bestelartikel 1453158 Bocht 45gr rond 125mm CRDF30B125X45 € 48,00 bestelartikel 1453159 Bocht 45gr rond 160mm CRDF30B160X45 € 65,00 bestelartikel 1453160 Bocht 45gr rond 200mm CRDF30B200X45 € 76,50 bestelartikel 1453161 Bocht 45gr rond 250mm CRDF30B250X45 € 102,00 bestelartikel 1453162 Bocht 45gr rond 315mm CRDF30B315X45 € 120,00 bestelartikel 1453164 Bocht 90gr rond 125mm CRDF30B125X90 € 51,50 bestelartikel 1453165 Bocht 90gr
CRDF30B160X90 € 67,50 bestelartikel 1453166 Bocht 90gr rond 200mm CRDF30B200X90 € 84,50 bestelartikel 1453167 Bocht 90gr rond 250mm CRDF30B250X90 € 120,00 bestelartikel 1453168 Bocht 90gr rond
CRDF30B315X90 € 154,00 bestelartikel luchttechnisch
rond 160mm
315mm
gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
159 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Climate Recovery 879 1453170 T-stuk rond 125 - 125mm CRDF30T125X125 € 56,00 bestelartikel 1453220 T-stuk rond 160 - 160mm CRDF30T160X160 € 80,00 bestelartikel 1453172 T-stuk rond 200 - 125mm CRDF30T200X125 € 124,00 bestelartikel 1453174 T-stuk rond 200 - 200mm CRDF30T200X200 € 95,00 bestelartikel 1453228 T-stuk rond 250 - 250mm CRDF30T250X250 € 135,00 bestelartikel 1453176 T-stuk rond 315 - 125mm CRDF30T315X125 € 172,00 bestelartikel 1453178 T-stuk rond 315 - 200mm CRDF30T315X200 € 197,00 bestelartikel 1453180 T-stuk rond 315 - 315mm CRDF30T315X315 € 152,00 bestelartikel 1453182 Verbindingsstuk rond 125mm CRNIPPLE125 € 26,75 bestelartikel 1453183 Verbindingsstuk rond 160mm CRNIPPLE160 € 30,50 bestelartikel 1453184 Verbindingsstuk rond 200mm CRNIPPLE200 € 34,50 bestelartikel 1453185 Verbindingsstuk rond 250mm CRNIPPLE250 € 37,25 bestelartikel 1453186 Verbindingsstuk rond 315mm CRNIPPLE315 € 40,00 bestelartikel 1453188 Adapter rond 125mm CRADAPTER125 € 40,00 bestelartikel 1453189 Adapter rond 160mm CRADAPTER160 € 43,75 bestelartikel 1453190 Adapter rond 200mm CRADAPTER200 € 47,75 bestelartikel 1453191 Adapter rond 250mm CRADAPTER250 € 50,50 bestelartikel 1453192 Adapter rond 315mm CRADAPTER315 € 53,00 bestelartikel
160 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Climate Recovery 879 1453194 Eindafd. kanaal rond 125mm CRDMSC125X2350 € 2,79 bestelartikel 1453195 Eindafd. kanaal rond 160mm CRDMSC160X2350 € 3,91 bestelartikel 1453196 Eindafd. kanaal rond 200mm CRDMSC200X2350 € 5,60 bestelartikel 1453197 Eindafd. kanaal rond 250mm CRDMSC250X2350 € 6,70 bestelartikel 1453198 Eindafd. kanaal rond 315mm CRDMSC315X2350 € 7,90 bestelartikel 1453244 Montageplaat CRM 8 CRM* € 2,12 bestelartikel 1453239 Montagestrip 125 CR-125 € 4,67 bestelartikel 1453240 Montagestrip 160 CR-160 € 5,10 bestelartikel 1453241 Montagestrip 200 CR-200 € 5,60 bestelartikel 1453242 Montagestrip 250 CR-250 € 6,80 bestelartikel 1453243 Montagestrip 315 CR-315 € 7,70 bestelartikel 1453246 Verloop 200-125mm CRVERLOOP2012 € 58,50 bestelartikel 1453247 Verloop 200-160mm CRVERLOOP2016 € 61,00 bestelartikel 1002237 Verloop 250-200mm CRVERLOOP2520 € 57,00 bestelartikel 1453200 Klem rond 125mm CRDMCC125X2350 € 5,80 bestelartikel 1453201 Klem rond 160mm CRDMCC160X2350 € 5,90 bestelartikel 1453202 Klem rond 200mm CRDMCC200X2350 € 6,10 bestelartikel 1453203 Klem rond 250mm CRDMCC250X2350 € 6,30 bestelartikel 1453204 Klem rond 315mm CRDMCC315X2350 € 6,50 bestelartikel luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
161 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Climate Recovery 879 1453206 Rechthoekige vervormer 125mm CRDMTC125X2350 € 53,00 bestelartikel 1453207 Rechthoekige vervormer 160mm CRDMTC160X2350 € 61,00 bestelartikel 1453208 Rechthoekige vervormer 200mm CRDMTC200X2350 € 66,50 bestelartikel 1453209 Rechthoekige vervormer 250mm CRDMTC250X2350 € 74,50 bestelartikel 1453210 Rechthoekige vervormer 315mm CRDMTC315X2350 € 80,00 bestelartikel 1453215 Tape 50mm L=45meter CRDMT05050M € 53,00 bestelartikel 1453214 Tape 100mm L=45meter CRDMT10050M € 80,00 bestelartikel

"ZOEKT U EEN COMPLEET ASSORTIMENT PRODUCTEN VOOR VENTILATIE?"

163 Meetoplossingen voor ventilatie en airconditioning Met onze digitale manifolds, Smart Probes en nieuwe Compact Class serie testo.nl NIEUW!

Testo drukmeting - elektronisch meetgereedschap

Temperatuurmeters

1347006 830-T2 Infraroodmeter

Deze universeel inzetbare infraroodthermometer kan gebruikt worden door de installateur of in de industrie voor een snelle en nauwkeurige meting van de oppervlaktetemperatuur. De nieuwe, hoge-resolutie processor zorgt voor uiterst nauwkeurige meetresultaten.

Leveringsomvang

Testo 830-T2 infraroodthermometer inclusief batterijen en kalibratieprotocol.

Lekzoeker

1347008 316-3 Lekzoeker

De Testo 316-3 is een lekzoeker dat niet mag ontbreken in de gereedschapskist van iedere koeltechnische installateur. De lekdetector detecteert de meest voorkomende koudemiddelen en de kleinste lekken. De lekzoeker heeft een automatische nulstand waardoor u lekkages kunt opsporen in besmette ruimtes.

Leveringsomvang

Testo 316-3 lekdetector voor koudemiddelen, sensorkop, draagtas, kalibratie certificaat, batterijen, filter.

Manometersets

1347015 550S set inclusief slangen

De set voor draadloze metingen op het gebied van inbedrijfstelling, service en onderhoud rondom koelsystemen, airconditionings en warmtepompen: U krijgt de slimme digitale manifold Testo 550s incl. bluetooth, 2-weg-ventielblok, twee draadloze tangthermometers

Testo 115i (bluetooth, NTC), een set van 3 vulslangen en een stevige transportkoffer.

Leveringsomvang

Digitale 2-weg-manifold Testo 550s incl. batterijen (4 x AA) en kalibratieprotocol

2 x draadloze bluetooth-tangthermometer Testo 115i

3 vulslangen

Transportkoffer

Testo Smart App (gratis download) Gebruiksaanwijzingen

1347017 557S set inclusief slangen

Voor volledig draadloze metingen aan koelsystemen, airconditionings en warmtepompen. Dankzij de meegeleverde bluetoothvacuümsonde kunt u zelfs vacuüm zonder kabel en slang meten. U krijgt de slimme digitale manifold Testo 557s incl. bluetooth, 4-wegventielblok, een draadloze vacuümsonde Testo 552i (bluetooth), twee draadloze tangthermometers Testo 115i (bluetooth, NTC), een set van 4 vulslangen en een stevige transportkoffer. Voor verdere draadloze metingen zijn de Testo Smart Probes ideaal.

Leveringsomvang

Digitale 4-weg-manifold Testo 557s incl. batterijen (4 x AA) en kalibratieprotocol

1 x draadloze bluetooth-vacuümsonde Testo 552i

2 x draadloze bluetooth-tangthermometer Testo 115i

4 vulslangen

Transportkoffer

Testo Smart App (gratis download)

Gebruiksaanwijzingen

TESTO 0560 8312 € 89,00 bestelartikel

TESTO 0563 3163 € 283,00 bestelartikel

TESTO 0564 5503 € 479,00 bestelatrikel

TESTO 0564 5572 € 619,00 bestelatrikel

164
Type Prijs Kortingscode
Artikelnr Omschrijving
N50
luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

Artikelnr Omschrijving

Manometersets N50

1347012 Smartprobe set warmtepompen

Voor koeltechnici: compacte set met hogedrukmeter Testo 549i en tangthermometer Testo 115i (beide in dubbele uitvoering). In combinatie met uw smartphone/tablet is de set ideaal voor service, fouten opsporen en installatie van airco’s en koelsystemen. Met de Testo Smart App kunt u eenvoudiger en efficiënter werken: ruim 90 opgeslagen koudemiddelen, automatische berekening van oververhitting en onderkoeling, versturen van meetrapporten als pdfof Excel-bestand direct per mail.

Leveringsomvang

2 x tangthermometer met smartphone-bediening Testo 115i, incl. batterijen en kalibratieprotocol (0560 2115 02)

2 x hogedrukmeter met smartphone-bediening Testo 549i, incl. batterijen en kalibratieprotocol (0560 2549 02)

1 x Testo Smart Case ‘Koude’, inclusief schuim inlay (0516 0240)

Vacuummeter

1347016 552I Vacuummeter

TESTO 0563 0002 10 € 299,00 bestelartikel

TESTO 0564 2552 € 145,00 bestelatrikel Vacuüm draadloos en via slechts één service-aansluiting meten: de app-gestuurde vacuümsonde Testo 552i met bluetooth breidt het portfolio van de Testo Smart Probes uit. Hij levert betrouwbare meetresultaten, is robuust en eenvoudig te bedienen – de vacuümsonde ondersteunt u optimaal bij het correct evacueren van koelsystemen, airconditionings en warmtepompen.

Leveringsomvang

App-gestuurde draadloze vacuümsonde Testo 552i, incl. batterijen en kalibratieprotocol.

Multimeters

1347009 760-2 Multimeter

De Testo 760 digitale multimeter voor alle belangrijke elektrotechnische meettaken. Functie knoppen vervangen de conventionele manier van werken en bieden zo meet betrouwbaarheid en eenvoudige bediening. Het selecteren van verkeerde instellingen is niet meer mogelijk dankzij het automatische herkenning van de meting en parameters waardoor meetfouten maken onmogelijk is. De Testo 760-2 beschikt over een hoger stroom meetbereik, TRMS meting, low-pas filter.

Leveringsomvang

TRMS Multimeter Testo 760-2 incl. batterijen, 1 set meetpennen (0590 0010), 1 x thermokoppel type K adapter, handleiding.

1347018 770-3 Stroomtang

De Testo 770-3 stroomtang is uitermate geschikt voor contactloze stroom metingen in schakelkasten. Een van de twee bekken verdwijnt bij het indrukken van de knop, volledig in het instrument. Door dit unieke grijpmechanisme wordt het zelfs met weinig ruimte mogelijk, probleemloos de meting uit te voeren. Ook hier zorgt de automatische parameterherkenning voor snelle en betrouwbare meting. In de stroom en spanning bereiken wordt door alle drie de meetinstrumenten meteen gelijk en wisselstroom herkent en aangeduid door de juiste parameter zoals bijv. weerstand, continuïteit, diode en capaciteit. De Testo 770-3 is voor de dagelijkse werkzaamheden incl. de meting voor startstroom, heeft ook een μA meetbereik, adapter om een type K thermokoppel aan te sluiten en beschikt over een Bluetooth module.

Leveringsomvang

TRMS stroomtang Testo 770-3 incl. batterijen, 1 set meetpennen (type 0590 0010), handleiding en fabrieksprotocol.

TESTO 0590 7602 € 149,00 bestelartikel

TESTO 0590 7703 € 208,00 bestelartikel

165
Type Prijs Kortingscode

Conel gereedschap

m. 2 wandcontactdozen 50W IP54

166
Artikelnr. Omschrijving Toepassing Prijs Kortingcode Conel Tools 522 1027178 Gereedschapskoffer CTOOLWKOFFC € 191,00 voorraad 7490692 Inbus-sleutelset 1,5-10mm CTOOLIBS9K € 12,25 voorraad 1091014 VDE combinatietang CTOOLKKZVDE € 27,50 voorraad 1211019 Kabelschaar 160mm CTOOLKSVDE160 € 29,50 voorraad 1091013 Knipschaar multifunctioneel CTOOLMSEITVDE € 36,50 voorraad 1321170 Mini pijpsnijder 3-16mm CTOOLRAB316 € 11,84 voorraad 7490694 Buissnijder 6-35mm CTOOLRAB335 € 49,00 voorraad 7490693 Ontbramer 8-35mm CTOOLREG35 € 61,50 voorraad 1002372 Ontbramer 10-54mm CTOOLREG54 € 45,50 voorraad 1211011 Ontbraamstift universeel CTOOLREGSTIFT € 10,75 voorraad 1091017 VDE schroevendraaierset 6-delig CTOOLSDSET6VDE € 17,25 voorraad 1091015 Gereedschapsset 9-delig CTOOLTASCHEVDE € 109,00 voorraad 1091016 VDE tangenset 3-delig CTOOLZSETVDE € 77,00 voorraad 7490630 Waterpas aluminium
CTOOLWAAG600 € 17,25 voorraad 7490634 Waterpas
CTOOLWAAG600M € 41,75 voorraad 1147022 LED werklamp
CTOOLPRELED50W € 122,00 voorraad 1024786 Kabelhaspel
CTOOLTROMMK407 € 92,50 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren
600mm
aluminium 600mm magnetisch
kunststof 40m
167 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Conel Tools 522 1158001 Diamantboormachine DKB 200 CTOOLDKBM200S € 1.119,00 bestelartikel 1158000 Boorstatief BST 200 CTOOLDKBS225 € 932,00 bestelartikel 1002435 Diamantboor univ. 52x400mm CTOOLDBKU52 € 93,50 bestelartikel 1002398 Diamantboor univ. 62x400mm CTOOLDBKU62 € 97,00 bestelartikel 1345001 Gatzaag 22mm CTOOLLS22 € 4,66 voorraad 1345007 Gatzaag 57mm CTOOLLS 57 € 11,58 voorraad 1352001 Gatzaag 68mm CTOOLLS68 € 13,79 voorraad 1352004 Losse boor tbv gatzaag CTOOLLSAR € 3,01 voorraad 1352000 Topstuk tbv gatzaag CTOOLLSFB € 1,68 voorraad 1352002 Opzetstuk tbv gatzaag CTOOLLSHALTER € 27,83 voorraad 1316007 Schroefmachine 18V set CTOOLBS18SET € 338,00 voorraad 1316009 Slagboorschroefmachine 18V set CTOOLBSS18SET € 338,00 voorraad 1316014 Compacte stofzuiger 18V CTOOLASS18VC0 € 113,00 voorraad 1353003 Stofzuigerfilter tbv 1316014 CTOOLFFF € 22,00 voorraad 1353002 Stofzuigerzak tbv 1316014 CTOOLVFS5 € 24,00 voorraad 1091008 Markeerpotlood grafiet CTOOLBMG € 8,20 voorraad 1091009 Navulling markeerpotlood zwart CTOOLBMMSG € 5,70 voorraad

Rothenberger gereedschap

168
Artikelnr. Omschrijving Toepassing Prijs Kortingcode Rothenberger 523 1895494 Pijpsnijder 3-28mm Mini-Max 70015 € 43,00 voorraad 1892225 Pijpsnijder 6-42mm 70029 € 105,00 voorraad 1896830 Universele ontbramer 21660 € 21,50 bestelartikel 1896007 Ontbramer 6-35mm 1500000237 € 74,50 voorraad 1890899 Momentsleutelset 175001 € 117,00 bestelartikel 1890893 Koudemiddelafzuigapparaat ROREC 168605 € 1478,00 bestelartikel 1890889 Flairapparaat 222401 € 319,00 bestelartikel 1890915 Stikstofset 2590.60 € 655,00 bestelartikel 1890911 Schradersleutel 87800 € 107,00 bestelartikel 1350026 Lamellenkam 224500 € 16,45 voorraad luchttechnisch gereedschap inbedrijfstelling Fujitsu koeltechnisch toebehoren

Toelichting bij de geluidsgegevens

De waarden die u in de catalogus en technische fiches aantreft zullen in een aantal gevallen verschillen met deze die u vindt in de technische handleidingen. Wij hebben de originele waarden rekenkundig herleid tot de meest gebruikelijke opgaveparameters. Om misverstanden te voorkomen vindt u hierna de basisberekening en variabelen.

Een geluidsbron die zich dicht bij een vlak bevindt straalt geluid af in een halve bol omdat het geluid wordt gereflecteerd. Bij 2 vlakken is de afstraling een kwart bol en bij 3 vlakken een achtste bol. De uiteindelijke geluidsdruk is afhankelijk van het aantal reflecties en hun sterkte. Het geluid heeft hierdoor een bundelingfactor of richtingsfactor Q en een richtingsindex in dB.

Op dubbele afstand van een puntbron halveert de geluidsdruk. Deze halvering komt overeen met een afname in geluiddrukniveau van 6dB.

Verder heeft de voedingsspanning op het toestel een belangrijke invloed op de gemeten resultaten. Zo zal 230V t.o.v. 220V 1dB meer leveren, en zal 400V t.o.v. 380V 2dB meer leveren.

Formule

Lp = Lw - 10log ( 4π.R2)

Lp = geluidsdruk in dB(A)

Lw = geluidsvermogen in dB(A)

R = afstand in m tot de geluidsbron

Q= richtingsfactor

r.Lp 2r.Lp - 6dB

Correctiegegevens per type binnendeel en buitendeel

Hoog aan de wand Meetmethode conform Fujitsu

Vloer Meetmethode aangepaste afstand -3,5dB(A)

Plafondonderbouw Meetmethode aangepaste reflectie -6dB(A)

Cassette Meetmethode aangepaste reflectie -3dB(A)

Kanaalinbouw (duct) Meetmethode conform Fujitsu

Buitendeel Meetmethode conform Fujitsu

169 4
Puntbron
Verschil in geluidsniveau Verschil in waarneming 3dB Net waarneembaar 5dB Opvallend verschil 10dB Twee keer zo luid 15dB Grote verandering 20dB Vier keer zo luid Plaats bron Richtingsfactor Richtingsindex Resultaat Vrije veld 1 0db L = Lp Naast een plat vlak 2 3db L = Lp + 3dB Op de grens van twee platte vlakken 4 6db L = Lp + 6dB Op de grens van drie platte vlakken 8 9b L = Lp + 9dB Q

Geluid is ook een milieunorm!

Climeleon unit covers dempen het geluid van buitenunits met ca. 7dB* en zien er bovendien stijlvol uit. Dankzij de speciale vorm van de schubben, de berekende openingen en de luchtstroomsplitter blijft het rendement van het toestel gegarandeerd.

KENMERKEN

• Minstens 7dB geluidsdemping*

• Weerbestendig en duurzaam

• Geen impact op de luchttoevoer

• Eenvoudige montage

• Montage op een plat dak mogelijk

• Panelen eenvoudig verwijderbaar voor onderhoud unit

* Resultaat berekend met Fujitsu-Atlantic buitenunits. De geluidsdemping bij warmtepompen van een ander merk is afhankelijk van het samengestelde geluidsniveau per frequentieband.

Doe de TEST

Ga naar de dB Calculator op www.climeleon. com, voer de specifieke opstelling van uw warmtepomp in (op de grond, op het dak, enz.) en u ziet meteen met hoeveel decibels u het geluid van uw toestel kunt dempen.

min 7dB geluidsdemping

*De Climeleon Wave is ontwikkeld op maat van Fujitsu-Atlantic buitendelen.. Toepassing met andere merken is mogelijk indien de unit aan bepaalde type- en afmetingvoorwaarden voldoet. Met de ‘configurator’ op www.climeleon.com kunt u de passende Wave unit cover vinden voor uw warmtepomp- of aircobuitenunit.

170 5
Type Wave 5 Wave 7 Wave 11 Wave 13 Buitenafmetingen Breedte 1165mm 1165mm 1165mm 1165mm Diepte 1200mm 1200mm 1200mm 1200mm Hoogte 758mm 1002mm 1489mm 1733mm Binnenafmetingen Breedte 1060mm 1060mm 1060mm 1060mm Diepte 490mm 490mm 490mm 490mm Hoogte 655mm 900mm 1390mm 1650mm
171
Productoverzicht
Model Monobloc Hybride Split systeem Aurea Hybride Add on Comfort Comfort HT Duo Comfort Duo Comfort HT Koel/ verw. vermogen 3 kW Extensa Ai 3 4,5 kW Aurea Hybride Add on Extensa Ai 5 Extensa Ai 5 6 kW Extensa Ai 6 Extensa Ai 6 7,5 kW Extensa Ai 8 Extensa Ai 8 10 kW Extensa Ai 10 Extensa Ai 10 10,8 kW Excellia Ai 11 (F) Excellia Ai 11 (F) 13 kW Excellia Ai 14 (F) Excellia Ai 14 (F) 15,2 kW Excellia Ai 16 (F) Excellia Ai 16 (F) Monobloc hybride Alfea Yardy-I Toebehoren warmtePomP
Fujitsu - Atlantic lucht/water warmtepompen

Aurea 5 Hybride Add on R32

lucht/ water monobloc warmtepomp

De meest complete hybride warmtepomp zonder binnenunit voor elke CV-ketel

Kenmerken

De Aurea 5 Hybride Add on is een voordelig allesin-één-pakket; bestaande uit een buitenunit inclusief thermostaat, controlbox, alle benodigde hydraulische componenten en vuilfilter.

• Gemakkelijke manier van verduurzamen in de bestaande bouw

• Monobloc systeem geen F-gassen noodzakelijk

• Korte installatietijd

• Gasbesparing tot wel 60% mogelijk op verwarming

• Geen binnenunit noodzakelijk (compacte controlbox gemakkelijk bij ketel te hangen)

• Alles in één pakket (super compleet)

• Geschikt voor elke ketel en uitwisseling bestaande ruimtethermostaat

• Slimme Anna ruimtethermostaat met app voor bediening via smartphone

• Label verbetering woning mogelijk

• Geluidsdempende voorzieningen zoals bijvoorbeeld; omkasting en trillingsdempers zijn als optie leverbaar

Binnenunits

Subsidie mogelijk

standaard

€ 2.550,00

172
Type Aurea Add on 5,3 kW A+++
Monobloc hybride Alfea Yardy-I Toebehoren aurea
Model/klasse/vermogen

Alles in één pakket

173 Model Aurea 5 Type buitenunit Energielabel (35/55°C) A+++/A++ Nom. verwarmingsvermogen (+7/+35°C) kW 5,3 COP verwarmen kW/kW 4,63 Geluidsniveau buitenunit dB(A) 63 Jaarverbruik 35/55° geschat kWh 2046/2978 Maximale druk Mpa 4,62 Afm. controlbox (hxbxd) mm 150/275/85 Afm. buitenunit (hxbxd) mm 675/825/300 Gewicht (netto) buitenunit kg 51 Hydr. aansluitdiameter bui inch 2x3/4 min. -max. leidinglengte m te bepalen volgens ISSO publicatie 18 Vulling g 800 Voeding V/Hz 230/50 Elektro kabel buiten (2,5 mm2) 3 Elektro kabel buiten/binnen (1,5 mm2) 3+1 Hoofdvoeding aansluiten buiten Opgenomen stroom A 11,2 Opgenomen vermogen kW 1,1 Advies hoofdzekering (traag) A 16 Werkgebied °C +4 … +35 Artikelnummer 1179000 Prijs set € 3.893,00 Kortingcode 908 voorraad Meldcode ISDE KA17887 Link naar shop
Controlbox Hydraulische
Vuilfilter Anna
+ + + +
Buitenunit
componenten
thermostaat
Productinformatie leverancier.

Alfea Extensa Ai

lucht/ water warmtepompen

Kenmerken

• Invertergestuurde compressor (18 -130 Hz)

• Ruim toepassingsgebied (-20°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Binnenunits

Mogelijk om op afstand te bedienen via smartphone of tablet*

174
Subsidie ISDE € 2.550,00 - € 3.150,00 4,5 kW 6,0 kW 7,5 kW 10,0 kW Type Extensa Ai 5 Type Extensa Ai 6 Type Extensa Ai 8 Type Extensa Ai 10 A+++ A+++ A+++ A+++ Model/klasse/vermogen Extensa Ai
Ai
Ai
Toebehoren alfea
Excellia
Extensa Duo Ai Excellia Duo
Yardy-I

Opties

Buitenunits

175 Model Extensa Ai 5 Extensa Ai 6 Extensa Ai 8 Extensa Ai 10 Type binnenunit A.I. 5 A.I. 6 & 8 A.I. 6 & 8 A.I. 10 Type buitenunit WOYA060KLT WOYA060KLT WOYA080KLT WOYA100KLT Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ Koudemiddel R32 R32 R32 R32 Nom.verwarmingsvermogen (-7°C/+35°C) kW 4,4 5 5,7 8,9 Nom.verwarmingsvermogen (+7°C/+35°C) kW 4,5 5,5 7,5 9,5 COP verwarmen kW/kW 4,74 4,65 4,43 4,5 Waterdebiet nominaal bi l/u 970 1185 1616Max. geluidsvermogen buitenunit dB(A) 60 66 66 69 Geluidsniveau buitenunit* dB(A) 35 35 38 38 Afm. binnenunit (hxbxd) mm 847/448/477 847/448/477 847/448/477 847/448/477 Afm. buitenunit (hxbxd) mm 632/886/325 632/886/325 716/907/349 996/940/365 Gewicht (leeg/vol) binnenunit kg 45/61 45/61 45/61 45/61 Gewicht (netto) buitenunit kg 39 39 42 62 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 Min. diameter hoofdleiding (transportleiding) inch 1 1 1 1 Koelleiding diam. bi/bu inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 Max. hoogteverschil m 20 20 20 20 Vulling/ lengte/ per mtr g/m/ g/m 970/15/25 970/15/25 1020/15/25 1630/20/20 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 32/16 Voeding V/Hz 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten Opgenomen stroom A 13 13 18 19 Opgenomen vermogen kW 0,949 1,18 1,69 1,69 Advies afzekerwaarde A 16 16 25 25 Werkgebied °C -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer 8511330 8511332 8511334 8511342 Prijs set € 5.231,00 € 5.442,00 € 5.577,00 € 6.604,00 Kortingcode 902 voorraad voorraad voorraad voorraad Meldcode ISDE KA17817 KA18006 KA17840 KA20245 Link naar shop * Geluidsniveau op 5 meter open veld. A75 bedraad 8511402 A59NB
draadloos 8511400 A78 draadloos 8511404 Cozy touch
bediening 8511406
bedraad /
app
WOYA060-080KLT WOYA100KLT
leverancier. Zie pagina 162 voor informatie.
Productinformatie

Hydraulische schema’s

Afea Extensa R32

Verwarming 1 zone

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up

4. Modulerende thermostaat

5. Buitenvoeler

6. Buffervat*

Afea Extensa R32

Verwarming 2 zones

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up

4. Modulerende thermostaat

5. Buitenvoeler

6. Kit 2 zones

176
Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Verwarming 1 zone + SWW

1. Buitenunit

2. Koelleiding

3. Hydraulisch binnendeel met elektrische back-up geïntegreerd

4. Modulerende thermostaat (niet bij dynamische radiatoren)

5. Buitenvoeler

6. Kit SWW

7. Boiler

8. Buffervat*

* Afhankelijk van het type convector en het watervolume in het verwarmingscircuit, kan het nodig zijn om een buffertank te installeren.

177
Afea Extensa R32

Alfea Excellia Ai 400V

lucht/ water warmtepomp hoge temperatuur

Kenmerken

• Invertergestuurde compressor (18 -130 Hz)

• Maximm wateruittrede 60°C

• Ruim toepassingsgebied (-25°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Binnenunits

Subsidie ISDE € 3.450,00 - € 3.525,00

Mogelijk om op afstand te bedienen via smartphone of tablet*

Model/klasse/vermogen

Type Excellia Ai 11 (F)

Type Excellia Ai 14 (F)

Type Excellia Ai 16 (F)

178
kW
kW
kW
10,8
13,5
15,2
A++ A++ A++
Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Buitenunit

179 Model Excellia Ai 11(F) Excellia Ai 14(F) Excellia Ai 16(F) Type binnenunit Tri A.I. 11, 14 & 16 Tri A.I. 11, 14 & 16 Tri A.I. 11, 14 & 16 Type buitenunit WOYK112LCTA WOYK140LCTA WOYK160LCTA Energielabel (35/55°C) A++/A+ A++/A+ A++/A+ Koudemiddel R410A R410A R410A Nom.verwarmingsvermogen (-7°C/+35°C) kW 10,8 12,66 13 Nom.verwarmingsvermogen (+7°C/+35°C) kW 10,38 12,20 12,98 COP verwarmen kW/kW 4,3 4,18 4,1 Waterdebiet nominaal bi l/u 1872 2434 2628 Max. geluidsvermogen buitenunit dB(A) 69 69 69 Geluidsniveau buitenunit* dB(A) 46 47 47 Afm. binnenunit (hxbxd) mm 847/448/482 847/448/482 847/448/482 Afm. buitenunit (hxbxd) mm 1290/900/330 1290/900/330 1290/900/330 Gewicht (netto) binnenunit kg 42 42 42 Gewicht (netto) buitenunit kg 99 99 99 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 Min. diameter hoofdleiding (transportleiding) inch 5/4 5/4 5/4 Koelleiding diam. bi/bu inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 2500/15/50 2500/15/50 2500/15/50 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 Voeding V/Hz 3x 400/50 3x 400/50 3x 400/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,5 9,5 10,5 Opgenomen vermogen kW 2,51 3,23 3,7 Advies afzekerwaarde A 16 16 16 Werkgebied °C -25 … +35 -25 … +35 -25 … +35 Artikelnummer 8511256 8511262 8511268 Prijs set € 9.116,00 € 9.848,00 € 10.679,00 Kortingcode 900 bestelartikel bestelartikel bestelartikel Meldcode ISDE KA12697 KA12698 KA12699 Link naar shop
Productinformatie leverancier. A75 bedraad 8511402 A59NB bedraad / draadloos 8511400 A78 draadloos 8511404 Cozy touch app bediening 8511406 Opties Zie pagina 162 voor informatie.
WOYG/K112-160LCTA
* Geluidsniveau op 5 meter open veld.

Alfea Duo Extensa Ai

lucht/ water warmtepompen

Kenmerken

• Geïntegreerde boiler (190 liter) voor sanitair warm water is plaatsbesparend

• Invertergestuurde compressor (18 -130 Hz)

• Ruim toepassingsgebied (-20°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Binnenunits

Model/klasse/vermogen

Subsidie ISDE € 2.550,00 - € 3.150,00

Mogelijk om op afstand te bedienen via smartphone of tablet*

180
4,5 kW 6,0 kW 7,5 kW Type Extensa Ai Duo 3 Type Extensa Ai Duo 5 Type Extensa Ai Duo 6 Type Extensa Ai Duo 8 Type Extensa Ai Duo 10 A+++ A+++ A+++ A+++ A+++
Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

Opties

Buitenunit

181 Model Extensa Ai 3 Extensa Ai 5 Extensa Ai 6 Extensa Ai 8 Extensa Ai 10 Type binnenunit Duo A.I. 3 Duo A.I. 5 Duo A.I. 6 & 8 Duo A.I. 6 & 8 Duo A.I. 10 Type buitenunit WOYA60KLT WOYA060KLT WOYA060KLT WOYA080KLT WOYA100KLT Energielabel (35/55°C) A+++/A++ A+++/A++ A+++/A++ A+++/A++ A+++/A++ Koudemiddel R32 R32 R32 R32 R32 Nom.verwarmingsvermogen (-7°C/+35°C) kW 3,81 4,4 5 5,7 8,9 Nom.verwarmingsvermogen (+7°C/+35°C) kW 3,35 4,5 5,5 7,5 9,5 COP verwarmen kW/kW 4,89 4,74 4,65 4,43 4,5 Waterdebiet nominaal bi l/u 722 970 1185 1616 2047 Max. geluidsvermogen buitenunit dB(A) 60 60 66 66 69 Geluidsniveau buitenunit* dB(A) 35 35 35 38 38 Afm. binnenunit (hxbxd) mm 1841/648/684 1841/648/684 1841/648/684 1841/648/684 1841/648/684 Afm. buitenunit (hxbxd) mm 632/886/325 632/886/325 632/886/325 716/907/349 996/940/365 Gewicht (leeg/vol) binnenunit kg 145/363 145/363 145/363 145/363 145/363 Gewicht (netto) buitenunit kg 39 39 39 42 62 Hydr. aansluitdiameter bui inch 2x1 2x1 2x1 2x1 2x1 Min. diameter hoofdleiding (transportleiding) inch 1 1 1 1 1 Koelleiding diam. bi/bu inch 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 1/4-1/2 (B) 3/8-5/8 (C) Min.-max. leidinglengte m 3-30 3-30 3-30 3-30 3-30 Max. hoogteverschil m 20 20 20 20 20 Vulling/ lengte/ per mtr g/m/ g/m 970/15/25 970/15/25 970/15/25 1020/15/25 1630/20/20 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 32/16 32/16 Voeding V/Hz 230/50 230/50 230/50 230/50 230/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten buiten buiten Opgenomen stroom A 13 13 13 18 19 Opgenomen vermogen kW 0,68 0,949 1,18 1,69 1,69 Advies afzekerwaarde A 16 16 16 25 25 Werkgebied °C -20 ... +35 -20 … +35 -20 … +35 -20 … +35 -20 … +35 Artikelnummer 8511344 8511336 8511338 8511340 8511346 Prijs set € 6.722,00 € 6.795,00 € 7.083,00 € 7.218,00 € 8.245,00 Kortingcode 902 bestelartikel bestelartikel voorraad bestelartikel bestelartikel Meldcode ISDE KA20247 KA17855 KA17989 KA17867 KA20246 Link naar shop WOYA060-080KLT WOYA100KLT * Geluidsniveau op 5 meter open veld.
Productinformatie leverancier. A75 bedraad 8511402 A59NB bedraad / draadloos 8511400 A78 draadloos 8511404 Cozy touch app bediening 8511406
Zie pagina 162 voor informatie.

Hydraulische schema’s

Afea Extensa Duo R32

Verwarming 1 zone

Afea Extensa Duo R32

Verwarming 2 zones

* Afhankelijk van het type convector en het watervolume in het verwarmingscircuit, kan het nodig zijn om een buffertank te installeren.

182
1. Buitenunit 2. Koelleiding 3. Hydraulisch binnendeel met elektrische back-up 4. Modulerende thermostaat 5. Buitenvoeler 6. Buffervat* 1. Buitenunit 2. Koelleiding 3. Hydraulisch binnendeel met elektrische back-up 4. Modulerende thermostaat 5. Buitenvoeler 6. Kit 2 zones
7 6
7. Buffervat*
Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

#rendementsbooster

#hybridebooster

Geef elke

cv-installatie een duurzame boost met de Aurea Hybride

Geef je BENG-score een boost met de energie-e ciënte

add-on

warmtepomp

warmtepomp

De meest slimme oplossing voor bestaande woningen

R32

meest compact geen binnenunit nodig

Voorzien van milieuvriendelijkere koudemiddel R32 Tapwaterrendement:

meest voordelig

Hoog

scherpe prijs, inclusief thermostaat en hydraulische componenten

Climeleon Omkasting buitenunit Te combineren met Climeleon voor 7dB extra geluidsreductie

meest eenvoudig past op elke cv-ketel, monoblock; geen f-gas handelingen nodig Ga voor meer informatie naar de website. Scan de QR-code!

/ verkoop@thercon.nl / 0318 544 700 www.orconthercon.nl/hybride
€ Ga voor meer informatie naar de website. Scan de QR-code! / info.nl@groupe-atlantic.com / +31 (0)318 54 47 00 atlanticclimate.nl/warmtepompen
Alfea R32
tapwaterrendement:
Meest e ciënt in verwarmen en koelen Beste prijs/prestatie
nieuwbouwprojecten
De meest e ciënte en milieuvriendelijke warmtepomp voor woningen
Alfea
2,8
2,8 volgens NTA 8800
bij

Alfea Duo Excellia Ai

400V lucht/ water warmtepomp hoge temperatuur

Kenmerken

• Geïntegreerde boiler (190 liter) voor sanitair warm water is plaatsbesparend

• Maximum wateruittrede 60°C

• Invertergestuurde compressor (18 -130 Hz)

• Ruim toepassingsgebied (-25°C~35°C)

• Navistem 400 regelaar voor gemakkelijke bediening en inbedrijfstelling

• Laag geluidsniveau (ErP)

• Efficiënt ontdooisysteem

• Geen buffervat nodig

• Weersafhankelijke regeling (externe buitenvoeler)

• Ruimtethermostaat (feedback)

• Vloerverwarming – LT radiatoren

• Productie SWW (anti-legionella regeling)

• Configuratiemogelijkheden (comfort & energie)

• Elektrische steunverwarming (standaard niet aangesloten)

• Coaxiale warmtewisselaar

• Liquid Injection Technology

• Cozytouch bediening via smartphone of tablet

Binnenunits

Model/klasse/vermogen

Subsidie ISDE € 3.450,00 - € 3.525,00

Mogelijk om op afstand te bedienen via smartphone of tablet*

184
10,8 kW 13,5 kW 15,2 kW
Type Excellia Ai Duo 11 (F) Type Excellia Ai Duo 14 (F)
A++ A++ A++
Type Excellia Ai Duo 16 (F)
Extensa Ai Excellia Ai Extensa Duo Ai Excellia Duo Ai Yardy-I Toebehoren alfea

voor

Buitenunit

185
Model Excellia Ai 11(F) Excellia Ai 14(F) Excellia Ai 16(F) Type binnenunit Tri Duo A.I. 11, 14 & 16 Tri Duo A.I. 11, 14 & 16 Tri Duo A.I. 11, 14 & 16 Type buitenunit WOYK112LCTA WOYK140LCTA WOYK160LCTA Energielabel (35/55°C) A++/A+ A++/A+ A++/A+ Koudemiddel R410A R410A R410A Nom.verwarmingsvermogen (-7°C/+35°C) kW 10,38 12,20 12,98 Nom.verwarmingsvermogen (+7°C/+35°C) kW 10,8(5,0-16,7) 13,5(5,0-21,0) 15,2(5,0-22,0) COP verwarmen kW/kW 4,3 4,18 4,1 Waterdebiet nominaal bi l/u 1872 2340 2628 Max. geluidsvermogen buitenunit dB(A) 69 69 69 Geluidsniveau buitenunit* dB(A) 46 47 47 Afm. binnenunit (hxbxd) mm 1841/648/684 1841/648/684 1841/648/684 Afm. buitenunit (hxbxd) mm 1290/900/300 1290/900/300 1290/900/300 Gewicht (netto) binnenunit kg 152 152 152 Gewicht (netto) buitenunit kg 99 99 99 Hydr. aansluitdiameter bui inch 1 1 1 Min. diameter hoofdleiding (transportleiding) inch 5/4 5/4 5/4 Koelleiding diam. bi/bu inch 3/8-5/8 (C) 3/8-5/8 (C) 3/8-5/8 (C) Min.-max. leidinglengte m 5-20 5-20 5-20 Max. hoogteverschil m 15 15 15 Vulling/ lengte/ per mtr g/m/ g/m 2500/15/50 2500/15/50 2500/15/50 Condensafvoer inw./uitw. mm 32/16 32/16 32/16 Voeding V/Hz 3x 400/50 3x 400/50 3x 400/50 Elektro kabel binnen/buiten 3+1 3+1 3+1 Hoofdvoeding aansluiten buiten buiten buiten Opgenomen stroom A 8,5 9,5 10,5 Opgenomen vermogen kW 2,51 3,23 3,7 Advies afzekerwaarde A 16 16 16 Werkgebied °C -25 … +35 -25 … +35 -25 … +35 Artikelnummer 8511310 8511316 8511324 Prijs set € 11.247,00 € 11.979,00 € 12.810,00 Kortingcode 900 bestelartikel bestelartikel bestelartikel Meldcode ISDE KA12702 KA12703 KA12704 Link naar shop
WOYG/K112-160LCTA leverancier.
Productinformatie A75 bedraad 8511402
A59NB bedraad / draadloos 8511400
A78 draadloos 8511404 Cozy touch app bediening 8511406 Zie pagina 162
informatie.
Opties
* Geluidsniveau op 5 meter open veld.

Rhoss Yardy-I EV3

Laag temperatuur convectoren

Kenmerken

• Exclusief ontwerp met prachtig design

• Robuust uitvoering voor lange levensduur

• Stille werking

• Energiezuinig dankzij lage watertemperaturen en EC ventilatoren

• Hoog rendement dankzij combinatie met een Atlantic Fujitsu warmtepomp

• Geschikt voor verticale en horizontale montage

• Touch bediening aan de wand of op de unit (optie)

• Verkrijgbaar in 4 modellen

• Rhoss onderdeel van de Nibe groep

• Ideaal voor verwarming met lage temperaturen op bovenverdieping (snelle opwarming)

• Standaard voorzien van 3-wegklep met flexibele aansluiting, communicatieprint en condensbakken

Units

Model

Type Yardy-I EV3 24

Type Yardy-I EV3 34

Type Yardy-I EV3 48

186
Type Yardy-I EV3 74 Yardy-I Toebehoren convectoren
187 Model EV3 24 EV3 34 EV3 48 EV3 74 Nom.verwarmingsvermogen (35/30°C 20°C) H/M/L kW 1,18/0,84/0,45 1,78/1,34/0,69 2,52/1,72/0,86 3,76/2,66/1,08 Nom.koelvermogen (13/18°C 27°C) H/M/L kW 1,25/0,94/0,45 1,78/1,51/0,75 2,51/1,9/- 3,6/2,73/1,17 Luchthoeveelheid H/M/L m3/h 331/230/102 523/400/167 645/450/198 1235/780/256 Geluidsniveau unit dB(A) 39/31/20 41/34/20 42/33/20 53/41/21 Afmeting (hxbxd) mm 570/800/220 570/1000/220 570/1200/220 570/1500/220 Gewicht (netto) unit kg 20,5 22 29 36 Waterdebiet verw. l/h 203/144/78 306/230/119 433/296/148 647/457/186 Hydr. aansluitdiameter unit inch 3/4 3/4 3/4 3/4 Condensafvoer aansl. mm 16 16 16 16 Voeding V/Hz 230/50 230/50 230/50 230/50 Opgenomen stroom A 0,3/0,17/0,06 0,32/0,19/0,09 0,33/0,17/0,09 0,8/0,29/0,09 Opgenomen vermogen W 25/14/6 28/16/6 42/15/8 95/30/7 Artikelnummer 1328001 1328003 1328009 1328007 Prijs set € 1.452,00 € 1.539,00 € 1.697,00 € 1.837,00 Kortingcode 886 voorraad voorraad voorraad voorraad
Link naar shop Zie pagina 192 voor informatie.
Bedrade bediening 1328010 Bediening
1328011
Productinformatie leverancier.
op de unit
188 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Werkschakelaar 904 8503501 Werkschakelaar 4P 25A Rood geel IP65 M25 Sontheimer € 61,00 voorraad 8503503 Werkschakelaar 4P 25A Zwart IP65 M25 Sontheimer € 61,00 voorraad 7022305 Werkschakelaar 4P 16A/500V IP54 M20 Norwesco € 44,50 voorraad 7022306 Werkschakelaar 4P 25A/415V IP54 M25 Norwesco € 55,00 voorraad 7022311 Werkschakelaar 4P 40A/500V IP65 M32 Norwesco € 150,00 voorraad 7022314 Werkschakelaar 4P 63A/500V IP65 M32 Norwesco € 243,00 voorraad Opstelling 905 8501702 Daksokkel 10x10x75 type DSS75 € 55,00 voorraad 8501704 Daksokkel 10x10x150 type DSS150 € 99,00 voorraad 8501652 Trildemperset type TD20A € 140,00 voorraad 8501654 Trildemperset type TD30B € 173,00 voorraad 8501656 Trildemperset type TD060B € 171,00 voorraad 8501706 Muursteun 70+70 kg type MS2 € 55,00 voorraad 8501708 Muursteun 100+100 kg type MS3 € 78,00 voorraad Elektrische kWh teller 903 8501648 kWh meter 230V/1F type EMS30 € 108,00 bestelartikel 8501650 kWh meter 400V/3F type DME300 € 319,00 bestelartikel Yardy-I Toebehoren warmtePomP
189 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Regeling - circuit Alfea 8501658 Kit 2de circuit type UTW-KZSXE € 964,00 voorraad 1316708 Kit 2de circuit DUO type UTW-KZDXE € 1.084,00 voorraad 8501694 Kit bivalent type UTW-KBSXD € 343,00 voorraad 1360230 Kit bivalent DUO type UTW-KBDXD € 339,00 voorraad 816 1743557 Evenwichtsfles 1” CALEFFI 548006 € 774,00 voorraad 903 8501660 Kit sanitair WW type UTW-KDWXD € 218,00 voorraad 8501663 Koelprint UTW-CSP € 346,00 bestelartikel 8501674 Kit uitbreiding regeling type UTW-KREXD € 159,00 voorraad 8501676 Set aansluitstekkers type UTW-STK € 102,00 voorraad 1030623 Duo bovenaansluiting 2 circuit 075522 Ai duo € 366,00 bestelartikel 1030619 Duo bovenaansluiting 1 circuit 075526 Ai duo € 266,00 bestelartikel 1030622 Pre connecting kit 1 zone rechts duo 075530 Ai duo € 844,00 bestelartikel 1191027 Pre connecting kit 2 zones rechts duo Ai duo € 1.013,00 bestelartikel 1191028 Pre connecting kit 1 zone links duo Ai duo € 844,00 bestelartikel 1191029 Pre connecting kit 2 zones links duo Ai duo € 1.013,00 bestelartikel 8501700 Buffervat 100L type UTW-CA100 € 599,00 voorraad
190 Artikelnr. Omschrijving Toepassing Prijs Kortingcode 8511400 Navilink A59 draad/draadloos zwart € 137,00 voorraad 8511402 Navilink A75 draad € 259,00 bestelartikel 8511404 Navilink A78 draadloos € 332,00 bestelartikel 8511406 Cozytouch app bediening 1231 € 143,00 bestelartikel 688 7702713 Inlaatcombinatie HR 22mm knel € 150,00 voorraad 449 7391703 Vacuumbreker N36 1/2 binnen € 27,00 voorraad Boilers 903 8501710 Boiler type WAH200A 200l A-label € 1.853,00 uitlopend 8501713 Boiler type WAH300A 300l A-label € 1.996,00 voorraad 8501714 Boiler type WAH500A 500l A-label € 3.043,00 voorraad 8501716 Hybr. boiler type WAH300SA 300l A-label € 2.428,00 voorraad 8501718 Hybr. boiler type WAH500SA 500l A-label € 3.657,00 voorraad Yardy-I Toebehoren warmtePomP
191 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Buitendeel geluidsomkasting 903 8501930 Geluidsomkasting Wave 5 Climeleon 17000205 € 1.209,00 bestelartikel 8501932 Geluidsomkasting Wave 7 Climeleon 17000207 € 1.565,00 bestelartikel 8501934 Geluidsomkasting Wave 11 Climeleon 17000211 € 2.360,00 bestelartikel 8501936 Geluidsomkasting Wave 13 Climeleon 17000213 € 2.825,00 bestelartikel 8501938 Daksokkel WARP Climeleon WARP € 132,00 bestelartikel 8501940 Vloerplaat WAFL Climeleon WAFL € 258,00 bestelartikel Watts Vision zoneregelsysteem (excl. Aurea) 847 1530234 Digitale thermostaat 900006671 € 169,00 voorraad 1530235 Progammeerbare thermostaat 900006672 € 201,00 voorraad 1530252 Touchscreen M WIFI wit 900007255 € 545,00 voorraad 1530242 Aansluitmodule 230V 900006678 € 373,00 voorraad 1530244 Uitbreidingsmodule 6 ZONES 900006679 € 182,00 voorraad 1530245 Uitbreidingsmodule 4 ZONES 900006680 € 144,00 bestelartikel 1530250 Module verwarmen koelen 900006087 € 189,00 voorraad 1530247 Signaalversterker 900006094 € 221,00 voorraad 1530254 Servomotor 22CX 24V NC 800000212 € 67,00 voorraad
192 Artikelnr. Omschrijving Toepassing Prijs Kortingcode Honeywell zoneregelsysteem (excl. Aurea) 811/815 8303554 Bedieningsinterface Evohome ATC928G3000 € 272,00 voorraad 8303558 Tafelstandaard + laadstation Evohome ATF800 € 70,50 voorraad 8303569 Voedingsmodule Evohome ATF600 € 53,50 voorraad 1289008 Radiatorregelaar verw/koel HR91 € 159,00 voorraad 8303539 Radiatorregelaar met display verw HR92WE € 117,00 voorraad 8303546 Verwarmingsregelaar Evohome HCE80-NL € 444,00 voorraad 8302886 Uitbreidingsmodule Evohome HCS80 € 167,00 voorraad 8303547 Antenne HC80 HRA80 € 80,50 voorraad 1370065 Verwarmingsregelaar HCC100M2022 € 336,00 voorraad 8303805 Kamerthermostaat wand draadloos T87RF2025 € 102,00 voorraad 8303803 Kamerthermostaat round bedraad HC T87HC2011 € 88,50 voorraad 8303802 Kamerthermostaat round bedraad M T87M2018 € 75,50 voorraad 8303514 Klokthermostaat Chronotherm touch M TH8210M1003 € 205,00 voorraad 1370064 Thermische servomotor 230V NC MT4-230-NC-HCC € 31,14 voorraad 8302923 Thermische servomotor 230V NC MT4-230-NC € 58,50 voorraad 1208010 Module draadloos aan/uit Evohome BDR91T1004 € 196,00 bestelartikel Rhoss Yardy-I 886 1328010 Bedrade wandbediening UPLTW LIT € 114,00 voorraad 1328011 Bediening voor op de unit (los meegeleverd) KCF/B LIT € 254,00 voorraad Yardy-I Toebehoren warmtePomP

Meest e ciënt in verwarmen en koelen

Beste prijs/prestatie bij nieuwbouwprojecten

Hoog tapwaterrendement: 2,8 volgens NTA 8800

/ info.nl@groupe-atlantic.com / +31 (0)318 54 47 00 atlanticclimate.nl/warmtepompen Ga voor meer informatie naar de website. Scan de QR-code! #rendementsbooster
je BENG-score een boost met de energie-e ciënte Alfea R32 warmtepomp De meest e ciënte en milieuvriendelijke warmtepomp voor woningen
R32
van milieuvriendelijkere koudemiddel R32
Climeleon Omkasting buitenunit Te combineren met Climeleon voor 7dB extra geluidsreductie
Geef
Alfea
Voorzien
Tapwaterrendement: 2,8

Warmtepompboiler type Explorer V4

lucht/water warmtepompboiler

Kenmerken

• Nieuw esthetisch design

• Tot 75% energiebesparing in vergelijk met een klassieke elektrische boiler

• Hoogrendementwarmtepomp COP 3,16

• Zeer breed werkingsbereik van -5 tot +43°C

• Nieuw koudemiddel R513a met lage GWP waarde

• Geoptimaliseerde werking met fotovoltaïsch panelen voor een maximaal rendement

• Smart grid ready

• Smart control, smart energy en compatibel met cozytouch-technologie

• Anti-corrosie bescherming

• Digitale afstandsbediening; programeerbaar, 5 werkingsmodus, verbruiksstatistieken en foutmeldingen

• 5 jaar boiler garantie, 2 jaar warmtepomp garantie

• Snelle terugverdientijden

• Aanpasbare lucht in- en uitlaat

• Wij adviseren om 7702713 Inlaatcombinatie HR 22mm knel toe te passen

Units

194
Hybride A+ A+ A+ A+
mogelijk standaard €
Explorer Calypso warmtePomPboIler
Model/klasse/vermogen Type Explorer V4 200 Type Explorer V4 270 Type Explorer V4 200 Hybride Type Explorer V4 270
Subsidie
725,00
195 Model Explorer V4 200 Explorer V4 270 Explorer V4 200 Hybride Explorer V4 270 Hybride Energielabel A+ A+ A+ A+ Inhoud L 200 270 197 263 Koelmiddel R513a R513a R513a R513a Prestatiecoëfficiënt (COP) 2,79 3,16 2,79 3,03 bij 7°C, 30Pa, 320 m 3/h Opwarmtijd u.min 7:52 10:39 7:53 11:04 Referentietemperatuur °C 52,7 53 52,7 53,1 Instelbereik watertemperatuur °C 50 tot 62 50 tot 62 50 tot 62 50 tot 62 Luchthoeveelheid bij snelheid 1 m3/h 310 310 310 310 Luchthoeveelheid bij snelheid 2 m3/h 390 390 390 390 Toelaatbaar drukverlies Pa 25 25 25 25 Geluidsniveau dB(A) 53 53 53 53 Afmetingen (hxbxd) mm 1617/620/665 1957/620/665 1617/620/665 1957/620/665 Luchtkanaalaansluiting mm 160 160 160 160 Gewicht (netto / leeg) kg 80 92 97 111 Voeding V/Hz 230/ 50 230/ 50 230/ 50 230/ 50 Wateraansluiting " 3/4 3/4 3/4 3/4 Totale max. stroomverbruik W 2500 2500 2500 2500 Max. stroomverbruik W 700 700 700 700 Stroomverbruik elektrische warmtetoevoer W 1800 1800 1800 1800 Werkgebied °C -5 … +43 -5 … +43 -5 … +43 -5 … +43 Artikelnummer 1030630 1030631 1030633 1030638 Prijs set € 2.270,00 € 2.660,00 € 2.390,00 € 2.783,00 Kortingcode 902 medio 2020 medio 2020 medio 2020 medio 2020 Meldcode ISDE KA15693 KA15694 KA15695 KA15696
naar shop
Link
Productinformatie leverancier.

Warmtepompboiler type Calypso VM

lucht/water warmtepompboiler

Kenmerken

• Wandmodel voor kleine ruimtes

• Snelle opwarming van het water

• Laag geluidsniveau ideaal voor leefruimtes

• AUTO functie voor een slimme sturing

• Energiebesparing dankzij hoog rendement warmtepomp

• Hoge isolatiedichtheid rond de kuip zonder CFK’s voor een verhoogde energiebesparing

• Geoptimaliseerde werking met fotovoltaïsche panelen voor maximaal rendement

• Hoog-efficiënte waterinlaat (Brise-Jet)

• SMART Energy

• ACI Hybride anti-corrosie technologie en een steatiet weerstand

• Hoge email kwaliteit

• Digitaal bedieningspaneel

• Eenvoudige installatie met geoptimaliseerde muurbevestiging

• Cozytouch: bediening op afstand via smartphone

• Intuïtief bedieningspaneel

196
Units Model/klasse/vermogen Type Calypso VM 100 Type Calypso VM 150 A+ A+ Subsidie mogelijk standaard € 725,00 Explorer Calypso warmtePomPboIler
197 Model Calypso VM 100 Calypso VM 150 Energielabel A+ A+ Inhoud L 100 150 Koelmiddel R134a R134a Prestatiecoëfficiënt (COP) 2,47 2,94 bij 7°C, 25Pa, 150 m 3/h Opwarmtijd u.min 7:27 11:21 Referentietemperatuur °C 52,5 53,1 Instelbereik watertemperatuur °C 50 tot 62 50 tot 62 Luchthoeveelheid bij snelheid 1 m3/h 160 160 Toelaatbaar drukverlies Pa 25 25 Geluidsniveau dB(A) 45 45 Afmetingen (hxbxd) mm 1234/539/529 1557/539/529 Luchtkanaalaansluiting mm 125 125 Gewicht (netto / leeg) kg 57 66 Voeding V/Hz 230/ 50 230/ 50 Wateraansluiting " 3/4 3/4 Totale max. stroomverbruik W 1550 2150 Max. stroomverbruik W 350 350 Stroomverbruik elektrische warmtetoevoer W 1200 1800 Werkgebied °C -5 … +43 -5 … +43 Artikelnummer 1030629 1030637 Prijs set € 1.688,00 € 1.779,00 Kortingcode 902 bestelartikel bestelartikel Meldcode ISDE KA14597 KA14598
naar shop Productinformatie
Link
leverancier.

Inbedrijfstelling, inclusief aankoppelen tot 15 kW koelvermogen

Omschrijving Prijs NETTO

Single split systeem

Kosten 1ste systeem

Kosten 2de systeem (zelfde adres)

Kosten 3de systeem (zelfde adres)

Kosten 4de systeem (zelfde adres)

Multi split systeem

Kosten 1 buitendeel met 2 binnenunits

Kosten 1 buitendeel met 3 binnenunits

Kosten 1 buitendeel met 4 binnenunits

Kosten 1 buitendeel met 5 binnenunits

Kosten 1 buitendeel met 6 binnenunits

Alfea/Loria split warmtepompen

Kosten 1e systeem

Kosten 2e systeem (zelfde adres)

Kosten 3e systeem (zelfde adres)

Prijzen gelden alleen in Nederland.

Tijdens de inbedrijfstelling zullen de volgende werkzaamheden door ons worden uitgevoerd:

445,00

190,00

190,00

190,00

575,00

705,00

830,00

940,00

1.070,00

LET OP:

Indien de koeltechnici vóór of tijdens het inbedrijfstellen constateren dat één of meer van bovengenoemde punten niet gereed of volgens fabrieksinstructies is uitgevoerd, behoudt Plieger zich het recht voor om de extra te maken kosten in rekening te brengen.

Zo nodig wordt er een nieuwe afspraak gemaakt zodat er gelegenheid is om e.e.a. in orde te maken.

Alle handelingen die buiten het eigenlijke in bedrijf stellen door Plieger vallen, worden door ons extra in rekening gebracht. Prijzen inbedrijfstellingen voor split systemen boven de 15 kW koelvermogen in overleg. Big Multi en VRF systemen op aanvraag.

Garantievoorwaarden

De garantie voorwaarden zijn een aanvulling op de leveringsvoorwaarden van Plieger d.d. 05-01-2009.

355,00

355,00

Fujitsu/Atlantic

5 jaar garantie, waarvan 1 jaar volledig en 4 jaar aanvullend op onderdelen.

Trinnity

2 jaar garantie op onderdelen.

1. Het aansluiten van de koelleidingen op de binnen- en buitenunit.

2. Het aansluiten van de stuurstroomkabel

3. Drukbeproeving en lektesten, inclusief het dichten van eventuele lekkages.

4. Het vacumeren (tot 270/2000micron).

5. Het beproeven, inregelen en in bedrijfstellen van de koelinstallatie.

6. Controle op lekdichtheid met lekdetectieapparatuur (detectiegrens ca 5 ppm).

7. Controle functioneren eventueel geplaatste condenspomp.

8. Instructie aan het bedienend personeel over de bediening en het onderhoud van de koelinstallatie.

De belangrijkste voorzieningen voor een goed werkende installatie:

1. Fundatie en opstelling zodanig dat er voldoende controle en service-ruimte rondom de buitenunit aanwezig is.

2. Een veilige (VCA) toegang naar de installaties evt voorzien van klimmateriaal.

3. De binnen- en buitenunits op de juiste plaats/wijze gemonteerd /geplaatst.

4. De condensafvoer gemonteerd en getest.

5. De voedingskabel/ voorziening moet aangesloten zijn tot in de werkschakelaat op basis van voldoende overlengte en voldoende afgezekerd volgens opgave leverancier.

6. De stuurstroomkabel tussen de buiten- en binnenunit moet bij de units op voldoende overlengte zijn.

7. De externe commando’s, storingsmeldingen en beveiligingen aangesloten.

8. De koelleidingen ongeknikt en afgedopt gemonteerd volgens de RLK/STEK voorschriften en de uiteinden op overlengte bij de aansluitingen van de binnen- en buitenunit aanwezig, zodanig dat ze door onze monteur direct op de aansluitingen kunnen worden gemonteerd.

Bereikbaarheid:

Voor installaties die niet te bereiken zijn zonder klimmateriaal, dient de installateur zorg te dragen voor de juiste hulpmaterialen.

Bij inbedrijfstelling door F-gassen erkende monteur/installateur (huur ladder/ hoogwerker is te allen tijde voor rekening van de installateur/ eindgebruiker).

Plieger bepaald te allen tijde in het eerste jaar de serviceverlener. Zonder overleg vervalt de garantie.

Om in aanmerking te komen voor garantie, dienen de defecte onderdelen goed verpakt onder vermelding van type en serienummer en begeleidend schrijven opgestuurd te worden naar Plieger Gorredijk tav Helpdesk. Pas na beoordeling en goedkeuring van de klacht volgt creditering.

Garantie is alleen van toepassing wanneer de bijgevoegde garantiekaart volledig is ingevuld en met een kopie van de aankoopfactuur wordt geretourneerd naar Plieger Gorredijk tav de helpdesk.

Door installateur zelf geselecteerde en bestelde onderdelen kunnen wij niet retour nemen, en worden derhalve ook niet gecrediteerd.

Garantie is alleen van toepassing wanneer het systeem volgens de bijgeleverde installatieinstructies is aangesloten.

Garantie is alleen van toepassing wanneer het systeem wordt toegepast voor doeleinden waarvoor de apparatuur bestemd is. Condenswaterpompen vallen niet onder de Fujitsu garantievoorwaarden.

Hiervoor geldt een garantie zoals opgegeven door de fabrikant/ leverancier. Voorrijkosten en arbeidsloon zijn hier niet inbegrepen.

Plieger verleent geen garantie op door derden samengestelde systemen.

Elke installatie dient conform VCA 2008/05 veilig bereikbaar te zijn. Indien dit niet het geval is zal de installateur/eindgebruiker hierin voorzieningen moeten treffen.

Uitgesloten zijn kosten voor koudemiddelvulling.

Wij voeren inbedrijfstellingen van Fujitsu warmtepompen enkel uit in aanwezigheid van de installateur.

198
575,00
inbedrijfstelling Ib S

Legenda functies

Save human sensor

Bewegingssensor die menselijke activiteit detecteert in de ruimte. Zodra er opnieuw iemand de ruimte betreedt, schakelt het systeem automatisch terug in de vorige stand.

Economy mode

De thermostaat past zich automatisch aan de omgevingstemperatuur aan om onnodig koelen en verwarmen te vermijden.

Temperatuurbegrenzing

De minimum en maximum temperatuur kan worden ingesteld om energie te besparen, met behoud van comfort.

Set temperature auto return

• De ingestelde temperatuur schakelt automatisch terug naar de vorige instelling.

• De tijdspanne voor de temperatuurwijziging kan ingesteld worden tussen 10 en 120 min.

Powerful heating

Houdt de verwarmingscapaciteit gelijk, zelfs wanneer het buiten -7°C is.

Aansluitbare luchtverdeelroosters

De systemen kunnen gecombineerd worden met bijna alle luchtverdeelroosters.

Auto off timer

De binnenunit schakelt automatisch uit aan het eind van de ingestelde tijdspanne.

Sleep timer

De unit zal na een bepaalde tijd uitschakelen en ondertussen de ingestelde temperatuur gradueel afbouwen voor een comfortabele overgang naar uw nachtrust.

Program timer

Met deze digitale timer kan u binnen een tijdsspanne van 24u 2 aan/uit selecties maken: unit On > Off en unit Off > On.

Week timer

Voor elke dag kunnen verschillende cycli ingesteld worden, die samen een weekprogramma vormen.

Automatic airflow adjustment

Het systeem past de airflow modus en het volume automatisch aan aan de situatie.

Power diffuser

De precisie van de luchtcirculatie en de ventilatie-efficiëntie is geoptimaliseerd voor een verhoogd comfort.

Power modus

Ventilator en compressor werken op volle kracht om de ruimte snel op temperatuur te brengen.

Server room toepassing

U kunt 2 units electronisch aan elkaar koppelen, zelfs bij lage temperaturen.

10°C verwarmingsmodus

De kamertemperatuur kan zo ingesteld worden dat deze niet onder de 10°C zakt. Dit zorgt ervoor dat de kamer niet te koud wordt wanneer deze niet gebruikt wordt.

Stille werking

Het geluidsniveau van de buitenunit is instelbaar.

Verseluchtaansluiting

Deze unit beschikt over een aparte verseluchtaansluiting. Hulpstukken voor aansluiting zijn niet meegeleverd.

Week timer met nachtverlaging

Per dag kan de temperatuur ingesteld worden voor 2 periodes met verschillende temperatuur, en dit voor elke dag van de week.

External error output

Auto-changeover

De unit schakelt automatisch tussen koelen en verwarmen (verwarmen kan enkel met R-versies) in functie van de gevraagde temperatuur en de ruimtetemperatuur.

Verticale swingfunctie

De uitblaasschoepen kunnen via de afstandsbediening in meerdere stappen (uitblaasposities) ingesteld worden of kunnen continu bewegen, alleen in verticale richting.

Dubbele swingfunctie

De uitblaasschoepen kunnen via de afstandsbediening in meerdere stappen (uitblaasposities) ingesteld worden of kunnen continu bewegen, zowel in horizontale als in verticale richting.

Automatische ventilatiesnelheid

De unit past het debiet automatisch aan in functie van de ruimteconditie.

Auto herstart

Na een stroomonderbreking herstart de unit volautomatisch met behoud van de instellingen, zodra de stroomtoevoer hersteld wordt.

Regeling van de richting van de luchtstroom

Elke uitblaaszijde van de cassette kan apart geregeld worden voor meer comfort.

Wireless LAN

De WiFi-adapter maakt het mogelijk om de unit op afstand te bedienen met smartphone, tablet en pc.

Ion deodorization filter

Het ion filter haalt stof en geur uit de lucht.

External ON/OFF input

Apple-catechin filter

Fijnstof, onzichtbare schimmelsporen en schadelijke micro-organismen worden geabsorbeerd door de elektrostatische werking van het filter.

Filter indicatie

Een filter lampje geeft aan wanneer het filter schoongemaakt moet worden.

Filter indicatie

Een filter lampje geeft aan wanneer het filter schoongemaakt moet worden.

Afwasbaar paneel

Makkelijk in onderhoud door met water afneembaar paneel.

Blue fin

199

Notities

200
201

Notities

202

ALGEMENE VERKOOPS-, LEVERINGS- EN BETALINGSVOORWAARDEN van Plieger B.V. en ThermoNoord B.V. d.d. 5 januari 2009

Vervoer

Algemeen

1.1. Waar hierna van "VERKOPER" wordt gesproken, wordt hieronder verstaan Plieger B.V. of ThermoNoord B.V. als aanbieder, verkoper, (onder)aannemer, uitvoerder of in welke hoedanigheid ook. Waar hierna van "KOPER" wordt gesproken,wordt hieronder verstaan de (aspirant-)koper, (aspirant-)opdrachtgever en in het algemeen de wederpartij van verkoper.

1.2. Deze Algemene Verkoop- en Leveringsvoorwaarden zijn van toepassing op alle overeenkomsten van verkoper, waarbij verkoper zich verbindt zaken en/of diensten te leveren. Onder diensten dient ook te worden verstaan door ons verrichte advieswerkzaamheden, zoals onder meer, maar niet daartoe beperkt, adviseren en tekenen van badkamers, koelopstellingen, verwarmingsinstallaties en leidingschema's waarop deze voorwaarden eveneens van toepassing zijn en gelijkgesteld zijn met de verkoop en levering van zaken.

1.3. Tussen verkoper en koper staat vast dat indien eenmaal onder de toepasselijkheid van onderstaande voorwaarden wordt gecontracteerd, deze ook op latere transacties onverkort van toepassing zijn.

1.4. Algemene voorwaarden, onder welke benaming ook, van koper zijn niet van toepassing en worden door verkoper uitdrukkelijk van de hand gewezen, tenzij deze schriftelijk door verkoper worden aanvaard.

1.5. Handelstermen, gebruikt in offertes, orderbevestigingen of anderszins, dienen te worden uitgelegd overeenkomstig de Internationale Regelen voor de Uitleg van Handelstermen, vervaardigd door de Internationale Kamer van Koophandel (Incoterms 2000) zoals deze van kracht zijn ten tijde van het sluiten van de overeenkomst.

Overeenkomst

2.1. Offertes, prijscouranten en overige mededelingen van verkoper zijn vrijblijvend. Mondelinge toezeggingen en afspraken met medewerkers van verkoper binden verkoper niet dan nadat en voor zover zij door verkoper uitdrukkelijk zijn bevestigd.

2.2. Bij verschil tussen de bestelling van koper en de bevestiging van verkoper is uitsluitend verkopers bevestiging verbindend.

2.3. Alle aanvullingen, wijzigingen en nadere afspraken op de overeenkomst gelden alleen indien deze schriftelijk zijn overeengekomen.

2.4. Verkoper is bevoegd, indien naar zijn redelijk oordeel de financiële toestand van koper daartoe aanleiding geeft, vooruitbetaling of zekerheidstelling te verlangen en in afwachting daarvan de gehele of gedeeltelijke uitvoering van de overeenkomst op te schorten.

2.5. Indien tengevolge van een toestand van overmacht nakoming van de leveringsverplichting van verkoper redelijkerwijs niet van verkoper kan worden verlangd, is deze gerechtigd de levering op te schorten. Onder overmacht van verkoper is begrepen iedere tekortkoming die zijn oorzaak vindt in omstandigheden die buiten de macht van verkoper liggen zoals maar daartoe niet beperkt :

a. bedrijfsstoornis of bedrijfsonderbreking van elke aard, en onverschillig op welke wijze ontstaan;

b. vertraagde of te late levering door de leveranciers van verkoper of een van dezen of door derde(n);

c. vervoersmoeilijkheden of vervoersbelemmeringen van elke aard, waardoor het vervoer naar het bedrijf van verkoper of van verkopers bedrijf naar koper wordt bemoeilijkt of belemmerd;

d. import- en exportbeperkingen van welke aard dan ook.

2.6. De zaken worden verkocht en geleverd met inachtneming van de gangbare toleranties voor afmetingen, hoeveelheden en gewichten, tenzij uitdrukkelijk anders overeengekomen.

2.7. Voor fouten in afbeeldingen, maten, gewichten, kwaliteiten en/of prijs(couranten) van welke aard dan ook is verkoper niet aansprakelijk.

2.8. Annulering door koper van een gesloten overeenkomst kan alleen plaatsvinden met voorafgaande schriftelijke instemming van verkoper. Indien verkoper akkoord gaat met de annulering, is koper aan verkoper een schadevergoeding verschuldigd van tenminste 25% van hetgeen koper bij uitvoering van de overeenkomst aan verkoper zou moeten hebben voldoen, onverminderd het recht van verkoper op volledige vergoeding van kosten en schade.

Levertijd

3.1. De overeengekomen levertijden zijn steeds benaderend en onder voorbehoud van onvoorziene omstandigheden.

3.2. Indien aflevering niet op het overeengekomen tijdstip c.q. binnen de overeengekomen termijn kan plaatsvinden, is verkoper gerechtigd tot deelleveringen en tot een redelijke naleveringstermijn

3.3. Overschrijding van de levertijd geeft koper geen recht op ontbinding van de overeenkomst en/of schadevergoeding, tenzij koper opzet of bewuste roekeloosheid van verkoper bewijst en behoudens het bepaalde in art. 8.2.

Klachten en Aansprakelijkheid

4.1. Koper dient het geleverde onmiddellijk na de levering te controleren op eventuele afwijkingen van het overeengekomene. Eventuele klachten moeten schriftelijk bij verkoper worden ingediend binnen tien werkdagen na leveringsdatum. Na het verstrijken van vorenbedoelde termijn geldt het geleverde als onherroepelijk en onvoorwaardelijk door koper aanvaard. De koper dient de gebrekkige zaken ter beschikking van verkoper te houden. Door het indienen van een klacht wordt de betalingsverplichting van koper ten aanzien van de in geschil zijnde zaken niet opgeschort. Niet zichtbare gebreken dient koper binnen tien werkdagen na ontdekking daarvan, doch uiterlijk binnen één jaar na de levering schriftelijk in te dienen. Eventuele rechtsvorderingen dienen op straffe van verval uiterlijk één jaar na tijdige klachtmelding aanhangig te zijn gemaakt.

4.2. Kwaliteitseisen of kwaliteitsnormen van door verkoper te leveren zaken moeten uitdrukkelijk zijn overeengekomen. Geringe, in de branche gebruikelijke of technisch niet te vermijden afwijkingen en verschillen in de kwaliteit, kleur, maat of afwerking worden niet geacht een tekortkoming te zijn en vormen geen grond voor ontbinding of schadevergoeding. Verkoper is nimmer aansprakelijk voor enige directe of indirecte gevolgschade.

4.3. a) Behoudens het hierna onder b. bepaalde is resp. zijn verkoper, noch medewerker(s) van verkoper, noch door verkoper ingeschakelde derden, ooit, uit welke hoofde dan ook, aansprakelijk voor enige schade aan de koper of enige derde met betrekking tot enige leveringsverplichting, het afleveren van zaken, de geleverde zaken zelf of het gebruik daarvan, dan wel van enige eventuele werkzaamheden of adviezen waaronder mede wordt begrepen schade als gevolg van de niet-behoorlijke nakoming van een herstel- of herleveringsverplichting. Evenmin komen voor vergoeding in aanmerking transportkosten, reis - en verblijfkosten, kosten van (de)montage en/of (her)installatie, vermindering van winst, bedrijfsstagnatie zelfs indien verkoper in kennis gesteld is van de mogelijkheid van dergelijke schadevormen, tenzij koper opzet of bewuste roekeloosheid van verkoper bewijst, in welk geval de verkoper echter nooit tot meer gehouden zal zijn dan vergoeding van de directe schade van koper.

b) De aansprakelijkheid van verkoper in geval van een fout of tekortkoming in de uitvoering van de overeenkomst, is te allen tijde beperkt tot herlevering dan wel tot vergoeding van het op de opdracht betrekking hebbende factuurbedrag, zulks ter keuze van verkoper.

4.4. In geen geval is er sprake van een tekortkoming van verkoper, indien:

a. en zolang de koper jegens verkoper in verzuim is ;

b. de zaken aan abnormale omstandigheden zijn blootgesteld,dan wel onzorgvuldig of ondeskundig zijn behandeld;

c. de zaken langer dan normaal zijn opgeslagen en het aannemelijk is dat daardoor kwaliteitsverlies is opgetreden.

4.5. De door verkoper geleverde zaken voldoen aan de overeengekomen kwaliteitsnormen. Met inachtneming van het bepaalde in artikel 4 lid 2 garandeert verkoper echter niet en wordt nimmer geacht gegarandeerd te hebben of er voor in te staan dat de geleverde zaken geschikt zijn voor het doel waarvoor koper het wenst te bewerken, verwerken, doen gebruiken of gebruikt. Monsters worden slechts bij wijze van aanduiding verstrekt.

4.6. Indien deze overeenkomst zaken betreft die verkoper van derden betrekt of betrokken heeft, is verkopers verantwoordelijkheid en/of aansprakelijkheid beperkt tot datgene waarvoor verkopers leverancier of door verkoper ingeschakelde derde(n) jegens verkoper verantwoordelijk en/of aansprakelijk is.

4.7. Koper vrijwaart verkoper tegen alle aanspraken van derden tot vergoeding van schade of anderszins, welke direct of indirect samenhangen met enige leveringsverplichting, het afleveren van zaken, de geleverde zaken zelf of het gebruik daarvan, dan wel van enige eventuele werkzaamheden of adviezen. Voorts vrijwaart koper de verkoper tegen alle aanspraken van derden tot vergoeding van schade of anderszins, welke direct of indirect samenhangen met bewerking en/of (elektronische) verzending van de door de verkoper verstrekte informatie. De vrijwaring in dit artikel geldt niet in geval van opzet of bewuste roekeloosheid van verkoper.

5.1. Indien de zaken,ongeacht de overeengekomen wijze van vervoer, ter afname voor koper gereed staan en verkoper zulks aan koper heeft medegedeeld, is koper tot afname terstond verplicht. Niet nakoming van deze verplichting geeft verkoper het recht hetzij de zaken voor rekening en risico van koper op te slaan, respectievelijk opgeslagen te houden en aan koper te factureren zonder dat daarna betaling kan worden geweigerd wegens nog niet plaats gehad hebbende afname, hetzij de overeenkomst te ontbinden, zoals bepaald in art. 8.

5.2. De koper is op de overeengekomen plaats van levering verplicht tot de snelst mogelijke lossing, welke geschiedt voor rekening en risico van koper. Bij niet nakoming van deze verplichting is het onder art. 5.1. bepaalde van overeenkomstige toepassing.

5.3. Het vervoermiddel is ter keuze van verkoper, zonder dat de gemaakte keuze afbraak doet aan het bepaalde onder art. 2.5.

5.4. Levering is af fabriek, “ex Works”(Incoterms 2000) tenzij uitdrukkelijk anders is overeengekomen. Prijs en Betaling

6.1. De door verkoper opgegeven prijzen zijn ongeacht of deze mondeling, schriftelijk bij speciale offerte of anderszins zijn gedaan, gebaseerd op eventueel bij de aanvraag verstrekte gegevens en exclusief omzetbelasting en overige op de verkoop en levering vallende overheidslasten en zijn gebaseerd op levering af fabriek, “ex works” (Incoterms 2000). Indien na de datum van de overeenkomst één of meer kostprijsfactoren een verhoging ondergaan – ook al geschiedt dit ingevolge voorzienbare omstandigheden – is verkoper gerechtigd de overeengekomen prijs dienovereenkomstig te verhogen.

6.2. Elke betaling moet geschieden binnen dertig dagen na levering, netto contant en zonder dat koper recht heeft op enige niet uitdrukkelijk overeengekomen korting of verrekening. Afwijkende betalingsregelingen dienen schriftelijk te zijn overeengekomen. Het recht van koper om zijn eventuele vorderingen op verkoper te verrekenen, wordt uitdrukkelijk uitgesloten.

6.3. De in lid 2 van dit artikel bepaalde betalingstermijn is een fatale termijn. Bij overschrijding daarvan is koper direct in verzuim, derhalve zonder dat een ingebrekestelling nodig is. In het geval dat verkoper van oordeel is dat koper in een slechte financiële situatie verkeert dan wel dat het faillissement of surséance van betaling van koper is aangevraagd dan wel uitgesproken, is koper direct in verzuim en zijn alle vorderingen op koper onmiddellijk opeisbaar.

6.4. Vanaf het moment van verzuim zoals bepaald in lid 3 van dit artikel is koper de wettelijke handelsrente verschuldigd. Indien verkoper in verband met niet-tijdige betaling (buiten)gerechtelijke maatregelen dient te nemen, komen alle daaruit voortvloeiende kosten voor rekening van koper, welke tenminste 15% van de openstaande vordering met een minimum van Euro 150 bedragen, onverminderd het recht op volledige schadevergoeding.

6.5. Verkoper is gerechtigd om - ongeacht afwijkende voorschriften of betalingen - alle betalingen in een door verkoper te kiezen volgorde te doen strekken in mindering op hetgeen koper uit hoofde van leveringen, rente en/of kosten aan verkoper verschuldigd is.

6.6. Verkoper is gerechtigd de levering van zaken op te schorten indien en zolang koper niet, niet geheel, niet behoorlijk of niet tijdig voldoet aan enige uit de overeenkomst voortvloeiende verplichting jegens verkoper.

Eigendomsvoorbehoud

7.1. Alle geleverde zaken blijven bij uitsluiting eigendom van verkoper tot aan het moment waarop koper aan alle verplichtingen heeft voldaan die voortvloeien uit of samenhangen met overeenkomsten waarbij verkoper zich tot levering heeft verplicht, waaronder begrepen vorderingen terzake van boete, rente en kosten met inbegrip van kosten wegens waardeverlies en/of het terugnemen van geleverde zaken. Tot dat tijdstip is koper gehouden de door verkoper geleverde zaken gescheiden van andere zaken en duidelijk geïdentificeerd als verkopers eigendom te bewaren en deugdelijk te verzekeren en verzekerd te houden alsmede niet tot be- of verwerking van de zaken over te gaan.

7.2. Indien koper enige verplichting uit hoofde van lid 1 van dit artikel jegens verkoper niet nakomt, dan wel indien er gegronde vrees bestaat dat koper voornoemde verplichtingen niet na zal komen, is verkoper zonder ingebrekestelling gerechtigd de geleverde zaken terstond onder zich te nemen, waar deze zich ook mochten bevinden. De kosten hiervan zullen ten laste van koper worden gebracht.

7.3. Koper is, zolang bovenstaande vorderingen niet zijn voldaan, niet gerechtigd de betreffende zaken te vervreemden dan wel op de betreffende zaken een pandrecht of bezitloos pandrecht te vestigen.

7.4. Verkoper verschaft aan koper op het moment dat koper aan al zijn verplichtingen jegens verkoper zoals vermeld in lid 1 van dit artikel heeft voldaan, de eigendom van de geleverde zaken onder voorbehoud van pandrecht van verkoper, ten behoeve van andere aanspraken die verkoper op koper heeft. Koper zal op eerste verzoek aan verkoper zijn medewerking verlenen aan handelingen die in dat kader vereist zijn. Ontbinding

8.1. Verkoper is gerechtigd deze overeenkomst met onmiddellijke ingang, zonder dat rechterlijke tussenkomst is vereist, en zonder tot enige vergoeding van welke schade dan ook gehouden te zijn, per aangetekende brief te ontbinden, indien:

a. koper weigert op eerste verzoek in de omstandigheden bedoeld als in artikel 2 lid 4. vooruit te betalen of afdoende zekerheid te stellen;

b. koper surséance van betaling aanvraagt, koper eigen aangifte faillissement doet of indien een derde een verzoek doet tot faillietverklaring van koper dan wel koper wordt ontbonden;

c. koper komt te overlijden;

d. koper niet, niet geheel, niet behoorlijk of niet tijdig voldoet aan enige uit de overeenkomst voortvloeiende verplichting jegens de verkoper en, ondanks een verzoek daartoe, heeft nagelaten om binnen 7 dagen na een dergelijk verzoek de tekortkoming te herstellen.

8.2. Voorts kunnen eerst nadat de overmacht aan de zijde van de verkoper als bedoeld in artikel 2 lid 5 meer dan zes (6) maanden heeft geduurd, zowel de koper of verkoper de overeenkomst per aangetekende brief ontbinden en wel uitsluitend voor dat deel van de verplichtingen dat nog niet is nagekomen. Partijen hebben in dat geval geen recht op vergoeding van de als gevolg van de ontbinding geleden of te lijden schade. Geschillen

9.1. Voor alle overeenkomsten van verkoper geldt het Nederlandse recht. De bepalingen van het Verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (Weens Koopverdrag) zijn niet van toepassing evenmin als enige bestaande of toekomstige nationale of internationale regeling inzake koop van roerende lichamelijke zaken waarvan de werking door partijen kan worden uitgesloten.

9.2. Alle geschillen welke tussen partijen mochten ontstaan, zullen berecht worden door de bevoegde rechter te Den Bosch tenzij de wet bij regels van dwingend recht een andere rechter bevoegd heeft verklaard.

9.3. Voor zover deze Algemene verkoop- en leveringsvoorwaarden ook zijn opgemaakt in een andere taal dan de Nederlandse, is de Nederlandse tekst bij verschillen steeds beslissend.

9.4. Onze Algemene Verkoops-, Leverings- en Betalingsvoorwaarden gelden voor alle met ons gesloten overeenkomsten tot levering van zaken en/of diensten van welke aard en inhoud ook. Door de bestelling respectievelijk opdrachtverlening wordt de koper geacht daarmede akkoord te gaan.

Uitdrukkelijk worden andersluidende voorwaarden en andersluidende technische normen van de zijde van koper afgewezen, tenzij die afwijkingen als bijzondere voorwaarden door ons schriftelijk zijn aanvaard. Ook in zodanig geval blijven voor het overige onze voorwaarden hun geldigheid behouden.

Deze algemene voorwaarden zijn laatstelijk gewijzigd en gedeponeerd op 5 januari 2009 bij de Kamer van Koophandel voor Midden-Nederland.

P l i e g e r B V 2 9 1 2 4 0 5 2 0 1 1 Plieger B.V. 4.0 10-10-2017
Hoofdlocatie Plieger Koxkampseweg 6, 5301 KK Zaltbommel Telefoon 0418 682 682, Fax 0418 680 207, info@plieger.nl www.plieger.nl Binnendienst Regio Assen Noord-Nederland Zeilmakerstraat 4 9403 VA Assen 0592 344 344 Leeuwarden Noord-Nederland Zwettestraat 29a 8912 AV Leeuwarden 058 212 3059 Amstelveen Noord-Holland Noorddammerweg 115 1187 ZS Amstelveen 020 792 0444 Utrecht Utrecht De Heldinnenlaan 220 3543 NB Utrecht 030 244 1925 Apeldoorn Saba Oost-Nederland Saba 12 7332 BH Apeldoorn 055 538 9999 Enschede Spaansland Oost-Nederland Spaansland 14 7543 BG Enschede 053 792 0046 Schiedam Matheness Zuid-Holland Nieuw-Mathenesserstraat 73 3113 AE Schiedam 010 427 7740 Den Bosch Noord-Brabant Graaf van Solmsweg 52a 5222 BP ’s-Hertogenbosch 073 624 2120 Goes Zeeland Nansenbaan 15 4462 GR Goes 0113 246 465 Maastricht Limburg Galjoenweg 43 6222 NS Maastricht 043 369 0721

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
