TRƯỜNGĐẠIHỌCKIẾNTRÚCTP.HCM
KHOAKIẾNTRÚC
BỘMÔNMÔITRƯỜNGVÀTHIẾTKẾBỀNVỮNG
VẬTLÝKIẾNTRÚC2 BÀITẬPLỚN QUANGHỌC
GVHD:TS.KTS.LêThịHồVi
Lớp:KT20-CLC
Họvàtênsinhviên: HuỳnhTấnPhúc 20510100398
HuỳnhThanhBình 20510100387
NguyễnQuangPhương 20510100403
NguyễnMaiLinh 20510101483
PhạmVũBíchThùy 20510101493
HồNgọcQuýTrân 20510101494
NguyễnNgọcMy 20510100395
NguyễnHồMinhPhúc 20510100400
MỤCLỤC
I. THÔNGTINKHẢOSÁT

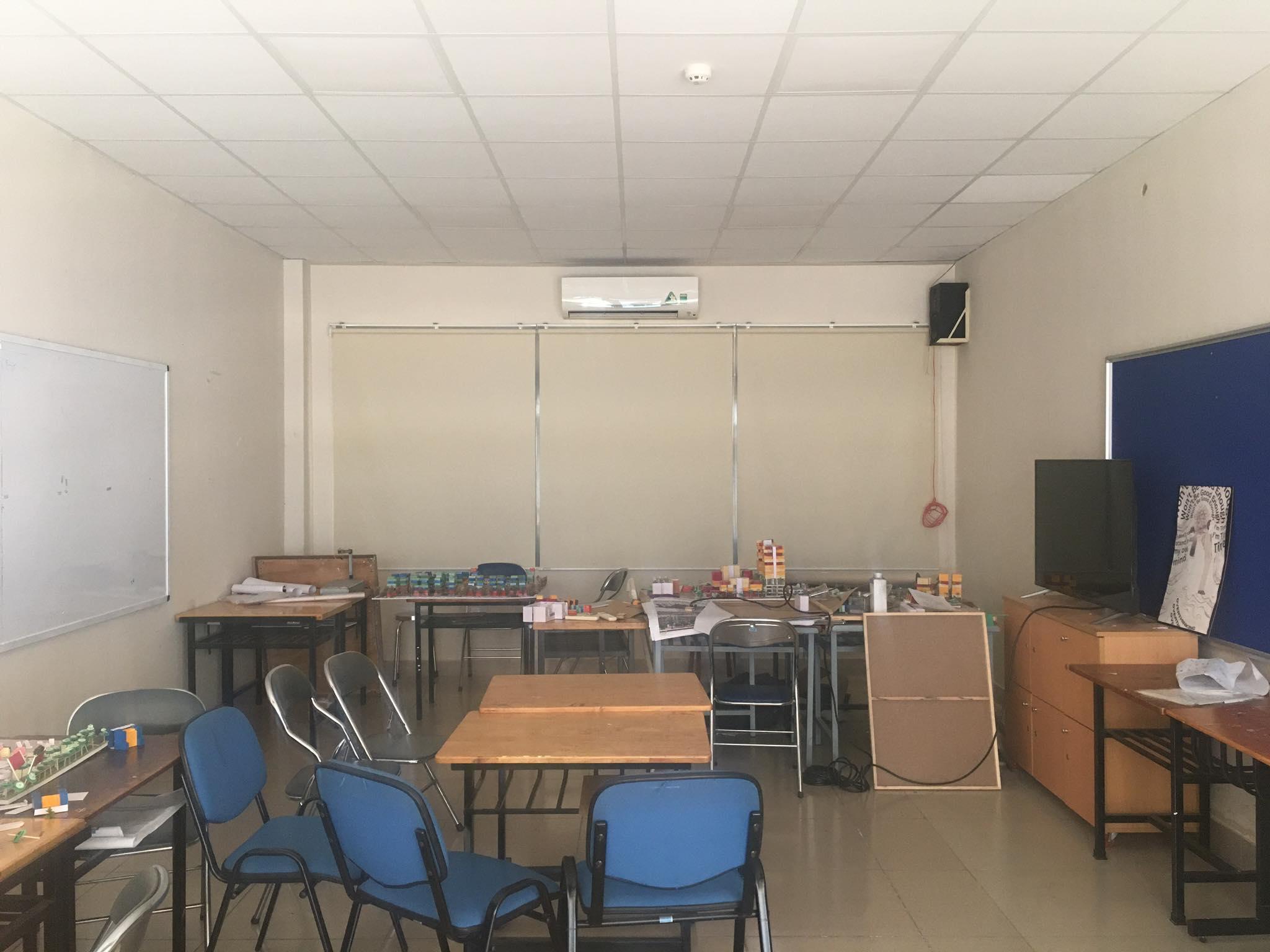

1. Hiệntrạng

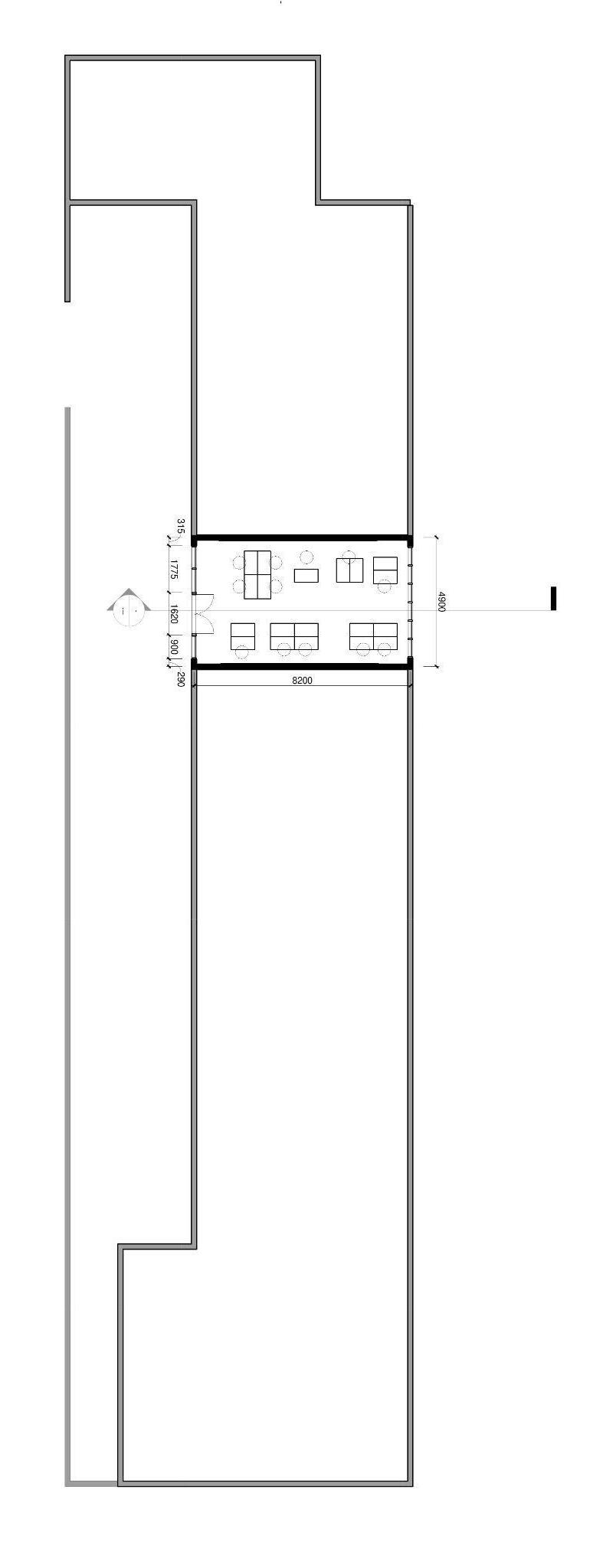

2. Mặtbằngphònghọc
3. Mặtđứngphònghọc
4. Mặtcắtquacáccửasổphòng

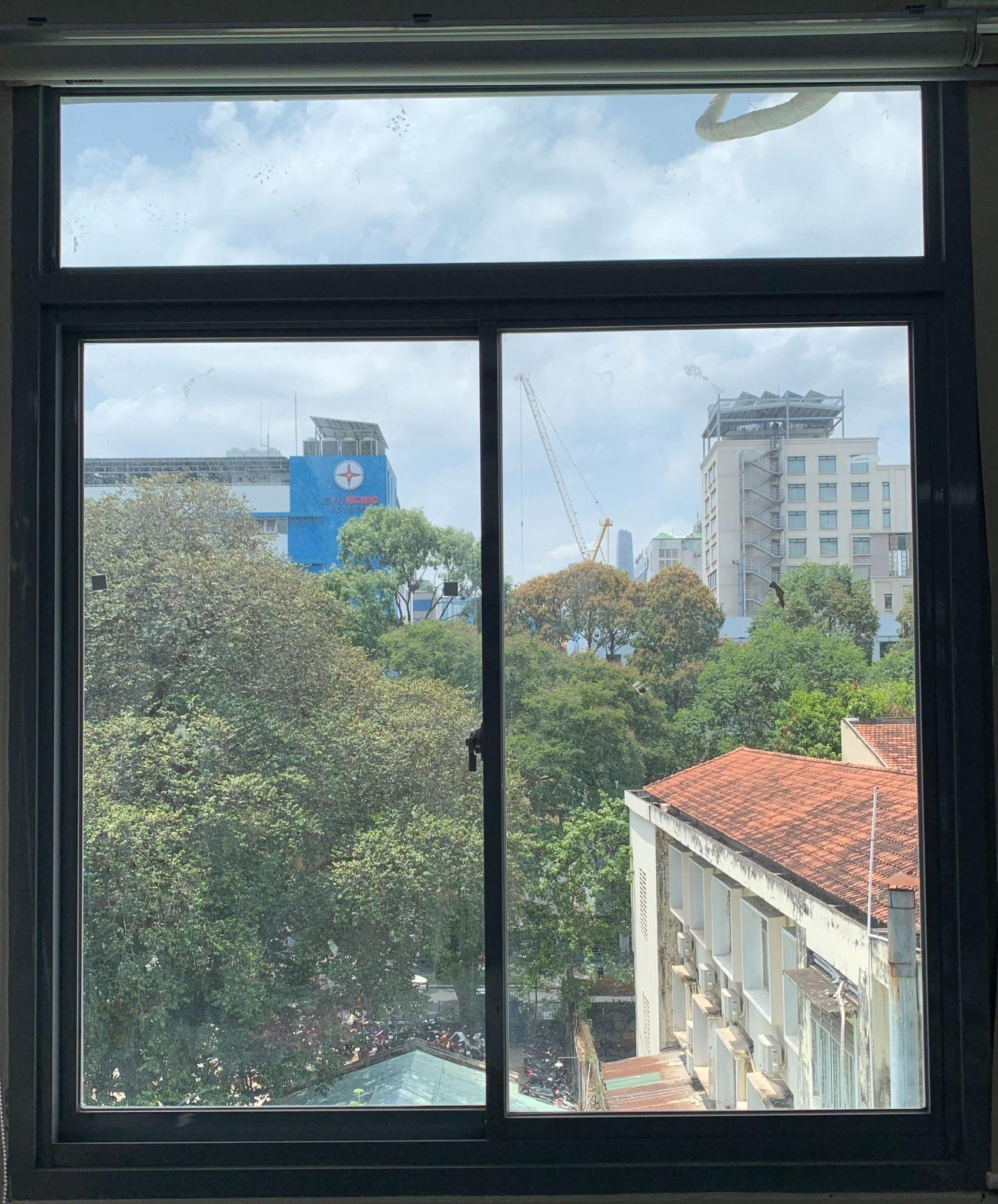

5. Chitiếtcửasổvàcửađitrongphòng

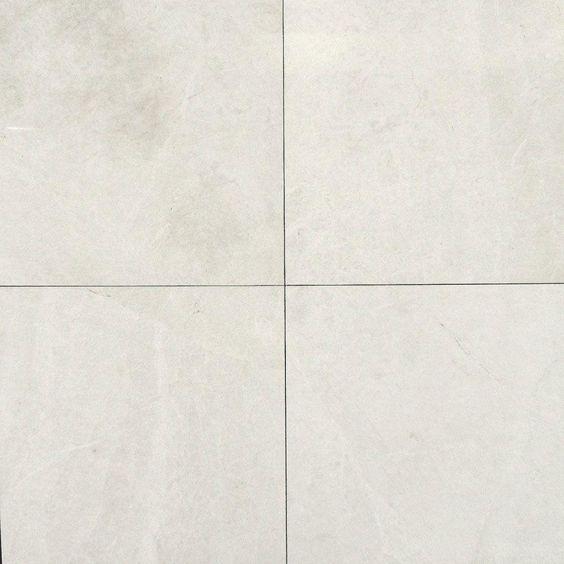

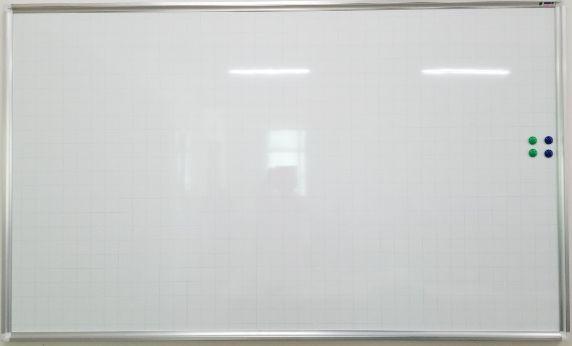

6. Vậtliệuđượcsửdụngtrongphòngkhảosát
II. KIỂMTRAHIỆUQUẢCHIẾUSÁNGTỰNHIÊNTRONGPHÒNG
KHẢOSÁTQUACÁCĐIỀUKIỆNHIỆNTRẠNG
III. KIỂMTRAHIỆUQUẢCHIẾUSÁNGTỰNHIÊNTRONGPHÒNG
KHẢOSÁTQUACÁCĐIỀUKIỆNĐÃTHAYĐỔI
I. THÔNGTINKHẢOSÁT:
1.Hiệntrạng:

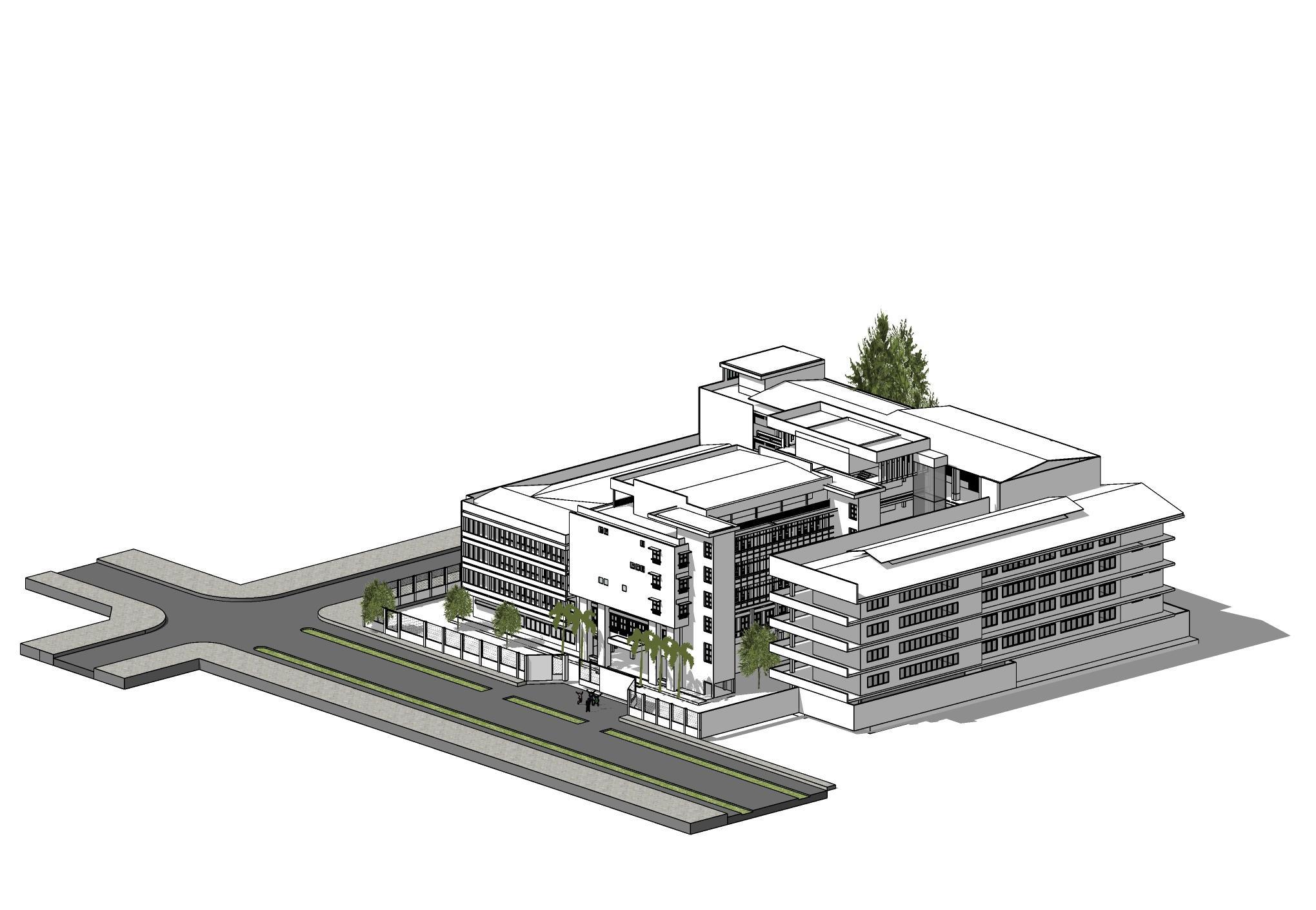

- Vịtrí:Lầu5-TrườngĐạihọcKiếntrúcThànhphốHồChíMinh.
- Diệntích:37,6m2.
- Hướngcửa:CửachínhlớphọchướngTâyBắc,cửasổhướngĐôngNam.
- Côngnăng:PhòngthựchànhmôhìnhKiếntrúc.
PHÒNGA504
Gócnhìn1
Gócnhìn3
Gócnhìn2

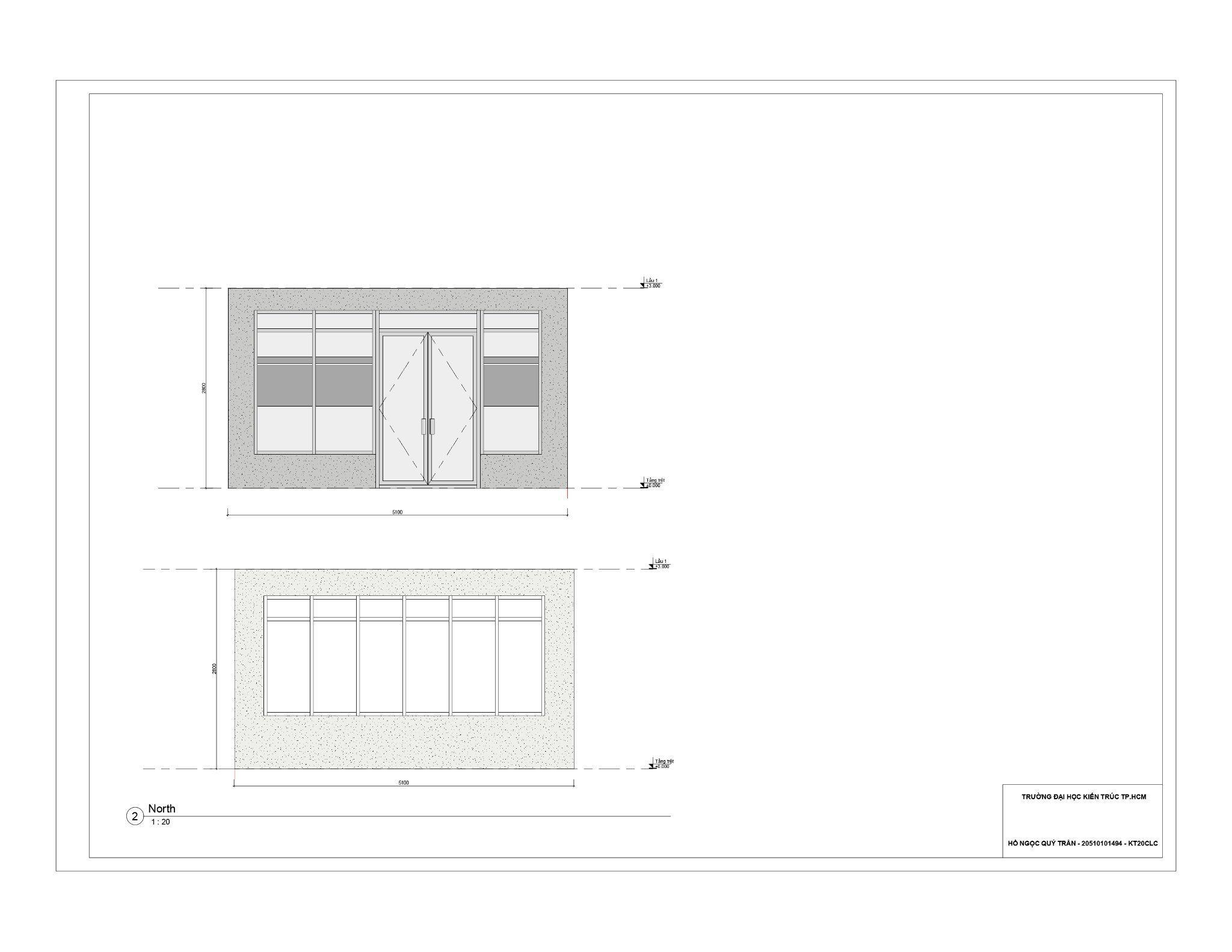

3.Mặtđứngphòng

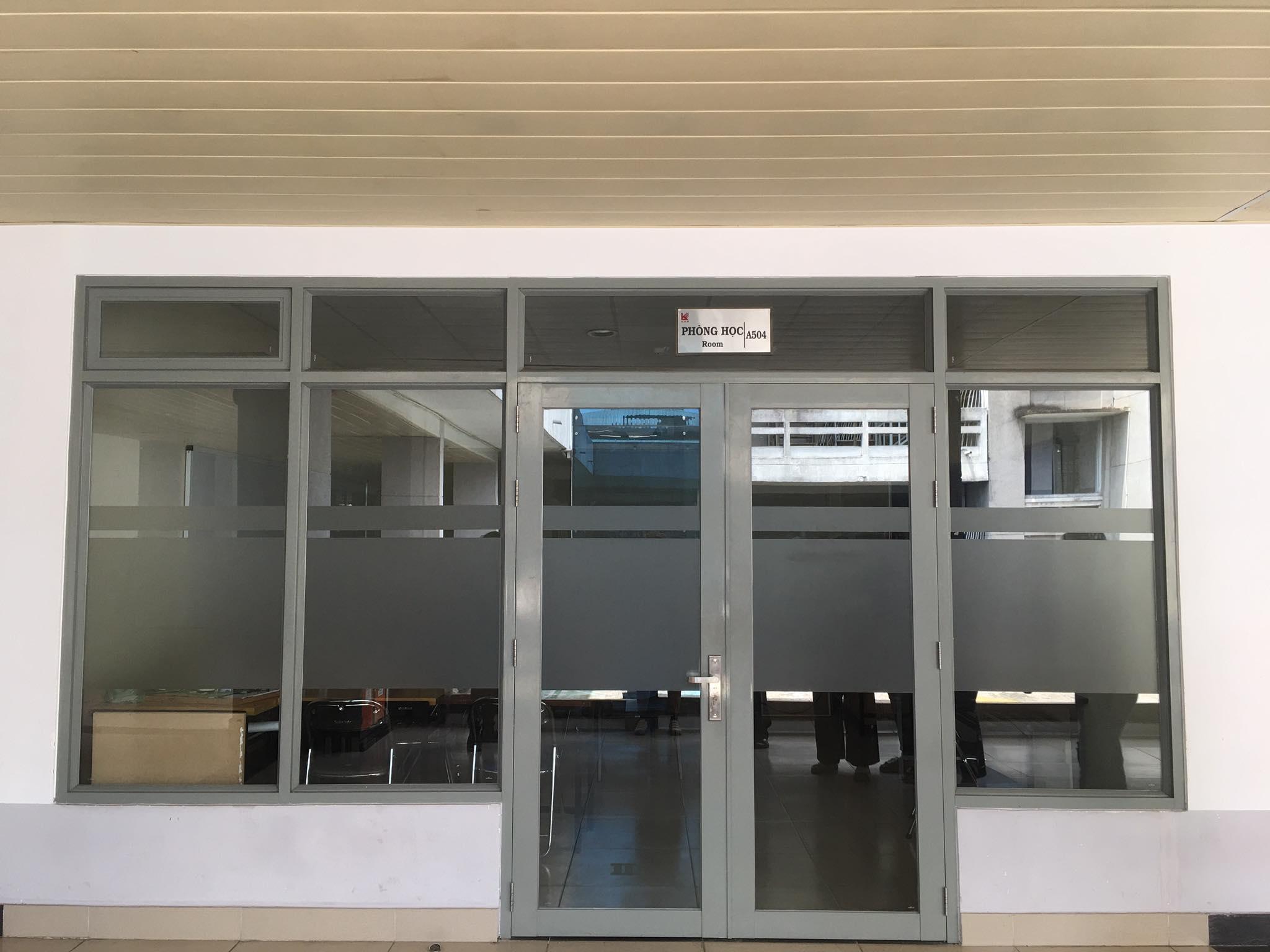

a) Mặtđứngchứacửađi
b) Mặtđứngchứacửasổ
II.KIỂMTRAHIỆUQUẢCHIẾUSÁNGTỰNHIÊNTRONGPHÒNG
KHẢOSÁTQUACÁCĐIỀUKIỆNHIỆNTRẠNG
Mức giá trị: 1 -8% DF
Giá trị trung bình: 6.3 % DF
HIỆN TRẠNG
Vị trí: vĩ độ 10.8 Bắc, kinh độ: 106.6 Đông.
Thời gian: 12:00 tháng 3.
Góc quay: 235.0 CW.
Điều kiện thời tiết: u ám (đầy mây).
Độ rọi: 20,526.3 lux.
(hệ số độ rọi ánh sáng tự nhiên nhỏ nhất)
3.42 >2% Maximum 16.53
Uniformity ratio (độ đồng đều của phân bố ánh sáng bên trong phòng)
0.54 (min/mean) >0,4 (
Tính chất 2 0.21 (min/max)
F plane,% >= 40% 5.47
F plane,% >= 50% 4.20
F plane,% >= 60% 4.99
F plane,% >= 70% 4.87
F plane,% >= 95% 4.13
BIỂUĐỒMẶTCẮTPHÂNBỐÁNHSÁNG
NHẬNXÉT
- Hệ số độ rọi ánh sáng giữa các điểm trong phòng lệch khá cao. Cụ thể là 16.53% ở gần cửa sổ và 3.42% ở vị trí gầngóctường.
- Mặt phẳng làm việc tại vị trí cửa sổ sẽ bịchóiđốivớingườihọcvàlàmviệc.
KẾTLUẬN
-Cầngiảmsựtrênlệchhệsốđộrọiánh sánggiữacácđiểmtrongphòng.
-Thay đổi các thông số của các vật liệu trongphòngđểmứcđộphảnxạtrảiđều hơn.
- Thay đổi để mặt phẳng làm việc khôngbịchóiđốivớingườidựng
BIỂUĐỒMẶTCẮTPHÂNBỐÁNHSÁNG
NHẬN
XÉT
-Độchênhlệchhệsốđộrọiánhsángđãthay đổiđángkể.
-Ánh sáng phân bố tương đối đồng đều ở cácđiểmlàmviệcbêntrongphòng.
-Mặt phẳng làm việc gần cửa sổ được giảm độchóirấtnhiềusovớitrước.
KẾT
LUẬN
-Tuy thỏa mãn các điều kiện yêu cầu nhưng
ta phải xem xét mức độ chênh lệch tại các điểm làm việc từ đó điều chỉnh các thông số vật liệu để độ rọi ánh sáng ổn định và tương đốicânbằngkểcảmặtbằngvàmặtcắt.
-Việc thay đổi hệ số độ trong từ 0.8 xuống
còn 0.71, ảnh hưởng đến glass factor dẫn
đến quang thông trong phòng giảm xuống
dẫn đến illuminance trung bình trong phòng
giảmxuốngdẫnđếnDFbịgiảmxuống.
