pewag winner G12 Plus
siempre una dimensión más pequeña
A través de un desarrollo continuo, pewag sigue estableciendo nuevos estándares en innovación de productos. El sistema de cadenas pewag winner G12 Plus para aplicaciones de elevación y amarre destaca por su máxima calidad, seguridad, facilidad de uso y características innovadoras.
Su cadena única con un perfil inteligente ofrece un rendimiento excepcional incluso en aplicaciones exigentes. Fabricados en Europa, los productos están hechos de materiales de alta calidad y son sinónimo de durabilidad y fiabilidad.
Ventajas de un vistazo
Perfil de cadena inteligente
Mayor límite de carga de trabajo en comparación con G8 y G10
Reducción de peso
Diseñado en Austria. Fabricado en Europa
Al optimizar el uso de los materiales y realizar modificaciones bien pensadas en áreas críticas (azul) y áreas menos relevantes (rojo), se mejoran las propiedades de la cadena, como la resistencia a la fatiga y a la flexión.
Productos patentados
Material de alta calidad
Reducción de costes
Gracias al mismo límite de carga de trabajo, pewag winner G12 Plus siempre permite utilizar una cadena de dimensiones inferiores a las del grado 8.
Gama de productos para winner G12 Plus
Cadenas
La exclusiva cadena con perfil winplus ofrece un mayor límite de carga de trabajo y capacidad de amarre, lo que permite reducir las dimensiones y el peso de la cadena en comparación con cadena de grado 8. Es especialmente robusta y está disponible con recubrimiento en polvo de color azul claro.
Eslabones maestros y conjuntos de eslabones maestros
Los eslabones maestros y los conjuntos de eslabones maestros se caracterizan por la forma asimétrica de los eslabones maestros. El diseño optimizado del redondeo superior garantiza un soporte óptimo de la carga en el gancho de la grúa, mientras que la sección inferior permite identificar claramente el ángulo de inclinación de la eslinga de cadena. También disponible con un distribuidor de carga integrado para un uso eficiente.
Conjuntos de eslabones maestros con ganchos acortables
Los nuevos eslabones maestros y conjuntos de eslabones maestros con elementos de acortamiento integrados no requieren elementos de conexión adicionales. El gancho sirve tanto como elemento de conexión como de acortamiento, lo que facilita el montaje y desmontaje sin necesidad de herramientas. Se reducen los componentes que deben revisarse durante las inspecciones periódicas.
Connex
Eslabón de conexión universal forjado en matriz que admite tanto un elemento de acortamiento como la cadena. El componente que soporta la carga (ya sea la cadena o el gancho) se coloca en el centro, lo que garantiza una carga simétrica del eslabón de conexión.
Ganchos
Hay disponibles diversas opciones de ganchos para cubrir una amplia gama de aplicaciones.
Tensores de sujeción de carga
Los sujetacargas permiten una manipulación segura y fácil, lo que simplifica la sujeción de las cargas.
Aproveche nuestro servicio y descubra los componentes individuales en detalle en la animación 3D!
Comparación de winner G12 Plus a winner pro G12
Mayor límite de carga de trabajo y capacidad de amarre.
Una «ventaja» que marca la diferencia al permitir el uso de una cadena de menor tamaño en G12 Plus en comparación con G8 o G10.
Uso combinado
Los productos de winner pro G12 son intercambiables y compatibles con los de winner G12 Plus*
Esquema de colores uniforme
Las cadenas y los componentes se recubren con pintura en polvo de color azul claro (RAL 5012) en nuestra fábrica.
Diferenciación clara mediante marcas
Las marcas claras y fáciles de leer en los eslabones de la cadena y los accesorios permiten una identificación rápida y sencilla.
Gama de productos que incluye nuevos códigos.
Gama de productos actualizada con innovaciones totalmente nuevas y soluciones probadas. Los códigos de producto más cortos simplifican el uso.
* Excluyendo ISWP y PTKWP
Marcaduras:

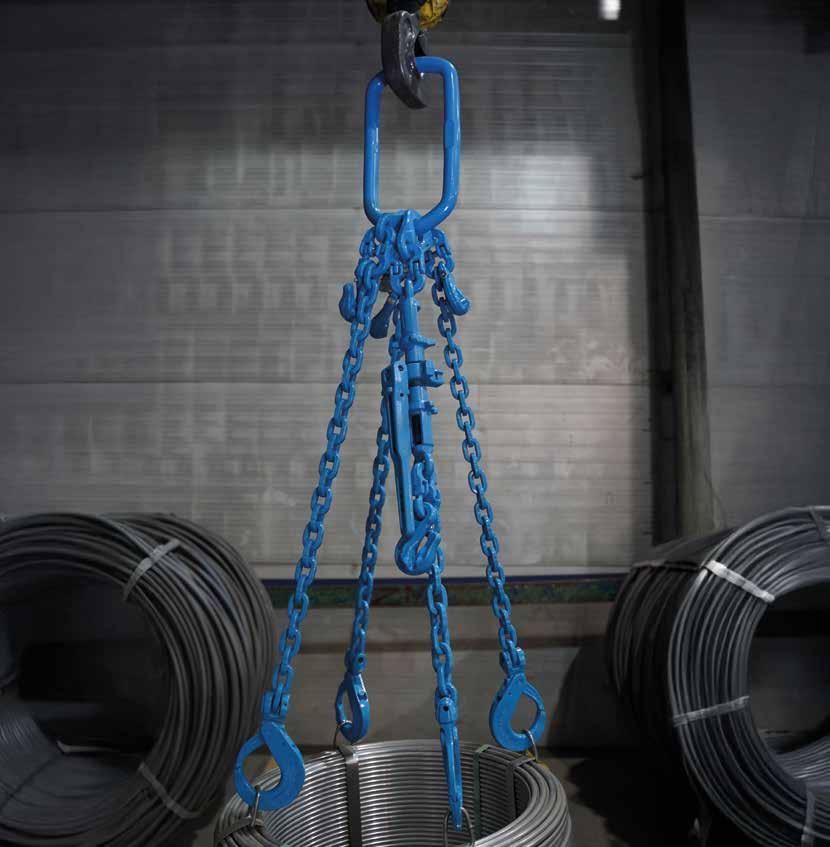

winner G12 Plus para izaje
Las eslingas de cadena G12 Plus ganadoras se caracterizan por un límite de carga de trabajo más alto y un peso significativamente menor, lo que garantiza la máxima seguridad y un fácil manejo.
Mayor límite de carga de trabajo
Límite de carga de trabajo un 50 % superior en comparación con el grado 8.
Reducción significativa del peso
El uso de una cadena de una dimensión inferior supone una reducción significativa del peso.
Comparación entre el límite de carga de trabajo y las dimensiones del G8 y el ganador G12 Plus.
La comparación aporta claridad.
En todo el mundo, muchas eslingas de cadena de grado 8 siguen utilizándose o fabricándose. Como líder del mercado y en innovación, pewag marca la pauta. Gracias a los límites de carga de trabajo más elevados de winner G12 Plus, le permitimos trabajar con una cadena de menor tamaño que con el grado 8. Esto facilita su trabajo, reduce los costes y conserva recursos valiosos.
Nuestra gama de productos incluye numerosas características prácticas que le garantizan estar siempre a la vanguardia de la tecnología.
Grado 8
Grado 12 Plus
*Los límites de carga de trabajo se definen como los valores máximos para diferentes tipos de elevación según el método unificado.
pewag winner G12 Plus –Límite de carga de trabajo
pewag winner G12 Plus límite de carga de trabajo
Factor de seguridad 4 I-eslingas de un ramal
Ángulo de inclinación
II-eslingas de dos ramales III + IV-eslingas de tres y
Code Dimension límite de carga de trabajo [kg]
Condiciones excepcionales de uso y cómo gestionarlas
Limitaciones de uso
• Especialmente en caso de carga térmica, carga en los bordes, carga por impacto o carga asimétrica, el límite de carga de trabajo de la eslinga de cadena debe reducirse según las condiciones dadas.
• Antes del contacto con cualquier producto químico (líquidos, gases, etc.), debe aclararse la resistencia (pewag estará encantado de proporcionar información).
• Se debe evitar la carga por vibración de las eslingas de cadena (si es posible).
• Las eslingas de cadena solo se pueden utilizar en condiciones en las que la carga no se pueda desenganchar accidentalmente.
• Además, se aplican todas las restricciones de uso según el «Manual de instrucciones original para cadenas de elevación estándar pewag».
Indicación del ángulo de inclinación
El diseño especial del eslabón maestro permite a los usuarios identificar al instante qué rango del ángulo de inclinación (0°-45° o 45°-60°) se aplica.*
*Para más información, consulte el manual de instrucciones original.
De 45° a 60°: Los ramales de la eslinga se encuentran en la parte inferior exterior del eslabón maestro.
De 0° a 45°: Los ramales de la eslinga están centradas en la parte inferior del eslabón maestro.
IV - Eslingas de cuatro ramales con distribuidor de carga
Eslinga de cadena sin fin
Eslinga de cesta simple
Capacidad máxima de carga
Eslinga doble cesta
Rango de temperatura: -40°C a 200°C
Distribución asimétrica de las cargas
Carga en el borde*
Reduzca el límite de carga de trabajo en al menos 1 ramal de cadena, por ejemplo: las eslingas de cadena de III o IV ramales deben tratarse como eslingas de cadena de II ramales. En caso de duda, trabaje partiendo de la base de que toda la carga es soportada por un solo ramal.
R = más grande que 2x d* R = más grande que d* R = d* o más pequeño
Carga de choque Choques leves Sacudidas moderadas Fuertes sacudidas Factor de carga 1 0,7 No permitido
* d = Espesor del material de la cadena
winner G12 Plus para amarre
Las cadenas de amarre pewag winner G12 Plus se caracterizan por su gran capacidad de amarre y su peso considerablemente reducido, lo que garantiza la máxima seguridad y facilidad de manejo.
Mayor capacidad de amarre
Con un 50 % más de capacidad de amarre en cada caso, ofrece una sujeción de la carga significativamente mejorada en comparación con el grado 8.
Reducción significativa del peso
El uso de una cadena de una dimensión menor supone una reducción significativa del peso.
Comparación de la capacidad de amarre y las dimensiones del G8 y el ganador G12 Plus.
La comparación aporta claridad.
En todo el mundo, muchas cadenas de amarre de grado 8 siguen utilizándose o fabricándose. Como líder del mercado y en innovación, pewag marca la pauta. Gracias a la mayor capacidad de amarre de la ganadora G12 Plus, le permitimos trabajar con una cadena de dimensiones inferiores a las del grado 8. Esto facilita su trabajo, reduce los costes y ahorra recursos valiosos.
Nuestra gama de productos incluye numerosas características prácticas que le garantizan estar siempre a la vanguardia de la tecnología.
Grado 8
Grado 12 Plus
* Las capacidades de amarre se consideran valores máximos para los distintos tipos de amarre según el método unificado.
pewag winner G12 Plus –
Capacidades de amarre
(*) No es un artículo en stock, solo disponible bajo pedido (**) Sin enlace de transición
KHS
KPS (*)
KPS7 (*) KPS8 (*)
KPS10 (*)
KPS13 (*)
Amarre directo
La carga se asegura mediante cadenas de amarre, que se fijan directamente a los puntos de amarre del vehículo y a la propia carga. Las cadenas de amarre tensadas evitan que la carga se deslice o se vuelque.
Amarre de sujeción
La carga se presiona contra la superficie de carga mediante cadenas de amarre. La fricción entre la carga y la superficie de carga evita que la carga se deslice.
Sistema de una sola pieza (en configuración reducida)
Todos los componentes necesarios para el amarre (cadena, ganchos, ganchos acortadores, tensores, etc.) están integrados en un solo producto.
Ventajas:
• Fácil manejo
• Menor riesgo de errores
• Menor peso
Sistema de dos partes (en configuración reducida)
El sistema de dos partes consta de dos productos independientes, ambos necesarios para asegurar la carga: la cadena de amarre y el tensor. La cadena de amarre consta de una cadena y unos accesorios terminales. El tensor contiene los elementos para acortar y tensar la cadena de amarre.
Ventajas:
• Mayor flexibilidad de uso
• Mejor acceso al tensor de carga
Más razones y servicios que hablan a favor de pewag
peTAG solución
Optimice sus flujos de trabajo con pewag peTAG, el software que agiliza la gestión, la inspección y la revisión periódica de sus productos. ¡Pásese al mundo digital!
Etiqueta identificativa para elevación y amarre
Las etiquetas de elevación y amarre evitan errores por adelantado y ofrecen numerosas ventajas. Están fabricadas en material resistente a la corrosión, son fáciles de instalar y ofrecen un acceso directo a las instrucciones de uso mediante un código QR. También están disponibles opcionalmente con un chip transpondedor NFC peTAG.
Piezas de repuesto probadas disponibles.
Ofrecemos repuestos originales para garantizar una larga vida útil y un uso seguro.
Servicios adicionales
Formación en línea a través de la academia pewag
Con una amplia variedad de cursos en línea, ofrecemos conocimientos detallados sobre los productos pewag y su uso, en cualquier momento y en cualquier lugar.
pewag configurador
Con nuestro configurador, puede crear rápidamente su producto personalizado, incluyendo especificaciones y planos.
Spare parts
Certificados en línea
Acceso rápido a sus informes de inspección y certificados, sin tiempos de espera ni retrasos. Todo está disponible al instante.
