ŠPAGETOVÝ MOST
Filip Hebelka 1.L
ZADÁNÍ PODMÍNEK
F, VV – Model mostu ze špaget s nosností 1 kg v přesném (libovolném) měřítku a popis
Výroba modelu ze špaget v přesném měřítku (lze volit libovolné měřítko) s fotodokumentací tvorby a popisem tvorby modelu. Odevzdán bude jednak vlastní model, u kterého bude testována nosnost a jednak e-book s popisem a fotodokumentací tvorby modelu.
Čj –Popis pracovního postupu
Strukturovaný popis tvorby modelu, který bude rovněž doložen v příslušném e-booku.
Ma – Měřítko modelu
Za matematiku bude kontrolováno dodržení měřítka, tzn. model bude opatřen měřítkem a budou vypočteny skutečné rozměry mostu.
Aj – Popis tvorby modelu
80-ti slovní popis tvorby modelu v angličtině bude součástí e-booku
F – Prohnutí špagety
Grafická závislost prohnutí špagety (v mm) podepřené v definované vzdálenosti na zatížení (v g) s příslušnou tabulkou hodnot a komentářem závislosti
Ze – Umístění mostu V e-booku bude přiložen výřez mapy ve vhodném měřítku s umístěním mostu (stačí dodržet délku mostu)
IKT – Tvorba e-booku
Dle pokynů v hodinách IKT studenti vytvoří e-book s popisem a fotodokumentací
1
MĚŘÍTKO MOSTU
Rozměry ve skutečnosti:
Délka-18m
Šířka-5,9m
Rozměry modelu:
Délka-26cm
Šířka-8,5cm
To znamená,že můj model je zmenšen přibližně 69,2krát

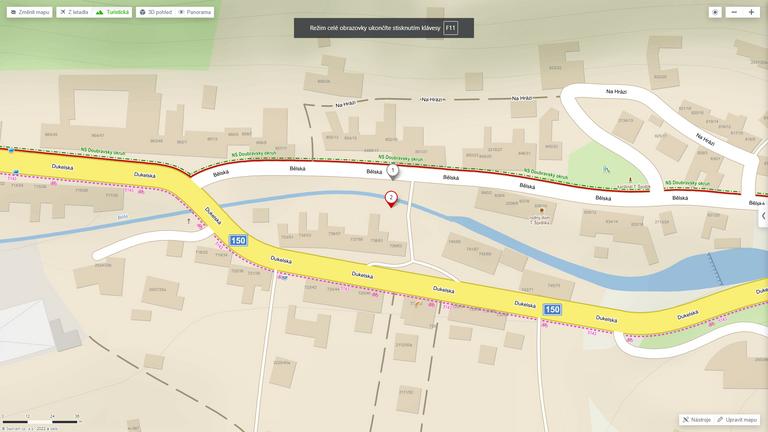

UMÍSTĚNÍ MOSTU
Místo mostu: Bělská 17,Boskovice
Prohnutí špagety
Závislost je taková,že čím vetší Fg , tím větší prohnutí špagety.
HOW I MADE THE BRIDGE
For this half year we had to make a model of a bridge. I started looking for a location where could be my bridge placed.When i had the location i calculated a map scale.
BASE :I started with putting couple spaghetti next to each other and then glued them together, i did this 3 times because i needed 3 layers. Next i glued the 3 layers together and the base was finished.
SIDES : I grabbed 6 spaghetti and broke them into 18 even pieces then i made 6 triangles out of those.Then i put 3 triangles beside each other and glued them together in 1 corner so it makes 1 big line at the bottom and 3 corners on top. for the top a grabbed 1 spaghetti and glued it to the 3 corners. I did this twice and the sides were done.
Then i started assembling the pieces with glueing the sides to the base and then i put 2 spaghetti on top for strengthening the sides. And it was all done.
Na výrobu modelu budeme potřebovat: Špagety,Makarony,Pravítko a Tavnou pistoli
Vezmeme si několik špaget,naskládáme je vedle sebe tak,aby splňovaly požadovanou šířku a délku a začneme je lepit k sobě.
Potom si nalámeme 6 špaget na 18 stejně
dlouhých částí a uděláme z nich 6
rovnostranných trojúhelníků
Takhle uděláme 3 vrstvy a slepíme je postupně k sobě
JAK NA TO ?
Potom 3 trojúhelníky
spojíme jedním rohem k
sobě tak, aby vznikla jedna dlouhá spodní
strana trojúhelníků a na hoře byly 3 špičky a ty špičky spojíme jednou
špagetou z obou stran, asi nějak takhle,Vše
uděláme 2x
Po přilepení konstrukcí
k lávce je spojíme
nahoře u špiček trojúhelníků.
Vzniklé konstrukce ze strany přilepíme k lávce,kterou jsme si připravili.
Po zaschnutí lepidla se ujistíme,že vše drží.
A máme hotovo
