L I S I S U R B A N O
A N Á
UNIVERSIDAD PERUANA UNIÓN
ESCUELA DE ARQUITECTURA
INTEGRANTES:
Paul Christian Pinedo
Eduardo Fernández
Jimena Lopez Lopez
Daniel Aleixandre Medina García
CÁTEDRA: JHONY MONTALVAN SILVA
Grupo 02
PerezJesús
Días
INDICE 1. UBICACIÓN Y LOCALIZACIÓN………………………………………………. 2. TOPOGRAFÍA………………………………………………………………………. 3. ANÁLISIS BIOCLIMATICO…………………………………………………….. 4. ACCESIBILIDAD…………………………………………………………………… 5. SECCIÓN DE VÍAS……………………………………………………………….. 6. EQUIPAMIENTO URBANO…………………………………………………… 7. NORMATIVA PDU……………………………………………………………….. 8. ZONIFICACIÓN……………………………………………………………………. 9. AGUA…………………………………………………………………………………. 10. ELECTRICIDAD…………………………………………………………………….. 11. ANÁLISIS FODA…………………………………………………………………… 12. PROBLEMÁTICA………………………………………………………………….. 13. CONCLUSIONES…………………………………………………………………… 14. BIBLIOGRAFÍA…………………………………………………………………….. Pag 4 Pag 6 Pag 8 Pag 10 Pag 12 Pag 16 Pag 18 Pag 20 Pag 22 Pag 24 Pag 26 Pag 28 Pag 30 Pag 32

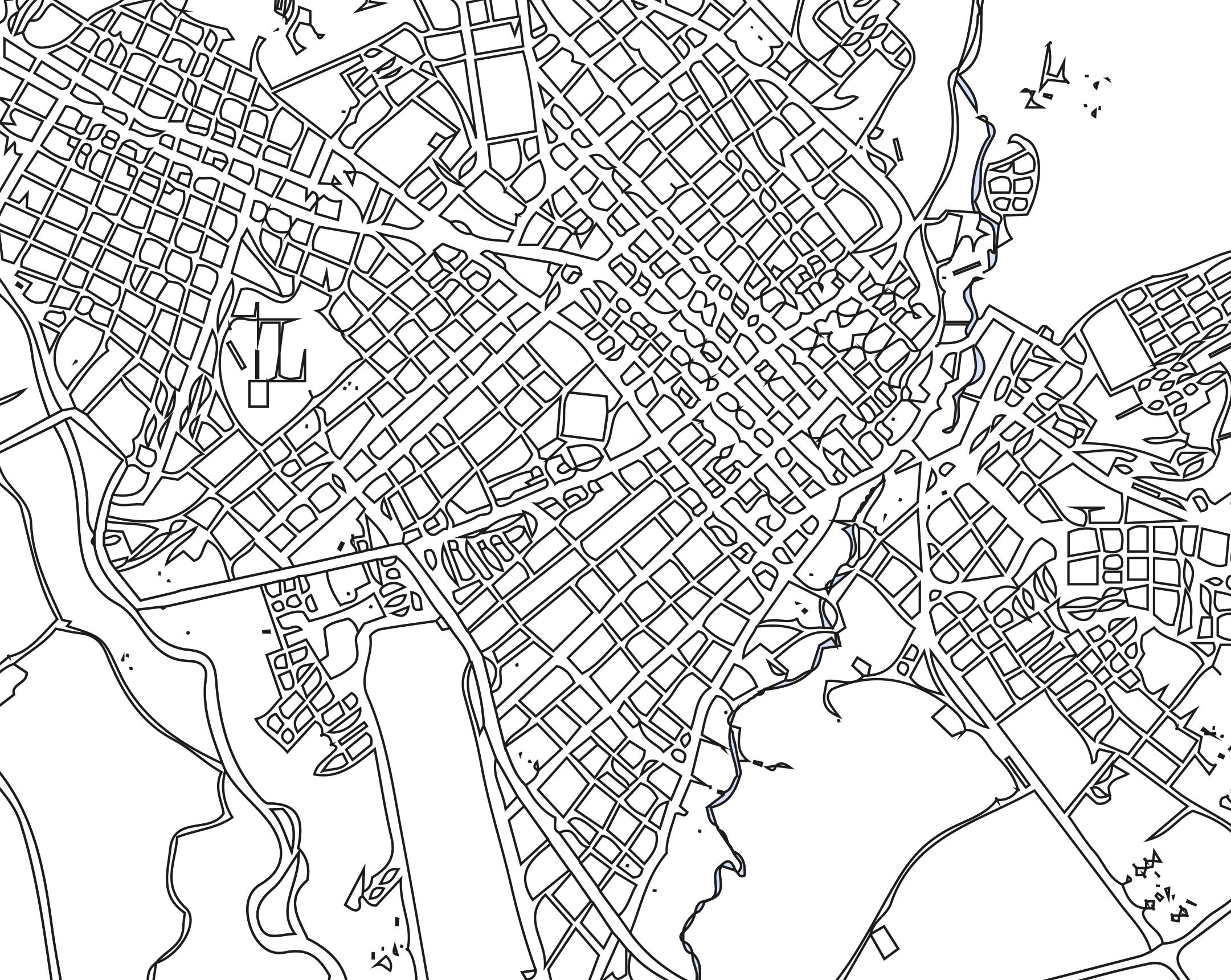

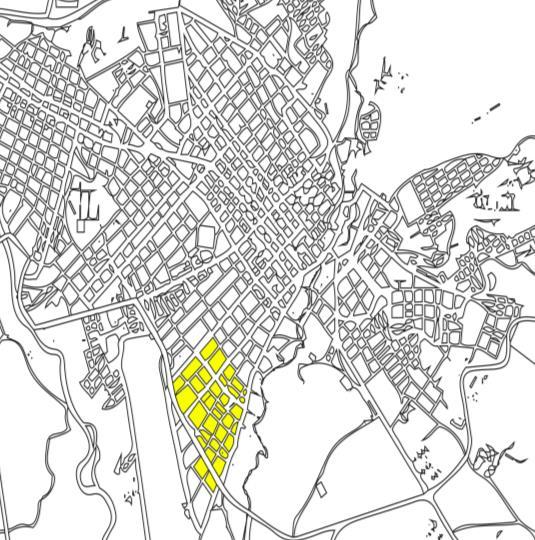

UBICACIÓN LOCALIZACIÓNY

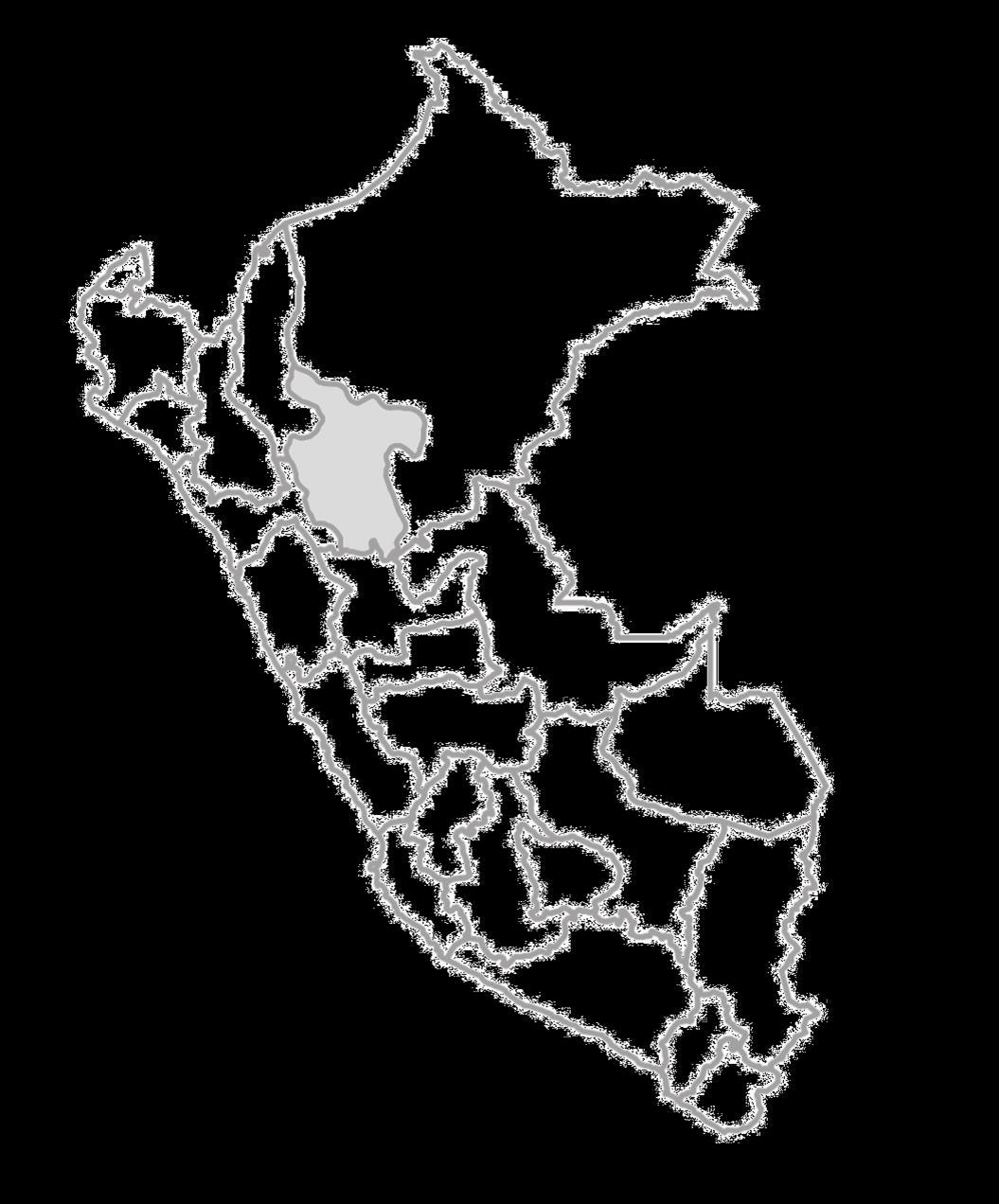

PERÚ SAN MARTÍN TARAPOTO HUAYCO Y B.S TERRENO

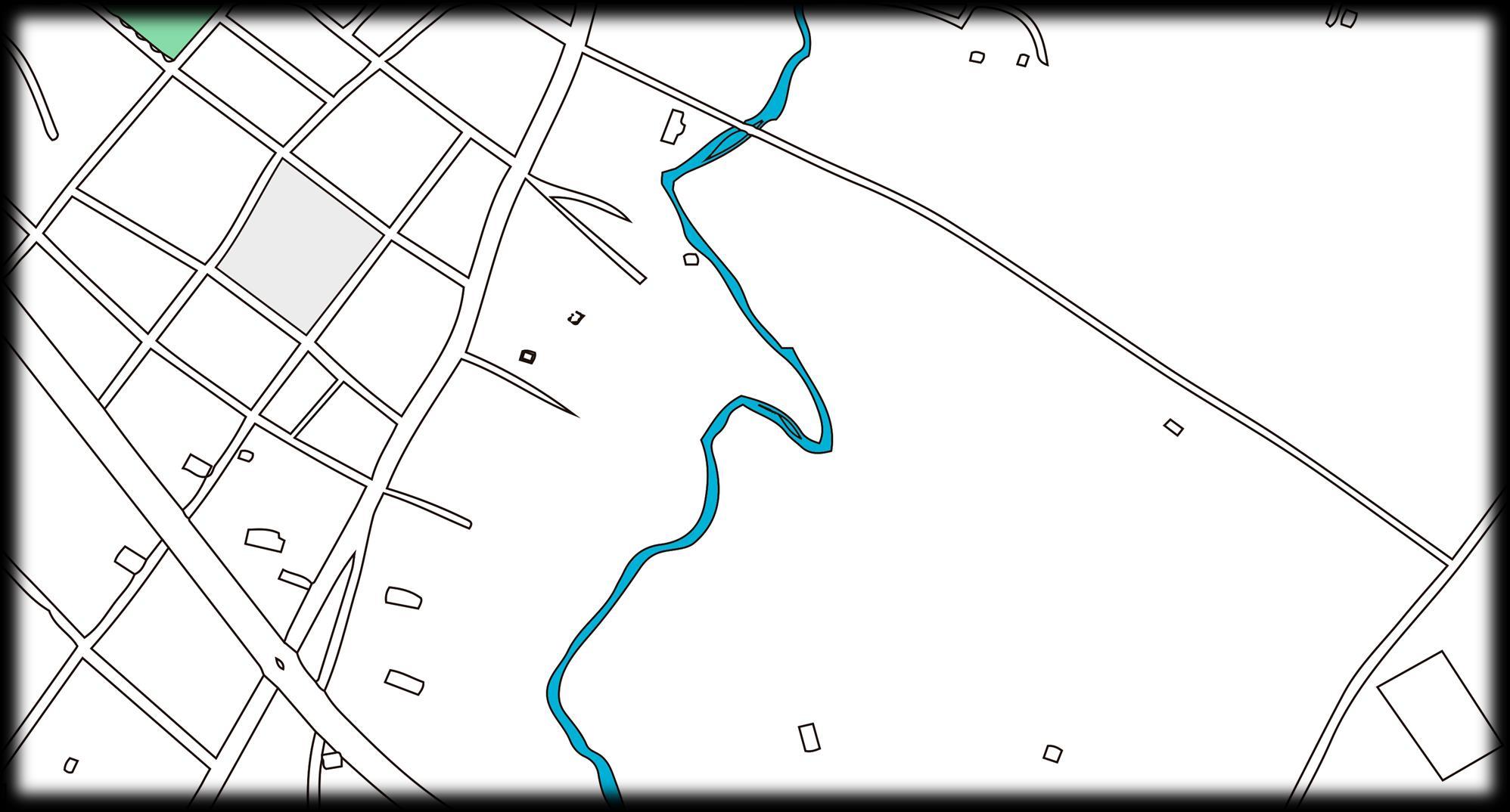

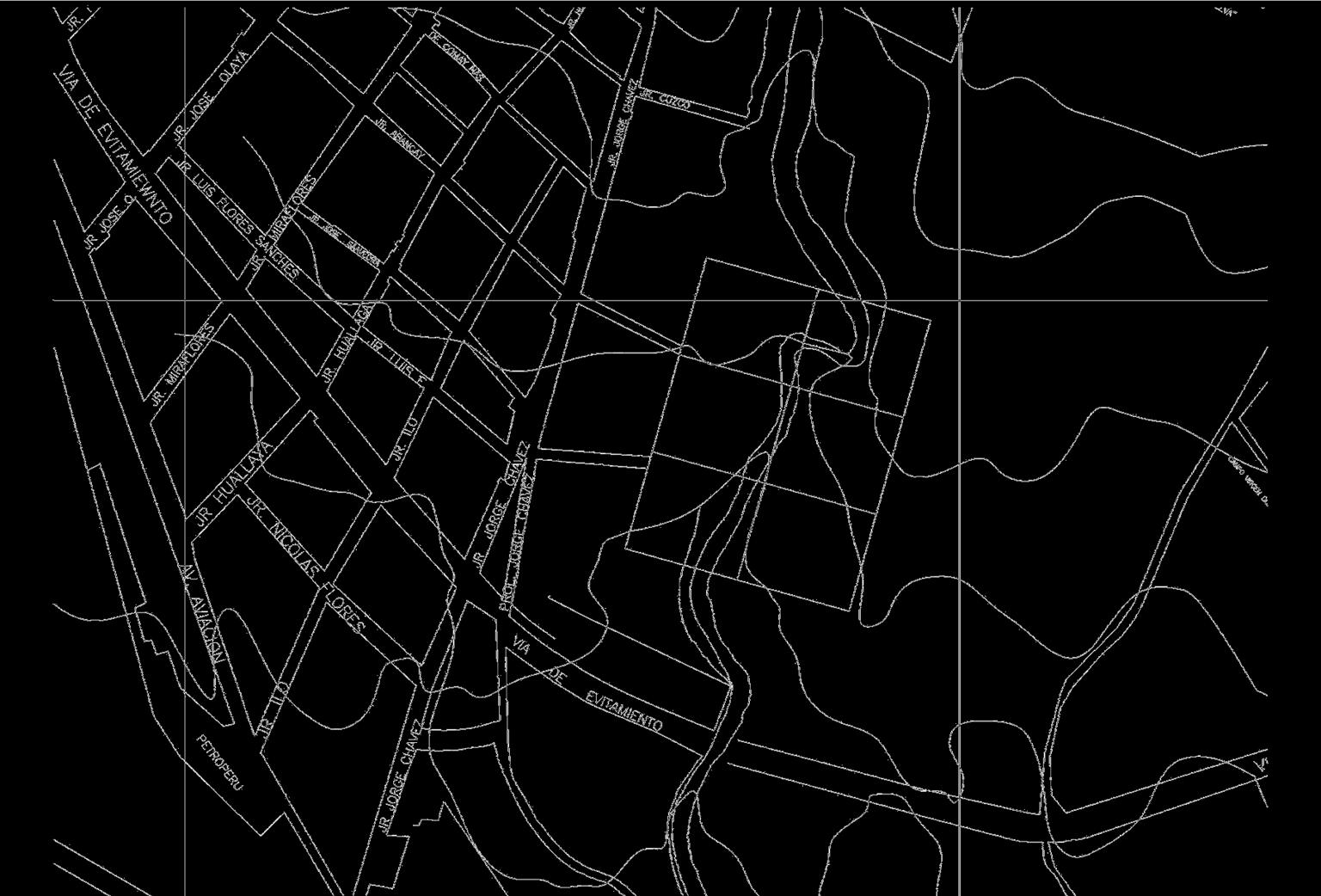

TOPOGRAFIA
TERRENO G2
Se muestra una topografía general de la zona
El sombreadocuadrantecon verde oscuro es el área de nuestro terreno a ANCHO:trabajar 130 LARGO: 150

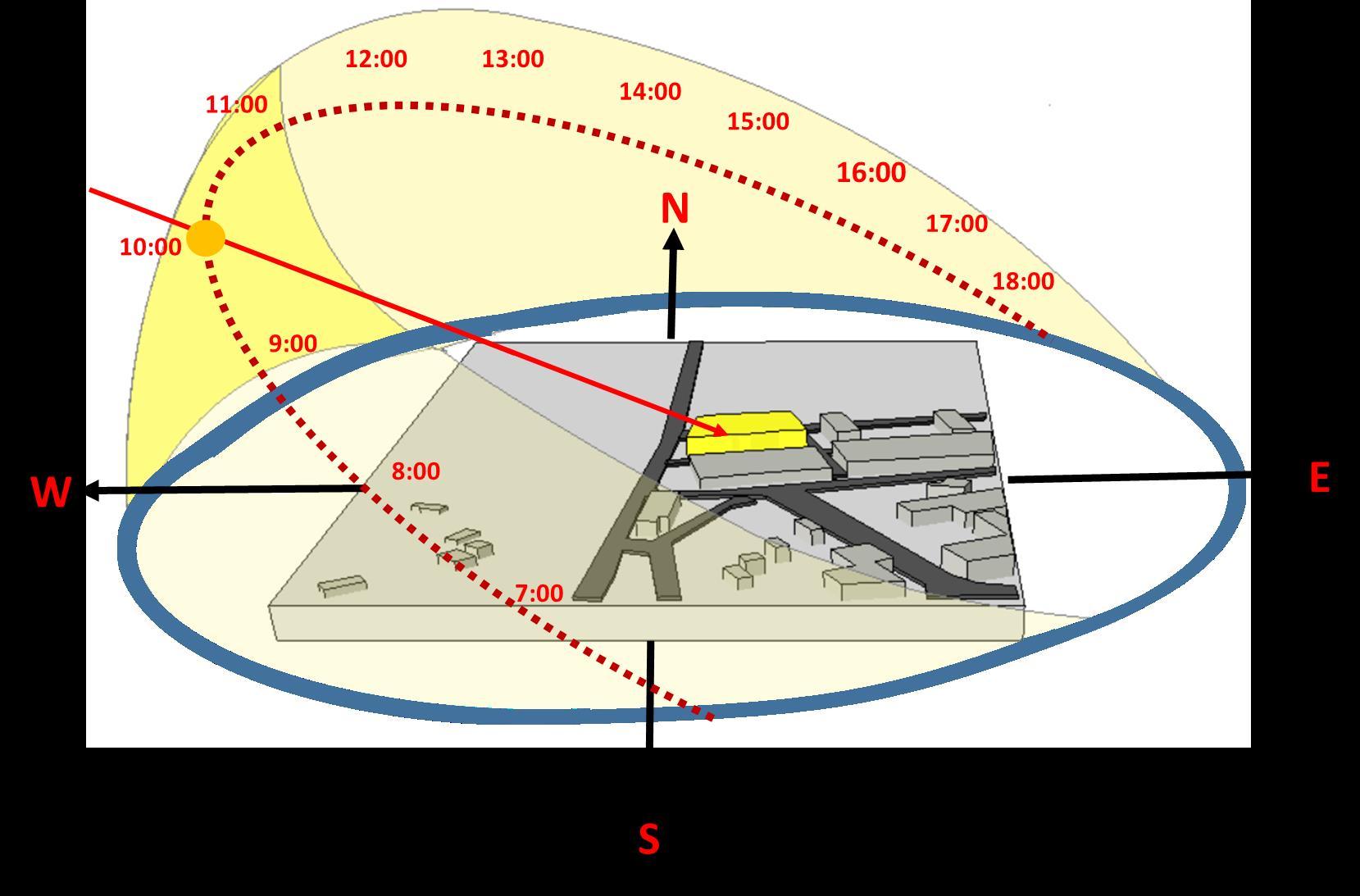

BIOCLIMATICOANALISIS
SOLSTICIO DE INVIERNO 21 DE JULIO SOLSTICIO DE VERANO 21 DE DICIEMBRE Solar Time:10:29 Day Length:12:19 Hrs Sun Azimuth:154.43° Sun Declination:0.32HourAltitude:25.84°Angle:22.86°° COORDENADAS:

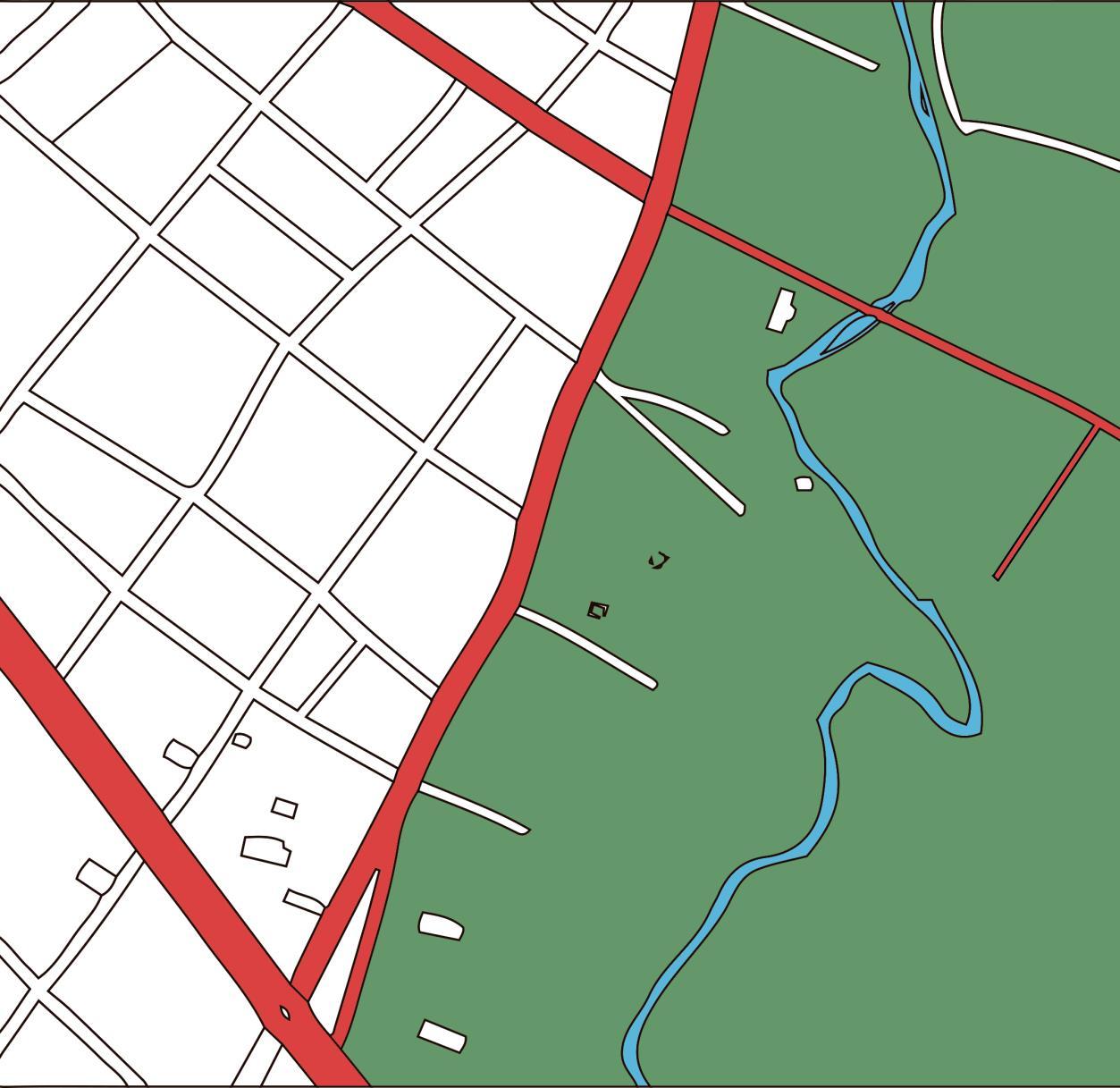

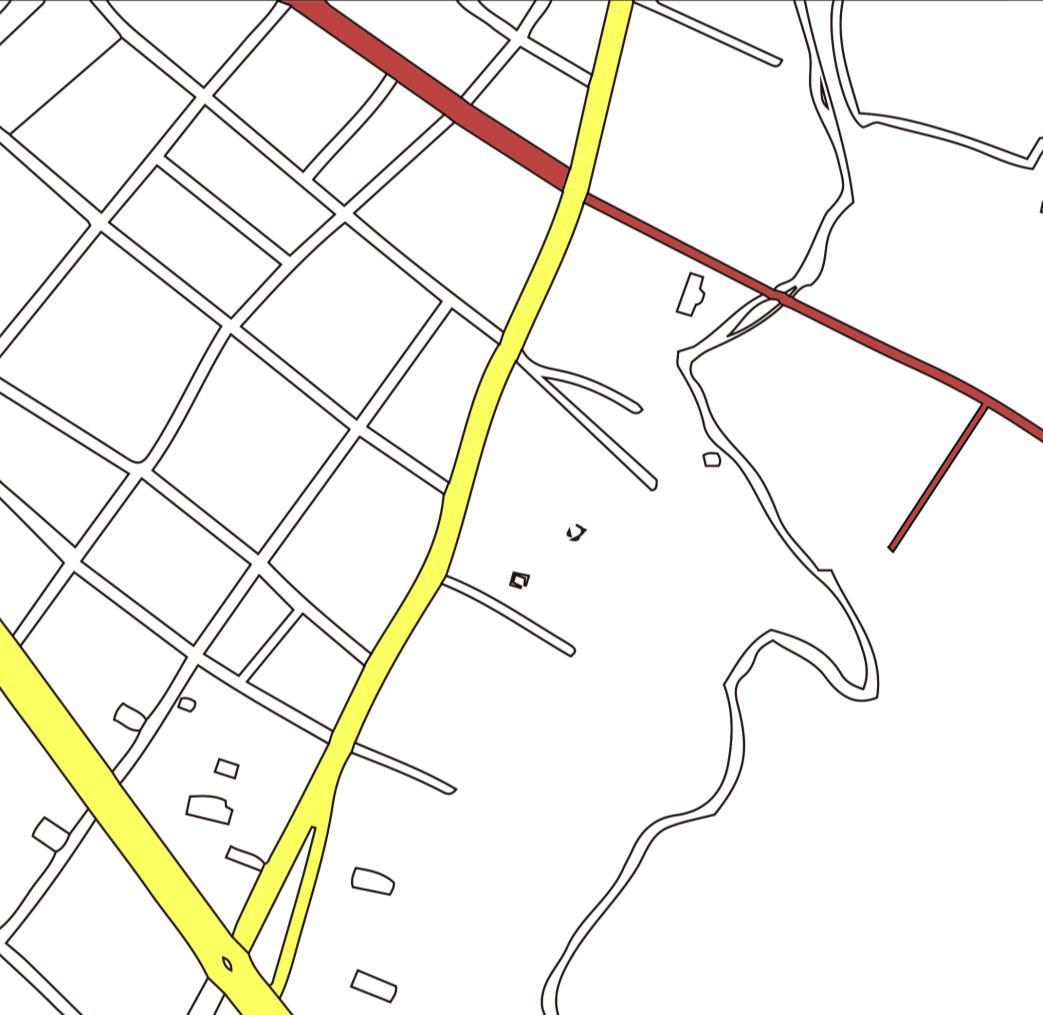

ACCESIBILIDAD
TERRENO N°2
JR. CUZCO JR. JORGE CHAVEZ CARRE. FERNANDO BELAUNDE TERRY TERRENO N°2
PUENTE CUZCO

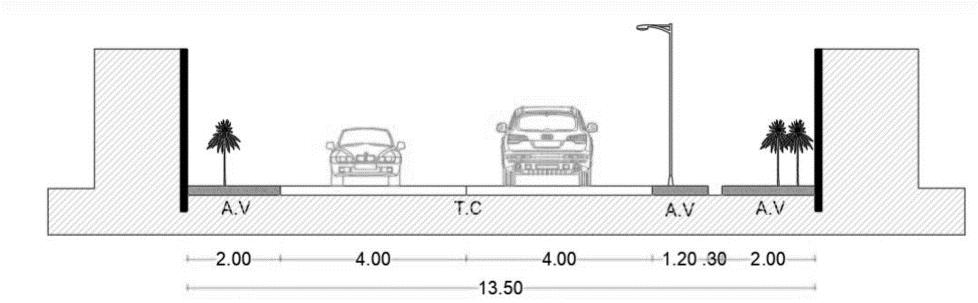

SECCIÓN DE VÍAS

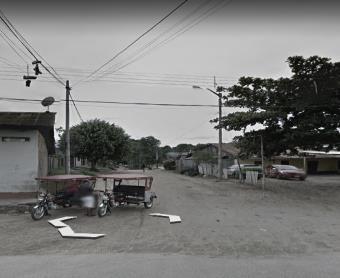

Vía Principal Jr. Cuzco
Vía Secundaria Carre. Belaunde Terry

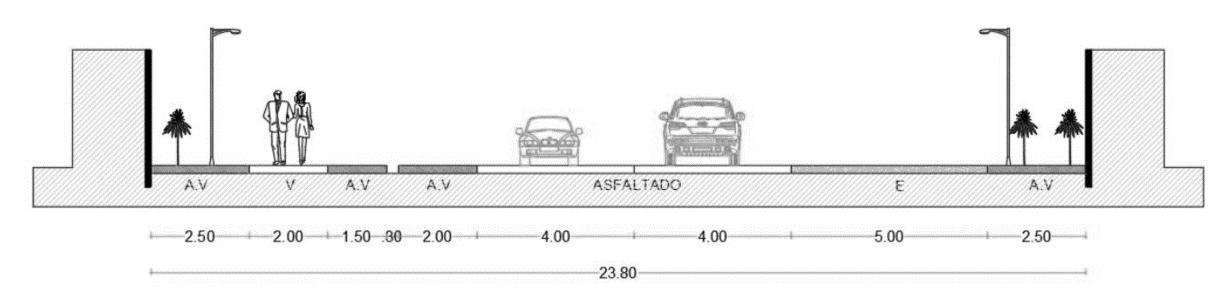

SECCIÓN DE VÍAS
CARRE. FERNANDO BELAUNDE TERRY CUZCO
JR.
2.00 4.00 4.00 2.00 12.00 POST PRODUCCIÓN DE SECCIÓN DE VÍAS JR. CUZCO A.V A.VT.C 2.50 2.00 1.50 2.00 8.00 5.00 2.50Asfalto23.80A.VA.V A.V A.V CARRE. FERNANDO BELAUNDE TERRY

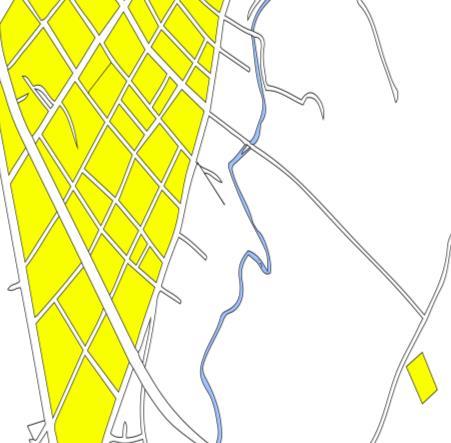

EQUIPAMIENTOURBANO
COLEGIOSRESTAURANTSHOTELES MERCADOS TERRENO N°2 LEYENDA
NORMATIVAPDU
El terreno se encuentra en zona residencial media y zona pre urbano 1

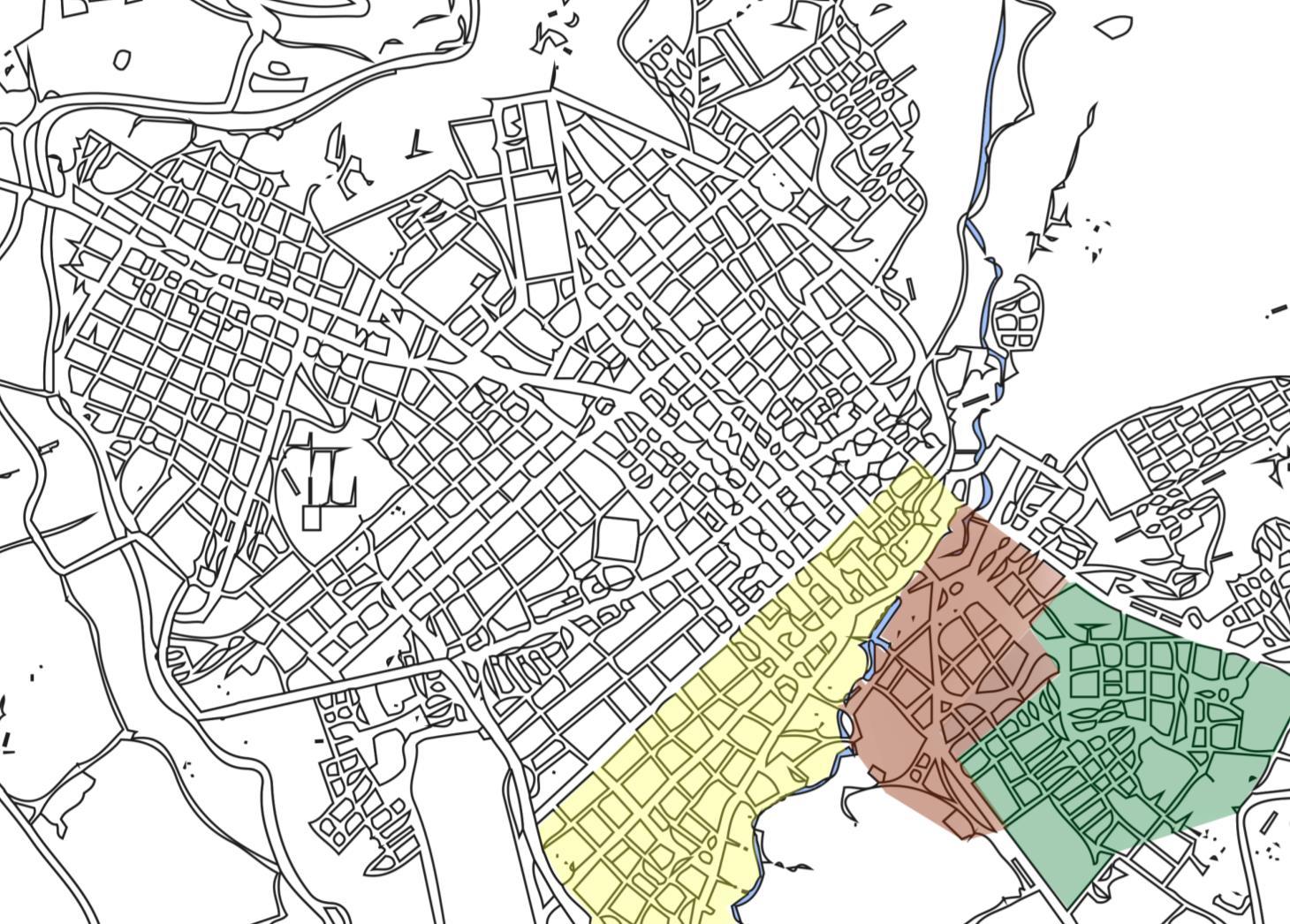

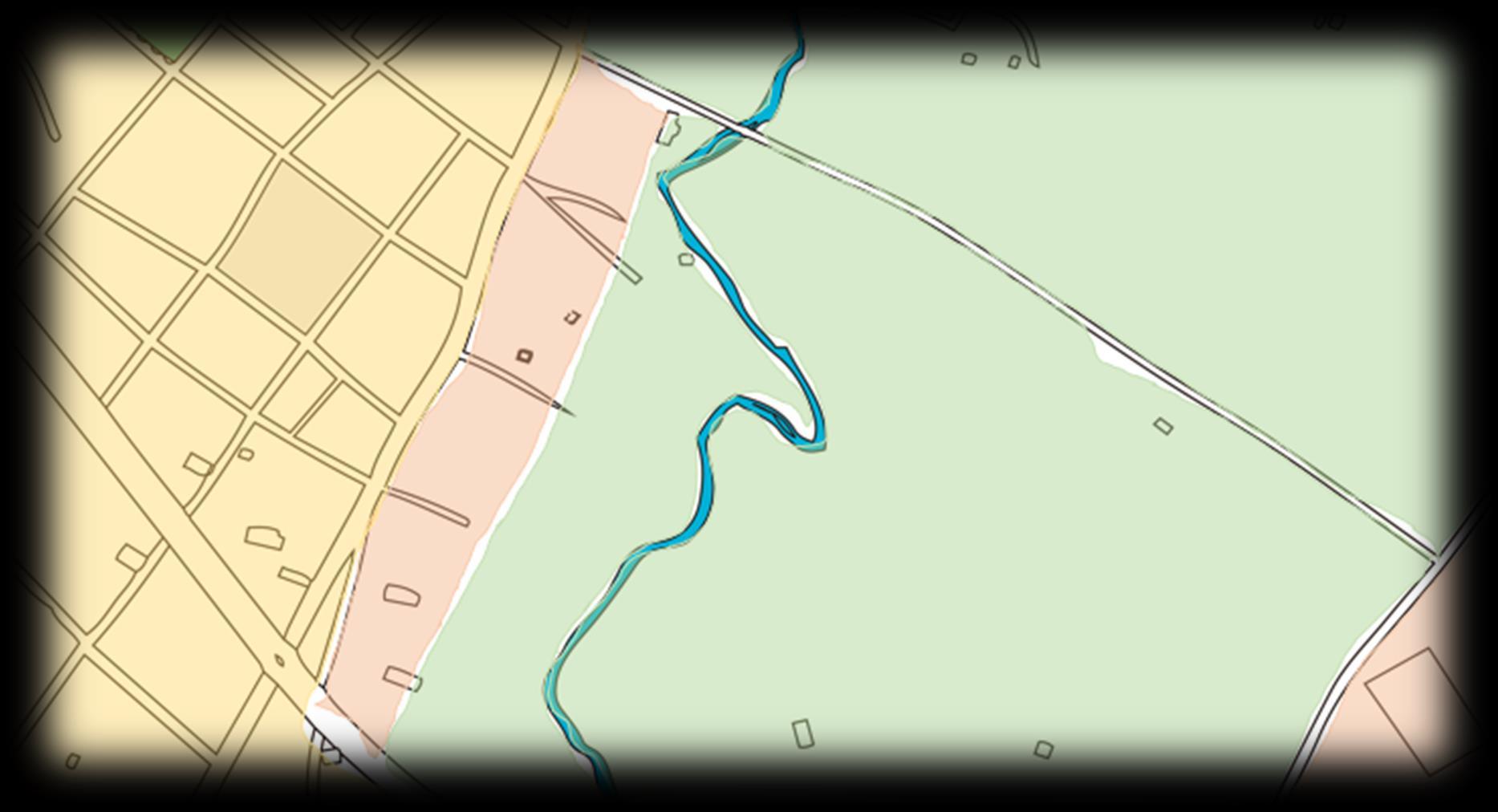

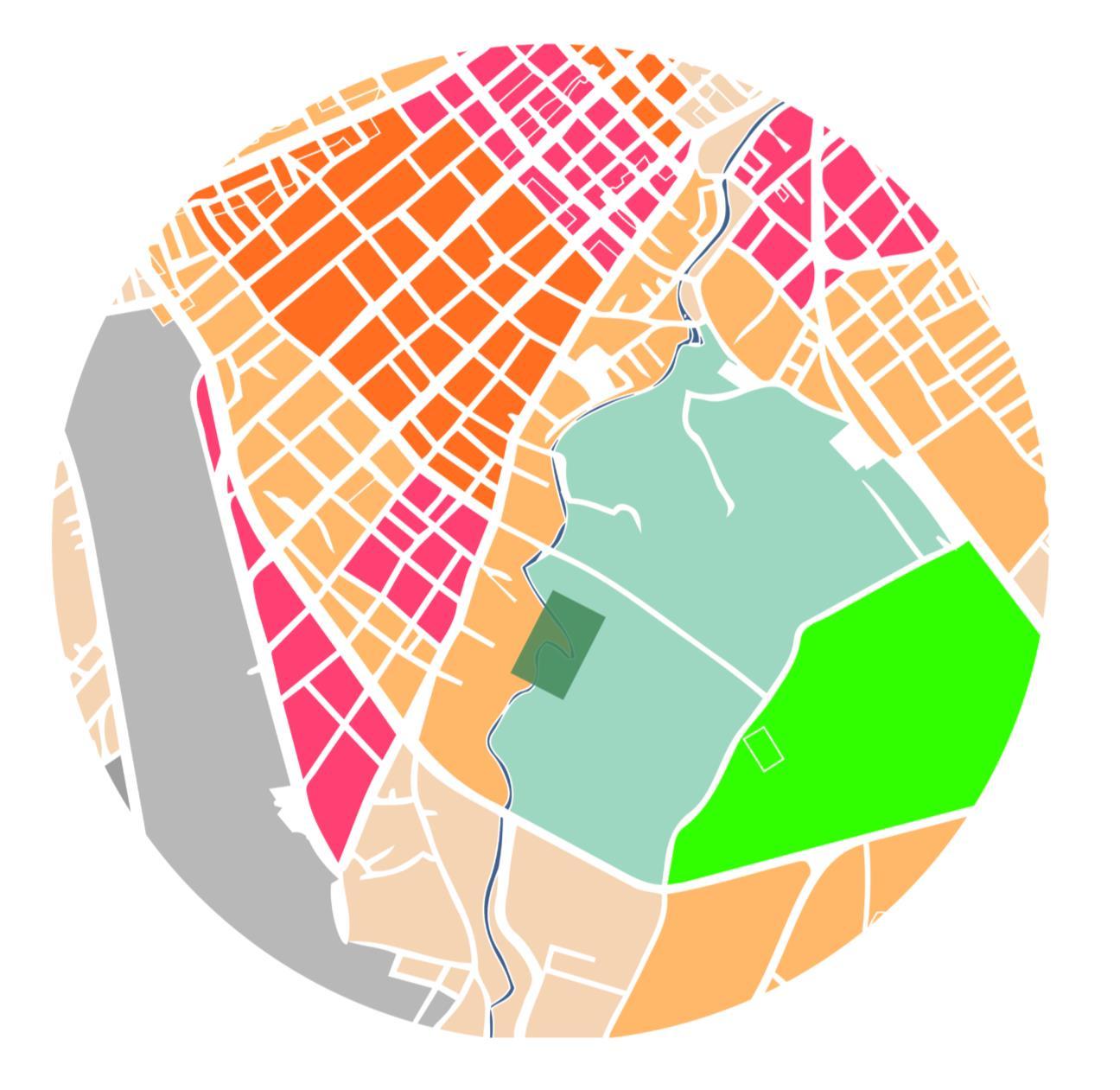

ZONIFICACION
LEYENDA
ZONAVIVIENDASZONASTERRENOAGRÍCOLASCOMERCIALZONARDM

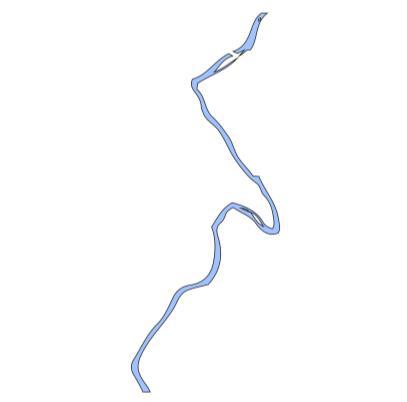

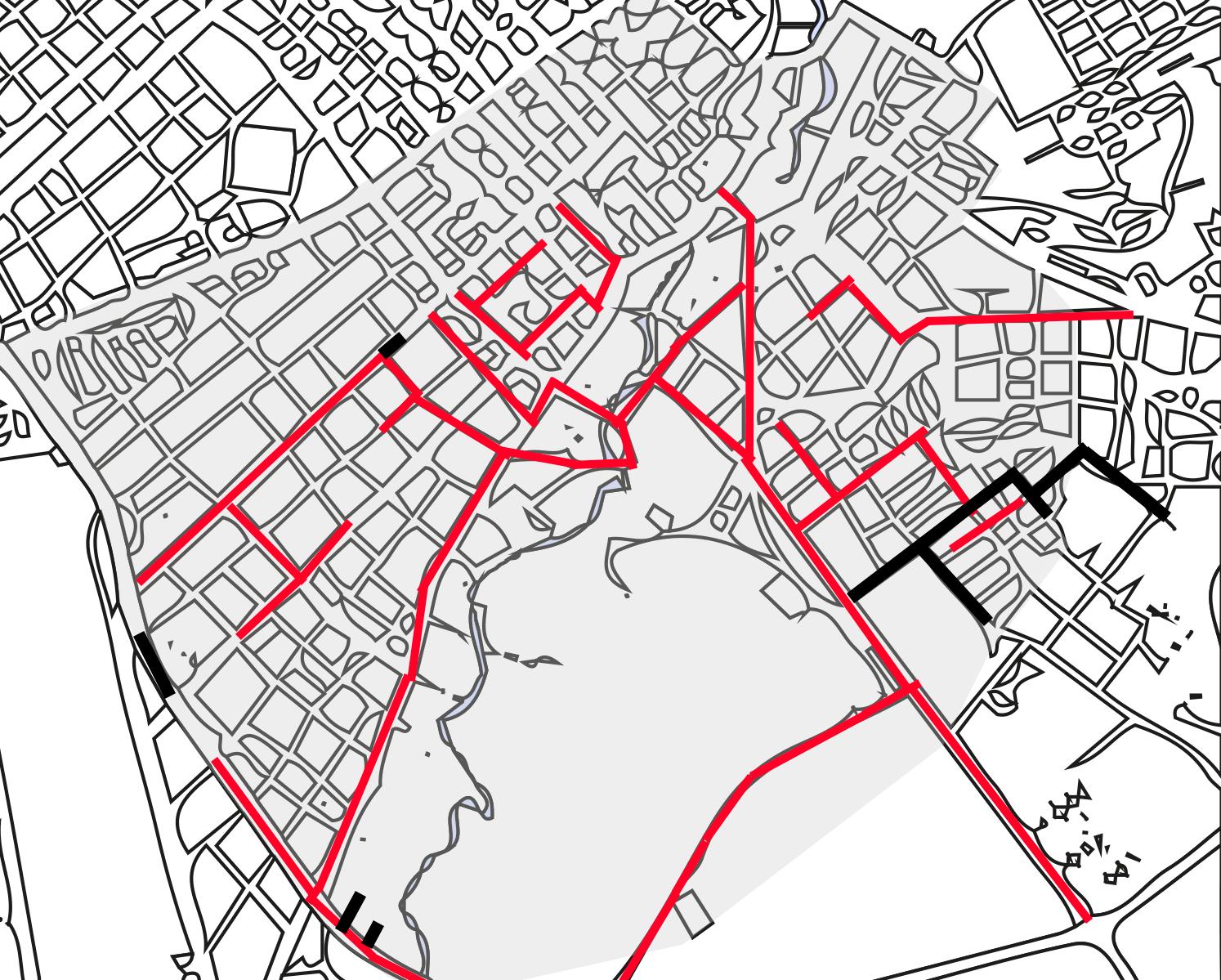

AGUA
LEYENDA
CAPTACIÓN RÍO SHILCAYO
Sector 1: Reservorio 1256
Sector 2: Reservorio 900
CAPTACIÓN CACHIYACU
Sector 3: Reservorio 2500
Sector 4: Reservorio 540
CAPTACIÓN AHUASHIYACU
Sector 5: Reservorio 100
Sector 6: Reservorio 120
Sector 7: Reservorio 2800
La red de agua esta suministrada por EMAPA SAN MARTÍN
ELECTRICIDAD
CENTRAL TÉRMICA
REDES PRIVADAS REDES PRIMARIAS LEYENDA
EL TERRENO no cuenta con instalaciones de media y baja tensión y alumbrado público, controlado y administrado.
ANALISISFODA
FORTALEZA
• Existencia de equipamientos básicos de salud, educación y áreas verdes
• Establecimiento de zonas comerciales cercanas
• Zona accesible
OPORTUNIDADES
• Existen programas de vivienda del estado para la población que promueve la municipalidad distrital de la banda de Shilcayo (techo propio),
• Actividad económica variada (servicios, comercio)
DEBILIDADES
• El borde del río Shilcayo esta en malas condiciones por contaminación
• Carece de zonas de ocio y de recreación
• Redes pluviales deficientes
AMENAZAS
• El distrito no cuenta con una estrategia de mejora de borde del río Shilcayo. Lo cual en tiempos de lluvia el caudal sube y afecta a pobladores de algunas zonas
• Falta de adecuación para vías de discapacitados
PROBLEMÁTICA
PROPUESTA
CONCLUSIONES
• El terreno cuenta con un potencial visual muy alto debido a su localización al estar en los extremos de Tarapoto, cuenta con la visual de observar a las aves y otros animales de los alrededores
• El terreno presenta un gran potencial en conservación de recursos debido a las temperaturas y condiciones dentro de la ciudad ya que se pueden cultivar, plantas locales para para así mejor el clima dentro de la zona observada.
• El terreno se encuentra cerca de unos de los ríos más contaminados y menos aprovechados de la ciudad de Tarapoto (Río Shilcayo), pese a que es un problema se pude llegar a tratar a mediano y lardo plazo.
• En el terreno se puede encontrar un considerable desnivel de una altura aproximada de 9 a 8 metros de altitud este desnivel en las orillas del rio al principio puede ser un riesgo y un problema, pero se pude solucionar con una defensa ribereña para la protección de los habitantes de la vivienda colectiva.
• El área de las orillas del rio tiene un gran potencial recreativo brindando la posibilidad de un malecón y un recorrido a lo largo de la vivienda colectiva y el rio a esto se le pude brindar más vegetación en el área para una mejor experiencia.
• El área del terreno presenta una deforestación considerable la cual se tiene que solucionar en los próximos años después de la edificación de la vivienda colectiva se tiene que generar espacios verdes para mantener una mejor temperatura en el área y generar un refugio natural del sol para los habitantes y para la fauna.
BIBLIOGRAFIA
Bibliografía
• https://es.slideshare.net/destinopuntadelesteuy/plan-de-ordenamiento-territorial-y-desarrollo-urbanoeje-aparicio-saravia-maldonado-y-punta-del-este?next_slideshow=12034683
• https://drajmarsh.bitbucket.io/sunpath2d.html
• https://www.google.com/maps/place/La+Banda+de+Shilcayo,+Tarapoto/@-6.5055396,76.3660319,16.25z/data=!4m5!3m4!1s0x91ba0c1490a12e39:0xa8aef21b13e6ad5!8m2!3d6.4927163!4d-76.3463624
• https://mapstyle.withgoogle.com/
• https://www.google.com/maps/place/Tarapoto/@-6.4967602,2!3d76.3981542,11853m/data=!3m2!1e3!4b1!4m5!3m4!1s0x91b0a08d45de2063:0xdc027cb4043f446c!8m-6.4824784!4d-76.3726891
