原三室內裝修設計有限公司 TEL:(XX)XXXXXXXXFAX:(XX)XXXXXXXX 千璽地城堡飯店標準客房 -設計規劃設計單位: 繪圖人員:室內組M10833018潘俊明 111學年度第1學期 Architecture &InteriorDesign 國立雲林科技大學建築與室內設計系/所
臥房各向剖立面圖
地坪鋪面配置圖 開關插座配置圖 天花板空調設備協調圖 電視主牆A向立面圖 床頭主牆B向立面圖 天花板大樣圖 浴室天花板大樣圖 SE--4.00 DT--6.00 室內平面配置圖說
PL1.00 PL1.01 圖說目錄索引 PL2.00 封面 PL2.01 原始平面配置圖 衛浴單元平面圖 天花板平面配置圖說 PL3.00 天花板燈具迴路配置圖 SE--5.00 浴室臉盆向立面圖 浴室浴缸向立面圖 DT--7.00 大門門扇剖立面圖 浴室門扇剖立面圖 PL2.02 PL2.03 PL2.04 PL3.01 PL3.02 SE4.01 SE4.02 SE5.01 SE5.02 DT6.01 DT7.01 DT7.02 DT6.04 衣櫃造型大樣圖 DT6.05 衣櫃造型大樣圖(關閉) DT6.06 床底間接照明大樣圖 浴室截水溝大樣圖 備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 圖說目錄索引 千璽帝王城堡-套房設計 2022/10/6 PL1-1.01
衛浴各項剖立面圖 門扇剖立面圖 各項細部詳圖

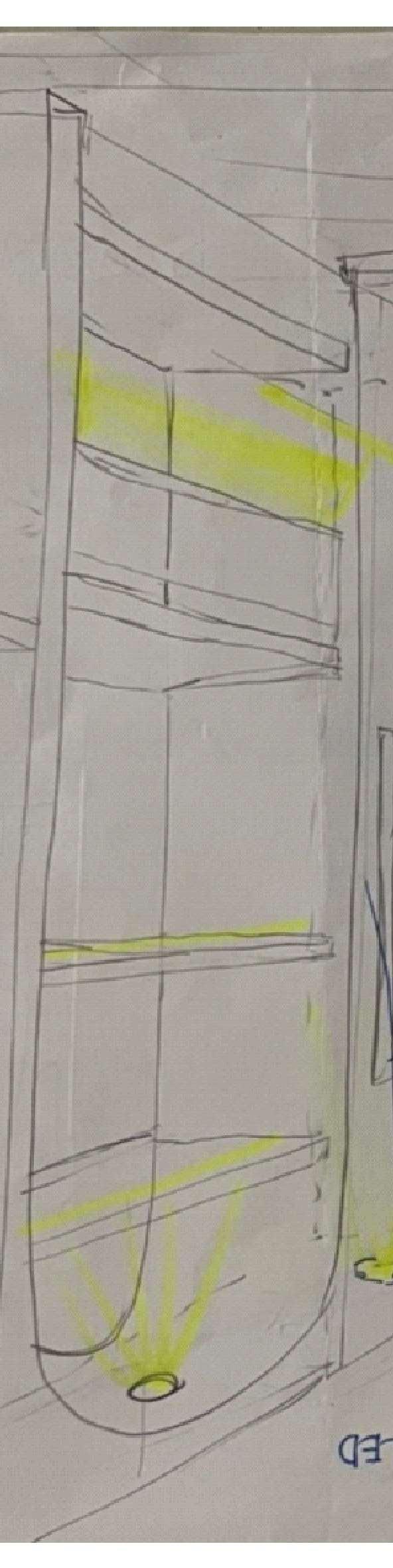

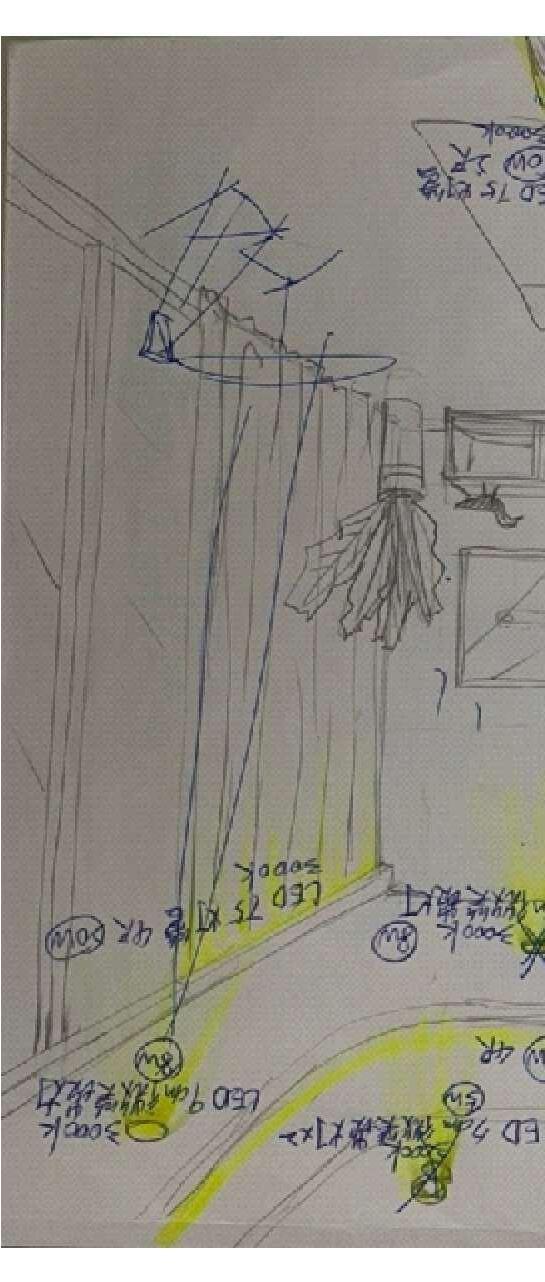

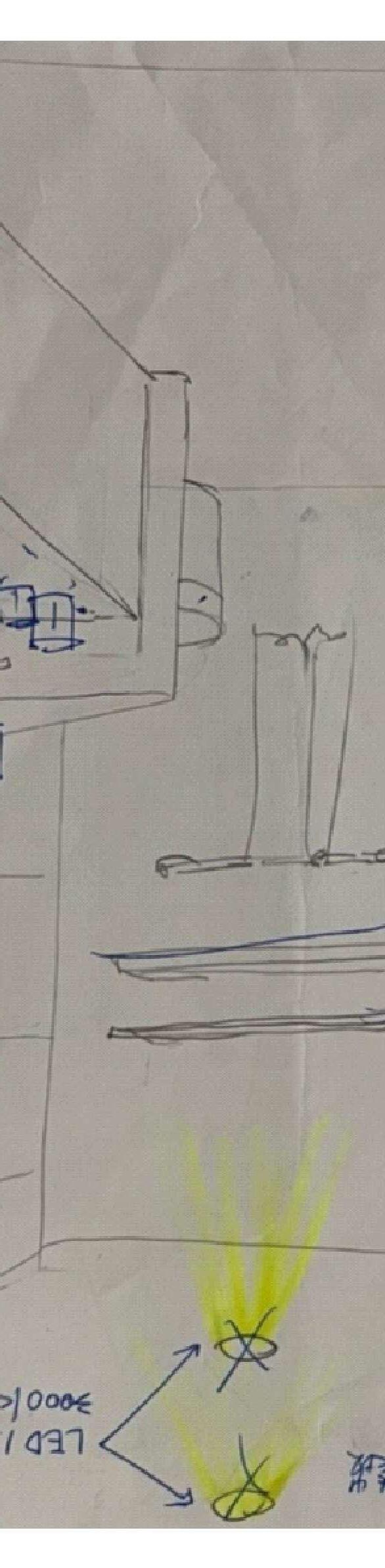

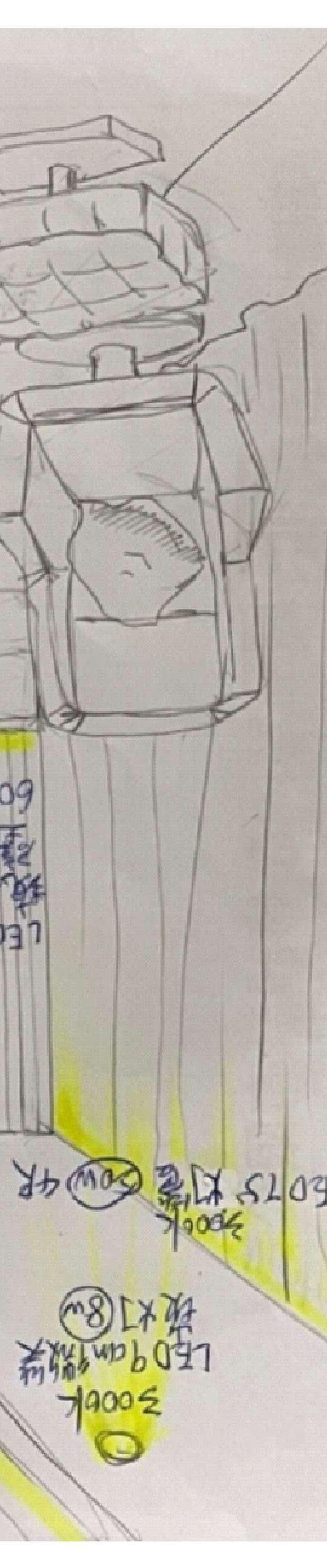

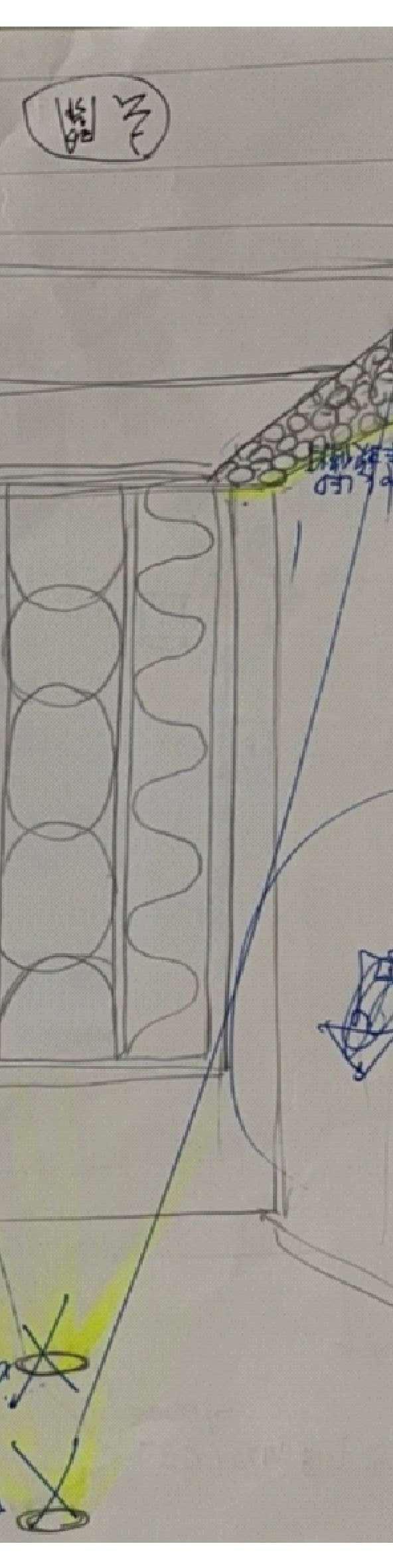

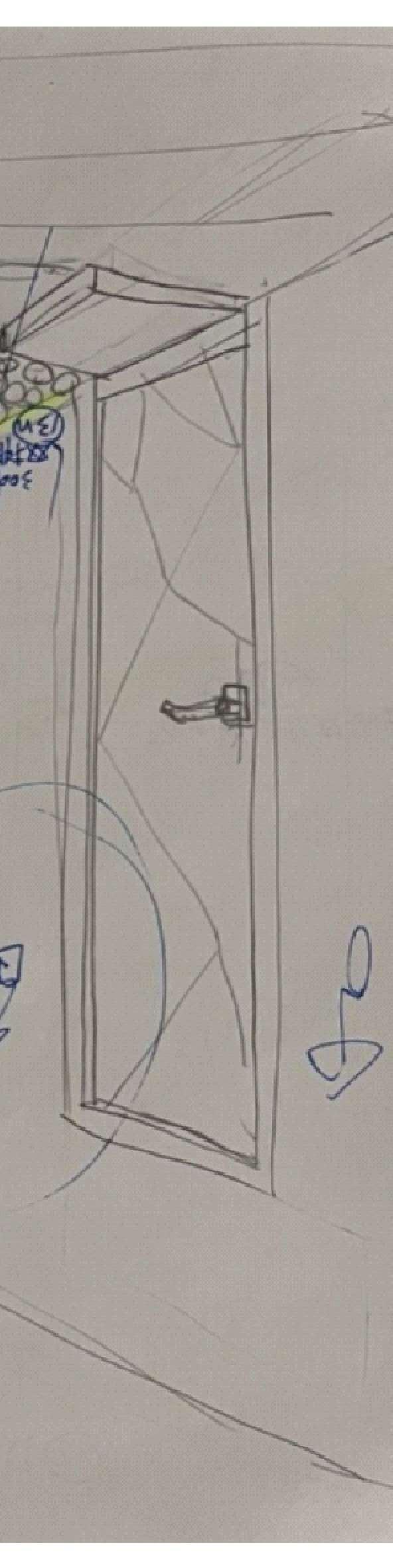

led60cm境界線燈3000k14W
led9cm微笑崁燈3000k8W
ledT5燈管4尺3000k20W
ledT5燈管4尺6500k20W
led雙排軟條燈3000k13W
led9cm微笑崁燈3000k8W
ledT5燈管4尺3000k20W
ledT5燈管2尺3000k10W
ledT5燈管4尺6500k20W
led雙排軟條燈3000k13W
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 燈光設計規劃圖 千璽帝王城堡-套房設計 2022/10/6 D1-1 休息區 睡眠/閱讀/看電視 溫馨/放鬆 燈具 氣氛 需求 空間
工作區 辦公/閱讀/書寫 明亮/舒適 燈具 氣氛 需求 空間
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 燈光設計規劃圖 千璽帝王城堡-套房設計 2022/10/6 D1-1 玄關區 穿、拖鞋/掛衣物 溫馨/放鬆 燈具 氣氛 需求 空間 led雙排軟條燈3000k13W 衛浴空間 梳妝/梳洗/泡澡/如廁 明亮/舒適/放鬆 燈具 氣氛 需求 空間 led雙排軟條燈3000k13W ledT5燈管2尺3000k10W
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 原始平面配置圖 千璽帝王城堡套房設計 2022/10/6 PL2.01 比例1:30 REF 壁龕 半身鏡面
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 開關插座配置圖 千璽帝王城堡-套房設計 2022/10/6 PL2.02 比例1:30 H=90cm S2 S2 S2 S S S2 S2 ST T ∅5.5mm 獨立迴路 c H=70cm H=60cm H=60cm H=50cm 220v H=100cm H=120cm H=120cm H=120cm H=50cm TV c S 說
S2 S 單極開關 雙極開關 電話出線 網路出線 電視出線 插座出線 T c TV SF 暖風開關 SF
明 圖例
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 衛浴單元平面圖 千璽帝王城堡套房設計 2022/10/6 PL2.03 比例1:20
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 地坪鋪面配置圖 千璽帝王城堡-套房設計 2022/10/6 PL2.04 比例1:30 +5 ±0 +3 -5 -5 ±0 ±0 鍍金崁條防磨處理 6.1坪 里米尼石地磚 0.7坪 珊瑚紅卵石 鵝卵石鋪設/5分每粒寬 0.3坪 1 100 截水溝槽寬10CM 深7CM 1 100 防滑地磚30*30CM
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 天花板燈具迴路配置圖 千璽帝王城堡套房設計 2022/10/6 PL3.01 比例1:30 CH:310 CH:280 CH:280 CH:280 CH:280 CH:280 S2 S2 S2 S S S2 S2 S 說 明 圖例 S2 S 單極開關 雙極開關 4尺T5燈管 境界線壁燈 冷氣出迴風口 LED雙排軟調燈 9CM微笑崁燈 衣櫃、床頭LED軟條燈開關 S
含床底T5燈管開關 鏡面壁燈開關 衛浴洗牆 T5燈管開關
含書桌櫃體、地面LED軟條燈開關
修 備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 天花板設備空調協調圖 千璽帝王城堡-套房設計 2022/10/6 PL3.02 比例1:30 冷氣迴風口 冷氣出風口 SF 暖風兼排風 防水砌口PVC木紋天花板
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 電視主牆A向立面圖 千璽帝王城堡-套房設計 2022/10/6 SE4.01 比例1:30 壁龕 60吋 ＦＬ 烤漆鐵件 馬爾地夫-大理石檯面 木紋美耐板 木紋美耐板蓋柱安裝 蓋柱安裝 烤漆鐵件 中空 中空 中空 TV
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 床頭主牆B向立面圖 千璽帝王城堡-套房設計 2022/10/6 SE4.02 比例1:30 ＦＬ 木紋美耐板抽蓋柱安裝(指縫抽) 燈條安裝處 瞬間壁燈透 鍍鈦崁條 溝縫處 床頭板-大理石(鉑金黑) 帕米爾防水壁磚-灰) 奧莫爾板岩石紋磚-黑 防水大理石檯面
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 衛浴各項剖立面圖 千璽帝王城堡套房設計 2022/10/6 SE5.01 比例1:20 磨砂玻璃 衛浴玻璃 指縫抽 中空中空 鏡面 FL -SE5.02 奧莫爾板岩石紋磚-黑 大理石
衛浴間接光， LED軟條燈
衛浴天花板大樣圖
角料規格1*1.2寸
床底間接照明大樣圖
結構採六分木心板，
RC結構體 PVC排水管
浴室截水溝大樣圖
面飾工程磁磚 岩面防滑石英磚
防水層材質防水膜防水膠
橡膠地瀝青綠建材 ㎡
粉底層1:3水泥砂漿粉平
天花板大樣圖
床底間接照明大樣圖
衛浴天花板大樣圖
浴室截水溝大樣圖
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 千璽帝王城堡-套房設計 2022/10/6 DT6.04 比例1:5 DT6.01 燈管 面釘矽酸鈣板，面刷環保漆
角料規格1*1.2寸
衛浴T5洗牆燈 面貼石紋美耐板
天花板大樣圖
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 衣櫃造型大樣圖 千璽帝王城堡-套房設計 2022/10/6 DT6.05 比例1:10 FL 指縫抽 內崁led雙排軟調燈13w3000k 內崁led雙排軟調燈13w3000k 內崁led雙排軟調燈13w3000k 指縫抽 鏡面 中空 中空 中空 中空 中空 中空(冰箱放置處) 除背板波麗板， 櫃身見光處以美耐 板(白櫻桃)貼面
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 衣櫃造型大樣圖 千璽帝王城堡-套房設計 2022/10/6 DT6.06 比例1:10 FL 中空 中空 中空 中空 中空 推拉式玻璃門扇 長虹玻璃灰玻璃 滑軌放置處
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 大門門扇剖立面圖 千璽帝王城堡-套房設計 2022/10/6 DT7.01 比例1:10 FL 鍍鋅鋼板消光霧面烤漆 (曜石黑) 鍍金崁條 寬 貓眼 仿石漆(山峰紅岩) 木紋門框 門片絞鍊 矽酸鈣板 C型鋼 輕隔間填充
備註/Remarks 工程名稱/Project 圖別/Title 繪圖/Drawer 日期/Date 圖號/DrawingNumber 潘俊明 浴室門扇剖立面圖 千璽帝王城堡-套房設計 2022/10/6 DT7.02 比例1:10 FL 木紋門框 金屬崁板 衛浴玻璃 磨砂玻璃 衛浴玻璃
