KAIR huolehtii ihmisten ja rakennusten hyvinvoinnista.
Suomessa suunniteltu ja valmistettu – KAIR ®
Puhdas ympäristö on meille tärkeää. Panostamme asiakaslähtöiseen tuotekehitykseen, jossa pääpaino on tuotteiden teknisen laadun lisäksi käytettävyydessä ja energiatehokkuudessa. Tuotekehityksen suunnitteleman automaatiouudistuksen johdosta KAIR-ilmanvaihtokoneiden monipuoliset muuntelumahdollisuudet paranevat entisestään. Olemme ainoa suomalainen valmistaja, jonka ilmanvaihto koneissa on näin kattava automaatio- ja sähköistysjärjestelmä.
Ainutlaatuista helpoutta ja valinnan vapautta!
Energiatehokkuus huippuluokkaa, lämmöntalteenoton lämpötilahyötysuhde jopa 86 %
K äytössäsi on helppokäyttöinen ja monipuolinen Valinta- ja mitoitusohjelma, josta saat näppärästi valittua projektiisi sopivan KAIR-ilmanvaihtokoneen. kair.fi/suunnittelija tai pilpit.fi/suunnittelija
UUTUUS!

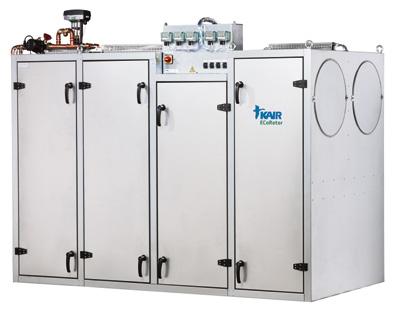

KAIR ECoRotor 9680
MITAT JA RAKENNE
• L x S x K 2940 x 1800 x 2035 mm • Helppo haalata, jaettavissa osiin haalausta varten; min. haalausaukko 990 x 1860 mm (osina), 1860 x 2045 mm • Paino 1262 kg vakiovarustein • Runko: sinkitty teräspelti, 50 mm äänieriste, sinkitty teräspelti • Etuosa ja sivut polttomaalattu, väri harmaa RAL 7040 EF, pohja RST
TEKNISET TIEDOT
EC-tasavirtapuhaltimet Tulo ja poisto: 3,4 kW, max. 5,2 A / 400 V, 50 Hz
Jälkilämmitys
Vesipatteri (VP), vesi esim. 50/30 °C tai 60/40 °C Vesipatteri (VPM), vesi esim. 35/25 °C Sähköpatteri 21,6 kW, 28,8 kW, 36,0 kW tai 50,4 kW
Lämmöntalteenotto
Pyörivä lämmönsiirrin, lämpötilahyötysuhde 77 - 86 % (EN308)
Päiväkodit, koulut ja hoivakodit, ravintolat, kahvilat, toimistot, kerrostalojen keskitettyyn ilmanvaihtoon, teollisuus- ja varastotilat

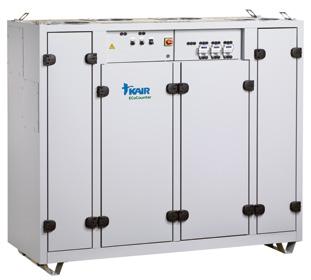

KAIR ECoCounter 2185
MITAT JA RAKENNE • L x S x K 2040 x 780 x 1900 mm • Min. haalausaukko 800 x 1910 mm • Paino 367 kg vakiovarustein • Runko: sinkitty teräspelti, 50 mm äänieriste, sinkitty teräspelti • Etuosa ja sivut polttomaalattu, väri harmaa RAL 7040 EF, pohja RST
TEKNISET TIEDOT EC-tasavirtapuhaltimet Tulo ja poisto: 0,75 kW, max. 1,35 A / 400 V, 50 Hz
Jälkilämmitys
• Etuosa ja sivut polttomaalattu, Tulo ja poisto: 1,0 kW, Vesipatteri (VP),
vesi esim. 35/25 °C vesi esim. 50/30 °C tai 60/40 °C Vesipatteri (VPM), vesi esim. 35/25 °C Sähköpatteri 7,2 kW tai 14,4 kW
Lämmöntalteenotto
lämpötilahyötysuhde 79 - 87 % (EN308)
KAIR ECoCounter 3285
MITAT JA RAKENNE • L x S x K 2300 x 1100 x 1900 mm • Helppo haalata, jaettavissa osiin haalausta varten; min. haalausaukko 910 x 1130 mm (osina), 1130 x 1910 mm • Paino 491 kg vakiovarustein • Runko: sinkitty teräspelti, 50 mm äänieriste, sinkitty teräspelti väri harmaa RAL 7040 EF, pohja RST
TEKNISET TIEDOT EC-tasavirtapuhaltimet max. 1,6 A / 400 V, 50 Hz
Jälkilämmitys
Vesipatteri (VP), vesi esim. 50/30 °C tai 60/40 °C Vesipatteri (VPM), Vastavirtalämmönsiirrin,
Sähköpatteri 7,2 kW, 14,4 kW tai 21,6 kW
Lämmöntalteenotto
Vastavirtalämmönsiirrin, lämpötilahyötysuhde 79 - 88 % (EN308)
Jäähdytys valittavissa kaikkiin koneisiin; kompressori, neste tai suorahöyrystys.

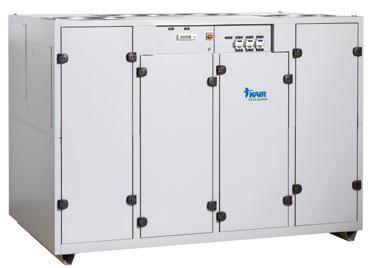

KAIR ECoRotor 5180
min. haalausaukko 800 x 1900 mm Vesipatteri (VP), vesi esim. 50/30 °C tai 60/40 °C Vesipatteri (VPM), vesi esim. 35/25 °C Sähköpatteri 7,2 kW, 14,4 kW tai 21,6 kW
Lämmöntalteenotto
Lämpötilahyötysuhde 77 - 86 % (EN308)
KAIR ECoCounter 4385
MITAT JA RAKENNE • L x S x K 2400 x 1600 x 1900 mm • Helppo haalata, jaettavissa osiin haalausta varten; min. haalausaukko 930 x 1650 mm (osina), 1650 x 1910 mm • Paino 659 kg vakiovarustein • Runko: sinkitty teräspelti, 50 mm äänieriste, sinkitty teräspelti • Etuosa ja sivut polttomaalattu, väri harmaa RAL 7040 EF, pohja RST
TEKNISET TIEDOT EC-tasavirtapuhaltimet Tulo ja poisto: 1,85 kW, max. 2,9 A / 400 V, 50 Hz
Jälkilämmitys
Vesipatteri (VP), vesi esim. 50/30 °C tai 60/40 °C Vesipatteri (VPM), vesi esim. 35/25 °C Sähköpatteri 14,4 kW, 21,6 kW tai 36 kW
Lämmöntalteenotto
Vastavirtalämmönsiirrin, lämpötilahyötysuhde 79 - 88 % (EN308)
KAIR ECoCounter 6485
MITAT JA RAKENNE • L x S x K 2800 x 1800 x 2077 mm • Helppo haalata, jaettavissa osiin haalausta varten; min.haalausaukko 1000 x 1830 mm (osina), 1830 x 2090 mm • Paino 821 kg vakiovarustein • Runko: sinkitty teräspelti, 50 mm äänieriste, sinkitty teräspelti • Etuosa ja sivut polttomaalattu, väri harmaa RAL 7040 EF, pohja RST
TEKNISET TIEDOT EC-tasavirtapuhaltimet Tulo ja poisto: 3,0 kW, max. 4,6 A / 400 V, 50 Hz
Jälkilämmitys
Vesipatteri (VP) , vesi esim. 50/30 °C tai 60/40 °C Vesipatteri (VPM), vesi esim. 35/25 °C Sähköpatteri 21,6 kW, 36 kW tai 50,4 kW
Lämmöntalteenotto
Vastavirtalämmönsiirrin, lämpötilahyötysuhde 79 - 88 %
MITAT JA RAKENNE • L x S x K 2376 x 1250 x 1953 mm • Paino 621 kg vakiovarustein • Jaettavissa osiin haalausta varten; • Sinkitty teräspeltiulkopinta, 50 mm äänieriste
Nopeat Toimitukset!
TEKNISET TIEDOT EC-tasavirtapuhaltimet Tulo ja poisto: 1,85 kW, max. 2,9 A / 400 V, 50 Hz
Jälkilämmitys
(EN308)
Kestävät ratkaisut sekä ympäristöystävällisyys ovat meille tärkeitä
Säästämällä energiaa säästämme myös luontoa. Kiinnitämmekin erityistä huomiota koneidemme energiatehokkuuteen: korkeaan lämmöntalteenoton hyötysuhteeseen ja mahdollisimman pieneen sähkönkulutukseen. Kaikki ilmanvaihtokoneemme täyttävätkin kirkkaasti nykyiset energiatehokkuusnormit.
95,6% asiakkaistamme suosittelee!
Asiakastyytyväisyystutkimus 2019

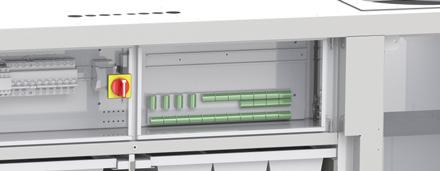

Nopea ja helppo asennus! Automaation lisävarusteet

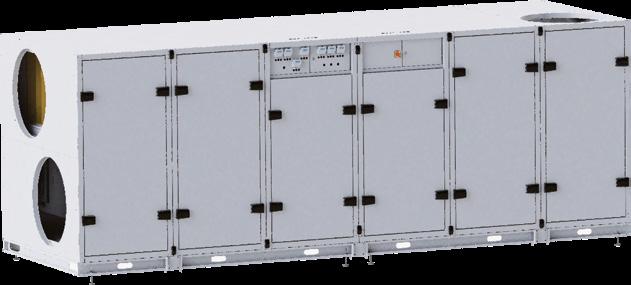

KAIR ECoCounter 9585
MITAT JA RAKENNE • L x S x K 5580 x 1850 x 2008 mm • Min. haalausaukko 940 x 1870 mm (osina) • Paino 2082 kg vakiovarustein • Runko: sinkitty teräspelti, 50 mm äänieriste, sinkitty teräspelti. • Etuosa ja sivut polttomaalattu, väri harmaa RAL 7040 EF, pohja LTO:n kondenssivesiallas RST
TEKNISET TIEDOT EC-tasavirtapuhaltimet Tulo ja poisto: 5,5 kW, max. 8,4 A / 400 V, 50 Hz
Jälkilämmitys
Vesipatteri (VP), vesi esim. 60/40 °C tai 50/30 °C Vesipatteri (VPM), vesi esim. 35/25 °C Sähköpatteri 36 kW, 50,4 kW tai 79,2 kW
Lämmöntalteenotto
Vastavirtalämmönsiirrin, lämpötilahyötysuhde 79 - 88 % (EN308)
Pilpit-lämmöntalteenottojärjestelmä sopii kiinteistöihin, joissa ei ole poistoilman lämmöntalteenottoa. Kun kiinteistössä on koneellinen tai painovoimainen poistoilmanvaihto ja vesikiertoinen lämmitysjärjestelmä, on Pilpit oikea ratkaisu säästämään lämmityskuluissa! Pilpit sopii niin kaukolämpö-, maalämpö-, kuin öljylämmitysratkaisuihinkin. Kammiomalli sopii tilaan, jonka korkeus on 1400 mm. (FIE)
Hiilidioksidilähetin (C0 2 ) Lisäaikapainike
llmamäärälähettimet
Fidelix Multi (FIM) Ouman Ouflex (OF) Siemens Climatix (SIC)
Lämmityspatteri, sähkö (SP) Lämmityspatteri, vesi (VP/VPM)
Suorahöyrystyspatteri (HP) Vesijäähdytyspatteri (JP)
Suorahöyrystyspatteri Sisäänrakennettu kompressorijäähdytys
Pilpit SÄÄSTÄÄ 10.000 € / v kerrostalon lämmityskustannuksissa!
Pilpit 20 ja 23 U, S ja K
(CO) MITAT JA RAKENNE Pilpit 20 U, 20 S ja 20 K • L x S x K 1070 x 1070 x 1500 mm (K-malli 1070 x 1070 x 1360 mm) • Kotelo, sinkitty teräslevy, lämpöeriste 50 ja 30 mm
TEKNISET TIEDOT U Ulkoasennusmalli, esim. huippuimurin paikalle S Sisäasennusmalli, esim. ullakolle huippuimurin paikalle K Kammiomalli, kammiopuhaltimen paikalle
Poistoilmamäärä 400 - 2300 l/s LTO:n teho 9 - 45 kW Energiansiirtoliuos esim. etanoli 30 %, etyleeniglykoli 30 % Puhallin / Ottoteho EC-tasavirtapuhallin 240 - 3000 W Virta / Jännite max. 4,6 A / 400 V

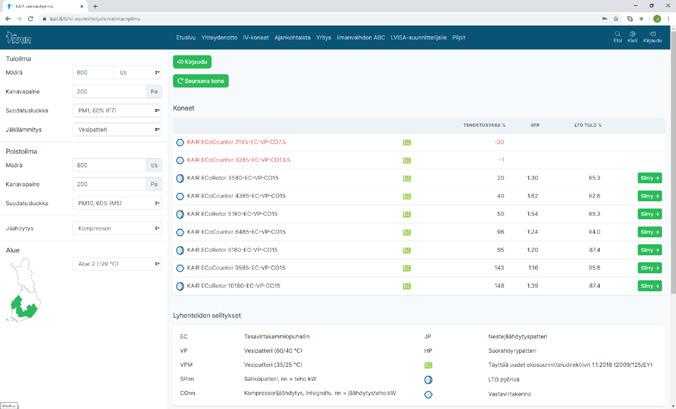

kair.fi/suunnittelija
Kotisivuillamme on käytössäsi entistä helppokäyttöisempi ja monipuolisempi ilmanvaihtokoneen Valinta- ja mitoitusohjelma, josta saat näppärästi valittua projektiisi sopivan KAIR-ilmanvaihtokoneen.
SFP-luku, tehostusvara ja lämmöntalteenoton tuloilmahyötysuhde päivittyvät reaaliaikaisesti näytölle konevalinnan edetessä, jolloin on heti nähtävissä koneen tärkeimmät arvot.
Lataukset-välilehden alta löytyy kaikki valittuun koneeseen liittyvä dokumentaatio, josta saat pakattua ne helposti ZIP-tiedostoon.
Suodatinvalinnassa näkyy uuden ISO 16890 -standardin mukaiset suodatusluokat. Käytön helpottamiseksi vanhatkin suodatusstandardit ovat näkyvillä.
Ohjelmasta saat kaiken valitsemallesi ilmanvaihtokoneelle liittyvän materiaalin ja konemitoituksen, josta löytyvät mm. • SFP-luku • LTO:n lämpötilahyötysuhde (EN308) • ilmamääräkäyrät • patterimitoitukset • äänitiedot kaistoittain ja koneen vaipan läpi • mittakuvat ja kanavalähdöt

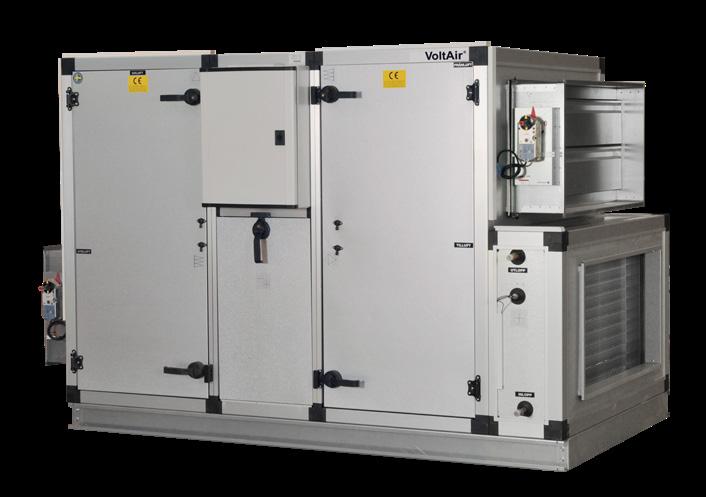

Koteloidut ZPAZEilmanvaihtokoneet roottori- ja vastavirtalämmönsiirtimellä. Ilmamääräalue 2500-7000 l/s.
VoltAir System kuuluu Volution Group plc -konserniin. Laadukkaat ZPAZE-ilmanvaihtokoneet valmistetaan Ruotsin Nylandissa. Aivan kuten nimestä voi päätellä, ZPAZEmallisto koostuu kompakteista erittäin korkean suorituskyvyn omaavista ilmanvaihtokoneista. ZPAZE-tuoteperheestä löydät tarpeisiisi sopivan ratkaisun.
Valinta- ja mitoitusohjelmassa on aina ajantasaisin tuotetieto.

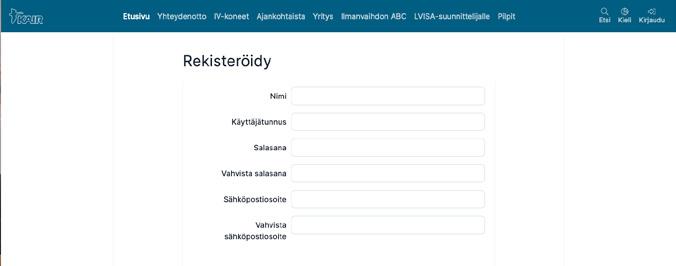

Rekisteröitymällä KAIR-tilin käyttäjäksi saat omat kirjautumistunnukset. Kirjautuneena Valinta- ja mitoitusohjelmaan voit mm. tallentaa omia
projektejasi.
Voit käyttää valintaohjelmaa myös kirjautumatta kuten ennenkin.
pilpit.fi/suunnittelija
Säästölaskurilla näet helposti, kuinka puolitat kaukolämmön energiantarpeen kerrostalossa ja lisäksi saat koneajon.
