ANÁLISIS DE FORMA

from Centro de salud barrial GYE clase B

ANÁLISIS DE FUNCIÓN

DIMENSIÓN Y ESCALA

La dimensión de la superficie del terreno es de 1340m², de los cuales aproximadamente 600 m² son área de construcción.

Sobre la escala del proyecto en cuanto a la comparación de los complejos aledaños a este, se puedes evidenciar que las dimensiones son similares.

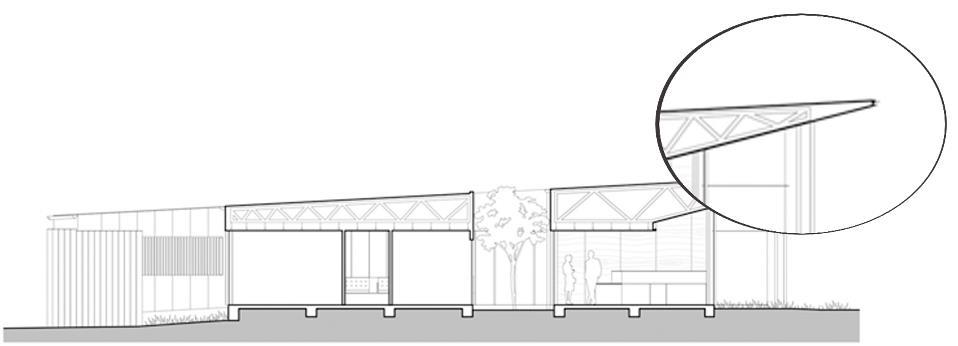

La forma de la cubierta consiste en cerchas con forma de ´´A´´ invertidas para formar un techo plano, cada cercha apoyada individualmente en una columna de acero.

MATERIALES

CERCHA DE METAL

DETALLES DE CEDRO

ESTRUCTURA DE ACERO

FACHADA DE CRISTAL

Consta con una losa inclinada, enchapada en metal, soportada por las columnas de acero.

El interior se encuentra compuesto por cedro, lo cual completa la fachada de cristal.

El proyecto cuenta con columnas de acero que circundan el edificio, representando un ´´bosque de acero´´.

El proyecto cuenta con una fachada de cristal que predomina en la construcción.

CAPITULO 2

PROPUESTA CENTRO DE SALUD

CENTRO DE SALUD BARRIAL / GYE

TOPOGRAFÍA Contexto y Ubicación

UBICACIÓN

El proyecto se encuentra ubicado en la ciudad de

Guayaquil-Ecuador Av. Francisco de Orellana,

Guayaquil 090512- a los lados de Computrón, específicamente en la zona Norte y cuenta con un área de terreno aproximado de 5352.4253 m². CONTEXTO CONSTRUIDO

En el límite Norte y Oeste no existen construcciones que colinden con el terreno y por otro lado en el límite Este, existe un local y en el límite Sur, una cocesionaria.

MAPEO

VIAS

PRIMARIAS

SECUNDARIAS

El centro de salud contara con espacios desarrollados principalmente para los usuarios perteneciente a la zona y sectores aledaños al proyecto. De acuerdo al contexto construido, el sitio se encuentra rodeado de zona residencial, instituciones financieras y casas comerciales.

Resultado del análisis se determina que el usuario para el centro de salud es la familia y quienes circulan por el lugar orientándose a las necesidades generales y particulares.
