COMPENDIO DE CENTRALES HIDRAÚLICAS Y TÉRMICAS DE LAS EMPRESAS DE DISTRIBUCIÓN VOLUMEN I

SISTEMAS AISLADOS

LIMA- PERU FEBRERO 2015

1


ÍNDICE

CHAVIMOCHIC .................................. 3 C.H. DESARENADOR .................... 4 C.H. TANGUCHE............................ 6 EDELNOR .......................................... 8 C.H. CANTA ................................... 9 C.H. HOYOS ACOS...................... 11 C.H. RAVIRA PACAROS .............. 13 C.H. CANTA ................................. 15 C.H. YASO.................................... 17

HIDRANDINA ................................... 66 C.H. PACARENCA........................ 67 SOCIEDAD ELÉCTRICA DEL SUR OESTE S.A.(SEAL) .......................... 70 C.H. CHOCOCO ........................... 71 C.T. ATICO ................................... 73 ADINELSA ....................................... 75 C.H. SANTA LEONOR .................. 76 C.H. GORGOR.............................. 78

EILHICHA......................................... 19 C.H. COLLO ................................. 20 C.H. JAMBON ............................... 22 ELECTRO ORIENTE ........................ 24 C.H. CACLIC ................................ 25 C.T. CHACHAPOYAS ................... 27 C.T. CABALLOCOCHA ................. 29 C.T. IQUITOS ............................... 31 C.T. CONTAMANA ....................... 35 C.T. NAUTA .................................. 37 C.T. REQUENA ............................ 39 C.T. TAMSHIYACU ....................... 41 C.H. POMAHUACA ....................... 43 C.H. PUCARA ............................... 45 C.H. SAN ANTONIO ..................... 47 C.H. TABACONAS........................ 49 C.H. TIALANGO............................ 51 C.T. SAN FRANCISCO ................. 53 C.T. MAYORUNA ......................... 54 C.T. INDIANA ............................... 55 ELECTRO UCAYALI ........................ 56 C.H. CANUJA ............................... 57 C.T. ATALAYA .............................. 59 ELECTRO SUR ESTE ...................... 61 C.T. IBERIA .................................. 62 C.T. IÑAPARI ................................ 64

2


CHAVIMOCHIC

3


MICRO CENTRAL HIDROELÉCTRICA DESARENADOR CENTRAL C.H. DESARENADOR

EMPRESA CHAVIMOCHIC

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

La Libertad Virú Tanguche Tanguche 210 Aislado

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Año puesta servicio

Hidráulica 1 0.32 1994

Micro Central Hidroeléctrica Desarenador

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

22.5 22.5 1.8 0.32 Santa Canal abierto 1

TURBINA Identificación Tipo Eje Marca Serie Revoluciones (RPM) Potencia Nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G1 Francis Horizontal CGZ INGS. TFQ0396 600 0.32 22.5 1.8 1999

Bocatoma

Válvula mariposa

4


GENERADOR Identificacion Marca Tipo/Modelo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año fabricación

G1 CKD 2A285-20H 125941 360 600 0.32 333 0.8 60 1969

TRANSFORMADOR Denominación Tipo/Modelo Tensión primaria (kV) Tensión secundaria (kV) Potencia nominal (MVA) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Peso (Kg)

TRAFO - 2 DOFA 2121 0.4 10 400 60 6.5 dyn5 1971 1870

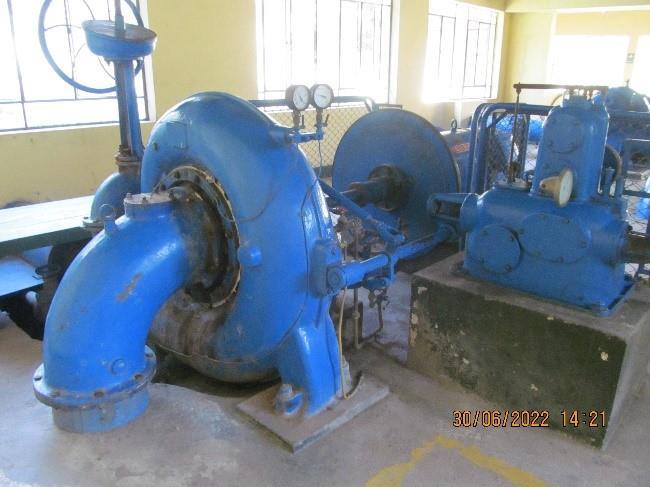

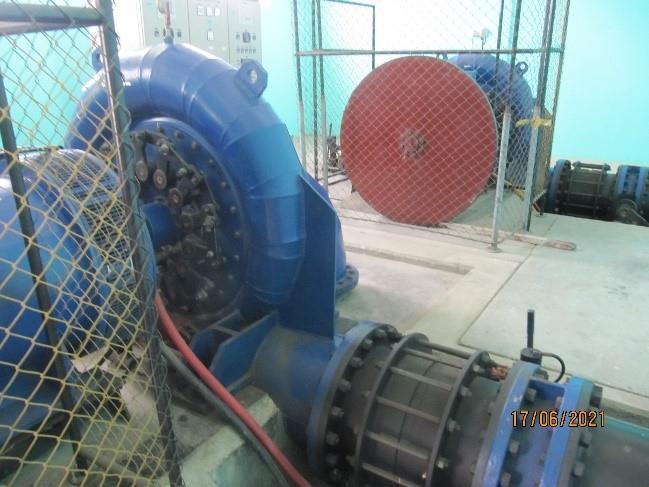

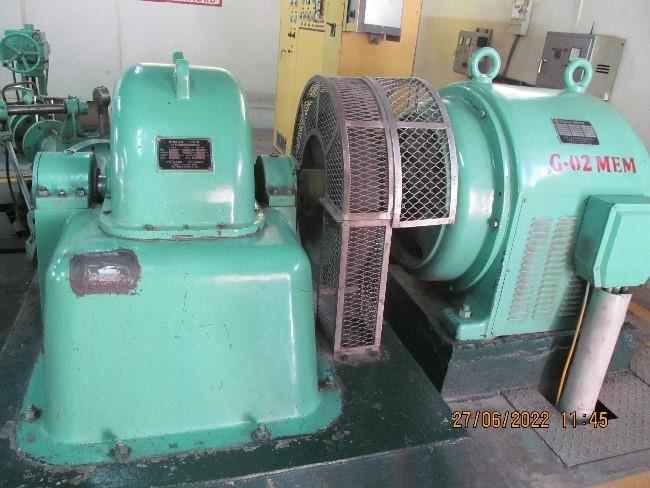

Turbina Francis eje horizontal

Turbina Francis eje horizontal

Transformador de potencia

5


MICRO CENTRAL HIDROELÉCTRICA TANGUCHE CENTRAL C.H. TANGUCHE

EMPRESA CHAVIMOCHIC

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

La Libertad Virú Tanguche Tanguche 200 Aislado

Micro Central Hidroeléctrica Tanguche TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Año puesta servicio

Hidráulica 2 0.32 1994

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

40.36 40.36 0.5 0.16 Santa Canal Abierto 1

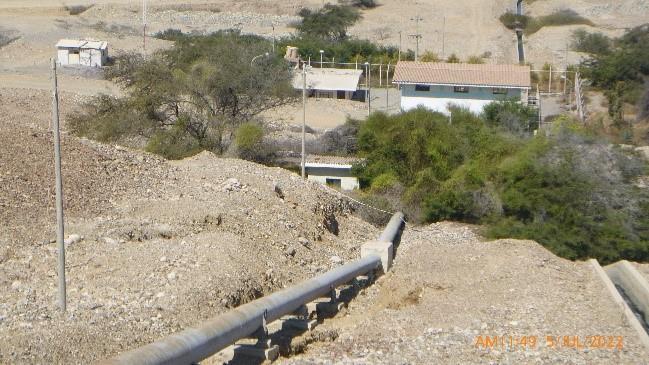

Tubería de presión TURBINA Identificación Tipo Eje Marca Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación

G1 Francis Horizontal CGZ INGS. 1200 0.16 40.36 0.5 1969

G2 Francis Horizontal CGZ INGS. 1200 0.16 40.36 0.5 1969

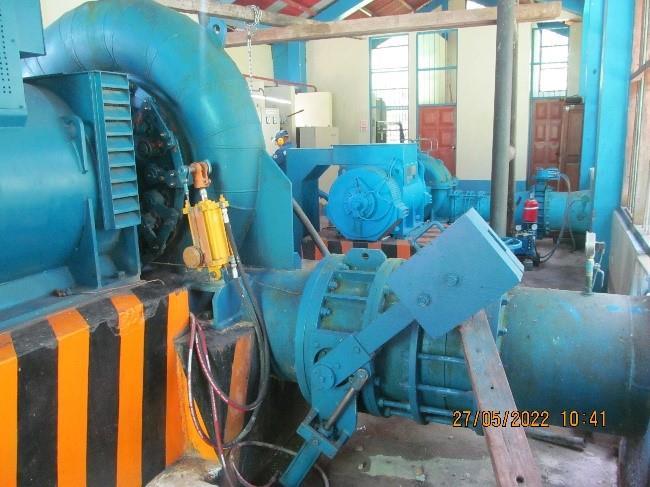

Turbina Francis

6


GENERADOR Identificación Marca Tipo/Modelo Serie Revoluciones (RPM) Potencia aparente (kVA) Potencia nominal (MW) Tensión de salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año fabricación

G1 CKD 2A285-20H 125940 360 1200 0.16 0.4 333 0.8 60 1969

G2 CKD

360 1200 0.16 0.4 333 0.8 60 1969

Tablero de Control TRANSFORMADOR Denominación Tipo/Modelo Tensión primaria (kV) Tensión Secundaria (kV) Potencia Nominal (kVA) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Peso (kg)

TRAFO - 1 DOFA 2121 0.4 10 400 60 6.5 dyn5 1971 1870

7


ED EL N O R

8


CENTRAL HIDROELÉCTRICA CANTA NOMBRE

EMPRESA

C.H. CANTA

EDELNOR

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Lima Canta Canta Obrajillo 2819 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 1.00 0.90 1986

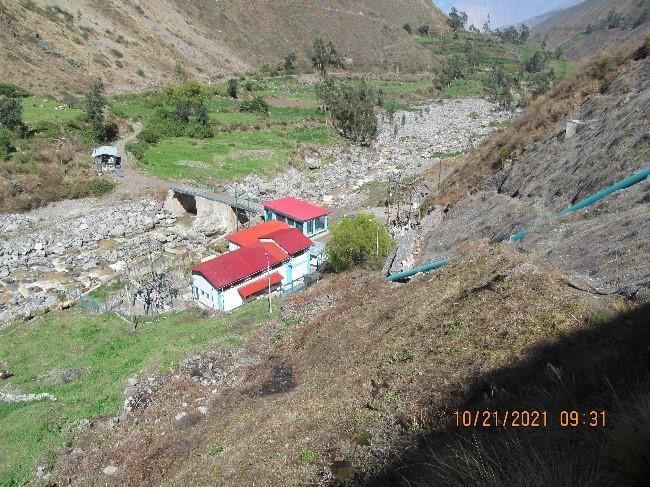

Casa de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Represa Río Sistema de aducción Tuberías

120 114 1.20 1.22 Chunchun Chillon Canal 1

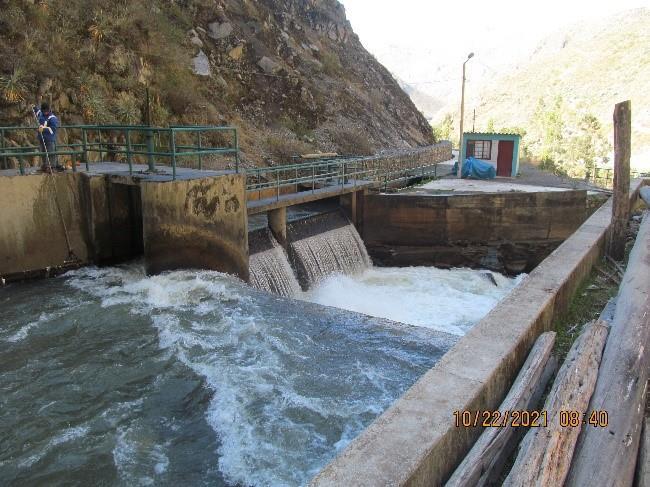

Bocatoma Captación del río Chillon

TURBINA Identificación Marca Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 KATO Pelton Horizontal 450 0.50 114 0.6 1985 1986

G-2 KATO Pelton Horizontal 450 0.50 114 0.6 1985 1986

9


GENERADOR Identificación Marca Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 KATO ING. 21925 865040-2 900 0.588 0.500 0.450 0.23 853 0.85 60 1986

G-2 KATO ING. 21925 865040-1 900 0.588 0.500 0.450 0.23 853 0.85 60 1986

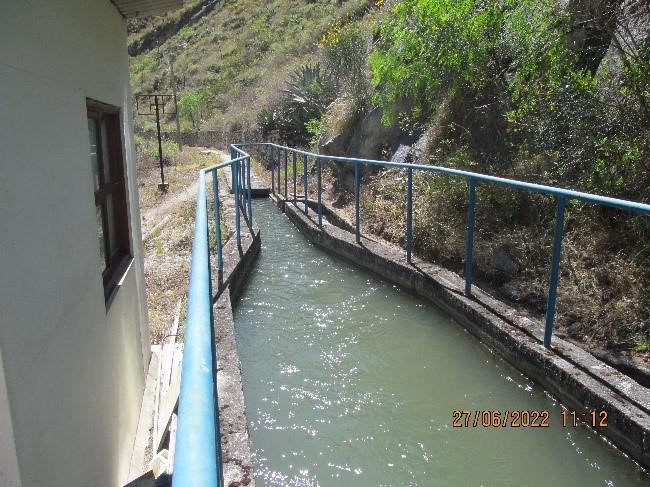

Canal de conducción - vista parcial - letreros de seguridad TRANSFORMADOR Denominación Marca Tipo/Modelo Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T1 Electroandina T 300 30497 20000/398 640 928/18.5 60 4.67 DYn5 1995 1996

T2 Delcrosa TECD 3267 124859 T 13200/398 640 928/28 60 5.2 Ynd5 1984 1986

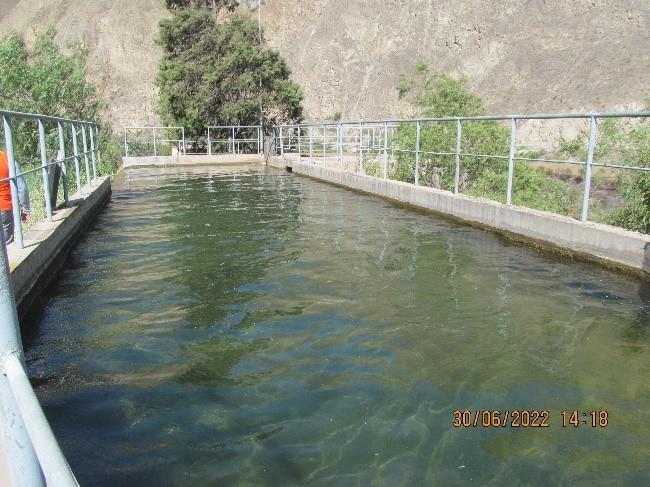

Cámara de Carga - barandas de Seguridad

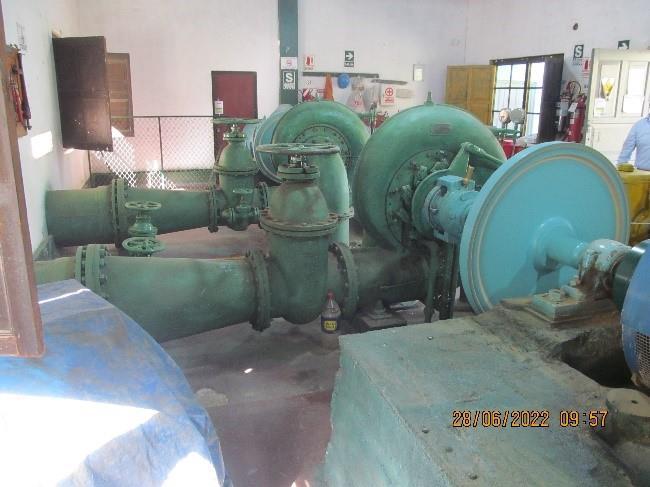

Turbinas tipo Pelton de 550 kW

10


CENTRAL HIDROELÉCTRICA HOYOS ACOS NOMBRE

EMPRESA

C.H. HOYOS ACOS

EDELNOR

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Lima Huaral San Miguel de Acos Hoyos-Acos 1576 AISL

Zona de captación sobre el río Chancay

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 0.280 0.280 1986

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

40.00 38.55 0.36 0.31 Chancay Canal 1

Casa de Máquinas y Tubería de Presión

TURBINA Identificación G-1 G-2 Marca (ambas) “MASDRINEN FABRIK B MAIR” Serie 2446 2261 Tipo Francis Francis Eje Horizontal Horizontal Revoluciones (RPM) 1200 1200 Potencia nominal (MW) 0.155 0.155 Salto neto (m) 38.55 38.55 Caudal de diseño (m³/s) 0.48 0.48 Año fabricación 1982 1982 Año puesta servicio 1982 1982

Vista lateral de la Casa de Máquinas

11


GENERADOR Identificación G-1 G-2 Marca AEGThomas B Thrige Modelo SINCRONICO SINCRONICO Tipo DKBH-4319/06 EG71-2R Serie B 67812 B 69676 Revoluciones (RPM) 1200 1200 Potencia aparente (MVA) 0.175 0.175 Potencia nominal (MW) 0.140 0.140 Potencia efectiva (MW) 0.140 0.140 Tensión salida (kV) 0.23 0.23 Corriente de salida (A) 440 440 Factor de potencia 0.80 0.80 Frecuencia (Hz) 60 60 Año puesta servicio 1982 1982

TRANSFORMADOR Denominación Marca Tipo/Modelo Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

Turbinas Francis de 155 kW c/u T1

0.23/10 0.250 28 60 4.4 YYN6 1981 1982

T2 DELCROSA TECD 3172 0.23/10 0.250 28 60 4.4 YYN6 1963 1964

Tablero de control de grupo

Transformadores de salida

Cámara de carga

12


CENTRAL HIDROELÉCTRICA RAVIRA PACAROS NOMBRE

EMPRESA

C.H. RAVIRA PACAROS

EDELNOR

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Lima Huaral Pacaraos Ravira-Pacaraos 2500 AISL

Casa de máquinas TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 0.150 0.150 1986

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

45 43.36 0.25 0.20 Chancay Canal 1

Bocatoma sobre el río Chancay

TURBINA Identificación Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 8203 Francis Horizontal 1200 0.085 43.36 0.25 1982 1982

G-2 8202 Francis Horizontal 1200 0.085 43.36 0.25 1982 1982

Barraje sumergido - Zona de captación

13


GENERADOR Identificación Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 SFW-75-6 81182-361 1200 0.095 0.075 0.075 0.40 127.3 0.85 60 1982

G-2 SFW-75-6 8118-360 1200 0.095 0.075 0.075 0.40 127.3 0.85 60 1982

Cámara de Carga

TRANSFORMADOR Denominación Marca Tipo/Modelo Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T1 Delcrosa ONAN 10/ 0.4 0.200 32 60 5.4 YYN6 1995 1996

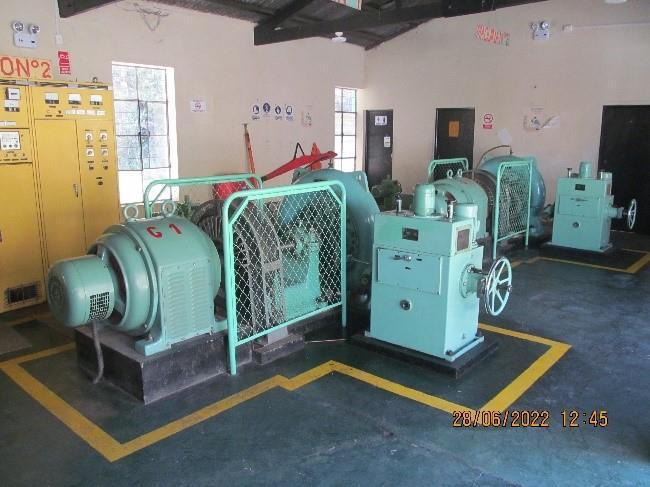

Turbinas Francis de 75 kW

T2 Delcrosa ONAN 10/ 0.4 0.200 32 60 5.4 YYN6 1995 1996

Celdas de Transformación 200 kVA - 10/ 0.4 kV

Canal de conducción cubierto

14


CENTRAL HIDROELÉCTRICA SANTO DOMINGO DE NAVA NOMBRE

EMPRESA

C.H. CANTA

EDELNOR

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Lima Huaura Huaura Nava 2,500 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Casa de máquinas Hidráulica 2 0.527 0.450 1986

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

120.00 111.55 0.70 0.50 Huaura Canal 1

Bocatoma sobre el río Huaura

TURBINA Identificación Marca (ambas turbinas) Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 G-2 “SICHUAN YAKI MACHINE” 82004 82005 Francis Francis Horizontal Horizontal 1200 1200 0.250 0.277 207 207 111.55 111.55 1982 1982 1982 1982

Desarenador

15


GENERADOR Identificación G-1 G-2 Marca (ambas) “Chongo Inc Electric Machinery Factory” Tipo SFW250-6 SFW250-6 Serie 81187-362 81188-357 Revoluciones (RPM) 1200 1200 Potencia aparente (MVA) 0.300 0.300 Potencia nominal (MW) 0.250 0.277 Potencia efectiva (MW) 0.225 0.225 Tensión salida (kV) 0.40 0.40 Corriente de salida (A) 423 423 Factor de potencia 0.85 0.85 Frecuencia (Hz) 60 60 Año puesta servicio 1982 1982

Entrada túnel de aducción de 33 mts de longitud

TRANSFORMADOR Denominación Marca Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T1 Elko Peruana 329006 20/10/0.4 320 24 60 4.6 YYN6 1995 1995

Turbinas Turgo de 250 kW

T2 Elko Peruana 329005 20/10/0.4 320 24 60 4.6 YYN6 1995 1995

Salida túnel de aducción

Celda de transformación 320 Kva-0.4/10Kv

16


CENTRAL HIDROELÉCTRICA YASO NOMBRE

EMPRESA

C.H. YASO

EDELNOR

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Lima Canta Santa Rosa de Quives Yaso 1150 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 0.190 0.171 1989

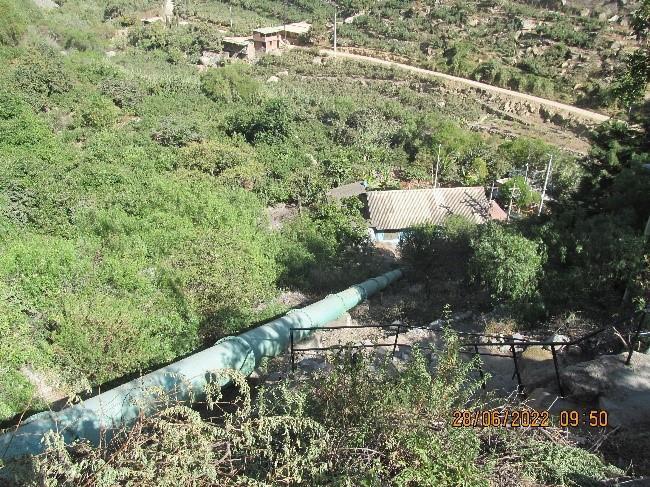

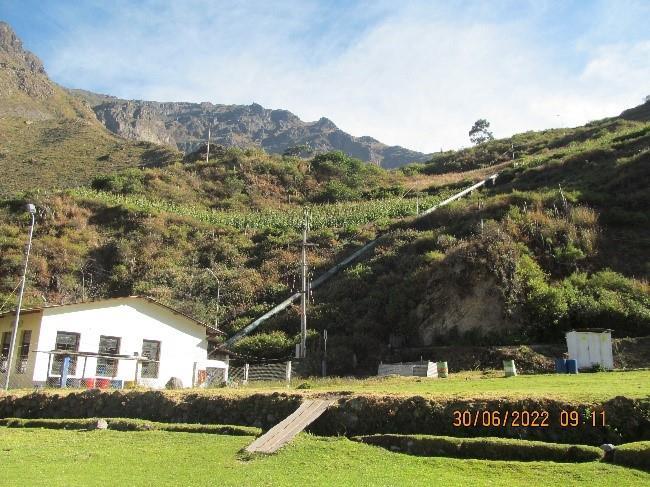

Tubería de presión y casa de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

25 22 1.20 0.19 Chillón Canal 1

Bocatoma y captación sobre el río Chillón

TURBINA Identificación G-4 Marca KUBOTA Serie 998968001 Tipo Bomba Reversible Eje Horizontal Revoluciones (RPM) 600 Potencia nominal (MW) 0.100 Salto neto (m) 22 Caudal de diseño (m³/s) 0.6 Año fabricación 1993 Año puesta servicio 1993

G-6 VOITH 16043 Francis Horizontal 1200 0.110 22 0.6 1965 1965

Canal de Conducción de mampostería de piedra

17


GENERADOR Identificación G-4 Marca TOKYO ELECTRIC INDUSTRY CO Modelo HS-TKB Tipo WV 280/12 Serie F12496-1 Revoluciones (RPM) 1200 Potencia aparente (MVA) 0.100 Potencia nominal (MW) 0.080 Potencia efectiva (MW) 0.072 Tensión salida (kV) 0.23 Corriente de salida (A) 240 Factor de potencia 0.80 Frecuencia (Hz) 60 Año puesta servicio 1993

G-6 AEG DGK-6/115A WV 280/12 7-8175 1200 0.138 0.110 0.099 0.23 347 0.80 60 1965

Cámara de Carga TRANSFORMADOR Denominación Marca Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T1 T2 Delcrosa ShihenTechnical 127144T 1257301 10/138 10/138 27.5 27.5 1593/115.2 1593/115.2 86 5.77 8.6 8.6 YD5 YD11 1993 1993 1993 1993

Grupo de generación 1 - Bomba reversible de 80 kW - 1200 rpm

18


EI L H I C H A

19


CENTRAL HIDROELÉCTRICA COLLO NOMBRE

EMPRESA

C.H. COLLO

EILHICHA

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Ancash Asunción Chacas Chacas 3311 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 1 0.918 0.734 2000

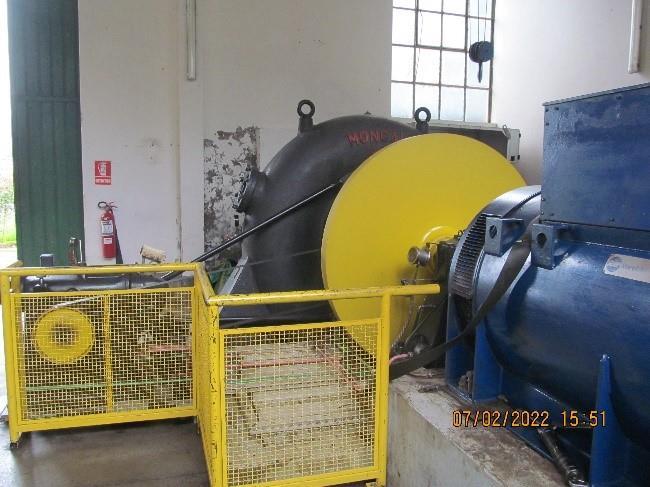

Grupo hidráulico tipo Francis, 800 kW

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

50 45 1.35 0.918 Juitush Canal 1

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 MONCALVI / RIVA Francis Horizontal 900 0.918 45 1.35 2000 2000

Grupo hidráulico tipo Francis, 800 kW

20


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 ERCOLE MARELLI M7T500SB/8 = = 900 1.147 0.918 0.734 0.440 604 0.80 60 2000

TRANSFORMADOR Denominación Marca Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T1 ShihenTechnical = 0.44/22.9 1.200 1593/115.2 5.77 8.6 YD5 2000 2000

21


CENTRAL HIDROELÉCTRICA JAMBON NOMBRE C.H. JAMBON

EMPRESA EILHICHA

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Ancash Asunción Chacas Chacas 3311 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 1.450 0.800 1992

Casa de máquinas de la CH Jambón

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

50 45 1.85 0.785 Chacapata Canal 1

Grupo hidráulico tipo Francis, 800 kW TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año puesta servicio

G-1 ZECO =Francis Horizontal 720 0.785 45 1.85 2000

G-2 DE PRETTO =Francis Horizontal 900 0.400 45 1.85 2000

22


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 ERCOLE MARELLI MJT500LA10 B3 720 1.000 0.800 0.700 0.440 1312 0.80 60 2005

G-2 ERCOLE MARELLI MJT500LA10 B3 900 0.562 0.450 0.400 0.440 590 0.80 60 2010

TRANSFORMADOR Denominación

T1

T2

T3

Marca

ShihenTechnical

ShihenTechnical

ShihenTechnical

Serie

-

-

-

Relación de tensión

0.44/22.9

0.44/22.9

0.44/22.9

Potencia nominal (MVA)

0.630

0.630

0.500

Grupo de conexión

Yd11

Yd11

Yd11

Año puesta servicio

2005

2005

2010

23


EL EC T R O O R I EN T E

24


CENTRAL HIDROELÉCTRICA CÁCLIC NOMBRE C.H. CACLIC

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Amazonas Luya Lonya Chico Caclic 1490 AISL

Casa de máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 4 5.012 4.600 1995

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

74 70.85 8.60 5.24 Uctubamba Canal abierto 1

Tubería de Presión

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G1 BOVING 6434/8,1 FRANCIS Horizontal 900

G2 BOVING 6434/8,2 FRANCIS Hoizontal 900

G3 BOVING 6434/8,3 FRANCIS Hoizontal 900

G4 BOVING 6434/8,4 FRANCIS Hoizontal 900

1.253

1.253

1.253

1.253

69.85 2.125

69.85 2.125

69.85 2.125

69.85 2.125

1986 1996

1986 1996

1986 1996

1986 1996

25


GENERADOR Identificación Marca Modelo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G1 NEI Sincronico 259019/1 900 1.55 1.240 1.150 4.16 215 0.80 60 1995

G2 NEI Sincronico 259019/1 900 1.55 1.240 1.150 4.16 215 0.80 60 1995

G3 NEI Sincronico 259019/1 900 1.55 1.240 1.150 4.16 215 0.80 60 1995

G4 NEI Sincronico 259019/1 900 1.55 1.240 1.150 4.16 215 0.80 60 1995

TRANSFORMADOR Denominación Marca Tipo/Modelo Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

TRAFO - 1 ABB TOAKWB L 21 489 4.16/22.9 3.0 75,64/416,35 60 6.300 Dy11 1995 1995

TRAFO - 2 ABB TOAKWB L 21 488 4.16/22.9 3.0 75,64/416,35 60 6.300 Dy11 1995 1995

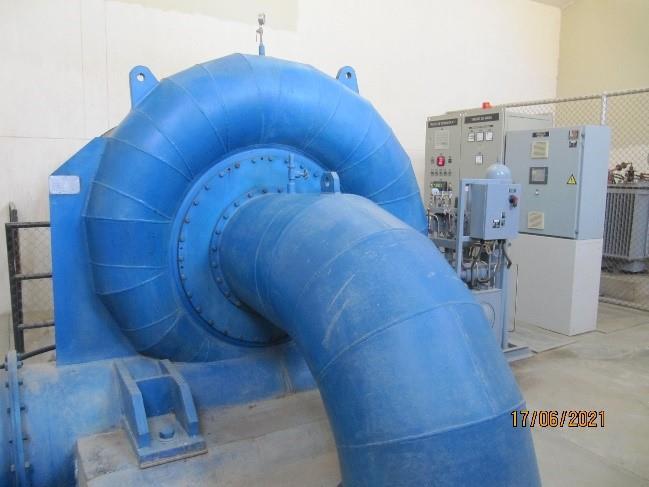

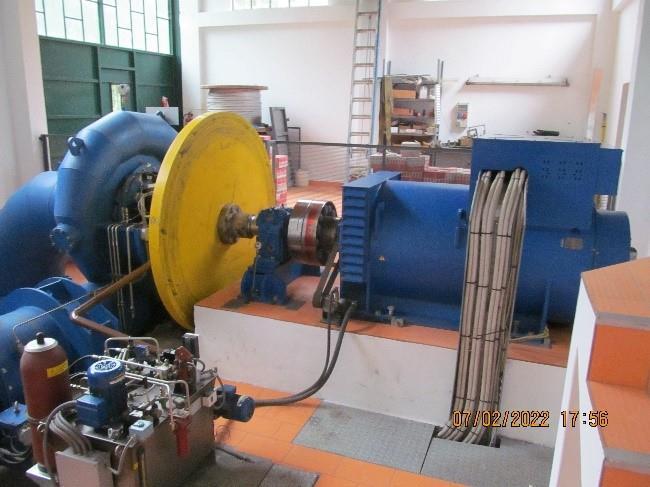

Turbina BOVING eje horizontal tipo Francis

Tablero principal de mando, control y protección de los grupos

Desarenador

26


CENTRAL TERMICA CHACHAPOYAS CENTRAL

EMPRESA

C.T. CHACHAPOYAS

ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Amazonas Chachapoyas Chachapoyas Chachapoyas 2335 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 6 5.605 4.600 2010

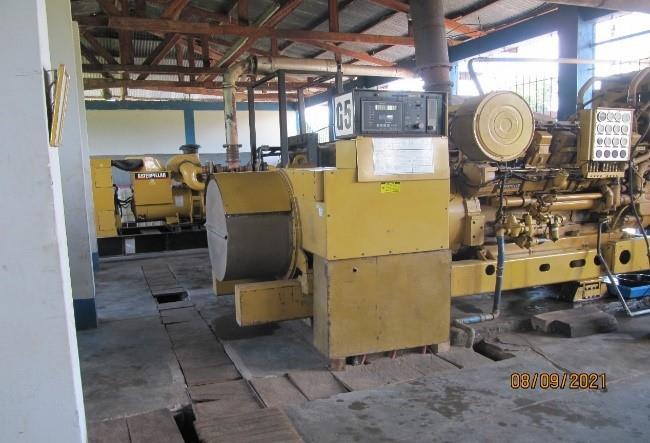

Grupo electrógeno Caterpillar

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Diesel-2

Tablero de Control MOTOR PRIMO Identificación Marca Serie Modelo Revoluciones (RPM) Potencia nominal (MW) Combustible operación Cilindros Sobre-alimentación Sistema refrigeración Año puesta servicio

G1

G2

G3

G4

G5

G6

CATERPILLAR

CATERPILLAR

CATERPILLAR

CATERPILLAR

CATERPILLAR

CATERPILLAR

67Z01176

67Z01213

24Z00990

24Z06765

24Z06765

24Z06765

3512

3512

3512 DITA

3512 DITA

3512 DITA

3512 DITA

900

900

1800

1800

1800

1800

0.500

0.500

1.200

1.200

1.200

1.200

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

12

12

12

12

12

12

Turbo

Turbo

Turbo

Turbo

Turbo

Turbo

Radiador

Radiador

Radiador

Radiador

Radiador

Radiador

2010

2010

2011

2011

2011

2011

27


GENERADOR Identificación

G1

G2

G3

G4

G5

G6

KATO ENG.

KATO ENG.

KATO ENG.

KATO ENG.

KATO ENG.

KATO ENG.

Tipo/Modelo

s/d

s/d

s/d

s/d

s/d

s/d

Serie

s/d

s/d

s/d

s/d

s/d

s/d

900

900

900

900

900

900

Potencia aparente (MVA)

0.625

0.625

1.500

1.500

1.500

1.500

Potencia nominal (MW)

0.500

0.500

1.200

1.200

1.200

1.200

Potencia efectiva (MW)

0.400

0.400

1.000

0.800

1.000

1.000

Tensión salida (kV)

2.40

2.40

0.480

0.480

0.480

0.480

Factor de potencia

0.8

0.8

0.8

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

60

60

60

Año fabricación

2009

2009

2010

2010

2010

2010

Año puesta servicio

2010

2010

2011

2011

2011

2011

Marca

Revoluciones (RPM)

TRANSFORMADOR Denominación Marca Tipo/Modelo

TRAFO-G1

TRAFO-G2

TRAFO-3

Square D Company

DIESTRE

PYGSA

-

-

-

940535-03

53.787

T666

2.4

2.4

0.46

Tensión secundaria (kV)

10.0

10.0

10.0

Potencia nominal (MVA)

0.630

1.250

2.00

60

60

60

Grupo de conexión

Ydn5

Ydn5

Ydn5

Año fabricación

2009

2010

2010

Peso (kg)

2010

2011

2011

Serie Tensión primaria (kV)

Frecuencia (Hz)

TANQUES Identificación

TK-1

Combustible

Diesel 2

Capacidad (m³) Tipo Ubicación

3,500 Vertical Superficie

28


CENTRAL TERMICA CABALLOCOCHA CENTRAL C.T. CABALLOCOCHA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Ramón Castilla Caballococha Caballococha 79 AISL

Casa de máquinas

TIPO DE GENERACIÓN Generación Grupos Pototencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 3 1.681 1.160 1960

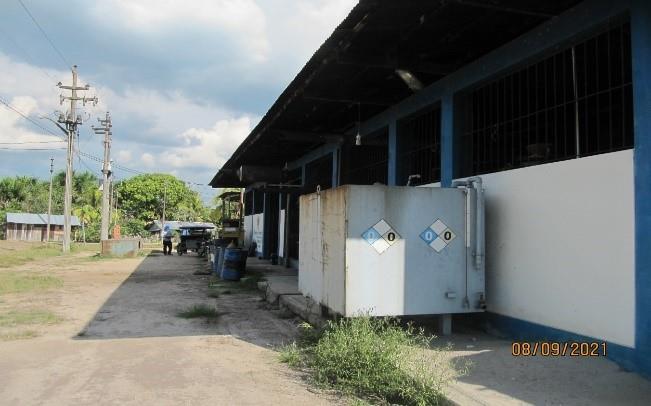

Tanque de combustible Diesel 2 CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Diesel-2

MOTOR PRIMO Identificación

G1

G2

G3

CAT-I

CAT-II

Cummins

67-Z-01346

67-Z-01172

9433020

Modelo

3512

11065

BC275

Revoluciones (RPM)

1200

900

1200

Potencia nominal (MW)

0.500

0.500

0.545

Combustible operación

Diesel 2

Diesel 2

Diesel 2

Cilindros

12

12

12

Sobre-alimentación

No

No

No

Sistema refrigeración

RADIADOR

RADIADOR

RADIADOR

Sistema de arranque

BATERIA

BATERIA

BATERIA

Marca Serie

Año fabricación

1978

1978

Año puesta servicio

1979

1979

29


GENERADOR Identificación

G1

G2

G3

Marca

CAT

CAT

Cummins

Tipo/Modelo

SR-4

A261050000

--

5VA00755

11065

--

Revoluciones (RPM)

1200

900

1800

Potencia aparente (MVA)

0.625

0.625

0.681

Potencia nominal (MW)

0.500

0.500

0.600

Serie

Potencia efectiva (MW)

0.450

0.450

0.500

Tensión salida (kV)

2.300

2.400

--

Factor de potencia

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

Año fabricación

1978

1978

Año puesta servicio

1979

1979

2013

TRANSFORMADOR Denominación

TRAFO-1

TRAFO-2

TRAFO-3

ABB

DELCROSA

DELCROSA

940535-A11

144749-T2

144749-T3

2.4

2.4

2.4

Tensión secundaria (kV)

10.0

10.0

10.00

Potencia nominal (MVA)

0.630

2.50

0.80

60

60

60

Marca Serie Tensión primaria (kV)

Frecuencia (Hz) Grupo de conexión

Dyn6

D

Dyn5

Año puesta en servicio

1999

2010

1996

TANQUES Identificación

TK-1

TK-2

TK-3

TK-4

TK-5

Combustible

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Capacidad (m³)

10,000

10,000

30,000

2,000

700

Tipo

Vertical

Vertical

Horizontal

Horizontal

Horizontal

Superficie

Superficie

Superficie

Superficie

Superficie

Ubicación

Grupo CAT. 500 kW.

Transformador

30


CENTRAL TERMICA IQUITOS CENTRAL

EMPRESA

C.T. IQUITOS

ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Maynas Iquitos Iquitos 122 AISL

Casa de máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 22 92.420 64.650 2002

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Residual-6

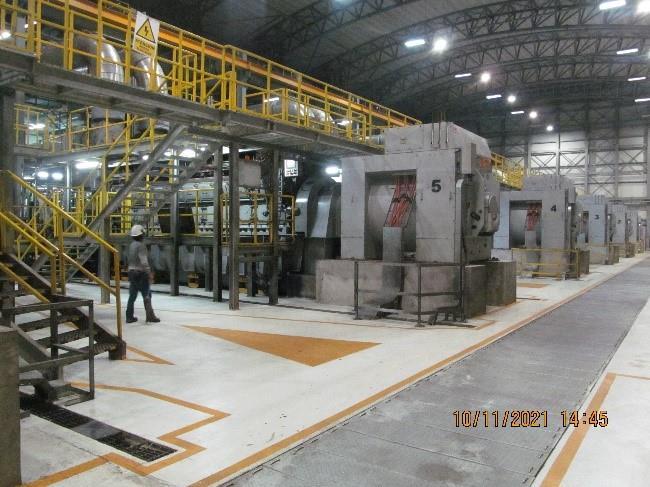

Grupo Cat. Mak 7.45 MW

MOTOR PRIMO Identificación Marca Serie

Wartsila1

Wartsila2

Wartsila3

Wartsilla4

CAT MAK 1

CAT MAK 2

Cat-16Cm32

Wartsila

Wartsila

Wartsila

Wartsila

CATERPILLAR

CATERPILLAR

CATERPILLAR

34156

34157

5608

5609

5610

6892

18V32E

18V32E

18V32E

18V32E

Revoluciones (RPM)

720

720

720

720

720

720

720

Potencia nominal (MW)

6.4

6.4

6.4

6.4

7.4

7.4

7.45

Residual-6

Residual-6

Residual-6

Residual-6

Residual-6

Residual-6

Residual-6

Con turbo

Con turbo

Con turbo

Con turbo

Torre

Torre

Torre

Torre

Torre

Torre

Torre

Sistema de arranque

Neumático

Neumático

Neumático

Neumático

Neumático

Neumático

Neumático

Año fabricación

1993

1993

1993

1993

2008

2008

1993

Año puesta servicio

1993

1993

1993

1993

2008

2008

1993

Modelo

Combustible operación Sobrealimentación Sistema refrigeración

51079 16CM32

Con turbo

31


Identificación Marca Serie Modelo

Wartsila5

Wartsila6

Wartsila7

EMD-GM1

EMD-GM21

CUM-1

CAT3516B-4

CAT 3516 B1

CAT 3516 B2

CAT 3516 B3

GM

GM

Cummins

CAT

7RNO369

7RNO1666

1HZ00295

82E11044

77C11123

320596

3516

3516 B

3516 B

3516 B

20645-E4B

20645-E4

QSK23-G3

Revoluciones (RPM)

720

720

720

900

900

1800

1800

Potencia nominal (MW)

8.100

8.100

8.100

2.500

2.500

2.000

2.000

Residual 6

Residual 6

Residual 6

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Con turbo

Con turbo

Con turbo

Con Torre

Con Torre

Radiador

Batería

Batería

Batería

2000

2005

2010

Combustible operación Sobrealimentación Sistema refrigeración Sistema de arranque Año puesta servicio

2014

CAT3516B-5

2014

CAT3516B-5

2014

CAT 3516-1

CAT 3516-2

CAT 3516-3

CAT 3512-1

2011

CAT 3512-2

CAT 3512-3

Marca

CAT

CAT

CAT

CAT

CAT

CAT

CAT

CAT

Modelo

3516

3516

3516

3516

3516

3512

3512

3512

Revoluciones (RPM)

1800

1800

1800

1800

1800

1800

1800

1800

Potencia nominal (MW)

2.000

2.000

2.000

2.000

2.000

1.360

1.360

1.360

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Con turbo

Con turbo

Con turbo

Con turbo

Con turbo

Con turbo

Con turbo

Con turbo

Radiador

Radiador

Radiador

Radiador

Radiador

Radiador

Radiador

Radiador

Sistema de arranque

Batería

Batería

Batería

Batería

Batería

Batería

Batería

Batería

Año puesta servicio

2010

2010

2013

2013

2013

2013

2013

2013

Combustible operación Sobrealimentación Sistema refrigeración

32


GENERADOR Identificación

Wartsila1

Wartsila2

Wartsila3

Wartsila4

CAT MAK 1

CAT MAK 2

Cat-16Cm32

ABB

ABB

ABB

ABB

AVK

AVK

AVK

Tipo/Modelo

18V32E

18V32E

18V32E

18V32E

DIG 1G5

DIG 1G5

DIG171 I/10

Serie

4543748

4543749

4543747

4548114

720

720

720

720

720

720

720

Potencia aparente (MVA)

8.000

8.000

8.000

8.000

9.087

9.087

9.312

Potencia nominal (MW)

6.400

6.400

6.400

6.400

7.270

7.270

7.450

Potencia efectiva (MW)

5.280

5.270

5.310

5.370

6.790

6.790

0.00

Tensión salida (kV)

10.5

10.5

10.5

10.5

10.5

10.5

10.5

Factor de potencia

0.8

0.8

0.8

0.8

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

60

60

60

60

1993

1993

1993

1993

2008

2008

2002

Marca

Revoluciones (RPM)

Año puesta servicio

8424753A101

GENERADOR Identificación Marca Tipo/Modelo

CAT3516

CAT3516

B-5

B-6

CATCATO

CATCATO

CATCATO

SR4B

SR4B

SR4B

CAT3516B-4

CUM-1

CAT3516-1

CAT3516-2

CAT3516-3

AVK

CATCATO

CATCATO

CATCATO

SR4B

SR4B

SR4B

CUMPG

Revoluciones (RPM)

1800

1800

1800

1800

1800

1800

1800

Potencia aparente (MVA)

2.500

2.500

2.500

2.250

2.500

2.500

2.500

Potencia nominal (MW)

2.000

2.000

2.000

2.000

2.000

2.000

2.000

Potencia efectiva (MW)

1.470

1.400

1.400

1.400

1.100

1.100

1.400

Tensión salida (kV)

0.480

10.5

10.5

0.480

0.480

0.480

0.480

Factor de potencia

0.8

0.8

0.8

0.8

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

60

60

60

60

2010

2010

2010

2010

2013

2013

2013

Año puesta servicio

Identificación Marca Tipo/Modelo

CAT3512-1

CAT3512-1

CAT3512-1

CATCATO

CATCATO

CATCATO

3512

3512

3512

Wartsila 5

Wartsila 6

Wartsila 7

Wartsila

Wartsila

Wartsila

Revoluciones (RPM)

1800

1800

1800

720

720

720

Potencia aparente (MVA)

2.500

2.500

2.500

9.878

9.878

9.878

Potencia nominal (MW)

1.360

1.360

1.360

8.100

8.100

8.100

Potencia efectiva (MW)

1.000

1.000

1.000

7.700

7.700

7.700

Tensión salida (kV)

0.480

10.5

10.5

10.5

10.5

10.5

Factor de potencia

0.8

0.8

0.8

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

60

60

60

2013

2013

2013

2014

2014

2014

Año puesta servicio

33


GENERADOR Identificación

EmdGm1

Marca Tipo/Modelo

EmdGm2

UNILEC

BSG

PA125G1 15.80/80

HSG900L S10

Serie

s/d

s/d

Revoluciones (RPM)

900

900

Potencia aparente (MVA)

3.125

3.125

Potencia nominal (MW)

2.500

2.500

Potencia efectiva (MW)

1.600

1.800

Tensión salida (kV)

10

2.4/4.16

Factor de potencia

0.8

0.8

Frecuencia (Hz)

60

60

2000

2005

Centrífuga grupo Cat. Nuevo

Año fabricación Año puesta servicio

TRANSFORMADOR Denominación: Alimentación directa a barras en 10 kV.

TANQUES Identificación

T1

T2

Combustible

Residual-6

Residual-6

Capacidad (m³)

58 048

58 048

Tipo

Vertical

Vertical

Tablero de interruptores de la barra principal

Enfriadores de grupos Wartsila

Generadorores de 6.4MW

34


CENTRAL TERMICA CONTAMANA CENTRAL C.T. CONTAMANA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Ucayali Contamana Contamana 124 AISL

Casa de máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 3 1.500 1.300 1972

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Diesel-2

Tanques de combustible Diesel 2 de 20,000 Gls

MOTOR PRIMO Identificación

G1

G2

G3

CATERPILLAR

CATERPILLAR

CATERPILLAR

67Z01190

67Z01174

G7Z01199

3512

3512

900

900

1200

Potencia nominal (MW)

0.500

0.500

0.650

Combustible operación

Marca Serie Modelo Revoluciones (RPM)

Diesel 2

Diesel 2

Diesel 2

Cilindros

12

12

6

Sobre-alimentación

No

NO

NO

Sistema refrigeración

RADIADOR

RADIADOR

RADIADOR

Sistema de arranque

BATERIA

BATERIA

BATERIA

Año fabricación

1993

1993

1994

Año puesta servicio

1995

1995

1996

35


GENERADOR Identificación

G1

G2

G3

KATO ENG.

KATO ENG.

CATERPILLAR

A-261060000

A-261060000

1108-12

11068-01

900

900

1200

Potencia aparente (MVA)

0.625

0.625

0.813

Potencia nominal (MW)

0.500

0.500

0.500

Potencia efectiva (MW)

Marca Tipo/Modelo Serie Revoluciones (RPM)

0.500

0.400

0.400

Tensión salida (kV)

2.40

2.40

0.46

Factor de potencia

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

Año fabricación

1994

1993

1995

Año puesta servicio

1995

1995

1996

TRANSFORMADOR Denominación

TRAFO-G1

TRAFO-G2

TRAFO-3

Square D Company

Square D Company

Delcrosa

-

-

TECD 3205

940535-A6

940535-A3

110238T4

2.4

2.4

0.22

Tensión secundaria (kV)

10.0

10.0

10.00

Potencia nominal (MVA)

0.64

0.64

0.40

Marca Tipo/Modelo Serie Tensión primaria (kV)

Frecuencia (Hz)

60

60

60

Dy5

Dy5

Dy5

Año fabricación

1995

1995

1974

Peso (kg)

1996

1996

1975

Grupo de conexión

TANQUES Identificación

TK-1

TK-2

Combustible

Diesel 2

Diesel 2

Capacidad (m³)

20,000

20,000

Tipo

Vertical

Vertical

Superficie

Superficie

Ubicación

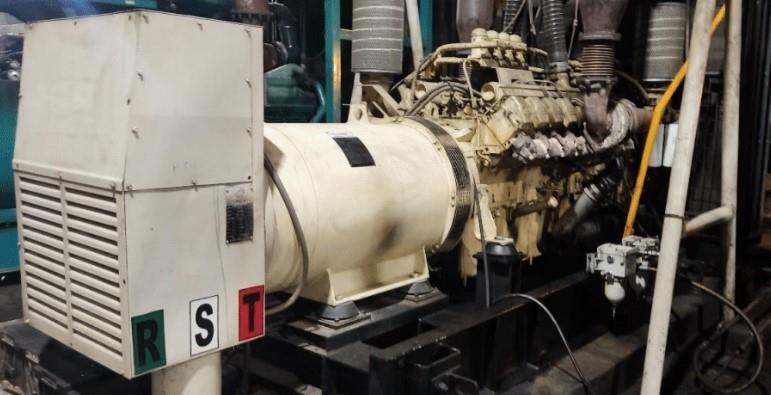

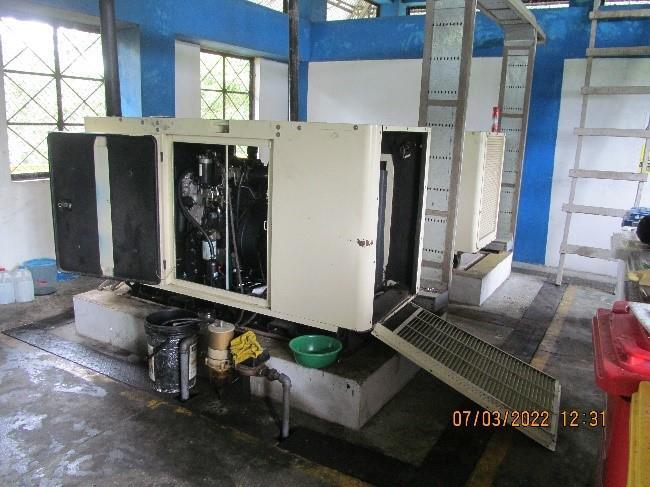

Grupo electrógeno Caterpillar

Tablero de control

36


CENTRAL TERMICA NAUTA CENTRAL C.T. NAUTA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Loreto Nauta Nauta 104 AISL

Central de 1255 Kw. de potencia instalada

TIPO DE GENERACIÓN Generación Grupos Pototencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 3 1.555 1.040 1974

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Diesel-2

Tanques de combustible diesel 2 MOTOR PRIMO Identificación Marca Serie

G1

G2

G3

CUMMINS

CATERPILLAR

CATERPILLAR

320695

Modelo

11068-20 3412

3512

Revoluciones (RPM)

1 800

900

900

Potencia nominal (MW)

0.890

0.455

0.500

Combustible operación

Diesel 2

Diesel 2

Diesel 2

12

12

12

Turb. Compresor

Turb. Compresor

Turb. Compresor

Sistema refrigeración

Torre

Torre

Torre

Sistema de arranque

RADIADOR

RADIADOR

RADIADOR

Año fabricación

2010

2000

1992

Año puesta servicio

2010

2001

1994

Cilindros Sobre-alimentación

37


GENERADOR Identificación Tipo/Modelo

G1

G2

G3

HC434E

3412

3512

81Z13141

67Z01204

Serie Revoluciones (RPM)

1 800

900

900

Potencia aparente (MVA)

0.750

0.569

0.625

Potencia nominal (MW)

0.600

0.455

0.500

Potencia efectiva (MW)

0.500

0.180

0.360

Tensión salida (kV)

0.480

0.230

2.400

Factor de potencia

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

2000

1992

2010

2001

1994

TRAFO G1

TRAFO G2

TRAFO G3

Año fabricación Año puesta servicio

TRANSFORMADOR Denominación Marca

DELCROSA

BBC

BBC

Tipo/Modelo

TECE3218

TOAKWB

TOAKWB

Serie

144749-T4

L19001

L19001

0.480

2.3

2.4

Tensión secundaria (kV)

10.0

10.0

10.0

Potencia nominal (MVA)

0.80

0.80

0.63

60

60

60

Tensión primaria (kV)

Frecuencia (Hz) Grupo de conexión Año fabricación

Dy5

Dy5

Dy5

2010

2001

1994

1200

1200

Peso (kg)

TANQUES Identificación

TK-1

TK-2

TK-3

Combustible

Diesel 2

Diesel 2

Diesel 2

Capacidad (m³)

20,000

5,000

1,250

Tipo

Vertical

Horizontal

Ubicación

Vertical Superficie

Sala de máquinas.

Transformador 0.23/10 kV 320 kVA

38


CENTRAL TERMICA REQUENA CENTRAL C.T. REQUENA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Requena Requena Requena 120 AISL

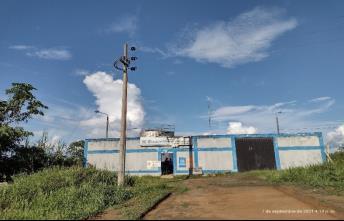

Casa de Máquinas

TIPO DE GENERACIÓN Generación Grupos Pototencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 4 2.100 1.320 1975

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Diesel-2

Tanque de combustible diesel de 10000 Gls

MOTOR PRIMO Identificación

G1

G2

G3

G4

CATERPILLAR

CATERPILLAR

CATERPILLAR

CUMMINS 4

11068-18

11068-16

-

-

A26106000

A26106000

-

-

900

900

900

900

Potencia nominal (MW)

0.500

0.500

0.500

0.600

Combustible operación

Diesel 2

Diesel 2

Diesel 2

Diesel 2

12

12

6

6

Turb. Compresor

Turb. Compresor

No

No

Sistema refrigeración

Radiador

Radiador

Torre de enfriamiento

Torre de enfriamiento

Sistema de arranque

COMPRESOR

COMPRESOR

BATERIA

BATERIA

Año fabricación

1994

1994

1997

Año puesta servicio

1995

1995

1999

Marca Serie Modelo Revoluciones (RPM)

Cilindros Sobre-alimentación

39


GENERADOR Identificación

U1

U2

U3

U4

900

900

600

600

Potencia aparente (MVA)

0.625

0.625

0.608

0.750

Potencia nominal (MW)

0.500

0.500

0.486

0.600

Potencia efectiva (MW)

0

0.375

0.400

0.545

Tensión salida (kV)

2.4/4.160

2.4/4.160

4.160

4.160

Factor de potencia

0.8

0.8

0.8

0.8 60

Revoluciones (RPM)

Frecuencia (Hz)

60

60

60

Año fabricación

1994

1994

1997

Año puesta servicio

1995

1995

1999

TRANSFORMADOR Denominación

TRAFO 1

TRAFO 2

TRAFO 3

Square D´Company

Square D´Company

Square D´Company

TOA

TOA

TOA

940535-ALO

940353-A5

940353-A7

2.4

2.4

4.16

Tensión secundaria (kV)

10.0

10.0

10.00

Potencia nominal (MVA)

0.630

0.630

0.640

60

60

60

Y/A

Y/A

Y/A

Año fabricación

1994

1994

1994

Peso (lbs)

5860

5860

5860

Marca Tipo/Modelo Serie Tensión primaria (kV)

Frecuencia (Hz) Grupo de conexión

TANQUES Identificación

TK-1

TK-2

Combustible

Diesel 2

Diesel 2

Capacidad (m³)

80,000

30,000

Tipo

Vertical

Vertical

Ubicación

Superficie

Superficie

Grupo Caterpillar 500 KW potencia nominal

Transformador 2.4/10 kV, 630 kVA.

40


CENTRAL TERMICA TAMSHIYACU CENTRAL C.T. TAMSHIYACU

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Maynas Fernando Lores Tamshiyacu 102 AISL

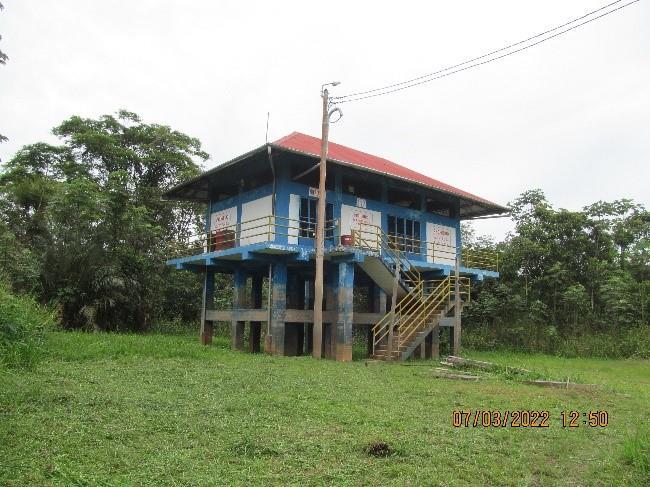

Casa de Máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 5 1.156 0.660 1960

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación

Diesel-2

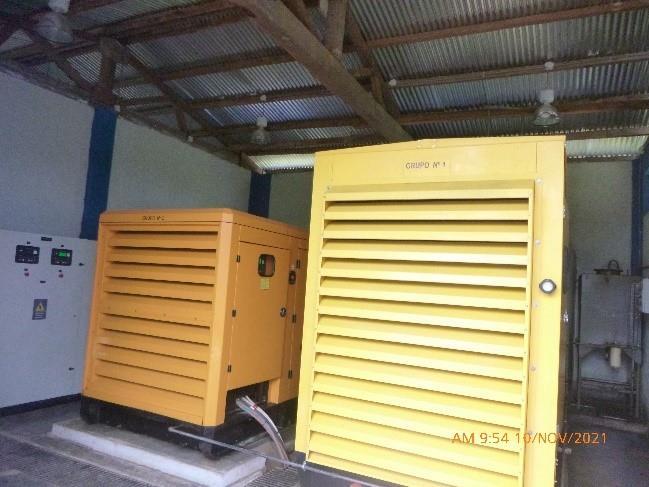

Grupos Volvo penta MOTOR PRIMO Identificación

G1

G2

G3

G4

G5

VOLVO PENTA

VOLVO PENTA

CAT

Cummins

Cummins

21202555-1

243499

TAD-1232GE

TWD1010G

Revoluciones (RPM)

1800

1800

1800

1800

1800

Potencia nominal (MW)

0.210

0.354

0.180

0.208

0.204

Combustible operación

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Diesel 2

No

No

No

No

No

Sistema refrigeración

Radiador

Radiador

Radiador

Radiador

Radiador

Sistema de arranque

Batería

Batería

Batería

Batería

Batería

1992

2001

2001

2001

2001

Marca Serie Modelo

Sobre-alimentación

Año puesta servicio

41


GENERADOR Identificación

U1

U2

U3

U4

U5

Marca

STANFORD

ARMSTONG

CAT

Cummins

Cummins

Modelo

TAD-1232GE

TWD1010G

Revoluciones (RPM)

1800

1800

1800

1800

1800

Potencia aparente (MVA)

0.375

0.225

0.225

0.260

0.255

Potencia nominal (MW)

0.350

0.210

0.180

0.208

0.204

Potencia efectiva (MW)

0

0.170

0.150

0.170

0.170

Tensión salida (kV)

0.22

0.22

0.22

0.22

0.22

Factor de potencia

0.8

0.8

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

60

60

Año fabricación

1991

2000

Año puesta servicio

1992

2001

TRANSFORMADOR Denominación

TRAFO 1

TRAFO 2

0.23

0.23

10.00

10.00

60

60

Grupo de conexión

Yd 5

Yd 5

Año fabricación

1991

2000

Peso (kg)

1992

2001

Tensión primaria (kV) Tensión secundaria (kV) Potencia nominal (MVA) Frecuencia (Hz)

TANQUES Identificación

TK

Combustible

Diesel 2

Capacidad (m³)

1200

Tipo

Vertical

Ubicación

Superficie

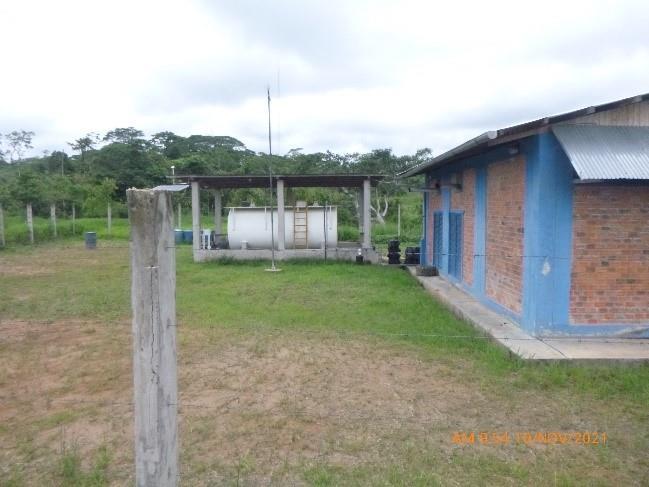

Tanques de almacenamiento D-2

Transformadores de 0.23/10 kV

42


CENTRAL HIDROELECTRICA POMAHUACA (LA FRANCESITA) NOMBRE

EMPRESA

C.H. POMAHUACA

ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Cajamarca Jaén Pomahuaca Pomahuaca 1075 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 1 0.060 0.060 1986

Grupo N⁰ 2, flujo cruzado.

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

215 207 22 40.205 Pativilca Túnel a pelo libre 1

TURBINA Identificación Marca Serie Tipo Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

Grupo N⁰ 1, Francis. G-1 Linder 1443 Francis 1200 0.070 20.4 0.40 1980 1984

Tubería de presión. 43


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 Negrini Sincronico 40 / 19 18383 1200 0.081 0.060 0.060 0.38 123.0 0.8 60 1986

Desarenador

TRANSFORMADOR Denominación Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T-I 0.40/10.0 160.0 28 60 4.6 Ynd5 1985 1985

Bocatoma

Canal de conducción

44


CENTRAL HIDROELECTRICA PUCARA NOMBRE C.H. PUCARA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Cajamarca Jaén Pucará Pucará 903 PSE-Menor

Canal de aducción de concreto

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 3 0.850 0.760 1986

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

99.50 95.95 0.56 0.45 Chaupe Canal 1

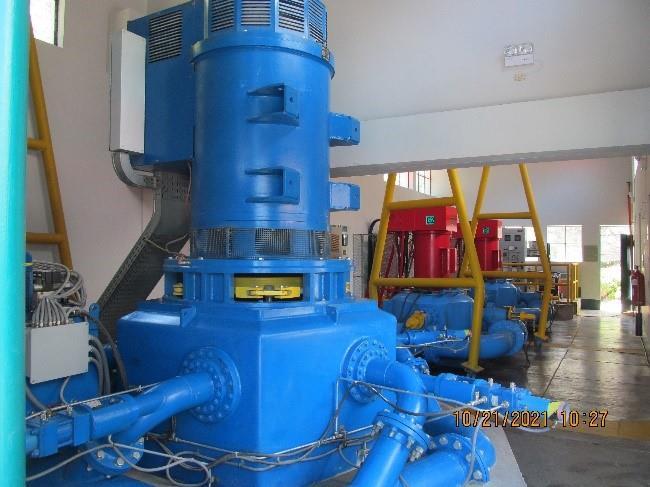

Turbinas Pelton eje vertical 200 kV N=720rpm

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 G-2 Algesa Algesa TAPV 15286 TAPV 15 186 Pelton Pelton Vertical Vertical 720 720 0.215 0.215 95.95 95.95 0.275 0.275 1986 1986 1986 1986

45


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) 0Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 Algesa Sincronico A 1084 BT-15286 720 0.25 0.200 0.180 0.44 328 0.80 60 1986

G-2 Algesa Sincronico A 1084 BT-15186 720 0.25 0.200 0.180 0.44 328 0.80 60 1986

GT-3 Detroit 1800 0.450 0.400 0.44 714 0.8 60 2009

Canal de descarga

TRANSFORMADOR Denominación Marca Tipo/Modelo Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

TRAFO-1 BROWN BOVERI DTOAKWD 17250 0.44/10.0 500 656 / 29 60 9.7 Ynd5 1985 1985

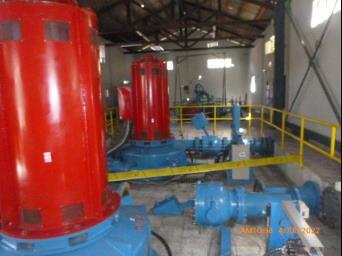

Instalaciones interiores de casa de máquinas

Sala de máquinas –generadores

46


CENTRAL HIDROELECTRICA SAN ANTONIO NOMBRE C.H. SAN ANTONIO

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Amazonas Rodríguez de Mendoza Mariscal Benavides San Antonio 1500 PSE-Menor

Casa de máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 3 1.46 0.00 1992

Captación lateral - bocatoma

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

75 70 0.80 0.1 San Antonio Canal 1

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 Algesa T20-04-91 Francis Horizontal 1200 0.525 62.0 1.0 1991 1992

G-2 Algesa T20-03-91 Francis Horizontal 1200 0.525 62.0 1.0 1991 1992

Casa de máquinas - Interior

Turbinas tipo Francis

47


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 Ansaldo Sincronico M2B500 AAG6 MI-4008 1200 0.63 0.48 0.45 4.16 0.92 0.80 60 1991

G-2 Ansaldo Sincronico A 846 A20-03-91 1200 0.61 0.48 0.45 0.38 0.92 0.80 60 1991

GT-3 CAT 0.5 0.4 60 -

Válvula mariposa

TRANSFORMADOR Denominación Marca Tipo/Modelo Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

Bifurcación de la tubería

TRAFO-1 Delcrosa TECO 3267 160834 T1 4.16/10.0 640.00 34 60 5.6 DY5 1991 1992

TRAFO-2 Delcrosa TECO 3267 132824 T1 0.38/10.0 630.00 32 60 5.4 YnD5 1991 1992

TRAFO-3 Delcrosa TECO 3267 132-824,2 0.40/10.0 630.00 32 60 5.4 YnD5 1991 1992

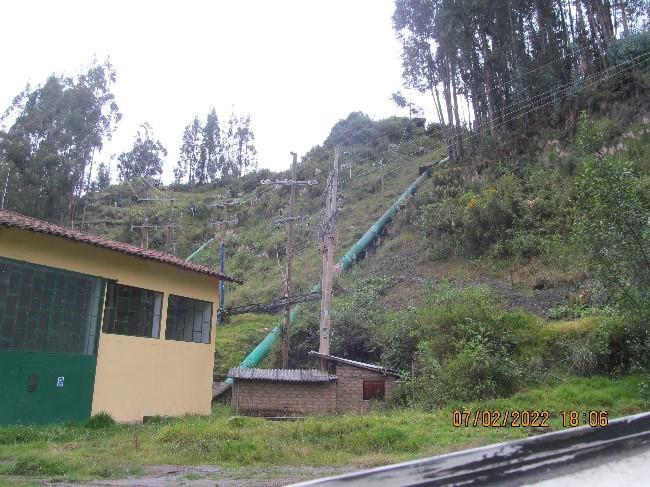

Tubería de presión

48


CENTRAL HIDROELECTRICA TABACONAS NOMBRE C.H. TABACONAS

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Cajamarca San Ignacio Tabaconas Tabaconas 1750 AISL

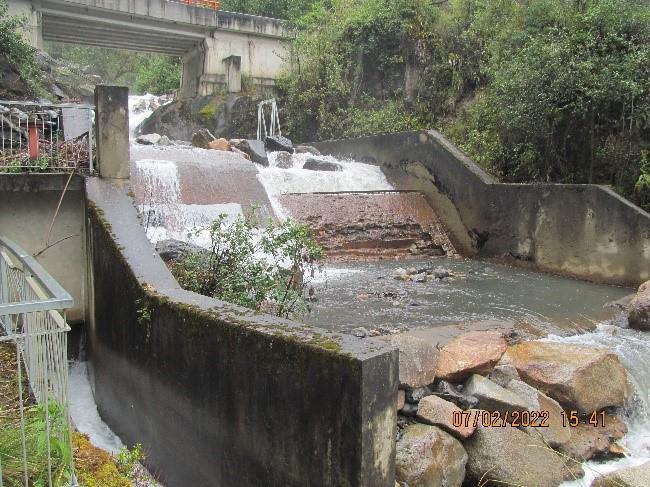

Bocatoma en el río Coyona

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 3 0.220 0.180 1999

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

0.296 0.1 La Coyona Canal 1

Grupo Kubota Nº 1 de 50 kW

TURBINA Identificación Marca Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 Kubota Flujo X 1200 0.060 0.148 1999 1999

G-2 Kubota Flujo X 1200 0.060 0.148 1999 1999

GT-1 Volvo TD100 1800 0.125 2010

Grupo Térmico Volvo Penta 125 kW

49


GENERADOR Identificación Marca Modelo Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia recuencia (Hz) Año puesta servicio

G-1 WEG DKBP 1200 0.060 0.060 0.050 0.4 90.2 0.8 60 1999

G-2 WEG DKBP 1200 0.060 0.060 0.050 0.4 90.2 0.8 60 1999

GT-1 Volvo Algesa 1800 0.150 0.100 0.080 0.4 0.8 60 2010

Grupos Kubota de 60 kW c/u

TRANSFORMADOR Denominación Marca Serie Tensión primaria (kV)

TRAFO 1 ABB L 190207-01 0.4

Tensión secundaria (kV)

22.9

Potencia nominal (MVA)

0.125

Frecuencia (Hz)

60

Grupo de conexión

YnD5

Año fabricación

1997

50


CENTRAL HIDROELECTRICA TIALANGO NOMBRE C.H. TIALANGO

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Amazonas Bongara Chinguilla Tialango 1780 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 1 0.2 0 1994

Casa de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

25 19 1.20 0.2 Tialango Canal 1

Interior Casa de máquinas

TURBINA Identificación Marca Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G–1 Algesa Francis Horizontal 600 0.2 19 1.2 1992 1993

GT-1 Volvo TD70GG 1800 0.10 1983

Generador

51


GENERADOR Identificación Marca Modelo Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G–1 Algesa A8612 600 0.25 0.20 0.18 0.22 0.9 0.8 60 1993

GT1 Algesa A4D2 1800 0.125 0.100 0.800 0.23 3.28 0.8 60 -

Válvula mariposa – Tubería de presión

Tubería de presión

Cámara de carga

Canal de aducción

Bocatoma

52


CENTRAL TERMICA DE SAN FRANCISCO DE ASIS CENTRAL

EMPRESA

C.T. SAN FRANCISCO ELECTRO ORIENTE UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Mariscal Ramón Castilla Pevas San Francisco de Asis AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 1 0.220 0.200 2013

Casa de Máquinas

MOTOR PRIMO Identificación

G-1

Marca

Volvo

Revoluciones (RPM)

1800

Potencia nominal (MW)

0.220

Combustible operación

Diesel 2

Combustible arranque

Diesel 2

Sistema refrigeración

Radiador

Sistema de arranque

Batería

GENERADOR Identificación

Grupos Volvo G-1

Marca

Volvo

Revoluciones (RPM)

1800

Potencia aparente (MVA)

0.275

Potencia nominal (MW)

0.220

Potencia efectiva (MW)

0.200

Tensión salida (kV) Factor de potencia

0.8

Frecuencia (Hz)

60

53


CENTRAL TERMICA DE MAYORUNA CENTRAL C.T. MAYORUNA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Mariscal Ramón Castilla San Pablo Mayoruna AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 1 0.400 0.380 2013

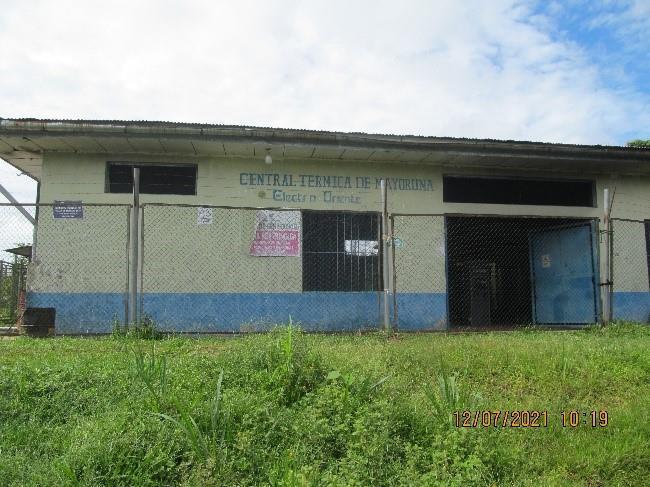

Casa de Máquinas

MOTOR PRIMO Identificación

G-1

Marca

Volvo

Revoluciones (RPM)

1800

Potencia nominal (MW)

0.400

Combustible operación

Diesel 2

Combustible arranque

Diesel 2

Sistema refrigeración

Radiador

Sistema de arranque

Batería

GENERADOR Identificación

Grupos Volvo G-1

Marca

Volvo

Revoluciones (RPM)

1800

Potencia aparente (MVA)

0.500

Potencia nominal (MW)

0.400

Potencia efectiva (MW)

0.380

Tensión salida (kV) Factor de potencia

0.8

Frecuencia (Hz)

60

54


CENTRAL TERMICA DE INDIANA CENTRAL C.T. INDIANA

EMPRESA ELECTRO ORIENTE

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Loreto Maynas Indiana Indiana AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 1 0.372 0.320 2013

Casa de Máquinas

MOTOR PRIMO Identificación

G-1

Marca

Volvo

Revoluciones (RPM)

1800

Potencia nominal (MW)

0.372

Combustible operación

Diesel 2

Combustible arranque

Diesel 2

Sistema refrigeración

Radiador

Sistema de arranque

Batería

GENERADOR Identificación

Grupos Volvo G-1

Marca

Volvo

Revoluciones (RPM)

1800

Potencia aparente (MVA)

0.465

Potencia nominal (MW)

0.372

Potencia efectiva (MW)

0.320

Tensión salida (kV) Factor de potencia

0.8

Frecuencia (Hz)

60

55


EL EC T R O U C AYAL I

56


CENTRAL HIDROELECTRICA CANUJA NOMBRE

EMPRESA

C.H. CANUJA

ELECTRO UCAYALI

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Junín Satipo Río Tambo Canuja 260 AISL

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 3 0.870 0.850 2000

Casa de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

51 51 2.25 8.7 Canuja Canal 1

Cámara de carga

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G1 KUBOTA 7AG5350901 Bomba rotación Horizontal 1200 0.240 51 0.63 1986 1998

G2 OSSBERG ER 5893 INVERTID A G38X7G Horizontal 900 0.144 51 1.5 1986 2000

G3 GCZINGENIE ROS TF600-8707 Francis Horizontal 900 0.535 51 1.25 1998 1998

Grupo Kubota de 240kW

57


GENERADOR Identificación Marca Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 TOKIO ELECTRIC HSTRB 1200 0.3 0.24 0.24 0.4 433 0.80 60 2000

G-2 AVK DSG 62 ML -8 900 0.163 0.13 0.12 0.4 235 0.80 60 2000

G-3 Marelli Generators MJT 500 SA8 B3 900 0.625 0.50 0.50 0.4 902 0.80 60 2000

Tablero de mando, control y protección con relé multifunción del grupo hidráulico Francis TRANSFORMADOR Denominación Marca Tipo/Modelo Serie Relación de tensión Potencia nominal (MVA) Intensidad (p/s) (A) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T-1 DELCROSA CE3313 143373 T1 0.4/10 1.0 416.3 / 75.6 60 6.7 Dd6 1997 1998

Grupo Ossberger de 130 de kW

58


CENTRAL TERMICA ATALAYA CENTRAL C.T. ATALAYA

EMPRESA ELECTRO UCAYALI S.A.

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Ucayali Atalaya Raymondi Raymondi 450 AISL

TIPO DE GENERACIÓN Generación Grupos Pototencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 3 1.820 1.370 1995

Grupo térmico Caterpillar DITA 2512 Nº 1 de 500 kW

CARÁCTERÍSTICAS TÉCNICAS Combustible de arranque

Diesel-2

MOTOR PRIMO Identificación Marca Serie

G1

G2

G3

CATERPILLAR

CUMMNINS

CATERPILLAR

67Z0120

2WPO9185

Modelo Revoluciones (RPM)

900

1800

1800

Potencia nominal (MW)

0.500

1.000

0.320

Combustible operación

Diesel-2

Diesel-2

Diesel-2

18

12

18

Cilindros Sobre-alimentación

TURBO

TURBO

TURBO

Sistema refrigeración

TORRE + INTERCONEC.

TORRE + INTERCONEC.

TORRE + INTERCONEC.

Sistema de arranque

Aire

Aire

Aire

Año fabricación

1996

2010

1996

Año puesta servicio

1996

2011

1996

59


GENERADOR Identificación Tipo/Modelo Serie

G1

G2

G3

3806HC401

HC6K

3806HC401

67Z0120

Revoluciones (RPM)

2WPO9185

900

1800

1800

Pototencia aparente (MVA)

0.625

1.310

0.400

Pototencia nominal (MW)

0.500

1.000

0.320

Potencia efectiva (MW)

0.470

0.900

0.000

Tensión salida (kV)

2.4

0.480

0.24

Factor de potencia

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

Año fabricación

1994

2010

1994

Año puesta servicio

1996

2011

1996

TRANSFORMADOR Denominación Marca

TRAFO 1

TRAFO 2

TRAFO 3

SQUARE COMPANY

ELKO

CANEPA TABINI

Tipo/Modelo

OA

Serie

118023501

940535-A17

Tensión primaria (kV)

10

10

10

Tensión secundaria (kV)

2.4

0.46

0.24

Potencia nominal (MVA)

0.63

1.250

0.16

60

60

60

Grupo de conexión

YnD5

YnD5

YnD5

Año fabricación

1995

2011

1995

Frecuencia (Hz)

Transformador de potencia 2,4/10 kV, 630 kVA

Tablero de mando, control y protección

60


EL EC T R O SU R EST E

61


CENTRAL TERMICA DE IBERIA CENTRAL C.T. IBERIA

EMPRESA ELECTROSURESTE S.A.A.

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Madre de Dios Tahuamanú Eberia Tahuamanú 240 AISL

Casa de Máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 3 1.800 1.600 1987

Tanque de combustible

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación Combustible de arranque

Diesel-2 Diesel-2

MOTOR PRIMO Identificación Marca Serie Modelo

CAT 5

CAT 6

CUM 9

CATERPILLAR

CATERPILLAR

CUMMINS

67Z01228

SO46296

SO46296

3412BT

KTAA 19-G6A

KTAA 19-G6A

Revoluciones (RPM)

1200

1200

1800

Potencia nominal (MW)

0.500

0.500

0.800

Combustible operación

Diesel 2

Diesel 2

Diesel 2

6

6

6

No

No

No

Sistema refrigeración

Radiador

Radiador

Radiador

Sistema de arranque

BATERIA

BATERIA

BATERIA

2014

2014

2013

Cilindros Sobre-alimentación

Año puesta servicio

62


GENERADOR Identificaci贸n

CAT 5

CAT 6

CUM 9

CATERPILLAR

CATERPILLAR

CUMMINS

Potencia aparente (MVA)

0.625

0.625

1.000

Potencia nominal (MW)

0.500

0.500

0.800

Potencia efectiva (MW)

0.450

0. 450

0. 700

Tensi贸n salida (kV)

2.3

2.3

0.46

Factor de potencia

0.8

0.85

0.85

Frecuencia (Hz)

60

60

60

Marca

Tableros de control

Transformadores de potencia

63


CENTRAL TERMICA DE IÑAPARI CENTRAL C.T. IÑAPARI

EMPRESA ELECTRO SUR ESTE S.A.A.

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Madre de Dios Tahuamanu Iñapari Iñapari 230 AISL

Casa de Máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 2 0.740 0.450 2001

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación Combustible de arranque

Diesel-2 Diesel-2

Tanque de combustible (D2),

MOTOR PRIMO Identificación Marca Serie Revoluciones (RPM)

CAT 3

Cummins 8

CATERPILLAR

Cummins

81Z19598 -

1800

Potencia nominal (MW)

0.200

0.540

Combustible operación

Diesel 2

Diesel 2

-

-

No

No

Sistema refrigeración

Radiador

Radiador

Sistema de arranque

Batería

Batería

2007

2010

Cilindros Sobre-alimentación

Año puesta servicio

64


GENERADOR Identificación

CAT 3

Cummins 8

Marca

-

-

Tipo/Modelo

-

-

Serie

-

-

Revoluciones (RPM)

-

1800

Potencia aparente (MVA)

0.250

0.635

Potencia nominal (MW)

0.200

0.540

Potencia efectiva (MW)

0.160

0.450

Tensión salida (kV)

0.23

0.23

Factor de potencia

0.8

0.8

Frecuencia (Hz)

60

60

Grupo térmico Caterpillar

TRANSFORMADOR Denominación Tensión primaria (kV) Tensión secundaria (kV) Potencia nominal (MVA) Frecuencia (Hz) Grupo de conexión Año fabricación

T1 0.23 10 0.250 60 Dy5 2000

TANQUES Identificación Combustible Capacidad (m³) Tipo Ubicación

Tanque 1 Diesel 2 15,000 Vertical Superficie

Transformador de potencia

65


HIDRANDINA

66


CENTRAL HIDROELECTRICA PACARENCA NOMBRE C.H. PACARENCA

EMPRESA HIDRANDINA

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Ancash Bolognesi Aquia Pacarenca 3670 AISL-Menor

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 7 3.181 2.090 1992

Casa de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

175 170 1.41 2.5 Pativilca Canal 1

Bocatoma

TURBINA Identificación

G1

G2

G3

G4

E. WYSS

E. WYSS

SULZER

SULZER

Pelton(2 inyect)

Pelton(2 Inyect)

Pelton

Pelton

Horizontal

Horizontal

Vertical

Vertical

Revoluciones (RPM)

1200

1200

900

900

Potencia nominal (MW)

0.200

0.200

0.808

0.808

Salto neto (m)

170

171

171

171

Caudal de diseño (m³/s)

0.15

0.15

0.15

0.15

Año fabricación

1947

1947

1998

1998

Año puesta servicio

1992

1992

1999

1999

Marca Tipo Eje

67


MOTOR PRIMO Identificación Marca Serie Revoluciones (RPM) Potencia nominal (MW) Combustible operación Cilindros Sobre-alimentación Sistema refrigeración Sistema de arranque Año fabricación Año puesta servicio

G5 Volvo

G6 Cat

G7 Wilson

1200 0.318 Diesel 2

900 0.500 Diesel 2

900 0.350 Diesel 2

No Agua Batería -

No Batería -

No Batería -

Grupo Electrogeno de 500kW

GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G1 Oerlikon Sincronico 1200 0.250

G2 Oerlikon Sincronico 1200 0.250

G3 Otto B AC Sincronico BY WO 560LB 900 1.010

G4 Otto B AC Sincronico By WO 560LB 900 1.010

0.200 0.200 0.38 350 0.8 60 1992

0.200 0.200 0.38 350 0.8 60 1992

0.808 0.780 0.38 1375 0.8 60 1999

0.808 0.780 0.38 1375 0.8 60 1999

Unidades Sulzer tipo pelton de eje vertical

G5 Volvo

G6 Cat

G7 Wilson

1200 0.394

900 0.625

900 0.438

0.318 0.295 0.440

0.500 0.480 0.44 150 0.8 60 2010

0.350 0.315 0.44 150 0.8 60 2010

0.8 60 2010

Transformador de 2500 kVA

68


TRANSFORMADOR Denominación

TRAFO 1

TRAFO 2

TRAFO 3

TRAFO 4

TRAFO 5

TRAFO 6

Marca

Abb

Abb

Ind. Brasilera

Ind. Brasil

Bict

ABB

Tipo/Modelo

TL

TOAKWB

TML

TML

TOKWD

TOAKWD

Serie

316-601

EBT-DD-1715

316

316-317

L16263

L16319

Relación de tensión

0.38/14.49

0.42/22.9

0.38/13.8

0.44/22.9

2.4/10

0.46/10

Potencia nominal (MVA)

0.5

2.5

0.5

1

0.63

0.5

Intensidad (p/s) (A)

8

12

8

10

-

Frecuencia (Hz)

60

60

60

60

60

60

Grupo de conexión

Ynd5

Ynd5

Dy5

Dy11

Dyn

Dyn5

Año fabricación

1980

1998

1998

1998

1983

1983

Año puesta servicio

1992

1998

1999

1999

2009

2010

69


SO C I ED A D EL ÉC T R I C A D E L SU R O EST E S. A. ( SEAL )

70


CENTRAL HIDROELECTRICA CHOCOCO NOMBRE C.H. CHOCOCO

EMPRESA Sociedad Eléctrica Del Sur Oeste S.A. (Seal)

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Arequipa La Unión Alca Chococo 2750 PSE-Menor

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 3 1.127 0.830 2000

Casa de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

89.85 87.53 0.273 0.672 Chococo Canal 1

Barraje de captación de agua TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 KUBOTA 7A65213101 Bomba inv. Horizontal 1200 0.336 87.53 0.273 1995 2000

G-2 KUBOTA Bomba inv. Horizontal 1200 0.336 87.53 0.273 1995 2000

GT-1 CAT s/d CAT-C15 1800 0.455 2009 2010

Grupos hidráulicos Kubota de 336 kW

71


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 KUBOTA Sincronico HS-TKB IO806 G-1 1200 0.420 0.336 0.240 0.4 607 0.8 60 2000

G-2 KUBOTA Sincronico HS-TKB IO806 G-2 1200 0.420 0.336 0.240 0.4 607 0.8 60 2000

GT-1 CAT LC6 1800 0.569 0.455 0.350 0.40 1369 0.8 60 2010

Grupo generador de 445kW

TRANSFORMADOR Relación de tensión

0.4/23

Potencia nominal (MVA)

1

Intensidad (p/s) (A)

32

Frecuencia (Hz)

60

Tensión de C.C. (%)

24

Grupo de conexión

DY11

Año fabricación

1995

Año puesta servicio

1995

Transformador de potencia

72


CENTRAL TERMICA DE ATICO CENTRAL C.T. ATICO

EMPRESA Sociedad Eléctrica Del Sur Oeste S.A. (Seal).

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Arequipa Caraveli Atico Atico 75 AISL

Casa de Máquinas

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta en servicio

Térmica 4 1.850 1.050 1971

CARÁCTERÍSTICAS TÉCNICAS Combustible de operación Combustible de arranque

Diesel-2 Diesel-2

MOTOR PRIMO Identificación

Grupos Perkins de 550 y 250 kW G-2

G-3

PERKINS

PERKINS

PERKINS

VOLVO

Revoluciones (RPM)

1800

1800

1800

1800

Potencia nominal (MW)

0.597

0.597

0.597

0.210

Combustible operación

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Combustible arranque

Diesel 2

Diesel 2

Diesel 2

Diesel 2

Sistema refrigeración

Radiador

Radiador

Radiador

Radiador

Sistema de arranque

Batería

Batería

Batería

Batería

2010

1995

1995

1975

Marca

Año puesta servicio

G-1

G-4

73


GENERADOR Identificación

G-1

G-2

G-3

F.G. WILSON

F.G. WILSON

F.G. WILSON

Leroy Somer

SPESI-

---

---

A 450 C

Revoluciones (RPM)

1800

1800

1800

1800

Potencia aparente (MVA)

0.681

0.681

0.681

0.263

Potencia nominal (MW)

0.550

0.550

0.550

0.210

Potencia efectiva (MW)

0.350

0.350

0.350

0.140

Tensión salida (kV)

0.44

0.23

0.23

0.23

Factor de potencia

0.8

0.8

0.8

0.8

Frecuencia (Hz)

60

60

60

60

Año fabricación

2010

1995

1995

1971

Año puesta servicio

2010

1985

1985

1985

Marca Tipo/Modelo

G-4

TRANSFORMADOR Denominación Relación de tensión Potencia nominal (MVA) Frecuencia (Hz) Tensión de C.C. (%) Grupo de conexión Año fabricación Año puesta servicio

T1 0.23/10 0.250 60 18 DYn5 1984 1985

T2 0.23/10 0.250 60 18 DYn5 1984 1985

T3 0.23/10 0.250 60 18 DYn5 1984 1985

TANQUES Identificación Combustible Capacidad (m³) Tipo Ubicación

Grupo térmico Volvo de 210 kW

T1 Diesel-2 10,000 Horizontal Superficie

Tanques de combustible

74


AD I N E L SA

75


CENTRAL HIDROELECTRICA SANTA LEONOR NOMBRE

EMPRESA

C.H. SANTA LEONOR

ADINELSA

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (msnm) Sistema eléctrico

Lima Huaura Santa Leonor Santa Leonor 3000 PSE-Menor

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 0.566 0.566 ---

Válvula de ingreso de agua

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

77.42 77.42 0.25 0.672 Canal 1

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 KUBOTA

G-2 KUBOTA

Bomba inv. Horizontal

Bomba inv. Horizontal

0.336 77.42 0.25

0.336 77.42 0.25

1997

1999

76


GENERADOR Identificación Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensión salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) Año puesta servicio

G-1 TOKYO ELECTRIC Sincronico

G-2 TOKYO ELECTRIC Sincronico

0.42 0.276 0.276 0.4 498 0.8 60 1997

0.42 0.276 0.276 0.4 498 0.8 60 1999

TRANSFORMADOR Relación de tensión

0.4/22.9

0.4/22.9

Potencia nominal (MVA)

0.400

0.400

Frecuencia (Hz)

60

60

Tensión de C.C. (%)

YNd

YNd

Grupo de conexión

DY11

DY11

Año fabricación Año puesta servicio

Pórtico de salida de la C.H. Santa Leonor

77


CENTRAL HIDROELECTRICA GORGOR NOMBRE

EMPRESA

C.H. GORGOR

ADINELSA

UBICACIÓN Departamento Provincia Distrito Localidad Altitud (m.s.n.m) Sistema eléctrico

Lima Cajatambo Mana Gorgor 2850 AISL-Menor

TIPO DE GENERACIÓN Generación Grupos Potencia instalada (MW) Potencia efectiva (MW) Año puesta servicio

Hidráulica 2 0.680 0.680 ---

Sala de máquinas

CARACTERÍSTICAS TÉCNICAS Salto bruto (m) Salto neto (m) Caudal de diseño (m³/s) Potencia de diseño (MW) Río Sistema de aducción Tuberías

174 174 0.25 0.25 Canal 1

TURBINA Identificación Marca Serie Tipo Eje Revoluciones (RPM) Potencia nominal (MW) Salto neto (m) Caudal de diseño (m³/s) Año fabricación Año puesta servicio

G-1 G-2 MicroTurbins MicroTurbins Pelton Vertical

Pelton Vertical

0.300 174 0.25

0.300 174 0.25

1999

1999

Tubería forzada

Patio de llaves

78


GENERADOR Identificaci贸n Marca Modelo Tipo Serie Revoluciones (RPM) Potencia aparente (MVA) Potencia nominal (MW) Potencia efectiva (MW) Tensi贸n salida (kV) Corriente de salida (A) Factor de potencia Frecuencia (Hz) A帽o puesta servicio

G-1 Marathon Elc

G-2 Marathon Elc

0.425 0.340 0.340 0.4 646 0.85 60 1999

0.425 0.340 0.340 0.4 646 0.85 60 1999

79

2 5 compendio de ch y ct de emp de dist (vol i)
2 5 compendio de ch y ct de emp de dist (vol i)
Advertisement
