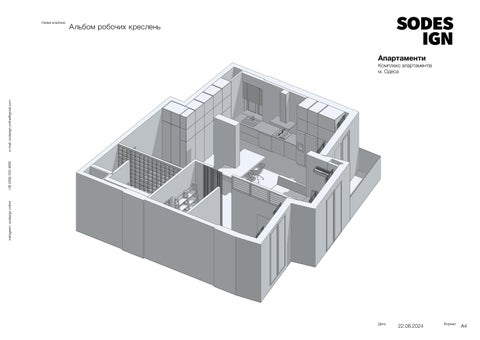

Назва альбома
Альбом робочих креслень
Апартаменти Дмитра
instagram: sodesign.online
+38 (099) 500 4886
e-mail: sodesign.online@gmail.com
Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
Дата
22.08.2024
Формат
А4
Назва аркуша
Зміст Назва аркуша
3

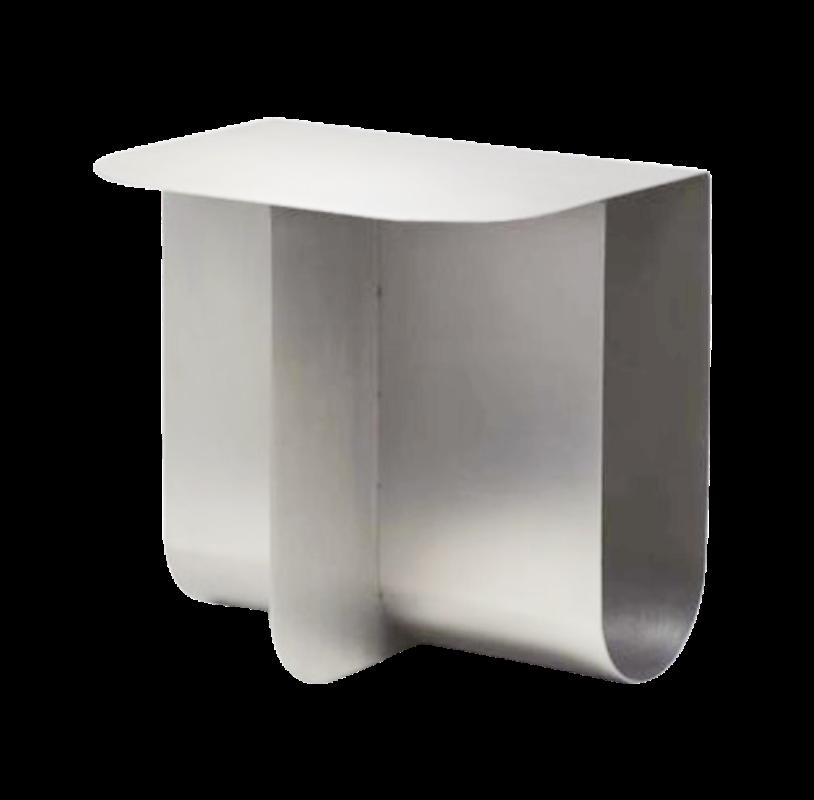

Початкова концепція дизайну, кольорові та текстурні рішення
4
Обмірні креслення
5

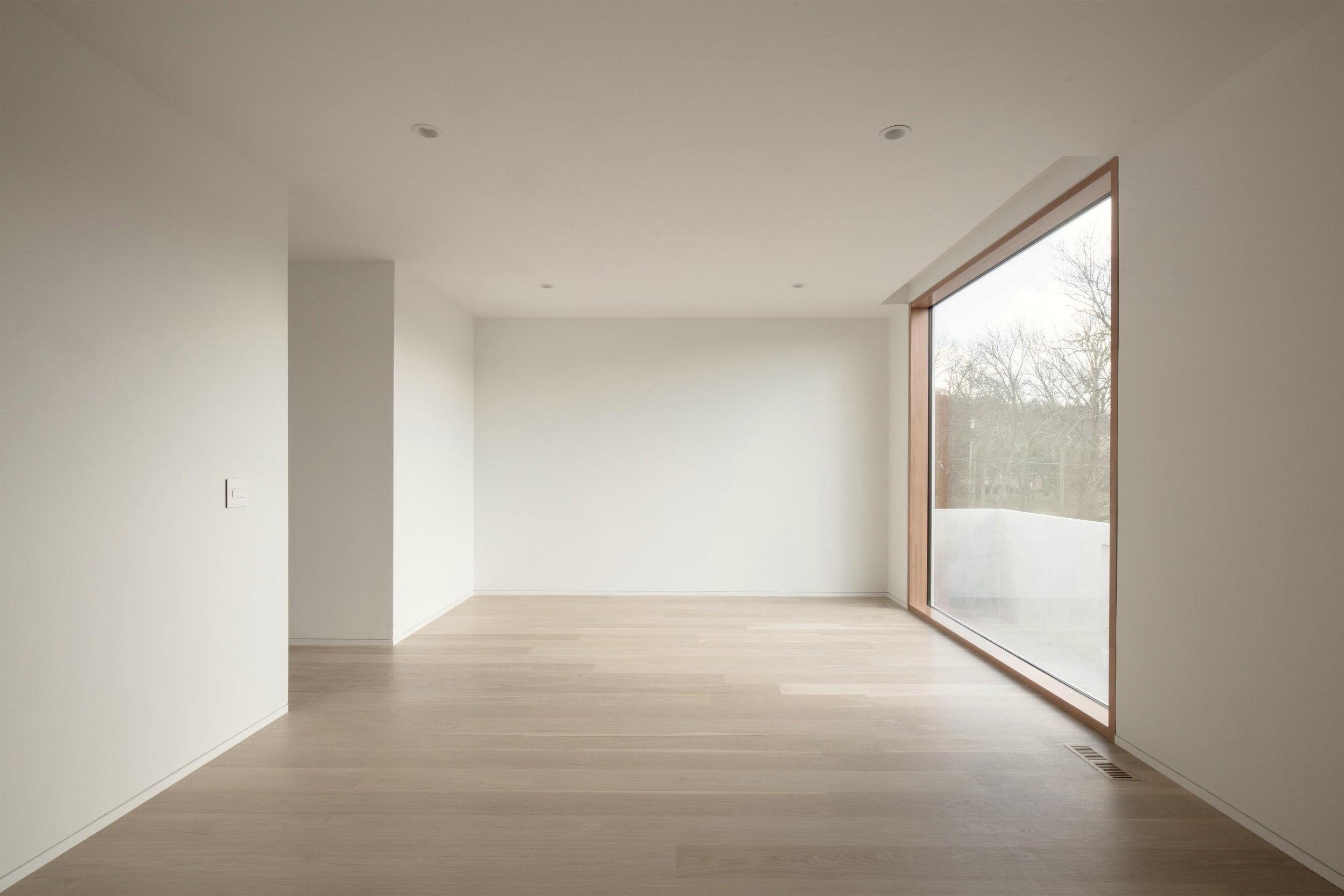

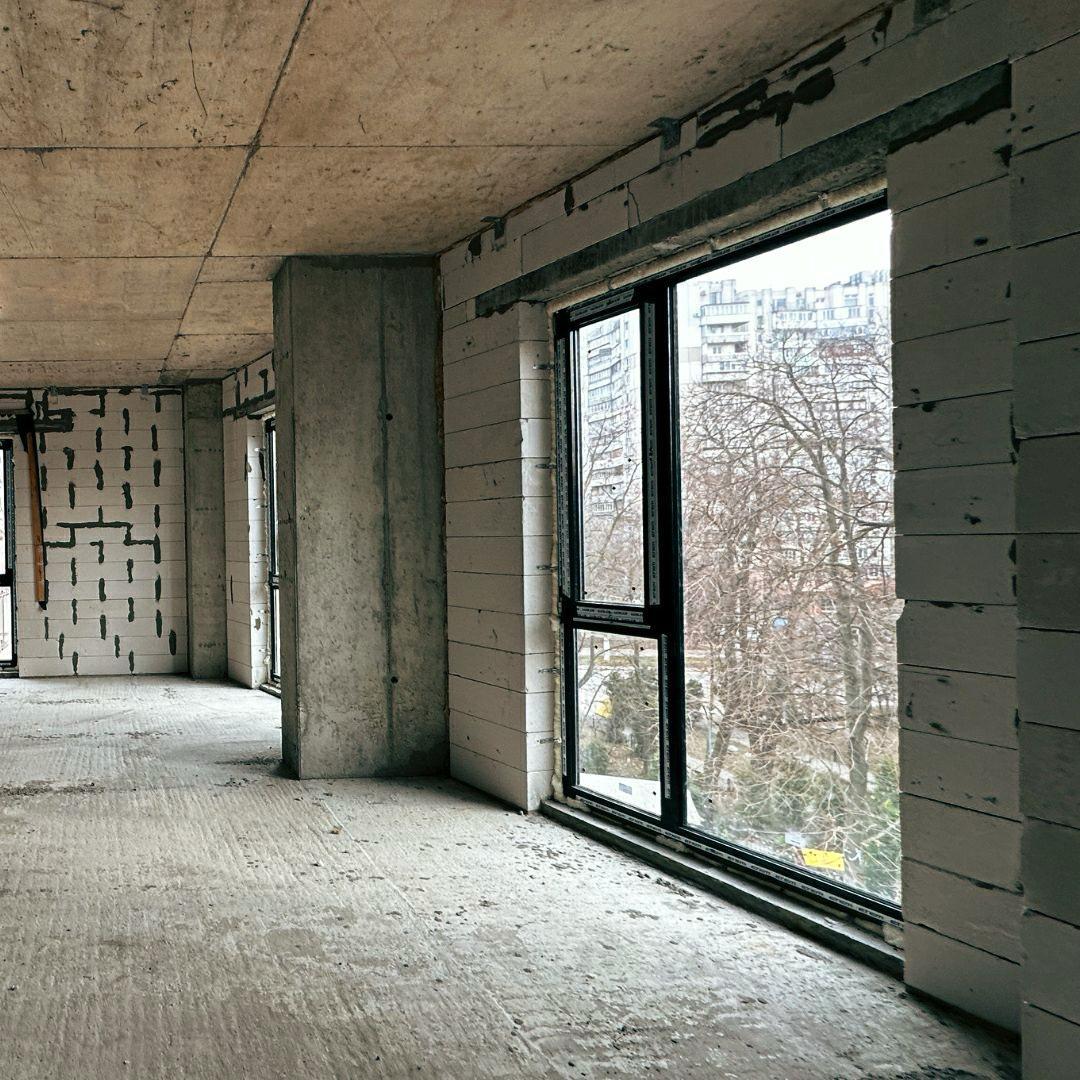

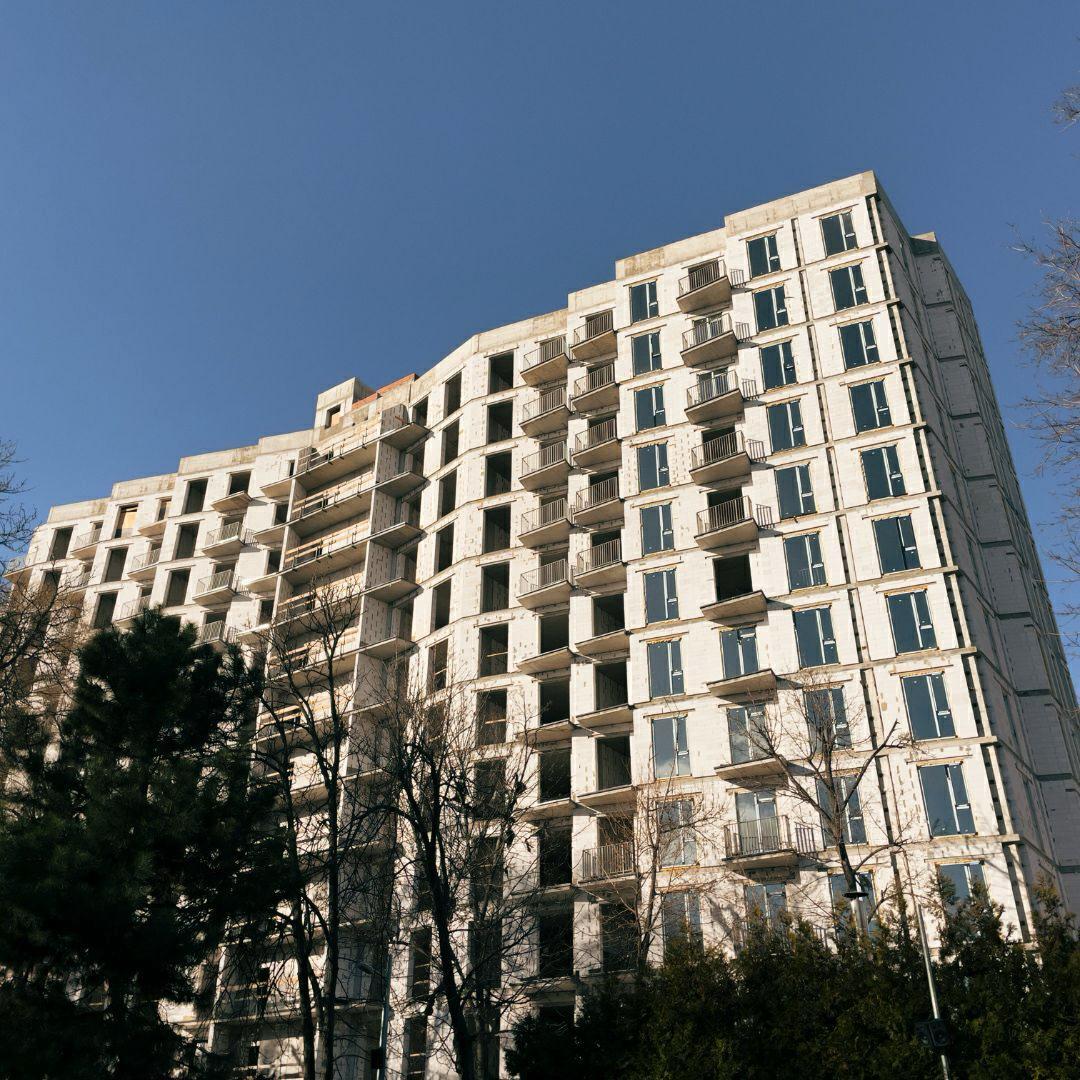

Фотографії апартаментів від забудовника
6
Візуалізації загальних просторів від забудовника
7
Планувальне рішення
8
3д види планувального рішення
9
План монтажу стін
10
План розміщення сантехнічних приладів
11
План виводів водорозеток та каналізації
12
План розеток та електровиводів
Примітки
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
instagram: sodesign.online
+38 (099) 500 4886
e-mail: sodesign.online@gmail.com
# аркуша
Аркуш Дата
2 / 12 22.08.2024
Формат
А4

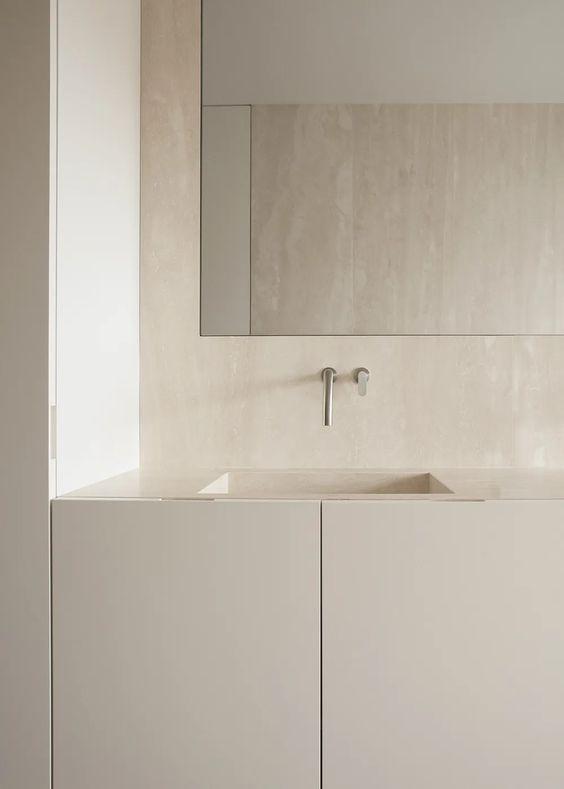

Початкова концепція дизайну, кольорові та текстурні рішення деревʼяна достатньо світла підлога (якщо не робити теплу підлогу — використовувати паркетну дошку, якщо робити теплу підлогу — наливна підлога буде найкращою опцією), стіни із не надто активною текстурою, стелі — чистий бетон (якщо наливна підлога), тоновані
Апартаменти Дмитра
в більш світлий колір, або фарбовані в колір стін, точкові світильники скляні, із рельєфного скла, щоб розсіючись світло грало тінями. світло розсіяне, відбите від світлих стін і стелі.
Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
instagram: sodesign.online
+38 (099) 500 4886
e-mail: sodesign.online@gmail.com
Назва аркуша
Альбом
текстури: льон, травертин, дерево, скло, нержавіюча сталь, точково білі та чорні елементи, теплі відтінки, брашовані елементи.
Аркуш Дата
Планувальні рішення 3 / 12 22.08.2024
Формат
А4
Обмірні креслення
Апартаменти Дмитра
980
Назва аркуша
Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1. 375
1 505
950
880
1 505
635
e-mail: sodesign.online@gmail.com
1 505
745
300
Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником. Умовні позначення: — стіни з газоблоку 100 мм
7 405
— колони зб — труба каналізації
1 000
9 100
50
50 300
5 850
40
1 120
955
2 900
Важливо: заміри на буд.майданику не проводились. Обмірні креслення по плану від забудовника
450
специфікація приміщень
апартаменти площа: 64,15 м2 стеля: 3 000 мм
880
instagram: sodesign.online
+38 (099) 500 4886
3 300
650
1 000
балкон площа: 3,11 м2
№
назва зони
площа м.кв.
апартаменти
64,15
балкон
3,11 67,26 м²
Альбом
880
2 370
2 400
1 000
2 000
500
Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Аркуш Дата
Планувальні рішення 4 / 12 22.08.2024
Формат
А4
Назва аркуша

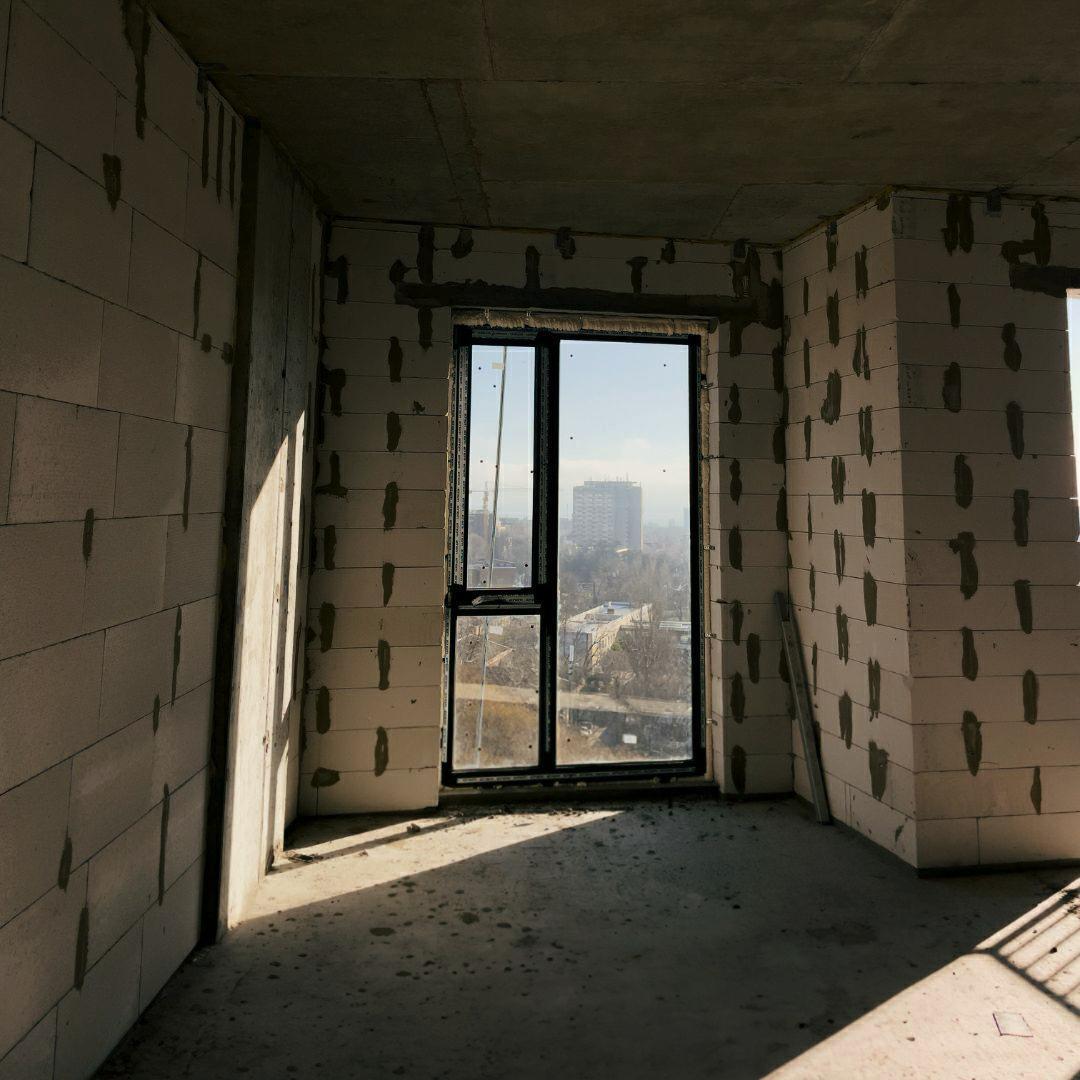

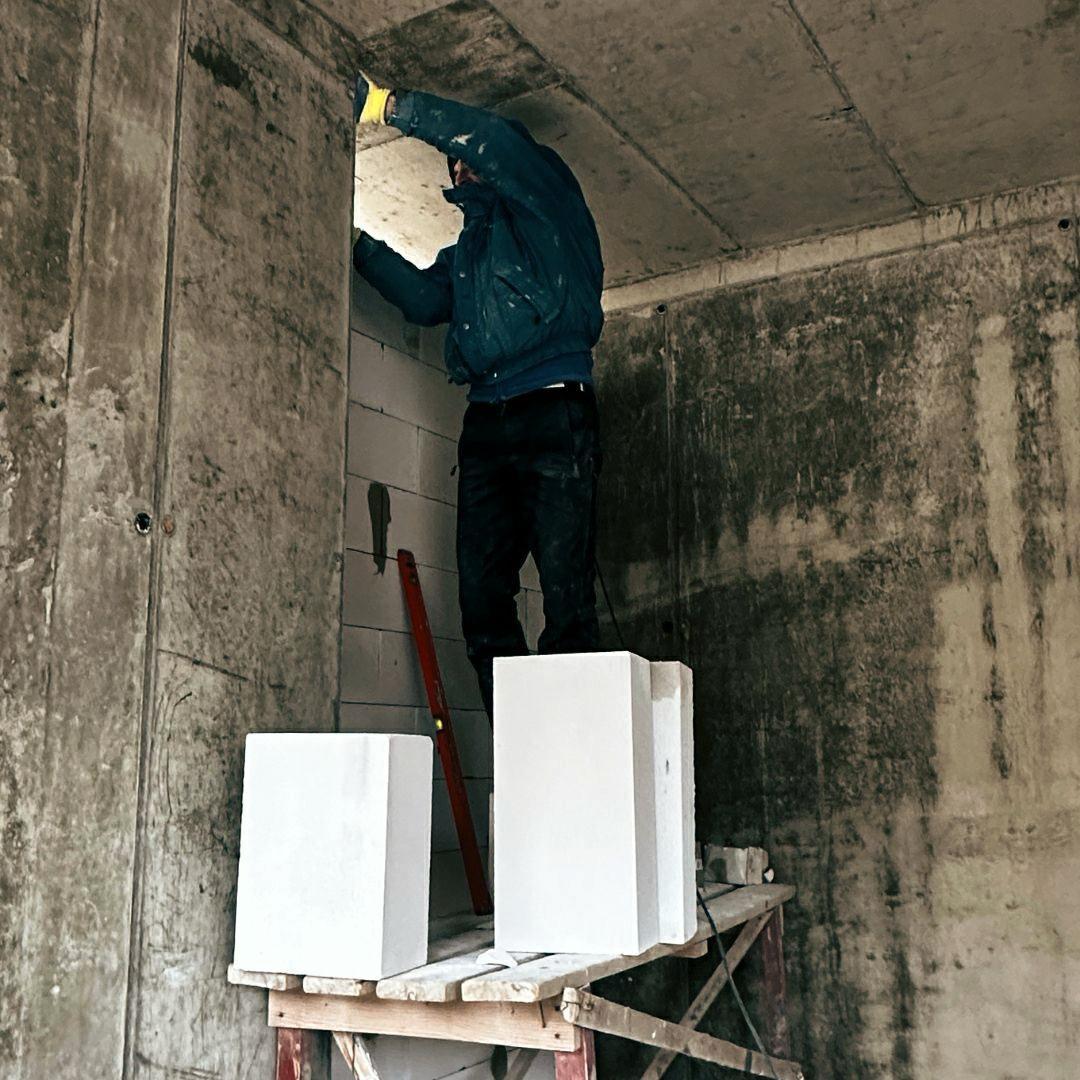

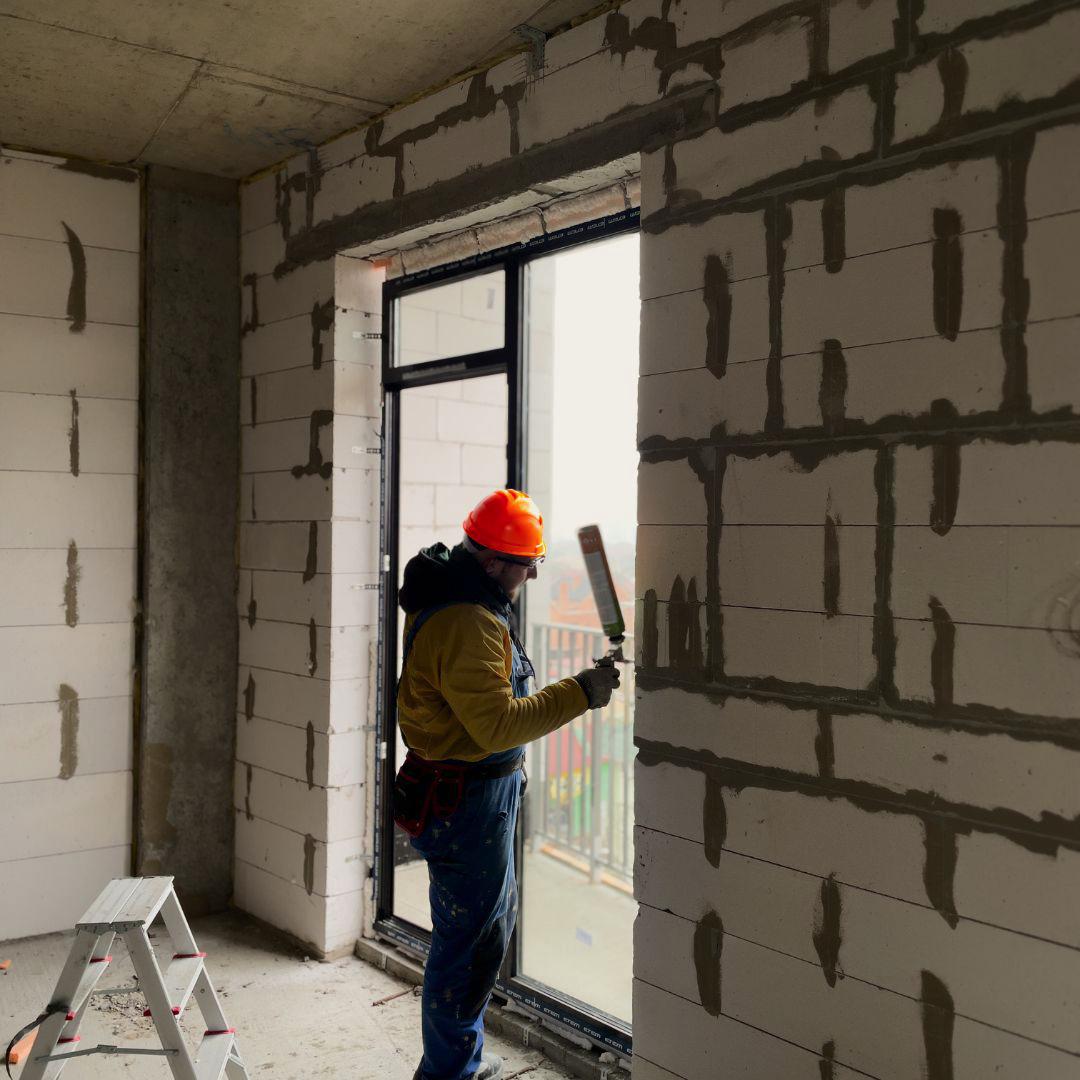

Фотографії апартаментів від забудовника
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
e-mail: sodesign.online@gmail.com
Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником.
instagram: sodesign.online
+38 (099) 500 4886
Умовні позначення:

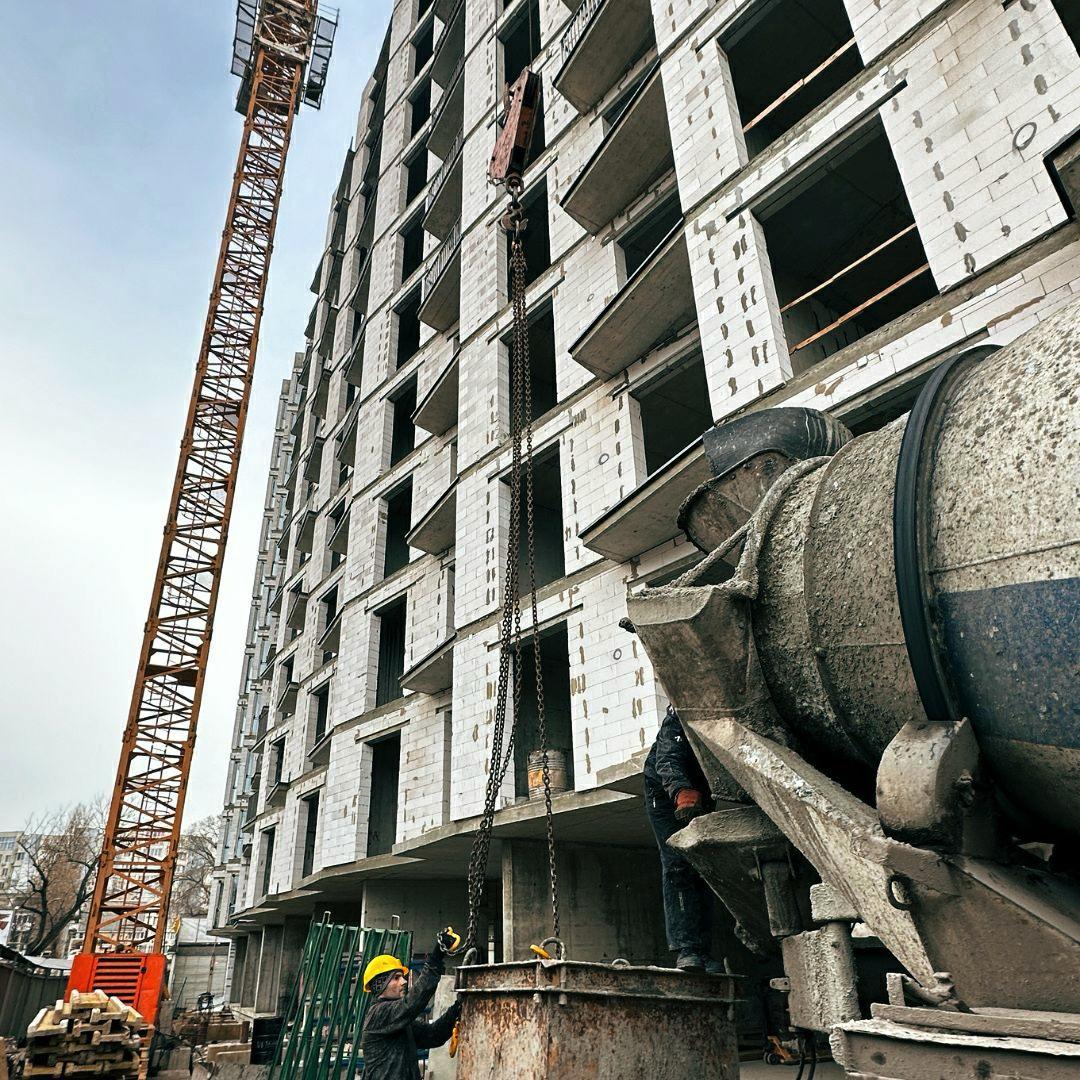

Альбом
Аркуш Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Дата
Планувальні рішення 5 / 12 22.08.2024
Формат
А4
Назва аркуша

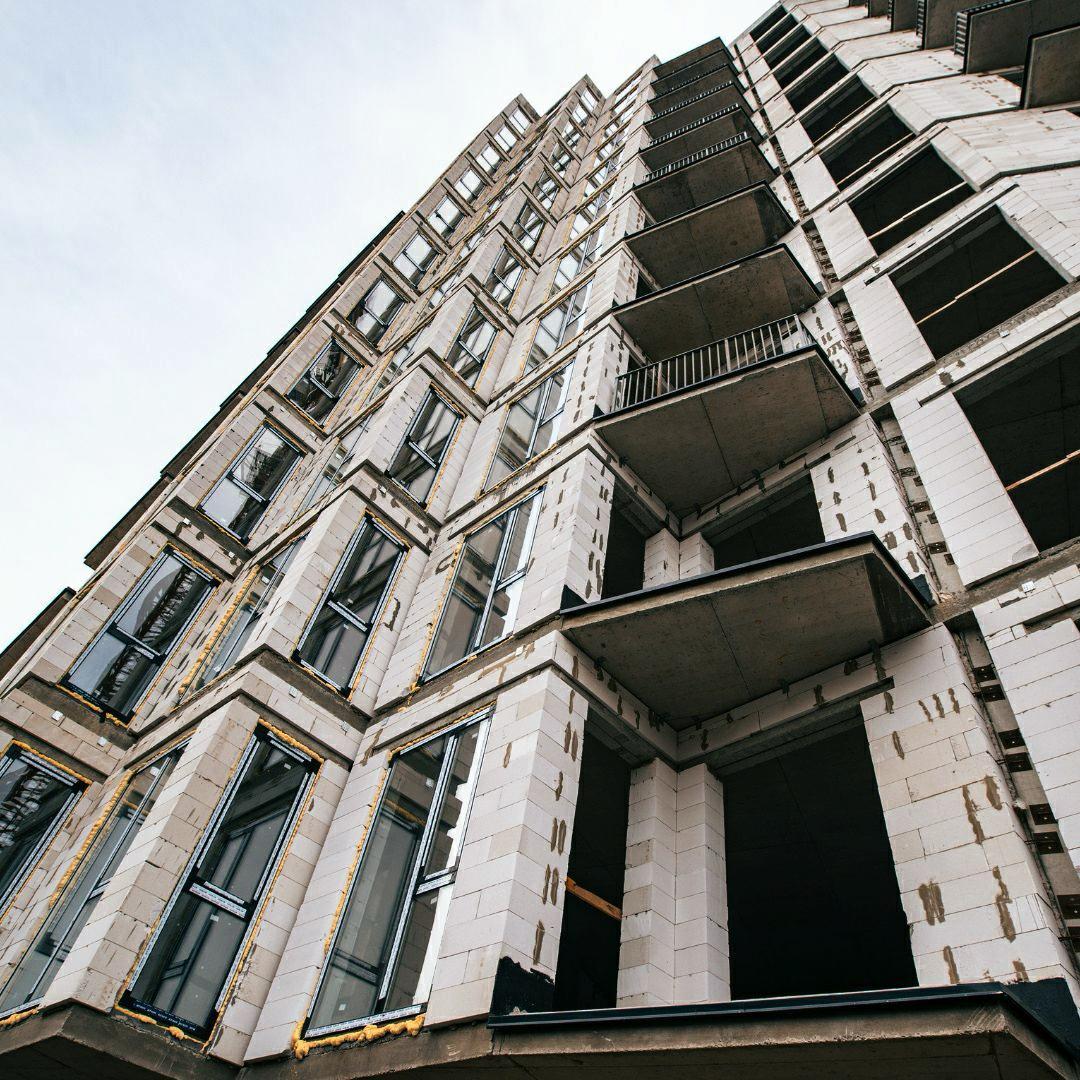

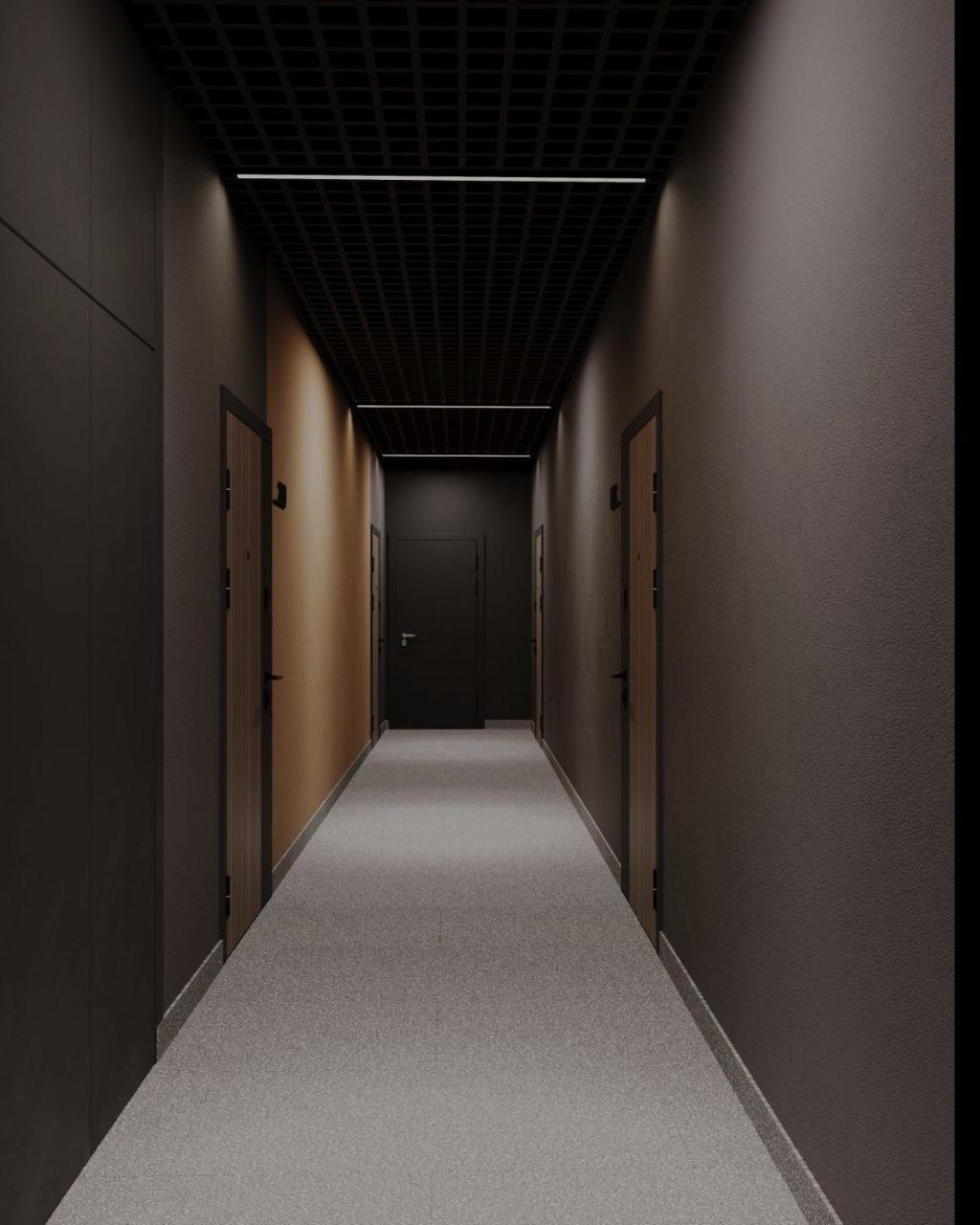

Візуалізації загальних просторів від забудовника
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
e-mail: sodesign.online@gmail.com
Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником.
instagram: sodesign.online
+38 (099) 500 4886
Умовні позначення:
Альбом
Аркуш Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Дата
Планувальні рішення 6 / 12 22.08.2024
Формат
А4
Планувальне рішення зовнішній блок кондиціонера (місце не остаточне, уточнити місце під блок від забудовника. обовʼязково передбачити вивід конденсату в каналізацію)
кондиціонер, вн. блок
опалювальний прилад
штори
штори картина 800х1600
робочий стіл
картина 800х1600
1 200
800
1 650
1 200 1 600
секція дивану/ крісла
2 200
2 600
450
100
100
відкриті системи зберігання 400 100
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1. Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником. Умовні позначення:
900
— нові стіни з гкл 100 мм
2 170 гардеробна площа: 5,23 м2
900
штори, що виконують функцію дверей
1 100
600
600
— стіни з газоблоку 100 мм
400
— колони зб
900
підвісний унітаз з інсталяцією
600 місце зберігання вуличного одягу та взуття, побутова шафа від H=350 до стелі
950
1 070
670
840 600
800
800
специфікація приміщень, опція 1 №
450
200
550
назва зони
площа м.кв.
кухня - вітальня
30,44
спальня
8,51
робоча зона
6,00
зона умивальника
передпокій
5,66
шафа із дзеркалом, з підсвіткою, на всю ширину стіни, висотою 1250 мм, Hнизу шафи=1250
гардеробна
5,54
душова кімната
5,44
балкон
3,12
витяжна вентиляція в душовій кімнаті (приорітетна)
64,71 м² передпокій площа: 5,44 м2
змішувач для душа
100
600
80
— труба каналізації
нарощена стіна для інсталяції унітазу
700
тропічний душ зі стіни душова лійка
930
600
300
600
490
600
водяна рушникосушарка
3 000
500 130 600
700
прально-сушильна машина
душова кімната площа: 5,70 м2
вузька шафа для зберігання
900
1 200
горизонтальні деревʼяні жалюзі
стіна зі склоблоків 190х190х80 мм
кухня - вітальня площа: 31,56 м2 стеля: 3 000 мм
кухонна раковина
150
850
600
вбудована посудомийна машина
кухонний стіл
Пр.М.
600
650
300
400
1 000
100
1 200
1 000
600
700
кухонна витяжка
побутові шафи до стелі, "кавовий бар", місце розміщення фільтрів для води
450
500
970
930
Х 100
ліжко, розмір матрацу 1,6 х 2м
приліжкова тумба
750
нарощена стіна 100 – 150мм для влаштування витяжки
1 700
1 850 кавовий столик
зберігання в робочій зоні, місце розміщення проектора
окремостоячий холодильник + зберігання до стелі
індукційна варочна поверхня кран для наливу води над плитою
1 730
1 300
620
185
опалювальний прилад
800
700
вбудована духова шафа в пеналі до стелі
1 800
штори
ПМ
+38 (099) 500 4886
e-mail: sodesign.online@gmail.com
600
instagram: sodesign.online
спальня площа: 8,51 м2
робоча зона площа: 4,85 м2
опалювальний прилад
800
балкон площа: 3,12 м2
800
Назва аркуша
1 670
150
450
витяжна вентиляція в зоні душа
Альбом пуф передпокою
Аркуш Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Дата
Планувальні рішення 7 / 12 22.08.2024
Формат
А4
Назва аркуша
3д види планувального рішення
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
e-mail: sodesign.online@gmail.com
Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником.
instagram: sodesign.online
+38 (099) 500 4886
Умовні позначення:
Альбом
Аркуш Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Дата
Планувальні рішення 8 / 12 22.08.2024
Формат
А4
План монтажу стін
520*
Назва аркуша
Апартаменти Дмитра
продовжити рівну лінію стіни 490*
460*
Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
продовжити рівну лінію стіни від бетонної колони до зовнішньої стіни
Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником.
2 500 100
2 600
e-mail: sodesign.online@gmail.com
гкл стіна 100 мм до H=2400; від H=2400 до H стелі — деревʼяні декоративні планки/жалюзі
2 170
Умовні позначення:
1 800
1 700
— нові стіни з гкл (в мокрих зонах із вологостійкого гкл) — нові стіни зі склоблоків — стіни з газоблоку 100 мм двері розсувні, що ховаються у стіну
80
500
200 1 970
3 000
955 880*
200
930
100
стіна із вологостійкого гкл, із нішею від H=1250 до H=2500 в ніші влаштування шафи із дзеркалом та підсвіткою 2 070
1 270
зашивка інсталяції унітазу до H=1250*
стіна зі склоблоків (розмір склоблока 190х190х80) до H стелі; уточнити перед вкладанням склоблоків фінальну висоту, опуск стелі в зоні ванної кімнати та висоту плінтуса (прихованого, чи іншого) продовжити рівну лінію від відкосу стіни на всю ширину вентканала
770
100
нарощення стіни для приховування комунікацій витяжки, водопостачання та каналізації
— колони зб
750
100
40*
частина нарощенної стіни від підлоги до низу вікна, від верху вікна до стелі
1 550
100
2 045
100
450
instagram: sodesign.online
+38 (099) 500 4886
900
100
80
670
1 000
150
стіна із вологостійкого гкл, із нішею від H=1250 до H=1650, із підсвіткою
Альбом
Аркуш Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Дата
Планувальні рішення 9 / 12 22.08.2024
Формат
А4
Назва аркуша
План розміщення сантехнічних приладів зовнішній блок кондиціонера (місце не остаточне, уточнити місце під блок від забудовника. обовʼязково передбачити вивід конденсату в каналізацію)
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1. Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником.
750
Умовні позначення: — стіни з гкл (в мокрих зонах із вологостійкого гкл)
650
Пр.М.
— стіни з газоблоку 100 мм окремостояча прально-сушильна машина
— колони зб
розсувні двері — труба каналізації
600
540
450
1 220
100
130
c
кран для наливу води над плитою
450
інсталяція унітаза
c
700 100 620
600
сифон для умивальника умивальник-тумба із нержавіючої сталі
550
270
100
200
200
450
200
шафа побутова із дзеркальними дверцятами та підсвіткою H від підлоги =1250* мм нарощена гк стіна
250
витяжний вентилятор ручний душ
930
а
600
раковина кухонна що є частиною стільниці з нержавіючої сталі змішувач кухонний
місце влаштування магістрального фільтру для очистки води (в шафі над інсталяцією) підвісний унітаз витяжний вентилятор змішувач для умивальника настінний
600
повновбудована посудомийна машина
2 100
ніша- полиця в нарощеній гк стіні
а
instagram: sodesign.online
700
930
Х
окремостоячий холодильник (в цьому варіанті без підключення до водопостачання. перед розводкою комунікацій слід обрати всі технічні прилади і уточнити виводи та їх висоти розміщення)
ПМ
+38 (099) 500 4886
e-mail: sodesign.online@gmail.com
кондиціонер, вн. блок
місце влаштування магістрального фільтру для очистки води та фільтру зворотнього осмосу (для питної води)
змішувач душа водяна рушникосушарка
душовий трап внутрішньостіновий верхній душ зі стіни
Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Альбом
Аркуш Дата
Планувальні рішення 10 / 12 22.08.2024
Формат
А4
Назва аркуша
План виводів водорозеток та каналізації зовнішній блок кондиціонера (місце не остаточне, уточнити місце під блок від забудовника. обовʼязково передбачити вивід конденсату в каналізацію)
Апартаменти Дмитра Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1. Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги першого поверху. 6. Обмірний план виконан на основі обмірів. Усі відхилення від розмірів на момент обмірів і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником. Умовні позначення:
450
висоти виводів уточнити після закупки інсталяції
450 1 050 600
перед влаштуванням виводів води уточнити модель крана (!)
водяна рушникосушарка, розміри 1400х550, Hвід підлоги = 700 мм 200
550
250
К
450
200
К
— вивід труби каналізації
ГВ
— вивід труби із гарячою водою
ХВ
— вивід труби із холодною водою
ХВфільтрована
— вивід труби із холодною фільтрованою водою (зворотній осмос)
виводи для раковини Hк = 550 мм, Hв = 1075* мм
К ГВ
200
— труба каналізації
ХВ
900 вивід для душового трапу Hк = -70* мм (розміщення уточнити після вибору моделі)
1 050 a
ХВ
1 070
вивод для крану з фільтрованою водою в шафі Hв = 1200* мм (висоту влаштування виводів уточнити після вибору моделі крана)
110
перед влаштуванням виводів води уточнити модель крана (!)
— колони зб
610*
450
ГВ виводи для раковини Hк = 550мм (для раковини та посудомийної машини), Hв = 630 мм
— стіни з газоблоку 100 мм
ХВ
a
ХВ
К
К
ХВфільтрована виводи води для посудомийної машини, Hв = 630 мм
— нові стіни з гкл (в мокрих зонах із вологостійкого гкл)
100
виводи для крану з фільтрованою водою для наливу води над плитою Hв = 1200* мм (висоту влаштування виводів уточнити після вибору моделі крана)
ХВ
виводи для прально-сушильної машини Hк = 1050* мм, Hв = 1050 мм (висоту розміщення виводів уточнити після вибору моделі)
70
Пр.М.
Х
окремостоячий холодильник (в цьому варіанті без підключення до водопостачання. перед розводкою комунікацій слід обрати всі технічні прилади і уточнити виводи та їх висоти розміщення)
ПМ
instagram: sodesign.online
+38 (099) 500 4886
e-mail: sodesign.online@gmail.com
кондиціонер, вн. блок
місце влаштування магістрального фільтру для очистки води та фільтру зворотнього осмосу (для питної води)
Альбом ХВфільтрована
ХВ ГВ
виводи для змішувача Hв = 1000 мм
Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Аркуш Дата
Планувальні рішення 11 / 12 22.08.2024
Формат
А4
Назва аркуша
План розеток та електровиводів вивід для настінного освітлення Нвід підлоги =2100
для заряджання
Н=300 пилосмока та додаткова
вивід для кодиціонера Нвід підлоги =2500*
Н=300
Апартаменти Дмитра
вивід для настінного освітлення Нвід підлоги =1800*
вивід для настінного освітлення Нвід підлоги =2100*
Н=900 побутові розетки
Примітки: 1. Усі лінійні розміри вказані в мм (міліметрах); 2. Усі висотні роміри вказані в мм (міліметрах); 3. Проектувальник не несе відповідальності за достовірність інформації, що надана виробниками і постачальниками, за термін постачання, якість виконаних робіт, терміни монтажу субпідрядними організаціями; 4. Відповідальність за правильність і компетентність замовлення несе організація, що укладає договір на постачання матеріалів і обладнання; 5. За відмітку +0,000 прийнятий рівень чистової підлоги вивід для першого поверху. настінного 6. Обмірний план виконан на основі обмірів. освітлення Усі відхилення від розмірів на момент обмірів Нвід підлоги =1800* і іх можливі корегування повинні бути уточнені після проведення демонтажних робіт і узгоджені із замовником.
побутові
Н=600 розетки 200
1 970
600 500
— відкрита розводка проводів по стелі та точка освітлення
200
підключення прально-сушильної машини
Н=1 050 та додаткова
785
підключення фільтрів для води
вивід освітлення в стелі (в душовій зоні натяжна стеля)
побутова
вивід для настінного освітлення Нвід підлоги =2100*
600
підключення фільтрів для води (к-ть розеток Н=700 * уточнити після закупки фільтрів) вивід підсвітки підсвітки всередині шафи, Н підлоги
200
Н=1 600* (к-ть розеток уточнити після закупки фільтрів)
вивід вентилятор Нвід стелі=300* або розміщення вентилятора у стелі, тоді Н стелі
Н=300 розетка
Н=1 050
— вивід електрики для освітлення
— інтернет розетка
550
450
побутові розетки
385
200
600
385
Н=2 200 (роутер, дбж)
побутові розетки
Н=1 050 300
вивід для настінного освітлення Нвід підлоги =2100
465
побутові розетки
950
— вивід електрики
600
520
вивід для настінного освітлення Нвід підлоги =2100*
1 170
785
285
вивід для настінного освітлення Нвід підлоги =2100*
вивід для настінного освітлення Нвід підлоги =2100*
вивід освітлення Умовні позначення: в стелі (в гардеробній — розетка відкрита стеля)
885
Н=1 400 побутові розетки в шафі вивід підсвітки дзеркала та підсвітки всередині шафи Нвід підлоги=1 600* вивід підсвітки полиці в душі Нвід підлоги=1 650* Розрахунок освітленості гардеробної кімнати:
465
побутові розетки
вивід для настінного освітлення Нвід підлоги =2100*
150
Н=1 050
вивід для настінного освітлення Нвід підлоги =2100*
385
підключення варильної поверхні та посудомийної машини
950
вивід для настінного освітлення Нвід підлоги =2100
300
Н=900
Н=300
Пр.М.
побутова розетка
побутові розетки
450
вивід для витяжки кухоної Нвід підлоги =1600*
Х
450
Н=600
Н=300
побутова розетка
150
1 300
150 735
підключення духової шафи та холодильника
100 ПМ 240 420
e-mail: sodesign.online@gmail.com +38 (099) 500 4886
побутові
Н=300 розетки
побутові Н=600 розетки
Н=600 instagram: sodesign.online
1 500
побутові розетки та інтернет розетка (місце розміщення роутера)
200

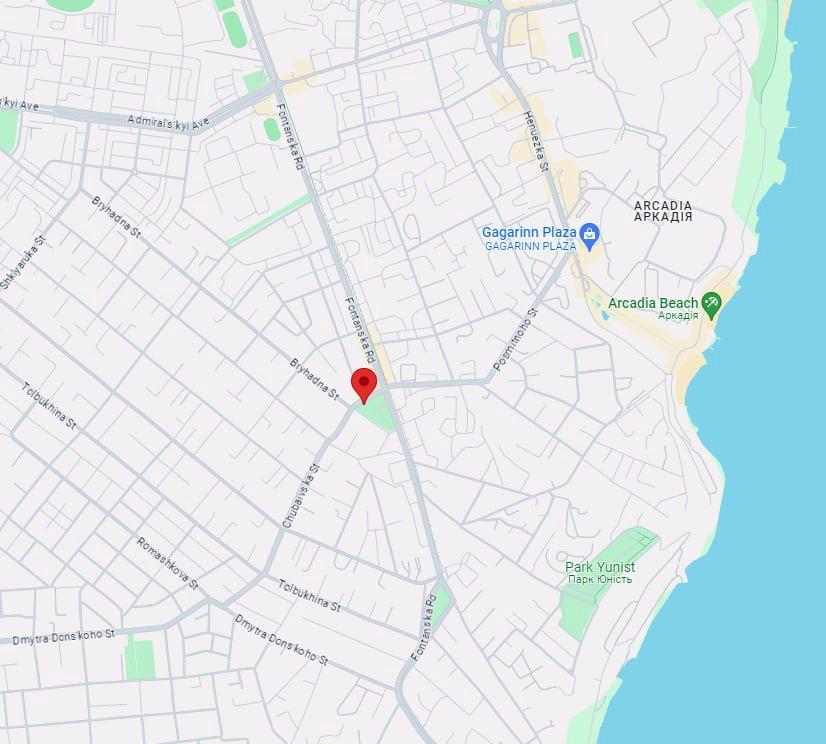

Комплекс апартаментів «Ітака» м. Одеса, вул. Чубаївська,1.
200
Н=600
побутові розетки вологозахисні
670
Н=300
вивід для вуличного настінного освітлення Нвід підлоги =2100*
1 850
350
побутові розетки вологозахисні
Кількість світильників у приміщенні = норма (для житлових приміщень 150 лк) х площа в м2 х коефіцієнт висоти стелі (до 2,7м — 1) х 1,5 (поправочний коефіцієнт від застарілих норм) / світловий потік в лм (300-800). Розрахунки вірні при умові використання ламп із світловим потоком в 450 лм. Важливо: після підбору світильників треба уточнити їх потужність і за необхідністю змінити кількість.
для заряджання Н=250 пилосмока
вивід вентилятор Нвід стелі=300* або розміщення вентилятора у стелі, тоді Н стелі
Розрахунок освітленості гардеробної кімнати: 150 х 5,23 х 1,5 х 1,5 / 450= 4 шт
Альбом
Аркуш Даний проєкт — технічне завдання для розробки подібного конструктиву підрядником. Усю відповідальність перед замовником за конструктивні, технологічні, міцність і проектні розрахунки несе виробник даного вироба. Рекомендовано здійснювати обміри за місцем, так як фактичні розміри можуть відрізнятися від проектних.
Дата
Планувальні рішення 12 / 12 22.08.2024
Формат
А4
