Equipos Amaris Atos MS-39 Sirius + Perseus Mizar Láseres Meridian QuickSee Pro Revo FC EVO 3E C-EYE VuPad VuMax HD MasterVu YAG PacScan AP 300 Plus Tonovera TonoPen AVIA Visual Chart PTS-925w SL-19

AMARIS

El referente en cirugía refractiva

El láser Excimer para la corrección de la Miopía, Astigmatismo e Hipermetropía SCHWIND AMARIS es un exitoso compendio de complejas especificaciones técnicas y ergonómicas con un atractivo diseño que satisface las más altas exigencias tanto en términos de rendimiento como a nivel estético.

Con su sistema de 500, 750 o 1050 Hz — es el más potente de los láseres existentes en el mercado oftalmológico actual, lo que permite una ablación extremadamente rápida de la córnea en 1,3 segundos por dioptría. Esto se traduce en una mayor seguridad y confort para el paciente.

El AMARIS dispone de un Eye Tracker de 5D/6D/7D, que detecta y compensa de forma precisa los movimientos horizontales y verticales de balanceo, así como los movimientos involuntarios de rotación del ojo durante el tratamiento con láser, ofreciendo un nivel de seguridad sin precedentes. Los ojos se mueven un promedio de 90 micrómetros por milisegundo en todas las direcciones, incluso durante la fijación.

Como consecuencia, un centraje preciso y un posicionamiento constante del ojo es sumamente importante si se quiere conseguir una alta precisión en la cirugía refractiva.

CONTROL DE CICLOTORSIÓN Ciclotorsión estática (SCC) Dinámica (DCC) Control de Ciclotorsión Avanzada (ACC), que consiste en: Control de Ciclotorsión Estática (SCC) con link a: •Analizador Wavefront Ocular •Analizador Wavefront Corneal Control de Ciclotorsión Dinámica (DCC) durante el tratamiento Control Automático del Tamaño de la Pupila para ajustar el tamaño con la luzvisible, e igualar su tamaño con el diagnóstico de referencia.

•Mejor centraje del patrón de ablación •Menos inducción de aberraciones

PRECISIÓN - VELOCIDAD - FIABILIDAD - SEGURIDAD

AMARIS

El referente en cirugía refractiva

EYE TRACKER 7D Seguridad en 7 dimensiones

Compensación por los movimientos oculares de la 1ª a la 5ª dimensión

Z-TRACKING EN LA 6ª DIMENSIÓN Posición de error en el eje z

La tecnología innovadora del AMARIS 1050RS combina velocidad y precisión en una nueva dimensión.

La avanzada tecnología del Eye Tracker detecta y compensa con exactitud los movimientos horizontales y verticales de balanceo, es decir, en la 3ª y la 4ª dimensión. En la 5ª dimensión compensa la ciclotorsión estática y dinámica, o en otras palabras, las diferencias de torsión entre la posición vertical y horizontal del paciente.

Con el Z-Tracking los pulsos del láser son reposicionados de forma que puedan compensar errores de posición (resultado de movimientos hacia arriba y hacia abajo de la cabeza o los ojos) resultantes de desviaciones del eje z.

Las características tecnológicas del Eye Tracker del AMARIS 1050RS garantizan una máxima seguridad.

Seguimiento libre de latencia en la 7ª dimensión El seguimiento libre de latencia compensa los movimientos que realiza el ojo entre la captación de imágenes del Eye Tracker y la aplicación de los pulsos del láser.

El Eye Tracker realiza un análisis de movimiento en base a las posiciones previas del ojo durante el tratamiento.

Después calcula, para las seis dimensiones, dónde se situaría la posición del objetivo corneal de los próximos pulsos.

El escáner se sitúa en este punto antes de la próxima aplicación. El sistema láser sabe exactamente dónde y cuándo necesitan ser aplicados los próximos pulsos láser.

AMARIS

El referente en cirugía refractiva

TRATAMIENTO SIN CORTE - SmartSurfACE Ventajas del SmartSurfACE : •Sin contacto, sin corte, sin incisión •Seguridad: máxima preservación del tejido y estabilidad corneal

Estructura tridimensional de fullereno para una definición de córnea realista Los investigadores de SCHWIND analizaron los factores que favorecen la suavidad de la córnea.

En base a estos factores, redefinieron el perfil de ablación en términos de estructura geométrica, definición de pulso y distribución de pulso.

La tecnología SmartPulse utiliza un modelo geométrico sofisticado basado en una estructura de fullereno. Este modelo de tres dimensiones describe la curvatura de la córnea de manera muy realista, y la estructura de fullereno permite posicionar los pulsos más cerca que antes.

•Sin estrés para el paciente: rapidez en el tratamiento, en un solo paso •Rápida recuperación comparada con otros tratamientos •Excelentes resultados clínicos

SmartSurfACE

Esto está particularmente marcado en la periferia de la córnea. Los últimos métodos de medición y análisis también ayudan a hacer un uso óptimo de la geometría del punto.

La totalidad de las innovaciones en la tecnología SmartPulse dan como resultado una superficie corneal muy lisa, suave y homogénea.

Córnea previa al tratamiento SmartSurfACE

Adecuado para todos los métodos de tratamiento La tecnología SmartPulse mejora la calidad de la visión en la fase postoperatoria temprana de todos los métodos de tratamiento, ya sean estromales o superficiales.

El efecto de una superficie corneal más lisa es más evidente con los tratamientos de superficie, en los que ni el flap LASIK ni el epitelio ayudan a suavizar la superficie del estroma antes de la regeneración.

Ablación del componente refractivo

Modelos esquemáticos bidimensionales y tridimensionales (izquierda y derecha): los nodos de la estructura de rejilla muestran dónde se pueden colocar los pulsos.

Proyecciones del anillo de Plácido en una córnea antes de la operación (izquierda) y postoperatoria (derecha) después de usar SmartPulse. La calidad de los anillos es casi idéntica y confirma la suavidad de la superficie de la córnea después del tratamiento con SmartPulse.

Imágenes de microscopio electrónico de barrido (SEM) a 1000x que muestran parte del estroma corneal central después de TransPRK con tecnología AMARIS, sin SmartPulse (izquierda) y con SmartPulse (derecha). La imagen de la derecha con SmartPulse tiene una superficie más homogénea.

Ablación del componente epitelial

Córnea regenerada tras el SmartSurfACE

ATOS

El láser de femtosegundo SCHWIND

Seguimiento ocular sofisticado El SCHWIND ATOS tiene un sofisticado sistema de seguimiento ocular.

Su reconocimiento de pupila y compensación de ciclotorsión proporcionan un centrado preciso del ojo del paciente a lo largo del eje visual.

Las opciones de centrado y la compensación de ciclotorsión permiten tratar con mayor eficacia las deficiencias de visión, especialmente el astigmatismo.

Flaps para grandes zonas de tratamiento El Schwind ATOS se adapta a cualquier requerimiento, especialmente en el tratamiento de la hipermetropía y el astigmatismo mixto, permite crear flaps de varios diámetros, incluidos grandes y zonas de tratamiento extensas Interfaz de paciente innovadora La geometría curva de la interfaz del paciente ofrece un excelente ajuste con el ojo. Tiene una succión mejorada y está lista para usar en solo dos pasos.

El diseño innovador con función de filtro integral elimina la necesidad de tubos y filtros adicionales y asegura un contacto óptimo del ojo con el sistema láser. La forma sigue el limbo corneal y reduce sustancialmente la presión sobre el ojo durante el proceso de contacto. La succión activa dura solo un poco más que el procedimiento de incisión en sí.

El SCHWIND ATOS utiliza la misma interfaz de paciente para la extracción de lentículos con SmartSight y para hacer flaps precisos en FemtoLASIK, lo que le otorga una gran flexibilidad.

Todo se suma a la seguridad y comodidad para el paciente, y un flujo de trabajo eficiente para el cirujano.

Rendimiento ágil: compacto, intuitivo e inteligente El SCHWIND ATOS tiene un tamaño compacto que le permite ocupar poco espacio. Eso hace que este láser compacto de femtosegundos sea altamente flexible para su uso en cirugía refractiva.

El monitor y el teclado están montados en un brazo giratorio que permite al usuario ajustar la posición a su gusto y luego plegarlos contra el cuerpo de la máquina para facilitar su reposicionamiento en la clínica.

Beneficios • Seguridad mediante seguimiento ocular inteligente y compensación de ciclotorsión • Cómodo para la vista a través de la interfaz curva del paciente • Compacto y flexible en uso • Tratamiento preciso mediante un centrado preciso,incluso en casos de astigmatismo elevado • Fácil de usar con una planificación clara e intuitiva y un flujo de trabajo eficiente

MS-39

El dispositivo más avanzado para el análisis del segmento anterior con la mayor resolución en córnea

La OCT de segmento anterior se utiliza en el seguimiento de pacientes intervenidos de cirugía refractiva, anillos intraestromales, cross-linking corneal, trasplantes de córnea, lentes intraoculares fáquicas, y en pacientes intervenidos de cirugía filtrante de glaucoma.

En el campo de la cirugía de la catarata, la OCT permite un análisis preciso de la arquitectura de las incisiones, así como de las relaciones entre la lente intraocular y la cápsula posterior.

La OCT de segmento anterior es muy útil en el análisis y la evaluación de los tumores y quistes del segmento anterior, de tumores conjuntivales y de diferentes afecciones corneales como distrofias, degeneraciones o infecciones.

El MS-39 combina la tomografía de segmento anterior basada en OCT de alta resolución, con la topografía corneal con OCT y Disco de Plácido.

Proporciona información sobre paquimetría, elevación, curvatura y potencia dióptrica de ambas superficies corneales. Los especialistas del segmento anterior apreciarán la claridad de las imágenes de sección transversal, con un diámetro de 16 mm, junto con los muchos detalles de la estructura de la córnea y las capas reveladas por el MS-39.

Funciones / Instrumentos • Topografía avanzada: ambas caras + aberrometría corneal • Secciones OCT de Segmento Anterior • Pupilografía completa + dinámica • Análisis de rotura de lágrima (BUT) • Biometría del Cristalino • Cálculo de LIOs pacientes post-refractivos

Además, permite determinar la paquimetría corneal y epitelial, cuantificar el valor del ángulo irido-corneal, cuantificar la profundidad de cámara anterior, evaluar el posicionamiento y alineamiento de las lentes intraoculares fáquicas y pseudofáquicas, y estudiar las lentes de contacto sobre la córnea y el estado de la superficie ocular, y también es útil para el estudio del ojo seco.

MS-39

El dispositivo más avanzado para el análisis del segmento anterior con la mayor resolución en córnea

1. OCT de Segmento Anterior con la mayor resolución en córnea del mercado (3.6µm y 1600 A-Scans por línea) con imágenes de la cámara anterior completa a 16mm de amplitud

2. Topógrafo-Aberrómetro Corneal incluido, basado en las tecnologías OCT y Disco de Plácido, con algoritmos basados en toda la experiencia del Sirius

3. Mapa Epitelial y Estromal de alta repetibilidad y precisión incluso en casos patológicos, gracias a la alta resolución de la OCT, cantidad de secciones y algoritmos utilizados

1

1. Paquimetría 2. Estroma 3. Epitelio

4. Medidas de VAULT directamente sobre capturas de topografía o secciones OCT, obteniendo valores dinámicos con pupila escotópica o fotópica

2

3

MS-39

El dispositivo más avanzado para el análisis del segmento anterior con la mayor resolución en córnea

5. Su versatilidad de captura y las herramientas de medida en secciones OCT hacen que sea un equipo ideal para trasplantes, cirugía refractiva, patologías corneales o glaucoma.

6. Aberrometría corneal, análisis de calidad visual y simulación de visión corneal del paciente, análisis y seguimiento del queratocono, planificación de anillos intraestromales con detección de fenotipo automático del Dr. J. F.Alfonso

7. Cálculo de lentes intraoculares para pacientes post-refractivos por trazado de rayos, incluyendo lentes tóricas

8. Análisis avanzados: Biometría del cristalino, análisis gráfico de rotura lagrimal para ojo seco (BUT automatizado e informe OSDI), pupilometría y pupilografía dinámica, lentes de apoyo escleral

Análisis de película lagrimal

MS-39

El dispositivo más avanzado para el análisis del segmento anterior con la mayor resolución en córnea

9. Resumen de fiabilidad de adquisición y fijación del paciente para unos resultados precisos y repetibles

10. Software Phoenix sencillo con posibilidad de acceso a red e interconexión con varias estaciones de trabajo (visores), incluyendo DICOM

Cicatriz Subepitelial

Distrofia Endotelial

Pelúcida|Herpes

Distrofia Corneal De Fuchs

MS-39

El dispositivo más avanzado para el análisis del segmento anterior con la mayor resolución en córnea

Paquimetría - Estroma - Epitelio

Lente Fáquica Con Drenaje E Incisión

LT= 4,07 mm

ELED= 3,89 mm

Dalk - 10 Años

Implante De Glaucoma

PUNTOS FUERTES

• OCT de Segmento Anterior de alta resolución (3,6µm) • Incluye Topografía Avanzada: OCT + PLÁCIDO • Mapa Epitelial preciso y repetible • Medida del VAULT con diferentes tamaños de pupila • Ideal para segmento anterior (córnea) • Aberrometría + Calidad Visual + Fenotipo Dr. Alfonso • Cálculo de IOL por Raytracing (incluye tóricas) • Análisis Avanzados adicionales • Fiabilidad de adquisición • Software Phoenix 4.X sencillo en red + DICOM

Biometría Del Cristalino

Desprendimiento Dmek - Ampolla En Córnea

SIRIUS +

Topógrafo - Aberrómetro Corneal avanzado + Evolución completa de ojo seco

CÁMARA CENTRAL HR A COLOR Evaluación completa de Ojo Seco con Sirius+:

• Evaluación de la capa lipídica de la lágrima • Evaluación de Hiperemia conjuntival y limbar • Medida del menisco lagrimal

• Evaluación de Síntomas: Cuestionario OSDI • Análisis dela Rotura lagrimal: NiBut • Análisis de las glándulas de Meibomio • Evaluación de la córnea y la conjuntiva con fluoresceina OSDI

Hiperemia

Meibografía

Menisco

NiBut

El uso de una nueva cámara de color y una iluminación blanca y azul, para la estimulación de la fluoresceína, extiende las funciones del equipo para la aplicación al diagnóstico del ojo seco.

MEDIDA DEL MENISCO LAGRIMAL

HIPEREMIA (EVALUACIÓN DE ROJEZ DEL OJO)

ANÁLISIS DE FLUORESCEINA

ANÁLISIS DE LA CAPA LIPÍDICA

INFORME OJO SECO La nueva cámara a color permite medir el tiempo de ruptura de la película lagrimal, analizar las glándulas de Meibomio, la hiperemia conjuntival y limbar y la altura del menisco lagrimal.

Dichas funciones adicionales que combinan todas las puntuaciones parciales proporcionan un informe completo de ojo seco para una evaluación completa de la condición corneal del paciente, y ayudan en el diagnóstico de la enfermedad del ojo seco.

SIRIUS +

Topógrafo - Aberrómetro Corneal avanzado + Evolución completa de ojo seco

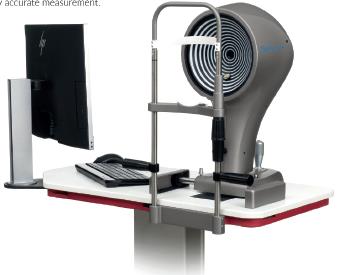

TOMÓGRAFO Y TOPÓGRAFO CORNEAL Sirius+ combina la topografía del disco de Plácido con la tomografía Scheimpflug del segmento anterior, proporcionando información sobre la paquimetría, elevación, curvatura y potencia dióptrica de ambas superficies corneales en un diámetro de 12 mm. Todas las mediciones biométricas de la cámara anterior se calculan utilizando hasta 100 secciones de córnea en alta definición (HR). La velocidad de medición reduce el efecto del movimiento ocular produciendo una medición precisa de alta calidad.

Además del diagnóstico clínico del segmento anterior, uno de los usos más habituales es la cirugía refractiva y de cataratas, ya que también dispone de un módulo de cálculo de LIO. Los exámenes objetivos proporcionan una medición precisa del diámetro de la pupila en condiciones escotópicas, mesópicas y fotópicas.

INCREMENTO EXTRAORDINARIO DE LOS PUNTOS ANALIZADOS

CARA ANTERIOR:

21.632 puntos

Sirius

Sirius

SIRIUS +

Más de 150.000 puntos

25 secciones por adquisición

CARA POSTERIOR:

Sirius +

Sirius SIRIUS + Hasta 100 secciones por adquisición

16.000 puntos Más de 145.000 puntos

SIRIUS +

Topógrafo - Aberrómetro Corneal avanzado + Evolución completa de ojo seco

SOFTWARE PHOENIX

DETECCIÓN Y CLASIFICACIÓN DEL QUERATOCONO

Sirius+ utiliza la plataforma de software Phoenix, permitiendo guardar los datos de los pacientes para su posterior revisión y análisis, y compartirlos entre todos los dispositivos de CSO.

La detección del queratocono proporciona información importante sobre la córnea del paciente. Comprender esto puede ayudar a prevenir complicaciones asociadas con la ectasia antes de que se realice la cirugía corneal.

ANILLOS INTRASTROMALES Basándose en el mapa de paquimetría y los datos altimétricos corneales, SIRIUS+ permite la planificación del sistema de anillos intraestromales, lo que puede ser una opción para la corrección de algunas formas de queratocono.

MÓDULO CALCULADOR DE LIO

Este módulo se basa en técnicas de Ray-Tracing, independientemente del estado de la córnea (no tratada o tratada previamente con fines refractivos), proporcionando el cálculo de la potencia esférica y tórica de la lente intraocular.

GLAUCOMA Para los especialistas en glaucoma, Sirius+ permite la medición de ángulos iridocorneales y paquimetría, así como la corrección de la PIO medida de forma indirecta. Estos dos valores son útiles en el diagnóstico de la enfermedad.

ABERROMETRIA CORNEAL

El análisis aberrométrico ofrece una descripción completa de las aberraciones corneales. Se puede seleccionar la contribución de la córnea anterior, posterior o total para diferentes diámetros de pupila. Los mapas OPD / WFE y las simulaciones visuales (PSF, MTF y convolución de imagen) pueden ayudar a comprender o explicar los problemas visuales del paciente.

SIRIUS +

Topógrafo - Aberrómetro Corneal avanzado + Evolución completa de ojo seco

PUPILOGRAFÍA

ANÁLISIS DE ROTURA LAGRIMAL: NIBUT

Sirius+ tiene un software de medición de pupilografía incorporado. La medición de la pupila en condiciones escotópicas (0,04 lux), mesópicas (4 lux), fotópicas (50 lux) y en modo dinámico.

Conocer el centro y el diámetro de la pupila es esencial para muchos procedimientos clínicos que buscan optimizar la calidad de la visión.

La tecnología de disco de Placido permite el análisis avanzado de la película lagrimal, como NIBUT (Tiempo de ruptura no invasivo). Permite obtener de forma gráfica los resultados en distintos valores, así como compararlos en el tiempo.

MEIBOGRAFÍA

MÓDULO LENTES DE CONTACTO

En el SIRIUS+, el método de discriminación no invasivo de las glándulas de Meibomio se lleva a cabo mediante iluminación infrarroja potenciando el contraste, y enfatizando su estructura anatómica sin causar molestias al paciente.

Se encuentra disponible un módulo de ajuste de lentes de contacto que simula el ajuste de lentes rígidos basado en una base de datos interna de lentes y fabricantes.

INFORME OSDI

PERSEUS

La forma más fácil y avanzada de examinar el endotelio corneal

2. Análisis de células por área (polimegatismo) y por lados (pleomorfismo)

5. Fácil utilización en paciente pseudofáquicos con doble reflejo central Es posible “ayudar” al equipo a identificar el reflejo corneal haciendo clic sobre el reflejo más potente (el otro es el reflejo secundario de la lente) 6. Posibilidad de edición manual de células 7. Posibilidad de identificación de áreas de gutata

La microscopía endotelial es esencial en el diagnóstico de muchas distrofias corneales, enfermedades degenerativas y en la evaluación pre y post operatoria de la cirugía de cataratas y los trasplantes de córnea, así como intervenciones con acceso a la cámara anterior

3. Modos especiales para córneas planas o trasplantadas

El Perseus es un instrumento sin contacto totalmente automatizado que proporciona análisis del endotelio corneal: el dispositivo produce rápidamente imágenes de alta definición, de calidad y bien contrastadas.

8. Precisión en la captura de +/- 10μ m + captura de paquimetría incluida 9. Software intuitivo y sencillo, con pantalla táctil de 9’’ y posibilidad dicom a través de phoenix

Los valores de densidad celular (conteo), pleomorfismo y polimegatismo, así como los datos paquimétricos, se calculan automáticamente.

1. Enfoque y captura automáticos En cada adquisición el equipo tomará 25 “fotografías” distintas del endotelio y mostrará en pantalla la mejor y más enfocada

4. Análisis de endotelio central y periférico mediante diferentes puntos de fijación 10. Composición de mosaico con phoenix si se realizan capturas en las diferentes posiciones

MIZAR

Videocámara digital 5 mpx

Video Cámara Digital 5 mpx MIZAR se puede aplicar a las lámparas de hendidura SL9800, SL9900 y SL9900 Elite con microscopio 3X, 5X y Zoom. Esta videocámara se destaca por su alto rendimiento y se caracteriza por una excelente reproducción cromática. A través del software aplicativo Phoenix, durante el examen biomicroscópico, permite la visualización de los más pequeños detalles, la adquisición de imágenes y videos en alta resolución y su archivado

SL9900 ELITE

Software Phoenix

MIZAR

Videocámara digital 5 mpx

Software Durante el examen biomicroscópico, el software de aplicación Phoenix, permite la visualización de los más mínimos detalles y la captación de imágenes y videos de alta resolución, así como su almacenamiento y gestión para su posterior revisión.

MIZAR

Videocámara digital 5 mpx

Accesorios Las lámparas de hendidura de la serie CSO están fabricadas con precisión y cuentan con accesorios específicos para mejorar gradualmente y atender a todos los pacientes, ofreciendo una variedad de exámenes detallados y soluciones enfocadas en el cuidado ocular

Compatibilidad MIZAR se puede adaptar a las lámparas de hendidura SL9800, SL9900 y SL9900 Elite, con microscopio 3X, 5X y Zoom.

Esta videocámara destaca por su alto rendimiento y se caracteriza por una excelente reproducción cromática.

Lámpara de Hendidura SL9900 Élite

MIZAR

Videocámara digital 5 mpx

Video Cámara Digital 5 mpx Ficha técnica Resolución Resolución Interfaz de cámara Frecuencia de fotogramas Velocidad del sensor de imagen (tamaño)

5 Mpx 2448 x 2048 USB 3.0 35 fps 2/3”

SL9900 Elite Compatible con la lámpara de hendidura

Láser 532 α / 532SP / 577SP

Láseres con tecnología ShortPulse

Láser 532α / 532SP / 577SP Láser con tecnología ShortPulse

Tecnología avanzada

Tratamiento seguro

Precisión garantizada

Láser 532 α / 532SP / 577SP

Láseres con tecnología ShortPulse

Tecnología ShortPulse ( tecnología de pulsos cortos de Meridian) permite que el tejido se enfríe entre pulsos láser. Esto minimiza o previene el daño tisular, reduciendo los riesgos del tratamiento y mejorando el confort y la seguridad del paciente, ya que no se produce daño o cicatrices en el tejido.

ADAPTADOR UNIVERSAL PARA LÁMPARA DE HENDIDURA GOLDMAN

SL9900 CSO

OFTALMOSCOPIO BINOCULAR BIO 500

El oftalmoscopio indirecto BIO 500 es ideal para tratar la retinopatía del prematuro y a pacientes en posición supina, ya que permite una alineación precisa entre el haz de láser y la iluminación para una visualización óptima.

El adaptador para Lámparas de Hendidura permite una integración completa con las lámparas de hendidura de CSO (modelos SL 9800 y SL 9900), tipo Haag-Streit y Zeiss. Optimiza la operatividad y el tamaño del spot del láser entre 50 µm y 5000 µm, ideal para aplicaciones clínicas. Los parámetros de haz se muestran en tiempo real en el panel de control, facilitando la personalización del tratamiento.

Ficha técnica Descripción del dispositivo

Merilas 532 α

Merilas 532 SP

Merilas 577 SP

Clasificación de seguridad

Clase 4

Clase 4

Clase 4

Longitud de onda

532 nm

532 nm

577 nm

Potencia de salida

50 – 2000 mW

50 – 2500 mW

50 – 2500 mW

Duración del pulso

10ms – 5000ms

continuo - pulsado 1 ms – 5000 ms

continuo - pulsado 1 ms – 5000 ms

Intervalo del pulso

10 ms – 5000 ms

1 ms – 5000 ms

1 ms – 5000 ms

Ciclo %

-

0.5 - 95

5 - 50

Modo SP

-

Shortpulse (onda contínua)

Shortpulse (onda contínua)

Sistema de enfriamiento

TEC

TEC

TEC

Haz del láser

Diodo 635 nm, (0-1 mW en 9 pasos)

Diodo 635 nm, (0-1 mW en 9 pasos)

Diodo 635 nm, (0-1 mW en 9 pasos)

Dimensiones

25.0 x 22.0 x 10.5 cm

25.0 x 22.0 x 10.5 cm

25.0 x 22.0 x 10.5 cm

Peso total

7.0 kg

7.0 kg

7.0 kg

Requisitos de energía

100 – 240 V, 50/60 Hz, 2 A máx

100 – 240 V, 50/60 Hz, 2 A máximo

100 – 240 V, 50/60 Hz, 2 A máximo

* Todas las especificaciones técnicas están sujetas a cambios sin previo aviso, en conformidad con las normas internacionales de seguridad general: IEC 60601-1:2005/AMD1:2012, IEC 60601-1-2:2014, MDD 93/42/EEC. La seguridad del láser cumple con las normas internacionales: IEC 60825-1:2014 y IEC 60601-2-22:2007/AMD1:2012.

Láser Merilas 810nm

- Glaucoma | Ideal para cicloatrofia y ciclofotocoagulación

El Merilas® 810nm Shortpulse® es un fotocoagulador infrarojo y un láser de diodo de fotoablación, ideal para procedimientos como la cicloatrofia y la ciclofotocoagulación, para el tratamiento del glaucoma, la retinopatía del prematuro y la ablación de tumores retinianos, como el retinoblastoma y los melanomas.

DISPONIBLE OFTALMOSCOPIO BINOCULAR (BIO) • Entrega de láser coaxial al eje de visión del usuario • Módulo LED estándar • Color LED neutro, proporciona una iluminación más brillante • Óptica de alto contraste • Filtros integrados • Sistema óptico inteligente con ajuste automático de óptica y espejos • Lente de alta magnificación con aumento adicional de 1.6x

Láser Merilas 810nm Sondas disponibles

- Glaucoma | Ideal para cicloatrofia y ciclofotocoagulación

Procedimiento

Descripción

Sonda de ciclofotocoagulación transescleral para tratamiento CW (para el tratamiento del glaucoma)

- Para uso con láser oftálmico de 810 nm en modo CW.

Sonda de ciclofotocoagulación transescleral para modo ShortPulse

- Especialmente diseñada para el modo Shortpulse.

- Sin límite de tiempo.

- Esta sonda está siempre en contacto, ya que la penetración de la luz láser en la esclera se produce con la ayuda de la dispersión del agua.

- Sin límite de tiempo.

- Esta sonda permite una visualización perfecta del ojo mientras se realiza el tratamiento.

Sondas Victrectomía Sonda Endo, 20G Conector Standard SMA, para un solo uso Punta recta: 0,9 mm Sonda Endo, 20G Conector Standard SMA, para un solo uso Punta angulada: 0,9 mm Sonda Endo, 23G Conector Standard SMA, para un solo uso Punta recta: 0,6 mm Sonda Endo, 23G Conector Standard SMA, para un solo uso Punta angulada: 0,6 mm Sonda Endo, 25G Conector Standard SMA, para un solo uso Punta recta: 0,5 mm Sonda Endo, 25G Conector Standard SMA, para un solo uso Punta angulada: 0,5 mm Sonda Endo, 27G Conector Standard SMA, para un solo uso Punta recta: 0,4 mm

Presentación: 10 unidades, produccción bajo demanda. Estériles de un solo uso.

Láser Merilas 810nm

- Glaucoma | Ideal para cicloatrofia y ciclofotocoagulación

Ficha técnica Oftalmoscopio Binocular Tamaño del spot láser Distancia de trabajo Longitudes de onda operativas Protección contra retrodispersión Fibra láser

Fuente de energía

1100um ± 20% 280mm ± 20% 532 nm, 577 nm o 810 nm hasta 2000 mW pulsado OD > 5.5 a la longitud de onda terapéutica Núcleo de 100 µm, multimodo con revestimiento A/R Protegida con acero inoxidable de 3 mm Longitud de 5 m Terminación láser SMA905 Cargador inalámbrico, incluye batería de repuesto

Ficha técnica Láser 810nm Descripción del dispositivo Clasificación de seguridad Longitud de onda Potencia de salida Duración del pulso Intervalo del pulso Modo SP Sistema de enfriamiento Haz del láser Dimensiones Peso total Requisitos de energía

Merilas 810nm Shortpulse Clase 4 810 nm 50 – 3000 mW CW (onda contínua, pulsada). 1 ms – 10.000 ms 1 ms – 10.000 ms Shortpulse (onda contínua) TEC Diodo 635 nm, (0-1 mW en 9 pasos) 25.0 x 22.0 x 10.5 cm 7.0 kg 100 – 240 V, 50/60 Hz, 2 A máximo

* Todas las especificaciones técnicas están sujetas a cambios sin previo aviso, en conformidad con las normas internacionales de seguridad general: IEC 60601-1:2005/AMD1:2012, IEC 60601-1-2:2014, MDD 93/42/EEC. La seguridad del láser cumple con las normas internacionales: IEC 60825-1:2014 y IEC 60601-2-22:2007/AMD1:2012.

Láser YAG SLT / Standard / Coaxial - Glaucoma Ideal para cicloatrofia y ciclofotocoagulación

Duración del pulso CW (onda continua, pulsada) 4 ns

Fuente láser Q-switched, estado sólido Nd:YAG 1064 nm

Tasa de repetición máxima hasta 3 Hz

El MRQ SLT de Meridian Medical combina un potente Nd: YAG con un láser foto-regenerador SLT y ofrece la posibilidad de acople con los foto-coaguladores Merilas.

El MRQ SLT presenta un sistema de iluminación Nd: YAG tradicional y una torre con espejos paralelos «V-split» que permiten el tratamiento y la iluminación coaxial, obteniéndose fulgor rojo y retroiluminación de la cápsula posterior, optimizando las capsulotomías y agregando un perfil de seguridad más alto al procedimiento

Compacto y potente con características de seguridad avanzadas, como la compensación electrónica controlada tanto en la parte anterior como posterior de la cápsula.

Su diseño ergonómico optimiza su uso, con controles láser en ambos lados de la lámpara de hendidura y asas bien posicionadas para mayor comodidad del paciente.

Este equipo es compatible con los láseres de fotocoagulación Merilas 532α y 577SP, lo que lo convierte en una unidad versátil.

Tras cada tratamiento, la compensación electrónica se restablece automáticamente a 100 μm en modo Standby, minimizando el riesgo de errores

Ficha técnica Descripción

Modo YAG

Modo SLT doble frecuencia. Nd: YAG 532nm

Pulso continuo & variable autoajustable (la energía se ajusta constantemente para permanecer en la secuencia subumbral)

6x; 10x; 16x; 25x; 40x Refrigerado por aire Aprox. 30 kg (sin embalar) 100-240 VCA, 50/60 Hz

* Todas las especificaciones técnicas están sujetas a cambios sin previo aviso, en conformidad con las normas internacionales de seguridad general: IEC 60601-1:2005/AMD1:2012, IEC 60601-1-2:2014, MDD 93/42/EEC. La seguridad del láser cumple con las normas internacionales: IEC 60825-1:2014 y IEC 60601-2-22:2007/AMD1:2012.

QuickSee Free Pro

con tecnología wavefront

Tecnología WAVEFRONT Autorefractómetro - Queratómetro de vanguardia

Preciso

Resultados comparables con la refracción subjetiva

Rápido

Mediciones precisas en 10 segundos

Fácil de usar

Diseño moderno e intuitivo

Mediciones clínicamente precisas

QuickSee Free Pro

Vista de vídeo para una rápida alineación asistida por cámara

con tecnología wavefront

Mediciones dinámicas captura das en menos de 10 segundos

Especificaciones técnicas Tamaño de pupila

Almacenamiento de >10.000 resultados; compatible con impresora Bluetooth y datos exportables a través de la aplicación Companion

Diseño de interfaz intuitivo y moderno en 11 idiomas

Especificaciones generales Propiedades de la pantalla

LCD de 2,4 pulgadas, pantalla táctil capac itiva, legible en exteriores, color verdadero (65.536 colores)

Propiedades del cargador

Adaptador de pared de grado médico USB-C, CA 100 a 240 V, 50/60 Hz

Batería

6 horas de uso continuo +/- 1 hora (10.000 mAh Li-ion); 5 horas de tiempo de carga; Certificación IEC 62133-2:2017

Calibración

Calibrado en fábrica; no necesita calibración de campo

Capacidad de medición

Capacidad de almacenamiento de mediones > 10.000 mediciones

Clasificación reglamentaria (dispositivo médico)

Clase I FDA (EE.UU.), Clase IIa Producto CE, conforme MDR, Clase IIa, UKCA, conforme MDR 2002

2 a 8 mm

Población destinataria

>= 3 años

Control de acomodación

Vista abierta, lente de empañamiento (opcional)

Requisito de cicloplejía

Ninguno

Usuarios de lentes de contacto (excepto lentes multifocales)

Compatible con sobrerrefracción

Requisitos de dilatación

Ninguno

Requisitos de iluminación

Ninguno

Tiempo de adquisición

10 segundos

Rango esférico

-12D a +10D, incrementos de 0,01D, 0,125D, 0,25D

Seguridad láser

Clase 1, certificado IEC 60825-1:2014

Rango cilíndrico

-8D a +8D, incrementos de 0,01D, 0,125D, 0,25D

Peso

< 750 gramos / 1.65 lbs

Rango axial

0-180º, incrementos de 1º, 5º, 10º

Dimensiones

30 cm (alto) x 5,5 cm (ancho), 18 cm (largo)

Tecnología base

Aberrometría de frente de onda

Queratómetro Radio de curvatura

5 a 12 mm en incrementos de 0,01 mm

Astigmatismo corneal

0 D a +/- 8 D (R 5 a 12 mm)

Diámetro central

3,2 mm a radio de curvatura 8 mm

Aplicación QuickSee Companion para la descarga de resultados, disponible para los sistemas operativos Android y Windows Impresora Bluetooth incluida preemparejada con QuickSee Free para facilitar la impresión de resultados

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

Real Time Eye Tracking

Una vez más, REVO va más allá de los límites de la OCT estándar. Con su nuevo software, REVO permite una funcionalidad completa desde la córnea hasta la retina. Aporta beneficios al combinar el potencial de varios dispositivos.

En un solo dispositivo, la REVO FC puede medir, cuantificar, calcular y realizar un seguimiento de los cambios desde la córnea a la retina, incluida la medición axial a lo largo del tiempo.

Todo lo que debe hacerse es colocar al paciente y presionar el botón INICIAR para obtener exámenes de ambos ojos. El dispositivo hará el examen de forma independiente.

SOCT con la funcionalidad completa de una cámara de fondo de ojo Una OCT con todas las funciones y retinografía en color en un dispositivo compacto “all in one”, que brinda la posibilidad de obtener escaneos de OCT de alta calidad e imágenes de fondo de ojo detalladas en una sola toma para optimizar el uso del tiempo.

El dispositivo incorpora el Eye-Tracking para facilitar y reducir aún más el tiempo del examen.

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

AccuTrack - Hardware “Eye Tracking” en tiempo real La REVO FC incorpora el Eye Tracking, compensando así parpadeos, pérdida de la fijación del ojo y movimientos involuntarios durante el examen.

AI DENOISE La revolucionaria tecnología de Intenligencia Artificial (IA) proporciona imágenes con reducción de ruido (más limpias), con detalles de alta calidad y visibilidad mejorada, todo en pocos milisegundos.

FULL RANGE

La nueva imagen Retina Extended Depth™, basada en nuestra tecnología “Full Range”, proporciona escaneos de mayor profundidad para una observación confiable y conveniente de casos complejos. Con exploraciones que presentan mucha profundidad, este nuevo modo de imagen es perfecto para diagnosticar, incluso, a pacientes muy miopes.

Imagen cortesía de Bartosz L. Sikorski MD, PhD

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

LA OCT MÁS SIMPLE QUE NUNCA

ALTA CALIDAD DE IMAGEN OCT

Coloque al paciente y presione el botón INICIAR para realizar automáticamente la medición de ambos ojos.

La REVO NX utiliza mensajes de voz para guiar al paciente durante el proceso de captura, con lo que incrementa el confort del paciente y reduce el tiempo del test.

La tecnología de mejora de la imagen aporta una gran calidad en los detalles que permiten y facilitan una detección precoz de las patologías

Herramientas de análisis exhaustivo para la cuantificación de la capa de fibras del nervio óptico, la capa de células ganglionares y la cabeza del nervio óptico con DDLS ofrecen un preciso análisis y seguimiento de la enfermedad.

El análisis de la asimetría de las capas célulares ganglionares entre los hemisferios y entre los ojos, permite la identificación y detección del glaucoma en sus estados iniciales y en pacientes atípicos.

I TRACKING

La tecnología iTracking™ compensa los movimientos oculares involuntarios y los parpadeos. Cuando se utiliza la exploración OCT, cada región anatómica se registra dos veces automáticamente.

El sistema crea inmediatamente un examen utilizando la tecnología Motion Correction Technology™.

La eliminación del movimiento ocular asegura la más alta resolución de imágenes sin inconvenientes para el paciente.

RETINA

Con un único escaneo 3D de la mácula se realiza un análisis de retina y glaucoma.

El software reconoce automáticamente 8

130.000 A-SCANS/S

capas de la retina. Esto permite un diágnostico más preciso y un mapa de todos los cambios producidos en el estado de la retina del paciente

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

ESCANEADO DE CAMPO AMPLIO

El escaneado de campo amplio central de 12x12mm es perfecto para un rápido y preciso examen de la retina del paciente. Un escaneado periférico revela enfermedades en la periferia más externa.

SEGUIMIENTO

La alta capacidad de escaneado de REVO y el reconocimiento de las estructuras de los vasos sanguíneos permite un ajuste preciso de las cicatrices pasadas y actuales.

El usuario puede analizar cambios en la morfología, cuantificar los mapas de progresión y evaluar la tendencia de la misma.

ANGIOGRAFÍA OCT (Módulo disponible en modelo 80.000 A-scan/s y NX)

Esta técnica no invasiva libre de tinte permite la visualización de la microvasculatura de la retina.

CAMÁRA ANTERIOR

El examen estándar anterior de la REVO permite completar el proceso de escaneado con rapidez sin necesidad de una lente adicional.

Ambos, el flujo de sangre y la visualización de la estructura proporcionan información adicional para el diagnóstico de numerosas patologías de la retina.

El equipo incluye un adaptador complementario que aumenta la gama de aplicaciones clínicas en la observación de la cámara anterior.

Hasta 16mm (ángulo a ángulo).

Ahora la Angiografía OCT (modulo opcional) puede convertirse en un test rutinario en su consulta.

MOSAICO ANGIOGRAFÍA (Módulo disponible en modelo 80.000 A-scan/s y NX)

El mosaico de angiografía ofrece imágenes de alto detalle sobre un gran campo de retina. Los modos disponibles permiten observar regiones predefinidas de la retina.

El modo manual permite escanear la región deseada. Las herramientas de análisis permiten observar capas vasculares, enface espesor de mapas.

MODO MOSAICO: 10x10mm TAN SIMPLE COMO PRESIONAR EL BOTON

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

RETINOGRAFÍA (FUNDUS CÁMARA)

Lo que hace que la REVO FC sea realmente única es su cámara integrada no midriática de 12.3 Mpx, capaz de capturar imágenes en color de alta calidad y máximo detalle. La REVO FC es totalmente automática, segura y fácil de usar.

El avanzado sistema óptico garantiza imágenes de alta calidad en un ángulo de visión de hasta 45 °. Es posible capturar una imagen de fondo con pupilas hasta 3.3mm, y hasta 2.4mm para capturas de OCT. Las herramientas de procesamiento de imágenes son fáciles de usar, así como los niveles de canal RGB, brillo, contraste, gamma y nitidez utilizados con los filtros, y brindan una imagen retiniana sorprendente.

Los modos de vista disponibles presentan fotos detalladas de uno o ambos ojos, así como una comparación en el tiempo de las fotos del fondo de ojo.

Retinografía Ambos Ojos

Retinografía comparativa

AUTO FLASH

La vista previa con imagen infrarroja (IR) del fondo de ojo y la configuración de captura de fotos se ajustan automáticamente. Esto asegura el ajuste correcto del flash automático para obtener imágenes perfectas independientemente del tamaño de la pupila y la pigmentación de los ojos. No es necesario volver a tomar imágenes debido a una configuración incorrecta del flash.

SCREENING DE RETINOGRAFÍA

Para cumplir con los requisitos de los programas de detección y permitir que el usuario realice exámenes de ambos ojos en modo no midriático, el dispositivo cuenta con tres niveles de flash automático. Con el ajuste de Flash bajo, es posible tomar fotografías de ambos ojos en menos de 25 segundos.

FOTOGRAFÍA DEL SEGMENTO ANTERIOR

El modo de fotografía del segmento anterior es un nuevo modo que permite al usuario realizar fotografías en color del segmento anterior, presentando la córnea, párpado, pupila y esclerótica.

R

DICOM EMR INTEGRACIÓN EN RED

Foto “Segmento Anterior”

RETINA

Un solo escaneo de retina 3D realiza análisis de retina y glaucoma. El software reconoce automáticamente 8 capas retinianas que ayudan con el diagnóstico preciso y el mapeo de cualquier cambio en la condición del paciente. Una variedad de métodos de análisis y presentación de resultados permite elegir la opción más adecuada para aumentar la eficiencia.

FOLLOW-UP

La capacidad estándar de escaneo de alta densidad de la REVO FC y el reconocimiento de la estructura de los vasos sanguíneos permiten una alineación precisa de escaneos previos y existentes. El operador puede analizar cambios en la morfología, mapas de progresión cuantificados y evaluar las tendencias de progresión.

Un ojo

Ambos ojos

Comparación

Progresión

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

GLAUCOMA Las herramientas analíticas integrales de glaucoma para la cuantificación de la capa de fibras nerviosas, la capa de células ganglionares y la cabeza del nervio óptico con DDLS permiten el diagnóstico y seguimiento precisos del glaucoma a lo largo del tiempo.

Con los 14 parámetros del nervio óptico estándar la descripción de la condición de ONH es rápida y precisa La vista avanzada provee información combinada sobre la calidad funcional de la visión con datos completos sobre las células ganglionares de la retina, RNFL y Cabeza del Nervio Óptico (ONH) para ambos ojos en una sola página.

Retina Avanzada & ONH

ONH Individual

Ganglionares AO

Progresión Ganglionar

ONH Ambos ojos

Progresión ONH

Reducción de ángulo

Vista individual Anterior

El análisis de asimetría de las capas de células ganglionares entre las semiesferas y entre los ojos permite una identificación y detección más fáciles del glaucoma en etapas tempranas y en pacientes no típicos.

La REVO FC incorpora una escala de probabilidad de daño de disco DDLS, que utiliza tres clasificaciones separadas para discos pequeños, medios y grandes. La clasificación DDLS apoya a los profesionales en una evaluación rápida y precisa de los daños en el disco glaucomatoso del paciente.

COMPLETE SU INFORME DE GLAUCOMA Para facilitar la comprensión de las medidas de PIO indirectas, el módulo de paquimetría proporciona el valor de corrección de la medida realizada. Con la fórmula de la PIO ajustada, puede obtener un valor de PIO corregido a partir del valor medido.

Puede realizar, sin necesidad de añadir ningún tipo de elemento adicional, la observación y medida de los ángulos iridocorneales. Todos estos exámenes se pueden incluir en un protocolo de forma automática, reduciendo así el tiempo de atención al paciente.

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

CÁMARA ANTERIOR No se requiere de ningún adaptador para hacer directamente imágenes de hasta 18mm (ángulo a ángulo). El examen de la cámara anterior completa facilita y acelera la evaluación de la gonioscopia.

La gonioscopia OCT proporciona la visualización de ambos ángulos iridocorneales junto con información sobre la configuración del iris en una única exploración de alta resolución para la evaluación del glaucoma.

Gonioscopía OCT

Scan 16 mmRadio Anterior

TOPOGRAFÍA OCT El módulo de Topografía OCT (T-OCT ™) proporciona el análisis de la curvatura corneal, el poder dióptrico, la elevación y el análisis de poder real basado en ambas superficies y el grosor local de la córnea (trazado de rayos). La superficie anterior, la superficie posterior y el grosor corneal permiten proporcionar la información de curvatura neta verdadera.

El módulo de topografía corneal muestra los cambios en la córnea en la vista de mapa de diferencias. Personalice su vista favorita seleccionando una variedad de mapas disponibles y opciones de visualización. La captura completamente automática, con un tiempo de examen de menos de 0.3 segundos, hace que las pruebas sean rápidas y fáciles.

El módulo de topografía proporciona: Mapeo corneal completo de superficies Anterior, Posterior y Real Opción de visualización de astigmatismo (SimK: zonas anteriores, posterior, real, meridianos y semi-meridianos ø 3, 5, 7 mm).

DETECCIÓN DEL QUERATOCONO Modulo opcional Detecta y clasifica fácilmente el queratocono con el clasificador de queratocono.

Clasificación basada en KPI, SAI, DSI, OSI y CSI. En las primeras etapas del queratocono, los resultados pueden complementarse con los mapas del epitelio y la paquimetría.

Queratocono

La función de seguimiento del módulo T-OCT ™ permite comparar los cambios en la topografía corneal a lo largo del tiempo para: • Pacientes sometidos a LASIK • Pacientes con queratocono • Usuarios de lentes de contacto • Cualquier patología o peculiaridad corneal Individual

Seguimiento

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

BIOMETRÍA OCT Un método innovador para medir la estructura ocular y longitud axial con OCT. La Biometría OCT proporciona un conjunto completo de parámetros de biometría: longitud axial AL, grosor de córnea central CCT, profundidad de cámara anterior ACD y grosor del cristalino.

Verifique su medida visualmente Todos los calibradores de medición se muestran en todos los límites de la imagen OCT proporcionada por la REVO. Es posible verificar visualmente, identificar y, si es necesario, hacer correcciones en cualquiera de las estructuras oculares que se hayan medido.

Con un simple desplazamiento del cursor es posible establecer con una precisión de resolución axial de 5 micras para cada paciente.

A partir de ahora, puede eliminar la incertidumbre común sobre cómo el biómetro óptico clasifica los límites en pacientes no típicos.

Catarata densa con alta miopía

Desprendimiento de retina

Lente y agujero Macular

CALCULADOR LIO Las fórmulas de LIO permiten al usuario calcular los parámetros de la lente a implantar. Nuestros sistemas ahora admiten el último estándar de base de datos de IOL IOLcon.org para que siempre pueda mantener su biblioteca actualizada.

Modulo opcional

REVO FC

OCT de alta resolución y retinografía a color, la mejor eficiencia nunca vista

REVO - ANGIOGRAFÍA Este módulo de software opcional permite la visualización de la microvasculatura de la retina, con una técnica libre de colorantes y no invasiva. Tanto el flujo sanguíneo como la visualización estructural proporcionan información diagnóstica adicional sobre muchas enfermedades de la retina. La exploración por angiografía permite evaluar la vasculatura estructural de la mácula, la periferia o el disco óptico.

Cuantificación La herramienta de cuantificación proporciona la cuantificación de la vasculatura en toda el área analizada junto con valores en zonas y sectores específicos.

Gracias al mapa de colores de la vasculatura analizada, la evaluación de las condiciones de la estructura vascular es mucho más rápida. La elección del método de cuantificación aumenta la sensibilidad de los análisis para enfermedades específicas.

Vista standard individual

Progresión

MOSAICO ANGIO OCT El mosaico de angiografía ofrece imágenes muy detalladas sobre un gran campo de la retina.

La pestaña Avanzado proporciona: vista de cualquier capa vascular, vista en relieve de las capas vasculares, codificación de profundidad y mapa de grosor.

El modo manual permite escanear la región deseada con hasta 12 imágenes libres, que son procesadas y montadas de forma automática. La analítica incorporada permite ver capas vasculares, imágenes enface o mapas de grosor.

MODO MOSAICO 10x6mm

HERRAMIENTAS ANALÍTICAS DE ANGIOGRAFÍA • FAZ: Zona Avascular Foveal • VFA: Área de flujo vascular • NFA: Área de ausencia de flujo Modulo opcional

FAZ

VFA

NFA

EVO 3E

Plataforma común para microqueratomos de refractiva y trasplante

Compatible con todos los microqueratomos Moria • Selector de velocidad de paso.

• Doble bomba de vacío para una mayor seguridad • Batería auxiliar de emergencia recargable.

One Use Plus SBK

Low Vacuum Release

MINIMIZA UNA LESIÓN POTENCIAL EN RETINA

El mejor microqueratomo mecánico, automático y lineal para cirugía refractiva

• Rápida recuperación visual.

• Increíble calidad del lecho estromal.

• Flaps planares, predecibles y finos.

SEGURIDAD Y SIMPLICIDAD

Cabezal desechable Moria One Use-Plus SBK con cuchilla preinsertada.

Sistema hands free para trasplantes corneales

Moria One Use -Plus SBK con anillo de plástico desechable.preinsertada.

Moria One Use-Plus SBK con anillo metálico reutilizable.

One Use- Plus DSAEK

RESULTADOS PREDECIBLES

Cabezales premontados con variedad de grosores Calibrados de 110 a 550 micras.

Láminas ultrafinas y repetibles

COMPLETAMENTE AUTOMÁTICO Cámara artificial reutilizable

Cámara artificial desechable

Presurizador de cámara artificial

Para trasplantes lamelares y corneales

10 DIÁMETROS DISPONIBLES

Trépanos con aspiración de Hanna.

Trépanos con aspiración ajustables en profundidad.

Punch de donante, Punch de Muraine y Guarded para DMEK.

• Presión dentro de la cámara precisa y estable durante todo el procedimiento.

• Indispensable para la estandarización de protocolos.

• Garantiza resultados fiables y reproducibles.

• Sencillez en la preparación

C-EYE INNOVADOR

Dispositivo Croslinking Portátil VERSÁTIL

Realice crosslinking en la lámpara de hendidura. O use el C-Eye como cualquier otro equipo CXL: en un soporte de mesa en el quirófano.

PORTÁTIL

Lleve su dispositivo C-Eye a donde usted quiera. Se carga con un USB conectado a su móvil o a su portátil.

Método clásico

Método moderno

El dispositivo EMAGine´s C-Eye traslada la tecnología crosslinking a la LH. Simple, eficiente y seguro tanto para los no iniciados como para los usuarios expertos.

CXL en Lámpara de Hendidura

CXL en quirófano

Protocolos disponibles

Protocol 4

Queratitis infecciosa Infecciosa Queratitis

30 mW / cm2 4’00” min/sec Continuous 7.2 J/cm2

8 para Queratocono 1 para Queratitis 1 para Refractiva

La solución Ribo-Ker fue desarrollada por miembros del consejo consultivo médico de EMAGine y está diseñada para todas las aplicaciones epi-off y epi-on CXL, incluida la iontoforesis. Lista para aplicaciones PACK-CXL. La mayor concentración de riboflavina del Ribo-Ker permite una rápida saturación del estroma y no requiere una modificación de la viscosidad usando HPMC o dextrano.

RIBO-KER Kit ™

El kit se compone de una solución de riboflavina, un blefarostato y de un protector que cubre la superficie ocular y las pestañas del paciente, del dispositivo Crosslinking.

Solución “Ribo-Ker”

Blefarostato

Protector desechable Dispone de marcado CE.

VuPad

Una innovación en la ecografía oftálmica que se puede ver y tocar

VuPad combina la tecnología UBM de Sonomed y la calidad de imagen B-Scan que permite capturar tanto imágenes nítidas, como grabar vídeos que se pueden revisar fotograma a fotograma

A-SCAN

Inmersión o contacto directo.

Captura manual o automática Cálculo automático de la longitud axial, la profundidad de la cámara anterior, el grosor del cristalino y el vítreo, con un promedio de la longitud axial y una desviación estándar de hasta 10 exploraciones por examen Fórmulas LIO estándar: Binkhorst, Regression-II, Theoretic/T, Holladay, Hoffer-Q, y Haigis.

Las fórmulas de LIO post-refractivo incluyen la Regresión Miope de Latkany, la Hiperópica de Latkany y Doble-K del Dr. Aramberri.

MANEJO GLAUCOMA

B-SCAN

UBM

Transductores de frecuencia de 12 y 20 MHz disponibles para el B-scan posterior.

PAQUIMETRÍA

Transductores de frecuencia de 35 y 50 MHz disponibles

Calidad de imagen incomparable con Enhanced Focus de propiedad exclusiva Rendering™.

Escaneo de 256 líneas con 2048 puntos de muestra por cada rayo (más de medio millón de puntos de muestra por barrido del transductor).

Capturar clips de vídeo de 50 fotogramas a un máximo de 20 fotogramas por segundo Almacena imágenes ilimitadas y hasta 12 clips de vídeo en cada examen.

B-SCAN

TAMAÑO ICL

UBM

Mediciones precisas y automáticas del espesor de la córnea Comprobación de autocalibración automática y prueba de sonda Mapa de un solo punto o de múltiples puntos con lecturas únicas o múltiples en cada punto Corrección automática de IOP basada en CCT con múltiples fórmulas de corrección de IOP publicadas y personalizables Para mediciones de espesor corneal central (CCT) y periféricas.

SEGMENTO ANTERIOR

MULTITOUCH

VuPad

Una innovación en la ecografía oftálmica que se puede ver y tocar

Sin duda el Gold Estándar en la ecografía oftálmica. La incomparable calidad de imagen UBM y B-Scan con “Enhanced Focus Rendering™” y la gran pantalla de altísima resolución le permiten capturar imágenes fijas y nítidas y grabar vídeos que pueden revisarse cuidadosamente cuadro por cuadro.

La elegante interfaz de usuario proporciona herramientas útiles que son intuitivas, simples y eficientes de usar. Funciones que ahorran tiempo, como la visualización de la base de datos de pacientes seleccionable para buscar y acceder fácilmente a los registros de examen de archivo. Reproduzca vídeos en tiempo real, en cámara lenta o cuadro por cuadro. Superponer A-Scan sobre cualquier orientación de la ecografía, realizar mediciones lineales y de ángulo, y anotar en imágenes B-Scan y UBM. Cálculo automático del promedio de longitud axial y la desviación estándar, nueve fórmulas de LIO y una base de datos de lentes para escaneo de biometría A.

INNOVACIÓN EN ULTRASONIDO

• Calidad de imágen incomparable con Enhanced Focus Rendering ™ patentado • Transductores de frecuencia de 12 y 20 MHz disponibles para exploración posterior • Escaneo de 256 líneas con 2048 puntos de muestra para cada línea (más de medio millón de puntos de muestra por cada barrido del transductor) • Capture videoclips de 50 fotogramas a una velocidad de hasta 20 fotogramas por segundo • Almacena imágenes ilimitadas y hasta 12 videoclips en cada examen

ANÁLISIS CUANTITATIVO DE ÁNGULOS

VuMax Zaldivar ICL Guru

VUMAX HD SIMPLEMENTE LO MEJOR. Inigualable en todos los aspectos: calidad de imagen, herramientas avanzadas incluyendo análisis cuantitativo automatizado del ángulo, alineación de la sonda de sulcus a sulcus.

Y más Elegante, intuitiva, excepcional.

Asistencia IA Eye Tracking Retroalimentación generada por IA en tiempo real para un correcto alineamiento de imágenes UBM.

Asistencia IA Eye Tracking El motor de IA selecciona automáticamente las mejores imagenes de toda la sesión.

Visualización fácilmente interpretable de datos cuantitativos sobre la calidad de imagen.

Crea un clip compuesto para una óptima evaluación preoperatoria.

Cálculo de la ICL

Interfaz automatizada con Zaldivar ICL Guru

Patient: Gabriel Qui*** DOB: None Calculation method: ZV1.1 500

600

700 800

400

900 300

13.7 13.2

200

• Envía automáticamente archivos de video e imagenes al servicio en la nube Zaldivar ICL Guru

1000

12.6 12.1

1500

100

IDEAL

550

0

2000

VAULT

• Cálculo del tamaño de la ICL 100% fiable. Cálculos dentro de +-100 um

Surgical and anatomical data

IOL power

• Modelado de próxima generación 3D, análisis de la imagen de alto nivel y IA

IDate of surgery

-3.0 D

2023-12-01

AtA

aRise

ACD

12.138 mm

0.078 mm

3.489 mm

Results IOL overall diameter

Central vault

Peripheral vault

Angle

12.1 mm

0.489 mm

0.331 mm

34 º

12.4 mm

0.869 mm

0.711 mm

29 º

13.2 mm

1.096 mm

0.938mm

27 º

13.7 mm

2.605 mm

2.447 mm

12 º

• Sustentado en parámetros del segmento anterior Probado en una gran base de datos de ICLs implantadas con éxitos

MasterVu

Convierta su ordenador en un ecógrafo gracias a la conexión USB

MasterVu es una sonda de 12MHz capaz de conectarse a cualquier ordenador equipado con un puerto USB libre funcionando con Windows.

El software puede ser instalado de forma sencilla en múltiples equipos, de forma que se puede usar en múltiples consultas. El equipo se transporta en una maleta pequeña, junto con un PenDrive que contiene el software y los drivers, permitiendo disponer de su potencia en cualquier lugar y en cualquier momento.

SIMPLEMENTE CONECTAR A UN ORDENADOR POR USB Y EMPEZAR A TRABAJAR.

La captura puede iniciarse directamente desde el botón destinado para ello en la misma sonda, por lo que se tiene control total en una sola mano.

Las capturas pueden analizarse fotograma a fotograma o como vídeo completo, pudiendo realizar informes y trabajar con distintas herramientas de medida sobre las imágenes adquiridas.

Pacscan AP 300 Plus Biómetro A-Scan y Paquímetro en un único sistema.

Utiliza pantalla táctil de alta resolución a color donde se puede introducir información, visualizar los datos y los cálculos realizados.

Incluye: • Impresora térmica • Interface USB • Tarjeta de memoria SD • Compartimento de almacenamiento • Software de conexión con ordenador.

• Inmersión o contacto directo A-scan • Captura manual o automática Catarata, Cataratas densas, Afáquica, Aceite de silicona y modos Pseudofáquicos • Cálculo automático de la longitud axial, la profundidad de la cámara anterior, espesor de la lente y el vítreo, con un promedio de longitud axial y la desviación estándar, proporcionando hasta 10 lecturas por examen.

Biómetro - Paquímetro

• Fórmulas de LIO estándar Binkhorst, Regresión - II Teórico / T, Holladay Hoffer - Q y Haigis • Fórmulas de LIO post-refractivas Latkany miope de regresión Latkany Hyperopic Aramberri Doble–K • Permite revisar cada exploración, eliminar los análisis periféricos y añadir nuevas exploraciones • Velocidades de tejido personalizables de cada estructura.Paquímetro • Algoritmo de medición automática que detecta cuando la sonda está alineada correctamente.

• Promedio y desviación estándar calculada para cada lectura. 64 mediciones individuales por lectura.

• Puede medir el espesor central y periférico corneal con múltiples mapas corneales.

COMPACTO LIGERO PORTÁTIL • Rango de medición de 125 a 1000 micras • Incorpora sonda y confirmación de calibración • Sonda Recta o a 45º.

TONOVERA

La guía perfecta para realizar mediciones de PIO precisas

Presentamos el nuevo tonómetro de Reichert Tono-Vera con el avanzado sistema de posicionamiento ActiView, que lo guía rápidamente hasta el ápice de la córnea, lo que le brinda confianza en sus lecturas de presión intraocular (PIO).

El tonómetro Tono-Vera realiza la medición automáticamente cuando está alineado proporcionando resultados más objetivos y repetibles.

Tono-Vera utiliza tecnología de tonometría de rebote suave, eliminando la anestesia tópica.

El sistema de posicionamiento Tono-Vera ActiView presenta una vista a todo color del ojo, combinada con indicaciones de alineación intuitivas e interactivas para guiar al usuario con precisión hasta el vértice de la córnea.

El tonómetro Tono-Vera está disponible en dos modelos: batería recargable y con baterías AA.

Sondas Ocu-Dot Las sondas Ocu-Dot, están diseñadas especialmente para el tonómetro Tono-Vera, de un solo uso, disponibles en cajas de 100 unidades en paquetes individuales para obtener una carga más rápida y fácil

TONOVERA

La guía perfecta para realizar mediciones de PIO precisas

El tonómetro Tono-Vera es una herramienta vital en el cuidado de la salud ocular, ya que permite medir la presión intraocular de forma rápida, precisa y no invasiva. La tecnología de tonometría de rebote suave utilizada por el Tono-Vera elimina la necesidad de anestesia tópica, resultando un proceso más cómodo y agradable para el paciente.

Uno de los principales beneficios del Tono-Vera es su capacidad para realizar mediciones automáticas y objetivas, obteniendo resultados más repetibles y precisos. Además, el sistema de posicionamiento Tono-Vera ActiView presenta una vista a todo color del ojo, combinada con indicaciones de alineación intuitivas e interactivas que guían al usuario con precisión hasta el vértice de la córnea, y proporciona mediciones más precisas y fiables.

Disponible en dos modelos: Modelo recargable y Modelo de pilas AA. Ligero y ergonómico, no necesita calibración.

Incluye base multifunción que permite acoplar y cargar* el dispositivo al mismo tiempo que almacena cómodamente sondas de tonómetro Ocu-Dot.

y

dispensa

El soporte para la frente Flexi-Soft facilita el control de distancia y mejora la comodidad del paciente.

Bluetooth incorporado que permite actualizar el software y conectar con historias clínicas digitales.

Incluye una funda de transporte resistente y ligera que brinda protección adicional durante los desplazamientos del dispositivo.

TONO-PEN AVIA

Tonómetro portátil

El tonómetro portátil Tono-Pen AVIA no re-quiere calibración y está siempre listo para su uso. Tiene un diseño ergonómico y un peso ligero. Puede ser utilizado en cualquier posición.

Proteja su Tono-Pen y a sus pacientes con los Ocu-Film + Protector originales. El uso de las auténticas Tip-Covers y Ocu-Film de Reichert le garantizan un óptimo rendimiento de su

En la pantalla cuenta con un indicador de la duración de la batería (pila).

FACILIDAD DE USO Con un solo botón de función y una menor sensibilidad al centrado corneal, el Tono-Pen AVIA es un dispositivo muy fácil de usar.

INDICADOR DE CONFIANZA ESTADÍSTICO

NO REQUIERE CALIBRACIÓN SIEMPRE LISTO PARA SU USO

Permite al operador tener una indicación de la calidad de la medida efectuada.

INDEPENDIENTE DE LA POSICIÓN Puede ser utilizado en cualquier posición siendo de gran utilidad en pacientes de movilidad reducida.

Visual Chart

Innovador sistema para el test de visión

PUNTOS FUERTES • Mas de 142 test en un sistema actualizable •Incluye símbolos, fijaciones y optotipos especiales para niños Agudeza Visual Sensibilidad al contraste Visión cromática Refracción Visión binocular

•Modos aleatorios para evitar al paciente la memorización de las secuencias •Sistema QUEST para la determinación de forma automática del umbral de agudeza visual •Pruebas de sensibilidad al contraste, agudeza visual, refracción, visión binocular, visión en color, etc.

Enfoque para consultas desde 2m a 6,1m, con opción de espejo para ubicaciones pequeñas

COMPLETAMENTE ACTUALIZABLE

•Iluminación automática adaptada a cada sala •Tamaño de letra E en cumplimiento con todos los estándares y avalado por el Dr. Juan Carlos Castiella

PTS-925w

Campímetro automático

El PTS es un moderno instrumento de diagnóstico, para un estudio rápido y preciso del campo visual.

Todo lo necesario para la más avanzada campimetría.

• Diseño compacto y robusto • Campimetría estática • Rango del test: 170º horizontal y 95º vertical • Estímulo blanco de tamaño III. • Adaptable a la velocidad del paciente • Impresiones estándar COMPATIBLE CON EL ESTÁNDAR HFA. • Test de tipos: 30-2, 24-2, 10-2; Patrones ortogonales.

SOFTWARE DE IMPRESIÓN INTEGRADO ANÁLISIS • Análisis simple • Comparación • Defecto de progresión • Paquete estadístico CONECTIVIDAD • DICOM Storage SCU • DICOM MWL SCU • GDT, TXT, CMDL • Red

SL-19 Lámpara de hendidura portátil Lámpara de hendidura portátil que utiliza una fuente de luz blanca LED de alto rendimiento Diseño sofisticado La más ligera del mercado Tiempo de funcionamiento más prolongado.

Notas

Notas

Notas

Barcelona

Pol. Ind. Gran Vía Sud. Pablo Iglesias, 58.

08908L’Hospitalet de Llobregat Tel. 93 289 62 70

Madrid

Mártires Concepcionistas, 1 2 28006 Madrid Tel. 91 051 91 08 www.oftaltech.com
