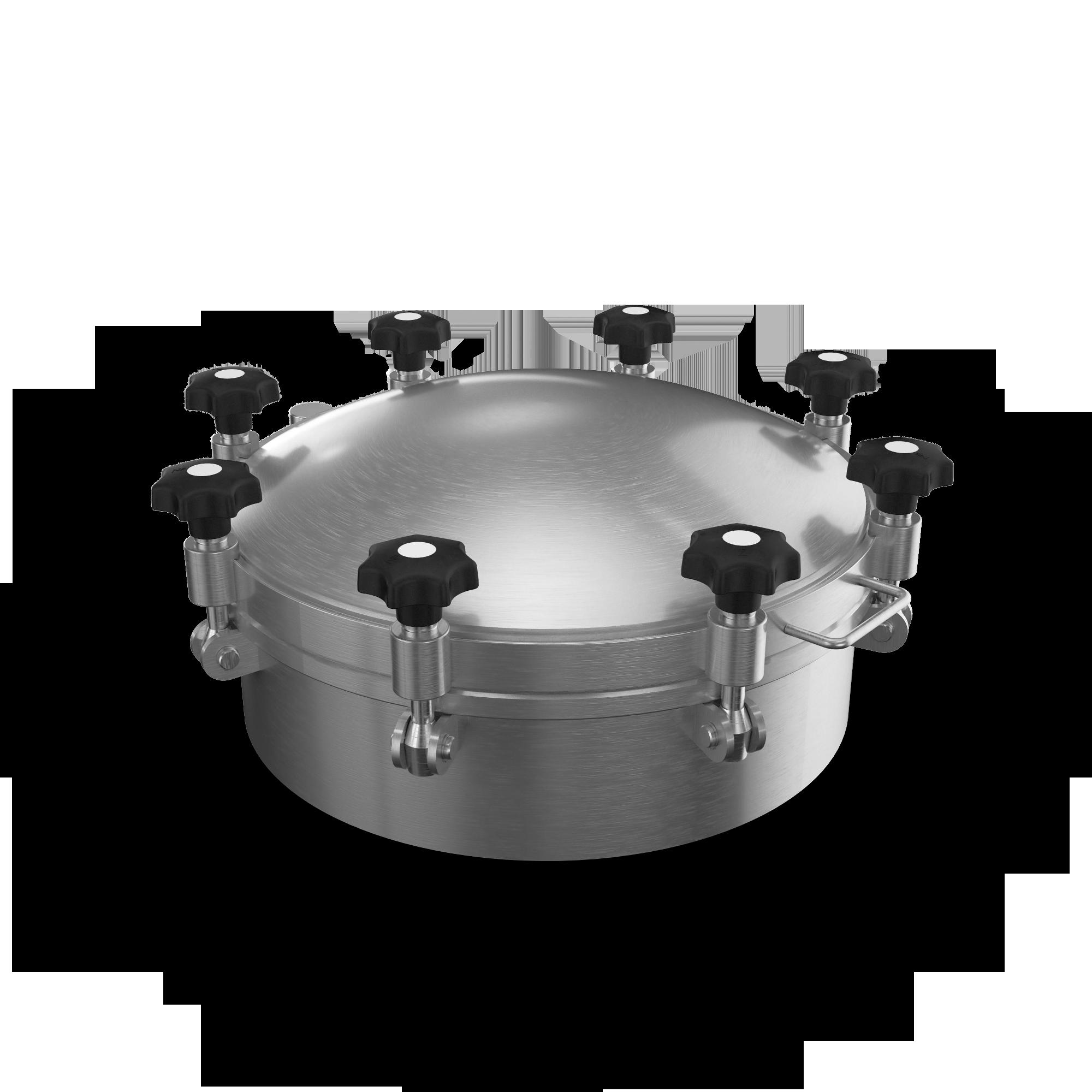

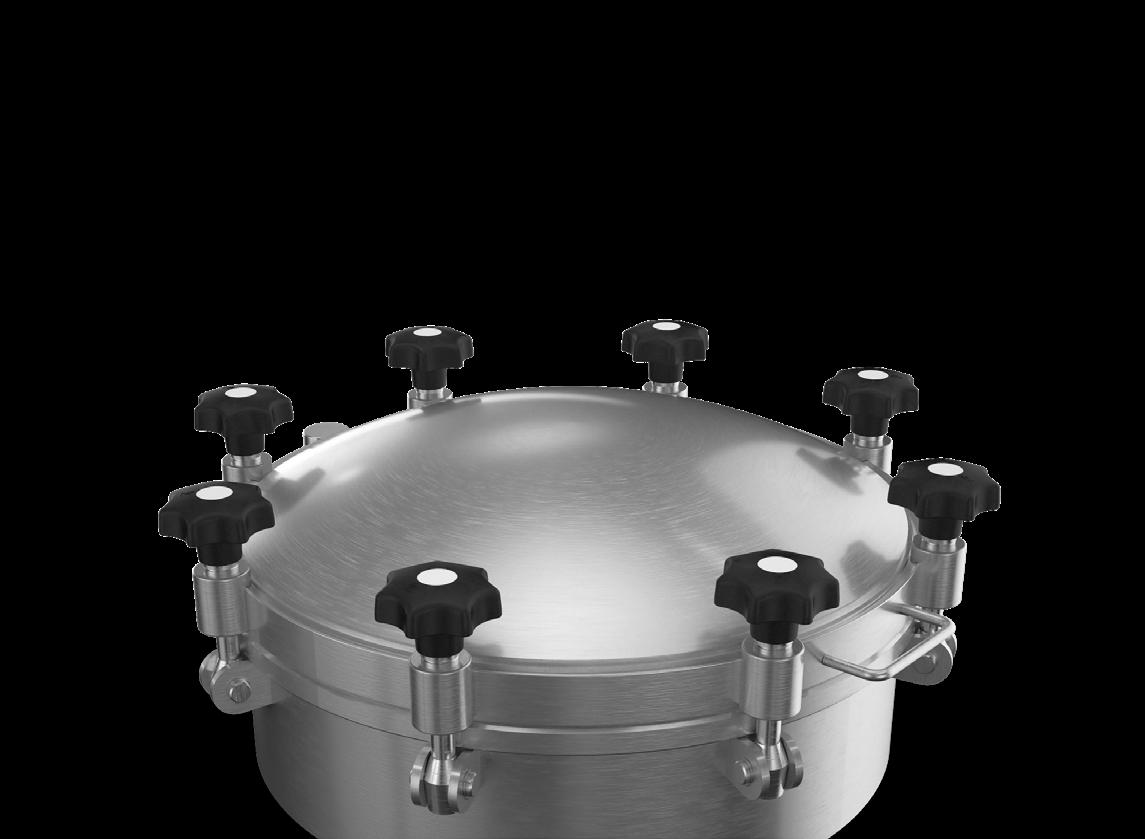

Smart-Line
Med den nye Smart-Line tilbyder vi dig præfabrikerede og konfigurerbare trykdæksler, der kan leveres på kun 2 uger – hurtig og nem løsning uden unødvendige omveje
Leveringstid max. 2
Hurtigere behandlingstider pga. foruddefineret konfiguration
Design-kode:
AD 2000-Merkblatt & EN 13445-3
001000-500-6 500
• Materiale (produktberørt): 1.4404
• Materiale (ikke produktberørt): 1.4301/1.4307
• Godkendelse iht. PED 2014/68/EU EC unit verification according to module G.
3,5/-1,0bar | 280°C
4,0/-1,0bar | 250°C
5,0/-1,0bar | 130°C
6,0/-1,0bar | 50°C
6,0/-1,0bar | 280°C
6,5/-1,0bar | 250°C
7,0/-1,0bar | 230°C
001000-500-10 500
001000-600-8 600
001000-600-10 600
8,0/-1,0bar | 150°C 9,0/-1,0bar | 80°C 10,0/-1,0bar | 60°C
3,5/-1,0bar | 280°C
4,0/-1,0bar | 210°C
5,0/-1,0bar | 100°C 5,50/-1,0bar | 50°C
4,5/-1,0bar | 280°C 5,0/-1,0bar | 210°C 6,0/-1,0bar | 120°C 7,0/-1,0bar | 60°C
Jonna Jakobsen

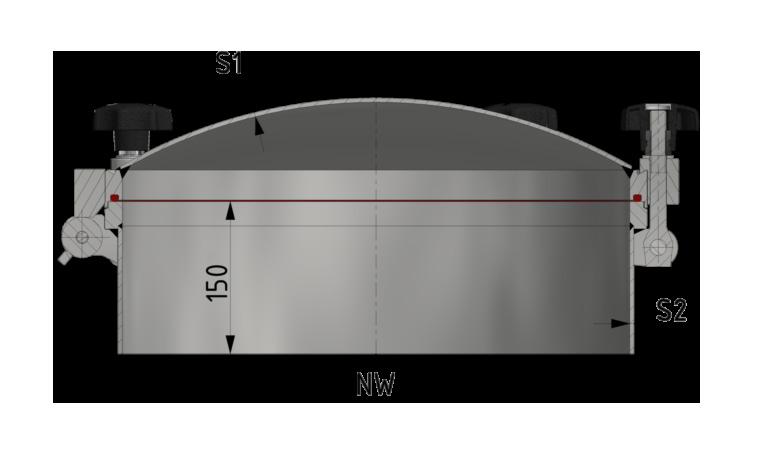

Låg S1
Smart-Line
Valgmuligheder
Pakninger
Standard:
• Silikone (transparent) (+200/-50°C) - FDA / USP Class VI / EG 1935/2004
Options:
• EPDM (sort) (150/-45°C) - FDA / EG1935/2004 / USP Class VI / ADI-free
• Viton (grøn) (200/-20°C) - FDA / DVGW / EG1935/2004 / ADI-free
• FEP-Silikone (204/-60°C) - FDA / EG1935/2004 / USP Class VI / ADI-free
• FEP-Viton (204/-20°C) - FDA / EG1935/2004 / USP Class VI / ADI-free
• FEP-EPDM (140/-40°C) - FDA / EG1935/2004 / USP Class VI / ADI-free
• PFA-Silikone (230/-60°C) - FDA / EG1935/2004 / USP Class VI / ADI-free
Valgmulighed:

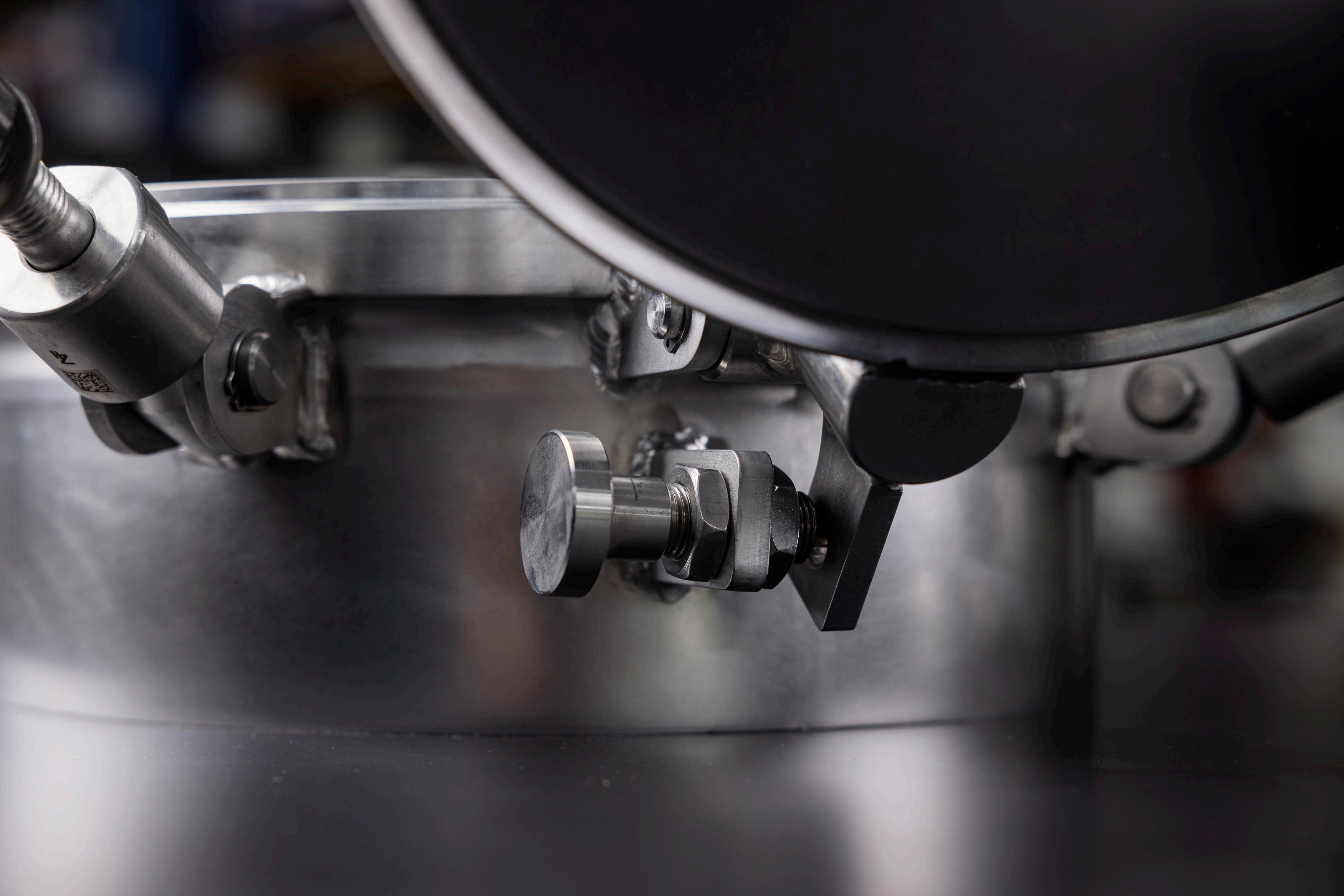

Sikkerhedslås¹
• Låsestift med plastknop, montering i højre eller venstre side
• Låsestift med rustfri stålknop, montering i højre eller venstre side

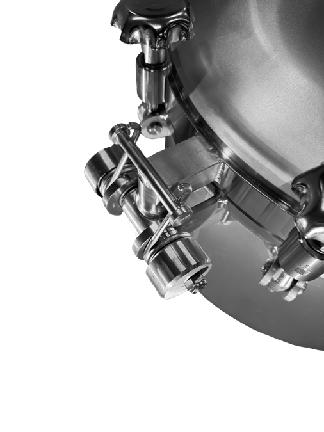

Håndtag/bolte
Standard:
• Plastik stjernegreb M16 1.4301/1.4307 with grey plastic cap
Valgmulighed:
• Plastik stjernegreb M16 1.4301/1.4307 med 6-kt til nøgle SK21
• Rustfri stjernegreb M16 1.4301/1.4307 til skruenøgle SW21
• Krave møtrik M16 åben gevind 1.4301/1.4307
• Krave møtrik M16 lukket gevind 1.4301/1.4307
• Vingegreb M16 åben gevind 1.4301/1.4307
Valgmulighed: Røngten inspektion
• Røntgen inspektion rundsøm låg 25%
• Røntgen inspektion langsøm karm 100%
Valgmulighed
Flere forskellige typer: DF/DFD, GTF, WZF/WZFD, DMW, EMS, HSS, SES
Det endelige design kan afvige fra billedet på grund af dækslets faktiske konstruktion

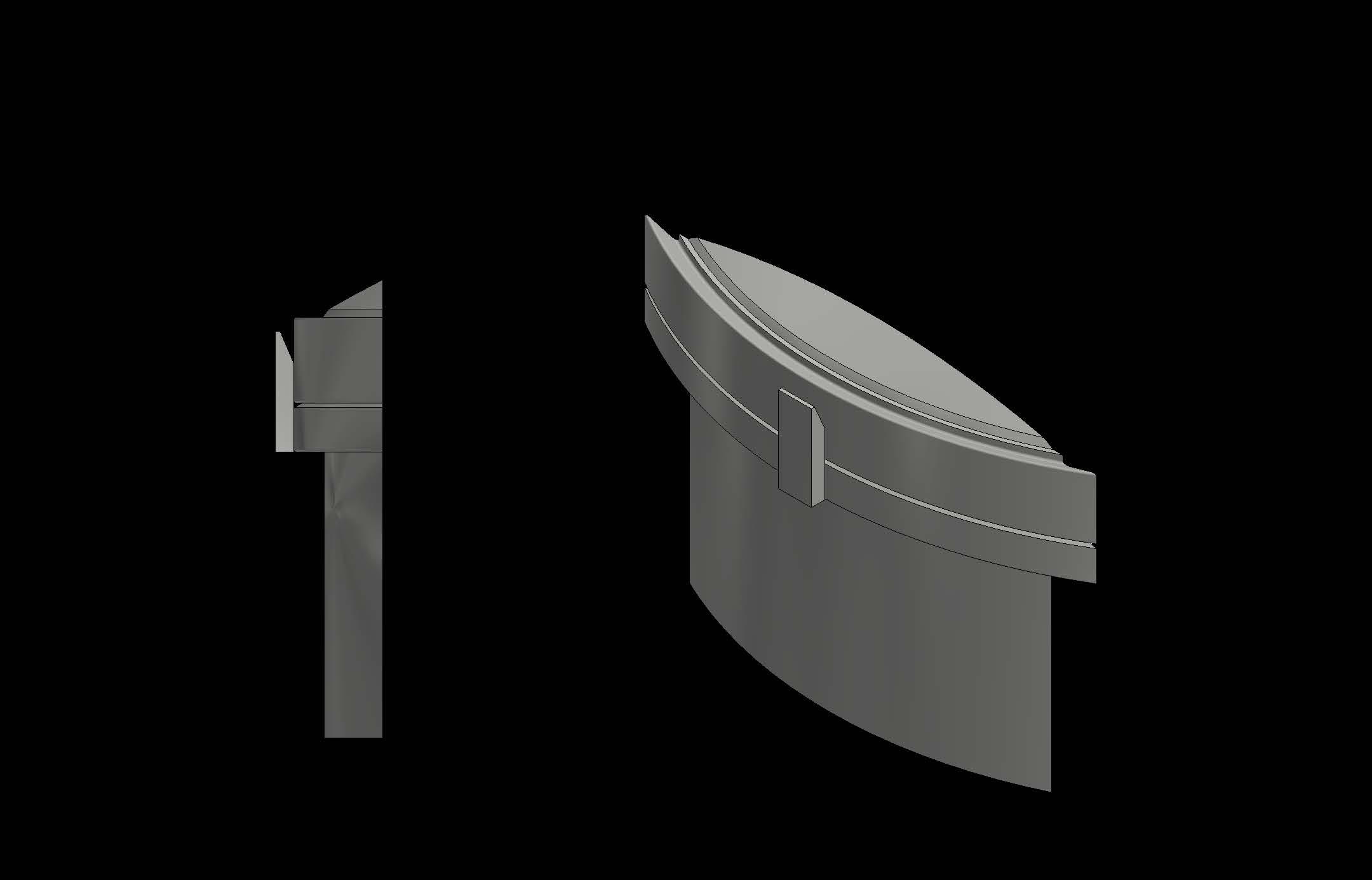

Valgmulighed: Anlægskile ved vertikal installation¹
Overflade
Indvendig:
Standard:
• ikke slebet, bejdset
Valgmuligheder:
• Glasblæst
• Slebet Ra<0,6μm
• Slebet Ra<0,8μm
• Slebet Ra<1,2μm
Udvendig:
Standard:
• ikke slebet, bejdset
Valgmulighed:
• Glasblæst
