CHLAZENÍ A KLIMATIZACE PRO ROZVADĚČE
SLIMLINE
SLIMLINE PRO
Chladicí jednotky SLIMLINE PRO přinášejí inovativní design pro snadnou a flexibilní instalaci, který umožňuje jak nástěnnou, tak zapuštěnou montáž s jediným typem výřezu pro více výkonových variant. Díky použití mikrokanálkového kondenzátoru jsou tyto jednotky výrazně ekologičtější a úspornější, spotřebují až o 50 % méně chladiva a o 30 % méně elektrické energie. Široký rozsah chladicích výkonů od 350 W do 6 200 W a vysoká odolnost s krytím IP 55 zaručují spolehlivý provoz v rozmanitých a náročných průmyslových podmínkách. Typ
SLIMLINE PRO TOP
KG 8503
Nástěnná / zapuštěná
KG 8505 Nástěnná / zapuštěná
KG 8506 Nástěnná / zapuštěná
KG 8508
Nástěnná / zapuštěná
KG 8512 Nástěnná / zapuštěná
KG 8412
KG 8515
KG 8520
KG 8525
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
KG 8540 Nástěnná /
KG 8562
/ zapuštěná
Střešní chladicí jednotky SLIMLINE PRO TOP představují bezfiltrové a téměř bezúdržbové řešení pro chlazení rozvaděčů, které maximalizuje chladicí výkon při minimálních prostorových nárocích. Díky širokému rozsahu chladicího výkonu od 650 W do 4 000 W a standardně integrovanému elektrickému odpařování kondenzátu jsou tyto jednotky energeticky účinnou a ekologickou alternativou pro průmyslové aplikace, kde není místo na bocích nebo dveřích skříně. Zajišťují vysokou úroveň bezpečnosti pro elektronická zařízení a jsou ideální volbou pro širokou škálu průmyslových aplikací.
SLIMLINE
Typ Montáž Chladící výkon
KG 9506
KG 9508
KG 9512
KG 9515
KG 9520
KG 9530
KG 9540
Střešní 650 W
Střešní 850 W
Střešní 1250 W
Střešní 1550 W
Střešní 2100 W
Střešní 3200 W
Střešní 4000 W
Chladicí jednotky pro rozvaděče SLIMLINE se vyznačují inovativním bezfiltrovým designem s hliníkovým kondenzátorem se širokými žebry, což zajišťuje jejich prakticky bezúdržbový provoz a vysokou spolehlivost v průmyslovém prostředí. Díky své výjimečně štíhlé konstrukci o hloubce pouhých 110 mm a možnostem flexibilní montáže na stěnu nebo zapuštěné instalace představují nejtenčí řešení na trhu. Jednotky jsou navíc vyrobeny z vysoce kvalitních komponent pro dlouhou životnost a nabízejí volitelné kryty pro náročné podmínky, jako je potravinářský průmysl.
Typ
KG 4266
KG 4267
Montáž Chladící výkon
Nástěnná / zapuštěná
Nástěnná / zapuštěná
KG 4269 Nástěnná /
KG 4271 Nástěnná / zapuštěná
KG 4272 Nástěnná /
KG 4274
/
SOLITHERM, COMPACT
SOLITHERM PROTEC
Chladicí jednotky SOLITHERM PROTEC jsou speciálně navrženy pro spolehlivé chlazení elektroniky v extrémně náročných a korozivních prostředích, jako je petrochemický průmysl nebo přístavní oblasti. Pro zajištění maximální odolnosti proti chemikáliím a solné mlze disponují speciálními prvky, komponenty a kryty z nerezové oceli V4A. Tyto jednotky zaručují funkčnost v širokém teplotním rozsahu od -40 °C do 60 °C a splňují vysoký stupeň krytí IP56 a NEMA 4X.
SOLITHERM PELTIER
Typ
OC 8706
Montáž Chladící výkon
Nástěnná
OC 8712 Nástěnná
OC 8720
OC 8740
OC 8762
Nástěnná
Nástěnná

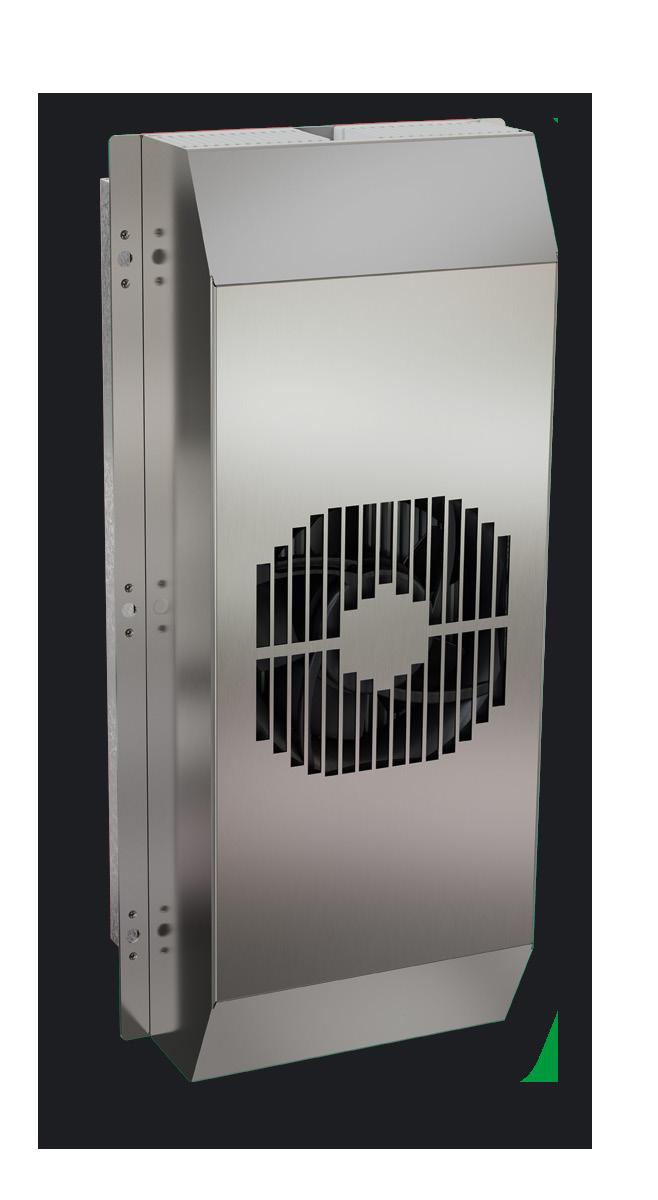

Chladicí jednotky SOLITHERM PELTIER využívají Peltierův jev, kde stejnosměrné napětí vytváří teplotní rozdíl pro chlazení vnitřku rozváděčů bez použití chladiv či kompresorů. Díky své robustní konstrukci jsou odolné vůči extrémním podmínkám, jako je prach, olej a teploty od -20 °C do 70 °C, což je činí prakticky bezúdržbovými. S chladicími výkony od 30 W do 800 W a vysokým stupněm krytí IP 66 jsou tyto jednotky vhodné pro širokou škálu průmyslových aplikací v interiéru i exteriéru.
COMPACT OUTDOOR
TG 3030
TG 3035
TG 3050
TG 3075
TG 3102
TG 3155
TG 3152
TG 3200
TG 6105
TG 6155
TG 6205
TG 6405
TG 6805
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Nástěnná / zapuštěná
Chladicí jednotky COMPACT OUTDOOR jsou speciálně navrženy pro ochranu elektronických skříní ve venkovním a korozivním prostředí, jako je například potravinářský průmysl, čemuž odpovídá vysoký stupeň krytí IP 56 a konstrukce z nerezové oceli. Nabízejí široký rozsah chladicích výkonů od 300 W do 1600 W a jsou schopné spolehlivého provozu v extrémních teplotách od -40 °C do 55 °C. Pro zajištění maximální odolnosti a spolehlivosti jsou tyto jednotky standardně vybaveny ohřívačem rozváděče a oddělenými vnitřními a vnějšími vzduchovými okruhy.
Typ Montáž Chladící výkon
OC 5704
Nástěnná
OC 5705 Nástěnná
OC 5708 Nástěnná
OC 5710 Nástěnná
METODY CHLAZENÍ
PŘIROZENÁ KONVENCE:
Pro aplikace s nízkou tepelnou ztrátou je možné využít chlazení pomocí přirozené konvekce, které je zajištěno větracími otvory s mřížkami, případně doplněnými o filtry. Toto řešení má dvě klíčové výhody: je prakticky bezúdržbové, protože neobsahuje žádné pohyblivé části jako ventilátory, a zároveň chrání vnitřní komponenty. Použité filtry efektivně zabraňují pronikání nečistot, které mohou poškodit citlivou elektroniku ve stejné míře jako teplo. Principem této metody je samovolný odvod tepla skrze povrch rozváděče, což je možné pouze tehdy, je-li okolní teplota nižší než teplota uvnitř. Z toho důvodu bude vnitřní teplota vždy o něco vyšší než ta okolní. Pro moderní elektronické sestavy s vyšším tepelným vyzařováním je proto tento způsob chlazení často nedostačující.
Následující jednoduchý vzorec vypočítá úroveň tepla odvedeného z rozváděče:
Ps [W] = k x A x ∆T
Ps [W] = Odvedený výkon (tepelný výkon odvedený z povrchu rozváděče)
k [W/m²K] = Koeficient prostupu tepla (Odvedený výkon na m² povrchu a 1 K teplotního rozdílu). Tato konstanta je určena materiálem.
A [m²] = Povrch rozváděče
∆T [K] = Teplotní rozdíl mezi okolním vzduchem a vnitřním vzduchem v rozváděči
Ocelový plech: 5,5 W/m²K / Nerezová ocel: 5,5 W/m²K / Hliník: 12 W/m²K / Plast: 3,5 W/m²K
NUCENÁ KONVENCE:
V čistých a bezpečných prostředích, kde je okolní teplota nižší než požadovaná vnitřní teplota rozváděče, představuje nucená ventilace efektivní řešení chlazení, které využívá filtrační ventilátory pro aktivní vhánění chladnějšího okolního vzduchu a vytlačování ohřátého vzduchu ven přes výstupní filtry, čímž účinně odvádí teplo od moderních elektronických komponent. Díky možnosti flexibilního umístění ventilátorů v rámci různých a i složitých konfigurací rozváděčů lze chlazení snadno přizpůsobit konkrétním potřebám, přičemž pro zajištění optimálního výkonu je klíčové správně dimenzovat ventilátor a při výpočtu zohlednit vliv statického tlaku, který přímo ovlivňuje jeho reálnou účinnost. Pro spolehlivou funkci se obecně doporučuje udržovat teplotní rozdíl přibližně 10 °C nad okolní teplotou, což zajišťuje dostatečný spád pro efektivní odvod tepla, i když se tato hodnota může lišit podle konkrétního tepelného zatížení.
Následující jednoduchý vzorec vypočítá úroveň tepla odvedeného z rozváděče:
V = 3.1 x Pv / ∆T [ m³/h]
V [ m³/h] = Objem průtoku vzduchu filtračního ventilátoru
Pv [W] = Ztrátový výkon (tepelný výkon generovaný uvnitř rozváděče ztrátou výkonu komponent)
∆T [K] = Teplotní rozdíl mezi okolním vzduchem a vnitřním vzduchem v rozváděči
CHLAZENÍ POMOCÍ UZAVŘENÉHO OKRUHU:
V náročných průmyslových prostředích, kde jsou rozváděče vystaveny vysokým okolním teplotám, prachu, oleji nebo je vyžadován vysoký stupeň ochrany proti vodě (krytí IP/NEMA), je nezbytné zcela zamezit vnikání okolního vzduchu.
Pro tyto případy se používá chlazení s uzavřeným okruhem, realizované pomocí chladicích jednotek nebo výměníků tepla vzduch/voda. Tento systém funguje na principu dvou oddělených okruhů: vnitřní okruh zajišťuje cirkulaci a ochlazování čistého vzduchu uvnitř hermeticky uzavřeného rozváděče, zatímco vnější okruh efektivně odvádí nahromaděné teplo do okolního prostředí.
Správný výběr chladicí jednotky je určen následujícími kritérii:
• požadovaný chladicí výkon ve Wattech
• max. teplota okolního vzduchu a požadovaná teplota vzduchu v rozváděči
• požadavky na montáž (nástěnná, zapuštěná nebo střešní)
• rozměry chladicí jednotky a rozváděče
• prostředí montáže (vnitřní, venkovní, stínění atd.)
Následující jednoduchý vzorec vypočítá úroveň tepla odvedeného z rozváděče:
Pk = Pv - Pr
Pk [W] = Chladicí výkon jednotky
Pv [W] = Ztrátový výkon (tepelný výkon generovaný uvnitř rozváděče ztrátou výkonu komponent)
Pr [W] = Zisk/ztráta tepla sáláním (přenos tepla přes vnější plášť rozváděče)
Následující vzorec vypočítá zisk/ztrátu tepla:
Pr = k x A x ∆T
k [W/m²K] = Koeficient prostupu tepla
A [m²] = Povrch rozváděče
∆T [K] = Teplotní rozdíl mezi okolním vzduchem a vnitřním vzduchem v rozváděči
Dále je třeba poznamenat následující:
Pro zajištění správné funkce a maximální účinnosti chladicího systému je naprosto klíčové, aby byl rozváděč dokonale utěsněn a zabránilo se tak jakémukoli přítoku okolního vzduchu, přičemž je nezbytné, aby stupeň krytí (IP/NEMA) chladicí jednotky přesně odpovídal stupni krytí samotného rozváděče. Stejně tak je důležité zajistit, aby vnější okruh měl dostatečný prostor pro přívod a odvod vzduchu, což umožňuje efektivní odvod tepla do okolí, a zároveň je nutné dbát na to, aby komponenty s vlastní ventilací uvnitř rozváděče nesměřovaly svůj ohřátý vzduch přímo do výstupu studeného vzduchu z chladicího zařízení. K dalším zásadám správné instalace patří použití dveřního spínače, který zabraňuje provozu při otevřených dveřích a minimalizuje kondenzaci, a také zajištění, že rozváděč stojí ve svislé poloze pro správnou funkci a odvod kondenzátu. V neposlední řadě je třeba pamatovat, že nastavení teploty na nejnižší možnou hodnotu není optimálním řešením; osvědčeným kompromisem je přednastavená hodnota +35 °C, která efektivně zajišťuje dlouhou životnost elektrických komponent, účinný provoz a minimální srážení vlhkosti, ačkoli se tato hodnota může lišit podle specifických požadavků dané aplikace.
APLIKACE A POUŽITÍ
ROZVADĚČE A SKŘÍNĚ
V průmyslových rozvaděčích a skřínich jsou umístěny elektrické a elektronické součásti, které nejsou integrovány přímo do stroje. Tyto komponenty musí být spolehlivě chráněny před nepříznivými vlivy, jako je prach, vlhkost a teplotní kolísání.
STROJÍRENSTVÍ A VÝROBA ZAŘÍZENÍ
Našim zákazníkům poskytujeme podporu ve všech fázích, od návrhu strojů až po jejich uvedení do provozu. Správně navržená klimatizace je klíčová pro vytvoření ideálního provozního prostředí, což vede k vyšší efektivitě, spolehlivosti a delší životnosti stroje.
TELEKOMUNIKACE / DATOVÁ CENTRÁ
Naše výměníky tepla vzduch/voda garantují stabilní odvod tepla i v náročných podmínkách s proměnlivým počasím a kolísajícími teplotami. Díky této spolehlivosti jsou optimální volbou pro chlazení datových center a serveroven.
ENVIRONMENTÁLNÍ INŽENÝRSTVÍ
Základem našeho života jsou přírodní zdroje. My aktivně přispíváme k jejich ochraně tím, že naše environmentální technologie nasazujeme přímo ve výrobních procesech. Zajišťujeme efektivní chlazení pro úpravny vody, rekuperaci tepla i pro analytickou techniku.
OBNOVITELNÉ ENERGIE
V sektoru obnovitelných zdrojů, kde dominuje solární a větrná energie, je stabilita systému klíčová. Naše portfolio chladicích řešení je navrženo tak, aby zajistilo bezchybný a spolehlivý chod elektroniky bez ohledu na rozmary počas.
POTRAVINÁŘSKÝ PRŮMYSL
Pro zajištění plynulého chodu a dodržení hygienických standardů v potravinářské výrobě nabízí Seifert Systems pokročilá řešení chlazení. Naše systémy jsou navrženy tak, aby zvládaly specifické výzvy tohoto odvětví a podporovaly efektivitu vašich procesů.
LASEROVÁ / ADITIVNÍ VÝROBA
Aditivní výroba klade extrémní nároky na výpočetní výkon i řízení pohybu. Pro zajištění spolehlivosti a stability těchto procesů je nezbytné dokonalé chlazení. A právě taková inovativní klimatizační řešení dodává společnost Seifert Systems.
NÁMOŘNICTVÍ / LOGISTIKA
Pro náročné námořní aplikace, kde jsou zařízení vystavena neustálým vlivům prostředí, nabízíme specializovaná řešení. Klíčovými vlastnostmi našich chladicích jednotek jsou proto vysoká ochrana IP a použití korozivzdorných materiálů, které zaručují jejich spolehlivost na moři.
