Systemy wygrodzeń i zabezpieczeń duńskiej firmy NTF Aalborg A/S zostały opracowane z myślą o rygorystycznych wymogach higienicznych branży spożywczej oraz farmaceutycznej.
WYGRODZENIA ZE STALI NIERDZEWNEJ
Nowy dostawca
Do zadań specjalnych
SKANER KODÓW
KRESKOWYCH DATALOGIC
MATRIX 220 XAI
Jeden z najbardziej zaawansowanych czytników kodów kreskowych (1D, 2D, DPM) na świecie.
Nowe modele, większe możliwości!

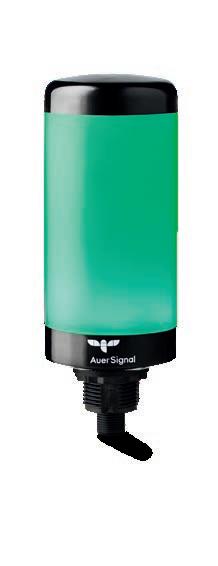

SMART SIGNALING 50
Rodzina produktów Smart Signaling 50 firmy Auer Signal wzbogaciła się o nowe modele, które znacząco rozszerzają jej obszar zastosowań.

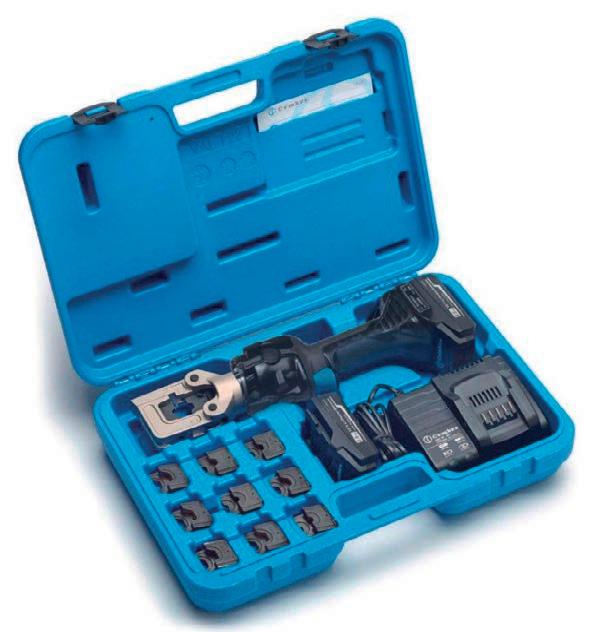

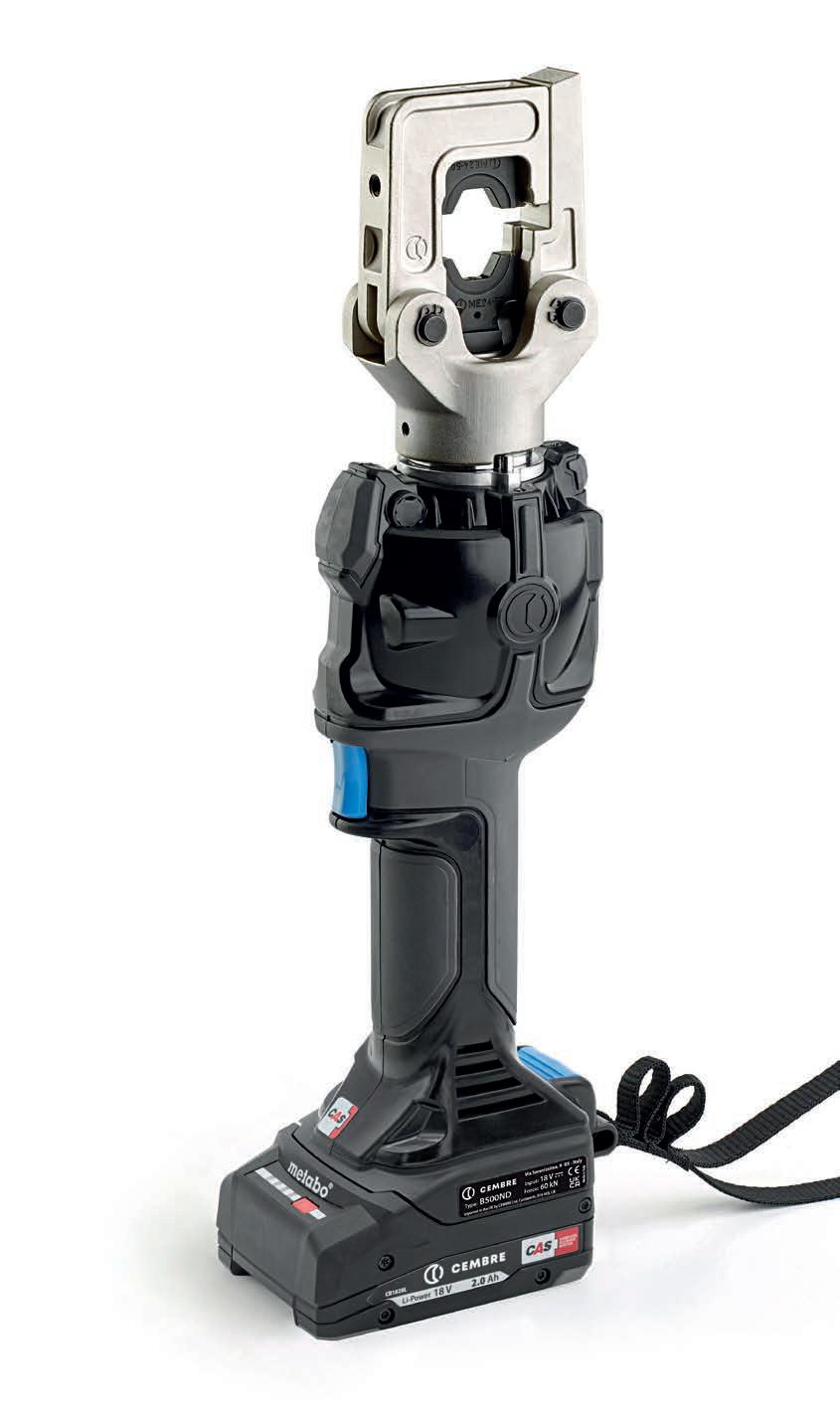

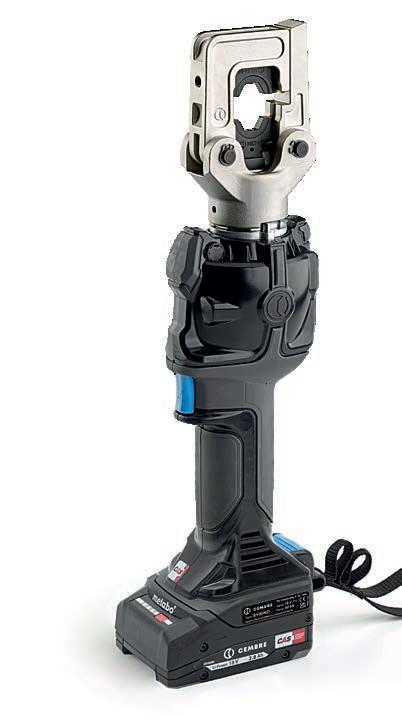

B500ND – ZACISKARKA HYDRAULICZNA
AKUMULATOROWA
Profesjonalna prasa hydrauliczna o sile zacisku 60 kN.

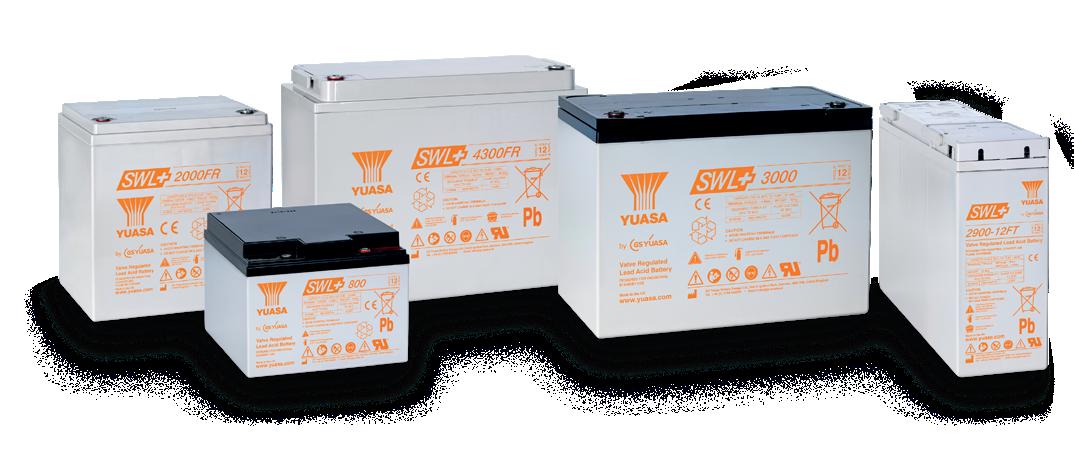

AKUMULATORY SWL+
Seria dedykowana do najbardziej wymagających zastosowań typu high-rate. Niezawodne!
Słowo wstępu
Adam Dombrowski • DYREKTOR ZARZĄDZAJĄCY
Szanowni Państwo, z dużą satysfakcją oddaję w Państwa ręce pierwsze wydanie naszego „Informatora”. Ostatnie miesiące były dla zespołu czasem intensywnej pracy, której owocem są liczne nowości produktowe – starannie dobrane tak, by realnie wspierać Państwa projekty i podnosić efektywność procesów automatyzacji.
W tym numerze przygotowaliśmy przegląd najciekawszych rozwiązań z naszych kluczowych obszarów:

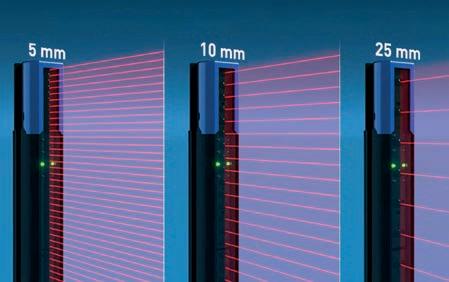

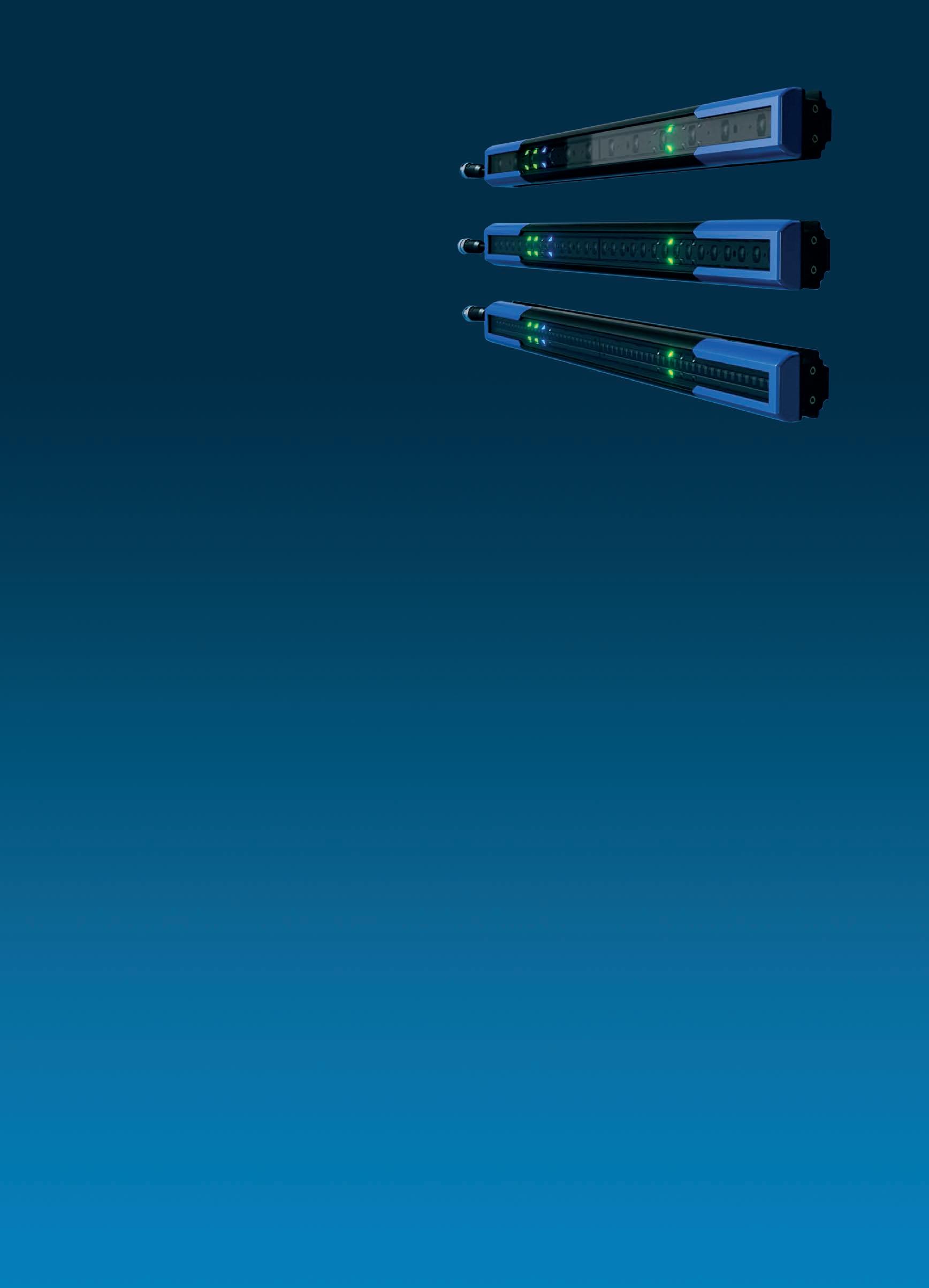

Dział Czujników i Bezpieczeństwa prezentuje nowatorskie rozwiązania z zakresu ręcznych skanerów przemysłowych Datalogic oraz kurtyny świetlne Datasensing z funkcją pomiaru wysokości. Dla branż o najwyższych wymaganiach higienicznych przygotowaliśmy ofertę wygrodzeń ze stali nierdzewnej od firmy NTF.
Dział Sterowania przedstawia następcę kultowego sterownika Millenium 3 firmy Crouzet – rozwiązanie idealne do rozbudowanych szaf sterowniczych, gdzie jest doprowadzony szeroki zakres sygnałów analogowych i cyfrowych. Ofertę wzbogaciły także zasilacze Planet o podwyższonej sprawności od firmy PULS oraz specjalistyczne klawiatury NSI dedykowane dla przemysłu obronnego.
Dział Maszyn i Napędów proponuje precyzyjne stoły rotacyjne Nanotec do aplikacji pick-and-place, dalmierze laserowe Dimetix dedykowane suwnicom przemysłowym oraz system modułowy wież sygnalizacyjnych Smart Signaling firmy Auer w wykonaniu ze stali nierdzewnej. Warto zwrócić uwagę również na niezawodne akumulatory Yuasa Battery w postaci udoskonalonej serii SWL+.

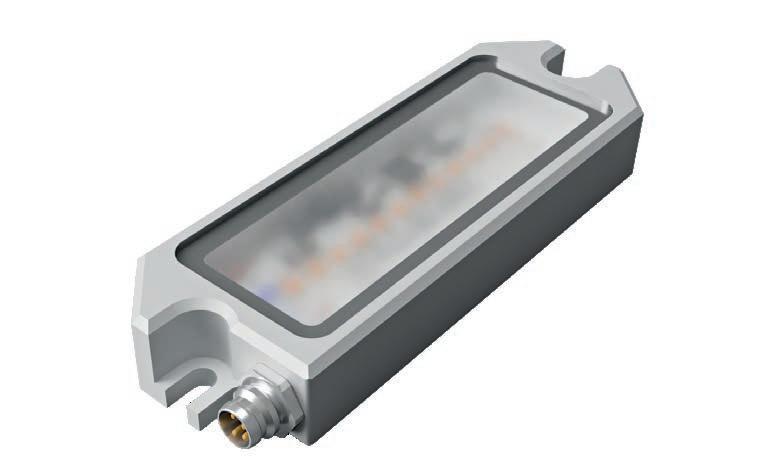

Dział Pneumatyki rozszerza portfolio o czujniki natężenia światła Senseca (idealne dla fotowoltaiki) oraz przepływomierze turbinowe Badger Meter. Ponadto nawiązaliśmy współpracę z niemiecką firmą Luksens, oferującą przetworniki ciśnienia, które na życzenie Klienta mogą być modyfikowane technicznie wg potrzeb.
Zapraszam do lektury i odkrywania rozwiązań, które rozwijają nowoczesny przemysł. Nasi specjaliści, jak zawsze, pozostają do Państwa dyspozycji, gotowi odpowiedzieć na każde pytanie i pomóc w doborze optymalnych rozwiązań. Życzę Państwu inspirującej lektury.
Z pozdrowieniami, Adam Dombrowski
wydawca: OEM Automatic Sp. z o.o. dyrektor zarządzający: Adam Dombrowski redakcja: Aleksandra Klimek | nakład: 3500 egz. siedziba: ul. Działkowa 121 A, 02-234 Warszawa (+48) 22 863 27 22 | info@oemautomatic.pl www.oemautomatic.pl
RODO: Aktualna informacja, jak przetwarzamy Państwa dane oraz jak mogą Państwo skorzystać ze swoich praw w tym zakresie, znajduje się na naszej stronie internetowej www.oemautomatic.pl w zakładce O firmie/Polityka prywatności

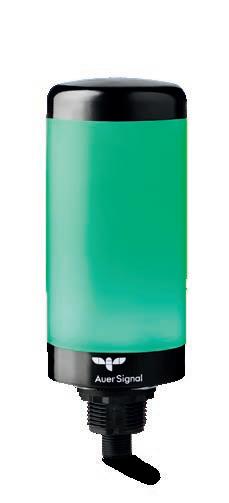

SMART SIGNALING 50
Rodzina produktów Smart Signaling 50 firmy Auer Signal wzbogaciła się o nowe modele, które znacząco rozszerzają jej obszar zastosowań. Do portfolio dołączają: wersje w wykonaniu ze stali nierdzewnej, Smart Dot 50 Buzzer, Smart Touch Button oraz Smart Indicator 50.

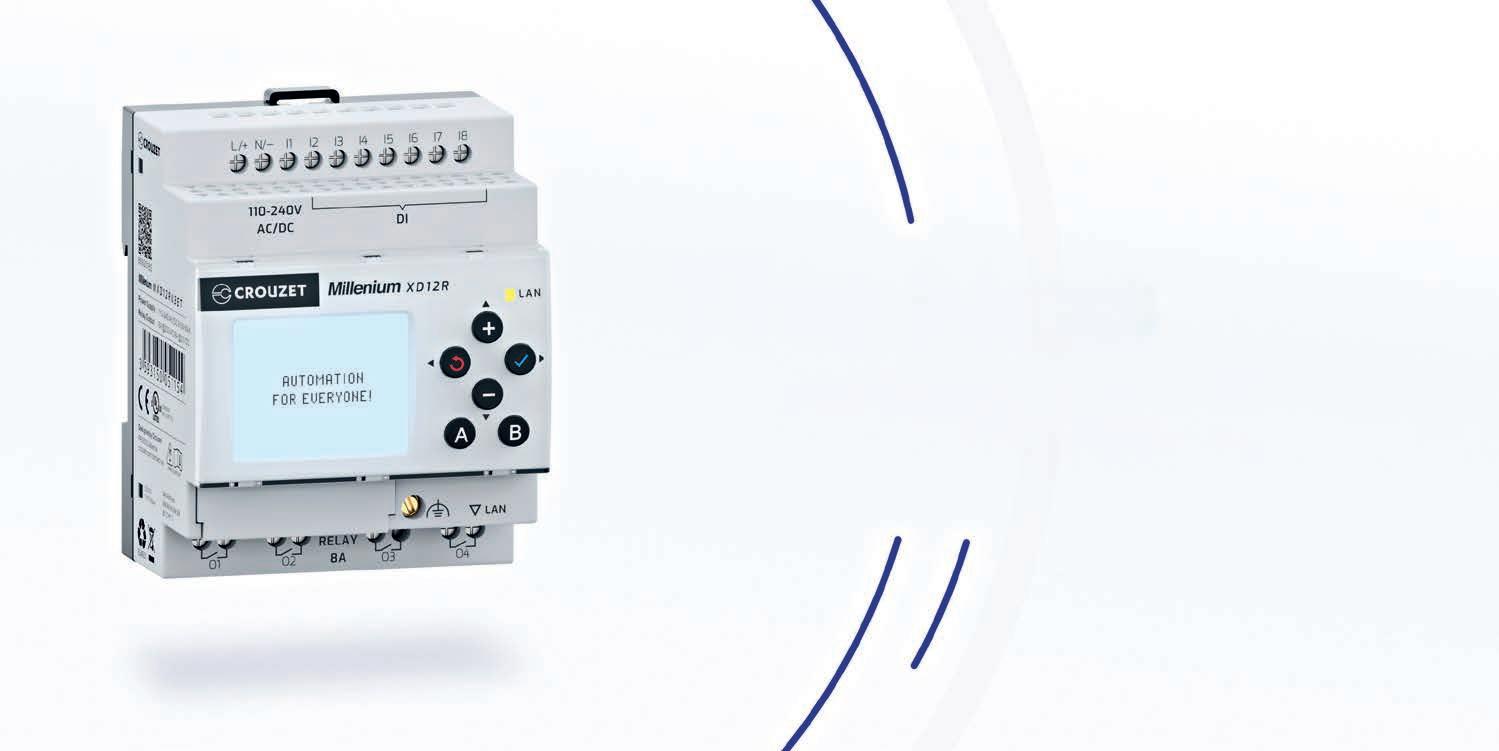

NOWY STEROWNIK MILLENIUM
Nowa generacja sterowników logicznych Millenium firmy Crouzet została zaprojektowana w odpowiedzi na współczesne wymagania rynku w zakresie komunikacji, elastyczności oraz intuicyjnej obsługi.
RODZINA PYRANOMETRÓW PYRASENSE
Nasza oferta rozwiązań do pomiaru parametrów środowiskowych i atmosferycznych posiada zaawansowane produkty niemieckiej firmy Senseca.

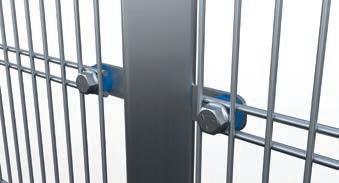

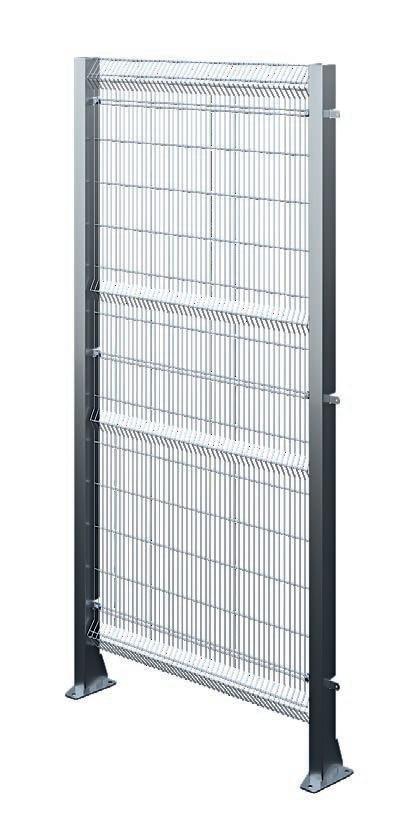

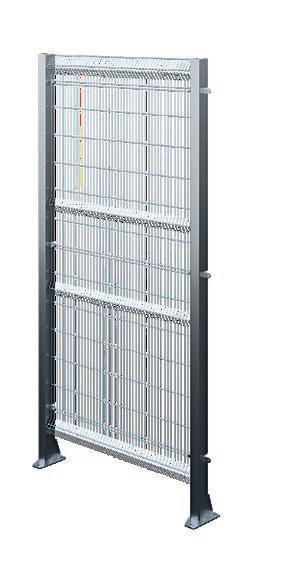

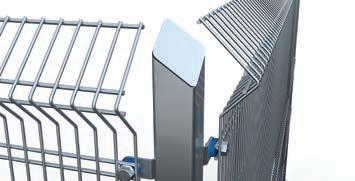

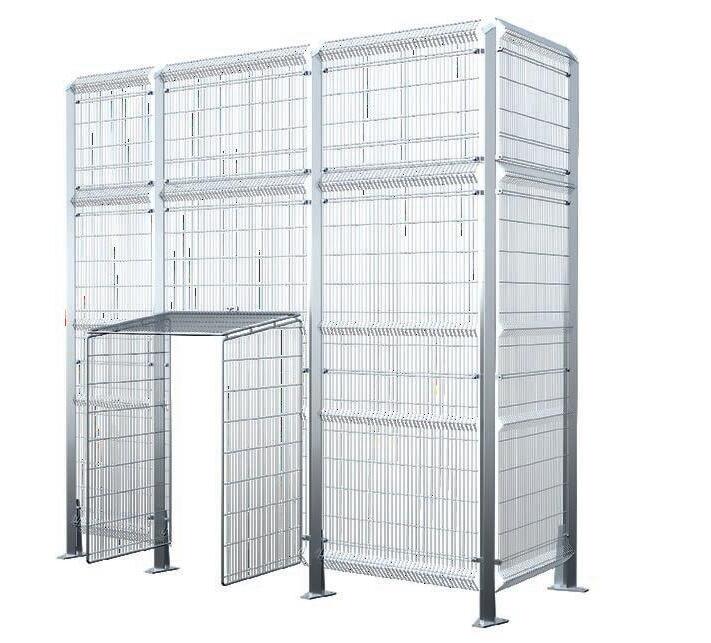

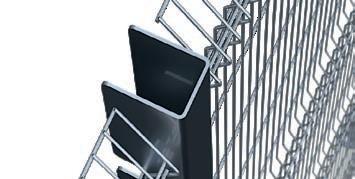

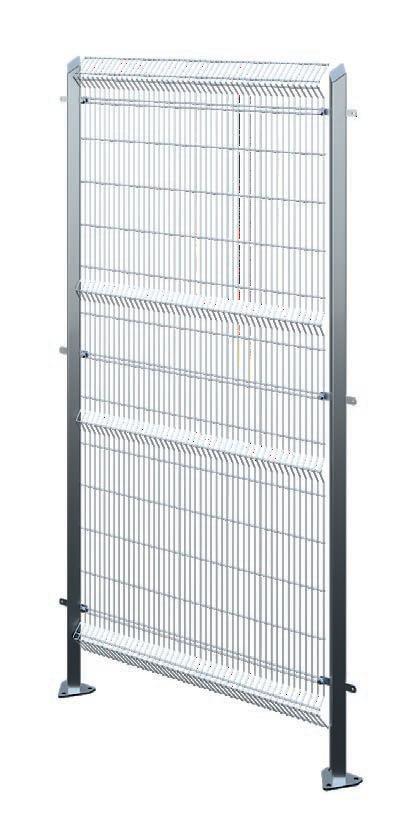

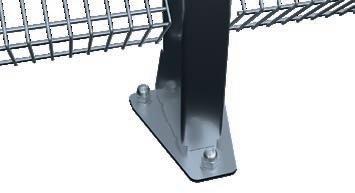

WYGRODZENIA ZE STALI NIERDZEWNEJ

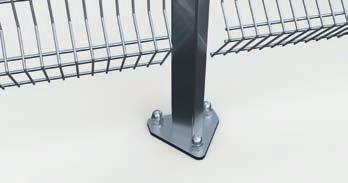

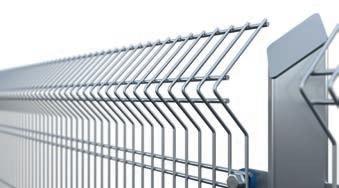

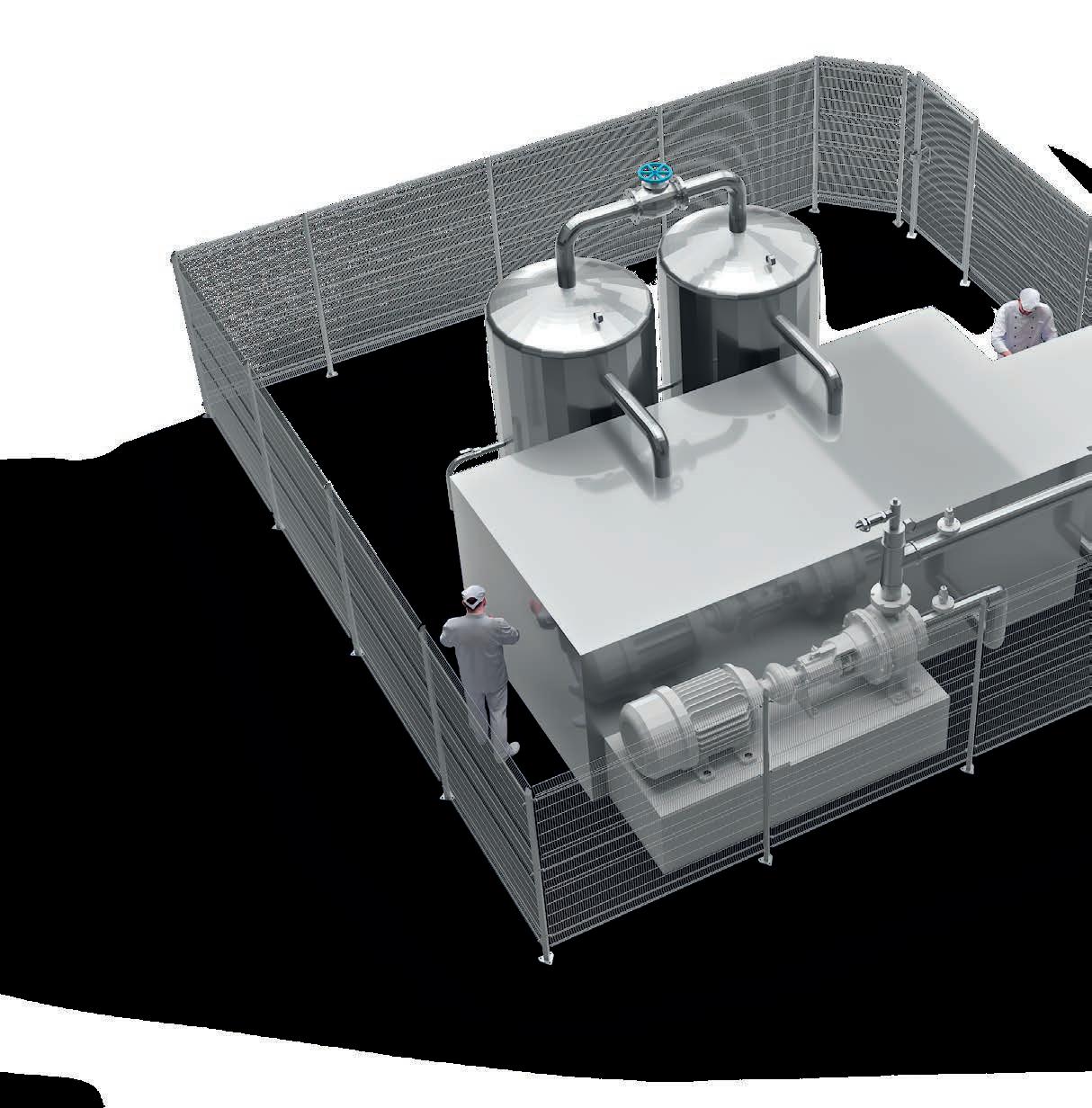

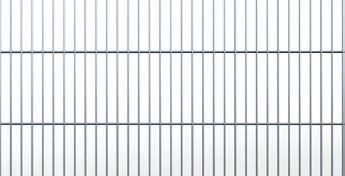

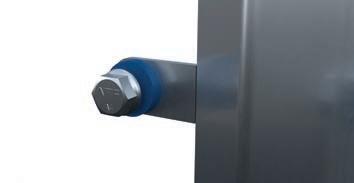

Nasz nowy dostawca NTF specjalizuje się w projektowaniu oraz produkcji rozwiązań ze stali nierdzewnej, dbając o najwyższe standardy bezpieczeństwa ludzi, produktów i procesów.

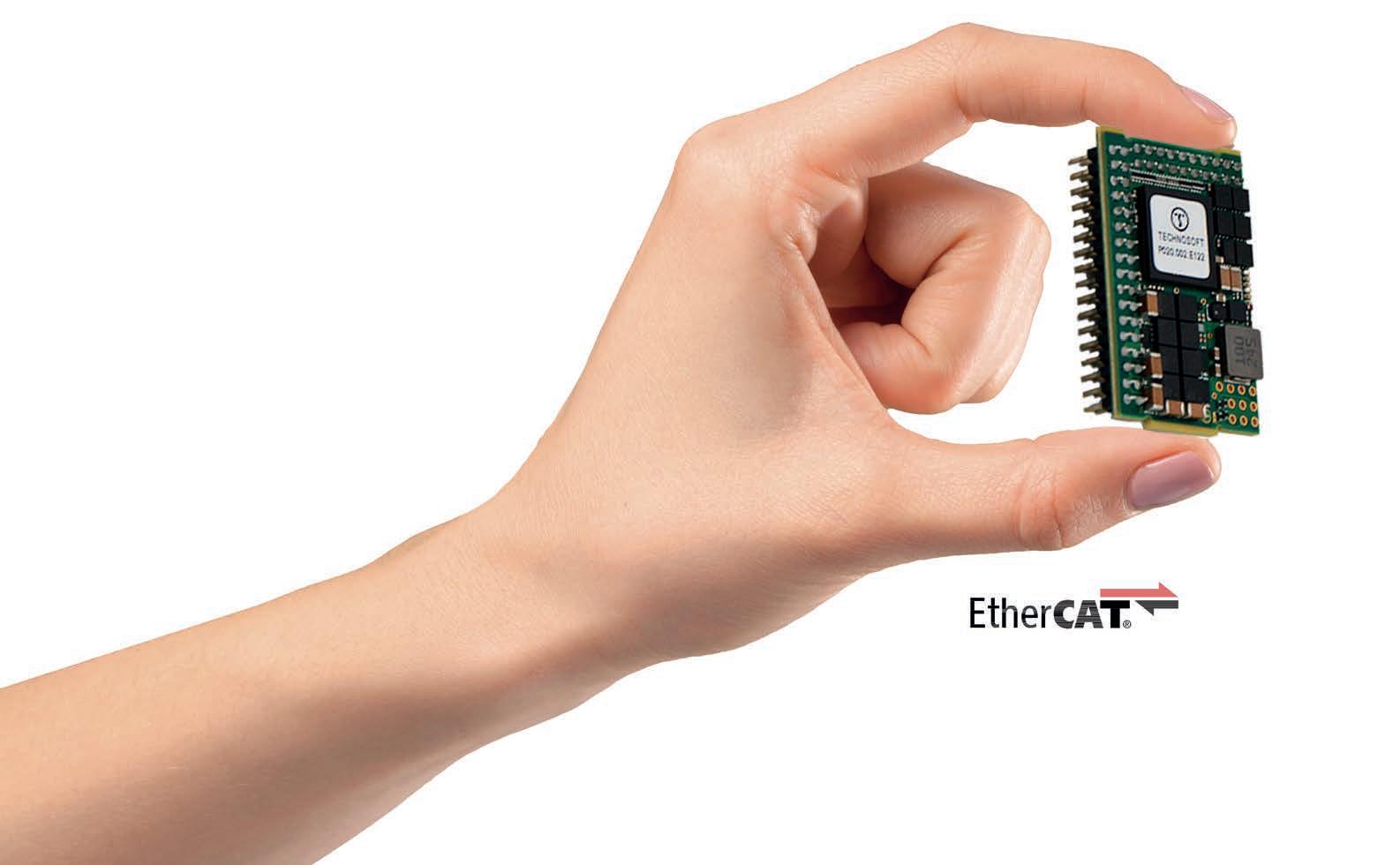

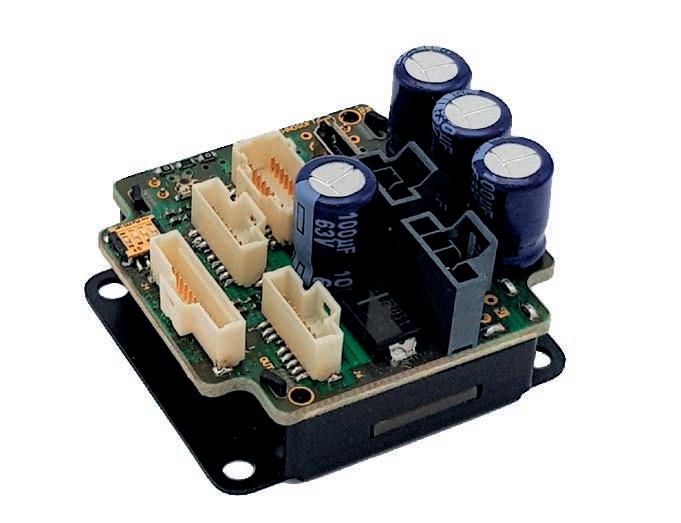

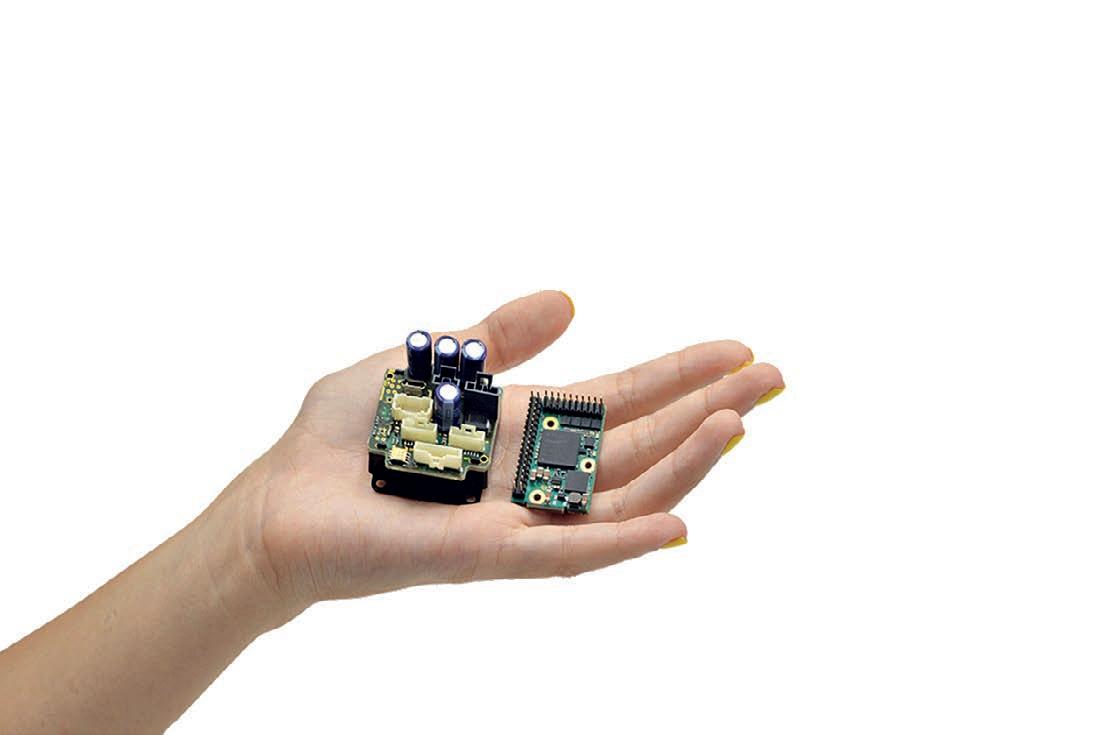

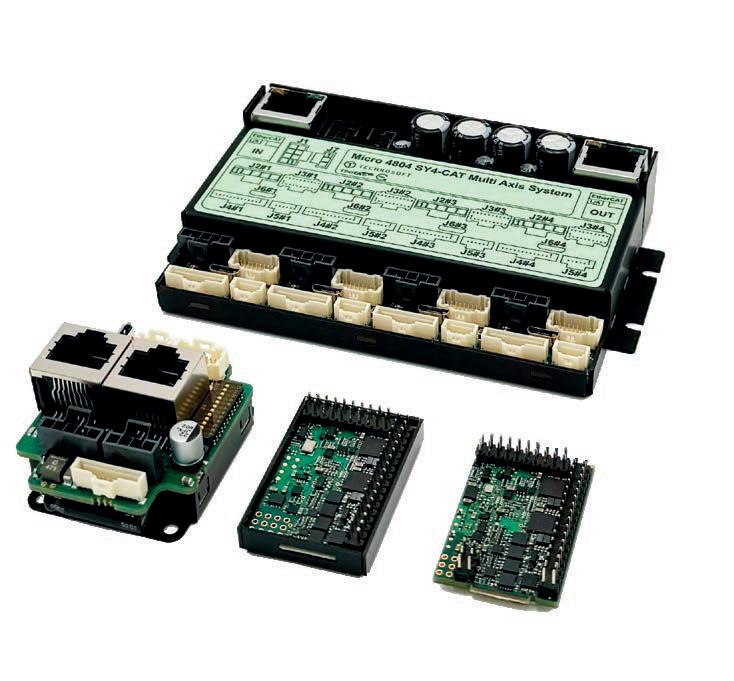

RODZINA KONTROLERÓW MICRO 4804
To kompletna platforma motion control. Urządzenia te realizują koncepcję autonomicznych systemów ruchu, zwiększających efektywność projektowania i eksploatacji maszyn.
Połączenie
wytrzymałości z nowoczesnymi algorytmami do dekodowania kodów kreskowych

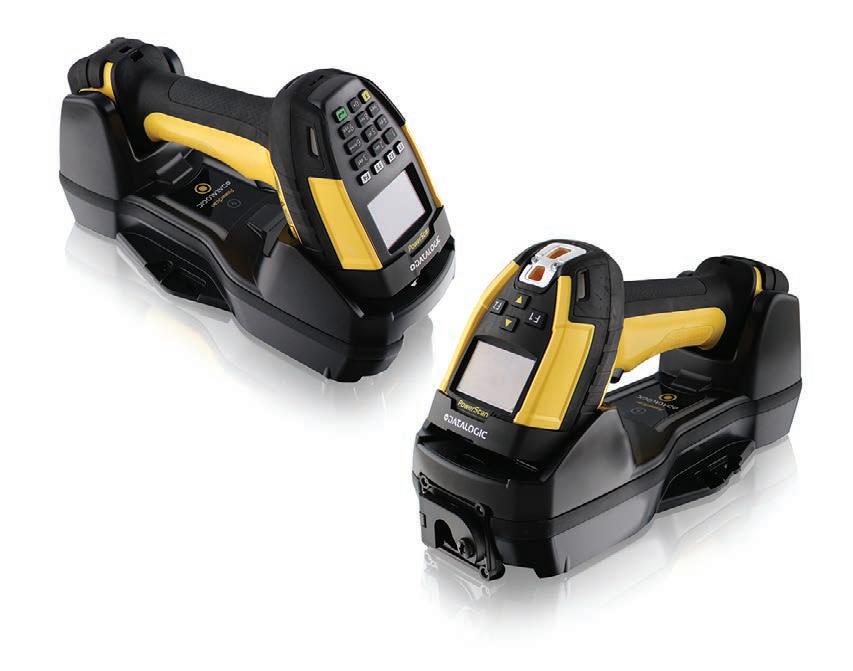

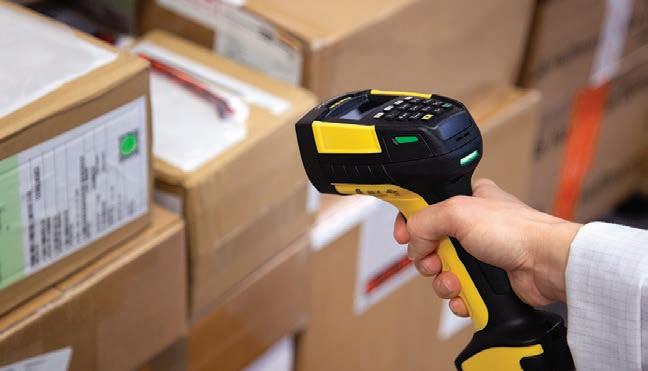

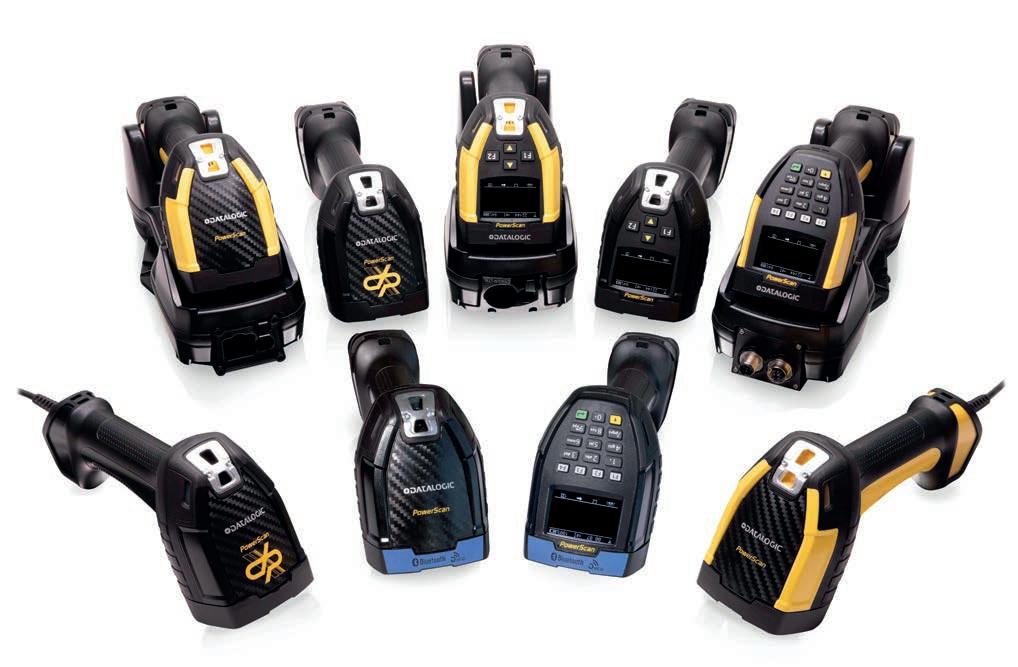

RĘCZNE SKANERY PRZEMYSŁOWE
Skanery z rodziny Datalogic PowerScan 9600 to najwyższej klasy przemysłowe czytniki ręczne, które obecnie cieszą się ogromną popularnością na rynku. Ich sukces wynika przede wszystkim z wyjątkowej niezawodności oraz nowoczesnego oprogramowania, które znacząco usprawnia identyfikację kodów. Dodatkowym atutem jest wysoka odporność na trudne warunki pracy, co czyni je idealnym rozwiązaniem dla wymagających środowisk.
Zwiększenie skuteczności odczytu kodów kreskowych w procesach produkcyjnych, magazynowych i intralogistyce to dziś priorytet dla firm, które chcą sprostać rosnącym wymaganiom konsumentów w zakresie szybkości dostaw.
Skanery PowerScan 9600, dzięki klasom szczelności IP65 i IP67, charakteryzują się pełną odpornością na pył oraz zachlapania. Wytrzymują upadki na beton z wysokości 2,5 m, a ich przycisk skanujący został przetestowany pod kątem 10 milionów kliknięć. W modelach bezprzewodowych kluczowym atutem jest indukcyjne (bezstykowe) ładowanie. Rozwiązanie to znacząco zmniejsza awaryjność urządzenia, co bezpośrednio redukuje koszty eksploatacji.
Seria skanerów Datalogic PowerScan 9600 obejmuje wszechstronne modele, które dzięki licznym konfiguracjom i wersjom sprawdzają się w niemal każdym zastosowaniu.
Szeroka gama dostępnych opcji pozwala precyzyjnie dobrać urządzenie do specyficznych wymagań aplikacji. Kolejnym rynkowym wyróżnikiem modeli bezprzewodowych jest komunikacja dwustronna. Pozwala ona nie tylko na przesyłanie danych z czytnika do jednostki nadrzędnej (hosta, sterownika PLC lub PC), ale także na otrzymanie informacji zwrotnej. Dzięki temu operator może natychmiast zobaczyć na urządzeniu komunikat o poprawności odczytu, np. sygnał OK lub NOK.
Skanery z optyką DPX są dedykowane głównie do identyfikacji kodów w następujących branżach: motoryzacyjnej, lotniczej, elektronicznej oraz przy produkcji opon. Pozostałe modele znajdują szerokie zastosowanie w logistyce oraz w zróżnicowanych procesach produkcyjnych.
FAKTY
• Dostępne wersje skanerów: przewodowe i bezprzewodowe
• Komunikacja: USB, RS232, Ethernet, Ethernet-IP, Profinet
• Ładowanie: indukcyjne (dla modeli bezprzewodowych)
• Odczyt kodów: 1D oraz 2D
• Komunikacja dwustronna
• Rodzaje łączności radiowej: 433 MHz lub Bluetooth (dla modeli bezprzewodowych)
• Warianty optyki:
• Modele SR: standardowa rozdzielczość kodów
• Modele HP: wysoka rozdzielczość (kody o dużej gęstości), wyposażone w technologię Liquid Lens
• Modele AR: skanowanie kodów z dalekiego zasięgu –od kilkunastu centymetrów do nawet kilkunastu metrów (zależnie od gęstości kodu)
• Modele DPX: przeznaczone do odczytu trudnych kodów DPM (Direct Part Marking)
• Modele Document Capture: funkcja czytania kodów oraz przechwytywania obrazów dokumentów
• Wersje hybrydowe: jednoczesna obsługa kodów kreskowych oraz tagów RFID.
INFORMACJE O PRODUKCIE: IRENEUSZ JANKOWSKI +48 669 910 908 ireneusz.jankowski@oemautomatic.pl www.oemautomatic.pl

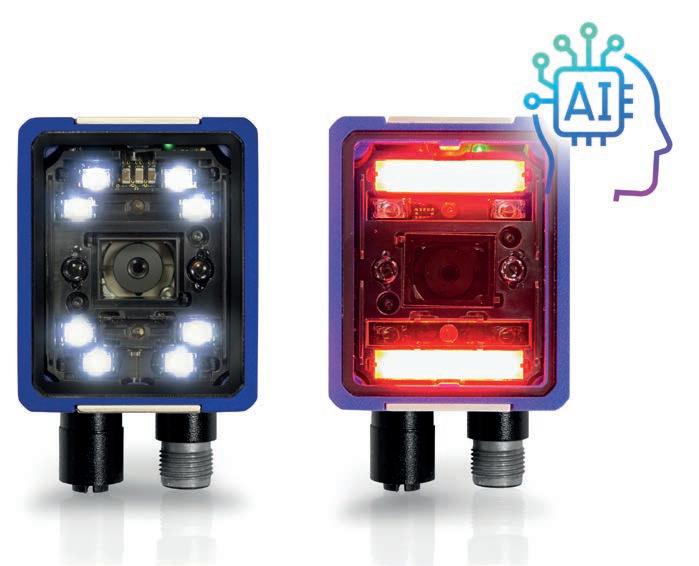

SKANER KODÓW KRESKOWYCH DATALOGIC MATRIX 220 XAI Urządzenie do zadań specjalnych

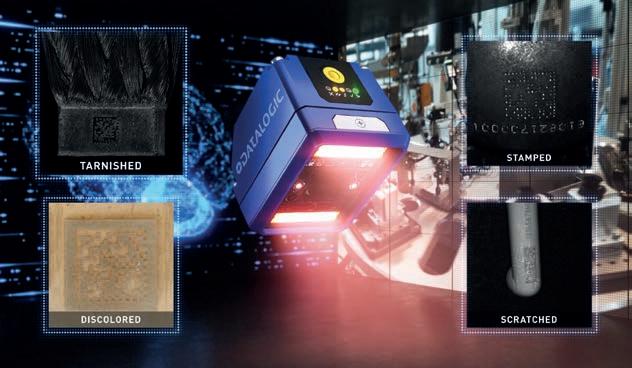

Prezentujemy Datalogic Matrix 220 XAI – jeden z najbardziej zaawansowanych czytników kodów kreskowych (1D, 2D oraz DPM) na świecie. Urządzenie zostało zaprojektowane, aby wynieść automatykę przemysłową na wyższy poziom. Dzięki wykorzystaniu sztucznej inteligencji oraz algorytmów uczenia maszynowego, ten czytnik nowej generacji zapewnia bezkonkurencyjną szybkość, precyzję i niezawodność – szczególnie podczas odczytu kodów nanoszonych bezpośrednio na produkt (DPM).
OBSZARY ZASTOSOWANIA
MOTORYZACJA
• Kody DPM na elementach metalowych, plastikowych i szklanych
• Śledzenie przepływu
OPAKOWANIA
• Szybki odczyt kodów nanoszonych laserowo lub atramentowo (Ink-Jet) w branży: farmaceutycznej, spożywczej, napojowej oraz tytoniowej itd.
• Automatyczne śledzenie opakowań zbiorczych w procesach kompletacji
• Produkcja baterii EV ELEKTRONIKA
• Śledzenie PCB: monitorowanie płytek drukowanych na każdym etapie montażu elektronicznego
• Identyfikacja komponentów: precyzyjny odczyt danych z części elektronicznych oraz obudów (metalowych i plastikowych)
STOŁY OBROTOWE Z PRZELOTOWYM WAŁEM
HRTA
Modele Matrix 220 XAI wyznaczają nowy standard niezawodności w odczycie trudnych kodów DPM.
Podstawą urządzenia jest DecodeX – innowacyjna metoda przetwarzania, która łączy trzy kluczowe filary:
• Zwiększoną moc przetwarzania w sprzęcie (wbudowana sztuczna inteligencja)
• Optymalizację oprogramowania pod kątem wielowątkowości
• Dodatkowy algorytm dekodowania oparty na AI (Smart Intelligence).
DecodeX wraz ze Smart Intelligence zapewnia maksymalną efektywność w czytaniu kodów DPM:
• Odczyt nawet bardzo trudnych kodów DPM na niemal każdym materiale i w każdych warunkach (dostępny po uruchomieniu nowego DPM AutoSetup)
• Przyspieszenie procesu dekodowania (nawet do 2,5 x szybciej niż w modelach X)
• Niemal każdy rodzaj kodu DPM może być odczytany w czasie poniżej 100 ms
• Szybka procedura autokalibracji – Auto Setup w modelach M220 XAI (dostępna również dla starszych modeli M220 X).
FAKTY
• Nowy silnik AI: zaawansowane algorytmy lokalizacji i filtrowania, zwiększające skuteczność oraz szybkość odczytu trudnych kodów DPM, a także kodów drukowanych, które są zniekształcone lub o niskim kontraście
• Oprogramowanie DL.Code 2.0: umożliwia automatyczną konfigurację urządzenia w zaledwie 60 sekund
• Wydajna architektura: połączenie procesora 4-rdzeniowego (CPU) oraz jednostki NPU (Neural Processing Unit). NPU odpowiada za procesy oparte na sztucznej inteligencji, podczas gdy CPU zarządza pozostałymi operacjami systemowymi
• Specyfikacja sprzętowa: pamięć RAM 2 GB, pamięć eMMC 8 GB, matryca 1,2 MPx
• Pełna kompatybilność: brak zmian mechanicznych w stosunku do modeli M220 DPM / M220 DPM X (identyczne wymiary obudowy, złącza i okablowanie). Model XAI jest w pełni zamienny ze starszymi wersjami
• Komunikacja: RS232/422, Ethernet, EtherNet/IP, PROFINET, Modbus
• Optyka: dostępne dwie wersje z ogniskową 7 mm lub 12 mm
• Wersje z dwoma kolorami podświetlenia do wyboru: czerwonym lub niebieskim.
INFORMACJE O PRODUKCIE: IRENEUSZ JANKOWSKI +48 669 910 908 ireneusz.jankowski@oemautomatic.pl www.oemautomatic.pl
Precyzyjne pozycjonowanie rotacyjne to wymóg współczesnej automatyki – od montażu elektroniki po zaawansowane systemy pick-and-place. Firma Nanotec rozszerzyła serię stołów obrotowych z przelotowym wałem o największy dotąd model HRTA-200. Tym samym oferta producenta obejmuje już pełne spektrum rozmiarów kołnierzy: NEMA 17, 23/24 oraz 34.
KONSTRUKCJA POD WYSOKIE WYMAGANIA
Wszystkie modele z serii HRTA wyposażono w precyzyjne łożyska krzyżowo-rolkowe. Gwarantują one wysoką dokładność pozycjonowania oraz doskonałe parametry bicia, nawet pod dużym obciążeniem. Seria ta przenosi siły osiowe do 4000 N, zachowując przy tym maksymalny luz zwrotny na poziomie zaledwie 1 minuty kątowej (1’). W praktyce przekłada się to na pełną stabilność i powtarzalność procesów technologicznych, w których precyzja ruchu jest krytyczna.
Istotnym atutem konstrukcji jest duży przelotowy wał, umożliwiający prowadzenie przewodów, węży pneumatycznych czy elementów mechanicznych przez przekładnię.
PARAMETRY TECHNICZNE
Zakres dostępnych momentów od 3,5 do 50 Nm pozwala precyzyjnie dopasować napęd zarówno do lekkich aplikacji manipulacyjnych, jak i do bardziej wymagających zadań pozycjonujących. Solidna konstrukcja gwarantuje przy tym
żywotność na poziomie 20 000 godzin pracy. W zestawieniu z silnikiem krokowym stoły HRTA tworzą kompletny i precyzyjny aktuator obrotowy. Taka konfiguracja idealnie sprawdza się w stołach indeksujących, chwytakach typu EOAT (End of Arm Tooling), systemach pick-and-place oraz kompaktowych stanowiskach montażowych.
INFORMACJE O PRODUKCIE: MARIUSZ SZABŁOWSKI +48 608 432 684 mariusz.szablowski@oemautomatic.pl www.oemautomatic.pl

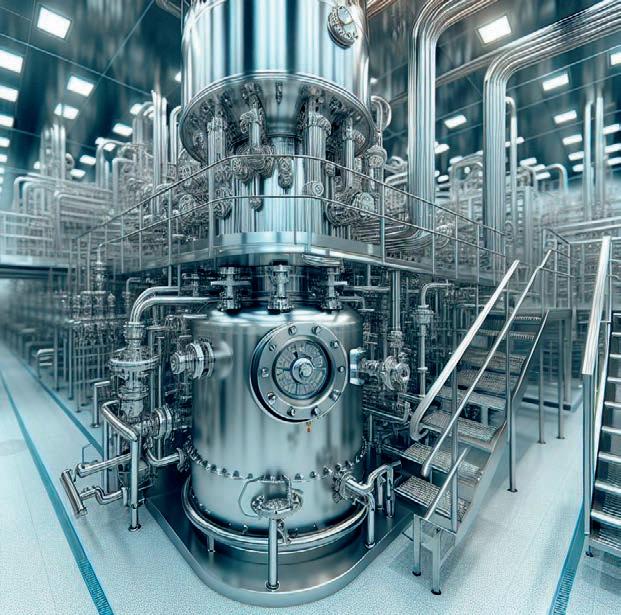

Nowoczesne rozwiązanie dla bioprocesów

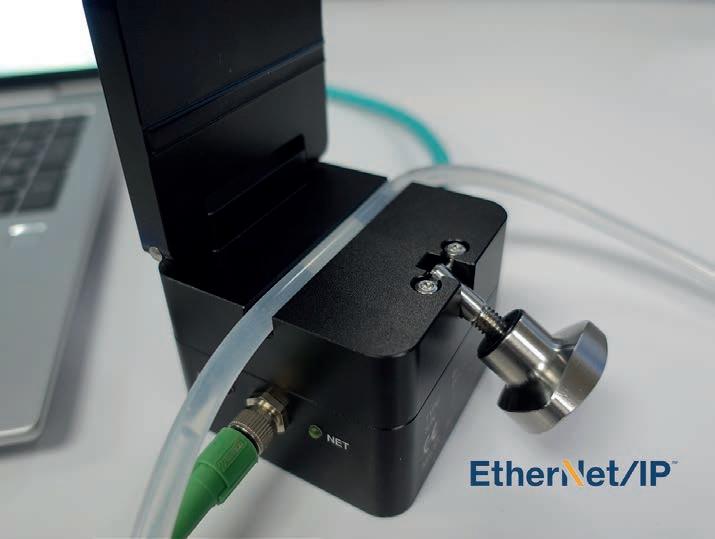

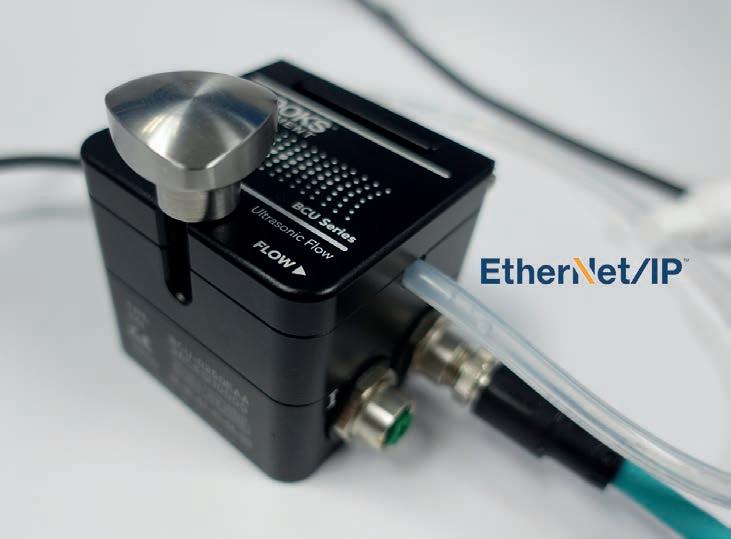

PRZEPŁYWOMIERZ ULTRADŹWIĘKOWY BCU
Nowa seria przepływomierzy ultradźwiękowych Brooks BCU (Clamp-on Ultrasonic Flow Meter) została zaprojektowana z myślą o rygorystycznych wymaganiach procesów biotechnologicznych i farmaceutycznych. Urządzenia te zapewniają precyzyjny pomiar przepływu cieczy w czasie rzeczywistym, eliminując przy tym bezpośredni kontakt z medium.
KONSTRUKCJA I ZASADA DZIAŁANIA
Dzięki bezinwazyjnej, zaciskowej konstrukcji, przepływomierz
BCU eliminuje ryzyko zanieczyszczenia medium i nie wymaga czyszczenia ani sterylizacji. Brak ruchomych części minimalizuje koszty eksploatacji i potrzebę konserwacji. Urządzenie posiada fabryczną kalibrację, natomiast można wykonać kalibrację w miejscu instalacji pod określone warunki procesowe Klienta.

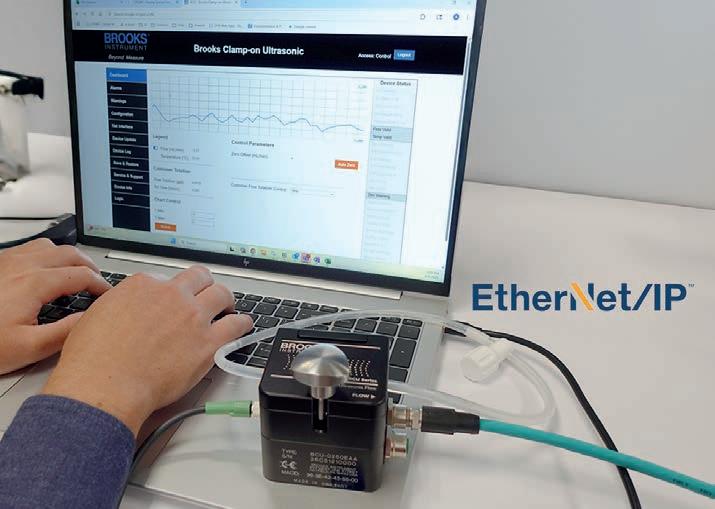

INTEGRACJA I KOMUNIKACJA
Przepływomierz BCU wyposażono w interfejs EtherNet/IP, co umożliwia bezpośrednią integrację z nowoczesnymi sterownikami PLC i systemami SCADA bez konieczności stosowania dodatkowych konwerterów. Pozwala on również na intuicyjną konfigurację, zdalną diagnostykę oraz monitorowanie parametrów urządzenia w czasie rzeczywistym.
ZASTOSOWANIA
Kompaktowa konstrukcja oraz wysoki stopień ochrony IP66 sprawiają, że przepływomierze serii BCU doskonale sprawdzają się w wymagających warunkach procesowych. Urządzenia te są dedykowane do takich zastosowań jak:
• przygotowanie pożywek i buforów,
• perfuzja komórkowa,
• procesy chromatografii,
• końcowe napełnianie i konfekcjonowanie (fill-finish).
KORZYŚCI Z ZASTOSOWANIA
Bezpieczeństwo procesu – brak kontaktu z medium Niskie koszty eksploatacji – brak części ruchomych
• Wysoka powtarzalność i stabilność pomiaru
• Możliwość zdalnego dostępu i diagnostyki przez sieć
• Gotowość do integracji w środowisku cyfrowym i zautomatyzowanym.
FAKTY
• Zakres przepływu: od 0 do 80 000 ml/min (zależny od średnicy przewodu: od 1/4" do 1-3/8")
• Wysoka dokładność: do ±1% wartości mierzonej
• Zakres temperatur pracy: od 0°C do +60°C
• Wytrzymała obudowa: stopień ochrony IP66
• Elastyczne zasilanie: 13,5–27 V DC
• Ultrakompaktowa budowa: wymiary 66 × 66 × 66 mm.
INFORMACJE O PRODUKCIE: DAWID MIESZKOWSKI +48 667 900 155 dawid.mieszkowski@oemautomatic.pl www.oemautomatic.pl

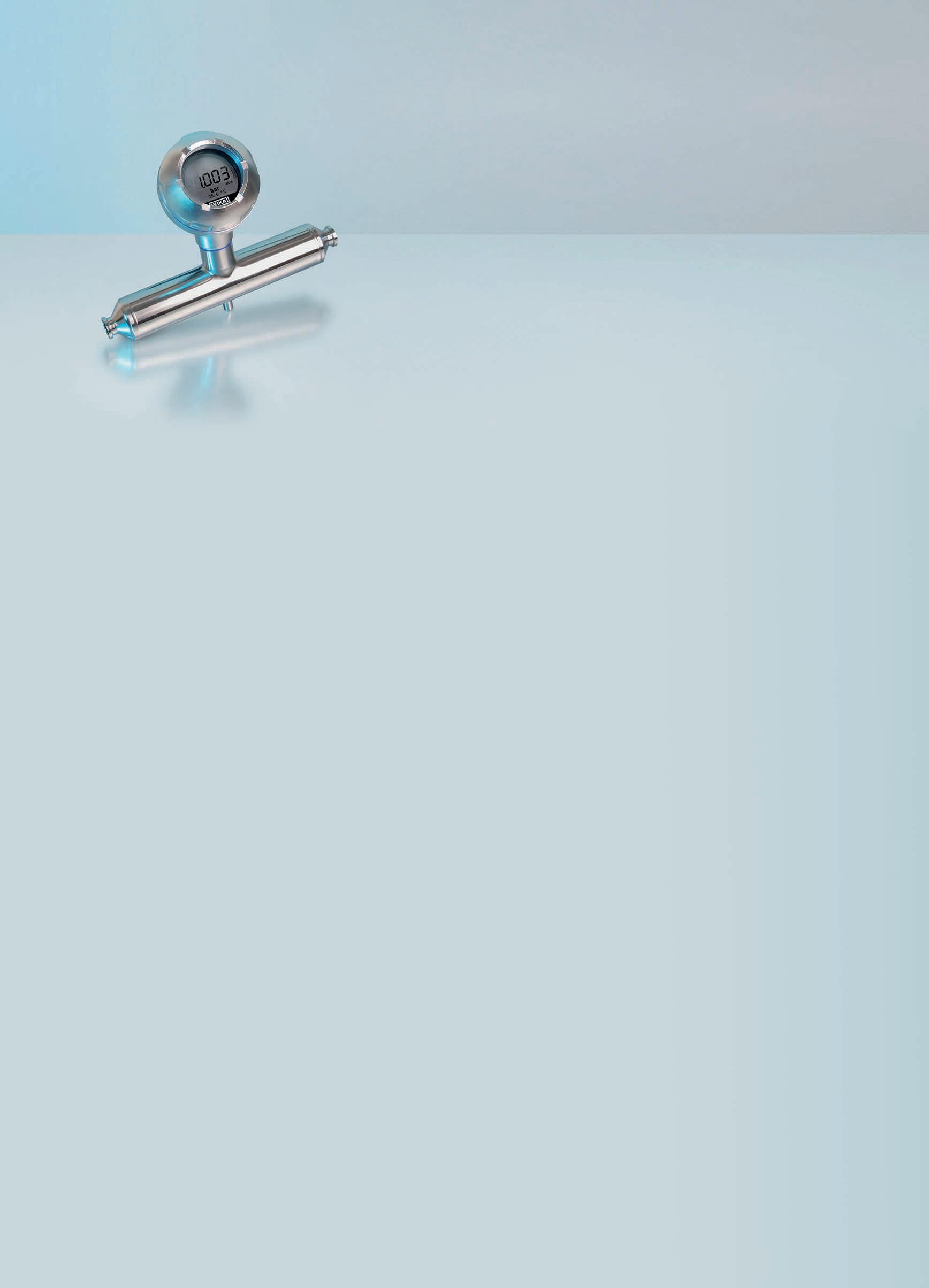

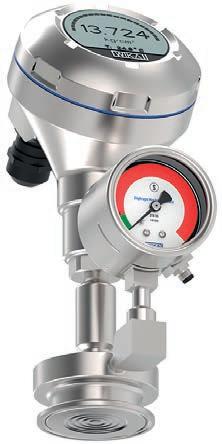

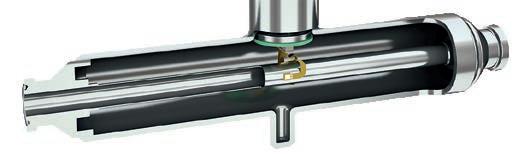

DMSU22SA

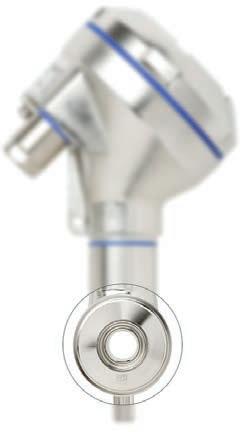

Przetwornik in-line do monitorowania ciśnienia w zastosowaniach sanitarnych
Przetwornik ciśnienia typu in-line DMSU22SA firmy WIKA to rozwiązanie dedykowane do monitorowania procesów w aplikacjach aseptycznych. Urządzenie charakteryzuje się wyjątkową wytrzymałością oraz posiada kluczowe w przemyśle farmaceutycznym certyfikaty EHEDG i 3-A. Przetwornik jest integrowany bezpośrednio z rurociągiem za pomocą przyłączy higienicznych, co skutecznie eliminuje martwe strefy. Dzięki obsłudze interfejsu HART®7, przyrząd zapewnia pełną kompatybilność z cyfrowymi systemami sterowania.
Co zatem odróżnia ten przetwornik in-line od poprzednich systemów pomiarowych?
ELIPTYCZNY KSZTAŁT
Rdzeń przetwornika DMSU22SA stanowi element o eliptycznym przekroju, który odkształca się pod wpływem ciśnienia. Zintegrowany z korpusem mostek pomiarowy Wheatstone’a rejestruje zmiany oporu odpowiadające wartości ciśnienia i przekazuje sygnał do elektroniki urządzenia. Wysoka dokładność pomiaru na poziomie 1% zakresu jest wspierana przez aktywną kompensację temperatury w przedziale od -10°C do +80°C.
Zastosowanie zintegrowanego czujnika Pt pozwala na 10-krotnie lepszą kompensację błędów termicznych w porównaniu do konwencjonalnych czujników metalowych, co przekłada się na znacznie precyzyjniejszą kontrolę procesu.
PRZETWORNIK PROCESOWY
PRZECIWDZIAŁAJĄCY RYZYKU ZANIECZYSZCZENIA
Zastosowanie przetwornika procesowego typu in-line przekłada się na wyższą niezawodność procesową, wynikającą z dwóch cech. Po pierwsze: w przeciwieństwie do tradycyjnych rozwiązań, DMSU22SA realizuje pomiar bez udziału płynu transmisyjnego. Eliminuje to ryzyko kontaminacji medium w przypadku ewentualnej awarii. Po drugie: element pomiarowy wykonany ze stali nierdzewnej 316L posiada wyjątkowo wytrzymałą ściankę. W zależności od wersji, jest ona nawet dziesięciokrotnie bardziej wytrzymała od standardowych membran
separatorów (0,05 mm), zachowując przy tym elastyczność niezbędną do precyzyjnego pomiaru.
CZUJNIK Z WBUDOWANĄ FUNKCJĄ
AUTO-MONITORINGU
Mimo wyjątkowej trwałości urządzenia, ekstremalne i długotrwałe warunki procesowe mogą prowadzić do nieszczelności. W takiej sytuacji medium przenika do przestrzeni między elementem czujnika a rurką wsporczą. Zintegrowany system monitorowania podciśnienia, reagujący już przy progu 50 mbar, natychmiast wykrywa uszkodzenie i przesyła sygnał alarmowy poprzez protokół HART® lub pętlę prądową.
OSZCZĘDNOŚĆ KOSZTÓW I TRWAŁY
EFEKT
Zastosowana technologia pozwala znacząco obniżyć koszty operacyjne, przy jednoczesnym zwiększeniu stabilności procesu. Eliptyczny kształt elementu pomiarowego gwarantuje znacznie lepszą charakterystykę przepływu w porównaniu z tradycyjnymi obudowami higienicznymi, co potwierdzają pomiary rezystancji. W praktyce oznacza to mniejsze zapotrzebowanie na energię niezbędną do utrzymania ciśnienia procesowego oraz realizacji cykli CIP i SIP. Co więcej, optymalna geometria przepływu redukuje zużycie środków chemicznych podczas mycia w miejscu instalacji (CIP).

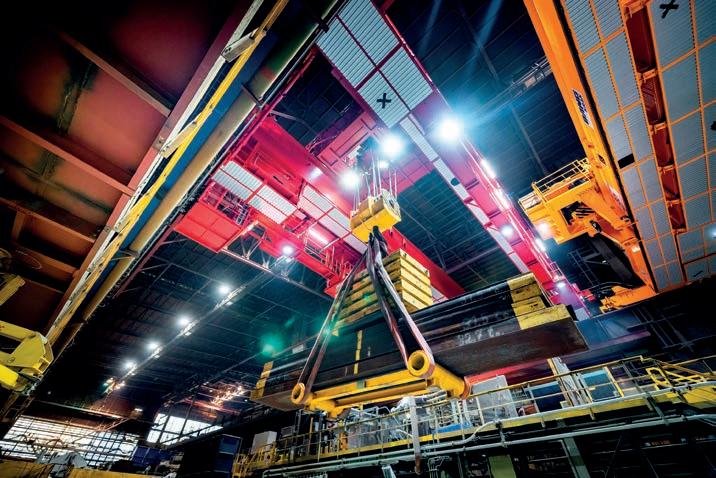

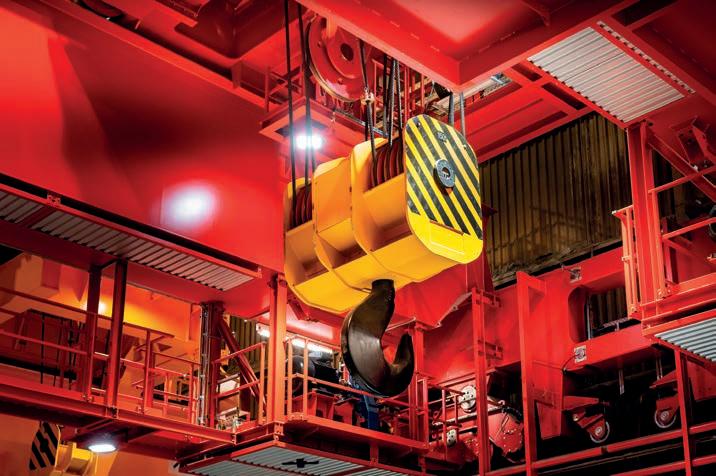

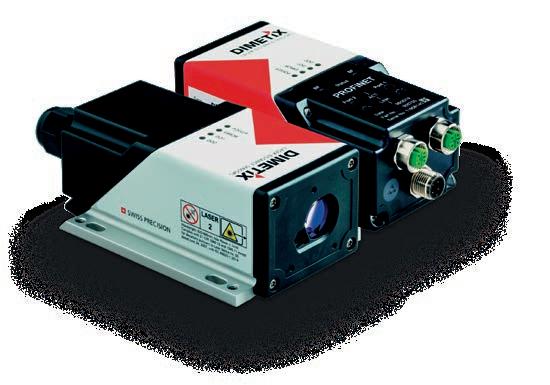

W SUWNICACH PRZEMYSŁU STALOWEGO Zastosowanie dalmierzy Dimetix
Produkcja taśm stalowych to jedno z najbardziej wymagających środowisk przemysłowych. Wysokie temperatury, agresywne opary z kąpieli trawiących, wilgoć oraz intensywne zapylenie sprawiają, że infrastruktura musi łączyć ekstremalną odporność mechaniczną z niezawodnością. W takich warunkach transport kilkudziesięciotonowych kręgów wymaga precyzji pozycjonowania rzędu milimetrów w trybie pracy 24/7. Rozwiązaniem spełniającym te wymogi okazały się dalmierze laserowe Dimetix, które zintegrowano z systemem pozycjonowania suwnicy procesowej o udźwigu 45 ton.
Suwnica, pracująca w sekcji trawienia walcowni, porusza się po torze o długości 300 metrów. Jej zadaniem jest półautomatyczne rozmieszczanie ładunków zgodnie z poleceniami systemu zarządzania magazynem (WMS), przy wymaganej dokładności ±10 mm na całym dystansie. Największym wyzwaniem, poza dynamiką ruchu, jest temperatura otoczenia sięgająca 65–70°C – wartość ta znacząco wykracza poza standardowy zakres pracy większości czujników dostępnych na rynku.
PRECYZJA BEZ KOMPROMISÓW
zachowaniu szczelności IP65. Wiązka lasera emitowana jest przez szkło z powłoką antyrefleksyjną, co minimalizuje straty sygnału. Niezwykle praktycznym detalem jest system regulacji ustawienia czujnika w zakresie ±5° (osie X i Y). Można go obsługiwać bez otwierania obudowy, co w agresywnym, gorącym środowisku radykalnie przyspiesza uruchomienie i zwiększa bezpieczeństwo serwisu.
TECHNOLOGIA DIMETIX
Dalmierze laserowe Dimetix serii D standardowo pracują w szerokim zakresie temperatur (od -40°C do +60°C), oferując pomiar do 500 m z imponującą dokładnością ±1 mm (2σ) oraz powtarzalnością poniżej ±0,3 mm.
W wymagających aplikacjach przemysłowych kluczowa jest ich dynamika: częstotliwość pomiarowa do 250 Hz (wyjściowa do 1 kHz) oraz bogaty wybór interfejsów, takich jak: PROFINET, EtherNet/IP czy EtherCAT. Ponieważ w opisywanym projekcie temperatura regularnie przekraczała dopuszczalne 60°C, zastosowano specjalną obudowę chłodzoną ogniwem Peltiera. Tworzy ona kontrolowane mikrośrodowisko, które aktywnie stabilizuje temperaturę elektroniki, chroniąc ją przed promieniowaniem cieplnym, przy
W opisywanej aplikacji postawiono na pełną redundancję – zarówno most, jak i wózek suwnicy wyposażono w podwójne układy pomiarowe. Dane z dalmierzy służą nie tylko do precyzyjnego pozycjonowania, ale stanowią fundament systemu tłumienia rozkołysu ładunku. Przy transporcie 45-tonowych kręgów dokładna informacja o pozycji w czasie rzeczywistym pozwala na optymalne kształtowanie profili przyspieszania i hamowania. Eliminuje to niebezpieczne oscylacje, znacząco podnosząc poziom bezpieczeństwa i wydajność operacji. Przewaga technologiczna dalmierzy Dimetix opiera się na hybrydowej metodzie pomiaru, która łączy analizę czasu przelotu wiązki (Time-of-Flight) z analizą przesunięcia fazowego. Dzięki temu urządzenie zapewnia stabilny, milimetrowy odczyt nawet na dystansach rzędu kilkuset metrów.
Niezależnie od obszaru zastosowania –od przemysłu ciężkiego i hutnictwa (pomiar poziomu stopionego metalu), przez monitoring konstrukcji inżynierskich, aż po logistykę magazynową – dalmierze Dimetix gwarantują niezawodność tam, gdzie inne systemy zawodzą.
FAKTY
• Zasięg pomiarowy: od 0 do 500 m
• Wysoka dokładność: ±1 mm przy 2σ (±0,5 mm przy 1σ)
• Wyjątkowa powtarzalność: < ±0,3 mm (2σ)
• Dynamika pracy: częstotliwość pomiarowa do 250 Hz, częstotliwość wyjściowa do 1 kHz
• Interfejsy szeregowe: RS-232, RS-422, SSI
• Komunikacja sieciowa: PROFINET, EtherNet/IP oraz EtherCAT
• Zakres temperatury pracy: od –40°C do +60°C
• Sygnały wejścia/wyjścia:
• Wyjście analogowe (dokładność 0,1%) Dwa wyjścia cyfrowe IO (typ Push-Pull) Wejście cyfrowe oraz dedykowane wyjście błędu.
INFORMACJE O PRODUKCIE: MARIUSZ SZABŁOWSKI +48 608 432 684
mariusz.szablowski@oemautomatic.pl www.oemautomatic.pl

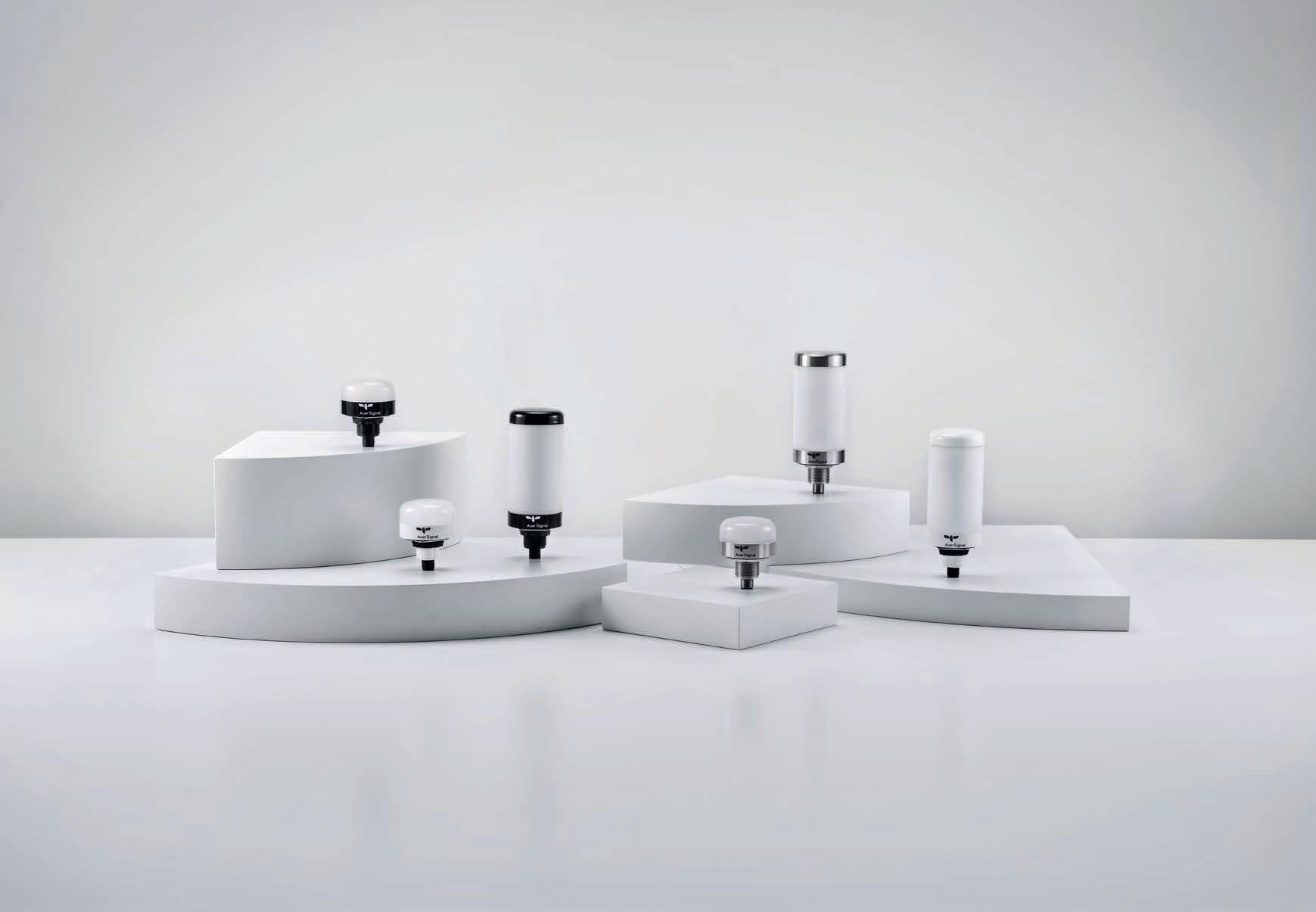

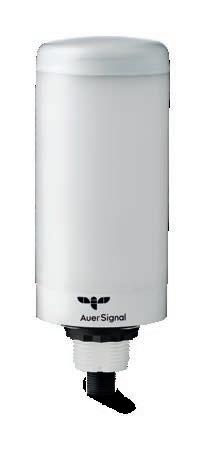

Rodzina produktów Smart Signaling 50 firmy Auer Signal wzbogaciła się o nowe modele, które znacząco rozszerzają jej obszar zastosowań. Do portfolio dołączają: wersje w wykonaniu ze stali nierdzewnej, wielotonowy buczek Smart Dot 50 Buzzer, pojemnościowy przycisk dotykowy z sygnalizacją Smart Touch Button oraz wskaźnik Smart Indicator 50 z linii funkcjonalnej Standard, oferujący siedem kolorów świecenia.
INFORMACJE O PRODUKCIE: MARIUSZ SZABŁOWSKI +48 608 432 684
mariusz.szablowski@oemautomatic.pl www.oemautomatic.pl
Nowe modele, większe możliwości!
SMART SIGNALING 50
PRODUKTÓW ZE STALI NIERDZEWNEJ
Nowa linia produktów ze stali nierdzewnej – obejmująca modele Smart Dot 50 (w tym wariant z przyciskiem dotykowym Smart Touch Button) oraz Smart Indicator 50 – powstała z myślą o maszynach procesowych oraz rygorystycznych wymaganiach sektora spożywczego, napojowego i farmaceutycznego. Dzięki najwyższej klasie ochrony IP69K, urządzenia te są w pełni przystosowane do pracy w środowiskach wymagających intensywnego mycia pod wysokim ciśnieniem i w wysokiej temperaturze.

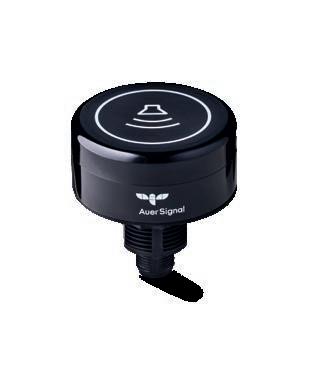

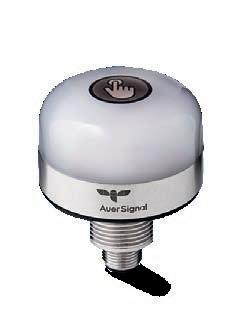

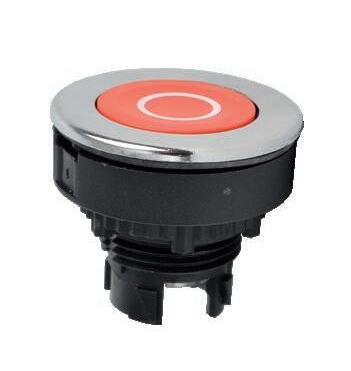

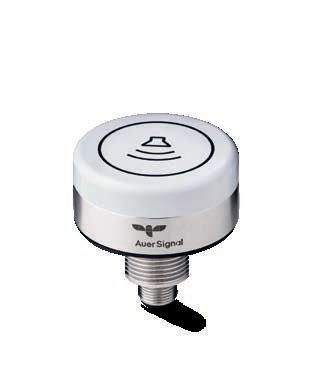

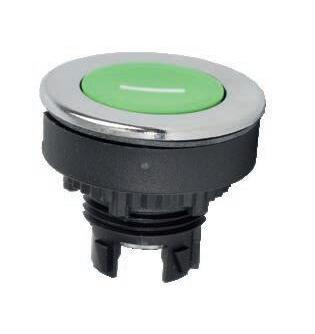

Przyciski dotykowe Auer Signal łączą zaawansowaną technologię pojemnościową z intensywną sygnalizacją LED. Reagują na dotyk precyzyjnie i bezzwłocznie, zapewniając wyraźne wizualne potwierdzenie każdej operacji. Wyjątkowa wytrzymałość mechaniczna oraz szeroki zakres stopni ochrony IP66, IP67, IP69 oraz IP69K sprawiają, że urządzenia te doskonale sprawdzają się w najbardziej wymagających środowiskach: od systemów pick-to-light po zaawansowane panele sterowania w automatyce przemysłowej.
Wielotonowy buczek piezoelektryczny SD5SA oferowany jest w trzech wariantach obudowy: ze stali nierdzewnej oraz w klasycznej czerni lub bieli. Urządzenie generuje sygnał o natężeniu powyżej 90 dB, co gwarantuje doskonałą słyszalność alarmów nawet w hałaśliwym otoczeniu. Dzięki unikalnej konstrukcji i klasie szczelności IP69K, buczek jest w pełni odporny na intensywne mycie pod wysokim ciśnieniem, stanowiąc niezawodne rozwiązanie dla sterylnych procesów w branży spożywczej i farmaceutycznej.

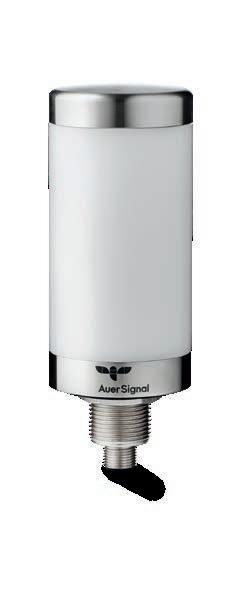

Smart Indicator 50 w wersji Standard (model SI5S7) uzupełnia ofertę o możliwość sygnalizacji w siedmiu barwach: czerwonej, żółtej, zielonej, niebieskiej, białej, cyjanowej oraz magenta. Do tej pory warianty podstawowe oferowały jedynie trzy kolory; obecnie pełna paleta wielokolorowa staje się standardem, umożliwiając bardziej szczegółowe kodowanie statusów maszyn przy zachowaniu optymalnych kosztów.
Czy jest odpowiedni

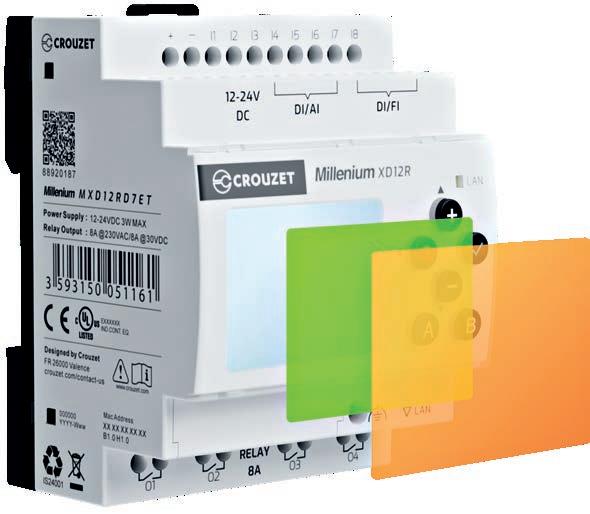

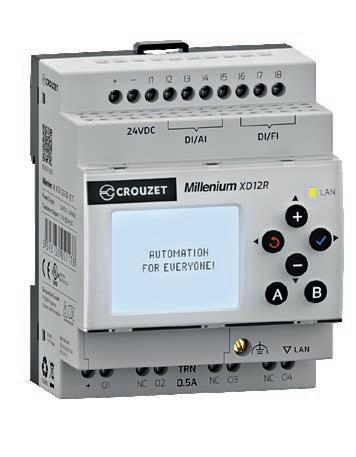

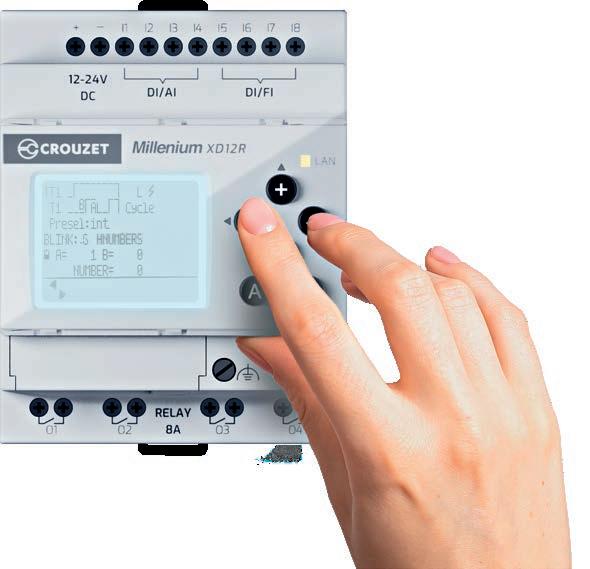

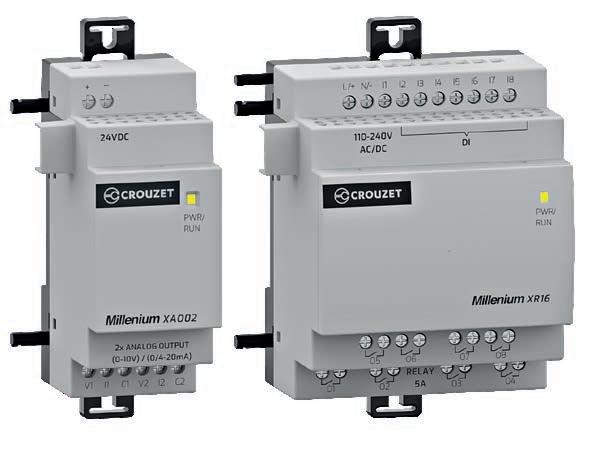

Nowa generacja sterowników logicznych Millenium firmy Crouzet została zaprojektowana w odpowiedzi na współczesne wymagania rynku w zakresie komunikacji, elastyczności oraz intuicyjnej obsługi. Nowy mikrokontroler jest następcą wieloletniego bestsellera – serii Millenium 3.
Poza odświeżonym designem, w urządzeniu zastosowano zaawansowane komponenty nowej generacji, co znacząco przełożyło się na wzrost szybkości działania i niezawodności układu. Kluczowym udogodnieniem dla dotychczasowych użytkowników jest możliwość bezproblemowej konwersji programów ze starszej wersji do najnowszego standardu. Pozwala to na szybką i intuicyjną modernizację sterowania w istniejących aplikacjach bez konieczności pisania algorytmów.
FAKTY
• Wysoka skalowalność: obsługa do 60 wejść/wyjść (I/O), co pozwala na sterowanie nawet rozbudowanymi aplikacjami
• Nowoczesna komunikacja: wsparcie protokołu Modbus TCP/IP, umożliwiające łatwą wymianę danych w sieciach
• Zdalny dostęp: wbudowany Webserver pozwalający na podgląd parametrów i sterowanie przez przeglądarkę internetową
• Intuicyjna diagnostyka: czytelny wyświetlacz z 3 kolorami podświetlenia, ułatwiający szybką identyfikację stanów pracy i alarmów
• Brak ukrytych kosztów: profesjonalne, darmowe oprogramowanie do konfiguracji i programowania.
NOWY STEROWNIK MILLENIUM
INFORMACJE O PRODUKCIE: ARTUR KAMPCZYK +48 601 388 886 artur.kampczyk@oemautomatic.pl www.oemautomatic.pl
dla Twojej aplikacji?
ELASTYCZNE ROZWIĄZANIE
Sterowniki Millenium to optymalny wybór wszędzie tam, gdzie wymagane jest scentralizowane sterowanie. Jest to najbardziej ekonomiczne i najprostsze we wdrożeniu rozwiązanie w aplikacjach łączących różnorodne funkcje z logiką sterowania. W budowie maszyn, szaf sterowniczych oraz w automatyce budynkowej sterownik ten z powodzeniem zastępuje szereg pojedynczych komponentów, co upraszcza projekt i znacząco ułatwia późniejszą konserwację. System opiera się na wyjątkowo elastycznych modułach. Jednostka centralna o szerokości zaledwie 70 mm (standard rynkowy) oferuje 12 wejść/wyjść. Możliwości systemu można łatwo skalować – każdy wariant sterownika pozwala na podpięcie do 12 modułów rozszerzeń, co daje łącznie nawet 60 I/O. Sterowniki Millenium obsługują szeroki wachlarz sygnałów: od cyfrowych i analogowych (napięciowych), przez szybkie liczniki (do 5 kHz), aż po bezpośrednie wejścia dla czujników temperatury.
WIĘKSZA WIDOCZNOŚĆ
Gama sterowników bazowych obejmuje modele z wbudowanym wyświetlaczem lub bez niego. Ekran służy do monitorowania parametrów procesu oraz nawigacji po menu kontrolera, natomiast w wersjach bez wyświetlacza konfiguracja odbywa się wyłącznie poprzez oprogramowanie. Wyświetlacz w serii Millenium oferuje 6 linii po 24 znaki, co pozwala na prezentację dużej ilości danych. Dzięki funkcji tworzenia przewijanych menu, możliwe jest budowanie rozbudowanych interfejsów bez konieczności stosowania zewnętrznych paneli HMI. Innowacyjnym rozwiązaniem jest trójkolorowe podświetlenie (białe, zielone, pomarańczowe), które ułatwia diagnostykę. Przykładowo, zmiana koloru na pomarańczowy może natychmiastowo sygnalizować awarię lub przekroczenie progu alarmowego, podczas gdy światło zielone potwierdza pracę w bezpiecznym zakresie parametrów.
KOMUNIKACJA
Programowanie sterownika odbywa się poprzez wbudowany port Ethernet, co eliminuje konieczność zakupu dedykowanych przewodów komunikacyjnych. Oprócz konfiguracji, port ten służy do wymiany danych z innymi urządzeniami za pomocą protokołu Modbus TCP/IP. Alternatywnym sposobem aktualizacji oprogramowania lub wgrywania programów jest użycie karty microSD. Karta pamięci montowana jest w standardowym module MIMEMSD i pozwala także na rejestrację danych procesowych (dataloggier). Dla systemów wymagających komunikacji szeregowej dostępny jest moduł MI485, który wzbogaca sterownik o obsługę protokołu Modbus RTU. Kluczowym usprawnieniem nowej generacji Millenium jest funkcja Webserver. To wbudowane narzędzie pozwala na dostęp do parametrów sterownika z poziomu dowolnej przeglądarki internetowej. Użytkownik może zdalnie monitorować pracę układu, zmieniać nastawy, wgrywać nowe algorytmy oraz otrzymywać powiadomienia o alarmach i zdarzeniach serwisowych.

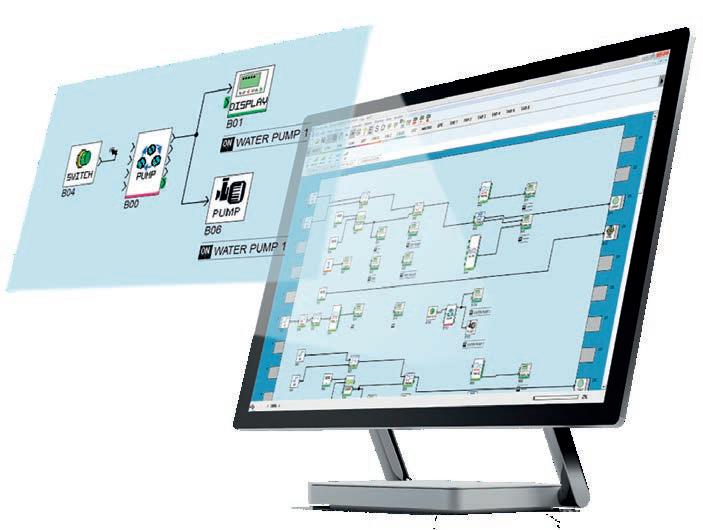

DARMOWE OPROGRAMOWANIE
Podstawą systemu jest oprogramowanie – darmowe środowisko Crouzet Soft (obsługa nowej generacji od wersji 1.14). Producent oddaje do dyspozycji tradycyjny język drabinkowy (Ladder) oraz wyjątkowo rozbudowany język blokowy FBD. Biblioteki Crouzet zawierają ponad 2000 gotowych bloków, co stanowi pięciokrotnie bogatszy zestaw narzędzi niż w przypadku czołowych rozwiązań konkurencyjnych. Środowisko umożliwia nie tylko pisanie kodu, ale także pełną symulację programu oraz pracę w trybie monitoringu on-line, pozwalającym na podgląd parametrów na komputerze w czasie rzeczywistym. Dodatkową zaletą wersji z wyświetlaczem jest możliwość tworzenia prostych algorytmów w języku LD bezpośrednio z panelu sterownika. Choć liczba dostępnych funkcji jest w tym trybie ograniczona, w zupełności wystarcza ona do konfiguracji podstawowych procesów sterowniczych bez użycia komputera.

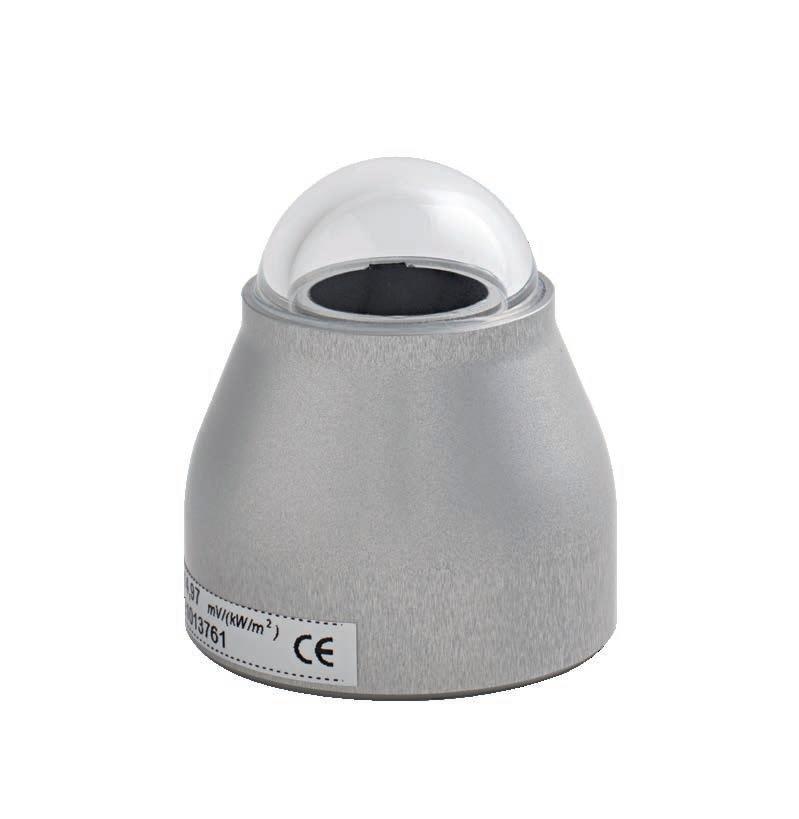

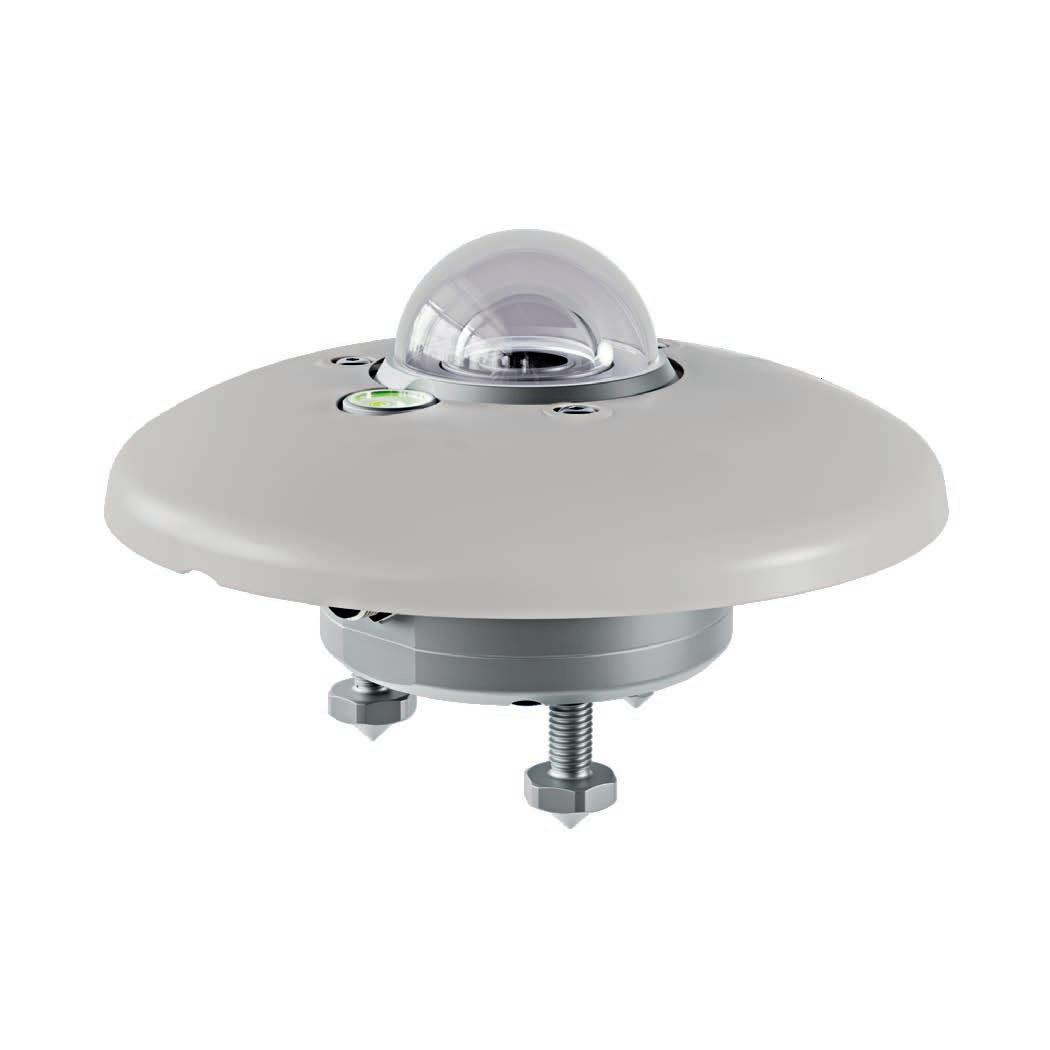

Rodzina pyranometrów PYRA sense
Aby instalacje fotowoltaiczne (PV) mogły pracować z maksymalną wydajnością, zalecane jest precyzyjne monitorowanie promieniowania słonecznego. Do tego celu wykorzystuje się pyranometr czyli wyspecjalizowany czujnik pozwalający na dokładny pomiar natężenia promieniowania. Jego zastosowanie umożliwia bieżącą analizę wydajności systemu, co bezpośrednio przekłada się na bardziej efektywną produkcję energii i szybszy zwrot z inwestycji.
CZYM JEST PYRANOMETR?
Pyranometr to rodzaj aktynometru zaprojektowanego do pomiaru szerokopasmowego promieniowania słonecznego na płaskiej powierzchni. Termin „szerokopasmowy” oznacza, że pyranometr mierzy szerokie spektrum promieniowania słonecznego – od ultrafioletu, przez światło widzialne, aż po bliskią podczerwień. Przyrząd mierzy gęstość strumienia promieniowania wyrażoną w watach na metr kwadratowy (W/m²), zbierając sygnał z pełnego pola widzenia o kącie 180°.
GDZIE STOSUJEMY PYRANOMETRY?
Pyranometry stosuje się w meteorologii, klimatologii, fizyce budowli oraz energetyce odnawialnej. Są elementem stacji meteorologicznych oraz elektrowni fotowoltaicznych. W instalacjach PV służą do monitorowania poziomu nasłonecznienia, co pozwala na precyzyjną ocenę sprawności operacyjnej paneli i szybkie wykrycie ewentualnych spadków wydajności systemu.
JAK DZIELIMY PYRANOMETRY?
Pyranometry certyfikowane zgodnie z normą ISO 9060 (zatwierdzoną przez Światową Organizację Meteorologiczną – WMO) dzielą się na trzy klasy dokładności:
• Klasa A: najwyższa precyzja, stosowana w badaniach naukowych i dużych elektrowniach słonecznych
Klasa B: dobra jakość, standard w profesjonalnym monitoringu pogodowym
• Klasa C: podstawowe pomiary, gdzie dopuszczalny jest większy błąd.
NASZA OFERTA PRODUKTOWA
Nasza oferta rozwiązań do pomiaru parametrów środowiskowych i atmosferycznych posiada zaawansowane produkty niemieckiej firmy Senseca

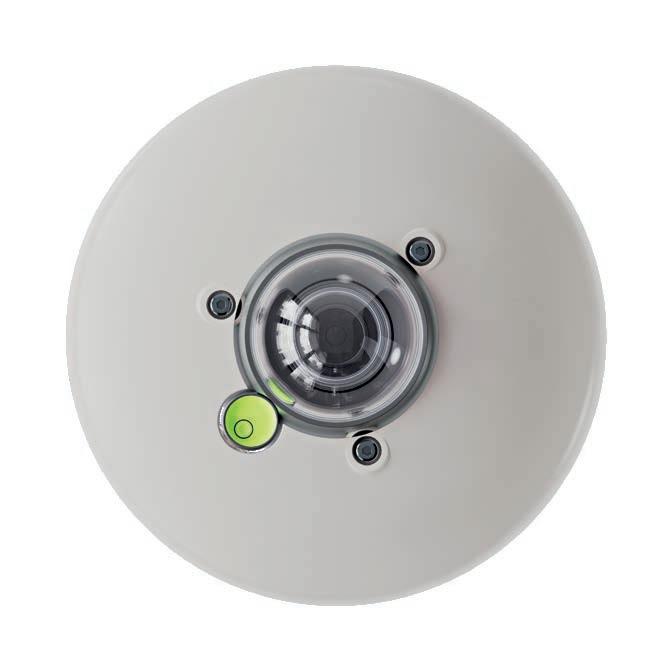

Na szczególną uwagę zasługuje rodzina pyranometrów PYRAsense, która obejmuje urządzenia we wszystkich trzech klasach dokładności:
• PYRAsense10 – Klasa A
• PYRAsense02 – Klasa B
• PYRAsense03 – Klasa C
Urządzenia te wyposażono w inteligentne czujniki diagnostyczne, które w czasie rzeczywistym monitorują temperaturę wewnętrzną, wilgotność względną oraz ciśnienie. Ciągły nadzór nad warunkami pracy pozwala na wdrożenie strategii planowania prac konserwacyjnych z wyprzedzeniem.
Seria PYRAsense wyróżnia się dużą elastycznością integracji. Czujniki są standardowo wyposażone w galwanicznie izolowane wyjście RS-485 Modbus-RTU, a opcjonalnie mogą posiadać wyjście analogowe, w pełni konfigurowalne przez użytkownika.
INFORMACJE O PRODUKCIE: MARCIN MICHALSKI +48 667 900 066 marcin.michalski@oemautomatic.pl www.oemautomatic.pl

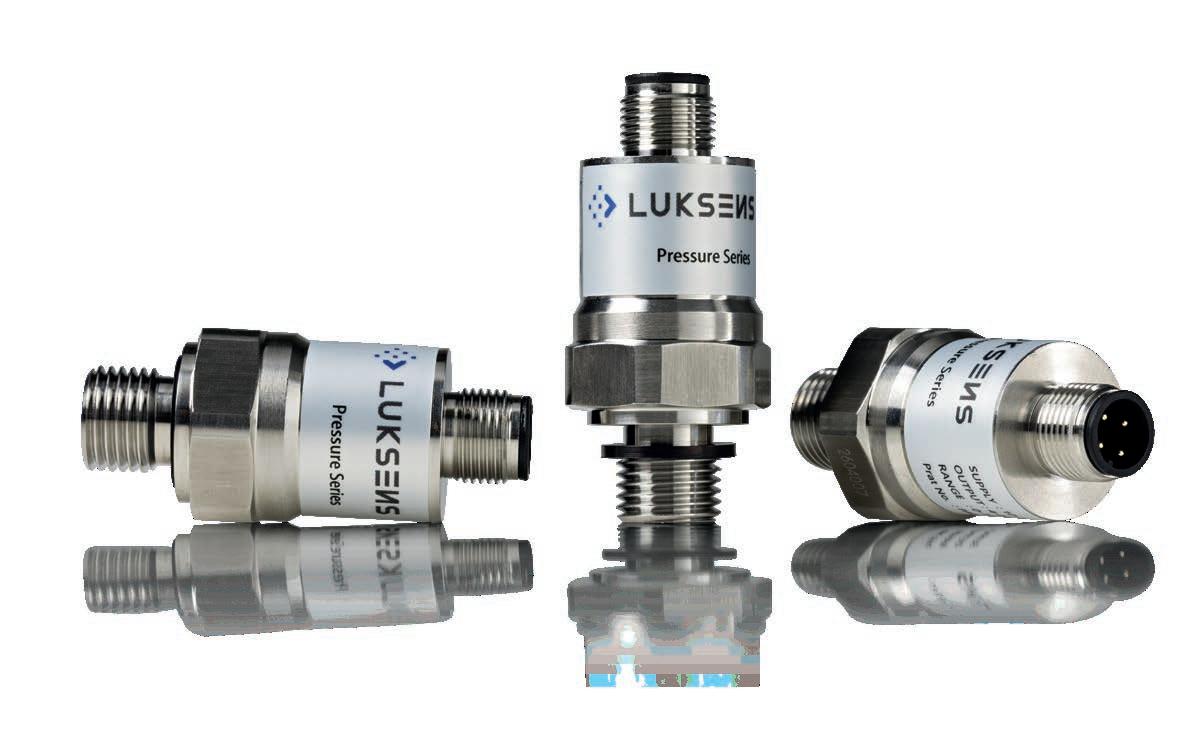

SPERSONALIZOWANE PRZETWORNIKI CIŚNIENIA
Z przyjemnością informujemy o nawiązaniu współpracy z firmą Luksens – producentem zaawansowanych rozwiązań do monitorowania ciśnienia.
Luksens Technologie GmbH to ekspert w projektowaniu i produkcji wysokiej klasy czujników prądu oraz przetworników ciśnienia (serie PA, P04, P01). Firma dostarcza innowacyjne rozwiązania dla branży hydraulicznej, HVAC oraz sektora odnawialnych źródeł energii (OZE).
To, co wyróżnia ofertę Luksens na tle konkurencji, to wyjątkowa elastyczność oparta na systemie modułowym oraz bardzo atrakcyjny stosunek jakości do ceny. Producent specjalizuje się w rozwiązaniach typu OEM, oferując głęboką personalizację urządzeń pod konkretne wymagania seryjne Klientów.
FAKTY
Nowy dostawca
• Pełna personalizacja: możliwość modyfikacji przyłączy mechanicznych, standardów sygnałów wyjściowych oraz napięcia zasilania, aby idealnie dopasować urządzenie do konkretnej aplikacji
• Szeroki zakres pomiarowy: obsługa ciśnień od podciśnienia (-1 bar) aż po wartości ekstremalne sięgające 1600 bar
• Zaawansowana integracja: dostępność dedykowanych czujników ciśnienia w wersji do bezpośredniego montażu na płytkach PCB, co pozwala na optymalizację przestrzeni w urządzeniach elektronicznych.
INFORMACJE O PRODUKCIE: MARCIN MICHALSKI +48 667 900 066 marcin.michalski@oemautomatic.pl www.oemautomatic.pl

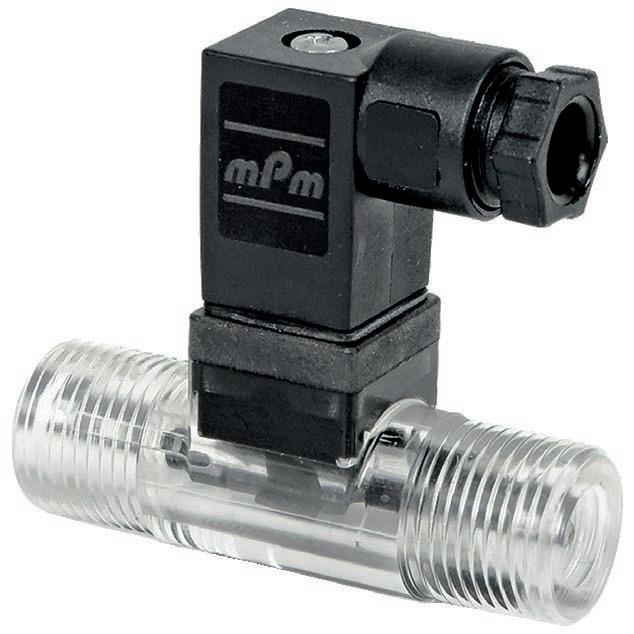

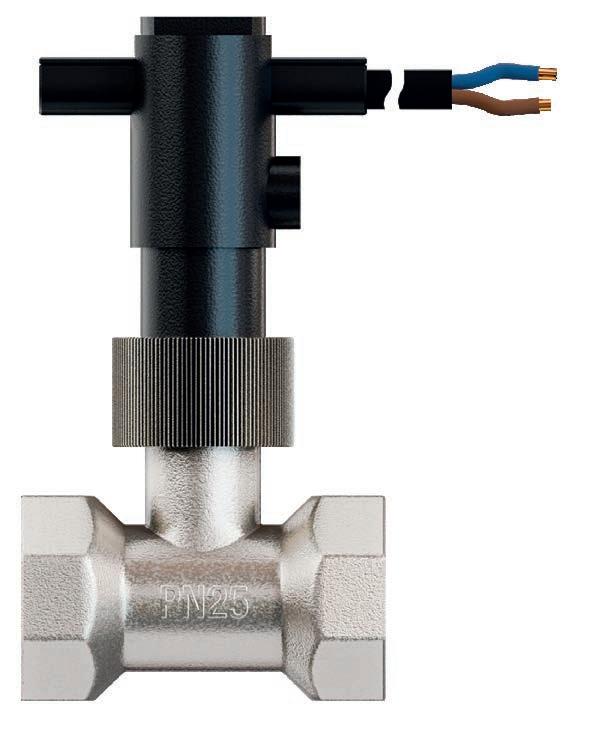

TURBINOWE PRZEPŁYWOMIERZE
z rodziny VISION
Prezentujemy przepływomierze turbinowe amerykańskiej firmy Badger Meter, zaprojektowane do precyzyjnego pomiaru cieczy o niskiej lepkości oraz mediów nieagresywnych.
Urządzenia obsługują zakresy przepływu od od 0,1 do 35 l/min dla serii 1000 i 2000 oraz od 5 do 65 l/min dla serii 3000. Dzięki prostej i solidnej konstrukcji mechanicznej przepływomierze te charakteryzują się długą żywotnością przy zachowaniu stałej, wysokiej dokładności pomiaru. To kompaktowe i ekonomiczne rozwiązania, które pozwalają na optymalizację jakości produktów oraz poprawę efektywności energetycznej, a także obniżają koszty eksploatacji poprzez monitorowanie i kontrolowanie przepływu stosowanych cieczy.
FAKTY
• Kompaktowa budowa: zwarta i lekka konstrukcja ułatwiająca montaż w ograniczonej przestrzeni
• Elastyczność montażu: możliwość prowadzenia precyzyjnego pomiaru w dowolnej orientacji urządzenia
• Wysoka odporność ciśnieniowa: do 25 bar dla wariantów z tworzywa sztucznego, do 180 bar dla wersji wykonanych z mosiądzu
• Szeroki zakres temperatur: stabilna praca w przedziale od –20°C do +100°C
• Dokładność pomiaru: na poziomie ±3%
• Wszechstronne zastosowanie: idealne rozwiązanie do systemów chłodzenia laserów, instalacji solarnych oraz przemysłowych urządzeń myjących.
INFORMACJE O PRODUKCIE: MARCIN MICHALSKI +48 667 900 066 marcin.michalski@oemautomatic.pl www.oemautomatic.pl

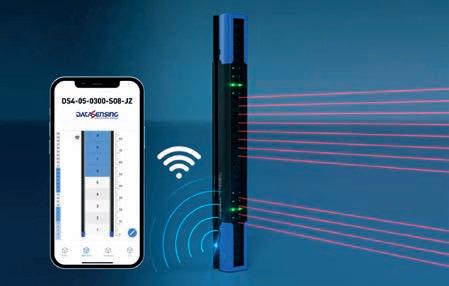

DS4 POMIAROWE KURTYNY ŚWIETLNE
Firma Datasensing wprowadziła na rynek nową serię kurtyn świetlnych DS4, zaprojektowaną z myślą o precyzyjnym wykrywaniu obecności oraz pomiarze wysokości obiektów.
Kurtyny serii DS4 łączą wysoką wydajność z wyjątkową odpornością na trudne warunki otoczenia, dzięki czemu z powodzeniem realizują zadania w najbardziej wymagających aplikacjach przemysłowych i logistycznych. Oferta obejmuje warianty o wysokości pola detekcji od 300 mm do 3000 mm. W zależności od modelu, raster wiązek wynosi 5, 10 lub 25 mm, co zapewnia gwarantowaną detekcję obiektów o minimalnej średnicy odpowiednio: 10, 14 lub 30 mm.
WERSJE PODSTAWOWE I STANDARDOWE
Wersja podstawowa dedykowana jest do prostych zadań detekcyjnych, natomiast wersja standardowa oferuje zaawansowane funkcje, zaspokajające wszechstronne potrzeby nowoczesnej automatyki przemysłowej.
PRECYZJA I DOKŁADNOŚĆ POMIARU
Kurtyny DS4 oferują wszechstronną funkcjonalność dzięki zastosowaniu dwóch rodzajów wiązek: skośnych (crossed beams), dedykowanych do precyzyjnego wykrywania cienkich i płaskich obiektów, oraz równoległych, służących do dokładnych pomiarów. Taka konfiguracja, wspierana przez zaawansowaną interpolację optyczną, pozwala na detekcję i pomiar obiektów o średnicy zaledwie 3,5 mm z zachowaniem rozdzielczości rzędu 2,5 mm.
ZAAWANSOWANE FUNKCJE
Seria DS4 oferuje zaawansowane funkcje specjalne, takie jak precyzyjne monitorowanie stanu poszczególnych wiązek (identyfikacja wiązek przerwanych) oraz funkcję wygaszania (blanking). Pozwala to na inteligentne ignorowanie wybranych elementów
konstrukcyjnych maszyny lub stałych fragmentów infrastruktury, które stale znajdują się w polu detekcji.
NIEZAWODNE WYKRYWANIE OBIEKTÓW
Kurtyny DS4 charakteryzują się wyjątkową niezawodnością w detekcji i pomiarze obiektów przezroczystych, takich jak szkło czy transparentne tworzywa. Ponadto bardzo krótki czas reakcji sprawia, że urządzenia te idealnie sprawdzają się w aplikacjach wysokowydajnych, gdzie obiekty przemieszczają się z dużą prędkością.
WIDOCZNE ŚWIATŁA LED
Dobrze widoczne, zintegrowane wskaźniki LED na profilach optycznych DS4 znacząco ułatwiają proces instalacji i osiowania. Zapewniają one natychmiastową informację o statusie pracy kurtyny, co jest niezwykle pomocne w bieżącej eksploatacji oraz podczas szybkiej diagnostyki systemu.
ELASTYCZNA KONFIGURACJA
Konfiguracja urządzeń jest możliwa zarówno poprzez interfejs IO-Link, jak i połączenie bezprzewodowe, co plasuje kurtyny DS4 wśród najbardziej wszechstronnych rozwiązań na rynku. Zarządzanie ustawieniami oraz monitorowanie pracy jest wyjątkowo intuicyjne dzięki komunikacji Wi-Fi. Dedykowany interfejs graficzny (GUI) pozwala na obsługę kurtyny z poziomu komputera, smartfona lub tabletu. Jednocześnie standard IO-Link otwiera zaawansowane możliwości w zakresie zdalnej instalacji, ciągłej diagnostyki oraz integracji z systemami sterowania zgodnymi z koncepcją Przemysłu 4.0.
INFORMACJE O PRODUKCIE: LECH DYSZLEWICZ +48 501 408 950 lech.dyszlewicz@oemautomatic.pl www.oemautomatic.pl

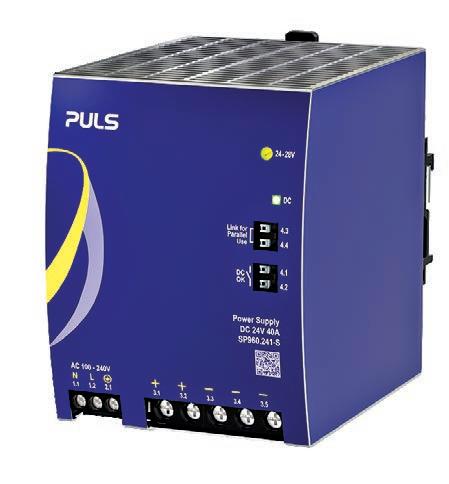

Nowa rodzina zasilaczy
PLANET
W ramach ciągłego rozwoju portfolio, firma PULS wprowadziła nową serię zasilaczy PLANET. W porównaniu do uznanych modeli QS i QT z serii DIMENSION, nowa linia oferuje znaczną poprawę kluczowych parametrów, takich jak sprawność energetyczna, kompaktowe wymiary oraz wydłużona żywotność. Producent koncentruje się obecnie na jednostkach wysokiej mocy, wprowadzając modele 960 W. Są one dostępne w wariantach zasilania jedno- i trójfazowego, z napięciem wyjściowym 24 V lub 48 V DC.
SYGNALIZACJA DC-OK
Wszystkie zasilacze z serii Planet wyposażono w standardowy styk przekaźnikowy DC-OK. Sygnalizuje on poprawną wartość generowanego napięcia wyjściowego, działając niezależnie od ewentualnego napięcia zwrotnego z urządzeń podłączonych równolegle. Styk przekaźnika zamyka się w momencie, gdy napięcie wyjściowe osiągnie próg 90% ustawionej wartości znamionowej.
MODUŁ REDUNDANCYJNY
Zasilacze serii Planet można łączyć równolegle w celu zapewnienia redundancji i maksymalnej dostępności systemu. Model jednofazowy SP960.241-SR został dodatkowo wyposażony w zintegrowany na wyjściu tranzystor MOSFET, pełniący funkcję układu odsprzęgającego. Takie rozwiązanie skutecznie zapobiega sytuacji, w której uszkodzony moduł staje się obciążeniem dla pozostałych jednostek, gwarantując stabilne utrzymanie napięcia wyjściowego w krytycznych momentach.
SYGNALIZACJA AC-OK

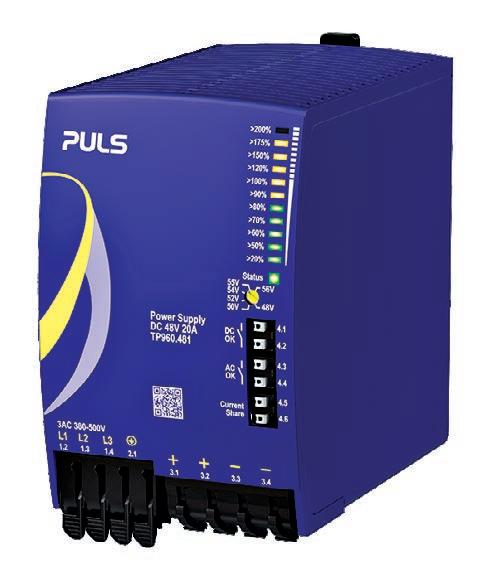

Modele trójfazowe z serii TP960 zostały wzbogacone o dodatkowe funkcjonalności, w tym przekaźnik AC-OK. Układ ten monitoruje obecność napięcia zasilającego i zamyka styk tylko wtedy, gdy wszystkie trzy fazy utrzymują wartości znamionowe. W sytuacji, gdy napięcie na co najmniej jednej z faz wykroczy poza dopuszczalny zakres lub nastąpi zanik zasilania, przekaźnik zostaje otwarty.
WARTOŚĆ PRZECIĄŻENIA
Kolejnym usprawnieniem jest wskaźnik poziomu obciążenia, służący do wizualnego
monitorowania mocy wyjściowej zasilacza. Rozwiązanie to pozwala na szybkie oszacowanie wartości aktualnej mocy wyjściowej oraz rezerwy mocy. System diod LED pracuje w trzech stanach: do poziomu 80% obciążenia wskaźnik świeci na zielono, a po jego przekroczeniu zmienia kolor na żółty. W przypadku wystąpienia przeciążenia aktywowana jest czerwona dioda alarmowa.
REGULOWANE NAPIĘCIE WYJŚCIOWE
Innowacyjnym rozwiązaniem jest skokowy przełącznik napięcia wyjściowego, który stanowi alternatywę dla tradycyjnych potencjometrów. W konwencjonalnych zasilaczach zmiana nastaw wymagała podłączenia zasilania i użycia miernika w celu weryfikacji napięcia. Dzięki zastosowaniu przełącznika z zadeklarowanymi wartościami, użytkownik ma pewność co do poziomu napięcia wyjściowego nawet przy wyłączonym urządzeniu. Pozwala to na szybką diagnostykę wizualną bez użycia dodatkowych narzędzi, co znacząco skraca czas instalacji i serwisu.
ZDALNE ZAŁĄCZANIA ZASILACZA
Unikalną cechą modelu TP960.484 jest funkcja zdalnego załączania i wyłączania sekcji wyjściowej DC. Za pomocą sygnału sterującego podanego na dedykowany terminal, operator może błyskawicznie odłączyć obwód wyjściowy bez konieczności wyłączania całego zasilacza. Takie rozwiązanie znacząco skraca czas reakcji systemu, eliminując opóźnienia związane z rozruchem urządzenia i zapewniając natychmiastowy powrót napięcia do wartości znamionowej po ponownym załączeniu.
FAKTY
• Maksymalna sprawność: sprawność na poziomie 97% w pełnym zakresie obciążenia drastycznie ogranicza straty energii i obniża koszty eksploatacji
• Wydłużona żywotność: minimalny okres pracy przekraczający 100 000 godzin gwarantuje wysoką niezawodność, redukując liczbę przestojów i potrzebę konserwacji
• Kompaktowa konstrukcja: o 30% mniejsza szerokość i masa pozwalają na oszczędność cennego miejsca w szafach sterowniczych
• Energooszczędna praca: przekłada się na mniejszy ślad węglowy i redukcję emisji CO2
• Dynamiczna rezerwa mocy (BonusPower): seria Planet elastycznie reaguje na nagłe skoki zapotrzebowania. Model TP960 może dostarczać 120% mocy w trybie ciągłym, aż 200% przez 12 s lub 130% przez 153 s, precyzyjnie dopasowując się do dynamiki aplikacji
• Intuicyjna instalacja i obsługa: szybkozłącza (push-in), wskaźnik obciążenia LED oraz funkcja aktywnego dzielenia obciążenia sprawiają, że proces uruchomienia jest nawet o 95% szybszy i prostszy niż w przypadku tradycyjnych rozwiązań.
INFORMACJE O PRODUKCIE: ARTUR KAMPCZYK +48 601 388 886 artur.kampczyk@oemautomatic.pl www.oemautomatic.pl
WYGRODZENIA ZE STALI NIERDZEWNEJ
do wymagających środowisk przemysłowych
Nowy dostawca
Z przyjemnością informujemy o rozszerzeniu naszej oferty o zaawansowane systemy wygrodzeń i zabezpieczeń maszyn duńskiej firmy NTF Aalborg A/S.
Nasz nowy partner od ponad 30 lat specjalizuje się w projektowaniu oraz produkcji rozwiązań ze stali nierdzewnej, dbając o najwyższe standardy bezpieczeństwa ludzi, produktów i procesów. Systemy NTF zostały opracowane z myślą o rygorystycznych wymogach higienicznych branży spożywczej oraz farmaceutycznej.
Kluczowe linie produktowe: Comp-Line oraz Blue-Line to modułowe systemy w wysokościach 2000 mm i 2400 mm (warianty niestandardowe sięgają nawet 3000 mm). Unikalną cechą tych rozwiązań jest możliwość swobodnego dopasowania szerokości każdego modułu bezpośrednio na miejscu montażu. Dzięki innowacyjnemu podejściu NTF dostarczamy systemy „szyte na miarę”, które łączą w sobie sprawdzoną standaryzację (90%) z pełną personalizacją (10%), gwarantując idealną równowagę między wydajnością a elastycznością.
FAKTY
• Najwyższa jakość materiałów: konstrukcja wykonana ze stali nierdzewnej (AISI 304 lub AISI 316) zapewnia odporność na korozję oraz wieloletnią żywotność w trudnych warunkach
• Pełna modułowość: elastyczny system, który jest niezwykle łatwy w montażu, późniejszej modyfikacji oraz rozbudowie w miarę potrzeb zakładu
• Higieniczny design: unikalna konstrukcja pozbawiona płaskich powierzchni i szczelin, co eliminuje miejsca gromadzenia się zanieczyszczeń i ułatwia procesy mycia
• Optymalizacja kosztów (TCO): zastosowanie trwałych, kwasoodpornych materiałów minimalizuje koszty konserwacji oraz wymiany elementów infrastruktury
• Zgodność z normami: systemy w pełni spełniają rygorystyczne wymagania bezpieczeństwa maszyn zgodnie z normą EN ISO 13857:2019.
NTF Protect
BEZPIECZEŃSTWO I HIGIENA
NTF Protect to modułowy, w pełni nierdzewny system wygrodzeń bezpieczeństwa o higienicznej konstrukcji. Został zaprojektowany z myślą o ekstremalnych wymogach przemysłu spożywczego, farmaceutycznego i przetwórczego, a także o wszelkich środowiskach, w których priorytetem jest najwyższa odporność na korozję oraz łatwość utrzymania czystości.
WYSOKA JAKOŚĆ I ODPOWIEDZIALNA PRODUKCJA
Firma kładzie szczególny nacisk na jakość oraz zrównoważony rozwój na każdym etapie produkcji. Wszystkie rozwiązania powstają w 100% ze stali nierdzewnej, co gwarantuje pełną zgodność z najwyższymi standardami branżowymi oraz rygorystycznymi wymogami jakościowymi.
DOSTĘPNOŚĆ I DODATKOWE INFORMACJE
Pełna gama produktów z linii NTF Protect jest już dostępna w naszej ofercie. Zapewniamy wsparcie projektowe oraz doradztwo techniczne na każdym etapie realizacji inwestycji.
Seria Comp-Line
To modułowe systemy dostępne w wysokościach 2000 mm i 2400 mm.
Seria Blue-Line
To modułowe systemy dostępne w wysokościach 2000 mm i 2400 mm.
Brak poziomych powierzchni, na których mógłby gromadzić się kurz i brud, zapewnia higienę oraz ułatwia czyszczenie osłon maszyn.
Pełna adaptacja dzięki giętkim wspornikom, które można regulować na miejscu montażu za pomocą prostych narzędzi.
Dodatkowe zagięcia wzdłuż ogrodzenia zwiększają wytrzymałość modułów i poprawiają bezpieczeństwo pracowników.
INFORMACJE O PRODUKCIE: JAROSŁAW KALISTA +48 606 274 676 jaroslaw.kalista@oemautomatic.pl www.oemautomatic.pl
Wszystkie połączenia wykonane są za pomocą śrub kołnierzowych i dystansów, co gwarantuje optymalny montaż.
Seria In-Line
Szersza podstawa zapewnia stabilniejszy fundament. Opcjonalne pręty do podnoszenia słupków w celu ułatwienia czyszczenia.
Otwarta konstrukcja słupków zapobiega gromadzeniu się bakterii, a minimalna liczba powierzchni poziomych ogranicza zbieranie kurzu.
Wszystkie moduły posiadają możliwość regulacji szerokości co 20 mm, co pozwala na precyzyjne dopasowanie zabezpieczeń maszyny.
Opcjonalne gwintowane kotwy do podnoszenia słupków w celu ułatwienia czyszczenia i regulacji wysokości.
To idealne rozwiązanie dla maszyn wymagających indywidualnie dopasowanych osłon.
Niezależnie od tego, czy projekt dotyczy urządzeń o zakrzywionych kształtach, systemów przenośników, czy wewnętrznych mechanizmów, projektujemy osłony ze stali nierdzewnej w pełni zintegrowane z maszyną. Zapewniają one skuteczną ochronę oraz najwyższe standardy higieny.
Bezkompromisowy system

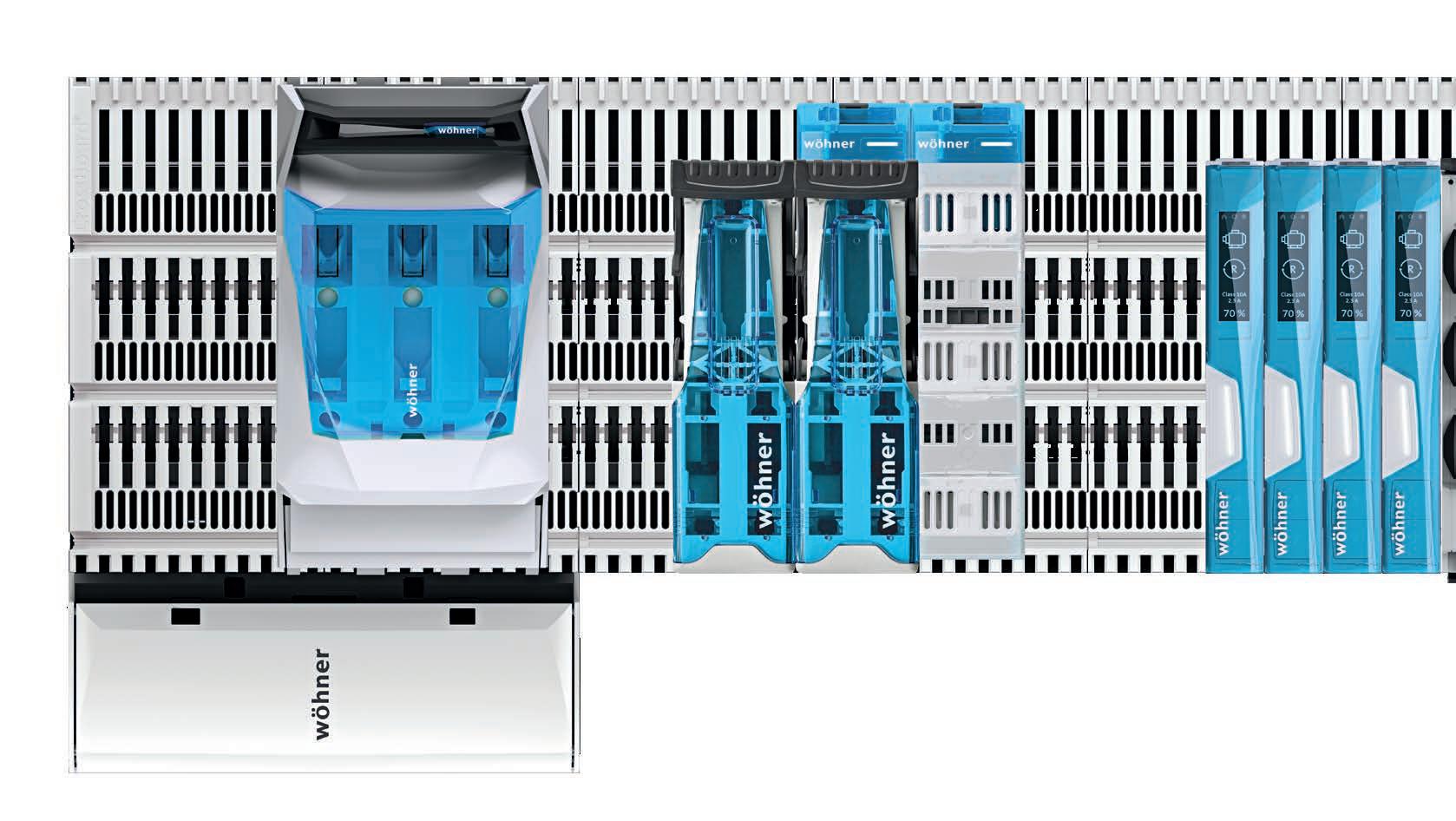

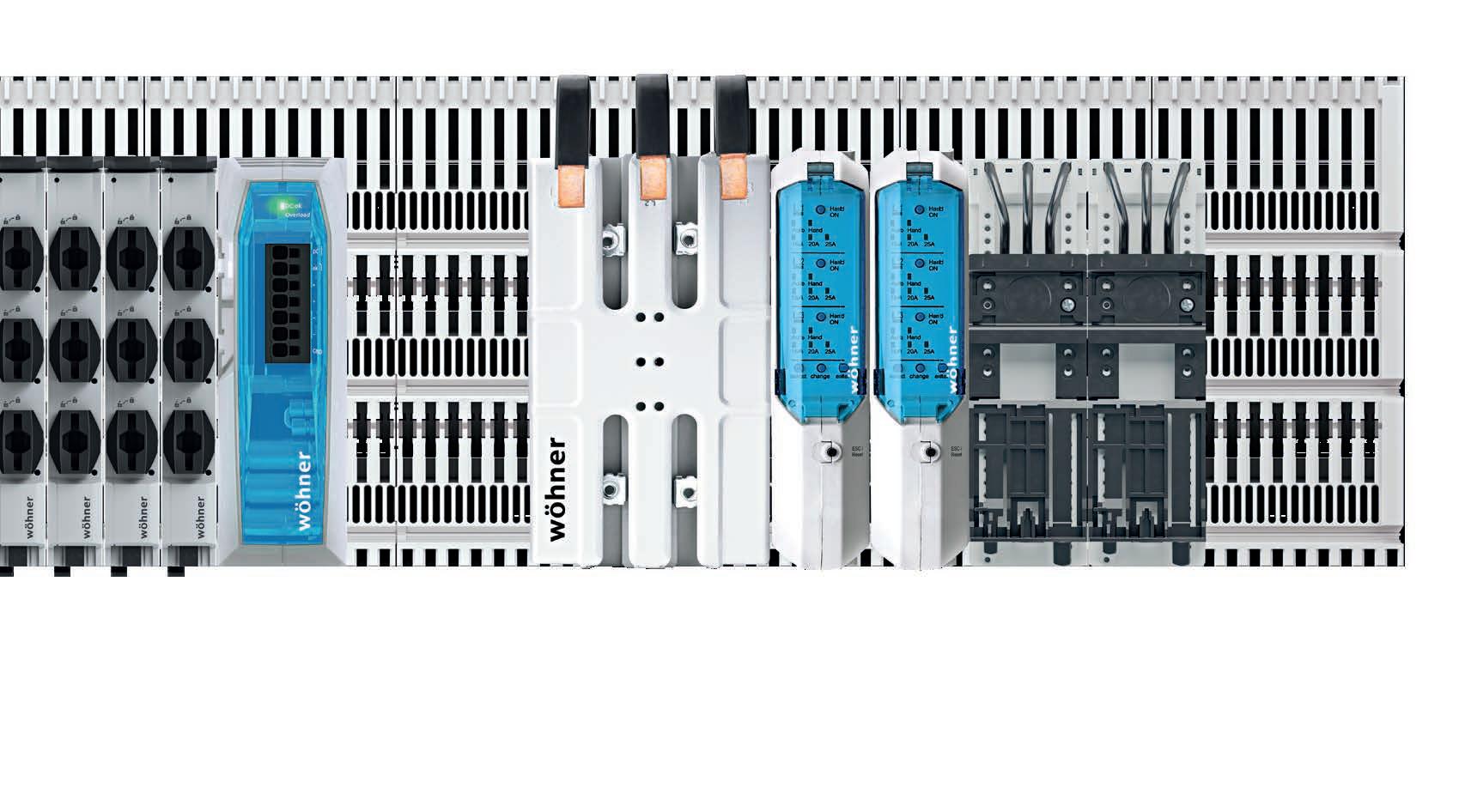

CROSSBOARD ® 800 A
CrossBoard 800 A firmy Wöhner to modułowy system dystrybucji energii prądu przemiennego, zaprojektowany z myślą o nowoczesnych, przemysłowych rozdzielnicach elektrycznych. Rozwiązanie to integruje funkcjonalność szyny głównej oraz wszystkich niezbędnych komponentów w jednym, gotowym do natychmiastowego montażu systemie.
PLUG & PLAY: DO WYMAGAJĄCYCH APLIKACJI
Podstawą systemu CrossBoard 800 A jest nowatorska szyna hybrydowa, która w unikalny sposób łączy dwie sprawdzone technologie montażu:
Do 250 A: wykorzystuje opatentowane złącze wtykowe Wöhner, umożliwiające błyskawiczny, beznarzędziowy montaż komponentów za pomocą precyzyjnego mechanizmu zatrzaskowego.
Do 800 A: opiera się na wytrzymałych połączeniach zaciskowych, montowanych bezpośrednio na szynie miedzianej. Taka konstrukcja pozwala na jednoczesną instalację aparatury o niskim i wysokim natężeniu prądu w obrębie jednej szyny – całkowicie bez użycia adapterów. Rozwiązanie to radykalnie skraca czas montażu, oszczędza cenną przestrzeń w rozdzielnicy oraz zapewnia elastyczność niezbędną do przyszłej rozbudowy systemu.
OUT-OF-THE-BOX:
Bazując na sprawdzonych technologiach poprzednich generacji, wersja 800 A skaluje ich możliwości do aplikacji o znacznie wyższych wymaganiach prądowych i środowiskowych. To kolejny etap ewolucji platformy CrossBoard, która zyskała uznanie dzięki rekordowo szybkiemu montażowi, najwyższemu poziomowi bezpieczeństwa oraz technologii beznarzędziowej instalacji komponentów. Nowa generacja pozwala na efektywną dystrybucję energii dla prądów znamionowych do 800 A, zachowując przy tym legendarną prostotę integracji i ergonomię obsługi.
DO NATYCHMIASTOWEJ INSTALACJI
CrossBoard 800 A jest dostarczany jako w pełni skonfigurowany system, gotowy do natychmiastowej instalacji. Wykorzystanie innowacyjnych modułów zasilających CRITO pozwala na jednoczesne podłączenie zasilania od strony tylnej oraz mechaniczne zamocowanie szyn w zaledwie jednym etapie montażowym. Unikalna konstrukcja systemu pozwala odzyskać do 160 mm dodatkowej przestrzeni od strony frontowej, którą można efektywnie zagospodarować pod kolejną aparaturę. Przekłada się to na wymierną redukcję nakładów pracy, optymalizację gabarytów rozdzielnicy oraz ograniczenie zużycia materiałów, co wpisuje się w strategię zrównoważonego rozwoju.
ROZBUDOWA W OPARCIU O ISTNIEJĄCE ROZWIĄZANIA
Kluczowym atutem systemu CrossBoard 800 A jest jego pełna kompatybilność z poprzednim systemem. Wszystkie komponenty dedykowane do dotychczasowych wersji (do 250 A) mogą być bezpośrednio integrowane z nową szyną 800 A.
Pozwala to na swobodne wykorzystanie posiadanych modułów przy jednoczesnej rozbudowie systemu o nowe jednostki wysokoprądowe – bez konieczności stosowania dodatkowych adapterów czy wprowadzania kosztownych modyfikacji konstrukcyjnych. Taka synergia gwarantuje użytkownikom maksymalną ochronę inwestycji i bezproblemowe skalowanie instalacji.
Dlaczego przemysł wybiera Crossboard 800 A?
BEZPIECZEŃSTWO
System CrossBoard 800 A zapewnia pełną ochronę przed dotykiem (stopień ochrony IP20) zarówno od strony frontowej, jak i tylnej, co gwarantuje najwyższy poziom bezpieczeństwa obsługi. Rozwiązanie spełnia rygorystyczne wymagania norm DIN EN IEC 61439 oraz UL 508, co umożliwia jego stosowanie na rynkach całego świata. Dodatkowo, dzięki zastosowaniu opcjonalnych komponentów maskujących, możliwe jest podniesienie stopnia ochrony całego systemu do poziomu IP40.
GLOBALNY STANDARD
System CrossBoard posiada pełną certyfikację zgodnie z normami IEC, UL oraz CCC, co czyni go ujednoliconą i sprawdzoną platformą dopuszczoną do użytku na wszystkich kluczowych rynkach świata. Dzięki zgodności z międzynarodowymi standardami, jest to idealne rozwiązanie dla biur projektowych i producentów maszyn realizujących inwestycje o zasięgu globalnym.
SZYBKI I EFEKTYWNY MONTAŻ
CrossBoard 800 A jest dostarczany jako system w pełni zmontowany i gotowy do pracy. Dzięki zastosowaniu modułów CRITO, podłączenie zasilania od strony tylnej oraz montaż mechaniczny szyn realizowane są w jednym etapie. Takie rozwiązanie radykalnie skraca czas instalacji, znacząco ogranicza nakład pracy oraz do minimum redukuje ryzyko wystąpienia błędów montażowych.
ŁATWOŚĆ OBSŁUGI NA KAŻDYM ETAPIE
Obsługa systemu CrossBoard 800 A jest wyjątkowo prosta na każdym etapie – od projektowania, przez instalację, aż po serwis. Cała szyna występuje pod jednym numerem katalogowym, co eliminuje konieczność przeprowadzania skomplikowanych obliczeń zwarciowych. Dodatkowo wszystkie komponenty montuje się całkowicie beznarzędziowo, co gwarantuje błyskawiczne tempo prac i najwyższą powtarzalność połączeń.
ELASTYCZNY I PRZYSZŁOŚCIOWY
Zastosowanie szyny hybrydowej umożliwia jednoczesną instalację sprawdzonych komponentów z poprzednich serii CrossBoard oraz nowych modułów o prądzie do 800 A – wszystko to bez użycia jakichkolwiek adapterów. Takie rozwiązanie gwarantuje wymierną oszczędność czasu i kosztów, radykalnie zwiększając elastyczność systemu oraz jego gotowość na przyszłe wymagania procesowe (tzw. future-proof).
KOMPAKTOWA MOC
Mimo wysokiego prądu znamionowego, system CrossBoard 800 A zachowuje wyjątkowo kompaktowe wymiary. Przy stałej wysokości 200 mm, dostępne szerokości (od 500 do 1100 mm) pozwalają na idealne dopasowanie szyny do standardowych szaf sterowniczych. Zastosowanie zasilania tylnego uwalnia cenną przestrzeń frontową, umożliwiając efektywne wykorzystanie całej szerokości zabudowy pod aparaturę modułową.
DWA ŚWIATY POŁĄCZEŃ W JEDNYM SYSTEMIE
System CrossBoard® 800 A oferuje trzy rodzaje interfejsów kontaktowych, dopasowanych do różnych poziomów mocy: złącza wtykowe dla prądów do 250 A, wytrzymałe zaciski dla obciążeń powyżej 250 A oraz innowacyjne zasilanie tylne dla pełnych 800 A. Taka różnorodność pozwala na jednoczesną instalację styczników, wyłączników oraz bezpośrednich odbiorników mocy w obrębie jednej, wspólnej szyny.
INFORMACJE O PRODUKCIE: MICHAŁ MODZELEWSKI +48 697 100 035 michal.modzelewski@oemautomatic.pl www.oemautomatic.pl
KLAWIATURY
DO PRZEMYSŁU OBRONNEGO
projektowane do pracy w warunkach ekstremalnych
W systemach obronnych klawiatura przestaje być zwykłym peryferium, stając się elementem infrastruktury krytycznej oraz kluczowym komponentem interfejsu człowiek–maszyna (HMI). Jej niezawodność bezpośrednio warunkuje sprawność stanowisk dowodzenia, systemów łączności, radarów oraz platform bezzałogowych i pojazdów opancerzonych. W przeciwieństwie do rozwiązań komercyjnych, urządzenia te są projektowane do wieloletniej eksploatacji w ekstremalnych warunkach, przy zachowaniu pełnej powtarzalności parametrów.
Fundamentem konstrukcyjnym są rygorystyczne normy militarne: MIL-STD-810G (odporność środowiskowa) oraz MIL-STD-461G (kompatybilność elektromagnetyczna). Sprzęt musi pracować bezawaryjnie w szerokim zakresie temperatur (od -40°C do +70°C), wytrzymywać intensywne wibracje i udary mechaniczne oraz zachowywać całkowitą szczelność na pył i wodę (standard IP65). W praktyce oznacza to pełną gotowość do pracy w warunkach charakterystycznych dla pojazdów bojowych oraz statków powietrznych.
W wielu aplikacjach militarnych klawiatury integrowane są z precyzyjnymi urządzeniami wskazującymi, najczęściej w formie trackballa. Takie rozwiązanie dominuje nad klasyczną myszą, ponieważ nie wymaga dodatkowej przestrzeni roboczej i zachowuje pełną sterowność w warunkach silnych wibracji. Optyczne systemy śledzenia ruchu gwarantują wysoką rozdzielczość oraz odporność na zabrudzenia, a specjalistyczne uszczelnienia chronią mechanizm przed agresywnymi czynnikami zewnętrznymi. Kluczowym aspektem pozostaje kompatybilność elektromagnetyczna (EMC).
W gęstym środowisku elektronicznym współczesnego pola walki klawiatura nie może emitować niepożądanych sygnałów ani wykazywać podatności na zewnętrzne impulsy. Stabilność pracy w warunkach wysokich zakłóceń zapewniają: zaawansowane ekranowanie, filtrowanie sygnałów oraz zastosowanie wytrzymałych złączy okrągłych klasy MIL-DTL. Współczesne programy modernizacji sił zbrojnych kładą również nacisk na głęboką personalizację. Możliwość dostosowania układu klawiszy, specyficznego podświetlenia (np. zgodnego z NVIS) czy konfiguracji złączy pozwala markom takim jak NSI oferować rozwiązania ściśle dopasowane do konkretnych platform bojowych. W tym sektorze długoterminowa dostępność komponentów i wsparcie cyklu życia produktu są równie istotne, co parametry techniczne samego urządzenia.
NORMY I ODPORNOŚĆ ŚRODOWISKOWA
• MIL-STD-810G: certyfikacja w zakresie odporności środowiskowej, obejmująca ekstremalne temperatury, wilgotność, wibracje, udary mechaniczne oraz pracę na dużych wysokościach
• MIL-STD-461G: rygorystyczny standard kompatybilności elektromagnetycznej (EMC), gwarantujący brak emisji zakłóceń oraz odporność na impulsy zewnętrzne
• RTCA/DO-160G: kluczowa norma określająca wymagania dla systemów i urządzeń montowanych w lotnictwie cywilnym i wojskowym
• MIL-DTL-38999: standard definiujący parametry złączy elektrycznych.
ERGONOMIA I PODŚWIETLENIE
• Zaawansowane podświetlenie LED z regulacją jasności, umożliwiające pracę w warunkach ograniczonej widoczności
• Energooszczędność i łatwość podłączenia: pełna kompatybilność z interfejsem USB, pozwalająca na bezpośrednie zasilanie urządzenia z magistrali systemowej bez stosowania dodatkowych zasilaczy
• Kompatybilność z systemami NVIS (Night Vision Imaging Systems): umożliwiające bezproblemową obsługę urządzenia przez operatorów korzystających z gogli noktowizyjnych.
ZASTOSOWANIA
• Pojazdy opancerzone i specjalistyczne
• Systemy dowodzenia i łączności (C4ISR)
• Systemy radarowe i artyleryjskie
• Symulatory wojskowe
• Platformy lotnicze i morskie.

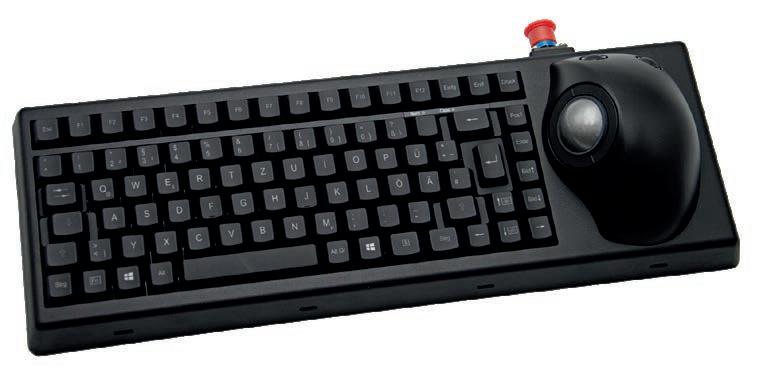

MKBE87
KOMPAKTOWA KLAWIATURA MIL-SPEC Z ERGONOMICZNYM TRACKBALLEM
Kompaktowa, 87-klawiszowa klawiatura o pełnym skoku klawiszy, zintegrowana z precyzyjnym trackballem o średnicy 38,1 mm (1,5”).
Zaprojektowana specjalnie do wymagających zastosowań w sektorze obronnym oraz w systemach o specjalnym przeznaczeniu.
FAKTY
• Zgodność z normami: MIL-STD-810G, MIL-STD-461G
• Klasa szczelności: IP65
• Obudowa: aluminium 6082-T6, powłoka zgodna z MIL-DTL-5541
• Liczba klawiszy: 87 (skok 3,0 mm)
• Trwałość przełączników: 10 mln kliknięć (aktywacji)
• Siła aktywacji: 0,49–0,97 N

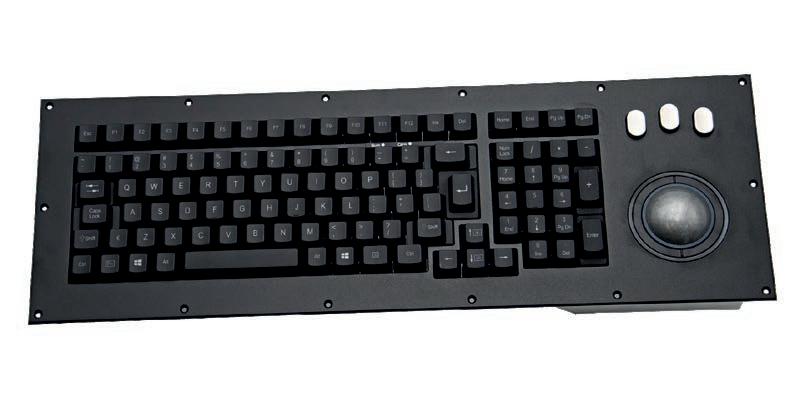

MKBL107
PEŁNOWYMIAROWA KLAWIATURA MIL-SPEC Z TRACKBALLEM 50 MM
Wzmocniona, pełnowymiarowa klawiatura wyposażona w zintegrowany trackball o dużej średnicy 50,8 mm (2”). Konstrukcja ta gwarantuje niezawodność, ergonomiczną obsługę oraz precyzyjne sterowanie kursorem, sprawdzając się doskonale w trudnych warunkach przemysłowych oraz wymagających aplikacjach militarnych.
FAKTY
• Zgodność z normami: MIL-STD-810G, MIL-STD-461G oraz RTCA/DO-160G
• Klasa szczelności: IP65
• Obudowa: aluminium 6082-T6
• Skok klawiszy: pełny, 3,0 mm
• Trwałość przełączników: 10 mln kliknięć (lub cykli)
• Siła aktywacji: 0,49–0,97 N

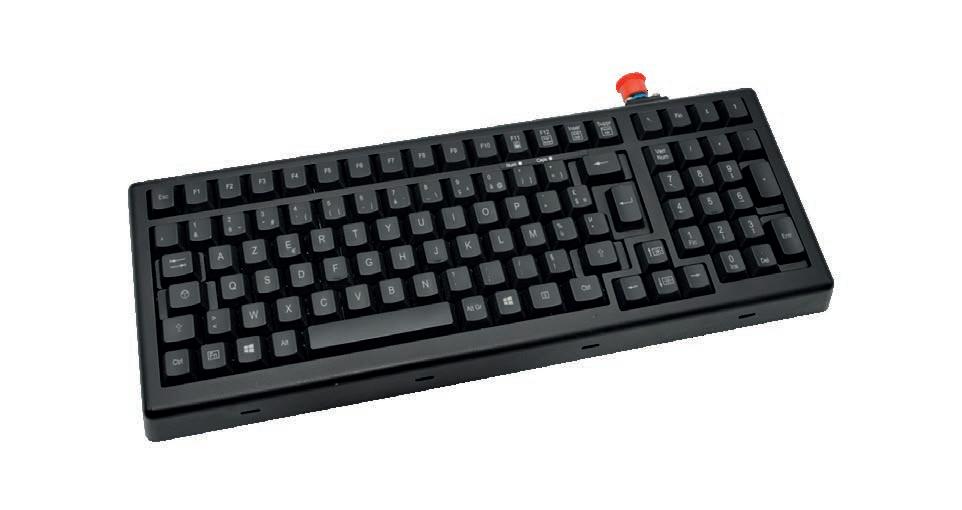

MKB104
PEŁNOWYMIAROWA KLAWIATURA MIL-SPEC
• Podświetlenie: LED (regulowane, opcja NVIS)
• Trackball: optyczny, Ø 38 mm
• Interfejs: USB 2.0
• Złącze: 6-pinowe MIL-DTL-38999 (Amphenol)
• Temperatura pracy: -40°C do +70°C
• Warianty montażu: panelowy (panel mount), wolnostojący (desktop).
• Podświetlenie: LED z regulacją natężenia
• Trackball: optyczny, Ø 50 mm
• Interfejs: USB 2.0
• Złącze: 6-pinowe MIL-DTL-38999 (Amphenol)
• Temperatura pracy: od -40°C do +70°C
• Montaż: wersja panelowa (panel mount).
Pełnowymiarowa, 104-klawiszowa klawiatura o pełnym skoku klawiszy, zaprojektowana do najbardziej wymagających zastosowań wojskowych i przemysłowych. Urządzenie łączy ekstremalną odporność środowiskową z pełną kompatybilnością elektromagnetyczną (EMC), gwarantując stabilną pracę w krytycznych systemach sterowania.
FAKTY
• Zgodność z normami: MIL-STD-810G, MIL-STD-461G oraz RTCA/DO-160G
• Klasa szczelności: IP65
• Obudowa: aluminium 6082-T6; powłoki ochronne zgodne z MIL-DTL-5541 Type II Class 3
• Klawiatura: 104 klawisze (skok 3,0 mm)
• Trwałość przełączników: 10 mln cykli (aktywacji)
• Technologia styków: gumowa membrana z pastylką węglową (rubber dome / carbon pill)
• Siła aktywacji: 0,49–0,97 N
• Podświetlenie: LED (regulacja dedykowanymi klawiszami lub przez USB, obsługa sterowania PWM)
• Interfejs: USB 2.0
• Złącze: 6-pinowe MIL-DTL-38999 (Amphenol TVP00ZN-09-35PN)
• Temperatura pracy: od -40°C do +70°C
• Warianty montażu: wersja panelowa (panel mount) lub wolnostojąca (desktop).
KONTROLERY MICRO 4804 Inteligentny napęd
Technosoft to lider w dziedzinie zaawansowanych systemów motion control, rozwijający unikalną koncepcję inteligentnych napędów (intelligent drives). Rozwiązania te integrują sterownik ruchu i napęd w jednej, kompaktowej jednostce, co pozwala na przejęcie funkcji realizowanych dotychczas przez centralny kontroler. Seria Micro4804 to ultrakompaktowe, a zarazem niezwykle wydajne sterowniki, zaprojektowane z myślą o aplikacjach wymagających najwyższej precyzji, wieloosiowej synchronizacji oraz dużej dynamiki ruchu.
Kontrolery Micro4804 to kompletne rozwiązania typu all-in-one, które integrują w jednej obudowie: zaawansowany sterownik ruchu, wydajny wzmacniacz mocy, obsługę różnorodnych sprzężeń zwrotnych, interfejsy komunikacji przemysłowej, funkcje bezpieczeństwa oraz rozbudowaną diagnostykę. Taka integracja znacząco upraszcza architekturę systemu, skraca czas wdrożenia oraz minimalizuje liczbę niezbędnych komponentów i okablowania.
WYSOKA MOC
Kluczowym wyróżnikiem serii Micro4804 jest bezkonkurencyjny stosunek mocy
FAKTY
do gabarytów. Nowa generacja oferuje jeszcze większą wydajność przy zachowaniu ultrakompaktowej obudowy – przykładowo, wymiary modelu Micro4804 PZ to zaledwie
38,1 x 25 x 9,5 mm.
Miniaturowa konstrukcja sprawia, że urządzenia te są idealnym wyborem dla:
• robotyki kompaktowej i ramion robotycznych
• aparatury laboratoryjnej i medycznej
• produkcji półprzewodników wszelkich aplikacji o krytycznie ograniczonej przestrzeni montażowej. Sterowniki pracują z napięciem zasilania do 48 V DC, oferując prądy znamionowe:
• 6,3 A (4,5 A RMS) dla wersji MZ,
• 8 A (5,7 A RMS) dla wersji PZ, CZ oraz S.
• Wyjątkowa wydajność zamknięta w miniaturowej obudowie, idealna do aplikacji o ograniczonej przestrzeni
• Obsługa wielu technologii silników (BLDC, DC, krokowe, liniowe) za pomocą jednego, uniwersalnego urządzenia
• Deterministyczna wymiana danych w standardzie EtherCAT, zapewniająca doskonałą synchronizację w czasie rzeczywistym
• Zaawansowane algorytmy motion control gwarantujące najwyższą płynność i dynamikę ruchu
• Możliwość budowy systemów wieloosiowych
• Uproszczenie architektury systemu i redukcja kosztów integracji.
INFORMACJE O PRODUKCIE: WOJCIECH DRABIK +48 696 432 686 wojciech.drabik@oemautomatic.pl www.oemautomatic.pl
Pozwala to na precyzyjne sterowanie silnikami o mocy do ok. 240 W. W przypadku bardziej złożonych układów kinematycznych, Technosoft oferuje systemy Micro4804 SY, które obsługują do czterech osi w ramach jednej, zwartej platformy motion control.
JEDNO ROZWIĄZANIE, WIELE ZASTOSOWAŃ
Wyjątkową zaletą serii Micro4804 jest jej wszechstronność w obsłudze różnych technologii napędowych. Ten sam sterownik może zarządzać pracą:
• silników bezszczotkowych (BLDC)
• silników szczotkowych DC
• silników krokowych
• silników liniowych
• siłowników typu voice coil (cewek głosowych).
Z perspektywy projektanta oznacza to możliwość pełnej standaryzacji platformy sprzętowej – zmiana technologii silnika nie wymusza wymiany sterownika. Taka unifikacja znacząco upraszcza zarządzanie magazynem części zamiennych oraz obniża koszty logistyczne i serwisowe.
ZAAWANSOWANE ALGORYTMY STEROWANIA
RUCHEM
Jednostki Micro4804 bazują na dedykowanym procesorze zaprojektowanym wyłącznie pod kątem najbardziej wymagających zadań motion control.
Dzięki temu sterowniki oferują zaawansowane funkcje regulacji, takie jak: komutacja sinusoidalna i sterowanie wektorowe FOC (Field-Oriented Control)
• precyzyjna regulacja pozycji, prędkości oraz momentu
• funkcje elektronicznej przekładni (e-gear) oraz krzywek elektronicznych (e-camming).
manipulatory robotyczne, szybkie układy pick-and-place, automatyka medyczna czy instalacje do precyzyjnego dozowania.
DYNAMIKA I DETERMINISTYCZNA KOMUNIKACJA
CZASU RZECZYWISTEGO
Seria Micro4804 została zaprojektowana z myślą o systemach wymagających błyskawicznej reakcji i najwyższej dynamiki. Dzięki cyklom EtherCAT oraz pętlom sterowania położeniem na poziomie 100 μs, w połączeniu z częstotliwością PWM do 100 kHz, napędy te gwarantują precyzję w najbardziej wymagających procesach. Takie parametry czynią je idealnym wyborem do aplikacji o ekstremalnej dynamice ruchu, typowych dla zaawansowanej robotyki czy precyzyjnego przemysłu półprzewodnikowego.
PEŁNA INTEGRACJA Z SYSTEMEM
NADRZĘDNYM
Rodzina Micro4804 wspiera szeroki wachlarz interfejsów komunikacyjnych:
• EtherCAT,
• CAN / CANopen,
• USB oraz RS-232
Tak bogata paleta złączy sprawia, że urządzenia te mogą pracować zarówno jako kluczowe ogniwa nowoczesnych sieci czasu rzeczywistego, jak i w pełni autonomiczne jednostki w aplikacjach typu stand-alone.
ROZBUDOWANE OPCJE SPRZĘŻEŃ ZWROTNYCH
Precyzyjne sterowanie ruchem wymaga niezawodnej informacji o pozycji. Rodzina Micro4804 obsługuje szerokie spektrum standardów sprzężenia zwrotnego:
• enkodery inkrementalne
• interfejsy absolutne: SSI, BiSS-C oraz EnDAT 2.2 wiodących producentów,
Sterowniki wspierają również architekturę dual-loop, która pozwala na jednoczesne wykorzystanie dwóch enkoderów do aktywnej kompensacji luzów mechanicznych. To rozwiązanie jest kluczowe w precyzyjnych osiach liniowych oraz systemach z przekładniami, gdzie wymagana jest najwyższa powtarzalność pozycjonowania mimo niedoskonałości mechaniki.
BEZPIECZEŃSTWO I NIEZAWODNOŚĆ PRACY
Sterowniki Micro4804 wyposażono w zaawansowane mechanizmy ochronne, gwarantujące stabilną pracę w trudnych warunkach przemysłowych. System zabezpieczeń obejmuje:
• zabezpieczenie nadprądowe i przeciwzwarciowe aktywną ochronę termiczną przed przegrzaniem
• precyzyjne monitorowanie napięcia zasilania (under-/overvoltage)
• sprzętowe wejścia bezpieczeństwa STO (Safe Torque Off), zgodne z normami SIL3 / Cat. 3 / PL e.
Tak rozbudowana diagnostyka i funkcje bezpieczeństwa zapewniają maksymalną ochronę zarówno samego napędu, jak i całej infrastruktury maszynowej.
DLACZEGO MICRO4804 TO STRATEGICZNY WYBÓR?
Rodzina Micro4804 to kompletna platforma motion control, w pełni odpowiadająca na wyzwania nowoczesnej automatyki. Dzięki integracji zaawansowanej logiki sterownika z wydajnym modułem napędowym, urządzenia te realizują koncepcję kompaktowych, autonomicznych systemów ruchu, które zwiększają efektywność projektowania i eksploatacji maszyn.
HELULIGHT COMPACT
HELULIGHT® COMPACT to najbardziej kompaktowa oprawa maszynowa LED w naszej ofercie, która w najnowszej odsłonie zyskała odświeżony design oraz rozszerzoną funkcjonalność. Model ten jest kontynuatorem tradycji marki Sangel, obecnie rozwijanej pod szyldem firmy Helukabel.
Mimo ultrakompaktowych gabarytów, lampa oferuje wysoką intensywność strumienia świetlnego oraz ekstremalną odporność na trudne warunki przemysłowe. Wysoki stopień ochrony IP67 oraz pełna niewrażliwość na
oprawa idealnie sprawdza się w przestrzeni roboczej obrabiarek. Zastosowanie nowoczesnej technologii LED w połączeniu z wydajnym systemem odprowadzania ciepła gwarantuje mocne, precyzyjne oświetlenie oraz wyjątkową trwałość urządzenia.
FAKTY
• Ultrakompaktowa budowa: wymiary zaledwie 105 x 36 x 16 mm
• Parametry świetlne: strumień światła o wartości 450 lm oraz neutralna temperatura barwowa 5700 K
• Wysoka jakość światła: współczynnik oddawania barw Ra / CRI ≥ 80, zapewniający naturalny wygląd oświetlanych elementów
• Szeroki zakres napięcia: 12–30 V DC; obsługa ściemniania poprzez zewnętrzny sygnał PWM
• Energooszczędność: pobór mocy na poziomie zaledwie 3,5 W
• Obudowa: wykonana z aluminium i szkła bezpiecznego; klasa ochrony 3
• Długa żywotność: wynosząca 60 000 godzin pracy
• Zakres temperatur: od -30°C do +45°C
• Standard przyłącza: przemysłowy wtyk M8 (4-pin, a-coded) zapewniający pewne i szczelne połączenie.
INFORMACJE O PRODUKCIE: EMILIAN DUDEK +48 661 641 165 emilian.dudek@oemautomatic.pl www.oemautomatic.pl
CZUJNIK PRZEPŁYWU FPR
Czujnik przepływu FPR firmy Elettrotec to niezawodne rozwiązanie dedykowane do monitorowania wielkości przepływu w układach przemysłowych, który stanowi znacznie bardziej ekonomiczną alternatywę dla tradycyjnych przepływomierzy.
Czujnik przepływu FPR, oparty na zasadzie działania wewnętrznej łopatki, to niezawodne rozwiązanie do monitorowania obecności lub braku przepływu cieczy w instalacjach. Nie mierzy on dokładnej wartości przepływu, tylko wykrywa, czy przepływ jest czy go nie ma albo czy przekroczył ustawiony próg. Czujnik wyposażony jest w styk przełączany NO, który pod wpływem siły naporu medium powoduje jego zwarcie. Dodatkową cechą czujników przepływu serii FPR jest fabryczna nastawa wartości przełączania styku dokonywana przez producenta. Do największych zalet czujników tej serii należy zaliczyć prostą i niezawodną konstrukcję oraz odporność na trudne warunki przemysłowe.
FAKTY
• Szeroki zakres temperatur: stabilna praca w przedziale od -25°C do +100°C
• Montaż: standardowe przyłącza gwintowane w rozmiarach od G1/2" do G1 1/2"
• Stopień ochrony: IP65 zapewna częściową odporność na wodę
• Wytrzymałość ciśnieniowa: maksymalne ciśnienie statyczne wynoszące 10 bar
• Konfiguracja styku: normalnie otwarty (NO)
• Brak konieczności nastawy przez użytkownika: produkt jest dostarczany z nastawą wartości przepływu ustawioną fabrycznie.
Zaciskarka akumulatorowahydrauliczna
B500ND
Cembre B500ND to profesjonalna, akumulatorowa prasa hydrauliczna o sile zacisku 60 kN. Urządzenie wykorzystuje innowacyjną, dwustopniową hydraulikę, która zapewnia błyskawiczny dosuw matryc oraz precyzyjną fazę roboczą o zwiększonej sile. Ergonomię i szybkość pracy podnosi funkcja automatycznego powrotu tłoka po zakończeniu każdego cyklu.
EPS czyli elektroniczny system kontroli ciśnienia, monitoruje parametry układu hydraulicznego, gwarantując osiągnięcie wymaganej siły nacisku przy każdym powtórzeniu. Wbudowany wyświetlacz OLED prezentuje w czasie rzeczywistym kluczowe dane: rzeczywistą siłę zacisku, stan baterii, liczbę wykonanych operacji oraz termin planowanego przeglądu. Urządzenie rejestruje historię pracy na zintegrowanej karcie pamięci (do 200 000 cykli), a dane te można łatwo przesłać do komputera przez złącze USB w celu weryfikacji jakości połączeń. Prasa obsługuje szeroki zakres końcówek kablowych (od 4 do 300 mm²) i jest w pełni kompatybilna z systemem wymiennych matryc Cembre. Zgodność z certyfikatami
UL oraz UKCA potwierdza najwyższe standardy bezpieczeństwa i jakości wykonania.
W skład zestawu wchodzą: prasa hydrauliczna B500ND wraz z dedykowanym akumulatorem,
• zapasowy akumulator Li-Ion 18 V, gwarantujący ciągłość pracy bez przestojów na ładowanie,
• szybka ładowarka sieciowa,
• zestaw 9 matryc precyzyjnie dopasowanych do najpopularniejszych przekrojów końcówek;
• wytrzymała walizka transportowa, zapewniająca bezpieczne przechowywanie i wygodny transport całego systemu.
FAKTY
• Szeroki zakres pracy: obsługa końcówek o przekrojach od 6 do 300 mm²
• Wysoka siła nacisku: generowanie stałej siły zacisku na poziomie 60 kN
• Inteligentna kontrola (EPS): elektroniczny czujnik ciśnienia gwarantujący osiągnięcie wymaganych parametrów przy każdym cyklu
• Interaktywny wyświetlacz OLED: wielofunkcyjny ekran prezentujący w czasie rzeczywistym siłę zacisku, stan akumulatora i statystyki serwisowe
• Ergonomia i mobilność: kompaktowa głowica z możliwością obrotu o 180°, ułatwiająca pracę w trudno dostępnych miejscach
• Wydajne zasilanie: nowoczesny akumulator Li-Ion 18.0 V (2.0 Ah), zapewniający dużą liczbę cykli na jednym ładowaniu.
Twój partner
W DZIEDZINIE TECHNIKI PRECYZYJNEJ

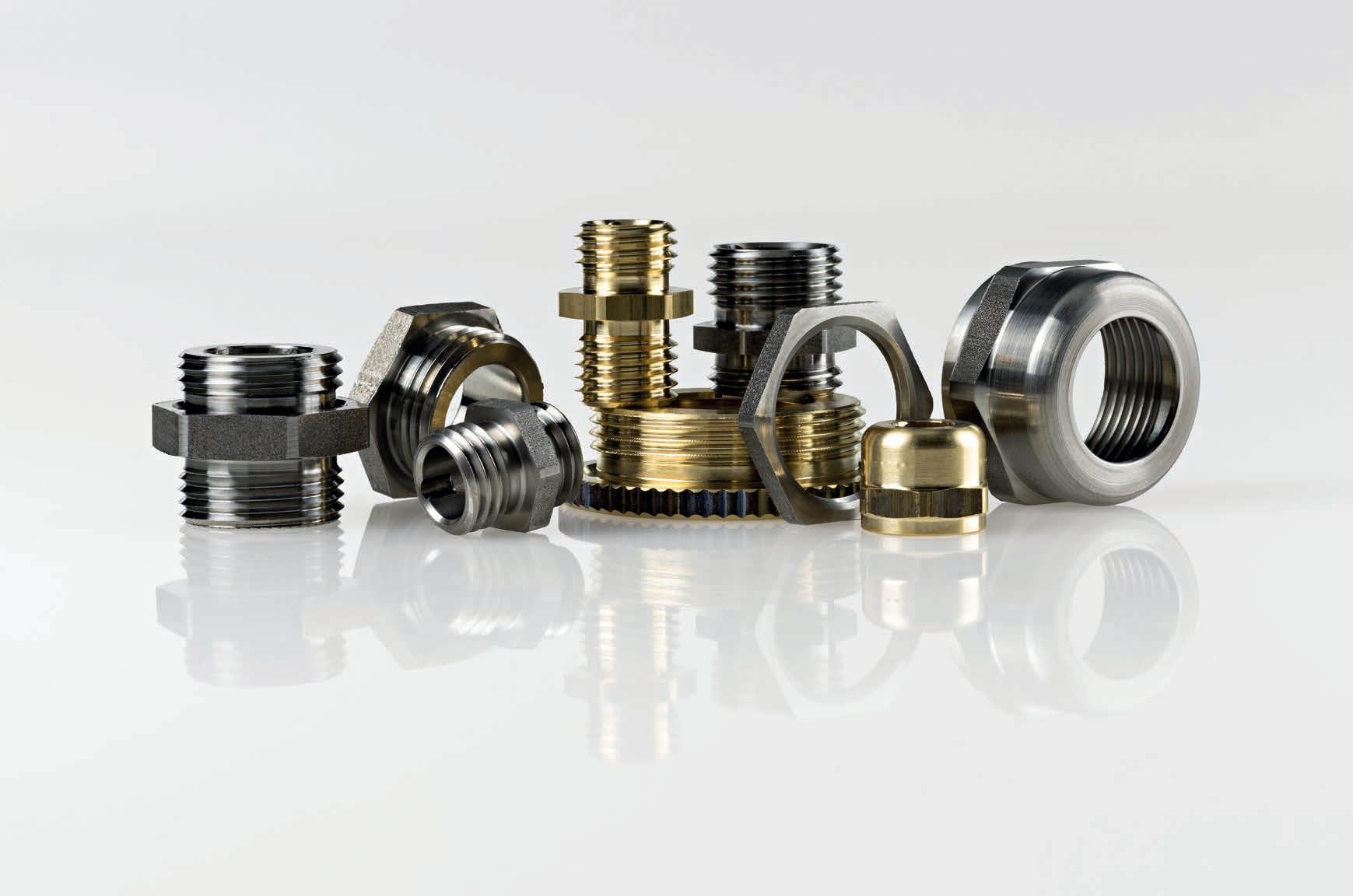

Firma Jacob GmbH, założona w 1922 roku w Stuttgarcie, od ponad wieku wyznacza standardy w opracowywaniu i produkcji komponentów z metali oraz tworzyw sztucznych. Globalny zasięg marki opiera się na dostarczaniu wysokiej klasy wyrobów ze stali, mosiądzu i polimerów. Strategiczny oddział Jacob Polska w Bolesławcu wyspecjalizował się w zaawansowanej, precyzyjnej technice tokarskiej.
Dzięki najnowocześniejszemu parkowi maszynowemu, Jacob Polska łączy najwyższą wydajność z rygorystyczną precyzją. Automaty tokarskie nowej generacji umożliwiają kompleksową obróbkę wieloosiową, w tym toczenie, frezowanie, gwintowanie oraz wiercenie.
Obecnie techniczne możliwości zakładu pozwalają na wytwarzanie detali o średnicy do 32 mm i długości do 250 mm. Dynamiczny rozwój i nowe inwestycje w park maszynowy już wkrótce umożliwią rozszerzenie oferty o produkcję części o średnicy aż do 80 mm. Połączenie wykwalifikowanej kadry, ciągłego doskonalenia procesów oraz doskonale wyposażonego laboratorium pomiarowego gwarantuje, że nasi Klienci otrzymują produkty idealnie dopasowane do ich wymagań.
INFORMACJE O PRODUKCIE: MICHAŁ MODZELEWSKI +48 697 100 035 michal.modzelewski@oemautomatic.pl www.oemautomatic.pl

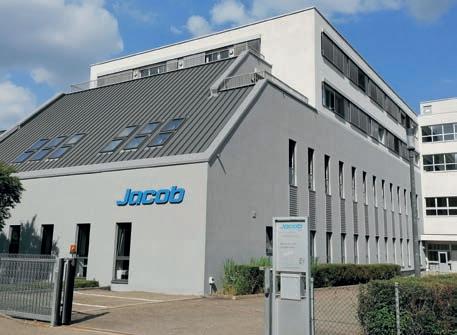

Siedziba firmy w Bolesławcu

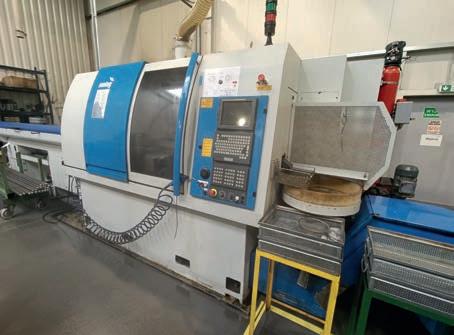

Produkcja

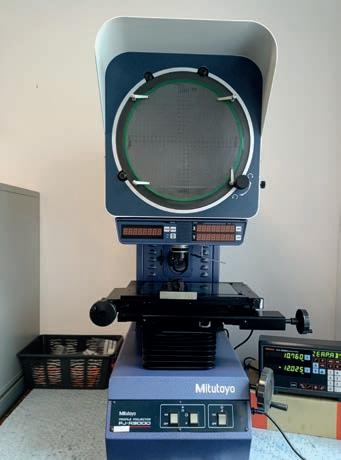

Kontrola

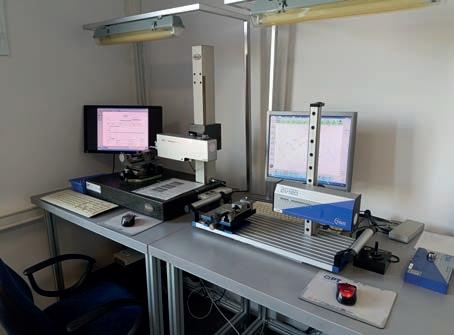

Laboratorium
Certyfikaty
PRZEPUSTÓW KABLOWYCH Nowa odsłona

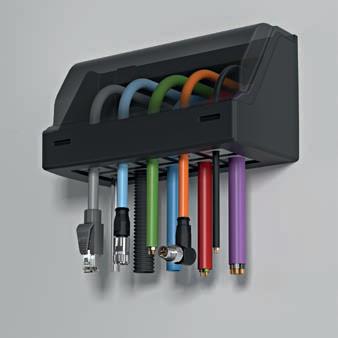

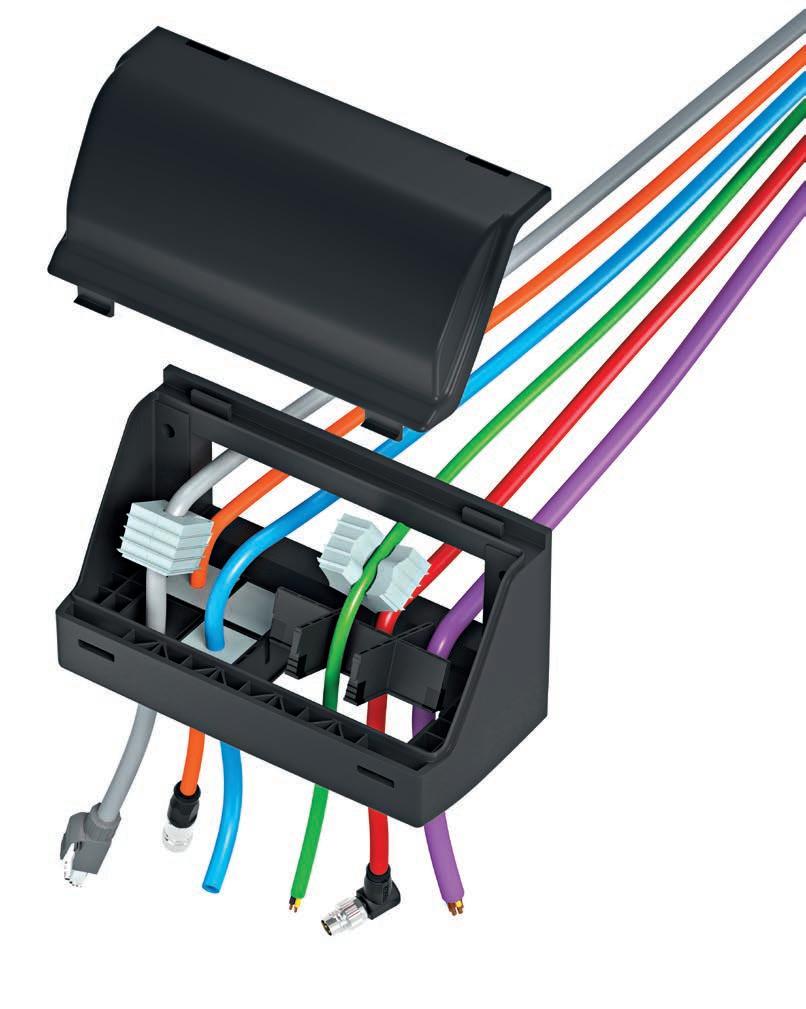

System przepustow kablowych KDS-SR90 firmy Conta-Clip umożliwia szybkie i bezpieczne wprowadzanie przewodow do obudowy pod kątem 90°, gwarantując przy tym wysoki stopień ochrony IP66. Innowacyjna, kątowa ramka pozwala na bezproblemowy montaż kabli z fabrycznie zarobionymi wtyczkami, co jest niemożliwe w przypadku standardowych dławnic.
System opiera się na modułowej konstrukcji składającej się z ramki, wymiennych przegród oraz uszczelek precyzyjnie dopasowanych do średnicy poszczególnych przewodów. Rozwiązanie to jest w pełni kompatybilne z popularną rodziną KDSClick, co pozwala na uszczelnianie kabli o średnicy do 33 mm. Co istotne, przy mniejszych przekrojach jedna ramka umożliwia przeprowadzenie nawet 40 przewodów, zachowując pełną szczelność dzięki zintegrowanej uszczelce. Montaż ramki odbywa się przy użyciu śrub M5. Dzięki temu prowadzenie kabli w szafach sterowniczych i obudowach jest
Czy
jesteś
wyjątkowo proste, a wszelkie modyfikacje można wykonywać w dowolnym momencie bez użycia narzędzi – szybko, bezpiecznie i w kilku prostych krokach.
FAKTY
• Konstrukcja wykonana z poliamidu PA 6.6 wzmocnionego włóknem szklanym oraz uszczelnień z TPE
• Najwyższa klasa palności UL 94 V-0 (materiał samogasnący)
• Zakres temperatury pracy: od –40°C do +120°C (w warunkach statycznych)
• Czysty skład: produkt całkowicie wolny od halogenu i silikonu
• Stopień ochrony: IP66, zapewniający pełną blokadę przed pyłem i silnymi strumieniami wody.
INFORMACJE O PRODUKCIE: MICHAŁ MODZELEWSKI +48 697 100 035 michal.modzelewski@oemautomatic.pl www.oemautomatic.pl
zadowolony ze swoich przycisków?
Przyciski BACO z grawerowanymi oznaczeniami to idealny sposób na personalizację interfejsów, nawet w najbardziej wymagających aplikacjach.
Dzięki dostępności 6 kolorów oraz precyzyjnej technologii grawerowania, oferujemy nieograniczone możliwości dopasowania produktów do specyfiki danej maszyny. Dowolny tekst lub symbol może zostać naniesiony bezpośrednio na przycisk płaski, grzybkowy, lampkę sygnalizacyjną, a nawet na samą obudowę. Wykorzystanie symboli graficznych zamiast tekstu znacząco ułatwia obsługę maszyn na rynkach międzynarodowych, co jest kluczowe w przypadku
produkcji eksportowej.
Naszą przewagą jest brak wysokich minimów logistycznych dla wykonań specjalnych oraz krótki czas realizacji zamówienia. Chętnie zrealizujemy Twoje autorskie pomysły, w tym naniesienie logo Twojej firmy na wybrane komponenty, co pozwoli wzmocnić identyfikację wizualną marki u klienta końcowego.
Niezawodne!
AKUMULATORY SWL+
Od dziesięcioleci akumulatory Yuasa stanowią fundament niezawodnego zasilania awaryjnego dla infrastruktury krytycznej w całej Europie. Rozwiązania tej marki chronią kluczowe obiekty, gwarantując ciągłość operacyjną tam, gdzie każda sekunda przestoju ma znaczenie.
Bazując na sukcesie i sprawdzonej niezawodności renomowanej linii SWL, firma Yuasa wprowadziła udoskonaloną serię SWL+ Wyznacza ona nowy standard w technologii akumulatorów kwasowo-ołowiowych VRLA (Valve Regulated Lead Acid), dedykowanych do najbardziej wymagających zastosowań typu high-rate (szybkie rozładowanie) oraz systemów zasilania rezerwowego.
FAKTY
• Akumulatory o napięciu 6 V i 12 V oraz mocy znamionowej w przedziale od 800 W do 4300 W
• Ekstremalna trwałość: żywotność projektowana do 15 lat (przy 20°C) lub 12 lat (przy 25°C)
• Maksymalna wydajność: zoptymalizowane pod kątem pracy przy wysokim współczynniku mocy, co gwarantuje stabilność systemów UPS
• Innowacyjna technologia materiałowa: HT Element X Alloy™ (opatentowany stop zapewniający najwyższą odporność na korozję) oraz Hybrid Pure Lead (hybrydowa konstrukcja z czystego ołowiu, zwiększająca niezawodność)
• Optymalizacja kosztów: rzadsza konieczność wymiany ogniw przekłada się na wymierne oszczędności w utrzymaniu infrastruktury
• Bezproblemowa modernizacja: pełna kompatybilność z serią SWL, umożliwiająca łatwy serwis istniejących instalacji.
INFORMACJE O PRODUKCIE: WOJCIECH DRABIK +48 696 432 686 wojciech.drabik@oemautomatic.pl www.oemautomatic.pl
Seria SWL+ to zaawansowane technologicznie akumulatory przemysłowe, zaprojektowane z myślą o bezkompromisowej niezawodności zasilania awaryjnego. Stanowią one optymalne rozwiązanie dla systemów UPS, centrów danych, telekomunikacji oraz krytycznych instalacji przemysłowych. Wyjątkowa wydajność prądowa oraz wydłużona żywotność sprawiają, że seria SWL+ jest rekomendowanym wyborem wśród integratorów systemów energetycznych i ekspertów IT.
Kluczowym atutem serii SWL+ jest jej wyjątkowa trwałość (nawet 15 lat przy zachowaniu temperatury 20°C). Takie parametry pozwalają na klasyfikację tych jednostek w najwyższej kategorii EUROBAT: „Very Long Life” (12+ lat). Dla użytkowników końcowych oznacza to rzadszą konieczność wymiany ogniw, co bezpośrednio przekłada się na obniżenie kosztów eksploatacji oraz znaczące podniesienie niezawodności. Zastosowana technologia Hybrid Pure Lead łączy wysoką czystość ołowiu z innowacyjnymi stopami metali. Dzięki temu akumulatory charakteryzują się wyjątkową odpornością na korozję oraz doskonałą stabilnością parametrów. Dodatkowo, wykorzystanie opatentowanej technologii HT Element X Alloy™ skutecznie ogranicza zużycie elektrod i minimalizuje utratę wody. W praktyce przekłada się to na radykalne wydłużenie trwałości baterii – także w wymagających środowiskach o podwyższonej temperaturze pracy.
Seria SWL+ została zoptymalizowana pod kątem wysokich prądów rozładowania, co czyni ją bezkonkurencyjnym rozwiązaniem w aplikacjach typu high-rate. Akumulatory te idealnie odpowiadają na potrzeby systemów UPS, gdzie wymagane jest dostarczenie maksymalnej mocy w bardzo krótkim czasie przy zachowaniu pełnej stabilności napięciowej.
Seria SWL+ oferuje szeroki wybór jednostek o napięciu 6 V i 12 V, pojemnościach od 22,9 do 130 Ah (C10) oraz mocach znamionowych w przedziale 800–4300 W. Wykorzystanie technologii AGM (Absorbent Glass Mat) sprawia, że akumulatory są całkowicie szczelne i bezobsługowe, a ich konstrukcja pozwala na pracę w niemal dowolnej orientacji (z wyjątkiem pozycji odwróconej).
Dla aplikacji o podwyższonym rygorze bezpieczeństwa dostępne są warianty ognioodporne (FR), spełniające normę UL94:V0.
Kluczowym ułatwieniem jest pełna kompatybilność z dotychczasową linią SWL. Pozwala to na szybką i kosztowo efektywną modernizację zasilania bez konieczności przebudowy istniejącej infrastruktury. Wszystko to sprawia, że Yuasa SWL+ to bezkompromisowy wybór dla profesjonalnych systemów energetycznych – od kompaktowych szaf sieciowych po potężne centra danych.
