Håndtering
Et væld af muligheder

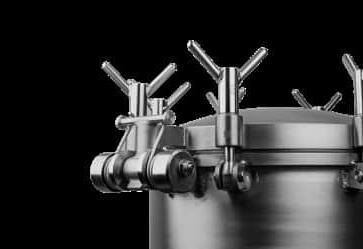

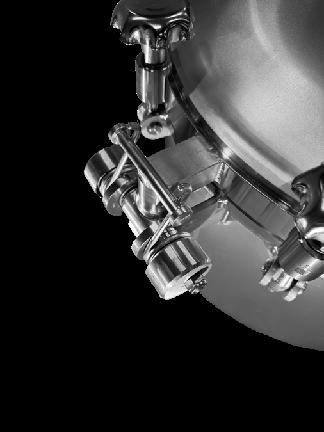

Løftehjælp med torsionsfjeder
Type DF/DFD D=Dobbeltudgave
Fordele:
+ Effekt/kraft kan tilpasses forskellige drejningsmomenter
+ Kompakt design
+ Fjedersystem let at afmontere / udskifte
+ Max. Drejningsmoment: ca. 100Nm
+ Åbningsstop / sikring ved ca. 120°
Anvendelse:
• Biotechnologi
• Pharmaceutisk industri
• Fødevareindustrien
• Adgangs- eller inspektionsåbninger NW150 – NW600
• Dobbelt version til NW700 – NW900
Særlige funktioner:
• Let at eftermontere, med lille svejseindsats
• Støtte til operatøren ved åbning af løget
• Løftevægt på under 8 kg for låg f.eks. NW600 med en vægt på ca. 30 kg.

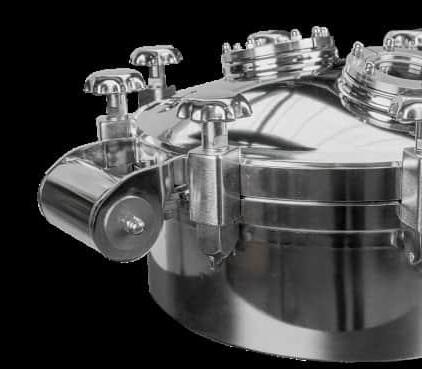

Løftehjælp med indkapslet torsionsfjeder
Type GTF
Det endelige design kan afvige fra billedet vist ovenfor på grund af dækslets faktiske konstruktion
Fordele:
+ Indvendig fjeder (forseglet hus)
+ Fjeder fås i forskellige størrelser og kan derfor tilpasses forskellige drejningsmomenter
+ Kompakt design
+ Næsten friktionsfri rotation
+ Indvendig fjeder kan nemt ændres
+ Udskiftes uden svejsning
+ Hygiejnisk design, godkendt i henhold til 3A Sanitær Standard
Anvendelse:
• Rent rum
• Kan anvendes i potentielt eksplosive miljøer
• Bioteknologi
• Farmaceutisk industri
• Fødevareindustrien
• Adgangs- eller inspektionsåbninger i størrelserne NW400 – NW700
Særlige funktioner:
• Nem at rengøre
• Bedst mulig komfort
• Løftevægt på mindre end 8 kg for låg med en vægt op til 50 kg
+ Kan anvendes i ATEX-Zone 1. Der er ingen potential antændelseskilde pga. det forseglede hus
+ Max. Drejningsmoment: 150 Nm
+ Fjeder er designet til lang levetid
+ Fjederkraften virker kun op til en åbningsvinkel for låg på ca. 90°
+ Åbningsstop / sikring ved 110° (mulighed for andre åbningsvinkler)
+ Mulighed for låsestift i helt åben position (skruet version kan leveres og eftermonteres)

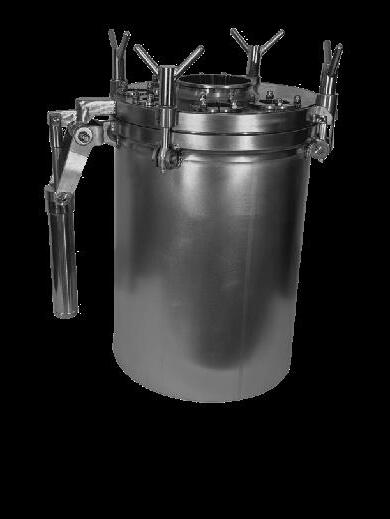

Løftehjælper med værktøjsfjeder
Type WZF/WZFD D = dobbeltudgave
Det endelige design kan afvige fra billedet vist ovenfor på grund af dækslets faktiske konstruktion
Fordele:
+ Kan monteres lodret eller vandret
+ Dobbelt version for at opnå mere fjederkraft
+ Kan bruges i ATEX Zone 1, da der ikke er potential antændelseskilde pga. det forseglede hus
+ Hygiejnisk design, godkendt i henhold til 3A Sanitær Standard
+ Forspændingskraft kan justeres
+ Låsebolt kan integreres
+ Fjedre fås i forskellige størrelser, så systemet kan til passes forskellige drejningsmomenter
Anvendelse:
• Fjederhjælp for nem betjening
• Effektiv støtte til dit personale
Særlige funktioner:
• Mere brugervenlig til tunge låg
• Forseglet system
• Åbningshjælp svarende til DIN28125
• Mulighed for dobbelt version afhængig af beregning af behov for momentkrav.
+ Variant D40: Maksimalt drejningsmoment 600Nm (afhængig af fjederkombinationen)
+ Variant D50: Maksimalt drejningsmoment 1050Nm (afhængig af fjederkombinationen)
+ Kan beregnes til at matche de forskellige momentkrav (afhængig af lågets størrelse, håndtagsarm, vægt, tyngdepunkt osv.)

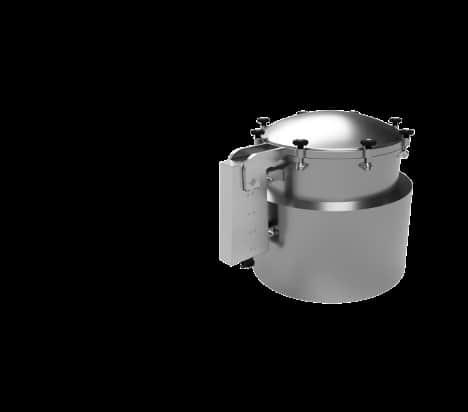

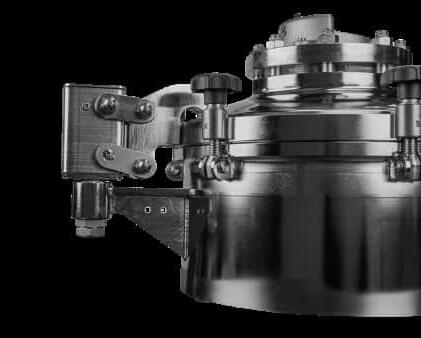

Løftehjælp med momentaksel
Type DMW
Det endelige design kan afvige fra billedet vist ovenfor på grund af dækslets faktiske konstruktion
Anvendelse:
• Til store og / eller tunge låg
• Kan anvendes i potentielt eksplosive miljøer
• Bioteknologi
• Rent rum
• Farmaceutisk industri
• Fødevareindustrien
Fordele:
+ Kugleleje mekanisme
+ Forseglet hus
+ Hygiejnisk design
+ Indvendige trykfjedre fås i forskellige styrker, hvilket gør det muligt at fremstille åbningshjælpen med tilpassede drejningsmomenter
+ Kan justeres til lågets tyngdepunkt
+ Når lågets vippepunkt er nået, danner fjederen en dæmpende effekt
Særlige funktioner:
• Let at rengøre
• Særlig hygiejnisk
• Kan monteres lodret og vandret
• Indvendig fjeder kan forspændes og tillader finjustering af drejningsmomentet.
+ To forskellige størrelser til to max. Drejningsmomenter (950Nm og 1900Nm)
+ Fjederhuset bevæger sig ikke
+ Positionen af drejepunktet kan justeres i to retninger vedhjælp af monteringsplader (+/-3 mm vandret og lodret)
+ Kan bruges i ATEX Zone 1, da der ikke er potentiel antændelses kilde pga. det forseglede hus
+ Kan beregnes til at matche de forskellige momentkrav (afhængig af lågets størrelse, vægtstangsarm, vægt, tyngdepunkt osv.)

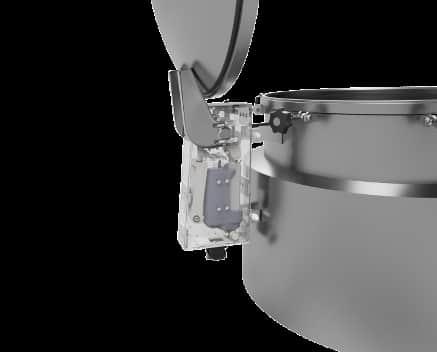

Løftehjælp med elektromekanisk hængsel
Type EMS
Anvendelse:
• Delvis automatisering til åbning af låget
• Bioteknologi
• Rent rum
• Farmaceutisk industri
• Fødevareindustrien
Det endelige design kan afvige fra billedet vist ovenfor på grund af dækslets faktiske konstruktion
Fordele:
+ Hygiejnisk design
+ Kan beregnes til at matche de forskellige momentkrav (afhængig af lågets størrelse, vægtstangsarm, vægt, tyngdepunkt osv.)
+ Intern elektrisk linær aktuator
+ Fjederstøttet lineær aktuator
+ Dæksel kan ikke falde ned i tilfælde af strømsvigt(selvlåsende)
+ Fast hus (ingen bevægelse)
+ Positionen af drejepunktet kan justeres i to retninger ved hjælp af monteringsplader (+/-3 mm, vandret og lodret)
Særlige funktioner:
• Let at rengøre
• Kan monteres lodret eller vandret
• Nem at tilslutte via industristik
+ Åbningsvinklen kan justeres fra 0° til 95°
+ Kan anvendes i ATEX Zone 21/22
+ Fleksibel styring, selektivt via digitale signale, fælles feltbus systemer (CANopen®, Modbus® RTU, IO-Link®) eller Industrial Ethernet (EtherNet/ IP™, Modbus® TCP/IP)
+ Åbningshastighed og åbningsvinkel (max. 95°) kan tilpasses dine krav via valgfrit tilgængeligt tilslutningskabel og intuitiv software (standard justering: v=10M/s, åbningsvinkel:90°)
+ Bus-stik-kabel og Linak Aktuator Connect App er valgfri muligheder

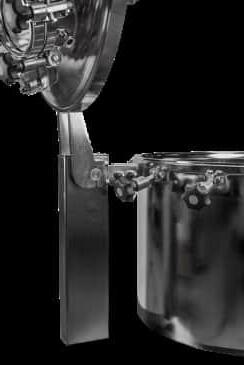

Mekanisk løfteog drejehængsel
Type HSS
Fordele:
+ Skruer kan strammes i vilkårlig rækkefølge (men på kryds og tværs)
+ Indvendig trykfjeder kan justeres til lågets vægt
+ Finjustering af løftemekanismen ved forspænding af den indvendige trykfjeder
+ Indvendig mekanisme tilgængelig fra oven (efter fjernelse af dækpladen)
+ Rotation via kuglelejeaksel (bevægelighed justerbar via ”bremse”)
+ Roterende mekanisme og løftemekanisme fungerer uafhængigt af hinanden
Anvendelse:
• Ved begrænset monteringsplads pga. eksisterende rør eller lignende
• Rent rum
• Potentielt eksplosive miljøer
• Bioteknologi
• Farmaceutisk industri
• Fødevareindustrien
• Kemikalier
Særlige funktioner:
• Indvendig trykfjeder holder lågvægt i balance
• Låget løftes af håndtaget (ca. 15 mm og åbner sidelæns
• Som standard er omdrejningsretningen og rotationsvinklen fri
• Hængsel kan svejses iht. monteringsvinkel for dækslet (designgennemgang er påkrævet)
+ Næsten friktionsfri rotation
+ Udskiftelig uden svejsning
+ Nem at rengøre
+ Kan anvendes i ATEX Zone 1
+ Max. Lågvægt 100 kg
+ Fjeder er designet til lang levetid
+ Låseposition kan eftermonteres eller specificeres individuelt, standard rotationsvinkel 120° (kun i kombination med låse funktion)
Det endelige design kan afvige fra billedet vist ovenfor på grund af dækslets faktiske konstruktion
Justérbart hængsel til sideinstallation
Type SES
Det endelige design kan afvige fra billedet vist ovenfor på grund af dækslets faktiske konstruktion
Fordele:
Anvendelse:
• Rent rum
• Bioteknologi
• Farmaceutisk industri
• Fødevareindustrien
• Kemikalier (dæksler er monteret på siden)
Særlige funktioner:
• Låg hænger ikke på grund af deres egen vægt
• Derfor er der ingen slid på hængslerne
• Giver operatøren et maksimalt niveau af komfort
+ Lågpositionen kan justeres og fastgøres i alle tre aksler via hængslet
+ Forseglet hus
+ Roterende aksel monteret på plastglidelejer
+ Enkel justering, kun med få værktøjer
+ Også velegnet til store og tunge låg
+ Nem at rengøre
+ Let at justere
