THE BRIGHTER CHOICE

2026

KATALOG

+44 (0)121 457 6340 www.nvcuk.com NVC LIGHTING CATALOGUE ISSUE 04

LYNX 2|

THE BRIGHTER CHOICE

Vi reserverar oss för tryckfel

3|

THE BRIGHTER CHOICE

NYTT FÖR 2026 Miljövarudeklarationer (EPD:er) för hållbar belysning Vi introducerar miljövarudeklarationer (EPD:er) för våra produkter.

Det ger tydlig insikt i våra produkters livscykel och miljöpåverkan, vilket gör det möjligt för kunder att fatta informerade och hållbara beslut.

Transparens

EPD:er ger tydlig, oberoende verifierad och standardiserad data om en produkts miljöpåverkan, vilket stärker trovärdigheten.

Efterlevnad

I linje med globalt erkända standarder ISO 14025 och EN15804.

Varhelst du ser EPD-logotypen.

Hållbarhet

Detaljerad information om hela produktens livscykel ger tydlig insikt i dess miljöpåverkan.

För mer information, kontakta vårt tekniska team på – info@nvc-lighting.se

Designad för den cirkulära ekonomin Våra senaste produktserier, uppfyller riktlinjerna i CIBSE TM66 för en cirkulär ekonomi inom belysning.

Dessa produkter har komponenter som är designade för enkel återanvändning och återvinning, med hållbarhet i fokus i varje steg.

MINSKA MILJÖPÅVERKAN

Genom att använda hållbara material och optimera komponentdesignen minskar våra produkter avfallet avsevärt – både under produktionen och genom hela livscykeln.

ÅTERANVÄND

Genom att designa produkter med utbytbara och uppgraderingsbara komponenter främjar vi återanvändning och förlänger livslängden. Detta minskar behovet av att byta ut hela produkter och bidrar till ett mer resurseffektivt byggande.

ÅTERVINN

Komponenter är designade för enkel demontering och återvinning, vilket säkerställer minimalt avfall och stödjer den cirkulära ekonomin genom att möjliggöra återanvändning eller återvinning av delar vid slutet av produktens livslängd.

4 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

AR N YE SEVE Y

T RAN WAR

NYHETER

DALLAS PRO

AMARILLO

MONTANA

NEVADA

CORNELL LITE

ATLANTA

AUGUSTA

TULSA PRO

AUSTIN

5 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

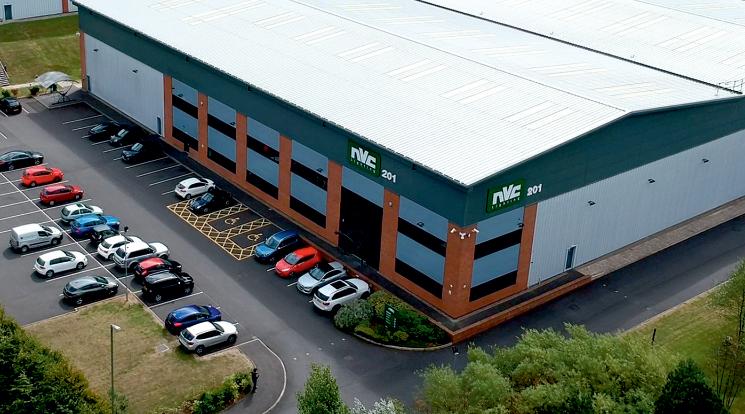

NVC Lighting NVC Lighting AB startades i mitten av 2015 och är nu ett etablerat varumärke på den nordiska belysningsmarknaden.

Under 2020 blev NVC Lighting Sverige en del av NVC International, som idag levererar belysningslösningar över hela världen.

Vi distribuerar våra produkter via Rexel.

Vårt högkvalitativa sortiment finns alltså på alla Rexel-butiker i Sverige.

Vi som arbetar på NVC har bred kunskap och erfarenhet av hela produktions och inköpsledet.

Vi har lång erfarenhet från belysningsbranschen likväl som installatörsledet och konsultbranschen.

Vi vill vara ert förstahandsval och erbjuder dig ett kvalitetssortiment med bra priser, omfattande kunskap och proaktiv service hela vägen.

Vi sätter ert behov av service, kvalitetsprodukter och bra priser främst.

Samtidigt som vi stöttar er genom hela ledet från beställning till slutlig montering.

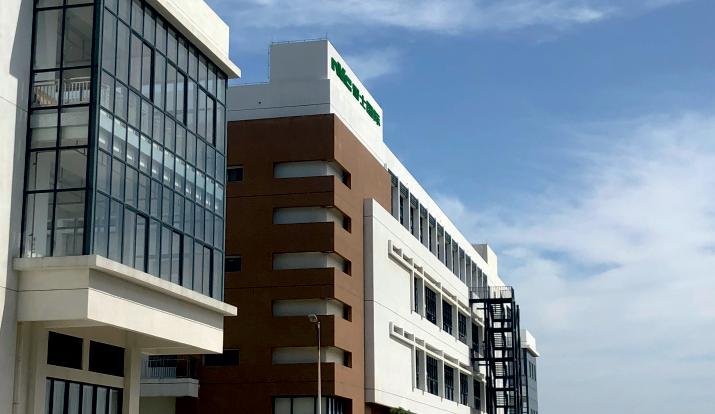

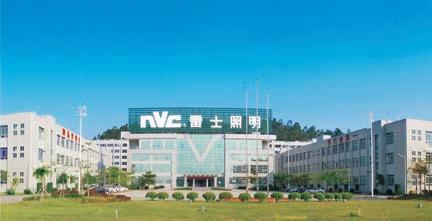

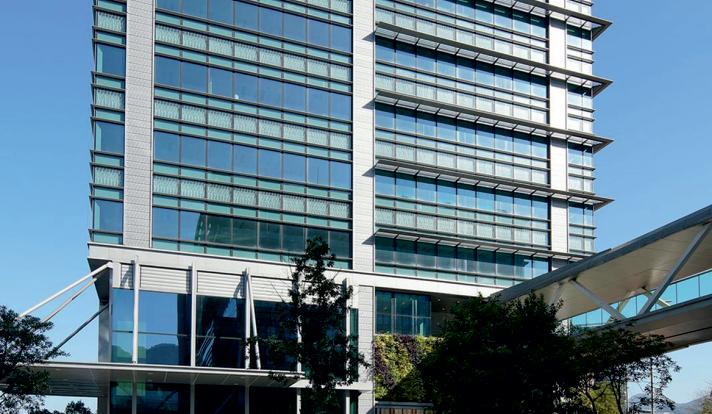

NVC International Holdings är en global belysningsproducent med huvudkontor i Hongkong. NVC finns runt om i hela världen med starkt fäste i Asien, Mellanöstern och Amerika samtidigt som man tar marknadsandelar i Europa varje år.

NVC finns listat på Hongkongbörsen sedan 2010.

6|

www.nvclighting.se

Vi vet av mångårig erfarenhet att service och support är oerhört viktigt för alla, oavsett om man är grossist, installatör, konsult, byggherre eller fastighetsägare.

Vi vet vad som krävs för att du ska bli nöjd.

Kontakta oss så hjälper vi dig att ta fram rätt armatur för ditt projekt, litet som stort.

Med vänlig hälsning Vi som arbetar på NVC Lighting AB

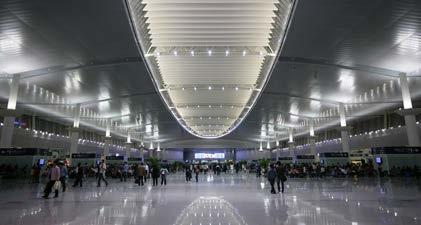

Förutom våra standardprodukter designas och tillverkas armaturer även för specifika projekt.

Exempel på det är OS i peking, Fotbolls VM i Brasilen, olympiska stadiums, stora världsledande flygplatser, tågstationer, kända hotellkedjor.

Det senaste stora prestigefyllda projekt man är inblandad i är världens största shopping mall, the Place Vendome in Qatar.

NVC INTERNATIONAL

7|

För mer information: www.nvclighting.se

INNEHÅLLSFÖRTECKNING

TULSA PRO S.12

AUSTIN S.13

TULSA V4 S.16

MONTANA S.20

WESTPORT S.21

ATLANTA S.22

AUGUSTA S.23

AMARILLO S.24

ROCKFORD S.25

DALLAS PRO S.26

BROADWAY S.30

BURBANK S.32

NEVADA PRO S.33

CORNELL S.34

CORNELL LITE S.35

TORONTO S.36

TEMPE PRO S.37

GREENLAND S.39

JUPITER PRO S.42

SATURN S.44

OREGON S.46

LYNX S.47

BROOKLYN S.48

BRONX SLIM S.50

HUNTSVILLE S.51

ARLINGTON PRO S.54

NEBRASKA PRO S.55

8 | www.nvclighting.se

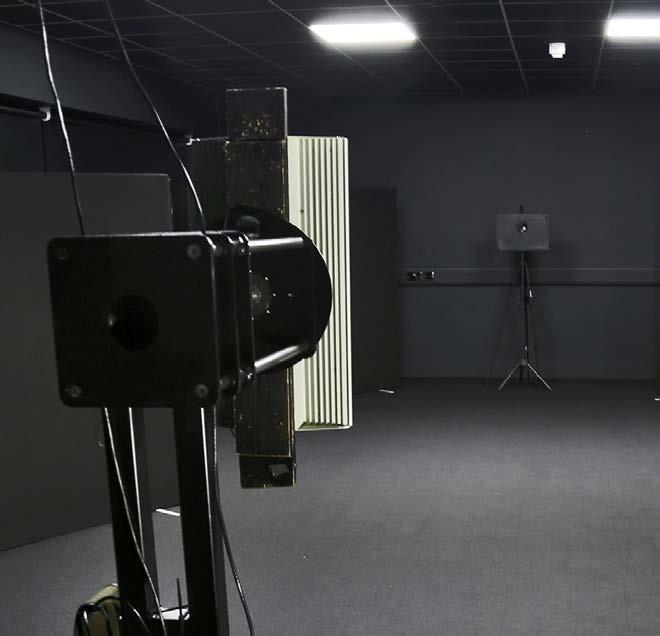

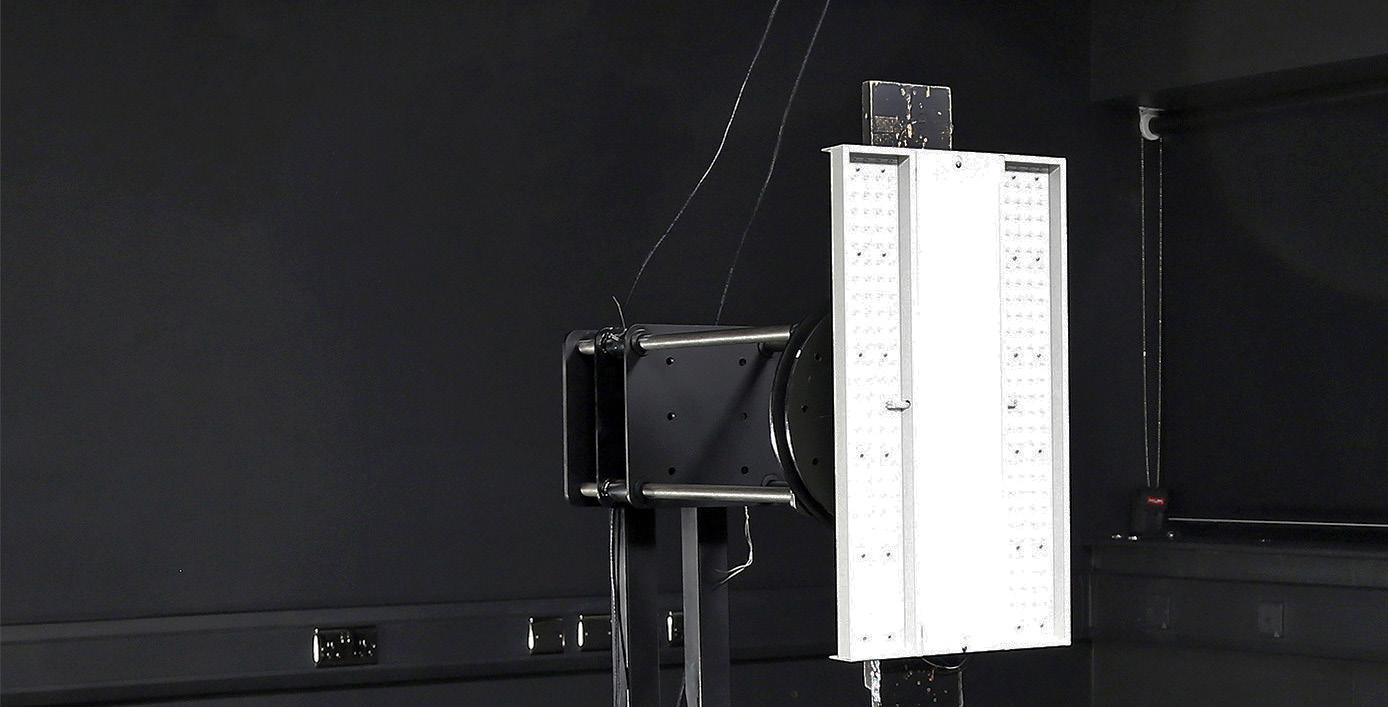

NVC Lightings fotometriska Labb

På NVC Lighting är vi övertygade om att genuin innovation kommer inifrån. Det är därför vi är stolta över att visa vårt fotometriska labb i England. Genom denna anläggning förstärker vi vårt engagemang för industristandarder och säkerställer precision för varje produkt vi tillhandahåller.

Från 2023 har vårt brittiska fotometriska laboratorium fått officiellt erkännande och registrering från Lighting Industry Association (LIA). Detta erkännande understryker vårt engagemang för de högsta standarderna inom belysningstestning och certifiering. Det garanterar att våra kunder får korrekt och tillförlitlig prestandadata för våra produkter.

Vårt engagemang för industri och människor Vårt engagemang för kvalitet, miljö och våra medarbetares och kunders välbefinnande är av yttersta vikt. Det är därför vi innehar certifieringar i 3 globalt erkända standarder: ISO9001, ISO14001, ISO45001.

NVC Lighting är stolta över att ha uppnått det prestigefyllda EcoVadis-betyget Silver. EcoVadis, världens största hållbarhetsvärderingsföretag, utvärderar noggrant företag baserat på leveranskedja, sysselsättningspraxis, miljöpolitik och energieffektivitetsstandarder.

Vårt Silverbetyg återspeglar vårt engagemang för hållbart företagande och kan tjäna som din försäkran om vårt engagemang för miljön.

9|

THE BRIGHTER CHOICE

10 | För mer information: www.nvclighting.se

11 |

www.nvclighting.se // Belysning för ditt projekt

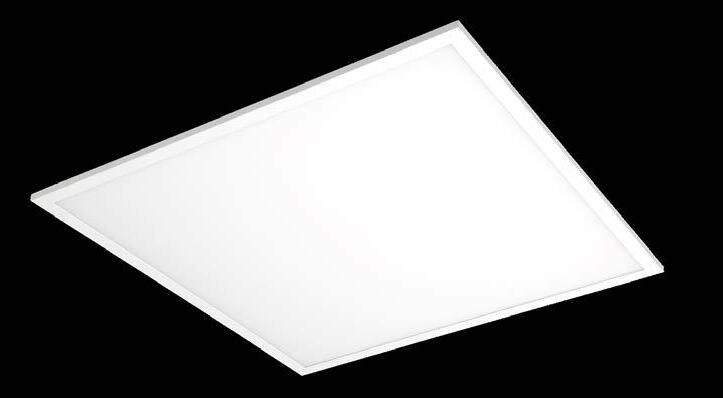

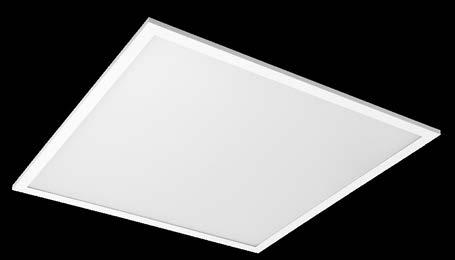

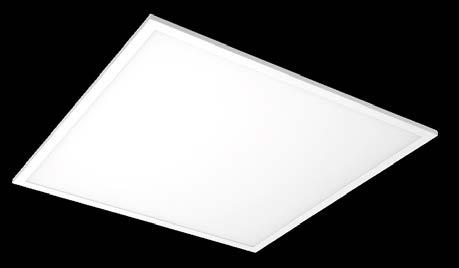

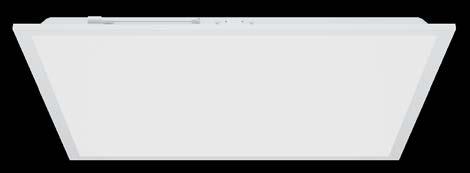

NY TULSA PRO

Mycket effektiv bakbelyst LED-panel Drivdon beställs separat

Bakbelyst

LITHIUM VERSIONS AVAILABLE

L90

AR N YE SEVE

TY RAN WAR

100,000

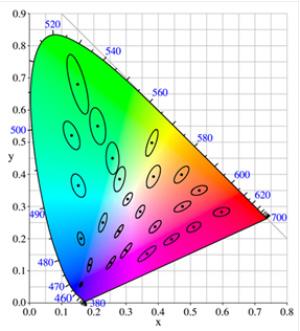

SDCM

<3

NÖDLJUSKIT

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

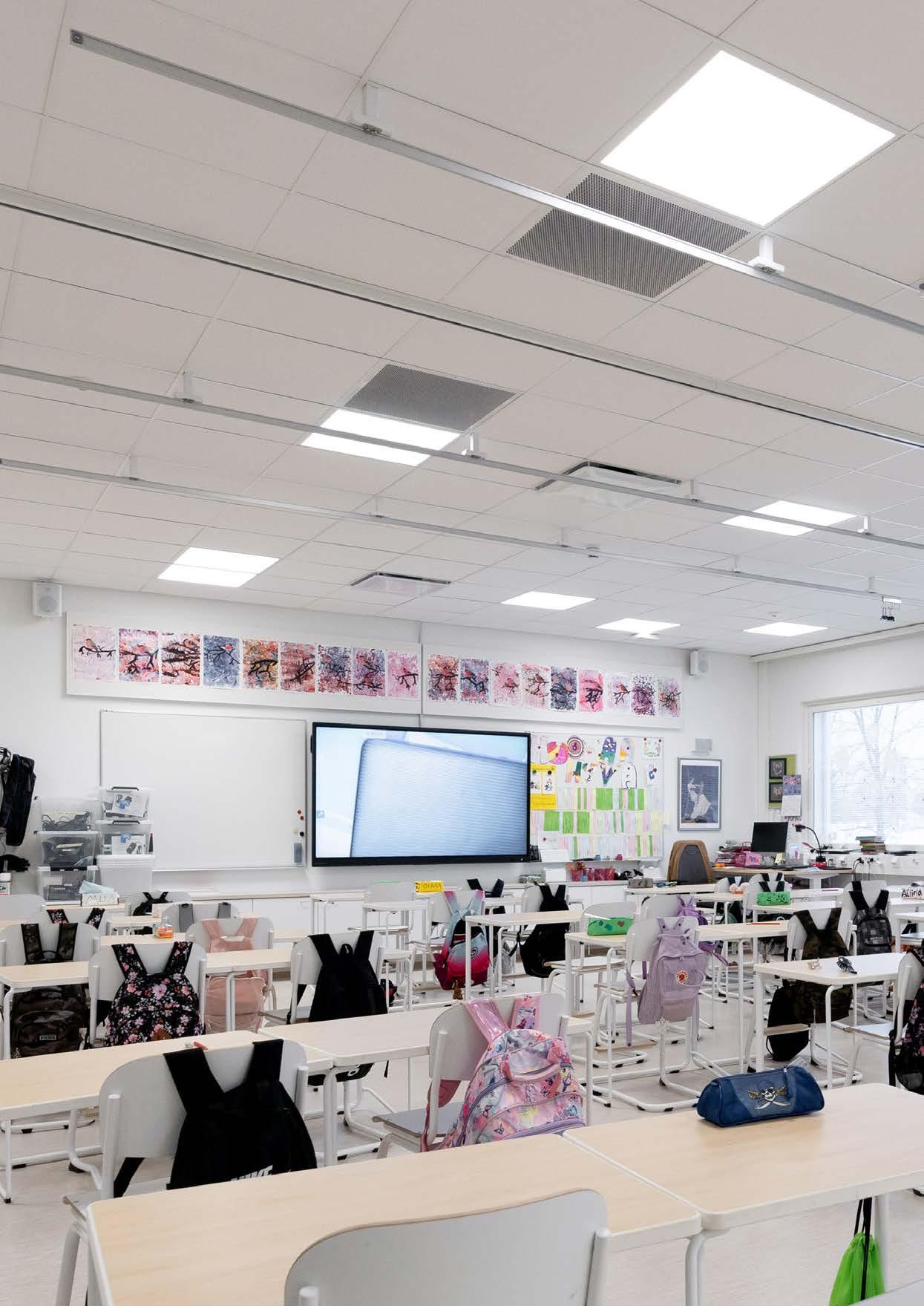

- Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller penlat montage

- L90 100,000h Ta25 - SDCM: <3

KONSTRUKTION - Bakbelsyt LED-konstruktion - Aluminiumram i vit RAL9003 - Snabbkontakt mellan drivdon och panel för enkel installation - Drivdon beställs separat - Överkopplingsbar - DIP-switch på drivdonet för olika effekter PRODUKTVARIANTER - LED-PANEL - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning - DRIVARE - ON/OFF 2m stickpropp alt kopplingsbox - DALI (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - 3000K alt 4000K - Nödljuskit PANEL PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NTU/PRO/O/66/830/ND

70 288 34

11-34

1832 - 5704

172

3000

>80

100 000h

VIT

NTU/PRO/O/66/840/ND

70 288 35

11-34

1896- 6366

184

4000

>80

100 000h

VIT

NTU/PRO/UGR/66/830/ND

70 288 36

11-34

1727 - 5450

165

3000

>80

100 000h

VIT

NTU/PRO/UGR/66/840/ND

70 288 37

11-34

1886 - 6012

181

4000

>80

100 000h

VIT

NTU/PRO/UGR/66/930/ND

70 288 38

11-34

1638 - 5186

155

3000

>90

100 000h

VIT

NTU/PRO/UGR/66/940/ND

70 288 39

11-34

1792 - 5711

171

4000

>90

100 000h

VIT

NTU/PRO/UGR/123/930/ND

70 288 40

11-34

1671 - 5227

159

3000

>90

100 000h

VIT

NTU/PRO/UGR/123/940/ND

70 288 41

11-34

1735 - 5436

165

4000

>90

100 000h

VIT

DRIVDON PRODUKTKOD

E NR.

BESKRIVNING

NTU/DD/DRV/18-34

70 288 46

Drivdon Tulsa PRO 18-34W DALI och SWITCHDIM

NTU/DRV/21-34/PL

70 288 44

Drivdon med stickporpp Tulsa PRO & Austin 21-34W ON/OFF

NTU/DRV/11-25/CB3P

70 288 43

Drivdon med kopplingsbox Tulsa PRO & Austin 11-25W ON/OFF

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NTU/PRO/SMK/66

70 288 47

Ram utanpåliggande 600x600 Tulsa Pro & Austin

VIT

NTU/PRO/SMK/123

70 288 48

Ram utanpåliggande 1200x300 Tulsa Pro

VIT

NTU/PRO/WSK/66-123

70 288 49

Pendelkit Tulsa Pro & Austin 1.5m

N/PIR/FD-CAS/SENSOR

79 825 71

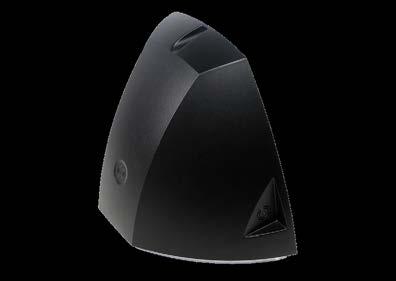

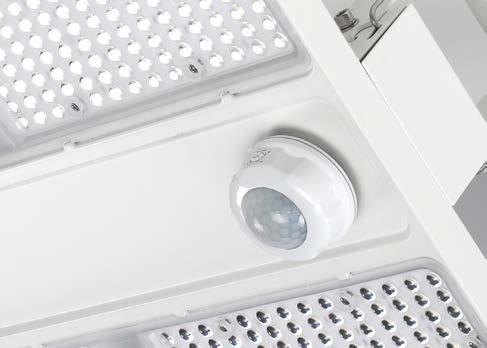

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

12 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

NY AUSTIN

Bakbelyst LED-panel Drivdon beställs separat

Bakbelyst

LITHIUM VERSIONS AVAILABLE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

NÖDLJUSKIT

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

- Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller penlat montage

- L90 100,000h Ta25 - SDCM: <3

KONSTRUKTION - Bakbelsyt LED-konstruktion - Aluminiumram i vit RAL9003 - Snabbkontakt mellan drivdon och panel för enkel installation - Drivdon beställs separat - Överkopplingsbar - DIP-switch på drivdonet för olika effekter - DIP-switch på panelen för färgtemperatur 3000K/4000K/5000K PRODUKTVARIANTER - LED-PANEL - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning - DRIVARE - ON/OFF 2m stickpropp alt kopplingsbox - DALI (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - Nödljuskit PANEL PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NAU/O/66/830-40-50/ND

70 288 29

11-34

1782 - 5703

161

3000 / 4000 / 5000

>80

100 000h

VIT

NAU/UGR19/66/830-40-50/ND

70 288 30

11-34

1683 - 5398

153

3000 / 4000 / 5000

>80

100 000h

VIT

DRIVDON PRODUKTKOD

E NR.

BESKRIVNING

NAU/DD/DRV/21-34/CB5P

70 288 33

Drivdon Austin 18-34W DALI och SWITCHDIM

NTU/DRV/21-34/PL

70 288 44

Drivdon med stickporpp Tulsa PRO & Austin 21-34W ON/OFF

NTU/DRV/11-25/CB3P

70 288 43

Drivdon med kopplingsbox Tulsa PRO & Austin 11-25W ON/OFF

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NTU/PRO/SMK/66

70 288 47

Ram utanpåliggande 600x600 Tulsa Pro & Austin

VIT

NTU/PRO/WSK/66-123

70 288 49

Pendelkit Tulsa Pro & Austin 1.5m

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

13 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

DET SMARTA SYSTEMET PANEL + DRIVDON TULSA PRO Opal 3000K

Opal 4000K

Mikroprisma 3000K

Mikroprisma 4000K

E-70 288 34

E-70 288 35

E-70 288 36

E-70 288 37

+

+

+

+

18-34W DALI E-70 288 46 21-34W ON/OFF E-70 288 44 11-25W ON/OFF E-70 288 43

AUSTIN Opal 3000 - 5000K E-70 288 34

Mikroprisma 3000 - 5000K E-70 288 35

+

+

18-34W DALI E-70 288 33 21-34W ON/OFF E-70 288 44 11-25W ON/OFF E-70 288 43

Välj drivdon för önskad effekt och styrning Tulsa PRO/Austin är idealisk för att belysa kontor, korridorer och allmänna ytor.

14 |

+

THE BRIGHTER CHOICE

THE BRIGHTER CHOICE

TULSA V4

Mycket effektiv LED-panel, opal eller mikroprisma Drivare beställs separat

Opal

Mikroprisma

LITHIUM VERSIONS AVAILABLE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

NÖDLJUSKIT

ANVÄNDNINGSOMRÅDE - Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller penlat montage KONSTRUKTION - Aluminiumram i vit RAL9016 - PMMA diffusor - Snabbkontakt mellan drivdon och panel för enkel installation - Drivdon beställs separat - Överkopplingsbar PRODUKTVARIANTER

TEKNISK BESKRIVNING

- LED-PANEL - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning

- L90 100,000h Ta25 - SDCM: <3

- DRIVARE - ON/OFF (FO) 2m Sladdställ - DALI Dimbar (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Fasdim (MD) - Casambi - 3000K eller 4000K PANEL PRODUKTKOD

WATT

E NR.

LUMEN 24W 28W

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NTU/O/66/830/ND

70 182 39

24.1

28.2

3310

4192

149

3000

>80

100 000h

VIT

NTU/O/66/840/ND

70 182 40

24.1

28.1

3395

4300

152

4000

>80

100 000h

VIT

NTU/UGR19/66/830/ND

70 182 41

24.1

28.1

3427

4295

153

3000

>80

100 000h

VIT

NTU/UGR19/66/840/ND

70 182 42

24.1

28.2

3515

4405

157

4000

>80

100 000h

VIT

DRIVDON PRODUKTKOD

E NR.

BESKRIVNING Tulsa V4 ON/OFF Drivdon för 24W

NTU/FO/DRV/24/66/PL

79 821 57

NTU/FO/DRV/28/66/PL

79 821 58

Tulsa V4 ON/OFF Drivdon för 28W

NTU/DD/DRV/24/66

79 822 65

Tulsa V4 DALI Dim Drivdon för 24W

NTU/DD/DRV/28/66

79 822 66

Tulsa V4 DALI Dim Drivdon för 28W

NTU/FD-CAS/DRV/24/66/600

79 825 69

Tulsa V4 Casambi 600mA Drivdon för 24W

NTU/FD-CAS/DRV/24/66/750

79 825 70

Tulsa V4 Casambi 750mA Drivdon för 28W

NTU/MD/DRV/28/66/PL

79 826 23

Drivdon Tulsa 28W Fasdim SS

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NFU/SMK/66

70 141 44

Ram för utanpåliggande montage 600X600 Panel

VIT

NFU/WIRE/SUSP/KIT

70 211 02

Vajerhäng för 600X600 Panel

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

16 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

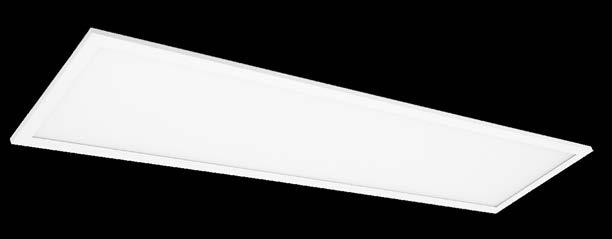

TULSA V4

Mycket effektiv LED-panel

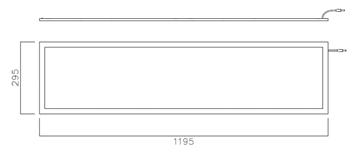

NU ÄVEN I CRI>90 1200X300MM OCH TUNABLE WHITE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller pendlat montage KONSTRUKTION - Aluminiumram i vit RAL9016 - PMMA diffusor - Snabbkontakt mellan drivdon och panel för enkel installation - Drivdon beställs separat (Tunable White mikroprisma ink drivdon) - Överkopplingsbar PRODUKTVARIANTER

TEKNISK BESKRIVNING

- LED-PANEL - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning

- L90 100,000h Ta25 - SDCM: <3

- DRIVARE - ON/OFF (FO) 2m Sladdställ - DALI Dimbar (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - Tunable White (mikroprisma ink drivdon) - 1200x300mm (mikroprisma) - 3000K, 4000K eller Tunable White 2700K - 6500K - Nödljuskit PANEL PRODUKTKOD

WATT

E NR.

NTU/TW/UGR19/66/927-965

70 269 12

NTU/UGR19/123/930/ND

70 273 33

LUMEN

30 24

4093 28

2744

3439

RA/ CRI

lm/W

CCT oK

L90

FÄRG

136

2700 - 6500

>90

100 000h

VIT

122

3000

>90

100 000h

VIT

NTU/UGR19/66/930/ND

70 214 17

24

28

3256

4080

143

3000

>90

100 000h

VIT

NTU/UGR19/66/940/ND

70 214 18

24

28

3340

4185

149

4000

>90

100 000h

VIT

DRIVDON PRODUKTKOD

E NR.

BESKRIVNING Tulsa V4 ON/OFF Drivdon för 24W

NTU/FO/DRV/24/66/PL

79 821 57

NTU/FO/DRV/28/66/PL

79 821 58

Tulsa V4 ON/OFF Drivdon för 28W

NTU/DD/DRV/24/66

79 822 65

Tulsa V4 DALI Dim Drivdon för 24W

NTU/DD/DRV/28/66

79 822 66

Tulsa V4 DALI Dim Drivdon för 28W

NTU/FD-CAS/DRV/24/66/600

79 825 69

Tulsa V4 Casambi 600mA Drivdon för 24W

NTU/FD-CAS/DRV/24/66/750

79 825 70

Tulsa V4 Casambi 750mA Drivdon för 28W

NTU/MD/DRV/28/66/PL

79 826 23

Drivdon Tulsa 28W Fasdim SS

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NFU/SMK/66

70 141 44

Ram för utanpåliggande montage 600X600 Panel

VIT

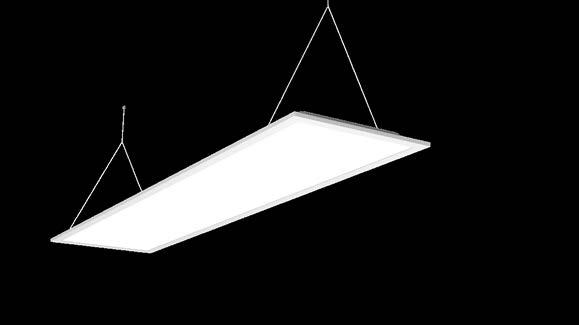

NFU/WIRE/SUSP/KIT

70 211 02

Vajerhäng för 600X600 Panel

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

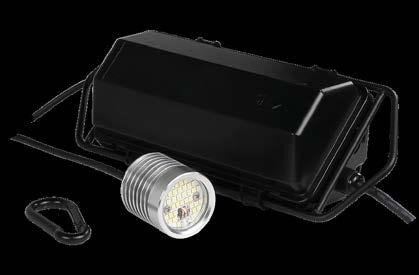

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

17 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

DET SMARTA SYSTEMET PANEL + DRIVDON

Opal 3000K

Opal 4000K

Mikroprisma 3000K

Mikroprisma 4000K

E-70 182 39

E-70 182 40

E-70 182 41

E-70 182 42

+

+

+

+

28W DALI E-79 822 66 28W ON/OFF E-79 821 58 24W DALI E-79 822 65 24W ON/OFF E-79 821 57

Välj drivdon för önskad effekt och styrning Tulsa är idealisk för att belysa kontor, korridorer och allmänna ytor.

18 |

+

THE BRIGHTER CHOICE

19 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

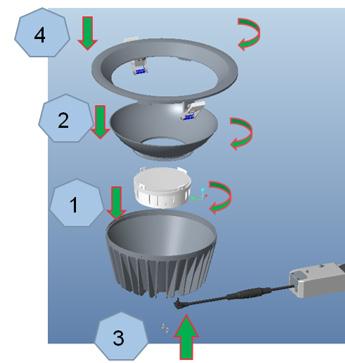

MONTANA

Byggd för cirkulär ekonomi

NY LITHIUM VERSIONS AVAILABLE

NÖDLJUSKIT

VIT ALT SVART MONTERINGSRAM

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

• • • •

<3

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

- Korridorer och allmänytor - Mötesrum, receptioner, kontor - WC

- L80 100,000h Ta25 - SDCM: <3

DESIGNAD FÖR LÅNG LIVSLÄNGD ENKEL UPPGRADERING OCH ÅTERVINNING ALLA KOMPONENTER ÄR UTBYTBARA ARMATUREN KAN ÅTERANVÄNDAS VID FÖRÄNDRINGAR – OCH DEMONTERAS

KONSTRUKTION - Vit RAL9016 alt svart RAL9005 monteringsram - Matt metalliserad PC-reflektor - Opal/prismatisk PC-skiva - Gjuten kylfläns i aluminium - Två meter sladd och stickpropp - DIP-switch för effekt - DIP-switch för färgtemperatur: 3000 & 4000K PRODUKTVARIANTER - ON/OFF - DALI - Nödljuskit

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NMT9-12-15/PL/830-840

74 781 63

9 / 12 / 15

1278 / 1662 / 2096

144 / 136 / 140

3000 / 4000

>80

100 000h

VIT

NMT13-17-22/PL/830-840

74 781 64

13 / 17 / 22

1964 / 2629 / 3215

155 / 146 / 147

3000 / 4000

>80

100 000h

VIT

NMT11-17/DD/CB5P/830-840

74 781 67

11 - 17

1278 / 1662 / 2096

144 / 136 / 140

3000 / 4000

>80

100 000h

VIT

NMT14-24/DD/CB5P/830-840

74 781 68

14 - 24

1964 / 2629 / 3215

155 / 146 / 147

3000 / 4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

BESKRIVNING

NMT/BEZ/BK/9-12-15

74 781 69

Svart ram till Montana 9-12-15W för håltagning 150mm till 165mm

NMT/BEZ/BK/13-17-22

74 781 70

Svart ram till Montana 13-17-22W för håltagning 200mm till 220mm

NMT/BEZ/WIDE/BK/13-17-22

74 781 71

Bred svart ram till Montana 13-17-22W för håltagning 205mm till 240mm

NMT/BEZ/WIDE/WH/13-17-22

74 781 72

Bred vit ram till Montana 13-17-22W för håltagning 205mm till 240mm

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

20 |

THE BRIGHTER CHOICE

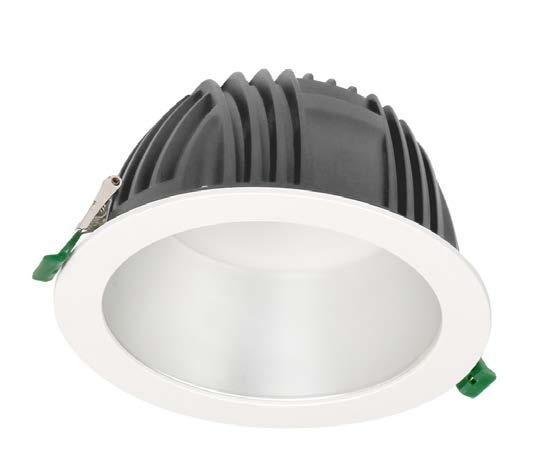

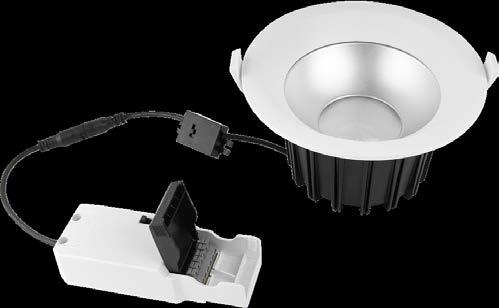

WESTPORT

Väl avbländad downlight

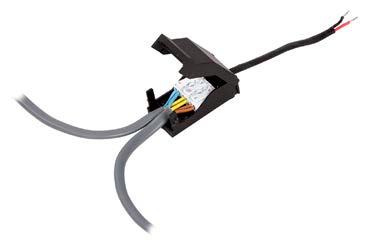

ANSLUTNINGSPLINT

REHABRING FÖR MONTERING AV EXISTERANDE HÅL UPP TILL 230MM DIA

LITHIUM VERSIONS AVAILABLE

NÖDLJUSKIT

AR N YE SEVE

TY RAN WAR

L80

75,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Korridorer och allmänytor - Mötesrum, receptioner, kontor - WC

DRIVDON

ARMATUR

KONSTRUKTION - Vit PC-täckring - Matt metalliserad PC-reflektor - Opal PC skiva - Gjuten kylfläns i aluminium - Separat drivare med anslutingsplint och överkoppling • ON/OFF: 3-polig 3x2x2.5mm • DALI: 5-Polig plint 5x2x2.5mm PRODUKTVARIANTER - CCT: 3000K (830), 4000K (840) - DRIVARE: ON/OFF (FO), DALI (DD) - Nödljuskit - Drivdon ON/OFF, DIP-switch 12W-24W TEKNISK BESKRIVNING - L80 75,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NWP/HEAD/830

74 744 97

12.0 (12W) 24.2 (24W)

1230 (12W) 2420 (24W)

102

3000

>80

75 000h

VIT

NWP/HEAD/840

74 744 98

12.0 (12W) 24.2 (24W)

1230 (12W) 2420 (24W)

101

4000

>80

75 000h

VIT

PRODUKTKOD DRIVARE

E NR.

BESKRIVNING

NWP/FO/DRIVER/24/CB3P

79 821 76

Westport ON/OFF Drivare 12W - 24W 3-Polig Anslutningsplint

NWP/DD/DRIVER/12

79 823 26

Westport DALI Drivare För 12W 5-Polig Anslutningsplint

NWP/DD/DRIVER/24

79 823 27

Westport DALI Drivare För 24W 5-Polig Anslutningsplint

E NR.

BESKRIVNING

TILLBEHÖR NWP/MOUNTING/DISC/

70 211 05

Westport rehabring för existerande hål upp till 230mm dia. Vit

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

21 |

THE BRIGHTER CHOICE

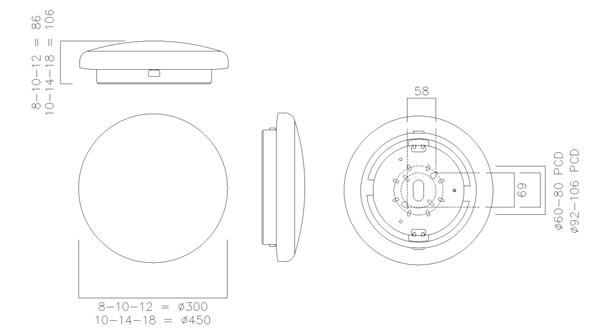

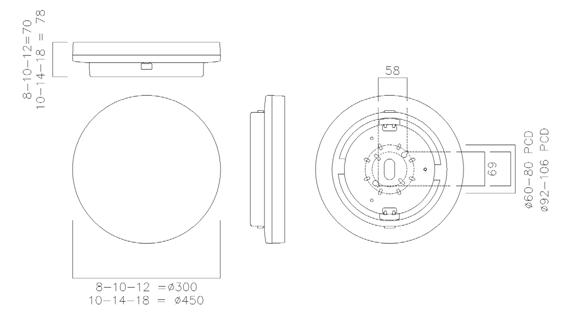

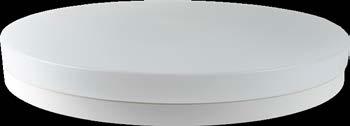

NY ATLANTA

Dekorativ smart plafond

KUPA MED PIR-SENSOR (MW) VANLIGT UTFÖRANDE NÖDLJUSKIT

L80

100,000

AR N YE SEVE

TY RAN WAR

SDCM

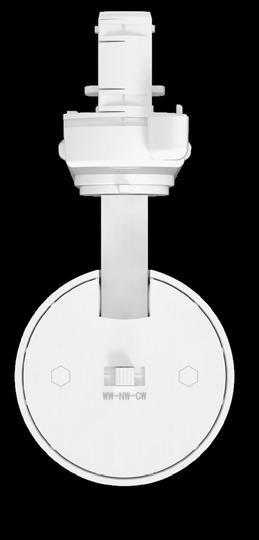

DIP-SWITCH CCT DIP-SWITCH EFFEKT

PENDELKIT

<3

VERSION AVAILABLE

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

- Korridorer, trapphus, kök och WC

- L80 100,000h Ta25 - SDCM: <3

KONSTRUKTION

TILLBEHÖR

- Stomme och kupa i polykarbonat - DIP-switch CCT 3000K, 3500K & 4000K - DIP-switch effekt - Enkel att installera med löstagbart bakstycke - Snabbkopplingsplint med överkoppling 4x2x2.5mm - kabelingång: sida & baksida

- Nödljuskit (M3) 3 timmar nödljus - Pendelkit

PRODUKTVARIANTER - Fasdimbar (MD) - Mikrovågssensor (MW). Slavfunktion 8st - PIR-sensor (PIR). Slavfunktion 8st - Korridorfunktion med MW (CFMW) - Korridorfunktion med PIR (CFPIR) - Korridorfunktionsläge (20%) - Dagsljussensor - Storlek Ø300mm 8-12W & Ø450mm 10-18W

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NAT/12/W/MD/CCT

70 290 32

12

1587

132

3000-3500-4000

>80

100 000h

VIT

NAT/8-12/W/MW/CCT

70 290 33

8 / 10 / 12

1056 / 1322 / 1587

132

3000-3500-4000

>80

100 000h

VIT

NAT/8-12/W/PIR/CCT

70 290 34

8 / 10 / 12

1056 / 1322 / 1587

132

3000-3500-4000

>80

100 000h

VIT

NAT/8-12/W/CFMW/CCT

70 290 35

8 / 10 / 12

1056 / 1322 / 1587

132

3000-3500-4000

>80

100 000h

VIT

NAT/8-12/W/CFPIR/CCT

70 290 36

8 / 10 / 12

1056 / 1322 / 1587

132

3000-3500-4000

>80

100 000h

VIT

NAT/18/W/MD/CCT

70 290 37

18

2378

132

3000-3500-4000

>80

100 000h

VIT

NAT/10-18/W/MW/CCT

70 290 38

10 / 14 / 18

1320 / 1849 / 2378

132

3000-3500-4000

>80

100 000h

VIT

NAT/10-18/W/PIR/CCT

70 290 39

10 / 14 / 18

1320 / 1849 / 2378

132

3000-3500-4000

>80

100 000h

VIT

NAT/10-18/W/CFMW/CCT

70 290 40

10 / 14 / 18

1320 / 1849 / 2378

132

3000-3500-4000

>80

100 000h

VIT

NAT/10-18/W/CFPIR/CCT

70 290 41

10 / 14 / 18

1320 / 1849 / 2378

132

3000-3500-4000

>80

100 000h

VIT

TILLBEHÖR

BESKRIVNING

NAT/NAG/M3/PACK

70 290 30

Nödljuskit till Atlanta & Augusta (M3)

NAT/NAG/WIRE/SUSP/KIT

70 290 31

Pendelkit till Atlanta & Augusta

22 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

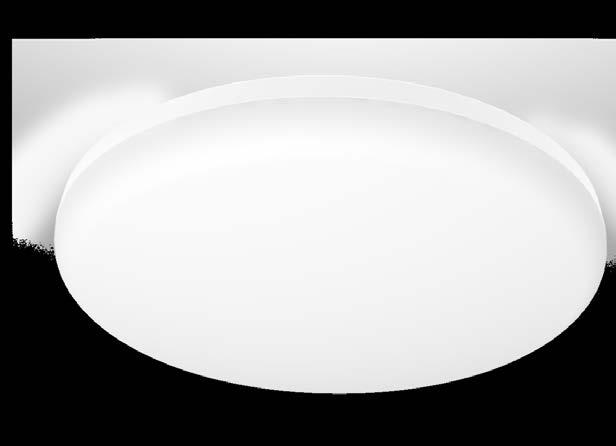

NY AUGUSTA

Dekorativ smart plafond

KUPA MED PIR-SENSOR (MW VANLIGT UTFÖRANDE) NÖDLJUSKIT

L80

100,000

AR N YE SEVE

TY RAN WAR

SDCM

<3

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

- Korridorer, trapphus, kök och WC

- L80 100,000h Ta25 - SDCM: <3

KONSTRUKTION

DIP-SWITCH CCT DIP-SWITCH EFFEKT

PENDELKIT VERSION AVAILABLE

TILLBEHÖR

- Stomme och kupa i polykarbonat - DIP-switch CCT 3000K, 3500K & 4000K - DIP-switch effekt - Enkel att installera med löstagbart bakstycke - Snabbkopplingsplint med överkoppling 4x2x2.5mm - kabelingång: sida & baksida

- Nödljuskit (M3) 3 timmar nödljus - Pendelkit

PRODUKTVARIANTER - Fasdimbar (MD) - Mikrovågssensor (MW). Slavfunktion - PIR-sensor (PIR). Slavfunktion - Korridorfunktion med MW (CFMW) - Korridorfunktion med PIR (CFPIR) - Korridorfunktionsläge (20%) - Dagsljussensor - Storlek Ø300mm 8-12W & Ø450mm 10-18W

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NAG/12/W/MD/CCT

70 290 20

12

1617

134

3000-3500-4000

>80

100 000h

VIT

NAG/8-12/W/MW/CCT

70 290 21

8 / 10 / 12

1075 / 1346 / 1617

135

3000-3500-4000

>80

100 000h

VIT

NAG/8-12/W/PIR/CCT

70 290 22

8 / 10 / 12

1075 / 1346 / 1617

135

3000-3500-4000

>80

100 000h

VIT

NAG/8-12/W/CFMW/CCT

70 290 23

8 / 10 / 12

1075 / 1346 / 1617

135

3000-3500-4000

>80

100 000h

VIT

NAG/8-12/W/CFPIR/CCT

70 290 24

8 / 10 / 12

1075 / 1346 / 1617

135

3000-3500-4000

>80

100 000h

VIT

NAG/18/W/MD/CCT

70 290 25

18

2478

138

3000-3500-4000

>80

100 000h

VIT

NAG/10-18/W/MW/CCT

70 290 26

10 / 14 / 18

1376 / 1924 / 2478

138

3000-3500-4000

>80

100 000h

VIT

NAG/10-18/W/PIR/CCT

70 290 27

10 / 14 / 18

1376 / 1924 / 2478

138

3000-3500-4000

>80

100 000h

VIT

NAG/10-18/W/CFMW/CCT

70 290 28

10 / 14 / 18

1376 / 1924 / 2478

138

3000-3500-4000

>80

100 000h

VIT

NAG/10-18/W/CFPIR/CCT

70 290 29

10 / 14 / 18

1376 / 1924 / 2478

138

3000-3500-4000

>80

100 000h

VIT

TILLBEHÖR

BESKRIVNING

NAT/NAG/M3/PACK

70 290 30

Nödljuskit till Atlanta & Augusta (M3)

NAT/NAG/WIRE/SUSP/KIT

70 290 31

Pendelkit till Atlanta & Augusta

23 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

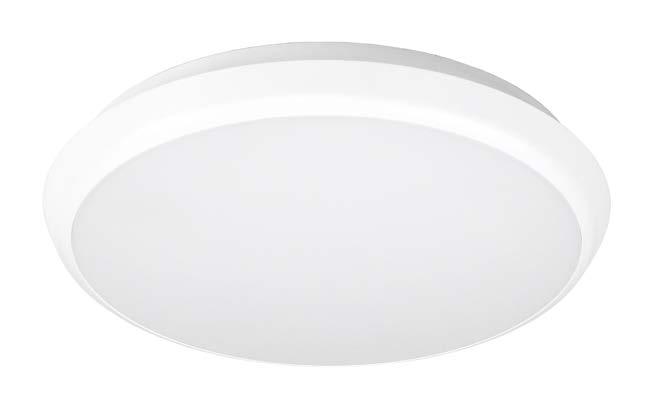

NY AMARILLO Designplafond

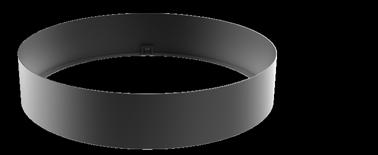

DEKORRING LÅG SVART

DEKORRING HÖG SVART

7

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

VERSION AVAILABLE

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

- Korridorer, trapphus, kök och WC

- L80 100,000h Ta25 - SDCM: <3

NÖDLJUSKIT

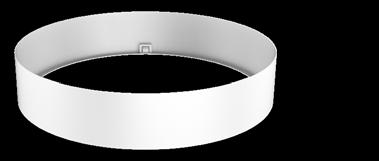

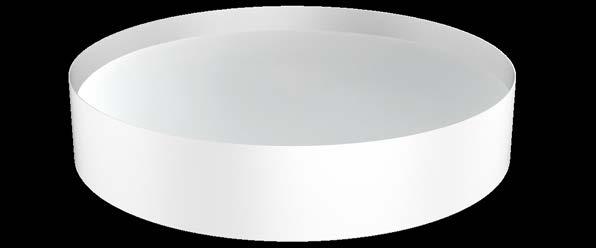

DEKORRING HÖG VIT

DEKORRING

KONSTRUKTION

ARMATUR

- Stomme och kupa i polykarbonat - DIP-switch CCT 3000K & 4000K - DIP-switch effekt - Enkel att installera - Snabbkopplingsplint med överkoppling 4x2x2.5mm - kabelingång: sida & baksida - Dekorring i stål PRODUKTVARIANTER - ON/OFF - Mikrovågssensor med Korridorfunktion (MW) - korridorfunktionsläge (25-50%) - Dagsljussensor - Storlek Ø290mm 7-17W, Ø360mm 10-22W & Ø460mm 19-29W TILLBEHÖR - Nödljuskit (M3) 3 timmar nödljus PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NAM/7-12-17/830-840

70 289 32

7 / 12 / 17

806 / 1356 / 1816

114

3000 / 4000

>80

100 000h

VIT

NAM/7-12-17/MW/830-840

70 289 33

7 / 12 / 17

806 / 1356 / 1816

114

3000 / 4000

>80

100 000h

VIT

NAM/10-15-22/830-840

70 289 34

10 / 15 / 22

1182 / 1726 / 2461

117

3000 / 4000

>80

100 000h

VIT

NAM/10-15-22/MW/830-840

70 289 35

10 / 15 / 22

1182 / 1726 / 2461

117

3000 / 4000

>80

100 000h

VIT

NAM/19-24-29/830-840

70 289 36

19 / 24 / 29

2448 / 3013 / 3558

126

3000 / 4000

>80

100 000h

VIT

NAM/19-24-29/MW/830-840

70 289 37

19 / 24 / 29

2448 / 3013 / 3558

126

3000 / 4000

>80

100 000h

VIT

TILLBEHÖR

BESKRIVNING

FÄRG

NAM/M3/PACK/290

70 289 38

Batteripack med Plug & Play M3 passar till plafond Amarillo Ø290mm

NAM/M3/PACK/360-460

70 289 39

Batteripack med Plug & Play M3 passar till plafond Amarillo Ø360mm & 460mm

NAM/TRIM-SEMI/BK/290

70 289 40

Dekorring låg i svart som passar till plafond Amarillo 290mm Diameter

SVART

NAM/TRIM-SEMI/BK/360

70 290 42

Dekorring låg i svart som passar till plafond Amarillo 360mm Diameter

SVART

NAM/TRIM-SEMI/BK/460

70 290 43

Dekorring låg i svart som passar till plafond Amarillo 460mm Diameter

SVART

NAM/TRIM-FULL/BK/290

70 290 44

Dekorring hög i svart som passar till plafond Amarillo 290mm Diameter

SVART

NAM/TRIM-FULL/BK/360

70 290 45

Dekorring hög i svart som passar till plafond Amarillo 360mm Diameter

SVART

NAM/TRIM-FULL/BK/460

70 290 46

Dekorring hög i svart som passar till plafond Amarillo 460mm Diameter

SVART

NAM/TRIM-FULL/WH/290

70 290 47

Dekorring hög i vit som passar till plafond Amarillo 290mm Diameter

VIT

NAM/TRIM-FULL/WH/360

70 290 48

Dekorring hög i vit som passar till plafond Amarillo 360mm Diameter

VIT

NAM/TRIM-FULL/WH/460

70 290 49

Dekorring hög i vit som passar till plafond Amarillo 460mm Diameter

VIT

24 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

ROCKFORD

Dekorativ slimmad IP54

SWITCH MELLAN 3000K/4000K/5700K

L70

VERSION AVAILABLE

100,000

AR N YE SEVE

TY RAN WAR

ANVÄNDNINGSOMRÅDE - Korridorer, trapphus och WC KONSTRUKTION - Stomme och kupa i polykarbonat i vit RAL9016 - SMD LEDs - Switch mellan 3000K, 4000K & 5700K - Lätt och snabb att installera med monteringsfäste - Snabbkoppling för enkel installation 2x2x1.5mm - kabelingång: Gavlar & baksida - Dubbelisolerad PRODUKTVARIANTER - ON/OFF eller multidrivdon med mikrovågssenor (MW).

Eftersläckningstid med korridorfunktionsläge (20-100%).

Dagsljussensor vid (MW) läge.

M3 (3 timmar nödljus) TEKNISK BESKRIVNING - L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NRK8/MD/830-840-857

75 086 94

7,2

795

110

3000-4000-5700

>80

100 000h

VIT

NRK12/830-840-857

75 074 80

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

NRK8/MW/830-840-857

75 074 82

7,2

795

110

3000-4000-5700

>80

100 000h

VIT

NRK12/MW/830-840-857

75 074 83

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

CCT oK

RA/ CRI

L70

FÄRG

PRODUKTKOD M3

E NR.

WATT

LUMEN

lm/W

NRK12/M3/830-840-857

75 080 69

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

NRK12/MW/M3/830-840-857

75 080 70

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

25 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

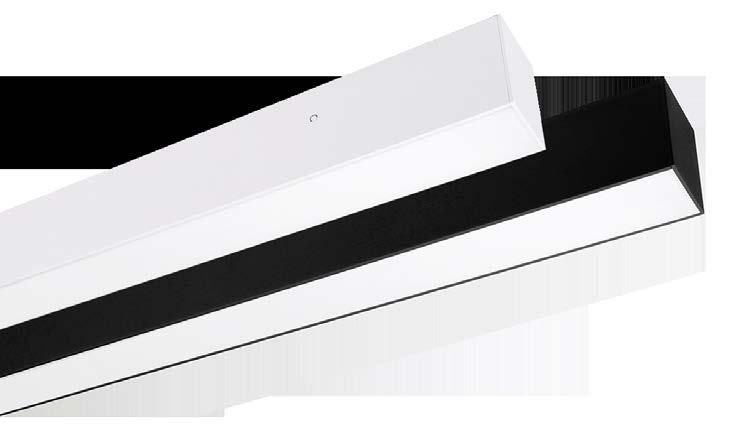

NY DALLAS PRO

Mångsidig takmonterad eller pendlad armatur

Valfri NCS/RAL på förfrågan

SDCM

AR N YE SEVE

TY RAN WAR

Alla versioner levereras med pendelkit

<3

ANVÄNDNINGSOMRÅDE - Kontor och allmänytor - Kan antingen monteras utanpåliggande eller pendlad KONSTRUKTION - Aluminiumkonstruktion, pulverlackerad i vit eller svart - UV-stabil mikroprismatisk diffusor av polykarbonat - DALI & Switchdim som standard - Alla versioner levereras med pendelkit - Snabbkoppling för enkel installation - DIP-switch för effekt - Överkoppling, kopplingsplintar i båda ändar - 3000K ALTERNATIV - Ljusfördelning: Ned = DO och Upp/Ned = BD (70%-30%) - Valfri NCS/RAL på förfrågan - Modell med upp och nedljus, enkelt konverterbar till enbart nedljus - 4000K på förfrågan TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD NEDLJUS

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NDL4/16-28WH/DD/DO/TW/830

70 291 82

1200mm

16 - 28

2315 - 3879

144

3000

>80

100 000h

VIT

NDL5/27-42WH/DD/DO/TW/830

70 291 83

1500mm

27 - 42

3700 - 5516

137

3000

>80

100 000h

VIT

NDL5/27-42BK/DD/DO/TW/830

70 291 84

1500mm

27 - 42

3700 - 5516

137

3000

>80

100 000h

SVART

L80

FÄRG

PRODUKTKOD UPP/NED

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

NDL4/26-40WH/DD/BD/TW/830

70 291 90

1200mm

26 - 40

3613 - 5334

139

3000

>80

100 000h

VIT

NDL5/43-55WH/DD/BD/TW/830

70 291 91

1500mm

43 - 55

5780 - 7303

135

3000

>80

100 000h

VIT

NDL4/26-40BK/DD/BD/TW/830

70 291 92

1200mm

26 - 40

3613 - 5334

139

3000

>80

100 000h

SVART

26 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Kan installeras individuell eller flera i rak linje, L, T eller X form.

Upphängda versioner kan leverera 100 % nedljus, eller 70 % ned och 30 % upp.

Lätt att installera Överkoppling, kopplingsplintar i båda ändar

DALLAS TILLBEHÖR

RAK SKARV

E NR.

L-SKARV

T-SKARV

X-SKARV

BESKRIVNING

70 241 81

Skarv rak Op Dallas

70 241 83

L-skarv Op Dallas

70 241 85

T-skarv Op Dallas

70 241 87

X-skarv Op Dallas

Alla versioner levereras med vajerkit.

27 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Tulsa

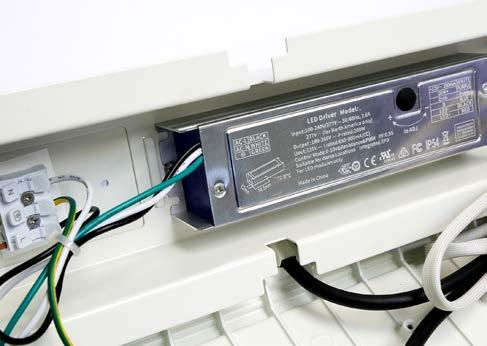

Välj drivdon för önskad effekt och styrning.

28 |

THE BRIGHTER CHOICE

29 |

www.nvclighting.se

För ditt projekt

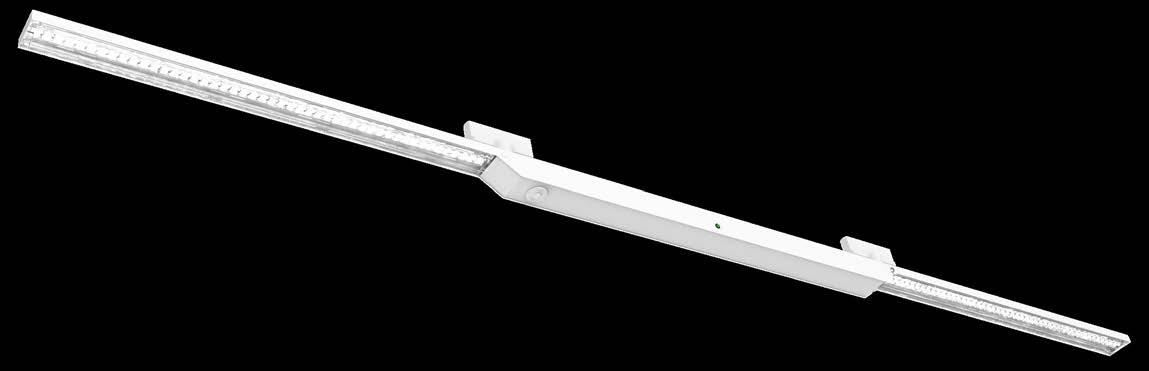

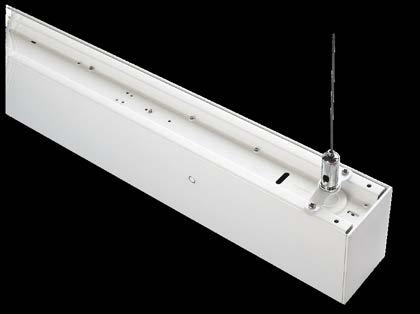

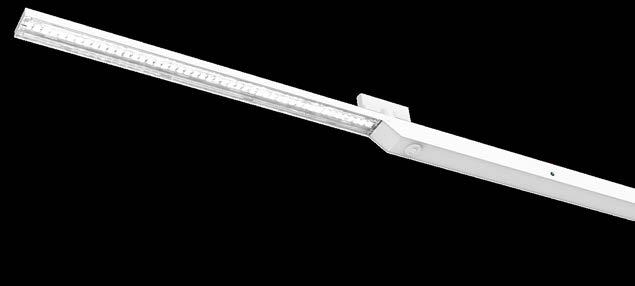

BROADWAY

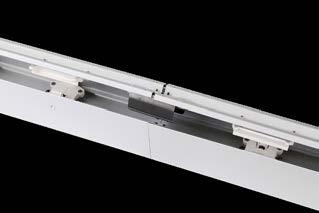

Ett helt nytt linjärt belysningssystem för datahallar och butiksprojekt.

Snabbare att installera och enklare att underhålla än traditionella linjära armaturer.

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

Product name:

NBW-25-WH-OP1-840 Light efficiency:

Light efficiency:

Output: 3933 lm Peak: 2257 cd Power: 24.5 W PF: 0.95

160 Lumen/Watt

ANVÄNDNINGSOMRÅDE

Light quality:

CRI: 84.3

- Serverrack i datahallar - Butikslokaler

Linjär belysning 1850mm, bestående av två 600mm belysningssektioner, med ett centralt utrusningsutrymme som rymmer drivdon, sensorer, nödljusbatterier och styrsystem.

Operator: TOD

165

150

Ambient room temperature Deg C: 25 135

135

120

150

180

165

NBW-25-WH-OP Operator: TOD

165

150

Ambient room temp 25.1

135

120

120

120

DUT ambient temperature Deg C: 25.2

105

105

90

90

75

105

105

90

90

Item number: 1740

75 Luminous Area

Width: 50mm

60 Width: 45mm

Height: 0.02

Height: 0

45 30

15

15

0

91.9°

Beam angle

Sample

75

45 15

Watford stabilized power supply EM2002H STD Testo thermal anemometer 405i Beam angle Viso Lab Spion Goniophotometer LabSensor Model 2 spectrometer sensor Serial number: 1673899441 Viso reference Lamp; 24051708 Viso reference Lamp: 800-24051702 Viso LabFlicker (temporal light artifact tester) Serial Number: 2877174885 Manufacturer Company ID: DK 29690391

Två linser, OP1 och OP2.

Power

Spectra

Width: 50mm

Wi

Height: 0.02

He

45 30

15

Equipment used for the testing of Item number: 1740

CIE 1931 x: 0.381 y: 0.377

Lu

Length: 1850mm Le

60

30

30

Item number: 1756

Dimensions:

Length: 1850mm Length: 1845mm

60 45

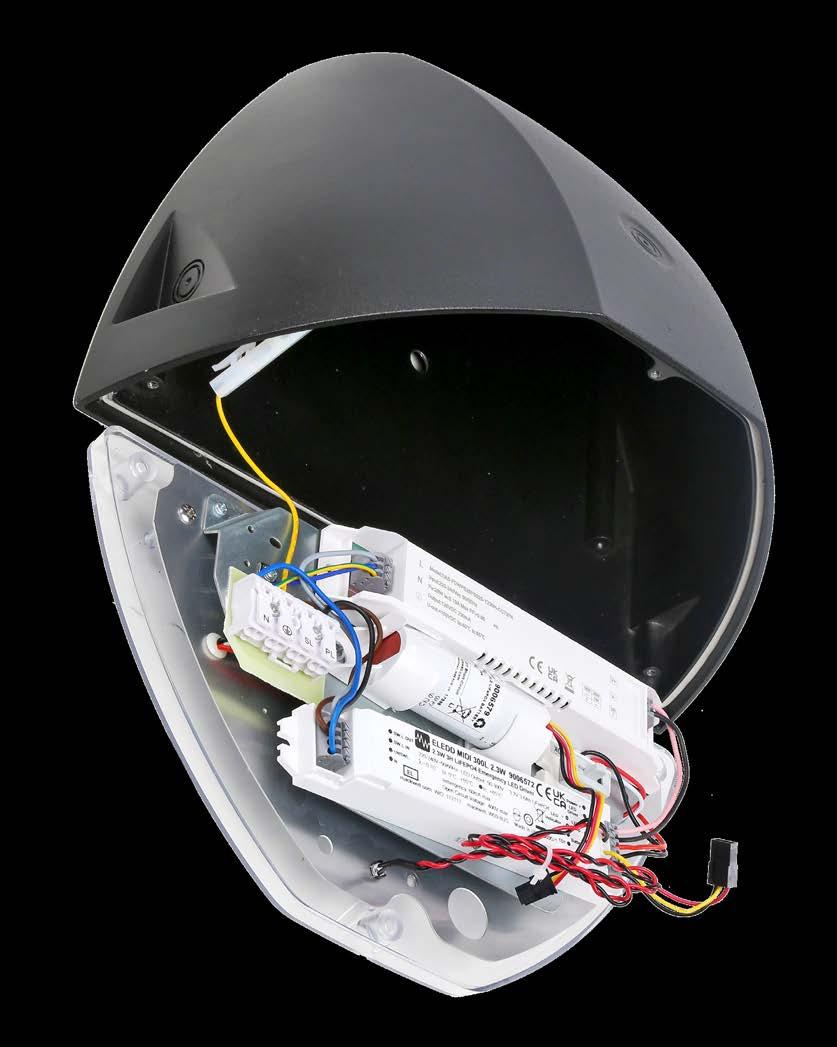

NÖDLJUS – 3 timmar med litium (LiFePO4) batterier - STM3L: Själv test - DAM3L: DALI-addressbar DIMNING - DD: Digital Dimming – DALI och Switch-Dim - CF: Korridorfunktion – Dim till 10%

Sample

75 60

EFFEKT 10W, 15W, 20W, 25W, 30W, 35W, 40W, 45W, 50W

0

Equipment used fo

Watford stabilized p Testo thermal anem Viso Lab Spion Gon LabSensor Model 2 Serial number: 1673 Viso reference Lamp Viso reference Lamp Viso LabFlicker (tem Serial Number: 2877 Manufacturer Comp

57.4° CIE 1931 x: 0.381 y: 0.377

Power

Spectra Voltage: 231 V Current: 0.112 A Frequency: 50.1 Hz

SENSOR - PIR - PIRD – DALI

400

450

500

550

600

650

700

750

400

800

450

500

550

600

650

700

750

800

Photometered in accordance with BS/EN13032:4(2015)+1A:201 Photometered in accordance with BS/EN13032:4(2015)+1A:2019 & IESNA LM79-19 NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birm NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

TILLBEHÖR - Pendelkit

RA/ CRI

PRODUKTKOD OP1

E NR.

LÄNGD

WATT

LUMEN

NBW/10/WH/OP1/840

70 282 48

1800mm

10

1645

151

4000

>85

100 000h

VIT

NBW/15/WH/OP1/840

70 282 49

1800mm

15

2419

156

4000

>85

100 000h

VIT

lm/W

CCT oK

L80

FÄRG

NBW/20/WH/OP1/840

70 282 50

1800mm

20

3182

160

4000

>85

100 000h

VIT

NBW/25/WH/OP1/840

70 282 51

1800mm

25

3933

160

4000

>85

100 000h

VIT

NBW/30/WH/OP1/840

70 282 52

1800mm

30

4637

158

4000

>85

100 000h

VIT

NBW/35/WH/OP1/840

70 282 53

1800mm

35

5377

157

4000

>85

100 000h

VIT

NBW/40/WH/OP1/840

70 282 54

1800mm

40

6038

155

4000

>85

100 000h

VIT

NBW/45/WH/OP1/840

70 282 55

1800mm

45

6703

148

4000

>85

100 000h

VIT

NBW/50/WH/OP1/840 PRODUKTKOD OP2

70 282 56 E NR.

1800mm LÄNGD

50 WATT

7375 LUMEN

147 lm/W

4000 CCT oK

>85 RA/ CRI

100 000h L80

VIT FÄRG

NBW/10/WH/OP2/840

70 282 57

1800mm

10

1652

151

4000

>85

100 000h

VIT

NBW/15/WH/OP2/840

70 282 58

1800mm

15

2461

158

4000

>85

100 000h

VIT VIT

NBW/20/WH/OP2/840

70 282 59

1800mm

20

3304

165

4000

>85

100 000h

NBW/25/WH/OP2/840

70 282 60

1800mm

25

3883

164

4000

>85

100 000h

VIT

NBW/30/WH/OP2/840

70 282 61

1800mm

30

4803

164

4000

>85

100 000h

VIT

NBW/35/WH/OP2/840

70 282 62

1800mm

35

5562

163

4000

>85

100 000h

VIT

NBW/40/WH/OP2/840

70 282 63

1800mm

40

6274

161

4000

>85

100 000h

VIT

NBW/45/WH/OP2/840

70 282 64

1800mm

45

7047

156

4000

>85

100 000h

VIT

NBW/50/WH/OP2/840

70 282 65

1800mm

50

7812

156

4000

>85

100 000h

VIT

TILLBEHÖR

DUT ambient tempe 25.4

Dimensions:

OPTIK - Optimerad för breda gångar (OP1) - Optimerad för smala gångar (OP2)

30 |

180

165

Product name:

OP2

NBW-25-WH-OP1-840

135

- Linser designade för att belysa serverrack och hyllor - Vit metallstomme (RAL9016). kan beställas i svart

VS SOLUTIONS ECXd 400.569

Product name:

OP1 150

CRI: 84.3 Colour temperature:

4000 K

4000 K

KONSTRUKTION

Light quality:

VS SOLUTIONS ECXd 400.569

Colour temperature:

Output: 4033 lm Peak: 3883 cd Power: 24.6 W PF: 0.95

164 Lumen/Watt

E NR.

BESKRIVNING

NBW/WIRE/SUSP/KIT

Wire Suspension Kit For Broadway - 1.5m

NBW/WIRE/SUSP/KIT/3M

Wire Suspension Kit For Broadway - 3m

THE BRIGHTER CHOICE

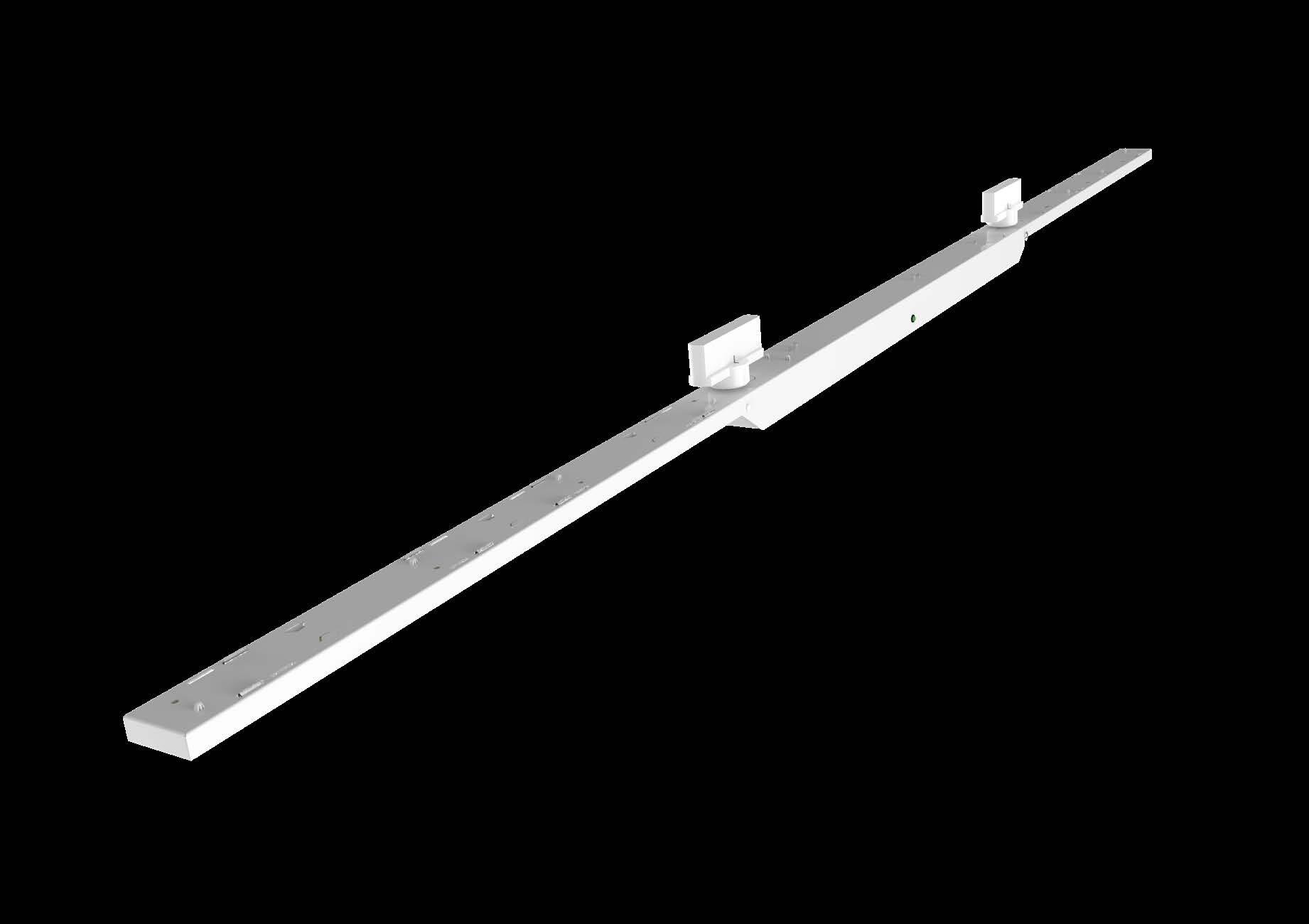

BROADWAY

Centralt utrustningsutrymme

600mm LEDs med optimerade linser

600mm LEDs med optimerade linser

Enkel åtkomst för installation av tillbehör

Monteringsalternativ Tak/Vägg

Pendel

3-fas skena

Tillverkad för en cirkulär ekonomi.

TM66 är CIBSE:s riktlinjer för att “Skapa en cirkulär ekonomi inom belysningsindustrin”. Att följa dessa riktlinjer innebär att vi ska bevara produkternas värde så länge som möjligt – inte bara återvinna dem när deras prestanda minskar med åldern.

• TILLVERKAD I UK • ÅTERVINNINGSBAR

CIBSE TM66 Riktlinjer

När livslängden är slut är BROADWAY enkel och kost nadseffektiv att demontera.

• UPPDATERA -SLÄNG INTE, ÅTERSKAPA

Tillverkad i UK med delar från Europa

• ANVÄND, FORTSÄTT ANVÄNDA Designad för långvarig användning vid höga tempera turer. Alla utbytbara komponenter, t.ex. drivaren, sensorer och nödbatterier, är lätta att byta med enkla klämmor eller skruvar.

Om byggnaden ändras eller användaren vill uppgradera till de senaste LED-chippen och drivdonen i framtiden, kan BROADWAY åter användas och uppgraderas istället för att kasseras och bytas ut.

31 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

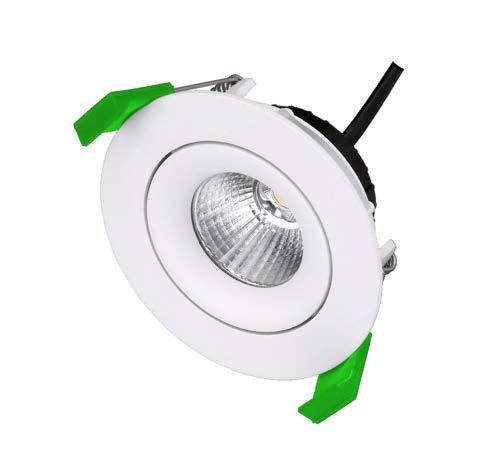

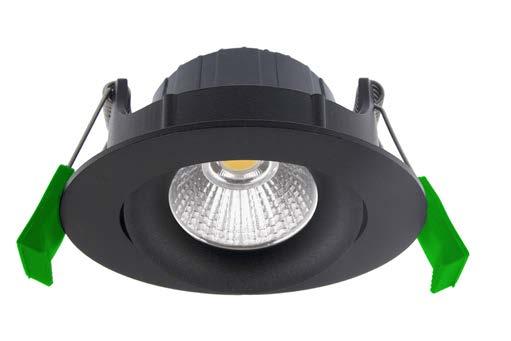

BURBANK

Dimningsbar och väl avbländad spotlight

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Hemmiljö - Korridor - Mötesrum, kontor KONSTRUKTION - Aluminiumstomme i vit eller svart - Kylfläns i aluminium - Klar PC-skiva - Aluminiumreflektor med 36 graders spridningsvinkel - Tilt +/- 25o - IP44 underifrån - COB LED - Dimbar och flimmerfri PRODUKTVARIANTER

TEKNISK BESKRIVNING

- 4000K (940) eller 2700K (927) - Dim to warm CCT 3000-2000K (930-20) - Vit RAL9003 eller svart RAL9005

- L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NBU6/G/940

74 747 86

6

630

105

4000

>90

100 000h

VIT

NBU6/BK/G/940

74 748 85

6

630

105

4000

>90

100 000h

SVART

NBU6/G/927

74 756 72

6

530

88

2700

>90

100 000h

VIT

32 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

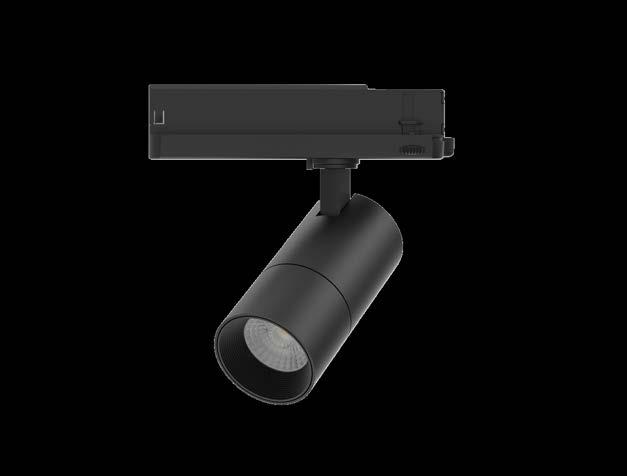

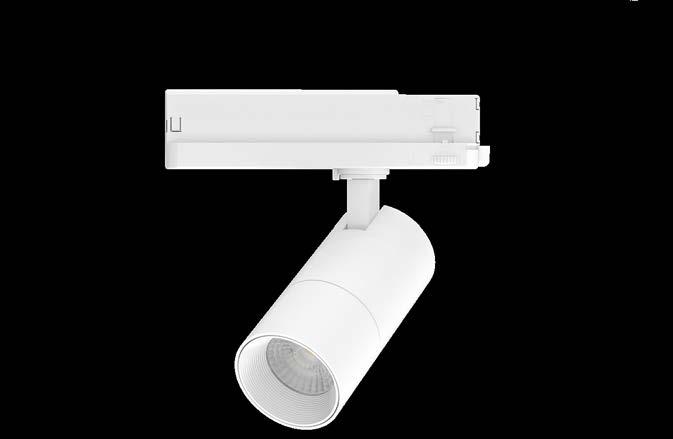

NY NEVADA

Spotlight för 3-fasskena

DIP-SWTICH CCT AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE

TEKNISK BESKRIVNING

- Butik, kök, detaljhandel, kontor

- L80 100,000h Ta25 - SDCM: <3

KONSTRUKTION - DIP-switch för CCT på armaturen: 2700, 4000K & 6000K - DIP-switch för effekt på drivdonet - Montage för 3-fasskena (Global) - Linser i 24, 36, 60° ingår - Stomme av aluminium - Vit Ral9003 alt svart Ral9005

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NNV8-14/WH/927-40-60

74 040 94

8 / 10 / 12 / 14

760 / 950 / 1140 / 1330

95

2700 / 4000 / 6000

>90

100 000h

VIT

NNV8-14/BK/927-40-60

74 040 95

8 / 10 / 12 / 14

760 / 950 / 1140 / 1330

95

2700 / 4000 / 6000

>90

100 000h

SVART

33 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

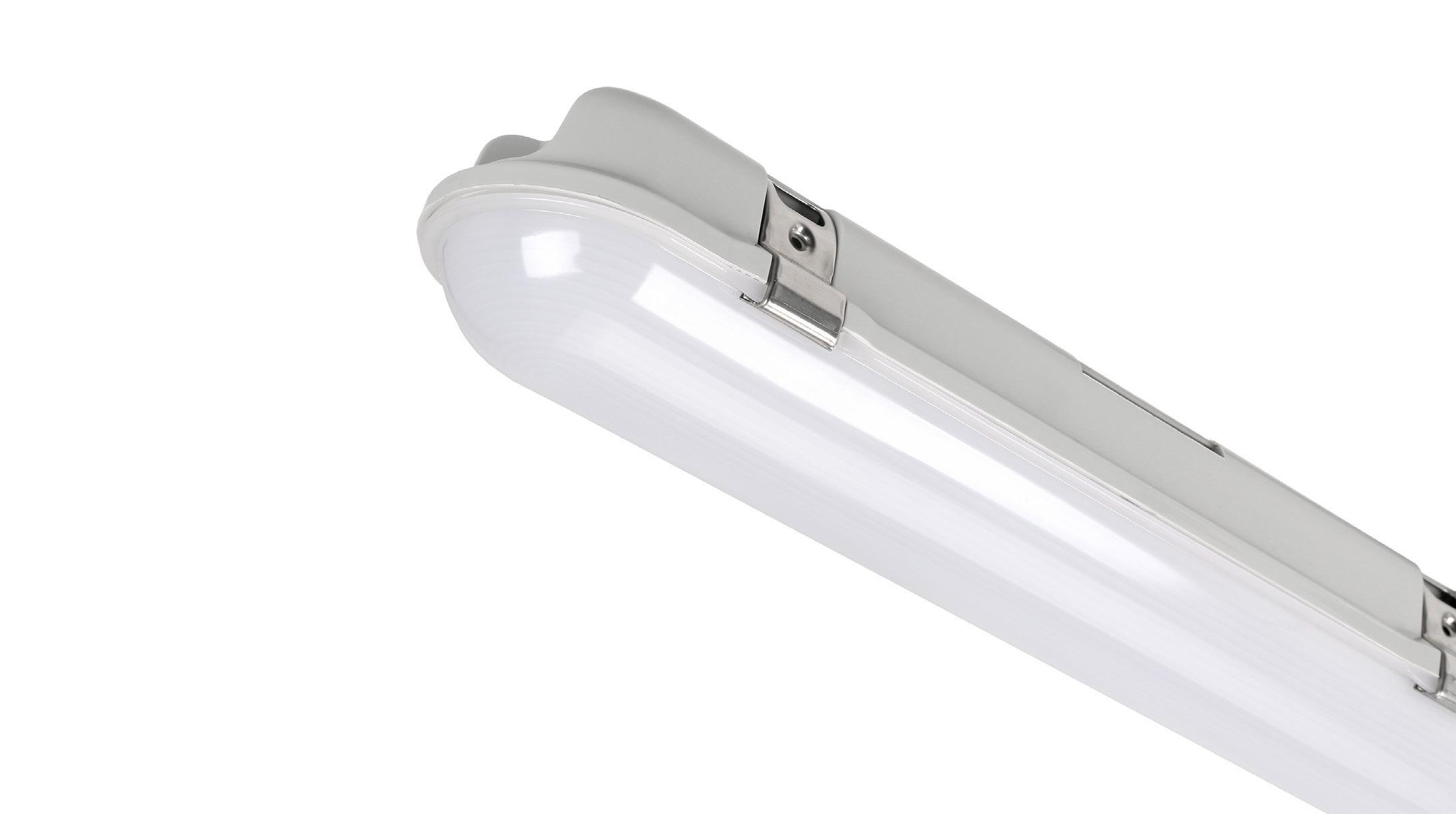

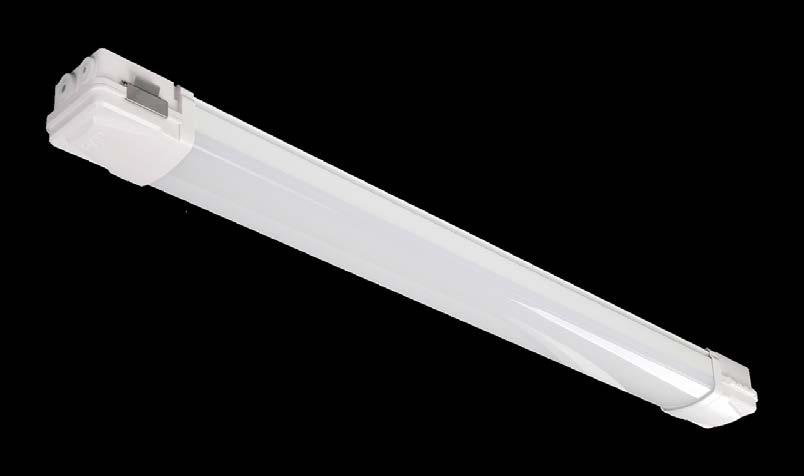

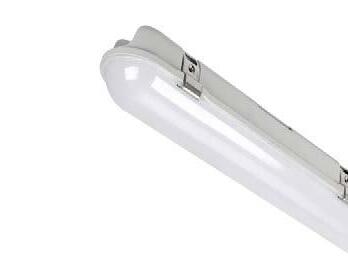

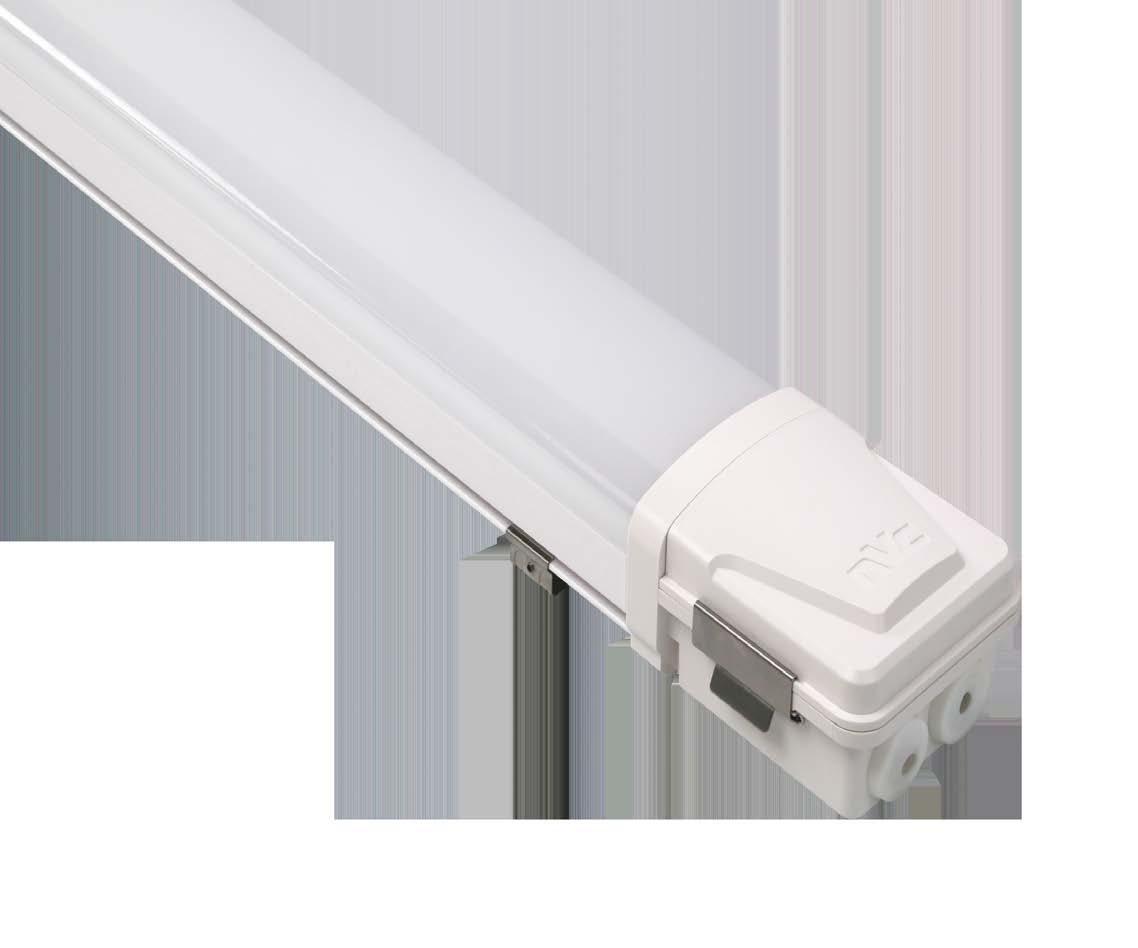

CORNELL Högeffektiv IP44

Väggfäste 45/90°

UPP TILL 180LM/W

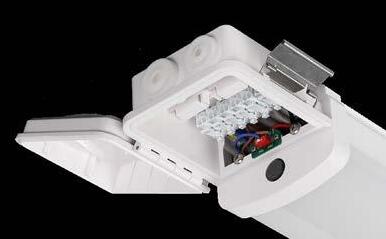

Överkoppling samt plint i mitten. Ställbar effekt & CCT

överkoppling 5-Polig plint även plint i mitten 5x2x2.5mm

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3 PLINT

PLINT

PLINT

ANVÄNDNINGSOMRÅDE - Förråd, källargångar, fläktrum, garage KONSTRUKTION - Stålstomme - Gavlar i polykarbonat - Färg vit RAL9016 - Prismatisk kupa i polykarbonat - Lättöppnade gavlar för enkel installation - Snabbkoppling - (MW) max 5st slavar - kabelingån gavlar och baksida/rygg - 5-Polig plint överkoppling även plint i mitten 5x2x2.5mm PRODUKTVARIANTER

TEKNISK BESKRIVNING

- ON/OFF, Mikrovågssensor (MW) eller DALI (DA) - DIP-switch mellan 3000, 3500 och 4000K

- L90 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

RA/ CRI

CCT oK

L90

FÄRG

NCR12-20/830-840

72 201 75

600mm

12-20

2087-3570

163

3000 -4000

>80

100 000h

VIT

NCR12-20/MW/830-840

72 201 76

600mm

12-20

2087-3570

163

3000 -4000

>80

100 000h

VIT

NCR24-40/830-840

72 201 77

1200mm

24-40

4224-7291

177

3000 -4000

>80

100 000h

VIT

NCR24-40/MW/830-840

72 201 78

1200mm

24-40

4224-7291

177

3000 -4000

>80

100 000h

VIT

NCR24-40/DD/830-840

72 201 79

1200mm

24-40

4224-7291

177

3000 -4000

>80

100 000h

VIT

NCR31-52/830-840

72 201 80

1500mm

31-52

5188-9182

177

3000 -4000

>80

100 000h

VIT

NCR31-52/MW/830-840

72 201 81

1500mm

31-52

5188-9182

177

3000 -4000

>80

100 000h

VIT

NCR31-52/DD/830-840

72 201 82

1500mm

31-52

5188-9182

177

3000 -4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

BESKRIVNING

79 040 69

Vajerfäste universal

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90°

NCR/BUNKER-BRACKET

72 209 97

Skyddsrumsbygel (2st)

NTM/H-WIRE/KIT

34 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

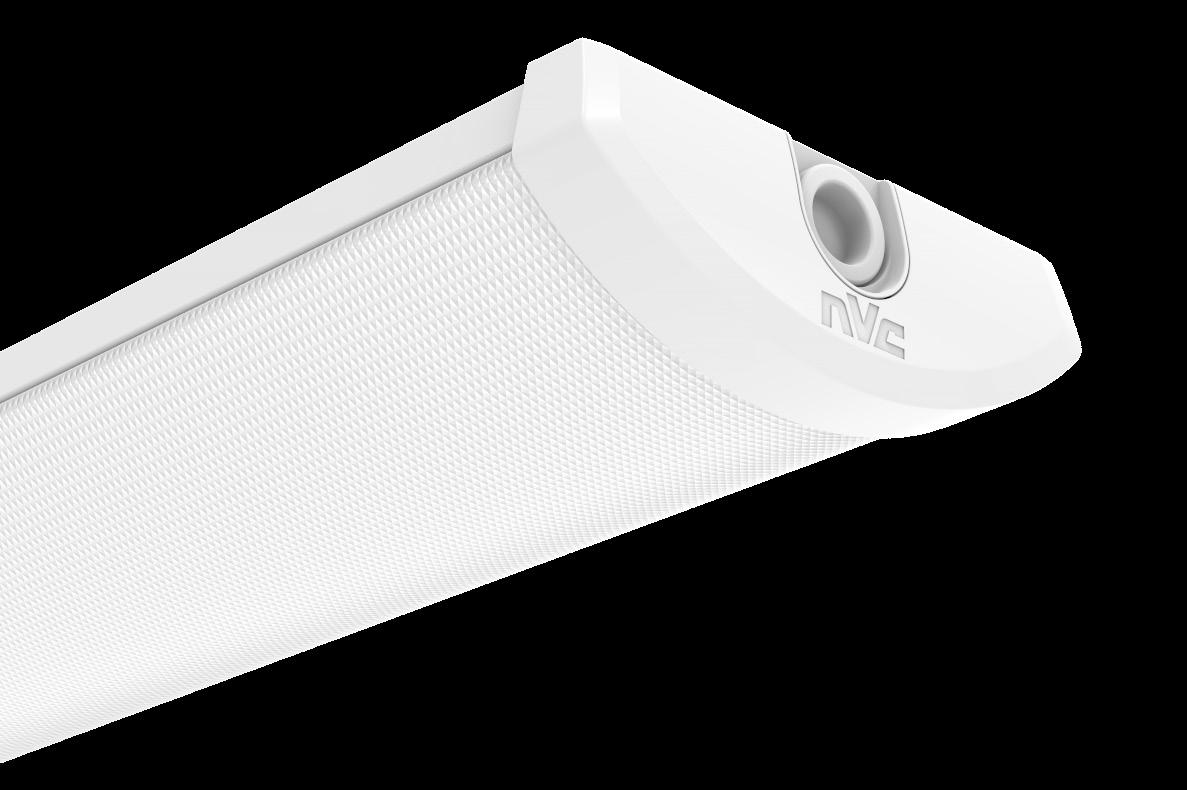

NY CORNELL LITE IP44

Väggfäste 45/90°

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Förråd, källargångar, fläktrum, garage KONSTRUKTION - Stålstomme - Gavlar i polykarbonat - Färg vit RAL9016 - Prismatisk kupa i polykarbonat - Lättöppnade gavlar för enkel installation - Snabbkoppling - kabelingån gavlar och baksida/rygg - 3-Polig plint 3x2x2.5mm i mitten - DIP-switch för effekt - DIP-switch för färgtemperatur: 3000, 3500 & 4000K TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NCL13-23/830-840

72 206 60

600mm

13-23

1577 - 2556

120

3000 - 4000

>80

100 000h

VIT

NCL25-40/830-840

72 206 61

1200mm

25-40

3089 - 5145

133

3000 - 4000

>80

100 000h

VIT

NCL31-55/830-840

72 206 62

1500mm

31-55

4012 - 6683

131

3000 - 4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

BESKRIVNING

NTM/H-WIRE/KIT

79 040 69

Vajerfäste universal

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90°

NCR/BUNKER-BRACKET

72 209 97

Skyddsrumsbygel (2st)

35 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

TORONTO

Takmonterad eller pendlad IP65

Väggfäste 45/90°

NU MED CCT

65

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ÅTKOMST FÖR ENKEL INSTALLATION

ANVÄNDNINGSOMRÅDE - Industrilokaler, lagerlokaler, garge och almänna ytor - Livsmedelsproduktion (Uppfyller kraven för IFS Food Standard version 6.1) KONSTRUKTION - Stomme och kupa i polykarbonat - Levereras med monteringskit för tak/vägg och lina - Snabbkoppling och överkoppling med 2,5 mm² kabel - 5-polig och 7-polig plint - DIP-switch för olika effekter och färgtemperaturer

PRODUKTVARIANTER - Effekt: 27-37W (1200mm), 37-60W (1500mm) - Drivdon: ON/OFF eller dimbar (DD), med stöd för DALI, switch-dim.

- DIP-switch för olika effekter och färgtemperaturer 3000/4000/6000K - M3 (nödljus 3h) TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NTT/4/27-37/830-40-60

72 200 15

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/4/27-37/M3L/830-40-60

72 200 16

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/5/38-60/830-40-60

72 200 17

1500mm

38-60

6172-9766

162-163

3000-6000

>80

100 000h

VIT

NTT/5/38-60/M3L/830-40-60

72 200 18

1500mm

38-60

6172-9766

162-163

3000-6000

>80

100 000h

VIT

NTT/4/27-37/DD/830-40-60

72 200 19

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/4/27-37/DD/M3L/830-40-60

72 201 06

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/5/38-60/DD/830-40-60

72 201 07

1500mm

38-60

6172-9766

162-163

3000-6000

>80

100 000h

VIT

TILLBEHÖR

E NR.

NTM/TRUNK/BRKTS

79 104 99

Linfäste Toronto

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90°

36 |

BESKRIVNING

THE BRIGHTER CHOICE

TEMPE PRO Takmonterad eller pendlad IP23

UPP TILL 180LM/W

Väggfäste 45/90°

Monteringsfästen

23

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Butikslokaler, industriella och lagerlokaler

KONSTRUKTION - Konstruktion i stål. Vit RAL9016 - PC-lins - Linfäste integrerat i armatur och fälls upp vid linmontage - Snabbkoppling och överkoppling med 2,5 mm² kabel - 5-polig och 7-polig plint - DIP-switch för olika effekter

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NTM/4/40-55/840

72 187 32

1250mm

40-68

6,634-11,234

171

4000

>80

100 000h

VIT

NTM/5/40-70/840

72 187 33

1550mm

40-70

7,606-12,289

178

4000

>80

100 000h

VIT

NTM/5/80-120/840

72 187 34

1550mm

80-120

14,058-19,698

177

4000

>80

100 000h

VIT

NTM/4/40-55/DD/840

72 187 35

1250mm

40-68

6,634-11,234

171

4000

>80

100 000h

VIT

NTM/5/40-70/DD/840

72 187 36

1550mm

40-70

7,606-12,289

178

4000

>80

100 000h

VIT

NTM/5/80-120/DD/840

72 187 37

1550mm

80-120

14,058-19,698

177

4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

NTM/TRUNK/BRKTS

72 187 38

NWM/WALL/MOUNT

79 104 96

37 | För mer information: www.nvclighting.se

BESKRIVNING Tempe Pro Monteringsfästen 2st Väggfäste 45/90°

THE BRIGHTER CHOICE

Greenland Greenland är idealiskt för belysning av parkeringshus, garage, verkstäder och allmän industriell användning.

38 |

THE BRIGHTER CHOICE

GREENLAND Polykarbonat IP66

Väggfäste 45/90°

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Industri, garage & verkstäder - Livsmedelsproduktion (Uppfyller kraven för IFS Food Standard version 6.1) KONSTRUKTION - Stomme och kupa i polykarbonat - Rostfria stål-clips - Levereras med monteringskit för tak/vägg och lina - 5-polig plint, överkoppling 5x2x2.5mm - Snabbkoppling för enkel installation - Kabelingång: Gavlar PRODUKTVARIANTER - Drivdon: ON/OFF eller dimbar (DA), med stöd för DALI, switch-dim.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NGN2X4/TW5P/840

72 139 80

1240mm

43

6370

142

4000

>80

100 000h

GRÅ

NGN2X4/DA/TW5P/840

72 139 83

1240mm

43

6370

142

4000

>80

100 000h

GRÅ

NGN2X5/TW5P/840

72 139 82

1540mm

73

9865

135

4000

>80

100 000h

GRÅ

NGN2X5/DA/TW5P/840 (Finns även i 830)

72 139 84

TILLBEHÖR

E NR.

BESKRIVNING

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90°

1540mm

39 | För mer information: www.nvclighting.se

73

9865

135

4000

>80

100 000h

GRÅ

THE BRIGHTER CHOICE

GREENLAND

Greenland är en högkvalitativ IK10 IP66 klassad icke-korrosiv, slag och kemikaliebeständig industriarmatur.

40 |

THE BRIGHTER CHOICE

41 |

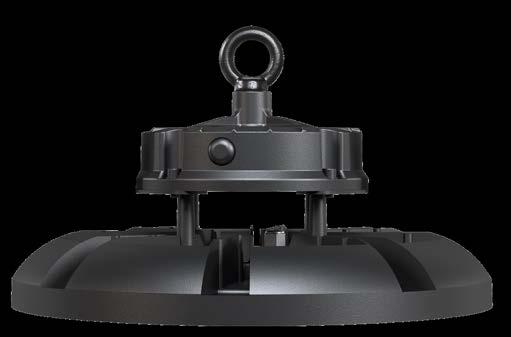

THE BRIGHTER CHOICE

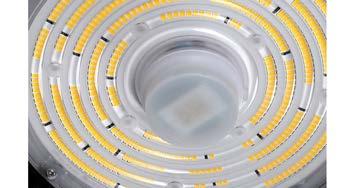

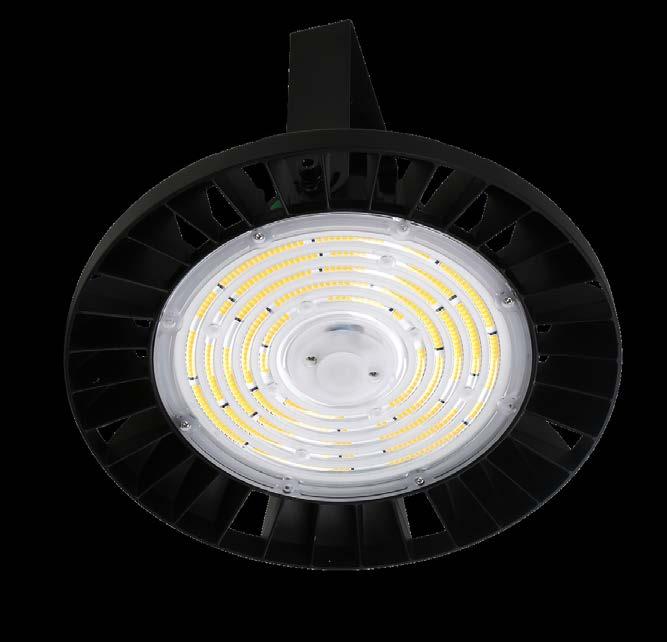

JUPITER PRO

High-output IP65 high-bay

UPP TILL 180LM/W

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Industri och lagerlokaler, allmänna ytor - Flygplatser, järnvägsstationer och busshållplatser - Livsmedelsproduktion (Uppfyller kraven för IFS Food Standard version 6.1) KONSTRUKTION - Mattsvart pressgjuten aluminiumstomme - UV-stabil diffusor i klar polykarbonat - Spridningsvikel går att ändra mellan 60, 90 & 110° - DIP-switch för effekt: 90W, 150W och 200W - Uttag för plug-in-sensor (PIR eller mikrovågssensor). Sensor köps separat - Lysdioder monterade på metallkärna PCB för värmeavledning - Förkopplad med 1m H05 kabel och 1m H05 1-10V styrsignalkabel - ENEC-godkänd 1-10V dimbar drivare - Levereras med stålögla för hängande montering TILLBEHÖR

TEKNISK BESKRIVNING

- Plug-in PIR och mikrovågssensor, dagsljussensor (PIR) - Programmerbar med fjärrkontroll - Aluminiumreflektor, polykarbonatreflektor - Monteringsfäste.

- Nödljuskit med egen ljuskälla

- L80 100,000h Ta25 - SDCM: <3

luminaire : JUPITER

intensity distribution / polar

150W

article code NJP-PRO-90-150-200-840(150W)

90°

90°

75°

75°

4000 60°

60°

6000 8000

45°

45°

10000 cd 30° C0-C180

15°

0°

15°

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

PRODUKTKOD

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NJP/PRO/90-150-200/840

72 199 31

90-200

4000

16271 - 25805 - 33597

178

>80

100 000

SVART

NJP/PRO/90-150-200/DA/840

72 199 48

90-200

4000

16271 - 25805 - 33597

178

>80

100 000

SVART

TILLBEHÖR

BESKRIVNING

NJP/PRO/MW/SENSOR

72 199 32

Mikrovågssensor Jupiter Pro

NJP/PRO/PIR/SENSOR

72 199 33

PIR Sensor Jupiter Pro

N/HB/PIR-MW/PROG/HS

72 199 34

Fjärrkontroll High bay

NJP/REFL/100-150-200

72 166 22

Jupiter ALU Reflektor för 100W/150W/200W

NJP/REFR/100-150-200

72 166 23

Jupiter PC Refraktor för 100W/150W/220W

NJP/PRO/SMB/90-150-200

72 199 35

Monteringsfäste Jupiter pro (Ej DALI-version)

N/HB/STNM3L/PACK

73 479 69

Nödljuskit High Bay Sjävtest IP65

42 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

lamp(s) 1 x LED MODULE total flux (luminaire lumens) 25805 lm LOR 100 % tilt angle 0.0 °

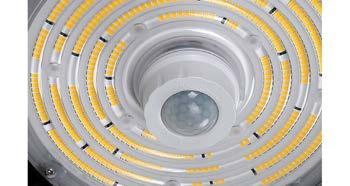

JUPITER PRO Sensorer

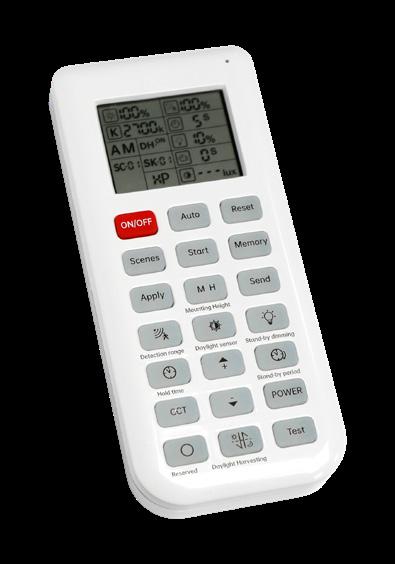

FULLT PROGRAMMERBAR VIA FJÄRRKONTROLL

PIR SENSOR

MIKROVÅGSSENSORER

Beställs separat. Montering som bibehåller JUPITER PRO:s IP65-klassning.

E NR.

DETEKTERINGSOMRÅDE Justerbart detekteringsområde för att passa monteringshöjden NIVÅ FÖR DIMNING I STANDBY LÄGE Justerbart grundljus EFTERSLÄCKNINGSTID Justerbar

BESKRIVNING

72 199 32

Mikrovågssensor Jupiter Pro

72 199 33

PIR Sensor Jupiter Pro

72 199 34

Fjärrkontroll High Bay

TILLBEHÖR

PC Reflektor

ALU Reflektor

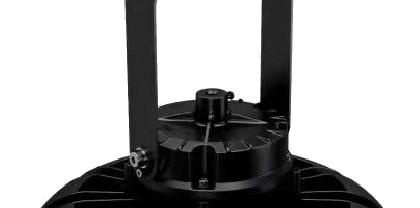

Monteringsbygel

Är tillverkad av klar polykarbonat.

För ett estetiskt utryck.

Är tillverkad av aluminium Reflektorn används mest när JUPITER installeras på monteringshöjder över ca 10m.

För Tak/väggmontering.

E NR.

BESKRIVNING

72 166 22

Jupiter ALU Reflektor För 100W/150W/200W

72 166 23

Jupiter PC Reflektor För 100W/150W/220W

72 199 35

Monteringsfäste Jupiter pro

Konverteringskit för nödljus

Plug & play 3 timmars batteri med självtest.

Levereras med litiumbatterier och 7 års garanti.

E NR.

BESKRIVNING

Konverteringskit för nödljus 73 479 69 Nödljuskit High Bay Sjävtest IP65

Plug and play 3 timmars självtest med egen ljuskälla.

Levereras komplett med litiumbatterier och 7 års garanti.

43 | För mer information: www.nvclighting.se

MOUNTING

POWER

EMERGENCY

EXTERNAL

8

STNM3L

THE BRIGHTER CHOICE

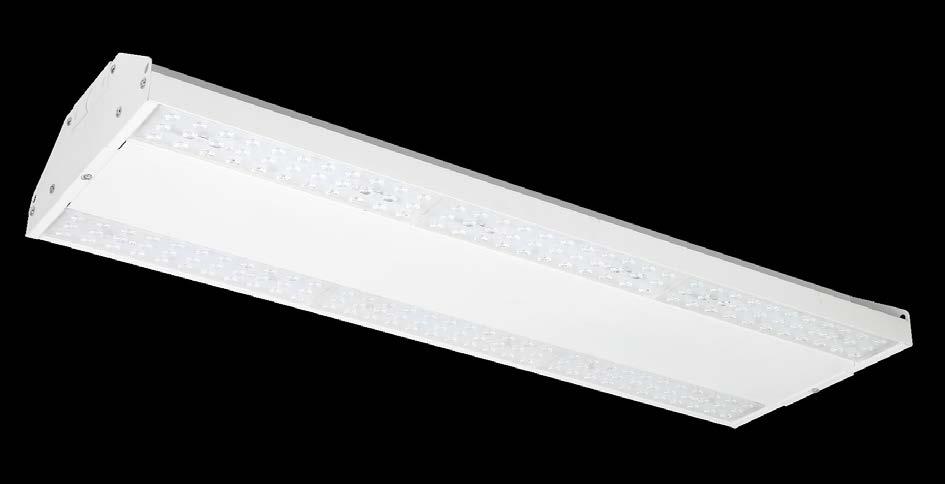

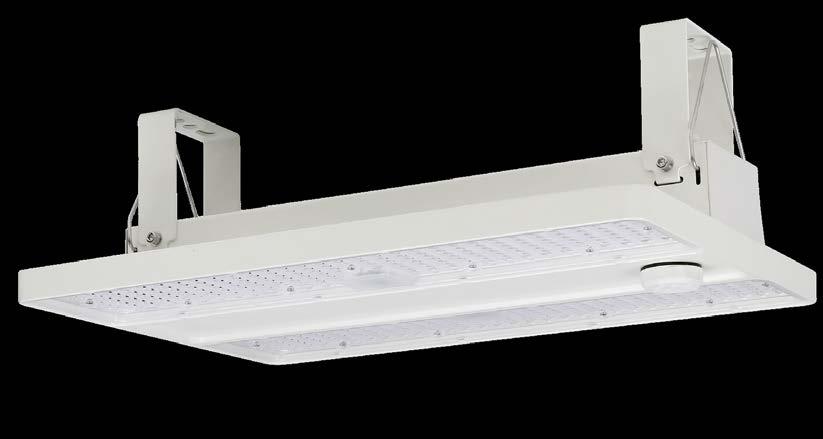

SATURN

Högeffektiv rektangulär High-Bay

L80

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

IK

09

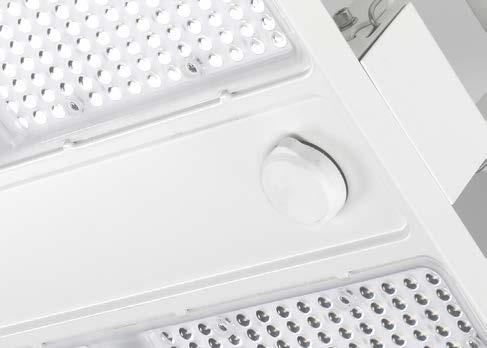

ANVÄNDNINGSOMRÅDE - Fabriker, verkstäder och lagerlokaler - Stora butikslokaler - Offentliga områden såsom flygplatser och järnvägsstationer - Monteringshöjd 5m och uppåt KONSTRUKTION - Pressgjutet aluminiumstomme i vit (RAL9016) - Lysdioder monterade på metallkärna PCB för värmeavledning - DIP-switch för effekt: 100W, 150W eller 200W - DIP-switch färgtemperatur 4000K, 5000K eller 6500K - Uttag för Plug-in sensor (PIR eller mikrovåg) - Drivdon med 1-10V, kompatibelt med de angivna sensorerna - Linfäste för Installation på lina ingår.

- High Rack (HR) – för smala gångar och/eller högre monteringshöjder.

TILLBEHÖR - Plug-in sensor - Två olika sensorer finns tillgängliga samt en programmeringsenhet: - PIR (PIR) - Mikrovågssensor (MW) - Programeras med fjärrkontroll - Tak/vägg-fäste

luminaire : SATURN

intensity distribution / polar luminaire : SATURN

100W / 4000K / 90

intensity distribution / polar

100W / 4000K / HR

article code

NSA/100-150-200/90D/840-50-65(100W-4000K)

article code NSA/100-150-200/HR/840-50-65(100W/4000K)

lamp(s) 1 x LED MODULE

lamp(s) 90° 1 x LED MODULE total flux (luminaire lumens) 18053 lm LOR 100 % 75° tilt angle 0.0 °

total flux (luminaire lumens) lm 90° 1731890° LOR 100 %

90°

tilt angle 0.0 °

75°

75°

75°

60°

60°

4000

4000 60°

6000

6000

60°

8000 8000 45°

10000 45°

10000 cd 30°

15°

C0-C180

0°

15°

30°

C90-C270

45°

45°

12000 cd 30° C0-C180

15°

0°

15°

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK UK

PRODUKTKOD

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NSA/100-150-200/90D/840-50-65

72 199 12

100-200

4000-6500

17 247-33 352

182-175

>80

100 000

VIT

NSA/100-150-200/HR/840-50-65

72 199 13

100-200

4000-6500

18 171-33 424

193-175

>80

100 000

VIT

NSA/100-200/90D/DA/840-65

72 210 18

100-200

4000-6500

17 247-33 352

182-175

>80

100 000

VIT

TILLBEHÖR

BESKRIVNING

NSA/ZHAGA/MW/SENSOR

72 199 14

Mikrovågssensor Zhaga

NSA/SURF-MNT/BRKTS

72 199 20

Tak/Vägg-fäste Saturn

NSA/ZHAGA/PIR/SENSOR

72 199 23

PIR Sensor Zhaga

N/HB/PIR-MW/PROG/HS

72 199 34

Fjärrkontroll High bay

44 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

SATURN Ställbar effekt: 100/150/200W Ställbar färgtemperatur: 4000K/5000K/6500K

Mikrovågssensor

PIR

Sensorer – enkla att montera. De valfria mikrovågs- eller PIR-sensorerna är enkla att installera – de ansluts direkt utan behov av extra kablar. Sensorerna har dimningsfunktion som standard och kan ställas in för att anpassa ljuset efter dagsljuset. PIR-sensorn fungerar på upp till 12 meters höjd och mikrovågssensorn på upp till 15 meter, vilket gör dem perfekta för stora utrymmen.

Dimning är standard - Om ingen sensor är installerad för att ge en 1-10V styrsignal, fungerar drivdonet i vanligt på/av-läge. Så fort en sensor ansluts blir armaturen dimbar.

Anpassningsbar - Kan ställas in på 100W, 150W eller 200W, och på 4000K, 5000K eller 6500K.

Enkel att programmera. Om du installerar en sensor behöver den programmeras.

Med fjärrkontrollen är processen enkel och bekväm.

45 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

OREGON

En högpresterande LED Low-Bay

90o LINS

BOLLGALLER

HR LINS

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

75°

60°

60°

60°

60°

45°

45°

45°

45°

60°

300

200

60°

300

450 45°

600

400

750

500

400 45°

600

30°

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30° C90

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

75°

60°

60°

60°

60°

45°

45°

45°

45°

60°

300

200

60°

300

450 45°

600

400

750

500

400 45°

600

30°

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30° C90

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

60°

60°

60°

60°

60°

200

75°

60°

300 300

400 45°

45°

45°

45°

45°

450

45°

400

600 600

500 30°

ANVÄNDNINGSOMRÅDE

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30° C90

- Lager och industrilokaler - Monteringshöjder 5M+ KONSTRUKTION - Stålstomme - Vit RAL 9016 - Högkvalitativa Vossloh Schwabe (VS) LED-moduler, drivare och linser - Lämplig för installation på lina och Tak/Vägg - Snabbkoppling

TILLBEHÖR - 2st olika spridningsvinklar: 90 grader (90) och High-rack (HR) - Bollgaller för IK10-klassificering. Beställs separat.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

CCT (K)

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NOR/V2/24K/90/840

72 166 25

164

4000

22,400

137

>80

100 000h

VIT

NOR/V2/32K/90/840

72 166 26

234

4000

30,700

131

>80

100 000h

VIT

NOR/V2/24K/HR/840

72 166 27

162

4000

23,000

142

>80

100 000h

VIT

NOR/V2/32K/HR/840

72 166 28

234

4000

30,400

130

>80

100 000h

VIT

NOR/V2/24K/90/DD/840

72 166 29

164

4000

22,400

137

>80

100 000h

VIT

NOR/V2/32K/90/DD/840

72 166 30

234

4000

30,700

131

>80

100 000h

VIT

NOR/V2/24K/HR/DD/840

721 66 31

162

4000

23,000

142

>80

100 000h

VIT

NOR/V2/32K/HR/DD/840

72 166 32

234

4000

30,400

130

>80

100 000h

VIT

TILLBEHÖR

E NR.

NOR/V2/WG NOR/V2/WG/32K

72 169 65

BESKRIVNING Oregon V2 Bollgaller

ORDER CODE

E NUMBER

S NUMBER

POWER CONSUMPTION (W)

LUMENS

lm/W

CCT oK

RA/ CRI

OPERATING TEMP OC

COLOUR FINISH

NBU6/G/930

7451709

-

6

530

88

3000

>90

-20 to +25

WHITE

NBU6/G/940

7451710

-

6

630

105

4000

>90

-20 to +25

WHITE

NBU6/G/DTW/930-20

7451711

-

6

530

88

3000/2000

>90

-20 to +25

WHITE

72 169 66

46 | För mer information: www.nvclighting.se

Oregon V2 Bollgaller till 32K

THE BRIGHTER CHOICE

LYNX

IP66 Asymmetrisk strålkastare

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Fasader, idrottsanläggningar, industrilokaler och områdesbelysning KONSTRUKTION - IP66 - Aluminiumstomme - PMMA-lins monterad för asymmetrisk ljusspridning - 4mm härdat glas - Svart i RAL9017 - Förkopplad med 1.5m H05RN-F 3x1mm flex

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

VIKT kg

VINDYTA m2

NLX50/740

77 665 27

50

6860

127

4000

>70

100 000h

SVART

2.6

0.05

NLX100/740

77 665 28

100

13970

135

4000

>70

100 000h

SVART

4.2

0.10

NLX150/740

77 665 29

150

19810

135

4000

>70

100 000h

SVART

4.9

0.11

NLX200/740

77 665 30

200

26640

129

4000

>70

100 000h

SVART

6.5

0.14

NLX300/740

77 665 31

300

38710

129

4000

>70

100 000h

SVART

9.8

0.20

R H

47 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

BROOKLYN

Stilren IP65-klassad väggarmatur i pressgjuten aluminium med valbar CCT och effekt, samt asymmetrisk ljusspridning.

L80

100,000

AR N YE SEVE

TY RAN WAR

SDCM

<3

ANVÄNDNINGSOMRÅDE - För offentliga miljöer - Fasader

KONSTRUKTION - Pressgjuten alumniumstomme i svart - Klar polykarbonatkupa - IP65 och IK10 klassad - DIP-switch CCT: 3000K, 4000K, 6000K - DIP-swich effekt: 18W, 28W - Knockout hål för kabelinföring på sidor och baksida, levereras med M20 tätning - Levereras med väggmonteringsfäste i rostfritt stål - PMMA-lins för asymmetrisk ljusspridning

28W

18W

luminaire : BROOKLYN

intensity distribution / polar luminaire : BROOKLYN

intensity distribution / polar

article code NBR18-28/930-40-60(18W-4000K)

90°

90°

75°

75°

article code NBR18-28/930-40-60(28W-4000K)

lamp(s) 1 x LED90° MODULE total flux(luminaire lumens) 2263 lm LOR 100 % tilt angle75° 0.0 °

90°

75°

lamp(s) 1 x LED MODULE 4000K total flux(luminaire lumens) 3401 lm LOR 100 % tilt angle 0.0 °

500 60°

400

600 45°

60°

60°

45°

45°

cd 30° C0-C180

15°

0°

15°

60°

1000

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

45°

cd

30°

C0-C180

15°

0°

15°

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

PRODUKTKOD

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NBR18-28/830-40-60

77 067 00

18-28

3000-6000

1915-3401

129-126

>80

100 000

VIT

48 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

BROOKLYN

Pressgjuten aluminiumstomme, IK10, designat för att tåla hårda påfrestningar.

Placering av PE cell 20mm knockout hål för kabelinföring på sidan eller baksidan.

Avtagbar installationsplatta för enkel installation och underhåll.

4-polig kopplingsplint.

Nödljusbatteri som tillbehör.

Valbar färgtemperatur

Valbar effekt

Asymmetrisk lins

Välj mellan vitt ljus vid 6000K, naturligt ljus vid 4000K, eller varmvitt ljus vid 3000K för att belysa entréer, områden eller gångvägar.

Ger möjlighet att justera ljusstyrkan efter behov.

Linsdesignen säkerställer optimal ljusfördelning och levererar belysning till de områden där det behövs som mest.

49 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

BRONX SLIM IP65 Aluminiumarmatur

L80

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - För offentliga miljöer - Fasader KONSTRUKTION - Aluminiumstomme - IP65 - IK10 - Kupa i polykarbonat TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3 - Kabelingång på sidan - 4-poligt plint

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NBX30SL/LED/840

77 031 64

30

2425

87

4000

>80

100 000h

SVART

50 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

HUNTSVILLE Robust plafond

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - För offentliga miljöer - Fasader

ÖGONLOCK

KONSTRUKTION - Kupa i polykarbonat, - Färg svart RAL9005 - SMD LEDs - DIP-switch CCT 3000K, 4000K & 5700K - Lätt att installera - Dubbla kabelingångar - Även för utanpåliggande kabel

RUND

PRODUKTVARIANTER

TEKNISK BESKRIVNING

- Rund - Ögonlock

- L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NHU12/830-840-857

77 046 80

12

1344

114

3000-4000-5700

>80

100 000h

SVART

NHU12/ELID/830-840-857

77 046 81

12

1240

104

3000-4000-5700

>80

100 000h

SVART

51 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

52 |

THE BRIGHTER CHOICE

BRONX SLIM

Bronx Slim är idealisk för utomhusbelysning, skolbelysning, parkeringsbelysning och belysning för entréer, gångvägar och allmänna områden.

53 |

THE BRIGHTER CHOICE

ARLINGTON PRO Nödutgångsskylt

MONTAGE I TAK

INFÄLLNADSKIT

AR N YE SEVE

TY RAN WAR

L80

100,000

MONTAGE PÅ VÄGG

FLAGGFÄSTE

VAJERKIT

LITHIUM

ANVÄNDNINGSOMRÅDE - Utgångar och utrymningsvägar KONSTRUKTION - Polykarbonatstomme i vit - Stommen roterar 90º för direkt montering Tak/Vägg - 5mm tjockt piktogramskiva i klar akryl - Utbytbart ISO-legendpaket ingår (pil upp, ned, vänster och höger).

- Rullstolspiktogram beställs separat - Litiumbatterier ingår TEKNISK BESKRIVNING - 3 timmars batteridrift - 30m maximalt siktavstånd

PRODUKTKOD

E NR.

WATT

CCT (K)

RA/ CRI

FÄRG

NAL/STM3/ISO

73 471 38

2

6000

>80

VIT

TILLBEHÖR

BESKRIVNING

NAL/RMK

73 479 66

Infällnadskit Arlington PRO

NAL/SWMK

73 479 67

Flaggfäste Arlington PRO

NAL/WSK

73 479 68

Vajerkit Arlington PRO

NAL/WC-ISO/LE/PACK

54 | För mer information: www.nvclighting.se

Rullstolspiktogram

THE BRIGHTER CHOICE

NEBRASKA PRO IP65 med litiumbatterier

AR N YE SEVE

TY RAN WAR

ISO LEGENDS “MAN RUNNING THROUGH A DOOR” (ISO7010/BS5266)

L80

100,000

LITHIUM

ANVÄNDNINGSOMRÅDE - Utgångar och utrymningsvägar KONSTRUKTION - Stomme och kupa i polykarbonat - Levereras med ISO legend pack - Litiumbatterier ingår

TEKNISK BESKRIVNING - 3 timmars batteridrift - 20m maximalt siktavstånd

PRODUKTKOD

E NR.

WATT

LUMEN

RA/ CRI

FÄRG

NNE/STM3/ISO

73 471 39

2

175

>80

VIT

55 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Teknik

56 | www.nvclighting.se

THE BRIGHTER CHOICE

TEKNISKA SIDOR GARANTI

SYMBOLER S59

S58

IP-KLASSNING S60

SDCM S61

CCT S62

DIMNINGSALTERNATIV S63

UTBYTE TILL LED S64

57 | www.nvclighting.se

THE BRIGHTER CHOICE

57

TEKNIK

Symboler Klass I. Armaturen skall skyddsjordas Klass II. Kräver ej skyddsjord

L90 100,000 L70 50,000

L90 100,000 & L70 50,000 • L-värdet indikerar procenten av det initiala lumenvärdet.

• 100 000 och 50 000 är de nominella drifttimmarna.

IP-klassning. Är en klassificering av inkapslingen av elektroteknisk utrustning, med avseende på hur väl apparaturen skyddas mot vatten, damm, inträngande föremål och beröring IK08. Slagtestad för att klara 5 Joule (1,7 kg fallande massa från 300 mm), i enlighet med BS EN62262.

IK09. Slagtestad för att klara 10 Joule (5 kg fallande massa från 200 mm), i enlighet med BS EN62262.

Bokstäverna CE är en förkortning för Conformité Européenne vilket betyder i överensstämmelse med för produkten aktuell EU-lagstfitning.

Genom att CE-märka produkten försäkrar tillverkaren att produkten uppfyller de väsentliga hälso-, miljö- och säkerhetskraven i relevanta direktiv.

IK10. Slagtestad för att klara 20 Joule (5Kg fallande från 400mm), i enlighet med BS EN62262 1-10v Denna produkt är dimbar med en analog 1-10V styrsignal. <3 SDCM<3 och SDCM<5 SDCM (Standard Deviation Color Matching) är ett SDCM <5 objektivt mått på färgkonsistensen hos en ljuskälla.

För en förklaring av SDCM- och McAdam-ellipser, se sidan 53 SDCM

ENEC. European Norms Electrical Certification. Alla armaturer märkta med denna symbol är utrustade med ENEC-godkända drivdon.

R YEA SEVEN

TY RAN WAR

7 års garanti på produkten.

Mer information finns i garantivillkoren på sidan 51

LITHIUM

Denna produkt är utrustad med litiumbatterier.

Denna produkt finns med nödljus (3 timmar) VERSION AVAILABLE

Vi jobbar löpande med att implementera prudukter i Byggvarubedömmningen.

58 | www.nvclighting.se

TEKNIK

Garanti ÖVERSIKT • 7-års garanti • Alla garantier gäller från inköpsdatumet • För ett giltigt garantiärende måste produkterna vara lämpliga för den avsedda användningen och professionellt installerade i enlighet med praxis

AR N YE SEVE

TY RAN WAR VILLKOR • Felaktiga produkter. Har du har ett garantiärende, vänligen kontakta återförsäljaren där du köpte produkten.

• Reparera eller byt ut. Vi kommer att reparera, ersätta alla produkter efter godkänt ärende, enligt följande: + Reparera. När en reparation utförs kommer den reparerade produktens garanti att vara återstoden av den ursprungliga garantin. + Ny produkt. Om en reparation inte är praktisk eller kostnadseffektiv erbjuder vi en ny eller likvärdig produkt. Om en produkt byts ut kommer garantin att gälla som för en ny produkt med 7 år från inköpsdatum.

• Garantins startdatum. Våra garantier löper från inköpsdatum.

När vi utvärderar ett garantiärende kommer vi att ta hänsyn till följande villkor: • Installation. Produkterna ska installeras, underhållas och testas i enlighet med våra instruktioner, lokala elinstallationer föreskrifter och allmänt accepterad god installationspraxis. Förbiseende av detta gör garantin ogiltig.

• Omgivningstemperatur. Om inget annat anges i vår bruksanvisning eller på produktbladet är alla våra produkter för installation i en omgivningstemperatur som inte överstiger 25ºC. Minsta omgivningstemperatur för nödljusprodukter är 0ºC. • Lumen avskrivning. L-värdena (L80, L70 etc) vi anger är medelvärden. Detta innebär att om en armatur av en hel installation inte uppnår sitt L-värde vid slutet av garantiperioden inte i sig är ett giltigt garantianspråk.

OBS! • Arbetskostnader i samband med att ta bort och/eller ersätta produkter ingår ej.

• Kostnader såsom hyra av åtkomstutrustning, förknippade med att ta bort och/eller ersätta produkter ingår ej.

• Följdförluster och skador som i samband med stängningen av lokaler, inkomstbortfall, avbrott i verksamheten samt ersättning till persoal och entreprenörer ingår ej.

GÖRA ETT GARANTIÄRENDE Om du har ett garantiärende, kontakta återförsäljaren där du köpte produkten.

Vi kommer att göra allt vi kan för att lösa problemet så snabbt som möjligt.

59 | www.nvclighting.se

TEKNIK

IP-Klassning (IPXX) DEFINITION AV IP-KLASS FRÄMMANDE FÖREMÅL

VÄTSKOR

FÖRSTA SIFFRAN

ANDRA SIFFRAN

0

0

INGET SKYDD

INGET SKYDD

1 SKYDD MOT OBJEKT STÖRRE ÄN 50MM 1 DROPPSKYDDAT

2 SKYDD MOT OBJEKT STÖRRE ÄN 12.5MM 2 DROPPSKYDDAT

3 SKYDD MOT OBJEKT STÖRRE ÄN 2.5MM 3 STRILSÄKERT

4 SKYDD MOT OBJEKT STÖRRE ÄN 1MM 4 STRILTÄTT

5 DAMMSKYDDAT 5 SPOLSÄKERT

6 DAMMTÄTT 6 SPOLTÄTT

FÖRSTA SIFFRANS BETYDELSE

OSKYDDAD

DROPPSKYDDAD

OSKYDDAT

IP01

IP01

BERÖRINGSSKÄRMAT

IP10

IP11

IP13

BERÖRINGSSKYDDAT

IP20

IP21

IP23

BERÖRINGSSKYDDAT

IP40

IP41

IP43

DAMMSÄKERT DAMMTÄTT

60 | www.nvclighting.se

STRILSÄKERT

7

VATTENTÅLIG

8

TRYCKVATTENTÄTT

9

SKYDD MOT HÖGTRYCKSTVÄTTNING

STRILTÄTT

SPOLSÄKERT

IP44

IP45

IP54

IP55 IP65

VATTENTÄTT

TRYCKVATTENTÄTT

IP67

IP68

TEKNIK

Standard Deviation Colour Matching (SDCM) SDCM står för Standard Deviation Color Matching. Det är en färgmatchningsprocess som används för att definiera MacAdam-ellipser som i sin tur används för att definiera närheten av färgmatchningen mellan olika ljuskällor.

Två ljuskällor kommer inte någonsin att avge exakt samma ljusfärg, men eftersom flera lampor vanligtvis installeras bredvid varandra måste en viss grad av konsistens uppnås. Därför behöver ljusdesigners ett sätt att uttrycka en tolerans kring en målfärg. För ljusdesignern uttrycks toleransen som en 1-stegs, 2-stegs, 3-stegs (etc) MacAdam-ellips.

David MacAdam, 1942, satte sig för att hitta ett sätt att uttrycka en färgtolerans. Han gjorde detta genom att definiera 25 målfärger och sedan ge en observatör möjlighet att justera en intilliggande ljuskälla tills han uppnådde en upplevd matchning mellan dem. Varje gång detta gjordes beräknades färgen på den justerade ljuskällan i förhållande till positionen för målljuskällan på CIE 1931 färgrymdsdiagrammet och avståndet från den justerade källan till målet mättes. Utifrån detta beräknade MacAdam standardavvikelsen och fann att alla standardavvikelser beskrev ett elliptiskt mönster runt målet, som ritat på färgrymdsdiagrammet.

Därför är 1 standardavvikelse färgmatchning det område inom vilket de flesta människor inte skulle kunna uppfatta någon skillnad mellan en provljuskälla och det centrala målet. Utifrån detta kan vi beräkna positionen för 2, 3 och 4 standardavvikelser.

Ju lägre SDCM som anges för en armatur, desto snävare är färgspecifikationen för lysdioderna den använder. SDCM mindre än 3 är en snäv tolerans – vilket betyder att när det är nytt, kommer liten eller ingen skillnad mellan färgen på LED-dioderna att märkas – lämplig för nästan all interiör belysning. SDCM mindre än 5 är en lösare tolerans, men fortfarande helt acceptabel i många kommersiella, och nästan alla exteriöra 3B 3step sammanhang.

MacAdam Ellipses

2step

2B

1step

1B

Key: X = Target Colour

1A 2A 3A

1A and 1B are each 1 standard deviation from the target, but 2 SDs from each other 3A and 3B are each 3 SDs from the target but 6 SDs from each other

CIE 1931 färgrymdsdiagram, med Macadams ellipser. Plottet på det gamla CIE 1931-diagrammet, varierar MacAdams ellipser i storlek från mycket stora (i det gröna segmentet) till mycket små (i det blå segmentet). Detta beror på att diagrammet från 1931 inte är justerat för att ta hänsyn till det faktum att det mänskliga ögat är känsligare i vissa områden av spektrumet än i andra.

CIE 1931 färgrymdsdiagram

61 | www.nvclighting.se

CIE 1976 färgrymdsdiagram

CIE 1976 färgrymdsdiagram, med MacAdams ellipser. Diagrammet från 1976 är utformat för att replikera det mänskliga ögats känslighet för olika färger, så MacAdams ellipser är ungefär lika stora i alla områden.

TEKNIK

Färgtemperatur (CCT) I korthet består vitt ljus av en blandning av många olika våglängder, från lågfrekvent röda och orange till mycket högre frekvenser som blå och viol. Variationen i proportionerna mellan olika våglängder ger oss olika typer av vitt ljus, från “varmt” ljus, rikt på röda och gula våglängder som vi förväntar oss att hitta i våra ELECTROMAGNETIC SPECTRUM vardagsrum eller en mysig restaurang, till “kallt” vitt ljus, rikt på de blå våglängderna, som vi kan hitta på ett kontor eller gym.

CCT mäts i kelvin (K) och ger oss ett exakt och kvantifierbart sätt att uttrycka nyansen av ett vitt ljus.

Vitt ljus består av en blandning av olika färger som var och en har sin egen våglängd.

Alla föremål över noll (0K) avger viss elektromagnetisk strålning, men vid lägre nivåer (under cirka 500ºC) är detta inte synligt för det mänskliga ögat. När temperaturen på föremålet stiger förändras de dominerande våglängderna för ljuset, så att föremålet gradvis skiftar från att vara “röd-ljust” till “vit-ljust”.

ULTRAVIOLET

INFRARED

Visible Light Longer Wavelength

Shorter Wavelength

Du kan visualisera detta genom att föreställa dig en järnbit som värms upp av en smed. Vid cirka 7,98K (525ºC) börjar metallen lysa matt rött. Vid 1 000 K (727 ºC) är den klarröd och vid 6 000 K (5 727 ºC) ser den vit ut.

Vanliga CCT-värden är följande:

2700K Hemmiljö och även populärt på pubar och restauranger.

3000K

3500K

4000K

5000K

6000K

För allmäna ändamål, bostadsanvändning.

Kommersiella miljöer, speciellt där möbler och en del lyxvaror säljs.

Populärt på kontor, klassrum och stormarknader. Används också i gatubelysning.

Kommersiella och främst industriell användning.

Används ibland i områden med hög aktivitet, t.ex som gym.

CCT-val i olika länder: Att välja rätt CCT för ett visst utrymme eller aktivitet är till stor del en smaksak. Även om det finns objektiva bevis för att olika våglängder av ljus har olika effekter på vår ämnesomsättning är det också sant att geografi och kultur påverkar våra val av CCT. Under många år har det observerats att för kommersiella tillämpningar köper de skandinaviska länderna mer belysning i intervallet 3000K – 3500K, medan sydeuropeiska länder är mer benägna att köpa belysning i intervallet 4000K – 6500K.

ILCOS-systemet Det finns ett generellt system, som ska förstås i alla länder, för beskrivning av olika artificiella ljuskällor, det vill säga, det vi i dagligt tal menar med lampor: International Lamp Coding System (ILCOS). Bland många andra lampdata anger man vissa av ljuskällans egenskaper med en kod med tre siffror. Den första siffran anger färgåtergivningen (Ra). Exempelvis anger 8 eller 9 färgåtergivning bättre än Ra 80 respektive Ra 90. Den andra siffran avser tusentalet i färgtemperaturen mätt i K, den tredje siffran hundratalet K. 27 anger alltså 2700 K. Färgtemperatur och färgåtergivning är sins emellan oberoende egenskaper hos ljuskällorna.

62 | www.nvclighting.se

TEKNIK

Dimning av styrsignaler De tre typerna av dimningsfunktioner vi erbjuder är följande:

DALI (DA eller DD)

SWITCHDIM (SD eller DD)

L

L

L

N

N

N

L

L

N L

N

SD

RETRACTIVE SWITCH

LUMINAIRE TERMINATIONS

DALI CONTROL DEVICE

N

DA

LUMINAIRE DA TERMINATIONS

KORRIDORFUNKTION (CF) L

L

L

N L

N L

SD

RETRACTIVE SWITCH

LUMINAIRE TERMINATIONS

LIVE OUT (L')

CF

CONTROL DEVICE TO OTHER LUMINAIRES ON SAME CIRCUIT

TO OTHER LUMINAIRES

RETRACTIVE SWITCH

ON SAME CIRCUIT TO OTHER LUMINAIRES ON SAME CIRCUIT

LUMINAIRE TERMINATIONS

RETRACTIVE SWITCH

TO OTHER LUMINAIRES ON SAME CIRCUIT

DALI

SWITCH-DIM

KORRIDORFUNKTION

Normalt kommer en DALI-styrsignal att genereras av en sensor eller ett belysningsstyrsystem. Manuellt manövrerade vridknappar som genererar en DALI-styrsignal finns, men om ren manuell styrning krävs rekommenderar vi vanligtvis switch-dim som den enklare och mer ekonomiska lösningen.

Switch-dim är ett sätt att styra en armatur via en strömbrytare. Det är ett billigt och lättinstallerat tillvägagångssätt för enkel ljusreglering.

Korridorfunktion kan manövreras av en närvarosensor, ur eller manuell strömbrytare. När rörelse detekteras blir ljuseffekten 100 %. När rörelse ej detekteras blir ljuseffekten 10 %, alternativt 20%.

FLIMMER

NVC:s drivdon tar ledningen när det gäller att leverera flimmerfri prestanda

Nästan alla lysdioder flimrar till viss del och detta ökar ofta vid dimning.

Flimmer orsakas av Ripple Current, en kurva som går upp och ned. De bästa drivdonen har en kurva på mindre än <5%, men på andra kan kurvan vara flera gånger så stor. Många människor beskriver flimmer på <5 % som “flimmerfritt”.

Frekvensen påverkar vår uppfattning om flimmer; ett flimmerindex på 0,2 kan anses oacceptabelt vid 100 Hz, men acceptabelt vid 300 Hz. Det är därför inte till hjälp för en tillverkare att hävda “Mitt flimmerindex är bättre än ditt.” I vilken utsträckning flimmer spelar roll (eller inte) är en funktion av omfattningen av flimmer och frekvens.

Omfattningen av flimmer mäts på två sätt, procentflimmer och flimmerindex. I båda fallen indikerar en låg siffra bättre prestanda. En dålig armatur kan ha ett procentuellt flimmer på 50 och ett flimmerindex på 0,3. En bättre armatur kan ha ett procentuellt flimmer på 17,5 och ett flimmerindex på 0,05.

Kan vi se flimmer? I allmänhet kan vi inte se flimmer, men vissa människor är känsliga för det och för dem kan det orsaka huvudvärk, vilket var fallet med personer som arbetar under gamla lysrörsarmaturer med 50Hz.

63 | www.nvclighting.se

En digitalkamera är inte det bästa sättet att bedöma flimmer. Det du ser genom en digitalkamera är en funktion av LED-flimmer och kamerans funktionsfrekvens.

Utbyte till LED T5 T8 och Kompaktlysrör

64 | www.nvclighting.se

THE BRIGHTER CHOICE

Ekodesignkrav för belysning

De nya EU-direktiven för en grönare framtid innebär att T8/T5-lysrör och kompaktlysrör med kvicksilver blir förbjudna – både att tillverka och att importera.

Lysrören som är förbjudna är en av Sveriges vanligaste ljuskällor, inte minst i offentliga lokaler som: industrier, skolor, kontor, hotell, bostäder och sjukhus.

Vi har rätt produkter och god kännedom om dessa områden. Kontakta din närmsta säljare för ett upplägg om hur vi kan ta oss igenom denna omställning tillsammans!

Kontakt Kimmo Rolin Säljare Sthlm/Mälardalen Tel: 073-030 00 53 kimmo@nvc-lighting.se

Mikael Schelén Carlsson Säljare Väst Tel: 070-5858 422 mikael@nvc-lighting.se

Rasmus Nolbratt Säljare Norr Tel: 073-533 41 42 rasmus@nvc-lighting.se

Ted Ardenvik Säljare Syd Tel: 070-347 36 09 ted@nvc-lighting.se

Linda Gunblad Säljare Syd/Danmark Tel: 073-515 35 56 linda@nvc-lighting.se

65 | www.nvclighting.se

THE BRIGHTER CHOICE

Tempe PRO

Toronto

Cornell

Greenland LYSRÖRSERSÄTTARE

LÄNGD MM

•

600

•

1200

•

1500

BEFINTLIG

T5 2X14W

T5 2X24W

T8 2X18W

T5 2X28W

T8 2X36W

T5 2X54W

T5 3X54W

T5 2X49W

T8 2X58W

T5 2X80W

T5 3X49W

T8 3X58W

Bef Armaturlumen

31W 1686lm

53W 2453lm

47W 1890lm

62W 3646lm

94W 4687lm

119W 6199lm

178W 9299lm

108W 6037lm

151W 7308lm

176W 8624lm

162W 9055lm

226W 10962lm

39W 6634lm

39W 6634lm

58W 9733lm 42W 7430lm

42W 7430lm

51W 9081lm

51W 9081lm

60W 10588lm

46W 46W 84571lm 84571lm

53W 9471lm

64W 11353lm

60W 9766lm

60W 9766lm

60W 9766lm

73W 9865lm

73W 9865lm

Tempe PRO 40-55W On/Off: 72 187 32 Dali: 72 187 35 Tempe PRO 40-70W On/Off: 72 187 33 Dali: 72 187 36 Tempe PRO 80-120W On/Off: 72 187 34 Dali: 72 187 37 Toronto 27-37W

27W 4489lm

On/Off: 72 200 15 Dali: 72 200 19

27W 4489lm

37W 5920lm

Toronto 38-60W

38W 6172lm

On/Off: 72 200 17 Dali: 72 201 07 Greenland 43W

43W 6370lm

On/Off: 72 139 80 Dali: 72 139 83

43W 6370lm

Greenland 73W On/Off: 72 139 82 Dali: 72 139 84 Cornell 12-20W On/Off: 72 201 75 MW: 72 201 76

12W 2087lm

12W 2087lm

12W 2087lm

Cornell 31-52W On/Off: 72 201 80 MW: 72 201 81 Dali: 72 201 82

31W 5188lm

Cornell 31-52W On/Off: 72 201 80 MW: 72 201 81 Dali: 72 201 82

66 | www.nvclighting.se

37W 6581lm

44W 7879lm

52W 9182lm

52W 9182lm

THE BRIGHTER CHOICE

The Brighter Choice

MONTANA LUMEN Korridorer och allmänytor, mötesrum, receptioner, kontor, WC

LED

STYRNING

2 x 18

74 781 64

2 x 18

74 781 68

2 x 10 2 x 10

KOMPAKTLYSRÖR

CCT (K)

WATT

LUMEN

ON/OFF

3000 / 4000

13 / 17 / 22

1964 / 2629 / 3215

DALI

3000 / 4000

14 - 24

1964 / 2629 / 3215

74 781 63

ON/OFF

3000 / 4000

9 / 12 / 15

1278 / 1662 / 2096

74 781 67

DALI

3000 / 4000

11 - 17

1278 / 1662 / 2096

ERSÄTTARE

BESKRIVNING

ATLANTA Korridorer, trapphus och WC

LED

STYRNING

BESKRIVNING

CCT (K)

WATT

LUMEN

2 x 9 & 1 x 18

70 290 32

ON/OFF

ON/OFF & Fasdim

3000-3500-4000

12

1587

2 x 9 & 1 x 18

70 290 33

MIKROVÅGSSENSOR

2 x 18

70 290 37

ON/OFF

ON/OFF & Fasdim

3000-3500-4000

2 x 18

70 290 38

MIKROVÅGSSENSOR

KOMPAKTLYSRÖR

ERSÄTTARE

3000-3500-4000 8 / 10 / 12

1056 / 1322 / 1587

18

2378

3000-3500-4000 10 / 14 / 18 1320 / 1849 / 2378

TULSA PRO Allmänytor, kontor, klassrum, korridor, Infällt, utanpåliggande eller penlant montage

T5

LED

T8

ERSÄTTARE

STYRNING

BESKRIVNING

CCT (K)

WATT

LUMEN

4 x 14

4 x 18

70 288 36 + 70 288 44

ON/OFF

UGR19 600x600 830 + 34W ON/OFF drivdon

3000

21-34

1727 - 5450

4 x 14

4 x 18

70 288 37 + 70 288 44

ON/OFF

UGR19 600x600 840 + 34W ON/OFF drivdon

4000

21-34

1886 - 6012

4 x 14

4 x 18

70 288 36 + 70 288 43

DALI

UGR19 600x600 830 + 34W DALI drivdon

3000

18-34

1727 - 5450

4 x 14

4 x 18

70 288 37 + 70 288 43

DALI

UGR19 600x600 840 + 34W DALI drivdon

4000

18-34

1886 - 6012

67 | www.nvclighting.se

THE BRIGHTER CHOICE

+44 (0)121 457 6340 www.nvcuk.com

NVC Lighting AB T +46 (0) 8 735 55 40 H www.nvclighting.se NVC LIGHTING CATALOGUE ISSUE 04

THE BRIGHTER CHOICE
