NVC LIGHTING KATALOG

1

NVC LIGHTING CATALOGUE ISSUE 04

2024

www.nvclighting.se | +46 8 735 55 40 |

LYNX 2|

SIDA 41

THE BRIGHTER CHOICE

Vi reserverar oss för tryckfel

3|

THE BRIGHTER CHOICE

NVC Lighting NVC Lighting AB startades i mitten av 2015 och är nu ett etablerat varumärke på den nordiska belysningsmarknaden.

Under 2020 blev NVC Lighting Sverige AB en del av NVC International, som idag levererar belysningslösningar över hela världen.

Vi distribuerar våra produkter via Rexel.

Vårt högkvalitativa sortiment finns alltså på alla Rexel-butiker i Sverige.

Vi som arbetar på NVC har bred kunskap och erfarenhet av hela produktions och inköpsledet.

Vi har lång erfarenhet från belysningsbranschen likväl som installatörsledet och konsultbranschen.

Vi vill vara ert förstahandsval och erbjuder dig ett kvalitetssortiment med bra priser, omfattande kunskap och proaktiv service hela vägen.

Vi sätter ert behov av service, kvalitetsprodukter och bra priser främst.

Samtidigt som vi stöttar er genom hela ledet från beställning till slutlig montering.

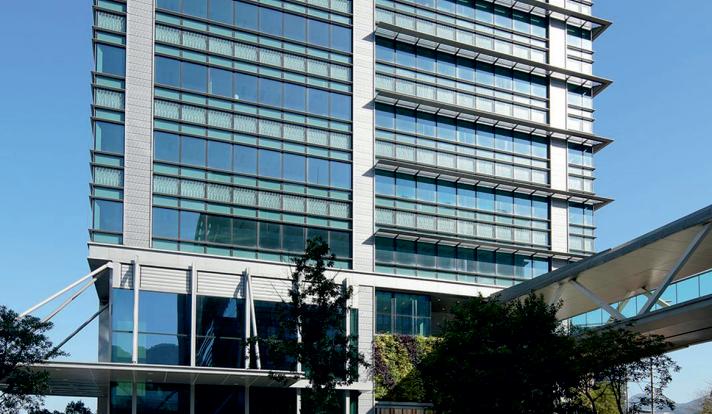

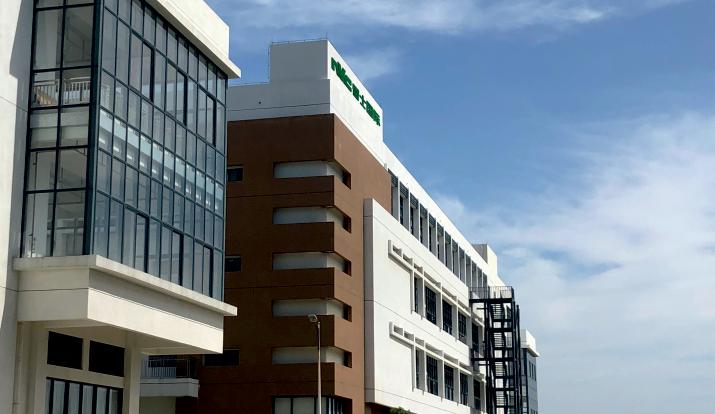

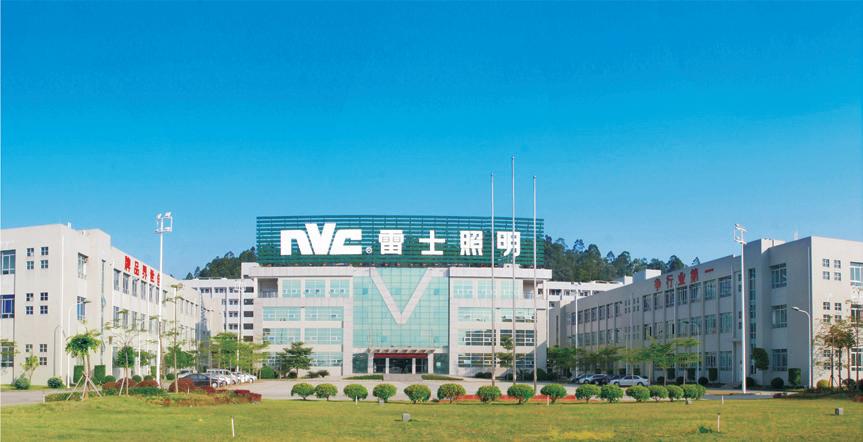

NVC International Holdings är en global belysningsproducent med huvudkontor i Hongkong. NVC finns runt om i hela världen med starkt fäste i Asien, Mellanöstern och Amerika samtidigt som man tar marknadsandelar i Europa varje år.

NVC finns listat på Hongkongbörsen sedan 2010.

4|

www.nvclighting.se

Vi vet av mångårig erfarenhet att service och support är oerhört viktigt för alla, oavsett om man är grossist, installatör, konsult, byggherre eller fastighetsägare.

Vi vet vad som krävs för att du ska bli nöjd.

Kontakta oss så hjälper vi dig att ta fram rätt armatur för ditt projekt, litet som stort.

Med vänlig hälsning Vi som arbetar på NVC Lighting AB

Förutom våra standardprodukter designas och tillverkas armaturer även för specifika projekt.

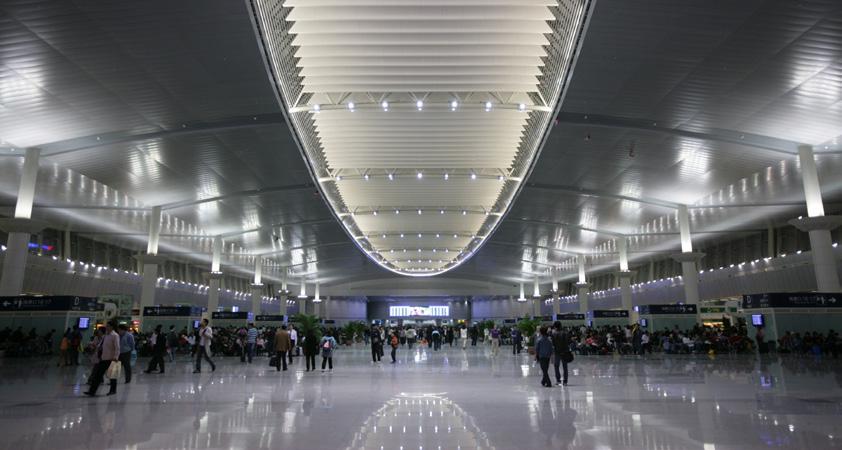

Exempel på det är OS i peking, Fotbolls VM i Brasilen, olympiska stadiums, stora världsledande flygplatser, tågstationer, kända hotellkedjor.

Det senaste stora prestigefyllda projekt man är inblandad i är världens största shopping mall, the Place Vendome in Qatar.

NVC INTERNATIONAL

5|

För mer information: www.nvclighting.se

INNEHÅLLSFÖRTECKNING

TULSA V4 sida 12 -13

OREGON sida 31

WESTPORT sida 15

JUPITER sida 34

DALLAS sida 18

BRONX SLIM sida 37

ROCKFORD sida 21

HUNTSVILLE sida 40

BURBANK sida 22

LYNX sida 41

CORNELL sida 24

BELFRY sida 42

TEMPE sida 26

RENO sida 45

TEMPE PRO sida 27

NEBRASKA PRO sida 46

TORONTO sida 28

ARLINGTON PRO sida 47

TEKNISKA SIDOR sida 48 GREENLAND sida 29 SYMBOLER S46 IP KLASSNING S48 S50

CCT

Sammanfattning S52

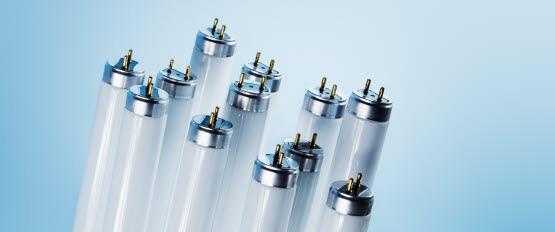

UTBYTE TILL LED sida 56

6 | www.nvclighting.se

GARANTI S47 S49

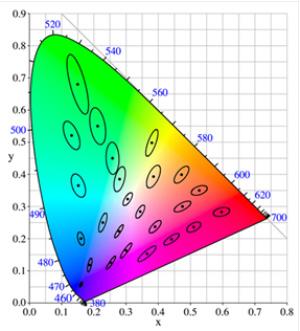

SDCM

DIMMNINGS S51

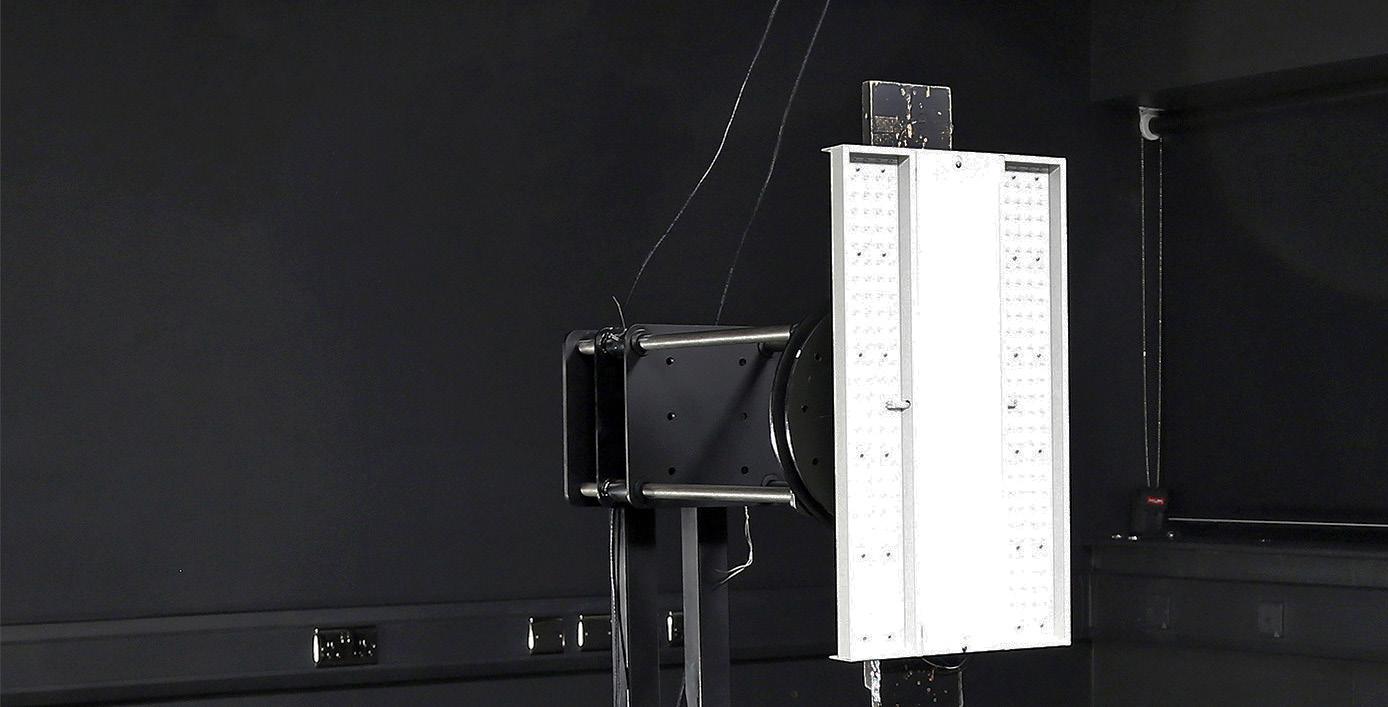

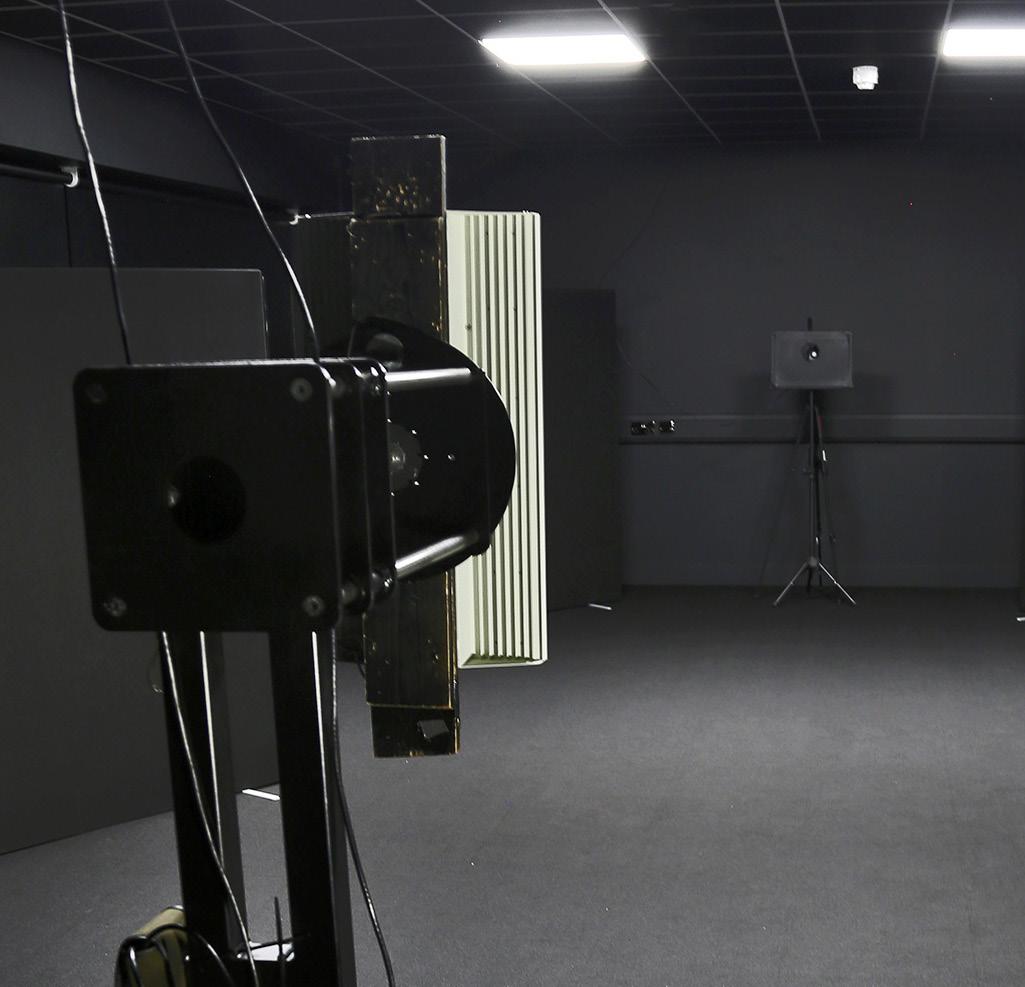

NVC Lighting’s fotometriska Labb

På NVC Lighting är vi övertygade om att genuin innovation kommer inifrån. Det är därför vi är stolta över att visa vårt fotometriska labb i England. Genom denna anläggning förstärker vi vårt engagemang för industristandarder och säkerställer precision för varje produkt vi tillhandahåller.

Från 2023 har vårt brittiska fotometriska laboratorium fått officiellt erkännande och registrering från Lighting Industry Association (LIA). Detta erkännande understryker vårt engagemang för de högsta standarderna inom belysningstestning och certifiering. Det garanterar att våra kunder får korrekt och tillförlitlig prestandadata för våra produkter.

Vårt engagemang för industri och människor Vårt engagemang för kvalitet, miljö och våra medarbetares och kunders välbefinnande är av yttersta vikt. Det är därför vi innehar certifieringar i 3 globalt erkända standarder: ISO9001, ISO14001, ISO45001.

NVC Lighting är stolta över att ha uppnått det prestigefyllda EcoVadis-betyget Guld. EcoVadis, världens största hållbarhetsvärderingsföretag, utvärderar noggrant företag baserat på leveranskedja, sysselsättningspraxis, miljöpolitik och energieffektivitetsstandarder.

Vårt Guldbetyg återspeglar vårt engagemang för hållbart företagande och kan tjäna som din försäkran om vårt engagemang för miljön.

7|

THE BRIGHTER CHOICE

WHAT’S NEW? Utforska våra senaste produkter som levererar effektivitet och tillförlitlighet för dina behov.

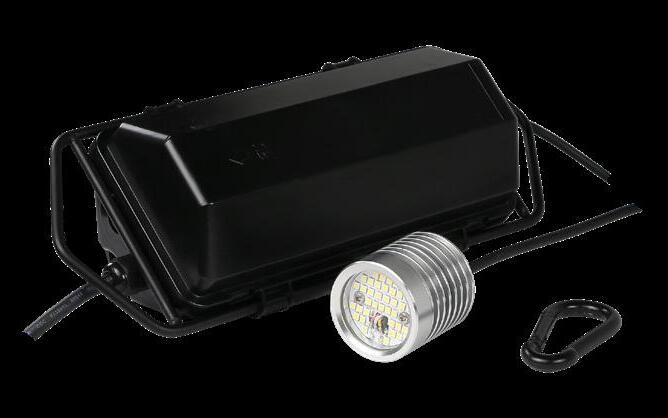

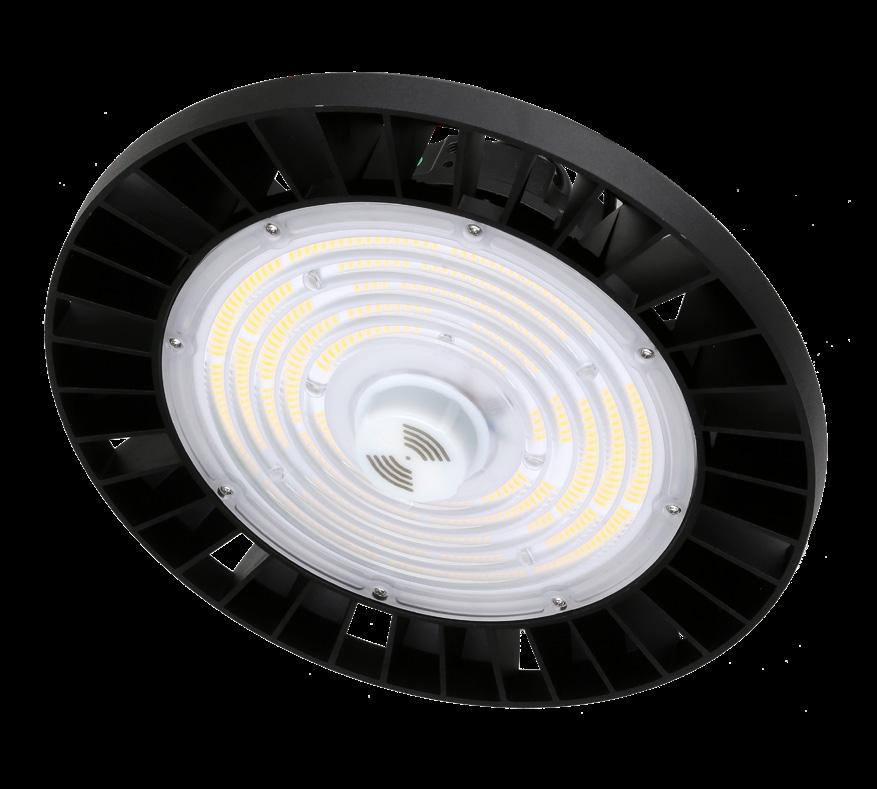

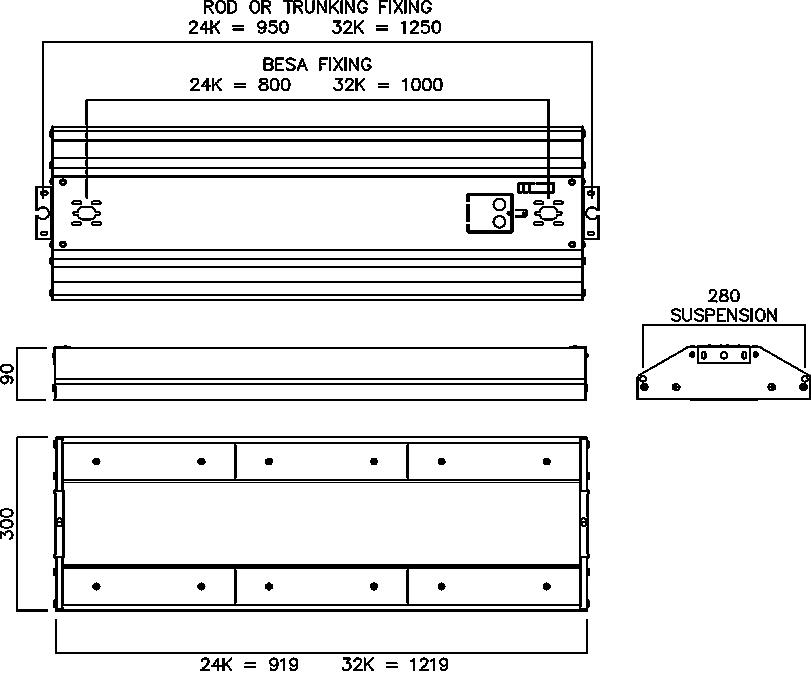

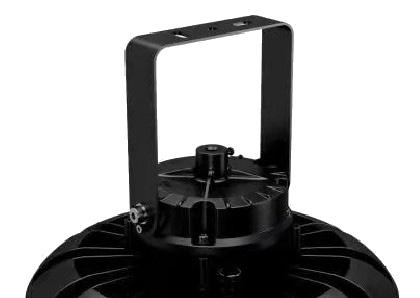

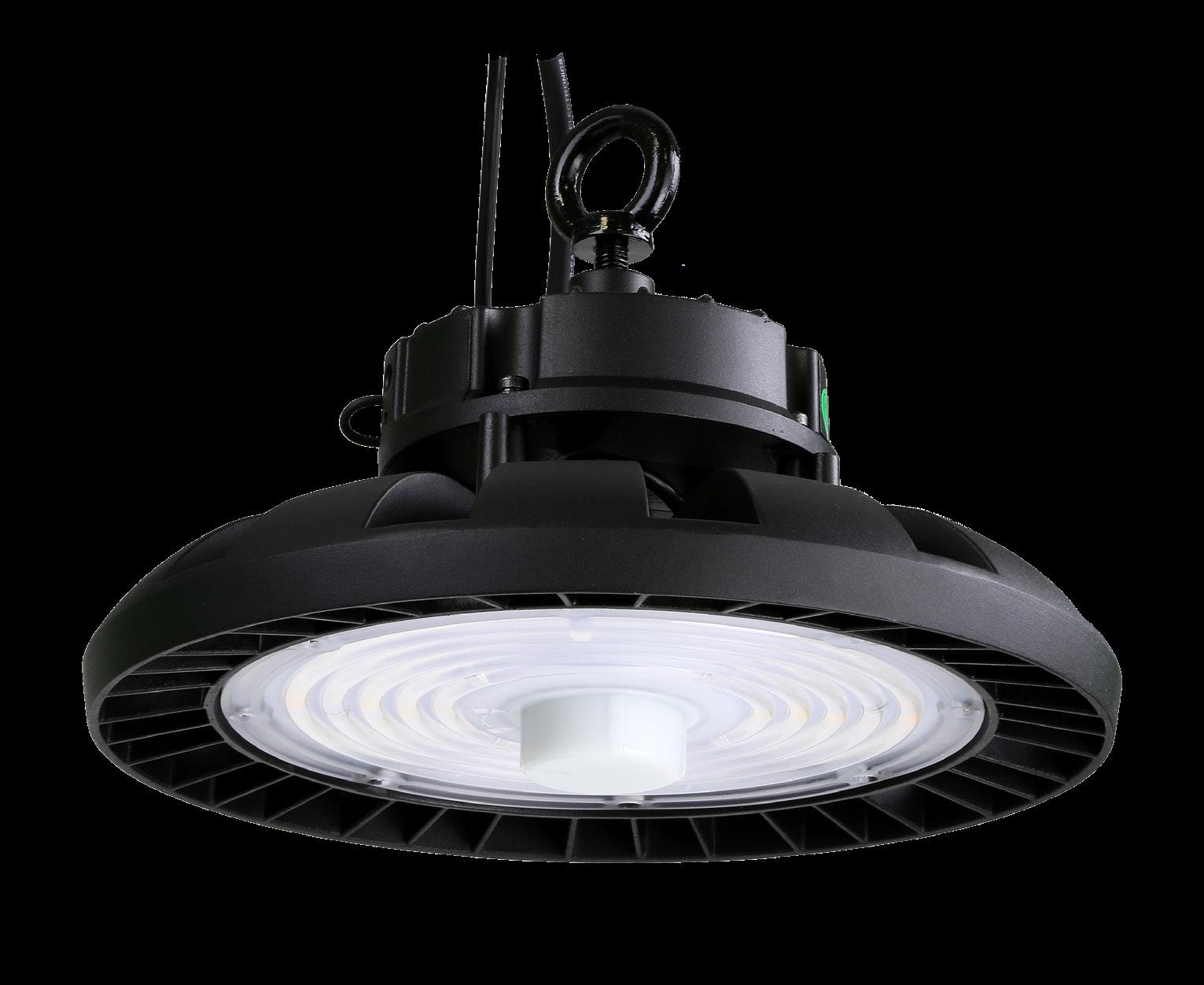

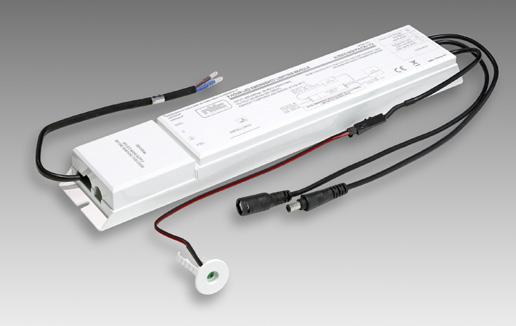

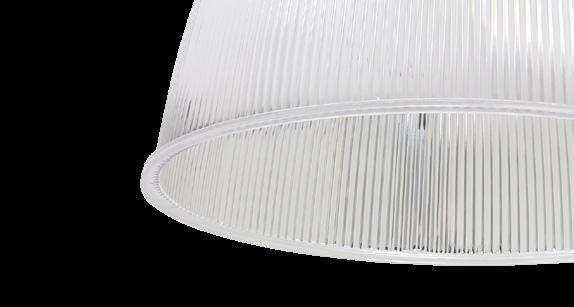

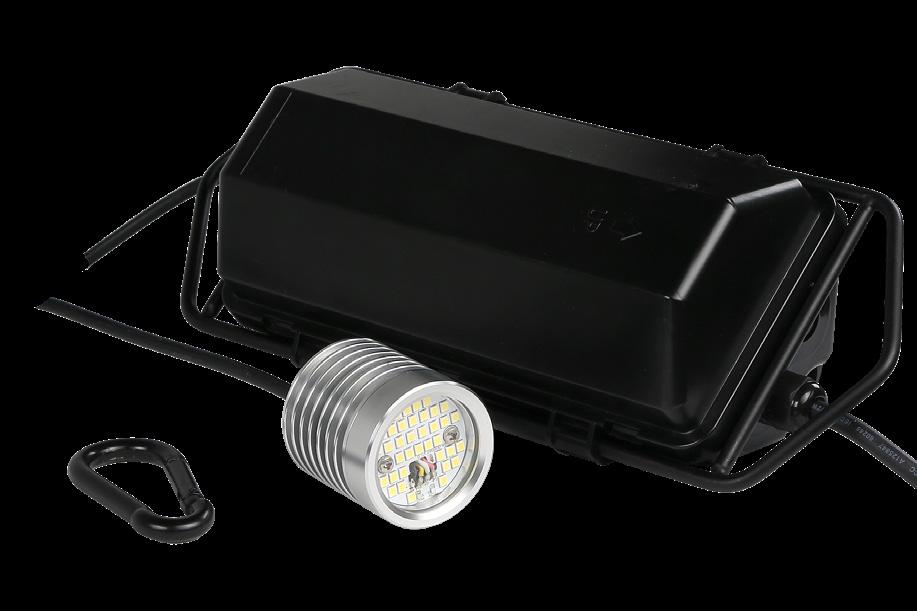

HIGH-BAY NÖDLJUSKIT

Ett nödljuskonverteringskit för Jupiter med litiumbatterier och 7 års garanti

Se sida 35

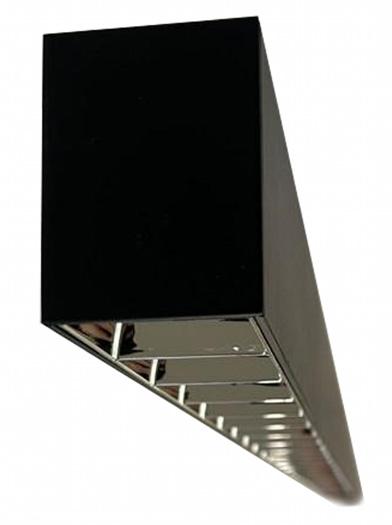

DALLAS

Finns nu i svart. valfri NCS/RAL på förfrågan.

Se sida 18

TULSA NU ÄVEN I CRI>90 1200X300MM OCH TUNABLE WHITE

LITHIUM VERSIONS AVAILABLE

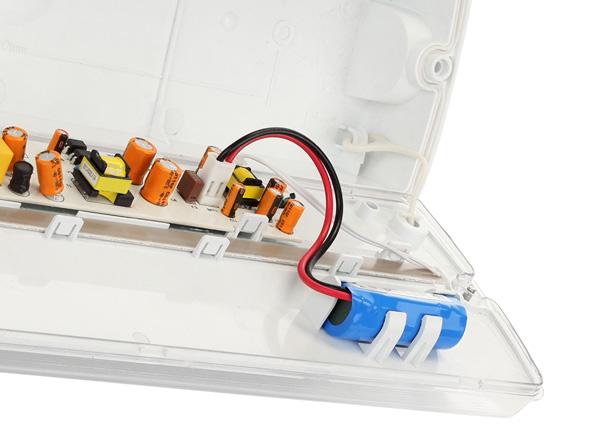

Nödljuskit till Tulsa och Westport

Se sida 13 • Casambi Casambi är ett system för trådlös ljusreglering av LED-belysning

8 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

7 års garanti!

Vi är glada att berätta att vi nu har tagit steget från att ha 5 års garanti på våra produkter till hela 7 ÅRS GARANTI!

AR E Y N SEVE

Alla som använder våra produkter ska kunna känna sig trygga över att de har gjort ett bra val genom att välja NVC Lighting.

TY N A R WAR TEMPE PRO Se sida 27

UPP TILL 180LM/W

Tempe PRO: Högpresterande teknik med stilren design, vilket gör den idealisk för krävande belysningsbehov i olika professionella miljöer.

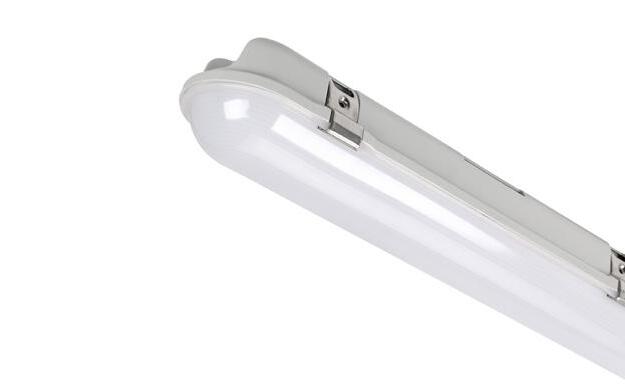

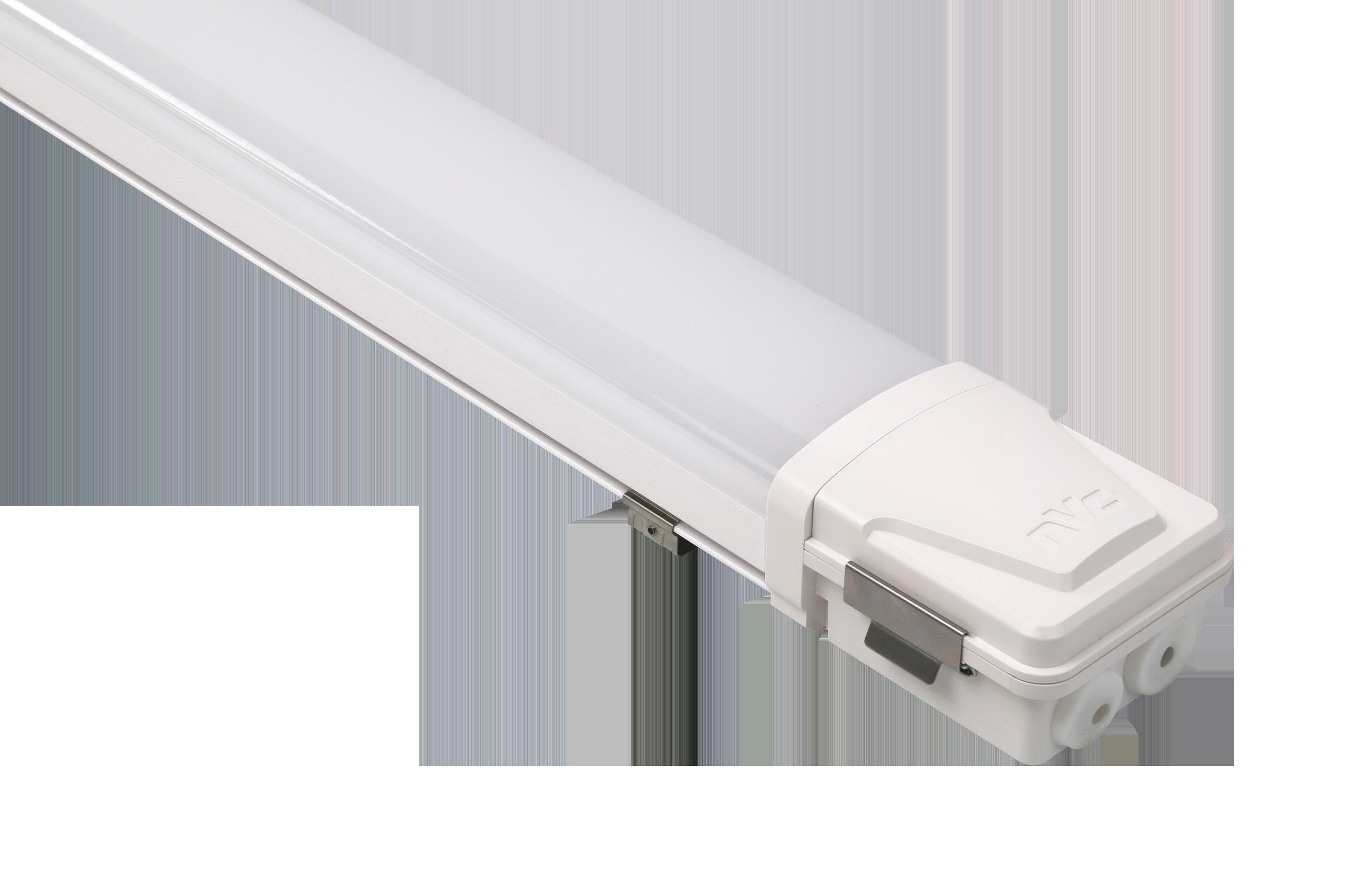

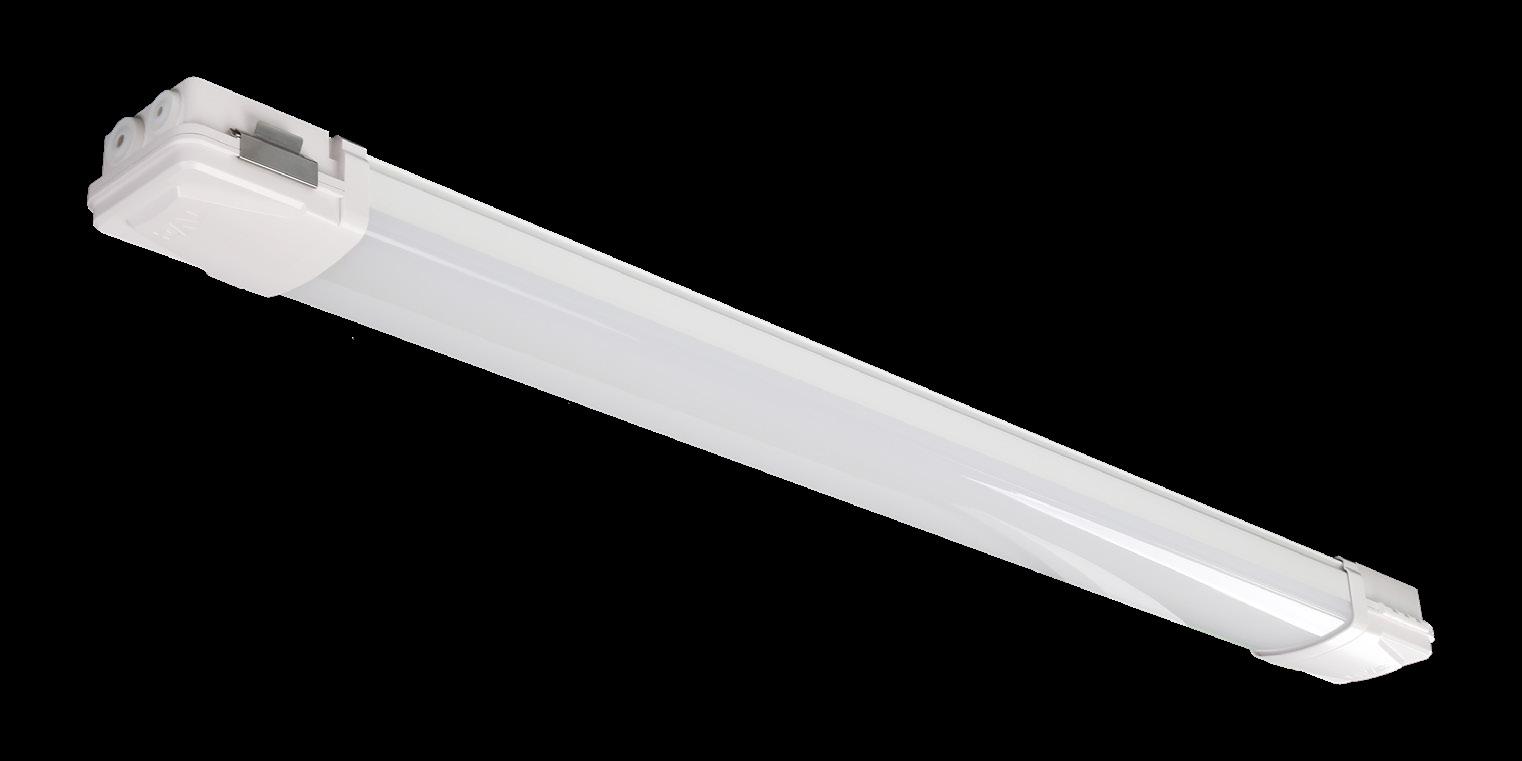

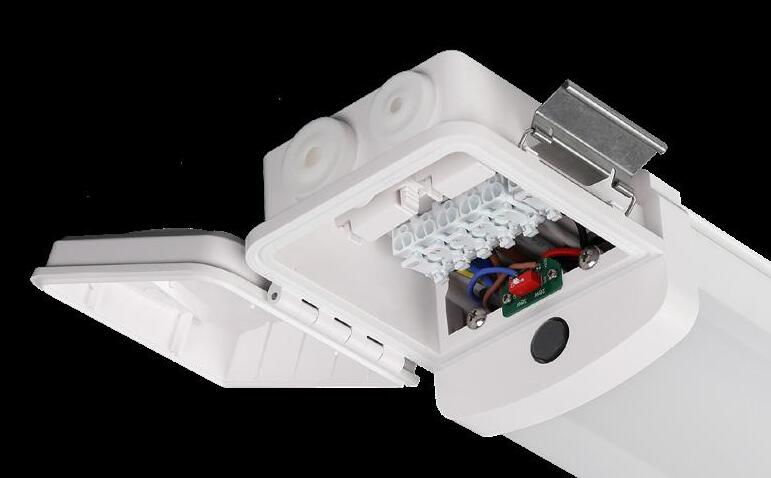

TORONTO Se sida 28

Fler alternativ till Arlington PRO

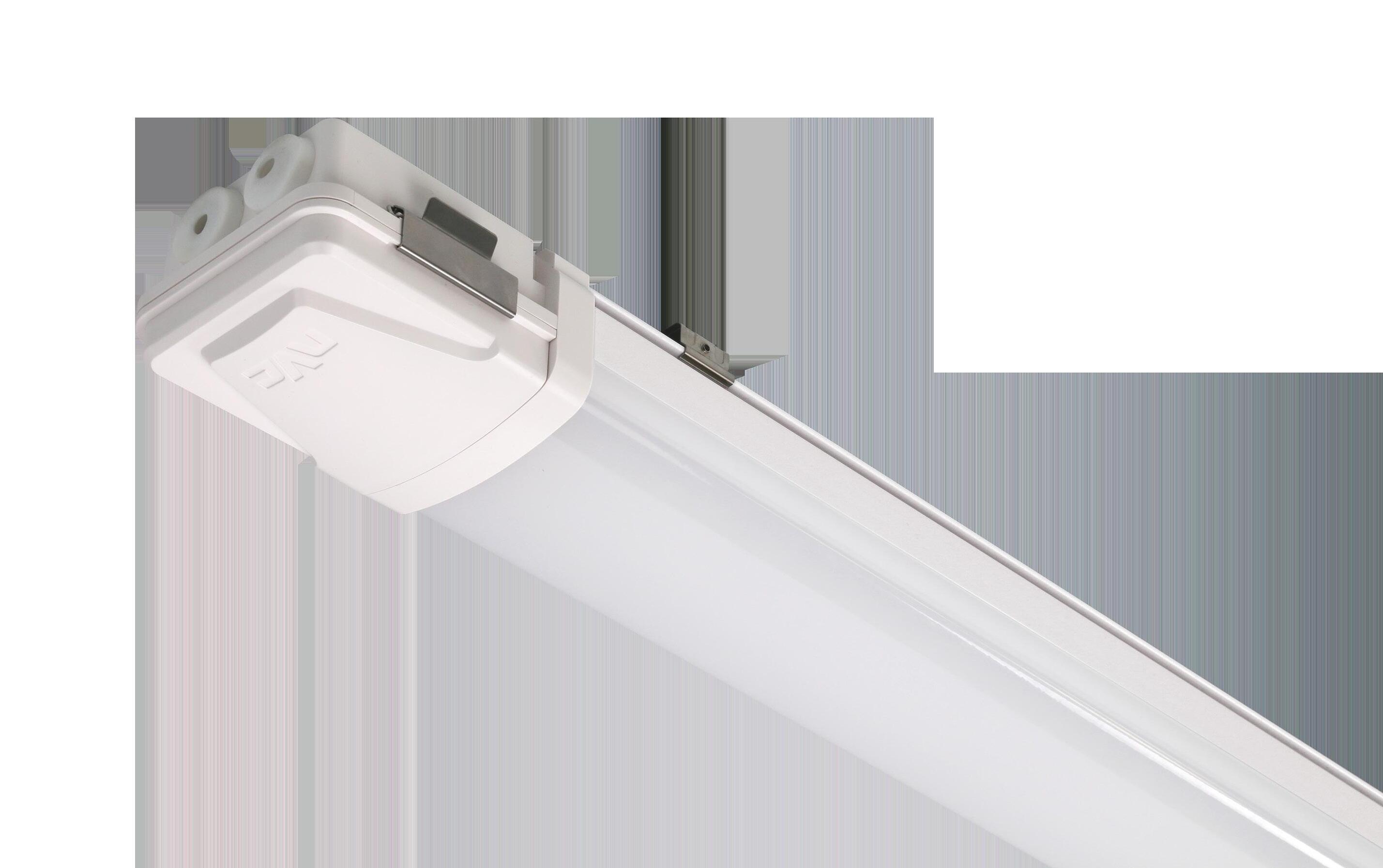

Toronto är en stilfull vit D-märkt IP65a i polykarbonat för industri och lagermiljöer. En smidig kombination av prestanda och design.

Se sida 47

9 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

10 | För mer information: www.nvclighting.se

11 |

www.nvclighting.se // Belysning för ditt projekt

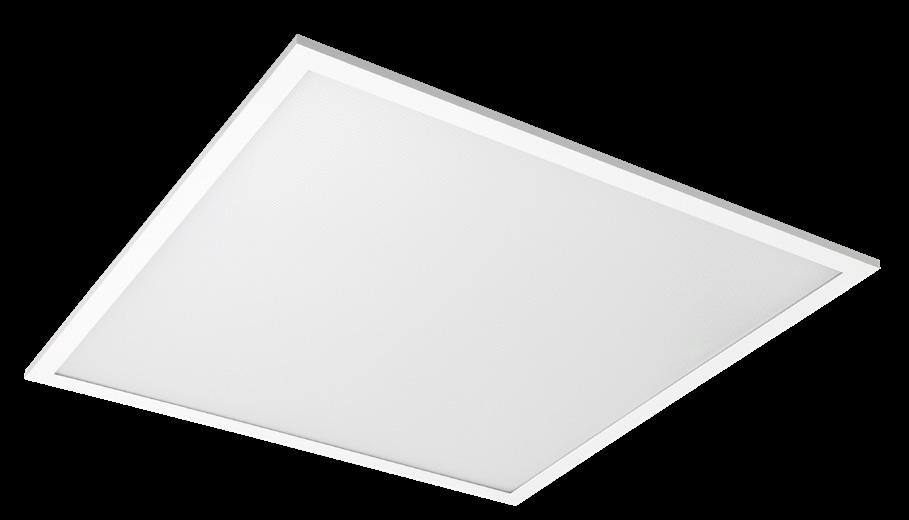

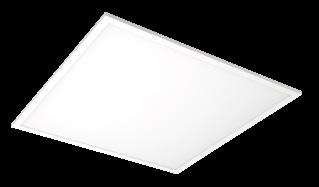

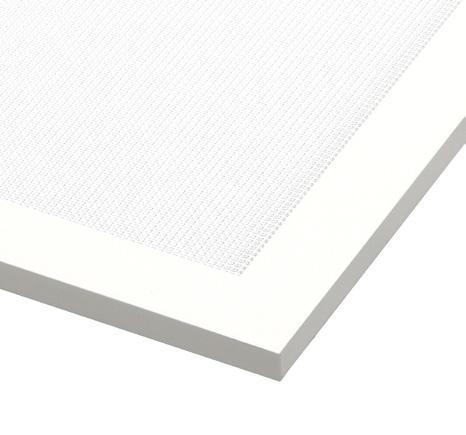

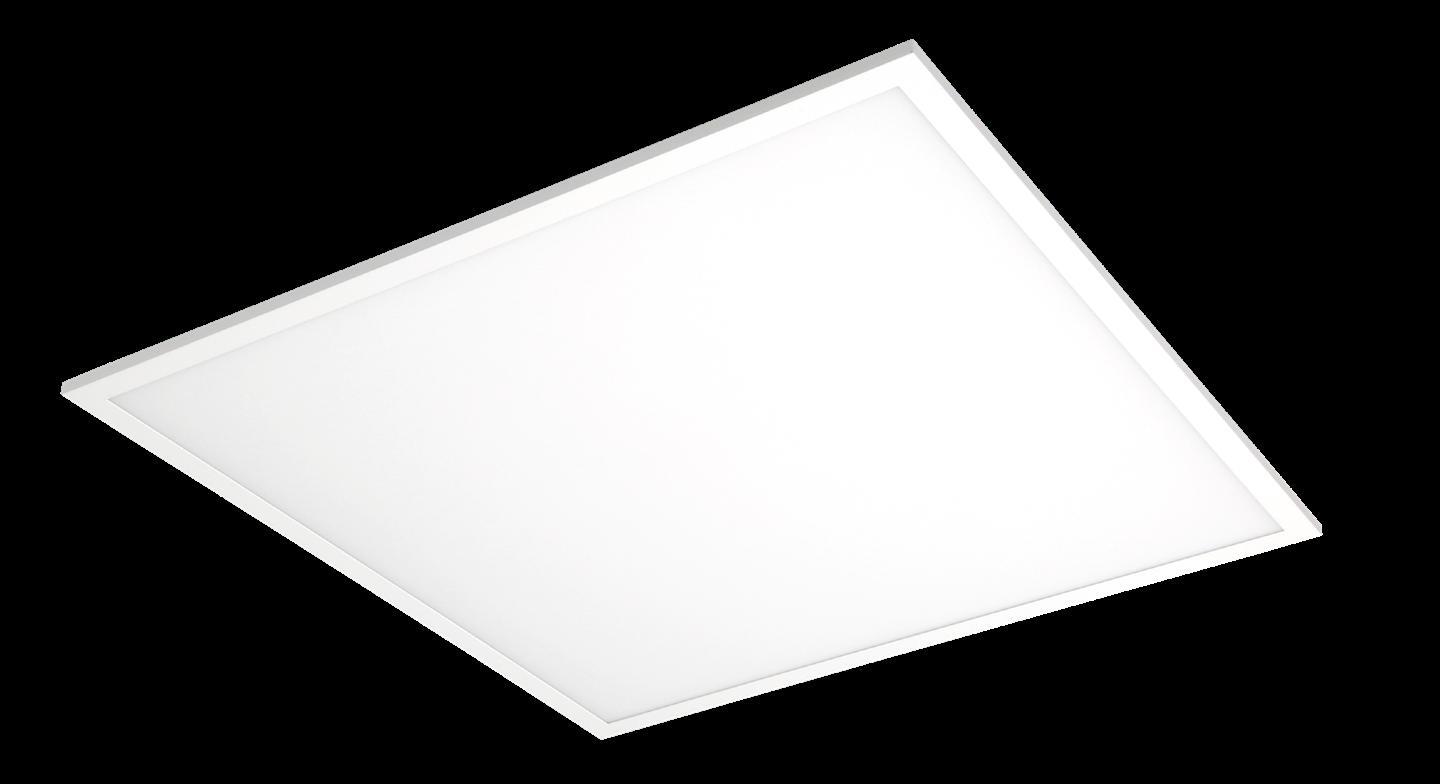

TULSA V4

Mycket effektiv LED-panel, opal eller mikroprisma Drivare beställs separat

Opal

Mikroprisma

LITHIUM VERSIONS AVAILABLE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

NÖDLJUSKIT

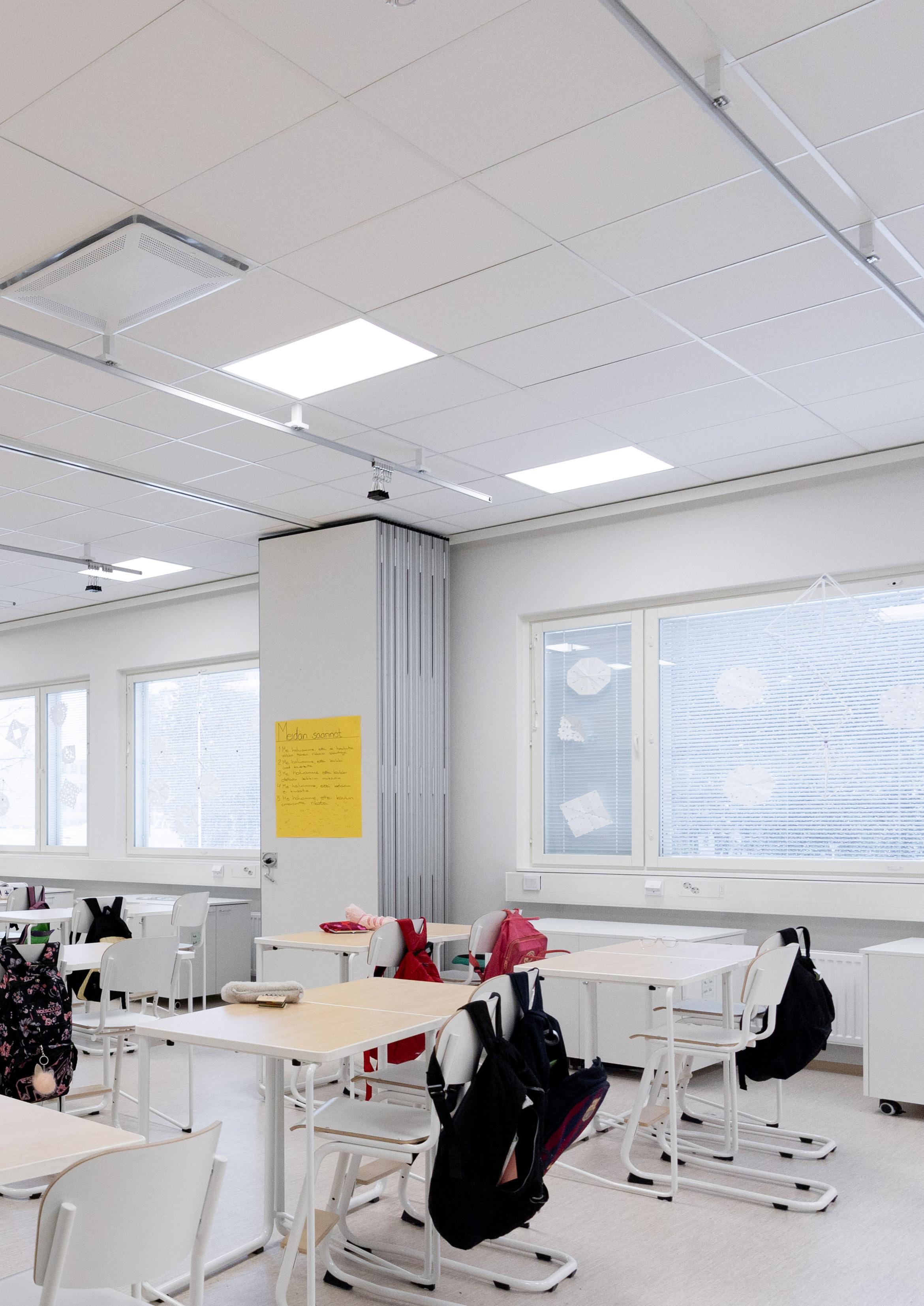

ANVÄNDNINGSOMRÅDE - Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller penlat montage KONSTRUKTION - Aluminiumram i vit RAL9016 - LEDs i ramen - PMMA diffusor - Snabbkontakt mellan drivdon och panel för enkel installation - Drivare beställs separat - Överkopplingsbar TEKNISK BESKRIVNING

PRODUKTVARIANTER

- LED-PANEL - L90 100,000h Ta25 - Opal (O) För allmänytor - SDCM: <3 - Mikroprisma (UGR19) För områden med krav på lägre bländning - DRIVARE - ON/OFF (FO) 2m Sladdställ (stickpropp) - DALI Dimbar (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - 3000K eller 4000K - Nödljuskit

PANEL PRODUKTKOD

WATT

E NR.

LUMEN 24W 28W

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NTU/O/66/830/ND

70 182 39

24.1

28.2

3310

4192

149

3000

>80

100 000h

VIT

NTU/O/66/840/ND

70 182 40

24.1

28.1

3395

4300

152

4000

>80

100 000h

VIT

NTU/UGR19/66/830/ND

70 182 41

24.1

28.1

3427

4295

153

3000

>80

100 000h

VIT

NTU/UGR19/66/840/ND

70 182 42

24.1

28.2

3515

4405

157

4000

>80

100 000h

VIT

DRIVARE PRODUKTKOD

E NR.

BESKRIVNING

NTU/FO/DRV/24/66/PL

79 821 57

Tulsa V4 ON/OFF Drivdon för 24W

NTU/FO/DRV/28/66/PL

79 821 58

Tulsa V4 ON/OFF Drivdon för 28W Tulsa V4 DALI Dim Drivdon för 24W

NTU/DD/DRV/24/66

79 822 65

NTU/DD/DRV/28/66

79 822 66

Tulsa V4 DALI Dim Drivdon för 28W

NTU/FD-CAS/DRV/24/66/600

79 825 69

Tulsa V4 Casambi 600mA Drivdon för 24W

NTU/FD-CAS/DRV/24/66/750

79 825 70

Tulsa V4 Casambi 750mA Drivdon för 28W

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NFU/SMK/66

70 141 44

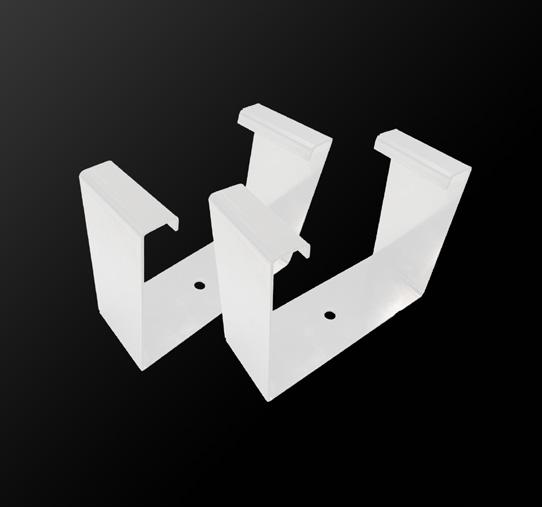

Ram för utanpåliggande montage 600X600 Panel

VIT

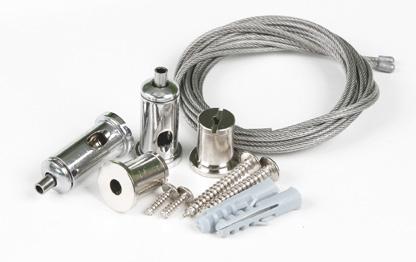

NFU/WIRE/SUSP/KIT

70 211 02

Vajerhäng för 600X600 Panel

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

12 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

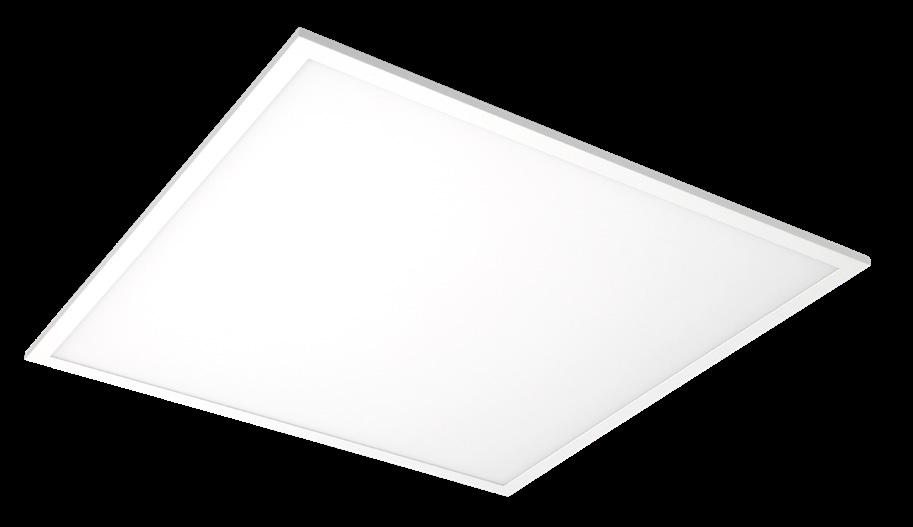

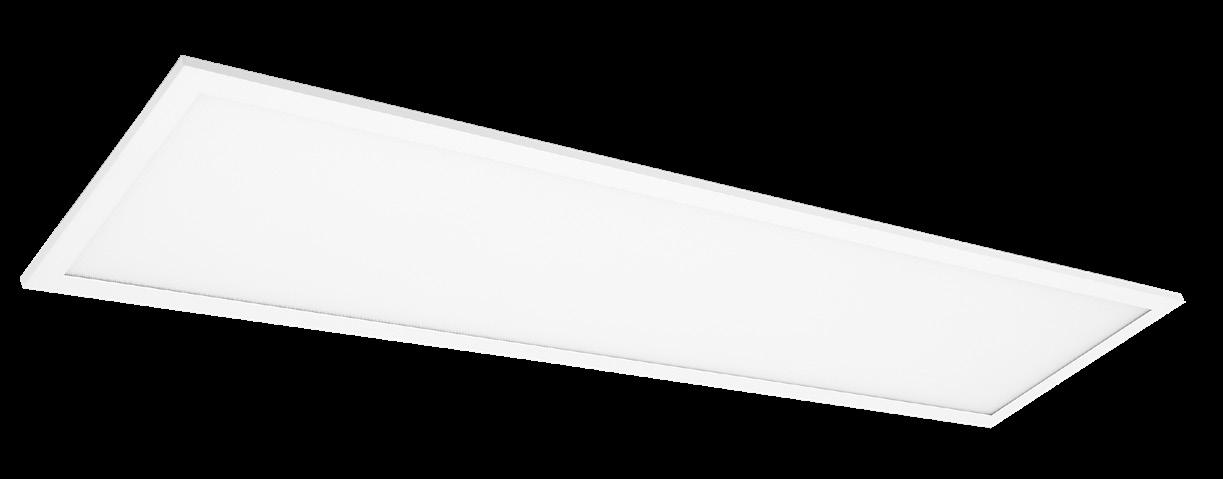

TULSA V4

Mycket effektiv LED-panel

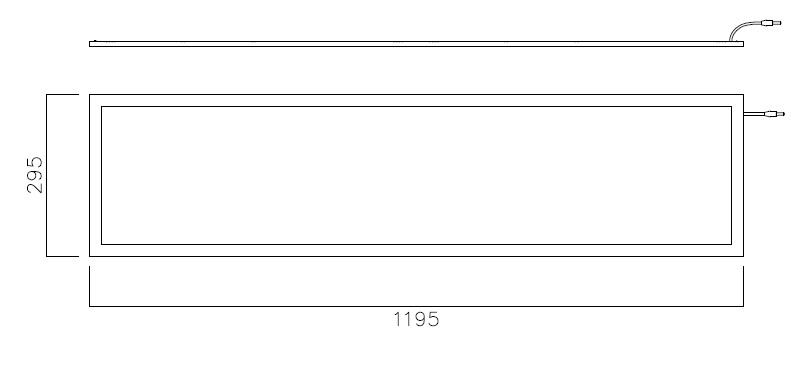

NU ÄVEN I CRI>90 1200X300MM OCH TUNABLE WHITE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller pendlat montage KONSTRUKTION - Aluminiumram i vit RAL9016 - LEDs i ramen - PMMA diffusor - Snabbkontakt mellan drivdon och panel för enkel installation - Drivare beställs separat (Tunable White mikroprisma ink drivdon) - Överkopplingsbar TEKNISK BESKRIVNING

PRODUKTVARIANTER

- L90 100,000h Ta25 - LED-PANEL - SDCM: <3 - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning - DRIVARE - ON/OFF (FO) 2m Sladdställ (stickpropp) - DALI Dimbar (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - Tunable White (mikroprisma ink drivdon) - 1200x300mm (mikroprisma) - 3000K, 4000K eller Tunable White 2700K - 6500K - Nödljuskit PANEL PRODUKTKOD

WATT

E NR.

LUMEN

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NTU/TW/UGR19/66/927-965

70 269 12

136

2700 - 6500

>90

100 000h

VIT

NTU/UGR19/123/930/ND

70 273 33

24

28

2744

3439

122

3000

>90

100 000h

VIT

NTU/UGR19/123/940/ND

70 273 34

24

28

2877

3605

128

4000

>90

100 000h

VIT

NTU/O/66/930/ND

70 214 15

24

28

3145

4004

143

3000

>90

100 000h

VIT

NTU/O/66/940/ND

70 214 16

24

28

3325

4085

146

4000

>90

100 000h

VIT

NTU/UGR19/66/930/ND

70 214 17

24

28

3256

4080

143

3000

>90

100 000h

VIT

NTU/UGR19/66/940/ND

70 214 18

24

28

3340

4185

149

4000

>90

100 000h

VIT

DRIVARE PRODUKTKOD

E NR.

BESKRIVNING Tulsa V4 ON/OFF Drivdon för 24W

30

4093

NTU/FO/DRV/24/66/PL

79 821 57

NTU/FO/DRV/28/66/PL

79 821 58

Tulsa V4 ON/OFF Drivdon för 28W

NTU/DD/DRV/24/66

79 822 65

Tulsa V4 DALI Dim Drivdon för 24W

NTU/DD/DRV/28/66

79 822 66

Tulsa V4 DALI Dim Drivdon för 28W

NTU/FD-CAS/DRV/24/66/600

79 825 69

Tulsa V4 Casambi 600mA Drivdon för 24W

NTU/FD-CAS/DRV/24/66/750

79 825 70

Tulsa V4 Casambi 750mA Drivdon för 28W

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NFU/SMK/66

70 141 44

Ram för utanpåliggande montage 600X600 Panel

VIT

NFU/WIRE/SUSP/KIT

70 211 02

Vajerhäng för 600X600 Panel

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

13 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

DET SMARTA SYSTEMET TULSA + DRIVDON

Opal 3000K

Opal 4000K

Mikroprisma 3000K

Mikroprisma 4000K

E-70 182 39

E-70 182 40

E-70 182 41

E-70 182 42

+

+

+

+

28W DALI E-79 822 66 28W ON/OFF E-79 821 58 24W DALI E-79 822 65 24W ON/OFF E-79 821 57

Välj drivdon för önskad effekt och styrning Tulsa är idealisk för att belysa kontor, korridorer och allmänna ytor.

14 |

+

THE BRIGHTER CHOICE

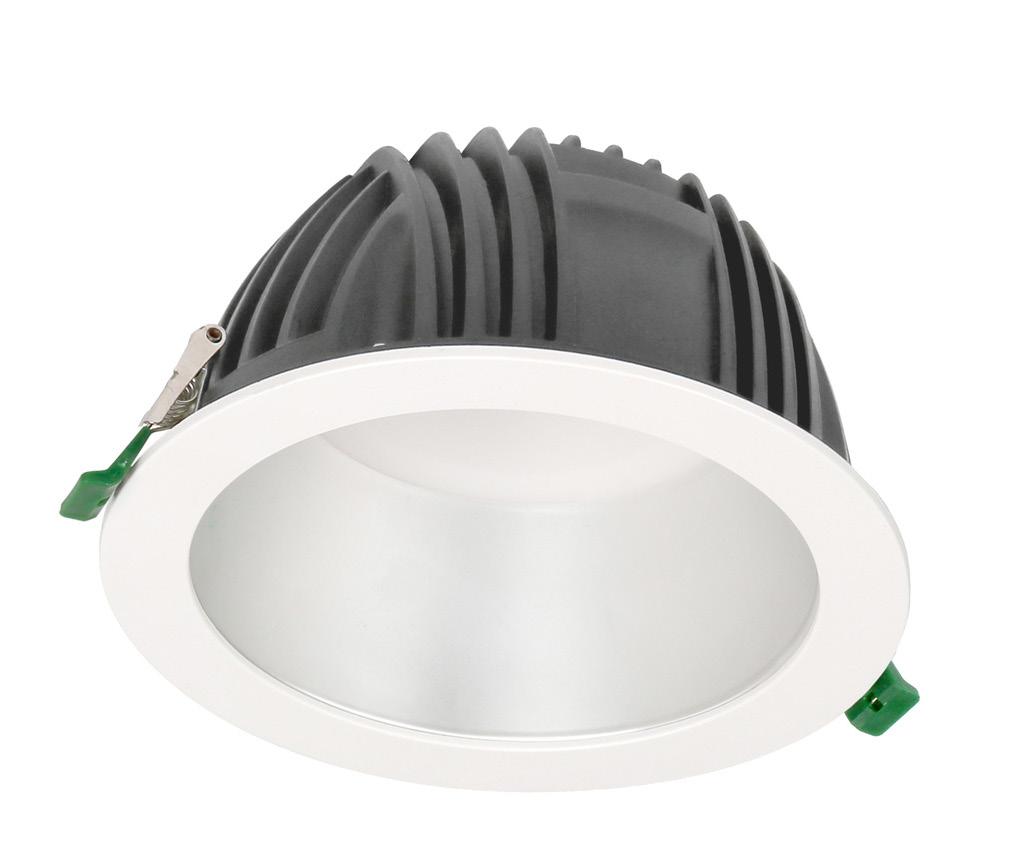

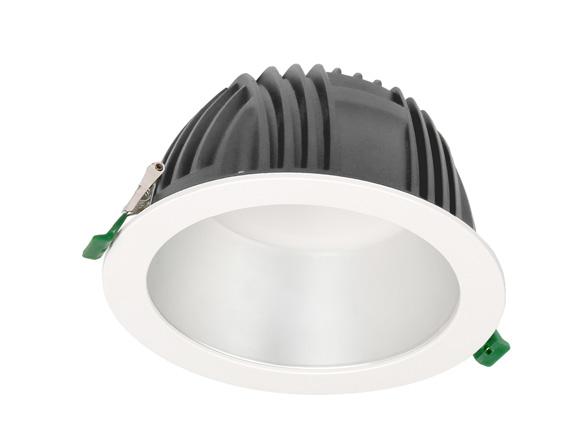

WESTPORT

Väl avbländad downlight

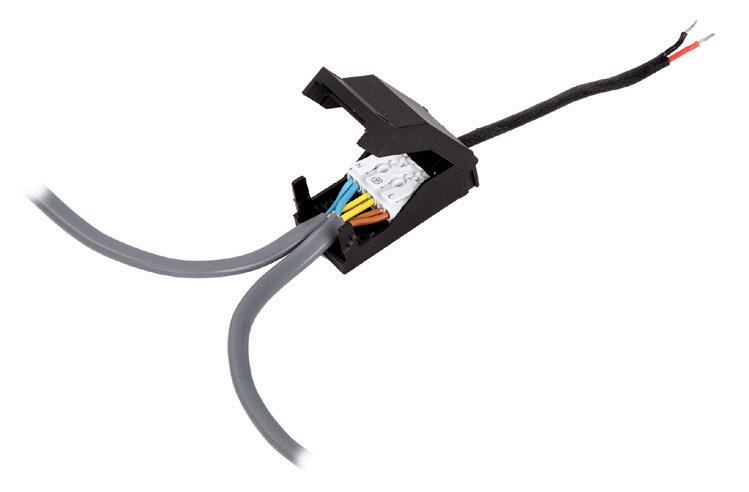

ANSLUTNINGSPLINT

REHABRING FÖR MONTERING AV EXISTERANDE HÅL UPP TILL 230MM DIA

AR N YE SEVE

TY RAN WAR

L80

75,000

LITHIUM SDCM

VERSIONS AVAILABLE

<3

NÖDLJUSKIT

ANVÄNDNINGSOMRÅDE - Korridorer och allmänna ytor - Mötesrum, receptioner, kontor - WC

ARMATUR

DRIVDON

KONSTRUKTION - Vit PC-täckring - Matt metalliserad PC-reflektor - Opal PC skiva - Gjuten kylfläns i aluminium - Separat drivare med anslutingsplint och överkoppling • ON/OFF: 3-polig 3x2x2.5mm • DALI: 5-Polig plint 5x2x2.5mm PRODUKTVARIANTER - CCT: 3000K (830), 4000K (840) - DRIVARE: ON/OFF (FO), DALI (DD) - Nödljuskit TEKNISK BESKRIVNING - L80 75,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NWP/HEAD/830

74 744 97

12.0 (12W) 24.2 (24W)

1230 (12W) 2420 (24W)

102

3000

>80

75 000h

VIT

NWP/HEAD/840

74 744 98

12.0 (12W) 24.2 (24W)

1230 (12W) 2420 (24W)

101

4000

>80

75 000h

VIT

PRODUKTKOD DRIVARE

E NR.

BESKRIVNING

NWP/FO/DRIVER/12/CB3P

79 821 75

Westport ON/OFF Drivare För 12W 3-Polig Anslutningsplint

NWP/FO/DRIVER/24/CB3P

79 821 76

Westport ON/OFF Drivare För 24W 3-Polig Anslutningsplint

NWP/DD/DRIVER/12

79 823 26

Westport DALI Drivare För 12W 5-Polig Anslutningsplint

NWP/DD/DRIVER/24

79 823 27

Westport DALI Drivare För 24W 5-Polig Anslutningsplint

E NR.

BESKRIVNING

NWP/MOUNTING/DISC

70 211 05

Westport rehabring för existerande hål upp till 230mm dia. Vit

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

TILLBEHÖR

15 |

THE BRIGHTER CHOICE

Tulsa

SIDA 12 Välj drivdon för önskad effekt och styrning.

16 |

THE BRIGHTER CHOICE

17 |

www.nvclighting.se

För ditt projekt

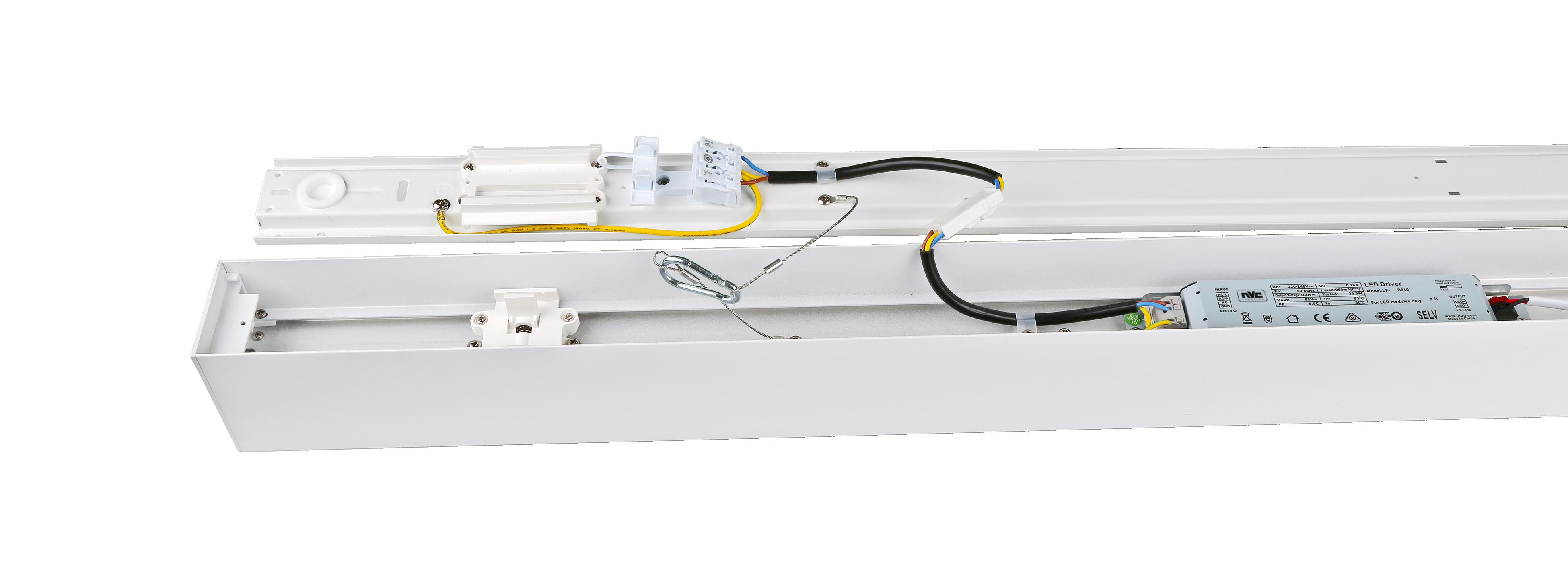

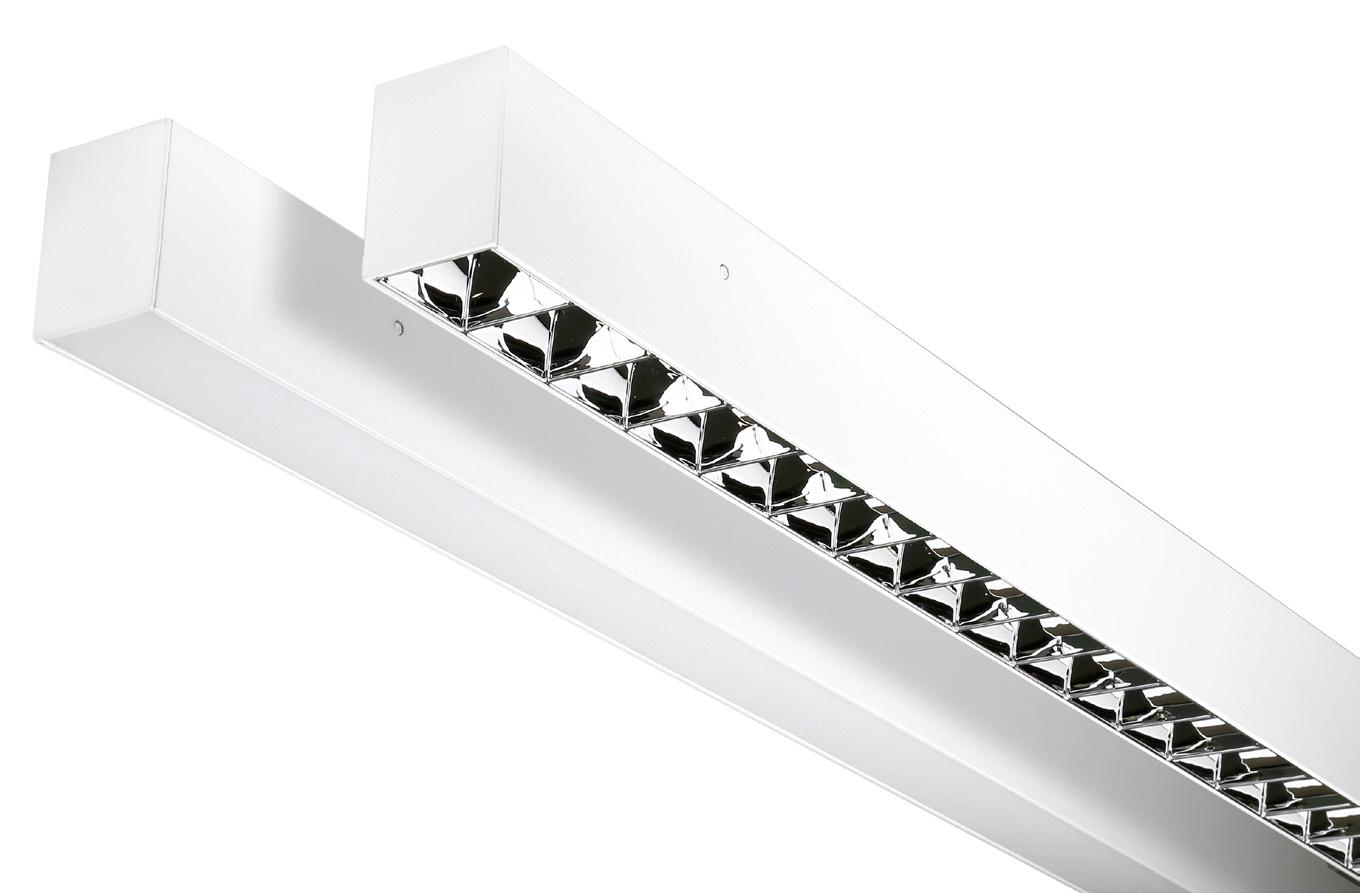

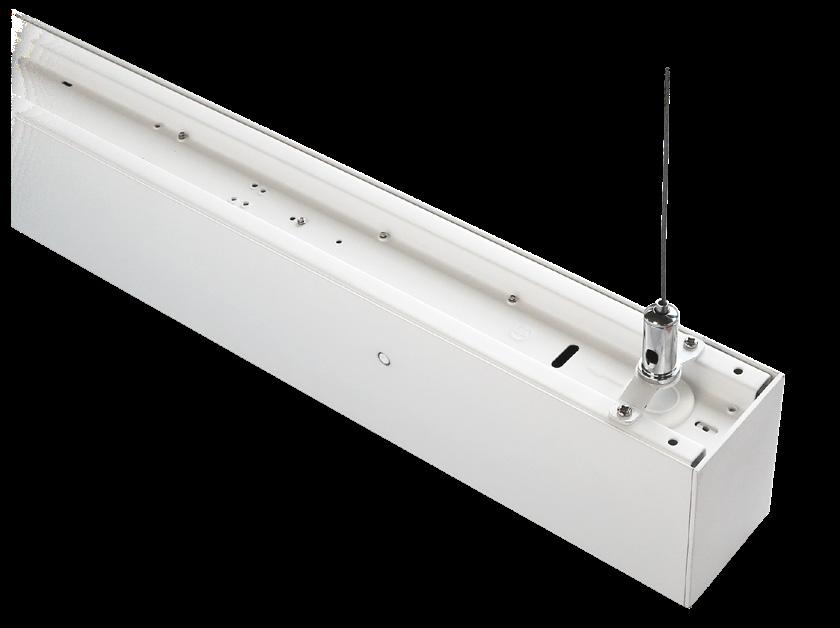

DALLAS

Mångsidig takmonterad eller pendlad armatur

Finns i svart.

Valfri NCS/RAL på förfrågan

SDCM

AR N YE SEVE

TY RAN WAR

<3

ANVÄNDNINGSOMRÅDE - Lämplig i kommersiella projekt. Kontor och korridorer.

- Kan antingen monteras utanpåliggande (endast DO-versioner) eller pendlad.

KONSTRUKTION - Aluminiumkonstruktion, pulverlackerad i vit RAL9016 - UV-stabil diffusor av opal polykarbonat eller spegelblank aluminiumreflektor - Lysdioder på metallkärna PCB - Valbar mellan 3000K eller 4000K med en enkel switch på armaturen - DD-dimning som standard (DALI eller Switch-Dim) - Alla versioner levereras med upphängningskit med vajer - Snabbkoppling för enkel installation ALTERNATIV

TEKNISK BESKRIVNING

- Val av opal diffusor (O) eller UGR<19 reflektor (R) - Ljusfördelning Ned/DO och Upp/Ned/BD (70%-30%) - Valfri NCS/RAL på förfrågan

- L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD NERLJUS NDL36/O/DO/DD/830-840 with OPAL DIFFUSER

NDL42/O/DO/DD/830-840 with OPAL DIFFUSER

NDL36/R/DO/DD/830-840 with REFLECTOR

NDL42/R/DO/DD/830-840 with REFLECTOR

PRODUKTKOD UPP/NER

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

70 198 89

1204mm

36

4339 - 4450

121 - 124

3000-4000

>80

100 000h

VIT

70 198 95

1504mm

42

4505 - 4620

107 - 110

3000-4000

>80

100 000h

VIT

70 132 58

1204mm

36

4134 - 4240

115 - 118

3000-4000

>80

100 000h

VIT

70 132 59

1504mm

42

4310 - 4420

103 - 105

3000-4000

>80

100 000h

VIT

lm/W

CCT oK

RA/ CRI

L80

FÄRG

113 - 116

3000-4000

>80

100 000h

VIT

E NR.

LÄNGD

WATT

70 198 96

1204mm

50

70 198 97

1504mm

60

6718 - 6890

112 - 115

3000-4000

>80

100 000h

VIT

70 198 87

1204mm

50

5358 - 5495

107 - 110

3000-4000

>80

100 000h

VIT

70 198 88

1504mm

60

6596 - 6765

110 - 113

3000-4000

>80

100 000h

VIT

PRODUKTKOD NERLJUS

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NDL50/O/BD/DD/830-840 with OPAL DIFFUSER

NDL60/O/BD/DD/830-840 with OPAL DIFFUSER

NDL50/R/BD/DD/830-840 with REFLECTOR

NDL60/R/BD/DD/830-840 with REFLECTOR

LUMEN 5636 - 5780

NDL36/BK/O/DO/DD/830-840

70 270 76

1204mm

36

4339 - 4450

121 - 124

3000-4000

>80

100 000h

SVART

NDL42/BK/O/DO/DD/830-840

70 270 77

1504mm

42

4505 - 4620

107 - 110

3000-4000

>80

100 000h

SVART

NDL36/BK/R/DO/DD/830-840

70 270 72

1204mm

36

4134 - 4240

115 - 118

3000-4000

>80

100 000h

SVART

NDL42/BK/R/DO/DD/830-840

70 270 73

1504mm

42

4310 - 4420

103 - 105

3000-4000

>80

100 000h

SVART

PRODUKTKOD UPP/NER

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT K

RA/ CRI

L80

FÄRG

o

NDL50/BK/O/BD/DD/830-840

70 270 78

1204mm

50

5636 - 5780

113 - 116

3000-4000

>80

100 000h

SVART

NDL60/BK/O/BD/DD/830-840

70 270 79

1504mm

60

6718 - 6890

112 - 115

3000-4000

>80

100 000h

SVART

NDL50/BK/R/BD/DD/830-840

70 270 74

1204mm

50

5358 - 5495

107 - 110

3000-4000

>80

100 000h

SVART

NDL60/BK/R/BD/DD/830-840

70 270 75

1504mm

60

6596 - 6765

110 - 113

3000-4000

>80

100 000h

SVART

18 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

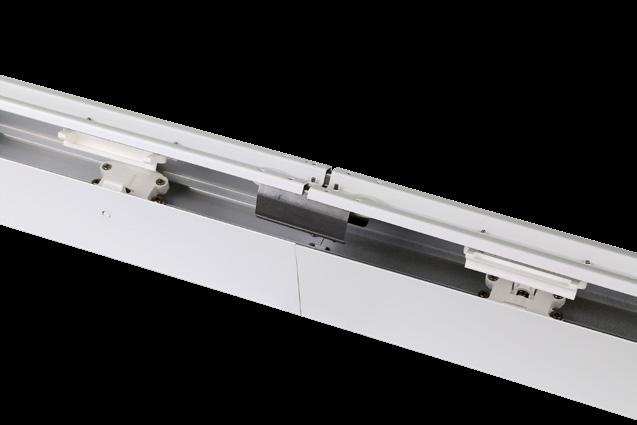

Snabbkoppling och övrekopplingsbar

Lätt att installera....

Kontakt gör att stommen kan lossas från Ledplattan

Ändar av pressgjuten aluminium (avtagbara)

Säkerhetsvajer i rostfritt stål

Snäppfäste för att fästa stommen till Ledplattan

Stomme. Extruderad aluminium, pulverlackerad RAL9016

Kan installeras individuell eller flera i rak linje, L, T eller X form.

Upphängda versioner kan leverera 100 % nedljus, eller 70 % ned och 30 % upp.

DALLAS TILLBEHÖR

RAK SKARV

E NR.

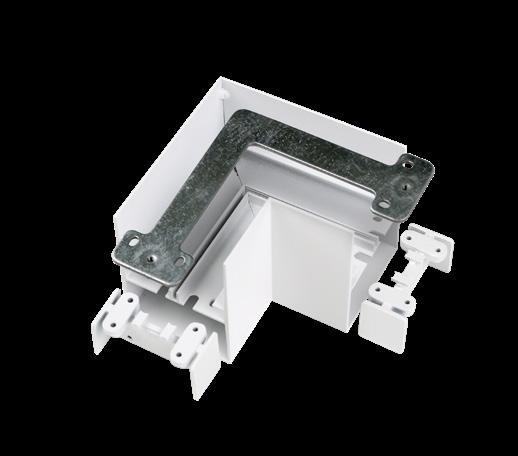

L-SKARV

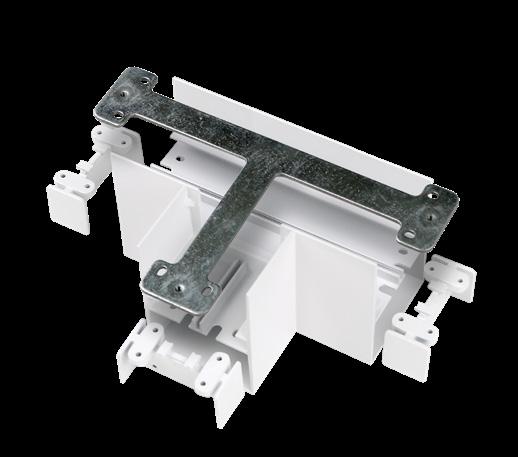

T-SKARV

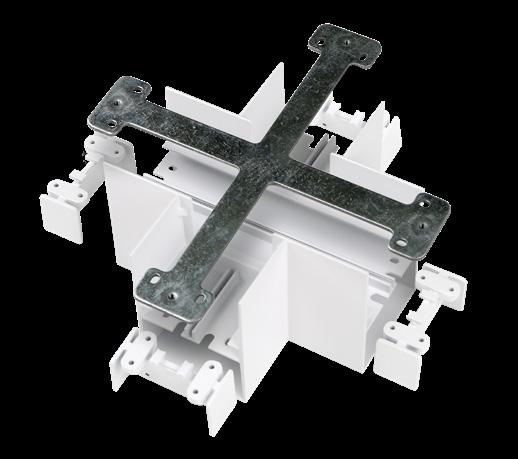

X-SKARV

BESKRIVNING

70 241 75

Skarv rak Refl Dallas

70 241 77

L-skarv Refl Dallas

70 241 78

T-skarv Refl Dallas

70 241 79

X-skarv Refl Dallas

70 241 81

Skarv rak Op Dallas

70 241 83

L-skarv Op Dallas

70 241 85

T-skarv Op Dallas

70 241 87

X-skarv Op Dallas

NDL/WSK

Dallas Vajerkit

19 | För mer information: www.nvclighting.se

Alla versioner levereras med upphängningskit med vajer

THE BRIGHTER CHOICE

20 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

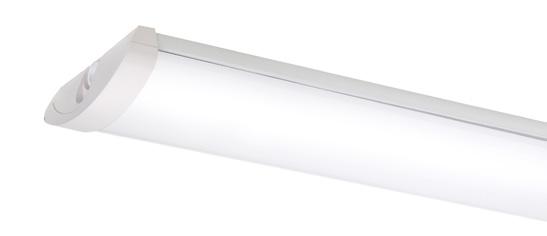

ROCKFORD

Dekorativ slimmad IP54

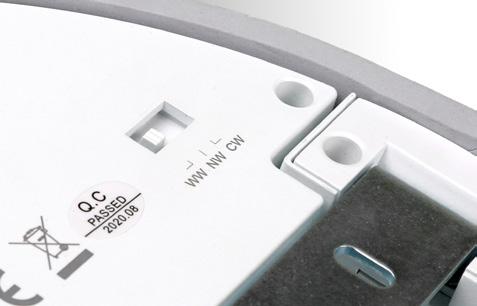

SWITCH MELLAN 3000K/4000K/5700K

L70

VERSION AVAILABLE

100,000

AR N YE SEVE

TY RAN WAR

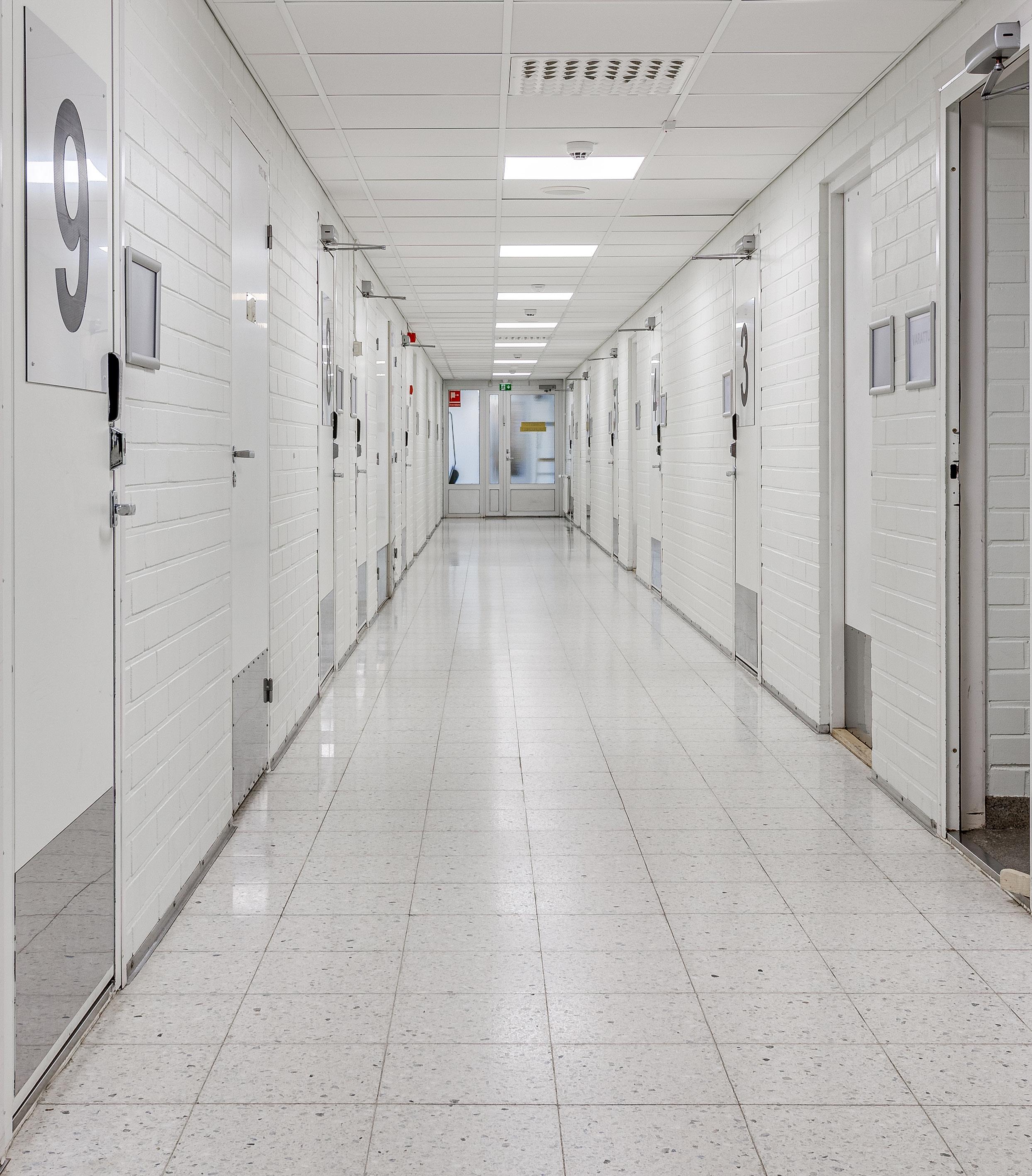

ANVÄNDNINGSOMRÅDE - Korridorer, trapphus och WC KONSTRUKTION - Stomme och kupa i polykarbonat i vit RAL9016 - SMD LEDs - Switch mellan 3000K, 4000K & 5700K - Lätt och snabb att installera med monteringsfäste - Snabbkoppling för enkel installation 2x2x1.5mm - kabelingång: Gavlar & baksida - Dubbelisolerad PRODUKTVARIANTER - ON/OFF eller multidrivdon med mikrovågssenor (MW).

Eftersläckningstid med korridorfunktionsläge (20-100%).

Dagsljussensor vid (MW) läge.

M3 (3 timmar nödljus) TEKNISK BESKRIVNING - L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NRK8/830-840-857

75 074 79

7,2

795

110

3000-4000-5700

>80

100 000h

VIT

NRK12/830-840-857

75 074 80

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

NRK18/830-840-857

75 074 81

17

2266

133

3000-4000-5700

>80

100 000h

VIT

NRK8/MW/830-840-857

75 074 82

7,2

795

110

3000-4000-5700

>80

100 000h

VIT

NRK12/MW/830-840-857

75 074 83

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

NRK18/MW/830-840-857

75 074 84

17

2266

133

3000-4000-5700

>80

100 000h

VIT

PRODUKTKOD M3

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NRK12/M3/830-840-857

75 080 69

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

NRK12/MW/M3/830-840-857

75 080 70

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

21 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

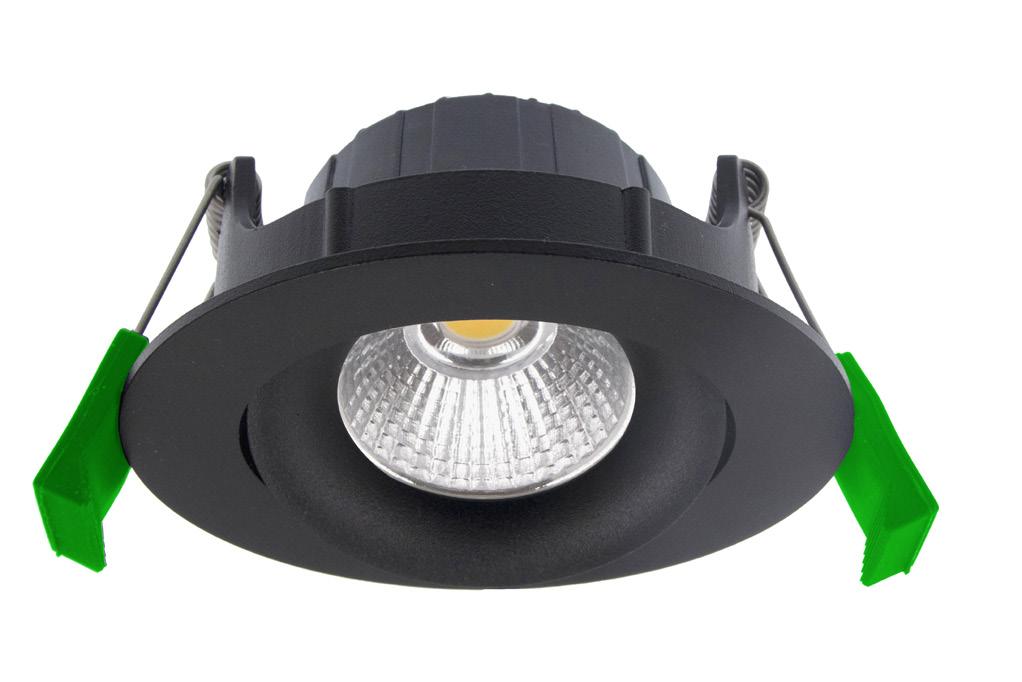

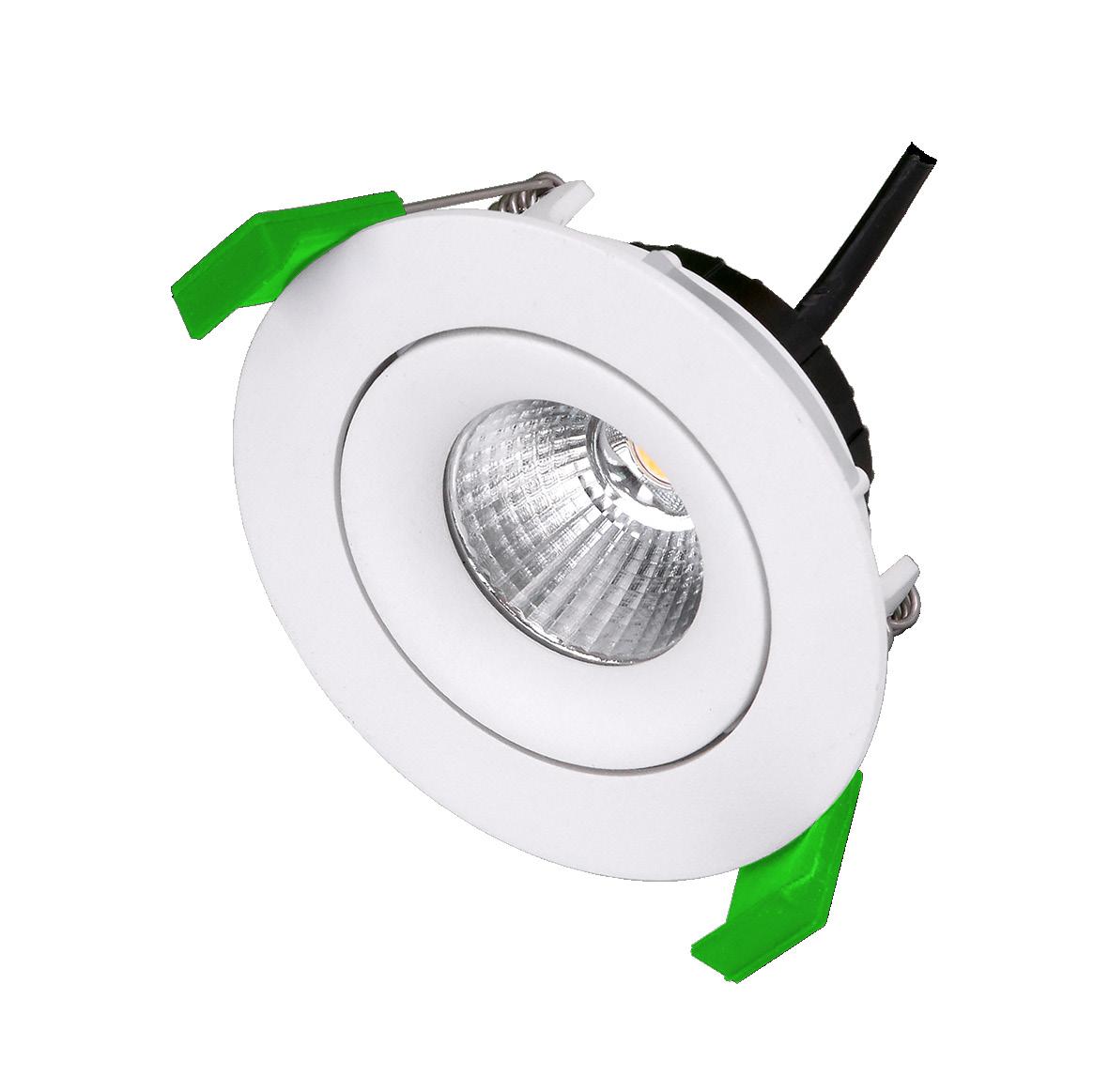

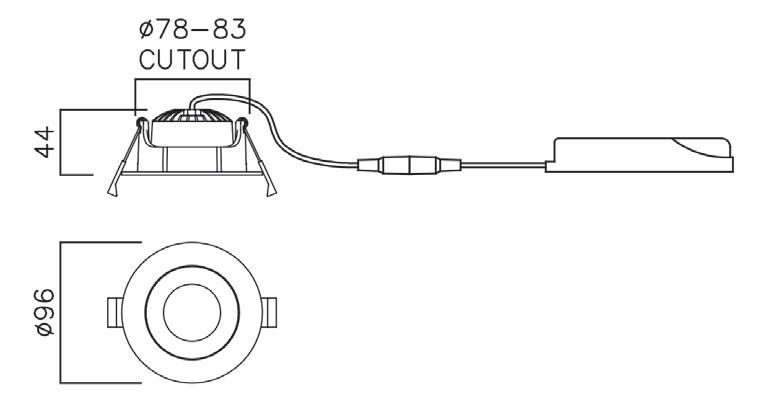

BURBANK

Dimningsbar och väl avbländad spotlight

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Hemmiljö - Korridor - Mötesrum, kontor KONSTRUKTION - Aluminiumstomme i vit RAL9003 eller svart - Kylfläns i aluminium - Klar PC-skiva - Aluminiumreflektor med 36 graders spridningsvinkel - Tilt +/- 25o - IP44 underifrån - COB LED - Dimbar och flimmerfri LED PRODUKTVARIANTER

TEKNISK BESKRIVNING

- 3000K (930) 4000K (940) eller 2700K (927) - Dim to warm CCT 3000-2000K (930-20) - Vit RAL9003 eller svart RAL9005 (BK)

- L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NBU6/G/930

74 747 85

6

599

97

3000

>90

100 000h

VIT

NBU6/G/940

74 747 86

6

630

105

4000

>90

100 000h

VIT

NBU6/G/DTW/930-20

74 747 87

6

599

97

3000/2000

>90

100 000h

VIT

NBU6/BK/G/930

74 748 84

6

599

97

3000

>90

100 000h

SVART

NBU6/BK/G/940

74 748 85

6

630

105

4000

>90

100 000h

SVART

NBU6/G/927

74 756 72

6

530

88

2700

>90

100 000h

VIT

22 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

www.nvclighting.se // Belysning för ditt projekt

23 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

CORNELL Högeffektiv IP44

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3 16 = 500 32 = 1000 50 = 1300

ANVÄNDNINGSOMRÅDE - Förråd, källargångar, fläktrum, garage KONSTRUKTION - Stålstomme - Gavlar i polykarbonat - Färg vit RAL9016 - Opal kupa i polykarbonat - Lättöppnad gavel för enkel installation - Snabbkoppling för enkel installation - MW max 5st slavar - Kabelingång på baksida & gavlar - 5-Polig plint överkoppling 5x2x2.5mm

16 = 620 32 = 1240 50 = 1540

PRODUKTVARIANTER

TEKNISK BESKRIVNING

- ON/OFF, Mikrovågssensor (MW) eller DALI (DA) - 1500 lång med switch mellan 3000 och 4000K

- L90 100,000h Ta25 - SDCM: <3 SKYDDSRUMSBYGEL

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

NCR16/HE/830

72 182 06

620mm

15.3 (300mA)

2025

NCR16/HE/840

72 182 07

620mm

15.3 (300mA)

2080

CCT oK

RA/ CRI

L90

FÄRG

132

3000

>80

100 000h

VIT

136

4000

>80

100 000h

VIT

lm/W

NCR16/HE/MW/830

72 182 08

620mm

15.3 (300mA)

2025

132

3000

>80

100 000h

VIT

NCR16/HE/MW/840

72 182 09

620mm

15.3 (300mA)

2080

136

4000

>80

100 000h

VIT

NCR32/HE/830

72 182 10

1240mm

32.8 (700mA)

4795

146

3000

>80

100 000h

VIT

NCR32/HE/840

72 182 11

1240mm

32.8 (700mA)

4915

150

4000

>80

100 000h

VIT

NCR32/HE/MW/830

72 182 12

1240mm

32.8 (700mA)

4795

146

3000

>80

100 000h

VIT

NCR32/HE/MW/840

72 182 13

1240mm

32.8 (700mA)

4915

150

4000

>80

100 000h

VIT

NCR32/HE/DA/830

72 182 14

1240mm

32.8 (700mA)

4795

146

3000

>80

100 000h

VIT

NCR32/HE/DA/840

72 182 15

1240mm

32.8 (700mA)

4915

150

4000

>80

100 000h

VIT

NCR50/830-840

72 182 16

1540mm

50

6350

120

3000-4000

>80

100 000h

VIT

NCR50/MW/830-840

72 182 17

1540mm

50

6350

120

3000-4000

>80

100 000h

VIT

NCR50/DA/830-840

72 182 18

1540mm

50

6350

120

3000-4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

BESKRIVNING

NTM/H-WIRE/KIT

79 040 69

Vajerfäste universal

NCR/BUNKER/BRKT

72 159 19

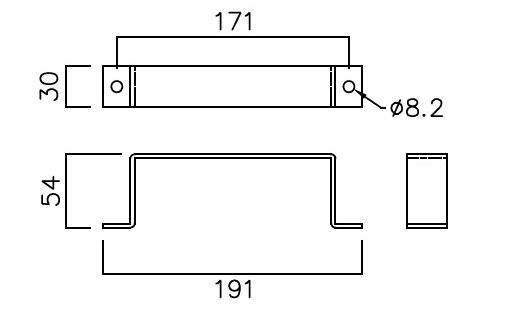

Skyddsrumsbygel (2st)

24 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

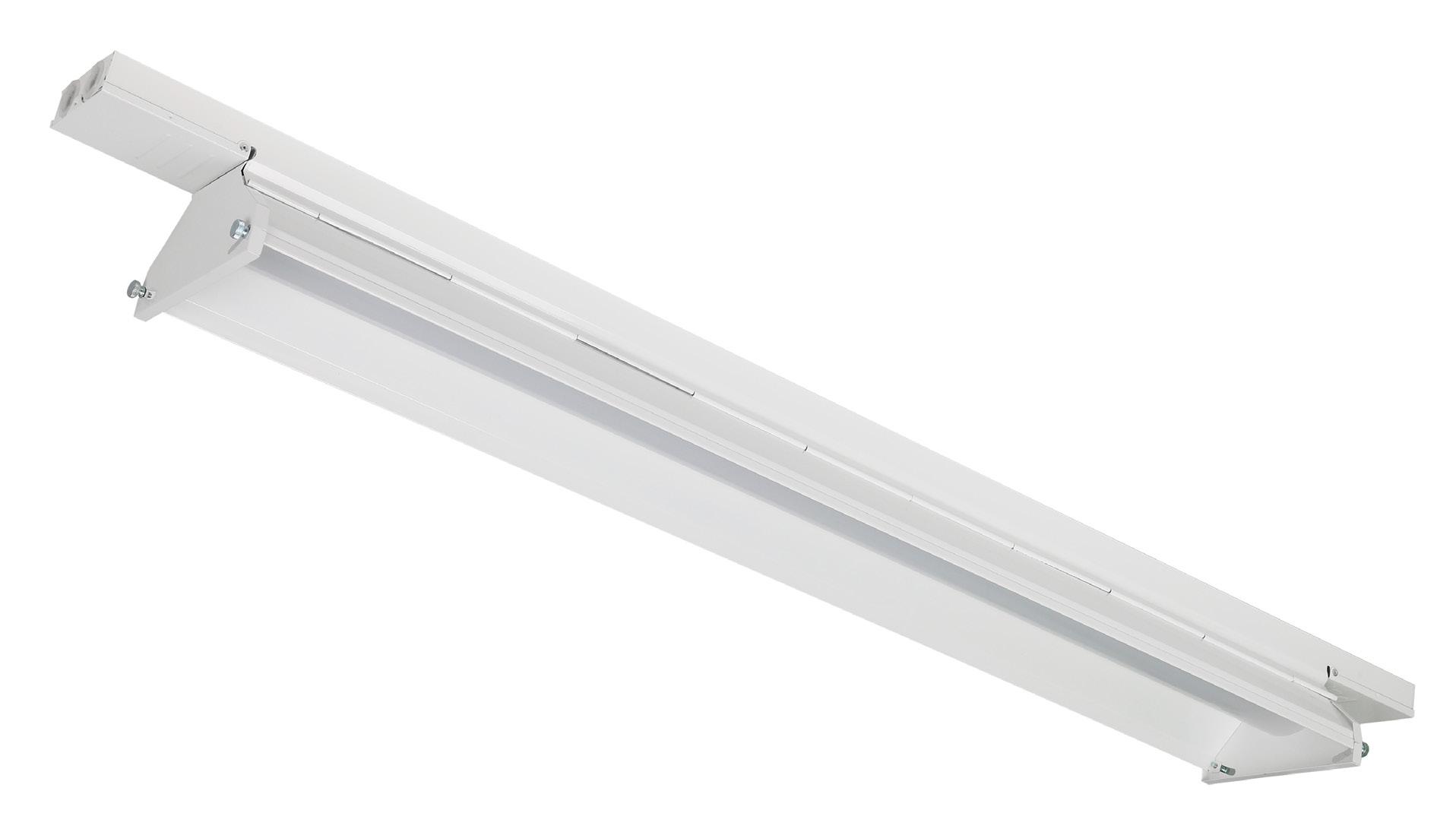

Cornell

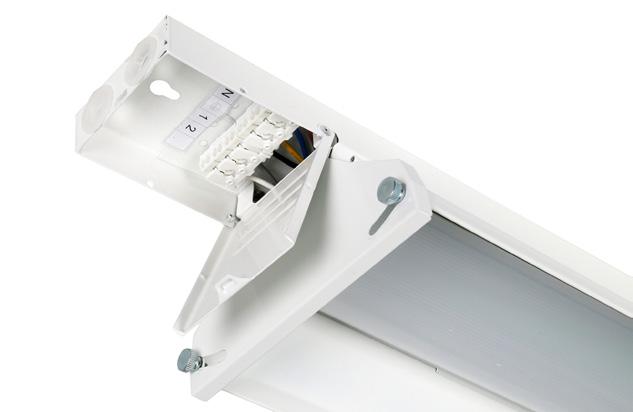

SIDA 24 Överkoppling säkerställer snabb och enkel installation.

25 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

TEMPE

Mångsidig IP23

23

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Kommersiella lokaler - Lager KONSTRUKTION - Stålstomme - Pulverlackerad RAL9016 - Justerbar spridningsvinkel 70o till 110o - Bländskydd i opal polykarbonat - 1200mm eller 1500mm lång - 6-polig plint, överkoppling - Verktygslös med snabbkoppling för enkel installation - Levereras med vajerhäng - 100W Dali-version har 2st drivdon PRODUKTVARIANTER - Välj mellan 40W (1200mm), 70W och 100W (båda 1500mm) - Drivare: ON/OFF eller Dimbar (DD), stöder DALI, switch-dim och korridorfunktion.

- Endast 100W och 70W har DALI som alternativ.

TEKNISK BESKRIVNING - L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LÄNGD

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NTM40/840

72 166 33

44

1200mm

6690

152

4000

>80

100 000h

VIT

NTM70/840

72 166 34

75

1500mm

11745

156

4000

>80

100 000h

VIT

NTM70/DD/840

72 175 33

75

1500mm

11745

156

4000

>80

100 000h

VIT

NTM100/840

72 166 35

107

1500mm

16390

152

4000

>80

100 000h

VIT

NTM100/DD/840

72 166 36

107

1500mm

16390

152

4000

>80

100 000h

VIT

26 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

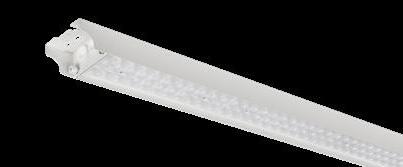

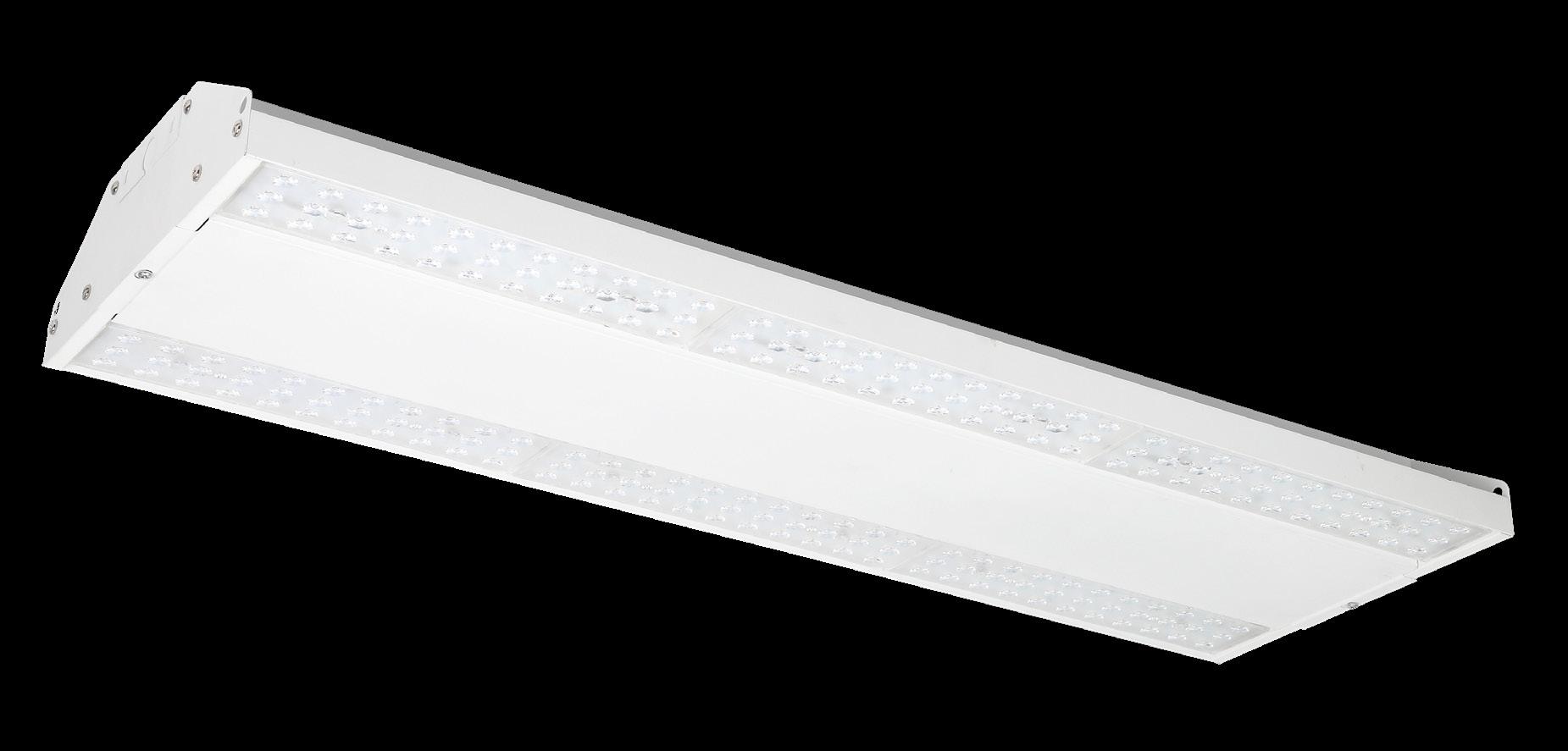

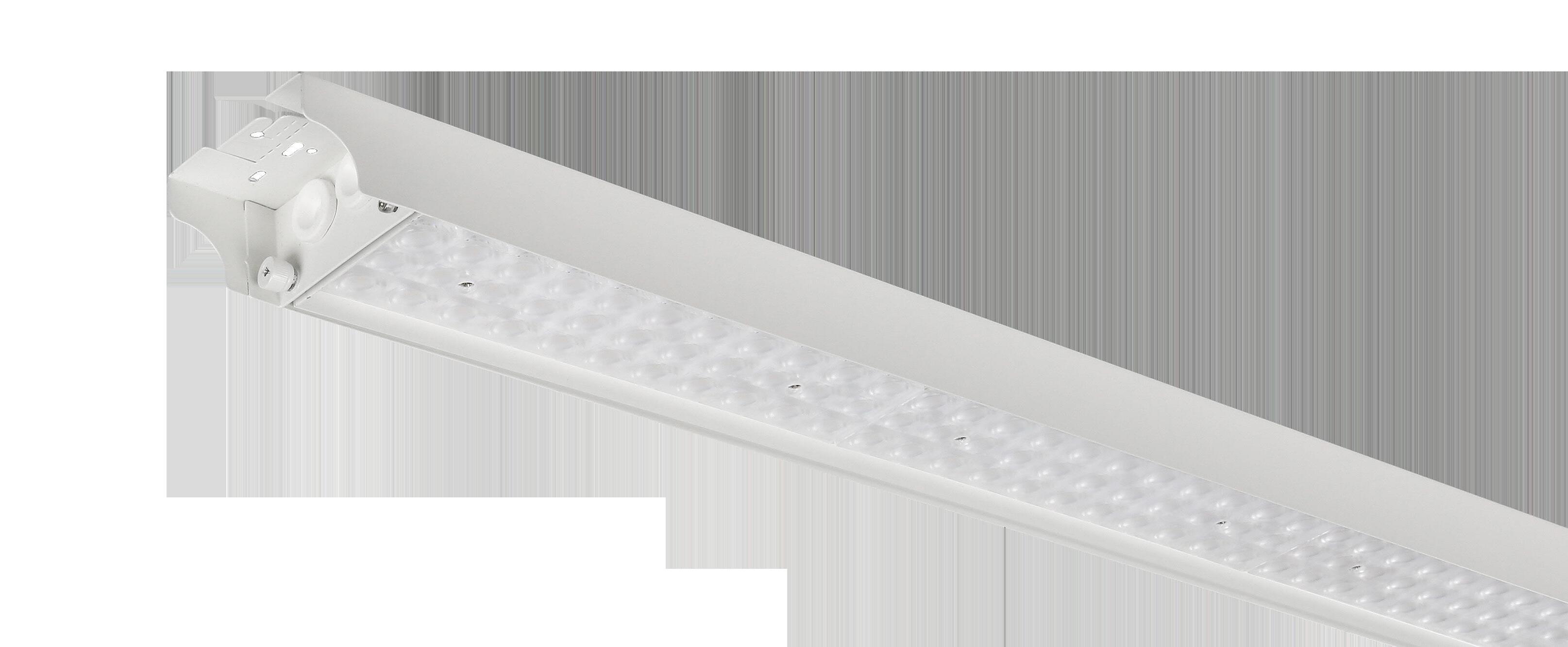

TEMPE PRO Takmonterad eller pendlad IP23

UPP TILL 180LM/W

Monteringsfästen

23

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

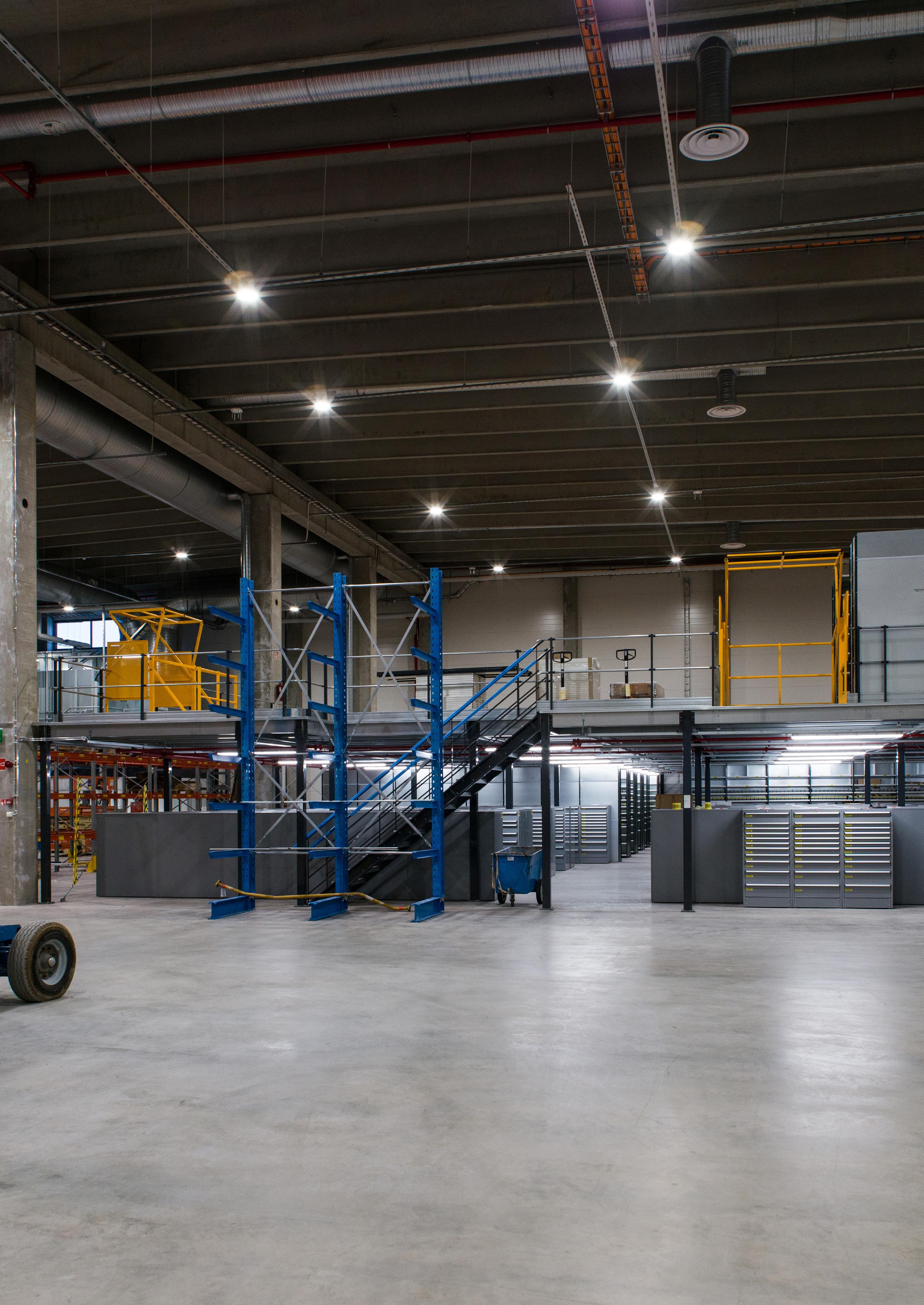

ANVÄNDNINGSOMRÅDE - Detaljhandel, industriella och lagerlokaler

KONSTRUKTION - Konstruktion i stål. Vit RAL9016 - PC-lins - Linfäste integrerat i armatur och fälls upp vid linmontage - Levereras med drivdon monterat internt i armature - Snabbkoppling och överkoppling med 2,5 mm² kabel - 5-polig och 7-polig plint - Dip-switch på drivare för olika effekter

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NTM/4/40-55/840

72 187 32

1250mm

40-68

6,634-11,234

171

4000

>80

100 000h

VIT

NTM/5/40-70/840

72 187 33

1550mm

40-70

7,606-12,289

178

4000

>80

100 000h

VIT

NTM/5/80-120/840

72 187 34

1550mm

80-120

14,058-19,698

177

4000

>80

100 000h

VIT

NTM/4/40-55/DD/840

72 187 35

1250mm

40-68

6,634-11,234

171

4000

>80

100 000h

VIT

NTM/5/40-70/DD/840

72 187 36

1550mm

40-70

7,606-12,289

178

4000

>80

100 000h

VIT

NTM/5/80-120/DD/840

72 187 37

1550mm

80-120

14,058-19,698

177

4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

NTM/TRUNK/BRKTS

72 187 38

27 | För mer information: www.nvclighting.se

BESKRIVNING Tempe Pro Monteringsfästen 2st

VIT

THE BRIGHTER CHOICE

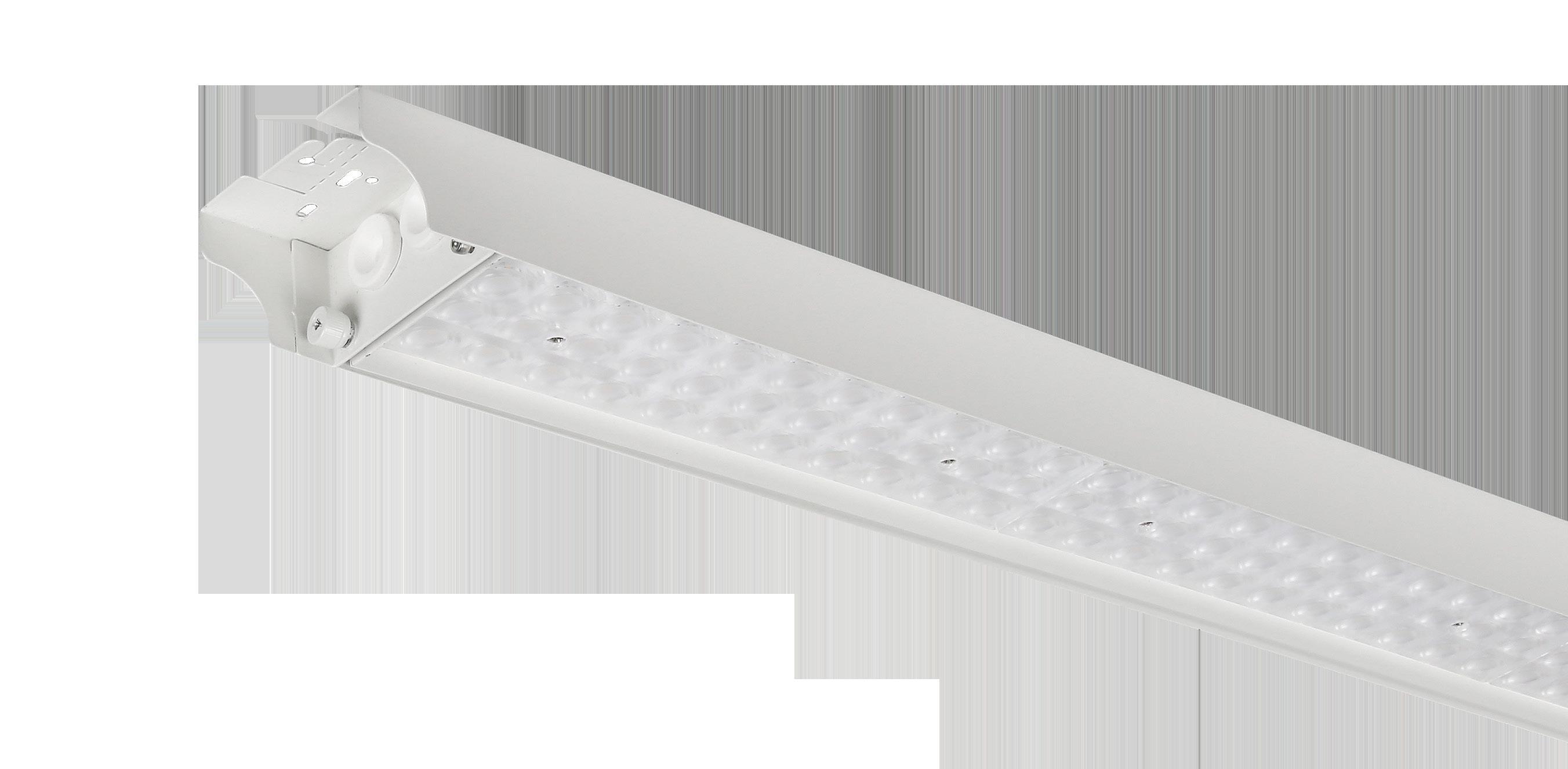

TORONTO

Takmonterad eller pendlad IP65

65

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

ÅTKOMST FÖR ENKEL INSTALLATION

<3

ANVÄNDNINGSOMRÅDE - Industriella och lagerlokaler KONSTRUKTION - Stomme och kupa i polykarbonat - Levereras med monteringskit för tak/vajer - Levereras med drivdon monterat internt i armaturen - Snabbkoppling och överkoppling med 2,5 mm² kabel - 5-polig och 7-polig plint - Dip-switch på drivare för olika effekter PRODUKTVARIANTER - Effekt: 28-38W (1200mm), 38-63W (1500mm) - Drivdon: Val av fast utgång eller dimbar (DD), med stöd för DALI, switch-dim.

- Dip-switch på drivare för olika effekter - M3 (nödljus 3h) TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NTT/4/28-38/840

72 187 39

1200mm

28-38

4580-5963

160-158

4000

>80

100 000h

VIT

NTT/4/28-38/M3L/840

72 187 40

1200mm

28-38

4580-5963

160-158

4000

>80

100 000h

VIT

NTT/5/38-63/840

72 187 41

1500mm

38-63

5781-9781

150-155

4000

>80

100 000h

VIT

NTT/5/38-63/M3L/840

72 187 42

1500mm

38-63

5781-9781

150-155

4000

>80

100 000h

VIT

NTT/4/28-38/DD/840

72 187 43

1200mm

28-38

4580-5963

160-158

4000

>80

100 000h

VIT

NTT/4/28-38/DD/M3L/840

72 187 44

1200mm

28-38

4580-5963

160-158

4000

>80

100 000h

VIT

NTT/5/38-63/DD/840

72 187 45

1500mm

38-63

5781-9781

150-155

4000

>80

100 000h

VIT

NTT/5/38-63/DD/M3L/840

72 187 46

1500mm

38-63

5781-9781

150-155

4000

>80

100 000h

VIT

28 |

THE BRIGHTER CHOICE

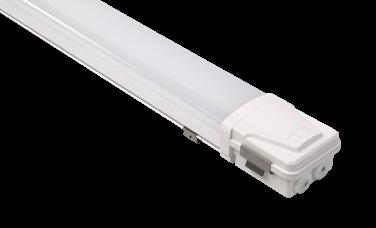

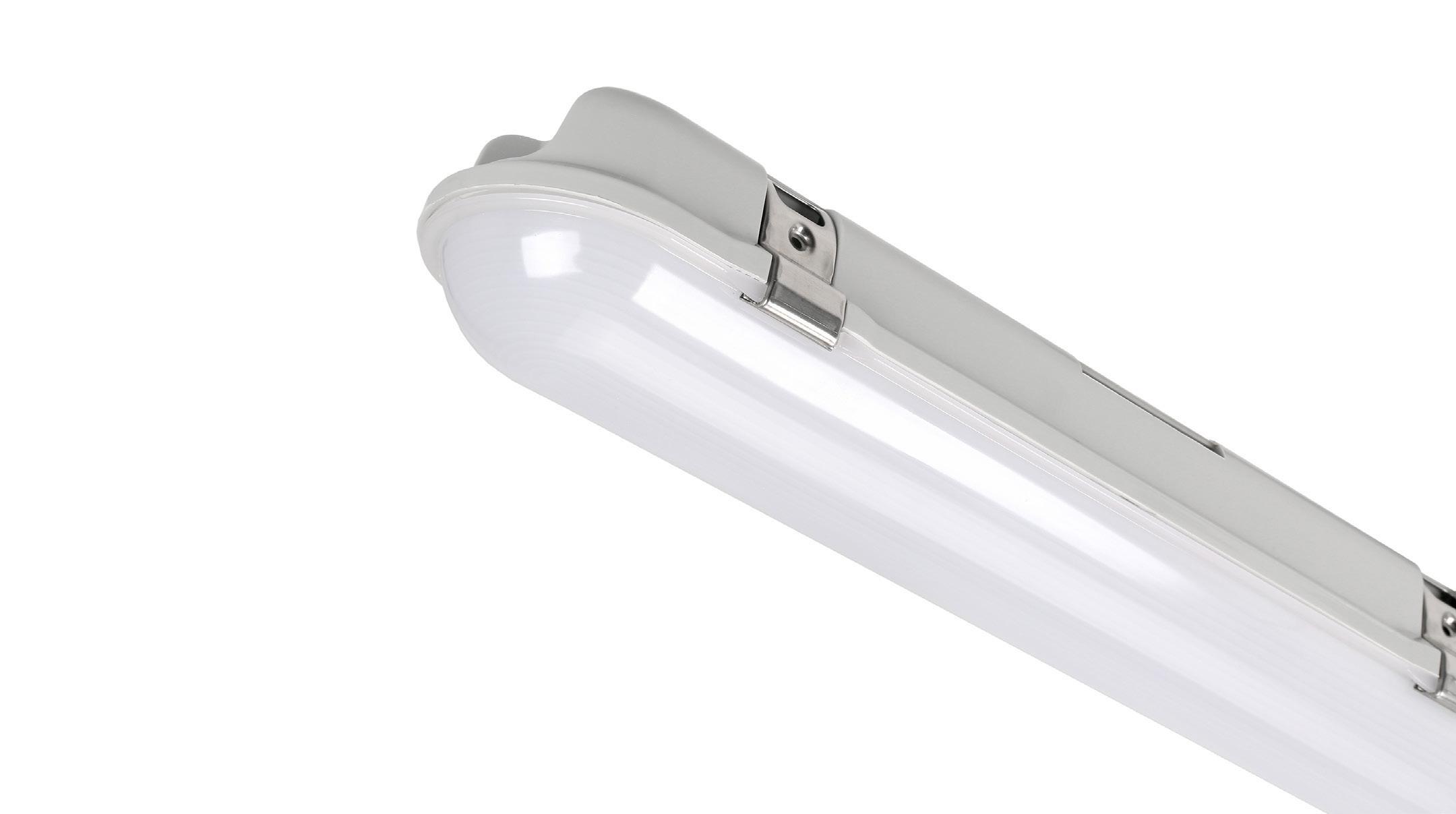

GREENLAND Polykarbonat IP66

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Industri, garage & verkstäder - Matberedningsområden KONSTRUKTION - Stomme och kupa i polykarbonat - Rostfria stål-clips - Kylfläns i aluminium - Kan hängas i vajer med medföljande clips - 5-polig plint, överkoppling med 1.5mm2 kabel 5x2x2.5mm - Snabbkoppling för enkel installation - Levereras med monteringskit för tak/vajer - Kabelingång: Gavlar

PRODUKTVARIANTER - Drivdon: Val av fast utgång eller dimbar (DA), med stöd för DALI, switch-dim.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NGN2X4/TW5P/840

72 139 80

1240mm

43

6370

142

4000

>80

100 000h

GRÅ

NGN2X4/DA/TW5P/840

72 139 83

1240mm

43

6370

142

4000

>80

100 000h

GRÅ

NGN2X5/TW5P/840

72 139 82

1540mm

73

9865

135

4000

>80

100 000h

GRÅ

NGN2X5/DA/TW5P/840

72 139 84

1540mm

73

9865

135

4000

>80

100 000h

GRÅ

29 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

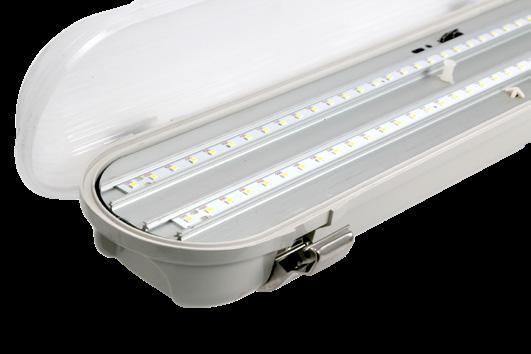

Greenland Greenland är idealiskt för belysning av parkeringshus, garage, verkstäder och allmän industriell användning.

SIDA 29

30 |

THE BRIGHTER CHOICE

OREGON

En högpresterande LED low-bay

90o LINS

BOLLGALLER

HR LINS

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

75°

60°

60°

60°

60°

45°

45°

45°

45°

60°

300 450

45°

200 300

600

400

750

500

60°

400

45°

600

30°

I ( cd/klm ) C0

30°

30° C90

I ( cd/klm ) C0

30° C90

30°

I ( cd/klm ) C0

30° C90

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

75°

60°

60°

60°

60°

45°

45°

45°

45°

60°

300 450

45°

200 300

600

400

750

500

60°

400

45°

600

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

I ( cd/klm ) C0

30°

30°

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

60°

60°

60°

60°

60°

30°

I ( cd/klm ) C0

C90

400

45°

45°

30°

30°

C90

200

30° C90

75° 60°

300

300

45°

I ( cd/klm ) C0

45°

45°

450

400

600

30°

ANVÄNDNINGSOMRÅDE

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

45°

600

500 30° C90

30°

I ( cd/klm ) C0

30° C90

- Lager, industri - Monteringshöjder 5M+ KONSTRUKTION - Stomme i mjukt stål - Målad i vit RAL 9016 - Högkvalitativa Vossloh Schwabe (VS) LED-moduler, drivare och linser - Extruderade kylflänsar av aluminium - Lämplig för installation på kedja, belysningsstammar/stänger & BESA-fästen - Snabbkoppling - Enkel kabeldragning med terminalåtkomstlucka TILLBEHÖR - 2st olika spridningsvinklar: 90 grader (90) och High-rack (HR) - Bollgaller för IK10-klassificering. Beställs separat.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

CCT (K)

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NOR/V2/24K/90/840

72 166 25

164

4000

22,400

137

>80

100 000h

VIT

NOR/V2/32K/90/840

72 166 26

234

4000

30,700

131

>80

100 000h

VIT

NOR/V2/24K/HR/840

72 166 27

162

4000

23,000

142

>80

100 000h

VIT

NOR/V2/32K/HR/840

72 166 28

234

4000

30,400

130

>80

100 000h

VIT

NOR/V2/24K/90/DD/840

72 166 29

164

4000

22,400

137

>80

100 000h

VIT

NOR/V2/32K/90/DD/840

72 166 30

234

4000

30,700

131

>80

100 000h

VIT

NOR/V2/24K/HR/DD/840

721 66 31

162

4000

23,000

142

>80

100 000h

VIT

NOR/V2/32K/HR/DD/840

72 166 32

234

4000

30,400

130

>80

100 000h

VIT

TILLBEHÖR

E NR.

NOR/V2/WG NOR/V2/WG/32K

72 169 65

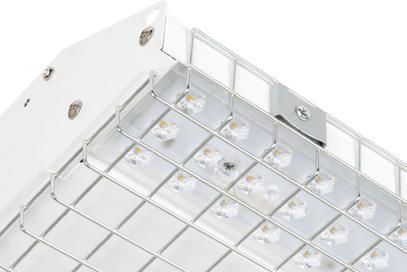

BESKRIVNING Oregon V2 Bollgaller

ORDER CODE 72 169 66

E NUMBER

S NUMBER

NBU6/G/930

7451709

-

6

NBU6/G/940

7451710

-

NBU6/G/DTW/930-20

7451711

-

31 | För mer information: www.nvclighting.se

POWER LUMENS CONSUMPTIONOregon (W) V2 Bollgaller till 32K

lm/W

CCT oK

RA/ CRI

OPERATING TEMP OC

COLOUR FINISH

530

88

3000

>90

-20 to +25

WHITE

6

630

105

4000

>90

-20 to +25

WHITE

6

530

88

3000/2000

>90

-20 to +25

WHITE

THE BRIGHTER CHOICE

GREENLAND SIDA 29

Greenland är en högkvalitativ IK10 IP66 klassad icke-korrosiv, slag och kemikaliebeständig industriarmatur.

32 |

THE BRIGHTER CHOICE

33 |

JUPITER

High-output IP65 high-bay med sensor som tillval

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Industriella produktionsområden - Detaljbutiker - Allmänna utrymmen på flygplatser, järnvägsstationer och busshållplatser KONSTRUKTION - M attsvart pressgjuten aluminiumstomme - UV-stabil skiva i klar polykarbonat - Lysdioder monterade på metallkärna PCB för bra värmeavledning - Förkopplad med 1m H05 kabel och 1m H05 1-10V styrsignalkabel - ENEC-godkänd 1-10V dimbar drivare levereras som standard - Levereras med stålögla för hängande montering TILLBEHÖR - Effekter: 100W, 150W och 200W - Tillbehör: Reflektorer och monteringsfästen finns vid behov.

- Mikrovågssensor: Plug-in mikrovågssensor, programmerbar 5 - 100% med fjärrkontroll. Båda artiklarna beställs separat.

- Aluminiumreflektor, polykarbonatreflektor och monteringsfäste finns som separata artiklar.

- DALI Dimning (DA). Endast 200W.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NJP/100/1-10V/840

72 166 16

99.2

4000

15,679

158

>80

100 000

SVART

NJP/150/1-10V/840

72 166 17

149

4000

23,759

159

>80

100 000

SVART

NJP/200/1-10V/840

72 166 18

190

4000

31,664

167

>80

100 000

SVART

NJP/200/DA/840

72 166 19

190

4000

31,664

167

>80

100 000

SVART

TILLBEHÖR

BESKRIVNING

NJP/PLUG-IN/MW/SENSOR

72 166 20

Jupiter Plug-In MW Sensor

NJP/MW/PROG/HS

72 166 21

Jupiter Plug-In MW Sensor Fjärrkontroll

NJP/REFL/100-150-200

72 166 22

Jupiter ALu Reflektor För 100W/150W/200W

NJP/REFR/100-150-200

72 166 23

Jupiter PC Reflektor För 100W/150W/220W

NJP/SMB/100-150-200

72 166 24

Jupiter 100W/150W/200W Monteringsfäste

N/HB/STNM3L/PACK

73 479 69

Nödljuskit High Bay Sjävtest IP65

34 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

JUPITER är en högpresterande och mångsidig armatur för höga höjder.

Används främst inom industri och detaljhandelsprojekt men är lika lämpad för offentliga utrymmen, foajér, tågstationer och byggnader som t.ex skolor och sjukhus.

ATTACHMENTS

In addition to the sensor, JUPITER has a range of attachments available:

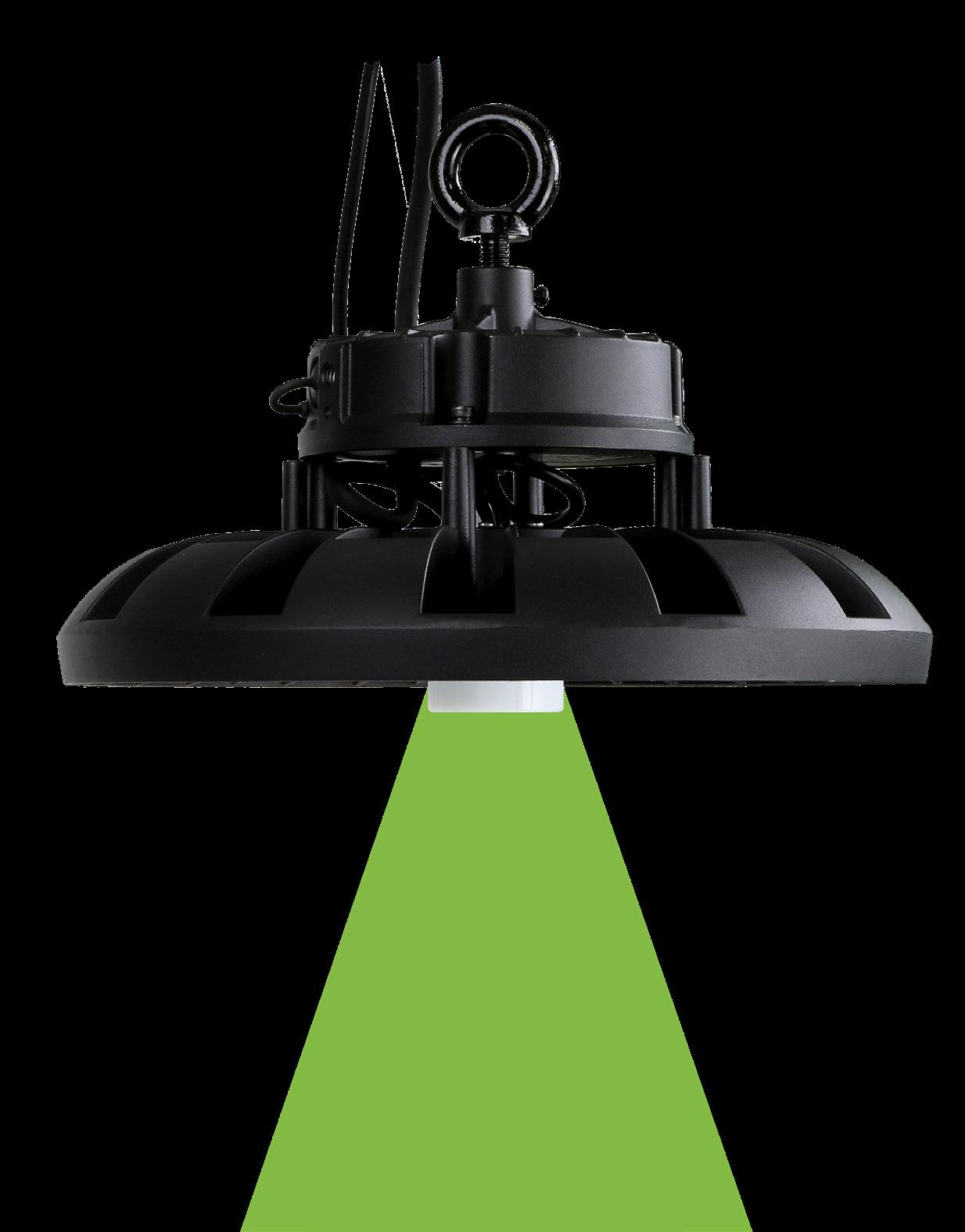

JUPITER kan förses med en Plug-in mikrovågssensor (köps separat). Sensorn ansluts med en vridlåsfunktion som bibehåller IP65-klassificeringen.

PC-Reflektor

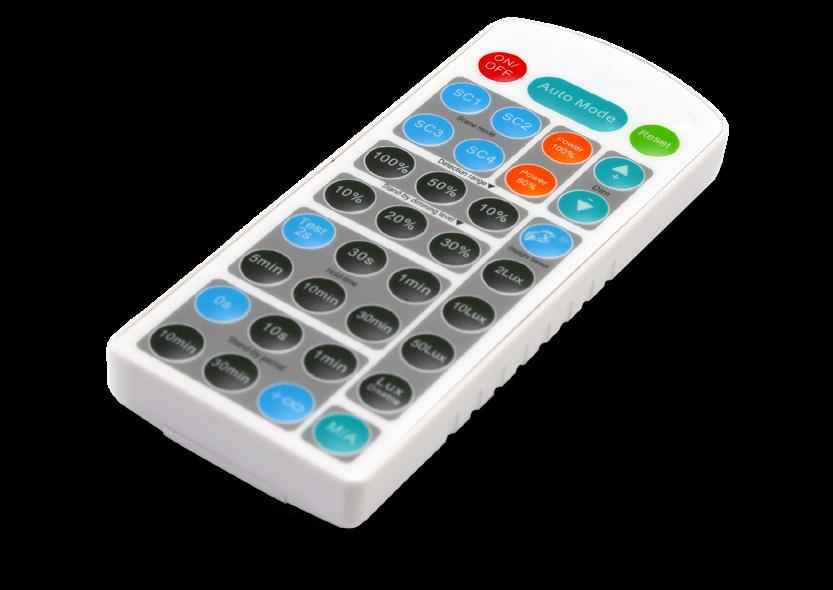

FULLT PROGRAMERINGSBAR MED FJÄRRKONTROLL

HOLD TIME Detta är hur lång tid det tar från att den senaste rörelsen upptäcktes och att armaturerna dimmar ned till standby-dimningsnivån.

DETEKTIONSOMRÅDE Upp till 12m diameter vid 7m monteringshöjd.

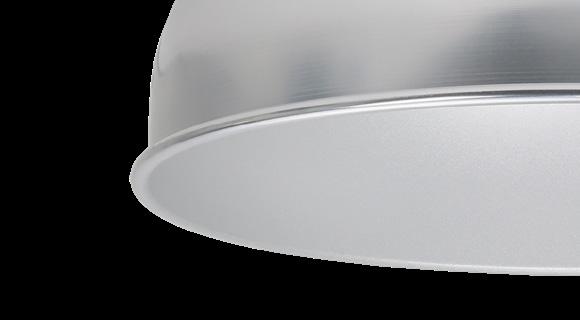

Aluminium-Reflektor

STAND-BY DIMMNINGSNIVÅER När närvaro inte längre detekteras kan ljuset dimmas till en förinställd nivå innan den släcks helt. Standby-dimningsnivån är justerbar till 10 %, 20 % eller 30 %.

Monteringsfäste

1-10V DIMNING SOM STANDARD

Konverteringskit för nödljus

Plug and play 3 timmars självtest med egen ljuskälla.

Levereras komplett med litiumbatterier och 7 års garanti.

35 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Jupiter är idealisk för belysning av lager, butiksbodar, bussterminaler, stationer och allmän industriell användning.

Jupiter 36 | www.nvclighting.se

SIDA 34 THE BRIGHTER CHOICE

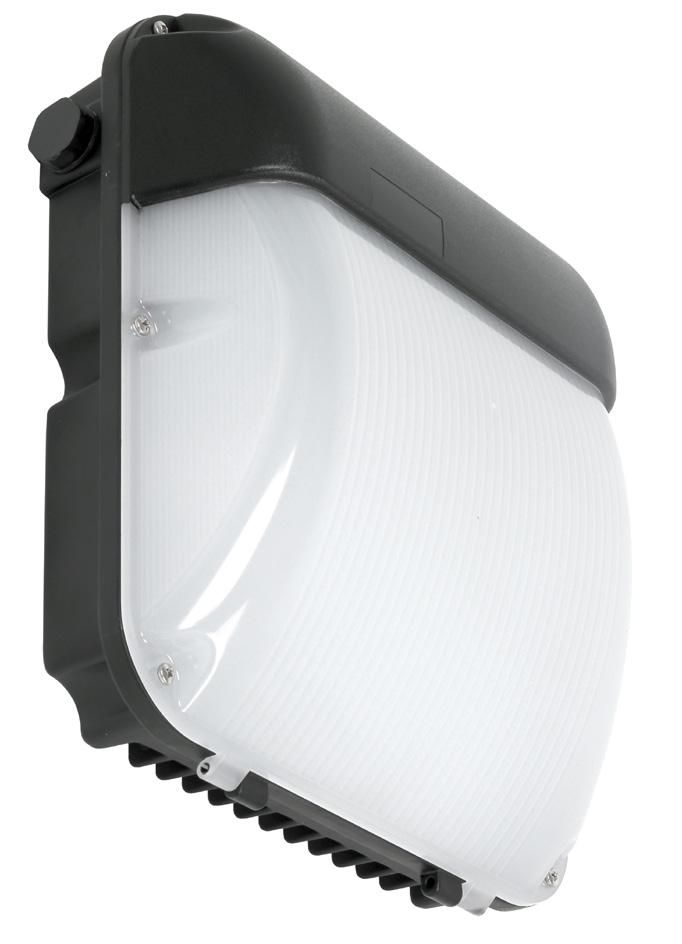

BRONX SLIM IP65 Aluminiumarmatur

L80

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Kommersiella utomhusområden KONSTRUKTION - Aluminiumstomme - P65 kabelgenomföring - Kupa i polykarbonat, rostfria skruvar

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3 - Kabelingång på sidan - 4-poligt plint

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NBX30SL/LED/840

77 031 64

30

2425

87

4000

>80

100 000h

SVART

37 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

38 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

BRONX SLIM

SIDA 37

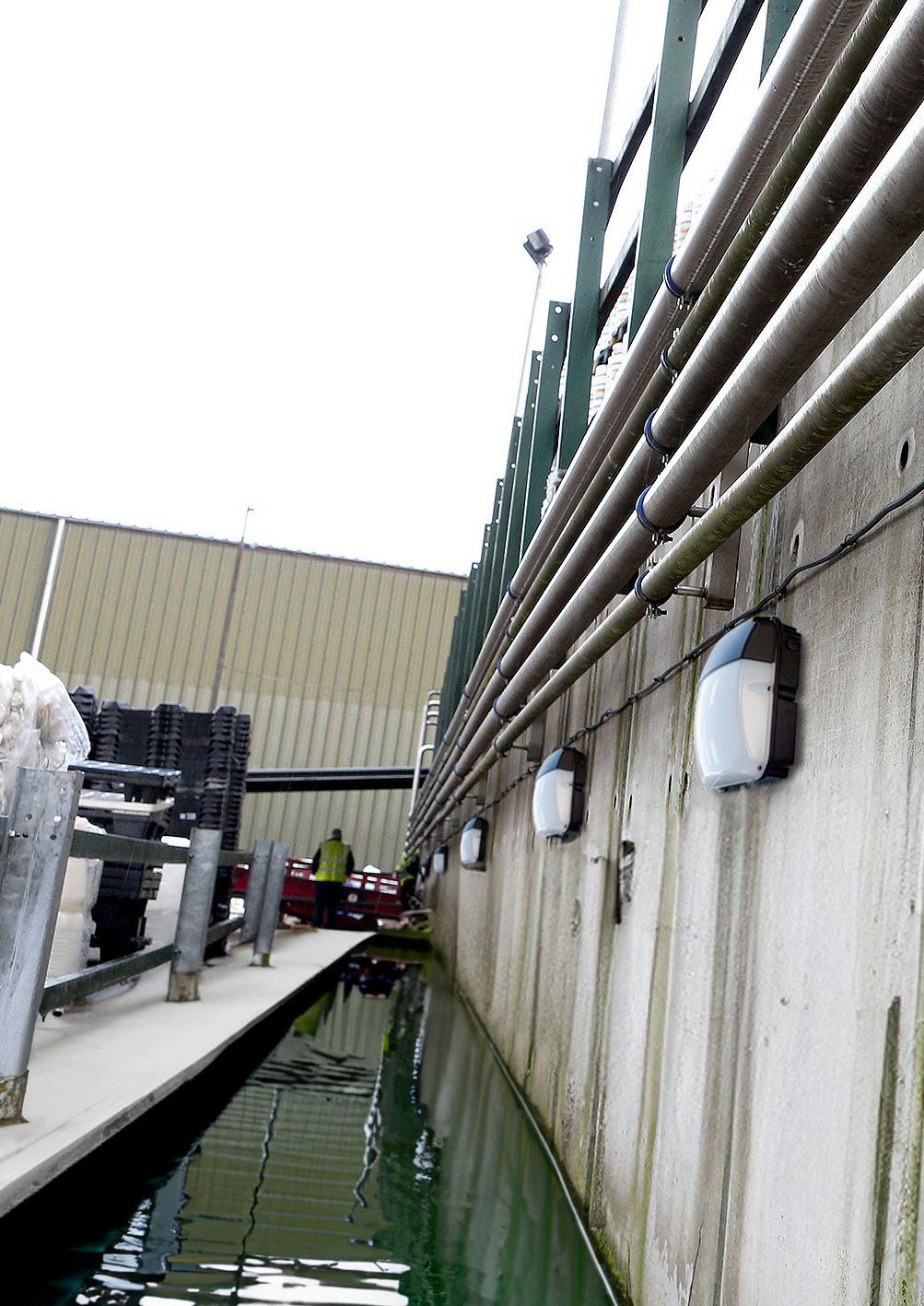

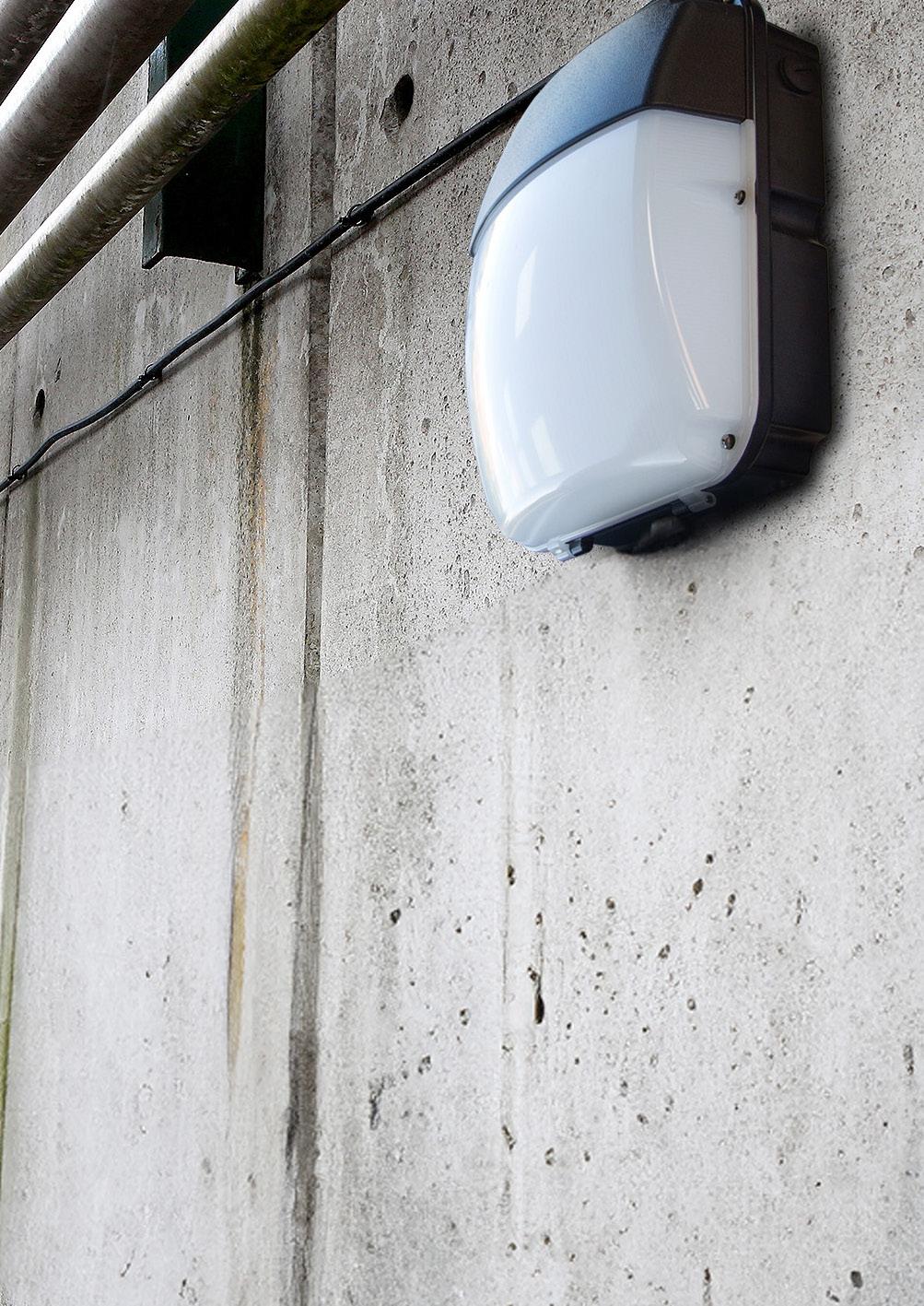

Bronx Slim är idealisk för utomhusbelysning, skolbelysning, parkeringsbelysning och belysning för entréer, gångvägar och allmänna områden.

39 |

THE BRIGHTER CHOICE

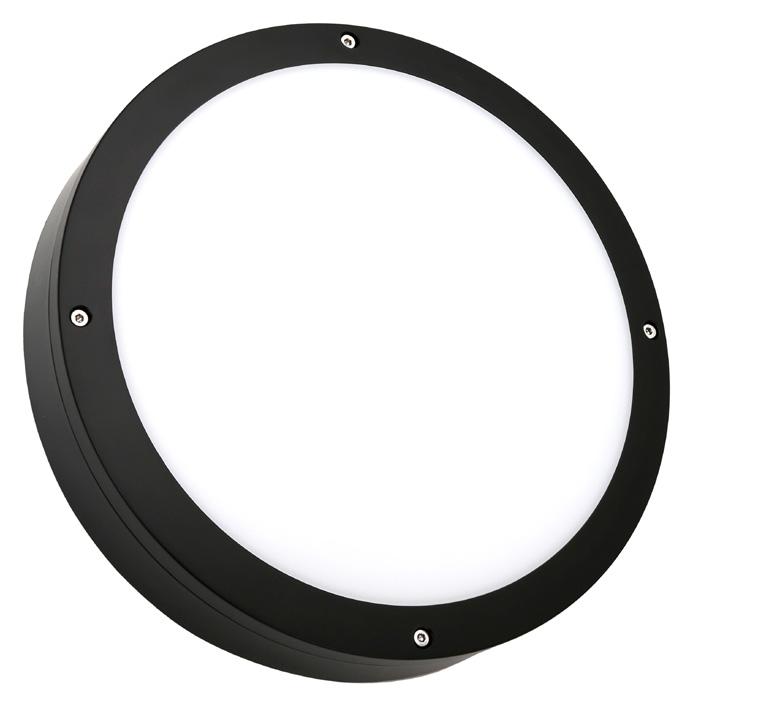

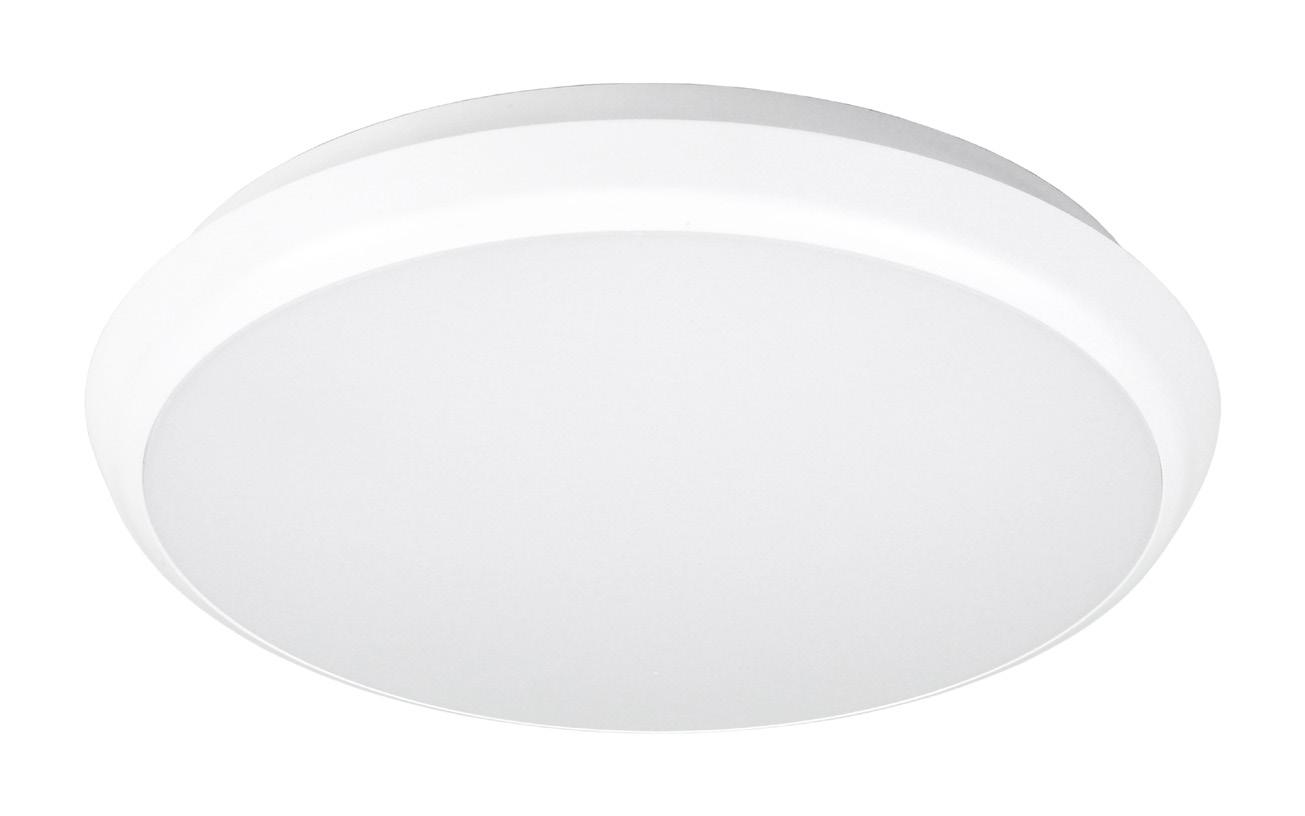

HUNTSVILLE Robust plafond

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Gångvägar och trappor - Kommersiella utomhusområden

ÖGONLOCK

KONSTRUKTION - Kupa i polykarbonat, färg svart RAL9005 - Kupa i PC - Rostfria skurvar ingår - SMD LEDs - Switch mellan 3000K, 4000K & 5700K - Lätt att installera - Dubbla kabelingångar - Snabbkopplingsplint - Även för utanpåliggande kabel

RUND

PRODUKTVARIANTER

TEKNISK BESKRIVNING

- Rund/hel - Ögonlock

- L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NHU12/830-840-857

77 046 80

12

1344

114

3000-4000-5700

>80

100 000h

SVART

NHU12/ELID/830-840-857

77 046 81

12

1240

104

3000-4000-5700

>80

100 000h

SVART

40 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

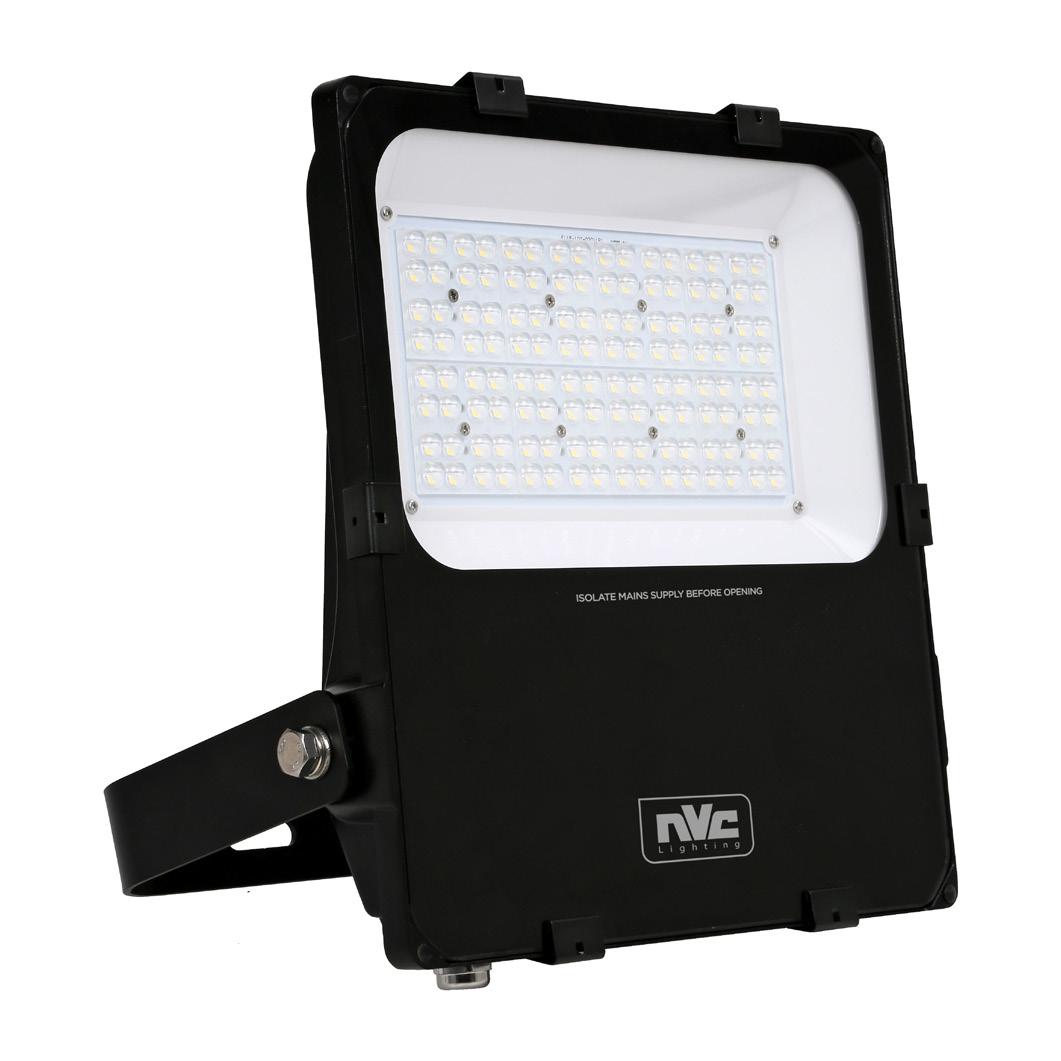

LYNX

IP66 Asymmetrisk strålkastare

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Fasader, idrottsanläggningar, industrilokaler och områdesbelysning KONSTRUKTION - Alla varianter är IP66 - Aluminiumstomme - PMMA-lins monterad för asymmetrisk ljusspridning - 4mm härdat glas - Finkornig yta i RAL9017 - Förkopplad med 1.5m H05RN-F 3x1mm flex - Lätt att installera TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

VIKT kg

VINDYTA m2

NLX50/740

77 665 27

50

6860

127

4000

>70

100 000h

SVART

2.6

0.05

NLX100/740

77 665 28

100

13970

135

4000

>70

100 000h

SVART

4.2

0.10

NLX150/740

77 665 29

150

19810

135

4000

>70

100 000h

SVART

4.9

0.11

NLX200/740

77 665 30

200

26640

129

4000

>70

100 000h

SVART

6.5

0.14

NLX300/740

77 665 31

300

38710

129

4000

>70

100 000h

SVART

9.8

0.20

41 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

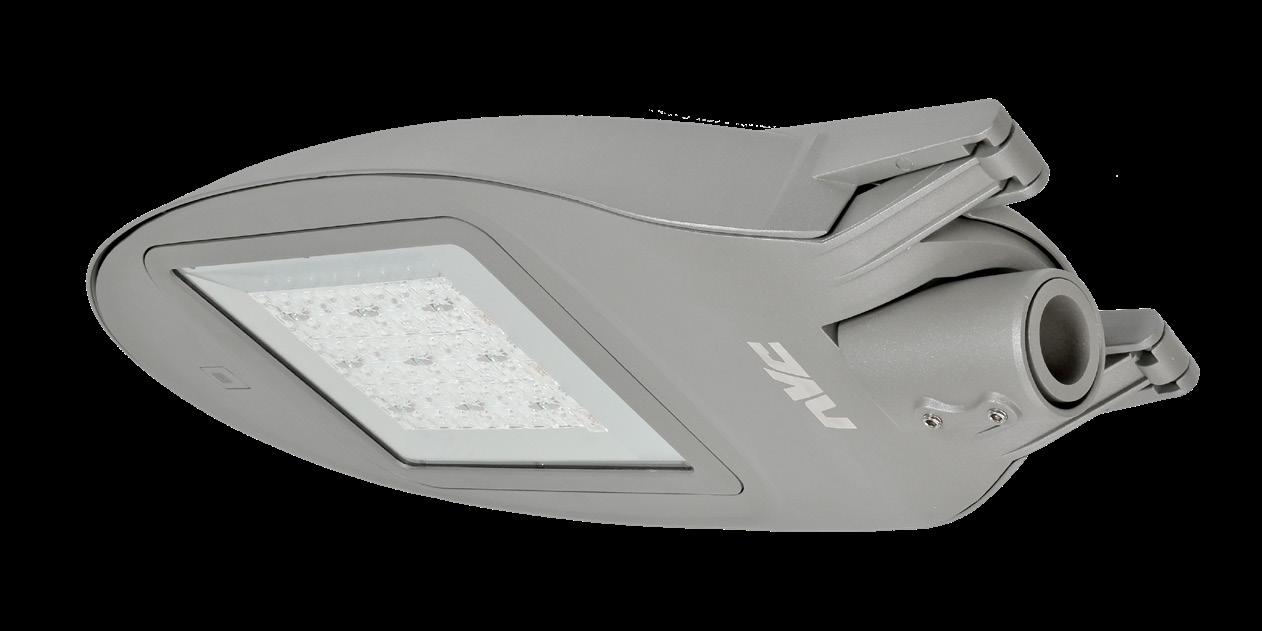

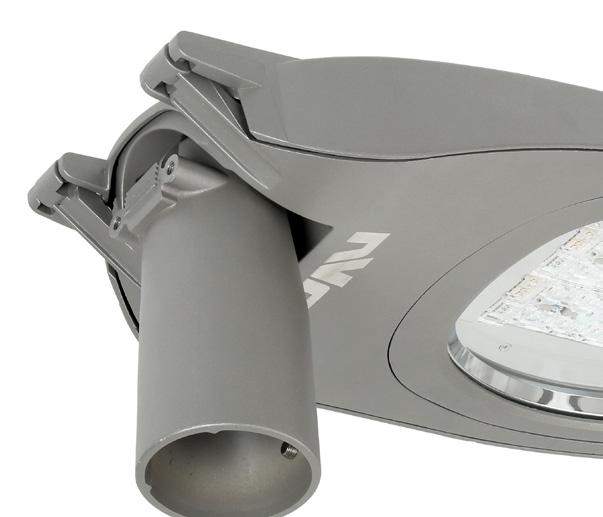

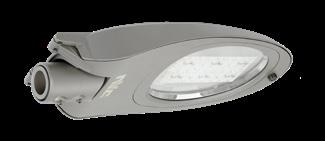

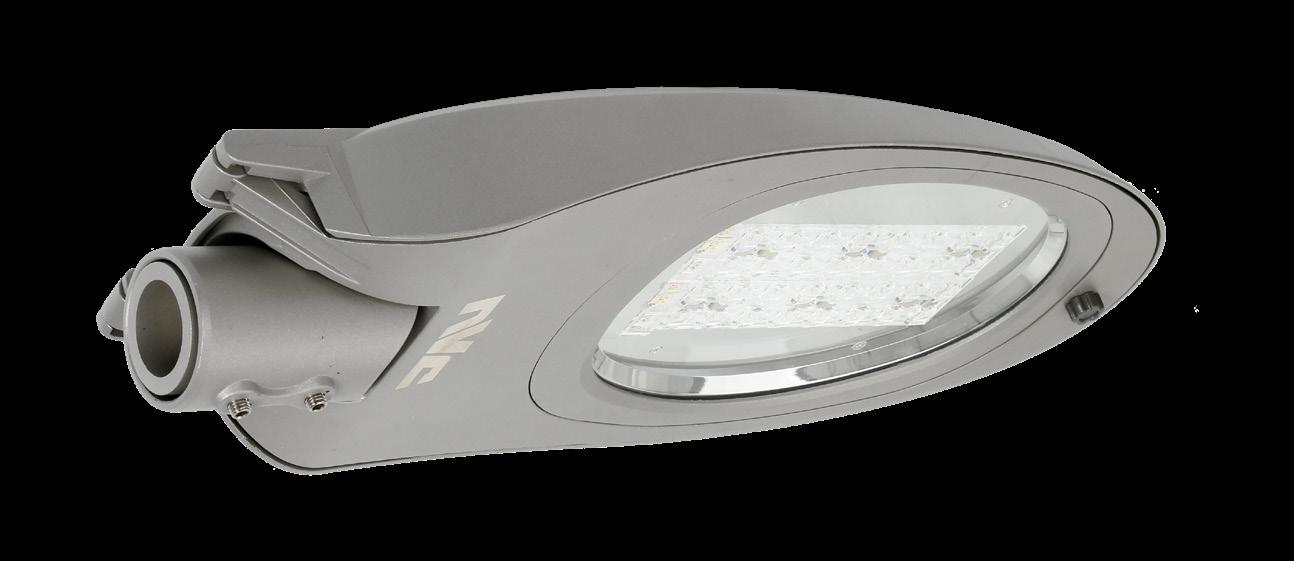

BELFRY

IP66 Gatubelysning

AR N YE SEVE

TY RAN WAR

SDCM

<3

ANVÄNDNINGSOMRÅDE - Alla vägtyper från små stadsgator till stora motorvägar KONSTRUKTION - Korrosionsbeständig aluminiumstomme - Färg RAL9007 - Akryllins för precis ljusfördelning - LED och drivdon 100.000h CLO - Fullt programmerbart DALI-drivdon kompatibelt med ledande CMS - 2st storlekar: • Liten, 16W Vikt 6.5kg - vindfång 0.17m2 • Medium, 95W, Vikt 8.5kg - vindfång 0.29m2

LITEN

MEDIUM

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

CLO

FÄRG

NBF16/OP2/740

77 273 70

16

2420

148

4000

>70

100 000h

GRÅ

NBF95/OP2/740

77 282 32

95

13255

127

4000

>70

100 000h

GRÅ

42 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

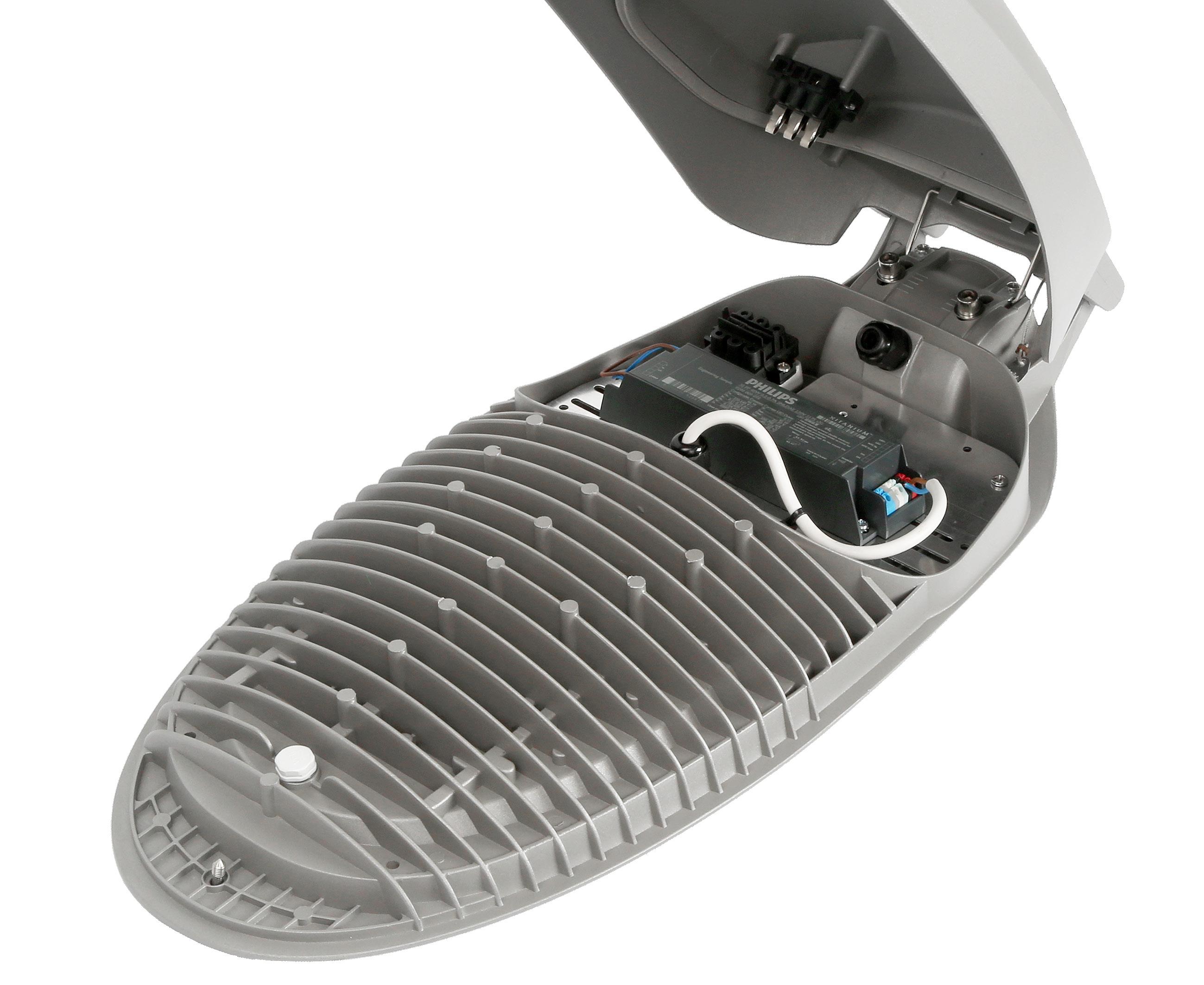

Säkerhetsbrytare vid arbete på armaturen

PHILIPS XITANIUM XTREME DRIVER. 100,000h fullt programmerbar drivenhet

Avluftningsventil så att kondens reduceras

Högkvalitativ pressgjuten aluminium. RAL9007

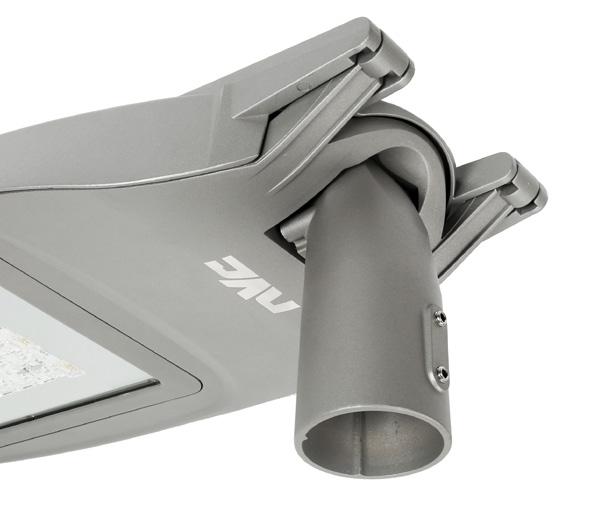

Ställbar arm för rak eller vinklad installation.

-5o - +15o horisontell, 0o - +10o vertikal montering.

Tumskruv för en verktygslös öppning

Stolpfäste på liten armatur: - 34-60 mm som standard.

Stolpfäste på stor armatur: - 34-60 mm som standard.

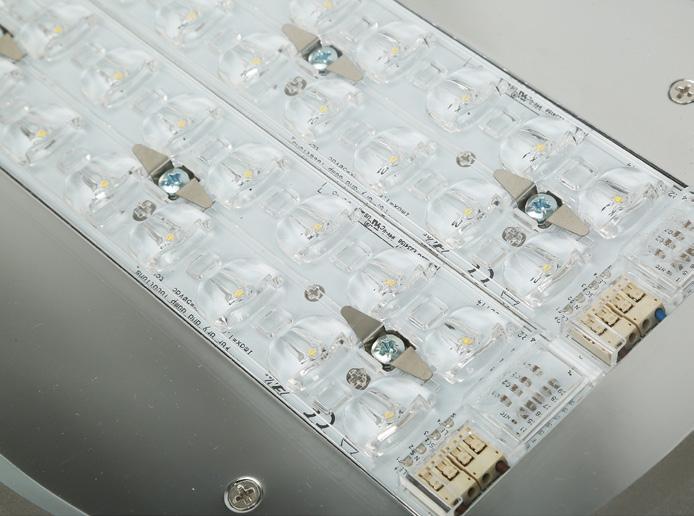

Separata linser för varje LED ger preciserad ljusspridnig

43 |

THE BRIGHTER CHOICE

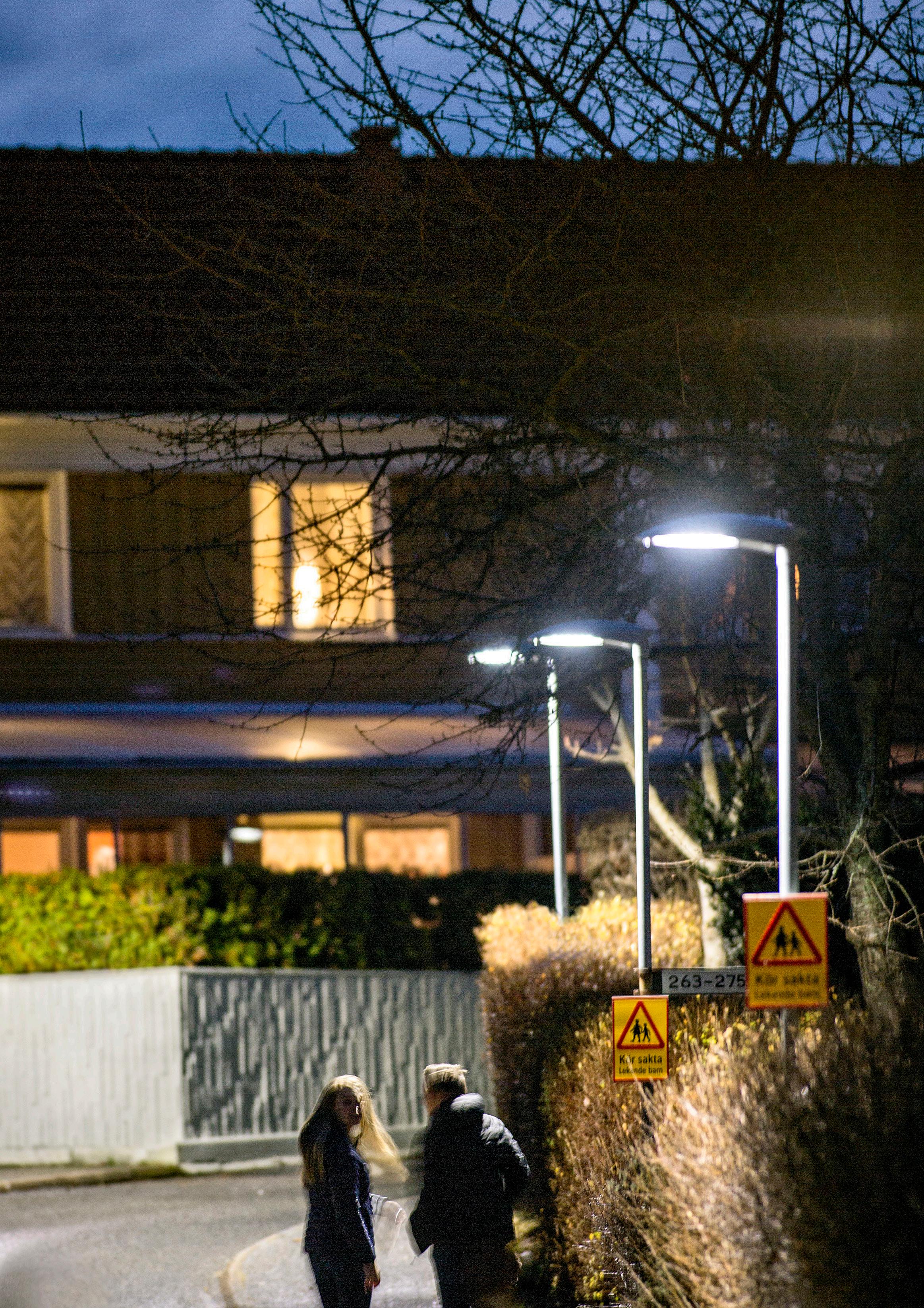

BELFRY SIDA 42 DEN INTELLIGENTA ARMATUREN Belfry är idealisk för att belysa motorvägar, vägar och gångvägar.

44 |

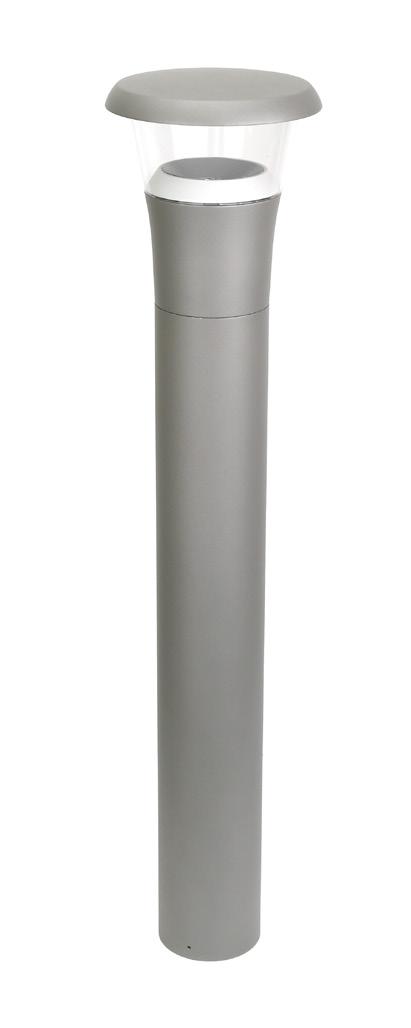

RENO

IP65 Pollare

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Gångar - Parkering - Urbana miljöer

Adapter betongfundament

KONSTRUKTION - Aluminiumstomme TILLBEHÖR - Adapter 108 fundament beställs separat TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NRN/GRY/740

77 486 90

13.3

950

72

4000

>80

50 000h

GRÅ

TILLBEHÖR

E NR.

NRN/RMKIT/400

77 487 34

45 | För mer information: www.nvclighting.se

BESKRIVNING ADAPTER BETONGFUNDAMENT RENO (108)

THE BRIGHTER CHOICE

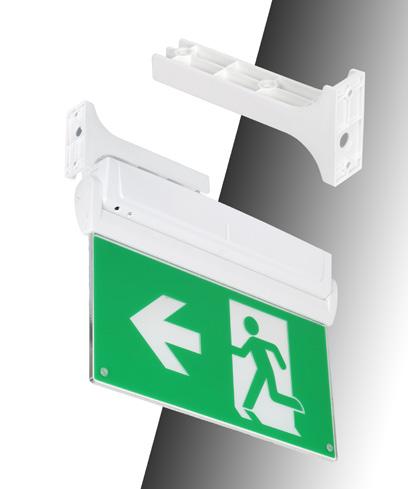

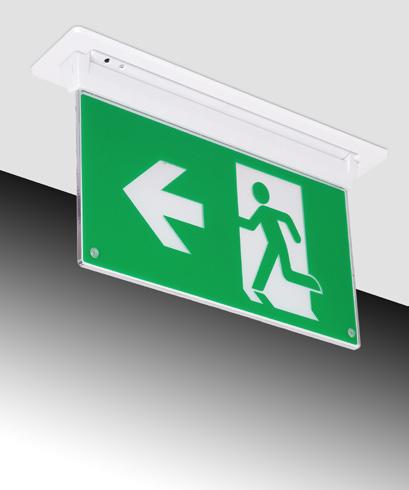

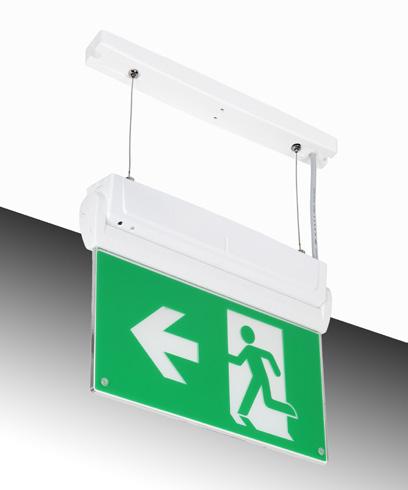

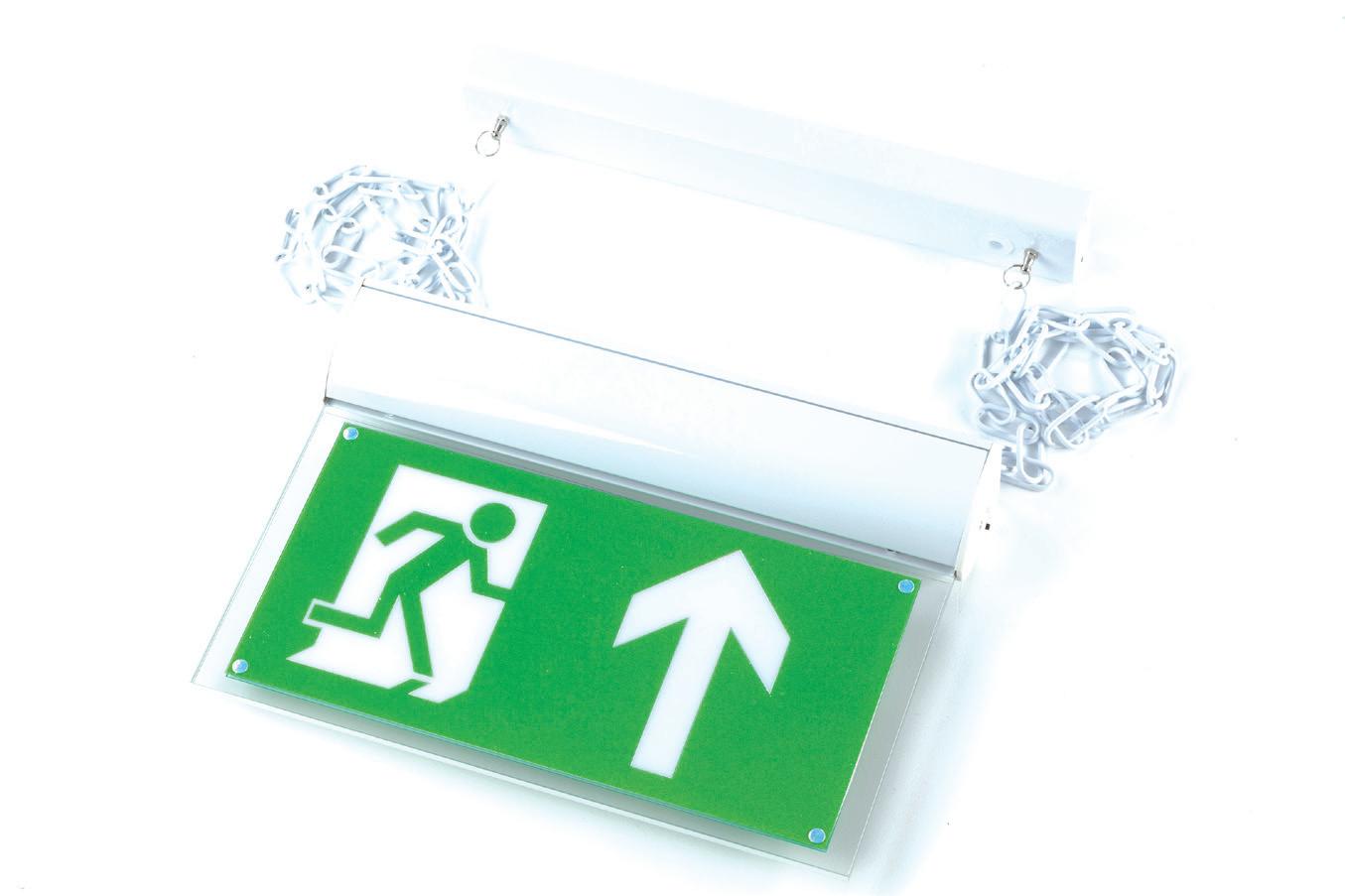

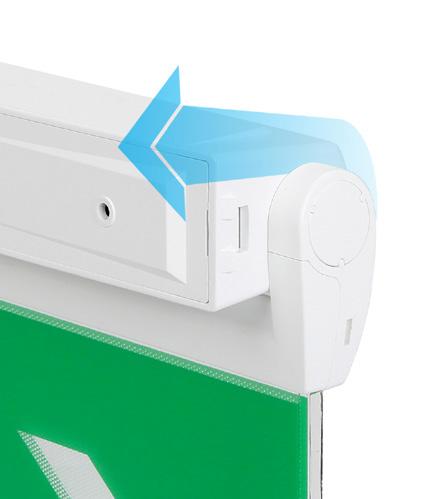

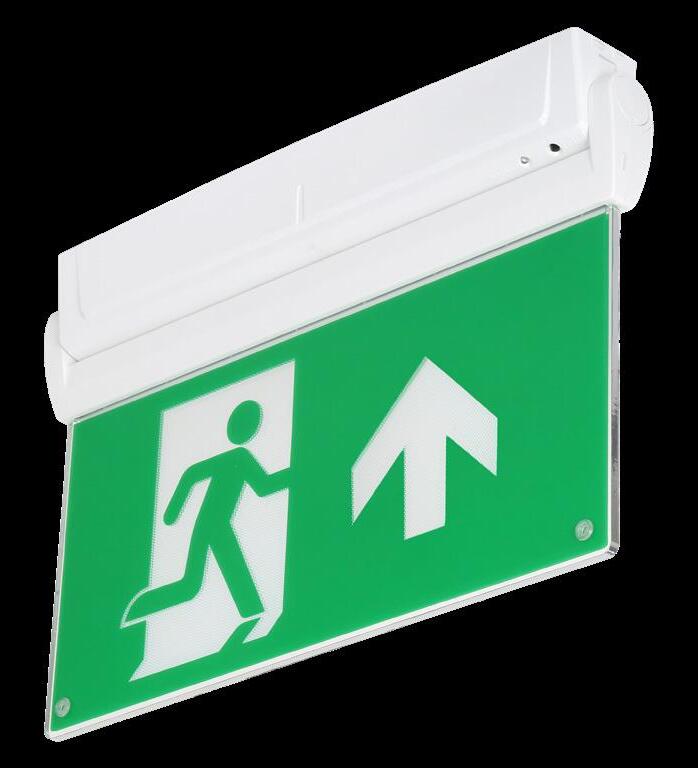

NEBRASKA PRO IP65 med litiumbatterier

AR N YE SEVE

TY RAN WAR

ISO LEGENDS “MAN RUNNING THROUGH A DOOR” (ISO7010/BS5266)

L80

100,000

LITHIUM

ANVÄNDNINGSOMRÅDE - För användning på utgångar och utrymningsvägar KONSTRUKTION - Polykarbonatstomme och kupa - Levereras med ISO legend pack - Litiumbatterier ingår

TEKNISK BESKRIVNING - 3 timmars drift på batteri efter strömavbrott - 20m maximalt siktavstånd

PRODUKTKOD

E NR.

WATT

LUMEN

RA/ CRI

FÄRG

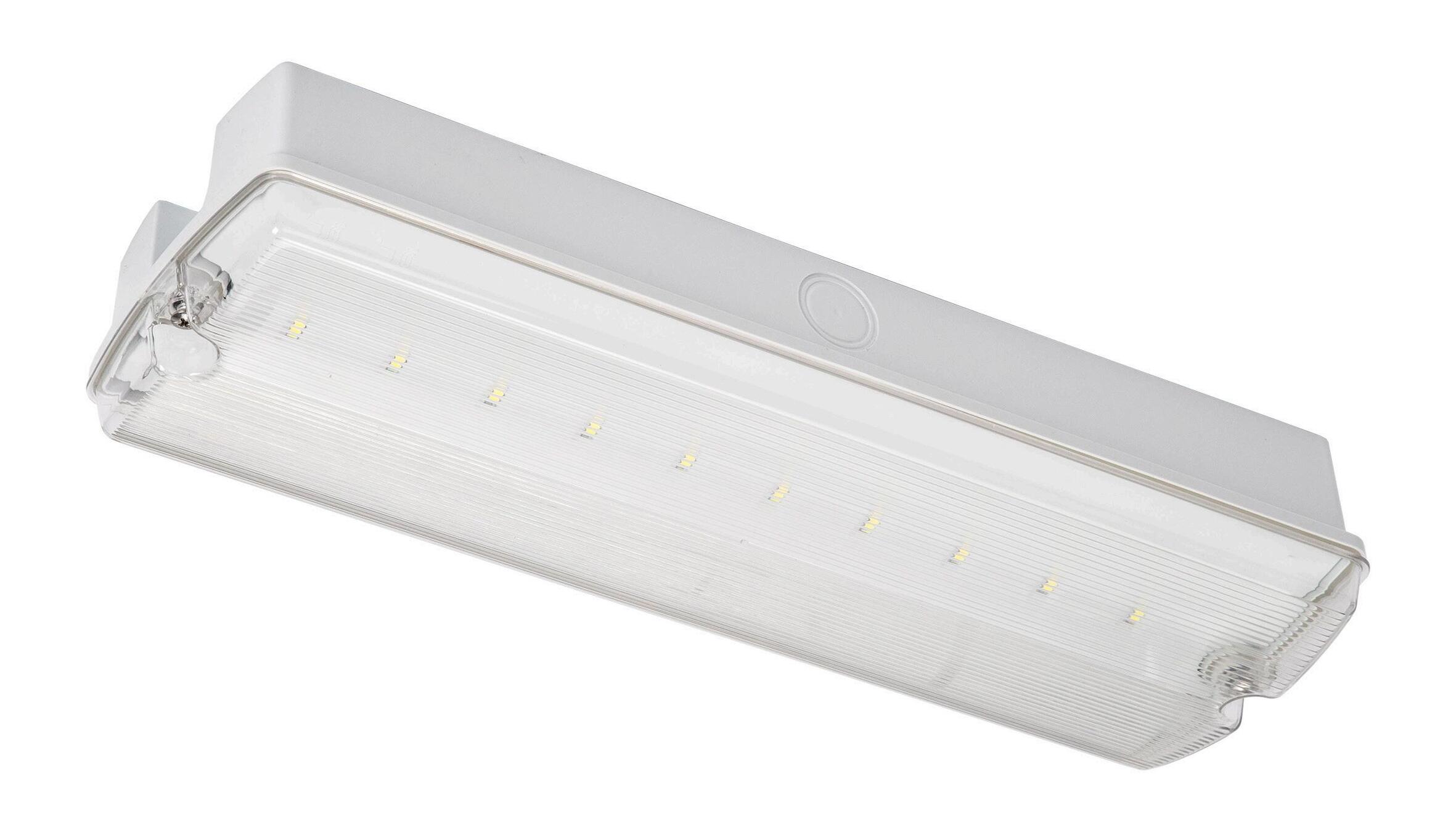

NNE/2/LED/M3/LITH/ISO/V3

73 471 39

2

175

>80

VIT

46 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

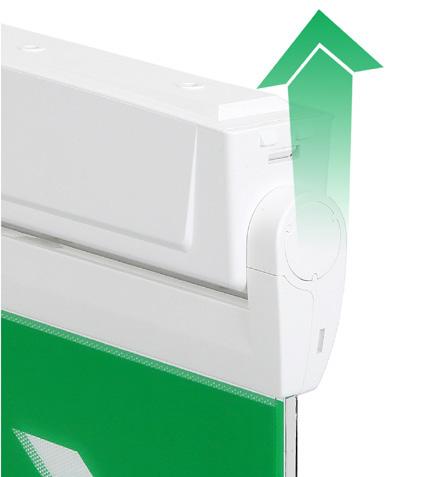

ARLINGTON PRO Nödutgångsskylt med piktogramskiva

MONTAGE I TAK

INFÄLLNADSKIT

AR N YE SEVE

TY RAN WAR

L80

100,000

MONTAGE PÅ VÄGG

FLAGGFÄSTE

VAJERKIT

LITHIUM

ANVÄNDNINGSOMRÅDE - För användning på utgångar och utrymningsvägar KONSTRUKTION - Polykarbonatstomme i vit - Stommen roterar 90º för att möjliggöra direkt montering i ett tak eller en vägg - 5 mm tjockt piktogramskiva i klar akryl - Utbytbart 0,25 mm tjockt akrylscreentryckt ISO-legendpaket ingår (pil upp, ned, vänster och höger).

- Litiumbatterier ingår

TEKNISK BESKRIVNING - 3 timmars drift på batteri efter strömavbrott - 30m maximalt siktavstånd

PRODUKTKOD

E NR.

WATT

CCT (K)

RA/ CRI

FÄRG

NAL/M3/ISO

73 471 38

2

6000

>80

VIT

TILLBEHÖR

BESKRIVNING

NAL/RMK

73 479 66

Infällnadskit Arlington PRO

NAL/SWMK

73 479 67

Flaggfäste Arlington PRO

NAL/WSK

73 479 68

Vajerkit Arlington PRO

47 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Teknik

48 | www.nvclighting.se

THE BRIGHTER CHOICE

TEKNISKA SIDOR GARANTI

SYMBOLER S51

S50

IP-KLASSNING S52

S53

CCT S54

49 | www.nvclighting.se

SDCM

DIMNINGSALTERNATIV S55

THE BRIGHTER CHOICE

49

TEKNIK

Symboler Klass I. Armaturen skall skyddsjordas Klass II. Kräver ej skyddsjord

L90 100,000 & L70 50,000

L90 100,000

• L-värdet indikerar procenten av det initiala lumenvärdet.

• 100 000 och 50 000 är de nominella drifttimmarna.

L70 50,000

IP-klassning. Är en klassificering av inkapslingen av elektroteknisk utrustning, med avseende på hur väl apparaturen skyddas mot vatten, damm, inträngande föremål och beröring IK08. Slagtestad för att klara 5 Joule (1,7 kg fallande massa från 300 mm), i enlighet med BS EN62262.

IK09. Slagtestad för att klara 10 Joule (5 kg fallande massa från 200 mm), i enlighet med BS EN62262.

Bokstäverna CE är en förkortning för Conformité Européenne vilket betyder i överensstämmelse med för produkten aktuell EU-lagstfitning.

Genom att CE-märka produkten försäkrar tillverkaren att produkten uppfyller de väsentliga hälso-, miljö- och säkerhetskraven i relevanta direktiv.

IK10. Slagtestad för att klara 20 Joule (5Kg fallande från 400mm), i enlighet med BS EN62262 1-10v Denna produkt är dimbar med en analog 1-10V styrsignal. <3 SDCM<3 och SDCM<5 SDCM (Standard Deviation Color Matching) är ett SDCM <5 objektivt mått på färgkonsistensen hos en ljuskälla.

För en förklaring av SDCM- och McAdam-ellipser, se sidan 53 SDCM

ENEC. European Norms Electrical Certification. Alla drivdon som bär detta märke måste testas oberoende för att uppfylla både säkerhets- och prestandakrav.

R YEA SEVEN

TY RAN WAR

7 års garanti på produkten.

Mer information finns i garantivillkoren på sidan 51

LITHIUM

Denna produkt är utrustad med litiumbatterier.

Denna produkt finns med nödljus (3 timmar) VERSION AVAILABLE

Produkten finns med i SundaHus

Vi jobbar löpande med att implementera prudukter i SundaHus och Byggvarubedömmningen.

50 | www.nvclighting.se

TEKNIK

Garanti ÖVERSIKT • 7-års garanti på alla produkter • Alla garantier gäller från inköpsdatumet • För ett giltigt garantiärende måste produkterna vara lämpliga för den avsedda användningen och professionellt installerade i enlighet med praxis

AR N YE SEVE

TY RAN WAR VILLKOR • Felaktiga produkter. Har du har ett garantiärende, vänligen kontakta återförsäljaren där du köpte produkten.

• Reparera eller byt ut. Vi kommer att reparera, ersätta alla produkter efter godkänt ärende, enligt följande: + Reparera. När en reparation utförs kommer den reparerade produktens garanti att vara återstoden av den ursprungliga garantin. + Ny produkt. Om en reparation inte är praktisk eller kostnadseffektiv erbjuder vi en ny eller likvärdig produkt. Om en produkt byts ut kommer garantin att gälla som för en ny produkt med 7 år från installationsdatum. (7 års garanti gäller från 2024-02-01).

• Garantins startdatum. Våra garantier löper från inköpsdatum.

När vi utvärderar ett garantiärende kommer vi att ta hänsyn till följande villkor: • Installation. Produkterna ska installeras, underhållas och testas i enlighet med våra instruktioner, lokala elinstallationer föreskrifter och allmänt accepterad god installationspraxis. Förbiseende av detta gör garantin ogiltig.

• Omgivningstemperatur. Om inget annat anges i vår bruksanvisning eller på produktbladet är alla våra produkter för installation i en omgivningstemperatur som inte överstiger 25ºC. Minsta omgivningstemperatur för nödljusprodukter är 0ºC. • Lumen avskrivning. L-värdena (L80, L70 etc) vi anger är medelvärden. Detta innebär att om en armatur av en hel installation inte uppnår sitt L-värde vid slutet av garantiperioden inte i sig är ett giltigt garantianspråk.

OBS! • Arbetskostnader i samband med att ta bort och/eller ersätta produkter ingår ej.

• Kostnader såsom hyra av åtkomstutrustning, förknippade med att ta bort och/eller ersätta produkter ingår ej.

• Följdförluster och skador som i samband med stängningen av lokaler, inkomstbortfall, avbrott i verksamheten samt ersättning till persoal och entreprenörer ingår ej.

• Nickel-kadmium-batterier (NiCd). Omfattas ej av garantin.

GÖRA ETT GARANTIÄRENDE Om du har ett garantiärende, kontakta återförsäljaren där du köpte produkten.

Vi kommer att göra allt vi kan för att lösa problemet så snabbt som möjligt.

51 | www.nvclighting.se

TEKNIK

IP-Klassning (IPXX) DEFINITION AV IP-KLASS FRÄMMANDE FÖREMÅL

VÄTSKOR

FÖRSTA SIFFRAN

ANDRA SIFFRAN

0

0

INGET SKYDD

INGET SKYDD

1 SKYDD MOT OBJEKT STÖRRE ÄN 50MM 1 DROPPSKYDDAT

2 SKYDD MOT OBJEKT STÖRRE ÄN 12.5MM 2 DROPPSKYDDAT

3 SKYDD MOT OBJEKT STÖRRE ÄN 2.5MM 3 STRILSÄKERT

4 SKYDD MOT OBJEKT STÖRRE ÄN 1MM 4 STRILTÄTT

5 DAMMSKYDDAT 5 SPOLSÄKERT

6 DAMMTÄTT 6 SPOLTÄTT

FÖRSTA SIFFRANS BETYDELSE

OSKYDDAD

DROPPSKYDDAD

OSKYDDAT

IP01

IP01

BERÖRINGSSKÄRMAT

IP10

IP11

IP13

BERÖRINGSSKYDDAT

IP20

IP21

IP23

BERÖRINGSSKYDDAT

IP40

IP41

IP43

DAMMSÄKERT DAMMTÄTT

52 | www.nvclighting.se

STRILSÄKERT

7

VATTENTÅLIG

8

TRYCKVATTENTÄTT

9

SKYDD MOT HÖGTRYCKSTVÄTTNING

STRILTÄTT

SPOLSÄKERT

IP44

IP45

IP54

IP55 IP65

VATTENTÄTT

TRYCKVATTENTÄTT

IP67

IP68

TEKNIK

Standard Deviation Colour Matching (SDCM) SDCM står för Standard Deviation Color Matching. Det är en färgmatchningsprocess som används för att definiera MacAdam-ellipser som i sin tur används för att definiera närheten av färgmatchningen mellan olika ljuskällor.

Två ljuskällor kommer inte någonsin att avge exakt samma ljusfärg, men eftersom flera lampor vanligtvis installeras bredvid varandra måste en viss grad av konsistens uppnås. Därför behöver ljusdesigners ett sätt att uttrycka en tolerans kring en målfärg. För ljusdesignern uttrycks toleransen som en 1-stegs, 2-stegs, 3-stegs (etc) MacAdam-ellips.

David MacAdam, 1942, satte sig för att hitta ett sätt att uttrycka en färgtolerans. Han gjorde detta genom att definiera 25 målfärger och sedan ge en observatör möjlighet att justera en intilliggande ljuskälla tills han uppnådde en upplevd matchning mellan dem. Varje gång detta gjordes beräknades färgen på den justerade ljuskällan i förhållande till positionen för målljuskällan på CIE 1931 färgrymdsdiagrammet och avståndet från den justerade källan till målet mättes. Utifrån detta beräknade MacAdam standardavvikelsen och fann att alla standardavvikelser beskrev ett elliptiskt mönster runt målet, som ritat på färgrymdsdiagrammet.

Därför är 1 standardavvikelse färgmatchning det område inom vilket de flesta människor inte skulle kunna uppfatta någon skillnad mellan en provljuskälla och det centrala målet. Utifrån detta kan vi beräkna positionen för 2, 3 och 4 standardavvikelser.

Ju lägre SDCM som anges för en armatur, desto snävare är färgspecifikationen för lysdioderna den använder. SDCM mindre än 3 är en snäv tolerans – vilket betyder att när det är nytt, kommer liten eller ingen skillnad mellan färgen på LED-dioderna att märkas – lämplig för nästan all interiör belysning. SDCM mindre än 5 är en lösare tolerans, men fortfarande helt acceptabel i många kommersiella, och nästan alla exteriöra 3B 3step sammanhang.

MacAdam Ellipses

2step

2B

1step

1B

Key: X = Target Colour

1A 2A 3A

1A and 1B are each 1 standard deviation from the target, but 2 SDs from each other 3A and 3B are each 3 SDs from the target but 6 SDs from each other

CIE 1931 färgrymdsdiagram, med Macadams ellipser. Plottet på det gamla CIE 1931-diagrammet, varierar MacAdams ellipser i storlek från mycket stora (i det gröna segmentet) till mycket små (i det blå segmentet). Detta beror på att diagrammet från 1931 inte är justerat för att ta hänsyn till det faktum att det mänskliga ögat är känsligare i vissa områden av spektrumet än i andra.

CIE 1931 färgrymdsdiagram

53 | www.nvclighting.se

CIE 1976 färgrymdsdiagram

CIE 1976 färgrymdsdiagram, med MacAdams ellipser. Diagrammet från 1976 är utformat för att replikera det mänskliga ögats känslighet för olika färger, så MacAdams ellipser är ungefär lika stora i alla områden.

TEKNIK

Färgtemperatur (CCT) I korthet består vitt ljus av en blandning av många olika våglängder, från lågfrekvent röda och orange till mycket högre frekvenser som blå och viol. Variationen i proportionerna mellan olika våglängder ger oss olika typer av vitt ljus, från “varmt” ljus, rikt på röda och gula våglängder som vi förväntar oss att hitta i våra ELECTROMAGNETIC SPECTRUM vardagsrum eller en mysig restaurang, till “kallt” vitt ljus, rikt på de blå våglängderna, som vi kan hitta på ett kontor eller gym.

CCT mäts i kelvin (K) och ger oss ett exakt och kvantifierbart sätt att uttrycka nyansen av ett vitt ljus.

Vitt ljus består av en blandning av olika färger som var och en har sin egen våglängd.

Alla föremål över noll (0K) avger viss elektromagnetisk strålning, men vid lägre nivåer (under cirka 500ºC) är detta inte synligt för det mänskliga ögat. När temperaturen på föremålet stiger förändras de dominerande våglängderna för ljuset, så att föremålet gradvis skiftar från att vara “röd-ljust” till “vit-ljust”.

ULTRAVIOLET

INFRARED

Visible Light Longer Wavelength

Shorter Wavelength

Du kan visualisera detta genom att föreställa dig en järnbit som värms upp av en smed. Vid cirka 7,98K (525ºC) börjar metallen lysa matt rött. Vid 1 000 K (727 ºC) är den klarröd och vid 6 000 K (5 727 ºC) ser den vit ut.

Vanliga CCT-värden är följande:

2700K Hemmiljö och även populärt på pubar och restauranger.

3000K

3500K

4000K

5000K

6000K

För allmäna ändamål, bostadsanvändning.

Kommersiella miljöer, speciellt där möbler och en del lyxvaror säljs.

Populärt på kontor, klassrum och stormarknader. Används också i gatubelysning.

Kommersiella och främst industriell användning.

Används ibland i områden med hög aktivitet, t.ex som gym.

CCT-val i olika länder: Att välja rätt CCT för ett visst utrymme eller aktivitet är till stor del en smaksak. Även om det finns objektiva bevis för att olika våglängder av ljus har olika effekter på vår ämnesomsättning är det också sant att geografi och kultur påverkar våra val av CCT. Under många år har det observerats att för kommersiella tillämpningar köper de skandinaviska länderna mer belysning i intervallet 3000K – 3500K, medan sydeuropeiska länder är mer benägna att köpa belysning i intervallet 4000K – 6500K.

ILCOS-systemet Det finns ett generellt system, som ska förstås i alla länder, för beskrivning av olika artificiella ljuskällor, det vill säga, det vi i dagligt tal menar med lampor: International Lamp Coding System (ILCOS). Bland många andra lampdata anger man vissa av ljuskällans egenskaper med en kod med tre siffror. Den första siffran anger färgåtergivningen (Ra). Exempelvis anger 8 eller 9 färgåtergivning bättre än Ra 80 respektive Ra 90. Den andra siffran avser tusentalet i färgtemperaturen mätt i K, den tredje siffran hundratalet K. 27 anger alltså 2700 K. Färgtemperatur och färgåtergivning är sins emellan oberoende egenskaper hos ljuskällorna.

54 | www.nvclighting.se

TEKNIK

Dimning av styrsignaler De tre typerna av dimningsfunktioner vi erbjuder är följande:

DALI (DA eller DD)

SWITCHDIM (SD eller DD)

L

L

L

N

N

N

L

L

N L

N

SD

RETRACTIVE SWITCH

LUMINAIRE TERMINATIONS

DALI CONTROL DEVICE

N

DA

LUMINAIRE DA TERMINATIONS

KORRIDORFUNKTION (CF) L

L

L

N L

N L

SD

RETRACTIVE SWITCH

LUMINAIRE TERMINATIONS

LIVE OUT (L')

CF

CONTROL DEVICE TO OTHER LUMINAIRES ON SAME CIRCUIT

TO OTHER LUMINAIRES

RETRACTIVE SWITCH

ON SAME CIRCUIT TO OTHER LUMINAIRES ON SAME CIRCUIT

LUMINAIRE TERMINATIONS

RETRACTIVE SWITCH

TO OTHER LUMINAIRES ON SAME CIRCUIT

DALI

SWITCH-DIM

KORRIDORFUNKTION

Normalt kommer en DALI-styrsignal att genereras av en sensor eller ett belysningsstyrsystem. Manuellt manövrerade vridknappar som genererar en DALI-styrsignal finns, men om ren manuell styrning krävs rekommenderar vi vanligtvis switch-dim som den enklare och mer ekonomiska lösningen.

Switch-dim är ett sätt att styra en armatur via en strömbrytare. Det är ett billigt och lättinstallerat tillvägagångssätt för enkel ljusreglering.

Korridorfunktion kan manövreras av en närvarosensor, ur eller manuell strömbrytare. När rörelse detekteras blir ljuseffekten 100 %. När rörelse ej detekteras blir ljuseffekten 10 %, alternativt 20%.

FLIMMER

NVC:s drivdon tar ledningen när det gäller att leverera flimmerfri prestanda

Nästan alla lysdioder flimrar till viss del och detta ökar ofta vid dimning.

Flimmer orsakas av Ripple Current, en kurva som går upp och ned. De bästa drivdonen har en kurva på mindre än <5%, men på andra kan kurvan vara flera gånger så stor. Många människor beskriver flimmer på <5 % som “flimmerfritt”.

Frekvensen påverkar vår uppfattning om flimmer; ett flimmerindex på 0,2 kan anses oacceptabelt vid 100 Hz, men acceptabelt vid 300 Hz. Det är därför inte till hjälp för en tillverkare att hävda “Mitt flimmerindex är bättre än ditt.” I vilken utsträckning flimmer spelar roll (eller inte) är en funktion av omfattningen av flimmer och frekvens.

Omfattningen av flimmer mäts på två sätt, procentflimmer och flimmerindex. I båda fallen indikerar en låg siffra bättre prestanda. En dålig armatur kan ha ett procentuellt flimmer på 50 och ett flimmerindex på 0,3. En bättre armatur kan ha ett procentuellt flimmer på 17,5 och ett flimmerindex på 0,05.

Kan vi se flimmer? I allmänhet kan vi inte se flimmer, men vissa människor är känsliga för det och för dem kan det orsaka huvudvärk, vilket var fallet med personer som arbetar under gamla lysrörsarmaturer med 50Hz.

55 | www.nvclighting.se

En digitalkamera är inte det bästa sättet att bedöma flimmer. Det du ser genom en digitalkamera är en funktion av LED-flimmer och kamerans funktionsfrekvens.

Utbyte till LED T5 T8 och Kompaktlysrör

56 | www.nvclighting.se

THE BRIGHTER CHOICE

Ekodesignkrav för belysning

De nya EU-direktiven för en grönare framtid innebär att T8/T5-lysrör och kompaktlysrör med kvicksilver blir förbjudna – både att tillverka och att importera.

Lysrören som är förbjudna är en av Sveriges vanligaste ljuskällor, inte minst i offentliga lokaler som: industrier, skolor, kontor, hotell, bostäder och sjukhus.

Vi har rätt produkter och god kännedom om dessa områden. Kontakta din närmsta säljare för ett upplägg om hur vi kan ta oss igenom denna omställning tillsammans!

Kontakt Säljare Kimmo Rolin Säljare Sthlm/Mälardalen Tel: 073-030 00 53 kimmo@nvc-lighting.se

Mikael Schelén Carlsson Säljare Väst Tel: 070-5858 422 mikael@nvc-lighting.se

Rasmus Nolbratt Säljare Norr Tel: 073-533 41 42 rasmus@nvc-lighting.se

Ted Ardenvik Säljare Syd Tel: 070-347 36 09 ted@nvc-lighting.se

Linda Gunblad Säljare Syd/Danmark Tel: 073-515 35 56 linda@nvc-lighting.se

57 | www.nvclighting.se

THE BRIGHTER CHOICE

Tempe PRO

Tempe

23

Cornell

Toronto

23

65

Greenland

LÄNGD MM

600

1200

1500

LYSRÖRSERSÄTTARE BEFINTLIG

T5 2X14W

T5 2X24W

T8 2X18W

T5 2X28W

T8 2X36W

T5 2X54W

T5 3X54W

T5 2X49W

T8 2X58W

T5 2X80W

T5 3X49W

T8 3X58W

Armaturlumen +-

31W 1686lm

53W 2453lm

47W 1890lm

62W 3646lm

94W 4687lm

119W 6199lm

178W 9299lm

108W 6037lm

151W 7308lm

176W 8624lm

162W 9055lm

226W 10962lm

39W 6634lm

39W 6634lm

58W 9733lm 42W 7430lm

42W 7430lm

51W 9081lm

51W 9081lm

60W 10588lm

46W 46W 84571lm 84571lm

53W 9471lm

64W 11353lm

Ersättare LED Tempe PRO 40-55 On/Off: 72 187 32 Dali: 72 187 35 Tempe PRO 40-70 On/Off: 72 187 33 Dali: 72 187 36 Tempe PRO 80-120 On/Off: 72 187 34 Dali: 72 187 37 Tempe 40W

44W 6690lm

On/Off: 72 166 33 Tempe 70W

75W 11745lm

On/Off: 72 166 34 Toronto 28-38

28W 4580lm

On/Off: 72 187 39 Dali: 72 187 43

28W 4580lm

38W 5963lm

Toronto 38-63

38W 5781lm

On/Off: 72 187 41 Dali: 72 187 45 Greenland 40W

43W 6370lm

On/Off: 72 139 80 Dali: 72 139 83

63W 9781lm

On/Off: 72 139 82 Dali: 72 139 84 Cornell 16W (4)

63W 9781lm

73W 9865lm

73W 9865lm

43W 6370lm

Greenland 70W

On/Off: 72 182 07 MW: 72 182 09

63W 9781lm

16W 16W 16W 2080lm 2080lm 2080lm

Cornell 32W (4K) On/Off: 72 182 11 MW: 72 182 13 Dali: 72 182 15

33W 4915lm

Cornell 50W On/Off: 72 182 16 MW: 72 182 18 Dali: 72 182 17

58 | www.nvclighting.se

50W 6350lm

50W 6350lm

THE BRIGHTER CHOICE

The Brighter Choice

WESTPORT LUMEN Korridorer och allmänna ytor, mötesrum, receptioner, kontor, WC

LED

STYRNING

BESKRIVNING

2 x 18

74 744 97 + 79 821 76

ON/OFF

2 x 18

74 744 98 + 79 823 27

DALI

2 x 10

74 744 97 + 79 821 75

ON/OFF

2 x 10

74 744 98 + 79 821 26

DALI

KOMPAKTLYSRÖR

ERSÄTTARE

K

WATT

LUMEN

Armatur 830 + 24W on/off drivare

3000

24

2420

Armatur 840 + 24W dali drivare

4000

24

2420

Armatur 830 + 12W on/off drivare

3000

12

1230

Armatur 840 + 12W dali drivare

4000

12

1230

ROCKFORD Korridorer, trapphus och WC

LED

STYRNING

BESKRIVNING

K

WATT

LUMEN

2 x 9 & 1 x 18

75 074 80

ON/OFF

12W 830-840-857

3000-4000-5700

12

1710

2 x 9 & 1 x 18

75 074 83

MIKROVÅGSSENSOR

12W MW 830-840-857

3000-4000-5700

12

1710

2 x 18

75 074 81

ON/OFF

18W 830-840-857

3000-4000-5700

18

2266

2 x 18

75 074 84

MIKROVÅGSSENSOR

18W MW 830-840-857

3000-4000-5700

18

2266

KOMPAKTLYSRÖR

ERSÄTTARE

TULSA V4 Allmänytor, kontor, klassrum, korridor, Infällt, utanpåliggande eller penlant montage

ERSÄTTARE

LED

STYRNING

BESKRIVNING

K

WATT

LUMEN

4 x 18

70 182 39 + 79 821 58

ON/OFF

Opal 600x600 830 + 28W on/off drivare

3000

28

4192

4 x 14

4 x 18

70 182 40 + 79 821 58

ON/OFF

Opal 600x600 840 + 28W on/off drivare

4000

28

4300

4 x 14

4 x 18

70 182 41 + 79 822 66

DALI

UGR19 600x600 830 + 28W dali drivare

3000

28

4295

4 x 14

4 x 18

70 182 42 + 79 822 66

DALI

UGR19 600x600 840 + 28W dali drivare

4000

28

4405

T5

T8

4 x 14

59 | www.nvclighting.se

THE BRIGHTER CHOICE

+44 (0)121 457 6340 www.nvcuk.com

NVC Lighting AB T +46 (0) 8 735 55 40 H www.nvclighting.se NVC LIGHTING CATALOGUE ISSUE 04

@nvcsverige THE BRIGHTER CHOICE
