Katalog_2025_HELA_KATALOGEN

THE BRIGHTER CHOICE

+44 (0)121 457 6340 www.nvcuk.com

NVC LIGHTING KATALOG

1

NVC LIGHTING CATALOGUE ISSUE 04

2025

LYNX 2|

THE BRIGHTER CHOICE

Vi reserverar oss för tryckfel

3|

THE BRIGHTER CHOICE

NVC Lighting NVC Lighting AB startades i mitten av 2015 och är nu ett etablerat varumärke på den nordiska belysningsmarknaden.

Under 2020 blev NVC Lighting Sverige en del av NVC International, som idag levererar belysningslösningar över hela världen.

Vi distribuerar våra produkter via Rexel.

Vårt högkvalitativa sortiment finns alltså på alla Rexel-butiker i Sverige.

Vi som arbetar på NVC har bred kunskap och erfarenhet av hela produktions och inköpsledet.

Vi har lång erfarenhet från belysningsbranschen likväl som installatörsledet och konsultbranschen.

Vi vill vara ert förstahandsval och erbjuder dig ett kvalitetssortiment med bra priser, omfattande kunskap och proaktiv service hela vägen.

Vi sätter ert behov av service, kvalitetsprodukter och bra priser främst.

Samtidigt som vi stöttar er genom hela ledet från beställning till slutlig montering.

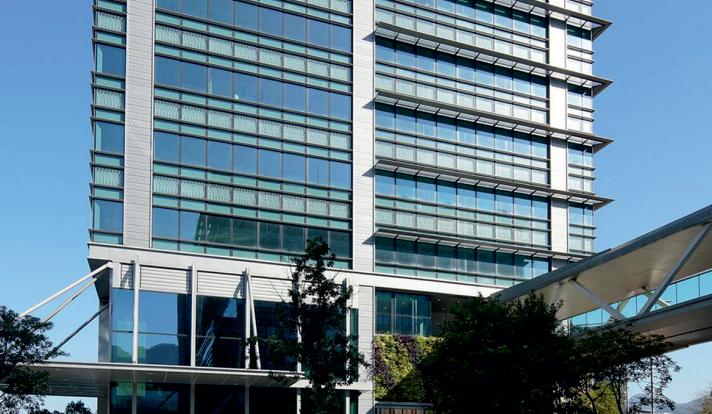

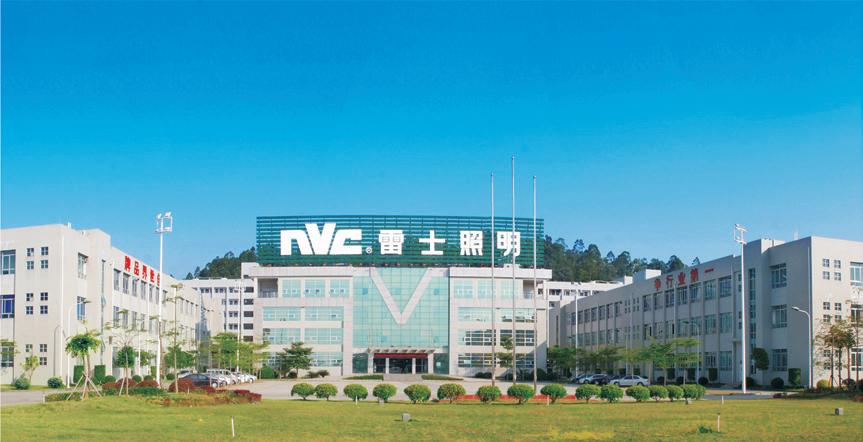

NVC International Holdings är en global belysningsproducent med huvudkontor i Hongkong. NVC finns runt om i hela världen med starkt fäste i Asien, Mellanöstern och Amerika samtidigt som man tar marknadsandelar i Europa varje år.

NVC finns listat på Hongkongbörsen sedan 2010.

4|

www.nvclighting.se

Vi vet av mångårig erfarenhet att service och support är oerhört viktigt för alla, oavsett om man är grossist, installatör, konsult, byggherre eller fastighetsägare.

Vi vet vad som krävs för att du ska bli nöjd.

Kontakta oss så hjälper vi dig att ta fram rätt armatur för ditt projekt, litet som stort.

Med vänlig hälsning Vi som arbetar på NVC Lighting AB

Förutom våra standardprodukter designas och tillverkas armaturer även för specifika projekt.

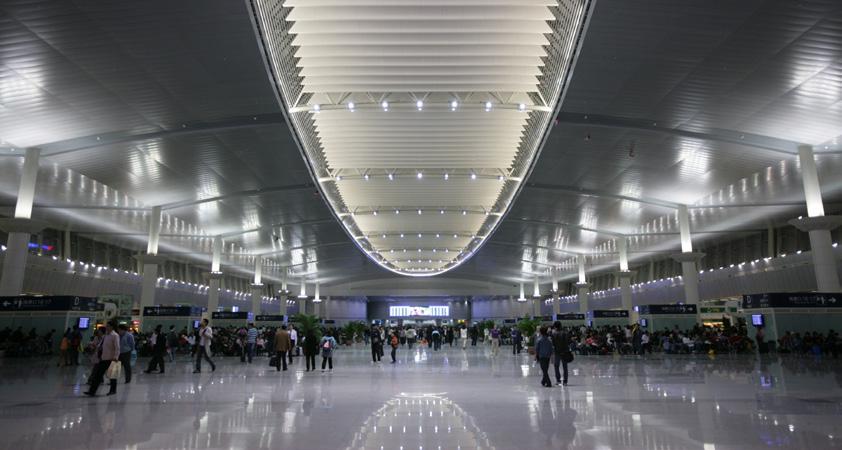

Exempel på det är OS i peking, Fotbolls VM i Brasilen, olympiska stadiums, stora världsledande flygplatser, tågstationer, kända hotellkedjor.

Det senaste stora prestigefyllda projekt man är inblandad i är världens största shopping mall, the Place Vendome in Qatar.

NVC INTERNATIONAL

5|

För mer information: www.nvclighting.se

INNEHÅLLSFÖRTECKNING

TULSA V4 sida 12 -13

SATURN sida 36

WESTPORT sida 15

BROOKLYN sida 38

BROADWAY sida 18

BRONX SLIM sida 40

DALLAS sida 20

HUNTSVILLE sida 41

ROCKFORD sida 23

OREGON sida 44

BURBANK sida 24

LYNX sida 45

CORNELL sida 26

ARLINGTON PRO sida 46

TORONTO sida 28

NEBRASKA PRO sida 47

TEKNISKA SIDOR sida 48 TEMPE PRO sida 29

TEKNISKA SYMBOLER S46

GREENLAND sida 31

IP KLASSNING S48 S50

CCT

Sammanfattning S52

JUPITER PRO sida 34

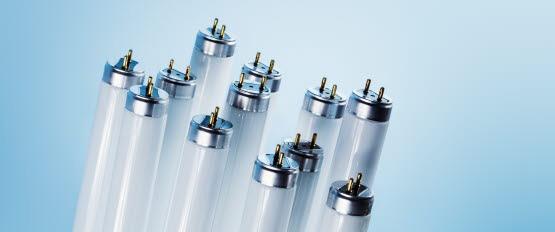

UTBYTE TILL LED sida 56

6 | www.nvclighting.se

GARANTI S47 S49

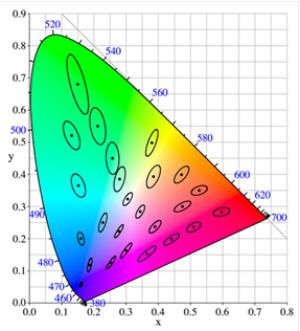

SDCM

DIMMNINGS S51

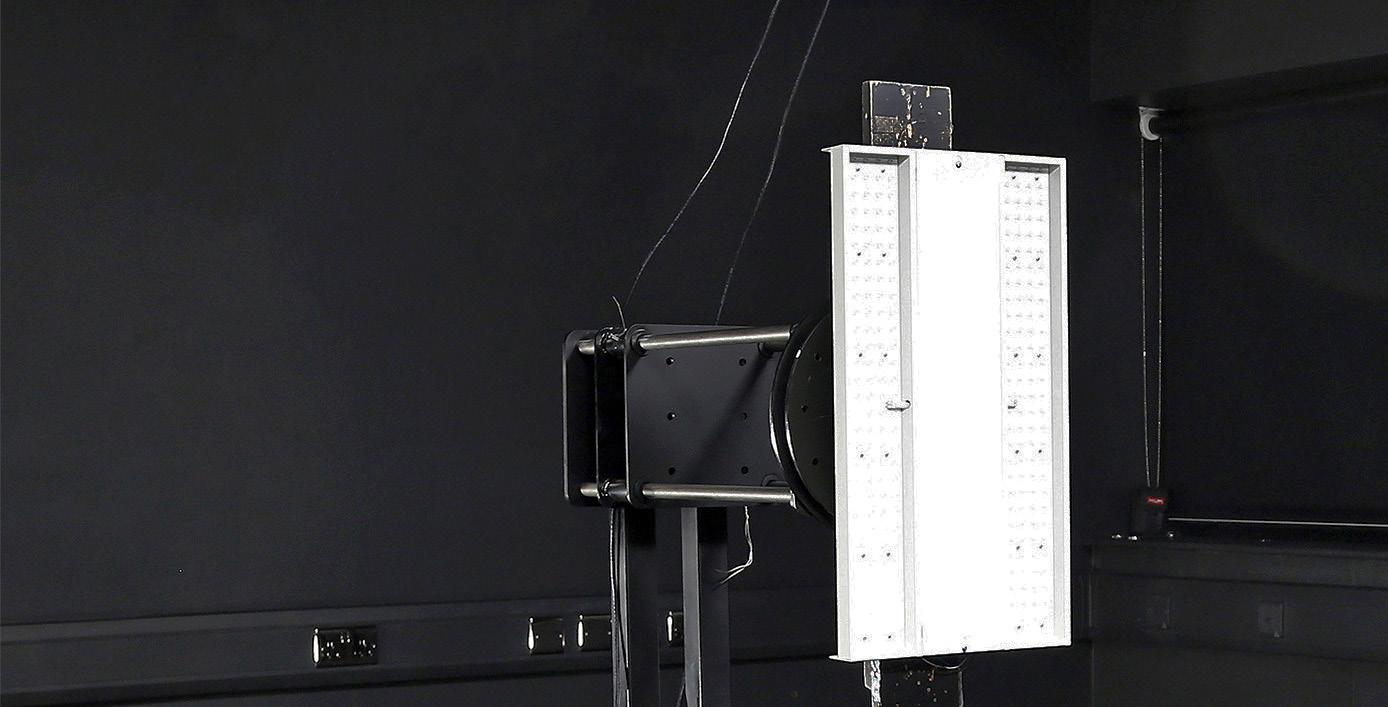

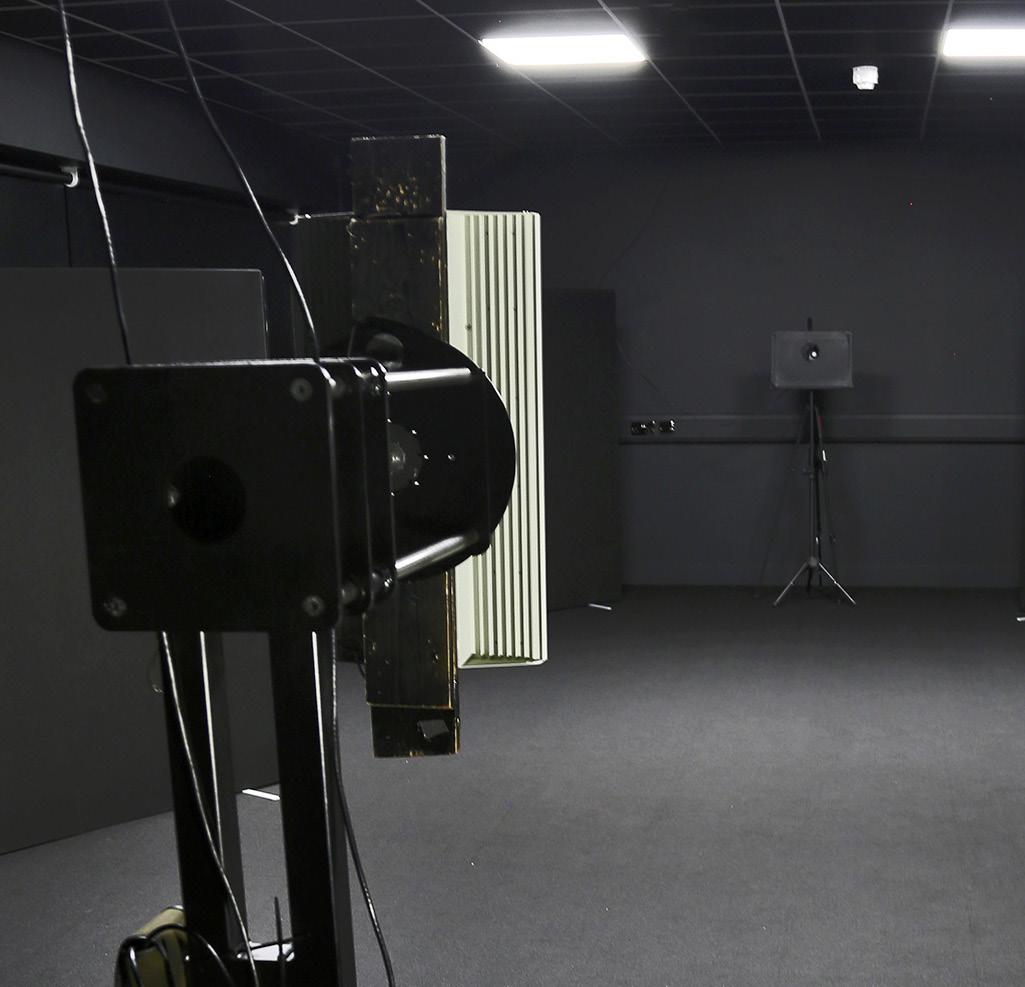

NVC Lighting’s fotometriska Labb

På NVC Lighting är vi övertygade om att genuin innovation kommer inifrån. Det är därför vi är stolta över att visa vårt fotometriska labb i England. Genom denna anläggning förstärker vi vårt engagemang för industristandarder och säkerställer precision för varje produkt vi tillhandahåller.

Från 2023 har vårt brittiska fotometriska laboratorium fått officiellt erkännande och registrering från Lighting Industry Association (LIA). Detta erkännande understryker vårt engagemang för de högsta standarderna inom belysningstestning och certifiering. Det garanterar att våra kunder får korrekt och tillförlitlig prestandadata för våra produkter.

Vårt engagemang för industri och människor Vårt engagemang för kvalitet, miljö och våra medarbetares och kunders välbefinnande är av yttersta vikt. Det är därför vi innehar certifieringar i 3 globalt erkända standarder: ISO9001, ISO14001, ISO45001.

NVC Lighting är stolta över att ha uppnått det prestigefyllda EcoVadis-betyget Guld. EcoVadis, världens största hållbarhetsvärderingsföretag, utvärderar noggrant företag baserat på leveranskedja, sysselsättningspraxis, miljöpolitik och energieffektivitetsstandarder.

Vårt Guldbetyg återspeglar vårt engagemang för hållbart företagande och kan tjäna som din försäkran om vårt engagemang för miljön.

7|

THE BRIGHTER CHOICE

WHAT’S NEW?

CORNELL

Helt ny med ställbar CCT & effekt

Se sida 26

Utforska våra senaste produkter som levererar effektivitet och tillförlitlighet för dina behov.

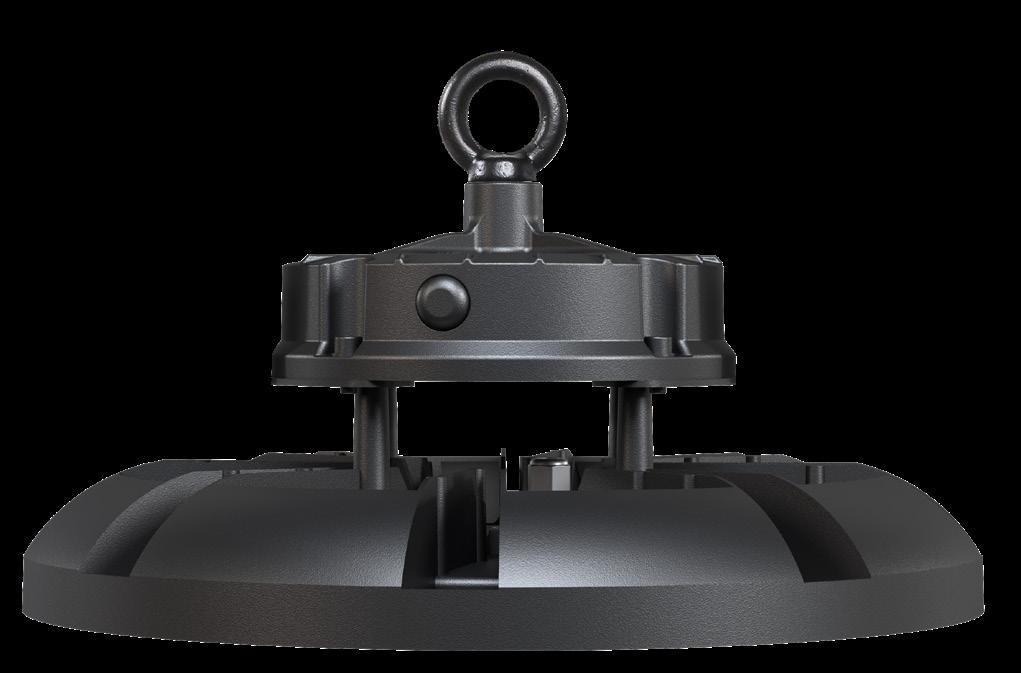

JUPITER PRO Med ställbar effekt

Se sida 34

R YEA N E V SE

NTY A R R WA

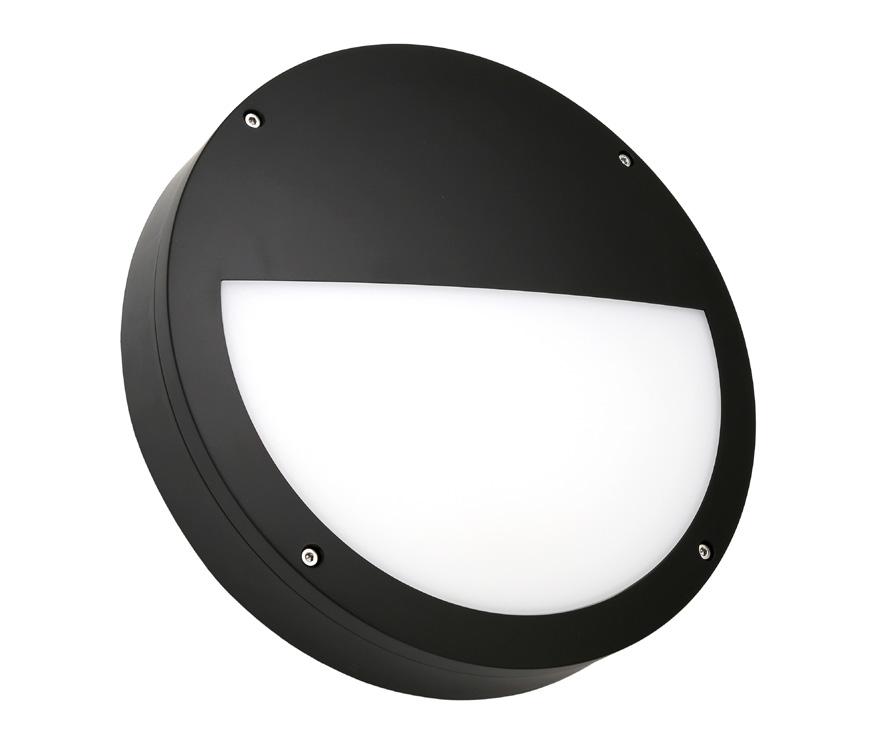

SATURN

Med ställbar CCT & effekt

Se sida 36

8 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

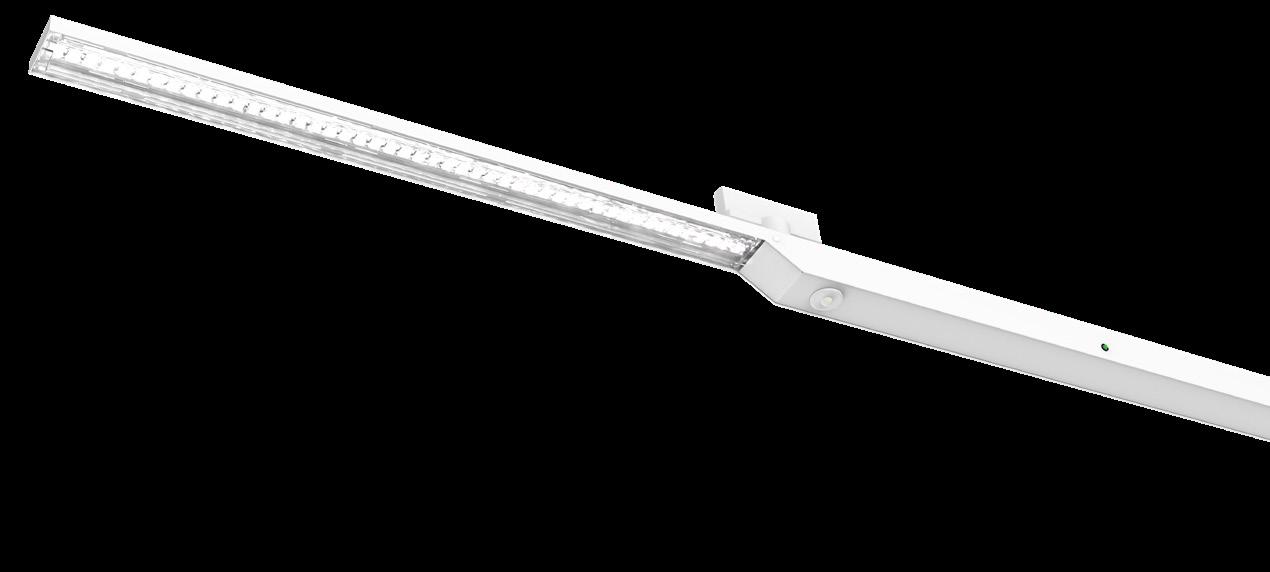

BROADWAY

Unikt designade LED-linser

Se sida 18

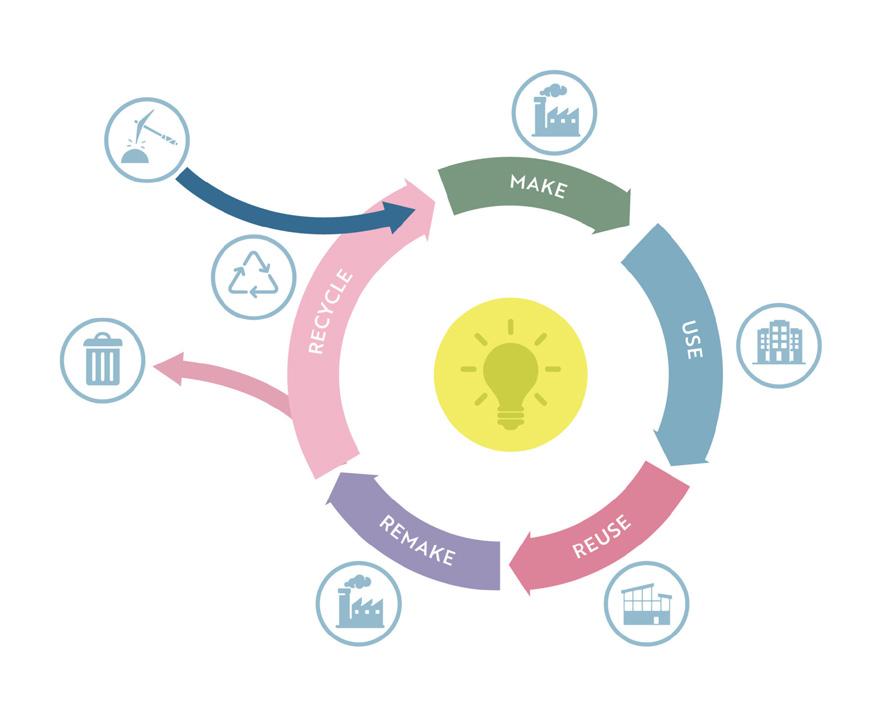

Cirkulär ekonomi

Ett helt nytt linjärt belysningssystem för datahallar och butiksprojekt.

Snabbare att installera och enklare att underhålla än traditionella linjära armaturer.

BROOKLYN

Med ställbar CCT & effekt

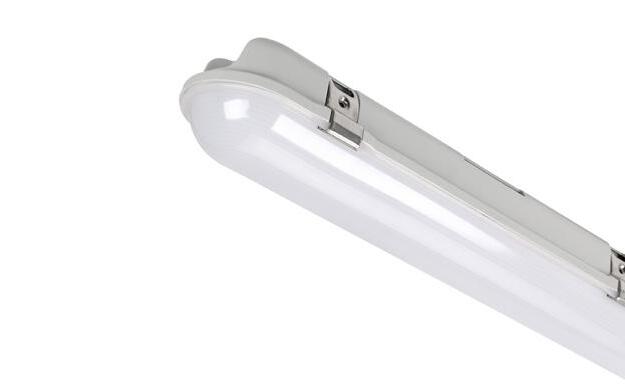

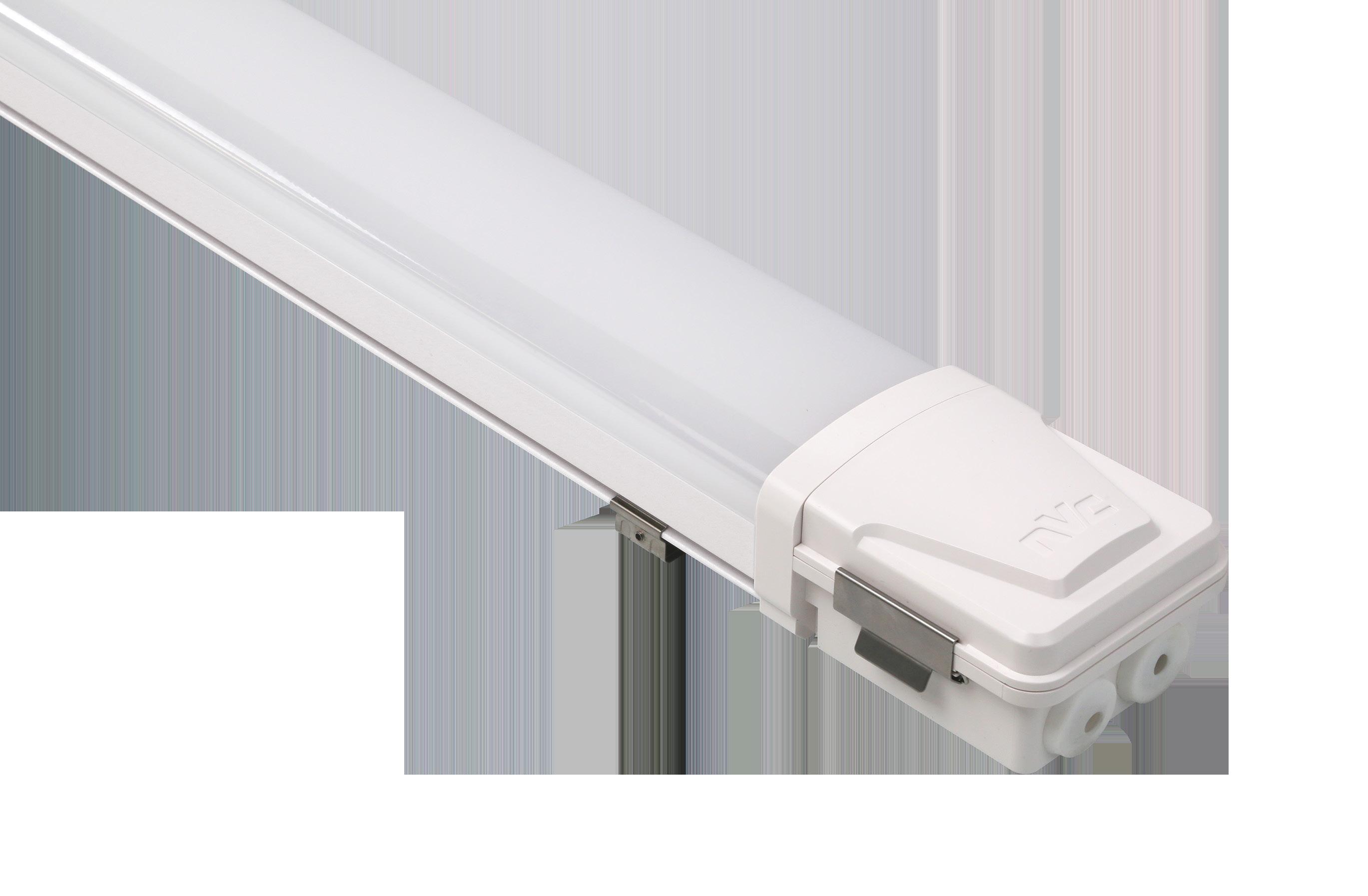

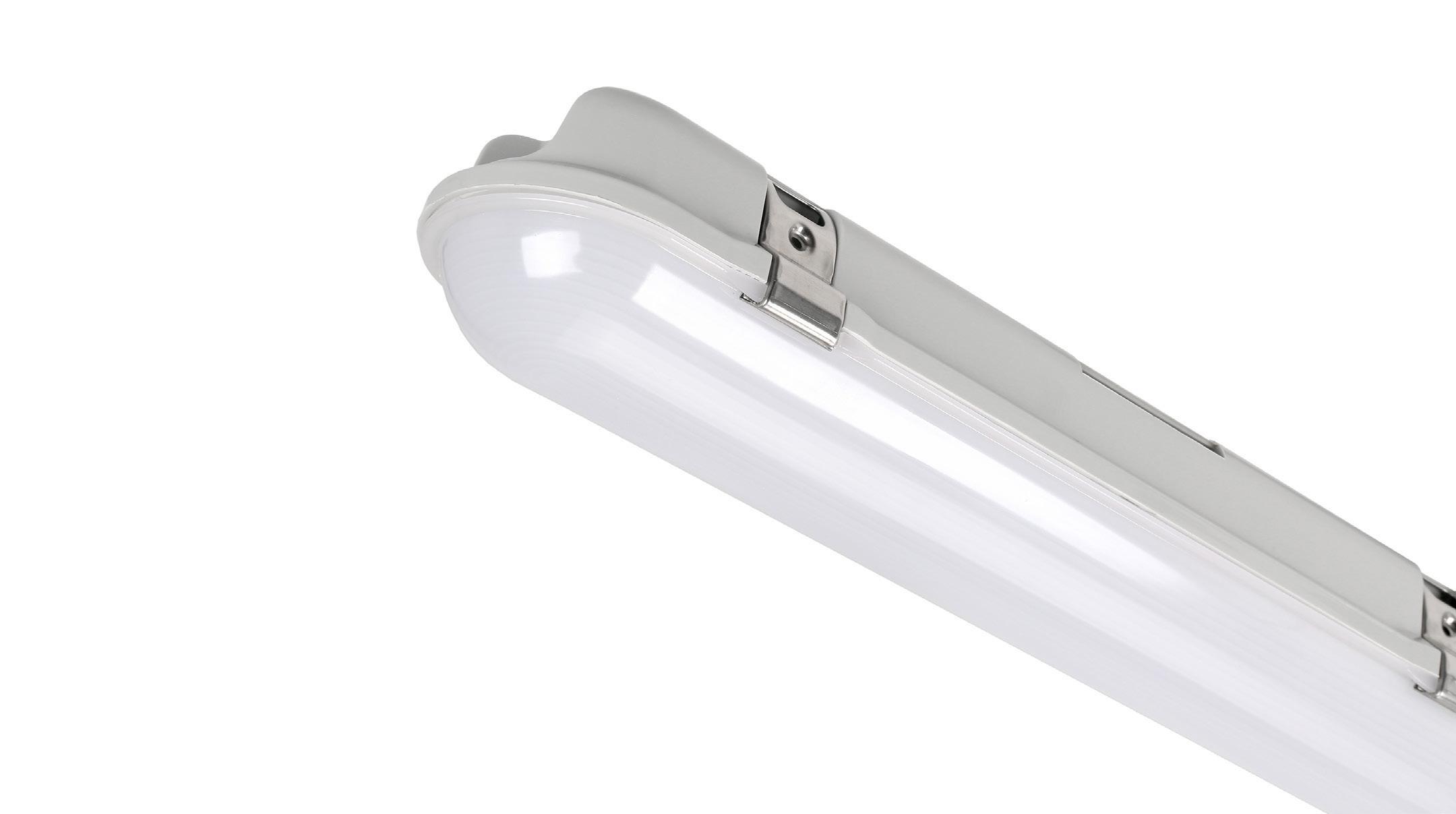

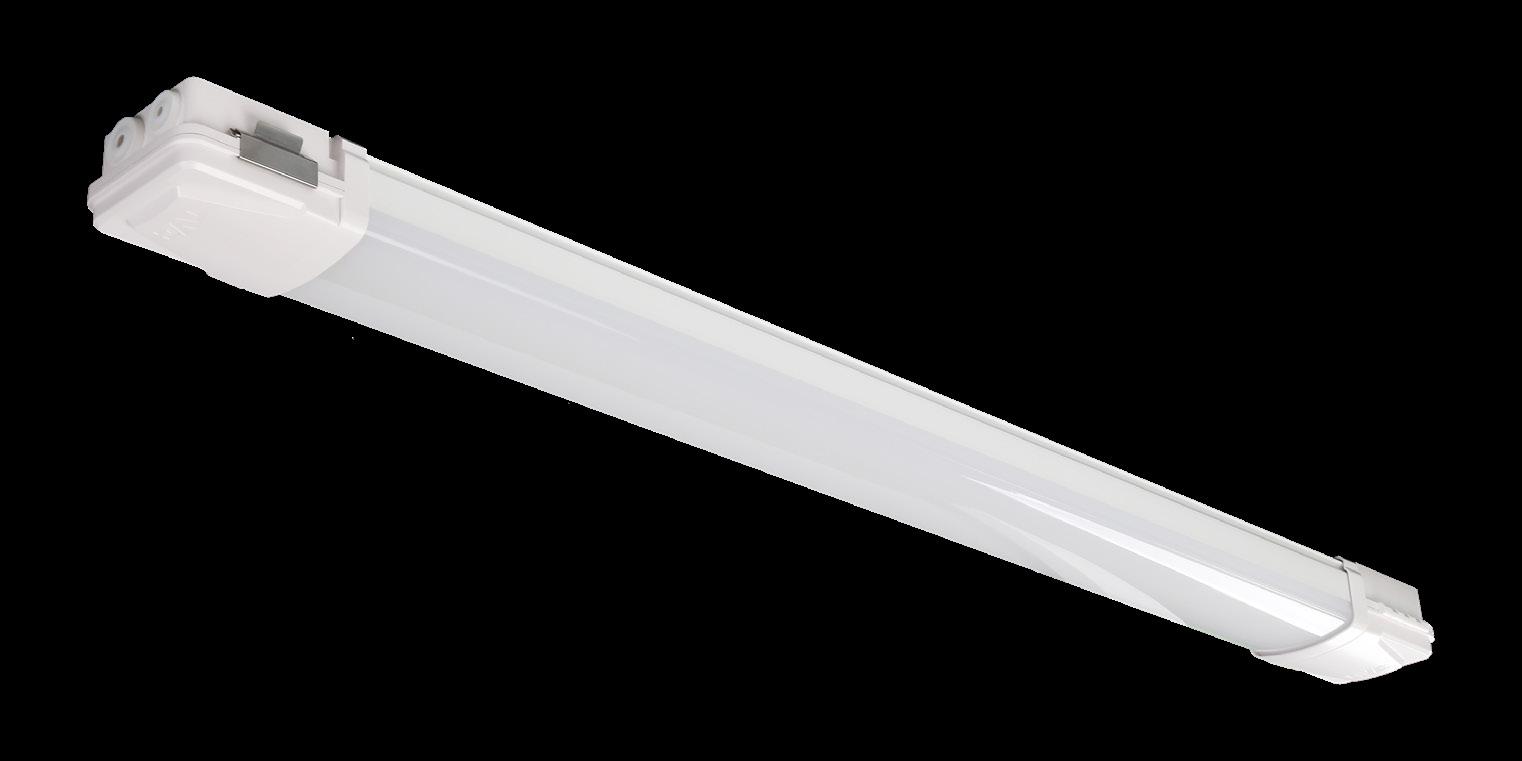

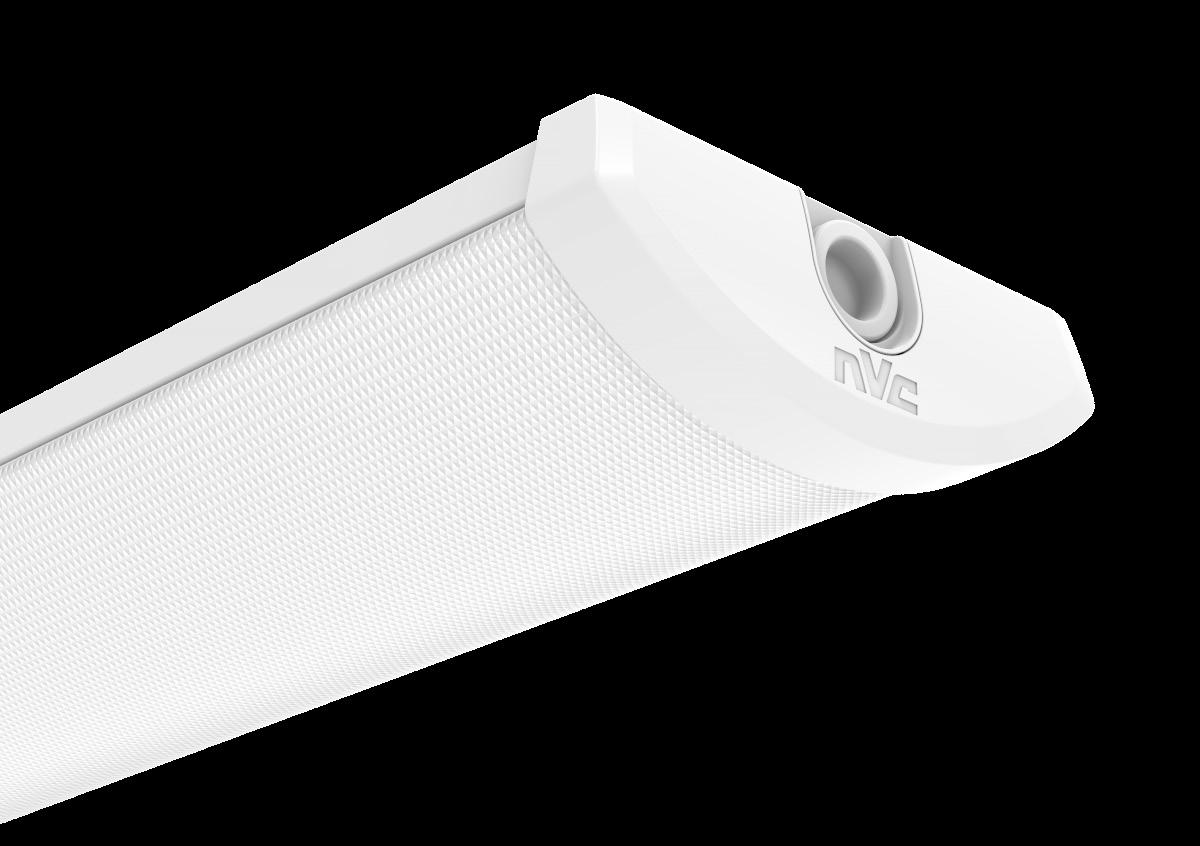

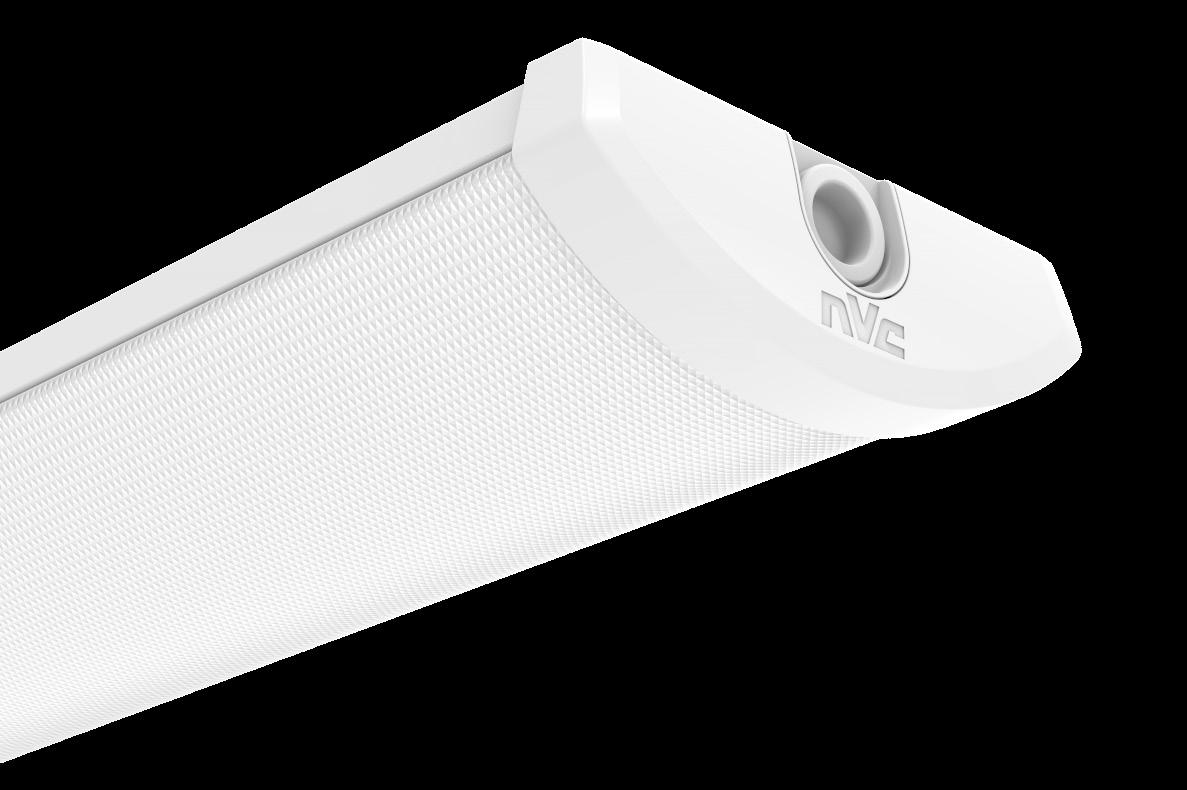

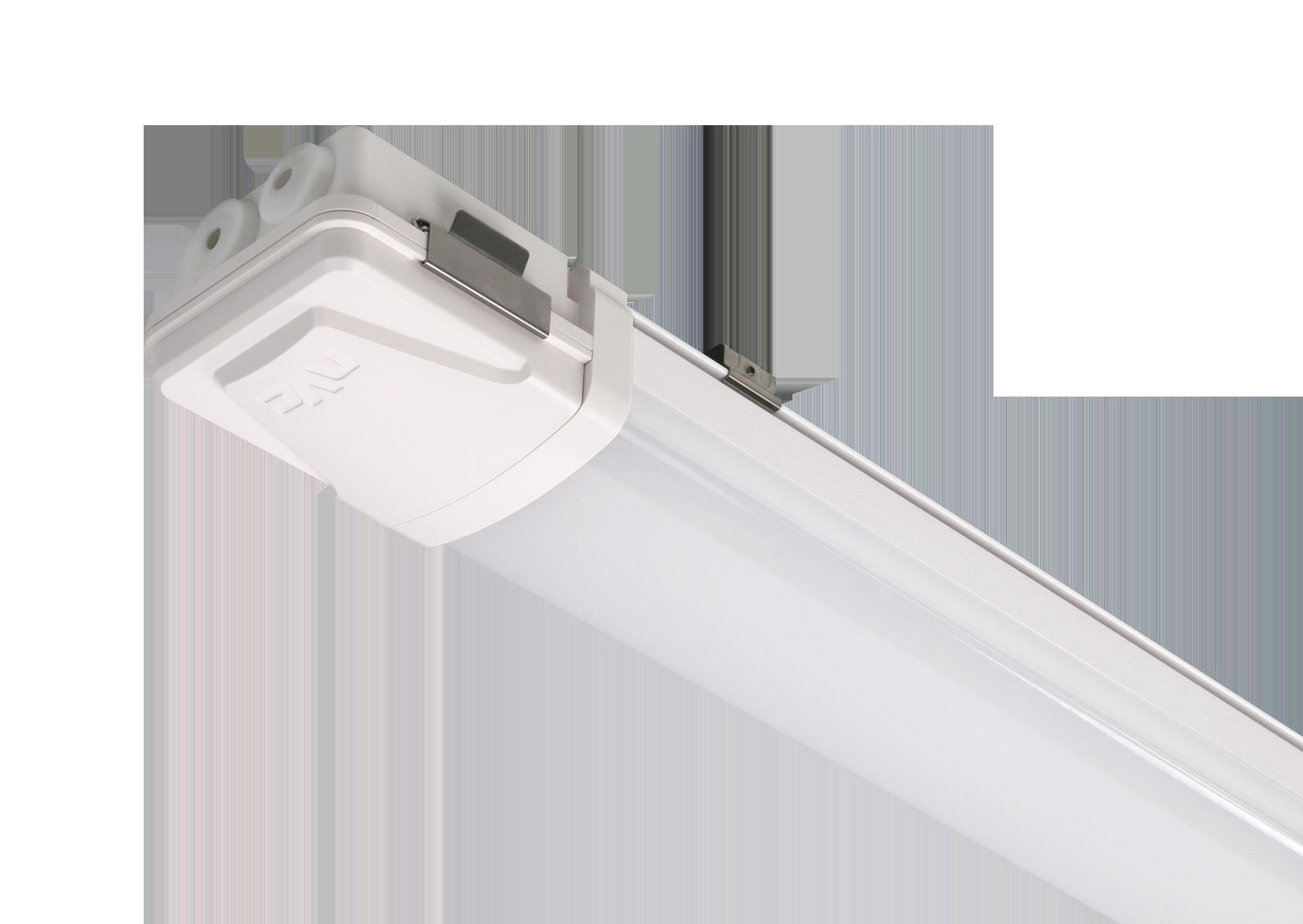

TORONTO

Se sida 38

Med ställbar CCT & effekt

Se sida 28

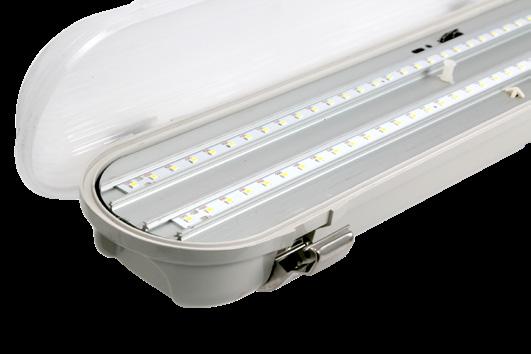

Toronto är en stilren vit D-märkt IP65a i polykarbonat för industri och lagermiljöer. En smidig kombination av prestanda och design. Nu även med CCT!

9 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

10 | För mer information: www.nvclighting.se

11 |

www.nvclighting.se // Belysning för ditt projekt

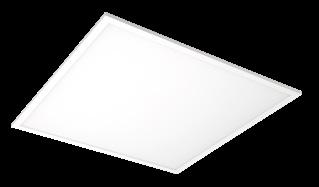

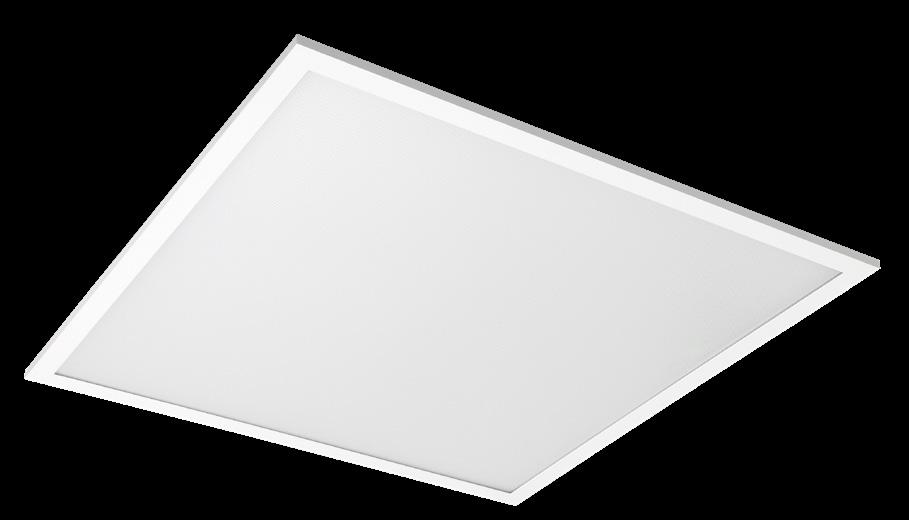

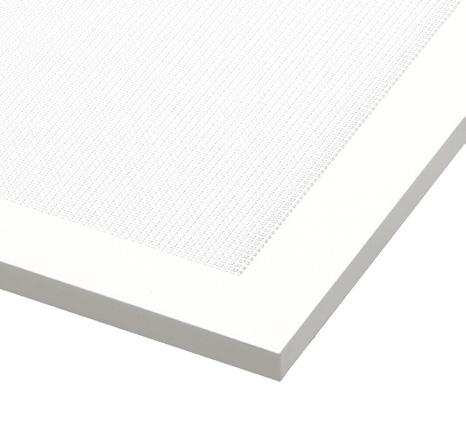

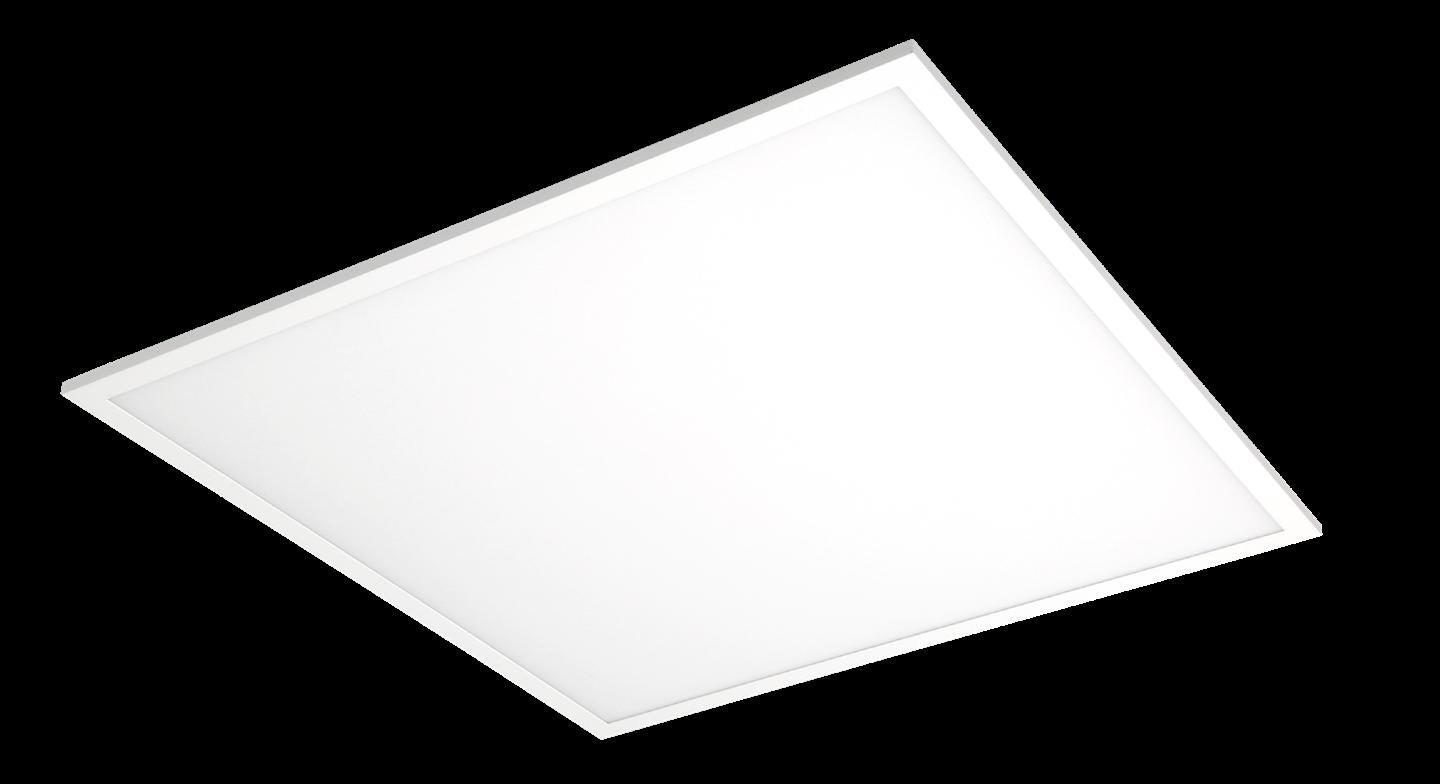

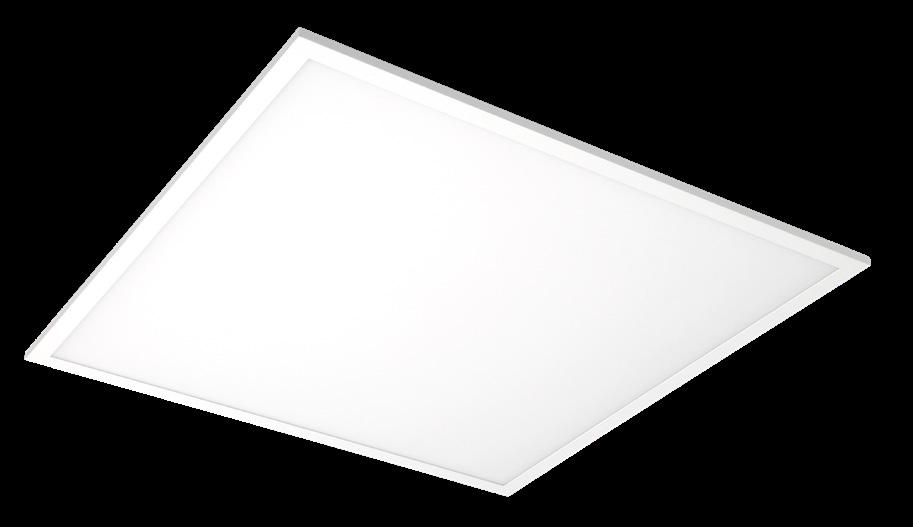

TULSA V4

Mycket effektiv LED-panel, opal eller mikroprisma Drivare beställs separat

Opal

Mikroprisma

LITHIUM VERSIONS AVAILABLE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

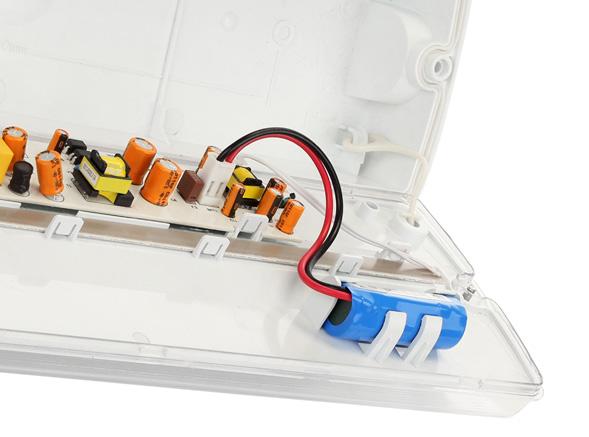

NÖDLJUSKIT

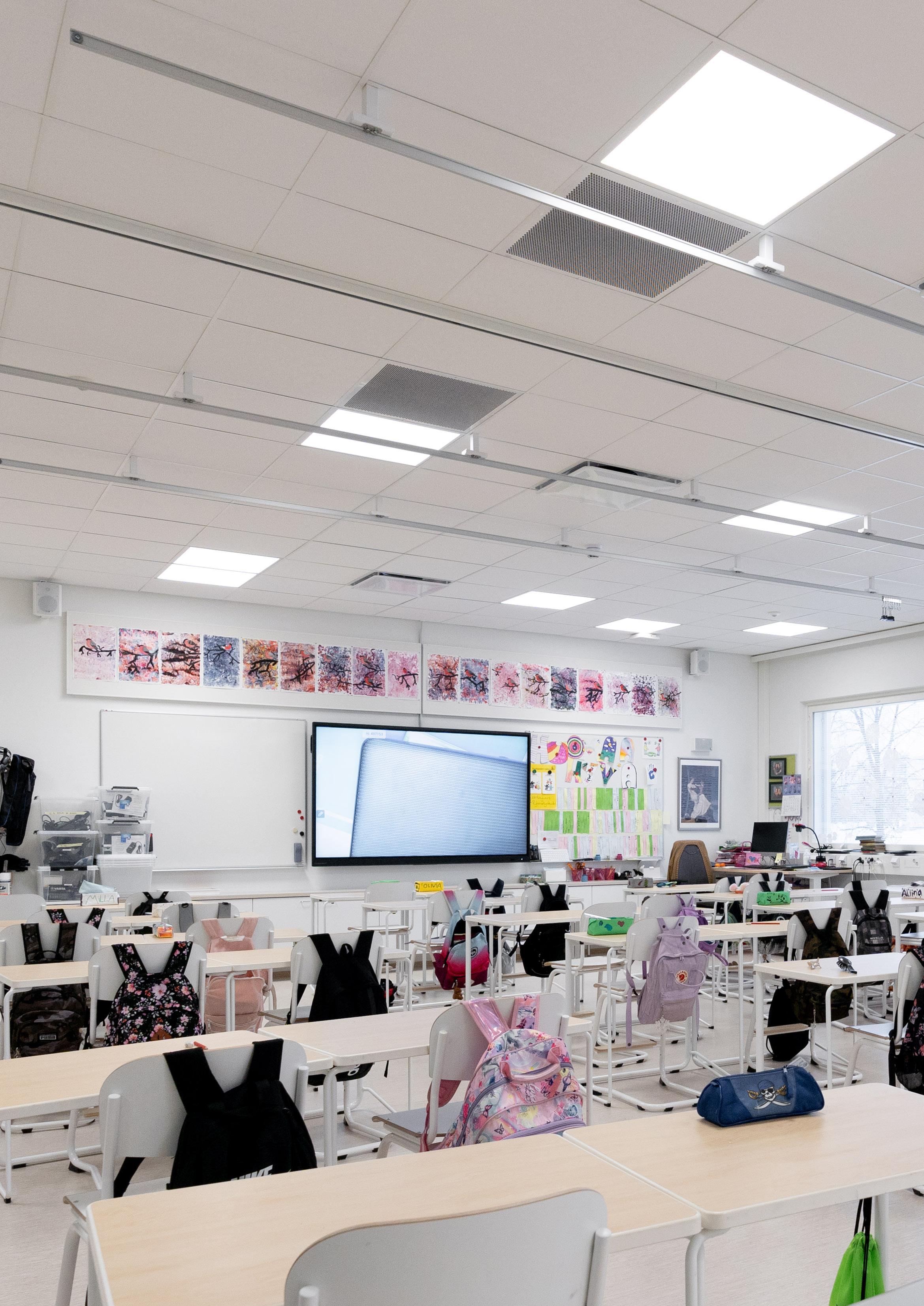

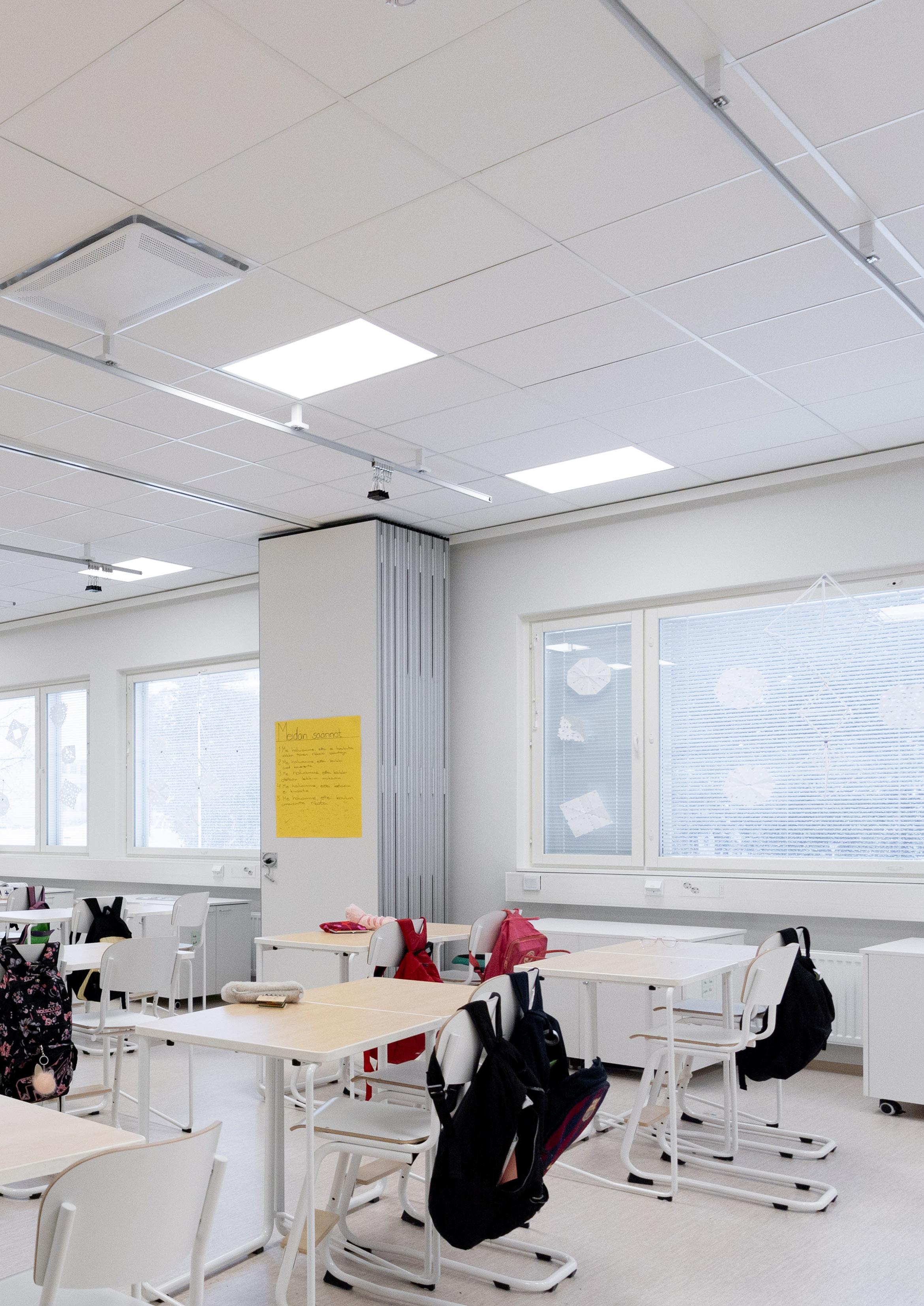

ANVÄNDNINGSOMRÅDE - Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller penlat montage KONSTRUKTION - Aluminiumram i vit RAL9016 - PMMA diffusor - Snabbkontakt mellan drivdon och panel för enkel installation - Drivare beställs separat - Överkopplingsbar PRODUKTVARIANTER

TEKNISK BESKRIVNING

- LED-PANEL - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning

- L90 100,000h Ta25 - SDCM: <3

- DRIVARE - ON/OFF (FO) 2m Sladdställ - DALI Dimbar (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - 3000K eller 4000K - Nödljuskit PANEL PRODUKTKOD

WATT

E NR.

LUMEN 24W 28W

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NTU/O/66/830/ND

70 182 39

24.1

28.2

3310

4192

149

3000

>80

100 000h

VIT

NTU/O/66/840/ND

70 182 40

24.1

28.1

3395

4300

152

4000

>80

100 000h

VIT

NTU/UGR19/66/830/ND

70 182 41

24.1

28.1

3427

4295

153

3000

>80

100 000h

VIT

NTU/UGR19/66/840/ND

70 182 42

24.1

28.2

3515

4405

157

4000

>80

100 000h

VIT

DRIVARE PRODUKTKOD

E NR.

BESKRIVNING Tulsa V4 ON/OFF Drivdon för 24W

NTU/FO/DRV/24/66/PL

79 821 57

NTU/FO/DRV/28/66/PL

79 821 58

Tulsa V4 ON/OFF Drivdon för 28W

NTU/DD/DRV/24/66

79 822 65

Tulsa V4 DALI Dim Drivdon för 24W

NTU/DD/DRV/28/66

79 822 66

Tulsa V4 DALI Dim Drivdon för 28W

NTU/FD-CAS/DRV/24/66/600

79 825 69

Tulsa V4 Casambi 600mA Drivdon för 24W

NTU/FD-CAS/DRV/24/66/750

79 825 70

Tulsa V4 Casambi 750mA Drivdon för 28W

NTU/MD/DRV/28/66/PL

79 826 23

Drivdon Tulsa 28W Fasdim SS

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NFU/SMK/66

70 141 44

Ram för utanpåliggande montage 600X600 Panel

VIT

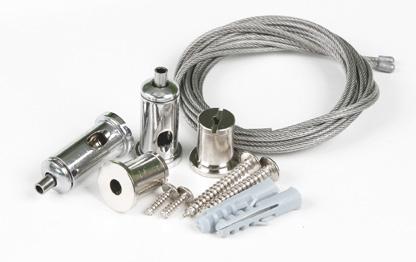

NFU/WIRE/SUSP/KIT

70 211 02

Vajerhäng för 600X600 Panel

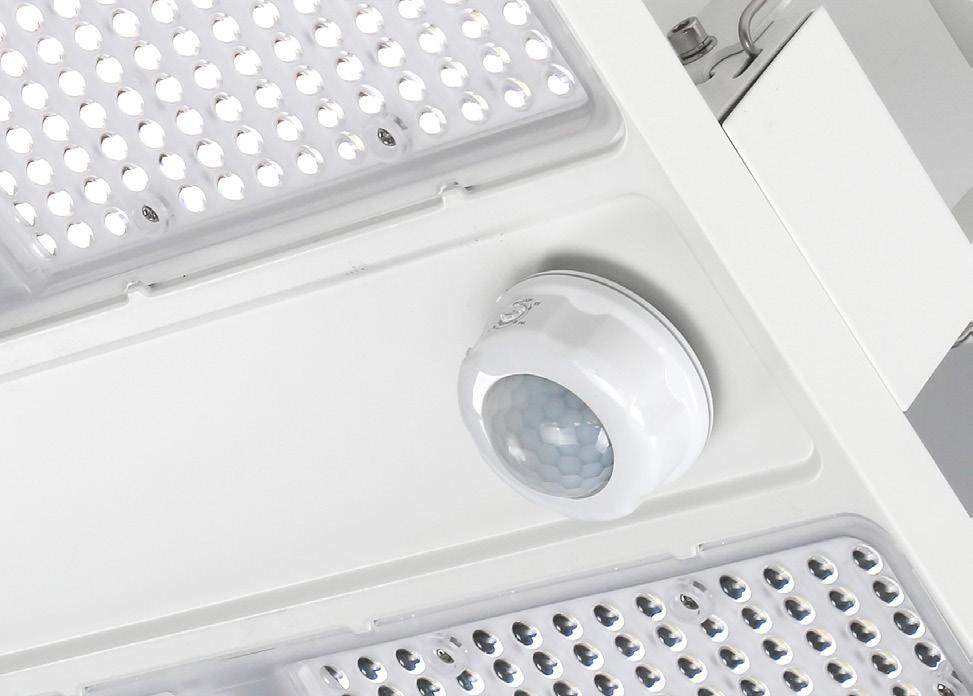

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

12 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

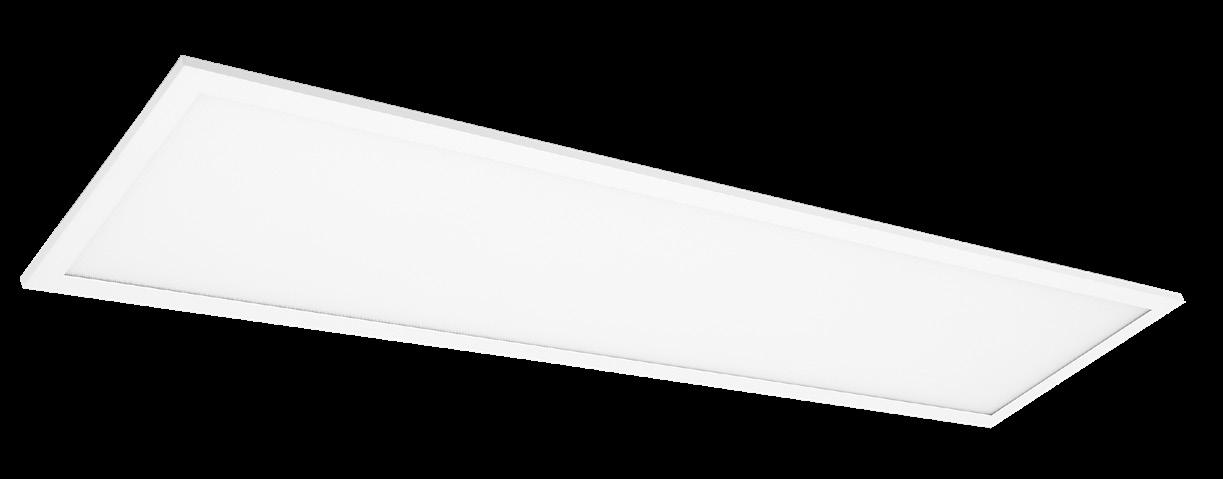

TULSA V4

Mycket effektiv LED-panel

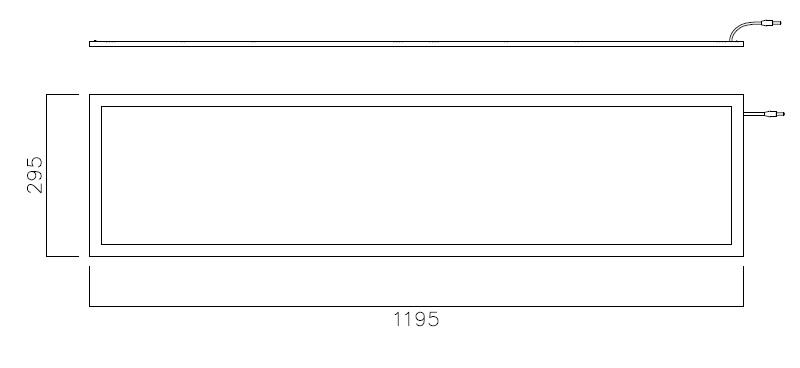

NU ÄVEN I CRI>90 1200X300MM OCH TUNABLE WHITE

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Allmänytor, kontor, klassrum, korridor - Infällt, utanpåliggande eller pendlat montage KONSTRUKTION - Aluminiumram i vit RAL9016 - PMMA diffusor - Snabbkontakt mellan drivdon och panel för enkel installation - Drivare beställs separat (Tunable White mikroprisma ink drivdon) - Överkopplingsbar PRODUKTVARIANTER

TEKNISK BESKRIVNING

- LED-PANEL - Opal (O) För allmänytor - Mikroprisma (UGR19) För områden med krav på lägre bländning

- L90 100,000h Ta25 - SDCM: <3

- DRIVARE - ON/OFF (FO) 2m Sladdställ - DALI Dimbar (DD) 5x2x2.5mm 5-polig snabbkoppling för både DALI och Switchdim - På förfrågan: CLO - Casambi - Tunable White (mikroprisma ink drivdon) - 1200x300mm (mikroprisma) - 3000K, 4000K eller Tunable White 2700K - 6500K - Nödljuskit

PANEL PRODUKTKOD

WATT

E NR.

LUMEN

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NTU/TW/UGR19/66/927-965

70 269 12

136

2700 - 6500

>90

100 000h

VIT

NTU/UGR19/123/930/ND

70 273 33

24

28

2744

3439

122

3000

>90

100 000h

VIT

NTU/UGR19/123/940/ND

70 273 34

24

28

2877

3605

128

4000

>90

100 000h

VIT

NTU/UGR19/66/930/ND

70 214 17

24

28

3256

4080

143

3000

>90

100 000h

VIT

NTU/UGR19/66/940/ND

70 214 18

24

28

3340

4185

149

4000

>90

100 000h

VIT

DRIVARE PRODUKTKOD

E NR.

BESKRIVNING Tulsa V4 ON/OFF Drivdon för 24W

30

4093

NTU/FO/DRV/24/66/PL

79 821 57

NTU/FO/DRV/28/66/PL

79 821 58

Tulsa V4 ON/OFF Drivdon för 28W

NTU/DD/DRV/24/66

79 822 65

Tulsa V4 DALI Dim Drivdon för 24W

NTU/DD/DRV/28/66

79 822 66

Tulsa V4 DALI Dim Drivdon för 28W

NTU/FD-CAS/DRV/24/66/600

79 825 69

Tulsa V4 Casambi 600mA Drivdon för 24W

NTU/FD-CAS/DRV/24/66/750

79 825 70

Tulsa V4 Casambi 750mA Drivdon för 28W

NTU/MD/DRV/28/66/PL

79 826 23

Drivdon Tulsa 28W Fasdim SS

TILLBEHÖR PRODUKTKOD

E NR.

BESKRIVNING

FÄRG

NFU/SMK/66

70 141 44

Ram för utanpåliggande montage 600X600 Panel

VIT

NFU/WIRE/SUSP/KIT

70 211 02

Vajerhäng för 600X600 Panel

N/PIR/FD-CAS/SENSOR

79 825 71

PIR Sensor ActiveHead Casambi

VIT

N/PIR/FD-CAS/SENSOR/HOLDER

79 825 72

Monteringstillbehör Rund hållare PIR ActiveHead Casambi Sensor

VIT

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

13 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

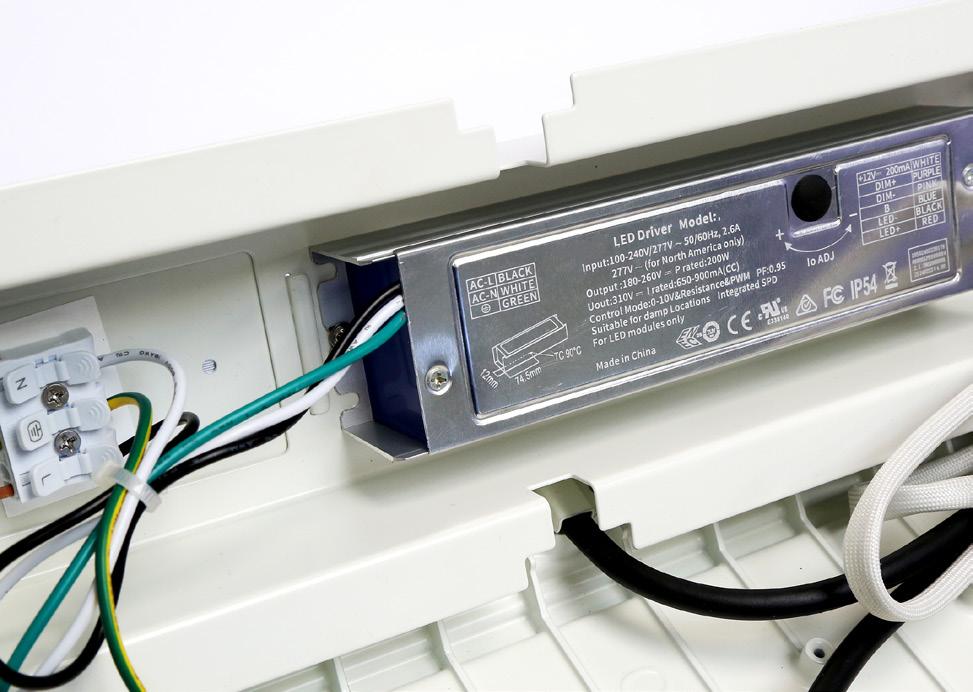

DET SMARTA SYSTEMET TULSA + DRIVDON

Opal 3000K

Opal 4000K

Mikroprisma 3000K

Mikroprisma 4000K

E-70 182 39

E-70 182 40

E-70 182 41

E-70 182 42

+

+

+

+

28W DALI E-79 822 66 28W ON/OFF E-79 821 58 24W DALI E-79 822 65 24W ON/OFF E-79 821 57

Välj drivdon för önskad effekt och styrning Tulsa är idealisk för att belysa kontor, korridorer och allmänna ytor.

14 |

+

THE BRIGHTER CHOICE

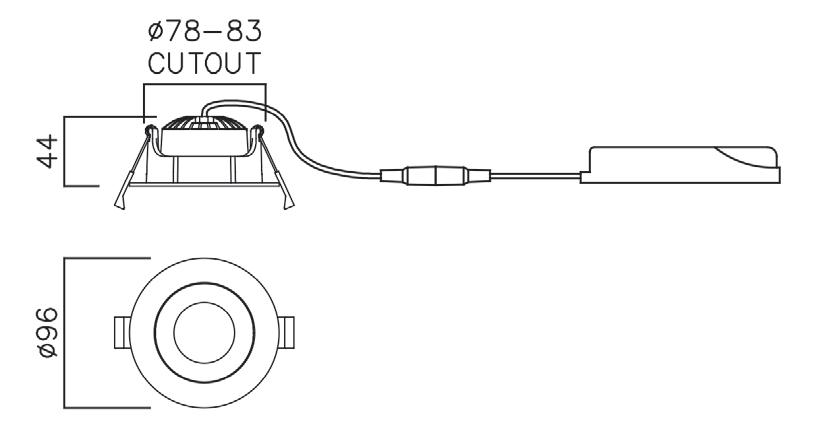

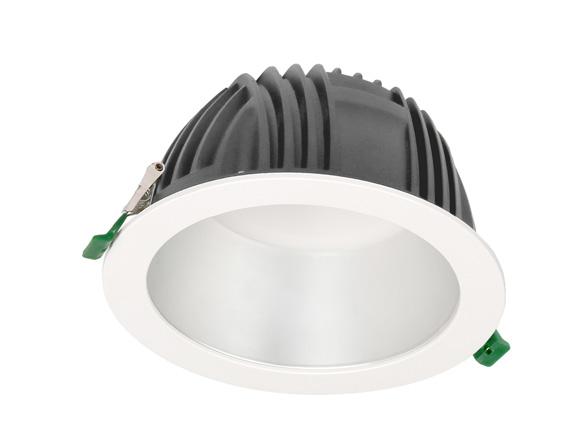

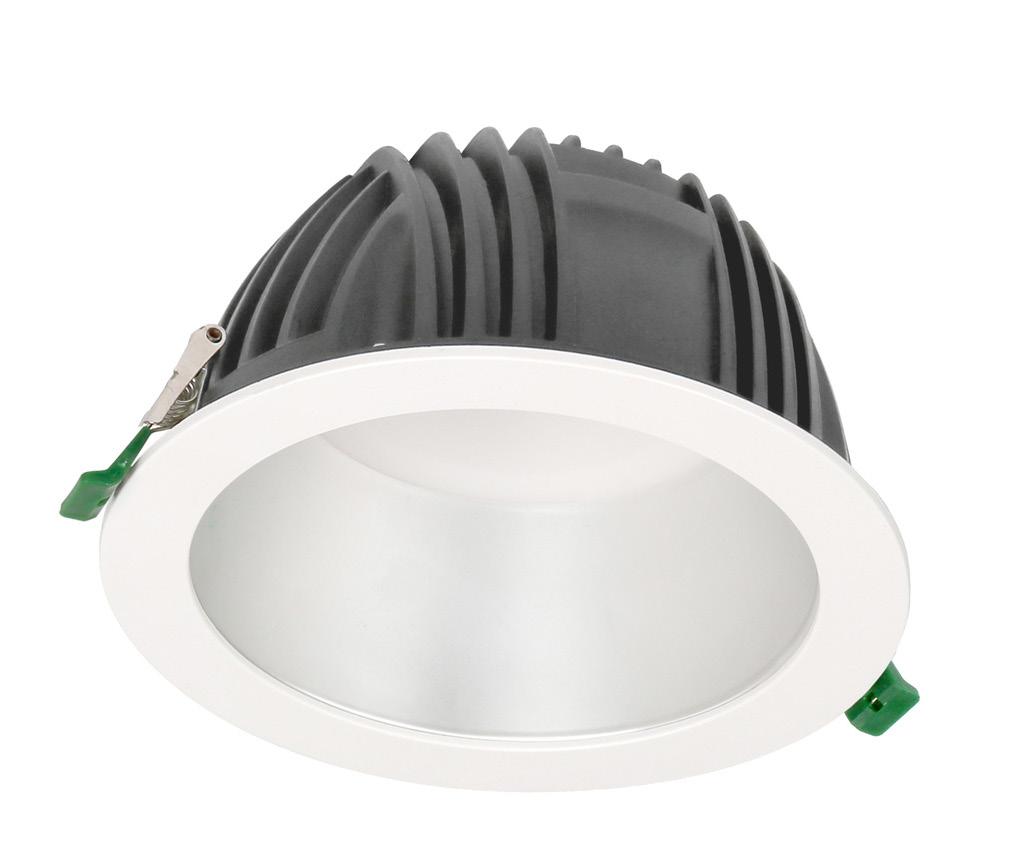

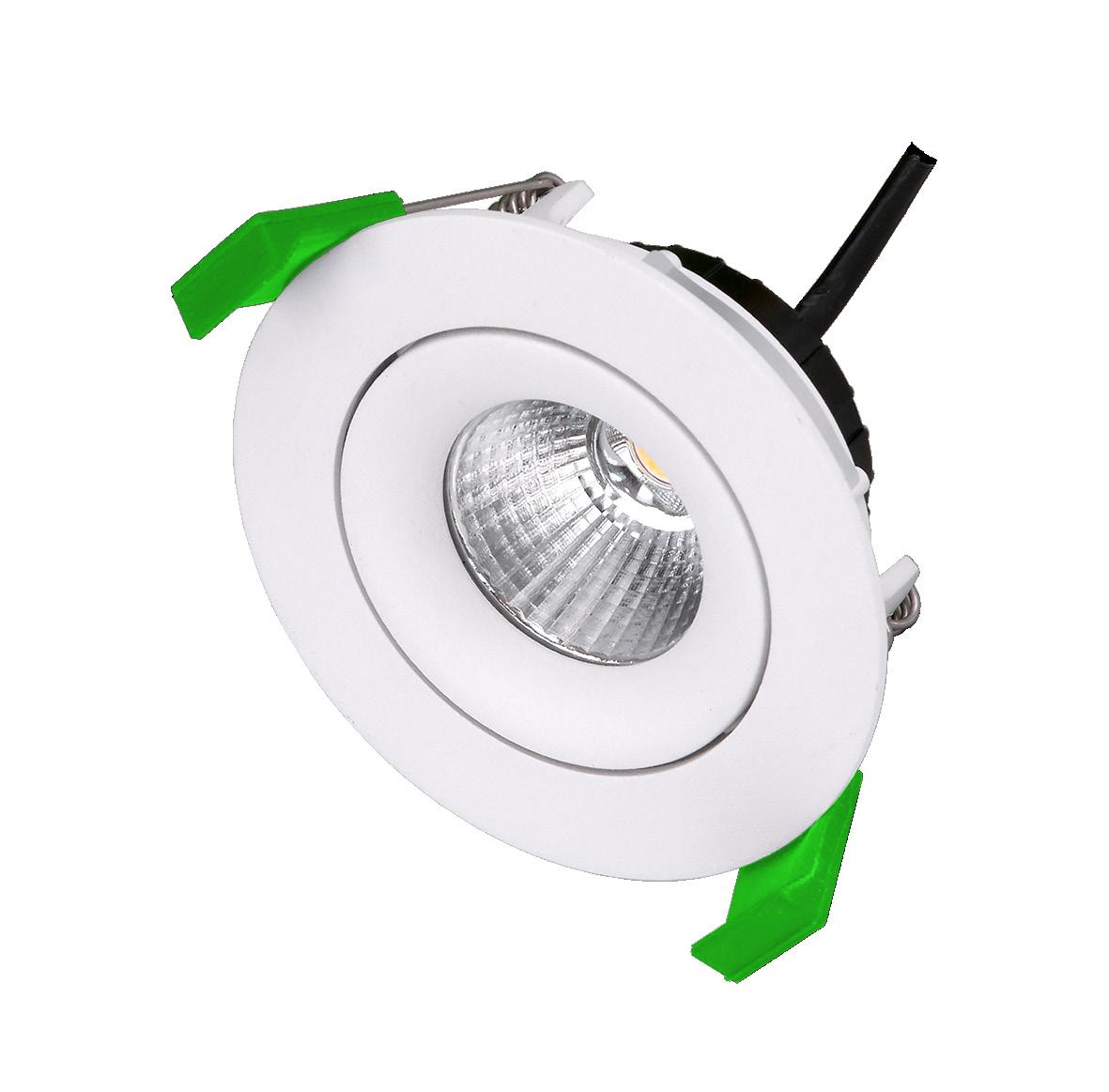

WESTPORT

Väl avbländad downlight

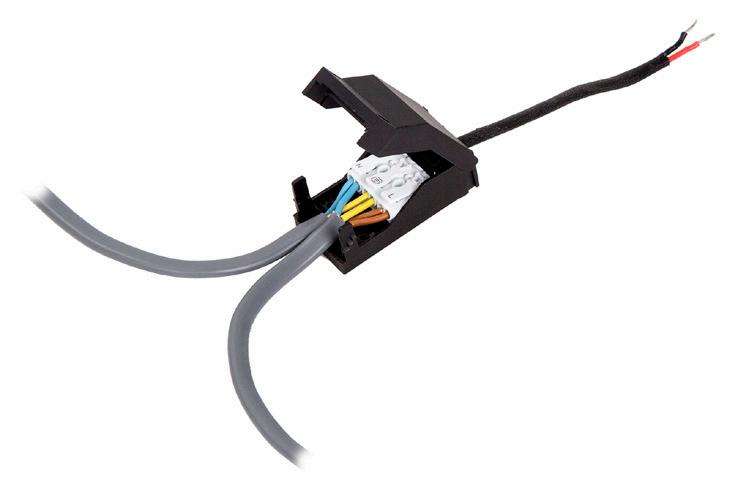

ANSLUTNINGSPLINT

REHABRING FÖR MONTERING AV EXISTERANDE HÅL UPP TILL 230MM DIA

AR N YE SEVE

TY RAN WAR

L80

75,000

LITHIUM SDCM

VERSIONS AVAILABLE

<3

NÖDLJUSKIT

ANVÄNDNINGSOMRÅDE - Korridorer och allmänytor - Mötesrum, receptioner, kontor - WC

ARMATUR

DRIVDON

KONSTRUKTION - Vit PC-täckring - Matt metalliserad PC-reflektor - Opal PC skiva - Gjuten kylfläns i aluminium - Separat drivare med anslutingsplint och överkoppling • ON/OFF: 3-polig 3x2x2.5mm • DALI: 5-Polig plint 5x2x2.5mm PRODUKTVARIANTER - CCT: 3000K (830), 4000K (840) - DRIVARE: ON/OFF (FO), DALI (DD) - Nödljuskit TEKNISK BESKRIVNING - L80 75,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NWP/HEAD/830

74 744 97

12.0 (12W) 24.2 (24W)

1230 (12W) 2420 (24W)

102

3000

>80

75 000h

VIT

NWP/HEAD/840

74 744 98

12.0 (12W) 24.2 (24W)

1230 (12W) 2420 (24W)

101

4000

>80

75 000h

VIT

PRODUKTKOD DRIVARE

E NR.

BESKRIVNING

NWP/FO/DRIVER/12/CB3P

79 821 75

Westport ON/OFF Drivare För 12W 3-Polig Anslutningsplint

NWP/FO/DRIVER/24/CB3P

79 821 76

Westport ON/OFF Drivare För 24W 3-Polig Anslutningsplint

NWP/DD/DRIVER/12

79 823 26

Westport DALI Drivare För 12W 5-Polig Anslutningsplint

NWP/DD/DRIVER/24

79 823 27

Westport DALI Drivare För 24W 5-Polig Anslutningsplint

E NR.

BESKRIVNING

NWP/MOUNTING/DISC/

70 211 05

Westport rehabring för existerande hål upp till 230mm dia. Vit

N/REC/STM3/PACK/V2

73 479 65

Nödljuskit självtest STM3 2W Lithium för paneler och downlights

TILLBEHÖR

15 |

THE BRIGHTER CHOICE

Tulsa

Välj drivdon för önskad effekt och styrning.

16 |

THE BRIGHTER CHOICE

17 |

www.nvclighting.se

För ditt projekt

NY

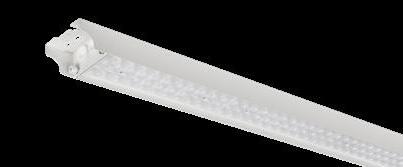

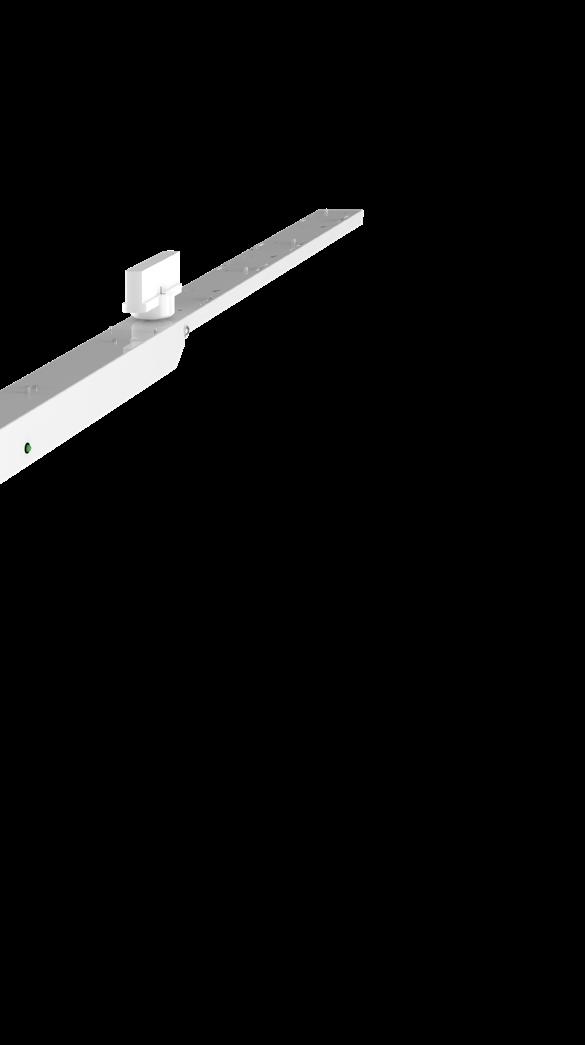

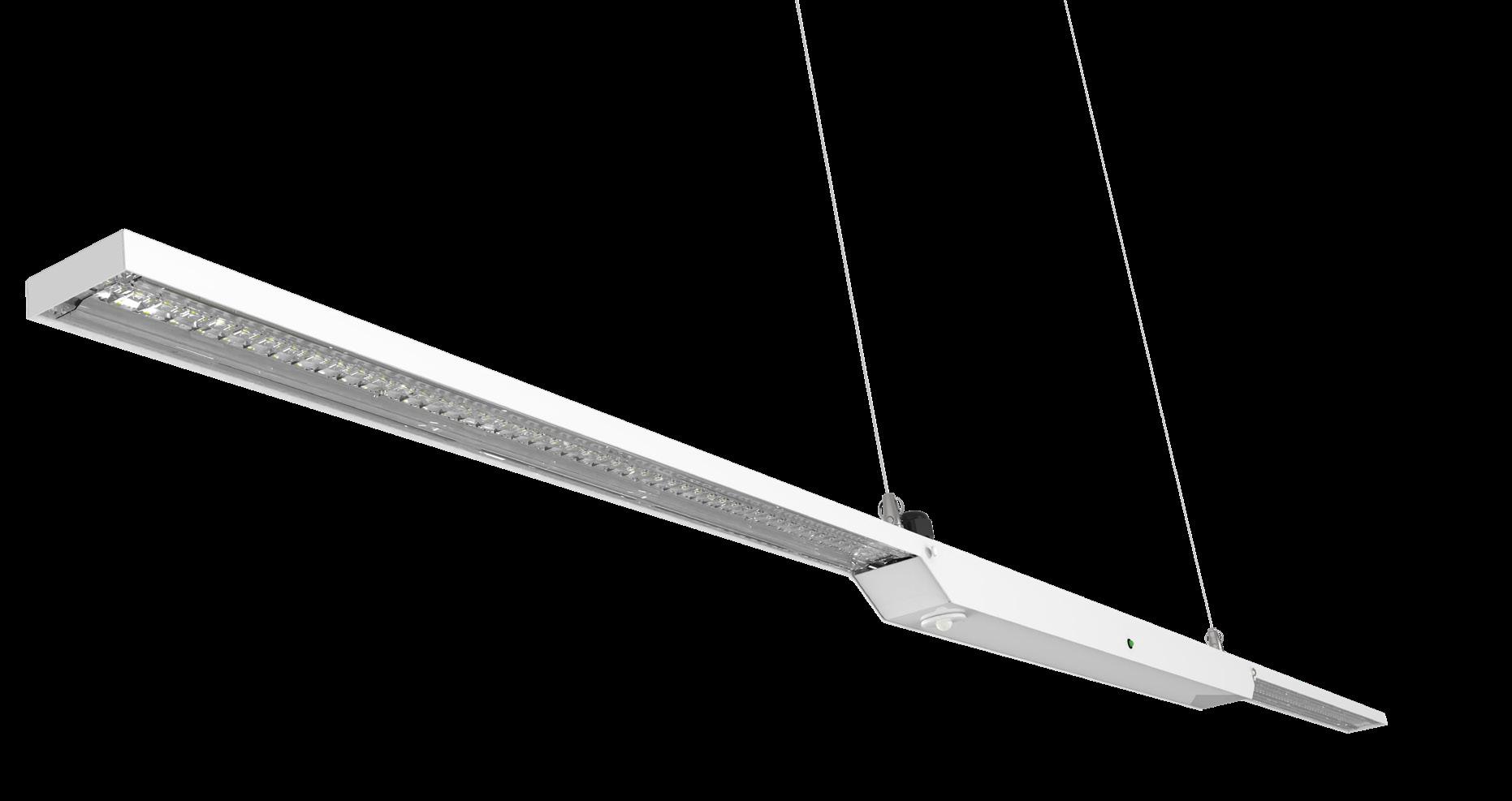

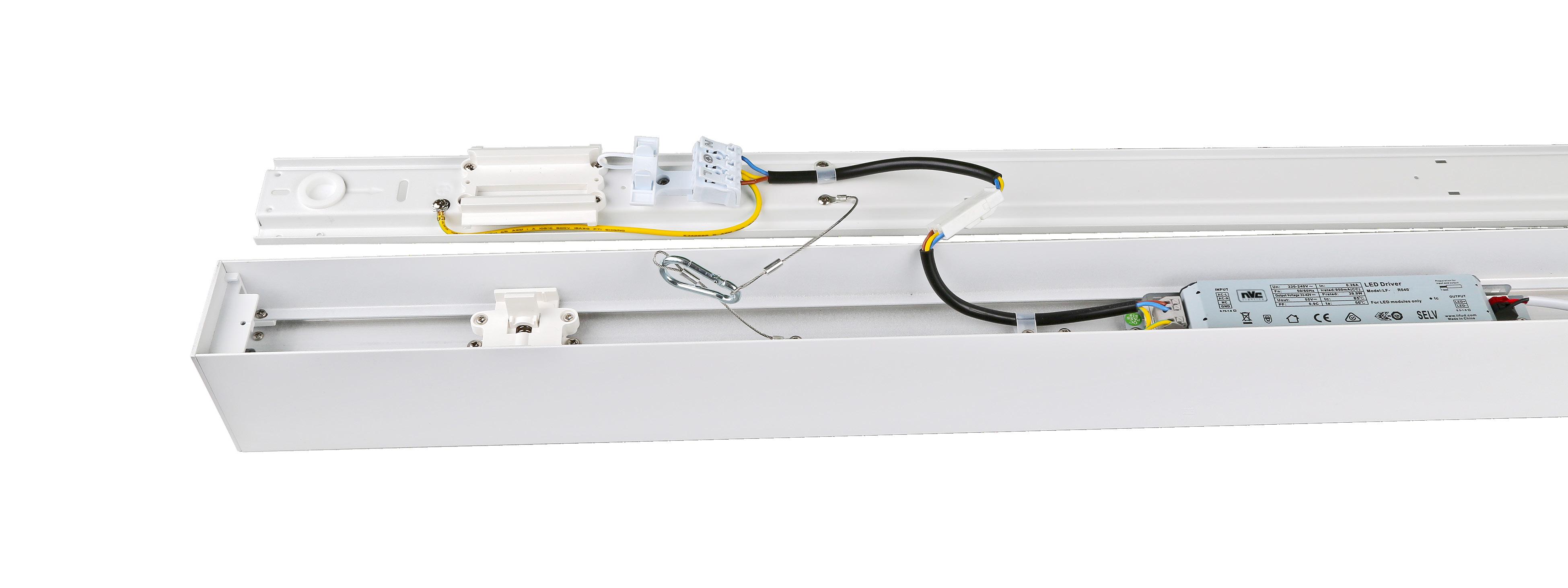

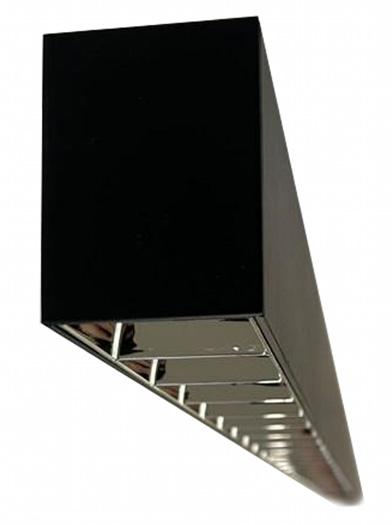

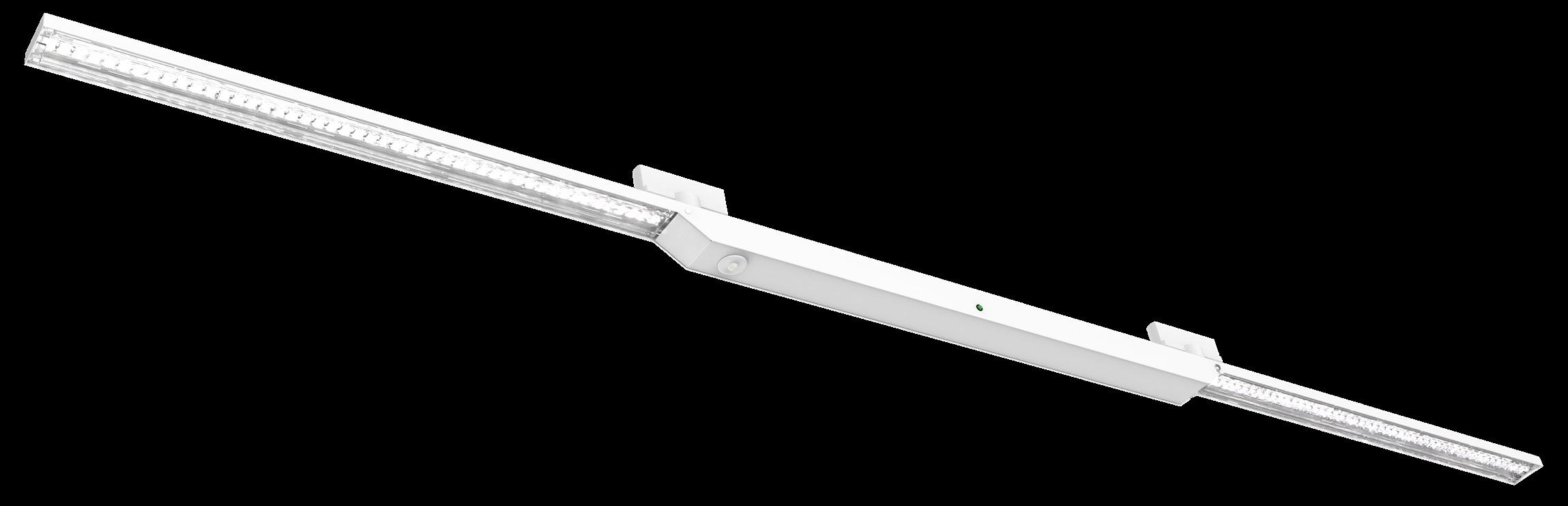

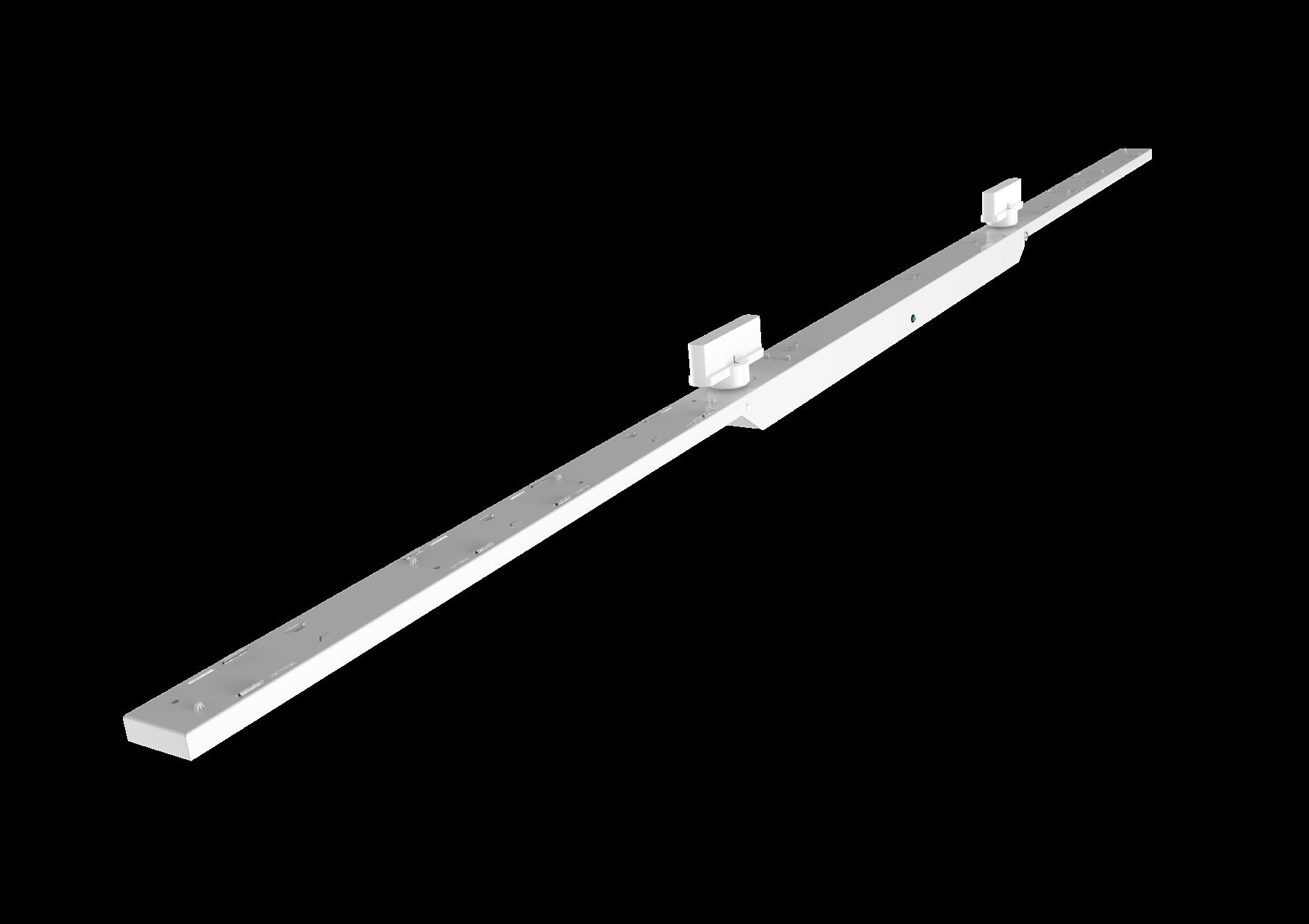

BROADWAY

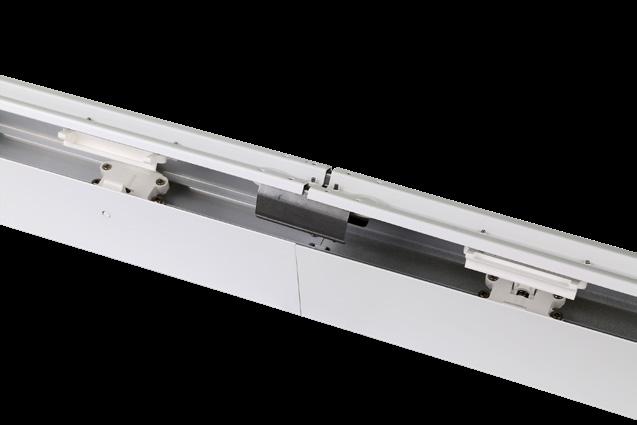

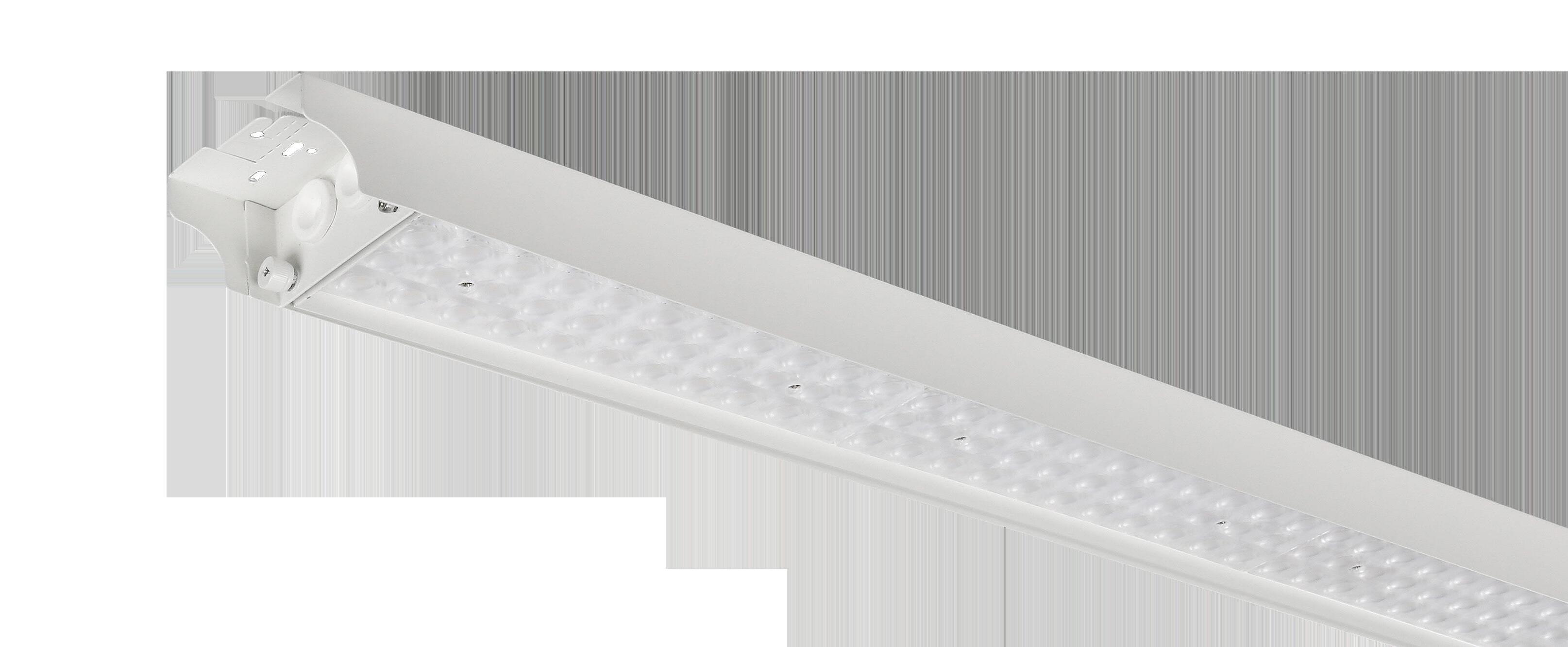

Ett helt nytt linjärt belysningssystem för datahallar och butiksprojekt.

Snabbare att installera och enklare att underhålla än traditionella linjära armaturer.

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

Product name:

NBW-25-WH-OP1-840 Light efficiency:

ANVÄNDNINGSOMRÅDE

Light quality:

- Serverrack i datahallar - Butikslokaler

Colour temperature:

CRI: 84.3

150

Linjär belysning 1850mm, bestående av två 600mm belysningssektioner, med ett centralt utrusningsutrymme som rymmer drivdon, sensorer, nödljusbatterier och styrsystem.

165

165

150

120

90

90

75

75

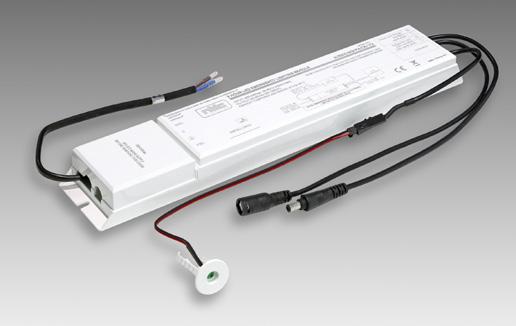

NÖDLJUS – 3 timmar med litium (LiFePO4) batterier - STM3L: Själv test - DAM3L: DALI-addressbar DIMNING - DD: Digital Dimming – DALI och Switch-Dim - CF: Korridorfunktion – Dim till 10%

15

91.9°

120

90

90

Dimensions:

75 Luminous Area

Width: 50mm

60 Width: 45mm

Height: 0.02

Height: 0

45 15

Watford stabilized power supply EM2002H STD Testo thermal anemometer 405i Beam angle Viso Lab Spion Goniophotometer LabSensor Model 2 spectrometer sensor Serial number: 1673899441 Viso reference Lamp; 24051708 Viso reference Lamp: 800-24051702 Viso LabFlicker (temporal light artifact tester) Serial Number: 2877174885 Manufacturer Company ID: DK 29690391

Två linser, OP1 och OP2.

Power

Lu

Length: 1850mm Le Width: 50mm

Wi

Height: 0.02

He

45 30

Spectra

Item number: 1756

Dimensions: Sample

75 60

Equipment used for the testing of Item number: 1740

CIE 1931 x: 0.381 y: 0.377

DUT ambient tempe 25.4

105

Length: 1850mm Length: 1845mm

30

15

0

Ambient room temp 25.1

135

105

45

Beam angle

Operator: TOD

150

Item number: 1740

Sample

60

30

NBW-25-WH-OP

165

DUT ambient temperature Deg C: 25.2

105

45

150

180

165

120

120

60

EFFEKT 10W, 15W, 20W, 25W, 30W, 35W, 40W, 45W, 50W

Ambient room temperature Deg C: 25 135

135

Product name:

OP2

Operator: TOD

105

OPTIK - Optimerad för breda gångar (OP1) - Optimerad för smala gångar (OP2)

30

15

0

Equipment used fo

Watford stabilized p Testo thermal anem Viso Lab Spion Gon LabSensor Model 2 Serial number: 1673 Viso reference Lamp Viso reference Lamp Viso LabFlicker (tem Serial Number: 2877 Manufacturer Comp

57.4° CIE 1931 x: 0.381 y: 0.377

Power

Spectra Voltage: 231 V Current: 0.112 A Frequency: 50.1 Hz

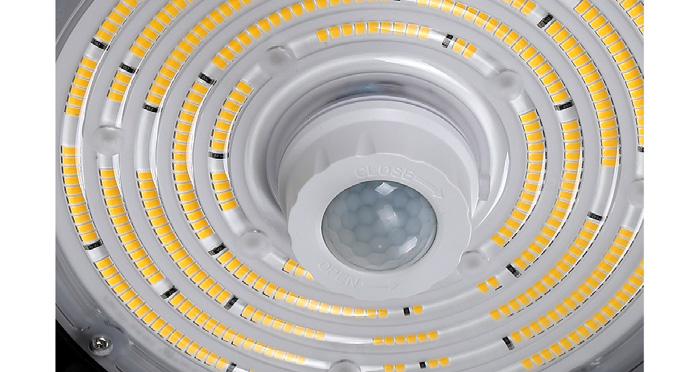

SENSOR - PIR - PIRD – DALI

400

450

500

550

600

650

700

750

400

800

450

500

550

600

650

700

750

800

Photometered in accordance with BS/EN13032:4(2015)+1A:201 Photometered in accordance with BS/EN13032:4(2015)+1A:2019 & IESNA LM79-19 NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birm NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

TILLBEHÖR - Pendelkit

18 |

180

VS SOLUTIONS ECXd 400.569

4000 K

NBW-25-WH-OP1-840

135

- Linser designade för att belysa serverrack och hyllor - Vit metallstomme (RAL9016). kan beställas i svart

CRI: 84.3 Colour temperature:

Product name:

OP1

Output: 4033 lm Peak: 3883 cd Power: 24.6 W PF: 0.95

164 Lumen/Watt Light quality:

VS SOLUTIONS ECXd 400.569

4000 K

KONSTRUKTION

Light efficiency:

Output: 3933 lm Peak: 2257 cd Power: 24.5 W PF: 0.95

160 Lumen/Watt

lm/W

CCT oK

RA/ CRI

L80

FÄRG

1645

151

4000

>85

100 000h

VIT

2419

156

4000

>85

100 000h

VIT

20

3182

160

4000

>85

100 000h

VIT

1800mm

25

3933

160

4000

>85

100 000h

VIT

70 282 52

1800mm

30

4637

158

4000

>85

100 000h

VIT

NBW/35/WH/OP1/840

70 282 53

1800mm

35

5377

157

4000

>85

100 000h

VIT

NBW/40/WH/OP1/840

70 282 54

1800mm

40

6038

155

4000

>85

100 000h

VIT

NBW/45/WH/OP1/840

70 282 55

1800mm

45

6703

148

4000

>85

100 000h

VIT

NBW/50/WH/OP1/840

70 282 56

1800mm

50

7375

147

4000

>85

100 000h

VIT

lm/W

CCT oK

RA/ CRI

L80

FÄRG

PRODUKTKOD OP1

E NR.

LÄNGD

WATT

LUMEN

NBW/10/WH/OP1/840

70 282 48

1800mm

10

NBW/15/WH/OP1/840

70 282 49

1800mm

15

NBW/20/WH/OP1/840

70 282 50

1800mm

NBW/25/WH/OP1/840

70 282 51

NBW/30/WH/OP1/840

PRODUKTKOD OP2

E NR.

LÄNGD

WATT

NBW/10/WH/OP2/840

70 282 57

1800mm

10

1652

151

4000

>85

100 000h

VIT

NBW/15/WH/OP2/840

70 282 58

1800mm

15

2461

158

4000

>85

100 000h

VIT

NBW/20/WH/OP2/840

70 282 59

1800mm

20

3304

165

4000

>85

100 000h

VIT

NBW/25/WH/OP2/840

70 282 60

1800mm

25

3883

164

4000

>85

100 000h

VIT

NBW/30/WH/OP2/840

70 282 61

1800mm

30

4803

164

4000

>85

100 000h

VIT

NBW/35/WH/OP2/840

70 282 62

1800mm

35

5562

163

4000

>85

100 000h

VIT

NBW/40/WH/OP2/840

70 282 63

1800mm

40

6274

161

4000

>85

100 000h

VIT

NBW/45/WH/OP2/840

70 282 64

1800mm

45

7047

156

4000

>85

100 000h

VIT

NBW/50/WH/OP2/840

70 282 65

1800mm

50

7812

156

4000

>85

100 000h

VIT

LUMEN

THE BRIGHTER CHOICE

BROADWAY

Centralt utrustningsutrymme

600mm LEDs med optimerade linser

600mm LEDs med optimerade linser

Enkel åtkomst för installation av tillbehör

Monteringsalternativ.

Tak/Vägg

Pendel

3-fas skena

Tillverkad för en cirkulär ekonomi.

TM66 är CIBSE:s riktlinjer för att “Skapa en cirkulär ekonomi inom belysningsindustrin”. Att följa dessa riktlinjer innebär att vi ska bevara produkternas värde så länge som möjligt – inte bara återvinna dem när deras prestanda minskar med åldern.

• TILLVERKAD I UK • ÅTERVINNINGSBAR

CIBSE TM66 Riktlinjer

När livslängden är slut är BROADWAY enkel och kost nadseffektiv att demontera.

• UPPDATERA -SLÄNG INTE, ÅTERSKAPA

Tillverkad i UK med delar från Europa

• ANVÄND, FORTSÄTT ANVÄNDA Designad för långvarig användning vid höga tempera turer. Alla utbytbara komponenter, t.ex. drivaren, sensorer och nödbatterier, är lätta att byta med enkla klämmor eller skruvar.

Om byggnaden ändras eller användaren vill uppgradera till de senaste LED-chippen och drivdonen i framtiden, kan BROADWAY åter användas och uppgraderas istället för att kasseras och bytas ut.

19 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

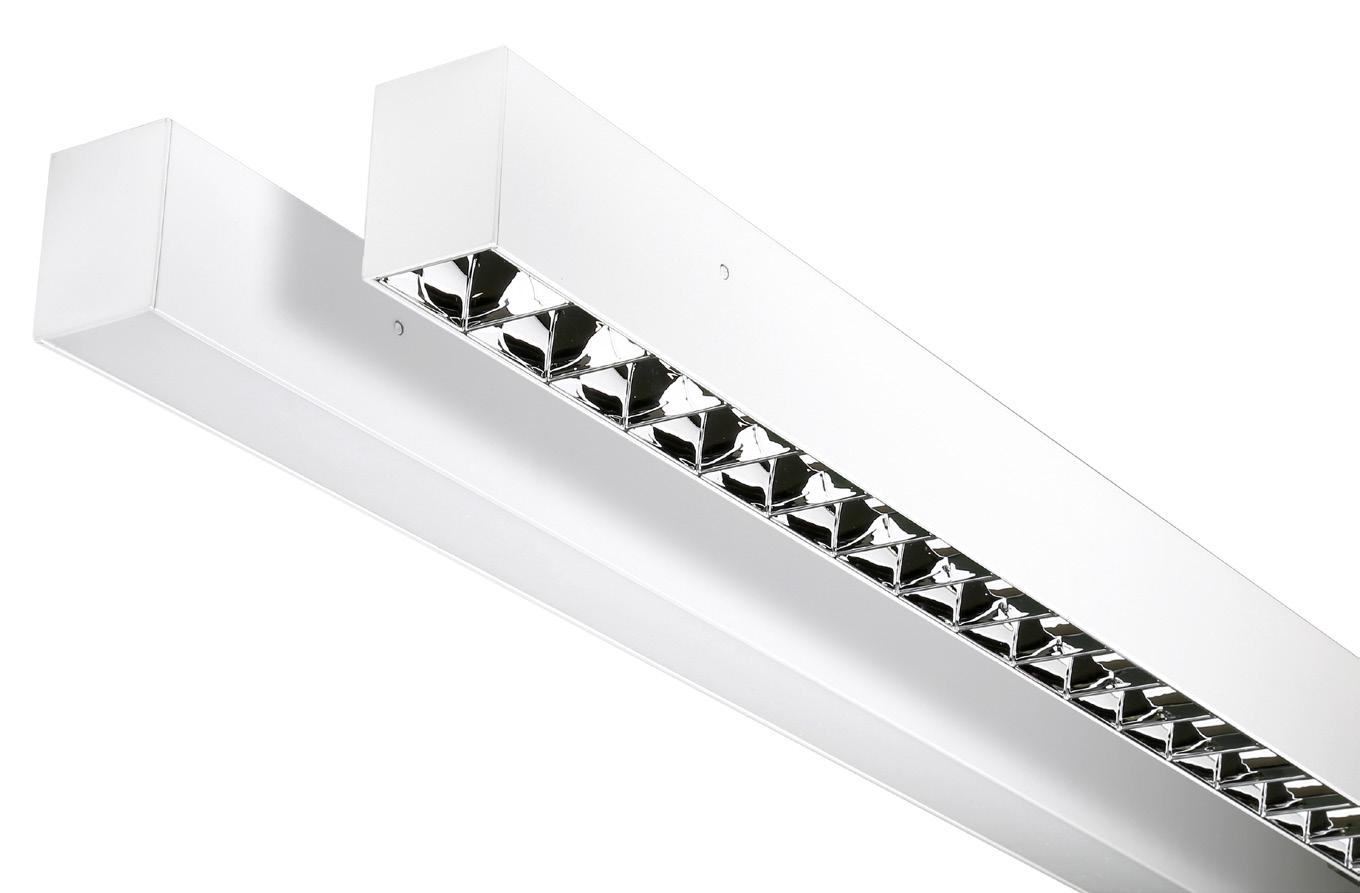

DALLAS

Mångsidig takmonterad eller pendlad armatur

Finns i svart.

Valfri NCS/RAL på förfrågan

SDCM

AR N YE SEVE

TY RAN WAR

<3

ANVÄNDNINGSOMRÅDE - Kontor och allmänytor - Kan antingen monteras utanpåliggande (endast DO-versioner) eller pendlad.

KONSTRUKTION - Aluminiumkonstruktion, pulverlackerad i vit RAL9016 - UV-stabil diffusor av opal polykarbonat eller spegelblank aluminiumreflektor - Lysdioder på metallkärna PCB för lång livslängd - Valbar mellan 3000K eller 4000K med en enkel switch på armaturen - DALI & Switch-Dim som standard - Alla versioner levereras med pendelkit med vajer - Snabbkoppling för enkel installation ALTERNATIV

TEKNISK BESKRIVNING

- Val av opal diffusor (O) eller UGR<19 reflektor (R) - Ljusfördelning Ned/DO och Upp/Ned/BD (70%-30%) - Valfri NCS/RAL på förfrågan

- L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD NERLJUS

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

70 198 89

1204mm

36

4339 - 4450

121 - 124

3000-4000

>80

100 000h

VIT

70 132 58

1204mm

36

4134 - 4240

115 - 118

3000-4000

>80

100 000h

VIT

70 132 59

1504mm

42

4310 - 4420

103 - 105

3000-4000

>80

100 000h

VIT

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

70 198 96

1204mm

50

113 - 116

3000-4000

>80

100 000h

VIT

70 198 87

1204mm

50

5358 - 5495

107 - 110

3000-4000

>80

100 000h

VIT

70 198 88

1504mm

60

6596 - 6765

110 - 113

3000-4000

>80

100 000h

VIT

PRODUKTKOD NERLJUS

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NDL36/BK/O/DO/DD/830-840

70 270 76

1204mm

36

4339 - 4450

121 - 124

3000-4000

>80

100 000h

SVART

NDL36/BK/R/DO/DD/830-840

70 270 72

1204mm

36

4134 - 4240

115 - 118

3000-4000

>80

100 000h

SVART

NDL42/BK/R/DO/DD/830-840

70 270 73

1504mm

42

4310 - 4420

103 - 105

3000-4000

>80

100 000h

SVART

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NDL36/O/DO/DD/830-840 with OPAL DIFFUSER

NDL36/R/DO/DD/830-840 with REFLECTOR

NDL42/R/DO/DD/830-840 with REFLECTOR

PRODUKTKOD UPP/NER NDL50/O/BD/DD/830-840 with OPAL DIFFUSER

NDL50/R/BD/DD/830-840 with REFLECTOR

NDL60/R/BD/DD/830-840 with REFLECTOR

5636 - 5780

PRODUKTKOD UPP/NER

E NR.

LÄNGD

WATT

LUMEN

NDL50/BK/O/BD/DD/830-840

70 270 78

1204mm

50

5636 - 5780

113 - 116

3000-4000

>80

100 000h

SVART

NDL50/BK/R/BD/DD/830-840

70 270 74

1204mm

50

5358 - 5495

107 - 110

3000-4000

>80

100 000h

SVART

NDL60/BK/R/BD/DD/830-840

70 270 75

1504mm

60

6596 - 6765

110 - 113

3000-4000

>80

100 000h

SVART

20 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

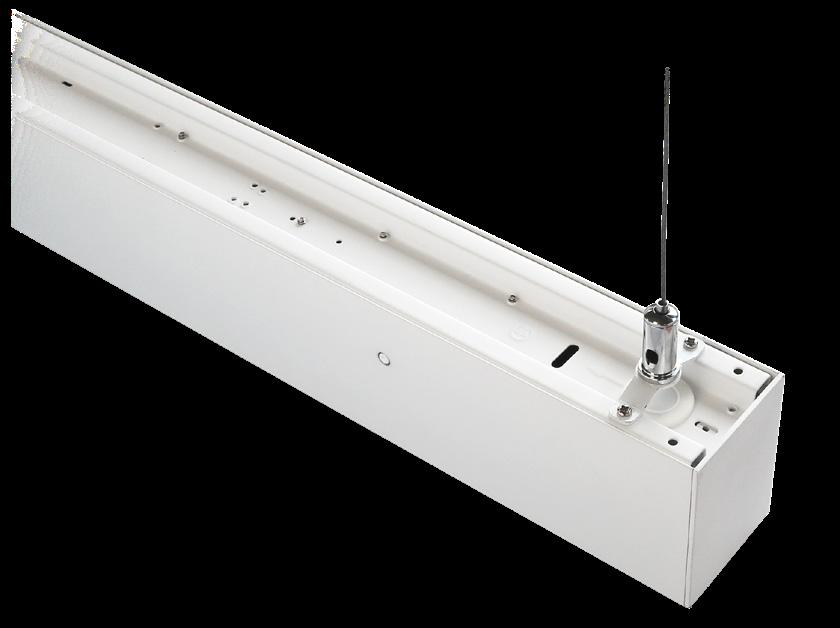

Snabbkoppling

Lätt att installera....

Kontakt gör att stommen kan lossas från Ledplattan

Ändar av pressgjuten aluminium (avtagbara)

Säkerhetsvajer i rostfritt stål

Snäppfäste för att fästa stommen till Ledplattan

Stomme. Extruderad aluminium, pulverlackerad RAL9016

Kan installeras individuell eller flera i rak linje, L, T eller X form.

Upphängda versioner kan leverera 100 % nedljus, eller 70 % ned och 30 % upp.

DALLAS TILLBEHÖR

RAK SKARV

E NR.

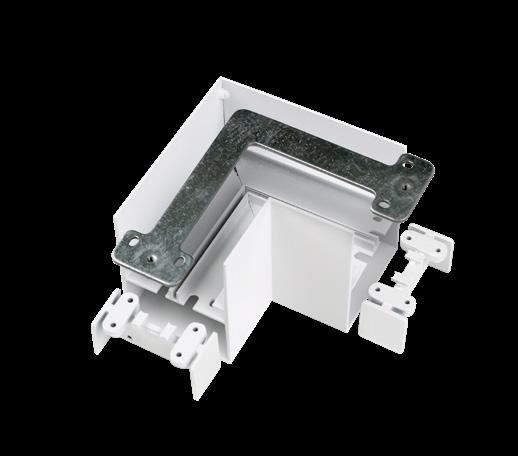

L-SKARV

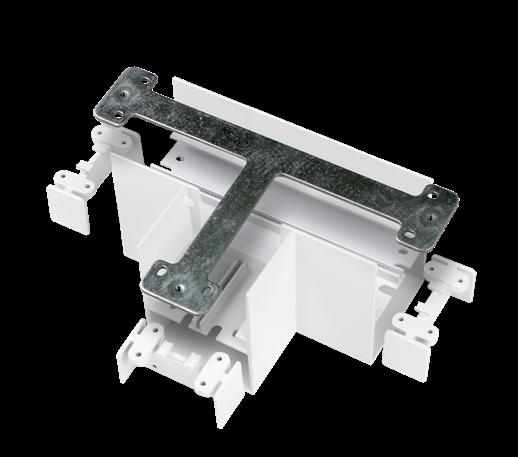

T-SKARV

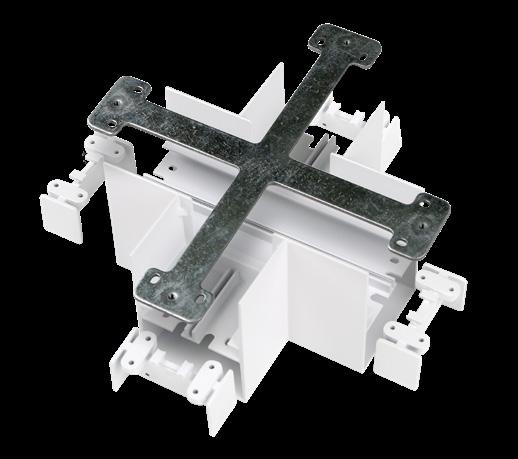

X-SKARV

BESKRIVNING

70 241 75

Skarv rak Refl Dallas

70 241 77

L-skarv Refl Dallas

70 241 78

T-skarv Refl Dallas

70 241 79

X-skarv Refl Dallas

70 241 81

Skarv rak Op Dallas

70 241 83

L-skarv Op Dallas

70 241 85

T-skarv Op Dallas

70 241 87

X-skarv Op Dallas

NDL/WSK

Dallas Vajerkit

21 | För mer information: www.nvclighting.se

Alla versioner levereras med vajerkit.

THE BRIGHTER CHOICE

22 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

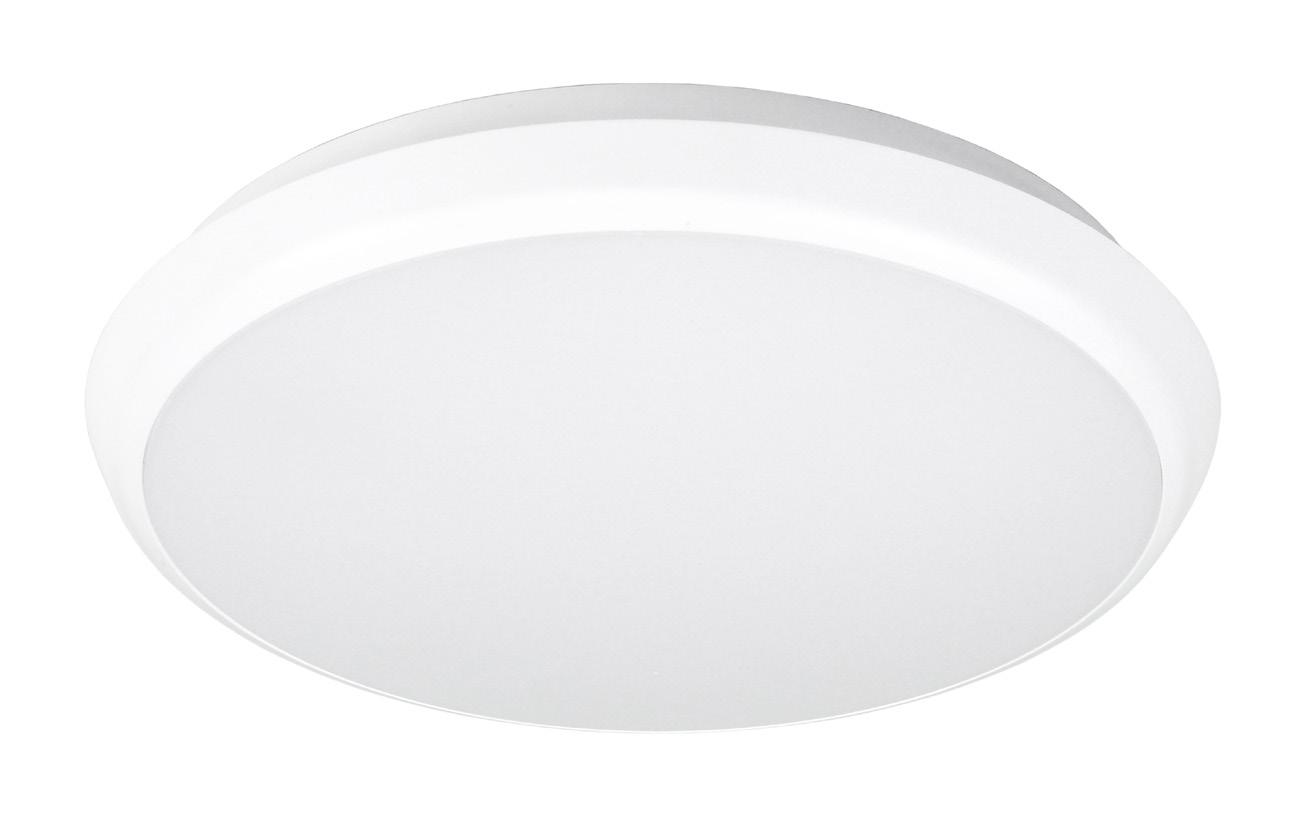

ROCKFORD

Dekorativ slimmad IP54

SWITCH MELLAN 3000K/4000K/5700K

L70

VERSION AVAILABLE

100,000

AR N YE SEVE

TY RAN WAR

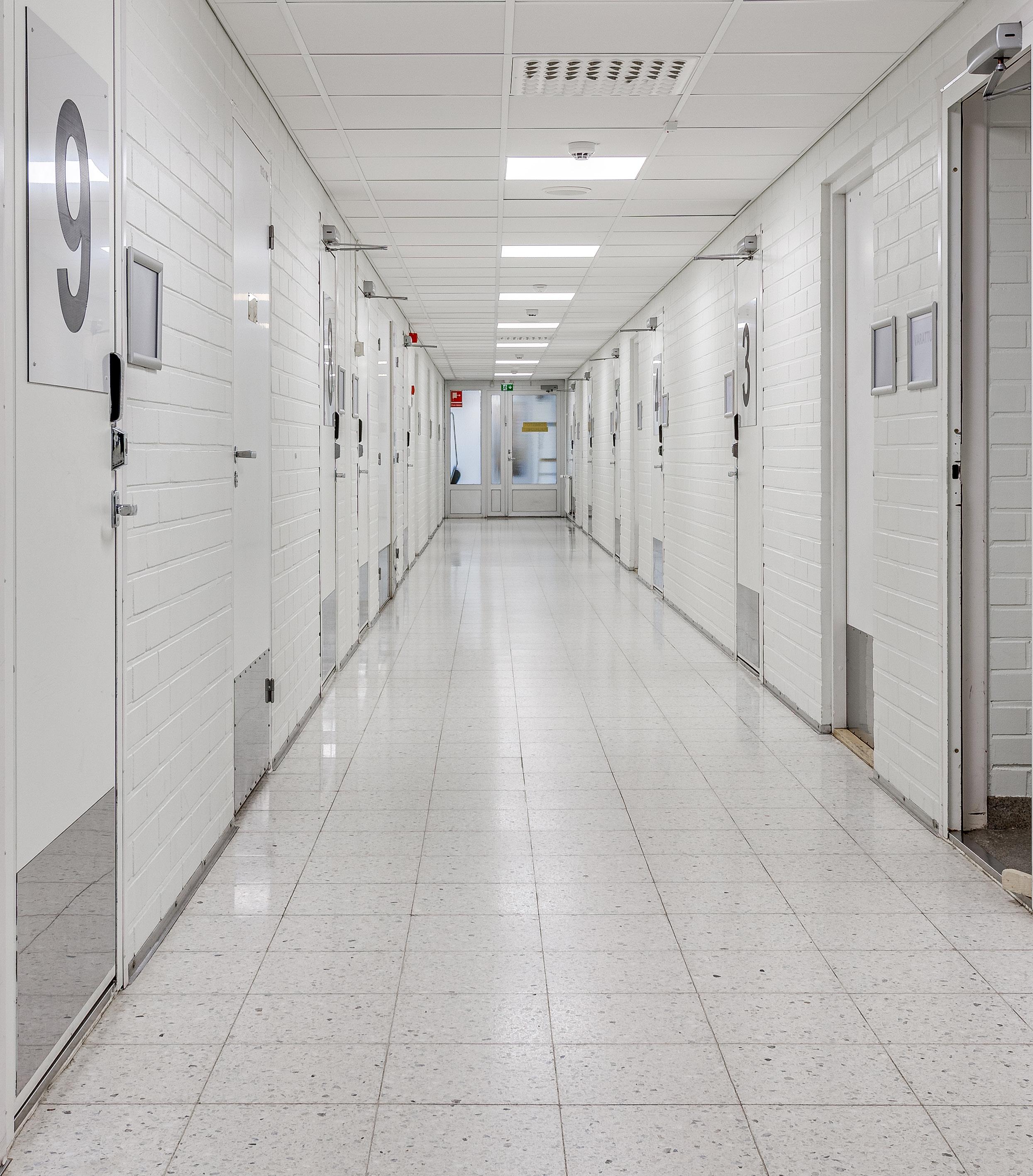

ANVÄNDNINGSOMRÅDE - Korridorer, trapphus och WC KONSTRUKTION - Stomme och kupa i polykarbonat i vit RAL9016 - SMD LEDs - Switch mellan 3000K, 4000K & 5700K - Lätt och snabb att installera med monteringsfäste - Snabbkoppling för enkel installation 2x2x1.5mm - kabelingång: Gavlar & baksida - Dubbelisolerad PRODUKTVARIANTER - ON/OFF eller multidrivdon med mikrovågssenor (MW).

Eftersläckningstid med korridorfunktionsläge (20-100%).

Dagsljussensor vid (MW) läge.

M3 (3 timmar nödljus) TEKNISK BESKRIVNING - L70 100,000h Ta25 - SDCM: <3

lm/W

CCT oK

RA/ CRI

L70

FÄRG

795

110

3000-4000-5700

>80

100 000h

VIT

1710

144

3000-4000-5700

>80

100 000h

VIT

795

110

3000-4000-5700

>80

100 000h

VIT

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NRK12/M3/830-840-857

75 080 69

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

NRK12/MW/M3/830-840-857

75 080 70

11,9

1710

144

3000-4000-5700

>80

100 000h

VIT

PRODUKTKOD

E NR.

NRK8/MD/830-840-857

75 086 94

7,2

NRK12/830-840-857

75 074 80

11,9

NRK8/MW/830-840-857

75 074 82

7,2

NRK12/MW/830-840-857

75 074 83

PRODUKTKOD M3

23 | För mer information: www.nvclighting.se

WATT

LUMEN

THE BRIGHTER CHOICE

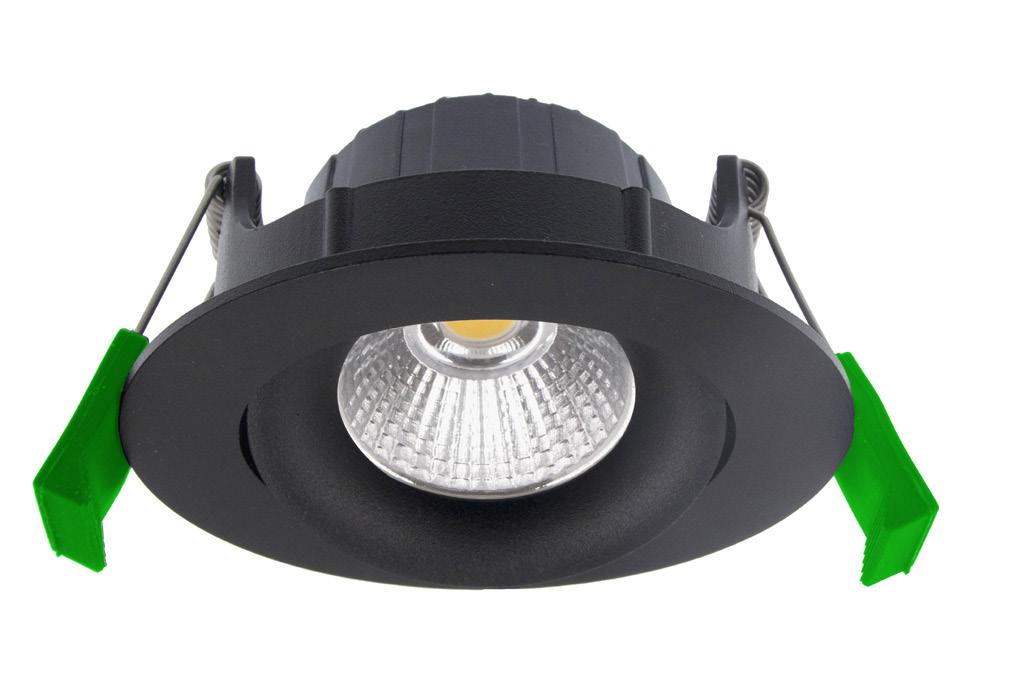

BURBANK

Dimningsbar och väl avbländad spotlight

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Hemmiljö - Korridor - Mötesrum, kontor KONSTRUKTION - Aluminiumstomme i vit eller svart - Kylfläns i aluminium - Klar PC-skiva - Aluminiumreflektor med 36 graders spridningsvinkel - Tilt +/- 25o - IP44 underifrån - COB LED - Dimbar och flimmerfri PRODUKTVARIANTER

TEKNISK BESKRIVNING

- 3000K (930) 4000K (940) eller 2700K (927) - Dim to warm CCT 3000-2000K (930-20) - Vit RAL9003 eller svart RAL9005

- L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NBU6/G/930

74 747 85

6

599

97

3000

>90

100 000h

VIT

NBU6/G/940

74 747 86

6

630

105

4000

>90

100 000h

VIT

NBU6/G/DTW/930-20

74 747 87

6

599

97

3000/2000

>90

100 000h

VIT

NBU6/BK/G/940

74 748 85

6

630

105

4000

>90

100 000h

SVART

NBU6/G/927

74 756 72

6

530

88

2700

>90

100 000h

VIT

24 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

www.nvclighting.se // Belysning för ditt projekt

25 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

NY

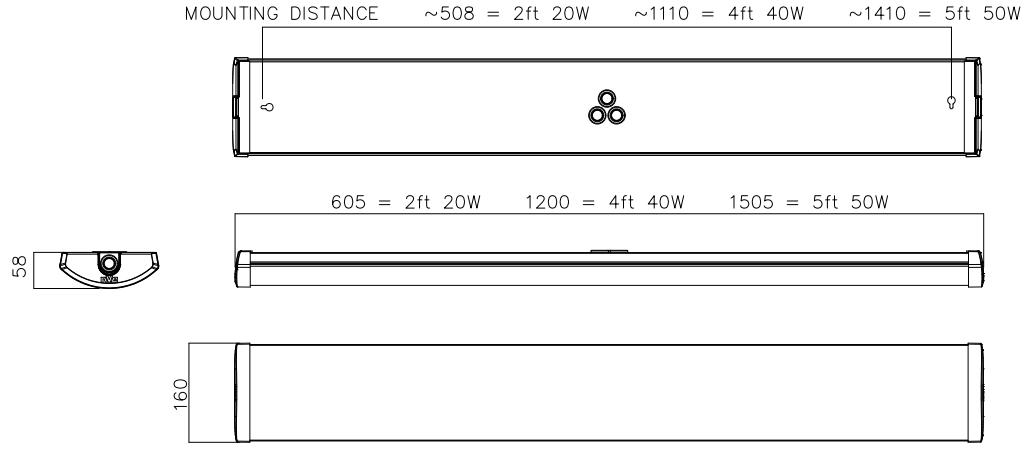

CORNELL Högeffektiv IP44

Väggfäste 45/90°

UPP TILL 180LM/W

Överkoppling samt plint i mitten. Ställbar effekt & CCT

L90

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

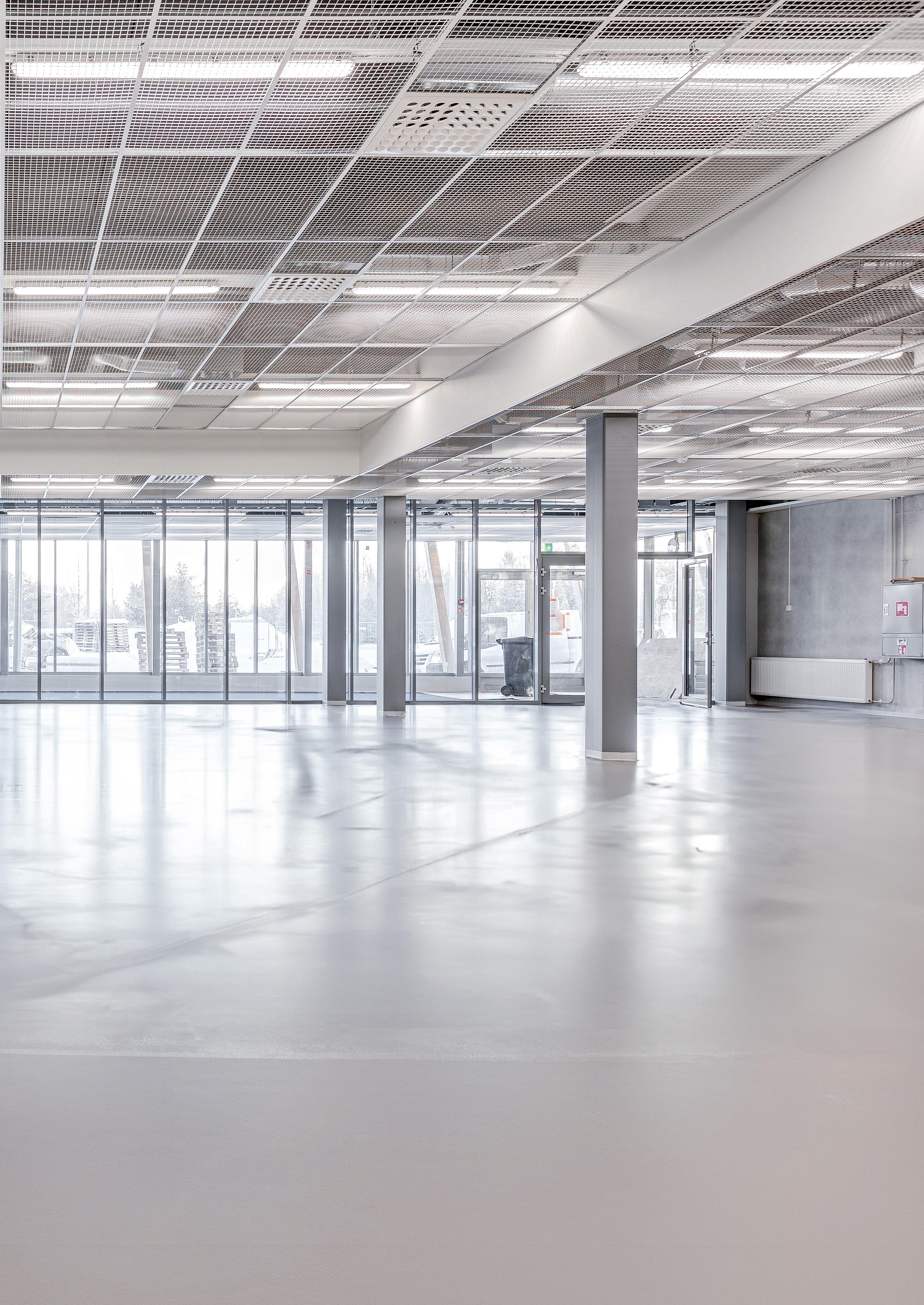

ANVÄNDNINGSOMRÅDE - Förråd, källargångar, fläktrum, garage KONSTRUKTION - Stålstomme - Gavlar i polykarbonat - Färg vit RAL9016 - Mikroprismatisk kupa i polykarbonat - Lättöppnade gavlar för enkel installation - Snabbkoppling - (MW) max 5st slavar - Kabelingång på baksida & gavlar - 5-Polig plint överkoppling även plint i mitten 5x2x2.5mm PRODUKTVARIANTER

TEKNISK BESKRIVNING

- ON/OFF, Mikrovågssensor (MW) eller DALI (DA) - Dip-switch mellan 3000, 3500 och 4000K

- L90 100,000h Ta25 - SDCM: <3

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L90

FÄRG

NCR12-20/830-840

72 201 75

600mm

12-20

2087-3570

163

3000 -4000

>80

100 000h

VIT

NCR12-20/MW/830-840

72 201 76

600mm

12-20

2087-3570

163

3000 -4000

>80

100 000h

VIT

PRODUKTKOD

NCR24-40/830-840

72 201 77

1200mm

24-40

4224-7291

177

3000 -4000

>80

100 000h

VIT

NCR24-40/MW/830-840

72 201 78

1200mm

24-40

4224-7291

177

3000 -4000

>80

100 000h

VIT

NCR24-40/DD/830-840

72 201 79

1200mm

24-40

4224-7291

177

3000 -4000

>80

100 000h

VIT

NCR31-52/830-840

72 201 80

1500mm

31-52

5188-9182

177

3000 -4000

>80

100 000h

VIT

NCR31-52/MW/830-840

72 201 81

1500mm

31-52

5188-9182

177

3000 -4000

>80

100 000h

VIT

NCR31-52/DD/830-840

72 201 82

1500mm

31-52

5188-9182

177

3000 -4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

BESKRIVNING

NTM/H-WIRE/KIT

79 040 69

Vajerfäste universal

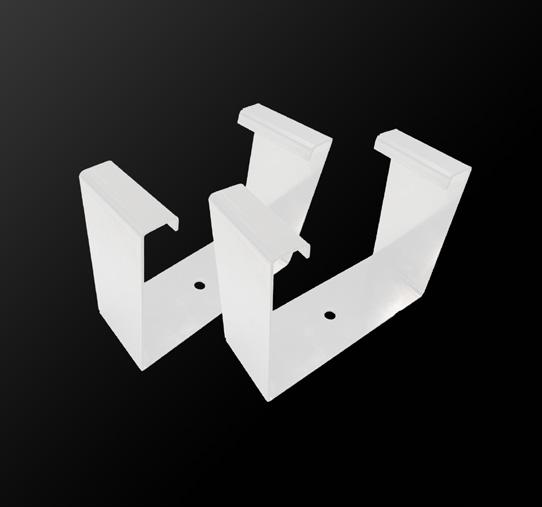

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90° Skyddsrumsbygel (2st)

26 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Cornell

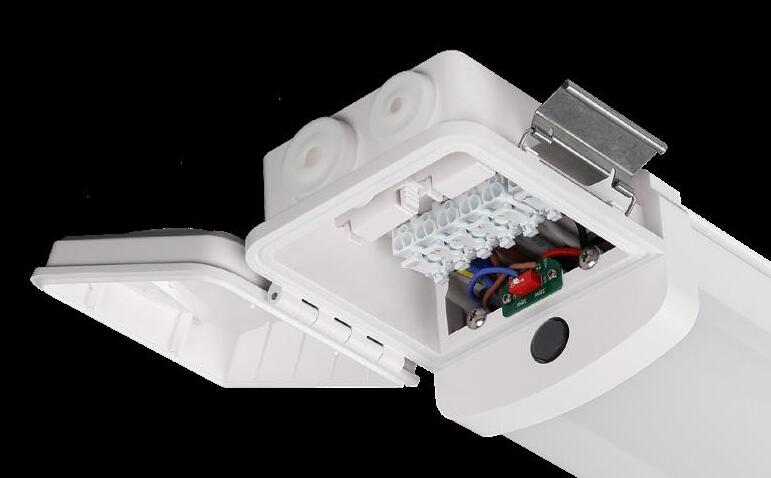

Överkoppling samt plint i mitten säkerställer snabb och enkel installation.

Ställbar effekt och CCT.

27 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

TORONTO

Takmonterad eller pendlad IP65

Väggfäste 45/90°

NU MED CCT

65

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ÅTKOMST FÖR ENKEL INSTALLATION

ANVÄNDNINGSOMRÅDE - Industrilokaler, lagerlokaler, garge och almänna ytor - Livsmedelsproduktion (Uppfyller kraven för IFS Food Standard version 6.1) KONSTRUKTION - Stomme och kupa i polykarbonat - Levereras med monteringskit för tak/vägg och lina - Snabbkoppling och överkoppling med 2,5 mm² kabel - 5-polig och 7-polig plint - Dip-switch för olika effekter och färgtemperaturer

PRODUKTVARIANTER - Effekt: 27-37W (1200mm), 37-60W (1500mm) - Drivdon: ON/OFF eller dimbar (DD), med stöd för DALI, switch-dim.

- Dip-switch för olika effekter och färgtemperaturer 3000/4000/6000K - M3 (nödljus 3h) TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NTT/4/27-37/830-40-60

72 200 15

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/4/27-37/M3L/830-40-60

72 200 16

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/5/38-60/830-40-60

72 200 17

1500mm

38-60

6172-9766

162-163

3000-6000

>80

100 000h

VIT

NTT/5/38-60/M3L/830-40-60

72 200 18

1500mm

38-60

6172-9766

162-163

3000-6000

>80

100 000h

VIT

NTT/4/27-37/DD/830-40-60

72 200 19

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/4/27-37/DD/M3L/830-40-60

72 201 06

1200mm

27-37

4489-5920

160-162

3000-6000

>80

100 000h

VIT

NTT/5/38-60/DD/830-40-60

72 201 07

1500mm

38-60

6172-9766

162-163

3000-6000

>80

100 000h

VIT

TILLBEHÖR

E NR.

BESKRIVNING

NTM/TRUNK/BRKTS

79 104 99

Linfäste Toronto

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90°

28 |

THE BRIGHTER CHOICE

TEMPE PRO Takmonterad eller pendlad IP23

UPP TILL 180LM/W Väggfäste 45/90°

Monteringsfästen

23

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Butikslokaler, industriella och lagerlokaler

KONSTRUKTION - Konstruktion i stål. Vit RAL9016 - PC-lins - Linfäste integrerat i armatur och fälls upp vid linmontage - Snabbkoppling och överkoppling med 2,5 mm² kabel - 5-polig och 7-polig plint - Dip-switch för olika effekter

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NTM/4/40-55/840

72 187 32

1250mm

40-68

6,634-11,234

171

4000

>80

100 000h

VIT

NTM/5/40-70/840

72 187 33

1550mm

40-70

7,606-12,289

178

4000

>80

100 000h

VIT

NTM/5/80-120/840

72 187 34

1550mm

80-120

14,058-19,698

177

4000

>80

100 000h

VIT

NTM/4/40-55/DD/840

72 187 35

1250mm

40-68

6,634-11,234

171

4000

>80

100 000h

VIT

NTM/5/40-70/DD/840

72 187 36

1550mm

40-70

7,606-12,289

178

4000

>80

100 000h

VIT

NTM/5/80-120/DD/840

72 187 37

1550mm

80-120

14,058-19,698

177

4000

>80

100 000h

VIT

TILLBEHÖR

E NR.

NTM/TRUNK/BRKTS

72 187 38

NWM/WALL/MOUNT

79 104 96

29 | För mer information: www.nvclighting.se

BESKRIVNING Tempe Pro Monteringsfästen 2st Väggfäste 45/90°

THE BRIGHTER CHOICE

Greenland Greenland är idealiskt för belysning av parkeringshus, garage, verkstäder och allmän industriell användning.

30 |

THE BRIGHTER CHOICE

GREENLAND Polykarbonat IP66

Väggfäste 45/90°

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Industri, garage & verkstäder - Livsmedelsproduktion (Uppfyller kraven för IFS Food Standard version 6.1) KONSTRUKTION - Stomme och kupa i polykarbonat - Rostfria stål-clips - Levereras med monteringskit för tak/vägg och lina - 5-polig plint, överkoppling 5x2x2.5mm - Snabbkoppling för enkel installation - Kabelingång: Gavlar PRODUKTVARIANTER - Drivdon: ON/OFF eller dimbar (DA), med stöd för DALI, switch-dim.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

LÄNGD

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NGN2X4/TW5P/840

72 139 80

1240mm

43

6370

142

4000

>80

100 000h

GRÅ

NGN2X4/DA/TW5P/840

72 139 83

1240mm

43

6370

142

4000

>80

100 000h

GRÅ

NGN2X5/TW5P/840

72 139 82

1540mm

73

9865

135

4000

>80

100 000h

GRÅ

NGN2X5/DA/TW5P/840 (Finns även i 830)

72 139 84

TILLBEHÖR

E NR.

BESKRIVNING

NWM/WALL/MOUNT

79 104 96

Väggfäste 45/90°

1540mm

31 | För mer information: www.nvclighting.se

73

9865

135

4000

>80

100 000h

GRÅ

THE BRIGHTER CHOICE

GREENLAND

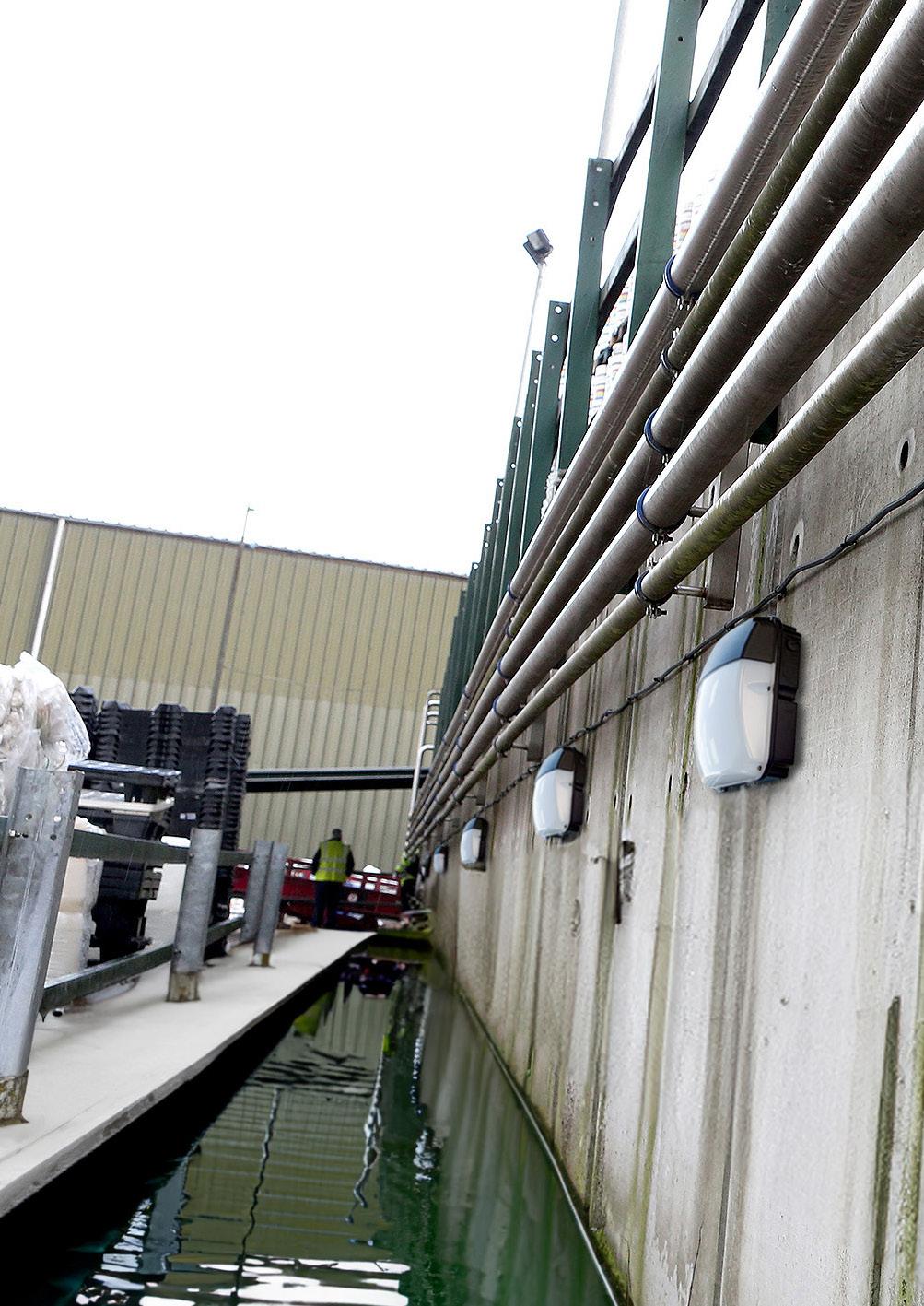

Greenland är en högkvalitativ IK10 IP66 klassad icke-korrosiv, slag och kemikaliebeständig industriarmatur.

32 |

THE BRIGHTER CHOICE

33 |

THE BRIGHTER CHOICE

NY

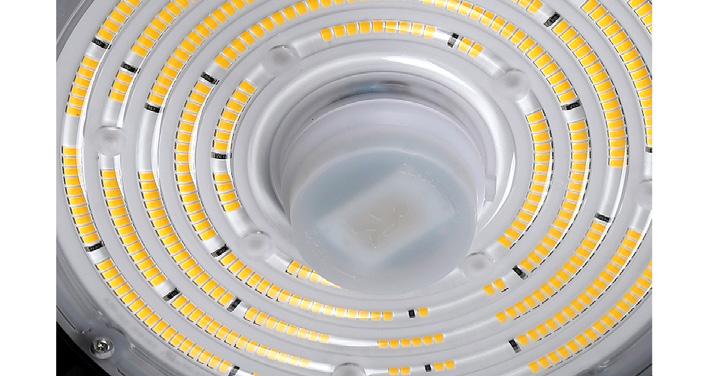

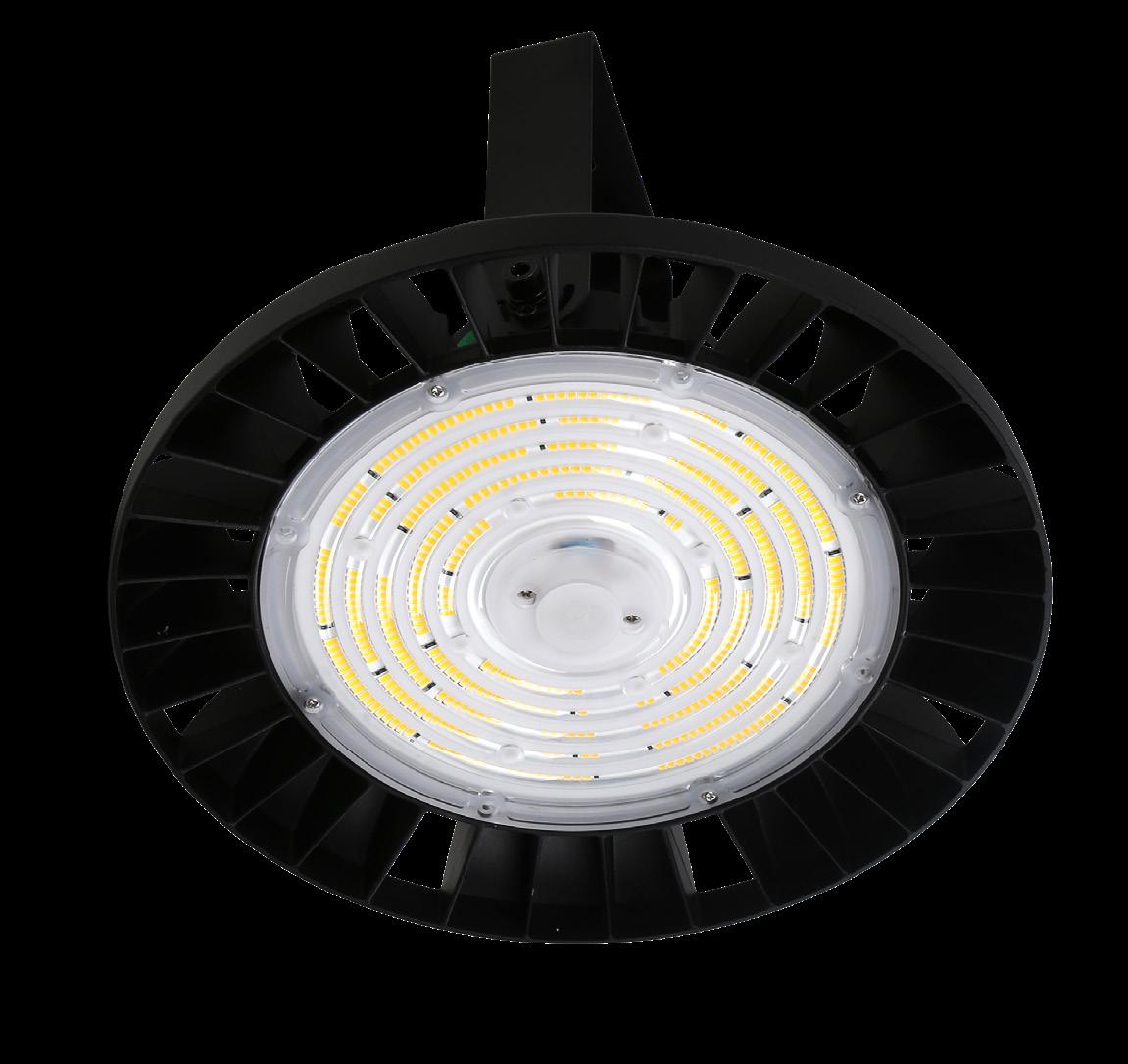

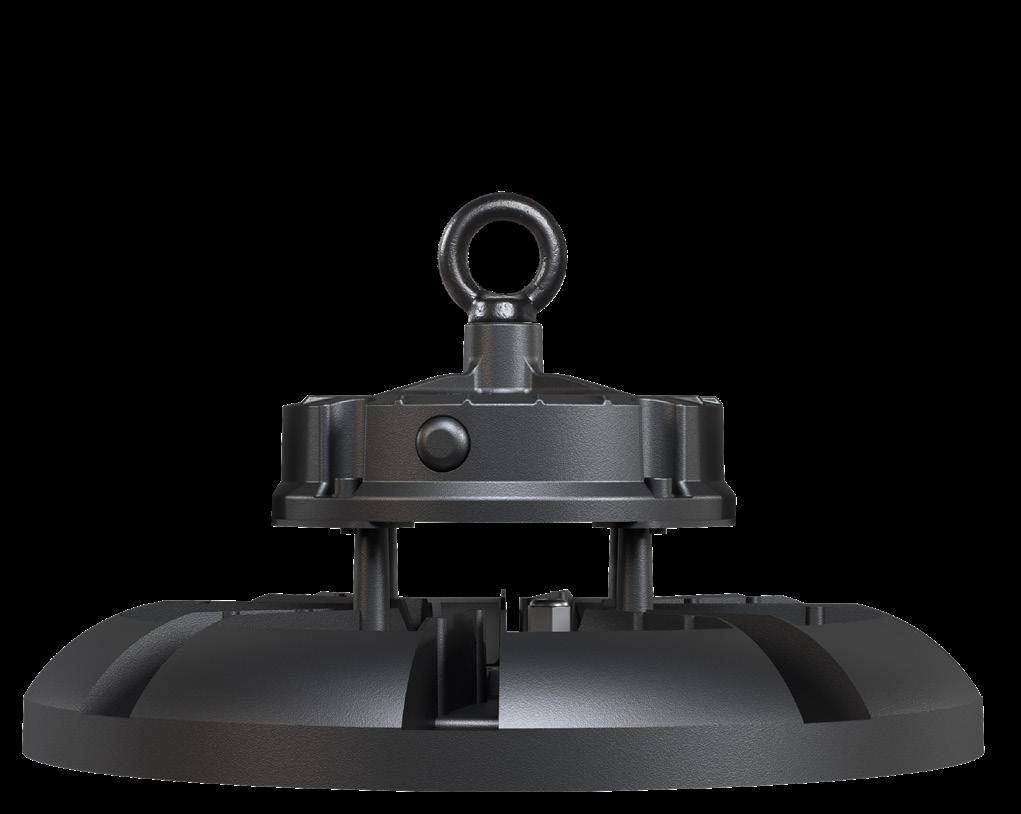

JUPITER PRO

High-output IP65 high-bay med sensorer som tillval

UPP TILL 180LM/W

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Industri och lagerlokaler, allmänna ytor - Flygplatser, järnvägsstationer och busshållplatser - Livsmedelsproduktion (Uppfyller kraven för IFS Food Standard version 6.1) KONSTRUKTION - M attsvart pressgjuten aluminiumstomme - UV-stabil diffusor i klar polykarbonat med spridningsvikel 100° - Dip-switch för effekt: 90W, 150W och 200W - Uttag för plug-in-sensor (PIR eller mikrovågssensor). Sensor köps separat - Lysdioder monterade på metallkärna PCB för värmeavledning - Förkopplad med 1m H05 kabel och 1m H05 1-10V styrsignalkabel - ENEC-godkänd 1-10V dimbar drivare - Levereras med stålögla för hängande montering TILLBEHÖR

TEKNISK BESKRIVNING

- Plug-in PIR och mikrovågssensor, dagsljussensor (PIR) - Programmerbar med fjärrkontroll - Aluminiumreflektor, polykarbonatreflektor - Monteringsfäste.

- Nödljuskit med egen ljuskälla

- L80 100,000h Ta25 - SDCM: <3

luminaire : JUPITER

intensity distribution / polar

150W

article code NJP-PRO-90-150-200-840(150W)

90°

90°

75°

75°

4000 60°

60°

6000 8000

45°

45°

10000 cd 30° C0-C180

15°

0°

15°

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NJP/PRO/90-150-200/840

72 199 31

90-200

4000

33597

178

>80

100 000

SVART

NJP/PRO/90-150-200/DA/840

72 199 48

90-200

4000

33597

178

>80

100 000

SVART

PRODUKTKOD

TILLBEHÖR

BESKRIVNING

NJP/PRO/MW/SENSOR

72 199 32

Mikrovågssensor Jupiter Pro

NJP/PRO/PIR/SENSOR

72 199 33

PIR Sensor Jupiter Pro

NJP/REFL/100-150-200

72 166 22

Jupiter ALU Reflektor för 100W/150W/200W

NJP/REFR/100-150-200

72 166 23

Jupiter PC Refraktor för 100W/150W/220W

NJP/PRO/SMB/90-150-200

72 199 35

Monteringsfäste Jupiter pro (Ej DALI-version)

N/HB/STNM3L/PACK

73 479 69

Nödljuskit High Bay Sjävtest IP65

34 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

lamp(s) 1 x LED MODULE total flux (luminaire lumens) 25805 lm LOR 100 % tilt angle 0.0 °

JUPITER PRO Sensorer

FULLT PROGRAMMERBAR VIA FJÄRRKONTROLL

PIR SENSOR

MIKROVÅGSSENSORER

Beställs separat. Montering som bibehåller JUPITER PRO:s IP65-klassning.

E NR.

DETEKTERINGSOMRÅDE Justerbart detekteringsområde för att passa monteringshöjden NIVÅ FÖR DIMNING I STANDBY LÄGE Justerbart grundljus EFTERSLÄCKNINGSTID Justerbar

BESKRIVNING

72 199 32

Mikrovågssensor Jupiter Pro

72 199 33

PIR Sensor Jupiter Pro

72 199 34

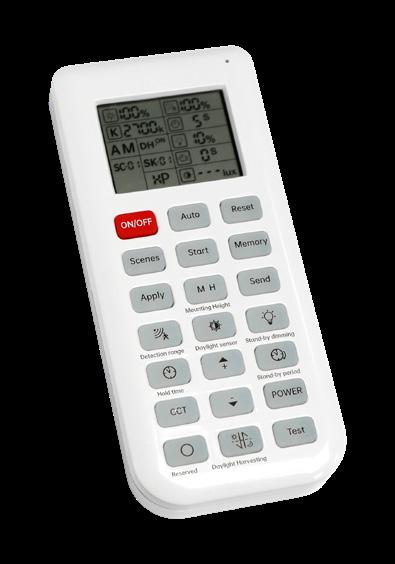

Fjärrkontroll High Bay

TILLBEHÖR

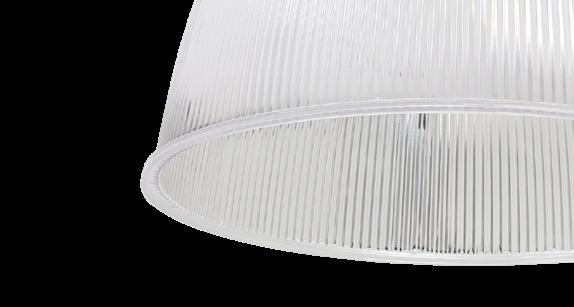

PC Reflektor

ALU Reflektor

Monteringsbygel

Är tillverkad av klar polykarbonat.

För ett estetiskt utryck.

Är tillverkad av aluminium Reflektorn används mest när JUPITER installeras på monteringshöjder över ca 10m.

För Tak/väggmontering.

OBS! Bygeln fungerar ej till DALI-version.

E NR.

BESKRIVNING

72 166 22

Jupiter ALU Reflektor För 100W/150W/200W

72 166 23

Jupiter PC Reflektor För 100W/150W/220W

72 199 35

Monteringsfäste Jupiter pro (Ej DALI-version)

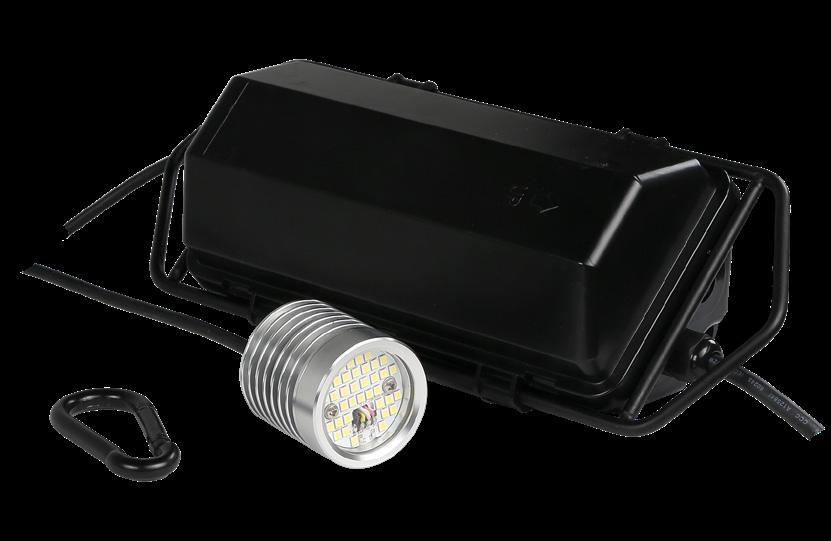

Konverteringskit för nödljus

Plug & play 3 timmars batteri med självtest.

Levereras med litiumbatterier och 7 års garanti.

E NR.

BESKRIVNING

Konverteringskit för nödljus 73 479 69 Nödljuskit High Bay Sjävtest IP65

Plug and play 3 timmars självtest med egen ljuskälla.

Levereras komplett med litiumbatterier och 7 års garanti.

35 | För mer information: www.nvclighting.se

MOUNTING

POWER

EMERGENCY

EXTERNAL

8

STNM3L

THE BRIGHTER CHOICE

NY

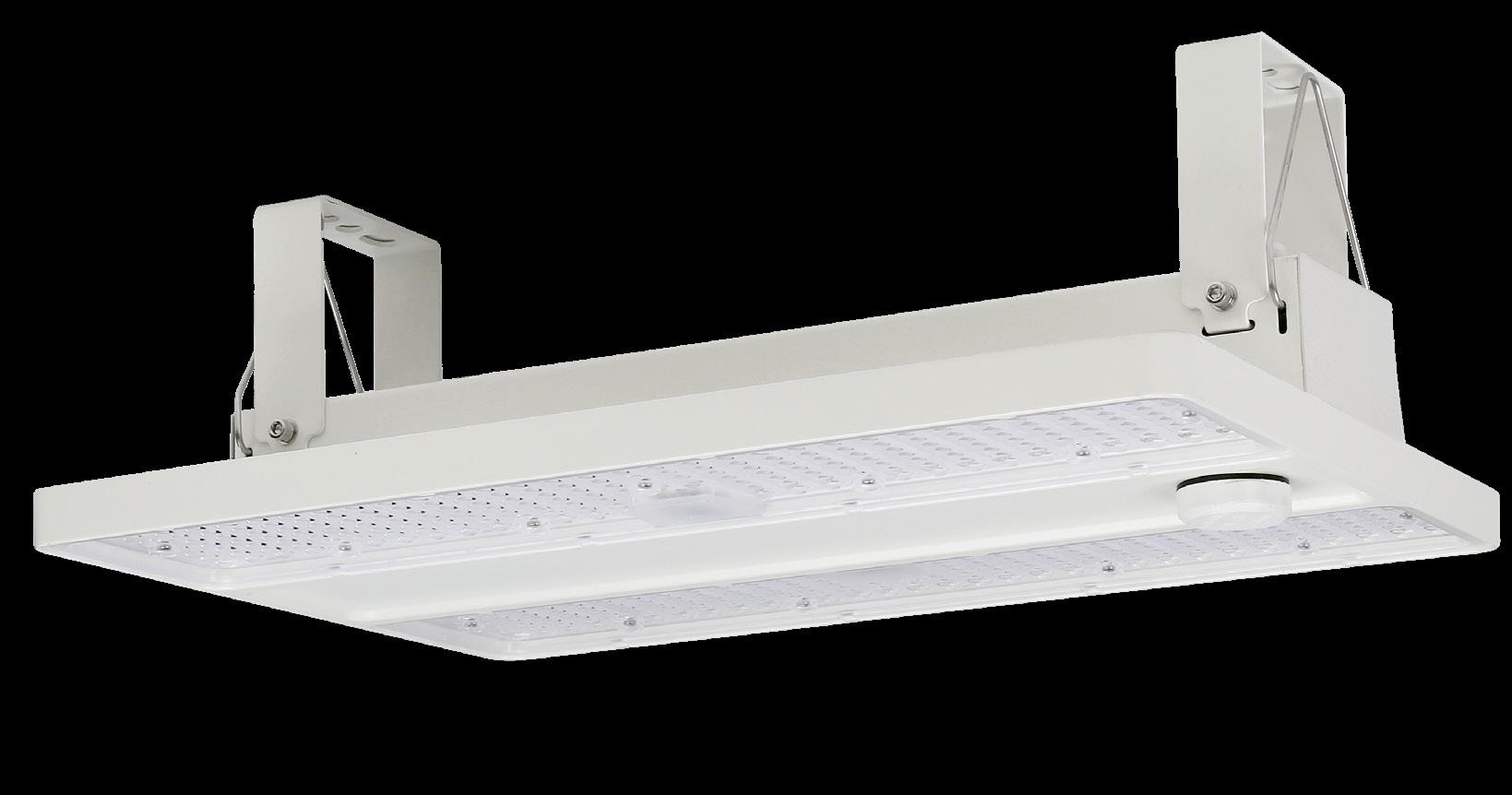

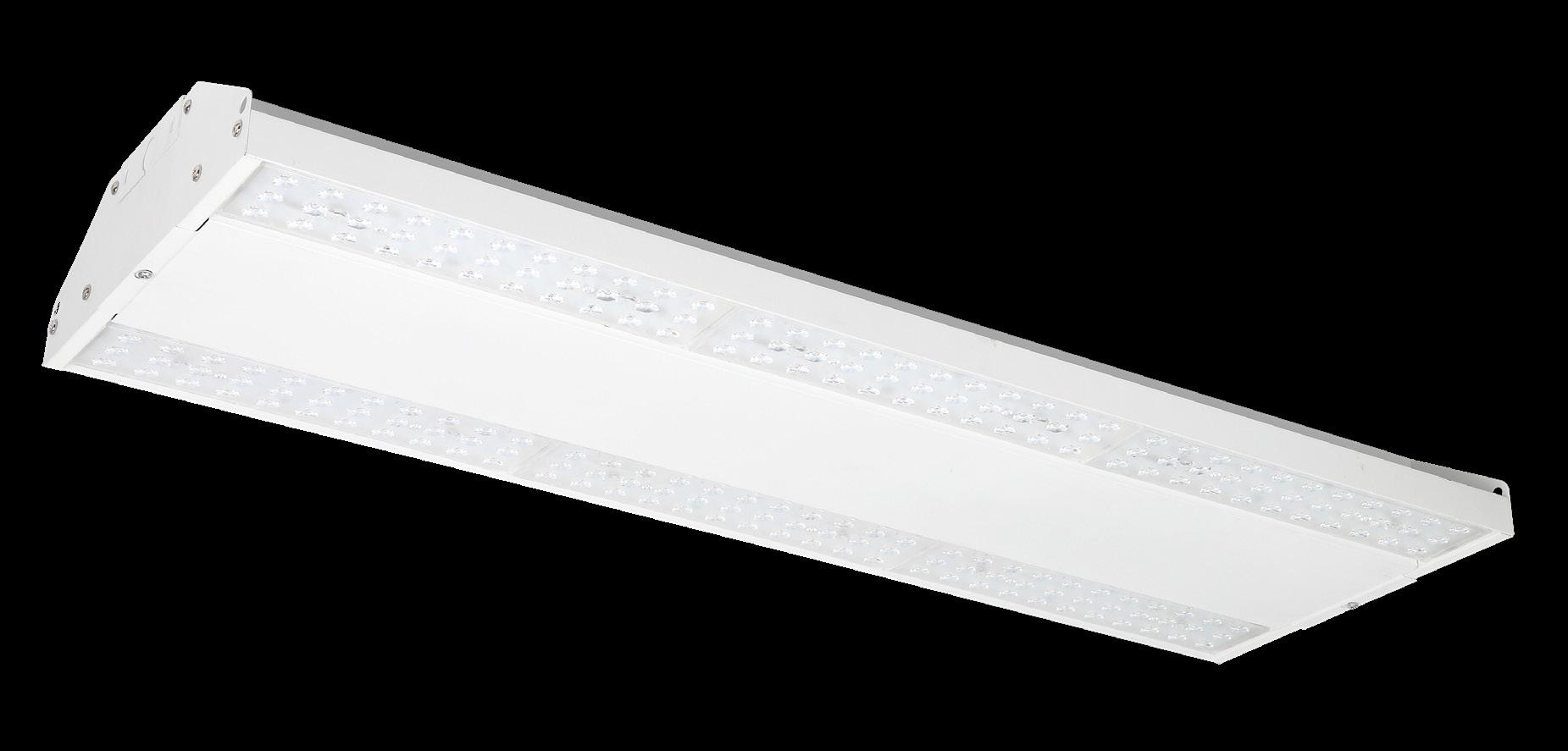

SATURN

Högeffektiv rektangulär high-bay

L80

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

IK

09

ANVÄNDNINGSOMRÅDE - Fabriker, verkstäder och lagerlokaler - Stora butikslokaler - Offentliga områden såsom flygplatser och järnvägsstationer - Monteringshöjder på 5m och högre KONSTRUKTION - Pressgjutet aluminiumstomme i vitt (RAL9016) - Lysdioder monterade på metallkärna PCB för värmeavledning - DIP-switch för effekt: 100W, 150W eller 200W - CCT-valbar: DIP-switch 4000K, 5000K eller 6500K - Uttag för Plug-in sensor (PIR eller mikrovåg) - Drivdon med 1-10V, kompatibelt med de angivna sensorerna - Linfäste för Installation på lina ingår.

- High Rack (HR) – för smala gångar och/eller högre monteringshöjder.

TILLBEHÖR - Plug-in sensor - Två olika sensorer finns tillgängliga samt en programmeringsenhet: - PIR (PIR) - Mikrovågssensor (MW) - Programeras med fjärrkontroll - Tak/vägg-byglar

luminaire : SATURN

intensity distribution / polar luminaire : SATURN

100W / 4000K / 90

intensity distribution / polar

100W / 4000K / HR

article code

NSA/100-150-200/90D/840-50-65(100W-4000K)

article code NSA/100-150-200/HR/840-50-65(100W/4000K)

lamp(s) 1 x LED MODULE

90°

total flux (luminaire lumens) lm 90° 1731890° LOR 100 %

75°

75°

75°

60°

60°

lamp(s) 90° 1 x LED MODULE total flux (luminaire lumens) 18053 lm LOR 100 % 75° tilt angle 0.0 °

tilt angle 0.0 °

4000

4000 60°

6000

6000

60°

8000 8000 45°

10000 45°

10000 cd 30°

15°

C0-C180

0°

15°

30°

C90-C270

45°

45°

12000 cd 30° C0-C180

15°

0°

15°

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK UK

PRODUKTKOD

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NSA/100-150-200/90D/840-50-65

72 199 12

100-200

4000-6500

17 247-33 352

182-175

>80

100 000

VIT

NSA/100-150-200/HR/840-50-65

72 199 13

100-200

4000-6500

18 171-33 424

193-175

>80

100 000

VIT

TILLBEHÖR

BESKRIVNING

NSA/ZHAGA/MW/SENSOR

72 199 14

Mikrovågssensor Zhaga

NSA/SURF-MNT/BRKTS

72 199 20

Ytmonteringsfästen Saturn (Tak/Vägg)

NSA/ZHAGA/PIR/SENSOR

72 199 23

PIR Sensor Zhaga

36 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

SATURN Ställbar effekt: 100/150/200W Ställbar färgtemperatur: 4000K/5000K/6500K

Mikrovågssensor

PIR

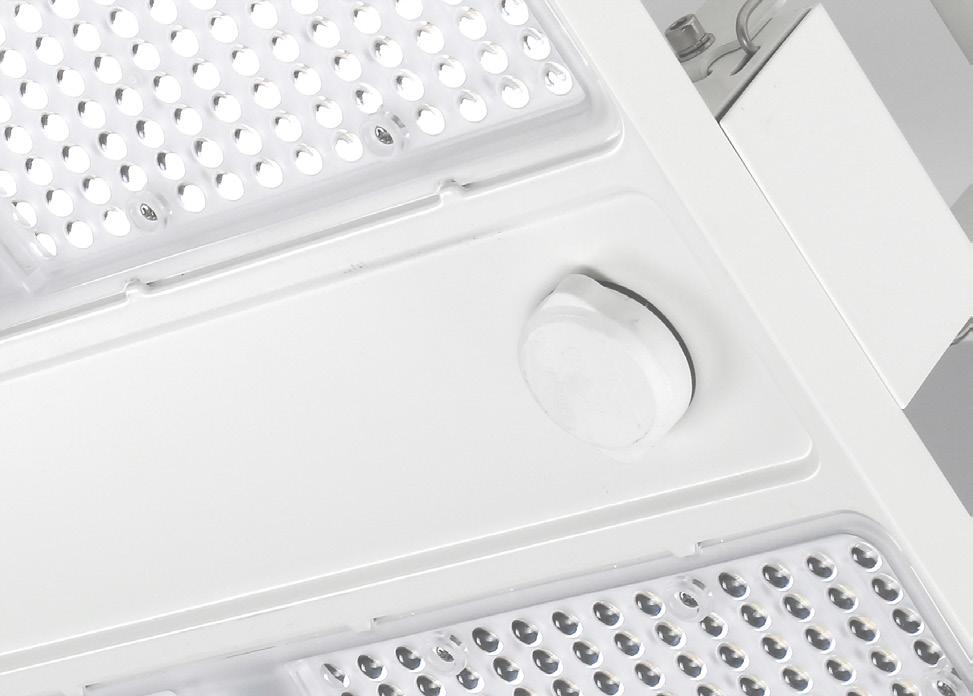

Sensorer – enkla att montera. De valfria mikrovågs- eller PIR-sensorerna är enkla att installera – de ansluts direkt utan behov av extra kablar. Sensorerna har dimningsfunktion som standard och kan ställas in för att anpassa ljuset efter dagsljuset. PIR-sensorn fungerar på upp till 12 meters höjd och mikrovågssensorn på upp till 15 meter, vilket gör dem perfekta för stora utrymmen.

Dimning är standard - Om ingen sensor är installerad för att ge en 1-10V styrsignal, fungerar drivdonet i vanligt på/av-läge. Så fort en sensor ansluts blir armaturen dimbar.

Anpassningsbar - Kan ställas in på 100W, 150W eller 200W, och på 4000K, 5000K eller 6500K.

Enkel att programmera. Om du installerar en sensor behöver den programmeras. Med fjärrkontrollen är processen enkel och bekväm.

37 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

NY

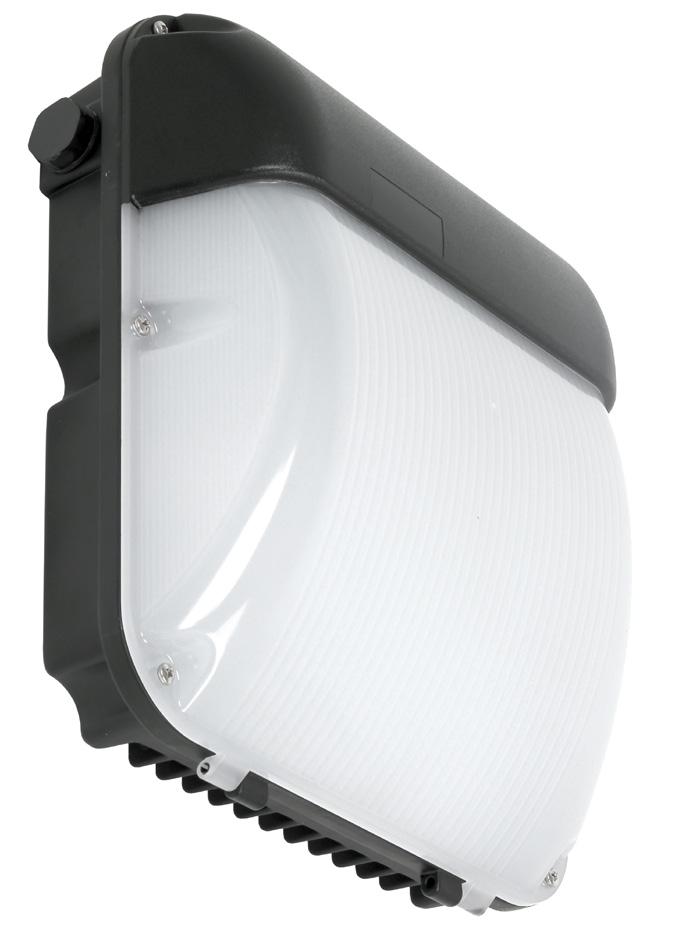

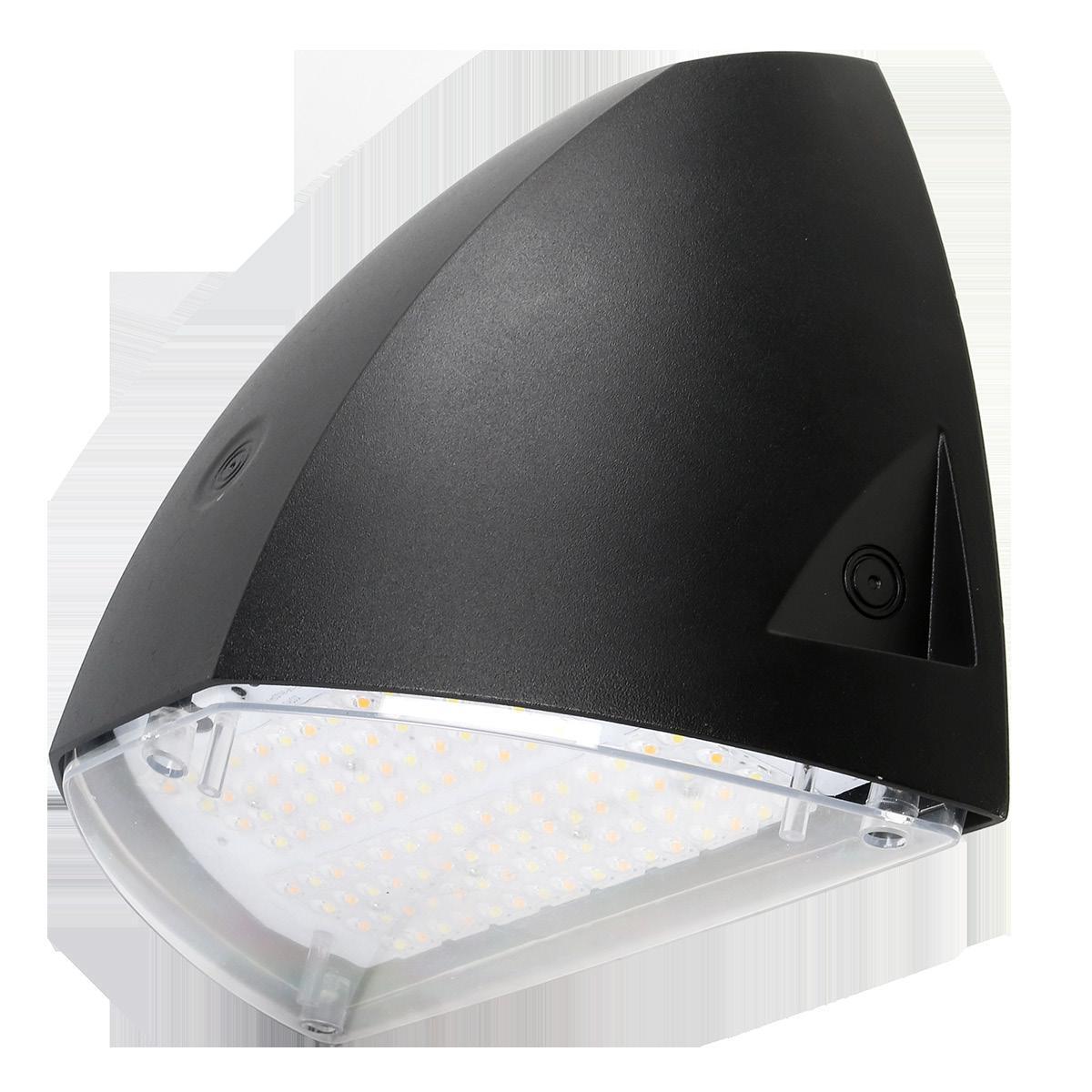

BROOKLYN

Stilren IP65-klassad väggarmatur i pressgjuten aluminium med valbar CCT och effekt, samt asymmetrisk ljusspridning.

L80

100,000

AR N YE SEVE

TY RAN WAR

SDCM

<3

ANVÄNDNINGSOMRÅDE - För offentliga miljöer - Fasader

KONSTRUKTION - Pressgjuten alumniumstomme i svart - Klar polykarbonatkupa - IP65 och IK10 klassad - Valbar CCT: 3000K, 4000K, 6000K - Valbar effekt: 18W, 28W - Knockout hål för kabelinföring på sidor och baksida, levereras med M20 tätning - Levereras med väggmonteringsfäste i rostfritt stål - PMMA-lins för asymmetrisk ljusspridning

28W

18W

luminaire : BROOKLYN

intensity distribution / polar luminaire : BROOKLYN

intensity distribution / polar

article code NBR18-28/930-40-60(18W-4000K)

90°

90°

75°

75°

article code NBR18-28/930-40-60(28W-4000K)

lamp(s) 1 x LED90° MODULE total flux(luminaire lumens) 2263 lm LOR 100 % tilt angle75° 0.0 °

90°

75°

lamp(s) 1 x LED MODULE 4000K total flux(luminaire lumens) 3401 lm LOR 100 % tilt angle 0.0 °

500 60°

400

600 45°

60°

60°

45°

45°

cd 30° C0-C180

15°

0°

15°

60°

1000

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

45°

cd

30°

C0-C180

15°

0°

15°

30°

C90-C270

NVC Lighting Ltd • NVC Park 201 • Hollymoor Way • Rubery Birmingham B31 5HE UK

PRODUKTKOD

E NR.

WATT

CCT oK

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NBR18-28/830-40-60

77 067 00

18-28

3000-6000

1915-3401

129-126

>80

100 000

VIT

38 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

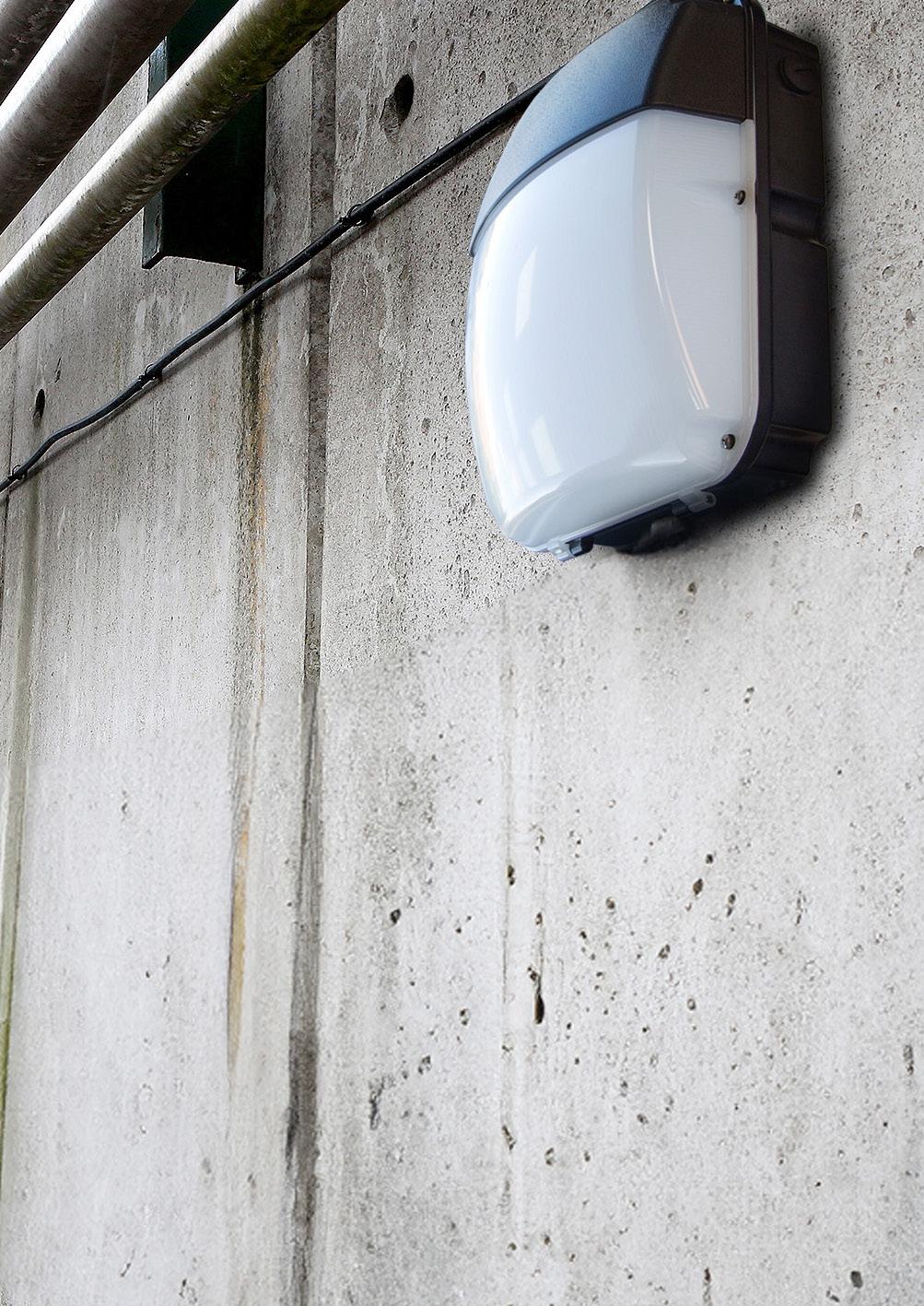

BROOKLYN

Pressgjuten aluminiumstomme, IK10, designat för att tåla hårda påfrestningar.

Placering av PE cell 20mm knockout hål för kabelinföring på sidan eller baksidan.

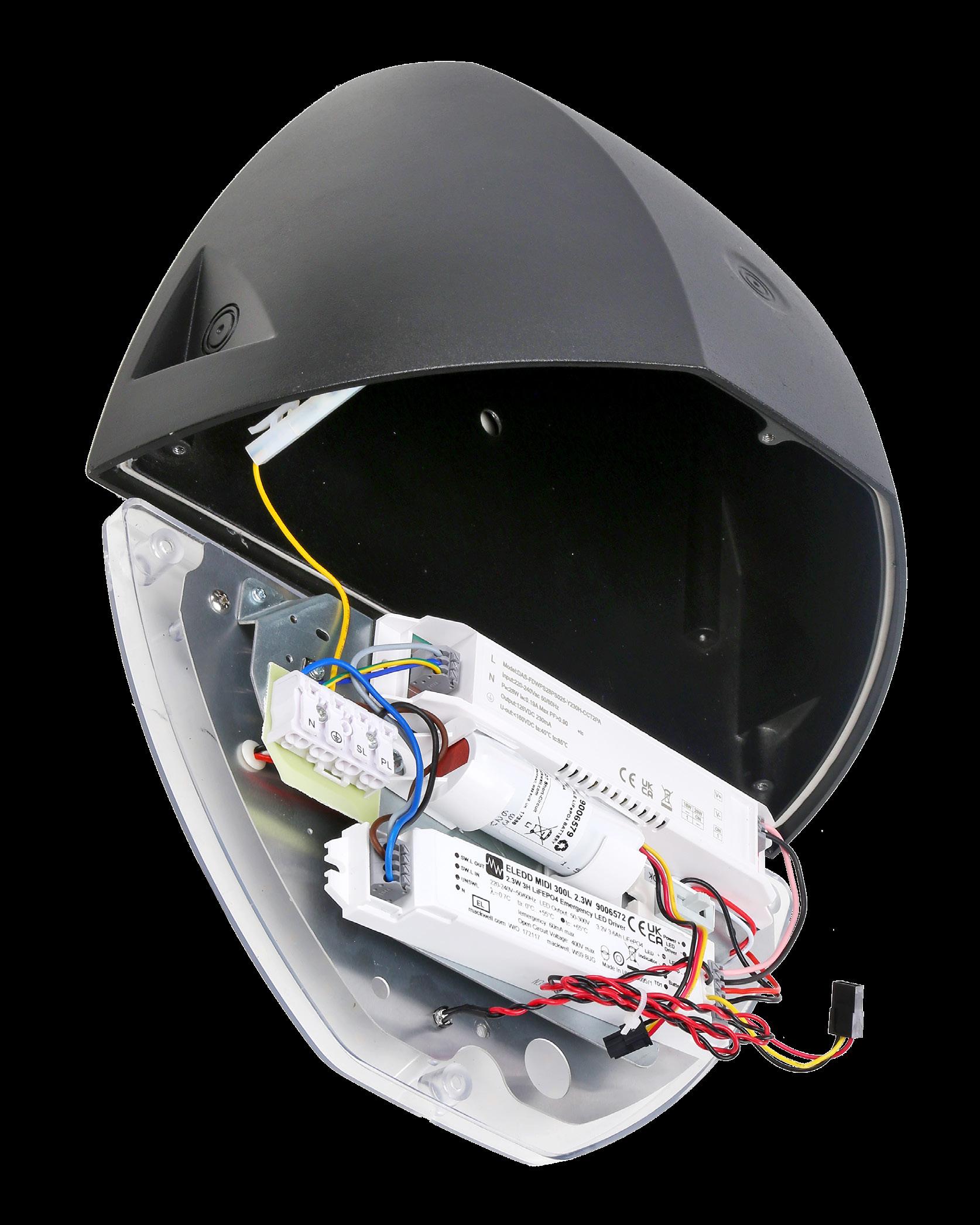

Avtagbar installationsplatta för enkel installation och underhåll.

4-polig kopplingsplint.

Nödljusbatteri som tillbehör.

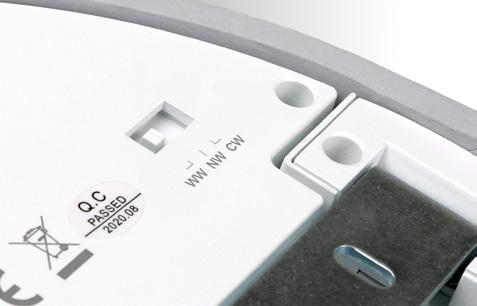

Valbar färgtemperatur

Valbar effekt

Asymmetrisk lins

Välj mellan vitt ljus vid 6000K, naturligt ljus vid 4000K, eller varmvitt ljus vid 3000K för att belysa entréer, områden eller gångvägar.

Ger möjlighet att justera ljusstyrkan efter behov.

Linsdesignen säkerställer optimal ljusfördelning och levererar belysning till de områden där det behövs som mest.

39 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

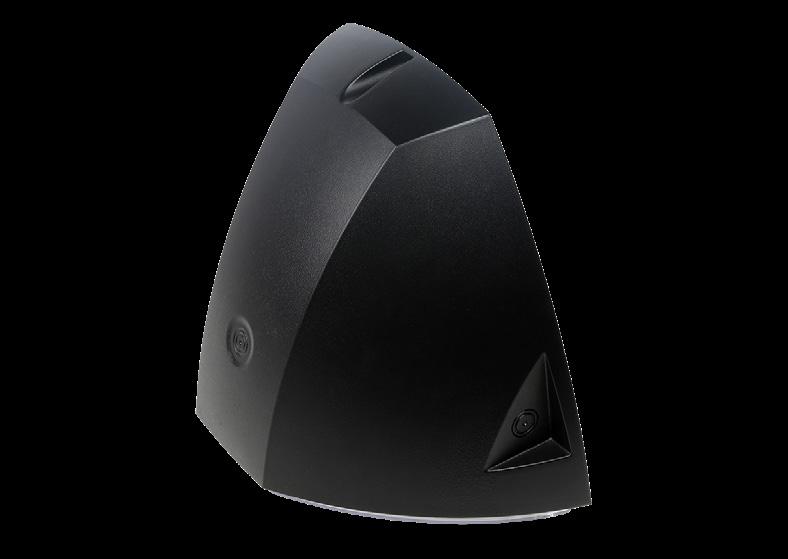

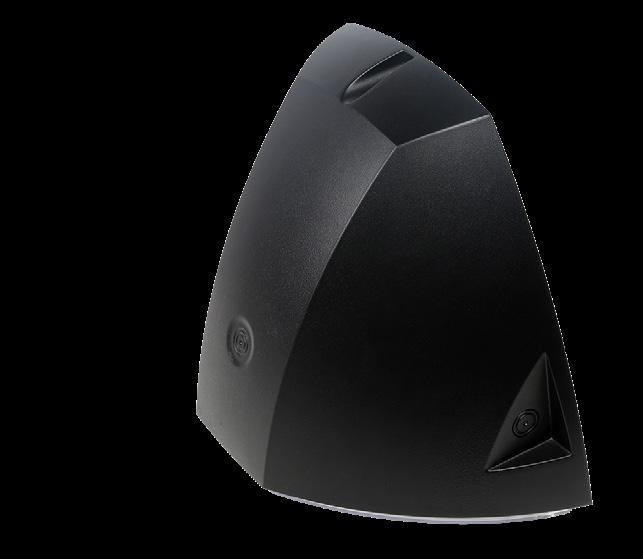

BRONX SLIM IP65 Aluminiumarmatur

L80

AR N YE SEVE

TY RAN WAR

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - För offentliga miljöer - Fasader KONSTRUKTION - Aluminiumstomme - IP65 - IK10 - Kupa i polykarbonat TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3 - Kabelingång på sidan - 4-poligt plint

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

NBX30SL/LED/840

77 031 64

30

2425

87

4000

>80

100 000h

SVART

40 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

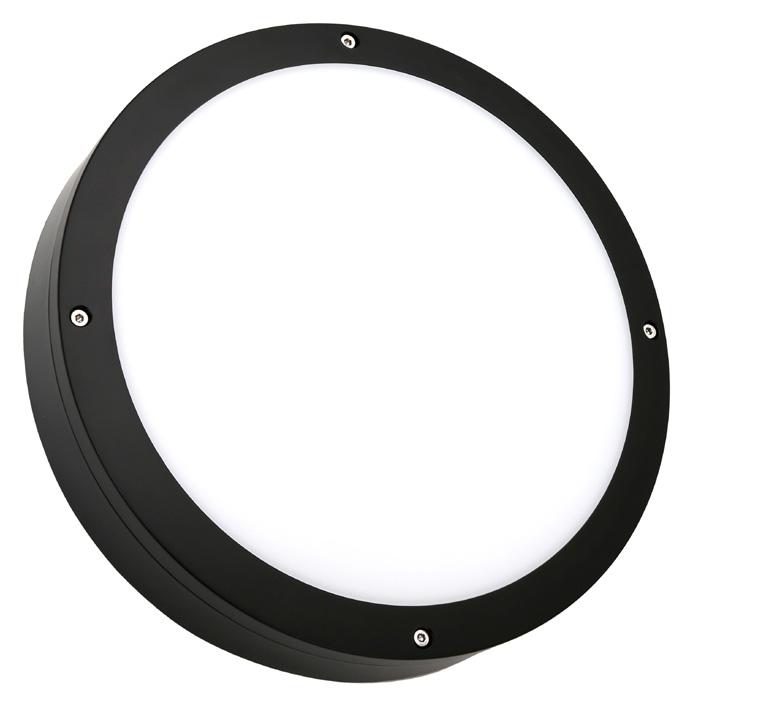

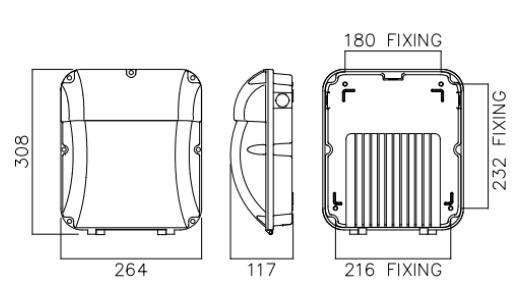

HUNTSVILLE Robust plafond

AR N YE SEVE

TY RAN WAR

L70

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - För offentliga miljöer - Fasader

ÖGONLOCK

KONSTRUKTION - Kupa i polykarbonat, - Färg svart RAL9005 - SMD LEDs - Dip-switch CCT 3000K, 4000K & 5700K - Lätt att installera - Dubbla kabelingångar - Även för utanpåliggande kabel

RUND

PRODUKTVARIANTER

TEKNISK BESKRIVNING

- Rund - Ögonlock

- L70 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L70

FÄRG

NHU12/830-840-857

77 046 80

12

1344

114

3000-4000-5700

>80

100 000h

SVART

NHU12/ELID/830-840-857

77 046 81

12

1240

104

3000-4000-5700

>80

100 000h

SVART

41 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

42 |

THE BRIGHTER CHOICE

BRONX SLIM

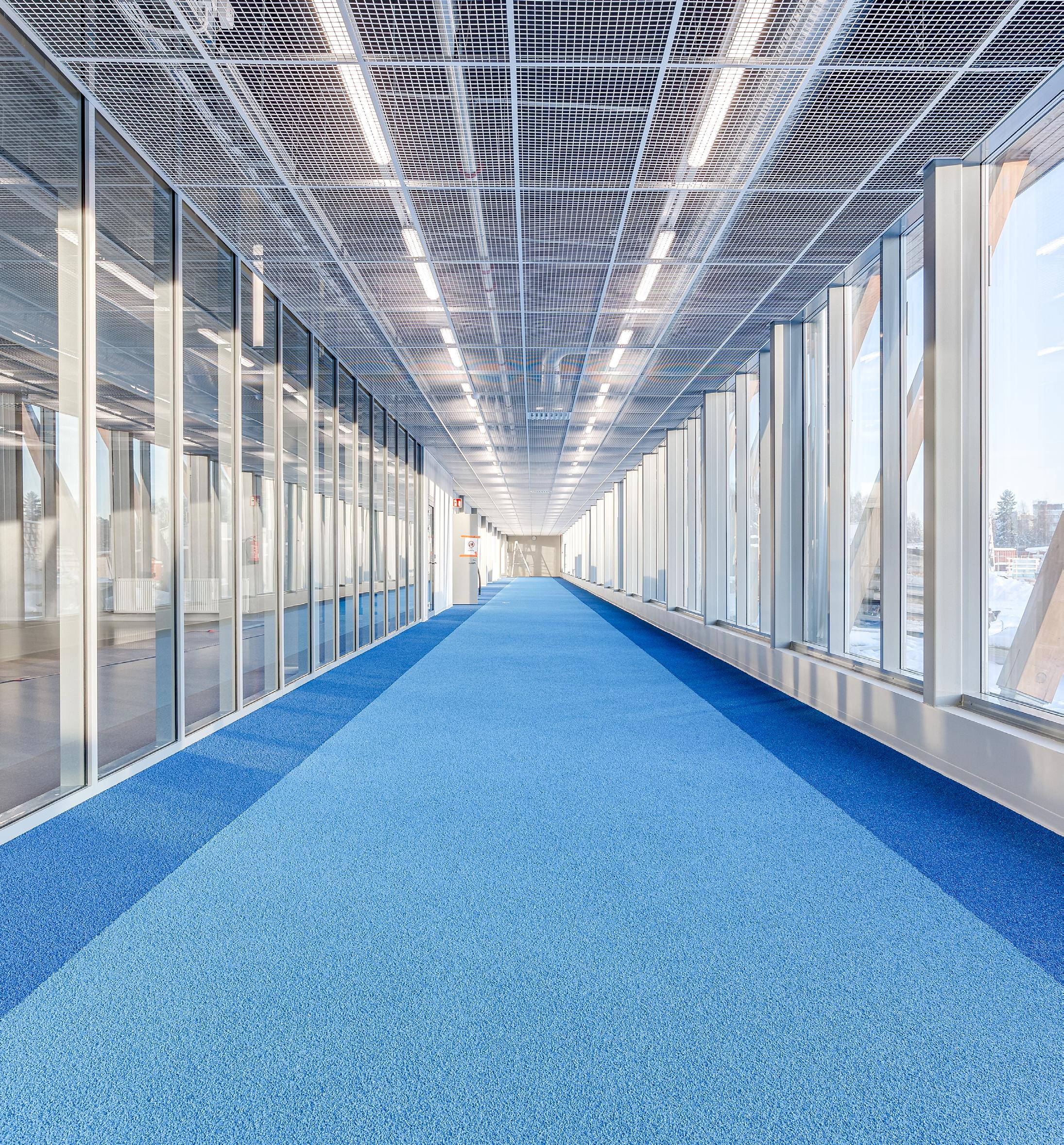

Bronx Slim är idealisk för utomhusbelysning, skolbelysning, parkeringsbelysning och belysning för entréer, gångvägar och allmänna områden.

43 |

THE BRIGHTER CHOICE

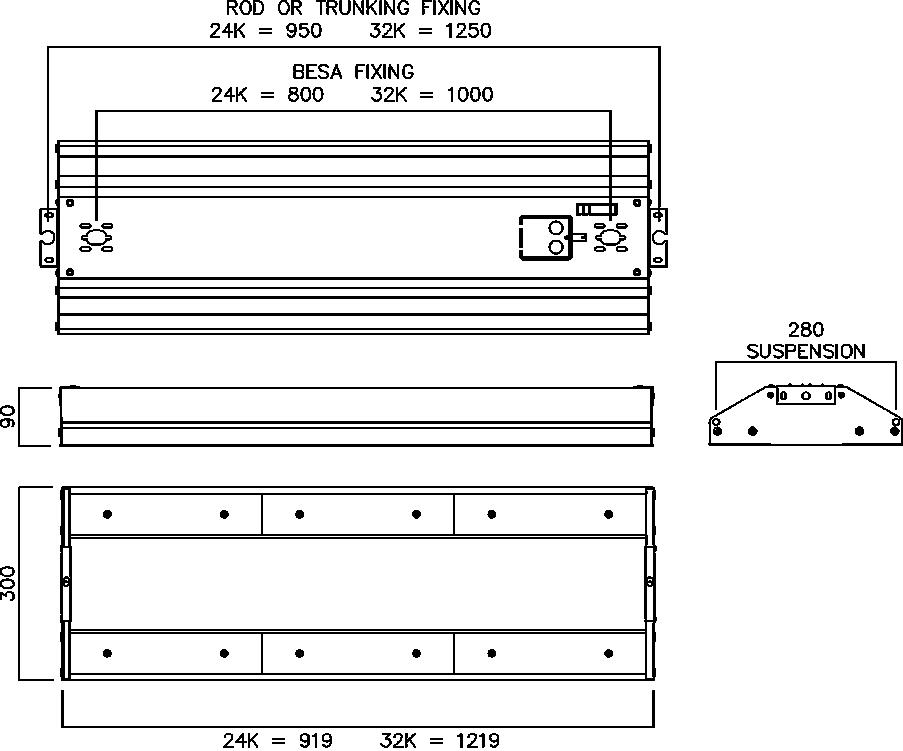

OREGON

En högpresterande LED low-bay

90o LINS

BOLLGALLER

HR LINS

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

75°

60°

60°

60°

60°

45°

45°

45°

45°

60°

300 450

45°

200 300

600

400

750

500

60°

400

45°

600

30°

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

30° C90

30°

I ( cd/klm ) C0

30° C90

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

75°

60°

60°

60°

60°

45°

45°

45°

45°

60°

300 450

45°

200 300

600

400

750

500

60°

400

45°

600

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

I ( cd/klm ) C0

30°

30°

105°

105°

105°

105°

105°

105°

90°

90°

90°

90°

90°

90°

75°

75°

75°

75°

75°

60°

60°

60°

60°

60°

30°

I ( cd/klm ) C0

C90

400

45°

45°

30°

30°

C90

200 300

45°

I ( cd/klm ) C0

30° C90

75° 60°

300 45°

45°

450

400

600

30°

ANVÄNDNINGSOMRÅDE

I ( cd/klm ) C0

30°

30°

C90

I ( cd/klm ) C0

45°

600

500 30°

30°

C90

I ( cd/klm ) C0

30° C90

- Lager och industrilokaler - Monteringshöjder 5M+ KONSTRUKTION - Stålstomme - Vit RAL 9016 - Högkvalitativa Vossloh Schwabe (VS) LED-moduler, drivare och linser - Lämplig för installation på lina och Tak/Vägg - Snabbkoppling

TILLBEHÖR - 2st olika spridningsvinklar: 90 grader (90) och High-rack (HR) - Bollgaller för IK10-klassificering. Beställs separat.

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

CCT (K)

LUMEN

lm/W

CRI (Ra)

L80

FÄRG

NOR/V2/24K/90/840

72 166 25

164

4000

22,400

137

>80

100 000h

VIT

NOR/V2/32K/90/840

72 166 26

234

4000

30,700

131

>80

100 000h

VIT

NOR/V2/24K/HR/840

72 166 27

162

4000

23,000

142

>80

100 000h

VIT

NOR/V2/32K/HR/840

72 166 28

234

4000

30,400

130

>80

100 000h

VIT

NOR/V2/24K/90/DD/840

72 166 29

164

4000

22,400

137

>80

100 000h

VIT

NOR/V2/32K/90/DD/840

72 166 30

234

4000

30,700

131

>80

100 000h

VIT

NOR/V2/24K/HR/DD/840

721 66 31

162

4000

23,000

142

>80

100 000h

VIT

NOR/V2/32K/HR/DD/840

72 166 32

234

4000

30,400

130

>80

100 000h

VIT

TILLBEHÖR

E NR.

NOR/V2/WG NOR/V2/WG/32K

72 169 65

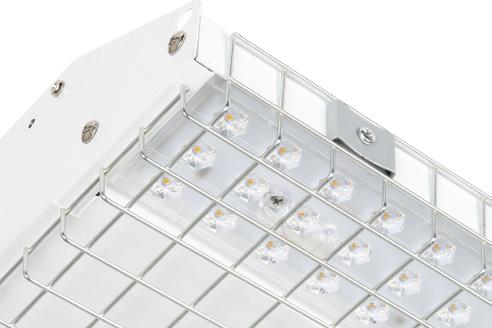

BESKRIVNING Oregon V2 Bollgaller

ORDER CODE

E NUMBER

S NUMBER

POWER CONSUMPTION (W)

LUMENS

lm/W

CCT oK

RA/ CRI

OPERATING TEMP OC

COLOUR FINISH

NBU6/G/930

7451709

-

6

530

88

3000

>90

-20 to +25

WHITE

NBU6/G/940

7451710

-

6

630

105

4000

>90

-20 to +25

WHITE

NBU6/G/DTW/930-20

7451711

-

6

530

88

3000/2000

>90

-20 to +25

WHITE

72 169 66

44 | För mer information: www.nvclighting.se

Oregon V2 Bollgaller till 32K

THE BRIGHTER CHOICE

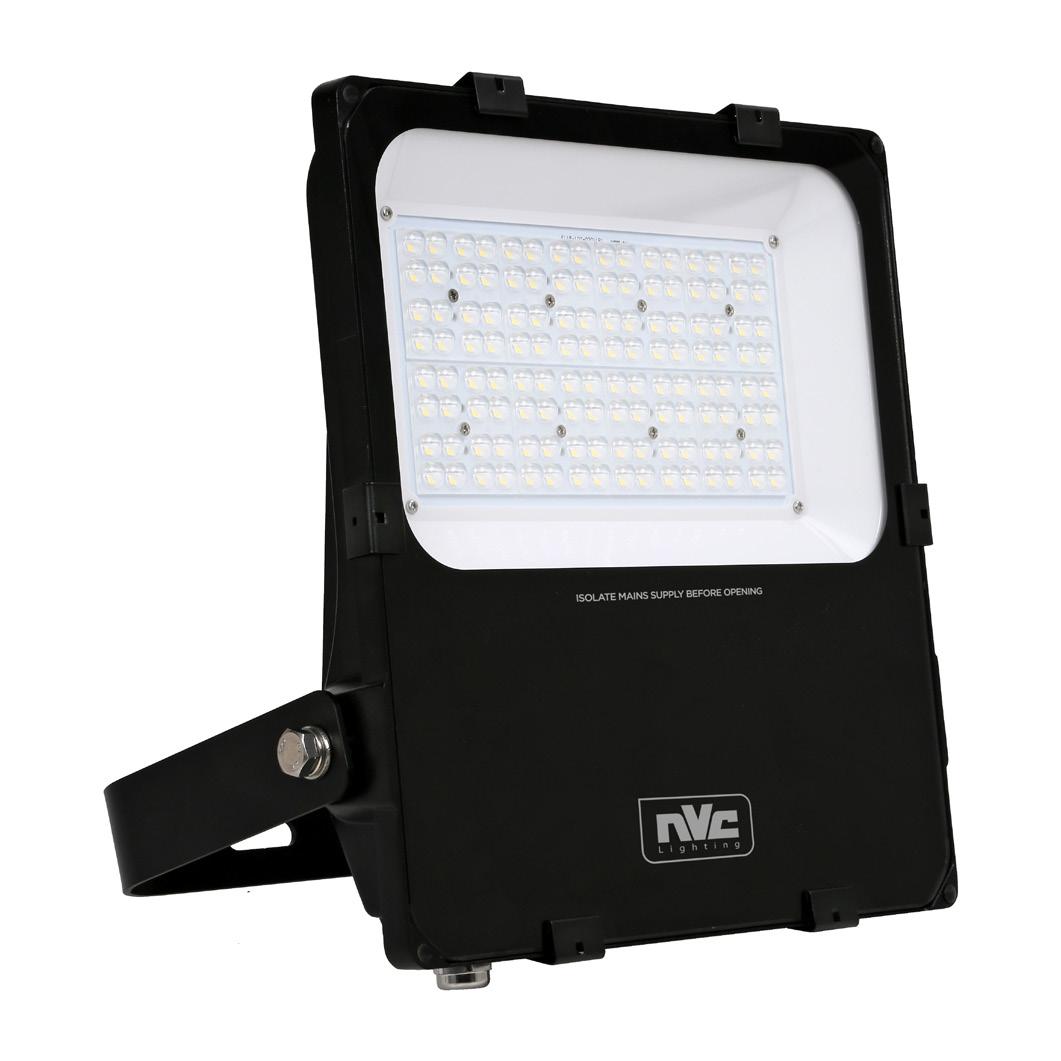

LYNX

IP66 Asymmetrisk strålkastare

AR N YE SEVE

TY RAN WAR

L80

100,000

SDCM

<3

ANVÄNDNINGSOMRÅDE - Fasader, idrottsanläggningar, industrilokaler och områdesbelysning KONSTRUKTION - IP66 - Aluminiumstomme - PMMA-lins monterad för asymmetrisk ljusspridning - 4mm härdat glas - Svart i RAL9017 - Förkopplad med 1.5m H05RN-F 3x1mm flex

TEKNISK BESKRIVNING - L80 100,000h Ta25 - SDCM: <3

PRODUKTKOD

E NR.

WATT

LUMEN

lm/W

CCT oK

RA/ CRI

L80

FÄRG

VIKT kg

VINDYTA m2

NLX50/740

77 665 27

50

6860

127

4000

>70

100 000h

SVART

2.6

0.05

NLX100/740

77 665 28

100

13970

135

4000

>70

100 000h

SVART

4.2

0.10

NLX150/740

77 665 29

150

19810

135

4000

>70

100 000h

SVART

4.9

0.11

NLX200/740

77 665 30

200

26640

129

4000

>70

100 000h

SVART

6.5

0.14

NLX300/740

77 665 31

300

38710

129

4000

>70

100 000h

SVART

9.8

0.20

R H

45 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

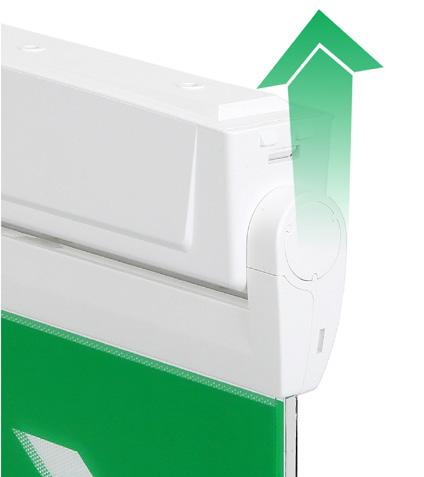

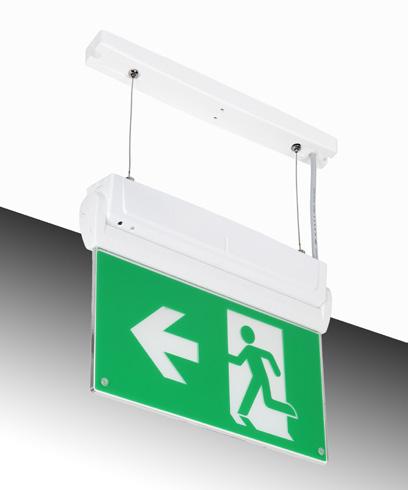

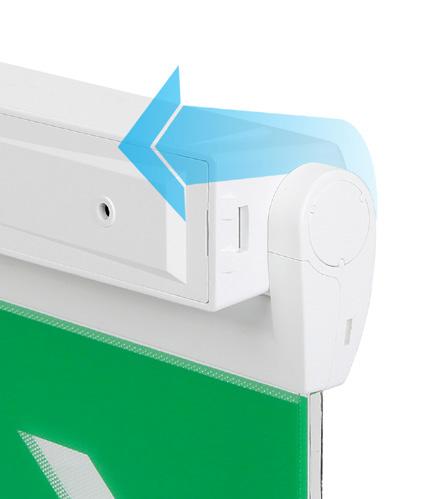

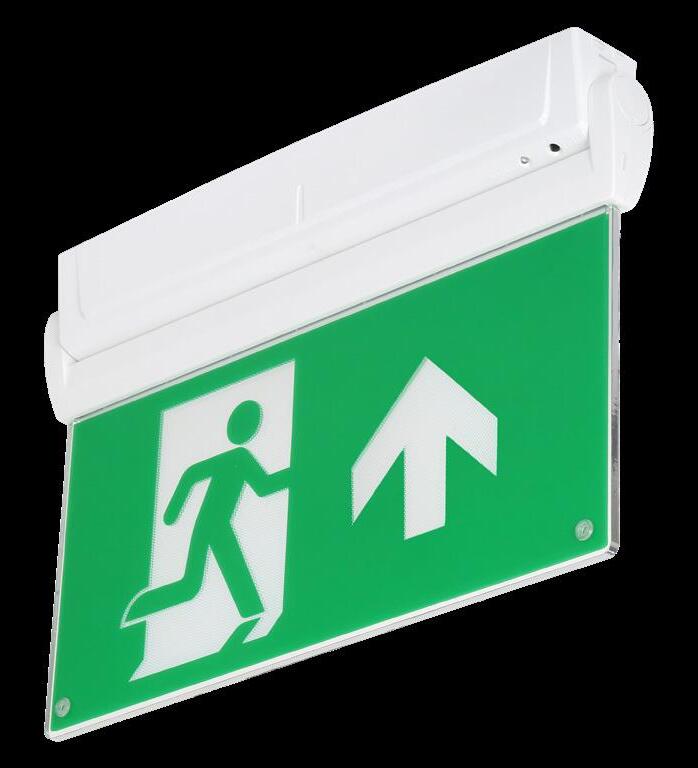

ARLINGTON PRO Nödutgångsskylt

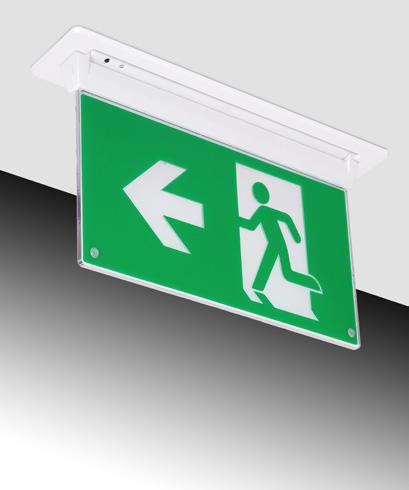

MONTAGE I TAK

INFÄLLNADSKIT

AR N YE SEVE

TY RAN WAR

L80

100,000

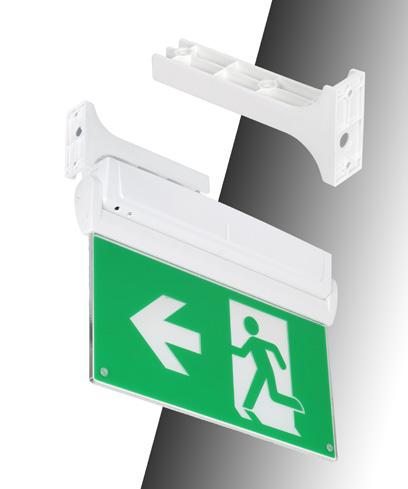

MONTAGE PÅ VÄGG

FLAGGFÄSTE

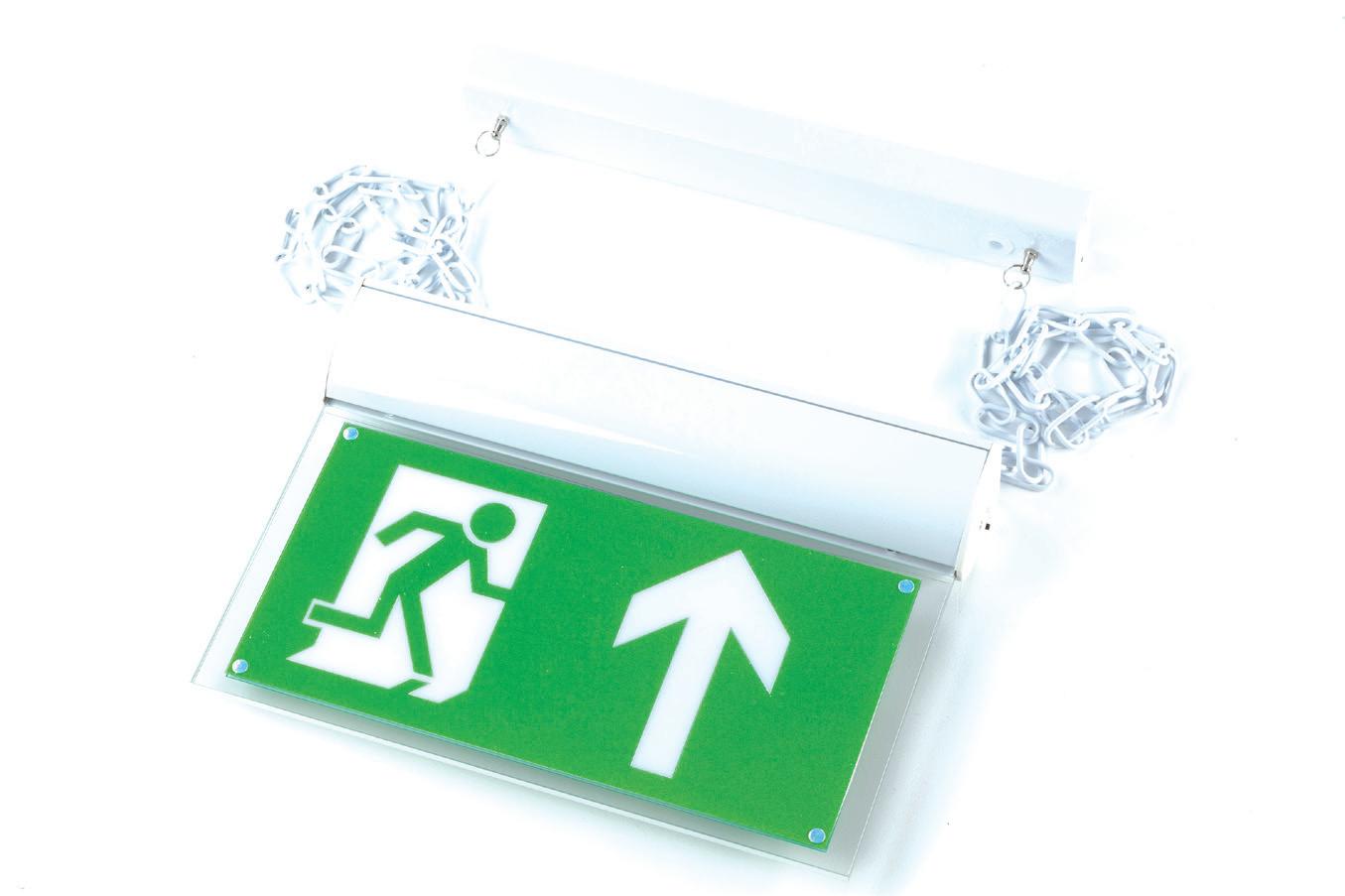

VAJERKIT

LITHIUM

ANVÄNDNINGSOMRÅDE - Utgångar och utrymningsvägar KONSTRUKTION - Polykarbonatstomme i vit - Stommen roterar 90º för direkt montering Tak/Vägg - 5mm tjockt piktogramskiva i klar akryl - Utbytbart ISO-legendpaket ingår (pil upp, ned, vänster och höger).

- Litiumbatterier ingår

TEKNISK BESKRIVNING - 3 timmars batteridrift - 30m maximalt siktavstånd

PRODUKTKOD

E NR.

WATT

CCT (K)

RA/ CRI

FÄRG

NAL/STM3/ISO

73 471 38

2

6000

>80

VIT

TILLBEHÖR

BESKRIVNING

NAL/RMK

73 479 66

Infällnadskit Arlington PRO

NAL/SWMK

73 479 67

Flaggfäste Arlington PRO

NAL/WSK

73 479 68

Vajerkit Arlington PRO

46 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

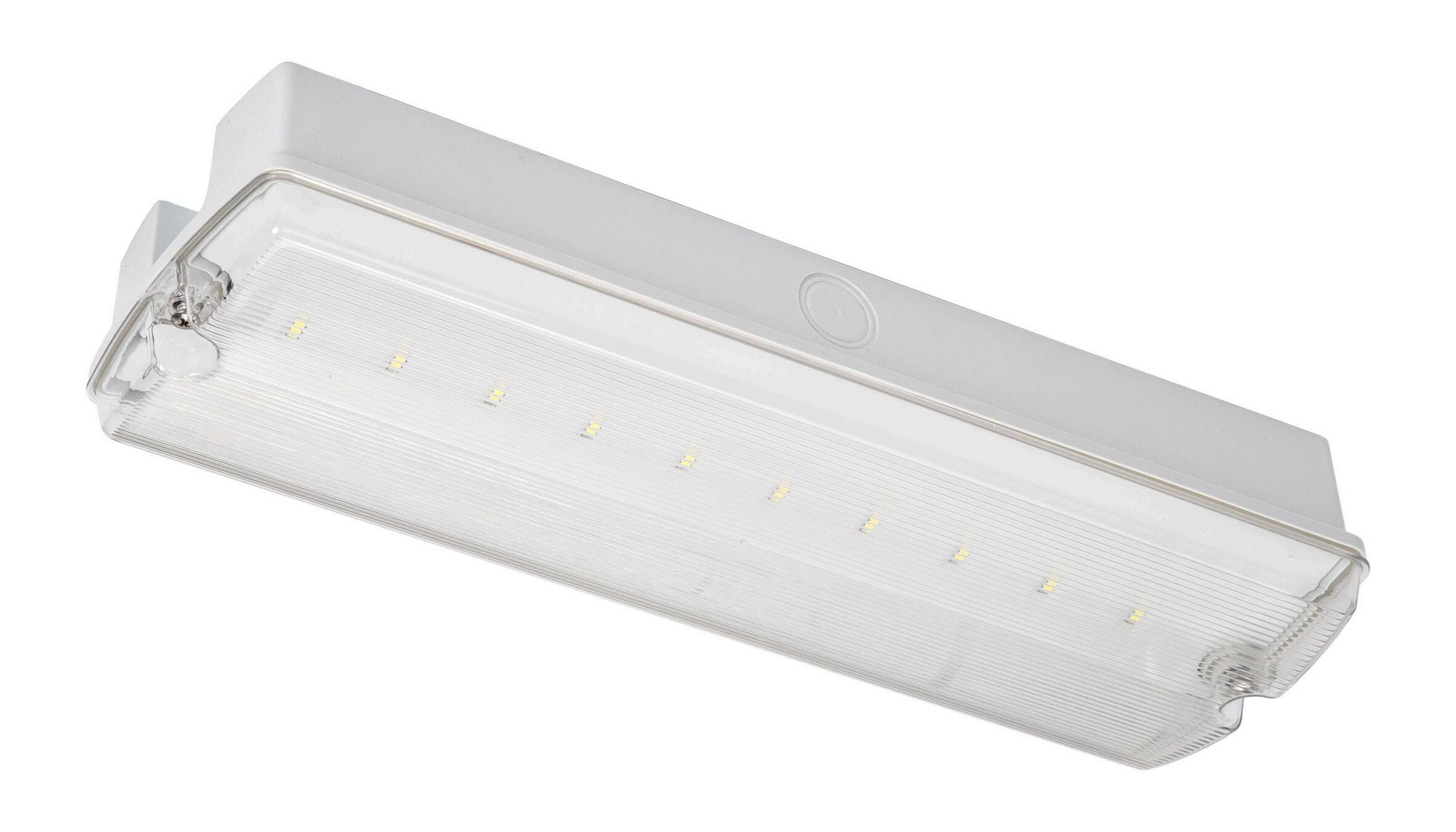

NEBRASKA PRO IP65 med litiumbatterier

AR N YE SEVE

TY RAN WAR

ISO LEGENDS “MAN RUNNING THROUGH A DOOR” (ISO7010/BS5266)

L80

100,000

LITHIUM

ANVÄNDNINGSOMRÅDE - Utgångar och utrymningsvägar KONSTRUKTION - Stomme och kupa i polykarbonat - Levereras med ISO legend pack - Litiumbatterier ingår

TEKNISK BESKRIVNING - 3 timmars batteridrift - 20m maximalt siktavstånd

PRODUKTKOD

E NR.

WATT

LUMEN

RA/ CRI

FÄRG

NNE/STM3/ISO

73 471 39

2

175

>80

VIT

47 | För mer information: www.nvclighting.se

THE BRIGHTER CHOICE

Teknik

48 | www.nvclighting.se

THE BRIGHTER CHOICE

TEKNISKA SIDOR GARANTI

SYMBOLER S51

S50

IP-KLASSNING S52

S53

CCT S54

49 | www.nvclighting.se

SDCM

DIMNINGSALTERNATIV S55

THE BRIGHTER CHOICE

49

TEKNIK

Symboler Klass I. Armaturen skall skyddsjordas Klass II. Kräver ej skyddsjord

L90 100,000 & L70 50,000

L90 100,000

• L-värdet indikerar procenten av det initiala lumenvärdet.

• 100 000 och 50 000 är de nominella drifttimmarna.

L70 50,000

IP-klassning. Är en klassificering av inkapslingen av elektroteknisk utrustning, med avseende på hur väl apparaturen skyddas mot vatten, damm, inträngande föremål och beröring IK08. Slagtestad för att klara 5 Joule (1,7 kg fallande massa från 300 mm), i enlighet med BS EN62262.

IK09. Slagtestad för att klara 10 Joule (5 kg fallande massa från 200 mm), i enlighet med BS EN62262.

Bokstäverna CE är en förkortning för Conformité Européenne vilket betyder i överensstämmelse med för produkten aktuell EU-lagstfitning.

Genom att CE-märka produkten försäkrar tillverkaren att produkten uppfyller de väsentliga hälso-, miljö- och säkerhetskraven i relevanta direktiv.

IK10. Slagtestad för att klara 20 Joule (5Kg fallande från 400mm), i enlighet med BS EN62262 1-10v Denna produkt är dimbar med en analog 1-10V styrsignal. <3 SDCM<3 och SDCM<5 SDCM (Standard Deviation Color Matching) är ett SDCM <5 objektivt mått på färgkonsistensen hos en ljuskälla.

För en förklaring av SDCM- och McAdam-ellipser, se sidan 53 SDCM

ENEC. European Norms Electrical Certification. Alla drivdon som bär detta märke måste testas oberoende för att uppfylla både säkerhets- och prestandakrav.

R YEA SEVEN

TY RAN WAR

7 års garanti på produkten.

Mer information finns i garantivillkoren på sidan 51

LITHIUM

Denna produkt är utrustad med litiumbatterier.

Denna produkt finns med nödljus (3 timmar) VERSION AVAILABLE

Produkten finns med i SundaHus

Vi jobbar löpande med att implementera prudukter i SundaHus och Byggvarubedömmningen.

50 | www.nvclighting.se

TEKNIK

Garanti ÖVERSIKT • 7-års garanti • Alla garantier gäller från inköpsdatumet • För ett giltigt garantiärende måste produkterna vara lämpliga för den avsedda användningen och professionellt installerade i enlighet med praxis

AR N YE SEVE

TY RAN WAR VILLKOR • Felaktiga produkter. Har du har ett garantiärende, vänligen kontakta återförsäljaren där du köpte produkten.

• Reparera eller byt ut. Vi kommer att reparera, ersätta alla produkter efter godkänt ärende, enligt följande: + Reparera. När en reparation utförs kommer den reparerade produktens garanti att vara återstoden av den ursprungliga garantin. + Ny produkt. Om en reparation inte är praktisk eller kostnadseffektiv erbjuder vi en ny eller likvärdig produkt. Om en produkt byts ut kommer garantin att gälla som för en ny produkt med 7 år från inköpsdatum.

• Garantins startdatum. Våra garantier löper från inköpsdatum.

När vi utvärderar ett garantiärende kommer vi att ta hänsyn till följande villkor: • Installation. Produkterna ska installeras, underhållas och testas i enlighet med våra instruktioner, lokala elinstallationer föreskrifter och allmänt accepterad god installationspraxis. Förbiseende av detta gör garantin ogiltig.

• Omgivningstemperatur. Om inget annat anges i vår bruksanvisning eller på produktbladet är alla våra produkter för installation i en omgivningstemperatur som inte överstiger 25ºC. Minsta omgivningstemperatur för nödljusprodukter är 0ºC. • Lumen avskrivning. L-värdena (L80, L70 etc) vi anger är medelvärden. Detta innebär att om en armatur av en hel installation inte uppnår sitt L-värde vid slutet av garantiperioden inte i sig är ett giltigt garantianspråk.

OBS! • Arbetskostnader i samband med att ta bort och/eller ersätta produkter ingår ej.

• Kostnader såsom hyra av åtkomstutrustning, förknippade med att ta bort och/eller ersätta produkter ingår ej.

• Följdförluster och skador som i samband med stängningen av lokaler, inkomstbortfall, avbrott i verksamheten samt ersättning till persoal och entreprenörer ingår ej.

GÖRA ETT GARANTIÄRENDE Om du har ett garantiärende, kontakta återförsäljaren där du köpte produkten.

Vi kommer att göra allt vi kan för att lösa problemet så snabbt som möjligt.

51 | www.nvclighting.se

TEKNIK

IP-Klassning (IPXX) DEFINITION AV IP-KLASS FRÄMMANDE FÖREMÅL

VÄTSKOR

FÖRSTA SIFFRAN

ANDRA SIFFRAN

0

0

INGET SKYDD

INGET SKYDD

1 SKYDD MOT OBJEKT STÖRRE ÄN 50MM 1 DROPPSKYDDAT

2 SKYDD MOT OBJEKT STÖRRE ÄN 12.5MM 2 DROPPSKYDDAT

3 SKYDD MOT OBJEKT STÖRRE ÄN 2.5MM 3 STRILSÄKERT

4 SKYDD MOT OBJEKT STÖRRE ÄN 1MM 4 STRILTÄTT

5 DAMMSKYDDAT 5 SPOLSÄKERT

6 DAMMTÄTT 6 SPOLTÄTT

FÖRSTA SIFFRANS BETYDELSE

OSKYDDAD

DROPPSKYDDAD

OSKYDDAT

IP01

IP01

BERÖRINGSSKÄRMAT

IP10

IP11

IP13

BERÖRINGSSKYDDAT

IP20

IP21

IP23

BERÖRINGSSKYDDAT

IP40

IP41

IP43

DAMMSÄKERT DAMMTÄTT

52 | www.nvclighting.se

STRILSÄKERT

7

VATTENTÅLIG

8

TRYCKVATTENTÄTT

9

SKYDD MOT HÖGTRYCKSTVÄTTNING

STRILTÄTT

SPOLSÄKERT

IP44

IP45

IP54

IP55 IP65

VATTENTÄTT

TRYCKVATTENTÄTT

IP67

IP68

TEKNIK

Standard Deviation Colour Matching (SDCM) SDCM står för Standard Deviation Color Matching. Det är en färgmatchningsprocess som används för att definiera MacAdam-ellipser som i sin tur används för att definiera närheten av färgmatchningen mellan olika ljuskällor.

Två ljuskällor kommer inte någonsin att avge exakt samma ljusfärg, men eftersom flera lampor vanligtvis installeras bredvid varandra måste en viss grad av konsistens uppnås. Därför behöver ljusdesigners ett sätt att uttrycka en tolerans kring en målfärg. För ljusdesignern uttrycks toleransen som en 1-stegs, 2-stegs, 3-stegs (etc) MacAdam-ellips.

David MacAdam, 1942, satte sig för att hitta ett sätt att uttrycka en färgtolerans. Han gjorde detta genom att definiera 25 målfärger och sedan ge en observatör möjlighet att justera en intilliggande ljuskälla tills han uppnådde en upplevd matchning mellan dem. Varje gång detta gjordes beräknades färgen på den justerade ljuskällan i förhållande till positionen för målljuskällan på CIE 1931 färgrymdsdiagrammet och avståndet från den justerade källan till målet mättes. Utifrån detta beräknade MacAdam standardavvikelsen och fann att alla standardavvikelser beskrev ett elliptiskt mönster runt målet, som ritat på färgrymdsdiagrammet.

Därför är 1 standardavvikelse färgmatchning det område inom vilket de flesta människor inte skulle kunna uppfatta någon skillnad mellan en provljuskälla och det centrala målet. Utifrån detta kan vi beräkna positionen för 2, 3 och 4 standardavvikelser.

Ju lägre SDCM som anges för en armatur, desto snävare är färgspecifikationen för lysdioderna den använder. SDCM mindre än 3 är en snäv tolerans – vilket betyder att när det är nytt, kommer liten eller ingen skillnad mellan färgen på LED-dioderna att märkas – lämplig för nästan all interiör belysning. SDCM mindre än 5 är en lösare tolerans, men fortfarande helt acceptabel i många kommersiella, och nästan alla exteriöra 3B 3step sammanhang.

MacAdam Ellipses

2step

2B

1step

1B

Key: X = Target Colour

1A 2A 3A

1A and 1B are each 1 standard deviation from the target, but 2 SDs from each other 3A and 3B are each 3 SDs from the target but 6 SDs from each other

CIE 1931 färgrymdsdiagram, med Macadams ellipser. Plottet på det gamla CIE 1931-diagrammet, varierar MacAdams ellipser i storlek från mycket stora (i det gröna segmentet) till mycket små (i det blå segmentet). Detta beror på att diagrammet från 1931 inte är justerat för att ta hänsyn till det faktum att det mänskliga ögat är känsligare i vissa områden av spektrumet än i andra.

CIE 1931 färgrymdsdiagram

53 | www.nvclighting.se

CIE 1976 färgrymdsdiagram

CIE 1976 färgrymdsdiagram, med MacAdams ellipser. Diagrammet från 1976 är utformat för att replikera det mänskliga ögats känslighet för olika färger, så MacAdams ellipser är ungefär lika stora i alla områden.

TEKNIK

Färgtemperatur (CCT) I korthet består vitt ljus av en blandning av många olika våglängder, från lågfrekvent röda och orange till mycket högre frekvenser som blå och viol. Variationen i proportionerna mellan olika våglängder ger oss olika typer av vitt ljus, från “varmt” ljus, rikt på röda och gula våglängder som vi förväntar oss att hitta i våra ELECTROMAGNETIC SPECTRUM vardagsrum eller en mysig restaurang, till “kallt” vitt ljus, rikt på de blå våglängderna, som vi kan hitta på ett kontor eller gym.

CCT mäts i kelvin (K) och ger oss ett exakt och kvantifierbart sätt att uttrycka nyansen av ett vitt ljus.

Vitt ljus består av en blandning av olika färger som var och en har sin egen våglängd.

Alla föremål över noll (0K) avger viss elektromagnetisk strålning, men vid lägre nivåer (under cirka 500ºC) är detta inte synligt för det mänskliga ögat. När temperaturen på föremålet stiger förändras de dominerande våglängderna för ljuset, så att föremålet gradvis skiftar från att vara “röd-ljust” till “vit-ljust”.

ULTRAVIOLET

INFRARED

Visible Light Longer Wavelength

Shorter Wavelength

Du kan visualisera detta genom att föreställa dig en järnbit som värms upp av en smed. Vid cirka 7,98K (525ºC) börjar metallen lysa matt rött. Vid 1 000 K (727 ºC) är den klarröd och vid 6 000 K (5 727 ºC) ser den vit ut.

Vanliga CCT-värden är följande:

2700K Hemmiljö och även populärt på pubar och restauranger.

3000K

3500K

4000K

5000K

6000K

För allmäna ändamål, bostadsanvändning.

Kommersiella miljöer, speciellt där möbler och en del lyxvaror säljs.

Populärt på kontor, klassrum och stormarknader. Används också i gatubelysning.

Kommersiella och främst industriell användning.

Används ibland i områden med hög aktivitet, t.ex som gym.

CCT-val i olika länder: Att välja rätt CCT för ett visst utrymme eller aktivitet är till stor del en smaksak. Även om det finns objektiva bevis för att olika våglängder av ljus har olika effekter på vår ämnesomsättning är det också sant att geografi och kultur påverkar våra val av CCT. Under många år har det observerats att för kommersiella tillämpningar köper de skandinaviska länderna mer belysning i intervallet 3000K – 3500K, medan sydeuropeiska länder är mer benägna att köpa belysning i intervallet 4000K – 6500K.

ILCOS-systemet Det finns ett generellt system, som ska förstås i alla länder, för beskrivning av olika artificiella ljuskällor, det vill säga, det vi i dagligt tal menar med lampor: International Lamp Coding System (ILCOS). Bland många andra lampdata anger man vissa av ljuskällans egenskaper med en kod med tre siffror. Den första siffran anger färgåtergivningen (Ra). Exempelvis anger 8 eller 9 färgåtergivning bättre än Ra 80 respektive Ra 90. Den andra siffran avser tusentalet i färgtemperaturen mätt i K, den tredje siffran hundratalet K. 27 anger alltså 2700 K. Färgtemperatur och färgåtergivning är sins emellan oberoende egenskaper hos ljuskällorna.

54 | www.nvclighting.se

TEKNIK

Dimning av styrsignaler De tre typerna av dimningsfunktioner vi erbjuder är följande:

DALI (DA eller DD)

SWITCHDIM (SD eller DD)

L

L

L

N

N

N

L

L

N L

N

SD

RETRACTIVE SWITCH

LUMINAIRE TERMINATIONS

DALI CONTROL DEVICE

N

DA

LUMINAIRE DA TERMINATIONS

KORRIDORFUNKTION (CF) L

L

L

N L

N L

SD

RETRACTIVE SWITCH

LUMINAIRE TERMINATIONS

LIVE OUT (L')

CF

CONTROL DEVICE TO OTHER LUMINAIRES ON SAME CIRCUIT

TO OTHER LUMINAIRES

RETRACTIVE SWITCH

ON SAME CIRCUIT TO OTHER LUMINAIRES ON SAME CIRCUIT

LUMINAIRE TERMINATIONS

RETRACTIVE SWITCH

TO OTHER LUMINAIRES ON SAME CIRCUIT

DALI

SWITCH-DIM

KORRIDORFUNKTION

Normalt kommer en DALI-styrsignal att genereras av en sensor eller ett belysningsstyrsystem. Manuellt manövrerade vridknappar som genererar en DALI-styrsignal finns, men om ren manuell styrning krävs rekommenderar vi vanligtvis switch-dim som den enklare och mer ekonomiska lösningen.

Switch-dim är ett sätt att styra en armatur via en strömbrytare. Det är ett billigt och lättinstallerat tillvägagångssätt för enkel ljusreglering.

Korridorfunktion kan manövreras av en närvarosensor, ur eller manuell strömbrytare. När rörelse detekteras blir ljuseffekten 100 %. När rörelse ej detekteras blir ljuseffekten 10 %, alternativt 20%.

FLIMMER

NVC:s drivdon tar ledningen när det gäller att leverera flimmerfri prestanda

Nästan alla lysdioder flimrar till viss del och detta ökar ofta vid dimning.

Flimmer orsakas av Ripple Current, en kurva som går upp och ned. De bästa drivdonen har en kurva på mindre än <5%, men på andra kan kurvan vara flera gånger så stor. Många människor beskriver flimmer på <5 % som “flimmerfritt”.

Frekvensen påverkar vår uppfattning om flimmer; ett flimmerindex på 0,2 kan anses oacceptabelt vid 100 Hz, men acceptabelt vid 300 Hz. Det är därför inte till hjälp för en tillverkare att hävda “Mitt flimmerindex är bättre än ditt.” I vilken utsträckning flimmer spelar roll (eller inte) är en funktion av omfattningen av flimmer och frekvens.

Omfattningen av flimmer mäts på två sätt, procentflimmer och flimmerindex. I båda fallen indikerar en låg siffra bättre prestanda. En dålig armatur kan ha ett procentuellt flimmer på 50 och ett flimmerindex på 0,3. En bättre armatur kan ha ett procentuellt flimmer på 17,5 och ett flimmerindex på 0,05.

Kan vi se flimmer? I allmänhet kan vi inte se flimmer, men vissa människor är känsliga för det och för dem kan det orsaka huvudvärk, vilket var fallet med personer som arbetar under gamla lysrörsarmaturer med 50Hz.

55 | www.nvclighting.se

En digitalkamera är inte det bästa sättet att bedöma flimmer. Det du ser genom en digitalkamera är en funktion av LED-flimmer och kamerans funktionsfrekvens.

Utbyte till LED T5 T8 och Kompaktlysrör

56 | www.nvclighting.se

THE BRIGHTER CHOICE

Ekodesignkrav för belysning

De nya EU-direktiven för en grönare framtid innebär att T8/T5-lysrör och kompaktlysrör med kvicksilver blir förbjudna – både att tillverka och att importera.

Lysrören som är förbjudna är en av Sveriges vanligaste ljuskällor, inte minst i offentliga lokaler som: industrier, skolor, kontor, hotell, bostäder och sjukhus.

Vi har rätt produkter och god kännedom om dessa områden. Kontakta din närmsta säljare för ett upplägg om hur vi kan ta oss igenom denna omställning tillsammans!

Kontakt Kimmo Rolin Säljare Sthlm/Mälardalen Tel: 073-030 00 53 kimmo@nvc-lighting.se

Mikael Schelén Carlsson Säljare Väst Tel: 070-5858 422 mikael@nvc-lighting.se

Rasmus Nolbratt Säljare Norr Tel: 073-533 41 42 rasmus@nvc-lighting.se

Ted Ardenvik Säljare Syd Tel: 070-347 36 09 ted@nvc-lighting.se

Linda Gunblad Säljare Syd/Danmark Tel: 073-515 35 56 linda@nvc-lighting.se

57 | www.nvclighting.se

THE BRIGHTER CHOICE

Tempe PRO

Toronto

Cornell

Greenland

LÄNGD MM

•

600

•

1200

•

1500

LYSRÖRSERSÄTTARE BEFINTLIG

T5 2X14W

T5 2X24W

T8 2X18W

T5 2X28W

T8 2X36W

T5 2X54W

T5 3X54W

T5 2X49W

T8 2X58W

T5 2X80W

T5 3X49W

T8 3X58W

Bef Armaturlumen

31W 1686lm

53W 2453lm

47W 1890lm

62W 3646lm

94W 4687lm

119W 6199lm

178W 9299lm

108W 6037lm

151W 7308lm

176W 8624lm

162W 9055lm

226W 10962lm

39W 6634lm

39W 6634lm

58W 9733lm 42W 7430lm

42W 7430lm

51W 9081lm

51W 9081lm

60W 10588lm

46W 46W 84571lm 84571lm

53W 9471lm

64W 11353lm

60W 9766lm

60W 9766lm

60W 9766lm

73W 9865lm

73W 9865lm

Tempe PRO 40-55W On/Off: 72 187 32 Dali: 72 187 35 Tempe PRO 40-70W On/Off: 72 187 33 Dali: 72 187 36 Tempe PRO 80-120W On/Off: 72 187 34 Dali: 72 187 37 Toronto 27-37W

27W 4489lm

On/Off: 72 200 15 Dali: 72 200 19

27W 4489lm

37W 5920lm

Toronto 38-60W

38W 6172lm

On/Off: 72 200 17 Dali: 72 201 07 Greenland 43W

43W 6370lm

On/Off: 72 139 80 Dali: 72 139 83

43W 6370lm

Greenland 73W On/Off: 72 139 82 Dali: 72 139 84 Cornell 12-20W On/Off: 72 201 75 MW: 72 201 76

12W 2087lm

12W 2087lm

12W 2087lm

Cornell 31-52W On/Off: 72 201 80 MW: 72 201 81 Dali: 72 201 82

31W 5188lm

Cornell 31-52W On/Off: 72 201 80 MW: 72 201 81 Dali: 72 201 82

58 | www.nvclighting.se

37W 6581lm

44W 7879lm

52W 9182lm

52W 9182lm

THE BRIGHTER CHOICE

The Brighter Choice

WESTPORT LUMEN Korridorer och allmänna ytor, mötesrum, receptioner, kontor, WC

LED

STYRNING

BESKRIVNING

2 x 18

74 744 97 + 79 821 76

ON/OFF

2 x 18

74 744 98 + 79 823 27

DALI

2 x 10

74 744 97 + 79 821 75

ON/OFF

2 x 10

74 744 98 + 79 821 26

DALI

KOMPAKTLYSRÖR

ERSÄTTARE

CCT (K)

WATT

LUMEN

Armatur 830 + 24W on/off drivare

3000

24

2420

Armatur 840 + 24W dali drivare

4000

24

2420

Armatur 830 + 12W on/off drivare

3000

12

1230

Armatur 840 + 12W dali drivare

4000

12

1230

ROCKFORD Korridorer, trapphus och WC

LED

STYRNING

BESKRIVNING

CCT (K)

WATT

LUMEN

75 074 80

ON/OFF

12W 830-840-857

3000-4000-5700

12

1710

2 x 9 & 1 x 18

75 074 83

MIKROVÅGSSENSOR

12W MW 830-840-857

3000-4000-5700

12

1710

2 x 18

75 074 84

MIKROVÅGSSENSOR

18W MW 830-840-857

3000-4000-5700

18

2266

CCT (K)

WATT

LUMEN

KOMPAKTLYSRÖR

ERSÄTTARE

2 x 9 & 1 x 18

TULSA V4 Allmänytor, kontor, klassrum, korridor, Infällt, utanpåliggande eller penlant montage ERSÄTTARE

LED

STYRNING

4 x 18

70 182 39 + 79 821 58

ON/OFF

Opal 600x600 830 + 28W on/off drivare

3000

28

4192

4 x 18

70 182 40 + 79 821 58

ON/OFF

Opal 600x600 840 + 28W on/off drivare

4000

28

4300

4 x 14

4 x 18

70 182 41 + 79 822 66

DALI

UGR19 600x600 830 + 28W dali drivare

3000

28

4295

4 x 14

4 x 18

70 182 42 + 79 822 66

DALI

UGR19 600x600 840 + 28W dali drivare

4000

28

4405

T5

T8

4 x 14 4 x 14

59 | www.nvclighting.se

BESKRIVNING

THE BRIGHTER CHOICE

+44 (0)121 457 6340 www.nvcuk.com

NVC Lighting AB T +46 (0) 8 735 55 40 H www.nvclighting.se NVC LIGHTING CATALOGUE ISSUE 04

@nvcsverige THE BRIGHTER CHOICE
