Asennusohjeet CORNELL LITE HEINÄKUU 2025
KIITOS, että ostit tämän tuotteen. Varmistaaksesi oikean asennuksen, seuraa näitä ohjeita huolellisesti ja anna ne vastuuhenkilölle säilytettäväksi mahdollista tulevaa käyttöä varten.
TURVALLISUUS Tuote on suunniteltu asennettavaksi asianmukaisesti pätevän henkilön toimesta ja sovellettavien rakennus- ja sähkömääräysten mukaisesti. Jännite on katkaistava ennen asennusta tai huoltoa.
ASENNUSTUKI Jos tarvitset asennusneuvoja tai lisävarusteita, ota meihin yhteyttä. Teemme parhaamme auttaaksemme. Kun ilmoitat mahdollisesta viasta tai pyydät asennustukea, ongelma ratkeaa todennäköisimmin nopeimmin, jos sinulla on täydelliset tuotetiedot sekä tiedot ostopäivästä japaikasta

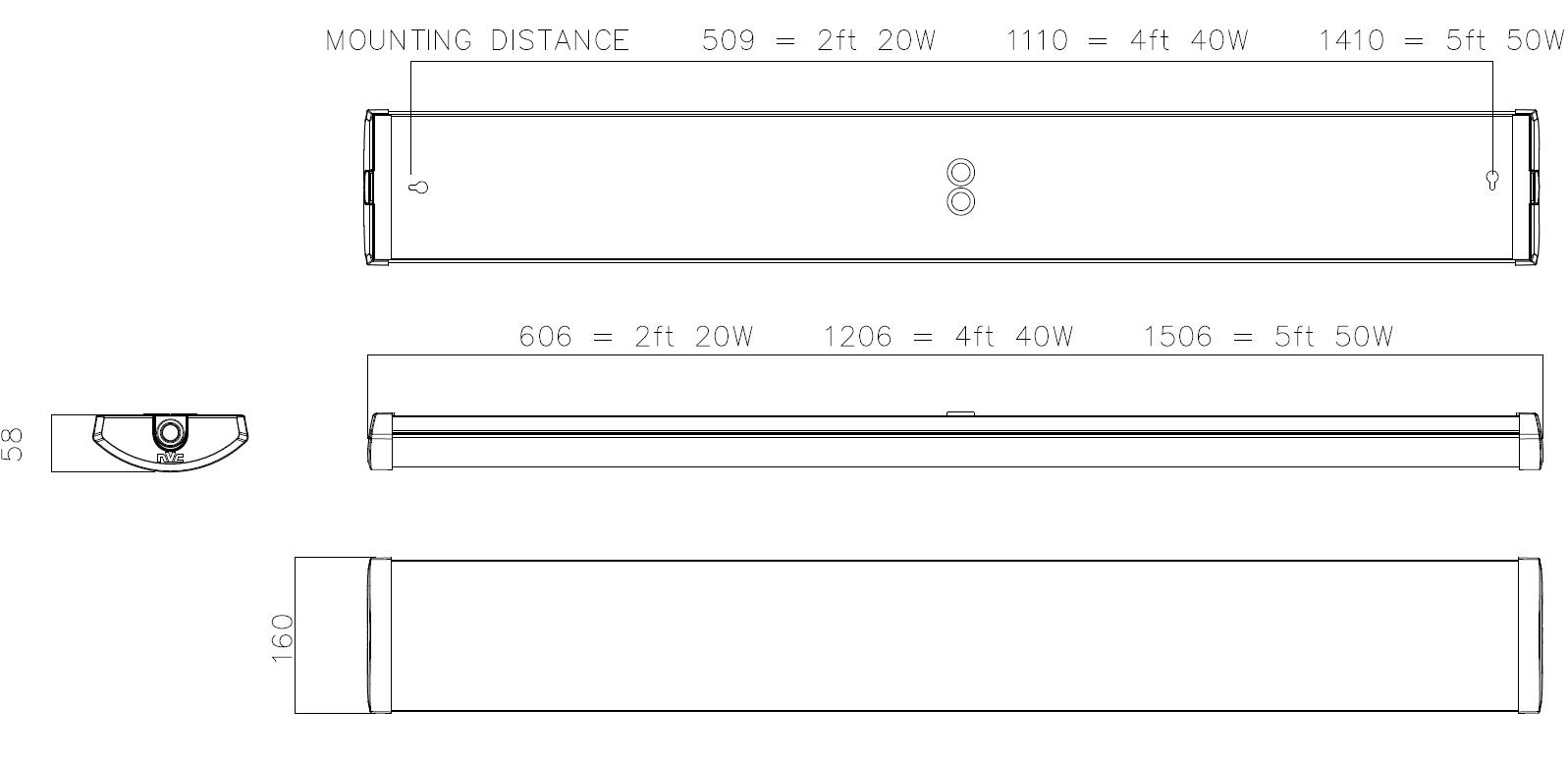

MITTAKUVA
Asennus

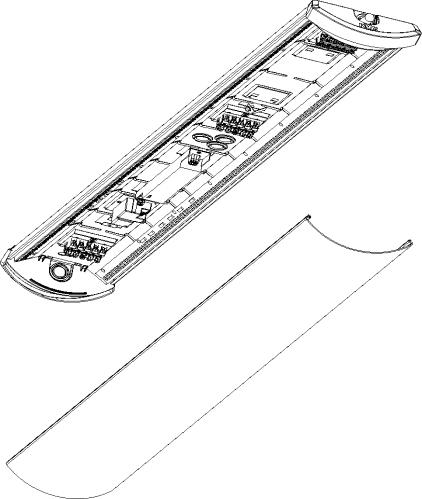

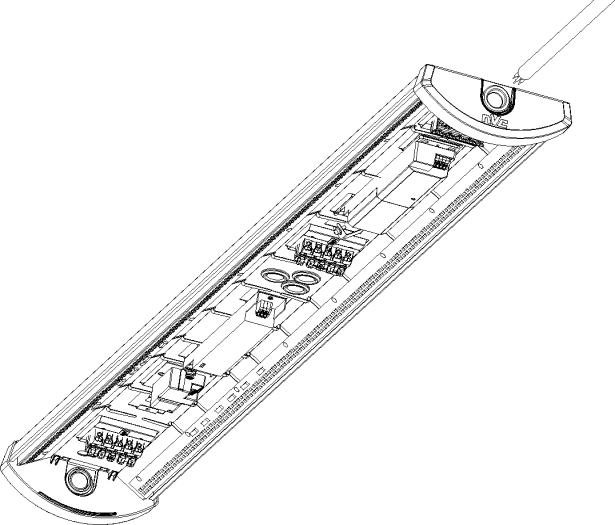

1. Avaa päädyt ja poista kupu.Avaa päädyt ja poista kupu.

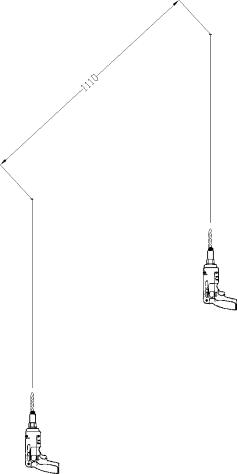

2. Valmistele kiinnitysreiät viitaten yllä oleviin mittapiirustuksiin tai käytä runkoa mallina.

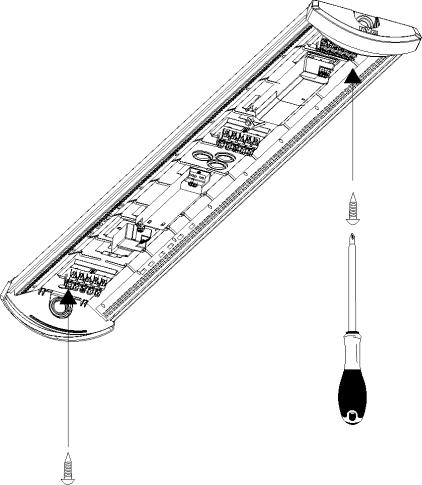

3. Kiinnitä mukana tulevat ruuvit asennuspintaan, käytä tarvittaessa tulppia.

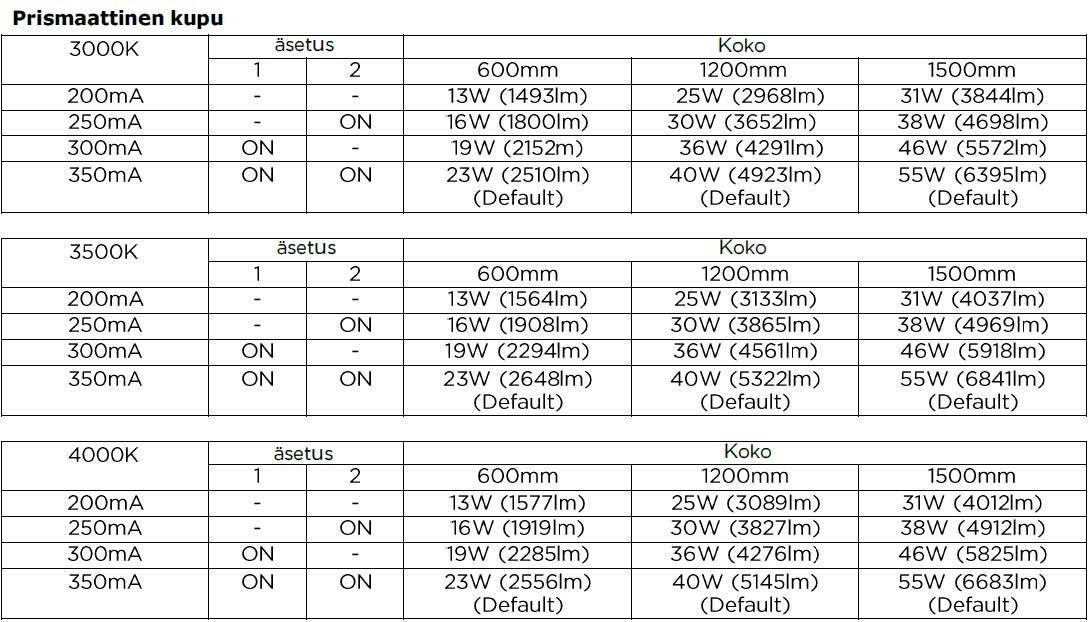

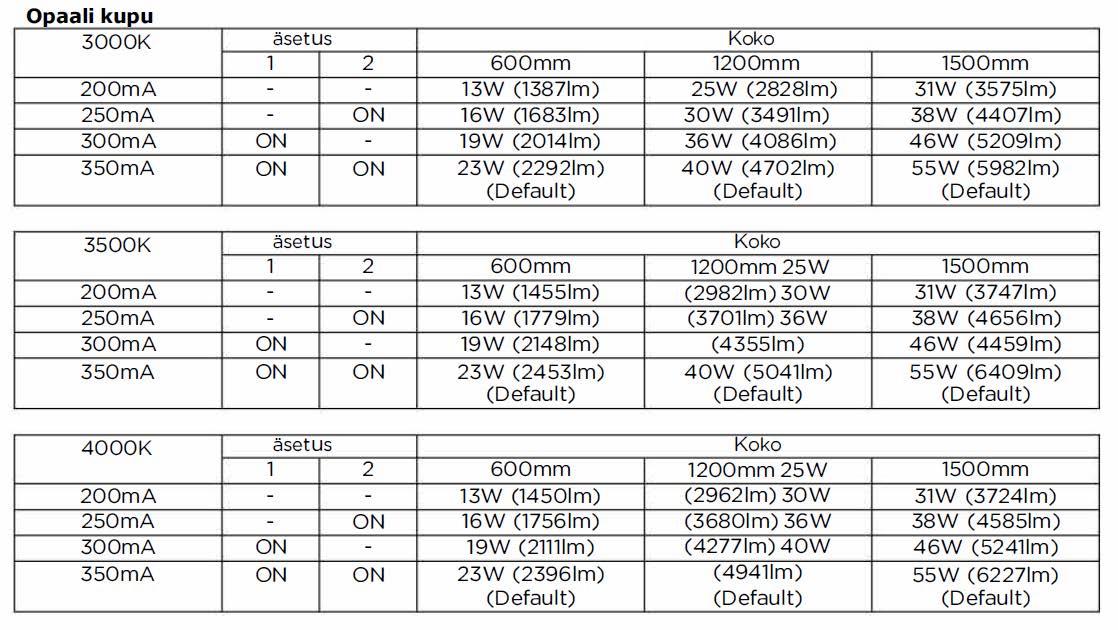

DIP-ASETUKSET TEHOLLE

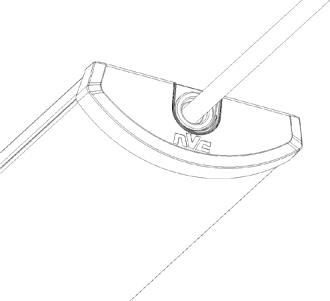

4. Vedä virtajohto valitun sisääntulokohdan läpi ja liitä se liitäntärimaan, varmista oikea napaisuus.

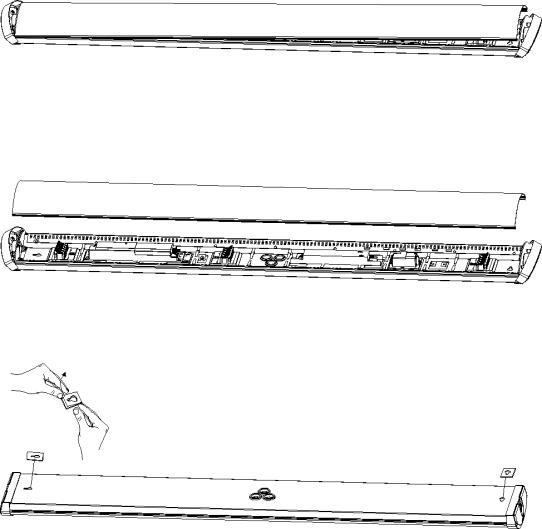

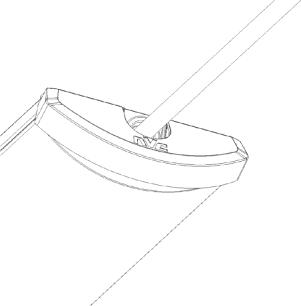

5. Aseta kupu takaisin runkoon puristamalla se yhteen, kuten vasemmanpuoleisessa kuvassa näytetään.
6. Sulje päädyt ja kytke virransyöttö uudelleen, varmista että se toimii oikein.
VAROITUS: ÄLÄ SUORITA ERISTYSTESTIÄ
Värilämpötilan säätö
CW 4000K (Default)
NW 3500K
WW 3000K
Johdonsuoja taulukko
Suurin sallittu määrä valaisimia, jotka voidaan liittää samaan sulakkeeseen
MCB Types 600mm 1200mm Standard 1500mm Standard
B10 = 28 13 10
B16 = 46 21 17
C10 = 45 21 17
C16 = 74 35 28
Ylläpito
Puhdistus tulisi suorittaa säännöllisesti, jotta valaisimen fotometrinen suorituskyky tai lämpöturvallisuus ei heikentyisi.
Valonlähde ja ohjainlaite ovat vaihdettavissa. Vaihto tulee suorittaa pätevän henkilön toimesta, jotta varmistetaan oikea asennus ja ettei tuote vahingoitu.
Valaisin sisältää valonlähteen, jonka energiatehokkuus on C EU-asetuksen (2019/2015) mukaisesti.
KIERRÄTYS
Valaisimen käyttöiän lopussa sen sisältö on kierrätettävä WEEE-direktiivin vaatimusten mukaisesti. NVC on velvollinen tekemään tämän Lumicomin jäsenenä. Jos loppukäyttäjä haluaa kierrättää sisällön, alla olevia ohjeita tulee noudattaa

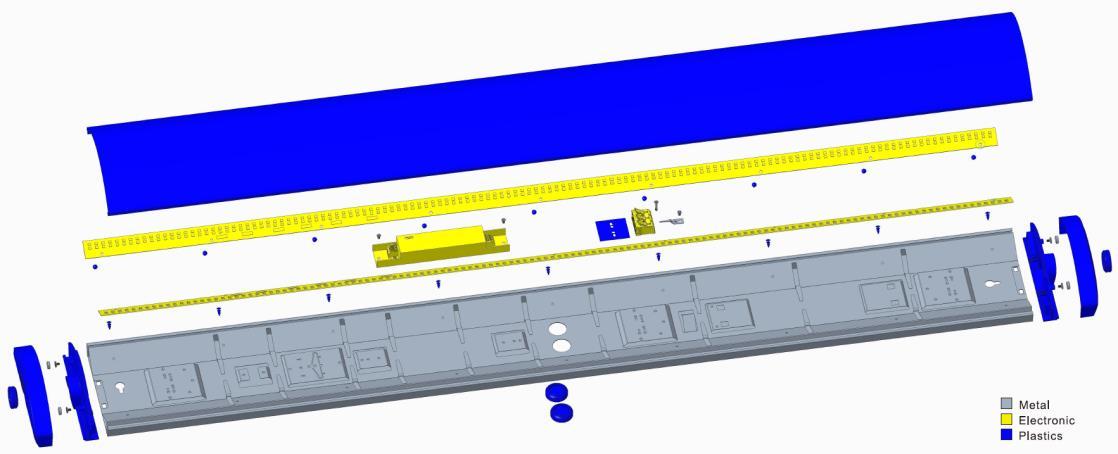

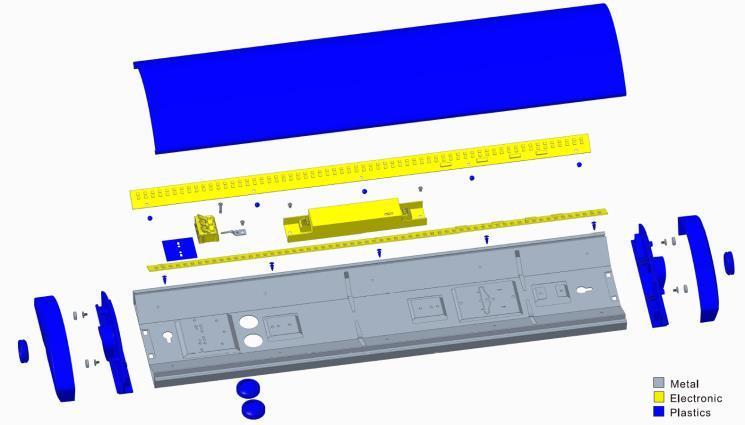

PURKAMINEN
600mm
1200mm
1500mm
