LUFT/VATN HITAPUMPUR

Hóska til bæði til ný- og umbygging

VITOCAL 250-A

VITOCAL 252-A

Upphiting og køling við umhvørvishita

+ Høgur effektivitetur, lág orkunýtsla

+ Kompakt konstruktión

+ Friðarligar

Tað nýggja ættarliðið av hitapumpum til ný- og umbygging

2 / 3 LUFT/VATN HITAPUMPUR

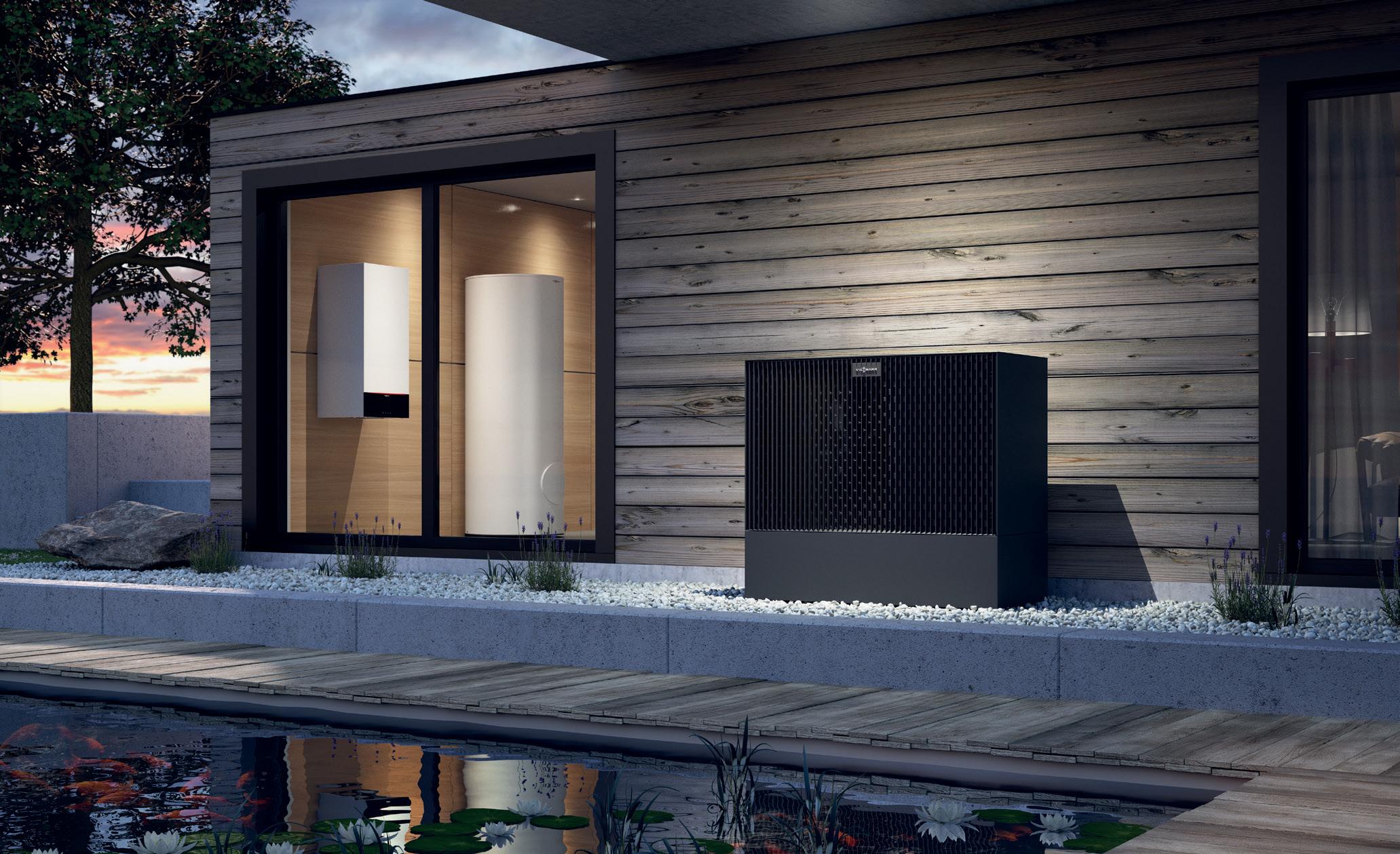

Vitocal 250-A innandura og uttandura eind (2,1 til 8,0 kW) og Vitocell heitvatnstangi

Meira álítandi, kompakt og umhvørvisvinarlig enn nakrantíð. Nýskapandi hitapumputøknin hjá Viessmann gagnnýtir alternativu orkukelduna umhvørvishitan betri enn nakrantíð. Bæði til upphiting og køling.

Tær nýggju luft/vatn hitapumpurnar í Vitocal 25x-A røðini umfata støddirnar 2,1 til 8,0 kW, umframt ættarliðið frá

2,6 til 13,4 kW. Tann minna eindin við kompaktu A4-, A6- og A8- útiparti er til nýbygging. Eindin við A10- og A13-útiparti hóskar væl til umbygging og nútímansgerð.

Løtt stýring við app Felags fyri allar hitapumpurnar er tann lætta og praktiska stýringin. Allar hitapumpurnar eru útgjørdar við 7” touch display, umframt at tær lætt kunnu stýrast við Viessmann One Base appini. Um tað gerst neyðugt, kann innleggjarin eisini fjarstýra hitaverkinum við ViGuide.

Climate Protect+++ fer væl við umhvørvinum

Tann nýggja 25x-røðin av hitapumpum brúkar ein serligan umhvørvisvinarligan køliløg R290 (propan) við sera lágum GWP (GlobalWarmingPotential) á 3.

OptiPerform - álítandi við hægsta effektiviteti

Við Hydro AutoControl arbeiðir hitapumpan álítandi við hægsta effektiviteti alla livitíðina.

Harumframt tekur hon upp til 60% minni pláss, samanborið við aðrar líknandi hitapumpuskipanir.

Service-link - skjótari tænasta

Hitapumpurnar í Vitocal 25xA F-røðini hava altíð samband við Viessmann Service umvegis fartøkni. Er brek á skipanini, sendir hitapumpan boð um hetta, og brekið kann í flestu førum staðfestast, uttan at teknikkari kemur á staðið. Sostatt slepst undan óneyðugari koyring, sum sparir bæði tíð og pengar.

Heitvatnstangi Gólvhiti Ringrás Útipartur Útipartur

Innipartur

Innipartur Viessmann Service

Super Silent – friðarlig við fullari megi

Hitapumpurnar frá Viessmann eru millum tær friðarligastu hitapumpurnar av sínum slag, takka verið Advanced Acoustic Design+.

Viftan verður stýrd av einum snildum snúningsregulatori, sum ger at hon er sera friðarlig, eisini tá hon koyrir við fullari megi.

Hetta merkir, at uttanduraparturin lættliga kann setast upp í tætt bygdum øki, uttan ampa fyri grannarnar.

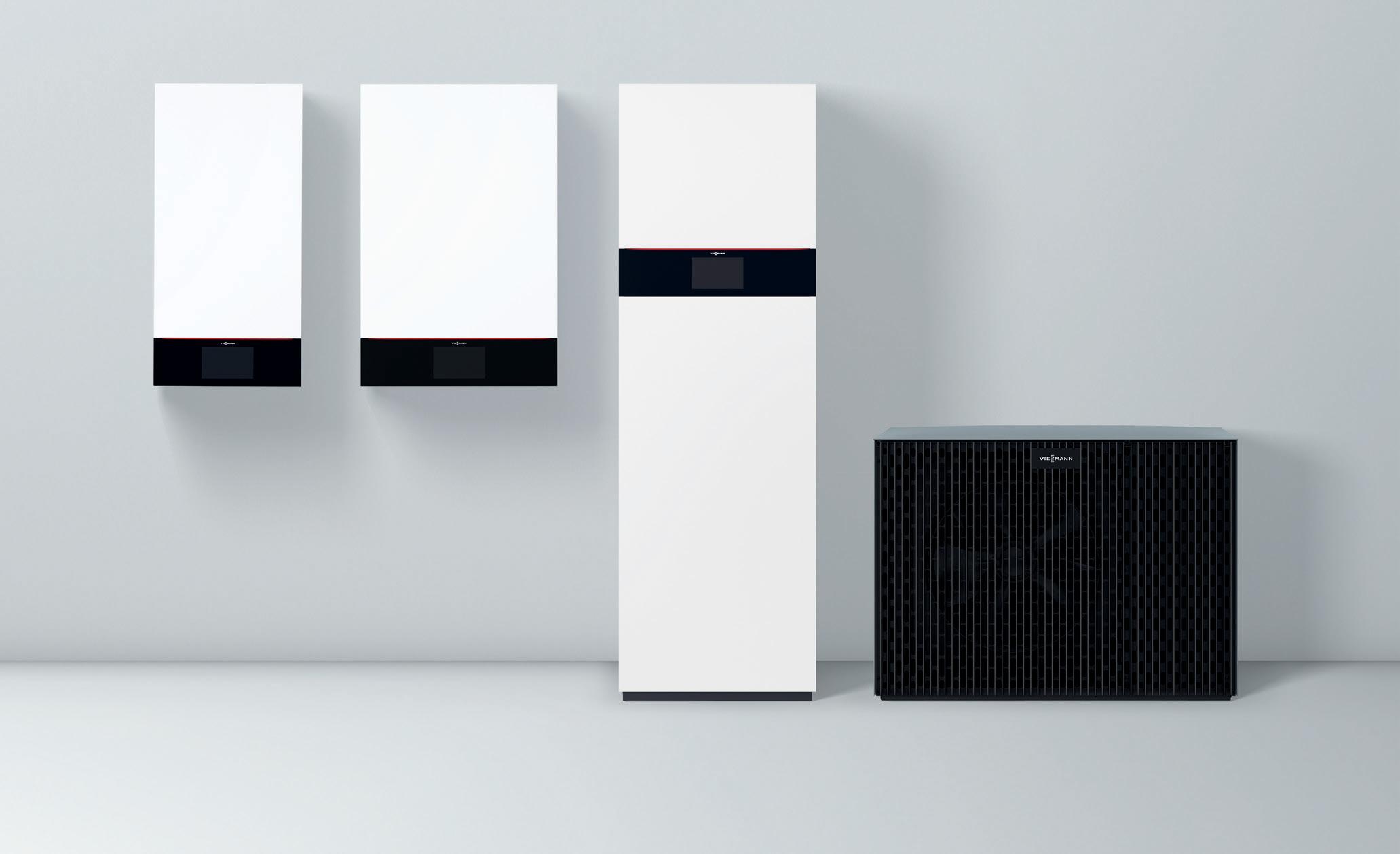

udedel Viessmann Service Vitocal indedel ViGuide Udeenhed Vitocal indedel Gulvvarme Kredsløb VV-beholder VITOCAL 250-A VITOCAL 252-A 2,1 til 13,4 kW
m2 m1 m udedel Viessmann Service Vitocal indedel ViGuide Udeenhed Vitocal indedel Gulvvarme Kredsløb VV-beholder VITOCAL 250-A VITOCAL 252-A 2,1 til 13,4 kW
m2 m1 m
4
4

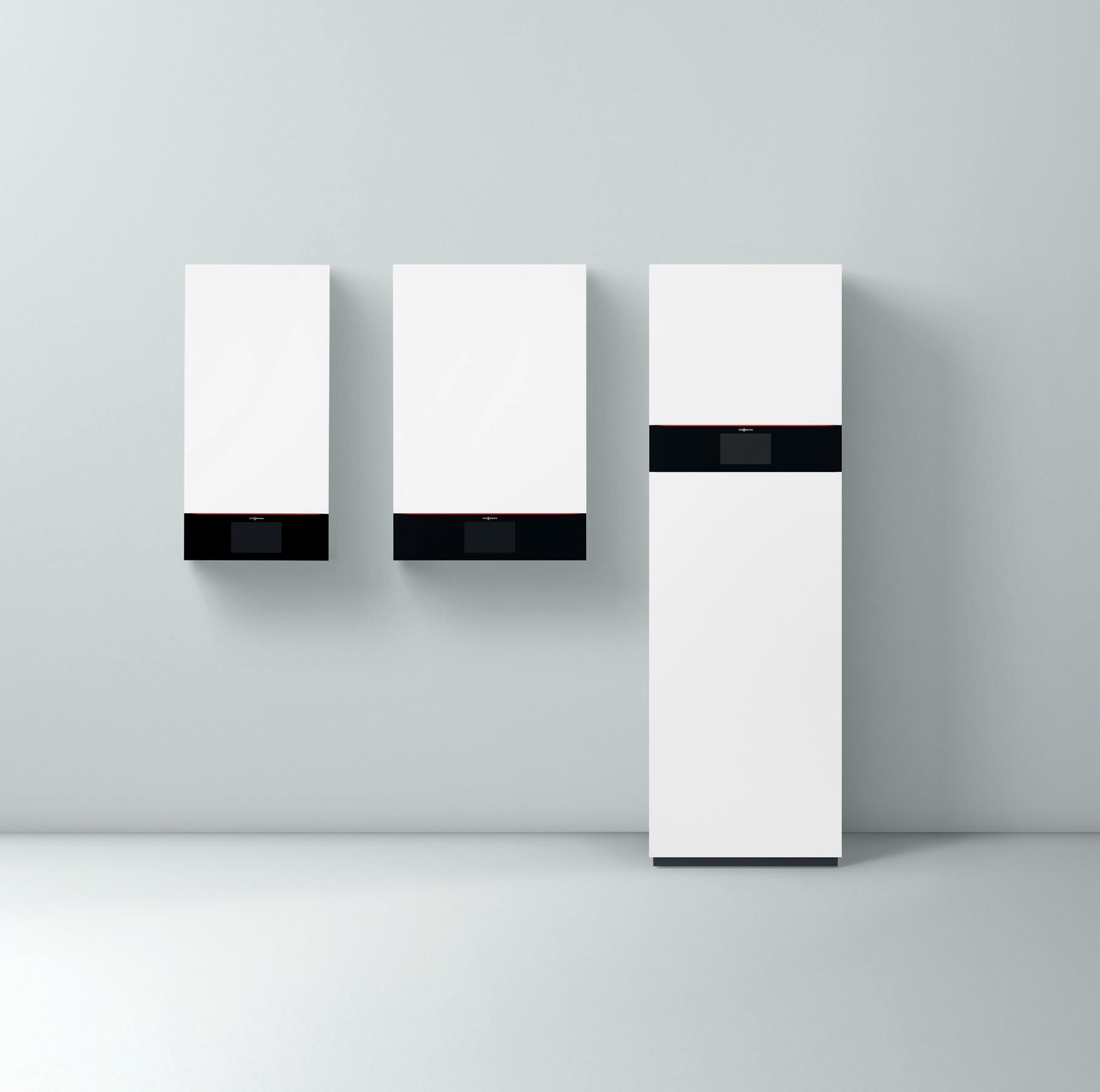

Vitocal 250-A við einari innbygdari hita-/køliringrás

Vitocal 250-A við tveimum innbygdum hita-/køliringrásum

Vitocal 252-A við einari ella tveimum innbygdum hita-/ køli ringrásum

Útipartur til luft/vatn hitapumpu

Vitocal 25x-A røðin 2,1 til 8,0 kW

FYRIMUNIR

+ Minni CO2-útlát

+ Sera friðarlig. Millum tær friðarligastu hitapumpur á marknaðinum, og er tí ikki til ampa fyri teg ella grannan.

+ Brúkar upp til 60% minni pláss, samanborin við aðrar líknandi hitapumpur.

+ Løtt at brúka við ViCare-appini

+ Hevur altíð samband við innleggjaran umvegis Service Link, ið tryggjar tær skjótari tænastu

+ Brúkar natúrligan og umhvørvisvinarligan køliløg R290 (Propan)

+ Nýmótans snið

+ Upp til 70°C framrensluhita

4 / 5 LUFT/VAND-VARMEPUMPER LUFT/VATN HITAPUMPUR

VOCAL 252-A

VOCAL 252-A 2C

Við

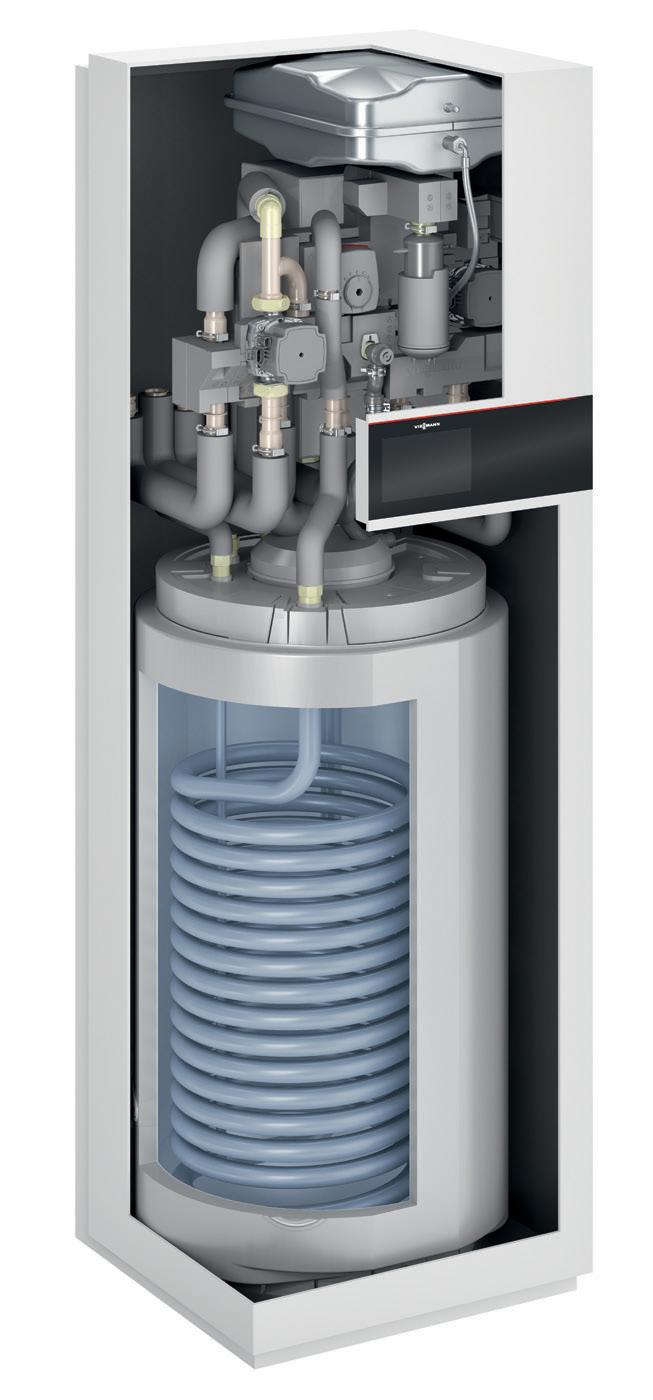

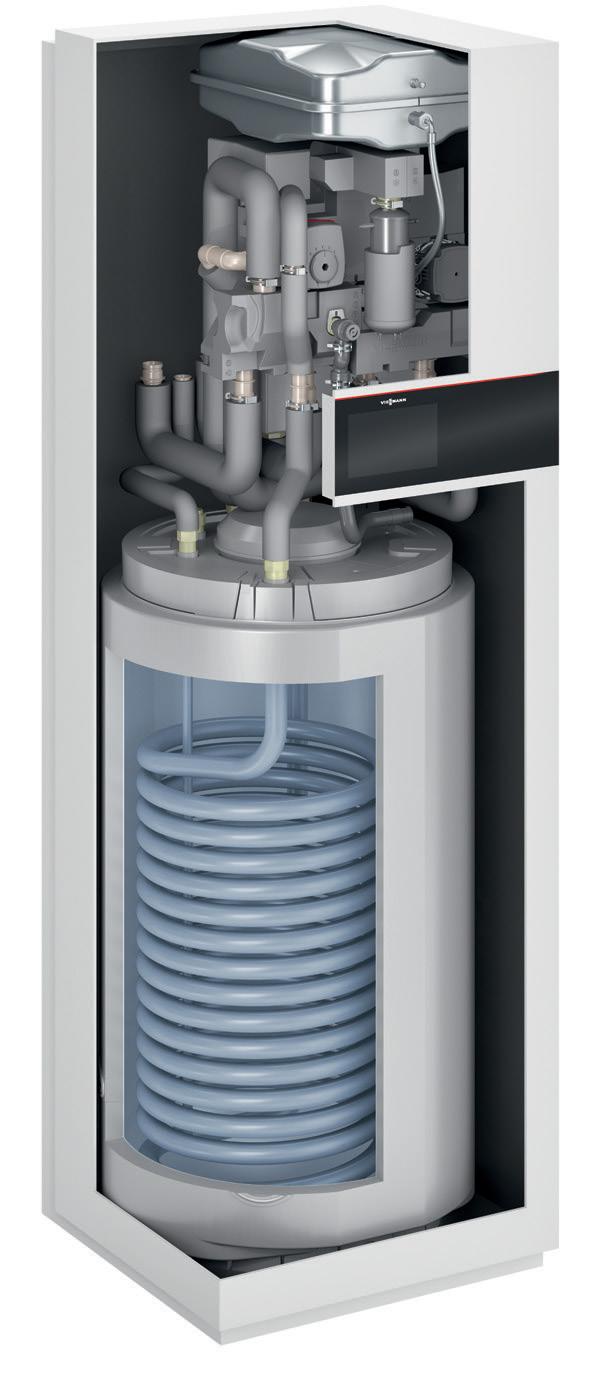

Innipartur Vitocal 252-A

1 Vatntangi (16 litrar)

2 Ekspansiónstangi (10 litrar)

3 Framrensluhitari

4 Sekunder pumpa (hávirkin sirkulatiónspumpa)

5 Hitapumpuregulering við 7” lit touch-display

6 Trygdarventilur

7 4/3-vegis ventilur upphiting/nýtsluvatnhitari/bypass

8 Tangi til heitt vatn (190 litrar)

9 Onnur hita-/køli ringrás

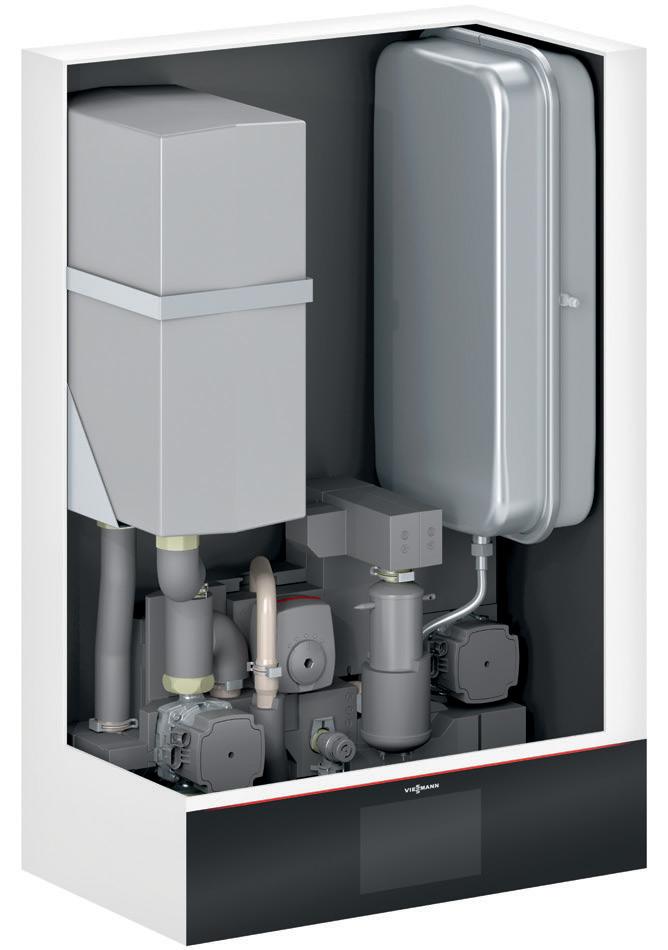

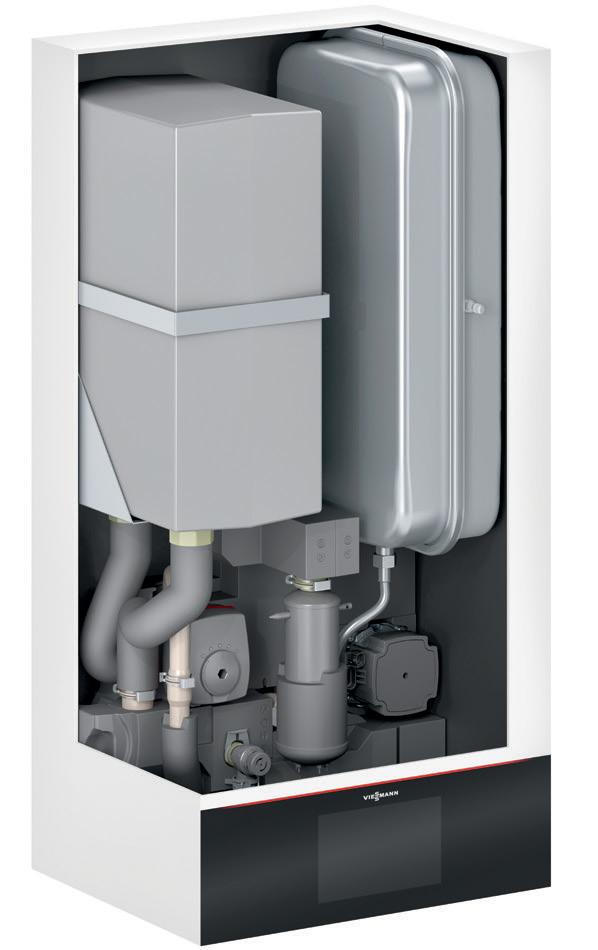

Innipartur Vitocal 250-A

1 Vatntangi (16 litrar)

2 Ekspansiónstangi (10 litrar)

3 Framrensluhitari

4 Sekunder pumpa (hávirkin sirkulatiónspumpa)

5 Hitapumpuregulering við 7” lit touch-display

6 Trygdarventilur

7 4/3-vegis ventilur upphiting/nýtsluvatnhitari/bypass

Við einari hita-/køli ringrás VOCAL 250-A

8 1 2 5 7 3 4 6 1 2 5 7 3 4 6 8 9 1 2 3 4 5 6 7 1 2 7 3 4 5 8 6 VITOCAL 252-A VITOCAL 250-A
2C
Við einari hita-/køli ringrás VOCAL 250-A
Við tveimum hita-/køli ringrásum
tveimum hita-/køli ringrásum

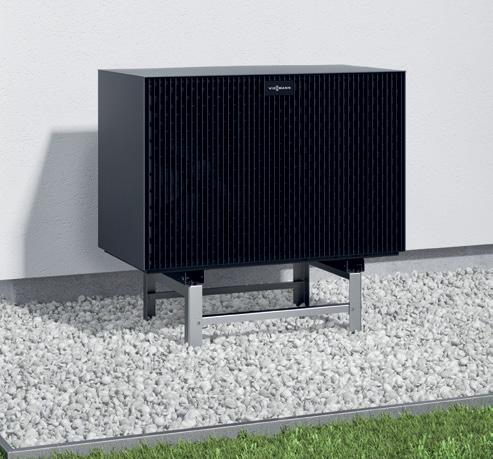

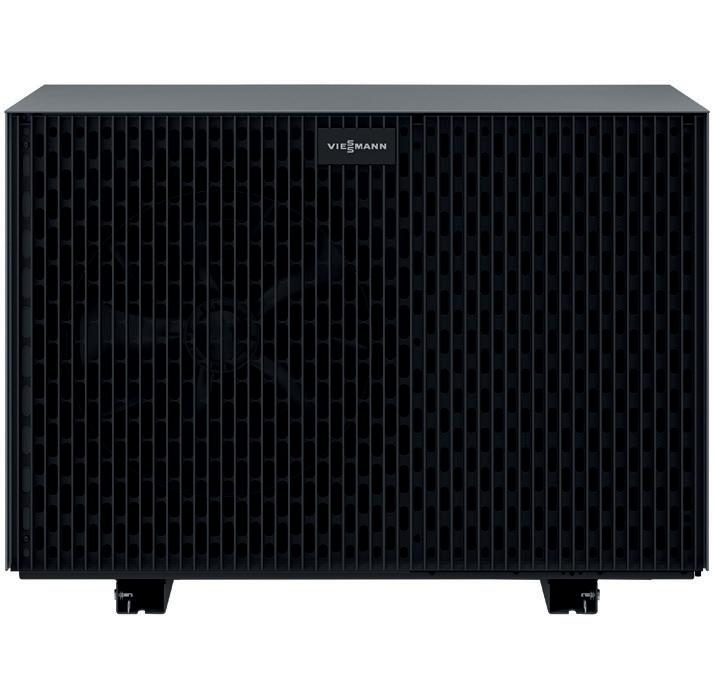

LUFT/VATN HITAPUMPU ÚTIPARTUR

V ITOCAL 250-A

VITOCAL 252-A

2,1 til 8,0 kW

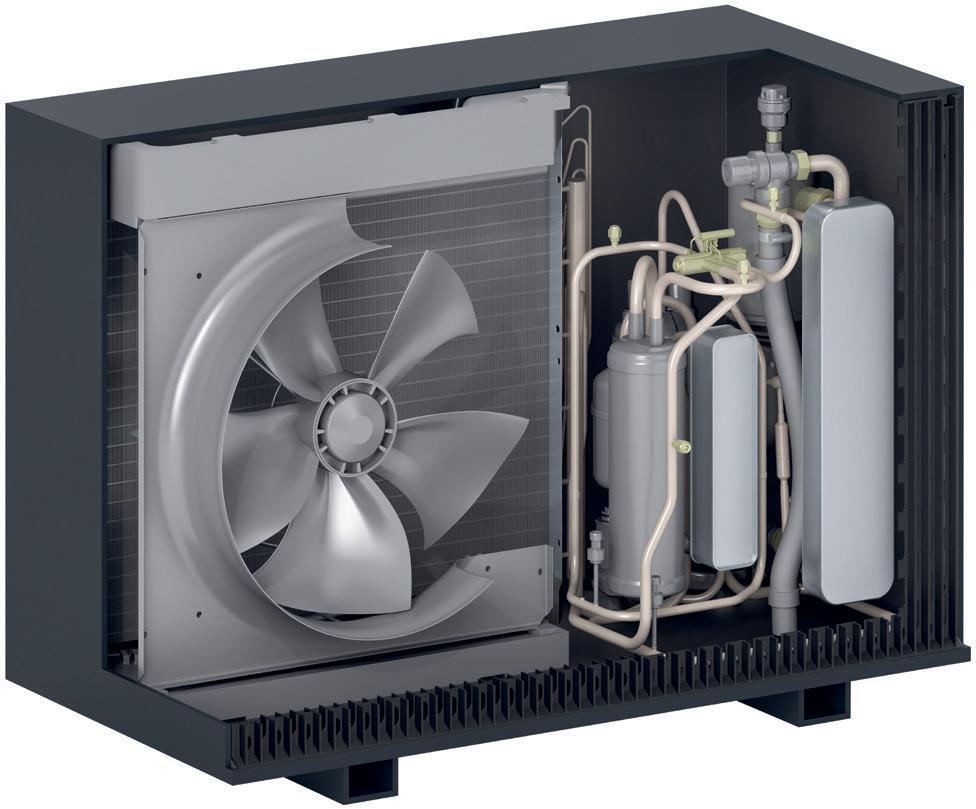

Útipartur: 2,1 til 8,0 kW (A7/W35)

1 Fordampari

2 Streymsparandi, snúningsregulerandi DC-ventilatorur

3 Invertarastýrdur kompressari

4 Snúningsreguleraður dupultstempulkompressari

5 Kondensator

FYRIMUNIR

+ Upp til 70°C framrensluhita (við uttandurahita niður til -10C) hóskar væl til nútímansgerð

+ Climate Protect+++: Umhvørvisvinarligur natúrligur køliløgur R290 (propan) við sera lágum GWP á 3 (Global Warming Potential)

+ OptiPerform - álítandi við hægsta effektiviteti

+ Service-link: skjótari tænasta

+ Super Silent

+ Lágur rakstrarkostnaður, COP (Coefficient of Performance) EN 14511: til 5,3 (við A7/W35)

+ Brúkar upp til 60% minni pláss í mun til líknandi hitapumpur

+ Innbygt Energy Management System ger tað einfalt at fylgja við orkunýtsluni

+ Løtt at brúka við ViCare appini

6 / 7 1 3 4 5 2
UDEDELE
LUFT/VAND-VARMEPUMPE

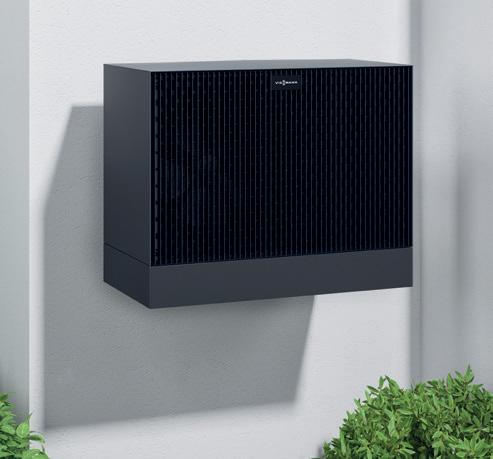

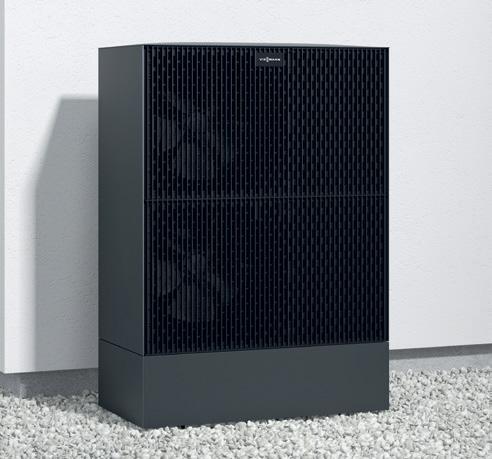

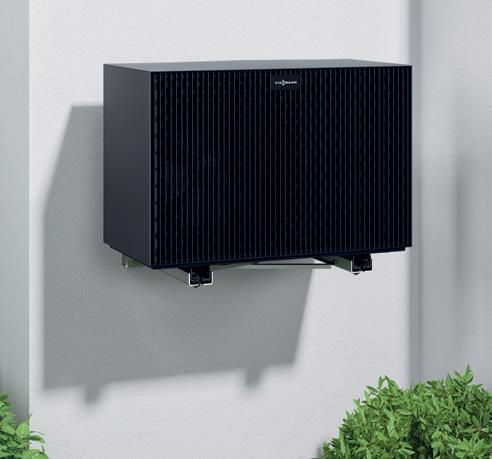

Útipartur til við gólvkonsoll Útipartur til við design gólvkonsoll Útipartur til við veggkonsoll Útipartur til við design veggkonsoll

Útipartur: 2,1 til 8,0 kW (A7/W35)

1 Fordampari

2 Streymsparandi, snúningsregulerandi DC-ventilatorur

3 Invertarastýrdur kompressari

4 Snúningsreguleraður dupultstempulkompressari

5 Kondensator

FYRIMUNIR

+ Upp til 70°C framrensluhita (við uttandurahita niður til -10C) hóskar væl til nútímansgerð

+ Climate Protect+++: Umhvørvisvinarligur natúrligur køliløgur R290 (propan) við sera lágum GWP á 3 (Global Warming Potential)

+ OptiPerform - álítandi við hægsta effektiviteti

+ Service-link: skjótari tænasta

+ Super Silent

+ Lágur rakstrarkostnaður, COP (Coefficient of Performance) EN 14511: til 5,3 (við A7/W35)

+ Brúkar upp til 60% minni pláss í mun til líknandi hitapumpur

+ Innbygt Energy Management System ger tað einfalt at fylgja við orkunýtsluni

+ Løtt at brúka við ViCare appini

+ Kann takast sundur, og er tí lættari at seta upp í trongum støðum

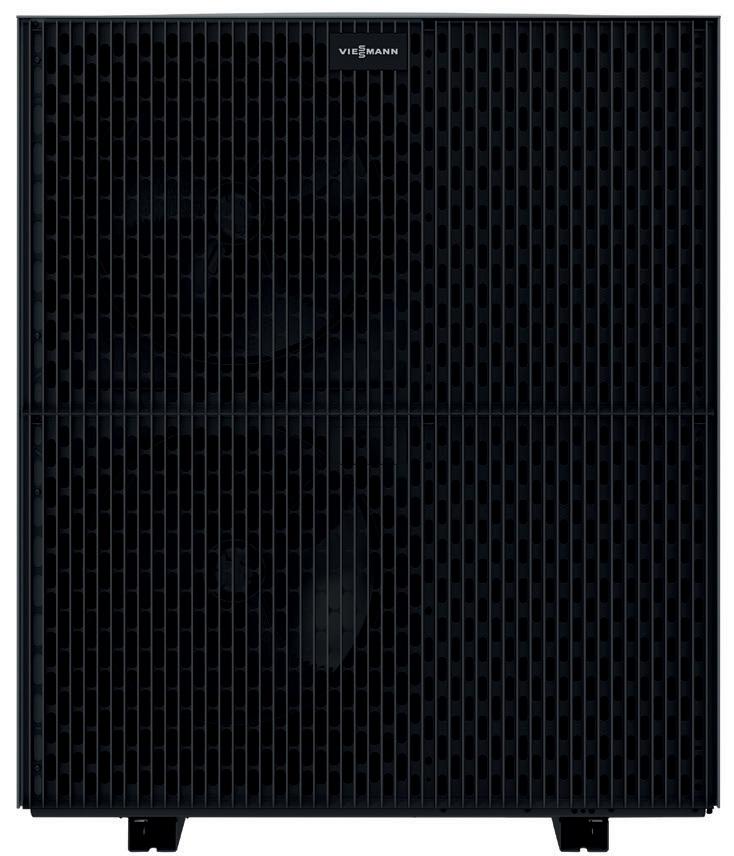

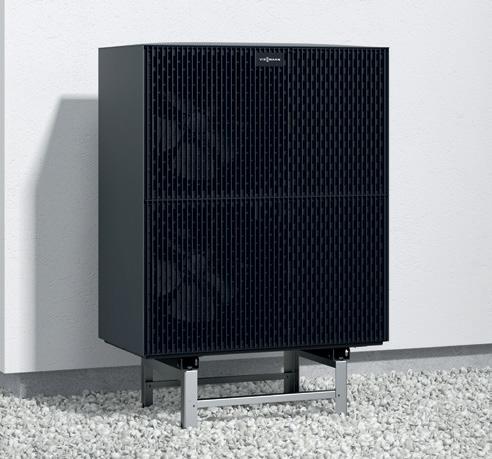

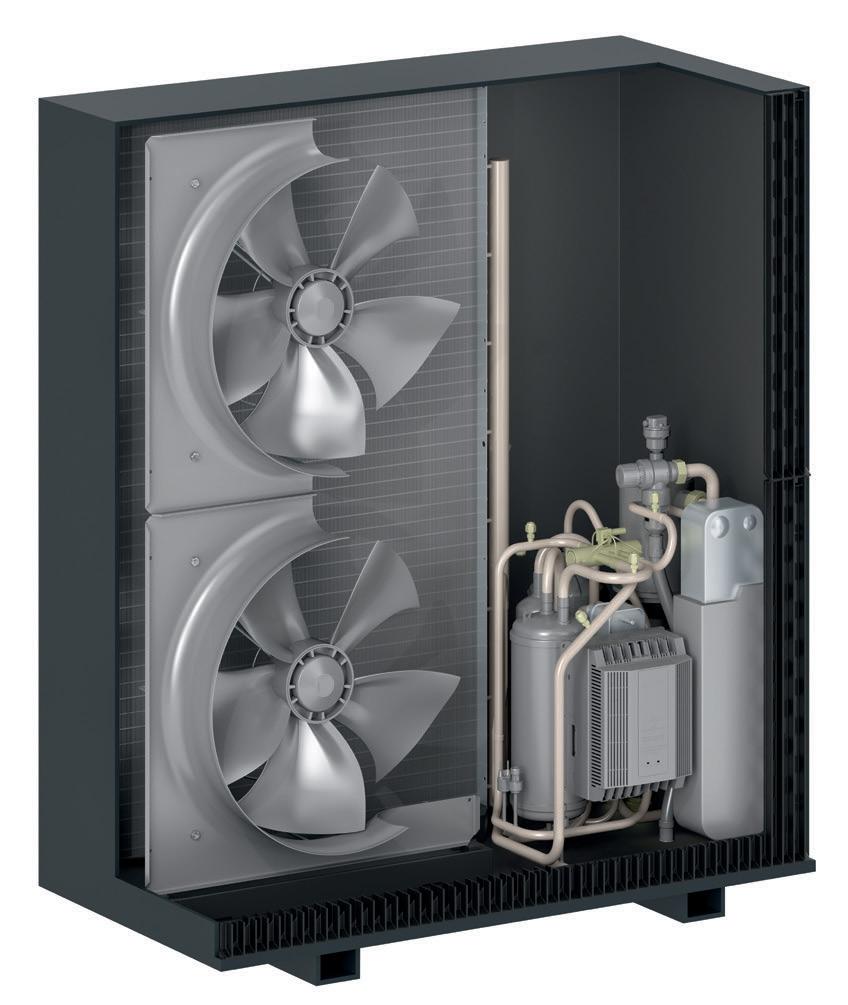

1 2 2 3 4 5 VITOCAL 250-A VITOCAL 252-A 2,6 til 13,4 kW

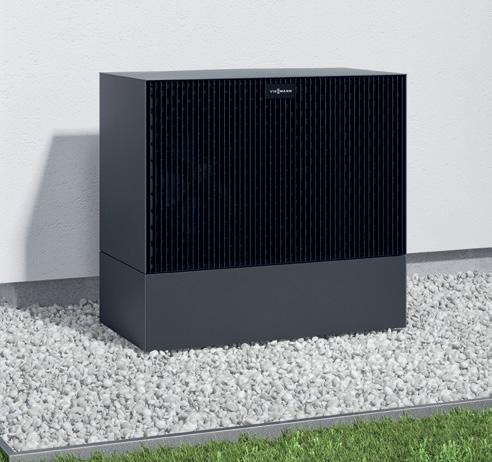

Útipartur til við gólvkonsoll Útipartur til við design gólvkonsoll

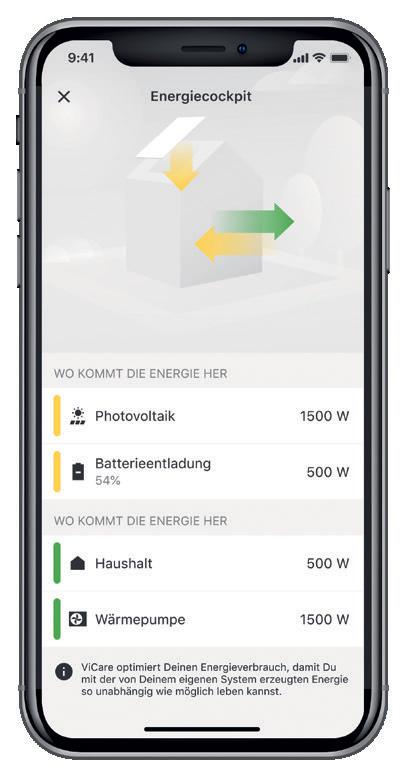

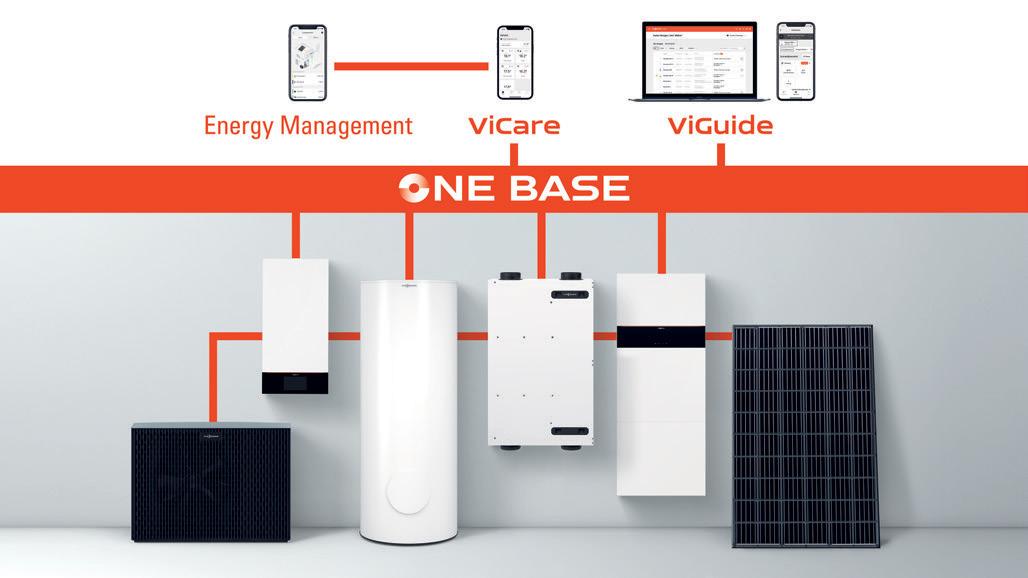

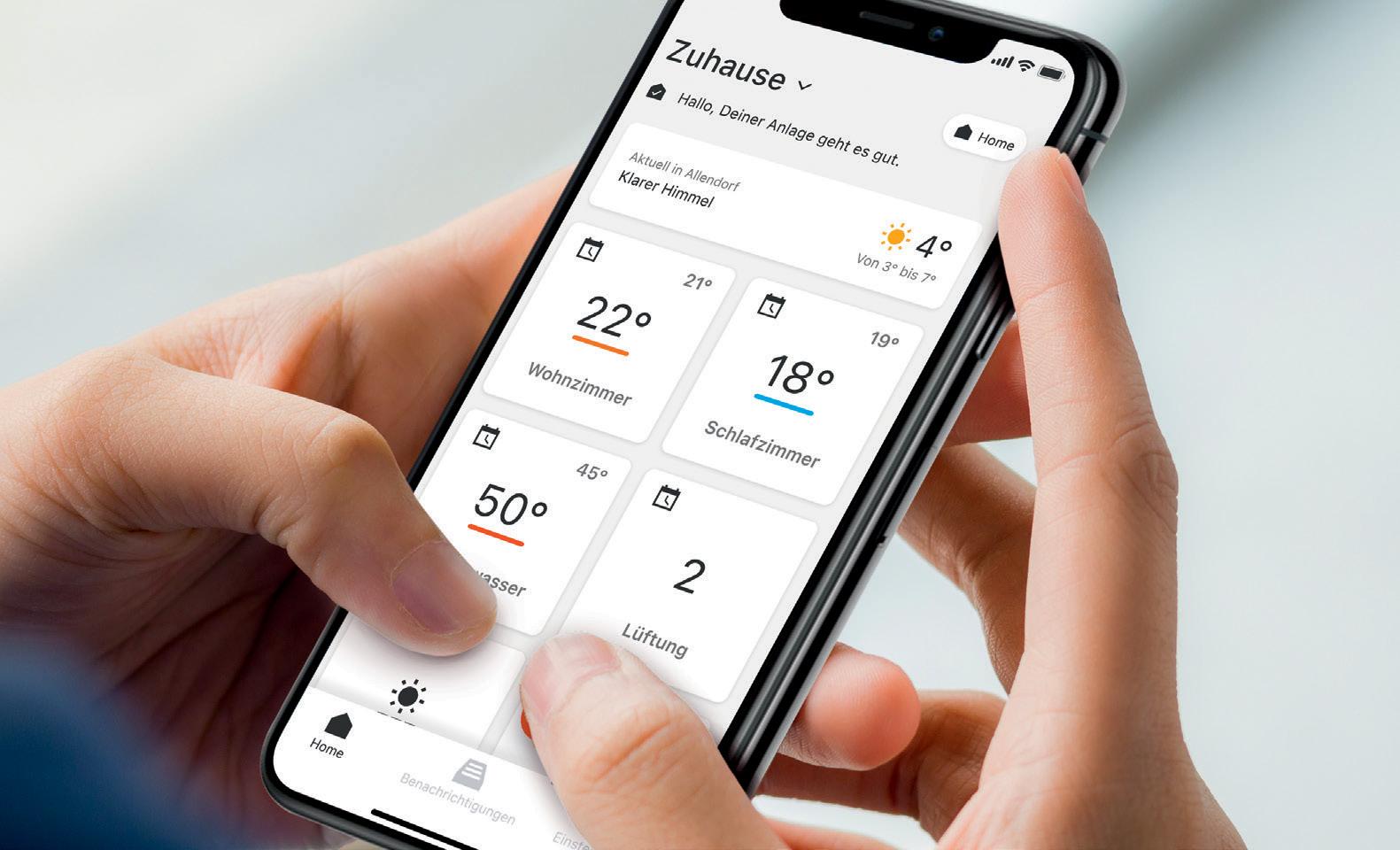

Viessmann One Base ger tað heila lættari

Allar Viessmann skipanir og snildheimsloysnir á einum stað Við Viessmann One Base kanst tú stýra orkuskipanini við einari app. Skjótt og einfalt.

Allar eindirnar verða bundnar saman í eina skipan. Hetta merkir minni orkunýtsla og minni CO2-árin.

Og tá hevur tú alla tíðina yvirlit yvir orkunýtsluna.

8 / 9 Viessmann One Base

Tær tørvar bert eina skipan: Viessmann One Base

Skipanin leinkjar tínar núverandi snildheimsloysnir saman tráðleyst. Og tað er lætt at byggja út, eitt nú við løðistøð til el-bil.

Viessmann One Base kann raddarstýrast við eitt nú Google Assistant, og er grundarlagið undir einari fram haldandi út bygging av snildum orku loysnum í heiminum.

Í tryggum hondum alt samdøgrið Alt samskiftið við Viessmann One Base fer umvegis ókeypis appina ViCare. Innbygda Viessmann Energy Management System klárar restina. Harumframt kann skipanin fjarstýrast, soleiðis at teknikkari skjótt kann rætta brek. Harvið slepst undan óneyðugari koyring.

FYRIMUNIR VIÐ VIESSMANN ONE BASE

+ Lætt og einfalt: Orkuskipanir verða stýrdar við eini app

+ Effektivt: Skipanin leinkjar orkuskipanir saman, og optimerar nýtsluna

+ Trygt: Innleggjarin fær sjálvvirkandi fráboðanir um óreglusemi á skipanini, og kann í flestu førum rætta brekið

+ Við framtíðini í huga: Langtíðar integrering av talgildum tænastum, sum t.d. løðistøð til el-bilar

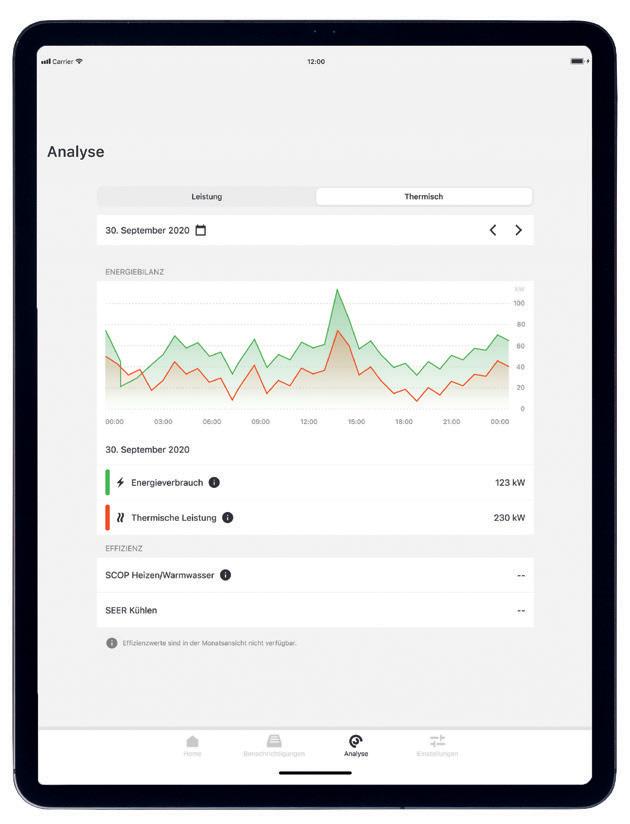

VICARE Energy Management

Luft/vatn-hitapumpur

VITOCAL 250-A/252-A

4,8 kW

iht. EN 14511

250-A (1 varme-/kølekreds)

250-A (2 varme-/kølekredse)

Måling af samlet lydtrykniveau iht. EN ISO 12102/EN ISO 9614-2, nøjagtighedsklasse 3 i natdrift

Energieffektivitet ηs: Ydelsesdata opvarmning iht. EU-forordning nr. 813/2013 ved gennemsnitlige klimaforhold til lavtemperaturanvendelse (W35) og gennemsnitstemperatur ( W55)

EYÐKENNI

+ Luft/vatn í einari samlaðari eind

+ Hitar og kølir rúm, og hitar vatn

+ Framrensluhita upp til 70°C (við uttandurahita niður í -10°C)

+ Monoblok-innipartur við hitapumpuregulering, háeffektivari sirkulatiónspumpu, 4/3-vegis ventil

+ Innbygt hitarensl

+ Innbygdan buffertanga og trygdarventil

+ Innbygdan membran-ekspansiónstanga á 18 l og renslfølara

10 / 11 Vitocal 250-A AWO-M-E-AC(-AF) Spænding Typer V 251.A04 251.A04 2C 230 251.A06 251.A06 2C 230 251.A08 251.A08 2C 230 Ydelsesdata for opvarmning iht. EN 14511 Nominel varmeydelse Driftspunkt A7/W35 Driftspunkt A–7/W35 kW kW 4,0 3,8 4,8 5,6 5,6 6,5 Ydelsesdata opvarmning iht. EN 14511 (A7/W35, spredning 5 K) Nominel varmeydelse Ydelsestal ε (COP) ved opvarmning Ydelsesregulering kW 5,1 2,1 – 4,0 5,1 2,1 – 6,0 4,9 2,1 – 8,0 Køleydelse kW 4,0 5,0 6,0 Leistungszahl (EER) 4,7 4,4 4,1 Maks. køleydelse kW 4,0 5,5 6,0 Lydeffektniveau dB(A) 49 49 49 Kølekreds Kølemiddel – Påfyldningsmængde i leveringstilstand – Drivhuspotentiale (GWP iht. IPCC AR5) –CO 2 - ækvivalent kg t R290 1,2 3 6 R290 1,2 3 6 R290 1,2 3 6 Mål Længde
Indedel Vitocal
Indedel Vitocal
Indedel Vitocal 252-A (1 eller 2 varme-/kølekredse) mm mm mm 360 x 450 x 920 360 x 600 x 920 597 x 600 x 1900 360 x 450 x 920 360 x 600 x 920 597 x 600 x 1900 360 x 450 x 920 360 x 600 x 920 597 x 600 x 1900 Mål udedel Længde x bredde x højde mm 600 x 1144 x 841 600 x 1144 x 841 600 x 1144 x 841 Vægt indedel Vitocal 250-A (2C vejer 54 kg) Vægt indedel Vitocal 252-A (2C vejer 190 kg) Vægt udedel kg kg kg 47 188 162 47 188 162 47 188 162 Energieffektivitet ηs ved W35 % 189 183 176 Nominel varmeydelse Prated (A–10/W35) kW 4,2 5,5 6,85 Energieffektivitet ηs ved W55 % 143 141 140 Nominel varmeydelse Prated (A–10/W55) kW 3,9 5,2 6,55 Energiklasse A++ / A+++ A++ / A+++ A++ / A+++
x bredde x højde
Vitocal 250-A AWO-M-E-AC(-AF) Slag 251.A04 251.A06 251.A08 251.A04 2C 251.A06 2C 251.A08 2C Spenningur  V 230 230 230 Data fyri upphiting
Nominel hiting Driftspunkt A7/W35 kW 4,0 4,8 5,6 Driftspunkt A–7/W35 kW 3,8 5,6 6,5 Data fyri upphiting iht. EN 14511 (A7/W35, spjaðing 5 K) Nominel hiting COP við upphiting 5,1 5,1 4,9 Regulering kW 2,1-4,0 2,1-6,0 2,1-8,0 Køliorka kW 4,0 5,0 6,0 Avrikstal (EER) 4,7 4,4 4,1 Maks. køliveiting kW 4,0 5,5 6,0 Ljóðstig dB(A) 49 49 49 Kølirensl Køliløgur R290 R290 R290 Mongd við veiting  kg 1,2 1,2 1,2 Vakstrarhúspotentieli (GWP iht. IPCC AR5) 3 3 3 CO2-javningi t 6 6 6 Mát Dýpt x breidd x hædd Innipartur Vitocal 250-A (1 hita-/køliKREDS) mm 360 x 450 x 920 360 x 450 x 920 360 x 450 x 920 Innipartur Vitocal 250-A (2 hita-/køliKREDS) mm 360 x 600 x 920 360 x 600 x 920 360 x 600 x 920 Innipartur Vitocal 252-A (1 ella 2 hita-/køliKREDS) mm 597 x 600 x 1900 597 x 600 x 1900 597 x 600 x 1900 Mát útipartur Dýpt x breidd x hædd mm 600 x 1144 x 841 600 x 1144 x 841 600 x 1144 x 841 Vekt innipartur Vitocal 250-A (2C vigar 54 kg) kg 47 47 47 Vekt innipartur Vitocal 252-A (2C vigar 190 kg) kg 188 188 188 Vekt útipartur kg 162 162 162 Orkugagnnýtsla ηs við W35 % 189 183 176 Nominel hiting P-rated (A-10/W35) kW 4,2 5,5 6,85 Orkugagnnýtsla ηs við W55 % 143 141 140 Nominel hiting P-rated (A-10/W55) kW 3,9 5,5 6,55 Orkuflokkur A++ / A+++ A++ / A+++ A++ / A+++

Luft/vatn-hitapumpur

VITOCAL 250-A/252-A 10-13 kW

EYÐKENNI

+ Luft/vatn í einari samlaðari eind

+ Hitar og kølir rúm, og hitar vatn

+ Framrensluhita upp til 70°C (við uttandurahita niður í -10°C)

+ Monoblok-innipartur við hitapumpuregulering, háeffektivari sirkulatiónspumpu, 4/3-vegis ventil

+ Innbygt hitarensl

+ Innbygdan buffertanga og trygdarventil

+ Innbygdan membran-ekspansiónstanga á 18 l og renslfølara

Vitocal 250-A AWO-M-E-AC(-AF) Slag 251.A10 251.A13 Spenningur  V 230 230 Vitocal 250-A AWO-E-AC-AF Slag 251.A10 251.A13 251.A10 251.A13 Spenningur  V 400 400 Data fyri upphiting iht. EN
Nominel hiting Driftspunkt A7/W35 kW 7,3 8,1 7,3 8,1 Driftspunkt A–7/W35 kW 9,7 11,1 9,7 11,1 Data fyri upphiting iht. EN 14511 (A7/W35, spjaðing 5 K) Nominel hiting COP við upphiting 5,3 5,2 5,3 5,2 Regulering kW 2,6-12,0 3,0-13,4 2,6-12,0 3,0-13,4 Ljóðstig dB(A) 54 55 54 55 Data fyri køling iht. N 14511 (A35/W18, spjaðing 5 K) Køliorka kW 6,3 7,9 6,5 8,2 Avrikstal (EER) 5,3 4,8 5,3 4,9 Maks. køliveiting kW 12,9 14,1 13,0 15,1 Kølirensl Køliløgur R290 R290 R290 R290 Mongd við veiting  kg 2 2 2 2 Vakstrarhúspotentieli (GWP iht. IPCC AR5) 3 3 3 3 CO2-javningi t 6 6 6 6 Mát Dýpt x breidd x hædd Innipartur Vitocal 250-A (1 hita-/køliKREDS) mm 360 x 450 x 920 360 x 450 x 920 360 x 450 x 920 360 x 450 x 920 Innipartur Vitocal 250-A (2 hita-/køliKREDS) mm 360 x 600 x 920 360 x 600 x 920 360 x 600 x 920 360 x 600 x 920 Innipartur Vitocal 252-A (1 ella 2 hita-/køliKREDS) mm 597 x 600 x 1900 597 x 600 x 1900 597 x 600 x 1900 597 x 600 x 1900 Mát útipartur Dýpt x breidd x hædd mm 600 x 1144 x 1382 600 x 1144 x 1382 600 x 1144 x 1382 600 x 1144 x 1382 Vekt innipartur (2C viga 54 kg) kg 47 47 47 47 Vekt útipartur kg 215 215 221 221 Orkugagnnýtsla ηs við W35 % 197 181 197 181 Orkugagnnýtsla ηs við W55 % 154 147 154 147 Orkuflokkur A++ / A+++ A++ / A+++
14511
