TGB ATV katalog

ATV

ROBUSTE KJØRETØY TIL PROFESJONELT- OG FRITIDSBRUK

BLADE 520i BLADE 550 SE TARGET 600 BLADE 600 SE X BLADE 600 LTX BLADE 600 AR BLADE 1000 LTX BLADE 1000 LTX ABS

INNHOLD MODELLUTVALG

3

TEKNISKE ORD OG UTTRYKK

4

TGB BLADE 520i

6

TGB BLADE 550 SE

8

TGB TARGET 600

10

TGB BLADE 600 SE X

12

TGB BLADE 600 LTX

14

TGB BLADE 600 AR

16

TGB BLADE 1000 LTX

18

TGB BLADE 1000 LTX ABS (105 KM/T)

20

SPESIFIKASJONER

22

UTSTYR & TILBEHØR

26

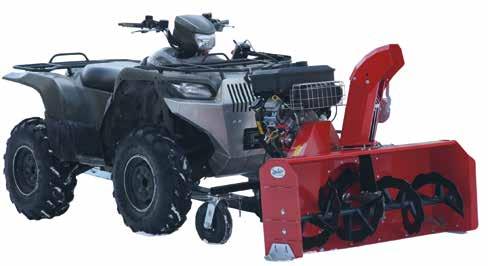

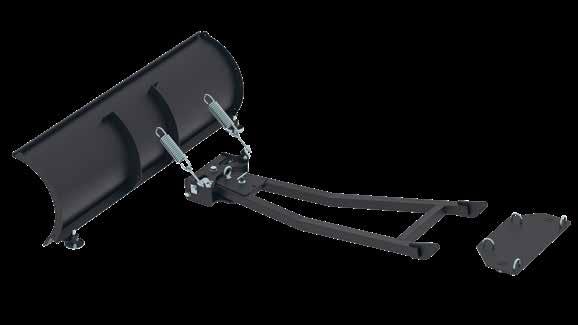

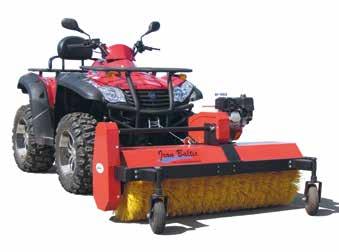

REDSKAPER

28

ACCESSORIES

30

OM TGB

31

FINN FORHANDLER På tgbatv.no/forhandlere/ finner du en oppdatert liste over forhandlere som selger TGB ATV. Søk på ditt fylke eller sted.

FØLG OSS! Du finner TGB Norge på Facebook. Ikke gå glipp av våre ATV nyheter, arrangementer, inspirasjon osv.

Du må gjerne dele dine ATV opplevelser med oss dersom du ønsker det :)

2

Vi tar forbehold om feil i brosjyren.

Priser, farger, dekor og teknisk data kan endres uten forvarsel.

OBS! Modeller i bros­jyren kan være avbildet med ekstra­utstyr.

MODELLUTVALG

BLADE 520i

BLADE 550 SE

TARGET 600

TGBs basismodell: robust og enkel men samtidig komfortabel. 520i har en stiv bakaksel som gjør den bedre egnet til å dra tung last i terreng.

Blade 550 SE er laget for deg som trenger en robust arbeidsmaskin og ikke har behov for fancy dekor og aluminiums­felger.

Target 600, sports-ATVen fra TGB. På veien er den komfortabel. På crossbanen imponerer den med sin sterke motor og fine balanse.

Når leken er ferdig er Target 600 like bra til å takle jobben.

BLADE 600 SE X

BLADE 600 LTX

BLADE 600 AR

Lekker front med LED lykter.

Om du kjører på vei eller i det mest krevende skogsterreng er dette maskinen som tar deg dit du vil uten anstrengelse.

Lekker front med LED lykter og forbedret vinkel under støtfangeren. 600 LTX har lang akselavstand og byr på stabile og komfortable kjøreopplevelser. En kraftig motor med kapasitet til de fleste oppdrag.

Blade 600 AR er arbeidshesten fremfor noen. Med den transporterer du jord, ved, stein, verktøy osv uten anstrengelser.

BLADE 1000 LTX

BLADE 1000 LTX ABS

Blade 1000 LTX er TGBs toppmodell med et eksklusivt utseende.

Med polerte 14” alu.felger og front med LED lykter er LTX-utgaven av Blade 1000 helt spesiell.

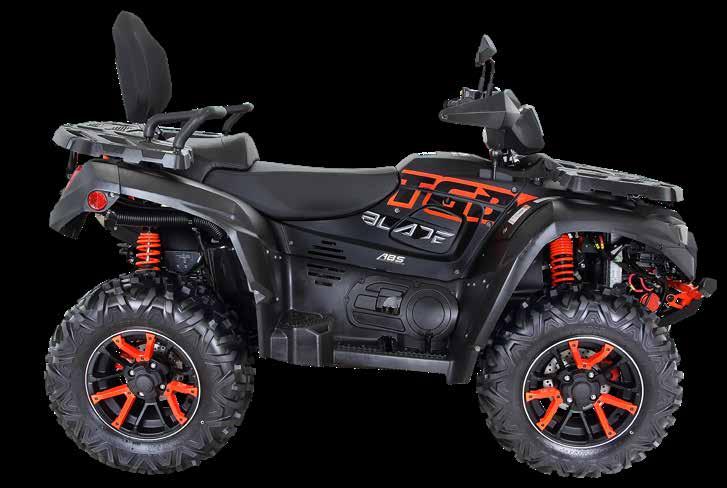

Blade 1000 LTX ABS er TGBs nyeste modell. Med TFT-display, 80 hk, løpende blinklys bak, ABS og en maks fart på 105 km/t setter den ingen begrensninger for kjøregleden. (Krever B-sertifikat).

3

FAKTA OG FORKLARING TEKNISKE ORD OG UTTRYKK Førerkort Traktorregistrerte ATV kommer i to klasser: T3A med maksimal konstruktiv hastighet 40 km/t. Kan kjøres fra alder 16 år med førerkort klasse T. Kan også kjøres på førerkort klasse B. T3B med maksimal konstruktiv hastighet 60 km/t.

Kan kjøres fra alder 18 år med førerkort klasse B. EPS servostyring (Electronic Power Steering) For bare noen få år siden var det ikke vanlig med servostyring på en ATV. I dag finnes det flere ulike systemer, men alle er ikke like bra!

Servostyring hjelper primært til med tre ting: • Gir økt komfort.

• Reduserer belastning på armene.

• Fungerer som styredemper.

Kjører du over ujevnheter i terrenget, vil servosystemet dempe slag og kraftige bevegelser i styret.

TGBs progressive servosystem er et elektronisk tostegs, hastighetsbasert system. Fordelene her er: • Kraften i systemet tilpasses kjørehastigheten, – jo fortere man kjører, jo mindre kraft i servo­ systemet trenger man.

• Du kan dessuten tilpasse servokraften til ditt behov, MAX maksimal servokraft /MIN redusert servokraft /OFF ingen servokraft.

På TGB har du servostyring så snart du setter på tenningen på kjøretøyet. Maskinen trenger ikke å rulle for at servoen skal fungere. Det er ikke alle ATVer som har denne funksjonen.

4

Å kunne tilpasse servostyringen er en viktig funksjon. Når man kjører i terrenget i lave hastig­ heter, ønsker man maksimal kraft i servoen. TGB sin servo gir deg full kraft opp til 10 km i timen, for siden å avta.

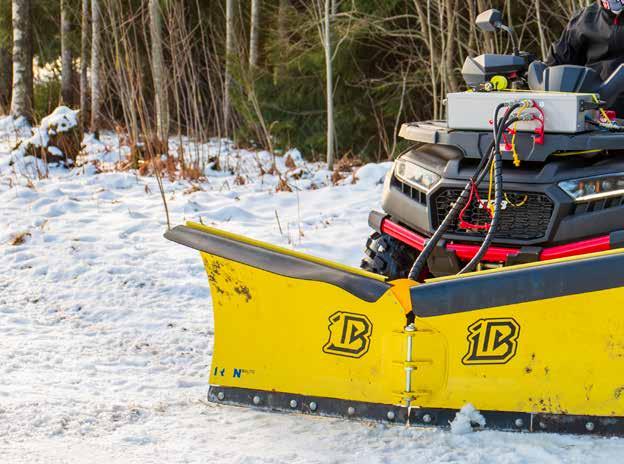

Ved snøbrøyting og ved kjøring på relativt flatt underlag kan det være fordel å sette servoen på Minimum. Ved kjøring på vei kan systemet med fordel settes i “OFF” for å øke retningsstabilitet.

Takket være disse egenskapene går det alltid å finne den optimale kjøregleden under alle forhold.

CVT giroverføring (Continously Variable Transmission) På samtlige TGB modeller finnes en CVT girkasse med reimdrift. Dette er et trinnløst variatorsystem som alltid tilpasser seg turtallet på motoren.

Systemet gir deg full kraft på hjulene selv i de laveste hastigheter. TGB lager noen av de beste variator­ koplingene i dagens marked, noe som gjør at maskinen er lett å kjøre. Kjører man mye i skogen eller bruker brøyteskjær er det viktig med en bra variator.

Maskinene har valgbar høy- og lavserie samt revers.

ERD (Electronic Rear Differential) Differensial er en meget smart oppfinnelse fra 1800-tallet, som gir drivhjulene mulighet til å rotere i forskjellig hastighet. De fleste firehjulsdrevne ATVer har en bakaksel uten differensial (hel bakaksel) men har differensial system på forhjulene. Dette gjør at bakhjulene alltid går like fort og forhjulene med ulik hastighet.

Alle TGB Blade har differensial på foraksel, mens Blade 1000 har differensial på både for- og bakaksel.

Med differensial på både for- og bakaksel reduseres svingradien, maskinen blir mer lettstyrt og terreng­ skader reduseres.

Differensialsperre På en TGB kopler du inn firehjulstrekk når du ønsker full drift på alle hjul. Under svært krevende forhold kopler du inn differensialsperren på foraksel (på Blade 1000 både på foraksel og bakaksel), og alle hjulene trekker like mye uansett hastighet.

EFI bensininnsprøytning (Electronic Fuel Injection) Fordelene med bensininnsprøytning er mange: Motoren bruker mindre bensin sammenlignet med en forgasser og du har en vesentlig bedre og mer presis gassrespons. Konstruksjonen krever minimalt med vedlikehold, da systemet har få mekanisk beve­gelige komponenter. Du har alltid optimal blanding av luft og bensin og det kreves ikke choke ved kaldstart.

O2 Sensor O2 sensor (oxygen sensor) måler rester av oksygen i eksosen og sender informasjon tilbake til motorens styreenhet (ECU). ECUen bruker denne informasjon til å gi motoren den riktige blandingen av luft og bensin for optimal forbrenning og minimale utslipp.

IRS Delt bakaksel (Independent Rear Suspension) En delt bakaksel gir best mulig komfort ettersom hvert hjul følger underlaget uavhengig av hverandre. Dette sikrer en trygg, stabil og komfortabel kjøring i terrenget.

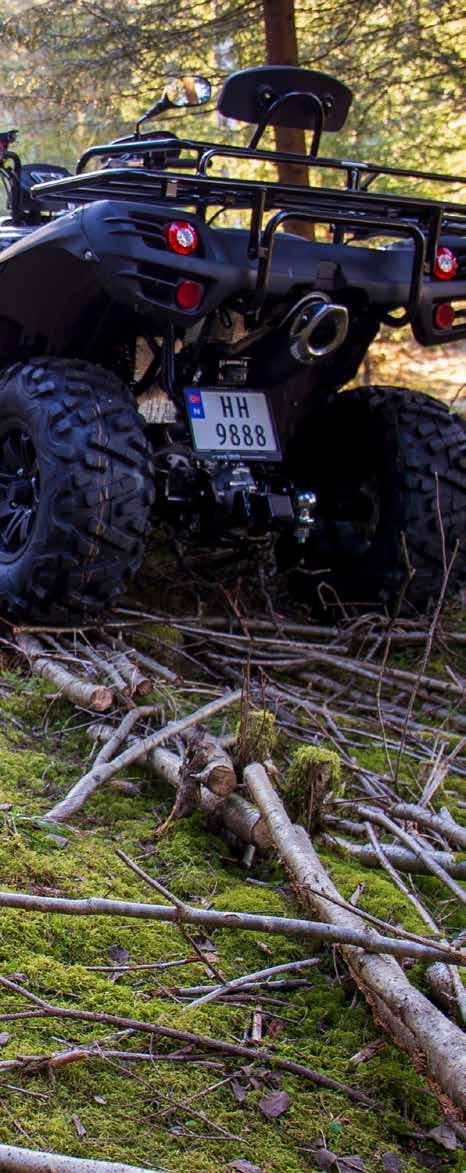

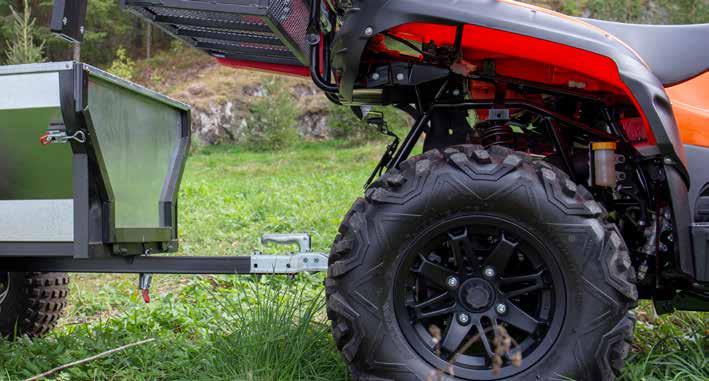

Tilhengerfeste Alle T3 registrerte TGB ATV har tilhengerfeste med 50 mm kule bak. Ledningsnett for tilhengerkontakt er klargjort. Kontakt er ikke montert.

Vinsj Alle T3 registrerte TGB ATV har originalmontert vinsj i front. Vinsjen styres med bryter på styret.

5

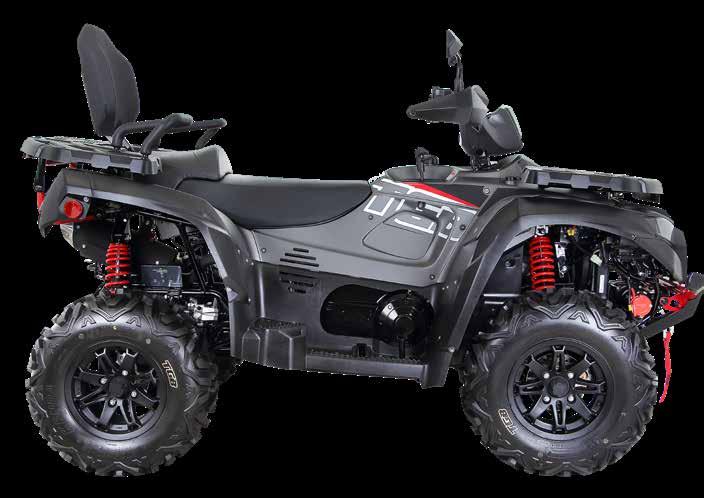

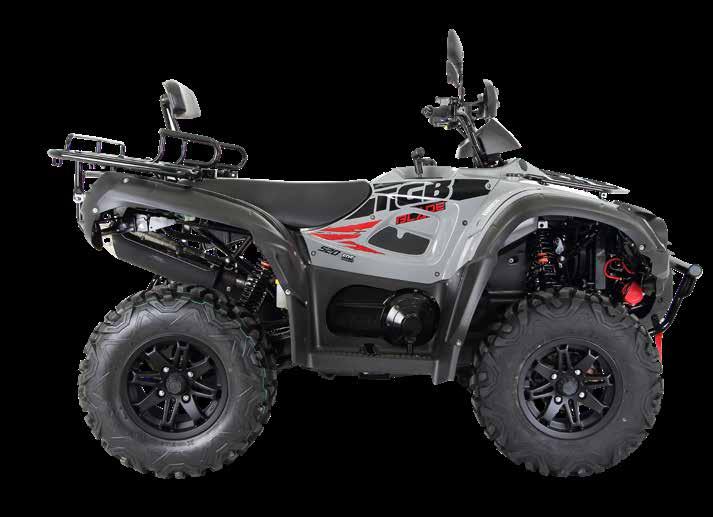

TGB BLADE 520i EFI EPS TGBs basismodell: robust og enkel men samtidig ­komfortabel.

520i har en stiv bakaksel som gjør den bedre egnet til å dra tung last i terreng.

DETALJER

6

UTSTYR

Godkjent for 2 pers.

12” aluminiumsfelger

Beskyttelsesplate under

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

Ensylindret, 503 cc motor

Store bagasjebærere

Servostyring

Væskekjølt

Ryggstøtte

Elektronisk bensininnsprøytning (EFI)

Solid støtfanger

FARGER

ROBUST OG KOMFORTABEL! Blade 520i har den samme robuste 1-sylindrede væskekjølte 4-taktsmotoren som er kjent fra Blade 550, og er utstyrt med servostyring. Lakkerte 12” aluminiumsfelger.

Hengerfestet er montert direkte på bakaksel og belaster dermed ikke fjær og dempere.

Elektrisk inn- og utkopling av to- eller firehjulsdrift inkludert differensialsperre på forhjulene.

Skivebremser foran og bak samt en meget anvendelig parkeringsbrems.

Trinnløs CVT girkasse med høyog lavserie samt revers.

Leveres med håndbeskyttere, store bagasjebærere, ryggstøtte, solid støtfanger foran, beskyttelses­plate under, tilhengerfeste og kraftig vinsj foran.

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Ja

Motorvolum

503cc

Støtdempere

Justerbar fjær

Motorbrems

Ja, EBS

Tankvolum

18 liter

Differensial front

Ja

Vekt

301 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 22–23

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

7

TGB BLADE 550 SE IRS EFI Blade 550 SE er laget for deg som trenger en robust arbeidsmaskin og ikke har behov for fancy dekor og aluminiums felger. Denne kraftpluggen er utstyrt med egen­utviklet 1-sylindret væskekjølt 4-taktsmotor.

DETALJER

8

UTSTYR

Godkjent for 2 pers.

12” aluminiumsfelger

Beskyttelsesplate under

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

Ensylindret, 503 cc motor

Store bagasjebærere

Servostyring

Væskekjølt

Ryggstøtte

Elektronisk bensininnsprøytning (EFI)

Solid støtfanger

FARGER

HVIS DU SKAL HA JOBBEN GJORT! Om du kjører på vei eller i det mest krevende skogsterreng er dette maskinen som tar deg dit du vil uten anstrengelse.

Blade 550 SE har i tillegg til standardutstyr progressiv servostyring, 12” aluminiumsfelger. Markeringslys og baklys i LED-teknologi.

Trinnløs CVT girkasse med høy- og lavserie samt revers.

Firehjulsdrift kobles inn og ut med en lettbetjent bryter på styret.

Differensialsperren styres også via bryter på styret.

Skivebremser foran og bak samt en meget anvendelig parkeringsbrems.

Kommer med nyutviklet IRS (delt bakaksel). En delt bakaksel gir god komfort og fremkommelighet siden hvert hjul følger underlaget individuelt og uav­ hengig av hverandre. Dette sikrer stabil og trygg kjøring i terrenget.

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Ja

Motorvolum

503cc

Støtdempere

Justerbar fjær

Motorbrems

Ja, EBS

Tankvolum

18 liter

Differensial front

Ja

Vekt

350 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 22–23

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

9

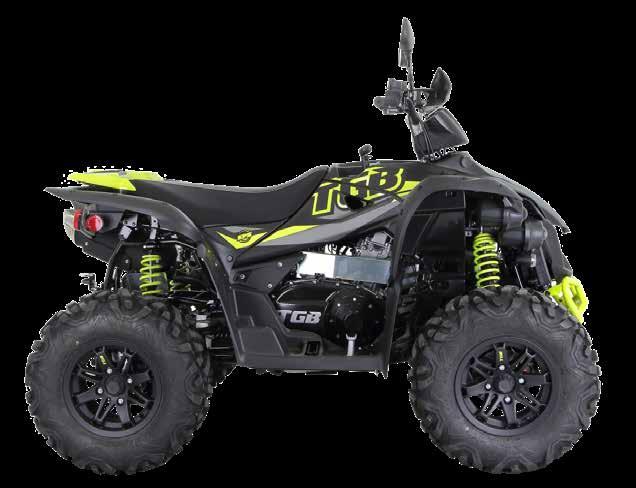

TARGET 600 IRS EFI Target 600, sports-ATVen fra TGB. På veien er den komfortabel. På crossbanen imponerer den med sin sterke motor og fine balanse. Når leken er ferdig er Target 600 like bra til å takle jobben.

DETALJER

10

UTSTYR

Godkjent for 2 pers.

12” aluminiumsfelger

Kraftig vinsj

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 6-lags radialdekk

Servostyring

Firehjulsdrift

Hendelbeskyttere

Ensylindret, 561 cc motor

Solid støtfanger

Væskekjølt

Beskyttelsesplate under

Elektronisk bensininnsprøytning (EFI)

Tilhengerfeste

FARGER

TGB SIN MEST SPORTY ATV! På veien er den komfortabel, med god fjæring og et behagelig sete.

Target 600 vises godt takket være sitt sportslige preg, attraktive utseende og den fine fargekombinasjonen.

På crossbanen imponerer den med sin sterke motor og sin fine balanse. Du har ekstra god kontroll på grunn av det innsmalnede førersete.

Når leken er ferdig er Target 600 like bra til å takle jobben: med vinsj foran, hengerfeste bak og 830 kg bremset hengervekt sørger den for å få jobben gjort.

Target 600 er godkjent for 2 personer, slik at du kan dele på eventyrene.

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Ja

Motorvolum

561cc

Støtdempere

Justerbar fjær

Motorbrems

Ja, EBS

Tankvolum

18 liter

Differensial front

Ja

Vekt

341 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 24–25

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

11

TGB BLADE 600 SE X IRS EFI EPS Blade 600 SE X - for deg som ønsker litt ekstra.

Om du kjører på vei eller i det mest krevende skogsterreng er dette maskinen som tar deg dit du vil uten anstrengelse.

Blade 600 SE X har i tillegg til standard utstyr progressiv servostyring, 12” aluminiumsfelger og LED lykter.

DETALJER

12

UTSTYR

Godkjent for 2 pers.

12” aluminiumsfelger

Beskyttelsesplate under

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

Ensylindret, 561 cc motor

Store bagasjebærere

Servostyring

Væskekjølt

Ryggstøtte

Elektronisk bensininnsprøytning (EFI)

Solid støtfanger

FARGER

EKSTREMT VENDBAR Kort akselavstand gjør den ekstremt vendbar, samtidig er den fortsatt godkjent for 2 personer, har komfortabel ryggstøtte og gode håndtak for passasjeren.

Elektronisk styrt differensial foran.

Trinnløs CVT girkasse med høyog lavserie, revers og parkeringsfunksjon.

EPS – Elektronisk progressiv servostyring.

Skivebremser foran og bak.

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Dobbel

Motorvolum

561cc

Støtdempere

Justerbar fjær

Motorbrems

Ja, EBS

Tankvolum

18 liter

Differensial front

Ja

Vekt

352 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 22–23

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

13

TGB BLADE 600 LTX IRS EFI EPS 600 LTX har en tøff front og LED-lys. Med en kraftig motor har den kapasitet nok til de fleste oppdrag. Med lang akselavstand, uavhengig bakhjulsoppheng, to-trinns progressiv servo og justerbar fjæring byr den på stabile og komfortable kjøreopplevelser både i terreng og på vei.

DETALJER

14

UTSTYR

Godkjent for 2 pers.

12” aluminiumsfelger

Beskyttelsesplate under

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

Ensylindret, 561 cc motor

Store bagasjebærere

Servostyring

Væskekjølt

Ryggstøtte

Elektronisk bensininnsprøytning (EFI)

Solid støtfanger

FARGER

KRAFTIG OG TØFF 600 Ren luksus i 600-kubikk klassen: LED-lykter, komfortabelt sete, stor ryggstøtte til passasjer, justerbar fjæring og hendelbeskyttere.

Elektronisk styrt differensial foran.

Trinnløs CVT girkasse med høyog lavserie, revers og parkeringsfunksjon.

EPS – Elektronisk progressiv servostyring.

Skivebremser foran og bak.

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Dobbel

Motorvolum

561cc

Støtdempere

Justerbar fjær

Motorbrems

Ja, EBS

Tankvolum

18 liter

Differensial front

Ja

Vekt

363 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 22–23

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

15

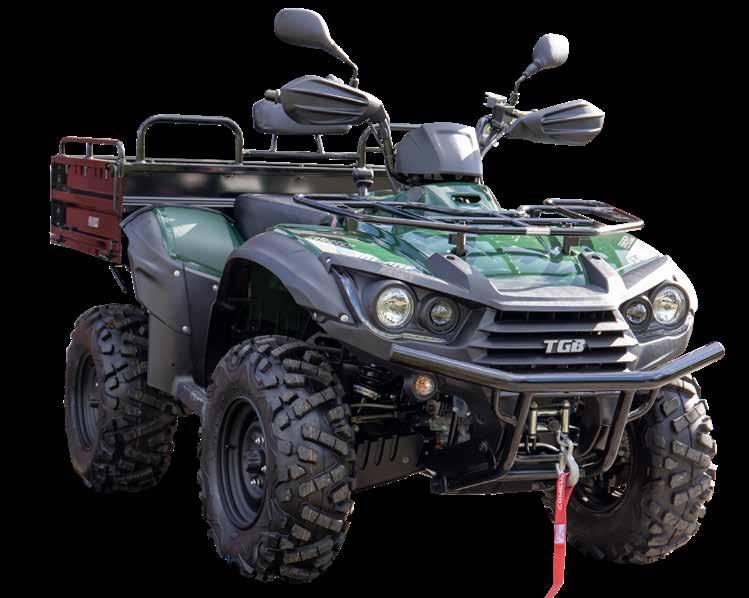

TGB BLADE 600 AR IRS EFI EPS

Lastekasse: Maks last: 200 kg.

Blade 600 AR er arbeidshesten fremfor noen. Med den transporterer du jord, ved, stein, verktøy osv uten anstrengelser.

Lengde 900 mm Bredde 1 200 mm Høyde 280 mm

DETALJER

16

Gassdempet tipp og nedfellbare bakog sidelemmer.

UTSTYR

Godkjent for 1 pers.

12” aluminiumsfelger

Beskyttelsesplate under

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

Ensylindret, 561 cc motor

Bagasjebærer foran

Servostyring

Væskekjølt

Lastekasse i stål

Elektronisk bensininnsprøytning (EFI)

Støtfanger foran

FARGER

SOLID ARBEIDSHJELP – STOR LASTEKASSE Med lang akselavstand (LT), laste­ kasse i stål med klasse­ledende kapasitet (200 kg) og progressiv servostyring har du et arbeidsredskap få kan måle seg med.

Lastekassen har gassdempet tipp og baklemmen kan enkelt legges ned. Sidekarmene kan også tas av slik at man har et stort flak i stedet for kasse.

Elektrisk inn- og utkopling av to- eller firehjulsdrift inkludert differensialsperre på forhjulene.

Trinnløs CVT girkasse med høyog lavserie, revers og parkeringsfunksjon.

Skivebremser foran og bak samt en meget anvendelig parkeringsbrems.

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Ja

Motorvolum

561cc

Støtdempere

EVO justerbar

Motorbrems

Ja, EBS

Tankvolum

18 liter

Differensial front

Ja

Vekt

416 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 22–23

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

17

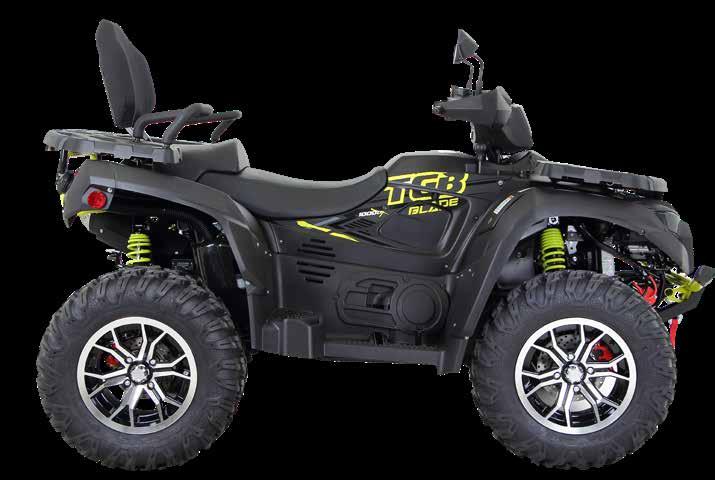

TGB BLADE 1000 LTX IRS EFI EPS ERD Blade 1000 LTX har et eksklusivt utseende. Med polerte 14” aluminiums­ felger og LED lykter er LTX-utgaven av Blade 1000 helt spesiell. Herlig kjørekomfort enten du skal kjøre på asfalt, på jordet eller i terrenget, alene eller med passasjer.

DETALJER

18

UTSTYR

Godkjent for 2 pers.

14” polerte aluminiumsfelger

Servostyring

T3A (40 km/t) el. T3B (60 km/t)

Kraftige 26“ 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

To-sylindret, 997 cc V-Twin

Store bagasjebærere

Beskyttelsesplate under

Væskekjølt

Komfortabel ryggstøtte

Elektronisk bensininnsprøytning (EFI)

Differensialsperre foran og bak

FARGER

LUKSUSUTGAVEN – TVERS IGJENNOM! LED-lys, polerte 14” felger, EPS, differential foran, i midten og bak, progressiv og justerbar fjæring: her får du alt i en eksklusiv pakke.

ERD: Electronic Rear Differential.

En av få modeller på markedet med elektrisk styrt differensial samt sperre foran og bak. ERD gjør maskinen ekstremt lettkjørt siden du ikke trenger å forflytte deg i setet for å svinge selv i lave hastig­ heter med fullt styreutslag. ERD differensial systemet gjør at du kan manøvrere på mykt underlag og etterlate minimale hjulspor.

Komfortabelt sete med bøyd kontur for bedre komfort og optimal stabilitet under kjøring. Stor ryggstøtte for passasjer. Perfekt for lengre turer.

Trinnløs CVT girkasse med høyog lavserie, revers og parkeringsfunksjon.

Markedsledende slepekapasitet på hele 830 kg. (Gjelder tilhenger med brems).

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Ja, dobbel

Motorvolum

997cc

Støtdempere

EVO justerbare

Motorbrems

Ja, EBS

Tankvolum

23 liter

Differensial front

Ja

Vekt

483 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 24–25

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

19

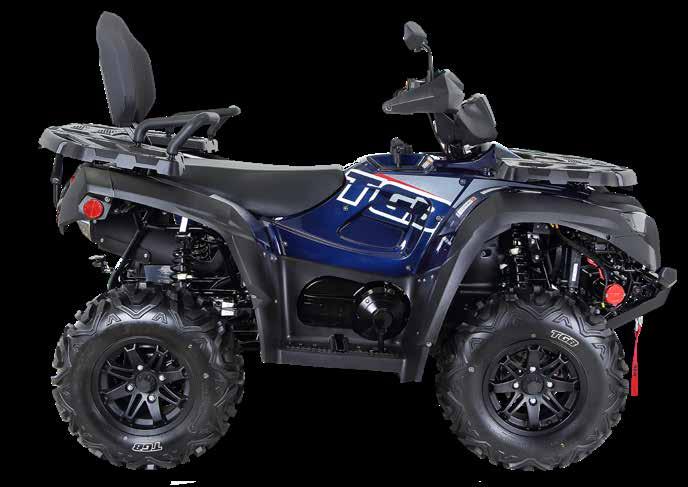

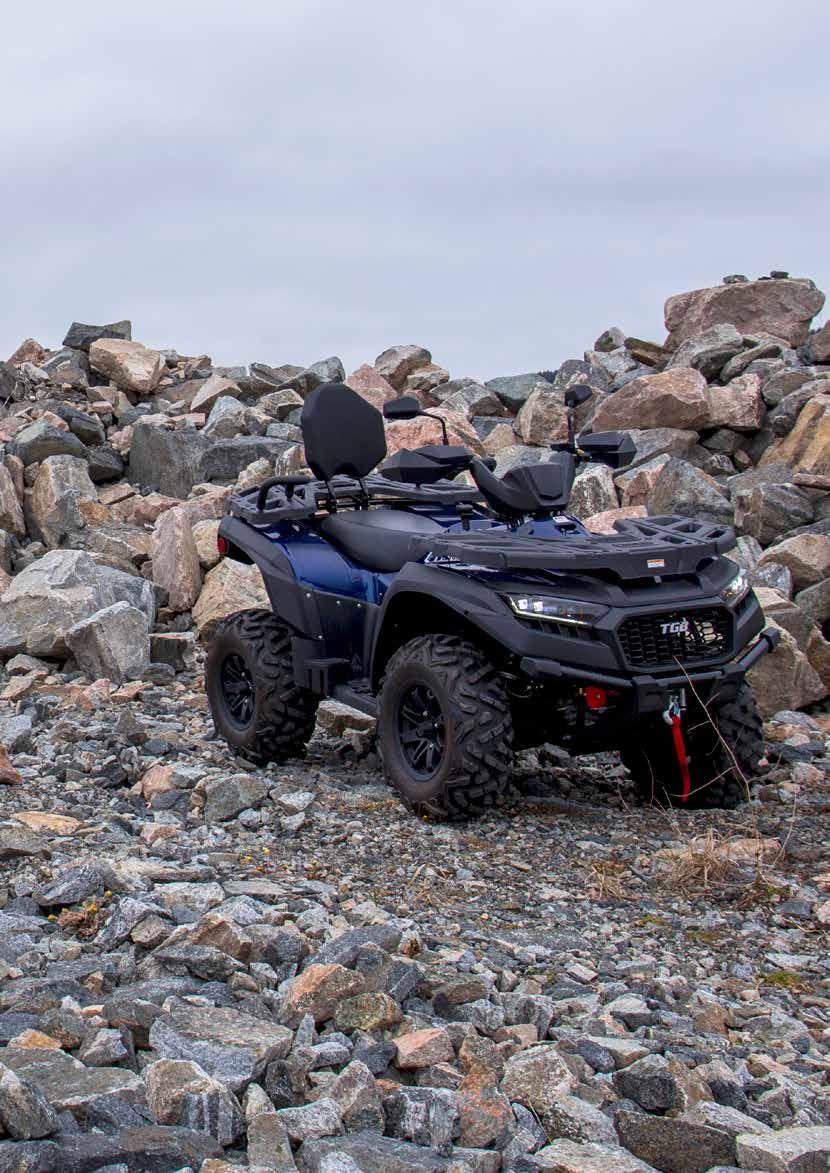

TGB BLADE 1000 LTX ABS IRS EFI EPS ERD Blade 1000 LTX ABS er TGBs nyeste modell.

Den har TFT-display, 14’’ aluminiumsfelger med fargede innsatser, 80 hk, LED-lys, løpende blinklys bak, ABS og en maks fart på 105 km/t.

T! E H NY

DETALJER

20

UTSTYR

Godkjent for 2 pers.

14” alufelger, fargede innsatser

Servostyring

T3B (105 km/t ABS)

Kraftige 26“ 6-lags radialdekk

Tilhengerfeste

Firehjulsdrift

Hendelbeskyttere

Kraftig vinsj

To-sylindret, 997 cc V-Twin

Store bagasjebærere

Beskyttelsesplate under

Væskekjølt

Komfortabel ryggstøtte

Elektronisk bensininnsprøytning (EFI)

Differensialsperre foran og bak

FARGER

FULL FART MED 105 KM/T! Med ABS, en sterk V-twin motor, løpende blinklys bak og TFT-display, setter den ingen begrensninger for kjøregleden.

ABS gir ekstra sikkerhet på veien og kan slås av når du går off-road.

Det nye TFT-displayet gir digital informasjon, slik som motortemperatur, fart, girindikator og kan til og med varsle ved overskridelse av innstillt hastighet. Displayets lysstyrke justeres automatisk.

De løpende blinklys gir hekken et moderne utseende og de nye 14-toms XTC felgene avrunder inntrykket.

Med en maksimal tillatt hastighet på 105 km/t gjør Blade 1000 LTX ABS forflytting langs veien til en lek.

(Merk at denne modellen krever B-sertifikat).

SPESIFIKASJONER Gir

Auto / CVT

Parkeringsbrems

Ja, dobbel

Motorvolum

997cc

Støtdempere

EVO justerbare

Motorbrems

Ja, EBS

Tankvolum

23 liter

Differensial front

Ja

Vekt

483 kg

2WD/4WD valg

Elektrisk

Se flere spesifikasjoner på side 24–25

Et bredt utvalg tilleggsutstyr til ATV finner du i vår brosjyre «ATV tilbehør».

21

TEKNISKE SPESIFIKASJONER SAMMENLIGNINGSTABELL

DIMENSJONER & KAPASITET Lengde (mm) Bredde (mm) Setehøyde (mm) Vekt (kg) Tankvolum (l)

BLADE 520i

BLADE 550 SE

2 250 mm

2 250 mm

1 240 mm

1 240 mm

920 mm

920 mm

301 kg

350 kg

18 l

18 l

1 syl, 4-takt

1 syl, 4-takt

503cc

503cc

Væske

Væske

MOTOR Motortype Sylindervolum Kjølesystem Drivstoffsystem Girkasse 2WD/4WD valg Motorbrems

EFI

EFI

Automat/CVT

Automat/CVT

Elektronisk

Elektronisk

Ja, EBS

Ja, EBS

CHASSIS Progressiv servostyring Bremser fremme/bak Hjuloppheng Støtdempere Dekk foran/bak (“) Felger Instrumentering Differensial Differensialsperre Vinsj Tilhengerfeste Skliplate Bagasjebrett Parkeringsbrems

Ja

-

Hydraulisk skivebrems

Hydraulisk skivebrems

Dobbel A-arm / Stiv bakaksel

Dobbel A-arm

Justerbar fjær

Justerbar fjær

25x8-12/25x10-12

25x8-12/25x10-12

12” alu

12” alu

Digital

Digital

F/-

F/-

Elektrisk

Elektrisk

Ja

Ja

Ja

Ja

Plast

Plast

F/B

F/B

Ja

Ja

FARGER

Vi anbefaler bruk av Silkolene oljeprodukter!

22

BLADE 600 LTX

BLADE 600 SE X

BLADE 600 AR

2 490 mm

2 290 mm

2 570 mm

1 250 mm

1 240 mm

1 270 mm

940 mm

940 mm

950 mm

363 kg

352 kg

416 kg

18 l

18 l

18 l

1 syl, 4-takt

1 syl, 4-takt

1 syl, 4-takt

561cc

561cc

561cc

Væske

Væske

Væske

EFI

EFI

EFI

Automat/CVT

Automat/CVT

Automat/CVT

Elektronisk

Elektronisk

Elektronisk

Ja, EBS

Ja, EBS

Ja, EBS

Ja

Ja

Ja

Hydraulisk skivebrems

Hydraulisk skivebrems

Hydraulisk skivebrems

Dobbel A-arm

Dobbel A-arm

Dobbel A-arm

Justerbar fjær

Justerbar fjær

Justerbar fjær

25x8-12/25x10-12

25x8-12/25x10-12

25x8-12/25x10-12

12” Alu

12” alu

12” alu

Digital

Digital

Digital

F/-

F/-

F/-

Elektrisk

Elektrisk

Elektrisk

Ja

Ja

Ja

Ja

Ja

Ja

Plast

Plast

Plast

F/B

F/B

F

Ja, dobbel

Ja, dobbel

Ja, dobbel

23

TEKNISKE SPESIFIKASJONER SAMMENLIGNINGSTABELL

DIMENSJONER & KAPASITET Lengde (mm) Bredde (mm) Setehøyde (mm) Vekt (kg) Tankvolum (l)

BLADE Blade1000 550 LTX E

BLADE Blade 1000 550 LTX SEABS

2 365 mm

2 365 mm

1 200 mm

1 200 mm

915 mm

915 mm

483 kg

483 kg

23 l

23 l

4-takt, V-Twin

4-takt, V-Twin

997cc

997cc

Væske

Væske

MOTOR Motortype Sylindervolum Kjølesystem Drivstoffsystem Girkasse 2WD/4WD valg Motorbrems

EFI

EFI

Automat/CVT

Automat/CVT

Elektronisk

Elektronisk

Ja, EBS

Ja, EBS

CHASSIS Progressiv servostyring Bremser fremme/bak Hjuloppheng Støtdempere Dekk foran/bak (“) Felger Instrumentering Differensial Differensialsperre Vinsj Tilhengerfeste Skliplate Bagasjebrett Parkeringsbrems

Ja

Ja

Hydraulisk skivebrems

Hydraulisk skivebrems med ABS

Dobbel A-arm

Dobbel A-arm

EVO justerbar

EVO justerbar

26x9-14 / 26x11-14

26x9-14 / 26x11-14

14” Alu

14” Alu

Digital

TFT-display

F/B

F/B

Elektrisk

Elektrisk

Ja

Ja

Ja

Ja

Plast

Plast

F/B

F/B

Ja, dobbel

Ja, dobbel

FARGER

Vi anbefaler bruk av Silkolene oljeprodukter!

24

TARGET 600 2 490 mm 1 250 mm 940 mm 341 kg 18 l

1 syl, 4-takt 561cc Væske EFI Automat/CVT Elektronisk Ja, EBS

Ja Hydraulisk skivebrems Dobbel A-arm Justerbar fjær 25x8-12/25x10-12 12” Alu Digital F/Elektrisk Ja Ja Plast B Ja, dobbel

25

&

UTSTYR TILBEHØR TIL DIN ATV

Bagasjeboks 135 liter Varenr. TGB515373A

Vindskjerm Varenr.

TGB515120 – Vindskjerm til Blade 520/550/600 (ikke X-modeller) TGB518762A – Vindskjerm til Blade 600 (X-modeller) og 1000.

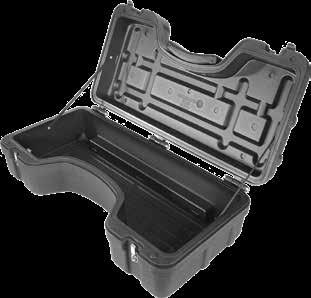

Bagasjeboks 70 liter: Varenr. TGB515170A 110 liter: Varenr. TGB515086E

Tilhengerkontakt Plug and play 7-polet tilhenger­ kontakt til TGB. Varenr. TGB-THK-7 Plug and play 13-polet tilhenger­ kontakt til TGB. Varenr. TGB-THK-13

Motorsagholder Universal og praktisk motorsagholder med festebrakett.

Varenr. 14.7000

Varmeholker Varenr. DT-88988

Tommelvarmer Varenr. DT-89875

26

Bakfangere Varenr.

Rød - 518752CAA Blå - 518752NBA Gul - 518752SYA Sort - 518752SEA

Lasterampe Foldbare laste­ramper i aluminium.

Leveres i par.

Mål: 280 x 2 200 mm (BxL).

Lastekapasitet: 550 kg (pr par).

Varenr. 01.500

Barnehjelm fra Givi Hurtigfeste klemmer Praktiske klemmer til transport av redskaper som spader og lignende. 10 kg kapasitet per klemme.

Komfortabel og sikker helhjelm for barn. 22/06 godkjent.

Varenr.: HJ04RFWBY

Varenr.

14.10850 - Feste på rør

Garasje-trekk Varenr.

ATV-TREKK-XL

Givi H60.1 crosshjelm Helt ny crosshjelm fra Givi.

22/06 godkjent. Varenr.: H601FNVBK, H601FNVEB, H601FFRBY, H601FFRPT

Ridill helhjelm fra Shark Varenr.: HE0502KMA, HE0543KWR, HE0500BLK, HE0500WHU, HE0545KXK, HE0543AAY

Bukskjold plast/aluminium Full beskyttelse for bunn og fremre del av din ATV. Varenr. plast / aluminium: Blade 550: 02.14900 / 02.14800 Blade 600 (kort): 02.22300 / 02.22200 Blade 600 (lang): 02.22500 / 02.22400 Blade 1000: 02.20600 / 02.20500

X21 åpningshjelm fra Givi Kan brukes som hel- eller halv­ hjelm med et enkelt grep. 22/06 godkjent. Varenr.: HX21SN900, HX21RNBBY, HX21RNBTR

27

REDSKAPER FRA IRON BALTIC Snøplog

Se egen katalog «ATV tilbehør» for utfyllende info!

Kan skråstilles til begge sider med et enkelt håndgrep.

Pulverlakkert stål. Leveres i ulike bredder og kombineres med fronteller sentermontert pushtube.

Snøfres Kvalitetsmaskiner bygget i pulverlakkerte 3–5 mm stålplater med kraftig opplagring. Ideell til snø­ rydding av vei, inn- og oppkjørsel, gangvei, parkeringsplass og veikryss. Leveres i ulike størrelser.

Se egen katalog «ATV tilbehør» for utfyllende info!

Se egen katalog «ATV tilbehør» for utfyllende info!

28

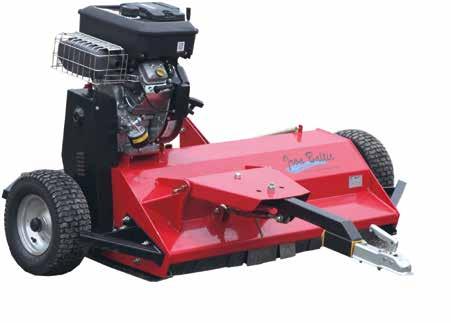

Beitepusser Beitepusser til din ATV. Klipper effektivt store gressmarker, plen eller veikanter.

Skispor setter For preparering og vedlikehold av skiløyper.

Roterende børste

Sand-/saltspreder Den slepbare sand-/saltsprederen er et meget praktisk og økonomisk redskap for vintervedlikehold av gårdsplasser, veier og gangveier.

Varenr.: 52.5000

Kraftig multifunksjonsbørste for ATV/UTV. Helårsredskap for snørydding, kosting av fortau, gater, parker og torg for løv, sand, søppel og snø.

Varenr.: 48.0000 Se egen katalog «ATV tilbehør» for utfyllende info!

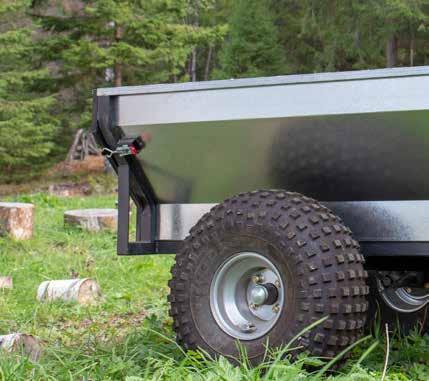

Henger – Offroad 500 Tilhengeren har manuell tipp.

Det er også mulighet for å bruke hengeren som tømmerhenger med total lastlengde på 2,7 m.

Varenr.: 89.1000

Se egen katalog «ATV tilbehør» for flere modeller.

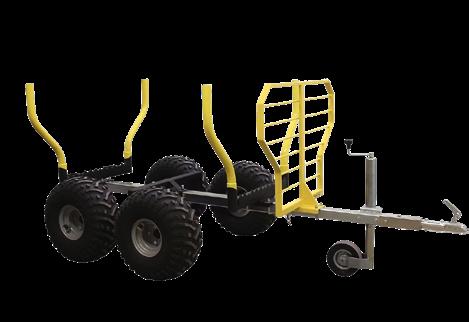

Tømmerhenger IB PRO 1200 Firehjuls boggieaksling. Lengden på hengeren er justerbar, samt at tømmerpostene kan flyttes og har avtagebare stenger. Tømmerpostene kan justeres opp til 3 meter fra hverandre. Hengerfestet kan rotere 360 grader. Kran, vinsj med fjernkontroll og lastekasse selges som tilleggsutstyr.

Varenr.: 86.1000 Se egen katalog «ATV tilbehør» for utfyllende info!

29

ACCESSORIES TIL DEG SOM KJØRER TGB

Sport Polo Skjorte Varenr.

TGBZ02002 (S–3XL)

X-Motion Bag

Ryggsekk Hydropack

35 x 33 x 68 cm Varenr. TGBZ02003

17 x 36 x 48 cm Varenr.

TGBZ02004

TGB hals Hals med vindstopper.

Varenr. TGB-NECKTUBE

Nøkkelring Varenr. TGB414083

30

HØY KVALITET OG GJENNOMTENKT KONSTRUKSJON TGB Motor Co. Ltd. er en ledende Taiwansk produsent av kvalitets ATV, scootere, motorer og CVT girkasser. Produktene eksporteres til mer enn 50 land over hele verden, inklusive store markeder som USA og Europa.

TGB Motor Co. Ltd. TGB står for Taiwan Golden Bee og er i dag en av verdens største produsenter av CVT girkasser (continuously variable transmission) for ATV, snøscootere og scootere, til kjøretøyprodusenter som: Piaggio, Rotax, Peugeot, Minarelli, Polaris, Sym, Can-Am, Aprilia og BMW. De er også en stor leverandør av motordeler til bilindustrien, bl.a. til Subaru.

Ett år senere så den første TGB ATVen dagens lys. TGB 400 cc ble lansert i 2006 i det europeiske markedet, og ble raskt en populær maskin. TGB hadde lyktes med å forene høy kvalitet og en vel gjennomtenkt konstruksjon med en fornuftig pris. Et bevis på dette fikk man i 2007, når Blade 400 mottok prisen ATV of the year fra bladet Quad Magazine. TGB Blade har de seneste år vært markedsleder i Frankrike og Tyskland.

TGB Motor Co. Ltd. har sitt eget moderne forskningog utviklingssenter (R&D center) som utvikler og designer nye motorer og nye kjøretøy.

Fremtid Utviklingen hos TGB står aldri stille og arbeidet med fremtidens modeller er allerede i full gang. Takket være den store 1000 cc V-Twin motoren åpnes det muligheter for helt andre kjøretøy og nye markeder.

Historikk Allerede på 1960-tallet etablerte C.F Chang firmaet Taiwan Vespa Co. Ltd. TVC fikk lisens av italienske Piaggio Co til å produsere Vespa scootere til det asiatiske markedet.

Med erfaring fra Vespa-produksjonen begynte TVC å utvikle egne scootere, og i 1978 ble firma TGB (Taiwan Golden Bee) etablert. Produksjonen var basert på scootere av eget varemerke (TGB), samt dele­ produksjon til Italienske Piaggio.

Interessen for traktorregistrerte ATV og side-by-side UTV er økende rundt om i verden, og TGB er klare for å være med i kampen om disse kundene.

Med over 50 års erfaring, eget utviklingssenter og sterkt fokus på kvalitetskontroll, møter TGB fremtiden med utvikling av produkter som beriker menneskers fritid.

TGB utviklet egen CVT girkasse til scootere. Kombina­ sjonen av utsøkt kvalitet og god pris, har gjort TGB til verdensledende produsent av CVT girkasser.

Etter 20 års utvikling og produksjon av produkter og komponenter til flere av verdens største ATVog scooter­produsenter, besluttet TGBs styre i 2005 å utviklet egen ATV.

Fornøyde kunder er TGB’s største ønske. Det vil de oppnå ved å bli det ledende merke innen «powersport», og ved å glede deg som kjører TGB ved å utvikle unike kjøretøy for underholdende opplevelser.

Oppgitte priser er veiledende, levert importørs lager.

Din forhandler hjelper deg med dokumenter og registrering. Produktene i denne katalogen leveres med engelsk bruksanvisning.

31

www.norskmotorimport.no

Norsk Motor Import AS er en av Norges største leverandører av motorsykler, mopeder og ATV. Vi leverer flere av markedets bestselgere!

Norsk Motor Import AS (NMI) ble etablert i 1998 av en gruppering norske MC-forhandlere.

Høsten 2010 ble MC Spesialisten AS og Online-MC en del av NMI ved en fusjon.

Alt salg fra Norsk Motor Import AS skjer via våre forhandlere innen MC-sektoren eller beslektede bransjer. Forhandlernettet teller omlag 70 butikker rundt om i Norge.

Eierne har mange års erfaring ved bransjetilknytning siden tidlig på 80-tallet. De har høy kompetanse på salg og service innen alle nivåer av MC-sektoren.

Produktene vi har valgt å importere, er kjente navn i hele Europa, og flere har solide markedsandeler i de enkelte land.

Norsk Motor Import AS har siden 2004 vært blant de tre største leverandørene av mopeder og motorsykler i Norge.

Forhandler:

Norsk Motor Import AS importerer scootere, mope­der, motor­ sykler og ATV fra kjente produsenter, og har en betydelig import av deler og utstyr.

Vi anbefaler bruk av Silkolene oljeprodukter!
