Rührsystem für anaerobe Fermenter
Maximale Zuverlässigkeit. Kein Stillstand des Fermenters.

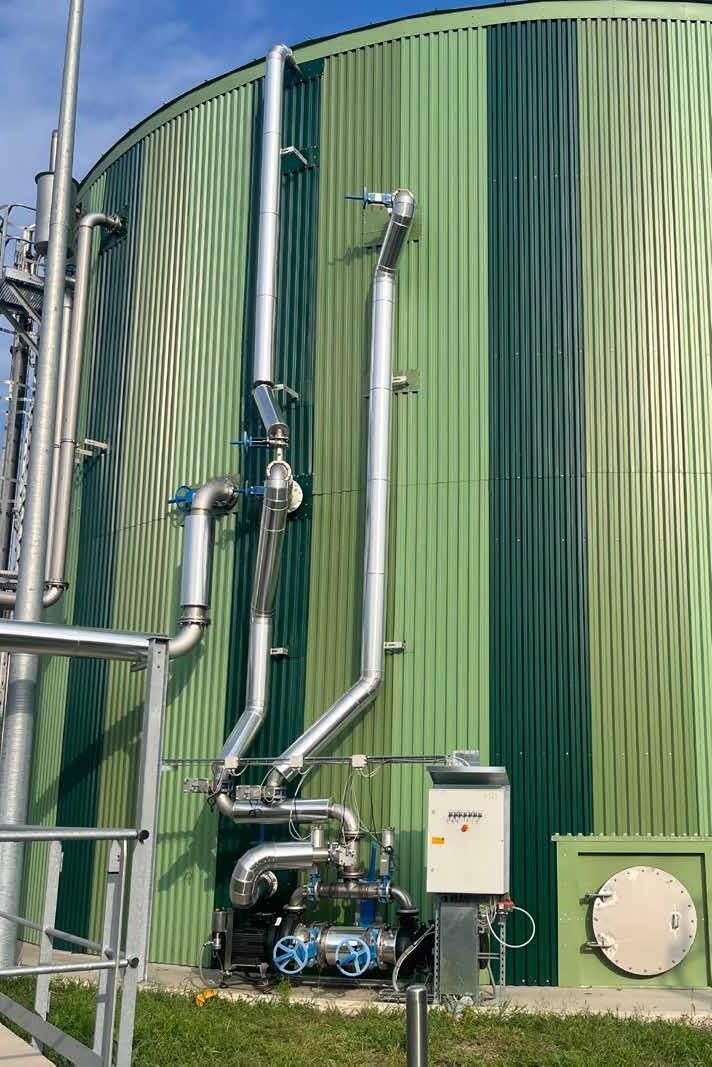

Landia GasMix liefert eine äußerst zuverlässige Rührlösung für anaerobe Fermenter, die darauf ausgelegt ist, den Fermenter jederzeit in Betrieb zu halten.
Alle Komponenten sind außerhalb montiert, sodass sich keine rotierenden Teile im Inneren des Fermenters befinden.
Das komplette System, einschließlich Pumpen und Düsen, wird außerhalb des Behälters installiert.
Dadurch entfällt die Notwendigkeit, den Fermenter für Inspektion, Wartung oder Reparatur des Rührsystems zu öffnen.
Für den Betreiber bedeutet dies:
• Kontinuierlicher Betrieb ohne Stillstand des Fermenters
• Kein Verlust der Gasproduktion durch Wartungsarbeiten
• Vollständiger Servicezugang ohne Prozessunterbrechung
• Erhöhte Sicherheit ohne Arbeiten in engen Räumen
• Geringe und planbare Wartungskosten
•
Während des Betriebs wird Schlamm vom Boden des Fermenters in die GasMixChopperpumpe gefördert, wo Feststoffe zerkleinert werden, bevor sie wieder in den Behälter zurückgeführt werden.
Dies:
• Verbessert die Vergärungseffizienz
• Verhindert Verstopfungen von Rohrleitungen und Düsen
• Gewährleistet einen stabilen und zuverlässigen Betrieb
Die Durchmischung erfolgt in mehreren Zonen, um im gesamten Fermenter gleichmäßige Bedingungen zu gewährleisten.
• Einspeisung im oberen Bereich zieht Biogas ein und unterstützt die Gasfreisetzung sowie die biologische Aktivität
• Einspeisung im unteren Bereich sorgt für eine intensive Durchmischung
• Optionale obere Einspeisung verhindert die Bildung von Schwimmschichten
Effiziente Vergärung, stabiler Anlagenbetrieb und langfristige Betriebssicherheit des Fermenters.
Das Rührsystem für Fermenter.
Obere Mischdüse

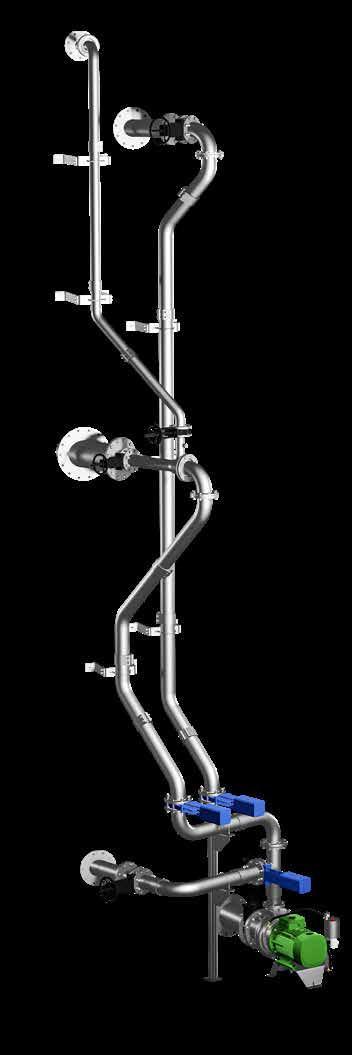

Der Rührprozess erfolgt in mehreren Stufen:
In der ersten Stufe wird Schlamm in den unteren Bereich des Behälters eingebracht, wodurch eine intensive Durchmischung entsteht, und Sedimentation verhindert wird (Untere Mischdüse).
In der zweiten Stufe wird Schlamm in den oberen Bereich des Fermenters eingebracht, wo Biogas mitgerissen und in den Strom eingemischt wird, wodurch die Gasfreisetzung und Prozessstabilität unterstützt werden (Landia GasMix-Düse). Optional, abhängig von Fermentertyp und -größe: dritte Stufe Mischdüse oben Vermeidung von Schwimmschichten oder zusätzliche Düse zur Schaumbekämpfung.
Untere Mischdüse Chopperpumpe
Landia GasMixDüse

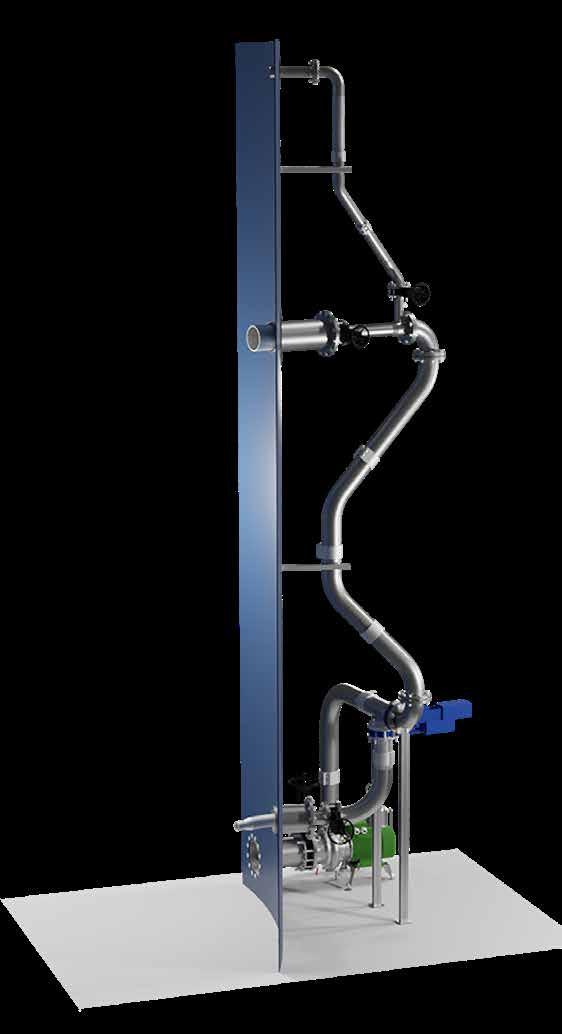

Die Zirkulation über die oberen und unteren Düsen erzeugt eine rotierende Strömung im gesamten Fermenter und sorgt für eine vollständige Durchmischung.

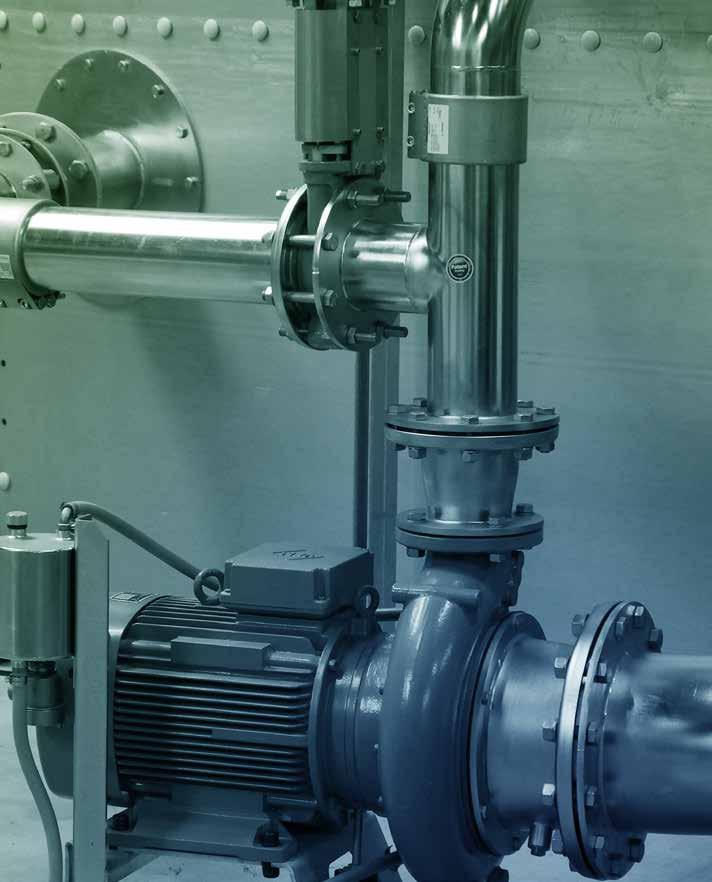

Eine zentrale Komponente des GasMixSystems ist die Chopperpumpe. Sie liefert den erforderlichen Durchfluss und Druck zu den Düsen und zerkleinert gleichzeitig Feststoffe, wodurch ein stabiler und effizienter Biogasprozess unterstützt wird.
• Untere Mischdüse
Mischdüse
Landia GasMix-Düse
Die Besonderheit des Landia GasMixSystems liegt in der Konstruktion der GasMix-Düse, die über viele Jahre hinweg entwickelt wurde, um eine besonders hohe Effizienz zu erreichen.
Wenn Schlamm durch die Düse gefördert wird, wird Biogas aus dem Gasraum angesaugt, mit dem Schlamm vermischt und unter Druck wieder in den Fermenter
Dadurch entstehen sowohl horizontale als auch vertikale Strömungen, die eine vollständige und effektive 3D-Durchmischung im gesamten Fermenter gewährleisten.
Chopperpumpe
Warum Landia GasMix wählen?
• 100 % gasdichtes System
Kein Verlust von Methan oder CO2
• Jederzeit nachrüstbar
Geringere Anforderungen an die Behälterkonstruktion
• Einfache Wartung und Instandhaltung
Geringer Personalaufwand und geringe Instandhaltungskosten
• Verbesserte Arbeitssicherheit
Keine Arbeiten im Gasbereich
• Keine Gasverluste oder Temperaturabfälle
Während der Wartung
• Landia ChopperpumpenTechnologie
Effektive Zerkleinerung von Feststoffen - verhindert Verstopfungen
• Minimaler Platzbedarf für Wartungsarbeiten
Im Vergleich zu anderen FermenterRührsystemen

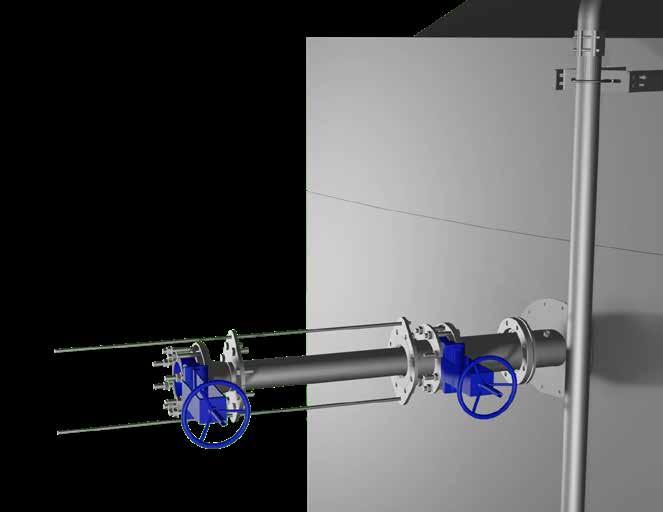

Hot-TapBohrinstallation für Fermenter-Upgrades ohne Stillstand
Dadurch bleibt der Fermenter während des gesamten Installationsprozesses in Betrieb, wodurch Stillstandszeiten vermieden und Produktionsverluste reduziert werden.
Die Installation beginnt mit der Positionierung der Behälterwandanschlüsse, gefolgt von kontrollierten Bohrungen durch die Behälterwand.
Anschließend wird eine Abdichtung angebracht, um eine sichere und gasdichte Verbindung zu gewährleisten. Danach wird das System installiert, ohne dass der Fermenter geöffnet oder entleert werden muss.
Das Ergebnis ist eine schnelle, sichere und kosteneffiziente Installation mit minimalen Umweltauswirkungen.
• Kein Stillstand
• Kosteneffizient
• Sichere und schnellere Installation
• Umweltvorteile
