Interruptores Termomagnéticos Tipo BR
Interruptores Termomagnéticos Tipo BR
Descripción
Advertisement
Los interruptores termomagnéticos del tipo BR enchufable se usan en centros de carga BR en tableros de alumbrado y distribución.
Carácterísticas
• Enchufables de 1, 2 y 3 polos. • Garantía de Calidad de 10 años:
Amperaje Nominal de 10-150A. • Capacidad interruptiva de
Protección contra sobre carga y corto circuito. • Cámaras de arqueo individuales.
Aplicaciones
Se instalan en los centros de carga BR, para protección de los sistemas de alumbrado residencial y comercial, contra sobrecarga o cortocircuito. Clasificado para instalarse en centros de carga Home line SD, Murray, Thomas & Betts, GE, ITE de SIEMENS para protección de sistemas de alumbrado.
Normas
Cumplen con NMX-J-515-1994-ANCE y UL 489.
PARA CENTROS DE CARGA BR
Catálogo Polos Amperes Voltaje Dimensiones
BR115 1 15 120/240V BR120 1 20 120/240V Ancho=25.4 mm BR130 1 30 120/240V Altura= 74.6 mm BR140 1 40 120/240V Fondo=60.3 mm BR150 1 50 120/240V BR215 2 15 120/240V BR220 2 20 120/240V BR230 2 30 120/240V BR240 2 40 120/240V BR250 2 50 120/240V Ancho=50.8 mm BR260 2 60 120/240V Altura= 74.6 mm BR270 2 70 120/240V Fondo=60.3 mm BR280 2 80 120/240V BR290 2 90 120/240V BR2100 2 100 120/240V BR2125 2 125 120/240V BR2150 2 150 120/240V BR315 3 15 240V BR320 3 20 240V BR330 3 30 240V BR340 3 40 240V Ancho=25.4 mm BR350 3 50 240V Altura=76.2 mm BR360 3 60 240V Fondo=60.3 mm BR370 3 70 240V BR380 3 80 240V BR390 3 90 240V BR3100 3 100 240V
Catálogo Polos Amperes Voltaje
BR115AF 1 15 120/240V BR120AF 1 20 120/240V BR215AF 2 15 120/240V BR220AF 20 120/240V
Catálogo Polos Amperes Voltaje
BRlAFGF115 1 15 120/240V BRlAFGF120 1 20 120/240V

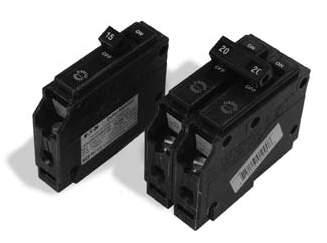

Interruptores Termomagnéticos Tipo CHQ
Descripción
Los interruptores termomagnéticos CHQ, proporcionan protección contra sobrecargas y cortos circuitos en sistemas de alumbrado, tanto residencial como para cargas en aplicaciones comerciales; se tienen capacidades de 15A, a 50A.
Características
Los interruptores termomagnéticos CHQ, son enchufables, lo que facilita su conexión al tablero; cuenta además con: • Manijas con indicación de
Capacidad. • Indicación con posición de la manija para condiciones abierto, cerrado o disparo. • Mecanismo de disparado de alta sensibilidad.
Especificaciones Generales
• Voltaje Máximo 120/240 V CA. • Capacidad 15 A a 50 A. • Número de Polos 1 y 2. • Frecuencia 60 Hz. • Capacidad interruptiva 10KA. • Temperatura Ambiente 40°C.
Aplicaciones
Los interruptores Termomagnéticos CHQ son usados en sistemas de distribución y alumbrado para la protección de circuitos.
El interruptor CHQ es enchufable para montarse en centros de carga donde los requerimientos de capacidad interruptiva son bajos y podemos tener la ventaja de la economía.
Datos para Pedido
Para especificar un interruptor Termomagnético CHQ, es necesario considerar el voltaje máximo requerido, el número de polos, la capacidad interruptiva y el amperaje requerido, especificando entonces el número de catálogo.
Normas
Cubre las especificaciones y pruebas de las Normas Mexicanas NMX-J-515-ANCE, UL 489.
Catálogo Polos Amperes Voltaje
CHQ115 1 15 120/240V CHQ120 1 20 120/240V CHQ130 1 30 120/240V CHQ140 1 40 120/240V CHQ150 1 50 120/240V CHQ215 2 15 240V CHQ220 2 20 240V CHQ230 2 30 240V CHQ240 2 40 240V CHQ250 2 50 240V
