Vicon

ROTAFLOW Serie RO GEOSPREAD

Distribuitoare de îngrășăminte

2

VICON

SERIA GEOSPREAD® - CONSTRUIT PENTRU

PRECIZIE

VICON

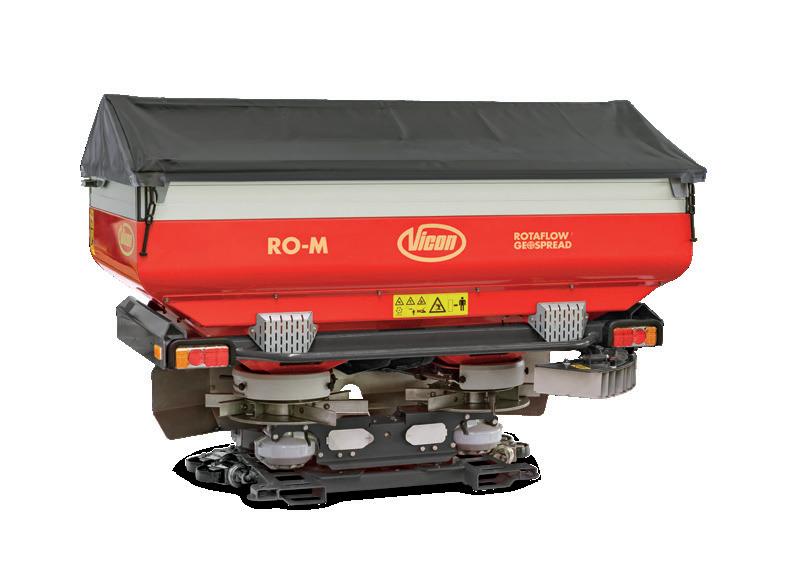

RO-M GEOSPREAD® Lăţime de lucru: 10-33 metri Capacitate încărcare: 1,100-2,800 litri

RO-EDW GEOSPREAD® Lăţime de lucru: 12-54 metri Capacitate încărcare: 1,500-3,900 litri

3

4

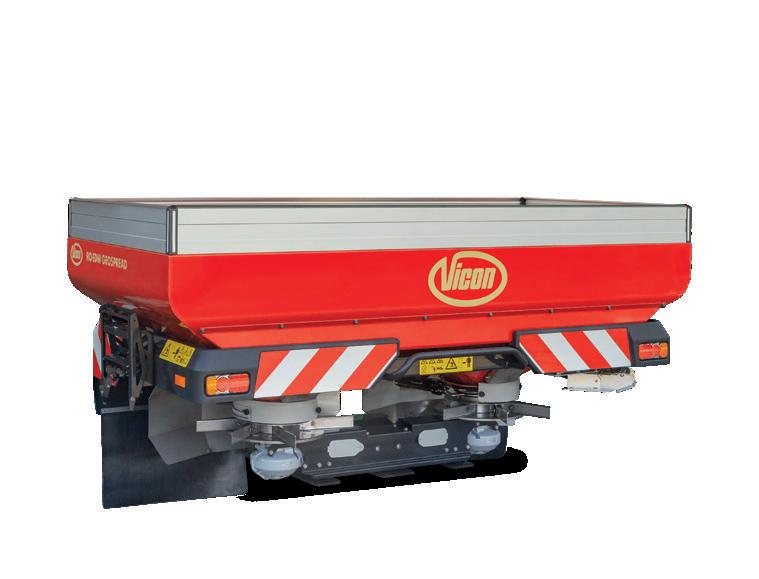

VICON RO-M GEOSPREAD ® - RO-EDW GEOSPREAD ®

GEOSPREAD® pentru împrăştiere de mare precizie

Împrăștierea înseamnă precizie și obținerea celei mai bune recolte. Împrăștierea optimă a îngrășământului impune folosirea de cantități exacte de îngrășăminte și evitarea suprapunerii. Se pune accent pe noi oportunități care să vă ajute în optimizarea venitului și a dezvoltării. Vremea și condițiile terenului sunt într-o permanentă schimbare, astfel că îndemânarea, experiența și sistemele agricole inteligente sunt factori decisivi.

Distribuitoarele Vicon vă ajută să vă faceți munca mai ușoară și mai profitabilă. Aceste soluții inovatoare susțin o recoltă mai bună și o producție mai mare, pentru că fiecare cultură merită cea mai bună îngrijire.

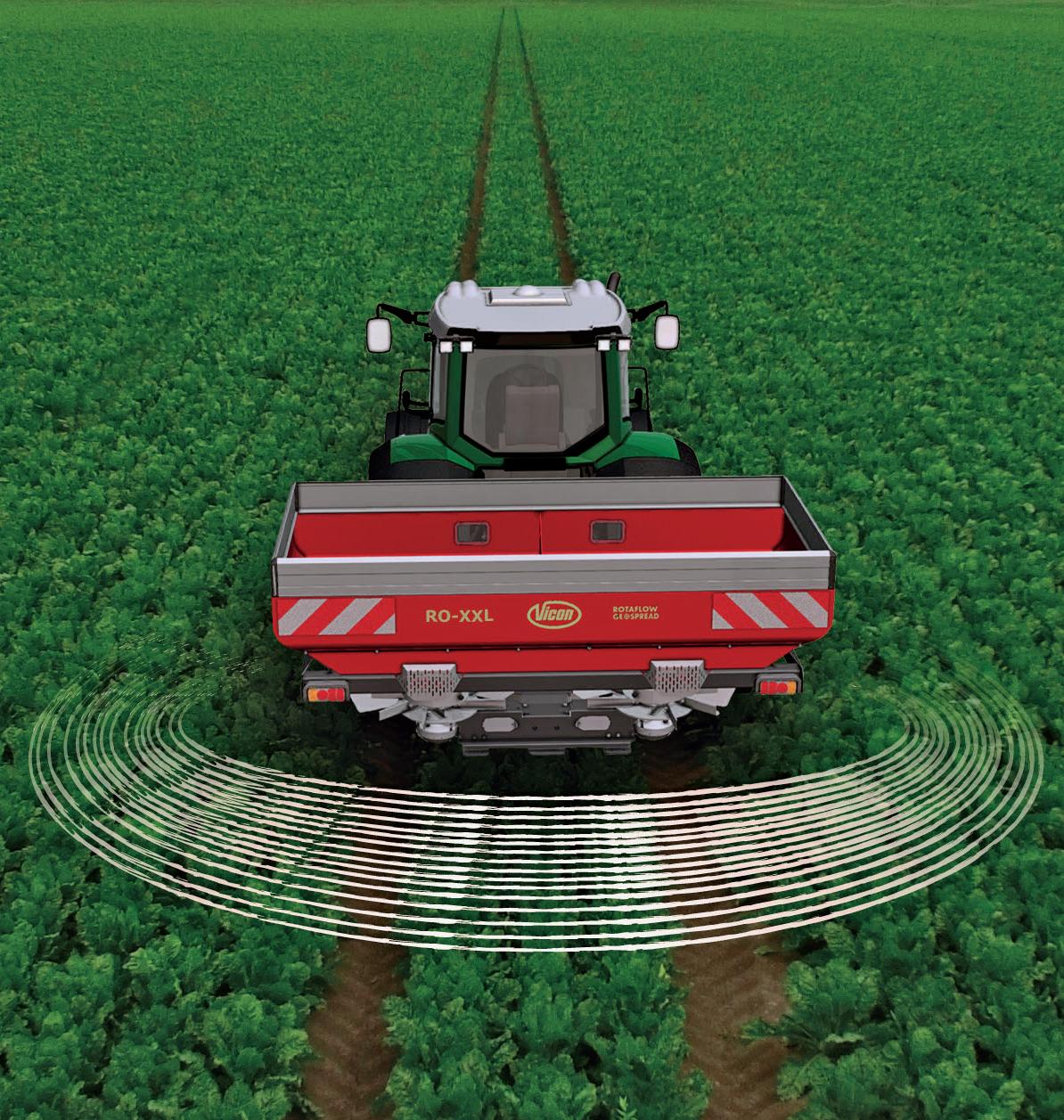

Optimizare rezultat cu GEOSPREAD® Sistemul Vicon GEOSPREAD® poate controla secțiuni individuale de doar 1 metru.

Sistem de cântărire precis Secțiunile sunt controlate prin schimbarea poziției punctului de descărcare al îngrășământului pe disc și a dozei pe minut.

GEOSPREAD® sunt caracteristici importante, deoarece în momentul închiderii unei secțiuni, precizia sistemului de cântărire este fundamentala în menținerea dozei stabilite.

Cu maximum 14 secțiuni (RO-M GEOSPREAD®) sau 24 secțiuni (RO-EDW) și posibilitatea de a închide secțiunile de la mijloc, suprapunerea inutilă este menținută la minim.

Deoarece viteza discului este constantă în timpul controlului secțiunii, suprapunerea dintre discuri este efectuată pentru a preveni variațiile modelului de împrăștiere, iar secțiunea se poate deschide și închide foarte rapid.

Reducerea costurilor cu GEOSPREAD® Economisirea totală cu GEOSPREAD® împreună cu dozarea în funcție de viteză și GEOPOINT® sistemul de management al parcelei poate ajunge până la 15%. Aceasta se poate realiza prin economia de îngrășământ și obținerea de producții mai bune prin eliminarea suprapunerilor.

Coroborat cu o viteză de deplasare mai mare controlul secțiunii de 1 metru asigură o ajustare cu un pas mai puțin al modelului de împrăștiere.

Cele 4 celule de cântărire și senzorul de inclinare de pe distribuitoarele

RO-M GEOSPREAD ® - RO-EDW GEOSPREAD ® VICON

“

G EOSPREAD ® Asigură o reducere de costuri între 5-15% la îngrășământ"

5

Exemple de control secţiune

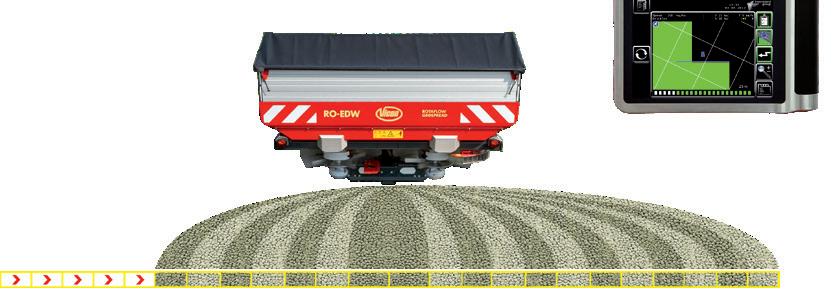

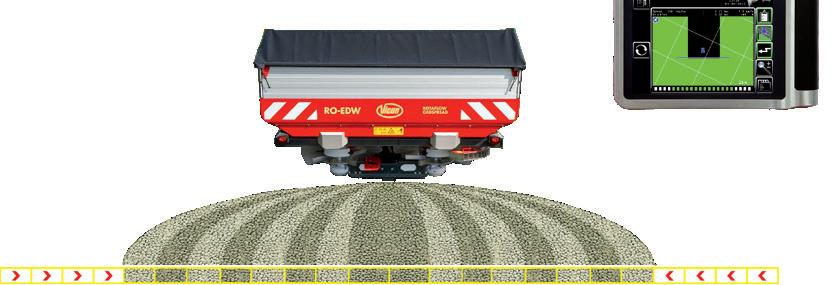

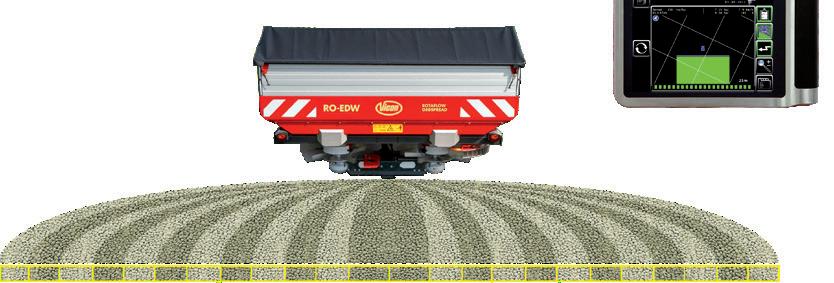

Lăţime completă împrăştiere pe 54m cu 24 secţiuni

®

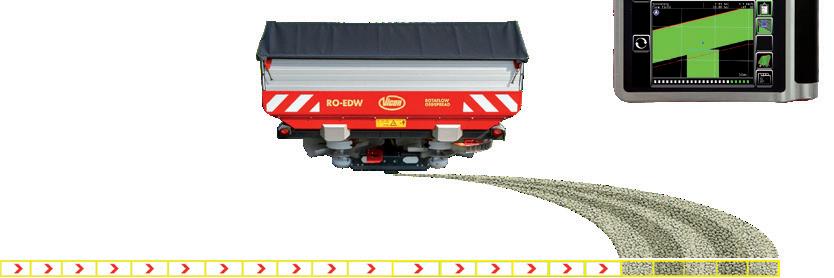

Reducerea lăţimii de împrăştiere în partea dreaptă cu 6m

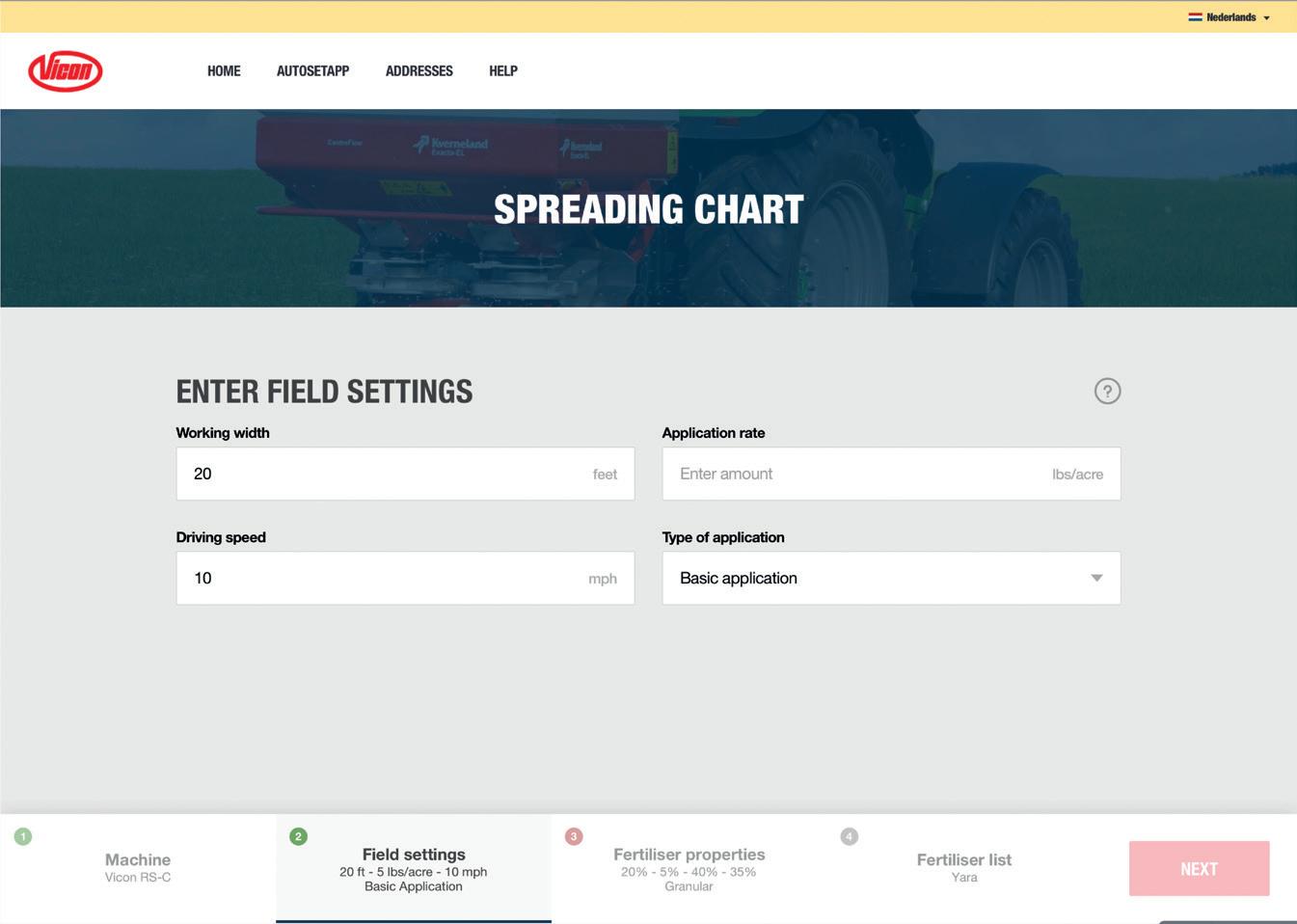

Pentru categoria completă de distribuitoare Vicon GEOPOINT® este disponibil în graficele de distribuție pentru rezultate de împrăştiere optime.

Reducerea lățimii de împrăștiere în partea stângă cu 10m

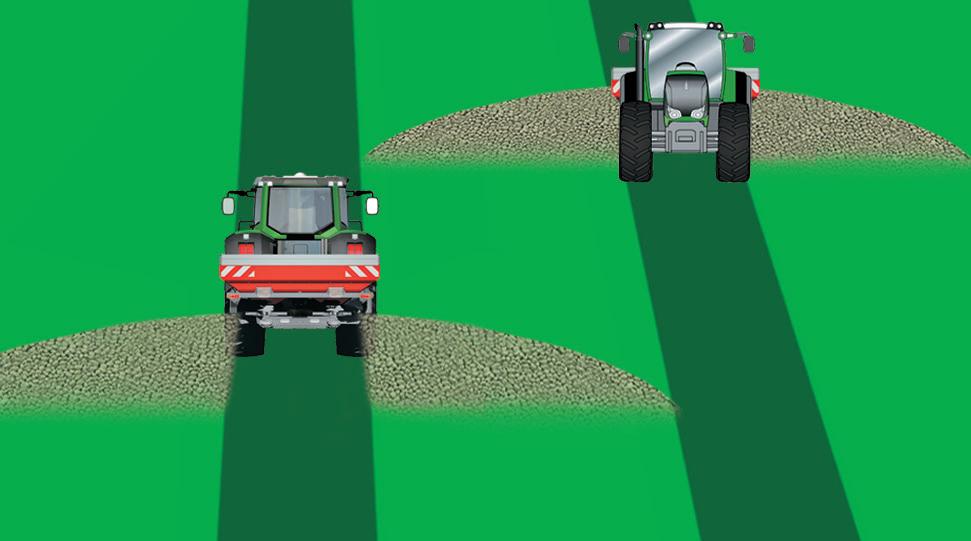

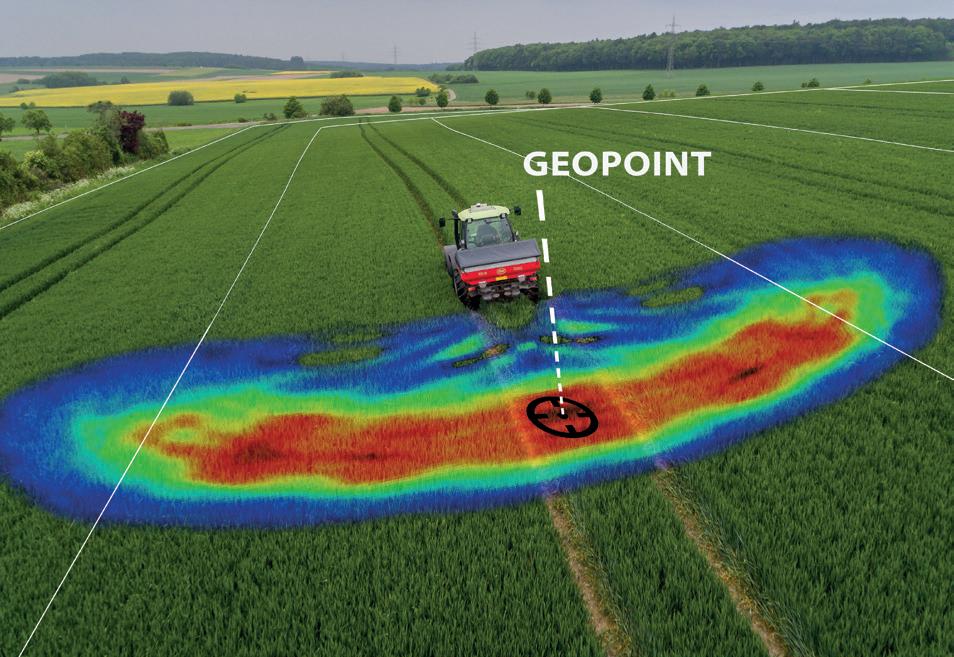

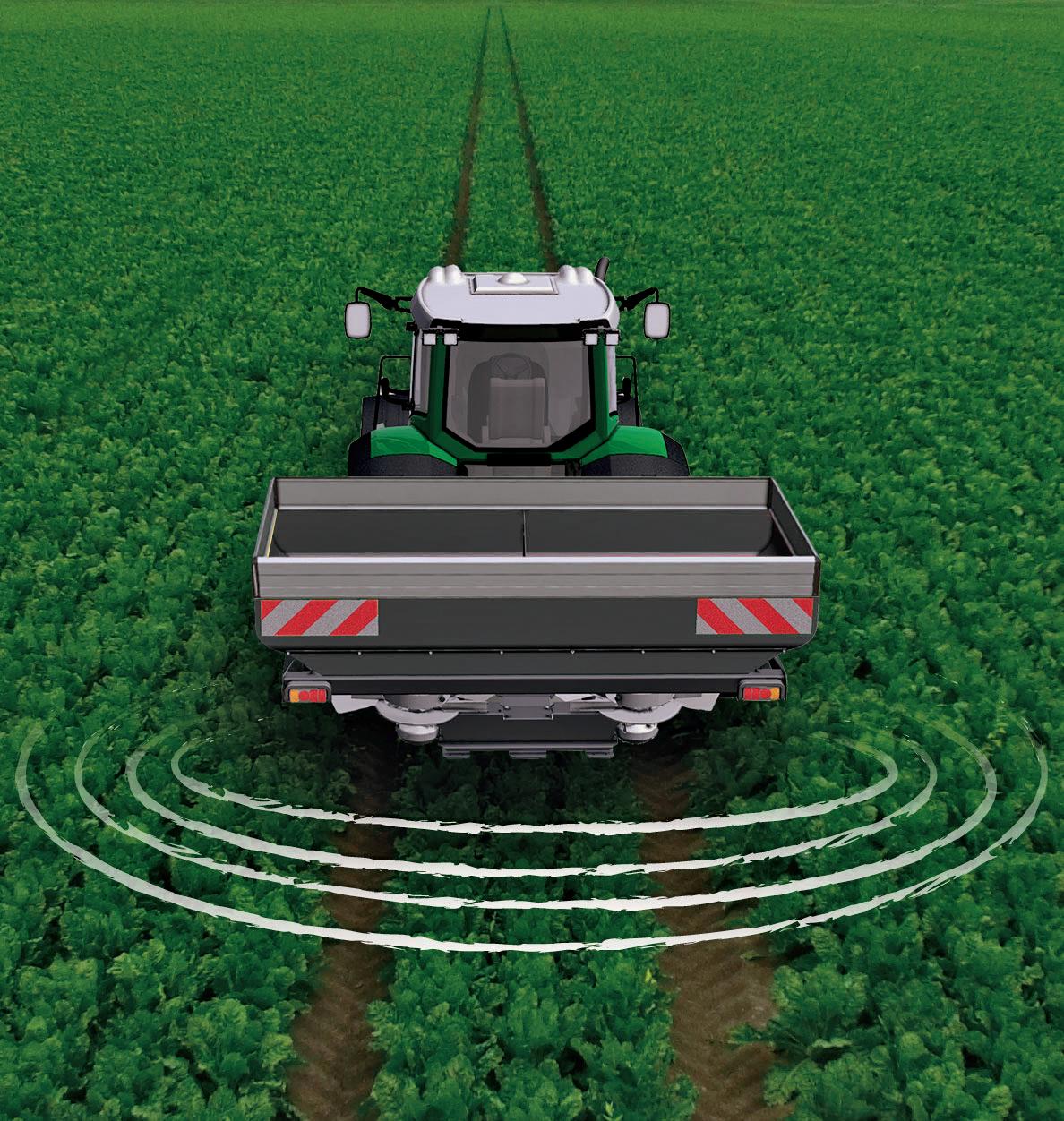

GEOPOINT® Distribuitorul Vicon se va opri automat când întră într-o zonă acoperită şi reporneşte automat când iese din acea zonă.

Aceasta va preveni supra şi sub dozarea la granița parcelelor.

Astfel beneficiile sunt: - reducerea costurilor - îmbunătățirea calității culturilor la marginea parcelei.

Cu GEOPOINT® poți vedea centrul modelului de împrăștiere pentru fiecare îngrășământ în parte.

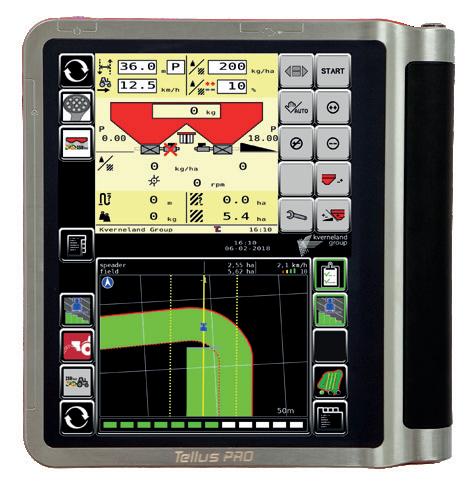

Când se foloseşte un IsoMatch Tellus GO sau PRO în combinaţie cu un distribuitor Vicon cu sistem de cântărire GEOPOINT® se poate seta folosind AutosetApp.

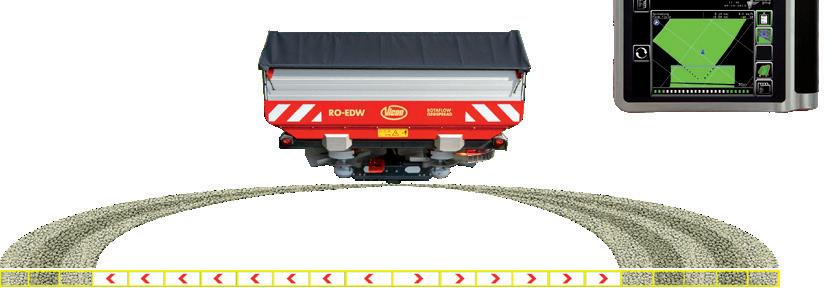

Reducerea lățimii de împrăștiere în ambele părți cu 8m

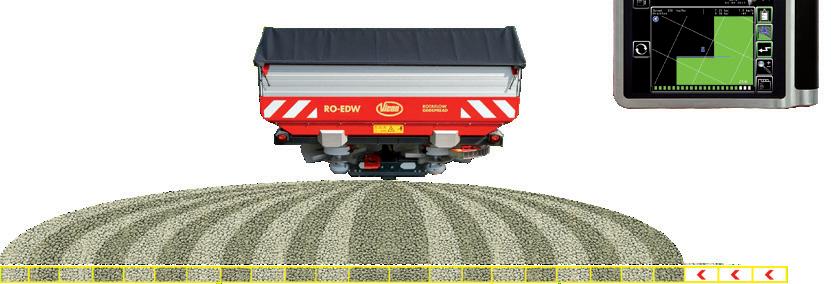

Oprire secțiuni spre exterior

Închidere secțiuni dintr-o parte spre mijloc

6

VICON RO-M GEOSPREAD ® - RO-EDW GEOSPREAD ®

Împrăştiere inteligentă și ușoară pentru o recoltă bogată Tehnologie de vârf în segmentul mediu Combinația buncăr de maxim 2800 litri, patru celule de cântărire și lățime de lucru de 33 metri face ca distribuitorul RotaFlow RO-M GEOSPREAD® cu sistem de cântărire să fie utilajul ideal pentru acest segment. Chiar și în combinație cu tractoare mai mici. Umplerea buncărului, de exemplu cu un sac big-bag, se face cu ușurință datorită lățimii de 245 cm.

Tehnologia GEOSPREAD® este folosită la ambele modele, ceea ce garantează un distribuitor cu tehnologie superioară.

Împrăștiere fără griji RotaFlow RO-EDW GEOSPREAD® are un buncăr între 1,500 - 3,900 litri și o lățime de lucru maximă de 54 metri.

Tehnologia GEOSPREAD® permite mașinii de împrăștiere să închidă exact secțiune cu secțiune, dintr-o parte până în cealaltă, până la ultima secțiune externă, de exemplu într-un teren înclinat.

Aceasta înseamnă că secțiunile de 1 metru pot fi închise de la exterior la interior și de la interior la exterior pentru a evita suprapunerea și pentru a economisi astfel îngrășământ.

Cea mai mare precizie în orice condiții Prin tehnologia senzorului de referință, unică Vicon, la modelele GEOSPREAD®, toate influențele negative din exterior asupra modelului de împrăștiere sunt corectate automat și eliminate, asigurând cea mai bună precizie de împrăștiere chiar și pe terenuri inclinate.

RO-M GEOSPREAD ® - RO-EDW GEOSPREAD ® VICON

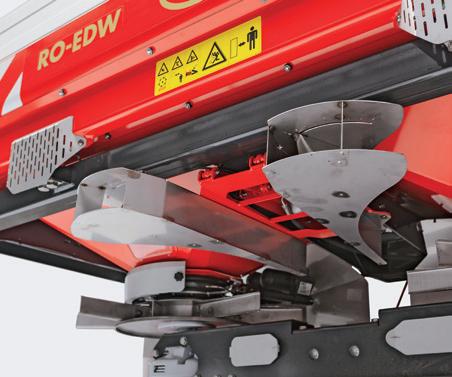

Mașini de împrăștiat Vicon RotaFlow - 8 vane per disc

AEF and ISOBUS Distribuitoarele Vicon sunt compatibile ISOBUS și certificate AEF pentru compatibilitate garantată.

2 vane per disc

Agricultură de precizie Sistemul RotaFlow cu opt vane de capacitate superioară pe fiecare disc asigură o suprapunere perfectă, nu doar pe lățimea de lucru, ci și în direcția de deplasare. Cu secțiuni de un metru, patru celule de cântărire și un senzor de înclinare, poate efectua o împrăștiere la mare viteză în orice condiții.

Cu opt vane per disc această mașină de împrăștiere nu este limitată de nici o viteză de deplasare, pentru că are o acoperire perfectă pe modelul de împrăștiere.

Calitate superioară la mare precizie Cu sistemul RotaFlow, îngrășământul este adus ușor în cupa de dozare, înainte de a fi eliberat pe disc. Acest sistem este unic comparativ cu majoritatea sistemelor de împrăștiere cu sistem de cădere a îngrășământului direct pe disc. Astfel, sistemul RotaFlow prezintă o serie de avantaje importante: • Fără impact, fără fragmentare. Împrăștierea nu este afectată de îngrășământul deteriorat.

• Opt vane per disc în loc de două vane. Cu 8 vane, îngrășământul este eliberat cu o frecvență mare pentru un flux constant și împrăștiere uniformă, care este importantă în lucrări la viteze mari, cu doze mari.

• Împrăștiere exactă în pantă. O înclinare a mașinii de împrăștiat nu afectează punctul de eliberare a fertilizatorului pe disc și din vană.

7

8

VICON ÎMPRĂȘTIERE PE MARGINI

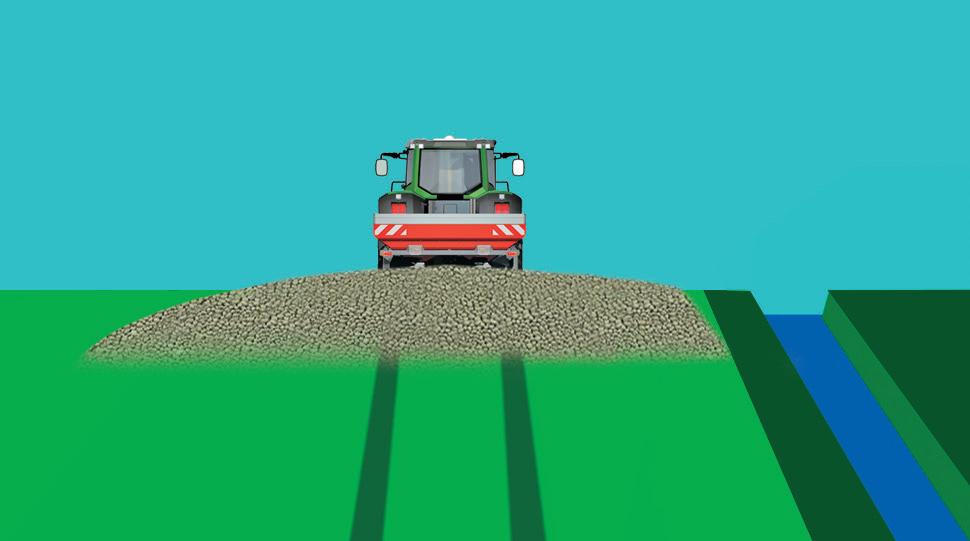

Împrăștiere optimă de-a lungul marginilor

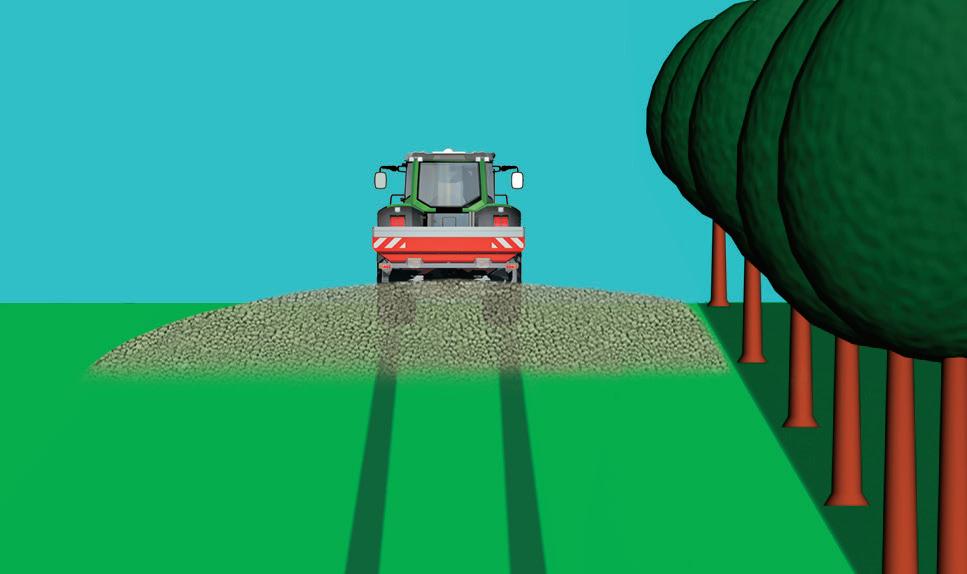

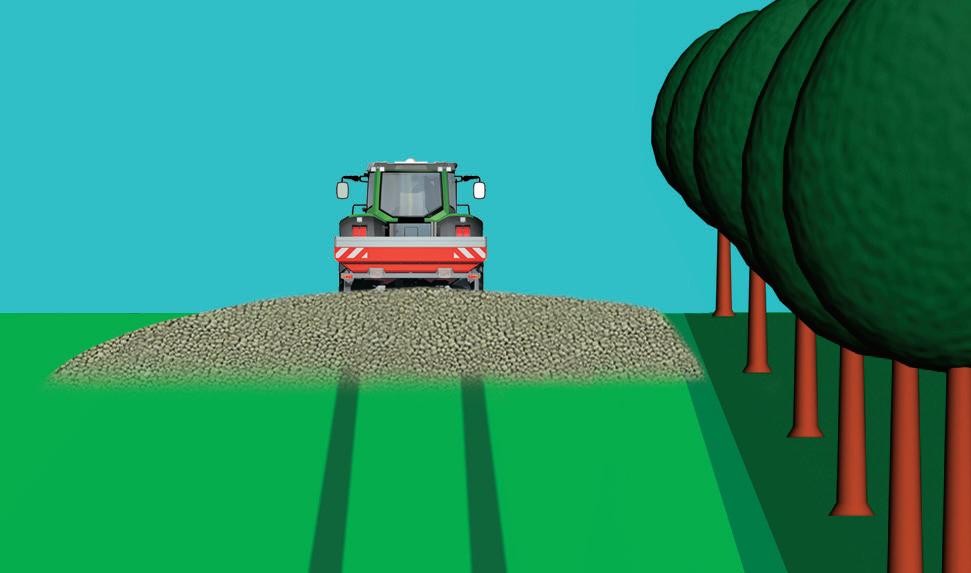

Un dispozitiv de împrăştiere pe margine este folosit pentru a optimiza împrăștierea de la și către marginea unui câmp.

Astfel, obținem un rezultat de acoperire maximă pe marginea câmpului pentru a asigura o bună recoltă, în timp ce, pe de altă parte, o pierdere minimă la marginea câmpului pentru a reduce impactul asupra mediului.

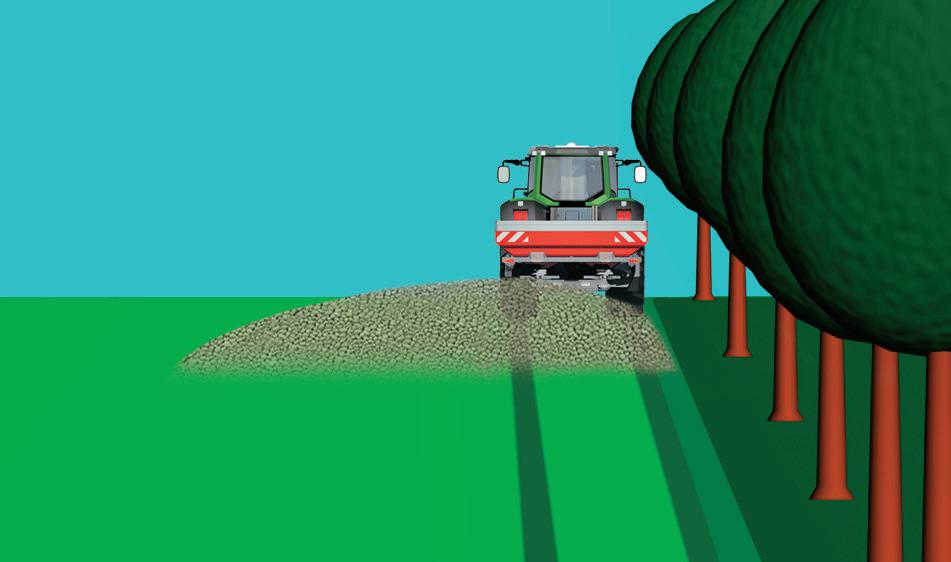

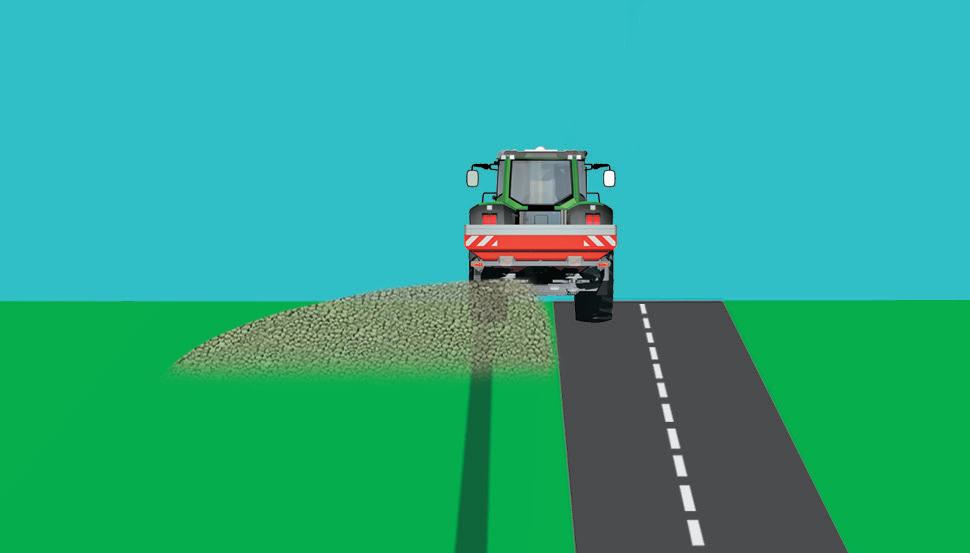

Două metode diferite Există două metode de împrăștiere pe margine: - împrăștiere pe o latură - împrăștiere pe urmă. În funcție de câmp și situația agricolă, puteți folosi una din acele metode pentru a optimiza împrăștierea către și de la marginea câmpului.

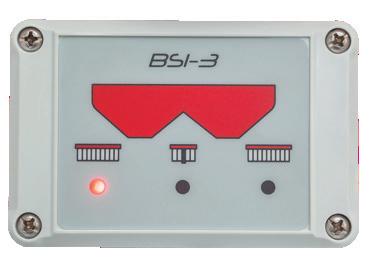

Indică ce dispozitiv de împrăştiere pe margini este activ

ptimizează rezultatul “ Ocu dispozitiv de împrăștiere pe margini”

Avertisment RPM automat pe terminal

ÎMPRĂȘTIERE PE MARGINI VICON

TrimFlow

Placă de împrăștiere pe margine

Mod producție

Mod cultura 2 m.

Mod eco

Mod H2O 0 m.

Mod H2O

Două laturi

Cilindru coridor Special pentru a realiza primul coridor și pentru a împrăștia pe margine. Distanța la margine este jumătate din lățimea de lucru.

9

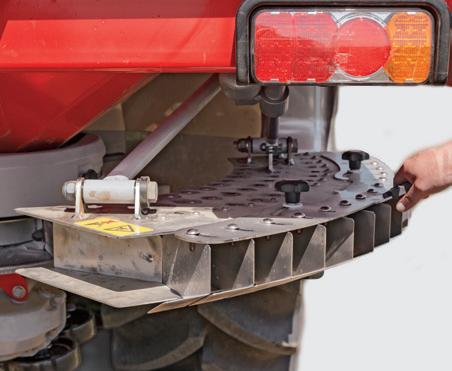

Placă de împrăștiere pe margine Controlul hidraulic al plăcii de împrăștiere pe margine se face din cabina tractorului. Placa împiedică îngrășământul să ajungă la marginea câmpului prin limitarea direcției îngrășământului către aceasta.

TrimFlow TrimFlow este folosit pentru împrăștierea la margine. Se poate fixa pe stânga sau pe dreapta mașinii de împrăștiat, astfel că se adaptează întotdeauna condițiilor dvs. de pe câmp. Se poate regla cu precizie pentru orice tip de îngrășământ și orice lățime de lucru. Există trei moduri diferite pentru TrimFlow: - Producție este folosit pentru o recoltă optimă pe margine.

- Eco este folosit pentru o cantitate minimă de îngrășământ de-a lungul marginii conform EN-13739.

- H2O este folosit când nu trebuie împrăștiat fertilizator pe margine.

Operarea este ușoară, nu trebuie să coborâți din tractor.

10

VICON SISTEMUL DE ÎMPRĂȘTIERE ROTAFLOW

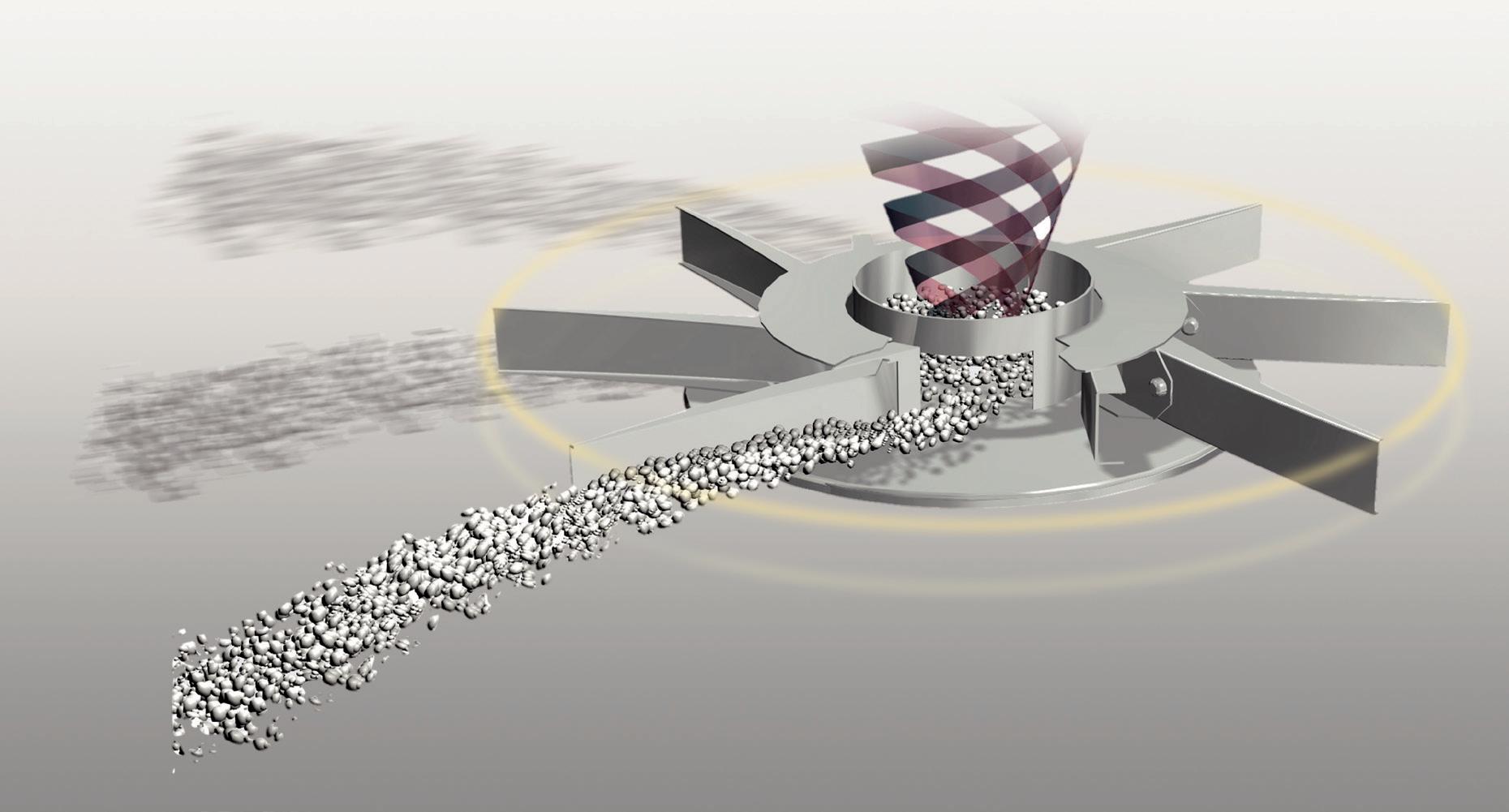

Sistemul de împrăștiere RotaFlow pe distribuitoarele de îngrășăminte Distribuitoarele Vicon RotaFlow RO au o caracteristică unică: sistemul de împrăștiere RotaFlow.

Accelerarea lină a îngrășământului previne fragmentarea granulelor în contactul cu vanele de pe disc.

Punctul de descărcare reglabil permite calibrarea sistemului în funcție de îngrășământ. Datorită manipulării delicate a îngrășământului, caracteristicile de împrăștiere ale produsului sunt menținute.

Sistemul RotaFlow este construit pentru o împrăștiere optimă!

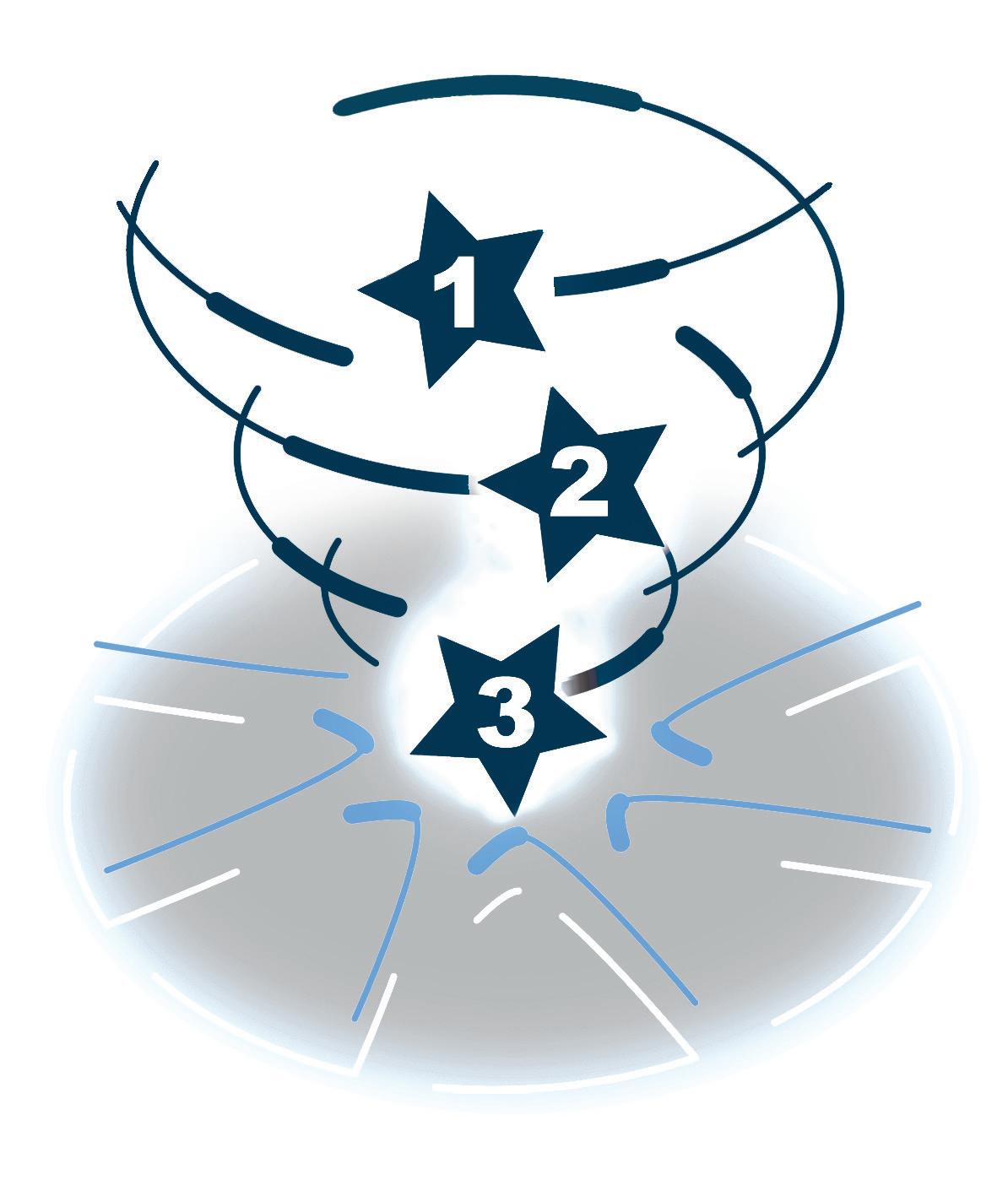

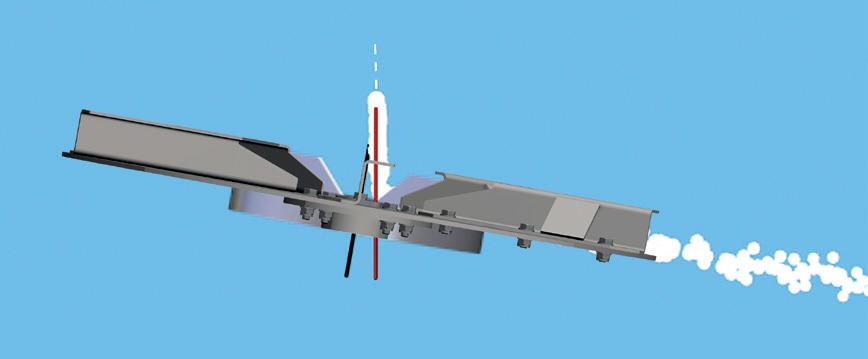

1. Fără Impact, fără fragmentare, fără praf Punctul de eliberare central, accelerarea lină şi forţa centrifugă aduc îngrășământul până la viteza discului înainte de a ajunge în vană.

2. Model exact de împrăștiere

Discurile mari cu 8 vane asigură lățimi de împrăștiere de 9m - 54m. Modelul de împrăștiere suprapus dublu asigură o acuratețe extremă. Cele 8 vane per disc asigură un flux continuu al fertilizatorului pe câmp. Acesta este important pentru o împrăștiere de mare capacitate și viteză de deplasare.

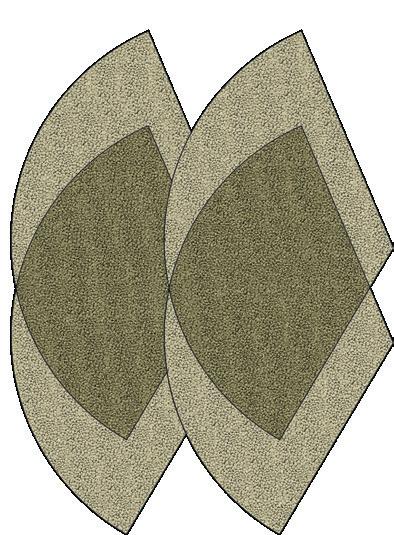

2 vane per disc

3. Influență minimă a vântului, Toleranța maximă Discuri plane. Împrăștiere pe orizontală.

4. Împrăștiere uniformă Împrăștiere suprapusă dublă.

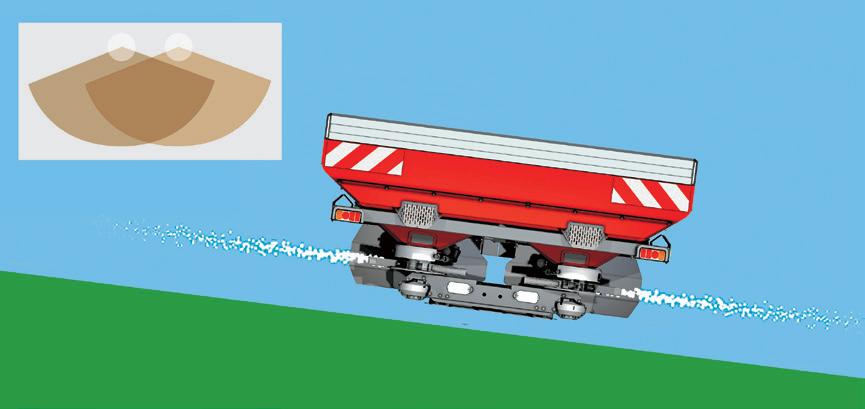

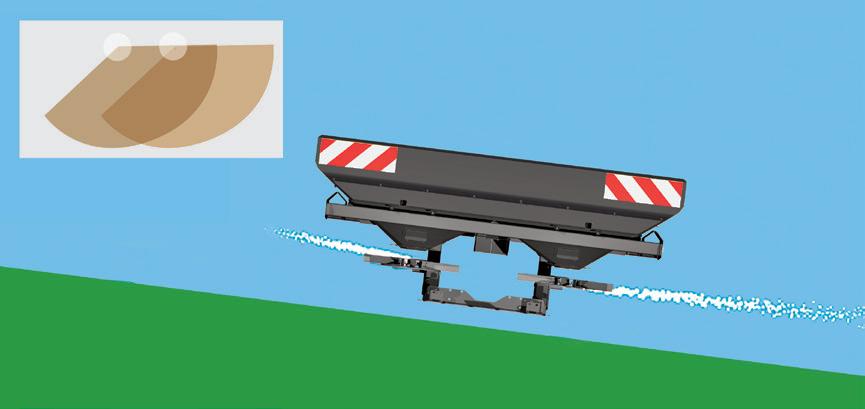

5. Acuratețe garantată pe suprafețe înclinate

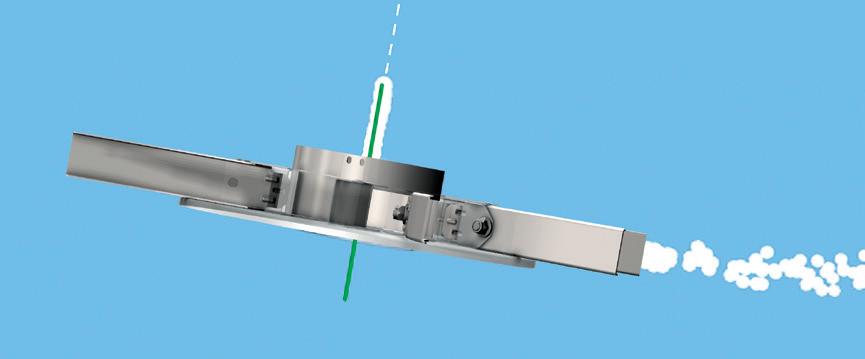

Îngrășământul intră întotdeauna în contact cu vanele în același punct și pe pantă și se deplasează pe întreaga lungime a vanei.

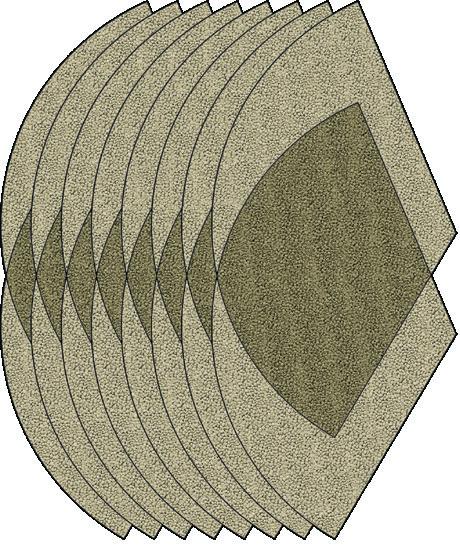

Vicon: 8 vane per disc

SISTEMUL DE ÎMPRĂȘTIERE ROTAFLOW VICON

pt Vane per Disc “ OVicon Standard" FlowPilot: Setare și Calibrare ușoară.

Panoul FlowPilot te ajută pentru setarea rapidă și exactă a dozei dorite.

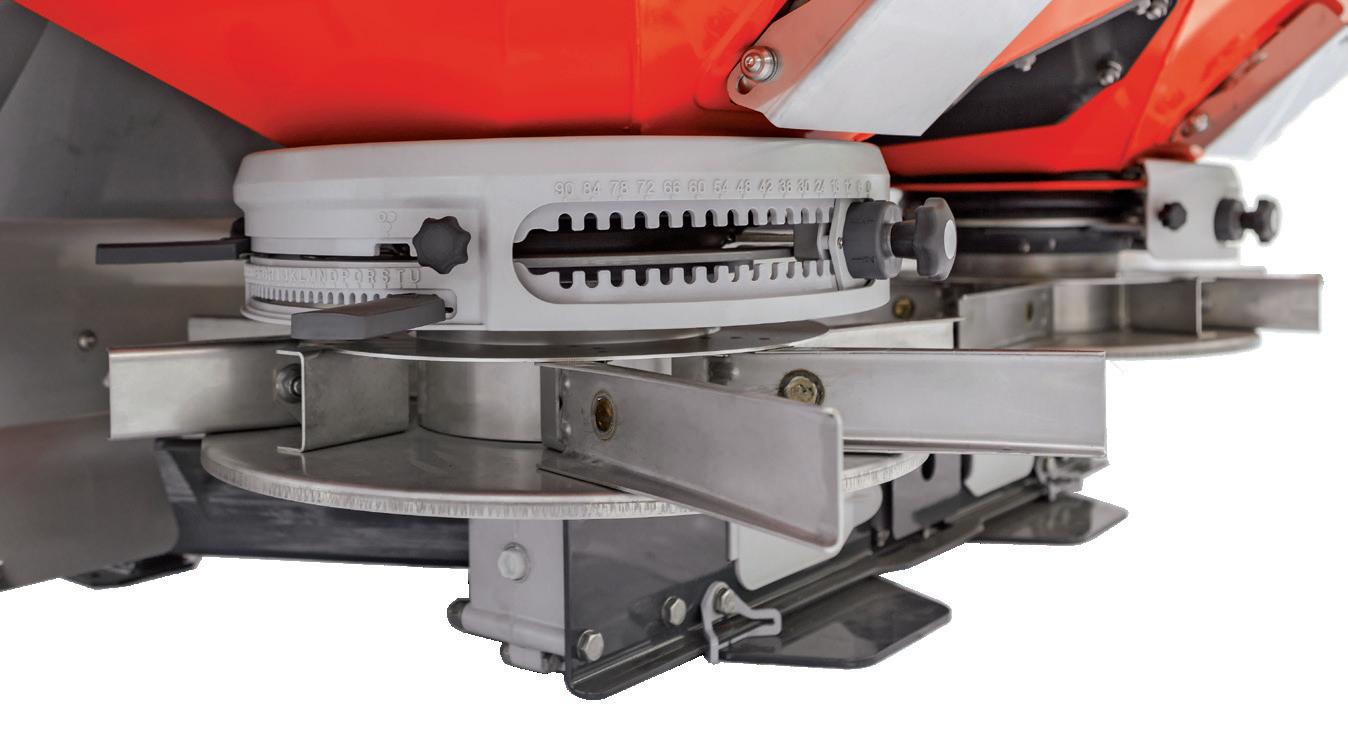

Doi cilindrii de dozare controlați hidraulic, fiecare cu trei guri de descărcare asigură un flux de fertilizare egal din buncăr până la discurile de împrăștiere.

Rata de aplicare cu acuratețe

Punct de descărcare

Rată de aplicare

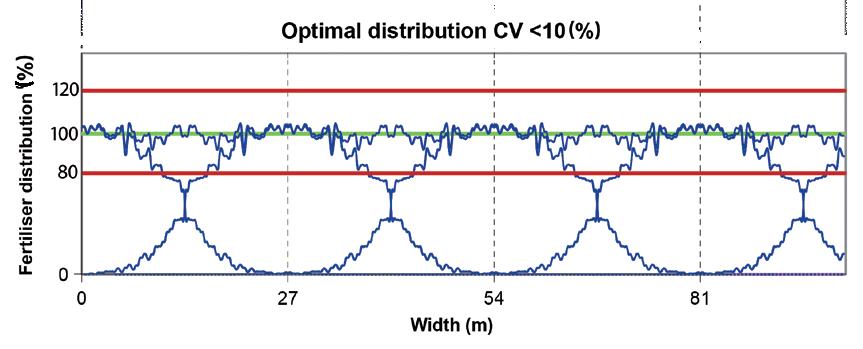

Împrăștiere perfectă cu coeficient optim de variație Un factor important pentru o împrăștiere optimă este coeficientul de variație (CV). Acesta este procentul de deviere al modelului de împrăștiere comparativ cu o distribuire uniformă. Uniformitatea distribuirii transversale pentru distribuitoarele de îngrășământ va fi astfel încât valoarea calculată a CV, în ambele direcţii, să nu depăşească 15% calculat conform EN 13739-2 (SURSA: NEN-EN 13739-2 (EN)).

Vicon RotaFlow RO

Alte sisteme de împrăştiere

Un CV <10% înseamnă un rezultat de împrăştiere optim

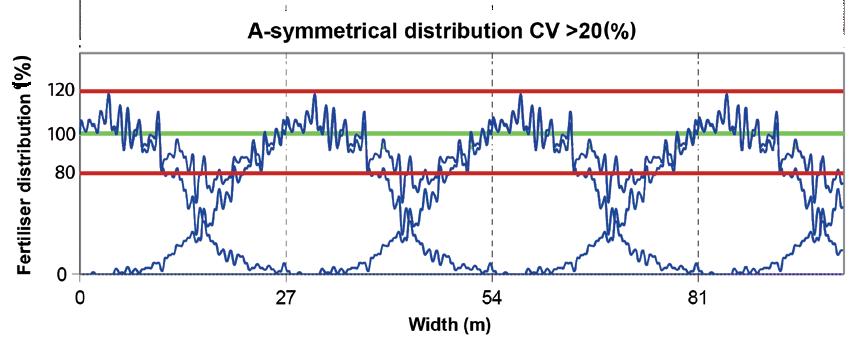

Un CV >20% înseamnă o distribuire asimetrică

11

12

VICON FERTILISER TEST CENTRE

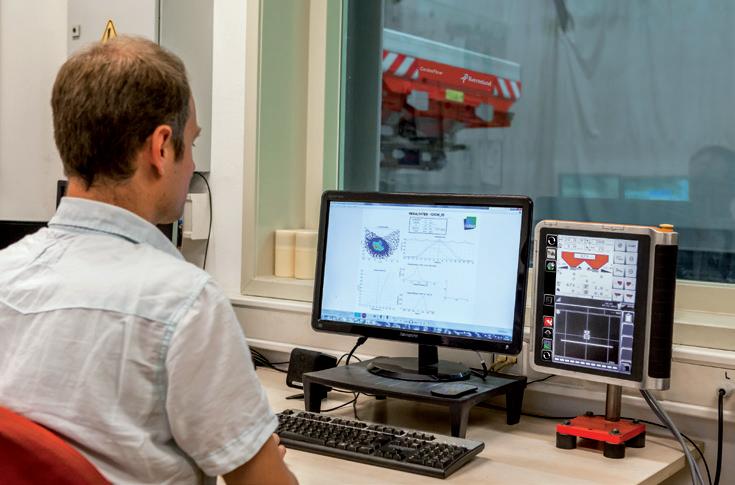

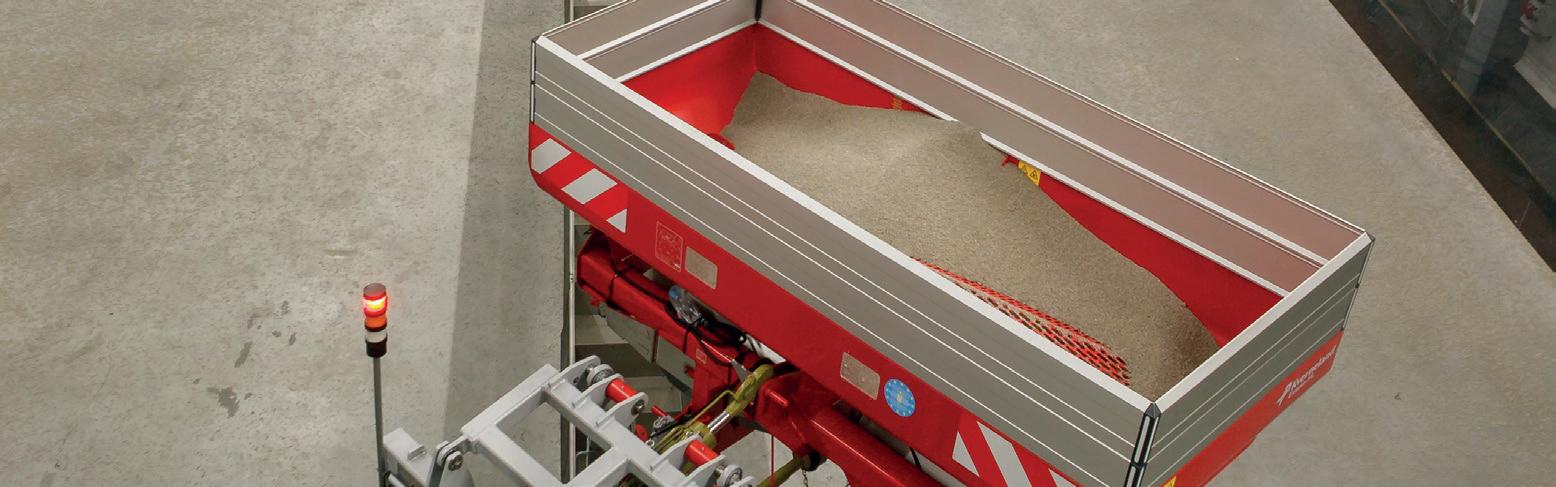

Centru de testare a îngrășămintelor Pentru împrăștiere optimizată Centrul de competentă Vicon Distribuitoarele de îngrășăminte Vicon RotaFlow sunt cunoscute la nivel mondial pentru fiabilitate, operare simplă și precizie remarcabilă în toate condițiile. Acesta este rezultatul multor ani de experiență practică, cercetare și testare.

Un distribuitor de îngrășăminte se poate regla exact pentru o anumită doză și suprapunere folosind valorile producătorului.

Centrul de competentă al mașinii de împrăștiat folosește cea mai modernă tehnologie disponibilă hard și software, asigurând măsurarea modelelor de suprapunere complete în 3D. În locul măsurării doar al împrăștierii pe o linie corespunzător lățimii de lucru, această tehnologie creează un model complet indicând un profil de împrăștiere complet 3D al îngrășământului.

Pentru a răspunde cerințelor clientului Modelul de împrăștiere 3D este obținut folosind distribuitor montat pe utilajul de testare care rotește mașina la 280°.

Măsurarea continuă la o frecvență de 5 HZ în 80 de cuve de colectare, dotate individual cu celule de cântărire, asigură o acuratețe de testare absolută. Un singur test asigură peste 30,000 măsurători! Rezultatul reprezintă o analiză a împrăștierii foarte exacte cu un grad ridicat de predictibilitate pentru stabilirea modificărilor în vederea adaptării la diferite lățimi și doze.

Aceasta permite o testare mai rapidă a diferitelor tipuri de îngrășământ, și în același timp rezultate prin folosirea de cantități mai mici de îngrășământ pentru o protecție mai bună a mediului înconjurător. Coridorul de testare cu o lungime de 60m cu încălzire subterană, menține umiditatea la 60 % ce permite testarea pe parcursul anului și poate asigura testarea lățimilor de împrăștiere peste 54 metri.

Calitate îmbunătățită pe margine GEOPOINT® al mașinilor de împrăștiat este de asemenea evaluat în centrul de competență. Este produs un model de împrăștiere în formă de con 3D, iar centrul modelului de împrăștiere al acestui con este folosit ca GEOPOINT®.

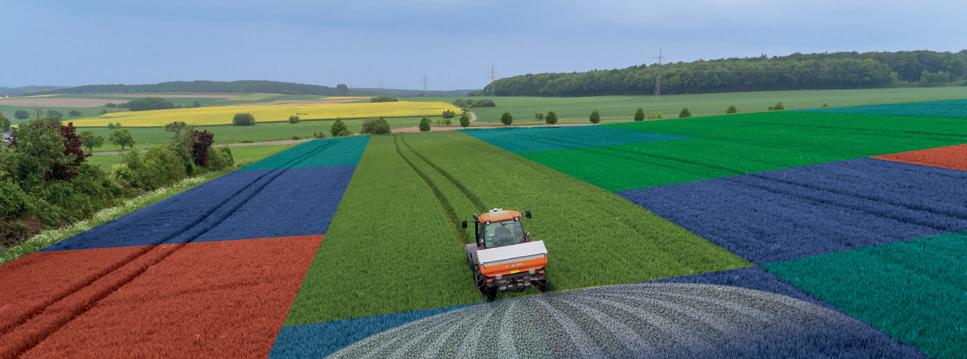

Control valoare variabilă (valoare unică)

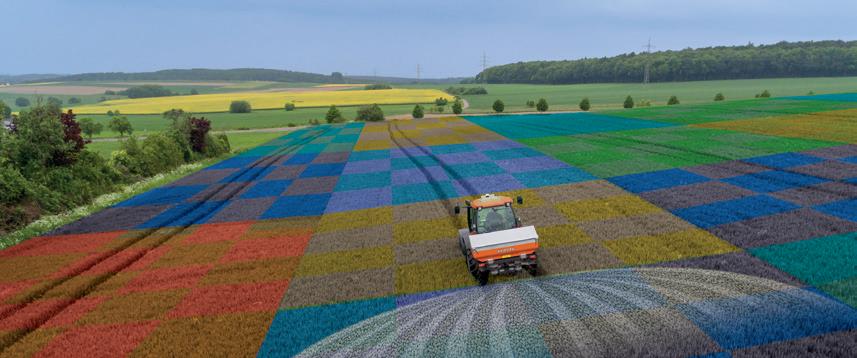

Variable rate control (MULTIRATE)

Dozare variabilă pentru o precizie mai bună Toate distribuitoarele Vicon ISOBUS cu sistem de cântărire pot face dozarea variabilă ca standard. Aceasta se face prin încărcarea unei hărți de aplicare variabilă pe un sistem GPS și împreună cu distribuitorul de îngrășămintele se aplică dozele stabilite în harta pentru fiecare punct.

O altă posibilitate este folosirea distribuitorului de îngrășăminte împreună cu senzorii de cultură pentru a schimba dozarea continuu în baza datelor senzorului.

Control dozare variabilă (valori multiple) Distribuitoarele Vicon pot aplica doze multiple pe lățimea de lucru.

Aceasta înseamnă o aplicare mai exactă a îngrășămintelor pentru o eficiență și recoltă mai buna și pentru reducerea costurilor.

Lista de verificare Vicon pentru o împrăștiere exactă

VICON

13

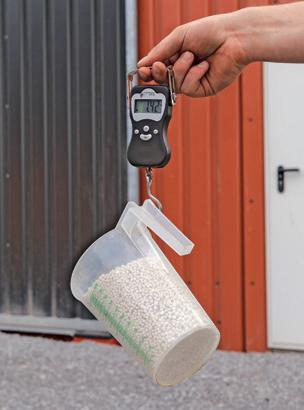

Cheia pentru o distribuire exactă este corelarea cât mai exactă a calității îngrășământului și a greutății hectolitrice cu graficele de distribuire.

Lista de verificare Vicon RotaFlow vă ajută să obțineți valori exacte în orice condiții ale terenului.

Selectare tip îngrășământ

Determinare dimensiune granule şi distribuire Calculare hectolitrii

ste ușor și “ EEficient

Să se regleze această mașină de împrăștiat” Îndrumare exactă pentru fiecare mașină de împrăștiat Vicon RotaFlow pe orice lățime de lucru, aplicație și viteză. Accesați direct la rezultatele celui mai recent test: www.viconspreadingcharts.com sau descărcați aplicația de pe App Store sau Google Play.

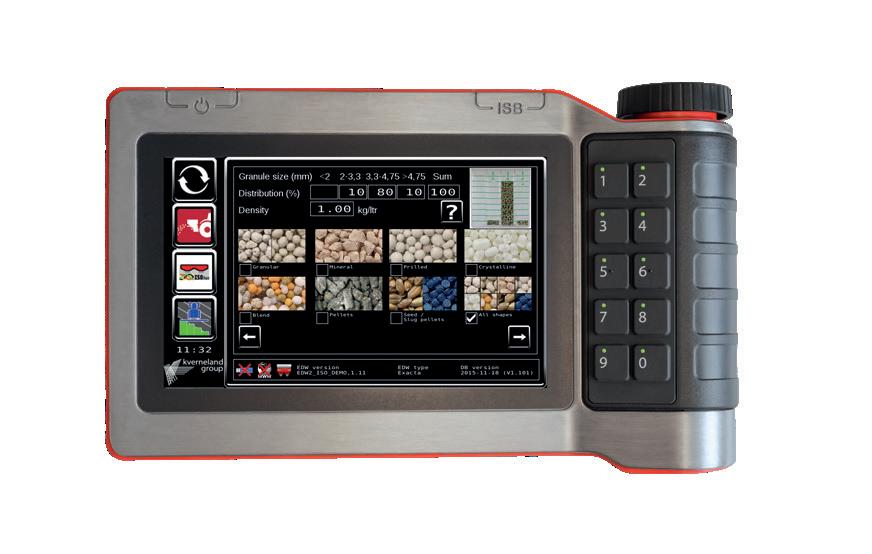

AutosetApp este o aplicație software integrată în software-ul IsoMatch GEOCONTROL. Trebuie doar să introduceți informațiile din cutia cu granule în AutosetApp de pe terminalul dvs. iar mașina de împrăștiat GEOSPREAD® se va regla automat.

AutosetApp va funcționa și cu mașinile de împrăștiat standard Vicon cu excepția faptului că punctul de descărcare trebuie ajustat manual pe mașina de împrăștiat

AutosetApp vă oferă posibilitatea să stați în cabina tractorului și să distribuiți întotdeauna cu ajustările corecte!

AutosetApp se poate conecta la baza de date a fertilizatorului prin două modalități diferite. Îl puteți conecta la baza de date online prin adaptor USB IsoMatch fără fir WIFI sau puteți descărca cea mai recentă bază de date de pe website-ul www.viconspreadingcharts.com pe un stick USB şi încărca baza de date în terminal.

14

VICON

PARTS & SERVICE

Piese originale & Service Face din maşina dvs un Vicon

Piesele originale Vicon sunt piese importante ale ADN-ului mașinii dvs. Piesele noastre sunt fabricate în baza acelorași specificații stricte ca și mașina însăși, și astfel sunt garantate că funcționează și se potrivesc pentru o funcționare optimă.

Considerăm fiecare vânzare a unei mașini Vicon începutul unei relații pe termen lung. Misiunea noastră este de a vă oferi piese sigure și service pentru a asigura investiția dvs. solidă în câmp. Nu compromiteți autenticitatea mașinii dvs. cu soluții ieftine, piesele originale Vicon sunt garantate pentru a vă oferi o experiență Vicon optimă.

VICON

15

Date Model

RO-M GEOSPREAD®

RO-EDW GEOSPREAD®

1,100 - 1,550 - 2,000 - 2,450

1,500 - 2,150 - 2,800 - 3,450

1,300 - 1,800 - 2,300 - 2,800

1,875 - 2,550 - 3,225 - 3,900

Lățime de lucru (m)

10-33

12-54

Randament (kg/min)

10-320

10-320

108 - 127 - 146 - 165

110 - 129 - 148 - 167

1. Capacitate buncăr Capacitate buncăr (l) 2. Lățime de lucru

3. Dimensiuni Înălțime de umplere (cm)

113 - 132 - 151 - 170 Lățime (cm)

220 / 245

275 / 290

Lățime de umplere (cm)

214 / 239

269 / 284

480 - 505 - 530 - 555

655 - 685 - 715 - 745

495 - 520 - 545 - 570

695 - 725 - 755 - 785

IsoMatch Tellus GO





IsoMatch Tellus PRO





Ambreiaj suprasarcină PTO





Site buncăr





Inclinometru

–



Amestecător rotativ lent





Aplicare fină





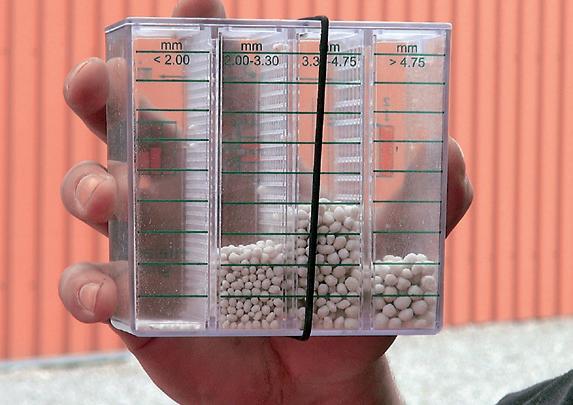

Cutie dimensiune granule





Triunghi de avertizare





Procedee deflector





Set lumini LED





Placă de împrăștiere pe margine





Placă hidraulică de împrăștiere pe margine





Sistem de împrăștiere pe margine TrimFlow





Echipament de dozare 27/33m



–

Vane îngrășământ abraziv (L=285 mm)

–



Vane (L=330 mm)

–



Recipient calibrare





Echipament golire buncăr





Prelata buncăr



 (Disponibil şi ca acoperire electrică)

Senzor nivel buncăr stânga dreapta

–



Scară

–



Scară laterală





Apărători





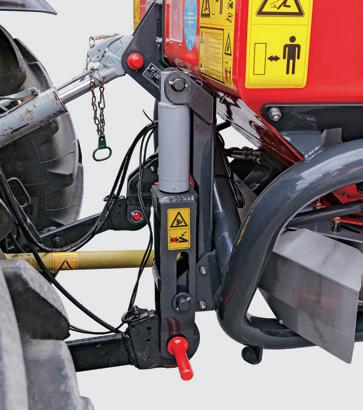

Cadru de montare categoria 3/4

–



Cadru de stocare cu roți parcare





Acționare hidraulică

–



Sită palet

–



–



4. Greutate Greutate gol (kg) 5. Controale

6. Echipament (Fixat în fabrică)

7. Accesorii (disponibile și separat) 7.1. Echipament de siguranță

7.2. Mașină de împrăștiat pe margine

7.3. Accesorii lățime de funcționare

7.4. Altele

7.5 Remorcă (N.A. în toate statele) Echipament remorcă

 = Standard  = Opțional – = Indisponibil Dispozitivele de siguranţă pot fi înlăturate de pe maşini doar în scop de ilustrare, pentru o prezentare mai bună a funcţiilor maşinii. Pentru a evita riscul vătămării, dispozitivele de siguranţă nu trebuie înlăturate niciodată. Dacă este necesară înlăturarea dispozitivelor de siguranţă, ex. în scopuri de mantenanţă, vă rugăm să contactaţi serviciul de asistenţă sau supervizare competent al unui asistent tehnic. = marcă comercială protejată în UE. ©2018 Kverneland Group Nieuw-Vennep BV

®
