Șasiu inovator
p. 6-7
Simplitate și bune practici
p. 12-13
Lăncile AXIALE
Echipamentul opțional
Tehnologie pentru precizie
Lăncile KONDOR
p. 20-21
Specificații și echipament
p. 10 Ghidare GPS: p. 16-17 EKTAR B3 p. 2-3 Revoluția Vantage în acțiune p. 14-15 p. 22-23 DARK by Berthoud p. 8-9 p. 11 Debitul amestecului de stropire p. 18-19 p. 4-5Modelul VANTAGE reprezintă gama de vârf a sistemelor de pulverizare tractate. Este un model original care se distinge față de celelalte modele tractate prin culoarea sa DARK dar și prin stil fiind inspirat din tradiția BERTHOUD.

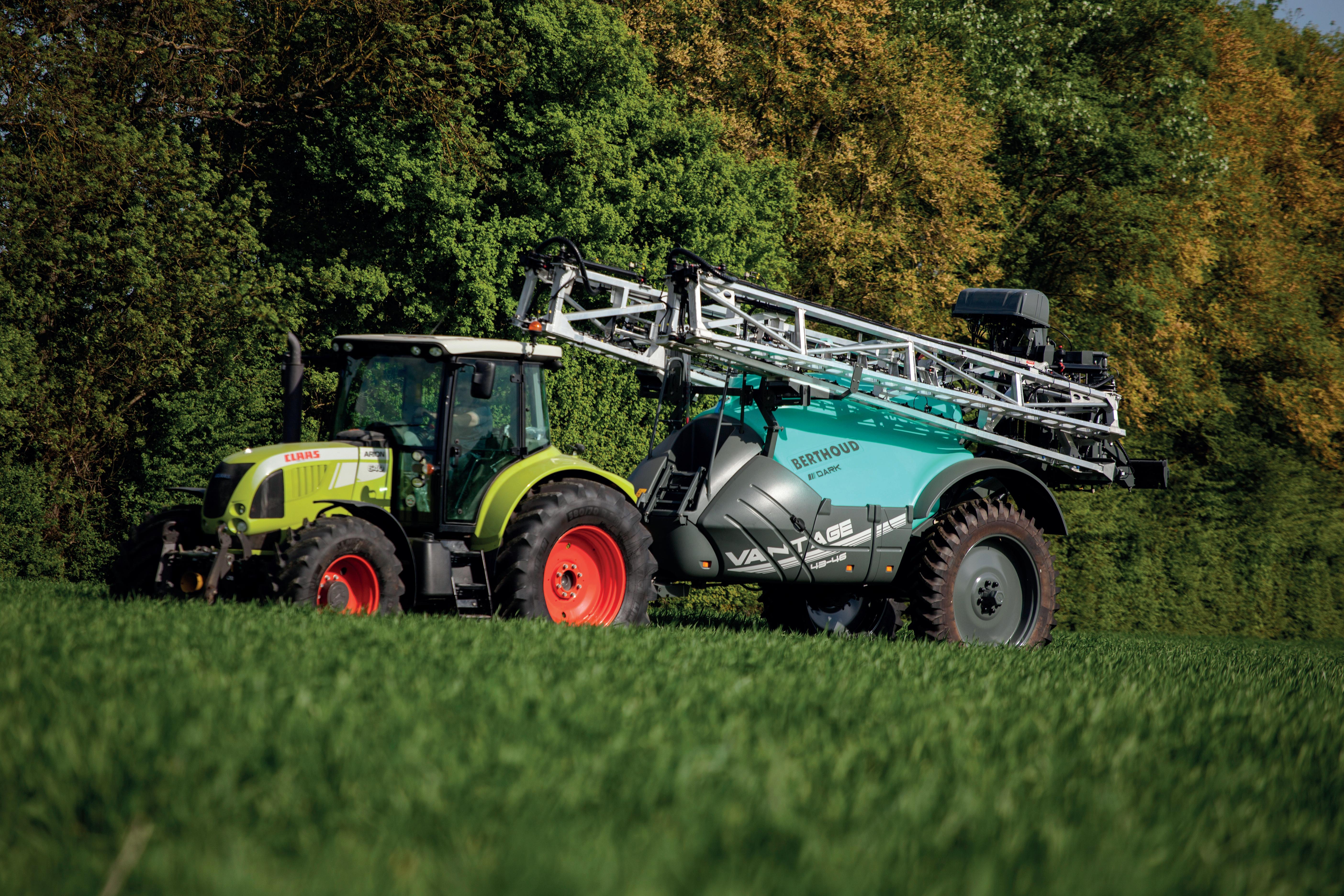

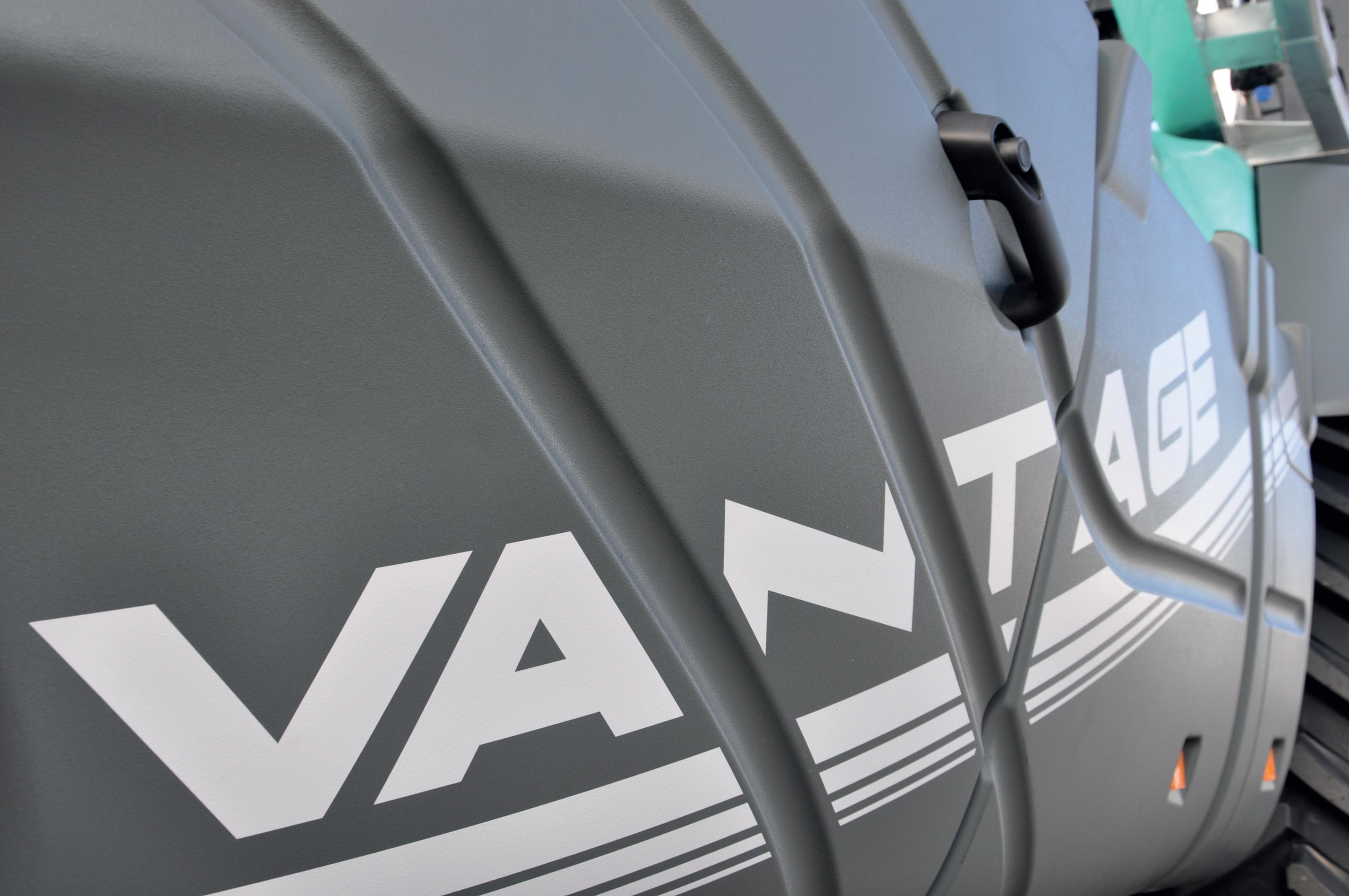

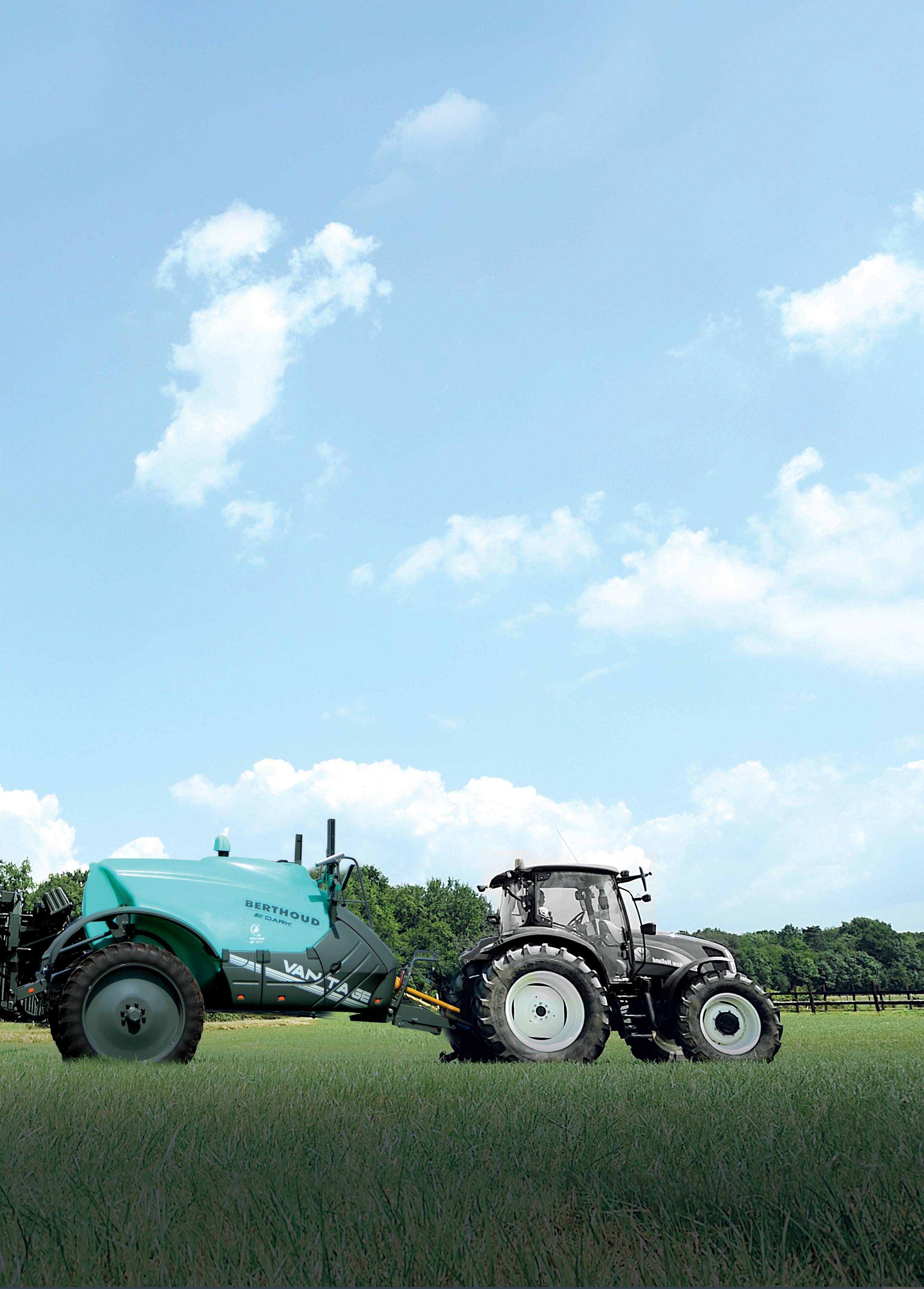

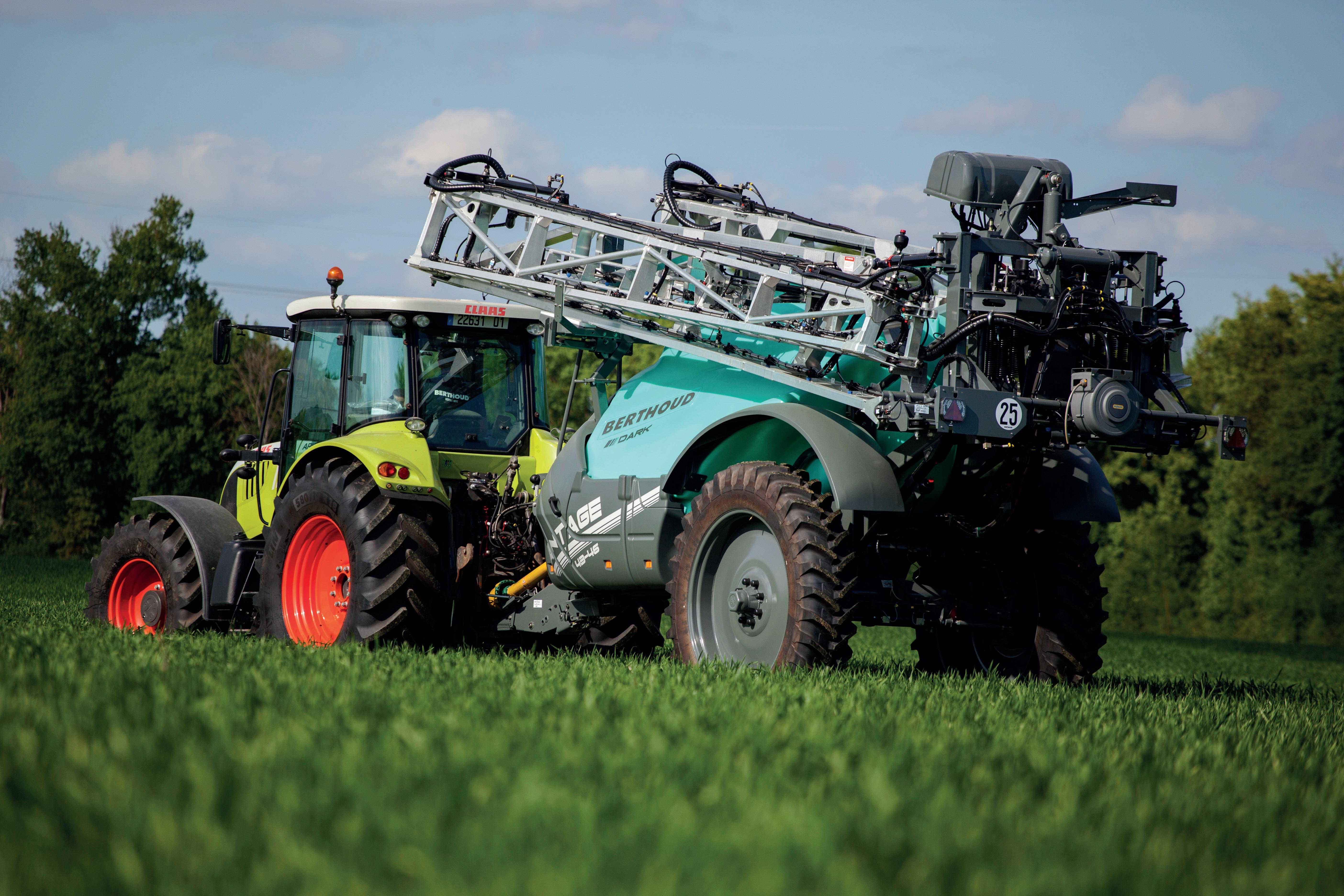

VANTAGE are toate caracteristicile fundamentale ale brandului: suspensie ax ACTIFLEX II, operare DUALMATIC și versiune motorizată DUALELEC, precum și gama de lănci BERTHOUD. Este răspunsul clienților care sunt în căutarea unui echipament de pulverizare "adecvat" adaptat fermei și culturilor.
În plus, asigură acces la tehnologia ISOBUS cu ecran tactil BERTHOUD VT TRONIC sau direct pe ecranul virtual al tractorului.

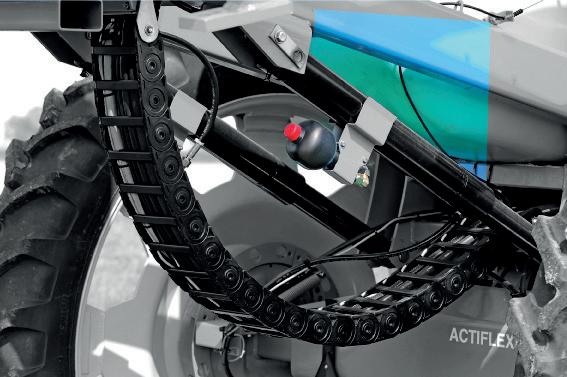

Suspensie pe ax ACTIFLEX 2: calitatea pulverizării depinde printre altele de stabilitatea mașinii dvs. BERTHOUD propune așadar ACTIFLEX 2, o suspensie complet mecanică cu o rigiditate variabilă independentă de sarcină. În baza unei modificări a brațului levierului, necesită mentenanță redusă și va asigura un real confort și calitate a lucrării!

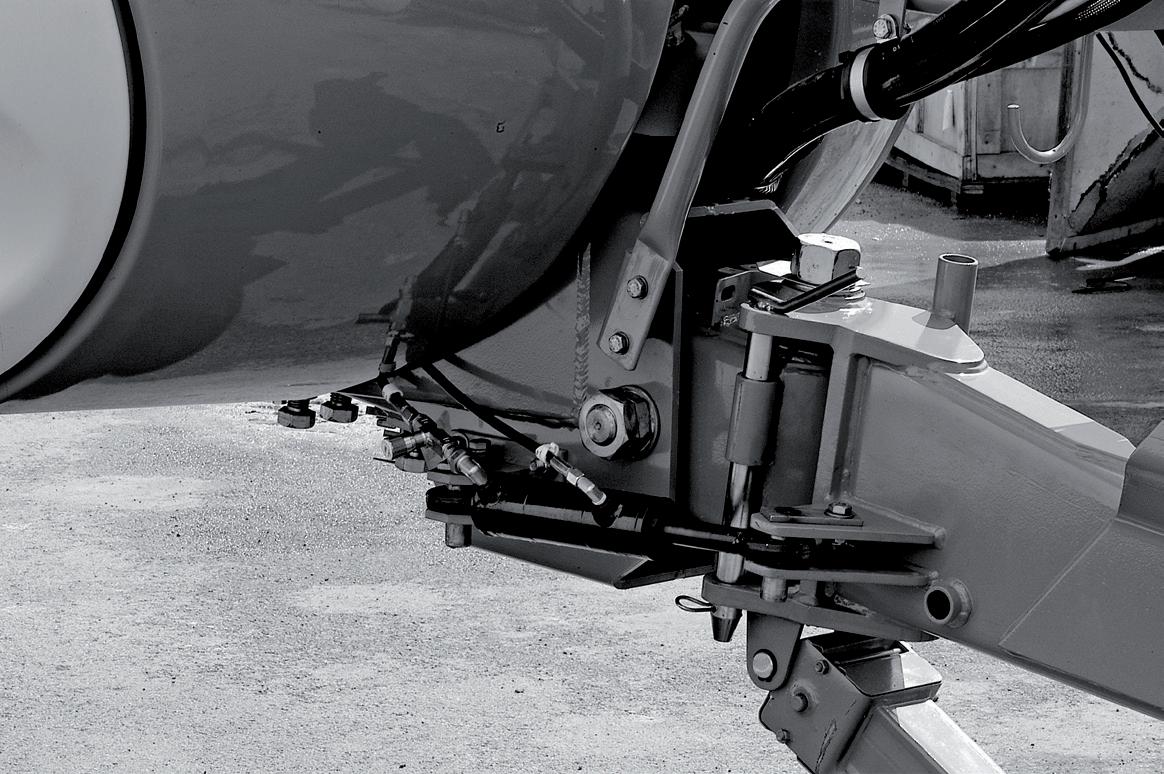

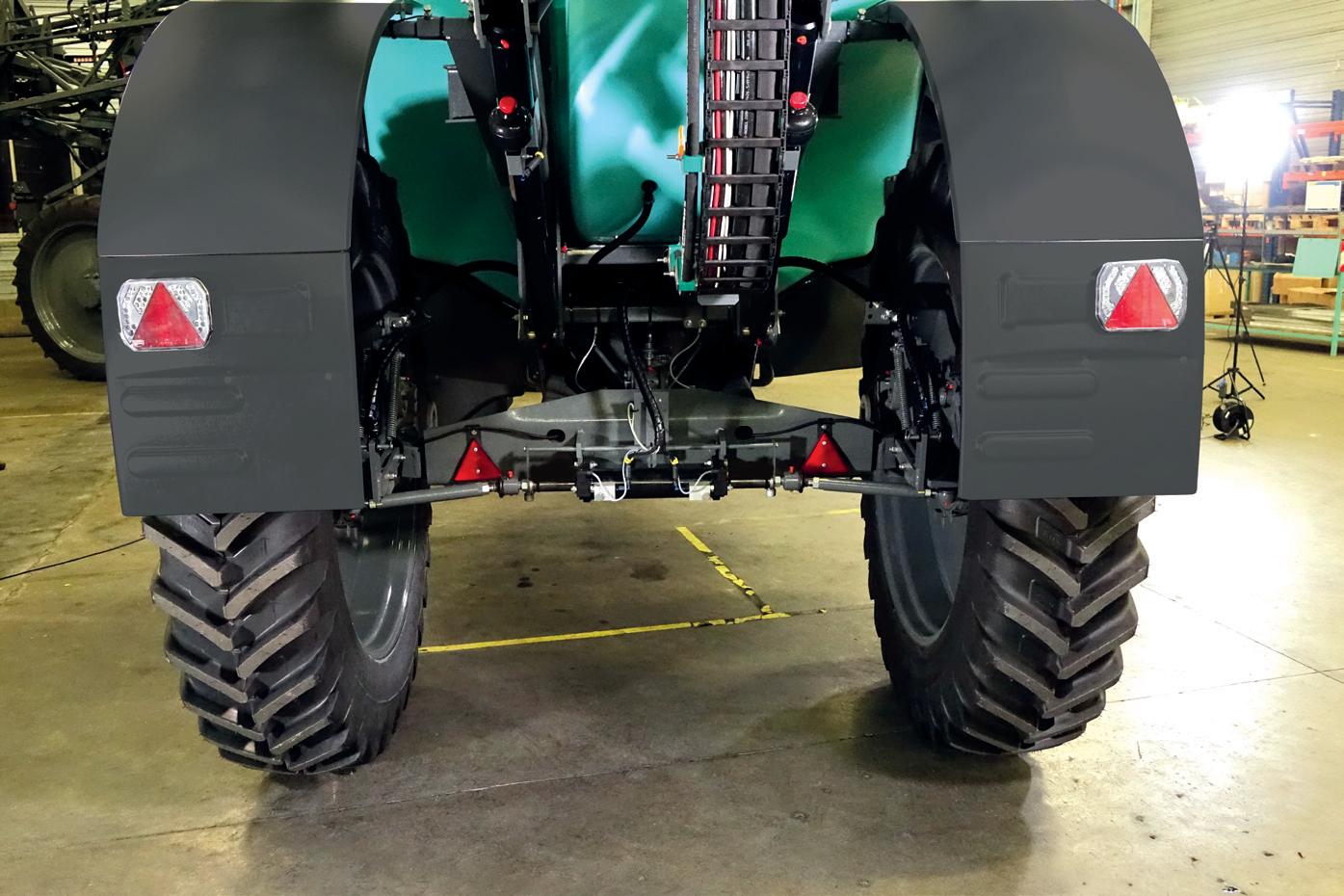

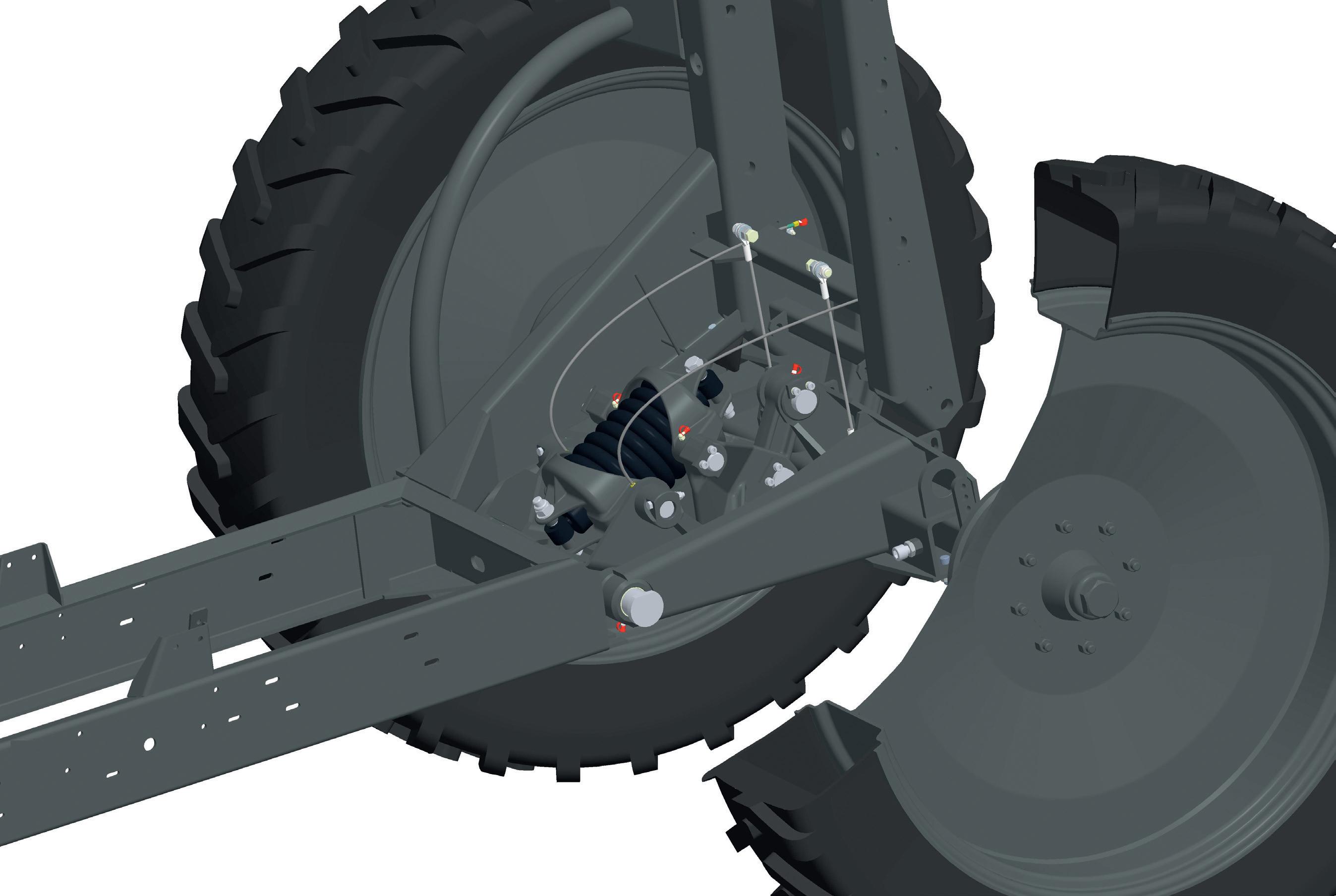

Opțiunea axului de urmărire permite sistemului de pulverizare să urmeze tractorul. Se poate folosi în modul automat însă poate fi de asemenea controlat manual pentru a evita obstacolele sau atunci când este folosit pe teren înclinat.
Adoptare monitorizare rută, reduce impactul asupra recoltelor!
Avantaje
În baza distanței acoperite, este eficient indiferent de traseu viteză
Stabilitate optimizată indiferent de viteză și raza de viraj
Se poate folosi în modul automat sau manual

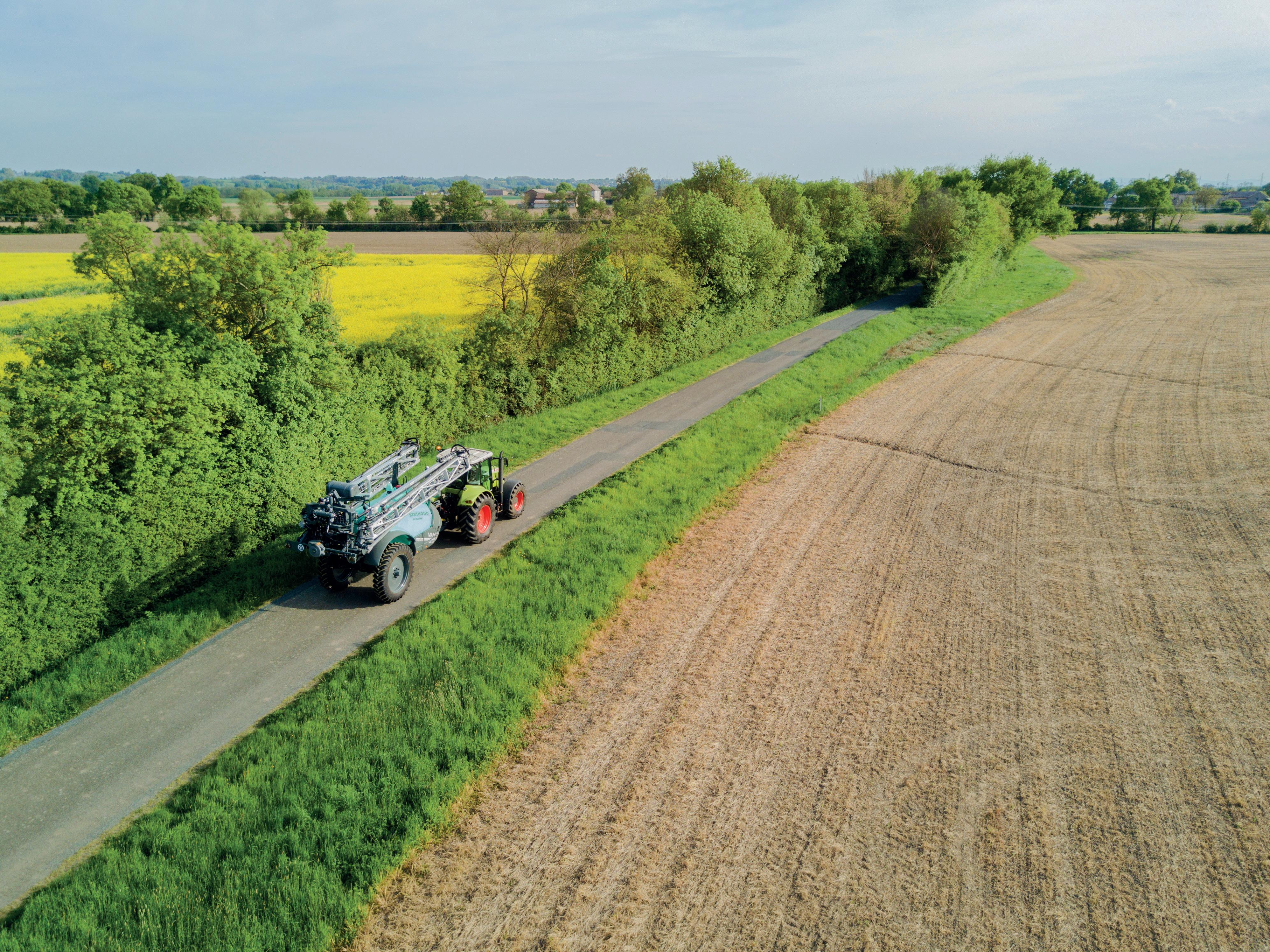

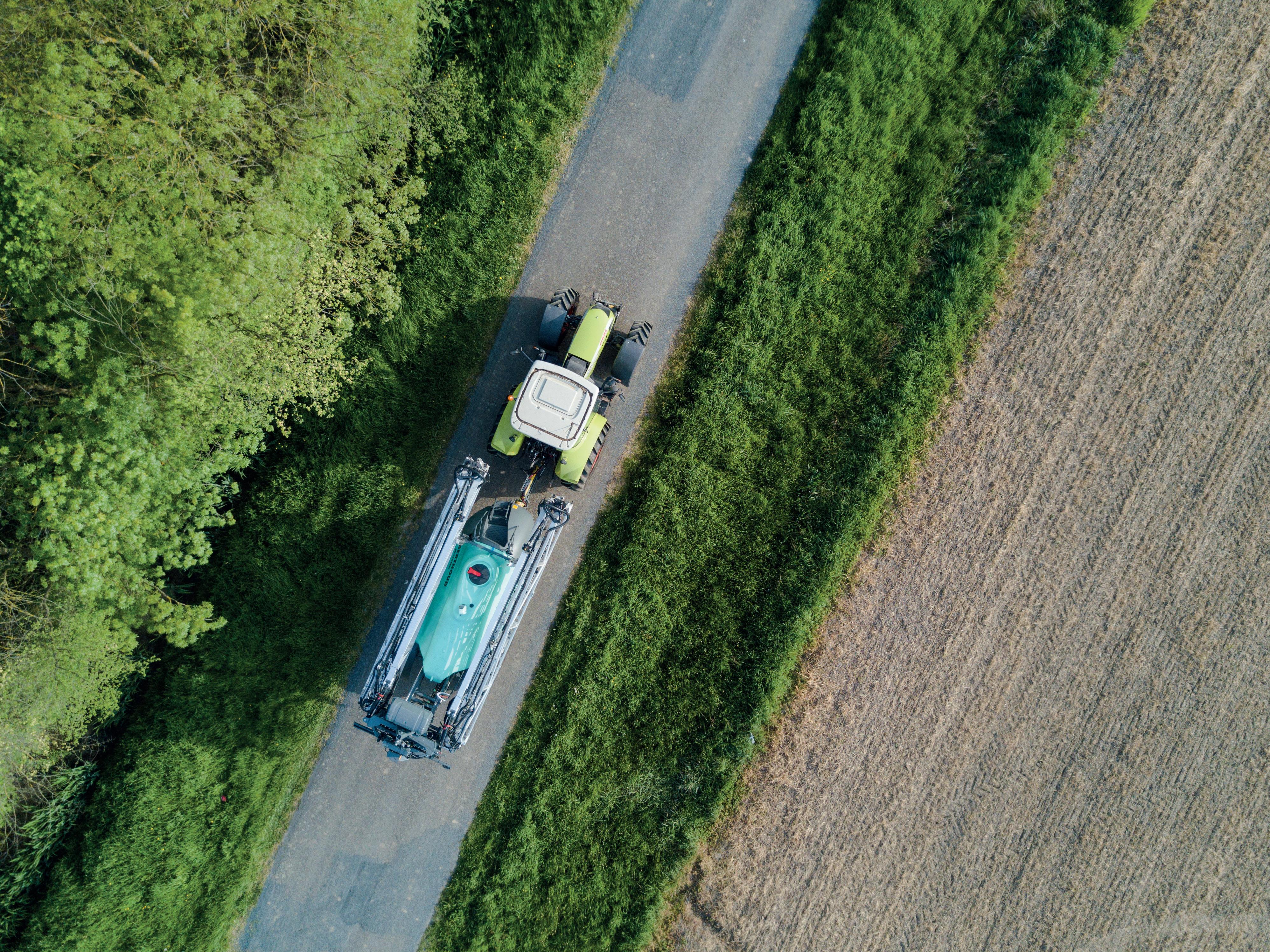

Deplasare pe șosea, liniștit și în siguranță
Rampa reglabilă permite corectarea manuală a poziției rampelor pe pante, disponibilă cu sau fără resetare

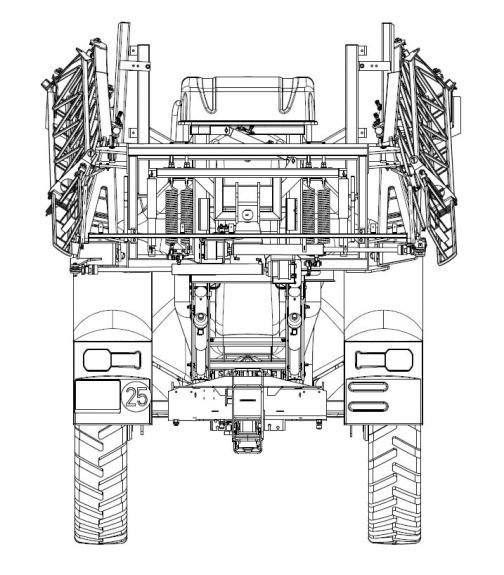

Categoria VANTAGE este integral certificată de DREAL să se deplaseze pe drumuri cu o viteză de 25 km/h. Încercați versiunea 40 kph: BERTHOUD oferă opțiunea de certificare FRANCE 40 kph pentru VANTAGE 43-46, 55-60 și 67-71 cu toate tipurile de rampe (cu excepția EKTAR B3 39 la 44m pe VANTAGE 67-71).

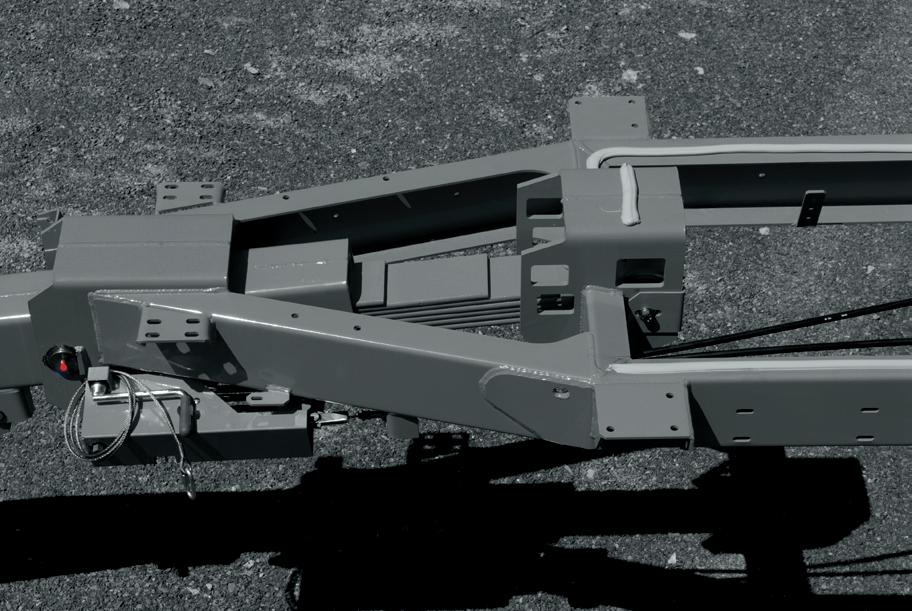

Distribuirea optimă a greutății pe șasiu, modelul rezervorului

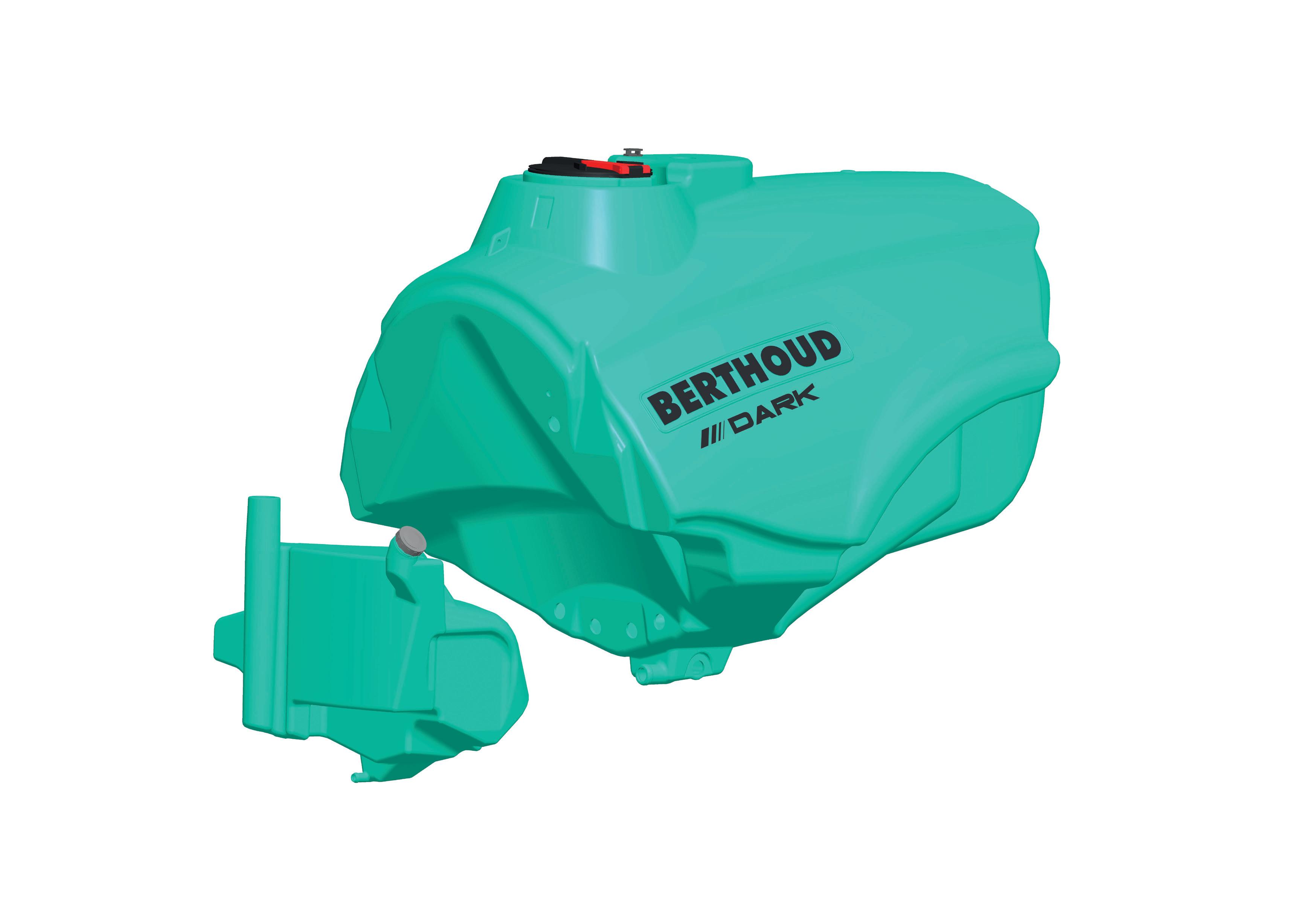

Rezervor în formă de diamant din polietilenă de mare densitate, optimizând scurgerea rezervorului Înălțime limitată a rezervorului mai lat în partea inferioară pentru a menține centrul de gravitație redus
Colector cu sucțiune prin conductă laterală = fără efect "sifon " în partea inferioară a rezervorului = volume limitate în partea inferioară.
Rezervor apă curată (380, 580 sau 700 l în funcție de modele) așezat în față și în centrul șasiului pentru o bună distribuire a greutății și menținerea echilibrului.
Rezervorul are formă de aripă ceea ce permite spargerea valului în contact cu peretele.
Aceasta vă permite să optimizați confortul în timp ce se reduce transferul balansării de la pulverizator la tractor și limitării tensiunii asupra componentelor mașinii pe termen lung

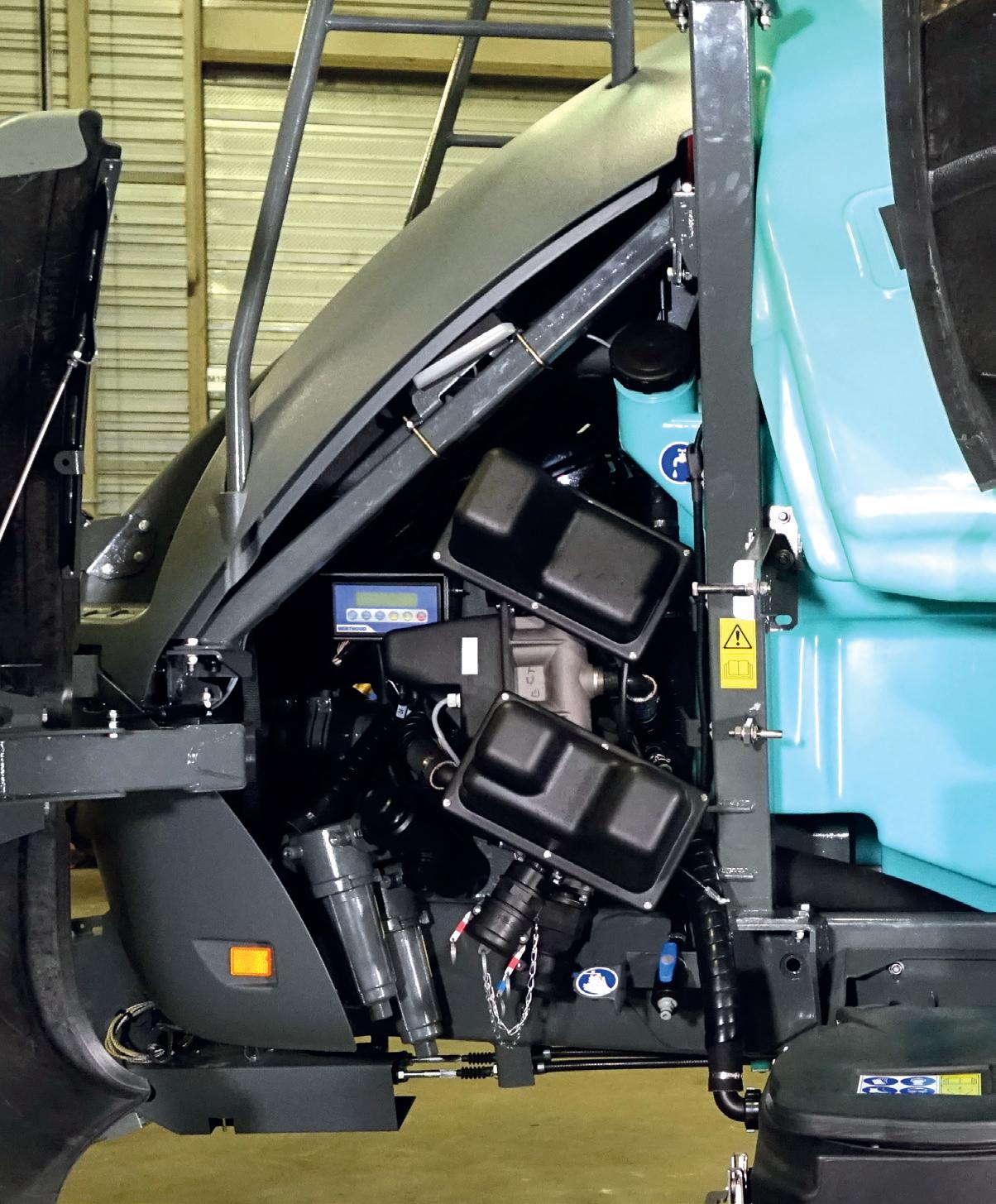

Subansamblul pompei

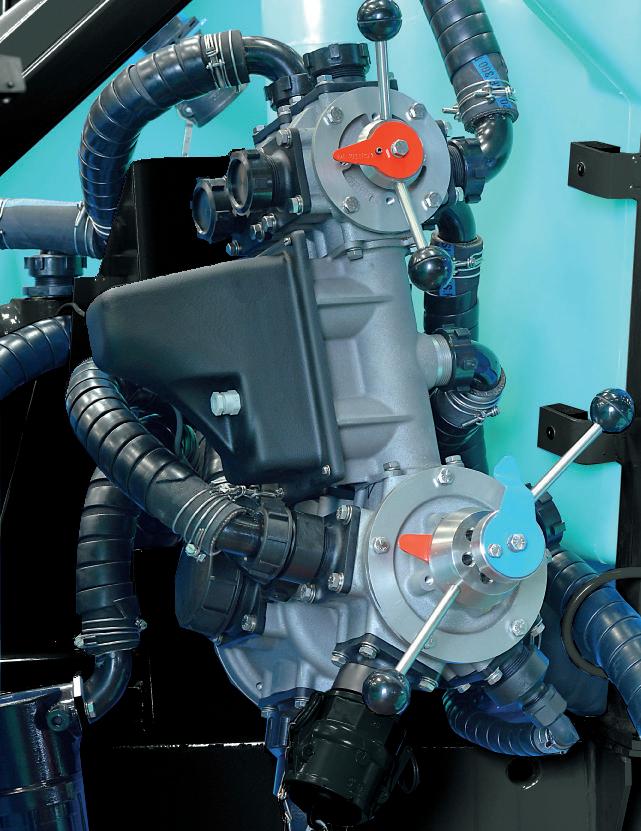

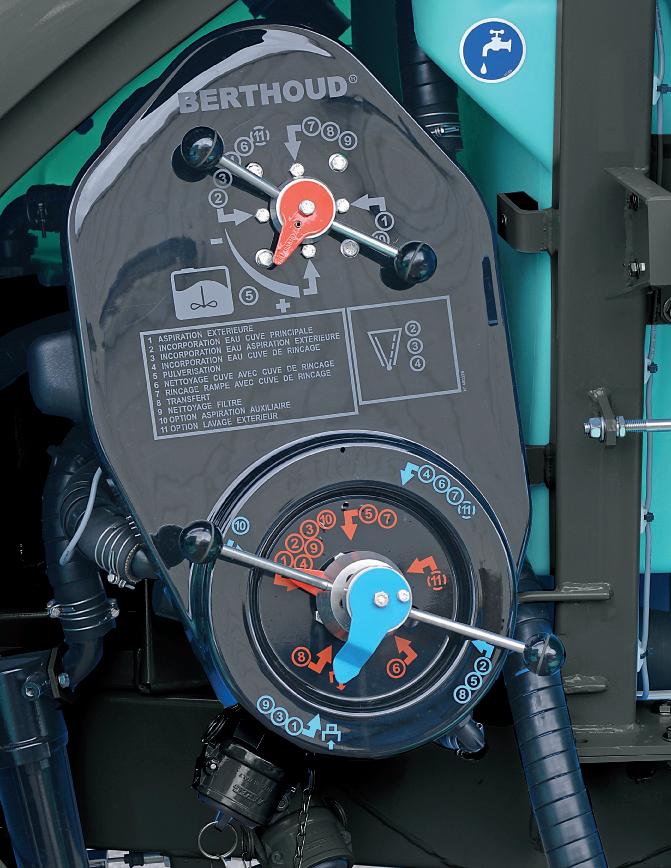

Blocul de valve DUALMATIC și pompa OMEGA merg mână în mână
Dualmatic, ușurința în utilizare combinată cu reducerea volumului rezidual
Proiectat și dezvoltat special de BERTHOUD, suprapunerea valvelor permite ca lungimea țevilor să fie redusă, limitând volumul rezidual după pulverizare. Mai mult, limitând numărul valvelor, mașina este mai ușor de folosit. Acest sistem este asociat cu panoul BERLOGIC, care identifică cele 17 funcții ale mașinii folosind textul = fără risc de interpretare greșită a funcțiilor.

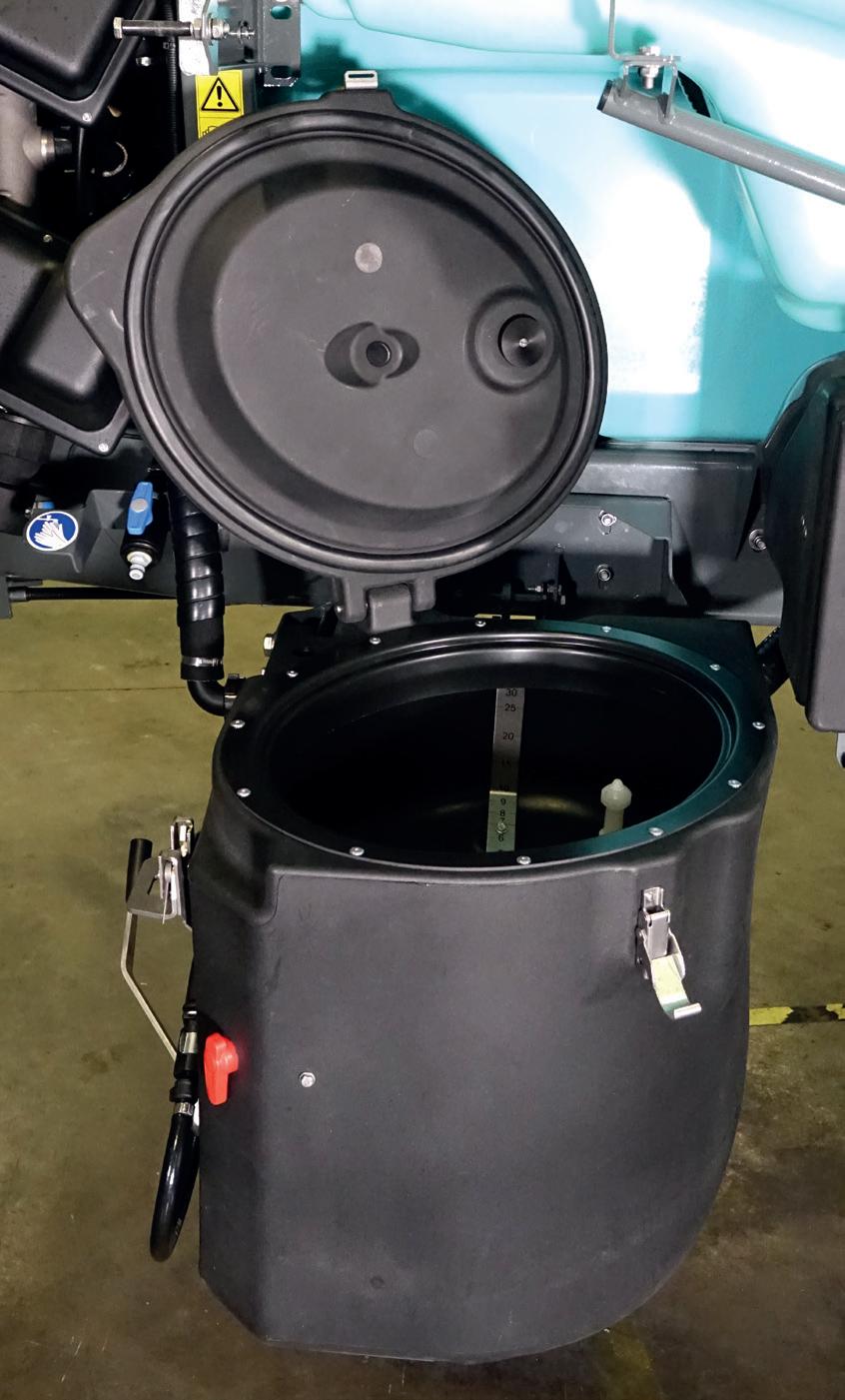

Capacitate: 35L
Mâner extins pentru deschiderea și curățarea suplimentară a valvei

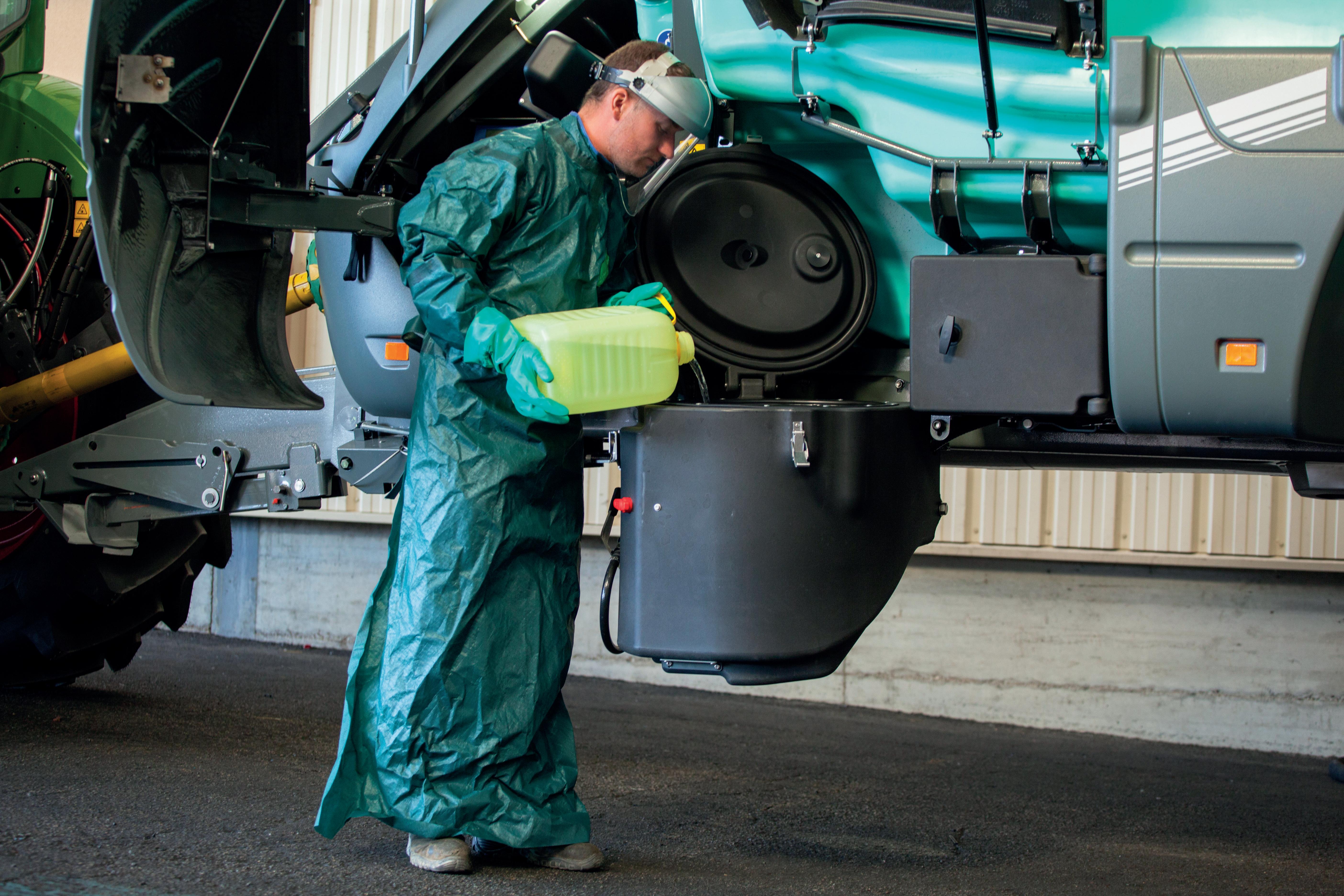

Duză rotativă pentru recipientele de curățare
Alimentare cu apă prin sucțiune externă sau recipientul de curățare

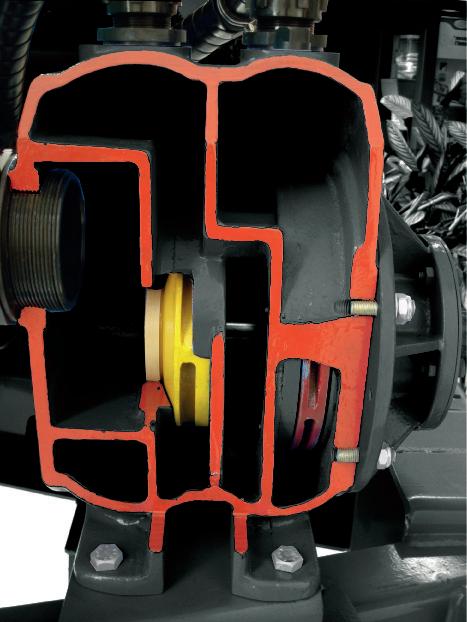

Este o pompă centrifugală cu două camere dezvoltată de BERTHOUD, aducând la un loc debitul și presiunea:
550 l/min la 3 bari
2 compartimente pentru presiune și debit Pompă cu autoamorsare
Presiune de pulverizare de până la 8 bari
Versiune complet electrică disponibilă pentru folosire, DUALELEC îți permite să controlezi toate funcțiile RAPTOR-ului fără să manevrezi valvele, atât din cabină cât și la stația de pulverizare (opțional).
Controlul curățării rezervorului, al rampei și al circuitului este în cabină.
Barbotarea în mod manual.
Controlul umplerii rezervorului cu oprire și barbotare automate în funcție de nivelul existent în rezervor cu DUALELEC 5
Sistemul poate fi folosit manual și în cazul unei defecțiuni.
Pompă OMEGAPulverizatorul la vârful degetelor cu DUALELEC, singurul pulverizator motorizat de pe piață
Administrarea volumelor reziduale înseamnă măsurarea corectă a volumelor în rezervor

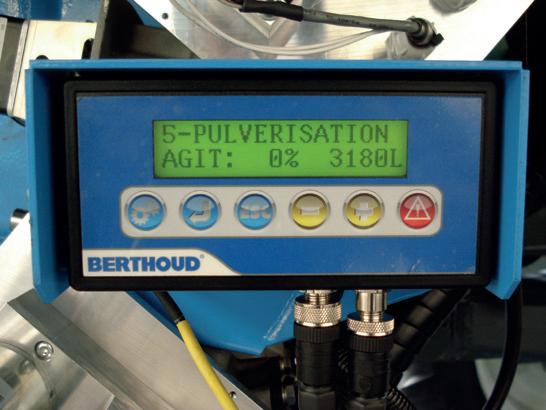

Măsurătorul NIVELEC (ca standard) optimizează precizia
Afișaj digital al nivelului amestecului din rezervor în cabină și la sistemul de pulverizare
Conservarea gabaritului de bandă pentru citirea directă

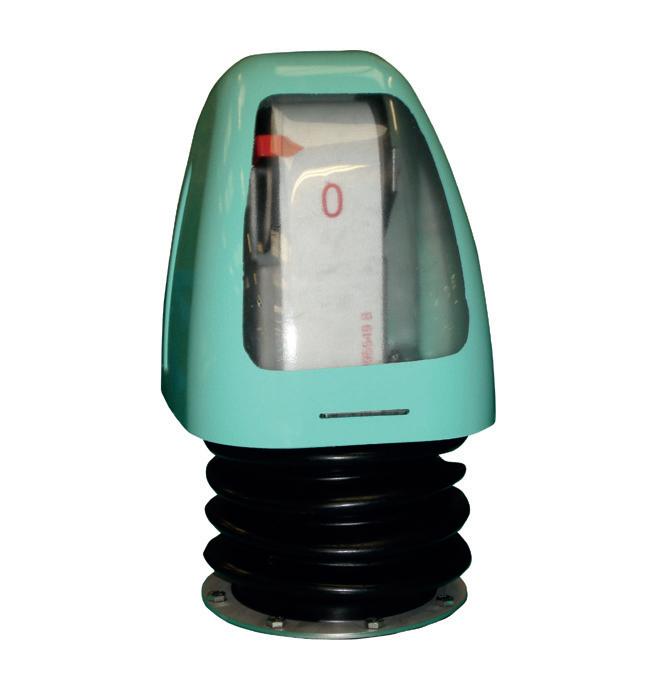

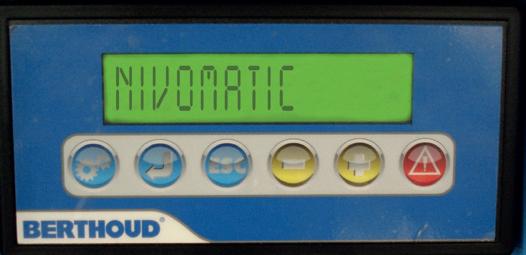

Măsurătorul NIVOMATIC (ca standard) soluția revărsării
Programarea umplerii volumului care se oprește cu un sunet sau oprirea umplerii
Conservarea gabaritului de bandă pentru citirea directă
Reglarea DPAE BERTHOUD
Reglarea fluxului BERTHOUD are la bază senzorul de presiune, care oferă multiple avantaje:
Precizie îmbunătățită (măsurare presiune aproape de duză și mai eficient la volume mai mici)
Neafectat de blocare
Fără retur calibrat
Mentenanță redusă
Închiderea duzei/duzelor nu necesită nicio modificare a setării Etc...

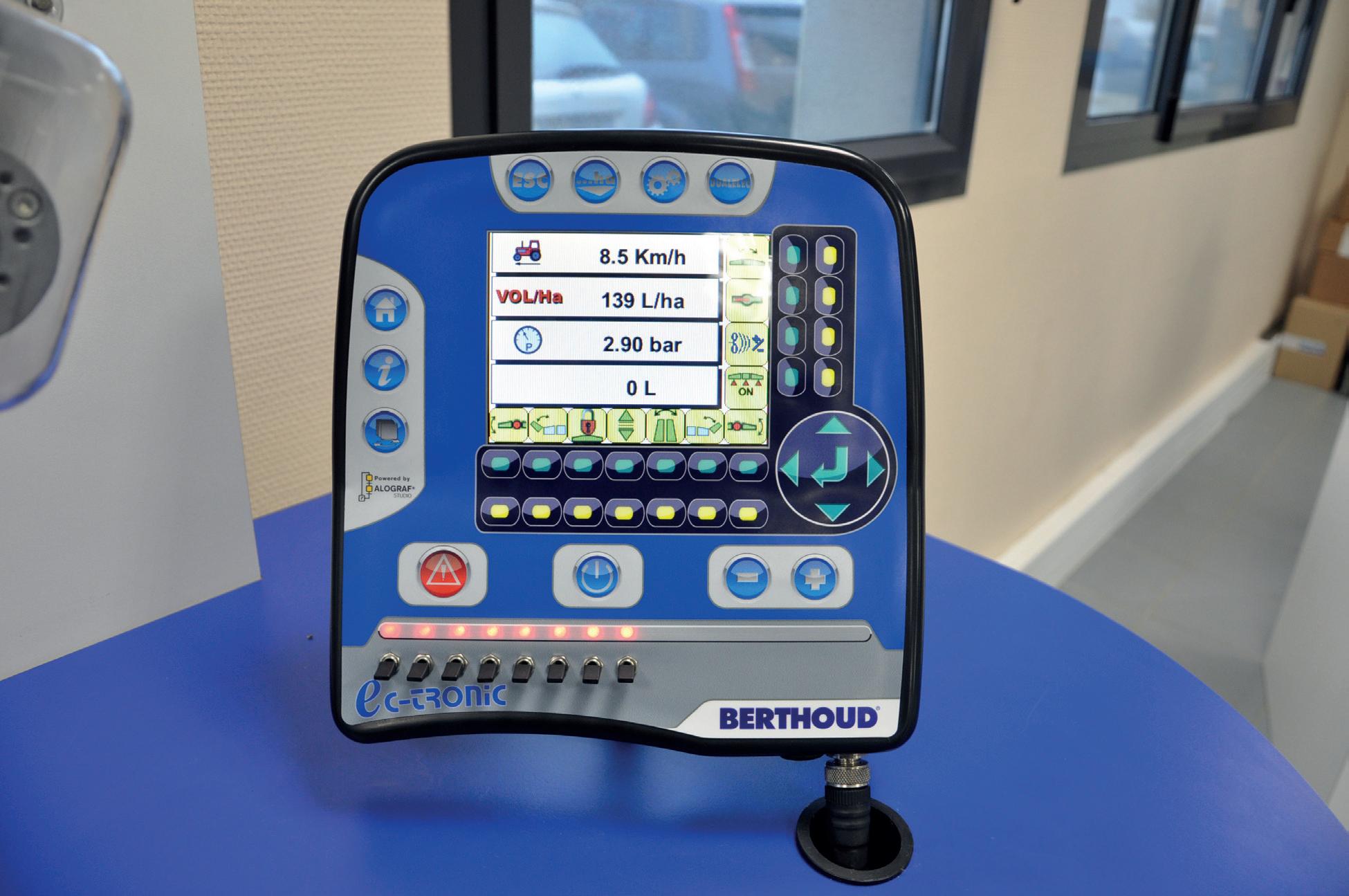

Afișarea permanentă a principalilor parametri de pulverizare (volum/ha, viteză, presiune măsurată)
Integrează anumite opțiuni: DUALELEC, etc.
Trasabilitate (după parcela, cu mai mulți utilizatori, etc.)
Controlează individual 15 secțiuni secvențiale de pe maneta multifuncțională

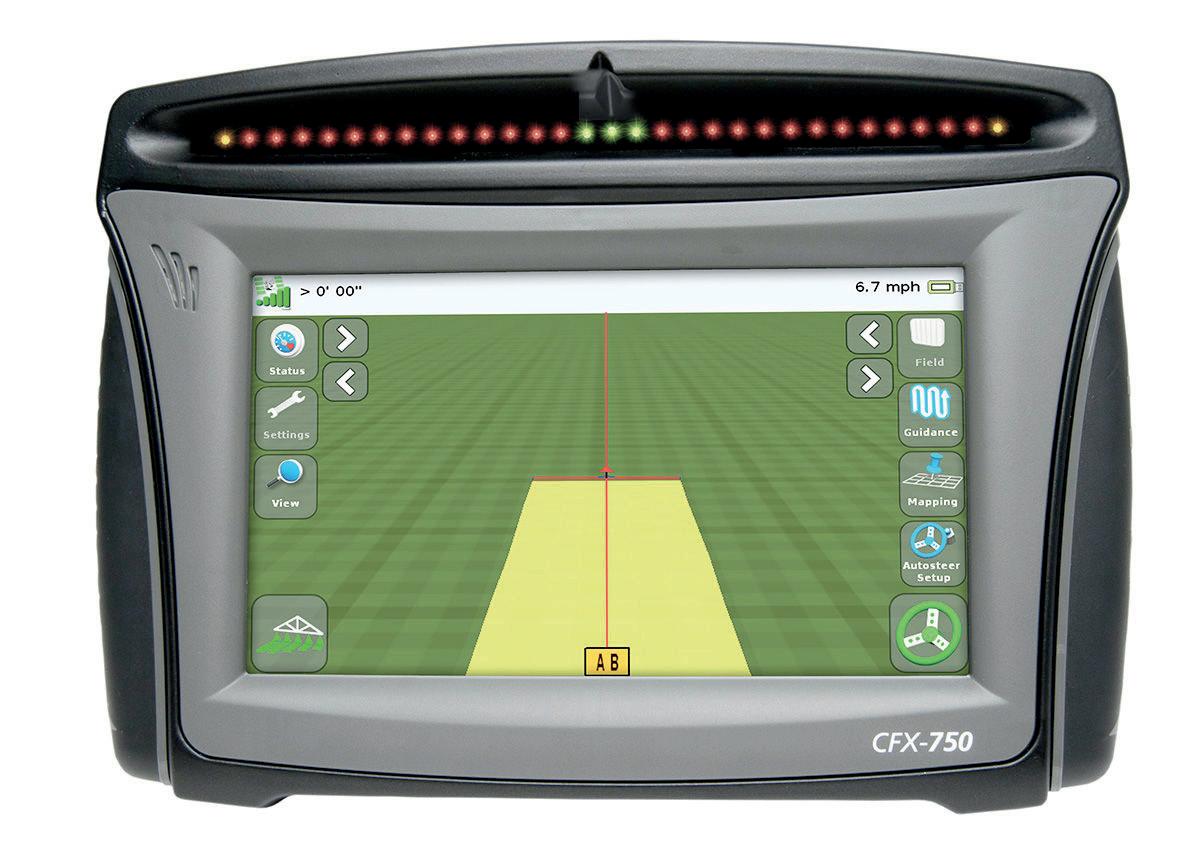

Compatibilitate cu ghidare GPS: ISOBUS, Trimble TUVR, etc.

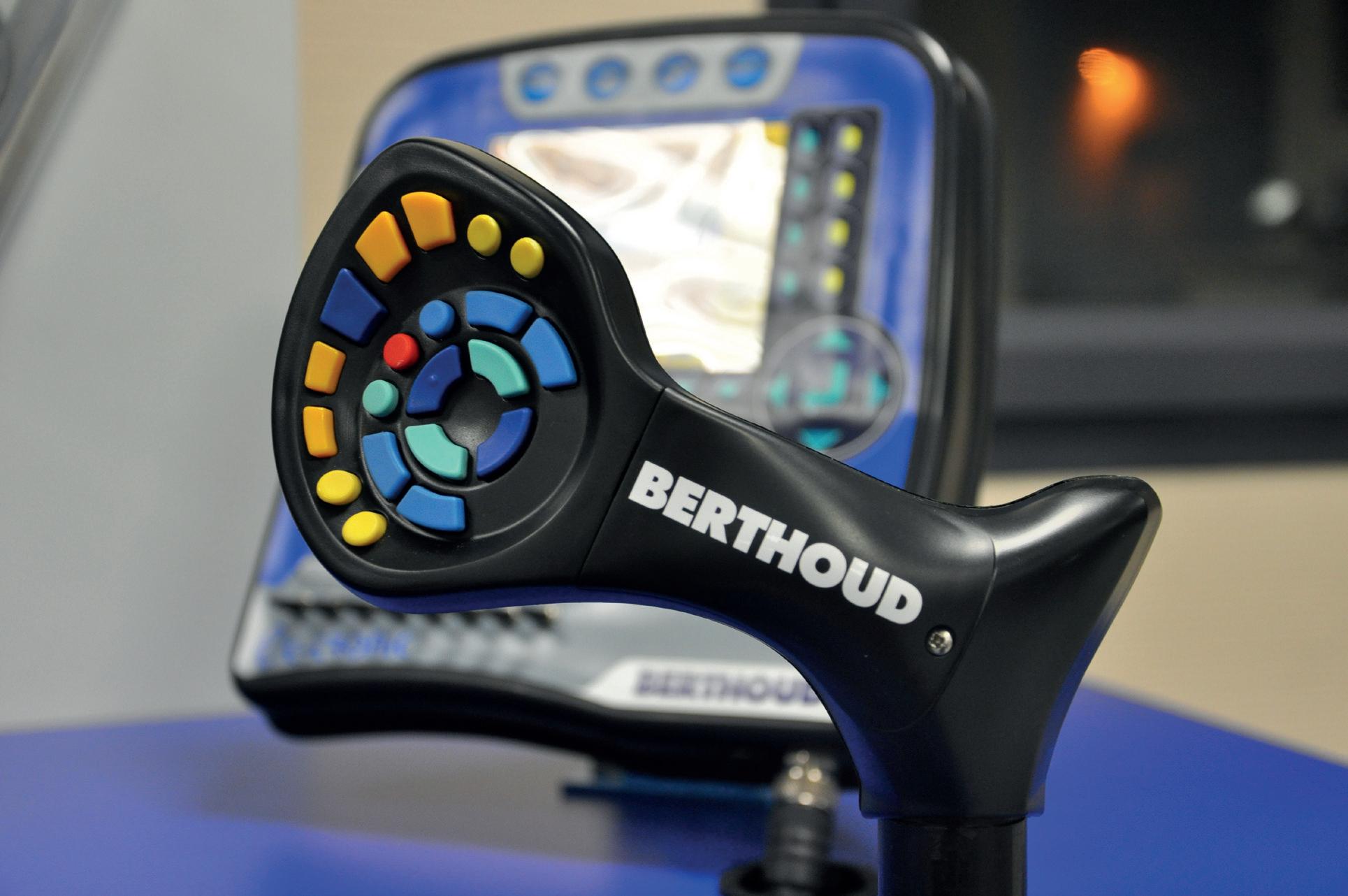

Indiferent de soluția adoptată, VANTAGE este livrat cu joystick-ul wireless E-PILOT care permite controlul funcțiilor hidraulice ale pulverizatorului pe o rază de 20m

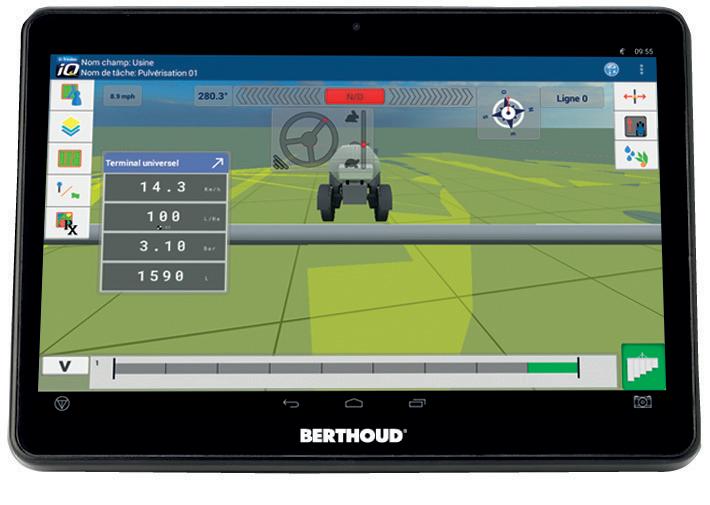

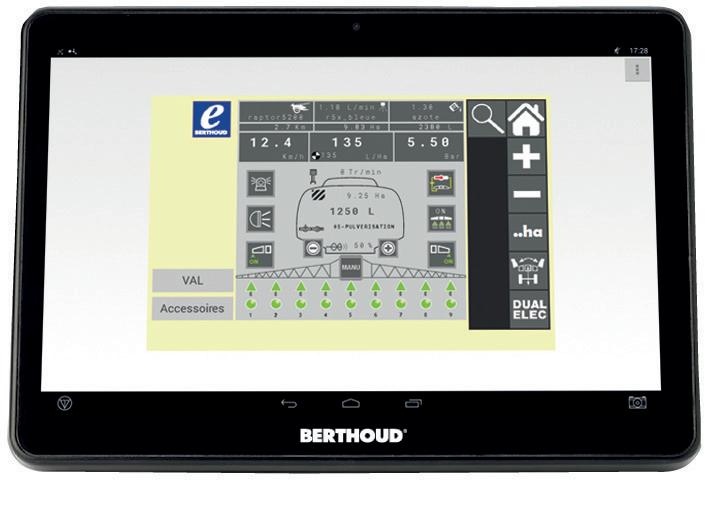

Noul Ecran VT TRONIC este un terminal ISOBUS vârf de gamă care oferă o serie de funcții de ghidaj, închiderea secțiunilor si posibilitatea de a descarcă doza aplicată în fiecare parcelă. Monitorul este cu ecran tactil și afișează informațiile în ferestre care pot fi schimbate cu "vârful degetului" pentru un confort mai bun și vizibilitate.
Rulează pe o platformă Android cu posibilitatea de a instala diferite aplicații suplimentare. Puteți descărca aplicații agricole sau vizualiza informații suplimentare precum: meteo, alerte de precipitații, prețul cerealelor, etc.
ECRANUL VT TRONIC oferă:
Un ecran tactil de 30 cm de mare rezoluție
Un ecran LCD care afișează hărțile parcelelor (vizualizate aerian), unde se pot distinge trecerile, marginile parcelei
Funcții Android, dotate cu hărți grafice și cu un meniu de navigare ergonomic.
Compatibil cu sistemele de ghidare integrate și asistate cu diferite nivele de precizie.
Posibilitate de a fi utilizat cu alte utilaje ISOBUS

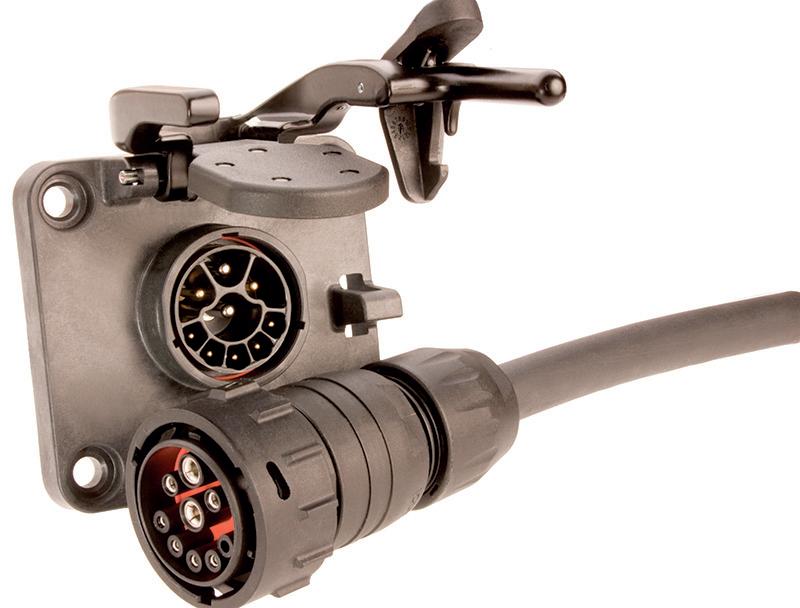

VANTAGE în versiune ISOTRONIC este livrat fără monitor în cabină. Conectat la un terminal universal, acesta va afișa parametrii de pulverizare și va asigura coordonarea funcțiilor de pulverizare. Este același lucru pentru aplicațiile agriculturii de precizie grupate sub conceptul TASK CONTROLLER: închiderea secțiunilor, ajustarea dozelor care vor fi gestionate apoi de terminalul Trimble
Berthoud este membru al AEF al cărui scop este promovarea ISOBUS pentru toate mașinile, terminalele și tractoarele datorită protocolului de comunicare ISO 11783. Obiectivul este o compatibilitate perfectă între furnizori și o libertate totală de alegere a unității pentru utilizatori.
BERTHOUD îți oferă diferite posibilități de a accesa agricultura de precizie
Unitate E TECH: soluție la cheie!
Sistemele BERTHOUD pot fi dotate cu unități E-TECH pentru ghidaje, închiderea secțiunile și dozare variabilă. Consola are un ecran tactil cu dimensiuni de 20,3cm care permite:
Ghidaj sau autoghidaj
Închiderea pe secțiuni prin GPS cu afișarea stării secțiunilor
Reglarea dozelor în fiecare parcelă
Upgradabil - permite deblocarea unor funcții avansate
Pulverizarea prin pulsare pentru o calitate optimă de aplicare
În pulverizare, principala problemă actuală a utilajelor de pe piață este limitarea vitezei de lucru pentru garantarea unei calități ridicate a lucrării. Dincolo de acestea, picăturile sunt prea fine sau prea mari.
Pentru o utilizare a dozei variabilă în solă, pe lângă limitarea vitezei de lucru, se limitează și doza posibilă de aplicat în parcelă.
Măriți-vă cantitatea lucrată datorita SPRAYTRONIC: Conceptul:
În funcție de viteza dvs., electrovalvă montată pe fiecare duză va întrerupe pulverizarea. Raportul dintre timpul de deschidere și cel de închidere se modifică în funcție de variația vitezei, la o frecvență fixă.
Astfel, SPRAYTRONIC face posibilă variația debitului unei duze până la 70% și, în același mod, viteza de lucru, fără a schimba presiunea de utilizare!
O duză solicitată pentru a acoperi o mare majoritate a nevoilor: Limitarea costurile de utilizare
Niciun salt de presiune după o schimbare a duzei: Calitate optimă
Utilizarea unui suport standard pentru duze: măriți câmpul de acțiune fără a trebui să schimbați duza
oate funcționa prin introducerea unei presiuni de lucru dorite: Calitate optimă în funcție de condițiile de lucru Posibilitatea opțiunii pentru închidere duză cu duză
Circuit discontinuu: baza
Amestecul de stropire curge în secțiuni doar la pulverizare, fără retur în bazin la sfârșitul secțiunii. Alte tipuri de debite pot fi montate pe VANTAGE.
Circuit semi continuu (opțional)
Pe VANTAGE pot fi montate fluxuri semi-continue. În acest sistem, lichidul circulă continuu în timpul stropirii pentru a preveni înfundarea la capătul unei secțiuni.
Acest tip de circulare este extrem de folositor când se lucrează cu substanțe sub formă de pudră și în aplicații de volum mic.
Circuit continuu (opțional)
Acesta permite circularea amestecului în timpul stropirii și după stropire. Bazat pe un sistem AGP (sistem pneumatic anti-picurare ), are diferite avantaje:
Reduce murdăria și depunerile
Agitare permanentă
Apa de curățare se poate folosi de mai multe ori `prin “recirculare” = apa mai puțin contaminată se va evacua
Pornire rapidă
Oprire pneumatică instantanee
Retururile sunt canalizate printr-o singură conductă
Valve motorizate pentru a deschide debitul din cabină
Stabilitate verticală remarcabilă, în special la înclinare și performață excelentă pe teren înclinat datorită suspensiei pe pivot central. Compensează variațiile de pantă fără intervenția utilizatorului. Disponibil între 24m până la 33 m.
Rampa este dotată cu dispozitiv anti răsucire independent pentru fiecare braț. Acest sistem reduce șocurile pe orizontală în timpul accelerării sau frânării, pentru a menține structura brațului.

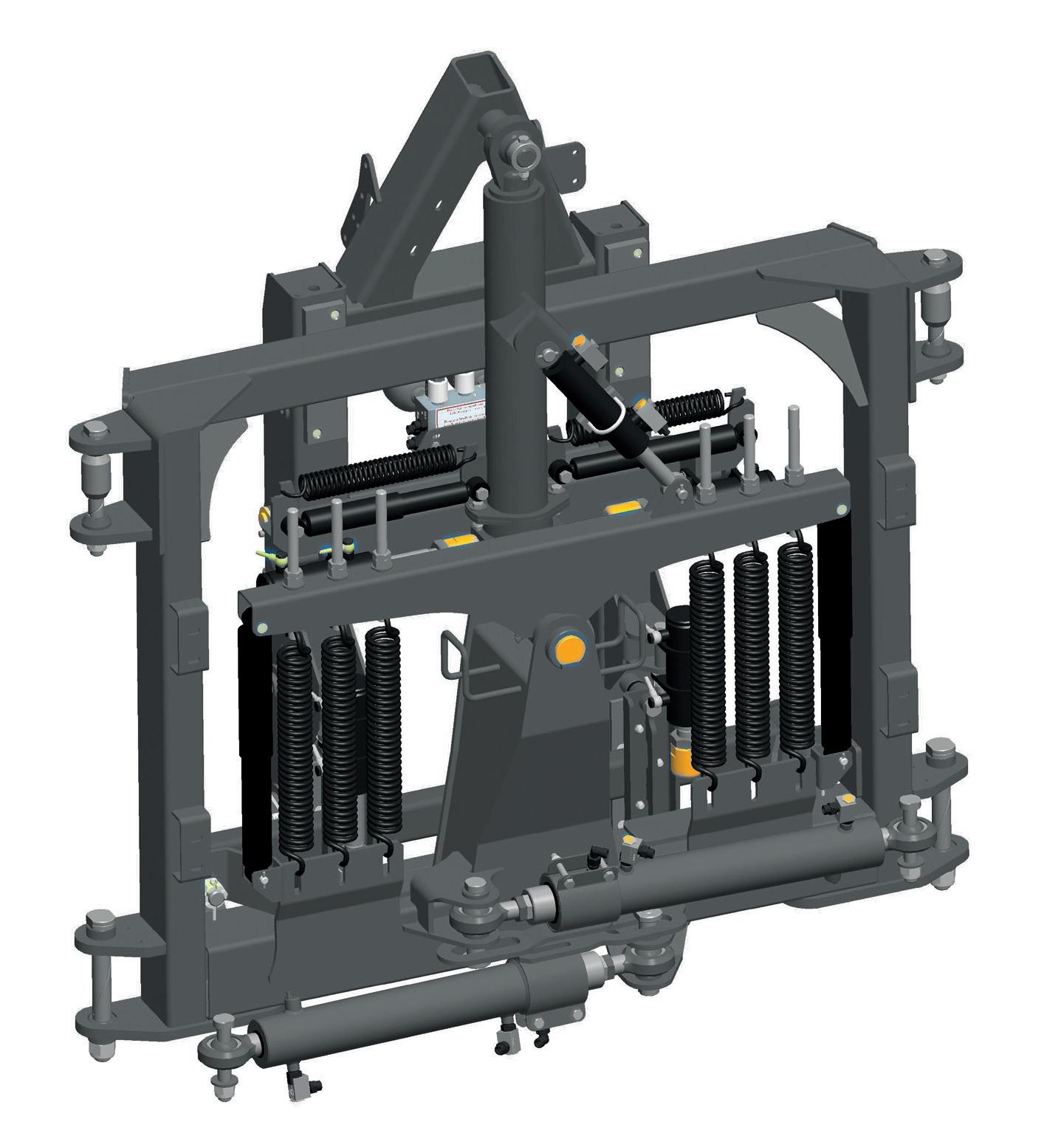

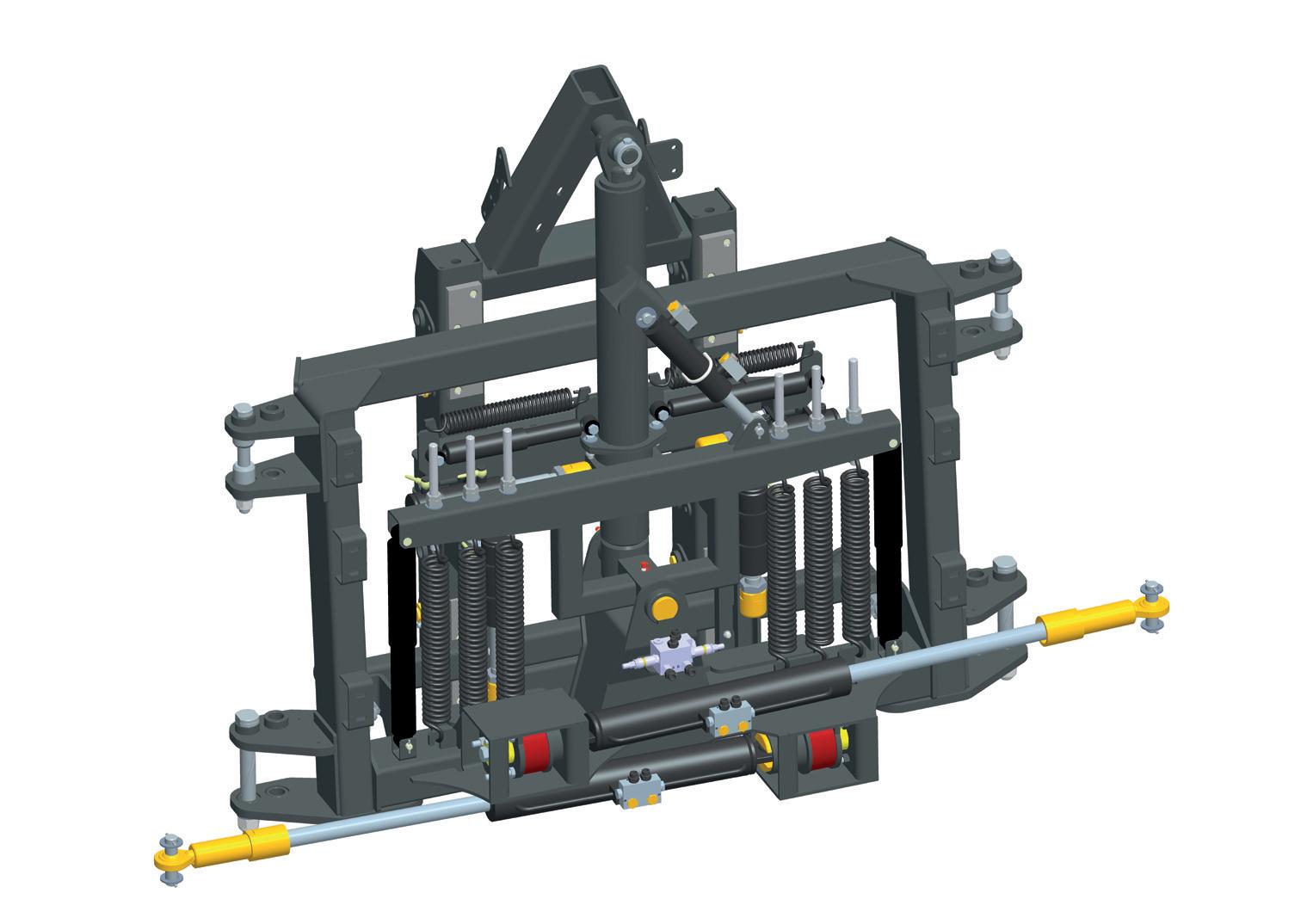

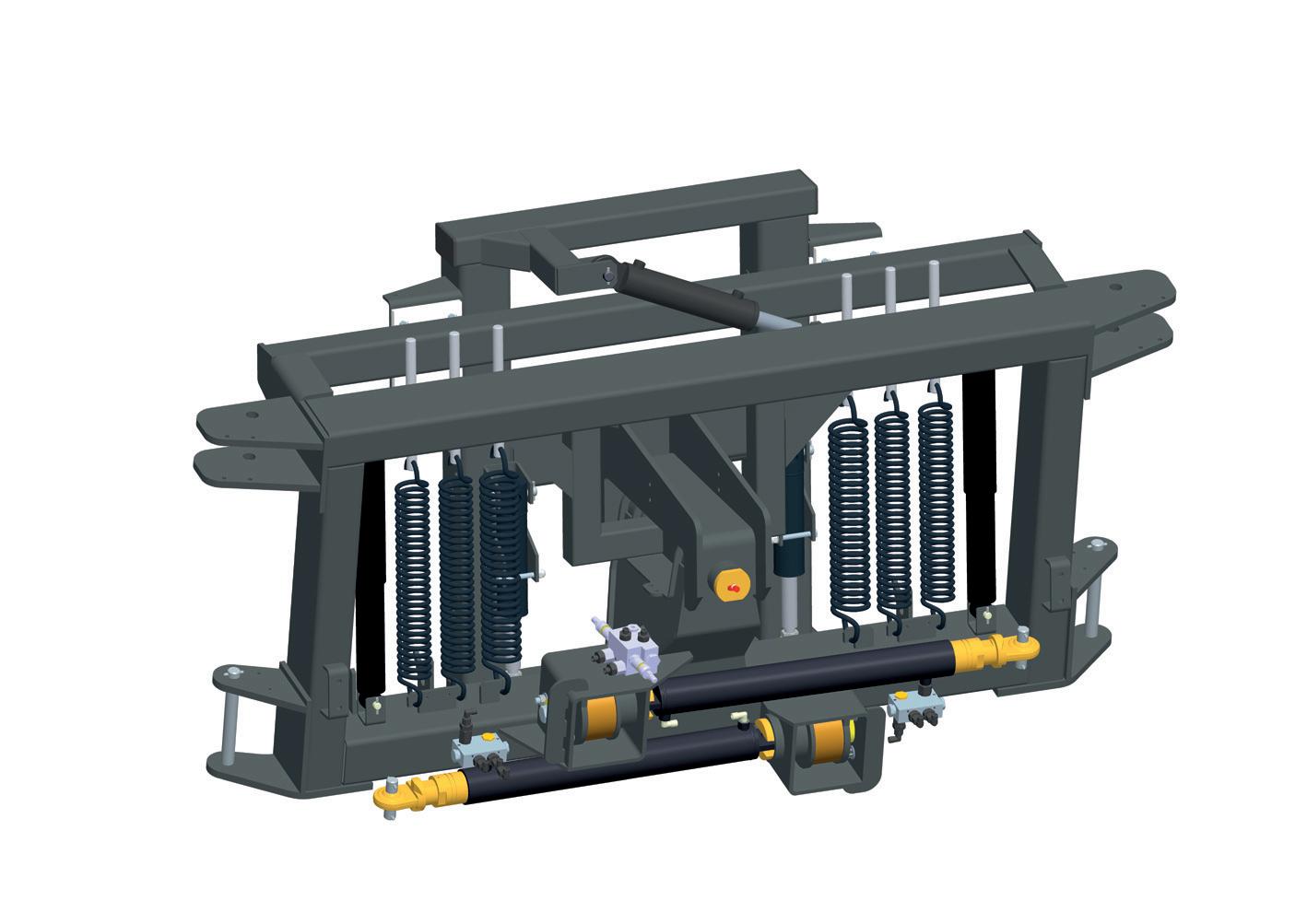

Rampa AXIALE 36-38m (2 brațe fier) este dotată cu o suspensie Pendulo-Axială
Vă permite să lucrați în modul axial sau pendul, puteți trece de la un mod la altul din cabină
Efect dublu anti-lovitură: la cilindrii desfăcuți ai principalelor brațe și pe cadrul mobil
Control pantă, geometrii variabile și resetare ca standard

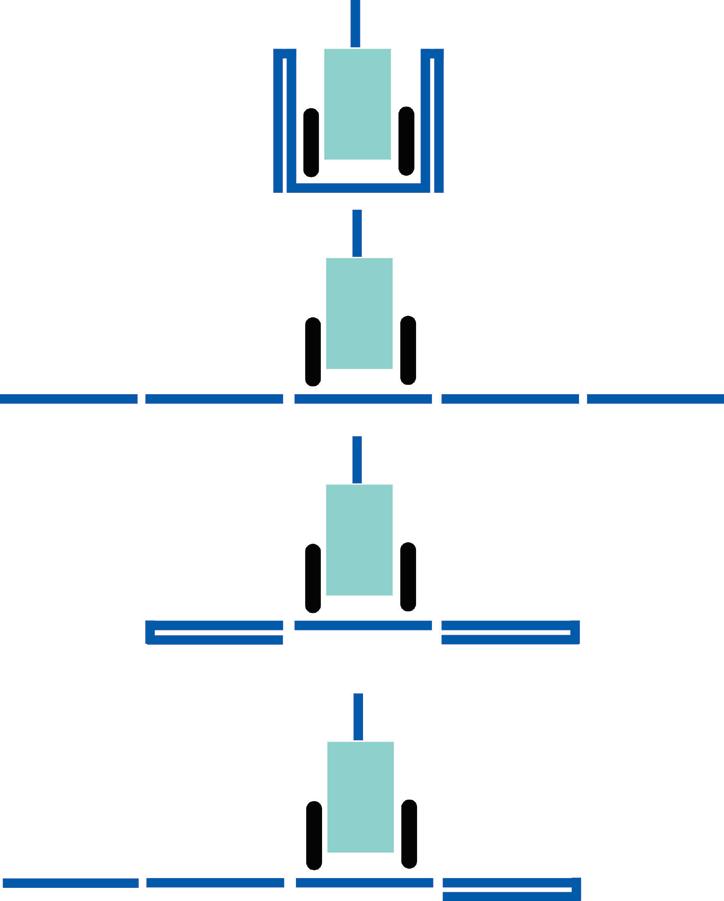

3/4 înfășurare decuplată ca standard
Balamale rezistente, cilindri hidraulici de mare performanță care
Amortizare pe verticală folosind cilindri de

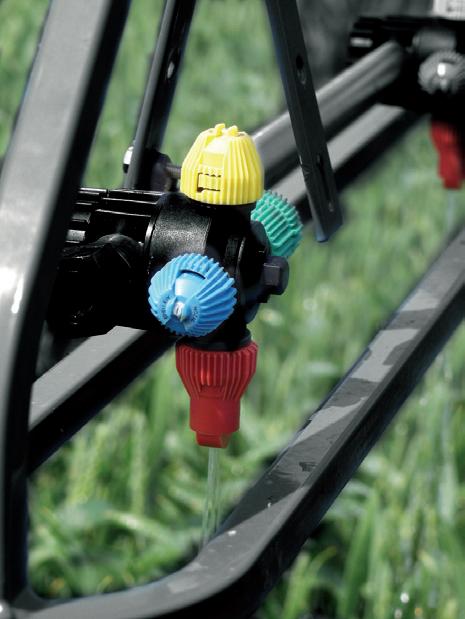

Suporturi de duze Quadrix cu protecție în față și
spate

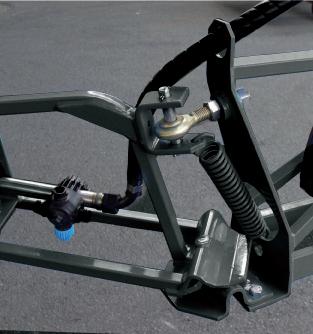

Brațe capăt retractabile în 3 dimensiuni

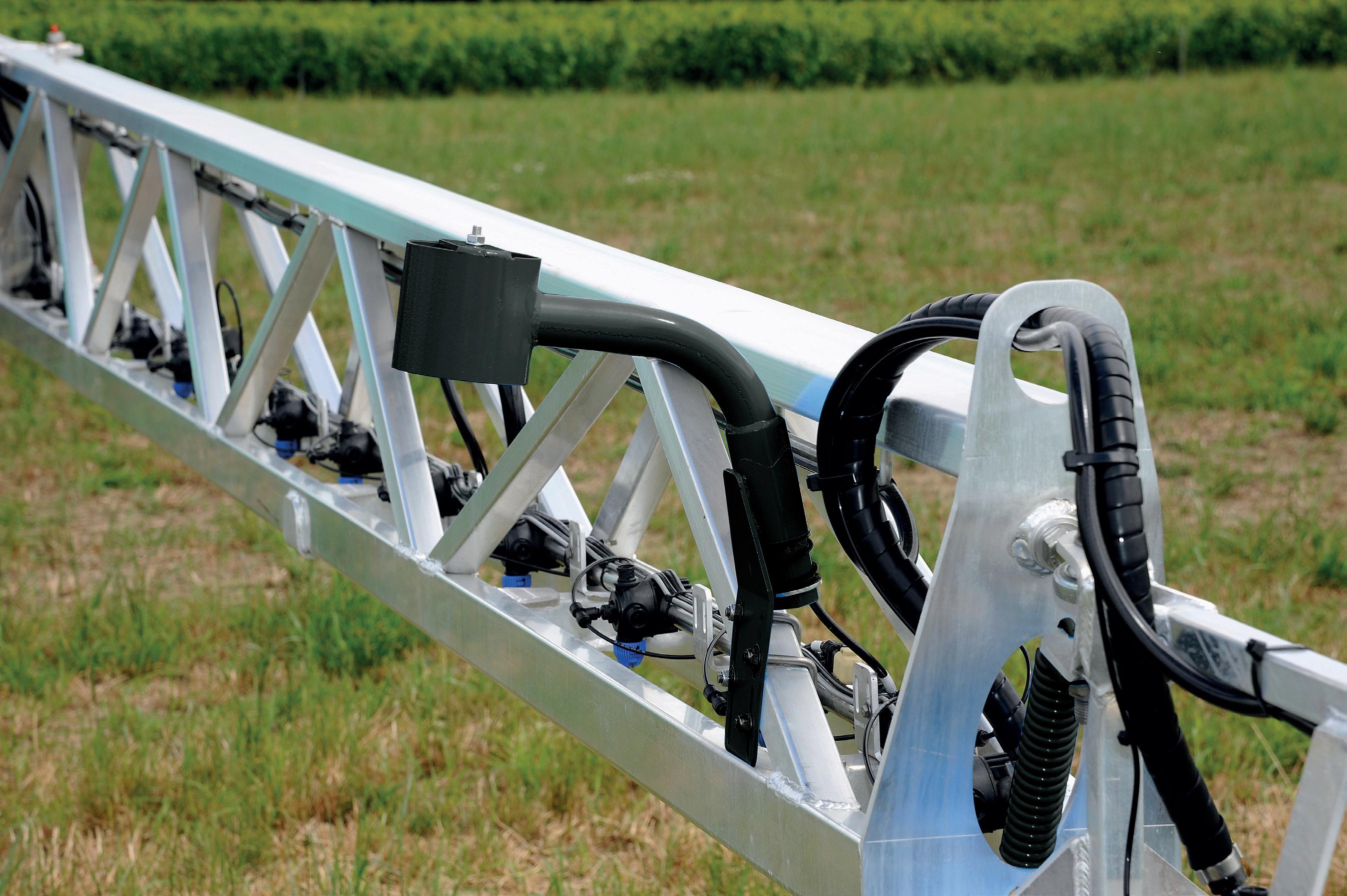

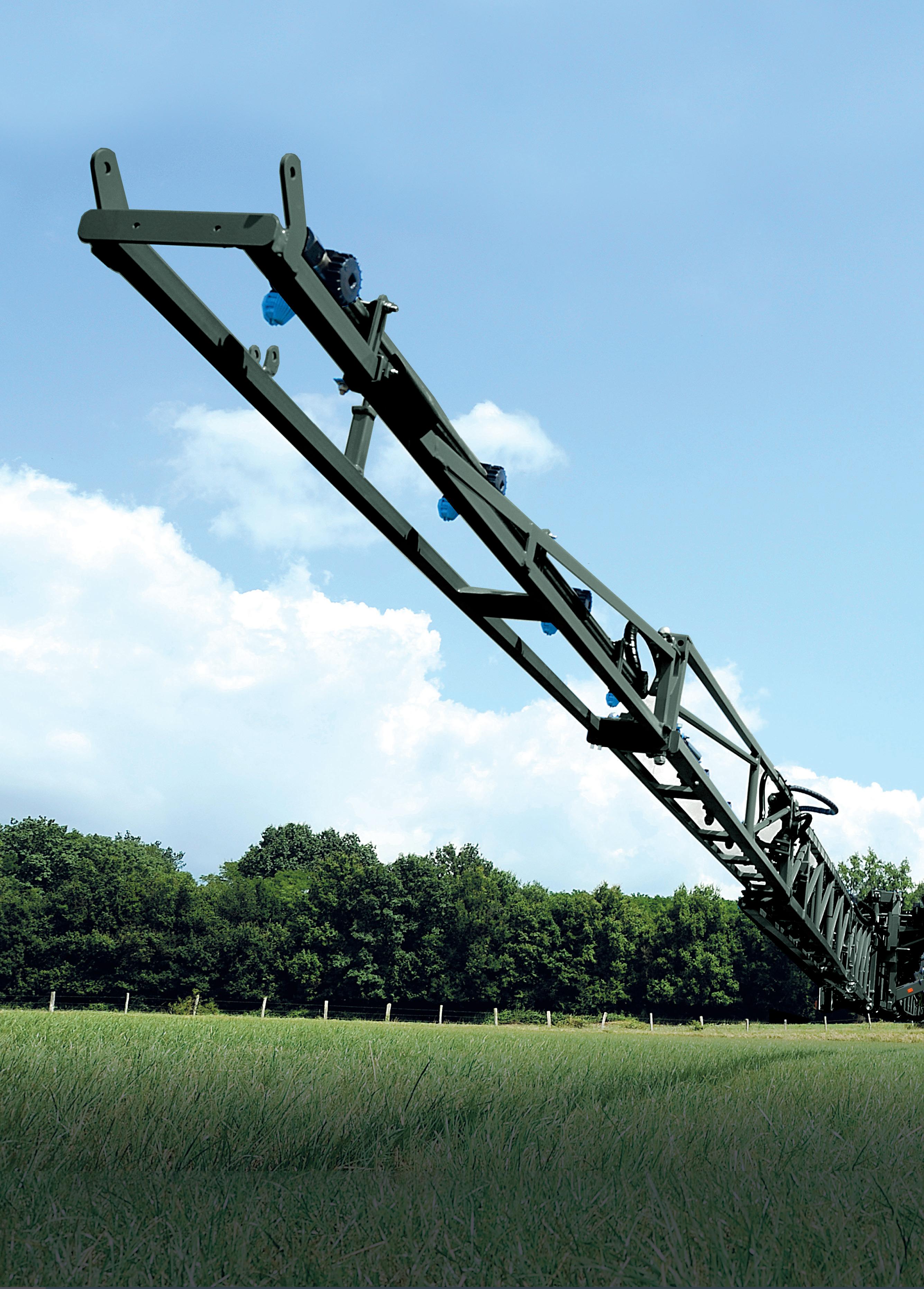

O structură rigidă a lăncilor
Structură în formă de L pentru a echilibra greutatea și rigiditatea
Suporturi de duze Quadrix cu protecție în față și în spate
Brațe capăt retractabile în 3 dimensiuni cu revenire automată
Bolț de siguranță cu parte foarfecă pe ultima încheietură pentru a proteja structura lăncilor în caz de impact
Închidere hidraulică între brațul principal și brațul intermediar
Control pantă și geometrie variabilă ca standard cu control folosind valve solenoidale

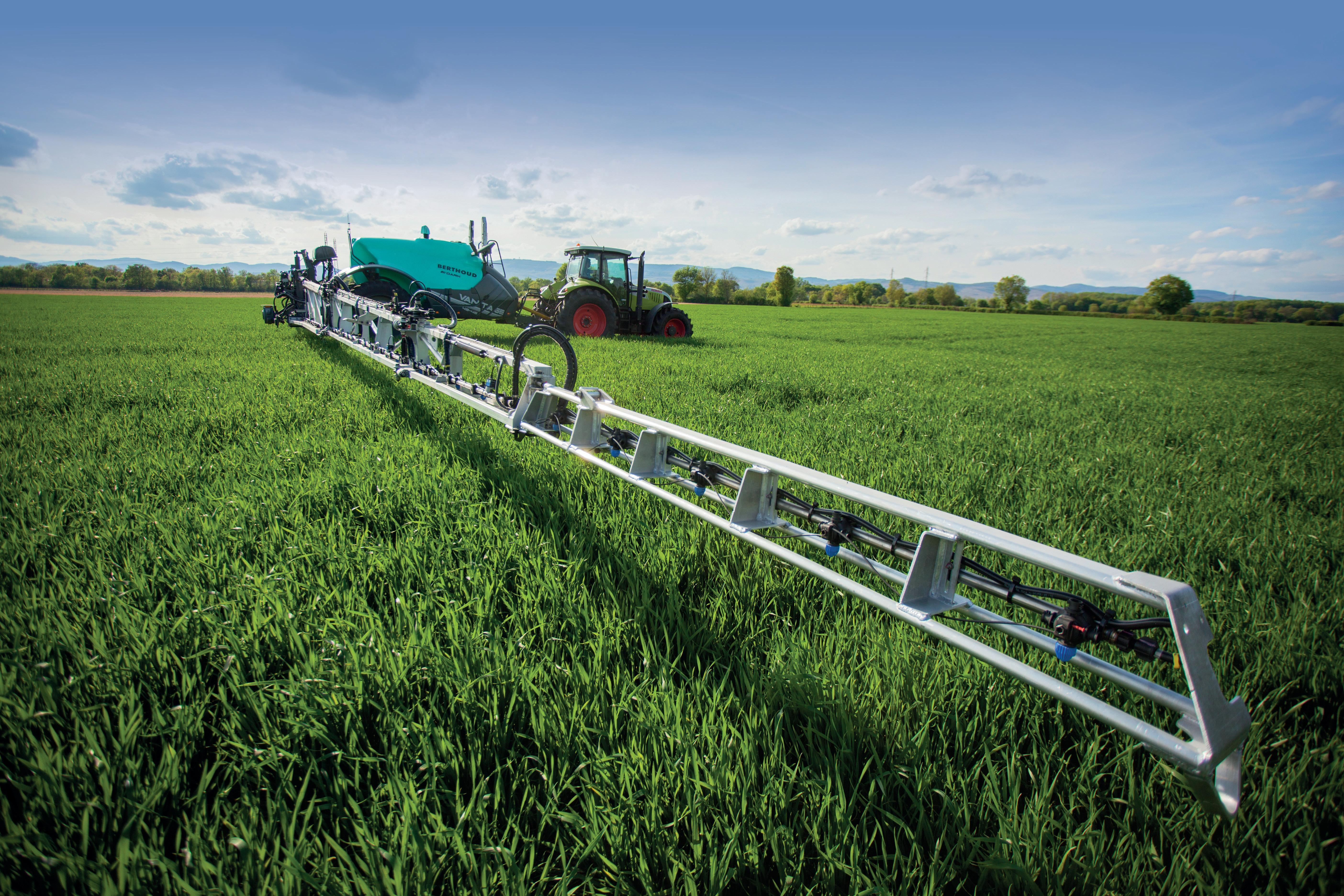

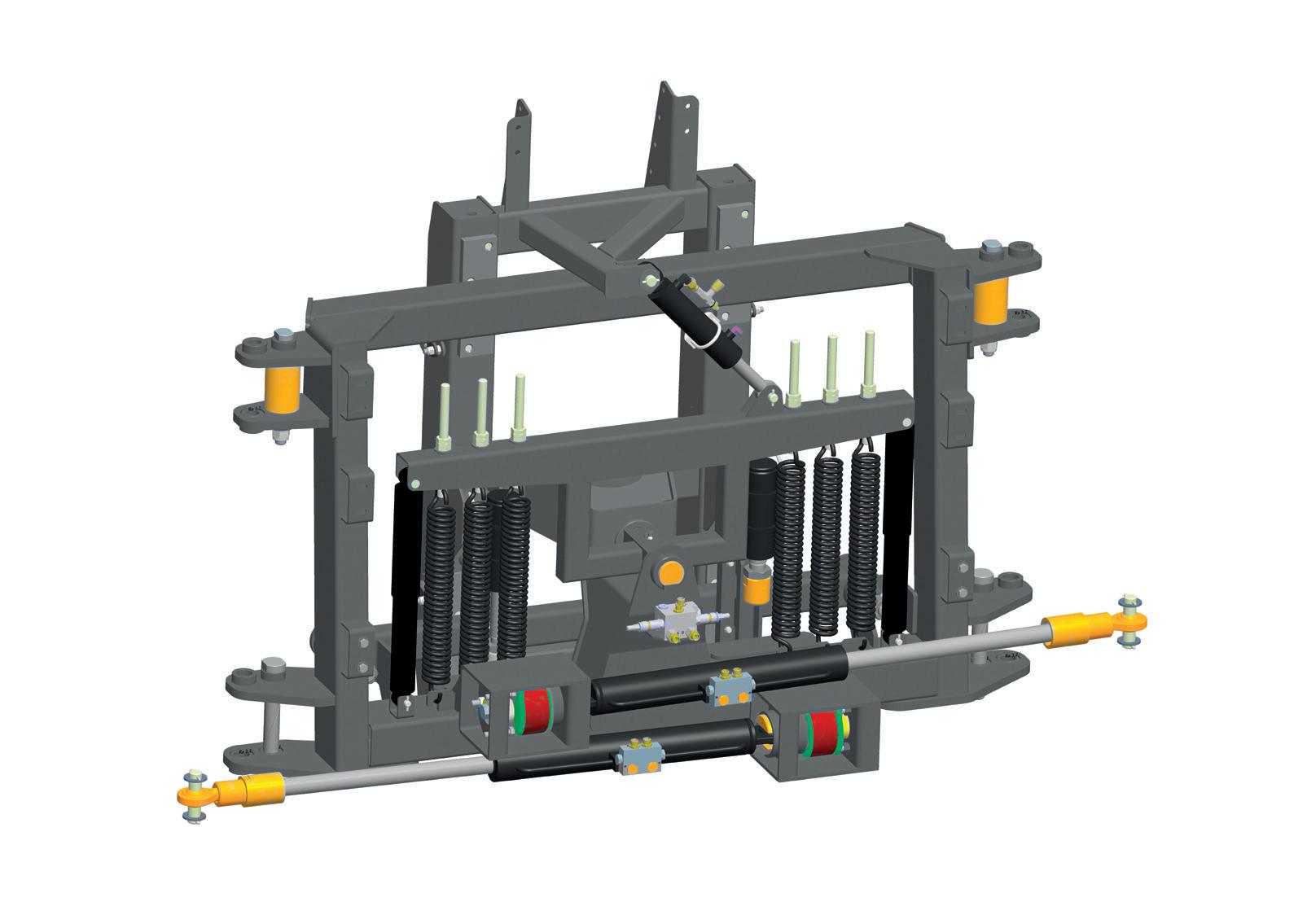

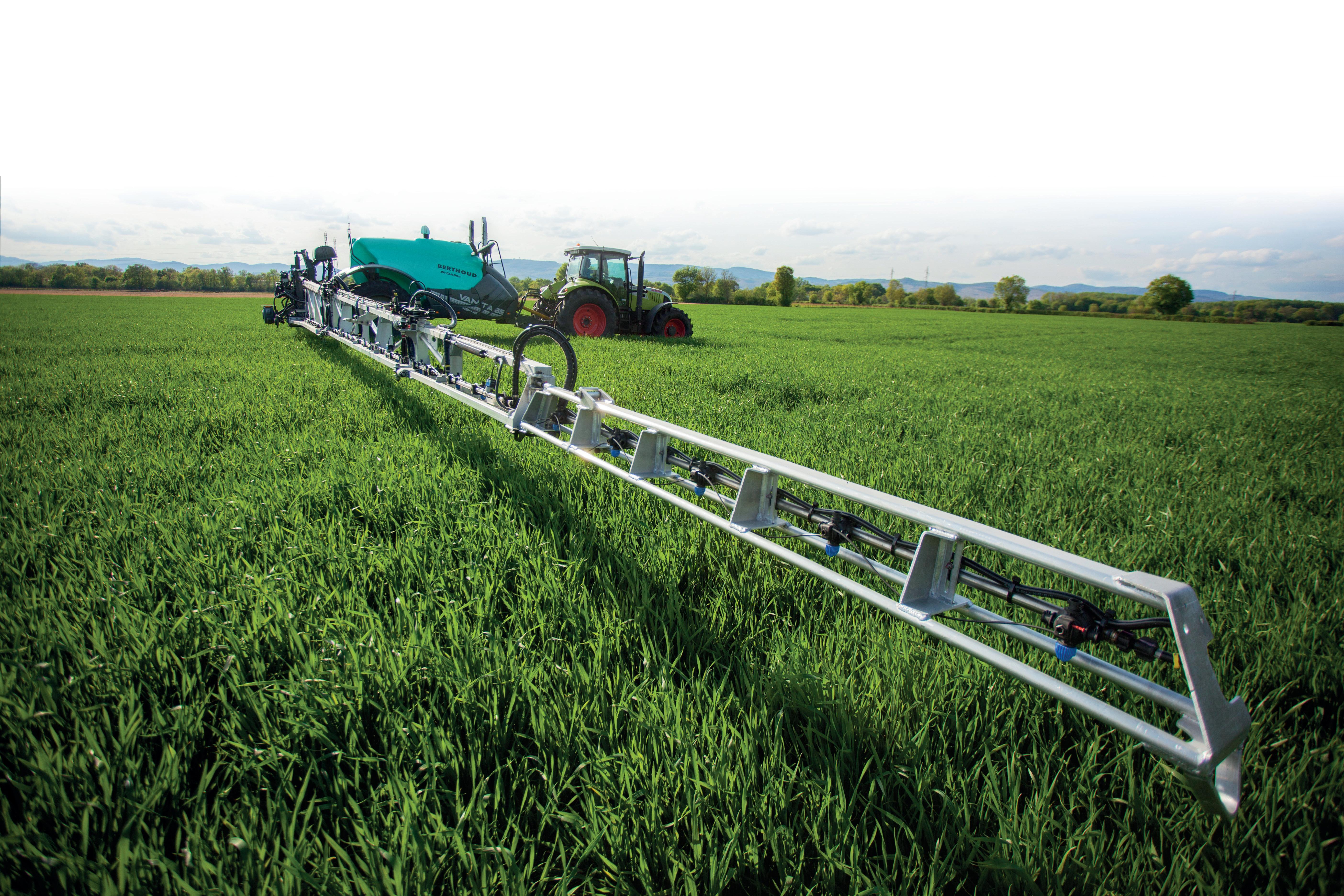

Rampă pliantă cu 3 brațe disponibilă în dimensiunile 32, 33, 36 și 38 m. Echipată ca standard cu suspensie axială, prezintă mai multe avantaje.
Stabilitate axială remarcabilă, în special la viraje, și o performanță foarte bună pe teren înclinat grație sistemului de suspensie pivot central, ce menține rampa paralelă cu șasiul. Este fixată cu dispozitiv anti lovire dublu: pe cadrul mobil și independent pe fiecare braț
Vă permite să lucrați în modul axial sau pendul, puteți trece de la un mod la celălalt din cabină Efect anti-lovire dublu = la cilindri desfășurați la brațele principale și pe cadrul mobil Control înclinare, geometrie variabilă și resetare ca standard
EXCLUSIV PENTRU BERTHOUD
Spălare externă
Avantajele BOOM CONTROL:
Viteză de lucru până la 30 km/h
Mod teren/cultura
În versiunea TOTAL CONTROL și ACTIVE ROLL, există o valvă hidraulică proporțională pentru mișcări rapide și line
Mod de întoarcere automat
Montat din fabrică sau poate fi montat mai târziu pe utilaj

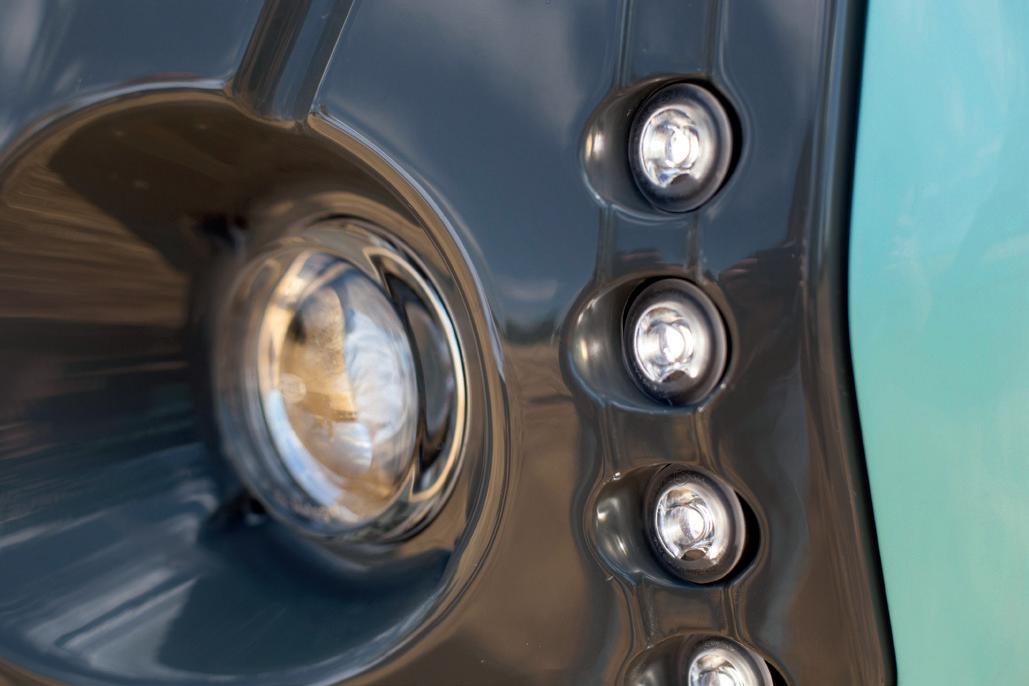

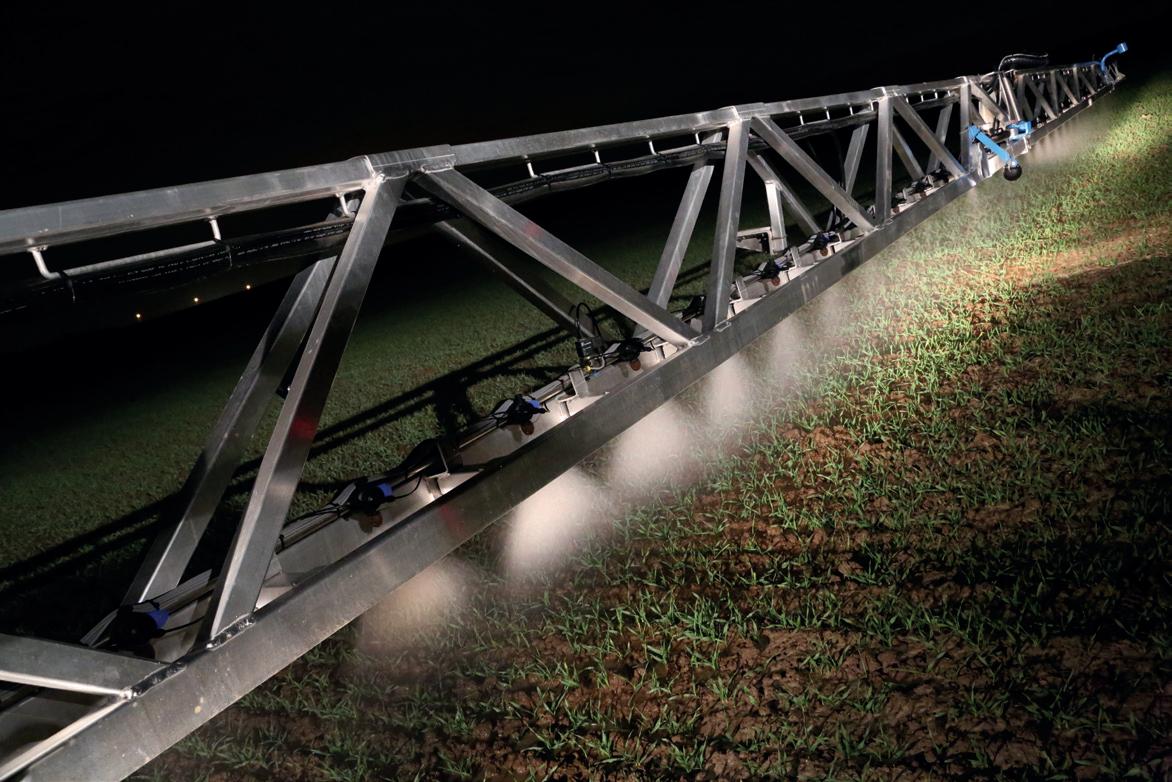

Iluminare rampă
DARK reprezintă o expresie puternică a moştenirii know-how-ului BERTHOUD însă şi una dintre cele mai inovatoare şi promiţătoare tehnologii pentru viitor. Asigură o pornire elegantă sub aspectul stilului din trecut şi este vectorul tehnologiei Berthoud în rândul celor mai pretenţioşi utilizatori.
Pe lângă stil, DARK este caracterizat de 2 elemente:
CONDUSUL fă R ă PL ăCERE NU REPRE z INTă
Disponibil în categoria DARK, acest echipament maximizează confortul la lucru. Pulverizatorul la dispoziția dvs. grație DUALELEC motorizat complet Calitate stropire optimizată grație fluxului continuu combinat cu dispozitiv anti-picurare pneumatic etc.
La o fermă, sistemul de pulverizat este cea mai utilizată maşină în decursul unui an. Garantează calitatea stropirii produselor de protecţie a plantelor, care vor constitui parte din recoltă. În plus, stropirea trebuie să se execute la o anumită dată. Astfel, o întrerupere poate avea un impact imens asupra recoltei şi a profitului fermei.
Privilegiul Dark a fost stabilit pentru a vă asigura mai multă liniște în folosirea mașinii. Are următoarele caracteristici:
Privilegiu DARK
Conţine prima Smart & Go: Un tehnician BERTHOUD vă va susţine la pornire şi vă va vizita după sezonul de utilizare pentru a ajusta uşor folosirea maşinii şi pentru a răspunde tuturor întrebărilor dvs
Timp de mai mulți ani, am lucrat din greu pentru a vă fi aproape prin vizite, întâlniri cu clienții etc pentru că dvs sunteți principala noastră sursă de inspirație Când achiziționați un model DARK, intrați într-o lume în care sunteți în centru. Vă vom contacta când aveți timp să ne ascultați pentru a îmbunătăți constant mașinile noastre ca să răspundă mai exact necesităților dvs.

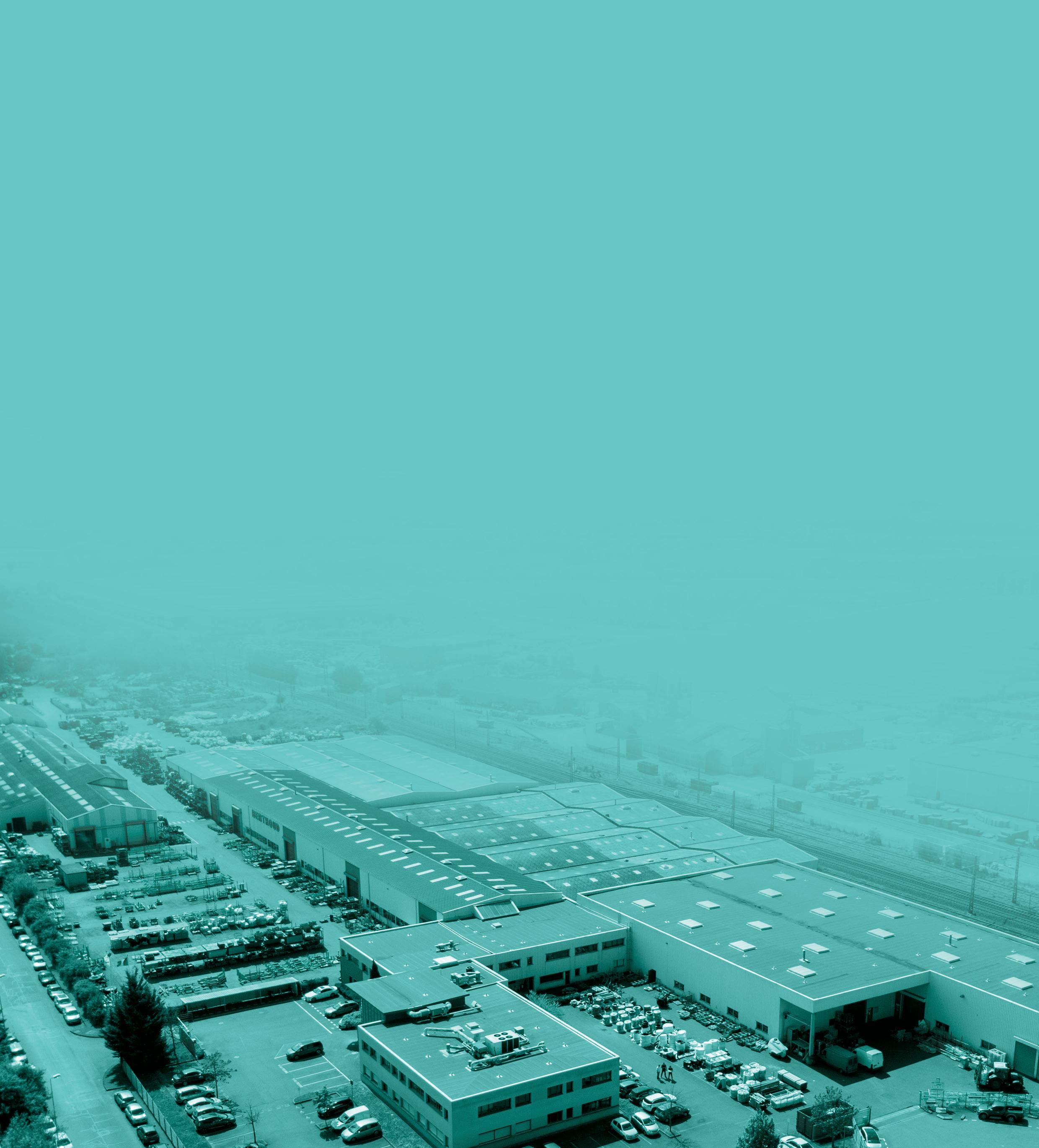

BERTHOUD, o poveste de succes începută în 1895 la inițiativa lui Paul BERTHOUD. În 1987, marca s-a alăturat Exel Industries Group, lider mondial în tehnologii de stropire, cu activitate în domeniul agricol, industrial și pentru publicul larg. Cifra de afaceri a
ferme mari, prestatori de servicii, cooperative agricole (dozare mecanică DPA) până la (agricultură de precizie), toate se bucură de cea mai bună
BERTHOUD
BERTHOUD proiectează 100% din pulverizatoarele sale și peste 10% din angajații săi lucrează în domeniul cercetării și dezvoltării.
BERTHOUD își dezvoltă propriile concepte și deține numeroase brevete: ACTIFLEX, etc.
Un parteneriat special de peste 50 de ani, cu o rețea care oferă mereu o echipă aproape de locația dvs. În Centrul nostru de Instruire sunt pregătiți în fiecare an 350 de tehnicieni ai distribuitorilor.
nivel de servicii de aproape 99% consolidat de disponibilitatea ridicată a echipelor noastre din teren dar și de performanța liniei noastre directe After Sales.
