Berthoud Sprinter

SPRINTER 2500L

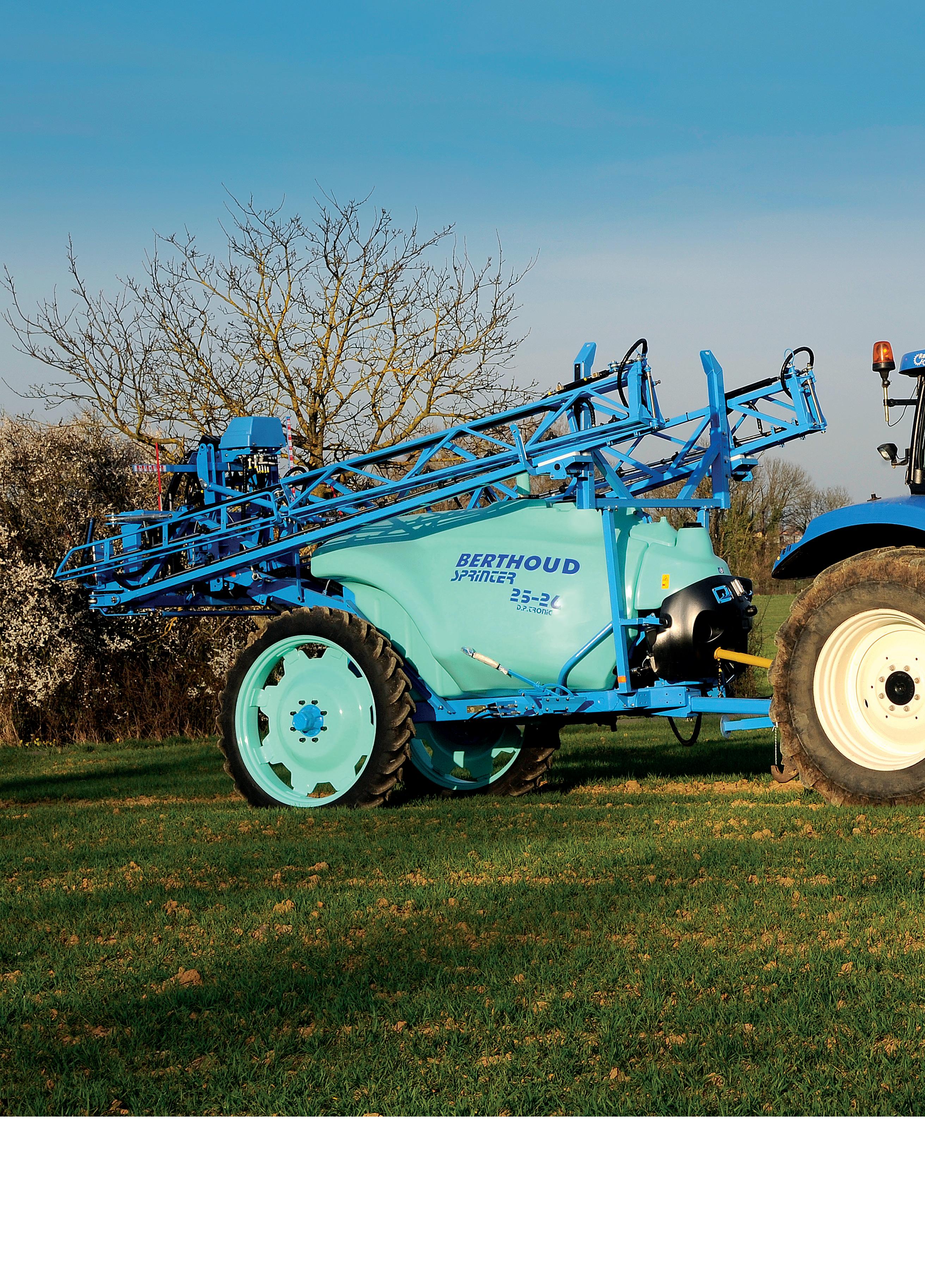

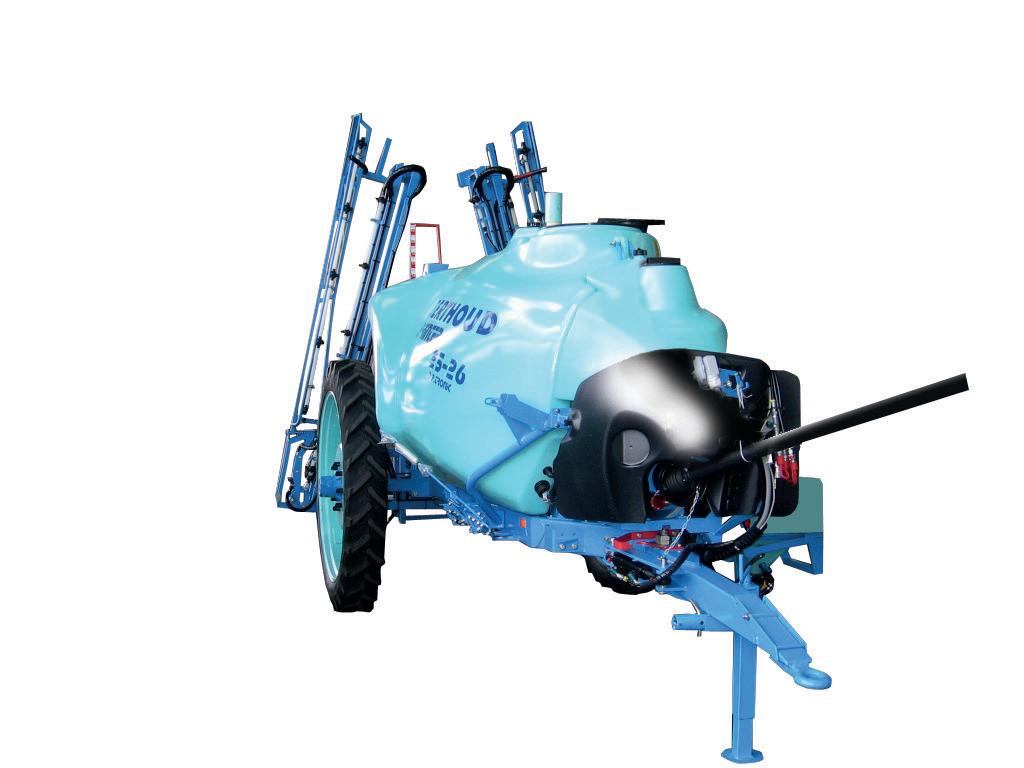

SPRINTER cel mai compact utilaj de la BERTHOUD

SPRINTER este o adevărată putere compactă de la BERTHOUD. Scopul dezvoltării a fost crearea unui utilaj compact și ușor cu un centru de gravitație scăzut, care necesită doar o putere moderată pentru a fi operat.

Echipat standard cu echipamente clasice, cum ar fi pompa GAMA, suspensii Axiale etc., Sprinter este utilajul ideal pentru orice fermier.

Gama Sprinter este disponibilă împreună cu rampa ALS, care are o structură în formă de L, dar este combinată și cu o suspensie AXIALE, ADN-ul distinct al lui Berthoud, care a devenit criteriul de referință pe piață în ultimii ani.

#02

Sprinter

p. 2-3 SPRINTER, cel mai compact utilaj de la BERTHOUD

p.8 Ghidare GPS

p. 4-5 Șasiu: Complet integrat pentru a fi compact

p. 9 Fluxul de amestec al lichidului

p. 6 Totul la îndemână

p.10 Alegerea lăncilor

p. 7 Aplicație precisă!

p. 11 Caracteristici tehnice

#03

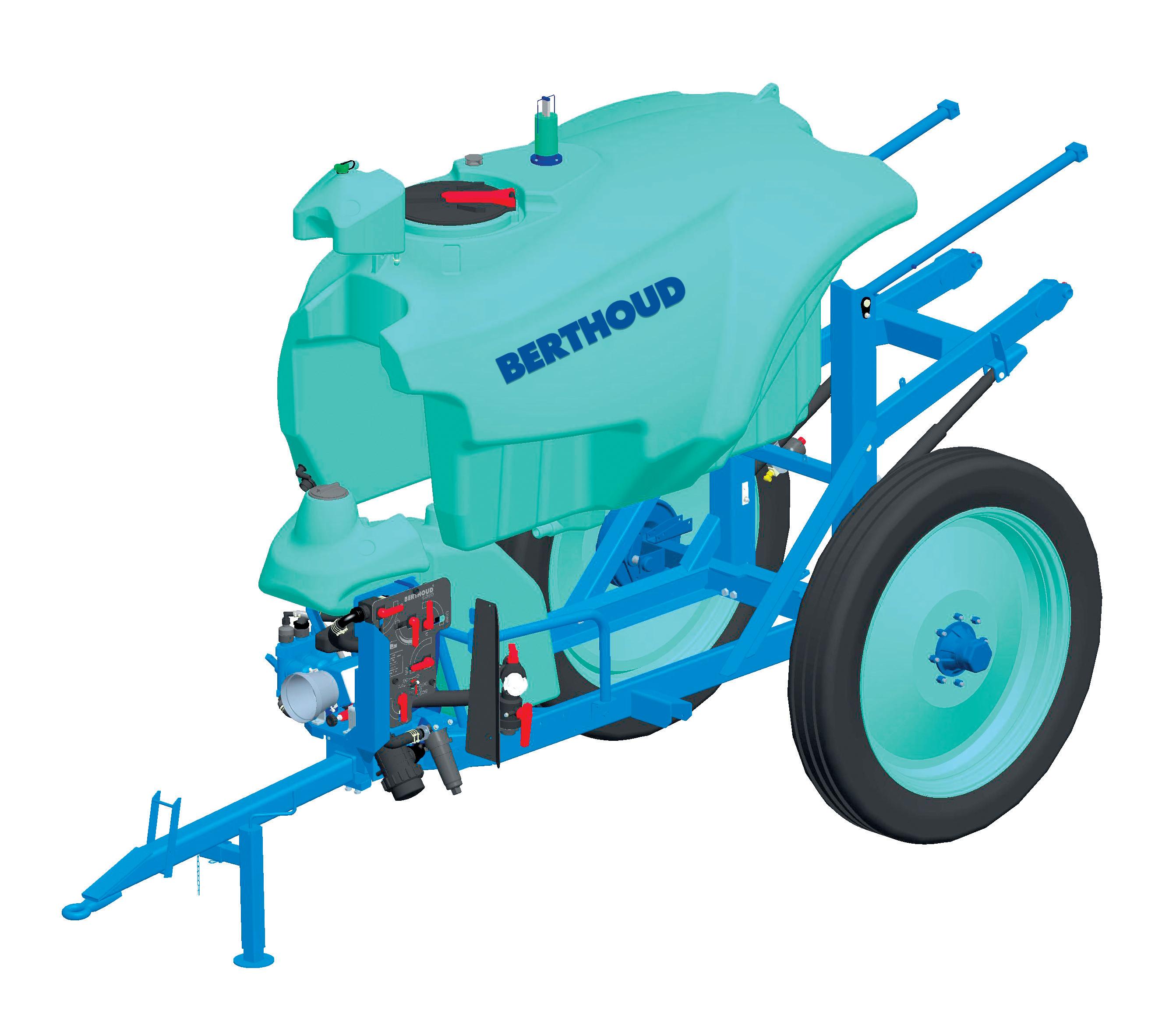

Șasiu rezervor Rezervorul principal

Rezervor principal de 2500 de litri din polietilenă cu o densitate ridicată + 5%.

Distribuția optimizată a maselor pe șasiu în designul rezervorului Un rezervor din polietilenă cu densitate ridicată în formă de diamant pentru golirea uşoară a rezervoului. Înălțime mică a rezervorului, mai lat în partea inferioară pentru a menține centrul de greutate jos.

Gura cu aspirație prin conducta laterală = fără efect "sifon" = mai puține reziduuri pe fundul rezervorului Rezervor de clătire de 260 de litri, plasat în fața și în centrul șasiului, pentru o mai bună distribuție a greutății și o stabilitate ridicată.

Șasiu: ușor dar robust!

Sprinter-ul este proiectat folosind oțel de înaltă calitate pentru o durată lungă de viață a structurii. Este protejat de vopseaua Berthoud UHR

#04

Sprinter

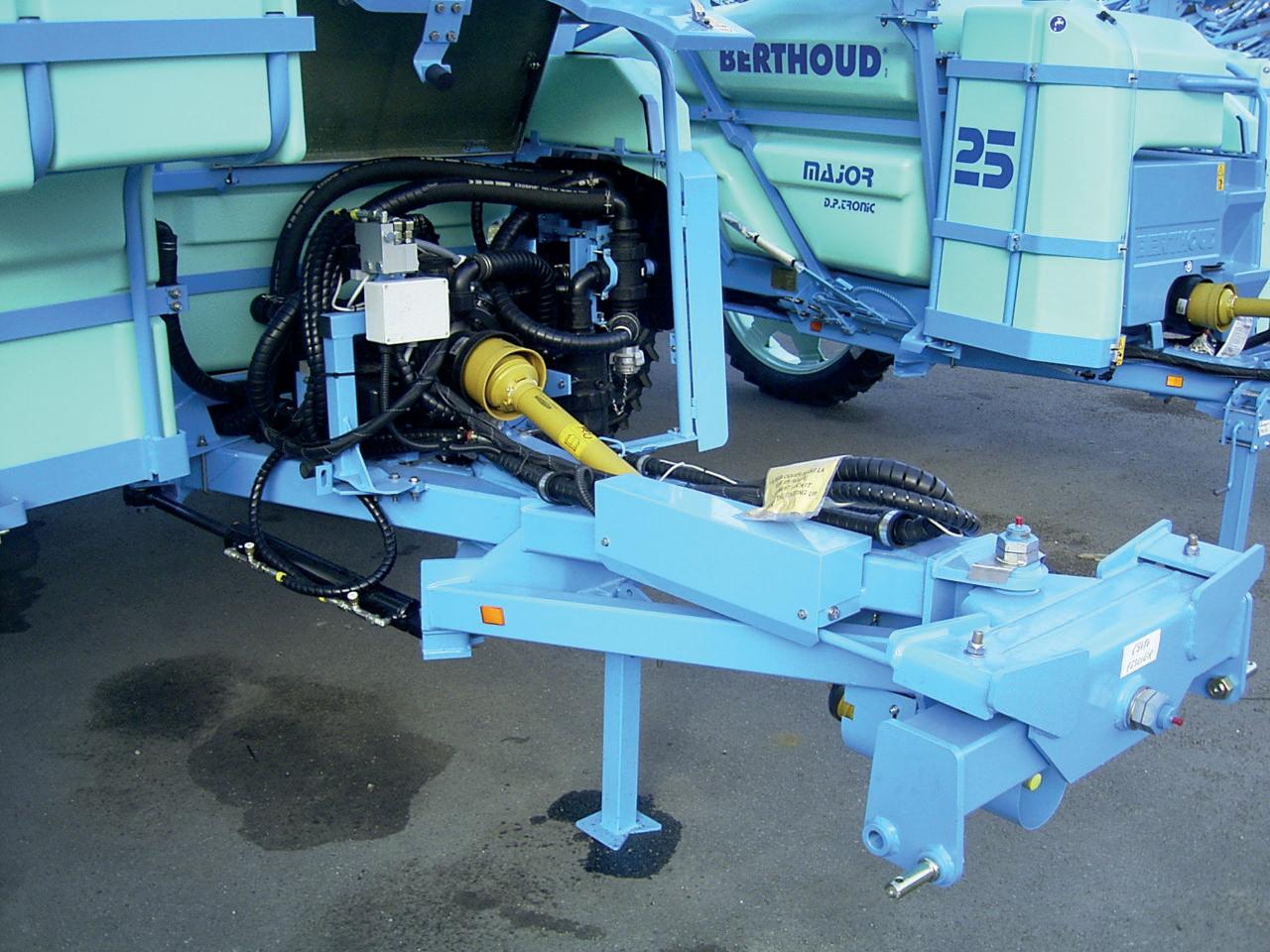

Stabilitate, utilizare flexibilă, integrare a echipamentelor

Rămâi în control pe pante!

Opțiunea de rampă ajustabilă vă permite să corectați manual poziția pulverizatorului pe pante.

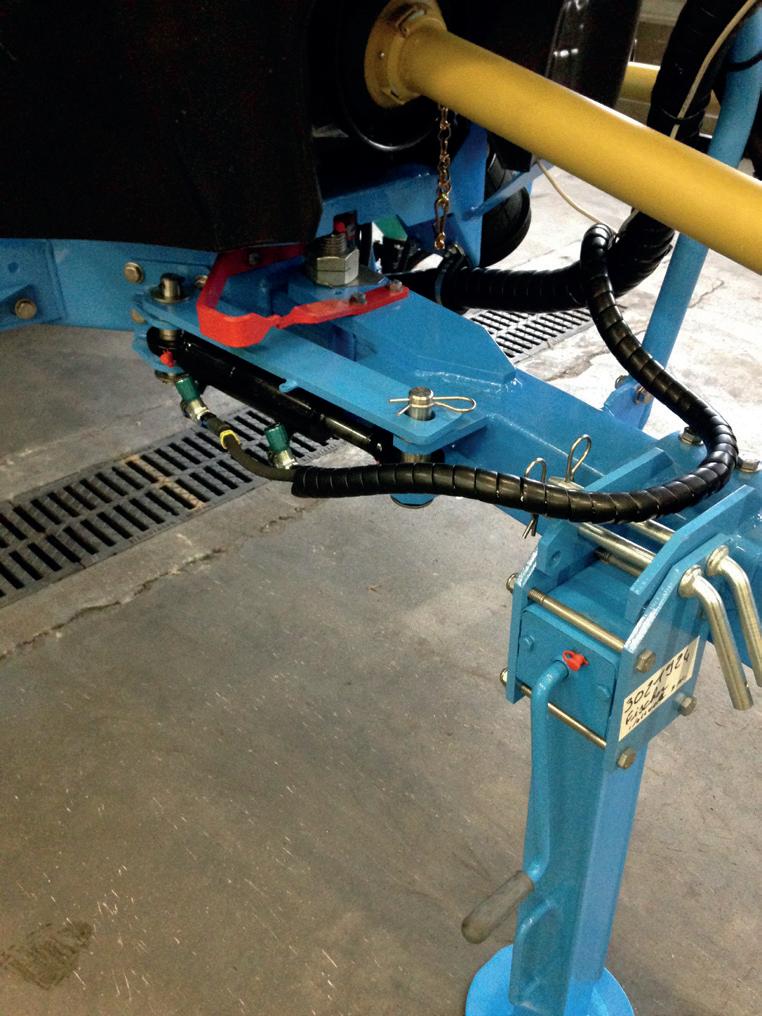

Merge pe urmele tractorului pentru a reduce impactul asupra culturilor Opțiunea de urmărire a bării de tracțiune este o soluție simplă pentru optimizarea urmăririi tractoarelor.

Avantajele sale: Soluție mecanică: Soluție simplă Indice de realiniere pentru trecerea de la modul rutier la modul de câmp Amortizoare standard de șoc pentru reglarea falsului balans

Caracter compact mai presus de orice!

Are un ampatament de 3.75 m, mic pentru categoria sa, care îi permite să se întoarcă cât mai din scurt.

Bara de tracțiune este reglabilă în lungime și are 2 poziții cu o distanță între ele de 20 cm.

Centrul de gravitate este foarte jos pentru o stabilitate optimă Ecartamentul este reglabil de la 1,5 la 2 m

#05

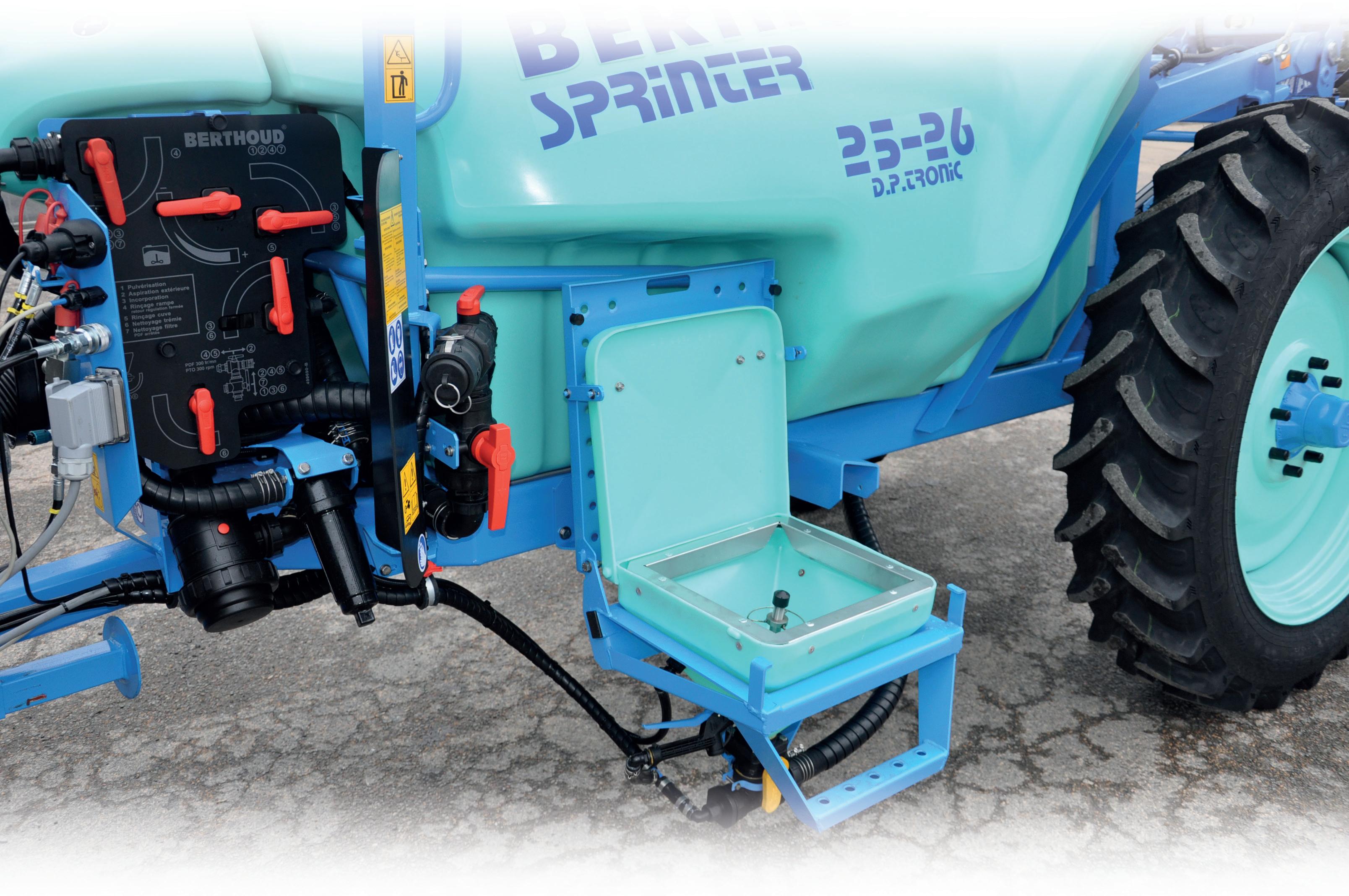

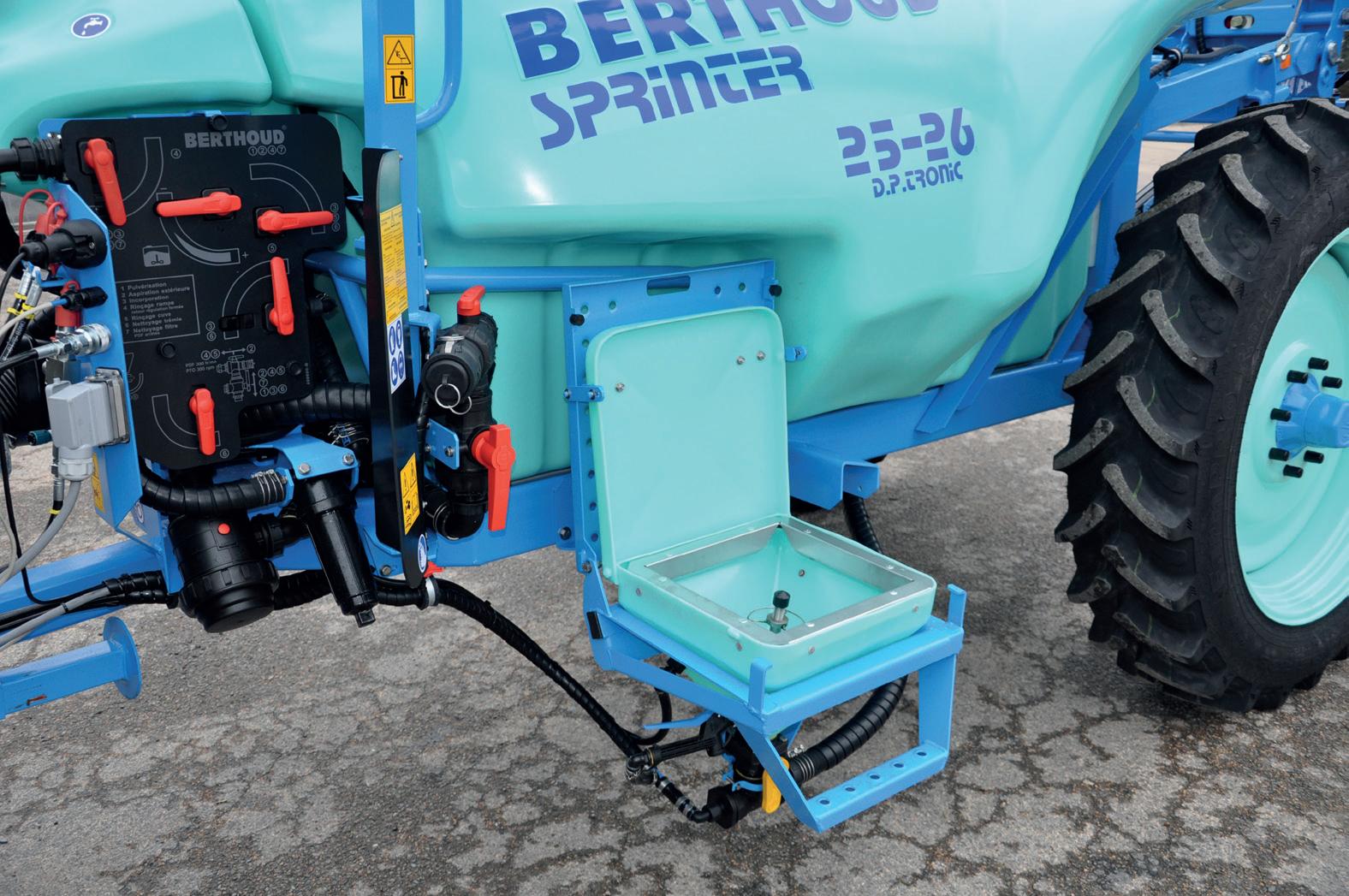

Totul la îndemână

Amestecul Pâlnie retractabilă cu funcție de curățare Amestecul și curățarea recipientelor cu apă curată

Panoul Berlogic

Curățare buncăr și circuit după amestecare

Panoul Berlogic permite efectuarea cu ușurință și rapiditate a tuturor funcțiilor pulverizatorului: umplerea, amestecul, barbotarea, stropirea etc.

Pompe Pompa GAMA

Recunoscută pentru robustețea și durata lungă de viață, pompa GAMA cu piston (130 sau 160 l / min) are două avantaje majore: Măsurarea excelentă a volumului, care garantează acuratețea sistemelor de dozare Cerințe minime de întreținere datorită mecanismului în baie de ulei, utilizării supapelor din oțel inoxidabil și absenței unei camere de aer.

Volum rezidual redus

Gabarit Plutitor pentru măsurare nivel cu citire directă > Vizibil din cabină și din stația de pulverizare. > Plutitorul plasat în centrul rezervorului pentru o precizie optimă, indiferent de nivelul lichidului din rezervor.

Pompă cu piston cu diafragmă (optional) 265 l/min - 20 bar Simplu și economic

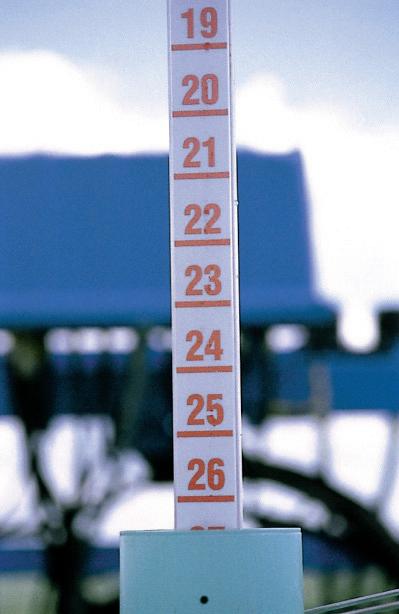

Banda gradată pentru nivel

DILUNET

Volum rezidual redus la sfârșitul aplicării Ușor de operat Confort al utilizatorului

Secvența diluțiilor lichidului rezidual din stația de comandă (opțional)

DILUNET Plus

clătirea rezervorului din cabină (opțional)

#06

Senzor digital NIVELEC (opţional) > Precizie crescută > Afișaj dual(citire directă și digitală) > Tubul de măsurare atașat la partea inferioară a rezervorului pentru o acuratețe optimă, indiferent de nivelul lichidului din rezervor.

Sprinter

Aplicare precisă Doza corectă la momentul potrivit în locul potrivit, acesta este obiectivul unui tratament. Reglajul precis joacă un rol crucial la acest nivel.

De asemenea, este decisiv pentru reducerea cantității reziduale la sfârșitul aplicării. Trei modele de reglare sunt disponibile pe Sprinter: auto-regulator, DP TRONIC și EC TRONIC

AUTOREGULATOR DPM AUTOREGULATOR este o unitate de reglare DPM (Flow Proportional to Engine Speed). Acest sistem vă permite să mențineți un volum constant/ha într-un raport de viteză selectat; este foarte precis pentru variațiile de viteză de până la 20% Soluție simplă și economică BERJUST 2000 (opțional): Acest monitor poate fi folosit pentru a afișa alternativ volumul/ha aplicat și viteza de înaintare. Dacă este necesar, poate afișa cantitatea de lichid stropită, hectarele lucrate și kilometrii parcurși.

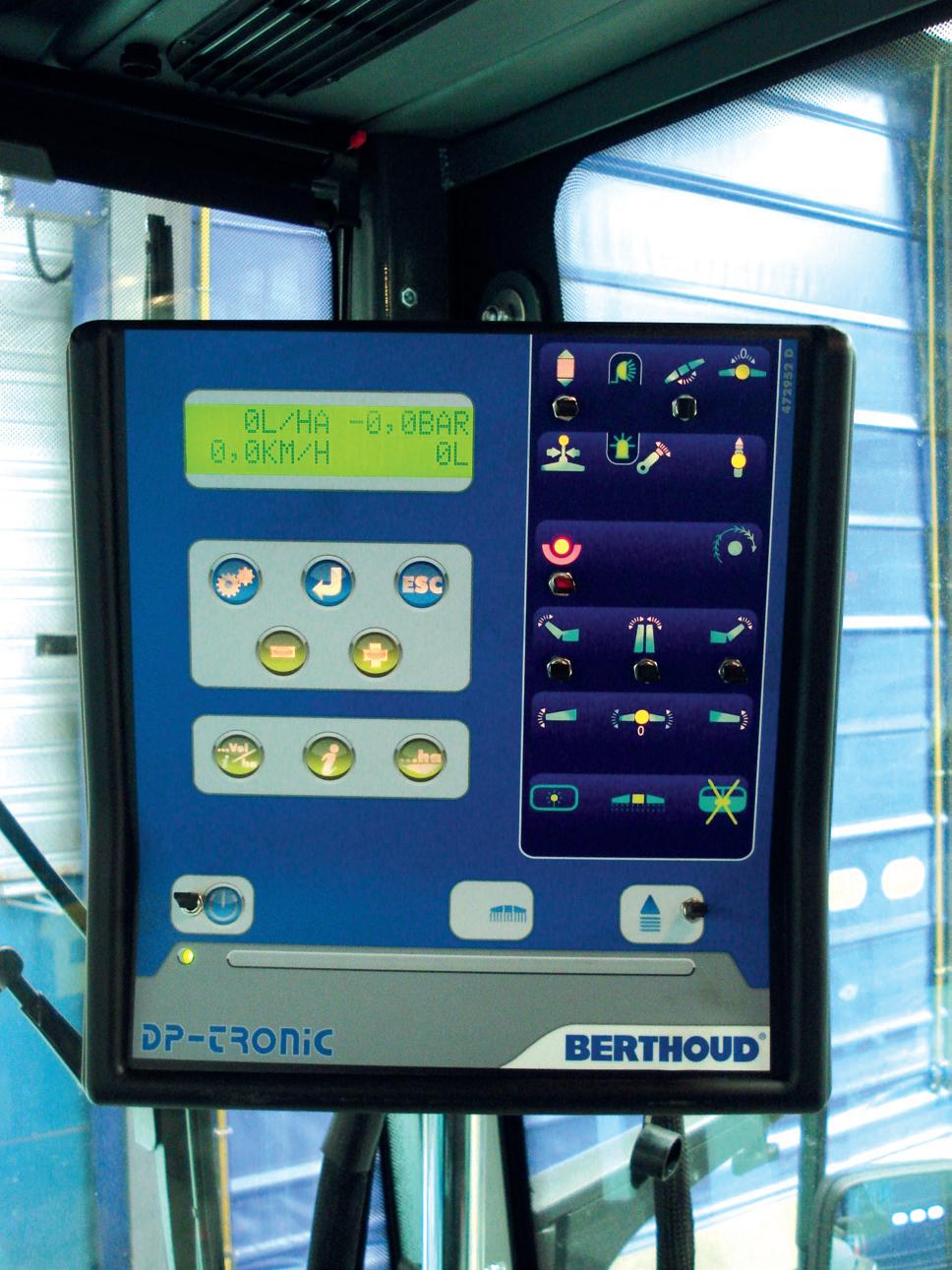

Monitorul DP TRONIC Este folosit pentru: Controlul stropirii și a rampelor Ajustarea volumul/ha Afișarea permanentă a celor 4 parametri principali de pulverizare (volum/ha, viteză, litri aplicați, presiune măsurată) Afișarea totalurilor individuale ce pot fi stocate

ă

Avantajele DP TRONIC Presiunea inițială Presiunea minimă în timpul pulverizării (pragul de presiune) Ajustarea dozei în timpul aplicării fără a părăsi modul DPE Poate fi folosit cu un joystick multifuncțional pentru confort sporit de lucru

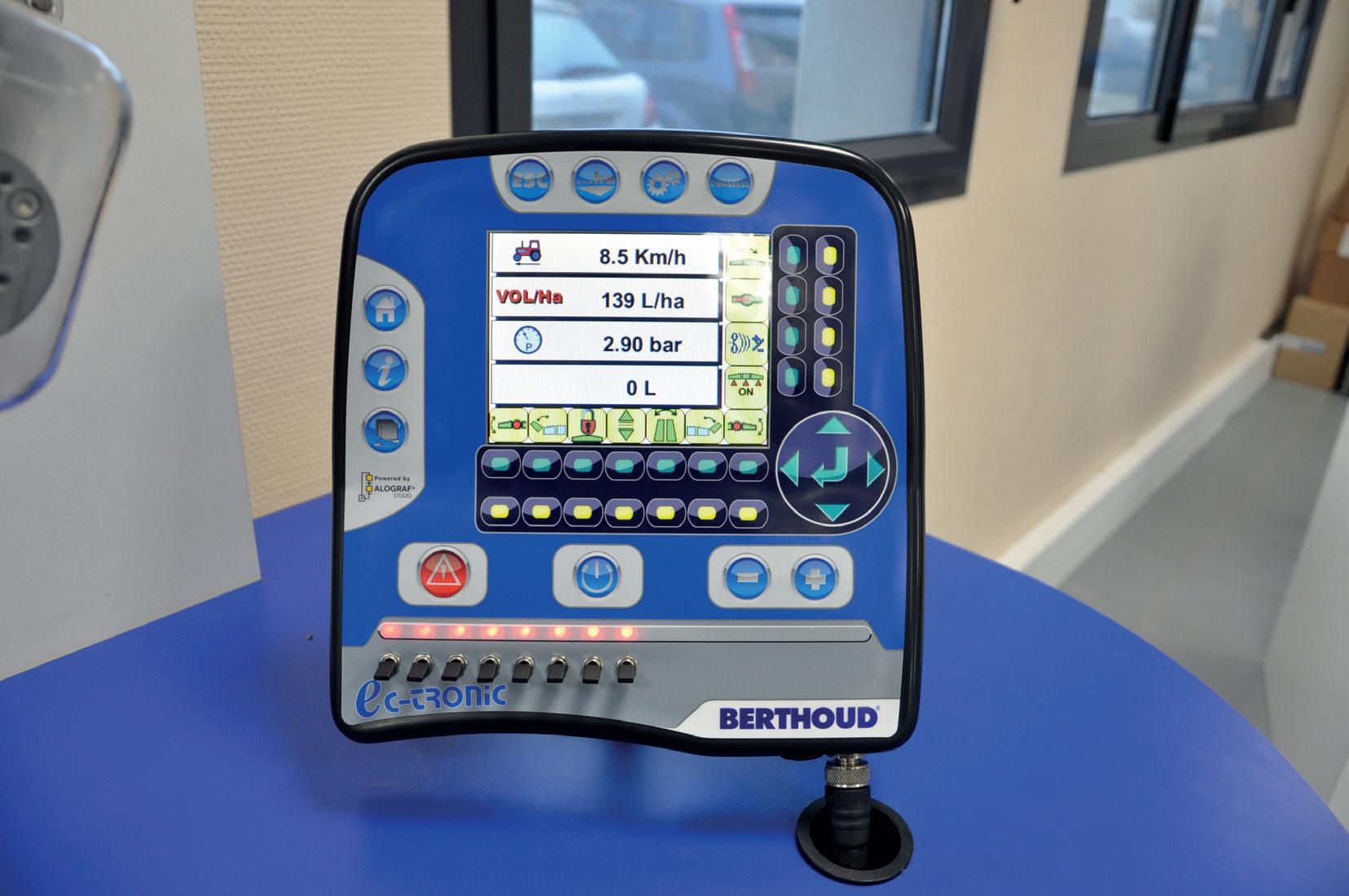

Monitorul EC TRONIC Este folosit pentru: Afișarea permanentă a celor 4 parametri principali de pulverizare (volum/ha, viteză, litri aplicați, presiune măsurată) Trasabilitate (prin parcelă, multi-utilizatori etc.)

Controlul individual al celor 15 secțiuni succesive cu joystick-ul multifuncțional

EXCLUSIV LA

BERTHOUD

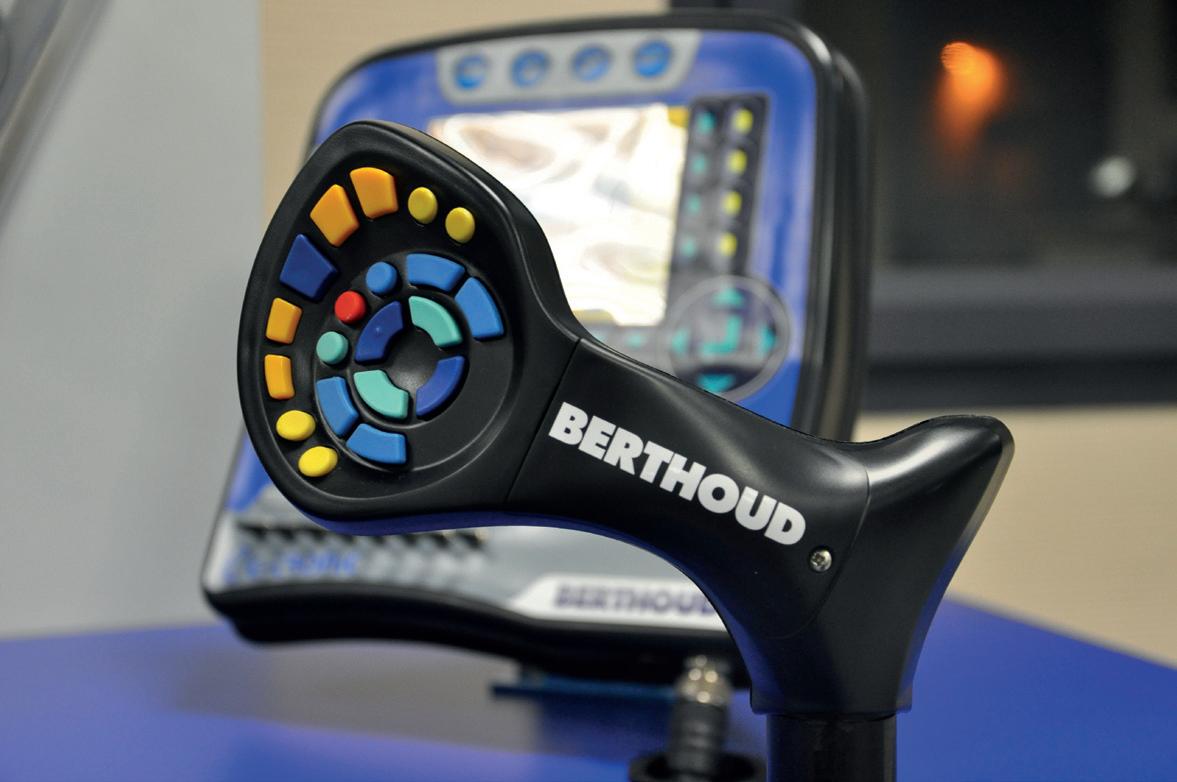

Avantajele EC TRONIC Tehnologia CAN BUS Ecran color de 15 cm PILOT multifuncțional, joystick Wireless (standard în versiunea ED, opțional în SEH): este funcțional într-o rază de până la 25 m în jurul unității centrale pentru a verifica orice blocare a duzei, reglarea lăncilor și măsurarea fluxului din exterior!

#07

Ghidare GPS Faceți lucrul mai ușor

BERTHOUD vă oferă o serie de caracteristici pentru a practica agricultura de precizie Unitatea E TECH: o soluție la cheie!

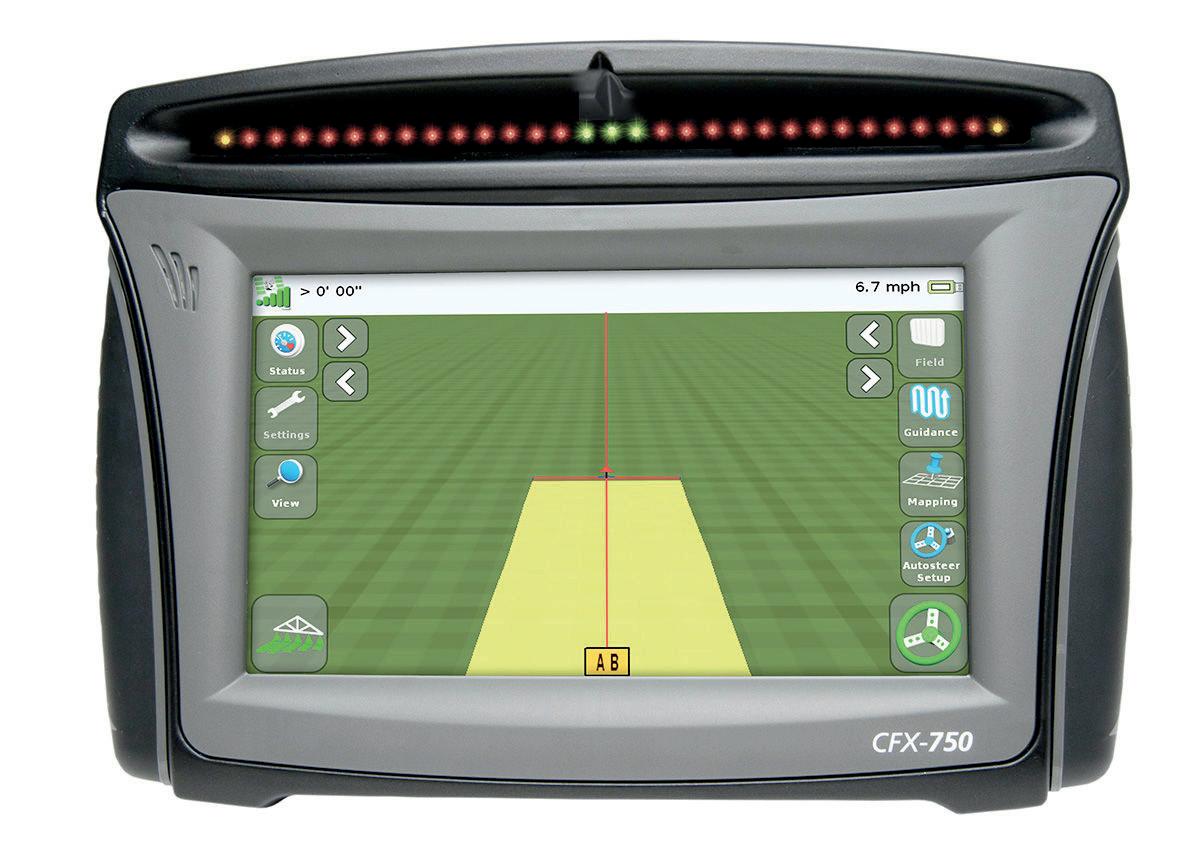

Unitățile de reglare BERTHOUD pot fi echipate cu unitate E TECH pentru ghidare, oprirea secțiunii și ajustarea dozei. Consola cu ecran tactil de 20,3 cm permite: Ghidarea Întreruperea secțiunilor utilizând sistemul GPS cu afișarea stării secțiunii.

Ajustarea dozei între parcele

Ușor de upgradat, puteți să deblocați cu ușurință funcții avansate

#08 #02

Sprinter hermes

Fluxul de amestec al lichidului Face diferența!

Fluxul discontinuu: Baza Amestecul de pulverizare curge în secțiuni numai la pulverizare, fără a se întoarcere în rezervor la capătul secțiunii. Alte tipuri de fluxuri pot fi montate pe SPRINTER

Flux semi-continuu (optional): SPRINTER poate fi echipat și cu un flux semicontinuu. În acest sistem, lichidul circulă continuu în timpul pulverizării, pentru a preveni înfundarea la capătul unei secțiuni.

Acest tip de circulație este extrem de util atunci când se lucrează cu substanțe chimice pe bază de pulbere și în aplicații cu volum redus.

Rezervor

Reglare de retur

Retur rezervor

Pompă Supapă de reglare

Supapă de circulare Supapă de secțiune Dispozitiv cu arc anti-picurare

Disc calibrat

Flux continuu (optional): Rezervor

Pompă Reglare retur Supapă de reglare Circuit pneumatic

Dispozitiv pneumatic anti-picurare

Debitul discontinuu asigură că amestecul de stropire curge în timpul și după pulverizare. Din acest motiv sistemul AGP(Pneumatic Anti-Drip) oferă diverse avantaje: > Minimizează murdăria și depunerile > Amestec permanent > Apa de clătire poate fi utilizată de mai multe ori prin "recircularea" ei = apa evacuată va fi mai puțin contaminată > Amorsare rapidă > Închidere pneumatică instantanee > Retur canalizat pe o singură linie > Valve motorizate pentru a deschide debitul din cabină > Beneficiați de amorsare instantanee la costuri reduse datorită circuitului pneumatic furnizat ca standard la Sprinter

#09

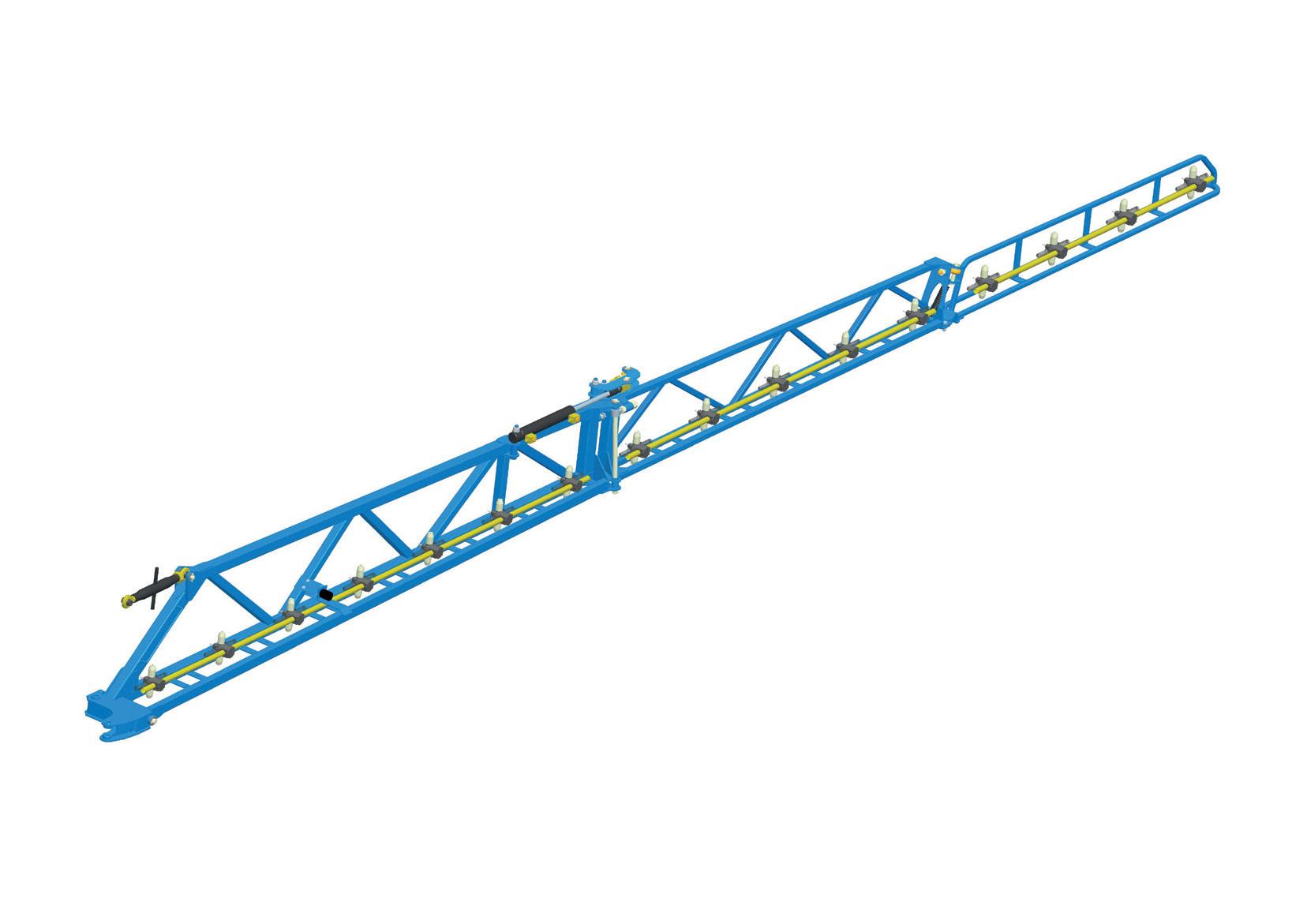

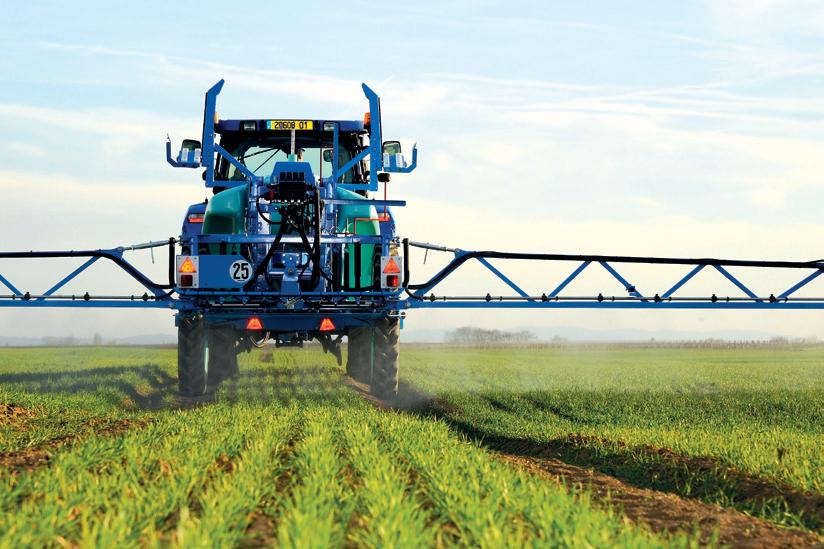

Alegerea lăncilor Rampa ALS: Disponibilă în 18, 20, 21 și 24 m, este echipată cu suspensia lăncilor Axiale și structura lăncilor în formă de L

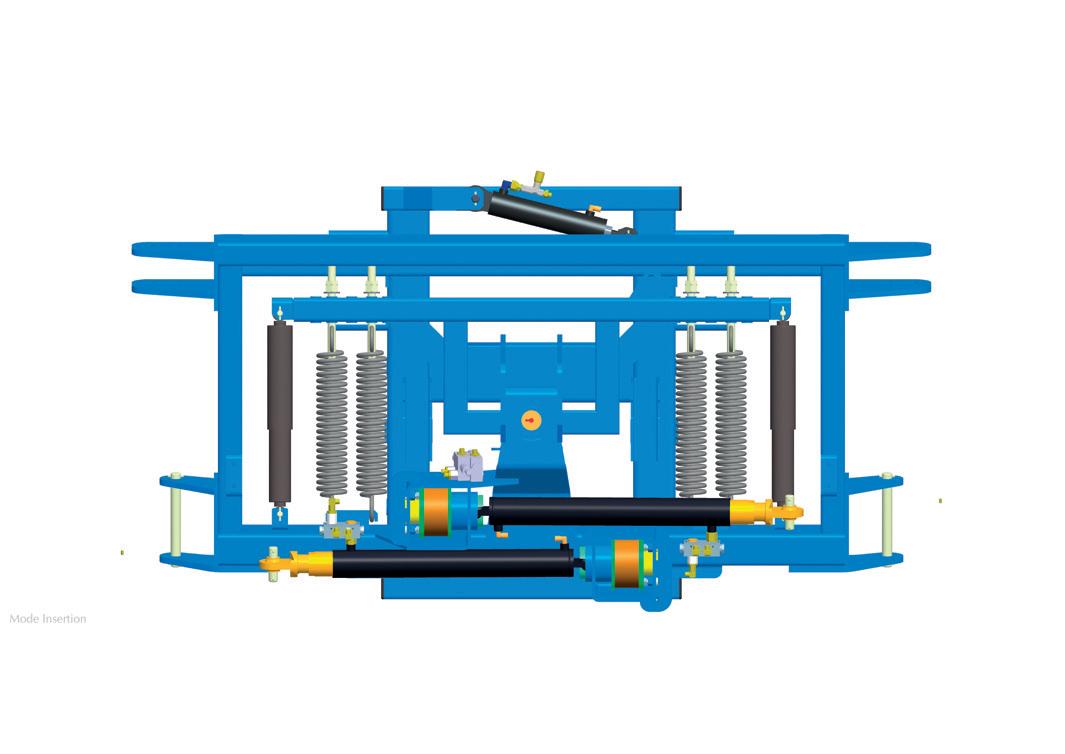

Suspensie AXIALE

Structura lăncilor în formă de L

Prin proiectare, rampa ALS include suspensia AXIALE ca standard.

Un punct de referință BERTHOUD, oferă stabilitate legendară pe teren plat, în pantă și în viraje.

Pentru a optimiza relația dintre greutate și rigiditate. Țevi de pulverizare din polipropilenă - Oțel inoxidabil opțional

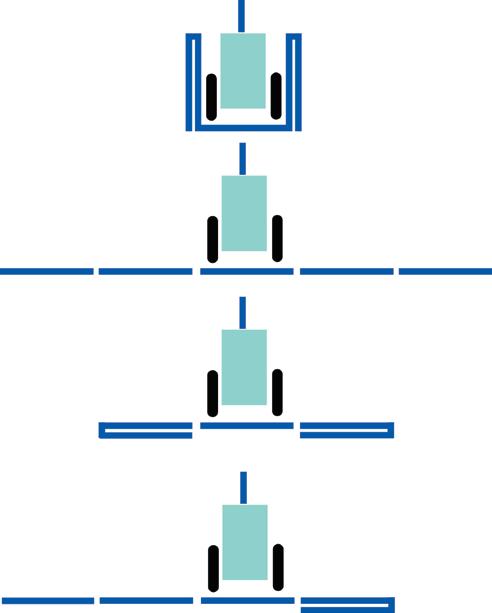

Controlul lăncilor Deschiderea simetrică (18 / 9m, 20 / 11m, 21 / 11m, 24 / 12m) cu comanda SEH sau ED

Deschidere integrală din cabină (0-18, 0,24 m, etc.) în versiunea hidraulică sau SEH

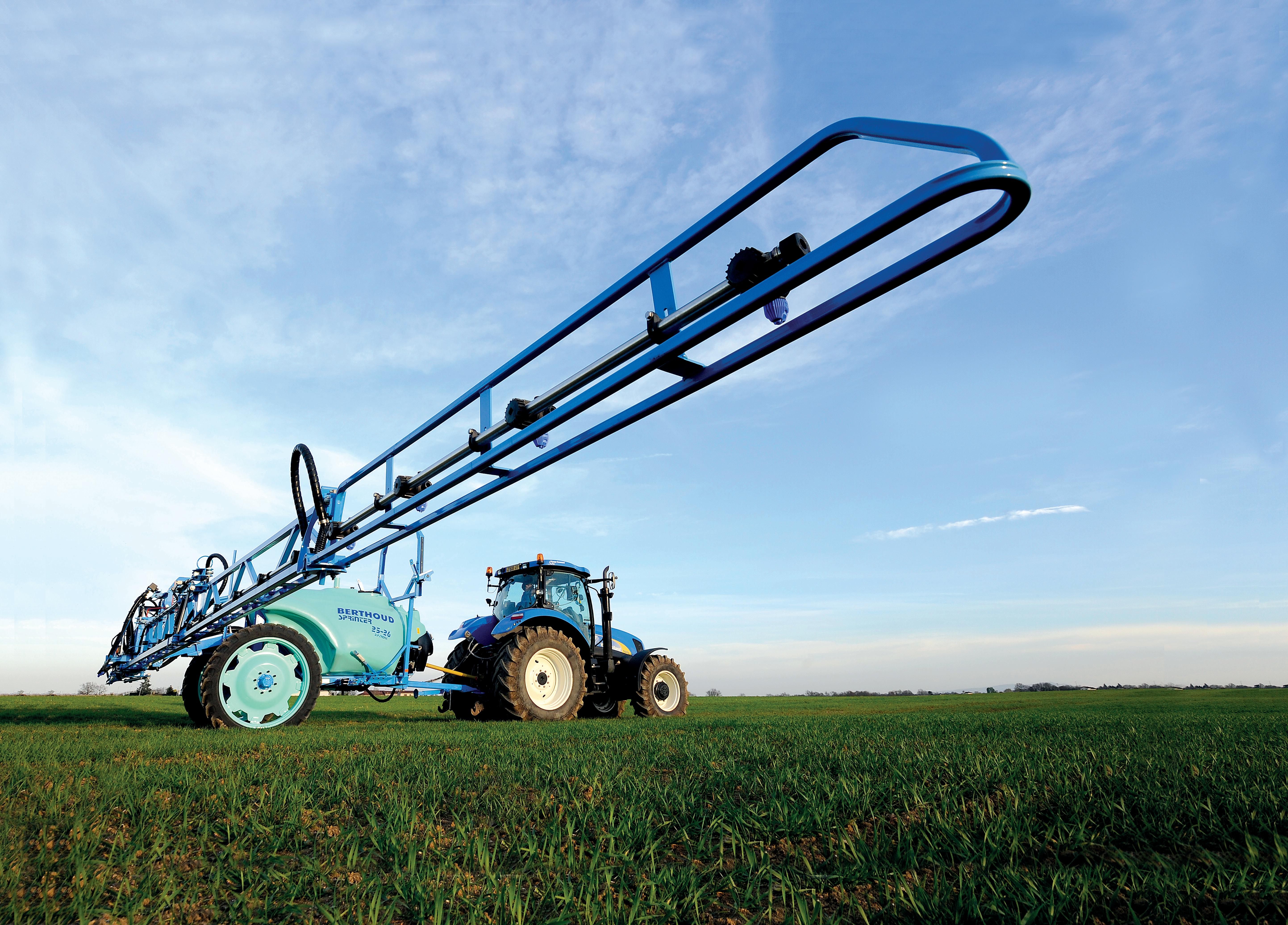

Lăncile MULTIS Rampa cu deschidere în spate, disponibil în 15 și 18 m. Este echipat cu o suspensie cu tija de legătură și numeroase opțiuni pentru control hidraulic: corector de înclinare, decuplare

#10

Sprinter Echiparea SPRINTER SPRINTER DPT/ECT

SPRINTER AR

X X O Y X

X X O O X

X X

X X

X O O

X O O X O X X O O X

Șasiu Șasiu fără suspensie Bara de tracțiune fixă Rampă reglabilă Bară de tracțiune mecanică Ecartament de la 1,5m la 2m (lățimea minimă a ecartamentului în funcție de anvelope)

Rampe ALS 18 - 20 - 21 - 24m MULTIS 15 - 18m Pulverizare Pompa piston GAMA 130 L/minut Pompa piston GAMA 160 L/minut Pompă cu piston cu diafragmă 280 litri/min Unitate AUTO-REGULATOR Unitatea BERJUST 2000 Filtrare triplă (sită, umplere, retur) Plutitor nivel rezervor Bandă gradată nivel rezervor Senzor NIVELEC Valve de închidere electrică (VEC) Flux semi-continuu Flux continuu E-Tech pachet Visio Pachet E-Tech Echipament Pâlnie chimică Rezervor de spălare manuală de 18 litri Rezervor apă curată Sfere cu bilă pentru clătire Agitație oprită în cabină DILUNET DILUNET + Lumini rampă Duză de capăt Apărătoare de noroi

X X O O X O O O O X X 260l X O O O O O Y

X X 260l X

X O

O

Standard Opţional NU este disponibil

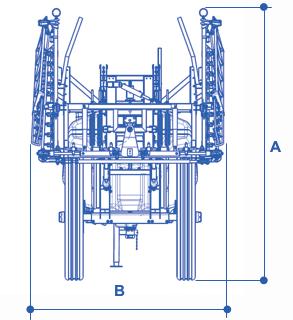

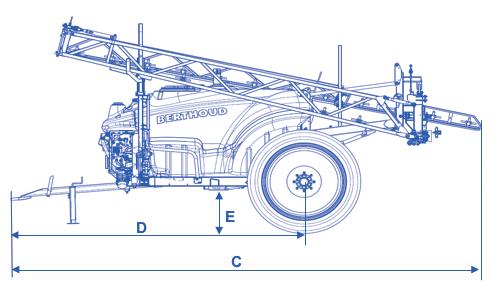

Dimensiuni și greutate Dimensiuni în metrii

SPRINTER 25-26 (versiune 230/95 R 44)

A (min) A (max) B C D W

Greutate(Kg)

SPRINTER 25-26

Greutate Gol GVWR

Multis 15

Multis 18

ALS 18

ALS 20

ALS 21

ALS 24

3.38 3.38 2.55 4.38 3.98 0.70

3.38 3.38 2.55 4.38 3.98 0.70

2.85 3.05 2.55 6.35 3.98 0.70

3.05 3.25 2.55 6.35 3.98 0.70

3.05 3.25 2.55 6.35 3.98 0.70

3.05 3.25 2.55 6.35 3.98 0.70

Multis 15

Multis 18

ALS 18

ALS 20

ALS 21

ALS 24

1725 4485

1750 4510

1850 4610

1870 4610

1870 4630

1900 4660

#11

SPRINTER 100% BERTHOUD BERTHOUD, o poveste de succes începută în 1895 la inițiativa lui Paul BERTHOUD. În 1987, marca s-a alăturat Exel Industries Group, lider mondial în tehnologii de stropire, cu activitate în domeniul agricol, industrial și pentru publicul larg.

Cifra de afaceri a BERTHOUD este dată de echipamentele sale pentru agricultură la scară mare, podgorii, arbuști fructiferi și livezi.

BERTHOUD îți asigură toate cerințele: agricultura mixtă, culturile de cereale, ferme mari, prestatori de servicii, cooperative agricole De la cea mai simplă mașină (dozare mecanică DPA) până la E-BERTHOUD SOLUTIONS (agricultură de precizie), toate se bucură de cea mai bună valoare de revânzare pe piața second-hand.

E Avantajul inovației BERTHOUD

BERTHOUD proiectează 100% din pulverizatoarele sale și peste 10% din angajații săi lucrează în domeniul cercetării și dezvoltării.

BERTHOUD își dezvoltă propriile concepte și deține numeroase brevete: ACTIFLEX, etc.

Avantajul rețelei

Avantajul Service-ului

Un parteneriat special de peste 50 de ani, cu o rețea care oferă mereu o echipă aproape de locația dvs. În Centrul nostru de Instruire sunt pregătiți în fiecare an 350 de tehnicieni ai distribuitorilor.

Livrarea de piese de schimb în mai puțin de 24 de ore, nivel de servicii de aproape 99% consolidat de disponibilitatea ridicată a echipelor noastre din teren dar și de performanța liniei noastre directe After Sales.
