Ref: 182CI Détecteur inductif IFM PNP 3fils diam

Vanne à guillotine tige montante Corps fonte EN GJL-250 Pelle inox 304 Siège NBR Presse-étoupe PTFE + joint torique NBR Commande par volant ou par vérin

Température maxi: -10 °C à 90 °C

Ref: 182FINUI - Du DN 50 au DN800 PS voir tableau 1 - Face à Face voir tableau 1

OPTION: Siège EPDM -15°C à 1100°C Ref: 182FI DEP - Actionneur pneumatique double effet 6 bars

182IIEU | UNIDIRECTIONELLE - INOX ASTM A351 CF8M - SIEGE EPDM

Vanne à guillotine tige montante Corps inox ASTM A351 CF8M Pelle inox ASTM A182 F316 Siège EPDM Presse-étoupe PTFE + joint torique EPDM Commande par volant ou par vérin

Température maxi: -15°C à 110 °C

Ref: 182IIEU - Du DN 50 au DN800 PS voir tableau 1 - Face à Face voir tableau 1

OPTION: Ref: 182FI DEP - Actionneur pneumatique double effet 6 bars

Vanne à guillotine tige non montante Corps fonte EN GJL-250 Pelle inox 304 Siège NBR Presse-étoupe PTFE + joint torique NBR Commande par volant

Température maxi: -10 °C à 90 °C

Ref: 182FINB - Du DN 50 au DN400 PS voir tableau 1 - Face à Face voir tableau 1

OPTION: Ref: 182FINBDEP - Actionneur pneumatique double effet 6 bars

182FINT | PELLE TRAVERSANTE- FONTE EN GJL-250 - SIEGE NITRILE EPDM

Vanne à guillotine tige non montante Corps fonte EN GJL-250 Pelle inox 304 Siège EPDM Presse-étoupe PTFE + joint torique FKM Commande par volant

Température maxi: -10 °C à 90 °C

Ref: 182FINT - Du DN 50 au DN400 PS voir tableau 1 - Face à Face voir tableau 1

OPTION: Ref: 182FINTDEP - Actionneur pneumatique double effet 6 bars

Fig.182 Ref: 182CM Contacts secs Télémécanique XCKM

Ref: 182CI Détecteur inductif IFM PNP 3fils diam 12

Electro-distributeur NAMUR Monostable 5/2 & 3/2 Raccord 1/4’’ G Montage direct sur l’actionneur Température maxi: 10 à 50 °C - Pression maxi: 8 bars Ref: 6519230: Tension 230V / 50HZ Ref: 651924CC: Tension 24V/CC Ref: 65192450: Tension 24V / 50Hz

Face à Face (mm) 40 40 50 50 50 60 60 70 70 96 100 PS 10 10 10 10 10 10 10 8 6 4 4

PN

10/16 10/16 10/16 10/16 10/16 10/16 10 10 10 10 10

FLVG | VANNE A MANCHON PNEUMATIQUE - PVC - TARAUDÉ FF

Vanne à manchon pneumatique Corps PVC taraudé FF G Manchon gomme naturelle anti-abrasion

Température maxi: 60 °C - Pression maxi: 5 bars

Ref: FLVG - Du DN 20 au DN50

FLVB | VANNE A MANCHON PNEUMATIQUE - ALUMINIUM - À BRIDES PN10

Vanne à manchon pneumatique Corps aluminium à bride PN10 Manchon gomme naturelle anti-abrasion

Température maxi: 60 °C - Pression maxi: 5 bars

Ref: FLVB - Du DN 40 au DN150

Face à Face (mm)

Raccord air comprimé

156 167 184 226 282 350 420

1/4’’G 1/4’’G 1/4’’G 1/4’’G 1/4’’G 1/4’’G 3/8’’G

ROBINETS A MANCHETTE ELASTOMERE

➊ Le système anti-éjection de l’axe permet le démontage pour l’entretien de l’organe de manœuvre.

➋ Les robinets à papillon EBRO sont conformes aux exigences de la réglementation sur les systèmes de chauffage du 1 Juin 1994

➌ La conception de la manchette* (positionnée dans le corps empêchant son éjection) assure l’étanchéité parfaite au niveau du fluide, des passages d’axes et des brides de fixation sans joint supplémentaire.

➍ L’usinage de la portée de joint garantit un faible couple de manœuvre et une étanchéité parfaite jusqu’à 16 bars. La conception aérodynamique du papillon n’engendre que des pertes de charge négligeable.

➎ Le corps de vanne est usiné afin que la manchette et l’axe soient positionnés de façon précise, pour assurer une usure minimale et une durée de vie supérieure.

➏ L’axe est guidé par des paliers, un fléchissement dû à une surpression est ainsi exclus. Le guidage reste précis même après plusieurs années de services.

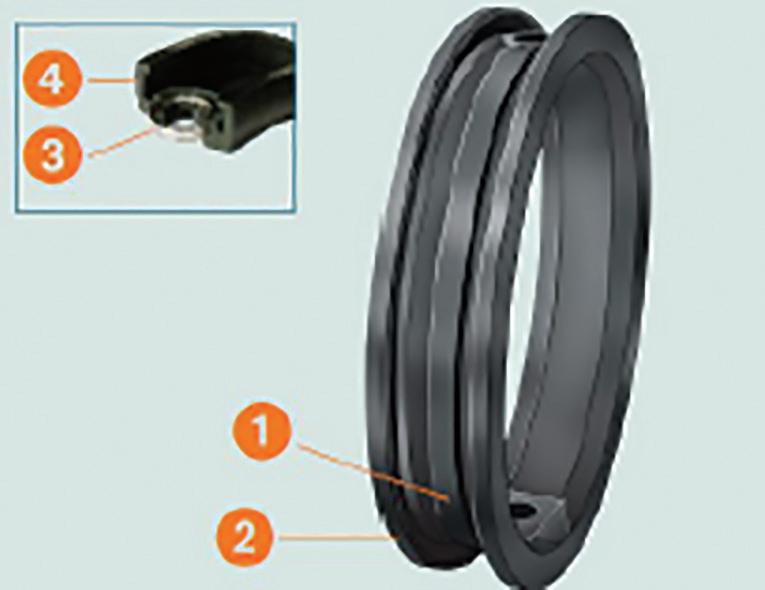

➊ La manchette est maintenue dans le corps par une surmoulure qui s’encastre dans le corps de la vanne

➋ La manchette est aussi maintenue dans le corps de la vanne par deux ergots moulés sur toute la circonférence.

➌ Le centrage de l’axe est parfaitement assuré par les renforts de passage d’axe de la manchette (à partir du diamètre 250 mm par un anneau en acier, vulcanisé dans la manchette).

➍ La portée de joint de la manchette au niveau de la bride est convexe. Lors du montage du robinet sur la tuyauterie la déformation est équilibrée lors du serrage entre brides grâce aux ergots qui pénètrent dans le corps (fig. 1). Cette déformation ne crée aucune augmentation de couple ni de détérioration de la manchette.
