Combes VI - TALLER DE LAS AMÉRICAS 2022 (Libro)

TPA VI - Combes

Botta, Nicolás Martinez,Augusto

SITIO

PREMISAS-IDEA PLANIMETRÍA Implantación Módulo Principal Módulo Pernoctes Módulo Playa Módulo Empleados Módulo Ecología Muelle-Faro Servicios

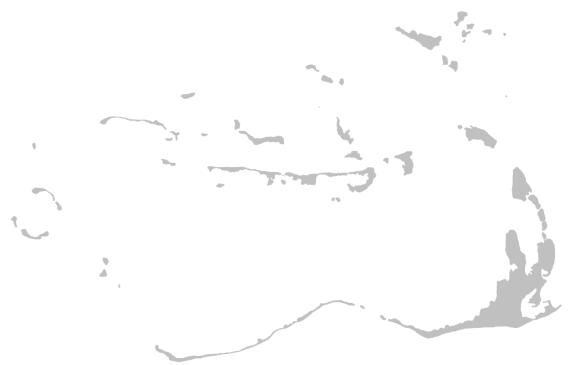

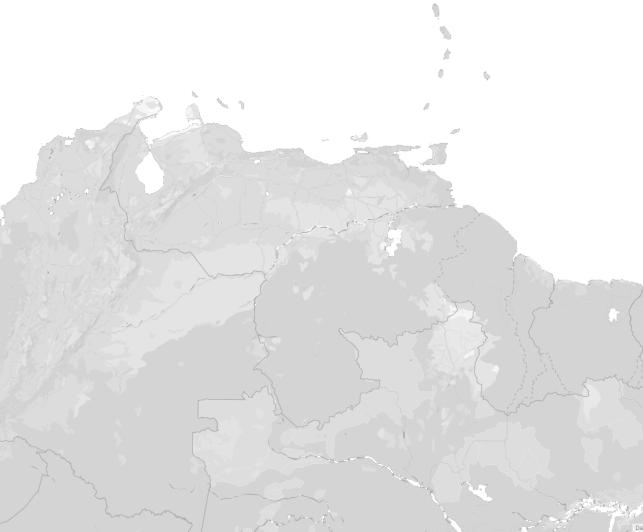

Venezuela Los Roques Cayo Crasquí

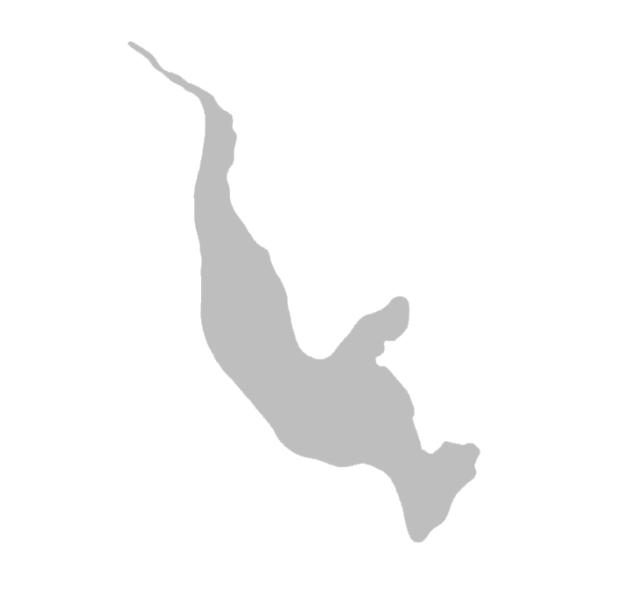

Zona de intervencion

Clima Temperatura Sol Lluvias Vientos Topografia

Mayormente cálido y seco con una humedad relativa del 83% anual. El archipiélago forma p a r t e d e l o s humedales con gran importancia internacional .

D e n t r o d e l archipiélago las t e m p e r a t u r a s oscilan entre 20˚ a 30-34˚ en el año, t e n i e n d o u n a temperatura media de 27,3˚ . Usualmente es muy caluroso durante el día y r e f r e s c a e n l a s noches por la brisa marina de aguas abiertas.

P o r c i e l o s m a y o r m e n t e d e s p e j a d o s , l a insolación en Los R o q u e s e s persistente todo el a ñ o C o n u n p r o m e d i o d e insolación de 8,3 horas al día.

La temporada de lluvia empieza en O c t u b r e h a s t a D i c i e m b r e d e manera ocasional. La precipitación mínima es de 10 mm y la máxima de 60 mm durante N o v i e m b r e y Diciembre, con un promedio anual de 35 milímetros.

L o s v i e n t o s p r e d o m i n a n t e s d e n t r o d e l archipiélago son l o s A l i s i o s provenientes del este, noreste, esten o r e s t e o d e l s u r e s t e , generalmente con una velocidad no mayor de entre 6-7 m/seg.

L a t o p o g r a f í a g e n e r a l d e l archipiélago es llana siendo 0 m su altura mínima, 30 m su altura media y 120 m sobre el nivel del mar su punto m á s a l t o , e s t a altura se presenta en la isla de Gran Roque. El cayo C r a s q u í e s p r á c t i c a m e n t e llano.

SITIO

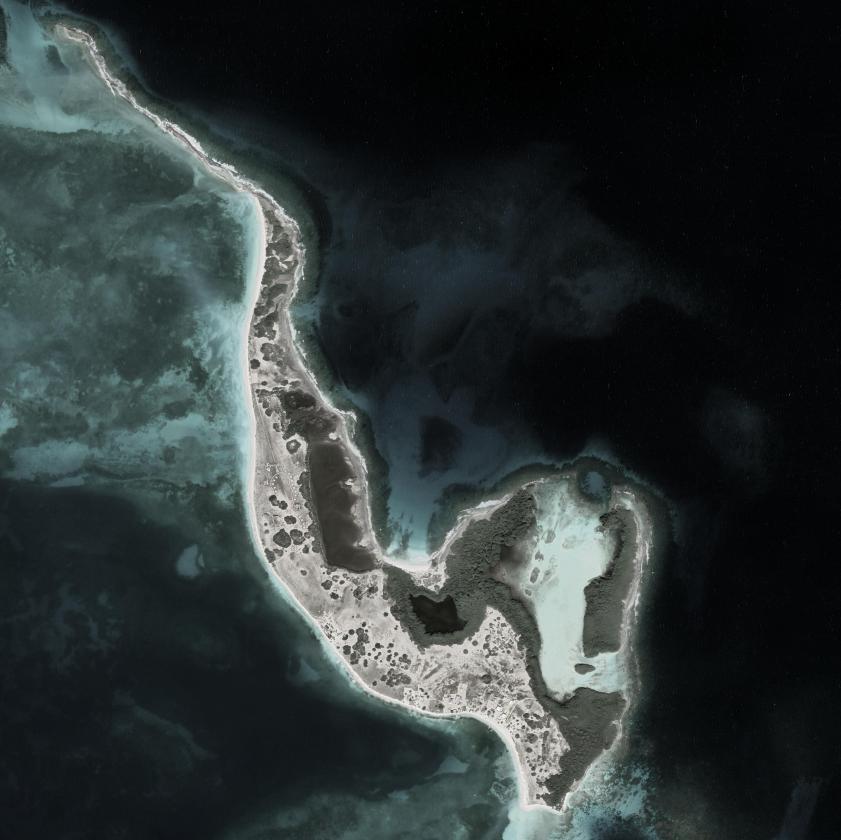

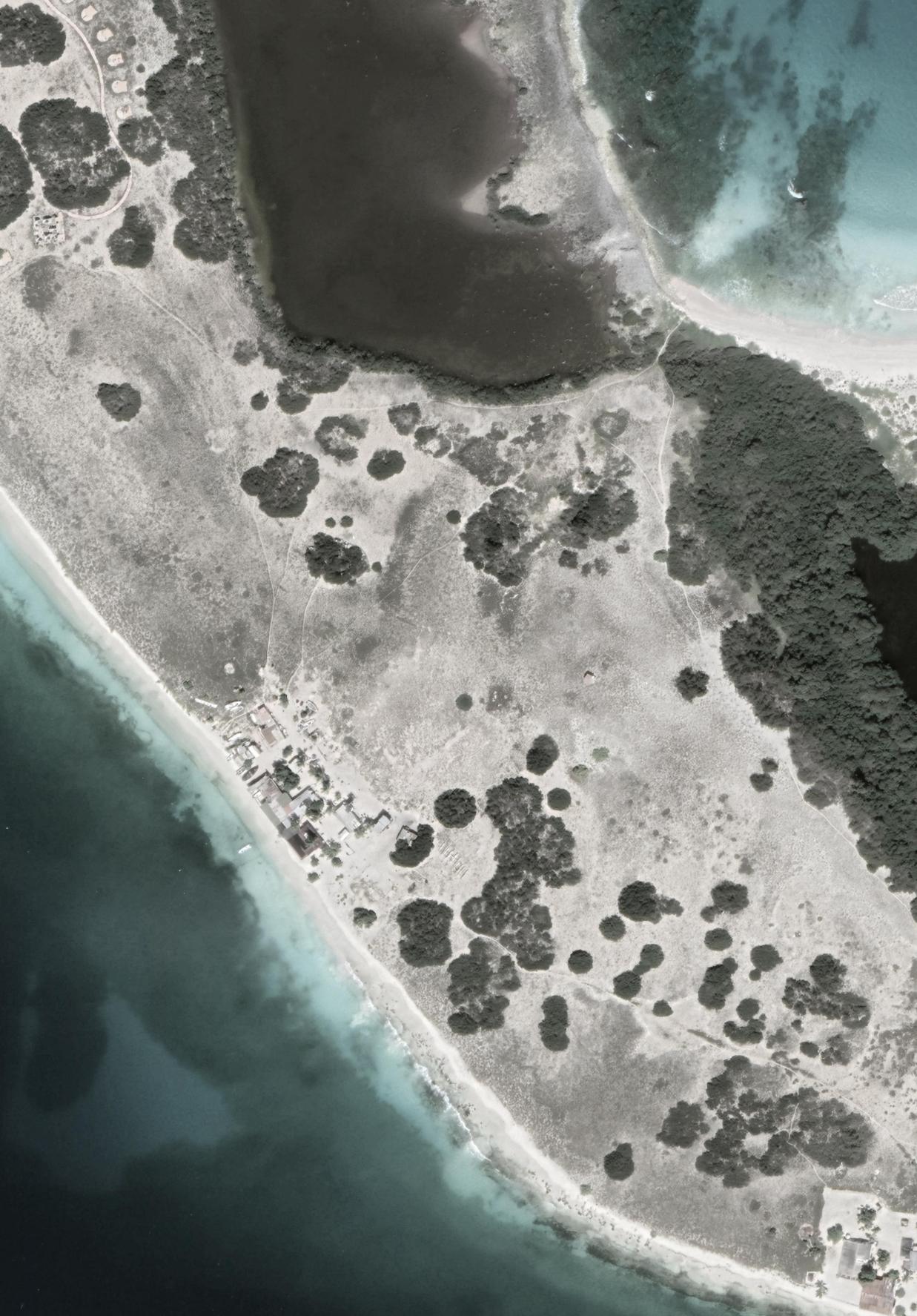

El terreno a intervenir esta ubicado en Venezuela, en la costa norte de América del Sur; puntualmente en el Cayo Crasquí perteneciente al archipiélago Los Roques. El acceso a Los Roques se da por vía aérea o marítima, mientras que al cayo se llega solo por agua. El sitio a intervenir se eligió por la posibilidad de conectar la costa Sur y Norte, donde se ubicará el muelle para recibir a los turistas. Además los dos cuerpos de agua rodeados de mangles generan un estrecho camino que genera una gran espacialidad.

Estudio Trayectoria

PREMISAS

Poryectar campamento sustentable

La construcción debe convertirse en un mecanismo regenerador de los paisajes naturales en la medida que regule eficientemente sus interacciones con los sistemas, tanto naturales como artificiales que han de incorporarse. Las premisas fundamentales son: conservar zonas de la naturaleza sin prohibir su disfrute; no alterar el delicado equilibrio ecológico ni producir perturbaciones visuales; integrar las edificaciones a la naturaleza, subrayando de manera diáfana el carácter dominante de la inmensidad del mar, el inclemente sol, la laguna, los manglares y los bancos coralinos, hogar de las especies marinas.

Arquitectura bioclimática

Debe brindar óptimo confort natural tanto diurno como nocturno en aquellos espacios que han de construirse, apuntando a la reducción de emisiones de carbono. En este sentido, es una invitación a realizar una arquitectura provisional de la mayor sencillez y de bajo impacto ambiental, construida preferentemente con materiales biodegradables y de fácil transporte que no dejen huella ecológica.

Materiales Prefabricados

La selección de los materiales es clave para hacer un uso racional y lógico de los componentes constructivos teniendo en cuenta los procesos de fabricación. Deseablemente deben ser pre-fabricados, de fácil transporte, equilibrando las técnicas más avanzadas de construcción con las constructivas locales y tradicionales.

PALABRAS CLAVE

S u t i l

Simple E c o l ó g i c o

S i s t e m a Patrón Célula Agrupación

T e m p o r a l

Efímero

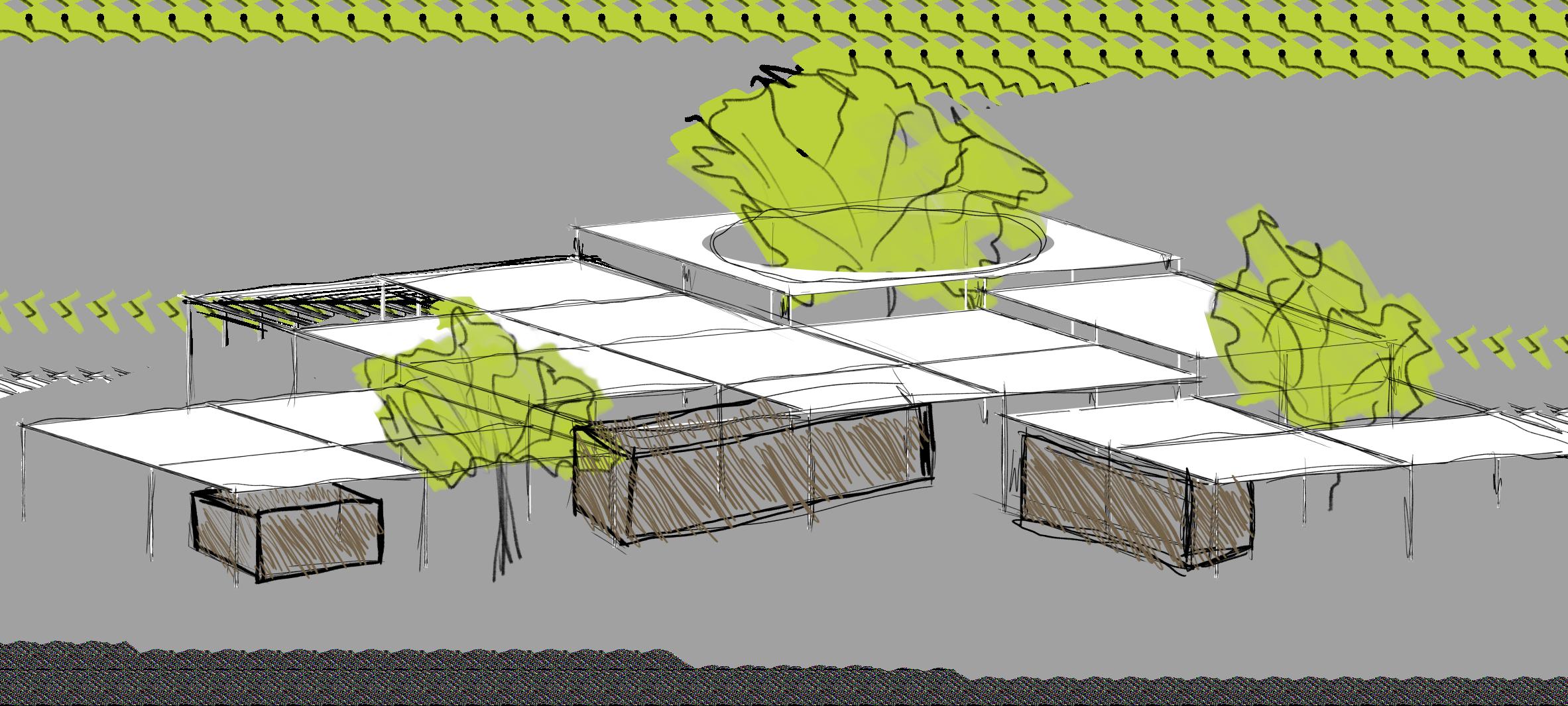

Diseño de módulos con diferentes funciones que se vayan repitiendo a lo largo de la isla, esto favorecería el armado de los módulos, su organización y la función del mismo.

La búsqueda al sintetizar las palabras clave da como producto 4 ejes: los lineamientos de la idea.

Sintético

EJES

Un campamento que, debido a su resolución constructiva, sea intrínsecamente efímero.

Aldea

Organización de aldea propia de los pueblos originarios. Generando centros de pernocte que son independientes unos de otros. Cada uno con su espacio central y las transiciones entre cada elemento dentro ella.

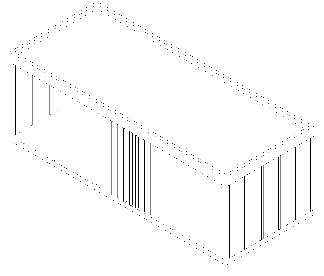

Modular

Búsqueda de la síntesis mediante limitadas operaciones formales a volúmenes puros.

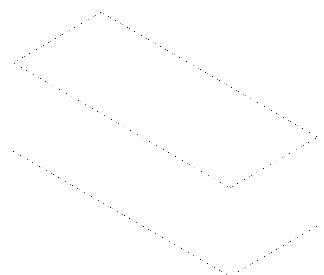

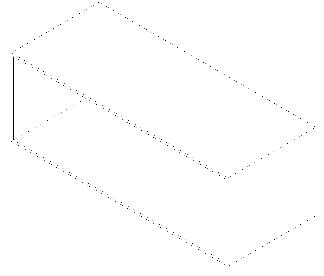

Forma

Referente Materiales

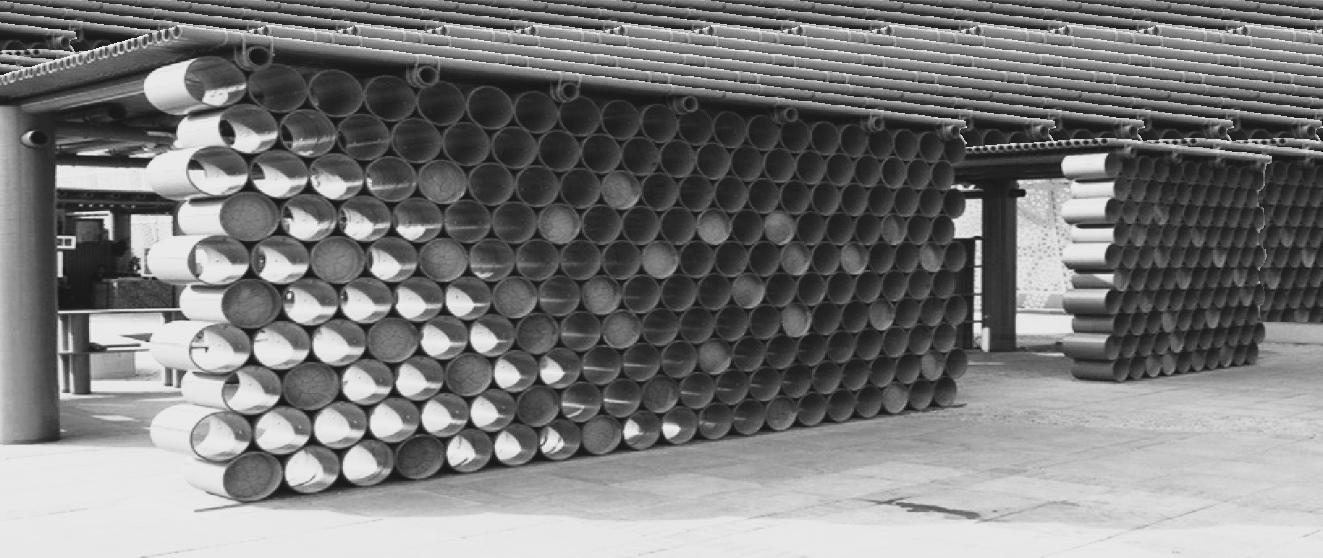

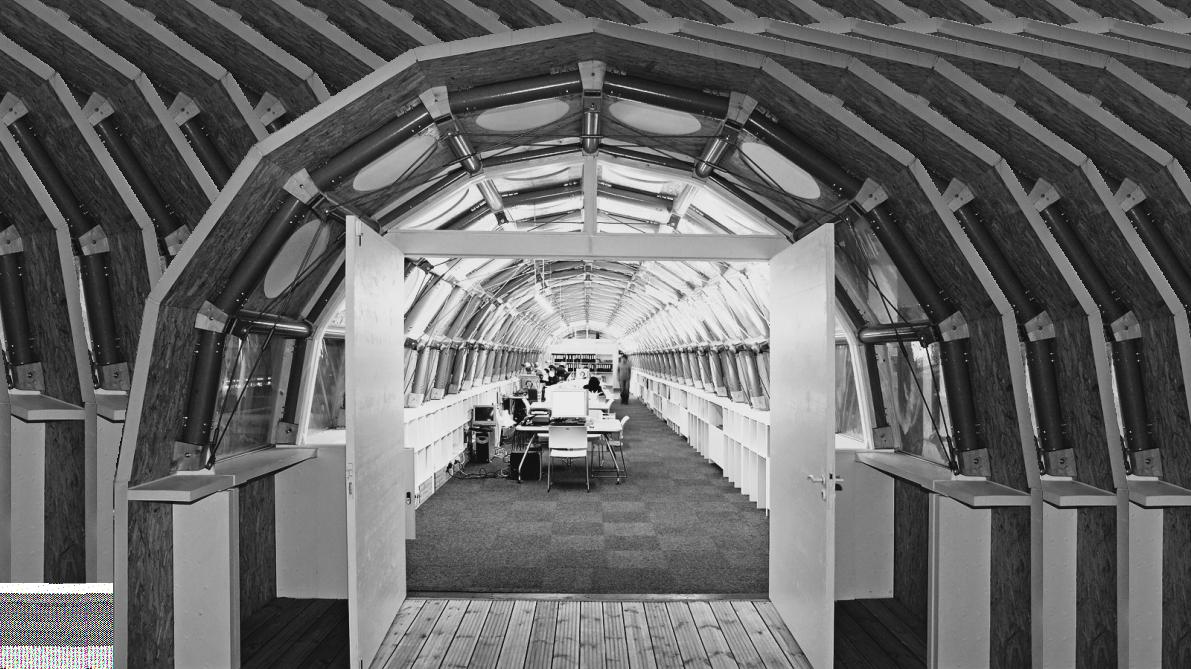

Shigeru Ban Architects es un estudio de arquitectura vanguardista en la arquitectura efímera utilizando materiales reciclables. El cartón es un material repetitivo en las obras de esta firma debido a que es respetuoso con el medio ambiente, es de fácil montaje y tiene menor costo que otros sistemas tradicionales. Todas estas características son ingredientes perfectos para una arquitectura efímera y respetuosa con el medio ambiente. Tal es así que Shigeru Ban es conocido por la construcción de viviendas de emergencia

Papel Membrana Madera

Cartón Aluminio

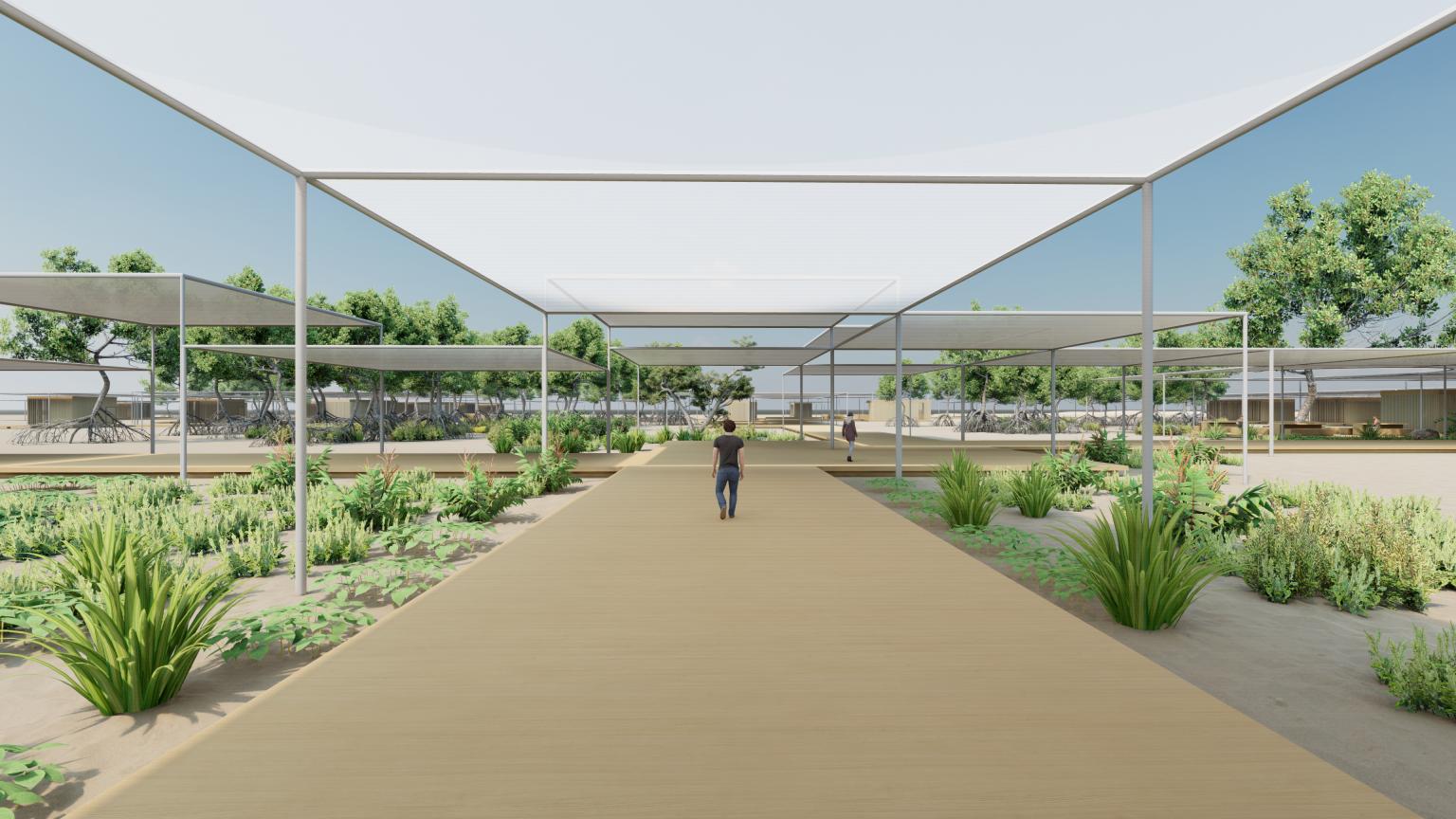

Implantación

REFERENCIAS

1 - Muelle-Faro 2 - Módulo Principal 3 - Módulo Ecología 4 - Servicios 5 - Pernoctes 6 - Módulo Empleados 7 - Módulo Playa

A Planta

Baño Crasquí

A

A

14

3 6

2

1 4 7 A

5 8

3 5 7 9 Planta 0 10 5

Frente

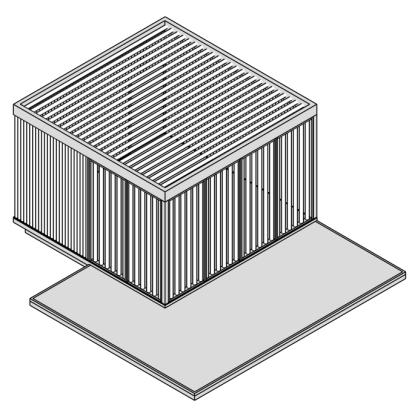

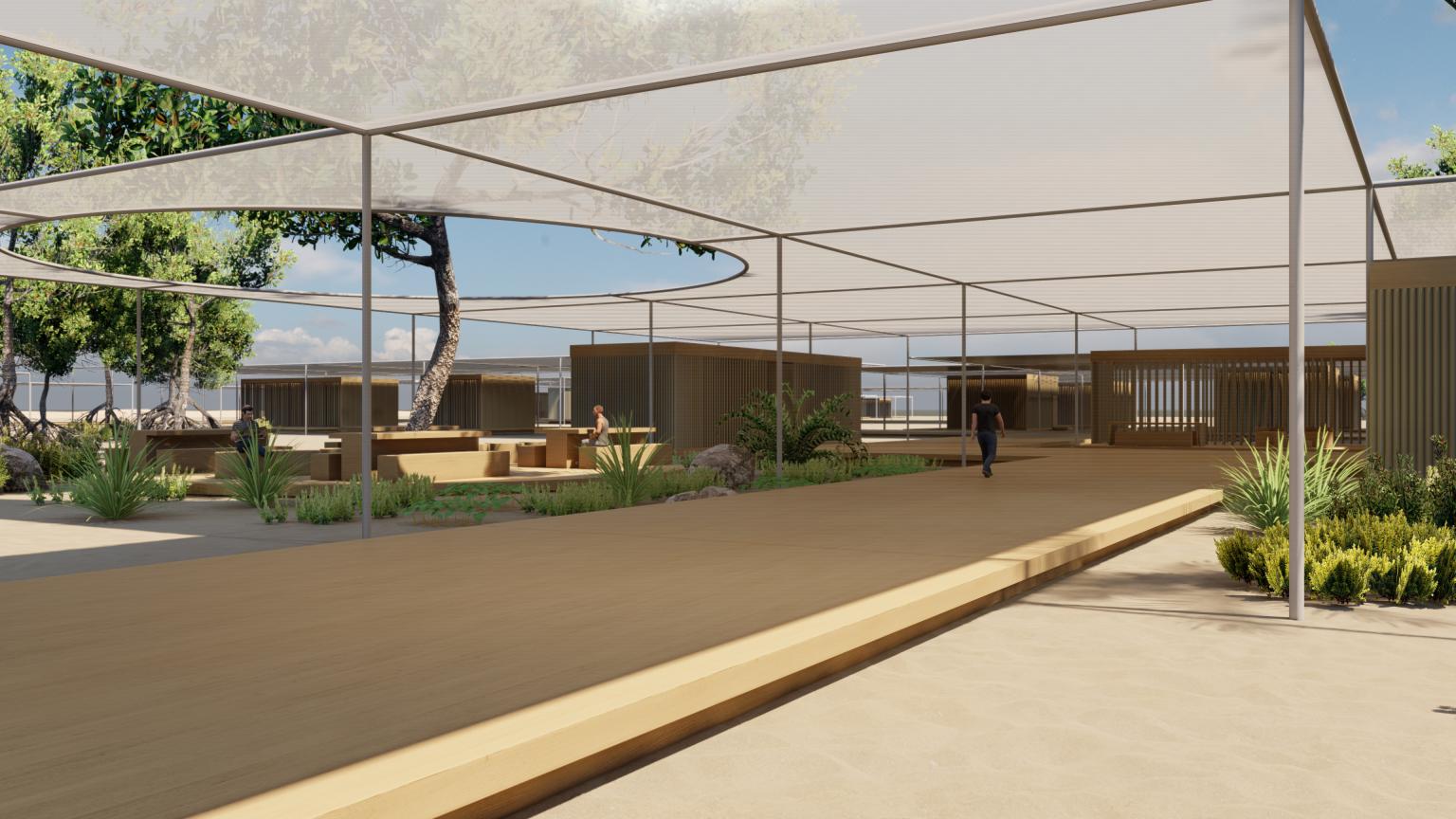

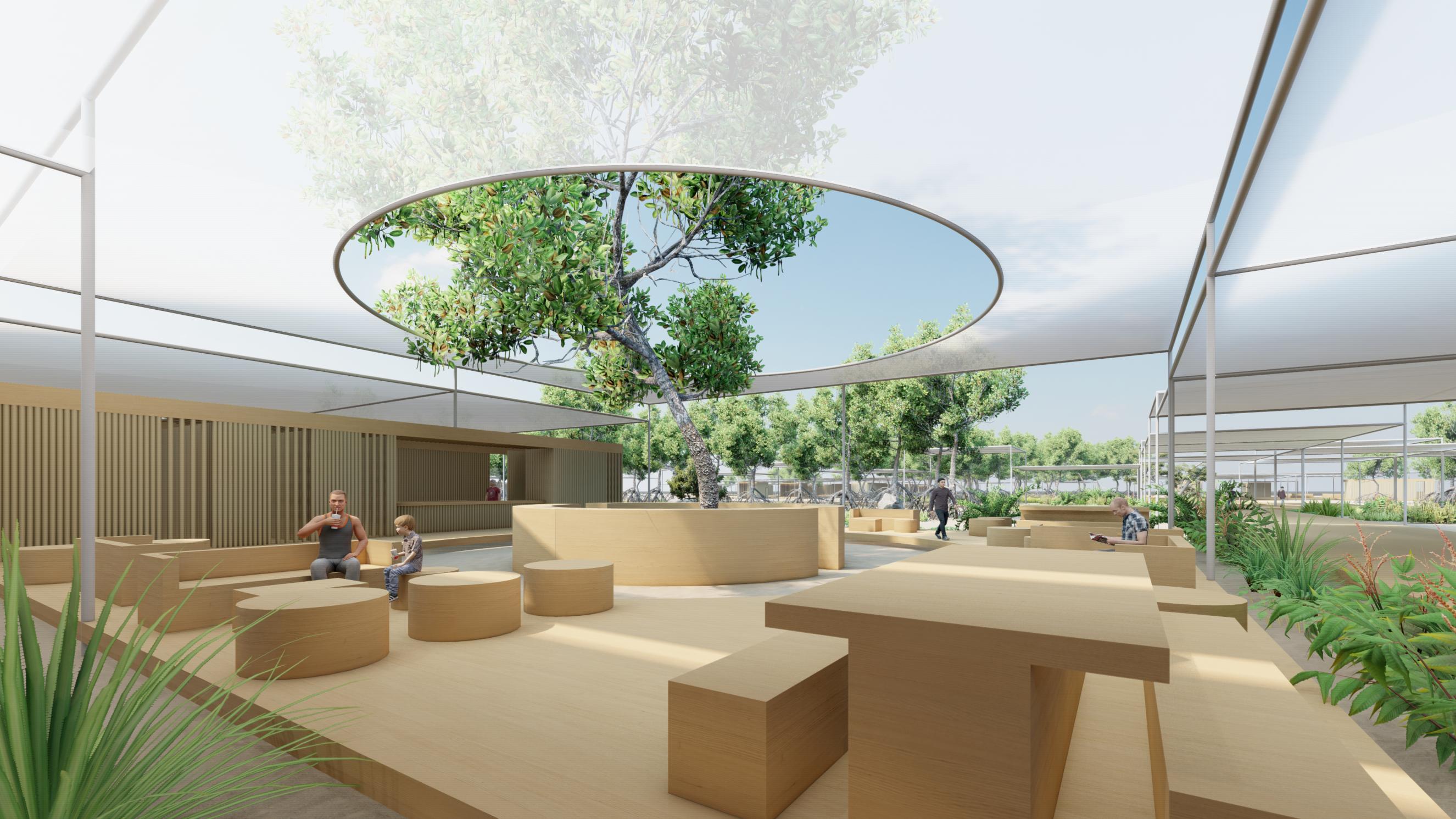

Módulo Pernoctes

REFERENCIAS

1 - PERNOCTE 2 - PERNOCTE DOBLE 3 - ESTAR / COMEDOR 4 - CENTRO DE REUNIÓN 5 - BAÑOS 6 - MÓDULO DE BICIS

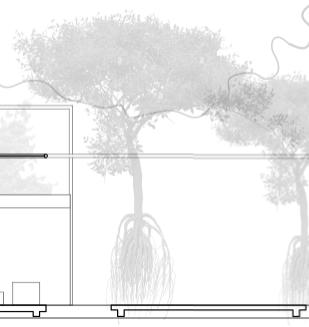

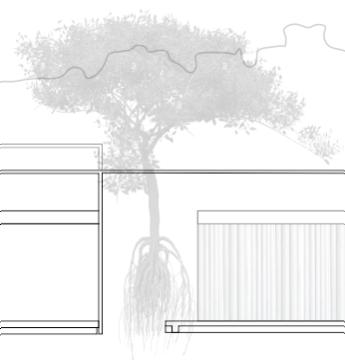

Corte

Módulo Pernoctes

A 18

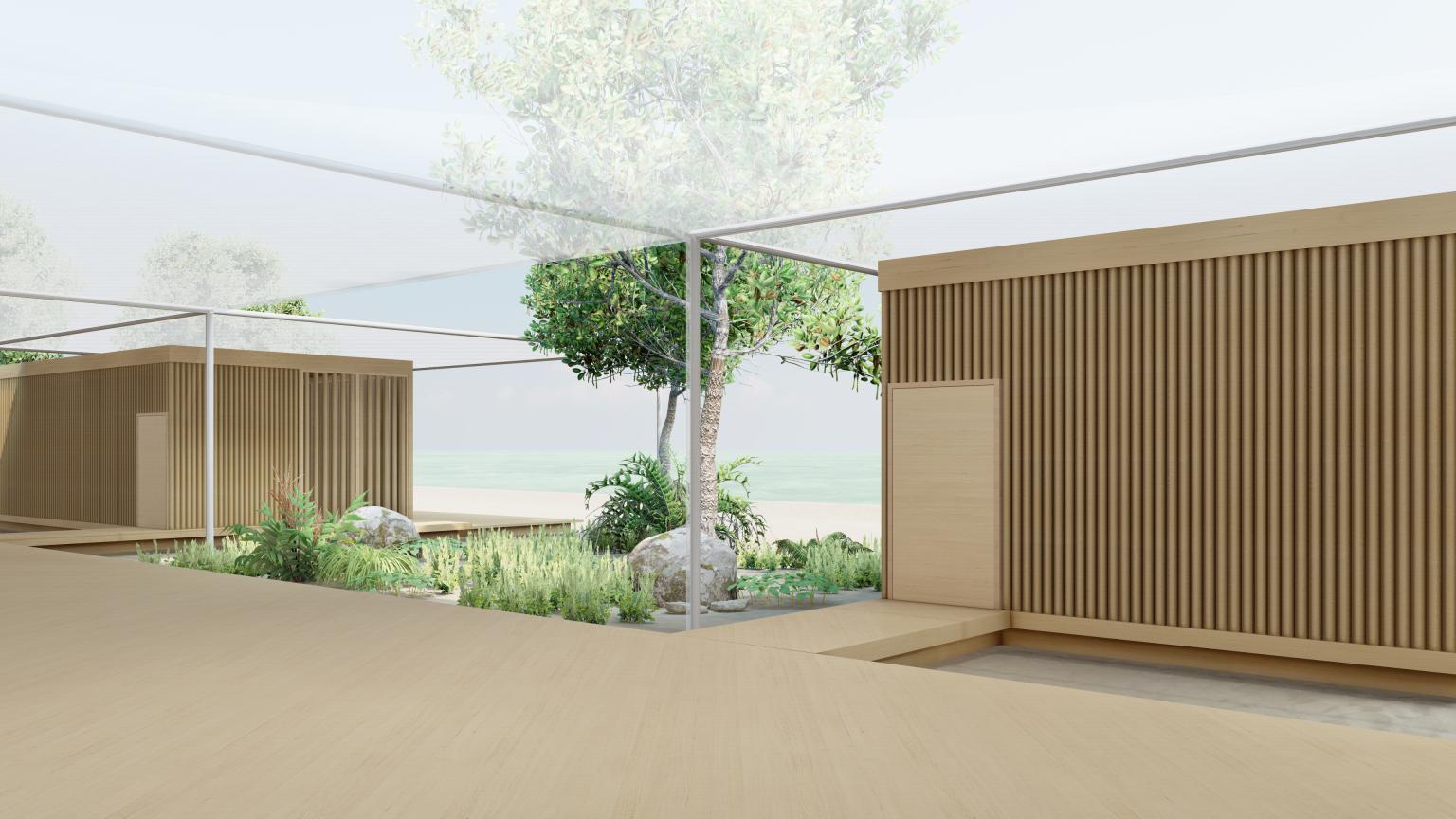

Módulo Playa

REFERENCIAS

1 - BAR

2 - MÓDULO DE BICIS 3 - ZONA DE EVENTOS 4 - BAÑOS 5 - MANEJO DE REPOSERAS 6 - CENTROS DE REUNIÓN 7 - ZONA DE REPOSERAS 8 - ZONA DE HAMACAS

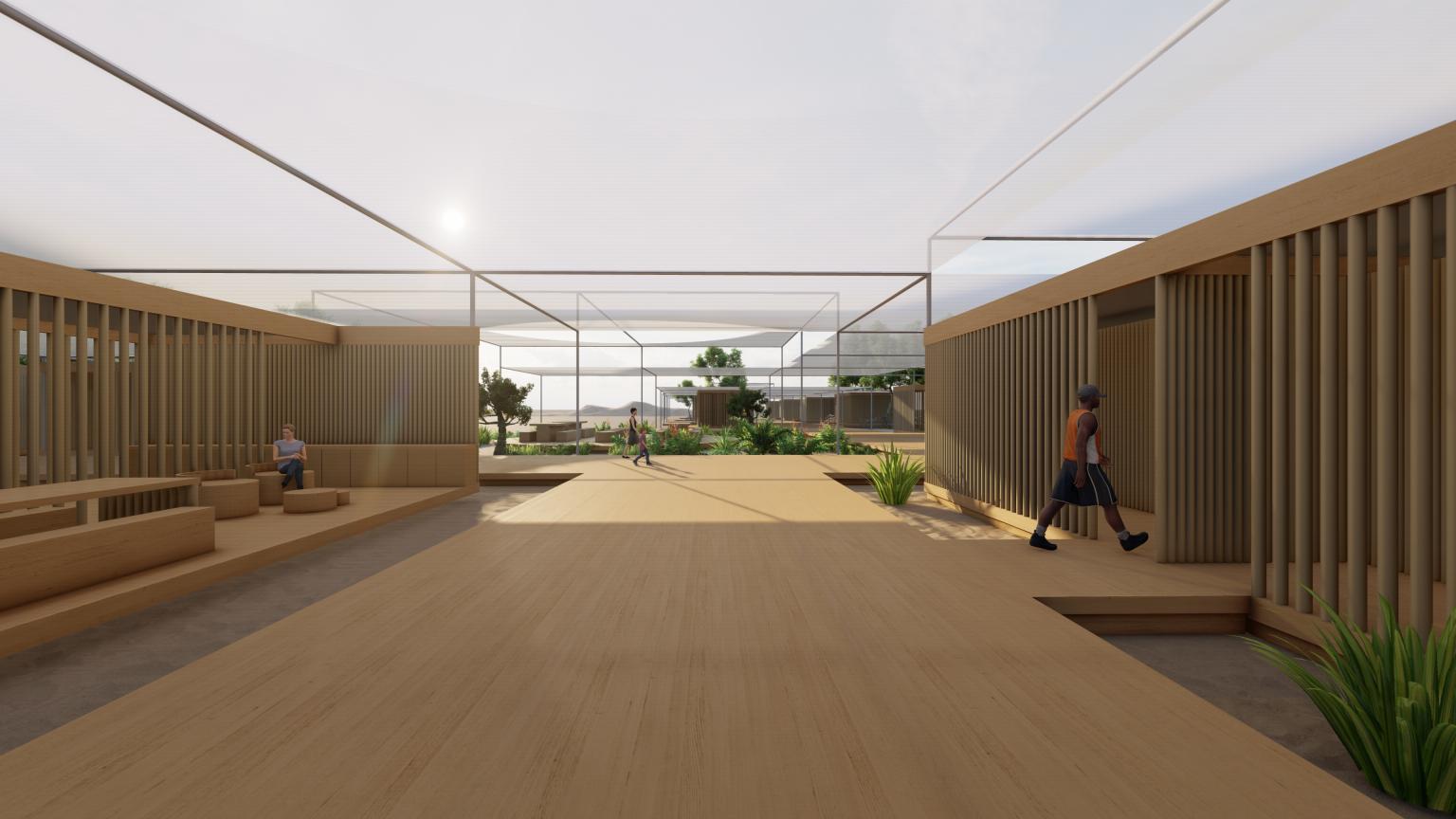

Módulo Empleados

Planta

REFERENCIAS

1 - PERNOCTE HOMBRES

- PERNOCTE MUJERES

- PERNOCTE GUIA

- PERNOCTE GERENTE

- PERNOCTE PERSONAL DE APOYO

- PERNOCTE ADMINISTRADOR

- ENFERMERÍA

- ESTAR / COMEDOR

- CENTRO DE REUNIÓN

- DEPÓSITOS

- MÓDULO DE BICIS

Módulo Ecología

REFERENCIAS

1 - MIRADOR

2 - TALLERES 3 - HAB. GUARDAPARQUES 4 - OFICINA DE INFORMACIÓN 5 - BAÑOS 6 - MÓDULO DE BICIS

Muelle-Faro

REFERENCIAS

1 - RESERVA DE AGUA POTABLE

2 - CUARTO DE SERVICIOS

Planta

A

2 2 2 2

1 A

Corte

Frente

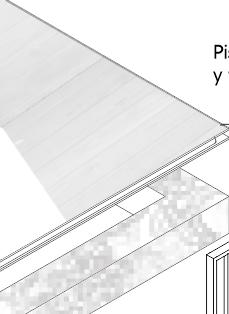

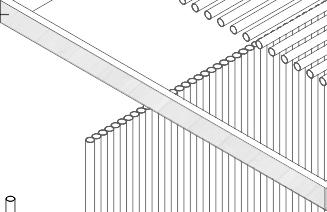

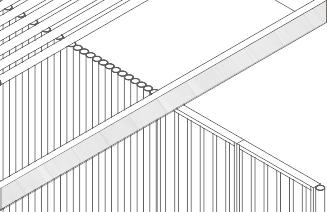

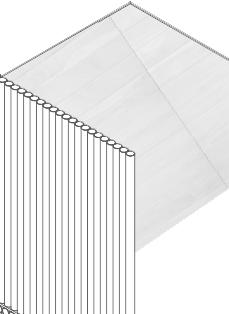

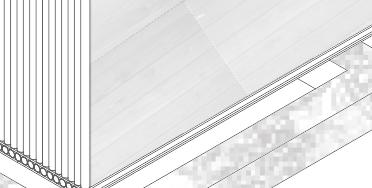

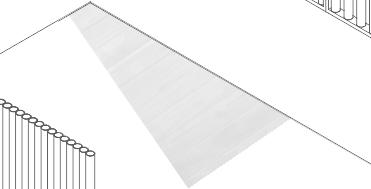

Detalles

Cielorraso de tubo de cartón

Madera laminada

Tubo de cartón de 4mm de espesor y 10cm de diámetro

Anclaje metálico

Bases de gaviones de piedra

Conector metálico interno tipo domo

Membrana de tela ecológica

Fijación: nudos de soga

Piso de madera laminada y tubo de cartón

Carpintería plegadiza de madera y tubo de cartón

Columna metálica d:10cm

Anclaje metálico

Tronco de madera (profundidad a convenir) Perno anclaje

1.00 3.00 0.15 0.20

Tubo estructural d:10mm Membrana ecológica textil pretensada reciclada Fijación: anillo metálico Fijación: soga doble nudo en ambas partes Soldadura exterior Fijación: vínculo interno tipo dome Tubo estructural d:10mm en corte

0.30

Viga perimetral: madera laminada 12"x4" Fijación: vínculo oculto caja y espiga Tubo de cartón d:10mm Fijación: anclaje metálico en cruz

Fijación: perno roscado oculto entre maderas Marco de madera 4"x2" Fijación: pegado entre tubo de cartón y taco de madera Fijación: anclaje metálico en cruz Fijación: tornillo rosca madera cabeza perdida

Madera de cierre 1"x6” Gavión de piedra con tela metálica 0.20mx0.20m

Tubo estructural d:10mm

Fijacíon: anclaje metálico entre tubo y estaca

Fijacíon: perno anclaje

+ 0.35 31
