HYGIENIC COMPONENTS

NGI HİJYENİK KOMPONENTLER, DÜNYANIN

ÖNDE GELEN SERTİFİKALI ENDÜSTRİYEL HİJYENİK KOMPONENT ÜRETİCİSİDİR.

ÜRÜNLERİMİZİ VE KONSEPTLERİMİZİ

MÜŞTERİLERİMİZİN TALEPLERİNİ KARŞILAMAK İÇİN SÜREKLİ GELİŞTİRİYORUZ VE YENİLİYORUZ.

HİJYENİK TESVİYE

SİSTEMLERİNDEN HİJYENİK KOMPONENTLERE

NGI sürekli devinim halinde bir kuruluştur. Ürünlerimizi ve proseslerimizi sürekli optimize ediyoruz. Nihai amacımız daima modern, dinamik ve değer yaratan bir ortak olmayı sürdürmektir.

Habasit Grup, 2018’de NGI’nin çoğunluk hissesini satın aldı.

Habasit’in küresel ağının bir parçası olan NGI, pazar kapsamını ve ürün portföyünü artan bir ivmeyle genişletme becerisine sahiptir.

2018’de vizyonumuz doğrultusunda NGI Hygienic

Levelling System, önceki ürün yelpazemizin genişlemesini, tek önceki ürün yelpazemizin genişlemesini, tek bir ürün segmentinden sertifikalı yüksek kalite hijyenik komponentlerden

oluşan özgün bir çeşitliliğe geçişi temsilen NGI Hygienic

Components adını aldı.

Artık müşterilerimiz NGI’dan makine ve ekipmanları için sertifikalı bir çok farklı hijyenik komponent tedarik edebilirler.

NGI, büyüyen portföyüne yeni hijyenik bileşenler eklemeye devam edecek.

Müşteritalep leriiçinyanıtmaksimum12-SAATYANITSÜRESİ HIZLISİPARİŞONAYI(24SAATIÇINDE)

Maximum 12HOURSRESPONSETIMEtocustomer enquiries QUICKORDERCONFIRMATION(within24hours) IncomingorderspackedandSHIPPEDTHE

Gelen talep lerAYNIGÜNPAKETLENİRVEGÖNDERİLİR

OptionalEXPRESSDELIVERY(nextday) TRACK&TRACEonallshi pments

Dünyanınheryerine1-6GÜNİÇİNDETESLİMAT . İsteğebağlıEKSPRESGÖNDERİM (ertesi gün) . TÜMGÖNDERILERITAKİPET&BUL .

World-widedelivery1-6DAYS

1-4 DAYS DELIVERY IN SCANDINAVIA

1-4 GÜN İÇİNDE TESLİMAT İSKANDİNAVYA ĞER ÜLKELERE

4-6 GÜN İÇİNDE TESLİMAT

4-6 DAYS DELIVERY IN REST OF WORLD

NolevellingPROJECTISIMPOSSIBLEfor NGI NOMINI

DAY YERELDİLBECERİLERİNEsahip Ülkey e Öze l Ki lit Müş te r i Da n ı ş m a n l a r ı

NGI,HERTİPYÜKSEKKALİTEMAKINAAYAĞINI reka betç i fiy a t l a r d a n s u n u yo r .

NGI,DÜNYANINTEKsertifikalıhijyenikma kina ay a ğ ı ÜRE T İ C İ S İ D İ R .

ÖZEL PİYASA DANIŞMANLARINIZ

NGI, müşterilerimizin işlerine ve ihtiyaçlarına sürekli bağlılığı ile hijyenik komponentler sahasında küresel piyasa lideri haline gelmiştir.

Makine imalatı ve gıda işleme endüstrileri kapsamındaki çeşitli sektörlere ilişkin derin iç görümüz, bizi danışmanlık ve bilgi paylaşımına odaklı, değer katan bir ortak kılıyor. Bugün NGI 50’den fazla ülkede temsil ediliyor ve hızla genişliyor. Bir NGI müşterisi olarak her zaman yerel dil becerilerine sahip, ülkeye özel bir danışmanla konuşabileceksiniz.

www.ngi-global.com/contact/employees

İNOVASYON NGI YÖNTEMİ

NGI sürekli devinim halinde bir kuruluştur. Ürünlerimizi ve proseslerimizi sürekli optimize ediyoruz. Nihai amacımız daima modern, dinamik ve değer yaratan bir ortak olmayı sürdürmektir.

NGI’de diğer şirketlerle rekabete odaklanmıyoruz... Piyasa standardını belirliyoruz.

Bu temel gerçek, danışmanlık, yenilik ve bireysel ürünlerimizin özellik ve nitelikleri konusunda da geçerliliğini korumaktadır.

Bu sayede NGI her zaman müşterilerimizin rekabet gücünü geliştirmeye katkıda bulunmaktadır

NGI, pek çok şirkette sertifikalı hijyenik komponentlerimizi kullanarak hijyen davranışını optimize etmek için sürekli çalışmaktadır.

Görevimiz, ürünlerimizin ötesine geçmektedir. Sektörler arasında ve ülke sınırları ötesinde işbirliği, içgörü ve bilgi paylaşımı yoluyla sorumlu davranışlar tesis ediyoruz.

NGI hijyenik komponentlerinin kullanımı, gıda güvenliğini mükemmel şekilde iyileştirir, temizlik kaynaklarının kullanımını optimize eder ve minimum %28 oranında azaltır

VAKA ÇALIŞMASI

ZEMİN ÇATLAKLARINI VE AÇIKLIKLARINI ÖNLEME AMAÇLI İYİLEŞTİRME

”Arla’da bakımın bir parçası olarak, makinelerin her zaman çalışır durumda kalması çok önemlidir. Fazladan arıza giderme süresine ihtiyaç duyuyorsak, ciddi bir sorunumuz var demektir.

Hijyenik ayakları, pompaların zeminde yol açtığı hasarı en aza indirgemek için mükemmel bir seçenek diye gördüm. Ayakların hijyenik olması ve tesis hizmetleri bakımından kolay temizlenmesi

Arla’nın yeni güncellenmiş hijyen standartıyla mükemmel bir sinerji içindedir.

Ayaklar çok hijyeniktir ve temizlemesi kolaydır. Zemindeki hijyenik conta, pompadan gelen titreşimlerin emilmesini ve delik açılmamasını sağlar.”

ZORLU GÖREV

Rødkærsbro (Roedkaersbro), Danimarka’da bulunan Arla’s mandıra, Avrupa’nın en büyük mozzarella üretim tesisidir. Mandırada, üretim alanında bulunan bazı pompalarla ilgili sorun yaşanıyordu. Pompa titreşimi o kadar şiddetliydi ki, alttaki zeminde delikler açılmıştı. Burada hem bir bakım hem de hijyen sorunu söz konusuydu.

Per Kaster Nielsen Bakım, Arla

ÇÖZÜM

Yerel bir bakım mühendisi NGI’den yardım istedi ve NGI pompaların altındaki ayakları NGI’ın sertifikalı hijyenik makina ayaklarıyla iyileştirdi.

ETKİ

Yeni ayaklar pompalardan kaynaklı titreşimleri dengeledi ve zeminde delik açılması sorunu son buldu. Bu da bakımı kolaylaştırdı, makinelerin çalışma süresini optimize etti ve üretim alanının genel hijyenini artırdı. Başka bir deyişle, iyileştirme Arla’ya para kazandırdı çünkü artık üretimi durdurmak ve delikleri düzeltmek zorunda kalmıyorlar ve genel hijyeni de geli.

VAKA ÇALIŞMASI

BARRY CALLEBAUT -HİJYENDE DE EN YÜKSEK STANDARTLAR

“NGI bizim için çok ilginç bir ortak çünkü hijyenik tasarımdaki inovasyonları

bir marka sahibi olarak EHEDG hijyen sertifikalı makina sistemlerini belirlemize izin veriyor.

Böylece

NGI tarafından OEM’e muhtemel en hijyenik sistemlerin nihai kazancımıza yönelik olarak uygulanmasını destekleyeceği güvencesini veriyor.

Mevcut ve yeni NGI hijyenik ürünlerini sürekli takip edeceğiz. Bizi ve işbirliği içindeki makine üreticilerimizi çok az çabayla nihai kazancımıza yönelik olarak destekleyecek bir ortak bulduğumuzdan eminiz.”

ZORLU GÖREV

Dünya çikolata besin zincirinin önemli bir parçası olan Barry Callebaut, hijyen dahilinde en yüksek standartları güvence altına almak istiyor. Belçika ve Birleşik Krallık’taki fabrikalarında NGI hijyenik ayakları kullanmaya başladıktan sonra makine imalatçılarından yeni makineler sipariş ettiklerinde, yeni ayakların teknik şartname aşamasında uygulanmasının önemini gördüler. Bu nedenle, Barry Callebaut NGI komponentlerini kendi teknik şartnamesinde kullanmak istedi.

ÇÖZÜM

NGI, Barry Callebaut’un üretim ekipmanı standartlarını geliştirmesine ve uygulamaya geçirmesine yardım etti. NGI süreç boyunca Barry Callebaut ile yakın temas halindeydi ve ayrıca Barry Callebaut makine üreticilerine uygulama aşamasında destek verdi. Çözüm süresince NGI ve Barry Callebaut, makine tedarik zincirinin tüm parçalarına odaklanarak hem Barry Callebaut hem de danışman ve tedarikçilerin yeni standartlardan yararlanmasını sağladı.

Hugo Durado & Sebastien Ducatteeuw

Makine Mühendisi ve Proje Müdürü, Barry Callebaut

ETKİ

Barry Callebaut’ta yeni standart uygulanıyor ve tedarikçiler standartları kullanmaya başladı. Bu tedarikçilerden biri de DESMI ve hem standartlar hem de NGI hijyenik ayakları ile oldukça kolay çalışıldığını doğruluyor.

VAKA ÇALIŞMASI

ECOLAB SORUNU TANIMLAMA & ÇÖZÜM

SÜT ÜRÜNLERİ, SÜT&PEYNİR

“BOPP’un bir parçası olmak, müşterilerimize üretimlerinde hijyenik tasarımla ilgili spesifik sorunları, tabi ki Ecolab temizlik prosedürleriyle doğru şekilde birleştirerek nasıl çözecekleri konusunda hijyenik tasarım tavsiyesi vermemizi sağlayacaktır.”

Michael Stavad

Avrupa Gıda Uygulama Uzmanı, Ecolab

ZORLU GÖREV

Ecolab müşterilerinden birinin Avrupa’daki fabrikasında ciddi bir listeria salgını yaşandı. Sorunun tespit edilmesi ve bir çözüm bulunması için Ecolab’ı sürece dahil ettiler.

ÇÖZÜM

Ecolab’dan bir uzman tesisi ziyaret etti ve iyileştirilmesi gereken bir kaç noktaya işaret etti. Bu noktalardan bazıları makine tasarımıyla ilgiliydi. Örneğin çok sayıda makine hijyenik olarak optimize edilmiş komponentlerle kurulmamıştı.

Ecolab’ın BOPP’ye (NGI’nin Marka Sahibi Ortaklık Programı) katılımı sayesinde uzman sadece sorunu tanımlamakla kalmayıp aynı zamanda bir çözüme de işaret etmeyi başardı. Ve makineler NGI’ın hijyenik ve kolay temizlenir sertifikalı makina ayakları ile güçlendirildi.

ETKİ

Ecolab müşterisinin sorununa hızlı ve etkili bir çözüm sunuldu ve daha sonra müşteri makine üreticilerden NGI ile iletişime geçerek, makineler için gelecekte de NGI’ın sertifikalı komponentlerinin temin edilmesini sağlamalarını istedi.

Dolayısıyla NGI, tercih edilen sertifikalı ayak tedarikçisi ve hijyenik tasarım konusunda bağımsız bir uzman olarak

BRAND OWNER

PARTNERSHIP

PROGRAMME

BOPP BY NGI

HİJYEN VE GIDA GÜVENLİĞİ İYİLEŞTİRMESİNİN ZOR OLMASI GEREKMEZ...

Hijyen ve gıda güvenliğini iyileştirmek ve geliştirmek, genellikle spesifik sorunları çözmek için doğru sistematik ve yöntemsel yaklaşımı kullanma meselesidir. NGI’nin marka sahibi ortaklık programı, işbirliği, içgörü, bilgi paylaşımı, dokümantasyon ve standardizasyonu sağlamak için bir dizi girişimdir.

NGI marka sahibi ortaklık programı, üretim ortamlarınızda gıda güvenliği, hijyeni ve temizlenebilirliğini artırabilecek 5 somut girişimden oluşur. Program, bireysel marka sahiplerinin ihtiyaç ve isteklerine uyarlanabilen ölçeklenebilir bir araçlar grubudur.

NGI Marka Sahibi Ortaklık Programı hakkında daha fazla bilgi edinin www.bopp.ngi-global.com

www.bopp.ngi-global.com

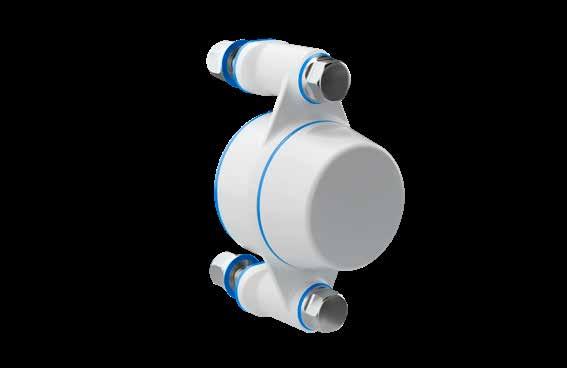

BEARING HOUSES

YENİLİKÇİ & GÜVENİLİR

Uygulamanız için optimal çözümü sunuyoruz

Rulman yatakları EHEDG, 3-A ve USDA kurallarına ve yönergelerine uymak, kontaminasyon risklerini en aza indirmek ve gıda güvenliğini artırmak üzere özellikle tasarlanmış ve sertifikalandırılmıştır. Rulman yatağı, kiri ve bakterileri engelleyen ve yatağın ömrünü uzatan patentli bir su geçirmez muhafazaya sahiptir. Rulmanlar ömürlük yağlanır, böylece yüksek basınçlı temizlik sırasında kirlenmiş gresin yayılması riski ortadan kalkar. Rulman yatağına şaft yerleştirilmesi yerleştirme açısının 3 dereceye kadar yanlış hizalanmasına rağmen şaftın sızdırmazlığını sağlayan, çığır açıcı nitelikte patentli bir tasarıma sahiptir.

Tak ve Çalıştır Kurulumu

Gelişmiş gıda güvenliği

Kontaminasyon risklerini en aza indiren mükemmel hijyenik tasarım

Enerji tüketimini azaltın, su kullanımını ve temizlik deterjanlarının kullanımını en aza indirin.

İşletme ve bakım maliyetlerini azaltın

Daha fazla bilgi edinmek ve ürün yelpazemizi görmek için www.ngi-global.com/bearinghouses adresine gidiniz.

NGI

INNOVATION

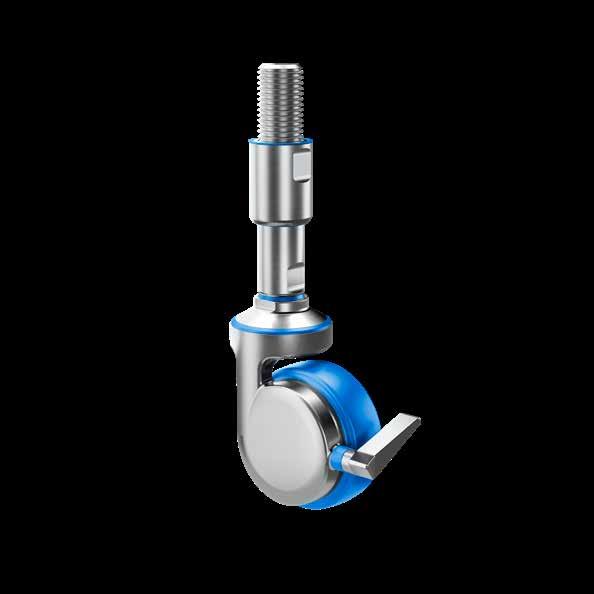

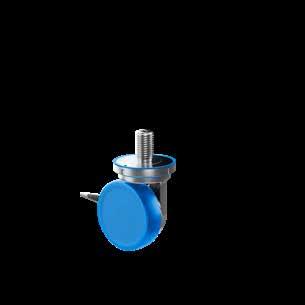

HYGIENIC CASTOR

YENİLİKÇİ & GÜVENİLİR

Uygulamanız için optimal çözümü sunuyoruz

NGI’nin yeni sertifikalı hijyenik döner tekerlekleri, dünyada hijyenik olarak tasarlanan tek patentli tekerleklerdir.

EHEDG, 3-A ve USDA tasarım ilkeleri uyarınca, tüm açılardan kolay erişim ile temizlik için optimum koşulları güvence altına alır.

NGI’nin hijyenik tekerleği, temizlik için kolay erişim sağlayan tek taraflı çatal gövde ile tasarlandığından hijyenik güvenliği önemli ölçüde artırır. Tüm yüzeyler yuvarlak veya 3° açılıdır; düz ve boşaltılabilir niteliktedir. Böylece, kir ve bakteriler birikmez.

Fren çatal gövdesine entegredir ve kilitleme ve döndürme tekerleğin içinde gerçekleşir.

Ayrıca, tekerleğin tasarımı hızlı ve kolay kurulum sağlar.

Gelişmiş gıda güvenliği

Kontaminasyon risklerini en aza indiren komple hijyenik tasarım

Tak ve Çalıştır Kurulumu

Su ve temizlik deterjanlarının kullanımını en aza indirin

NGI müşterileri

www.ngi-global.com adresindekiweb sitemize giriş yapabilirler

• Hızlı satın alma seçeneğiyle ürünleri kolayca sipariş edin

• Favori ürünlerinizi kaydedin

• Sipariş geçmişinizi görüntüleyin

• Ürünleri kolayca yeniden sipariş edin

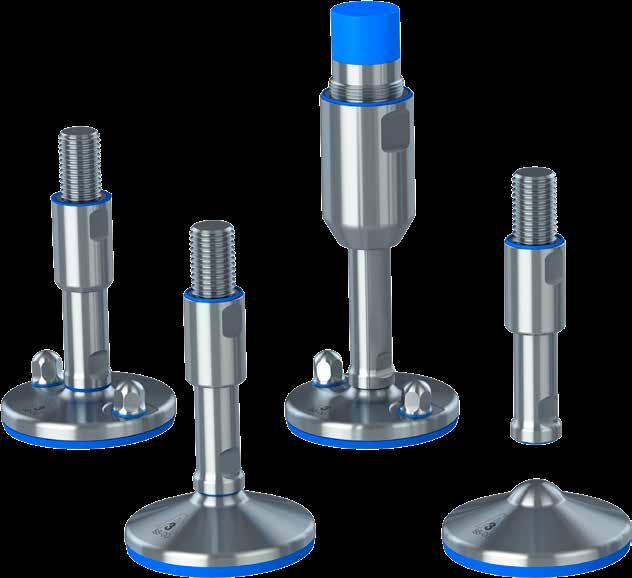

SERTİFİKALI HİJYENİK

MAKINA AYAKLARI

TEKERLEKLER DİĞER ÖZELLİKLER

PASLANMAZ

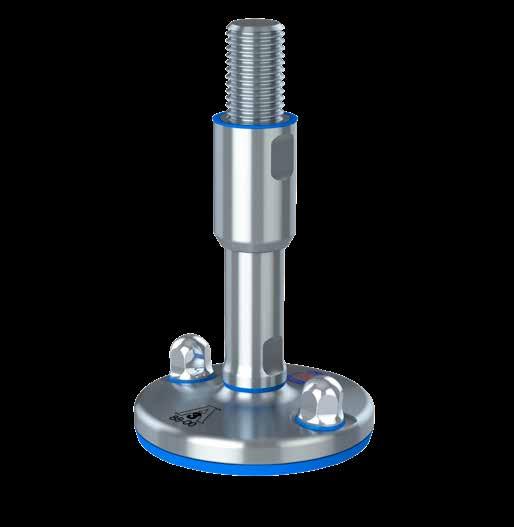

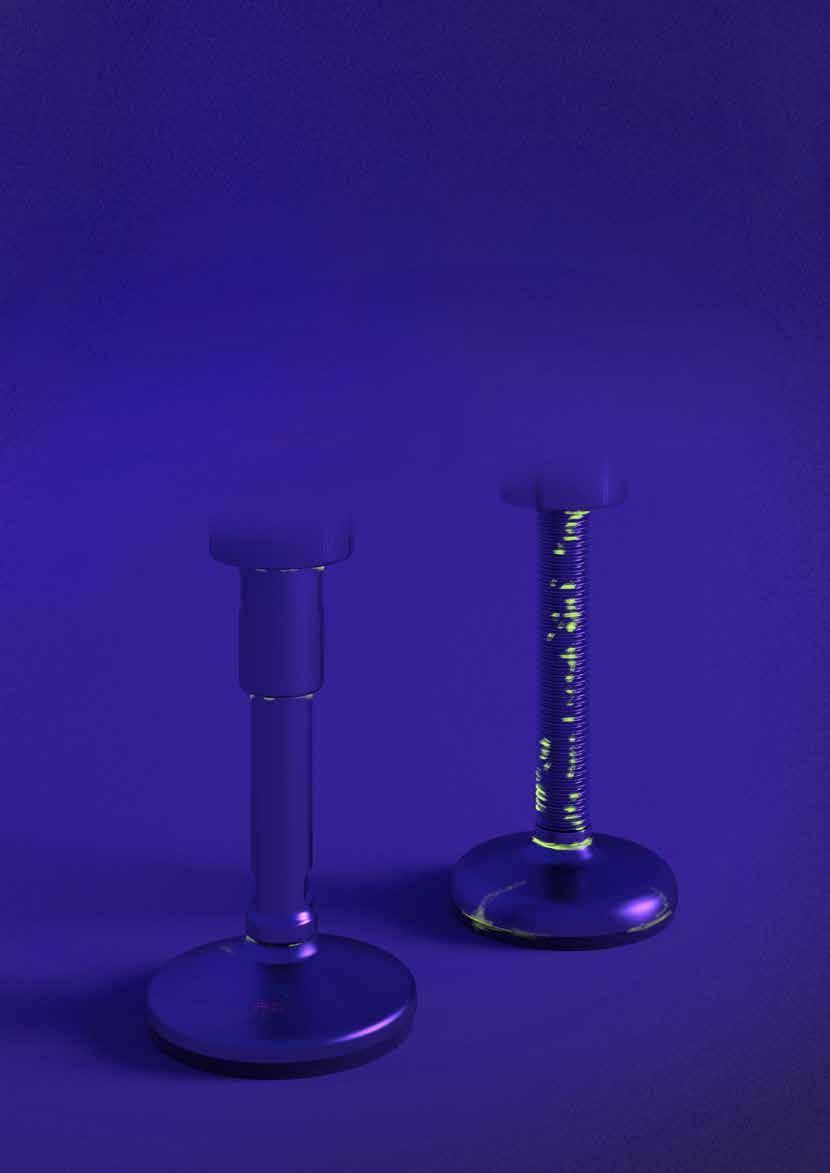

SERTİFİKALI HİJYENİK MAKINA AYAKLARI

SERTİFİKALI HİJYENİK

DÜNYADA SAĞLIK ÜRETİMİ ORTAMLARINDA KULLANIM

İÇİN 3-A, USDA & EHEDG STANDARTLARI KAPSAMINDA

SERTİFİKALANDIRILAN TEK MAKINA AYAĞI

KENDİNDEN DRENAJLI YÜZEYLER, SIZDIRMAZ HAREKETLİ PARÇALAR VE AÇIKTA OLMAYAN DİŞLER MUTLAK MİNİMUM TEMİZLİĞİ VE MAKSİMUM SIHHİ GÜVENLİĞİNİ SAĞLAR.

MİNİMİZE SU KULLANIMI

SERTİFİKALI HİJYENİK MAKINA AYAKLARI

Tüm proses endüstrileri giderek artan düzenleyici gerekliliklere tabidir. Dolayısıyla da kaynak tüketimine, ürün güvenliğine ve resmi hijyen sertifikasyonuna odaklanmayı arttırır.

3-A, USDA ve EHEDG sertifikalı makina ayakları ek olarak üretimde kirlilik riskini en aza indirmek için

su ve temizlik kaynaklarının tüketimini azaltır.

NGI’nin sertifikalı makina ayaklarını seçmek, makinelerinizi iyileştirecek ve müşterinizin Yatırım Getirisini (ROI) arttıracaktır.

Tüm sertifikalı hijyenik zemine sabitlemeli makina ayakları sertifikalı hijyenik somunlar ile teslim edilir.

ZHJS

Diğer Özellikler

- Yükseklik değişimi 107 mm —199 mm

- Yekpare ayak plakası ve vulkanize kauçuk sayesinde 110,000 N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

- İsteğe bağlı hijyenik üst kapak

- Açıkta dişlere karşı emniyet

- Temizlik için optimize edilmiş tasarım

- 0,8 µm RA’dan az yüzey

- Zemine sabitleme x2

- Ekstra hijyenik contalar

- Hijyenik somunlar ile teslim edilir

ZHJC

Diğer Özellikler

- Yükseklik değişimi 107 mm —199 mm

- Yekpare ayak plakası ve vulkanize kauçuk sayesinde 110,000

N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

- İsteğe bağlı hijyenik üst kapak

- Temizlik için optimize edilmiş tasarım

- 0,8 µm RA’dan az yüzey

- Zemine sabitleme x2

- Ekstra hijyenik contalar

- Hijyenik somunlar ile teslim edilir

ZHFVJ

Diğer Özellikler

- Yükseklik değişimi 96 mm — 327 mm

Ürün Grubu Özellikleri

• EHEDG sertifikası “TİP EL — 1. Sınıf” ve 3-A sertifikası “88-00”

• USDA sertifikasyonu “Süt Ürünleri” ve “NSF/ANIS/3-A 14159-1-2014”

• Kendinden drenajlı yüzeyler ve açıkta kalan dişlere karşı güvenlik, mutlak minimum temizlik sağlar

• Mil ve ayak plakası arasındaki düşük sürtünmeli pul, kolay ayarlama sağlar

• Tüm hareketli parçalar ayak yükü kaldırıldığında bile %100 hijyenik biçimde mühürlenmiştir

• Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk, ayak plakasının altındaki bakterileri bloke eder

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

• 1.000’den fazla farklı varyasyon mevcuttur (ağırlık yükü, yükseklik ayarı, esnek montaj parçaları)

• Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir

• Tasarım ve patent korumalıdır

- Yekpare ayak plakası ve vulkanize kauçuk sayesinde 95.500 N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- 3-A, EHEDG & USDA sertifikalı

- Sızdırmaz düşük sürtünmeli diş (ömürlük yağlanır)

- İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj

- Temizlik için optimize edilmiş tasarım

- 0,8 µm RA’dan az yüzey

- Zemine sabitleme x2

- Ekstra hijyenik contalar

- Hijyenik somunlar ile teslim edilir

XH

Diğer Özellikler

- Yükseklik değişimi 104 mm — 206 mm

- 65.000 N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

- İsteğe bağlı üst kapak

- Hijyenik somunlar dahil isteğe bağlı zemine sabitleme

XHG + XHJ

Diğer Özellikler

- Yükseklik değişimi 101 mm — 197 mm

- Yekpare ayak plakası ve vulkanize kauçuk sayesinde 110,000 N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

- İsteğe bağlı üst kapak

- Hijyenik somunlar dahil isteğe bağlı zemine sabitleme

XHT

Diğer Özellikler

- Yükseklik değişimi 109 mm — 208 mm

- 75.000 N’ye kadar yük ağırlığı

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında çapsal merkezli

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

- İsteğe bağlı üst kapak

HİJYENİK MAKINA AYAKLARI

Tüm proses endüstrileri giderek artan düzenleyici gerekliliklere tabidir. Dolayısıyla da kaynak tüketimine, ürün güvenliğine ve resmi hijyen sertifikasyonuna odaklanmayı arttırır.

3-A, USDA ve EHEDG sertifikalı makina ayakları ek olarak üretimde kirlilik riskini en aza indirmek için su ve temizlik kaynaklarının tüketimini azaltır.

NGI’nin sertifikalı makina ayaklarını seçmek, makinelerinizi iyileştirecek ve müşterinizin Yatırım Getirisini (ROI) arttıracaktır.

Tüm sertifikalı hijyenik zemine sabitlemeli makina ayakları sertifikalı hijyenik somunlar ile teslim edilir.

XHFV

Diğer Özellikler

- Yükseklik değişimi 99 mm — 335 mm

- 65.000 N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- Sızdırmaz düşük sürtünmeli diş (ömürlük yağlanır)

- İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj

- Manşonun aşırı ayarlanması ve böylece ipliği açığa çıkarma riski yoktur

- Hijyenik somunlar dahil isteğe bağlı zemine sabitleme

XHFVG + XHFVJ

Diğer Özellikler

- Yükseklik değişimi 96 mm — 326 mm

- Yekpare ayak plakası ve vulkanize kauçuk sayesinde 110,000 N’ye kadar yük ağırlığı

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- USDA sertifikalı

- Sızdırmaz düşük sürtünmeli diş (ömürlük yağlanır)

- İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj

- Hijyenik somunlar dahil isteğe bağlı zemine sabitleme

XHFVT

Diğer Özellikler

- 104 mm — 335 mm yükseklik farkı

- 75.000 N’ye kadar yük ağırlığı

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında çapsal merkezli

- Sertifikalı tanınırlık için ayak plakasında 3-A ve EHEDG logosu

- 3-A & USDA sertifikalı

- Sızdırmaz düşük sürtünmeli diş (ömürlük yağlanır)

- İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj

XHW

Diğer Özellikler

- Yükseklik değişimi 115 mm — 218 mm

- 5 tona kadar yük ağırlığı

- M16, M20, M24, M30 ve M36 mil ölçüleri

- Ayak plakası ölçüleri Ø 80, Ø105, Ø125 ve Ø150 mm

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

XHGW + XHJW

Diğer Özellikler

- 115 mm — 217 mm yükseklik farkı

- 5 tona kadar yük ağırlığı

- M16, M20, M24, M30 ve M36 mil ölçüleri

- Ayak plakası ölçüleri Ø105, Ø125 ve Ø150 mm

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

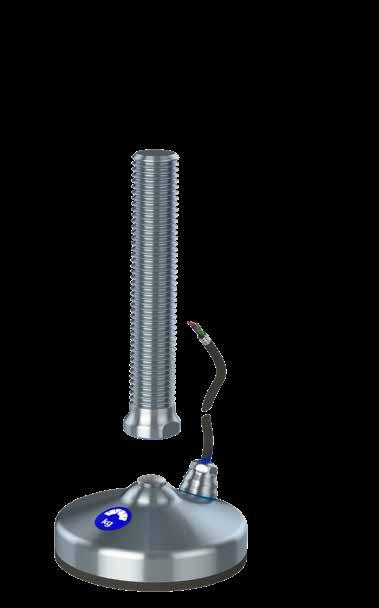

XHTW

Diğer Özellikler

- Yükseklik değişimi 115 mm — 218 mm

- 5 tona kadar yük ağırlığı

- M16, M20, M24, M30 ve M36 mil ölçüleri

- Ayak plakası ölçüleri Ø105, Ø125 ve Ø150 mm

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk

- Kontra somun olarak çalışan hijyenik manşon kaplı diş

- Tartı ayak plakasından ayrılmış mil, bakımı kolaylaştırır

- Dolaylı olarak ayak plakası üzerinden yük hücresine bağlı m

SERTİFİKALI HİJYENİK MAKINA AYAKLARI

Tüm proses endüstrileri giderek artan düzenleyici gerekliliklere tabidir. Dolayısıyla da kaynak tüketimine, ürün güvenliğine ve resmi hijyen sertifikasyonuna odaklanmayı arttırır.

3-A, USDA ve EHEDG sertifikalı makina ayakları ek olarak üretimde kirlilik riskini en aza indirmek için su ve temizlik kaynaklarının tüketimini azaltır.

NGI’nin sertifikalı makina ayaklarını seçmek, makinelerinizi iyileştirecek ve müşterinizin Yatırım Getirisini (ROI) arttıracaktır.

Tüm sertifikalı hijyenik zemine sabitlemeli makina ayakları sertifikalı hijyenik somunlar ile teslim edilir.

XHGTW

Diğer Özellikler

- 115 mm — 217 mm yükseklik farkı

- 5 tona kadar yük ağırlığı

- M16, M20, M24, M30, M36 mil ölçüleri

- Ayak plakası ölçüleri Ø105, Ø125 ve Ø150 mm

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Tartı ayak plakasından ayrılmış mil, bakımı kolaylaştırır

- Dolaylı olarak ayak plakası üzerinden yük hücresine bağlı mil

TALİMATLAR

Sertifikalı hijyenik tasarım ve işlevselliği sağlamak için bu talimatların takip edilmesi önemlidir. Bu dokümantasyon makina ayakları ile kaplıdır ve her zaman son kullanıcıya teslim edilmelidir.

TEMİZLİK & BAKIM

Bu temizlik ve bakım kılavuzunda, kurulan makina ayağının nasıl temizleneceği ve bakılacağı açıklanmaktadır.

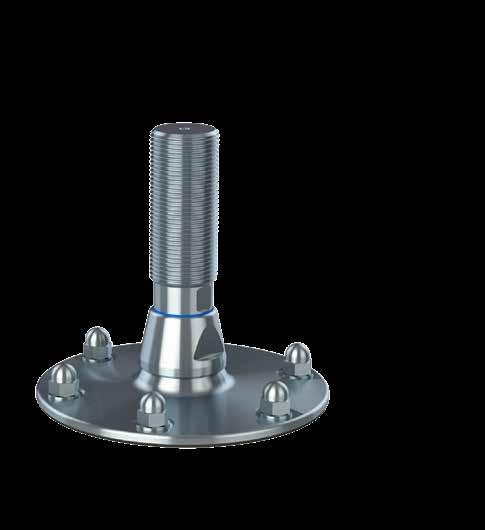

XHJSE (S)

Diğer Özellikler

- Yükseklik ayarı 155 mm - 285 mm

- USDA hijyenik standardına göre sertifikalandırılmıştır

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Çap ölçüsü başına iki standart uzunlukta mevcuttur

- Hijyenik manşon ile birlikte tedarik edilir

- Çapalar en iyi sismik performansı sağlamak için dairesel düzenlenmiştir

- M30, M36, M42, M48 ve M56 mm mil ölçüleri

XHJSE (L)

Diğer Özellikler

- Yükseklik ayarı 221 mm - 355 mm

- USDA hijyenik standardına göre sertifikalandırılmıştır

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Çap ölçüsü başına iki standart uzunlukta mevcuttur

- Hijyenik manşon ile birlikte tedarik edilir

- Çapalar en iyi sismik performansı sağlamak için dairesel düzenlenmiştir

- Mil ölçüleri M56, M64, M72, M80 ve M90 mm

KURULUM KILAVUZU

Bu kurulum kılavuzunda, makina ayağının desteklenmesi amaçlanan makineye veya ekipmana nasıl takılacağı açıklanmaktadır.

UYGUNLUK

BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

NGI, makina ayağının hızlı ve kolay bir şekilde kurulması için gereken tüm aksesuarları teslim edebilir. Standartlaştırılmış aksesuarlara ek olarak özelleştirilmiş aksesuarlar da tedarik edebiliyoruz.

Sertifikalı hijyenik tasarım ve işlevselliği sağlamak için bu talimatların takip edilmesi önemlidir.

KUBBE BAŞLI SOMUN

- EHEDG hijyenik standardına uygun olarak sertifikalandırılmıştır TİP EL- SINIF I AUX

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M6-M24 ölçüleri mevcuttur

- Zemin sabitleme ve tüm sertifikalı hijyenik makine ayakları ile teslim edilir

SERTİFİKALI HİJYENİK ÜST KAPAK

- Tarama sistemleri ile tespit edilebilen mavi mühürlü üst kapak

- Açıkta bulunan üst dişin hijyenik kaplamasını sağlar

- Kendinden drenajlı tasarımı sayesinde minimum temizlik çabası

- Standartlaştırılmış ve özelleştirilmiş ölçüleri mevcuttur

SERTİFİKALI HİJYENİK

DÜŞÜK BAŞLI SOMUN

- EHEDG hijyenik standardına uygun olarak sertifikalandırılmıştırTİP EL- SINIF I AUX

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

SERTİFİYE HİJENİK FLANJLAR & ADAPTÖR

- XHFV ve ZHFVJ sistemi için eklenti

- Dişin boyutunu ve türünü dönüştürür ve manşonu uzatır. Tarama sistemleri ile algılanabilen mavi contalara sahiptir.

- Flanşlar kare veya yuvarlaktır ve cıvatalama veya kaynak ile monte edilir. Pek çok farklı ölçülerde mevcuttur.

SERTİFİKALI HİJYENİK CIVATA

- EHEDG hijyenik standardına uygun olarak sertifikalandırılmıştır TİP EL- SINIF I AUX

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

Tasarım ve patent korumalı yekpare ZHJS makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

Diş, aşırı ayarlanamayan hijyenik bir manşon ile kaplanmıştır ve açıkta kalan dişlere karşı güvenliği sağlar. Manşon ayrıca kontra somun işlevi görür.

ZHJS, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde. EHEDG talimatlarına uygun hijyenik somunları içermektedir.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

0,8 µm RA kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir. Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

Talep üzerine temin edilir: - Resmi 3-A ve EHEDG hijyen sertifikaları - Kurulum talimatları - Temizlik ve bakım talimatları

Tün gönderilere dahildir: - Sertifikalı hijyenik somunlar

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÖRNEK ZHJ105 - XHJGSC16155 - RHOXS1655

MANŞON ÇAP Ø

W2 [mm] ÇAP Ø2 [mm]

A2 [mm] AYAR C [mm]

AYAK PLAKASI

MİL

Tasarım ve patent korumalı yekpare ZHJSC makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

ZHJC, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde tasarlanmıştır. EHEDG talimatlarına uygun hijyenik somunları içermektedir.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A ve EHEDG hijyen sertifikaları - Kurulum talimatları - Temizlik ve bakım talimatları

Tün gönderilere dahildir:

- Sertifikalı hijyenik somunlar

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU AYAK - MİL - MANŞON ÖRNEK ZHJ105-XHJGSC16155- RHOXC1655 ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm DELİK ÇAPI D1 [mm] NOM YÜK BASINÇ [N] ÜRÜN KODU

DİŞ YÜKSEKLİK A [mm] MİN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK BASINÇ [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm]

YÜKSEKLİK A2 [mm] AYAR C [mm]

ÜRÜN KODU

yükseklik

= +/-1,5 mm

AYAK PLAKASI

MİL

MANŞON

SERTİFİKAL

ZHFVJ

Tasarım ve patent korumalı yekpare ZHFVJ makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

ZHFVJ, 100 mm standart yükseklik ayarı ve sızdırmaz düşük sürtünmeli diş sağlar (ömür boyu yağlamalıdır).

İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj, manşonun aşırı ayarlanması ve buan bağlı olarak dişin açıkta kalma riski yoktur.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

ZHFVJ, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde tasarlanmıştır.

EHEDG talimatlarına uygun hijyenik somunları içermektedir.

Talep üzerine temin edilir:

- Resmi 3-A ve EHEDG hijyen sertifikaları - Kurulum talimatları - Temizlik ve bakım talimatları

Tün gönderilere dahildir:

- Sertifikalı hijyenik somunlar

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

MANŞON

AYAK PLAKASI

Tasarım ve patent korumalı yekpare XH makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir. Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

Talep üzerine temin edilir:

- Resmi 3-A hijyen sertifikası - Kurulum talimatları

- Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU AYAK - MİL - MANŞON ÖRNEK XH065-XH15150-RHOX1650

ÇAP Ø [mm] YÜKSEKLİK B [mm]

NOM YÜK BASINÇ [N] ÜRÜN KODU

DİŞ YÜKSEKLİK A [mm] MİN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK BASINÇ [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm]

Toplam yükseklik = A + B Minimum kullanım yüksekliği = B + L Maksimum kullanım yüksekliği = B + L + C Maksimum nominal yük = Ayak plakası veya mil için en düşük değer Toplam yükseklik toleransı = +/-1,5 mm

ÜRÜN KODU

AYAK PLAKASI

MİL

MANŞON

Tasarım ve patent korumalı yekpare XH makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XH Sabitleme, sabitleme plakası ile zemine takılacak şekilde tasarlanmıştır. Sertifikalı hijyenik makina ayakları her zaman hijyenik somunlar ile teslim edilir.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir: - Resmi 3-A hijyen sertifikası

- Kurulum talimatları

- Temizlik ve bakım talimatları

Tün gönderilere dahildir:

- Sertifikalı hijyenik somunlar

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU

AYAK - MİL - MANŞONE ÖRNEK XH-FIX066-XH16150-RHOX1650

ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm]

DELİK ÇAPI D1 [mm]

NOM YÜK BASINÇ [N]

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm]

NOM YÜK BASINÇ [N]

ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm]

ÜRÜN KODU

MANŞON

AYAK PLAKASI

Tasarım ve patent korumalı yekpare XHG makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A hijyen sertifikası

- Kurulum talimatları

- Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU

- MİL - MANŞONE ÖRNEK XHG105 - XHJG16150 - RHOX1650 ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N] ÜRÜN KODU

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm]

ÜRÜN KODU

MANŞON

AYAK PLAKASI

Tasarım ve patent korumalı yekpare XHJ makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XHJ, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde tasarlanmıştır. Sertifikalı hijyenik makina ayakları her zaman hijyenik somunlar ile teslim edilir.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir::

- Resmi 3-A hijyen sertifikası

- Kurulum talimatları

- Temizlik ve bakım talimatları

Tün gönderilere dahildir:

- Sertifikalı hijyenik somunlar

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

KODU

- MİL - MANŞONE ÖRNEK XHJ105 - XHJG16150 - RHOX1650 ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm] DELİK ÇAPI D1 [mm] NOM YÜK BASINÇ [N ÜRÜN KODU

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] ÜRÜN KODU

MANŞON

AYAK PLAKASI

MİL

Tasarım ve patent korumalı yekpare XHT makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XHT, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur.

Tüm hareketli parçalar %100 hijyenik olarak mühürlenmiştir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A hijyen sertifikası - Kurulum talimatları

- Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

KODU

ÖRNEK

ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø2 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø1 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] ÜRÜN KODU

Toplam yükseklik = A + B Minimum kullanım yüksekliği = B + L Maksimum kullanım

MANŞON

AYAK PLAKASI

XHFV

Tasarım ve patent korumalı XHFV makina ayakları, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XHFV standart olarak 100 mm üstün yükseklik ayarı ve sızdırmaz düşük sürtünmeli diş sağlar (ömür boyu yağlamalıdır).

İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A & USDA hijyen sertifikaları - Kurulum talimatları - Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU AYAK - MİL - MANŞONE ÖRNEK XHFV065-XHF33144-V1 ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

DİŞ MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm] W1 [mm]

ÜRÜN KODU

DİŞ AYAR C [mm] YÜKSEKLİK A2 [mm] YÜKSEKLİK A3 [mm] ÇAP Ø2 [mm] ÇAP Ø3 [mm] W2 [mm]

ÜRÜN KODU

AYAK PLAKASI

XHFV FIXING

Tasarım ve patent korumalı XHFV sabitleme elemanı makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XHFV Sabitleme Elemanı, sabitleme plakası ile zemine takılacak şekilde tasarlanmıştır. Sertifikalı hijyenik makina ayakları her zaman

XHFV standart olarak 100 mm üstün yükseklik ayarı ve sızdırmaz düşük sürtünmeli diş sağlar (ömür boyu yağlamalıdır). İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A & USDA hijyen

- Kurulum talimatları

- Temizlik ve bakım talimatları

Tün gönderilere dahildir:

- Sertifikalı hijyenik somunlar

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU AYAK - MİL - MANŞONE ÖRNEK XHFV-FIX066-XHF33144-V1 ÇAP Ø [mm] YÜKSEKLİK B [mm]

KONUMU E [mm]

DİŞ MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm] W1 [mm]

ÇAPI D1 [mm] NOM YÜK BASINÇ [N]

DİŞ AYAR C [mm] YÜKSEKLİK A1 [mm] YÜKSEKLİK A2 [mm] ÇAP Ø2 [mm] ÇAP Ø3 [mm] W2 [mm] ÜRÜN KODU

AYAK PLAKASI

XHFVG

Tasarım ve patent korumalı sağlam XHFVG makina ayağı, en katı hijyenik gerekliliklere uymak zorunda olan ağır makine ve ekipmanlar için en uygun seçimdir.

XHFVG 100 mm olarak üstün yükseklik ayarı sunar ve sızdırmaz düşük sürtünmeli diş sağlar (ömür boyu yağlamalıdır).

İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj, manşonun manşonun aşırı ayarlanması ve bunun sonucunda dişin açıkta kalması riskini taşımaz.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir: - Resmi 3-A & USDA hijyen sertifikaları - Kurulum talimatları - Temizlik ve bakım talimatları

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÖRNEK

KODU

ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm] W1 [mm]

DİŞ AYAR C [mm] YÜKSEKLİK A2 [mm] YÜKSEKLİK A3 [mm] ÇAP Ø2 [mm] ÇAP Ø3 [mm] W2 [mm]

yükseklik = B + L + C + A3 Minimum kullanım yüksekliği = B + L Maksimum kullanım yüksekliği = B + L + C Toplam yükseklik toleransı = +/-1,5 mm

AYAK PLAKASI

XHFVJ

Tasarım ve patent korumalı sağlam XHFVJ makina ayağı, en katı hijyenik gerekliliklere uymak zorunda olan ağır makine ve ekipmanlar için en uygun seçimdir.

XHFVJ, 100 mm’ye kadar üstün yükseklik ayarı sunar ve sızdırmaz düşük sürtünmeli diş sağlar (ömür boyu yağlamalıdır).

XHFVJ, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde tasarlanmıştır. Sertifikalı hijyenik makina ayakları her zaman hijyenik somunlar ile teslim edilir.

İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj.

Tüm hareketli parçalar ayak üzerindeki yük kaldırıldığında bile %100 hijyenik olarak mühürlenir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A & USDA hijyen sertifikaları - Kurulum talimatları

- Temizlik ve bakım talimatları

Tün gönderilere dahildir:

- Sertifikalı hijyenik somunlar

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

KODU

MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm] W1 [mm]

DİŞ AYAR C [mm] YÜKSEKLİK A2 [mm] YÜKSEKLİK A3 [mm] ÇAP Ø2 [mm] ÇAP Ø3 [mm] W2 [mm]

yük = Ayak plakası veya mil için en düşük değer Toplam yükseklik toleransı = +/-1,5 mm

AYAK PLAKASI

XHFVT

Tasarım ve patent korumalı yekpare XHFVT makina ayağı, en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XHFVT, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur.

XHFVT standart olarak 100 mm üstün yükseklik ayarı sunar ve sızdırmaz düşük sürtünmeli diş sağlar (ömür boyu yağlamalıdır).

İsteğe bağlı flanşlar veya diş adaptörü ile esnek montaj.

Tüm hareketli parçalar %100 hijyenik olarak mühürlenmiştir. Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Talep üzerine temin edilir:

- Resmi 3-A & USDA hijyen sertifikaları

- Kurulum talimatları - Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÜRÜN KODU

- MİL - MANŞONE ÖRNEK XHFVT080 - XHFT33144 - V1 ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

DİŞ MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm] W1 [mm] ÜRÜN KODU

DİŞ AYAR C [mm] YÜKSEKLİK A2 [mm] YÜKSEKLİK A3 [mm] ÇAP Ø2 [mm] ÇAP Ø3 [mm] W2 [mm]

AYAK PLAKASI

Tasarım ve patent korumalı XHW tartı makina ayağı, katı hijyenik gereksinimlere sahip ortamlarda makine, ekipman, tank ve gemilerin desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

XHW Makina ayağı vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak sabitlenir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir:

- Veri Sayfası - Kurulum talimatları - Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

YÜK HÜCRESİ MİN. DİŞ [ÇIKTI] 2mV/V 4-20mA

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] YÜK HÜCRESİ NOM YÜK [KG] ÜRÜN KODU

DİŞ [metrik] YÜKSEKLİK A [mm] YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ [metrik] W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] ÜRÜN KODU

MANŞON

AYAK PLAKASI

Tasarım ve patent korumalı XHG+makina ayağı, katı hijyenik gereksinimlere sahip ortamlarda makine, ekipman, tank ve gemilerin desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir:

- Veri Sayfası

- Kurulum talimatları

MİNİMİZE TEMİZLİK SÜRESİ SERTİFİKALI HİJYENİK

MİNİMİZE SU KULLANIMI

- Temizlik ve bakım talimatları YÜK HÜCRESİ MİN. DİŞ [ÇIKTI] 2mV/V 4-20mA

KODU AYAK - MİL - MANŞON - YÜK HÜCRESİ ÖRNEK XHGW105 – XHJGM1220150 – RHOX2050 - PR6211/32D1 TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] YÜK HÜCRESİ NOM YÜK [KG] ÜRÜN KODU

DİŞ [metrik] YÜKSEKLİK A [mm] YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ [metrik] W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] ÜRÜN KODU

MİL

MANŞON

AYAK PLAKASI

Tasarım ve patent korumalı XHJW tartı makina ayağı, katı hijyenik gereksinimlere sahip ortamlarda makinelerin, ekipman, tank ve kazanların desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

XHJW, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde tasarlanmıştır.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir.

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir:

- Veri Sayfası

- Kurulum talimatları

- Temizlik ve bakım talimatları

SERTİFİKALI

HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ÇAP Ø [mm] YÜKSEKLİK B [mm]

KONUMU E [mm]

metrik] YÜKSEKLİK A [mm] YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N]

DİŞ [metrik] W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm]

MİL

MANŞON

AYAK PLAKASI

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır. - Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

XHTW, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden sabitlenebilir. Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir: - Veri Sayfası - Kurulum talimatları - Temizlik ve bakım talimatları

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm]

[KG]

DİŞ [metrik] YÜKSEKLİK A [mm] YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ [metrik] W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] ÜRÜN KODU

MANŞON

AYAK PLAKASI

Tasarım ve patent korumalı XHGTW tartı makina ayağı, katı hijyenik gereksinimlere sahip ortamlarda makine, ekipman, tank ve gemilerin desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

XHGTW, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir:

- Veri Sayfası

- Kurulum talimatları

- Temizlik ve bakım talimatları

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

YÜK HÜCRESİ MİN. DİŞ [ÇIKTI] 2mV/V 4-20mA

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] YÜK HÜCRESİ NOM YÜK [KG] ÜRÜN KODU

DİŞ metrik] YÜKSEKLİK A [mm] YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm] NOM YÜK [N] ÜRÜN KODU

DİŞ [metrik] W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] ÜRÜN KODU

MİL

MANŞON

AYAK PLAKASI

XHJSE (S)

Tasarım ve patent korumalı sismik XHJSE (S) makina ayağı, depreme maruz kalan alanlarda bulunan makine, ekipman, tank ve kaplar için en uygun seçimdir ve aynı zamanda en katı hijyenik gerekliliklere uymak zorundadır.

- Toplam sismik stabilite ve beton zeminlere cıvatalı sabitleme

- Hareketli kurulum - beton kalıplama gerektirmez

- Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

- PPatentli kilitleme mekanizması sismik stabiliteyi sağlar

- Uluslararası sismik standart NZS 4219’a göre hesaplanır

- Sonlu elemanlar simülasyonu ile doğrulanmış tasarım

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- USDA hijyenik standardına göre sertifikalandırılmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301

İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir:

- Resmi USDA hijyenik sertifikası

- Veri sayfası hesaplamaları

- Kurulum talimatları

- Cleaning & maintenance instructions

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

ÜRÜN KODU AYAK - MİL - MANŞON ÖRNEK XHJSE150(S)-XHJSE36150-RHOXS3655 TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİKLER [PCS] CIVATA TÜRÜ [SIZE] POZİSYON E [mm] NOM ÇEKME GERİLMESİ [N] ÜRÜN KODU

DİŞ YÜKSEKLİK L1 [mm] YÜKSEKLİK L4 [mm] YÜKSEKLİK L5 [mm] L MIN [mm] NOM BASINÇ YÜKÜ [N] MAKSİMUM YATAY KESME YÜK [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] TESVİYEMAKS [mm] TESVİYE MIN [mm] ÜRÜN KODU

MİL

MANŞON

AYAK PLAKASI

SERTİFİKALI

HİJYENİK

(L)

Tasarım ve patent korumalı sismik XHJSE (L) makina ayağı, depreme maruz kalan alanlarda bulunan makine, ekipman, tank ve kazanlar için en uygun seçimdir ve aynı zamanda en katı hijyenik gerekliliklere uyması zorunludur.

- Toplam sismik stabilite ve beton zeminlere cıvatalı sabitleme

- Hareketli kurulum - beton kalıplama gerektirmez

- Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

- Patentli kilitleme mekanizması sismik stabiliteyi sağlar

- Uluslararası sismik standart NZS 4219’a göre hesaplanır

- Sonlu elemanlar simülasyonu ile doğrulanmış tasarım

- 3-A ve EHEDG hijyenik standartlarına göre tasarlanmıştır

- USDA hijyenik standardına göre sertifikalandırılmıştır

- Paslanmaz çelik AISI 304/A2, 1.4301

İsteğe bağlı AISI 316/A4, 1.4401

Talep üzerine temin edilir:

- Resmi USDA hijyenik sertifikası

- Veri sayfası hesaplamaları

- Kurulum talimatları

- Cleaning & maintenance instructions

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

ÖRNEK

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİKLER [PSC] CIVATA TÜRÜ [SIZE]

DİŞ YÜKSEKLİK L1 [mm] YÜKSEKLİK L4 [mm] YÜKSEKLİK L5 [mm] L

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A2 [mm] AYAR C [mm] TESVİYEMAKS [mm] TESVİYE MIN [mm] ÜRÜN KODU

MİL

MANŞON

AYAK PLAKASI

HİJYENİK MAKINA AYAKLARI

SİLİKON CONTA

TEMİZLİK

1. Su ile durulayın (proteinlerde maksimum sıcaklık ~ 40°C).

2. Köpüren alkalin deterjanı en az 10 dakika boyunca dağıtınız ve tüm yüzeyleri bu deterjanla kaplayınız. Sektördeki mevcut tüm standart ürünler kullanılabilir. Köpüklü deterjana bağlı olarak tedarikçinin sıcaklık (maksimum 100°C) ve konsantrasyon tavsiyelerini takip ediniz.

3. Görünür şekilde temizlenene kadar düşük-orta basınçta (yaklaşık 8-12 bar) sıcak suyla (maksimum 100°C) durulayınız. Sızdırmazlık ve kubbe başlı somunlar da dahil olmak üzere makina ayağının temizlenmesi normalde yaklaşık 45° aşağıyı hedefleyen bir püskürtme nozulu ile yapılabilir. Ağır hizmet temizliği için daha doğrudan hedefli bir nozul gerekebilir. Yüksek basınçlı temizlik yapılıyorsa contalara zarar vermemeye dikkat ediniz. Nozulu en az 200-300 mm mesafede tutunuz.

4. Temizleme ayağı çok kirliyse mekanik temizlik gerekebilir. Temizleme, yumuşak bir fırça veya yumuşak plastik kazıyıcı ile birlikte temizlenecek yüzeyin daha doğrudan hedeflenmesini sağlayan bir nozul sprey ile yapılmalıdır. Çelik kazıyıcı, çelik fırça veya diğer keskin metalik aletler kesinlikle yasaktır, çünkü conta ciddi hasar görebilir ve çelik yüzeyler çizilecektir.

PASLANMAZ ÇELİK

KURULUMU

ZHJS, ZHJC, XH, XHT, XHJ, XHG

Sertifikalı hijyenik tasarımı ve fonksiyonelliği sağlamak için bu yönergelerin takip edilmesi önemlidir.

Bu dokümantasyon makina ayaklarının ilişiğinde gönderilir ve her zaman son kullanıcıya teslim edilmelidir.

PASLANMAZ ÇELİK

BAKIM

1. Manşon üzerindeki contalar, hasar görmesi halinde değiştirilmelidir. Her zaman orijinal NGI yedek parçaları kullanınınız.

2. Ayak ile mil arasındaki conta hasar görürse, tüm makina ayağını değiştiriniz ve yenisini takın. Monte edilmiş makina ayağı ayrılamaz.

3. Ayakplakasının zemine hijyenik olarak mühürlenmesi için makina ayağının üzerine yük alınmalıdır.

4. Makina ayağının zemin sabitlemesi için daima kurulum kılavuzunda belirtildiği gibi zemin sabitleme somununun veya cıvatasının sıkıldığından emin olun Gerekirse iyice sıkınız. Somun veya pulları değiştirirken, her zaman orijinal NGI yedek parçaları kullanın.

5. Herhangi bir ayarlama yapılması gerekiyorsa, manşona toprak girmesini önlemek için makina ayağı ve çevresindeki alan dikkatlice temizlenmelidir.

0A. Makina ayağının kurulumundan önce zeminin maksimum eğimi aşmadığından emin olunuz.

0B. Kurulumu yaparken, ayak plakasının çatlaklara, harç hatlarına veya diğer zemin kusurlarına yayılmadığından emin olunuz. Engellenemiyorsa, ayak plakasının kenarının altında ve çevresinde kalan boşluğu yapıştırma malzemesi ile kapatın.

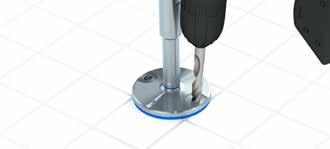

1A. Makina ayağını takmak için makine veya ekipmanı kaldırın veya yükseltin.

1B. Contanın manşonun üstünde doğru şekilde sabitlendiğinden emin olun. Açıkta kalan dişleri FoodLube Universal Grease ile yağlayın ve kurulumdan sonra artan yağı temizlediğinizden emin olun.

2. Makina ayağını takın ve dikey konumu ayarlamak için anahtar kullanın. Kavrayışın dişin çapından az olmamasına dikkat ediniz.

Makineyi destekleyen tüm ayaklar için 0A-2’yi tekrarlayın.

Ayakların zemin üzerinde durması için makineyi indirin. Gerekiryorsa son yükseklik ve makina ayarlamalarını yapın ve yükün tüm ayaklar üzerinde eşit dağıtıldığından emin olun.

3. Manşonu makineye veya ekipmana karşı döndürmek ve sıkmak için bir anahtar kullanın. Manşonun, makina ayağını karşı kilitlemek ve dişi örtmek için sıkıştırıldığından emin olun.

Eğer makina ayağı makineye veya ekipmana tam sokulamazsa, diş kısmen açıkta kalacaktır.

Bu durumda, makina ayağı doğru kurulmamış demektir ve 3A, USDA ve EHEDG hijyen şartlarını veya yük şartnamelerini karşılamaz.

KAYMAZ KAUÇUK

KURULUMU

KURULUMU MAKINA AYAKLARININ ZEMİNE SABİTLENMESİ

Sertifikalı hijyenik tasarımı ve fonksiyonelliği sağlamak için bu yönergelerin takip edilmesi önemlidir.

Bu dokümantasyon makina ayaklarının ilişiğinde gönderilir ve her zaman son kullanıcıya teslim edilmelidir.

0A. Makina ayağının kurulumundan önce zeminin maksimum eğimi aşmadığından emin olunuz.

0B. Kurulumu yaparken, ayak plakasının çatlaklara, harç hatlarına veya diğer zemin kusurlarına taşmadığından emin olunuz. Engellenemiyorsa, ayak plakasının kenarının altında ve çevresinde kalan boşluğu yapıştırma malzemesi ile kapatın.

1A. Makina ayağını takmak için makine veya ekipmanı kaldırın veya yükseltin.

1B. Opsiyonel flanşı makineye kaynak ile uygulayın veya cıvatalama. Hijyenik bir çözüm için kubbe başlı somunlar kullanın.

2. Contanın manşonun üzerine düzgünce sabitlendiğinden emin olun ve makina ayağını anahtar kullanarak takın. Gerekirse Loctite uygulayın.

Makineyi destekleyen tüm ayaklar için 0A-2’yi tekrarlayın.

Ayakların yere dayanması için makineyi aşağıya indirin. Gerekirse son yükseklik ve makina ayarlamalarını yapın ve yükün tüm ayaklara eşit olarak dağıtıldığından emin olun.

Bakım yağlaması gerekmez. Contalı düşük sürtünmeli diş ömürlük yağlanır. Makina ayağı, dişin aşırı ayarlanmasına ve açıkta kalmasına karşı sabitlenir.

Sertifikalı hijyenik tasarımı ve fonksiyonelliği sağlamak için bu yönergelerin takip edilmesi önemlidir.

Bu dokümantasyon makina ayaklarının ilişiğinde gönderilir ve her zaman son kullanıcıya teslim edilmelidir.

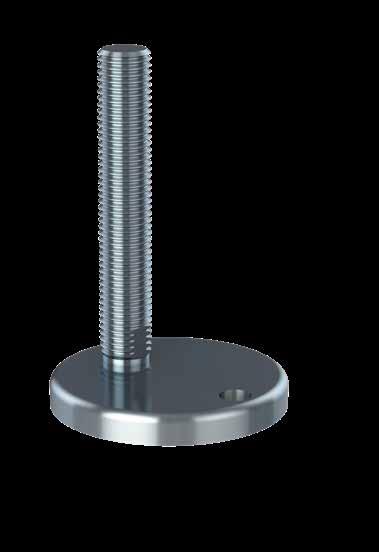

1. Matkabı 3° açıyla tutun, böylece makina ayağındaki sabitleme deliğinin yönüne uymasını sağlayın. Matkabı ayak plakasından geçirerek zeminin içinde bir delik açın.

2. Anjraj çubuğu kullanıldığında, harcın üreticinin talimatlarına göre kurumaya bırakıldığından emin olun. Genişleyen bir çubuk kullanıldığında, üreticinin talimatlarını da izlediğinizden emin olun.

3. Maksimum 10-12 Nm. bir tork kullanarak belirtilen sertifikalı hijyenik somunalrı ekleyiniz. 1. 2.

3° angle

UYGUNLUK BELGESİ

HİJYENİK MAKINA AYAKLARI

ZHJS, ZHJC, ZHFVJ

88-01

NGI, yürürlükteki tüm yönergelere ve standartlara bağlı kalmaktadır. Tüm bilgilerin güncel hali temel alınır ve geçerli bilgiler değişime tabidir. Bu talimatlar ve yönergeler kapsamındaki revizyonları ve değişiklikleri dikkatli şekilde takip ediyoruz. Ürünlerimizi ilgili değişiklikler uyarınca tasarlayacağız. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

Ürün kategorimiz, makineler için EC yönergesinin uygulama kapsamında değildir. Bu nedenle, makinelere EC yönergesine uygun olarak CE işareti verilemez. NGI A/S, Virkelyst 3-7, 9400 Nørresundby, Danimarka, işbu vesileyle tasarımın 3-A, USDA & EHEDG yönergeleri ve aşağıda belirtilen düzenlemelere uygunluğunu beyan eder. Ayrıca, ürünlerimizde kullanılan listeli malzemelerin gıda ve ilaç endüstrilerinde kullanılan malzeme taleplerine uygun olduğunu beyan ederiz.

UYGUNLUK BELGESİ

HİJYENİK MAKINA AYAKLARI

ZHJS, ZHJC, ZHFVJ

Malzemeler, Yüzey Pürüzlülüğü, İmalat ve Geometri

Metalik yüzeyler AISI 304 kalite paslanmaz çelikten yapılmıştır ve temizlik de dahil olmak üzere belirtilen kullanım koşulları altında korozyona dayanıklıdır. Elastomerik komponentler, FDA onaylı NBR ve TPE Santoprene® kauçuk malzemeden üretilmiştir. Conta pulları Aramid elyaf malzemeden yapılmıştır. Kullanılan tüm malzemelerin toksit ve emici olmadığı kabul edilir.

Açıktaki tüm metalik yüzeyler 0,8 µm Ra maksimum yüzey pürüzlülüğü değerlerine göre işlenmiştir. Tüm elastomer komponentler ve sızdırmazlık pulları elle kesilmeden kalıplanmış halde bırakılır ve tüm yüzeyler üstün temizlenebilirliği sağlamaya yeter düzgünlükte sayılır.

Açıkta, galvanik korozyon meydana gelebilecek yapıda, metalden metale benzemez temas alanları bulunmamaktadır.

Hijyenik contalarda erişilemeyen cepler veya çatlaklar yoktur, kolay temizliğe elverişlidir.

Nihai yapıda açıkta kalan diş ve metaller arasında contasız ek yerlerinden kaynaklı risk yoktur.

Açıktaki tüm yüzeyler pürüzsüzdür, böylece yüzeydeki toprak elle temizleme teknikleri kullanılarak temizlenebilir ve son mamül formundaki çukurlar, kıvrımlar, çatlaklar ve diğer kusurlardan arındırılabilir.

ÇELİK

Boşaltılabilirlik ve Kurulum

Üniteler kendinden drenajlı şekilde tasarlanmıştır ve yatay çıkıntılar içermez. 3-A, USDA ve EHEDG tasarım kriterlerine uygunluğu sağlamak için ayrıntılı bilgiler içeren kapsamlı talimatlar sağlanmaktadır.

3-A Sıhhi Standart 88-00 uyarınca ekipman, iç noktalarının en yakın kenarından uzaklığı en fazla 12.5 inç (318 mm) olan bir alan belirtiyorsa, makine ayaklar veya destekleri ekipmana düzgün bir şekilde monte edildiğinde ekipmanın en düşük kısmı ile taban arasında minimum 4.0 in. (102 mm) boşluk bırakılması gerekir. Ekipman, iç noktalarından herhangi birinin en yakın kenarından uzaklığı 12,5 (318 mm) inçten fazla olan bir alanı belirtiyorsa, en az 6 inç (152mm) kalmalıdır.

EHEDG kılavuzu kolay temizleme ve denetim için ekipman ve zemin arasında minimum 300 mm boşluk kalmasını önerrir.

Bağlantı elemanları gerekiyorsa, yalnızca kubbe somunları kullanılmalıdır. Açıktaki arayüzler sızdırmazlık pulları ile mühürlenmelidir ve makina ayaklarının kurulu konfigürasyonunda açıkta diş kalmamalıdır.

PASLANMAZ

SİLİKON CONTA

KAYMAZ KAUÇUK

PASLANMAZ

UYGUNLUK BELGESİ

HİJYENİK MAKINA AYAKLARI

ZHJS, ZHJC, ZHFVJ

Bakım ve Temizlik

Gerekirse ayak tabanları zemine contalanabilir. Talimatlar kapsamında, uygun sızdırmazlık bileşikleri eklenmeden zemin kusurlarına veya harç hatlarına yayılmayı önlemek için tavsiyelerde bulunulmaktadır.

Maksimum tork değerleri,, sızdırmazlık pullarının ve contaların aşırı sıkıştırılmasını önlemek için geçerli maksimum tork değerli belirtilmiştir.

Bakım talimatları açıkça belirtilmiştir ve sahte yedek parçaların kullanımı yasaklanmıştır.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

UYGUNLUK BELGESİ HİJYENİK MAKINA AYAKLARI

ZHJS, ZHJC, ZHFVJ

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uyumluluk: EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygunluğunu nonspesifik denetim sonuçlarının göstergesi olarak beyan eder. NGI A/S, ürünlerde kullanılan ancak her bir ayak için tek tek belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Temizleme talimatları, önerilen maksimum sıcaklıklarda/basınçlarda uygulamam tipik temizlik prosedürlerini tanımlamaktadır ve aşındırıcı olmayan yardımcı temizlik maddelerinin kullanılmasını öngörmektedir.

Tasarım ölü alanlar içermez ve kolayca temizlenemeyen alanlarda toprak, mikroorganizma böcekleri ve diğer haşaratın birikmesini önler.

Yapıştırıcılar, Yağlayıcılar, Yalıtım ve Sinyal Transfer Sıvıları

Yapıda kullanılan sızdırmazlık ve diş kilitleme bileşikleri, kürlenmiş halde toksik özellikte değildir.

İmalat sırasında hiçbir yağlayıcı, yalıtım malzemesi veya sinyal transfer sıvısı kullanılmaz.

Standartlar ve yönergeler

EN 1672- 2:2005 Gıda makineleri/Genel tasarım ilkeleri/Bölüm 2: Hijyen gereklilikleri. EN ISO 14 159 2004 Makine Emniyeti — Makine tasarımı için hijyen gereklilikleri. Açık prosesler için aparatların hijyenik tasarımı hakkında Belge 13 EHEDG kılavuzu.

EHEDG Sınıf I AUX: Hijyenik tasarım ölçütleri değerlendirme raporu, tasarımların gıda dışı alanda bulunan bileşenler için hijyenik ekipman sınıfı I AUX kriterlerini karşıladığı ve sökülmeden kolay temizlenebilecek şekilde erişilebilirlik sağladığı sonucuna varmaktadır.

3-A makine ayakları ve destekleri için sıhhi standart.

USDA Süt işleme ekipmanlarının hijyenik tasarımı ve imalatı için Yönergeler Haziran 2001.

AB yönetmelikleri

852/2004 Gıda maddelerinin hijyeni.

853/2004 hayvansal kökenli gıdalar için spesifik hijyen kuralları.

854/2004 insanlar tarafından tüketilen hayvansal kökenli ürünlere uygulanacak resmi kontrollerin organizasyonu için özel kurallar

1935/2004 gıda ile temas etmesi amaçlanan malzemeler ve maddeler.

94/9/EC yönergesi, ATEX yönergesi diye de bilinen potansiyel olarak patlayıcı ortamlara yönelik ekipmanları, kendi potansiyel ateşleme kaynağı olmayan ekipmanları kapsamaz. Kapsam dışında kalan ilgili ekipman yönergeye göre işaretlenmeyecektir. Diğer yandan, NGI makina ayakları tüm ATEX bölgelerinde kullanıma uygundur.

Uygulama: NGI A/S’nin hijyenik makine ayakları için ayak tabanı

Malzeme türü: : NBR (NNF-75)

Renk: Mavi

Sertlik: 72 ± 3 Shore A DIN 53 505

Sıcaklık aralığı: Min -35°C ila Maks +110 °C

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca.

%0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3 AVRUPA PARLAMENTOSU VE KONSEYİ’nin 2011/65/EC ve 2015/863/EC yönergesi ile uyumludur.

Hayvanlardan Elde

Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

ODS: Ozon tabakasını incelten maddeler içermez. AVRUPA PARLAMENTOSU VE KONSEYİ’nin 16 EYLÜL 2009 TARİHLİ EC 1005/2009 Düzenlemesi VE AVRUPA PARLAMENTOSU VE KONSEYİ’nin 29 HAZİRAN 2000 TARİHLİ EC 2037/2000 Düzenlemesine uygundur.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2020.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez.

FDA: Kılavuz 21 CFR 177.2600

Uygulama: NGI makine ayakları için çelik parçalar arasında sızdırmazlık halkası.

Malzeme türü: Silikon kauçuk

Sertlik: 60 Payanda A

Renk: RAL 5010 (mavi)

Sıcaklık aralığı: Min -60°C ila Maks +200°C

Storage Depolama: ISO 2230 uyarınca

Uyumluluk: FDA: Yönerge 21 CFR 177.2600 RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu 2023/2006 EC İyi Üretim Süreci ile uyumlu.

UYGUNLUK BEYANI

SERTİFİKALI HİJYENİK MAKINA AYAKLARI

XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

88-01

SİLİKON CONTA

KAYMAZ KAUÇUK

UYGUNLUK BEYANI SERTİFİKALI HİJYENİK MAKINA AYAKLARI

XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

Malzemeler, Yüzey Pürüzlülüğü, İmalat ve Geometri

Açıktaki tüm metalik yüzeyler 1,6 pm Ra maksimum yüzey pürüzlülüğü değerlerine göre işlenmiştir. Tüm elastomer komponentler ve sızdırmazlık pulları elle kesilmeden kalıplanmış halde bırakılır ve tüm yüzeyler üstün temizlenebilirliği sağlamaya yeter düzgünlükte sayılır.

Açıkta, galvanik korozyon meydana gelebilecek yapıda, metalden metale benzemez temas alanları bulunmamaktadır.

Hijyenik contalarda erişilemeyen cepler veya çatlaklar yoktur, kolay temizliğe elverişlidir.

Nihai yapıda açıkta kalan diş ve metaller arasında contasız ek yerlerinden kaynaklı risk yoktur.

PASLANMAZ ÇELİK

Boşaltılabilirlik ve Kurulum

EHEDG kılavuzu kolay temizleme ve denetim için ekipman ve zemin arasında minimum 300 mm boşluk kalmasını önerrir.

UYGUNLUK BEYANI

SERTİFİKALI HİJYENİK MAKINA AYAKLARI

XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

Bakım ve Temizlik

Maksimum tork değerleri,, sızdırmazlık pullarının ve contaların aşırı sıkıştırılmasını önlemek için geçerli maksimum tork değerli belirtilmiştir.

Bakım talimatları açıkça belirtilmiştir ve sahte yedek parçaların kullanımı yasaklanmıştır.

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

Tasarım ölü alanlar içermez ve kolayca temizlenemeyen alanlarda toprak, mikroorganizma böcekleri ve diğer haşaratın birikmesini önler.

Yapıştırıcılar, Yağlayıcılar, Yalıtım ve Sinyal Transfer Sıvıları

Yapıda kullanılan sızdırmazlık ve diş kilitleme bileşikleri, kürlenmiş halde toksik özellikte değildir.

İmalat sırasında hiçbir yağlayıcı, yalıtım malzemesi veya sinyal transfer sıvısı kullanılmaz.

Standartlar ve yönergeler

EN 1672- 2:2005 Gıda makineleri/Genel tasarım ilkeleri/Bölüm 2: Hijyen gereklilikleri. EN ISO 14 159 2004 Makine Emniyeti — Makine tasarımı için hijyen gereklilikleri. Makine ayakları ve destekleri için 3-A sıhhi standart. USDA Süt işleme ekipmanlarının hijyenik tasarımı ve imalatı için Yönergeler Haziran 2001.

AB yönetmelikleri

852/2004 Gıda maddelerinin hijyeni.

853/2004 hayvansal kökenli gıdalar için spesifik hijyen kuralları.

854/2004 insanlar tarafından tüketilen hayvansal kökenli ürünlere uygulanacak resmi kontrollerin organizasyonu için özel kurallar

1935/2004 gıda ile temas etmesi amaçlanan malzemeler ve maddeler.

UYGUNLUK BEYANI SERTİFİKALI HİJYENİK MAKINA AYAKLARI

XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: Çelik parçalar, örn. mil, manşon ve ayak kapağı Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euro norm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 U Uyumluluk: 10204 Tip 2.2. NGI A/S, ürünün talimata uygun olduğunu nonspesifik denetim göstergesi ile birlikte beyan eder. NGI A/S, ürünlerde kullanılan ancak her bir ayak için tek tek belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Uygulama: NGI A/S’nin hijyenik makine ayakları için ayak tabanı

Malzeme türü: NBR (NNF-75)

Renk: Siyah & Mavi

Sertlik: 72 ± 3 Payanda A DIN 53 505

Sıcaklık aralığı: Min -35°C ila Maks +110 °C

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca.

%0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3 AVRUPA PARLAMENTOSU VE KONSEYİ’nin 2011/65/EC ve 2015/863/EC yönergesi ile uyumludur.

Hayvanlardan Elde Edilen

Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2020.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez.

FDA: Kılavuz 21 CFR 177.2600

Uygulama: NGI makine ayakları için çelik parçalar arasında sızdırmazlık halkası.

Malzeme türü: Silikon kauçuk

Sertlik: 60 Payanda A

Renk: RAL 5010 (mavi)

Sıcaklık aralığı: Min -60°C ila Maks +200°C

Depolama: ISO 2230 uyarınca

Uyumluluk: FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu. 2023/2006 EC İyi Üretim Süreci ile uyumlu.

SERTİFİKALI HİJYENİK

RULMAN YATAKLARI

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

DÜNYANIN TEK PATENTLİ RULMAN YATAĞI

EHEDG, 3-A VE USDA STANDARTLARI KAPSAMINDA HİJYENİK OLARAK TASARLANMIŞTIR VE TÜM AÇILARDAN TEMİZLEME İÇİN KOLAY ERİŞİM SAĞLAR.

RULMAN YATAĞI 3 DERECE YANLIŞ HİZALAMAYA İZİN VEREN SU GEÇİRMEZ VE YÜKSEK PERFORMANSLI SERAMİK RULMANLA

TEMİN EDİLİR VE 4-KAT DAHA UZUN ÖMÜRLÜ, ÖMÜRLÜK YAĞLAMALI VE SU GEÇİRMEZ SERAMİK YATAKLA DONATILABİLİR

RULMAN YATAKLARI

ARA HALKALARI İLE

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

TÜM AÇILARDAN KOLAY TEMİZLİK

NGI, suyun tüm yüzeylere kolayca ulaşabileceği, böylece tüm açılardan temizlenmesi son derece kolay bir rulman evi yarattı. Malzemeler arasındaki tüm geçişler ve bağlantılar mavi contalarla hijyenik olarak mühürlenir.

HİJYENİK ARA HALKALARI

Hijyenik tasarım odaklılık, rulman yatağının şaftın arkasında ve çevresinde temizlenmesini sağlar ve ayrıca NGI, USDA tarafından önerildiği gibi makine ve ekipmana olan mesafeyi bir inçten fazla arttırmak için hijyenik ara parçalar tedarik eder.

KURULUMU

Kurulum kolaydır ve her zaman başvurduğunuz yöntemle kurulumu gerçekleştirebilirsiniz, ancak rulman yatağın içinde döndürülebildiğinden ve kapaklar değiştirilebilir olduğundan, NGI rulman yatağı çok daha esnektir ve geleneksel rulman yataklarına göre daha çok farklı şekilde monte edilebilir.

RULMAN YATAKLARI

NGI, tüm dünyada EHEDG, 3-A ve USDA standartları ile uyumlu ve sertifikalı hijyenik rulman evlerinin tek üreticisidir. Ürün grubu, seramik veya standart paslanmaz çelik rulmanla donatılmış beş farklı rulman yatağından oluşmaktadır. Rulman yatakları ISO3228_2013’e göre tasarlanmıştır ve ISO9628_2006’ya geçme yatak elemanlarına uygundur. Uygunluk, aynı zamanda dış boyutlar için de geçerlidir.

Dolayısıyla ürün, hijyenik olmayan durumlar için mükemmel bir hijyenik ikamedir. NGI’in seramik küresel rulmanlar ile optimize edilmiş rulman yataklarını seçerek optimum kalite, sağlamlık ve stabiliteye ulaşabileceksiniz. Rulman yatakları yağlama gerektirmez, bu da bakım ve yağ ihtiyacını dolayısıyla ürünün kirlenme riskini en aza indirir. Rulman yataklarımız IP69K sertifikalıdır.

Ürün Grubu Özellikleri

• Tüm açılardan temizlik için kolay erişim

• Esnek montaj - ilk seferde yanlış hizalamayı giderebilir

• Standart olarak hijyenik cıvata ve somunlar ile tedarik edilebilir.

Talep üzerine daha fazla boyut mevcuttur.

• Uç yatağına bağlı olarak -20oC ila +110oC sıcaklıklarına uygun olabilir

• Özgül patentli conta sistemi, 3o’dan fazla yanlış hizalamada su geçirmez

• Birlikte kalıplanmış FDA onaylı TPS contalarla sert grilamidden üretilmiştir

• Paslanmaz çelik veya seramik rulman ile donatılmıştır.

• ISO9628_2006 ve ISO3228_2013’e göre test edilmiştir ve uyumludur

• Yatak, geçme yatak elemanlarıyla aynı dinamik ve statik radyal yüke dayanabilir

• Yüksek mukavemetli, yüksek performanslı PA12’den yapılmış ve gıda ve ilaç endüstrilerinde algılama için optimize edilmiş gövde

• Şafta kilitlenme şekline bağlı olarak daha ağır veya alternatif aksiyal yük için uygundur

XB2FC

Diğer Özellikler

- 2 delikli flanş rulman yatağı

- Mil yönüne paralel olarak monte edilmiştir

- Şaft çapı 20 mm - 40 mm

- Maksimum hijyenik güvenlik için sertifikalı hijyenik somunlar ve cıvatalar ile birlikte tedarik edilebilir

XB3FC

Diğer Özellikler

- 3 delikli flanş rulman yatağı

- Mil yönüne paralel olarak monte edilmiştir

- Şaft çapı 20 mm - 30 mm

- Maksimum hijyenik güvenlik için sertifikalı hijyenik somunlar ve cıvatalar ile birlikte tedarik edilebilir

XB4FC

Diğer Özellikler

- 4 delikli flanş rulman yatağı

- Mil yönüne paralel olarak monte edilmiştir

- Şaft çapı 20 mm - 40 mm

- Maksimum hijyenik güvenlik için sertifikalı hijyenik somunlar ve cıvatalar ile birlikte tedarik edilebilir

• Yük kapasiteleri hakkında daha fazla bilgi için rulman veri sayfasına bakınız veya NGI ile iletişime geçiniz

XBPBC

Diğer Özellikler

- Yastık blok rulman yatağı

- Mil yönüne dik olarak monte edilmiştir

- Şaft çapı 20 mm - 35 mm

- Maksimum hijyenik güvenlik için sertifikalı hijyenik somunlar ve ıvatalar ile birlikte tedarik edilebilir

XBTBC

Diğer Özellikler

- Dişli tabanlı rulman yatağı

- Mil yönüne dik olarak monte edilmiştir

- Şaft çapı 25 mm - 30 mm

- Maksimum hijyenik güvenlik için sertifikalı hijyenik somunlar ve cıvatalar ile birlikte tedarik edilebilir

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

RULMAN YATAĞI

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

Tasarım ve patent korumalı XB2FC 2 delikli flanşlı rulman yatağı n sıkı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XB2FC rulman yatağı şafta paralel yönde monte edilir. XB2FC, tüm açılardan temizlik için kolay erişim sağlamak üzere tasarlanmıştır. Maksimum hijyenik güvenlik için NGI’nin hijyenik somun ve cıvataları bulunan bir rulman yatağı seçmenizi öneririz.

XB2FC, EC 1935/2004, EC 10/2011, EC 2023/2006 ve FDA şartlarını karşılar.

RULMAN YATAĞI

RULMAN TÜRÜ

KAPAK

DERECELENDİRME C [N]

VİDALI PASLANMAZ ÇELİK

Yukarıdaki rulman en yaygın rulmandır - vidalı paslanmaz çelik. Bununla birlikte, dört tip rulmanımız var - paslanmaz çelik veya vidalı veya kilitleme halkalı seramik hibrit. Tüm rulman çeşitlerimizi sayfa 108’de bulabilirsiniz.

ÖLÇÜ A [mm] ŞAFT ÇAP D [mm] OS [Açık küçük] A2 OM [Açık Orta] A2 CM [Kapalı Orta] A2 CL [Kapalı Büyük] A2

RENK

RULMAN

YATAKLARI

ÜRÜN KODU RENK KODU - AŞAĞIYA BAKINIZ

Rulman, sertifikalı hijyenik cıvatalarla birlikte tedarik edilebilir. Daha fazla cıvata uzunluğu mevcuttur, diğer seçenekler için NGI ile iletişime geçiniz. Rulman yatakları için ilgili cıvata ve somun çeşitlerini sayfa 110’da bulun.

RENK RENK KODU

* Yukarıda işaretli rulmanlar, muhafazanın temiz bir çevre oluşturduğu ve 0,8 µm ile 1,6 µm arasında bir yüzey pürüzlülüğüne sahip standart bir 304 Paslanmaz şaft ile nispeten düşük hızlı (2000 dev/dak altında) konveyörler için kullanılır. ve h9 toleransı veya daha düşük.

Yanlış hizalama açısı = +/-3 °

SERTİFİKALI HİJYENİK

RULMAN YATAĞI

SERTİFİKALI

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

Tasarım ve patent korumalı XB2FC 3 delikli flanşlı rulman yatağı n sıkı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir. XB2FC rulman yatağı şaft yönüne paralel monte edilir.

XB3FC, tüm açılardan temizlik için kolay erişim sağlamak üzere tasarlanmıştır. Maksimum hijyenik güvenlik için NGI’nin hijyenik somun ve cıvataları bulunan bir rulman yatağı seçmenizi öneririz. XB3FC, EC 1935/2004, EC 10/2011 ve FDA şartlarını karşılar.

HİJYENİK RULMAN YATAĞI

RULMAN

TÜRÜ

RULMAN BİLYALI MALZEME ŞAFT ÇAP D [mm]

VİDALI PASLANMAZ ÇELİK

GENİŞLİK B [mm]

MESAFE S1 [mm]

AZAMI HIZ CONTALAR* [R/MIN.]

STATİK YÜK DERECELENDİRME CO [N] DİNAMİKYÜK DERECELENDİRME C [N] ÜRÜN KODU

ÖLÇÜ A [mm] ŞAFT ÇAP D [mm]

[Açık küçük] A2

RENK

RULMAN

YATAKLARI

RENK RENK KODU

SOMUN VE CİVATA

SERTİFİKALI HİJYENİK

RULMAN YATAĞI

XB4FC

Tasarım ve patent korumalı XB2FC 4 delikli flanşlı rulman yatağı en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XB4FC rulman yatağı şaft yönüne paralel monte edilir XB4FC, tüm açılardan temizlik için kolay erişim sağlamak üzere tasarlanmıştır. Maksimum hijyenik güvenlik için NGI’nin hijyenik somun ve cıvataları bulunan bir rulman yatağı seçmenizi öneririz.

XB3FC, EC 1935/2004, EC 10/2011, EC 2023/2006 ve FDA şartlarını karşılar.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

RULMAN TÜRÜ

RULMAN BİLYALI MALZEME ŞAFT ÇAP D [mm]

VİDALI PASLANMAZ ÇELİK

GENİŞLİK B [mm]

MESAFE S1 [mm] AZAMI HIZ CONTALAR* [R/MIN.] STATİK YÜK DERECELENDİRME CO [N]

DİNAMİKYÜK DERECELENDİRME C [N] ÜRÜN KODU

ŞAFT ÇAP D [mm]

Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk

RENK

RULMAN

YATAKLARI

RENK RENK KODU

KODU RENK KODU - AŞAĞIYA BAKINIZ

RULMAN YATAĞI

KAPAK

SOMUN VE CİVATA

HİJYENİK

RULMAN YATAĞI

XBPBC

Tasarım ve patent korumalı XBPBC 2 delikli flanşlı rulman yatağı n sıkı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XBPBC rulman evi şaft yönüne dik olarak monte edilir.

XBPBC, tüm açılardan temizlik için kolay erişim sağlamak üzere tasarlanmıştır. Maksimum hijyenik güvenlik için NGI’nin hijyenik somun ve cıvataları bulunan bir rulman yatağı seçmenizi öneririz. XBPBC 1935/2004, EC 10/2011, EC 2023/2006 ve FDA şartlarını karşılar.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

KULLANIMI

RULMAN YATAĞI

RULMAN

TÜRÜ

KAPAK

RULMAN BİLYALI MALZEME ŞAFT ÇAP D [mm]

VİDALI PASLANMAZ ÇELİK

GENİŞLİK B [mm]

MESAFE S1 [mm] AZAMI HIZ CONTALAR* [R/MIN.] STATİK YÜK DERECELENDİRME CO [N]

DİNAMİKYÜK DERECELENDİRME C [N] ÜRÜN KODU

KODU RENK KODU - AŞAĞIYA BAKINIZ

SOMUN VE CİVATA

RENK

RULMAN

YATAKLARI

RENK RENK KODU

SERTİFİKALI HİJYENİK

RULMAN YATAĞI

XBTBC

Tasarım ve patent korumalı XBTBC delikli flanşlı rulman yatağı en katı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XBTBC rulman yatağı,şaft yönüne dik olarak monte edilir. XBTBC, tüm açılardan temizlik için kolay erişim sağlamak üzere tasarlanmıştır. Maksimum hijyenik güvenlik için NGI’nin hijyenik somun ve cıvataları bulunan bir rulman yatağı seçmenizi öneririz.

XBTBC 1935/2004, EC 10/2011, EC 2023/2006 ve FDA şartlarını karşılar.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

RULMAN YATAĞI

RULMAN TÜRÜ

KAPAK

RULMAN BİLYALI MALZEME ŞAFT ÇAP D [mm]

VİDALI PASLANMAZ ÇELİK

GENİŞLİK B [mm]

KODU

MESAFE S1 [mm] AZAMI HIZ CONTALAR* [R/MIN.] STATİK YÜK DERECELENDİRME CO [N]

DİNAMİKYÜK DERECELENDİRME C [N]

ÜRÜN KODU

SOMUN VE CİVATA

ÜRÜN KODU RENK KODU - AŞAĞIYA BAKINIZ

RENK

RULMAN

YATAKLARI

RENK RENK KODU

SERTİFİKALI HİJYENİK

RULMANLAR YATAKLARI

HİJYENİK RULMANLAR

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

Paslanmaz çelikten ve seramik hibrit yüksek performanslı geçme yatak elemanlarını en yüksek kalitede üretiyoruz. Contalar FDA mavi NBR’den üretilmiştir.

1.000 adet rulmanın analizine dayanan araştırmalar, seramik yatakların %99,6’sının standart rulmanlara göre en az 4 kat daha uzun süre dayandığını göstermektedir.

Vakaların % 50’sinde, yatağın servis ömrü, değiştirdikleri yataklardan 8-20 kat daha uzundu. Vakaların% 30’unda, seramik rulmanların makinenin tüm servis ömrü boyunca değiştirilmemesi beklenmektedir.

Diğer Özellikler

- Paslanmaz Çelik Rulman

- Paslanmaz Çelik bilyalar

- AISI 440 bilezikler SSB

Diğer Özellikler

- Seramik Rulman

- Seramik bilyalı hibrit

- AISI 440 bilezikler CSB

SSA

Diğer Özellikler

- Paslanmaz Çelik Rulman

- Paslanmaz Çelik bilyalar

- AISI 440 bilezikler

- Eksantrik kilit halkası

CSA

Diğer Özellikler

- Seramik Rulman

- Seramik bilyalı hibrit

- AISI 440 bilezikler

- Eksantrik kilit halkası

PASLANMAZ ÇELİK

VEYA SERAMİK HİBRİT

HIJYENIK RULMANLAR

Rulmanlarımız rulman yataklarına önceden monte edilmiştir ve şu anda 4 tip sunuyoruz - vidalı veya kilitleme halkalı paslanmaz çelik veya seramik hibrit rulman.

IP69K sızdırmazlığa sahip sertifikalı hijyenik yatak yuvalarımız, yatak için ideal ortamı sağlar ve bu nedenle bakım gerektirmeyen çalışma için uygundur.

Rulmanın ömrünü belirleyen ana çalışma parametreleri, rulman tipi ve boyutu, yük, hız, çalışma sıcaklığı, mil toleranslarıdır.

Bilyalı rulmanlarımız, gıda işleme makinelerinin yağlanması için özel olarak tasarlanmış yüksek performanslı çok amaçlı gres ile ömür boyu greslenir ve tamamı FDA onaylı mavi NBR’den yapılmış keçelerle ömür boyu mühürlenir.

Vidalarla kilitleme yöntemi en yaygın kilitleme işlevidir.

Eksantrik kilitleme bileziğine sahip rulmanlar, esas olarak dönüş yönünün sabit olduğu uygulamalarda kullanılmak üzere tasarlanmıştır. Rulman iç bileziğinin bir tarafında, kilitleme bileziğine uyan eksantrik bir uzantı bulunur.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

VİDALARLA

KİLİT YAKALI

RULMAN TÜRÜ SERAMİK HİBRİT

VİDALARLA

KİLİT YAKALI

D [mm] ŞAFT ÇAP D1 [mm]

B [mm]

YÜK DERECELENDİRME CO [N]

DERECELENDİRME C [N] ÜRÜN KODU

Paslanmaz çelik rulman bilyeleri için gres: Paslanmaz çelik rulman bilyelerimiz, gıda işleme makinelerinin yağlanması için özel olarak tasarlanmış, yüksek performanslı ve çok amaçlı bir ürün olan Mobil gres FM 222 ile hizmet ömrü boyunca tekrar yağlama gerektirmeyecek bir şekilde yağlanmıştır. FM 222, Tarım ve Kanada Tarım-Gıda n kategorisinde bir yağlayıcı maddedir (tesadüfi yiyecek teması) ve CFR 178.3570, Bölüm 21 ve H1 sınıfındaki yağlayıcı madde olarak tescilli NSF gereksinimlerini karşılayan bileşenlerle formüle edilmiştir. DIN 51825 KPF2K-20 - Koşer/Parve –Helal.

Seramik hibrit rulman bilyeleri için gres:

Seramik hibrit rulman bilyelerimiz, özellikle gıda ve ilaç sektörlerinde ve diğer temiz ortamlarda kullanılan bilyeli, makaralı ve kaymalı rulmanlar, kızaklar ve burçların etkin bir şekilde yağlanması ve korunması için yumuşak, beyaz ve toksik olmayan bir yağlayıcı madde olan ROCOL® FOODLUBE Premier 1 ile hizmet ömrü boyunca tekrar yağlama gerektirmeyecek bir şekilde yağlanmıştır.

FOODLUBE Premier 1, -20° C ve +180° C arasındaki sıcaklıklara dayanıklıdır ve yalnızca FDA tarafından listelenmiş bileşenlerle üretilmiştir: FDA Grup 21 CFR 178.3570.

FOODLUBE Premier 1, NSF tescilli, NSF H1 141084 tescilli ve ISO 21469 sertifikalıdır.

Yukarıda işaretli rulmanlar, muhafazanın temiz bir çevre oluşturduğu ve 0,8 µm ile 1,6 µm arasında bir yüzey pürüzlülüğüne sahip standart bir 304 Paslanmaz şaft ile nispeten düşük hızlı (2000 dev/dak altında) konveyörler için kullanılır. ve h9 toleransı veya daha düşük.

SERTIFIKALI HIJYENIK

CIVATALAR VE SOMUNLAR

NGI artık mavi NBR kauçuk contalarla sertifikalı hijyenik cıvatalar tedarik ediyor. NBR kauçuk conta, su ve bakterileri engeller, ayrıca metallerin hijyenik olmayan montajını önler.

Cıvatalar, maksimum 0,8 μm Ra. pürüzlülüktedir ve kendinden drenajlı yüzeylere sahiptir Cıvataların tasarımı mevcut standart cıvataların ölçülerinden sapmaz. Bu nedenle, anahtar ölçüleri, diş yükseklikleri vb. aynı kalarak, standart cıvataların yükseltilmesini ve değiştirilmesini önemli ölçüde kolaylaştırır.

Sertifikalı hijyenik yıkama ortamlarının tamamında, tüm makinelerde.

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP EL - SINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir - 0,8 μm Ra maksimal pürüzlülüğe sahip yüzeyler - M5-M24 ölçüleri mevcuttur

MİNİMİZE TEMİZLİK SÜRESİ SERTİFİKALI HİJYENİK

MİNİMİZE SU KULLANIMI

SERTIFIKALI HIJYENIK CIVATALAR - BXH

SERTIFIKALI HIJYENIK SOMUNLARNDXH

NGI, mavi NBR kauçuk contalı ve sertifikalı hijyenik ara parçalar sunar. NBR kauçuk contalar, suyu ve bakterileri engeller ve metal parçalara hijyenik olmayan bir şekilde başka metal parçaların monte edilmesini önler.

NGI rulman yatakları USDA sertifikalıdır.

USDA mevzuatına uyulması gerektiğinde, destek yüzeyine olan onaylanmış mesafeyi sağlamak için hijyenik NGI ara parçalarını kullanın. Hâlihazırda 3-A RPSCQC onaylı olan hijyenik NGI parçaları için, USDA mevzuatı çoğunlukla görünür dişlere ve rulman yatakları için 1” ara parçalara karşı koruma sağlanmasına ilişkin hükümler içerir.

Hijyenik NGI rulman yataklarını destek yüzeyine takarken genel hijyenik tasarımı güvence altına almak için, her zaman sertifikalı ve hijyenik NGI cıvatalarını veya somunlarını kullanın.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

OVAL ARA HALKASI

YUVARLAK ARA HALKASI

BEYANI RULMAN YATAKLARI

SERTİFİKALI HİJYENİK UYGUNLUK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

UYGUNLUK BEYANI RULMAN YATAKLARI

Ürün kategorimiz, makineler için EC yönergesinin uygulama kapsamında değildir. Bu nedenle, makinelere EC yönergesine uygun olarak CE işareti verilemez. Ayrıca, ürünlerimizde kullanılan listeli malzemelerin gıda ve ilaç endüstrilerinde kullanılan malzeme taleplerine uygun olduğunu beyan ederiz.

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: Ekli rulmanlar

Malzeme türü: Paslanmaz çelik. Talep üzerine: Seramik toplar

NBR kauçuk contalar

Uyumluluk: “Gıda ile temas eden malzemeler ve eşyalar” 1935:2004/EC Bu sertifika malzeme üreticileri tarafından sağlanan ilgili bilgilere dayanmaktadır

Uygulama: Hijyenik cıvatalar:

Malzeme türü: Paslanmaz çelik AISI 316/A4 (A4 (X 5 CrNiMo 17 12 2), Euronorm

Malzeme türü cıvatalar 1.4401 TR 10204 TİP 2.2.

Malzeme türü contalar Silikon kauçuk

Uyumluluk: NGI sertifikalı hijyenik cıvatalar için uygunluk beyanına bakınız

Uygulama: Rulman yatağı & kapakları

Malzeme türü: Grilamid çerçeve, TPU contalar

Electrically: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: RAL 9010 (beyaz) gövde, RAL 5010 (mavi) contalar

Sıcaklık aralığı: Min -20°C ile Maks +125 °C

Depolama: ISO 2230 uyarınca

GRİLAMİD

TPS MÜHÜR

ÇELİK

TPS MÜHÜR

GRILAMID

TPS MÜHÜR

GRİLAMİD

TPS MÜHÜR

PASLANMAZ ÇELİK

Uyumluluk: ISO 3228:2013 kuralına göre montaj ISO 9628:2006 normuna göre rulman uyumluluğu

FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu. Avrupa Topluluğu: “Gıda ile temas eden malzemeler ve eşyalar”-1935:2004/EC “Gıda ile temas etmesi amaçlanan plastik malzemeler ve eşyalar”10:2011 /EC

Su geçirmezlik: IP69K

PASLANMAZ

SERTİFİKALI HİJYENİK

TEKERLEKLER

DÜNYADA EHEDG, 3-A VE USDA STANDARTLARINA GÖRE HİJYENİK

OLARAK TASARLANAN TEMİZLİK İÇİN TÜM AÇILARDAN KOLAY ERİŞİM SAĞLAYAN TEK PATENTLİ TEKERLEK.

SIHHİ ÜRETİM ORTAMLARINDA KULLANIM İÇİNDİR. KENDİNDEN DRENAJLI YÜZEYLER, TAMAMEN SIZDIRMAZ HAREKETLİ PARÇALAR VE AÇIKTA DİŞ OLMAMASI KUSURSUZ

ASGARİ TEMİZLİĞİ VE MAKSİMUM SIHHİ GÜVENLİĞİ SAĞLAR

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

SERTİFİKALI HİJYENİK TEKERLEKLER

NGI, 3-A, EHEDG ve USDA tasarım ilkelerine göre hijyenik olarak tasarlanmış patentli tekerleklerin dünyadaki tek üreticisidir. Ürün yelpazesi üç hijyenik tekerlek grubundan oluşur: Plaka bağlantılı teker, makina milli hijyenik teker ve yuvarlak diş montajlı teker.

NGI’nin hijyenik tekerlekleri, temizlik için kolay erişim sağlayan yumuşak eğimlerden oluşan pürüzsüz yüzeylere sahiptir. Tüm yüzeyler yuvarlaktır veya optimum boşaltma kabiliyeti sağlamak için 3o açıyla donatılmıştır. Ayrıca, tekerlekler hızlı ve kolay kurulum için tasarlanmıştır.

XSCB-XHS

Diğer Özellikler

- Makina milli sertifikalı hijyenik döner tekerlek

- Yükseklik değişimi 224,5 mm - 319,5 mm

- Mil ve tekerlek üzerinde fren

- Ekstra güçlü, sertleştirilmiş çift makaralı rulman

- Dinamik teker ağırlığı 2.000 N

Ürün Grubu Özellikleri

• Temizlik için kolay erişim sağlayan tek taraflı çatal gövde

• AISI 304/A2 1.4301 paslanmaz çelikten gövde

• Somun cıvata delikli tekerlek aks

• Beyaz poliamidden tekerlek merkezi

• Poliüretandan mavi diş

• Yüksek kalite paslanmaz çelikten iki adet bilyalı rulman

• Tekerlek ölçüleri Ø100 (diğer ölçüler piyasaya sürülecek)+

• Yük kapasitesi DS/EN 12527:1999 uyarınca test edilmiştir ve uyumludur

• DS/EN 12532:1999 uyarınca geliştirilmiştir

XSCRB

Diğer Özellikler

- Sertifikalı hijyenik döner tekerlek

- Ekstra güçlü, sertleştirilmiş çift makaralı rulman

- Mil ve tekerlek üzerinde fren

- Dinamik ağırlık yükü 2.000 N

XSC-XHS

Diğer Özellikler

- Makina milli sertifikalı hijyenik döner tekerlek

- Yükseklik değişimi 224,5 mm - 319,5 mm

- Ekstra güçlü, sertleştirilmiş çift makaralı rulman

- Dinamik teker ağırlığı 2.000 N

XC-XHS

Diğer Özellikler

- Makina milli sertifikalı hijyenik döner tekerlek

- Kilitli döner tertibat

- Yükseklik değişimi 224,5 mm - 319,5 mm

- Dinamik teker ağırlığı 2.000 N

XSCR

Diğer Özellikler

- Sertifikalı hijyenik döner tekerlek

- Ekstra güçlü, sertleştirilmiş çift makaralı rulman

- Dinamik ağırlık yükü 2.000 N

XCR

Diğer Özellikler

- Sertifikalı hijyenik döner tekerlek

- Kilitli döner tertibat

- Dinamik ağırlık yükü 2.000 N

SERTİFİKALI HİJYENİK

TEKERLEKLER

XSCSB

Diğer Özellikler

- Plaka bağlantılı sertifikalı hijyenik döner tekerlek

- Ekstra güçlü, sertleştirilmiş çift makaralı rulman

- Mil ve tekerlek üzerinde fren

- Dinamik ağırlık yükü 2.000 N

XSCS

Diğer Özellikler

- Plaka bağlantılı sertifikalı hijyenik döner tekerlek

- Ekstra güçlü, sertleştirilmiş çift makaralı rulman

- Dinamik ağırlık yükü 2.000 N

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

SERTİFİKALI HİJYENİK

KUBBE BAŞLI SOMUN

- EHEDG hijyenik standardına uygun olarak sertifikalandırılmıştır TİP EL- SINIF I AUX

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M6-M24 ölçüleri mevcuttur

- Zemin sabitleme ve tüm sertifikalı hijyenik makine ayakları ile teslim edilir

XCS

Diğer Özellikler

- Plaka bağlantılı sertifikalı hijyenik döner tekerlek

- Kilitli döner tertibat

- Dinamik ağırlık yükü 2.000 N’w kadar

SERTİFİKALI HİJYENİK

DÜŞÜK BAŞLI SOMUN

- EHEDG hijyenik standardına uygun olarak sertifikalandırılmıştır TİP EL- SINIF I AUX

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

SERTİFİKALI HİJYENİK CIVATA

- EHEDG hijyenik standardına uygun olarak sertifikalandırılmıştır TİP ELSINIF I AUX

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

XSCB-XHS

Makina milli tasarım ve patent korumalı XSCB-XHS sertifikalı hijyenik döner tekelek, en sıkı hijyenik koşullara uygunluğu gerektiren makine ve ekipmanlar için ideal seçimdir.

XSCB-XHS, erişilebilir yüzeyler ve temizlik için son derece kolay erişim sağlayan tek taraflı çatal gövdesine tamamen entegre edilmiş döner ve tekerlek üzerinde bir fren ile donatılmıştır. Diş, aşırı ayarlanamayan hijyenik bir manşon ile kaplanmıştır ve açıkta kalan dişlere karşı güvenliği sağlar.

Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır. Tüm contalar, FDA onaylı TPE ile üretilmiştir

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

TÜRÜ ÇAP D [mm] YÜKSEKLİK H [mm] OFSET O [mm]

B [mm] W1 [mm]

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm] NOM YÜK BASINÇ [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A1 [mm] AYAR C [mm]

XSC-XHS

Makina milli tasarım ve patent korumalı XSC-XHS sertifikalı hijyenik döner tekelek, en sıkı hijyenik koşullara uygunluğu gerektiren makine ve ekipmanlar için ideal seçimdir. Bu tekerlekler, temizlik için son derece kolay erişim sağlayacak şekilde özel olarak tasarlanmıştır ve pürüzsüz, süzülebilir yüzeylerle donatılmıştır.

Diş, aşırı ayarlanamayan hijyenik bir manşon ile kaplanmıştır ve açıkta kalan dişlere karşı güvenliği sağlar.

Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır. Tüm contalar, FDA onaylı TPE ile üretilmiştir

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm]

TEKERLEK

MİL

MANŞON

SERTİFİKALI

XC-XHS

Tasarım ve patent korumalı XC-XHS-XHS sertifikalı makina milli hijyenik döner tekelek, en sıkı hijyenik koşullara uygunluğu gerektiren makine ve ekipmanlar için ideal seçimdir. XC-XHS kilitli döndürme özelliğine sahiptir.

Diş, aşırı ayarlanamayan hijyenik bir manşon ile kaplanmıştır ve açıkta kalan dişlere karşı güvenliği sağlar.

Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır. Tüm contalar, FDA onaylı TPE ile üretilmiştir

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE

SU KULLANIMI

HİJYENİK ÜRÜN KODU

ÖRNEK

TÜRÜ ÇAP D [mm] YÜKSEKLİK H [mm] OFSET O [mm] GENİŞLİK B [mm] W1 [mm]

YÜK [N] ÜRÜN KODU

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] ÇAP Ø1 [mm]

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A1 [mm]

C [mm]

BASINÇ [N]

TEKERLEK

MİL MANŞON

XSCRB

Tasarım ve patent korumalı XSCRB sertifikasına sahip hijyenik döner teker yuvarlak diş montaj montajlı bir tür tekerdir. XSCRB tekerleği, sıkı hijyenik koşullara uygunluğu gerektiren makine ve ekipman için ideal seçimdir.

XSCRB, erişilebilir yüzeyler ve temizlik için son derece kolay erişim sağlayan tek taraflı çatal gövdesine tamamen entegre edilmiş döner ve tekerlek üzerinde bir fren ile donatılmıştır.

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

Tasarım ve patent korumalı XSCR sertifikasına sahip hijyenik döner teker yuvarlak diş montaj montajlı bir tür tekerdir. XSCR tekerlek, sıkı hijyenik koşullara uygunluğu gerektiren makine ve ekipman için ideal seçimdir.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

XCR

Tasarım ve patent korumalı XCR sertifikasına sahip hijyenik döner teker yuvarlak diş montaj montajlı bir tür tekerdir. XCR tekerlek, sıkı hijyenik koşullara uygunluğu gerektiren makine ve ekipman için ideal seçimdir. XCR kilitli dönüş tertibatına sahiptir.

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

TEKERLEK

XSCSB

Tasarım ve patent korumalı ve XSCSB sertifikalı plaka bağlantılı döner tekerlek en sıkı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

XSCSB, erişilebilir yüzeyler ve temizlik için son derece kolay erişim sağlayan tek taraflı çatal gövdesine tamamen entegre edilmiş bir döner ve tekerlek üzerinde bir fren ile donatılmıştır.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

TEKERLEK

UZUNLUK L [mm] UZUNLUK L1 [mm]

SABİTLEME PLAKASI

Tasarım ve patent korumalı ve XSCS sertifikalı plaka bağlantılı döner tekerlek en sıkı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

TEKERLEK

SABİTLEME PLAKASI

Tasarım ve patent korumalı ve XCS sertifikalı plaka bağlantılı döner tekerlek en sıkı hijyenik koşullara uygunluğu gerektiren ağır makine ve ekipmanlar için ideal seçimdir. XCS kilitli dönüş-tertibatına sahiptir.

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

KODU

ÖRNEK

TEKERLEK

TÜRÜ ÇAP D [mm] YÜKSEKLİK B [mm] OFSET O [mm] GENİŞLİK B [mm]

TÜRÜ UZUNLUK L [mm] UZUNLUK L1 [mm]

SABİTLEME PLAKASI

Uygunluk beyani hijyenik tekerlekler

Sertifikali hijyenik

Minimize temizlik süresi

Minimize su kullanimi

Uygunluk beyani hijyenik tekerlekler

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: Çelik mil ve manşon

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euro norm 1.4301.

Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uygulama: Teker Gövdesi

Malzeme türü çelik parçalar: Stainless steel, AISI 304/A2, Euronorm 1.4301

Uyumluluğu: EN 12532:1999 EN 12527:1999 uyarınca test edilmiştir ve doğrulanmıştır NGI, parçaların ISO 9628:1992 ile uyumlu olduğunu beyan eder. EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygunluğunu nonspesifik denetim sonuçlarının göstergesi olarak beyan eder. NGI, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Uygulama: Döner tekerlek

Wheel rim: PA, RAL 9010 (white)

NBR CONTA

PASLANMAZ ÇELİK

NBR CONTA

PASLANMAZ ÇELİK

NBR CONTA

PASLANMAZ ÇELİK

Wheel thread: TPU, RAL 5010 (blue)

Compliance: Tested and verified according to EN 12527:1999

RoHS2: In accordance with the Directive 2011/65/EC OF EUROPEAN PARLIAMENT AND OF THE COUNCIL.

European Community: “Materials and articles to come in contact with food” - 1935:2004/EC “Plastic materials and articles intended to come in contact with food”10:2011/EC

Uygulama: NGI’nin tekerleri için çelik bileşenler arasında sızdırmazlık halkası.

Malzeme türü: : NBR (NNF-75)

Renk: Mavi

Sertlik: 72 ± 3 Shore A DIN 53 505

Sıcaklık aralığı: Min -35°C ila Maks +110 °C

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca. %0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3 AVRUPA PARLAMENTOSU VE KONSEYİ’nin 2011/65/EC ve 2015/863/EC yönergesi ile uyumludur.

Hayvanlardan Elde

Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2020.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez.

FDA: Kılavuz

TAM DİŞLİ MAKINA AYAKLARI

ÇEŞİTLİ ÜRETİM ORTAMLARINDA MAKİNE VE EKİPMANLAR

PARA KARŞILIĞINDA DEĞER SUNUYOR

VE ÇOK SAYIDA ÇEŞİDİ VE FONKSİYONLARI MEVCUTTUR

TAM DİŞLİ MAKINA AYAKLARI

Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki makine ve ekipman için en uygun seçimdir. Bu tam dişli makina ayakları, geniş çeşitlilik ve işlevselliği ile para karşılığında büyük bir değer ve modellerin çoğunda bulunan kendinden drenajlı yüzeyler sayesinde hijyenik odaklı bir tasarım sunar.

Tam dişli makina ayaklarının güvenilirliği 25 yılı aşkın süredir dünya çapında müşteriler tarafından takdir edilmektedir ve mevcut ürün portföyü sürekli yenilikçi yaklaşımın ve pazar geri bildirimlerinin bir sonucudur.

HX

Diğer Özellikler

- 70.000 N’ye kadar yük ağırlığı

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- İsteğe bağlı zemine sabitleme

Ürün Grubu Özellikleri

• Tasarım ve patent korumalıdır

• Ayak plakasında tasarımında ve işlevselliğinde çeşitlilik

• Sınırsız özelleştirilmiş yükseklik varyasyonları

• Binlerce farklı varyasyon (ağırlık yükü, yükseklik ayarı, esnek montaj parçaları)

• Kendinden drenajlı yüzeyleri ve sınırlı temizlik çabası ile tam dişli, hijyenik odaklı makina ayakları

• Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk, ayak plakasının altındaki bakterileri bloke eder

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

• Mil ve ayak plakası arasındaki düşük sürtünmeli pul, kolay ayarlama sağlar

• Cıvatalar, somunlar, pullar, kaynak plakaları ve plastik burçlar temin edilebilir.

UYGUNLUK BEYANI

HXT

Diğer Özellikler

- 70.000 N’ye kadar yük ağırlığı

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında çapsal merkezli

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- İsteğe bağlı zemine sabitleme

Diğer Özellikler

- 50.000 N’ye kadar yük ağırlığı

- Minimum 40 mm — maksimum 180 mm ayak plakası çapı

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- İsteğe bağlı olarak zemine tek veya çift sabitleme

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

AKSESUARLAR TAM DİŞLİ

SOMUNLAR & PULLAR

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart somunlar (DIN 934)

- Standart konter somunlar (DIN 439)

- Standart düz pullar (DIN 125)

- Standart çamurluk pulları (DIN 9010)

- Tüm ölçüler mevcuttur

KAYNAK PLAKALARI

- Paslanmaz çelik AISI 304/A2, 1.4301

- Kare kaynak plakaları

- Yuvarlak kaynak plakaları

- Tüm ölçüler mevcuttur

- Kare plastik burçlar

- Yuvarlak plastik burçlar

- Bir çok farklı ölçülerde mevcuttur

MAKINA AYAKLARI

Tasarım ve patent korumalı HX tam dişli makina ayağı, farklı üretim ortamlarındaki makine ve ekipman için en uygun seçimdir. Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

ÜRÜN KODU

ÖRNEK

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer Toplam A yükseklik toleransı = +/-1,5 mm

* Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı +6 mm ve B’yi -6

AYAK PLAKASI

MAKINA AYAKLARI

HX FIXING

Tasarım ve patent korumalı HX fiksajlı tam dişli makina ayağı, farklı üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

HX Fiksaj, sabitleme plakasıyla zemine tutturulacak şekilde tasarlanmıştır. Cıvata, somun ve Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir. Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

KODU

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm] DELİK ÇAPI

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer Toplam A yükseklik toleransı = +/-1,5 mm * Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı +6 mm ve B’yi -6 mm ayarlayın

AYAK PLAKASI

MAKINA AYAKLARI

ÜRÜN KODU

ÖRNEK

Tasarım ve patent korumalı HX tam dişli makina ayağı, farklı üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

XHT, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur. Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir. Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer

Toplam A yükseklik toleransı = +/-1,5 mm

* Ayak plakası M24 mil ile birleştirilmişse A’yı +1 mm ve B’yi -1 mm ayarlayın

** Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı +2 mm ve B’yi -2 mm ayarlayın

AYAK PLAKASI

MİL

MAKINA AYAKLARI

ÜRÜN KODU

Tasarım ve patent korumalı M tam dişli makina ayağı, farklı üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

Geniş ayak plakası çeşidi, M Tipi Serisini her boyutta makine ve ekipmana uygulanabilir hale getirir. Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

yükseklik = A + B

nominal yük = Ayak plakası veya mil için en düşük değer

Toplam A yükseklik toleransı = +/-1,5 mm

* M8 mil sadece M40 ayak plakası için tedarik edilir ** M10 mil M100 - M180 ayak plakaları için tedarik edilmez** *** M30, M36 ve M42 mil M40 ve M50 ayak plakaları için tedarik edilmez***

AYAK PLAKASI

MİL

MAKINA AYAKLARI

M FİKSAJ

KODU

Tasarım ve patent korumalı M tam dişli makina ayağı, farklı üretim ortamlarındaki standartlaştırılmış makineler ve ekipman için en uygun seçimdir.

M Fiksaj, sabitleme plakasıyla zemine tutturulacak şekilde tasarlanmıştır. Cıvata, somun ve Geniş ayak plakası çeşidi, M Tipi Serisini her boyutta makine ve ekipmana uygulanabilir hale getirir. Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm] HOLE ÇAP

YÜKSEKLİK A [mm]

yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer Toplam A yükseklik toleransı = +/-1,5 mm ** M10 mil M106 ayak plakaları için tedarik edilmez**

[mm]

AYAK PLAKASI

MAKINA AYAKLARI

M 2 FİKSAJ

Tasarım ve patent korumalı M Çift Fiksajlı tam dişli makina ayağı, farklı üretim ortamlarındaki standartlaştırılmış makineler ve ekipman için en uygun seçimdir.

M Çift Sabitleme, iki sabitleme plakası ile zemine sabitlenecek şekilde tasarlanmıştır. Cıvata, somun ve pul temin edilebilir. Geniş ayak plakası çeşidi, M Tipi Serisini her boyutta makine ve ekipmana uygulanabilir hale getirir.

Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Ek olarak ayak, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak mühürlenir.

AYAK PLAKASI

MAKINA AYAKLARI

UYGUNLUK BEYANI

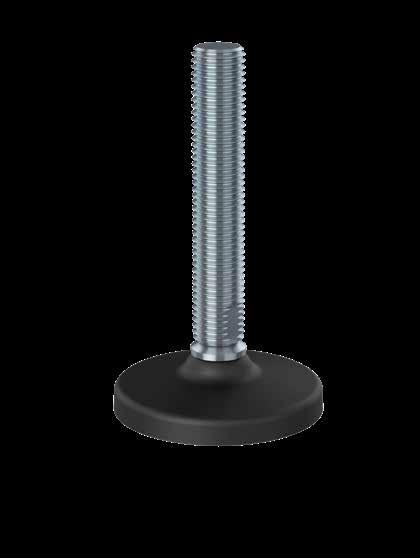

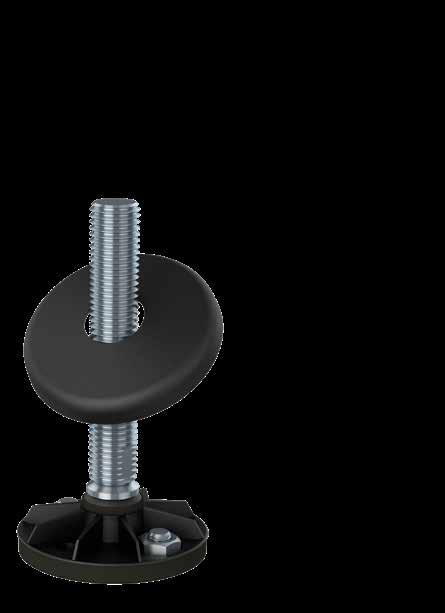

DİŞLİ PLASTİK MAKINA AYAKLARI

VULKANİZE

KAYMAZ KAUÇUK

PASLANMAZ ÇELİK

ÇELİK

Uygulama: Çelik parçalar, örn. mil, manşon ve ayak kapağı

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euro norm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uyumluluk: EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygun olduğunu nonspesifik denetim göstergesi ile birlikte beyan eder.

NGI, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Uygulama: NGI A/S’nin hijyenik makine ayakları için ayak tabanı

Malzeme türü: NBR (NNF-75)

Renk: Siyah & Mavi

Sertlik: 72 ± 3 Payanda A DIN 53 505

Sıcaklık aralığı: Min -35°C ile Maks +110 °C

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca.

%0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3 AVRUPA PARLAMENTOSU VE KONSEYİ’NİN 27 OCAK TARİHLİ 2011/65/EC ve 2015/863/EC Yönergesi

Hayvanlardan Elde

Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

ODS: (Ozone-Depleting Substances veya Ozon Tabakasını İncelten Maddeler):Ozon tabakasını incelten maddeler içermez. AVRUPA PARLAMENTOSU ve KONSEYİ’nin 16 EYLÜL 2009 TARİHLİ Düzenlemesine ve AVRUPA PARLAMENTOSU VE KONSEYİ’nin 29 HAZİRAN 2020 TARİHLİ düzenlemesine uygundur.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2010.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez.

FDA: Yönerge 21 CFR 177.2600

PASLANMAZ

TAM DİŞLİ YEKPARE MAKINA AYAKLARI

Yekpare dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki makine ve ekipman için en uygun seçimdir. Bu yekpare dişli makina ayakları, geniş çeşitlilik ve işlevselliği ile para karşılığında büyük bir değer ve modellerin çoğunda bulunan kendinden drenajlı yüzeyler sayesinde hijyenik odaklı bir tasarım sunar.

Yekpare dişli makina ayaklarının güvenilirliği 25 yılı aşkın süredir dünya çapında müşteriler tarafından takdir edilmektedir ve mevcut ürün portföyü sürekli yenilikçi yaklaşımın ve pazar geri bildirimlerinin bir sonucudur.

HXG/HXG AS

Diğer Özellikler

- Ayak plakası çapı Ø105 - Ø125

- 110.000 N’ye kadar yük ağırlığı

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Zemin ve ekipmanlarda 9°’ye kadar eğime izin verir

- Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk

Ürün Grubu Özellikleri

• Yüksek yük ve yüksek çekiş için tasarlanmıştır

• Tasarım ve patent korumalıdır

• Ayak plakasında tasarımında ve işlevselliğinde çeşitlilik

• Sınırsız özelleştirilmiş yükseklik varyasyonları

• Binlerce farklı varyasyon (ağırlık yükü, yükseklik ayarı, esnek montaj parçaları)

• Kendinden drenajlı yüzeyleri ve sınırlı temizlik çabası ile tam dişli, hijyenik odaklı makina ayakları

• Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk, ayak plakasının altındaki bakterileri bloke eder

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

• Cıvatalar, somunlar, pullar, kaynak plakaları ve plastik burçlar temin edilebilir.

HXJ/HXJ AS

Diğer Özellikler

- Ayak plakası çapı Ø105 - Ø125

- 110.000 N’ye kadar yük ağırlığı

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Zemin ve ekipmanlarda 9°’ye kadar eğime izin verir

- Zemine sabitleme

- Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk

HXGT/HXGT AS

Diğer Özellikler

- Ayak plakası çapı Ø105 - Ø125

- 110.000 N’ye kadar yük ağırlığı

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında çapsal merkezli

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk

KG/KG AS

Diğer Özellikler

- Ayak plakası çapı Ø90 - Ø180

- 120.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 8°’ye kadar eğime izin verir

- İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

KJ/KJ AS

Diğer Özellikler

- Ayak plakası çapı Ø90 - Ø180

- 120.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 8°’ye kadar eğime izin verir

- Zemine sabitleme

- İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

G/G AS

Diğer Özellikler

- Ayak plakası çapı Ø90 - Ø180

- 120.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 1°’ye kadar eğime izin verir

- İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

TAM DİŞLİ YEKPARE MAKINA AYAKLARI

J/J AS

Diğer Özellikler

- Ayak plakası çapı Ø90 - Ø180

- 120.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 1°’ye kadar eğime izin verir

- Zemine sabitleme

- İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

Ürün Grubu Özellikleri

• Yüksek yük ve yüksek çekiş için tasarlanmıştır

• Tasarım ve patent korumalıdır

• Ayak plakasında tasarımında ve işlevselliğinde çeşitlilik

• Sınırsız özelleştirilmiş yükseklik varyasyonları

• Binlerce farklı varyasyon (ağırlık yükü, yükseklik ayarı, esnek montaj parçaları)

• Kendinden drenajlı yüzeyleri ve sınırlı temizlik çabası ile tam dişli, hijyenik odaklı makina ayakları

• Vulkanize FDA onaylı, titreşim önleyici, kaymaz kauçuk, ayak plakasının altındaki bakterileri bloke eder

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

• Mil ve ayak plakası arasındaki düşük sürtünmeli pul, kolay ayarlama sağlar

• Cıvatalar, somunlar, pullar, kaynak plakaları ve plastik burçlar temin edilebilir.

KT/KT AS

Diğer Özellikler

- Ayak plakası çapı Ø90 - Ø180

- 200.000 N’ye kadar yük ağırlığı

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında diametrik merkezli depresyon

- Zemin ve ekipmanlarda 20°’ye kadar eğime izin verir

- İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

CF/CF AS

Diğer Özellikler

- Ayak plakası çapı Ø110 - Ø180

- 120.000 N’ye kadar yük ağırlığı

- Ayak plakasında merkezsizleştirilmiş mil

- Zemin ve ekipmanlarda 1°’ye kadar eğime izin verir

- Zemine sabitleme

- İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

KCF/KCF AS

Diğer Özellikler

- Footplate ÇAP Ø110

- Weight load up to 100.000 N

- Decentered spindle in the footplate

- Admits up to 8° slope on floors and equipment

- Fixing to the floor

- Optional anti-vibration and anti-slip rubber

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

TAM DİŞLİ YEKPARE MAKINA AYAKLARI

SOMUNLAR & PULLAR

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart somunlar (DIN 934)

- Standart konter somunlar (DIN 439)

- Standart düz pullar (DIN 125)

- Standart çamurluk pulları (DIN 9010)

- Tüm ölçüler mevcuttur

KAYNAK PLAKALARI

- Paslanmaz çelik AISI 304/A2, 1.4301

- Kare kaynak plakaları

- Yuvarlak kaynak plakaları

- Tüm ölçüler mevcuttur

- Kare plastik burçlar

- Yuvarlak plastik burçlar

- Bir çok farklı ölçülerde mevcuttur

YEKPARE TAM DİŞLİ

HXG ve HXG AS tasarım ve patent korumalı makina ayağı, çeşitli üretim ortamlarındaki ağır makine ve ekipmanlar için ve en hijyenik sağlam yekpare tam dişli makina ayağı için en uygun seçimdir. Kendinden drenajlı yüzeyler ile hijyenik yönelimli tasarımı sayesinde azaltılmış temizlik çabası sağlar

Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, yüksek yük ve yüksek çekme için tasarlanmıştır. Mil ve ayak plakası arasındaki düşük sürtünmeli pul, yüksek basınç altında kolay ayarlama sağlar. HXG AS, ayak plakasının altındaki bakterileri bloke eden ve zemine hijyenik bir sızdırmazlık oluşturan vulkanize, FDA onaylı, titreşim önleyici, kaymaz kauçuk ile birlikte tedarik edilir

YÜKSEKLİK A [mm] TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

AYAK PLAKASI

Tasarım ve patent korumalı yekpare HXJ ve HXJ AS makina ayağı, farklı üretim ortamlarındaki standartlaştırılmış makineler ve ekipman için en uygun seçimdir.

Kendinden drenajlı yüzeyler ile hijyenik yönelimli tasarımı sayesinde azaltılmış temizlik çabası sağlar Ayak plakasındaki iki sabitleme deliği ile zemine sabitlenebilen en hijyenik yekpare tam dişli makina ayağıdır. Cıvata, somun ve pul temin edilebilir. Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, yüksek yük ve yüksek çekme için tasarlanmıştır. Mil ve ayak plakası arasındaki düşük sürtünmeli pul, yüksek basınç altında kolay ayarlama sağlar.

HXJ AS, ayak plakasının altındaki bakterileri bloke eden ve zemine hijyenik bir sızdırmazlık oluşturan vulkanize, FDA onaylı, titreşim önleyici, kaymaz kauçuk ile birlikte tedarik edilir.

AYAK PLAKASI

MİL NDLE

YEKPARE TAM DİŞLİ

HXGT/HXGT AS

HXGT ve HXGT tasarım ve patent korumalı makina ayağı, çeşitli üretim ortamlarındaki ağır makine ve ekipmanlar için ve en hijyenik sağlam yekpare tam dişli makina ayağı için en uygun seçimdir.

HXGT and HXGT AS, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur. Kendinden drenajlı yüzeyler ile hijyenik yönelimli tasarımı sayesinde azaltılmış temizlik çabası sağlar HXGT AS, ayak plakasının altındaki bakterileri bloke eden ve zemine hijyenik bir sızdırmazlık oluşturan vulkanize, FDA onaylı, titreşim önleyici, kaymaz kauçuk ile birlikte tedarik edilir.

ÇAP Ø [mm]

B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

AYAK PLAKASI

YEKPARE TAM DİŞLİ

Yekpare KG makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir. Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, çok yüksek yük ve yüksek çekiş için tasarlanmıştır.

KG AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

KODU

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

Toplam

* M12 mil, KG150 ve KG180 ayak plakaları için tedarik edilmemektedir * Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı -2 mm ve B’yi +2 mm ayarlayın

AYAK PLAKASI

MİL

YEKPARE TAM DİŞLİ

KJ/KJ AS

Yekpare KJ makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir. Ayak, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenebilir. Cıvata, somun ve pul temin edilebilir.

Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, çok yüksek yük ve yüksek çekiş için tasarlanmıştır. KJ AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

AYAK PLAKASI MİL

Yekpare G makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir.

Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, çok yüksek yük ve yüksek çekiş için ve yatay yüzeylere sabit monteli tasarlanmıştır.

G AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

KODU

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer Tolerance of height A = +/-1,5 mm AS = Kayma önleyici

* Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı -2

AYAK PLAKASI

Yekpare J makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir. Ayak, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenebilir. Cıvata, somun ve pul temin edilebilir.

Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, çok yüksek yük ve yüksek çekiş için ve yatay yüzeylere sabit monteli tasarlanmıştır.

J AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

AYAK PLAKASI

YEKPARE TAM DİŞLİ

CF/CF AS

Yekpare CF makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir.

Ayak plakasındaki merkezsizleştirilmiş sabitleme deliği ile zemine kolayca sabitlenebilir. Cıvata, somun ve pul temin edilebilir. Mil ve ayak plakası arasındaki birleştirilmiş bağlantı, çok yüksek yük ve yüksek çekiş için ve yatay yüzeylere sabit monteli tasarlanmıştır.

CF AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

YÜKSEKLİK A [mm]

AYAK PLAKASI

KCF/KCF AS

Yekpare KCF makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir.

KCF AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

PLAKASI

YEKPARE TAM DİŞLİ

KT/KT AS

Yekpare KT makina ayağı, farklı üretim ortamlarındaki ağır makineler ve ekipman için en uygun seçimdir.

KT ve KT AS, aşırı yüksek yük için tasarlanmış, taban plakasındaki çapsal merkezlenmiş depresyon ile bağlanan ayrı bir ayak plakası ve milden oluşur.

KT AS, titreşim önleyici ve kaymaz NBR kauçuk (istek üzerine EPDM) ile birlikte tedarik edilir.

KODU

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N]

YÜKSEKLİK A [mm]

AYAK PLAKASI

UYGUNLUK BEYANI

UYGUNLUK

BEYANI

MAKINA AYAKLARI

YEKPARE TAM DİŞLİ MAKINA AYAKLARI

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir Uygulama:

Uygulama: Çelik parçalar, örn. mil, manşon ve ayak kapağı

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euro norm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uyumluluk: EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygun olduğunu nonspesifik denetim göstergesi ile birlikte beyan eder.

NGI A/S, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Uygulama: HXG AS, HXJ AS, HXGT AS ve HXJT AS için kaymaz kauçuk

Malzeme türü: NBR (NNF-75)

Renk: Siyah

Sertlik: 72 ± 3 Shore A DIN 53 505

Sıcaklık aralığı: Min -35°C ila Maks +110 °C

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca.

%0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3: AVRUPA PARLAMENTOSU VE KONSEYİ’nin 2011/65/EC ve 2015/863/EC yönergesi ile uyumludur.

Hayvanlardan Elde

Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

İSTEĞE BAĞLI

KAYMAZ KAUÇUK

PASLANMAZ ÇELİK

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

ODS: (Ozone-Depleting Substances veya Ozon Tabakasını İncelten Maddeler): Ozon tabakasını incelten maddeler içermez. AVRUPA PARLAMENTOSU VE KONSEYİ’nin 16 EYLÜL 2009 TARİHLİ EC 1005/2009 Düzenlemesi VE AVRUPA PARLAMENTOSU VE KONSEYİ’nin 29 HAZİRAN 2000 TARİHLİ EC 2037/2000 Düzenlemesine uygundur.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2010.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Kongresi, 2009’da tanımlanan tehlikeli maddeleri içermez.

Ftalatlar: Ftalat içermez.

FDA: Yönerge 21 CFR 177.2600

Uygulama: Kaymaz kauçuk

Malzeme türü: NBR İsteğe bağlı EPDM

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: Siyah

Sertlik: Siyah

Payanda A 80 +/- 5

Sıcaklık aralığı: Min -20 °C ila Max 110 °C

Yük: Düşük yük kapasitesi

TAM PLASTİKDİŞLİMAKINA AYAKLARI FARKLI ÜRETİM ALANLARINDAKİ

DİŞLİ PLASTİK

PARA KARŞILIĞINDA DEĞER SUNUYOR VE ÇOK SAYIDA ÇEŞİDİ VE FONKSİYONLARI MEVCUTTUR

MAKINA AYAKLARI

Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki orta ve yüksek ağırlıktaki makineler ve ekipman için en uygun seçimdir. Bu tam dişli makina ayakları, geniş çeşitlilik ve işlevselliği ile para karşılığında büyük bir değer ve modellerin çoğunda bulunan kendinden drenajlı yüzeyler sayesinde hijyenik odaklı bir tasarım sunar.

Plastik tam dişli makina ayaklarının güvenilirliği 25 yılı aşkın süredir dünya çapında müşteriler tarafından takdir edilmektedir ve mevcut ürün portföyü sürekli yenilikçi yaklaşımın ve pazar geri bildirimlerinin bir sonucudur

Diğer Özellikler

- 22.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Su geçirmez plastik kapağın altındaki zemine sabitlenebilir

Ürün Grubu Özellikleri

• Ayak plakasında tasarımında ve işlevselliğinde çeşitlilik

• Sınırsız özelleştirilmiş yükseklik varyasyonları

• İsteğe bağlı olarak, sızdırmaz sabitleme delikleri ile zemine sabitleme

• Pek çok farklı varyasyon (ağırlık yükü, yükseklik ayarı, esnek montaj parçaları)

• Kendinden drenajlı yüzeyleri ve sınırlı temizlik çabası ile tam dişli plastik makina ayakları

• İsteğe bağlı titreşim önleyici ve kaymaz kauçuk

• Paslanmaz çelik mil AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

• Takviyeli poliamid ayak plakası

• Cıvatalar, somunlar, pullar, kaynak plakaları ve plastik burçlar temin edilebilir.

Diğer Özellikler

- 45.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Su geçirmez plastik kapağın altındaki zemine sabitlenebilir

- İsteğe bağlı olarak, ayak plakasının altında kaymaz kauçuk

Diğer Özellikler

- 22.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Ayak plakasının altına gömülü kaymaz kauçuk

- Su geçirmez plastik kapağın altındaki zemine sabitlenebilir

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

Diğer Özellikler

- 22.000 N’ye kadar yük ağırlığı

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Ayak plakasının altına gömülü kaymaz kauçuk

- Su geçirmez paslanmaz çelik kapağın altındaki zemine sabitlenebilir

TAM DİŞLİ PLASTİK MAKINA AYAKLARI

SOMUNLAR & PULLAR

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart somunlar (DIN 934)

- Standart konter somunlar (DIN 439)

- Standart düz pullar (DIN 125)

- Standart çamurluk pulları (DIN 9010)

- Tüm ölçüler mevcuttur

KAYNAK PLAKALARI

- Paslanmaz çelik AISI 304/A2, 1.4301

- Kare kaynak plakaları

- Yuvarlak kaynak plakaları

- Tüm ölçüler mevcuttur

PLASTİK BURÇLAR

- Kare plastik burçlar

- Yuvarlak plastik burçlar

- Bir çok farklı ölçülerde mevcuttur

TAM DİŞLİ PLASTİK

Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki süşük ve orta ağırlıktaki makineler ve ekipman için en uygun seçimdir.

Su geçirmez plastik kapağın altında bulunan iki önceden delinmiş sabitleme deliği ile makina ayağını zemine sabitlemek mümkündür. Cıvata, somun ve pul temin edilebilir.

ÜRÜN KODU

ÖRNEK

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm] DELİK ÇAPI D1 [mm]

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer

Toplam A yükseklik toleransı = +/-1,5 mm

* HP060’ ayak plakasında sabitleme delikleri yoktur

** Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı +7 mm ve B’yi -7 mm ayarlayın

AYAK PLAKASI

HPG AS

HPG AS Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki düşük ve orta ağırlıktaki makineler ve ekipman için en uygun seçimdir.

Su geçirmez plastik kapağın altında bulunan iki önceden delinmiş sabitleme deliği ile makina ayağını zemine sabitlemek mümkündür. Cıvata, somun ve pul temin edilebilir. Ek olarak, ayak, ayak plakasının altına gömülü kaymaz kauçuk ile donatılmıştır.

ÜRÜN KODU AYAK - DİŞ - MİL

ÖRNEK HPG-AS060- 12 - 70 TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm] DELİK ÇAPI D1 [mm]

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B Maksimum nominal yük = Ayak plakası veya mil için en düşük değer

Toplam A yükseklik toleransı = +/-1,5 mm AS = Kayma önleyici

* HPG-AS060 ayak plakasında sabitleme delikleri yoktur

** Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı +7 mm ve B’yi -7 mm

MİL

AYAK PLAKASI

HPR AS Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki düşük ve orta ağırlıktaki makineler ve ekipman için en uygun seçimdir.

Su geçirmez plastik kapağın altında bulunan iki adet önceden delinmiş sabitleme deliği ile makina ayağını zemine sabitlemek mümkündür.

Cıvata, somun ve pul temin edilebilir. Ek olarak, ayak, ayak plakasının altına gömülü kaymaz kauçuk ile donatılmıştır.

YÜKSEKLİK A [mm]

AYAK PLAKASI

TAM DİŞLİ PLASTİK

HPA / HPA AS

HPA ve HPA AS Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki düşük ve orta ağırlıktaki makineler ve ekipman için en uygun seçimdir.

Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Ek olarak, HPA AS, ayak plakasının altına gömülü kaymaz kauçuk ile donatılmıştır.

ÜRÜN KODU

ÖRNEK

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] NOM YÜK BASINÇ [N] ÜRÜN KODU TÜRÜ

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B

Maksimum nominal yük = Ayak plakası veya mil için en düşük değer

Toplam A yükseklik toleransı = +/-1,5 mm AS = Kayma önleyici

* M10 mil yalnızca HPA-AS040 ve HPA-AS050 ayak plakası için tedarik edilir.

** M30 mil yalnızca HPA-AS080 ve HPA-AS100 ayak plakası için tedarik edilir.

* Ayak plakası M30, M36 veya M42 mil ile birleştirilmişse, A’yı +7 mm ve B’yi -7 mm ayarlayın

AYAK PLAKASI

MİL

TAM DİŞLİ PLASTİK

HPA SABİTLEME

ELEMANI / HPA AS SABİTLEME ELEMANI

HPA SABİTLEME ELEMANI ve HPA AS SABİTLEME ELEMANI Tam dişli makina ayakları ürün grubu, farklı üretim ortamlarındaki düşük ve orta ağırlıktaki makineler ve ekipman için en uygun seçimdir.

Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Makina ayağını, tornavida yardımıyla bastırılarak kolayca çıkartılabilen önceden preslenmiş 2 adet sabitleme deliği ile zemine sabitlemek mümkündür. Cıvata, somun ve pul temin edilebilir.

Ek olarak, HPA AS Sabitleme Elemanı, ayak plakasının altına gömülü kaymaz kauçuk ile donatılmıştır.

AYAK PLAKASI

TAM DİŞLİ PLASTİK

HPA125 / HPA125 AS

Tasarım ve patent korumalı HPA 125 ve HPA125 AS tam dişli makina ayağı, farklı üretim ortamlarındaki daha ağır makineler ve ekipman için en uygun seçimdir. Kendinden drenajlı yüzey tasarımı ile minimum temizlik çabası yeterlidir.

Ek olarak, HPA125 AS, ayak plakasının altına gömülü kaymaz kauçuk ile donatılmıştır.

ÜRÜN KODU

ÖRNEK

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİK KONUMU E [mm] DELİK ÇAPI D1 [mm]

YÜKSEKLİK A [mm]

Toplam yükseklik = A + B

Maksimum nominal yük = Ayak plakası veya mil için en düşük değer

Toplam A yükseklik toleransı = +/-1,5 mm AS = Kayma önleyici

* Ayak plakası M30 veya M36 ile birleştirilirse B -6 mm’yi ayarlayın.

** Ayak plakası M30 veya M36 ile 310 mm uzunluğunda birleştirilirse A -5’i ayarlayın.

AYAK PLAKASI

UYGUNLUK BEYANI

KAYMA ÖNLEYİCİ 2K SINIRLI

PLASTİK KAPAK İSTEĞE BAĞLI KAYMAZ KAUÇUK

PASLANMAZ ÇELİK

PASLANMAZ

PLASTİK

UYGUNLUK BEYANI

TAM DİŞLİ PLASTİK MAKINA AYAKLARI

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: Çelik parçalar, örn. ayak için manşon ve kapak

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301.. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uyumluluk: EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygun olduğunu nonspesifik denetim göstergesi ile birlikte beyan eder. NGI, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir. 94/9/EC yönergesi, ATEX yönergesi diye de bilinen potansiyel olarak patlayıcı ortamlara yönelik ekipmanları, kendi potansiyel ateşleme kaynağı olmayan ekipmanları kapsamaz. Kapsam dışında kalan ilgili ekipman yönergeye göre işaretlenmeyecektir. Diğer yandan, NGI makina ayakları tüm ATEX bölgelerinde kullanıma uygundur.

Uygulama: NGI A/S makine ayakları için taban ve ayak kapağı

Malzeme türü: PA 6 Miramid FP, takviyeli

Elektrik Gücüyle: Yalıtkan IP Kodu IP69K: DIN (Deutsches Institut für Normung) 40050-9: Straßenfahrzeuge; IP-Schutzarten; Schutz gegen Fremdkörper, Wasser und Berühren; Elektrische Ausrüstung [Yol araçları; koruma dereceleri (IP kodu); yabancı cisimlere, suya ve darbelere karşı koruma; elektrikli ekipman]. Mayıs 1993. (Almanca orijinalinin İngilizce çevirisi DIN’den temin edilebilir).

Kimyasal direnç: Yaygın kullanımlı temizlik maddelerine karşı yüksek

Renk: Siyah

Tutuşabilirlik: 94 HB

Sıcaklık aralığı: Min -20°C ile Maks +110 °C Maks. sıcaklık Kısa süre için yüksek termal direnç: +150°C

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca.

%0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3: AVRUPA PARLAMENTOSU VE KONSEYİ’nin 2011/65/EC ve 2015/863/EC yönergesi ile uyumludur.

Hayvanlardan Elde

Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

ODS: ODS (Ozone-Depleting Substances veya Ozon Tabakasını İncelten Maddeler): Ozon tabakasını incelten maddeler içermez. AVRUPA PARLAMENTOSU VE KONSEYİ’nin 16 EYLÜL 2009 TARİHLİ EC 1005/2009 Düzenlemesi VE AVRUPA PARLAMENTOSU VE KONSEYİ’nin 29 HAZİRAN 2000 TARİHLİ EC 2037/2000 Düzenlemesine uygundur.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2020.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez

UYGUNLUK BEYANI

TAM DİŞLİ PLASTİK MAKINA AYAKLARI

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: Plastik kapak

Malzeme türü: PPC

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: Siyah

Sertlik: Rockwell R 85

Sıcaklık aralığı: Min -20 °C ila Max 90 °C

Yük: Yüksek yük kapasitesi

Uygulama: Kayma önleyici

Malzeme türü: NBR İsteğe bağlı EPDM

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: Siyah

Sertlik: Payanda A 80 +/- 5

Sıcaklık aralığı: Min -20 °C ila Max 110 °C Yük: Düşük yük kapasitesi

Uygulama: Kayma önleyici 2K sınırlı

Malzeme türü: TPE

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: Siyah

Sertlik: Payanda A 90 ± 5

Sıcaklık aralığı: Min -50°C ile Maks +125 °C

Yük: Yüksek yük kapasitesi

Uygulama: NGI makine ayakları için çelik parçalar arasında sızdırmazlık halkası.

Malzeme türü: Silikon kauçuk

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: RAL 5010 (mavi)

Sertlik: Payanda A 60 +/- 5

Sıcaklık aralığı: Min -60°C - Maks +200 °C

Depolama: ISO 2230’a uygundur

Uyumluluk:

FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

TARTIM MAKINA AYAKLARI

TÜM DÜNYADA, AYAKLARIN İÇİNDE MONTELİ STANDART TARTIM HÜCRESİNE SAHİP TEK TARTIMLI MAKINA AYAĞI

TASARIM VE PATENT KORUMALI NGI TARTIMLI MAKINA

AYAKLARI MAKİNENİN, EKİPMANIN, TANKLARIN VE KAZANLARIN

DESTEKLENMESİ VE KOLAY TARTIMI İÇİN OPTİMAL SEÇİMDİR.

TARTIMLI MAKINA AYAKLARI

Tasarım ve patent korumalı NGI tartı makina ayakları, makine, ekipman, tank ve gemilerin desteklenmesi ve kolay tartılması için en uygun seçimdir.

NGI tartı makina ayakları, PR 6251 PanCake yük hücresi ailesi için en iyi tartı performansını ve kompakt yapı, eşsiz güvenilirlik, sağlamlık ve stabiliteyi sağlamak üzere optimize edilmiştir.

Ürün Grubu Özellikleri

• Plug n’ Play yüksekliği ayarlanabilir kompakt tasarım

• Yük hücresi ve mil arasındaki tek vuruş noktası, doğrudan ve sürtünmesiz kuvvet aktarımını sağlar

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

• Tüm hareketli parçalar ayak yükü kaldırıldığında bile %100 hijyenik biçimde mühürlenmiştir.

• Tüm contalar mavidir ve tarama sistemleri ile tespit edilebilir.

Diğer Özellikler

- Maksimum yük ağırlığı 5 ton

- M20, M24, M30 ve M36 mil ölçüleri

- Ayak plakası ölçüleri Ø80, Ø105, Ø125 ve Ø150 mm

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- Vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak sabitlenir.

Diğer Özellikler

- Ayak plakası çapı Ø105 ve Ø150 mm

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Zemin ve ekipmanlarda 5°’ye kadar eğime izin verir

- Tarama sistemleri ile tespit edilebilen mavi mühürlü üst kapak

- Açıkta bulunan üst dişin hijyenik kaplamasını sağlar

- Standartlaştırılmış ve özelleştirilmiş ölçüleri mevcuttur.

- İsteğe bağlı zemine sabitleme

Diğer Özellikler

- Maksimum yük ağırlığı 5 ton

- M16, M20, M24, M30 ve M36 mil ölçüleri

- Ayak plakası ölçüleri Ø80, Ø105, Ø125 ve Ø150mm

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Ayak plakası ve mil iki ayrı parçadır

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

- Vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak sabitlenir.

Diğer Özellikler

- Maksimum yük ağırlığı 5 ton

- M16, M20, M24, M30 ve M36 mil ölçüleri

- Ayak plakası boyutları Ø105 ve Ø150 mm

- Kendinden drenajlı yüzeyler sayesinde hijyenik odaklı tasarım

- Ayak plakası ve mil iki ayrı parçadır

- Zemin ve ekipmanlarda 10°’ye kadar eğime izin verir

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

Tasarım ve patent korumalı NGI tartı makina ayakları, makine, ekipman, tank ve gemilerin desteklenmesi ve kolay tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

XHW Makina ayağı vulkanize, FDA onaylı, bakterileri bloke eden ve yük hücresini koruyan titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak sabitlenir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

A [mm]

AYAK PLAKASI

HXGW

Tasarım ve patent korumalı HXGW tartı makina ayağı, makine, ekipman, tank ve kazanların desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

HXGW makina ayağı, taban plakasının altındaki bakterileri bloke eden ve yük hücresini koruyan kauçuk sızdırmazlık ile zemine hijyenik olarak sızdırmaz hale getirilmiştir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakttasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir - Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

HÜCRESİ MİN. DİŞ [ÇIKTI] 2mV/V 4-20mA

YÜKSEKLİK A [mm]

AYAK PLAKASI

Tasarım ve patent korumalı HXJW tartı makina ayağı, makine, ekipman, tank ve tekneleri desteklemek ve tartmak için en uygun seçimdir. Yük hücresi, ayak içinde güvenlidir, güdümlüdür ve korumalıdır.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

HXJW, ayak plakasındaki iki sabitleme deliği ile zemine sabitlenecek şekilde tasarlanmıştır.

HXJW makina ayağı, taban plakasının altındaki bakterileri bloke eden ve yük hücresini koruyan kauçuk sızdırmazlık ile zemine hijyenik olarak sızdırmaz hale getirilmiştir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir - Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401 YÜK HÜCRESİ MİN. DİŞ [ÇIKTI] 2mV/V 4-20mA

A [mm]

ÇAP Ø [mm]

B [mm]

KONUMU E [mm]

AYAK PLAKASI

Tasarım ve patent korumalı HXTW tartı makina ayağı, makine, ekipman, tank ve kazanların desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

HXTW, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur. Ek olarak, makina ayağı, ayak plakasının altında bulunan vulkanize, FDA onaylı, bakterileri bloke eden, titreşim önleyici, kaymaz kauçuk ile zemine hijyenik olarak sabitlenir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

YÜKSEKLİK A [mm]

AYAK PLAKASI

Tasarım ve patent korumalı HXGTW tartı makina ayağı, makine, ekipman, tank ve kazanların desteklenmesi ve tartılması için en uygun seçimdir. Yük hücresi ayağın içinde sabitlenir, yönlendirilir ve korunur.

- Güvenli: Yük hücresi tehlikeli mekanik dış darbelere karşı güvence altına alınmıştır.

- Güdümlü: Yük hücresini etkilemeden her yönden baskın kuvvetler sağlayabilir

- Korumalı: Korozyon, sıcaklık ve bakteriler gibi dış etkilere karşı

HXGTW, tartı plakasındaki çapsal merkezlenmiş yükseklik ile bağlanan ayrılmış bir ayak plakası ve milden oluşur. HXGTW makina ayağı, taban plakasının altındaki bakterileri bloke eden ve yük hücresini koruyan kauçuk sızdırmazlık ile zemine hijyenik olarak sızdırmaz hale getirilmiştir.

- Bakım gerektirmeyen ve yüksekliği ayarlanabilir kompakt tasarım

- Kolay ve hızlı kurulum - montaj kiti gerekmez

- Yük hücrelerinin kapasitesi 30 kg ila 5.000 kg. arasında değişir

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

YÜKSEKLİK A [mm]

ÇAP Ø [mm] YÜKSEKLİK B [mm] YÜK HÜCRESİ NOM YÜK [KG]

MİL

AYAK PLAKASI

AYAĞI

UYGUNLUK BEYANI TARTIMLI MAKINA AYAĞI

NGI A/S yürürlükteki tüm yönergelere ve standartlara bağlı kalmaktadır. Tüm bilgilerin güncel hali temel alınır ve geçerli bilgiler değişime tabidir. Bu yönergelerdeki revizyonları ve değişiklikleri dikkatli şekilde takip ediyoruz ve ürünlerimizi buna uygun olarak tasarlayacağız. NGI A/S ürünlerinin geçerli şartlara sürekli uygunluğunu sağlamaktadır.

Ürün kategorimiz, makineler için EC yönergesinin uygulama kaosamında değildir. Bu nedenle, makineler için EC yönergesine uygun olarak CE işareti verilemez.

NGI A/S, Virkelyst 3-7, 9400 Nørresundby, ürünlere uygulanan listelenen malzemelerin gıda ve ilaç endüstrisinde kullanılan malzemelerin taleplerine uygun olduğunu beyan etmektedir. Ayrıca, ürünlerimizde uygulanan sıralı malzemelerin gıda ve ilaç endüstrilerinde kullanılan malzeme taleplerine uygun olduğunu beyan ederiz.

SIZDIRMAZLIK HALKASI

KAYMAZ KAUÇUK

ÇELİK BİLEŞEN

Malzemeler, Yüzey Pürüzlülüğü, İmalat ve Geometri

Metalik yüzeyler talep üzerine AISI 304/A2’den, paslanmaz çelikten veya 16/A4’ten imal edilir ve temizleme de dahil olmak üzere belirtilen kullanım koşulları altında korozyona dayanıklıdır.

Elastomerik komponentler, FDA onaylı NBR ve silikon malzemeden üretilmiştir. Kullanılan tüm malzemelerin toksit ve emici olmadığı kabul edilir.

Açıktaki tüm metalik yüzeyler 1,6 pm Ra maksimum yüzey pürüzlülüğü değerlerine göre işlenmiştir. Tüm elastomer bileşenler ve sızdırmazlık pulları elle kesilmeden kalıplanmış halde bırakılır ve tüm yüzeyler üstün temizlenebilirliği sağlamak için yeterince düzgün sayılır.

Açıkta, galvanik korozyon meydana gelebilecek yapıda, metalden metale benzemez temas alanları bulunmamaktadır.

Hijyenik contalarda erişilemeyen cepler veya çatlaklar yoktur, kolay temizliğe elverişlidir.

Nihai yapıda açıkta kalan diş ve metaller arasında contasız ek yerlerinden kaynaklı risk yoktur.

Boşaltılabilirlik ve Kurulum

Üniteler kendinden drenajlı şekilde tasarlanmıştır ve yatay çıkıntılar içermez.

Ürün sertifikalandırıldığında, 3-A ve EHEDG kriterleri ile uyumluluğu sağlamak amacıyla, ayrıntılı bilgiler içeren kapsamlı yönergeler verilmektedir.

3-A Sıhhi Standart 88-00, makine ayakları veya destekleri ekipmana düzgün bir şekilde monte edildiğinde, ekipmanın en düşük kısmı ile taban arasında minimum 4.0 in. (102 mm) boşluk bırakılması gerekir. Eğer ekipman hiçbir noktanın daha fazla olmadığı bir alanı özetliyorsa En yakın kenarından 12,5 in’den (318 mm). Ekipman, herhangi bir noktanın 12,5 inçten fazla olduğu bir alanı özetliyorsa en yakın kenarından (318 mm) boşluk en az 6 inç olacaktır. (152mm).

EHEDG kılavuzu kolay temizleme ve denetim için ekipman ve zemin arasında minimum 300 mm boşluk kalmasını önerir.

Bağlantı elemanları gerektiğinde yalnızca kubbeli başlı vidalar ve kubbe başlı somunlar kullanılmalıdır. Açıktaki arayüzler sızdırmazlık pulları ile sızdırmaz hale getirilmeli ve makina ayaklarının kurulu konfigürasyonunda açıkta diş kalmamalıdır.

UYGUNLUK BEYANI TARTIMLI MAKINA AYAKLARI

Bakım ve Temizlik

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

Maksimum tork değerleri,, sızdırmazlık pullarının ve contaların aşırı sıkıştırılmasını önlemek için geçerli maksimum tork değerli belirtilmiştir.

Bakım talimatları açıkça belirtilmiştir ve sahte yedek parçaların kullanımı yasaklanmıştır.

Tasarım ölü alanlar içermez ve kolayca temizlenemeyen alanlarda toprak, mikroorganizma böcekleri ve diğer haşaratın birikmesini önler.

Yapıştırıcılar, Yağlayıcılar, Yalıtım ve Sinyal Transfer Sıvıları

Yapıda kullanılan sızdırmazlık ve diş kilitleme bileşikleri, kürlenmiş halde toksik özellikte değildir. İmalat sırasında hiçbir yağlayıcı, yalıtım malzemesi veya sinyal transfer sıvısı kullanılmaz.

Standartlar ve yönergeler

Benzer NGI tasarımları, gıda dışı alanda bulunan bileşenler için Hijyenik Ekipman Sınıf I kriterlerini karşılar ve yapının sökülmeden kolayca temizlenmesi için erişim sağlar.

tartı makina ayakları tasarımı, Makine Ayakları ve Destekleri için 3-A Sıhhi Standardına uygundur.

Sıhhi tasarım ve imalat için USDA Yönergelerine göre sertifikalı “Süt Ürünleri Ekipmanları ve NSF ANSI 3-A 14159-1-2014” ‘e uyarınca sertifikalandırılmıştır.

AB yönetmelikleri

852/2004 Gıda maddelerinin hijyeni.

853/2004 hayvansal kökenli gıdalar için spesifik hijyen kuralları.

854/2004 insanlar tarafından tüketilen hayvansal kökenli ürünlere uygulanacak resmi kontrollerin organizasyonu için özel kurallar

Gıda ile temas etmesi amaçlanan malzemeler ve maddeler hakkında 1935/2004

UYGUNLUK BEYANI TARTIMLI MAKINA AYAKLARI

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: ÇELİK BİLEŞEN

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euro norm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uyumluluk: 10204 Tip 2.2. NGI A/S, ürünün talimata uygun olduğunu nonspesifik denetim göstergesi ile birlikte beyan eder.

NGI A/S, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Uygulama: Vulkanize kaymaz kauçuk ayak tabanı (0-5 ton için)

Malzeme türü: NBR (NNF-75)

Renk: Siyah

Sertlik: 72 ± 3 Payanda A DIN 53 505

Sıcaklık aralığı: Min -35°C ile Maks +110 °C Yük: Düşük yük kapasitesi

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca.

%0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3 AVRUPA PARLAMENTOSU VE KONSEYİ’nin 27 OCAK TARİHLİ 2011/95/ EC Yönergesi ile uyumlu.

Hayvanlardan Elde Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

Çatışma: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu&Tüketiciyi

Maddeler: Koruma Yasası”, Bölüm 1502, 21.07.2010.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez.

FDA: Yönerge 21 CFR 177.2600

Uygulama: Sızdırmazlık halkası

Malzeme türü: Sızdırmazlık halkası Silikon kauçuk

Elektrik Gücüyle: Yalıtkan

Kimyasdirenç: Yaygın kullanımlı temizlik maddelerine karşı yüksek.

Sertlik: Payanda A 60 +/- 5

Renk: RAL 5010 (mavi)

Sıcaklık aralığı: Min -60°C ila Maks +200°C

Depolama: ISO 2230 uyarınca

Uyumluluk: FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

SİSMİK MAKINA AYAKLARI

DÜNYANIN TEK SİSMİK MAKINA AYAKLARI ULUSLARARASIYENİ

ZELANDA SİSMİK STANDARTINA GÖRE TASARLANMIŞ VE HESAPLANMIŞTIR

NGI SİSMİK AYAK, DİKEY VE YATAY YÜKLERİN KOMBİNASYONLARINA DAYANMA GÜCÜ SAYESİNDE DEPREMLERE KARŞI DAYANIKLIDIR

MAKINA AYAKLARI

Sismik makina ayağımız Sonlu Eleman Yöntemi (FEA) kullanılarak geliştirilmiş ve test edilmiştir. Kaliforniya ve Yeni Zelanda resmi yönetmeliklerine uygundur - (NZS 4219:2009)

NGI si ̇smi ̇k ayak, di ̇key ve yatay yükleri ̇n kombi ̇nasyonlarına dayanma gücü sayesi ̇nde depremlere karşı dayanıklıdır. NGI sismik ürün konfigüratörü, coğrafi bölgedeki deprem riski verilerini özel ekipmanınızla ilgili verilerle birleştirir. Bu ayrıntılı analizin sonucu, emniyet açısından en uygun çözümü seçmenize ve makinelerinizin ve ekipmanlarınızın deprem kaynaklı zarar görme riskini en aza indirmenize yardımcı olacaktır.

HXJE (S)

Diğer Özellikler

- M30, M36, M42, M48 ve M56 mm mil ölçüleri

- Çap ölçüsü başına iki standart uzunlukta mevcuttur

- Çapalar en iyi sismik performansı sağlamak için dairesel düzenlenmiştir

- Kauçuk conta ile zemine contalanabilir

Ürün Grubu Özellikleri

• Yüksekliği ayarlanabilir kompakt tasarımıyla basit ve hızlı kurulum.

• Hareketli kurulum - beton kalıplama gerektirmez

• Cıvatalı sabitleme ve patentli kilitleme mekanizması sayesinde total sismik stabilite

• Sonlu Elemanlar Analizi (FEA) ile doğrulanmış ve Yeni Zelanda sismik standardına göre hesaplanmıştır (NZS 4219)

• Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

• NGI’den opsiyonel sertifikalı hijyenik somunlar

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

HXJE (L)

Diğer Özellikler

- Mil ölçüleri M56, M64, M72, M80 ve M90 mm

- Çap ölçüsü başına iki standart uzunlukta mevcuttur

- Çapalar en iyi sismik performansı sağlamak için dairesel düzenlenmiştir

- Kauçuk conta ile zemine contalanabilir

HXJCFE (L)

Diğer Özellikler

- Mil ölçüleri M56, M64, M80&M90 mm

- Mil tek tarafında merkezsizleştirilmiş ankrajlar

- Çap ölçüsü başına iki standart uzunlukta mevcuttur

- Zemine contalanmaz

HXJCFE (S)

Diğer Özellikler

- M30, M36, M42, M48 ve M56 mm mil ölçüleri

- Mil tek tarafında merkezsizleştirilmiş ankrajlar

- Çap ölçüsü başına iki standart uzunlukta mevcuttur

- Zemine contalanmaz

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

Sismik makina ayaklarının takılması için bazı aletler ve aksesuarlar gerekir NGI, sismik projeniz için sismik ankraj uzmanı HILTI ile komple bir sismik kurulum kiti sunmak için bir araya geldi NGI, sismik makina ayağının hızlı ve kolay bir şekilde kurulması için gereken tüm aksesuarları teslim edebilir. Sismik ayakları sabitlerken sismik onaylı aksesuarların kullanılması önemlidir. Simik ayaklar doğru monte edilmediğinde 3A, USDA veya EHEDG hijyenik taleplerini ve de sismik yük özelliklerini karşılamayacaktır.

KUBBE BAŞLI SOMUNLAR & PULLAR

Diğer Özellikler

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart kubbe başlı somunlar (DIN 1587 A2)

- Tüm ölçüler mevcuttur

NGİ ANAHTARLAR

Diğer Özellikler

XHJSE makinede ayakların kurulumu için üç farklı anahtar gereklidir. NGI anahtarları lazer kesimdir ve NGI makine ayaklarına uyacak şekilde tasarlanmıştır.

ANKRAJLAR

Diğer Özellikler

- Paslanmaz çelik A4

- PROFIS yazılımı

- Taban malzemeleri: beton (çatlak), beton (çatlamamış), duvar (dayanıklı)

HİLTİ ALETLER

Diğer Özellikler

Hilti’nin sismik araştırması, ürün performansının simüle edilmiş sismik koşullar altında ayrıntılı biçimde incelenmesini ve tam ölçekli sistem testini içermektedir.

Tasarım ve patent korumalı sismik HXJE (S) makina ayağı, depreme maruz kalan alanlarda bulunan ve aynı zamanda uzun makina aralığından yararlanmayı gerektiren tüm makine, ekipman, tank ve kazanlar için en uygun seçimdir.

- Yüksekliği ayarlanabilir kompakt tasarımıyla basit ve hızlı kurulum.

- Hareketli kurulum - beton kalıplama gerektirmez

- Cıvatalı sabitleme ve patentli kilitleme mekanizması sayesinde total sismik stabilite

- Sonlu Elemanlar Analizi (FEA) ile doğrulanmış ve hesaplanmıştır Yeni Zelanda sismik standardına göre (NZS 4219)

- Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

ÜRÜN KODU

- MİL ÖRNEK HXJE150(S)-HXE30150 TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİKLER [PSC] CIVATA TÜRÜ [ÖLÇÜ] POZİSYON

DİŞ YÜKSEKLİK L1 [mm] YÜKSEKLİK L4 [mm] YÜKSEKLİK L5 [mm] L

*L MİN mil üzerinde somun kullanılmadan hesaplanır

AYAK PLAKASI

Tasarım ve patent korumalı sismik HXJE (L) makina ayağı, depreme maruz kalan alanlarda bulunan ve aynı zamanda uzun makina aralığından yararlanmayı gerektiren tüm makine, ekipman, tank ve kazanlar için en uygun seçimdir.

- Yüksekliği ayarlanabilir kompakt tasarımıyla basit ve hızlı kurulum.

- Hareketli kurulum - beton kalıplama gerektirmez

- Cıvatalı sabitleme ve patentli kilitleme mekanizması sayesinde total sismik stabilite

- Sonlu Elemanlar Analizi (FEA) ile doğrulanmış ve hesaplanmıştır Yeni Zelanda sismik standardına göre (NZS 4219)

- Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

- Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

ÜRÜN KODU

- MİL ÖRNEK HXJE300(L)-HXE80250 TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİKLER [PSC] CIVATA TÜRÜ [ÖLÇÜ] POZİSY-

[N]

KODU DİŞ YÜKSEKLİK L1 [mm] YÜKSEKLİK

*L MİN mil üzerinde somun kullanılmadan hesaplanır

MİL

AYAK PLAKASI

HXJCFE (S)

Tasarım ve patent korumalı sismik HXJCFE (S) makina ayağı, depreme maruz kalan alanlarda bulunan ve aynı zamanda uzun makina aralığından yararlanmayı gerektiren tüm makine, ekipman, tank ve kazanlar için en uygun seçimdir.

- Mil tek tarafında merkezsizleştirilmiş ankrajlar

- Makine, ayak plakasının her tarafına erişimi kısıtladığında daha kolay kurulum sağlar

- Yuvarlak ayak plakasına göre daha düşük sismik performans

- Küçük ve büyük boy için tek ölçü mevcuttur

- Yüksekliği ayarlanabilir kompakt tasarımıyla basit ve hızlı kurulum.

- Milin alt kısmındaki ağızdan ayarlanır

- Hareketli kurulum - beton kalıplama gerektirmez

- Cıvatalı sabitleme ve patentli kilitleme mekanizması sayesinde total sismik stabilite

- Sonlu Elemanlar Analizi (FEA) ile doğrulanmış ve hesaplanmıştır Yeni Zelanda sismik standardına göre (NZS 4219)

- Yeni Zelanda sismik standardına göre NZS 4219’a göre hesaplanmıştır

- Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

ÖRNEK

KODU

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİKLER [PSC]

DİŞ YÜKSEKLİK L1 [mm] YÜKSEKLİK L4 [mm] YÜKSEKLİK L5 [mm] L MIN* [mm] NOM YÜK [N] MAKS YATAYUZUN KESME YÜK [N]

*L MİN mil üzerinde somun kullanılmadan hesaplanır

ÜRÜN KODU

MİL

AYAK PLAKASI

TAM DİŞLİ SİSMİK

(L)

Tasarım ve patent korumalı sismik HXJCFE (L) makina ayağı, depreme maruz kalan alanlarda bulunan ve aynı zamanda uzun makina aralığından yararlanmayı gerektiren tüm makine, ekipman, tank ve kazanlar için en uygun seçimdir.

- Mil tek tarafında merkezsizleştirilmiş ankrajlar

- Makine, ayak plakasının her tarafına erişimi kısıtladığında daha kolay kurulum sağlar

- Yuvarlak ayak plakasına göre daha düşük sismik performans

- Küçük ve büyük boy için tek ölçü mevcuttur

- Yüksekliği ayarlanabilir kompakt tasarımıyla basit ve hızlı kurulum.

- Milin alt kısmındaki ağızdan ayarlanır

- Hareketli kurulum - beton kalıplama gerektirmez

- Cıvatalı sabitleme ve patentli kilitleme mekanizması sayesinde total sismik stabilite

- Sonlu Elemanlar Analizi (FEA) ile doğrulanmış ve hesaplanmıştır Yeni Zelanda sismik standardına göre (NZS 4219)

- Yeni Zelanda sismik standardına göre NZS 4219’a göre hesaplanmıştır

- Deneyimli ortağımız Hilti tarafından seçilen ve onaylanan sismik çapalar

ÖRNEK

KODU

TÜRÜ ÇAP Ø [mm] YÜKSEKLİK B [mm] DELİKLER [PSC]

DİŞ YÜKSEKLİK L1 [mm] YÜKSEKLİK L4 [mm] YÜKSEKLİK L5 [mm] L MIN [mm] NOM YÜK [N] MAKS YATAYUZUN KESME YÜK [N]

*L MİN mil üzerinde somun kullanılmadan hesaplanır

MİL

AYAK PLAKASI

SİSMİK MAKINA AYAKLARI

Ürün kategorimiz, makineler için EC yönergesinin uygulama kaosamında değildir. Bu nedenle, makineler için EC yönergesine uygun olarak CE işareti verilemez.

SIZDIRMAZLIK HALKASI

Malzemeler, Yüzey Pürüzlülüğü, İmalat ve Geometri

Elastomerik komponentler, FDA onaylı NBR ve silikon malzemeden üretilmiştir. Kullanılan tüm malzemelerin toksit ve emici olmadığı kabul edilir.

Açıkta, galvanik korozyon meydana gelebilecek yapıda, metalden metale benzemez temas alanları bulunmamaktadır.

Hijyenik contalarda erişilemeyen cepler veya çatlaklar yoktur, kolay temizliğe elverişlidir.

Nihai yapıda açıkta kalan diş ve metaller arasında contasız ek yerlerinden kaynaklı risk yoktur.

SIZDIRMAZLIK HALKASI

AYAK CONTASI

ÇELİK BİLEŞEN

ÇELİK BİLEŞEN ÇELİK BİLEŞEN

Boşaltılabilirlik ve Kurulum

Üniteler kendinden drenajlı şekilde tasarlanmıştır ve yatay çıkıntılar içermez.

Ürün sertifikalandırıldığında, 3-A ve EHEDG kriterleri ile uyumluluğu sağlamak amacıyla, ayrıntılı bilgiler içeren kapsamlı yönergeler verilmektedir.

EHEDG kılavuzu kolay temizleme ve denetim için ekipman ve zemin arasında minimum 300 mm boşluk kalmasını önerir.

UYGUNLUK BEYANI

MAKINA AYAKLARI

Bakım ve Temizlik

Maksimum tork değerleri,, sızdırmazlık pullarının ve contaların aşırı sıkıştırılmasını önlemek için geçerli maksimum tork değerli belirtilmiştir.

Bakım talimatları açıkça belirtilmiştir ve sahte yedek parçaların kullanımı yasaklanmıştır.

Tasarım ölü alanlar içermez ve toprağın, mikroorganizma böceklerinin ve kolayca temizlenemeyen alanlardaki diğer zararlıların birikmesini önler.

Yapıştırıcılar, Yağlayıcılar, Yalıtım ve Sinyal Transfer Sıvıları

Standartlar ve yönergeler

EN 1672- 2:2005 Gıda makineleri/Genel tasarım ilkeleri/Bölüm 2: Hijyen gereklilikleri.

EN ISO 14 159 2004 Makine Emniyeti — Makine tasarımı için hijyen gereksinimleri. Açık prosesler için aparatların hijyenik tasarımı hakkında Belge 13 EHEDG kılavuzu.

Benzer NGI tasarımları, gıda dışı alanda bulunan bileşenler için Hijyenik Ekipman Sınıf I kriterlerini karşılar ve yapının sökülmeden kolayca temizlenmesi için erişim sağlar.

tartı makina ayakları tasarımı, Makine Ayakları ve Destekleri için 3-A Sıhhi Standardına uygundur. Sıhhi tasarım ve imalat için USDA Yönergelerine göre sertifikalı “Süt Ürünleri Ekipmanları ve NSF ANSI 3-A 14159-1-2014’ ‘e uyarınca sertifikalandırılmıştır.

Yeni Zelanda sismik standardına göre (NZS 4219)

AB yönetmelikleri

852/2004 Gıda maddelerinin hijyeni.

853/2004 hayvansal kökenli gıdalar için spesifik hijyen kuralları.

854/2004 insanlar tarafından tüketilen hayvansal kökenli ürünlere uygulanacak resmi kontrollerin organizasyonu için özel kurallar

Gıda ile temas etmesi amaçlanan malzemeler ve maddeler hakkında 1935/2004

SERTİFİKALI

HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

UYGUNLUK BEYANI SİSMİK MAKINA AYAKLARI

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: ÇELİK BİLEŞEN

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euro norm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uyumluluk: EN 10204 10204 Tip 2.2. NGI A/S, ürünün talimata uygun olduğunu nonspesifik denetim göstergesi ile birlikte beyan eder.

NGI A/S, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Uygulama: Vulkanize kaymaz kauçuk ayak tabanı (0-5 ton için)

Malzeme türü: NBR İsteğe bağlı EPDM

Elektrik Gücüyle: Yalıtkan

Renk: Siyah

Sertlik: Payanda A 80 +/- 5

Sıcaklık aralığı: Min -20°C ile Maks +110 °C

Yük: Düşük yük kapasitesi

Uyumluluk:

KAPSAM: Yönetmelik EC 1907/2006 uyarınca. %0.1 (w/w) üzerinde herhangi bir madde içermez: Yüksek Önem Arz Eden Madde Listesi (SVHC List) (16.01.2020). Ek XVII (19-11-2019)

RoHS 2 & RoHS 3 AVRUPA PARLAMENTOSU VE KONSEYİ’nin 2011/65/EC ve 2015/863/EC yönergesi ile uyumludur.

Hayvanlardan Elde

Edilen Malzeme içermez: İnsan veya hayvan kaynaklı herhangi bir madde içermez.

Bisfenoller: 1895/2005/EEC ‘de tanımlandığı şekilde bisfenol içermez. BPA, BADGA, BFDGE ve NOGE içermez.

ODS : (Ozone-Depleting Substances veya Ozon Tabakasını İncelten Maddeler) zon tabakasını incelten maddeler içermez. AVRUPA PARLAMENTOSU VE KONSEYİ’nin 16 EYLÜL 2009 TARİHLİ EC 1005/2009 Düzenlemesi VE AVRUPA PARLAMENTOSU VE KONSEYİ’nin 29 HAZİRAN 2000 TARİHLİ EC 2037/2000 Düzenlemesine uygundur.

Çatışma

Maddeler: ABD hukuku uyarınca: ” Dodd Frank Wall Street Reformu ve Tüketiciyi Koruma Yasası”, Bölüm 1502, 21.07.2020.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

Tehlikeli

Maddeler: Hong Kong Uluslararası Gemilerin Güvenli ve Çevresel Ses Geri Dönüşümü Sözleşmesi kapsamında tanımlanan tehlikeli maddeleri içermez, 2009.

Ftalatlar: Ftalat içermez.

FDA: Yönerge 21 CFR 177.2600

Uygulama: Sızdırmazlık halkası

Malzeme türü: Silikon kauçuk

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yaygın kullanımlı temizlik maddelerine karşı yüksek

Sertlik: Payanda A 60 +/- 5

Renk: RAL 5010 (mavi)

Sıcaklık aralığı: Min -60°C ila Maks +200°C

Depolama: ISO 2230 uyarınca

Uyumluluk:

FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

MAKINA TEKERLEĞİ

MUHTELİF ISLAK ÜRETİM ORTAMLARINDA KULLANIMA YÖNELİK

MAKİNE VE EKİPMAN İÇİN KLASİK HİJYEN ODAKLI TASARIM

PARA KARŞILIĞINDADEĞER

SUNUYOR VE BİR ÇOK FARKLI ÇEŞİTLERİ VEFONKSİYONLARI MEVCUTTUR

MAKINA TEKERLEKLERİ

NGI, tüm dünyada tek hijyenik makina milli makina tekerlekleri üreticisidir. Ürün grubu üç farklı hijyenik odaklı tekerlek çeşidinden oluşur: Plaka bağlantılı tekerlek, makina mili tekerlek ve Ø13 tek cıvata delikli tekerlek.

Hijyenik makina milli teker tipi, bir yandan kabul edilebilir bir hijyenik tasarım sağlarken, diğer yandan makine ve ekipmanınızı makina etme imkanı sunar. Tüm tekerlek tipleri, çeşitli sıhhi üretim ortamlarında kullanılan makine ve ekipman için uygun bir seçimdir.

SCRB-XH

Diğer Özellikler

- Hijyenik döner makina tekerleği

- 184 - 367 mm yükseklik farkı

- Tekerlek üzerinde fren ve döndürme

- Çift bilyalı döner döner kafası

- 1.500 N’ye kadar yük ağırlığı

Ürün Grubu Özellikleri

• AISI 304/A2 1.4301 paslanmaz çelikten gövde

• Somunlu tekerlek aks

• Poliamid beyaz tekerlek jantı

• Poliüretandan mavi diş

• Paslanmaz Çelik Makaralı Rulmanlar

• Tekerlek ölçüleri Ø80, Ø100 ve Ø125

• EN 12532’ye göre test edilmiş yük kapasitesi

SCR-HX

Diğer Özellikler

- Döner makina tekerleği

- Çift bilyalı döner döner kafası

- 1.500 N’ye kadar yük ağırlığı

SCR-XH

Diğer Özellikler

- Hijyenik döner makina tekerleği

- 184 - 367 mm yükseklik farkı

- Çift bilyalı döner döner kafası

- 1.500 N’ye kadar dinamik yük ağırlığı

SCRB-HX

Diğer Özellikler

- Döner makina tekerleği

- Mil ve tekerlek üzerinde fren

- Çift bilyalı döner döner kafası

- 1.500 N’ye kadar yük ağırlığı

SCRB

Diğer Özellikler

- Ø13 tek cıvata delikli döner tekerlek

- Mil ve tekerlek üzerinde fren

- Çift bilyalı döner döner kafası

- 1.500 N’ye kadar yük ağırlığı

SCR

Diğer Özellikler

- Ø13 tek cıvata delikli döner tekerlek

- Çift bilyalı döner döner kafası

- 1.500 N’ye kadar yük ağırlığı

Diğer Özellikler

- Plaka bağlantılı döner tekerlek Mil ve tekerlek üzerinde fren

- Çift bilyalı döner döner kafası

- 4.000 N’ye kadar yük ağırlığı

SCS

Diğer Özellikler

- Plaka bağlantılı döner tekerlek

- Çift bilyalı döner döner kafası

- 3.500 N’ye kadar yük ağırlığı

Diğer Özellikler

- Plaka bağlantılı döner tekerlek

- Kilitli döner tertibat

- 4.000 N’ye kadar yük ağırlığı

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

HİJYENİK MAKINA TEKERLEKLERİ

SCRB-XH

SCRB-XH hijyenik döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir. SCRB-XH, döner tertibat ve tekerlek üzerinde bir fren ile donatılmıştır.

Mil üzerindeki diş, aşırı ayarlanamayan ve maruz kalan dişlere karşı güvenliği sağlayan hijyenik bir manşon ile kaplıdır. Manşon ayrıca kontra somun olarak işlev görür. Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır.

ÜRÜN KODU

TEKER - MİL - MANŞON ÖRNEK SCRB100-XHCM24150 - RHOX2455 TÜRÜ ÇAP D [mm] YÜKSEKLİK H [mm] OFSET O [mm] GENİŞLİK B [mm] DİNAMİK YÜK [N] ÜRÜN KODU

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm]

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A1 [mm] AYAR C [mm]

Toplam yükseklik = A + H Minimum kullanım yüksekliği = H + L Maksimum kullanım yüksekliği = H + L + C Maksimum nominal yük = Tekerlek veya mil için en düşük değer Toplam yükseklik toleransı = +/-1,5 mm

DİNAMİK YÜK BASINÇ [N] ÜRÜN KODU

ÜRÜN KODU

HİJYENİK MAKINA TEKERLEKLERİ

SCR-XH

SCR-XH hijyenik döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır. ÜRÜN KODU

ÖRNEK SCR100- XHCM1220150 - RHOX2050 TÜRÜ ÇAP D [mm] YÜKSEKLİK H [mm] OFSET O [mm]

B [mm]

[N]

DİŞ YÜKSEKLİK A [mm] MIN YÜKSEKLİK L [mm] W1 [mm] ÇAP Ø1 [mm]

DİNAMİK YÜK BASINÇ [N] ÜRÜN KODU

DİŞ W2 [mm] ÇAP Ø2 [mm] YÜKSEKLİK A1 [mm] AYAR C [mm]

SCRB-HX

SCRB-XH hijyenik döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

SCRB-HX, tekerin konumunu tamamen kilitleyen yatay ve dikey bir fren ile donatılmıştır.

Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır.

KODU

ÖRNEK

YÜKSEKLİK A [mm]

HİJYENİK MAKINA TEKERLEKLERİ

SCR-HX

SCR-XH hijyenik döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

Mil parçaları, tarama sistemleri ile tespit edilebilen mavi contalarla hijyenik kaplanmıştır.

HİJYENİK MAKINA TEKERLEKLERİ

TEKERLEK

SCRB döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

SCRB, döner ve tekerlek üzerinde bir fren ile donatılmıştır.

HİJYENİK MAKINA TEKERLEKLERİ

Yuvarlak montajlı SCR döner tekerlek, çeşitli üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

TEKERLEK

SCRB hijyenik döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir. SCRB, döner ve tekerlek üzerinde bir fren ile donatılmıştır.

TEKERLEKLER

SCS hijyenik döner makina tekerleği, çeşitli sıhhi üretim ortamlarındaki makine ve ekipman için en uygun seçimdir.

SABİTLEME

PASLANMAZ ENDÜSTRİYEL

TEKERLEKLER

CS hijyenik sabit tekerlek, çeşitli sıhhi üretim ortamlarındaki makineler ve ekipman için en uygun

SABİTLEME PLAKASI

UYGUNLUK BEYANI

MAKINA TEKERLEKLERİ

UYGUNLUK BEYANI MAKINA TEKERLEKLERİ

SİLİKON CONTA

PASLANMAZ ÇELİK

Malzemelerin beyanı aşağıdaki Uygulamalar ile ilgilidir

Uygulama: Çelik mil ve manşon Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 Uyumluluk EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygunluğunu nonspesifik denetim sonuçlarının göstergesi olarak beyan eder.

NGI, ürünlerde kullanılan ancak her ayak için belirtilmeyen tüm malzemelerde EN 10204 tip 3.1 kontrol sertifikasına sahiptir.

Diğer yandan, NGI makina ayakları tüm ATEX bölgelerinde kullanıma uygundur.

Uygulama: Tekerlek Tanımı:

Malzeme türü: aslanmaz çelik AISI 304/A2, 1.4301: Çatal gövde, somunlu tekerlek aksı ve rulman yatakları

Beyaz poliamid tekerlek jantı

Mavi poliamid diş

Ölçüler: Tekerlek boyutları Ø80, Ø100, Ø125, Ø160 ve Ø200

Uyumluluk: EN 12532’ye göre test edilmiş yük kapasitesi

Uygulama: NGI’nin tekerleri için çelik bileşenler arasında sızdırmazlık halkası.

Malzeme türü: Silikon kauçuk

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: RAL 5010 (mavi)

Sertlik: Payanda A 60 +/- 5

Sıcaklık aralığı: Min -60°C - Maks +200 °C

Storage: ISO 2230 uyarınca

Uyumluluk:

FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu. .

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

MAKINA İÇİN TANK CİVATALARIDESTEK

MİNİMİZE

SERTİFİKALI HİJYENİK MİNMİZE SU KULLANI

TEMİZLİK SÜRESİ

TÜM DÜNYADA, KAYNAK BAĞLANTISI VE MİL ARASINDA KAYNAK

KONNEKTÖRÜ İLE DONATILMIŞ TEK HİJYENİK TANK DESTEK CIVATASI

SIZDIRMAZ HAREKETLİ PARÇALAR VE AÇIKTA DİŞ BULUNMAMASI

GEREKEN TEMİZLİK ÇABASINI AZALTIR VE SIHHİ EMNİYETİ ARTTIRIR

TANK DESTEK CIVATALARI

Hijyenik odaklı tank destek cıvatalarını içeren ürün grubu, farklı üretim ortamlarındaki son derece ağır makineler, ekipmanlar, tanklar ve kazanlar için en uygun seçimdir.

Kaynak konnektörü tarama sistemleri tarafında algılanabilen sabit mavi sızdırmazlık halkası ile contalanarak, gereken temizlik çabası sınırlandırılabilir. NGI tank destek cıvatalarını seçmek ağır makinelerinizi hijyenik bir tasarımla güvence altına almanızı sağlayacaktır.

Diğer Özellikler

- 32 mm — 85 mm yükseklik farkı

- 493.600 N’ye kadar yük ağırlığı

- Destek cıvatası, 2020’ye kadar olan eğimleri absorbe eder

Ürün Grubu Özellikleri

• Yüksek yük kapasitesi için tasarlanmıştır

• Sağlam hijyenik odaklı tasarım, açıkta diş yoktur, sınırlı temizlik çabası gerektirir

• BSPP boru diş kaynak konnektörü ile contalanmıştır

• Özelleştirilmiş kaynak konnektörleri mevcuttur

• İsteğe bağlı tezgah somunu mevcuttur

• İsteğe bağlı titreşim önleyici, ayak plakasının altında kaymaz kauçuk

• Paslanmaz çelik AISI 304/A2, 1.4301 İsteğe bağlı AISI 316/A4, 1.4401

- Mil, kaynak konektörünün üst kısmına karşı kilitlenir

Diğer Özellikler

- 38 mm — 94 mm yükseklik farkı

- 200.000 N’ye kadar yük ağırlığı

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında diametrik merkezli depresyon

- Destek cıvatası, 2020’ye kadar olan eğimleri absorbe eder

UYGUNLUK BEYANI

Bu uygunluk beyanında, NGI’nin uyduğu tüm yönergeler ve standartlar sıranlamaktadır. Böylece, NGI ürünlerinin geçerli şartlara sürekli uygunluğu sağlanmaktadır.

Diğer Özellikler

- 43 mm — 98 mm yükseklik farkı

- 30.000 N’ye kadar yük ağırlığı

- Ayak plakası ve mil iki ayrı parçadır

- Ayak plakasında diametrik merkezli depresyon

- Destek cıvatası, 20° kadar eğilmeleri absorbe eder

- İsteğe bağlı titreşim önleyici, ayak plakasının altında kaymaz kauçuk

TANK DESTEK CIVATALARI SBX

SBX destek cıvataları farklı üretim ortamlarındaki son derece ağır makineler, ekipmanlar, tanklar ve kazanlar için en uygun seçimdir. Kaynak konnektörü tarama sistemleri tarafında algılanabilen sabit mavi sızdırmazlık halkası ile contalanarak, gereken temizlik çabası sınırlandırılır.

SBX destek cıvatası, ağır makinelerinizi hijyenik bir tasarımla güvence altına alır. Standart ölçüler veri sayfasında listelenmiştir. İsteğe bağlı özel tasarımlar temin edilebilir.

KODU

TANK DESTEK CIVATALARI

Ayak plakalı KTSBX destek cıvatası, ağırlık yükünün dağıtılmasını gerektiren çeşitli üretim ortamlarında son derece ağır makineler, ekipmanlar, tanklar ve kazanlar için en uygun seçimdir. KTSBX, ayrı bir ayak plakası, destek cıvatası çveapsa kaynl merak kokezlin dneekprtöesyrüonn den oluşur. Destek cıvatası Kaynak konektörü sabit mavi sızdırmazlık halkasıyla contalanarak, gereken temizlik çabası sınırlandırılır.

gereken temizlik çabası sınırlandırılabilir. KTSBX destek cıvatası ağır makinelerinizi hijyneik bir tasarımla güvence altına alır. Standart ölçüler veri sayfasında listelenmiştir. İsteğe bağlı özelleştirilmiş tasarımlar temin edilebilir.

Toplam yükseklik = A + B Minimum kullanım yüksekliği = B + L

Maksimum kullanım yüksekliği = B + L + C Maksimum nominal yük = Ayak plakası veya mil için en düşük değer

Toplam yükseklik toleransı = +/-1,5 mm

* Ayak plakası

MİL

MANŞON

AYAK PLAKASI

TANK DESTEK CIVATALARI

KTSBX AS

ÖRNEK KT090AS-SB12114-WCX1255

Ayak plakalı KTSBX AS kaymayı önleyici destek cıvatası, ağırlık yükünün dağıtılmasını gerektiren çeşitli üretim ortamlarında son derece ağır makineler, ekipmanlar, tanklar ve kazanlar için en uygun seçimdir.

KTSBX AS, ayrı bir ayak plakası, destek cıvatası ve kaynak konektöründen oluşur. Destek cıvatası, ayak plakasındaki çapsal merkezlenmiş depresyon tarafından yerinde tutulur. Ek olarak, ayak, ayak plakası altında ki bakterileri bloke eden kaymaz kauçuk ile zemine contalanır.

Kaynak konnektörü tarama sistemleri tarafında algılanabilen sabit mavi sızdırmazlık halkası ile contalanarak, gereken temizlik çabası sınırlandırılır. KTSBX AS destek cıvatası, ağır makinelerinizi hijyenik bir tasarımla güvence altına alır. Standart ölçüler veri sayfasında listelenmiştir. İsteğe bağlı özel

MİL

MANŞON

AYAK PLAKASI

KONTRA SOMUN

Bu kontra somun yukarıdan doğru kullanılır ve mili kaynak konektörünün tepesine karşı kilitler.

KONTRA SOMUN

UYGUNLUK BEYANI TANK DESTEK CIVATALARI

MALZEMELERİN BEYANI AŞAĞIDAKİ UYGULAMALAR İLE İLGİLİDİR

Uygulama: Çelik mil ve manşon

Malzeme türü: Paslanmaz çelik, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Talep üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Uyumluluk:: EN 10204 Tip 2.2. NGI A/S, ürünün talimata uygunluğunu nonspesifik denetim sonuçlarının göstergesi olarak beyan eder. NGI, kullanılan tüm malzemelerde EN 10204 tip 3.1 kontrol BELGESİNE sahiptir. ancak tek tek ayaklar için belirtilmemiştir. 94/9/EC yönergesi, ATEX yönergesi diye de bilinen potansiyel olarak patlayıcı ortamlara yönelik ekipmanları, kendi potansiyel ateşleme kaynağı olmayan ekipmanları kapsamaz.

Kapsam dışında kalan ilgili ekipman yönergeye göre işaretlenmeyecektir. Diğer yandan, NGI makina ayakları tüm ATEX bölgelerinde kullanıma uygundur.

Uygulama: Kayma önleyici

Malzeme türü: NBR İsteğe bağlı EPDM

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: Siyah

Sertlik: Payanda A 80 +/- 5

Sıcaklık aralığı: Min -20 °C ila Max 110 °C

Yük: Düşük yük kapasitesi

Uygulama: NGI makine ayakları için çelik parçalar arasında sızdırmazlık halkası.

Malzeme türü: Silikon kauçuk

Elektrik Gücüyle: Yalıtkan

Kimyasal direnç: Yüksek ila yaygın kullanımlı temizlik maddeleri

Renk: RAL 5010 (mavi)

Sertlik: Payanda A 60 +/- 5

Sıcaklık aralığı: Min -60°C - Maks +200 °C

Depolama: ISO 2230 uyarınca

Uyumluluk: FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/ EC Yönergesi ile uyumlu.

GMP: 2023/2006 EC İyi Üretim Süreci ile uyumlu.

PASLANMAZ ÇELİK

PASLANMAZ

MAKINA

AYAKLARI İÇİN NGI EET

AKSESUARLAR

NGİ, HİJYENİK BİLEŞENLERİN HIZLI VE KOLAY KURULUMUNU SAĞLAYAN GEREKLİ TÜM AKSESUARLARI TEMİN EDEBİLİR.

STANDARTLAŞTIRILMIŞ AKSESUARLARA EK OLARAK ÖZELLEŞTİRİLMİŞ AKSESUARLAR DA TEDARİK EDEBİLİYORUZ.

YELPAZESİ

AKSESUARLAR

SERTİFİKALI HİJYENİK

KUBBE BAŞLI SOMUN

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP ELSINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M6-M24 ölçüleri mevcuttur

- Zemin sabitleme ve tüm sertifikalı hijyenik makine ayakları ile teslim edilir

SERTİFİKALI HİJYENİK

DÜŞÜK BAŞLI SOMUN

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP EL - SINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

SERTİFİKALI HİJYENİK ÜST KAPAK

- Tarama sistemleri ile tespit edilebilen mavi mühürlü üst kapak

- Açıkta bulunan üst dişin hijyenik kaplamasını sağlar

- Kendinden drenajlı tasarımı sayesinde minimum temizlik çabası

- Standartlaştırılmış ve özelleştirilmiş ölçüleri mevcuttur

- XHFV ve ZHFVJ sistemi için eklenti

- Dişin boyutunu ve türünü dönüştürür ve manşonu uzatır.

Tarama sistemleri ile algılanabilen mavi contalara sahiptir.

- Flanşlar kare veya yuvarlaktır ve cıvatalama veya kaynak ile monte edilir. Pek çok farklı ölçülerde mevcuttur.

SOMUNLAR & PULLAR

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart somunlar (DIN 934)

- Standart konter somunlar (DIN 439)

- Standart düz pullar (DIN 125)

- Standart çamurluk pulları (DIN 9010)

- Tüm ölçüler mevcuttur

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP EL - SINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

KUBBE BAŞLI SOMUNLAR

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart kubbe başlı somunlar (DIN 1587 A2)

- Tüm ölçüler mevcuttur

AKSESUARLAR

KAYNAK PLAKALARI

- Paslanmaz çelik AISI 304/A2, 1.4301

- Kare kaynak plakaları

- Yuvarlak kaynak plakaları

- Tüm ölçüler mevcuttur

TRİPOD DESTEĞİ

- Konveyör destek tripodu

- Ø38.1 ila Ø60.3 arasında beş boru çapını destekler

- Üç adet opsiyonel M16 makina ayağı seçin

- NGI, M050-16-070 makina ayağını önerir

PLASTİK BURÇLAR

- Kare plastik burçlar

- Yuvarlak plastik burçlar

- Bir çok farklı ölçülerde mevcuttur

NGİ ANAHTARLAR BİPOD DESTEĞİ

- Konveyör destek bipodu

- Ø38.1 ila Ø60.3 arasında beş boru çapını destekler

- İsteğe bağlı iki M16 makina ayağı seçiniz

- NGI, M050-16-070 makina ayağını önerir

XHJSE makinede ayakların kurulumu için üç farklı anahtar gereklidir. NGI anahtarları lazer kesimdir ve NGI makine ayaklarına uyacak şekilde tasarlanmıştır.

HİLTİ ALETLER

Hilti’nin sismik araştırması, ürün performansının simüle edilmiş sismik koşullar altında ayrıntılı biçimde incelenmesini ve tam ölçekli sistem testini içermektedir.

ANKRAJLAR

- Paslanmaz çelik A4

- PROFIS yazılımı

- Taban malzemeleri: beton (çatlak), beton (çatlamamış), duvar (dayanıklı)

NDXH

Mavi NBR kauçuk contalı sertifikalı hijyenik somunlar, tüm sertifikalı hijyenik yıkama ortamlarındaki makinelerin tamamında kullanılabilecek doğru somun seçimidir. NBR kauçuk conta, su ve bakterileri engeller ve ayrıca metal ile metalin hijyenik olmayan montajını önler. 0,8 µm Ra maksimum pürüzlülüğe sahip yuvarlak başlı ve kendinden drenajjlı yüzeyler.

Somunların tasarımı mevcut standart somun ölçülerinden sapmaz. Bu nedenle anahtar boyutları, diş yükseklikleri vb. aynı kalarak, standart somunların yükseltilmesini ve değiştirilmesini önemli ölçüde kolaylaştırır. NGI sertifikalı hijyenik somunlar, hijyenik tasarıma yönelik mevcut mevzuata uyulmasını sağlamak amacıyla sertifikalı hijyenik makina ayaklarının zemine montesinde kullanılır.

NDXH, açıktaki cıvata dişi uzunluğunun değişiklik gösterdiği durumlarda kullanılır.

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP EL - SINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

SERTİFİKALI

HİJYENİK SOMUNLAR

Mavi NBR kauçuk contalı sertifikalı hijyenik somunlar, her tür yıkama ortamında kullanılan makinelerin tamamı için doğru somun seçimidir. NBR kauçuk conta, su ve bakterileri engeller, ayrıca metallerin hijyenik olmayan montajını önler. 0,8 µm Ra maksimum pürüzlülüğe sahip yuvarlak başlı ve kendinden dreanajjlı yüzeyler. Somunların tasarımı mevcut standart somun ölçülerinden sapmaz. Bu nedenle anahtar boyutları, diş yükseklikleri vb. aynı kalarak, standart somunların yükseltilmesini ve değiştirilmesini önemli ölçüde kolaylaştırır. NGI sertifikalı hjyenik somunlar, hijyenik tasarıma yönelik mevcut mevzuata uyulmasını sağlamak amacıyla sertifikalı hijyenik makina ayaklarının zemine montesinde kullanılır. NLXH, açıktaki cıvata dişi uzunluğunun somunun B2 ölçümüne uydurulduğu durumlarda kullanılır.

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP EL - SINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

SERTİFİKALI

HİJYENİK SOMUNLAR

NGI artık mavi NBR kauçuk contalarla sertifikalı hijyenik cıvatalar tedarik ediyor. NBR kauçuk conta, su ve bakterileri engeller, ayrıca metallerin hijyenik olmayan montajını önler. Cıvatalar, maksimum 0,8 µm Ra. pürüzlülüktedir ve kendinden drenajlı yüzeylere sahiptir Cıvataların tasarımı mevcut standart cıvataların ölçülerinden sapmaz. Bu nedenle, anahtar ölçüleri, diş yükseklikleri vb. aynı kalarak, standart cıvataların yükseltilmesini ve değiştirilmesini önemli ölçüde kolaylaştırır. Sertifikalı hijyenik yıkama ortamlarının tamamında, tüm makinelerde

- 3-A (RPSCQC) uyarınca sertifikalandırılmıştır

- EHEDG hijyenik standart TİP EL - SINIF AUX uyarınca sertifikalandırılmıştır

- Temizlik süresini ve su tüketimini en aza indirir

- 0,8 µm Ra maksimal pürüzlülüğe sahip yüzeyler

- M5-M24 ölçüleri mevcuttur

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

SERTİFİKALI

HİJYENİK CIVATALAR

*) M16-M24 istek üzerine xx uzunluğunda mevcuttur.

THOX

Üst kapak, dişin üstünün açıkta kalıp hijyen performansını ve makina ayağının sertifikasyonunun riske girdiği durumlarda kullanılmak için tasarlanmıştır.

Üst kapak kullanılarak, açıkta kalan iplik hijyenik biçimde kapatılır Üst kapak aynı zamanda tezgah somunu olarak da kullanılabilir. Üst kapak tarama sistemleri tarafından algılanabilen mavi conta ile temin edilir ve kendinden drenajlı tasarım sayesinde minimum temizlik çabası gerektirir. Standartlaştırılmış ve özelleştirilmiş ölçüleri mevcuttur.

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

WFRX + WFSX

SERTİFİKALI HİJYENİK

MİNİMİZE TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

YUVARLAK - KAYNAK

Flanş, XHFV makina ayakları makineye veya ekipmana takılırken kullanılır. Makine ve ekipman farklı montaj gerektirir ve bu nedenle flanşın çeşitli varyasyonları mevcuttur.

- Kare

- Yuvarlak

- Çok çeşitli ebatlar

- Cıvatalama veya kaynak ile

Özelleştirilmiş boyut ve şekiller isteğe bağlı temin edilebilir.

KARELİ - CIVATALAMA

SERTİFİKALI ÇAP Ø [mm] KALINLIK F [mm] DİŞ ÜRÜN KODU

SERTİFİKALI UZUNLUK D1 [mm] GENİŞLİK D2 [mm] KALINLIK F [mm] MESAFE E1 [mm] MESAFE E2 [mm] YARIÇAP R [mm] DELİK Ø1 [mm]

ÜRÜN KODU

KARELİ - CIVATALAMA

SERTİFİKALI UZUNLUK D1 [mm] GENİŞLİK D2 [mm] KALINLIK F [mm] MESAFE E1 [mm] MESAFE E2 [mm] YARIÇAP R [mm] DELİK Ø1 [mm] DİŞ ÜRÜN KODU

KARELİ - KAYNAK

SERTİFİKALI UZUNLUK D1 [mm] GENİŞLİK D2 [mm] KALINLIK F [mm] YARIÇAP R [mm] DİŞ ÜRÜN KODU

Diş adaptörü XHFV ve ZHFVJ sistemi için bir eklentidir. Dişin boyutunu ve türünü dönüştürür ve manşonu uzatır. Ayrıca, tarama sistemleri ile algılanabilen mavi contalarla donatılmıştır Özelleştirilmiş ölçüleri mevcuttur.

SERTİFİKALI HİJYENİK

MİNİMİZE

TEMİZLİK SÜRESİ

MİNİMİZE SU KULLANIMI

ADAPTÖR

SOMUNLAR & PULLA AKSESUARLAR

- Paslanmaz çelik AISI 304/A2, 1.4301

- Standart somunlar (DIN 934)

- Standart konter somunlar (DIN 439)

- Standart düz pullar (DIN 125)

- Standart çamurluk pulları (DIN 9010)

- Tüm ölçüler mevcuttur

DÜZ PULLAR DIN 125A HEX NUTS DIN 934

W [mm]

A [mm]

B2 [mm]

KONTRA SOMUNLAR DIN 439B

W [mm]

A [mm]

B2 [mm]

ÇAMURLUK PULLARI DIN 9010

İÇ ÇAP D [mm] DIŞ ÇAP D1 [mm]

B1 [mm]

İÇ ÇAP D [mm] DIŞ ÇAP D1 [mm] YÜKSEKLİK B1 [mm]

MAKINA AYAKLARI İÇİN AKSESUARLAR

KUBBE BAŞLI SOMUNLAR

- Paslanmaz çelik AISI 304/A2, 1.4301 - Standart kubbe başlı somunlar (DIN 1587 A2) - Tüm ölçüler mevcuttur

KUBBE BAŞLI SOMUNLAR DIN 1587 A2

AKSESUARLAR

KAYNAK PLAKALARI

Kaynak plakaları, kaynaklamadan sonra borunun tamamen sızdırmazlığını sağlar. Kaynak plakaları dikdörtgen ve yuvarlak borular için mevcuttur.

- Paslanmaz çelik AISI 304/A2, 1.4301

- Kare kaynak plakaları - Yuvarlak kaynak plakaları - Tüm ölçüler mevcuttur

KARE

NEWTON CİNSİNDEN DİKEY YÜK (N)

KONTRA SOMUN

DİKDÖRTGEN

PLAKA BOYUTU L x A [mm]

KAYNAK PLAKALARI

THICKNESS B [mm]

PLAKA BOYUTU L x A [mm]

THICKNESS B [mm]

ÜRÜN KODU

PLAKA BOYUTU D [mm]

KALINLIK B [mm]

Değerler, pratik test örnekleriyle birlikte 3D-Cad-Cosmos hesaplamasına dayanmaktadır. Uygulanan güvenlik faktörü: 1,5

YUVARLAK

KAYNAKLI KAYNAK PLAKASI

PLASTİK BURÇLAR

- Kare plastik burçlar - Yuvarlak plastik burçlar - Bir çok farklı boyutu mevcuttur

YUVARLAK

BİPOD DESTEĞİ

Ø38.1 ila Ø60.3 arasında beş farklı standart tüp ölçüsü bipod plastik tabana uyar. Doğru şekilde sıkıştırmanın sağlanması için boru bacağı iki adet cıvata ile sabitlenir. İsteğe bağlı iki M16 makina ayağı seçiniz. NGI, M050-16-070 makina ayağını önerir.

BİPOD DESTEĞİ

AKSESUARLAR

DESTEĞİ

Tripod plastik taban, Ø38.1 ila Ø60.3 arasında beş farklı standart tüp boyutunu kabul eder. Boru bacağı, doğru sıkmayı sağlamak için ara parçalı iki cıvata ile sabitlenir. İsteğe bağlı iki adet M16 makina ayağı seçiniz. NGI, M050-16-070 makina ayağını önerir.

NGİ ANAHTARLAR

XHJSE makinede ayakların kurulumu için üç farklı anahtar gereklidir. NGI anahtarları lazer kesimdir ve NGI makine ayaklarına uyacak şekilde tasarlanmıştır. İlgili modeliniz için geçerli ölçüleri görmek için lütfen seçim kılavuzunu kontrol ediniz.

• W1: Mil

• W2: Kol

SEÇİM KILAVUZU

Hilti’nin sismik araştırmaları, ürün performansının simüle edilmiş sismik koşullar altında ayrıntılı biçimde incelenmesini ve tam ölçekli sistem testini kapsar. Bu çokdüzeyli yaklaşım, sismik koşullar altında sabitleme sistemleri davranışının karmaşıklığını anlamaya yardımcı olur. Depremler Hilti tarafından ankraj tedarik edilen çok çeşitli inşaat ürünlerini etkileyebilir. Ayrıca NGI, sağlanan ankrajların bugün piyasanın en iyisi olduğundan yüzde yüz emindir. Hilti, müşterilerine tasarım uygulamaları hakkında tavsiyelerde bulunmak amacıyla, sistemlerin deprem performansı bakımından kapsamlı olarak test edilmesine yönelik araştırmalara öncülük

PISTOL

HILTI ÜRÜN KODU TANIM ÜRÜN KODU

HARÇ STANDART MATKAP UCU

GÜVENLİ MATKAP UCU SETİ

HILTI ÜRÜN KODU TANIM MİKTAR ÜRÜN KODU

Injectable

HILTI ÜRÜN KODU ÖLÇÜLER

TE-CX 22/48 22X480 410 M20

TE-CX 28/48 28X480 410 M24

TE-CD 12/33 12X330

TE-CD 14/37 14X370

KURULUM PAKETİ

KÜÇÜK

BÜYÜK

HXJCFE150(S)/ XHJCFE150(S) M12x155 HIT-Z-R 4

HXJE150(S)/ XHJSE150(S) M10x160 HIT-Z-R 3

HXJE200(S)/ XHJSE200(S) M12x155

HXJE250(S)/ XHJSE250(S) M16x250

HXJCFE300(L)/ XHJCFE300(L) M16x240 HIT-Z-R

HXJE250(L)/ XHJSE250(L)

HXJE300(L)/ XHJSE300(L) M20x250 HIT-Z-R 4

HXJE350(L)/ XHJSE350(L) M20x250 HIT-Z-R 6 HIT-Z-R-6M20

HXJE400(L)/XHJSE400(L) M24x330

Enjekte edilebilir hibrit/epoksi ankrajlar için yüksek performanslı ankraj çubuğu (A4 paslanmaz çelik).

• Malzeme, aşınma: Paslanmaz çelik, A4

• Taban malzemeleri: Beton (çatlak), Beton (çatlamamış), Duvar (dayanıklı)

• PROFIS yazılım: Evet

MALZEME TANIMI

Uygulama:

Malzeme türü:

Uyumluluk:

Uygulama:

Malzeme türü:

Sertlik:

Renk:

Sıcaklık aralığı:

Saklama: Uyumluluk:

Mil, kol ve ayak kapağı

Paslanmaz çelik, SISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. İstek üzerine: Paslanmaz çelik, AISI 316/A4 (X 5 CrNiMo 17 12 2). Euronorm 1.4401.

EN 10204 Tip 2.2. NGI a/s, ürünün spesifik olmayan muayene sonuçlarının göstergesi bakımından siparişle uyumlu olduğunu bildirir. NGI’ın EN 10204 çeşidi mevcuttur

Ürünlerde kullanılan tüm malzemeler 3.1 muayene

Çelik parçalar arasında sızdırmazlık halkası

Silikon kauçuk

60 Payanda A RAL 5010 (mavi)

Min. -60 º C ila maks. +200 º C

ISO 2230’a göre

FDA: Yönerge 21 CFR 177.2600

RoHS 2: AVRUPA PARLAMENTOSU VE KONSEYİ 2011/65/

EC Yönergesi ile uyumlu

GMP: İyi üretim Uygulamaları 2023/2006 EC ile uyumlu

Uygulama:

Malzeme türü:

Renk:

Sertlik:

Sıcaklık aralığı:

Uyumluluk:

Sızdırmazlık

NBR

Siyah

72 +/- 3 Payanda A DIN 53 505

Min. -35 º C ila maks. +110 º C

REACH, RoHS & RoHS 2, ADI free, EC

REACH, RoHS & RoHS 2, Hayvanlardan Elde Edilen

Malzeme içermez, EC 100S/2009, EC 2037/2000, 2023/2006 EC, Ftalat yok, FDA onaylı

Uygulama:

Malzeme türü:

Renk:

Sertlik:

Sıcaklık aralığı:

Uyumluluk:

Vulkanize kauçuk

NBR

Siyah

72 +/- 3 Payanda A DIN 53 505

Min. -35 º C ila maks. +110 º C

REACH, RoHS & RoHS 2, Hayvanlardan Elde Edilen Malzeme içermez, EC 100S/2009, EC 2037/2000, 2023/2006 EC, Ftalat yok, FDA onaylı

Uygulama:

Malzeme türü:

Elektrikli:

Kimyasal direnç:

Renk:

Sertlik:

Sıcaklık aralığı:

Yük:

Plastik

PPC

Yalıtkan

Yüksek ila yaygın kullanımlı temizlik maddeleri

Black

Rockwell R 85

Min. -20 º C ila maks. +90 º C

Yüksek yük kapasitesi

Uygulama:

Malzeme türü:

Elektrik:

IP Kodu IP69K

Kimyasal direnç:

Renk:

Tutuşabilirlik:

Sıcaklık aralığı:

Maks. sıcaklık:

Uygunluk:

NGI plastik ayaklar için ayak

PA 6

Yalıtkan

DIN (Deutsches Institut für Normung) 40050-9

High to commonly applied cleaning agents

Black

Min. -50 º C ila maks. +125 º C

Kısa süreli yüksek termal direnç: +150 º C

REACH 2037/2000, 2023/2006 EC, Ftalat yok, FDA onaylı

Uygulama:

Malzeme türü:

Elektrikli:

Kimyasal direnç:

Renk:

Sertlik:

Sıcaklık aralığı:

Yük:

Uygulama:

Malzeme türü:

Elektrikli:

Kimyasal direnç:

Renk:

Sertlik:

Sıcaklık aralığı:

Yük:

Kayma önleyici 2K

TPE

Yalıtkan

Yaygın olarak uygulanan temizlik maddeleri

Black

Payanda A 90 +/- 5

Min. -50 º C ila maks. +125 º C

Yüksek yük kapasitesi

Kayma

EPDM/NBR

Yalıtkan

Yüksek ila yaygın kullanımlı temizlik maddeleri

Black

Payanda A 80 +/- 5

Min. -20 º C ila maks. +110 º C

Düşük yük kapasitesi

Aşağıdaki nominal yük özellikleri yalnızca ayak plakaları içindir Maksimum nominal yük = ayak plakası veya mil için en düşük değer.

3A, USDA & EHEDG

AYAK PLAKASI ÇEŞİDİ

XHS065, XHS066, XHS080, XHS081, XHTS65, XHTS066, XHTS080, XHTS081, XHF065, XHF066, XHF080, XHF081

HİJYENİK AYAK PLAKASI ÇEŞİDİ

M040, M050, M075, M076, M077, M105, M106. H060, H061, H080, H081, H082, HT060, HT080

TAMDİŞLİ AYAK PLAKASI ÇEŞİDİ

M040, M050, M075, M076, M077, M105, M106, H060, H061, H080, H081, H082, HT060, HT080, K075, HX065, HX066, HX080, HX081, HXT080

XHS105, XHS106, XHS125, XHTS105, XHTS106

H100, H101, H120, H140, HT100, HT120, HT140, M100, M125, M150, H120, H140, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJT090AS, HJT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS,

HT100, HT120, HT140, K100, K125, HX105, HX106, HX125, M100, M125, M150, H120, H140

YEKPA RE TAM DİŞLİ AYAK PLAKASI ÇEŞİDİ

PLASTİK TAM DİŞLİ AYAK PLAKASI ÇEŞİDİ

HPA040, HPA040AS, HPA050, HPA050AS, HPA060, HPA060AS, HPA080, HPA080AS, HPA081, HPA081AS, HPA100, HPA100AS, HPA101, HPA101AS, HP060, HP080, HPG060, HPG080, HPR08

NOMİNAL YÜK EN FAZLA [N]

NOM YÜKS - TÜM MİLLER M10 - M42

NOM YÜK [N]

XHS150, XHTS150, XHGS105, XHGS125, XHGS150, XHGTS105, XHGTS125, XHGTS150, XHJS105, XHJS125, XHJS150, XHJTS105, XHJTS125, XHJTS150

HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150

CF110AS, CF180AS, G090AS, G110AS, G150AS, G180AS, G200AS, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS, J090AS, J110AS, J150AS, J180AS, KCF110AS, KG090AS, KG110AS, KG150AS, KG180AS, KJ090AS, KJ110AS, KJ150AS, KJ180AS, KT090AS, KT110AS, KT130AS, KT150AS, KT180

HX150 CF110, G090, G110, G150, J090, J110, J150, KG090, KG110, KJ090, KJ110, HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150, KCF110, HXG105, HXG105AS, HXG125, HXG125AS, HXGT105, HXGT105AS, HXGT125, HXGT125AS, HXJ105, HXJ105AS, HXJ125, HXJ125AS, HXJT105, HXJT105AS, HXJT125, HXJT125AS

CF180, G180, J180, KG150, KG180, KJ150, KJ180, KT090, KT110, KT130,

KT180

HGT090, HGT110, HJT090, HJT110 HGT090, HGT110, HJT090, HJT110

HP100, HP120, HPG100, HPG 120, HPR100, HPR120, HPA125, HPA125AS

MİL YÜKSEKLİĞİ

NOM YÜKS - KÜÇÜK MİLLER M10 - M20

NOM YÜK [N]

MİL YÜKSEKLİĞİ

Makina ayağını seçerken aşağıdaki faktörlere takip etmenizi öneririz.

Mil destabilizasyonu

Destabilizasyonu

önlemek için mil uzunluğuna göre doğru çapa sahip olmalıdır.

Yük kombinasyonu

Maksimum nominal yük = ayak plakası veya mil için en düşük değer.

Diş geçişi

Diş geçiş uzunluğu (L), makina ayağı üzerindeki yüke göre seçilmelidir.

Milin bel vermesi

Mil bel vermesini

önlemek için mil çapı, makina ayağı üzerindeki yüke göre seçilmelidir.

TEKNİK

MAKİNELERİN MAKINASİ

Makinelerin optimal makinasi için aşağıdaki yönergeleri izlemenizi öneririz.

Yatay makina

Makine yatay olarak makinalenmelidir.

Eşit yük

Makine düzensiz bir ağırlık dağılımına sahipse, ayaklar ağırlık dağılımına göre yerleştirilmelidir.

Yük dağılımı

Makinenin aşırı yüklenmesini önlemek için makina ayakları aynı tork ile ayarlanmalıdır.

Eğimli zemin

Doğru kurulum için zeminin maksimum eğimi, makina ayağının özelliklerini aşmamalıdır.

BAKTERİLERİN TESPİTİ

UV AYDINLATMASI

KULLANILDI

• SERTİFİKALI HİJYENİK MAKINA AYAĞI TEMİZ.

• MİL VEYA TAM DİŞLİ MAKINA AYAĞI BAKTERİ İLE ENFEKTE.

• TAM DİŞLİYE KARŞI HİJYENİK - TAM DİŞLİ BİR AYAKTA AYNI TEMİZLİK SEVİYESİNE ULAŞMAK, %28 DAHA FAZLA KAYNAK GEREKTİRİR

• KAYNAKLAR ZAMAN, SU, PARA, DETERJANLAR, VB OLABİLİR

TEKNİK ÖZELLİKLER TEMİZLİK TALİMATLARI

TAHMİNİ TASARRUF

NGI makina ayaklarını temizlemek için gereken kaynaklar, büyük ölçüde makina ayağının tasarımına ve kullanıldığı ortama bağlıdır.

Tedarikçi tarafından sağlanan talimatlara uyulduğu sürece makina ayaklarını temizlemek için bilinen tüm deterjanları kullanmak mümkündür.

KAYNAKLAR (ZAMAN, SU, DETERJANLAR)

SATIŞ & TESLİMAT KOŞULLARI

1.0 Satış hüküm ve koşullarının uygulama kapsamı

1.1 Bu satış hüküm ve koşulları, tüm NGI A/S (“NGI”) teklifleri, aksi NGI tarafından yazılı olarak kabul edilmedikçe, alıcıya (“Alıcı”) yapılan teklifler, satış ve teslimatlarda geçerlidir.

1.2 NGI ve Alıcı, NGI tarafından yazılı sipariş onayı verilene kadar nihai ve bağlayıcı bir satış anlaşması yapmamıştır.

2.0 Teslimat Şartları

2.1 Ürünler, NGI’ın (Virkelyst 5, 9400 Nørresundby, Danimarka) fabrikasından teslim edilir (EX WORKS/ab fabrik). Ürünler, NGI’ın standart ambalajında teslim edilir.

2.2 NGI ve Alıcı ürünlerin Alıcıya sevkiyatının NGI tarafından düzenleneceğini kabul ettiyse, NGI ilgili sipariş onayında beklenen teslimat tarihini belirtecektir. Taraflar yazılı olarak aksini açıkça kabul etmedikçe, sevkiyatın maliyeti ve riski Alıcıya aittir.

2.3 Teslim tarihleri, yalnızca olası en iyi tahminlerdir. NGI gecikmelerden sorumlu tutulamaz.

3.0 Ödeme Koşulları

3.1 NGI, Alıcıya ilgili faturada belirtilen borç vadesi tanır. Ancak, NGI uygun olduğunu düşündüğü herhangi bir zamanda ön ödeme talep edebilir.

3.2 İlgili faturada belirtilen vade tarihinden önce veya bu tarihte ödeme yapılmazsa NGI, vade tarihinden itibaren alacak meblağ üzerinden aylık % 2 oranında faiz alabilir.

3.3 NGI, ödemenin tamamı yapılana kadar ürünlerdeki hakkını saklı tutar.

4.0 Kusurlar ve Sorumluluk

4.1 NGI, kendi seçimine bağlı olarak kusurlu ürünleri aşağıda 4.2 - 4.9 maddelerinde belirtilen şartlarda onarmakla veya değiştirmekle yükümlüdür.

4.2 Alıcı, kusurun bulunmasından veya tespitinden hemen sonra ve teslimattan sonraki bir yıl içinde herhangi bir sorun yaşanması halinde NGI’ye yazılı olarak şikayet edecektir. İddia edilen kusur Alıcının şikayetinde makul ölçüde ayrıntılarla tanımlanacaktır. Alıcı, yukarıda belirtilen hükümler uyarınca şikayette bulunmazsa, kusurlu ürünler için NGI aleyhinde iddiada bulunma hakkını kaybedecektir. Bir ürün mutabık kalınandan veya varsayılandan daha yoğun biçimde kullanılmışsa, şikayet süresi kullanım yoğunluğu ile orantılı olarak azalacaktır. 4.3 Ürünlerin veya parçaların onarımı veya değiştirilmesi, 4.2. maddesinde belirtilen azami bir yıllık şikayet süresini uzatmaz.

4.4 NGI arızalı bir ürünü onarmaya karar verirse, yerinde onarım gerçekleştirilecektir. NGI arızalı bir ürünü değiştirmeye karar verirse, değiştirme işlemi arızalı olmayan ürünün Alıcıya gönderilmesi yoluyla gerçekleştirilecektir. NGI tarafından Madde 4.2 uyarınca şikayet alındıktan sonra makul bir süre içinde ve herhalükarda benzer şikayetin alınmasından itibaren 4 hafta içinde onarım veya değiştirme yapmalıdır.

4.5 NGI, (iddia edilen) kusurlu ürünlerin risk ve maliyeti Alıcıya ait olmak üzere NGI’ye iadesini talep edebilir. İade edilen ürünler değiştirilirse, NGI’ın malı olacaktır. NGI, Alıcının NGI tarafından kusurlu olmadığı belirlenen bir ürün hakkında şikayette bulunması halinde, zamanı, yaptığı işler, masraflar vb. için zaman zaman geçerli olan hükümler, oranlar ve fiyatlar çerçevesinde tazminat talep edebilir. 4.6 NGI Madde 4.4 kapsamındaki yükümlülüklerini yerine getirmezse Alıcı, arızalı ürünü alış fiyatının tamamının geri ödenmesi için NGI’a iade edebilir. Bu durumda risk ve masraf Alıcıya aittir. 4.7 NGI, Alıcının tedarik ettiği malzemeden kusurlardan, Alıcı tarafından öngörülen veya belirtilen konstrüksiyonlardan veya şartnamelerden, yetersiz bakımdan, NGI’nin önceden yazılı izni olmadan yapılan ürün değişikliklerinden, uygunsuz onarımlar veya ürünlerin yanlış kullanımı veya hatalı hazırlık çalışmalarından kaynaklı kusurlardan sorumlu değildir. NGI’nin sorumluluğu yalnızca NGI tarafından varsayılan çalışma koşulları altında meydana gelen kusurları içerir. Normal aşınma, yıpranma ve amortisman, kusur kabul edilmez.

4.8 NGI’nin bu Sözleşme kapsamındaki sorumluluğu, talebe yol açan kusurlu ürünün fatura değeri ile sınırlandırılacaktır. Ayrıca NGI, operasyon kaybı, kazanç kaybı ve diğer sonuçsal kayıplar da dahil olmak üzere dolaylı kayıplardan sorumlu değildir. NGI ağır ihmalkarlık veya kasıt ile hareket ederse, sorumluluğunun sınırlandırılması şartı geçerli olmayacaktır.

4.9 NGI sadece yukarıda öngörülen Madde 4 uyarınca sorumludur. Madde 4’te belirtilen Alıcının hak ve çareleri kapsamlı olup, kanun gereği veya başka türlü diğer tüm çözüm ve iddiaları hariç tutmaktadır.

5.0 Ürün Sorumluluğu

5.1 NGI, ürün sorumluluk taleplerinden, yalnızca zorunlu ürün sorumluluk kanunu kapsamında gerektiği ölçüde sorumludur. NGI, ticari malların uğrayacağı hasardan sorumlu tutulamaz. Ayrıca NGI, operasyon kaybı, kazanç kaybı ve diğer sonuçsal kayıplar da dahil olmak üzere dolaylı kayıplardan sorumlu değildir. Üçüncü bir tarafın Alıcıya karşı ürün sorumluluğu iddiasında bulunması durumunda, Alıcı derhal NGI’a yazılı bildirimde bulunacaktır.

6.0 Hukuk ve Mahkeme Yeri Seçimi

6.1 NGI’ın Alıcıya yaptığı ürün satışından veya ilgili olarak Taraflar arasında doğan anlaşmazlıklar, Danimarka hukukuna tabidir (CISG-Milletlerarası Mal Satımına İlişkin Sözleşmeler Hakkında Birleşmiş Milletler Antlaşması geçerli olmayacaktır) ve Kopenhag, Danimarka’daki Deniz ve Ticaret Mahkemesine Sø- og Handelsretten) taşınacaktır. Bu mahkemenin yetkili olmadığını beyan etmesi halinde, anlaşmazlıklar Kopenhag, Danimarka’daki Kopenhag Şehir Mahkemesi’ne (Københavns Byret) getirilecektir.

İhracat KDV No.: DK 34184283 KDV No.: DK 20861770

NGI DENMARK (MAIN OFFICE) NGI A/S

Virkelyst 5 DK-9400 Nørresundby Denmark

Telefon: +45 98 17 45 00

Faks: +45 98 17 78 78

E-posta: ngi@ngi.dk

NGI USA 805 Satellite Blvd Suwanee, GA 30024 USA

Telefon: + 1 (646) 201 9410

Faks: + 1 (646) 837 0924 NGI ITALY Via Guglielmo Jervis 4 10015 IVREA TO Italy

Telefon: +39 0775 68 70 10 Faks: +39 0775 61 01 35 NGI SPAIN Rambla Catalunya 81, 5-4 08008 Barcelona Spain

TÜM NGI HİJYENİK KOMPONENTLERİ

TASARIM VE PATENT KORUMALIDIR

Telefon: +34 661 27 95 04
