Componentes higiénicos
“Soluciones higiénicas y sostenibles para la industria alimentaria
Desarrollamos e innovamos continuamente nuestros productos y conceptos para satisfacer las necesidades de nuestros clientes”.
El ADN del logotipo
El camino de nuestro logotipo para dejar de ser solo un proveedor de productos de acero inoxidable, y convertirnos en un socio que agrega valor en el diseño higiénico.
Estamos convencidos de que entregar productos de alta calidad a tiempo no es suficiente para tener éxito. Nosotros queremos construir relaciones de colaboración con nuestros clientes con la genuina intención de crear valor real.
Heritage & hygiene
Data Dynamic
Knowledge-sharing
El logotipo de NGI es más que un logotipo Cada detalle está meticulosamente diseñado para representar nuestra historia y ADN.
La higiene es la esencia de todo lo que hacemos y todo en lo que creemos. Esto lo representa el color azul claro y la forma circular de nuestro logotipo.
Nuestro nuevo logotipo también contiene una forma cuadrada que representa la organización digital y basada en datos en la que se ha convertido NGI. Recopilamos sistemáticamente datos que pueden ser vitales para las grandes organizaciones. Estos datos permiten que las páginas aprendan las unas de las otras y se estandaricen en toda la organización.
La línea entre el círculo y el cuadrado representa la conectividad, las asociaciones y las sólidas relaciones que construimos con nuestros clientes, de las que nos enorgullecemos.
El monograma del logotipo ha cobrado vida para representar la naturaleza dinámica y digital de NGI. Nuestra nueva página web, que se lanzará a principios de 2023, reforzará este cambio, ya que estamos creando una web atractiva, animada y basada en videos.
1-4 DAYS DELIVERY IN SCANDINAVIA
4-6 DAYS DELIVERY IN REST OF WORLD
Maximum 12HOURSRESPONSETIMEtocustomer enquiries QUICKORDERCONFIRMATION(within24hours)
(enunplazode24 horas)
Incoming orderspackedandSHIPPEDTHE SAME DAY
ENVIADOS EL MISMO DÍA
Nolevelling PROJECTISIMPOSSIBLEfor NGI NOMINIMUMORDERQUANTITIES
World-widedelivery1-6DAYS OptionalEXPRESSDELIVERY (nextday) TRACK&TRACE onallshipments
Plazo deentregaentodoelmundode 1 a6DÍAS
ENTREGAEXPRÉS (24horas)opcionalSEGUIMIENTOYLOCALIZACIÓNentodoslos envíos
NGI ofersALLTYPESOFHIGH-QUALITYLEVELLING FEET a t c o m p e t i t i v e pirsec
TODOTIPODEPIESNIVELADORESDEALTA CAL I DAD a p r e c i o s c o m ititep sov
NGI es elÚNICOFABRICANTEDELMUNDO depies n iveladores hig i é n i c o s c e r t i fidac so NGI ofrece
Nuestros asesores comercialesestánespecializadosporpaíses y disp onen de C O
De base local Gerentes de ventas por área
Asesores especializados en cada mercado
Obtenga una ventaja competitiva con componentes higiénicos
NGI ha crecido hasta convertirse en líder global del mercado de componentes higiénicos, debido a nuestro continuo y alto grado de compromiso con las necesidades de nuestros clientes.
Nuestro amplio conocimiento de las industrias de fabricación de maquinaria y de transformación de alimentos, nos convierte en un socio que aporta valor a nuestros clientes, asesorándoles y compartiendo conocimientos.
En la actualidad, NGI está presente en más de 50 países y continúa expandiendo su presencia internacional. Como cliente de NGI, siempre podrá comunicarse con uno de nuestros asesores que conoce su país e idioma.
¿Quiere que calculemos sus ahorros?
Póngase en contacto con nosotros si desea una muestra gratis o que le ayudemos a calcular sus ahorros.
Invitación a la innovación
Invirtiendo en el intercambio de conocimientos
Innovación de productos
NGI Innovation - El camino sostenible
Innovando para el mañana
Invirtiendo en investigación y desarrollo
Acero inoxidable - Materiales reciclables
El 80 % de nuestros productos se pueden reciclar. Estamos trabajando en iniciativas para que este porcentaje sea aún mayor.
Juntas higiénicas - Ahorro de recursos
Facilitan el acceso para la limpieza, reduciendo el consumo de agua.
Alta calidad - Mayor vida útil
Nuestros productos son de muy alta calidad, por lo que tienen una vida útil más larga que los componentes correspondientes.
Diseño higiénico - Protección de los consumidores
Nos aseguramos de que los componentes no constituyan un riesgo para la higiene a través de soluciones innovadoras y diseños inquebrantables.
Apoyo a la sostenibilidad con los componentes NGI
NGI trabaja constantemente para optimizar el comportamiento higiénico de las numerosas empresas que utilizan nuestros componentes higiénicos certificados.
Nuestra tarea va mucho más allá de nuestros productos. Aseguramos un comportamiento responsable mediante la colaboración y el intercambio de información y conocimientos con la industria y traspasando fronteras.
El uso de los componentes higiénicos de NGI mejora significativamente la seguridad alimentaria y optimiza las tareas de limpieza, reduciendo el uso de productos de limpieza en al menos un 28 %.
ARLA APLICACIÓN PARA EVITAR GRIETAS Y AGUJEROS EN EL SUELO
”Para el Departamento de Mantenimiento de Arla es crucial que las máquinas siempre estén en funcionamiento. Cada parada extra es un problema.
Ví los pies higiénicos como una excelente opción para minimizar los daños que las bombas estaban causando en nuestro suelo. El hecho de que los pies sean higiénicos y fáciles de limpiar concuerda perfectamente con los nuevos estándares higiénicos de Arla.
Los pies son muy higiénicos y fáciles de limpiar, y su sellado higiénico al suelo asegura que las vibraciones de la bomba son absorbidas y no se produzcan agujeros.”
EL DESAFÍO
La fábrica de Arla en Rødkærsbro (Dinamarca) es el mayor centro de producción de mozzarella de Europa. La fábrica tuvo problemas con algunas bombas en su área de producción, ya que sus vibraciones eran tan intensas que provocaban agujeros en el suelo. Esto se convirtió en un problema para las tareas de mantenimiento y las condiciones de higiene.
LA SOLUCIÓN
Un ingeniero de mantenimiento pidió ayuda a NGI. La propuesta de NGI consistió en modernizar el tipo de pies bajo las bombas e instalar pies niveladores higiénicos certificados.
Per Kaster Nielsen Mantenimiento, Arla
EL RESULTADO
Los nuevos pies absorbieron las vibraciones de las bombas y se solucionaron los problemas de agujeros en el suelo. Las tareas de mantenimiento se simplificaron, se optimizó el tiempo de trabajo de la maquinaria y aumentó la higiene general en la zona de producción. En otras palabras, esta adaptación ahorró dinero a Arla al no tener que detener la producción parar reparar los agujeros, y al mejorar la higiene general.
CASO BARRY CALLEBAUT
LOS ESTÁNDARES MÁS ALTOSTAMBIÉN EN HIGIENE
“NGI es un colaborador muy interesante para nosotros ya que su innovación en diseño higiénico nos permite, como propietario de la marca, especificar sistemas de nivelación higiénicos certificados EHEDG, asegurando así que NGI ayudará al fabricante de maquinaria a iincorporar los sistemas más higiénicos posibles, en beneficio nuestro.
Realizaremos un seguimiento continuo de los productos higiénicos NGI, actuales y nuevos, y estamos seguros de que en NGI hemos encontrado un socio que puede ayudarnos, tanto a nosotros como a los fabricantes de las máquinas que usamos, en beneficio nuestro, con un mínimo esfuerzo de nuestra parte.”
Hugo Durado & Sebastien Ducatteeuw
Ingeniero mecánico y Gestor de proyectos, Barry Callebaut
EL DESAFÍO
Como parte fundamental de la industria del chocolate a nivel mundial, Barry Callebaut quiere asegurar que su producción cumple con los más altos estándares de higiene. Después de empezar a usar los pies higiénicos de NGI en sus fábricas de Bélgica y Reino Unido, los responsables de Barry Callebaut entendieron el valor de incluir estos pies en las especificaciones a sus proveedores de maquinaria. Por lo tanto, Barry Callebaut quiso incluir los componentes de NGI como estándar en sus especificaciones técnicas.
LA SOLUCIÓN
NGI colaboró con Barry Callebaut en desarrollar e implementar sus estándares para los equipos de producción. Ambas empresas han mantenido un estrecho contacto durante todo este proceso y NGI ha colaborado también con los fabricantes de maquinaria que colaboran habitualmente con Barry Callebaut en su implementación. A lo largo del proyecto, NGI y Barry Callebaut han trabajado a lo largo de toda la cadena de suministro de la maquinaria, asegurando que tanto Barry Callebaut como sus asesores y proveedores obtengan un beneficio de los nuevos estándares.
EL RESULTADO
El nuevo estándar ha sido implementado en Barry Callebaut y sus proveedores han empezado a utilizarlo. Uno de estos proveedores es DESMI, que ha confirmado que tanto los estándares como los pies higiénicos de NGI son fáciles de usar.
IDENTIFICACIÓN DEL PROBLEMA Y ENTREGA DE LA SOLUCIÓN
LÁCTEOS: LECHE Y QUESO
EL DESAFÍO
Uno de los clientes de Ecolab sufrió un brote de listeria grave en una fábrica europea. La empresa se puso en contacto con Ecolab para identificar el problema y encontrar una posible solución.
“Formar parte del Programa de Alianzas con Marcas de Alimentación de NGI nos permite ofrecer a nuestros clientes asesoramiento sobre diseño higiénico y cómo resolver problemas específicos en su producción así como, por supuesto, combinarlos correctamente con los procedimientos de limpieza de Ecolab”.
Michael Stavad Especialista para Aplicaciones Alimentarias en Europa, Ecolab
LA SOLUCIÓN
Un especialista de Ecolab visitó la planta y encontró varios puntos de mejora. Algunos de ellos estaban relacionados con el diseño de la maquinaria. Por ejemplo, numerosas máquinas no estaban construidas con componentes optimizados desde el punto de vista de la higiene.
Gracias a la participación de Ecolab en el Programa de Alianzas de NGI, el especialista enviado por Ecolab no sólo pudo identificar el problema sino también proponer una solución.
Las máquinas fueron reformadas utilizando pies de nivelación de NGI certificados y fáciles de limpiar.
EL RESULTADO
Al cliente de Ecolab se le ofreció una solución rápida y efectiva a su problema. A partir de entonces el cliente ha pedido a los fabricantes de maquinaria que contacten con NGI y se aseguren de que las máquinas son suministradas con los componentes certificados de NGI. Así NGI se ha convertido en un proveedor preferido de pies certificados, así como en un asesor externo en diseño higiénico.
Mejorar la higiene y la seguridad alimentaria no tiene porqué ser difícil…
A menudo sólo se trata de utilizar un enfoque correcto y sistemático, así como los métodos adecuados para resolver cuestiones específicas. El programa de NGI de Alianzas con Marcas es un grupo de iniciativas para garantizar la colaboración, la comprensión mútua, el intercambio de conocimientos documentación, y estandarización.
El programa consiste en 5 iniciativas concretas, que pueden mejorar la seguridad alimentaria, la higiene y la limpieza en los entornos de producción alimentaria.
El programa es un conjunto escalable de herramientas que se puede adaptar a las necesidades y deseos de cada marca.
Conozca más sobre el BOPP de NGI www.bopp.ngi-global.com

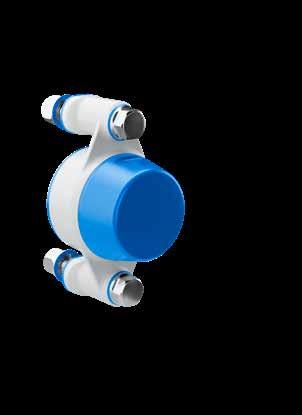

Carcasas de rodamientos
Innovadoras y fiables
Proporcionamos la solución óptima para cada aplicación.

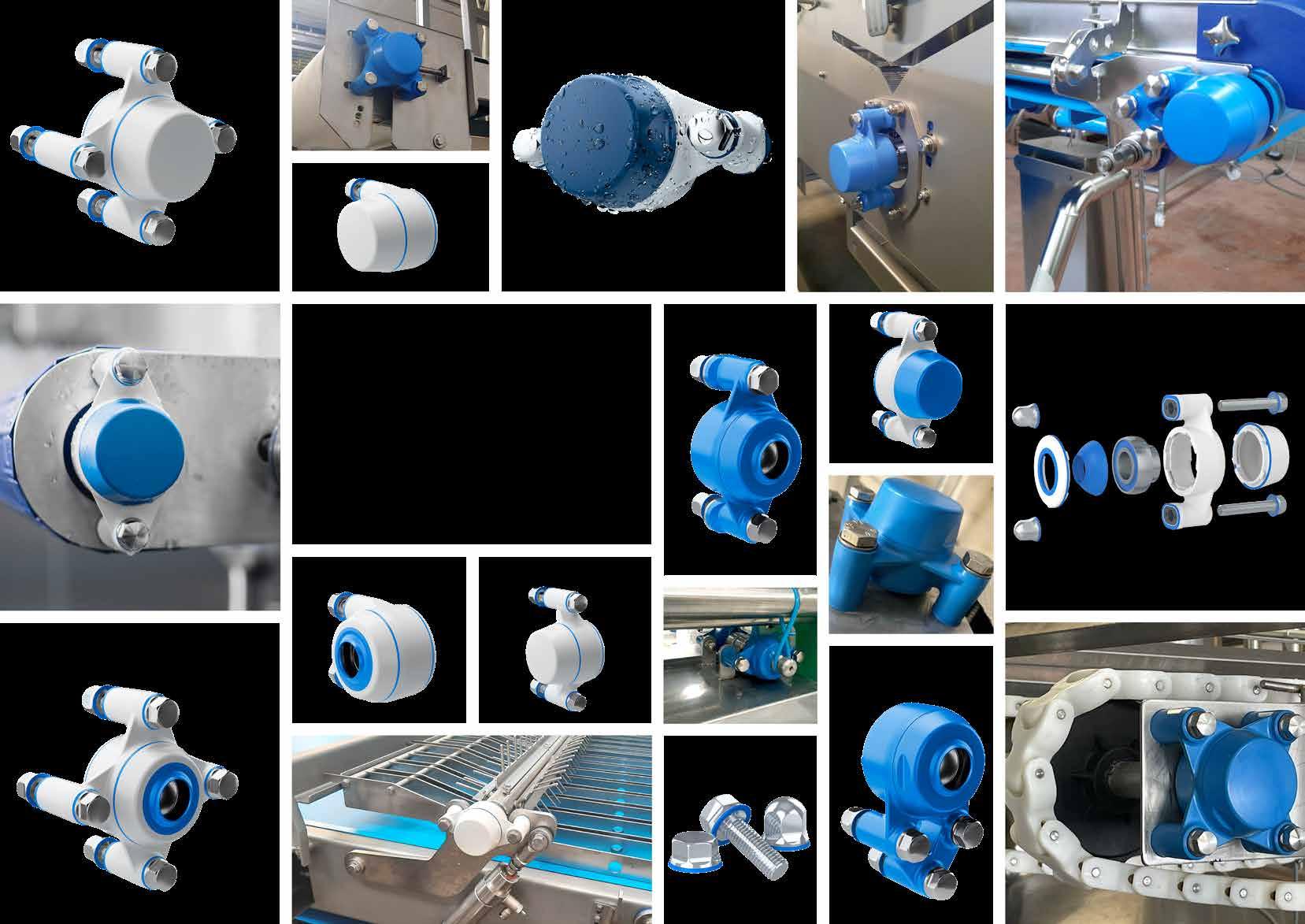

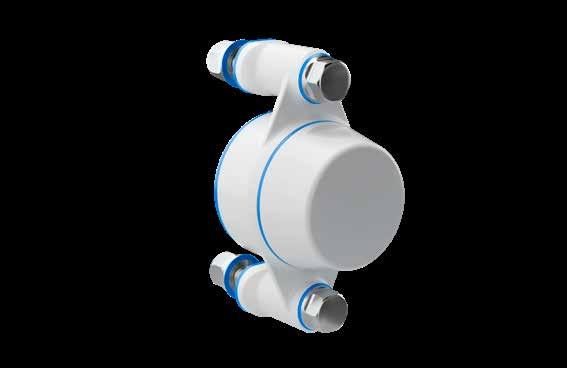

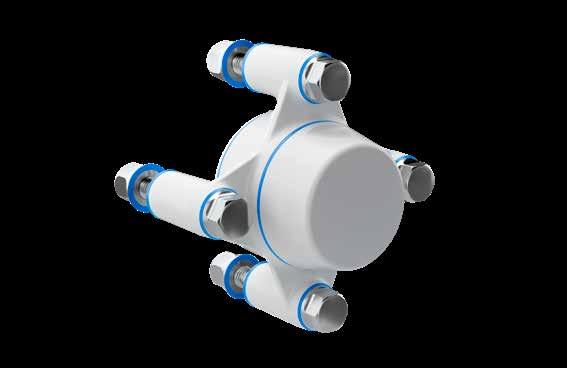

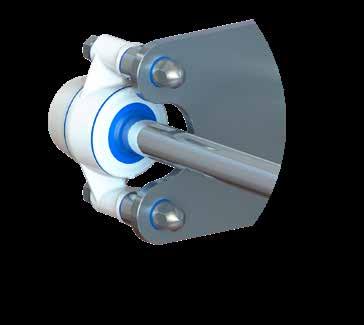

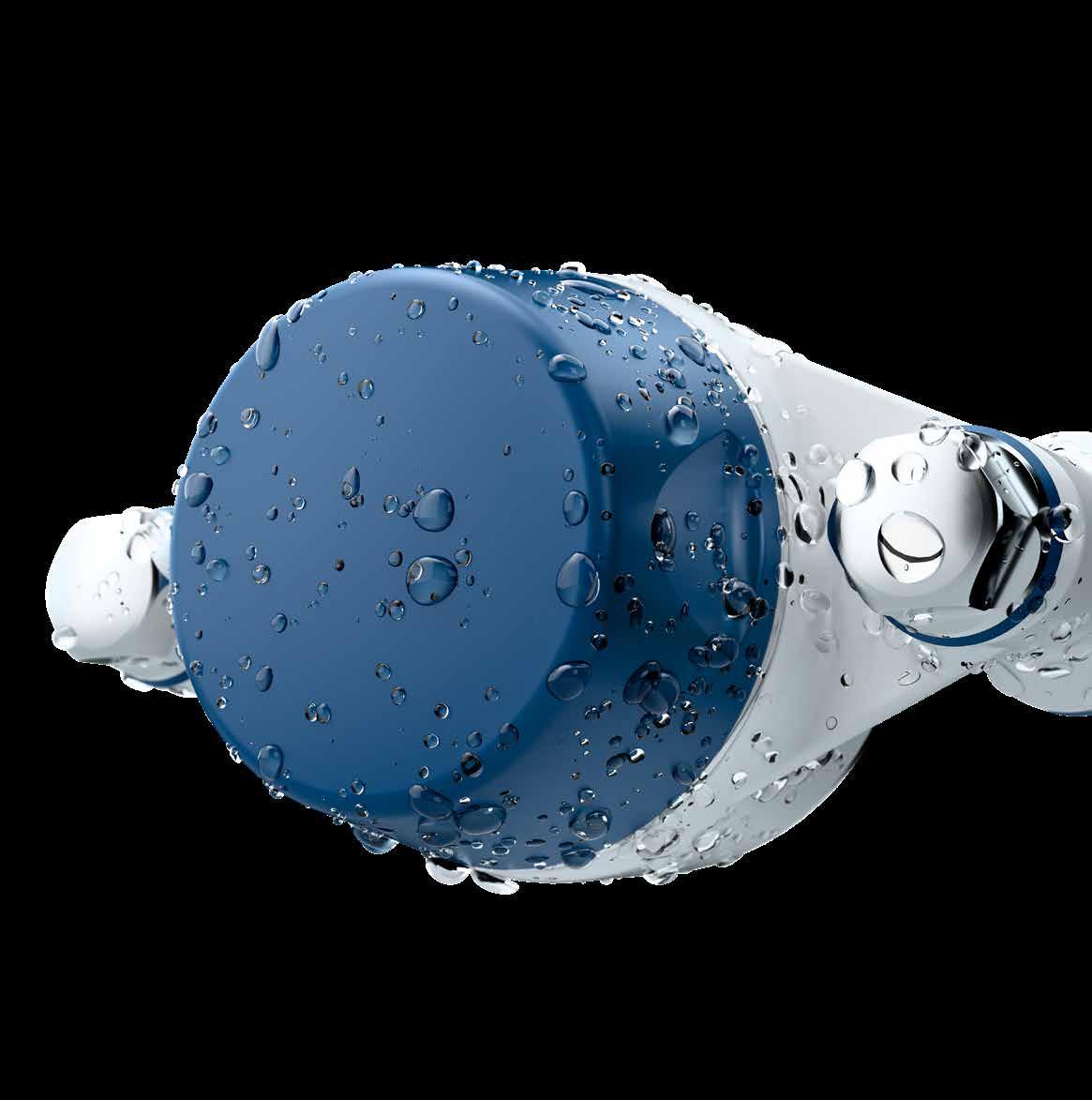

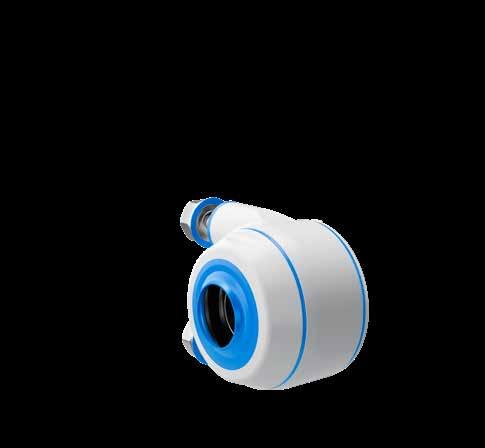

Las nuevas carcasas para rodamientos de NGI han sido diseñadas para cumplir con las normas y directrices EHEDG, 3-A y USDA y están específicamente diseñadas para minimizar los riesgos de contaminación y mejorar la seguridad alimentaria.
La carcasa para rodamientos desarrollada por NGI tiene un recinto impermeable patentado que sella los rodamientos, bloqueando la suciedad y las bacterias, además de prolongar su vida útil. Los rodamientos están lubricados de por vida, eliminando el riesgo de propagar grasa contaminada durante la limpieza con agua a alta presión.
La inserción del eje en la carcasa tiene un nuevo e innovador diseño patentado, que permite sellar de forma impermeable el eje a pesar del ángulo de instalación de más de 3 grados de desalineación.
Instalación tipo Plug&Play
Mayor seguridad alimentaria
Un diseño completamente higiénico que minimiza los riesgos de contaminación
Reduce el consumo de energía
Minimiza el uso de agua y detergentes en tareas de limpieza.
Visite https://es.ngi-global.com/carcasas para obtener más información y ver nuestra gama de productos
Innovation by NGI

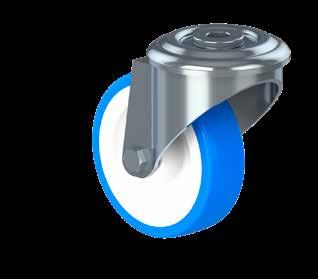

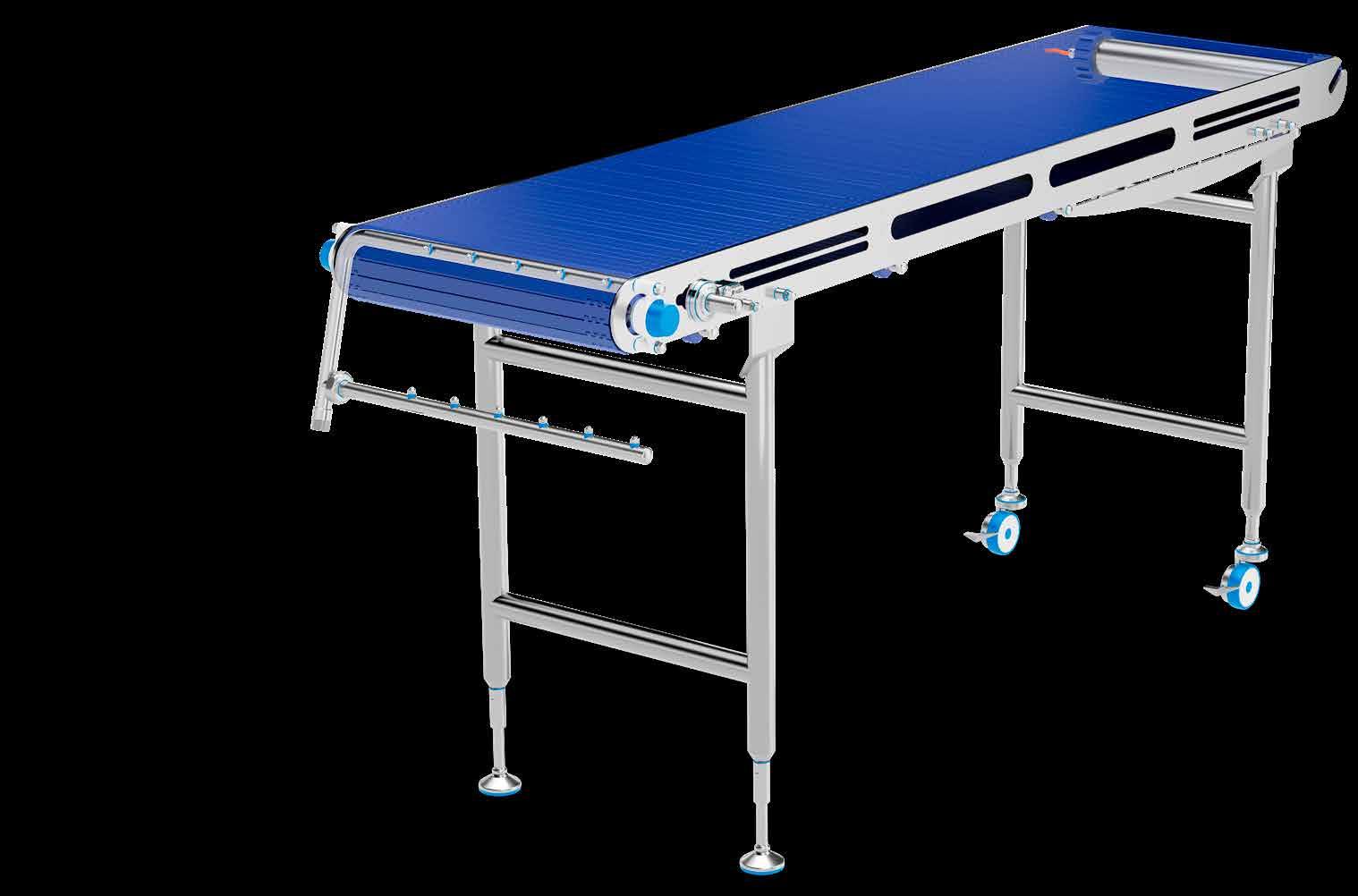

Ruedas Higiénicas
Innovadoras y fiables
Proporcionamos
la
solución óptima para cada aplicación.

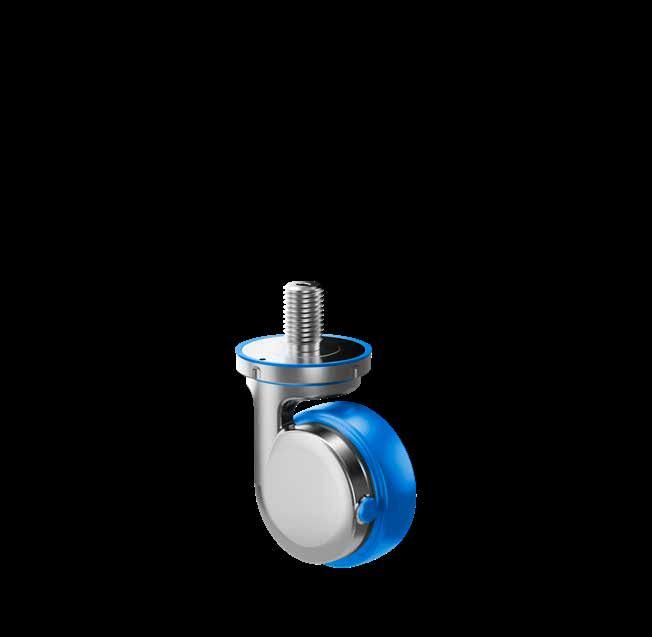

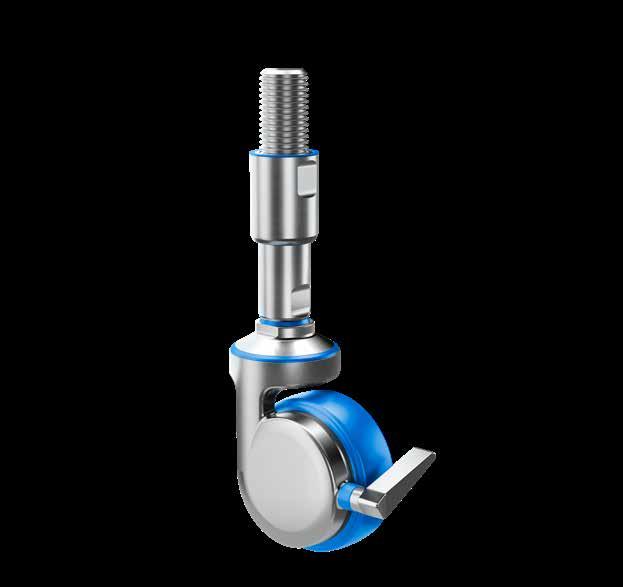

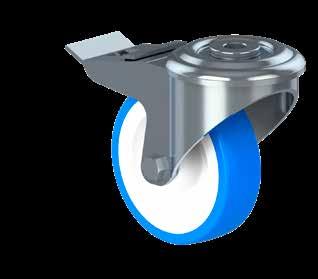

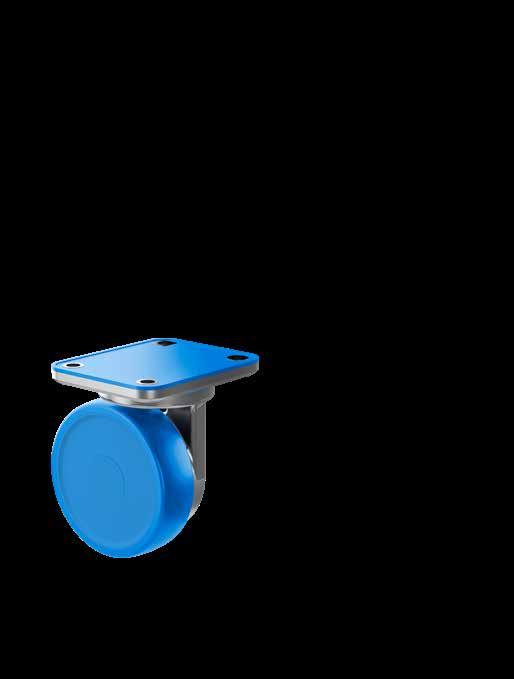

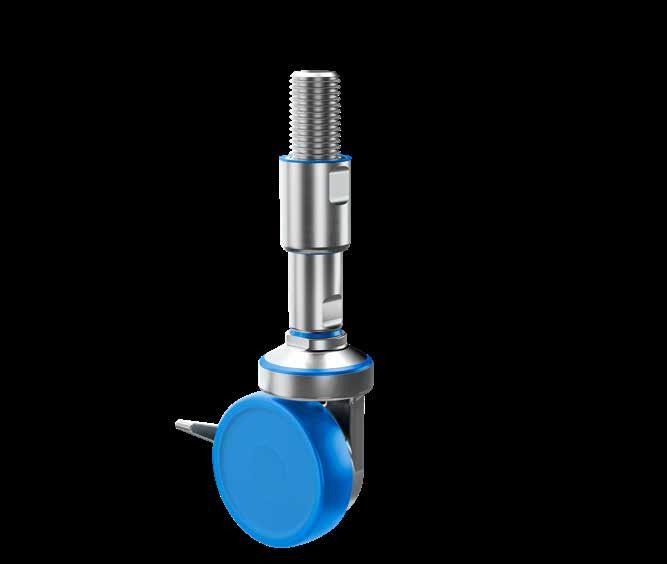

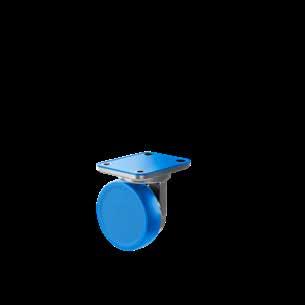

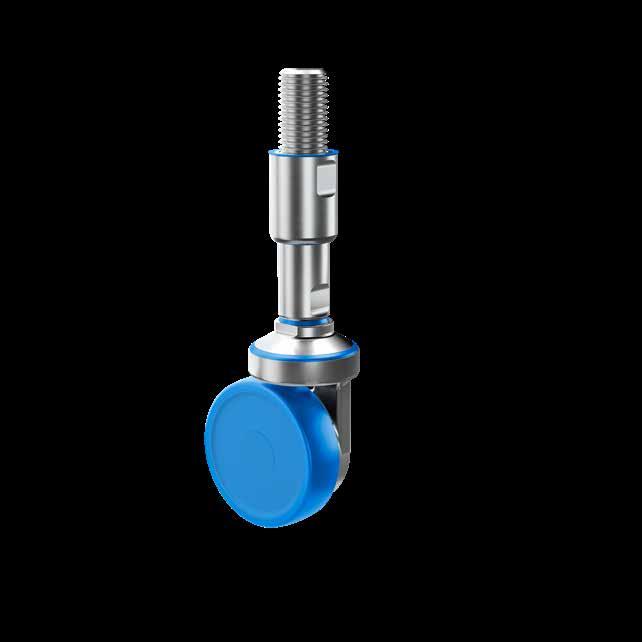

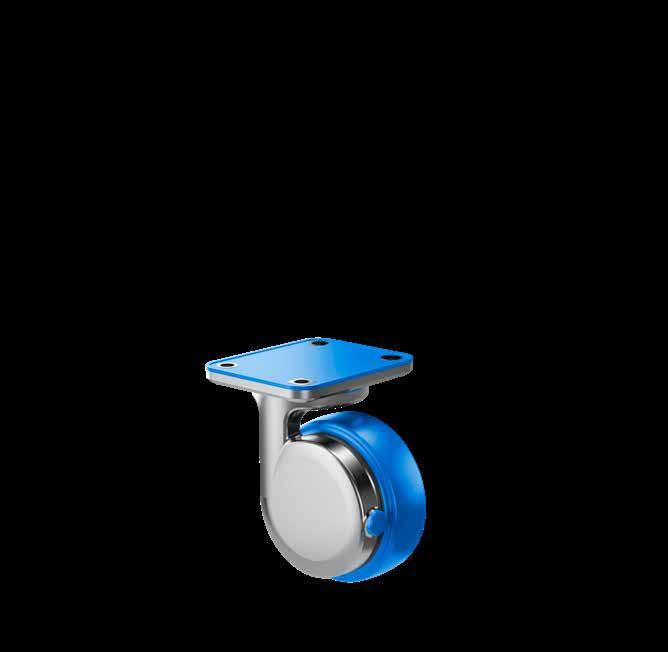

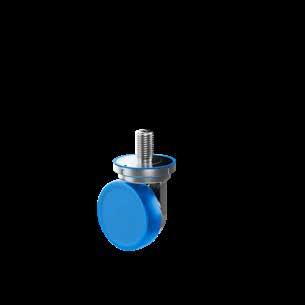

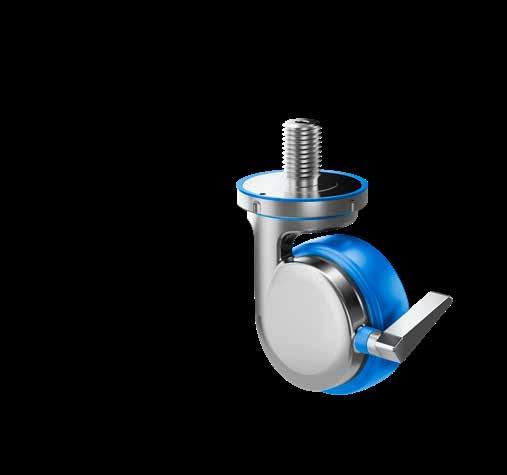

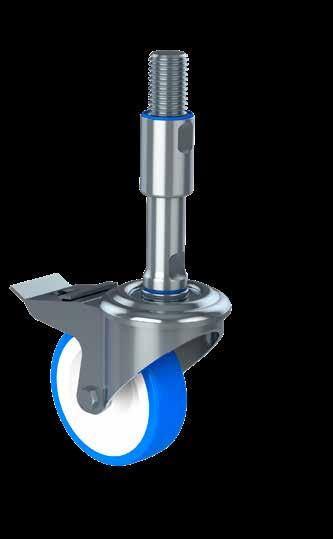

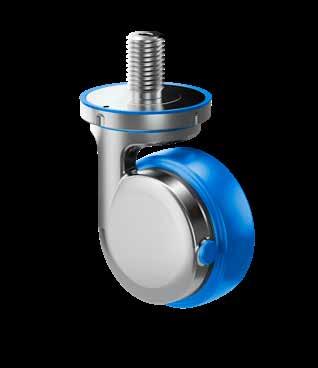

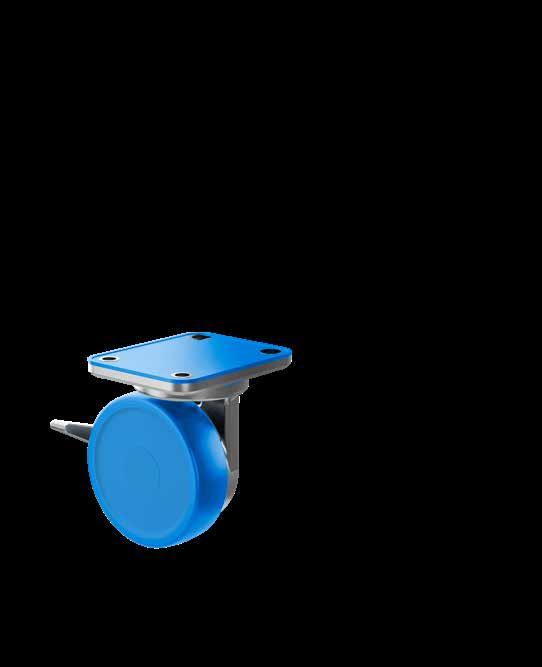

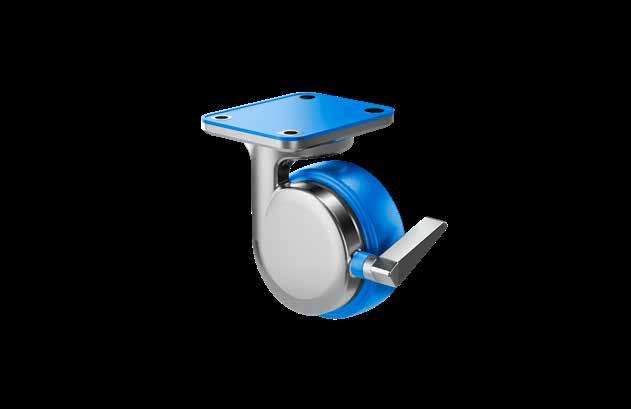

Las nuevas ruedas pivotantes higiénicas certificadas de NGI son las únicas ruedas patentadas del mundo diseñadas de forma higiénica de acuerdo con los principios de diseño EHEDG, 3-A y USDA que aseguran condiciones óptimas de limpieza con fácil acceso desde todos los ángulos.

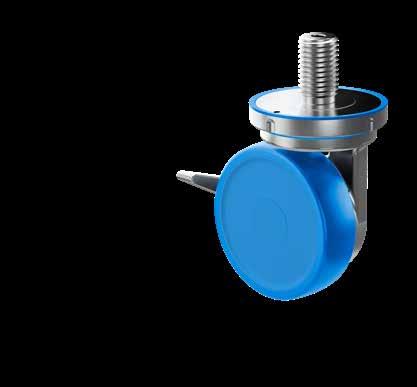

La rueda higiénica de NGI mejora la seguridad higiénica de forma significativa, ya que está diseñada con una horquilla de un solo lado encapsulada, lo que facilita el acceso para las tareas de limpieza. Todas las superficies son lisas y drenantes, ya que son redondeadas o tienen un ángulo de 3° por lo que no se acumulan nisuciedad ni bacterias.

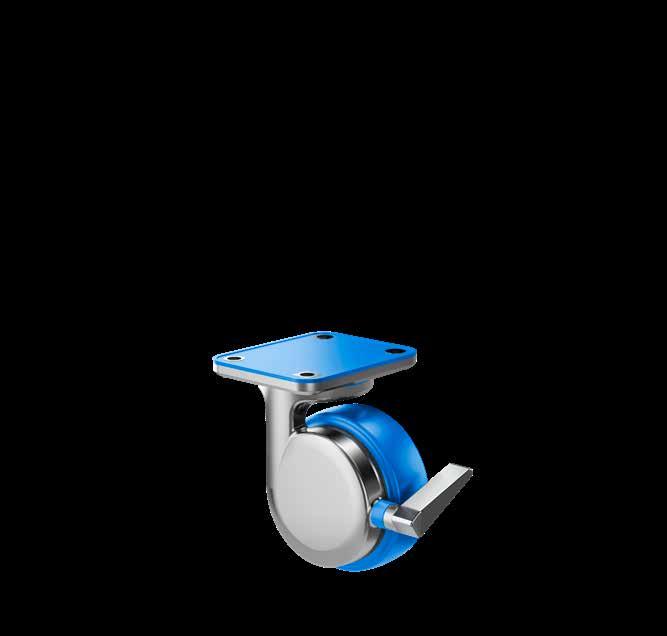

El freno está integrado en la carcasa de la horquilla, y el bloqueo de rotación y pivotación sucede en el interior de la rueda. Además, las ruedas están diseñadas para una instalación rápida y sencilla.
Mayor seguridad alimentaria
Un diseño completamente higiénico que minimiza los riesgos de contaminación cruzada
Instalación tipo Plug&Play
Minimiza el uso de agua y detergentes

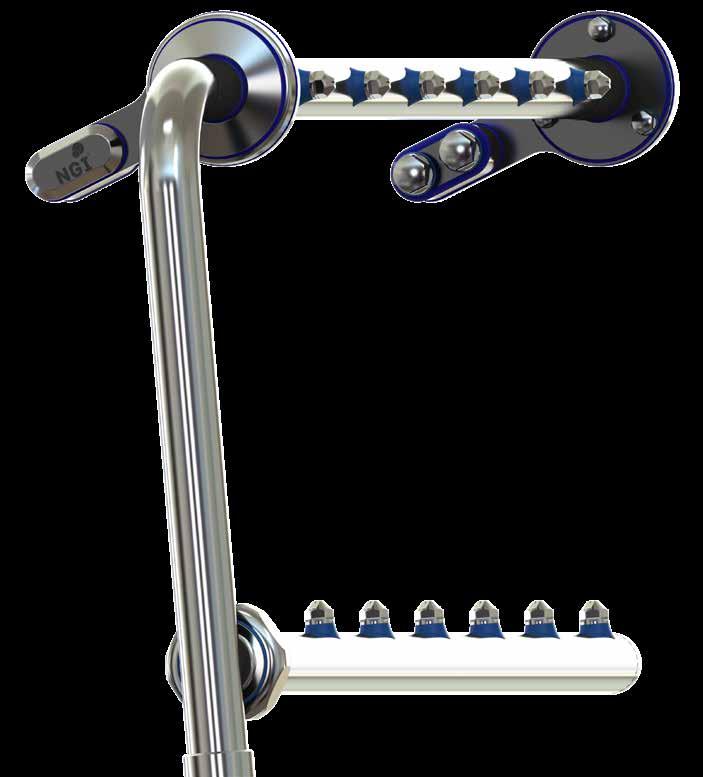

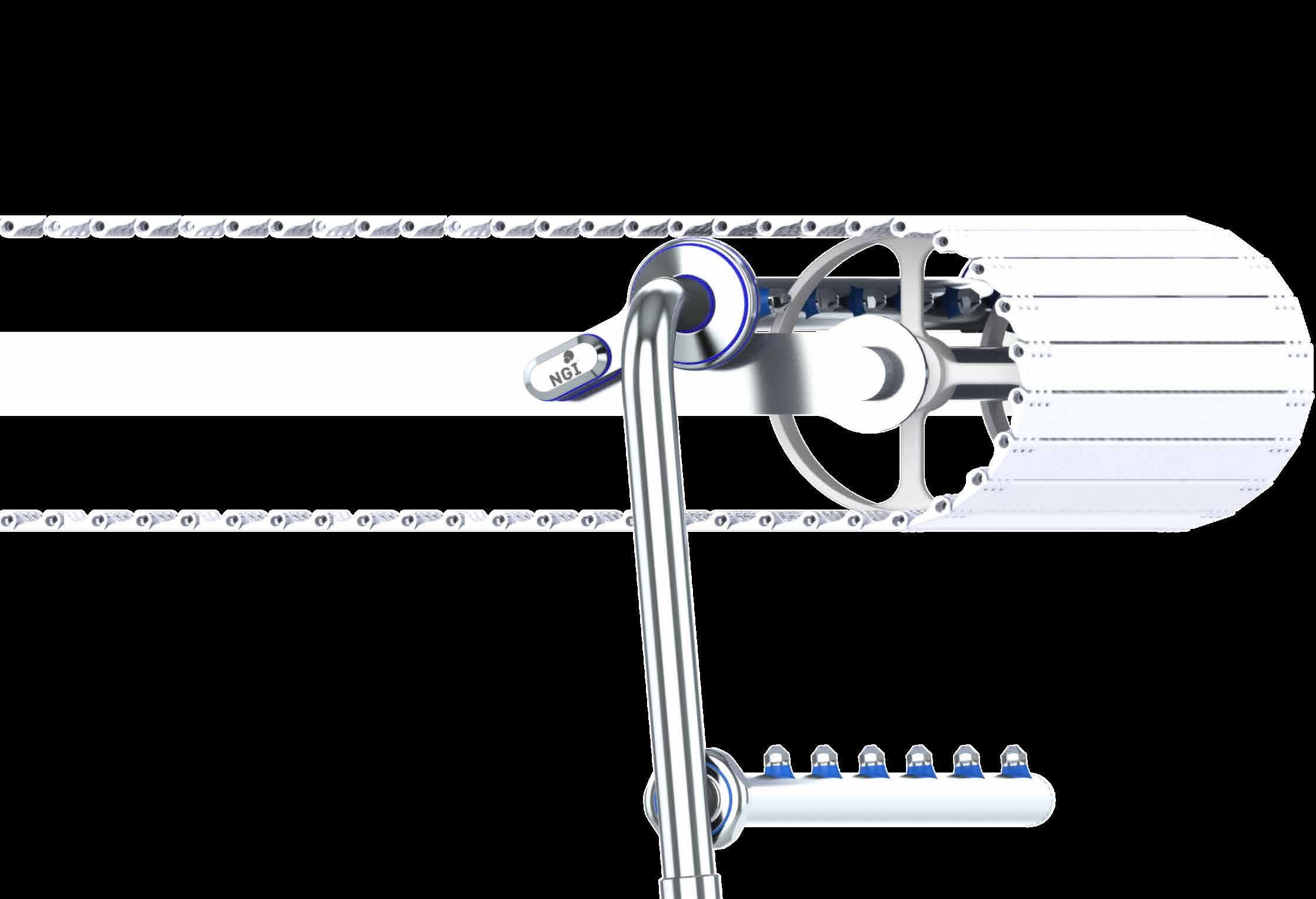

UNIDAD CIP
El nuevo portal para clientes de NGI ya está disponible en nuestra página web www.ngi-global.com
• Realice pedidos fácilmente con la opción de compra
• Guarde sus productos favoritos
• Consulte su historial de pedidos
• Repita pedidos fácilmente
Póngase en contacto con NGI para obtener un nombre de usuario y la contraseña.
PIES NIVELADORES
PIES NIVELADORES HIGIÉNICOS
CERTIFICADOS
ACERO INOXIDABLE

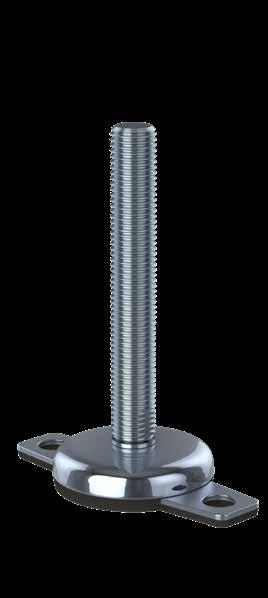

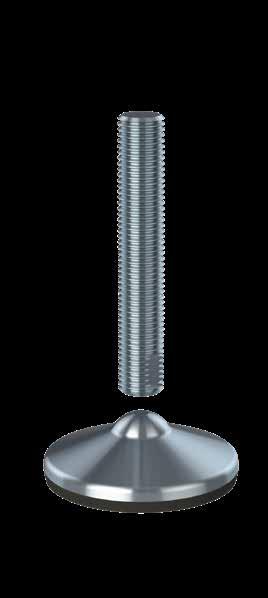

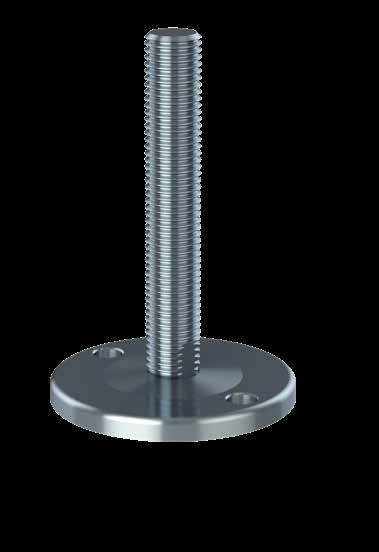

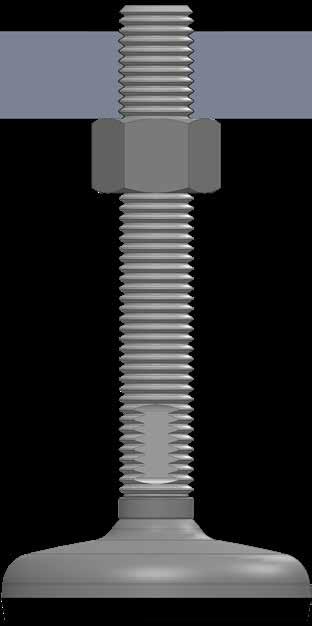

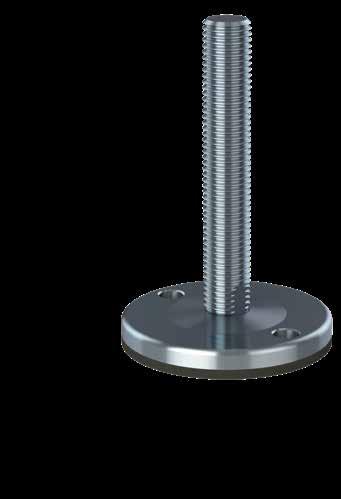

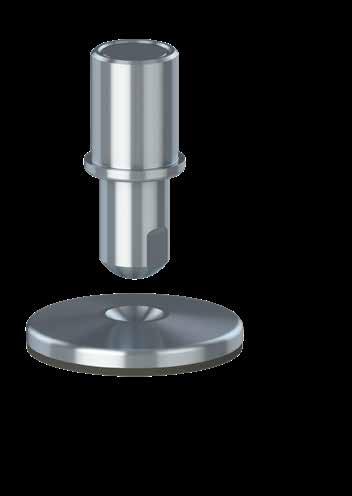

PIES NIVELADORES DE ESPÁRRAGO COMPLETAMENTE ROSCADO
ACERO INOXIDABLE

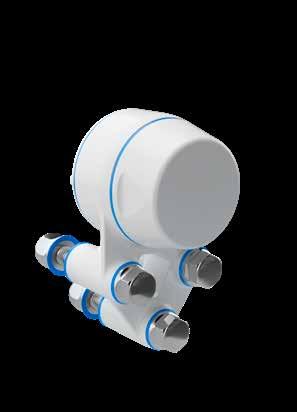

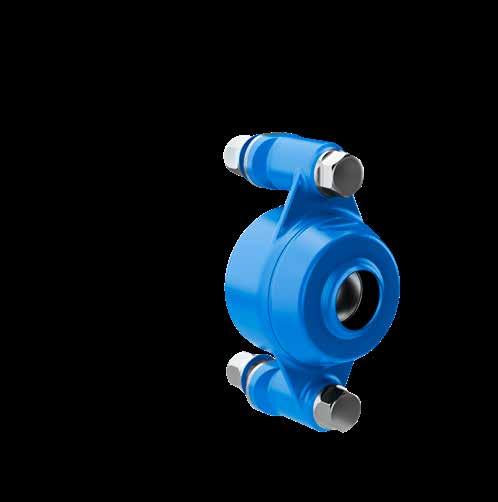

CARCASAS DE RODAMIENTOS HIGIÉNICAS
CERTIFICADAS

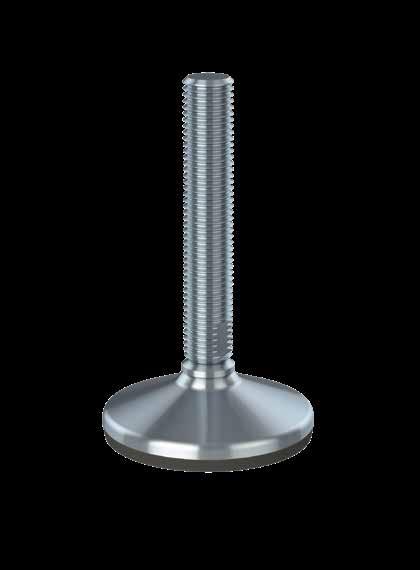

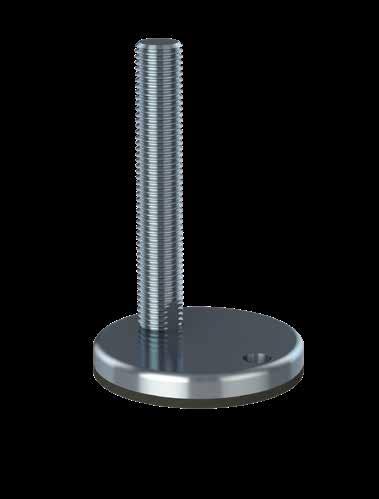

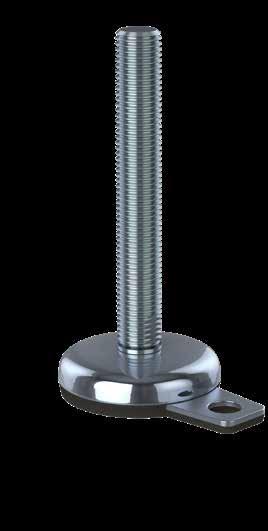

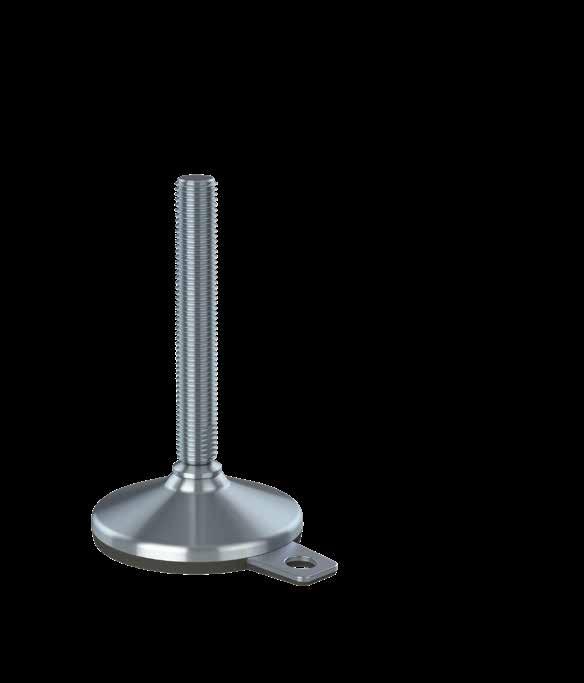

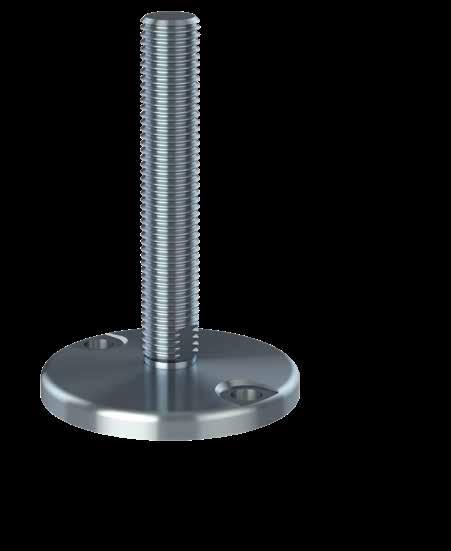

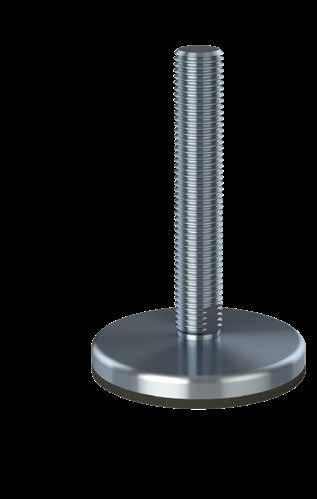

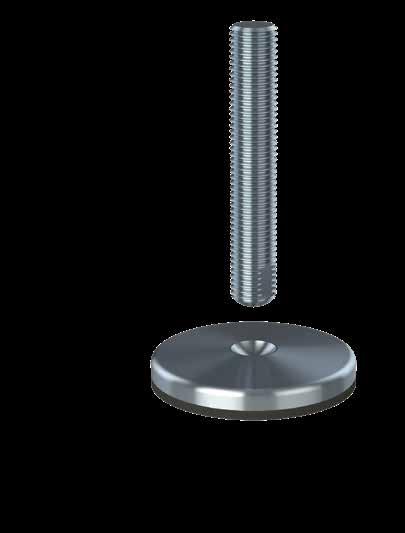

PIES NIVELADORES SÓLIDOS DE ESPÁRRAGO COMPLETAMENTE ROSCADS
ACERO INOXIDABLE

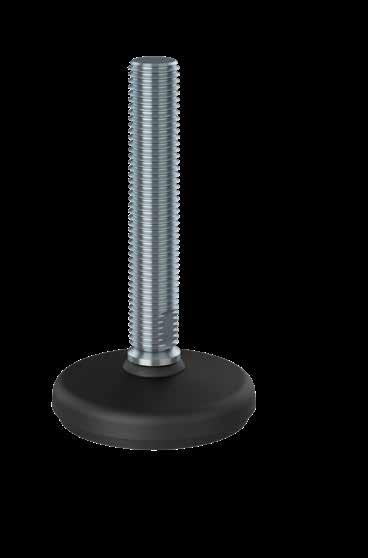

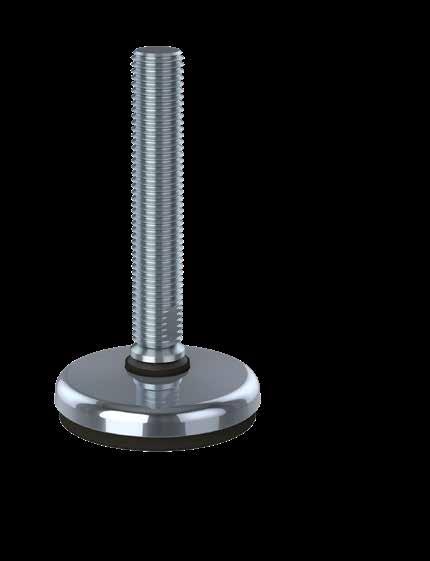

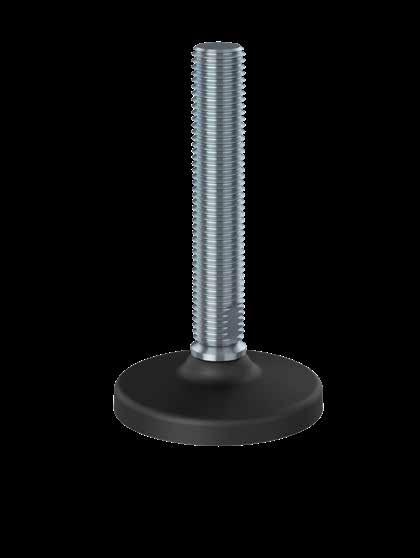

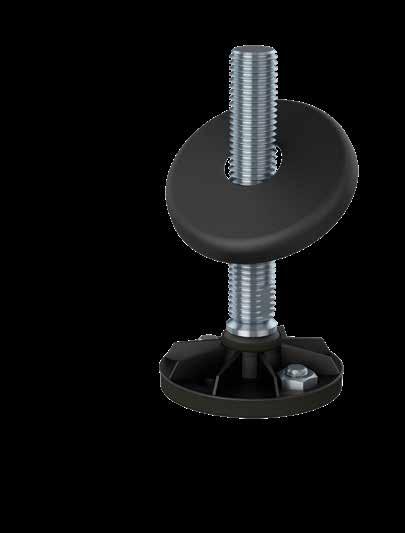

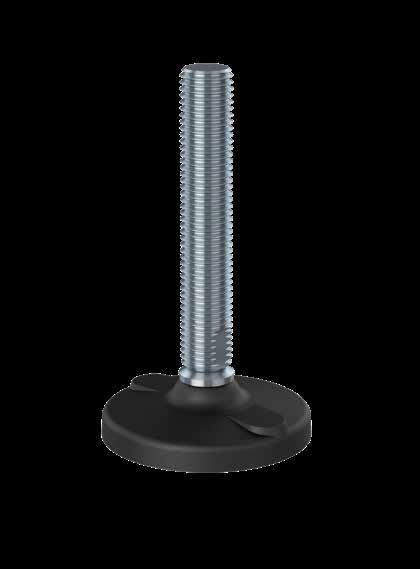

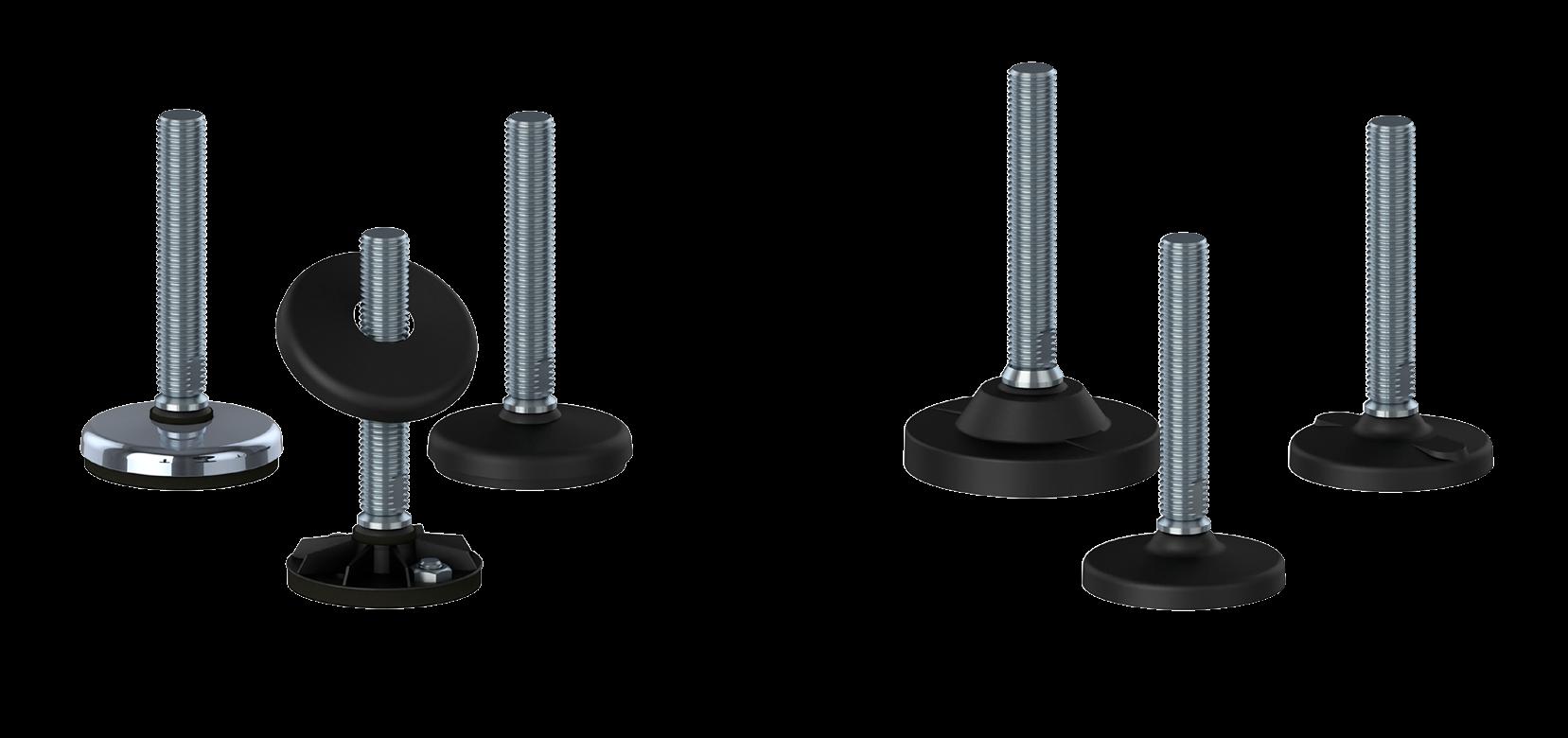

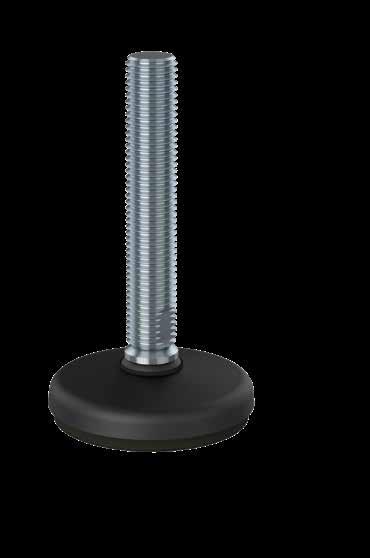

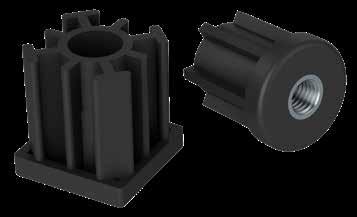

PIES NIVELADORES DE PLÁSTICO DE ESPÁRRAGO COMPLETAMENTE ROSCADO POLIAMIDA REFORZADA

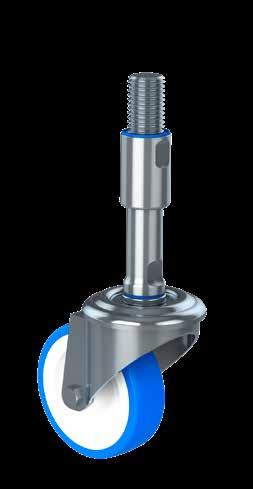

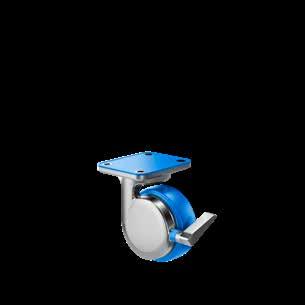

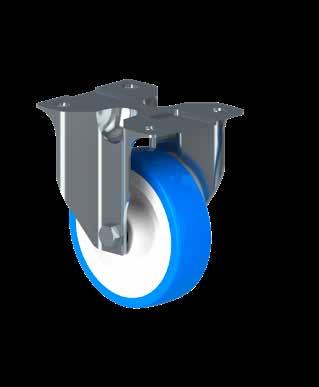

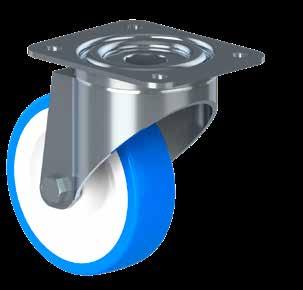

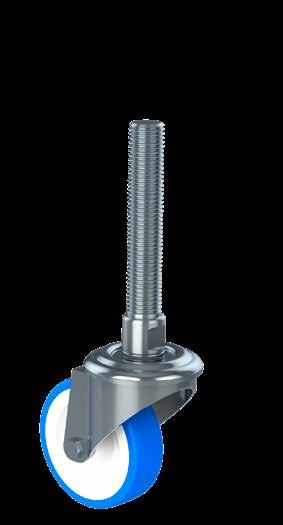

RUEDAS HIGIÉNICAS
CERTIFICADAS
ACERO INOXIDABLE

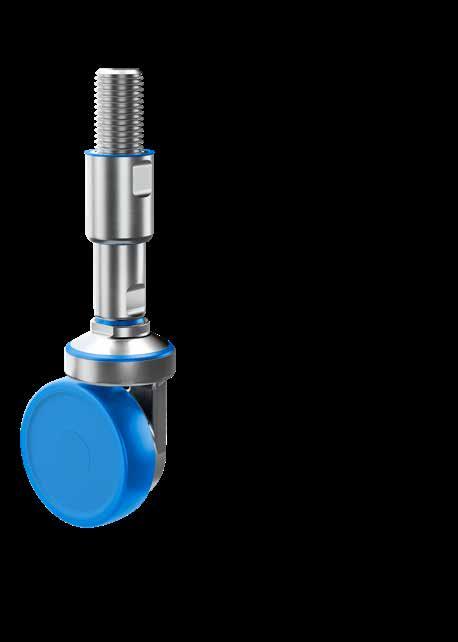

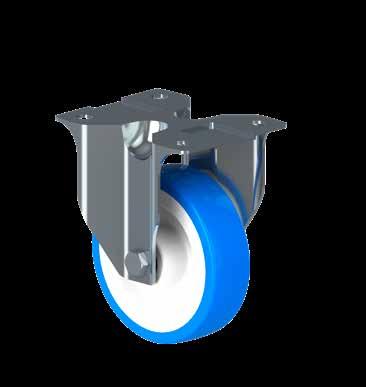

RUEDAS OTROS ESPECIFICACIONES

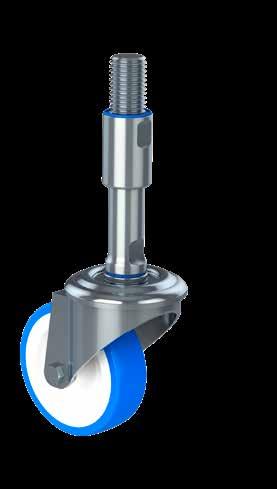

RUEDAS HIGIÉNICAS
ACERO INOXIDABLE

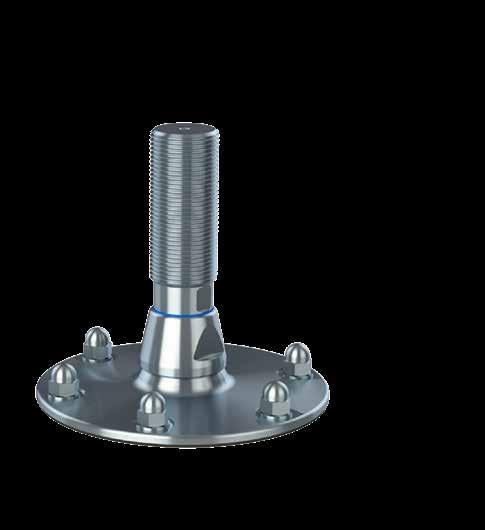

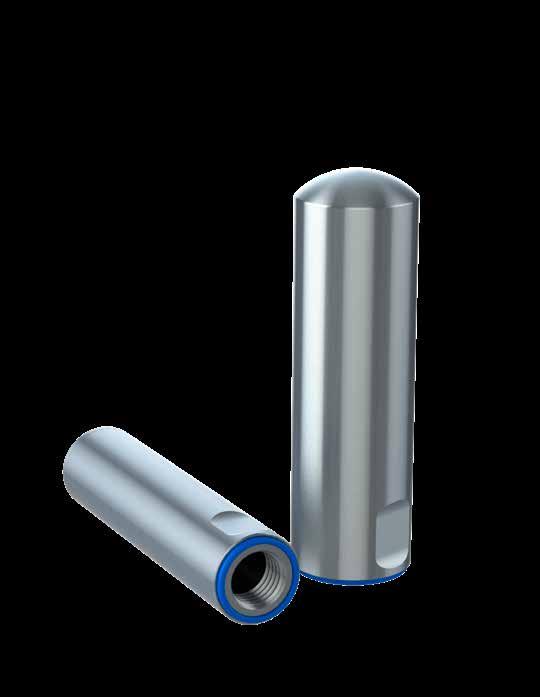

PERNOS DE SUJECIÓN PARA DEPÓSITOS
ACERO INOXIDABLE
ESPECIFICACIONES TÉCNICAS

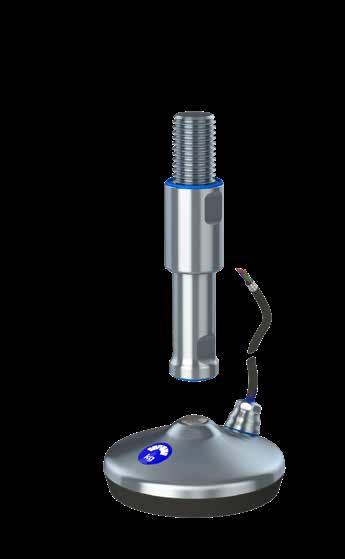

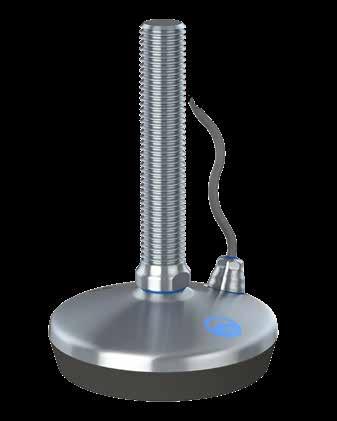

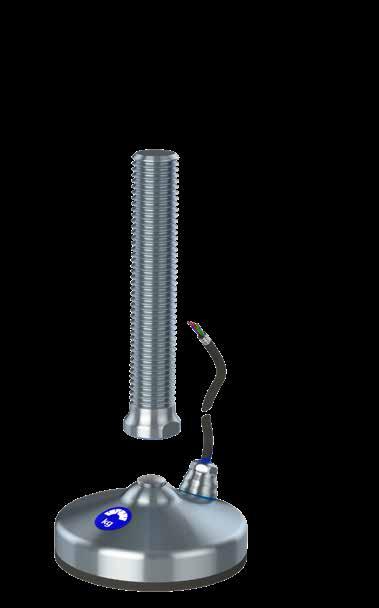

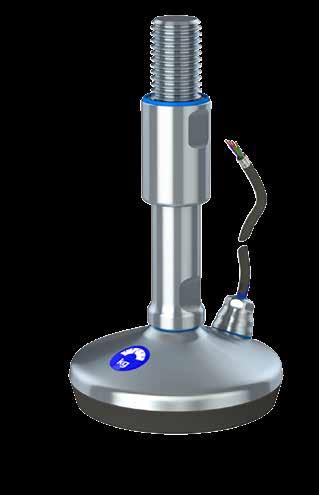

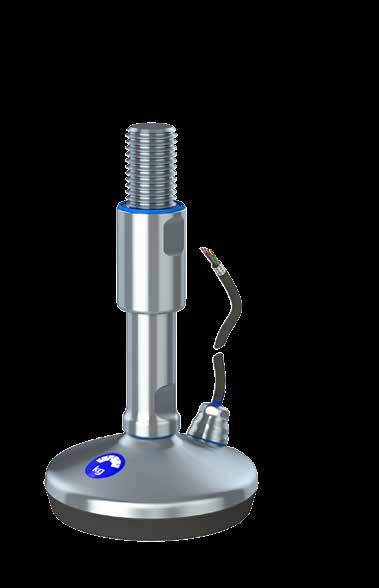

PIES NIVELADORES CON CELULA DE PESAJE, DE ESPÁRRAGO COMPLETAMENTE ROSCADO
ACERO INOXIDABLE

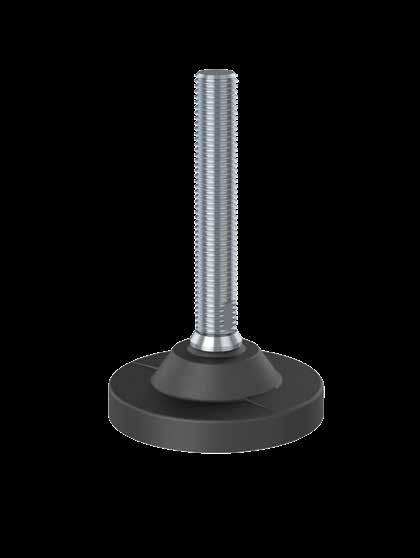

PIES NIVELADORES SÍSMICOS DE ESPÁRRAGO COMPLETAMENTE ROSCADO
ACERO INOXIDABLE

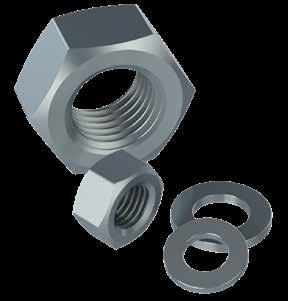

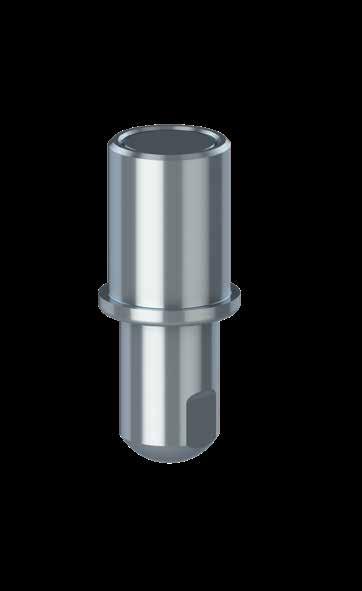

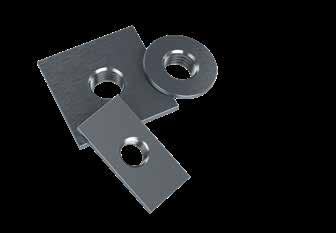

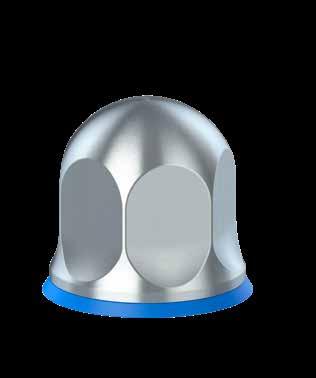

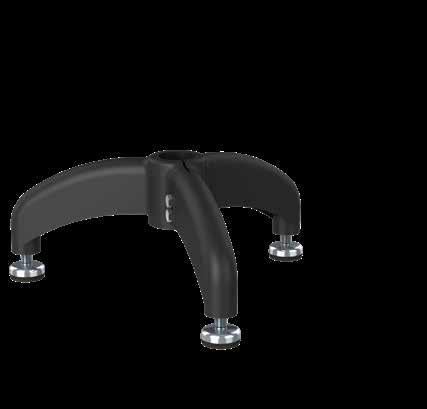

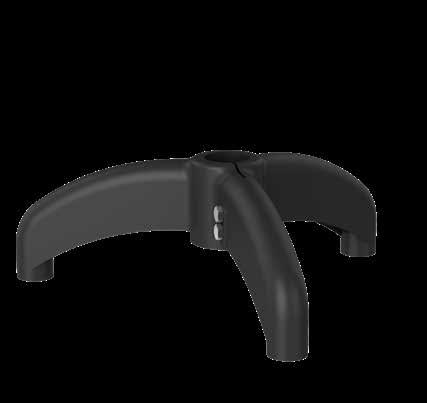

ACCESORIOS
ACERO INOXIDABLE

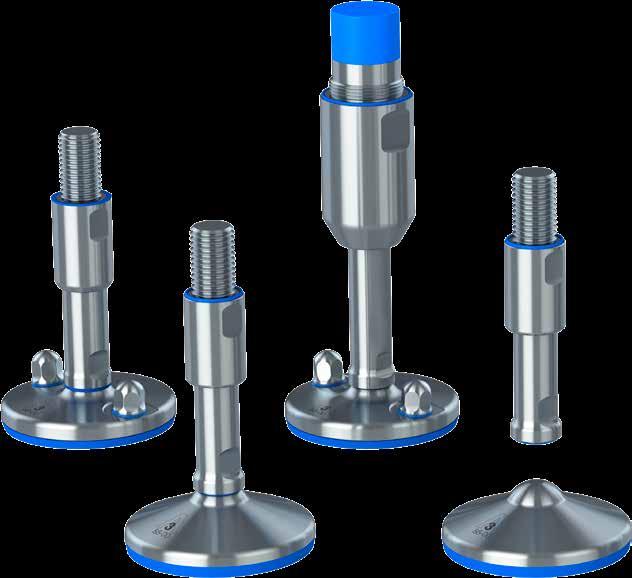

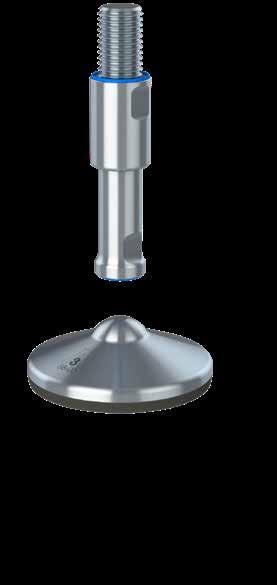

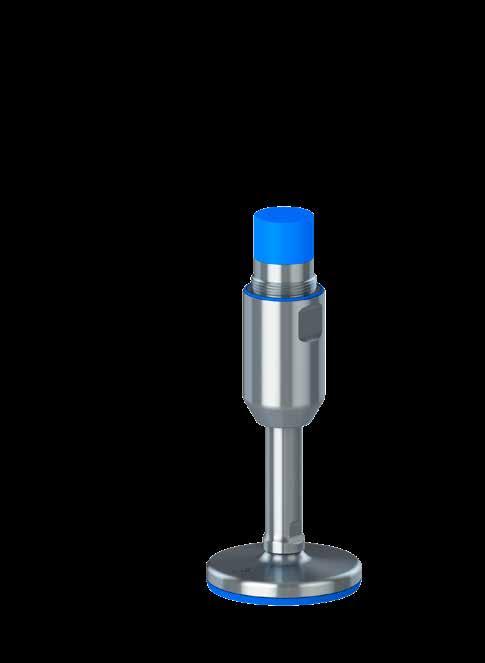

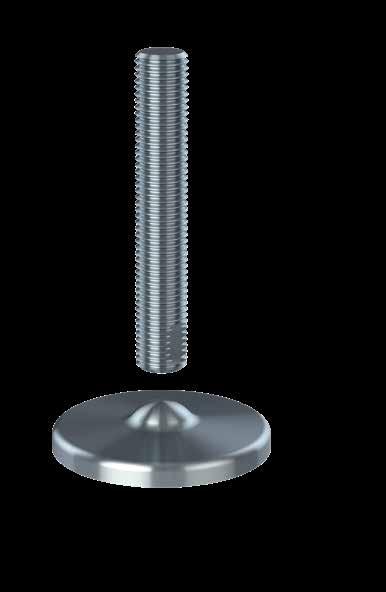

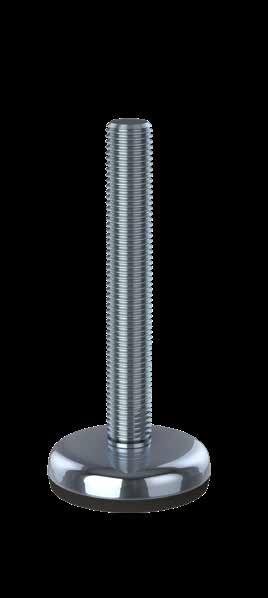

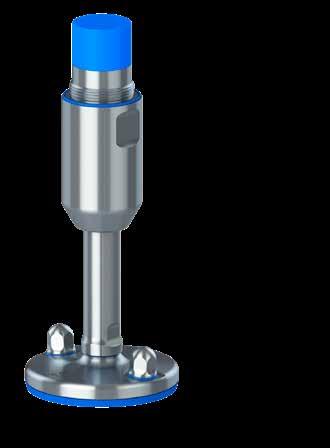

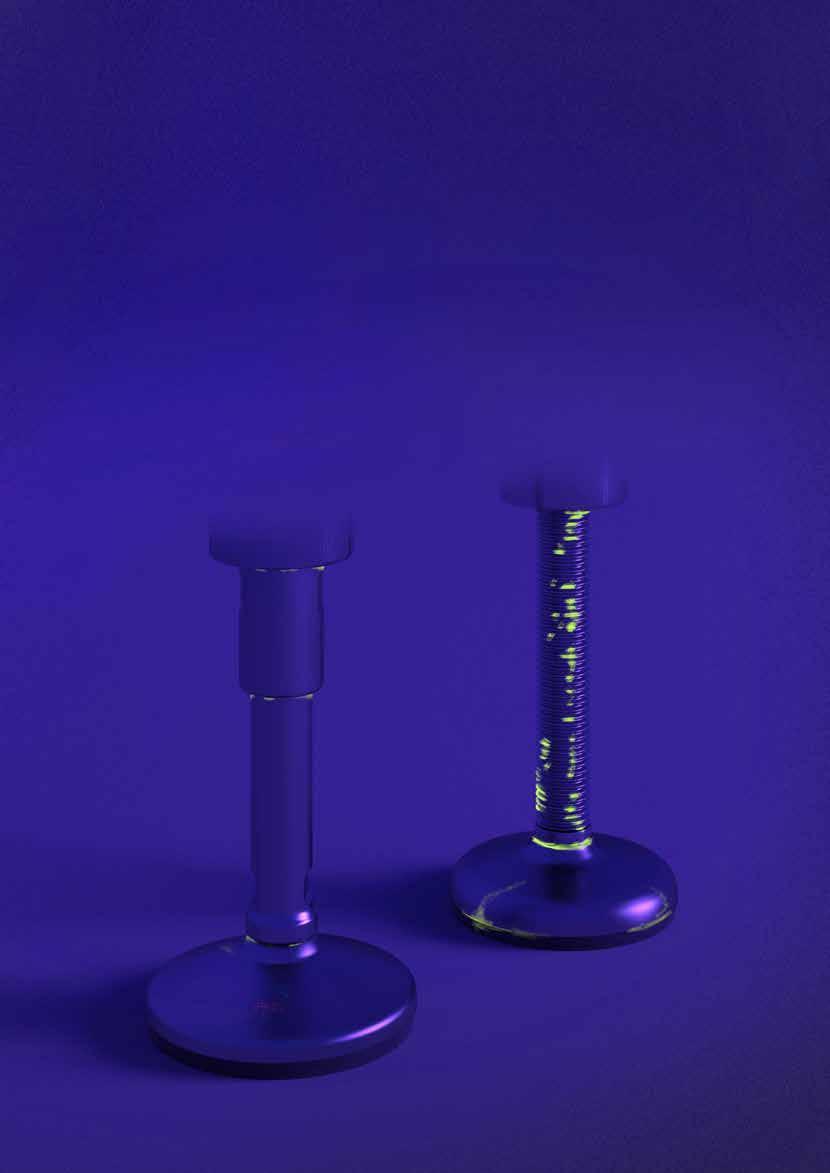

Pies de nivelación higiénicos certificados

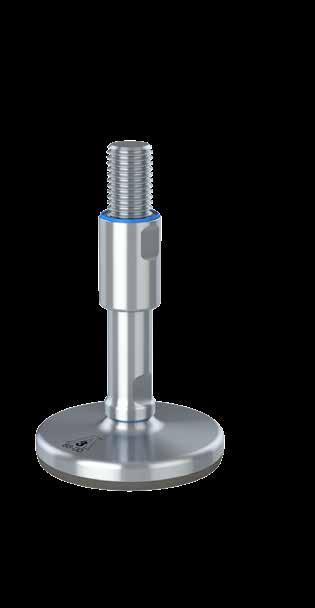

Los únicos pies de nivelación del mundo certificados higiénicamente conforme a las normas 3-A, USDA y EHEDG para su uso en entornos de producción sanitaria-
Las superficies autodrenables, las partes móviles selladas y la rosca no expuesta garantizan una limpieza absoluta mínima y una seguridad sanitaria máxima.
Consumo de agua mínimo
Tiempo de limpieza mínima
Higiene certificada
Pies de nivelación higiénicos certificados
Todas las industrias de procesos están sujetas a los crecientes requisitos normativos, lo que aumenta el enfoque en el consumo de recursos, la seguridad de los productos y las certificaciones oficiales de higiene. Los pies de nivelación con certificaciones 3-A, USDA y EHEDG, reducen el consumo agua y los recursos de limpieza, además de minimizar el riesgo de contaminación en la producción.
Seleccionar los pies de nivelación certificados de NGI mejorará los aspectos higiénicos de su maquinaria y el retorno sobre la inversión (RSI) de sus clientes. Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas.

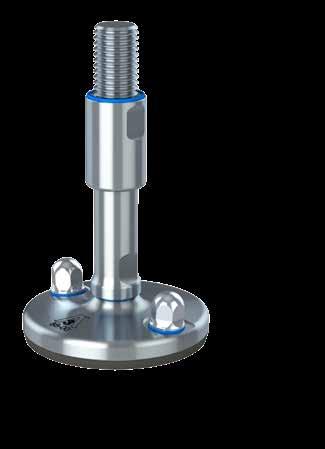

ZHJS
Características especiales

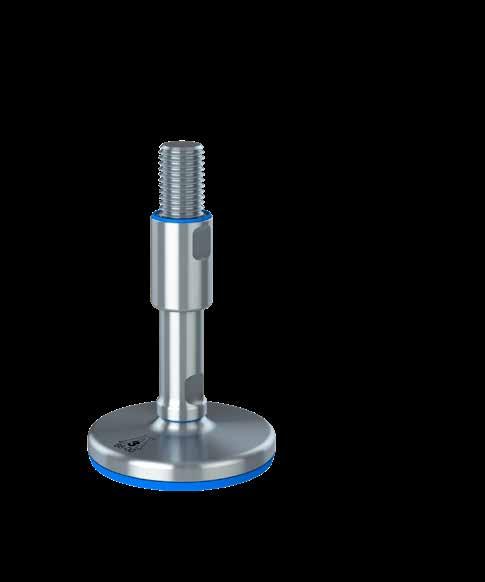

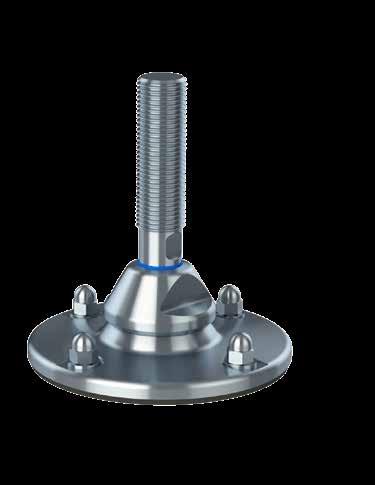

- Variación de la altura 107 mm - 199 mm
- Carga de peso de hasta 110 000 N gracias a la BASE DEL PIE resistente
- Logotipo de 3-A & EHEDG en la BASE DEL PIE para exponer la certificación
- Rosca cubierta con manguito higiénico que funciona como contratuerca
- Sistema de seguridad para evitar que la rosca quede al descubierto
- Cubierta superior higiénica opcional
- Diseño optimizado para limpieza
- Superficie inferior a 0,8 µm RA

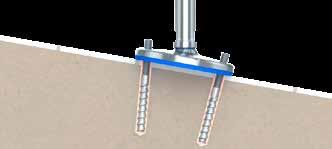

- 2 x sujeciones al suelo
- Juntas más higiénicas
- El envío incluye las tuercas

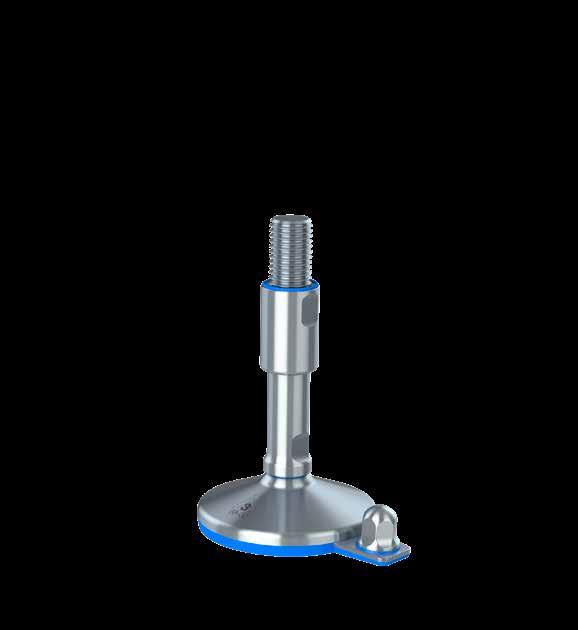

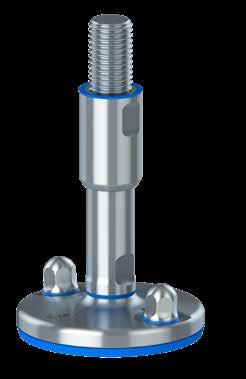

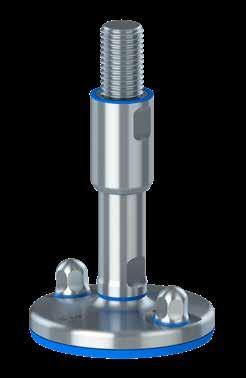

ZHJC

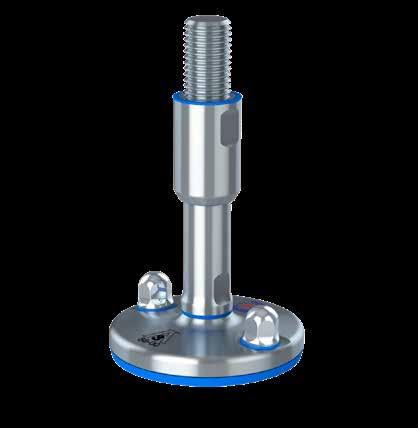

Características especiales
- Variación de la altura 107 mm - 199 mm
- Carga de peso de hasta 110 000 N gracias a la BASE DEL PIE resistente
- Logotipo de 3-A & EHEDG en la BASE DEL PIE para exponer la certificación
- Rosca cubierta con manguito higiénico que funciona como contratuerca
- Cubierta superior higiénica opcional
- Diseño optimizado para limpieza
- Superficie inferior a 0,8 µm RA
- 2 x sujeciones al suelo
- Juntas más higiénicas
- El envío incluye las tuercas
Características especiales
- Variación de la altura 96 mm – 327 mm
- Carga de peso de hasta 110.000 N gracias a la BASE DEL PIE resistente
- Logotipo de 3-A & EHEDG en la BASE DEL PIE para exponer la certificación
- Certificado 3-A, EHEDG & USDA
- Rosca sellada de baja fricción (lubricada de por vida)
- Montaje flexible con bridas o adaptador de rosca opcional
- Diseño optimizado para limpieza
- Superficie inferior a 0,8 RA
- 2 x sujeciones al suelo
- Juntas más higiénicas
- El envío incluye las tuercas
Características del grupo de productos
• Certificación EHEDG “TIPO EL – 1ª CLASE” y certificación 3-A “88-00”
• Certificación USDA “Productos lácteos” y “NSF/ANIS/3-A 14159-1-2014”
• Certificados oficiales de higiene incluidos en cada envío
• Las superficies autodrenables y la seguridad frente a roscas expuestas garantiza una limpieza mínima absoluta
• La arandela de baja fricción entre el husillo y la BASE DEL PIE garantiza un ajuste sencillo
• Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie
• Goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la BASE DEL PIE
• Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
• Disponibles más de 1000 variantes distintas (carga de peso, ajuste de la altura, piezas de montaje flexibles)
• Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado
• Diseñados y patentados por NGI
XH

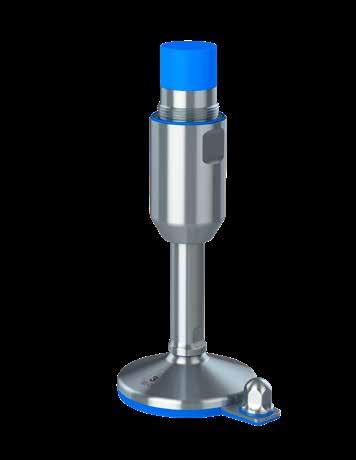

Características especiales
- Variación de la altura 104 mm – 206 mm
- Carga de peso de hasta 65.000 N
- Logotipo de 3-A en la BASE DEL PIE para exponer la certificación
- Rosca cubierta con manguito higiénico que funciona como contratuerca
- Cubierta superior opcional
- Fijación al suelo opcional, incluyendo arandela higiénica
XHG + XHJ
Características especiales
- Variación de la altura 101 mm – 197 mm
- Carga de peso de hasta 110 000 N gracias a la BASE DEL PIE resistente
- Logotipo de 3-A en la BASE DEL PIE para exponer la certificación
- Rosca cubierta con manguito higiénico que funciona como contratuerca
- Cubierta superior opcional
- Fijación al suelo opcional, incluyendo arandelas higiénicas
XHT
Características especiales
- Variación de la altura 109 mm – 208 mm
- Carga de peso de hasta 75.000 N
- La BASE DEL PIE y el husillo son dos piezas separadas
- Elevación centrada diametralmente en la BASE DEL PIE
- Logotipo de 3-A en la BASE DEL PIE para exponer la certificación
- Rosca cubierta con manguito higiénico que funciona como contratuerca
- Cubierta superior opcional
Pies de nivelación higiénicos certificados
Todas las industrias de procesos están sujetas a los crecientes requisitos normativos, lo que aumenta el enfoque en el consumo de recursos, la seguridad de los productos y las certificaciones oficiales de higiene.
Los pies de nivelación con certificaciones 3-A, USDA y EHEDG, reducen el consumo agua y los recursos de limpieza, además de minimizar el riesgo de contaminación en la producción.
Seleccionar los pies de nivelación certificados de NGI mejorará los aspectos higiénicos de su maquinaria y el retorno sobre la inversión (RSI) de sus clientes.
Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas.
XHFV
Características especiales
- Variación de la altura 99 mm – 335 mm
- Carga de peso de hasta 65.000 N
- Logotipo de 3-A en la BASE DEL PIE para exponer la certificación
- Rosca sellada de baja fricción (lubricada de por vida)
- Montaje flexible con bridas o adaptador de rosca opcional
- No existe riesgo de ajustar excesivamente el manguito, exponiendo así la rosca
- Fijación al suelo opcional, incluyendo arandela higiénica
XHFVG + XHFVJ
Características especiales
- Variación de la altura 96 mm – 326 mm
- Carga de peso de hasta 95 500 N gracias a la BASE DEL PIE resistente
- Logotipo de 3-A en la BASE DEL PIE para exponer la certificación
- Certificado USDA
- Rosca sellada de baja fricción (lubricada de por vida)
- Montaje flexible con bridas o adaptador de rosca opcional
- Fijación al suelo opcional, incluyendo arandelas higiénicas
XHFVT
Características especiales
- Variación de la altura 104 mm – 335 mm
- Carga de peso de hasta 75.000 N
- La BASE DEL PIE y el husillo son dos piezas separadas
- Elevación centrada diametralmente en la BASE DEL PIE
- Logotipo de 3-A en la BASE DEL PIE para exponer la certificación
- Certificaciones 3-A y USDA
- Rosca sellada de baja fricción (lubricada de por vida)
- Montaje flexible con bridas o adaptador de rosca opcional
XHW
Características especiales
- Variación de altura 115 mm – 218 mm
- Carga de peso de hasta 5 toneladas
- Tamaños de espárrago M16, M20, M24, M30 & M36
- Diámetros de base del pie Ø 80, Ø105, Ø125 & Ø150 mm
- Admite hasta 5° de inclinación de suelos y equipos
- Goma vulcanizada antivibraciones y antideslizante aprobada por la FDA
- Rosca cubierta con un casquillo higiénico que funciona como contratuerca
XHGW + XHJW
Características especiales
- Variación de altura 115 mm – 217 mm
- Carga de peso de hasta 5 toneladas
- Tamaños de espárrago M16, M20, M24, M30 & M36
- Diámetros de base del pie Ø105, Ø125 & Ø150 mm
- Admite hasta 10° de inclinación de suelos y equipos
- Rosca cubierta con un casquillo higiénico que funciona como contratuerca

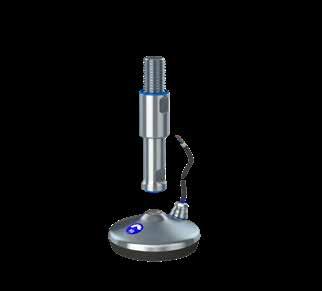

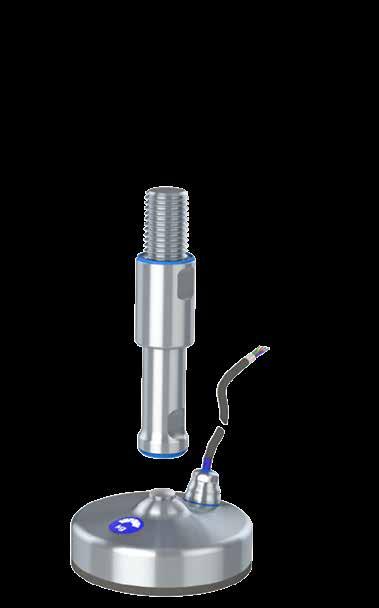

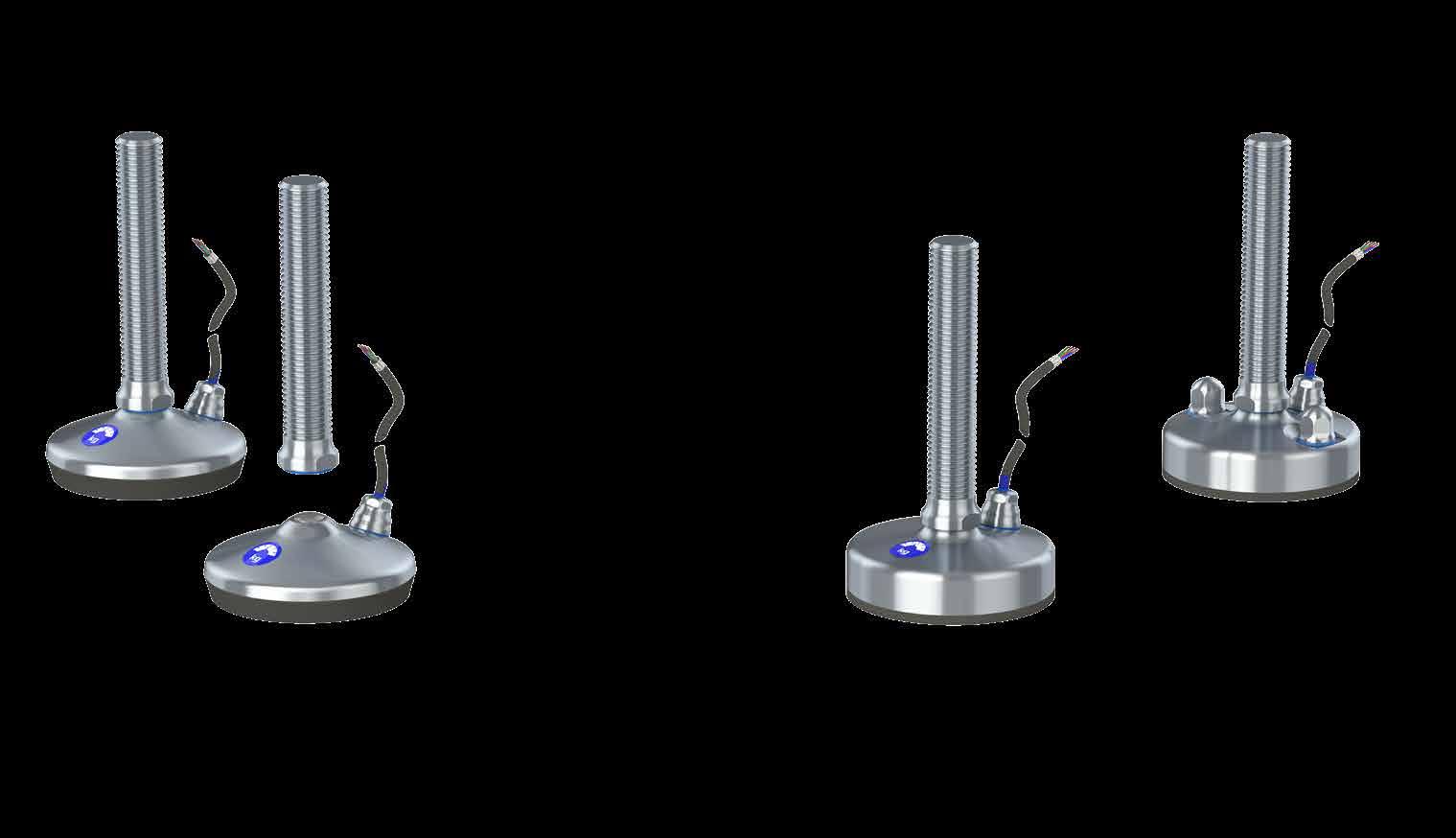

XHTW
Características especiales
- Variación de altura 115 mm – 218 mm
- Carga de peso de hasta 5 toneladas
- Tamaños de espárrago M16, M20, M24, M30 & M36
- Diámetros de base del pie Ø105, Ø125 & Ø150 mm
- Admite hasta 5° de inclinación de suelos y equipos
- Goma vulcanizada antivibraciones y antideslizante aprobada por la FDA
- Rosca cubierta con un casquillo higiénico que funciona como contratuerca
- Espárrago separado de la base del pie que facilita el mantenimiento
- Espárrago conectado indirectamente a la célula de carga a través de la base del pie
Pies de nivelación higiénicos certificados
Todas las industrias de procesos están sujetas a los crecientes requisitos normativos, lo que aumenta el enfoque en el consumo de recursos, la seguridad de los productos y las certificaciones oficiales de higiene.
Los pies de nivelación con certificaciones 3-A, USDA y EHEDG, reducen el consumo agua y los recursos de limpieza, además de minimizar el riesgo de contaminación en la producción.
Seleccionar los pies de nivelación certificados de NGI mejorará los aspectos higiénicos de su maquinaria y el retorno sobre la inversión (RSI) de sus clientes.
Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas.
XHGTW
Características especiales
- Variación de altura 115 mm – 217 mm
- Carga de peso de hasta 5 toneladas
- Tamaños de espárrago: M16, M20, M24, M30, M36
- Diámetros de base del pie: Ø105, Ø125 & Ø150 mm
- Admite hasta 10° de inclinación de suelos y equipos
- Espárrago separado de la base del pie que facilita el mantenimiento
- Espárrago conectado indirectamente a la célula de carga a través de la base del pie.
Instrucciones
Es importante seguir estas instrucciones para garantizar la funcionalidad y el diseño higiénico certificado. Esta documentación se incluye con los pies de nivelación y debe entregarse siempre al usuario final.
LIMPIEZA Y MANTENIMIENTO
En este manual de limpieza y mantenimiento se describe cómo limpiar y mantener el pie de nivelación una vez instalado.

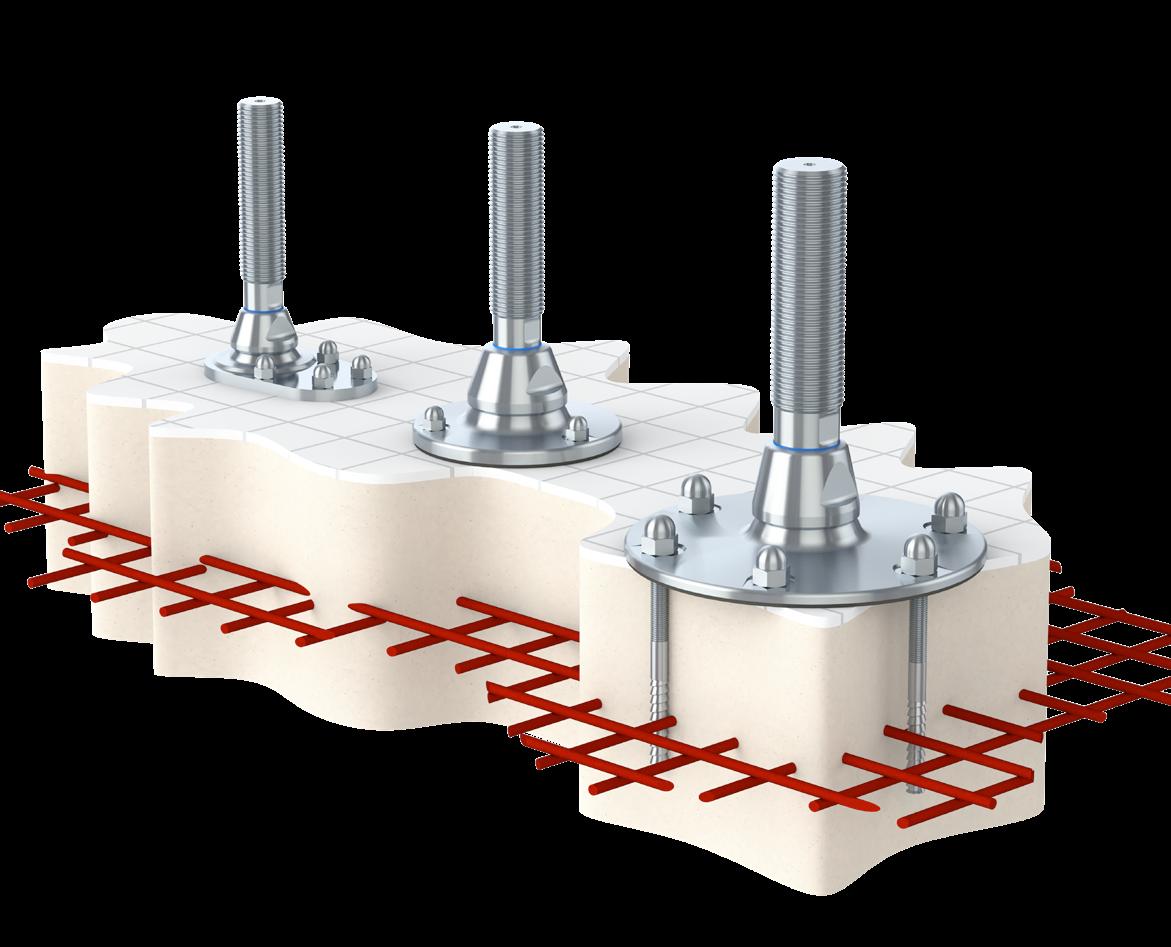

XHJSE (S)
Características especiales
- Variación de altura 155 mm - 285 mm
- Certificación según la norma de higiene del USDA
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Disponible en dos longitudes estándar para cada diámetro
- Incluye un casquillo higiénico
- Disposición circular de los anclajes para un mejor rendimiento sísmico
- Tamaños de espárrago: M30, M36, M42, M48 & M56 mm
XHJSE (L)
Características especiales
- Variación de altura 221 mm - 355 mm
- Certificación según la norma de higiene del USDA
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Disponible en dos longitudes estándar para cada diámetro
- Incluye un casquillo higiénico
- Disposición circular de los anclajes para un mejor rendimiento sísmico
- Tamaños de espárrago: M56, M64, M72, M80 & M90 mm

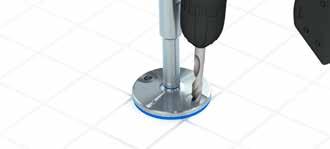

MANUAL DE INSTALACIÓN
En este manual de instalación se describe cómo instalar el pie de nivelación en la máquina o el equipo para el que servirá de soporte.
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Pies de nivelación higiénicos certificados
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación. Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
Es importante seguir estas instrucciones para garantizar la funcionalidad y el diseño higiénico certificado.

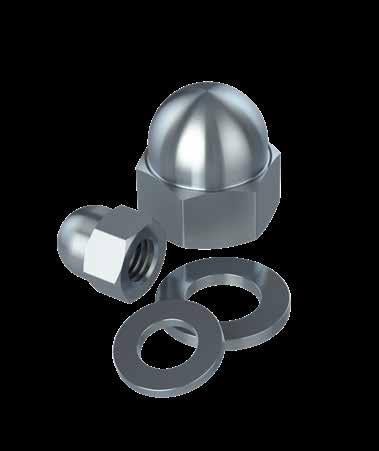

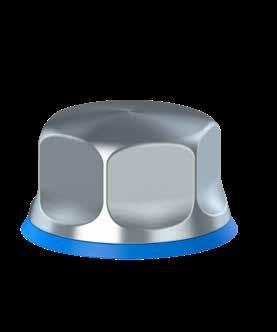

TUERCA DE DOMO HIGIÉNICA CERTIFICADA
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm RA
- Disponible en los tamaños M6-M24
- Se entregan con todos los pies de máquina higiénicos certificados con fijación al suelo
TUERCA DE CABEZA
BAJA HIGIÉNICA CERTIFICADA
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm RA
- Disponible en los tamaños M5-M24
PERNO HIGIÉNICO
CERTIFICADO
- Certificada de acuerdo con el estándar higiénico EHEDG TIPO
EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm RA
- Disponible en los tamaños M5-M24
CUBIERTA SUPERIOR
- Cubierta superior con sellado azul detectable mediante sistemas de escaneado
- Garantiza una cubierta higiénica de la rosca superior expuesta
- Mínimo esfuerzo de limpieza gracias al diseño con autodrenaje
- Disponible en dimensiones estandarizadas y personalizadas

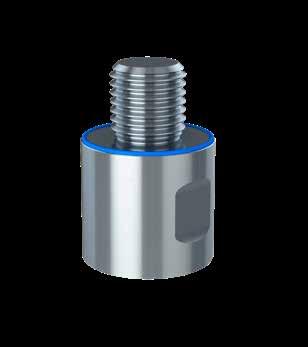

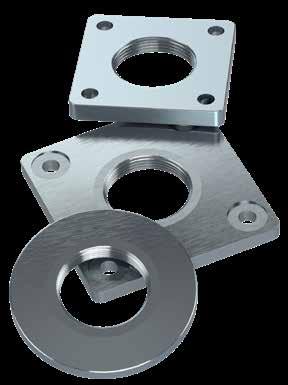

BRIDAS Y ADAPTADOR
- Complemento para el sistema XHFV & ZHFVJ
- El adaptador convierte el tamaño y el tipo de rosca y amplía el manguito. Dispone de sellados azules detectables mediante sistemas de escaneado.
- Las bridas son cuadradas o redondas y se instalan mediante pernos o soldadura.
Están disponibles en una gran variedad de tamaños.

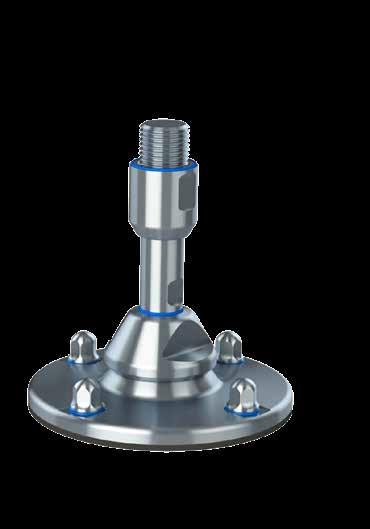

Pies de nivelación higiénicos certificados - ZHJS
El pie de nivelación resistente con fijación ZHJS diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos.
La rosca se cubre con un manguito higiénico, que no se puede apretar en exceso y garantiza la seguridad de la rosca expuesta. El manguito también funciona como contratuerca.
El ZHJS está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE. El envío incluye las tuercas.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A, USDA y EHEDG - Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye:
- Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - ZHJS
BASE
HUSILLO
MANGUITO

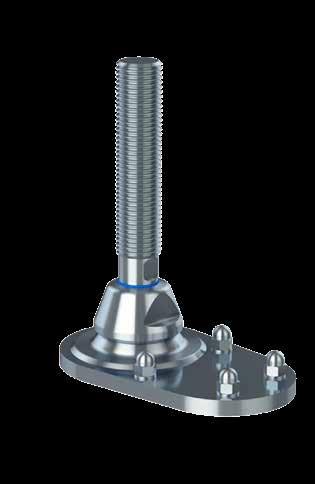

Pies de nivelación higiénicos certificados - ZHJC
El pie de nivelación resistente con fijación ZHJC diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos.
El ZHJC está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE. El envío incluye las tuercas.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A y EHEDG - Instrucciones de instalación - Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye:
- Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - ZHJC
BASE DEL PIE
HUSILLO
MANGUITO

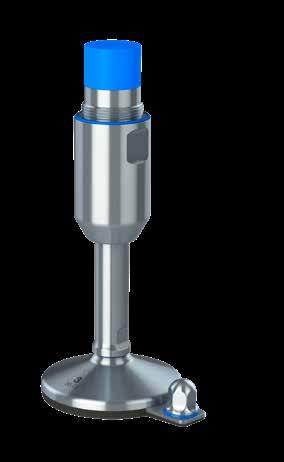

Pies de nivelación higiénicos certificados - ZHFVJ
El pie de nivelación resistente ZHFVJ diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos. El ZHFVJ ofrece un área de ajuste de 100 mm como estándar (lubricada de por vida).
El ZHFVJ está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE. Montaje flexible con bridas o adaptador de rosca opcional, sin riesgo de ajustar excesivamente el manguito, exponiendo así la rosca.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A, USDA y EHEDG
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye: - Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - ZHFVJ
MANGUITO
BASE DEL PIE
HUSILLO
Pies de nivelación higiénicos certificados - XH
El pie de nivelación diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos que deben cumplir con los requisitos de higiene más estrictos.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A - Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XH
BASE DEL PIE
HUSILLO
MANGUITO
Pies de nivelación higiénicos certificados - XH Fixing
El pie de nivelación con fijación XH diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos que deben cumplir con los requisitos de higiene más estrictos.
La fijación XH está diseñada para asegurarse al suelo mediante la placa de fijación. Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye:
- Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XH Fixing
Pies de nivelación higiénicos certificados - XHG
El pie de nivelación resistente con fijación XHG diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHG
HUSILLO
Pies de nivelación higiénicos certificados - XHJ
El pie de nivelación resistente con fijación XHJ diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos.
El XHJ está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE. Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A - Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye:
- Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHJ
MANGUITO

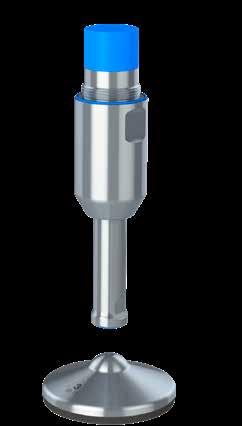

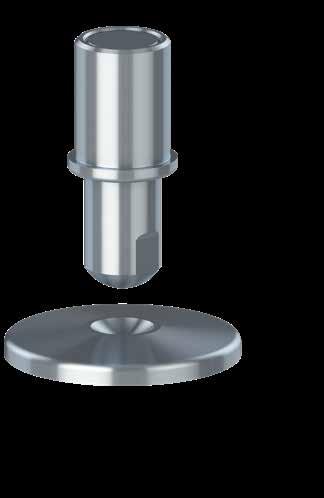

Pies de nivelación higiénicos certificados - XHT
El pie de nivelación XHT diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos que deben cumplir con los requisitos de higiene más estrictos.

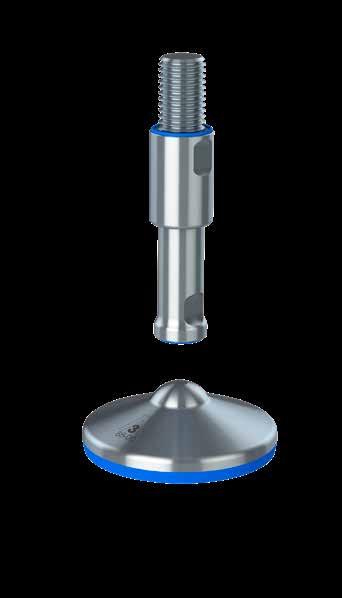

El XHT se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada de la BASE DEL PIE.
Todas las partes móviles están 100 % selladas higiénicamente. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHT
HUSILLO

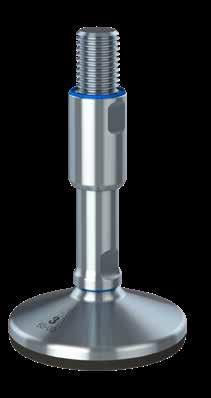

Pies de nivelación higiénicos certificados - XHFV
El pie de nivelación XHFV diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos que deben cumplir con los requisitos de higiene más estrictos.
El XHFV ofrece un área de ajuste de 100 mm como estándar y tiene una rosca sellada de baja fricción (lubricada de por vida).
Montaje flexible con bridas o adaptador de rosca opcional, sin riesgo de ajustar excesivamente el manguito, exponiendo así la rosca.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A y USDA - Instrucciones de instalación - Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHFV
BASE DEL
Pies de nivelación higiénicos
certificados - XHFV Fixing
El pie de nivelación con fijación XHFV diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos que deben cumplir con los requisitos de higiene más estrictos.
La fijación XHFV está diseñada para asegurarse al suelo mediante la placa de fijación. Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas. La fijación XHFV ofrece un área de ajuste de 100 mm como estándar y tiene una rosca sellada de baja fricción (lubricada de por vida).
Montaje flexible con bridas o adaptador de rosca opcional, sin riesgo de ajustar excesivamente el manguito, exponiendo así la rosca.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A y USDA
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye:

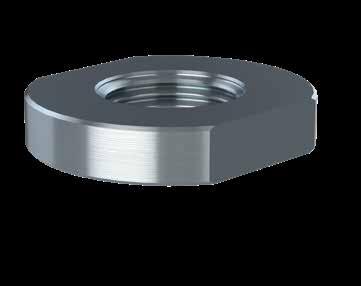

- Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHFV Fixing
HUSILLO
MANGUITO

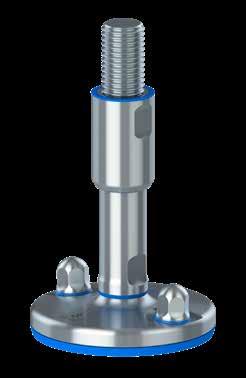

Pies de nivelación higiénicos certificados - XHFVG
El pie de nivelación resistente con fijación XHFVG diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos.
El XHFVG ofrece un área de ajuste de 100 mm como estándar y tiene una rosca sellada de baja fricción (lubricada de por vida).
Montaje flexible con bridas o adaptador de rosca opcional, sin riesgo de ajustar excesivamente el manguito, exponiendo así la rosca.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHFVG
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A y USDA
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Pies de nivelación higiénicos certificados - XHFVJ
El pie de nivelación resistente XHFVJ diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos pesados que deben cumplir con los requisitos de higiene más estrictos.
El XHFVJ ofrece un área de ajuste de 100 mm como estándar y tiene una rosca sellada de baja fricción (lubricada de por vida). El XHFVJ está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE. Nuestros pies higiénicos certificados se entregan siempre con tuercas higiénicas.
Montaje flexible con bridas o adaptador de rosca opcional, sin riesgo de ajustar excesivamente el manguito, exponiendo así la rosca.
Todas las partes móviles están 100 % selladas higiénicamente, incluso si se retira la carga del pie. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A y USDA - Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
En todos los envíos se incluye:
- Tuercas higiénicas certificadas
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados -
XHFVJ
HUSILLO
Pies de nivelación higiénicos certificados - XHFVT
El pie de nivelación XHFVT diseñado y patentado por NGI es la elección óptima para la maquinaria y los equipos que deben cumplir con los requisitos de higiene más estrictos.
El XHFVT se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada de la BASE DEL PIE.
El XHFVT ofrece un área de ajuste de 100 mm como estándar y tiene una rosca sellada de baja fricción (lubricada de por vida).
Montaje flexible con bridas o adaptador de rosca opcional, sin riesgo de ajustar excesivamente el manguito, exponiendo así la rosca.
Todas las partes móviles están 100 % selladas higiénicamente. Todas las juntas son de color azul y, por lo tanto, se pueden detectar mediante sistemas de escaneado.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables. Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Disponibles bajo pedido:
- Certificados de higiene oficiales de 3-A y USDA - Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación higiénicos certificados - XHFVT
Pies de nivelación de pesaje higiénicos certificados - XHW
El pie de nivelación de pesaje XHW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El pie de nivelación XHW está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y protege la célula de carga.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Ficha técnica
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación de pesaje higiénicos certificados - XHW
2mV/V
HUSILLO
MANGUITO
BASE DEL PIE
CÉLULA DE CARGA ROSCA MÌN [SALIDA]
Pies de nivelación de pesaje
certificados - XHGW
El pie de nivelación de pesaje XHGW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Ficha técnica
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación de pesaje
higiénicos
certificados - XHGW
HUSILLO
MANGUITO
CÉLULA DE CARGA ROSCA MÌN [SALIDA]
Pies de nivelación de pesaje
higiénicos certificados - XHJW
El pie de nivelación de pesaje XHJW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El XHJW está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Ficha técnica
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación de pesaje higiénicos certificados - XHJW
HUSILLO
MANGUITO
BASE DEL PIE
CÉLULA DE CARGA ROSCA MÌN [SALIDA]
Pies
de
nivelación de pesaje higiénicos certificados - XHTW
El pie de nivelación de pesaje XHTW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El XHTW se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada en la BASE DEL PIE. Además, el pie de nivelación está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y protege la célula de carga.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Ficha técnica
- Instrucciones de instalación
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación de pesaje higiénicos certificados - XHTW
- Instrucciones de limpieza y mantenimiento
CÉLULA DE CARGA ROSCA MÌN [SALIDA] 2mV/V
HUSILLO
MANGUITO
BASE DEL PIE
El pie de nivelación de pesaje XHTW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El XHTW se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada en la BASE DEL PIE.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Ficha técnica
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación de pesaje higiénicos certificados - XHGTW
HUSILLO
MANGUITO
CÉLULA DE CARGA ROSCA MÌN [SALIDA]
Pies de nivelación sísmicos higiénicos certificados
XHJSE (S)
El pie de nivelación sísmico XHJSE (S) diseñado y patentado por NGI es la elección óptima para maquinaria, equipos, depósitos y recipientes que se encuentren en zonas sísmicas y que también tengan que cumplir con los requisitos de higiene más estrictos.
- Estabilidad sísmica total y fijación mediante pernos a suelos de hormigón
- Configuración móvil; no se requiere moldeado de hormigón
- Anclajes sísmicos elegidos y aprobados por nuestro experimentado socio Hilti
- Mecanismo de bloqueo patentado que asegura la estabilidad sísmica
- Calculado según la norma sísmica internacional NZS 4219
- Diseño verificado mediante la simulación de elementos finitos
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Certificación según la norma de higiene del USDA
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Certificado de higiene del USDA
- Cálculos de la ficha técnica
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación sísmicos
higiénicos
certificados - XHJSE (S)
HUSILLO
MANGUITO BASE DEL PIE
Pies de nivelación sísmicos higiénicos certificados
XHJSE (L)
El pie de nivelación sísmico XHJSE (L) diseñado y patentado por NGI es la elección óptima para maquinaria, equipos, depósitos y recipientes que se encuentren en zonas sísmicas y que también tengan que cumplir con los requisitos de higiene más estrictos.
- Estabilidad sísmica total y fijación mediante pernos a suelos de hormigón
- Configuración móvil; no se requiere moldeado de hormigón
- Anclajes sísmicos elegidos y aprobados por nuestro experimentado socio Hilti
- Mecanismo de bloqueo patentado que asegura la estabilidad sísmica
- Calculado según la norma sísmica internacional NZS 4219
- Diseño verificado mediante la simulación de elementos finitos
- Diseño de acuerdo con las normas de higiene de 3-A y EHEDG
- Certificación según la norma de higiene del USDA
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Disponibles bajo pedido:
- Certificado de higiene del USDA
- Cálculos de la ficha técnica
- Instrucciones de instalación
- Instrucciones de limpieza y mantenimiento
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Pies de nivelación sísmicos higiénicos certificados - XHJSE (L)
HUSILLO
MANGUITO
BASE DEL PIE
Limpieza y mantenimiento
Pies de nivelación
LIMPIEZA
1. Aclarar con agua (temperatura máxima de ~40 °C para proteínas).
2. Distribuir y cubrir todas las superficies con detergente alcalino en espuma durante un mínimo de 10 minutos. Se pueden utilizar todos los productos estándar de la industria. Siga las recomendaciones del proveedor para la temperatura (máximo 100 °C) y la concentración, en función del detergente en espuma.
3. Aclare con agua caliente (máximo 100 °C) con una presión baja-media (aproximadamente 8-12 bares) hasta que quede visiblemente limpio. La limpieza del pie de nivelación, incluyendo las juntas y las tuercas de cabeza redonda, normalmente se realiza con una boquilla de pulverización que apunta hacia abajo, en un ángulo aproximado de 45°. Para una limpieza profunda puede ser necesaria una boquilla con una orientación más directa. Tenga cuidado de no dañar las juntas si realiza una limpieza a alta presión. Mantenga la boquilla a una distancia mínima de 200-300 mm.
4. Si el pie de nivelación está muy sucio, puede ser necesario realizar una limpieza mecánica. La limpieza debe realizarse con un cepillo o un raspador de plástico suaves, junto con una boquilla de pulverización que apunte más directamente. Está estrictamente prohibido utilizar un raspador de acero, un cepillo de acero u otras herramientas metálicas afiladas, ya que las juntas se pueden dañar gravemente y las superficies de acero se pueden rayar.
ACERO INOXIDABLE
Instalación
ZHJS, ZHJC, XH, XHT, XHJ, XHG
Es importante seguir estas instrucciones para garantizar la funcionalidad y el diseño higiénico certificado.
Esta documentación se incluye con los pies de nivelación y debe entregarse siempre al usuario final.
ACERO INOXIDABLE
ACERO INOXIDABLE
MANTENIMIENTO
1. Si las juntas del manguito se dañan, deberán sustituirse. Utilice siempre piezas de repuesto originales de NGI.
2. Si la junta entre el pie y el husillo está dañada, sustituya todo el pie de nivelación e instale uno nuevo. Una vez montado, el pie de nivelación no se puede separar.
3. Para sellar la BASE DEL PIE higiénicamente al suelo, es necesario conocer la carga que soportará el pie de nivelación.
4. Para un pie de nivelación con fijación al suelo, asegúrese siempre de apretar la tuerca de fijación o el perno al suelo como se especifica en el manual de instalación. Apretar si es necesario. Si realiza la sustitución de tuercas y arandelas utilice siempre piezas de repuesto originales de NGI.
5. Si es necesario realizar nuevos ajustes, el pie de nivelación y la zona de alrededor más próxima deben limpiarse con cuidado para evitar que la suciedad entre en el manguito.
0A. Antes de instalar el pie de nivelación, asegúrese de que el suelo no exceda la pendiente máxima.
0B. Durante la instalación, asegúrese de que la BASE DEL PIE no quede colocada sobre grietas, líneas de lechada u otras imperfecciones del suelo. Si es inevitable, selle la cavidad con material de unión por debajo y alrededor del borde de la BASE DEL PIE.
1A. Levante o eleve la maquinaria o el equipo para instalar el pie de nivelación.
1B. Asegúrese de que el sellado se fija correctamente sobre el manguito. Engrase la rosca expuesta con grasa universal FoodLube y asegúrese de retirar cualquier exceso de grasa después de la instalación.

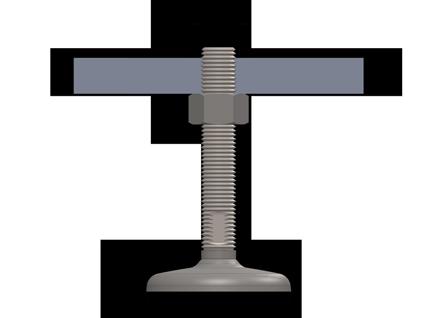

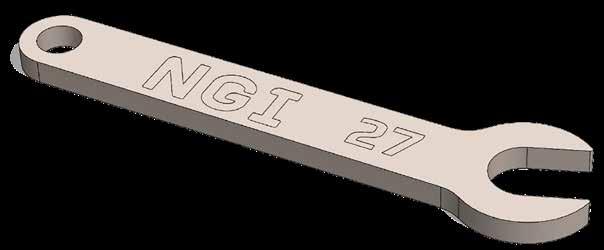

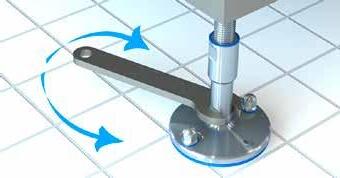

2. Instale el pie de nivelación y utilice una llave para ajustar la posición vertical y asegúrese de que el acoplamiento no sea inferior al diámetro de la rosca.
Repita los pasos 0A y 2 para todos los pies de soporte de la máquina.
Baje la máquina de modo que los pies se apoyen en el suelo. Si es necesario, realice los ajustes de altura y nivelación finales y asegúrese de que la carga se distribuya de manera uniforme en todos los pies.
3. Utilice una llave para girar y apretar el manguito contra la maquinaria o el equipo. Asegúrese de que el manguito quede apretado para bloquear el pie de nivelación y cubrir la rosca.
Si el pie de nivelación no se introduce completamente en la maquinaria o el equipo, la rosca quedará parcialmente expuesta. En ese caso, no estará instalado correctamente ni cumplirá los requisitos higiénicos 3-A, USDA y EHEDG, o las especificaciones de carga.
Maximum 10°
SELLO DE SILICONA
SELLO DE SILICONA
SELLO DE SILICONA
OPCIONAL
Instalación
ZHFVJ, XHFV, XHFVT, XHFVJ, XHFVG
Es importante seguir estas instrucciones para garantizar la funcionalidad y el diseño higiénico certificado.
Esta documentación se incluye con los pies de nivelación y debe entregarse siempre al usuario final.
0A. Antes de instalar el pie de nivelación, asegúrese de que el suelo no exceda la inclinación máxima.
0B. Durante la instalación, asegúrese de que la BASE DEL PIE no quede colocada sobre grietas, líneas de lechada u otras imperfecciones del suelo. Si es inevitable, selle la cavidad con material de unión por debajo y alrededor del borde de la BASE DEL PIE.
1A. Levante o eleve la maquinaria o el equipo para instalar el pie de nivelación.
1B. Acople la brida opcional a la maquinaria mediante soldadura o pernos. Para una solución higiénica, utilice tuercas de cabeza redonda.
2. Asegúrese de que la junta esté fijada correctamente en la parte superior del manguito, instale el pie de nivelación con una llave y aplique Loctite si es necesario.
Repita los pasos 0A y 2 para todos los pies de soporte de la máquina.
Baje la máquina de modo que los pies se apoyen en el suelo. Si es necesario, realice los ajustes de altura y nivelación finales, y asegúrese de que la carga se distribuya de manera uniforme en todos los pies.
No se necesita lubricación de mantenimiento. La rosca de baja fricción sellada está lubricada de por vida y el pie de nivelación está asegurado contra un ajuste excesivo y la exposición de la rosca.
Instalación Pie de nivelación de fijación de suelo
Es importante seguir estas instrucciones para garantizar la funcionalidad y el diseño higiénico certificado.
Esta documentación se incluye con los pies de nivelación y debe entregarse siempre al usuario final.
1. Mantenga el taladro en un ángulo de 3°, de modo que se ajuste a la dirección del orificio de fijación en el pie de nivelación. Taladre el orificio a través de la BASE DEL PIE entrando en el suelo.
2. Cuando utilice una varilla de anclaje, asegúrese de dejar secar el mortero, según las instrucciones del fabricante. Cuando utilice un anclaje de expansión, asegúrese de seguir también las instrucciones del fabricante.
3. Utilice las arandelas de sellado indicadas y fíjelas con las tuercas de cabeza redonda empleando un par máximo de 10-12 Nm.
Declaración de conformidad
pies de nivelación
- ZHJS, ZHJC, ZHFVJ
88-01
Declaración de conformidad pies de nivelación
- ZHJS, ZHJC, ZHFVJ
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
ACERO INOXIDABLE
ACERO INOXIDABLE
Materiales, rugosidad de la superficie, fabricación y geometría
Las superficies metálicas se construyen con acero inoxidable grado AISI 304 y son resistentes a la corrosión en las condiciones especificadas de uso, incluyendo las de limpieza. Los componentes elastoméricos se fabrican con material de goma NBR y TPE Santoprene® aprobado por la FDA. Las arandelas de sellado se fabrican con material de fibra de Aramida. Todos los materiales utilizados se consideran no tóxicos y no absorbentes.
Todas las superficies metálicas expuestas están acabadas con unos valores de rugosidad superficial máxima de 0,8 µm Ra. Todos los componentes elastoméricos y las arandelas de sellado se dejan según están moldeadas, sin recortarlas a mano, y se considera que todas las superficies son lo suficientemente suaves como para garantizar una capacidad de limpieza superior.
En el diseño no hay áreas metálicas desiguales en contacto expuestas , en las que pudiera producirse corrosión galvánica.
Se puede acceder a las juntas higiénicas para una limpieza sencilla, sin grietas ni bolsas inaccesibles.
Una vez montado, no hay riesgo de que las roscas queden expuestas ni uniones de superficies metálicas sin sellar.
Todas las superficies expuestas tienen un acabado liso, de modo que se puede limpiar la suciedad de la superficie utilizando técnicas de limpieza manual y, una vez montado, el conjunto queda sin hoyos, pliegues, fisuras, grietas u otras imperfecciones.
Capacidad de drenaje e instalación
Los pies de nivelación están diseñados con autodrenaje y no contienen salientes horizontales. Se proporcionan instrucciones completas que contienen información detallada para garantizar el cumplimiento de los criterios de diseño de 3-A, USDA y EHEDG.
La norma sanitaria 3-A 88-00 establece que, cuando los pies de nivelación están montados correctamente en el equipo, queda una distancia mínima entre la parte más baja del equipo y el suelo no inferior a 102 mm (4 pulgadas), si el equipo ocupa un área en la que ningún punto está a más de 318 mm (12,5 pulgadas) desde su borde más cercano. Si el equipo ocupa un área en la que cualquier punto está a más de 318 mm (12,5 pulgadas) desde su borde más cercano, la distancia será como mínimo de 152 mm (6 pulgadas).
La directriz de EHEDG recomienda una distancia mínima entre el equipo y el suelo o la pared de 300 mm para facilitar la limpieza y la inspección.
Cuando se requieren fijadores, solamente se deben utilizar tuercas de cabeza redonda. Las conexiones expuestas deberán sellarse con arandelas de sellado y no debe haber roscas expuestas en la configuración de los pies de nivelación.
ACERO INOXIDABLE
SELLO DE SILICONA
SELLO DE SILICONA
SELLO DE SILICONA
GOMA ANTIDESLIZANTE
Declaración de conformidad pies de nivelación
- ZHJS, ZHJC, ZHFVJ
Mantenimiento y limpieza
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Las bases de los pies se pueden sellar al suelo si es necesario. En las instrucciones de instalación, se recomienda no colocarlas sobre las imperfecciones del suelo o las líneas de lechada, sin añadir compuestos de sellado patentados.
Se especifican los valores de par máximo para las fijaciones correspondientes, con el fin de evitar la sobrecompresión de las arandelas y las juntas de sellado.
Se definen claramente las instrucciones de mantenimiento y se prohíbe el uso de repuestos que no sean originales.
En las instrucciones de limpieza, se describen los procedimientos habituales con las temperaturas/ presiones máximas recomendadas y se estipula el uso de productos de limpieza no abrasivos.
El diseño no contiene espacios muertos, lo que evita la acumulación de suciedad, insectos, microorganismos y demás parásitos, en zonas que no puedan limpiarse fácilmente.
Adhesivos, lubricantes, aislamiento y líquidos de transferencia de señales
Los compuestos de sellado y de bloqueo de roscas que se utilizan en la construcción no son tóxicos en estado curado.
En el montaje no se utilizan lubricantes, materiales de aislamiento o líquidos de transferencia de señales.
Normativas y directivas
EN 1672-2:2005 Maquinaria para industria alimentaria/Principios generales de diseño/Parte 2: Requisitos de higiene.
EN ISO 14 159 2004 Seguridad de las máquinas – Requisitos de higiene para el diseño de la maquinaria.
Documento 13 de la directriz EHEDG sobre el diseño higiénico de aparatos para procesos abiertos.
EHEDG Clase AUX: El informe de evaluación de los criterios de diseño higiénico concluye que los diseños cumplen los criterios de higiene de equipos clase I para elementos situados en zonas no alimentarias y son accesibles, de manera que se puede realizar la limpieza sin desmontarlos.
Norma sanitaria 3-A para soportes y pies de nivelación para máquinas.
Directrices del USDA para el diseño sanitario y la fabricación de equipos de procesamiento de productos lácteos, junio de 2001.
Normativa de la UE
852/2004 sobre higiene de los productos alimenticios.
853/2004 normas específicas de higiene para los alimentos de origen animal.
854/2004 normas específicas para la organización de controles oficiales en los productos de origen animal destinados al consumo humano.
1935/2004 sobre los materiales y artículos destinados a entrar en contacto con alimentos.
Declaración de conformidad pies de nivelación
- ZHJS, ZHJC, ZHFVJ
La declaración de los materiales se refiere a las siguientes aplicaciones
Aplicación: Componentes de acero, p. ej., husillo, manguito y cubierta para el pie
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica.
NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie.
La Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también conocida como la Directiva ATEX, indica que los equipos que no tienen su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los pies de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Base para los pies de máquinas higiénicos de NGI A/S
Tipo de material: NBR (NNF-75)
Color: Azul
Dureza: 72 ± 3 Shore A DIN 53 505
Rango de temperatura: Mín. -35 °C a Máx. +110 °C
Compliance:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 & RoHS 3 Según la Directiva 2011/65/EC & 2015/863/EC DEL PARLAMENTO EUROPEO Y DEL CONSEJO DE 27 DE ENERO.
Sin ADI: No contiene sustancias procedentes de seres humanos o animales.
Bisfenoles: No contiene bisfenoles como se describe en 1895/2005/CE. Tampoco BPA, BADGE, BFDGE o NOGE.
ODS: No contiene sustancias que agotan el ozono. Según la normativa CE 1005/2009 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 16 DE SEPTIEMBRE DE 2009 y la normativa CE 2037/2000 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 29 DE JUNIO DE 2000. Conflicto Según la legislación de EE. UU.: “Ley Dodd Frank de Protección al Consumidor y Reforma de Wall Street”, secc. 1502, de 21/07/2010.
De materiales:
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Materiales
peligrosos: No contiene ninguna sustancia peligrosa como se describe en el Convenio Internacional de Hong Kong para el reciclaje seguro y ambientalmente racional de los buques 2009.
Ftalatos: No contiene ftalatos. FDA: Directriz 21 CFR 177.2600
Aplicación: Anillo de sellado entre los componentes de acero para los pies de máquina de NGI.
Tipo de material: Goma de silicona
Dureza: 60 Shore A
Color: RAL 5010 (azul)
Rango de temperatura: Mín. -60 °C a Máx. +200 °C
Almacenamiento: Según ISO 2230
Conformidad: FDA: Directriz 21 CFR 177.2600 RoHS 2: Según la Directiva 2011/65/CE DEL PARLAMENTO EUROPEO Y EL CONSEJO.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Declaración de conformidad pies de nivelación
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
88-01
Declaración de conformidad pies de nivelación
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
Materiales, rugosidad de la superficie, fabricación y geometría
Las superficies metálicas se construyen con acero inoxidable grado AISI 304 y son resistentes a la corrosión en las condiciones especificadas de uso, incluyendo las de limpieza. Los componentes elastoméricos se fabrican con material de goma NBR y TPE Santoprene® aprobado por la FDA. Las arandelas de sellado se fabrican con material de fibra de Aramida. Todos los materiales utilizados se consideran no tóxicos y no absorbentes.
Todas las superficies metálicas expuestas están acabadas con unos valores de rugosidad superficial máxima de 1,6 pm Ra. Todos los componentes elastoméricos y las arandelas de sellado se dejan según están moldeadas, sin recortarlas a mano, y se considera que todas las superficies son lo suficientemente suaves como para garantizar una capacidad de limpieza superior.
En el diseño no hay áreas metálicas desiguales en contacto expuestas en las que pudiera producirse corrosión galvánica.
Se puede acceder a las juntas higiénicas para una limpieza sencilla, sin grietas ni bolsas inaccesibles.
Una vez montado, no hay riesgo de que las roscas queden expuestas ni uniones de superficies metálicas sin sellar.
Todas las superficies expuestas tienen un acabado liso, de modo que se puede limpiar la suciedad de la superficie utilizando técnicas de limpieza manual y, una vez montado, el conjunto queda sin hoyos, pliegues, fisuras, grietas u otras imperfecciones.
Capacidad de drenaje e instalación
SELLO DE SILICONA
SELLO DE SILICONA
SELLO DE SILICONA
ACERO INOXIDABLE
ACERO INOXIDABLE
Los pies de nivelación están diseñados con autodrenaje y no contienen salientes horizontales. Se proporcionan instrucciones completas que contienen información detallada para garantizar el cumplimiento de los criterios de diseño de 3-A, USDA y EHEDG.
La norma sanitaria 3-A 88-00 establece que, cuando los pies de nivelación están montados correctamente en el equipo, queda una distancia mínima entre la parte más baja del equipo y el suelo no inferior a 102 mm (4 pulgadas), si el equipo ocupa un área en la que ningún punto está a más de 318 mm (12,5 pulgadas) desde su borde más cercano. Si el equipo ocupa un área en la que cualquier punto está a más de 318 mm (12,5 pulgadas) desde su borde más cercano, la distancia será como mínimo de 152 mm (6 pulgadas).
La directriz de EHEDG recomienda una distancia mínima entre el equipo y el suelo o la pared de 300 mm para facilitar la limpieza y la inspección.
Cuando se requieren fijadores, solamente se deben utilizar tuercas de cabeza redonda. Las conexiones expuestas deberán sellarse con arandelas de sellado y no debe haber roscas expuestas en la configuración de los pies de nivelación.
ACERO INOXIDABLE
Declaración de conformidad pies de nivelación
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Declaración de conformidad pies de nivelación
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
La declaración de los materiales se refiere a las siguientes aplicaciones
Mantenimiento y limpieza
Las bases de los pies se pueden sellar al suelo si es necesario. En las instrucciones de instalación, se recomienda no colocarlas sobre las imperfecciones del suelo o las líneas de lechada, sin añadir compuestos de sellado patentados.
Se especifican los valores de par máximo para las fijaciones correspondientes, con el fin de evitar la sobrecompresión de las arandelas y las juntas de sellado.
Se definen claramente las instrucciones de mantenimiento y se prohíbe el uso de repuestos que no sean originales.
En las instrucciones de limpieza, se describen los procedimientos habituales con las temperaturas/presiones máximas recomendadas y se estipula el uso de productos de limpieza no abrasivos.
El diseño no contiene espacios muertos, lo que evita la acumulación de suciedad, insectos, microorganismos y demás parásitos, en zonas que no puedan limpiarse fácilmente.
Adhesivos, lubricantes, aislamiento y líquidos de transferencia de señales
Los compuestos de sellado y de bloqueo de roscas que se utilizan en la construcción no son tóxicos en estado curado.
En el montaje no se utilizan lubricantes, materiales de aislamiento o líquidos de transferencia de señales.
Normativas y directivas
EN 1672-2:2005 Maquinaria para industria alimentaria/Principios generales de diseño/Parte 2: Requisitos de higiene.
EN ISO 14 159 2004 Seguridad de las máquinas – Requisitos de higiene para el diseño de la maquinaria.
Norma sanitaria 3-A para soportes y pies de nivelación para máquinas.
Directrices del USDA para el diseño sanitario y la fabricación de equipos de procesamiento de productos lácteos, junio de 2001.
Normativa de la UE
852/2004 sobre higiene de los productos alimenticios.
853/2004 normas específicas de higiene para los alimentos de origen animal.
854/2004 normas específicas para la organización de controles oficiales en los productos de origen animal destinados al consumo humano.
1935/2004 sobre los materiales y artículos destinados a entrar en contacto con alimentos.
Aplicación: Componentes de acero, p. ej., husillo, manguito y cubierta para el pie Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica.
NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie.
La Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también conocida como la Directiva ATEX, indica que los equipos que no tienen su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los pies de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Base para los pies de máquinas higiénicos de NGI A/S
Tipo de material: NBR (NNF-75)
Color: Negro y azul
Dureza: 72 ± 3 Shore A DIN 53 505 Rango de temperatura: Mín. -35 °C a Máx. +110 °C
Compliance:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 & RoHS 3 Según la Directiva 2011/65/EC & 2015/863/EC DEL PARLAMENTO EUROPEO Y DEL CONSEJO DE 27 DE ENERO.
Sin ADI: No contiene sustancias procedentes de seres humanos o animales.
Bisfenoles: No contiene bisfenoles como se describe en 1895/2005/CE. Tampoco BPA, BADGE, BFDGE o NOGE.
ODS: No contiene sustancias que agotan el ozono. Según la normativa CE 1005/2009 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 16 DE SEPTIEMBRE DE 2009 y la normativa CE 2037/2000 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 29 DE JUNIO DE 2000. Conflicto Según la legislación de EE. UU.: “Ley Dodd Frank de Protección al Consumidor y Reforma de Wall Street”, secc. 1502, de 21/07/2010.
De materiales:
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Materiales
peligrosos: No contiene ninguna sustancia peligrosa como se describe en el Convenio Internacional de Hong Kong para el reciclaje seguro y ambientalmente racional de los buques 2009.
Ftalatos: No contiene ftalatos. FDA: Directriz 21 CFR 177.2600
Aplicación: Anillo de sellado entre los componentes de acero para los pies de máquina de NGI.
Tipo de material: Goma de silicona
Dureza: 60 Shore A
Color: RAL 5010 (azul)
Rango de temperatura: Mín. -60 °C a Máx. +200 °C
Almacenamiento: Según ISO 2230
Conformidad: FDA: Directriz 21 CFR 177.2600
RoHS 2: Según la Directiva 2011/65/CE DEL PARLAMENTO EUROPEO Y EL CONSEJO.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.

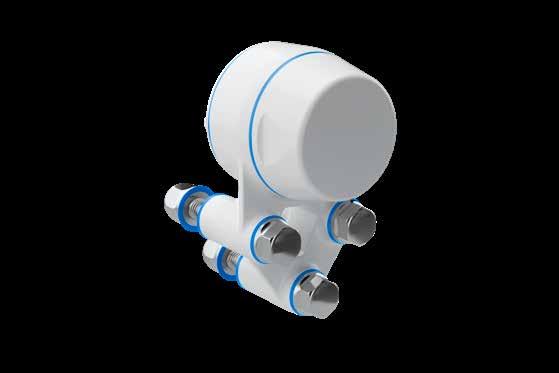

Carcasas de rodamientos higiénicas certificadas
La única carcasa de rodamientos patentada diseñada higiénicamente de acuerdo con los estándares EHEDG, 3-A y USDA en el mundo ofrece un acceso extremadamente sencillo para su limpieza desde todos los ángulos.
La carcasa de rodamientos proporciona un sellado impermeable patentado que permite una desalineación de 3 grados , y puede equiparse con un rodamiento cerámico de alto rendimiento y lubricado de por vida, lo que ofrece una vida útil de 4 a 8 veces superior.
Antiestática XB serie - Visite nuestro sitio web
Consumo de agua mínimo
Tiempo de limpieza mínima
Higiene certificada
Higiénicas certificadas
Carcasas de rodamientos
“Estamos en la industria de tratamiento de alimentos, donde la higiene y el saneamiento son muy importantes. Las piezas de alta calidad de NGI ofrecen estas características, brindando a nuestros clientes acceso a componentes de fácil limpieza, bajo mantenimiento y alta durabilidad, cualidades que buscan los clientes de la industria de tratamiento de alimentos.”
Ulrich
Krümpelmann
International Sales Manager, Alco-food-machines GmbH & Co. KG, Germany
Obtenga una ventaja competitiva con componentes higiénicos
El nivel de higiene de su equipo de producción es un parámetro competitivo crucial a la hora de conseguir un encargo o recibir la autorización como nuevo proveedor.
Escanee el siguiente código QR y vea un vídeo en el que Ulrich Krümpelmann, de Alco-food-machines, explica cómo un componente de una máquina de procesamiento de alimentos puede influir en su competitividad.
Elija los componentes higiénicos de NGI gracias a sus muchas características

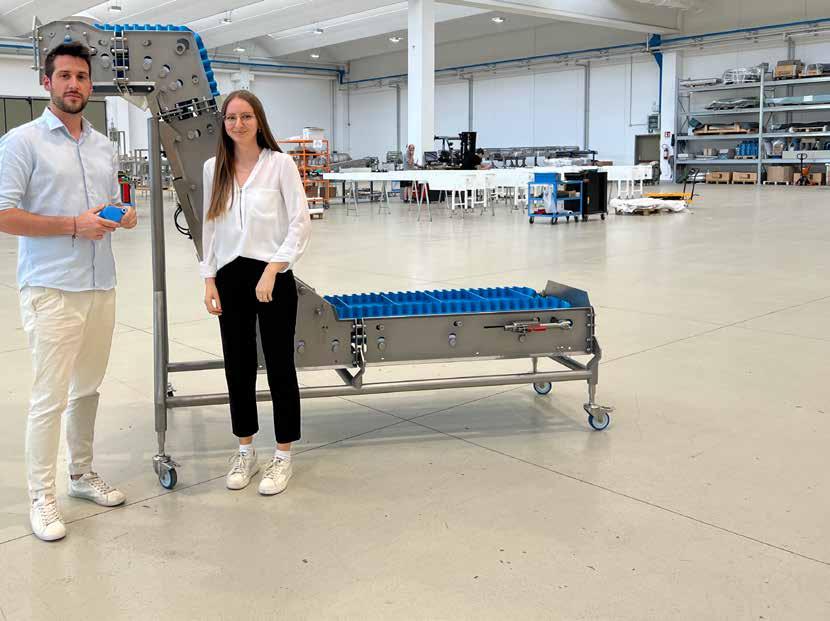

Hemos entrevistado a uno de nuestros clientes italianos para obtener más información sobre cómo nuestros clientes experimentan los desafíos actuales relativos a la seguridad alimentaria y las mayores exigencias de higiene. MORC2 es un fabricante de cintas transportadoras.
Puede ver el testimonio completo de MORC2 en nuestra web escaneando el siguiente código QR.
Cita
“Las razones por las que elegimos las carcasas de rodamientos de NGI son principalmente sus características, como la buena calidad de los materiales, la resistencia y la estabilidad. Otra característica importante es que no tienen lubricación, lo cual es crucial para minimizar el riesgo de contaminación de la maquinaria.
NGI demuestra ser un socio fiable en precio y rendimiento de sus productos”.
Lucia Ulinici MORC2 s.r.l. Italy
La inversión vale la pena
A continuación, se muestra un ejemplo conservador del retorno de la inversión al usar carcasas de rodamientos sin lubricación de NGI en comparación con rodamientos lubricados: un recargo de 20 € por cada carcasa de rodamientos para 400 unidades, más la necesidad de lubricar cada dos semanas.
Tenga en cuenta que el recargo rara vez será de 20 €, y la mayoría de los usuarios deberán lubricar con una frecuencia superior a la de dos semanas.
La inversión
La higiene le ahorrará dinero a su cliente
Retorno de la inversión (ROI)
196 días
Tiempo de amortización
Sostenibilidad y reducción del riesgo de fallo de los rodamientos
• Dos tercios de las averías de los rodamientos se deben a la falta o la mala calidad de la lubricación. Dado que no es necesario lubricar los rodamientos de NGI, el riesgo de fallo se reduce considerablemente.
• El diseño higiénico contribuye a reducir la emisión de agua y detergentes en el proceso de limpieza, reduciendo así el impacto ambiental.
• Los rodamientos sin lubricación eliminan la emisión de
que se esparce desde el rodamiento tanto a las aguas residuales como a otras partes del entorno de producción.

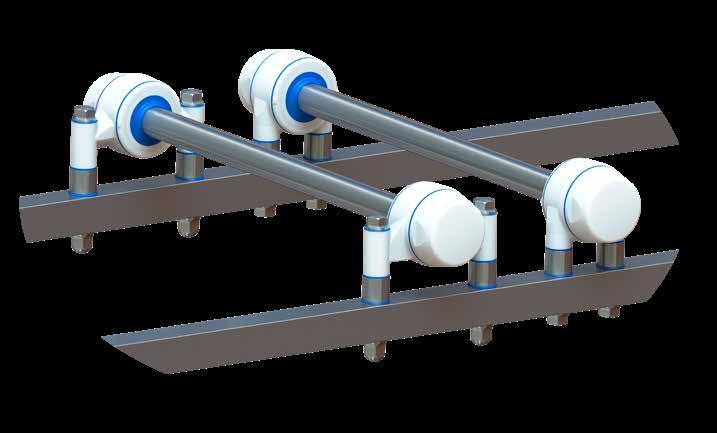

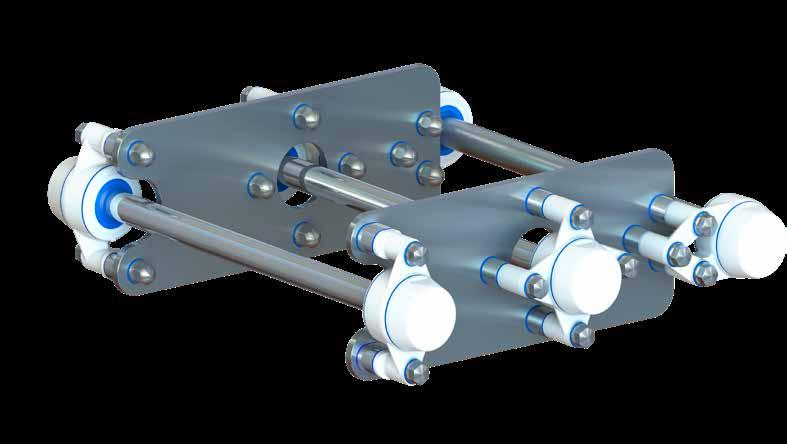

Carcasas de rodamientos higiénicas certificadas con distanciandores
Higiene certificada

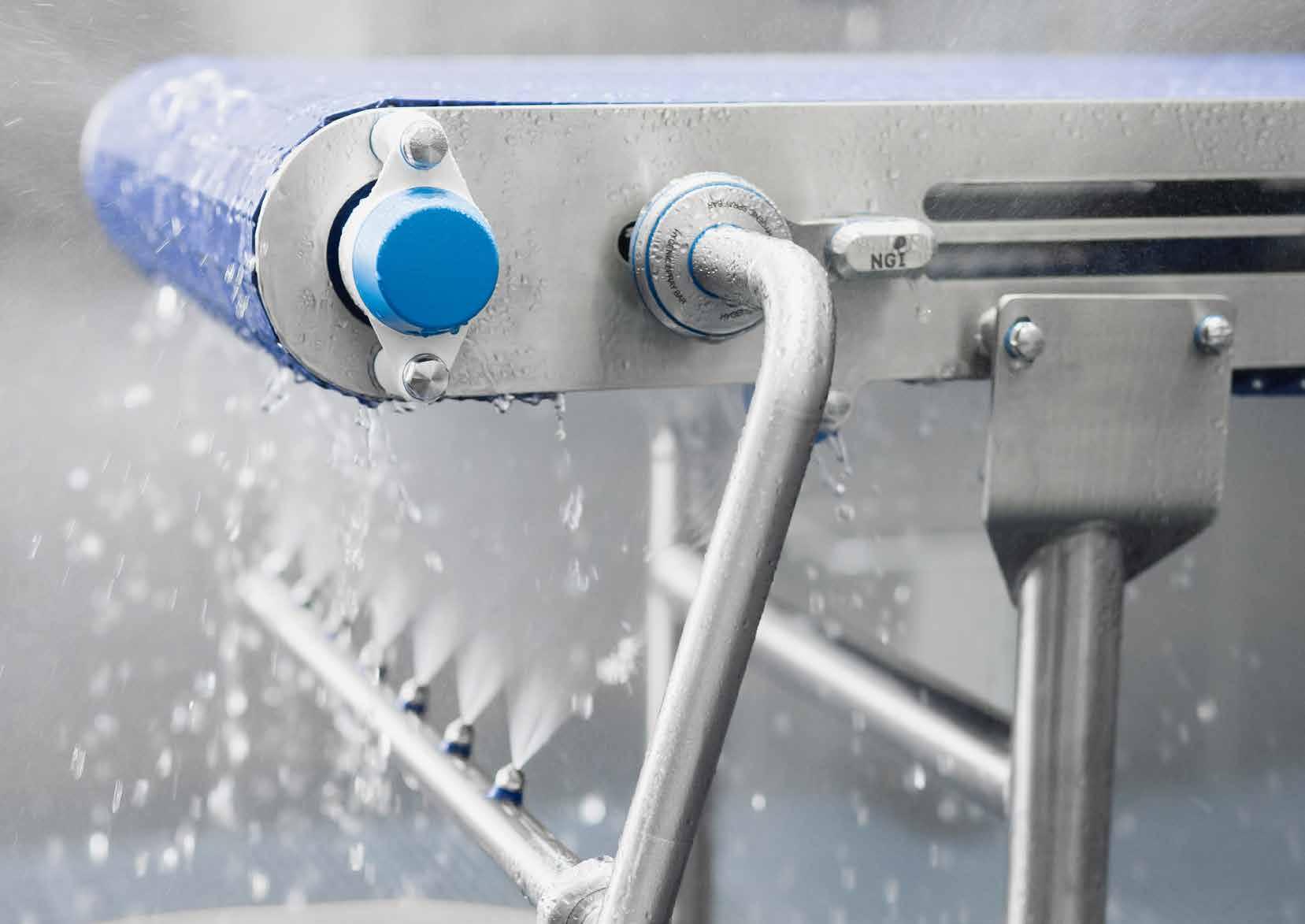

Fácil limpieza desde cualquier ángulo
NGI ha creado una carcasa de rodamientos extremadamente fácil de limpiar desde cualquier ángulo ya que el agua puede alcanzar fácilmente todas las superficies. Todas las transiciones y puntos de contacto entre materiales se sellan higiénicamente con juntas azules.

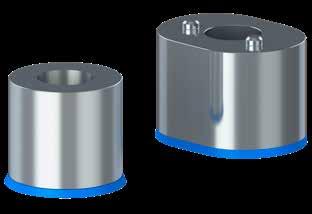

Distanciandores higiénicos
Un diseño optimizado higiénicamente garantiza que la carcasa de rodamientos pueda limpiarse por detrás y alrededor del eje. NGI ofrece además distanciandores higiénicos para aumentar la separación de máquinas y equipo de hasta más de 2,5 cm según las recomendaciones de USDA.
Instalación
La instalación es fácil y permite mantener los procedimientos habituales; sin embargo, dado que el rodamiento puede girar en el interior de la carcasa y las cubiertas son reemplazables, la carcasa de rodamientos de NGI es mucho más flexible y puede montarse de más formas que las carcasas de rodamientos tradicionales.
Innovation by NGI
Consumo de agua mínimo
Tiempo de limpieza mínima

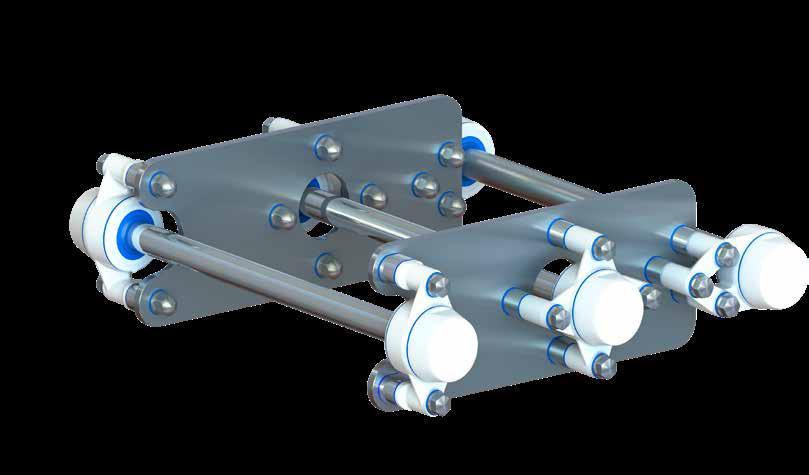

Carcasas de rodamientos higiénicas certificadas
NGI es el único fabricante del mundo de carcasas de rodamientos higiénicas certificadas y diseñadas de acuerdo con los estándares EHEDG, 3-A y USDA. El grupo de productos consta de cinco tipos diferentes de carcasas de rodamientos. Los rodamientos pueden ser de acero inoxidable (estándar) o cerámicos. Las carcasas están diseñadas de acuerdo con la norma ISO3228:2013 y los rodamientos de inserción cumplen con la norma ISO9628:2006. Esto también es de aplicación a las dimensiones exteriores y por lo tanto, las carcasas de rodamientos de NGI son un perfecto sustituto higiénico para una instalación que no lo es.
Características del grupo de productos
• Fácil acceso para su limpieza desde todos los ángulos
• Montaje flexible: puede admitir una desalineación inicial
• Puede ser suministrada con tuercas y tornillos higiénicos como estándar. Contáctenos para otros tamaños disponibles.
• Admite temperaturas de -20 °C a +110 °C , dependiendo del tipo de rodamiento de inserción
• Sistema único de sellado, patentado, impermeable con una desalineación superior a 3°
• Fabricada con grilamida resistente con juntas comoldeadas de TPU, aprobadas por la FDA
• La carcasa puede soportar la misma carga radial dinámica y estática que los rodamientos de inserción
• Adecuada para cargas axiales alternativas o más pesadas, según la forma en que se bloquee sobre el eje
• Para obtener más información sobre las capacidades de carga, consulte la ficha técnica o póngase en contacto con NGI
Al elegir las carcasas de rodamientos de NGI optimizadas con rodamientos de bolas esféricas de cerámica, se obtiene una calidad, robustez y estabilidad óptimas. Las carcasas de rodamientos no necesitan lubricación, lo que minimiza las tareas de mantenimiento y engrase, y así se reducen también los riesgos de contaminar la producción. Nuestras carcasas de rodamientos disponen de certificación IP69K.
XB2FC
Características especiales
- Carcasa de rodamientos con brida de 2 orificios
- Montada en paralelo a la dirección del eje
- Diámetro del eje de 20 - 40 mm
- Puede ser suministrada con tuercas y tornillos higiénicos certificados para lograr la máxima seguridad higiénica
XB3FC
Características especiales
- Carcasa de rodamientos con brida de 3 orificios
- Montada en paralelo a la dirección del eje
- Diámetro del eje de 20 - 30 mm
- Puede ser suministrada con tuercas y tornillos higiénicos certificados para lograr la máxima seguridad higiénica

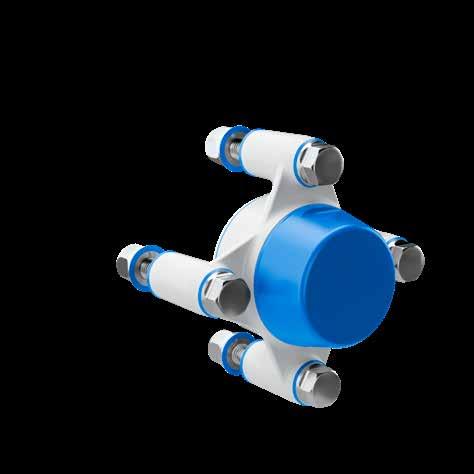

XB4FC
Características especiales
- Carcasa de rodamientos con brida de 4 orificios
- Montada en paralelo a la dirección del eje
- Diámetro del eje de 20 - 40 mm
- Puede ser suministrada con tuercas y tornillos higiénicos certificados para lograr la máxima seguridad higiénica
• Carcasa fabricada en grilamida, una poliamida PA12 de alta resistencia y rendimiento, optimizada para detección en las industrias alimentaria y farmacéutica.
• Equipada con rodamiento de acero inoxidable o rodamiento de cerámica.
• Probada y conforme a las normas ISO9628_2006 e ISO3228_2013
XBPBC
Características especiales
Carcasa de rodamientos de bloque de almohadilla
- Montada en perpendicular a la dirección del eje
- Diámetro del eje de 20 - 35 mm
- Puede ser suministrada con tuercas y tornillos higiénicos certificados para lograr la máxima seguridad higiénica
XBTBC
Características especiales
- Carcasa de rodamientos de base roscada
- Montada en perpendicular a la dirección del eje
- Diámetro del eje de 25 - 30 mm
- Puede ser suministrada con tuercas y tornillos higiénicos certificados para lograr la máxima seguridad higiénica
Esta declaración de conformidad enumera todas las directivas y normas a las que NGI se adhiere. Esto garantiza que los productos de NGI siempre cumplen con los requisitos actualmente vigentes.
Carcasas de rodamientos higiénicas certificadas - XB2FC
La carcasa de rodamientos con brida de 2 orificios XB2FC patentada y de diseño protegido es la elección óptima para la maquinaria y los equipos que deban cumplir con estrictos requisitos de higiene.
La carcasa de rodamientos XB2FC se monta en paralelo a la dirección del eje.
La carcasa XB2FC está diseñada para brindar un fácil acceso para su limpieza desde todos los ángulos. Le recomendamos escoger una carcasa equipada con tuercas y tornillos higiénicos NGI para lograr la máxima seguridad higiénica.
La XB2FC cumple con los requisitos de los reglamentos (CE) 1935/2004, (CE) 10/2011, (CE) 2023/2006 y de la FDA.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Carcasas de rodamientos higiénicas certificadas - XB2FC
Código de producto
Ejemplo
Tipo de rodamientos
Material de las bolas de rodamiento
Diámetro del eje D mm]
Anchura B [mm]
Distancia S1 [mm]
Velocidad máxima juntas* [R/min.]
Capacidad de carga estática Co [N]
Capacidad de carga dinámica C [N]
Código de artículo
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
El rodamiento anterior es el más común: acero inoxidable con tornillos. Sin embargo, tenemos cuatro tipos de rodamientos: de acero inoxidable o híbridos de cerámica con tornillos o collarín de bloqueo. Encontrará nuestra gama completa de rodamientos en la página 28.
Tamaño A [mm]
Virkelyst 3-7 DK-9400
Nørresundby +45 98174500 ngi@ngi.dk
Diámetro del eje D [mm] OS [Pequeña abierta] A2
y perno
[Mediana abierta]
[Mediana cerrada]
[Grande cerrada]
Código de artículo
Código de color - vea abajo
rodamientos se pueden suministrar con pernos con certificación higiénica. Encontrará nuestra gama de pernos en la página 29.
Color de carcasas de rodamientos
Color Código de color
* La carcasa de rodamientos higiénica se utiliza típicamente para transportadores con una velocidad relativamente baja (menos de 2000 r/min), donde la caja crea un entorno limpio, y con un eje de acero inoxidable 304 estándar con una rugosidad superficial Ra entre 0,8 µm y 1,6 µm y tolerancia h9 o inferior. Ángulo de desalineación = +/-3 °
Carcasas de rodamientos
Cubierta
Tuerca
Código de
Carcasas de rodamientos Tipo de rodamientos Cubierta delantera Cubierta posterior Perno (optional)
Carcasas de rodamientos
higiénicas
certificadas - XB3FC
La carcasa de rodamiento con brida de 3 orificios XB3FC patentada y de diseño protegido es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La carcasa de rodamiento XB3FC se monta en paralelo a la dirección del eje.
La carcasa XB3FC está diseñada para brindar un fácil acceso para su limpieza desde todos los ángulos. Le recomendamos escoger una carcasa equipada con tuercas y tornillos higiénicos NGI para lograr la máxima seguridad higiénica.
La XB3FC cumple con los requisitos de los reglamentos (CE) 1935/2004, (CE) 10/2011, (CE) 2023/2006 y de la FDA.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Carcasas de rodamientos
higiénicas
certificadas - XB3FC
Carcasas de rodamientos
Tipo de rodamientos
Cubierta
Ejemplo
Tuerca y perno
Material de las bolas de rodamiento Diámetro del eje D mm] Anchura B [mm]
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Distancia S1 [mm]
Velocidad máxima juntas* [R/min.]
Capacidad de carga estática Co [N] Capacidad de carga dinámica
[N] Código de artículo
Color de carcasas de rodamientos
El rodamiento anterior es el más común: acero inoxidable con tornillos. Sin embargo, tenemos cuatro tipos de rodamientos: de acero inoxidable o híbridos de cerámica con tornillos o collarín de bloqueo. Encontrará nuestra gama completa de rodamientos en la página 28.
eje D [mm]
[Pequeña abierta]
[Mediana abierta]
[Mediana cerrada]
[Grande cerrada]
Código de artículo Código de color - vea abajo
Color Código de color
Los rodamientos se pueden suministrar con pernos con certificación higiénica. Encontrará nuestra gama de pernos en la página 29.
* La carcasa de rodamientos higiénica se utiliza típicamente para transportadores con una velocidad relativamente baja (menos de 2000 r/min), donde la caja crea un entorno limpio, y con un eje de acero inoxidable 304 estándar con una rugosidad superficial Ra entre 0,8 µm y 1,6 µm y tolerancia h9 o inferior. Ángulo de desalineación = +/-3 °
Código de artículo
Código de producto
Carcasas de rodamientos Tipo de rodamientos Cubierta delantera Cubierta posterior Perno (optional)
Carcasas de rodamientos higiénicas certificadas - XB4FC
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Carcasas de rodamientos
higiénicas
certificadas - XB4FC

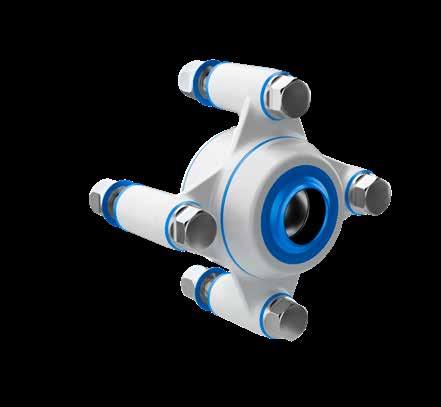

La carcasa de rodamientos con brida de 4 orificios XB4FC patentada y de diseño protegido es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La carcasa de rodamiento XB4FC se monta pen paralelo a la dirección del eje.
La carcasa XB4FC está diseñada para brindar un fácil acceso para su limpieza desde todos los ángulos. Le recomendamos escoger una carcasa equipada con tuercas y tornillos higiénicos NGI para lograr la máxima seguridad higiénica.
La XB4FC cumple con los requisitos de los reglamentos (CE) 1935/2004, (CE) 10/2011, (CE) 2023/2006 y de la FDA.
Carcasas de rodamientos
Tipo de rodamientos
Material de las bolas de rodamiento
Diámetro del eje D mm]
Anchura B [mm]
Distancia S1 [mm]
Velocidad máxima juntas* [R/min.]
Capacidad de carga estática Co [N]
Capacidad de carga
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
El rodamiento anterior es el más común: acero inoxidable con tornillos. Sin embargo, tenemos cuatro tipos de rodamientos: de acero inoxidable o híbridos de cerámica con tornillos o collarín de bloqueo. Encontrará nuestra gama completa de rodamientos en la página 28.
Cubierta
Virkelyst 3-7 DK-9400
Nørresundby +45 98174500 ngi@ngi.dk
Tuerca y perno
Color de carcasas de rodamientos
de color Tamaño A [mm] Diámetro del eje D [mm]
[Pequeña abierta]
[Mediana abierta]
[Grande cerrada]
de artículo
Código de color - vea abajo
Los rodamientos se pueden suministrar con pernos con certificación higiénica. Encontrará nuestra gama de pernos en la página 29.
* La carcasa de rodamientos higiénica se utiliza típicamente para transportadores con una velocidad relativamente baja (menos de 2000 r/min), donde la caja crea un entorno limpio, y con un eje de acero inoxidable 304 estándar con una rugosidad superficial Ra entre 0,8 µm y 1,6 µm y tolerancia h9 o inferior. Ángulo de desalineación = +/-3 °
Código
Código de producto Carcasas de rodamientos Tipo de rodamientos Cubierta delantera Cubierta posterior Perno (optional)
Carcasas de rodamientos higiénicas certificadas - XBPBC
La carcasa de rodamiento de bloque completo de 2 orificios XBPBC patentada y de diseño protegido es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La carcasa de rodamiento XBPBC se monta en perpendicular a la dirección del eje.
La carcasa XBPBC está diseñada para brindar un fácil acceso para su limpieza desde todos los ángulos. Le recomendamos escoger una carcasa equipada con tuercas y tornillos higiénicos NGI para lograr la máxima seguridad higiénica.
La XBPBC cumple con los requisitos de los reglamentos (CE) 1935/2004, (CE) 10/2011, (CE) 2023/2006 y de la FDA.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Carcasas de rodamientos higiénicas certificadas - XBPBC
Carcasas de rodamientos
Tipo de rodamientos
Ejemplo
Cubierta
Material de las bolas de rodamiento Diámetro del eje D mm]
Anchura B [mm]
Distancia S1 [mm]
Velocidad máxima juntas* [R/min.]
Capacidad de carga estática Co [N]
Capacidad de carga dinámica C [N]
Código de artículo
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
El rodamiento anterior es el más común: acero inoxidable con tornillos. Sin embargo, tenemos cuatro tipos de rodamientos: de acero inoxidable o híbridos de cerámica con tornillos o collarín de bloqueo. Encontrará nuestra gama completa de rodamientos en la página 28.
Tuerca y perno
Color de carcasas de rodamientos
Código de color Tamaño A [mm] Diámetro del eje D [mm]
[Pequeña abierta]
[Mediana abierta]
[Mediana cerrada]
[Grande cerrada]
Código de artículo Código de color - vea abajo
Los rodamientos se pueden suministrar con pernos con certificación higiénica. Encontrará nuestra gama de pernos en la página 29.
* La carcasa de rodamientos higiénica se utiliza típicamente para transportadores con una velocidad relativamente baja (menos de 2000 r/min), donde la caja crea un entorno limpio, y con un eje de acero inoxidable 304 estándar con una rugosidad superficial Ra entre 0,8 µm y 1,6 µm y tolerancia h9 o inferior. Ángulo de desalineación = +/-3 °
Código de producto
Carcasas de rodamientos
Tipo de rodamientos Cubierta delantera Cubierta posterior Perno (optional)
Carcasas de rodamientos higiénicas certificadas - XBTBC
La carcasa de rodamiento de bloque de base corta XBTBC de diseño y patente protegidos es la elección óptima para la maquinaria y los equipos que tengan que cumplir con estrictos requisitos de higiene.
La carcasa de rodamiento XBTBC se monta perpendicular a la dirección del eje.
La carcasa XBTBC está diseñada para brindar un fácil acceso para su limpieza desde todos los ángulos. Le recomendamos escoger una carcasa equipada con tuercas y tornillos higiénicos NGI para lograr la máxima seguridad higiénica.
La XBTBC cumple con los requisitos de los reglamentos (CE) 1935/2004, (CE) 10/2011, (CE) 2023/2006 y de la FDA.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Carcasas de rodamientos higiénicas certificadas - XBTBC
Carcasas de rodamientos
Tipo de rodamientos
Material de las bolas de rodamiento Diámetro del eje D mm]
Anchura B [mm]
Distancia S1 [mm]
Velocidad máxima juntas* [R/min.]
Capacidad de carga estática Co [N]
Capacidad de carga dinámica
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
Acero inoxidable con tornillos
El rodamiento anterior es el más común: acero inoxidable con tornillos. Sin embargo, tenemos cuatro tipos de rodamientos: de acero inoxidable o híbridos de cerámica con tornillos o collarín de bloqueo. Encontrará nuestra gama completa de rodamientos en la página 28.
Cubierta
A [mm]
del eje D [mm]
Tuerca y perno
Color de carcasas de rodamientos
[Pequeña abierta]
Código de artículo Código de color - vea abajo Los rodamientos se pueden suministrar con pernos con certificación higiénica. Encontrará nuestra gama de pernos en la página 29.
[Mediana abierta]
de color
* La carcasa de rodamientos higiénica se utiliza típicamente para transportadores con una velocidad relativamente baja (menos de 2000 r/min), donde la caja crea un entorno limpio, y con un eje de acero inoxidable 304 estándar con una rugosidad superficial Ra entre 0,8 µm y 1,6 µm y tolerancia h9 o inferior. Ángulo de desalineación = +/-3 °
Código de
Código de producto Carcasas de rodamientos Tipo de rodamientos Cubierta delantera Cubierta posterior Perno (optional)
Rodamientos higiénicos de acero inoxidable o rodamiento híbrido
Fabricamos rodamientos híbridos de acero inoxidable y material cerámico de la más alta calidad, que ofrecen el más alto rendimiento. Las juntas están fabricadas en material NBR de color azul FDA y están marcadas en láser con “NGI Hygienic Components”.
Las investigaciones realizadas analizando 1.000 rodamientos muestran que en el 99,6% de los casos los rodamientos cerámicos duran como mínimo 4 veces más que los normales, en el 50% de los casos la vida útil era entre 8 y 20 veces superior, y en el 30% de los casos los rodamientos cerámicos no deberían ser reemplazados durante toda la vida útil de la máquina.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Rodamientos higiénicos de acero inoxidable o rodamiento híbrido
Características especiales
- Rodamiento de acero inoxidable
- Bolas de acero inoxidable
- Anillos en AISI 440
Características especiales
- Rodamiento híbrido
- Bolas cerámicas
- Anillos en AISI 440
SSA
Características especiales
- Rodamiento de acero inoxidable
- Bolas de acero inoxidable
- Anillos en AISI 440
- Collar de bloqueo excéntrico
CSA
Características especiales
- Rodamiento híbrido
- Bolas cerámicas
- Anillos en AISI 440
- Collar de bloqueo excéntrico
Rodamientos higiénicos
de acero
inoxidable o rodamiento híbrido
Actualmente ofrecemos cuatro tipos de rodamientos, que vienen preinstalados en sus carcasasas: rodamientos de acero inoxidable o híbridos de cerámica con tornillos o collarín de bloqueo.
Nuestras carcasas de rodamientos con certificación higiénica y sellado IP69K proporcionan el entorno ideal para el rodamiento y, por lo tanto, son idóneas para un funcionamiento sin mantenimiento.
Los principales parámetros que determinan la vida útil del rodamiento son su tipo y su tamaño, la carga, la velocidad, la temperatura de funcionamiento y las tolerancias del eje.
Nuestros rodamientos están engrasados de por vida con grasa multiusos de alta calidad diseñada específicamente para la lubricación de maquinaria de procesamiento de alimentos sellada de por vida con juntas hechas de NBR azul aprobadas por la FDA.
El método de bloqueo más común es el que que utiliza tornillos.
Los rodamientos con un collarín de bloqueo excéntrico están diseñados principalmente para usarse en aplicaciones con dirección de rotación constante. En un lado del anillo interior del rodamiento hay una extensión excéntrica que se ajusta al collarín de bloqueo.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Rodamientos higiénicos de acero inoxidable o rodamiento híbrido
Rodamientos
Acero inoxidable
Rodamientos
Cerámico híbrido
Funcion bloqueo
CON TORNILLOS CON TORNILLOS CON TORNILLOS CON TORNILLOS CON TORNILLOS CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO
Funcion bloqueo
Tamaño A [mm]
Diámetro del eje D [mm]
Anchura B [mm]
Distancia s1 [mm]
Velocidad máxima Rodamientos* [R/MIN.]
Capacidad de carga estática Co [N]
Capacidad de carga dinámica C [N]
Código de artículo
Tamaño A [mm]
Diámetro del eje D [mm]
Anchura B [mm]
Distancia s1 [mm]
Velocidad máxima
Rodamientos* [R/MIN.]
Capacidad de carga estática Co [N]
Capacidad de carga dinámica C [N]
Código de artículo
CON TORNILLOS CON TORNILLOS CON TORNILLOS CON TORNILLOS CON TORNILLOS CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO CON COLLARÍN DE BLOQUEO
Grasa para bolas de rodamiento de acero inoxidable:
Nuestras bolas de rodamiento de acero inoxidable se lubrican de por vida con grasa Mobil FM 222, un producto multifunción de alto rendimiento diseñado específicamente para la lubricación de maquinaria de procesamiento de alimentos. Los FM 222 son lubricantes de categoría n del departamento de agricultura de Canadá (Agriculture and Agri-Food Canada) para el contacto indirecto con alimentos, y están formulados con componentes que cumplen con los requisitos de CFR 178.3570, Capítulo 21, y registrados por la NSF como lubricantes de clasificación H1.
DIN 51825 KPF2K-20 - Kosher/Parve – Halal.
Grasa para bolas de rodamiento de material híbrido de cerámica:
Nuestras bolas de rodamiento de material híbrido de cerámica se lubrican de por vida con ROCOL® FOODLUBE Premier 1, un lubricante suave, blanco y no tóxico que contiene PTFE para lubricar y proteger eficazmente rodamientos de bolas, de rodillos y lisos, deslizadores y casquillos, en particular los que forman parte de máquinas en entornos de producción alimentaria, farmacéutica y otros que requieren un alto nivel de limpieza.
FOODLUBE Premier 1 resiste a temperaturas de entre -20 °C y +180 °C y está fabricado únicamente con ingredientes listados por la FDA: FDA Grupo 21 CFR 178.3570. FOODLUBE Premier 1 está registrado en NSF, en NSF H1 - 141084 y cuenta con certificado ISO 21469.
* La carcasa de rodamientos higiénica se utiliza típicamente para transportadores con una velocidad relativamente baja (menos de 2000 r/min), donde la caja crea un entorno limpio, y con un eje de acero inoxidable 304 estándar con una rugosidad superficial Ra entre 0,8 µm y 1,6 µm y tolerancia h9 o inferior.
Tornillos y tuercas higiénicas certificadas
NGI ofrece pernos y tuercas con certificación higiénica y juntas de NBR azul. La junta de goma NBR evita la entrada de agua y bacterias y garantiza un ensamblaje higiénico entre metales.
Los tornillos y las tuercas tienen superficies autodrenantes con una rugosidad máxima de 0,8 µm Ra. El diseño de los pernos y las tuercas respeta los tamaños comunes de este tipo de piezas. Gracias a ello, puede utilizar llaves y otras herramientas comunes, facilitando su mejora y la sustitución de los pernos estándar.
Estos accesorios son la elección correcta para todo tipo de maquinaria en cualquier entorno de lavado con certificación higiénica.
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico EHEDG TIPO EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5M24
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Tornillos
y tuercas higiénicas certificadas
Tuercas higiénicas certificadas
Tornillos higiénicos certificados - NDXH
T1 Esfuerzo de torsion [Nm]
* Los rodamientos se pueden suministrar con pernos con certificación higiénica. Se dispone de pernos con otros valores de longitud; póngase en contacto con NGI para conocer el
Código
Distanciandores higiénicos para carcasas de rodamientos
NGI ofrece distanciandores higiénicos certificados con juntas de caucho NBR azul. La junta de caucho NBR evita la entrada de agua y bacterias y garantiza un ensamblaje higiénico entre metales.
Un diseño optimizado higiénicamente garantiza que la carcasa de rodamientos puede limpiarse por detrás y alrededor del eje. NGI ofrece además distanciandores higiénicos para aumentar la separación de máquinas y equipo de hasta más de 2,5 cm según las recomendaciones de USDA.
Nuestras carcasas de rodamientos disponen de certificación USDA.
Cuando necesite seguir las leyes del departamento de agricultura de los EE. UU. (USDA), use los distanciandores higiénicos de NGI para garantizar la distancia aprobada con respecto a la superficie de apoyo. Para los componentes higiénicos de NGI que ya cuentan con la aprobación 3-A RPSCQC, el USDA se ha centrado principalmente en la protección contra roscas visibles y distanciandores de 1” para carcasas de rodamientos.
Para fijar las carcasas de rodamientos higiénicas de NGI a la superficie de apoyo, utilice siempre pernos o tuercas higiénicas certificadas por NGI para garantizar la higiene general del diseño.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Distanciandores higiénicos para carcasas de rodamientos
Espaciado oval
Espaciado redondo
Declaración de conformidad carcasas de
rodamientos
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
NGI se adhiere fundamentalmente a todas las directivas y normas aplicables. Toda la información se basa en el estado de conocimiento actual y está sujeta a cambios. Seguimos atentamente las revisiones y enmiendas de estas directivas y diseñaremos nuestros productos en consecuencia. Esto garantiza que los productos de NGI siempre cumplen con los requisitos actualmente vigentes.
Nuestro rango de productos no está sujeto al ámbito de aplicación de la directiva CE de máquinas. Por este motivo, no se pueden suministrar con la marca CE de acuerdo a la directiva de máquinas.
Además, declaramos que los materiales enumerados que se utilizan en nuestros productos cumplen con las exigencias de los materiales para las industrias alimentaria y farmacéutica.
Declaración de conformidad carcasas de rodamientos
La declaración de materiales se refiere a las siguientes aplicaciones
Aplicación: Rodamientos de inserción
Tipo de material: Acero inoxidable.
A petición: Bolas de cerámica
Juntas de goma NBR
Cumplimiento: “Materiales y artículos que entren en contacto con alimentos”
1935:2004/EC
Esta certificación se basa en la información relevante suministrada por los fabricantes de los materiales.
Aplicación: Pernos higiénicos:
Tipo de material: Acero inoxidable AISI 316/A4 (A4 (X 5 CrNiMo 17 12 2), Euronorm
Tipo de material de los pernos 1.4401 EN 10204 TIPO 2.2.
Tipo de material de las juntas Goma de silicona
Cumplimiento: Consulte la declaración de conformidad de los pernos higiénicos certificados NGI
Aplicación: Cubiertas y carcasa de rodamientos:
Tipo de material: Bastidor de grilamida, juntas de TPS
Eléctricamente: No conductivo
Resistencia química: Alta a los productos de limpieza habituales
Color: Cuerpo RAL 9010 (blanco), juntas RAL 5010 (azul)
Intervalo de temperatura: -20°C mín. a +125 °C máx.
Almacenamiento: Según ISO 2230
Cumplimiento: Montaje según la norma ISO 3228:2013
Compatibilidad de los rodamientos según la norma ISO 9628:2006
FDA: Directriz 21 CFR 177.2600
RoHS 2: En conformidad con la Directiva 2011/65/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO.
Comunidad europea: “Materiales y artículos que entren en contacto con alimentos” - 1935:2004/ CE “Materiales y artículos de plástico destinados a entrar en contacto con alimentos” - 10:2011/CE
Grilamida
Resistencia al agua: IP69
Resistente al agua a 7 atm o 70 metros.
Instalación de carcasas de rodamientos
Escanee el código y aprenda a sustituir una carcasa de rodamientos.
También puede encontrar ayuda sobre cómo instalar nuestras carcasas de rodamientos en www.ngi-global.com
Grilamida
Grilamida
Junta de TPS
Junta de TPS
Junta de TPS
Junta de TPS
Junta de TPS

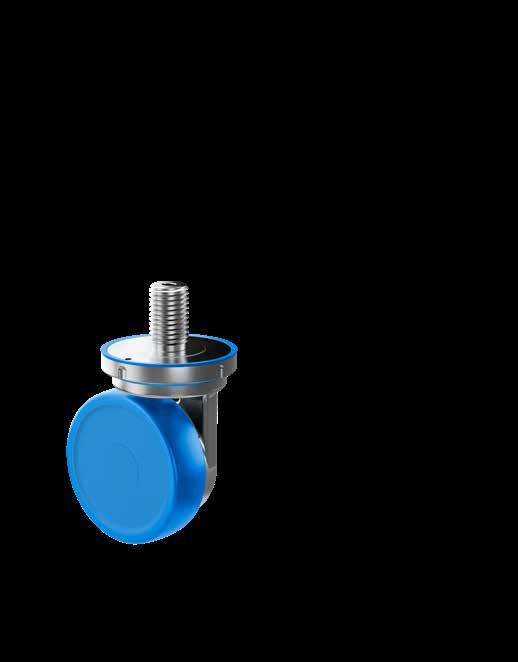

Ruedas higiénicas certificadas
Las únicas ruedas patentadas del mundo diseñadas higiénicamente de acuerdo con los estándares EHEDG, 3-A y USDA con acceso sencillo para su limpieza desde todos los ángulos.
Para uso en entornos de producción sanitaria. las superficies autodrenantes, las piezas móvilestotalmente selladas y la ausencia de roscas expuestas aseguran una limpieza absolutamente mínima y la máxima seguridad sanitaria.
Innovation by NGI
Consumo de agua mínimo
Tiempo de limpieza mínima
Higiene certificada
Ruedas higiénicas certificadas
NGI es el único fabricante del mundo que ha patentado ruedas diseñadas higiénicamente de acuerdo con los principios de diseño de 3-A, EHEDG y USDA. La gama de productos consta de tres grupos de ruedas higiénicas: Una rueda con placa de fijación, espárragos de nivelación higiénica y rosca redonda para montaje.
Las ruedas higiénicas de NGI tienen superficies lisas con curvas suaves que facilitan el acceso para su limpieza. Todas las superficies son redondas o tienen un ángulo de 3° para proporcionar un drenaje óptimo. Además, las ruedas están diseñadas para una instalación rápida y sencilla.

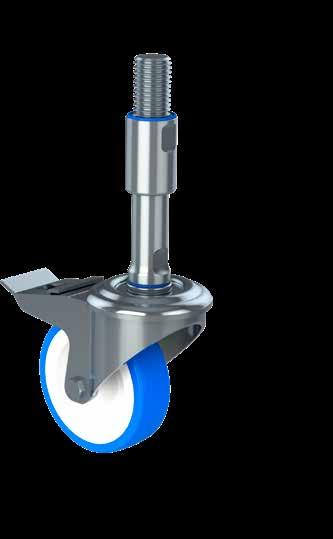

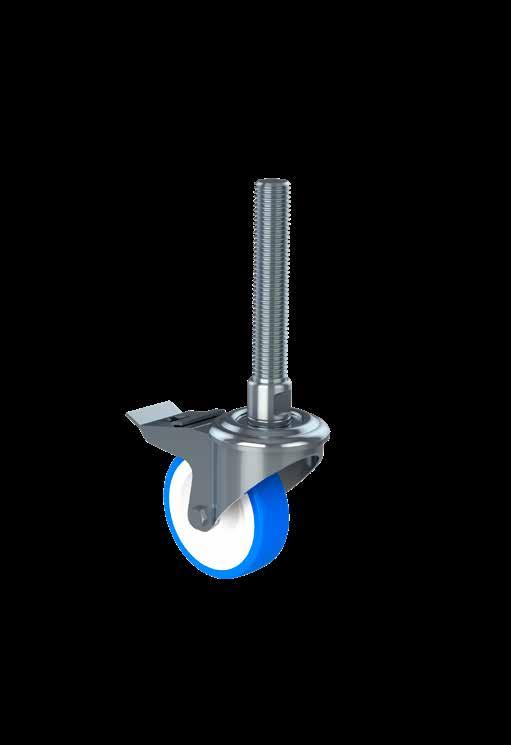

XSCB-XHS
Características especiales
- Rueda pivotante higiénica certificada con husillo de nivelación
- Variación de altura de 224,5 mm a 319,5 mm
- Freno en la rueda y el pivote
- Rodamiento de doble rodillo endurecido extrafuerte
- Carga de peso dinámica de la rueda de 2.000 N
Características del grupo de productos
• El alojamiento de la horquilla de un solo lado proporciona un fácil acceso para la limpieza
• Carcasa fabricada de acero inoxidable AISI 304/A2 1.4301
• Eje de la rueda con orificio para perno de tuerca
• Centro de la rueda fabricado con poliamida blanca
• Banda azul hecha de poliuretano
• Dos rodamientos de bola de acero inoxidable de alta calidad
• Dimensiones de la rueda: Ø100 (otras dimensiones pendientes de lanzamiento)
• Capacidad de carga probada en conformidad con la norma DS/EN12527:1999 y conforme a ella
• Desarrollada en conformidad con DS/EN12532:1999
XSCRB
Características especiales
- Rueda pivotante higiénica certificada
-- Rodamiento de doble rodillo endurecido extrafuerte
- Freno en la rueda y el pivote
- Dynamic weight load 2.000 N

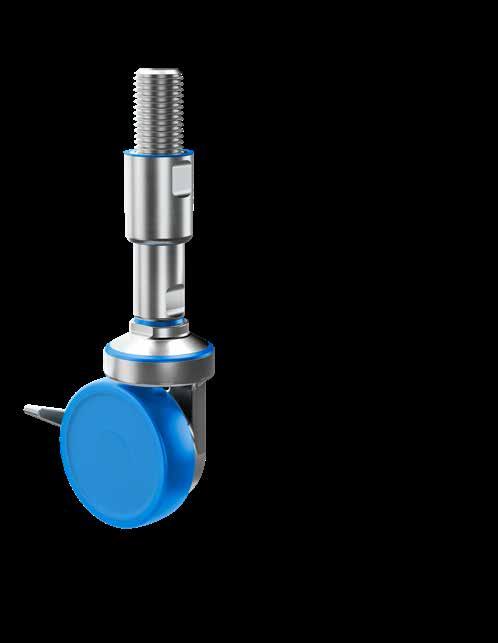

XSC-XHS
Características especiales
- Rueda pivotante higiénica certificada con husillo de nivelación
- Variación de altura de 224,5 mm a 319,5 mm
- Rodamiento de doble rodillo endurecido extrafuerte
- Carga de peso dinámica de la rueda de 2.000 N
XC-XHS
Características especiales
- Rueda pivotante higiénica certificada con husillo de nivelación
- Pivote bloqueado
- Variación de altura de 224,5 mm a 319,5 mm
- Carga de peso dinámica de la rueda de 2.000 N
XSCR
Características especiales
- Rueda pivotante higiénica certificada
- Rodamiento de doble rodillo endurecido extrafuerte
- Carga de peso dinámica de 2.000 N
Características especiales
- Rueda higiénica certificada
- Pivote bloqueado
- Carga de peso dinámica de 2.000 N XCR
Innovation
Ruedas higiénicas certificadas
NGI es el único fabricante del mundo que ha patentado ruedas diseñadas higiénicamente de acuerdo con los principios de diseño de 3-A, EHEDG y USDA. La gama de productos consta de tres grupos de ruedas higiénicas: Una rueda con placa de fijación, espárragos de nivelación higiénica y rosca redonda para montaje.
Las ruedas higiénicas de NGI tienen superficies lisas con curvas suaves que facilitan el acceso para su limpieza. Todas las superficies son redondas o tienen un ángulo de 3° para proporcionar un drenaje óptimo. Además, las ruedas están diseñadas para una instalación rápida y sencilla.

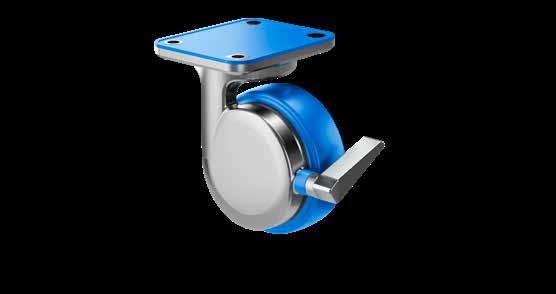

XSCSB
Características especiales
- Rueda pivotante higiénica certificada con placa de fijación
- Rodamiento de doble rodillo endurecido extrafuerte
- Freno en la rueda y el pivote
- Carga de peso dinámica de 2000 N
XSCS
Características especiales
- Rueda pivotante higiénica certificada con placa de fijación
- Rodamiento de doble rodillo endurecido extrafuerte
- Carga de peso dinámica de 2000 N
XCS
Características especiales
- Rueda higiénica certificada con placa de fijación
- Pivote bloqueado
- Carga de peso dinámica de hasta 2.000 N
DECLARACIÓN DE CONFORMIDAD
Esta declaración de conformidad enumera todas las directivas y normas a las que NGI se adhiere. Esto garantiza que los productos de NGI siempre cumplan con los requisitos actualmente vigentes.
TUERCA DE DOMO HIGIÉNICA CERTIFICADA
- Certificada de acuerdo con el estándar higiénico EHEDG TIPO EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M6-M24
- Se entregan con todos los pies de máquina higiénicos certificados con fijación al suelo
TUERCA DE CABEZA
BAJA HIGIÉNICA CERTIFICADA
- Certificada de acuerdo con el estándar higiénico EHEDG TIPO EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5-M24
PERNO HIGIÉNICO CERTIFICADO
- Certificada de acuerdo con el estándar higiénico EHEDG TIPO
EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5-M24
La rueda pivotante higiénica certificada XSCB-XHS patentada y de diseño protegido, con husillo de nivelación es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La XSCB-XHM está equipada con un freno de rueda y pivote completamente integrado en la carcasa de horquilla de un solo lado, lo que proporciona superficies accesibles y un acceso extremadamente sencillo para su limpieza.
La rosca del husillo está cubierta con una funda higiénica que no se puede pasar de rosca y que garantiza la seguridad contra la rosca expuesta.
Las piezas del husillo están selladas higiénicamente al 100 % con sellos azules detectables mediante sistemas de escaneo.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
RUEDA
HUSILLO
CASQUILLO
La rueda pivotante higiénica certificada XSC-XHS patentada y de diseño protegido, con husillo de nivelación es la elección óptima para la maquinaria y los equipos que tengan que cumplir con estrictos requisitos de higiene.
Las ruedas están diseñadas específicamente para brindar un acceso muy sencillo para su limpieza ya que todas las superficies son lisas y drenantes.
La rosca está cubierta con una funda higiénica que no se puede pasar de rosca y garantiza así la seguridad contra la rosca expuesta.
Las piezas del husillo están selladas higiénicamente al 100 % con sellos azules detectables mediante sistemas de escaneo.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
RUEDA
HUSILLO
CASQUILLO
La rueda pivotante higiénica certificada XCR-XHS patentada y de diseño protegido, con husillo de nivelación es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene. La XCR-XHS tiene el pivote bloqueado.
La rosca del husillo está cubierta con una funda higiénica que no se puede pasar de rosca y garantiza así la seguridad contra la rosca expuesta.
Las piezas del husillo están selladas higiénicamente al 100 % con sellos azules detectables mediante sistemas de escaneo.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Ruedas higiénicas certificadas
RUEDA
HUSILLO
CASQUILLO
Ruedas higiénicas certificadas - XSCRB
La rueda patentada pivotante e higiénica XSCRB es un modelo con rosca redonda para montaje. La rueda XSCRB es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La XSCRB está equipada con un freno de rueda y pivote completamente integrado en la carcasa de horquilla de un solo lado, lo que proporciona superficies accesibles y un acceso extremadamente sencillo para su limpieza.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
RUEDA
Higiene certificada
Ruedas higiénicas certificadas - XSCR Ruedas higiénicas certificadas - XSCR
Tiempo de limpieza mínima
Consumo de agua mínimo
La rueda patentada pivotante e higiénica XSCR es un modelo con rosca redonda para montaje.
La rueda XSCR es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
RUEDA
Higiene certificada
Ruedas higiénicas certificadas - XSR Ruedas higiénicas certificadas -
XSR
Tiempo de limpieza mínima
Consumo de agua mínimo
La rueda patentada pivotante e higiénica XCR es un modelo con rosca redonda para montaje.
La rueda XCR es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene. La XCR tiene el pivote bloqueado.
RUEDA
Ruedas higiénicas certificadas - XSCSB
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Ruedas higiénicas certificadas - XSCSB
La rueda pivotante higiénica certificada XSCSB patentada y de diseño protegido, con placa de fijación es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La XSCSB está equipada con un freno de rueda y pivote completamente integrado en la carcasa de horquilla de un solo lado, lo que proporciona superficies accesibles y un acceso extremadamente sencillo para su limpieza.
PLACA DE FIJACIÓN
RUEDA
Ruedas higiénicas certificadas - XSCS
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Ruedas higiénicas certificadas - XSCS
La rueda pivotante higiénica certificada XSCS patentada y de diseño protegido, con placa de fijación es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
PLACA DE FIJACIÓN
Higiene certificada
Ruedas higiénicas certificadas - XCS Ruedas higiénicas certificadas - XCS
Tiempo de limpieza mínima
Consumo de agua mínimo
La rueda pivotante higiénica certificada XSC patentada y de diseño protegido, con placa de fijación es la elección óptima para la maquinaria y los equipos que deben cumplir con estrictos requisitos de higiene.
La XCS tiene el pivote bloqueado.
PLACA DE FIJACIÓN
RUEDA
Declaración de conformidad Ruedas higiénicas
NGI se adhiere fundamentalmente a todas las directivas y normas aplicables. Toda la información se basa en el estado de conocimiento actual y está sujeta a cambios. Seguimos atentamente las revisiones y enmiendas de estas directivas y diseñaremos nuestros productos en consecuencia. Esto garantiza que los productos de NGI siempre cumplan con los requisitos actualmente vigentes.
Nuestro rango de productos no está sujeto al ámbito de aplicación de la directiva CE de máquinas. Por este motivo, no se pueden suministrar con la marca CE de acuerdo con la directiva de máquinas.
Además, declaramos que los materiales enumerados que se utilizan en nuestros productos cumplen con las exigencias de los materiales para las industrias alimentaria y farmacéutica.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Declaración de conformidad Ruedas higiénicas
La declaración de materiales se refiere a las siguientes aplicaciones
Aplicación: Husillo y casquillo de acero
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica.
NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especificanpara cada ruedas.
Aplicación: Cuerpo de la rueda:
Tipo de material de las piezas de acero: Acero inoxidable AISI 304/A2, Euronorm 1.4301
Cumplimiento: EN 12532:1999
Probado y verificado según EN 12527:1999
NGI declara que las piezas cumplen con la norma ISO 9628: 1992. EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden con indicación de los resultados de la inspección no específica.
NGI tiene certificados de inspección EN 10204 tipo 3.1 para todos los materiales utilizados en sus productos, pero no se especifican para cada rueda individual.
Aplicación: : Rueda rodante
SELLO DE NBR
ACERO INOXIDABLE
SELLO DE NBR
ACERO INOXIDABLE
SELLO DE NBR
ACERO INOXIDABLE
Llanta: PA, RAL 9010 (blanco)
Banda de la rueda: : TPU, RAL 5010 (azul)
Cumplimiento: Probado y verificado según EN 12527:1999
RoHS2: En conformidad con la Directiva 2011/65/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO.
Comunidad europea: : “Materiales y artículos que entren en contacto con alimentos” - 1935:2004/CE
“Materiales y artículos de plástico destinados a entrar en contacto con alimentos”10:2011/CE.
Esta certificación se basa en la información relevante suministrada por los fabricantes de los materiales
Aplicación: Anillo de sellado entre los componentes de acero para los ruedas de máquina
Tipo de material: NBR (NNF-75)
Color: Azul
Dureza: 72 ± 3 Shore A DIN 53 505
Rango de temperatura: Mín. -35 °C a Máx. +110 °C
Compliance:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 & RoHS 3 Según la Directiva 2011/65/EC & 2015/863/EC DEL PARLAMENTO EUROPEO Y DEL CONSEJO DE 27 DE ENERO.
Sin ADI: No contiene sustancias procedentes de seres humanos o animales.
Bisfenoles: No contiene bisfenoles como se describe en 1895/2005/CE. Tampoco BPA, BADGE, BFDGE o NOGE.
ODS: No contiene sustancias que agotan el ozono. Según la normativa CE 1005/2009 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 16 DE SEPTIEMBRE DE 2009 y la normativa CE 2037/2000 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 29 DE JUNIO DE 2000. Conflicto Según la legislación de EE. UU.: “Ley Dodd Frank de Protección al Consumidor y Reforma de Wall Street”, secc. 1502, de 21/07/2010.
De materiales:
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Materiales peligrosos: No contiene ninguna sustancia peligrosa como se describe en el Convenio Internacional de Hong Kong para el reciclaje seguro y ambientalmente racional de los buques 2009.
Ftalatos: No contiene ftalatos.

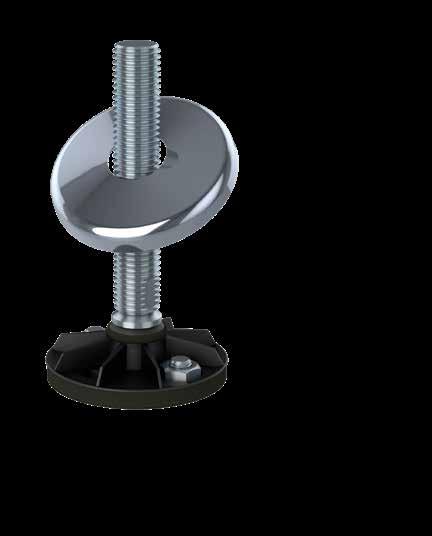

Pies de nivelación de husillo roscado
La opción completamente roscada óptima para maquinaria y equipos en diversos entornos de producción.
Ofrecen una buena relación calidad precio y están disponibles en numerosas variedades y funciones.

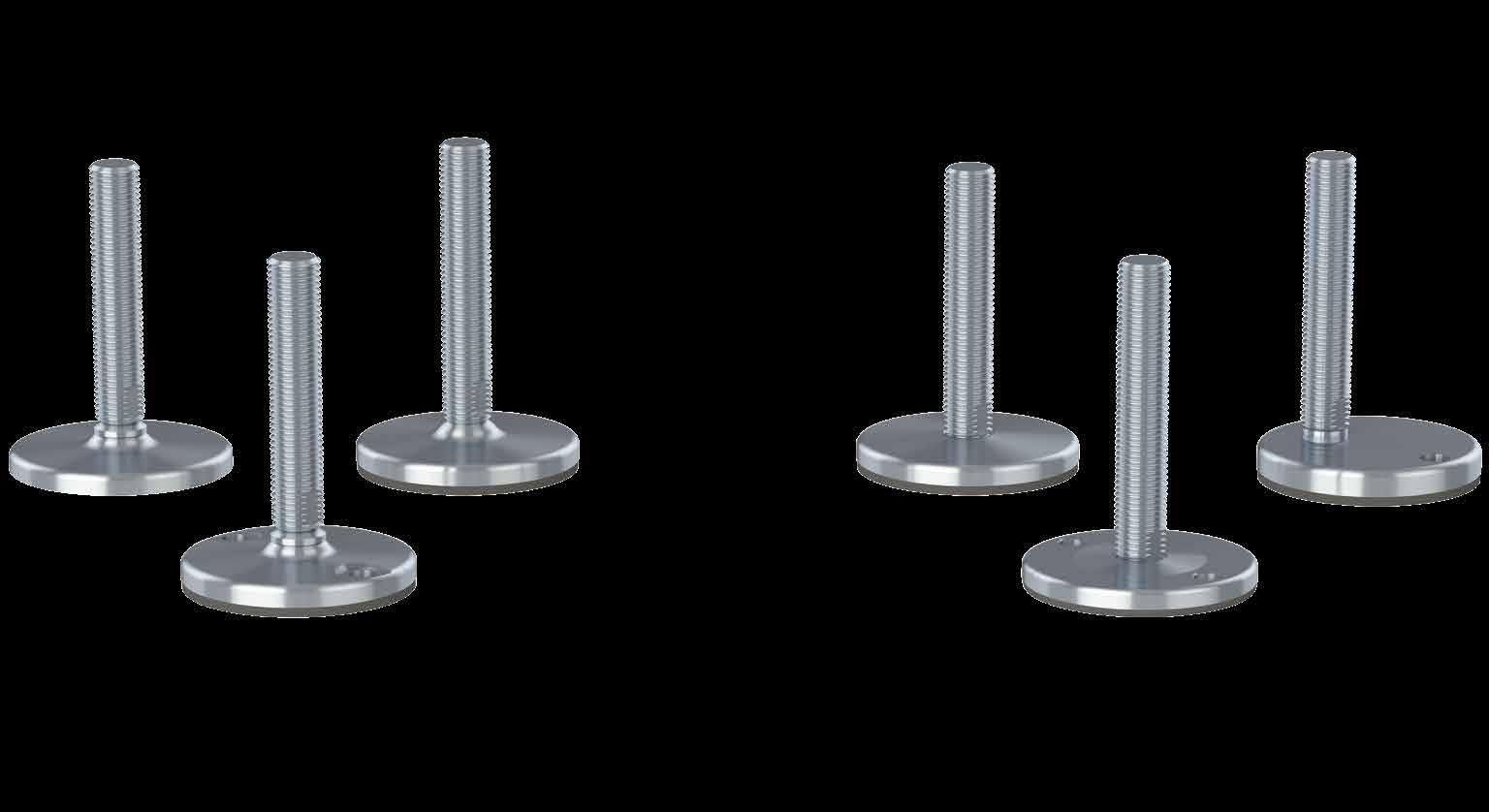

Pies de nivelación de husillo roscado
El grupo de productos de pies de nivelación de husillo roscado es la elección óptima para maquinaria y equipos en diversos entornos de producción. Gracias a su amplia variedad y funcionalidad, estos pies de nivelación de husillo roscado ofrecen una excelente relación calidad-precio y, para la mayoría de los modelos, un diseño orientado a la higiene, gracias a las superficies autodrenables.
La fiabilidad de los pies de nivelación de husillo roscado ha sido apreciada por clientes de todo el mundo durante más de 25 años y la actual cartera de productos es el resultado de un enfoque innovador y una respuesta del mercado continua.
Características especiales
- Carga de peso de hasta 70 000 N
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Se adapta a pendientes de hasta 10° en suelos y equipos
- Fijación al suelo opcional
Características especiales
- Carga de peso de hasta 70 000 N
- Diseño orientado a la higiene gracias a las superficies autodrenables
- La BASE DEL PIE y el husillo son dos piezas separadas
- Elevación centrada diametralmente en la BASE DEL PIE
- Se adapta a pendientes de hasta 15° en suelos y equipos
- Fijación al suelo opcional
Características especiales
- Carga de peso de hasta 50 000 N
- Diámetros de la BASE DEL PIE 40 mm mínimo – 180 mm máximo
- Se adapta a pendientes de hasta 5° en suelos y equipos
- Fijación al suelo individual o doble opcional
Características del grupo de productos
• Diseñados y patentados por NGI
• Amplia variedad de diseños y funciones de la BASE DEL PIE
• Variaciones de altura personalizadas ilimitadas
• Miles de variaciones distintas (carga de peso, ajuste de la altura, piezas de montaje flexibles)
• Pies de nivelación de husillo roscado orientados a la higiene, con superficies autodrenables y un mínimo esfuerzo de limpieza
• Goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la BASE DEL PIE
• Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
• La arandela de baja fricción entre el husillo y la BASE DEL PIE garantiza un ajuste sencillo
• Se pueden suministrar pernos, tuercas, arandelas, placas de soldadura y casquillos de plástico
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Accesorios para pies de nivelación de husillo roscado
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación. Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
TUERCAS Y ARANDELAS
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas estándar (DIN 934)
- Contratuercas estándar (DIN 439)
- Arandelas planas estándar (DIN 125)
- Arandelas de guardabarros estándar (DIN 9010)
- Todas las medidas disponibles
PLACAS DE SOLDADURA
- Acero inoxidable AISI 304/A2, 1.4301
- Placas de soldadura cuadradas
- Placas de soldadura redondas
- Todas las medidas disponibles
CASQUILLOS DE PLÁSTICO
- Casquillos de plástico cuadrados
- Casquillos de plástico redondos
- Disponibles en muchos tamaños
es.ngi-global.com/productos/pies-de-nivelacionde-husillo-roscado/de-husillo-roscado

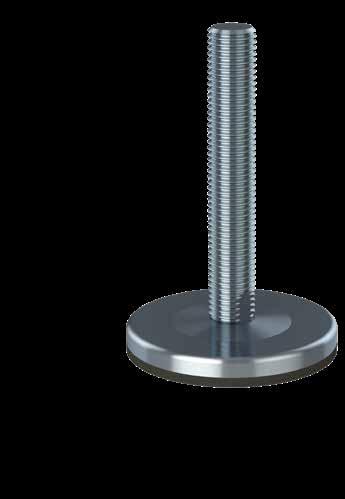

Pies de nivelación de husillo roscado - HX
El pie de nivelación de husillo roscado HX diseñado y patentado por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producción.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Pies de nivelación de husillo roscado - HX
HUSILLO

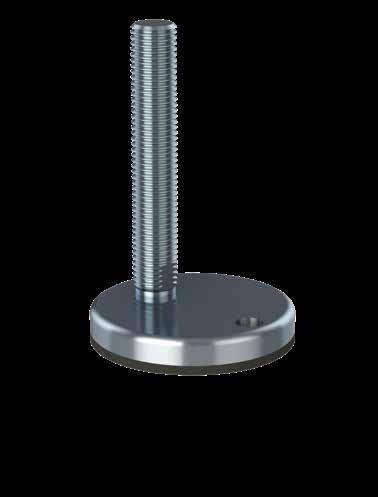

Pies de nivelación de husillo roscado - HX Fixing
El pie de nivelación de husillo roscado con fijación HX diseñado y patentado por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producción.
La fijación HX está diseñada para asegurarse al suelo mediante la placa de fijación. Se pueden suministrar pernos, tuercas y arandelas.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Pies de nivelación de husillo roscado - HX Fixing

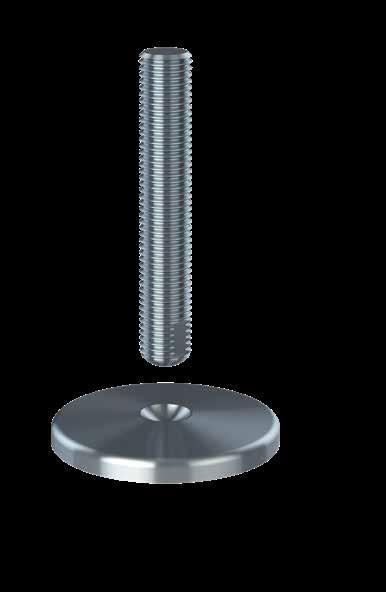

Pies de nivelación de husillo roscado - HXT
El pie de nivelación de husillo roscado HXT diseñado y patentado por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producción.
El HXT se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada en la BASE DEL PIE.
El esfuerzo mínimo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Pies de nivelación de husillo roscado - HXT
BASE
HUSILLO

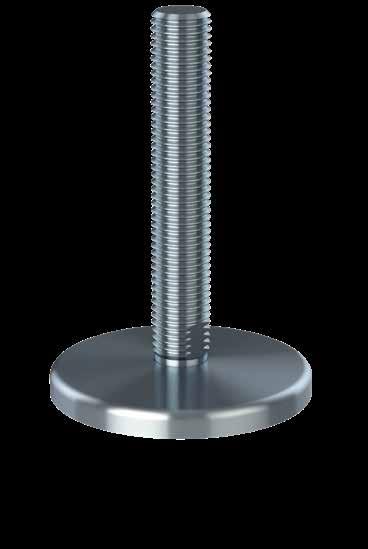

Pies de nivelación de husillo roscado - M
Pies de nivelación de husillo roscado - M
El pie de nivelación de husillo roscado M es la elección óptima para maquinaria y equipos en diversos entornos de producción.
La amplia variedad de placas de pie permite aplicar la Serie Tipo M a máquinas y equipos de cualquier tamaño.
El menor esfuerzo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
BASE DEL PIE
HUSILLO

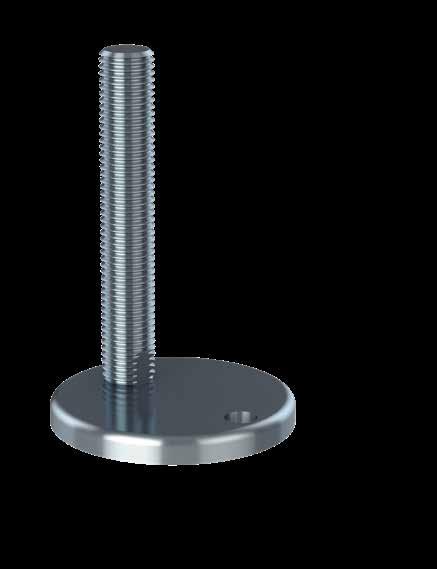

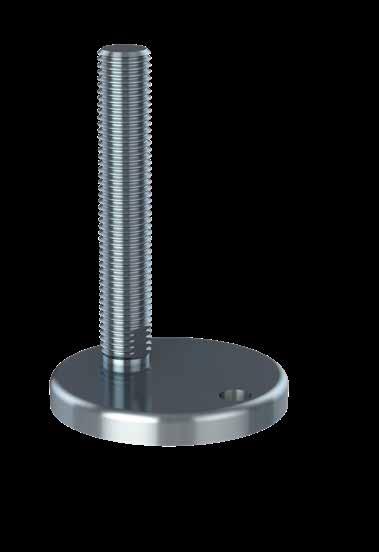

Pies de nivelación de husillo roscado - M Fixing
El pie de nivelación de husillo roscado con fijación M diseñado y patentado por NGI es la elección óptima para maquinaria y equipos estandarizados en diversos entornos de producción.
La fijación M está diseñada para asegurarse al suelo mediante la placa de fijación. Se pueden suministrar pernos, tuercas y arandelas.
La amplia variedad de placas de pie permite aplicar la Serie Tipo M a máquinas y equipos de cualquier tamaño.
El menor esfuerzo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Pies de nivelación de husillo roscado - M Fixing

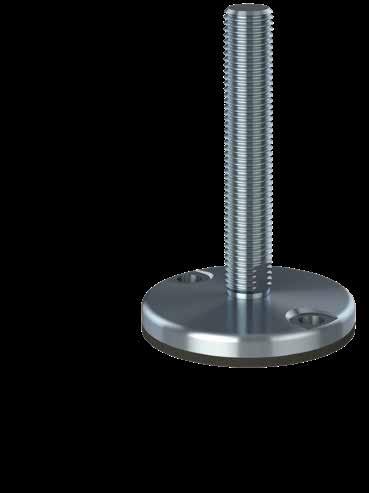

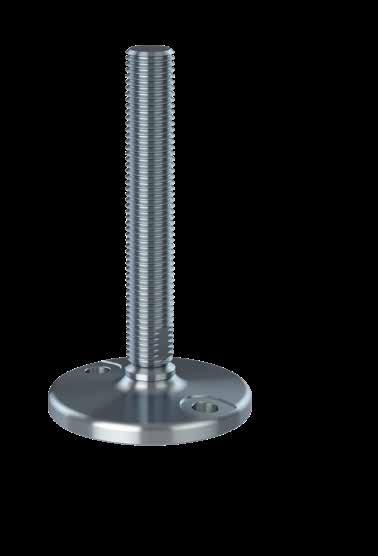

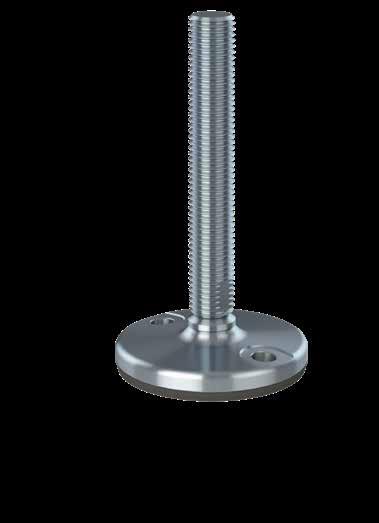

Pies de nivelación de husillo roscado - M 2 Fixing
Pies de nivelación de husillo
roscado
- M 2 Fixing
El pie de nivelación de husillo roscado con fijación doble M diseñado y patentado por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producción.
La fijación doble M está diseñada para asegurarse al suelo mediante las dos placas de fijación. Se pueden suministrar pernos, tuercas y arandelas.
La amplia variedad de placas de pie permite aplicar la Serie Tipo M a máquinas y equipos de cualquier tamaño.
El menor esfuerzo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el pie está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie.
Declaración de conformidad Pies de nivelación de husillo roscado
Declaración de conformidad Pies de nivelación de husillo roscado
LA DECLARACIÓN DE LOS MATERIALES SE REFIERE A LAS SIGUIENTES APLICACIONES
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
Aplicación: Componentes de acero, p. ej., husillo, manguito y cubierta para el pie
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301.
Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica. NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie. La Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también conocida como la Directiva ATEX, indica que los equipos que no tienen su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los pies de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Base para los pies de máquinas higiénicos de NGI A/S
Tipo de material: NBR (NNF-75)
Color: Negro y azul
Dureza: 72 ± 3 Shore A DIN 53 505
Rango de temperatura: Mín. -35 °C a Máx. +110 °C
Conformidad:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 & Según la Directiva 2011/65/EC y 2015/863/EC DEL PARLAMENTO
RoHS 3: EUROPEO Y DEL CONSEJO DE 27 DE ENERO.
ADI free: No contiene sustancias procedentes de seres humanos o animales
Bisphenols: No contiene bisfenoles como se describe en 1895/2005/CE. Tampoco BPA, BADGE, BFDGE o NOGE..
ODS: No contiene sustancias que agotan el ozono. Según la normativa CE 1005/2009 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 16 DE SEPTIEMBRE DE 2009 y la normativa CE 2037/2000 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 29 DE JUNIO DE 2000.
Conflicto: Según la legislación de EE. UU.: “Ley Dodd Frank de Protección al Consumidor
Materiales: y Reforma de Wall Street”, secc. 1502, del 21/07/2010.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Materiales No contiene ninguna sustancia peligrosa como se describe en el Convenio peligrosos: Internacional de Hong Kong para el reciclaje seguro y ambientalmente acional de los buques 2009.
Ftalatos: No contiene ftalatos.
FDA: Directriz 21 CFR 177.2600
Pies de nivelación resistentes de husillo roscado
La opción completamente roscada óptima para maquinaria pesada y equipos en diversos entornos de producción.
Ofrecen una buena relación calidad precio y están disponibles en numerosas variedades y funciones.
Pies de nivelación resistentes de husillo roscado
El grupo de productos de pies de nivelación resistentes de husillo roscado es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción. Gracias a su amplia variedad y funcionalidad, estos pies de nivelación resistentes de husillo roscado ofrecen una excelente relación calidad-precio y, para la mayoría de los modelos, un diseño orientado a la higiene, gracias a las superficies autodrenables.
La fiabilidad de los pies de nivelación resistentes de husillo roscado ha sido apreciada por clientes de todo el mundo durante más de 25 años y la actual cartera de productos es el resultado de un enfoque innovador y una respuesta del mercado continua.
HXG/HXG AS
Características especiales
- Diámetro de la BASE DEL PIE Ø105 - Ø125
- Carga de peso de hasta 110 000 N
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Se adapta a pendientes de hasta 9° en suelos y equipos
Goma antideslizante con vulcanizado opcional, antivibraciones, OPCIONAL
HXJ/HXJ AS
Características especiales
- Diámetro de la BASE DEL PIE Ø105 - Ø125
- Carga de peso de hasta 110 000 N
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Se adapta a pendientes de hasta 9° en suelos y equipos
- Fijación al suelo
- Vulcanizado opcional, aprobado por la FDA, antivibraciones y goma antideslizante
HXGT/HXGT AS
Características especiales
- Diámetro de la BASE DEL PIE Ø105 - Ø125
- Carga de peso de hasta 110 000 N
- Diseño orientado a la higiene gracias a las superficies autodrenables
- La BASE DEL PIE y el husillo son dos piezas separadas
- Elevación centrada diametralmente en la BASE DEL PIE
- Se adapta a pendientes de hasta 15° en suelos y equipos
- Goma antideslizante con vulcanizado opcional, antivibraciones, aprobada por la FDA
Características
del grupo de productos
• Diseñados para alta carga y alta tracción
• Diseñados y patentados por NGI
• Amplia variedad de diseños y funciones de la BASE DEL PIE
• Variaciones de altura personalizadas ilimitadas
• Miles de variaciones distintas (carga de peso, ajuste de la altura, piezas de montaje flexibles)
• Pies de nivelación de husillo roscado resistentes y orientados a la higiene, con superficies autodrenables y un mínimo esfuerzo de limpieza
• Goma antideslizante con vulcanizado opcional, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la BASE DEL PIE
• Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
• La arandela de baja fricción entre el husillo y la BASE DEL PIE garantiza un ajuste sencillo
• Se pueden suministrar pernos, tuercas, arandelas, placas de soldadura y casquillos de plástico
KG/KG AS
Características especiales
- Diámetro de la BASE DEL PIE Ø90 - Ø180
- Carga de peso de hasta 120 000 N
- Se adapta a pendientes de hasta 8° en suelos y equipos
- Goma antideslizante y antivibraciones opcional
KJ/KJ AS
Características especiales
- Diámetro de la BASE DEL PIE Ø90 - Ø180
- Carga de peso de hasta 120 000 N
- Se adapta a pendientes de hasta 8° en suelos y equipos
- Fijación al suelo
- Goma antideslizante y antivibraciones opcional
G/G AS
Características especiales
- Diámetro de la BASE DEL PIE Ø90 - Ø180
- Carga de peso de hasta 120 000 N
- Se adapta a pendientes de hasta 1° en suelos y equipos
- Goma antideslizante y antivibraciones opcional
Pies de nivelación resistentes de husillo roscado
El grupo de productos de pies de nivelación resistentes de husillo roscado es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción. Gracias a su amplia variedad y funcionalidad, estos pies de nivelación resistentes de husillo roscado ofrecen una excelente relación calidad-precio y, para la mayoría de los modelos, un diseño orientado a la higiene, gracias a las superficies autodrenables. La fiabilidad de los pies de nivelación resistentes de husillo roscado ha sido apreciada por clientes de todo el mundo durante más de 25 años y la actual cartera de productos es el resultado de un enfoque innovador y una respuesta del mercado continua.
J/J AS
Características especiales
- Diámetro de la BASE DEL PIE Ø90 - Ø180
- Carga de peso de hasta 120 000 N
- Se adapta a pendientes de hasta 1° en suelos y equipos
- Fijación al suelo
- Goma antideslizante y antivibraciones opcional
Características del grupo de productos
• Diseñados para alta carga y alta tracción
• Diseñados y patentados por NGI
• Amplia variedad de diseños y funciones de la BASE DEL PIE
• Variaciones de altura personalizadas ilimitadas
• Miles de variaciones distintas (carga de peso, ajuste de la altura, piezas de montaje flexibles)
• Pies de nivelación de husillo roscado resistentes y orientados a la higiene, con superficies autodrenables y un mínimo esfuerzo de limpieza
• Goma antideslizante con vulcanizado opcional, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la BASE DEL PIE
• Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
• La arandela de baja fricción entre el husillo y la BASE DEL PIE garantiza un ajuste sencillo
• Se pueden suministrar pernos, tuercas, arandelas, placas de soldadura y casquillos de plástico
KT/KT AS
Características especiales
- Diámetro de la BASE DEL PIE Ø90 - Ø180
- Carga de peso de hasta 200 000 N
- La BASE DEL PIE y el husillo son dos piezas separadas
- Depresión centrada diametralmente en la BASE DEL PIE
- Se adapta a pendientes de hasta 20° en suelos y equipos
- Goma antideslizante y antivibraciones opcional
CF/CF AS
Características especiales
- Diámetro de la BASE DEL PIE Ø110 - Ø180
- Carga de peso de hasta 120 000 N
- Husillo descentrado en el BASE DEL PIE
- Se adapta a pendientes de hasta 1° en suelos y equipos
- Fijación al suelo
- Goma antideslizante y antivibraciones opcional
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
KCF/KCF AS
Características especiales
- Diámetro de la BASE DEL PIE Ø110
- Carga de peso de hasta 100 000 N
- Husillo descentrado en el BASE DEL PIE
- Se adapta a pendientes de hasta 8° en suelos y equipos
- Fijación al suelo
- Goma antideslizante y antivibraciones opcional
Accesorios para pies de nivelación resistentes de husillo roscado
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación. Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
TUERCAS Y ARANDELAS
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas estándar (DIN 934)
- Contratuercas estándar (DIN 439)
- Arandelas planas estándar (DIN 125)
- Arandelas de guardabarros estándar (DIN 9010)
- Todas las medidas disponibles
PLACAS DE SOLDADURA
- Acero inoxidable AISI 304/A2, 1.4301
- Placas de soldadura cuadradas
- Placas de soldadura redondas
- Todas las medidas disponibles
CASQUILLOS DE PLÁSTICO
- Casquillos de plástico cuadrados
- Casquillos de plástico redondos
- Disponibles en muchos tamaños
es.ngi-global.com/productos/pies-de-nivelacionde-husillo-roscado/resistentes-de-husillo-roscado
Pies de nivelación resistentes de husillo roscado
- HXG/HXG AS
Pies de nivelación resistentes de husillo roscado - HXG/HXG AS
Los pies de nivelación resistentes HXG y HXG AS de husillo roscado son la elección óptima para maquinaria y equipos pesados en diversos entornos de producción, así como los más higiénicos.
El reducido esfuerzo de limpieza es gracias al diseño orientado hacia la higiene con superficies autodrenables.
La conexión entre el husillo y la BASE DEL PIE está diseñada para alta carga y alta tracción, y la arandela de baja fricción entre el husillo y la BASE DEL PIE garantiza un ajuste sencillo a alta presión.
El HXG AS se suministra con goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y crea un sello higiénico con el suelo.
Pies de nivelación resistentes de husillo roscado - HXJ/HXJ AS
Los pies de nivelación resistentes HXJ y HXJ AS de husillo roscado son la elección óptima para maquinaria y equipos estandarizados en entornos de producción diversa.
El reducido esfuerzo de limpieza es gracias al diseño orientado hacia la higiene con superficies autodrenables.
Es el pie de nivelación resistente de husillo roscado más higiénico que puede fijarse al suelo mediante los dos orificios de fijación en la BASE DEL PIE. Se pueden suministrar pernos, tuercas y arandelas.
La conexión entre el husillo y la BASE DEL PIE está diseñada para alta carga y alta tracción, y la arandela de baja fricción entre el husillo y la BASE DEL PIE garantiza un ajuste sencillo a alta presión.
El HXJ AS se suministra con goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y crea un sello higiénico con el suelo.
Pies de nivelación resistentes de husillo roscado - HXJ/HXJ AS
HUSILLO
Pies de nivelación resistentes de husillo roscado - HXGT/HXGT AS
Los pies de nivelación resistentes HXGT y HXGT AS de husillo roscado son la elección óptima para maquinaria y equipos pesados en diversos entornos de producción, así como los más higiénicos.
El HXGT y el HXGT AS se componen de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada en la BASE DEL PIE.
El reducido esfuerzo de limpieza es gracias al diseño orientado hacia la higiene con superficies autodrenables.
El HXGT AS se suministra con goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y crea un sello higiénico con el suelo.
Pies de nivelación resistentes de husillo roscado - HXGT/HXGT AS
HUSILLO
Pies de nivelación resistentes de husillo roscado - KG/KG AS
El pie de nivelación KG es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción.
La conexión entre el husillo y la BASE DEL PIE está diseñada para alta carga y alta tracción.
El KG AS se suministra con goma NBR antivibraciones y antideslizante (a petición de EPDM).
Pies de nivelación resistentes de husillo roscado - KG/KG AS
HUSILLO
Pies de
nivelación resistentes de husillo roscado - KJ/KJ AS
El pie de nivelación KJ es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción.
El pie se puede fijar al suelo mediante dos orificios de fijación en la BASE DEL PIE. Se pueden suministrar pernos, tuercas y arandelas.
La conexión entre el husillo y la BASE DEL PIE está diseñada para alta carga y alta tracción.
El KJ AS se suministra con goma NBR antivibraciones y antideslizante (a petición de EPDM).
Pies de nivelación resistentes de husillo roscado - KJ/KJ AS
HUSILLO
Pies de
nivelación resistentes de husillo roscado - G/G AS Pies de nivelación resistentes de husillo roscado - G/G AS
The solid G levelling foot is the optimal choice for heavy machinery and equipment in diverse production environments.
The joined connection between the spindle and the footplate is designed for very high load and high pull and fixed mounting on horisontal surfaces.
The G AS is supplied with anti-vibration and anti-slip NBR rubber (by request EPDM).
BASE DEL PIE
HUSILLO
Pies de nivelación resistentes de husillo roscado - J/J AS
El pie de nivelación J es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción.
El pie se puede fijar al suelo mediante dos orificios de fijación en la BASE DEL PIE. Se pueden suministrar pernos, tuercas y arandelas.
La conexión entre el husillo y la BASE DEL PIE está diseñada para alta carga y alta tracción y se fija sobre superficies horizontales.
El J AS se suministra con goma NBR antivibraciones y antideslizante (a petición de EPDM).
Pies de nivelación resistentes de husillo roscado - J/J AS
BASE
HUSILLO
Pies de nivelación resistentes de husillo roscado -
CF/CF
AS
El pie de nivelación CF es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción.
El pie se puede fijar al suelo fácilmente mediante el orificio de fijación descentrado en la BASE DEL PIE. Se pueden suministrar pernos, tuercas y arandelas.
La conexión entre el husillo descentrado y la BASE DEL PIE está diseñada para alta carga y montaje fijo en superficies horizontales.
El CF AS se suministra con goma NBR antivibraciones y antideslizante (a petición de EPDM).
Pies de nivelación resistentes de husillo roscado - CF/CF AS
BASE DEL PIE
HUSILLO
Pies de nivelación resistentes de husillo roscado -
KCF/KCF AS
El pie de nivelación KCF es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción.
El pie se puede fijar al suelo fácilmente mediante el orificio de fijación descentrado en la BASE DEL PIE. Se pueden suministrar pernos, tuercas y arandelas.
La conexión entre el husillo descentrado y la BASE DEL PIE está diseñada para alta carga y montaje flexible en superficies horizontales.
El KCF AS se suministra con goma NBR antivibraciones y antideslizante (a petición de EPDM).
Pies de nivelación resistentes de husillo roscado - KCF/KCF AS
Pies de nivelación resistentes de husillo roscado - KT/KT AS
El pie de nivelación KT es la elección óptima para maquinaria y equipos pesados en diversos entornos de producción.
El KT y el KT AS se componen de una BASE DEL PIE y un husillo separados y conectados mediante la depresión diametralmente centrada en la BASE DEL PIE diseñada para cargas extremadamente altas.
El KT AS se suministra con goma NBR antivibraciones y antideslizante (a petición de EPDM).
Pies de nivelación resistentes de husillo roscado - KT/KT AS
BASE DEL PIE
HUSILLO
Declaración de conformidad
Pies de nivelación resistentes
de
husillo roscado
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
Declaración de conformidad Pies de nivelación resistentes de husillo roscado
La declaración de los materiales se refiere a las siguientes aplicaciones
Aplicación: Componentes de acero, p. ej., husillo, manguito y cubierta para el pie
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica.
NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 de todos los materiales utilizados productos, pero no se especifican para cada pie.
La Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también conocida como la Directiva ATEX, indica que los equipos que no tienen su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los pies de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Goma antideslizante para HXG AS, HXJ AS, HXGT AS y HXJT AS
Tipo de material: NBR (NNF-75)
Color: Negro
Dureza: 72 ± 3 Shore A DIN 53 505 Rango de temperatura: Mín. -35 °C a Máx. +110 °C
Conformidad:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
GOMA ANTIDESLIZANTE OPCIONAL
RoHS & Según la Directiva 2011/65/EC y 2015/863/EC DEL PARLAMENTO
RoHS 2: Y DEL CONSEJO DE 27 DE ENERO.
Sin ADI: No contiene sustancias procedentes de seres humanos o animales.
Bisfenoles: No contiene bisfenoles como se describe en 1895/2005/CE. Tampoco BPA, BADGE, BFDGE o NOGE.
ODS: No contiene sustancias que agotan el ozono. Según la normativa CE 1005/2009 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 16 DE SEPTIEMBRE DE 2009 y la normativa CE 2037/2000 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 29 DE JUNIO DE 2000.
Conflicto Según la legislación de EE. UU.: “Ley Dodd Frank de Protección al Consumidor
Materiales: y Reforma de Wall Street”, secc. 1502, de 21/07/2010.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Materiales No contiene ninguna sustancia peligrosa como se describe en el Convenio peligrosos: internacional de Hong Kong para el reciclaje seguro y ambientalmente racional de los buques 2009.
Phthalates: No contiene ftalatos.
FDA: Directriz 21 CFR 177.2600
Aplicación: Goma antideslizante
Tipo de material: NBR a petición de EPDM
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: Negro
Dureza: Shore A 80 ± 5
Rango de temperatura: Mín. -20 °C a Máx. 110 °C
Carga: Baja capacidad de carga
Pies de nivelación de husillo roscado de plástico
El husillo roscado de plástico es la elección óptima para maquinaria y equipos de peso bajo y medio en diversos entornos de producción.
Ofrecen una buena relación calidad precio y están disponibles en numerosas variedades y funciones.
Pies de nivelación de husillo roscado de plástico
El grupo de productos de pies de nivelación de husillo roscado de plástico es la elección óptima para maquinaria y equipos de peso bajo y medio en diversos entornos de producción. Gracias a su amplia variedad y funcionalidad, estos pies de nivelación de husillo roscado ofrecen una excelente relación calidad-precio y, para la mayoría de los modelos, un diseño orientado a la higiene, gracias a las superficies autodrenables.
La fiabilidad de los pies de nivelación de husillo roscado de plástico ha sido apreciada por clientes de todo el mundo durante más de 25 años y la actual cartera de productos es el resultado de un enfoque innovador y una respuesta del mercado continua.
Características especiales
- Carga de peso de hasta 22 000 N
- Se adapta a pendientes de hasta 10° en suelos y equipos
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Posible fijación al suelo bajo la tapa hermética de plástico
Características del grupo de productos
• Amplia variedad de diseños y funciones de la BASE DEL PIE
• Variaciones de altura personalizadas ilimitadas
• Fijación opcional al suelo mediante orificios de fijación sellados
• Distintas variaciones (carga de peso, ajuste de la altura, piezas de montaje flexibles)
• Pies de nivelación de husillo roscado de plástico, con superficies autodrenables y un mínimo esfuerzo de limpieza
• Goma antideslizante y antivibraciones opcional
• Husillo de acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
• BASE DEL PIE en poliamida reforzada
• Se pueden suministrar pernos, tuercas, arandelas, placas de soldadura y casquillos de plástico
HPA
Características especiales
- Carga de peso de hasta 45 000 N
- Se adapta a pendientes de hasta 10° en suelos y equipos
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Fijación opcional al suelo bajo la tapa hermética de plástico
- Goma antideslizante opcional bajo la BASE DEL PIE
Características especiales
- Carga de peso de hasta 22 000 N
- Se adapta a pendientes de hasta 10° en suelos y equipos
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Goma antideslizante incrustada bajo la BASE DEL PIE
- Posible fijación al suelo bajo la tapa hermética de plástico
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Características especiales
- Carga de peso de hasta 22 000 N
- Se adapta a pendientes de hasta 10° en suelos y equipos
- Diseño orientado a la higiene gracias a las superficies autodrenables
- Goma antideslizante incrustada bajo la BASE DEL PIE
- Posible fijación al suelo bajo la tapa hermética de acero inoxidable
Accesorios para pies de nivelación de husillo roscado de plástico
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación. Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
TUERCAS Y ARANDELAS
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas estándar (DIN 934)
- Contratuercas estándar (DIN 439)
- Arandelas planas estándar (DIN 125)
- Arandelas de guardabarros estándar (DIN 9010)
- Todas las medidas disponibles
PLACAS DE SOLDADURA
- Acero inoxidable AISI 304/A2, 1.4301
- Placas de soldadura cuadradas
- Placas de soldadura redondas
- Todas las medidas disponibles
CASQUILLOS DE PLÁSTICO
- Casquillos de plástico cuadrados
- Casquillos de plástico redondos
- Disponibles en muchos tamaños
es.ngi-global.com/productos/pies-de-nivelacionde-husillo-roscado/de-husillo-roscado-de-plastico
Pies de nivelación de husillo roscado de plástico - HP
El pie de nivelación de husillo roscado de plástico HP es la elección óptima para maquinaria y equipos de peso bajo y medio en diversos entornos de producción.
Puede fijarse al suelo mediante los dos orificios de fijación situados debajo de la tapa hermética de plástico, lo que reduce el esfuerzo de limpieza. Se pueden suministrar pernos, tuercas y arandelas.
Pies de nivelación de husillo roscado de plástico - HP
HUSILLO
Pies de
nivelación
de husillo roscado de plástico - HPG AS
The HPG AS plastic fully-threaded levelling foot is the optimal choice for low- and middle weight machinery and equipment in diverse production environments.
It is possible to fasten the levelling foot to the floor by the two pre-drilled fixing holes located under the watertight plastic cap lowering the cleaning efort. Bolts, nuts and washers can be supplied.
Additionally, the foot is equipped with embedded anti-slip rubber underneath the footplate.
Pies de nivelación de husillo roscado de plástico - HPG AS
HUSILLO
Pies de nivelación de husillo roscado de plástico - HPR AS
El pie de nivelación de husillo roscado de plástico HPR AS es la elección óptima para maquinaria y equipos de peso bajo y medio en diversos entornos de producción.
Puede fijarse al suelo mediante los dos orificios de fijación situados debajo de la tapa hermética de acero inoxidable, lo que reduce el esfuerzo de limpieza. Se pueden suministrar pernos, tuercas y arandelas.
Además, el pie está equipado con goma antideslizante incrustada bajo la BASE DEL PIE.
Pies de nivelación de husillo roscado de plástico - HPR AS
BASE DEL PIE
HUSILLO
Pies de nivelación de husillo roscado de plástico -
HPA / HPA AS
Los pies de nivelación de husillo roscado de plástico HPA y HPA AS son la elección óptima para maquinaria y equipos de peso bajo y medio en diversos entornos de producción.
El menor esfuerzo de limpieza es gracias al diseño de las superficies autodrenables.
Además, el HPA AS está equipado con goma antideslizante incrustada bajo la BASE DEL PIE.
Pies de nivelación de husillo roscado
de
plástico - HPA / HPA AS
HUSILLO
Pies de nivelación de husillo roscado de plástico - HPA Fixing / HPA AS Fixing
Los pies de nivelación de husillo roscado de plástico de fijación HPA y fijación HPA AS son la elección óptima para maquinaria y equipos de peso bajo y medio en diversos entornos de producción.
El menor esfuerzo de limpieza es gracias al diseño de las superficies autodrenables.
Pueden fijarse al suelo mediante los dos orificios de fijación, que se extraen fácilmente con un destornillador. Se pueden suministrar pernos, tuercas y arandelas.
Además, el pie de fijación HPA AS está equipado con goma antideslizante incrustada bajo la BASE DEL PIE.
Pies
- HPA Fixing / HPA AS Fixing
Los potentes pies de nivelación de husillo roscado de plástico HPA125 y HPA125 AS son la elección óptima para maquinaria y equipos más pesados en diversos entornos de producción.
El menor esfuerzo de limpieza es gracias al diseño de las superficies autodrenables.
Pueden fijarse al suelo mediante los dos orificios de fijación, que se extraen fácilmente con un destornillador. Se pueden suministrar pernos, tuercas y arandelas.
Además, el HPA125 AS está equipado con goma antideslizante incrustada bajo la BASE DEL PIE.
Declaración de conformidad
Pies
de
nivelación
de husillo roscado de
plástico
Declaración de conformidad Pies de nivelación de husillo roscado de plástico
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
DE NIVELACIÓN
2 COMPONENTES FIJADOS CON ANTIDESLIZANTE
TAPA DE PLÁSTICO
PIES
Declaración de conformidad
Pies de nivelación de husillo roscado de plástico
La declaración de los materiales se refiere a las siguientes aplicaciones
Aplicación: Componentes de acero, p. ej., husillo y cubierta para el pie
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401 Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica.
NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie. En la Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también conocida como la Directiva ATEX, los equipos sin su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los pies de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Base de pie para los pies de maquinaria A/S y las cubiertas para pies de NGI
Tipo de material: PA 6 Miramid FP, reforzado.
Electricidad: No conductor.
Código IP IP69K: DIN (Deutsches Institut für Normung) 40050-9: Straßenfahrzeuge; IP-Schutzarten; Schutz gegen Fremdkörper, Wasser und Berühren; Elektrische Ausrüstung [Vehículos de carretera; grados de protección (Código IP); protección contra cuerpos extraños, agua e impactos; equipo eléctrico]. Mayo de 1993. (En DIN, está disponible una traducción al inglés de la versión original en alemán).
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente.
Color: Negro
Inflamabilidad 94 HB
Rango de temperatura: Mín. -20 °C a Máx. +110 °C Temperatura máx. Alta resistencia térmica de corta duración: +150 °C
Conformidad:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 & Según la Directiva2011/65/EC y 2015/863/EC DEL PARLAMENTO
RoHS 3: EUROPEO Y DEL CONSEJO DE 27 DE ENERO.
Sin ADI: No contiene sustancias procedentes de seres humanos o animales. Bisfenoles: No contiene bisfenoles como se describe en 1895/2005/CE. Tampoco BPA, BADGE, BFDGE o NOGE.
ODS: No contiene sustancias que agotan el ozono. Según la normativa CE 1005/2009 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 16 DE SEPTIEMBRE DE 2009 y la normativa CE 2037/2000 DEL PARLAMENTO EUROPEO Y EL CONSEJO DE 29 DE JUNIO DE 2000.
Conflicto: Según la legislación de EE. UU.: “Ley Dodd Frank de Protección al Consumidor
Materials: y Reforma de Wall Street”, secc. 1502, del 21/07/2010.. GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE. Materiales No contiene ninguna sustancia peligrosa como se describe en el Convenio peligrosos: internacional de Hong Kong para el reciclaje seguro y ambientalmente racional de los buques 2009.
Ftalatos: No contiene ftalatos
Declaración de conformidad Pies de nivelación de husillo roscado de plástico
La declaración de los materiales se refiere a las siguientes aplicaciones
Aplicación: Tapa de plástico
Tipo de material: PPC
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: Negro
Dureza: Rockwell R 85
Rango de temperatura: Mín. -20 °C a Máx. 90 °C
Carga: Alta capacidad de carga
Aplicación: Antideslizante
Tipo de material: NBR a petición de EPDM
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: Negro
Dureza: Shore A 80 ± 5
Rango de temperatura: Mín. -20 °C a Máx. 110 °C
Carga: Baja capacidad de carga
Aplicación: 2 componentes fijados con antideslizante
Tipo de material: TPE
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: Negro
Dureza: Shore A 90 ± 5
Rango de temperatura: Mín. -50 °C a Máx. +125 °C
Carga: Alta capacidad de carga
Aplicación: Anillo de sellado entre los componentes de acero para los pies de máquina de NGI.
Tipo de material: Goma de silicona
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: RAL 5010 (azul)
Dureza: Shore A 60 ± 5
Rango de temperatura: Mín. -60 °C a Máx. +200 °C
Almacenamiento: Según ISO 2230
Conformidad: FDA: Directriz 21 CFR 177.2600
RoHS 2: Según la Directiva 2011/65/CE DEL PARLAMENTO EUROPEO Y EL CONSEJO.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Pies de nivelación de pesaje de husillo roscado
Los únicos pies de nivelación de pesaje del mundo que integran una célula de pesaje estándar asegurada, guiada y protegida dentro del pie
Los pies patentados de nivelación de pesaje ngi son una opción óptima para soportar y pesar fácilmente maquinaria, equipos, tanques y depósitos.
Pies de nivelación de pesaje
Los pies de nivelación de pesaje diseñados y patentados por NGI son la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes.
Los pies de nivelación de pesaje de NGI están optimizados para la familia de células de carga PanCake PR 6251, a fin de garantizar el mejor rendimiento de pesaje y una construcción muy compacta, una fiabilidad, una robustez y una estabilidad incomparables, lo que permite un funcionamiento sin problemas y sin necesidad de realizar ajustes, año tras año.
Características especiales
- Carga de peso máxima de 5 toneladas
- Tamaños de espárrago: M20, M24, M30 y M36
- Diámetros de base del pie: Ø80, Ø105, Ø125 y Ø150 mm
- Diseño con énfasis en la higiene con superficies autodrenables
- Admite hasta 5° de inclinación de suelos y equipos
- Goma vulcanizada antivibraciones y antideslizante aprobada por la FDA, que bloquea las bacterias bajo la base del pie y protege la célula de carga
Características especiales
- Diámetro de base del pie: Ø105 y Ø150 mm
- Diseño con énfasis en la higiene con superficies autodrenables
- Admite hasta 5° de inclinación de suelos y equipos
- Cubierta superior con sellado azul detectable mediante sistemas de escaneo
- Garantiza un recubrimiento higiénico de la parte superior expuesta
- Disponible en dimensiones estandarizadas y personalizadas
- Fijación opcional al suelo
Características especiales
- Carga de peso máxima de 5 toneladas
- Tamaños de espárrago M16, M20, M24, M30 y M36
- Diámetros de base del pie: Ø80, Ø105, Ø125 y Ø150 mm
- Diseño con énfasis en la higiene con superficies autodrenables
- La base del pie y el espárrago son dos piezas separadas
- Admite hasta 10° de inclinación de suelos y equipos
- Goma vulcanizada antivibraciones y antideslizante aprobada por la FDA, que bloquea las bacterias bajo la base del pie y protege la célula de carga
Características del grupo de productos
• Diseño compacto de altura ajustable tipo Plug & Play
• La zona de impacto de un solo punto entre la célulade carga y el espárrago garantiza una transferencia de fuerza directa y sin fricción
• Acero inoxidable AISI 304/A2, 1.4301. AISI opcional 316/A4, 1.4401
• Todas las piezas móviles están completamente selladas e higienizadas, incluso si se retira la carga
• Todo el sellado es azul y, por tanto, los sistemas de escaneo pueden detectarlo
Características especiales
- Carga de peso máxima de 5 toneladas
- Tamaños de espárrago M16, M20, M24, M30 y M36
- Diámetros de base del pie: Ø105 y Ø150 mm
- Diseño con énfasis en la higiene con superficies autodrenables
- La base del pie y el espárrago son dos piezas separadas
- Admite hasta 10° de inclinación de suelos y equipos
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Pies de nivelación de pesaje de husillo roscado - HXW
El pie de nivelación de pesaje HXW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El pie de nivelación HXW está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y protege la célula de carga.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies de nivelación de pesaje de husillo roscado - HXW
HUSILLO
CÉLULA DE CARGA ROSCA MÍN. [SALIDA]
Pies de nivelación de pesaje de husillo roscado - HXGW
El pie de nivelación de pesaje HXGW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies de nivelación de pesaje de husillo roscado - HXGW
HUSILLO
BASE DEL PIE
CÉLULA DE CARGA ROSCA MÍN. [SALIDA]
Pies de nivelación de pesaje de husillo roscado - HXJW
El pie de nivelación de pesaje HXJW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El HXJW está diseñado para asegurarse al suelo mediante dos orificios de fijación en la BASE DEL PIE.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies de nivelación de pesaje de husillo roscado - HXJW
ALTURA A [mm]
HUSILLO
BASE DEL PIE
CÉLULA DE CARGA ROSCA MÍN.
Pies de nivelación de pesaje de husillo roscado - HXTW
El pie de nivelación de pesaje HXTW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El HXTW se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada en la BASE DEL PIE. Además, el pie de nivelación está sellado higiénicamente al suelo mediante goma antideslizante vulcanizada, antivibraciones, aprobada por la FDA que bloquea las bacterias debajo de la placa del pie y protege la célula de carga.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies de nivelación de pesaje de husillo roscado - HXTW
CÉLULA DE CARGA ROSCA MÍN. [SALIDA]
HUSILLO
BASE DEL PIE
Pies de nivelación de pesaje de husillo roscado - HXGTW
El pie de nivelación de pesaje HXGTW diseñado y patentado por NGI es la elección óptima para soportar y pesar de modo sencillo maquinaria, equipos, depósitos y recipientes en entornos con estrictos requisitos de higiene. La célula de carga está asegurada, guiada y protegida dentro del pie.
- Asegurada: La célula de carga está asegurada contra impactos externos mecánicos peligrosos
- Guiada: Puede soportar grandes fuerzas en todas las direcciones sin afectar a la célula de carga
- Protegida: Contra las influencias externas, como la corrosión, los cambios de temperatura y las bacterias
El HXGTW se compone de una BASE DEL PIE y un husillo separados y conectados mediante la elevación diametralmente centrada en la BASE DEL PIE.
- Diseño compacto de altura regulable y sin necesidad de mantenimiento
- Instalación rápida y sencilla, sin necesidad de un kit de montaje
- Las diferentes células de carga abarcan desde 30 kg hasta 5000 kg
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies de nivelación de pesaje de husillo roscado - HXGTW
ALTURA A [mm]
HUSILLO
BASE
CÉLULA DE CARGA ROSCA MÍN. [SALIDA]
Declaración de conformidad
Pies
de nivelación de pesaje de husillo roscado
NGI A/S adopta y cumple fundamentalmente todas las directivas y estándares aplicables. Toda la información se basa en el estado de conocimiento actual y está sujeta a cambios. Seguimos atentamente las revisiones y modificaciones que sufren estas directivas y diseñamos nuestros productos en consecuencia. De esta forma garantizamos que los productos de NGI A/S cumplan siempre con los requisitos vigentes en cada momento.
El tipo de productos que fabricamos no se incluye en el ámbito de aplicación de la directiva CE sobre maquinaria. Por este motivo, los productos no pueden incorporar el marcado CE de acuerdo a la directiva CE sobre maquinaria.
NGI A/S, Virkelyst 3-7, 9400 Nørresundby - Declaramos por el presente documento que los materiales enumerados que se usan en la fabricación de nuestros productos cumplen con los requisitos exigidos por la industria alimentaria y farmacéutica.
Además, declaramos que los materiales enumerados que se usan en la fabricación de nuestros productos cumplen con las exigencias de los materiales utilizados en las industrias alimentaria y farmacéutica.
Declaración de conformidad
Pies de nivelación de pesaje de husillo roscado
Materiales, rugosidad superficial, fabricación y geometría
Las superficies metálicas están fabricadas con acero inoxidable AISI 304/A2 o, opcionalmente, AISI 316/A4, y son resistentes a la corrosión si se utilizan en las condiciones de uso especificadas, incluidas las de limpieza.
Los componentes elastoméricos están fabricados con NBR y silicona aprobados por la FDA. Todos los materiales utilizados se consideran no tóxicos y no absorbentes.
El valor máximo de rugosidad de todas las superficies metálicas expuestas es de 1,6 pm Ra. Todos los componentes elastoméricos y arandelas de sellado son moldeados y no son sujetos a recortes manuales. Todas las superficies se consideran lo suficientemente lisas para garantizar una fácil limpieza.
En su fabricación no existen áreas de contacto metal a metal de distintos metales, para evitar corrosión galvánica.
El diseño de los sellados facilita su limpieza ya que no hay cavidades ni hendiduras inaccesibles.
No existe riesgo de roscas expuestas ni de juntas de metal a metal sin sellar en el producto acabado.
Todas las superficies expuestas tienen un acabado liso, de manera que la suciedad puede eliminarse utilizando técnicas de limpieza manual, sin ranuras, surcos, grietas, hendiduras ni otras imperfecciones en el producto final acabado.
ANILLO DE SELLADO
ANILLO DE SELLADO
ANILLO DE SELLADO
GOMA ANTIDESLIZANTE
COMPONENTE DE ACERO
COMPONENTE DE ACERO
COMPONENTE DE ACERO
Capacidad de drenaje e instalación
Las unidades están diseñadas para ser autodrenables y no contener bordes horizontales.
Cuando el producto es certificado NGI proporciona las instrucciones completas con información detallada para garantizar el cumplimiento de los criterios de diseño 3-A y EHEDG.
La norma sanitaria 3 A 88-00 requiere que para que los pies o soportes de nivelación de una máquina se consideren correctamente montados, debe existir un espacio mínimo entre la parte más baja del equipo y el suelo de no menos de 102 mm siempre y cuando el contorno del equipo ocupa una zona en la que ningún punto se halla a más de 318 mm de su borde más cercano. Si el contorno del equipo ocupa una zona en la que cualquier punto queda a más de 318 mm de su borde más cercano, la separación deberá ser al menos de 152 mm.
EHEDG recomienda en sus directrices una separación mínima de 300 mm entre el equipo y el suelo o la pared para facilitar la limpieza e inspección.
Cuando se necesiten fijaciones, solo deben usarse tornillos y tuercas con cabeza de domo. Las superficies de contacto expuestas deben sellarse con arandelas de sellado y no deben quedar roscas expuestas en el montaje final de los pies de máquina.
Declaración de conformidad
Pies de nivelación de pesaje de husillo roscado
Mantenimiento y limpieza
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Las bases de pie pueden sellarse al suelo si es necesario. Las instrucciones recomiendan no colocar los piessobre imperfecciones o juntas del suelo sin añadir los compuestos de sellado adecuados.
Los valores de par máximos se especifican en las condiciones de fijación para evitar sobrecompresiones en arandelas de sellado y en juntas.
Las instrucciones de mantenimiento especifican claramente la prohibición de uso de piezas de repuesto no originales.
Las instrucciones de limpieza describen los procedimientos de limpieza habituales con temperaturas/presiones máximas recomendadas y estipulan el uso de productos de limpieza no abrasivos.
El diseño no presenta espacios muertos y evita la acumulación de suciedad, insectos, microorganismos y otros parásitos en zonas que no pueden limpiarse fácilmente.
Adhesivos, lubricantes, aislamiento y líquidos de transferencia de señales
El sellado y los compuestos de bloqueo de roscas utilizados en el proceso de fabricación son no tóxicos en su estado curado. En su fabricación no se utilizan lubricantes, material aislante ni líquidos de transferencia de señales.
Estándares y directivas
EN 1672-2:2005 Maquinaria alimentaria/Principios generales de diseño/Parte 2: Requisitos de higiene.
EN ISO 14 159 2004 Seguridad de la maquinaria: Requisitos de higiene para el diseño de maquinaria.
Documento 13: Directrices EHEDG sobre el diseño higiénico de aparatos para procesos abiertos.
Los diseños de NGI cumplen los criterios de equipo higiénico Clase I para componentes situados en zonas no alimentarias y facilitan la limpieza sin necesidad de desmontarlos.
El diseño de los pies de nivelación de pesaje sigue el Estándar Sanitario 3-A para Pies y Soportes Niveladores de Maquinaria.
Certificado según las directrices USDA “Dairy Equipment and NSF ANSI 3-A 14159-1-2014” para diseño y fabricación sanitaria.
Normativas de la UE
852/2004, sobre la higiene de productos alimentarios.
853/2004, normas de higiene específicas para alimentos de origen animal.
854/2004, normas específicas para la organización de controles oficiales de productos de origen animal destinados al consumo humano.
1935/2004, sobre materiales y artículos que entren en contacto con alimentos
Declaración de conformidad
Pies de nivelación de pesaje de husillo roscado
La declaración de materiales se refiere a las siguientes aplicaciones
Aplicación: COMPONENTE DE ACERO
Tipo de material: Acero inoxidable AISI 304/A2 (X5 CrNi 18-10), Euronorm 1.4301. A petición: Acero inoxidable AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Cumplimiento: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden con indicación de resultados de inspección no especifica. NGI A/S ha obtenido los certificados de inspección EN 10204 tipo 3.1 para todos los materiales utilizados en los productos, pero no especificados para cada pie.
En la Directiva 94/9/CE sobre Equipos para Atmósferas Potencialmente Explosivas, también conocida como Directiva ATEX, no se contemplan los equipos sin su propia fuente potencial de ignición, ni deberán marcarse de acuerdo con la directiva. Sin embargo, los pies de nivelación de NGI son aptos para su uso en todas las zonas ATEX.
Aplicación: Base de goma antideslizante vulcanizada (para 0-5 toneladas)
Tipo de material: NBR (NNF-75)
Color: Negro
Dureza: 72 ± 3 Shore A DIN 53 505
Intervalo de temperatura: -35 °C mín. a +110 °C máx.
Carga: Baja capacidad de carga
Cumplimiento:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 & RoHS 3 De conformidad con la directiva 2002/95/CE DEL PARLAMENTO Y DEL CONSEJO EUROPEO DE 27 DE ENERO.
Libre de ADI: No contiene sustancias procedentes de humanos ni animales.
Bisfenoles: No contiene bisfenoles, según lo descrito en 1895/2005/CEE. Ni BPA, BADGA, BFDGE o NOGE.
ODS: No contiene sustancias que afectan a la capa de ozono. De acuerdo con el Reglamento CE 1005/2009 DEL PARLAMENTO Y DEL CONSEJO EUROPEO DE 16 DE SEPTIEMBRE DE 2009 y el Reglamento CE 2037/2000 DEL PARLAMENTO Y DEL CONSEJO EUROPEO DEL 29 DE JUNIO DE 2000.
Conflicto: De conformidad con la legislación estadounidense: ”Dodd Frank Wall Street Reform & Consumer
Materiales: Protection Act”, sec. 1502, de 21.07.2010.
GMP: Buenas prácticas de fabricación de conformidad con CE 2023/2006.
Hazardous
peligrosos: No contiene sustancias peligrosas según lo descrito en la Convención Internacional de Hong Kong sobre Reciclaje Seguro y Ambientalmente Correcto de Buques de 2009.
Ftalatos: No contiene ftalatos. FDA: Directriz 21 CFR 177.2600
Aplicación:: Anillo de sellado
Tipo de material: Goma de silicona
Eléctricamente: No conductivo
Resistencia química: Alta resistencia a los productos de limpieza de uso común
Dureza: Shore A 60 ± 5
Color: RAL 5010 (azul)
Intervalo de temperatura: -60 °C mín. a +200 °C máx.
Almacenamiento: Según ISO 2230
Cumplimiento: FDA: Directriz 21 CFR 177.2600 RoHS 2: De conformidad con la Directiva 2011/65/CE DEL PARLAMENTO Y DEL CONSEJO EUROPEO.
GMP: Buenas prácticas de fabricación de conformidad con CE 2023/2006.
Pies de nivelación sismicos de husillo roscado
Los únicos pies de nivelación sísmicos higiénicos del mundo diseñados y calculados de acuerdo con la norma sísmica internacional de nueva zelanda-
Nuestro pie de nivelación sísmico puede resistir terremotos gracias a su capacidad para soportar combinaciones de cargas verticales y horizontales.
Pies de nivelación sísmicos
Nuestro pie de nivelación sísmico ha sido desarrollado y probado empleando el método de elementos finitos (FEA) y cumple con las normativas gubernamentales de California y Nueva Zelanda - (NZS 4219:2009).
Nuestro pie de nivelación sísmico puede resistir terremotos gracias a su capacidad para soportar combinaciones de cargas verticales y horizontales. El configurador de productos sísmicos de NGI combina los datos de riesgo de terremotos en el área geográfica con los datos de su equipo específico. El resultado de este análisis detallado le ayudará a seleccionar la solución óptima en cuanto a seguridad y a reducir al mínimo el riesgo de daños causados en la maquinaria y los equipos por los terremotos.
Características especiales
- Tamaños de espárrago M30, M36, M42, M48 y M56 mm
- Disponible en dos longitudes estándar para cada diámetro
- Disposición circular de los anclajes para un mejor rendimiento sísmico
- Sellado al suelo mediante junta de goma
Características del grupo de productos
• Instalación sencilla y rápida mediante su diseño compacto de altura ajustable
• Configuración movible: no requiere moldura de hormigón
• Estabilidad sísmica total mediante fijación con pernos y mecanismo de bloqueo patentado
• Verificado mediante análisis de elementos finitos (Finite Element Analysis, FEA) y calculado según el estándar sísmico de Nueva Zelanda (NZS 4219)
• Anclajes sísmicos elegidos y aprobados por nuestro reputado socio Hilti
• Tuercas higiénicas certificadas de NGI opcionales
• Acero inoxidable AISI 304/A2, 1.4301. AISI opcional 316/A4, 1.4401
HXJCFE (L)
Características especiales
- Tamaños de espárrago M56, M64, M80 y M90 mm
- Anclajes descentrados en un lado del espárrago
- Disponible en dos longitudes estándar para cada diámetro
- No sellado al suelo
Características especiales
- Tamaños de espárrago M56, M64, M72, M80 y M90 mm
- Disponible en dos longitudes estándar para cada diámetro
- Disposición circular de los anclajes para un mejor rendimiento sísmico
- Sellado al suelo mediante junta de goma
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
(S)
Características especiales
- Tamaños de espárrago M30, M36, M42, M48 y M56 mm
- Anclajes descentrados en un lado del espárrago
- Disponible en dos longitudes estándar para cada diámetro
- No sellado al suelo
Accesorios para pies de nivelación sísmicos
La instalación de pies de nivelación sísmica requiere varias herramientas y accesorios. NGI se ha aliado con la empresa Hilti, especialista en anclaje sísmico, para ofrecer un kit completo de instalación para su proyecto sísmico. NGI puede proporcionar todos los accesorios necesarios para garantizar una instalación rápida y sencilla de los pies de nivelación sísmicos. Es importante utilizar accesorios sísmicos aprobados al fijar los pies sísmicos. Si no se instalan correctamente, no cumplirán los requisitos higiénicos 3A, USDA o EHEDG ni las especificaciones de carga sísmica.
TUERCAS DE CABEZA REDONDA
Características especiales
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas de cabeza redonda estándar DIN 1587 A2
- Todas las medidas disponibles
LLAVES NGI
Características especiales
Los pies XHJSE para maquinaria necesitan tres llaves diferentes para su instalación. Las llaves NGI están cortadas a láser y diseñadas para un acoplamiento y ajustes óptimos sobre pies de NGI.
ANCLAJES
Características especiales
- Acero inoxidable A4
- Software PROFIS
- Materiales base: hormigón (fisurado), hormigón (no fisurado), mampostería (sólida)
HERRAMIENTAS HILTI
Características especiales
La investigación sísmica de Hilti incluye estudios detallados del rendimiento del producto en condiciones sísmicas simuladas y pruebas del sistema a escala completa.
Pies
de nivelación sismicos de husillo roscado - HXJE (S)
El pie de nivelación pequeño HXJE patentado es una opción óptima para todo tipo de máquinas, equipos, tanques y depósitos ubicados en zonas sísmicas y que al mismo tiempo necesitan beneficiarse de un amplio margen de nivelación
- Estabilidad sísmica total y fijación mediante pernos a suelos de hormigón
- Configuración móvil; no se requiere moldeado de hormigón
- Anclajes sísmicos elegidos y aprobados por nuestro experimentado socio Hilti
- Mecanismo de bloqueo patentado que asegura la estabilidad sísmica
- Calculado según la norma sísmica internacional NZS 4219
- Diseño verificado mediante la simulación de elementos finitos
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies
de
nivelación
sismicos de husillo roscado - HXJE (S)
HUSILLO
Pies de nivelación sismicos de husillo roscado - HXJE (L)
El pie de nivelación grande HXJE patentado es una opción óptima para todo tipo de máquinas, equipos, tanques y depósitos ubicados en zonas sísmicas y que al mismo tiempo necesitan beneficiarse de un amplio margen de nivelación
- Estabilidad sísmica total y fijación mediante pernos a suelos de hormigón
- Configuración móvil; no se requiere moldeado de hormigón
- Anclajes sísmicos elegidos y aprobados por nuestro experimentado socio Hilti
- Mecanismo de bloqueo patentado que asegura la estabilidad sísmica
- Calculado según la norma sísmica internacional NZS 4219
- Diseño verificado mediante la simulación de elementos finitos
- Acero inoxidable AISI 304/A2, 1.4301. Opcional
AISI 316/A4, 1.4401
Pies de nivelación sismicos de husillo roscado - HXJE (L)
* La altura mínima (L MIN) está calculada sin introducir una tuerca en el espárrago.
HUSILLO
Pies de nivelación sismicos de husillo roscado - HXJCFE (S)
El pie de nivelación pequeño HXJCFE patentado es una opción óptima para todo tipo de máquinas, equipos, tanques y depósitos ubicados en zonas sísmicas y que al mismo tiempo necesitan beneficiarse de un amplio margen de nivelación
- Anclajes descentrados en un lado del espárrago
- Instalación más sencilla cuando la máquina restringe el acceso a todos los lados de la base del pie
- Rendimiento sísmico inferior que con base de pie redonda
- Disponible en tamaño pequeño y mediano
- Instalación sencilla y rápida mediante su diseño compacto de altura ajustable
- Ajuste de plano en la parte inferior del espárrago
- Configuración móvil; no se requiere moldeado de hormigón
- Mecanismo de bloqueo patentado que asegura la estabilidad sísmica
- Calculado según la norma sísmica internacional NZS 4219
- Diseño verificado mediante la simulación de elementos finitos
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies de nivelación sismicos de husillo roscado - HXJCFE (S)
* La altura mínima (L MIN) está calculada sin introducir una tuerca en el espárrago.
HUSILLO
BASE DEL PIE
Pies de nivelación sismicos de husillo roscado - HXJCFE (L)
El pie de nivelación grande HXJCFE patentado es una opción óptima para todo tipo de máquinas, equipos, tanques y depósitos ubicados en zonas sísmicas y que al mismo tiempo necesitan beneficiarse de un amplio margen de nivelación
- Anclajes descentrados en un lado del espárrago
- Instalación más sencilla cuando la máquina restringe el acceso a todos los lados de la base del pie
- Rendimiento sísmico inferior que con base de pie redonda
- Disponible en tamaño pequeño y mediano
- Instalación sencilla y rápida mediante su diseño compacto de altura ajustable
- Ajuste de plano en la parte inferior del espárrago
- Configuración móvil; no se requiere moldeado de hormigón
- Mecanismo de bloqueo patentado que asegura la estabilidad sísmica
- Calculado según la norma sísmica internacional NZS 4219
- Diseño verificado mediante la simulación de elementos finitos
- Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
Pies
de nivelación sismicos de husillo roscado - HXJCFE (L)
La altura mínima (L MIN) está calculada sin introducir una tuerca en el espárrago.
HUSILLO
BASE DEL PIE
Declaración de conformidad Pies
de nivelación
sísmicos
NGI A/S adopta y cumple fundamentalmente todos los estándares y directivas aplicables. Toda la información se basa en el estado de conocimiento actual y está sujeta a cambios. Seguimos atentamente las revisiones y modificaciones que sufren estas directivas y diseñamos nuestros productos en consecuencia. De esta forma garantizamos que los productos de NGI A/S cumplen siempre con los requisitos vigentes en cada momento.
El tipo de productos que fabricamos no se incluye en el ámbito de aplicación de la directiva CE sobre maquinaria. Por este motivo, los productos no pueden incorporar el marcado CE de acuerdo a la directiva CE sobre maquinaria.
NGI A/S, Virkelyst 3-7, 9400 Nørresundby - Declaramos por el presente documento que los materiales enumerados que se usan en la fabricación de nuestros productos cumplen con los requisitos exigidos por la industria alimentaria y farmacéutica.
Además, declaramos que los materiales enumerados que se usan en la fabricación de nuestros productos cumplen con las exigencias de los materiales utilizados en las industrias alimentaria y farmacéutica.
Declaración de conformidad
Pies de nivelación sísmicos
Materiales, rugosidad superficial, fabricación y geometría
Las superficies metálicas están fabricadas en acero inoxidable AISI 304/A2 u, opcionalmente AISI 316/A4, y son resistentes a la corrosión si se utilizan bajo las condiciones de uso especificadas, incluidas las de limpieza.
Los componentes elastoméricos están fabricados con NBR y silicona aprobados por la FDA. Todos los materiales utilizados se consideran no tóxicos y no absorbentes.
El valor máximo de rugosidad de todas las superficies metálicas expuestas es de 1,6 pm Ra. Todos los componentes elastoméricos y arandelas de sellado son moldeados y no son sujetos a recortes manuales. Todas las superficies se consideran lo suficientemente lisas para garantizar una fácil limpieza.
En su fabricación no existen áreas de contacto metal a metal de distintos metales, para evitar corrosión galvánica
El diseño de los sellados facilita su limpieza ya que no hay cavidades ni hendiduras inaccesibles.
No existe riesgo de roscas expuestas ni de juntas de metal a metal sin sellar en el producto acabado.
Todas las superficies expuestas tienen un acabado liso, de manera que la suciedad puede eliminarse utilizando técnicas de limpieza manual, sin ranuras, surcos, grietas, hendiduras ni otras imperfecciones en el producto final acabado.
Capacidad de drenaje e instalación
Las unidades están diseñadas para ofrecer un comportamiento autodrenante y no contienen bordes horizontales.
ANILLO DE SELLADO
ANILLO DE SELLADO
ANILLO DE SELLADO
ANILLO DE SELLADO
SELLADO DE PIES
COMPONENTE DE ACERO
COMPONENTE DE ACERO
COMPONENTE DE ACERO
COMPONENTE DE ACERO
Cuando el producto es certificado NGI proporciona las instrucciones completas con información detallada para garantizar el cumplimiento de los criterios de diseño 3-A y EHEDG.
La norma sanitaria 3 A 88-00 requiere que para que los pies o soportes de nivelación de una máquina se consideren correctamente montados, debe existir un espacio mínimo entre la parte más baja del equipo y el suelo de no menos de 102 mm siempre y cuando el contorno del equipo ocupa una zona en la que ningún punto se halla a más de 318 mm de su borde más cercano. Si el contorno del equipo ocupa una zona en la que cualquier punto queda a más de 318 mm de su borde más cercano, la separación deberá ser al menos de 152 mm.
EHEDG recomienda en sus directrices una separación mínima de 300 mm entre el equipo y el suelo o la pared para facilitar la limpieza e inspección.
Cuando se necesiten fijaciones, solo deben usarse tornillos y tuercas con cabeza de domo. Las superficies de contacto expuestas deben sellarse con arandelas de sellado y no deben quedar roscas expuestas en el montaje final de los pies de la máquina.
Declaración de conformidad Pies de nivelación sísmicos
Mantenimiento y limpieza
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Las bases de pie pueden sellarse al suelo si es necesario. Las instrucciones recomiendan no colocar los piessobre imperfecciones o juntas del suelo sin añadir los compuestos de sellado adecuados.
Los valores de par máximos se especifican en las condiciones de fijación para evitar sobrecompresiones en arandelas de sellado y en juntas.
Las instrucciones de mantenimiento especifican claramente la prohibición de uso de piezas de repuesto no originales.
Las instrucciones de limpieza describen los procedimientos de limpieza habituales con temperaturas/ presiones máximas recomendadas y estipulan el uso de productos de limpieza no abrasivos.
El diseño no presenta espacios muertos y evita la acumulación de suciedad, insectos, microorganismos y otros parásitos en zonas que no pueden limpiarse fácilmente.
Adhesivos, lubricantes, aislamiento y líquidos de transferencia de señales
El sellado y los compuestos de bloqueo de roscas utilizados en el proceso de fabricación son no tóxicos en su estado curado.
En su fabricación no se utilizan lubricantes, material aislante ni líquidos de transferencia de señales.
Estándares y directivas
EN 1672-2:2005 Maquinaria alimentaria/Principios generales de diseño/Parte 2: Requisitos de higiene.
EN ISO 14 159 2004 Seguridad de la maquinaria: Requisitos de higiene para el diseño de maquinaria.
Documento 13: Directrices EHEDG sobre el diseño higiénico de aparatos para procesos abiertos.
Los diseños de NGI cumplen los criterios de equipo higiénico Clase I para componentes situados en zonas no alimentarias y facilitan la limpieza sin necesidad de desmontarlos.
El diseño de los pies de nivelación de pesaje sigue el Estándar Sanitario 3-A para Pies y Soportes Niveladores de Maquinaria.
Certificado según las directrices USDA “Dairy Equipment and NSF ANSI 3-A 14159-1-2014” para diseño y fabricación sanitaria.
Estándar sísmico de Nueva Zelanda NZS 4219.
Normativas de la UE
852/2004, sobre la higiene de productos alimentarios.
853/2004, normas de higiene específicas para alimentos de origen animal.
854/2004, normas específicas para la organización de controles oficiales de productos de origen animal destinados al consumo humano.
1935/2004, sobre materiales y artículos que entren en contacto con alimentos
Declaración de conformidad Pies de nivelación sísmicos
La declaración de materiales se refiere a las siguientes aplicaciones
Aplicación: COMPONENTE DE ACERO
Tipo de material: Acero inoxidable AISI 304/A2 (X5 CrNi 18-10), Euronorm 1.4301. A petición: Acero inoxidable AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Cumplimiento: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden con indicación de resultados de inspección no especifica.
NGI A/S ha obtenido los certificados de inspección EN 10204 tipo 3.1 para todos los materiales utilizados en los productos, pero no especificados para cada pie.
En la Directiva 94/9/CE sobre Equipos para Atmósferas Potencialmente Explosivas, también conocida como Directiva ATEX, no se contemplan los equipos sin su propia fuente potencial de ignición, ni deberán marcarse de acuerdo con la directiva. Sin embargo, los pies de nivelación de NGI son aptos para su uso en todas las zonas ATEX.
Aplicación: Sellado de pies
Tipo de material: NBR, EPDM opcional
Eléctricamente: No conductivo
Color: Negro
Dureza: Shore A 80 ± 5
Intervalo de temperatura: -20 °C mín. a +110 °C máx.
Carga: Baja capacidad de carga
Cumplimiento:
REACH: Según lo estipulado en el reglamento EC 1907/2006. No contiene más del 0,1% (p/p) de cualquier sustancia incluida en la Lista de Sustancias Candidatas Extremadamente Preocupantes (16-01-2020). Anexo XVII (19-11-2019)
RoHS 2 y RoHS 3 De conformidad con las directivas 2011/65/CE y 2015/863/CE DEL PARLAMENTO Y DEL CONSEJO EUROPEO.
Libre de ADI: No contiene sustancias procedentes de humanos ni animales.
Bisfenoles: No contiene bisfenoles, según lo descrito en 1895/2005/CEE. Ni BPA, BADGA, BFDGE o NOGE.
ODS: No contiene sustancias que afectan a la capa de ozono. De acuerdo con el Reglamento CE 1005/2009 DEL PARLAMENTO Y DEL CONSEJO EUROPEO DE 16 DE SEPTIEMBRE DE 2009 y el Reglamento CE 2037/2000 DEL PARLAMENTO Y DEL CONSEJO EUROPEO DEL 29 DE JUNIO DE 2000
Disputas: De conformidad con la legislación estadounidense: ”Dodd Frank Wall Street
Reform & Consumer
Materials: Protection Act”, sec. 1502, de 21.07.2010.
GMP: Buenas prácticas de fabricación de conformidad con CE 2023/2006.
Materiales
peligrosos: No contiene sustancias peligrosas según lo descrito en la Convención Internacional de Hong Kong sobre Reciclaje Seguro y Ambientalmente Correcto de Buques de 2009.
Ftalatos: No contiene ftalatos. FDA: Directriz 21 CFR 177.2600
Aplicación: Anillo de sellado
Tipo de material: Goma de silicona
Eléctricamente: No conductivo
Resistencia química: Alta resistencia a los productos de limpieza de uso común
Dureza: Shore A 60 ± 5
Color: RAL 5010 (azul)
Intervalo de temperatura: -60 °C mín. a +200 °C máx.
Almacenamiento: Según ISO 2230
Cumplimiento: FDA: Directriz 21 CFR 177.2600
RoHS 2: De conformidad con la Directiva 2011/65/CE DEL PARLAMENTO Y DEL CONSEJO EUROPEO.
GMP: Buenas prácticas de fabricación de conformidad con CE 2023/2006
Ruedas de nivelación
El diseño clásico orientado hacia la higiene para maquinaria y equipos en diversos entornos húmedos de fabricación.
Ofrecen una buena relación calidad precio y están disponibles en numerosas variedades y funciones.
Ruedas de nivelación
NGI es el único fabricante del mundo de ruedas con husillos de nivelación higiénicos. El grupo de productos consta de tres tipos de ruedas con diseño higiénico: Una rueda con placa de fijación, con espárragos de nivelación y con un único orificio para perno de Ø13.
Todos los tipos de ruedas son una opción adecuada para maquinaria y equipo en diversos entornos de fabricación.
SCRB-XH
Características especiales
- Ruedas giratorias de nivelación higiénicas
- Variación de la altura, 184 - 367 mm
- Freno en la rueda y el pivote
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 1.500 N
SCR-XH
Características especiales
- Ruedas giratorias de nivelación higiénicas
- Variación de la altura, 184 - 367 mm
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 1.500 N
SCRB-HX
Características especiales
- Ruedas giratorias de nivelación
- Freno en la rueda y el pivote
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 1.500 N
Características del grupo de productos
• La carcasa de la horquilla es de acero inoxidable AISI 304/A2, 1.4301.
• Eje de la rueda con tuerca
• La llanta blanca de la rueda es de poliamida
• La banda de rodadura azul es de poliuretano
• Rodamientos de rodillos de acero inoxidable
• Dimensiones de las ruedas Ø80, Ø100 y Ø125
• Capacidad de carga probada de acuerdo con la norma EN 12532
Características especiales
- Ruedas giratorias de nivelación
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 1.500 N
SCRB
Características especiales
- Rueda pivotante con orificio de perno único de Ø13
- Freno en la rueda y el pivote
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 1.500 N
Características especiales
- Rueda pivotante con orificio de perno único de Ø13
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 1.500 N
Características especiales
- Placa de fijación cuadrada en la parte superior
- Freno en la rueda y el pivote
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 4.000 N
SCS
Características especiales
- Placa de fijación cuadrada en la parte superior
- Cabezal del rodamiento de doble bola
- Carga de peso de hasta 3.500 N
Características especiales
- Placa de fijación cuadrada en la parte superior
- Pivote bloqueado
- Carga de peso de hasta 4.000 N
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
obtener más información
Ruedas de nivelación - SCRB-XH Ruedas
de nivelación - SCRB-XH
La rueda giratoria higiénica de nivelación SCRB-XH diseñada y patentada por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producción sanitaria.
El SCRB-XH está equipado con un freno en el pivote y la rueda.
La rosca del husillo se cubre con un manguito higiénico, que no se puede apretar en exceso y garantiza la seguridad de la rosca expuesta. El manguito también funciona como contratuerca.
Las piezas del husillo están 100 % selladas higiénicamente con sellado azul detectable mediante sistemas de escaneado.
RUEDA
HUSILLO
Ruedas de nivelación - SCR-XH Ruedas de nivelación -
La rueda giratoria higiénica de nivelación SCR-XH diseñada y patentada por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producción sanitaria.
La rosca del husillo se cubre con un manguito higiénico, que no se puede apretar en exceso y garantiza la seguridad de la rosca expuesta. El manguito también funciona como contratuerca.
Las piezas del husillo están 100 % selladas higiénicamente con sellado azul detectable mediante sistemas de escaneado.
RUEDA
HUSILLO MANGUITO
Ruedas de nivelación - SCRB-HX Ruedas de
nivelación
La rueda giratoria higiénica de nivelación SCRB-HX diseñada y patentada por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producció.
El SCRB-HX está equipado con un freno en el pivote y la rueda.
Las piezas del husillo están 100 % selladas higiénicamente con sellado azul detectable mediante sistemas de escaneado.
RUEDA
HUSILLO
Ruedas de nivelación
- SCR-HX Ruedas de
- SCR-HX
nivelación
La rueda giratoria higiénica de nivelación SCR-HX diseñada y patentada por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producció.
Las piezas del husillo están 100 % selladas higiénicamente con sellado azul detectable mediante sistemas de escaneado.
HUSILLO
Ruedas higiénicas - SCRB
La rueda giratoria higiénica de nivelación SCRB diseñada y patentada por NGI es la elección óptima para maquinaria y equipos en diversos entornos de producció.
El SCRB está equipado con un freno en el pivote y la rueda.
Ruedas
higiénicas - SCRB
RUEDA
Ruedas higiénicas - SCR Ruedas higiénicas - SCR
La rueda pivotante SCB con montaje redondo es una opción óptima para maquinaria y equipos en diversos entornos de producción.
RUEDA
Ruedas higiénicas - SCSB Ruedas higiénicas - SCSB
RUEDA
La rueda pivotante higiénica SCSB es una opción óptima para maquinaria y equipos en diversos entornos de producción sanitaria.
El modelo SCSB dispone de freno en el pivote y la rueda.
PLACA DE FIJACIÓN
Ruedas higiénicas - SCS Ruedas higiénicas - SCS
La rueda pivotante higiénica SCS es una opción óptima para maquinaria y equipos en diversos entornos de producción sanitaria.
PLACA DE FIJACIÓN
Ruedas higiénicas - CS Ruedas higiénicas - CS
La rueda fija higiénica CS es una opción óptima para maquinaria y equipos en diversos entornos de producción sanitaria.
RUEDA PLACA DE FIJACIÓN
Declaración de conformidad Ruedas higiénicas
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
Declaración de conformidad Ruedas higiénicas
La declaración de los materiales se refiere a las siguientes aplicaciones
Aplicación: Husillo y manguito de acero
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica.
NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie.
La Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también
conocida como la Directiva ATEX, indica que los equipos que no tienen su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los ruedas de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Descripción de las ruedas:
Tipo de material: Acero inoxidable AISI 304/A2, 1.4301: Carcasa de la horquilla, eje de la rueda con tuerca y rodamientos de rodillos
La llanta blanca de la rueda es de poliamida
SELLO DE SILICONA
SELLO DE SILICONA
SELLO DE SILICONA
ACERO INOXIDABLE
ACERO INOXIDABLE
ACERO INOXIDABLE
ACERO INOXIDABLE
La banda de rodadura azul es de poliuretano
Dimensiones: Dimensiones de las ruedas Ø80, Ø100 y Ø125
Conformidad: Capacidad de carga probada de acuerdo con la norma EN 12532
Aplicación: Anillo de sellado entre los componentes de acero para los ruedas de máquina de NGI.
Tipo de material: Goma de silicona
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: RAL 5010 (azul)
Dureza: Shore A 60 ± 5
Rango de temperatura: Mín. -60 °C a Máx. +200 °C
Almacenamiento: Según ISO 2230
Conformidad: FDA: Directriz 21 CFR 177.2600
RoHS 2: Según la Directiva 2011/65/CE DEL PARLAMENTO EUROPEO Y EL CONSEJO.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
Espàrragos pivotantes
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Los únicos espàrragos pivotantes del mundo con sellado entre el conector de soldadura y el husillo.
Las partes móviles selladas y la rosca no expuesta reducen la limpieza y aumentan la seguridad sanitaria.
Espàrragos pivotantes
El grupo de productos de espàrragos pivotantes de depósitos orientados a la higiene es la elección óptima para maquinaria, equipos, depósitos y recipientes extremadamente pesados en diversos entornos de producción.
El limitado esfuerzo de limpieza es gracias al sellado del conector de soldadura con un anillo fijo de sellado azul detectable mediante sistemas de escaneo. La elección de los espàrragos pivotantes de depósitos de NGI asegurará su maquinaria pesada con un diseño higiénico.
Características especiales
- Variación de la altura, 32 mm - 85 mm
- Carga de peso de hasta 493,600 N
- El perno de soporte absorbe una inclinación de hasta 20°
Características especiales
- Variación de la altura, 38 mm - 94 mm
- Carga de peso de hasta 120 000 N
- La BASE DEL PIE y el perno de soporte son dos piezas separadas
- Depresión centrada diametralmente en la BASE DEL PIE
- El perno de soporte absorbe una inclinación de hasta 20°
Características del grupo de productos
• Diseñados para alta capacidad de carga
• Diseño altamente orientado a la higiene, sin que la rosca quede expuesta y con un esfuerzo de limpieza limitado
• Conector de soldadura sellado con rosca de tubo BSPP
• Conectores de soldadura personalizados disponibles
• Contratuerca opcional disponible
• Goma antideslizante y antivibraciones opcional, bajo la BASE DEL PIE
• Acero inoxidable AISI 304/A2, 1.4301. Opcional AISI 316/A4, 1.4401
CONTRATUERCA
- Bloquea el husillo contra la parte superior del conector de soldadura
Características especiales
- Variación de la altura, 43 mm - 98 mm
- Carga de peso de hasta 30 000 N
- La BASE DEL PIE y el perno de soporte son dos piezas separadas
- Depresión centrada diametralmente en la BASE DEL PIE
- El perno de soporte absorbe una inclinación de hasta 20°
- Goma antideslizante y antivibraciones bajo la BASE DEL PIE
DECLARACIÓN DE CONFORMIDAD
En esta declaración de conformidad, se enumeran todas las directivas y normas que cumple NGI. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Espàrragos pivotantes - SBX
El perno de soporte SBX es la elección óptima para maquinaria, equipos, depósitos y recipientes extremadamente pesados en diversos entornos de producción.
El limitado esfuerzo de limpieza es gracias al sellado del conector de soldadura con un anillo fijo de sellado azul detectable mediante sistemas de escaneo. El perno de soporte SBX asegurará su maquinaria pesada con un diseño higiénico.
Los tamaños estándar se enumeran en la ficha técnica. Están disponibles diseños personalizados opcionales bajo petición.
HUSILLO
MANGUITO
Espàrragos pivotantes - KTSBX
Espàrragos pivotantes - KTSBX
El perno de soporte KTSBX con BASE DEL PIE es la elección óptima para maquinaria, equipos, depósitos y recipientes extremadamente pesados en diversos entornos de producción, en los que se requiere la distribución de la carga.
El KTSBX se compone de una BASE DEL PIE, un perno de soporte y un conector de soldadura separados. El perno de soporte se mantiene en su sitio mediante la depresión diametralmente centrada en la BASE DEL PIE.
El limitado esfuerzo de limpieza es gracias al sellado del conector de soldadura con un anillo fijo de sellado azul detectable mediante sistemas de escaneo. El perno de soporte KTSBX asegurará su maquinaria pesada con un diseño higiénico.
Los tamaños estándar se enumeran en la ficha técnica. Están disponibles diseños personalizados opcionales bajo petición.
HUSILLO
MANGUITO
Espàrragos pivotantes - KTSBX AS Espàrragos pivotantes - KTSBX AS
El perno de soporte KTSBX AS con BASE DEL PIE antideslizante es la elección óptima para maquinaria, equipos, depósitos y recipientes extremadamente pesados en diversos entornos de producción, en los que se requiere la distribución de la carga.
El KTSBX AS se compone de una BASE DEL PIE, un perno de soporte y un conector de soldadura separados. El perno de soporte se mantiene en su sitio mediante la depresión diametralmente centrada en la BASE DEL PIE.
Además, el pie está sellado al suelo mediante goma antideslizante que bloquea las bacterias debajo de la placa del pie.
El limitado esfuerzo de limpieza es gracias al sellado del conector de soldadura con un anillo fijo de sellado azul detectable mediante sistemas de escaneo. El perno de soporte KTSBX AS asegurará su maquinaria pesada con un diseño higiénico.
Los tamaños estándar se enumeran en la ficha técnica. Están disponibles diseños personalizados opcionales bajo petición.
HUSILLO SLEEVE
Accesorios para espàrragos pivotantes - contratuerca
el husillo contra la parte superior del conector de soldadura.
Bloquea
Declaración de conformidad
Espàrragos pivotantes
NGI cumple, fundamentalmente, con todas las directivas y normas aplicables. Toda la información se basa en el estado actual del conocimiento y está sujeta a cambios. Nosotros seguimos con atención las revisiones y enmiendas a estas directrices, y diseñamos nuestros productos en consecuencia. Esto garantiza que los productos de NGI cumplen siempre los requisitos vigentes.
Nuestra categoría de producto no entra en el ámbito de aplicación de la Directiva CE sobre máquinas. Por esta razón, nuestros productos no pueden estar provistos de la marca CE, de acuerdo con la Directiva CE sobre máquinas.
Además, declaramos que los materiales que aparecen en la lista y que se aplican en nuestros productos cumplen con los requisitos de los materiales utilizados en las industrias alimentaria y farmacéutica.
Declaración
de conformidad Espàrragos pivotantes
LA DECLARACIÓN DE LOS MATERIALES SE REFIERE A LAS SIGUIENTES APLICACIONES
Aplicación: Husillo y manguito de acero
Tipo de material: Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2), norma europea 1.4401
Conformidad: EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica. NGI A/S ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie. La Directiva 94/9/CE, Equipos para atmósferas potencialmente explosivas, también conocida como la Directiva ATEX, indica que los equipos que no tienen su propia fuente potencial de ignición no están cubiertos, ni se marcarán conforme a la Directiva. Sin embargo, los pies de nivelación de NGI son adecuados para su uso en todas las zonas ATEX.
Aplicación: Antideslizante
Tipo de material: NBR a petición de EPDM
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: Negro
Dureza: Shore A 80 ± 5
Rango de temperatura: Mín. -20 °C a Máx. 110 °C
Carga: Baja capacidad de carga
Aplicación: Anillo de sellado entre los componentes de acero para los pies de máquina de NGI.
Tipo de material: Goma de silicona
Electricidad: No conductor
Resistencia química: Alta para los agentes de limpieza que se emplean habitualmente
Color: RAL 5010 (azul)
Dureza: Shore A 60 ± 5
Rango de temperatura: Mín. -60 °C a Máx. +200 °C
Almacenamiento: Según ISO 2230
Conformidad: FDA: Directriz 21 CFR 177.2600
RoHS 2: Según la Directiva 2011/65/CE DEL PARLAMENTO
EUROPEO Y EL CONSEJO.
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CE.
PARLIAMENT AND OF THE COUNCIL.
GMP: Good manufacturing process in accordance with 2023/2006 EC.
Gama de NGI accesorios
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación.
Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
para ruedas, pies de nivelación y carcasas
Accesorios
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación. Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
TUERCA DE DOMO HIGIÉNICA CERTIFICADA
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M6-M24
- Se entregan con todos los pies de máquina higiénicos certificados con fijación al suelo
TUERCA DE CABEZA BAJA HIGIÉNICA CERTIFICADA
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5-M24
PERNO HIGIÉNICO
CERTIFICADO
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE I AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5-M24
CUBIERTA SUPERIOR HIGIÉNICA CERTIFICADA
- Cubierta superior con sellado azul detectable mediante sistemas de escaneado
- Garantiza una cubierta higiénica de la rosca superior expuesta
- Mínimo esfuerzo de limpieza gracias al diseño con autodrenaje
- Disponible en dimensiones estandarizadas y personalizadas
BRIDAS Y ADAPTADOR HIGIÉNICA CERTIFICADA
- Complemento para el sistema XHFV y ZHFVJ
- El adaptador convierte el tamaño y el tipo de rosca y amplía el manguito. Dispone de sellados azules detectables mediante sistemas de escaneado.
- Las bridas son cuadradas o redondas y se instalan mediante pernos o soldadura.
Están disponibles en una gran variedad de tamaños.
TUERCAS Y ARANDELAS
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas estándar (DIN 934)
- Contratuercas estándar (DIN 439)
- Arandelas planas estándar (DIN 125)
- Arandelas de guardabarros estándar (DIN 9010)
- Todas las medidas disponibles
TUERCAS DE CABEZA REDONDA
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas de cabeza redonda estándar DIN 1587 A2
- Todas las medidas disponibles
Accesorios
NGI puede suministrar todos los accesorios necesarios, lo que garantiza una instalación rápida y sencilla de los pies de nivelación. Además del suministro de accesorios estandarizados, también podemos proporcionar accesorios personalizados.
PLACAS DE SOLDADURA
- Acero inoxidable AISI 304/A2, 1.4301
- Placas de soldadura cuadradas
- Placas de soldadura redondas
- Todas las medidas disponibles
SOPORTE TRÍPODE
- Soporte trípode de transportador
- Soporta tubos de cinco diámetros desde Ø38,1 hasta Ø60,3
- Selección de tres patas de nivelación opcionales M16
- NGI recomienda el pie de nivelación M050-16-070
LLAVES NGI
Los pies XHJSE para maquinaria necesitan tres llaves diferentes para su instalación. Las llaves NGI están cortadas a láser y diseñadas para un acoplamiento y ajustes óptimos sobre pies de NGI.
CASQUILLOS DE PLÁSTICO
- Casquillos de plástico cuadrados
- Casquillos de plástico redondos
- Disponibles en muchos tamaños
HERRAMIENTAS HILTI
La investigación sísmica de Hilti incluye estudios detallados del rendimiento del producto en condiciones sísmicas simuladas y pruebas del sistema a escala completa.
SOPORTE BÍPODE
- Soporte bípode de transportador
- Soporta tubos de cinco diámetros desde Ø38,1 hasta Ø60,3
- Selección de dos patas de nivelación opcionales M16
- NGI recomienda el pie de nivelación M050-16-070
ANCLAJES
- Acero inoxidable A4
- Software PROFIS
- Materiales base: hormigón (fisurado), hormigón (no fisurado), mampostería (sólida)
Tuercas higiénicas certificadas - NDXH
Las tuercas higiénicas certificadas con juntas de goma NBR azules son una opción adecuada para todo tipo de máquinas en cualquier entorno de lavado higiénico certificado. El sello de goma NBR bloquea el agua y las bacterias y también evita un contacto no higiénico metal a metal. Superficies de acabado redondas y autodrenantes con una rugosidad máxima de 0,8 µm Ra.
El diseño de las tuercas no se desvía de los tamaños de las tuercas estándar actuales. Por lo tanto, los tamaños de las llaves, las alturas de rosca, etc. siguen siendo iguales, lo que hace muy fácil actualizar y sustituir las tuercas estándar. Las tuercas higiénicas certificadas de NGI se utilizan para montajes en suelo de pies de nivelación higiénicos certificados con el fin de garantizar el cumplimiento de la legislación actual relativa a diseños higiénicos.
El NDXH se utiliza cuando la longitud de rosca del perno expuesto puede variar.
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE AUX
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Tuercas higiénicas certificadas - NDXH
TUERCA DE DOMO HIGIÉNICA CERTIFICADA
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M6-M24
Tuercas higiénicas certificadas - NLXH
Las tuercas higiénicas certificadas con juntas de goma NBR azules son una opción adecuada para todo tipo de máquinas en cualquier entorno de lavado higiénico certificado. El sello de goma NBR bloquea el agua y las bacterias y también evita un contacto no higiénico metal a metal. Superficies de acabado redondas y autodrenantes con una rugosidad máxima de 0,8 µm Ra.
El diseño de las tuercas no se desvía de los tamaños de las tuercas estándar actuales. Por lo tanto, los tamaños de las llaves, las alturas de rosca, etc. siguen siendo iguales, lo que hace muy fácil actualizar y sustituir las tuercas estándar. Las tuercas higiénicas certificadas de NGI se utilizan para montajes en suelo de pies de nivelación higiénicos certificados con el fin de garantizar el cumplimiento de la legislación actual relativa a diseños higiénicos.
El NLXH se utiliza cuando la longitud de rosca del perno expuesto se adapta a la medida B2 de la tuerca.
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5M24
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Tuercas higiénicas certificadas - NLXH
TUERCA DE CABEZA
BAJA HIGIÉNICA
CERTIFICADA
Tornillos higiénicos certificados - BXH
NGI dispone ahora de tornillos higiénicos certificados con junta de goma NBR azul. La elección adecuada para su uso en maquinaria en todos los entornos de lavado que requieren certificado higiénico.
La junta de goma NBR bloquea el paso de agua y bacterias, evitando contactos metal-metal no higiénicos. Superficies autodrenantes de una rugosidad máxima de 0,8 µm Ra.
El diseño de los tornillos higiénicos se ha adaptado a las medidas habituales de tornillos normales, por tanto, la métrica, la altura de la rosca, etc, son las mismas, simplificando su sustitución.
- Certificada de acuerdo con el estándar 3-A (RPSCQC)
- Certificada de acuerdo con el estándar higiénico
EHEDG TIPO EL - CLASE AUX
- Minimiza el tiempo de limpieza y el consumo de agua
- Superficies con una rugosidad máxima de 0,8 µm AR
- Disponible en los tamaños M5M24
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Tornillos higiénicos certificados - BXH
PERNO HIGIÉNICO CERTIFICADO
Cubierta superior higiénica certificada - THOX
La cubierta superior está diseñada para utilizarse en situaciones en las que la parte superior de la rosca queda expuesta, lo que compromete el rendimiento higiénico y la certificación del pie de nivelación.
Al colocar la cubierta superior la rosca expuesta queda cubierta higiénicamente. La cubierta superior también puede funcionar como contratuerca.
La cubierta superior se suministra con un sellado azul detectable mediante sistemas de escaneado y el esfuerzo de limpieza es mínimo gracias al diseño con autodrenaje.
Disponible en dimensiones estandarizadas y personalizadas.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Cubierta superior higiénica
certificada
- THOX
Bridas higiénicas certificadas -
WFRX + WFSX
La brida se utiliza al montar los pies de nivelación XHFV en la máquina o el equipo.
La maquinaria y los equipos requieren diferentes montajes y, por esta razón, hay disponibles distintos tipos de brida.
- Cuadrada
- Redonda
- Gran variedad de tamaños
- Instalación mediante pernos o soldadura
Bajo pedido, se pueden suministrar tamaños y formas personalizadas.
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Bridas higiénicas certificadas - WFRX + WFSX
REDONDA - SOLDAR
CUADRADA - SOLDAR
CUADRADAATORNILLAR
CUADRADAATORNILLAR
Adaptador higiénico certificado - AX
Higiene certificada
Tiempo de limpieza mínima
Consumo de agua mínimo
Adaptador higiénico certificado - AX
El adaptador de rosca es un complemento para el sistema XHFV. Convierte el tamaño y el tipo de rosca y amplía el manguito. Además. está equipado con sellado azul detectable mediante sistemas de escaneado. Disponible en tamaños personalizados.
ADAPTADOR DE ROSCA ROSCA
Accessorios - tuercas y arandelas
Accessorios - tuercas y arandelas
TUERCAS
HEXAGONALES
DIN 934
- Acero inoxidable AISI 304/A2, 1.4301
- Tuercas estándar (DIN 934)
- Contratuercas estándar (DIN 439)
- Arandelas planas estándar (DIN 125)
- Arandelas de guardabarros estándar (DIN 9010)
- Todas las medidas disponibles
CONTRATUERCAS
DIN 439B
ARANDELAS PLANAS
DIN 125A
ARANDELAS DE GUARDABARROS
DIN 9010
DIÁMETRO INTERIOR D [mm]
EXTERIOR D1 [mm]
B1 [mm]
Accesorios para pies de nivelación - tuercas de cabeza redonda
Accesorios para pies de nivelación - tuercas de cabeza redonda
TUERCAS DE CABEZA REDONDA DIN 1587 A2
- Acero inoxidable AISI 304/A2, 1.4301 - Tuercas de cabeza redonda estándar (DIN 1587 A2) - Todas las medidas disponibles
Accessorios - placas de soldadura
Accessorios - placas de soldadura
CÓDIGO DE PRODUCTO
EJEMPLO
CUADRADA
Las placas de soldadura proporcionan un sellado completo del tubo después de la soldadura.
Las placas de soldadura están disponibles para tubos rectangulares y redondos.
- Acero inoxidable AISI 304/A2, 1.4301
- Placas de soldadura cuadradas
- Placas de soldadura redondas
- Todas las medidas disponibles CONTRATUERCA
RECTANGULAR
TAMAÑO DE LA PLACA L x A [mm]
GROSOR B [mm]
TAMAÑO DE LA PLACA L x A [mm]
ROUND
GROSOR B [mm]
CÓDIGO DE PRODUCTO
EJEMPLO
TAMAÑO DE LA PLACA D [mm]
GROSOR B [mm]
Los valores se basan en el cálculo 3D-CAD-Cosmos, combinado con las muestras del ensayo práctico. Factor de seguridad aplicado: 1,5
PLACA DE SOLDADURA SOLDADA
CARGA VERTICAL EN NEWTON (N)
Accessorioscasquillos de plástico Accessorios - casquillos de plástico
CUADRADA
- Casquillos de plástico cuadrados - Casquillos de plástico redondos - Disponibles en muchos tamaños
REDONDA
Accessorios - soporte bípode
La base de plástico del bípode acepta tubos estándar de cinco tamaños diferentes desde Ø38,1 hasta Ø60,3.
La pata del tubo se fija con dos tornillos con separadores para asegurar el apriete correcto.
Selección de dos patas de nivelación opcionales M16.
NGI recomienda el pie de nivelación M050-16-070.
Accessorios
- soporte bípode
SOPORTE BÍPODE
Accessorios - soporte trípode
La base de plástico del trípode acepta tubos estándar de cinco tamaños diferentes desde Ø38,1 hasta Ø60,3.
La pata del tubo se fija con dos tornillos con separadores para asegurar el apriete correcto.
Selección de tres patas de nivelación opcionales M16.
NGI recomienda el pie de nivelación M050-16-070.
Accessorios - soporte trípode
SOPORTE TRÍPODE
Accessorios - Llaves NGI Accessorios - Llaves NGI
Los pies XHJSE para maquinaria necesitan tres llaves diferentes para su instalación.
Las llaves NGI están cortadas a láser y diseñadas para un acoplamiento y ajustes óptimos sobre pies de NGI.
Compruebe la guía de selección para ver qué tamaños son necesarios para su respectivo modelo.
• W1: Espárrago
• W2: Casquillo
• W3: Contratuerca
GUÍA DE SELECCIÓN
LLAVES NGI
Accessorios - Herramientas HILTI Accessorios - Herramientas HILTI
PISTOLA
DE ARTÍCULO HILTI
La investigación sísmica de Hilti incluye un estudio detallado del rendimiento del producto bajo condiciones sísmicas simuladas y prueba del sistema a escala completa. Este enfoque multinivel permite capturar la complejidad del comportamiento de los sistemas de fijación en condiciones sísmicas.
Los terremotos pueden afectar a una amplia gama de productos de construcción para los que Hilti suministra anclajes, y NGI confía plenamente en esta marca como la mejor del mercado hoy en día.
Hilti es pionera en la investigación exhaustiva de sistemas de prueba para evaluar el rendimiento de productos en situaciones sísmicas, y apoya a sus clientes con recomendaciones para sus aplicaciones de diseño.
MORTERO BROCA ESTÁNDAR
CÓDIGO DE ARTÍCULO HILTI
BROCA DE SEGURIDAD
CÓDIGO DE ARTÍCULO HILTI
TE-CX 12/22 12X220 150 M10 TE-CX 14/22 14X220 150 M12 TE-CX 18/32 18X320 250 M16
TE-CX 22/48 22X480 410 M20
TE-CX 28/48 28X480 410 M24
CÓDIGO DE ARTÍCULO HILTI
TE-CD 12/33 12X330
TE-CD 14/37 14X370
TE-CD 18/37 18X370
PAQUETE DE INSTALACIÓN, PEQUEÑO
GRANDES
DEL PIE TAMAÑO DEL ANCLAJE [MÉTRICO] TIPO DE PERNO CANTIDAD, ANCLAJES, TUERCAS
HXJCFE150(S)/ XHJCFE150(S) M12x155 HIT-Z-R 4
HXJE150(S)/ XHJSE150(S) M10x160 HIT-Z-R 3
HXJE200(S)/ XHJSE200(S) M12x155 HIT-Z-R 4
HXJE250(S)/ XHJSE250(S) M16x250 HIT-Z-R 4
HXJCFE300(L)/ XHJCFE300(L) M16x240 HIT-Z-R
HXJE250(L)/ XHJSE250(L) M16x240
HXJE300(L)/ XHJSE300(L) M20x250 HIT-Z-R 4
HXJE350(L)/ XHJSE350(L) M20x250 HIT-Z-R 6 HIT-Z-R-6M20
HXJE400(L)/XHJSE400(L) M24x330
Accessorios - anclajes
Accessorios - anclajes
Varilla de anclaje de alto rendimiento para anclajes híbridos/ epóxicos inyectables (acero inoxidable A4).
• Material, corrosión: Acero inoxidable, A4
• Materiales base: Hormigón (fisurado), hormigón (no fisurado), mampostería (sólido)
• Software PROFIS: Sí
Técnica especificaciones
Técnica
descripción del material
Aplicación:
Tipo de material:
Conformidad:
Aplicación:
Tipo de material:
Dureza:
Color:
Rango de temperatura:
Almacenamiento:
Conformidad:
Husillo, manguito y cubierta del pie
Acero inoxidable, AISI 304 / A2 (X5CrNi18-10), norma europea 1.4301. Por encargo: Acero inoxidable, AISI 316/A4 (X 5 CrNiMo 17 12 2). Norma europea 1.4401.
EN 10204 Tipo 2.2. NGI A/S declara que el producto cumple con la orden, con indicación de los resultados de la inspección no específica. NGI ha obtenido los certificados de inspección EN 10204 Tipo 3.1 para todos los materiales utilizados en los productos, pero no se especifican para cada pie.
Anillo de sellado entre componentes de acero
Goma de silicona
60 Shore A
RAL 5010 (azul)A
Mín. -60 º C a máx. +200 º C
Según ISO 2230
FDA: Directriz 21 CFR 177.2600
RoHS 2: Según la Directiva 2011/65/ CE DEL PARLAMENTO EUROPEO Y EL CONSEJO
GMP: Buenas prácticas de fabricación, conforme a 2023/2006 CAE
Aplicación:
Tipo de material:
Color:
Dureza:
Rango de temperatura:
Conforme con: SELLADO
NBR Negro
72 +/- 3 Shore A DIN 53 505
Mín. -35 º C a máx. +110 º C
REACH, RoHS y RoHS 2, sin ADI, CE 100S/2009, CE 2037/2000, 2023/2006 CE, sin ftalatos, aprobada por la FDA.
Aplicación:
Tipo de material:
Color:
Dureza:
Rango de temperatura:
Conforme con:
Goma vulcanizada
NBR
Negro
72 +/- 3 Shore A DIN 53 505
Mín. -35 º C a máx. +110 º C
REACH, RoHS y RoHS 2, sin ADI, CE 100S/2009, CE 2037/2000, 2023/2006 CE, sin ftalatos, aprobada por la FDA.
Aplicación:
Tipo de material:
Electricidad:
Resistencia química:
Color:
Dureza:
Rango de temperatura: Carga:
Tapa de plástico
PPC
No conductor
Alta para los agentes de limpieza que se emplean habitualmente
Negro
Rockwell R 85
Mín. -20 º C a máx. +90 º C
Alta capacidad de carga
Aplicación:
Tipo de material:
Electricidad:
Código IP IP69K
Resistencia química:
Color:
Inflamabilidad:
Rango de temperatura:
Temperatura máx.:
Conforme con:
Base de pie para los pies de plástico de NGI
PA 6
No conductor
DIN (Deutsches Institut für Normung) 40050-9
Alta para los agentes de limpieza que se emplean habitualmente
Negro
V2
Mín. -20 º C a máx. +110 º C
Alta resistencia térmica de corta duración: +150 º C
REACH 2037/2000, 2023/2006 CE, sin ftalatos, aprobada por la FDA
Aplicación:
Tipo de material:
Electricidad:
Resistencia química:
Color:
Dureza:
Rango de temperatura:
Carga:
2 componentes fijados con antideslizante
TPE
No conductor
Alta para los agentes de limpieza que se emplean habitualmente
Negro
Shore A 90 +/- 5
Mín. -50 º C a máx. +125 º C
Alta capacidad de carga
Aplicación:
Tipo de material:
Electricidad:
Resistencia química:
Color:
Dureza:
Rango de temperatura:
Carga:
Antideslizante
EPDM/NBR
No conductor
Alta para los agentes de limpieza que se emplean habitualmente
Negro
Shore A 80 +/- 5
Mín. -20 º C a máx. +110 º C
Baja capacidad de carga
Especificaciones técnicas Información de carga de la base del pie
Las especificaciones de carga nominal siguientes son solo para las placas de pie. Carga nominal máxima = Valor más bajo para la BASE DEL PIE o el husillo.
3-A, USDA Y EHEDG
TIPO DE BASE DEL PIE
XHS065, XHS066, XHS080, XHS081, XHTS65, XHTS066, XHTS080, XHTS081, XHF065, XHF066, XHF080, XHF081
HIGIÉNICO
TIPO DE BASE DEL PIE
M040, M050, M075, M076, M077, M105, M106. H060, H061, H080, H081, H082, HT060, HT080
HUSILLO ROSCADO
TIPO DE BASE DEL PIE
M040, M050, M075, M076, M077, M105, M106, H060, H061, H080, H081, H082, HT060, HT080, K075, HX065, HX066, HX080, HX081, HXT080
XHS105, XHS106, XHS125, XHTS105, XHTS106
H100, H101, H120, H140, HT100, HT120, HT140, M100, M125, M150, H120, H140, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJT090AS, HJT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS,
HT100, HT120, HT140, K100, K125, HX105, HX106, HX125, M100, M125, M150, H120, H140
HUSILLO ROSCADO RESISTENTE
TIPO DE BASE DEL PIE
HUSILLO ROSCADO PLÁSTICO TIPO DE BASE DEL PIE
HPA040, HPA040AS, HPA050, HPA050AS, HPA060, HPA060AS, HPA080, HPA080AS, HPA081, HPA081AS, HPA100, HPA100AS, HPA101, HPA101AS, HP060, HP080, HPG060, HPG080, HPR08
CF110AS, CF180AS, G090AS, G110AS, G150AS, G180AS, G200AS, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS, J090AS, J110AS, J150AS, J180AS, KCF110AS, KG090AS, KG110AS, KG150AS, KG180AS, KJ090AS, KJ110AS, KJ150AS, KJ180AS, KT090AS, KT110AS, KT130AS, KT150AS, KT180
HP100, HP120, HPG100, HPG 120, HPR100, HPR120, HPA125, HPA125AS
CARGA NOMINAL HASTA [N]
Especificaciones técnicas información de carga del husillo
CARGAS NOM. - TODOS LOS HUSILLOS M10 - M42
20.000
XHS150, XHTS150, XHGS105, XHGS125, XHGS150, XHGTS105, XHGTS125, XHGTS150, XHJS105, XHJS125, XHJS150, XHJTS105, XHJTS125, XHJTS150
HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150
HGT090, HGT110, HJT090, HJT110
HX150 CF110, G090, G110, G150, J090, J110, J150, KG090, KG110, KJ090, KJ110, HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150, KCF110, HXG105, HXG105AS, HXG125, HXG125AS, HXGT105, HXGT105AS, HXGT125, HXGT125AS, HXJ105, HXJ105AS, HXJ125, HXJ125AS, HXJT105, HXJT105AS, HXJT125, HXJT125AS
CF180, G180, J180, KG150, KG180, KJ150, KJ180, KT090, KT110, KT130,
KT150, KT180
HGT090, HGT110, HJT090, HJT110
CARGAS NOM. - HUSILLOS PEQUEÑOS M10 - M20
Especificaciones técnicas nivelación de la maquinaria
Al seleccionar los pies de nivelación se recomienda observar los siguientes factores.
Desestabilización del husillo
El husillo debe tener el diámetro correcto en relación con la longitud para evitar la desestabilización.
Combinación de carga
Carga nominal máxima = Valor más bajo para la BASE DEL PIE o el husillo.
Acoplamiento de la rosca
La longitud de acoplamiento de la rosca (L) se debe seleccionar de acuerdo con la carga en el pie de nivelación.
Estiramiento del husillo
El diámetro de husillo
se debe seleccionar de acuerdo a la carga sobre el pie de nivelación para evitar el estiramiento del husillo.
Especificaciones técnicas selección de un pie de nivelación
Para la nivelación óptima de la maquinaria se recomienda seguir las pautas siguientes.
Nivelación horizontal
La máquina deberá estar nivelada horizontalmente.
Carga uniforme
Si la maquinaria tiene una distribución desigual del peso, los pies deben estar colocados de acuerdo a esa distribución.
Distribución de la carga
Para evitar la sobrecarga de la maquinaria, las patas de nivelación se deben ajustar con el mismo par.
Suelo inclinado
Para una correcta instalación, la pendiente máxima del suelo no debe exceder las especificaciones del pie de nivelación.
Especificaciones técnicas instrucciones de limpieza Iluminación UV utilizada para ver las bacterias
Los recursos necesarios para la limpieza de los pies de nivelación de NGI dependen en gran medida del diseño del pie y del entorno en que se vayan a utilizar.
• EL PIE DE NIVELACIÓN HIGIÉNICO CERTIFICADO ESTÁ LIMPIO
• EL HUSILLO ROSCADO DEL PIE DE NIVELACIÓN ESTÁ CONTAMINADO CON BACTERIAS
• HUSILLO ROSCADO VS HIGIÉNICO - SE NECESITA UN 28 % MÁS DE RECURSOS PARA ALCANZAR EL MISMO NIVEL DE LIMPIEZA EN UN PIE DE HUSILLO ROSCADO
• LOS RECURSOS PUEDEN SER TIEMPO, AGUA, DINERO, DETERGENTES, ETC.
AHORRO ESTIMADO 28%
FULLY-THREADED
CERTIFIED HYGIENIC
Es posible utilizar todos los detergentes conocidos para limpiar los pies de nivelación, siempre y cuando se respeten las instrucciones proporcionadas por el proveedor.
LIMPIEZA DEL GRUPO DE PRODUCTOS
LIMPIEZA CLÍNICA
LIMPIEZA HIGIÉNICA
LIMPIEZA PERIÓDICA
BAJOS MEDIOS
RECURSOS (TIEMPO, AGUA, DETERGENTES)
PRUEBA DE LAVADO
LIMPIEZA CLÍNICA
* PLACA DE REFERENCIA
LIMPIEZA PERIÓDICA
3A, USDA & EHEDG
ESTÁNDAR
RECURSOS (TIEMPO, AGUA, DETERGENTES)
* Placa de referencia = Acero inoxidable con superficie inferior a Ra 0,8
3A, USDA & EHEDG
AHORRO
HIGIÉNICO
HUSILLO ROSCADO
HUSILLO ROSCADO DE PLÁSTICO
HUSILLO ROSCADO RESISTENTE
Condiciones de venta y entrega Condiciones de venta y entrega
1.0 Scope of application of terms and conditions of sale
1.1 Estos términos y condiciones de venta se aplican a todas las ofertas, ventas y entregas de productos de NGI A/S (“NGI”) al comprador (el Comprador) a menos que NGI acepte lo contrario por escrito.
1.2 NGI y el Comprador no habrán celebrado un acuerdo final y vinculante de venta hasta que NGI haya emitido una confirmación por escrito del pedido, que constituirá dicho acuerdo final y vinculante.
2.0 Condiciones de entrega
2.1 Los productos se entregan EX WORKS/ab fabrik (ex fábrica) desde el domicilio de negocios de NGI (Virkelyst 5, 9400 Nørresundby, Dinamarca). Los productos se entregan en el embalaje estándar de NGI..
2.2 Si NGI y el Comprador han acordado que NGI se encarga del transporte de los productos, NGI estipulará la fecha prevista de entrega en la confirmación de pedido correspondiente. Todo transporte será por cuenta y riesgo del Comprador, a menos que las partes acuerden explícitamente lo contrario por escrito
2.3 Las fechas de entrega son sólo mejores estimaciones. NGI no será responsable de los retrasos.
3.0 Condiciones de pago
3.1 NGI ofrece al Comprador el número de días de crédito especificado en la factura correspondiente. Sin embargo, NGI puede exigir el pago anticipado en cualquier momento si NGI lo considera relevante.
3.2 Si el pago no se realiza antes o en la fecha de vencimiento especificada en la factura correspondiente, NGI tiene derecho a cobrar intereses de demora por el importe adeudado a partir de la fecha de vencimiento, aplicando una tasa del 2 % por mes comenzado.
3.3 NGI se reserva la titularidad de los productos hasta que éstos hayan sido pagados en su totalidad.
4.0 Defectos y responsabilidades
4.1 NGI está obligado, a su elección, a reparar o sustituir los productos defectuosos en los términos establecidos en las cláusulas 4.2 - 4.9 siguientes.
4.2 El comprador presentará por escrito su reclamación de un defecto a NGI inmediatamente después de que dicho defecto haya sido, o debiera haber sido, descubierto, y en cualquier caso dentro de un año desde su entrega. La reclamación describirá el presunto defecto con un detalle razonable. Si el comprador no presenta su reclamación de acuerdo con lo expuesto anteriormente, perderá su derecho a reclamar. Si un producto se ha utilizado de forma más intensiva de lo acordado o asumido, el plazo para presentar reclamación se reducirá proporcionalmente.
4.3 La reparación o sustitución de productos o piezas no amplía el periodo máximo de reclamación de un año establecido en la cláusula 4.2.
4.4 Si NGI decide reparar un producto defectuoso, la reparación tendrá lugar in situ. Si NGI decide sustituir un producto defectuoso, NGI efectuará la sustitución enviando al Comprador un producto no defectuoso. La reparación o sustitución será efectuada por NGI dentro de un tiempo razonable después de que NGI reciba la reclamación de acuerdo con la cláusula 4.2, y en cualquier caso dentro de 4 semanas desde la recepción de dicha reclamación,
4.5 NGI puede exigir que los (presuntos) productos defectuosos sean devueltos a NGI a riesgo y coste del Comprador. Los productos devueltos se convertirán en propiedad de NGI si se sustituyen. Si el Comprador presenta una reclamación sobre un producto que NGI, posteriormente, considera no defectuoso, NGI puede reclamar una compensación por el tiempo, trabajo, costes, etc. de acuerdo con sus términos, tarifas y precios aplicables en cada momento.
4.6 Si NGI no cumple con sus obligaciones de acuerdo con la cláusula 4.4, el Comprador tendrá el derecho de devolver el producto defectuoso a NGI, a coste y riesgo del Comprador, para un reembolso completo del precio de compra.
4.7 NGI no será responsable de los defectos causados por el material proporcionado por el Comprador, para construcciones o especificaciones prescritas o especificadas por el Comprador, por el mantenimiento inadecuado,
por modificaciones en los productos realizadas sin el consentimiento previo y por escrito de NGI, por reparaciones, por el uso incorrecto de los productos, o por trabajos de preparación defectuosos realizados por el Comprador. La responsabilidad de NGI sólo incluye los defectos que aparezcan bajo las condiciones de trabajo supuestas por NGI. El desgaste y deterioro normales, así como la depreciación no se considerarán un defecto.
4.8 La responsabilidad de NGI en virtud del presente Contrato se limitará al valor de la factura del producto defectuoso, que dio lugar a la reclamación. Además, NGI no será responsable de las pérdidas indirectas, incluyendo la pérdida de explotación, el lucro cesante y otras pérdidas consecuentes. La limitación de la responsabilidad de NGI no se aplicará si NGI actuó de manera gravemente negligente o intencionada.
4.9 NGI será responsable únicamente en la medida establecida anteriormente en esta cláusula 4. Los derechos y recursos del Comprador establecidos en esta cláusula 4 son exhaustivos y excluyen todos los demás recursos y reclamaciones de conformidad con la ley u otro modo.
5.0 Responsabilidad del producto
5.1 NGI será responsable de las reclamaciones de responsabilidad del producto sólo en la medida en que lo exija la ley de responsabilidad obligatoria del producto. NGI no será responsable de daños a la propiedad comercial. Además, NGI no será responsable de las pérdidas indirectas, incluyendo la pérdida de explotación, el lucro cesante y otras pérdidas consecuentes.
Si un tercero presenta una reclamación contra el Comprador por responsabilidad del producto, el Comprador deberá notificarlo de inmediato a NGI por escrito.
6.0 Elección de legislación y jurisdicción
6.1 Cualquier disputa entre las Partes que surja o esté relacionada con las ventas de productos de NGI al comprador, se regirá exclusivamente por el derecho sustantivo danés, y por tanto la Convención de las Naciones Unidas sobre los Contratos de Compraventa Internacional de Mercaderías (CISG) no será aplicable. Cualquier disputa deberá presentarse ante el Tribunal Marítimo y Comercial (Sø- og Handelsretten) en Copenhague, Dinamarca. Si este tribunal se declara incompetente, las disputas deberán ser presentadas ante el Tribunal de la Ciudad de Copenhague, Dinamarca (Københavns Byret).
Fecha de publicación: Abril de 2020
Toda la información en este catálogo de productos está sujeta a cambios sin previo aviso. (C) Todos los derechos reservados
Certificado higiénico unidad CIP
Más seguro y más limpieza efectiva de tu equipo? - ¡pruebe nuestra Unidad CIP!
La nueva unidad higiénica CIP es una solución simple, eficiente y fácil de instalar. Los pulverizadores se colocan en las dos barras de rociado para eliminar eficazmente los residuos orgánicos acumulados en ambos lados de la mesa de trabajo y de la cinta transportadora.
La unidad CIP se puede instalar fácilmente sin la necesidad de ingenierías complicadas ni modificaciones en la estructura de la cinta transportadora. El dispositivo es altamente eficiente, cuenta con un diseño higiénico y hace que la limpieza sea más respetuosa con el medioambiente.
La instalación de la nueva unidad CIP reduce la limpieza manual de los operadores y contribuye a la reducción de recursos como la mano de obra, el agua y los detergentes.
Obtenga más información en: www.ngi-global.com
• Reduzca el tiempo de limpieza y el trabajo manual, y aumente su tiempo de producción
• Reduzca el consumo de agua, de productos químicos y de energía
• Minimice el desgaste de las superficies de las cintas transportadoras al evitar la limpieza manual
• Bajo requerimiento de mantenimiento y servicio
• Diseño higiénico de última generación. Inspirado en las directrices de diseño EHEDG y 3-A
Vea la Unidad CIP en acción en línea
