“Hygiejniske og bæredygtige løsninger til fødevareindustrien.

Vi udvikler og innoverer løbende vores produkter og koncepter for at opfylde vores kunders krav”

Logoets DNA

Vores logo har udviklet sig i takt med NGIs transformation over årene fra værende en leverandør af rustfri stål komponenter til at være en værdifuld partner indenfor hygiejnisk design.

At levere produkter af høj kvalitet til tiden er ikke nok til at blive en succesfuld virksomhed. Vi brænder for at skabe meningsfulde relationer til vores kunder med en autentiske intention om at skabe reel værdi.

Heritage & hygiene

Dynamic

Data

NGI logoet er meget mere end bare et logo Hver detalje er omhyggeligt udtænkt så de repræsenterer vores historie og DNA.

Hygiejne er centrum for alt hvad vi gør og alt hvad vi tror på. Dette repræsenteres ved den klare, blå farve i logoet og de runde, cirkulære former.

Vores nye logo indeholder også en firkant. Firkanten repræsenterer den data-drevne og digitale organisation som vi er vokset til at blive. Vi indsamler på systematisk vis data der kan være vital for større organisationer. Denne data gør det muligt for dem at lære fra andre afdelinger og standardisere på tværs af organisationen.

Knowledge-sharing

Linien mellem cirklen og firkanten repræsenterer forbindelse, partnerskaber og de stærke relationer som det er vigtigt for os at skabe med vores kunder.

Logoets bomærke er bevægeligt for at portrættere den dynamiske og digitale side af NGI. Vores nye website - med estimeret lancering i start 2023 - vil yderligere supportere denne portrættering da sitet bygges til at skabe indlevelse med animeret og video-drevet indhold.

Maksimalt 12TIMERSSVARTIDpåkundeforespørgsler HURTIGORDREBEKRÆFTELSE(indenfor24 timer)

Maximum 12HOURSRESPONSETIMEtocustomer enquiries QUICKORDERCONFIRMATION(within24hours)

1-4 DAGES LEVERING I SKANDINAVIEN

1-4 DAYS DELIVERY IN SCANDINAVIA 4-6 DAYS DELIVERY IN REST OF WORLD

4-6 DAGES LEVERING I RESTEN AF VERDEN

Indgående bestillingerpakkesogAFSENDES SAMME DAG

Incoming orderspackedandSHIPPEDTHE SAME DAY

OptionalEXPRESSDELIVERY (nextday) TRACK&TRACE onallshipments

Leveringoverheleverdenindenfor1-6DAGE

World-widedelivery1-6DAYS

ValgfriEKSPRESLEVERING (næstedag) TRACK&TRACE påalleforsendelser

WHY NGI?

Intet

Nolevelling

MASKINSKOPROJEKTERUMULIGTfor NGI INGENMINIMUMSMÆNGDERPÅBESTILLINGER

PROJECTISIMPOSSIBLEfor NGI NOMINIMUMORDERQUANTITIES

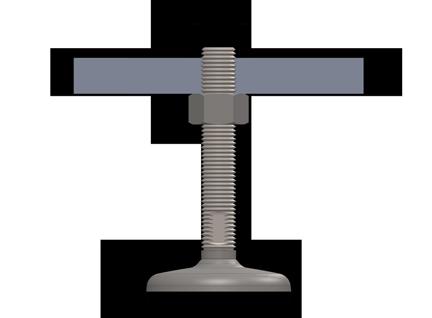

NGI ofersALLTYPESOFHIGH-QUALITYLEVELLING FEET a t c o m p e t i t i v e pirsec

S NGIistheONLYMANUFACTURERINTHEWORLD o f

Landespecifikkekundekonsulenter med LOKALE SPROG F Æ R D I G H E D E R

Country-specifickeyaccountconsultants with LOCAL L A N G U

NGI er denENESTEPRODUCENTIVERDEN afcertificerede hygiej n iske høj d e j u s t e r b a r e ksam i ksn o NGI tilbyderALLETYPERAFMASKINSKOAFHØJKVALITET t i l kon ku r r e n c e d y tg i eg irpres

Dine specifikke markedskonsulenter

Invitation til innovation

Investering i videndeling

Lokale salgskonsulenter

Få en konkurrencemæssig fordel med hygiejniske komponenter

NGI er vokset til at blive den globale markedsleder inden for hygiejnekomponenter takket være vores konstante fokus på kundernes virksomhed og behov.

Vores omfattende indsigt i de forskellige sektorer inden for maskinfremstilling og fødevareforarbejdningsindustrien gør os til en værdiskabende partner med fokus på rådgivning og vidensdeling.

I dag er NGI repræsenteret i mere end 50 lande og vokser hurtigt. Som NGI-kunde vil du altid kunne tale med en landespecifik konsulent med lokale sprogfærdigheder.

Vil du have os til at beregne din besparelse?

Kontakt os, hvis du ønsker en gratis vareprøve, eller hvis du vil have os til at hjælpe med at beregne din besparelse.

NGI

Rustfrit stål - genanvendelige materialer

80 % af vores produkter kan genbruges. Vi arbejder på initiativer, der får denne andel til at stige.

Produktinnovation

Innovation til glæde for fremtiden

Investering i forskning og udvikling

Hygiejniske tætninger - ressourcebesparelser

Det giver let rengøring og reducerer vandforbruget.

Høj kvalitet - længere levetid

Vores produkter er af meget høj kvalitet, og det betyder, at de har en længere levetid end tilsvarende komponenter.

Hygiejnisk design - beskyttelse af forbrugerne

Med vores innovative og kompromisløse design sørger vi for, at komponenterne ikke udgør en hygiejnerisiko.

Støt bæredygtighed med NGIkomponenter

NGI arbejder konstant på at optimere den hygiejniske adfærd i de mange virksomheder, der bruger vores certificerede hygiejnekomponenter.

Vores opgave rækker langt ud over blot vores produkter. Vi sikrer ansvarlig adfærd gennem samarbejde, indsigt og vidensdeling på tværs af industrier og landegrænser.

Brug af NGI-komponenter til hygiejniske formål forbedrer fødevaresikkerheden betydeligt, optimerer og reducerer brugen af rengøringsmidler med mindst 28 %.

CASESTUDIE

ARLA OPGRADERING FOR AT UNDGÅ REVNER OG ÅBNINGER I GULVET

UDFORDRINGEN

Arla’s mejeriproduktion i Rødkærsbro, Danmark, er det største produktionssted for mozzarella i Europa. Mejeriet havde et problem med nogle af pumperne i produktionsområdet, da pumpernes vibrationer var så store, at de forårsagede huller gulvet under dem. Dette var et problem i forhold til vedligeholdelse såvel som for hygiejne.

”Som en del af Arla Maintenance er det vigtigt, at maskinerne er i gang hele tiden. Hvis vi bliver nødt til at have ekstra nedetid, vil det være et problem.

Jeg så hygiejnemaskinskoene som en fremragende mulighed for at minimere den beskadigelse af gulvet, som pumperne forårsagede. At maskinskoene er hygiejniske og nemme at rengøre for facility services er i perfekt synergi med Arla’s nye opdaterede hygiejnestandard.

Maskinskoene er meget hygiejniske og nemme at rengøre – og den hygiejniske forsegling til gulvet sikrer, at vibrationerne fra pumpen absorberes og ikke laver huller.”

Per Kaster Nielsen Maintenance, Arla

LØSNINGEN

En lokal vedligeholdelsestekniker bad NGI om hjælp, og NGI opgraderede maskinskoene under pumperne med de godkendte, hygiejniske, højdejusterbare maskinsko.

EFFEKTEN

De nye maskinsko udjævner pumpernes vibrationer, og der var ikke længere et problem med huller i gulvet. Dette gjorde vedligeholdelsen lettere, optimerede oppetid af maskineriet og øgede den generelle hygiejne i produktionsområdet. Opgraderingen har med andre ord sparet Arla penge, fordi de ikke længere er nødt til at stoppe produktionen og fikse huller, og den har også forbedret den generelle hygiejne.

MEJERIPRODUKTER, MÆLK & OST

CASESTUDIE

BARRY CALLEBAUT DE HØJESTE STANDARDER – OGSÅ FOR HYGIEJNE

UDFORDRINGEN

Barry Callebaut, som er en stor del af verdens fødevarekæde indenfor chokolade, ønsker at opnå de højeste standarder inden for hygiejne. Efter de begyndte at bruge hygiejniske maskinsko fra NGI i deres fabrikker i Belgien og Storbritannien så de værdien af at implementere disse maskinsko på specifikationsstadiet, da de bestilte nye maskiner fra deres maskinproducenter. Barry Callebaut ønskede derfor at implementere NGI-komponenter deres tekniske specifikationer.

“NGI er en meget interessant partner for os, da deres innovation inden for hygiejnisk design giver os som brand-ejer mulighed for at specificere hygiejniske EHEDG-certificerede komponenter, hvorved det sikres, at NGI vil hjælpe OEMs med at implementere de mest hygiejniske systemer, hvilket er en fordel for os i sidste ende.

Vi vil løbende holde styr på de aktuelle og nye hygiejniske produkter fra NGI, og vi er sikre på, at vi har fundet en partner, der kan hjælpe os og vores maskinbyggere til, med meget lille indsats fra vores side, at forbedre vores endelige fordel.”

Hugo Durado & Sebastien Ducatteeuw

Maskiningeniør og projektleder, Barry Callebaut

LØSNINGEN

NGI hjalp Barry Callebaut med at udvikle og implementere deres standard for produktionsudstyr. NGI har været i tæt kontakt med Barry Callebaut under processen, og NGI har desuden hjulpet maskinproducenten for Barry Callebaut med implementeringen. Under processen af løsningen har NGI og Barry Callebaut fokuseret på alle dele af maskinforsyningskæden, hvilket sikrer, at både Barry Callebaut, rådgivere og leverandører alle drager fordel af de nye standarder.

EFFEKTEN

Den nye standard er blevet implementeret hos Barry Callebaut, og leverandørerne er begyndt at bruge standarderne. En af disse leverandører er DESMI, og de har bekræftet, at både standarderne og NGIs hygiejniske maskinsko er nemme at arbejde med.

BAGERI & SLIK

CASESTUDIE

ECOLAB

IDENTIFIKATION AF PROBLEMET

UDFORDRINGEN

En af Ecolabs kunder har oplevet et alvorligt listeria-udbrud på en europæisk fabrik. De hentede Ecolab ind for at finde problemet og pege på en mulig løsning.

LØSNINGEN

En specialist fra Ecolab besøgte fabrikken, og han fandt flere forbedringspunkter. Nogle af disse var relateret til maskindesign. Adskillige maskiner var f.eks. ikke bygget med hygiejnisk optimerede komponenter.

På grund af Ecolabs deltagelse i BOPP – NGI’s Brand Owner Partnership Programme – var specialisten i stand til ikke blot at identificere problemet, men også til at pege på en løsning. Og maskinerne blev opgraderet med hygiejniske og certificerede maskinsko fra NGI, der er lette at rengøre.

”At være en del af BOPP vil give os mulighed for at tilbyde vores kunder hygiejnisk designrådgivning om, hvordan man løser specifikke problemer i deres produktion vedrørende hygiejnisk design og selvfølgelig kombineret med Ecolabrengøringsprocedurer.”

Michael Stavad European Application Specialist Food, Ecolab

EFFEKTEN

Ecolabs kunde blev tilbudt en hurtig og efektiv løsning på deres problem, og efterfølgende har kunden bedt maskinproducenter om at kontakte NGI for at sikre, at maskinerne leveres med NGIcertificerede komponenter i fremtiden. NGI hentes således ind som en foretrukken leverandør af certificerede maskinsko samt en ekstern ekspert i hygiejnisk design.

Det er ofte blot et spørgsmål om at bruge de korrekte systematikker og metoder til at løse specifikke problemer. NGI’s partnerskabsprogram er et udvalg af initiativer til at sikre samarbejde, indsigt, vidensdeling, dokumentation og standardisering. Forbedring

NGI’s partnerskabsprogram for brand-ejere består af 5 konkrete initiativer, som kan forbedre fødevaresikkerhed, hygiejne og rengøringsevne i dine produktionsmiljøer.

Programmet er et skalérbart værktøjssæt, der kan tilpasses de individuelle brand-ejeres behov og ønsker.

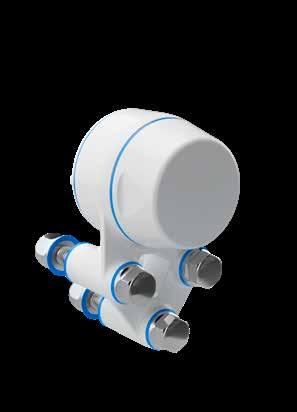

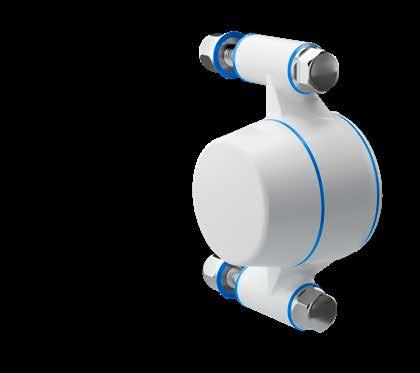

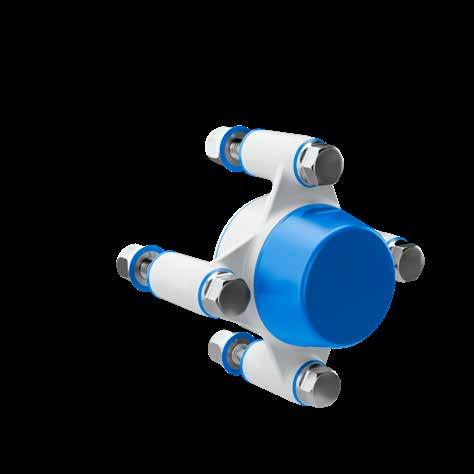

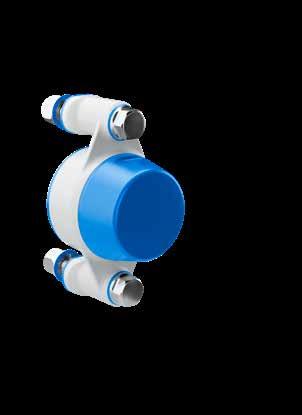

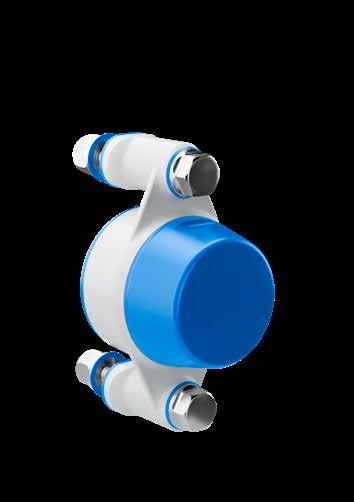

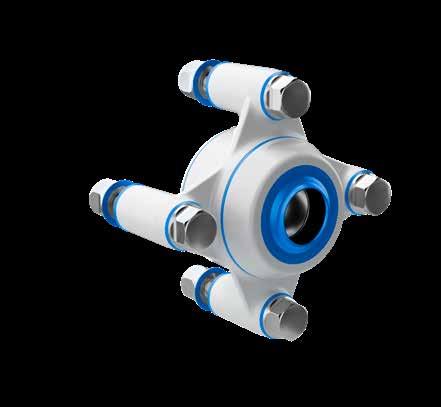

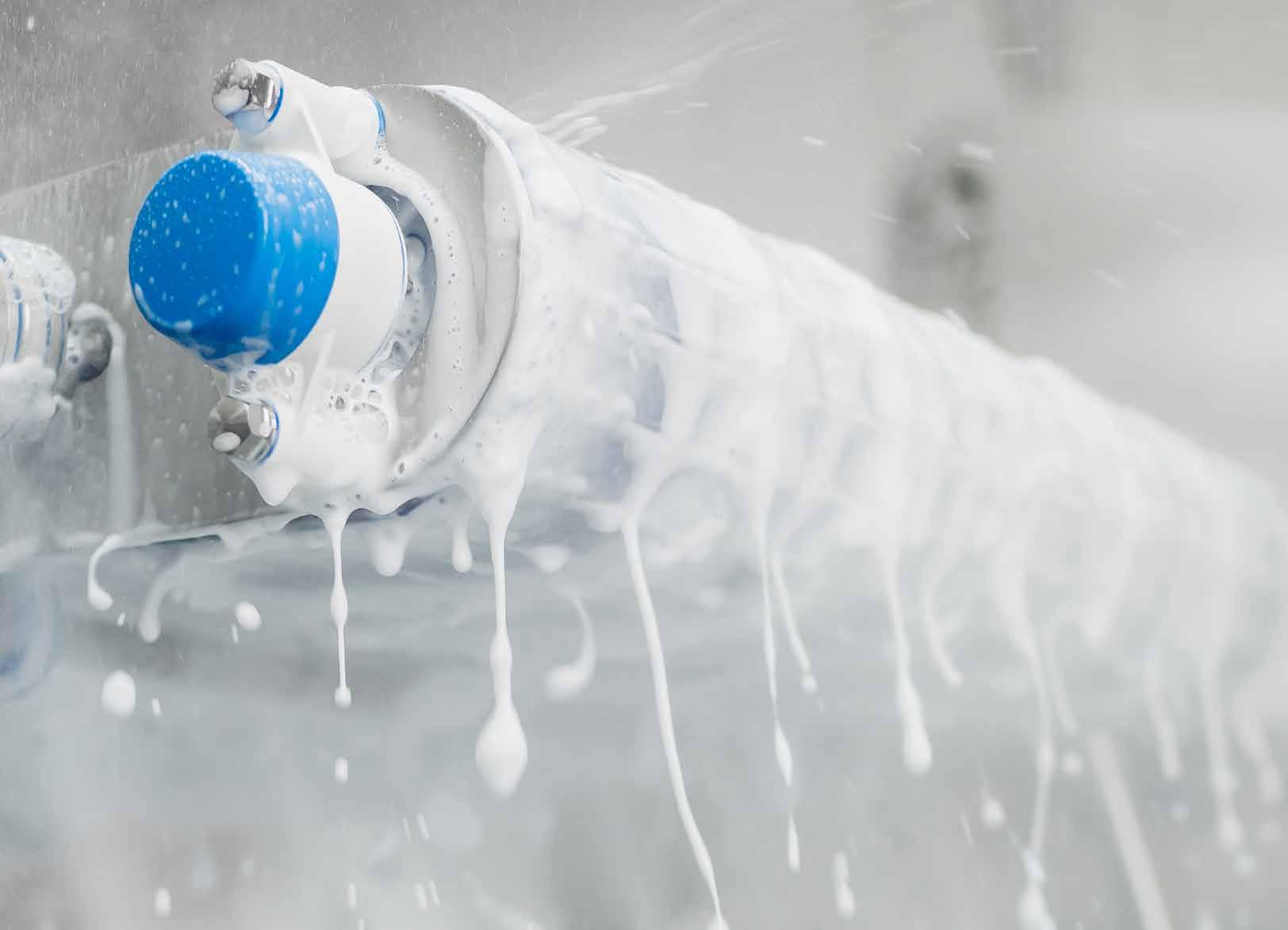

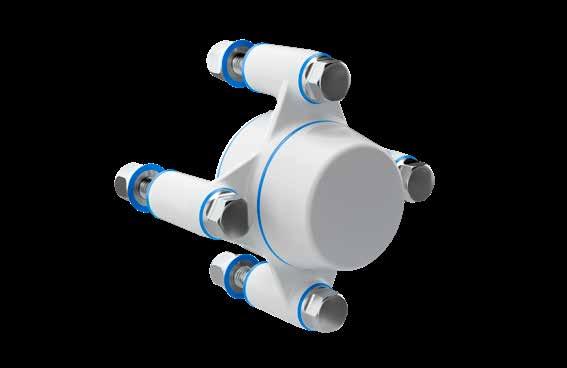

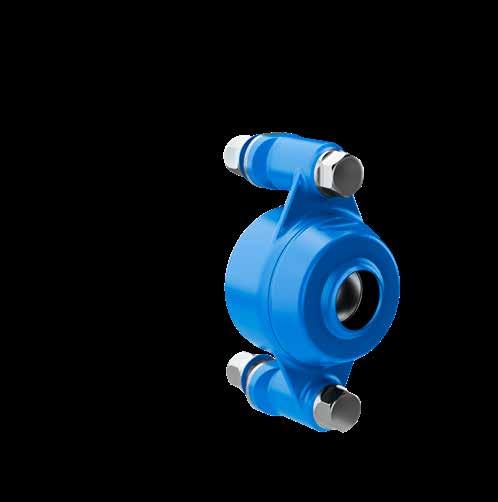

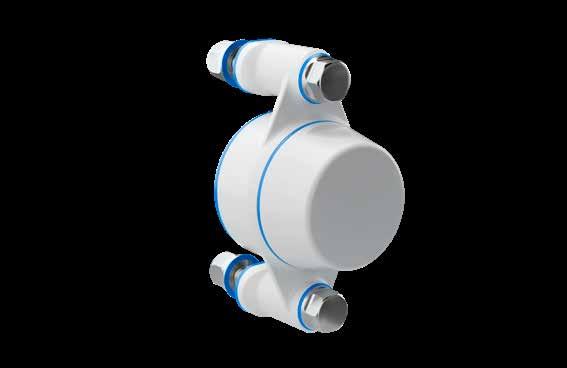

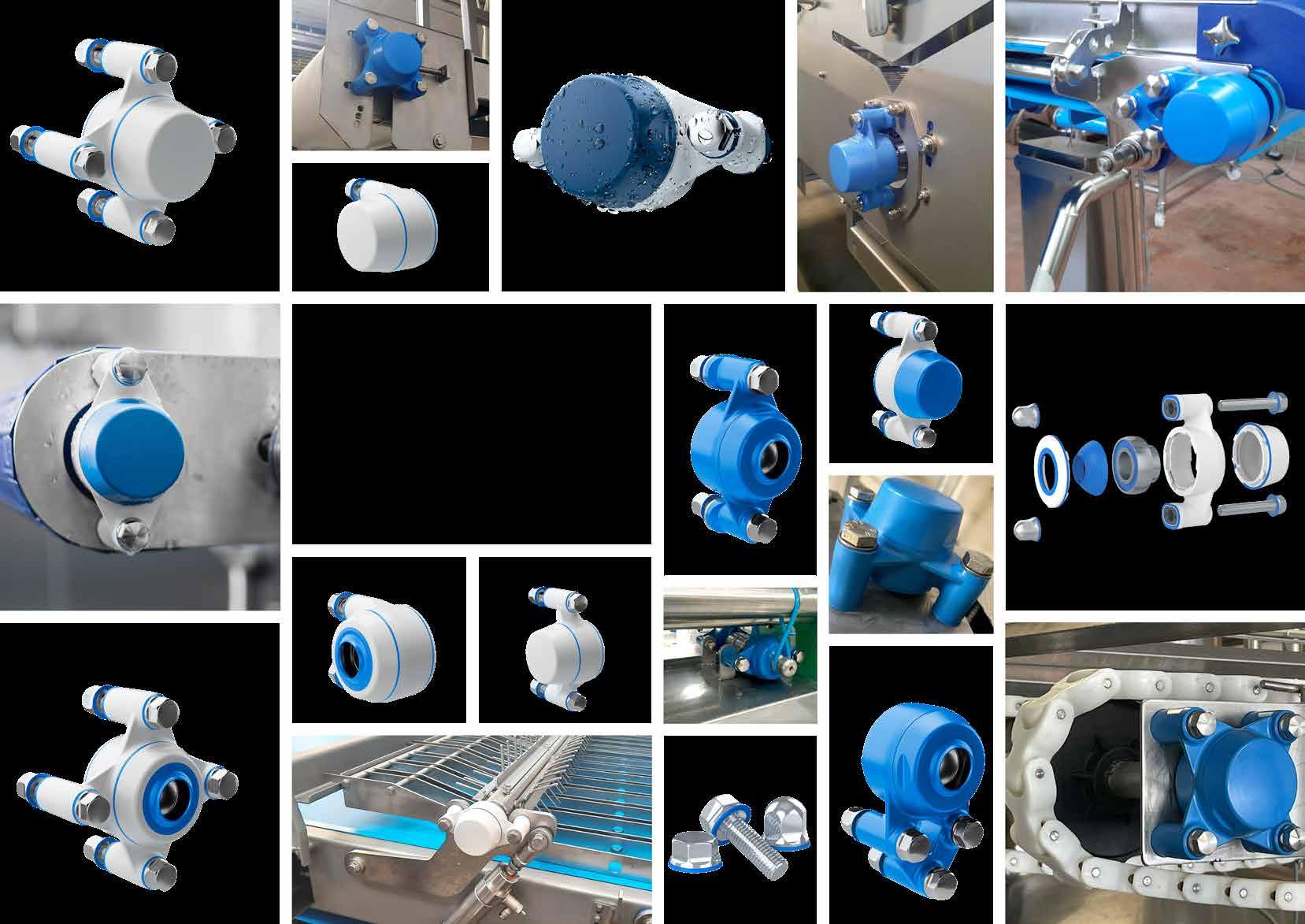

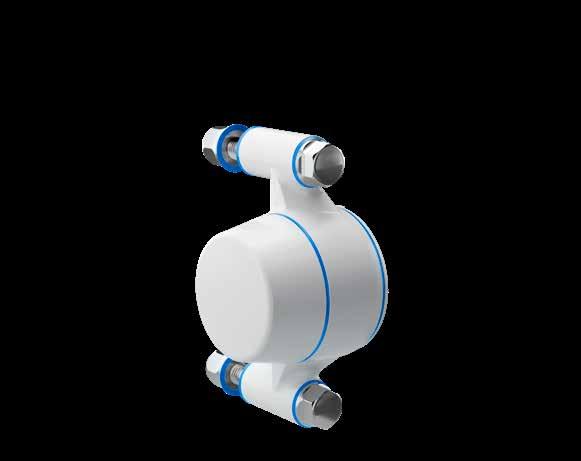

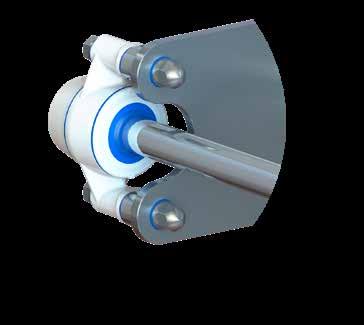

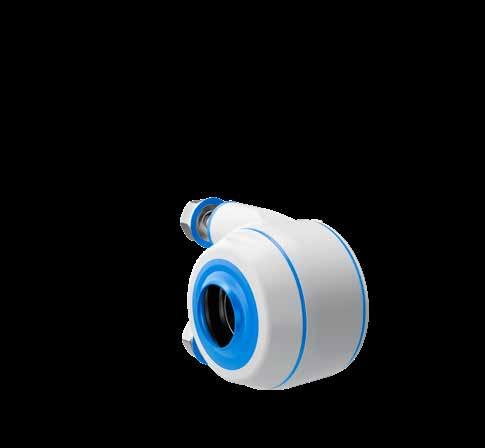

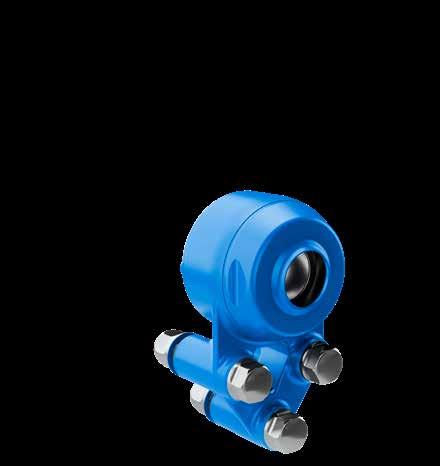

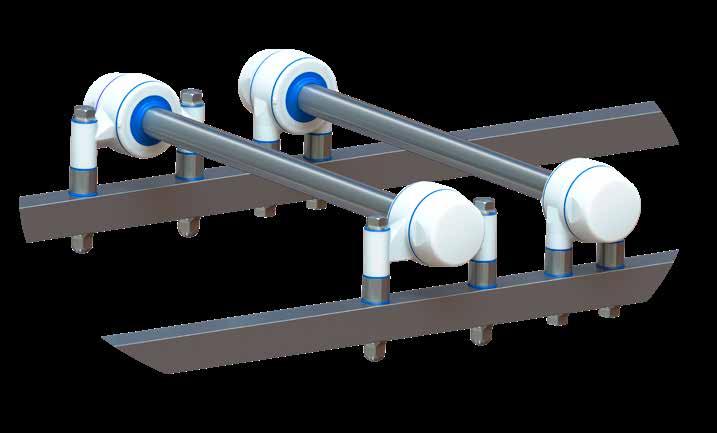

Lejehuse Certificerede

Innovative & pålidelige

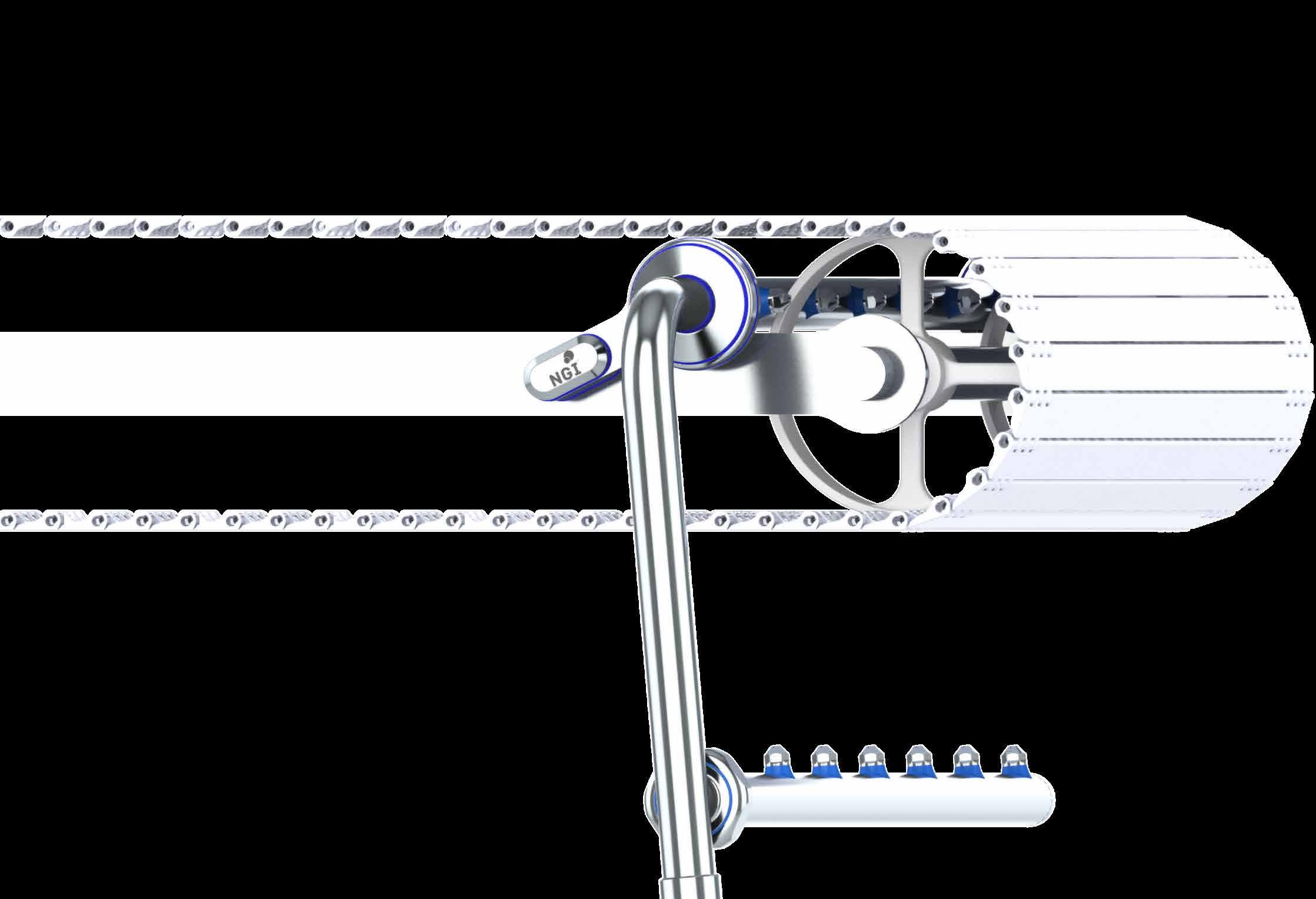

Vi leverer den optimale løsning til dit produktionsmiljø.

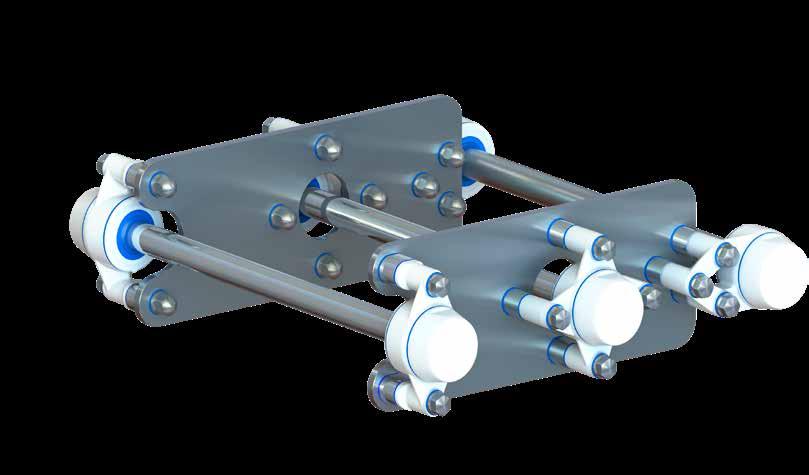

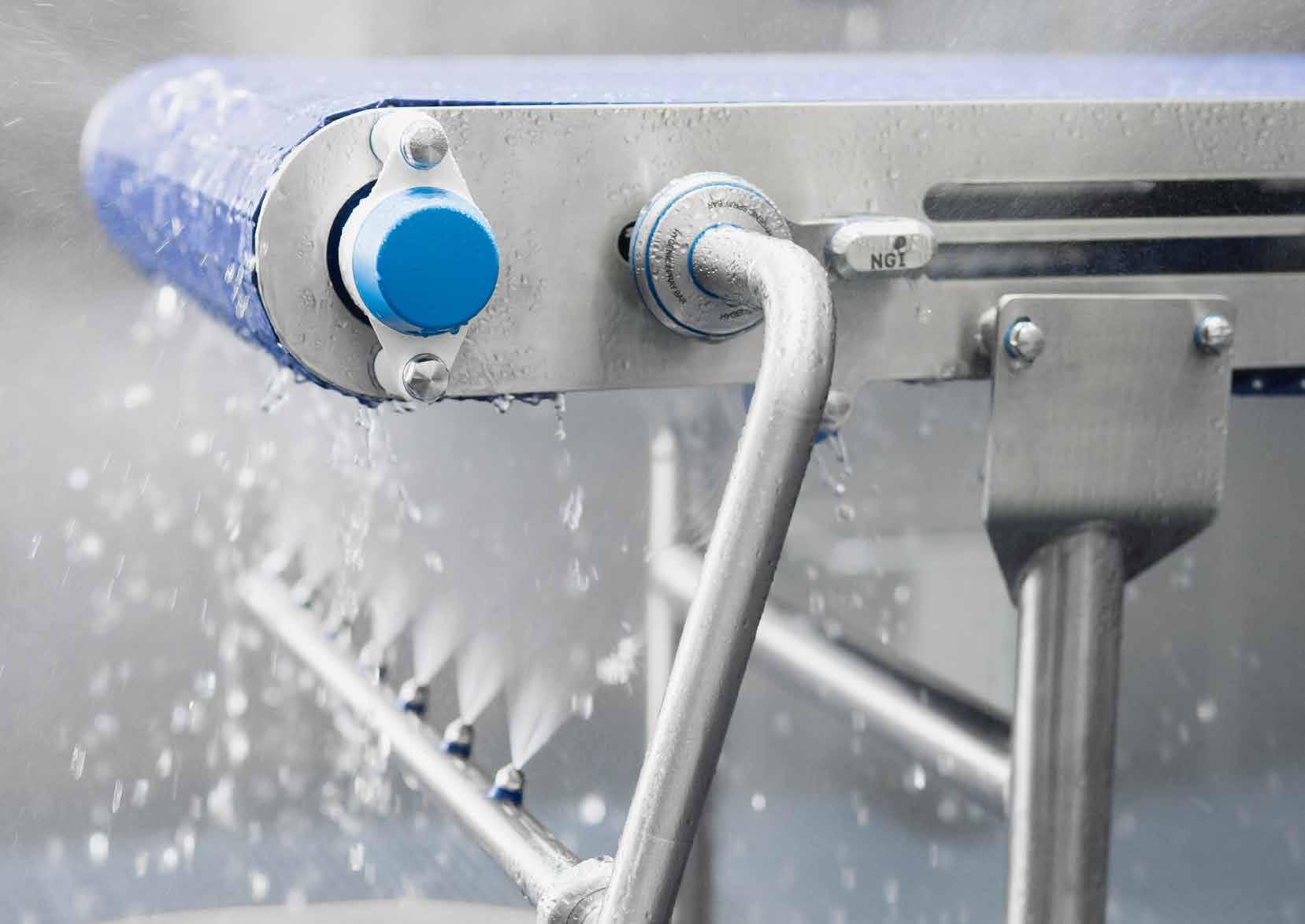

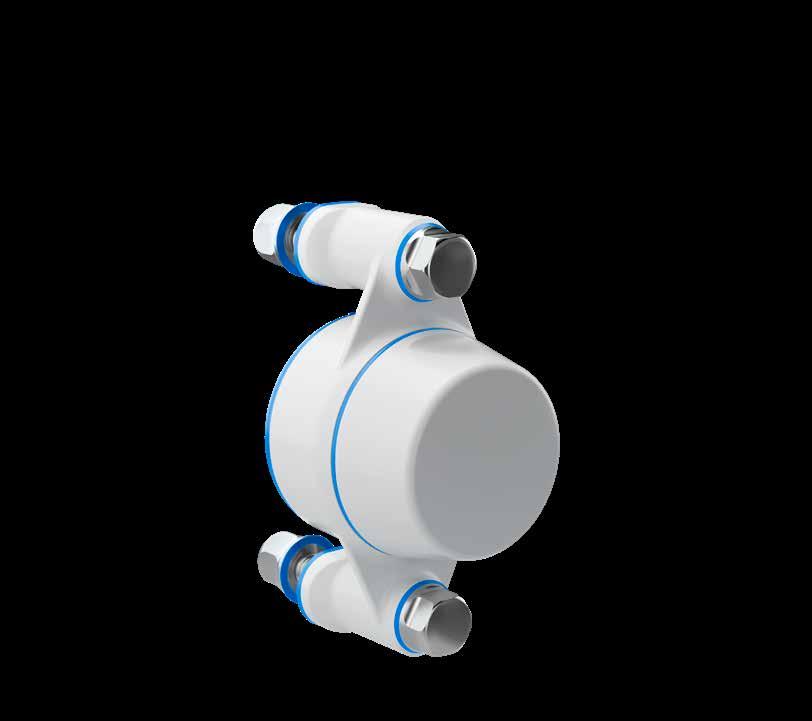

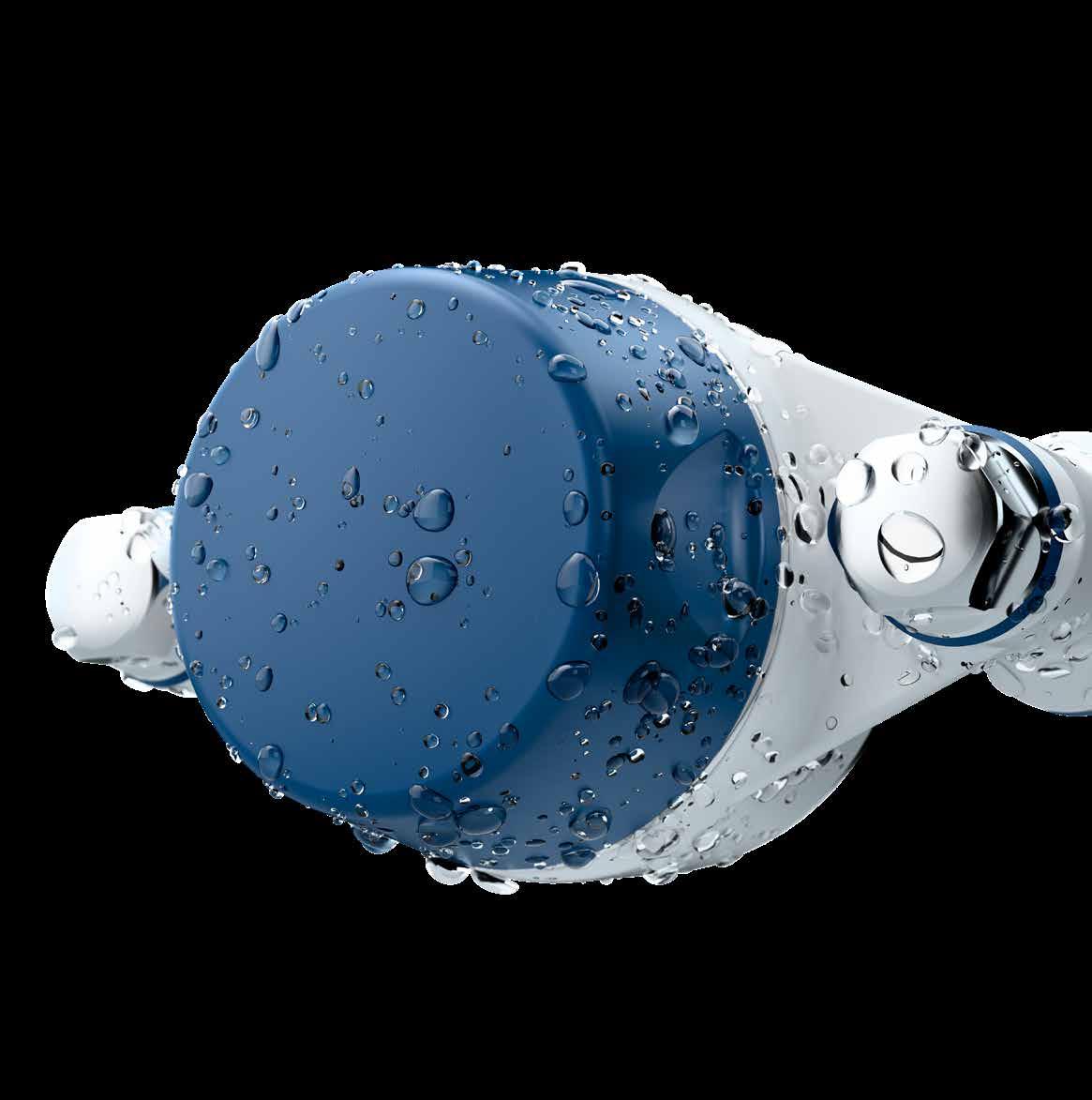

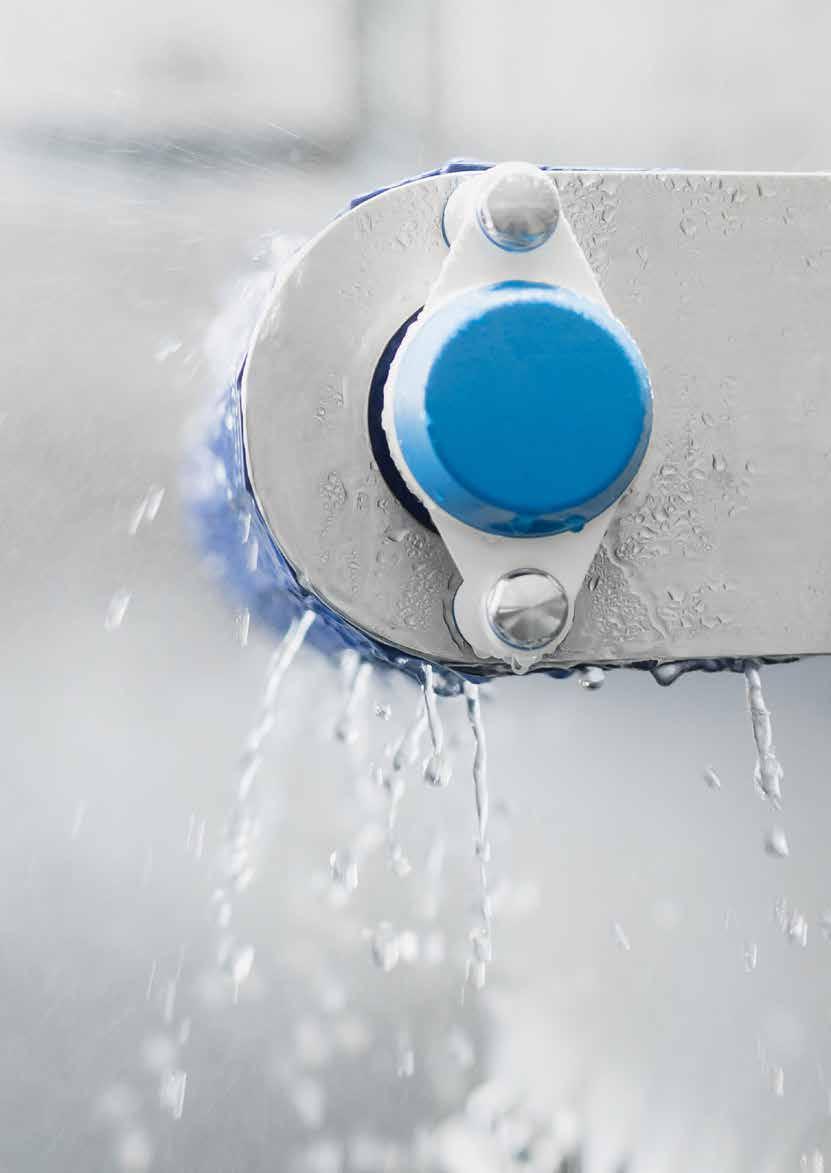

De nye lejehuse fra NGI er certificeret og designet til at overholde EHEDG, 3-A- og USDAregler og retningslinjer og er specifikt designet til at minimere risikoen for kontaminering og forbedre fødevaresikkerheden.

Lejehuset har et patenteret vandtæt forseglingssystem, der forsegler lejet og blokerer for snavs og bakterier samt forlænger lejets levetid. Lejerne er livstidssmurte, hvilket eliminerer risikoen for at sprede kontamineret fedt under højtryksrensning.

Akslens indføring i lejehuset har et nyt banebrydende patenteret design, der muliggør en vandtæt forsegling på akslen på trods af en monteringsvinkel med mere end 3 graders justering.

Plug&Play-installation

Forbedret fødevaresikkerhed

Et komplet hygiejnisk design minimerer risikoen for kontaminering

Reducerer energiforbruget

Minimerer vandforbruget og minimerer brugen af rengøringsmidler

Gå til dk.ngi-global.com/lejehuse for at læse mere og se vores produktsortiment.

Innovation by NGI

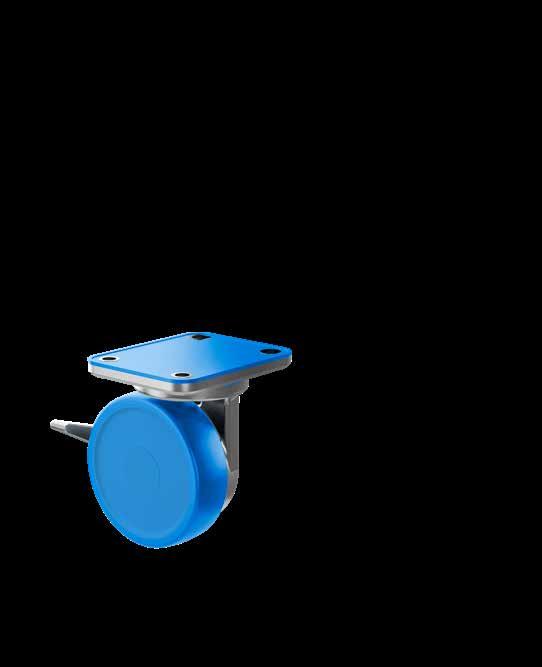

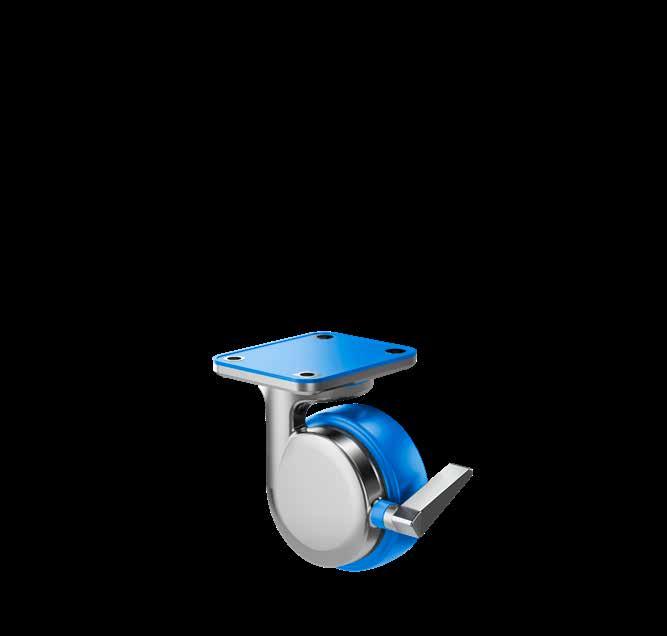

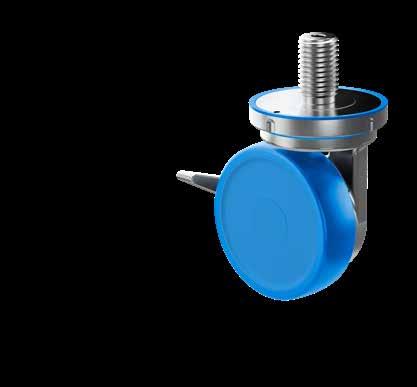

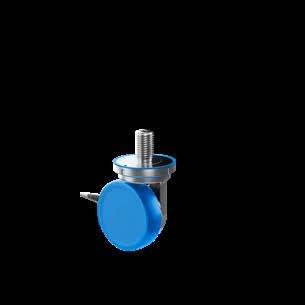

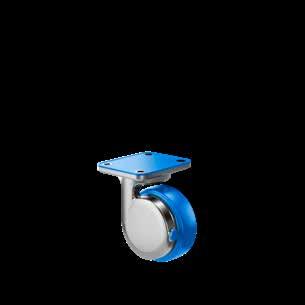

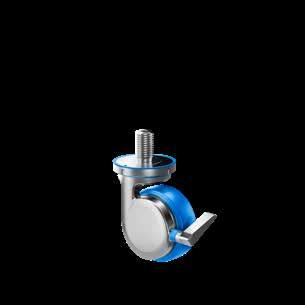

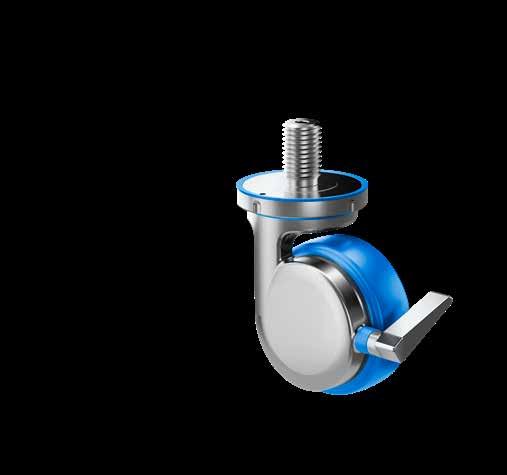

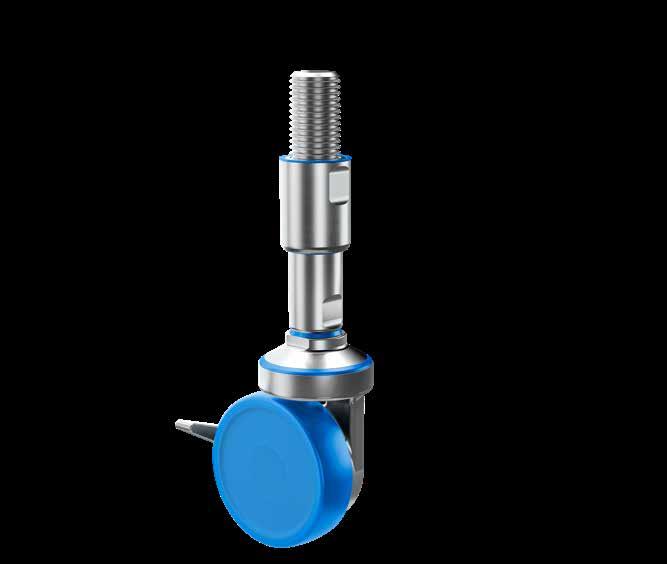

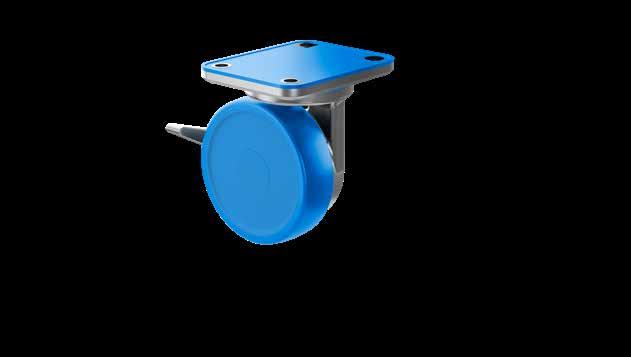

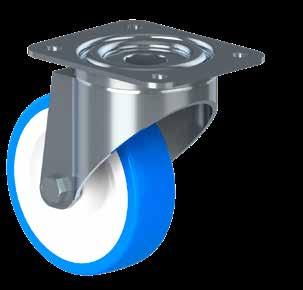

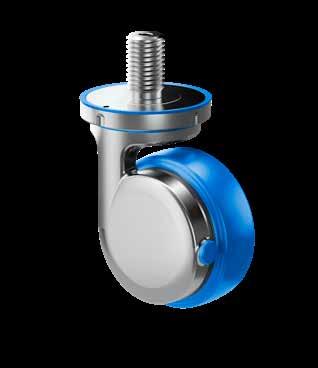

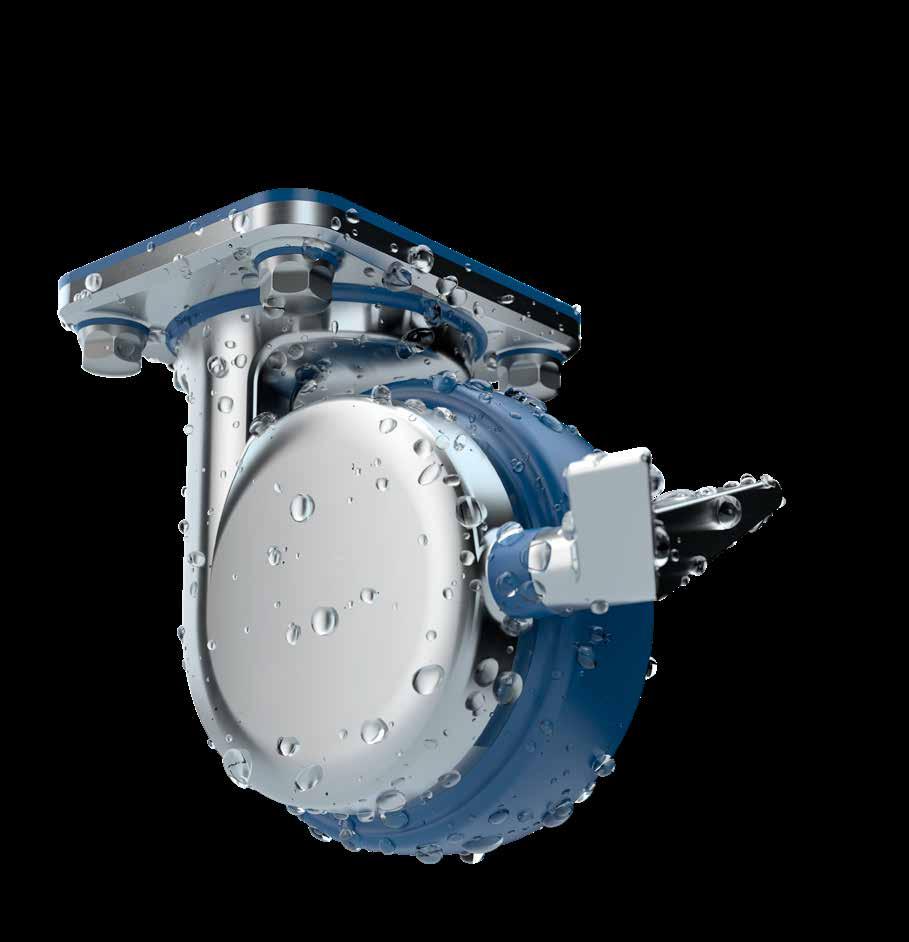

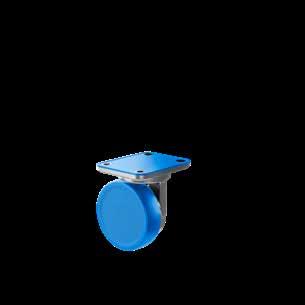

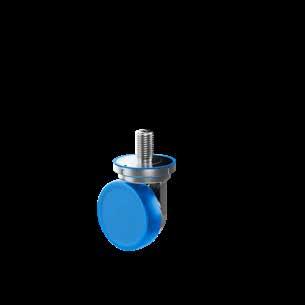

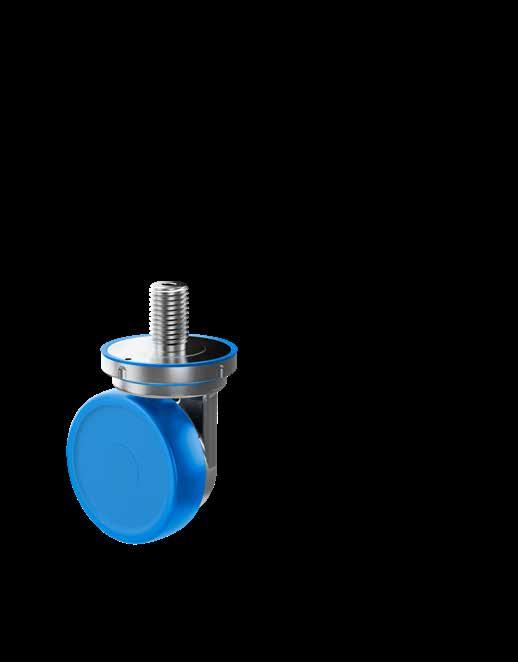

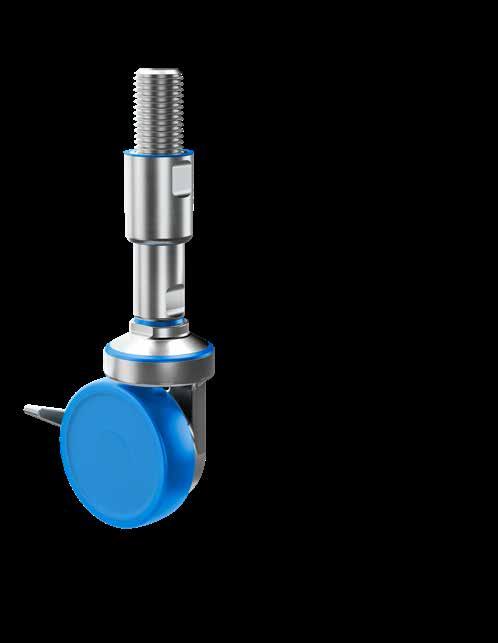

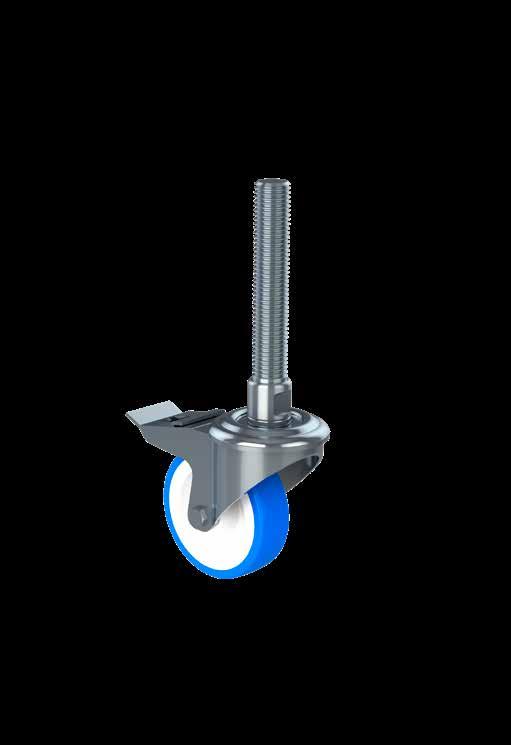

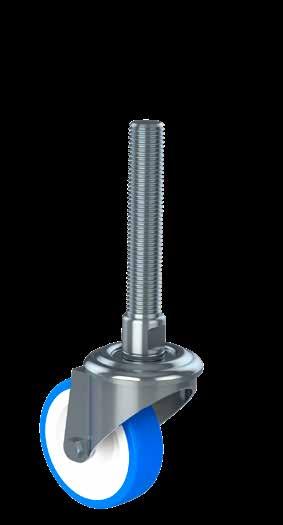

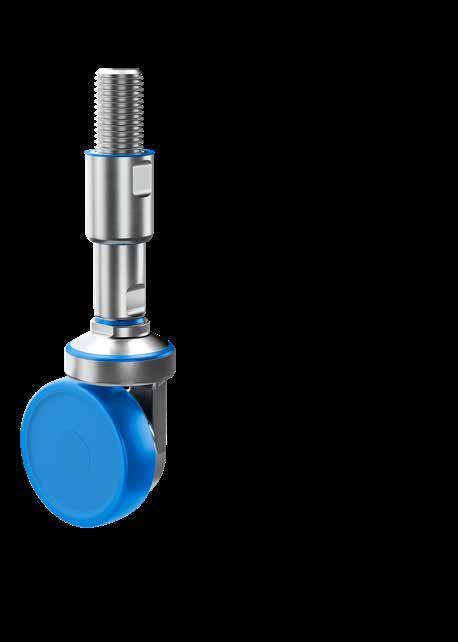

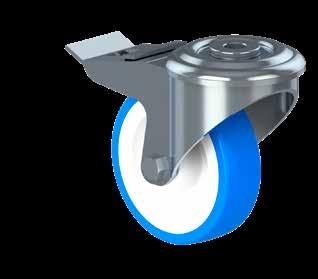

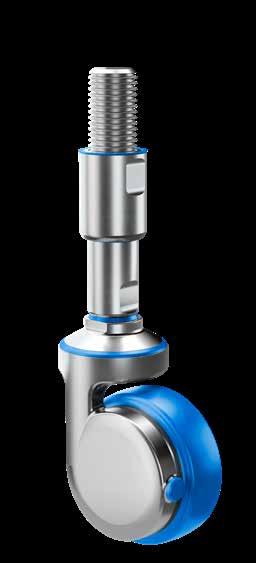

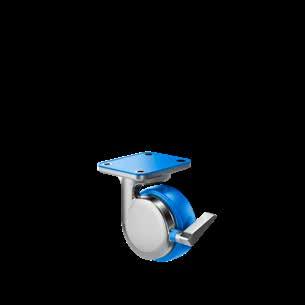

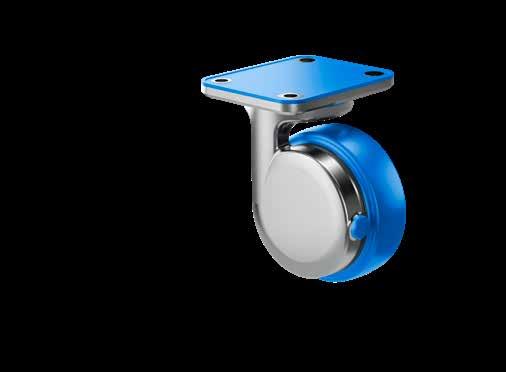

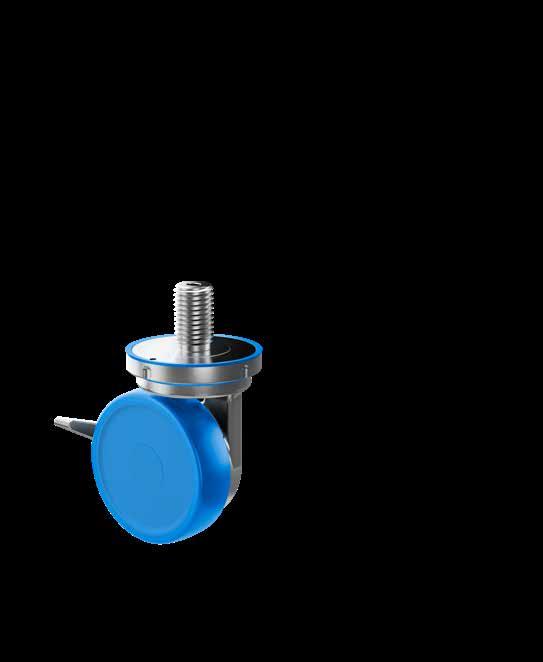

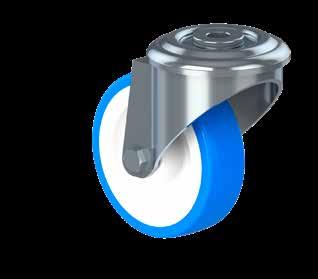

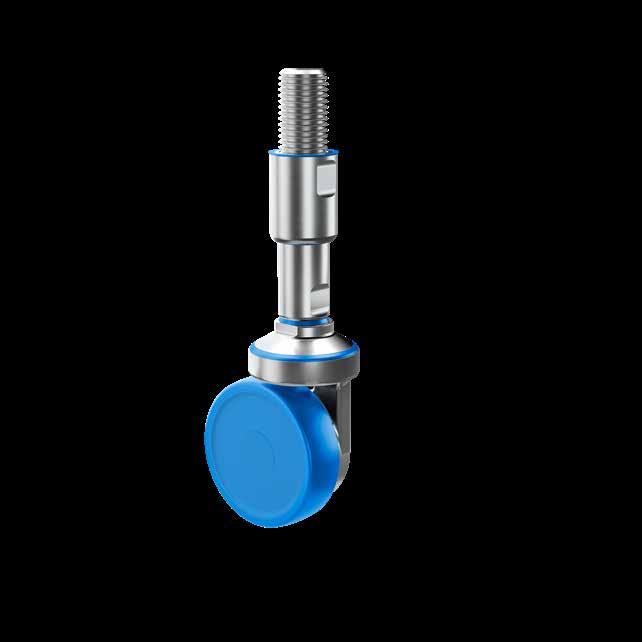

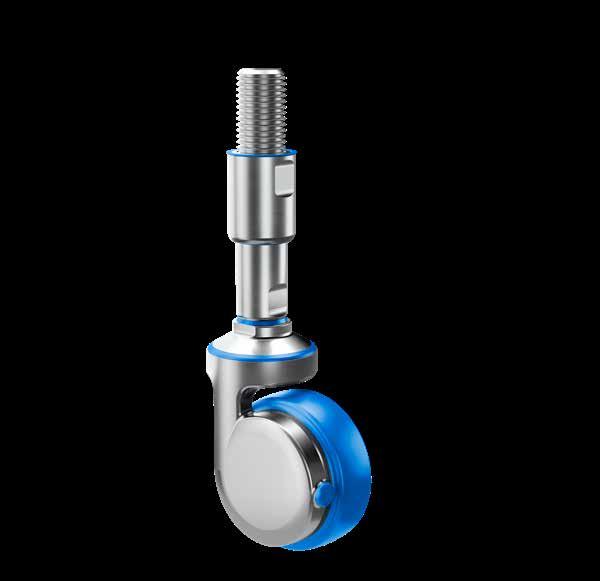

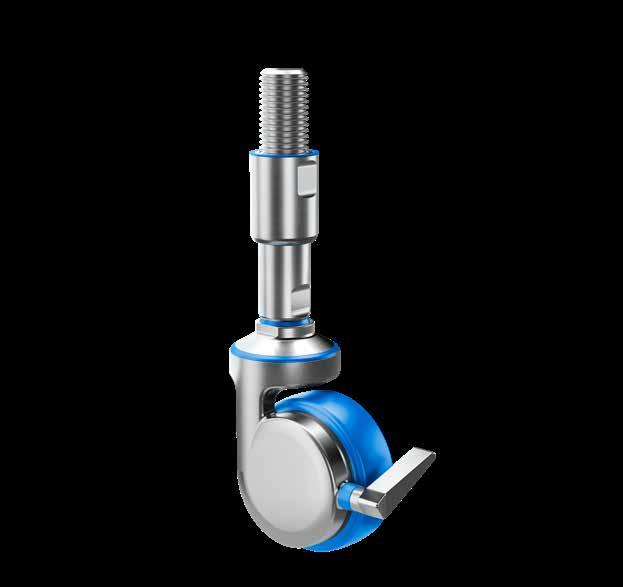

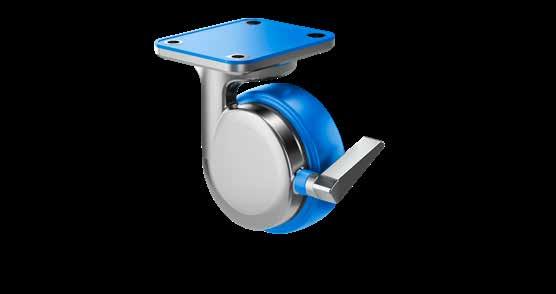

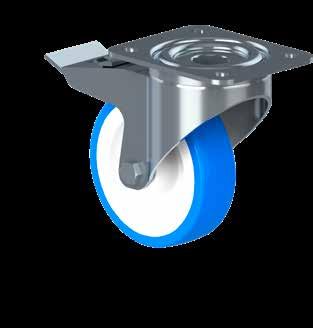

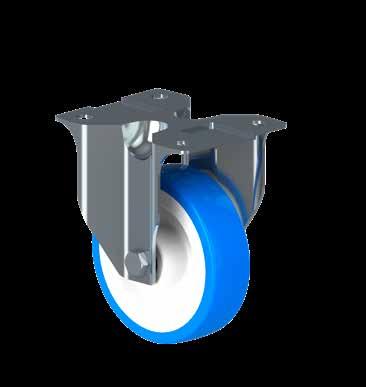

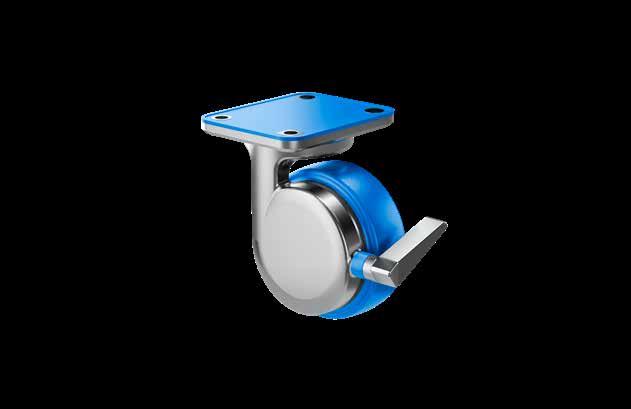

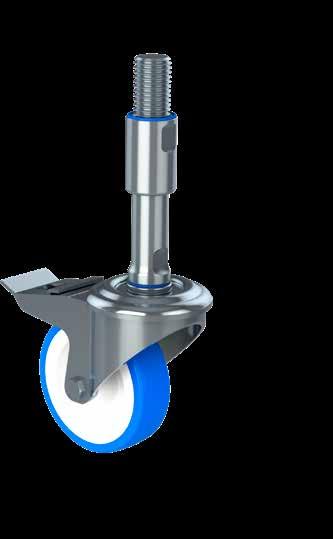

Hygiejniske Drejehjul

Innovative og pålidelige

Vi leverer den optimale løsning til dit produktionsmiljø.

De nye certificerede hygiejnedrejehjul fra NGI er de eneste patenterede hjul i verden, der er hygiejnisk designet i overensstemmelse med EHEDG, 3-A og USDA designprincipper, der sikrer optimale betingelser for rengøring med let adgang fra alle vinkler.

Det hygiejniske hjul fra NGI forbedrer hygiejnisk sikkerhed betydeligt, da det er designet med et ensidet gafelhus, der giver let adgang til rengøring. Alle overflader er glatte og drænbare, da de enten er runde eller har en vinkel på 3°, så snavs og bakterier ikke hober sig op.

Bremsen er integreret i gafelhuset, og låsning af rotation og drejning sker inde i hjulet. Desuden gør designet af hjulene installationen hurtig og nem.

Forbedret fødevaresikkerhed

Et komplet hygiejnisk design minimerer risikoen for tværkontaminering

Plug&Play-installation

Minimerer vandforbruget og brug af rengøringsmidler

Innovation by NGI

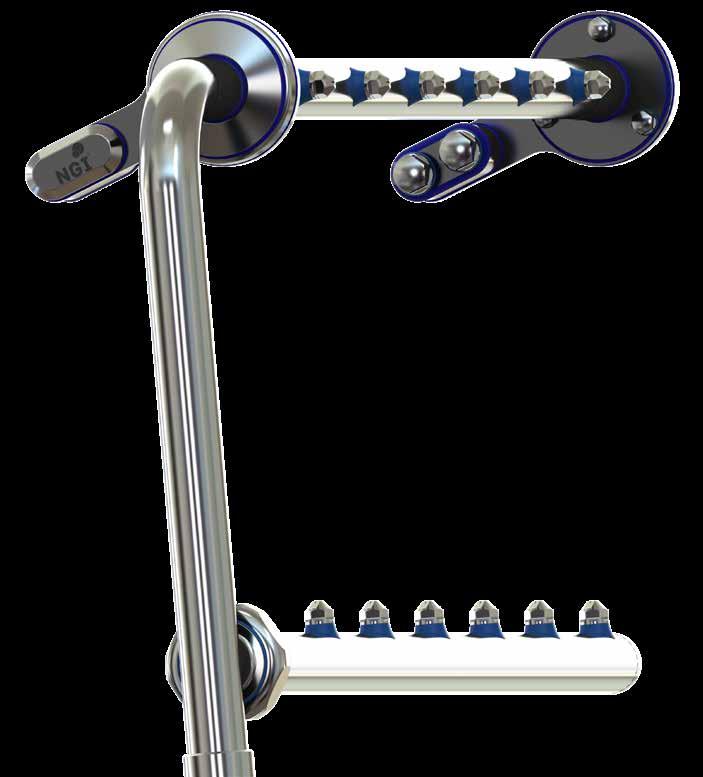

CIP Unit

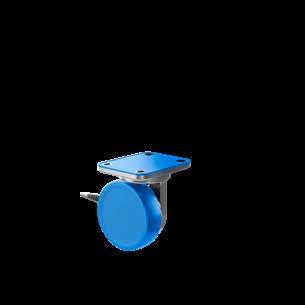

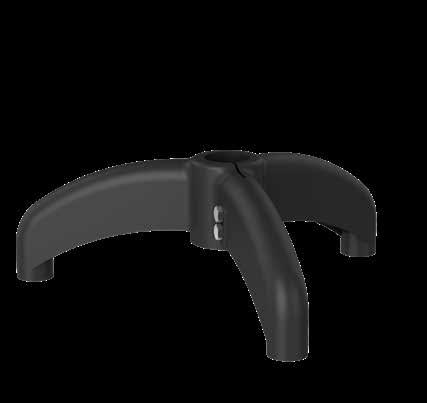

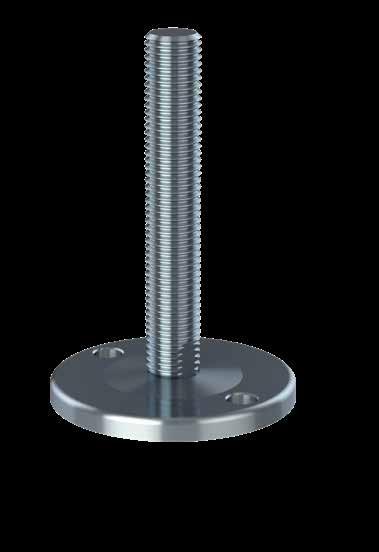

HØJDEJUSTERBARE MASKINSKO HJUL ANDET

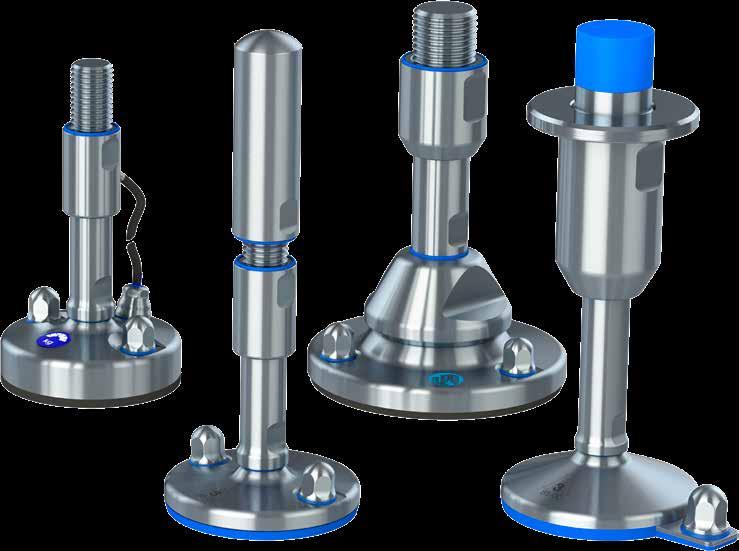

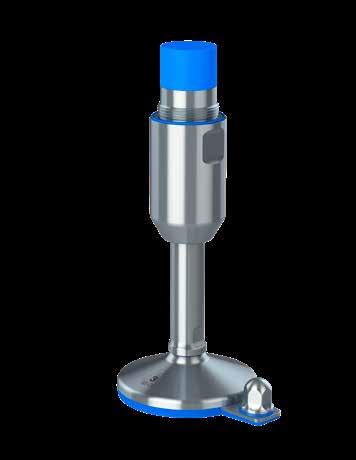

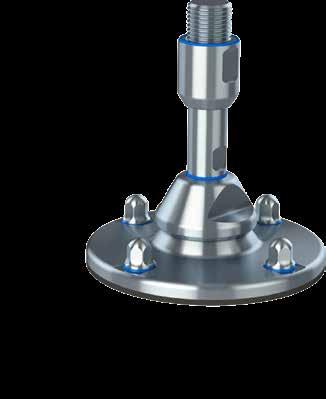

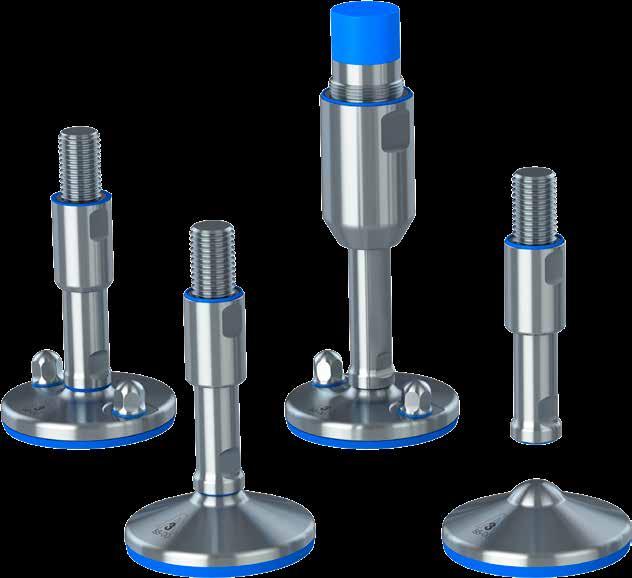

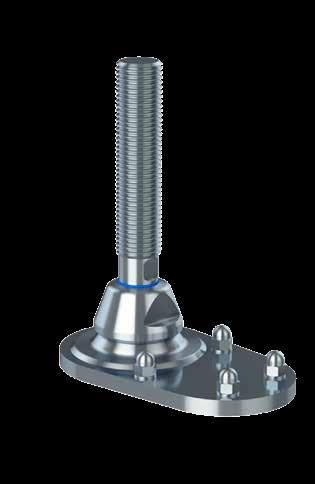

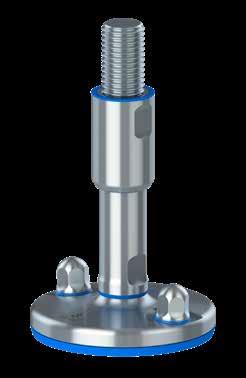

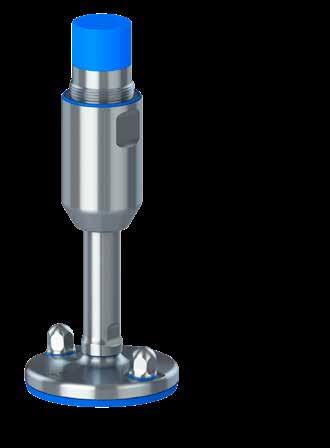

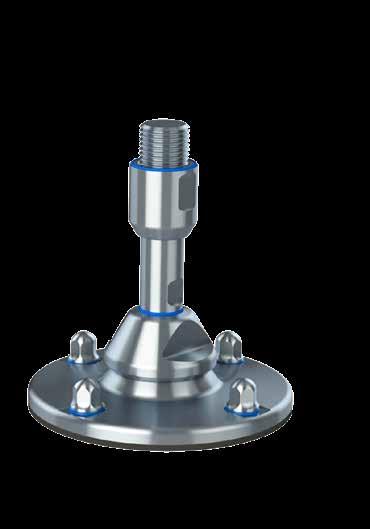

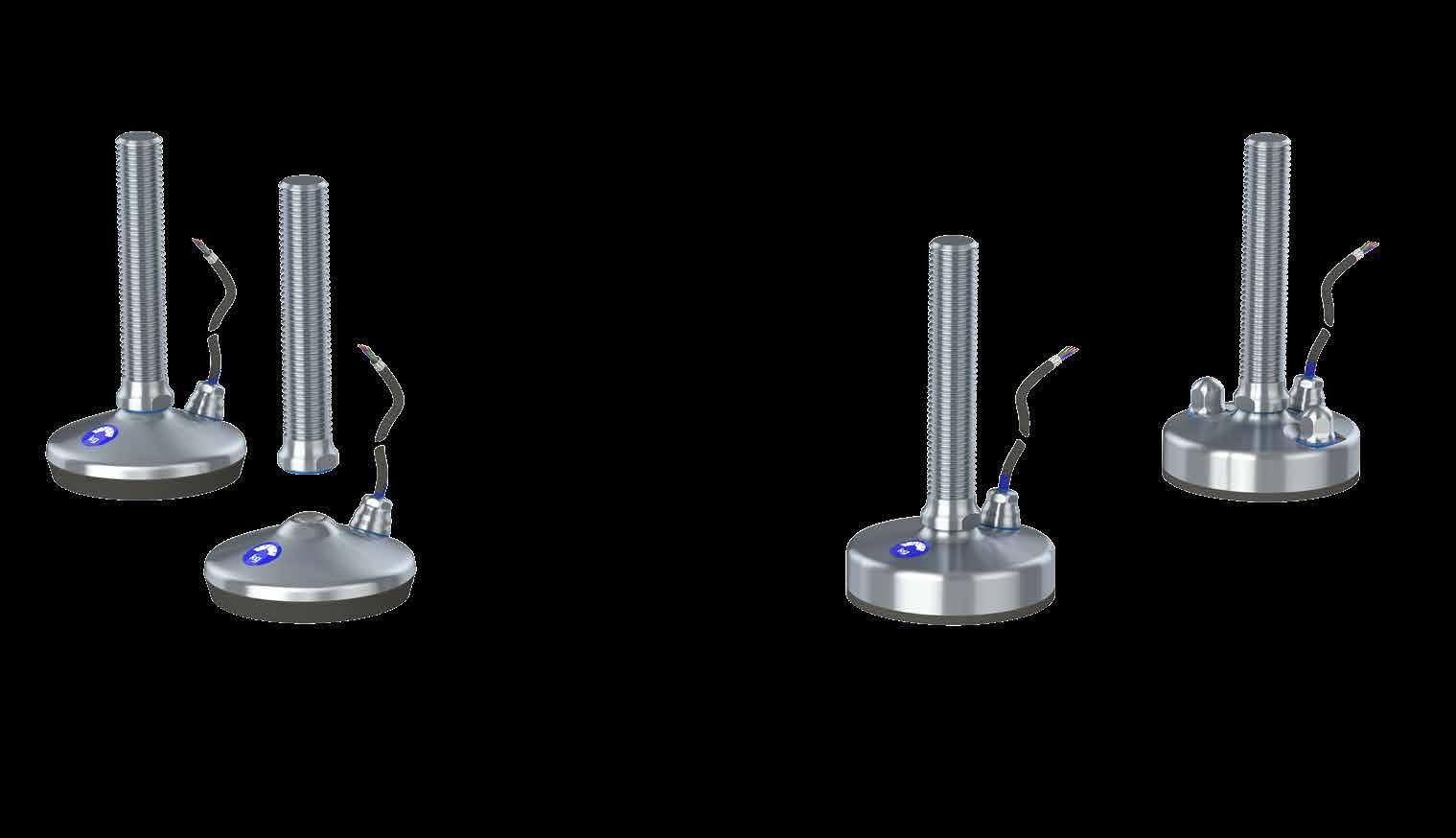

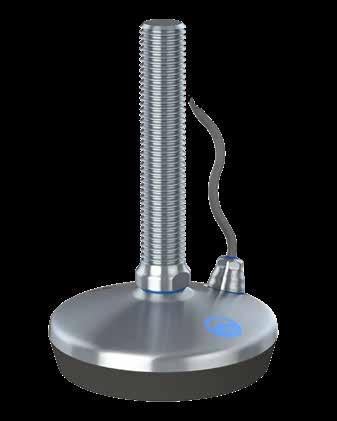

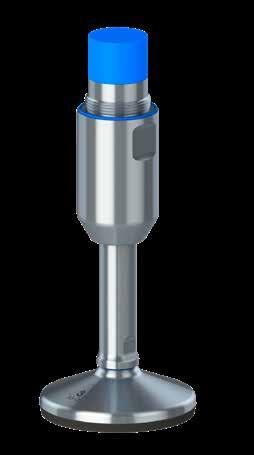

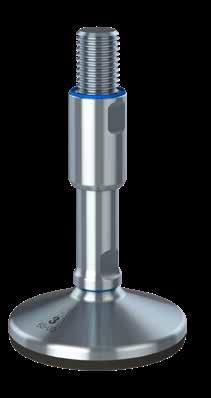

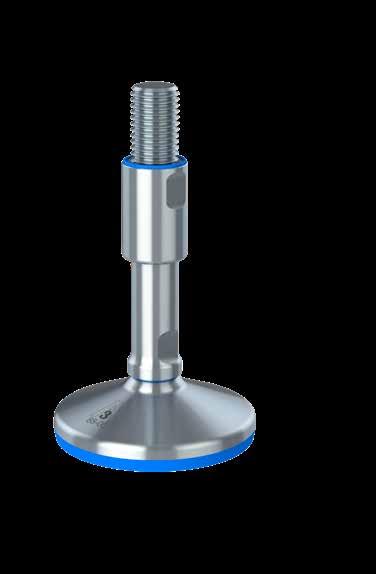

Certificeret hygiejniske maskinsko

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

De eneste maskinsko i verden, der er hygiejnisk certificerede efter 3-A, USDA og EHEDG standarden til brug i sanitære produktionsmiljøer

Selvdrænende overflader, forseglede bevægelige dele og intet synligt gevind sikrer et absolut minimum af rengøring og maksimal sanitær sikkerhed

Certificeret hygiejniske maskinsko

Alle procesindustrier er genstand for stadig strengere lovkrav, der giver øget fokus på ressourceforbrug, produktsikkerhed og officielle hygiejnecertificeringer.

De 3-A, USDA og EHEDG certificerede maskinsko reducerer vandforbrug og rengøringsressourcer, samtidig med at de minimerer risikoen for forurening i produktionen. Når du vælger NGI’s certificerede maskinsko, forbedres maskinhygiejnen, og du øger dit investeringsafkast (ROI).

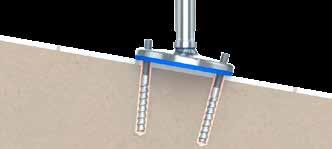

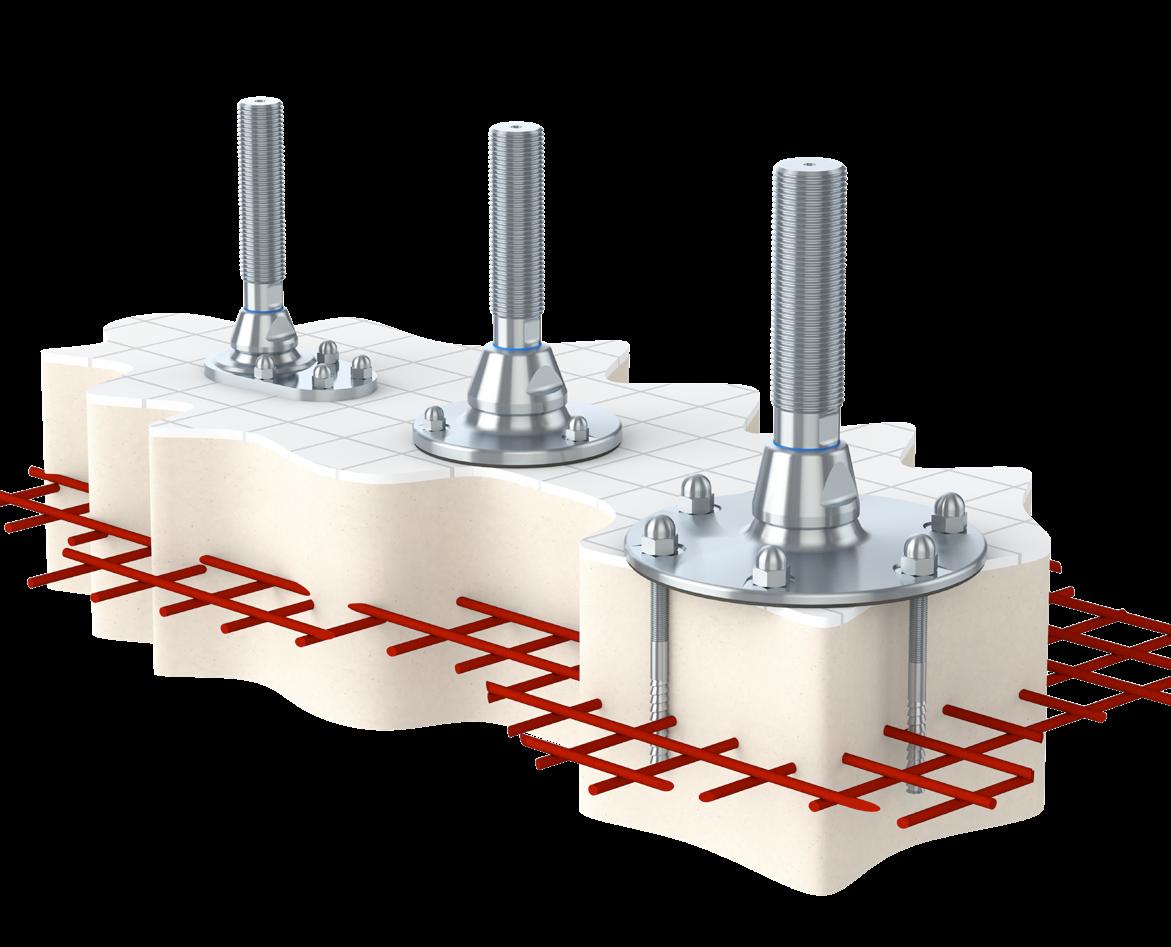

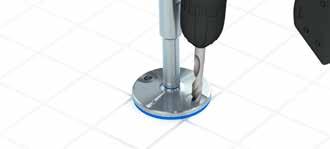

Alle certificeret hygiejniske maskinsko med fastgørelse til gulv leveres med certificeret hygiejniske møtrikker.

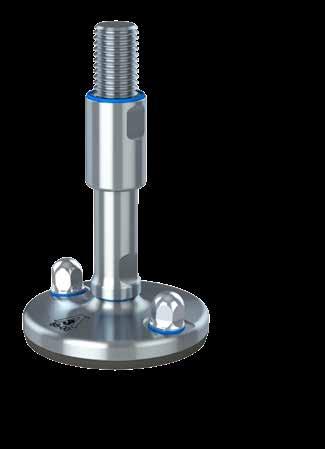

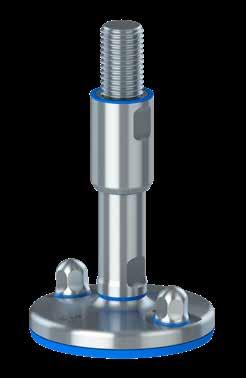

ZHJS

Særlige egenskaber

- Højdevariation 107 mm - 199 mm

- Vægtbelastning op til 110.000 N takket være massiv fodplade

- 3-A og EHEDG logo på fodpladen for angivelse af certificering

- Gevind dækket af hygiejniske hylster, der fungerer som kontramøtrik

- Sikkerhed mod frit gevind

- Valgfrit hygiejnisk tophylster

- Optimeret rengøringsdesign

- Overflade under 0,8 µm RA

- 2 X fastgøring til gulv

- Ekstra hygiejniske tætninger

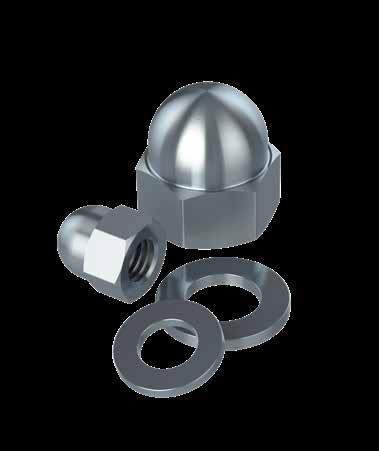

- Leveres med gratis møtrikker

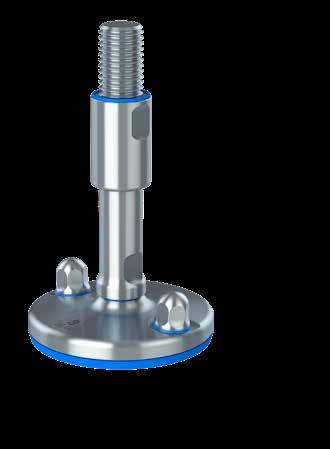

ZHJC

Særlige egenskaber

- Højdevariation 107 mm - 199 mm

- Vægtbelastning op til 110.000 N takket være massiv fodplade

- 3-A og EHEDG logo på fodpladen for angivelse af certificering

- Gevind dækket af hygiejniske hylster, der fungerer som kontramøtrik

- Valgfrit hygiejnisk tophylster

- Optimeret rengøringsdesign

- Overflade under 0,8 µm RA

- 2 X fastgøring til gulv

- Ekstra hygiejniske tætninger

- Leveres med gratis møtrikker

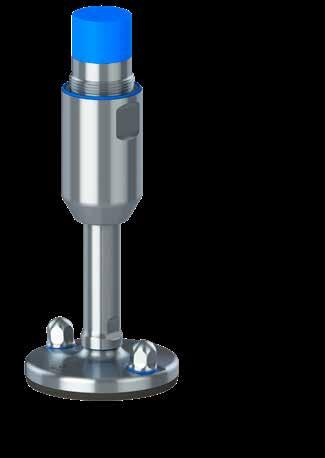

ZHFVJ

Særlige egenskaber

- Højdevariation 96 mm - 327 mm

- Vægtbelastning op til 95.500 N takket være massiv fodplade

- 3-A og EHEDG logo på fodpladen for angivelse af certificering

- 3-A, EHEDG og USDA certificeret

- Forseglet gevind med lav friktion (livtidssmurt)

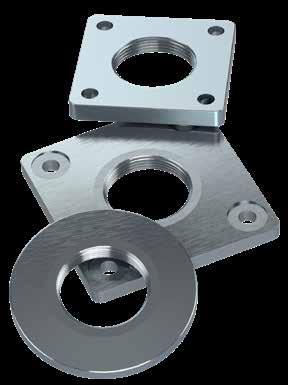

- Fleksibel montage med valgfrie flanger eller gevindadapter

- Optimeret rengøringsdesign

- Overflade under 0,8 µm RA

- 2 X fastgøring til gulv

- Ekstra hygiejniske tætninger

- Leveres med gratis møtrikker

Produktgrupper – egenskaber

• EHEDG certificering “TYPE EL – 1st CLASS” og 3-A certificering “88-00”

• USDA certificering “Dairy” og “NSF/ANIS/3-A 14159-1-2014”

• Officielle hygiejnecertifikater vedlægges alle forsendelser

• Selvdrænende overflader og sikkerhed mod synligt gevind giver et absolut minimum af rengøring

• Lavfriktionsskive mellem spindel og fodplade giver nem justering

• Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes

• Vulkaniseret, FDA-godkendt og vibrationsdæmpende skridsikkert gummi forhindrer bakterier i at trænge ind under fodpladen

• Rustfrit stål AISI 304/A2, 1.4301. Valgfrit AISI 316/A4, 1.4401

• Mere end 1.000 forskellige varianter (vægtbelastning, højdejustering, fleksible montagedele)

• Alle forseglinger er blå og kan derfor detekteres med scanningssystemer

• Design- og patentbeskyttet

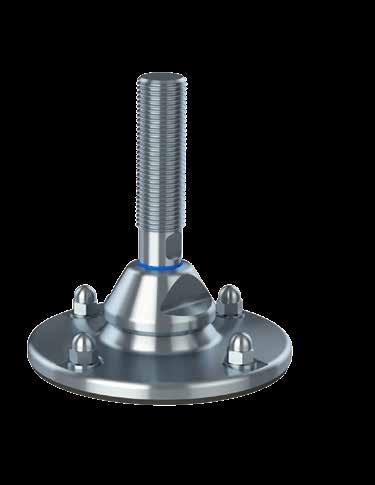

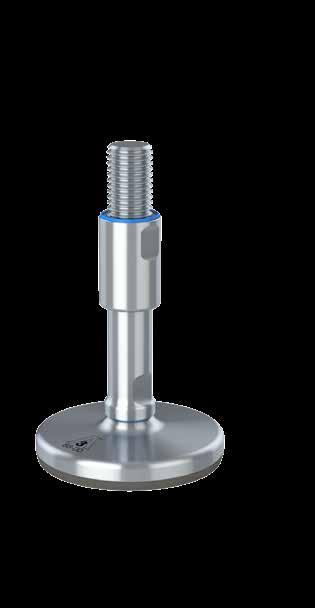

XH

Særlige egenskaber

- Højdevariation 104 mm - 206 mm

- Vægtbelastning på op til 65.000 N

- 3-A logo på fodpladen for angivelse af certificering

- Gevind dækket af hygiejnisk hylster, der fungerer som kontramøtrik

- Valgfrit tophylster

- Mulighed for fastgørelse til gulv, inkl. hygiejniske møtrikker

XHG + XHJ

Særlige egenskaber

- Højdevariation 101 mm - 197 mm

- Vægtbelastning op til 110.000 N takket være massiv fodplade

- 3-A logo på fodpladen for angivelse af certificering

- Gevind dækket af hygiejniske hylster, der fungerer som kontramøtrik

- Valgfrit tophylster

- Mulighed for fastgørelse til gulv, inkl. hygiejniske møtrikker

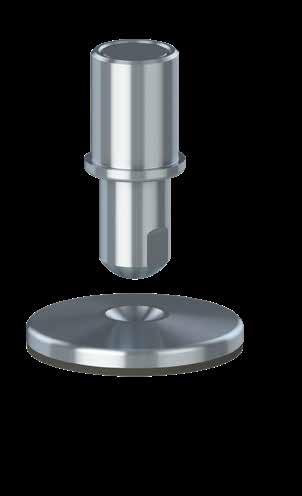

XHT

Særlige egenskaber

- Højdevariation 109 mm - 208 mm

- Vægtbelastning op til 75.000 N

- Fodplade og spindel er to separate dele

- Diametrisk centreret optryk på fodpladen

- 3-A logo på fodpladen for angivelse af certificering

- Gevind dækket af hygiejnisk hylster, der fungerer som kontramøtrik

- Valgfrit tophylster

Certificeret hygiejniske maskinsko

Alle procesindustrier er genstand for stadig strengere lovkrav, der giver øget fokus på ressourceforbrug, produktsikkerhed og officielle hygiejnecertificeringer.

Alle certificeret hygiejniske maskinsko med fastgørelse til gulv leveres med certificeret hygiejniske møtrikker.

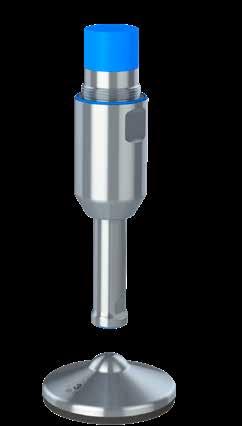

XHFV

Særlige egenskaber

- Højdevariation 99 mm - 335 mm

- Vægtbelastning op til 65.000 N

- 3-A logo på fodpladen for angivelse af certificering

- Forseglet gevind med lav friktion (livstidssmurt)

- Fleksibel montage med valgfrie flanger eller gevindadapter

- Ingen risiko for overjustering af hylstret og dermed for synligt gevind

- Mulighed for fastgørelse til gulv, inkl. hygiejniske møtrikker

XHFVG + XHFVJ

Særlige egenskaber

- Højdevariation 96 mm - 326 mm

- Vægtbelastning op til 110.000 N takket være massiv fodplade

- 3-A logo på fodpladen for angivelse af certificering

- USDA-certificeret

- Forseglet gevind med lav friktion (livstidssmurt)

- Fleksibel montage med valgfrie flanger eller gevindadapter

- Mulighed for fastgørelse til gulv, inkl. hygiejniske møtrikker

XHFVT

Særlige egenskaber

- Højdevariation 104 mm - 335 mm

- Vægtbelastning op til 75.000 N

- Fodplade og spindel er to separate dele

- Diametrisk centreret optryk på fodpladen

- 3-A logo på fodpladen for angivelse af certificering

- 3-A & USDA certificeret

- Forseglet gevind med lav friktion (livstidssmurt)

- Fleksibel montage med valgfrie flanger eller gevindadapter

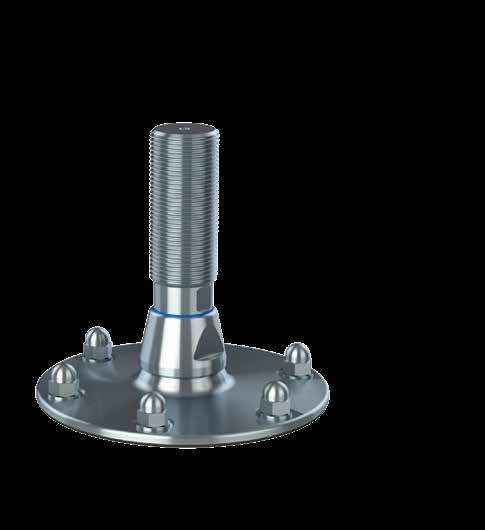

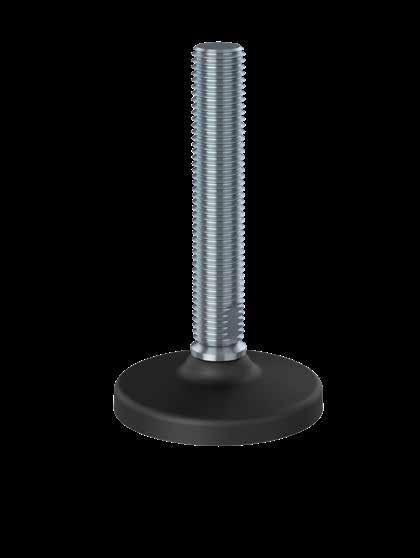

XHW

Særlige egenskaber

- Højdevariation 115 mm – 218 mm

- Vægtbelastning op til 5 ton

- Spindelstørrelser M16, M20, M24, M30 & M36

- Fodpladestørrelser Ø 80, Ø105, Ø125 & Ø150 mm

- Tillader op til 5° hældning på gulve og udstyr

- FDA-godkendt, vibrations- og skridsikkert vulkaniseret gummi

- Gevind med hygiejnisk hylster, der fungerer som kontramøtrik

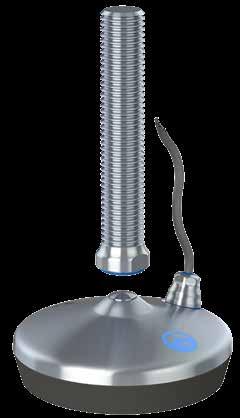

XHGW + XHJW

Særlige egenskaber

- Højdevariation 115 mm – 217 mm

- Vægtbelastning op til 5 ton

- Spindelstørrelser M16, M20, M24, M30 & M36

- Fodpladestørrelser Ø105, Ø125 & Ø150 mm

- Tillader op til 10° hældning på gulve og udstyr

- Gevind med hygiejnisk hylster, der fungerer som kontramøtrik

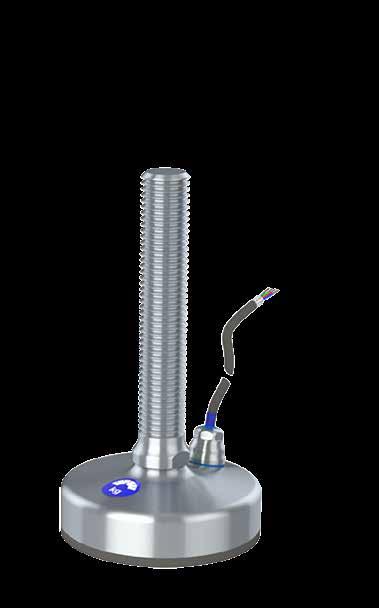

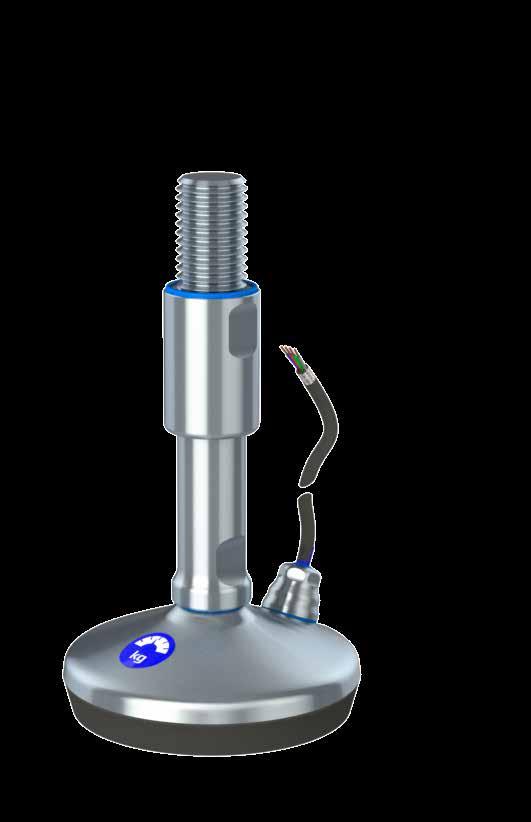

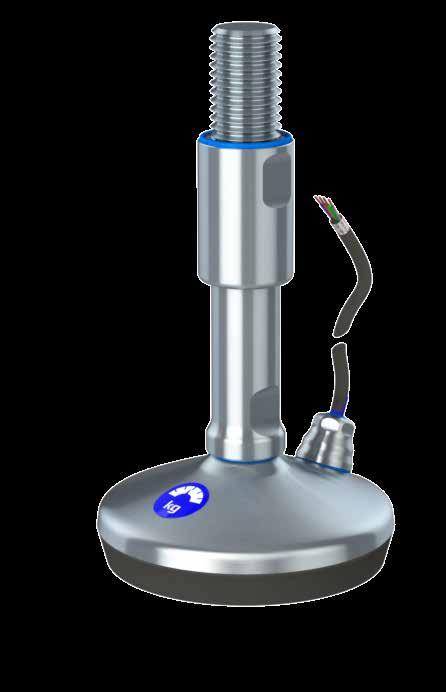

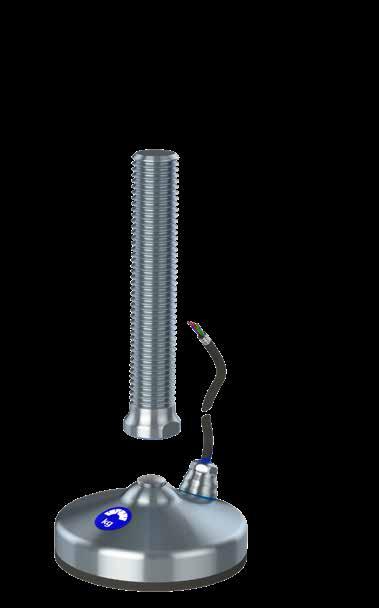

XHTW

Særlige egenskaber

- Højdevaiation 115 mm – 218 mm

- Vægtbelastning op til 5 ton

- Spindelstørrelser M16, M20, M24, M30 & M36

- Fodpladestørrelser Ø105, Ø125 & Ø150 mm

- Tillader op til 5° hældning på gulve og udstyr

- FDA-godkendt, vibrations- og skridsikkert vulkaniseret gummi

- Gevind med hygiejnisk hylster, der fungerer som kontramøtrik

- Den separate spindel fra vejefodpladen gør vedligeholdelse nemmere

- Spindel indirekte forbundet med vejecellen gennem fodpladen

Certificeret hygiejniske maskinsko Vejledning

Alle procesindustrier er genstand for stadig strengere lovkrav, der giver øget fokus på ressourceforbrug, produktsikkerhed og officielle hygiejnecertificeringer.

Alle certificeret hygiejniske maskinsko med fastgørelse til gulv leveres med certificeret hygiejniske møtrikker.

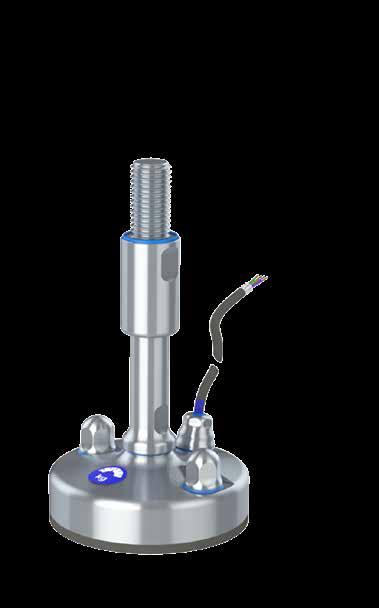

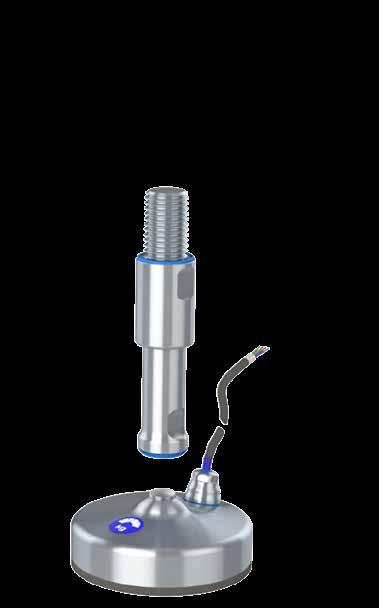

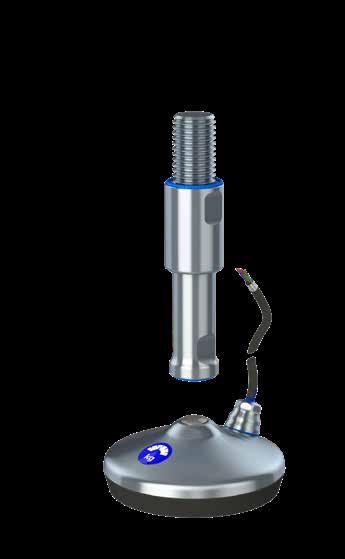

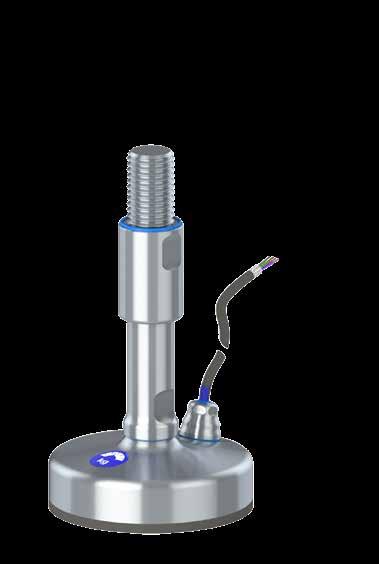

XHGTW

Særlige egenskaber

- Højdevariation 115 mm – 217 mm

- Vægtbelastning op til 5 ton

- Spindelstørrelser M16, M20, M24, M30, M36

- Fodpladestørrelser Ø105, Ø125 & Ø150 mm

- Tillader op til 10° hældning på gulve og udstyr

- Den separate spindel fra vejefodpladen gør vedligeholdelse nemmere

- Spindel indirekte forbundet med vejecellen gennem fodpladen

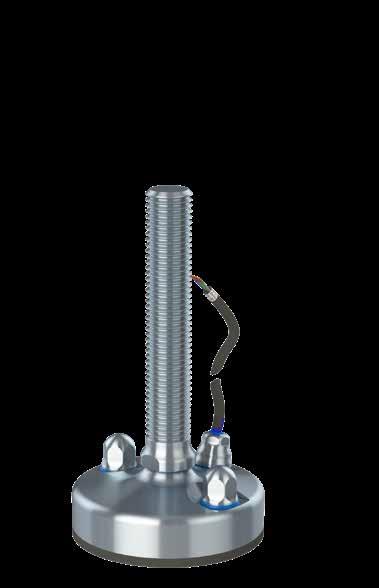

XHJSE (S)

Særlige egenskaber

- Højdevariation 155 mm – 285 mm

- USDA-certificeret

- Designet efter 3-A og EHEDG designprincipper

- Fås i to standardlængder per diameterstørrelse

- Leveres med et hygiejnisk hylster

- Ankre cirkulært arrangeret for den bedste seismiske ydeevne

- Spindelstørrelser M30, M36, M42, M48 & M56 mm

XHJSE (L)

Særlige egenskaber

- Højdevariation 221 mm – 355 mm

- USDA-certificeret

- Designet efter 3-A og EHEDG designprincipper

- Fås i to standardlængder per diameterstørrelse

- Leveres med et hygiejnisk hylster

- Ankre cirkulært arrangeret for den bedste seismiske ydeevne

- Spindelstørrelser M56, M64, M72, M80 & M90 mm

Det er vigtigt at følge denne vejledning for at sikre det certificerede hygiejniske design og optimal funktion.

Denne dokumentation er vedlagt maskinskoen og skal altid overdrages til slutbrugeren.

RENGØRING OG VEDLIGEHOLDELSE

Denne rengørings- og vedligeholdelsesvejledning beskriver, hvordan den installerede maskinsko skal rengøres og vedligeholdes.

MONTAGEVEJLEDNING

Denne montagevejledning beskriver, hvordan maskinskoen skal monteres på maskinen eller det udstyr, den skal understøtte.

OVERENSSTEMMELSESERKLÆRING

Denne overensstemmelseserklæring angiver alle de direktiver og standarder, NGI overholder. Det sikrer, at produkter fra NGI altid opfylder gældende krav.

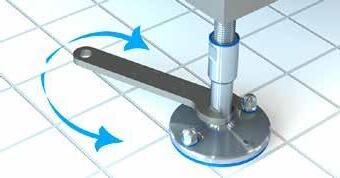

Certificeret hygiejnisk tilbehør

NGI kan levere alt nødvendigt udstyr, der sikrer hurtig og nem montering af maskinskoen. Ud over levering af standardtilbehør kan vi også levere kundetilpasset tilbehør.

Det er vigtigt at følge denne vejledning for at sikre det certificerede hygiejniske design og optimal funktion.

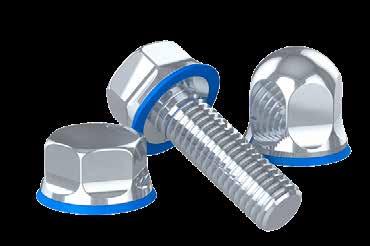

CERTIFICERET

HYGIEJNISK

TOPMØTRIK

- Certificeret i overensstemmelse med EHEDG hygiejnisk standardtype EL-CLASS I AUX

- Minimerer rengøringstid og vandforbrug

- Overflader med en maksimal ruhed på 0,8 µm RA

- Fås i størrelserne M6-M24

- Leveres med certificeret hygiejniske maskinsko med fiksering til gulv

CERTIFICERET

HYGIEJNISK

LAV MØTRIK

- Certificeret i overensstemmelse med EHEDG hygiejnisk standardtype EL-CLASS I AUX

- Minimerer rengøringstid og vandforbrug

- Overflader med en maksimal ruhed på 0,8 µm RA

- Fås i størrelserne M5-M24

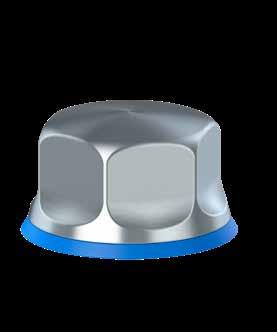

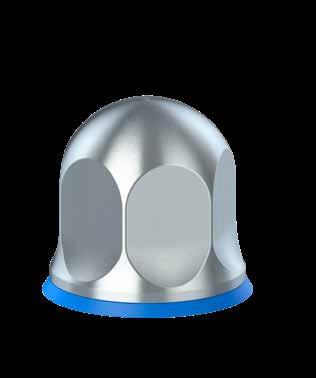

CERTIFICERET HYGIEJNISK

TOPHYLSTER

- Tophylster med blå forsegling, der kan detekteres med scanningssystemer

- Sikrer hygiejnisk tildækning af det synlige topgevind

- Minimal rengøring takket være det selvdrænende design

- Fås i standard og kundetilpassede mål

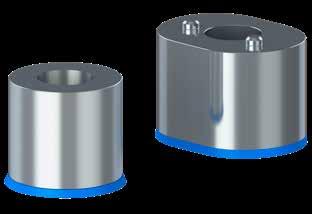

CERTIFICERET HYGIEJNISK

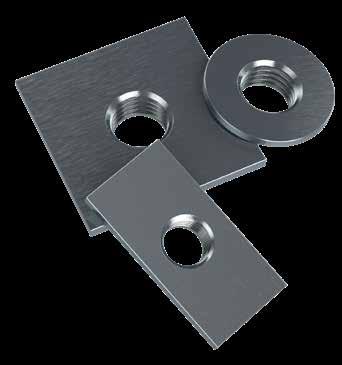

FLANGE & ADAPTER

- Tilbehør til XHFV & ZHFVJ system

- Adapteren ændrer gevindets størrelse og type og forlænger hylsteret. Den har blå forseglinger, der kan detekteres med scanningssystemer.

-Flanger er firkantede eller runde og monteres ved hjælp af bolte eller svejsning.

De fås mange forskellige størrelser.

CERTIFICERET

HYGIEJNISK

BOLT

- Certificeret i overensstemmelse med EHEDG hygiejnisk standardtype EL-CLASS I AUX

- Minimerer rengøringstid og vandforbrug

- Overflader med en maksimal ruhed på 0,8 µm RA

- Fås i størrelserne M5-M24

Certificeret hygiejniske maskinsko - ZHJS

Den design- og patentbeskyttede massive maskinsko type ZHJS er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

Gevindet er dækket af et hygiejnisk hylster, der ikke kan overjusteres og dermed beskytter mod synligt gevind. Hylstret fungerer også som kontramøtrik.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Kræver kun minimal rengøring takket være de selvdrænende overfladers design. Desuden fastgøres skoen hygiejnisk til gulvet med vulkaniseret, FDA-godkendt og vibrationsdæmpende skridsikkert gummi, så bakterier ikke kan trænge ind under fodpladen.

ZHJS er beregnet til fastgørelse på gulvet via de to fastgørelseshuller i fodpladen. Leveres med gratis hygiejniske møtrikker.

Tilgængeligt ved forespørgsel:

- 3-A, USDA og EHEDG hygiejnecertifikater

- Montagevejledning

- Rengøring og vedligeholdelse

Vedlagt alle forsendelser:

- Certificeret hygiejniske møtrikker

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - ZHJS

Certificeret hygiejniske maskinsko - ZHJC

Den design- og patentbeskyttede massive maskinsko type ZHJC er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

ZHJC er beregnet til fastgørelse på gulvet via de to fastgørelseshuller i fodpladen. Leveres med gratis hygiejniske møtrikker.

Tilgængeligt ved forespørgsel:

- 3-A og EHEDG hygiejnecertifikater

- Montagevejledning

- Rengøring og vedligeholdelse

Vedlagt alle forsendelser:

- Certificeret hygiejniske møtrikker

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - ZHJC

FODPLADE

SPINDEL

HYLSTER

Certificeret hygiejniske maskinsko - ZHFVJ

Den design- og patentbeskyttede massive maskinsko type ZHFVJ er det optimale valg til tungt maskineri og udstyr, der skal opfylde de strengeste hygiejnekrav.

ZHFVJ sikrer enestående højdejustering op til 100 mm som standard og har et forseglet gevind med lav friktion (levetidssmurt).

Fleksibel montage med valgfrie flanger eller gevindadapter. Ingen risiko for overjustering og dermed for synligt gevind.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Kræver kun minimal rengøring takket være de selvdrænende over aders design. Desuden fastgøres skoen hygiejnisk til gulvet med vulkaniseret, FDA-godkendt og vibrationsdæmpende skridsikkert gummi, så bakterier ikke kan trænge ind under fodpladen.

ZHFVJ er beregnet til fastgørelse på gulvet via de to fastgørelseshuller i fodpladen.

Certificeret hygiejniske maskinsko leveres altid med hygiejniske møtrikker.

Tilgængeligt ved forespørgsel:

- 3-A, USDA og EHEDG hygiejnecertifikater

- Montagevejledning

- Rengøring og vedligeholdelse

Vedlagt alle forsendelser:

- Certificeret hygiejniske møtrikker

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - ZHFVJ

HYLSTER

FODPLADE SPINDEL

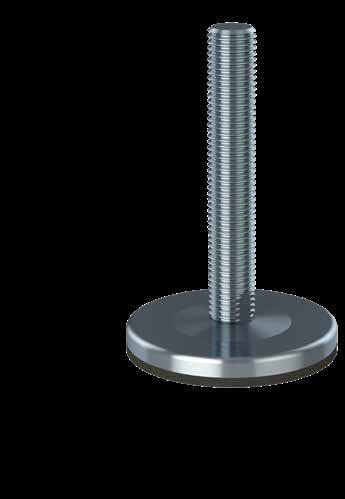

Certificeret hygiejniske maskinsko - XH

Den design- og patentbeskyttede maskinsko type XH er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret

hygiejniske maskinsko - XH

FODPLADE

SPINDEL

HYLSTER

Certificeret hygiejniske maskinsko - XH Fixing

Den design- og patentbeskyttede maskinsko type XH Fixing er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

XH Fixing er beregnet til fastgørelse på gulvet med fastgørelsespladen. Leveres med certificeret hygiejniske møtrikker.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel: - Officielt 3-A hygiejnecertifikat - Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Vedlagt alle forsendelser:

- Certificeret hygiejniske møtrikker

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - XH Fixing

HYLSTER

FODPLADE

SPINDEL

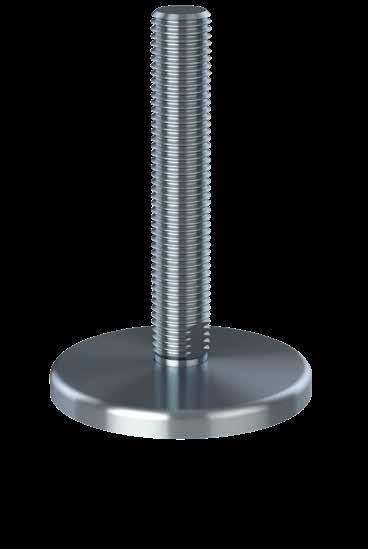

Certificeret hygiejniske maskinsko - XHG

Den design- og patentbeskyttede massive maskinsko type XHG er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske

maskinsko - XHG

SPINDEL

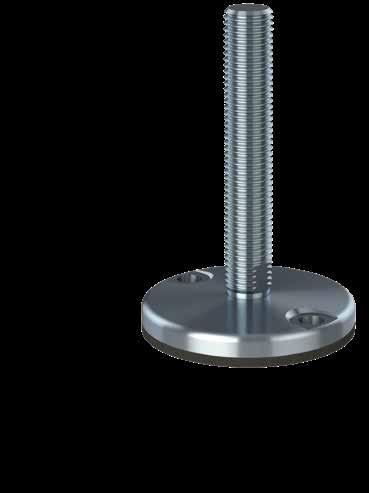

Certificeret hygiejniske maskinsko - XHJ

Den design- og patentbeskyttede massive maskinsko type XHJ er det optimale valg til tungt maskineri og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHJ er beregnet til fastgørelse på gulvet via de to fastgørelseshuller i fodpladen. Leverets med certificeret hygiejniske møtrikker.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Vedlagt alle forsendelser:

- Certificeret hygiejniske møtrikker

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

Certificeret hygiejniske

maskinsko - XHJ

HYLSTER

Certificeret hygiejniske maskinsko - XHT

Den design- og patentbeskyttede maskinsko type XHT er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHT består af en adskilt fodplade og spindel, der er forbundet via det diametrisk centrerede optryk på fodpladen.

Gevindet er dækket af et hygiejnisk hylster, der ikke kan overjusteres og dermed beskytter mod synligt gevind. Hylstret fungerer også som kontramøtrik.

Alle bevægelige dele er 100 % hygiejnisk forseglede. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

Certificeret hygiejniske

maskinsko

- XHT

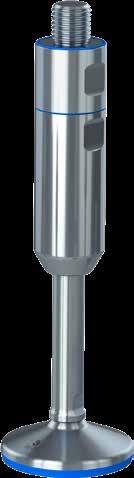

Certificeret hygiejniske maskinsko - XHFV

Den design- og patentbeskyttede maskinsko type XHFV er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHFV sikrer enestående højdejustering op til 100 mm som standard og har et forseglet gevind med lav friktion (levetidssmurt).

Fleksibel montage med valgfrie flanger eller gevindadapter. Ingen risiko for overjustering og dermed for synligt gevind.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A & USDA hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

Certificeret hygiejniske maskinsko -

XHFV

Certificeret hygiejniske maskinsko - XHFV Fixing

Den design- og patentbeskyttede maskinsko type XHFV

Fixing er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHFV Fixing er beregnet til fastgørelse til gulv med fastgørelsespladen. Leveres med certificeret hygiejniske møtrikker.

XHFV FIXING sikrer enestående højdejustering op til 100 mm som standard og har et forseglet gevind med lav friktion (levetidssmurt).

Fleksibel montage med valgfrie flanger eller gevindadapter. Ingen risiko for overjustering og dermed for synligt gevind.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A & USDA hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - XHFV Fixing

FODPLADE

Certificeret hygiejniske maskinsko - XHFVG

Den design- og patentbeskyttede massive maskinsko type XHFVG er det optimale valg til tungt maskineri og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHFVG sikrer enestående højdejustering op til 100 mm som standard og har et forseglet gevind med lav friktion (levetidssmurt).

Fleksibel montage med valgfrie flanger eller gevindadapter. Ingen risiko for overjustering og dermed for synligt gevind.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A & USDA hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - XHFVG

FODPLADE

HYLSTER SPINDEL

Certificeret hygiejniske maskinsko - XHFVJ

Den design- og patentbeskyttede massive maskinsko type XHFVJ er det optimale valg til tungt maskineri og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHFVJ sikrer enestående højdejustering op til 100 mm som standard og har et forseglet gevind med lav friktion (levetidssmurt).

XHFVJ er beregnet til fastgørelse på gulvet via de to fastgørelseshuller i fodpladen. Leveres med certificeret hygiejniske møtrikker.

Fleksibel montage med valgfrie flanger eller gevindadapter. Ingen risiko for overjustering og dermed for synligt gevind.

Alle bevægelige dele er 100 % hygiejnisk forseglede, selv når belastningen på foden fjernes. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A og USDA hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Vedlagt alle forsendelser:

- Certificeret hygiejniske møtrikker

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - XHFVJ

FODPLADE

Certificeret hygiejniske maskinsko - XHFVT

Den design- og patentbeskyttede maskinsko type XHFVT er det optimale valg til maskiner og udstyr, der skal opfylde de strengeste hygiejnekrav.

XHFVT består af en adskilt fodplade og spindel, der er forbundet via det diametrisk centrerede optryk på fodpladen.

XHFVT sikrer enestående højdejustering op til 100 mm som standard og har et forseglet gevind med lav friktion (levetidssmurt).

Fleksibel montage med valgfrie flanger eller gevindadapter. Ingen risiko for overjustering og dermed for synligt gevind.

Alle bevægelige dele er 100 % hygiejnisk forseglede. Alle forseglinger er blå og kan derfor detekteres med scanningssystemer.

Tilgængeligt ved forespørgsel:

- Officielt 3-A & USDA hygiejnecertifikat

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske maskinsko - XHFVT

FODPLADE

Certificeret hygiejniske

vejecelle maskinsko - XHW

Den design- og patentbeskyttede vejecelle maskinsko type XHW er det optimale valg til understøtning og vejning af maskiner, udstyr, tanke og kar i miljøer med strenge hygiejnekrav. Vejecellen er sikret, styret og beskyttet inde i skoen.

- Sikret: Vejecellen er sikret mod farlige mekaniske eksterne påvirkninger

- Styret: Kan optage stærke kræfter i alle retninger uden at påvirke vejecellen

- Beskyttet: Mod eksterne påvirkninger som f.eks. korrosion, temperaturer og bakterier

Maskinskoen XHW fastgøres hygiejnisk til gulvet med vulkaniseret, FDA-godkendt og vibrationsdæmpende skridsikkert gummi, så bakterier ikke kan trænge ind under fodpladen, og vejecellen beskyttes.

- Kompakt vedligeholdelsesfrit og højdejusterbart design

- Enkel og hurtig montering – monteringssæt ikke påkrævet

- De forskellige vejeceller spænder fra 500 kg til 2 ton

- Designet iht. 3-A og EHEDG hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301 Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Datablad

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Certificeret hygiejnisk

Minimeret rengøringstid

Minimeret vandforbrug

Certificeret hygiejniske

vejecelle

maskinsko - XHW

SPNIDEL

HYLSTER

FODPLADE

Certificeret hygiejniske

vejecelle

maskinsko - XHGW

Den design- og patentbeskyttede vejecelle maskinsko type XHGW er det optimale valg til understøtning og vejning af maskiner, udstyr, tanke og kar i miljøer med strenge hygiejnekrav. Vejecellen er sikret, styret og beskyttet inde skoen.

- Sikret: Vejecellen er sikret mod farlige mekaniske eksterne påvirkninger

- Styret: Kan optage stærke kræfter i alle retninger uden at påvirke vejecellen

- Beskyttet: Mod eksterne påvirkninger som f.eks. korrosion, temperaturer og bakterier

- Kompakt vedligeholdelsesfrit og højdejusterbart design

- Enkel og hurtig montering – monteringssæt ikke påkrævet

- De forskellige vejeceller spænder fra 500 kg til 2 ton - Designet iht. 3-A og EHEDG hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301 Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Datablad

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske vejecelle maskinsko - XHGW

SPINDLE

VEJECELLE MIN. GEVIND [OUTPUT] 2mV/V 4-20mA

Certificeret hygiejniske

vejecelle maskinsko - XHJW

Den design- og patentbeskyttede vejecelle maskinsko type XHJW er det optimale valg til understøtning og vejning af maskiner, udstyr, tanke og kar i miljøer med strenge hygiejnekrav. Vejecellen er sikret, styret og beskyttet inde skoen.

- Sikret: Vejecellen er sikret mod farlige mekaniske eksterne påvirkninger

- Styret: Kan optage stærke kræfter i alle retninger uden at påvirke vejecellen

- Beskyttet: Mod eksterne påvirkninger som f.eks. korrosion, temperaturer og bakterier

XHJW er beregnet til fastgørelse på gulvet via de to fastgørelseshuller i fodpladen. Leveres med certificeret hygiejniske møtrikker.

- Kompakt vedligeholdelsesfrit og højdejusterbart design

- Enkel og hurtig montering – monteringssæt ikke påkrævet

- De forskellige vejeceller spænder fra 500 kg til 2 ton

- Designet iht. 3-A og EHEDG hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301 Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Datablad

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske vejecelle maskinsko - XHJW

Certificeret hygiejniske vejecelle maskinsko - XHTW

Den design- og patentbeskyttede vejecelle maskinsko type XHTW er det optimale valg til understøtning og vejning af maskiner, udstyr, tanke og kar i miljøer med strenge hygiejnekrav. Vejecellen er sikret, styret og beskyttet inde i skoen.

- Sikret: Vejecellen er sikret mod farlige mekaniske eksterne påvirkninger

- Styret: Kan optage stærke kræfter i alle retninger uden at påvirke vejecellen

- Beskyttet: Mod eksterne påvirkninger som f.eks. korrosion, temperaturer og bakterier

XHTW består af en adskilt fodplade og spindel, der er forbundet via det diametrisk centrerede optryk på fodpladen.

Maskinskoen XHTW fastgøres hygiejnisk til gulvet med vulkaniseret, FDA-godkendt og vibrationsdæmpende skridsikkert gummi, så bakterier ikke kan trænge ind under fodpladen, og vejecellen beskyttes.

- Kompakt vedligeholdelsesfrit og højdejusterbart design

- Enkel og hurtig montering – monteringssæt ikke påkrævet

- De forskellige vejeceller spænder fra 500 kg til 2 ton

- Designet iht. 3-A og EHEDG hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301 Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Datablad

- Montagevejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske vejecelle maskinsko - XHTW

- Rengørings- og vedligeholdelsesvejledning

HYLSTER

FODPLADE

Certificeret hygiejniske

vejecelle maskinsko - XHGTW

Den design- og patentbeskyttede vejecelle maskinsko type XHGTW er det optimale valg til understøtning og vejning af maskiner, udstyr, tanke og kar i miljøer med strenge hygiejnekrav. Vejecellen er sikret, styret og beskyttet inde i skoen.

- Sikret: Vejecellen er sikret mod farlige mekaniske eksterne påvirkninger

- Styret: Kan optage stærke kræfter i alle retninger uden at påvirke vejecellen

- Beskyttet: Mod eksterne påvirkninger som f.eks. korrosion, temperaturer og bakterier

XHGTW består af en adskilt fodplade og spindel, der er forbundet via det diametrisk centrerede optryk på fodpladen.

- Kompakt vedligeholdelsesfrit og højdejusterbart design

- Enkel og hurtig montering – monteringssæt ikke påkrævet

- De forskellige vejeceller spænder fra 500 kg til 2 ton

- Designet iht. 3-A og EHEDG hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301 Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Datablad

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske vejecelle maskinsko - XHGTW

SPINDLE

HYLSTER

FODPLADE

Certificeret

hygiejniske seismiske maskinsko - XHJSE (S)

Den design- og patentbeskyttede jordskælvssikrede maskinsko type XHJSE (S) er det optimale valg til maskiner, udstyr, tanke og kar i områder, hvor jordskælv kan forekomme, og hvor de strengeste hygiejnekrav også skal opfyldes.

- Total seismisk stabilitet og fastboltning til betongulve

- Flytbar opstilling – betonstøbning ikke påkrævet

- Seismiske bolte valgt og godkendt af vores erfarne partner Hilti

- En patenteret låsemekanisme sikrer seismisk stabilitet

- Beregnet iht. den internationale seismiske standard NZS 4219

- Design verificeret gennem finite element simulering

- Designet iht. 3-A og EHEDG hygiejnestandarden

- Certificeret iht. USDA hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301. Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Officielt USDA hygiejnecertifikat

- Databladsberegninger

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske seismiske maskinsko - XHJSE (S)

SPINDLE

HYLSTER

FODPLADE

Certificeret hygiejniske seismiske maskinsko - XHJSE (L)

Den design- og patentbeskyttede jordskælvssikrede maskinsko type XHJSE (L) er det optimale valg til maskiner, udstyr, tanke og kar områder, hvor jordskælv kan forekomme, og hvor de strengeste hygiejnekrav også skal opfyldes.

- Total seismisk stabilitet og fastboltning til betongulve

- Flytbar opstilling – betonstøbning ikke påkrævet

- Seismiske bolte valgt og godkendt af vores erfarne partner Hilti

- En patenteret låsemekanisme sikrer seismisk stabilitet

- Beregnet iht. den internationale seismiske standard NZS 4219

- Design verificeret gennem finite element simulering

- Designet iht. 3-A og EHEDG hygiejnestandarden

- Certificeret iht. USDA hygiejnestandarden

- Rustfrit stål AISI 304/A2, 1.4301. Valgfrit AISI 316/A4, 1.4401

Tilgængeligt ved forespørgsel:

- Officielt USDA hygiejnecertifikat

- Databladsberegninger

- Montagevejledning

- Rengørings- og vedligeholdelsesvejledning

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Certificeret hygiejniske seismiske maskinsko - XHJSE (L)

SPINDLE

HYLSTER

FODPLADE

Rengøring og vedligeholdelse

Maskinsko

SILIKONETÆTNING

SKRIDSIKKERT GUMMI

RENGØRING

1. Skyl med vand (maks. temperatur 40 °C på proteiner).

2. Fordel og dæk alle overflader med alkalisk skummende rengøringsmiddel i min. 10 minutter. Alle standardprodukter inden for branchen kan anvendes. Følg leverandørens anbefalinger vedrørende temperatur (maks. 100 °C) og koncentration, afhængigt af skumrengøringsmiddel.

3. Skyl med varmt vand (maks. 100 °C) ved lavt medietryk (ca. 8-12 bar), indtil den er synligt ren. Maskinskoen, inklusive tætninger og topmøtrikker, kan normalt rengøres med en sprøjtedyse i en nedadgående vinkel på ca. 45°. Til kraftig rengøring kan det være nødvendigt at rette dysen mere direkte mod stedet. Pas på ikke at beskadige tætningerne, hvis højtryksrengøring anvendes. Hold dysen mindst 200-300 mm væk fra rengøringsstedet.

4. Mekanisk rengøring kan være nødvendig, hvis maskinskoen er kraftig tilsmudset. Rengøring skal foretages med en blød børste eller en blød plastskraber sammen med en sprøjtedyse, der er rettet mere direkte mod stedet. Stålskrabere, stålbørster eller andet skarpt metalværktøj er strengt forbudt, da tætningerne kan blive alvorligt beskadigede og stålfladerne ridsede.

RUSTFRIT STÅL

Montage ZHJS, ZHJC, XH, XHT, XHJ, XHG

Det er vigtigt at følge denne vejledning for at sikre det certificerede hygiejniske design og optimal funktion.

Denne dokumentation er vedlagt maskinskoen og skal altid overdrages til slutbrugeren.

RUSTFRIT STÅL

VEDLIGEHOLDELSE

1. Hvis tætningerne på hylstret bliver beskadigede, skal de udskiftes. Brug altid originale reservedele fra NGI.

2. Hvis tætningen mellem skoen og spindlen bliver beskadiget, skal hele maskinskoen udskiftes og en ny monteres. En samlet maskinsko kan ikke skilles ad.

3. Der skal være belastning på skoen, for at fodpladen kan blive forseglet hygiejnisk mod gulvet.

4. For maskinsko, der fastgøres til gulv, skal fastgørelsesmøtrikken eller -bolten spændes som angivet i montagevejledningen. Spænd om nødvendigt. Anvend altid originale reservedele fra NGI, hvis møtrikker eller skiver skal udskiftes.

5. Hvis nye justeringer er nødvendige, skal maskinskoen og de nærmeste omgivelser rengøres grundigt for at forhindre snavs at trænge ind i hylstret.

0A. Før maskinskoen monteres, skal det sikres, at gulvet ikke overstiger den maksimale hældning.

0B. Ved montage skal det sikres, at fodpladen ikke placeres over revner, fuger eller andre uregelmæssigheder gulvet. Hvis det er uundgåeligt, skal hulrummet lukkes med bindemiddel under og omkring kanten af fodpladen.

1A. Løft eller hæv maskinen eller udstyret med en donkraft for at montere maskinskoen.

1B. Kontrollér, at forseglingen øverst på hylstret er fastgjort korrekt. Smør det synlige gevind med FoodLube Universal Grease, og fjern evt. overskydende fedt efter montage

2. Monter maskinskoen, brug en nøgle til at justere den vertikale position, og kontrollér, at indgrebet ikke er mindre end gevindets diameter.

Gentag trin 0A-2 for alle sko, der understøtter maskinen.

Sænk maskinen, så skoene hviler på gulvet. Foretag om nødvendigt den afsluttende justering af højde og nivellering, og sørg for, at belastningen er ensartet fordelt på alle sko.

3. Brug en nøgle til at dreje og spænde hylstret fast til maskinen eller udstyret. Kontrollér, at hylstret er fastspændt for at kontraspænde maskinskoen og dække gevindet.

Hvis maskinskoen ikke er ført helt ind i maskinen eller udstyret, vil gevindet være delvist synligt. I så fald er den ikke korrekt monteret og vil dermed hverken opfylde hygiejnekrav iht. 3-A, USDA & EHEDG eller belastningspecifikationer.

Maximum 10°

Montage

Det er vigtigt at følge denne vejledning for at sikre det certificerede hygiejniske design og optimal funktion.

Denne dokumentation er vedlagt maskinskoen og skal altid overdrages til slutbrugeren.

0A. Før maskinskoen monteres, skal det sikres, at gulvet ikke overstiger den maksimale hældning.

0B. Ved montage skal det sikres, at fodpladen ikke placeres over revner, fuger eller andre uregelmæssigheder i gulvet. Hvis det er uundgåeligt, skal hulrummet lukkes med bindemiddel under og omkring kanten af fodpladen.

1A. Løft eller hæv maskinen eller udstyret med en donkraft for at montere maskinskoen

1B. Monter den valgfrie flange til maskinen ved at svejse eller bolte den fast. Brug topmøtrikker af hygiejnemæssige hensyn.

2. Kontrollér, at tætningen øverst på hylstret er fastgjort korrekt, monter maskinskoen med en nøgle, og påfør om nødvendigt Loctite.

Gentag trin 0A-2 for alle sko, der understøtter maskinen.

Sænk maskinen, så skoene hviler på gulvet. Foretag om nødvendigt den afsluttende justering af højde og nivellering, og sørg for, at belastningen er ensartet fordelt på alle sko.

Vedligeholdelsessmøring er ikke påkrævet. Det forseglede gevind med lav friktion er levetidssmurt, og maskinskoen er sikret mod overjustering og synligt gevind.

Montage Fastgørelse af maskinsko til gulv

Det er vigtigt at følge denne vejledning for at sikre det certificerede hygiejniske design og optimal funktion.

Denne dokumentation er vedlagt maskinskoen og skal altid overdrages til slutbrugeren.

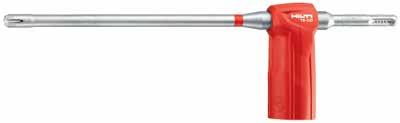

1. Hold boret i en vinkel på 3°, så det passer til retningen af fastgørelseshullet maskinskoen. Bor hul i gulvet gennem fodpladen.

2. Når der anvendes en ankerbolt, skal mørtlen have lov til at tørre i henhold til producentens anvisninger. Når der anvendes en ekspansionsbolt, skal producentens anvisninger følges.

3. Brug den/de foreskrevne tætningskive/-skiver, og fastgør med topmøtrikker med et maks. moment på 10-12 Nm.

3° vinkel

Maximum 10°

Overensstemmelseserklæring maskinsko

- ZHJS, ZHJC, ZHFVJ

88-01

Overensstemmelseserklæring maskinsko

- ZHJS, ZHJC, ZHFVJ

Materialer, overfladeruhed, fremstilling og geometri

Metalflader er fremstillet af rustfrit stål, AISI 304, der er korrosionsbestandigt under de specificerede forhold, herunder rengøringsforhold. De elastomeriske komponenter er fremstillet af FDA-godkendt NBR og TPE Santoprene® gummimateriale. Tætningsskiverne er fremstillet af aramidfibre. Alle de anvendte materialer anses for at være ugiftige og ikke-sugende.

Alle synlige metalflader er bearbejdet til en maks. ruhedsværdi på 0,8 µm Ra. Alle elastomeriske komponenter og tætningsskiver anvendes som støbt uden yderligere manuel tilpasning, og alle overflader anses for at være tilstrækkeligt glatte til at sikre enestående rengøringsvenlighed.

Der er ingen synlige kontaktområder mellem forskellige metaller konstruktionen, hvor galvanisk korrosion kan opstå.

NGI følger grundlæggende alle gældende direktiver og standarder. Alle oplysninger er baseret på aktuel viden med forbehold af ændringer. Vi følger nøje enhver revision og ændring af disse direktiver og vil designe vores produkter i overensstemmelse hermed. Det sikrer, at produkter fra NGI altid opfylder gældende krav.

Vores produktkategori er ikke omfattet af anvendelsesområdet for EU’s maskindirektiv. Produkterne kan derfor ikke forsynes med CE-mærkning iht. maskindirektivet.

NGI A/S, Virkelyst 3-7, DK-9400 Nørresundby erklærer hermed, at designet er overensstemmelse med de 3-A, USDA og EHEDG retningslinjer og forordninger, der er angivet i det følgende.

Vi erklærer også, at de anførte materialer, der anvendes i vores produkter, overholder de krav, der stilles til materialer, som bruges inden for fødevareindustrien og den farmaceutiske industri.

SILIKONETÆTNING

SKRIDSIKKERT GUMMI

RUSTFRIT STÅL

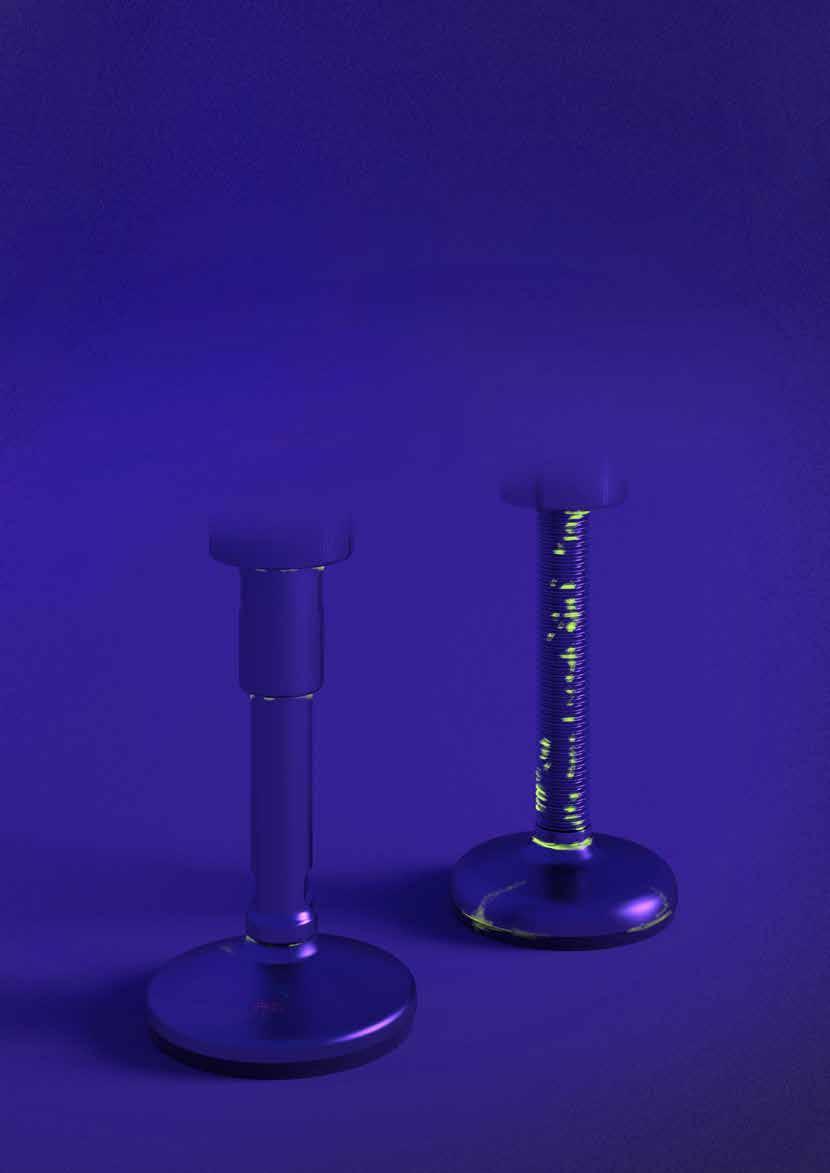

Hygiejniske tætninger giver adgang til nem rengøring uden utilgængelige lommer eller sprækker.

Der er ingen risiko for synlige gevind og ingen utætnede metal mod metal-samlinger den færdige konstruktion.

Alle synlige overflader er glatte, så snavs kan fjernes ved hjælp af manuelle rengøringsteknikker. Overfladerne har ingen huller, folder, revner, sprækker eller andre uregelmæssigheder i den færdigfremstillede form.

Drænbarhed og montage

Maskinskoene har et selvdrænende design og ingen horisontale fremspring. Omfattende vejledninger leveres med detaljerede oplysninger for at sikre overholdelse af 3-A, USDA og EHEDG designkriterierne.

For maskinsko, som er korrekt monteret på udstyret, skal der ifølge 3-A’s sanitære standard 88-00 være et mellemrum mellem den nederste del af udstyret og gulvet på mindst 102 mm (4,0 tommer), hvis udstyret omfatter et område, hvor intet punkt er mere end 318 mm (12,5 tommer) fra den nærmest kant. Hvis udstyret omfatter et område, hvor et punkt er mere end 318 mm (12,5 tommer) fra den nærmeste kant, skal mellemrummet være på mindst 152 mm (6 tommer).

EHEDG retningslinjen anbefaler et mellemrum mellem udstyret og gulvet på mindst 300 mm for at sikre nem rengøring og inspektion.

Når fastgørelsesanordninger er påkrævet, må der kun anvendes topmøtrikker. De synlige grænseflader skal forsegles med tætningsskiver, og intet gevind må være synligt i maskinskoenes færdigmonterede form.

RUSTFRIT STÅL

Overensstemmelseserklæring maskinsko

- ZHJS, ZHJC, ZHFVJ

Vedligeholdelse og rengøring

Fodplader kan om nødvendigt forsegles mod gulvet. Montagevejledningen anbefaler ikke at gøre det over uregelmæssigheder eller fuger på gulvet uden brug af tætningsmiddel.

Maks. momentværdier er angivet som hensigtsmæssige for fastgørelse for at undgå et for stort tryk på skiver og pakninger.

Vedligeholdelsesvejledningen er tydelig og forbyder brug af uoriginale udskiftningsdele.

Minimeret rengøringstid Certificeret hygiejnisk

Minimeret vandforbrug

Overensstemmelseserklæring maskinsko

- ZHJS, ZHJC, ZHFVJ

Erklæringen om materialer vedrører følgende anvendelser

Anvendelse: Stålkomponenter, f.eks. spindel, hylster og fodskål

Materialetype: Rustfrit stål, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. På forespørgsel: Rustfrit stål, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Overensstemmelse: EN 10204 type 2.2. NGI A/S erklærer, at produktet er i overensstemmelse med købsaftalen med angivelse af resultater opnået ved ikke-specifik inspektion.

NGI A/S har inspektionscertifikater type 3.1 iht. EN 10204 for alle materialer, der bruges i produkterne, men som ikke er specificeret for hver sko.

Rengøringsvejledningen indeholder typiske rengøringsprocedurer med anbefalede maksimale temperaturer/tryk og foreskriver brug af ikke-slibende rengøringsredskaber.

Konstruktionen har ingen hulrum, så ophobning af snavs, mikroorganismer, insekter og andre skadedyr undgås på områder, der ikke er nemme at rengøre.

Klæbemidler, smøremidler, isolering og signaloverføringsvæsker

De tætningsmidler og låsemidler til gevind, som anvendes ved konstruktionen, er ikke giftige i hærdet tilstand.

Der anvendes ikke smøremidler, isoleringsmateriale eller signaloverføringsvæsker ved konstruktionen.

Standarder og direktiver

DS/EN 1672-2:2005: Fødevaremaskiner – Grundlæggende begreber – Del 2: Hygiejnekrav.

EN ISO 14159:2004: Maskinsikkerhed – Hygiejnekrav ved konstruktion af maskiner.

Dokument 13, EHEDG retningslinje om hygiejnisk design af udstyr til åben forarbejdning.

EHEDG Klasse AUX: Evalueringsrapporten over kriterier for hygiejnisk design konkluderer, at NGI’s design opfylder kriterierne for hygiejnisk udstyr, klasse I, vedrørende komponenter non-food-områder, og at de er tilgængelige for nem rengøring uden demontering.

3-A sanitær standard for maskinsko og -understøtninger.

USDA retningslinjer for sanitært design og fremstilling af mejeriudstyr, juni 2001.

EU-forordninger

852/2004 om fødevarehygiejne.

853/2004 om særlige hygiejnebestemmelser for animalske fødevarer.

854/2004 om særlige bestemmelser for tilrettelæggelsen af den ofentlige kontrol af animalske produkter til konsum.

1935/2004 om materialer og genstande bestemt til kontakt med fødevarer.

Direktivet 94/9/EF om materiel til anvendelse i potentielt eksplosiv atmosfære også kendt som ATEX-direktivet, omfatter ikke udstyr uden egen potentiel antændelseskilde, og det skal heller ikke mærkes iht. direktivet. NGI’s maskinsko er imidlertid egnet til anvendelse i alle ATEX-zoner.

Anvendelse: Fodplade til NGI A/S’ hygiejniske maskinsko

Materialetype: NBR (NNF-75)

Farve: Blå

Hårdhed: 72 ± 3 Shore A DIN 53 505 Temperaturområde: Min. -35 °C til maks. +110 °C

Overensstemmelse: REACH: I overensstemmelse med forordning (EF) nr. 1907/2006. Indeholder ikke nogen stofer over 0,1% (w/w) fra: Listen over stofer med meget stor bekymring for godkendelse Annex XVII (19-11-2019)

RoHS 2 & RoHS 3 I henhold til EUROPA-PARLAMENTETS OG RÅDETS DIREKTIV 2011/65/EC & 2015/863/EC

ADI-fri: Indeholder ikke stofer, der stammer fra mennesker eller dyr.

Bisphenoler: Indeholder ingen bisphenoler som beskrevet 1895/2005/EF. Heller ikke BPA, BADGA, BFDGE eller NOGE.

ODS: Indeholder ingen ozonnedbrydende stofer. I henhold til EUROPA-PARLAMENTETS OG RÅDETS forordning (EF) nr. 1005/2009 AF 16. SEPTEMBER 2009 OG EUROPA-PARLAMENTETS OG RÅDETS forordning (EF) 2037/2000 AF 29. JUNI 2000.

Konflikt: I henhold til amerikansk lovgivning: “Dodd Frank Wall Street Reform & Consumer

mineraler: Protection Act”, § 1502, af 21.07.2010.

GMP: God fremstillingspraksis i henhold til 2023/2006 (EF).

Farlige

materialer: Indeholder ingen farlige stofer som beskrevet i Hongkong-konventionen om sikker og miljømæssig forsvarlig ophugning af skibe, 2009

Phthalater: Indeholder ingen phthalater.

FDA: Retningslinje 21 CFR 177.2600

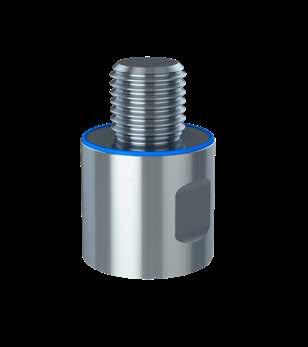

Anvendelse: Tætningsring mellem stålkomponenter til NGI’s maskinsko.

Materialetype: Silikonegummi

Hårdhed: 60 Shore A

Farve: RAL 5010 (blå)

Temperaturområde: Min. -60 °C til maks. +200 °C

Opbevaring: henhold til ISO 2230

Overensstemmelse: FDA: Retningslinje 21 CFR 177.2600

RoHS 2: I henhold til EUROPA-PARLAMENTETS OG RÅDETS direktiv 2011/65/EF. GMP: God fremstillingspraksis i henhold til 2023/2006 (EF).

Overensstemmelseserklæring maskinsko

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

Vores produktkategori er ikke omfattet af anvendelsesområdet for EU’s maskindirektiv. Produkterne kan derfor ikke forsynes med CE-mærkning iht. maskindirektivet.

NGI A/S, Virkelyst 3-7, DK-9400 Nørresundby erklærer hermed, at designet er i overensstemmelse med de 3-A, USDA og EHEDG retningslinjer og forordninger, der er angivet i det følgende.

Vi erklærer også, at de anførte materialer, der anvendes i vores produkter, overholder de krav, der stilles til materialer, som bruges inden for fødevareindustrien og den farmaceutiske industri.

88-01

Overensstemmelseserklæring maskinsko

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

Materialer, overfladeruhed, fremstilling og geometri

Der er ingen synlige kontaktområder mellem forskellige metaller i konstruktionen, hvor galvanisk korrosion kan opstå.

Hygiejniske tætninger giver adgang til nem rengøring uden utilgængelige lommer eller sprækker.

Der er ingen risiko for synlige gevind og ingen utætnede metal mod metal-samlinger i den færdige konstruktion.

Drænbarhed og montage

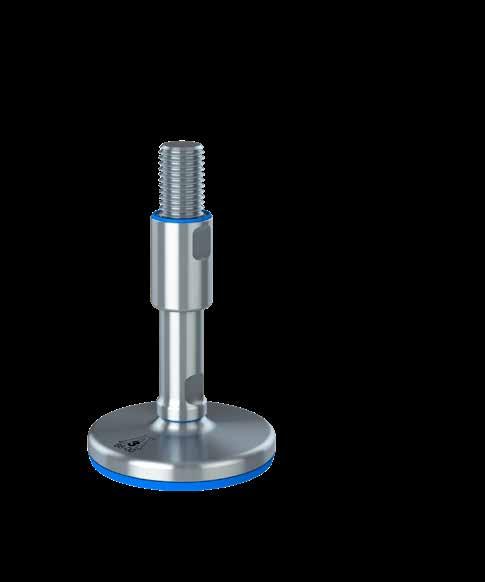

SILIKONETÆTNING

SKRIDSIKKERT GUMMI
