SISTEMA CONSTRUCTIVO EN ACERO

CONSTRUCCIÓN III Damaris Godoy Nerea Pinzón 5 "A"

UTPL | ARQUITECTURA

ARQ. LORENA ALVARADO

ÍNDICE 01 INTRODUCCIÓN AL ACERO 02 PERFILES

ESTRUCTURALES (especificaciones, uniones y soldaduras)

03 SISTEMAS CONSTRUCIVOS EN ACERO (generalidades, pilares y vigas, sistemas de confinamiento y tipologías de reforzamiento sísmico)

04 FORJADO (tipos y elementos) 05 FORJADO

INCLINADO armado y estructura, elección de forjado)

(características, premisas para

06 STEEL

FRAMING (características, aplicaciones y elementos)

07 STEEL FRAMING (uniones y montaje) 08 CONCLUSIONES Y RECOMENDACIONES

02

introducción al acero ¿QUÉ ES? El acero es la denominación que reciben las aleaciones de hierro y carbono, en donde la disolución del carbono se encuentra por debajo del 2.1%.

¿CÓMO SE FABRICA? La fabricación del hierro en horno eléctrico se basa en la fusión de las chatarras por medio de una corriente eléctrica, y al afino posterior del baño fundido.

Se hacen uso de fundentes para dicho proceso.

¿POR QUÉ SE OXIDA? Cuando el acero se encuentra en contacto con el agua y el oxígeno se da la corrosión del hierro (óxido de hierro), por lo cual el acero vuelve a su estado natural.

Al bañar de zinc a 450 °C el acero puede llegar a protegerse.

¿ES ECOLÓGICO? Es completamente reciclable por lo cual es sostenible y requiere del 40% de energía para su fabricación.

Es ecológico y sostenible puesto que puede ser reciclado en una cantidad de veces indefinida.

03

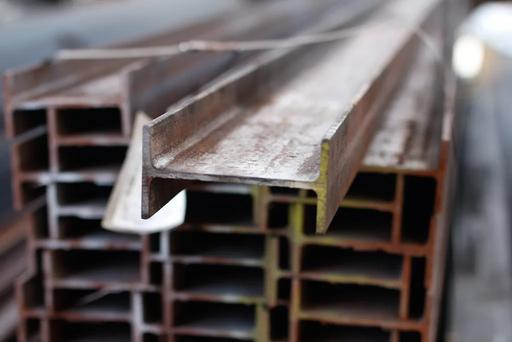

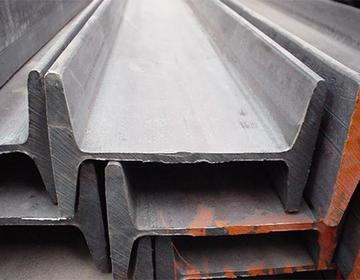

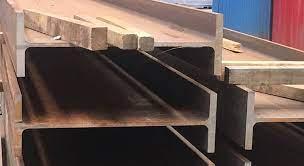

perfiles estructurales ESPECIFICACIONES Viga de acero UPN Usados como soportes y pilares soldando los extremos de las alas; su espacio interior puede ser utilizado para realizar conducciones.

Muestra de viga de acero UPN

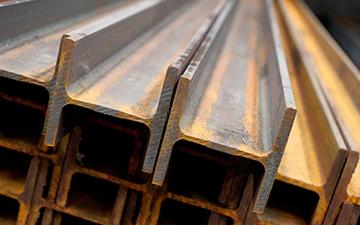

Viga de acero IPN

Muestra de viga de acero IPN

Perfil cuya sección tiene una forma de doble "T". Las caras exteriores de las alas cruzan perpendicularmente al alma y las interiores tienen un 14% de inclinación. las caras exteriores son paralelas entre sí.

Se usa, en su mayoría, para la construcción de dinteles.

Viga de acero IPE Sus caras son paralelas entre sí, siendo también perpendiculares al alma y tienen un constante. La relación entre la anchura de las alas y la altura del perfil tienen que ser menor a 0.66

04

Muestra de viga de acero IPE

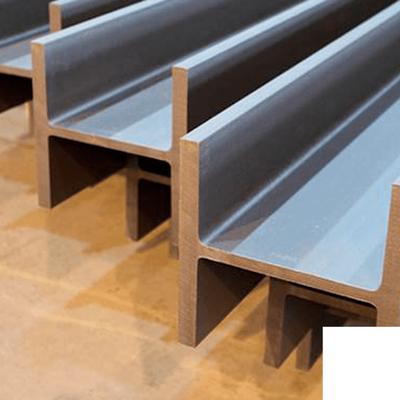

ESPECIFICACIONES Viga de acero HEB Las caras exteriores e interiores de las almas son paralelas entres sí y perpendiculares al alma.

Muestra de viga de acero HEB

Viga de acero HEA De serie ligera y espesor constante; las caras exteriores e interiores de sus alas son paralelas entre sí, siendo perpendiculares al alma también .

Muestra de viga de acero HEA

Viga de acero HEM Las uniones que hay entre el alma y las caras internas de las alas son de formar redondeada y las caras exteriores son paralelas entre sí. Se usa, en su mayoría, para la construcción de dinteles.

Muestra de viga de acero HEM

05

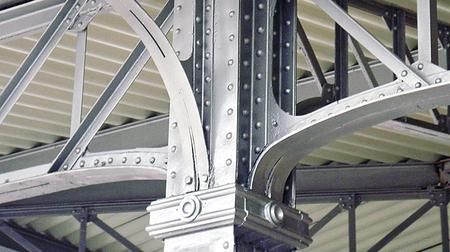

perfiles estructurales UNIONES Roblonado Usando roblones de cabeza semiesférica.

Un remache consiste en una espiga provista de una cabeza de asiento, que está destinada a introducirse a través de las piezas a enlazar, de forma que, una ve introducido, se le forme una segunda cabeza que efectúe el cierre de la unión formando el roblón.

Muestra de roblonado

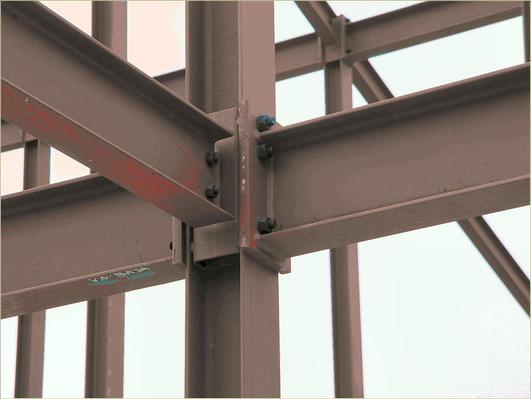

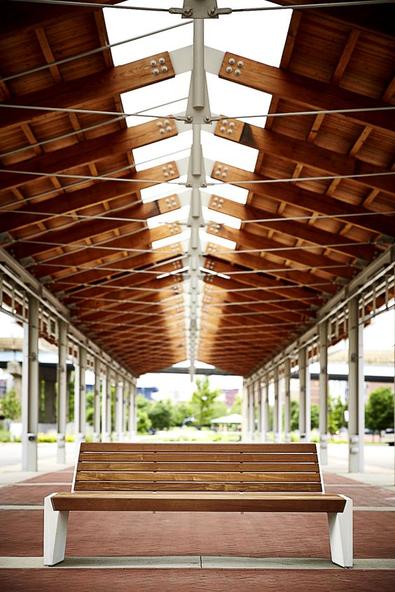

Atornillado Para formar uniones desmontables, uso de tornillos. Se distinguen tres clases de tornillos: ordinarios o negros; calibrados o ajustados; y los del alta resistencia, que producen una unión diferente a los dos primeros.

Muestra de viga de atornillado

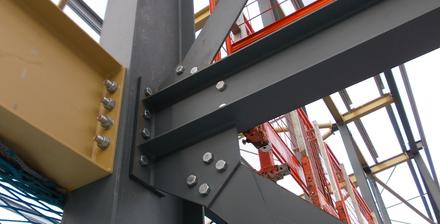

Tornillos de alta resistencia Se introducen con una pequeña holguera en las piezas a unir para luego tensarlos mediante apretadura de la tuerca o cabeza y así producir una presión importante entre las superficies en contacto, que es lo que da lugar a la gran acción de rozamiento.

06

Muestra de viga de atornillado con tornillos de alta resistencia

SOLDADURAS Soldado por forja Consiste en calentar las piezas a unir hasta su punto de fusión, para luego unirlas por presión entre sí.

Muestra de soldado por forja

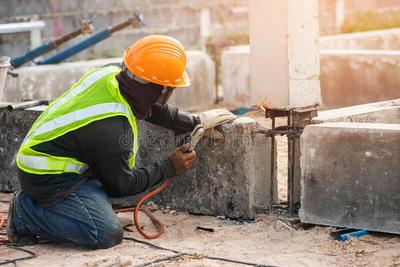

Soldado por arco Se origina por la fusión tanto del metal base como del metal de aporte, gracias al poder calorífico del arco eléctrico.

Muestra de soldado por arco

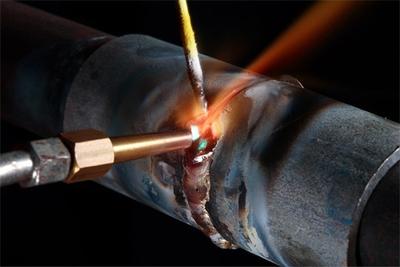

Soldado por fusión Fusión de un determinado metal que se aporta para construir la unión entre las piezas.

Muestra de soldado por fusión

07

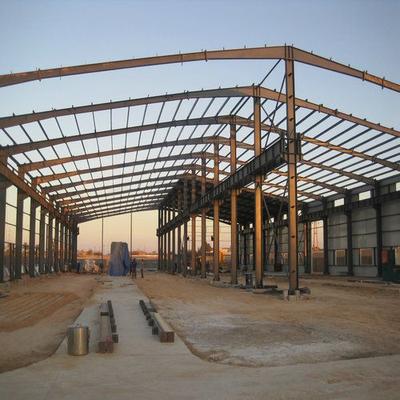

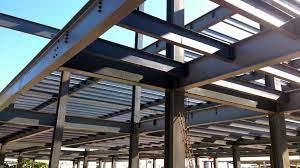

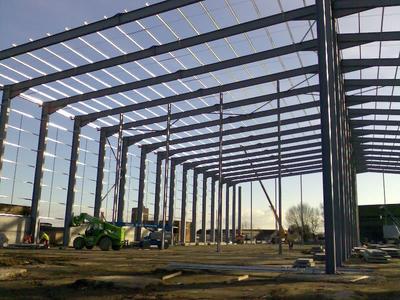

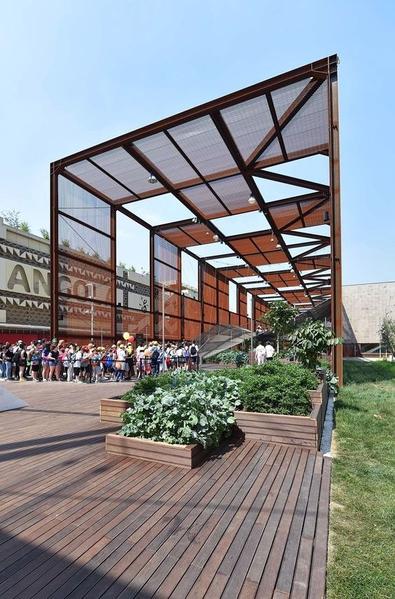

SISTEMAS CONSTRUCTIVOS EN ACERO GENERALIDADES El acero permite desarrollar construcciones con grandes luces de hasta 50 m y se mantienen estables Secciones reducidas(columnas y vigas) Alturas de entrepisos Capacidad portante Resistencia-Sistemas Portantes permiten paso de ductería El peso de la estructura es menor

VENTAJAS (Etapa Construcción) No necesita de encofrado Tiempo( Todo el armado se lo realiza en 34 días ya se puede observar la estructura) Prefabricado Montaje de manera rápido y fácil Sostenible Costo a largo plazo 08

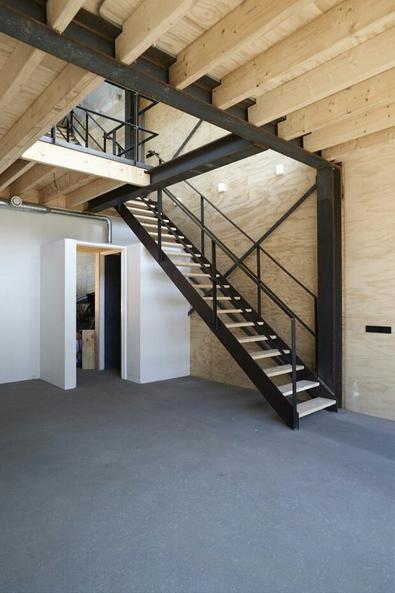

PILARES Y VIGAS Las características de la estructura portante dependen de las cargas para las que debe diseñarse, pero no para estados límite de resistencia sino considerando que dilataciones térmicas, vibraciones, deflexiones, derivas, entre otros.

De modo que la estructura depende del contexto en el cual va a emplazarse el proyecto.

Transferencia de cargas gravitacionales: viguetas, vigas, columnas, cimentación.

Viento: en función de la forma del edificio, se adapta coeficientes de forma y se determinan fuerzas estáticas equivalentes.

Sísmicamente: se prefieren columnas alineadas y diseño ortogonal.

Se requieren sistemas resistentes a cargas laterales.

09

¿Cómo se arma una edificación ?

ESTRCUTURA SOPORTANTE

ZONIFICACIÓN

ORDENAMIENTO

DEFINICIÓN

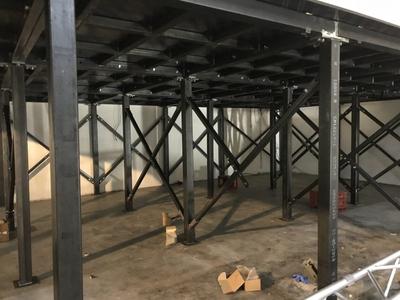

SISTEMAS DE CONFINAMIENTO Pórticos Rígidos -Resistentes -Gran Utilidad

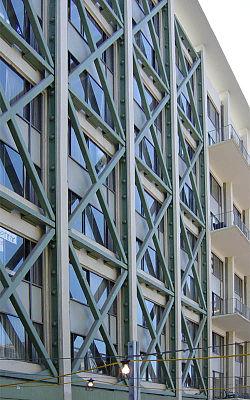

Pórticos Arriostrados -Pandeo restringido -Se compone de núcleo de acero

Muros de Corte -Paneles de lámina de acero de baja resitencia

10

un

SISTEMAS CONSTRUCTIVOS EN ACERO TIPOLOGÍAS DE REFORZAMIENTO SÍSMICO

Soportes Estructurales -Paredes, arcos o dinteles en los pisos más bajos

Aisladores en la Base -Dispositivos estructurales dispuestos en la parte inferior aumenta su desempeño sísmico

Disipadores Sísmicos -Amortiguadores, absorben la energía del movimiento y disipan en forma de calor -Amortiguan Descargan los efectos de resonancia

11

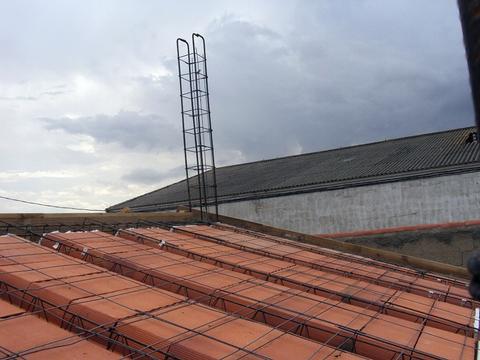

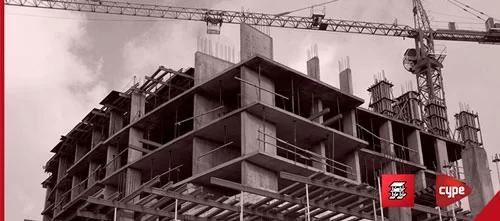

FORJADO ¿QUÉ ES ?

TIPOS

Elementos que soportan estrucuturas y cargas

En acero el mejor desempeño lo tiene el forjado unidireccional

Forjado Unidireccionales Sólo transmiten las cargas a los apoyos en una única dirección

Forjado Bidireccionales Transmiten cargas en dos direcciones principales, generalmente ortogonales.

12

ELEMENTOS DEL FORJADO PÓRTICOS En el cierre intervienen vigas, pilares, cerchas, al hacer los entramados se amarran entre sí y como resultado se forma los pórticos

VIGAS Y JÁCENAS Vigas de acero 6m a 12m para luz de más de 10m Luz Distancia entre eje

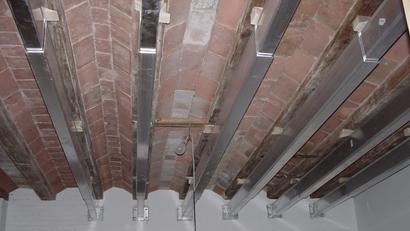

VIGUETAS Las viguetas de alma abierta permiten el paso de las instalaciones, de igual forma estas pueden apoyarse sobre vigas o cerchas , muros de carga.

DIRECCIÓN DE VIGAS -El eje de pilares externos se amarra con una viga o vigueta -Es necesario algún tipo de arriostramiento

CHAPA Sirve como plataforma de trabajo .

-Soporta peso del hormigón y del acero -Aumenta la rigidez,y resistencia o flexión 13

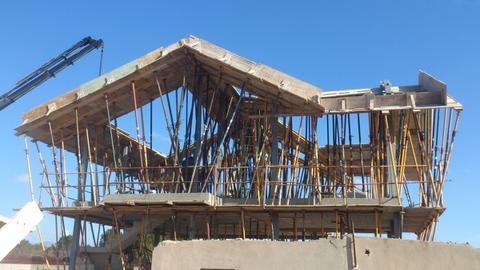

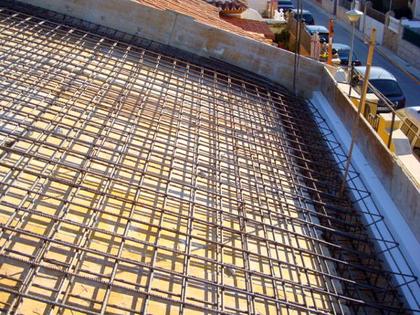

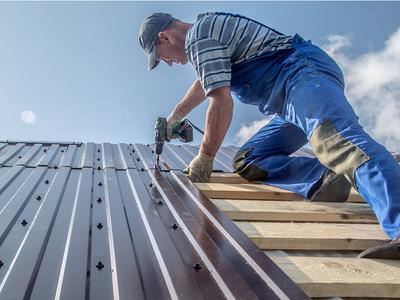

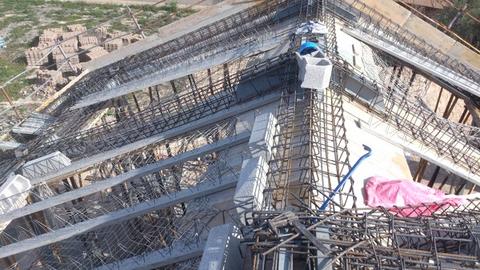

FORJADO INCLINADO CARACTERÍSTICAS Evacuan aguas lluvias Diferentes Formas Estructuras adaptables Impermeabilización

ARMADO Y ESTRUCTURA Vigas de acero Cerchas Vigas portantes Teja

14

PREMISAS PARA LA ELECCIÓN DEL SISTEMA DE FORJADO PATOLOGÍA Costo de los posibles sistemas con el objetivo de elegir el más económico a igualdad de las condiciones anteriores Magnitud de las luces y de las cargas.

Elementos prefabricados existentes en la zona.

Tipo de acabados que se exigen (por ejemplo, si en los acabados inferiores se exigen techos planos) .

Calidad posible del hormigón en función de los materiales locales y los medios de fabricación Distancia a la que se encuentra la fuente de aprovisionamiento si se trata de prefabricados.

Disponibilidad de mano de obra capacitada Frecuencia previsible de la vigilancia técnica de la obra Nivel de control de calidad previsto, tanto de los materiales como de la ejecución

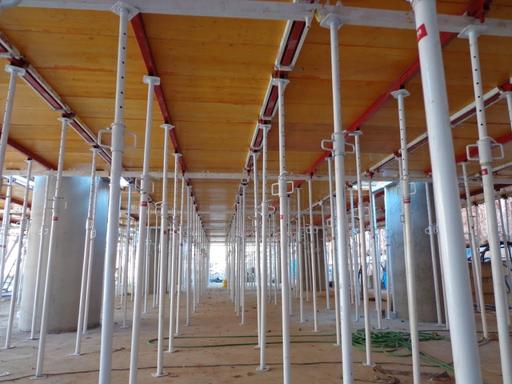

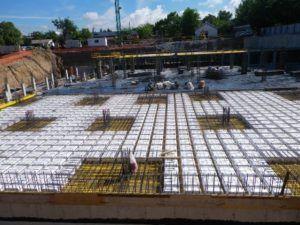

Muestra de sistema de forjado

Corrosión en cerchas expuestos a la intemperie con protección y los mantenimientos adecuado

FALLO DE UNIÓN COLAPSO POR FALLO HUMANO Fallo en la estructura debido a que no se tiene condiciones para la estabilidad total de la estructura la fase de construcción

Muestra de patología en el forjado

15

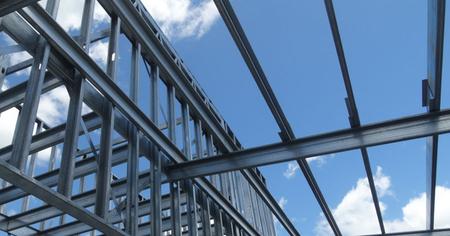

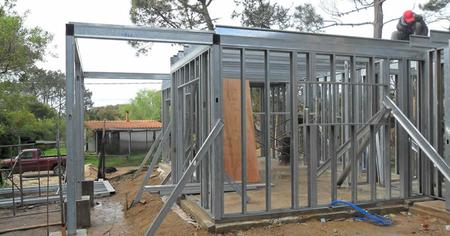

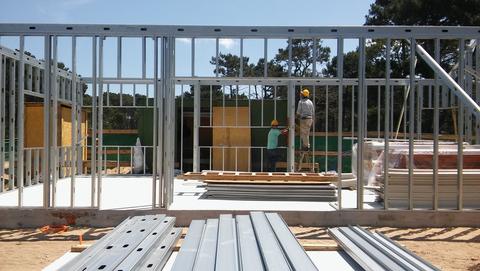

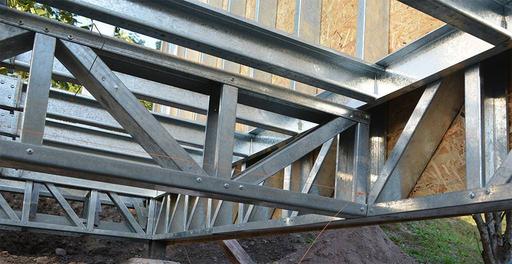

steel framing CARACTERÍSTICAS Sistema estandarizado con tecnología avanzada.

Facilidad de suministro de los perfile conformados en frío.

Durabilidad y vida útil por proceso de galvanización.

Facilidad de montaje, manejo y transporte por su bajo peso.

Construcción en seco, reducción de desperdicios.

Perfiles perforados de fábrica.

Rapidez, incombustible, reciclable y flexible.

APLICACIONES Residencias unifamiliares.

Edificios residenciales.

Hoteles.

Hospitales.

Unidades modulares.

Remodelación del edificio.

Edificios comerciales de hasta cuatro pisos.

16

ELEMENTOS Paneles de muros Funcionan como tabiques del edificio y como parte del sistema estructural. Ejercen la misma función que las paredes de construcciones convencionales.

Entrepisos Emplea el mismo principio de los paneles, perfiles galvanizados, cuya separación o modulación está determinada por las cargas a que cada perfil está separado. Misma modulación para paneles, pisos y tejados.

Cubiertas La selección depende de factores como el vano que va a cubrir, cargas, opciones estéticas o económicas, etc.

Cerramientos Laterales Los paneles de acero pueden termoacústico incorporado.

presentar

aislamiento 17

steel framing UNIONES Tornillos Depende de la función y el punto en el cual se ubiquen, por lo cual existen: a) Cabeza lenteja. b) Hexagonal. c) Tanque. d) Trompeta

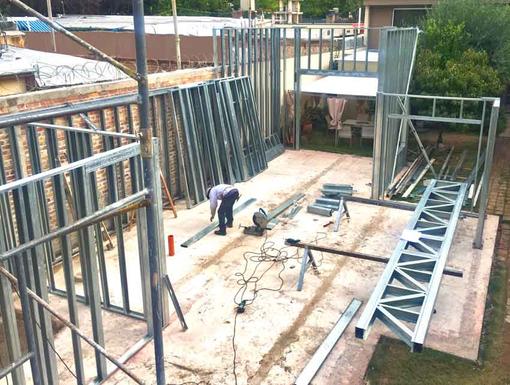

MONTAJE Sistema de paneles: prefabricación de componentes.

Montaje de la estructura de la planta baja: debe estar nivelada, limpia y escuadrada.

Montaje de la estructura del entrepiso: a) montando paneles menores de entrepiso en la mesa de trabajo; b) posicionamiento de vigas de entrepiso.

Montaje de la estructura de paneles del piso superior.

Montaje de la estructura del techo.

18

conclusiones y recomendaciones CONCLUSIONES A lo largo de la debida investigación y las tutorías impartidas por el docente encargado (Arq. Lorena Alvarado) se nos ha permitido conocer en mayor cercanía las generalidades y características del acero, al mismo tiempo que sus aplicaciones y elementos.

La facilidad de armado y el ahorro que se establece entre las estructuras metálicas y el hormigón representa un punto digno de resaltar convirtiendo al Sistema Constructivo en Acero uno de los sistemas constructivos más factibles y estandarizados.

RECOMENDACIONES Para la realización del presente trabajo, al mismo tiempo que para mayor adquisición de conocimiento, se recomienda realizar un mayor trabajo investigativo e incluir contenido audiovisual en dicho proceso, ya que estos permiten un mayor entendimiento sobre el desarrollo y trabajo con el acero, su sistemas constructivos y forjados.
