LA CASA DEL SILENCIO | Natura Futura Arquitectura

UTPL | FACULTAD DE INGENIERÍAS Y ARQUITECTURA

LA CASA DEL SILENCIO Natura Futura Arquitectura

TALLER DE PROYECTO ARQUITECTONICO V | ARQ. ANALÍA OJEDA NEREA CECIBEL PINZON PRADO

PARTIDO ARQUITECTONICO

1

VOLUMEN INICIAL

2

SUSTRACION

3

ÁREA LIBRE

4

VOLUMEN FINAL

ZONIFICACION

8 7

6 5

7 8

4

12 9 11

3 2

8

7 2

8 8

10 1

7

PLANTA ÚNICA

DISTRIBUCION DE ÁREAS Área Social Área de Servicio Área de Descanso Área Privada

DISTRIBUCION DE ESPACIOS 1 Hall 7 Dormitorio 2 Sala de estar 8 Baño 3 Comedor 9 Vestidor 4 Cocina 10 Espacio de agua 5 Lavandería 11 Patio interior 6 Bodega 12 Área de hamacas

SISTEMA CONSTRUCTIVO Arquitectos: Natura Futura Arquitectura Ubicacion: Quevedo, Ecuador Área: 320 m² Año: 2019

La búsqueda de refugio y descanso de un hombre de campo de 85 años incita a generar un bosque en la ciudad, donde es imperiosa la práctica del silencio para lograr entender y escuchar aspectos sustanciales del hábitat y de la vida. Usualmente pasamos gran parte de nuestros días envueltos en ruidos externos, por lo que vincularse con la nobleza material del bloque, la madera tropical , el agua y la roca, son aspectos necesarios para escucharse.

6

5

3 4

La relación y el valor de la intervención familiar fue esencial para desarrollar la morfología del proyecto, la cual se compone de un espacio central vinculado con el exterior, donde sus nietos juegan; y a su vez, con dos volúmenes rectangulares que albergan los programas de servicio, ocio y descanso.

2

1

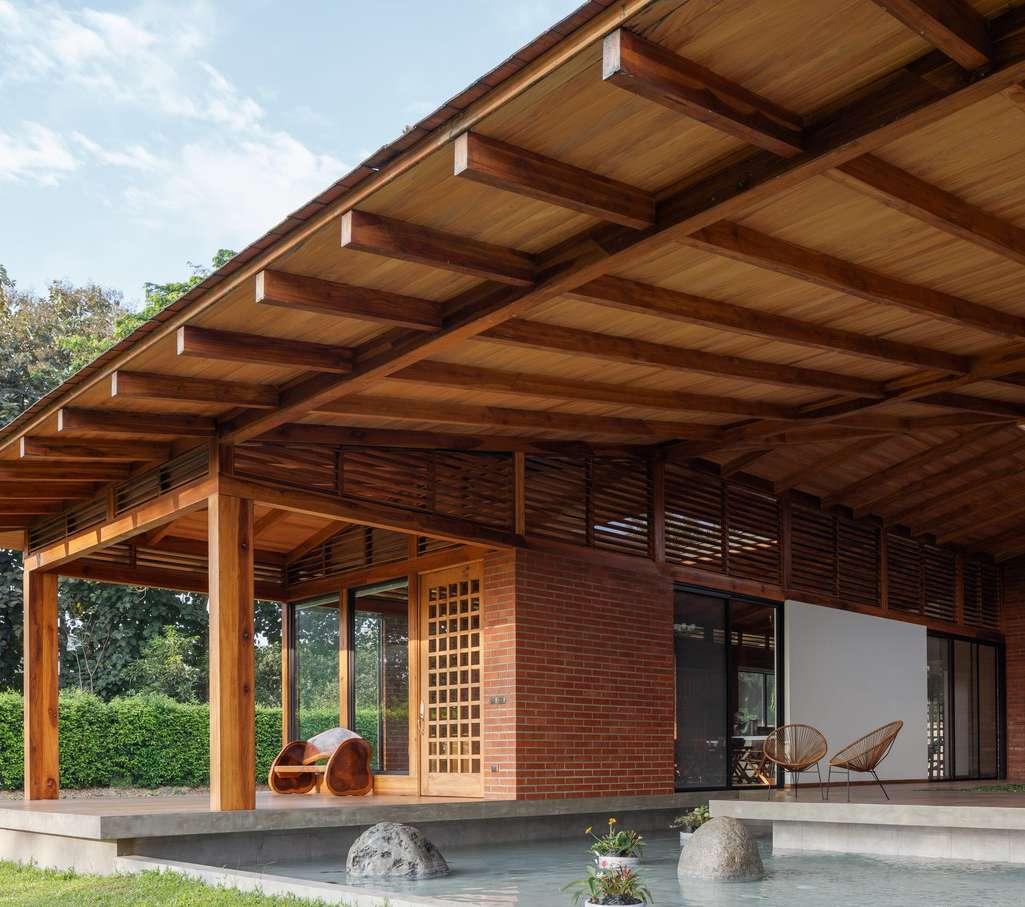

SISTEMA CONSTRUCTIVO 6

CUBIERTA DE MADERA A CUATRO AGUAS

COLLARES Y VIGAS DE MADERA COMO ENTRAMADO DE CUBIERTA 5

3

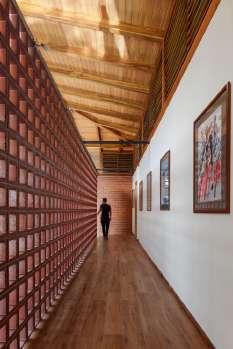

PAREDES DIVISORIAS CON CELOSÍAS

4

MUROS DE CERRAMIENTO DE LADRILLO

2

CIMENTACION Y SOBRCIMENTACION DE HORMIGON

1

PILARES DE MADERA COMO ESTRUCTURA DE LA VIVIENDA

De esta forma el habitar se constituye en una casa de recorridos y de espacios por descubrir, donde la arquitectura nos invita a la reflexion desde el lugar...en los adecuados momentos de silencio.

Por otro lado el agua se expresa como elemento generador de paz, crecimiento y su fluidez se conjuga con intenciones de efectividad bioclimáticas, refrescando el aire de la casa a desnivel, desde el jardín interior hacia las habitaciones y espacios comunes. De esta forma el habitar se constituye en una casa de recorridos y de espacios por descubrir, donde la arquitectura nos invita a la reflexion desde el lugar...en los adecuados momentos de silencio.

Quevedo, provincia de Los Ríos, Ecuador; con aproximadamente 16 mil habitantes se ha convertido en una de las grandes conurbaciones del país. Su alto potencial comercial hace de la ciudad un atractivo económico pero a su vez un atractor de ruido.

ESTRATEGIAS BIOCLIMÁTICAS

ESTRATEGIAS BIOCLIMÁTICAS 1

ILUMINACION NATURAL

Grandes ventanales que permiten el ingreso de la luz natural a lo largo de todo el día y en cada uno de los espacios, sin producir deslumbramiento, exceso de calor u otros efectos negativos.

4

2

VENTILACION CRUZADA

3

En el área de los dormitorios, a fin de frenar el aire caliente del verano impidiendo que entre en la vivienda para conseguir estancias mejor refrigeradas y confortables.

Durante los meses de calor puede generar corrientes de aire que refrescan las estancias a modo de ventilador natural. Por su parte, durante el invierno, permite disfrutar de un ambiente exterior que, al estar protegido, ofrece temperaturas más agradables.

INERCIA TÉRMICA

Mediante el uso de ladrillo y madera se logra almacenar calor y cambiar su temperatura en un tiempo determinado.

5

VENTILACION NATURAL

REFRESCAMIENTO EVAPORATIVO

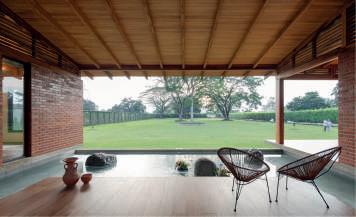

Espejo de agua empleada como estrategia bioclimática a fin de refrescar el aire de la vivienda a desnivel, desde el jardín interior hacia las habitaciones y espacios comunes.

PLANOS DE LA VIVIENDA

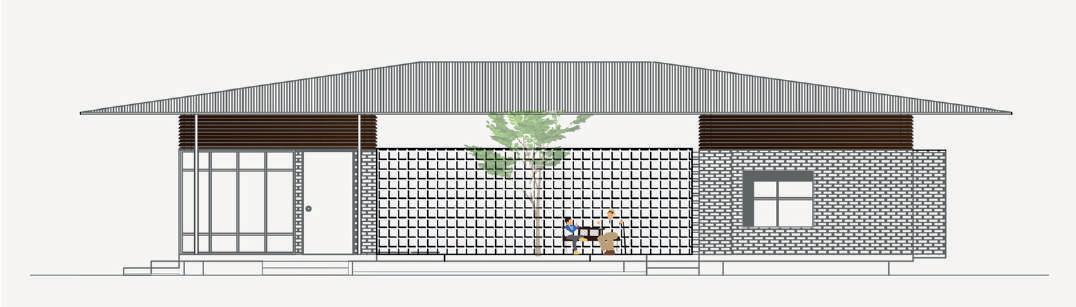

FACHADA FRONTAL

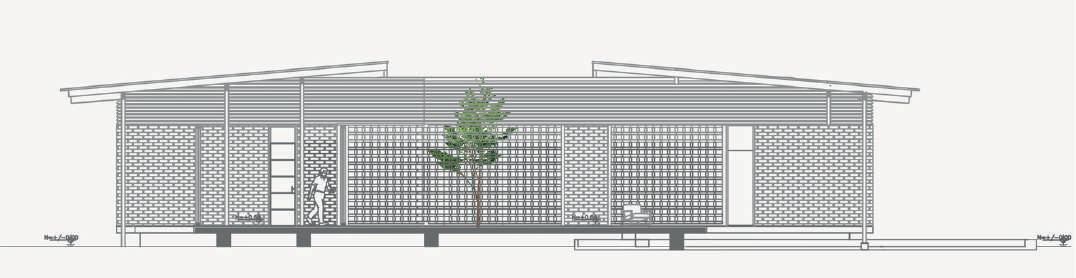

CORTE A - A’

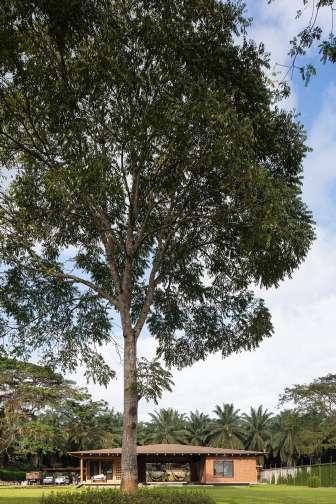

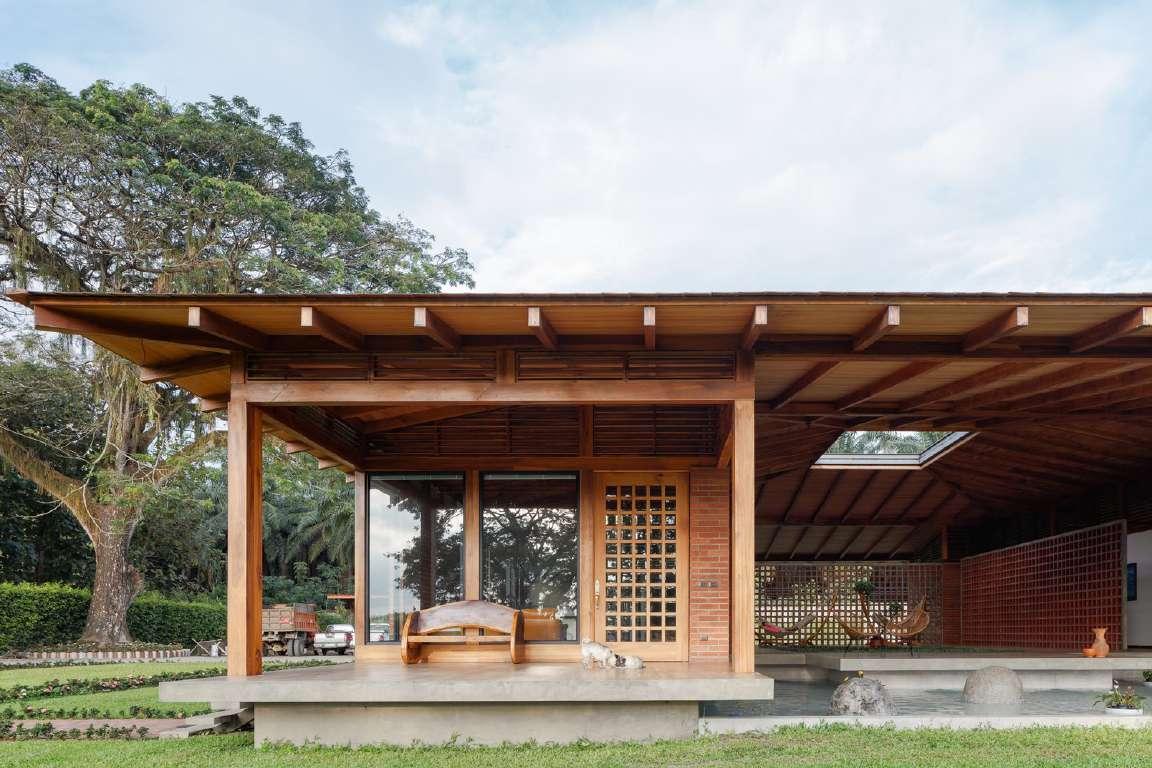

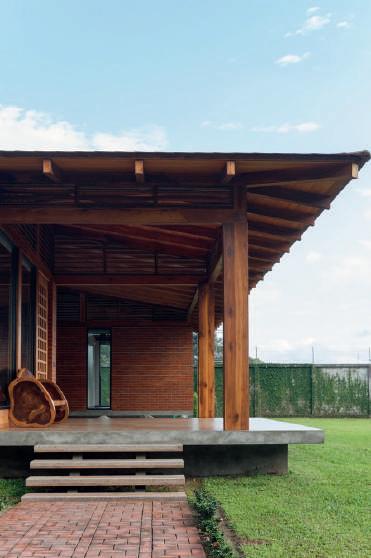

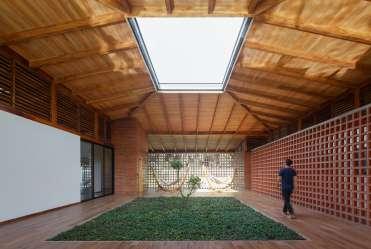

IMÁGENES DE LA VIVIENDA

Tapia, D. (2019, agosto 7). La casa del silencio / Natura Futura Arquitectura. ArchDaily Colombia. https://www.archdaily.co/co/922553/la-casa-del-silencio-natura-futura-arquitectura?ad_source=search&ad_medium=projects_tab
