Naviate Simple BIM
To meet specific requirement?
Day 2 11:15-12:15
How to edit IFC models with
Naviate Simple BIM
To meet specific requirement?
Day 2 11:15-12:30
AGENDA
• BIM-konsult
• Arkitekt / BIM-samordnare
• 25+ erfarenhet I AEC industrin.
• 8 år Med Symetri - Stockholms kontoret
• Lärare, support
• Program: Revit Architecture, Navisworks, 3ds Max, Naviate Architecture, Simple BIM, Solibri, Bluebeam Revu
• Övrigt: ReCap, ACC, Lumion, Twinmotion, V-ray
OM KLASSEN..
Mål Att visa nyttan av Naviate Simple BIM i anpassning av IFC modeller.
Målgrupp
Arkitekter, konstruktörer, ingenjörer, och BIM-samordnare som skapar och hanterar IFC-filer.
01 OM IFC FORMAT
IFC FORMAT
IFC = Industry Foundation Classes
• Skapad av BuildingSMART Alliance f.d. IAI
• Standard: ISO 16739:2013
• Baserad på STEP format (industri)
• Geometri med position & attribut
• Strukturerad data
• Standard utbytesformat for BIM projekt
IFC-struktur
• Översättning av lager/kategorier till IFC klasser
• Sortering/gruppering av data i Property-sets.
• BIM program kan läsa IFC på olika sätt
IFC-filtyper
• IFC-SPF
• IFC-XML

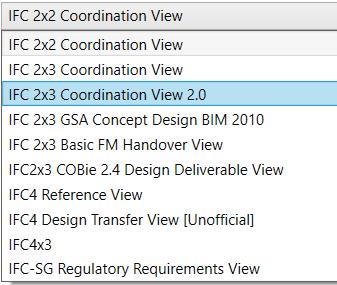

• IFC-ZIP IFC-schema ”versioner”
• IFC2x2
• IFC2x3
• IFC4
• IFC4x3
02 GRÄNSSNITT

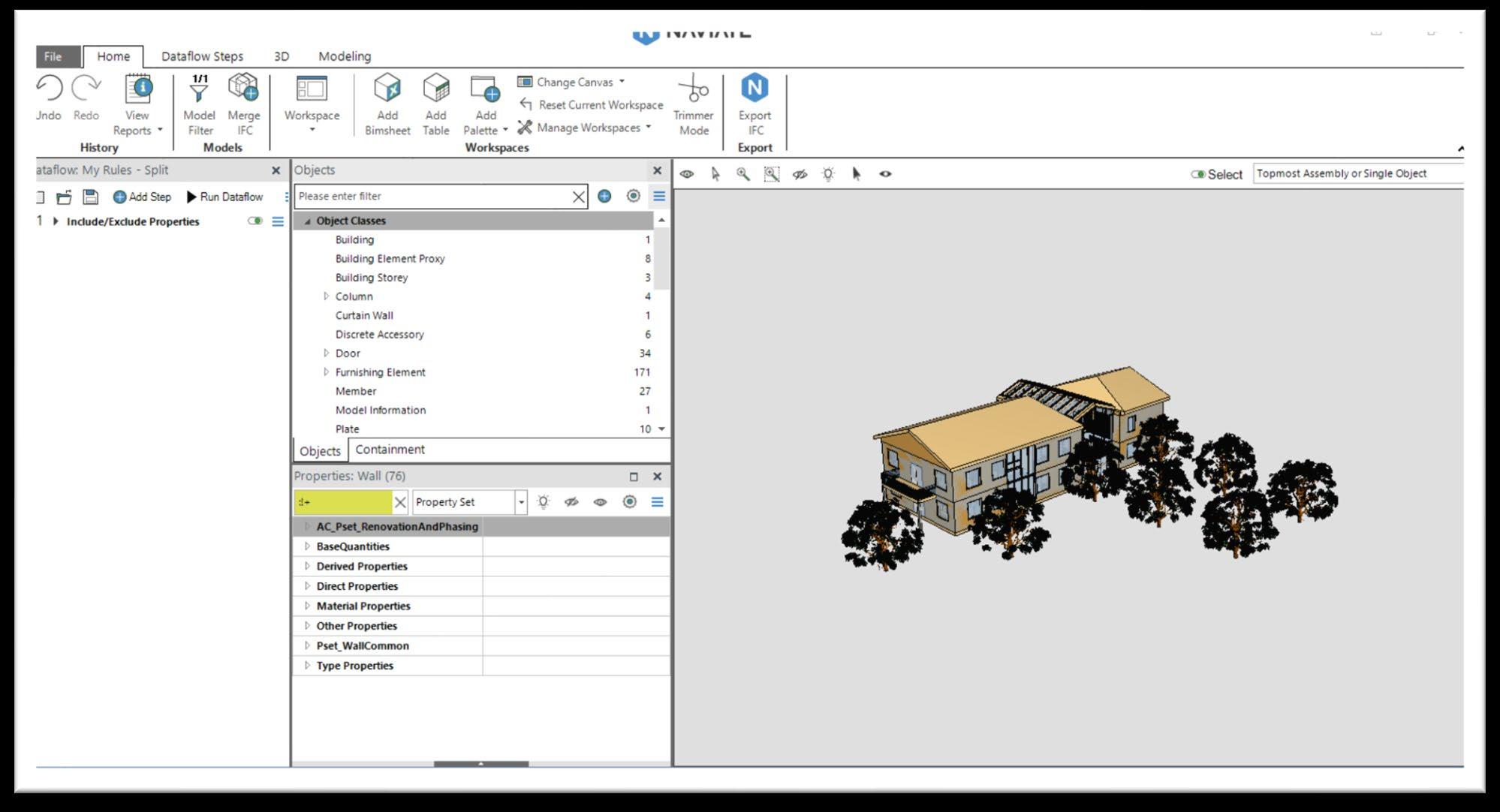

• Hur fungerar Simplebim?
GRÄNSSNITT
Hur fungera Simplebim?
03 STÄDA MODELLEN
STÄDA MODELLEN
Ta bort object och egenskaper
• Model Trimmer
• Mallar
• Kör andra verktyg (med dataflow från Simplebim 11)
04 FIXA PROBLEM
FIXA PROBLEM
Redigera parametervärden
• Property Value Editor
• Property Value Combiner
Dela modellen
• Location Editor
Våningstillhörighet
• Containment Editor
Lägg till egenskaper
• Templates
• Calculated egenskaper
05 AUTOMATISERING
AUTOMATISERA
Dataflows
• Nytt I Simplebim 11
• Programmera steg med olika verktyg
• Inställningar som går att återanväda och dela med andra
Templates
• Excel filer som
• Från Simplebim 11 kan endast appliceras i ett Dataflow.
06 EXPORTERA
EXPORTERA
Export IFC
• Exportera redigerade modeller.
• Exportera specifika object.
BIMsheets
• Excel- tabeller som visar objektegenskaper.
• Kan anpassas, exporteras till Excel och importeras tillbaka.
07 RESURSER
RESURSER
Ladda ner programmet, add-on och mallar
https://www.naviate.com/downloads/
https://my.symetri.com/Applications
Spellista
https://support.simplebim.com/category/tutorials/
Template Guide
https://support.simplebim.com/template-structure/
Ladda ner mallar & add-on från Datacubist
https://support.simplebim.com/download-simplebim-templates/
08 FRÅGOR
