WMT INFRARØD DRYPANEL Ikke-destruktiv tørking av vegg-, gulv- og takkonstruksjoner i forbindelse med vannskadesanering m.m.

Sats på originalen! Varmepaneler fra WMT skaper verdi og tørre bygninger.

RASK EFFEKTIV PÅ L I T E L I G

NYTT RABATT SYSTEM

NYHET ALLE DRYPANELS NÅ MED STØRRE KRAFT (MER VARME), NYTT NAVN OG EN NY MODELL MED EN BANEBRYTENDE INTERVALLTØRKINGSFUNKSJON.

NAC Europe Importør/eneforhandler i Skandinavia

www.nac-europe.com

NAC FUKTTEKNIKK NO

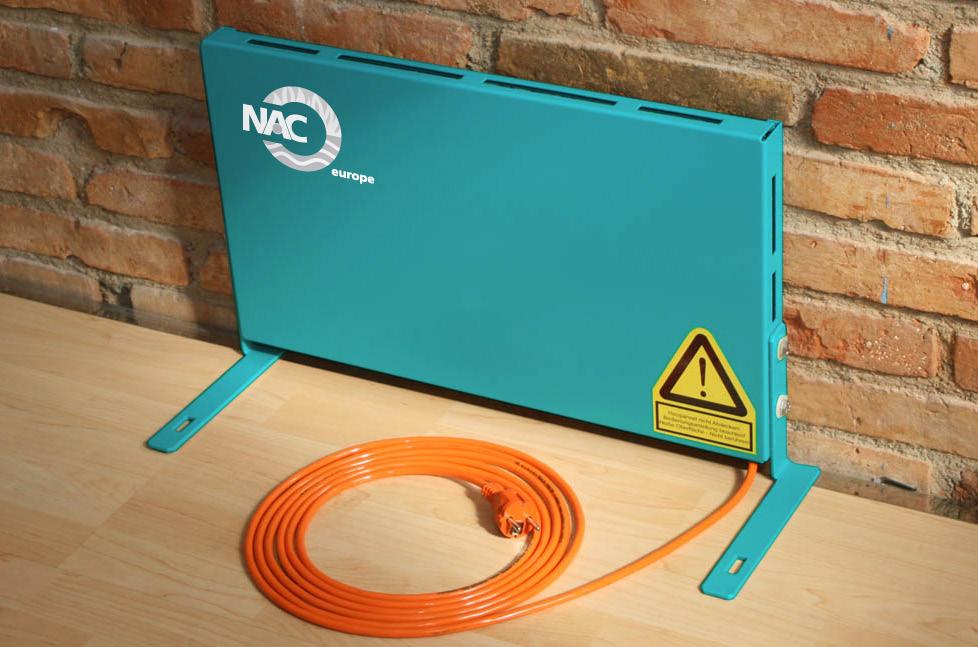

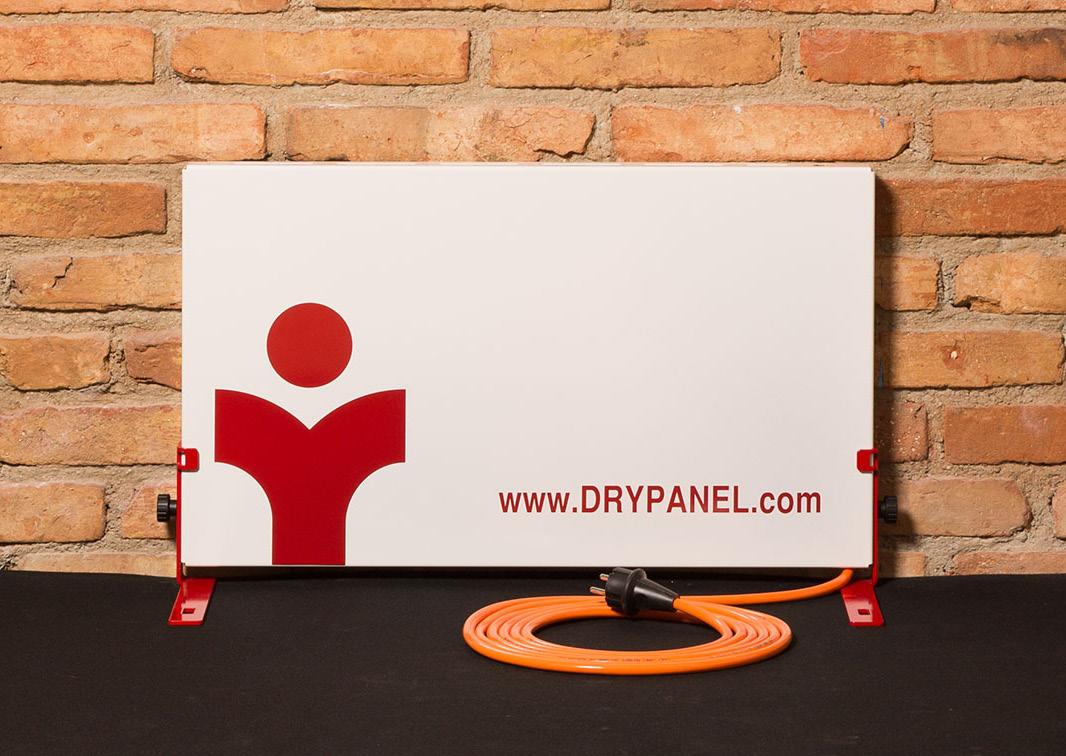

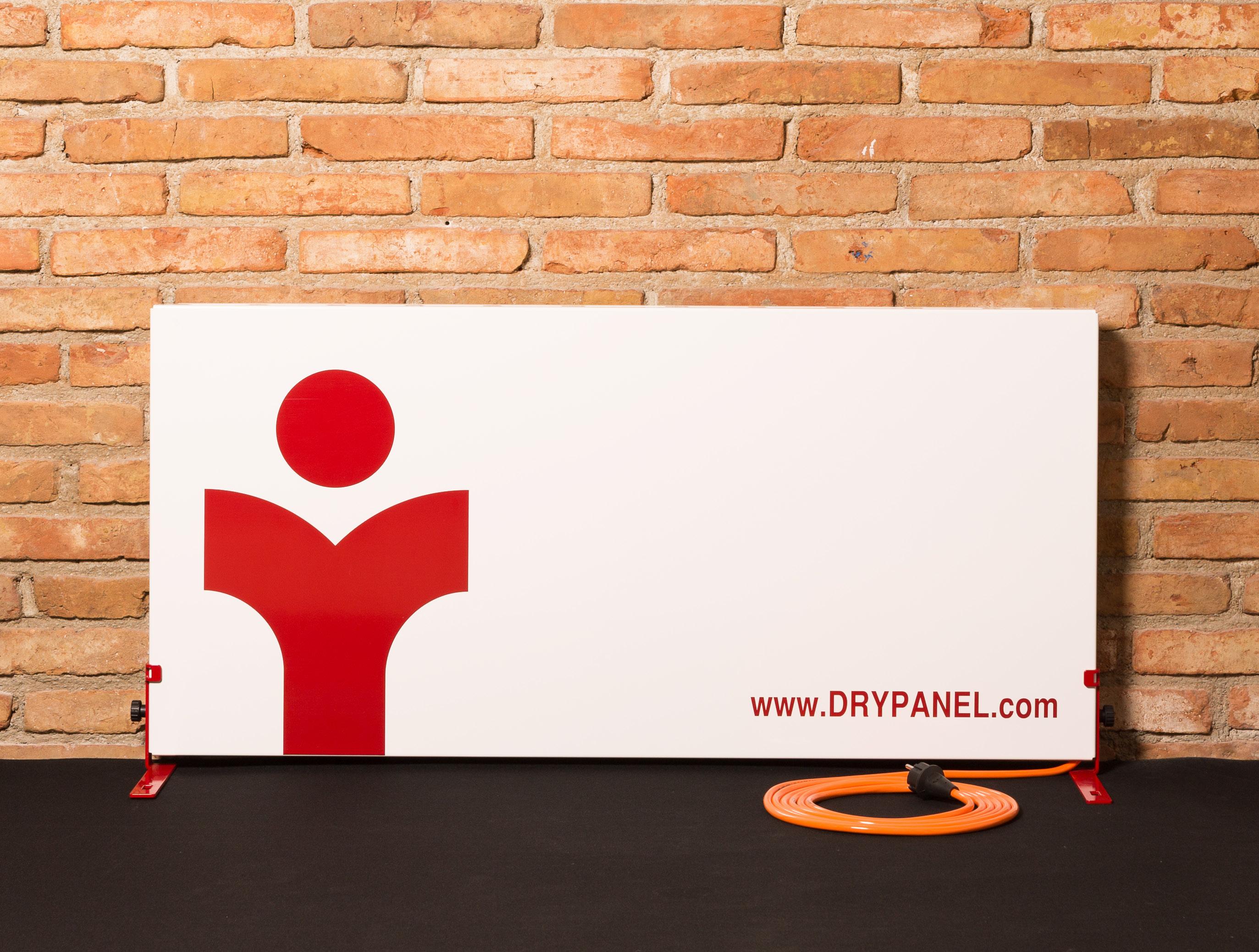

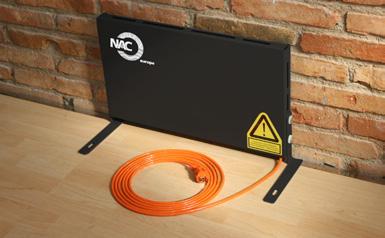

WMT DRYPANEL

FØRENDE INFRARØD-TEKNOLOGI MADE IN AUSTRIA

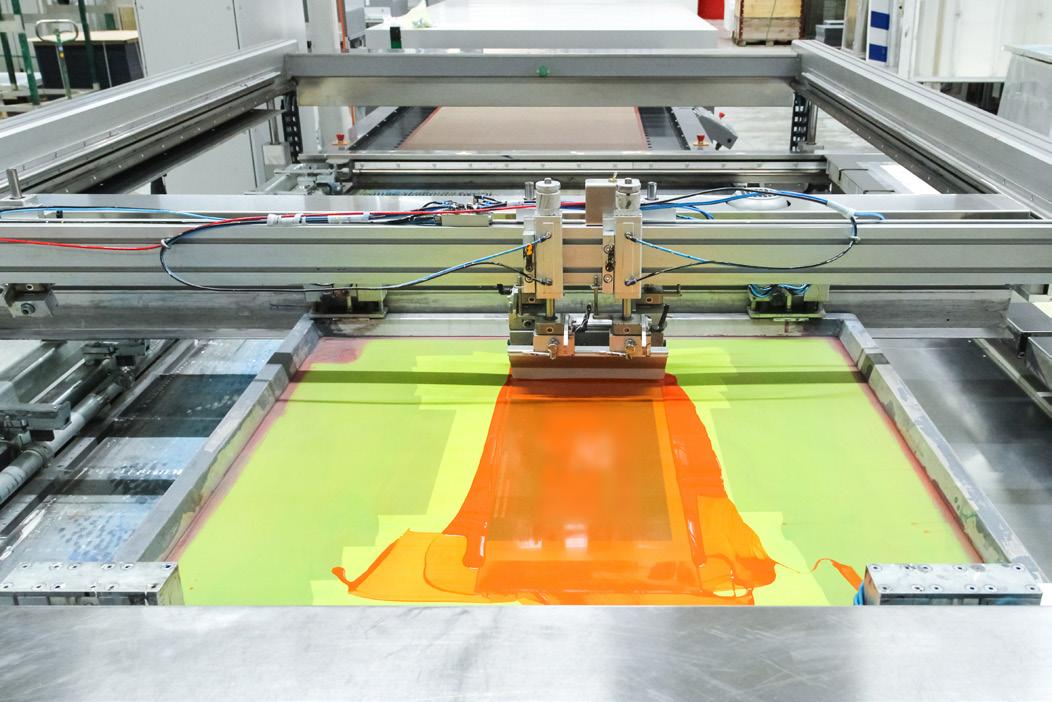

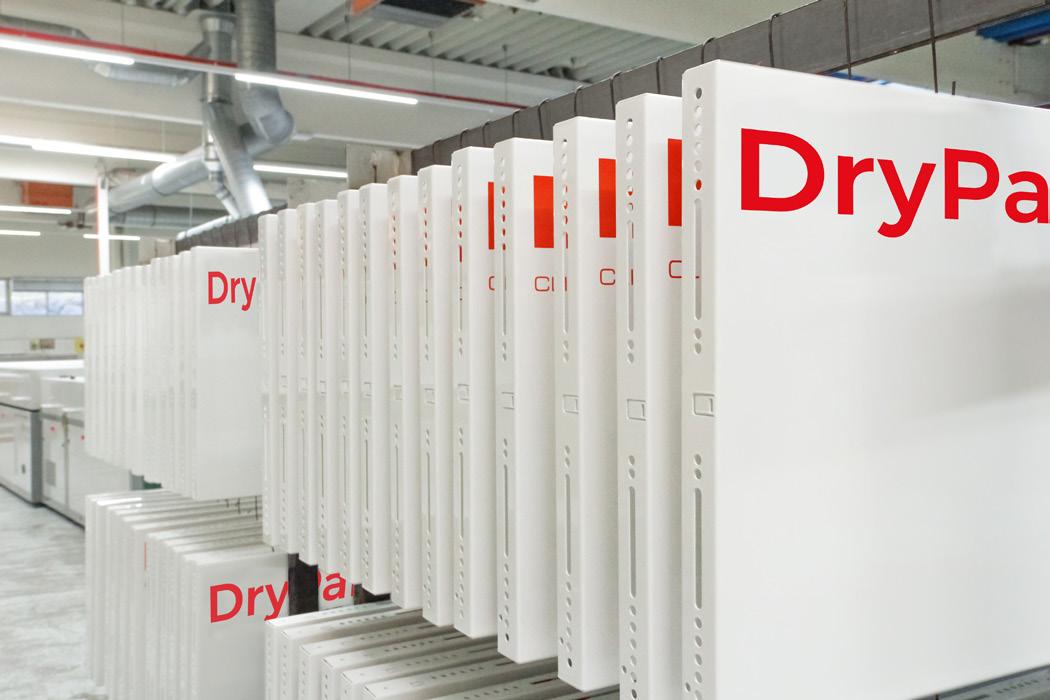

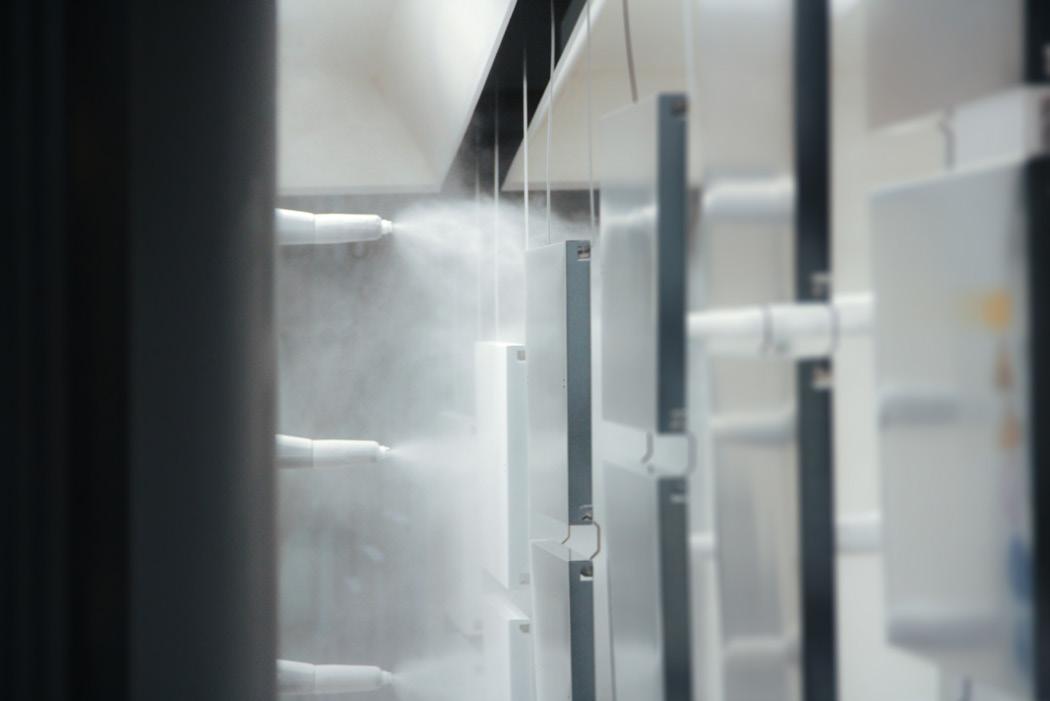

TOPPMODERNE PRODUKSJONSANLEGG SIKRER DEN HØYE KVALITETEN DU KAN STOLE PÅ

STOL PÅ ORIGINALEN

infrarød varme

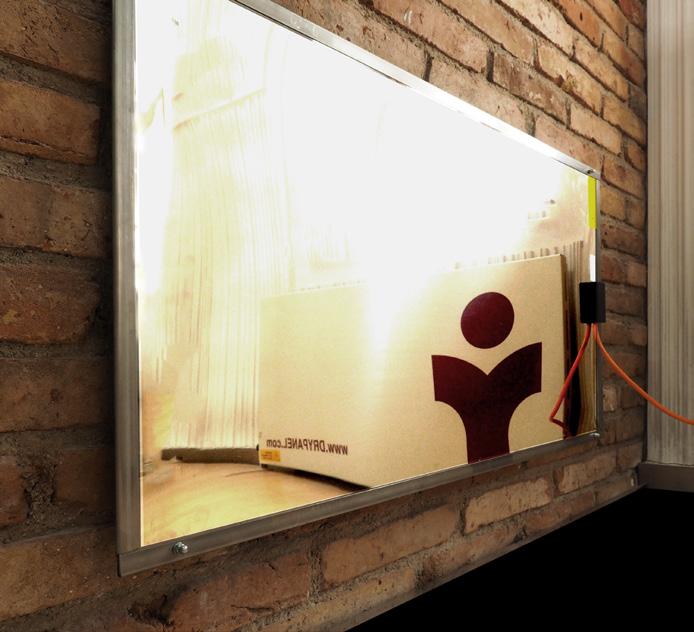

WMT DryPanel

2

RASK EFFEKTIV PÅ L I T E L I G

INNHOLDSFORTEGNELSE INFRARØD DRYPANEL – MADE IN AUSTRIA TØRKEPROSESSEN MED DRYPANELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 WMT FLATPANEL® TEKNOLOGI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 INFRARØD BYGNINGSTØRKING - HVORDAN FUNGERER DET?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 BYGNINGSTØRKING - BRUKSOMRÅDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 ANDRE AVFUKTINGSLØSNINGER FRA NAC EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 ULIKE MONTERINGSMULIGHETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 FAKTA OG TALL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 INFRARØDE VARMEPANELER – DEN NYE GENERASJONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 NYHET – BT-ZI MODELLER – NÅ MED BANEBRYTENDE INTERVALLTØRKE-TEKNOLOGI . . . . . . . . . . . . . . . . . . . 28 BT-100 SLIMPOWER EXTRA HEAT – DEN TYNNE MED EKSTRA VARME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 MERKEVAREBYGGING – FÅ DITT VARMEPANEL I DIN EGEN BEDRIFTSFARGE MED LOGO. . . . . . . . . . . . . . . . . 31 BRUKSTEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 PRISER OG RABATTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

SPAR OPPTIL 35 % ENERGI MED NY INTERVALLTØRKEFUNKSJON DRYPANEL ZI - NYHET

Spar nå ytterligere 35 % energi ved tørking av bygninger. Det nye DryPanel® ZI er utstyrt med en elektronisk intervalltørkefunksjon og muliggjør regelmessig oppvarming og avkjøling. Kapillæreffekten skaper et sug som trekker fuktighet fra innsiden av veggen til overflaten uten aktiv tilførsel av energi.

Tørking av dør- og vindueskarmer

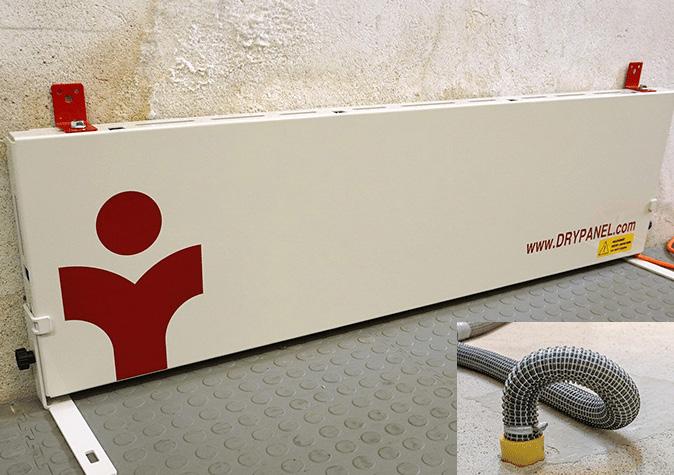

Tørking i isolasjonslaget i sokkelområder

ES

ME

R

L

Tørking av mur etter vannskader

SIDE 9-10 www.nac-europe.com

3

WMT DRYPANEL

TØRKEPROSESS FUNKSJONSPRINSIPP Ved hjelp av WMT flatpanel-teknologi dannes det infrarød C-stråling på den innvendige varmeplaten, dermed varmes veggens overflate og luftrommet mellom platen og murverket opp først.

Infrarøde varmestråler trenger dypt inn i bygningskonstruksjoner og tørker effektivt og pålitelig

Varm fuktig luft

Trekkeffekt

Den lagrede varmlufter tar opp fukt og stiger opp gjennom utluftingsslissen, samtidig suges kjølig og tørr luft inn nedenfra. Denne sirkulasjonen fører til at mellomrommet aldri blir mettet med fukt og murverket uttørkes kontinuerlig.

WMT Drypanel

Trykkvirkning

Infrarød C-stråling

Ved større veggtykkelser oppstår det en dobbelteffekt. I tillegg til suge-/pipeeffekten oppstår det en trykkeffekt som skyldes byggfysiske lover. Disse bygger på at fukt alltid beveger seg vekk fra varme soner.

Dermed avgis fuktigheten på den veggoverflaten som er på motsatt side av luften i mellomrommet.

Den infrarøde strålingen som oppnås gjennomvarmer alt etter påvirkning fra omgivelsene, til og med murverk på 50 cm og mer.

Fukt

Med denne unike tørkeprosessen fremskynder WMT Infrarød Drypanels effektivt og enkelt saneringen etter vannskader, og sikrer samtidig et lavt strømforbruk.

Kjølig/tørr romluft Fuktig murverk

- Direkte gjennomvarming av murverk - Trekkvirkning gjennom varmeoppdemming/pipeeffekt infrarød varme

- Trykkvirkning gjennom byggfysikk - Naturlig utlufting av fukt eller i kombinasjon med kondensavfukter

WMT DryPanel

4

RASK EFFEKTIV PÅ L I T E L I G

WMT FLATPANEL® TEKNOLOGI MADE IN AUSTRIA

OPTIMAL VIRKNING

MINDRE ER MER. MYE MER.

Vårt mål er å utvikle infrarøde teknologier med optimal effektivitet. Med FlatPanel®-teknologi har vi lykkes i å garantere maksimal stråling med minimalt energiforbruk.

Takket være innovativ overflatevarmeteknologi er det ikke lenger behov for strømførende ledninger eller varmespiraler i kretsen/ kretskortet.

MÅLRETTET STRÅLING I STEDET FOR Å VARME OPP HELE ROMMET.

SLANKERE. MER EFFEKTIV. MER KOMFORTABEL.

Reflektorer samler opp den infrarøde strålingen rettet mot stedet i murverket som skal tørkes. På denne måten kan du oppnå maksimal stråleeffekt med lavt strømforbruk på 210 til 500 watt.

FlatPanel®-teknologi overbeviser på alle måter: Med en ekstremt tynn konstruksjon på kun 2 mm, imponerende strålingseffektivitet og enda mer komfortabel bruk i hverdagen.

UNIK PÅ VERDENSBASIS Våre WMT-ingeniører har utviklet FlatPanel®-teknologien i samarbeid med anerkjente forskningslaboratorier. Teknologien er unik i verden.

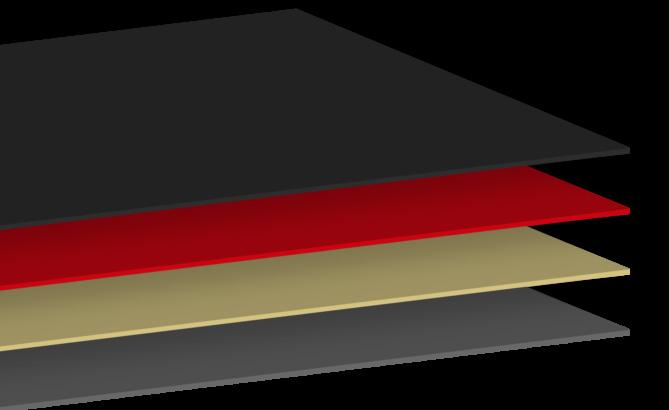

Lag 1: Strålingsflate Takket være det varmeledende spesialmaterialet avgir den utstrålende overflaten infrarød varme rettet mot den fuktige veggen.

1 2 3 4

Lag 2: FP20 varmelag Patentert infrarød varmeteknologi fra WMT: Det ultratynne FP20 varmelaget konverterer, med høyeffektiv energi, til infrarød varme.

Lag 3: Isolering Det isolerende laget hindrer varme i å stråle ut til rommet. Slik unngår du unødvendig energitap.

Lag 4: Reflektor Baksiden av det infrarøde tørkepanelet reflekterer strålingen på romsiden for å sikre maksimal energieffektivitet.

www.nac-europe.com

5

WMT DRYPANEL

STOL PÅ

BYGNINGSTØRKING MED INFRARØD

ORIGINALEN

HVORDAN FUNGERER DET? IDEELT FORHOLD MELLOM ENERGIFORBRUK OG FUKTFJERNING

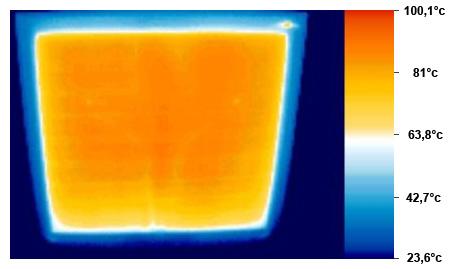

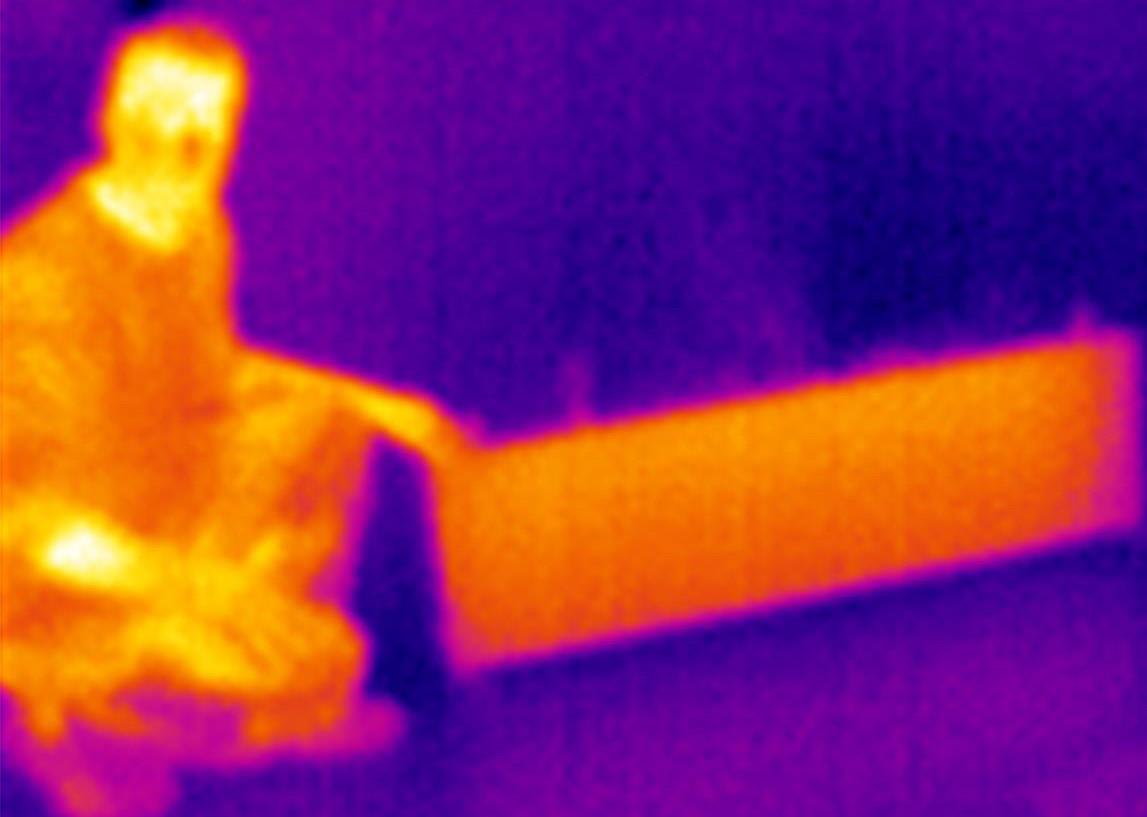

WMTs infrarøde varmepanel DryPanel® stråler rundt 85 grader og varmer opp veggen til rundt 60 grader. Men på grunn av den spesielle konstruksjonen har baksiden av panelet kun en minimalt oppvarmet overflatetemperatur. Denne målrettede strålingen gjør DryPanel® ekstremt effektiv.

Målrettet på ca 85 grader på veggen.

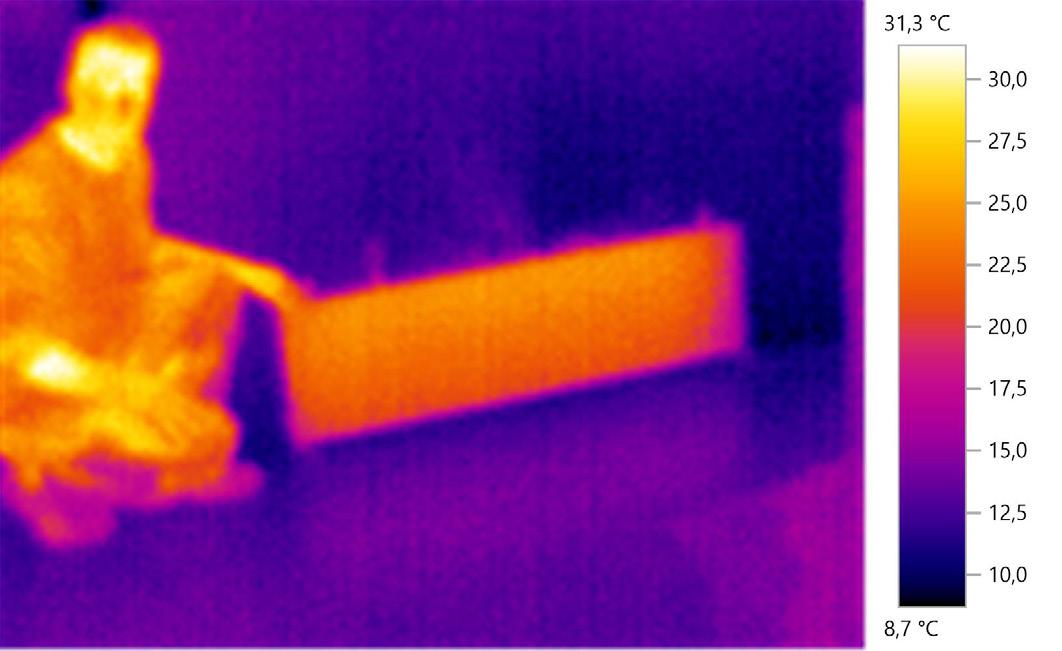

DryPanel-baksiden er bare håndvarm.

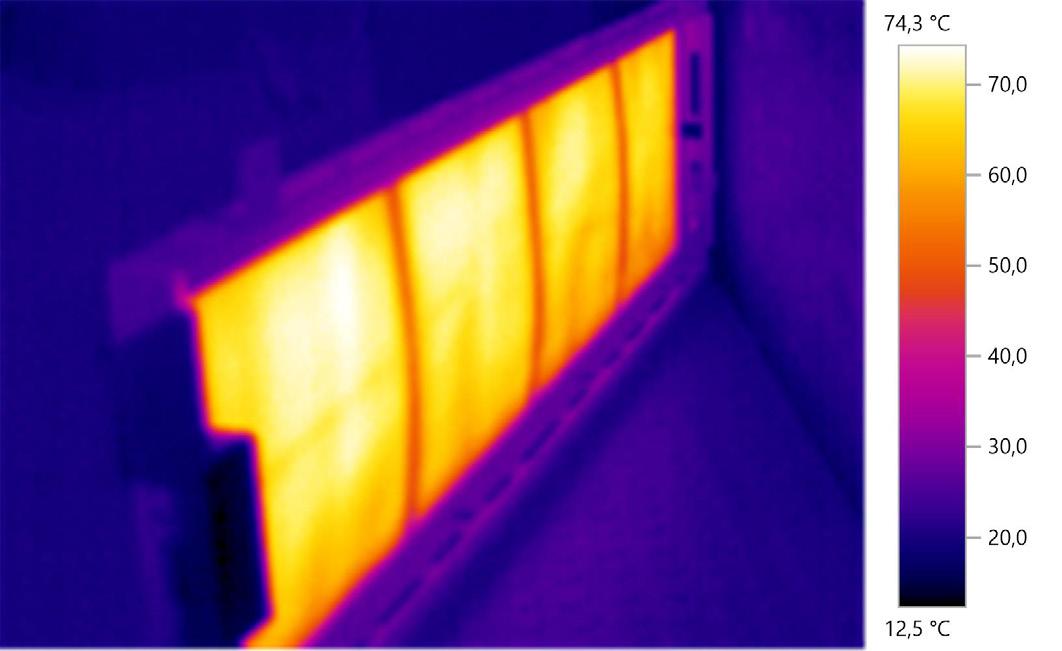

IDEELT FORHOLD MELLOM ENERGIFORBRUK OG FUKTFJERNING thermal infrared

Raskere, lettere og mer effektiv.

DryPanel er et resultat av intensiv forskning og utvikling, samt 20 års brukererfaring fra våre kunder med uttørkende fuktskader.

Den patenterte FlatPanel-teknologien garanterer maksimal strålingseffektivitet. Utviklet sammen med forskningslaboratorier. Holdbar og vedlikeholdsfri.

WMT DryPanel

6

Dra nytte av WMTs innovative ledelse gjennom vårt utviklingspartnerskap med Fraunhofer Institute, verdens ledende organisasjon for applikasjonsorientert forskning.

RASK EFFEKTIV PÅ L I T E L I G

BYGNINGSTØRKING MED INFRARØD HVORDAN FUNGERER DET?

INFRARØD PRINSIPPET Infrarød varme er basert på prinsippet om solstråling. Mens med konvensjonelle oppvarmingsmetoder kun luften varmes opp, kan bygninger absorbere strålevarme direkte. DryPanel® bruker dette prinsippet for en rask og målrettet tørkeeffekt. Den høye ytelsen til våre infrarøde varmepaneler gjenspeiles ikke bare i strømforbruket, men også i det utmerkede forholdet mellom brukt energi og levert strålevarme.

1. Montering (& håndtering)

2. Tørking

3. Demontering

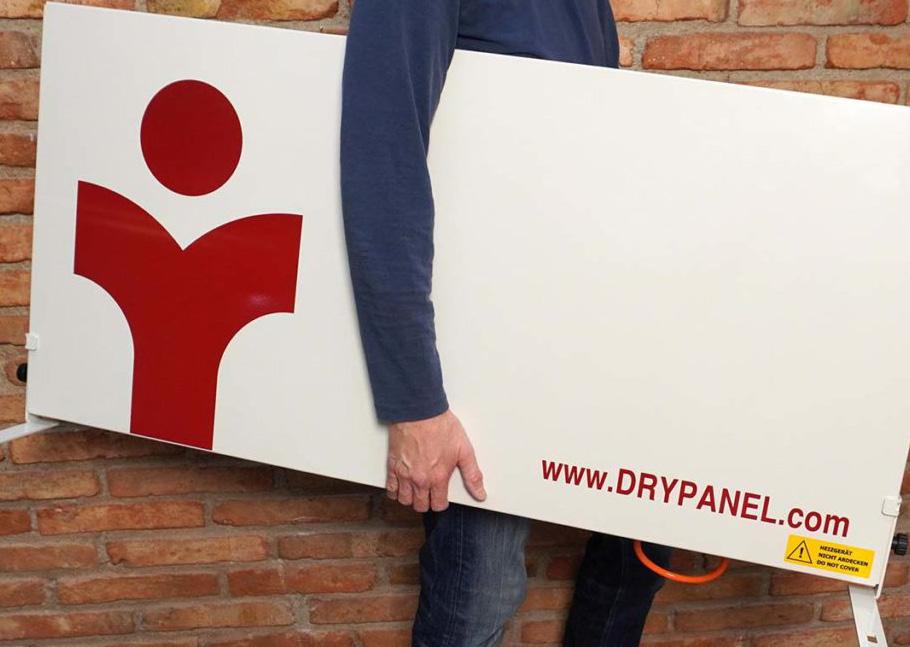

De vektoptimaliserte WMT varmepanelene sikrer enkel håndtering og kan lett monteres av én person alene.

Takket være den lydløse driften er rommet fullt brukbart under tørkeprosessen.

Den ønskede virkningen oppnås etter kort tids innsats, og varmepanelene kan tas ned og flyttes til neste innsatssted.

www.nac-europe.com

7

WMT DRYPANEL

BRUKSOMRÅDER INNOVATIV TEKNOLOGI

Ideell for sanering av vannskader!

• Enkel håndtering • Stille operasjon • Lavt energiforbruk

Infrarøde varmepaneler fra WMT fremskynder effektivt saneringen av vannskader og reduserer fukt i veggen. Takket være jevn oppvarming av konstruksjonen med infrarød strålingsvarme, trekkes fukten ut og avgis ved fordampning til luften i rommet.

BRUKSOMRÅDER På grunn av lav vekt og fleksible installasjonsmuligheter er WMT DryPanel ikke bare ideell for utbedring av små og mellomstore vannskader, men bidrar også som systemkomponenter (f.eks. ved effektiv tørking av betonggulv) til en mer effektiv tørkeprosess.

WMT DryPanels – En god investering Ekstremt god økonomi/inntjening og kort tilbakebetalingstid!

WMT DryPanel

8

RASK EFFEKTIV PÅ L I T E L I G

BRUKSOMRÅDER IDEELL FOR SANERING AV VANNSKADER! 1. TØRKING AV VEGGER ETTER VANNSKADER Ved å bruke infrarød varme fra WMT Drypanels er dette ikke bare en forenkling av sanering av lokale vannskader, men også en komfortabel løsning for de berørte kundene. DryPanel® monteres ved hjelp av en sokkel eller veggmontering direkte i det berørte veggområdet. Ved bruk av infrarøde C-stråler blir murverket oppvarmet og fuktigheten på den diffusjonsåpne siden slippes stille ut i romluften. I lukkede rom forhindres fuktighetsmetning i luften ved regelmessig ventilasjon eller ved hjelp av en kondensatavfukter.P På grunn av de små plassbehovene og den stille driften av varmepanelene er det ikke nødvendig å lukke rommet, og dermed er utnyttelsen av rommet stort sett upåvirket.

infrarød varme

www.nac-europe.com

9

WMT DRYPANEL

BRUKSOMRÅDER IDEELL FOR SANERING AV VANNSKADER! SKILLEVEGGER Hvis en skillevegg ikke er åpen for diffusjon på begge sider, plasseres infrarød DryPanel® på den diffusjonstette siden av veggen. Ved bygningens fysiologiske trykkeffekt (beskrevet på side 12), blir fuktigheten deretter levert til den motsatte (diffusjonåpne) siden av veggen. For murverk som er åpent for diffusjon på begge sider (25 cm perforerte murstein), er gjennomsnittlig tørketid 8-10 dager.

Effektiv tørking av diffusjonstette yttervegger med den nye Drypanel ZI med intervalltørkefunksjon

YTTERVEGGER Ved uttørking av yttervegger skal det bemerkes at dersom ytterflaten er gjort diffusjonstett og ikke må skades, bør det uansett velges en metode med intervalltørking for å hindre at fukt trenger lenger inn i murverket.

Det nye tørrpanelet BT-ZI med intervalltørkingsfunksjon er utviklet for å tilby skadeservicebransjen en løsning for denne typen oppgaver, i tillegg til andre avfuktingsoppgaver der intervalltørking vil være en fordel.

WMT DryPanel

10

RASK EFFEKTIV PÅ L I T E L I G

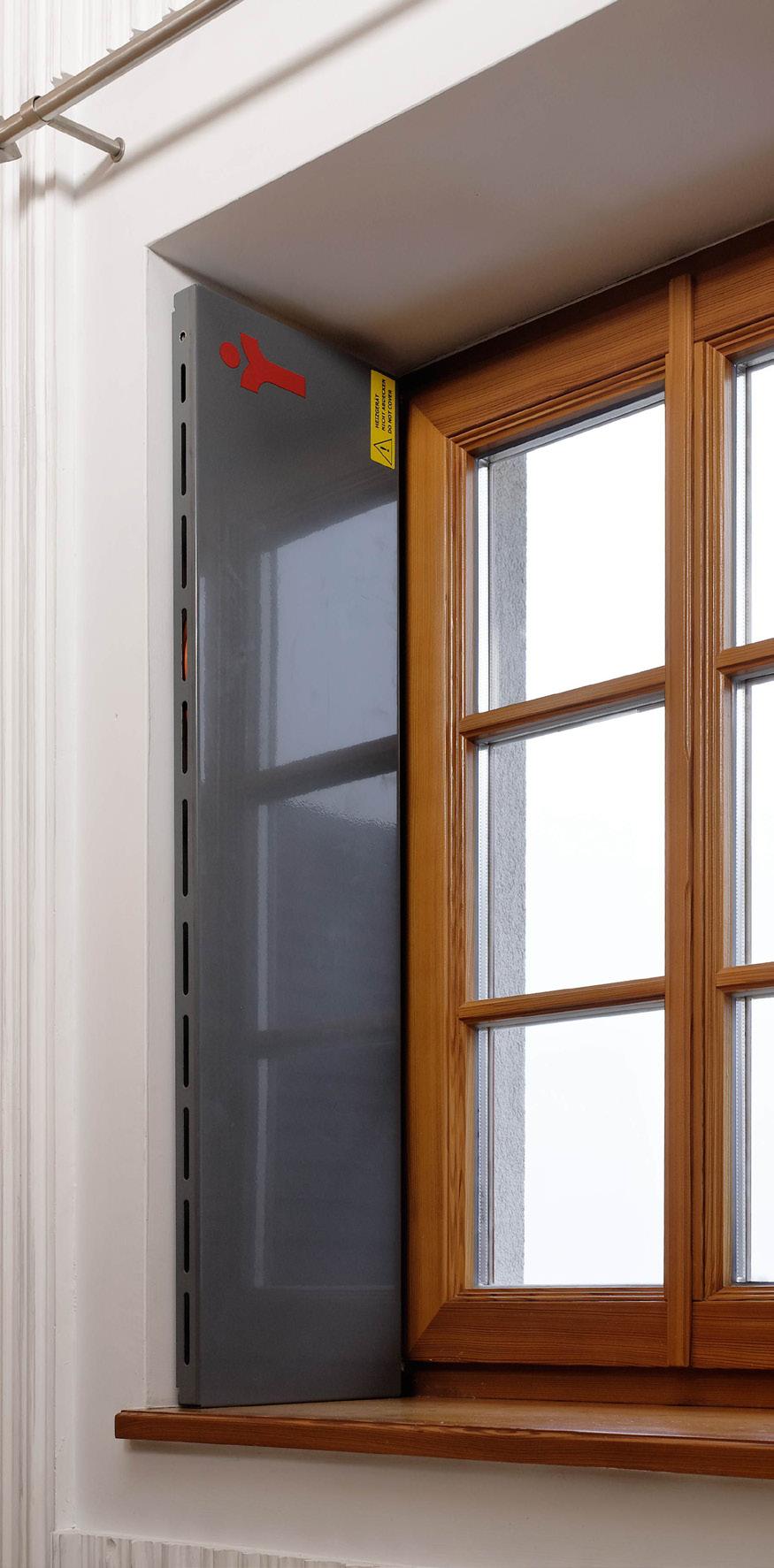

BRUKSOMRÅDER IDEELL FOR SANERING AV VANNSKADER! 2. UTØRKING AV DØR- OG VINDUSÅPNINGER Modellene DryPanel BT300 og DryPanel BT200 er optimale for bruk i trange nisjer og vindus- og døråpninger. På denne måten kan potensielle problemer med et større avfuktingsprosjekt løses fra dag én, og dermed bidra til å forkorte den totale avfuktingstiden for det aktuelle prosjektet.

3. VANNSKADER I ISOLERTE BETONGGULV – UTTØRKING I SOKKELOMRÅDET Når isolasjonslaget tørkes ved hjelp av trykkluftprosessen, slipper trykkluften som blåses inn mellom betonggulvet og murverket ut igjen. Fuktigheten i den frigjorte luften absorberes i sokkelområdet til murverket. Her tilbyr BT300 en enkel løsning for sokkelmontering. På grunn av den lave tilkoblingseffekten kan du enkelt koble opptil 15 BT-300 til en 16A-krets og plassere dem rundt i rommet i stikkontaktområdet. Gjennom lokal oppvarming av murverket forhindres fuktinntrengning i grunnflaten og den totale tørketiden forkortes kraftig.

www.nac-europe.com

11

WMT DRYPANEL

ANDRE AVFUKTINGSLØSNINGER FRA NAC EUROPE ECOR PRO – Global spesialist i avfuktingsteknologi Med fokus på design, ytelse og lang holdbarhet utvikler og produserer Ecor Pro adsorpsjons- og kondensavfuktere som kontinuerlig tar større markedsandeler i det globale markedet innen profesjonell skadeservice, industri, i privat sektor mm.

DH2500 DryFan 35 l / DH3500 DryFan 45 l Adsorpsjonsavfukter

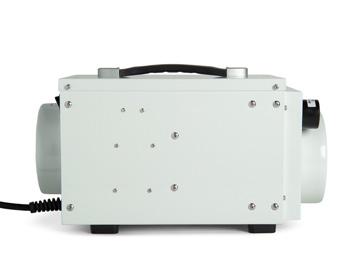

DH800/DK1200 – DryFan 8 l /12 l Små, kompakte høyeffektive adsorpsjonsavfuktere for permanent installasjon i krypkjeller, hytter, loft, båter/skip og andre steder hvor det ønskes stabile fuktighetsforhold.

SE MER WWW.ECOR-PRO.COM

BEST IN TEST ECOR-PRO.COM

SE VIDEOER PÅ YOUTUBE

DH2500 DryFan 35 l / DH3500 DryFan 45 l Rustfritt stål Adsorpsjonsavfukter

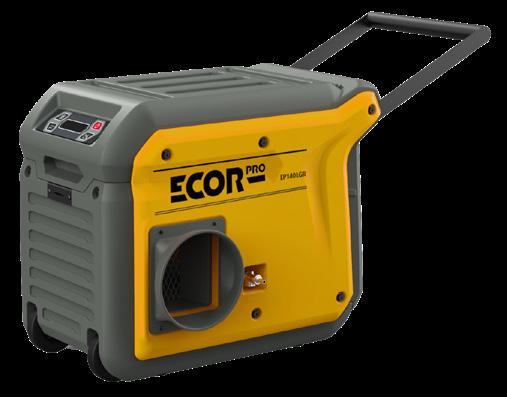

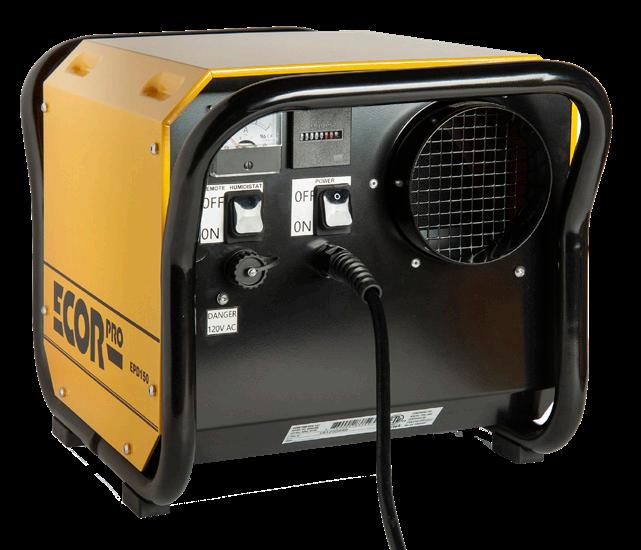

EDP330LGR Ny LGR kondensavfukter 44,8 kg – 70,5 x 45 x 53 cm Air Volume 1.000 m3/h

NY STOR

NY GENERASJON

av høyytelses energibesparende kondensatavfuktere

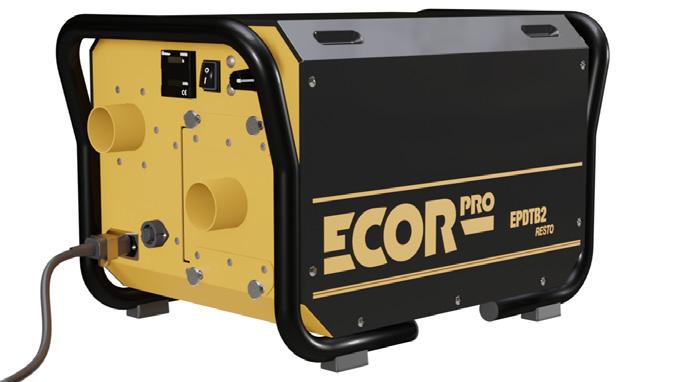

EPTB2 Turbine Blower 200 m3/h 117 cfm

EDP170LGR Ny LGR kondensavfukter 29,2 kg – 34,5 x 56 x 45 cm Air Volume 420 m3/h

NY

NY

MEDIUM

EDP100LGR Ny LGR kondensavfukter 22 kg – 31 x 50 x 37 cm Air Volume 330 m3/h

LITEN

LITEN STØRRELSE FLOTT YDELSE

DRYMATIC – Intelligent varmetørking – Presisjonsvarme som gir resultater Driften av Drymatic-produktene er verken basert på kondens eller adsorpsjonsavfukting – men bruker påføring av målrettet intelligent styrt varme for å oppnå en rask og effektiv avfukting av vann- og fuktskadede bygninger.

Drymatics unike produkter kan brukes separat, men også sammen med kondensavfuktere etc.

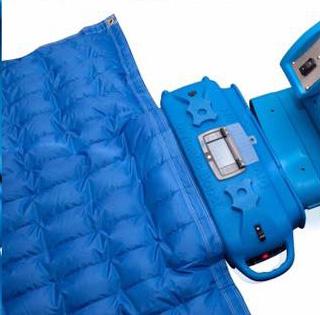

Drymatic Boost Bar (slanger)

Drymatic Boost Bar (matte) WMT DryPanel

12

Drymatic II

RASK EFFEKTIV PÅ L I T E L I G

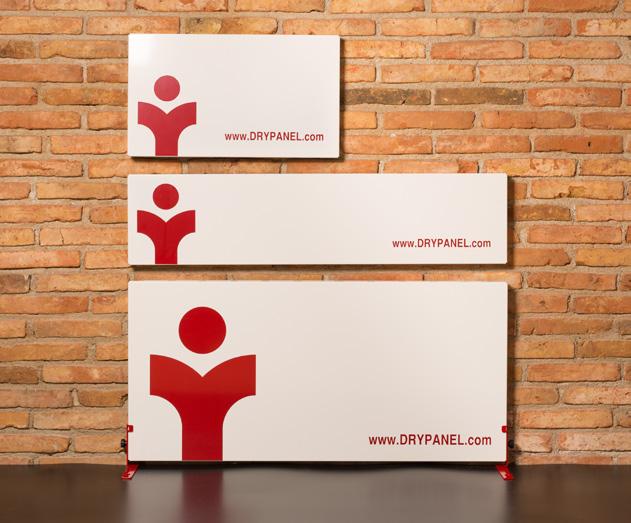

MONTAGEMULIGHEDER INNOVATIV TEKNOLOGI – FORBEDRINGER OG FORDELE Veggmontering

Forbedringer Den nye generasjonen av Drypaneler overbeviser på byggeplassen: • Nyt støttefotkonsept – raskt og uten verktøy.

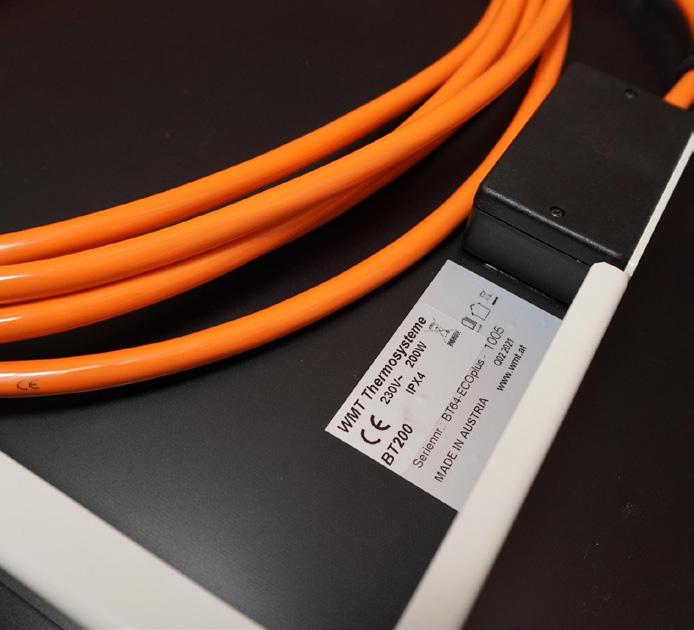

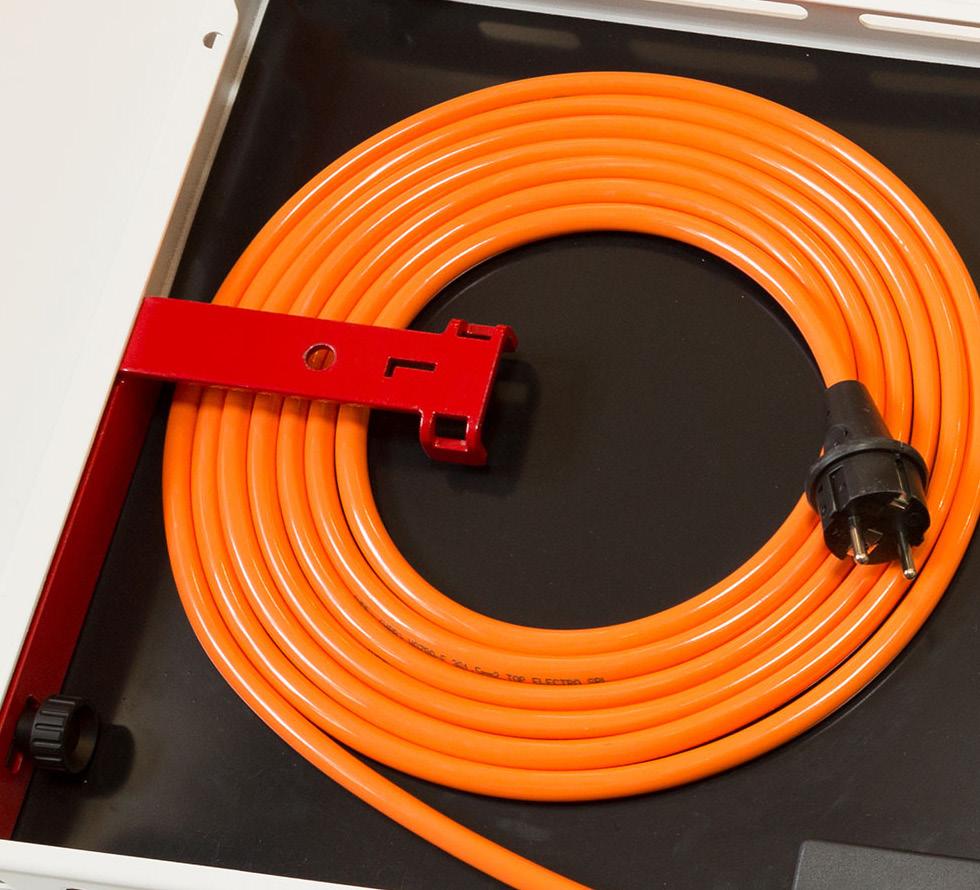

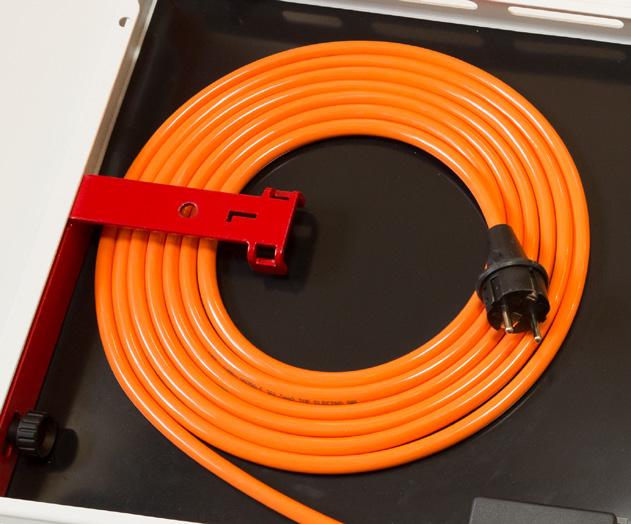

• Integrert transportløsning – ingen løse deler.

• Forbedret rammekonstruksjon – enda større fleksibilitet.

• Større effekt – for enda kortere tørketider.

Gulvoppstilling

• Slagfast belegg – optisk tiltalende.

Dine fordeler • Høy effekt ved lavt energiforbruk.

• Enkel håndtering takket være vektoptimalisering.

• Fleksible monteringsmuligheter i høyde- og breddeformat.

Takmontering

• Kraftige aluminiumsrammer sørger for mer stabilitet.

• Beskyttelsesgrad IP 54 (beskyttet mod støv og vannsprut).

• Enkel transport og logistikk (mål tilpasset europaller).

• Reklameflate til individuell merking.

• Ekstra god økonomi/inntjening gjennom kort tilbakebetalingstid!

www.nac-europe.com

13

IKEREN

WMT DRYPANEL

MONTERINGSMULIGHETER

TIPS TIL FUKTTEK NIKEREN

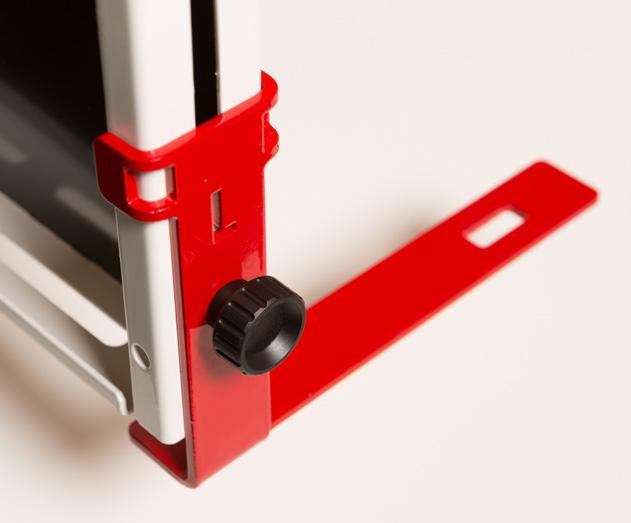

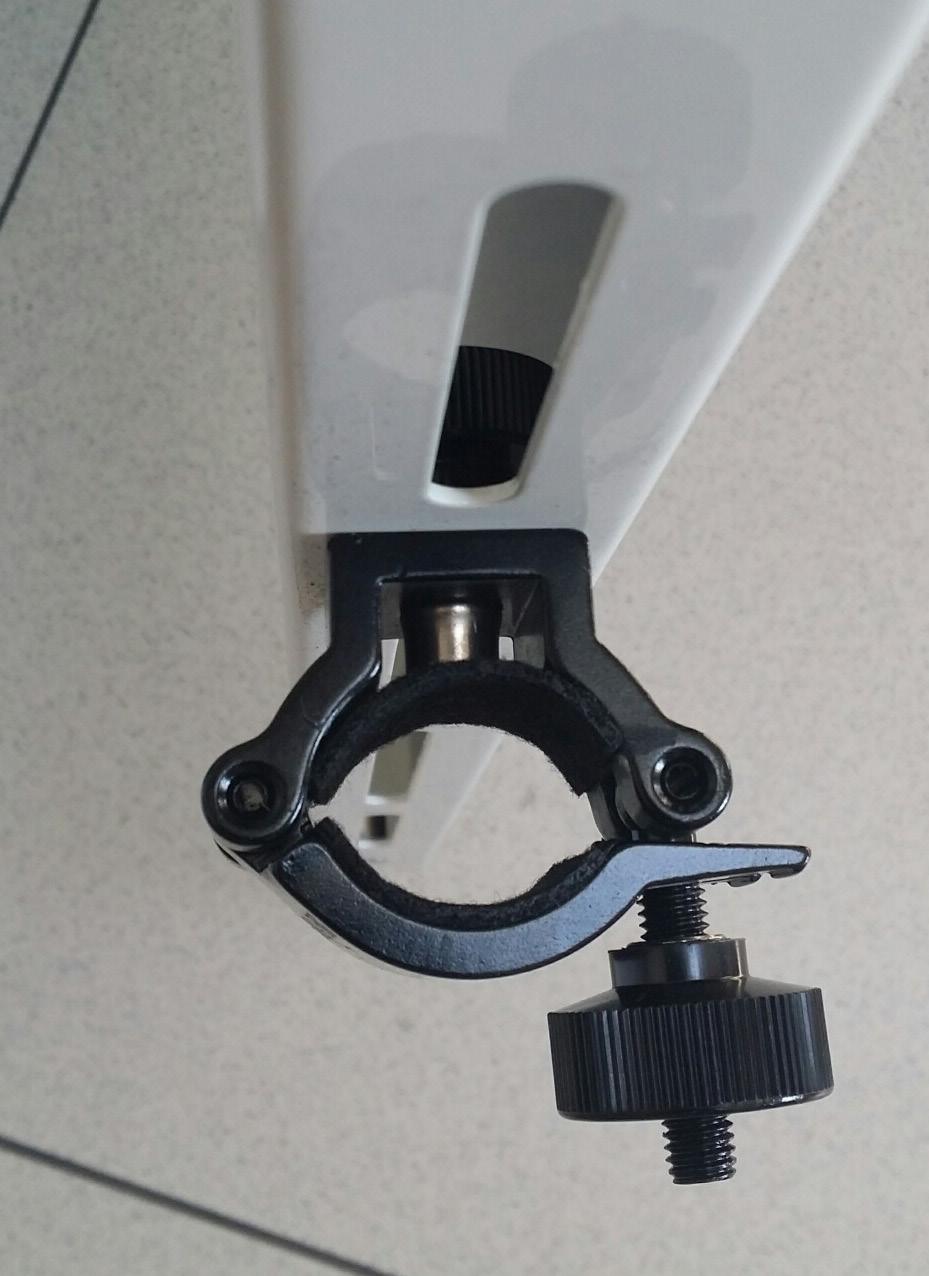

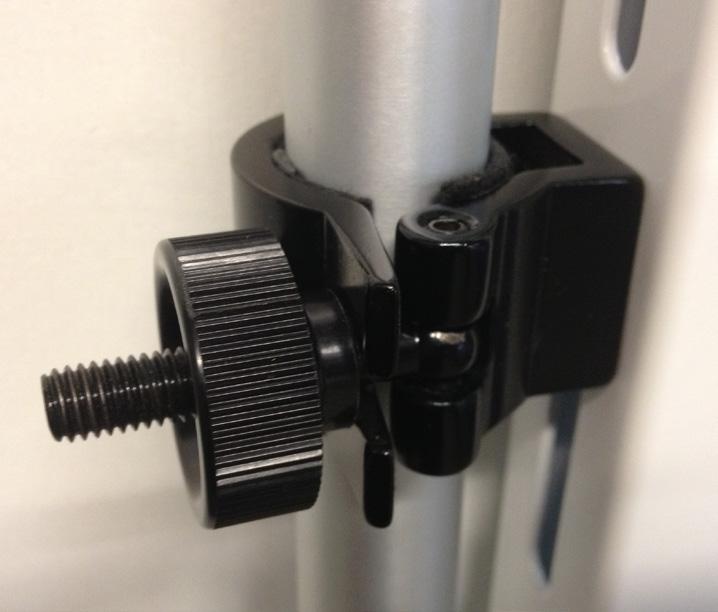

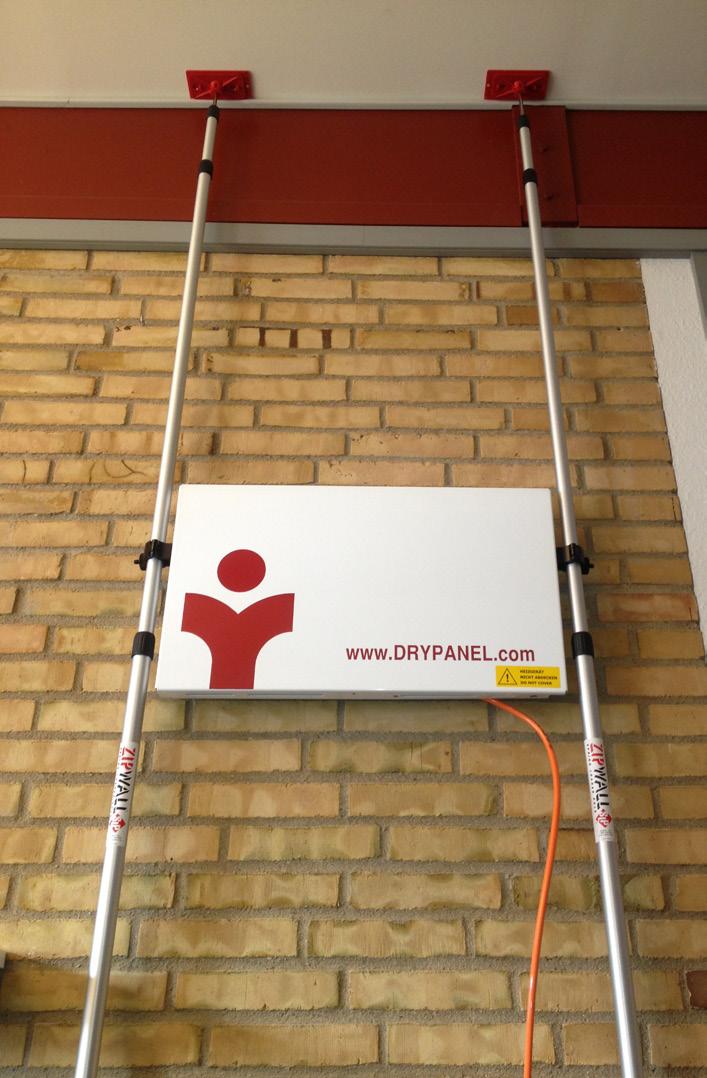

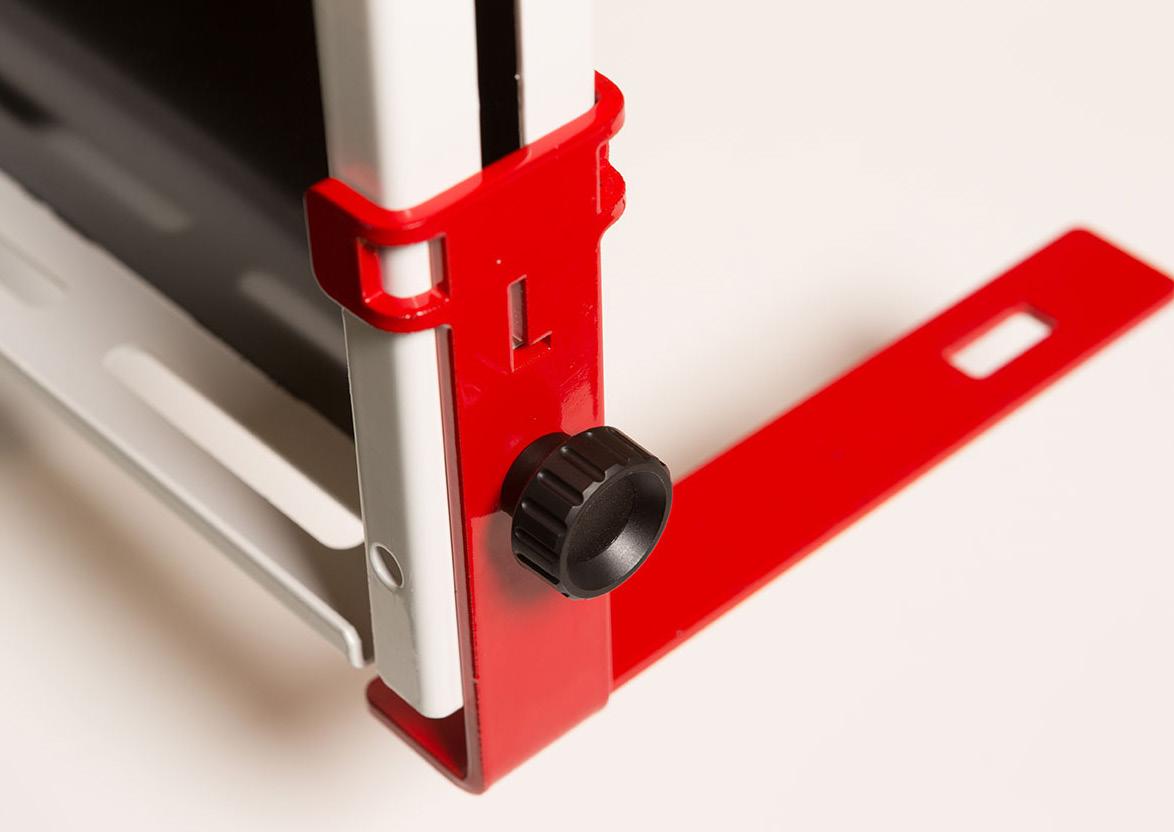

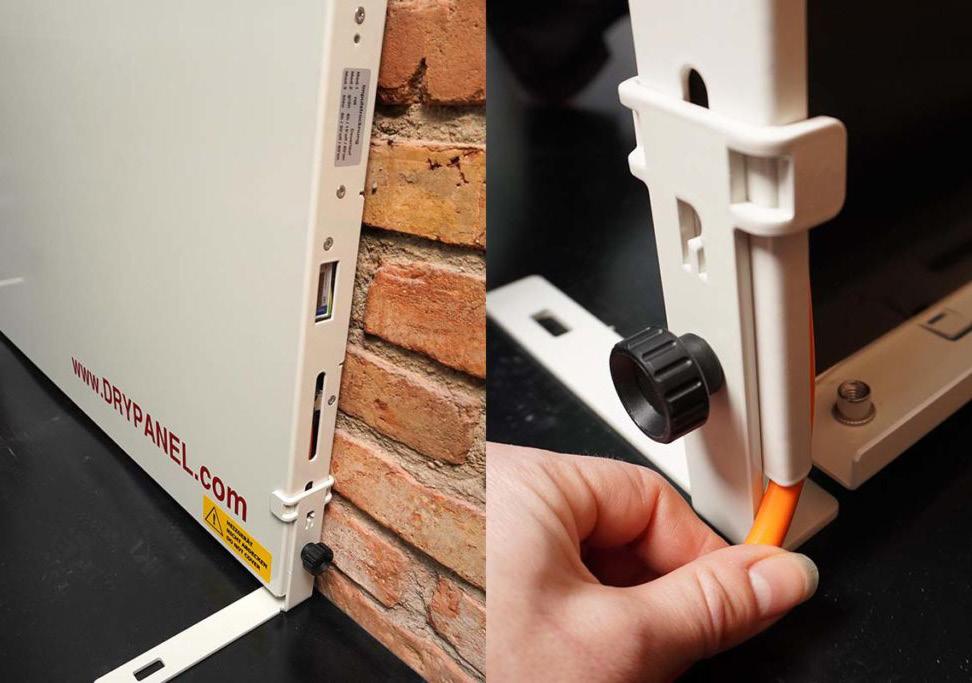

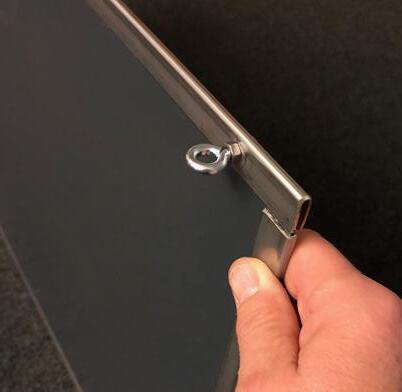

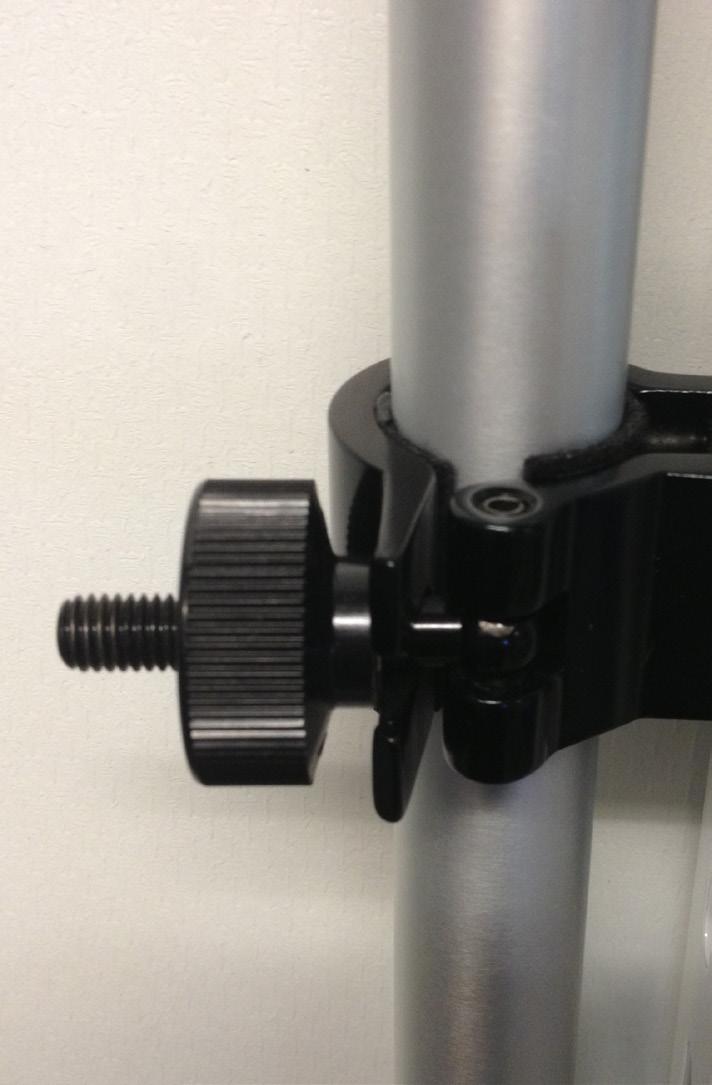

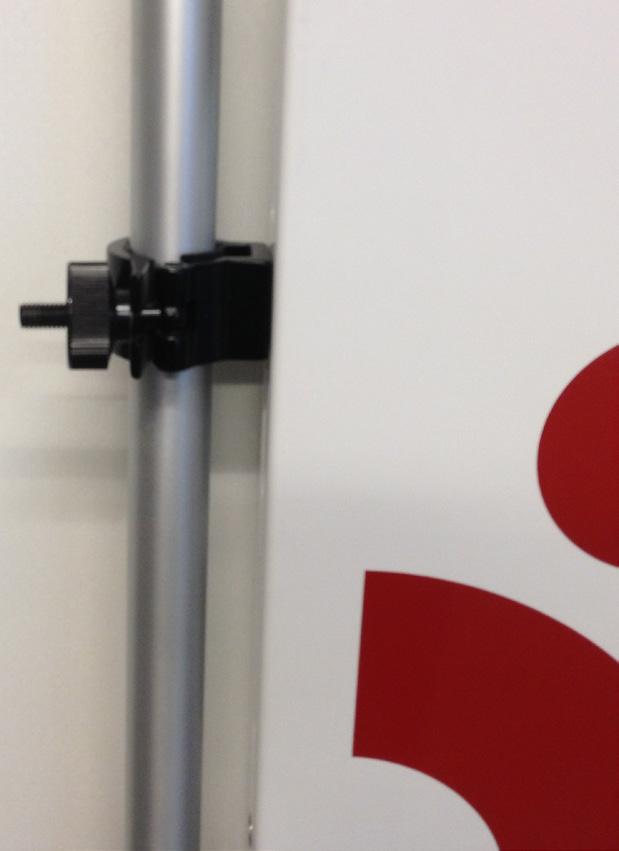

VEGGTØRKING MED DRYPANELS QUICKSNAP MONTERINGSBESLAG FOR MONTERING AV DRYPANEL PÅ ZIPWALL TELESKOPSTENGER ELLER LIGNENDE I tillegg til tradisjonelt oppsett av Drypanels ved hjelp av støtteføtter til sokkeltørking eller feste direkte på vegg med skruer m.v., tilbyr WMT nå spesielle QuickSnap-monteringsbeslag som gir helt nye og fleksible muligheter for fuktteknikeren. Nå kan du enkelt, problemfritt og veldig raskt montere dine WMT Drypanels på eksempelvis ZIPWALL-teleskopstenger og effektivt tørke større veggflater el. andre vanskelig tilgjengelige områder med WMT infrarød varme.

FORDELER MED DE NYE QUICKSNAP MONTERINGSBESLAGENE FRA WMT: • Ekstremt rask oppsetting av WMT Drypanels.

• Dekker et stort område med WMT Drypanels, fra gulv til tak og vegg til vegg.

• Stabil og sikker montering.

• D u viser overfor kundene dine, som f.eks. forsikringsselskaper, at du har orden på tingene og jobber profesjonelt.

• Effektiv og ikke-destruktiv tørking av vegger (ingen hull) og andre konstruksjoner.

• Lavt strømforbruk og alle andre fordeler med WMTs infrarøde teknologi.

WMT DryPanel

14

RASK EFFEKTIV PÅ L I T E L I G

MONTERINGSMULIGHETER VEGGTØRKING MED DRYPANELS

Infrarøde varmestråler trenger dypt inn i bygningskonstruksjoner og tørker effektivt og pålitelig

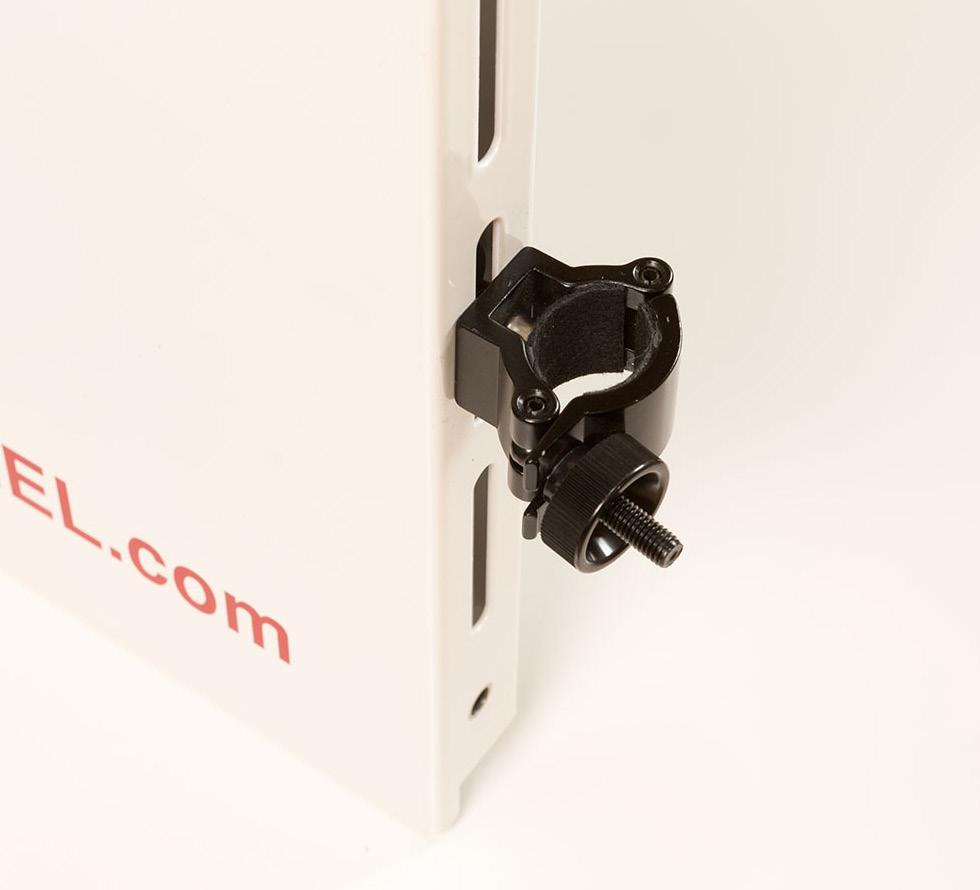

NYT QuickSnap monteringsbeslag

Varm fuktig luft

Trekkeffekt

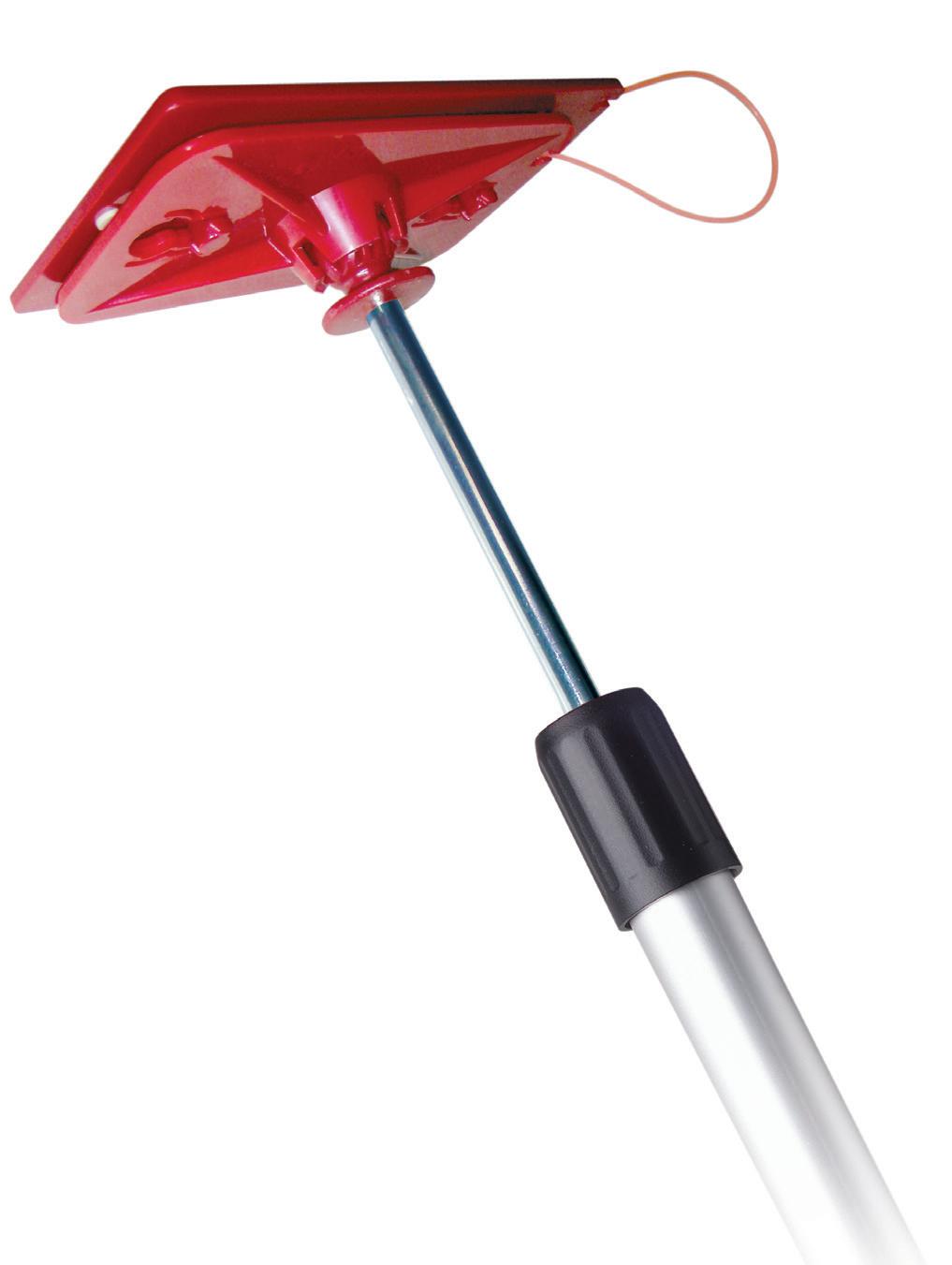

teleskopstenger

WMT Drypanel

Evt. egen firmafarge og -logo

Infrarød C-stråling

Fukt Trykkvirkning

Fuktig luft Kjølig/tørr romluft Fuktig murverk

Romventilasjon

Varm, tørr luft

www.nac-europe.com

15

IKEREN

WMT DRYPANEL

TIPS TIL FUKTTEK NIKEREN

MONTERINGSMULIGHETER VEGGTØRKING MED DRYPANELS

Tilbehørssett

NYHET

DRYPANEL ZI - NYHET

Spar nå ytterligere 35 % energi ved tørking av bygninger. Den nye DryPanel® ZI er utstyrt med en elektronisk intervalltørkefunksjon og muliggjør regelmessig oppvarming og avkjøling.

Kapillæreffekten skaper et sug som trekker fuktighet fra innsiden av veggen til overflaten uten aktiv tilførsel av energi.

WMT DryPanel

16

RASK EFFEKTIV PÅ L I T E L I G

MONTERINGSMULIGHETER VEGGTØRKING MED DRYPANELS

www.nac-europe.com

17

IKEREN

WMT DRYPANEL

MONTERINGSMULIGHETER

TIPS TIL FUKTTEK NIKEREN

VEGGTØRKING MED DRYPANELS DryPanels er effektive for tørking av gulv i forbindelse med vannskadesanering, men bidrar også som systemkomponenter f.eks. ved tørking av betonggulv, hvor Drypanels kan benyttes i forbindelse med sorpsjons- og kondensavfuktere eller i forbindelse med undertrykkstørking av isolasjonslaget i betonggulv ved hjelp av sidekanalkompressorer.

Ved veggtørking med Drypanels oppstår en såkalt suge-/pipeeffekt hvor den lagrede, fuktige og varme luften stiger opp gjennom utluftingsslissen og tørr, kjølig luft suges inn nedenfra.

Ved gulvtørking med Drypanels er denne sugeeffekt-/pipeeffekten ikke like markant som ved veggtørking, så derfor anbefaler vi at det sørges for god luftsirkulasjon i den infrarøde sonen, dvs. luftrommet mellom platen og gulvet.

Rask og effektiv fjerning av varm, fuktig luft fra den infrarøde sonen sikrer raskere tørking, høyere driftssikkerhet og et bedre resultat.

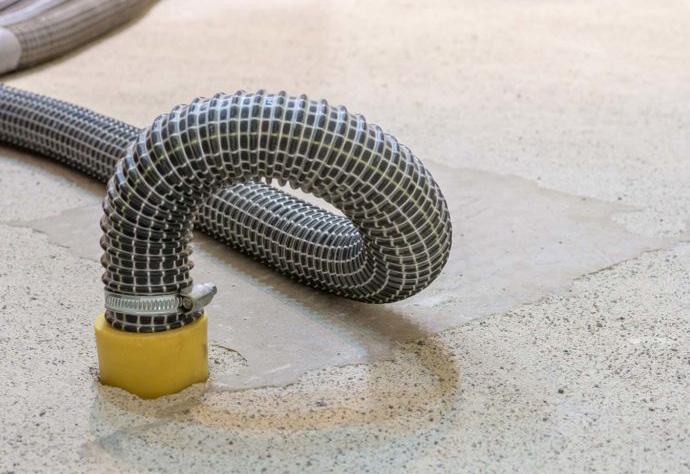

AVSTANDSPROFILER - INNBLÅSING AV LUFT FRA SIDEN Ved tørking av betong-/flisegulv anbefales det å plassere Drypanels på avstandsprofiler på mellom 20 - 30 mm.

For å ventilere opphopet varm, fuktig luft vekk fra den infrarøde sonen, anbefales det å etablere luftsirkulasjon fra siden ved hjelp av sentrifugalvifter eller lignende.

En kondensavfukter kan i tillegg settes opp ved gulvtørking med Drypanels for å fremskynde avfuktingsprosessen, alt avhengig av vannskadens karakter.

Ved gulvtørking bør man ikke dekke til hele gulvet med Drypanels, men tørke én seksjon av gangen.

Ved tørking av tregulv og andre spesielle gulvtyper, oppfordrer vi deg til å kontakte NAC Europe for råd og veiledning.

STOL PÅ ORIGINALEN

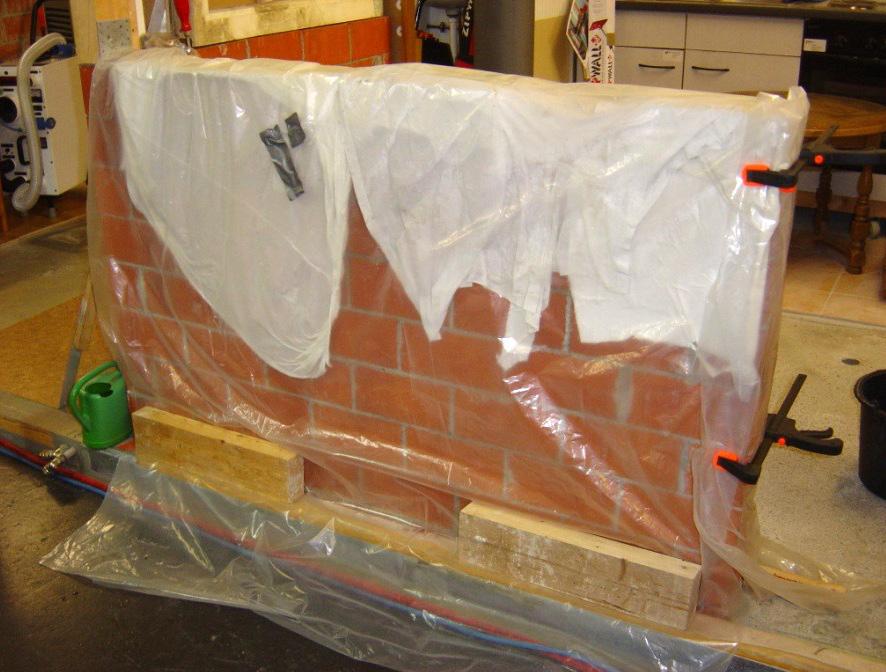

INTERVALLTØRKING BETYR ENERGISPARING! TESTER OG ERFARINGER MED DET NYE INTERVALLTØRKEPANELET HAR VIST AT DU KAN SPARE CA. 20 % I STRØMFORBRUK VED INNSTILLING 2, OG CA. 35 % VED INNSTILLING 3 MED OMTRENT SAMME TOTALE TØRKETID.

WMT DryPanel

18

RASK EFFEKTIV PÅ L I T E L I G

MONTERINGSMULIGHETER VEGGTØRKING MED DRYPANELS

DEN NYE GENERASJONEN www.nac-europe.com

19

IKEREN

WMT DRYPANEL

MONTERINGSMULIGHETER

TIPS TIL FUKTTEK NIKEREN

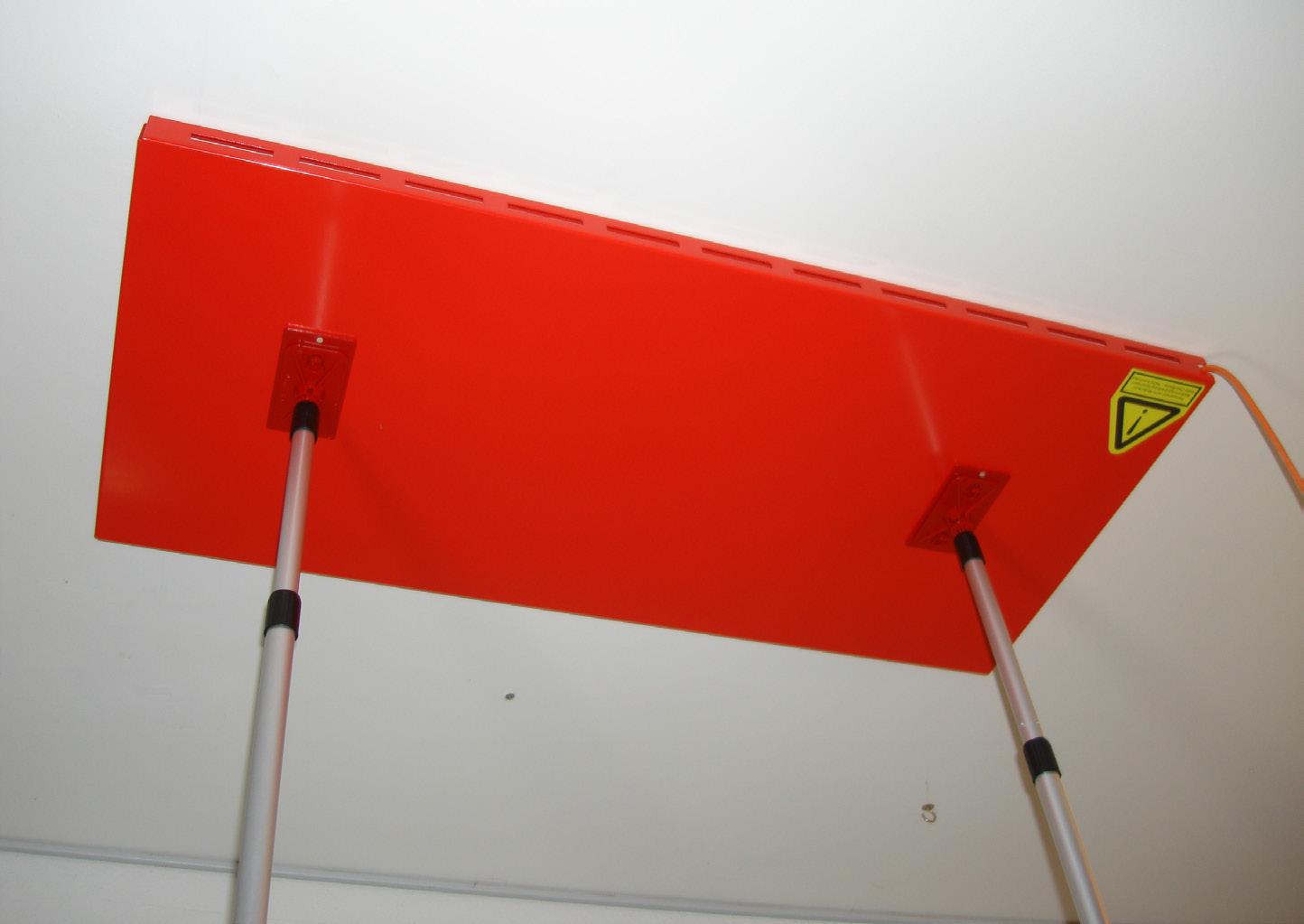

TAKTØRKING MED DRYPANELS TØRKING AV TAK KAN UTFØRES EFFEKTIVT MED WMTS INFRARØDE TEKNOLOGI Bruk en eller flere sammenkoblede Drypanels som holdes oppe av ZIPWALL-teleskopstenger.

Som ved gulvtørking, kan det ved tørking av tak også være behov for ekstra luftsirkulasjon i luftrommet mellom varmeplaten og taket på grunn av manglende suge-/pipeeffekt.

Ekstra luftsirkulasjon er nødvendig spesielt ved montering av flere sammenhengende Drypanels ved tørking av større takarealer.

Ved spørsmål vedr. tørking av tak ber vi deg kontakte NAC Europe for råd og veiledning..

WMT DRYPANELS WMT Infrarød varmeteknologi tørker dine spesielle fuktproblemer helt i dybden

HVER GANG! Med en sikker, lydløs og kontrollert varmeteknologi som ikke plager beboere/skadelidte.

WMT INFRARØD TEKNOLOGI – I EN KLASSE FOR SEG

WMT DryPanel

20

RASK EFFEKTIV PÅ L I T E L I G

MONTERINGSMULIGHETER TAKTØRKING MED DRYPANELS

teleskopstenger

Fuktig luft

Varm, tørr luft

www.nac-europe.com

21

WMT DRYPANEL

FAKTA OG TALL DRYPANEL SKADESERVICESELSKAPENE ER ENIGE OM: DET AVHENGER AV TØRKETIDEN

Undersøkelse

En undersøkelse blant 200 skadeserviceselskaper i tysktalende land viste at tørketid er en ekstremt viktig faktor for å reparere vannskader.

Hvor viktig er tørketiden for deg ved sanering av vannskader?

7% Undersøkelse av 200 skadeserviceselskaper i DACH-regionen (Tyskland, Østerrike, Sveits).

21 % 93 %

ketid er r ø t t a r e n me

viktig

72 %

VELDIG VIKTIG VIKTIG MINDRE VIKTIG

Tørketid for vannskader

DRYPANEL HOLDER BEST TID FUKTINNHOLD (%)

Sammenlignet med klassiske infrarøde apparater og tørketelt, klarte DryPanel helt klart å hevde seg som den raskeste løsningen for å tørke ut vannskader.

Sammenligning av metode for punkttørking

WMT INFRARØD DRYPANEL IR STANDARD TØRKETELT TØRKETID (DAGER) WMT DryPanel

22

RASK EFFEKTIV PÅ L I T E L I G

FAKTA OG TALL DRYPANEL SKADESERVICESELSKAPENE LEGGER Undersøkelse MER OG MER VEKT PÅ ENERGIEFFEKTIVE TØRKELØSNINGER Hvor viktig er energieffektiviteten En undersøkelse blant 200 bedrifter bekreftet at til tørkemetoder for deg? energisparing er en viktig parameter når det gjelder sanering av bygninger.

g er viktig

ergisparin ener at en

Undersøkelse av 200 skadeserviceselskaper i DACH-regionen (Tyskland, Østerrike, Sveits).

71 % m

VELDIG VIKTIG VIKTIG

ENERGIFORBRUK (KWH)

MINDRE VIKTIG

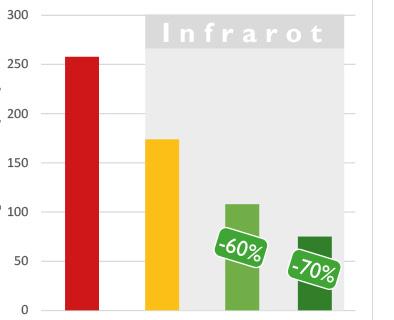

DRYPANEL ER EN MESTER I ENERGISPARING Når man sammenligner energiforbruket for ulike veggtørkemetoder, fremstår DryPanel helt klart som den mest effektive løsningen.

Energiforbruk oversikt Metoder for veggtørking

TØRKETELT IR STANDARD WMT DRYPANEL WMT DRYPANEL ZI INTERVALL

NY www.nac-europe.com

23

WMT DRYPANEL

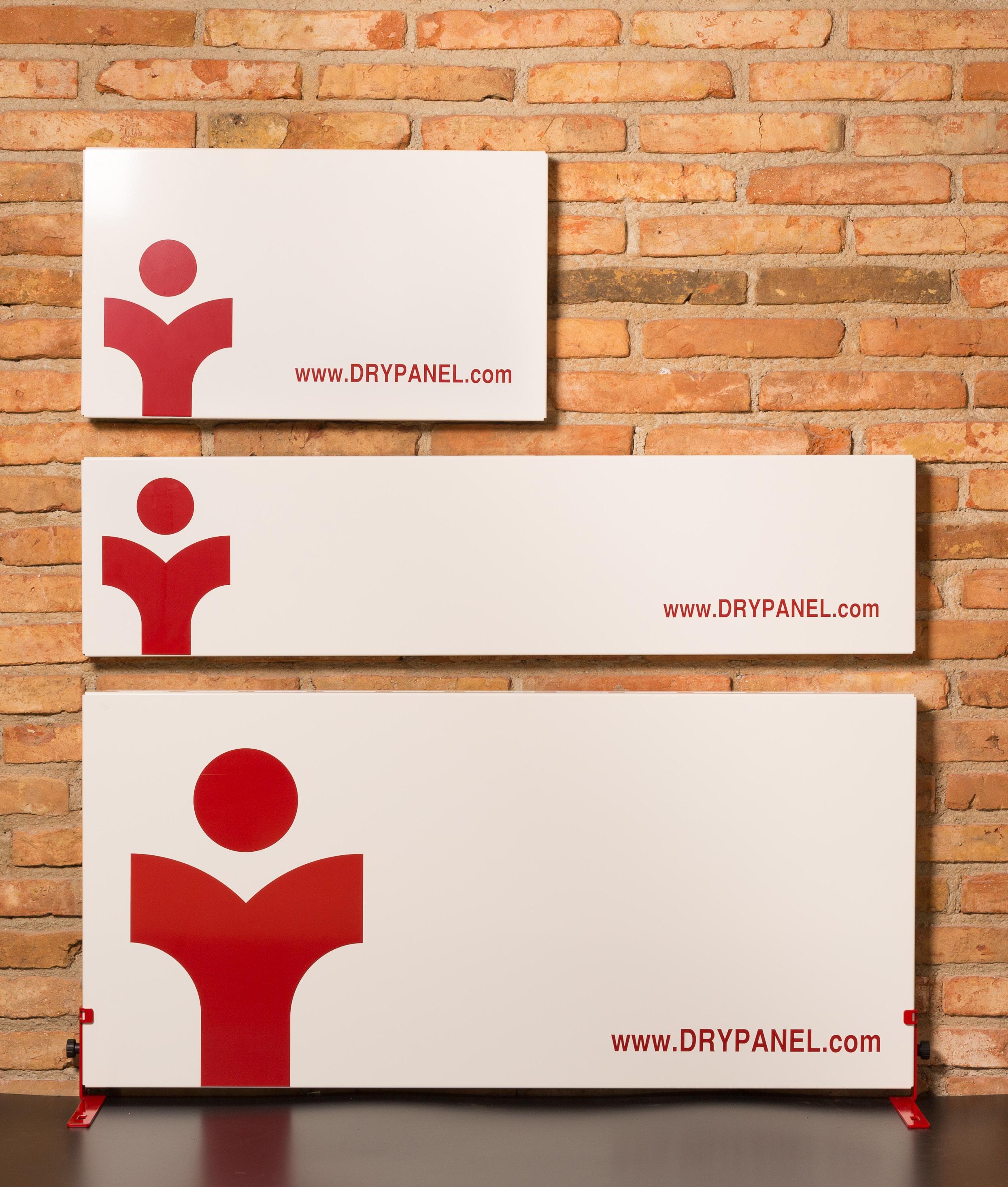

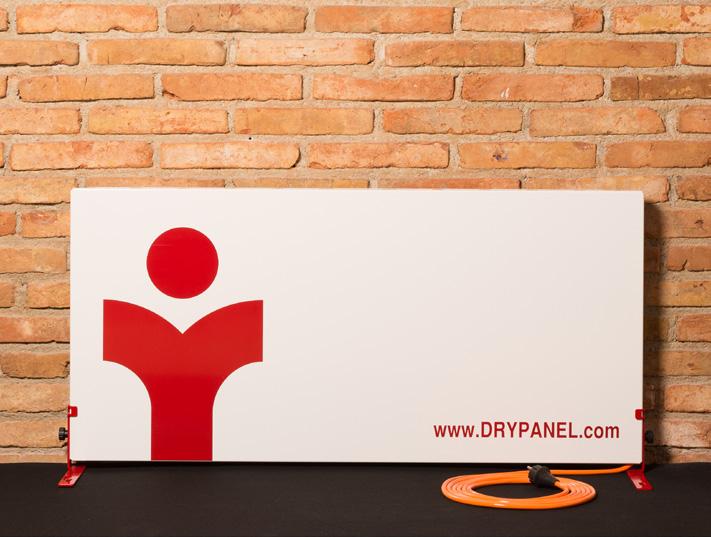

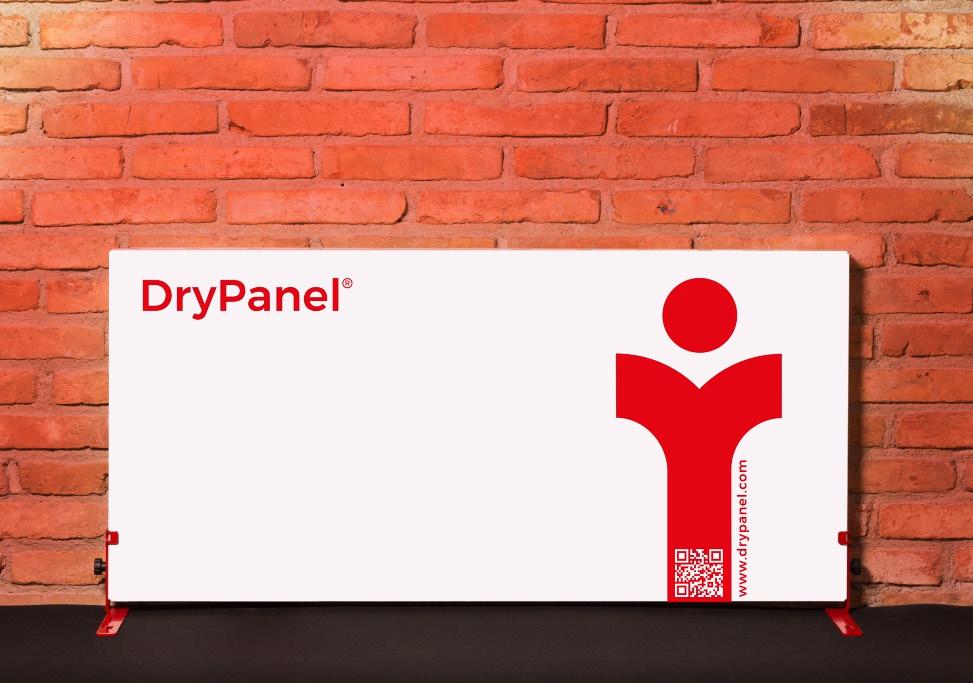

DEN NYE GENERASJONEN – WMT VARMEPANELER BASERT PÅ EKTE INFRARØD TEKNOLOGI BLIR NÅ ENDA BEDRE! WMT introduserer en ny generasjon infrarøde varmepaneler samt nytt tilbehør. Disse forbedringene samt nytt tilbehør gjør WMTs varmepaneler enda mer allsidige og effektive.

WMT har forbedret varmepanelene – de nye modellene heter BT, BT-Z og BT-ZI og her er et oversikt over alle fordelene dine: 1. Mer varme og høyere energieffektivitet takket være ny konstruksjon.

2. Optimalisert energieffektivitet.

3. Forbedret oppvarmingsteknologi gir større sikkerhet.

4. Økt bæreevne gjennom ny sikkerhetsflate.

5. Ekstra overopphetingssikkerhet inkl. automatisk avstengingsfunksjon.

6. TÜV-testet sikkerhetskonsept.

TILBEHØR GJØR WMT-TEKNOLOGI TIL ET UUNNVÆRLIG VERKTØY FOR ENHVER FUKTTEKNIKER! 1. QuickSnap monteringsbeslag for rask montering på ZIPWALL teleskopstenger eller lignende.

2. ZIPWALL Teleskopstenger

1. QuickSnap monteringsbeslag (se side 14) 2. ZIPWALL Teleskopstenger

WMT DryPanel

24

RASK EFFEKTIV PÅ L I T E L I G

PRODUKTSORTIMENT – DEN NYE GENERASJONEN ALLE NYE MODELLER NÅ MED STØRRE EFFEKT OG HØYERE TEMPERATUR. OPTIMALISERT ENERGIEFFEKTIVITET Modell

Størrelse i cm

Effekt/Watt

Vekt

DRYPANEL BT200 (gl. BT64)

70 x 37 x 4,5

210 W

3,1 kg

DRYPANEL BT300 (gl. BTS28)

115 x 32 x 4,5

300 W

4,2 kg

DRYPANEL BT500 (gl. BT115)

115 x 55 x 4,5

500 W

6,2 kg

DRYPANEL BT100-SlimPower

100 x 54 x 2,5

475 W

7,5 kg

DRYPANEL BT200-Z (gl. BT64 eco+)

70 x 37 x 4,5

210 W

3,2 kg

DRYPANEL BT300-Z (gl. BTS28 eco+)

115 x 32 x 4,5

300 W

4,3 kg

DRYPANEL BT500-Z (gl. BT115 eco+)

115 x 55 x 4,5

500 W

6,3 kg

VARMEPANEL

DRYPANEL -Z inkl. kWh-teller

DRYPANEL -ZI inkl. kWh-teller og intervallfunksjon – NYHET! DRYPANEL BT200-ZI

70 x 37 x 4,5

210 W

3,3 kg

DRYPANEL BT300-ZI

115 x 32 x 4,5

300 W

4,4 kg

DRYPANEL BT500-ZI

115 x 55 x 4,5

500 W

6,4 kg

NYHET

Tilbehør WMT1

Støtteben inkl. skruer

WMT4

Tilbehørssett: støtteben inkl. skruer, veggbeslag, 4 stk. forbindelsesskruer

WMT5

Quicksnap - Monteringsbeslag for teleskopstenger

SLP2

2 stk. originale Zipwall teleskopstenger

SLP6

6 stk. originale Zipwall teleskopstenger

www.nac-europe.com

25

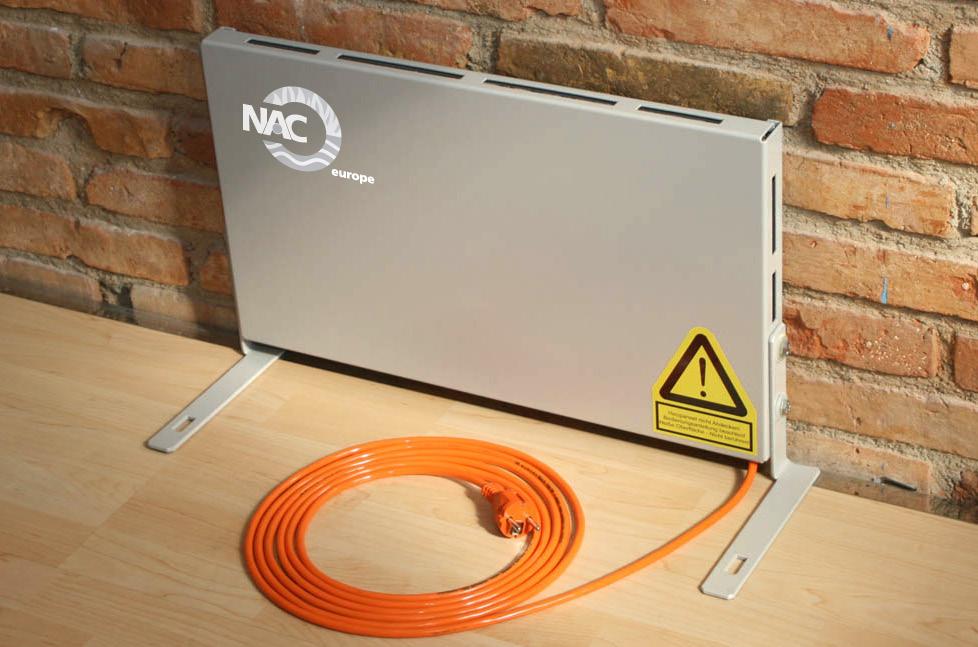

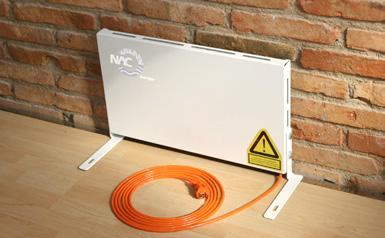

WMT DRYPANEL

DEN NYE GENERATION INNOVATIV TEKNOLOGI MØTER DE STØRSTE KRAVENE WMT infrarøde varmepaneler setter nye standarder for pålitelighet og energieffektivitet. Over 50.000 timer kontinuerlig belastning garanterer høy pålitelighet ved bruk, med lave monteringskostnader og uten utgifter til vedlikehold. Den innovative flatpanelteknologien overbeviser i kraft av sin korte oppvarmingstid og lave strømforbruk, fordi panelet ikke trenger å varme opp hele rommet. Det lave strømforbruket gjør at det uten problemer kan plasseres flere varmepaneler i samme rom.

70 x 37 x 4,5 cm BT200 BT200-Z inkl. kWh-teller

BT200-ZI inkl. kWh-teller og intervallfunksjon

115 x 32 x 4,5 cm BT300 BT300-Z inkl. kWh-teller

BT300-ZI inkl. kWh-teller og intervallfunksjon

115 x 55 x 4,5 cm BT500 BT500-Z inkl. kWh-teller

BT500-ZI inkl. kWh-teller og intervallfunksjon

100 x 54 x 2,5 cm

BT100-SlimPower

WMT DryPanel

26

RASK EFFEKTIV PÅ L I T E L I G

www.nac-europe.com

27

WMT DRYPANEL

STYRK DIN KONKURRENCEEVNE MED INTERVALTØRRING!

NYHET

WMT DRYPANELS

NÅ MED INTERVALLTØRKING

NYTT BANEBRYTENDE INFRARØDT VARMEPANEL FRA WMT MED INTERVALLTØRKEFUNKSJON OG KWH-TELLER GIR DEG RASKERE TØRKETIDER OG MINDRE ENERGIFORBRUK

Drypanels med intervalltørkingsfunksjon er enda mer effektive på spesielle avfuktingsoppgaver. Måten Drypanels fungerer på er fortsatt den samme. I tillegg til modellene "Original" og "KWh-teller" er intervallfunksjonen nå tilgjengelig. Modellene med denne funksjonen kalles BT200-ZI, BT300-ZI og BT500-ZI. Utviklet i samarbeid med et ledende tysk skadeserviceselskap.

INNOVASJON

INNSTILLING 1: Kontinuerlig drift (rød LED)

INNSTILLING 2: 6 timers drift ved oppstart | 15 min. av / 60 min. på - syklisk drift (grøn LED)

FUNKSJONSMÅTE INTERVALLTØRKING Et ledende tysk skadeserviceselskap som har brukt WMT Drypanels i mange år, har spurt WMT om de kan produsere varmepaneler med intervalltørkingsfunksjon. WMT har lyttet til kunden, og har i samarbeid med kunden utviklet det nye panelet med mer kraft, samt innebygd intervalltørkingsfunksjon. Utviklingsfasen, inkludert langsiktige tester, har blitt fullført over en 2-års periode med stor suksess.

Under intervalltørking brukes et tidsintervall, hvor kapillæreffekten oppstår eller spiller inn med regelmessig oppvarming og nedkjøling igjen. Denne effekten skaper et slags sug som trekker fuktigheten (uten aktiv energiforsyning) fra innsiden av veggen til overflaten. Dette sparer energi og tid under tørking/avfukting.

Resultat: Mer effektiv tørking med mindre energiforbruk, spesielt for massive/tette betongvegger, vegger med fliser på motsatt side, etc. De nye panelene med innebygd intervalltørkingsfunksjon har 3 forskjellige innstillinger, se side 3 for detaljer vedr. innstillinger.

WMT DryPanel

28

INNSTILLING 3: 6 timers drift ved oppstart | 30 min. av / 60 min. på - syklisk drift (blå LED)

RASK EFFEKTIV PÅ L I T E L I G

BT500-ZI / BT300-ZI / BT200-ZI med intervalltørkingsfunksjon Der er tre forskjellige driftsinnstillinger tilgjengelig for intervalltørking: INDSTILLING 1: Kontinuerlig drift INDSTILLING 2: 6 timers drift ved oppstart,, deretter 15 minutter av / 60 minutter på - syklisk drift INDSTILLING 3: 6 timers drift ved oppstart,, deretter 30 minutter av / 60 minutter på - syklisk drift

Innstilling:

Koble varmepanelet til veggkontakten. Ved tilkobling starter innstillingsfunksjonen alltid som følger: Den grønne LED lyser når varmepanelet er tilkoblet.

INNSTILLING 1: Kontinuerlig drift (rød LED) Deretter blinker den røde LED-en tre ganger. Hvis varmepanelet er slått av innen en periode på ca. 2 sekunder, velges og lagres innstillingen for "Innstilling 1".

INNSTILLING 2: 6 timers drift ved oppstart | 15 min. av / 60 min. på - syklisk drift (grøn LED) Deretter blinker den grønne LED-en to ganger. Hvis varmepanelet er slått av innen en periode på ca. 2 sekunder, velges og lagres innstillingen for "Innstilling 2".

INNSTILLING 3: 6 timers drift ved oppstart | 30 min. av / 60 min. på - syklisk drift (blå LED) Deretter blinker den blå LED-en en gang. Hvis varmepanelet er slått av innen en periode på ca. 2 sekunder, velges og lagres innstillingen for "Indstilling 3".

Når du slår av strømmen til varmepanelet, lagres alltid den sist valgte innstillingen.

BT500 ZI mit Intervalltrocknungsfunktion For å endre innstillingenen kan du velge en ny som beskrevet ovenfor.

STATUS-visning:

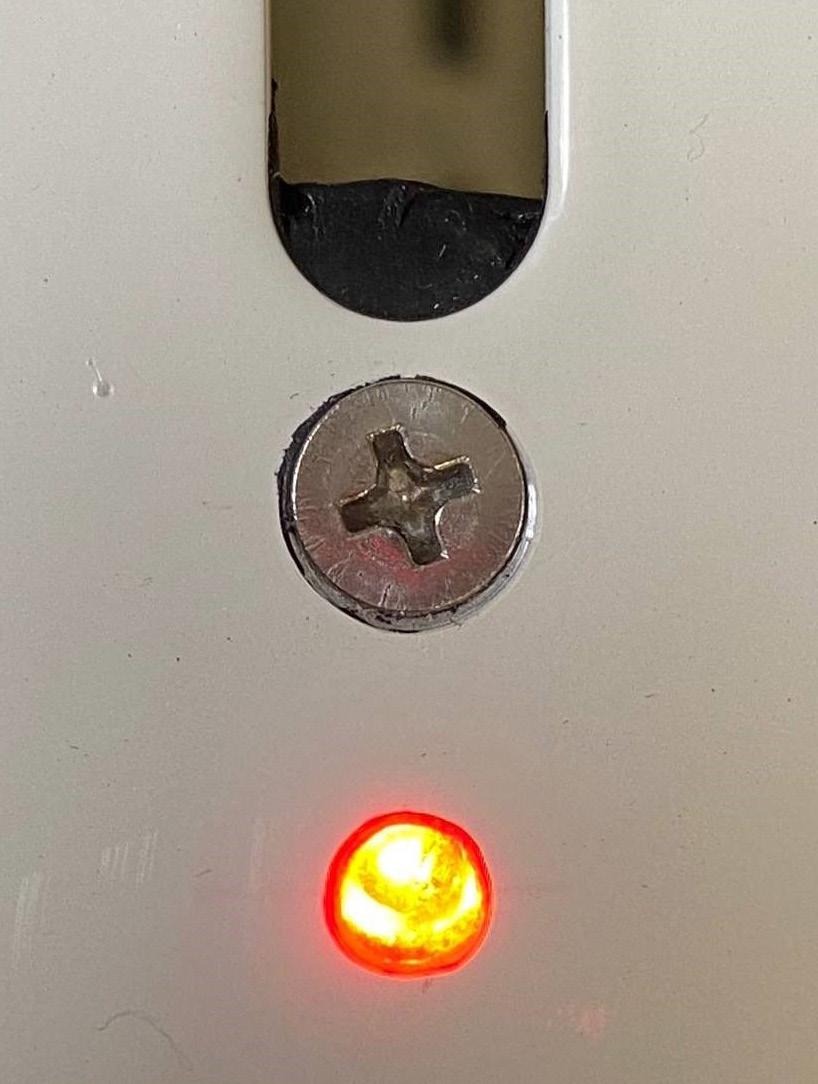

Den aktiverte innstilling kan gjenkjennes av fargen på LED-en under drift INNSTILLING 1: rød INNSTILLING 2: grøn INNSTILLING 3: blå

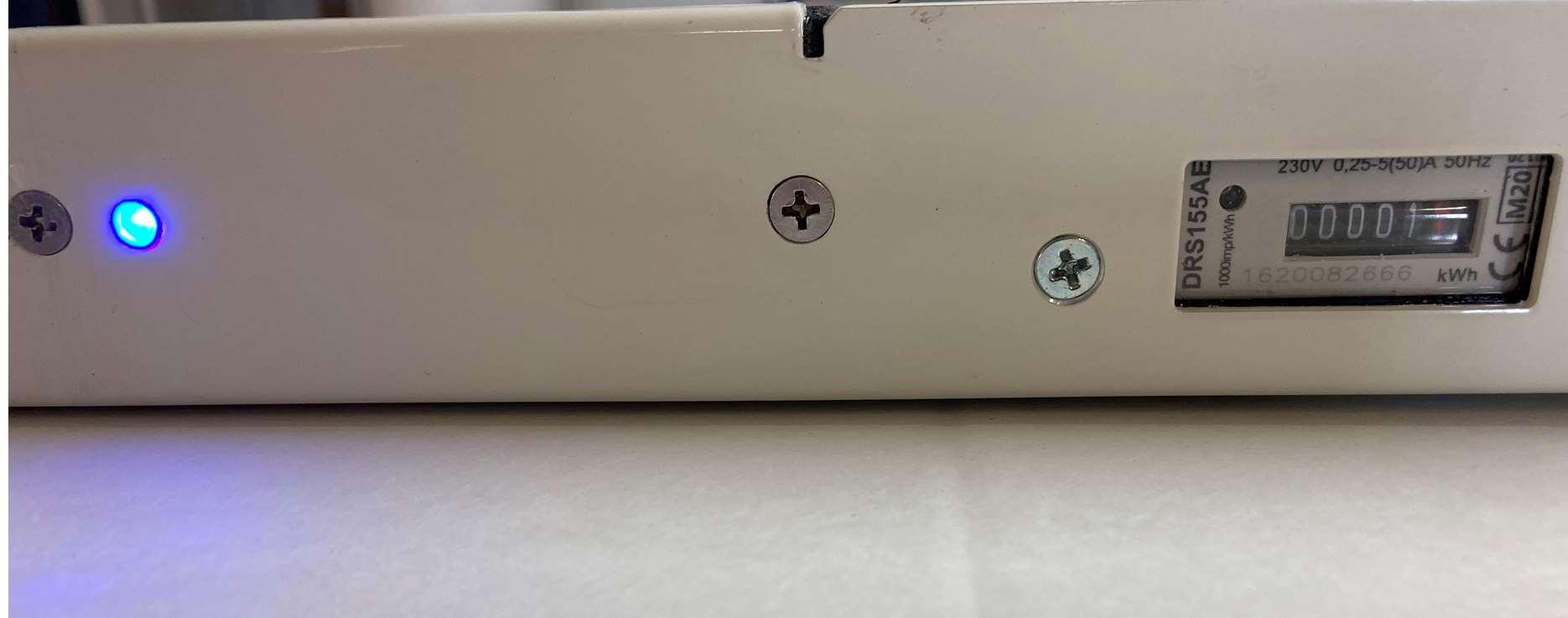

LED Anzeige der Impulselektronik

MID Stromzähler

LED-visning av puls-elektronikken z.B. blaues Blinken = Modus 3

MID-strømmåler kWh-teller

infrarød varme

f.eks. blå blink = Innstilling 3

www.nac-europe.com

29

WMT DRYPANEL

r e w o P m li

t a e H a r t Ex

S 0 0 BT-1

Varmepanelets overflatetemp. 95°C

Vi har skrudd opp varmen!

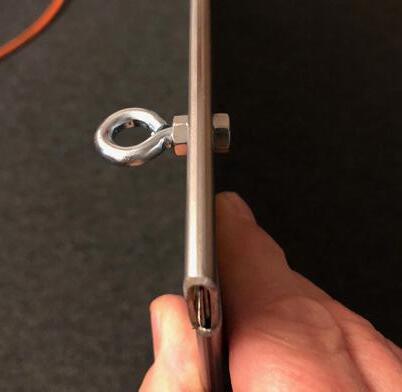

BT-100 SlimPower Extra Heat Det ultratynne varmepanelet med ekstra varme!

ENKELT – RASKT – TØRT

Effektivitet gennem innovative teknologi Teknisk data Nominell spenning:

230 V

Effekt:

450 W

BT100 SlimPower fremskynder med suksess utbedringen av vannskader og reduserer fuktnivået i vegger, gulv mm. på kort tid. Takket være den ekstra slanke konstruksjonen overbeviser BT100 SlimPower spesielt gjennom muligheten for å tørke på smale og trange steder. På grunn av rask og intensiv oppvarming av bygningene med infrarød strålevarme, blir fukten trukket ut av bygningsmaterialene og avgis effektivt gjennom fordamping til luften i rommet.

Takket være den lave vekten og de allsidige bruksmulighetene, er BT100 Slim-Power ikke bare ideell til sanering av små og mellomstore vannskader, men bidrar også som systemkomponent til en rask tørkeprosess.

Fordeler: • Ultratynn oppbygging – kun 3 mm

Overflatetemperatur: ~95°C

• Ekstra varme

Mål:

100 x 54 cm

• Varmepanelets overflatetemp. 95°C

Tykkelse:

Ultratynd 3 mm

• Spesielt godt egnet til nisjer og sprekker

Beskyttelsesgrad:

IP 54 (Innkapslingsklasse)

Beskyttelsesklasse:

I

Tilkoblingskabel:

H07BQ 3 x 1,5 mm²

Materiale:

Rustfritt stål

• Enkel å bruke • Raske resultater

AV PROBLEMATISKE FUKTSKADER

• Lydløs drift • Sikker i bruk – 24/7 OBS: Slimpower fås ikke med tilbehørssett (støtteben og veggbeslag) og QuickSnap pga. det tynne designet.

WMT DryPanel

30

MÅLRETTET VARMETØRKING

RASK EFFEKTIV PÅ L I T E L I G

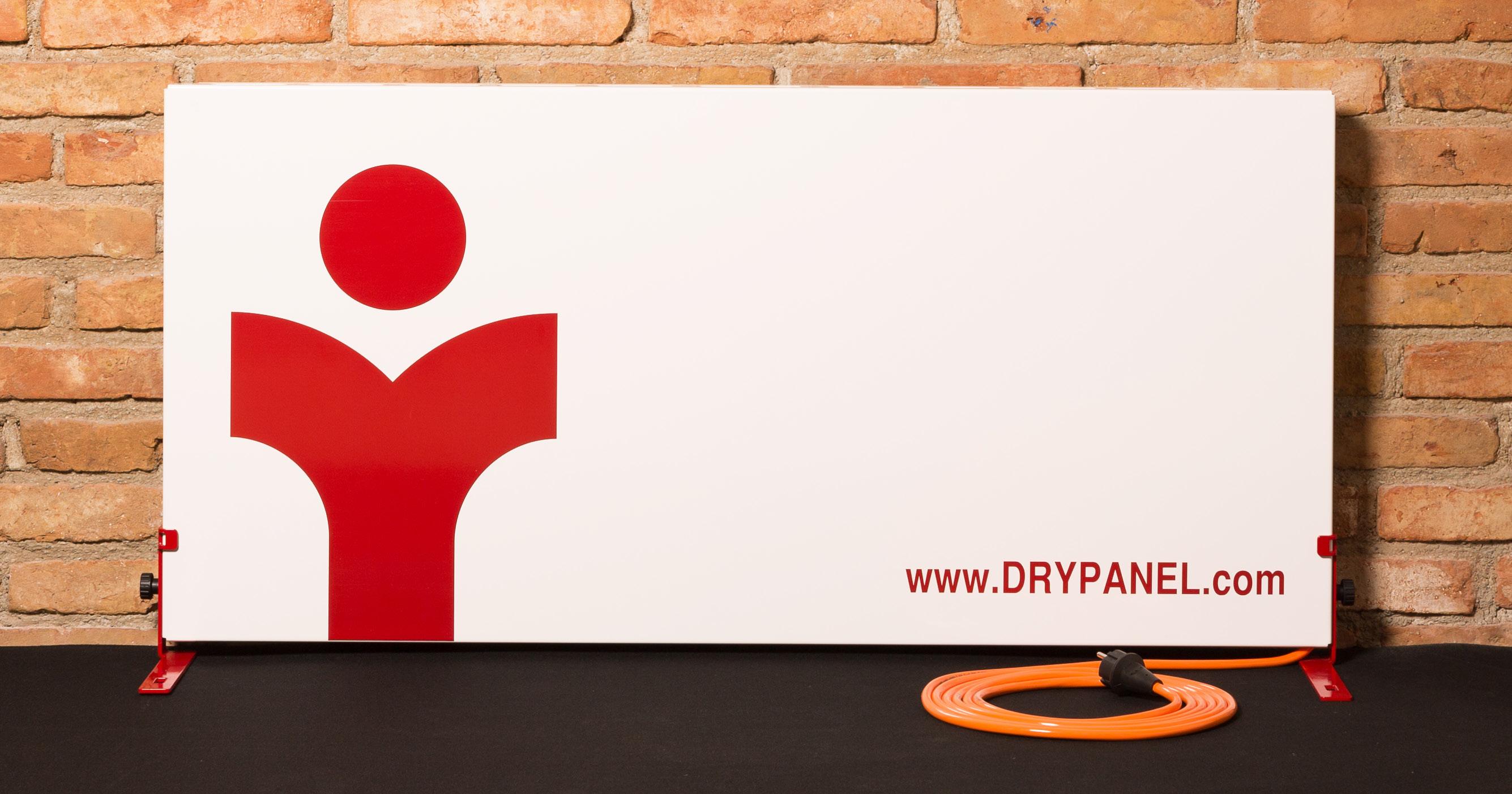

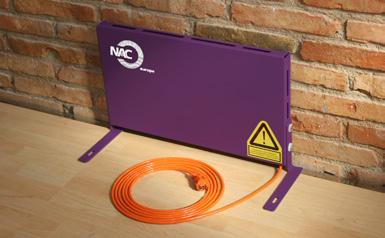

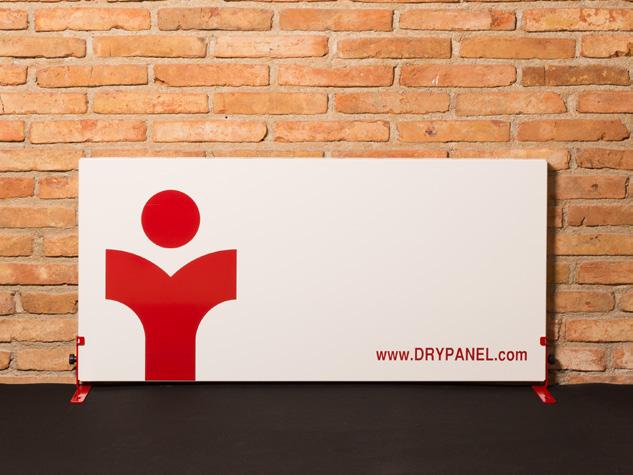

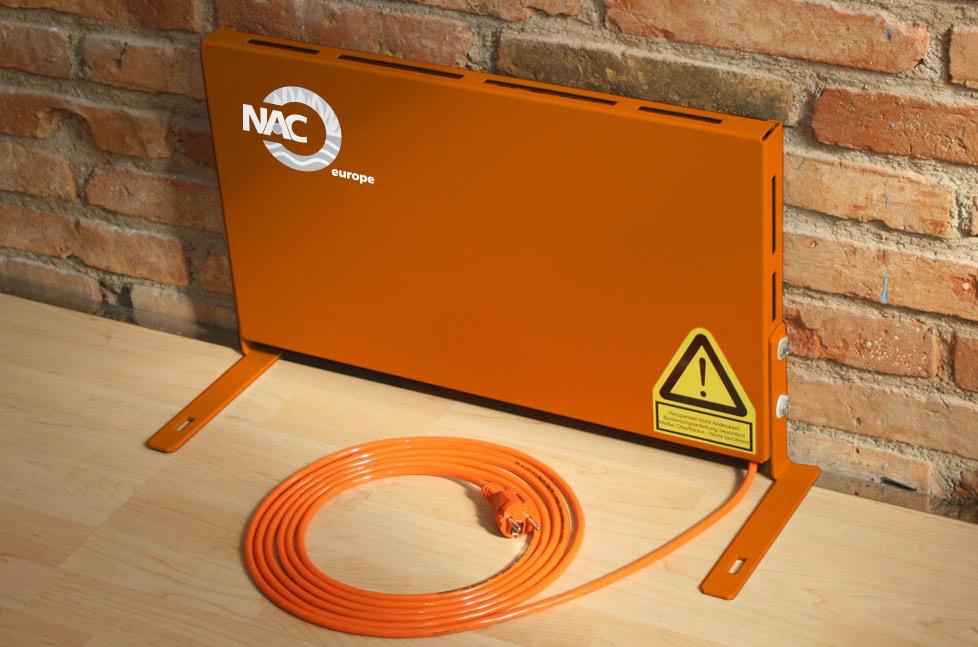

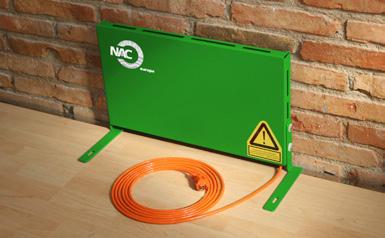

BRANDING WMT DRYPANELS BRANDING MED EGEN FIRMAFARGE/LOGO Profilér ditt skadeservicefirma med spesialdesignede WMT-varmepaneler.

Du kan få dine paneler produsert i RAL-farger etter eget valg og med egen firmalogo påtrykt.

WMT-varmepaneler i egen firmafarge gir okt oppmerksomhet og styrker ditt image.

Design din bedrifts INDIVIDUELLE WMT-DryPanel

www.nac-europe.com

31

WMT DRYPANEL

BRUKSTEST

infrarød varme

INFRARED DRYPANELS BTS28/BT115 (nå modell BT300/BT500)

WMT DryPaneler i laboratorietester Et internasjonalt konsern innen vannskadesanering utførte høsten 2011 omfattende praktiske forsøk med simulerte vannskader. En mursteinsvegg ble gjennomtrukket med vann over en lengere periode. Tørkeprosessen, som ble utført med 2 WMT Drypaneler, ble dokumentert ved hjelp av infrarødt kamera og kuleelektronikk (Gann-måler), se grafikk nedenfor. Resultatet overrasket selv erfarne spesialister – allerede etter 8 dager var murverket bærekraftig uttørket!

TØRKINGSPROSESS Overflatefuktighet (Gann fuktmåler)

Digits 180

Målepunkt 1 (Digits)

160

Målepunkt 2 (Digits) Målepunkt 3 (Digits)

140

ØVERST

120

MIDTEN

100 80

NEDERST varmepanelet slås av

60 40 20 0

0

4h

8h

1d

2d

3d

4d

5d

6d

7d

8d

WMT DryPanel

32

9d

10d

11d

12d

13d

Tid

RASK EFFEKTIV PÅ L I T E L I G

BRUKSTEST INFRARED DRYPANELS BTS28/BT115 (nå modell BT300/BT500) TESTOPPSTILLING TEKNISK INFORMASJON Modell

Str. cm

Effekt

gl. BTS28

115 x 28 cm

225 W

gl. BT115

115 x 55 cm

500 W

Varmepanelene kan kombineres etter behov – festes med de medfølgende skruene og monteringsvinklene.

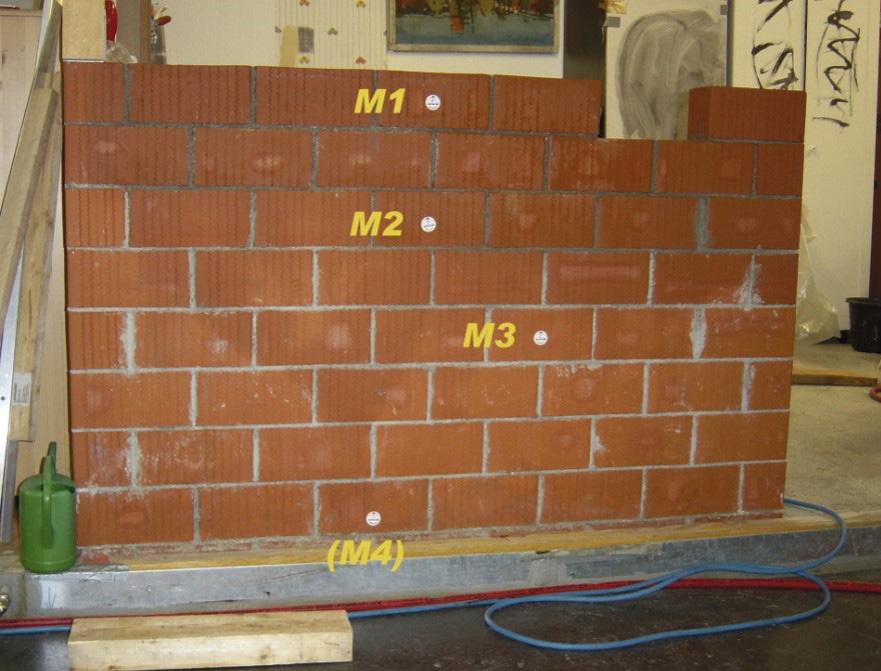

Bestemmelse av målepunktene M1 – M3

Veggen fuktes natten over med 15 liter vann vha. kluter.

www.nac-europe.com

33

WMT DRYPANEL

BRUKSTEST INFRARED DRYPANELS BTS28/BT115 (nå modell BT300/BT500) TEMPERATUR PÅ VEGGENS OVERFLATE Overflatetemperatur (veggens bakside) °C 45 40 35 30 25 20 15 10 5 0 Serie1

0

4h

8h

1d

2d

3d

4d

5d

6d

7d

8d

19

26

32

35

36

36

36

36

36

36

39

TEMPERATUR DRYPANEL (INNVENDIG)

Etter 4 timer

Etter 1 dag WMT DryPanel

34

Maks. temperatur

Tid

RASK EFFEKTIV PÅ L I T E L I G

PRODUKTSORTIMENT – DEN NYE GENERASJONEN ALLE NYE MODELLER NÅ MED STØRRE EFFEKT OG HØYERE TEMPERATUR. OPTIMALISERT ENERGIEFFEKTIVITET Modell

Størrelse i cm

Effekt/Watt

Vekt

DRYPANEL BT200 (gl. BT64)

70 x 37 x 4,5

210 W

3,1 kg

DRYPANEL BT300 (gl. BTS28)

115 x 32 x 4,5

300 W

4,2 kg

DRYPANEL BT500 (gl. BT115)

115 x 55 x 4,5

500 W

6,2 kg

DRYPANEL BT100-SlimPower

100 x 54 x 2,5

475 W

7,5 kg

DRYPANEL BT200-Z (gl. BT64 eco+)

70 x 37 x 4,5

210 W

3,2 kg

DRYPANEL BT300-Z (gl. BTS28 eco+)

115 x 32 x 4,5

300 W

4,3 kg

DRYPANEL BT500-Z (gl. BT115 eco+)

115 x 55 x 4,5

500 W

6,3 kg

VARMEPANEL

DRYPANEL -Z inkl. kWh-teller

DRYPANEL -ZI inkl. kWh-teller og intervallfunksjon – NYHET! DRYPANEL BT200-ZI

70 x 37 x 4,5

210 W

3,3 kg

DRYPANEL BT300-ZI

115 x 32 x 4,5

300 W

4,4 kg

DRYPANEL BT500-ZI

115 x 55 x 4,5

500 W

6,4 kg

NYHET

Tilbehør WMT1

Støtteben inkl. skruer

WMT4

Tilbehørssett: støtteben inkl. skruer, veggbeslag, 4 stk. forbindelsesskruer

WMT5

Quicksnap - Monteringsbeslag for teleskopstenger

SLP2

2 stk. originale Zipwall teleskopstenger

SLP6

6 stk. originale Zipwall teleskopstenger

www.nac-europe.com

35

RASK EFFEKTIV PÅ L I T E L I G

NAC Europe Ellegårdvej 18 - DK-6400 Sønderborg Tel: +45 7442 6292 info@nac-europe.com - www.nac-europe.dk
