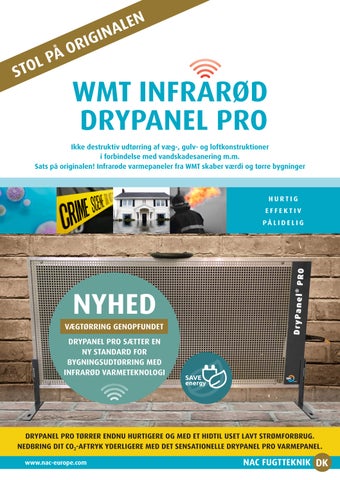

WMT INFRARØD DRYPANEL PRO
Ikke destruktiv udtørring af væg-, gulv- og loftkonstruktioner i forbindelse med vandskadesanering m.m.
Sats på originalen! Infrarøde varmepaneler fra WMT skaber værdi og tørre bygninger
HURTIG EFFEKTIV PÅLIDELIG
VÆGTØRRING GENOPFUNDET
DRYPANEL PRO SÆTTER EN NY STANDARD FOR BYGNINGSUDTØRRING MED INFRARØD VARMETEKNOLOGI
GODE GRUNDE
1. EFFEKTIV TØRRING
Infrarød C-stråling trænger dybt ind i materialer og gør det muligt at tørre vægge, gulve og lofter hurtigt og jævnt.
2. FOREBYGGELSE AF SKIMMELSVAMP
Den effektive tørringsproces fjerner hurtigt fugtpletter, forhindrer vækst af skimmelsvamp og beskytter dermed beboernes helbred.
3. SKÅNSOM METODE
Infrarød bygningsudtørring er en skånsom metode, der ikke beskadiger bygningens struktur eller overflader, da den fungerer uden høje temperaturer.
4. ENERGIEFFEKTIVITET
Denne metode bruger mindre energi sammenlignet med konventionelle tørreteknikker f.eks. sorption, da varmen kanaliseres direkte ind i de fugtige materialer.
5. TIDSBESPARENDE
Infrarød bygningsudtørring forkorter tørretiden betydeligt, hvilket fremskynder sanerings- og byggeprojekter og reducerer omkostningerne.
6. MÅLRETTET TØRRING
Infrarød C-stråling kan målrettes specifikt mod de berørte områder, hvilket gør det muligt at tørre særligt fugtige områder effektivt.
7. LAVT STØJNIVEAU
Denne metode er lydløs, hvilket gør den ideel til brug i beboede bygninger eller i byggefasen uden at forstyrre hverdagen.
8. FLEKSIBILITET
Infrarød bygningsudtørring kan bruges i forskellige byggefaser, uanset om det er efter vandskader, under nybyggeri eller under renoveringsarbejde.
9. UNDGÅ FØLGESKADER
Den hurtige tørring forhindrer skader på bygningskonstruktionen, såsom revner eller afskalninger, hvilket forlænger bygningens levetid på lang sigt.
10. MILJØVENLIG
Fordi der kræves mindre energi og ressourcer, er infrarød bygningsudtørring et mere miljøvenligt alternativ til andre tørremetoder.
INDHOLDSFORTEGNELSE
Endnu flere energibesparelser med DryPanel PRO end med de nuværende DryPanels Z og ZI. Op til 90% energibesparelse sammenlignet med sorptionsbaseret folietelts-tørring!
Lynhurtig tørring, let at bruge med indbygget isolering og genial temperaturstyring.
NY INNOVATIV PATENTERET INFRARØD TØRRETEKNIK
UDVIKLET I SAMARBEJDE MED FRAUNHOFER INSTITUT FOR BYGGEFYSIK, IBP STUTTGART
Klimaforandringerne forventes at føre til større nedbør i mange områder. Øget nedbør over længere perioder vil hovedsageligt føre til flodoversvømmelser, mens korte, intense skybrud kan forårsage nedbørsoversvømmelser. Disse forhold skaber en masse udfordringer hos forsikringsselskaber og deres samarbejdspartnere i skadeservicebranchen, når bygninger skal saneres efter fugt- og vandskader.
Dokumenterede energibesparelser, lavere CO2-aftryk, hurtige tørretider m.v. er afgørende parametre for de europæiske forsikringsselskaber når man vælger sine samarbejdspartnere til at udbedre og komplet sanere vand- og fugtskader.
I mere end 20 år har WMT Thermosysteme GmbH udviklet og solgt deres kendte og populære infrarøde DryPanels som en direkte og ikke destruktiv affugtningsmetode til fugt- og vandskader i huse, bygninger og andre konstruktioner. Anvendelsen af DryPanels giver beviselig dokumenterede energibesparelser og kortere tørretider og WMT Thermosysteme GmbH betragtes i dag, som den førende producent af denne unikke IR-tørreteknik og er derfor forsikrings- og skadeservicebranchens foretrukne leverandør af infrarød-baseret tørreteknik.
INNOVATION I SAMARBEJDE MED FRAUNHOFER INSTITUT FÜR BAUPHYSIK IBP.
Jo hurtigere professionel tørring begynder, jo lavere følgeskader og renoveringsomkostninger «
WMT´s ingeniører udvikler i samarbejde med eksperter i bygningsfysik – det giver resultater!
I de senere år har WMT udviklet DryPanel ZI med intervaltørring og nu det helt nye og banebrydende DryPanel PRO i samarbejde med Fraunhofer Institut für Bauphysik, Stuttgart. Dette samarbejde har i den grad båret frugt ved udviklingen og tilblivelsen af det nye DryPanel PRO, som sætter en helt ny standard for energieffektivitet ved tørring med Infrarød DryPanel teknik. Læs og se mere om udviklingen og tilblivelsen af DryPanel PRO, som begyndte under navnet ”Fast-Dry” projektet, og som resulterede i det færdige og unikke DryPanel PRO IR-varmepanel, som nu markedsføres verden over af WMT Thermosysteme, Østrig. Download ”Whitepaper” fra Fraunhofer og ”Fast-dry/DryPanel PRO præsentation” på vores hjemmeside for yderligere info om udviklingsfasen.
KERNEPRINCIPPET VED DRYPANEL PRO = AT HOLDE PÅ VARMEN, MENS FUGT FORSVINDER!
HURTIG
EFFEKTIV PÅLIDELIG
NY INNOVATIV PATENTERET INFRARØD TØRRETEKNIK
UDVIKLET I SAMARBEJDE MED FRAUNHOFER INSTITUT FOR BYGGEFYSIK, IBP STUTTGART
DRYPANEL PRO ER
I EN KLASSE FOR SIG

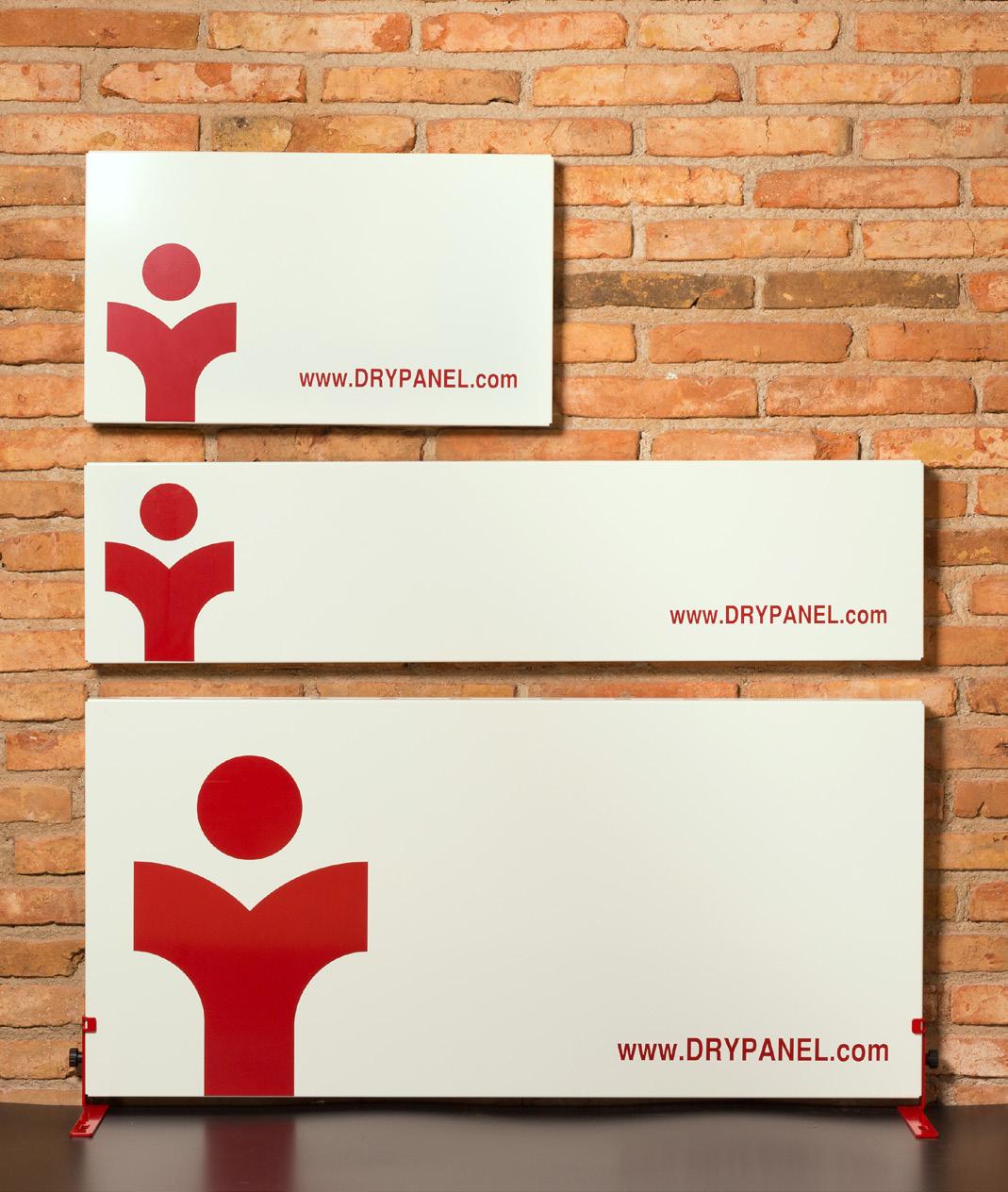

Alle 3 forskellige IR-DryPanels modeller fra WMT, model Z, ZI og nu det nye PRO, vinder på samtlige parametre over konventionelle varmepaneler og adsorptionstørring med folietelt ved vægtørring – men det helt nye DryPanel PRO er i en klasse for sig.
AFGØRENDE NYUDVIKLINGER, SOM HAR FØRT TIL TILBLIVELSEN AF DET NYE OG
UOVERTRUFNE DRYPANEL PRO:
1. Nyt unikt rammeløst DryPanel Design og nyt IR-Flatpanel design.
2. Integreret diffusionsåben isolering som holder på varmen i væggen/byggematerialer, mens fugt forsvinder.
3. Patenteret systemteknik med indbygget temperatur sensor som styrer affugtningsprocessen.
4. Justerbar temperatur-indstilling fra 35°C til 90°C.
Disse nyudviklinger betyder, at DryPanel PRO kan nøjes med et forbrug (effekt) på KUN 200 watt i timen, og det endda med hurtigere tørretider!
FORSIKRINGSSELSKABER SPARER PENGE!
Disse egenskaber gør DryPanel PRO til markedets hurtigste og mest energieffektive IR-varmepanel. Det er godt nyt for forsikringsselskaberne, som ofte skal dække udgifterne til tørring ved vandskader. Disse omkostninger vil blive væsentligt reduceret af teknologiens hurtige tørring og lave energiforbrug.
LÆS DETALJER OM HVORDAN
DRYPANEL PRO VIRKER PÅ SIDE 6 OG 7

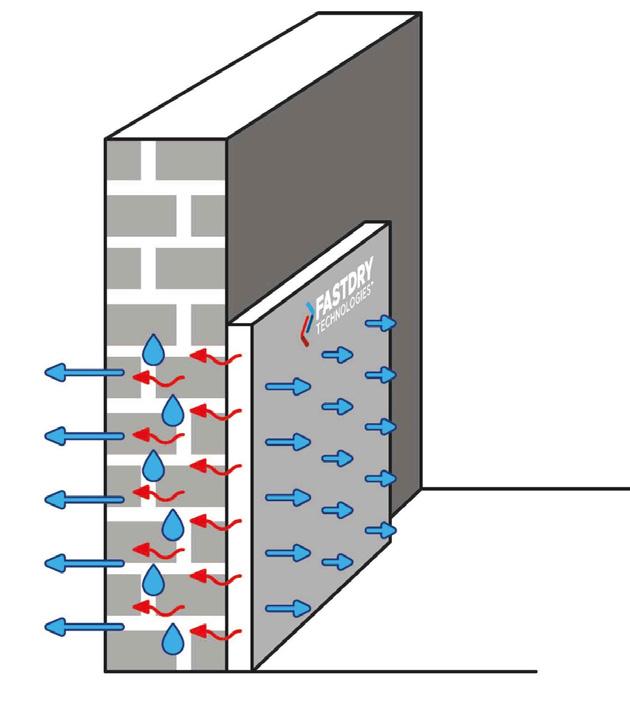

Principskitse af vægtørremodulet oprindeligt kaldet EDF og senere »FastDry Technology« og nu DryPanel PRO. Det diffusionsåbne modul med termisk isoleret overfladevarme på rumsiden placeres formsluttende på væggen for at opvarme hele overfladen på en kontrolleret måde.
Fugten fra væggen slipper ud i form af vanddamp gennem modulet ud i rummet og efter opvarmningsfasen også gennem væggens bagside.
TEMPERATURSTYRING
ISOLERING GØR FORSKELLEN
DRYPANEL
PRO – SÅDAN VIRKER DET!
GENIAL TEKNOLOGI UDVIKLET SAMMEN MED FORSKERE FRA FRAUNHOFER INSTITUT FOR BYGGEFYSIK IBP, STUTTGART.
TEMPERATURSTYRING OG INTEGRERET ISOLERING GØR FORSKELLEN!

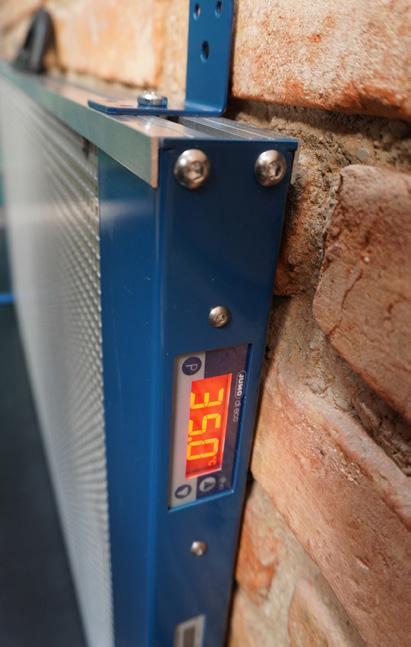

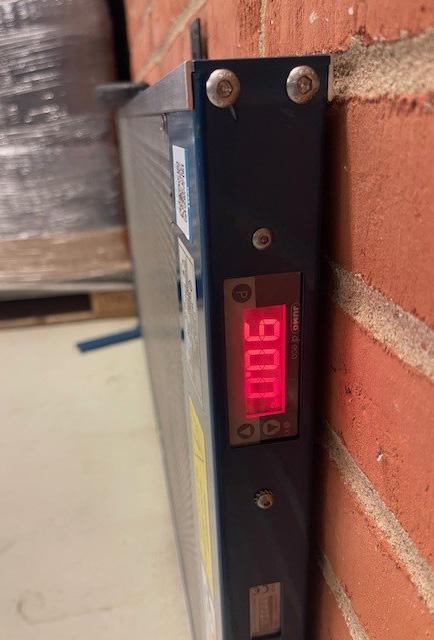

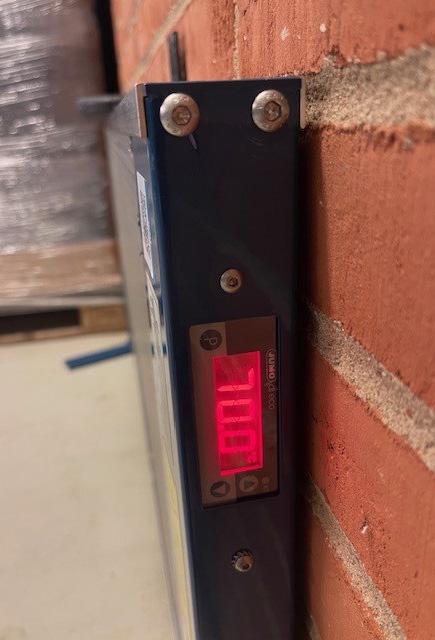

display for indstilling af temperatur.
En intelligent integreret temperatursensor placeret i panelet på kontaktfladen mellem panel og væg styrer affugtningsprocessen.

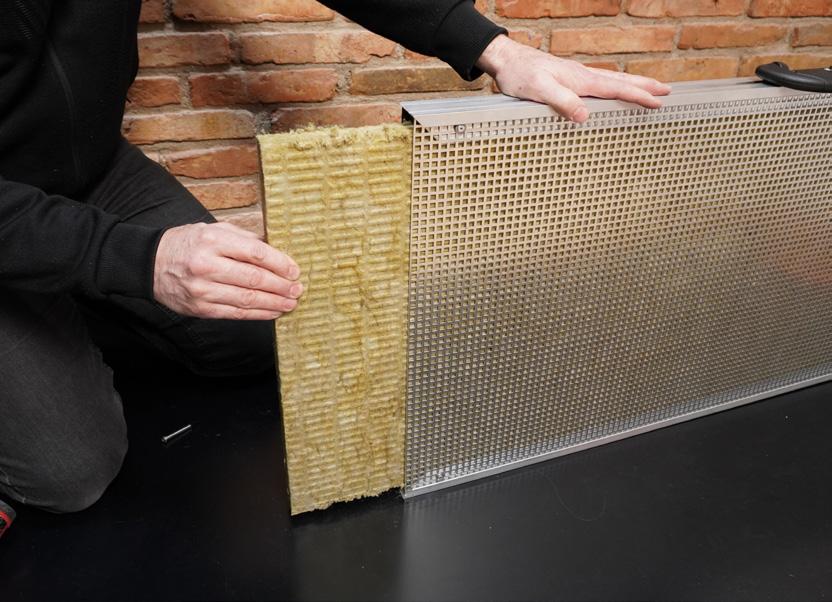

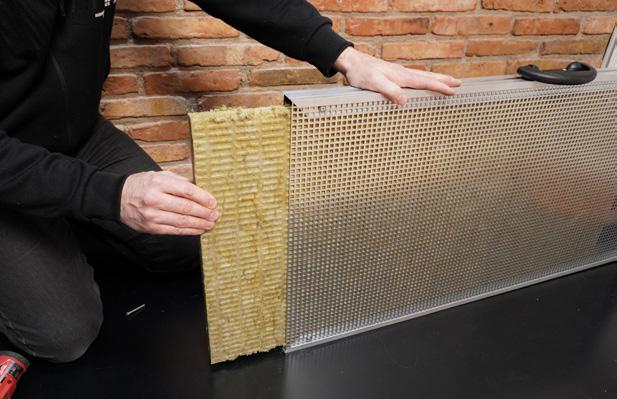

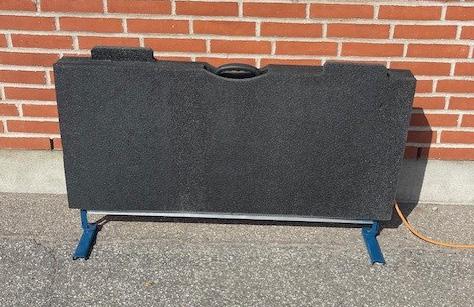

Integreret diffusionsåben isolering holder på varmen, mens fugten forsvinder.
Nyt paneldesign sikrer at DryPanel PRO´s varmeflade flugter 100% og helt tæt med overfladen som skal tørres.
Sammenlignet med de 2 andre DryPanel modeller Z og ZI er det nye DryPanel PRO udført i et rammeløst design og med højdejusterbare fødder, som betyder at DryPanel PRO positioneres direkte på og plan med væggen for fuld kontakt og maksimal effektivitet (varmeoverførsel). DryPanel PRO anvender endvidere et nyudviklet IR flatpanel design og indeholder et integreret diffusionsåbent isoleringsmateriale på den side, der vender væk fra væggen. Disse designog konstruktionsmæssige innovative tiltag betyder, at fugt ikke længere skal vandre den lange vej ud til kanten af varmepanelet, men nu slipper ud i form af vanddamp direkte gennem den diffusionsåbne IRoverflade og efter opvarmningsfasen også gennem væggens bagside.

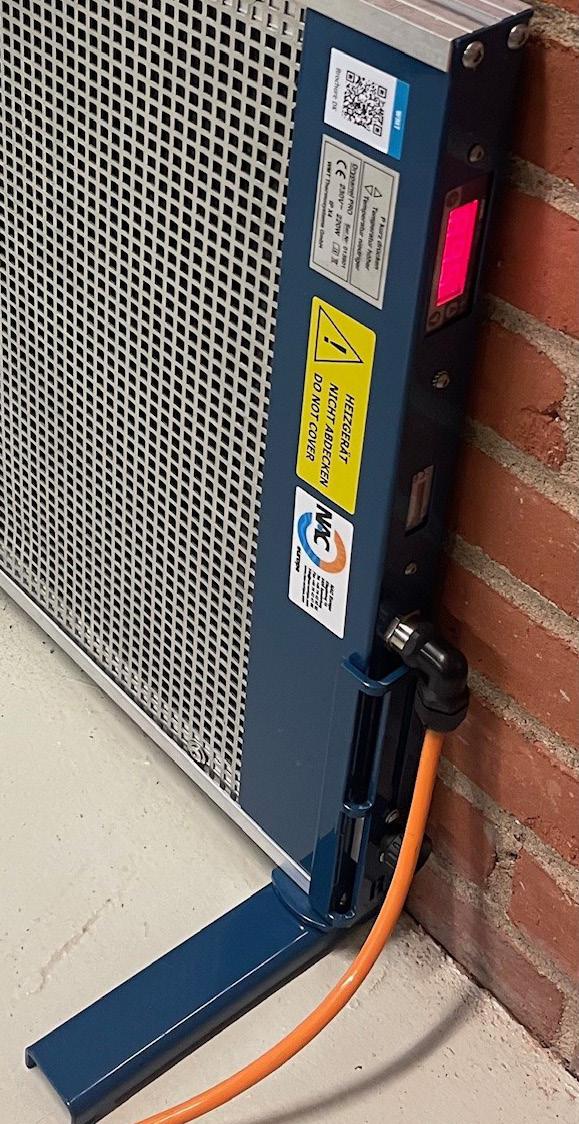

Nyt unikt støttebenskoncept med drejbare støtteben sikrer nem transport og hurtig opstilling på skadestedet. PRO kan hæves op over fodpanel-niveau for optimal udnyttelse af IR varmefladen mod væggen.
En indbygget temperatursensor tilfører panelet en automatisk tænd og sluk funktion under tørreprocessen. Hvis temperaturen indstilles til de anbefalede 70°C, bruges der strøm indtil denne temperatur er nået og apparatet slukker derefter. Hvis temperaturen falder til under 70°C tænder apparatet igen, så den indstillede værdi bevares. Den anbefalede tørretemperatur indstilles på et LCD display på siden af panelet, og vi anbefaler at sætte temperaturen på 70°C celsius på en opfugtet standard beton/murstensvæg/pudset væg m.v.
DryPanel PRO kan nøjes med kun 220 watt i timen (effekt). Dette skyldes det unikke panel-design med integreret diffusionsåben isolering som holder på varmen i væggen og temperatursensor som styrer affugtningsprocessen.
DRYPANEL PRO – SÅDAN VIRKER DET!
GENIAL TEKNOLOGI UDVIKLET SAMMEN MED FORSKERE FRA FRAUNHOFER INSTITUT FOR BYGGEFYSIK IBP, STUTTGART.
FYSISK AUTOMATISERET INTERVALSKIFTE!
Temperaturføleren måler konstant temperaturen på grænsefladen mellem IR-panelet og den fugtige overflade for at opretholde de indstillede 70°C. I starten er der relativ stor køling fra den opfugtede overflade. Dette registreres af temperaturføleren og panelet forøger automatisk IR-varmen for at opretholde de indstillede 70°C. I takt med at væggen (bygningsdelen) udtørres registreres reduceret køling på grund af lavere vanddamp diffusion. Samtidig forbliver den termiske energi/varme i væggen på grund af isoleringsmaterialet, og DryPanel PRO har derfor ikke længere brug for at sende den samme mængde energi ind i væggen, som ved starten da køling var høj grundet høj vanddampdiffusion. Varmepanelet kræver nu kun en lille mængde strøm for at opretholde de indstillede 70°C, og vil nu kun blive tændt efter behov. Man kan sige, at DryPanel PRO fungerer ved et fysisk automatiseret intervalskifte.
I mange tekniske tørreprocesser øger tørring af den omgivende luft damptryksforskellen mellem den våde komponent og dens omgivende luft og øger derved tørrehastigheden. En stigning i temperatur på komponentoverfladen har dog en væsentlig større effekt på tørrehastigheden end en reduktion i luftfugtighed.
TEMPERATURINDSTILLINGER
1. 35°C og mere - Hvis behovet for tørring kun er minimalt, og hvis der kræves forsigtighed med hensyn til murværksmaterialet og andre sensitive materialer, såsom træholdige overflader.
2. 70°C er standard instillingen for tørring af beton, pudset beton, mursten, pudset mursten m.v.
3. 90°C er til stærkt opfugtede/våde overflader beton, mursten m.v. Man bør dog være opmærksom på revner, fliser m.v.
Drypanel Pro leverer topresultater og hidtil usete energibesparelser ved udtørring af vægge m.v. efter fugt- og vandskader! Det er godt for dit firmas CO2 regnskab!

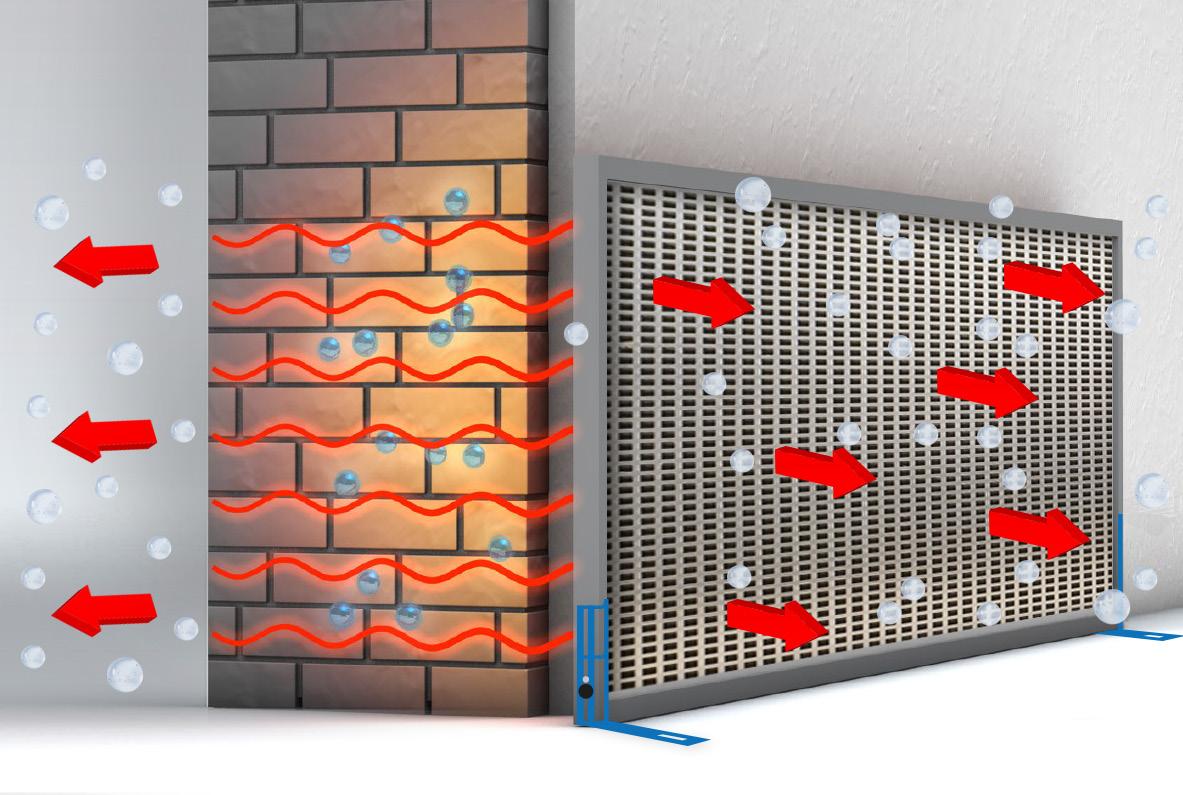

Fugttransport gennem panelet og gennem væggens bagside
ENERGIBESPARELSER SOM GØR EN FORSKEL VED DIT AFFUGTNINGSPROJEKT!

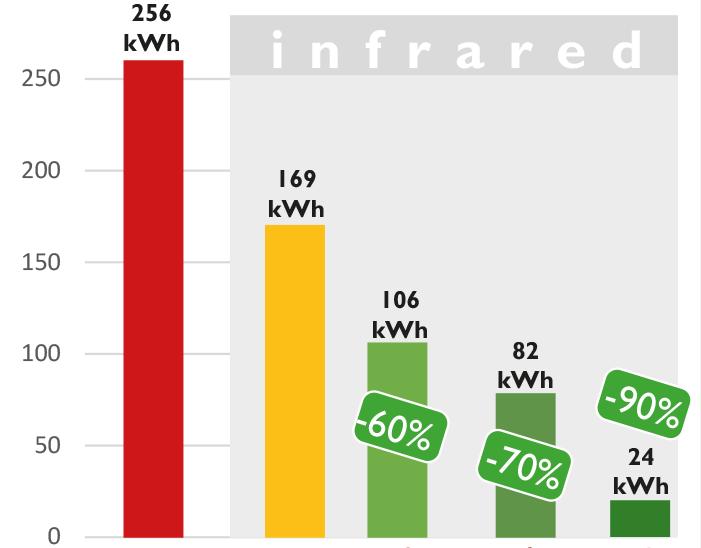

Når man sammenligner energiforbruget for forskellige vægudtørringsmetoder, kommer DryPanel PRO klart frem som den mest effektive løsning.
FOLIETELTS-TØRRING MED SORPTION
IR PANEL STANDARD - KOMMERCIEL
WMT DRYPANEL-Z MED KWH-TÆLLER
(KWH)
WMT DRYPANEL ZI INTERVALTØRRING
WMT DRYPANEL PRO

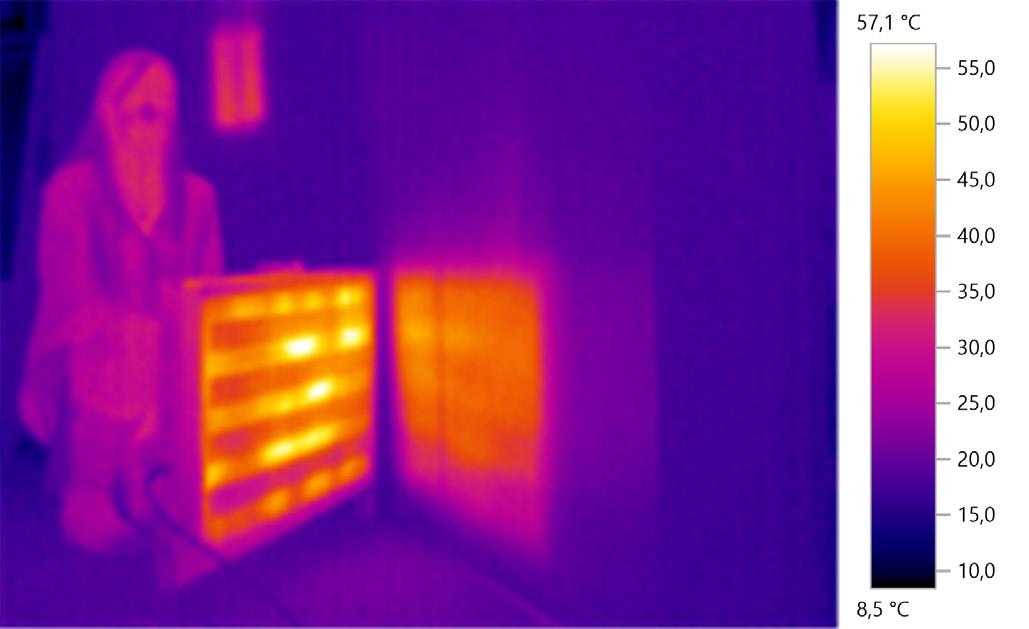

DryPanel PRO varmepaneler er ekstremt energieffektive, fordi de opvarmer væggen, men ikke rummet. Da DryPanel PRO har indbygget temperaturstyring og lader fugt uhindret passere gennem den diffusionsåbne overflade, har et DryPanel PRO varmepanel brugt 75% mindre energi efter et vellykket tørringsforløb i forhold til konventionelle/kommercielle IR-Paneler, ikke WMT DryPanels. Sammenlignet med vægtørring ved brug af folietelt og sorptionsaffugter er værdierne endnu mere imponerende: Energiforbruget ved Folietelts-tørring er mere end 10 gange større! Denne energieffektivitet er blevet bekræftet i praksis efter 6 måneders brug og er blevet bevist i tests udført af Fraunhofer Institute for Building Physics (IBP Stuttgart).

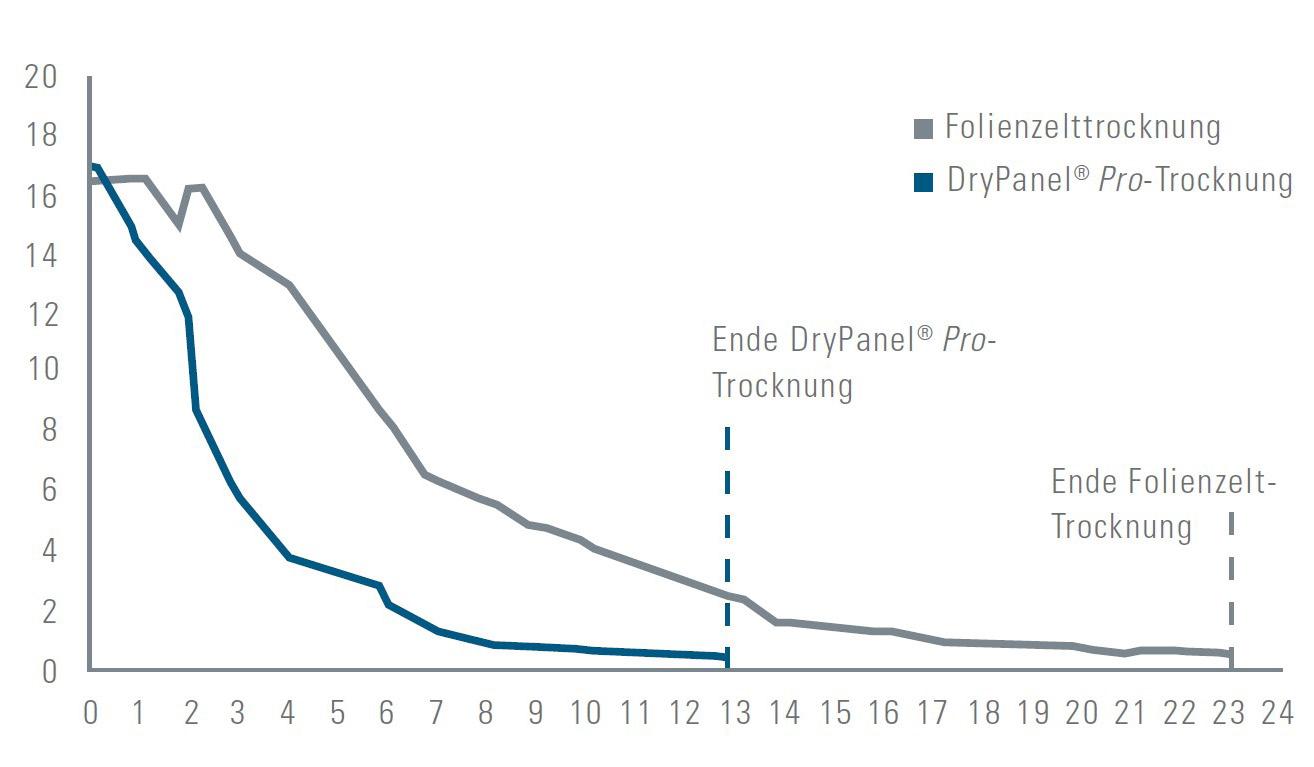

Energiforbrug oversigt Vægudtørringsmetoder
Fugtindhold (M%)
Tørring med folietelt og sorption Tørring med DryPanel PRO
Tørretid slut med DryPanel PRO
Tørretid - Dage
Tørretid slut med folietelt og sorption
Målrettet tørring med ca. 85°C på væggen
IR panel standardkommerciel Ikke WMT
IR DryPanel-Z WMT
Folietelt & sorptionstørring
IR DryPanel-ZI WMT IR DryPanel PRO WMT
UDTØRRING AF VÆGGE EFTER VANDSKA DER
Ved at anvende infrarød varme fra WMT DryPanels, er dette ikke kun en forenkling af saneringen af lokale vandskader, men også en komfortabel løsning for de berørte kunder. DryPanel monteres ved hjælp af sokkel- eller vægmontage direkte i det berørte vægområde. Ved hjælp af infrarøde C-stråler opvarmes murværket, og fugtigheden på den diffusionsåbne side(r) afgives lydløst til rumluften. Ved lukkede rum forhindres fugtmætning af luften ved regelmæssig udluftning eller ved hjælp af en kondensaffugter. P
MELLEMVÆGGE
Såfremt en mellemvæg ikke er diffusionsåben på begge sider, anbringes Infrarød DryPanel på den diffusionstætte side af væggen. Ved den, på side 4 i vores WMT hovedkatalog, beskrevne bygningsfysiske trykeffekt afgives fugten så til den modsatte (diffusionsåbne) side af væggen. Ved murværk, der er diffusionsåben på begge sider (25 cm perforerede mursten) varer den gennemsnitlige udtørringstid 8-10 dage.
YDERVÆGGE
Ved udtørring af ydervægge skal man være opmærksom på, at såfremt ydersiden er udført diffusionstæt og ikke må beskadiges, skal der under alle omstændigheder vælges en fremgangsmåde med intervaltørring for at forhindre, at fugten trænger længere ind i murværket. Vi anbefaler Modeller ZI og PRO ved diffusionstætte ydervægge.
På grund af varmepanelernes lille pladsbehov og lydløse drift, er det ikke nødvendigt at afspærre rummet, og dermed er udnyttelsen af rummet stort set ikke påvirket.
UDTØRRING AF DØR- OG
VINDUESLYSNINGER
Modellerne DryPanel BT300 og DryPanel BT200 er optimale at anvende i smalle nicher og vindues- og dørlysninger. På den måde kan potentielle problemstillinger ved et større affugtningsprojekt behandles fra den første dag, og dermed være med til at forkorte den samlede affugtningstid for det pågældende projekt.

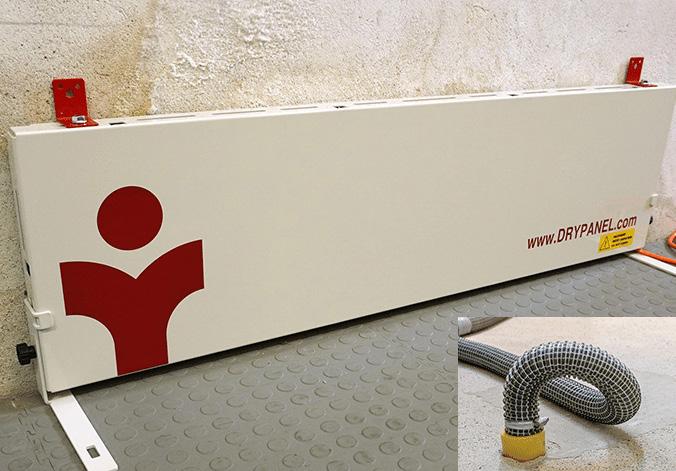

VANDSKADE I ISOLEREDE BETONGULVE –
UDTØRRING I SOKKEL-OM RÅDET
Når isoleringslaget tørres ved hjælp af trykluftprocessen, slipper den trykluft, der blæses ind mellem betongulv og murværk, ud igen. Den fugt, der indeholdes i den frigjorte luft, optages i sokkelområdet af murværket. Her tilbyder BT300 en enkel løsning ved sokkelmontage. Gennem den lave tilslutningseffekt kan man problemfrit tilslutte op til 15 stk. BT-300 til en 16A strømkreds og anbringe dem rundt i rummet i sokkelområdet. Gennem den lokale opvarmning af murværket forebygges fugtindtrængning i sokkelområdet og den samlede tørretid forkortes stærkt.
Ydervægge
Effektiv udtørring af diffusionstætte ydervægge med det nye
DryPanel ZI med intervaltørringsfunktion
Mellemvægge
FÅ MAX UD AF DINE WMT DRYPANELS!
Vindueslysning
Sokkelmontage
Det nye DryPanel BT-ZI med intervaltørringsfunktion er udviklet for at kunne tilbyde skadeservicebranchen en løsning til denne type opgave, samt andre affugtningsopgaver hvor intervaltørringsfunktion vil være en fordel.
LOFTTØRRING
VÆGTØRRING
GULVTØRRING

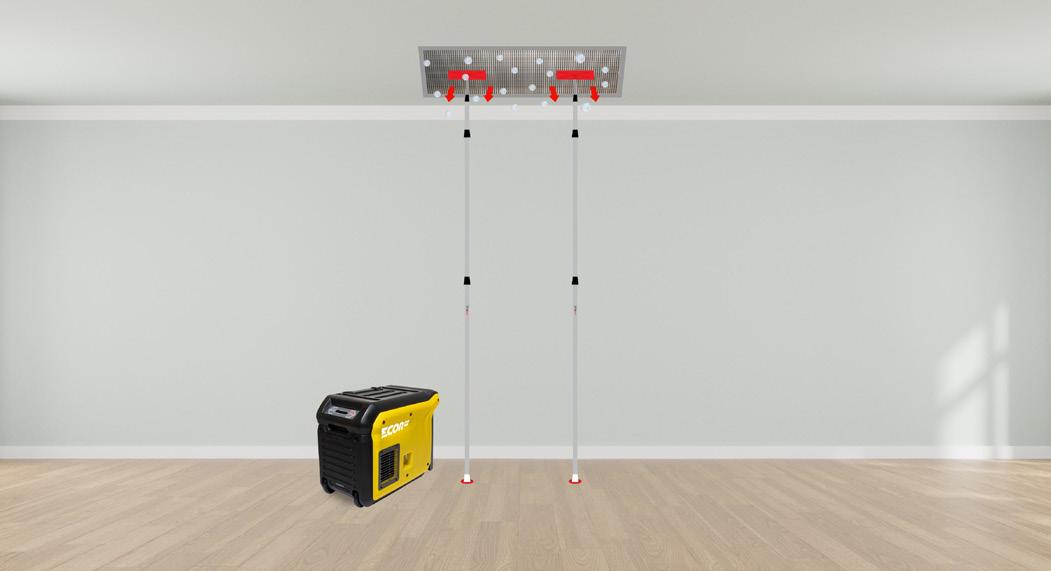

Lofttørring kan nemt foretages med et DryPanel PRO, et DryPanel Z eller ZI. Her vises en DryPanel PRO som fastgøres til loftet med 2 stk. Zipwall teleskopstænger. Fordelen ved DryPanel PRO er, at fugten trænger lige igennem den diffusionsåbne overflade for effektiv og hurtig udtørring. Ingen gener for beboer. Ingen huller i loft. Overskydende fugt kan ventileres ud ved at åbne vinduer eller installere en Ecor Pro LGR kondensaffugter.

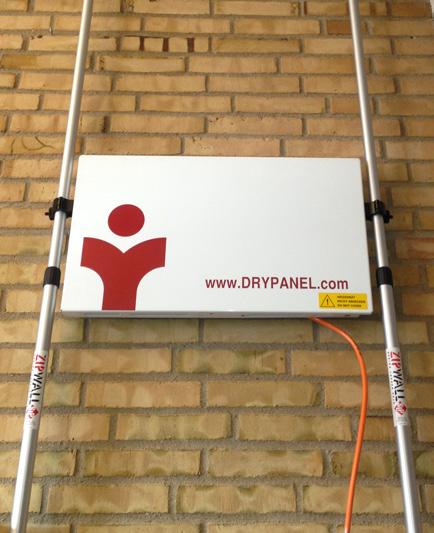

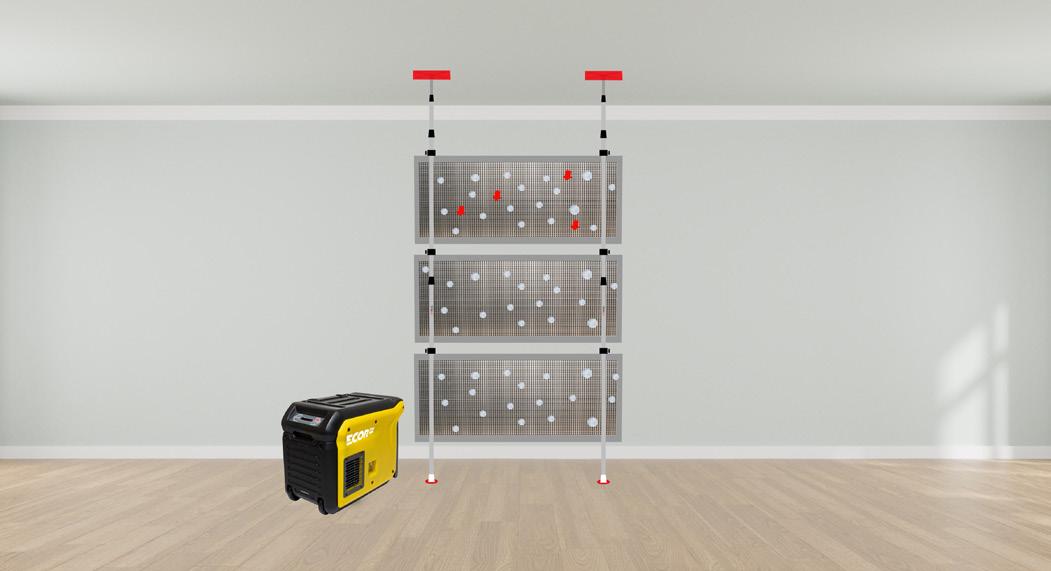

DryPanel PRO paneler kan ligesom modellerne Z og ZI fastgøres med beslag på Zipwall teleskopstænger. Således er det ikke nødvendigt at bore huller til montage af varmepanel direkte på væggen. Ingen gener for beboer. Ingen huller i væg. Overskydende fugt kan ventileres ud ved at åbne vinduer eller installere en Ecor Pro LGR kondensaffugter.

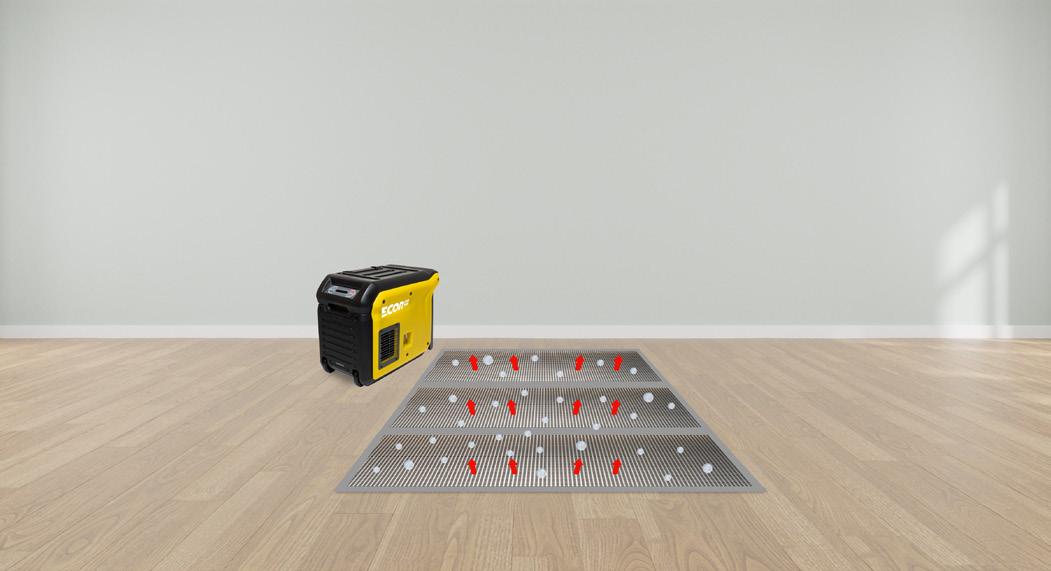

DryPanel PRO paneler kan med fordel anvendes til gulvtørring efter vandskader o.lign. Fordi fugten trænger uhindret igennem det diffusionsåbne panel til rummet, kan DryPanel PRO lægges direkte på gulvet uden brug af afstandslister, som vi anbefaler at bruge til DryPanels Z og ZI ved gulvtørring. Gulvtørring med DryPanel PRO vil være noget hurtigere med Pro end med Z el. ZI. Overskydende fugt kan ventileres ud ved at åbne vinduer eller installere en Ecor Pro LGR kondensaffugter.
DryPanel PRO kan indstilles til temperaturer mellem 35 – 90°C. Vi anbefaler 35°C og mere hvis behovet for tørring er minimalt og hvis der kræves forsigtighed med hensyn til murværksmaterialet og andre sensitive materialer. Vejledende temperatur-indstillinger kunne være porøse sandsten, let beton ca. 50°C, træholdige overflader ca. 45 – 50°C, gips ca. 30°C. WMT indsamler løbende erfaringer fra deres europæiske skadeservicekunder med hensyn til tørring af temperaturfølsomme overflader. Overskydende fugt kan ventileres ud ved at åbne vinduer eller installere en Ecor Pro LGR kondensaffugter.

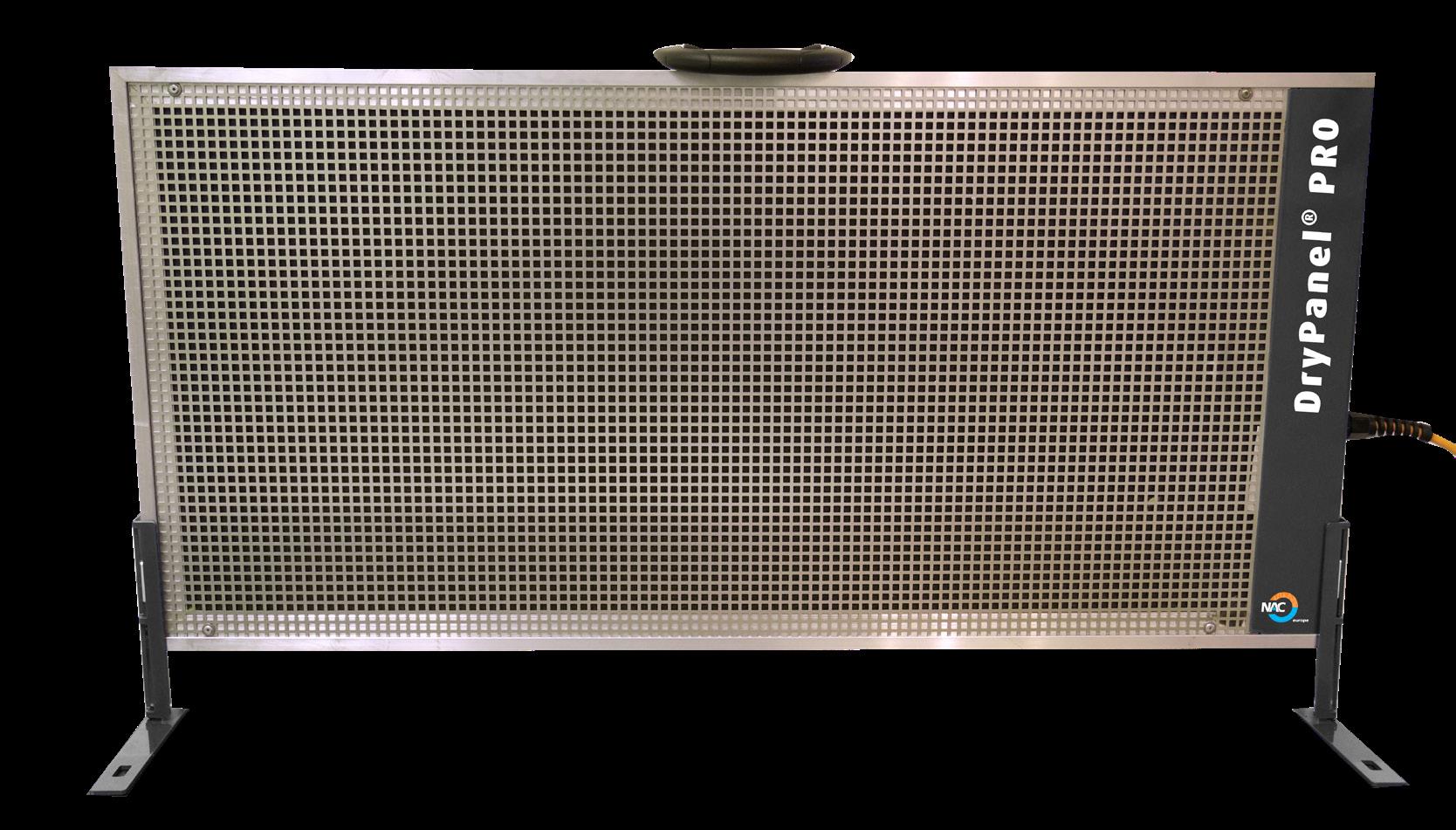

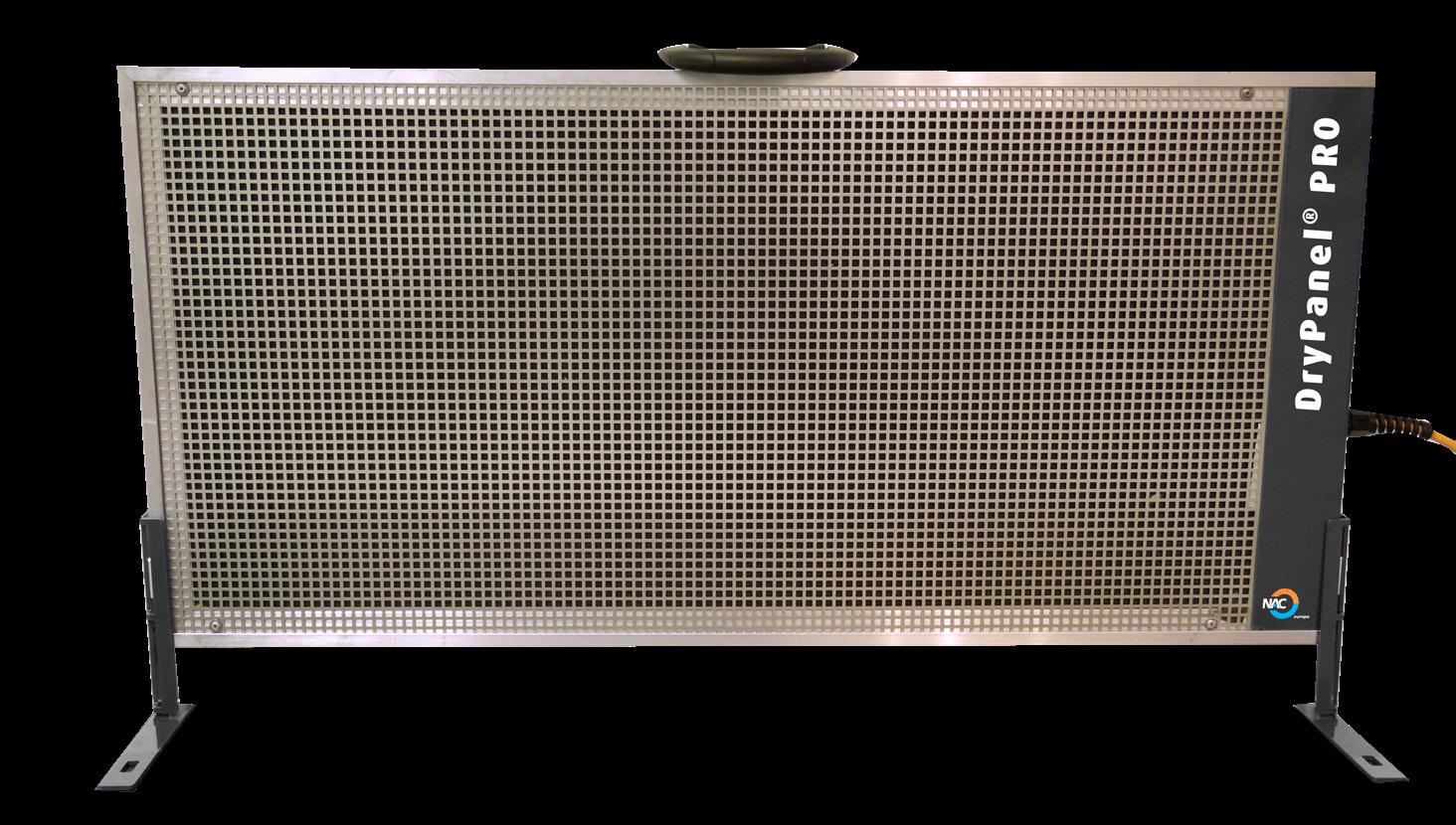

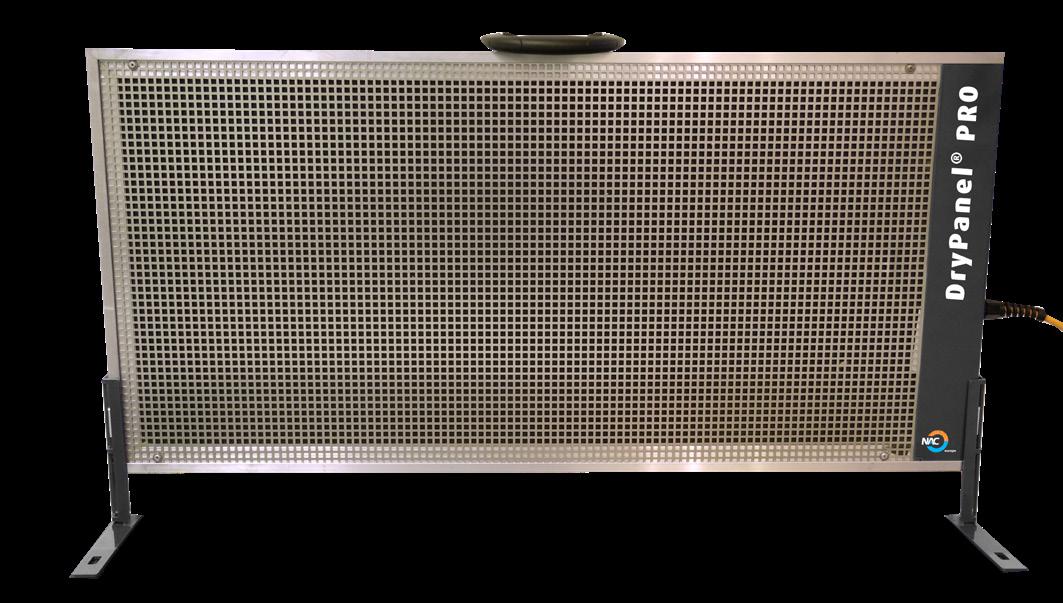

DryPanel PRO
100384 DRYPANEL PRO 105 x 50 x 4,5 - 220 W - 8 kg

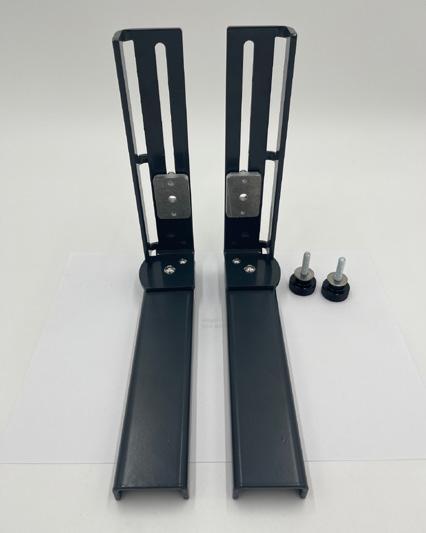

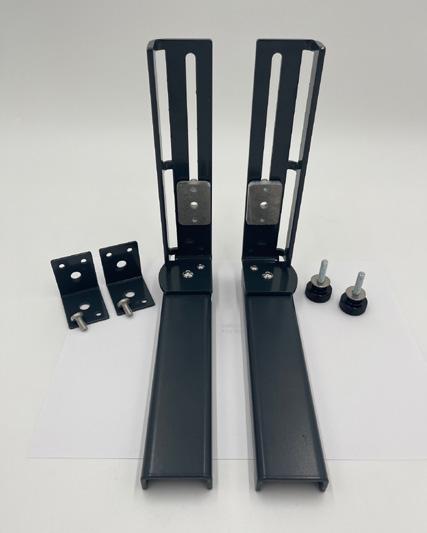

100633 Drejbare støtteben inkl. skruer
WMT9
DryPanel PRO tilbehørssæt: Drejbare støtteben inkl. skruer, vægbeslag, 4 stk. forbindelsesskruer
100560 Beskyttelsescover DryPanel PRO 116 x 52 x 10,5 cm
100456-5 5 x diffusionsåben isoleringsplade
100456-10 10 x diffusionsåben isoleringsplade

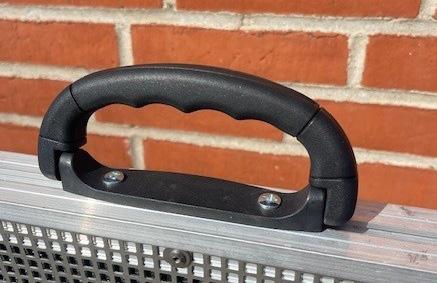

100451 Foldbart plasthåndtag, sort inkl. skruer

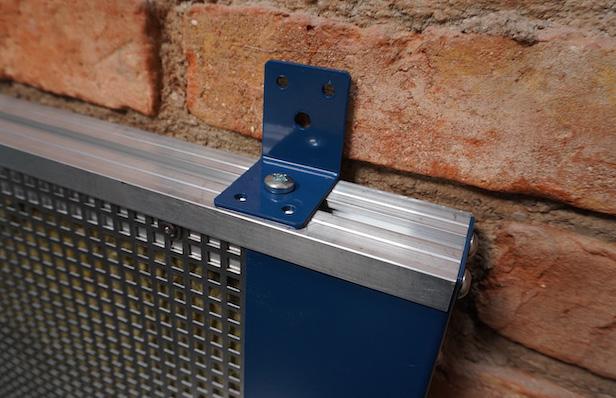

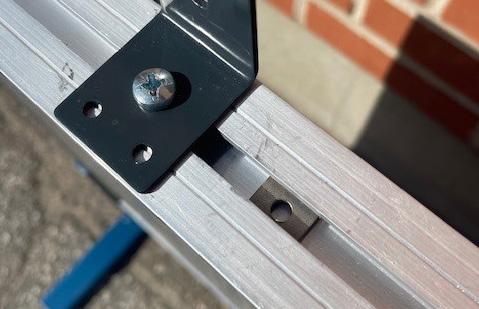

100634 Vægbeslag - 2 stk.
100458 Glidemøtrikker - 10 stk.
100539 Glidemøtrikker til støtteben - 2 stk.

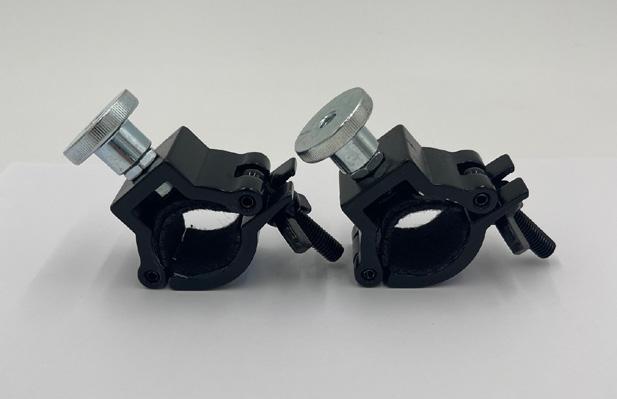

WMT5 QuickSnap - Monteringsbeslag til teleskopstænger
SLP2 2 stk. originale Zipwall teleskopstænger
SLP6 6 stk. originale Zipwall teleskopstænger
WMT9 Tilbehørssæt 100633 Drejbare støtteben SLP2 Zipwall-stænger
100560 Beskyttelsescover
100634 Vægbeslag
QuickSnap
100456 isoleringsplade
100451 Foldbart plasthåndtag
Glidemøtrik
WMT5
100458
100384 DryPanel PRO
DRYPANEL PRO – FACTS
DRYPANEL PRO
– REVOLUTIONEN INDEN FOR INFRARØD BYGNINGSUDTØRRING
DryPanel PRO er den seneste innovation inden for infrarød bygningstørring og sætter nye standarder inden for effektivitet, energibesparelser og tørrehastighed Takket være den patenterede Fast-Dry-teknologi og den unikke diffusionsteknologi diffunderer fugten direkte gennem panelet - for jævn og særlig skånsom tørring af vægge, lofter og gulve
Op til 30% hurtigere tørring sammenlignet med konventionelle infrarøde varmepaneler.
Intelligent styring af opvarmning – Justerer automatisk varmetilførslen til fugtighedsniveauet.
Op til 50% mindre strømforbrug gennem målrettet varmeregulering.
Materialevenlig tørring – Forhindrer revnedannelse og varmeskader.
Vedligeholdelsesfri, lydløs og nem at håndtere
HVORFOR DRYPANEL PRO?
Op til 30% hurtigere tørring end med konventionelle infrarøde varmepaneler.
Op til 50% mindre strømforbrug gennem intelligent kontrol.
Skånsom mod materialer – Forhindrer revnedannelse og overdreven varmeudvikling.
Udviklet i samarbejde med førende forskningsinstitutter – Højeste kvalitet og dokumenteret ydeevne.
ENERGIEFFEKTIV
BYGNINGSUDTØRRING MED SMART TEKNOLOGI
I modsætning til vores klassiske infrarøde varmepaneler arbejder DryPanel PRO kun på fuld kraft, når det virkelig er nødvendigt. Mens meget fugtige vægge opvarmes mere intensivt, reducerer panelet automatisk energiforbruget, når fugtigheden falder. Resultatet: Ekstremt lavt strømforbrug uden at gå på kompromis med tørreevnen.
IDEEL TIL
Sanering af vandskader – Hurtig og effektiv tørring efter lækager, skybrud eller oversvømmelser. Tørring af bygninger – Forkorter tørretiden for nybyggeri og renovering.
Beskyttelse og renovering/restaurering af historiske bygninger og monumenter – Skånsom fjernelse af fugt uden at beskadige historiske bygninger.
DryPanel PRO blev udviklet i samarbejde med førende forskningsinstitutter og tilbyder en fremtidssikret løsning til professionelle affugtningsopgaver.
UANSET OM DU VÆLGER ET WMT
DRYPANEL MODEL Z, ZI ELLER PRO, SÅ VIL DU OPLEVE STORE ENERGIBESPARELSER OG HURTIGERE TØRRETIDER
Kontakt os for info om alle vores WMT DryPanels eller se www.nac-europe.com
