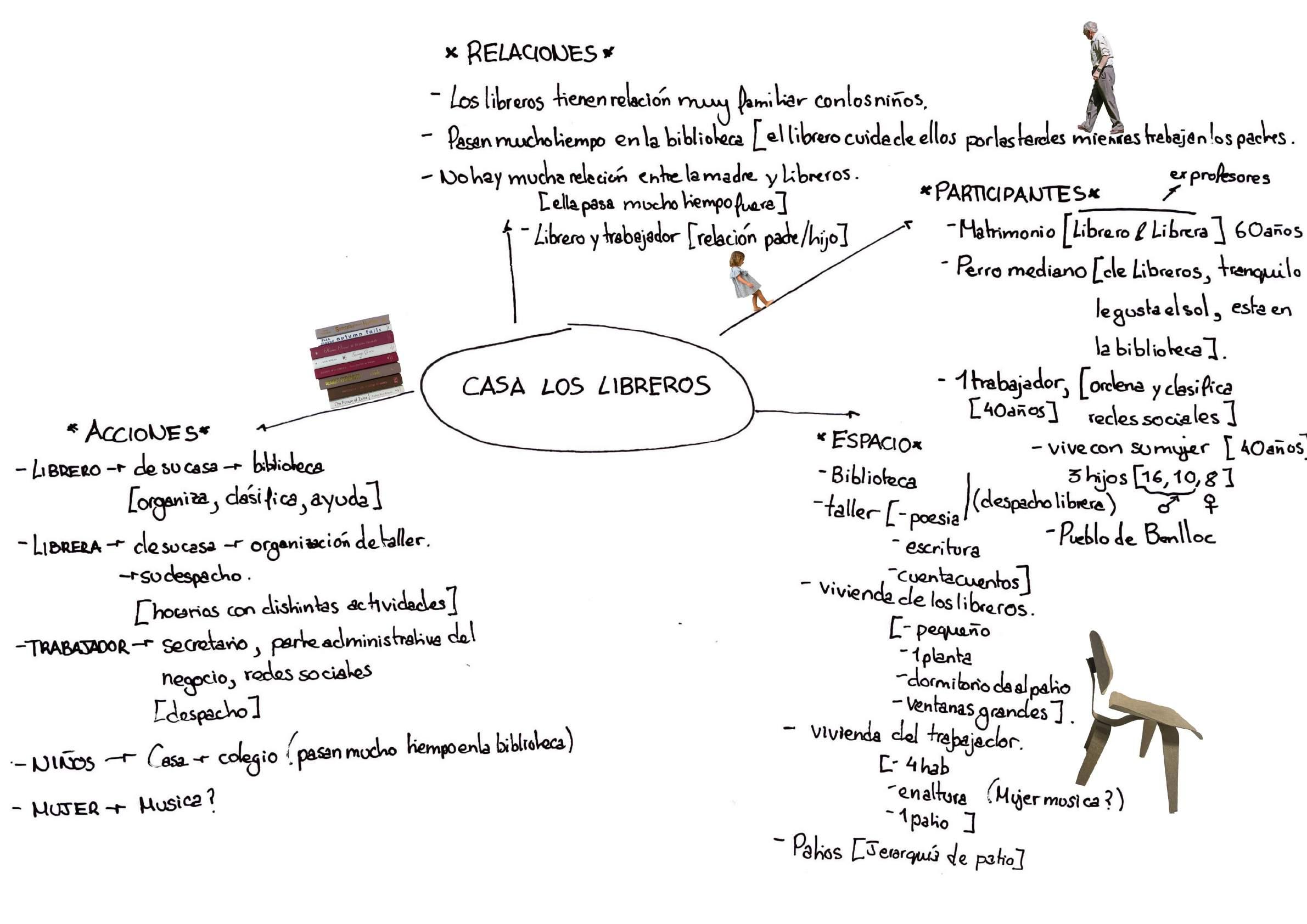

2.1 MAPA CONCEPTUAL
2.2 COLLAGE USUARIO
3. PARA QUE
4. COMO

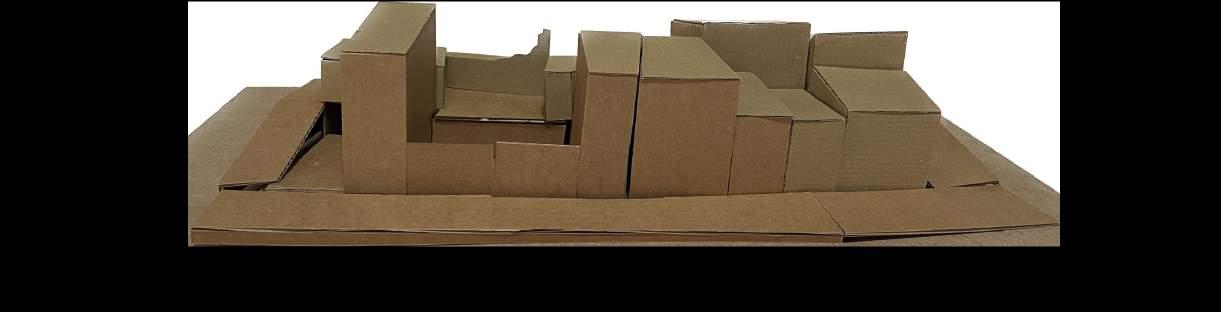

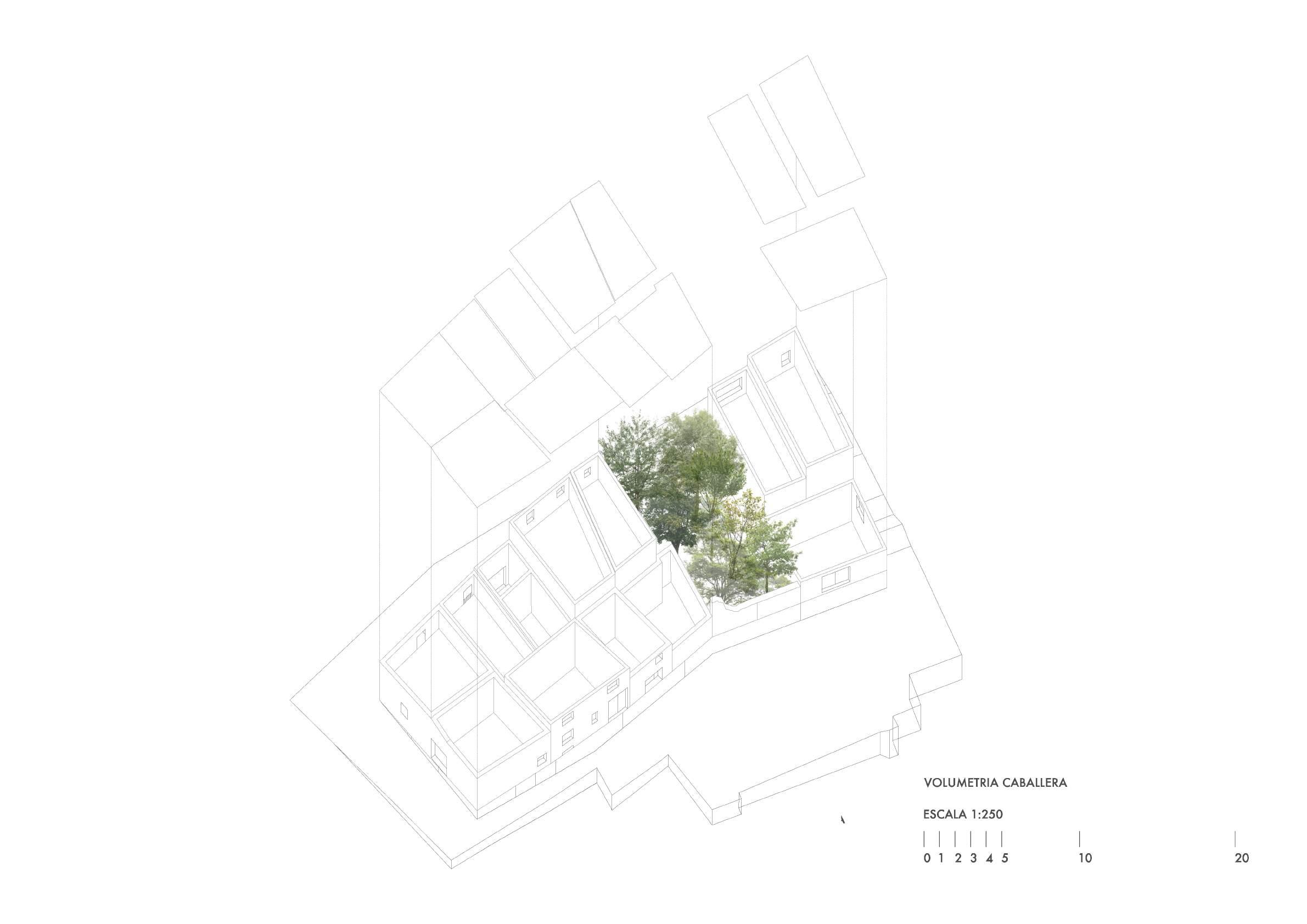

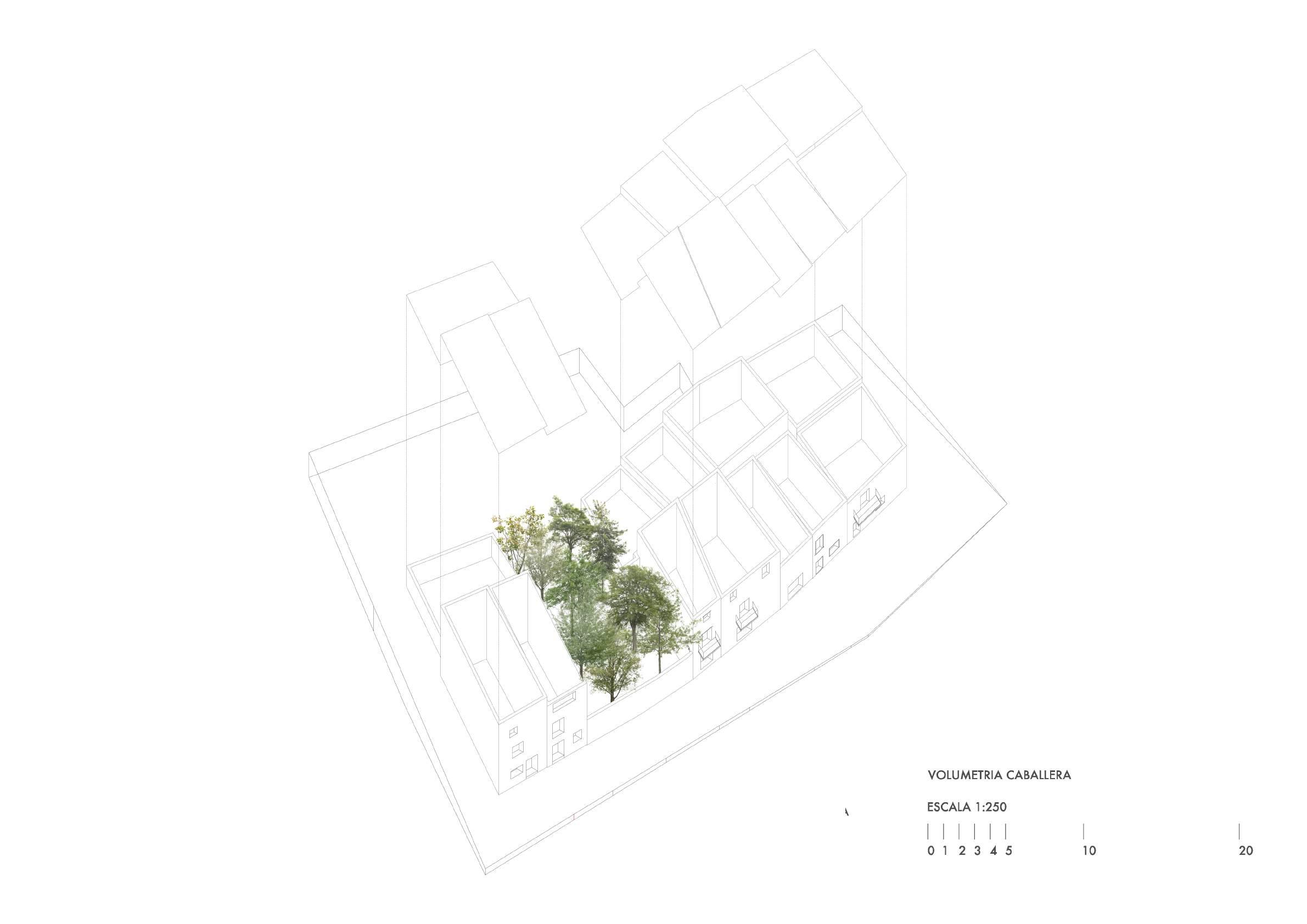

4.1 VOLUMETRIAS DEL ESTADO ACTUAL

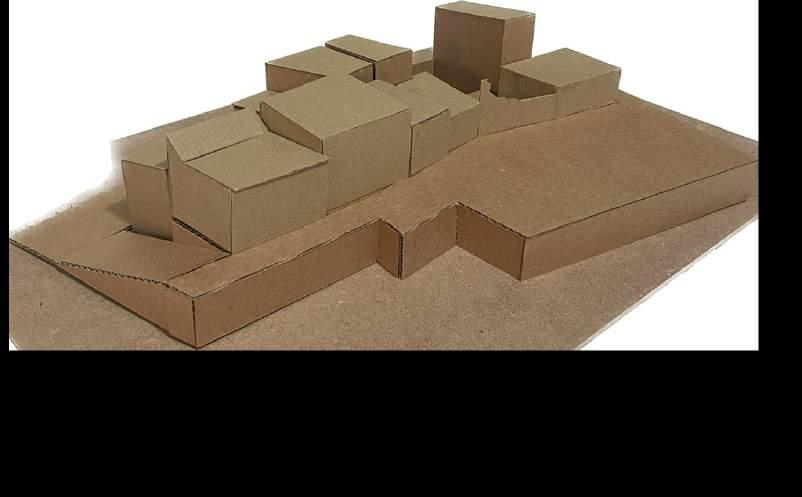

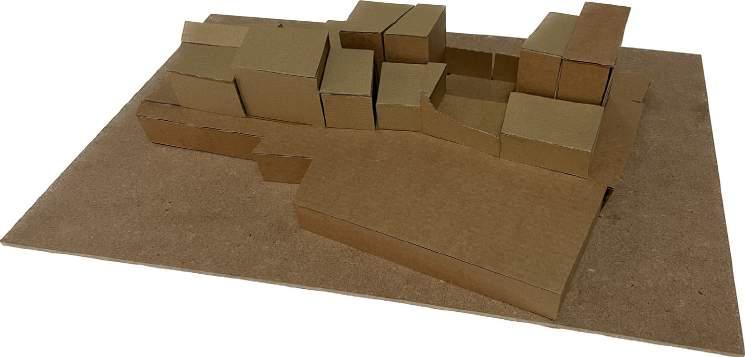

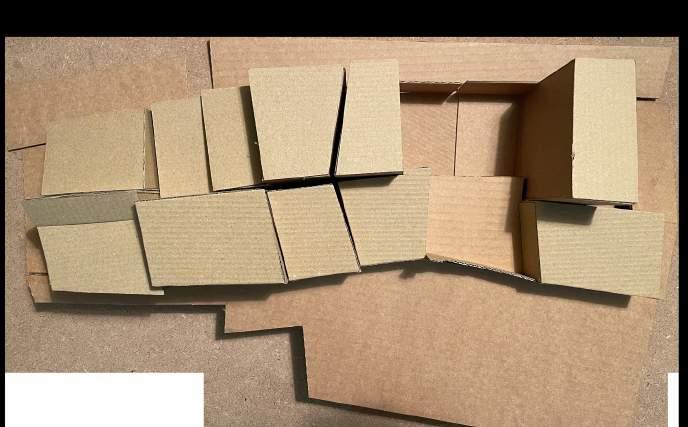

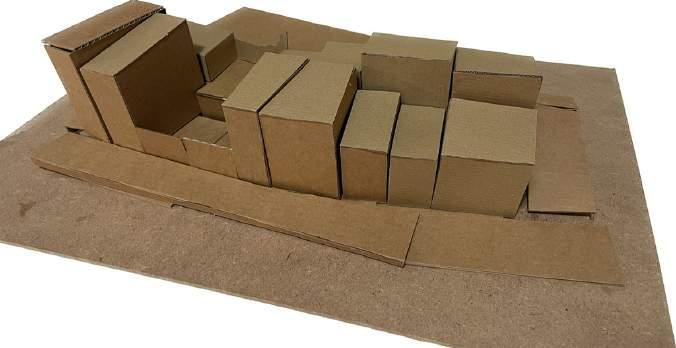

4.2 MAQUETA DEL TERRENO
4.3 ESQUEMA CONCEPTUAL
5. QUE
5.1 EMPLAZAMIENTO 1/1000
5.2 EMPLAZAMIENTO 1/300
5.3 PLANTAS
5.4 ALZADOS

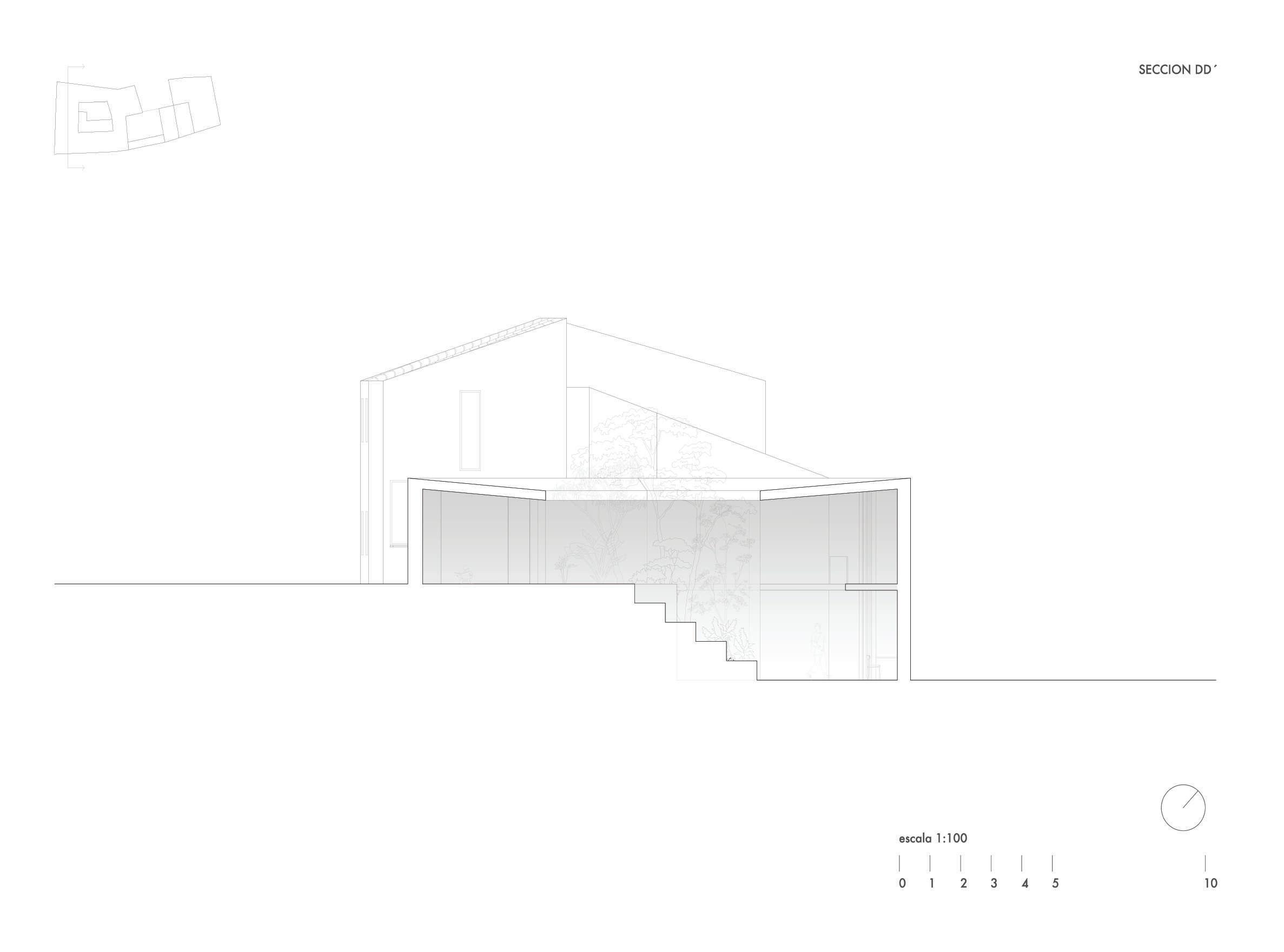

5.5 SECCIONES
5.6 VOLUMETRIAS SECCIONADAS
5.7 VOLUMETRIA GENERAL
5.8 REPRESENTACIONES GRAFICAS

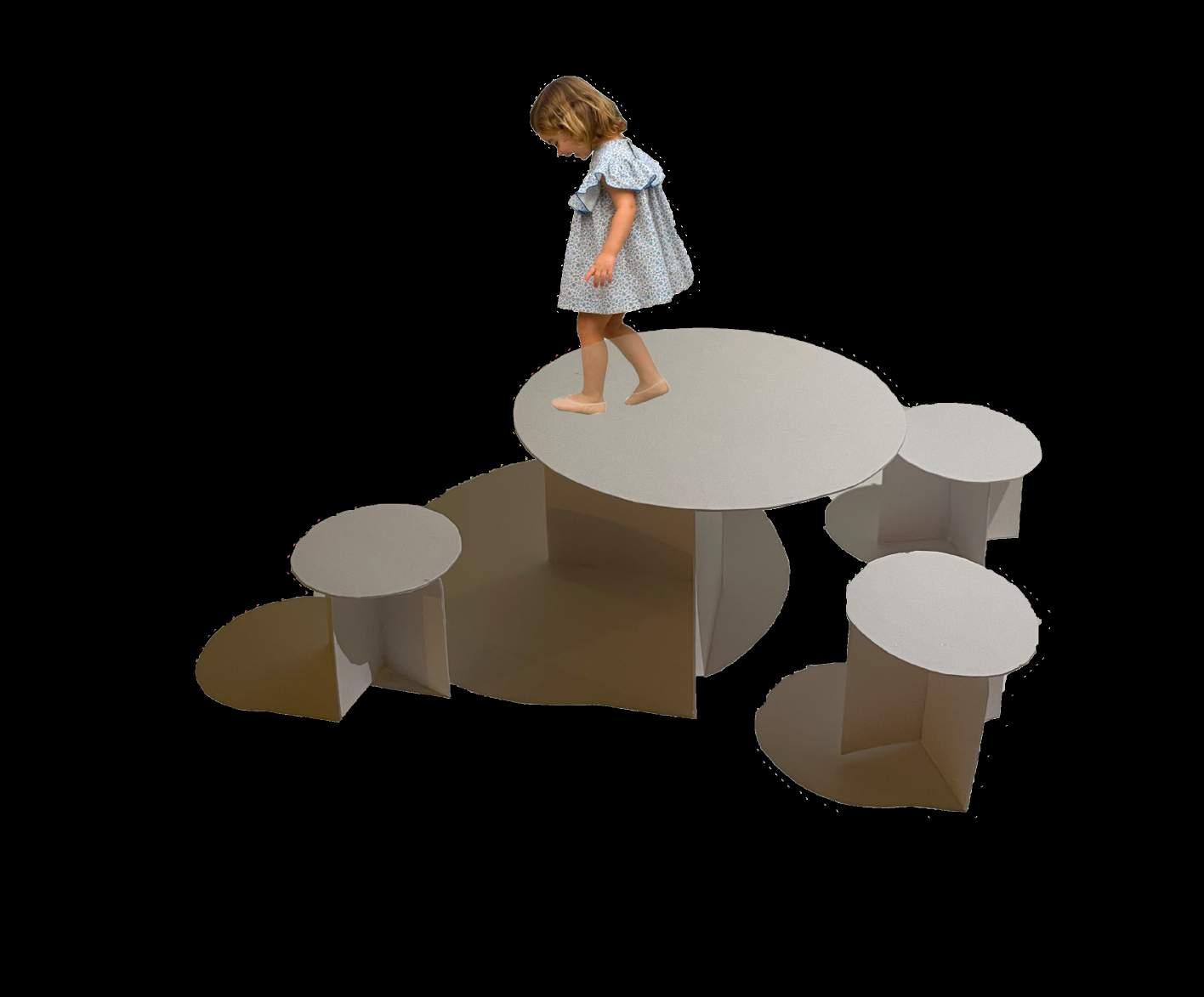

5.9 MOBILIARIO DE LOS NIÑOS
6. CUANTO
6.1 CUADRO DE SUPERFICIES UTILES
7. CON QUE
7.1 SECCION CONSTRUCTIVA
7.2 ESTRUCTURA
7.3 COMPORTAMIENTO BIOCLIMATICO
7.4 RECORRIDO DEL SOL
8. MAQUETAS

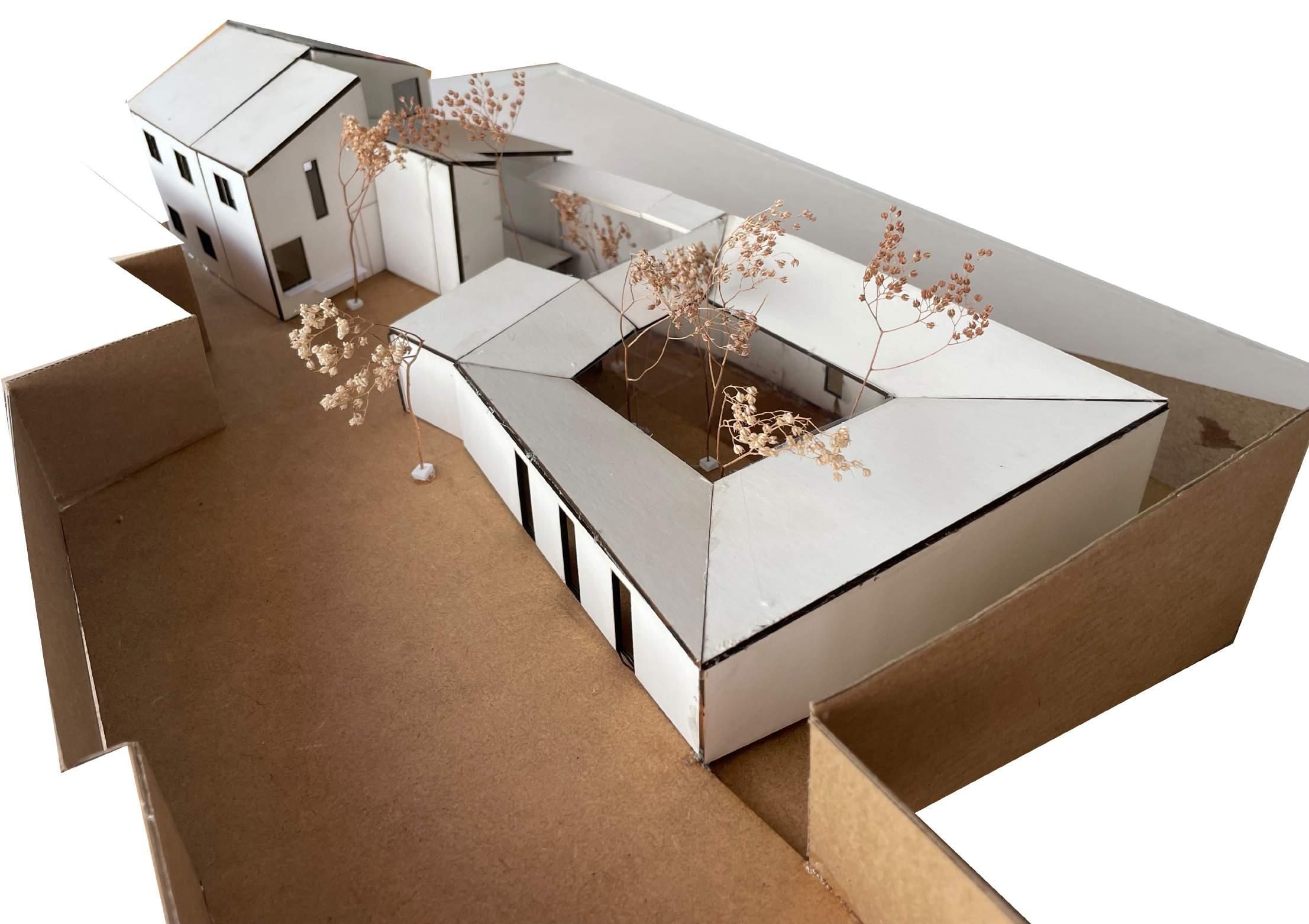

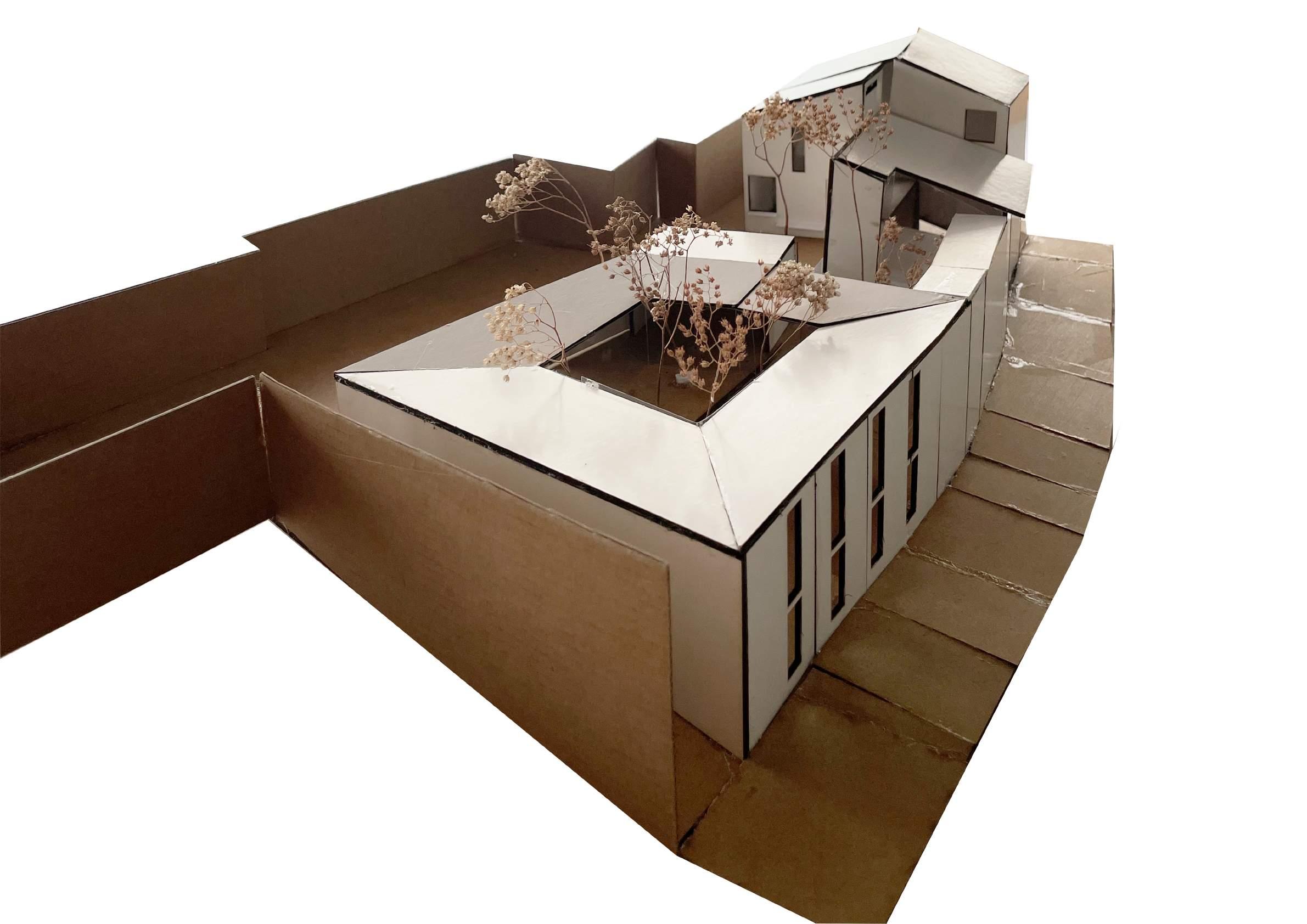

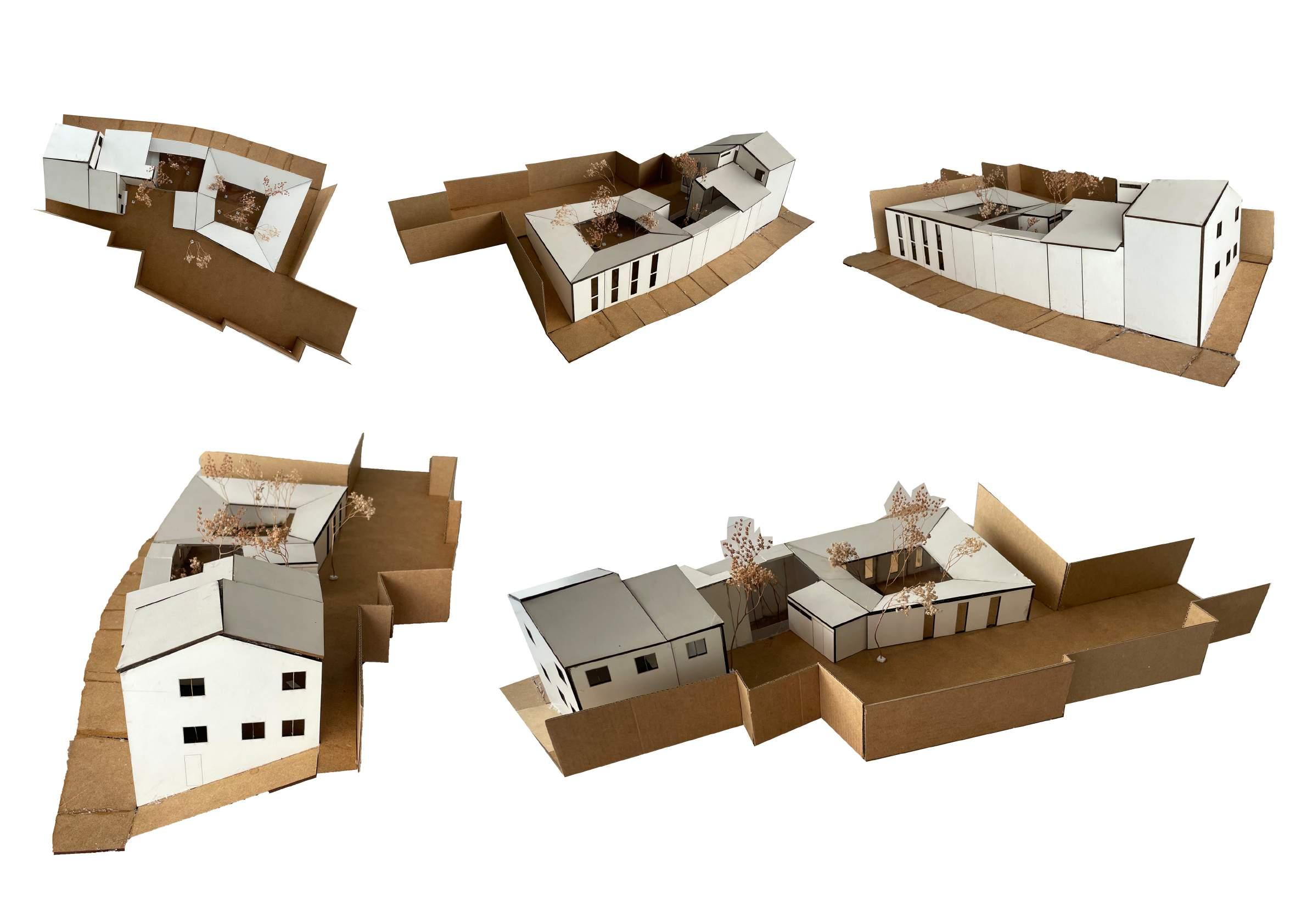

8.1 MAQUETA GENERAL 1:100

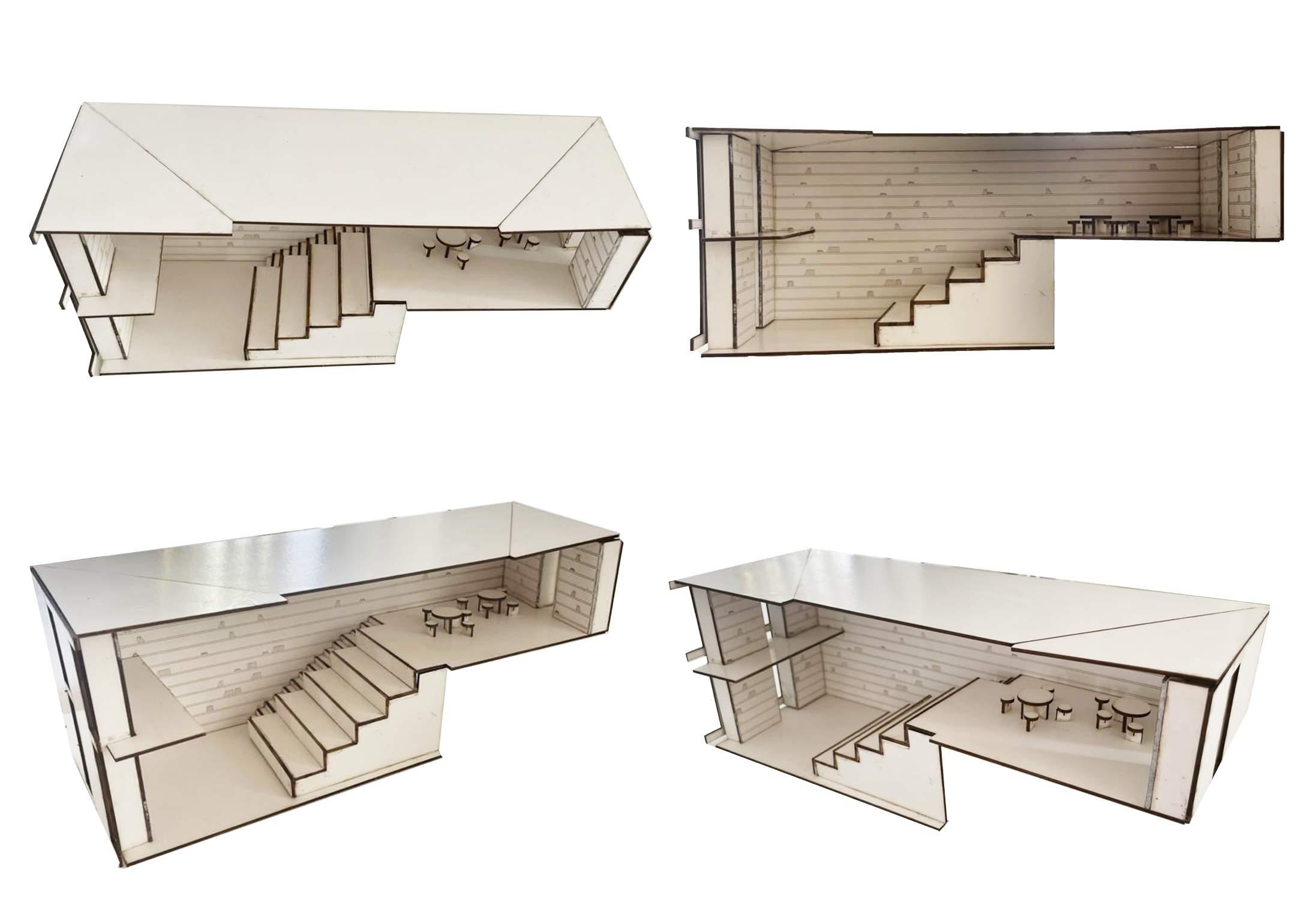

8.2 MAQEUTA DETALLE 1:50
Nos situamos en Benlloch, un pueblo situado en la provincia de Castellón. Nuestro ámbito es una manzana situada en frente de la plaza de la iglesia, de dimensiones de alrededor de 40x15m2.
El carácter del paisaje se muestra de manera contundente en los fuertes desniveles que toman gran protagonismo junto a la trama de centro histórico donde se encuentra nuestro ámbito, esta se puede diferenciar de la parte mas moderna del pueblo.
hora de realizar este proyecto, ya que el pueblo cuenta con una población aproximada de 1000 habitantes.
Lo que hace de esta parcela una casa son las personas que la habitan, entre ellas están una pareja de libreros de mediana edad los cuales son los dueños de la biblioteca y del taller. Se encargan de dirigir estos espacios y están caracterizados por ser personas muy tranquilas, que disfrutan de un espacio silencioso sin ningún tipo de distracciones. Tienen un perro mayor el cual siempre esta en la zona de la biblioteca descansando.
mujer música y a sus tres hijos, dos niños de 16 y 10 años y una niña de 8.
El objetivo principal de este proyecto es traer vida al pueblo de Benlloch mediante la los habitantes de este.
Para nosotras era muy importante saber ordenar el proyecto para poder sacarle partido a cada espacio de la manzana.
zonas mas ruidosas y publicas.
La fachada que da a la plaza de la iglesia es la mas importante ya que comunica nuestra manzana con el centro del pueblo de tal forma que la “entrada” al ámbito
Benlloc.
de centro histórico con unas dimensiones pequeñas que las dotan de cierta tranquilidad.
Tambien seria impotante destinar las plantas bajas a espacios públicos para que tengan una mayor accesibilidad y relación con el pueblo.
Por ultimo teniamos muy en cuenta la posición del sol, ya que como la manzana selo de confort para el usuario.
fachadas de las viviendas transformándolas para que se adaptaran de la mejor manera posible al proyecto.

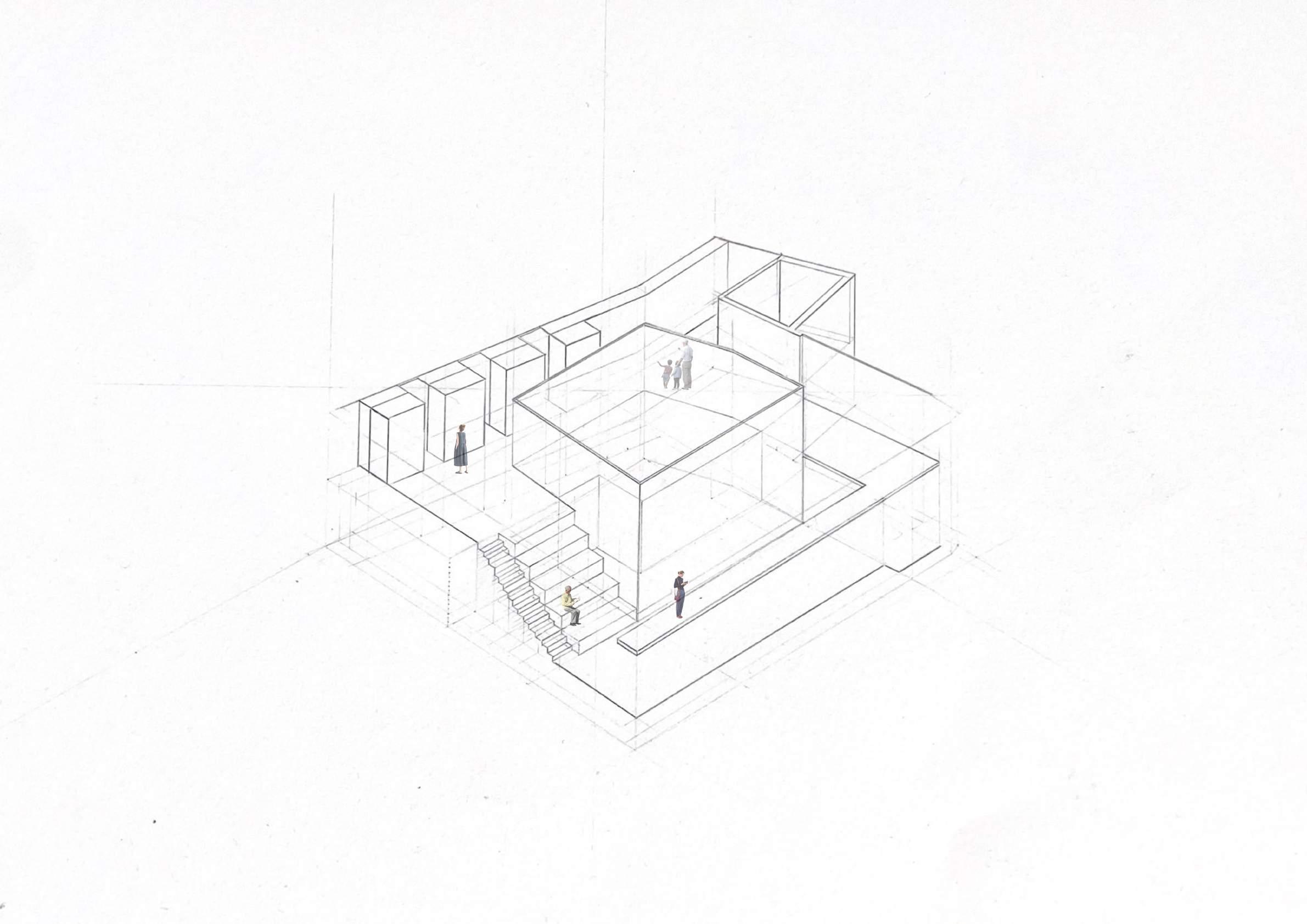

articular el espacio para que cada ámbito pueda desarrollarse de la mejor manera posible. La relación entre estos tres patios es muy importante sobretodo entre los dos cerrados, ya que el centro de comunicación de la manzana se situara entre estos dos. sitúa un gran patio central con una fuente y sitios para sentarse. Todo esto simboliza el mundo de los libros, donde te adentras en este dejando atrás la vida tal y como la conocemos. La biblioteca se desarrolla de manera helicoidal. El patio central y las lila biblioteca sin necesidad de levantar ningún tabique que obstruya el lugar. Al entrar hay una zona para niños mas abierta con muebles diseñados especialmente para ellos y con mucho espacio para poder jugar, bajando las escaleras tenemos las grade trabajo y al fondo el espacio de estudio intenso, diferenciado de los demás por la
zona de los niños.
La cubierta de la biblioteca es un impluvium adaptado a nuestra parcela, donde los diferentes aleros se inclinan hacia el interior recogiendo el agua de la lluvia.
un acceso desde la planta primera por la pasarela que cubre la zona de estudio.

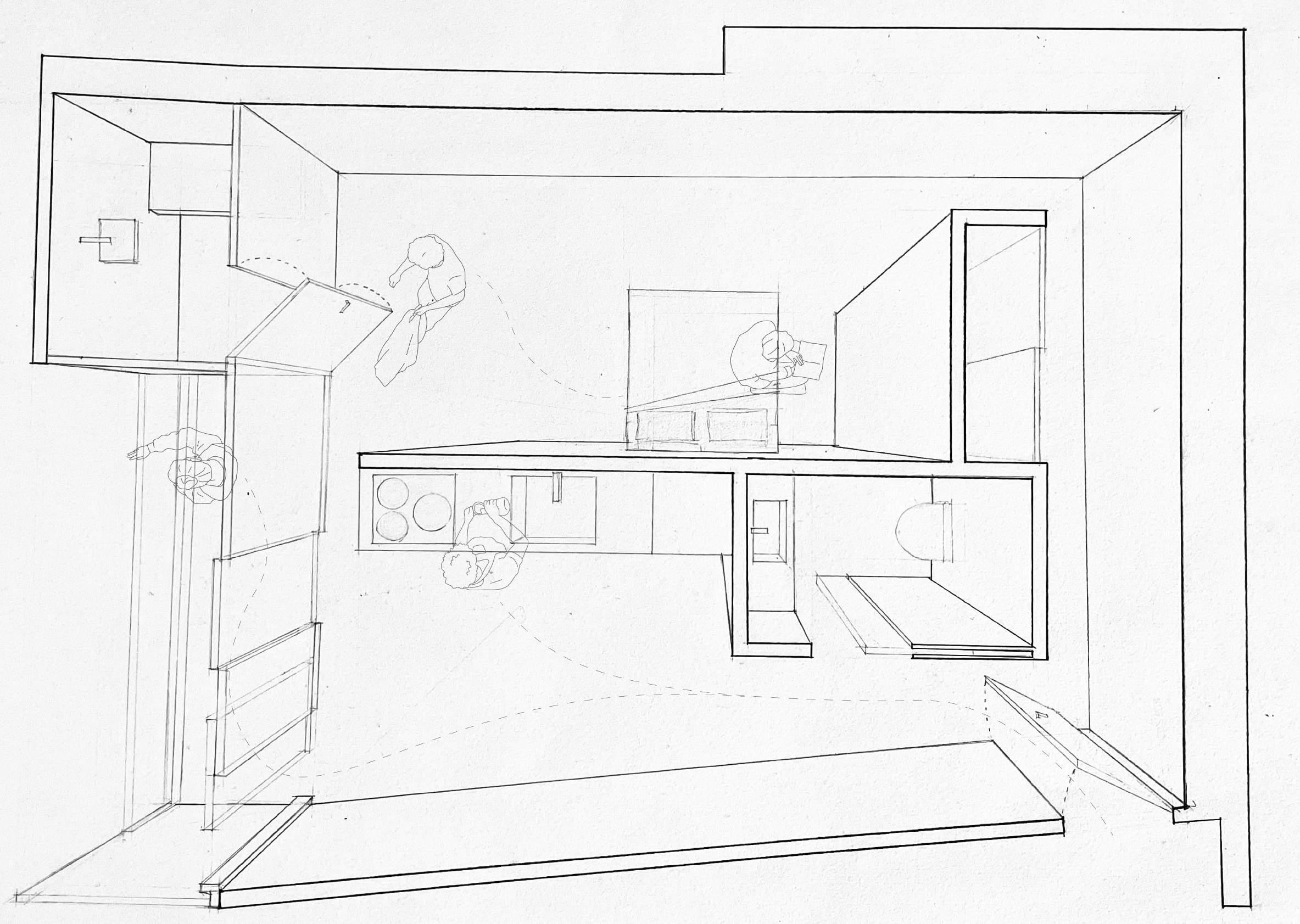

por un modulo central que separa todos los espacios sin la necesidad de cerrar ninguno. Esta vivienda da únicamente al patio más privado para conseguir esa privacidadescalera.
plantas, siendo la planta superior donde están las zonas más privadas.-
pacio abierto, con distintas mesas para poder trabajar.
escala 1:100
escala 1:100
escala 1:100
escala 1:100
escala 1:100
escala 1:100
escala 1:100
escala 1:100
escala 1:100
escala 1:100
Casa de la familia
1. Cocina-comedor 27.5 m2
2. Dormitorio principal 13 m2
3. Baño dormitorio principal 4.6 m2
4. Dormitorio niños 11.15 m2
5. Dormitorio niña 11.50 m2
6. Baño niños 8 m2
7. Salón 31 m2
Superficie total util 106.75 m2
Casa de los libreros
8. Dormitorio 15.15 m2
9. Baño y ducha 5.4 m2
10. Cocina - comedor - pasillo 19.6 m2
11. Terraza 5.5 m2
Superficie total util 45.65 m2, sin terraza 40.1 m2
Oficina
12. Zona de la oficina 76.1 m2
13. Baño 5.35 m2
Superficie total 81.45 m2
Biblioteca
14. Zona de paso 55 m2
15. Zona de lectura 87 m2
16. Zona de estudio 23.6 m2
17. Zona de niños 52 m2
18. Pasillo 23 m2
Superficie total 240.6 m2
Taller
19. Zona del taller 46.7 m2
20. Cafeteria 11.4 m2
21. Patio privado 52.8 m2
22. Patio de la biblioteca 55.5 m2
23. Patio de entrada 50 m2
escala 1:300
El impluvium permitirá la recolección de agua, la aireación natural haciendo que el espacio mantenga una temperatura mas baja, para un mayor confort, iluminación natural y conexión con la naturaleza.
escala 1:100
