Design og produksjon i Storbritannia siden 1923
Dette armaturet oppfyller ETL-retningslinjene for hvite lysdioder og kvalifiserer for ordningen med forbedret kapitalgodtgjørelse (ECA).
Kvalitet, ytelse, perfeksjon
INTRO

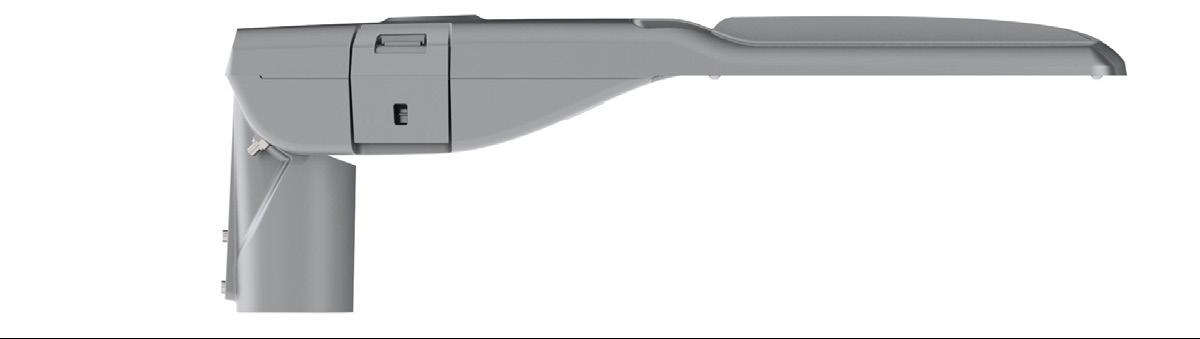

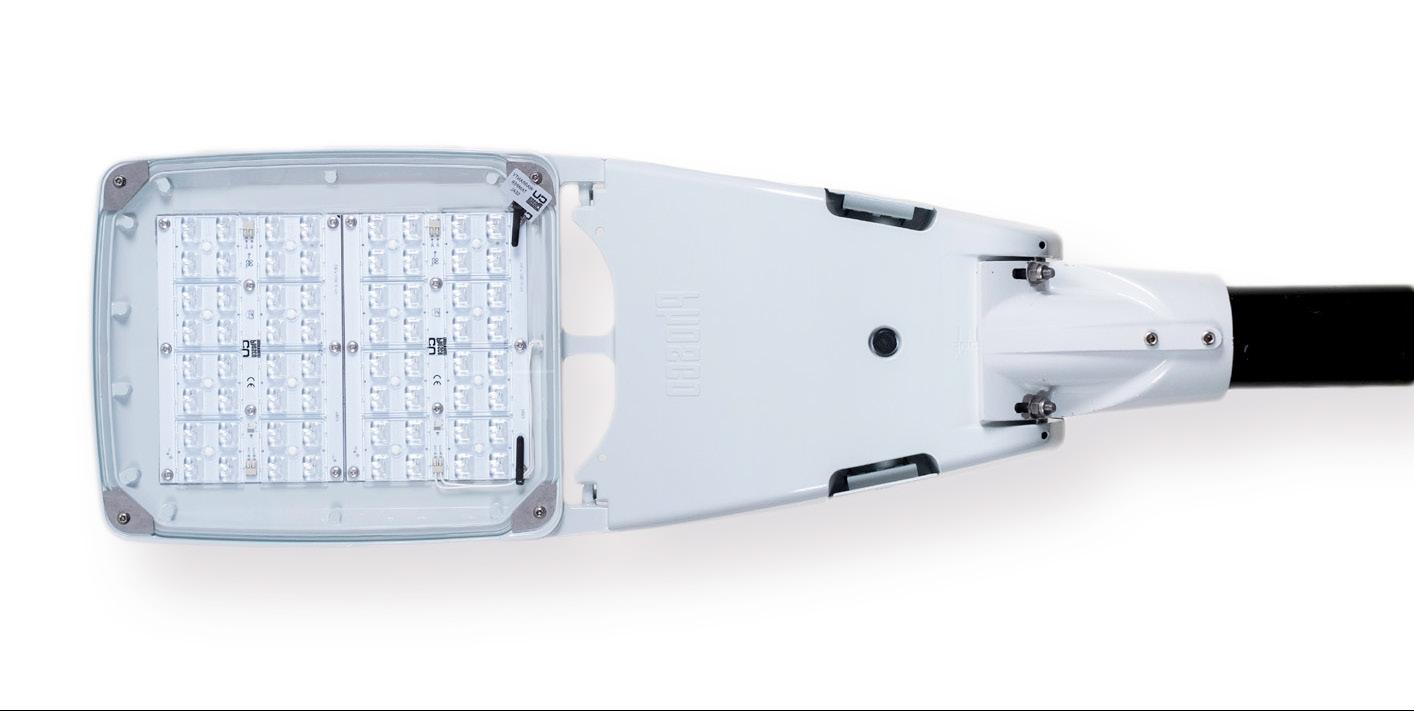

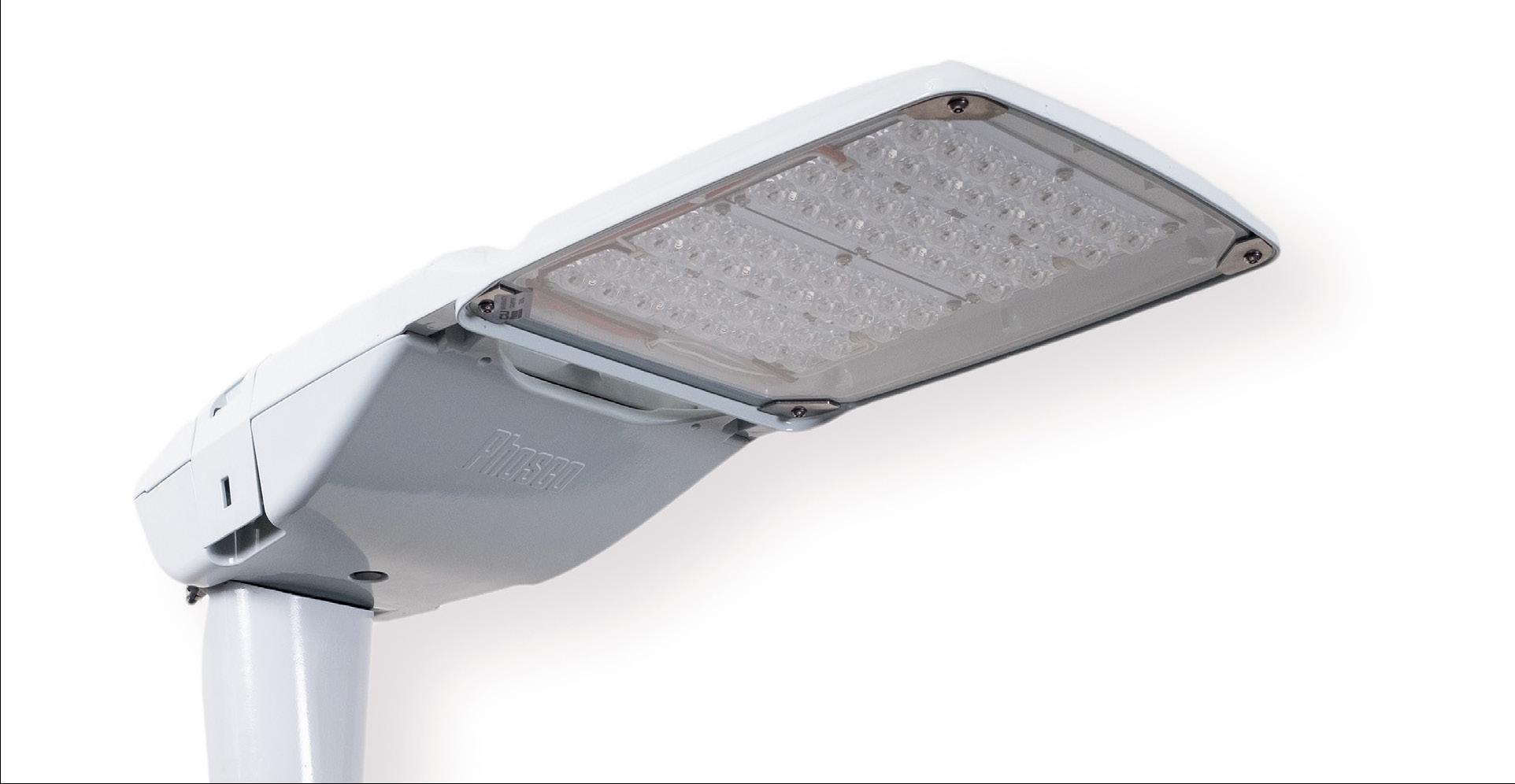

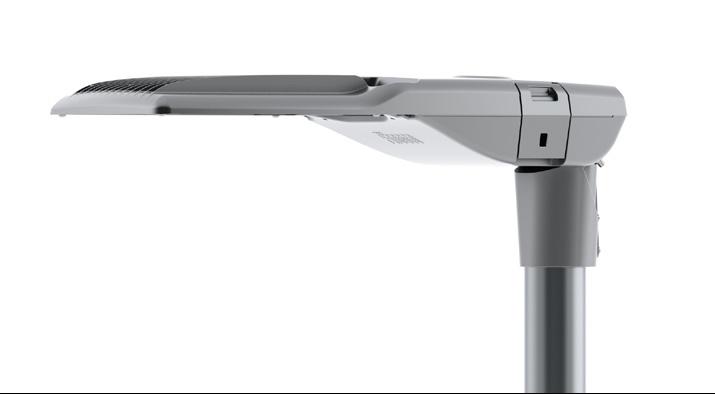

P862 er en LED-armatur som utmerker seg med optisk ytelse, termisk styring, kompatibilitet og servicevennlighet, og gir et kompromissløst resultat av effektivitet og allsidighet som er fremtidssikret for en optimal investering.
P862 er designet for å møte de mest krevende belysningskravene, og er enkel å installere og vedlikeholde. Den kombinerer den nyeste LED-lyskilden med topp moderne
MAKS. LYSYTELSE
MAKS. ARMATUR LYSUTBYTTE
LUMENVEDLIKEHOLD *
FOTOMETRISKE ALTERNATIVER
*Lystilbakegang beregnet opp til 100,000 timer ved bruk av IES TM-21 metode.
HOVEDFORDELER
design, som sikrer lang levetid for både LED og LED-Drivere. Installeringen er enkel og rask, og armaturen kan enkelt oppgraderes på stedet hvis nødvendig.

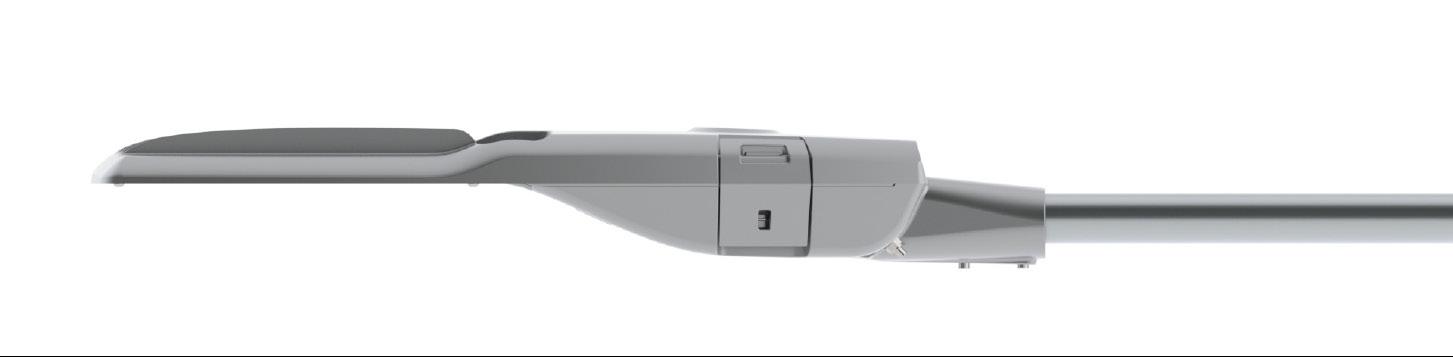

P862 er den ultimate løsningen for å erstatte tradisjonelle damplampearmaturer. Den er lettvektig og har et lavprofil vindområde, som gjør det mulig å trygt installere P862 på eksisterende lyktestolper og braketter.
31,075 lm
159 lm/W
L90 > 100,000 timer (800mA, Ta = 25°C)
Optiske distribusjoner tilgjengelig for å passe alle applikasjoner
- Slank og elegant estetikk
- Fremtidssikker og oppgraderbar på stedet
- Overlegen armatureffektivitet - 159 lm/W
- Bredt utvalg av optikk og lumenpakker
- Avansert termisk styring
- Maksimale besparelser på energi- og vedlikeholdskostnader
- Elektrikervennlig installasjon og vedlikehold
- Minimal total eierkostnad
- Egnet for alle belysningsklasser
- Dark Sky (Mørk himmel)-vennlig og ingen oppadgående lys
- Fleksible og intelligente lysstyringsalternativer
- Lav vindmotstand og lettvekt
- IP66 beskyttelse
- 100% resirkulerbar
Kvalitet, ytelse, perfeksjon

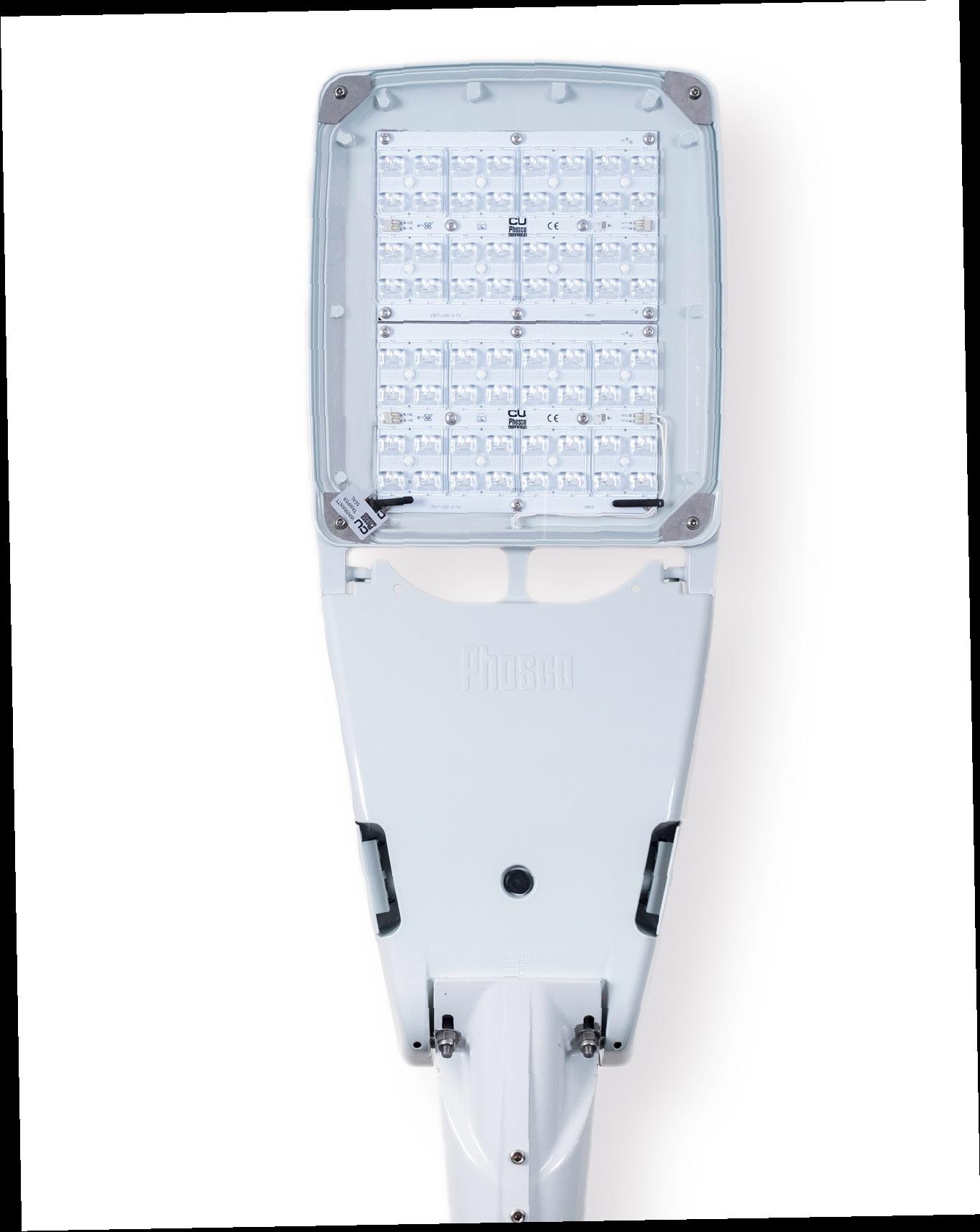

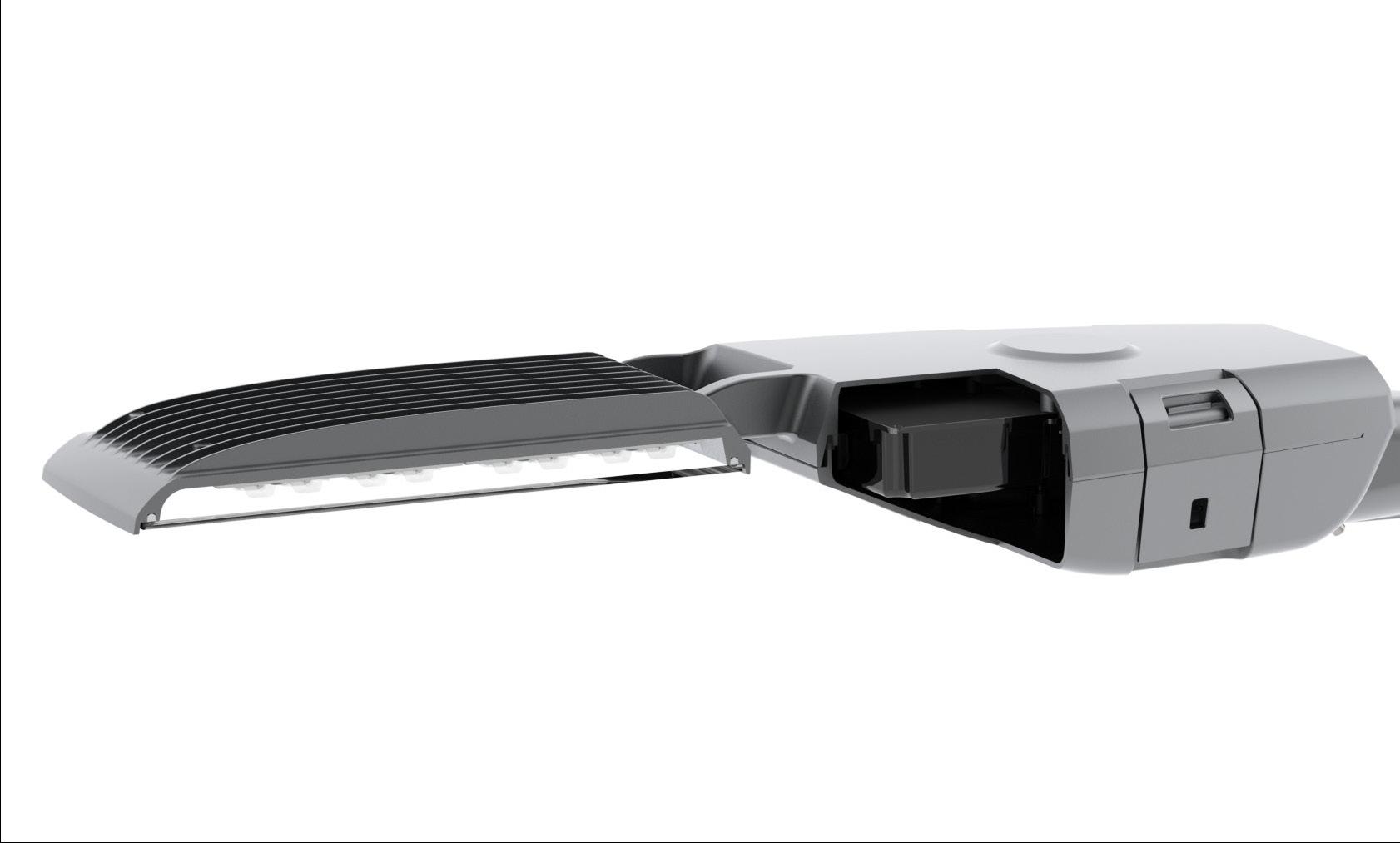

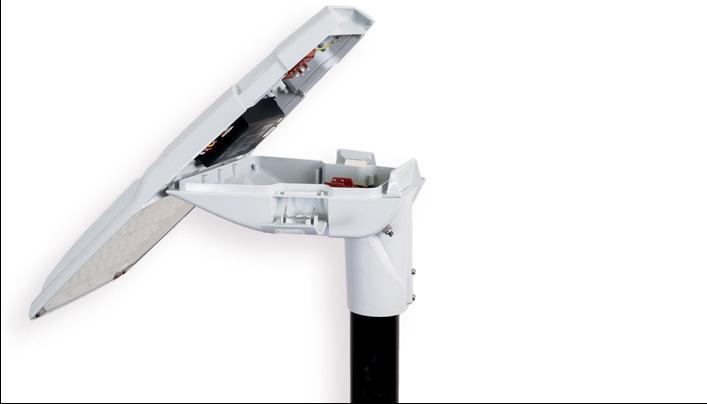

FORBEDRET SERVICEKVALITET
FLEKSIBLE MONTERINGSALTERNATIVER
-Verktøyfri tilgang
- Enkel og rask ledningsføring og installasjon
- Enkel vedlikehold for elektriker/ entreprenører
- Rask utskifting av LED og driver rom
- Automatisk elektrisk isolasjon ved åpning
- Enkel elektrisk testing uten endring av ledninger

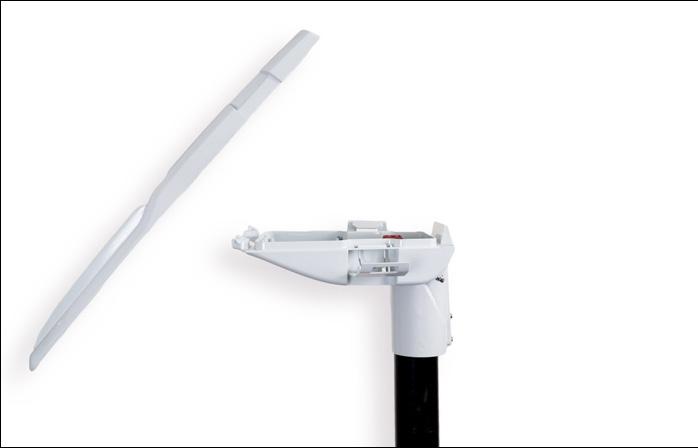

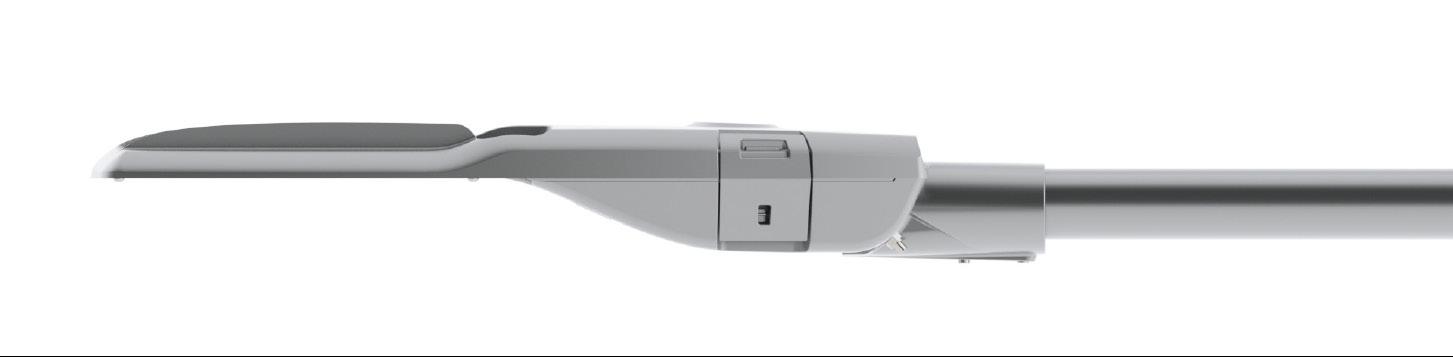

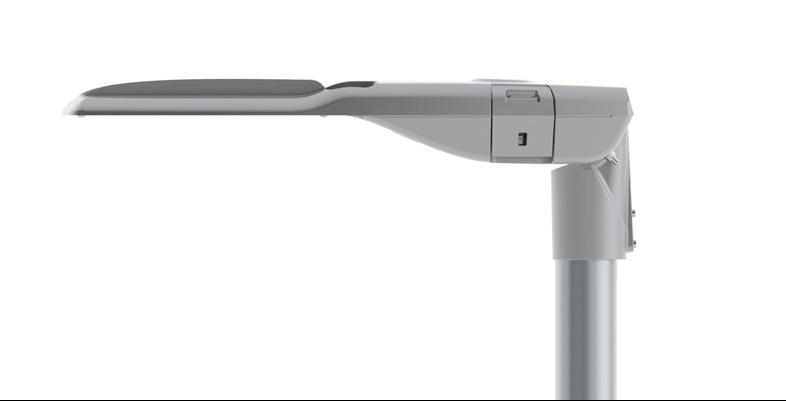

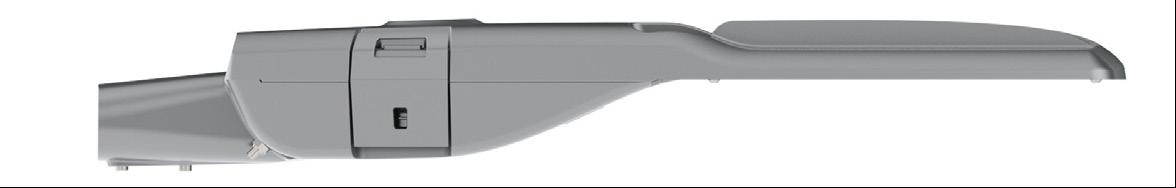

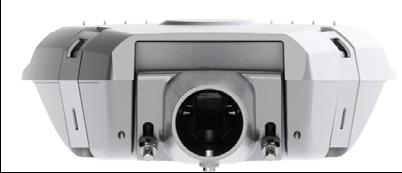

Universelle SE/PT adaptere som passer til 34-42mm, 42-60mm og 60-76mm nominell diameter, med -10°, -5°, 0°, +5° og +10° tilt for både topp- og sideinnføring, med permanent indikasjon på lampen.
60 - 76MM X 76MM POST-TOP
34 - 42MM X 100MM SIDE-INNGANG / STOLPETOPP
42 - 60MM X 100MM SIDE-INNGANG / STOLPETOPP
EKSEPSJONELL OPTISK YTELSE
Standard nøytralhvite LED (CCT = 4000K)
Valgfri varmehvite LED (CCT = 3000K)
Fargegjengivelsesindeks > 70
Forbedret mesopisk syn
Høykvalitets PMMA-linser
Eksepsjonell ensartethet
Vennlig mot Dark Sky (mørk himmel (ingen oppadgående lys))
Minimal blending (opp til G6)
OPTISKE DISTRIBUSJONER
Kvalitet, ytelse, perfeksjon
P862 tilbyr et bredt utvalg av optikk og lysstyrkepakker. Effektive optikker gjør at selv de mest krevende oppsett kan belyses med maksimal energieffektivitet. Spesialiserte optikker er tilgjengelige for fasiliteter, fotgjengerfelt (X1L og X1R) og flombelysning, samt vanlige bolig-, hovedvei- og konfliktområder.
Kvalitet, Ytelse, Perfeksjon

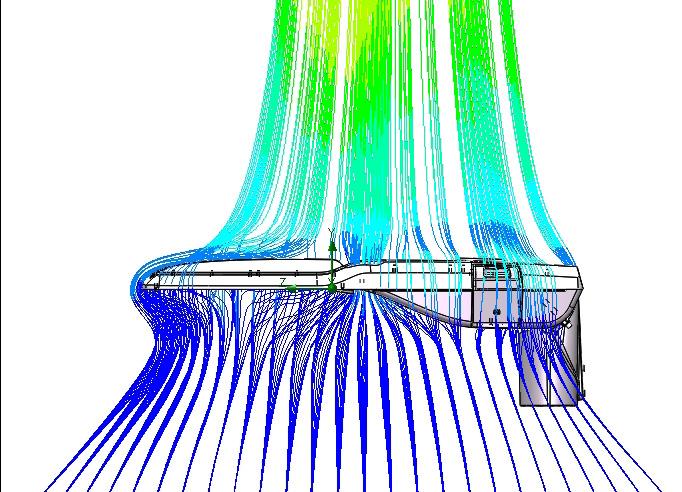

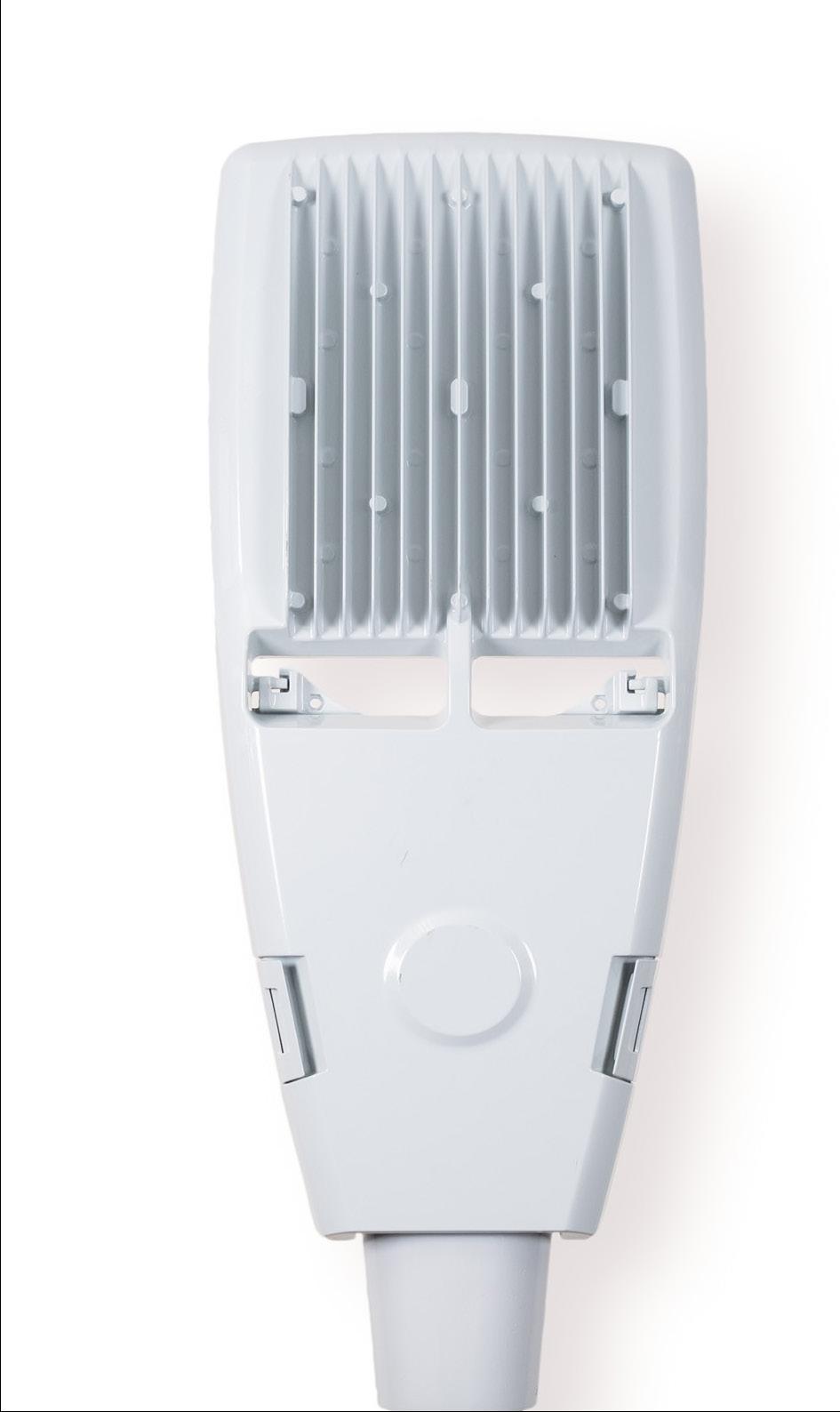

AVANSERT TERMISK HÅNDTERING
P862 bruker LED-Chips med stor avstand, kombinert med et stort kjøleområde samt langsgående finner for å unngå sentralisert oppvarming som kan oppstå i typiske modulære LED-armaturer, og holder dermed alle LED på lav temperatur. Full separasjon av LED-Driver-hus fra LED-lyskildene holder LED-Driver svært kjølig, og øker betydelig levetiden til armaturen i høye omgivelsestemperaturer.
LUFTTOMT ROM
- Både utstyr og optikk husene er separert for å optimalisere termisk håndtering

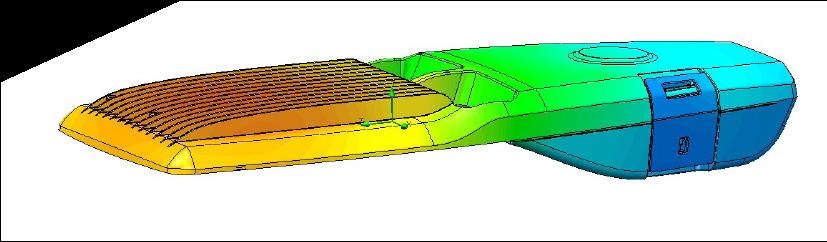

LYSARMATURENS TEMPERATURRESULTATER
PROGRAMMERBAR DRIVER
Vandalbestandig herdet glassØkt lysgjennomgang - Mørk himmelvennlig - Egnet for tøffe miljøer - Enkel utvendig rengjøring
- Modul temperaturbeskyttelse (MTP)
- Enkel eller fler-nivå dimming
- Justerbar utgangsstrøm (AOC)
- Konstant lysutgang (CLO)
- DALI dimbar
- Integrert overspenningsbeskyttelse
- Driver termisk beskyttelse
- Overlegen lysstyrke - Høy effektivitetPålitelig ytelseNøyaktig CCT-kontroll
PLANT GLASS
Den programmerbare LED-Driveren inkluderer en flertrinns dimmefunksjon, et programmerbart 5-trinns dimmesystem som vil gi betydelige energibesparelser ved å levere riktig lysmengde til riktig tid. Tider og lysnivåer er fullt fleksible for å passe til ønsket lysprofil.
LED-Driveren er i stand til å beregne virtuell klokketid ved å analysere driftstiden fra de siste 3 dagene og setter tidene for de 5 lysnivåene deretter.
Kvalitet,
Alle lyskilder opplever en reduksjon i lysytelse over tid, noe som betyr at systemet vil bruke mer energi enn nødvendig for å oppnå ønsket lysnivå ved slutten av armaturets levetid (f.eks. L90).
Driverne til P862 kan programmeres for å sikre at LED alltid gir den nødvendige lysytelsen ved å øke driftsstrømmen over tid for å kompensere for LEDlystilbakegang
Den programmerbare driveren gjør det mulig for CU Phosco Lighting å tilpasse lysnivået til en spesifikk applikasjon med optimaliserte energibesparelser. De ulike kontrollalternativene tilbyr forskjellige nivåer av energibesparelser, fra enkle frittstående kontroller til mer avanserte nettverkstilpassede sentralstyringssystemer (CMS).
Overlys ved starten elimineres, og denne funksjonen kan gi ekstra energibesparelser og forlenge systemets levetid.
EKSEMPEL PÅ M-KLASSE ORDNING
Veifornying ME3b lysklasse (EN13201/BS5489-1:2013)
Utskifting av lysarmatur med eksisterende stolpe, 40m mellomrom, 10m høyde og ensidig arrangement.
Nylige vitenskapelige studier viser en sammenheng mellom spektral effektfordeling av en lyskilde og visuell ytelse under lave lysforhold knyttet til mesopisk syn.
For nivåene som er knyttet til belysning av boliggater og mindre veier til S-klassene fra BS EN 13201-2:2003 og P-klassene fra
CIE 115:2010, kan målbelyste nivåer for en klasse justeres i henhold til S/P-forholdet.
S/P-forholdet til P862 nøytrale hvite LED-er er 1.50. Målbelyste nivåer for P-klassene vises her. For mer informasjon, se ILP Professional Lighting Guide 03: Belysning for underordnede veier.
EKSEMPEL PÅ S OG P-KLASSE ORDNING
Veifornying S1/P1 lysklasse (EN13201/BS5489-1:2013)
Utskifting av lysarmatur med eksisterende stolpe, 44m mellomrom, 8m høyde og ensidig arrangement.
Selv om damplampeteknologi har lav startkostnad, krever det hyppig vedlikehold, noe som fører til høye totale eierkostnader.
P862 med dimming og CLO-alternativer gir en attraktiv total eierkostnadspakke, noe som gjør det svært konkurransedyktig for investeringsbesparelsesordninger.
- Belysning og installasjon
- Energibruk
- Vedlikehold (inkludert utskifting av HPS-lamper)
P862 SPESIFIKASJON
Antall LED-lyskilder
Strømforbruk
Maks. lysstyrke
Maks. armatur lysutbytte
LED-Driverstrøm (i 25mA trinn)
Lysvedlikehold Output (Ta = 25ºC) *
Driftstemperatur
Lagringstemperatur
Vekt (totalt)
Vindareal (EPA)
Korrigert fargetemperatur
Blendingsgrad
Fargegjengivelsesindeks
Optisk deksel
Elektrisk klasse
Kontrollsystem Inngang
Overspenningsbeskyttelse
Dimmerkontroll
Lysregulering
Installasjonshøyde
Installasjon
Stolpetopp / Sideinngang
Vinkel
Materiale
Finish
Farger
Inngangsbeskyttelse [IP]
Slagfasthet [IK]
256
52~194W
8050 ~ 31,075lm
159 lm/W
200mA ~ 800mA
L90>100,000 timer (800mA,Ta = 25°C)
-30ºC til +50ºC
-40ºC til +80ºC
8.5kg 0.042m2
4000K (3000K valgfri) opptil
G6 (avhengig av linse)
> 70
Flat glass
I & II
DALI eller Stegdimming
10 kV Felles modus, 6 kV Differensial modus i henhold til IEC 61000-4-5
Flertrinns dimming
Mini fotocelle • 7-pinners ANSI-kontakt • Zhaga Book 18-kontakt • Bluetooth kontrollnode • Sentralstyringssystemer
5 ~ 12m
Ø 34-42mm x 100mm SE • Ø 42-60mm x 100mm SE/PT
Ø 60-76mm x 76mm PT
-10°, -5°, 0°, 5°, 10°
Høytrykk støpt aluminium (hus)
Polyester pulverlakk herdet under varme
Lys grå (RAL 7035), andre RAL-farger tilgjengelig på forespørsel
IP66
IK09
*Lysnedsettelse beregnet opp til 100,000 timer ved bruk av IES TM-21 metoden. Charles House Gt. Amwell, Ware UK, SG12 9TA 01920 860600
