NÁVRH Diplomová práce
Akademie výtvarných umění v Praze Škola architektury Emila Přikryla
Nové struktury ve starých stopách
Bílá labuť
Dnes v ústraní stojí opomenut dům, jenž sehrál v historii pražských nákupů důležitou roli. OD Bílá Labuť architektů Josefa Kittricha a Josefa Hrubého z roku 1939. Tento plnosortimentní luxusní obchodní dům patřící do série
OD Brouk a Babka však v podstatě nikdy nenabyl velkoleposti, která mu byla předurčena. Ve své době největší obchodní dům ve východní Evropě byl synonymem síly a úspěchu Československa na poli nejvyspělejších států světa.
Racionální prostorový železobetonový skelet se honosil mnoha inovativními prvky. Důmyslná byla pak především reklama fungující ve třech plánech - neonová labuť, němá prosklená fasáda pro vývěs reklamy a výkladní skříně v parteru. Vše dle Kittrichem propracované obchodní strategie4 .
Architektovo pochopení obchodního domu jako neustále se rozvíjející struktury dalo vzniknout naddimenzované konstrukci zajišťující možnost budoucího horizontálního i vertikálního rozvoje.
Obchodní dům Bílá labuť beru tedy za modelový příklad pro hru s potenciálem těchto staveb ve městě. Základní poučka praví, že prodejní prostor od třetího podlaží zůstane prostorem mrtvým. Bílá labuť má podlaží šest. Navíc polohou v dnes ne tolik rušné ulici Na Poříčí. Kriticky se stavím ke stávající železobetonové konstrukci s nízkými patry. Vzdušný prostor se nachází pouze ve vstupní hale, která je dnes předělena dodatečným mezipatrem. To odstraňuji. Další poschodí nejsou prostorově výrazná. Vývoj historických obchodním domům, které se vzdaly svých katedrálních prostor s výstavními schodišti ve prospěch prodejní plochy 5 zde tedy nenajdeme. Racionalitu a maximalizace prodejní plochy zde byla předmětem zájmu od samotného počátku.
Možnosti oživení domu různé. Od redesignu stávajícího poutače - neonové labutě, umístění atrakce zvyšující cirkulaci lidí domem, po rozšíření ploch prodejních, kde klasická prezentace zboží změnila by se ve dvacetipatrovou velkolepou výstavu zboží.
4 KITTRICH,J., Od maloobchodu k obchodnímu paláci, str. 3; Zřizují se vlastní cestovní kanceláře, toilety, kadeřnické salóny, poštovní úřad, bankovní oddělení, poradny pro zařizování domácností. Vedle toho začínají obchodní domy plnit ještě novou funkci, řekl bych společenskou a kulturní... V obchodních domech se zřizují rozsáhlé restaurační podniky, kavárny, cukrárny, střešní zahrady, přehlídkové sály, čajové salony, dokonce i sportovní haly, obrazové galerie, biografy, přednáškové síně, taneční síně, koncertní a divadelní sály.
5 KOOLHAAS,R., Elements, Stairs, str.15; The result is the destruction of the department store’s staircase to enlarge the retail space on the ground floor, which is the most valuable.
Využívám potenciál konstrukce a stavím do výšky. Na sérii modelů hledám ideální formu a výšku pro rozvinutí stávajícího soklu. Tak jako památková péče chrání výšku římsy jako nepřekročitelnou hranici, já stanovuji absolutní výšku Pražského hradu za limitní. Ideál nacházím ve 130 metrech. Tento prostor, tedy vše od římsy stávajícího obchodního domu po vrchol vyplňuji požitkem a zábavou, pro kterou bylo v době svého vzniku určeno. Svou výškou a náplní definuji nový pilíř na mapě Prahy. Přilévám energii tam, kde dnes chybí. Přidávám novou pohledovou dominantu do sbírky Prahy stověžaté.
Vertikálu na místě křížení hlavní osy Karlína - ulici Sokolovskou s ulicí
Na Poříčí. Nový orientační bod propojující pohledově Náměstí republiky s prostorem na Florenci.

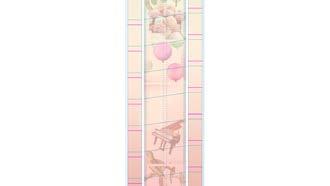

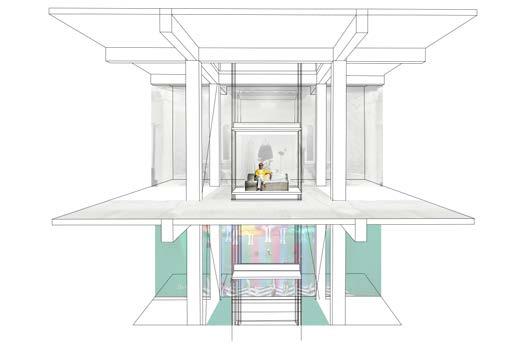

Na základě textu Kittrichova6 konstruuji náplň věže. Atrakci. Věž z cukru. Ideu paternosterové výkladní skříně koncepčně otáčím. Na místo zboží se stává zákazník tím, kdo je vezen. Vytvářím příhradovou konstrukci na principu dvou tubusů ztužených konstrukcí rampy. Do prostoru vnitřního tubusu umisťuji skleněné kabiny fungující jako páternoster. Nástup do kabiny je možný v 5.patře stávajícího obchodního domu. Hlavní prostor tubusu je koncipován jako prázdný prostor s polohovatelnými platformami pro nespočet možností výstavy zboží. V kabině - vitríně pak zákazník, v nekonečném údivu z expozice hojnosti měnící se neustále před očima, usrkává šampaňské z vychlazené sklenice. Vrcholem vyjížďky stává se výhled na Prahu.
Bílá labuť tak opět povstává do výšky a v propagaci sebe sama stává se opět nedostižnou. Věží babylónskou.
6 KITTRICH,J., Od maloobchodu k obchodnímu paláci, str. 2; Po této stránce jsou prostředkem čím dále důležitější výklady... Každý speciální prodej má své zvláštní oddělení výkladů... Byly již zavedený také paternosterové výklady, prvek zcela nový, vyžadující dalšího zdokonalování.
Oponentní posudek diplomové práce

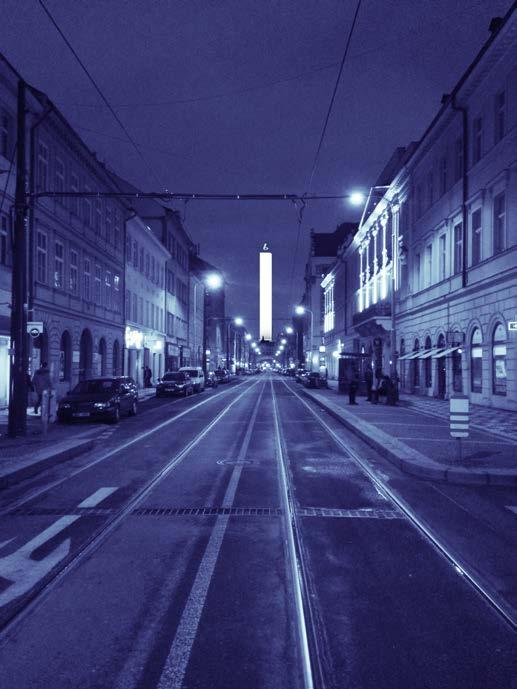

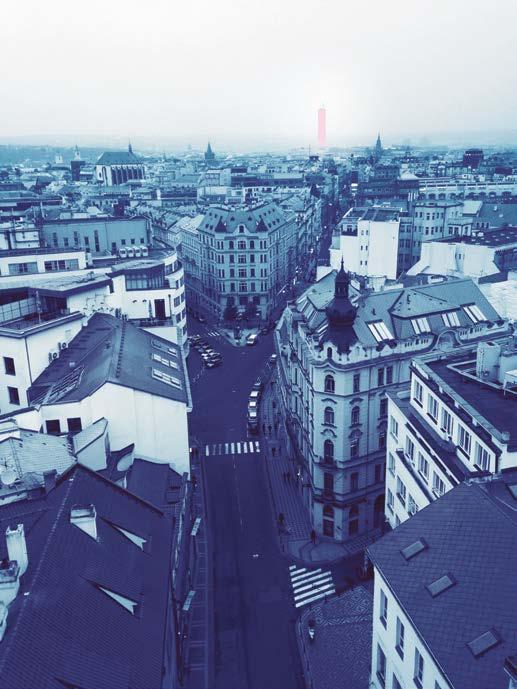

Bílá labuť uzavírající pohled z Náměstí republiky

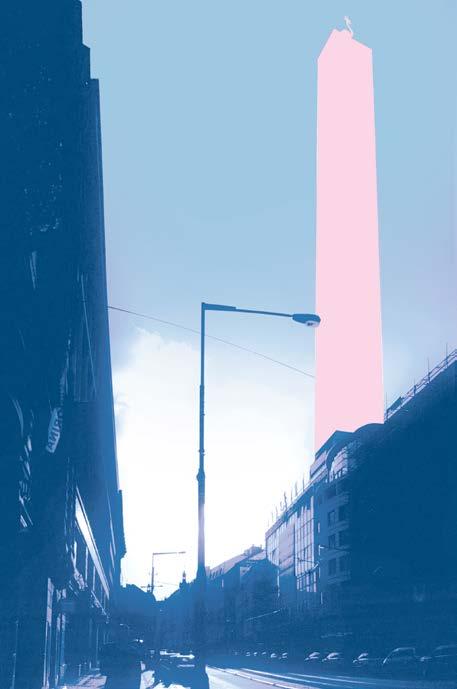

Sokolovská
“Po této stránce jsou prostředkem čím dále důležitější výklady... Každý speciální prodej má své zvláštní oddělení výkladů... Byly již zavedený také paternosterové výklady, prvek zcela nový, vyžadující dalšího zdokonalování.”
Josef Kittrich, Od maloobchodu k obchodnímu paláci
...zboží ve výkladní
skříni nebo výkladní skříň okolo zákazníka?
“výstava zboží stupňující se v divadlo...”
Josef Kittrich
půdorys 1.pp
1 : 1 000
nové jádro věže zásobování platforem určených výstavě
STAV NÁVRH
vstup do OD vrácen do původní polohy venkovní výkladce obnoveny eskalátory do 1.PP zrušeny hlavní eskalátory zachovány nové jádro věže nové evakuační schodišťě
STAV NÁVRH
půdorys mezanin 1 : 1 000
vybourání současného mezaninu navrácení původní výšky vstupní haly
STAV NÁVRH
prodejní plocha zachována nové jádro s platformami pro zásobování věže
STAV NÁVRH
půdorys 3.- 5.np
prodejní plocha zachována nové jádro s platformami pro zásobování věže
STAV NÁVRH
nástup a výstup z páternosteru prodejní plocha zachována nové jádro s platformami pro zásobování věže
STAV NÁVRH
půdorys 7.np
zachování předních kanceláří zbytek jako openspace s možnostmi dělení
STAV NÁVRH
servisní patro
STAV NÁVRH
STAV NÁVRH

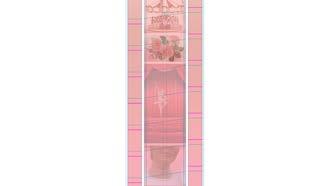

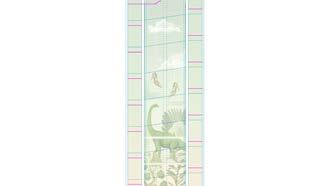

prostor pro prezentaci zboží “výstava stupňující se v divadlo” nástup a výstup z kabin možný na každém patře
STAV NÁVRH
půdorys vyhlídky

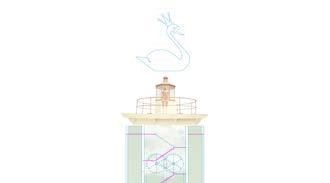

labuť otáčející se nad hlavami vyhlížejících
STAV NÁVRH
výstup
výstup vyhlídka nástup
+37.890
kanceláře
prodejní plocha
zásobování sklad platforem
±0.000
+37.890 ±0.000
+127.640
zásobování platforem
výstup
kanceláře
vyhlídka nástup
prodejní plocha
výstava zboží
ulice Na Poříčí

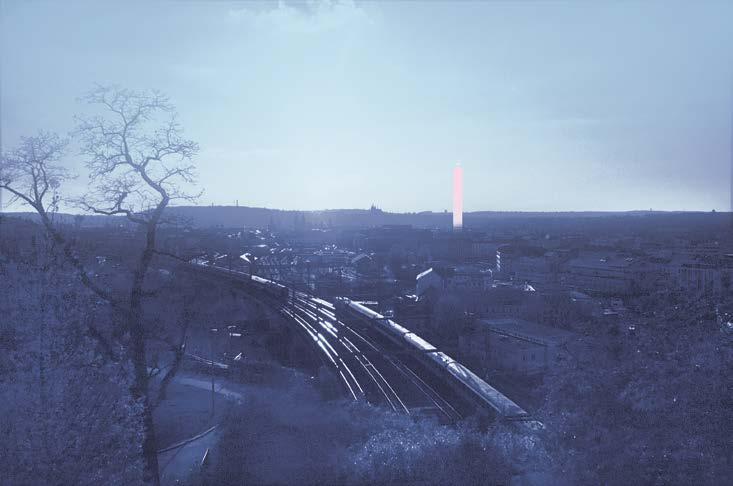

Vítkov
Karlín - ulice Sokolovská
Literatura
GARRETA,A.Á., Skyscrapers, Atrium Group, 2002
KITTRICH,J., Od maloobchodu k obchodnímu paláci, 1939
KLÍMA,P., Kotvy Máje, UMPRUM, 2012
HARVARD GRADUATE SCHOOL OF DESIGN AND OMA, The Harvard Guide to Shopping, Taschen, 2001
KLÍMA,I., Jak přežít blahobyt, Doplněk, 2001
KOOLHAAS,R., Třeštící New York, Arbor vitae, 2006
KOOLHAAS,R., Elements, Stairs, AMO, Harvard Graduate School of Design, Marsilio, 2014
KRATOCHVÍL,P., Architektura a veřejný prostor, Zlatý řez, 2012
KRATOCHVÍL,P., Městský veřejný prostor, Zlatý řez, 2015
LINDSTROM,M., Nákup-ologie, Computer Press, 2008
REZEK,P., Proklouznutí neboli smrt, Galerie Ztichlá klika, 2014
ROWE,C., Matematika ideální vily a jiné eseje, Vydavatelství Era, 2007
ŘÍHA,J.K., STEFAN,O., VANČURA,J., Praha včerejška a zítřka, SNTL, 1956
ŠVÁCHA,R., Od moderny k funkcionalismu, Victoria Publishing, 1995
VENTURI,R., Learning from Las Vegas, MIT Press, 1977
ZOLA,E., U štěstí dam, SNKLU, 1966
WALL,A., Victor Gruen: From Urban shop to New city, Actar, 2005
Další zdroje
Plány interiérů OD Bílá Labuť vypracované Janem Gillarem dohledané v NTM Metropolitní plán, Třetí rozměr města, Institut plánování a rozvoje hl. města Prahy, 2014
Výstava World of Malls: Architectures of Consumption, Pinakothek der Moderne, Munich, 2016 Film Šťastnou cestu, 1943, režie: Otakar Vávra
Externí konzultanti
Ing. arch. Marek Tichý, autor návrhu rekonstrukce OD Bílá Labuť Mgr. et Mgr. Karolína Pauknerová, Ph.D., antropoložka Ing. Arch. Veronika Kommová, studentka doktorského studia FA ČVUT Daniel Trpák, manager výdejen internetového obchodu zoot.cz
