Systemgulv

systemgulv 2025

ultimate utendørsløsninger for alle underlag

Systemgulvprogram 2

Tommy Ivesdal Daglig Leder

bygg varige verdier med fliser fra Modena Modena er en av Skandinavias ledende leverandører av keramiske fliser, både til private og offentligere bygg.

Helt siden 1986 har vi levert fliser til det norske markedet, fra noen av verdens mest renommerte produsenter.

Vi har i dag et bredt utvalg av produkter som gjør at du kan handle alt på ett sted. Produkter av høy kvalitet, god design og brukervennlighet er viktige faktorer hos oss.

Keramiske fliser er et ekte naturmateriale som har blitt brukt i flere tusen år. Det er slitesterkt, lysekte, varig og lett å vedlikeholde. Moderne teknologi gjør det mulig å produsere de mest utrolige design, formater og overflater for alle behov.

Modenas produktråd velger årlig ut flisenyheter tilpasset norske trender og bruksområder. Vi er stolte over kolleksjonen vår som vi presenterer her i den nye flisekatalogen.

Skal du pusse opp eller bygge nytt handler det mye om valg av produkter og prioriteringer. Ved å velge fliser med et design som gjenspeiler din smak, samt riktig kvalitet i en helhetlig løsning, får du et resultat du vil trives lenge med. Hva er vel mer bærekraftig enn det?

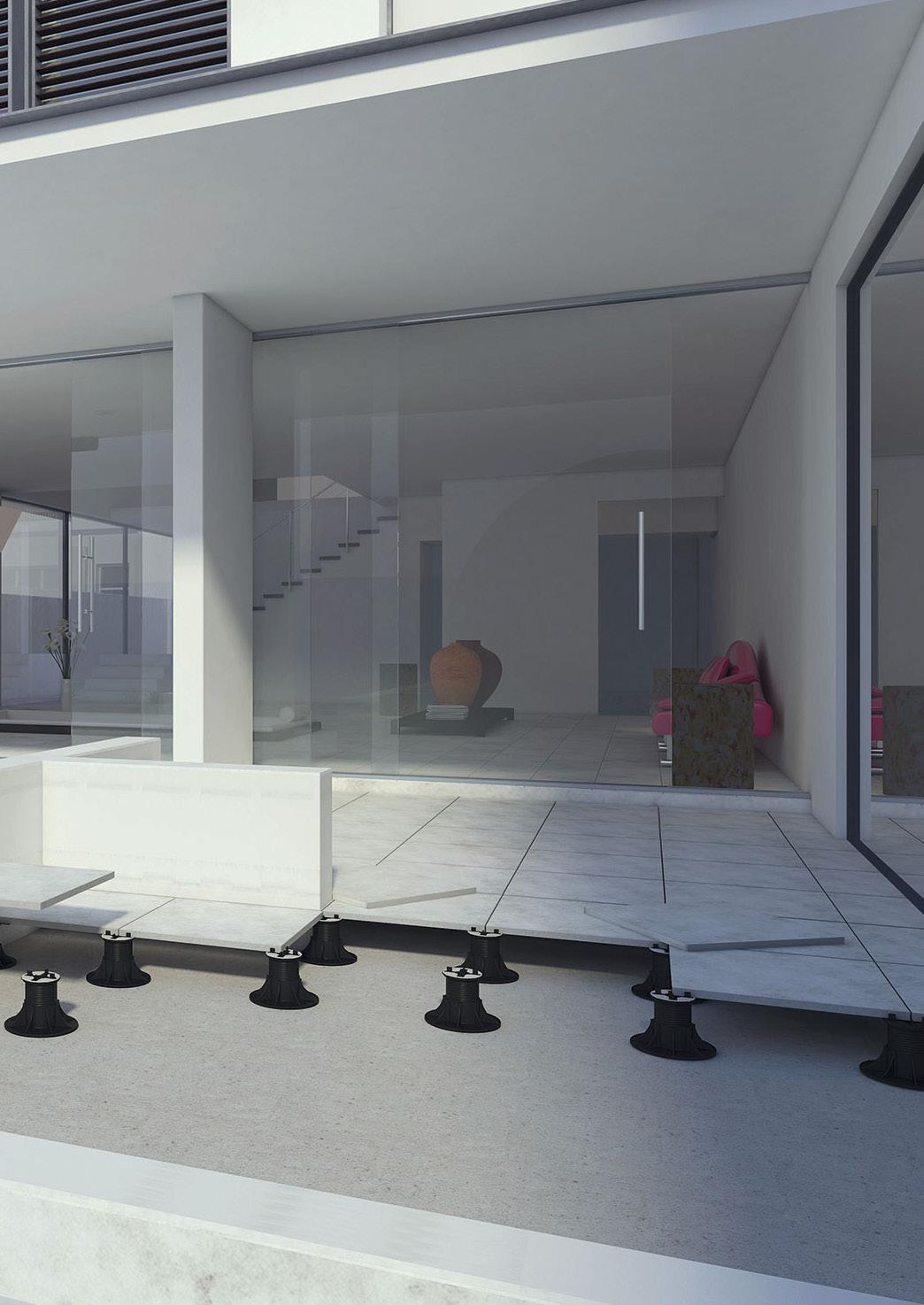

Modena systemgulv montert på pidestaller er en svært bærekraftig løsning for bruk av fliser utendørs. Systemet er enkelt å montere og krever ingen vedlikehold annet enn vask. Flisene har lang levetid og kan gjenbrukes.

Våre dyktige fagfolk står klar til å hjelpe deg med ditt neste flisevalg, slik at det blir riktig for deg, nå og i morgen. Velkommen til en trygg handel i våre flotte butikker!

kvalitet, service og faglig dyktighet er nøkkelord her

Systemgulvprogram 4

Les mer om systemgulv på vår nettside.

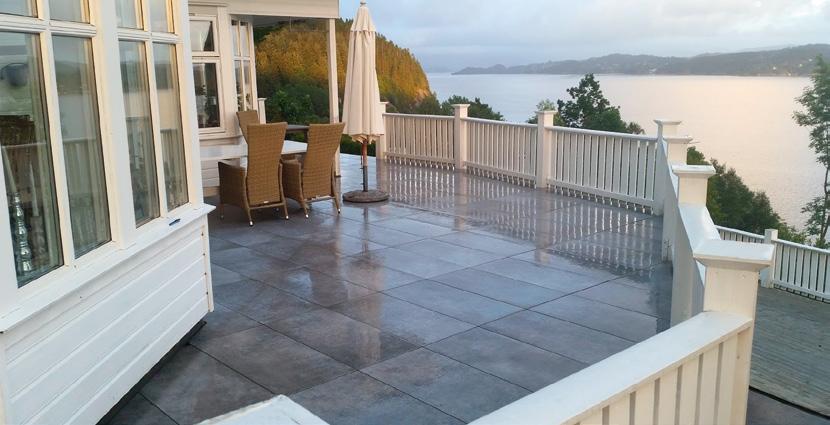

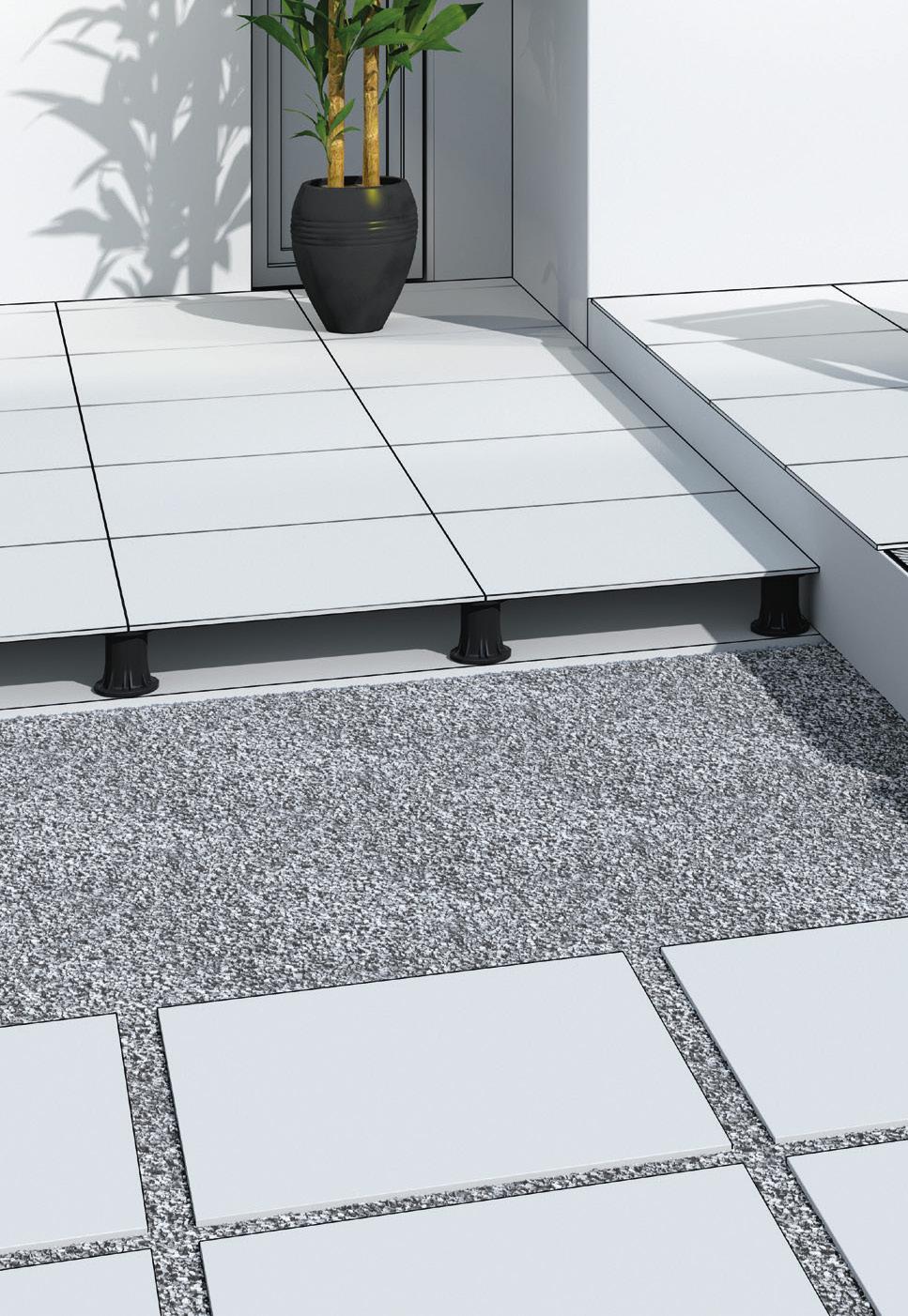

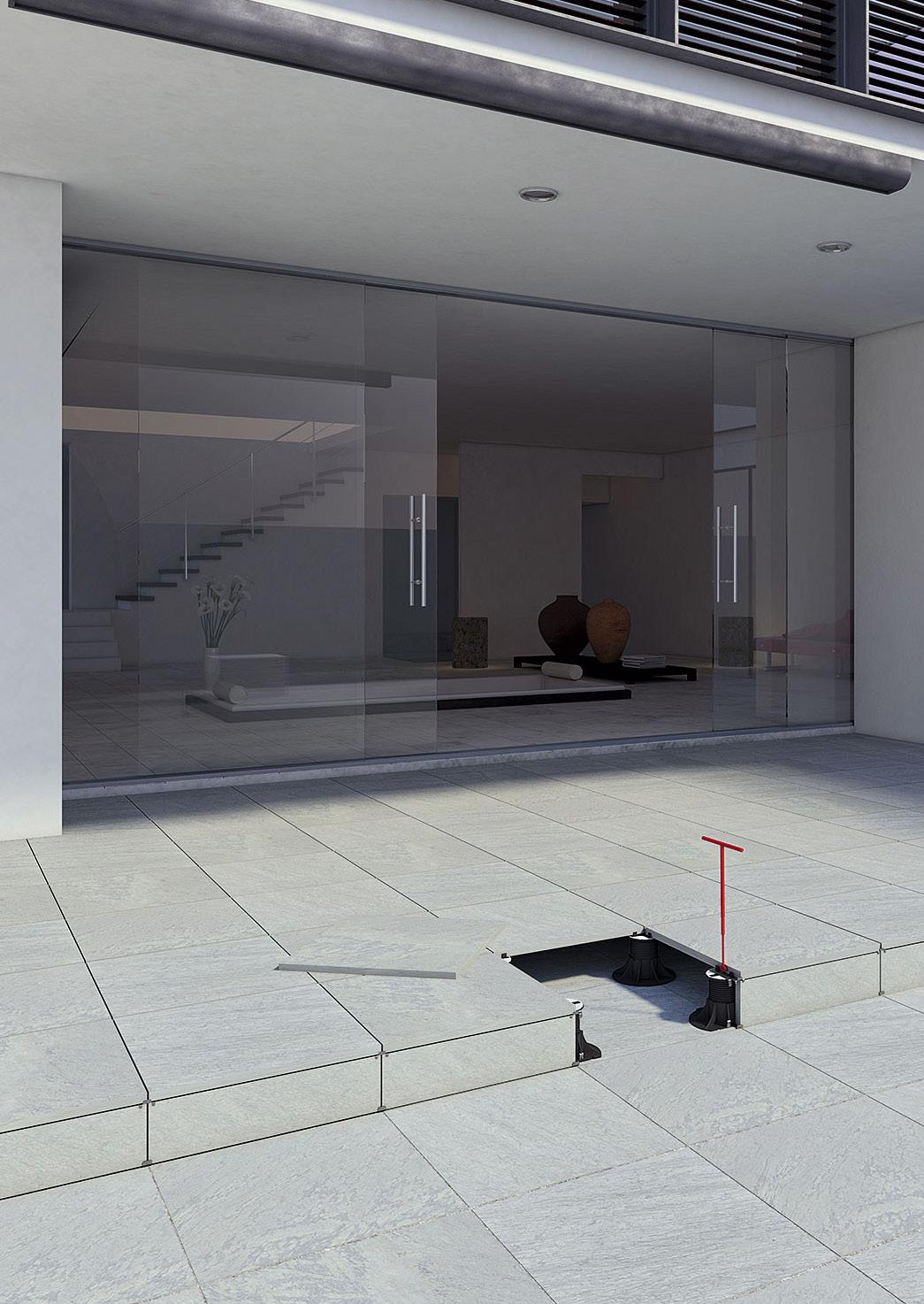

montering på pidestall

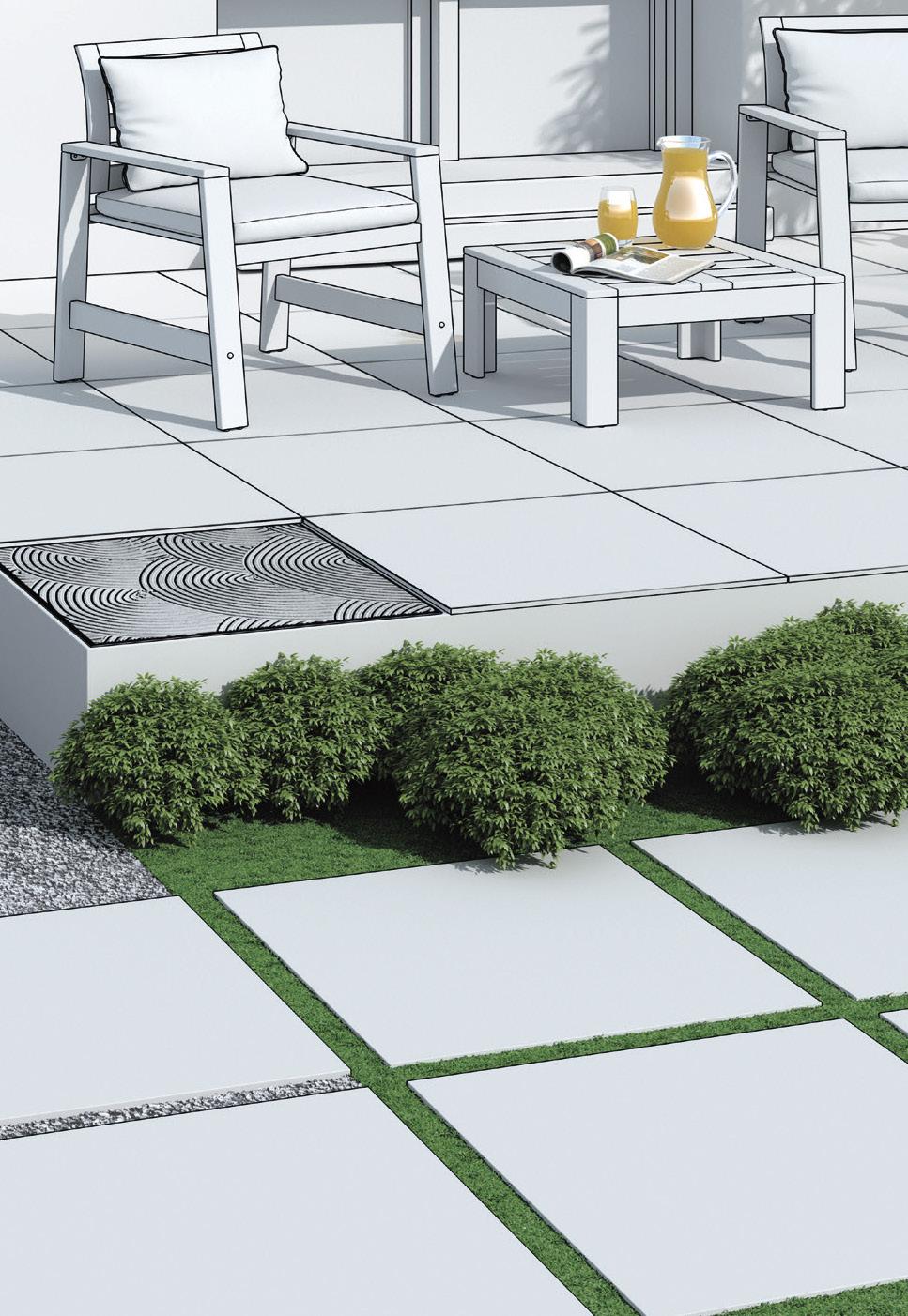

Legg fliser utendørs på alle underlag

montering i grus/sand

Når liming på betong utendørs, anbefaler vi lyse farger med slitesterk overflate og god sklisikring (minimum R10).

limt på betong

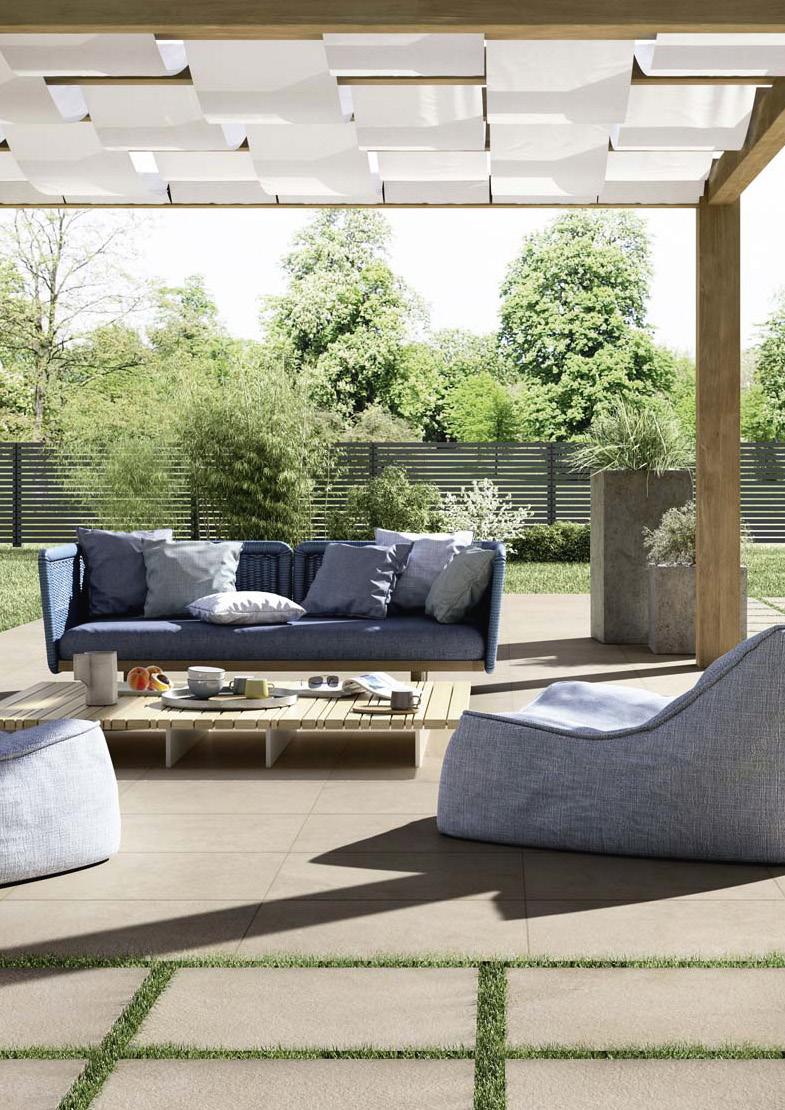

montering i gress

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment og pris

Systemgulvprogram 6

Fordeler med Modena systemgulv

Les mer om systemgulv på vår nettside.

– en fleksibel og enkel problemløser for utendørs flisgulv og arealer

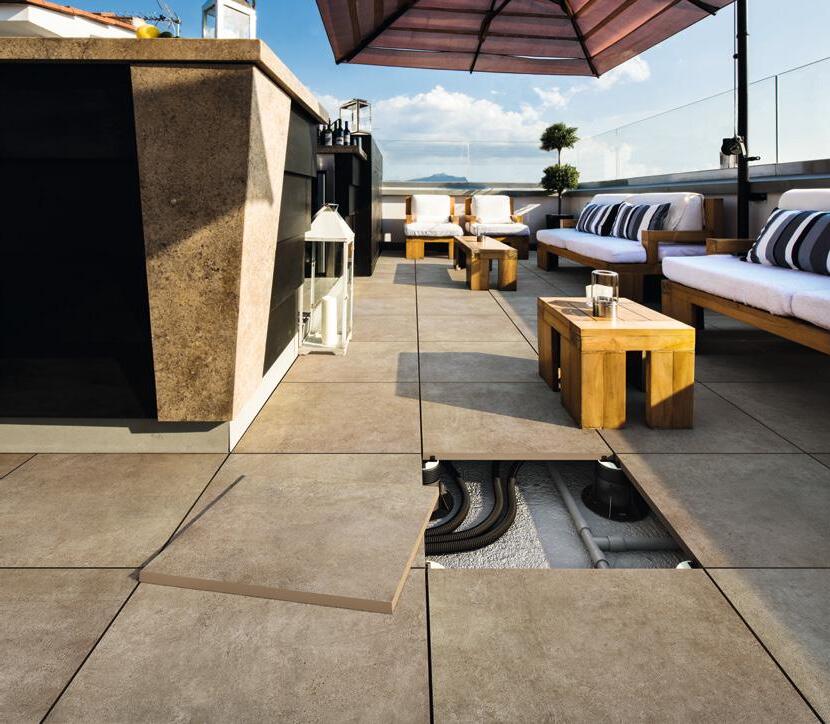

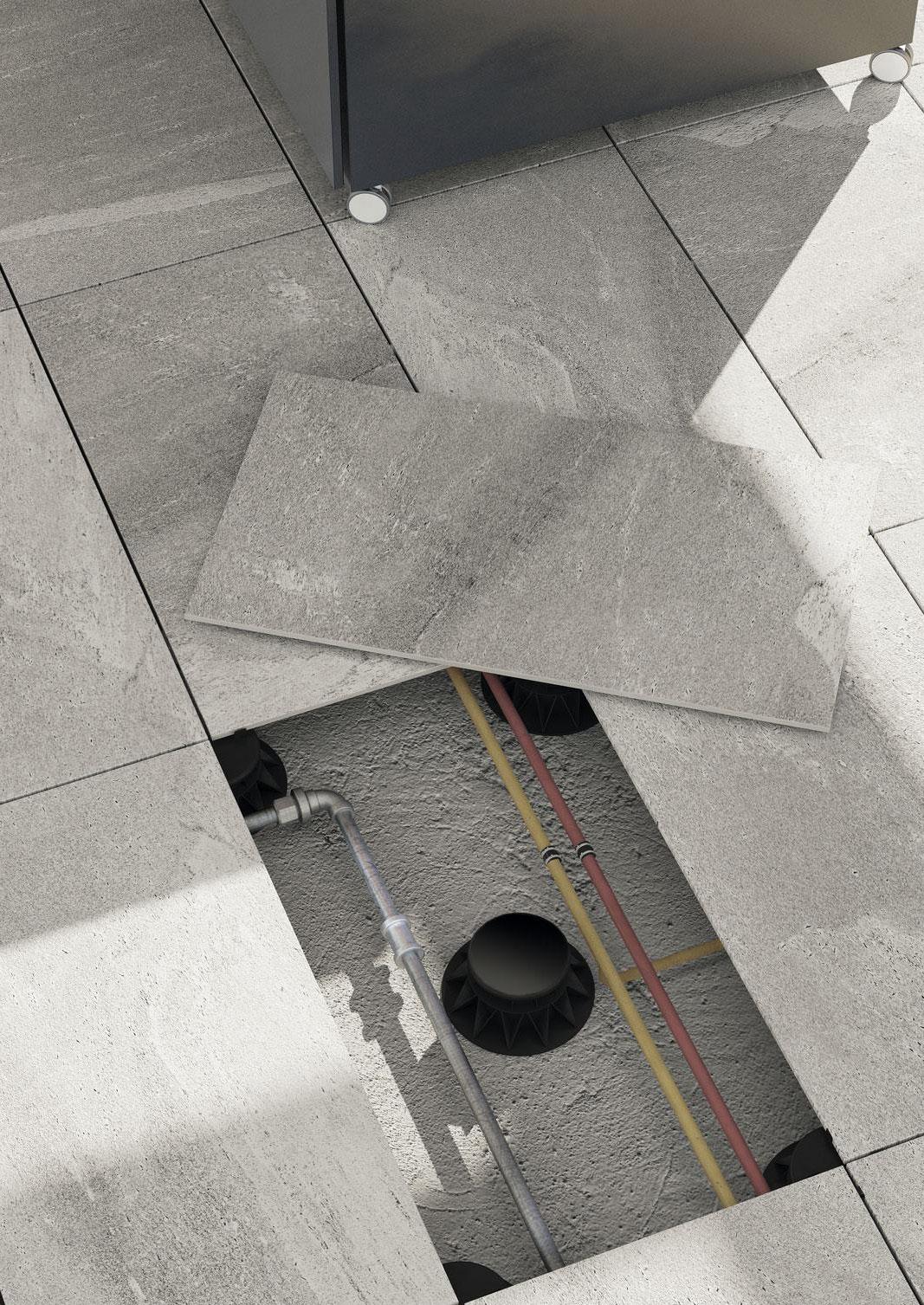

Enkel tilgang og perfekt for å skjule rør, sluk eller annet utstyr.

Bærekraftig system som sikrer et stabilt gulv med lang levetid som tåler mye vekt.

Gulvet krever ingen forbehandling annet enn et tilstrekkelig fall.

Lett og bærekraftig konstruksjon som installeres raskt.

Rask og tidsbesparende montering.

Rask drenering hindrer ansamling av vann på overflaten.

Økologisk og miljøvennlig system.

Ypperlig stabilitet som absorberer bevegelse i underkonstruksjon.

Systemet er justerbart og sikrer deg et flatt gulv.

God luftsirkulasjon og varmeisolasjon gir stabile temperaturer mot underlaget.

Systemet er lydisolerende og gjør at akustikken reduseres.

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment

Systemgulvprogram 8

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment og pris

Typer pidestaller S

X Justerbar pidestall, tar opp fall i konstruksjonen opp til 5%.

Byggehøyde fra 28-241 mm. Vår mest fleksible og prisgunstige pidestall.

S

E

Fleksibel pidestall. Tar opp fall i underkonstruksjon opp til 5%.

Byggehøyde fra 28-550 mm.

N

M

T

Justerbare pidestall med ekstremt lav byggehøyde fra 8-30 mm.

Med kun Star T kan man justere fra 10-30mm. Ved hjelp av Star B på 5 mm kan man komme opp i til høyden 30 mm (ved å bruke 3 stk Star B), som er minimumshøyde på SE og NM. På bildet er nederste del Star B og de to øverste Star T.

E

H

Ikke justerbar. Gir den raskeste og billigste løsningen.

Kommer i 12 og 20 mm høyde.

Justerbar pidestall med byggehøyde fra 25-270 mm. Tar ikke opp fall i underkonstruksjonen.

Tabell for montering på pidestall

Les mer om systemgulv på vår nettside.

60 x 60 cm, 4 støtter

45 x 90 cm, 6 støtter

80 x 80 cm, 9 støtter

30 x 120 cm, 6 støtter

40 x 120 cm, 6 støtter 90 x 90 cm, 9 støtter 60 x 120 cm, 6 støtter

Tunge objekter som faller på flisene fra høyder kan bidra til at flisene får skader eller knekker. Vi anbefaler å forsterke utsatte konstruksjoner og sterkt trafikkerte arealer der høyder

på pidestall er over 15 cm, med ekstra pidestaller eller fibernett på baksiden av flisene. I spesielt vindutsatte områder bør flisene vurderes å sikres. Kontakt oss for detaljer.

Systemgulvprogram 10

X pidestaller

Les mer om systemgulv på vår nettside.

FORDELENE ER MANGE; • To løsninger i ett og samme produkt: Ved å benytte den røde ringen vil systemet ta opp fall i underkonstruksjonen på inntil 5%. Har man ikke behov for å ta opp fall i underkonstruksjonen, kan man enkelt fjerne den røde ringen, og få et fast "hode".

• Resirkulerbar • Tåler temperaturer fra -40 til +120 °C • Syre- og UV-resistent • Justerbare høyder fra 28-241 mm • Hvert bein tåler inntil 1000 kg!

• Raskt og enkelt å legge og tilpasse • Hodet har fugeknaster 2, 3, og 4 mm for valgfri fugestørrelse. 4 mm anbefales.

• Base bunnen har avrundet precut hjørner dersom tilpasning er nødvendig.

Dette gir bedre beskyttelse for evt membran som ligger under.

• Høyde kan etterjusteres • Ypperlig stabilitet og rask drenering. Hodet består av sklisikker og lyddempende gummi.

RESULTATET; • Et meget prisgunstig alt i ett system med lang levetid

X1

X2

X3

X4

X5

28 - 37 mm

36 - 51 mm

50 - 79 mm

77 - 133 mm

131 - 241 mm

Modena Systemgulv Power Key For justering av høyder på System X pidestall. Sluttdelen kan monteres på drill.

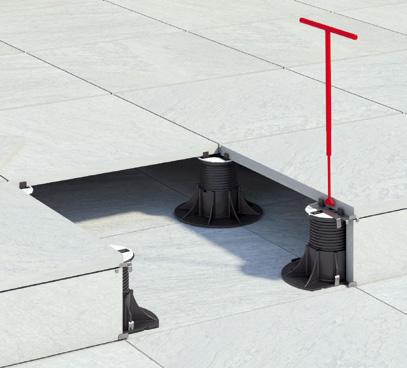

Løftehåndtak Løfter enkelt flisen på plass i pidestall under montering.

Tilgjengelig i 40 og 60 cm, eller som justerbar fra 380-620 mm.

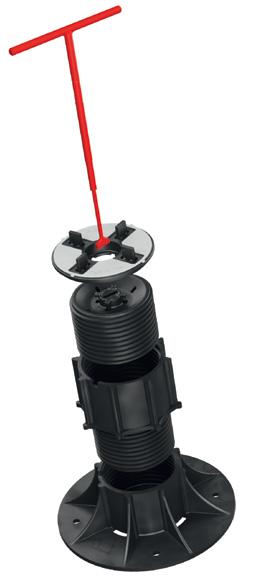

Justeringsnøkkel For justering av høyder på NM, SE og Star-T pidestaller.

Justeringsnøkkel

Vakumsugekopp

For justering av høyder ved bruk av drill. NM, SE og Star-T pidestaller.

Vakuum sugekopp som gir godt feste på ujevn og røff overflate.

Antislip håndtak. Maks vekt 110 kg.

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment

Norges største utvalg av pidestaller

Systemgulvprogram 12

Les mer om systemgulv på vår nettside.

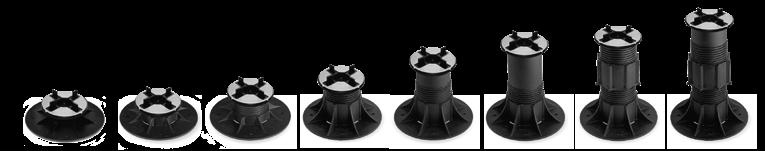

SE pidestaller Justerbar pidestall med justerbart hode. Perfekt for konstruksjoner med nivåforskjeller. Det justerbare hodet tar opp inntil 5% fall i underkonstruksjonen. Vår mest fleksible og brukte pidestall.

Fordelene er mange; • Tar opp fall inntil 5% i underkonstruksjonen • Resirkulerbar • Tåler temperaturer fra -40 til +120° C • Syre- og UV-resistent • Hodet består av sklisikker og lyddempende gummi • Justerbare høyder fra 28 - 550 mm • Hvert bein tåler inntil 1000 kg!

• Raskt og enkelt å legge og tilpasse • Ypperlig stabilitet og rask drenering • Høyden kan etterjusteres Resultatet; • Et bærekraftig system med lang levetid Dette systemet har også flere spesialprodukter for mindre justeringer og tilpasninger.

P1

P1

SE 0

SE 1

SE 2

SE 3

SE 4

SE 5

SE 6

SE 7

28 - 38 mm

37,5 - 50 mm

50 - 75 mm

75 - 120 mm

120 - 170 mm

170 - 215 mm

140 - 230 mm

185 -275 mm

P1

P1

P1

P1

P1

P1

P1

P1

P1

P1

P1

P1

P1

P1

P1

SE 8

SE 9

SE 10

SE 11

SE 12

SE 13

SE 14

LGH2 - LGH3

235 -325 mm

205 - 345 mm

250 - 385 mm

300 - 400 mm

270 - 455 mm

315 - 500 mm

365 - 550 mm

2 - 3 mm

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment og pris

Norges største utvalg av pidestaller

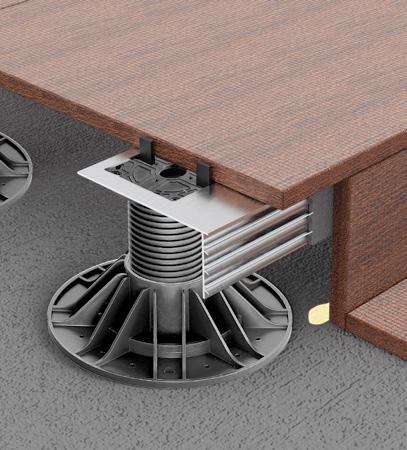

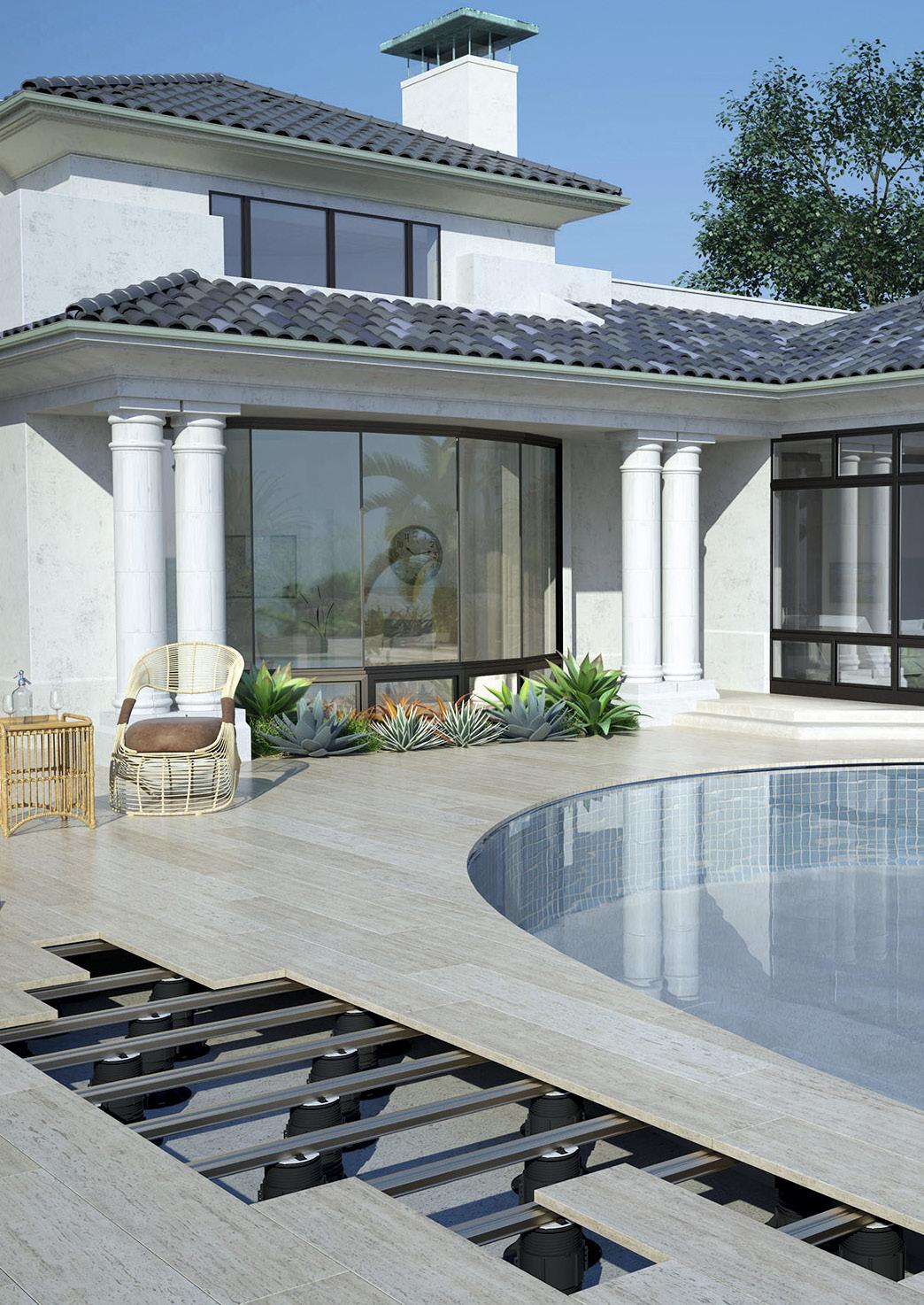

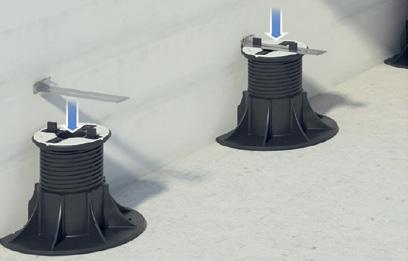

aluminiumsskinner Aluminiumsskinner i kombinasjon med SE, NM eller ST justerbare pidestaller. Gir en ny type gulv som tillater kombinasjoner av ulike flisformater. Gir et sikkert og stabilt gulv, med rask installasjon.

Vi anbefaler å montere lyddempende gummi på aluminiumsskinnene.

Gummien vil sammen med fugekryss bidra til at flisene ligger stødig og får fast avstand i fugene.

Systemgulvprogram 14

NM pidestaller Justerbar pidestall. Perfekt for konstruksjoner med nivåforskjeller.

FORDELENE ER MANGE; • Resirkulerbar • Tåler temperaturer fra -40 til +120° C • Syre- og UV-resistent • Hodet består av sklisikker og lyddempende gummi • Justerbare høyder fra 25 - 270 mm • Hvert bein tåler inntil 1000 kg!

• Raskt og enkelt å legge og tilpasse • Ypperlig stabilitet og rask drenering • Høyden kan etterjusteres RESULTATET; • Et bærekraftig system med lang levetid Dette systemet har også flere spesialprodukter for mindre justeringer og tilpasninger.

EH pidestaller Vår rimeligste og enkleste pidestall i faste høyder. Ikke justerbar.

FORDELENE ER MANGE; • Resirkulerbar • Tåler temperaturer fra -40 til +120° C • Syre- og UV-resistent • 12 og 20 mm høyder • Tåler høy belastning • Kan monteres oppå hverandre • Raskt og enkelt å legge og tilpasse • Ypperlig stabilitet og rask drenering RESULTATET; • Et bærekraftig system med lang levetid Dette systemet har også flere spesialprodukter for mindre justeringer og tilpasninger.

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment og pris

Les mer om systemgulv på vår nettside.

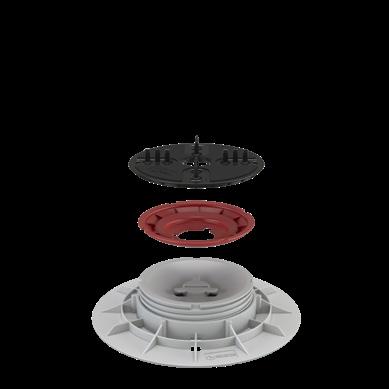

THE LOWEST WORLD RECORD. JUSTERBART GULVSYSTEM FRA 10 TIL 30 mm. Forklaring side 4.

Justerbar pidestall med ekstremt lav byggehøyde

• Verdens tynneste justerbare pidestall • Resirkulerbar • Tåler temperaturer fra -40 til +120° C • Syre- og UV-resistent • 8-30 mm justerbar høyde • Tåler høy belastning inntil 1000 kg • Raskt og enkelt å legge og tilpasse • Ypperlig stabilitet og rask drenering • Høyden kan etterjusteres Resultatet; • Et bærekraftig system med lang levetid. Dette systemet har også flere spesialprodukter for mindre justeringer og tilpasninger.

+5

Systemgulvprogram 16

Ekstrem utførelse, på alle nivå

Illustrasjonsbilde.

Aluminiumsskinne • For vertikal løsninger • Flisen limes på skinnen • Gir en skjult innfesting

Fliser med spesialtilpasning • Vertikal flis punktlimes mot underlaget med fleksibelt monteringslim Modena High-Tack.

På forespørsel kan vi tilby: • Fliser med avrundet kant. Avrundet kant er egnet mot basseng, trapp, terrassekant o.l.

• Fliser med dreneringshull, spesialvinkler og antiskli-kant.

Klips for vertikale løsninger

Les mer om systemgulv på vår nettside.

• Utviklet for å løse problemet med å skjule pidestaller i front, ved trinn og opphøyd kant.

• Lett og elegant måte å løse gliper rundt konstruksjonen • Består av to klips som monteres under og over pidestallen • Rustfritt stål Klips for vertikale løsninger kan ikke brukes på X pidestall, men setter du SE pidestall i front kan man bruke denne klipsen for å lage en vertikal løsning.

Klips for topp

Klips for bunn

Universal klips for vegg

• Klipsen tar opp naturlig bevegelse i gulvet, samtidig som den hindrer kontakt mellom flis og vegg • Rustfritt stål eller PVC Universalklips

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment og pris

Systemgulvprogram 18

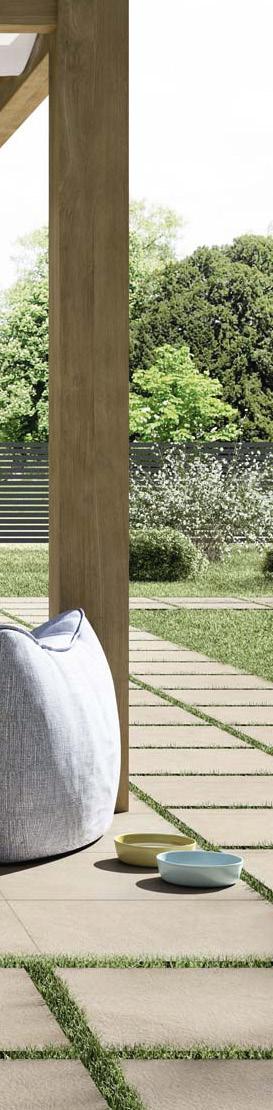

montering i gress Illustrasjonsbilde.

3.

Enkel løsning for gangsti og små plattinger

2.

Ved å legge flis-hellene på bakken bevarer du underlaget mot eventuelle skader som kan oppstå ved tråkk. Det er viktig at flis-hellene og gresset er på samme nivå for å skape best mulig resultat ved klipping av plenen.

DM minispacers med og uten spyd Spesielt egnet for å posisjonere fliser i sand, grus eller gress.

1.

1. Jord/grunn 2. Spa ut størrelse for flis, legg 10 cm grus i 3-6 mm kornstørrelse.

Komprimeres.

3. Flis-heller

• Sikrer jevne avstander mellom flisene • Gir stabilitet og forhindrer at flisene sklir

Sortimentet på 2 cm fliseheller oppdateres jevnlig. Besøk vår nettside for sortiment og pris

Les mer om systemgulv på vår nettside.

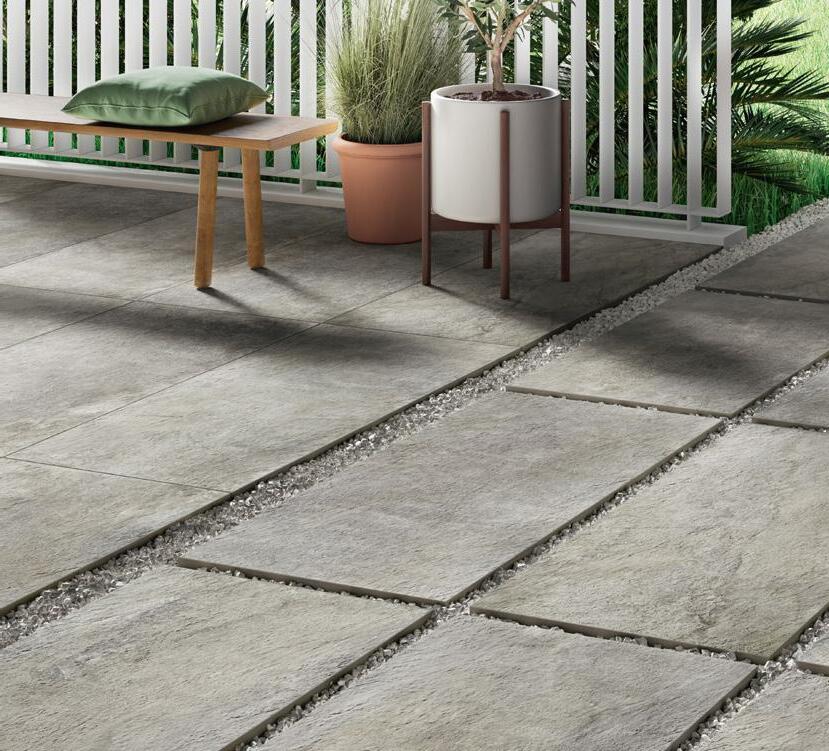

montering i grus/sand Pierre des Reves Nuage 60x120x2 cm.

Ideell løsning for gangsti, grillplass og platting Legging i sand og grus sikrer god drenering mellom fugene i flishellene. Denne løsningen er ideell for prosjekter der et mer permanent gulv ikke er mulig.

Grunnarbeid er meget viktig! I bunnen må det ligge et bærelag på 15-25 cm pukk eller grus 0-32 mm, evt 0-63 mm.

Legg gjerne en fiberduk i bunnen dersom det er løse masser av jord eller lignende. Under flishellene bør det være 2-5 cm settelag (avrettingslag) med Subbus grusmasse 0-8mm. Det er en fordel at massen ikke er for grov. Husk fall på underlaget slik at vannet dreneres unna.

5.

4.

3.

2.

1.

1. Jord/grunn/pukk 2. Fiberduk 3. Bærelag 15-25 cm. Settelag 2-5 cm subbus grusmasse 0-8 mm.

Komprimeres.

4. Fugekryss 5. Flis-heller

Tips – legg pyntestein mellom flishellene for å få et elegant sluttresultat. Dersom mindre fuger (f.eks ved bruk av DM Minispacers side 11), er Modena Fugefast Sand å anbefale. Denne fugemassen herder, men bevarer fleksibiliteten og er dessuten motstandsdyktig mot vekst og insekter, samt mer resistent mot utvasking.

Les mer om systemgulv på vår nettside.

Systemgulvprogram 20

Illustrasjonsbilde.

Vero20 Castagno 40x120x2 cm.

Topstone Antracite 60x60x2 cm.

Les mer om systemgulv på vår nettside.

montering på terrassebord Hvorfor ikke fornye treterrassen din? Ved hjelp av våre pidestaller kan du legge flis rett oppå treterrassen!

Våre flisheller er ideelle for montering på eksisterende trykkimpregnerte treterrasser.

Forutsetningene er et stabilt bjelkelag på c/c 60 cm og at konstruksjonen tåler vekten på 50 kg/m2.

TIPS! Dersom terrassen allerede er helt jevn og stabil, eller trenger minimal byggehøyde, kan man benytte vår EH pidestall med godt resultat!

4.

3.

1.

1. Bjelkelag 2. Terrassebord 3. Pidestall SE, EH, STAR-T eller X. 4. Fliser 2 cm

Memento20 Grigio 50x100x2 cm.

2.

Systemgulvprogram 22

modena systemgulv

Vi har et stort utvalg av 2 cm tykke flisheller i ulike formater og design. Flere av disse kan også skaffes i vanlig 1 cm tykkelse dersom man ønsker å benytte samme flis inne.

Illustrasjonsbilde.

Hva er bruddstyrke, og hvorfor er det viktig?

Les mer om systemgulv på vår nettside.

Bruddstyrke på keramiske fliser viser hvor mye belastning flisen tåler.

Dette måles i Newton (N). Jo høyere bruddstyrke, desto mer vekt og trykk kan flisen tåle.

Hvorfor er bruddstyrke viktig på pidestallgulv?

Når 20 mm tykke fliser legges på pidestaller (støtter), er det viktig at de har høy nok bruddstyrke for å unngå at de sprekker.

Viktige grunner til å velge riktig bruddstyrke Belastning: Flisene må tåle vekten av mennesker, møbler og annet utstyr.

Punktbelastning: Høyt trykk på enkeltpunkter, som der flisen hviler på pidestallen, kan føre til sprekker hvis bruddstyrken er for lav.

Holdbarhet: Fliser med høy bruddstyrke varer lenger, selv under tung belastning og mye trafikk.

Sikkerhet: Sterke fliser reduserer risikoen for skader og dyre reparasjoner.

Anbefalt bruddstyrke for 20 mm fliser 8000N: Egner seg som tråkkheller eller på lave pidestaller (f.eks. EH12, StarT). Ved bruk på høyere pidestaller anbefales en ekstra pidestall i midten av flisen.

10000N eller mer: Kan brukes på de fleste områder med en pidestall i hvert hjørne (60x60 cm).

Generelt systemgulv: Ved pidestallhøyder over 15 cm anbefales det å bruke ekstra pidestaller for økt stabilitet og sikkerhet. Dette gjelder også for tunge installasjoner som store plantekasser/ potter o.l, her bør man bruke ekstra pidestall på midten av flisen.

Tenk på sklisikring Alle våre fliser kvalitetsmerkes i henhold til europeiske standarder.

For fliser utendørs anbefaler vi minimum sklisikring i kategori R10.

Systemgulvprogram 24
