Catálogo Maderas de Ingeniería ERC

MADERAS de INGIENERIA CATÁLOGO 2024

CAR ACT E RÍ S T I C AS G EN ER A LE S Las siguientes convenciones corresponden a propiedades y/o caracteristicas de nuestros productos

Tipos de Ensam blaje

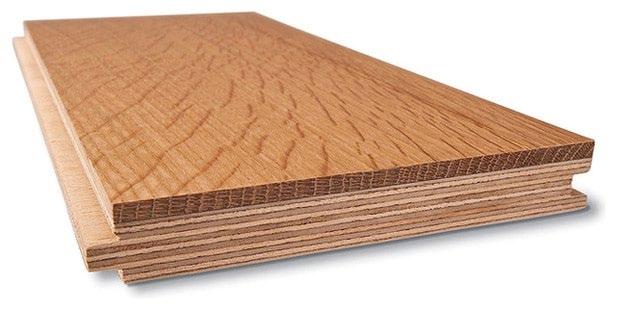

F a bri ca ci ón Unión permanente de capas de Plywood y madera maciza en una estructura entrecruzada.

C a ra c t e rí s t i c a s Alta resistencia, durabilidad y son 100% naturales.

Fácil instalación, y si se pueden pulir dependiendo del espesor de su capa superior.

Gran dureza y esta diseñada para tener una fuerza superior.

Evita cambio por temperatura o humedad.

Varian según la cantidad de capas de madera y la terminación.

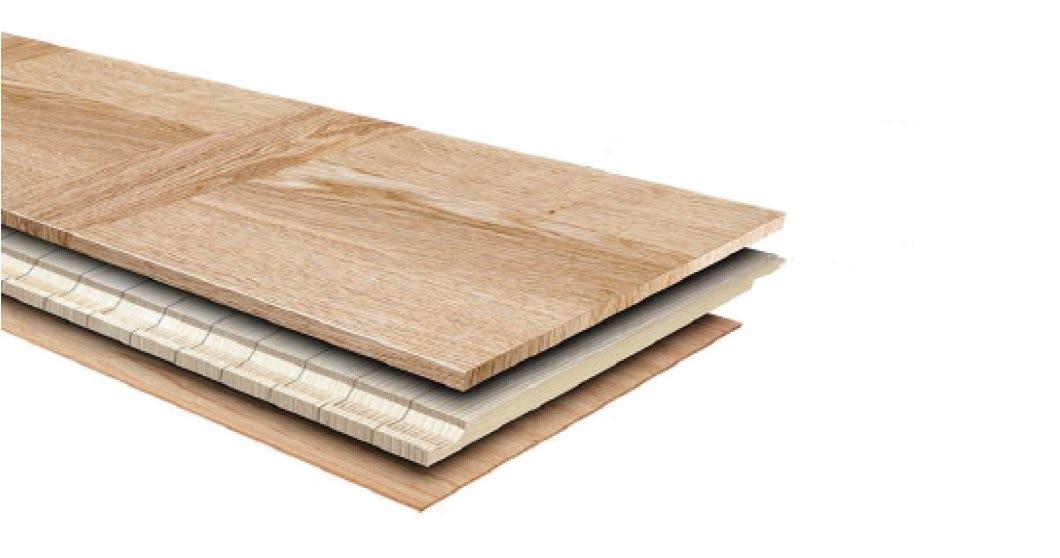

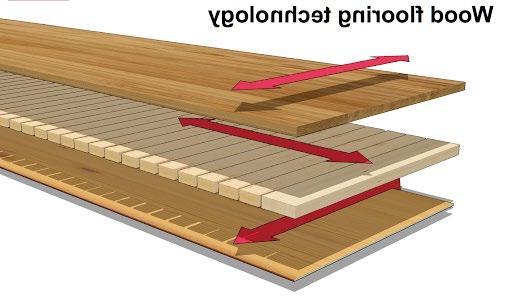

Capas

CAPA 1 Madera Noble CAPA 2 Cuerpo de Madera o HDF CAPA 3 Capa Inferior (Madera o Melamina)

T ipo s d e c u er p o s Capa superior madera auténtica

Piso Madera Sólido

100% Madera

Piso Madera de Ingeniería (Cuerpo HDF)

Capa central Álamo, pino o HDF, etc.

Capa posterior

Capa Noble Cuerpo Madera

Piso Madera de Ingeniería (Cuerpo Madera)

Capa Inferior

01

V ers a t i l i da d Dada su construcción se pueden fabricar pisos de ingeniería en diferentes tipos de especie y formatos de tabla (espesor, ancho y largo), comparado con el piso sólido.

Amplia gama de productos que se adaptan fácilmente al diseño de los diferentes ambientes.

Instalación limpia evitando demoliciones y/o retiro de materiales, optimizando costos de instalación.

La superficie puede ser transitada casi que inmediatamente.

Garantiza una perfecta unión entre los listones en los cuatro lados y reduce el riesgo de deformación entre ellos.

Res i s t e n ci a Resiste mejor las tensiones causadas por los cambios de temperatura y humedad del ambiente en comparación con el piso de madera sólido, lo cual permite fabricar e instalar listones de mayor formato dada su estabilidad dimensional.

Fácil mantenimiento y limpieza.

Eficiente calefacción en pisos radiantes. Dada su estabilidad dimensional y posibilidad de elegir un piso de menor espesor, el piso de ingeniería produce una menor resistencia al traspaso de calefacción por piso radiante en comparación con el piso sólido.

Sustentable Dada su construcción los pisos de ingeniería se consideran más ecológicos pues contribuyen al uso sustentable de los bosques y plantaciones forestales, disminuyendo el uso de especies de crecimiento más lento y aumenta la vida útil de especies de rápido crecimiento que forman parte de las capas de madera de contrachapado.

F á c i l I n s ta l aci ó n El tiempo destinado para instalar el piso de ingeniería es varias veces más rápido que el destinado para la instalación de un piso sólido y puede pisarse casi inmediatamente después de haber sido instalado.

Esto se debe a que el Piso de Ingeniería viene con el acabado superficial terminado y listo de fábrica, y no requiere pulir, ni tampoco vitrificar con varias manos de barniz en la obra misma como es el caso del piso sólido que se comercializa comúnmente.

02

Ac a ba d os

LACA SATINADA

LACA MATE

ACEITE NATURAL

APARIENCIA

Ligeramente Brillante

Menos Brillante

Menos Brillante

ACABADO

Acabado Suave

Elegante y Natural

Bajo mantenimiento

El aceite debe volver aplicarse con más frecuencia que la laca

Alta resistencia a salpicaduras y arañazos.

Baja resistencia a salpicaduras y arañazos.

MANTENIMIENTO

RESISTENCIA

COMPORTAMIENTO LUZ SOLAR

Clásico y Natural

Retardan los efectos de cambio de color de la luz solar mucho más que los suelos aceitados

Menor protección contra la luz solar y su piso cambiará de color mucho más rápido que los pisos lacados

Ap a ri e n ci a

CARACTERÍSTICA

AB

ABC

ABCD

CD

APARIENCIA

Prime Grade Centro del tronco

Select Grade

Natural Grade Mill Run

Rustic Grade

APARIENCIA

Uniforme y tiene muy pocos nudos

Contiene algunos nudos

Contiene regular de nudos

Presencia elevada de nuedos y rellenos

CONTENIDO DE SAVIA

Muy Bajo

Leve

Regular

Elevado

VARIACIÓN DE COLOR

Mínimo, aspecto uniforme

Leve

Regular

Elevado

03

INDI CE Car a c te ríst i ca s

I n t rodu cci ón

Oak S l amed

01

Generales

05

07

03

Acabados y apariencia

Descripción

Características y colores

08

Ambientes

Reim s

Nat i f

Lamet t

10

13

18

Características y colores

11

Ambientes

Características y colores

15

Ambientes

Características y colores

19

Ambientes

Cons e j o s d e i n s t a l a ci ó n 20

Generales

23

Condiciones de la superficie y orientación de instalación

04

PISO S DE INGENI ERI A Oak Slamed | Reims | Natif | Lamett

Los pisos de madera de ingeniería se componen de tableros de plywood que son efectivamente adheridos capa tras capa. Estas tablas se rematan con una laminilla o capa superior de madera maciza, que es lo que hace que los suelos de madera sintética se vean como madera maciza.

05

OAK SLAMED

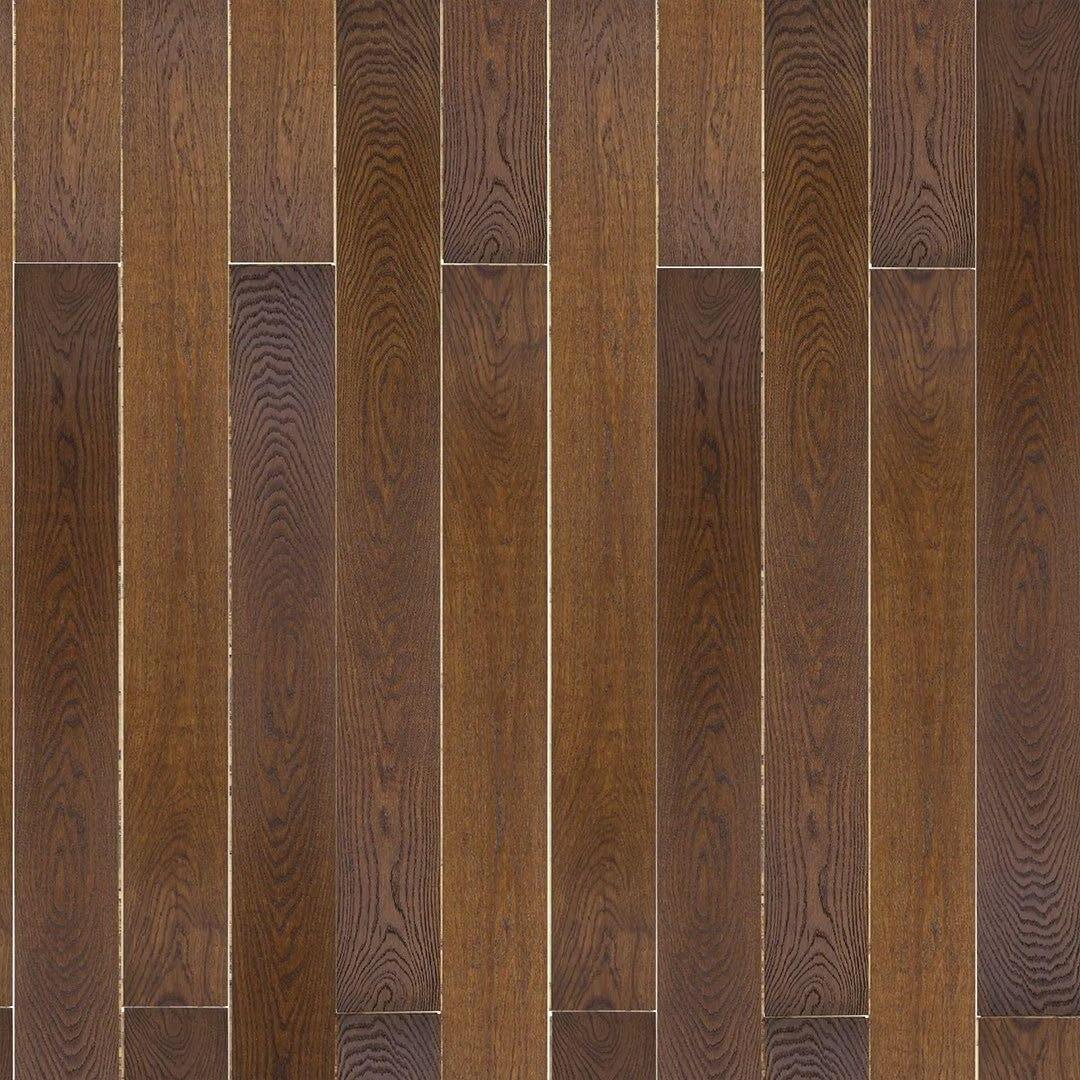

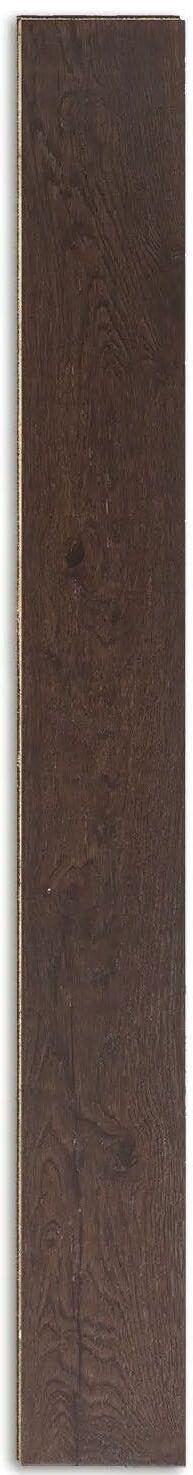

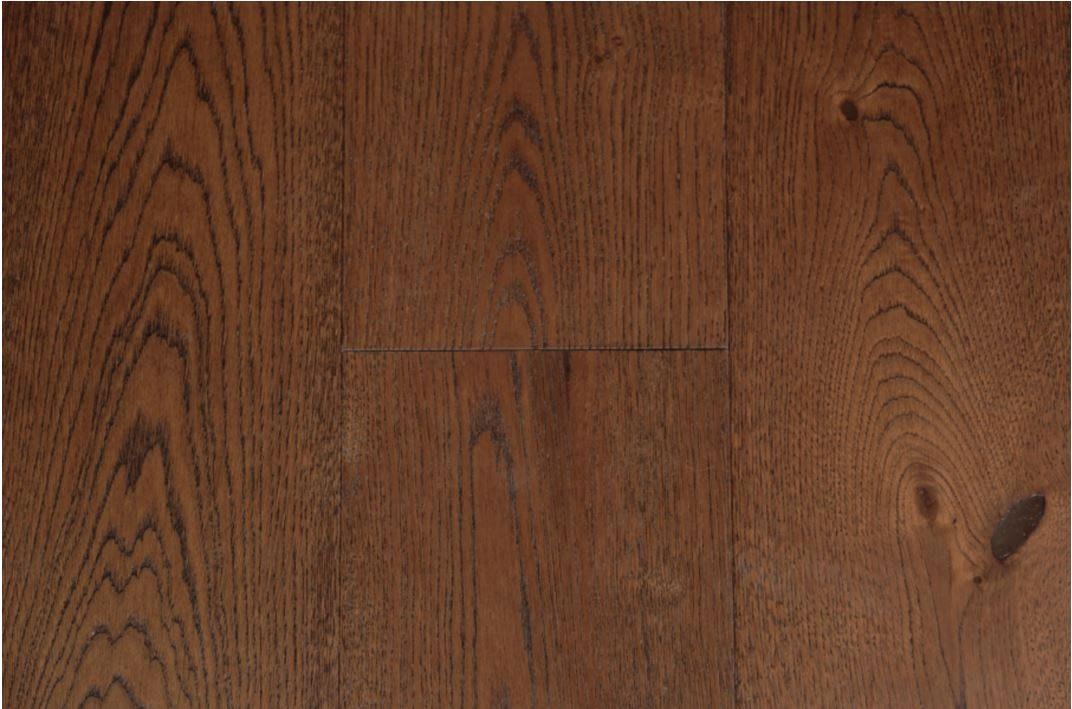

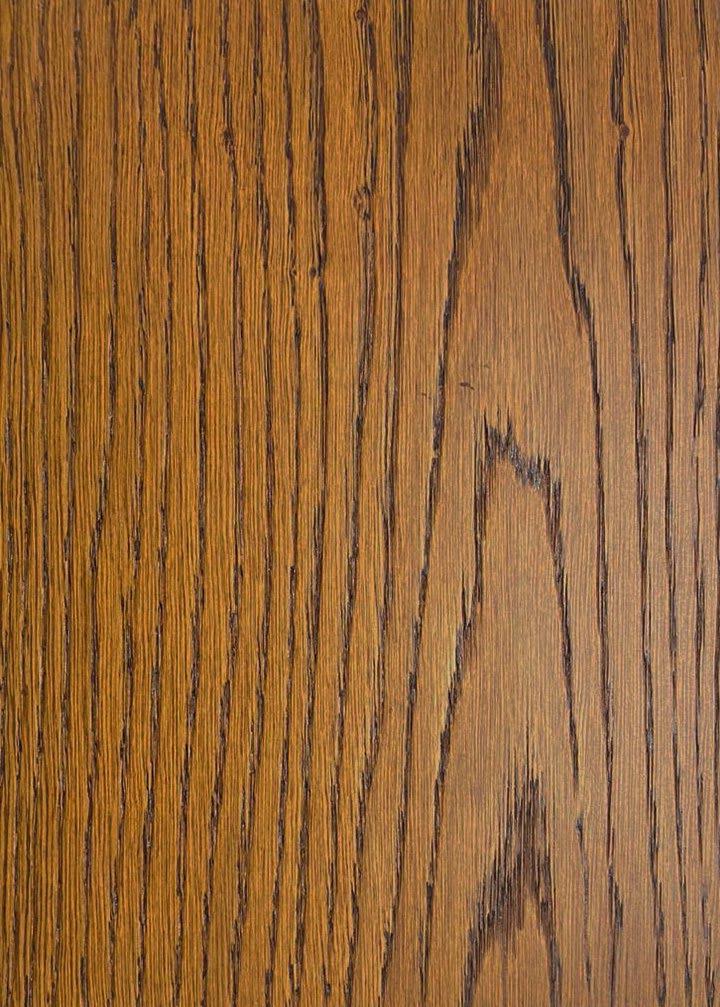

OAK SLAMED NATURAL 14 X 190 X 1900 mm

OAK SLAMED TIGER

SKU: 026069

14 X 190 X 1900 mm

OAK SLAMED MEDIUM

SKU: 027646

14 X 190 X 1900 mm

Grosor capa de uso: 3 mm

Grosor capa de uso: 3 mm

Grosor capa de uso: 3 mm

Acabado: aceite

Acabado: laca

Acabado: laca

Tráfico residencial: general

Tráfico residencial: general

Tráfico residencial: general

Apariencia: ABCD - Rústico

Apariencia: ABCD - Rústico

Apariencia: ABCD - Rústico

SKU: 025241

CARACTERÍSTICAS GENERALES

CAPA DE USO

USO DOMÉSTICO

ENSAMBLE

ROBLE EUROPEO

PARA INTERIORES

T&G

07

SKU: 025241

SKU: 027646

SKU: 026069

REIMS

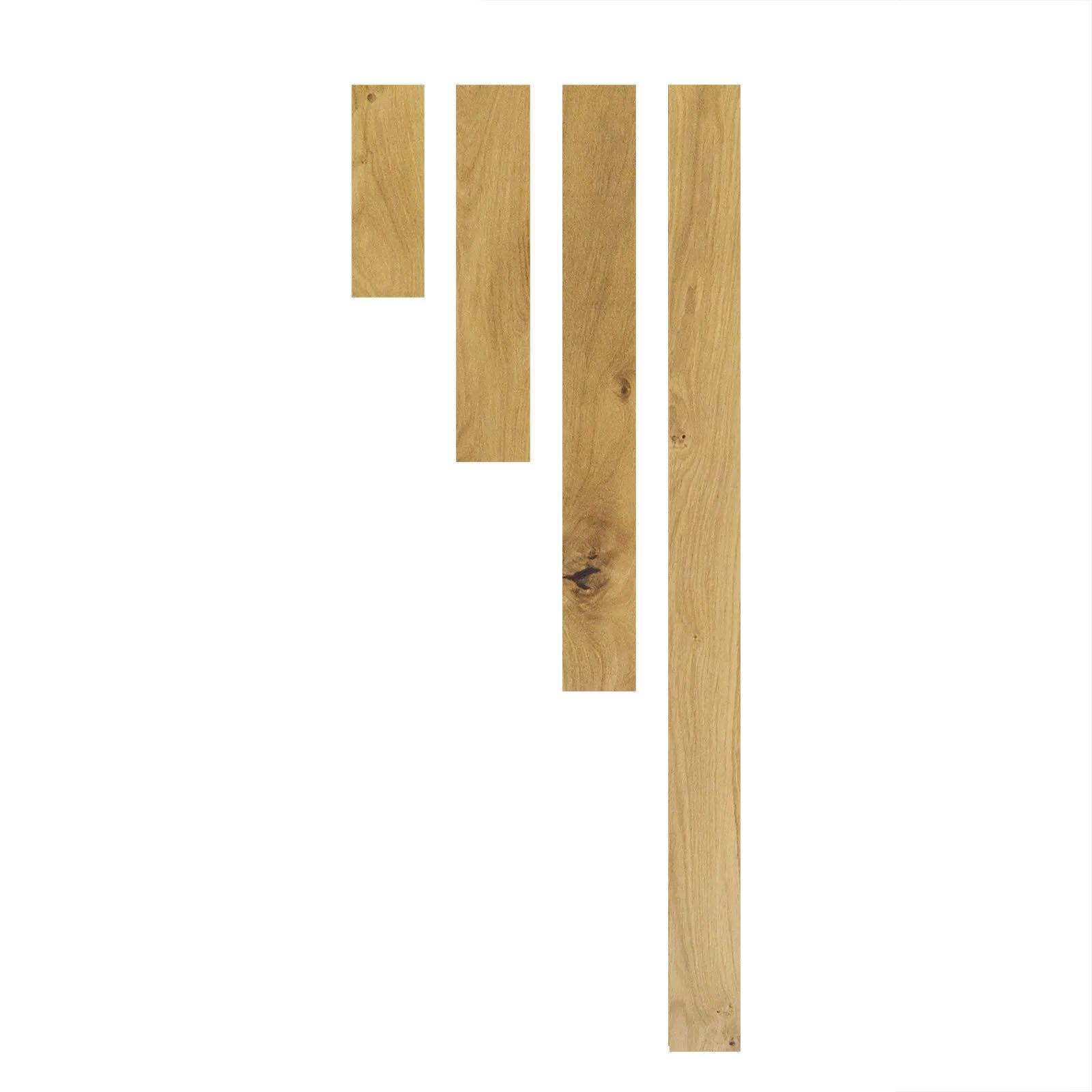

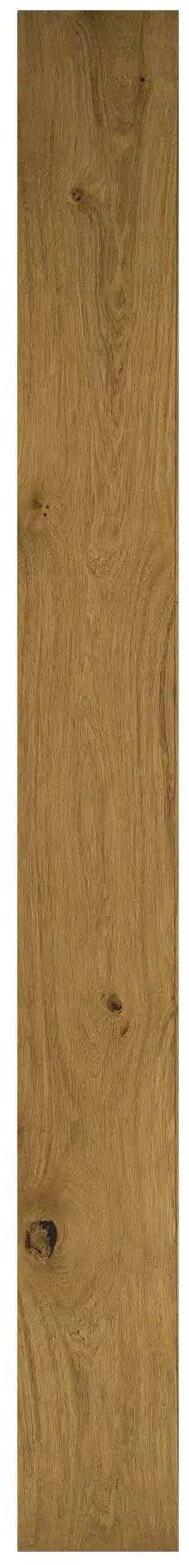

REIMS NATURAL 10 X 125 X 400-1800 mm

SKU: 036747

Grosor capa de uso: 2 mm Acabado: laca Tráfico residencial: moderado Apariencia: ABCD - Rústico

CARACTERÍSTICAS GENERALES

CAPA DE USO

USO DOMÉSTICO

ENSAMBLE

ROBLE EUROPEO

PARA INTERIORES

T&G

10

SKU: 036747

NATIF

DIANE 14 X 190 X 1900 mm

GISELE SKU: 028973

14 X 220 X 2200 mm

ORVA SKU: 028326

14 X 220 X 2200 mm

Grosor capa de uso: 3 mm

Grosor capa de uso: 3 mm

Grosor capa de uso: 3 mm

Acabado: aceite

Acabado: aceite

Acabado: aceite

Tráfico residencial: general

Tráfico residencial: general

Tráfico residencial: general

Apariencia: ABCD - Rústico

Apariencia: ABCD - Elegante

Apariencia: ABCD - Elegante

SKU: 028325

CARACTERÍSTICAS GENERALES

CAPA DE USO

USO DOMÉSTICO

ENSAMBLE

ROBLE FRANCÉS

PARA INTERIORES

T&G

13

DORENE 14 X 190 X 1900 mm

BEATRICE SKU: 028676

14 X 190 X 1900 mm

Grosor capa de uso: 3 mm

Grosor capa de uso: 3 mm

Acabado: aceite

Acabado: aceite

Tráfico residencial: general

Tráfico residencial: general

Apariencia: ABCD - Elegante

Apariencia: ABCD - Rústico

SKU: 028323

14

SKU: 028326

SKU: 028676

SKU: 028325

SKU: 028973

SKU: 028323

LAMETT

ENG WOOD CARAMEL 10 X 125 X 1200 mm

SKU: 035850

ENG WOOD ACACIA 12 X 120 X 1200 mm

ENG WOOD CHESTNUT

SKU: 035849

10 X 125 X 400-1200 mm

Grosor capa de uso: 1.2 mm

Grosor capa de uso: 1.2 mm

Grosor capa de uso: 1.2 mm

Capa de uso: roble

Capa de uso: small lift acacia

Capa de uso: small lift

Acabado: aceite

Acabado: aceite

Acabado: aceite

Tráfico residencial: moderado

Tráfico residencial: moderado

Tráfico residencial: moderado

Apariencia: ABCD - Rústico

Apariencia: ABCD - Rústico

Apariencia: ABCD - Rústico

SKU: 058810

CARACTERÍSTICAS GENERALES

USO DOMÉSTICO

ENSAMBLE

PARA INTERIORES

T&G

18

SKU: 035850

SKU: 035849

SKU: 058810

C ON SEJ O S DE I N S TA LA C IÓN A lm a ce n a mi e nt o

¿Donde instalarlos?

Durante el almacenamiento en obra del revestimiento de piso madera de ingeniería se recomienta seguir las siguientes recomendaciones:

Tienen un buen comportamiento en habitaciones interiores y todo tipo de recinto.

NO expuesto a la humedad directa, como son baños, cocinas y terrazas.

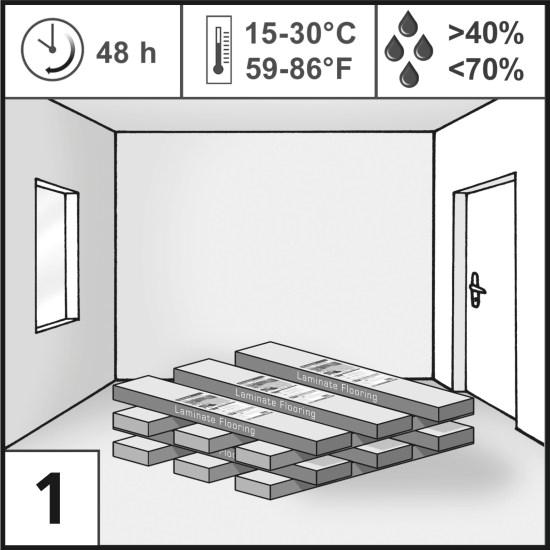

La aclimatación del producto es necesaria y debe efectuarse en los recintos a instalar, estos deben estar cubiertos y cerrados con sus puertas y ventanas debidamente instaladas durante un periodo de 48 horas previo a la instalación, idealmente a una temperatura entre 18°C y 30°C y una humedad relativa de 40% a 70%.

Pueden ser instalados sobre cualquier losa, concreto liso, limpio y sin irregularidades o contrapisos (madera o baldosas), siempre que cuenten con una adecuada barrera de humedad.

Abra las aletas laterales de la caja para permitir la circulación de aire dentro de la misma.

Mantenga en obra las cajas en la posición horizontal y hasta 10 cajas una sobre otra sobre una superficie plana, para evitar que las placas se deformen.

No situar las cajas directamente al suelo, utilice un catón resistente o algún tipo de protección como por ejemplo pallets para dicho fin.

Se deberá tener especial precaución en la manipulación del producto desde un punto a otro, un inadecuado manejo puede ocasionar daños que comprometan los ensambles click del piso.

Preparac ión de Superfic ie Limpieza Total: Se debe asegurar aspirar o barrer muy bien el piso para dejarlo libre de cualquier residuo, polvo o piedras antes de iniciar el proceso de instalación.

Tip: La placa al estar libre de cualquier suciedad o residuo, al instalar el piso flotado laminado tendrá la movilidad para liberar la presión sobre el clic y se previene un rompimiento.

Nivelación de la Superficie: Máximo 3mm en 3 metros Tip: Con esta nivelación se previenen los problemas de estabilidad dimensional en la instalación. Un mayor desnivel puede provocar que las piezas se partan o separen.

20

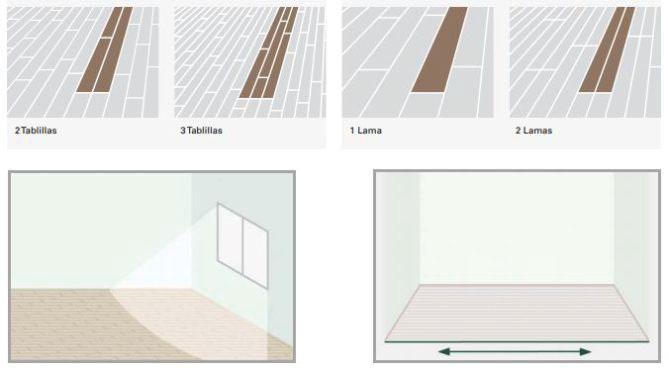

Or i e n t a ci ón d e Inst a l a ci ó n

J untas de c om pensac ión

Por la forma en que colocamos las lamas sobre la superficie base, lo podemos instalar como la imagen siguiente pero, también debemos tener presente el sentido de la colocación.

Juntas Perimetrales: Se recomienda dejar una junta perimetral entre el piso madera de ingeniería y las paredes del recinto o cualquier elemento vertical estructural de al menos 1 cm.

Desde el punto de vista estético, debe considerarse la orientación de los elementos del suelo, la luz incidente y ángulo de visión pueden influir significativamente en la percepción de las dimensiones y de la perspectiva del espacio.

Desde el punto de vista funcional se recomienda la instalación en el sentido paralelo a la pared más larga de la habitación, aquí la tabla se mueve menos en el sentido longitudinal que al ancho, esto tiene especial importancia en los recintos largos y estrechos, tales como vestíbulos y pasillos.

Tip: Si quieres aumentar la sensación de espacio en la vivienda, es conveniente que las lamas estén en la misma dirección que sigue la luz al entrar por la ventana, en el caso de los pasillos, en el sentido de circulación.

J untas de expansión Se recomienda dejar junta de expansión en los siguientes casos: Cuando la dimensión del piso laminado en el sentido de longitud de los elementos es de 12m.

Cuando la dimensión del piso laminado en el sentido transversal de los elementos supere lo 8m.

J untas de transic ión entre rec intos Se recomienda dejar junta de expansión en los siguientes casos:

21

En pasos de puerta de las habitaciones.

Protec tores de piso

En el umbral de las puertas de exterior.

Entre recintos adyacentes decalados.

SIEMPRE UTILIZAR GOMAS DE PROTECCIÓN PARA PISO. Para evitar rayaduras por objetos punzudos o que puedan maltratar el piso SPC recomendamos instalar los protectores de piso para arrastrar objetos con tranquilidad.

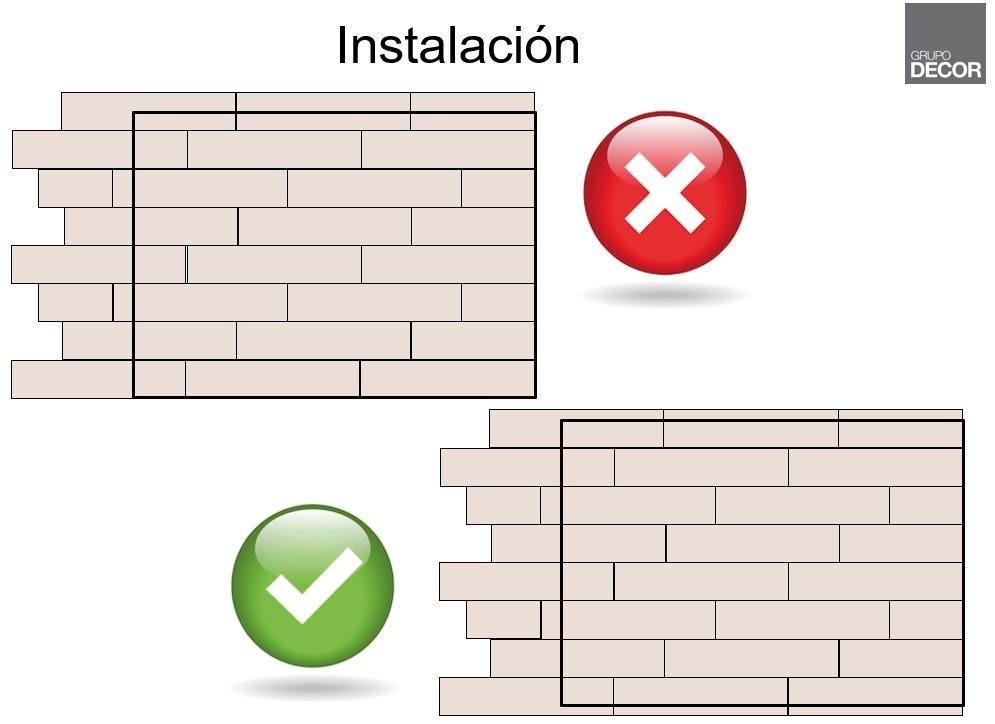

Corte de material Nunca cortar a la mitad: La instalación puede quedar inestable.

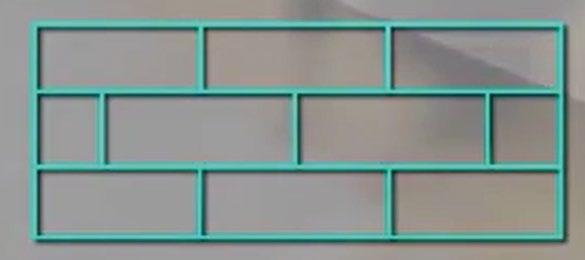

Siempre instalar trabado: Instalar el 25%-30% del tamaño de la tableta.

22

C o nd i ci on e s d e l a sup e r fi ci e

LOSA O RADIER CONCRETO

MADERA AGLOMERADA

BALDOSA CERAMICA O VÍNILICA

CALEFACCIÓN RADIANTE

Nivelada <3 mm, medido con una regla de aluminio de 3 metros lineales en todos los sentidos de la base.

Nivelada <3 mm, medido con una regla de aluminio de 3 metros lineales en todos los sentidos de la base.

Nivelada <3 mm, medido con una regla de aluminio de 3 metros lineales en todos los sentidos de la base.

Corrobore que el sistema haya estado apagado 48h antes del inicio de la instalación del piso.

Humedad de la losa no debe superar el 3%

Espesor menor a 19mm de espesor y deben estar perfectamente afianzadas a una estructura rígida de 40 x 40 cm.

Compruebe si hay piezas sueltas, fracturadas o deterioradas. En caso de encontrar una deberá ser removida y la superficie regulada

Procure encender la calefacción una semana después de instalado el revestimiento, aumentando la temperatura gradualmente por día hasta llegar a la deseada

Verifique que las cerámicas se encuentren correctamente niveladas, sin resaltos.

Verifique que las cañerías de agua caliente se encuentren como mínimo a 4 cm del nivel superior de la carpeta

Contrapisos de concreto deben estar curados, con al menos 60 días de antigüedad

La losa debe estar firme

Los tornillos deberán ser instalados con un espacio de separación de 10 a 15 cm, en forma de zigzag y con placas dispuestas de forma trabada.

Es necesario limpiar y retapar las uniones o canterías entre cerámicos.

La temperatura del sistema, después del piso instalado nunca deberá exceder los 27ºC.

SEMIPEGADA

PEGADA

El machihembrado tradicional debe ser pegado

El machihembrado tradicional debe ser pegado

Se usa Manta especial con pequeñas aberturas donde se utiliza pegamento especial

Se pega directamente en la superficie.

Or ie n ta ci ón d e i nst a l a ci ó n

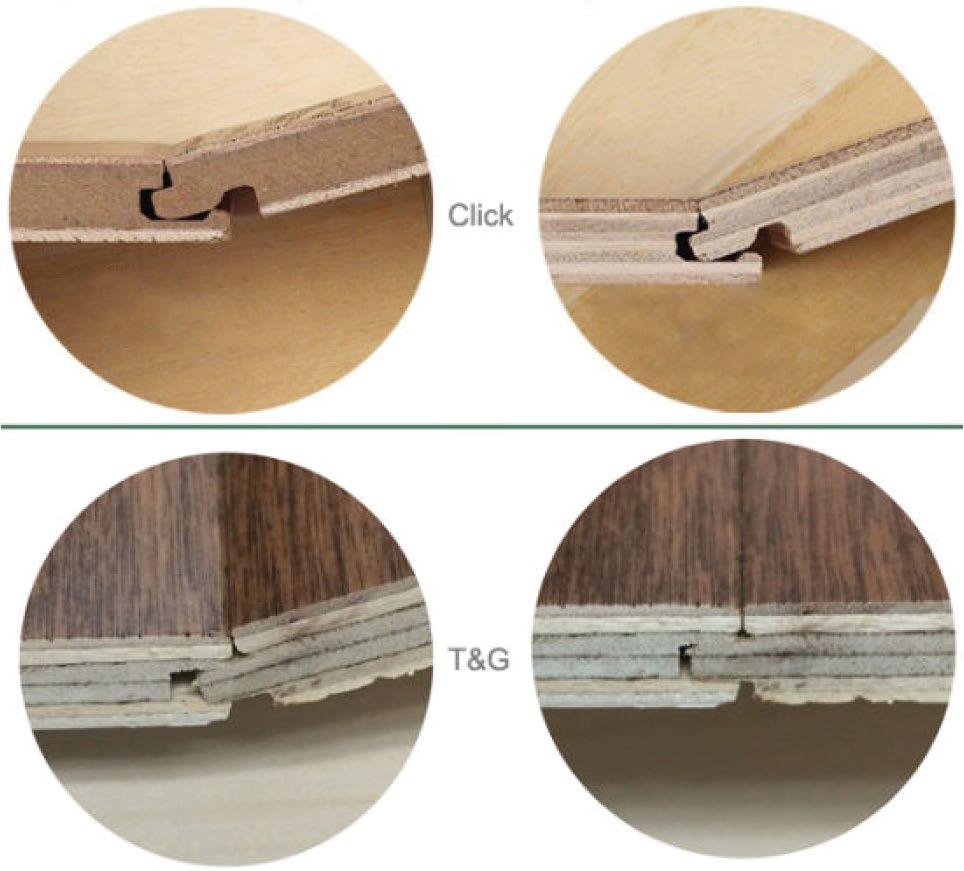

Tipo de Instalación

FLOTANTE

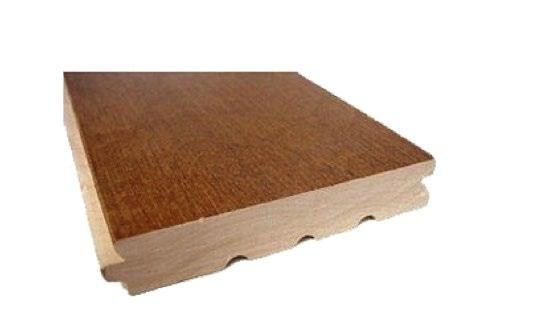

Machimbre (T&G)

El machihembrado tradicional debe ser pegado, martillado en su lugar levemente y luego prensado con tensores especiales

Click

Se aplica presión a en las uniones hasta que se sienta un click.

Se aplica presión a en las uniones hasta que se sienta un click.

Se usa Manta especial con pequeñas aberturas donde se utiliza pegamento especial

Se aplica presión a en las uniones hasta que se sienta un click.

Se pega directamente en la superficie

23
