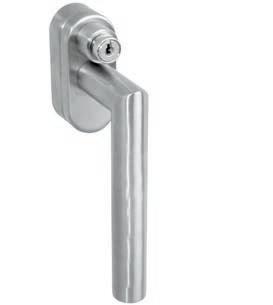

Omdat het oog houdt van de grootte, bieden wij een veilig bedieningscomfort, zelfs op een grotere schaal. Zeker bij grote en tot 400 kg zware schuifelementen komt het in het bijzonder aan op veiligheid en een lichte loop. Daarom vallen onze PORTAL beslagen in alle gewichtsklassen en openingsaarden op met de meest uiteenlopende innovatieve oplossingen: van de dubbele automatische sturing via de geveerde loopwagens en ononderbroken dichtingssystemen tot aan de bariérrevrije ECO PASS onderdorpel tonen we eens te meer MORE DRIVE THAN EVER. www.siegenia.com
Bouwkolom overhoop
Marc Nelissen
Hoofdredactie Raam en Deur
Tips voor de redactie?
Mail ze naar raamendeur@mixpress.nl.
De gevel als energiegenerator en display, kozijnenbouwers als comakers in totaalconcepten van derden en sluittechnieken in de zorgsector: intra- en extramuraal. Dat zijn enkele van de vele onderwerpen die in deze Raam en Deur de revue passeren. De rode draad? Buiten de gebaande paden denken. In procesoptimalisatie, in nieuwe samenwerkingsvormen en nieuwe verdienmodellen. Neem de zorg: als een dag verpleeghuis xxx kost en een dag thuiszorg x, dan houd je toch xx over om thuiszorg beter te faciliteren?
Waarschijnlijk red je dat met één van die twee x’en al en bespaar je zo nog één x voor iedere dag dat je senioren thuis kunnen houden. Vaak de grootste wens van de hulpbehoevende senioren zelf. De technische oplossingen zijn er al lang. Maar het verdienmodel staat een succesvolle implementatie dus in de weg. Want wie gaat dat zorgslot aan de huisdeur betalen? De bewoner zelf? De verzekeraar? De gemeente? De woningcorporatie? Een mooie uitdaging, heel anders dan het ontwikkelen van het beste slot met superieure specificaties. Dat is een vanzelfsprekend uitgangspunt. De aanbieder die echter de business-case het beste rond kan maken voor zijn klant, is spekkoper. En dat kan de aannemer zijn, de gevelbouwer of de slotenfabrikant zelf. En degene die dat doet, zit ook meteen op de bok aan de teugels. Denk er maar eens over na hoe dat de hele bouwkolom op zijn kop kan zetten.
Raam en deur
Vakmagazine voor raam-, deur- en geveltechniek, van ontwerper tot verwerker.
Redactie
Hans Fuchs
Louis Jongeleen
Johan van Leipsig
Marc Nelissen
Hein Stienstra
Joop Wilschut
Uitgever
Marc Nelissen
Vormgeving
Inpladi bv, bureau voor idee en creatie, Cuijk
Uitgave
MIXpress BV Rosmalen
Redactie-adres
Raam en Deur
postbus 55, 5240 AB Rosmalen tel. 073.503.43.47 fax 073.503.81.53
Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, op welke wijze dan ook of worden opgeslagen in een geautomatiseerd gegevensbestand, of openbaar gemaakt zonder voorafgaande schriftelijke toestemming van de uitgever.
ISSN 1389-6873
Spelen met vormen en materialen
Waar de noord- en de westgevels een vlak en rechthoekig aanzien hebben, kenmerken de zuidgevels zich met afgeronde en volledig transparante balkons op de hoeken en een gebogen verticale plooi in het metselwerk. Dit metselwerk wordt per verdieping horizontaal onderbroken door stroken van prefab betonelementen boven en onder de kozijnen. De relatief kleine kozijnen zijn in een vast patroon en een strak ritme in de gevels opgenomen.
“Een gevel kan energiegenerator, een display of een Baljurk zijn”
De bouw wordt sinds enige jaren overspoeld met totaalconcepten, voor nieuwbouw en voor renovatie. Al die concepten zijn opgebouwd uit deelproducten, afkomstig van verschillende toeleveranciers. Bijvoorbeeld van Transcarbo Kunststof Kozijnen en Houtindustrie Stam & Landman. Hoe is dat, meedraaien in het bouwconcept van een ander? Wat zijn de voordelen? Zijn er nadelen? Verandert het werk? En: is dit de toekomst?
Met zijn medewerkers van buro Archipelontwerpers houdt architect Eric Vreedenburgh zich de laatste decennia intensief bezig met de theorie en de praktijk van stedenbouw, architectuur en productontwikkeling. Zijn creatieve kracht komt tot uitdrukking in toekomstgerichte projecten in binnen- en buitenland. Van de transformatie van het Scheveningse havengebied tot een ecologische tuin met paviljoens in Xi’an in China. Trefwoorden bij zijn werk zijn: intensief ruimtegebruik, luchtgebonden bouwen, IFDbouwen, `smart’ bouwen, aanpasbaar bouwen, transformatie, variatie en onvoorspelbaarheid.
Procesinnovatie staat voorop Garagedeuren:
10 14 18 22
Meer montagegemak voor de installateur, een nieuw prestatielabel dat de consument informeert over de prestaties van een garagedeur, en nieuwe functies voor de garage, met alle gevolgen van dien voor de keuze van de garagedeur. John Stadhouders van Doco International, Raymond Olderaan van Hörmann en Jan-Pieter de Graaff van Salco Garagedeuren laten zich uit over trends en ontwikkelingen op het gebied van de garagedeur.
Actuele beveiliging, soepeler eisen
Ook het PKVW-merk gaat met de tijd mee. Met ingang van 1 januari 2015 verandert een aantal eisen van het Politiekeurmerk Veilig Wonen. De werkwijze van criminelen verandert en nieuwe preventiev e maatregelen komen beschikbaar en daarmee houdt het keurmerk rekening. In 2015 introduceert het PKVW bovendien een vernieuwd beveiligingsconcept. Dat brengt voor het werkveld een aantal belangrijke veranderingen mee.
Turbo op de vergrijzing

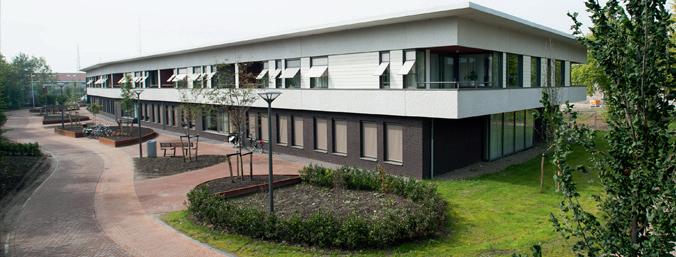

Toegankelijkheid in de zorg
De komende jaren neemt de zorgvraag explosief toe. Welke sluitsystemen en welk hang- en sluitwerk bedienen de zorg het beste? Vier experts over toegangstechniek in de zorg: Peter Heemstra van ACES, Johan van der Kooij van JVDK Consultancy, Jan-Willem Koot van Opening Controls en Richard de Wit van DWDK.
30
Nederland vergrijst, de druk op de zorg neemt toe. En al over elf jaar treedt volgens de prognoses nog eens een turbo-effect op: dan neemt het aantal 80-plussers rapide toe. Hoe grijs wordt Nederland eigenlijk, hoeveel mensen hebben straks behoefte aan zorg en op welke manier? Wat zijn de gevolgen voor zorgkosten en woningmarkt? En kan domotica helpen om ouderen zelfstandig te laten leven?
34
39
Energiebesparing en brandveiligheidprojecten 26
Energiebesparing is een “hot-item” in Nederland. De minimale warmteweerstand (Rc-waarde) voor dichte delen wordt binnenkort in het Bouwbesluit verhoogd. Zo wordt voor de gevel de minimale Rc-waarde van 3,5 W/m²K verhoogd naar 4,5 W/m²K. Dit heeft nogal wat consequenties voor de gevel. Maar hoe zit het nu met het glas? Welke eisen worden daar nu aan gesteld?
DucoFit 50 ‘ZR’
Supersnelle plaatsing
De DucoFit 50 ‘ZR’ is een zelfregelend ventilatierooster voor ‘onzichtbare’ compacte kalfplaatsing. Het rooster kan bijzonder snel vastgeschroefd of -geniet worden. Voor de afdichting werd een nieuwe coëxtrusietechniek ontwikkeld. Dit maakt het gebruik van zwelband overbodig. Het fraai afgeronde binnenrooster en de bediening vormen één geheel en kunnen dus eenvoudig afgenomen en teruggeplaatst worden. Dit maakt een nette afwerking rond het ventilatierooster mogelijk.
GND naar Brandveilig Bouwen Nederland
GND Garantiedeuren heeft zich aangesloten bij Brandveilig Bouwen Nederland. BBN wil de brandveiligheid van gebouwen verbeteren en is van mening dat brandveiligheid een maatschappelijk belang is dat uitstijgt boven commerciële belangen. GND onderschrijft deze visie en heeft dit bekrachtigd met een lidmaatschap van BBN. GND is onlangs gestart met een brandcampagne waarin de organisatie afnemers wijst op de risico's en hun verantwoordelijkheid. Dit sluit naadloos aan bij de missie van BBN om de kennis over bouwkundige brandpreventie te vergroten en het publiek verantwoordelijkheidsbesef bij te brengen. Een ander speerpunt van BBN is het gebruik van brandveilige bouwmaterialen en -constructies.
Effect inbraak vaak lang merkbaar
Lid van:
Slachtoffers van een inbraak houden hier vaak langdurig psychische en lichamelijke klachten aan over. Van de mensen die in de afgelopen 5 jaar te maken kregen met een inbraak in hun huis had een groot deel in de eerste weken na de inbraak moeite met in slaap komen, onrustig slapen of last van nachtmerries. Ook worden concentratieproblemen veelvuldig genoemd en geeft men aan vaker boos, neerslachtig of gespannen te zijn. Bijna 40 procent zegt het gevoel van veiligheid in hun eigen huis kwijt te zijn. Van de ondervraagden verwacht een vijfde zelfs zijn leven lang last te houden van de gevolgen van een inbraak. Dit blijkt uit onderzoek onder 500 respondenten, onlangs gepresenteerd door de stichting Nationale Inbraakpreventie Weken (NIPW). De stichting NIPW is een publiek private samenwerking die als doel heeft inbraakpreventie hoger op de agenda te krijgen bij woningbezitters. De stichting wil bijdragen aan het verlagen van het aantal inbraken en inbraakpogingen, dat nu nog op 87.500 per jaar ligt, naar 65.000 in 2017.
Duco in de prijzen
De DucoGrille NightVent is uitgeroepen tot 1 van de 10 laureaten "innovatieve producten" door de toonaangevende Franse vakbeurs MétalExpo/Equip'Baie. Dit glasvervangend ventilatieluik van Duco Ventilation & Sun Control is een alternatief om het binnenklimaat van een gebouw via ventilatieve koeling op een natuurlijke manier beheersbaar te houden. Het ventilatieluik bestaat uit 1 module, maar bevat wel 2 essentiële onderdelen. Van buitenaf wordt de DucoGrille NightVent afgeschermd door een raamrooster met geperforeerde lamellen die dienstdoen als insectenwering. Daarnaast is het ook mogelijk om het buitenrooster in een vandalismeveilige of inbraakwerende uitvoering te verkrijgen. Zo kan het ventilatieluik op gelijk welk tijdstip geopend worden, ook al is er niemand aanwezig. Het geïsoleerde, vlakke binnenpaneel zorgt voor een integratie in het interieur. Bovendien zorgt de akoestische demping er voor dat de thermische waarde van het ventilatieluik vergelijkbaar is aan dat van een gesloten raam, zo laat Duco weten.

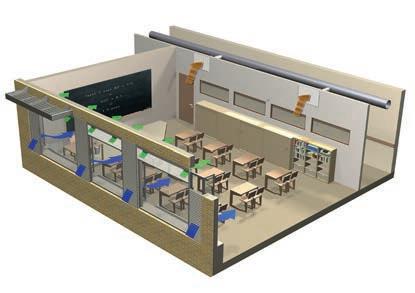

Gezonde scholen
Renson nodigde opnieuw adviesbureaus, installatie-adviseurs, studiekantoren, architecten, bouwheren en partners in de bouw van scholen uit voor een themadag rond duurzame natuurlijke ventilatie in scholen. Deze sessie ging dieper in op de problematiek van het binnenklimaat in scholen en geeft ook een beeld van de gezonde en energiezuinige ventilatieoplossingen met natuurlijke toevoer en vraaggestuurde afvoer voor renovatie en nieuwbouw van scholen met de nadruk op lage exploitatiekosten. Met zijn Healthy School Concept biedt Renson energiezuinige oplossingen, die helpen om een gezond en aangenaam binnenklimaat te creëren. Dit concept bestaat uit 3 elementen: continue, gecontroleerde basisventilatie, nightcooling en buitenzonwering.
Voorbeeldprojecten hout gezocht
Met de certificering van duurzaam bosbeheer in de tropen, komen er steeds meer nieuwe (minder bekende) houtsoorten beschikbaar. Deze houtsoorten veroveren vaak met moeite een positie op de markt. Het gebruik van een breed palet aan houtsoorten uit gecertificeerde bossen (dus ook de minder bekende) is echter juist van belang voor economisch rendabel en duurzaam bosbeheer. Centrum Hout en Probos willen de Houtdatabase, waarin 219 houtsoorten en 15 plaatmaterialen beschreven staan die kunnen worden toegepast in de woning- en utiliteitsbouw en de grond-, weg-, en waterbouw (GWW), beter benutten als etalage voor minder bekende houtsoorten uit gecertificeerde bossen. Heeft uw bedrijf projecten gerealiseerd in de woning- en utiliteitsbouw of GWW waarin nieuwe of minder bekende houtsoorten uit duurzaam beheerde bossen zijn toegepast, meld ze dan aan voor de houtdatabase. U kunt de projecten aanmelden via een online formulier: http://houtdatabase.nl/?q=node/232

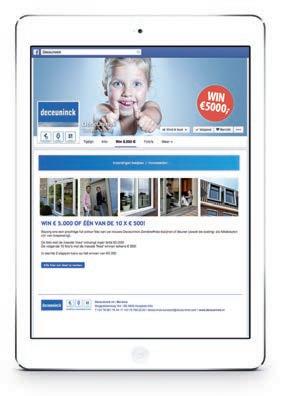

Kozijnen op Facebook
Deceuninck lanceerde een particuliere Facebook-actie waarmee het Nederlandse eindconsumenten beloont voor de aanschaf van de uiterst energiezuinige Zendow#neo-raam- en/of deurkozijnen in kleur. Particulieren kunnen een fraaie kleurenfoto van hun nieuwe Deceuninck Zendow#neo-profielen insturen en op de Deceuninck Facebookpagina `likes' verzamelen. De foto met de meeste `likes' wint een cashbackcheque ter waarde van maar liefst € 5.000 en de volgende tien winnen een cheque van elk € 500.
Meedeinend glas

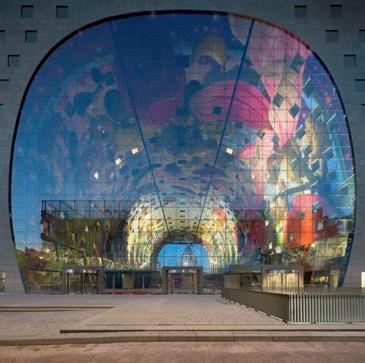

De vorm van het gebouw, de spectaculair beprinte binnengevel, maar zeker ook de glazen kabelnetgevels aan de kopse kanten maken de nieuwe Markthal Rotterdam tot een ware eye-catcher. De twee kopgevels zijn gerealiseerd door Octatube en bestaan uit een netwerk van stalen kabels met glaspanelen die mee kunnen buigen op de wind. AGC Glass leverde het glas voor deze 34 meter hoge en 42 meter brede gevels. Ze vormen hiermee de grootste kabelnetgevels van Europa. “Om te voorkomen dat de nieuwe Markthal een windtunnel zou worden, was het nodig om de twee kopse kanten van het gebouw te voorzien van een gevel. De gevels moesten zo min mogelijk de aandacht wegtrekken van hetgeen binnen in de Markthal te zien is, dus het was de uitdaging om ze zo transparant mogelijk te maken. Er is daarom ook bewust geen coating toegepast op het glas”, vertelt Joeri Bijster van gevelbouwer Octatube. “Het constructieve uitgangspunt van een kabelnet genereert maximale transparantie. Eigenlijk is dit het beste te vergelijken met de opbouw van een tennisracket. De bestaande ronde boog van de hal leende zich zeer goed voor een voorgespannen kabelconstructie. Het kabelnet vormt de achterconstructie van de glaspanelen die samen de gevel vormen.”
Sneller laad- en losproces
'Investeringsvoordeel kunststof kozijnen'
Het vakblad Technisch Gebouwbeheer publiceerde onlangs een informatief artikel dat de kosten van het aanbrengen van houten, aluminium en kunststof kozijnen vergelijkt. Uit de gegevens valt maar één conclusie te trekken: kunststof kozijnen leveren altijd een kostenbesparing op. Het artikel in Technisch Gebouwbeheer toont dat de keuze voor kunststof kozijnen in de nieuwbouwsituatie veruit het voordeligst uitpakt. Wie de kostenvergelijking wil doortrekken naar renovatie, moet volgens de auteurs ook rekening houden met de extra kosten van het verwijderen van de bestaande kozijnen en de projectsituatie. Tevens wijzen de auteurs erop dat de directe kosten regionaal kunnen verschillen.
Nieuwe timmerwebsite
Timmerfabriek Groothuis uit Almelo heeft een nieuwe website gelanceerd (www.groothuistifa.nl). Op de website is een duidelijke scheiding aangebracht in de informatievoorziening richting de professionele en de particuliere markt. De bezoeker kan informatie verzamelen en beeldmateriaal bekijken van gerealiseerde projecten. Op de website is uiteraard ook actueel en relevant nieuws te vinden.

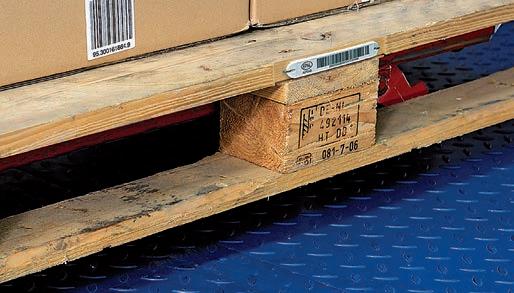

Met de lancering van docklevellers met geïntegreerde RFIDtechnologie creëert de Duitse deurenfabrikant Hörmann voor de logistieke sector op innovatieve wijze mogelijkheden voor een sneller en betrouwbaarder laaden losproces, zo laat het weten. De docklevellers met geïntegreerde RFID-techniek zijn in staat goederenbewegingen tijdens het laden en lossen contactloos en betrouwbaar door transponders en ontvangers te registreren. Waar normaal gesproken RFID-ontvangers in de vorm van aanrijgevoelige poorten rond de dockdeur worden geïnstalleerd, bevindt de RFID-ontvanger van Hörmann zich direct onder de dockleveller. Deze is daarmee zeer dichtbij de transponder geplaatst, die op de europallet is aangebracht. Dankzij deze constructie kunnen alle relevante gegevens op het afleveringsbewijs betrouwbaarder worden uitgelezen en geregistreerd, aldus het bedrijf.
Transcarbo neemt Raamwerk over
Transcarbo Kunststof Kozijnen uit Heerlen heeft de activiteiten van Raamwerk Kunststoffen te Dedemsvaart overgenomen. Transcarbo is met een omzet van € 16 miljoen en circa 100 medewerkers een van de grootste kunststof kozijnenproducenten van Nederland. Raamwerk heeft een omzet van € 3 miljoen en 20 medewerkers. Met de toevoeging van Raamwerk verstrekt Transcarbo haar marktpositie in het oosten van Nederland. Raamwerk zal als zelfstandige organisatie en onder eigen merknaam verder gaan.

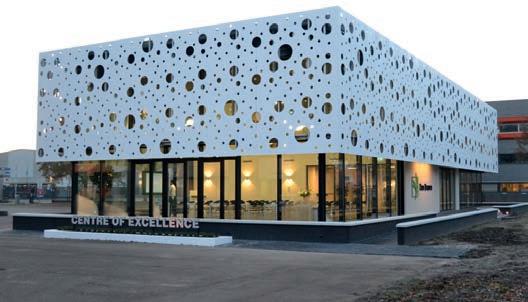

Luchtdicht Centre of Excellence
De viering van het 40-jarig bestaan van Den Braven Sealants in 2014 kreeg op 8 november extra glans door de opening van het Centre of Excellence door wethouder Economische
Zaken Marcel Willemsen van de gemeente Oosterhout. Met dit trainingscentrum ondersteunt het bedrijf zowel klanten als medewerkers om optimaal op de hoogte te blijven van de laatste ontwikkelingen en technieken. Den Braven verzorgt er workshops en trainingen voor klanten over haar producten, concepten en toepassingen. Tevens worden alle commercieel medewerkers van de Den Braven groep wereldwijd er getraind. Het gebouw is luchtdicht uitgevoerd.
Nieuw directieteam Ploeg Kozijnen
Ploeg kozijnen heeft zijn organisatiestructuur gewijzigd. Frans Biemond is benoemd tot algemeen directeur en Ronald van den Ing tot commercieel directeur. Beiden werken al jaren bij het bedrijf. Jos van der Ploeg (voormalig oprichter en eigenaar) richt zich op productinnovatie en is als lid van het management team betrokken bij alle beleidsbeslissingen. Met deze wijziging in de organisatie structuur is Ploeg kozijnen klaar voor een verdere ontwikkeling van het bedrijf in de nabije toekomst.
Gevelconstructeurs Vorsselmans uit Loenhout (België)en De Groot & Visser uit Gorinchem slaan de handen in elkaar bij de bouw van een nieuwe penitentiaire inrichting in het Noord-Hollandse Zaanstad. De specifieke technische eisen, in combinatie met de hoge bouwsnelheid, hebben ertoe geleid dat beide gevelexperts hun krachten en kennis bundelen in de vennootschap VGV Façades. VGV Façades zal 696 celramen en meer dan 1.130 vliesgevelelementen, deuren, lichtstraten, entreegehelen en patio's realiseren in een totale doorlooptijd van 6 maanden. De totale gevel zal in maart 2015 gemonteerd zijn.
Stemmen voor Reynaers Projectprijs
De vakjury nomineerde 10 projecten voor Reynaers' Projectprijs. Nu is het de beurt aan het publiek om de winnaar te bepalen van de Reynaers Projectprijs
2014. Voor het eerst zijn de genomineerde projecten in een video te bekijken waarin de architect een korte toelichting geeft op zijn ontwerp. Stemmen kan tot en met 19 december via de speciale website www.projectprijs.reynaers.nl
Nieuw is dat de architect van een gebouw een toelichting geeft op zijn ontwerp en de keuze voor het gebruik van aluminium systemen in de gevel. Hiervoor is van ieder afzonderlijk project een korte video gemaakt. Op deze manier kan het publiek de projecten beter beoordelen.

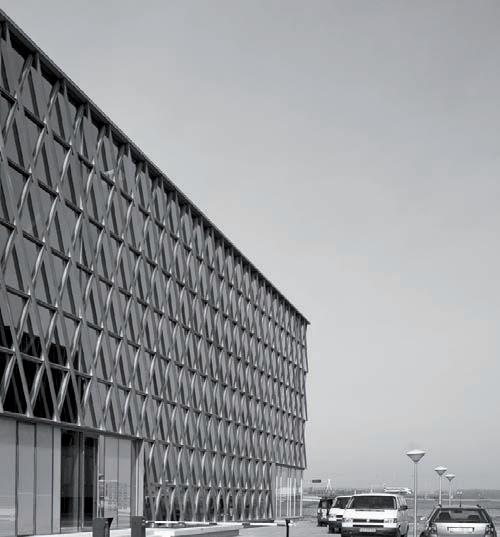

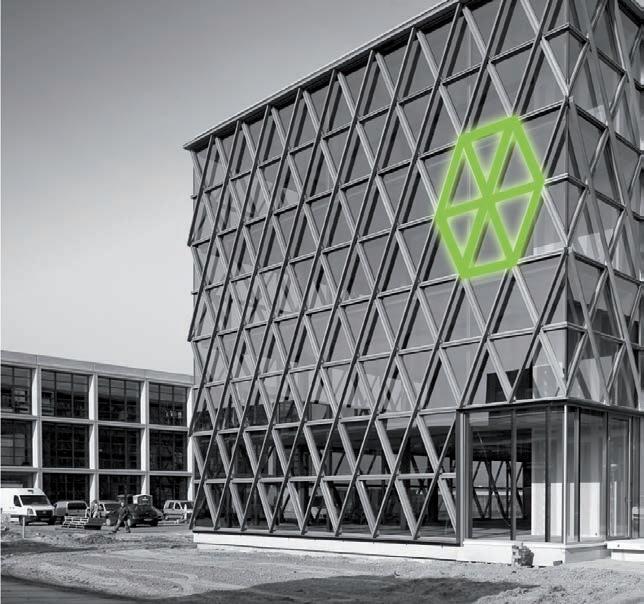

AGC Glass Europe opende onlangs haar nieuwe hoofdkantoor dat de naam AGC Glass Building kreeg. Dit bijna energieneutrale gebouw is gelegen in Louvain-la-Neuve, 25 km ten zuiden van Brussel. In de AGC Glass Building, die ongeveer 500 personen kan huisvesten, zitten nu alle administratieve en centrale diensten van AGC samen die vroeger over verschillende locaties in het land gespreid waren. Het gebouw kreeg de BREEAMcertificatie1 `uitstekend' in de ontwerpfase en kan dan ook een vrijwel neutrale energiebalans voorleggen. Het gebouw onderscheidt zich aan de buitenkant door een dubbele glasgevel. De binnenschil bestaat uit dubbele beglazing van extra-blank glas met superisolerende coatings en zonwering. De buitenschil is dynamisch en enig in zijn soort, met mobiele, glazen lamellen voorzien van witte stroken die afwisselend op de binnen- en buitenzijde zijn gezeefdrukt.
Vorsselmans en De Groot & Visser bouwen samen
Nieuw hoofdkantoor AGC Glass
De Amazones: drie identieke woontorens
Spelen met vormen en materialen

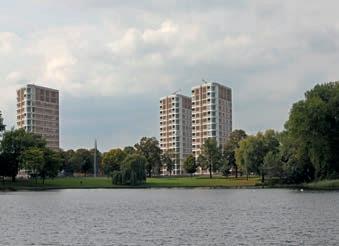

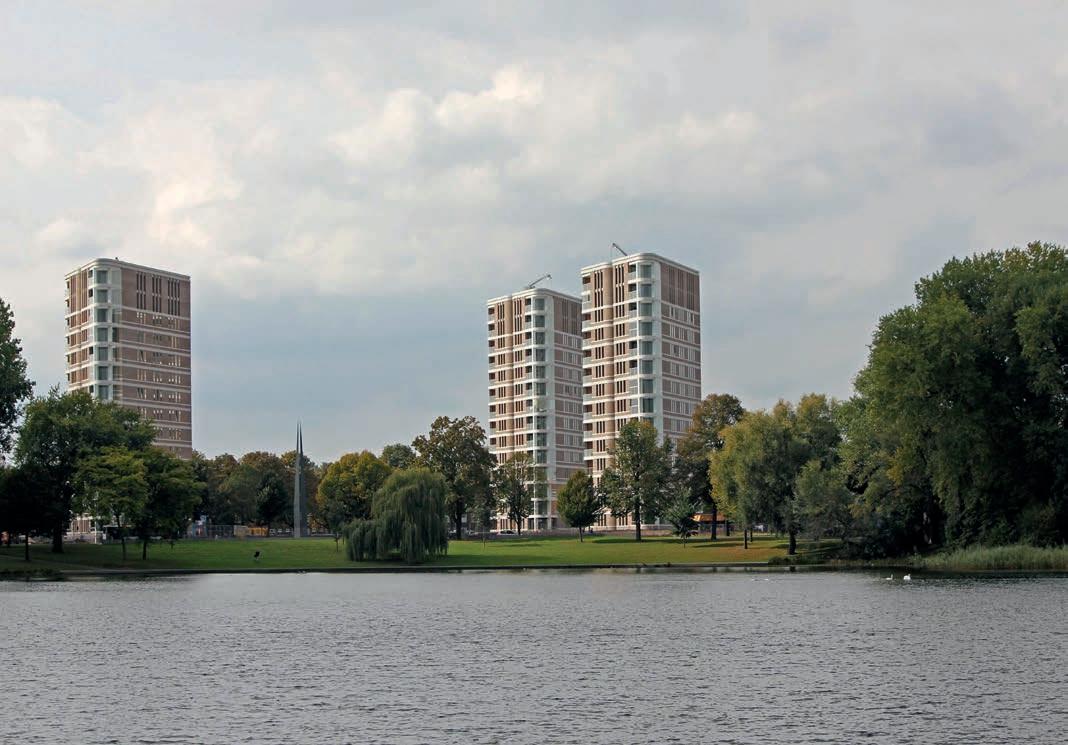

drie torens gezien vanaf de vijver van het Prins
Het lijken massieve blokken maar dat wordt vertekend door het perspectief
Waar de noord- en de westgevels een vlak en rechthoekig aanzien hebben, kenmerken de zuidgevels zich met afgeronde en volledig transparante balkons op de hoeken en een gebogen verticale plooi in het metselwerk. Dit metselwerk wordt per verdieping horizontaal onderbroken door stroken van prefab betonelementen boven en onder de kozijnen. De relatief kleine kozijnen zijn in een vast patroon en een strak ritme in de gevels opgenomen.
Op de voormalige locatie van de Hoge Agrarische School aan de westkant van het Prins Hendrikpark tussen de Monseigneur Diepenstraat en het Van Lanschotpad zijn drie identieke woontoren van 14 etages neergezet met elk 42 appartementen. Twee torens zijn bestemd voor verkoop; de derde voor verhuur. Tussen de verspreidstaande torens ligt halfondergronds een 1-laagse parkeergarage voor 180 auto's. Op het dek hiervan is een park aangelegd. De Amazones, zoals de woontorens genoemd worden, zijn in opdracht van Van Wanrooij Projectontwikkeling uit Geffen ontworpen door DOK Architecten uit Amsterdam.
Zoektocht
Het ontwerp van de drie torens is niet zomaar tot stand gekomen. Daar zijn verschillende studies en een zoektocht van jaren mee gemoeid geweest. Al in 2000 kreeg het architectenbureau het verzoek ideeën te
Projectgegevens
Opdrachtgever: Van Wanrooij Projectontwikkeling, Geffen
Architect: DOK Architecten, Amsterdam
Aannemer: Hendriks Bouwbedrijf, Oss
Baksteen: Daas Baksteen Zeddam, Zeddam
Prefab beton: Lammert Beton
Ondersteuning: Jordahl H-Bau en Normteq, Hengelo
Kozijnen: Reynaers, Helmond
Start uitvoering: maart 2013
Oplevering: december 2014
ontwikkelen. De basisgedachte was hoogbouw op dit stedenbouwkundige knooppunt van het Prins Hendrikpark en de lommerrijke Van Lanschotlaan. Maar het was niet de bedoeling de waterpartij in het hart van het park rondom dicht te bouwen. Er moest een zichtlijn blijven bestaan tussen beide groengebieden. Het eerste plan bestond uit twee toren van circa 80 meter hoogte met laagbouw er omheen, maar dat werd vrijwel direct afgekeurd. In tweede termijn werd gedacht aan torens van 120 meter hoog, maar dat kan geen goedkeuring vinden, omdat één van de voorwaarden was dat de bebouwing niet hoger mocht worden dan de Sint Jan. Daarna zijn er tussen 2000 en 2005 nog verschillende studies en diverse ontwerpen uitgevoerd. Het aantal woningen was bepalend voor een goede exploitatie. Op een zeker moment is de stedenbouwkundige beslissing genomen ontwerpideeën te maken met drie torens als uitgangspunt. Ook hiervan
De
Hendrikpark.
(foto: DOK Architecten)

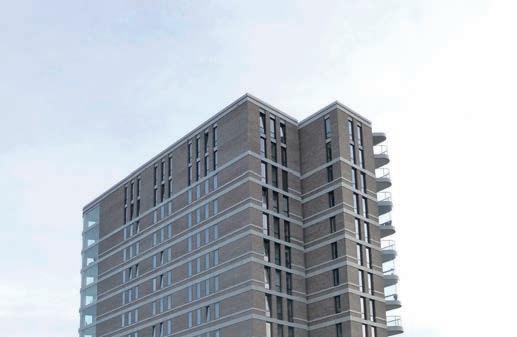

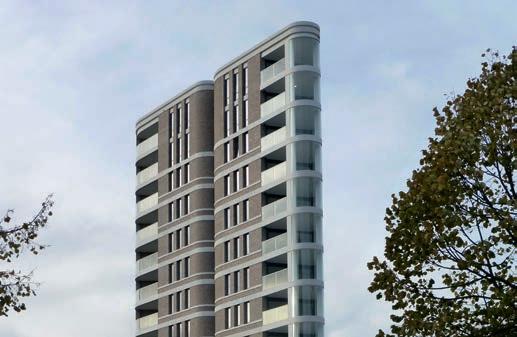

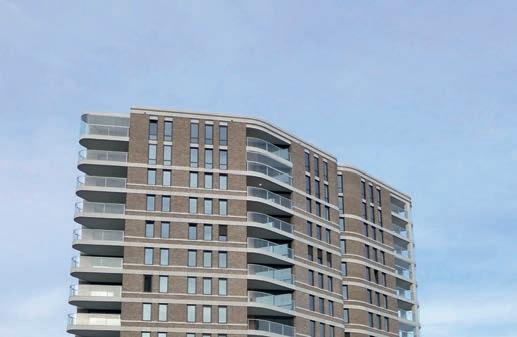

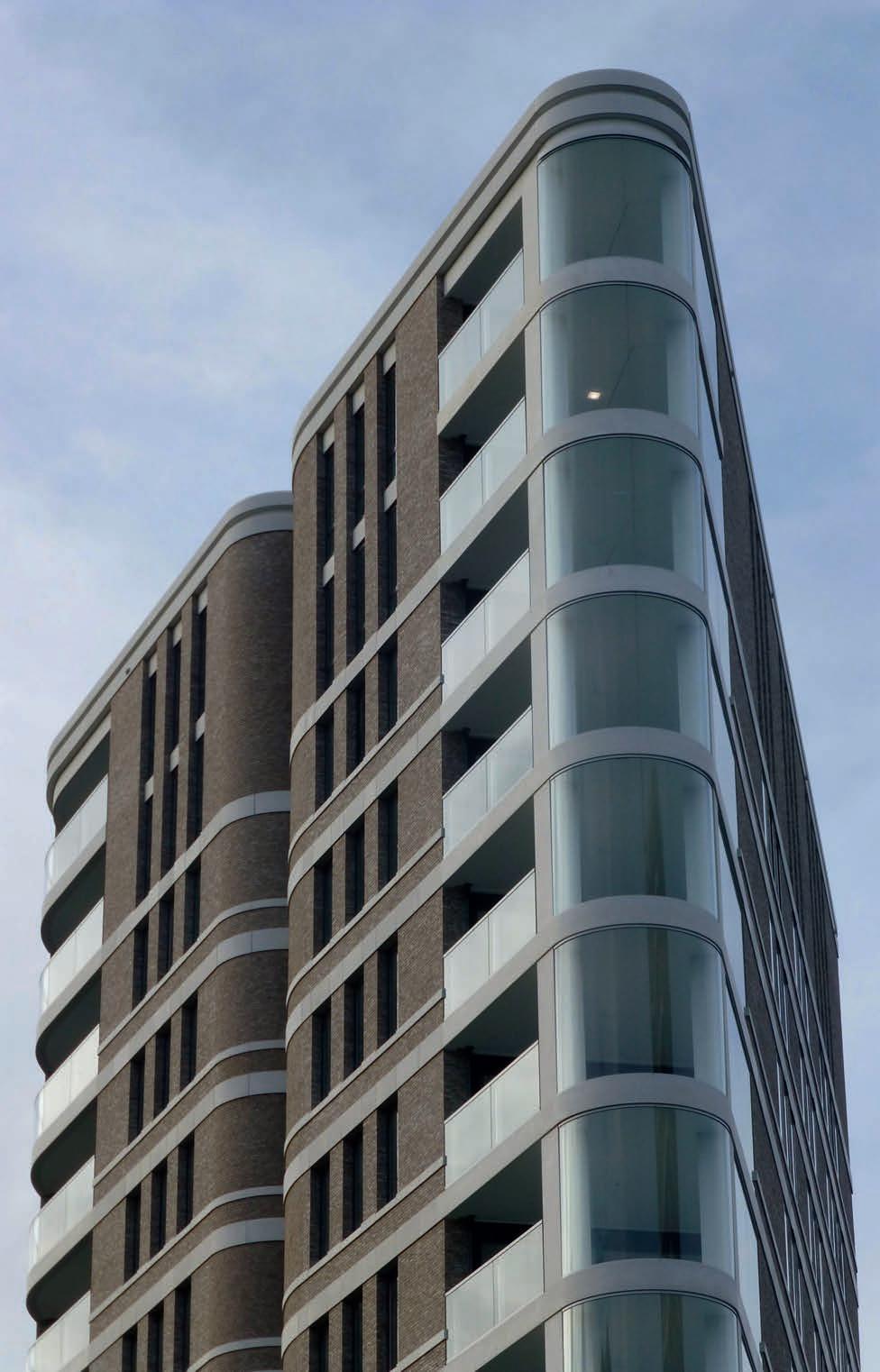

Eén van de torens in volle glorie. Hierbij is goed te zien hoe rank en slank ze in feite zijn
Zicht op de zuidgevel van één van de torens, waarbij de drie balkons goed zichtbaar zijn
hebben verschillende varianten de revue gepasseerd, waarbij al meer richting gegevens was aan het ontwerp door vorm, slankheid en uiterlijk nader in de vullen. De gemeente heeft meerdere van deze plannen teruggekoppeld met de buurt en de omgeving. Uiteindelijk kon het ontwerp zoals dat nu is uitgevoerd, ieders goedkeuring wegdragen. Drie identieke torens met een hoogte van 44 meter, slank in aanzien met veel ronde hoeken vanwege de elegante `vrouwelijke' vormen, waarvan de naam De Amazones is afgeleid. Torens waarvan de gevels architectonisch aansluiten bij de Bossche School: baksteen met betonnen speklagen. Toren ook die niet in lijn of pal naast elkaar geplaatst zijn, maar min of meer aan de randen van het beschikbare terrein, waardoor er tussenin ruimte bleef voor de halfondergrondse parkeergarage met een park op het dek.
Wel of geen prefab
Op basis van het definitieve ontwerp is naar een uitvoerende partij gezocht en is Hendriks Bouwbedrijf uit Oss geselecteerd. Daarna is het plan in de besteksfase in bouwteamverband (opdrachtgever, architect, constructeur en aannemer) verder ontwikkeld. Op verzoek van Hendriks is dat in BIM gedaan; voor sommige partijen een nieuw maar leerzaam proces, dat zijn vruchten heeft afgeworpen. In eerste instantie was het plan de gevels te prefabriceren en deze elementen aan het betonskelet te verankeren. Er is uiteindelijk voor een traditionele werkwijze van handmatig opmetselen gekozen, mede omdat de aannemer een ander idee had ten aanzien van het optrekken van het betonskelet. Traditioneel be- en ontkisten zou enorm veel tijd vergen;

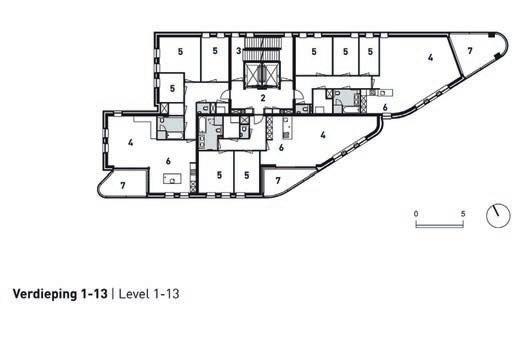

Plattegrond van één van de verdiepingen (tekening: DOK Architecten)

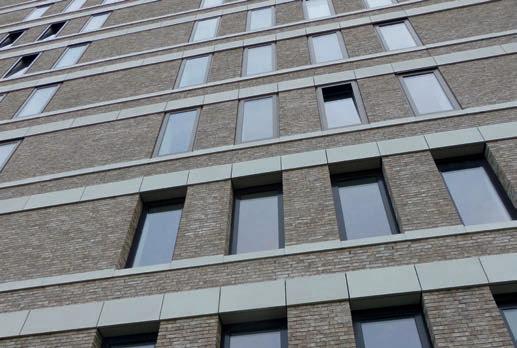

Beeld van de noord- en de westgevel; rechte gevelvlakken die haaks op elkaar staan
met een schildagend hollewandsysteem zou veel tijd gewonnen worden. Toch zijn er bepaalde delen van de torens wel in prefab betonwanden uitgevoerd: het binnenblad van de gekromde gevels naast de plooi en de kernwanden van liftschachten en trappenhuizen.
Wat wel geprefabriceerd is, zijn de lichtgrijs gekleurde betonnen speklagen en doorgaande vensterbankstroken. Om logistieke redenen zijn deze elementen lopende het metselwerk met de hand gesteld. Ze zijn daardoor vanuit Arbo oogpunt kleiner en dunner (40 mm) dan gebruikelijk, waardoor er veel naden zichtbaar zijn. Door te kiezen voor deze oplossing is er in de gevelconstructie verhoudingsgewijs veel staal voor metselwerkondersteuning toegepast. Ook de elementen van de betonnen dakrand zijn geprefabriceerd, maar daar zijn minder naden te zien. Deze elementen zijn met de kraan ingehesen en op doken gesteld, waardoor ze groter en zwaarder konden worden uitgevoerd. De eerste gedachte was de dakrand in kunststof (polyester) uit te voeren. Dat zou gewicht besparen, het zou simpeler te bevestigen zijn en eenvoudiger in onderhoud. De argumentatie en een gedetailleerde uitwerking van de aannemer heeft de keuze naar prefab betonnen elementen doen doorslaan. Ze hebben dezelfde kleur en textuur als de speklaagelementen.
Gevelaankleding

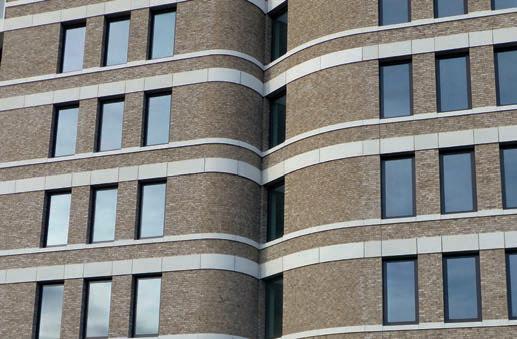

Het metselwerk is uitgevoerd in halfsteensverband met erachter een geïsoleerde spouw van 160 mm. Als steen is gekozen voor een beige tot lichtbruine strengpers, Birchwood, met een licht reliëf. Het onderste deel van de gevels is opgetrokken in een donkergekleurde steen. Deze komen
Bij de plooi of vouw in de zuidgevel loopt het gevelvlak iets naar binnen. Hier zijn ook goed de prefab betonnen speklagen en vensterbankstroken te zien
Het middenbalkon met de lichtgeknikte balustrade is in principe een inpandig balkon
uit hetzelfde productieproces maar zijn om hun donkere tint uitgeselecteerd voor deze toepassing.
De aluminium kozijnen in de metselwerkgevels rondom de torens zijn allemaal gelijk van afmetingen: 810 x 1850 mm. Deze maatvoering is grotendeels voortgekomen uit EPC berekeningen; uit de verhouding glas - aluminium profiel. Ook de aanzichtbreedte van 101 mm is overal gelijk, onafhankelijk van of we te maken hebben met vaste beglazing of een bewegend deel. Alle kozijnen zijn samengesteld uit CS 77 systeemprofielen van Reynaers. Voor de schuifpuien op de balkons zijn profielen van de serie CP130 gebruikt.
Een opmerkelijk detail aan de noordgevels is dat daar met de negge van de kozijnen is gespeeld om deze gevels meer expressie te geven. Alle kozijnen rondom de torens zijn in de gevels opgenomen met een negge van 180 mm. Alleen de kozijnen van de 3e t/m de 11e verdieping in de noordgevels hebben geen negge; ze zijn naar voren gehaald tot in het vlak van het metselwerk.
Balkons
Elk appartement heeft een balkon op het zuiden. Die in het midden van de gebouwen zijn het eenvoudigst; ze hebben een lichtgeknikte glazen balustrade. De balkons aan de westzijde hebben eveneens een glazenbalustrade maar die loopt aan het uiteinde rondgebogen terug naar de westgevel. Bij de onderste drie verdiepingen is deze kromming over de volle verdiepinghoogte dichtgezet, omdat dit uit windonderzoek noodzakelijk bleek. De balkons aan de oostzijde, op de koppen van de woontorens, zijn bijzonder van vorm. Het zijn in wezen uitkragende vloerdelen, gedragen

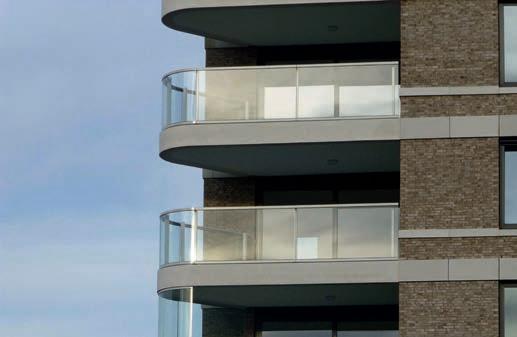

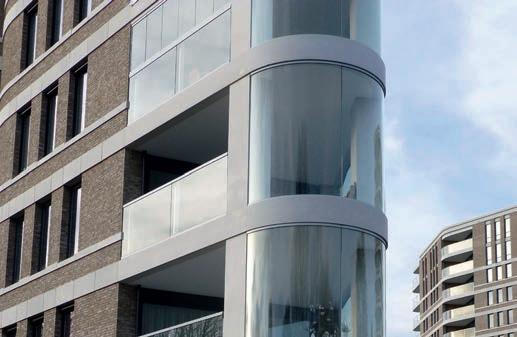

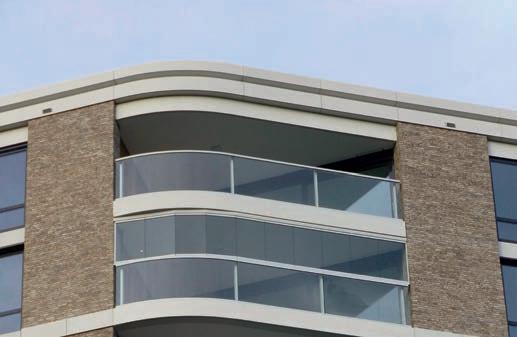

De balkons op de oostpunt van de torens hebben rondgebogen beglazing; een kenmerkend detail van de Amazones
Hier is goed te zien dat de kromming van de onderste drie balkon aan de westzijde over de volle hoogte zijn dichtgezet
door twee kolommen en gekoppeld aan de draagconstructie. Deze balkons hebben alleen aan de zuidzijde een glazen balustrade. De gebogen punt en de noordzijde is bewust over de volle hoogte dichtgezet met enkel gelaagd glas, ingeklemd in de onder- en bovenzijde. Het warmgebogen glas op de punt heeft een straal van 1,45 meter en is in twee delen gemaakt. De minimale naden tussen deze glasplaten en de aansluitingen van het glas op de kolommen is niet dichtgezet, niet afgekit. Als optie aan de bewoners is op de balustrades een zogenoemde serrebeglazing aan te brengen om het balkon volledig af te sluiten. Een aantal kopers/ bewoners heeft hiervoor gekozen, maar het doet geen afbreuk aan het architectonische beeld van de Amazones.
VAKTUEEL
Auteur: Louis Jongeleen
Fotografie: Marcus Peters
De gevel van de toekomst (6)
“Een gevel kan energiegenerator, een display of een Baljurk zijn”
Met zijn medewerkers van buro Archipelontwerpers houdt architect Eric Vreedenburgh zich de laatste decennia intensief bezig met de theorie en de praktijk van stedenbouw, architectuur en productontwikkeling. Zijn creatieve kracht komt tot uitdrukking in toekomstgerichte projecten in binnen- en buitenland. Van de transformatie van het Scheveningse havengebied tot een ecologische tuin met paviljoens in Xi'an in China. Trefwoorden bij zijn werk zijn: intensief ruimtegebruik, luchtgebonden bouwen, IFD-bouwen, `smart' bouwen, aanpasbaar bouwen, transformatie, variatie en onvoorspelbaarheid.
Sinds een aantal jaren ligt de bouwwereld in Nederland behoorlijk overhoop. Ligt dat vooral aan de economische recessie, zoals veel bouwers denken?
Vreedenburgh: “Je zou niet zeggen dat het crisis was, als je ziet hoe hoog het vastgoed nog altijd in de boeken staat. Maar deze tijd wordt vooral gekenmerkt door een andere ontwikkeling die de wereld zal veranderen. We leven in een periode waarin de maatschappelijke en economische werkelijkheid op z'n kop wordt gezet door de informatietechnologie. Dat gaat niet alleen over de bouwsector, maar over verandering op alle terreinen en op grote schaal. In het algemeen bepaalt technologie voor een groot deel onze perceptie van de wereld en ons handelen. In een studie uit 2013 brengt het McKinsey Global Institute worden twaalf innovatieve sectoren in kaart die voor de huidige maatschappelijke en economische orde ontwrichtend kunnen zijn. Deze twaalf `next big things' zijn: `mobile internet, automation of knowledge work, internet of Things, cloud technology, advanced robotics, autonomous and near autonomous vehicles, next
Gangmakers
Dat de bouw nu razendsnel verandert, is voor een belangrijk deel het werk van enkele gangmakers. Zij ontwikkelen nieuwe methoden voor het maken van gebouwen die goed zijn voor mensen in plaats van het omgekeerde. In de toekomst zal de gevel een technologisch hoogwaardig onderdeel zijn van elk gebouw, afgestemd op de behoeften van de gebruikers. Raam & Deur vraagt zes koplopers in bouwinnovatie naar hun visie op `De Gevel van de Toekomst'.
generation genomics, energy storage, 3D printing, advanced materials, advanced oil and gas exploration and recovery' en `renewable energy'.
Deze ontwikkelingen zullen rond 2025 een economische impact hebben met een jaarlijkse omzet tussen de 14 en 33 biljoen dollar. Dat is 1 tot 2 maal het Bruto Nationaal Inkomen (BNI) van de gehele Europese Unie. Dat is ongeveer 20 tot 42 maal het BNI van Nederland. Dit houdt geen regering nog tegen.”
“De onstuitbare evolutie van de technologie werkt ook door in alles wat met bouwen te maken heeft. Nieuwe materialen, toepassingen van duurzame energie, sensortechnologie en 3D-printing komen eraan. Rekencapaciteit kun je tegenwoordig inbouwen in ieder essentieel onderdeel van een gebouw. Objecten in onze leefomgeving kunnen worden voorzien van chips en sensoren die meten, informatie uitwisselen en controleren. Dat is de verandering die we nu meemaken en die voor een belangrijk deel onze toekomst bepaalt.”
Hoe zal volgens u het bouwproces veranderen of misschien moeten veranderen?
Vreedenburgh: “ In de huidige bouwpraktijk zie je steeds vaker dat opdrachtgevers de traditionele manier van aanbesteden vervangen door een nieuw soort `tenderconstructies'. Ik merk hoe processen daarbij gemakkelijk door elkaar gaan lopen. Bij die tenders praten opdrachtgevers met mogelijke opdrachtnemers behalve over het betreffende project dikwijls ook al over onderhoud. In die voorfase ligt er dan vaak niet meer dan een schets van een project op tafel, terwijl er over onderhoud al wordt doorgepraat tot op bestekniveau. Voor uitwerking van de schets heeft men vaak geen geld over, want het is `maar een schets'.
Ook leveranciers hebben daar dan last van. Zij steken veel tijd in rekenwerk en lopen het risico dat de gekozen aannemer na de gunning laat weten dat hij liever zaken doet met een ander. Het werkt veel beter als je met een bouwteam de tekeningen uitwerkt, compleet met techniek en details. Pas dan kun je een definitief ontwerp neerzetten. Een tweede voorbeeld van een vernieuwing met nadelen, is het gebruik van BIM (Bouw Informatie Model, red). BIM is nu bijna een toverwoord in de bouw, maar deze bouwwijze met behulp van een virtueel gebouwmodel vraagt in feite al om een doordacht ontwerp voordat je ermee aan de slag gaat. In de beginfase van een ontwerp moet je kunnen `boetseren' met vormen en constructies. Daar is BIM niet flexibel genoeg voor. Een nadeel van BIM is ook dat prijsopgaven van producten en bouwcomponenten van het gebouwmodel een eigen leven gaan leiden. Intussen verschuiven ook de rollen in de uitvoering van bouwprojecten. De bouwmanager voert de regie. De aannemer controleert de maatvoering en de architect houdt zich in hoofdzaak bezig met kleuren, materialen en detaillering. En verder meen ik dat de bouwers in Nederland veel
LIPS
Deurwachter exit alarm 7411
Voorkom misbruik van vluchtdeuren
Alarm bij oneigenlijk gebruik van de nooduitgang
LIPS Deurwachter exit alarm 7411 voorkomt misbruik van vluchtdeuren, zonder concessies te doen aan de vluchtveiligheid en inbraakwerendheid van het gebouw. Dankzij het akoestische alarm, de flexibele montage en de EN179 certificering is LIPS Deurwachter de ideale oplossing om vluchtdeuren optimaal te monitoren en misbruik tegen te gaan.
www.lips.nl/deurwachter
50 JAAR MONDIALE BRANCHEBIJEENKOMST
De R+T is de nummer 1. Wereldwijd. De beurs is een branchebijeenkomst, branchebarometer en innovatieplatform. En de beurs is een uniek succesverhaal. Vier samen met ons het 50-jarig bestaan van de R+T!
ASSA ABLOY, the global leader in door opening solutions
VAKTUEEL
te lang blijven navelstaren. We weten nu al een tijdje dat het hier slecht gaat met de bouw. Maar dat is niet overal zo. Met Archipelontwerpers zijn we behalve hier in Scheveningen *) ook actief in Rwanda en China. Daar liggen nu kansen voor bouwbedrijven die iets willen creëren. In Rwanda bijvoorbeeld bestaat grote behoefte aan woningen en het land beschikt het over voldoende grondstoffen en energiebronnen. Bouwen is daar zeker nog niet in alle opzichten een keurig gestructureerd proces. Intussen is er wel, met Nederlandse hulp, een kadaster opgezet.”
*) Het havengebied van Scheveningen verkeert al enkele jaren in staat van transitie. In de nieuwe bebouwing en in de verrassende leefruimten bovenop de bestaande gebouwen (`Luchtgebonden gebouwen' )is direct de hand van de Archipelontwerpers te herkennen. Kijk eens op: www. archipelontwerpers.nl
Archipelontwerpers ontving vorig jaar de prijs voor `Het Slimste Bouwproject van 2013' voor de nieuwe gerealiseerde zorgwoningen van `Het Dorp' in Arnhem. Wat houdt `Slimbouwen' in dat geval in?
Vreedenburgh:” Vijftig jaar na de tv-actie van Mies Bouman moet `Het Dorp' in Arnhem opnieuw het neusje van de zalm worden van de zorghuisvesting. Bij het ontwerp van twee proefwoningen hebben we de flexibiliteit en de toepassing van smart-technologie als belangrijkste uitgangspunten gekozen. Flexibiliteit omdat de woningen aanpasbaar moeten blijven aan de vaak zeer specifieke beperkingen en wensen van de individuele gebruikers. Zij moeten met behulp van geavanceerde technologie zo zelfstandig mogelijk kunnen wonen. Voor iemand die alleen zijn kin kan bewegen, moet het mogelijk zijn om zelf een raampje open te zetten. In ons concept moesten dus alle bedieningsmogelijkheden in de woning volledig instelbaar zijn op de handicap. Scheidingswanden zijn verplaatsbaar. Voor iemand die niet zelfstandig in en uit bed kan komen, zal de slaapkamer groot genoeg moeten zijn voor een tilliftsysteem. Iemand die zelfstandig kan koken en graag met anderen samen wil eten, heeft een ruime keuken nodig. En zoals iedereen, verlangt ook de gebruiker van een zorgwoningen een comfortabel en mooi huis. Deze nieuwe zorgwoningen zijn in zekere zin een voorafschaduwing van hoe iedereen in de toekomst zal wonen. Want door de voortschrijdende technologie worden we ons steeds bewuster van onze beperkingen en zullen we ons in toenemende mate gehandicapt gaan voelen.”
Welke overwegingen zouden een rol moeten spelen bij het ontwerpen van een `Gevel van de Toekomst'? Wat kan een gevel méér zijn dan een gemonteerd geheel van een aantal duurzame gevelproducten?
Vreedenburgh: ”Dat de gevel een belangrijke energiegenerator kan zijn, zal iedereen binnen niet al te lange tijd gewoon vinden. Hetzelfde geldt voor het gebruik van gevels als informatieve displays of als schermen waarmee het aanblik van exterieur en het interieur van een gebouw naar wens kan worden veranderd. Met een vergelijkbare techniek als die van Google Glass kun je straks internetpagina's projecteren op beglazing. Glas of dichte delen van de gevel kunnen worden bewerkt met coatings die de CO2 uit de lucht halen of met coatings die fungeren als zonnecellen. Een nieuwe generatie bouwmaterialen integreert verschillende functies op moleculair niveau. Zo wordt er op dit moment gewerkt aan `carbon composiet', een lichtgewicht materiaal dat onbreekbaar is en sterker dan staal. Toepassing van die nieuwe materialen roept natuurlijk meteen weer nieuwe vragen op. Bijvoorbeeld, hoe moet je in de toekomst gaan slopen om alle materialen te kunnen hergebruiken of recyclen?
Als ontwerper realiseer ik me ook dat gevels voor een belangrijk deel de aantrekkelijkheid uitmaken van onze steden. Dat besefte ik des te meer toen Archipelontwerpers een tiental jaren geleden de opdracht kreeg voor het maken van een plan voor de transitie van een verloederd stukje Haagse binnenstad. Het ging om een achttal oude panden in verschillende bouwstijlen, van Jugendstil tot nog veel oudere bebouwing. De rooilijn van die pandjes volgde de loop van een kronkelend - oorspronkelijk Middeleeuws - straatje. Alleen was de vloeiende lijn van de oude straatwand doorbroken door een rechthoekig hoekpand van later datum. Ons ontwerp omvatte onder andere de restauratie van zeven oude gevels en de nieuwbouw van een gebogen hoekpand dat werd opgeluisterd met een voile van goudkleurig, half-doorzichtig weefsel van brons.
Gerard Stevers - helaas onlangs overleden - was de eigenaar-opdrachtgever en vond het prachtig . Hij wist ook zeker dat door onze aanpak al zijn panden in de buurt in waarde zouden stijgen. Na veel gesteggel met de welstandscommissie is ons ontwerp uiteindelijk door de gemeenteraad goedgekeurd. De vloeiende lijn van de oorspronkelijke straatwand en de bronzen siergevel vielen goed in de smaak bij de Hagenaars. Het nieuwe hoekpand met de historische rondingen kreeg al gauw de naam `De Baljurk'. Stevers kreeg gelijk, het werd een begin van de opknapbeurt van de hele wijk."
Eric Vreedenburgh toont een beeld van `De Baljurk' in de Haagse binnenstad.
Conceptueel bouwen neemt toe
Procesinnovatie staat voorop
De bouw wordt sinds enige jaren overspoeld met totaalconcepten, voor nieuwbouw en voor renovatie. Al die concepten zijn opgebouwd uit deelproducten, afkomstig van verschillende toeleveranciers.
Bijvoorbeeld van Transcarbo Kunststof Kozijnen en Houtindustrie Stam & Landman. Hoe is dat, meedraaien in het bouwconcept van een ander? Wat zijn de voordelen? Zijn er nadelen? Verandert het werk?
En: is dit de toekomst?
Als het om die laatste vraag gaat, is Transcarbo-directeur Mayco van de Wal beslist: “Wij hebben dit jaar in de eerste zes maanden dertig procent van ons werk gehaald uit kozijnen voor concepten zoals het IQ-concept van Ballast Nedam en het PlusWonen-concept van VolkerWessels. Drie jaar geleden was dat nog tien procent of misschien wel minder.”
De stijgende lijn bij het kozijnenbedrijf uit Heerlen weerspiegelt volgens
Van de Wal de ontwikkelingen in de bouw: “Er wordt meer met concepten gebouwd, omdat we tegenwoordig veel meer nadenken over de kostprijs van een woning. Het gaat bij de bouwconcepten om een totale kostenverlaging van de woningbouw. De bouwkosten van een woning moeten terug naar 85.000 tot 100.000 euro, en dat bereik je onder andere door de handelingen op de bouwplaats te reduceren.”
Van de Wal maakt een snelle globale rekensom met een kozijn: “Elke vierkante meter kozijn op de bouwplaats staat voor één uur montage-
tijd. Binnen een concept kun je dat kozijn in een bedrijfshal monteren in een prefab gevelelement. Het kozijn wordt in dat geval onder optimale en geconditioneerde omstandigheden verwerkt. Dat betekent: geen problemen meer met de bereikbaarheid van de bouwplaats, je bent niet meer afhankelijk van het weer en je hoeft die steiger niet meer op. Dat is goed voor een kostenbesparing van maar liefst veertig procent.”
Open markt
Transcarbo is als co-maker verbonden aan het IQ-concept van Ballast Nedam. In een productiehal in Weert worden de kunststof kozijnen van Transcarbo gemonteerd in de hsb gevelementen voor IQ-woningen. In een hal in Coevorden gebeurt met Transcarbo-kozijnen hetzelfde; daar worden ze gemonteerd in de betonnen bouwwanden van Volker Wessels' PlusWonen-concept. En Transcarbo levert kozijnen aan collega-toeleverancier Vianen Kozijntechniek. Van de Wal: “Vianen produceert binnenspouwbladen met kunststof kozijnen. Dat laatste is een duidelijke beweging binnen de timmerindustrie, in respons op de martkontwikkelingen; steeds meer bedrijven fabriceren binnenspouwbladen.”
De opsomming van Van de Wal beantwoordt direct een volgende vraag: ben je als toeleverancier gebonden aan één enkel bouwconcept? Nee dus, meldt Van de Wal: “Die markt is volledig open. Wij zouden, bij een jaarlijkse productie van kozijnen voor 2500 woningen, in nieuwbouw en renovatie, ook niet voldoende productie draaien als we ons moesten beperken tot één concept-aanbieder.”
Ook Gjalt Roo, directeur van Houtindustrie Stam & Landman in Heerhugowaard beaamt dat de markt open ligt: “Je bindt je als bedrijf

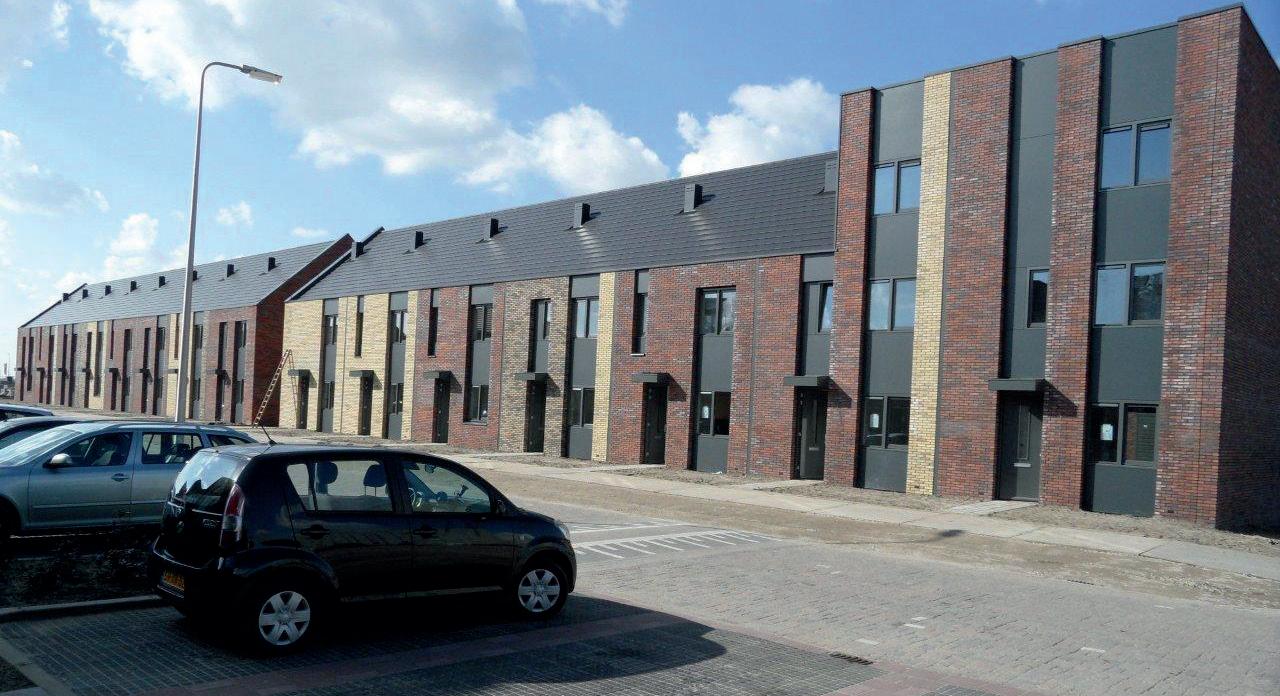

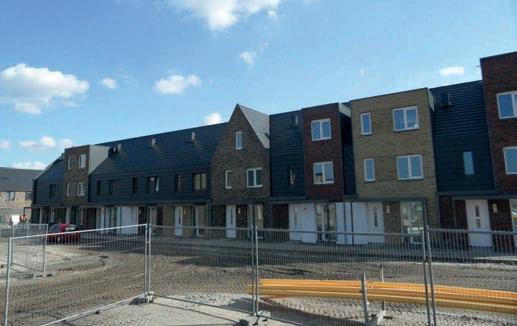

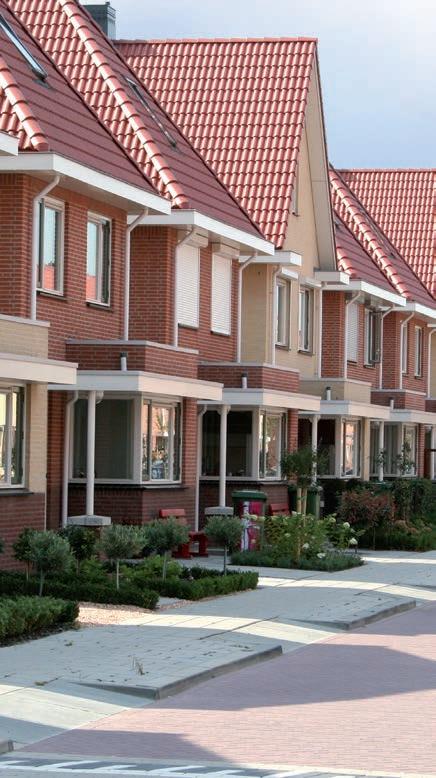

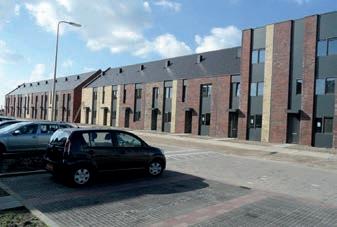

W&R woningen, Alphen aan den Rijn.
niet aan één conceptaanbieder. Wij worden recentelijk wel vaker benaderd door door aanbieders van concepten. Iedereen is zoekende: veel aannemers zijn bezig met het ontwikkelen van een conceptwoning en het maken van een keuze van partners.”
'We' en 'ons'
Dat conceptuele bouwers aankloppen bij Stam & Landman, heeft een goede reden. Het bedrijf is een oudgediende als het gaat om samenwerken met conceptuele bouwers: “Wij leveren al zo'n twintig jaar kozijnen, ramen en deuren van hout en hsb-elementen voor het W&R concept van BAM. En sinds kort doen we voor BAM ook W&R renovaties. In de systemen achter die beide concepten zit geen verschil, wel zijn de producten die we leveren anders.”
Ook Roo constateert dat conceptueel bouwen een groeimarkt is, al heeft zijn bedrijf wel ervaren dat de crisis ook aan de conceptuele bouwers niet geruisloos voorbij ging: “De schaal is door de jaren heen wel veranderd. We zijn twintig jaar geleden begonnen met één bouwstroom, voor 200 tot 250 woningen per jaar. In 2007 zaten we op vijf bouwstromen. Nu zitten we op minder capaciteit, ondergebracht in vier separate bouwstromen. Naar het zich laat aanzien gaan deze vier teams volgend jaar weer op volle sterkte produceren.”
Roo heeft het vaak over 'we' en 'ons', als hij praat over het werk voor BAM. Dat alleen al illustreert de andere manier van werken binnen de conceptuele bouw. Roo: “De processen zijn anders. Je hebt als co-maker meer verantwoordelijkheid voor het eindproduct, de W&R woning, en je bent mede-verantwoordelijk voor de ontwikkeling van dat product. Je kunt niet, als in een traditionele aanbesteding, je werk doen en dan weglopen. Je moet de andere partijen als partner zien. De ploeg die onze gevelsluitende elementen stelt, had bijvoorbeeld wensen ten aanzien van de hijsvoorzieningen. Daarom hebben wij geïnvesteerd in een iets duurdere hijsvoorziening, om de procesgang te verbeteren. De comakers regelen dat financieel onderling af en de verbetering wordt dan kostenneutraal voor de BAM doorgevoerd.”
Anders tussen de oren
Ook Van de Wal benadrukt dat de processen anders verlopen bij conceptueel bouwen. En dat de winst veel meer in de procesinnovatie zit, en minder in de productinnovatie: “Veel mensen geloven dat vooral productinnovaties bijdragen aan een lagere kostprijs per woning. Er worden ook heel wat productinnovaties ontwikkeld binnen bouwconcepten. Maar die zijn niet per se altijd heel spectaculair, vaak zijn het 'gewoon' nieuwe producten, geen wereldschokkende noviteiten. Maar bij conceptueel bouwen zit de winst vooral in de verbetering van de processen.” Voorwaarde voor die verbeterslag is volgens Van de Wal een andere manier van werken dan in de traditionele bouw: “Procesinnovaties ontstaan wanneer alle partijen met elkaar aan tafel gaan, gezamenlijk het bouwproces bestuderen en hun individuele eisen op tafel leggen. Vandaar uit streef je naar een resultaat.”
Je moet daarbij allemaal veel meer meedenken met de klant, aldus Van de Wal. Om die bewering kracht bij te zetten, haalt Van de Wal de gestroomlijnde productie bij VolkerWessels aan: “Zij maken één woning per dag. Dat betekent dat je je kozijn stipt op tijd moet leveren; als de assemblage in de hal klaar is, gaan de bouwdelen de volgende dag naar de bouwplaats voor montage. Als jij je kozijn niet levert, staat er op de bouwplaats een woning zonder kozijnen, maar wel al met een keuken, een badkamer en een geiser. Dat is diefstalgevoelig.”
Kortom: het moet anders tussen de oren, stelt Van de Wal, als je als toeleverancier mee wilt draaien in de conceptuele bouw: “Er wordt steeds
meer industrieel gedacht. Op de bouwplaats kan je nog wel eens een dagje schipperen, maar met conceptueel bouwen gaat dat niet. Dat betekent dat je als co-maker een andere mentale houding moet kweken.”
Rust in de tent
Ook anders dan in de traditionele bouw, zijn de open calculaties. Roo: “Dat verlangt van twee kanten een groot vertrouwen. Open calculaties vereisen dat je als co-maker ook aan het belang van de anderen denkt.”
Van der Wal is het daarmee eens: “Iedereen moet de boeken open gooien, anders kun je niet kijken waar de pijn van de kosten zit. Maar die houding staat in de bouw altijd nog in de kinderschoenen.”
De openheid binnen het conceptuele bouwen, de aandacht voor alle partijen onderling en de nadruk op een gestroomlijnde procesgang, het bevalt Roo naar eigen zeggen uitstekend: “Het is een compleet andere manier van werken. Er is rust in de tent en er zijn minder ad hoc beslissingen, de kosten en de kwaliteit zijn gewaarborgd en er zijn minder noodoplossingen dan in de traditionele bouw, oplossingen die de bouwkwaliteit niet ten goede komen en meer kosten met zich meebrengen.”
Ook een voordeel vindt Roo de mogelijkheid om te sturen op de producten die je wilt gebruiken: “In overleg uiteraard, maar aanpassingen van producten zijn mogelijk. Bij een project in Almere, enige jaren geleden, wilde BAM graag een project verwerven om passiefwoningen te bouwen met het W&R systeem. Dat vroeg om meer isolatie, van wanden en ramen. We hebben toen ruim de tijd gekregen om uit te zoeken wat er nodig was om de passiefhuisnormen te halen. Jij als partner moet dat uitzoeken en afstemmen met de andere partijen. Je moet dan wel bereid zijn om die kosten te maken, terwijl je op dat moment niet zeker weet of BAM die opdracht uiteindelijk daadwerkelijk verwerft.”

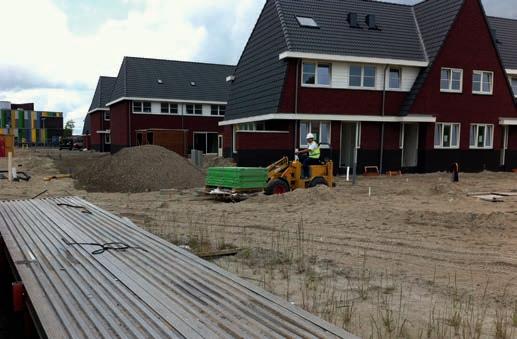

W&R woningen, Alphen aan den Rijn.
BAM Wooncollectie.
U wilt faalkosten voorkomen.
Wij bieden PreSets.
Professionele hang- en sluitwerkproducten voor ramen en deuren, in drie voorselecties:
Basic: het bekende BUVA hang- en sluitwerk dat zijn waarde in de bouwpraktijk heeft bewezen.
Total Control: voor blijvende en volledige nastelbaarheid van hang- en sluitwerk van ramen en deuren.
Full Proof: Zelfstellend en corrigerend hang- en sluitwerk, voor het opvangen van nagenoeg alle in de praktijk voorkomende bouwtoleranties.
Meer informatie? Bel BUVA, vraag de brochure aan of download deze op buva.nl
0180 - 69 75 00 | buva.nl

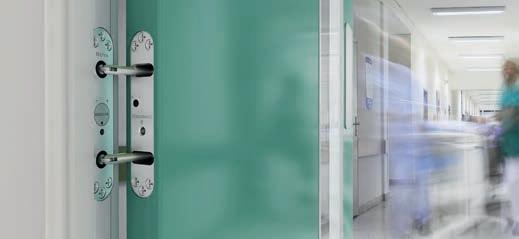

Uniek in deursluittechniek, sinds 1932 fabrikant van geruisloze deursluitoplossingen

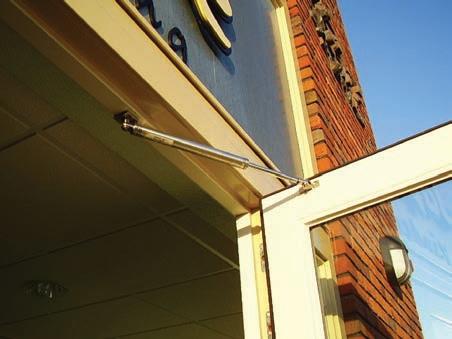

OPENWAAIENDE DEUREN
‘Houd de deur goed vast’! Je moet er niet aan denken dat deze door de wind openslaat tegen....
En toch gebeurd het nog te vaak. Door toepassing van een DICTATOR deuropeningsbegrenzer wordt de deur afgeremd en begrensd. Hierdoor wordt schade aan de deur of kozijn voorkomen en ontstaat er een veiligere situatie.

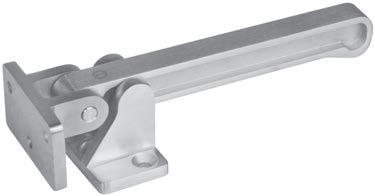

Afhankelijk van de deur/kozijn situatie kan er gekozen worden uit 3 verschillende bevestigingssets.
Optioneel is de begrenzer leverbaar met dubbelzijdige demping en/of mechanische vaststelling op de eindpositie (90o of 120o)
DICTATOR Productie B.V. Emmeloord T +31 (0)527 613456 F +31 (0)527 698420 E-mail: info@dict ato r.nl of bezoek onze website: ww w.dict ato r.nl
Nieuwe verkoopargumenten voor uw verkoopgesprek
De innovatieve zwenkhaak-sluitstang, de Soft Closefunctionaliteit met rolgelagerde demping en de Comfort Unit, vergroten opnieuw het prestatievermogen van de beslagreeks HS Portal van Siegenia en zorgen voor een duidelijk groter ruimtelijk comfort. Een nieuwe dorpel maakt het pakket innovaties compleet.
Zwenkhaak-sluitstang: fraaie optiek - hoge veiligheid Zijn functioneel principe is doordacht, zijn uiterlijk fraai, de techniek robuust: De nieuwe HS zwenkhaak-sluitstang van Siegenia onderscheid zich binnen de markt. Hiervoor zorgt de verdektliggende sluittechniek met zijn, tot maximaal vier, uit hoogwaardig staal vervaardigde sluithaken, die zich in een geopende stand terugtrekken in de vleugel en een onbelemmerde doorgang mogelijk maken. Bij het sluiten, vergrendelen ze van onder naar boven in de verdektliggende sluitstukken van het kader en drukken ze de vleugel horizontaal en verticaal vast in de dichtingen. Zelfs bij lichte vleugels biedt dit principe een optimale dichtheid. Dit wordt ondersteund door een unieke vergrendelfunctie: deze stelt veilig dat de haken na het vergrendelen, zelfs met behulp van gereedschap, niet kunnen worden teruggedrukt. Op het gebied van dichtheid, inbraakwerendheid en duurzaamheid - het mechanisch gedeelte van de sluitstang wordt hierdoor ontlast - haalt het de hoogste waarden. Optisch overtuigt de zwenkhaak-sluitstang niet enkel door zijn verdektliggende haken, maar ook door een exclusief design van de sluitstukken voor het kader en de verdektliggende aandrukverstelling. Sluitrollen in de sluitstukken zorgen voor een lichtlopende, slijtage-arme sluitbeweging.
Uniek verkoopargument
Dit verschaft verwerkers een nieuw potentieel en een universele toepassing van de nieuwe zwenkhaak-sluitstang (schema A, C, D, G, H, K en E), die vanaf heden voor hef-schuif-elementen vervaardigd uit hout en hout-aluminium, verkrijgbaar is. Daarmee geeft het een uniek verkoopargument. Eveneens beschikbaar is een optionele uitvoering met een kierstand, uitgevoerd in geborsteld roestvrij-staal.
Soft Close functie: voor een verdere lichte bediening
Zware vleugels voor het bereiken van de vergrendelingspositie zacht afremmen: de nieuwe Siegenia HS Portal met Soft Close-functie vertraagt de vleugel bij de beweging naar de eindstand, om deze aansluitend zacht in de sluitpositie te trekken. Dat verkleint de kans op letselrisico's voor de gebruiker, beschermt de raamelementen en voorkomt vervorming van het bouwkundig kader. Voor een maximale lichte gang van de vleugel zorgt een nieuwe, vlakwerkend ingefreesde geleidingsrail met gelagerde rollen.

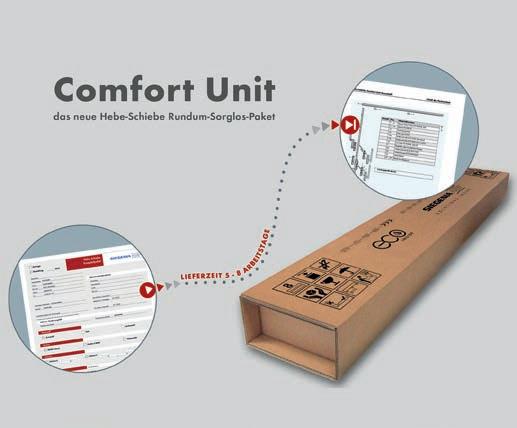

Comfort Unit: Eenvoudig, overzichtelijk, economisch Dit intelligente totaalconcept van Siegenia biedt verwerkers van hefschuif-elementen vervaardigd uit hout en kunststof duidelijke voordelen ten opzichte van haar concurrenten: Met de HS PortalComfort Unit kunnen raamfabrikanten alle benodigde onderdelen voor het vervaardigen van hun opdracht in de vorm van een compleet pakket verkrijgen. Van loopwagens, via de geleidingsrails tot aan de onderdorpel verkrijgen verwerkers bij de HS Portal Comfort Unit' complete componenten, tot op de millimeter nauwkeurig gezaagd, individueel voorgeboord en met een maximale graad qua voormontage. Dit bespaart geld, omdat de montagetijd zal reduceren en ook het kostbare zaagverlies bij het zagen komt te vervallen. Daarnaast geeft Siegenia garantie op de dichtheid van het geleverde element. De bestelling wordt online ingegeven is denkbaar eenvoudig en overzichtelijk; de levertijd bedraagt 5-8 werkdagen.
Eco Pass: alles in één

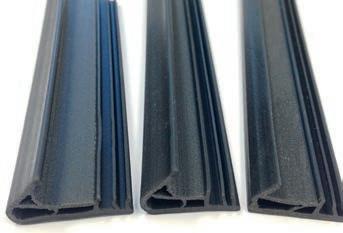

Ander nieuws is een onderdorpel met meerdere voordelen: de Eco Pass onderdorpel - basis voor het succesvolle concept HS Portal Comfort Unit - verbindt energie-efficiëntie met comfort, esthethiek en een absolute barriérevrijheid. Dankzij zijn doordachte 10-kamerprofiel vervult de onderdorpel voor houten en kunststof HS-elementen moeiteloos aan de geldende eisen qua energieprestatie. Dankzij de optionele aansluitprofielen, (absoluut barriérevrij), de DIN 18040-2, is de Eco Pass ook aangaande het thema universal design leidinggevend: slechts 5 mm is de looprail hoog. Eco Pass is voor een veelvoud aan houten en kunststof onderdorpels geschikt. Naast de systemen van IV68 tot IV92 sluit deze ook aan op de uitvoeringen van de reeksen Gealan S8000 alsook de S9000, Salamander IQ, Rehau Geneo alsook de Premidoor 88. Aangaande de Premidoor 88 heeft profielleverancier Profine zijn kwaliteitslabel 'Profine certified' toegekend aan Siegenia.
Trends en ontwikkelingen

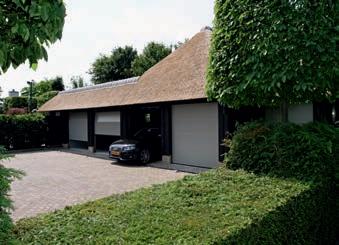

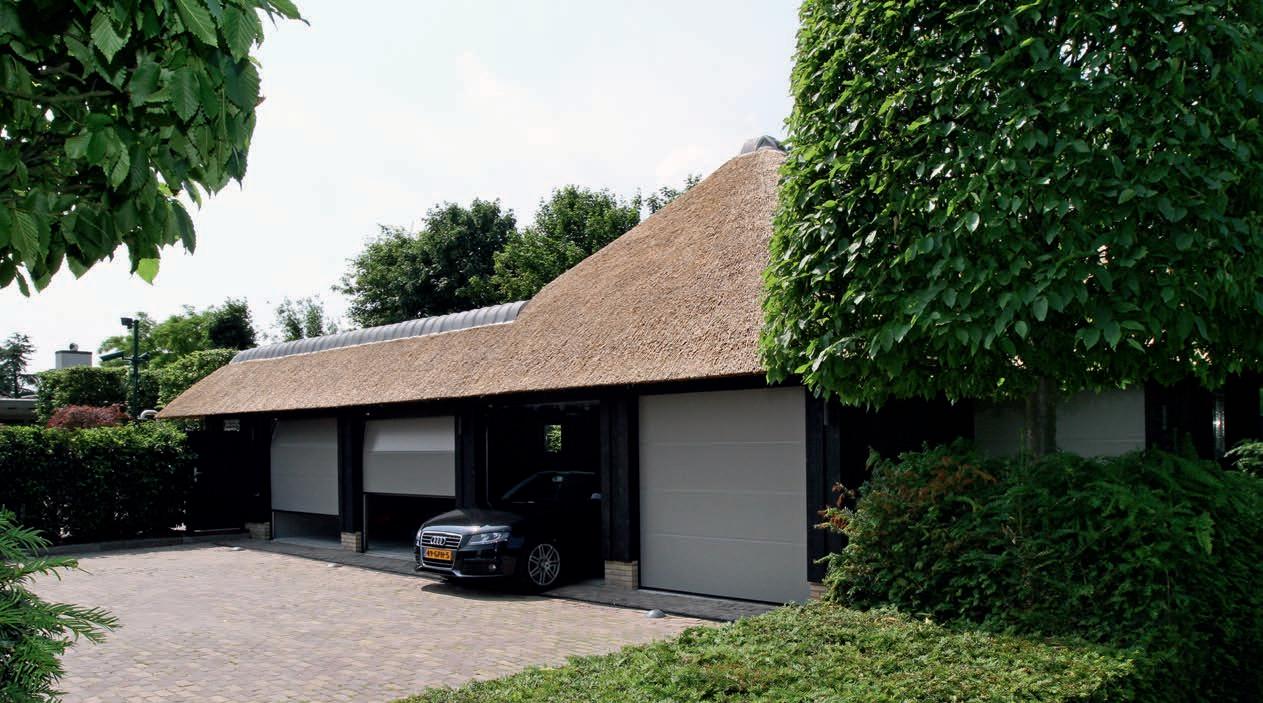

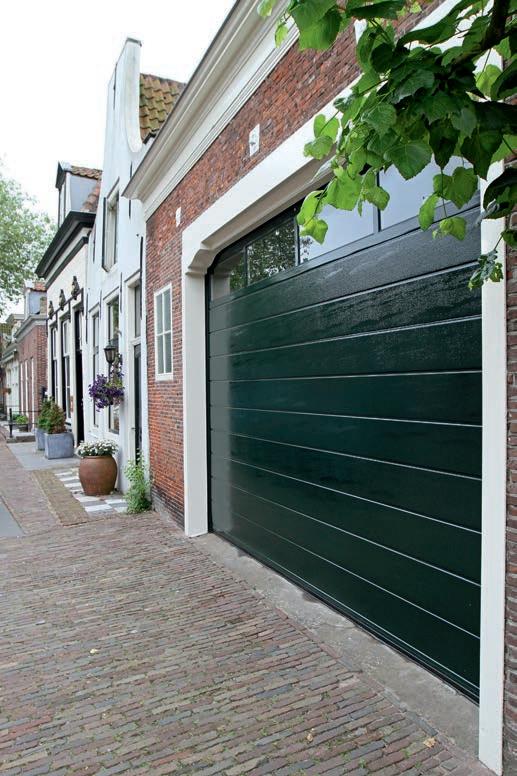

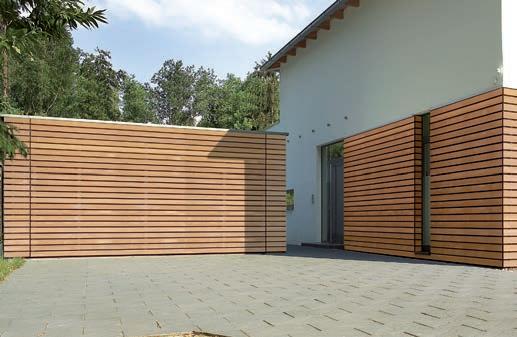

Garagedeuren: verfijning en optimalisatie
Meer montagegemak voor de installateur, een nieuw prestatielabel dat de consument informeert over de prestaties van een garagedeur, en nieuwe functies voor de garage, met alle gevolgen van dien voor de keuze van de garagedeur. John Stadhouders van Doco International, Raymond Olderaan van Hörmann en Jan-Pieter de Graaff van Salco Garagedeuren laten zich uit over trends en ontwikkelingen op het gebied van de garagedeur.
De kanteldeur, de roldeur en de (zijdelingse) sectionaaldeur; het zijn de klassiekers onder de garagedeuren. En daaraan zal niet snel iets veranderen, stelt John Stadhouders van de afdeling R&D van Doco International. Volgens Stadhouders is de garagedeurenmarkt zo goed als uitgekristalliseerd: “De branche heeft bijna een eindstadium doorgemaakt. Momenteel is bij producten vaak alleen nog maar sprake van optimalisatie en verfijning.”
Ook Raymond Olderaan, commercieel manager woningbouw bij marktleider Hörmann ziet het zo: “In deze branche is men redelijk conventioneel. Grote revolutionaire ontwikkelingen zien we eigenlijk niet meer. Niet op gebied van isolatie, noch wat betreft architectonische uitstraling of inbraakwerendheid. Als het bij Hörmann gaat om R&D, hebben we het vaak over miniscuul kleine aanpassingen die bijvoorbeeld onze kanteldeuren, die sinds 1946 op de markt zijn, verbeteren waar het nog mogelijk is, de techniek verfijnen waar het nog gaat.”
Montagegemak
De optimalisatie en verfijning beperkt zich niet tot verbeteringen die de consument ten goede komen. De branche heeft volgens Stadhouders vooral ook de installateur in het vizier: “De verfijningen zitten hem met name in het zo snel mogelijk monteren bij de eindgebruiker. De trend is om de installateur zo weinig mogelijk handelingen te laten verrichten. Bijvoorbeeld met een nieuw inhangsysteem dat wij hebben ontwikkeld, daarvoor hebben wij een Europees patent. Met dat inhangsysteem kun
je de hele power-unit van de garagedeur, met één persoon monteren, waar dat normaliter twee mensen vraagt. Het systeem werkt vooral goed bij achterliggende veren-assen.”
Een ander voorbeeld betreft de inbouwsituatie, aldus Stadhouders: “De garagedeur moet steeds compacter ingebouwd worden. Wij hebben daarvoor een nieuw systeem, EXS-40, dat maar tachtig millimeter ruimte nodig heeft, inclusief aandrijving.” Momenteel is geen enkel ander garagedeursysteem zo compact zonder speciale voorzieningen, aldus Stadhouders.
En ook het aanleveren aan de markt is veranderd, aldus Stadhouders: “Doco levert voor de 'open markt', waar bedrijven onder eigen naam garagedeuren op de markt brengen. Ons bedrijf levert de laatste jaren steeds meer complete systemen in plaatst van losse componenten, waarbij onze klant zelf alleen nog zijn panelen en aandrijving kiest. Men koopt een systeem, plug & play. Voor onze klanten betekent dat een besparing op montageruimte en op personeel. Alleen de installateur komt er nog aan te pas.” Het is een ontwikkeling die sinds een jaar of twee gaande is, meldt Stadhouders.
App
Directeur Jan-Pieter de Graaff van Salco Garagedeuren ziet ook verfijningen waar de consument van profiteert: “In het algemeen zijn op gebied van aandrijving de stillere techniek en de bedieningsmogelijkheden belangrijker geworden. Geïntegreerde verlichting in motoren is tegenwoordig allemaal in LED uitgevoerd.” Salco Garagedeuren levert vooral maatwerk garagedeuren. Als het gaat om gebruiksgemak, ziet De Graaff in dat segment een toenemende vraag naar externe aansturing: “Met name in het hoge segment is er de vraag naar het openen en sluiten van de garage met domotica, tablet of smartphone.” Olderaan noemt dat laatste een typische exponent van een vraaggestuurde ontwikkeling. En ook Hörman biedt consumenten op dat gebied oplossingen. Het bedrijf ontwikkelde de BiSecur Gateway met smartphone-app, waarmee men op afstand de garagedeur kan openen, waar ook ter wereld men zich bevindt. De app van Hörmann is sinds zes maanden verkrijgbaar en de aansturing aan de garagedeur kan worden geïntegreerd in bestaande garages.
De app is volgens Olderaan een voorbeeld van de onbegrensde keuzemogelijkheden die consumenten tegenwoordig hebben: “Nee verkopen, komt bijna niet voor. De opties zijn onbegrensd, de rest is aan de klant. Vroeger was de functionaliteit het belangrijkste; men koos voor een kanteldeur, handbediend en met een houtnerfmotief.” Tegenwoordig is er een waaier aan esthetische mogelijkheden, aldus Olderaan: “De consument kan kiezen uit het gebruik van prints, uit een heel scala aan kleuren en bijzondere materialen. De garagedeur moet mooi ogen - meestal in hout, trespa of glas - en wordt mee-ontworpen of ingepast in de architectuur. We zien dat mensen die hun simpele kanteldeur na 25 jaar vervangen, vaak kiezen voor een sectionaaldeur; luxer, met de gevel gelijkliggend en in kleur harmoniërend met de façade.”
Vervanging
Dat vervangen van een oude garagedeur is momenteel een belangrijk marktsegment, aldus De Graaff: “Mensen die hun huis willen verkopen, merken dat dat moeilijk gaat en hopen met een renovatie hun woning op te waarderen. De aanpak van de garage hoort daar dan ook bij. Anderen kiezen niet voor verhuizen maar willen met oog op gemak, comfort en energiebesparing hun huidige woning verbeteren. Ook wij zien dat mensen dan vaak een kanteldeur vervangen door een sectionaaldeur.”
En die sectionaaldeur is tegenwoordig goed geïsoleerd, meldt Olderaan: “Een gevolg van de crisis is, dat mensen minder snel verhuizen en de garage een nieuwe, andere functie krijgt. In de garage staat dan niet de auto, de ruimte krijgt een 'bewoonbare' functie. En dan moet men van ventilatie - de auto-functie - naar isolatie.”
Bij Salco heeft men die trend vertaald in het standaard aanbieden van beter geïsoleerde garagedeuren. De Graaff: “Wij gebruiken standaard een garagedeur van 40 mm dik, tegenover de 20 mm die veel andere producenten in de basis toepassen. Dan heb je, dankzij de dikkere polyurethaan kern, meer volume en dus een betere isolatie, bij weinig meergewicht en met als bijkomend voordeel extra stijfheid.”
Stadhouders constateert bovendien een verschuiving in de vraag: “Er is meer vraag naar openslaande deuren, als alternatief voor sectionaaldeuren. Omdat niet iedereen zijn garage nog gebruikt als stalling voor de auto, heeft men ook niet altijd behoefte aan de ruimtebesparende sectionaal-oplossing. Men gebruikt dan liever een garagedeur met een deels openslaande brede deur, van een halve garagedeurbreedte, om makkelijk naar buiten en binnen te komen met fietsen, buitenspeelgoed of tuinspullen.
En de branche maakt het ontzorgen van de klant tot praktijk, aldus De Graaff: “De productie van nieuwbouwwoningen liep de laatste jaren niet goed, dat merk je ook in de garagedeuren. De groei zit in de vervangingsmarkt. En daar wil men de klant het werk compleet uit handen nemen; goed informeren en adviseren, de aannemer coördineren, het regelen van bouwkundige aanpassingen.”
Prestatieverklaring
En de wet- en regelgeving? Heeft die nog invloed op de garagedeur? Olderaan noemt het “een onduidelijk terrein”: “We zijn hier in Nederland afhankelijk van het Bouwbesluit. Wat dat voor ons in petto heeft, is altijd afwachten. Strengere eisen zijn wel waarschijnlijk, bijvoorbeeld ten aanzien van de veiligheid.”
Bijzondere factor is volgens Olderaan dat Nederland in het grote Europa zijn eigen regels kent: “Die nationale en Europese regels staan vaak haaks op elkaar. Al sinds jaar en dag is dat een lastige discussie, lastig ook omdat de productie van garagedeuren een internationale aangelegenheid is.”
Volgens Stadhouders is de invloed van Europa tastbaar in de eisen waaraan een sectionale deur moet voldoen, zoals bijvoorbeeld windlast: “Die eisen zijn gekwalificeerd naar de Europese normen. Sinds de zomer van 2013 moet je als producent een prestatieverklaring hebben voor je garagedeur, met daarin de U-waarde, de luchtdoorlaatbaarheid, de waterdoorlaatbaarhheid en de windlast. Voor alle sectionale deuren geldt een windlastkwalificering van klasse 2 of beter. De leverancier mag zelf bepalen of hij de informatie over U-waarde, lucht- en waterdoorlaatbaarheid geeft of niet. De vermelding van de windlast is echter plicht.” Deze eis is helemaal niet bekend bij de eindgebruikers, stelt Stadhouders. En dat is jammer: “De Europese wetgeving wil nu juist bereiken dat de eindgebruiker zich meer bewust is van het product dat hij koopt.”
PRODUCTNIEUWS

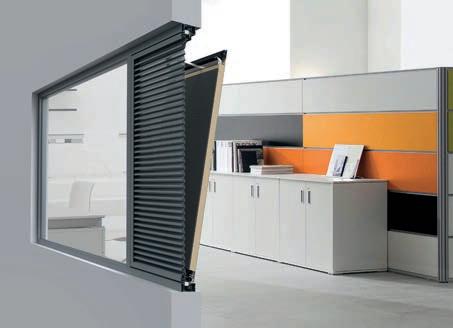

Brandwerende schuifdeur
HMB geeft korting
Hoefnagels Branddeuren kwam in het voorjaar met een unieke schuifdeur die brandwerendheid en inbraakwerendheid op klasse 3 combineert. Deze schuifdeur is nu ook beschikbaar op inbraakklasse 4. De Firelock BSL60P schuifdeur is bij uitstek geschikt voor die situaties waar naast beveiliging van kostbare goederen tegen diefstal, tevens hoge brandwerende eisen gelden. Voor musea, juweliers, banken en andere instellingen met een hoog risicoprofiel zoals energiecentrales en datacentrales is de Firelock BSL60P een ideale afsluiting. De schuifdeur weerstaat vandalisme en inbraakpogingen en voldoet aan inbraakwerendheidsklasse 4. Daarnaast is de deur brandwerend en 60 minuten lang bestand tegen temperaturen van meer dan 900 graden Celsius. Hoefnagels Branddeuren, Tilburg, 013.46.25.959, www.hoefnagels.com
Deurscharnier aluminium deuren
Scharnierspecialist Dr. Hahn stelt met de Hahn Rollenband G een nieuw deurscharnier voor lichte aluminium deuren voor. Dit nieuwe Hahn scharnier combineert de snelheid van de klemscharnier met de stabiliteit van verschroefde scharnieren. Kaderzijdig worden de 2-delige gepatenteerde klemplaatjes toegepast. Deze hebben het voordeel dat de fabrikant deze ten allen tijde in het profiel kan plaatsen om het kaderdeel er op te monteren. Vleugelzijdig wordt het scharnierdeel met boorschroeven bevestigd. Met beide bevestigingsmiddelen is de inbouw op een reeds gemonteerde deur om een scharnier bij te plaatsen of te herstellen, zeer eenvoudig. Dr. Hahn, Mochengladbach, +49(0)2166.954.513, www.dr-hahn.eu
HMB profit locks & tools ontwikkelt kwalitatief hoogwaardige freesgereedschappen voor het compleet afhangen van deuren en ramen in kozijnen. In het kader van het 25-jarig jubileum van het bedrijf wordt er tot het einde van het jaar maar liefst 25 procent korting gegeven op de HMBfreesgereedschappen.
HMB, IJsselstein, 030.68.77.940, www.hmb.nu
Verweij Houttechniek introduceert de Tricoya-NT, een nieuwe vlakke plaatdeur. Met de introductie breidt Verweij Houttechniek de in april gelanceerde DeurSelector, die ruim 1.800 keuzemogelijkheden bevat, verder uit. De Tricoya-NT onderscheidt zich onder meer door de opbouw uit een hoogwaardig frame van gestoomde okoumé fineren met een lichtgewicht isolerende kern van XPS-schuim. Deze kern zorgt voor een hoge thermische waarde en dankzij de naadloze verlijming kan er geen capillaire werking ontstaan. In combinatie met alupex tussenlagen heeft de deur een uitzonderlijk hoge vormstabiliteit. Omdat geen gebruik wordt gemaakt van een metalen stabiliteitskoker ontstaat er geen koudebrug. Met de prestaties overtreft de deur de eisen van het laatste Bouwbesluit. Verweij Houttechniek, Woerden, 0348.68.82.82, www.verweij-ht.nl
Art-keramiek-collectie
Nieuwe kunststof deurprofielen
Deceuninck komt met nieuwe deurprofielen die vanaf nu eveneens zijn uitgerust met de unieke Linktrusion-technologie en zo deel uitmaken van de Zendow#neo serie. Op verschillende gebieden zorgt de integratie van deze technologie voor een optimalisatie van de prestaties. Enerzijds is er de energie-efficiëntie door Linktrusion. Dit zorgt voor een superieure ongeevenaarde thermische isolatie. Anderzijds is er de rigiditeit en maximale afmeting. Door binnen de Linktrusion-technologie gebruik te maken van continue structurele glasvezels kunnen vrij gemakkelijk ook grotere deuren gefabriceerd worden.
Op de Fensterbau Frontale 2014 in Neurenberg introduceerde Rodenberg AG samen met dochteronderneming Polytec Nederland de nieuwe Art-keramiekcollectie deurpanelen. Deze collectie vervult niet alleen de hoogste vorm van kwaliteit en puristisch design maar is door het gebruik van natuurlijk porselein als grondstof milieuvriendelijk en duurzaam. De series Art-corten, Art-steel en Arttimber zijn zowel optisch als voelbaar niet van echt te onderscheiden en vanwege de unieke structuren wordt iedere deur een unicaat. De deurpanelen zijn UV-, vorst- en krasbestendig en eenvoudig te reinigen.
De redactie van Raam en Deur deed een interessante vondst die prachtig in uw collectie past of als bijzonder relatiegeschenk bewondering zal oogsten.
Fax deze bestelbon naar
Raam en Deur: 073.503.81.53 of mail naar
Raamendeur@mixpress.nl
5700 (historische) bouwbegrippen Verklarend woordenboek. Dat betekent voor de liefhebber van - historische - bouwmaterialen, constructies, gereedschappen en beslag zo’n 640 pagina’s smullen. Want de nieuwste druk omvat 5740 bouwkundige begrippen die uitvoerig, vaak ook met tekeningen, worden toegelicht. Dikwijls met historische citaten en bronvermeldingen. Weet u wat een cafcoen is, een vermetguts, een persienne, een slof en een haarstuk, een dagge en en vlagfits? De auteur was dan ook 33 jaar architect bij de Rijksdienst Monumentenzorg. Bijzonder: achterin ruim 100 pagina’s met Franse, Duitse en Engelse vertalingen van al die bouwkundige termen. Ook vanuit de vreemde taal naar het Nederlands.
Door dr. E. Haslinghuis en dr. ir. H. Janse.
Ja, hiermee bestel ik (aantal invullen)
Bedrijfsnaam
T.a.v.
Adres
Postcode
Plaats
Datum Tel.
Handtekening
Prijzen zijn exclusief porti, inclusief btw. Levering kan eventueel enkele weken
app Vertrouwen is goed, controle is BiSecur app
• Mobiele controle en besturing van hek, deur en licht
• Comfortabel vanuit huis of van over de hele wereld
• Snelle en eenvoudige installatie van de Hörmann BiSecur gateway
www.hormann.nl
info@hormann.nl
duren
harde kaft E 57,–
Actuele beveiliging, soepeler eisen
Ook het PKVW-merk gaat met de tijd mee. Met ingang van 1 januari 2015 verandert een aantal eisen van het Politiekeurmerk Veilig Wonen. De werkwijze van criminelen verandert en nieuwe preventieve maatregelen komen beschikbaar en daarmee houdt het keurmerk rekening. In 2015 introduceert het PKVW bovendien een vernieuwd beveiligingsconcept. Dat brengt voor het werkveld een aantal belangrijke veranderingen mee.
Het Handboek Bestaande Bouw en het Handboek Nieuwbouw zijn inmiddels bekende begrippen binnen de beveiligingsbranche. Elke drie jaar verschijnen de nieuwe edities van deze handboeken van het Politiekeurmerk Veilig Wonen (PKVW). Het Centrum voor Criminaliteitspreventie en Veiligheid (CCV), eigenaar en beheerder van het PKVW, ontwikkelt de handboeken in samenwerking met veiligheidspartners.
Vernieuwd beveiligingsconcept
De veiligheidspartners die betrokken zijn bij het Politiekeurmerk vinden dat het keurmerk bij de tijd is, inspeelt op veranderingen in de markt, en goed contact houdt met de uitvoerende en afnemende partijen in het werkveld. In de aanloop naar de nieuwe handboeken is vooral gesproken over de wens van betrokkenen om eigen verantwoordelijkheid te nemen bij de oplevering van een wijk, woongebouw of woning.
Deze discussie heeft ertoe geleid het totaalconcept van het Politiekeurmerk per 1 januari 2015 wordt losgelaten. Dit betekent dat voortaan met deelcertificaten wordt gewerkt. Zodat een projectontwikkelaar een certificaat voor een woongebouw kan krijgen ook al heeft de gemeente (nog) niet voldaan aan de verplichtingen ten aanzien van de verlichting in de openbare ruimte. De certificaten Veilig Wooncomplex, Veilig Gebouw en Veilige Omgeving vormen als vanouds het totaalcertificaat Veilige Wijk Nieuwbouw, maar zijn ook los te behalen. De verwachting is dat hierdoor meer woningen het Politiekeurmerk kunnen krijgen. Waarbij direct opgemerkt wordt dat bij een nieuwbouwwoning zeker ook een veilig achterpad en passende verlichting behoren. Een totaalbeeld van de veranderde eisen en aanbevelingen van het PKVW in begin 2015 is natuurlijk te vinden in de twee nieuwe handboeken. Deze zijn vanaf 1 december 2014 gratis verkrijgbaar via de webwinkel van het CCV (www.hetccv.nl/webwinkel). Hieronder worden enkele belangrijke zaken uitgelicht.
Focus op woningen en woongebouwen
De focus van het Politiekeurmerk ligt met ingang van 2015 op de situatie in en direct rond woningen en woongebouwen. Onderdelen van
de wijk die verder verwijderd zijn van woonbestemmingen, zoals tunnels en winkelcentra, komen alleen zijdelings aan bod. De inrichting en beveiliging van deze wijkonderdelen zijn belangrijk, maar het Politiekeurmerk verwijst hiervoor naar andere normen en andere beveiligingsconcepten zoals CEPTEC (crime prevention through environmental design) en IBOR (Integraal beleid openbare ruimte).
Verlichting
In de nieuwe PKVW-handboeken zijn de eisen ten aanzien van verlichting versoepeld. Daarnaast zijn er meer mogelijkheden voor het gebruik van LED-verlichting en van verlichting die is gebaseerd op zonne-energie. Binnen het PKVW is verlichting van oudsher een belangrijk onderwerp, omdat het een bijdrage levert aan afschrikking van inbrekers. De vernieuwde eisen geven bewoners mogelijkheden om zelf slimme keuzes te maken om inbraak te voorkomen.
Bijvoorbeeld door de deur gesloten te houden als een onbekende aanbelt. Of om de politie te waarschuwen bij verdachte situaties. Met het oog op signalementen is adequate verlichting daarbij essentieel.
Bereikbaarheid ramen en deuren
Bewoners krijgen vanaf 2015 meer ruimte om in samenspraak met PKVW-adviseurs te bepalen in hoeverre ramen en deuren die zich boven de eerste verdieping van hun woning bevinden werkelijk
bereikbaar zijn voor criminelen. Die bereikbaarheid verschilt nu eenmaal per woning. Het PKVW gaat ervan uit dat adviseurs op basis van kennis van woningbeveiliging en van de lokale veiligheidssituatie - en in overleg met bewoners - hierbij de juiste keuze kunnen maken voor passende inbraakpreventie.
Focus op woninginbraken
Met ingang van 2015 richt het Politiekeurmerk zich sterker dan voorheen sec op het delict woninginbraken. Dit vanuit het vertrouwen dat adviseurs over voldoende kennis en kunde beschikken over de relatie tussen schoon, heel en veilig. Een aantal eisen van het Politiekeurmerk uit 2011 is daarom in de nieuwe handboeken omgezet in aanbevelingen. Het gaat om bijvoorbeeld afgeschuinde brievenbussen, zichtlijnen in openbare parkeergarages en spiegels in achterpaden. De veiligheidspartners van het CCV kunnen wat dit betreft zelfstandig keuzes maken voor de adequate beveiliging van woongebouwen, nu en in de toekomst. Wanneer adviseurs hierin andere keuzes maken dan de voorgestelde aanbevelingen in het handboek, kan toch het certificaat Veilig Gebouw of Veilig Wooncomplex worden behaald.
Bewoners beschermen
De belangrijkste wijziging in het handboek Politiekeurmerk Veilig Wonen Bestaande Bouw 2015 is al eerder dit jaar geïntroduceerd.
Enthousiasme over het PKVW
Annemarie Jorritsma, burgemeester van Almere, is voorstander van nieuwe initiatieven tegen woninginbraken. Jorritsma benadrukt in het voorwoord van de PKVW-handboeken tegelijkertijd de noodzaak om beproefde methoden verder te ontwikkelen en te actualiseren. In Almere is duidelijk een verschil te zien tussen woonwijken die zijn opgeleverd conform het PKVW en buurten waarin dit niet het geval is. Omdat de inbraakverschillen in kaart zijn gebracht, worden bewoners van Almere aangemoedigd om het PKVW aan te vragen als dit nog niet gebeurd is.
De betrokkenheid van bewoners bij inbraakpreventie is hard nodig. Allereerst natuurlijk als het gaat om de beveiliging van woningen. Dit jaar bleek nog uit de Nationale Veiligheidsbarometer van Securitas, dat een groot deel van de Nederlandse woningen bij vertrek onvoldoende wordt afgesloten. Volgens het onderzoek draait een op de drie Nederlanders bij het weggaan de voordeur alleen op een enkel slot. En tien procent gebruikt helemaal geen voordeurslot. Een andere essentiële rol van burgers betreft het melden van verdachte situaties bij de politie. Onderzoek heeft namelijk bewezen dat de meeste aanhoudingen op heterdaad mogelijk zijn gemaakt door alerte bewoners die direct (via 112) de politie gebeld hebben. Ook bij de opsporing van daders kunnen burgers het verschil maken. Zo kan via de anonieme meldlijn M. (0800-7000) informatie worden doorgegeven waarmee politie en justitie verdachten opsporen.

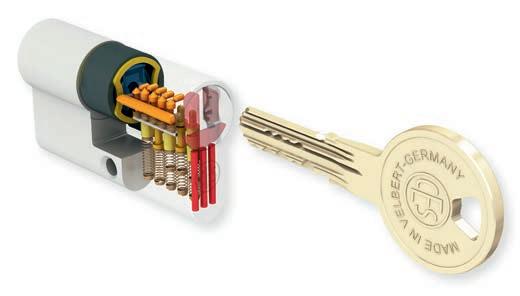

Want in de bestaande bouw is cilindertrekbeveiliging een eis geworden. Voor nieuwbouwwoningen gold deze eis al in 2011. Vanwege de aanhoudende berichten over inbraken met cilindertrekken is besloten om cilindertrekbeveiliging ook als eis in de bestaande bouw in te voeren. Dit om bewoners te beschermen tegen deze relatief eenvoudig toe te passen inbraakmethode. Sinds de eis in het PKVW is opgenomen, krijgt het CCV signalen dat groothandels soms wel 40 procent meer sloten met cilindertrekbeveiliging verkopen. De industrie reageert op veranderingen binnen het keurmerk met innovatieve en gebruikersvriendelijke producten.
50 tot 90% minder
Sinds 2012 is aan het alsmaar toenemende aantal woninginbraken een einde gekomen, en is een daling ingezet. Het huidige aantal woninginbraken ligt zo'n 16 procent lager dan in 2012. Het streven van het kabinet is om het aantal woninginbraken in 2018 terug te brengen tot 61.000. Dat komt neer op een daling van meer dan 30 procent ten opzichte van 2012. Het gebruik van het Politiekeurmerk helpt om deze doelstelling te behalen. Dat het PKW een sterk merk is, blijkt onder andere uit de resultaten, zo kan het inbraakrisico met 50 tot zelfs 90 procent verminderd worden als een woning volgens de eisen van het PKVW is beveiligd. Een grootschalige toepassing van het instrument, met name in hotspots zoals achterstandswijken met veel (sociale) huurwoningen zonder deugdelijk hang- en sluitwerk, kan dan ook significant bijdragen aan het terugdringen van de problematiek.

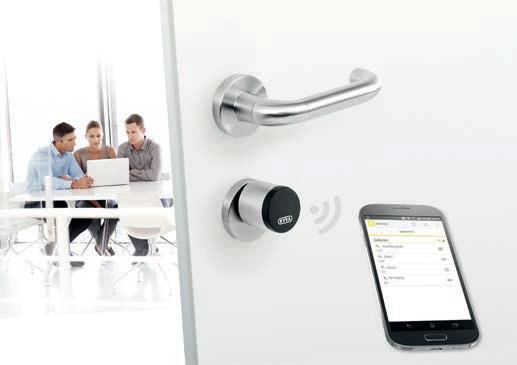

AirKey maakt van uw GSM een sleutel. Zo wordt u mobiel, flexibel en onafhankelijk. AirKey verstrekt de sleutel digitaal, dat kan wereldwijd en binnen een paar seconden. Een NFC-smartphone, internet en de AirKeycilinder, meer heeft u niet nodig.
De voordelen op een rijtje:
• Toegangsrechten kunt u via internet verzenden • Kosteloze, web gebaseerde software
• Eenvoudige en snelle montage dankzij de modulaire cilinder Evva, Hengelo, 0748515300, www.evva.nl
Geïntegreerd Business Management Systeem
K8 is speciaal ontwikkeld voor groothandel en logistieke bedrijven, waarbij wij een groot aantal klanten in de bouwmaterialen markt bedienen vanuit ons kantoor in Nederland.
K8 is een geïntegreerd Business Managementsysteem voor alle afdelingen en filialen van uw bedrijf. U vindt alle functionaliteit standaard zoals CRM, Business Intelligence, WMS en Financieel naast bijvoorbeeld Orderverwerking, Inkoop en Rapportage. K8 is browserbased, schaalbaar, draait op uw eigen server of u kunt een SaaS oplossing kiezen: Uw Bedrijf Uw Manier. Kerridge, Sliedrecht, 0184.67.94.06, www.kerridgecs.nl
Dutch Design

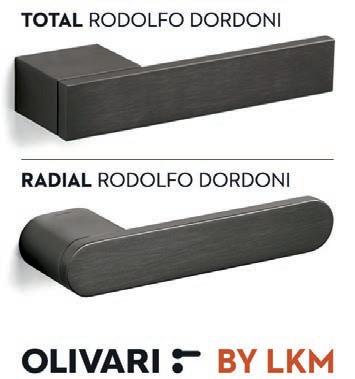

Het Italiaanse, toonaangevende Olivari, opgericht in 1911, presenteerde in 2014 een reeks opvallende nieuwe ontwerpen door Italiaanse en Spaanse designers en architecten. Opvallend is ook de belangstelling voor Dutch Design. Twee ontwerpen zijn dan ook van Nederlandse komaf: de Dolce Vita van Marcel Wanders Design en de Twist van architect Ben van Berkel. De twee zeer verschillende concepten zijn verkrijgbaar in hoogglans chroom, verchroomd messing en uiteraard in de innovatieve nieuwe finish Gun Metal (US), ook wel antraciet gesatineerd genaamd. Deze vernieuwende finish wordt in de eigen fabriek vervaardigd en 10 jaar gegarandeerd. Distributeur voor Olivari Benelux is LKM Collection. LKM garandeert een levertijd van maximaal 14 dagen. LKM Collection, Berg en Terblijt, 043.321.89.56, www.lkmcollection.com

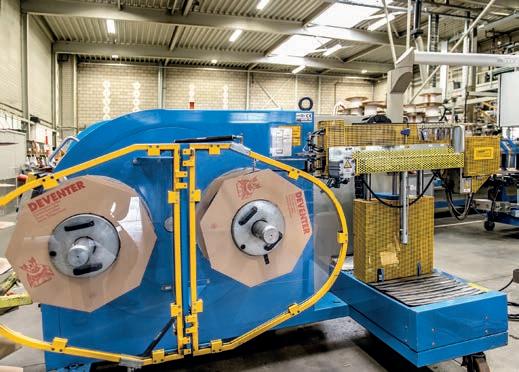

Profiel voor Luchtdicht bouwen

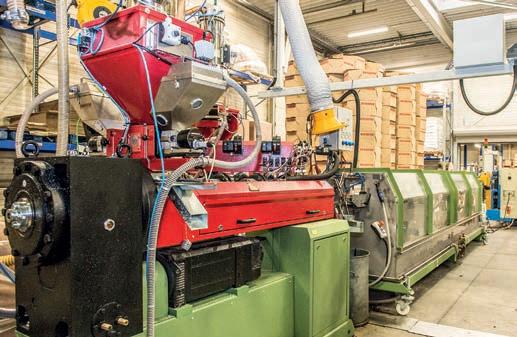

Nieuw: Deventer dichtingprofiel SPV 12 voor ramen en deuren. Vervaardigd van recyclebaar TPE. Met nieuw ontwikkelde voetconstructie voor soepele montage in een groef van 3,8 tot 5,2 mm breed, met behoud van een hoge uittrekweerstand. Faalkosten door te smalle groeven vanwege aangebrachte verfsystemen behoren tot het verleden. Leverbaar met of zonder schildersfolie, de hoeken kunnen geknipt of gelast worden. De SPV 12 voldoet aan de hoogste luchtdichtheidsklasse 4 (NEN-EN 12207) en hoogste klasse 3 `Luchtdicht bouwen' (SBRCURnet) en is hiermee geschikt voor Passiefhuis. Download de kwaliteitsverklaring op www.deventer-profielen.nl. De SPV 12 is leverbaar vanaf januari 2015.
De Italiaanse ontwerper Rodolfo Dordoni ontwierp in 2007 in opdracht van Olivari een revolutionaire
deurklink: de Total. De eerste moderne deurklink zonder rozet. Puur en minimalistisch van belijning. De Total is uniek in zijn pure eenvoud, een stijlicoon en een internationale bestseller. In navolging daarvan ontwierp hij in 2014 een vrouwelijke variant: de Radial. Deze, eveneens, rozetloze en krachtig verende deurklink, wordt net als de Total ook in de geheel nieuwe Gun Metal finish (US) vervaardigd. Mèt tien jaar gegarantie.
LKM Collection biedt de complete Olivari collectie in de uitvoeringen chroom, mat chroom, antraciet gesatineerd (US) en roestvrijstaal gesatineerd. LKM garandeert een levertijd van maximaal 14 dagen. LKM Collection, Berg en Terblijt, 043.321.89.56, www.lkmcollection.com
Onzichtbare deurdranger
Na de PowerMatic deurdranger introduceert Buva de PowerMatic vrijloop-inbouwdeurdranger. Deze PowerMatic is 'onzichtbaar' en behoudt de uitstraling van de deur. Via het speciale vrijloopmechanisme is de deur na eenmalig openen, dankzij het elektrohydraulische mechanisme te bedienen zonder weerstand.
De vrijloopfunctie is speciaal ontwikkeld voor toepassing op brand- en rookwerende deuren. Bij stroomuitval of signalering van een rookmelder of brandmeldinstallatie sluit de deur automatisch vanuit iedere positie. Ideaal voor toepassing in zorginstellingen en bijvoorbeeld toegangsdeuren in atriums van wooncomplexen. • Toepasbaar op binnendeuren, • Onzichtbare montage, • Zowel in de deur als in de stijl in te bouwen, • Geschikt voor brand-/rookwerende deuren in zorgsector. Buva, Barendrecht, 0180.69.75.00, www.buva.nl

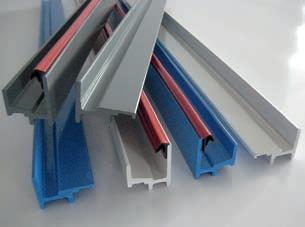

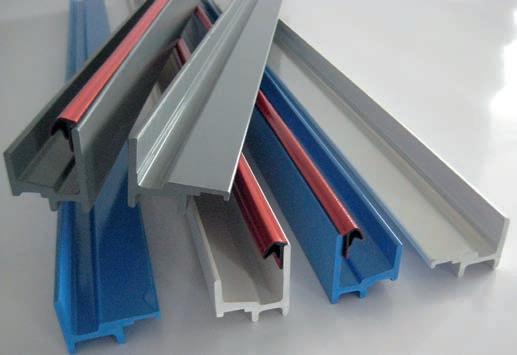

Isolerende aanslag-, en beglazingsprofielen
De bouw wordt geconfronteerd met steeds hogere isolatie-eisen. Om kozijnen aan nog hogere eisen te laten voldoen, heeft Luvema speciale beglazing- en aanslagprofielen ontwikkeld. Het materiaal van de profielen heeft een lambdawaarde van 0,25 w/mK. In een gemiddeld kozijn leidt het toepassen van de isolatieprofielen tot een flinke energiewinst ten opzichte van traditionele oplossingen. Tot wel 20% bij het aanslagprofiel en meer dan 30% bij het beglazingsprofiel. Het uiterlijk van de profielen lijkt sterk op de traditionele aluminium profielen en ze zijn op maat te bestellen. Geschikt voor energieneutraal bouwen. Luvema, Wageningen, 0317.61.28.78, www.luvema.nl
AV3 meerpuntssluiting
De Buva AV3 is een meerpuntssluiting voor kunststof deuren met een dubbele automatische vergrendeling.
Door een magneetcontact gaan de onafhankelijk van elkaar bewegende dubbele haakschoten pas uit als de deur in de sponning zit. Dubbele haken garanderen optimale aantrekking en veiligheid. Standaard is het slot voorzien van een Fast-Out functie over de deurkruk, deze is uitschakelbaar waardoor de kruk aan de binnenzijde wordt vergrendeld. De sluitzijde is standaard voorzien van drie sluitelementen, optioneel is de kierstandhouder (binnenzijde activeren).
Buitensluiten is niet mogelijk omdat de kierstandhouder over de sleutel van buitenaf te ontgrendelen is. In combinatie met het dubbelgeveerde inbraakwerend Small-Line beslag, biedt dit uitzonderlijke functionaliteit. Buva, Barendrecht, 0180.69.75.00, www.buva.nl
Hogere zorgkosten, nieuwe bouwopgave, meer ICT
Turbo op de vergrijzing
Nederland vergrijst, de druk op de zorg neemt toe. En al over elf jaar treedt volgens de prognoses nog eens een turbo-effect op: dan neemt het aantal 80-plussers rapide toe. Hoe grijs wordt Nederland eigenlijk, hoeveel mensen hebben straks behoefte aan zorg en op welke manier? Wat zijn de gevolgen voor zorgkosten en woningmarkt? En kan domotica helpen om ouderen zelfstandig te laten leven?
Nieuwe bouwopgave
Langer zelfstandig wonen, het is één van de middelen die de overheid inzet om de kosten van de zorg te reduceren. Tot 2021 moeten er jaarlijks 39.000 tot 44.000 geschikte woningen voor senioren bijkomen. In totalen: de opgave voor geschikte woningen tot 2021 bedraagt tussen de 350.000 en 380.000 woningen voor de gehele periode.
Die woningen zijn volgens de overheid in eerste lijn bestemd voor 75-plussers, gemiddeld genomen de leeftijd waarop mensen te maken krijgen met fysieke beperkingen. Tot 2040 verdubbelt het aantal 75-plussers. In absolute getallen zijn er in 2040 circa 2,6 miljoen 75-plussers.
In 2012 bedroeg het tekort aan geschikte woningen 84.000: dat is 4% van de totale woningvoorraad of circa 30% van meer specifieke vormen van ouderenhuisvesting (verzorgd wonen, wonen met diensten en overige ouderenwoningen). Voor de categorie verzorgd wonen bestond in 2012 een tekort van 40.000 woningen.
In de huidige crisis moeten deze woningen volgens de overheid vooral gerealiseerd worden in de aanpak van de bestaande voorraad, het accent ligt niet op nieuwbouw. Oplossingen moeten gevonden worden in verbouw, het creëren van zorgsteunpunten, het inrichten van woonservicegebieden, woningtoewijzing en het herbestemmen van zorgvastgoed.
Extramuralisatie
Het kabinet streeft ook naar extramuralisatie: meer zorg aan huis. Mensen die vroeger vanwege lichte zorg naar zorginstellingen gingen, kunnen thuis blijven wonen en daar zorg krijgen: de zogenaamde extramuralisering van de zorg. De overheid laat onderzoeken wat de gevol-
gen hiervan zijn voor de woningmarkt. De resultaten verschijnen binnenkort in de nieuwe Monitor Investeren voor de Toekomst 2014. In de laatste uitgave van de Monitor Investeren voor de Toekomst (editie 2012) constateerde men dat de bouwopgave voor de periode 2012-2021 afhankelijk is van het huidige tekort, de extra vraag die ontstaat door de vergrijzing en de verschuiving in de vraag als gevolg van de extramuralisering. In de monitor van 2012 stelde men dat 64% van de mensen die voorheen naar een intramurale voorziening zouden verhuizen, nu kiest voor verzorgd wonen, 16% voor een overige geschikte woning en 20% voor een overige woning op de reguliere woningmarkt (gebaseerd op drie varianten van extramuralisering).
Vraag en aanbod
De Raad voor de Leefomgeving en Infrastructuur (RLI) stelt in een recent advies 'Langer zelfstandig, een gedeelde opgave van wonen, zorg en welzijn' dat er nog een aantal cruciale knelpunten is wanneer ouderen langer zelfstandig thuis wonen. Belangrijkste knelpunt: vraag en aanbod op het gebied van wonen, zorg en welzijn zijn niet op elkaar afgestemd. Het aantal 80-plussers verdubbelt de komende tien jaar (van 650.000 naar 1,3 miljoen), maar het grootste deel van deze groep blijft thuis wonen, door de bezuinigingen in de langdurige zorg en uit eigen keuze. Het huidige aanbod van woningen is volgens de RLI niet geschikt voor de doelgroep. Ook wordt volgens de RLI onvoldoende samengewerkt tussen de partijen die bij deze opgave betrokken zouden moeten zijn.
Als de berekeningen in de CBS Bevolkingsprognose kloppen, dan piekt de grijze golf al over 27 jaar. In 2041 zullen 4,7 miljoen Nederlanders 65-plusser zijn. Dat getal blijft min of meer bestendig tot 2060, aldus het CBS. De komende jaren zullen we de grootste stijging beleven in de leeftijdsgroep 65-79 jaar. Maar vanaf 2025, en dat is al over elf jaar, treedt in de vergrijzing van Nederland een 'turbo-effect' op: dan neemt het aantal 80-plussers rap toe. In percentages uitgedrukt: het CBS voorspelt dat in 2040 26% van de bevolking bestaat uit 65-plussers, en daarvan is dan een derde ouder dan 80 jaar. Momenteel is het aantal 65-plussers in de Nederlandse bevolking 16% (2012), en een kwart daarvan is 80-plusser.
De grijze druk
Het CBS drukt de vergrijzing in Nederland onder meer uit in de zogenaamde grijze druk. De grijze druk geeft de verhouding weer tussen het aantal 65-plussers en de potentiële beroepsbevolking (traditioneel de 20-64-jarigen). De komende decennia neemt de grijze druk sterk toe. In 2012 bedroeg zij 27%, in 2040 piekt de grijze druk en staat de teller op 45% (bij een pensioenleeftijd tot 67 in 2040). Vanaf dat moment blijft dat getal stabiel tot 2060. Dat betekent dat er in 2040 2,2 werkenden per oudere zijn (tegenover vier in 2012).
Wie zijn er straks oud?
De snelle vergrijzing heeft volgens het CBS vooral twee oorzaken: de babyboomgeneratie komt op leeftijd en de levensverwachting is toegenomen. Sinds 2011 bereiken de mensen uit de babyboomgeneratie (geboren 1946-1970) de leeftijd van 65 jaar. Daarnaast zorgt ook de toename van de levensverwachting dat de vergrijzing toeneemt: we worden met z'n allen domweg ouder.
Opmerkelijk: de komende decennia neemt het aandeel van de nietwesterse allochtone bevolking onder de 65-plussers sterk toe. Nu ligt dat getal nog op 4% (2012), maar in 2060 is het gestegen tot bijna een kwart (23%) van de 65-plussers. Onder Surinaamse mensen is de vergrijzing straks het sterkst: 39% van hen is in 2060 65-plusser, gevolgd door Turken (32%) en Marokkanen (31%). Onder de autochtone bevolking ligt dat percentage in 2060 op 28%. Onderaan de streep bestaat de de populatie 65-plussers in 2060 echter grotendeels uit autochtonen (74%).
Bron: Rijksinstituut voor Volksgezondheid en Milieu, RIVM.
Langer zelfstandig door ICT Domotica kan een belanrijke rol vertolken bij het realiseren van langer zelfstandig wonen., stelt de EU. Het Europese programma Ambient Assisted Living (AAL) zet zich in voor een meer gerichte zorg met ICT. 23 landen doen mee aan AAL, daaronder ook Nederland. In 2012 vond in Eindhoven een grote AAL-bijeenkomst plaats. AAL is inmiddels begonnen aan een tweede looptijd (20142020).
Voorbeelden van domotica binnen AAL: een virtuele coach (A2E2) die inactieve ouderen begeleidt en ondersteunt in dagelijkse activiteiten, het computersysteem 'health hub' dat dementerende ouderen herinnert aan afspraken en CVN, een beeldcomputer die ouderen in staat stelt om gemakkelijk op afstand sociale contacten te onderhouden.
Kosten van de zorg
De kosten van de zorg gaan in de toekomst naar verwachting sterk stijgen, mede - maar niet alleen - als gevolg van de vergrijzing. Die maakt dat op termijn almaar meer mensen afhankelijk zullen worden van zorg. De CPB Policy Brief 2011/11'Trends in Gezondheid en Zorg' stelt dat in 2040 tussen de 6% en 18% meer van het bruto binnenlands product (bbp) op zal gaan aan de gezondheidszorg dan nu het geval is.
De zorguitgaven zijn sinds 1972 onafgebroken gestegen, van 8% naar 13% van het bbp. In 2040 gaat tussen 19% en 31% van het bbp op aan zorg. Concreet gezegd: een modaal gezin draagt op dit moment bijna een kwart van zijn inkomen af aan zorgpremies, maar dit kan in 2040 oplopen tot tussen 30% en 45% van het inkomen. Die stijging wordt voor een deel veroorzaakt door de vergrijzing, want ouderen vragen meer zorg. Maar: in iedere levensfase neemt de zorgconsumptie toe door betere en duurdere zorg.
Bron: CPB, rijksoverheid.nl
Wonen en Zorg
De ministeries van BZK en VWS zijn gestart met een landelijk Kennisen experimentenprogramma Wonen en Zorg, om de opgave verzorgd wonen beter in kaart te brengen, via een herijking van de Monitor Investeren in de toekomst. Onderdeel is een Experimentenprogramma Wonen en Zorg door Platform 31, Movisie en het Aedes-Actiz Kenniscentrum Wonen-Zorg. Daarnaast bestudeert men haalbaarheid en wenselijkheid van een Woonzorg-wijzer als instrument voor gemeenten en andere partijen, om de opgave op lokaal niveau in beeld te brengen, en monitort men gedrag en reacties van ouderen en mensen met beperkingen, gemeenten, zorgaanbieders en woningcorporaties op de woningmarkt in relatie tot de hervormingen in de langdurige zorg.
Bron: rijksoverheid.nl, ActiZ
Functioneel en esthetisch beslag voor binnendeuren
Signed Argent Alu
`Invisible doors by Argenta, opening a world of possibilities' - met deze baseline geeft Argent Alu een duidelijk hint naar zijn onzichtbare deursystemen. Zo vormen gesloten deuren en wanden één geheel: de storende omlijstingen verdwijnen, terwijl de scharnieren zo gemonteerd zijn, dat ze van buitenaf helemaal niet meer zichtbaar zijn.
Argent Alu biedt echter ook oplossingen voor schuifdeuren. Dit blijft immers nog altijd een attractief alternatief voor opendraaiende deuren omwille van de ruimtebesparing en de mogelijkheid om met grotere deurvlakken te werken.

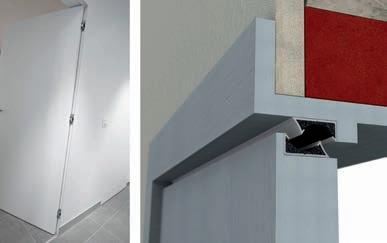

Argentainvisidoor DL
Dankzij dit onzichtbaar aluminium kader vormen deuren één vlak met de wand, zonder hinderlijke omlijstingen rond de deuren. Het is eenvoudig te integreren in metselwerk of gipsplaatwanden en kan gebruikt worden voor deuren met een dikte van 38 tot 40 mm en dit zowel voor linkse als rechtse deuren, die naar binnen of naar buiten draaien. Bovendien hoeft de deurenplaatser slechts 1 keer over de vloer te komen: kader en deur worden immers in de werkplaats geassembleerd en tegelijkertijd `in het werk' geplaatst. Deze ArgentainvisidoorDL wordt standaard geleverd met een magnetisch slot, een verwijderbare akoestische witte slagdichting als deurdemping en onzichtbare 3D-regelbare scharnieren Argentainvisible neo S-5.
Argentainvisible neo Dankzij dit scharnier verdwijnt de storende cilinder (as van de deur), die men bij gewone scharnieren aan de buitenzijde van de deur ziet. Na de installatie kan het scharnier ook eenvoudig bijgeregeld worden in hoogte, breedte en diepte (3D-regelbaar) zonder de deur of het scharnier te demonteren. Daardoor kan de monteur de deur perfect op het kader laten aansluiten en de schaduwvoeg rondom het deurpaneel overal even groot maken. Bovendien zijn er ook geen schroeven zichtbaar, waardoor dit scharnier zeer esthetisch geïntegreerd wordt. Deze Argentainvisible neo kreeg een `red dot design award' en een `iF Product Design Award'.

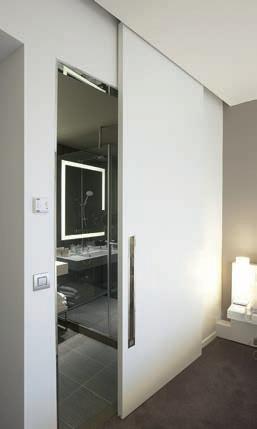

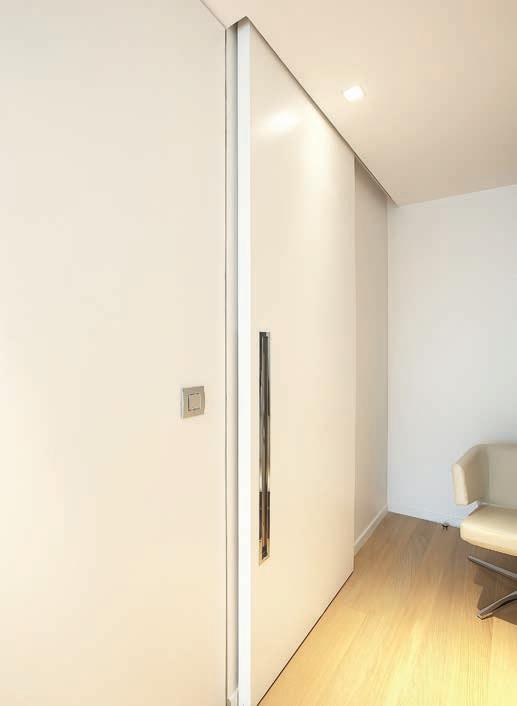

Argentaproslide
Dit binnenschuifdeursysteem is de ideale oplossing voor schuifdeuren met een maximaal gewicht van 100 kg en een dikte van 25 tot 40 mm bij plafondbevestiging, en zelfs tot 42 mm bij wandbevestiging, dit voor residentiële toepassingen, maar vooral voor professionele nieuwbouwen renovatieprojecten. “Onze R&D-afdeling heeft veel aandacht besteed aan de slijtvastheid, zelfs bij hoogfrequent gebruik,” legt Johan Debaere, Communication Officer bij Argent Alu uit. “De Argenta proslide bestaat onder meer uit een zeer stabiele aluminium bovenrail en doordachte rolwagens met extra grote en brede wielen, uitgerust met precisie-kogellagers. Een extra sterke aluminium vloergeleider met kunststofhoed minimaliseert speling en voorkomt rammelende deuren.”
Zelfsluitend
Dit schuifdeursysteem is leverbaar met de regelbare inox `Standaard Stop' of met de speciale `Slow Stop' voor een schokvrije zelfsluiting. Dit is een stopsysteem en een rolstelsel in één en stopt de deur op een uitermate zachte, gedoseerde en gecontroleerde wijze. Dankzij de unieke
Essi-Module (Easy Slow Stop Install-Module) kan de kantelbare `Slow Stop' demper zeer eenvoudig gemonteerd en gedemonteerd worden zonder het volledige bovenprofiel te moeten demonteren - een must voor muur-tot-muur toepassingen.
“Argent Alu biedt verschillende bevestigingssystemen,” zegt Debaere. “Naast het eenvoudige en budgetvriendelijke `Standard-Fix' systeem kan de klant kiezen voor het `Manual Fix' systeem, dat onzichtbaar in het deurblad gefreesd wordt. Deze Argentaproslide kunnen wij ook met het onzichtbare `Auto-Fix' bevestigingssysteem leveren. Zo kan het deurblad snel en eenvoudig in één handeling aan het rolstelsel bevestigd worden. Dat levert enorme tijdswinst op bij de plaatsing.”
Wat wil de zorg, wat kan de markt?
Toegankelijkheid in de zorg
De komende jaren neemt de zorgvraag explosief toe. Welke sluitsystemen en welk hang- en sluitwerk bedienen de zorg het beste? Vier experts over toegangstechniek in de zorg: Peter Heemstra van ACES, Johan van der Kooij van JVDK Consultancy, JanWillem Koot van Opening Controls en Richard de Wit van DWDK.
Voor de zorg hangt het opschalen in de komende jaren niet alleen samen met het vinden van voldoende handen aan bed, huisvestingsvraagstukken of financiën. De piekende vergrijzing vraagt ook om slimme toegangstechnieken en hang- en sluitwerk dat berekend is op een zorgtaak. Toch? Ja, zegt Richard de Wit van DWDK in Kerk-Avezaath: “En de vraag wordt steeds extremer, dat zie je nu al. Er bestaat al hang- en sluitwerk met aanvullende akoestische en optische signalen, dat met geluid of kleuren een extra signaal afgeeft aan de gebruiker.”
Hang- en sluitwerk op maat, het lijkt het voor de hand liggende antwoord op de vraag die elke zorginstelling de komende jaren graag beantwoord wil zien: zijn er voor de zorgbranche systemen toegangstechnieken en hang- en sluitwerk die toegesneden zijn op de zorg, die specifieke toegangsproblemen in de zorg verhelpen?
Op maat gesneden hang- en sluitwerk is er inderdaad, meent ook Peter Heemstra van ACES uit Steenwijk: “Er is beslag met een anti-bacteriële coating, er is anti-suïcidaal beslag. Maar de uitzonderingen daargelaten, zijn zorgproducten in de meeste gevallen toch afgeleiden van standaardcomponenten. Meestal gaat het dan ook om lokale initiatieven, dus niet om producten van een leverancier die specifiek iets ontwikkelt voor de zorgindustrie.”
En elektronische toegangssystemen specifiek ontwikkeld voor de zorg, die zijn zeker niet kant-en-klaar te krijgen. Heemstra, specialist op gebied van elektronisch sluiten, ziet het zo: “Even afgezien van de vraag wat nou precies de specifieke zorgvraag is; elektronische sluitsystemen zijn nu zo'n anderhalf decennium op de markt. Die systemen worden overal toegepast; in de industrie, in utiliteitsbouw en in de gezondheidszorg.”
Als voorbeeld van een standaardproduct dat ook functioneel is voor de zorg, noemt Heemstra keyless entry: “In de zorg zie je de combinatie met een polsbandje voor dementerende ouderen. Je hoeft daarmee alleen nog maar de juiste deurklink beet te pakken en de deur gaat open. Bijkomend voordeel: de mensen hoeven minder kracht te gebruiken; de kruk heeft een directe overbrenging naar het slot.”
Heemstra noemt ook de contactloze lezer, een universeel product dat zich uitstekend leent voor de zorg: “Je houdt een pasje bij een lezer en de deur gaat zelfstandig open, met behulp van een deurautomaat. Een veelgebruikte toepassing voor mensen die afhankelijk zijn van een rolstoel.”
Intramuraal
Generieke toepassingen, gemodificeerd voor gebruik in de zorg: is de zorg hiermee uit de brand? Niet per se, stelt De Wit. De intramurale zorg bijvoorbeeld kent nu al, voor de piek in de vergrijzing, heel eigen uitdagingen: “Kijk maar naar de dagelijkse routine in een ziekenhuis. Daar heb je dagelijks te maken met extreme functiewisselingen. Een ziekenhuis is geen plek met gefixeerde functies. Die functies vloeien, onder andere met het komen en gaan van patiënten. Daar moet je met je toegangssysteem op kunnen anticiperen.”
Jan Willem Koot van Opening Controls in Oosterhout ziet het net zo: “Het spectrum in de zorg is ook nog eens heel breed. Elke soort zorgaanbieder en bijbehorende clientèle kent een eigen, specifieke verblijfen behandelingsomgeving. Naast de grote, complexe ziekenhuizen, zijn er de verpleeginstellingen. Die worden al compacter, cliënten verblijven langer, bezoek komt gericht, de wens naar 'huiselijkheid' neemt toe. In zulke verpleeginstellingen zijn ook weer variaties; gaat het om psychiatrie, dementie, jeugdzorg? Voor de thuiszorg zijn huiselijkheid en privacy helemaal een punt. Hoewel thuiszorg individueel is, maakt de grootschaligheid het tot een enorm organisatorisch en ICT-vraagstuk. Dat maakt voor de keuze van hang- en sluitwerk een heel verschil.”
Sluitplan
Volgens Heemstra is en blijft een goed sluitplan de basis van alle goed functionerende toegangstechniek: “Het beheer heeft veel impact op de keuze voor je toegangstechniek en op je hang- en sluitwerk. Vaak kiest men voor een oplossing op de deur, maar het beheer is in die keuze niet zelden een ondergeschoven kindje. Je moet je als zorginstelling altijd

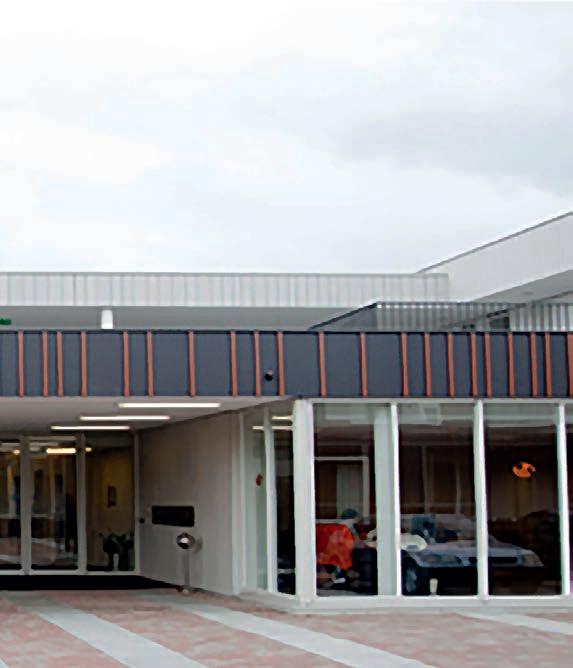

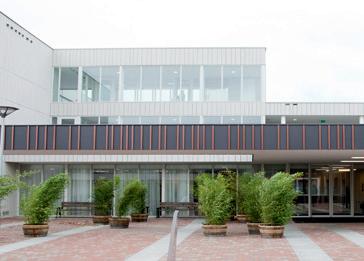

Zorgcomplex het Getij in Oude – Tonge. Hier wordt zorg verleend door CuraMare en door Gemiva SVG groep, tevens zijn er gevestigd centrum voor jeugd en gezin, fysiotherapeut, CuraMare thuiszorg en Careyn.
afvragen of je veel mutaties hebt, veel autorisaties. Inventariseer en definieer je groepen gebruikers - verzorgend personeel, chirurgen, administratie, schoonmakers, bewaking, etcetera - en de zones waarin die groepen functioneren; welke personen gebruiken welke groepen deuren? Daarbij telt ook het profiel van de gebruikers: heb ik veel dementerende personen, rolstoelafhankelijke mensen? Hoeveel kracht hebben die mensen nog in hun handen? Dat zijn essentiële vragen die een organisatie zich bij het opstellen van een sluitplan moet stellen.”
Johan van der Kooij van JVDK Consultancy in Numansdorp ziet vaak dat gebruikers een systeem willen aanschaffen op basis van een advies van een fabrikant of zoals het voorgeschreven staat in een bestek: “Terwijl dat systeem niet altijd aansluit bij de wensen van de gebruiker. Een systeem moet altijd de kernactiviteit van de gebruiker dienen, namelijk zo efficiënt mogelijk zorg verlenen met de cliënt als middelpunt.”
Plat
Volgens Koot wordt ICT in de zorg almaar belangrijker: “Om in ziekenhuisinstellingen en 'de thuiszorgorganisatie' bedrijfsprocessen te garanderen, is elektronisch hang- en sluitwerk een steeds belangrijker onderdeel van de bouwkundige- en ICT-integratie die die bedrijfsprocessen überhaupt mogelijk maken.”
Volgens Heemstra spelen daarbij kostenoverwegingen meer dan ooit tevoren: “Het is in de zorg zaak om te differentiëren, dat is kostenefficient, en tegelijkertijd zoveel mogelijk te standaardiseren. Daarbij past de keuze voor meer offline toepassingen, met goed mechanisch hang- en sluit werk, en alleen daar waar het nodig is bekabelde voorzieningen. Je moet de toegang zo plat mogelijk zien te krijgen, met een optimale combinatie van eenvoudig mechanisch hang- en sluitwerk en slimme elektronische componenten. Het sluitplan vereenvoudigen betekent ook, dat er zo min mogelijk mensen met een mechanische sleutel in je organisatie rondlopen. Dan heb je ook minder sleutelproblematiek.”
Extramuraal
De vloed aan nieuwe ziekenhuizen en zorginstellingen van de laatste jaren ten spijt, constateert Van der Kooij een verschuiving: “Die bouwstroom stagneert. De overheid steekt in op extramuraliteit om de kosten in de zorg beheersbaar te houden. ” Bij die extramurale zorg draait alles volgens Van der Kooij in beginsel om het antwoord op drie vragen: “Wie mag wel door de voordeur naar binnen en wie niet, wanneer mag die persoon naar binnen, en hoe organiseer je dat?”
Koot onderscheidt grofweg drie opties om Van der Kooijs vragen in de praktijk adequaat om te zetten met elektronische sluitsystemen: “Je kunt kiezen voor een gesloten elektronisch systeem, met een voorziening op of in de voordeur. Wie naar binnen moet, dient dan vooraf een sleutel of een kaart hiervoor gekregen te hebben. Een tweede optie is het inpassen van een elektronische sluitsysteem in een bestaande ICTvoorziening. Als er al een beheerstructuur is om thuiszorg mogelijk te maken met soft -en hardware, bijvoorbeeld voor een spreek/luister installatie verbonden aan een thuiszorgcentrale, dan zou je daar zonder al te veel moeite een elektronische cilinder aan kunnen koppelen. Dan opent de thuiszorgcentrale de voordeur. Optie drie is: woningaanpassing. Dat komt in beeld als een mindervalide bewoner langer thuis woont of niet naar een verpleeghuis wil of kan. Dan heb je het over domotica, niet meer over geïsoleerde elektronische sluitsystemen, maar over intelligente integrale systemen die gekoppeld zijn aan je elektronische deurslot.”
Reversibel
Volgens Heemstra draait het bij toegangssystemen in de extramurale zorg vooral om gebruiksgemak en een eenvoudige implementatie: “In de meeste gevallen heb je bij extramurale zorg geen bouwkundige aanpassingen, en streef je in principe naar reversibele ingrepen: je wilt sluitsystemen terug kunnen bouwen, omdat de zorg vaak tijdelijk is.” Volgens

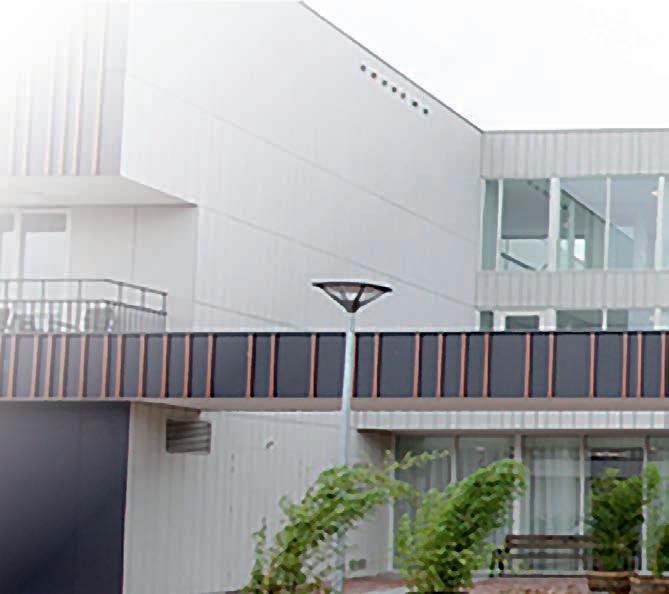

Zorgcomplex Nieuw Rijsenburgh waar zowel clienten zelfstandig verblijven in eigen appartementen maar ook 24 hotelkamers zijn voor tijdelijk verblijf, en 13 woongroepen voor clienten met een psychogeriatrische problematiek.
Van der Kooij is die reversibiliteit in de praktijk vaak lastig: “In de sociale woningbouw heb je vaak te maken met oplegsloten. Dat betekent dat je soms praktisch al een nieuwe deur moet plaatsen bij het omschakelen naar een zorgfunctie aan huis.” Een oplossing is volgens Van der Kooij een SKG goedgekeurde sleutelkluis: “Die kan de voordeur in een handomdraai toegankelijk maken voor de zorgverlener, terwijl de familie en mantelzorg daar niets van merkt, want er verandert niets aan de toegankelijkheid.”
Sleutelkluisjes bieden in de extramurale zorg geen uitkomst, aldus De Wit: “Niet alleen is het voor veel bewoners een stigma; inbrekers zien die kastjes ook.” De markt speelt op dat probleem van stigmatisering in, stelt Heemstra: “Er zijn ook alternatieven, zoals een ronde buis in de deur die eruit ziet als een bijzetslot. Dan heb je niet dat stempel, wel de functionaliteit.” Dat zoeken naar functionaliteit past in een trend, aldus Heemstra: “De zorg wil zijn extramurale taak beheersbaar krijgen, wil op gezette tijden geplande zorg kunnen aanbieden. Daar zet men vanuit de markt ontwikkelingen op in.”
Crux
Ook in de extramurale zorg is beheer de crux, stelt Van der Kooij: “Je wilt niet dat de sleutel van een klant het probleem van jouw zorgorganisatie wordt. Sleutelbeheer, mechanisch en elektronisch, is cruciaal.” Aan dat sleutelbeheer schort het nog wel eens, aldus Van der Kooij: “Efficiency is niet altijd goed te rijmen met de realiteit van de thuiszorg, met alle ambulante diensten die door de voordeur naar binnen moeten, en de vele sleuteloverdrachten.”
Volgens Koot kunnen in de extramurale en intramurale zorg intelligente sluitsystemen conventionele sleutels goed vervangen: “Intelligente sluitsystemen laten zich integreren in een groter systeem van een integrator, als de omgeving daarom vraagt. Het nadeel van de meeste intelligente sluitsystemen voor extramurale zorg is, dat de zorgverlener van te voren een pas bij zich moet dragen. Nou is de zorg zo gestructureerd dat de eerste die hulp zou kunnen bieden, niet per se degene is met die kaart of sleutel. Vandaar dat men nog steeds, ook uit kostenoverwegingen, een goedkoop en onveilig sleutelkastje naast de deur heeft, te openen met een overdraagbare code. Die code kennen na een tijdje heel veel mensen.”
Privacy en veiligheid
Maar hoe zit het in de extramurale zorg met de privacy? Lastige materie, aldus Heemstra: “Je hebt te maken met de persoonlijke levenssfeer. Je mag niet registreren, niet bijhouden wie een zorgwoning betreedt. Er is een aantal situaties waarin het is toegestaan, maar in zijn algemeenheid geldt: je moet in je toegangstechniek de privacy garanderen. Wil je de voordeur toch uitlezen, bijvoorbeeld na diefstal uit de woning, dan moet je de goedkeuring van de bewoner hebben.”

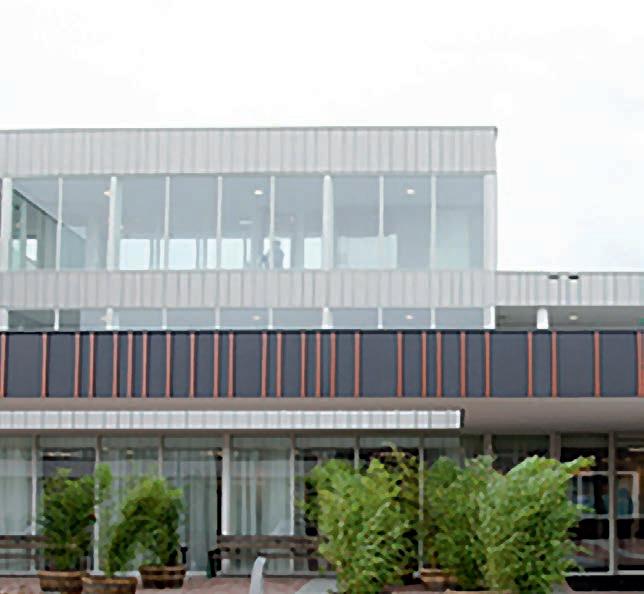

Zorgcomplex Nieuw Rijsenburgh waar zowel clienten zelfstandig verblijven in eigen appartementen maar ook 24 hotelkamers zijn voor tijdelijk verblijf, en 13 woongroepen voor clienten met een psychogeriatrische problematiek.
En de veiligheid van toegangssystemen en hang- en sluitwerk? Bij mechanische en en elektromechanische producten zijn de regels helder: hier gelden certificatierichtlijnen. Voor de veiligheid van elektronische sluitsystemen hanteert SKG als vuistregel; wie SKG** of SKG*** cilinders en sloten gebruikt, kan er vanuit gaan het product mechanisch veilig is. Maar voor de andere componenten in elektronische toegangssystemen gaat de regelgeving niet ver genoeg, stelt Heemstra: “Er zijn geen `elektronische' eisen aan offline componenten van elektronische sluitsystemen.” En dat is een probleem, aldus Heemstra: “Veel toegepaste transponders met open protocollen kunnen een doelwit van hackers zijn. Hier moet je de veiligheid op de situatie afstemmen.”
Innovaties
Als het gaat om nieuwe ontwikkelingen op het gebied van toegangstechniek, tekent zich volgens Heemstra geen heldere trend af: “Nederland is een creatief land. Met allerlei stromingen wat betreft hang- en sluitwerk, mechanisch en elektronisch. Er gebeurt van alles tegelijkertijd.”
De Wit ziet vooral de tussenhandel als rem op innovaties: “Standaard is altijd nog de mechanische sleutel. Dat is de melkkoe. Er wordt niet altijd objectief geadviseerd in de zorg. De tussenhandel wil grip houden op het bestaande verdienmodel. Dat zit vernieuwing in de weg.”
Heemstra ziet enkele noviteiten in het elektronisch sluiten die ook in de zorg een rol kunnen vervullen. De Near Field Communication bijvoorbeeld: “Met NFC opent en sluit men deuren met behulp van een NFCchip, die ook in sommige smartphones zit. De autorisatie kan via het GSM-netwerk, bijvoorbeeld met een pincode. Voor de extramurale zorg een goede vinding, want de techniek gebruikt standaard componenten: je hebt één component op de deur en de rest gebeurt via de telefoon.” Als tweede belangrijke nieuwe ontwikkeling noemt Heemstra de cloudsystemen: “Hiermee kun je bijvoorbeeld in de extramurale zorg met een centrale database meerdere locaties beheren en centraal de toegangsautorisatie organiseren, voor al je locaties. Het is daarbij mogelijk om gebruikers een eigen portal te geven, waar men de sleutels van de eigen woning kan aanpassen. Dat deel van het beheer ligt dan bij de gebruiker, niet meer bij de zorginstelling.”
Geen visie
Volgens Koot blijft het wat betreft het elektronische sluiten in de thuiszorg bij incidentele projecten, zolang er geen integrale visie komt op de toekomst van de thuiszorg: “Momenteel voelt niemand zich verantwoordelijk om de rekening op te pikken. Helaas benadert onze overheid de thuiszorg en woningcorporaties met oogkleppen, met een kaasschaaf en met kortlopende contracten. Daar hoeven we nu dus geen impuls van te verwachten. Maar als verzekeraars de kosten van ziekenhuis- of instellingsopnames afzetten tegen de kosten van thuiszorg, is er een potentiële geldstroom voorhanden die innovatie in een stroomversnelling kan brengen.”
Deur openen met de smartphone
Veilig, flexibel, gecontroleerde en geregistreerde toegang en snel en gemakkelijk te monteren en configureren. Dat is ENTR, de nieuwe elektro-mechanische motorcilinder van Nemef. Gemakkelijk te monteren en te bedienen met je smartphone. Voor particuliere (thuiszorg-)situaties, maar ook geschikt voor toepassing in een professioneel systeem van zorginstellingen en verpleegtehuizen.
Mensen worden ouder en de zorg wordt duurder. Dus zal de vraag naar extramurale zorg explosief toenemen: verpleging binnen de muren van je eigen woning. Om die zorg mogelijk te maken, is het nodig dat een woning toegankelijk is voor verplegend personeel of thuishulp. Maar dan wel veilig, flexibel en binnen vastgestelde tijdsperioden.
Sleutelkluis exit
Sleutelkluisjes golden lang als oplossing, maar die zijn intussen omstreden: sleutels raken kwijt en je kunt niet ‘loggen’ wie er precies wanneer binnen is geweest. Bovendien is een sleutelkluisje aan de voordeur zichtbaar en dat maakt de bewoner extra kwetsbaar. Elektronische cilinders of sloten zijn de oplossing, maar dan moeten ze wel flexibel, betaalbaar en gemakkelijk te monteren zijn. En uiteraard heel gemakkelijk in gebruik.
Aan al die wensen kan Assa Abloy voldoen met Nemef ENTR-oplossing. ‘Key Free, Be Free’ is de slogan van dit nieuwe concept. Een sluiting die je niet alleen kunt bedienen met een reguliere sleutel maar ook met je smartphone, code, afstandsbediening of met biometrie. De ENTR werkt samen met de NF3-cilinder van Nemef die op zichzelf al beveiligd is tegen kerntrekken en uitboren.
Eenvoudig en snel
Assa Abloy had natuurlijk al het zorgslot en Aperio en Radaris Evolution. Allemaal goede oplossingen voor specifieke situaties. Maar ze hebben ook nadelen: sommige oplossingen zijn bekabeld of vergen veel bouwkundige aanpassingen. Heb je tijdelijk een zorgsluiting nodig? Of wil je er eentje aanbrengen in een bestaand pand zonder hak- en breekwerk? Dan is ENTR de oplossing (leverbaar eind januari 2015). Om hem te monteren zijn een schroevendraaier en een paar minuten tijd voldoende. De configuratie gaat daarna vrijwel automatisch. In een handomdraai heb je je smartphone als ‘master’ gekoppeld aan de unit en kun je mobieltjes van derden autoriseren. Die maken via bluetooth-smart contact met de
deur en kunnen hem via een code ontgrendelen. Wil je de toegangsrechten intrekken? Dan gaat dat heel eenvoudig via de master-smartphone.
Zekerheid van wereldspeler
Dit product staat niet op zichzelf. Voor professioneel gebruik is het nodig dat er service is bij storing, dat de beschikbaarheid ook de komende jaren gegarandeerd blijft omdat het gaat om een hogere investering die je over meerdere jaren terug moet verdienen. “Met de wereldwijde kracht van Assa Abloy achter het Nemef-merk zit dat wel goed”, verzekert Rene Gieskes. Voor woningbouwverenigingen en verzorgingstehuizen bieden onze integratiepartners bijvoorbeeld ‘pay per use’ om de investering te beperken en de business-case aantrekkelijk te maken. Maar dat gaat alleen op als je als leverancier je eigen continuïteit kunt waarborgen en die van je product. Neem alleen al de veiligheid: wij hebben wereldwijd 1.200 engineers die continu bezig zijn met elektromechanische ontwikkelingen. En voor professioneel gebruik maken zij integraties mogelijk met de systemen van derden. Een zorginstelling wil de ENTR bijvoorbeeld integreren in het toegangscontrolesysteem. Wij maken dat mogelijk.”
Slimmigheden
De ENTR heeft van zichzelf diverse slimmigheden. binnenuit heb je de ‘Slide touchlock’-functie waarmee je het slot heel snel en zonder veel kracht kunt ontgrendelen of vergrendelen. Zijn voeding krijgt hij uit een intern accupack. Dat kun je laden via een snoer via een hanging charger. En of je hem nu in een partiliere situatie kosteloos offline bedient via de app of in een intramurale situatie online via het zorgbeheersysteem, de telefoon is de gateway. Je hebt dus geen extra box of internetverbinding nodig op het zorgadres. Dat scheelt een heleboel techniek, geld en gedoe.
Van of cu-
SKG sleutelkluizen: meer zekerheid
Sleutelkluizen worden steeds belangrijker als het gaat om het verlenen van zorg aan ouderen die thuis blijven wonen. Veel kluizen blijken echter niet bestand tegen inbraak, waardoor de inbreker de sleutel kan wegnemen en zo een woning kan betreden. Volgens keuringsinstantie SKG moeten ook sleutelkluizen aan een hogere standaard voldoen: die van het Bouwbesluit en het Politie Keurmerk Veilig Wonen (PKVW), die eisen dat bereikbare ramen en deuren van woningen inbraakwerend moeten zijn (klasse 2; 3 minuten).
SKG, Wageningen, 0317.42.17.20, www.skg.nl

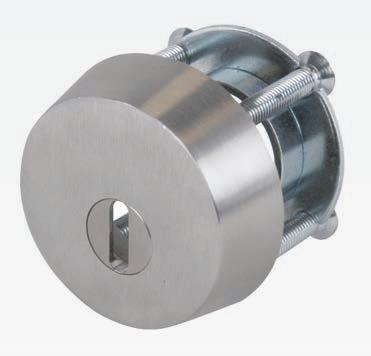

Anti-kerntrekrozet voor oplegsloten
Speciaal voor de oplegsloten van Lips is een veiligheidsrozet met kerntrekbeveiliging ontwikkeld. De unieke antikerntrekrozet van massief RVS is SKG*** gecertificeerd en voldoet aan het Politiekeurmerk Veilig Wonen. De rozet is zeer eenvoudig te monteren door de huidige veiligheidsrozet op de voordeur te vervangen voor deze nieuwe versie met kerntrekbeveiliging.
Verticale keersleutel
CESnederland, actief in mechanische en elektronische sluitsystemen, introduceert een verticaal keersleutelsysteem: het WD-systeem. Het is de eerste verticale 3D-keersleutel die CESnederland introduceert op de markt en is een technisch hoogstandje die aan de nieuwste technieken en laatste normeringen (bijvoorbeeld SKG***) voldoet. De nieuwe verticale keersleutel is gebruiksvriendelijker, omdat de sleutel recht in de cilinder gestoken kan worden en dat geeft ergonomisch gezien minder problemen met draaien. Het syteem WD biedt een actieve beveiliging tegen kopiëren, manipuleren en inbraakpogingen.
De nieuwe Carelock 4.0 is een nieuw product van Brondool. Deze "zware" variant biedt de cliënt, de verzorgende en de eindgebruiker nog meer comfort, persoonlijke woonvrijheid, meer bedieningsmogelijkheden en een zeer veilig gevoel. De Carelock 4.0 is samengesteld met het nieuwe 4347-LED slot. Dit slot kan een kracht van meer dan 30.000 Newton weerstaan (volgens de EN 12209 test=3.000Kg). Daarmee is dit slot een passende, duurzame oplossing voor patiëntenkamers.

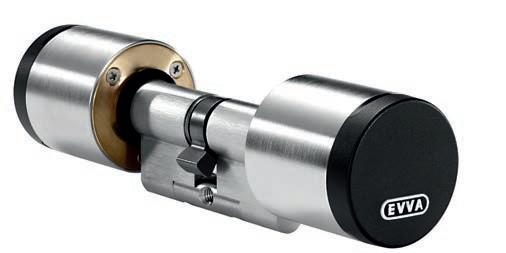

Xesar is een eigen innovatie van EVVA. Het elektronische sluitsysteem is ontwikkeld en geproduceerd in Oostenrijk. Het biedt bedrijven een groot aantal producten en toepassingsmogelijkheden, net als een tijdloos mooi ontwerp. De eenvoudige montage, de gratis Xesar-software en de unieke EVVA-KeyCredits zijn maar een paar van de talloze Xesarvoordelen.
EVVA, Hengelo, 074.85.15.300, www.evva.nl
Brondool, Arnhem, 026.36.11.220, www.brondool.nl
Energiebesparing en brandveiligheid
Energiebesparing is een “hot-item” in Nederland. De minimale warmteweerstand (Rc-waarde) voor dichte delen wordt binnenkort in het Bouwbesluit verhoogd. Zo wordt voor de gevel de minimale Rc-waarde van 3,5 W/m²K verhoogd naar 4,5 W/m²K. Dit heeft nogal wat consequenties voor de gevel. Maar hoe zit het nu met het glas? Welke eisen worden daar nu aan gesteld?
Voor 'ramen, deuren, kozijnen en daarmee gelijk te stellen onderdelen' wordt in het Bouwbesluit een eis gesteld aan de U-waarde (de warmtedoorgangscoëfficiënt). Sinds maart 2013 bedraagt de maximale U-waarde van deze constructieonderdelen 1,65 W/m²K. Dit is de eis die wordt gesteld aan de combinatie kozijn met glas of kozijn met deur. Als de maximale U-waarde van 1,65 W/m²K vertaald wordt naar een Rc-waarde bedraagt deze 0,44 m2K/W (zie kader). Dit betekent dat het warmteverlies door een raam 10 maal meer is dan door een dichte constructie. Het loont dus enorm om te investeren in gevelopeningen met een lage U-waarde. Een groot gedeelte van een gevelopening bestaat uit glas. De U-waarde van HR++ glas bedraagt maximaal 1,2 W/m²K. Om deze U-waarde te bereiken, dient het glas te worden voorzien van een warmtereflecterende (low-E) coating aan de spouwzijde in combinatie met een spouw van een bepaalde dikte gevuld met argon.
Grotere spouw, betere U-waarde?
Het vergroten van de spouw van dubbelglas boven de 15 mm leidt niet of nauwelijks tot een betere U-waarde. Sterker nog als de spouw te groot wordt, heeft dit een negatieve invloed op de U-waarde. De coating die wordt toegepast is met name bepalend voor de U-waarde. Door het kiezen van de juiste coating is met standaard dubbelglas een U-waarde van 1,0 W/m²K mogelijk.
Tevens zijn er ook brandwerende producten op de markt die op basis van een coating (in combinatie met een speciaal hardingsproces en speciale randafwering) brandwerend zijn. Op dit moment is het mogelijk zowel de vereiste brandwerendheid als een U-waarde van 1,0 W/m²K te realiseren op basis van één coating. Er zijn diverse coatings mogelijk, ieder met specifieke lichttoetredingsfactor (TL) en zontoetredingsfactor (g-factor). Met deze coating is kleurverschil tussen het brandwerende en het niet-brandwerende glas met het blote oog niet meer waarneembaar. Een voordeel van brandwerend glas op basis van een coating is dat dit glas altijd volledig transparant blijft, ook bij hoge temperaturen. Tevens is glas dat brandwerend is op basis van een coating in veel gevallen dunner, lichter en goedkoper dan brandwerend glas met een opschuimende tussenlaag.
Triple glas
Bij het vorig onderwerp was al te lezen dat het realiseren van een lage U-waarde voor de gevelopeningen een zeer efficiënte manier is van energiebesparing. Tevens was ook te lezen dat het vergroten van de spouw van dubbel glas boven de 15 mm niet of nauwelijks invloed heeft op de U-waarde. Het toepassen van een extra glasblad lag dan ook voor de hand en het idee van triple glas was geboren.
Door het toepassen van een extra glasblad ontstaat een extra luchtspouw en kan een extra Low-E coating worden toegepast. Met twee spouwen is een U-waarde mogelijk van 0,6 W/m²K. Hiervoor geldt ook dat twee spouwen van 15 mm dik zorgen voor de meest gunstige warmtedoorgangscoëfficiënt.
Middelste blad
Het middelste blad van een triple glasopbouw wordt altijd voorzien van een neutrale Low-E coating. Op het buitenste blad kan dan worden gekozen voor een coating met een bepaalde TL-waarde of g-waarde. Om te voorkomen dat door de thermische spanningen die optreden in een triple glasopbouw het glas breekt, wordt het middelste blad altijd gehard uitgevoerd. Door deze thermische spanningen is het ook een hele uitdaging om een triple glasopbouw brandwerend uit te voeren. Recent zijn met succes brandwerendheidstesten uitgevoerd met deze glasopbouw. Als het glas in de gevel brandwerend moet worden zijn er dus geen concessies meer nodig ten aanzien van energiebesparing. Als triple glas brandwerend moet worden gemaakt, vraag dan altijd naar het testrapport van deze specifieke opbouw. Zodat u zeker bent dat u een brandveilige oplossing hebt gekozen.
Glashelder
Mark Knoops is technisch commercieel medewerker van Vetrotech SaintGobain Benelux. Voor Raam en Deur belicht hij diverse glasthema’s. Alle afbeeldingen zijn eigendom van Vetrotech Saint-Gobain Benelux.
U-waarde vs Rc-waarde
De U-waarde wordt verkregen door de overgangsweerstanden bij de Rc-waarde op te tellen. Een overgangsweerstand is als het ware een dun laagje, nagenoeg stilstaande, lucht dat grenst aan de binnenzijde(Rsi) en buitenzijde (Rse) van de constructie. Deze overgangsweerstanden zijn vastgelegd in NEN 1068. Zo bedraagt de Rsi 0,13 m²K/W en bedraagt de Rse 0,04 m²K/W voor verticaal geplaatst glas. Door de overgangsweerstanden bij de Rc-waarde op te tellen ontstaat de totale warmteweerstand (Rtotaal). De reciproque waarde van de totale warmteweerstand is de warmtedoorgangscoefficiënt, aangeduid met de letter U (conform de bepalingsmethode NEN 1068). Samengevat: U = 1 / (Rc + Rsi+Rse).
Klein profiel, groot effect
Een kaderprofiel lijkt een simpel artikel. Maar het is in werkelijkheid een samenspel van de juiste machines en specifieke vakkennis. Diverse productievariabelen bepalen de kwaliteit van het profiel. En die kwaliteit bepaalt in hoge mate de luchtdichtheid van een heel gebouw. Raam en Deur keek mee bij de productie van kaderprofielen.
Om een gebouw energiezuinig te maken, is het belangrijk dat het luchtdicht is. En luchtdichtheid is een kwestie van details. Want het kleinste kiertje kan de luchtdichtheid en daarmee de isolatiewaarde (EPC) van een heel gebouw enorm beïnvloeden. Omgekeerd heeft de kwaliteit van
kaderdichtingen een sterke positieve invloed op de luchtdichtheid. Een vuistregel: ramen en deuren kunnen samen tot 30% van de qv;10 waarde (luchtdoorlatendheid) van een gebouw beinvloeden. En volgens recente tests behalen sommige kaderdichtingen een C-waarde (luchtdoorlatendheid) die lager is dan de 0,04 die de Passiefhuisrichtlijn voorschrijft.
Lijkt basic, is high-tech
Kortom: kaderdichtingen zijn weliswaar een piepklein detail van een gevelelement en vertegenwoordigen slechts een zeer klein deel van de totale bouwsom, maar kunnen de luchtdichtheid in grote mate beïnvloeden. Als je de invloed op de luchtdichtheid van een goed afdichtingsprofiel kent, realiseer je je ook hoe belangrijk het is dat je het juiste profiel kiest.

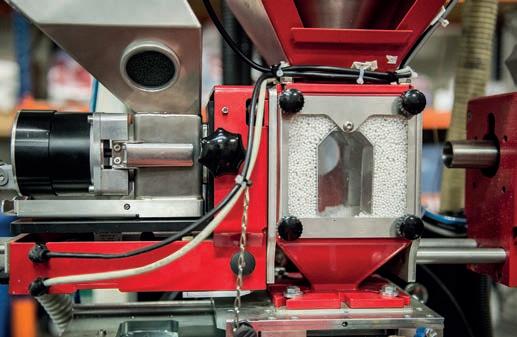

Een profiel lijkt een basic product. Je koopt een extrusiemachine, verzekert je van de juiste grondstoffen en je kunt produceren. Zo makkelijk is het echter niet. Het geheim zit hem in de matrijs waar de extrusiemachine de grondstoffen doorheen perst. Die matrijs bepaalt niet alleen de vorm van het profiel, maar ook de zachtheid of juist de hardheid van bepaalde elementen van dat profiel. Een goed profiel heeft bijvoorbeeld een harde rug om hem goed in de kozijngroef te kunnen drukken. Het voetje moet daarentegen juist soepel zijn om het goed te kunnen verwerken en via co-extrusie komt er dan een gesloten microschuim gedeelte van hetzelfde materiaal bij dat de isolatiewaarde op peil brengt en het profiel een comfortabele sluitkracht heeft. Tri-extrusie maakt het zelfs mogelijk om al in de productie schildersfolie op het profiel aan te brengen.
Specialistisch handwerk

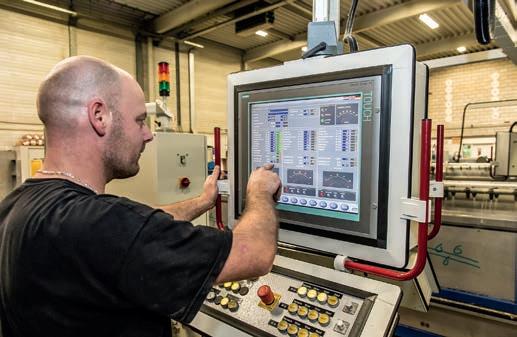

Maar met de juiste matrijs ben je er niet. Om de productie te stroomlijnen, heeft een operator jaren ervaring nodig. Hij kan namelijk de snelheid van de schroef in de extruder variëren, de extrusiezones verwarmen of juist koelen en de snelheid veranderen waarmee het materiaal door de matrijs geperst wordt. Is het materiaal te snel warm, dan vormt het een klont. Wordt het te langzaam warm, dan vormt het niet goed in de matrijs. En dan heb je nog verschillende slangetjes die een precieze hoeveelheid lucht de matrijs in blazen om de verschillende kamers (soms wel 5) van het profiel te vormen. En dat allemaal bij een snelheid van 6 meter per minuut voor een complex profiel tot 24 meter per minuut voor eenvoudige profielen.

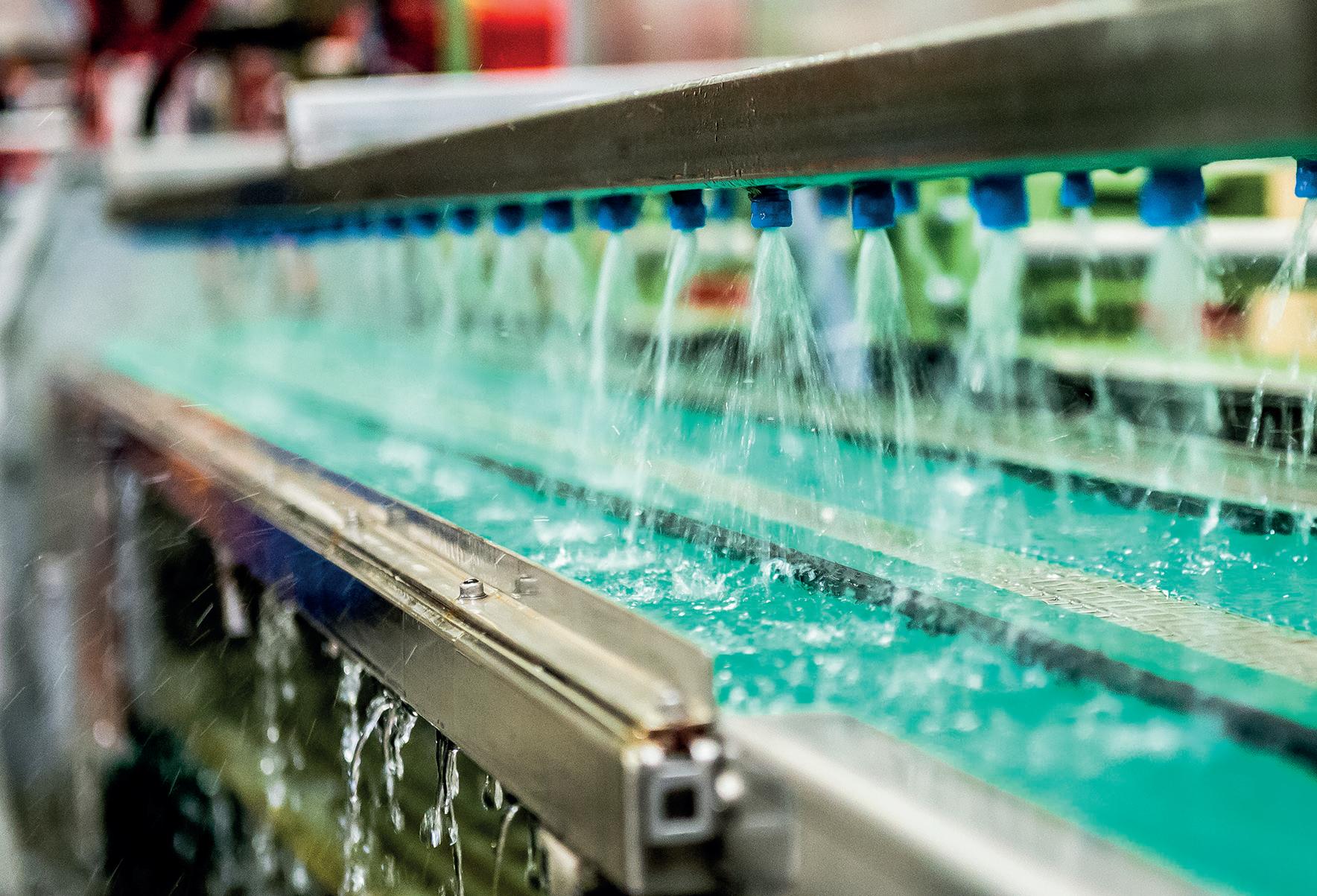

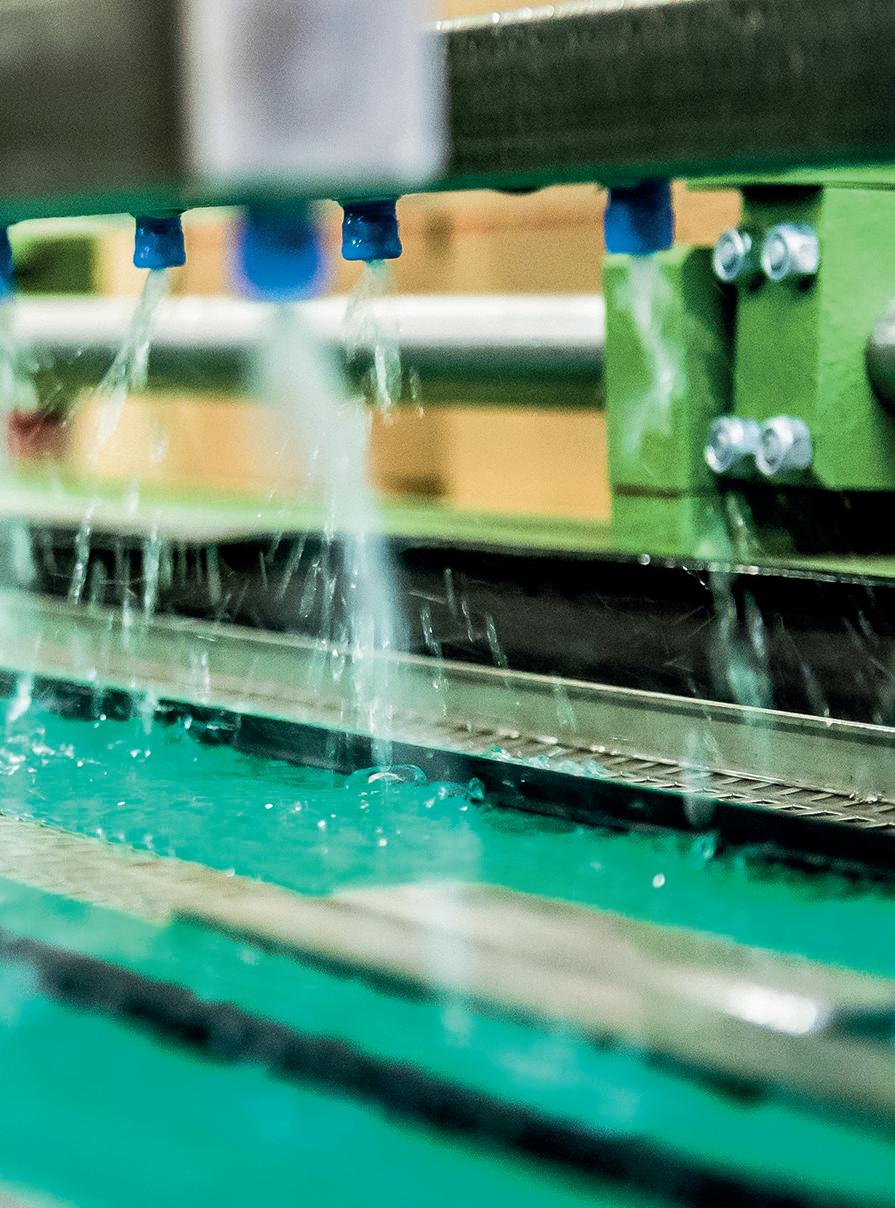

Vanuit de matrijs wordt het profiel een koelbad in getrokken en stuurt de operator trekkracht en koelsnelheid. Doet hij dat verkeerd, dan is het profiel te snel op zijn eindlengte, te zacht, te hard, te dun of juist te dik.
Kwaliteit en flexibiliteit
Al dat handwerk bepaalt uiteindelijk de kwaliteit van het eindproduct. En hoe sneller een operator een machine juist kan instellen, des te sneller hij van het ene op het andere profiel kan omschakelen en des te kleiner de charges kunnen zijn waarin een fabrikant kan produceren. Dat is weer bepalend voor de levertijd van speciale series. Geen enkele fabrikant heeft namelijk al zijn profielen op voorraad en het gemak waarmee hij omschakelt, bepaalt de levertijd waarmee een raam- en deurfabrikant zijn specifieke profiel in huis kan hebben.
40 jaar specialisme
Deventer Profielen uit Breda is met ruim 40 jaar ervaring specialist in het ontwerpen en produceren van dichtingen voor ramen en deuren. Niet alleen voor de Nederlandse markt. Ook België, Frankrijk, het Verenigd Koninkrijk, Ierland en landen als Australië zijn afzetgebieden. De 7 extrusie-lijnen vormen het kloppende hart van het bedrijf. De afdeling R&D perfectioneert de ontwerpen, en onderzoekt de mogelijkheden van vernieuwende materialen. Het bedrijf hecht veel waarde aan een gezond milieu, en werkt met volledig recyclebare materialen. Bovendien is onlangs het traject voor Cradle to Cradle certificering gestart.
PRODUCTNIEUWS
Nieuwe FireMax ZR succesvol gelanceerd
Luchtdichte update
Duco Ventilation & Sun Control, producent van natuurlijke ventilatie- en zonweringsystemen, komt met haar volledig vernieuwd brandwerend rooster FireMax ZR. Het bedrijf testte het nieuwe product tijdens een seminar over brandwerendheid. Luuk van Dijk, sales engineer bij Vetrotech Saint-Gobain Benelux, stak het vuur aan de lont en ging onder meer dieper in op de NEN 6069, de wettelijke norm die de eisen voor brandwerendheid van bouwdelen en -producten weergeeft. Duco testte de vernieuwde FireMax ZR immers onder andere in samenwerking met Vetrotech op brandwerend glas en kan zo een geslaagde combinatie voorleggen die tot 30 minuten brandwerend is. In compacte kalfplaatsing is dat zelfs tot 90 minuten.
Duco Ventilation & Sun Control, Veurne (B), +32(0)58.33.00.33, www.duco.eu
Aanslag- en beglazingsprofiel
Luvema heeft nieuwe beglazing- en aanslagprofielen ontwikkeld. Het materiaal van de profielen heeft een lambda-waarde van 0,25 w/mK. In een gemiddeld kozijn leidt het toepassen van deze isolatieprofielen tot een energiewinst ten opzichte van traditionele oplossingen van respectievelijk 20 procent bij het aanslagprofiel en meer dan 30 procent bij het beglazingsprofiel. De standaard kleur van de profielen is wit maar ze kunnen in iedere kleur worden meegespoten met het kozijn of met de kwast worden geschilderd. De profielen zijn op maat te bestellen en zijn standaard voorzien van boorgaten en ontluchtings- en ontwateringssleuven. Luvema, Wageningen, 0317.61.28.78, www.luvema.nl
Brandwerend ventilatierooster
Duco lanceerde onlangs de nieuwe FireMax `ZR'. De FireMax `ZR' kan dankzij doorgedreven doorontwikkeling niet enkel betere waardes voorleggen op het vlak van brandwerendheid, het is zelfs uniek dankzij de brandwerendheid in beide richtingen. Bovendien oogt het rooster dankzij een volledig nieuw design nu nog esthetischer en kan het zowel in compacte kalf (tot 90 minuten brandwerend), als rechtstreeks op brandwerend glas (tot 30 minuten brandwerend) geplaatst worden. Duco Ventilation & Sun Control, Veurne (B), +32(0)58.33.00.33, www.duco.eu
Buva's SolidSeal kaderdichting heeft recent een update ondergaan. De kaderdichting is nu voorzien van de Easy Fit voetconstructie. Het kenmerk van de Easy Fit voetconstructie is, dat hij maar 1 lip heeft ten opzichte van de bestaande voetconstructie. De buitenkant van deze lip is voorzien van een antislip-laag. De kaderdichting is hierdoor veel gemakkelijker te plaatsen in de groef, en blijft daarnaast uitstekend vastzitten. Nog een voordeel is dat de toegestane tolerantie op de groefbreedte veel groter is geworden. Op de nominale maat van 5 mm mag de groef variëren van 4 tot 6 mm. Buva, Barendrecht, 0180.69.75.00, www.buva.nl
Nieuwe kaderdichting
De nieuwe SPV 12 (F) kaderdichting van Deventer profielen is een universeel VarioSoft dichtingsprofiel voor ramen en deuren. Vervaardigd van hoogwaardig TPE (thermo plastisch elastomeer) voor optimale dichtings- en isolatiewaarden. TPE is bovendien volledig recyclebaar. Het functionele gedeelte is gemaakt van gesloten cel microschuim voor een comfortabele sluitdruk. De rug van hard compact materiaal en de nieuw ontwikkelde voetconstructie van hard en zacht materiaal zorgen voor een probleemloze en soepele montage. De antirek bescherming in de vorm van een harde rug zorgt voor een perfect stabiele hoekverbinding bij in verstek geknipte hoeken.
Voor discrete en hygiënische ventilatie tussen ruimtes introduceert Tilmar het Invisido rooster. Dit bijna onzichtbaar geplaatste deurrooster is bedoeld voor overstroomventilatie. Bijzonder is dat het rooster deels bovenop de deur en deels in het kozijn wordt geplaatst, waardoor een storende spleet onder de deur niet meer nodig is. Bovendien is dit hygiënischer aangezien de lucht dan geen vuil van de vloer meer mee kan voeren. Het Invisido rooster is vervaardigd uit aluminium profielen en verkrijgbaar in de standaard afmetingen 830 en 930mm. Tilmar, Meppen, 0591.37.16.68, www.tilmar.nl
voor elk kozijn een passend beslag
Als specialist voor schuifoplossingen heeft HAUTAU voor elke aanvraag een passend systeem. Een HAUTAU ATRIUM schuifsysteem biedt met een barrièrevrije doorgang en eenvoudige bediening een grenzeloos komfort. De ventilatiefunctie en inbraakwerendheid bieden nog meer veiligheid.
U zult het merken wanneer het HAUTAU is.
Zie nog veel meer!
BAU München 2015 Hall B4 stand 300
www.HAUTAU.de
Nederlandse Branchevereniging voor de Timmerindustrie Nieuwe 's Gravelandseweg 16, Postbus 24, 1400 AA Bussum t: 035.694.70.14, w: www.nbvt.nl
De informatie op deze pagina is afkomstig van de NBvT en kwam tot stand buiten de verantwoordelijkheid van de Raam en Deur-redactie
Zekerheid en kwaliteit
De bij de Nederlands Branchevereniging voor de Timmerindustrie (NBvT) in Bussum aangesloten fabrikanten van houten gevelelementen, buitendeuren, niet-dragende binnenspouwbladen en gevelvullende elementen maken zich sterk om kwalitatief hoogstaande producten aan te bieden. Daarom vindt een aantal van hen het vanzelfsprekend hun producten tot tien jaar te garanderen en te waarborgen via de Stichting Garantie Timmerwerk (SGT). Zowel bij nieuwbouw als renovatie.
De Stichting Garantie Timmerwerk (SGT) komt halverwege de jaren tachtig van de vorige eeuw voort uit een steeds verder ontwikkeld kwaliteitsbesef. De aangesloten bedrijven streven continu naar kwaliteitsverbetering van de producten en processen, zowel in de fabriek als ook op de bouwplaats. Daarmee geven de aangesloten fabrikanten de opdrachtgever/eindgebruiker een aanzienlijke meerwaarde, die verder gaat dan alleen een goed product.
Waarborgregeling
Permanent vinden er in de bouw technische verbeteringen en aanpassingen plaats en wordt overleg gevoerd over wijzigingen in de regelgeving. Dat maakt ook de SGT-garantie niet statisch. Echter, welke ontwikkelingen er ook spelen, de garantie omvat wat de aangesloten timmerfabriek heeft geproduceerd (conform regelgeving). Daarnaast waarborgt SGT de garantie op producten, geleverd door een SGTaangeslotene, wanneer deze door insolventie niet meer in staat is om aan zijn verplichtingen te voldoen. Het betreft verplichtingen van de SGT-aangeslotene tot herstel van het product binnen de grenzen van het SGT-Garantiereglement. Behalve de kwaliteit van het product, is daarmee ook de zekerheid geborgd. De BRL 0801 Houten gevelelementen, de BRL 0803 Houten buitendeuren en de BRL 1001 Niet-dragende binnenspouwbladen en gevelvullende elementen zijn de onderliggers voor de SGT-garantie en waarborgingregeling
Garantie
Binnen het huidige garantiereglement is op een Concept I kozijnen volgens de BRL 0801 (een houten gevelelement, slechts voorzien van een grondlaksysteem) geen SGT-garantie van toepassing. SGT kent vier garantievormen: Basisgarantie, Basisgarantie Plus, Uitgebreide garantie Concept II en Uitgebreide garantie Concept III en IV. De SGT Basisgarantie heeft een garantieperiode van zes jaar. Bij SGT
Basisgarantie plus en Uitgebreide Garantie Concept II geldt een garantieperiode van tien jaar (deuren zes jaar), op voorwaarde dat SGT in de gelegenheid wordt gesteld een Bouwplaatinspectie uit te voeren. Tijdens deze inspectie wordt beoordeeld of de kozijnen, ramen, deuren en/of binnenspouwbladen conform de meegeleverde verwerkingsvoorschriften worden opgeslagen, gemonteerd, beglaasd en afgewerkt. Bij SGT Uitgebreide garantie Concept III en IV waarbij alle werkzaamheden onder verantwoordelijkheid van de SGT aangeslotene vallen, geldt een standaardgarantie van tien jaar (deuren zes jaar) van toepassing. Uitsluitingen van dekking zijn alle toevoegingen aan de houten gevelelementen, binnenspouwbladen en gevelvullende elementen en houten buitendeuren zoals hang- en sluitwerk, glas, hardglazen ramen, ventilatieroosters, laag reliëfdorpels, dichtingsprofielen, plaatmaterialen etc. Hierop is uitsluitend de garantiebepaling van de desbetreffende producent van toepassing.
Checklist
De resultaten van de bouwplaatsinspecties worden teruggekoppeld aan de timmerfabrikant, die vervolgens de aannemer op de hoogte stelt. Zonder tekortkomingen wordt de garantietermijn verleend.
Mochten er zich binnen de garantieperiode gebreken voordoen, vallend onder het garantiereglement, dan staat SGT garant voor juist en deugdelijk herstel. Daarna loopt de garantie onverminderd door tot het einde van de termijn.
Een overzicht van de bij SGT aangesloten bedrijven en uitgebreide garantietechnische informatie is te vinden op: www.sgtonline.nl
De informatie op deze pagina is afkomstig van VKG en kwam tot stand buiten de verantwoordelijkheid van de Raam en Deur-redactie
VKG Architectuurprijzen 2014/2015 uitgereikt
Soeters van Eldonk Architecten, Magis Architecten en Heren 5 architecten hebben de VKG Architectuurprijzen 2014/2015 gewonnen, in respectievelijk de categorieën Nieuwbouw, Renovatie en de Publieksprijs. De prijzen worden ieder jaar toegekend aan bouwprojecten waar kunststof gevelelementen (kozijnen, ramen en deuren) op esthetische wijze onderdeel uitmaken van het ontwerp en werden dit jaar uitgereikt in het Tropen Museum te Amsterdam.
VKG Architectuurprijs
De VKG Architectuurprijs is sinds de introductie in 2005 uitgegroeid tot een serieuze vakprijs, die ieder jaar wordt toegekend aan bouwprojecten waar kunststof gevelelementen (kozijnen, ramen en deuren) een belangrijk onderdeel uitmaken van het ontwerp. Naast de bestaande Nieuwbouwprijs worden ook de Renovatie- en de Publieksprijs uitgereikt. De jury bestond dit jaar uit Gert-Jan te Velde (Van Schagen Architecten, voorzitter), Joris Molenaar (Molenaar & Co Architecten), Jules Beckers (Teeken Beckers Architecten), Albert Zegelaar (VKG) en Harm Tilman (de Architect, secretaris jury).

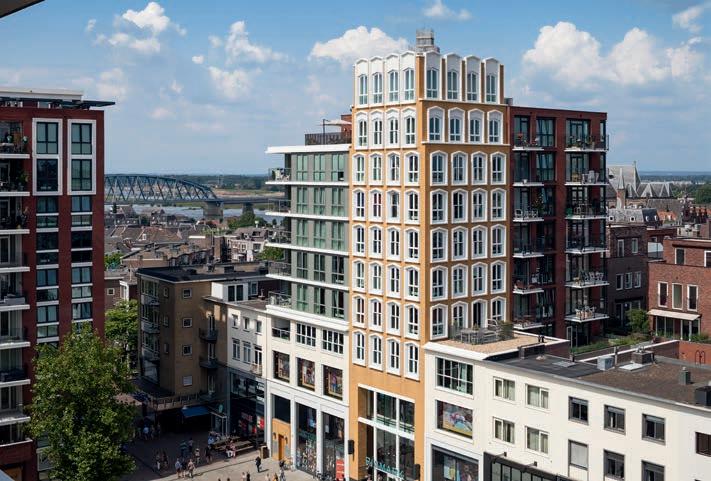

VKG Architectuurprijs Nieuwbouw: 'Plein 1944 in Nijmegen
Soeters Van Eldonk architecten Plein 1944 Nijmegen
Door Plein 1944, ooit `het lelijkste plein van Nederland', in tweeën te splitsen, ontstaat ruimte voor een entreeplein met een busstation en een groter verblijfsplein voor voetgangers. De nieuwbouw is geleed in drie volumes: het onderste winkelgedeelte volgt de hoogte, de kleur en het materiaal van de bestaande wederopbouwplint. Daar bovenop bevindt zich een terugliggend glazen volume met woningen. Tegen dit volume staan woontorens die zo slank mogelijk zijn gemaakt.
VKG Architectuurprijs Renovatie: 'City Pads Amsterdam van Magis Architecten' City Pads Amsterdam, Magis Architecten Eindhoven Een voormalig kantoorgebouw in de Amsterdamse wijk Buitenveldert is verbouwd tot een complex met 354 zelfstandige studenten- en startersstudio's. In de architectuur overheersen horizontale banden op de verdiepingen en verticale accenten op de begane rond. Deze structuur is intact gelaten terwijl de achterliggende indeling compleet veranderde en niet meer overeenstemt met het bestaande grid van de hoofddraagconstructie. Tevens stond de architect voor de uitdaging een hoogwaardige thermische en akoestische buitenschil te ontwerpen. Met de keuze van kunststof kozijnen is daar zeker aan bijgedragen.
VKG Publieksprijs: 'Huis van Hendrik in Haarlem' Huis van Hendrik Haarlem, Heren 5 Architecten
De Publieksprijs is voor Huis van Hendrik door Heren 5 architecten, gemaakt in opdracht van Ymere. Met 229 stemmen eindigden zij bovenaan de lijst van genomineerde projecten. Speciaal metselwerk, samenwerking met een landschapsarchitect, en het toepassen van kunst. Een unieke combinatie. Het gebruik van kunststof kozijnen maakte afwerking in een metallic kleur en kozijnen in speciale schuine vormen voor het gevelkunstwerk mogelijk. Het resultaat mag er zijn!
De informatie op deze pagina is afkomstig van de VMRG en kwam tot stand buiten de verantwoordelijkheid van de Raam en Deur-redactie
Naar buiten
Ramen en deuren bevinden zich op het snijvlak van binnen en buiten. Meestal gaan ze niet vanzelf open en dicht. Daarvoor is een initiatief hetzij direct, hetzij indirect nodig. Dit initiatief komt van iemand die de leiding heeft. Die mag bepalen of er contact komt tussen binnen en buiten en vervolgens of er uitwisseling tussen binnen en buiten mag plaatsvinden. Frisse lucht doet dan goed en er even uit kunnen om in een andere omgeving te vertoeven is ook een zegen.
Graag verleg ik deze beschrijving naar bedrijven en zeker naar de bedrijven die deel uitmaken van de sector bouw. De financiële, banken-, economische en inmiddels maatschappelijke crisis heeft de bouwsector hard getroffen. En bij slecht weer sluit men, zeker bij weerswaarschuwingen ramen en deuren. Dit slechte weer duurt nu al zes jaar en voor deelsectoren binnen de bouwsector gaat dat zeker nog een zevende jaar duren. Wat dergelijke bedrijven eerst beschermde, namelijk een zorgvuldig goed geregelde sector, keert zich nu tegen die sector zelf. Het lijkt de regelgevende overheid wel die de regulering (niet ontregeling, die volgt vanzelf) te lijf gaat met regels, nieuwe regels van binnen uit en van buitenaf. Het is wonderlijk hoe nationale regelbedenkers altijd weer in staat zijn om nationale aanvullingen of varianten te bedenken op Europese regels. Een remedie voor de bouwsector en voor dat deel van de gevelsector dat daarmee verbonden is, bestaat uit het open zetten van de eigen ramen en deuren en datgene toe te laten wat verfrissend en verhelderend werkt. Dus niet langer binnen blijven tot de storm is gaan liggen, maar in de aanval en integreren en absorberen wat ons en de klanten vooruit kan helpen. Verfrissend en bemoedigend was de bijeenkomst over materialen innovatie van de Stichting Material Design, overigens zonder gevelmensen, maar wel met Slimbouwen. Ook verfrissend was de energie die 17 gevelbedrijven staken in het Innovatietraject van de VMRG en VKG over innovatie, geheten Dynamisch Perspectief (daarvoor moest je immers wel naar buiten).
En zeker verfrissend was het enthousiasme en de aandacht die de jonge medewerkers uit gevelbedrijven staken in het optimaal, benutten van de kansen die besloten liggen in de internationale CE markering tijdens de VMRG Kennismiddagen. Kortom, naar buiten, want een oud gezegde van een ondernemer luidt: "Binnen kosten we, buiten verdienen we!"
Joost Heijnis gastinspirator Bright Inspirations
Na `Light Inspirations' en `Green Inspirations' introduceert de VMRG een nieuw thema: `Bright Inspirations'. Binnen dit thema, waarmee de VMRG de doelgroep architecten wil aanspreken, komen allerlei publicaties en activiteiten aan bod over slimme oplossingen met betrekking tot gevels. Bedenker en gastinspirator van dit thema is bouwtechnoloog Joost Heijnis, werkzaam bij architectenbureau cepezed en tevens voorzitter van Booosting. Het thema zal als rode draad door diverse uitingen en activiteiten van de VMRG lopen. Zo is Joost Heijnis al een aantal keren spreker geweest voor de VMRG. In nummer 5 van het vakblad Gevelbouw staat een interview met hem en geeft hij de aftrap voor een serie columns over het thema `Bright Inspirations'. Het thema is binnenkort ook op de VMRG website onder `Thema's` te volgen.
Actueel
De VMRG verwelkomt een nieuw lid: SKM Productie www.skm-roosendaal.nl
en twee nieuwe partners: Aldowa www.aldowa.nl en Luxaflex Nederland www.luxaflex.nl
Raam en Deur scant interessante websites
Online op de hoogte
Internet biedt informatie in alle soorten en maten. Maar je moet het wel weten te vinden. Raam en Deur selecteert regelmatig interessante websites. Speciaal om u te helpen bij uw werk.

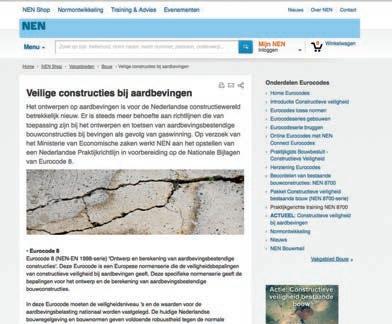

www.nen.nl/aardbevingen
Richtlijn in voorbereiding De recente aardbevingen in Groningen zijn aanleiding om tot aanvullende richtlijnen voor de bouw te komen. Op verzoek van het Ministerie van Economische zaken werkt NEN aan het opstellen van een Nederlandse Praktijkrichtlijn (NPR), dit in voorbereiding op de Nationale Bijlagen van Eurocode 8 `Ontwerp en berekening van aardbevingsbestendige constructies'. Tot het verschijnen van bedoelde NPR, dat nog wel een paar jaar kan gaan duren, verscheen op 23 mei jl. het (te downloaden) Interim Advies `Voorlopige ontwerpuitgangspunten voor nieuwbouw en verbouw onder aardbevingsbelasting ten gevolge van de gaswinning in het Groningerveld'. Met dit advies kunnen nieuwe bouwprojecten doorgaan. Het aardbevingsbestendiger bouwen zal mogelijk gepaard gaan met meerkosten vergeleken met de tot dusverre gangbare wijze van (ver)bouwen. Om ervoor te zorgen dat nieuwbouwplannen voorzien worden van advies en om innovatie voor aardbevingsbestendiger bouwen te stimuleren, stelt NAM een stimuleringsfonds voor nieuwbouw op.

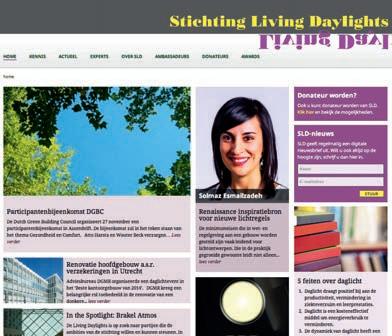

www.livingdaylights.nl
Alles over daglicht
Deze website is de nieuwe online community waar alles is te vinden over daglicht. Aspecten als gezondheid, Bouwbesluit en ontwerpen met daglicht worden door experts belicht.
Verder staan er op deze community website actuele berichten, interviews en filmpjes. Ook kunnen bezoekers gebruik maken van de snel groeiende kennisbank. Een belangrijk uitgangspunt van de Stichting Living Daylights is het thema gezondheid, voor nu en in de toekomst. Er wordt steeds meer ingezien wat voor impact daglicht heeft op onze gezondheid. Dit wordt onderstreept door een organisatie als de World Green Building Council. Voldoende daglichttoetreding zorgt namelijk voor heel wat meer dan het alleen `prettig' wonen of werken. Het gedachtegoed van de Dutch Green Building Council en de Stichting Living Daylights vertoont veel overeenkomsten, reden waarom beide partijen per 1 juni jl. een samenwerking zijn aangegaan. Beide willen ze kennis en inspiratie samenbrengen om de markt ervan te overtuigen dat investeren in gezonde gebouwen met veel daglichttoetreding loont.

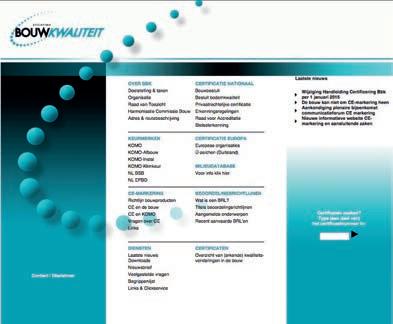

www.milieudatabase.nl
Milieuprestatie gebouwen Deze website van de Stichting Bouwkwaliteit (SBK) geeft duidelijke informatie over de milieuprestatie-berekening. Die is conform het Bouwbesluit 2012 per begin 2013 verplicht als bijlage van de aanvraag voor een omgevingsvergunning voor nieuw te bouwen woningen en kantoren (> 100 m2). De milieuprestatie van een gebouw geeft de milieueffecten aan over de gehele levenscyclus van een gebouw, bouwwerk of bouwdelen. Die prestatie kan worden bepaald met behulp van de `Bepalingsmethode Milieuprestatie Gebouwen en GWW-werken', in combinatie met de Nationale Milieu Database. Die methode bevat regels voor het berekenen van de milieuprestatie van een compleet bouwwerk. Dit gebeurt op basis van de prestatie van de producten en elementen waaruit het bouwwerk is opgebouwd. Bron hiervoor is de Nationale Milieu Database. Deze bevat informatie over veel producten die in de bouw worden toegepast, onlangs door de VMRG uitgebreid met gevalideerde milieugegevens van stalen gevelelementen, naast die van de al opgenomen data van aluminium gevelelementen.
BUITEN DE DEUR
BouwBeurs 2015
De BouwBeurs is de tweejaarlijkse ontmoetingsplaats waar bouwend Nederland bij elkaar komt. Hier maakt u kennis met nieuwe producten, systemen en ideeën en doet u de kennis en contacten op die u nodig heeft. De BouwBeurs is de grootste ontmoetingsplaats voor de uitvoerende bouw van Nederland. Met live demonstraties, nieuwe producten en volop entertainment. De centrale boodschap van de BouwBeurs is 'Het wordt weer leuk in de bouw!'. Met mooie bouwprojecten, succesvolle samenwerkingen, uitwisseling van slimme ideeën en de nodige entertainment. Het aanbod op de BouwBeurs bestaat onder andere uit afbouw, bouwconstructies, hout en bouwmaterialen, bouwmachines, -materieel en bedrijfswagens, bouw & ICT en bouw & veiligheid, daksystemen, isolatie en bakstenen en gereedschappen, bevestigingsmaterialen en bedrijfskleding en gevelsystemen en -elementen, en uiteraard ramen en deuren. De BouwBeurs 2015 maakt onderdeel uit van de Week van de Bouw. Meer informatie: www.bouwbeurs.nl
Gevel 2015
Innovatief, grensverleggend en architectonisch verantwoord. Gevel is het belangrijkste vakevenement over de gebouwschil voor architecten en bouwkundigen. Met innovaties, technologie, materialen, kennis, ideeën en ontmoetingen. Op Gevel vinden bezoekers de nieuwste geveltechniek en -vormgeving, systemen en oplossingen, referentieprojecten en mock-ups, lezingen en netwerkbijeenkomsten, exposities en competities. Gevel 2015 vindt plaats tijdens de Week van de Bouw (9-13 februari), 5 dagen waarin alle schakels van bouw en vastgoed verenigd zijn in Jaarbeurs Utrecht. Meer informatie: www.gevel-online.nl
Batibouw 2015
Agenda
Masterclass mechanische ventilatie 15 december
Gezonde lucht in gebouwen is helaas niet altijd een vanzelfsprekendheid. Welke eisen kunnen er gesteld worden aan de binnenlucht en hoe kan daar met een mechanische ventilatiesysteem zo energie-efficiënt mogelijk op ingespeeld worden? www.meijer.nl
Luchtdicht bouwen 16 december
Luchtdicht bouwen is geen vrijblijvende zaak meer, maar wordt vastgelegd in gebouwprestaties die ook daadwerkelijk gerealiseerd moeten worden. In deze cursus leert u ontwerpen, tekenen en rekenen aan luchtdichtheid, maar ook wordt getoond hoe u afdichtingsmaterialen als PUR-schuim en kitten zorgvuldig kunt aanbrengen. www.bouwforum.nl
Renovatie & Transformatie 9-13 februari 2015
Renovatie & Transformatie is het nationale platform voor duurzame vernieuwing in bouw en vastgoed. De beurs is bedoeld voor woningcorporaties, VVEBestuurders, projectontwikkelaars, gemeenten, architecten, adviesbureaus, facility-managers, aannemersbedrijven en uitvoerende bouw en vindt plaats tijdens de Week van de Bouw, in Jaarbeurs Utrecht.
www.renovatiebeurs.nl
Hout in de bouw
19-22 februari 2015
Van 26 februari tot en met 8 maart is Brussels Expo weer het toneel van Batibouw, de editie van 2015 alweer. De grootste (ver) bouwbeurs van België en haar bijna 1000 exposanten nodigen u uit om de nieuwste trends en materialen te ontdekken. Batibouw is dé beurs voor zowel vaklui als consumenten in de bouwsector. De beurs lokt op een oppervlakte van 120.000 vierkante meter elke editie eind februari, begin maart zowat 300.000 bezoekers (waaronder 75.000 bouwprofessionals), gespreid over 11 beursdagen. De eerste 2 dagen van de beurs zijn exclusief voorbehouden voor de professionele bezoeker, vanaf de derde dag kent de beurs een gemengd publiek. Meer informatie: www.batibouw.be
Legno & Edilizia is een internationaal vakevenement dat van 19 tot en met 22 februari 2015 gewijd is aan houttoepassingen in de bouw. Dit gebeurt in de Italiaanse stad Verona. Het is inmiddels de negende editie van deze vakbeurs, die zich concentreert op houten vloeren tot en met meerlaagse houtbouw. www.legnoeedilizia.com
Meer informatie: www.batibouw.be
Interieurbouw & Hout Vakbeurs 24-26 maart 2015
De Interieurbouw en Hout & Kunststof Vakbeurs (IHK) wordt omgedoopt in de Interieurbouw & Hout Vakbeurs (IHV) en heeft een nieuwe huisstijl gekregen. Het resultaat moet beter aansluiten op de wensen van de exposanten en de behoeften van de bezoekers.
www.evenementenhal.nl
School Buildings. Construction and Design Manual
Het boek `School Buildings. Construction and Design Manual’ heeft een architecturale kijk op schoolgebouwen. Veiligheid, flexibiliteit en toegankelijkheid zijn allemaal dagelijkse aspecten geworden in het ontwerpen van een schoolgebouw. Pedagogiek en structureel ontwerpen gaan tegenwoordig hand in hand, en dat is ook voor architecten even wennen, zo blijkt uit dit boek. De auteurs bespreken typologie, organisatiemodellen en ontwikkelingstrends. Op die manier worden meer dan 30 schoolgebouwen uitvoerig onder de loep genomen. Het boek kost € 88,00 en is te koop bij NAI Booksellers.
Nieuwe catalogus Brondool
Om het assortiment met Brondool sloten en toebehoren breed onder de aandacht te brengen, heeft het bedrijf de nieuwe catalogus gepresenteerd. In de catalogus worden alle brandvluchtsloten en elektrisch bedienbare sloten gepresenteerd. Het complete programma met alle productbladen in een overzichtelijke A4 vorm. De nieuwe catalogus kunt u bij Brondool aanvragen door te mailen naar info@brondool.nl
Duurzaam beton
GPF bouwbeslag in ZwartWit GPF bouwbeslag heeft een nieuwe brochure uitgebracht voor het deurbeslag, raambeslag en meubelbeslag programma in de finishes zwart en wit. Het aanbod is uitgebreid. De categorie veiligheidsbeslag SKG*** biedt nu kerntrekbeveiliging in zwart of wit. Deze veiligheidsrozetten beschermen de cilinder tegen uitboren en uittrekken. Ook afsluitbaar draaikiepmechanismen SKG*** en diverse deurkrukken en -grepen met houtaccent zijn verkrijgbaar in zwart of wit. Het GPF CombiVari concept geeft volledige keuzevrijheid in het samenstellen van het deur- en raambeslag. Producent en leverancier Ten Hulscher is positief over de verkoop van de ZwartWit producten. De brochure staat online op www.tenhulscher.nl en is in gedrukte vorm beschikbaar.
Overheid, opdrachtgever, gebruiker, architect, constructeur, aannemer, installateur en alle andere adviseurs: samen hebben zij heel wat keuzes te maken in alle fases van het bouwproces. `#duurzaambetontrending topics’ geeft een overzicht van overwegingen en praktische handvatten. Hiermee maakt u bewuste keuzes voor uw specifieke project en mengt u zich beter gewapend in discussies. In deze uitgave worden veelgehoorde onderwerpen van discussie geschetst: het bouwen voor nu én straks (circulaire economie, levensduur, veiligheid), het optimaal benutten van kwaliteiten (comfort, energie-, materiaalgebruik), een uitvoering op maat (transport, milieubewuste werkplanning, optimale betonmengsels) én een verantwoord grondstoffengebruik (CO2-footprint, recycling). Naast een gedrukte uitgave is `#duurzaambeton - trending topics’ gratis verkrijgbaar als interactieve pdf. Deze versie is te downloaden via de websites van de leden van het Betonplatform. U kunt het boek ook kopen via Uitgeverij Aeneas.
INTERSTEEL veiligheidsbeslag kenmerkt zich door zijn hoge kwaliteit en SKG*** keurmerk en draagt bij aan het keurmerk PKVW. Het inbraakwerend beslag is voorzien van kerntrekbeveiliging en zorgt op die manier voor een veilig gevoel. Roestvast staal of messing, vierkant of rond, Intersteel veiligheidsbeslag past in ieder huis!
Veiligheidsgarnituren - Veiligheidsrozetten - Raamsluitingen - Doorkeeper - Digital Door Viewer
Doorkeeper Voor naar buiten draaiende ramen en deuren MET VASTZET MOGELIJKHEID! alleen bij INTERSTEEL
Vluchtwegoplossingen van Themans:
- Voor enkele en dubbele deurtoepassing
- Zowel opbouw als inbouw
- Zelfsluitend
- Paniekfunctie aan de binnenzijde
- Zeer snelle montage door gebruik van kabels (opbouw)
