TUGAS B1 - STUDI PRESEDEN

ASD2012

STUDI PRESEDEN

GISKA RAISSA, M. U. P. CALVIN INSTITUTE OF TECHNOLOGY

MITCHELLIN IMELDA TATONTOS - 222200896 TUGAS A2

HASU HAUS

THE DECK

THE LANAI REFRENSI DAFTAR ISI

HASU HAUS

Bangkok, Thailand

Apartment, Residential : : : Area Tahun

Jumlah Lantai 19900 m² 2016 7 Lantai

Hasu Haus adalah sebuah bangunan yang didesain oleh

Somdoon Arsitek. Bangunan tersebut memiliki fungsi sebagai hunian vertikal atau apartment untuk masyarakat kalangan menengah ke atas

Pemilik ingin memperkenalkan perumahan secara vertikal kepada masyarakat. Hal tersebut dilakukan untuk membantu mengatasi kepadatan penduduk di daerah tersebut.

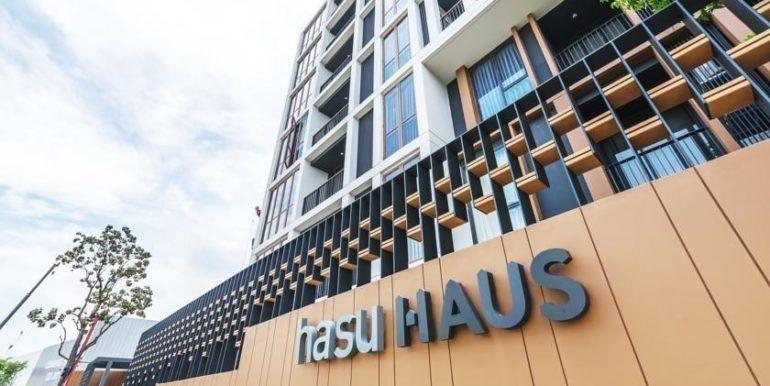

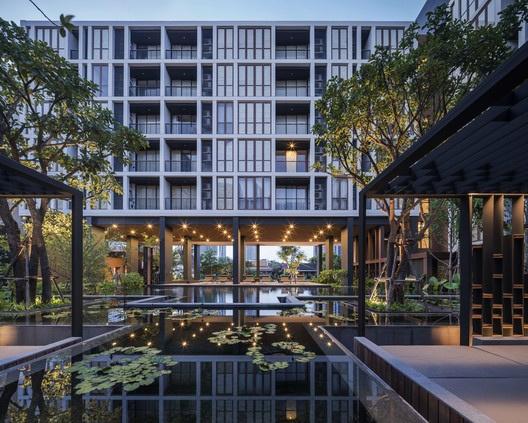

Gambar 1 2 Hasu Haus Apartment Sumber https://www architonic com/

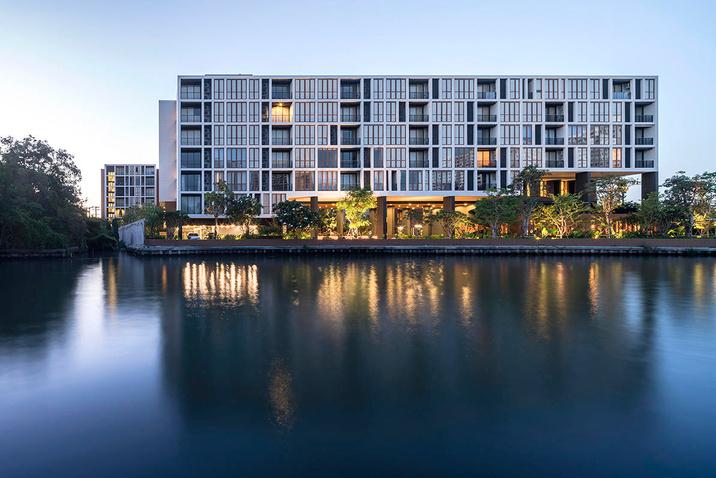

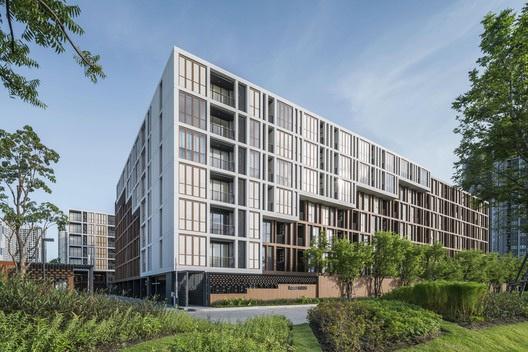

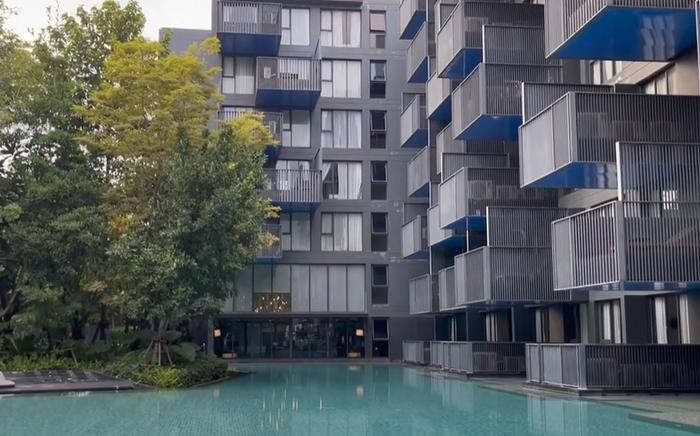

Gambar 1 1 Tampak Depan Apartment Sumber https //www youtube com/

Hasu Huas terletak di kota Bangkok, Thailand, yang berada pada daerah tropis. Bangunan ini terdiri dari 7 lantai dengan 333 unit di dalamnya.

Penggunaan Material dan Interior

Orientasi Bangunan

Setiap kamar memiliki balkon yang dihadapkan ke kolam dan taman buatan untuk memberikan sirkulasi udara yang baik, juga untuk merepresentasikan ciri khas halaman dan ruang tamu pada rumah khas Thailand

Penggunaan Pilotis

Penggunaan pilotis pada bangunan bertujuan untuk menciptakan area komunal pada lantai dasar. Dengan penggunaan pilotis ini, terciptalah ruangan yang dapat terintegrasi dengan alamnya

Arsitek terinspirasi dari rumah tradisional ‘Pha Pa Kon’ yang menggunakan material warna terang untuk memantulkan sinar matahari Perpaduan material beton sebagai struktur utama dengan material kayu pada beberapa area tertentu digunakan untuk merepresentasikan gaya rumah khas Thailand

Bangunan ini menggunakan jendela ganda sebagai peneduh dan pelindung dari hujan, serta penggunaan pintu geser sebagai partisi untuk menyesuaikan penggunaan ruang berdasarkan penggunanya.

Konsep Bangunan

Penerapan Konsep Desain

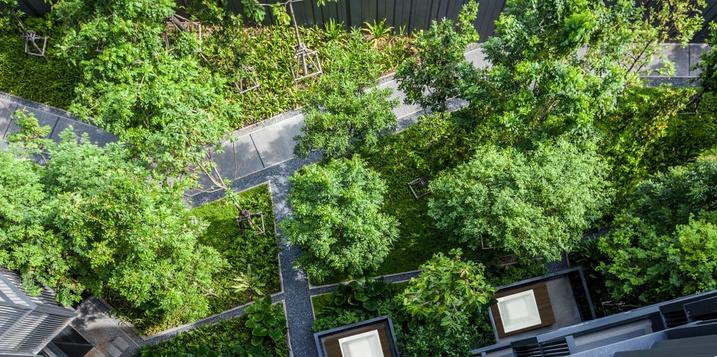

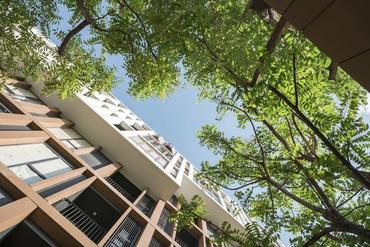

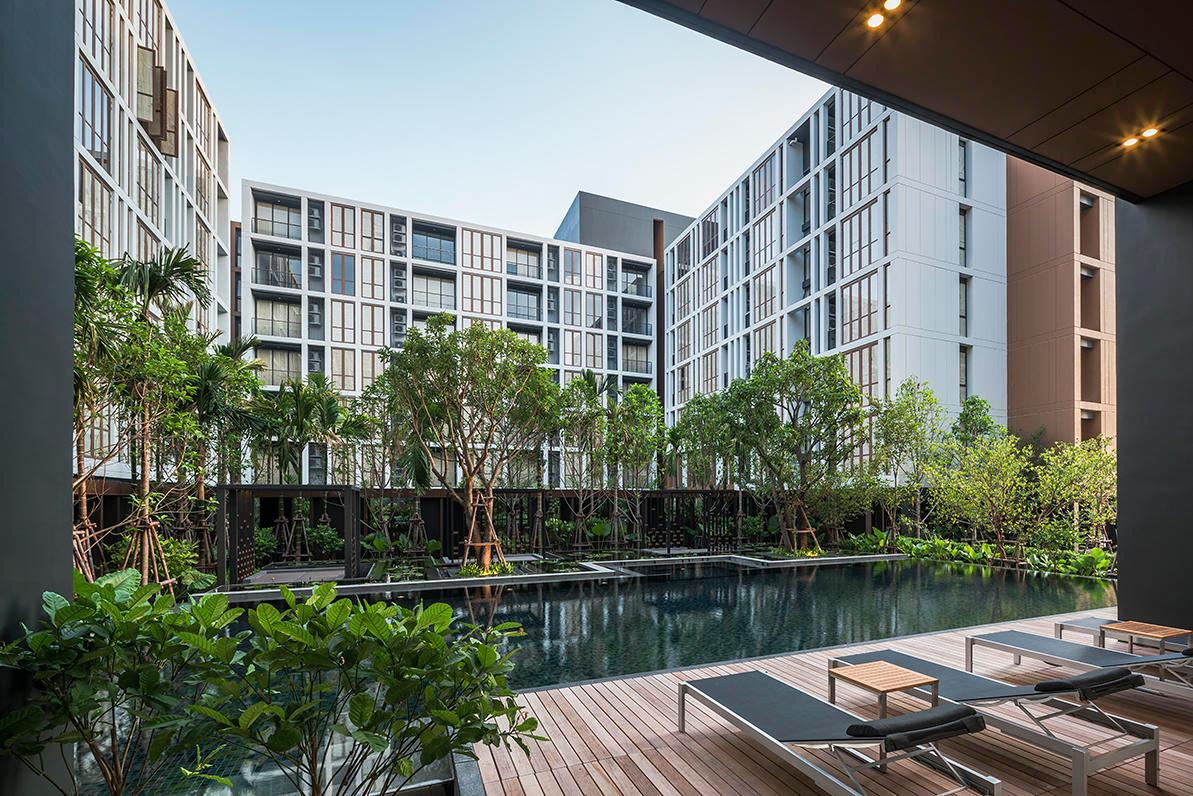

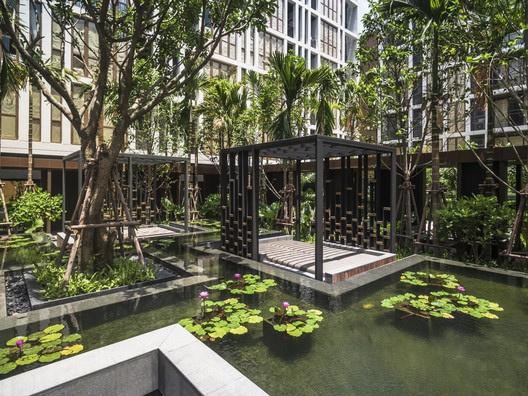

Gambar 2 1 Ruang Luar Hasu Haus Sumber https //archdaily com/

Gambar 2 3 Penggunaan Pilotis Sumber : https://archdai y com/

Gambar 2 4 Lt Dasar Ter ntegras dengan Alam Sumber https://archda ly com/

Bangunan 1 Bakon

Kolam Renang

Bangunan 2 Bakon View View

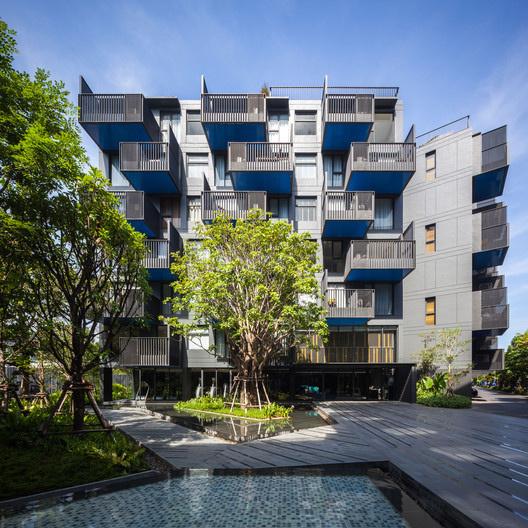

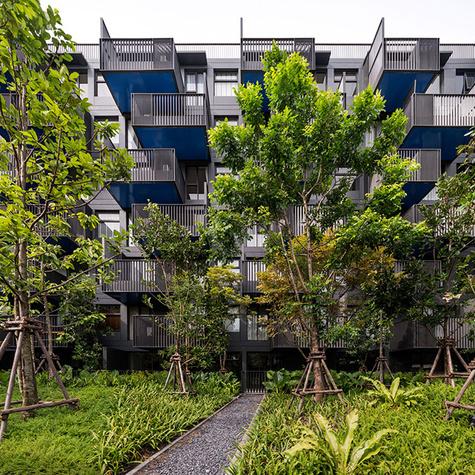

Gambar 2 5 Fasad Bangunan Sumber : https://archda ly com/

Kayu Kaca Beton

Gambar 2 6 Penggunaan Material Sumber : https://archda ly com/

Gambar 2 7 Penggunaan Jendela Ganda Sumber : https://archda ly com/

Tugas

Entrance

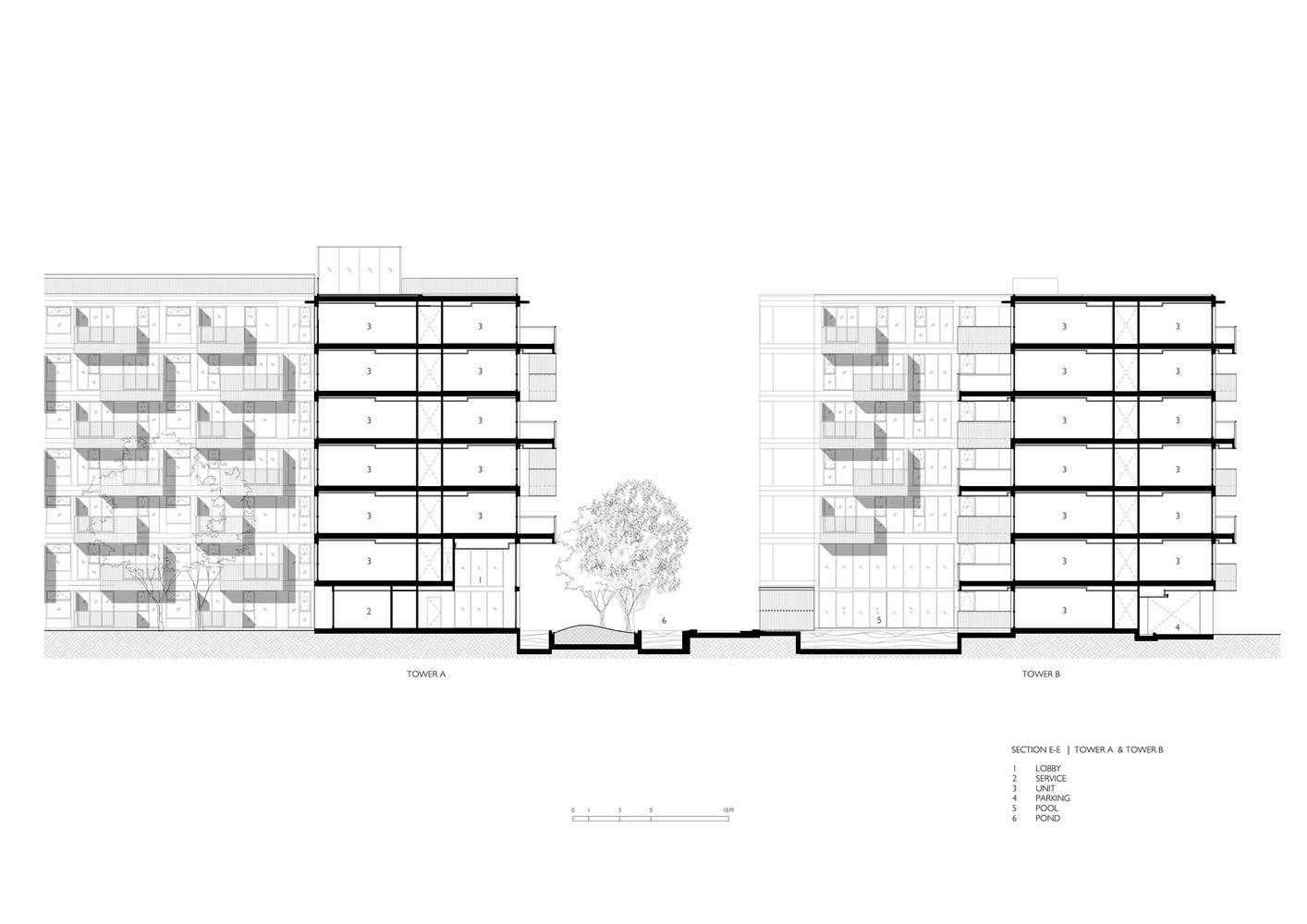

Bentuk bangunan membentuk huruf L dan terdiri dari 2 massa Hal tersebut dilakukan untuk menghasilkan courtyard yang tertutup dan dapat diapit oleh kedua bangunan, sehingga dapat menghasilkan area pandang.

Pembagian Ruang pada Bangunan

Untuk relasi ruang antar bangunan terlihat dari pembagian area zonasi ruangnya. Zonasi ruang pada bangunan dibagi menjadi 2 Lantai dasar dikhususkan untuk area komunal, jalur akses (parkir, servis, dan pedestrian), dan berbagai fasilitas pendukung lainnya. Sedangkan pada lantai 2 hingga 7 digunakan untuk meletakkan unit hunian.

Ada dua massa bangunan, massa bangunan tersebut dihubungkan dengan area komunal. Untuk area servis diletakkan diujung bangunan agar tidak mengganggu jalur akses lainnya.

Gambar 3 2 Denah Lantai 1-7

Sumber : https //archdaily com/

Denah Unit Bangunan

Pada bangunan terdapat 333 unit. Relasi ruang pada unit tipe 25 dan tipe 30 disambut dengan ruang tamu, dimana ruang tamu akan menghubungkan ke beberapa ruang selanjutnya, seperti kamar tidur, kamar mandi, dan dapur Dari dapur akan dihubungkan ke balkon, penempatan dapur yang dekat dengan balkon sangatlah baik, hal tersebut dapat membantu pertukaran udara apabila penghuni sedang memasak, jadi asap masakan tidak mendekap pada unit.

Untuk relasi ruang pada tipe 36, ruang tamu memiliki luasan yang besar dan digunakan sebagai ruang makan. Pada tipe ini, ruang tamu menghubungkan dapur, 2 kamar tidur, kamar mandi, dan balkon Kamar utama diberikan kamar mandi pribadi

Kelemahan

Bangunan masih belum menerapkan konsep berkelanjutan, serta belum menunjukkan rumah adat khas Thailand

Bangunan ini terlihat seperti bangunan modern pada umumnya

Penyediaan akses bagi lansia atau difabel juga belum terlalu dipikirkan Selain itu juga, penggunaan jendela dengan warna terang dengan posisi kedua bangunan yang saling berhadapan dapat mengurangi privasi penghuni

Penempatan ruang seperti gambar diatas juga dapat menjadi kelemahan dari bangunan ini, karena pastinya akan mengurangi privasi antar penghuni

Kesimpulan

Proyek ini menunjukkan bahwa dalam perancangan harus memperhatikan kekayaan yang ada pada sekitar tapak, seperti alam sekitar dan budaya sekitar, dimana bangunan tidak berdiri sendiri melainkan dapat terintegrasi dengan lingkungan sekitar dan dapat membentuk komunitas yang sehat.

Gambar 3 3 Denah Unit Sumber : https://www10 aeccafe com/

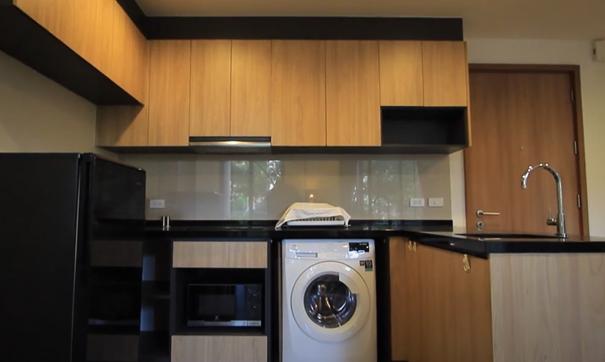

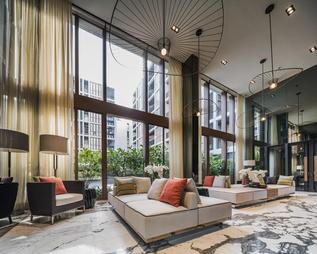

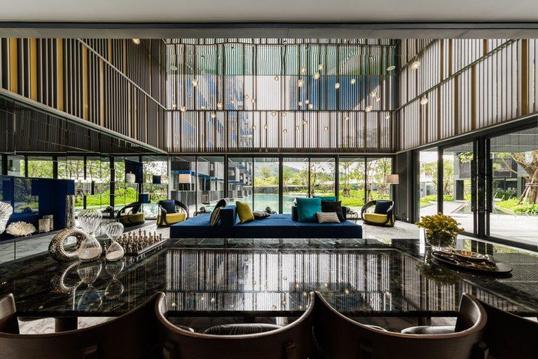

Gambar 3 4 Perspekt f Interior

Sumber : https://www youtube com/

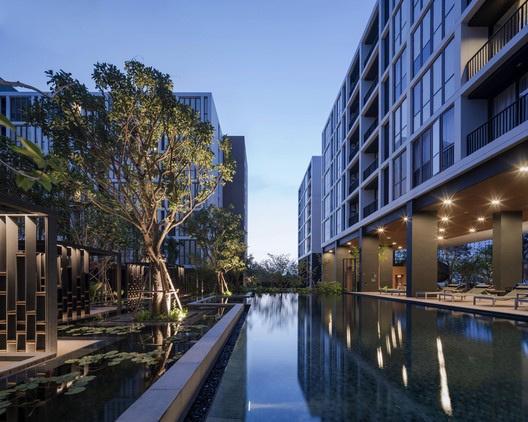

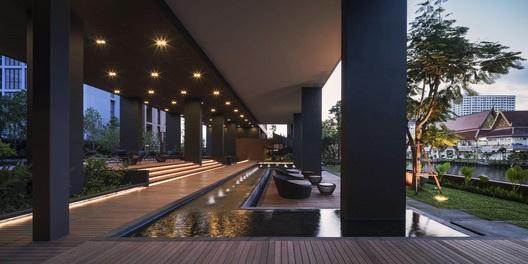

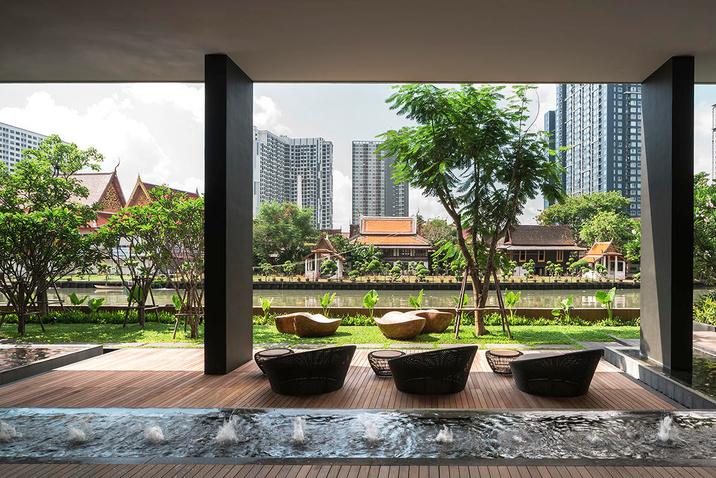

Gambar 4 1 Area Komunal Sumber : https://archda ly com/

Gambar 4 2 Sudut Bangunan Sumber : https://archda ly com/

THE DECK

Patong, Thailand

Apartment, Residential : : : Area Tahun Jumlah Lantai 19000 m² 2015 7 Lantai

The Deck adalah sebuah bangunan yang terletak di Patong, Thailand. Bangunan ini di desain oleh Somdoon Arsitek. Bangunan ini terdiri dari 7 lantai dan 270 unit

Bangunan ini menjadi salah satu bangunan yang menonjol karena model fasad maju mundurnya. Selain itu juga, arsitek berusaha menghubungkan bangunan dengan lingkungannya

Konsep Bangunan

The Deck mengambil konsep yang terinspirasi oleh geografi alamnya. Bangunan ini ingin meningkatkan gaya hidup dari luar ruangan dengan memaksimalkan area pandang dari lingkungan sekitar.

Selain itu juga, arsitek ingin menciptakan interaksi antar penghuni, sehingga tidak tercipta sikap individual Hal tesebut dapat terlihat pada desain balkon yang dibuat maju mundur

Penerapan Konsep Desain

Orientasi Bangunan

Bangunan terdiri dari 2 massa yang berhadapan, dimana sumbu kedua bangunan ditempatkan sejajar dan bagian balkon menghadap ke arah taman dan kolam.

Penggunaan Kantilever

Penggunaan Material dan Interior

Bangunan menggunakan perpaduan beberapa material Ada material beton, kaca, dan alumunium. Ketiga material tersebut dipadukan dengan tone warna yang sama, yaitu warna gelap

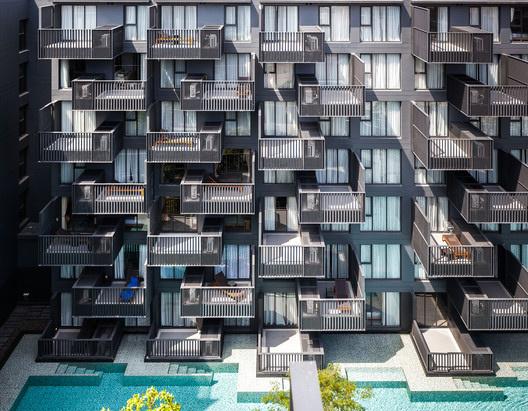

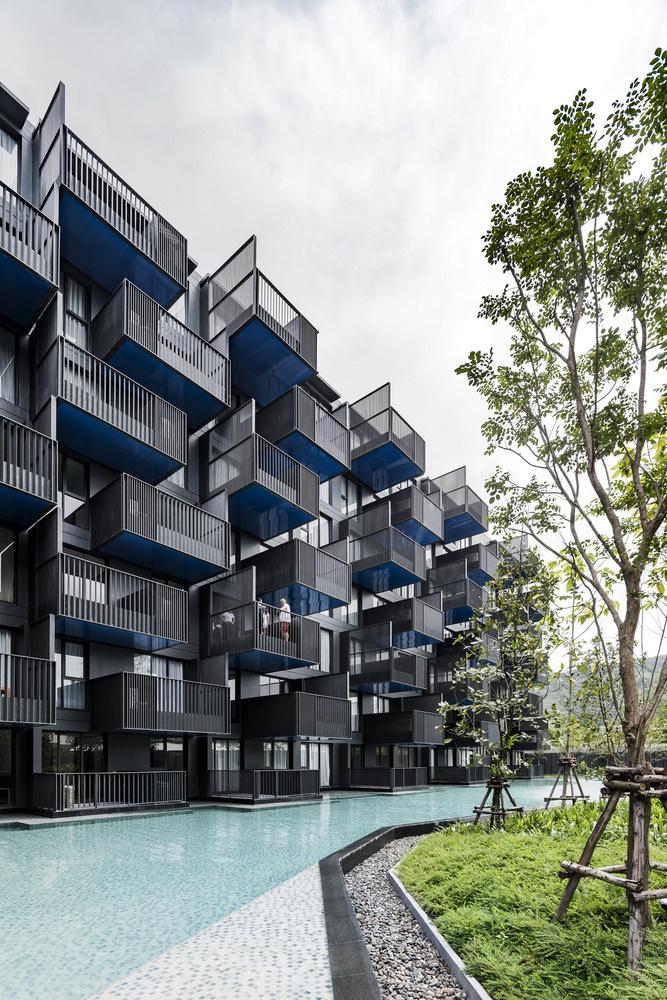

Fasad pada bangunan ini menghadirkan adanya penggunaan kantilever Hal tersebut terlihat pada balkon

Sedangkan pada bagian interior, ada material tambahan, yaitu kayu. Kayu dihadirkan untuk memberikan kesan hangat pada bangunan

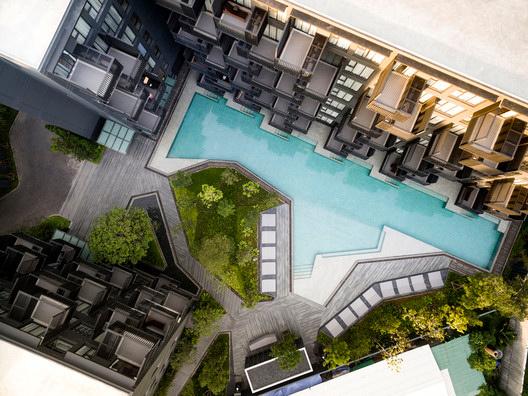

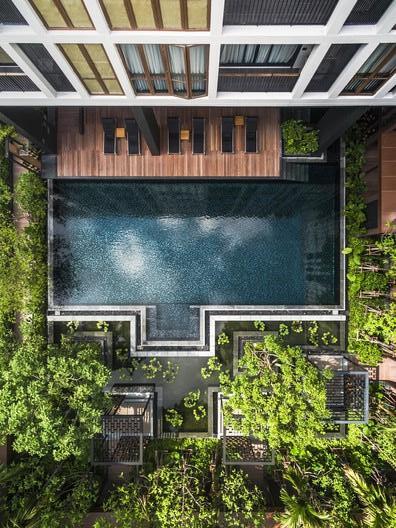

Gambar 2 2 Tampak Atas Sumber https://archdaily com/

Sumber : https //archdai y com/

Gambar 2 4 Perspektif Eksterior

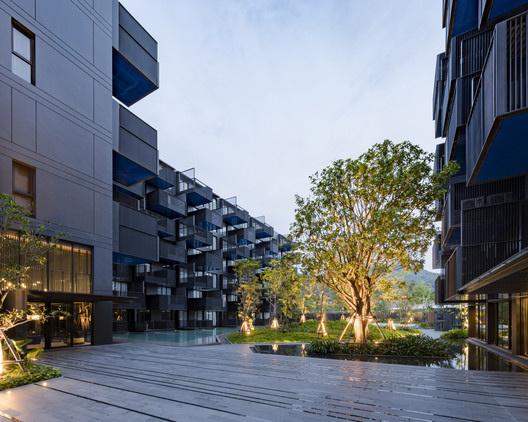

Gambar 2 1 Ruang Luar Sumber https //archdaily com/

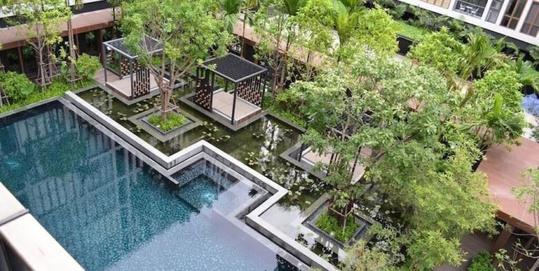

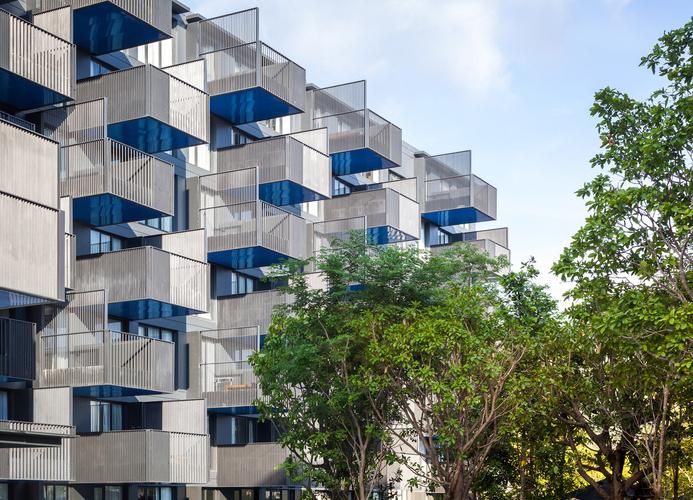

Gambar 2 3 Area Outdoor Sumber : https://archda ly com/ Gambar 2 5 Fasad Bangunan Sumber : https://archda ly com/

Gambar 2 6 Penggunaan Material Sumber : https://archda ly com/

Tugas

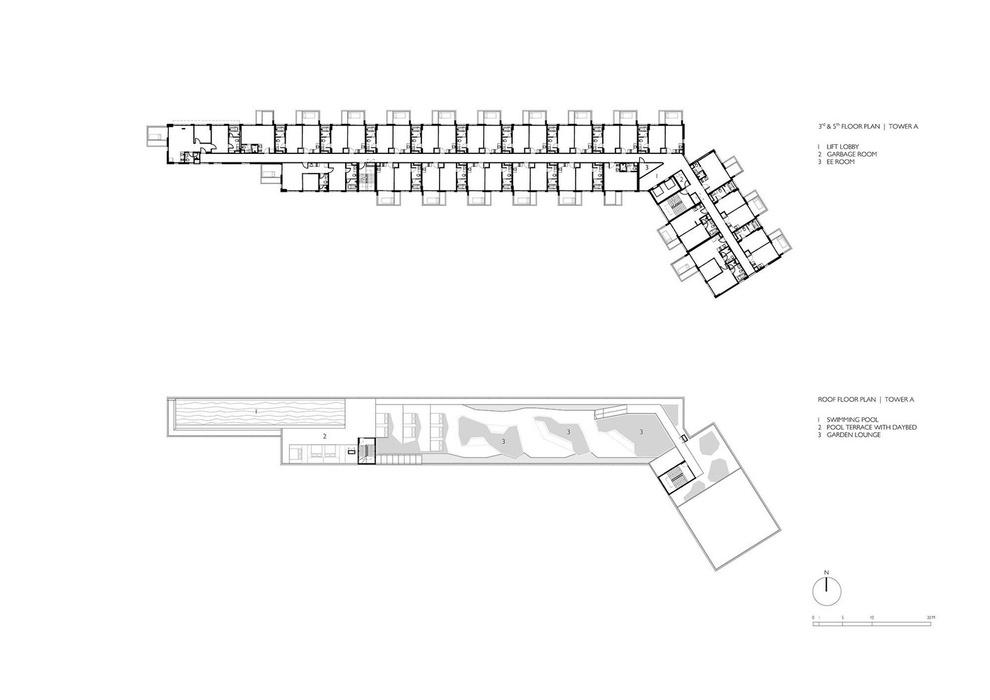

Swimming Pool 1 Pool Terrace With Daybed 2 Garden Lounge 3

Bangunan terbagi menjadi 2 massa yang berbentuk huruf L Massa bangunan yang pertama dihadapkan ke area taman Sedangkan massa lainnya berada di belakang massa satunya, dimana massa di belakang dihadapkan kearah kolam. Kolam dan taman tersebut digunakan sebagai penghubung kedua massa bangunan

Pembagian Ruang pada Bangunan

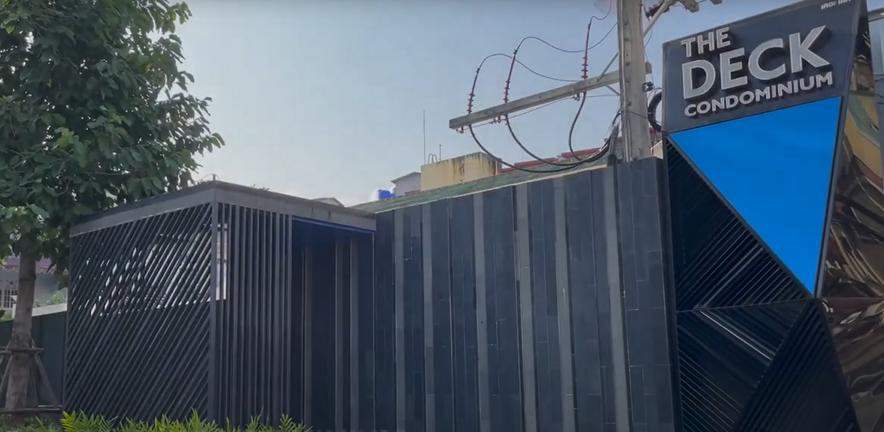

Untuk relasi ruang antar bangunan, dari arah entrance cukup jauh untuk mencapai area parkir dan bangunan. Untuk area servis diletakkan dekat area parkir dan jauh dari bangunan Kedua bangunan terlihat seakan tidak menyatu satu dengan lainnya, seakan memiliki fungsinya masing-masing Akan tetapi, arsitek berusaha menghubungkannya melalui area komunal yang disediakan, seperti kolam renang dan taman.

Untuk lantai dasarnya, tidak semua dijadikan sebagai area komunal, ada beberapa yang digunakan sebagai unit hunian.

Untuk landscapnya sendiri di desain mengikat taman dan kolam. Selain itu juga, jalur sirkulasinya membentuk sebuah sirkulasi air

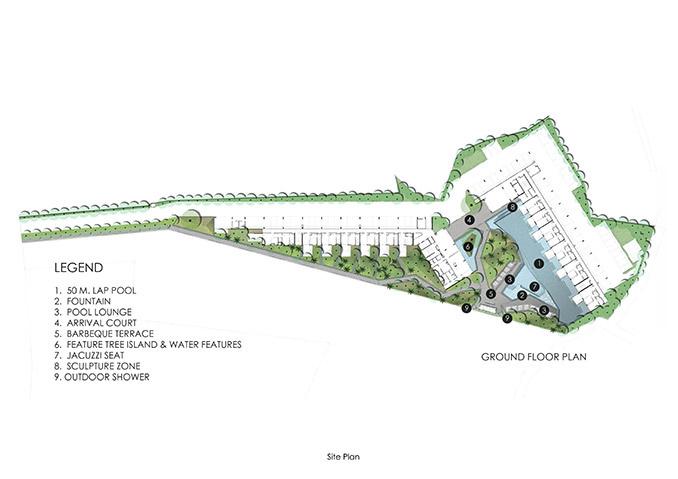

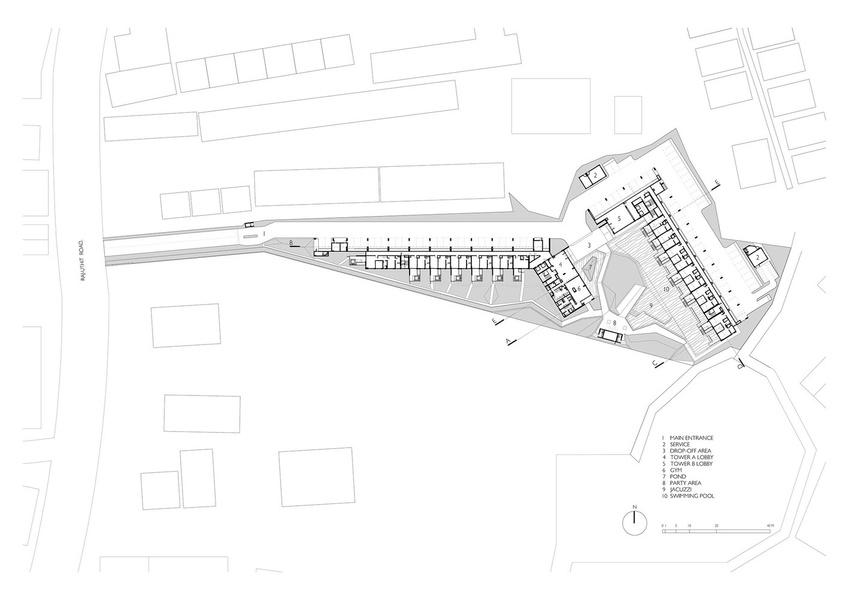

Gambar 3 1 Denah Lantai Dasar

Layout Ruang pada Bangunan

Bentuk Bangunan

Area Kamar dengan View Taman

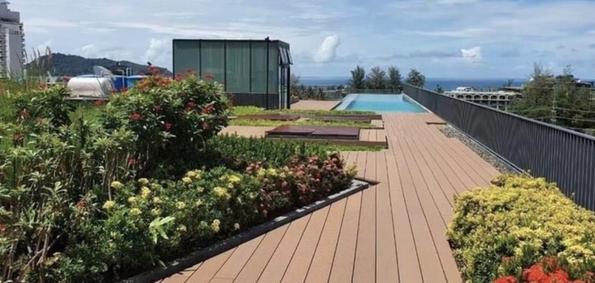

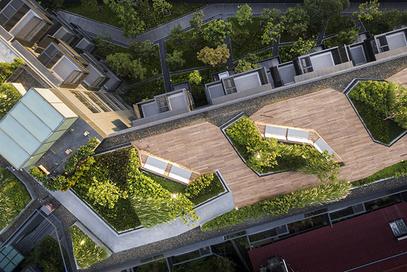

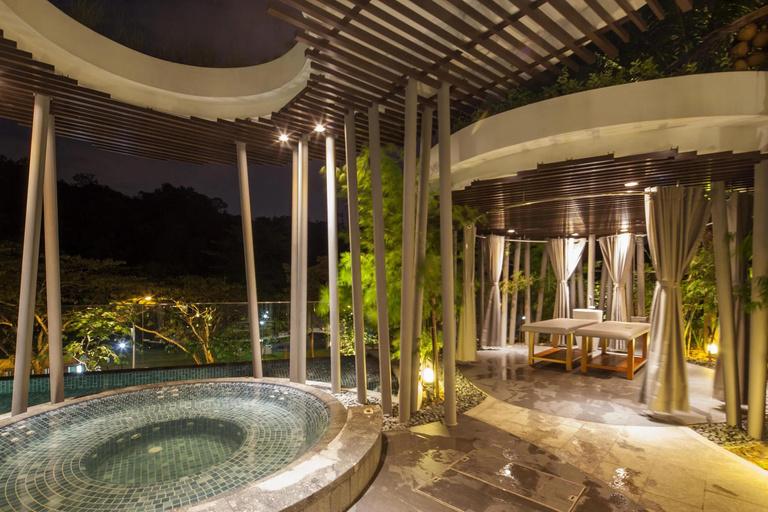

Area Roof Top

Area Lobby Unit Kamar

Denah Unit Bangunan

Bangunan memiliki 270 unit, yang terdiri dari 2 tipe unit. Unit pertama adalah unit dengan satu kamar tidur. Sedangkan, unit kedua memiliki 2 kamar tidur Kedua unit diawali dengan ruang tamu yang terintegrasi dengan dapur, ruang makan, balkon, dan kamar tidur.

Kelemahan

Pada bangunan ini masih belum terlihat aspek berkelanjutannya Selain itu juga, akses masuk hingga ke area bangunan cukup jauh.

Gambar 4 1 Penggunaan Jende a Sumber : https://archda ly com/

Salah satu bangunan membelakangi bangunan lainnya, sehingga terlihat seakan tidak menyatu dan terhubung satu dengan lainnya

Gambar 4 1 Penggunaan Jende a Sumber : https://archda ly com/

Akses untuk difable pada area-area pandang belum difikirkan. Padahal hal tersebut sangatlah baik disediakan, sehingga semua pengunjung dapat menikmati fasilitas yang ada.

Kesimpulan

Melalui proyek ini, hal yang dapat dipelajari adalah bagaimana desain dapat memanfaatkan area sekitar sebagai area pandang. Selain itu juga, segala sesuatu yang ada pada tapak harus dapat saling berhubungan dan berkaitan, sehingga tidak terlihat berdiri sendiri.

com/

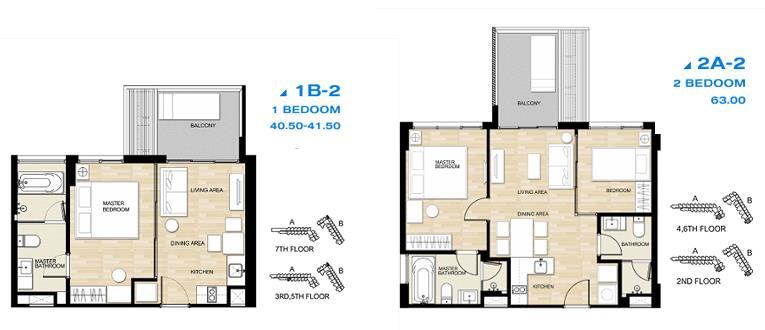

Gambar 3 4 Denah Unit

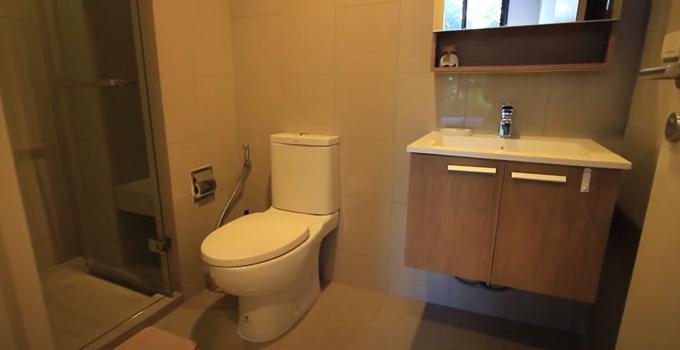

Gambar 3 5 Perspektif nterior Sumber https //www youtube

Sumber : https //worldlandscapearch tect com/

THE LANAI

Singapore

Apartment, Residential : : : Area Tahun Jumlah Lantai 29392 m² 2015 10 Lantai

The Lanai adalah sebuah bangunan yang didesain oleh Kyoob

Arsitektur. Bangunan ini memiliki fungsi sebagai tempat tinggal untuk masyarakat menengah ke atas yang terdiri dari 214 unit

Bangunan ini didesain mengikuti perkembangan zaman dan gaya hidup masyarakat yang lebih modern dan berkelanjutan Dalam desain proyek ini, arsitek berusaha menghubungkan antara bangunan dengan lingkungan alamnya.

Gambar 1 2 The Lanai Apartment

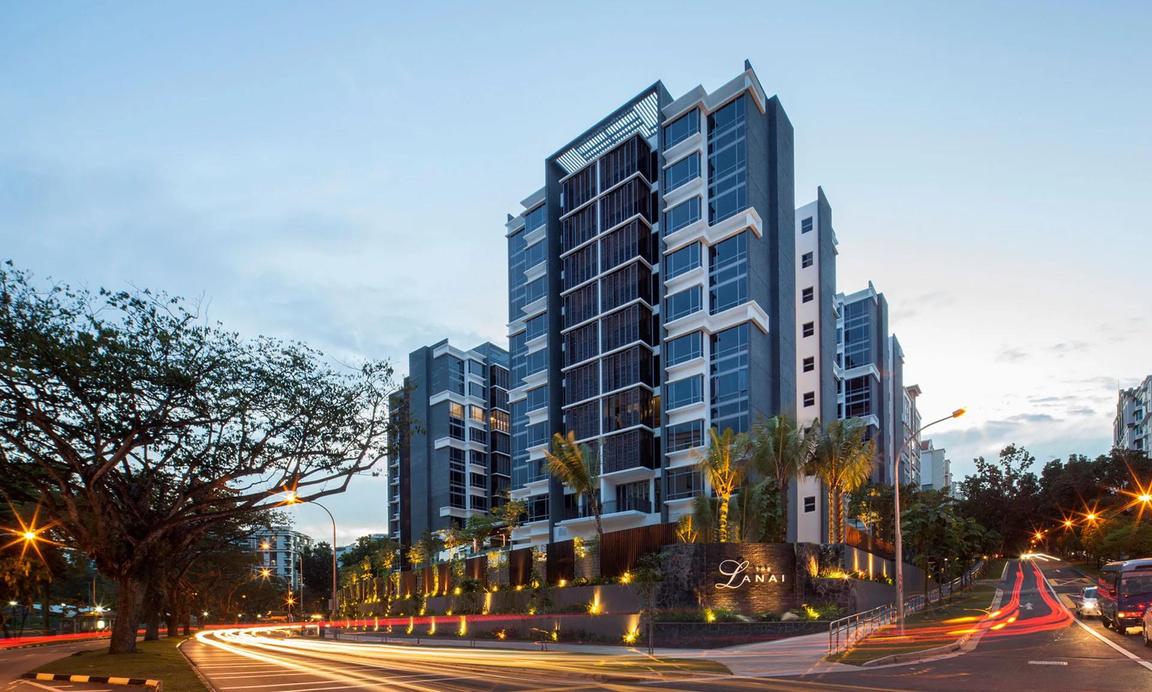

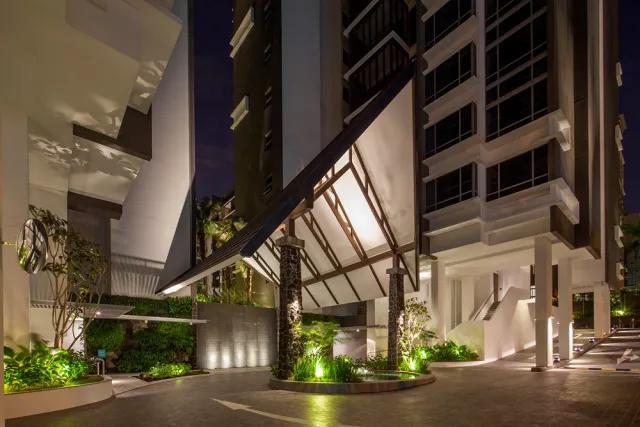

Gambar 1 1 Tampak Depan Apartment Sumber : https://kyoob sg/

Tugas B1 - Studi Preseden

The Lanai Apartemen 10

Sumber https://kyoob sg/

Konsep Bangunan

The Lanai dirancang sebagai suatu bangunan yang menggambarkan kehidupan modern. Bangunan ini mengambil sebuah konsep yang terinspirasi dari kata ‘lanai’ yang berasal dari bahasa Hawaii berarti ‘teras’. Hal tersebut menggambarkan sebuah ruang terbuka.

Teras biasanya terbuka, sehingga pada tapak disediakan banyak area terbuka untuk menggambarkan kata ‘teras’ tersebut

Penerapan Konsep Desain

Orientasi Bangunan

Bangunan terdiri dari beberapa massa Massa-massa tersebut di hadapkan ke beberapa area pandang, mulai dari taman, lapangan, kolam, dan beberapa area hijau lainnya.

Penyediaan Area Terbuka

Untuk mewujudkan konsep yang ada, arsitek memberikan beberapa area terbuka pada unit maupun tapak, seperti pemberian balkon pada setiap unit dan area hijau pada tapak.

Penggunaan Material dan Interior

Bangunan ini menggunakan beberapa material Perpaduan warna pada setiap material terlihat tidak saling bertabrakan. Material yang digunakan pada bangunan ini ada beton, kaca, kayu, dan beberapa alumunium

Material kayu digunakan sebagai kisi-kisi, dimana kisi-kisi tersebut dapat dibuka dan ditutup sesuai dengan keperluan penghuninya

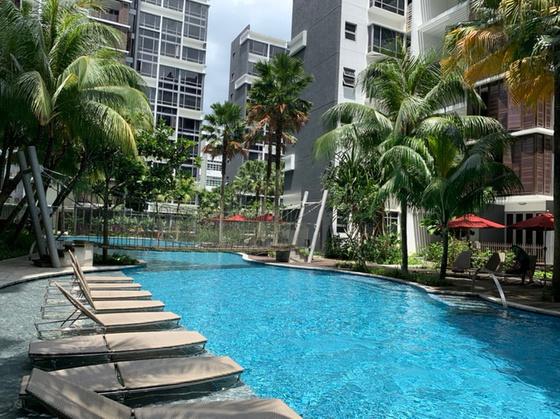

Gambar 2 2 Ruang Luar

Gambar 2 4 Lt Dasar Ter ntegras dengan Alam

Gambar 2 1 Ruang Luar

Gambar 2 3 Ruang Luar

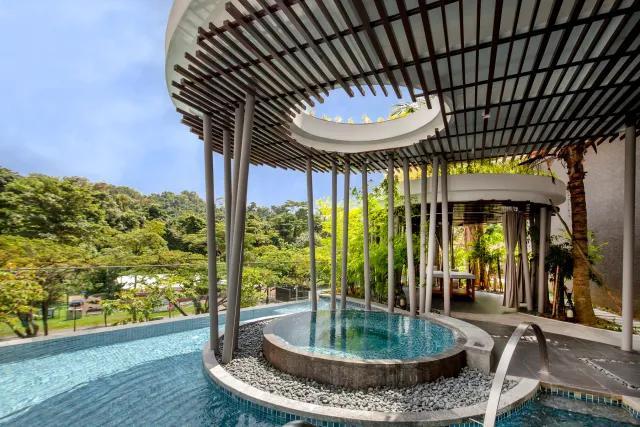

Gambar 2 5 Fasi itas Penunjang

Gambar 2 6 Penggunaan Material

Tugas

Lanai

Sumber : https://kyoob sg/ Sumber : https://kyoob sg/ Sumber : https://kyoob sg/

Sumber : https://kyoob sg/

Bangunan terdiri dari beberapa massa Bentuk bangunan tidak spesifik berbentuk kotak, melainkan terdiri dari beberapa gabungan bentuk. Massa terdiri dari Tower A, B, dan C. Tower-tower tersebut dipecah, sehingga massa setiap bangunan tidak begitu panjang dan dimanfaatkan untuk membuat area komunal

Pembagian Ruang pada Bangunan

Relasi ruang antar bangunan disatukan melalui area komunal dan landscape yang ada pada tapak. Penyediaan area komunal, seperti kolam renang, lapangan, dan taman pada tapak menjadi penghubung antara tower satu dengan lainnya Selain itu juga, setiap area yang ada menjadi penghubung untuk membentuk sebuah komunitas sehat yang meningkatkan hubungan sosial penghuni.

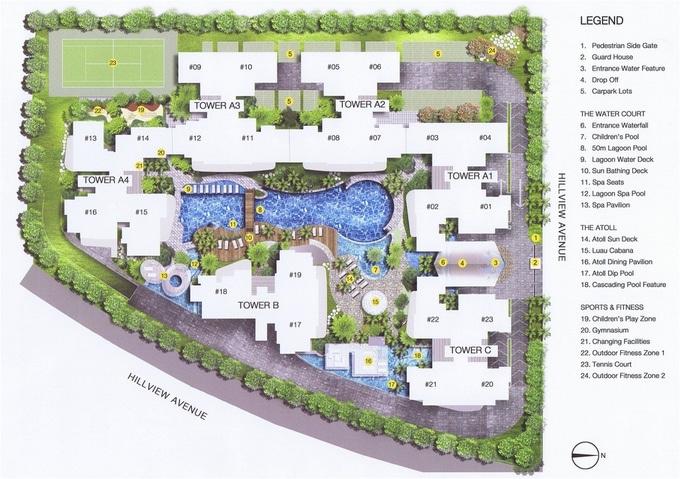

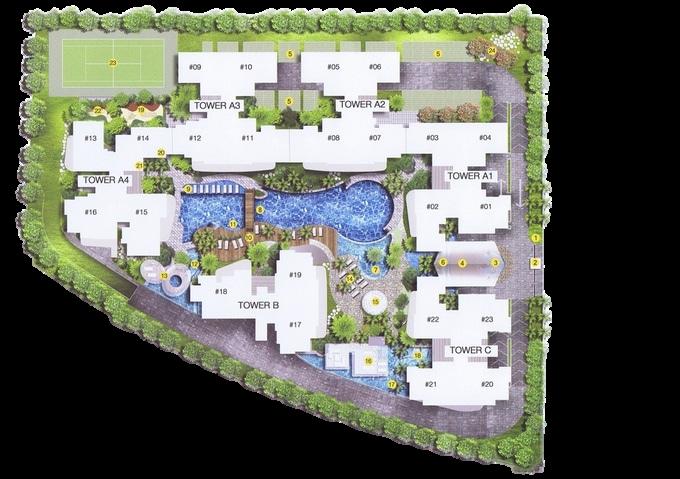

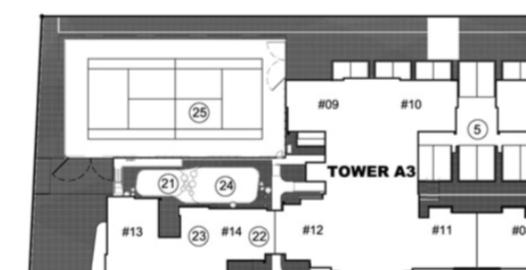

Gambar 3 1 Denah Lanta Dasar Sumber : https://www new aunchesrev ew com/

Layout Ruang pada Bangunan

Bentuk Bangunan

Denah Unit Bangunan

Bangunan memiliki 214 unit, yang terdiri dari beberapa tipe unit. Bangunan ini memiliki beberapa tipe unit karena bentuk bangunannya yang tidak sama pada setiap towernya

Relasi ruang yang dibentuk pada setiap unit memiliki tipe yang sama, dimana setiap unitnya diawali dengan area servis, yaitu dapur dan laundry. Selanjutnya, diletakkan ruang makan yang langsung terhubung dengan ruang tamu. Melalui ruang tamu dan ruang makan dapat terhubung ke balkon. Selain itu juga, melalui ruang makan dan ruang tamu dapat mengakses kamar tidur

Kelemahan

Pada bangunan ini masih belum terlihat aspek berkelanjutannya Selain itu juga, akses masuk hingga ke area bangunan cukup jauh.

Penempatan lapangan pada tapak tidak terlalu dipikirkan, dimana lapangan ditempatkan dekat dengan bangunan Hal tersebut memungkinkan terjadinya kebisingan pada siang hari atau ketika penghuni sedang melakukan aktivitas olahraga

Akses untuk difable pada area-area pandang belum difikirkan. Padahal hal tersebut sangatlah baik disediakan, sehingga semua pengunjung dapat menikmati fasilitas yang ada. Hal tersebut dapat dilihat, tidak adanya penyediaan ramp pada tapak

Kesimpulan

Proyek ini menyediakan banyak area terbuka, mulai dari taman, lapangan, area servis, dan berbagai fasilitas lainnya Hal tersebut merupakan hal yang baik karena dapat meningkatkan hubungan sosial antar penghuni Tetapi penyediaan fasilitas harus diimbangi dengan peketakkan yang benar, sehingga tidak mengganggu hal lainnya

Sumber : https://www10 aeccafe com/

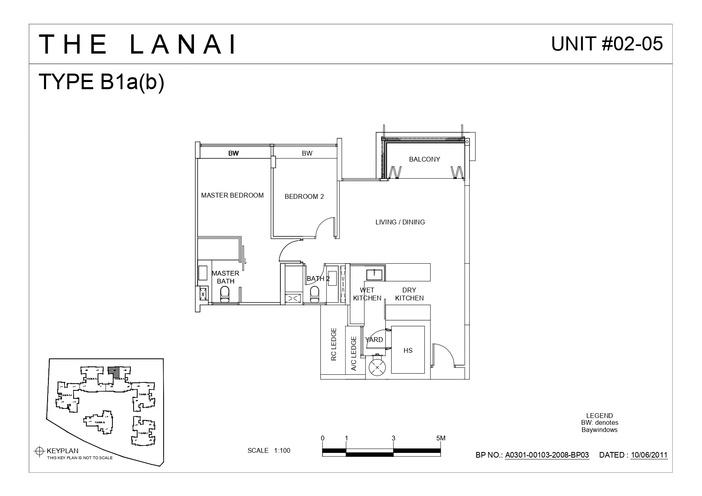

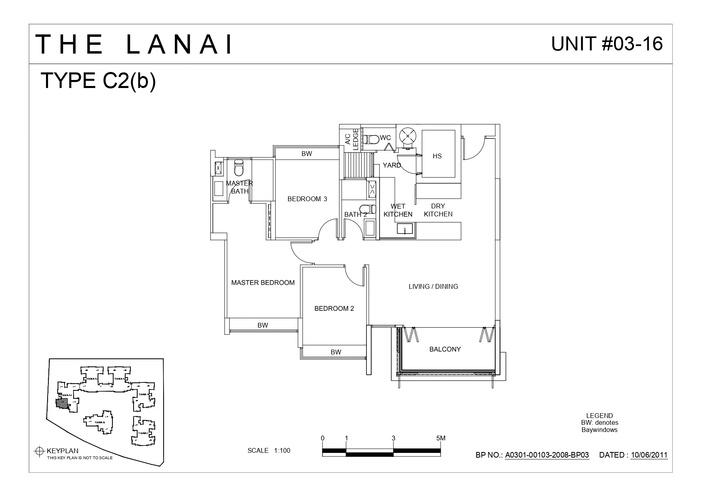

Gambar 3 4 Denah Unit

Gambar 4 1 Penggunaan Jende a

Gambar 4 1 Penggunaan Jende a Sumber : https://kyoob sg/ Sumber : https://kyoob sg/

REFERENSI

HASU HAUS

https://www archdaily com/883727/hasu-haus-somdoon-architects

https://www.youtube.com/watch?v=m3dnkOZ6C s

THE DECK

https://worldlandscapearchitect.com/the-deck-patong-thailand-shma/?v=3a1ed7090bfa

https://www archdaily com/880634/the-deck-somdoon-architects/59cd9583b22e387561000106-the-decksomdoon-architects-photo?next project=no

https://www.ddproperty.com/en/new-property-launch/reviews/project-review-the-deck-patong128422#project

https://www.hipflat.co.th/en/projects/the-deck-patong-kxpdjx

THE LANAI

https://kyoob sg/the-lanai/ https://www.newlaunchesreview.com/the-lanai/ https://stackedhomes com/directory/condo/the-lanai/ https://cos sg/product/the-lanai/
