QUR’AN EDUCATION CENTER
MERANGKAI GENTENG
DEMI GENTENG
BATU, JAWA TIMUR
AL FAJR
QUR’AN EDUCATION CENTER
MERANGKAI GENTENG DEMI GENTENG
BATU, JAWA TIMUR
OLEH:
Ar. Akhmad Fatah Yasin. IAI
Yosen Andrea Rajuvandi
Bayu Putra Widiarko
M. Misbahudin
IMAJINER ARSITEK
Perumahan Nadia Residence A17,
Jl. Ir. Soekarno. Kota Batu. www.imajinerarsitek.id (0341)469048 ; 0812 5270 1789 E-mail : imajinerarsitek@gmail.com
MATERIAL ALAMI

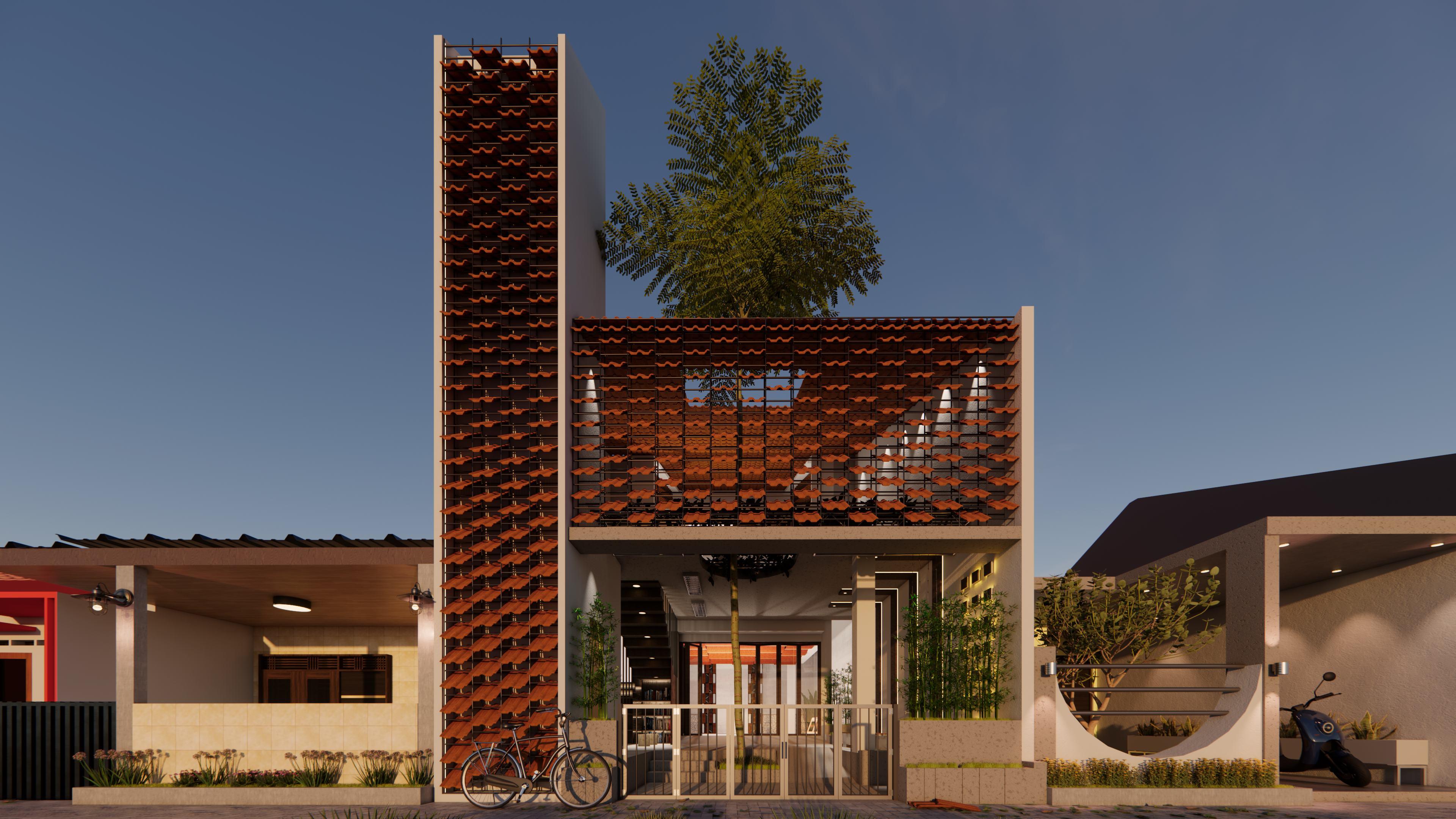

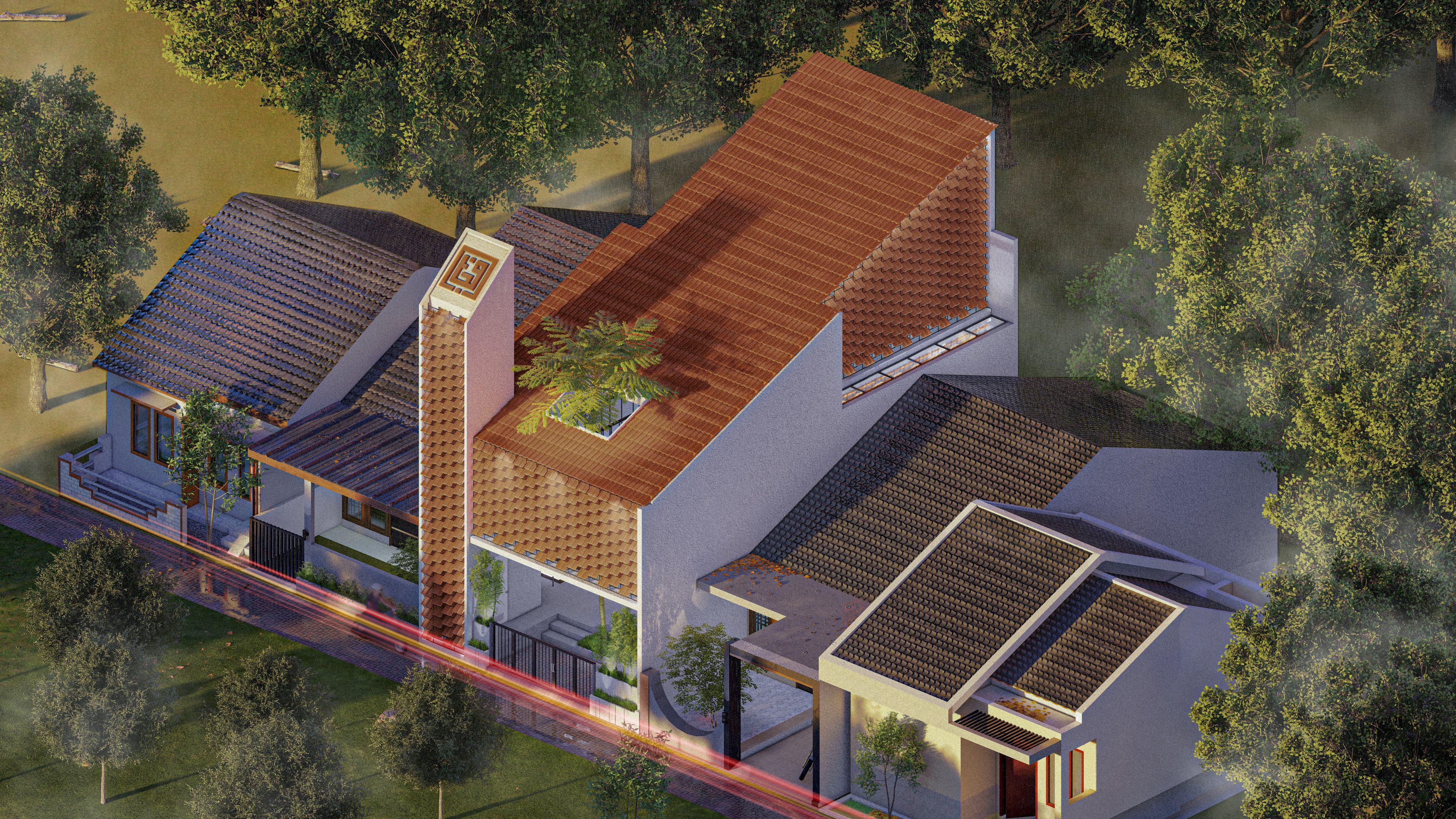

Konsep utama bangunan ini mencerminkan esensi penggunaan kembali material genteng bekas, menggabungkan kayu asli, dan semen kamprot yang diekspos.
Membangun kesan tempat ibadah yang menyatu dengan alam sehingga mampu meningkatkan kedekatan dengan Allah melalui rasa syukur.
“Sebaik-baik kalian adalah yang belajar Al-Qur'an dan mengajarkannya”
Hr. Bukhori
Tahapan kedua dari perjalan panjang dan hanya waktu yang dapat menjawab. menjadi insan yang baik dengan segala keterbatasan, mempersiapkan dan tak terbuai atas kefanaan, bersabar dan mengharap keridhoan, menutup perjalanan menuju tahap dengan penuh kemuliaan.
DENAH LANTAI 1
R. SERBAGUNA
SELASAR
T. WUDHU

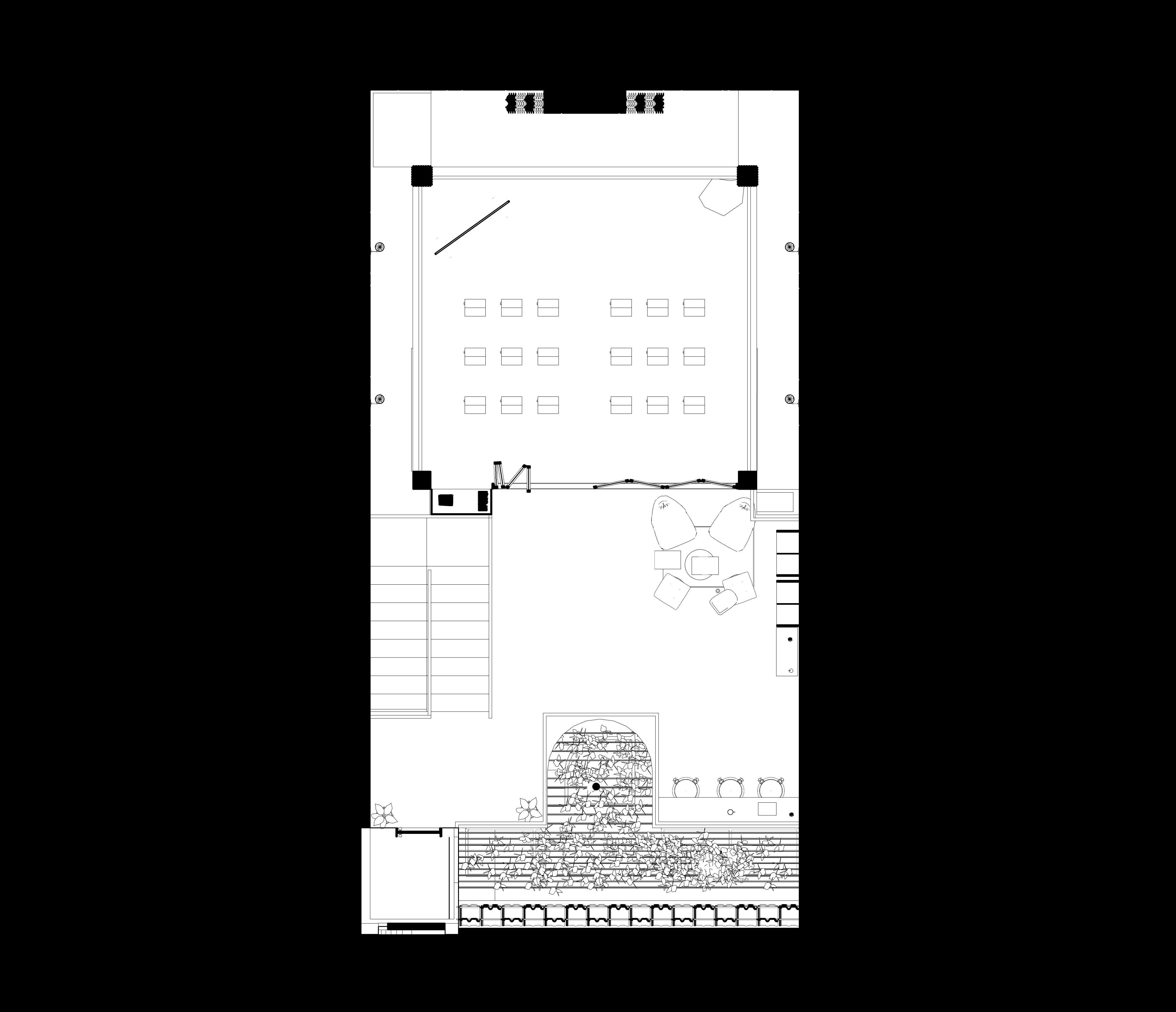

DENAH LANTAI 2
R. TPQ
SELASAR TPQ
area wudhu masih mempertahankan kondisi awal untuk menghindari banyak perubahan dan menghemat budget Gambar. 1

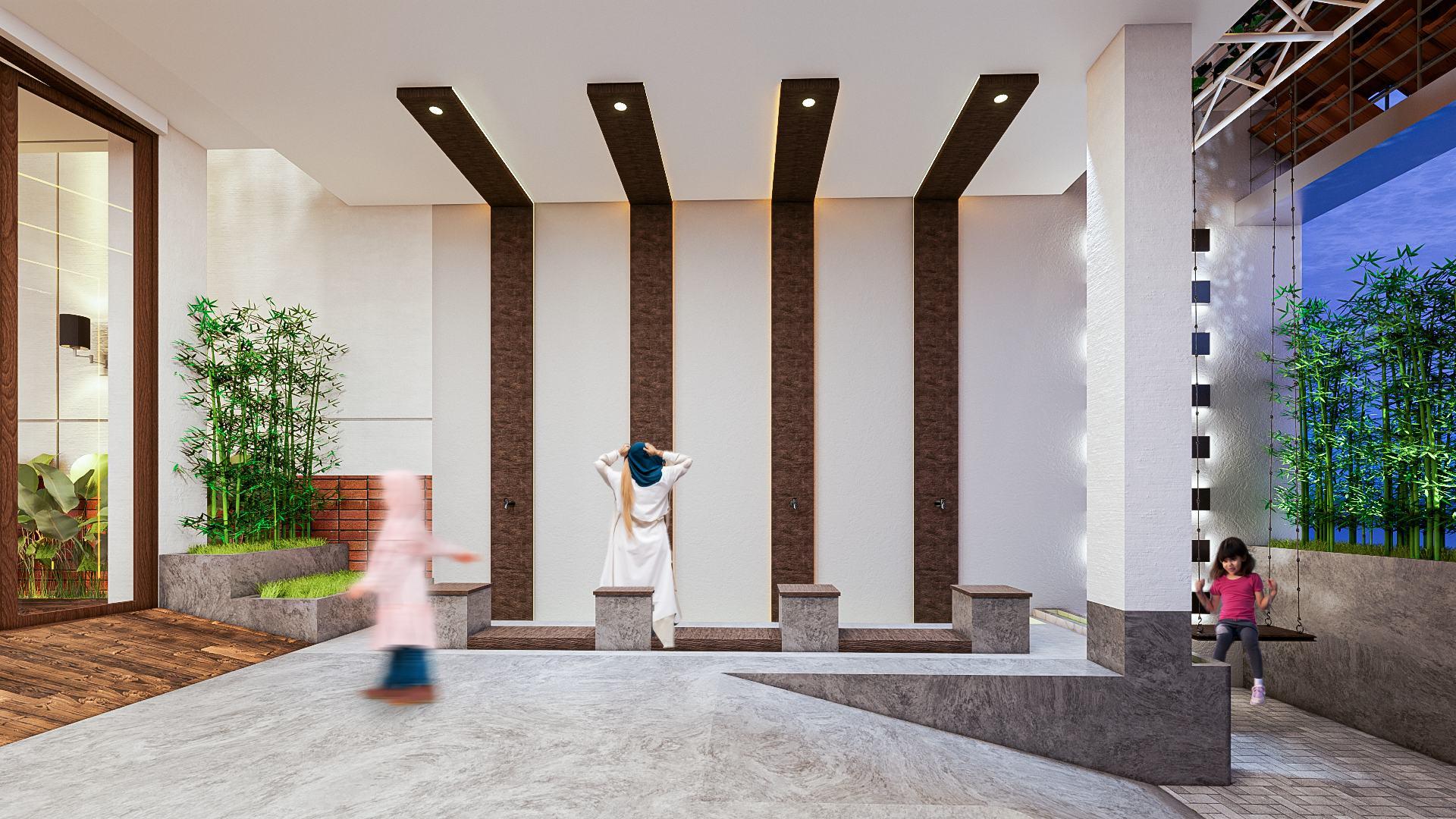

pada area depan dirancang dengan menarik dengan adanya ayunan yang dapat digunakan anak-anak sekitar. Gambar. 1
MUDAMU SEBELUM TUA

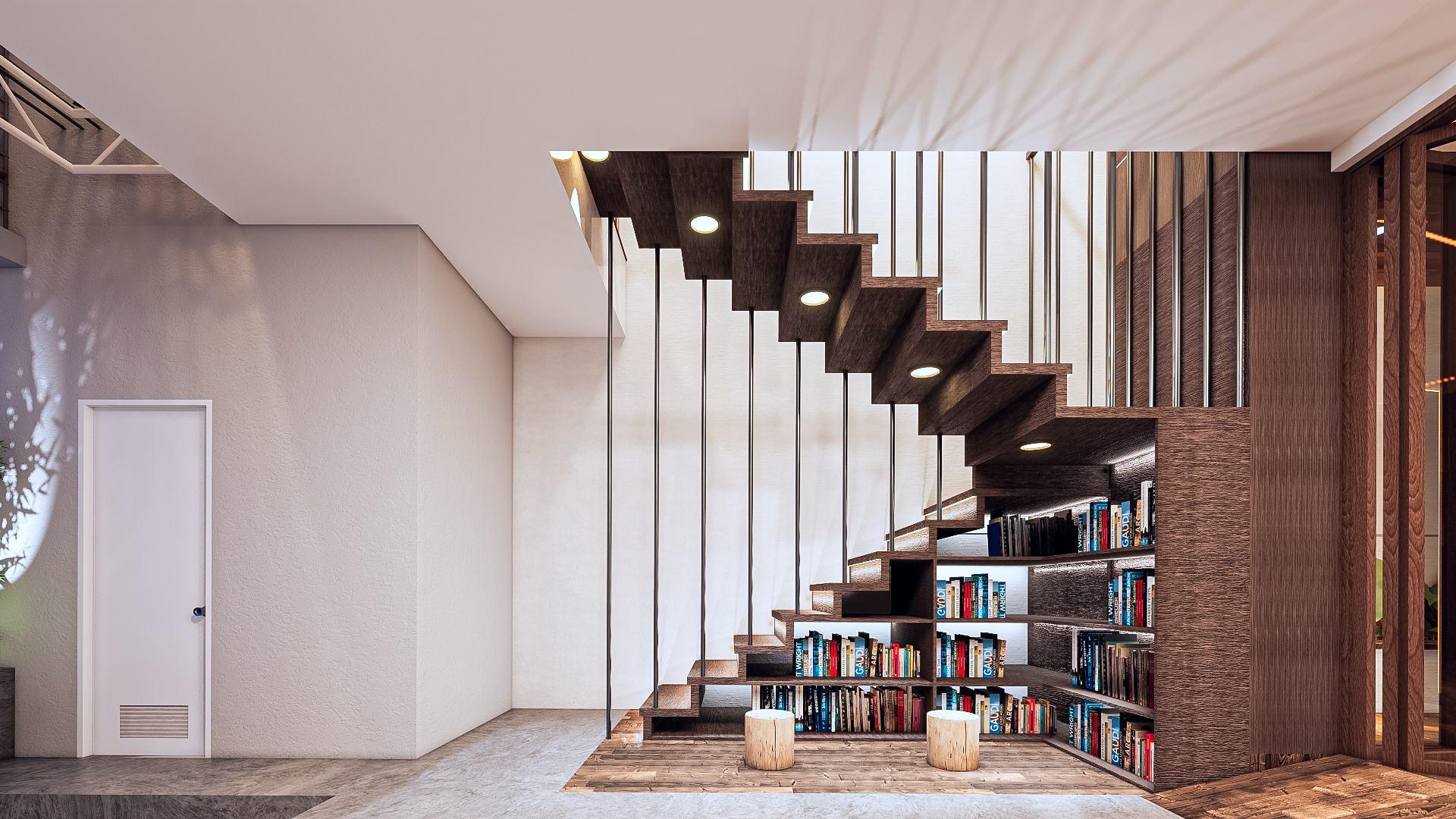

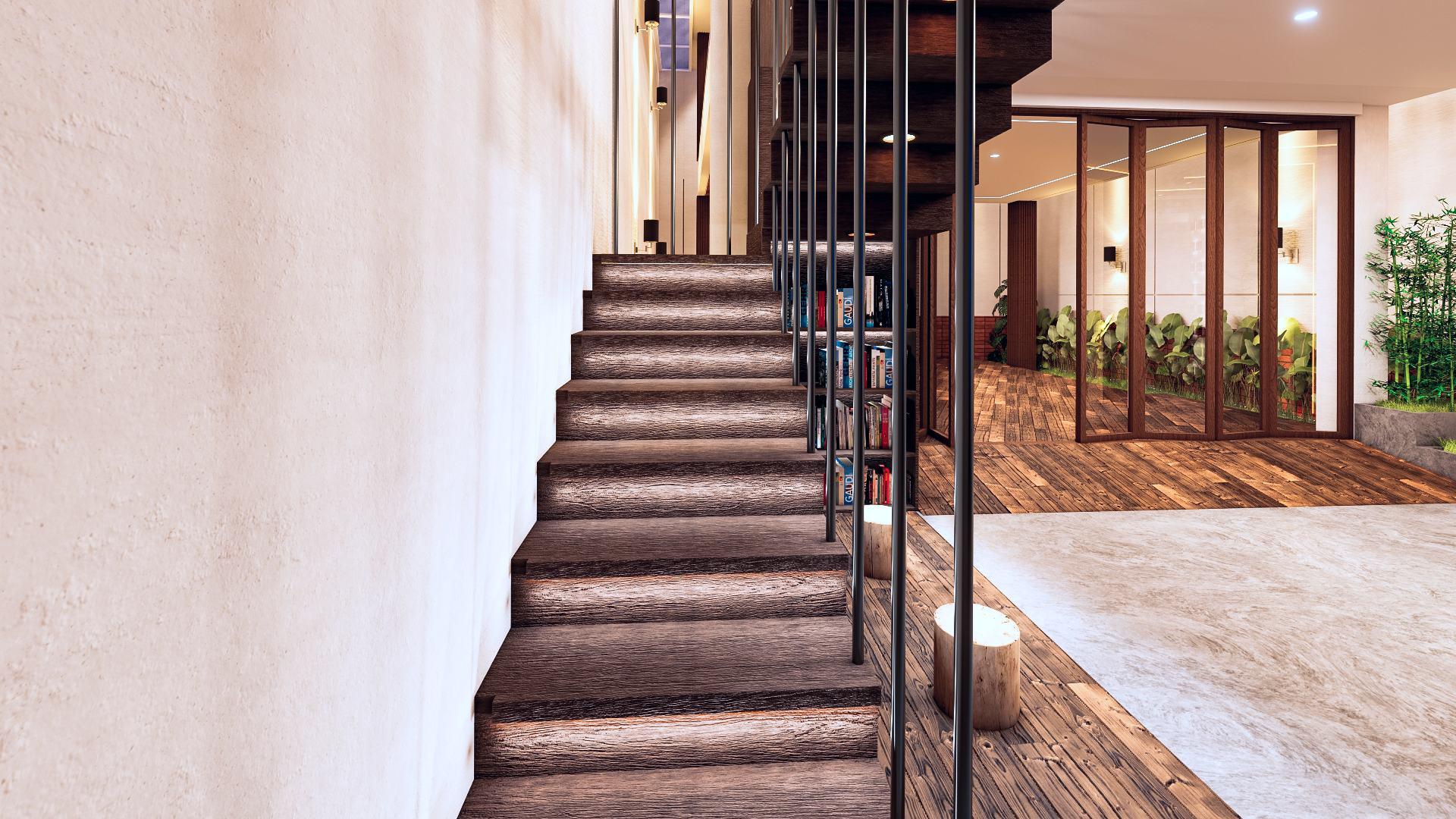

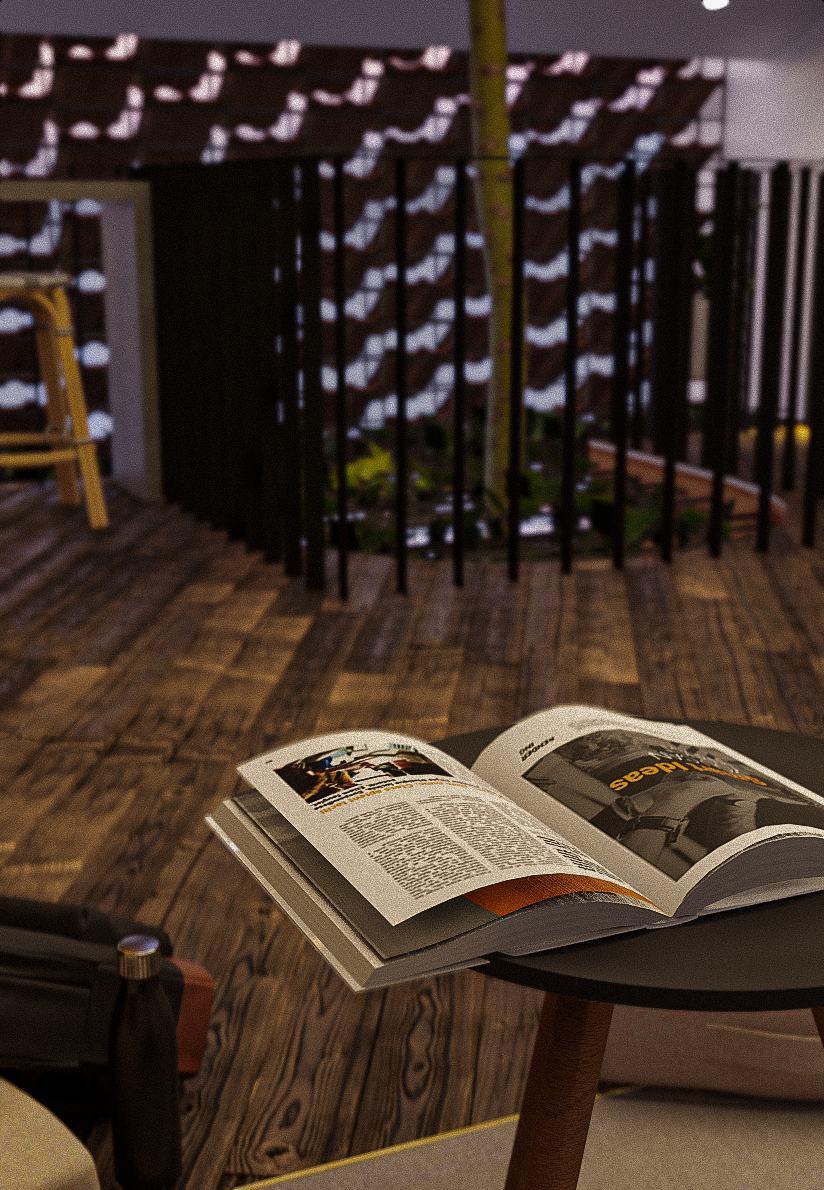

area bawah tangga dimanfaatkan sebagai area baca dan rak buku. eksteni teras membuat area ini dapat digunakan sebagai tempat anak-anak berkumpul sebelum atau sesudah kegiatan TPQ. Selain untuk anak-anak ekstensi teras juga dapat digunakan ketika terdapat acara pengajian ke luar ruangan.
material yang digunakan merupakan kombinasi nuansa kayu dan semen ekspos. sehingga menciptakan kesan yang natural yang hangat. suasana alami ini dapat membuat nyaman ketika digunakan anak-anak ketika membaca atau bermain.
Gambar. 2
SELAMAT DATANG

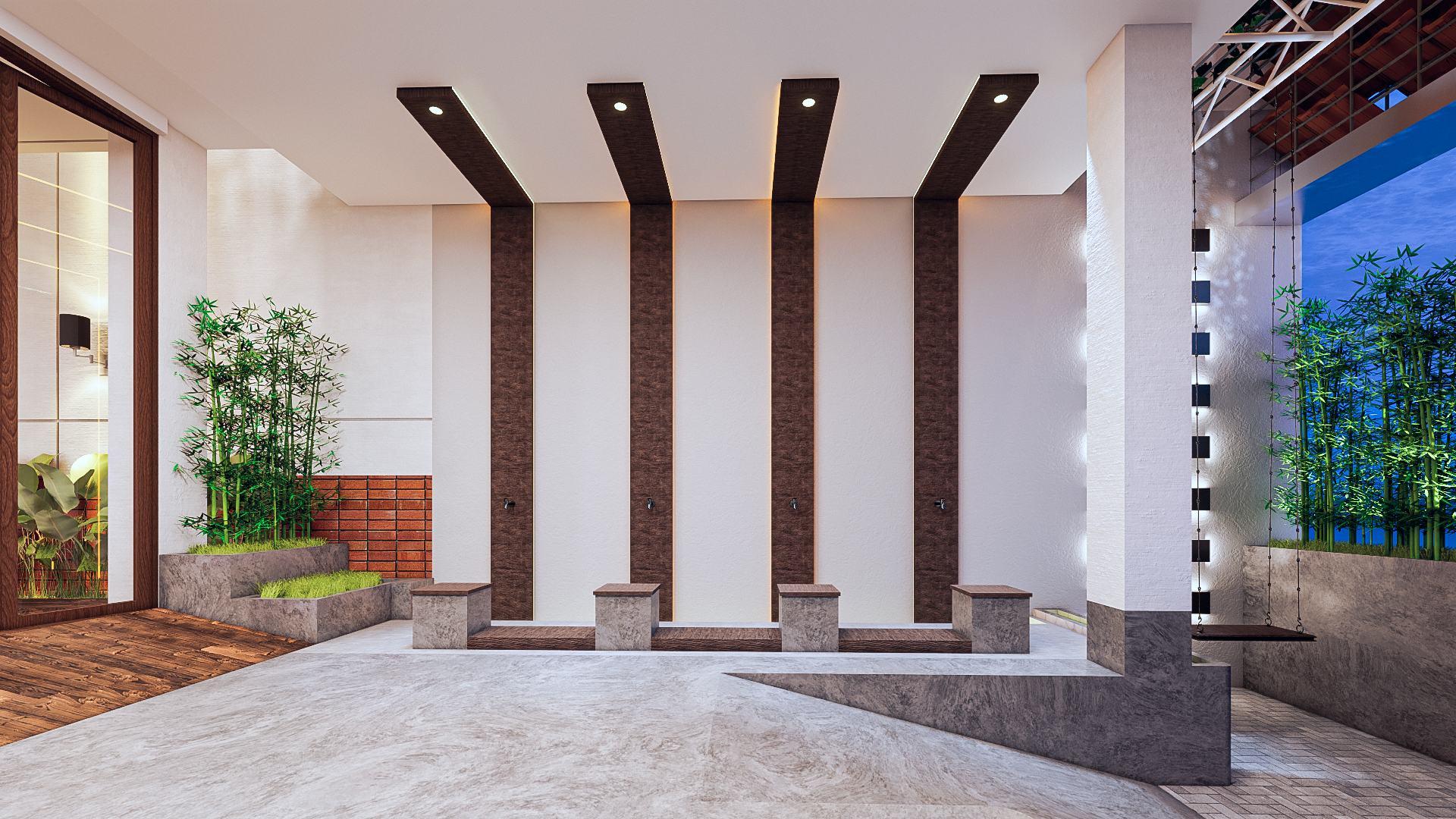

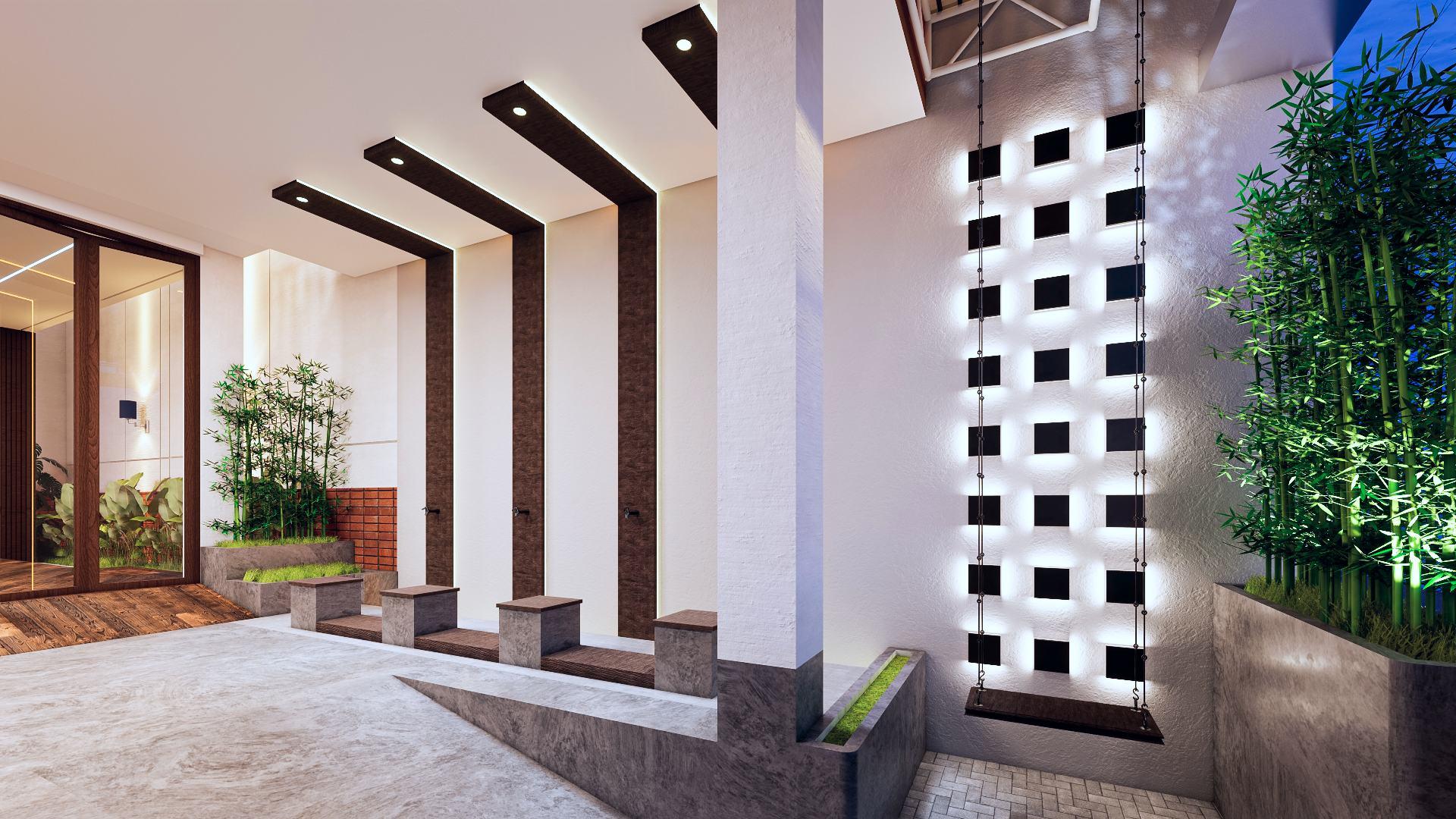

area wudhu di desain ulang tanpa mengubah tatanan eksisting. menambahkan aksen kayu kontinu sebagai bingkai ruang wudhu yang terbuka dan terhubung dengan teras. menempatkan ruang bermain mampu menjadi daya tarik bagi anak untuk datang ke TPQ.
motif terakota dari kayu yang memendarkan cahaya, menjadi ucapan selamat datang bagi anak-anak pejuang Al-Quran. menyediakan pembelajaran dan permainan adalah yang terpenting bagi mereka
Gambar. 3
AREA TANGGA
Gambar. 4
MEMBINGKAI ALAM

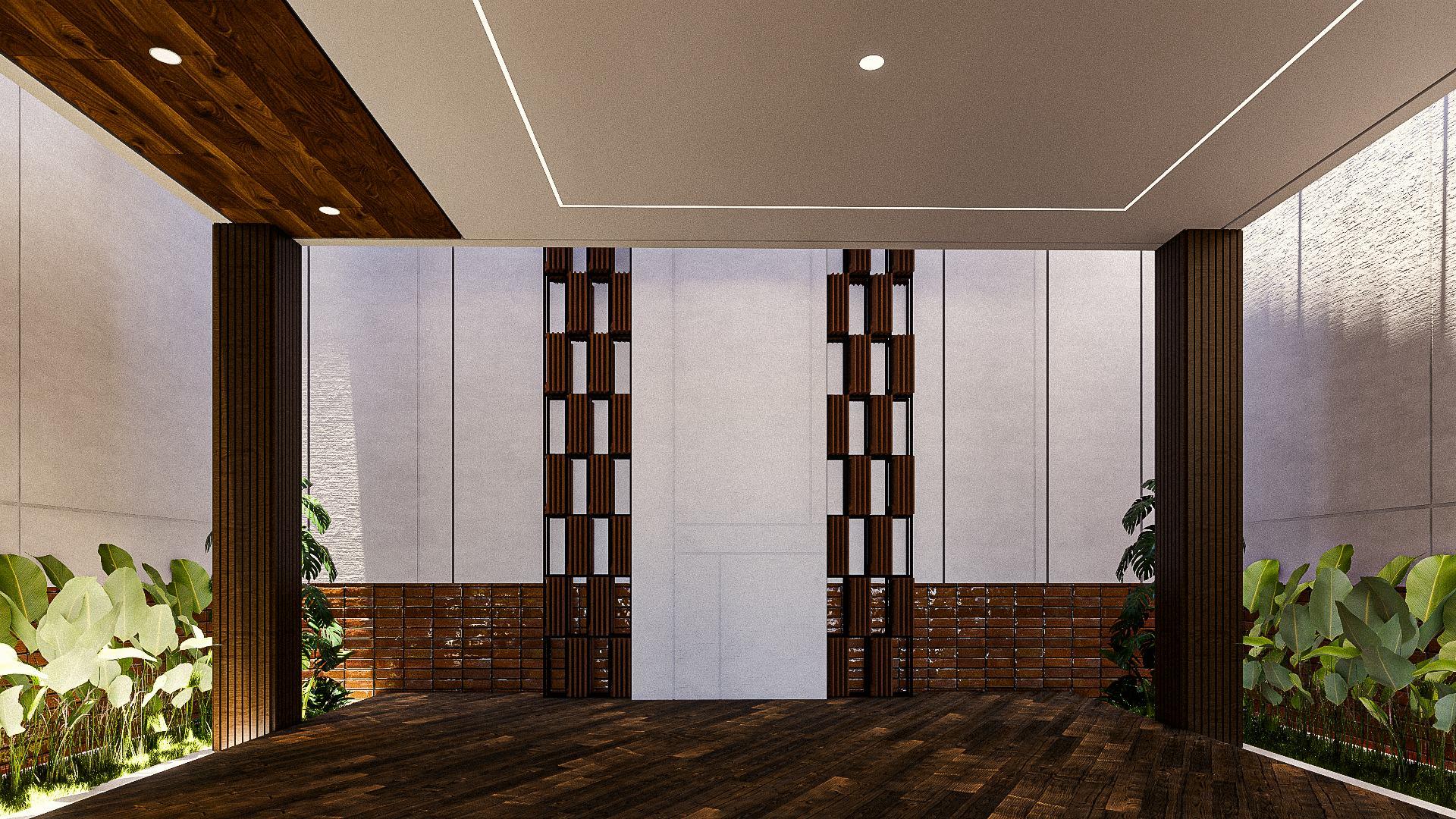

ruangan pada lantai 1 merupakan ruangan serbaguna yang dapat digunakan untuk berbagai aktivitas warga. warga juga dapat melaksanakan sholat berjamaah pada ruangan ini. selain itu, warga juga dapat menggunakan ruangan ini untuk kebutuhan pertemuan warga ataupun kegiatan lain.

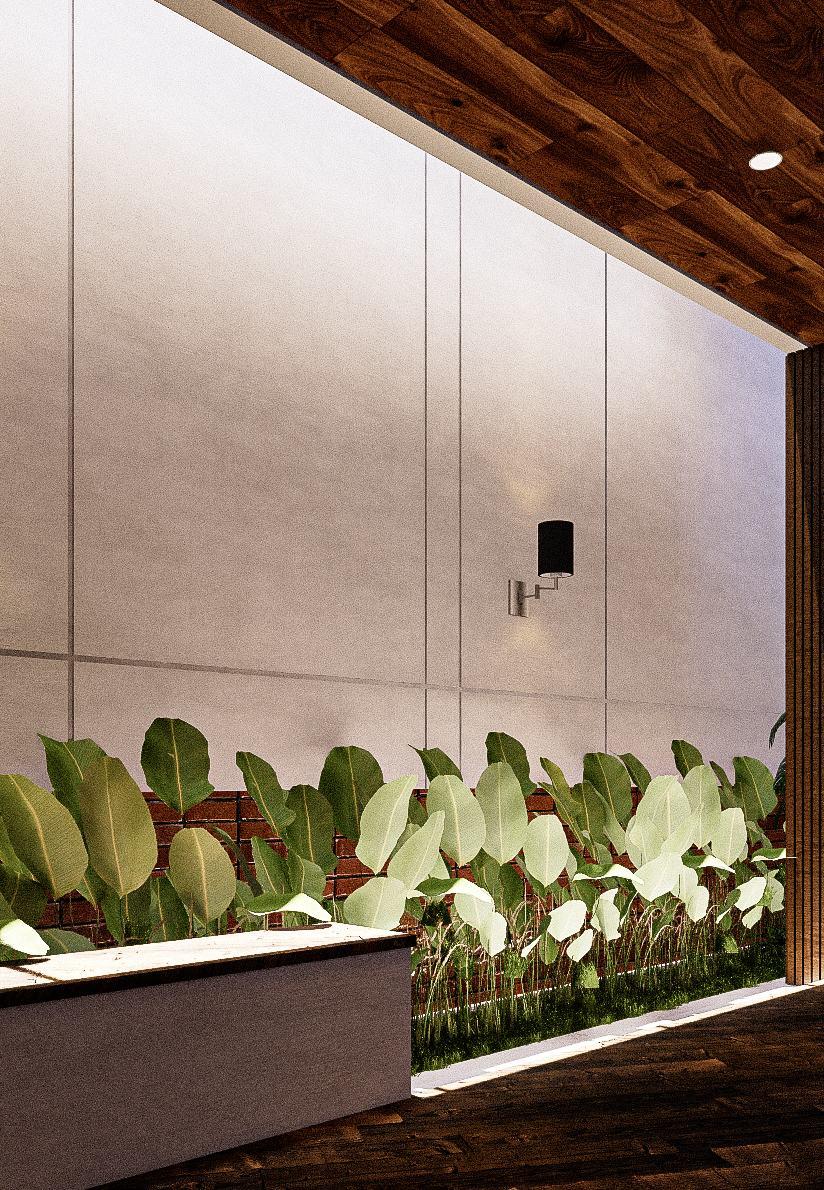

suasana alam dihadirkan dalam bentuk taman kecil dengan berbagai tanaman hias untuk menambah suasana alami pada ruangan. Gambar. 5
Gambar. 7
CALATHEA

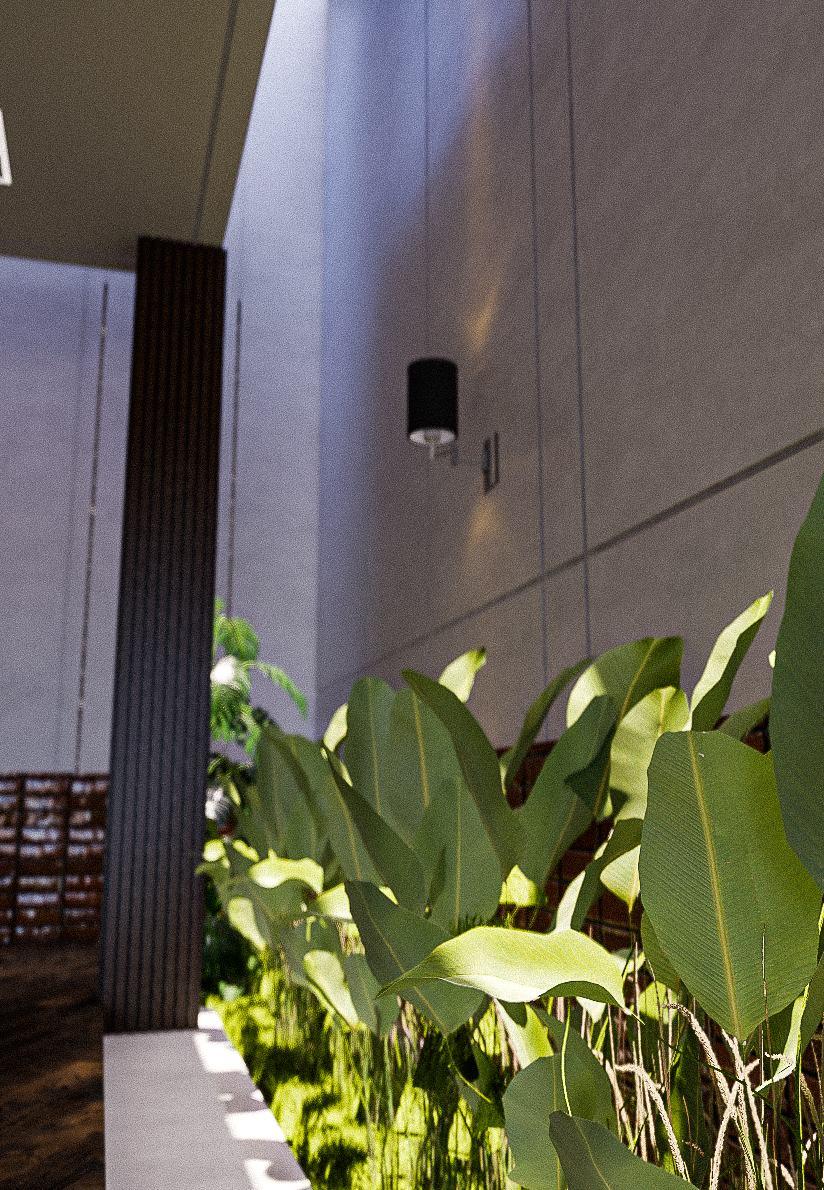

tanaman calathea lutea sangat cocok ditanam pada bagian samping untuk menciptakan kesan alami pada interior. Selain estetika daunnya, calathea juga memiliki segudang manfaat terutama untuk suplai oksigen sehingga kualitas udara ruangan tetap terjaga.
DAUN, BETON, KAYU
MINIATUR ALAM
KEYPLAN 1
MENERANGI MENENANGI
KHUSYU DALAM RUANG

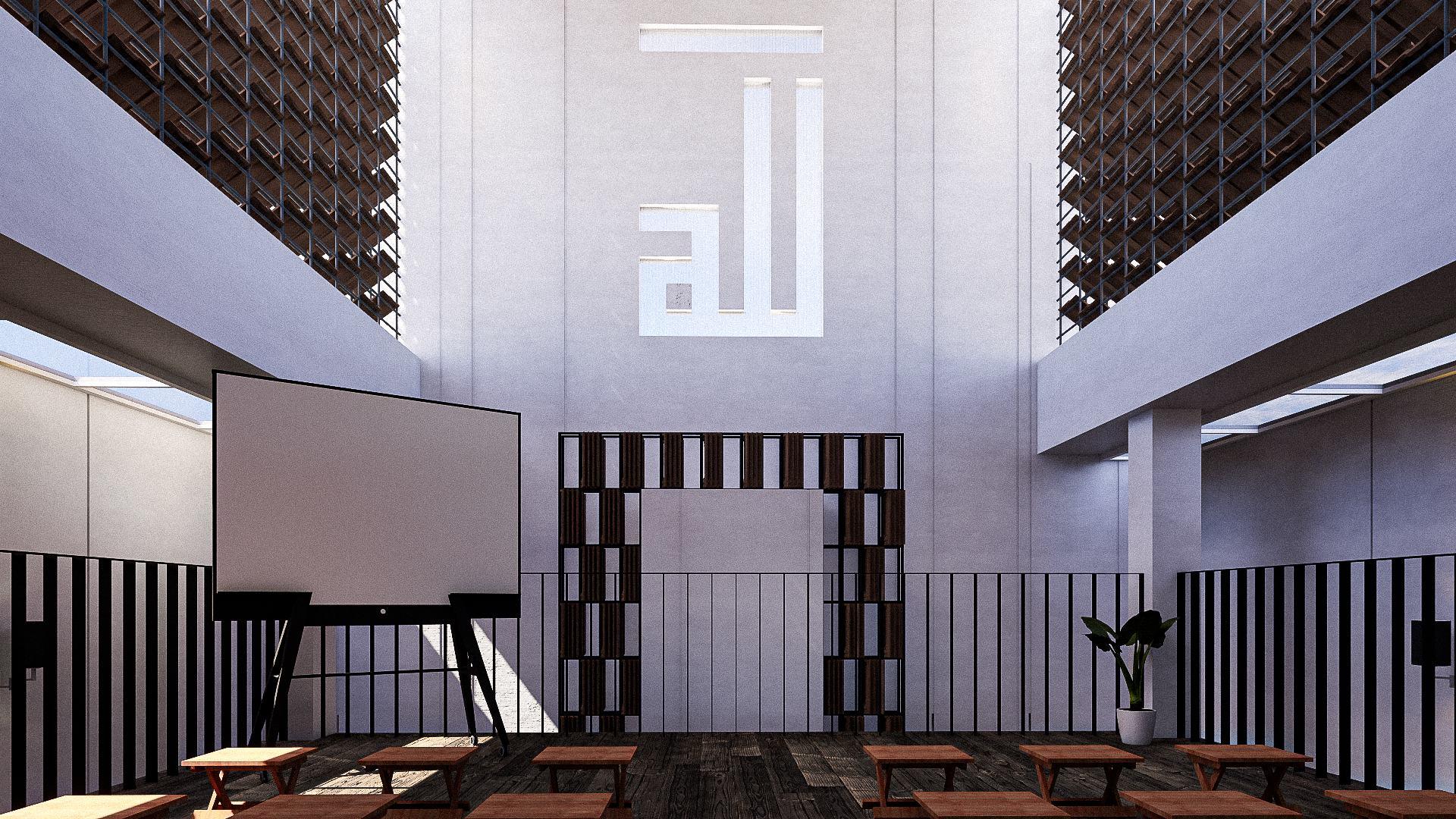

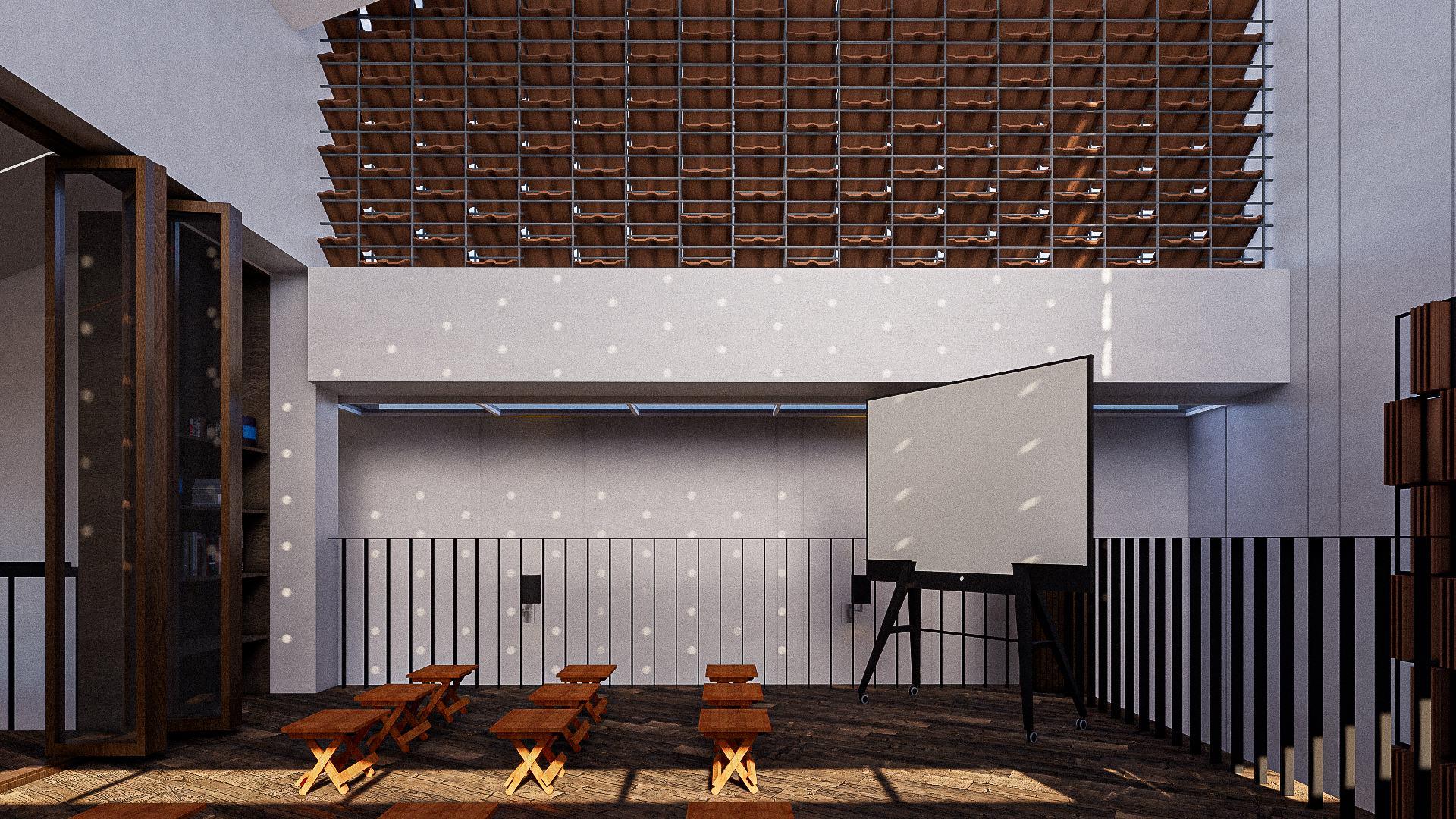

ruangan lantai 2 merupakan area TPQ dimana anak-anak dapat belajar AlQuran di ruangan ini.

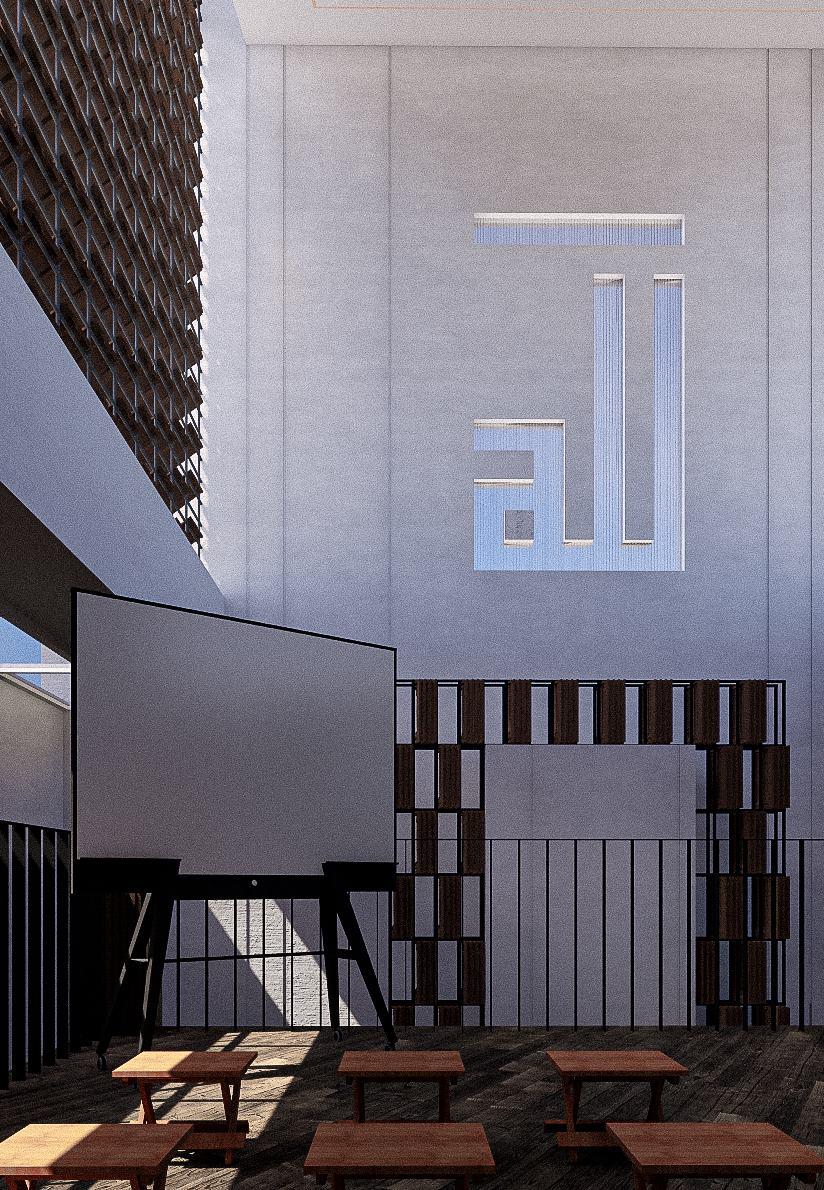

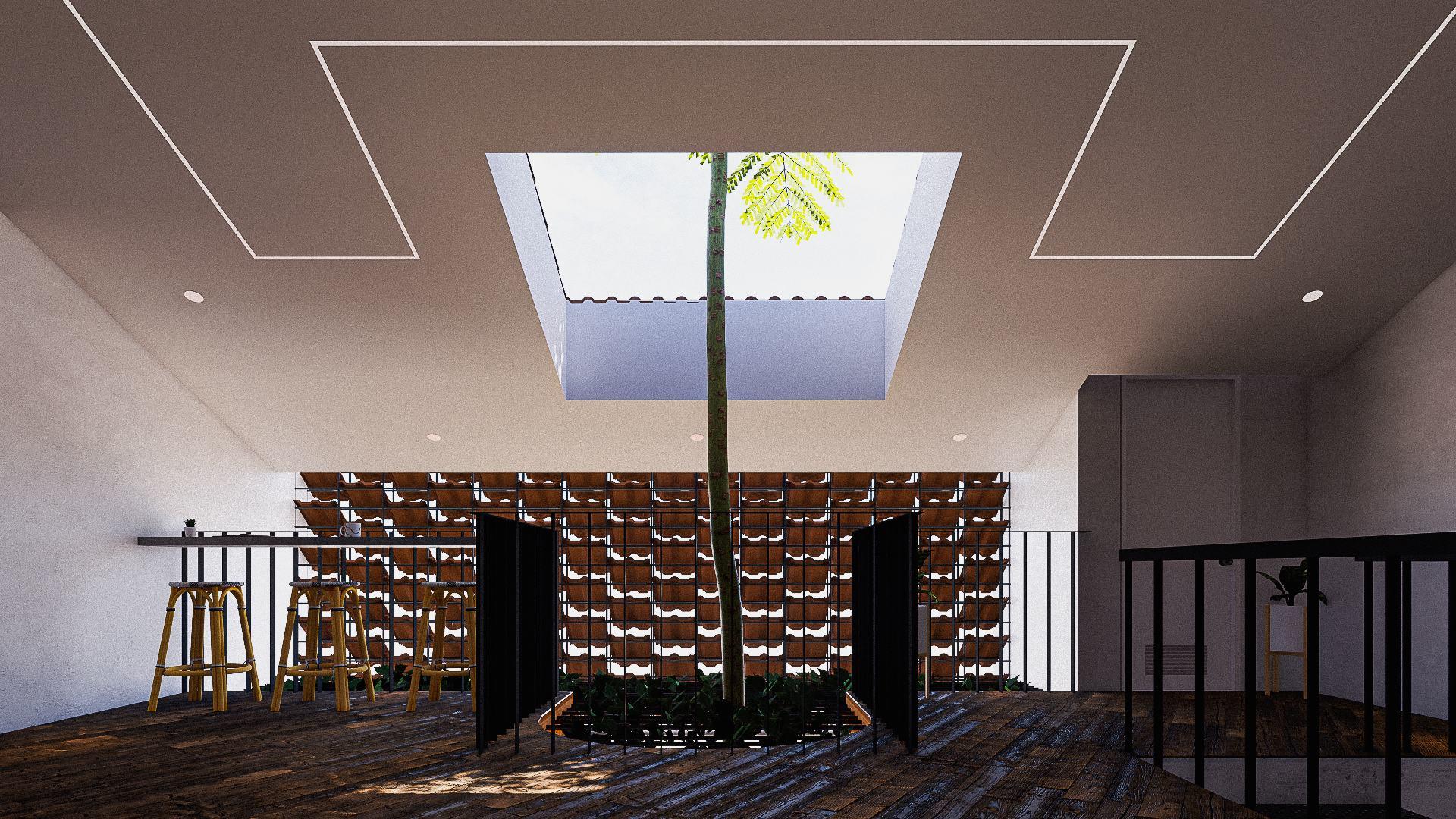

memiliki plafon yang cukup tinggi dengan lafadz ALLAH sebagai latar simbol keagungan Tuhan. dibingkai dengan material genteng bekas yang mampu memasukkan cahaya matahari dari samping, sekaligus menambah suasana ruang yang khusyu.
Gambar. 9
Gambar. 8
area luar pada lantai dua digunakan sebagai tempat bersantai anak yang lebih informal. membberikan batasan antara ruang privat TPQ dan semipublik teras.
Gambar. 10
SANTAI TANPA LALAI
Gambar. 11

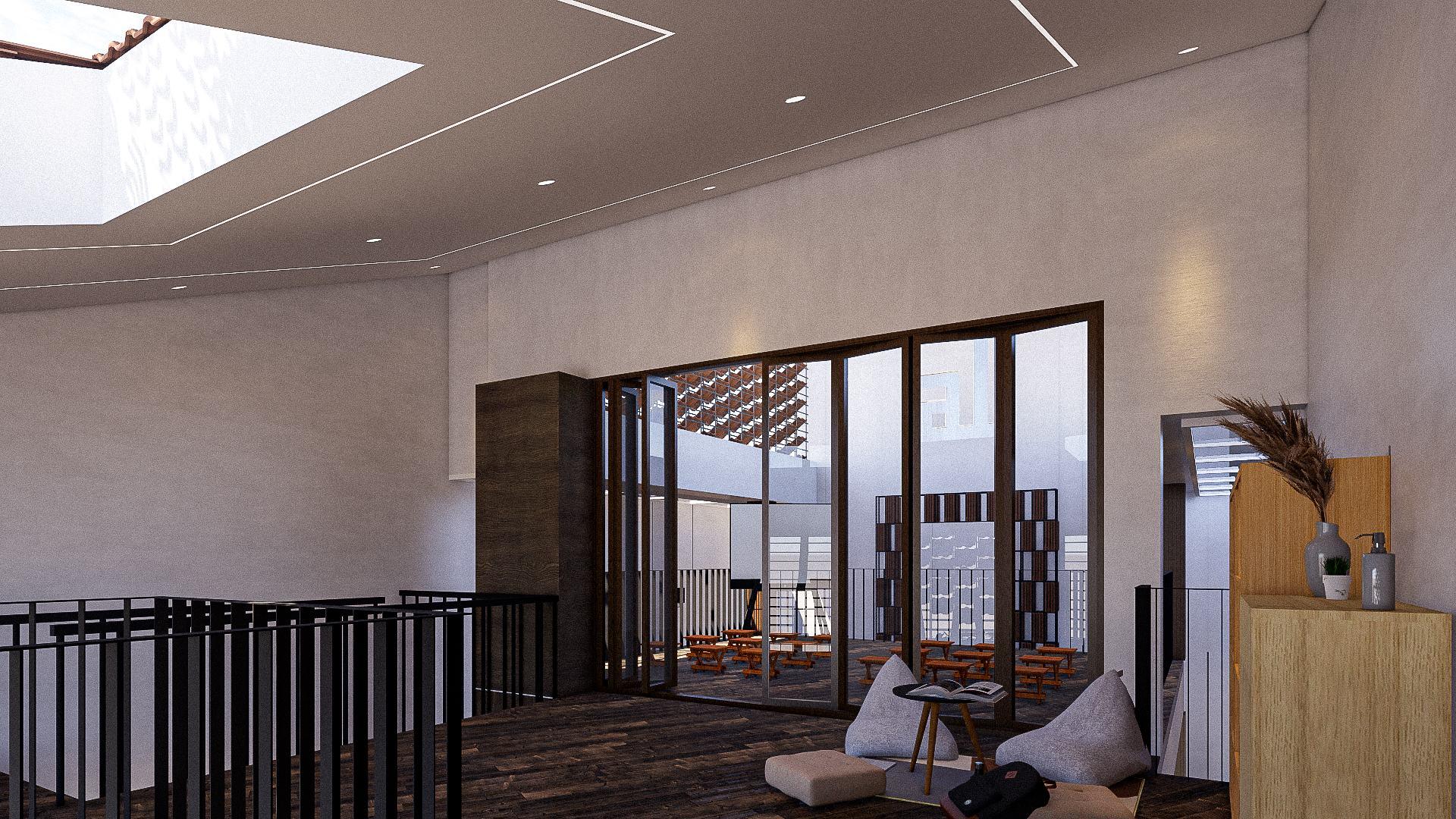

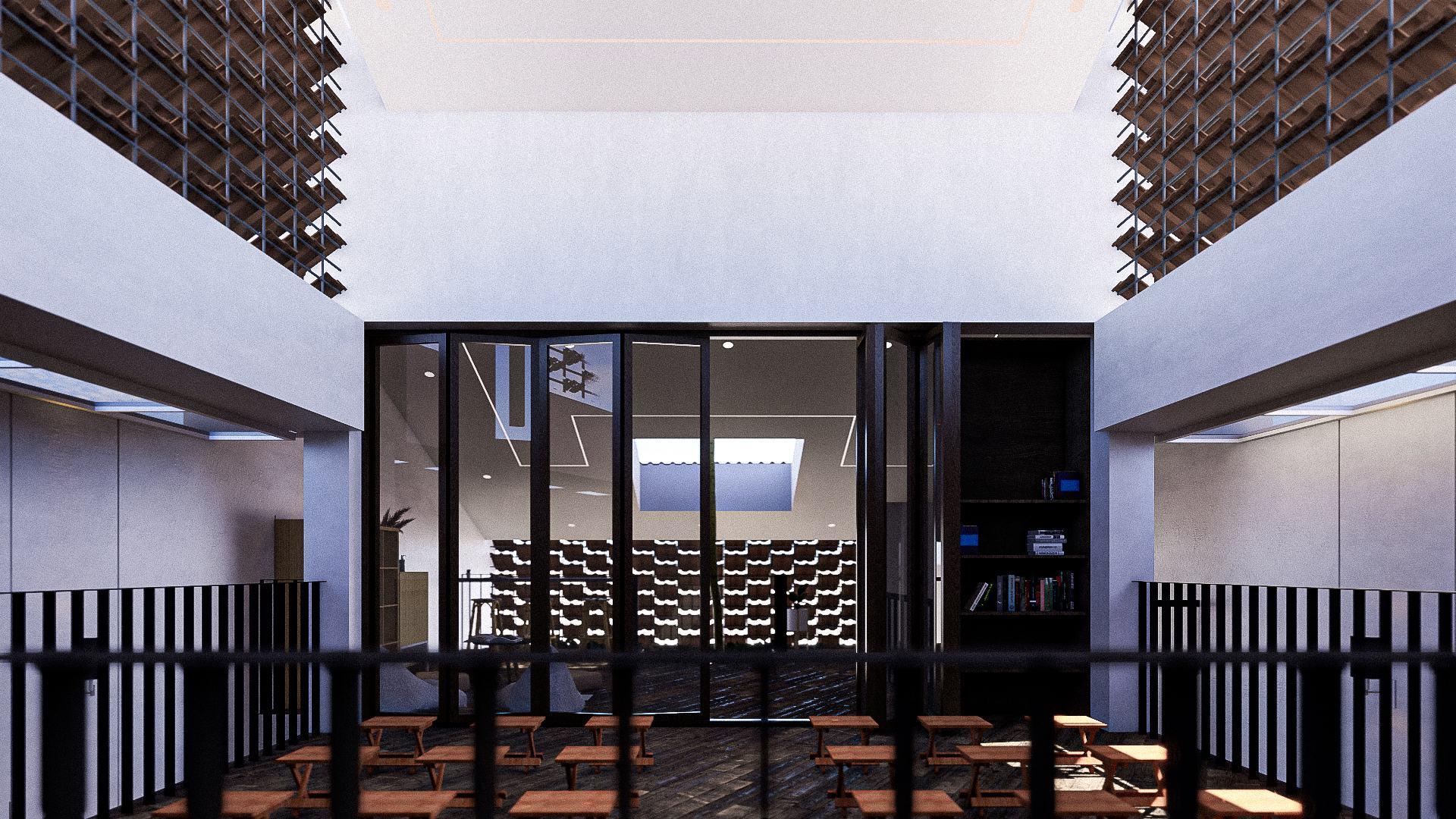

perluasan area TPQ hanya dibatasi oleh pintu lipat yang dapat dibuka sepenuhnya. dapat digunakan sebagai tempat tambahan sebagai shaf sholat maupun acara besar lain.
PESAN DARI CAHAYA
PESAN DARI CAHAYA

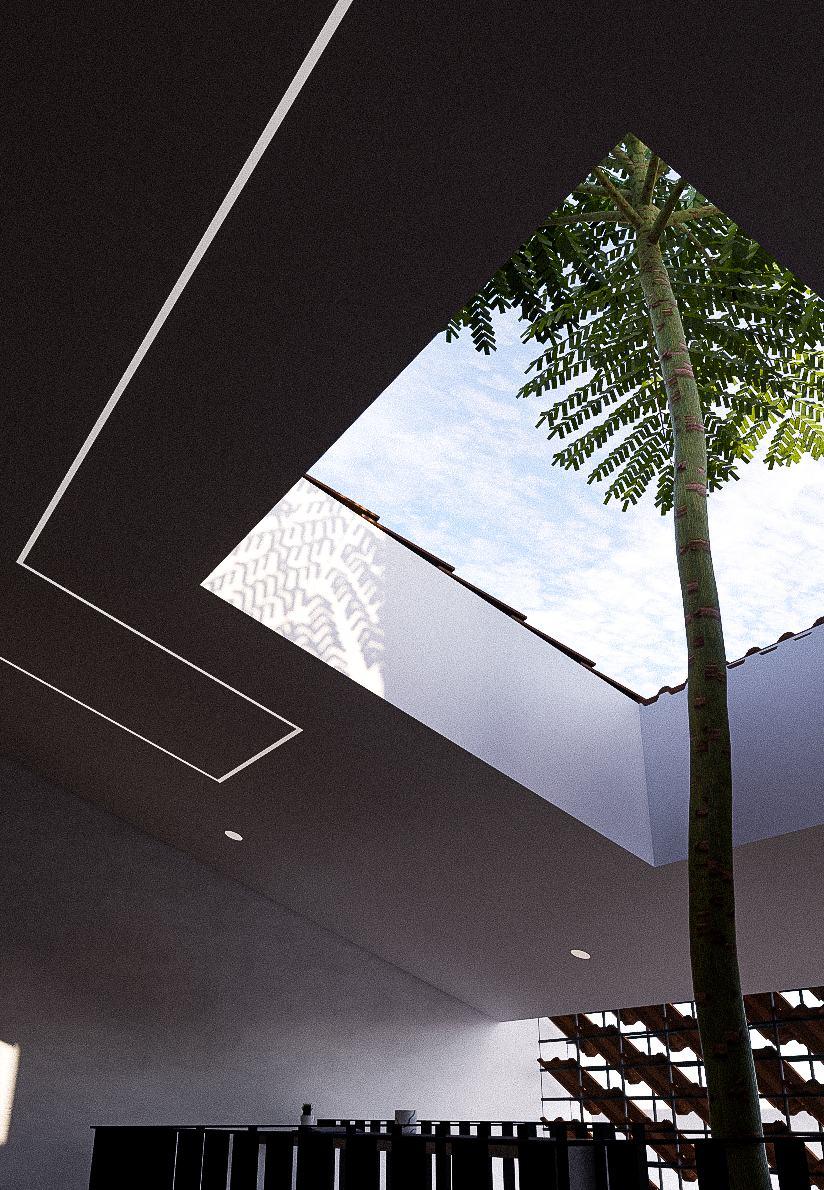

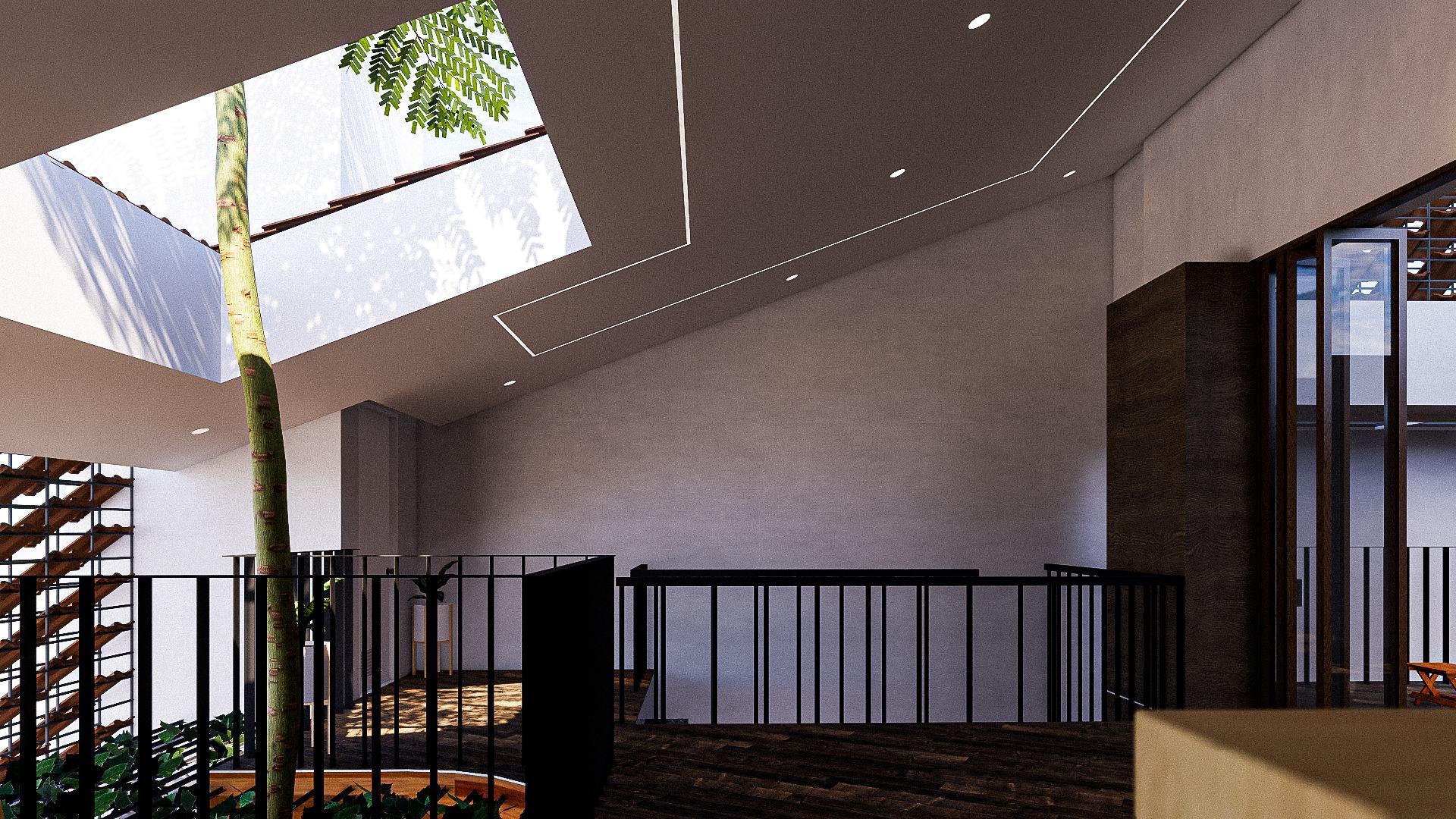

bukaan yang menerus dari bawah hingga atas membuat cahaya matahari dapat masuk menyinari seluruh ruangan.
Gambar. 13
LAPANGMU SEBELUM SEMPIT
JIWA YANG TENANG
PESAN DARI CAHAYA
KEYPLAN 2

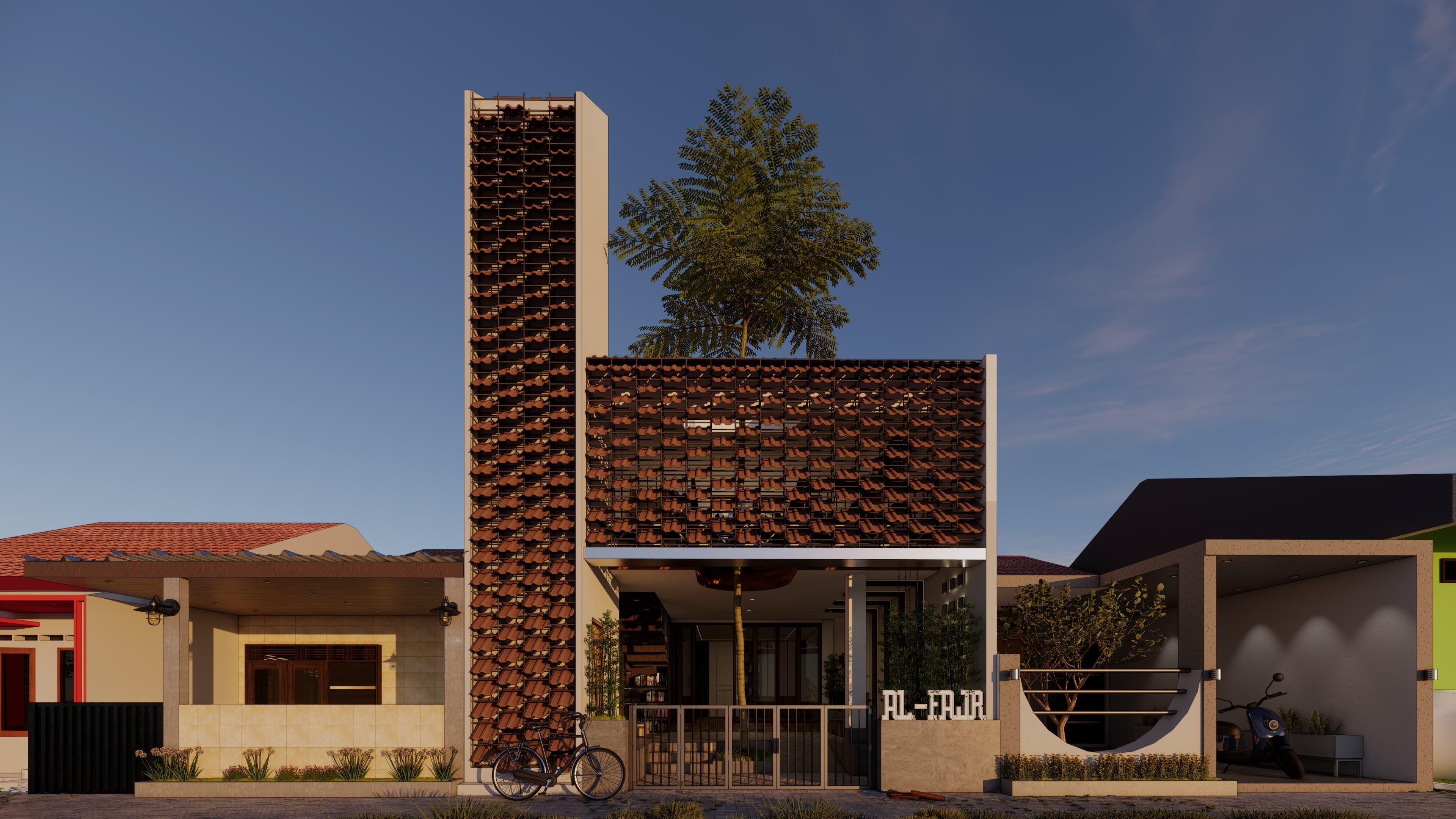

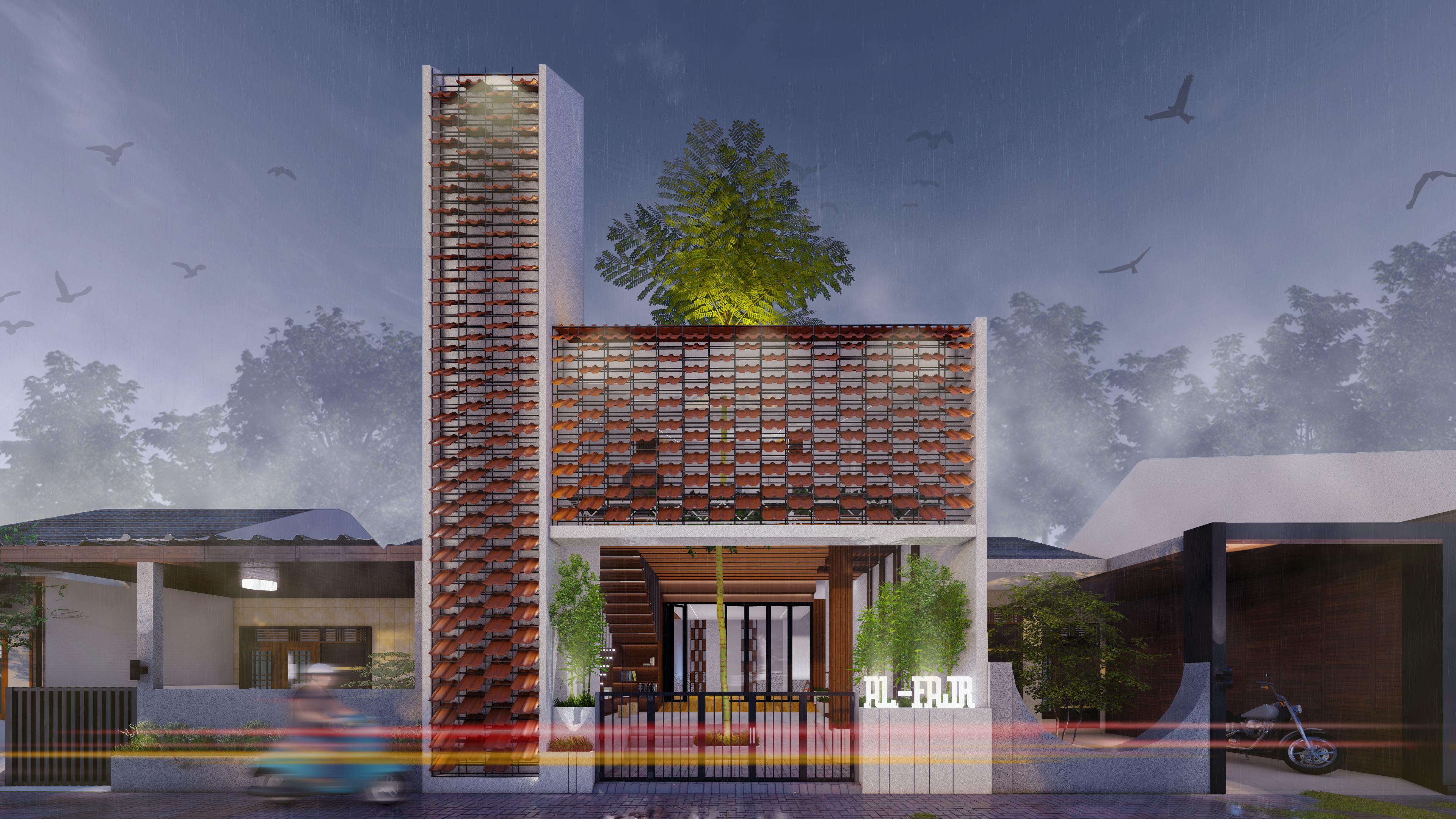

RANGKAIAN GENTENG YANG KEMBALI

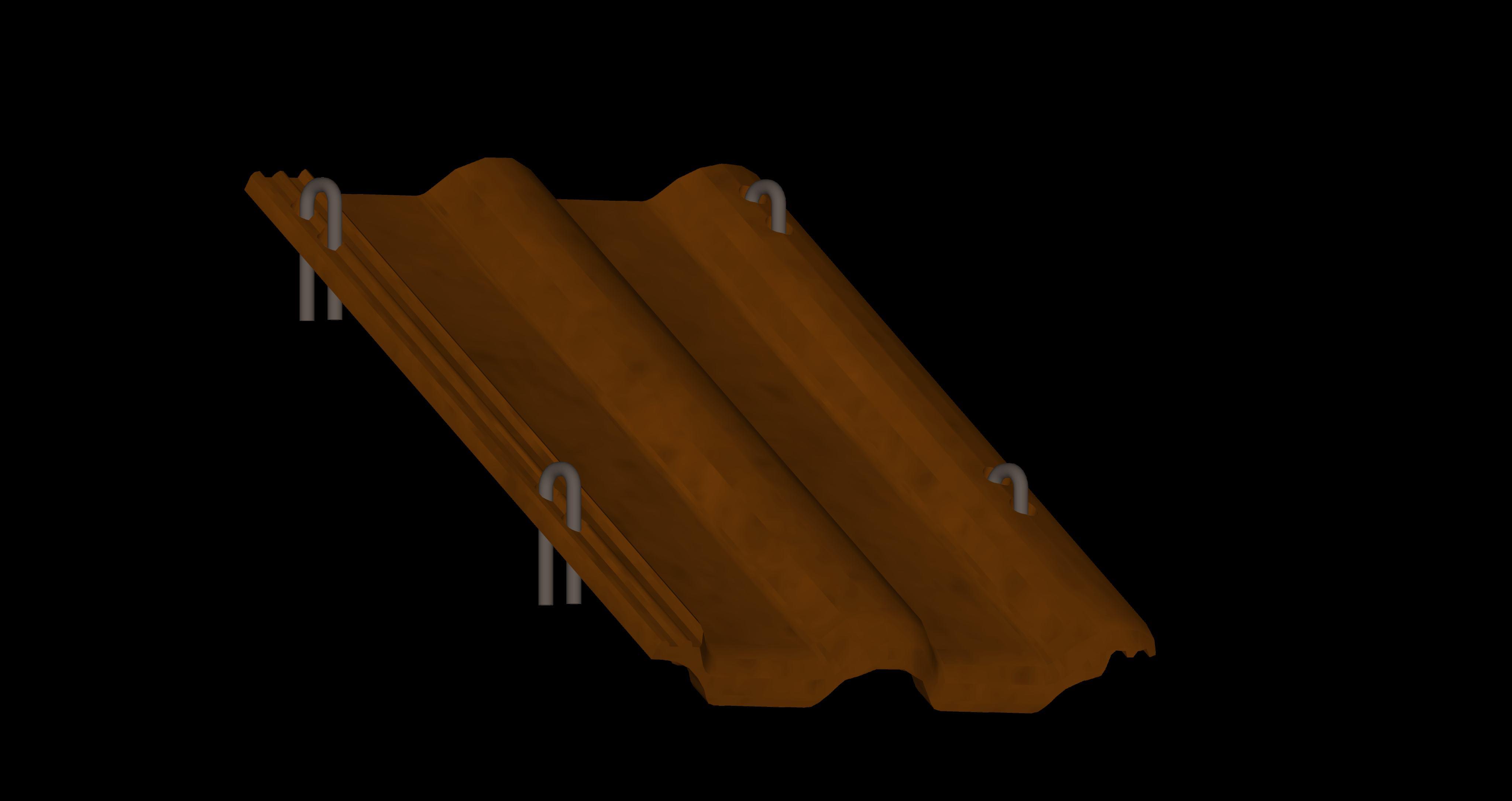

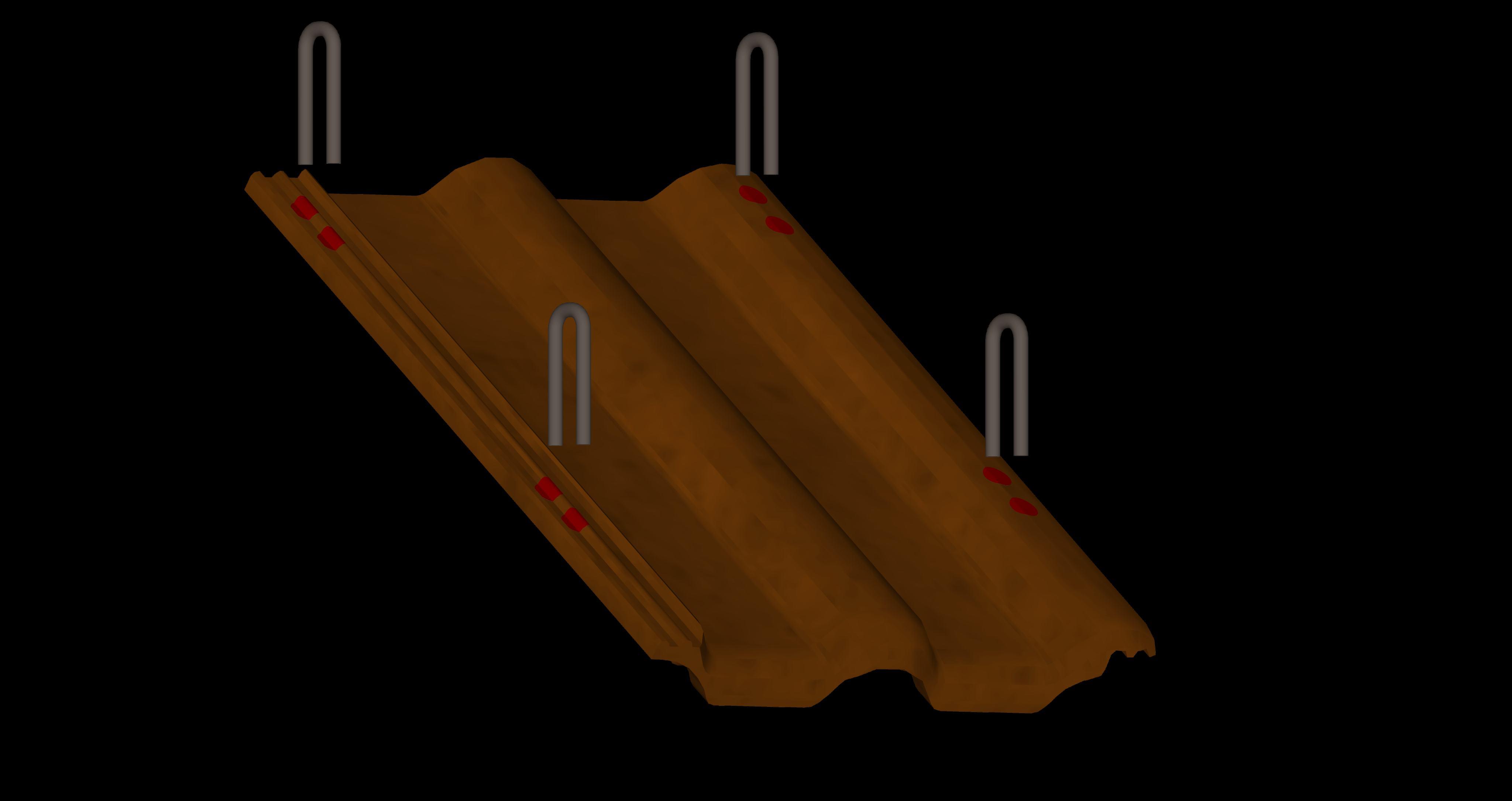

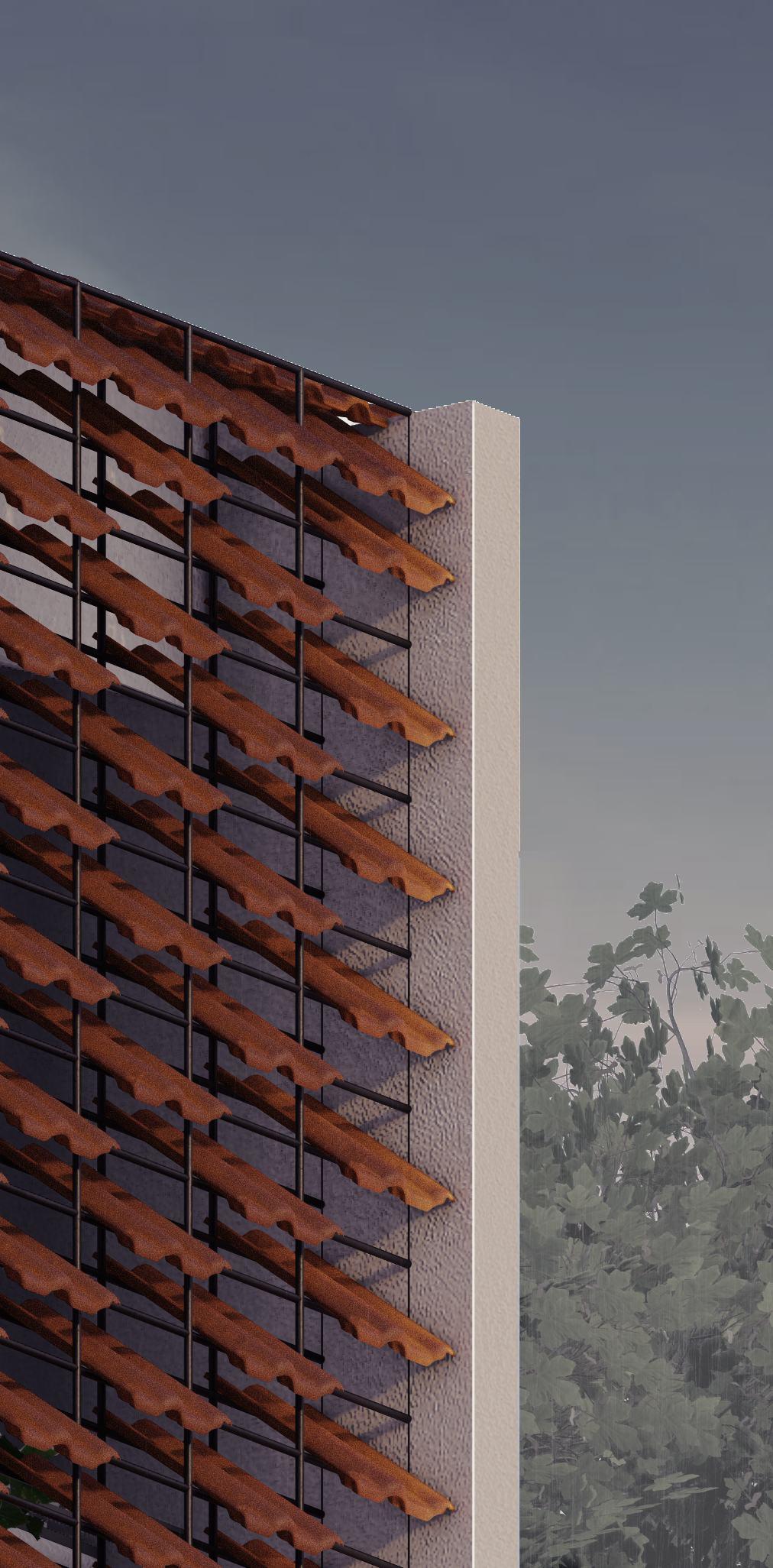

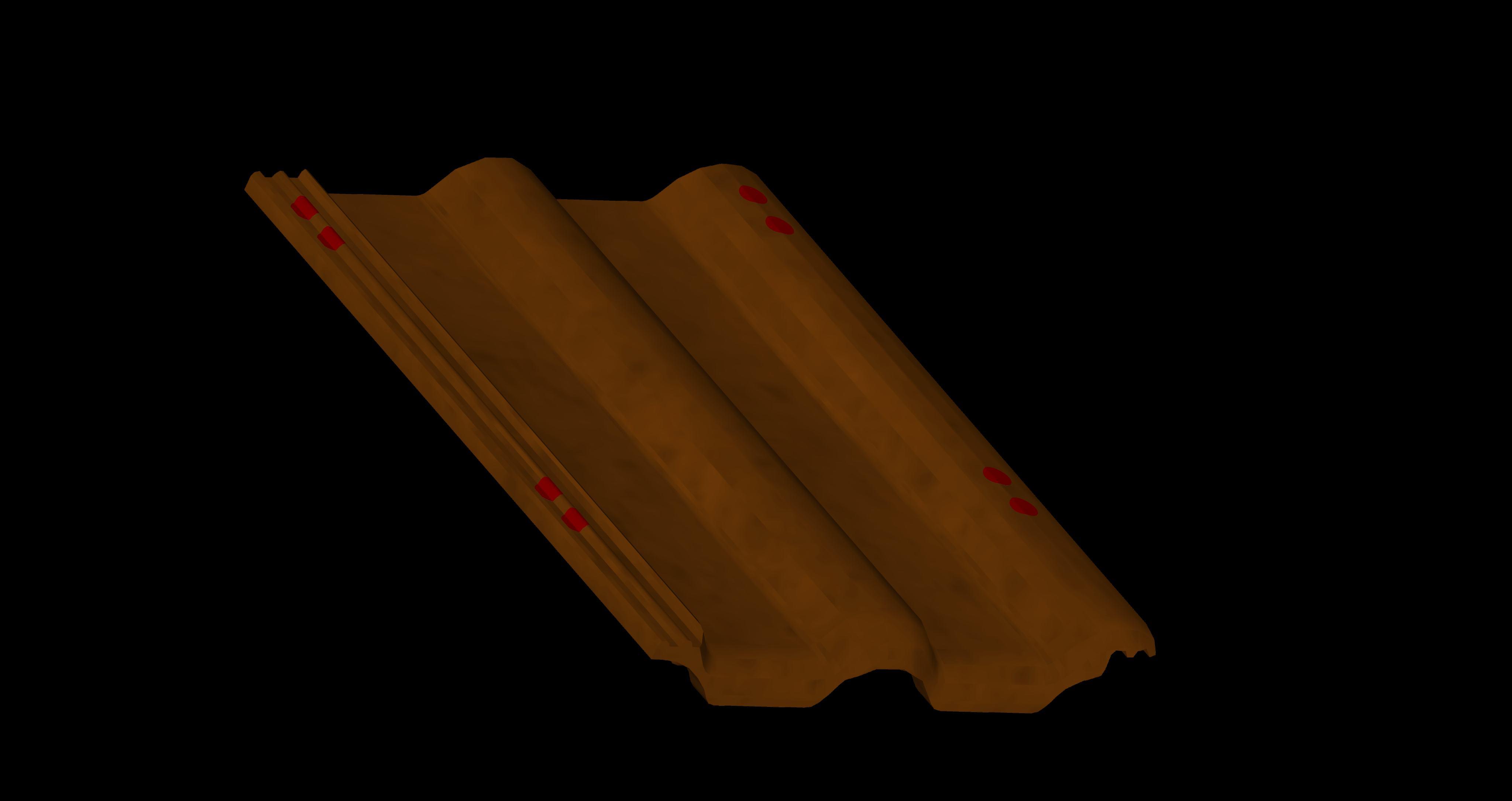

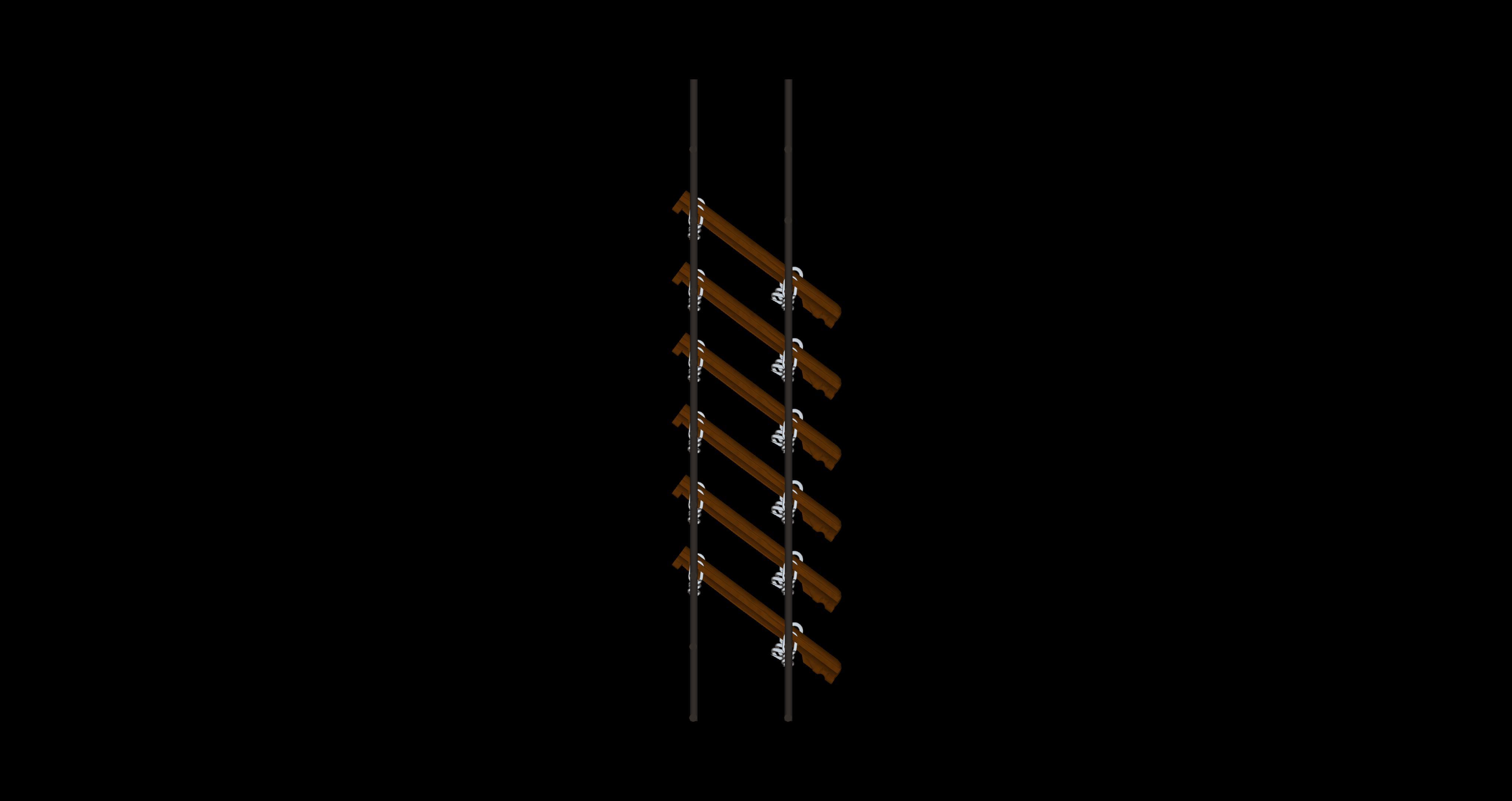

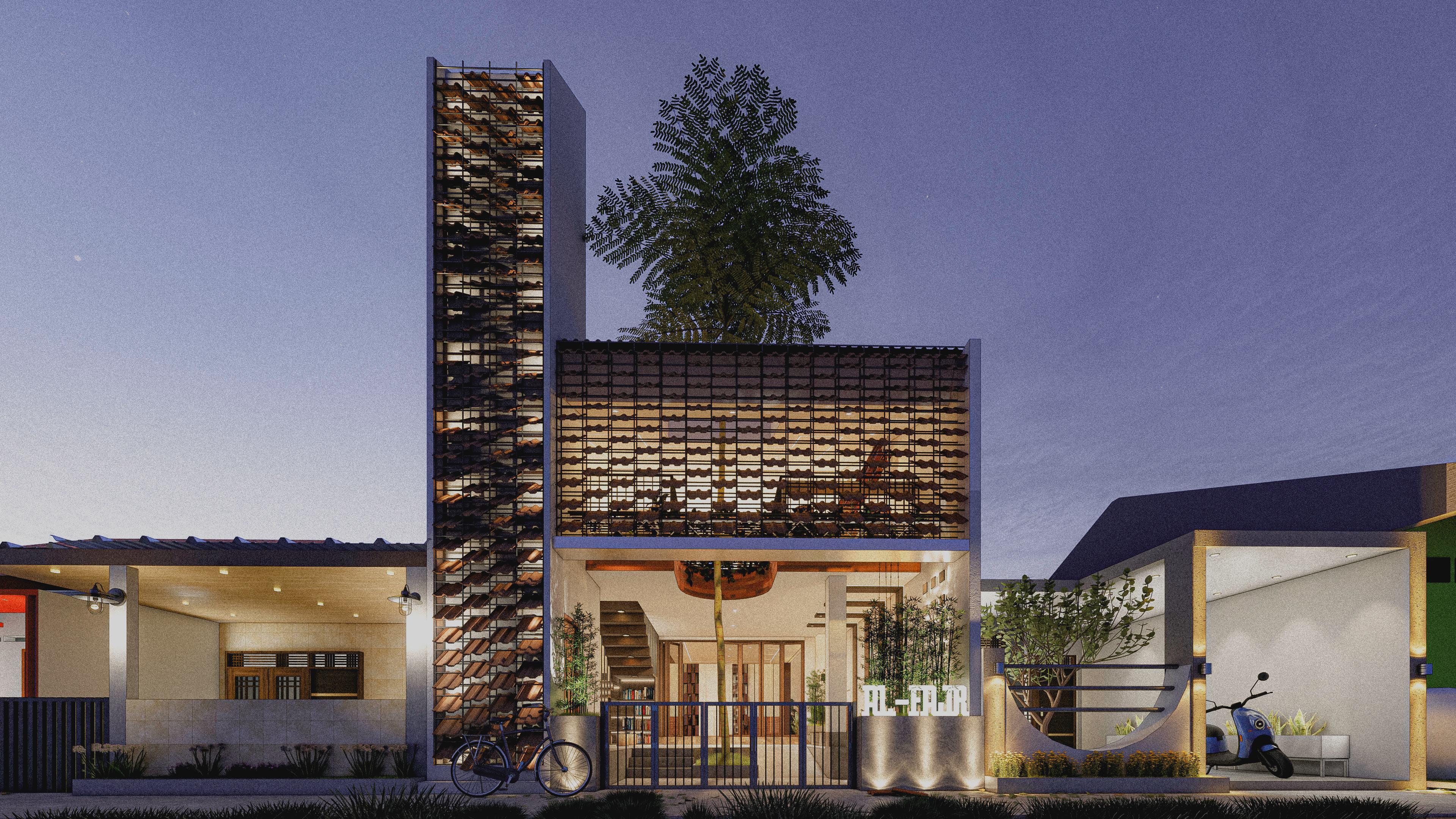

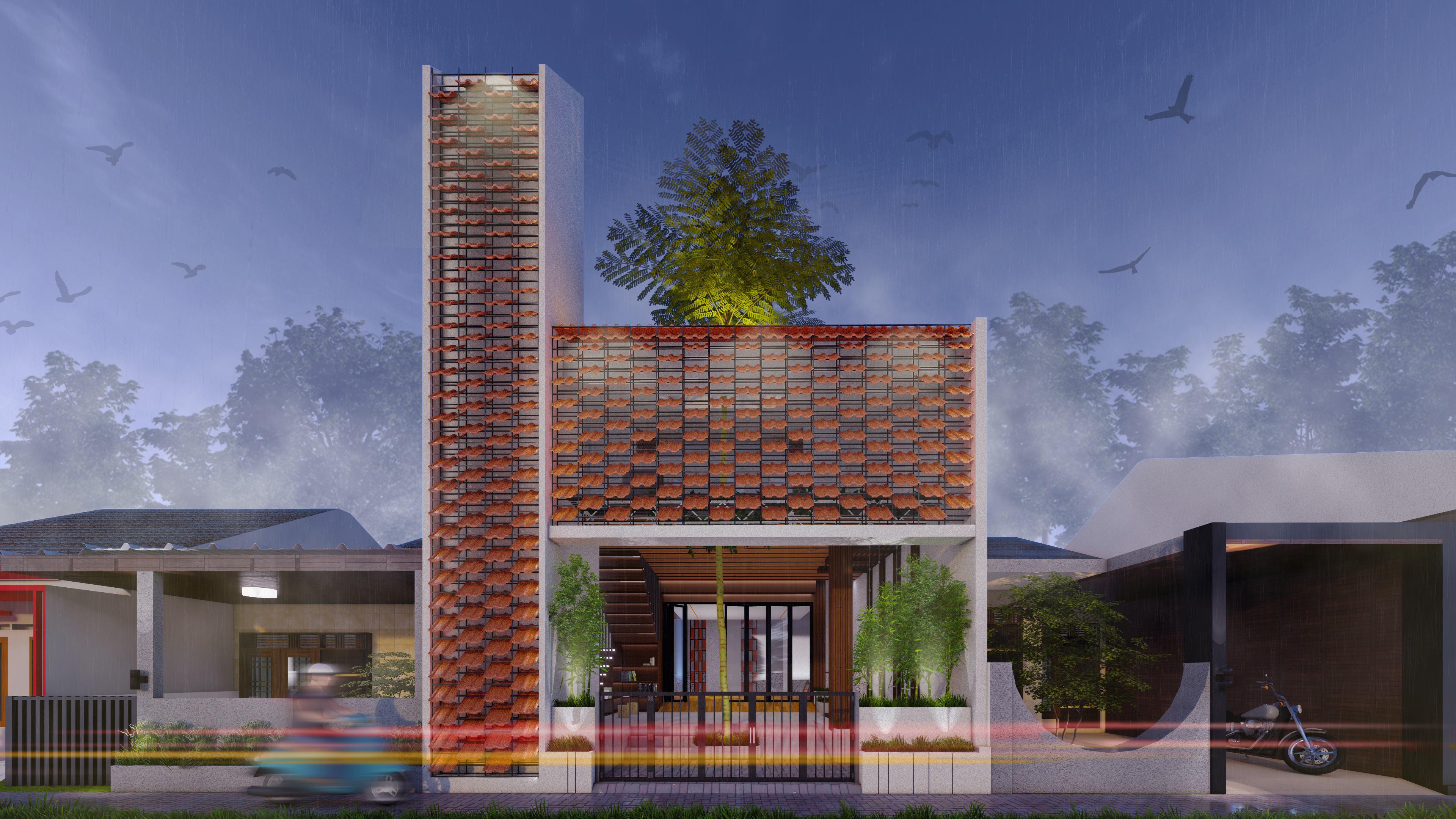

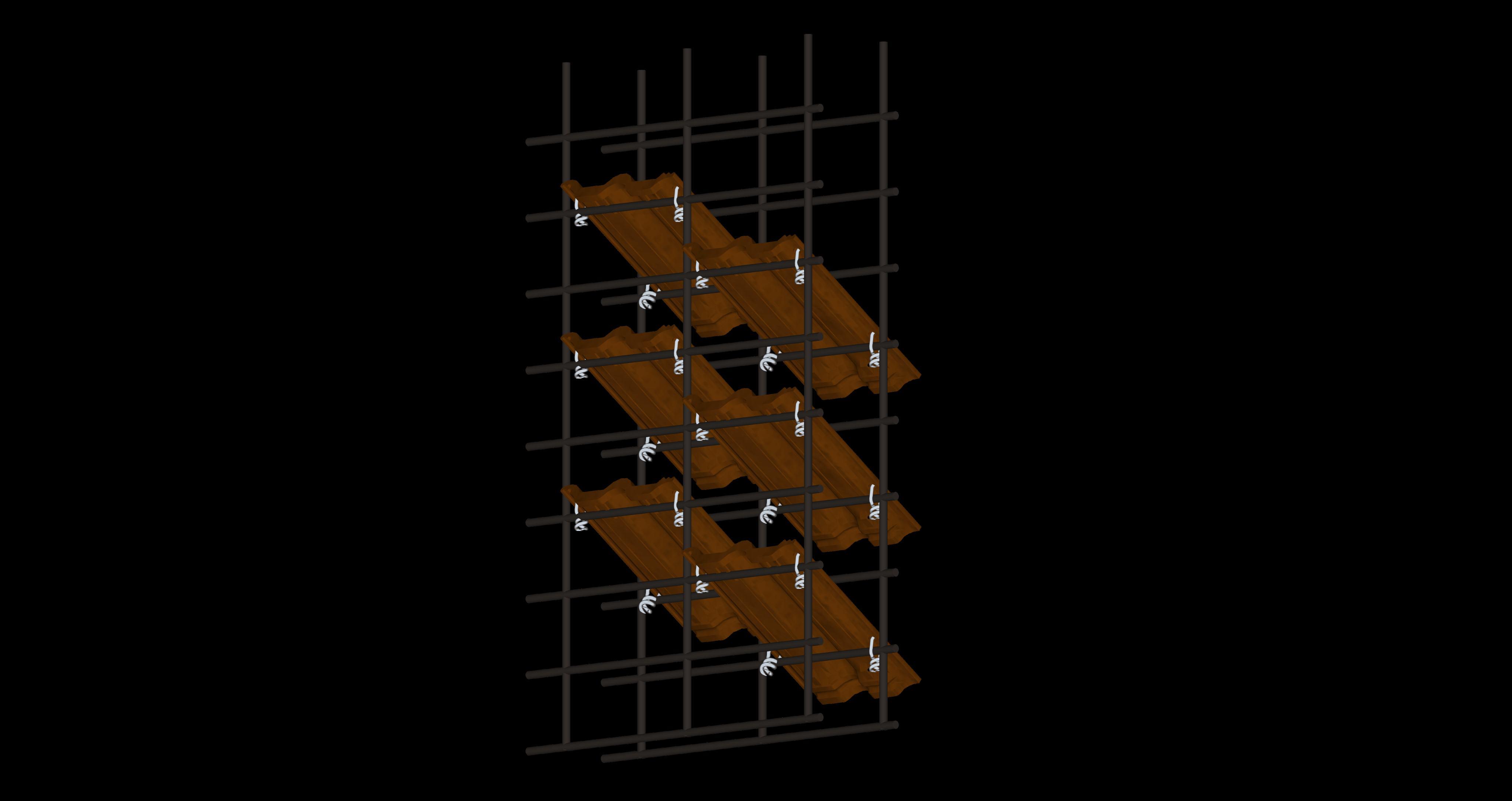

fasad terbentuk dari material genteng yang dilubangi pada keempat sisi untuk tempat kawat yang mengikat genteng dan besi struktur

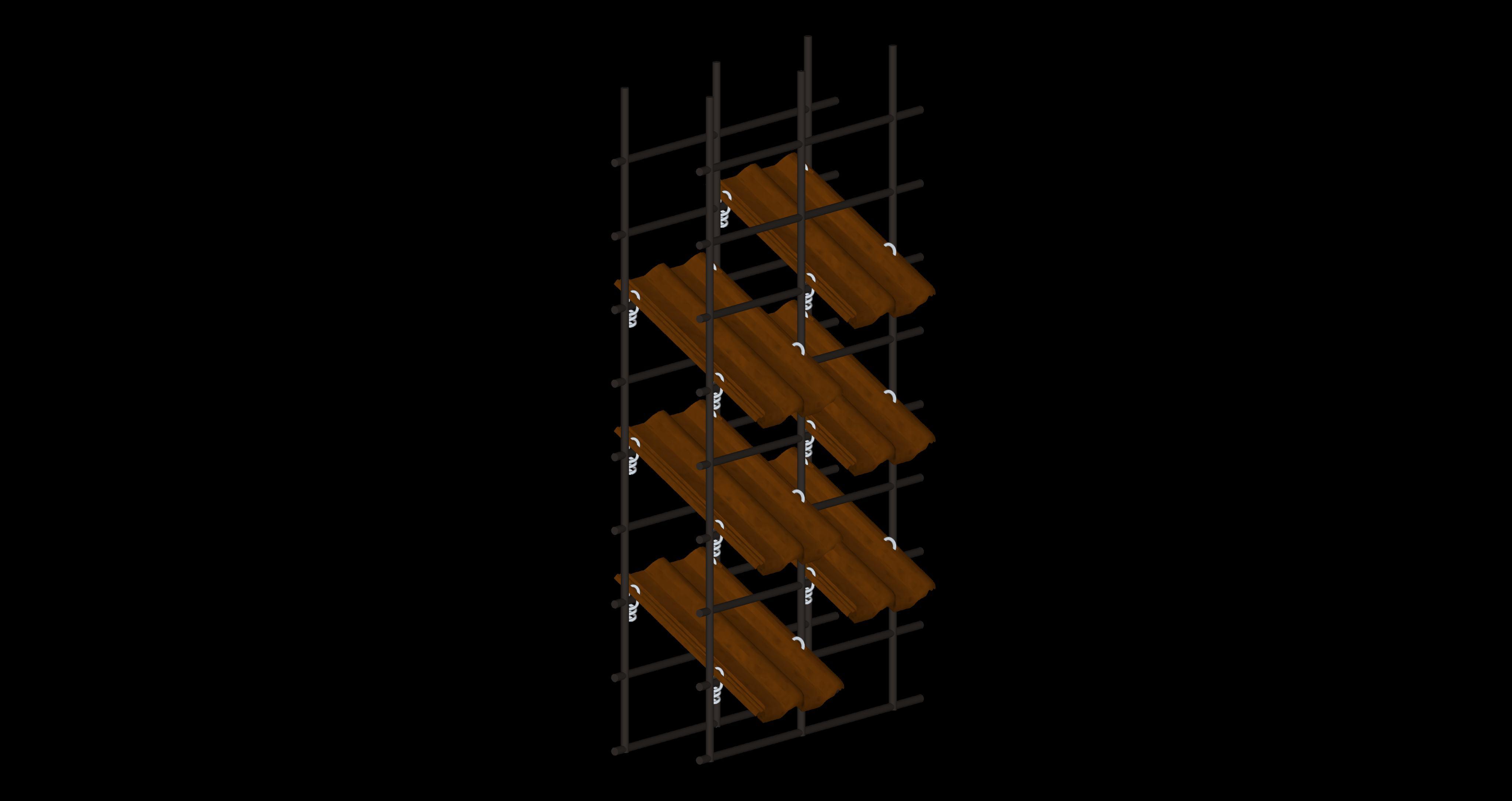

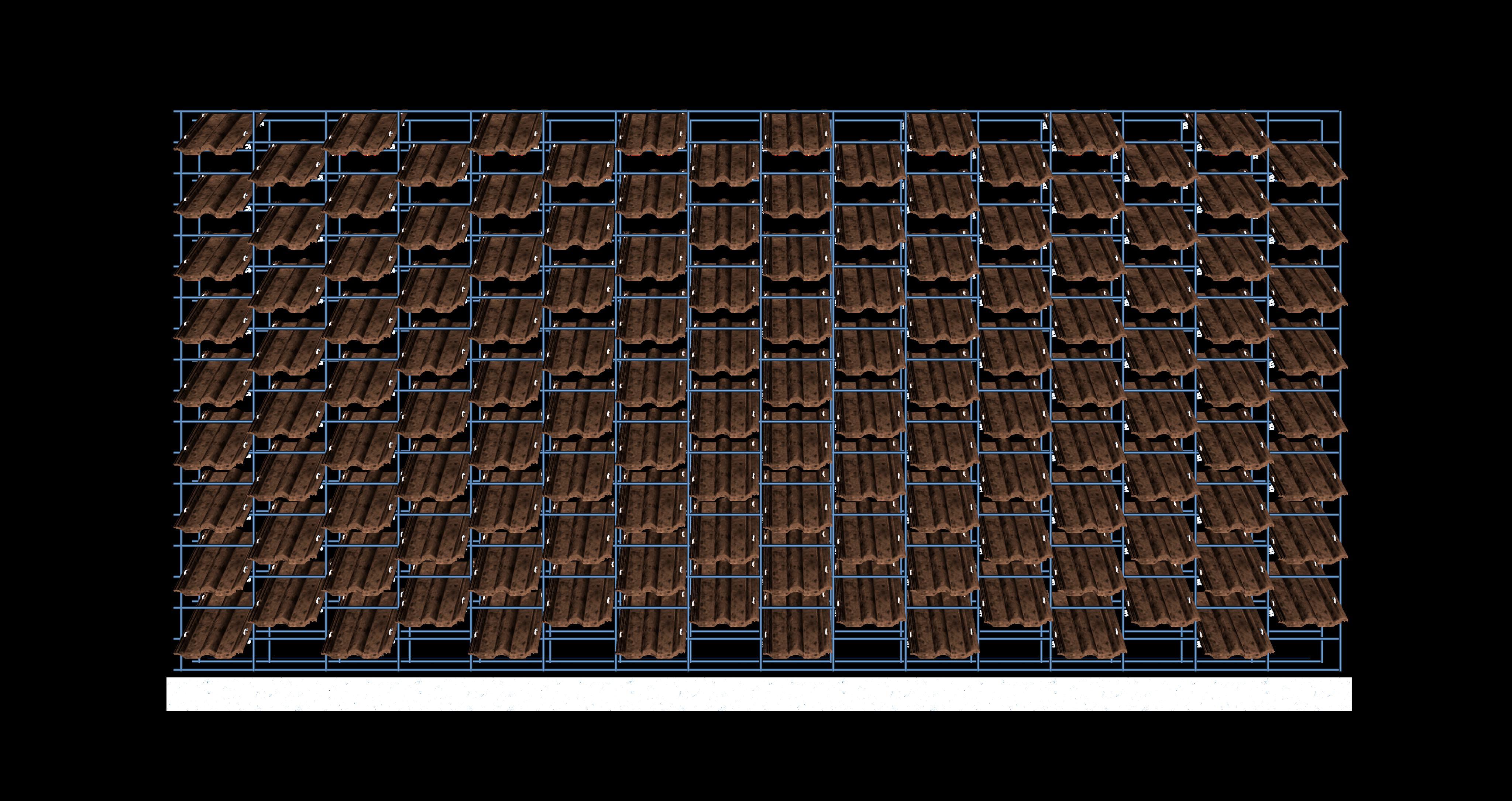

metode pemasangan genteng dilakukan dengan cara bertingkat dan tersusun secara zigzag. material yang digunakan dalam pembuatan secondary skin,Genteng tanah liat, besi struktur ⌀12mm, kawat benrat
