TFC / Público Vertical / Michel Chiesa

TRABAJO FINAL DE CARRERA

// Taller Martin

Facultad de Arquitectura, Diseño y Urbanismo

Universidad de la República, Montevideo, Uruguay

Febrero 2024

// AUTOR

Michel Chiesa

// DOCENTE GUÍA

Pablo Bacchetta

// COORDINADOR

Bernardo Martin

// ASESORES:

Construcción: Gabriel Falkeinstein

Estructuras: Marcos Lowestein

Sanitaria: Daniel Garcén

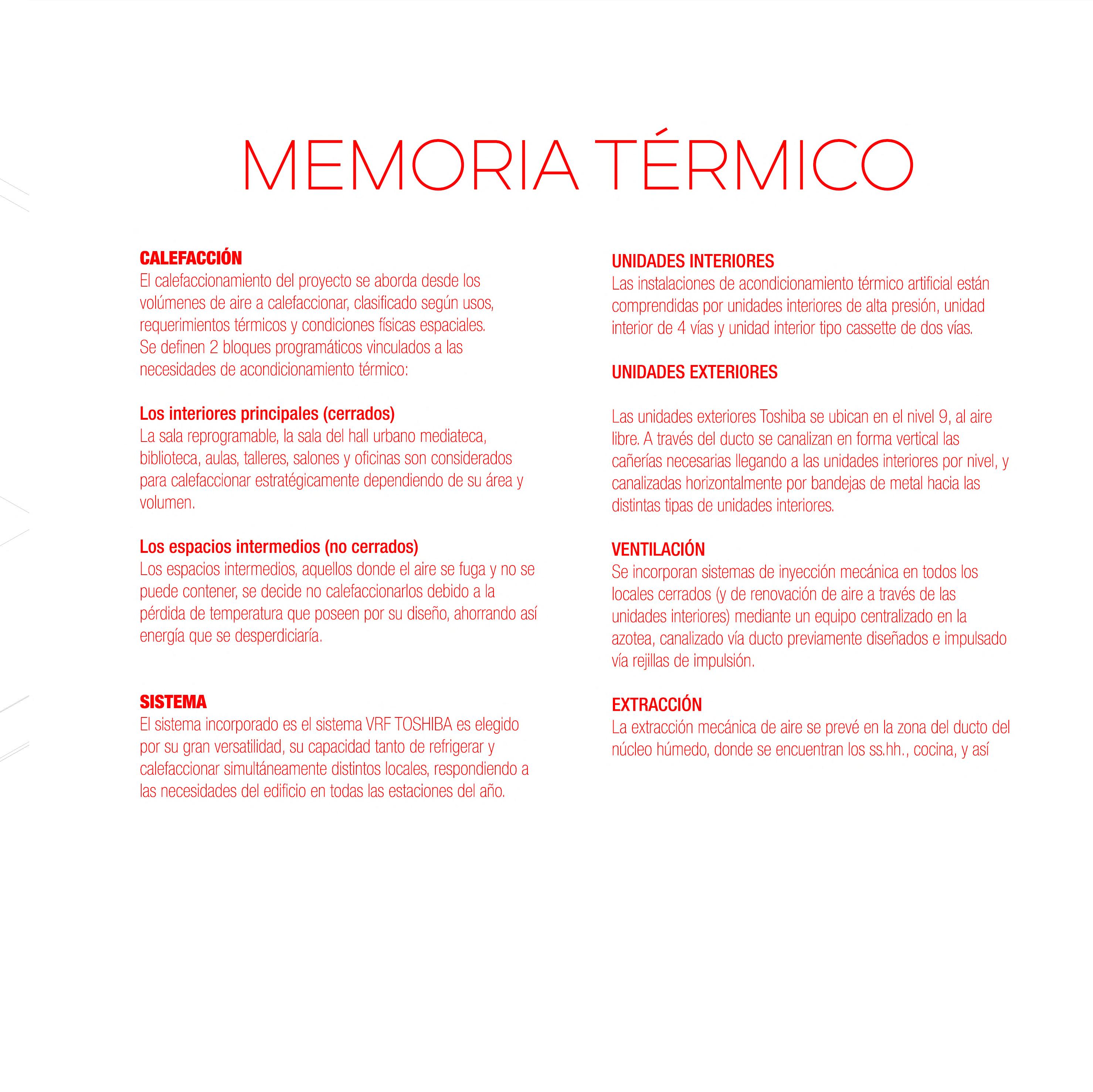

Térmico: Santiago García

Eléctrica: Alejandro Scopelli

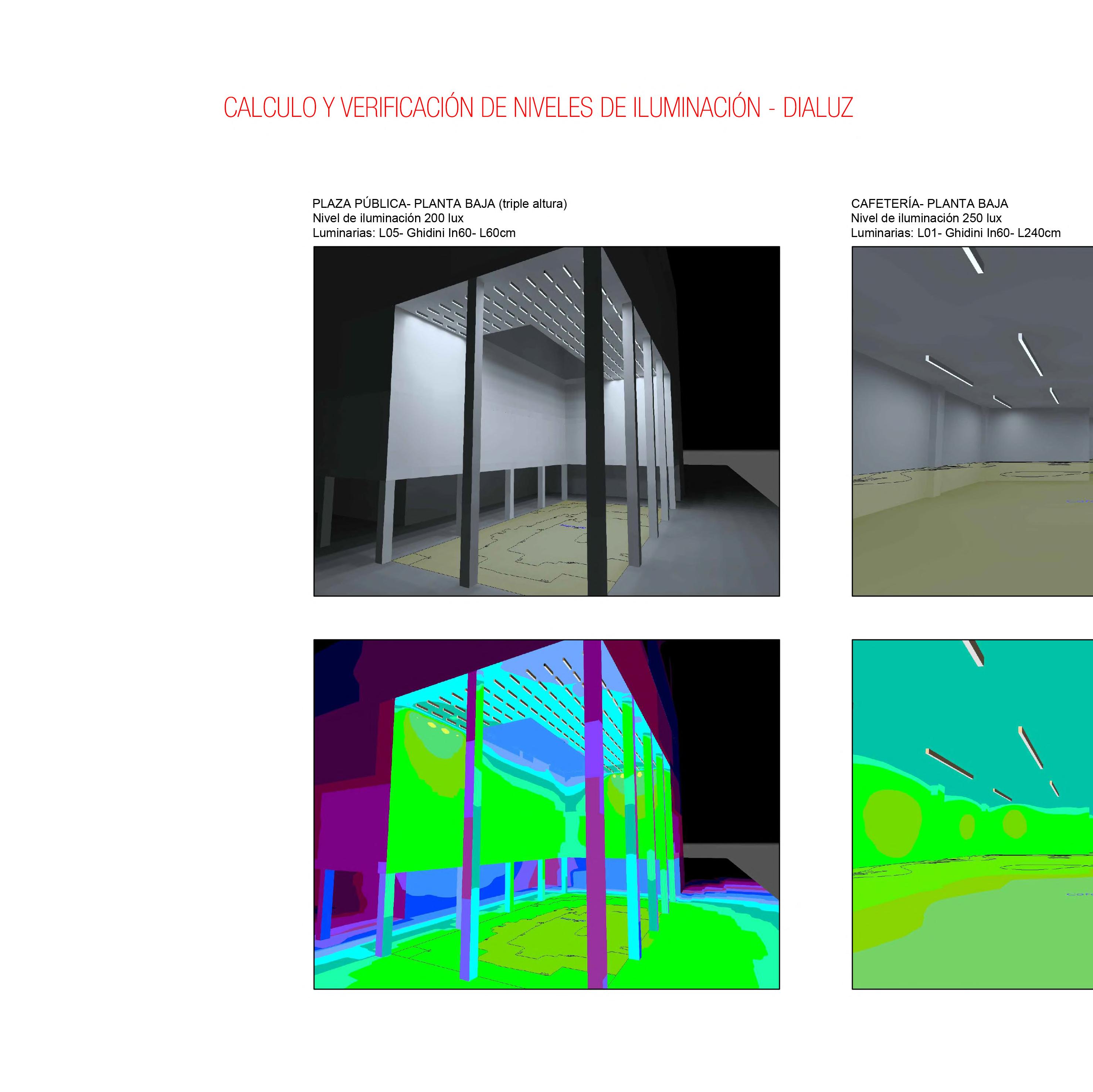

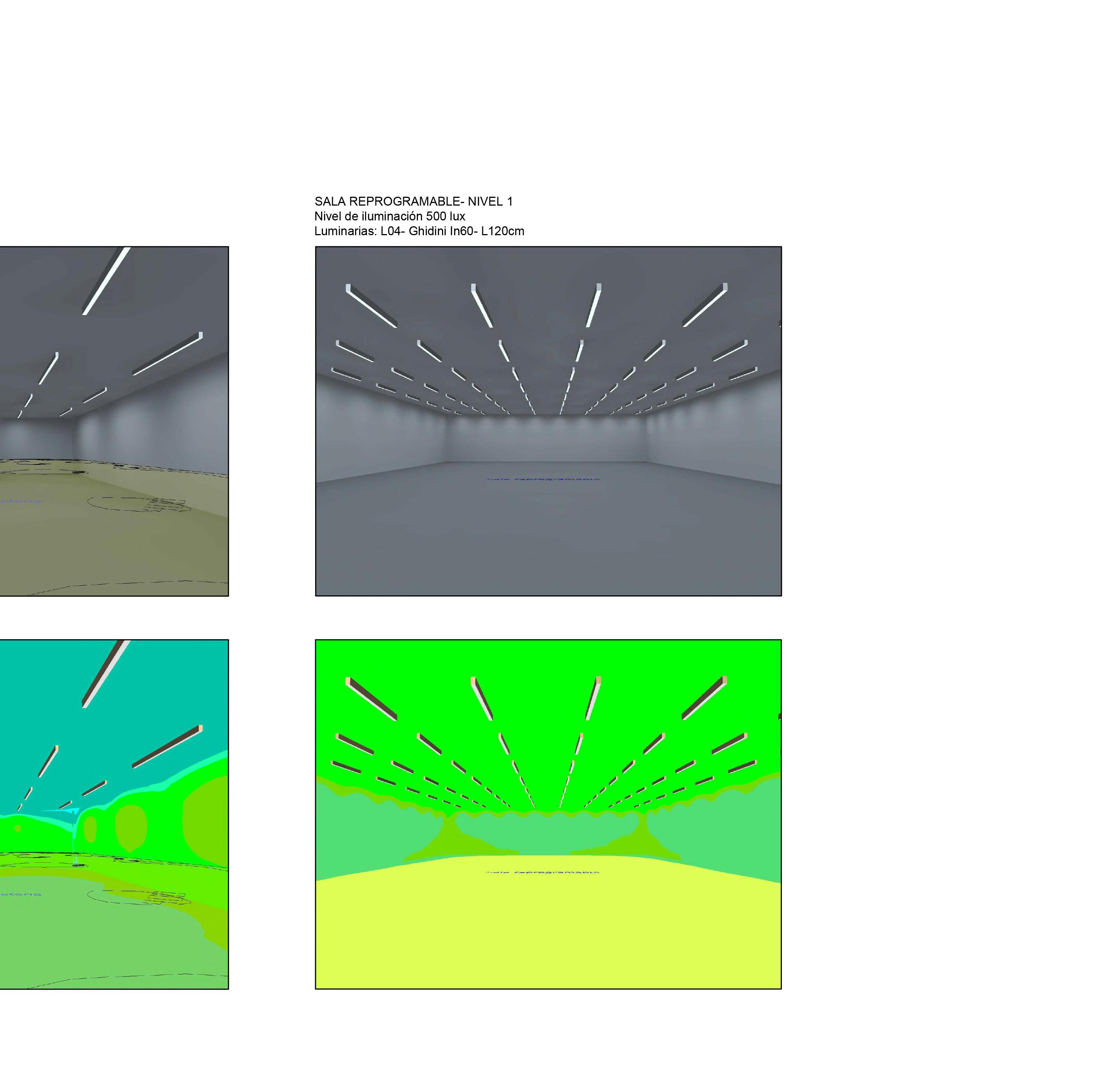

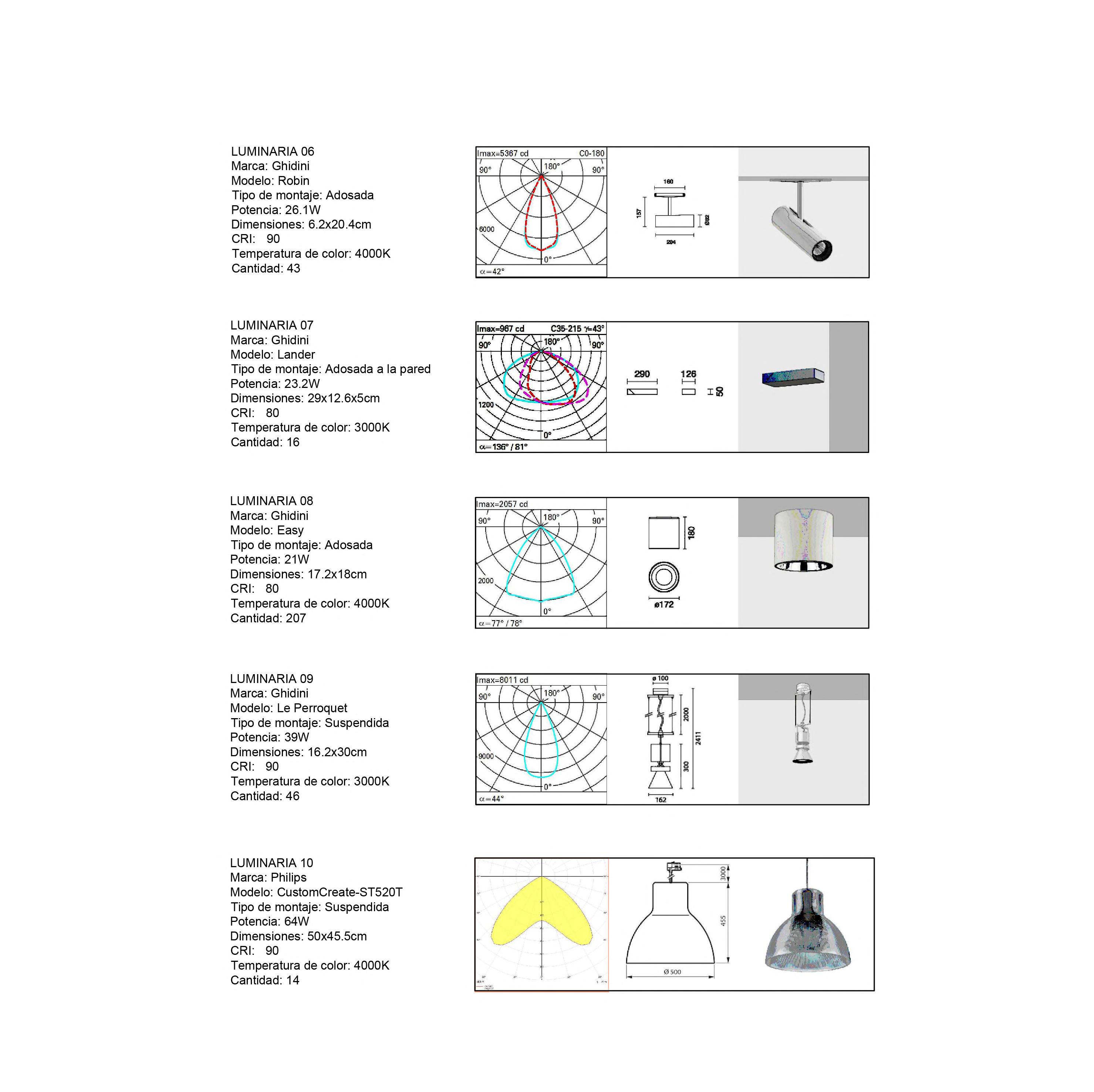

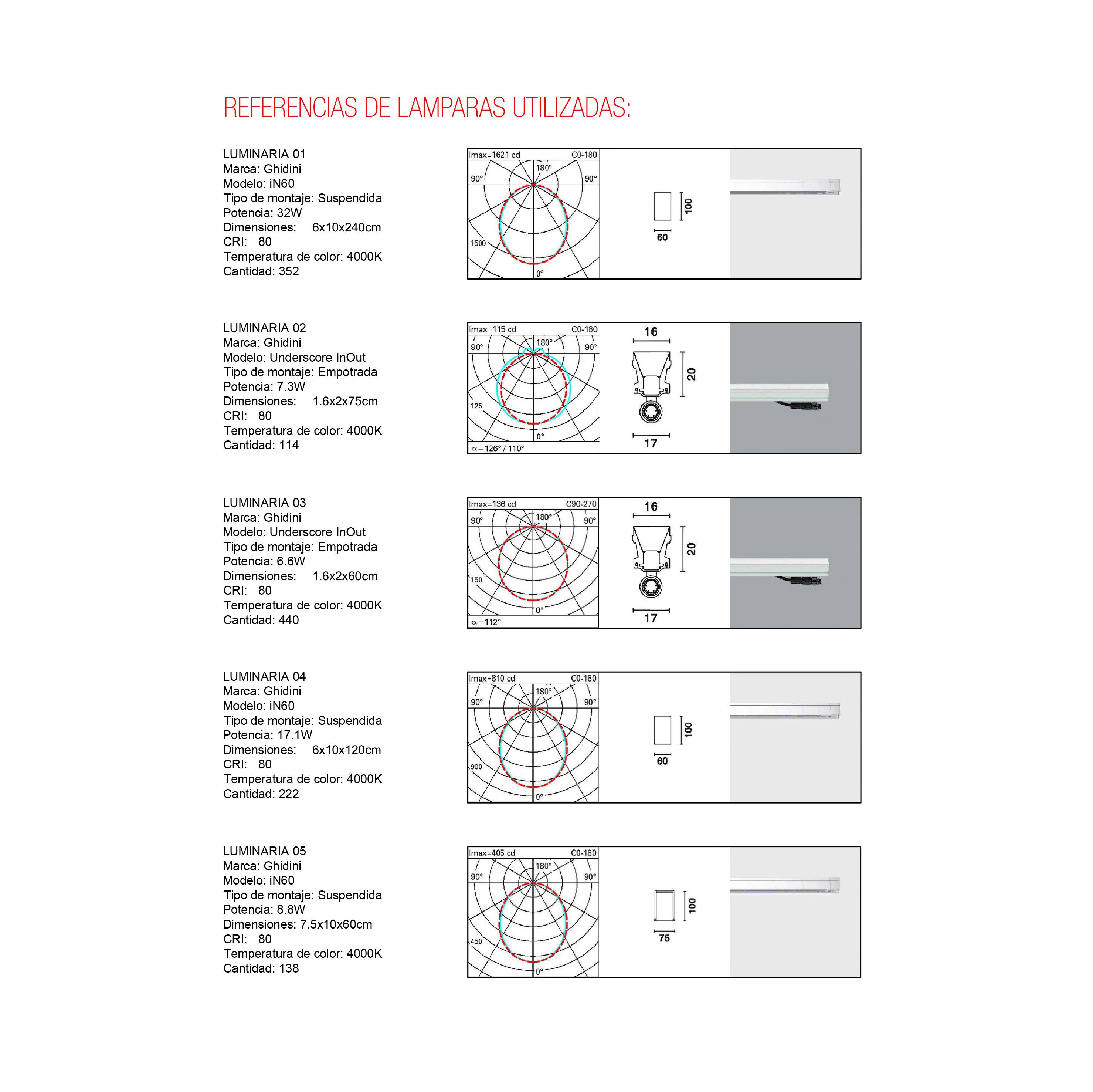

Lúminico: Alejandro Vidal

Sustentabilidad: Martin Leymonie

PUBLICO VERTICAL

Un foro contemporáneo

“La arquitectura está más relacionada con la acciòn politica que con la belleza.”

Rem koolhaas

Michel chiesa

PRÓLOGO

La sociedad de las nuevas tecnologías de la información y de las redes sociales ha introducido cambios claros en el concepto de democracia y en la manera en que los ciudadanos deciden participar e implicarse. Sin embargo, los edificios encargados de representar a la sociedad permanecen inmutables. Es necesario repensar nuestros modelos de decisión colectiva en el mundo de las fake news, la velocidad de la información y la politización recalcitrante naciente.

Este Trabajo Final de Carrera indaga en un nuevo ícono público en la ciudad de Montevideo. Un nuevo elemento de carácter democratico y activista, un foro de posibilidades en la principal avenida como propuesta arquitectónica frente a un tiempo polarizado de la política, a nivel nacional, regional y mundial. En un mundo donde los extremos del espectro político ganan a la velocidad del internet, un elemento de arquitectura irrumpe en la ciudad para develar el discurso.

índice índice índice índice

ARGUMENTO

La politización

“Politizar Significa al menos tres cosas: una concentración excesiva en la política a expensas de las diversas zonas de la realidad, una concentración excesiva en los aspectos más superficiales de la propia política, y la primera acepción que consigna el mismo diccionario, en su edición vigente: “Dar orientación y contenido político a acciones, pensamientos o personas que, corrientemente, no lo tienen

El uso primero es evidente en la prensa, los medios y las redes. Lo que critica es una variante radicalizada de la política, cuyo efecto es el empobrecimiento general en el plano del pensamiento y la conducta.Uno de los males de la politización son la partidización y el sectarismo, propio muchas agrupaciones a nivel regional.

El fenómeno de la politización empobrece a quienes lo ejercen y lo consumen: día con día hay hechos ajenos a la política, más importantes, influyentes o trascendentes que los hechos políticos. Se pierde el contexto social de todas las cosas, la perspectiva histórica, la discusión de ideas, la valoración ética, el análisis lógico. En el plano del saber y la cultura la politización hace estragos sin precedentes. La arquitectura, es tanto culpable como víctima de estos procesos actuales.

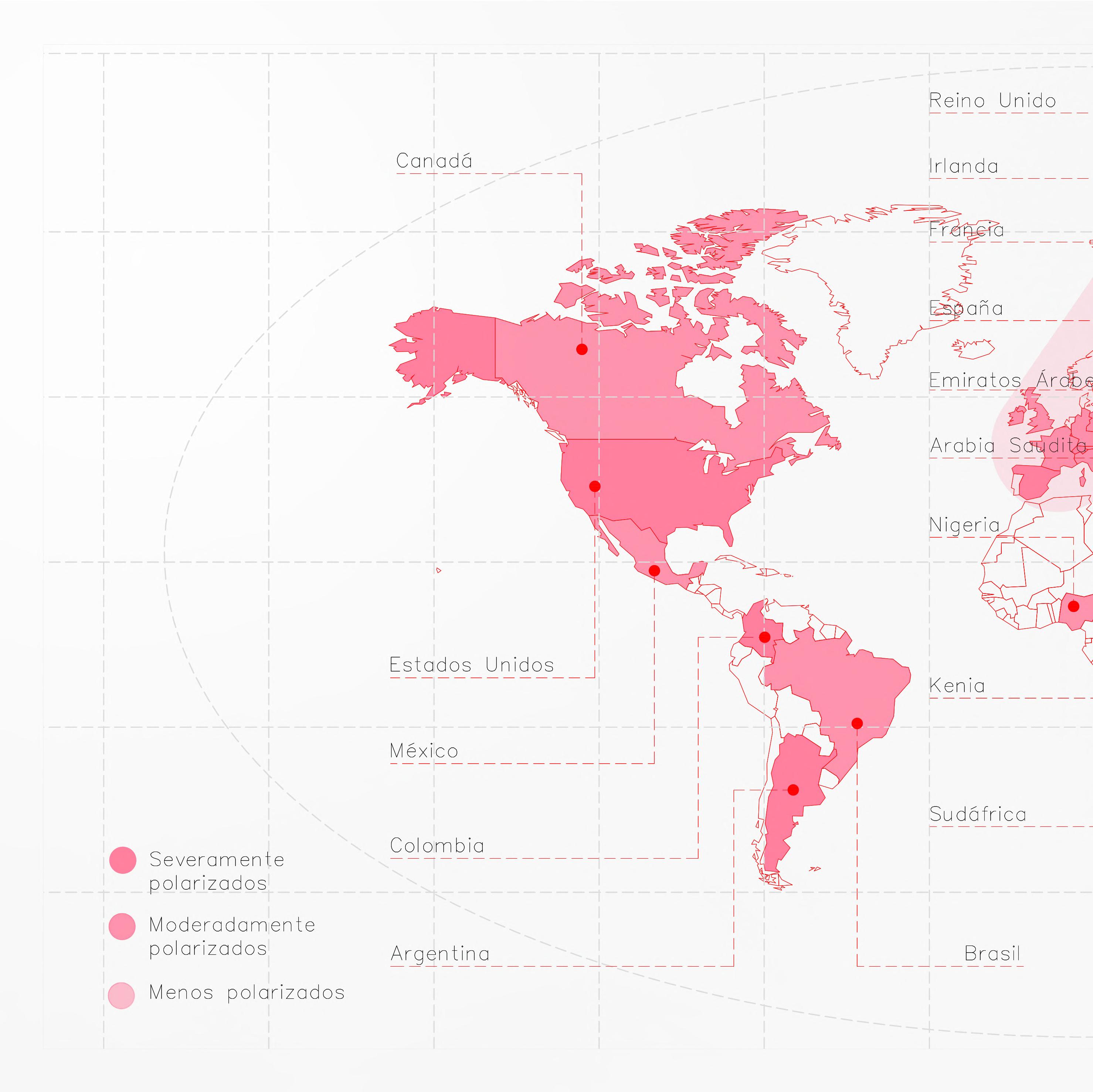

FUENTE: V-Dem. Variable: Polarización política: ¿está la sociedad polarizada en campos políticos antagonistas? (0 = no, de ninguna manera; 4 = sí, en gran medida).

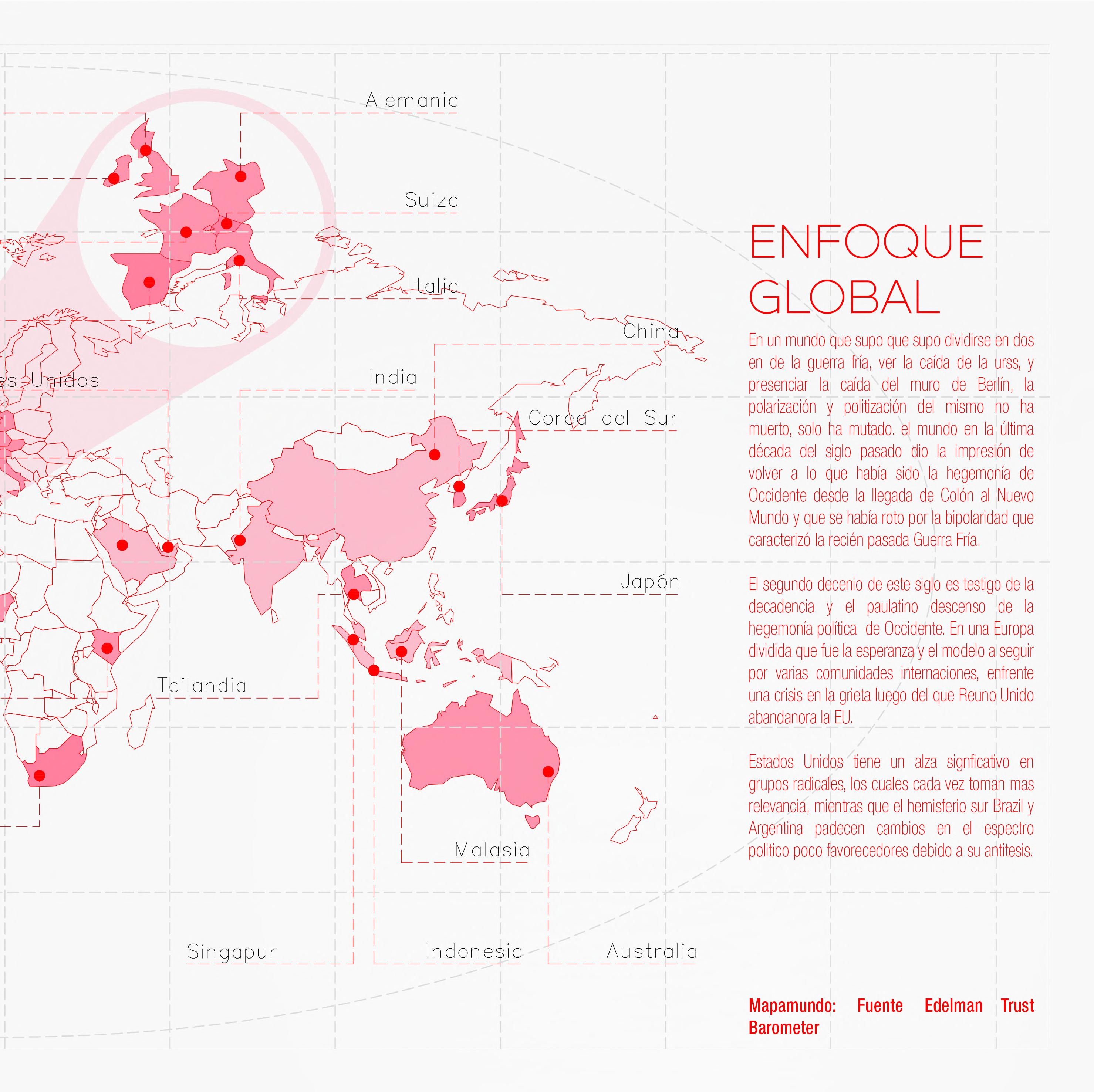

enfoque regional

América Latina y el caribe ha sido un péndulo políticamente, los levantamientos izquierdistas y dictaduras de derecha desde los años cincuenta hasta los ochenta sin duda influyeron traumaticamente en la memoria colectiva.

Se tardó décadas en reconstruir un base mínima de consenso después del trauma. Aún así, resulta difícil acabar con el extremismo, la politización y la polarización política.

La crisis de la pandemia agravo los estados de pobreza y disparidad en la región, aumentó el consumo de contenido extremista al igual que conspiracionista en la región.

En la grafica de la izquierda podemos ver una elaboración propia de la profesora en Ciencias Politicas Jennifer McCoy de la Universidad de Gergia con los datos de la fuente V-Dem intitute.

V-Dem institute es un instituto sueco en la ciudad de Gotemburgo, que se dedica a estudiar las cualidades presentes y pasadas de disintitos gobiernos internacionales.

enfoque Nacional

En el péndulo latinoamericano, Uruguay se equilibra independientemente sin objetarse de sus vecinos gigantes ( Argentina y brasil) . Sobre una posible ola de contagio de este tipo de clima, el director de la consultora Equipos y analista político, Ignacio Zuasnabar menciona “en un continente como América Latina donde la polarización es una de las principales amenazas a la convivencia democrática, esa ola también llegó a Uruguay, pero mucho más amortiguada” pero esto no significa que sea el puntapié para un crecimiento abrupto y una erosión en el plano democratico.

Desde distintos actores políticos, tanto como la voz general de muchos ciudadanos, el Uruguay ha tenido varias politizaciones sobre temas actuales, desde la politización sobre la pandemia del coronavirus (desde las primeras medidas a la elección de la vacuna) , como la politización de la justicia en el 2022 a la politización frecuente de la búsqueda y revelación de información de los detenidos desaparecidos. Estos combinados, demuestran una clara erosión, sectarismo y prejuicios entre unos y otros de los grupos establecidos.

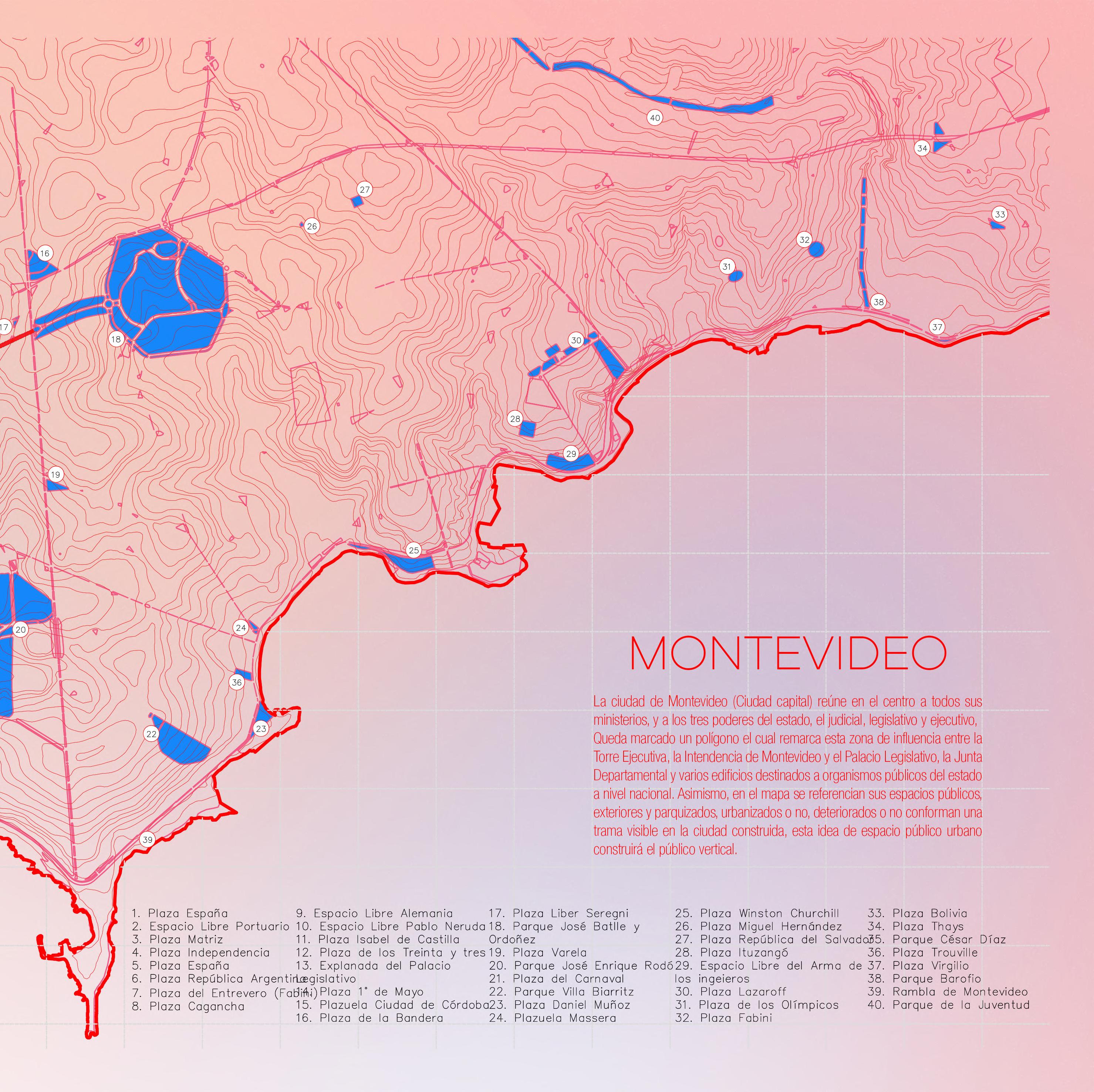

ESPACIO PUBLICO

EL ESPACIO PUBLICO COMO BASE DE SOLUCIÓN

Se sostiene que el Espacio público es el espacio principal del urbanismo, de la cultura urbana y de la ciudadanía, de cuya calidad, multiplicación y accesibilidad depende en buena medida el progreso de la ciudad.

Esta perspectiva, que sin negar los fenómenos y consecuencias exteriores sobre la ciudad, reivindica la necesidad de proyectar un mejor y más pertinente espacio público. El espacio público bien concebido es el lugar de encuentro, de resolución de conflictos sociales y del diálogo necesario.

Necesario, accesible, flexible e imagen del contexto.

la arquitectura

Toda arquitectura tiene una dimensión política, expresa un conjunto de valores. El objeto arquitectónico se comporta políticamente, a través de las situaciones y actividades que fomenta y las que prohíbe.

La arquitectura tiene el gran potencial de abordar asuntos complejos e iniciar un debate, propone escenarios, expresando soluciones a problemas urgentes. Una arquitectura política y activa aboga por el cambio, sino que se involucra activamente en impulsar el progreso social a través del activismo.

Todos demuestran entonces que la arquitectura puede ser un arma política, ya que el objeto construido es una prueba de los valores de la sociedad en general, habla de quiénes somos como colectivo, de quiénes nos esforzamos por ser y del mundo que deseamos.

Es por eso que los arquitectura tiene la enorme responsabilidad de influir en la narrativa actual hacia mejores escenarios, ya que la profesión en la teoría y en la práctica tiene las herramientas para provocar el debate, criticar el status quo, visualizar y presentar alternativas al público.

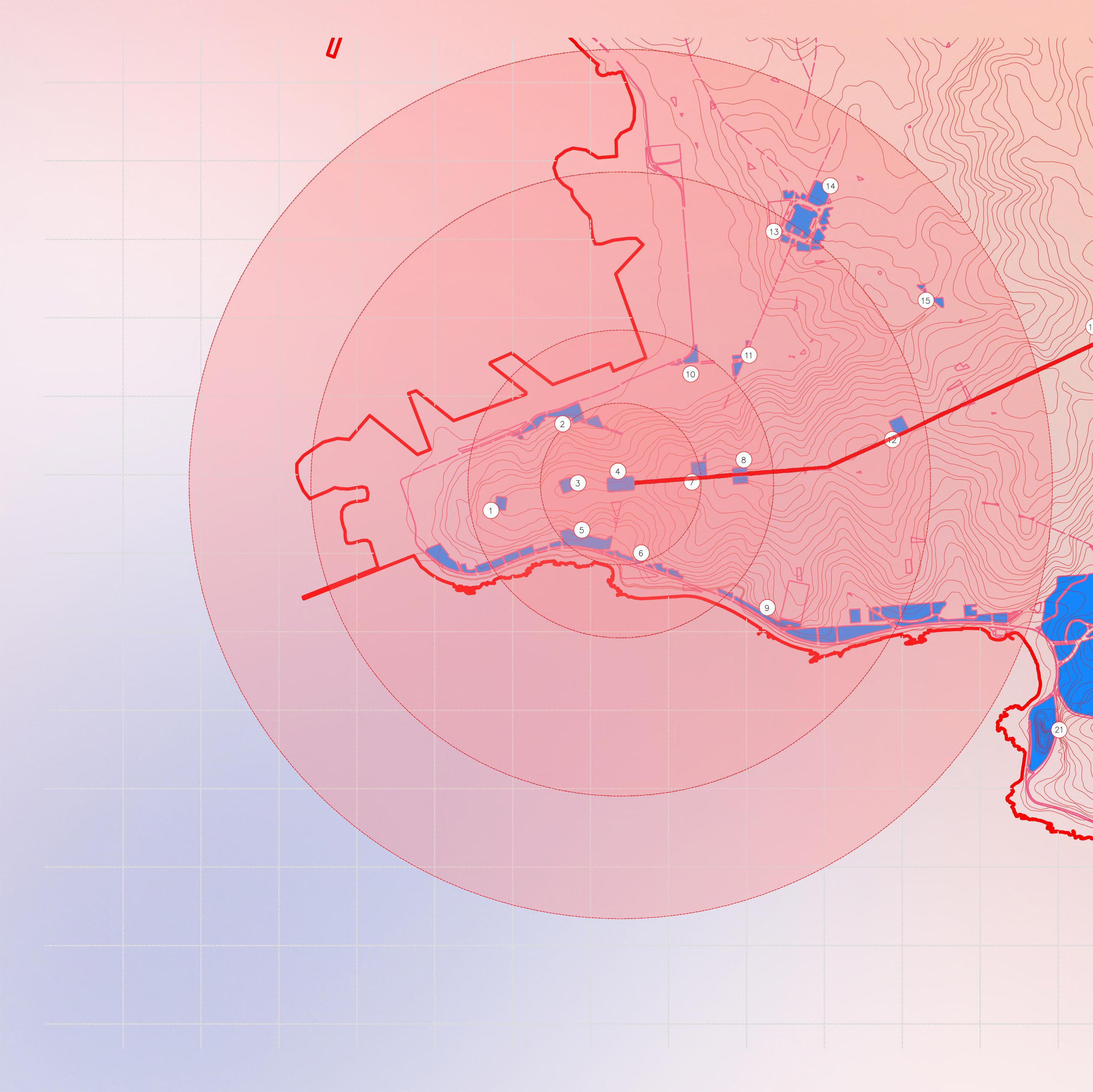

Un vertical EN 18

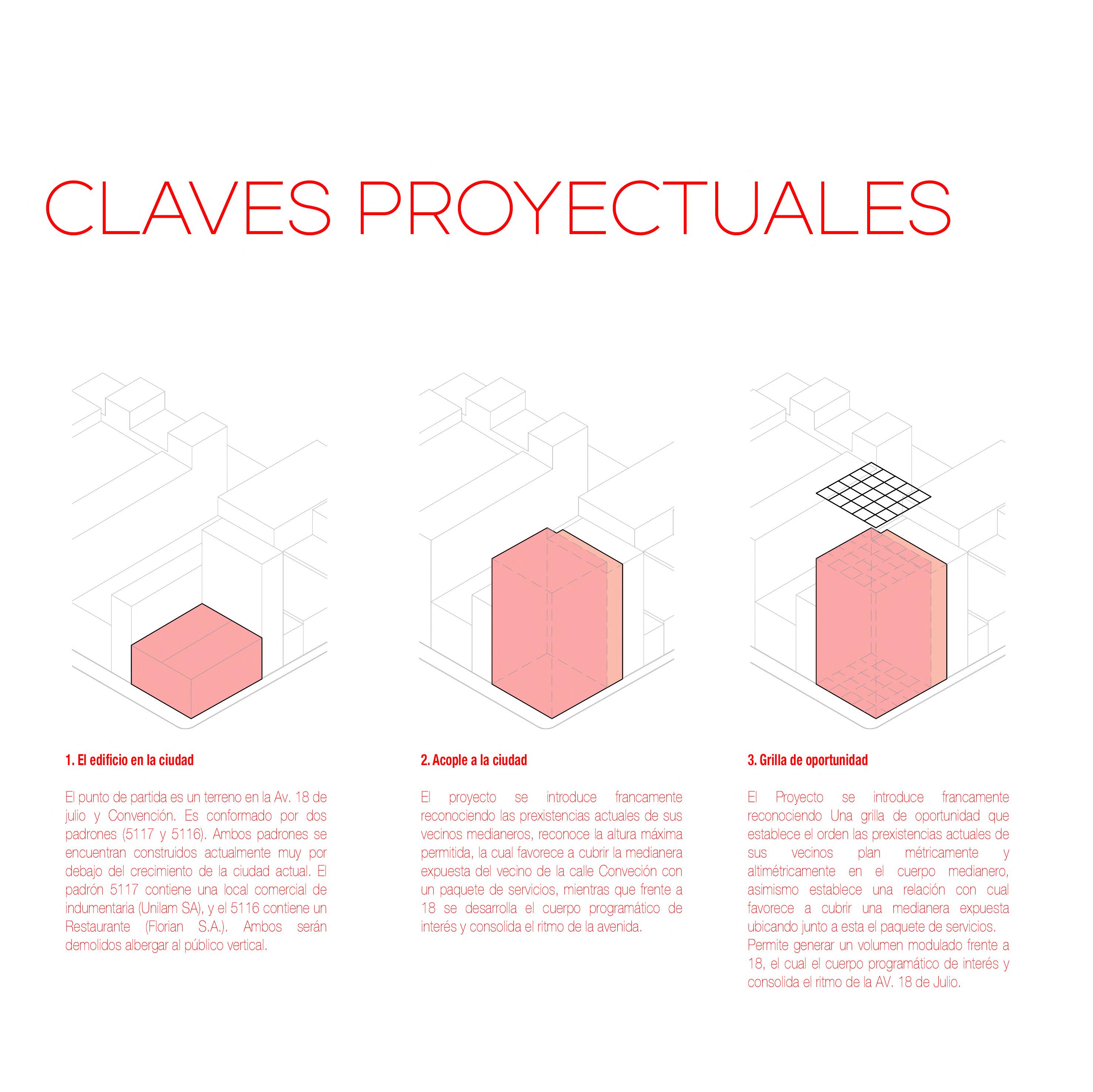

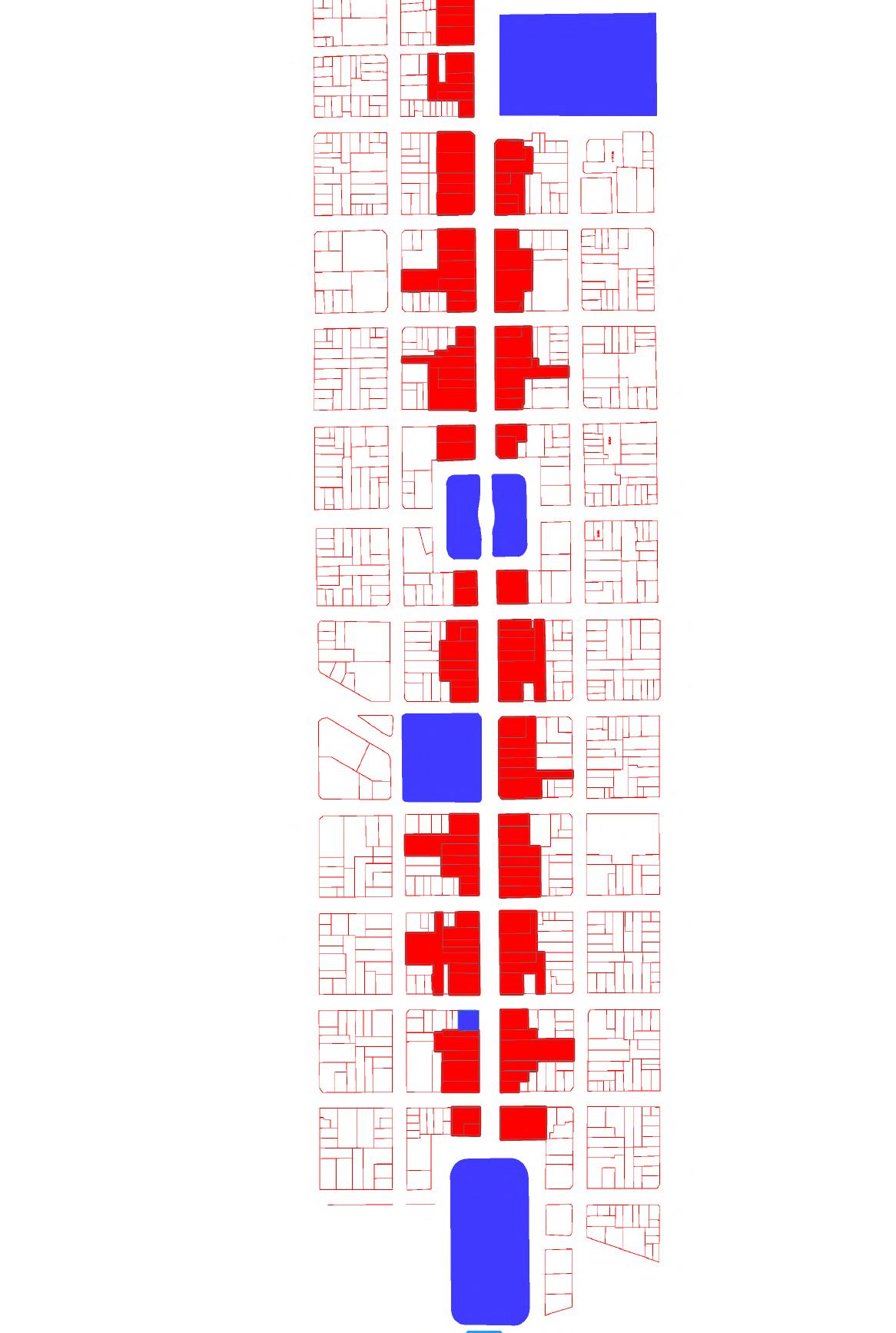

Trabajar en la principal avenida del país, marca un contexto crucial tanto de visibilidad como de participación ciudadana central del departamento como nacional, siendo este el escenario de las marchas más masivas y referenciales del país. Este es sin un duda un espacio de acción y reacción, tanto de manifestación como celebración.

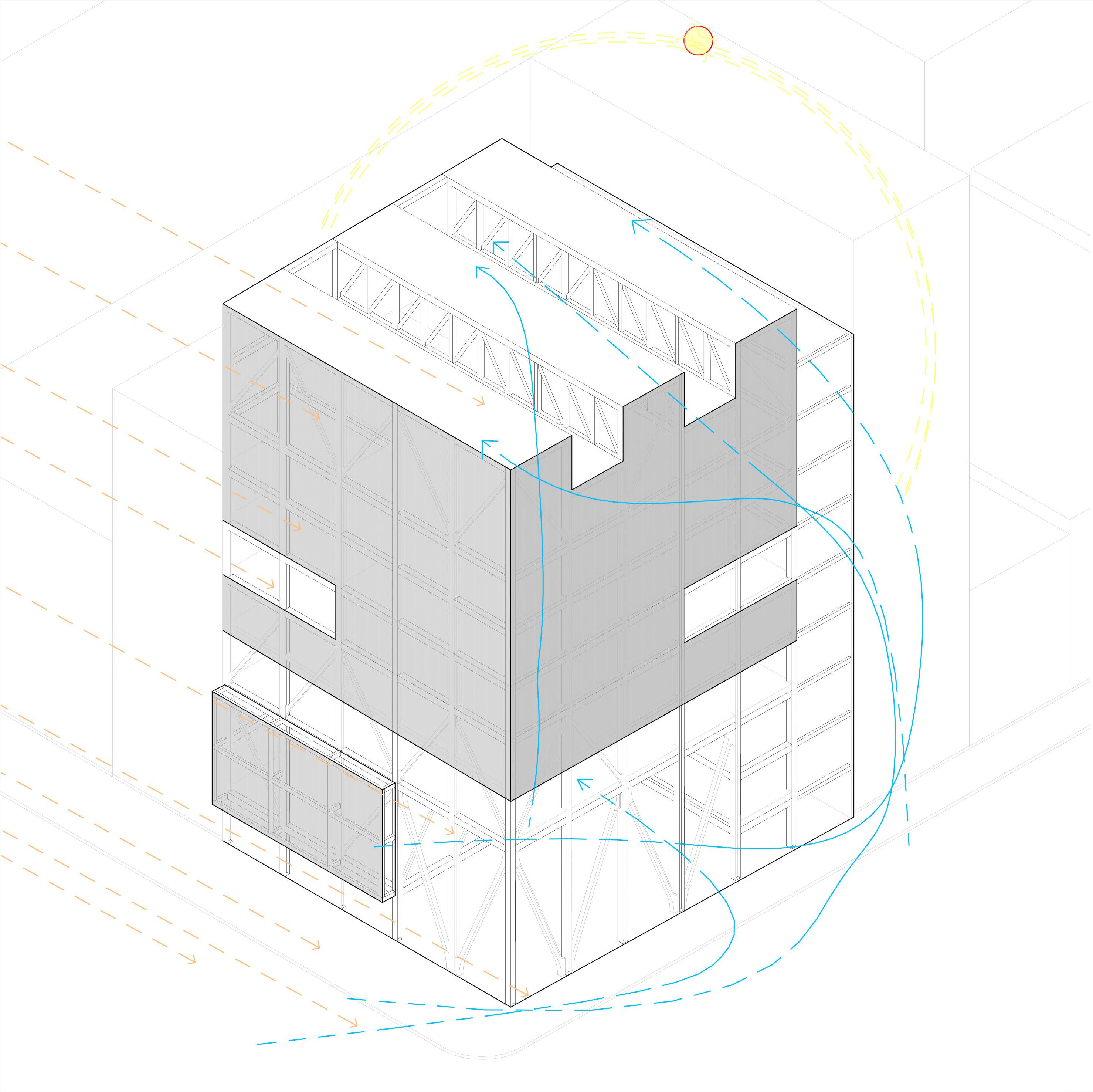

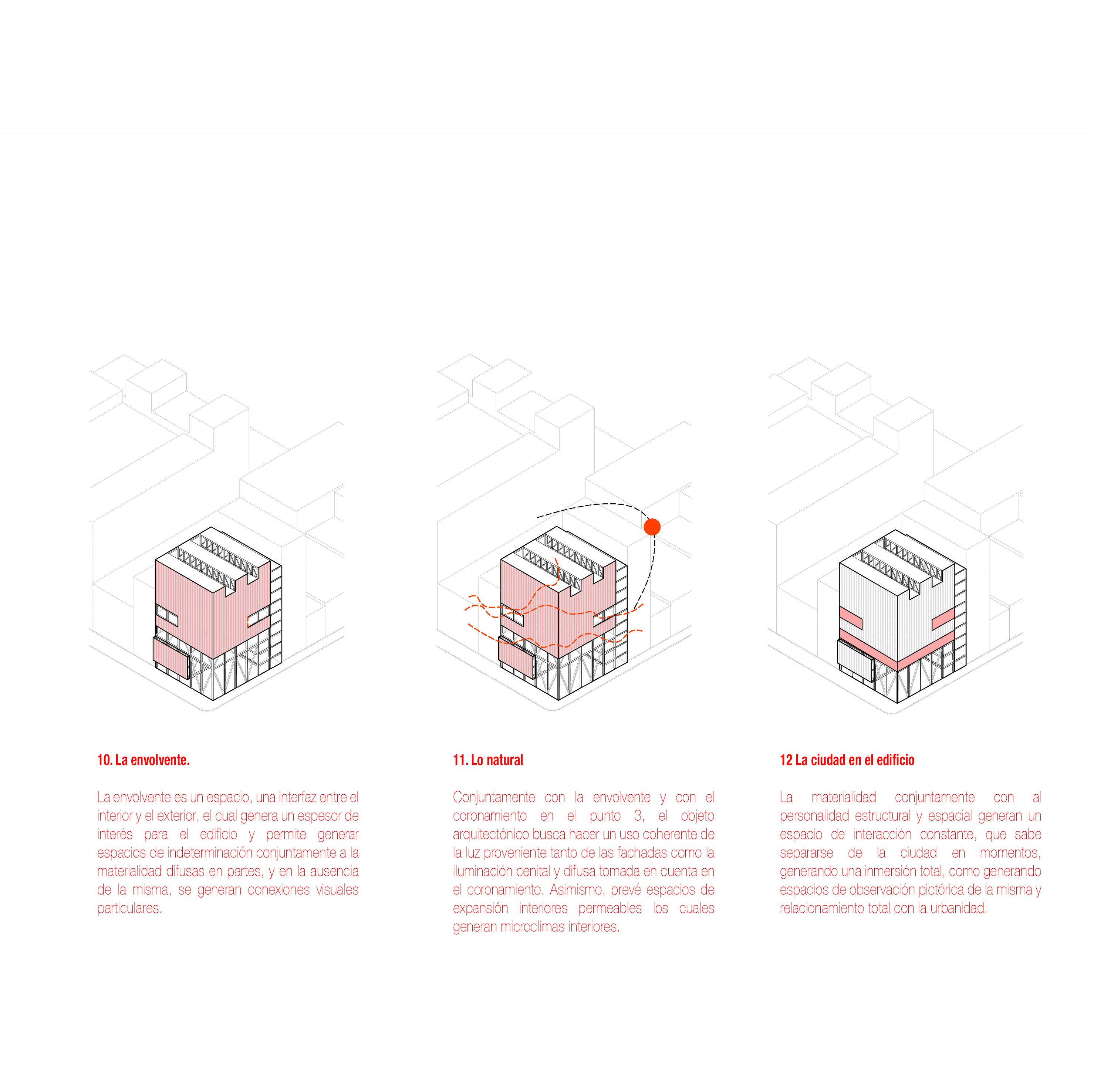

UN VERTICAL LÍQUIDO:

Criticar la politización de todas las cosas no significa llamar a la despolitización. No se trata de dejar la política sólo en manos de los políticos. Se trata de alentar la buena politización ciudadana (participativa, matizada, informada, inteligente, alerta) y desalentar la mala politización (ideologizada, fanática, trivial). Se trata de enriquecer la vida política elevando la calidad del análisis político, del debate político y la crítica política a traves de distintos programas públicos.

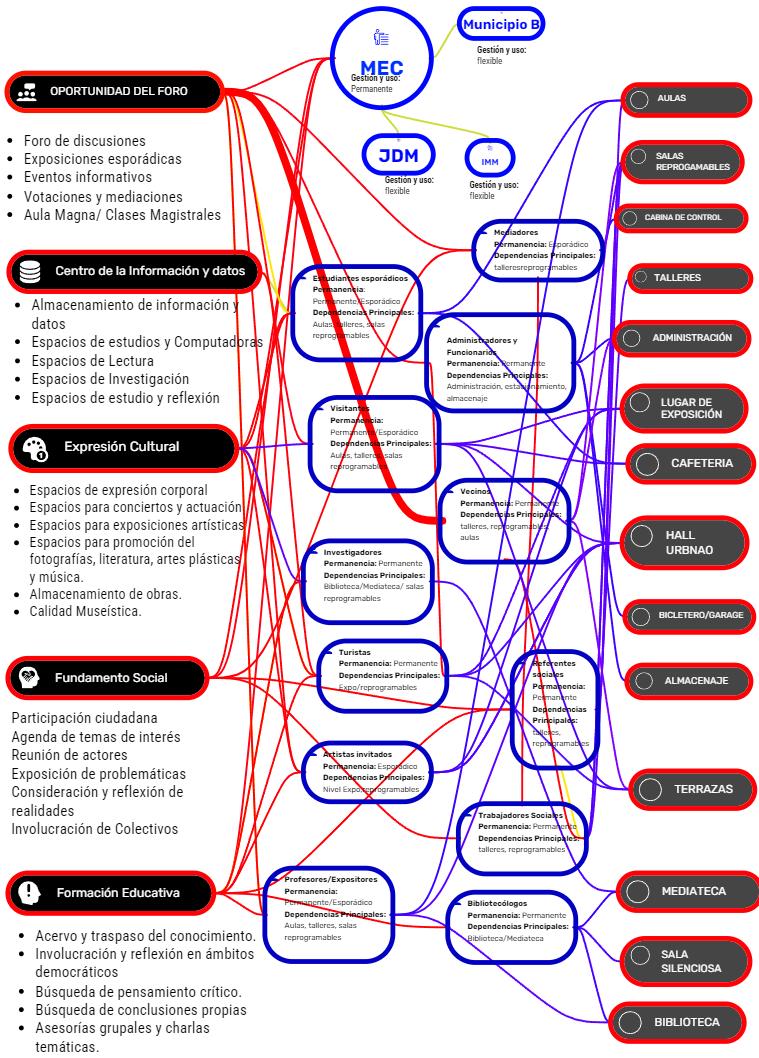

programa + Gestión

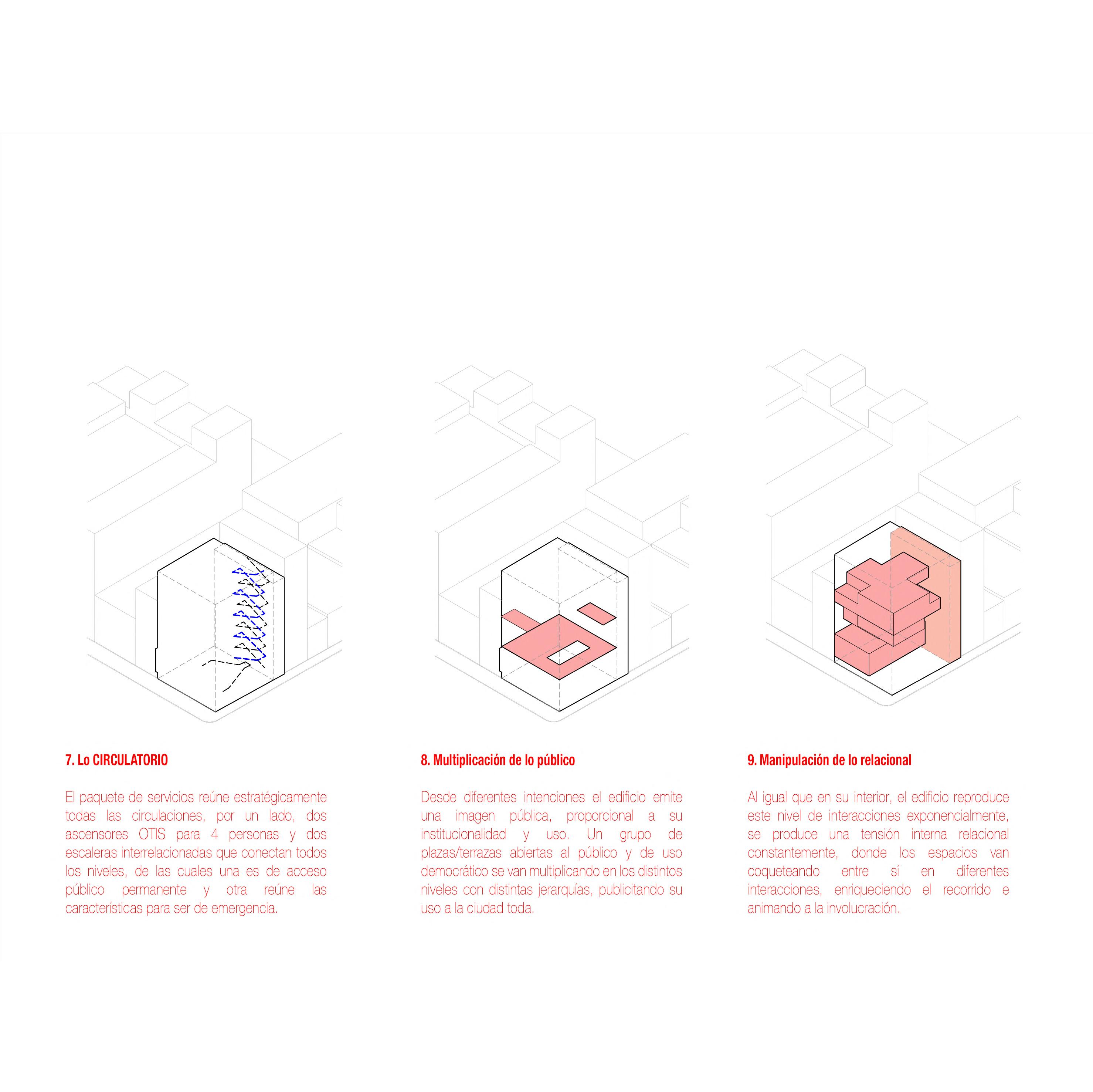

Como edificio público, implantado en la Avenida 18 de julio, espacio público por excelencia, se plantea la gestión pública del proyecto. Se enmarca en un sistema de gestión a nivel nacional, pero de interés departamental. Como propuesta social, artística y cultural se inscribe dentro de la competencia del Ministerio de Educación y Cultura (MEC).

Asimismo, participa de un circuito de actores institucionales importantes, los cuales pueden tener un uso flexible del espacio, los cuales son el Ministerio de Desarrollo Social, La intendencia de Montevideo, El municipio B de Montevideo y la Junta departamental, lo cual hacen un mix de institucionalidad, en una clave social contemporánea mediando con las distintitas escalas de gobierno. GESTIÓN

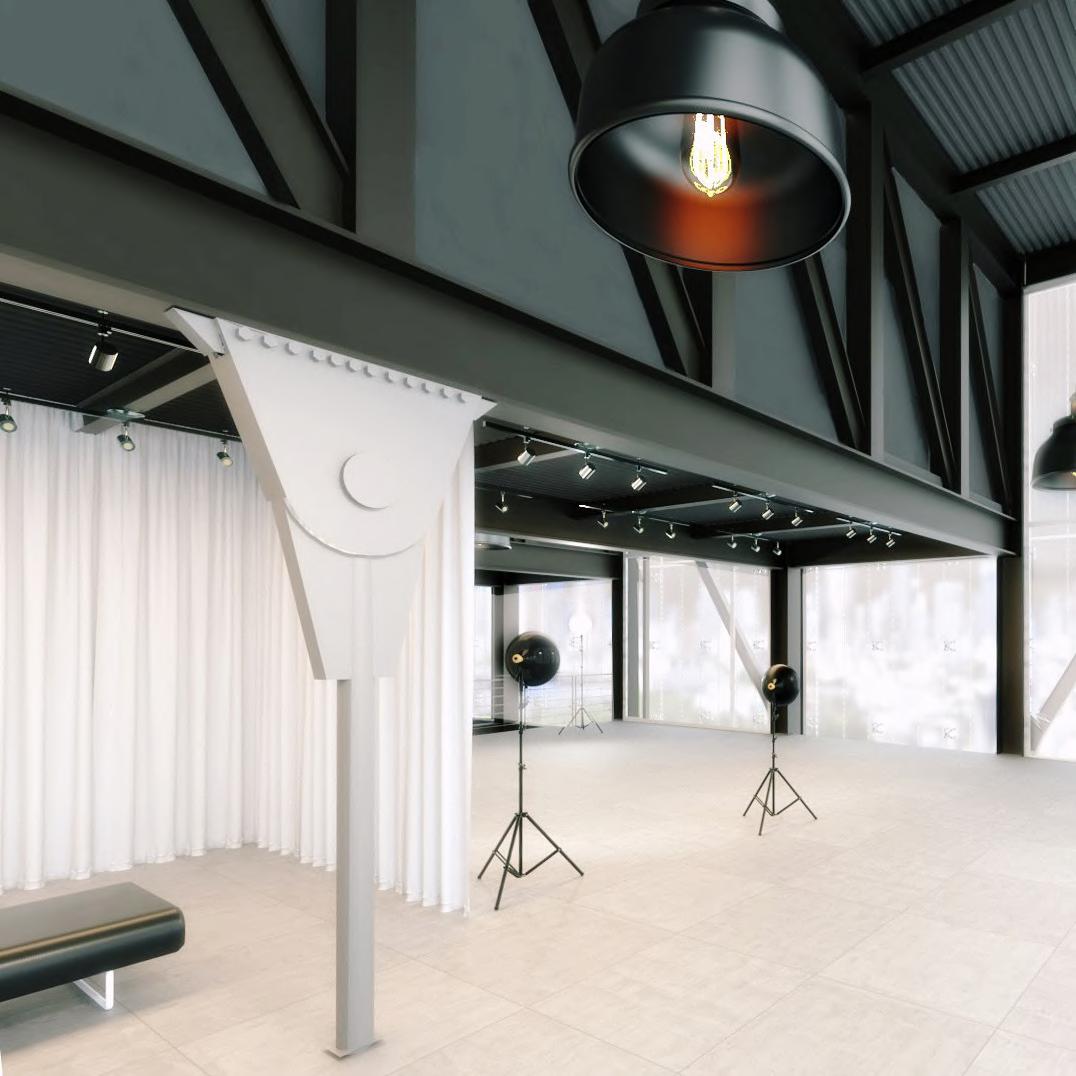

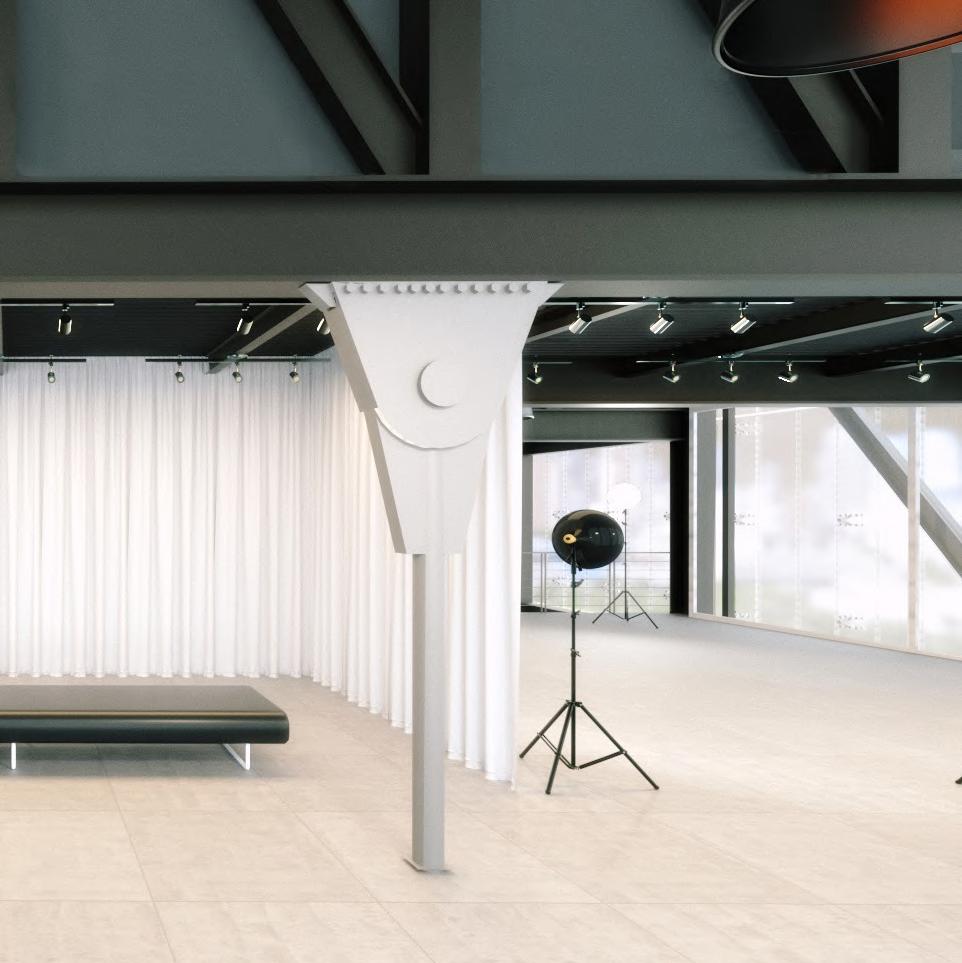

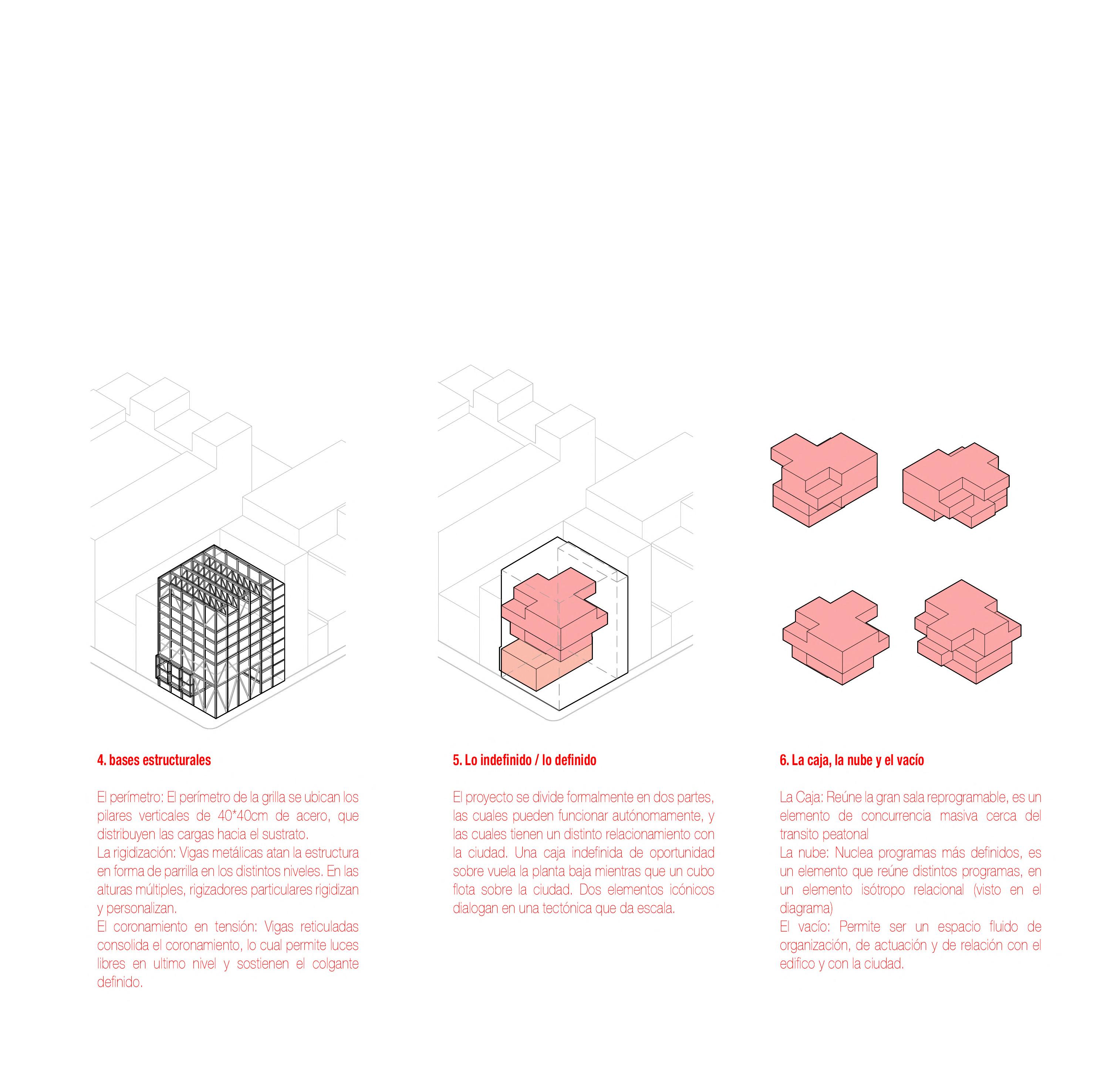

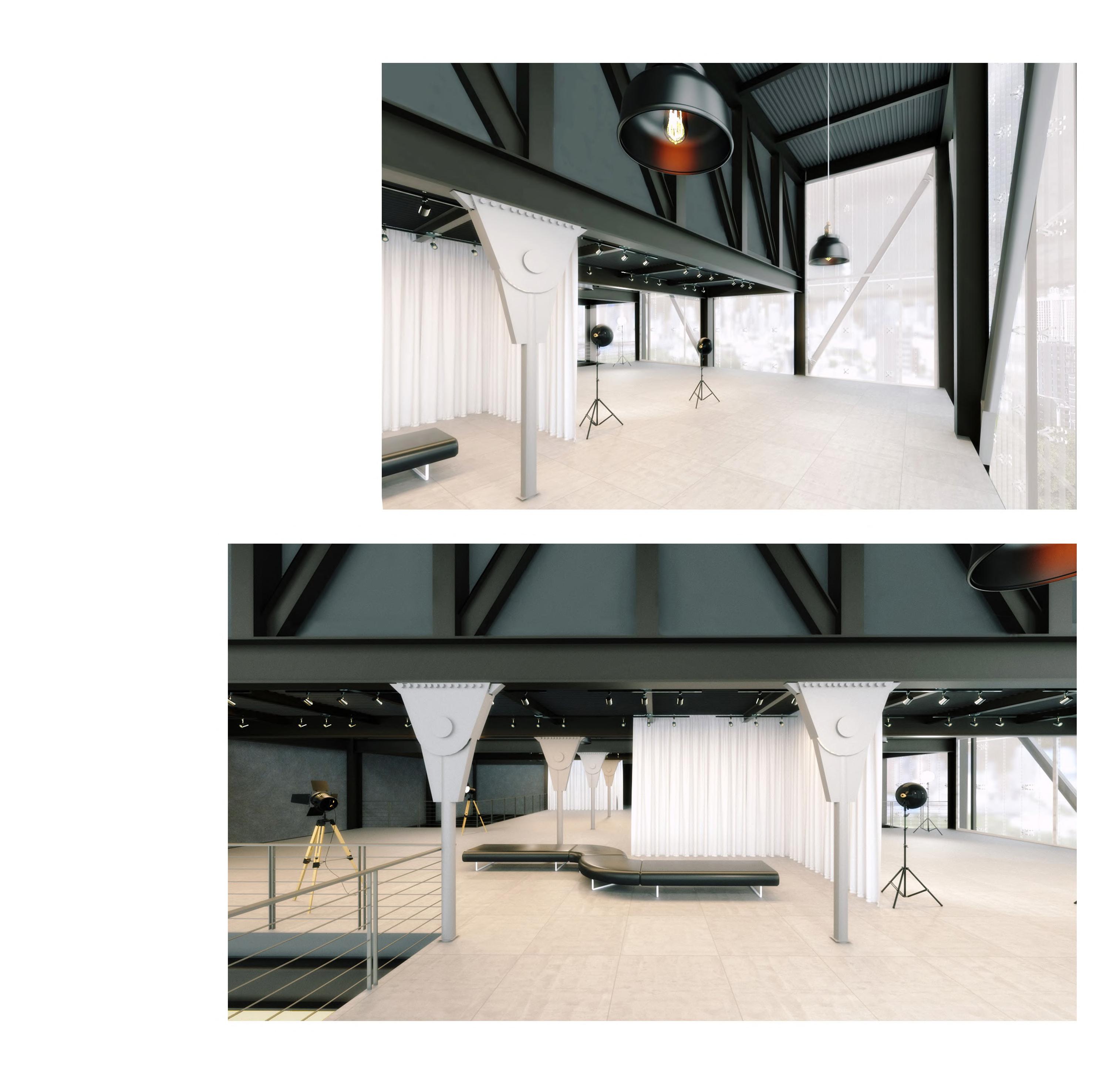

La propuesta se asocia con el concepto de escenario flexible, pudiendo ser reprogramado a lo largo del año, siguiendo el interés nacional político como el cultural, el artístico, y el educativo a nivel departamental. Su función social recae en el ministerio de Desarrollo social, el cual velará por un marco de iniciativas del uso vinculado a distintas tématicas, emergentes pero con un factor integrador, y democrático.

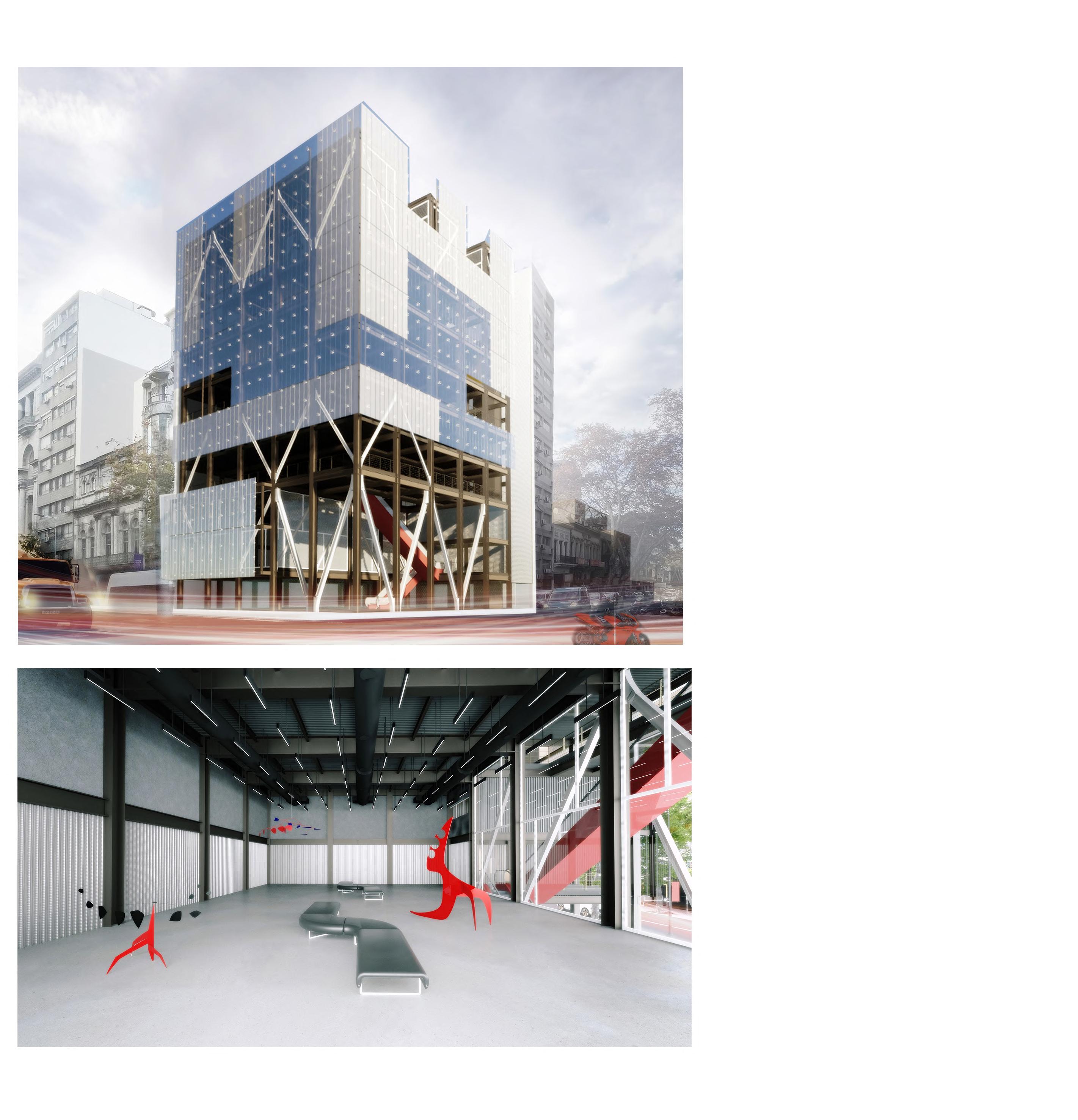

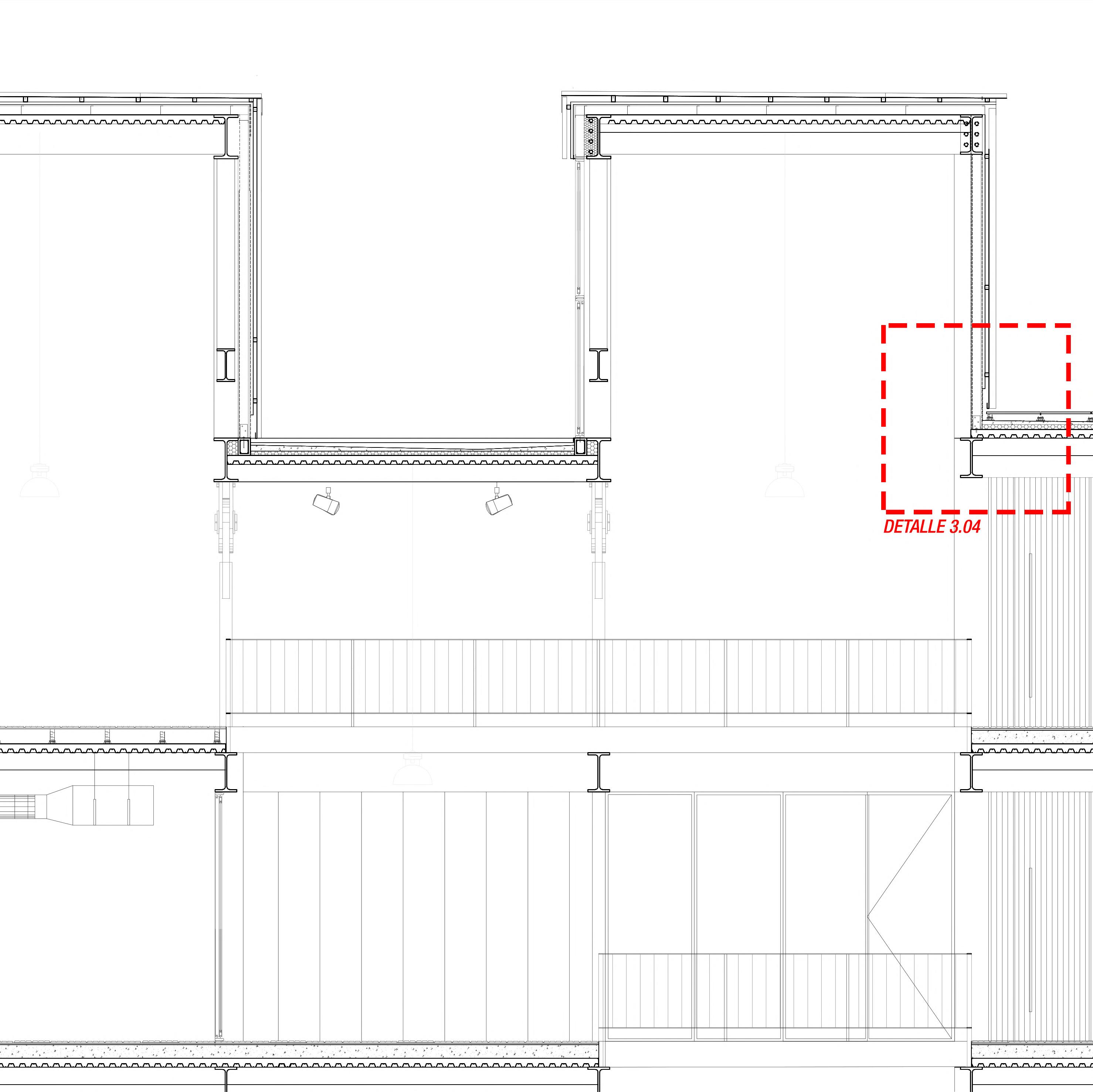

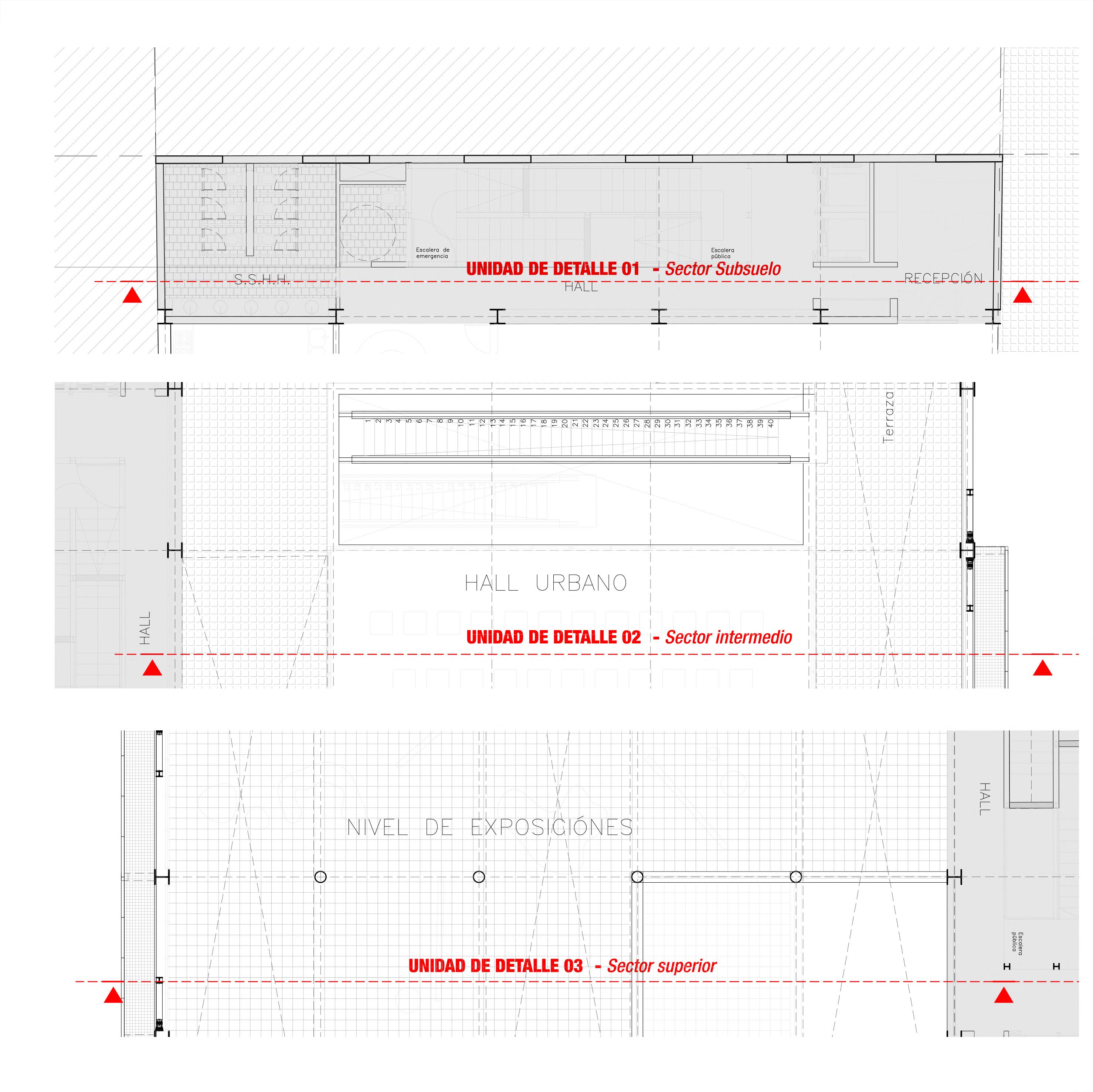

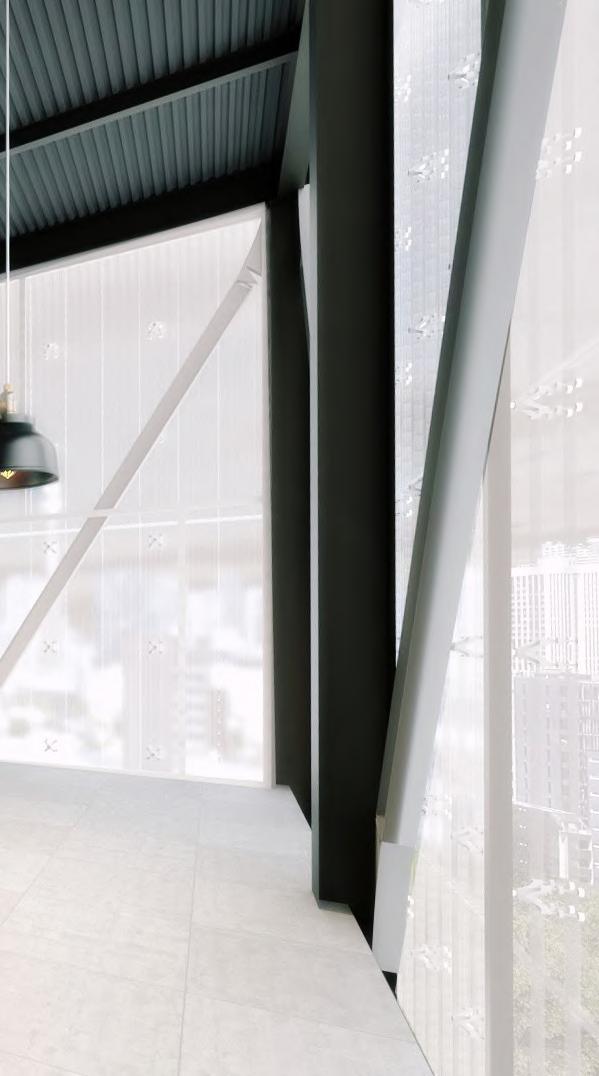

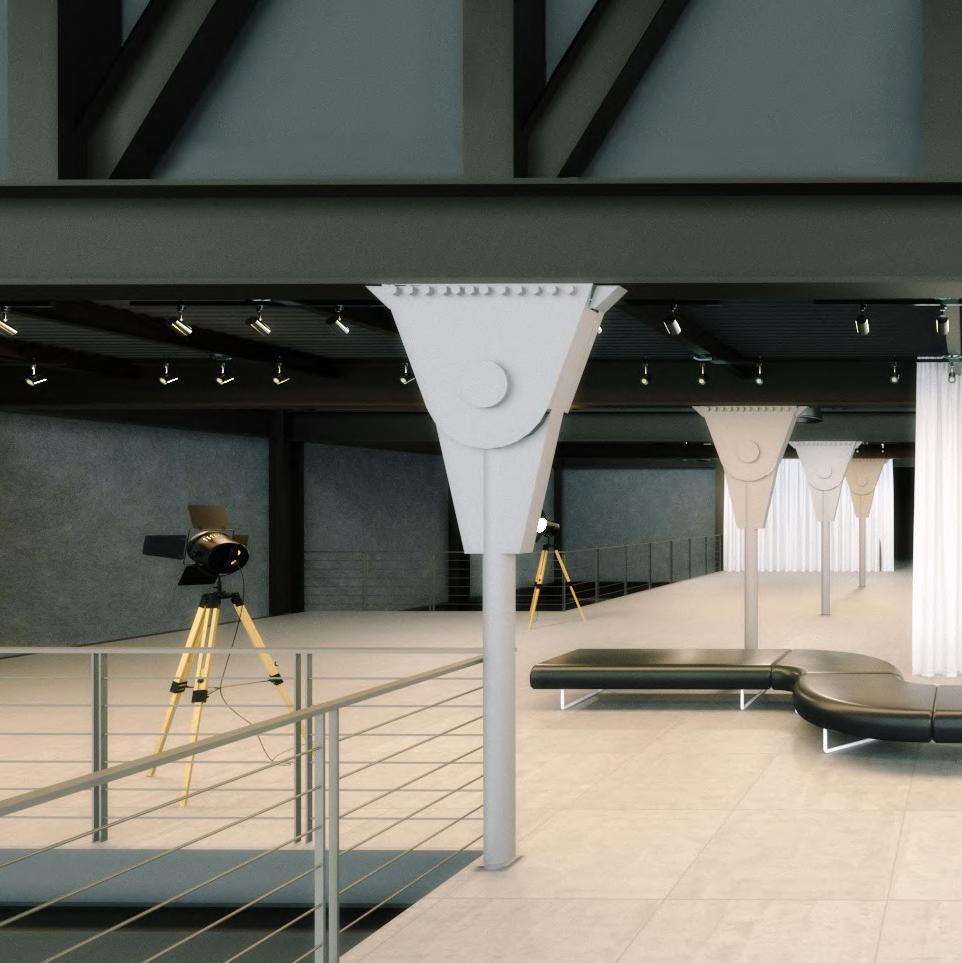

ANTEPROYECTO

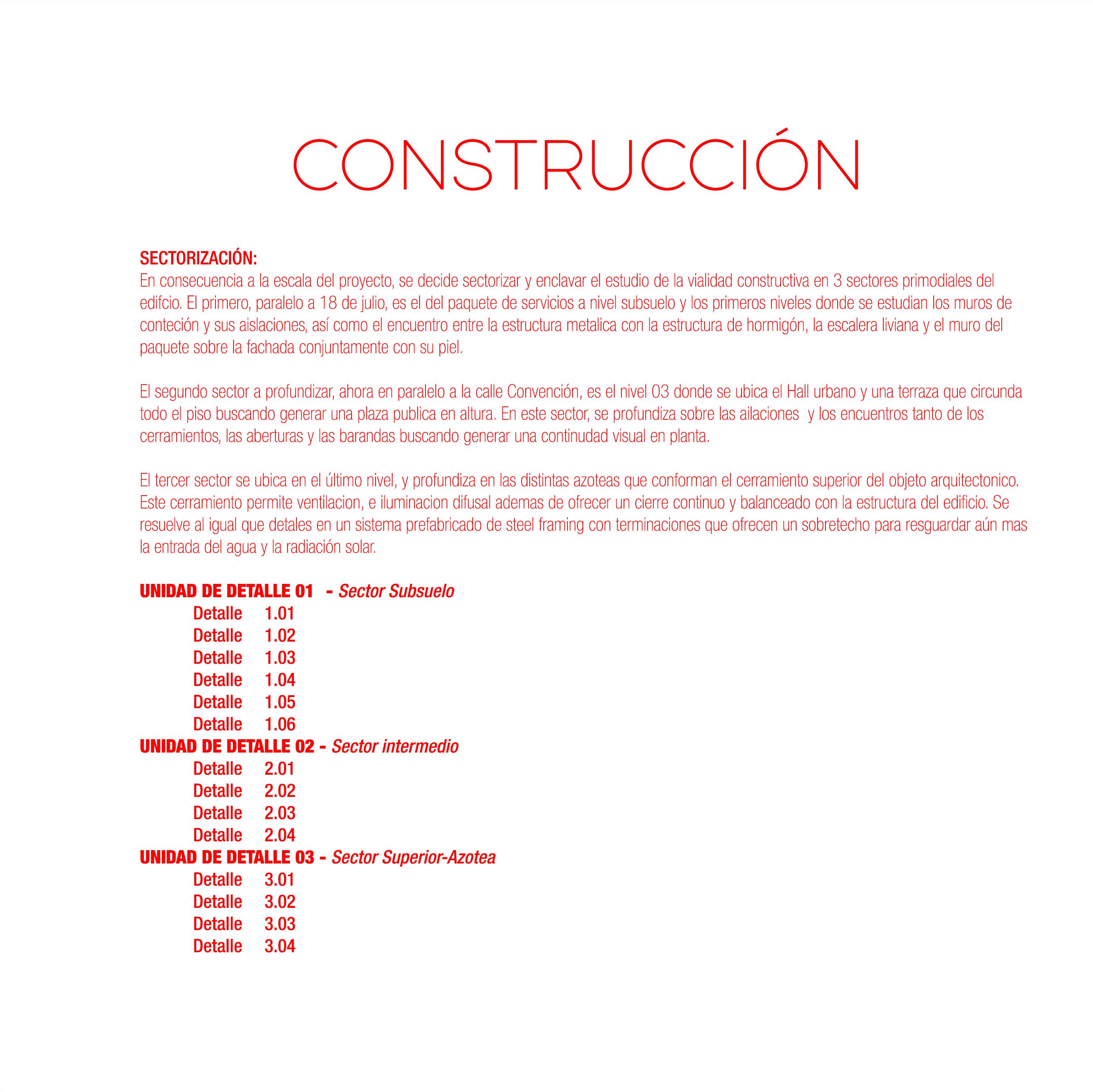

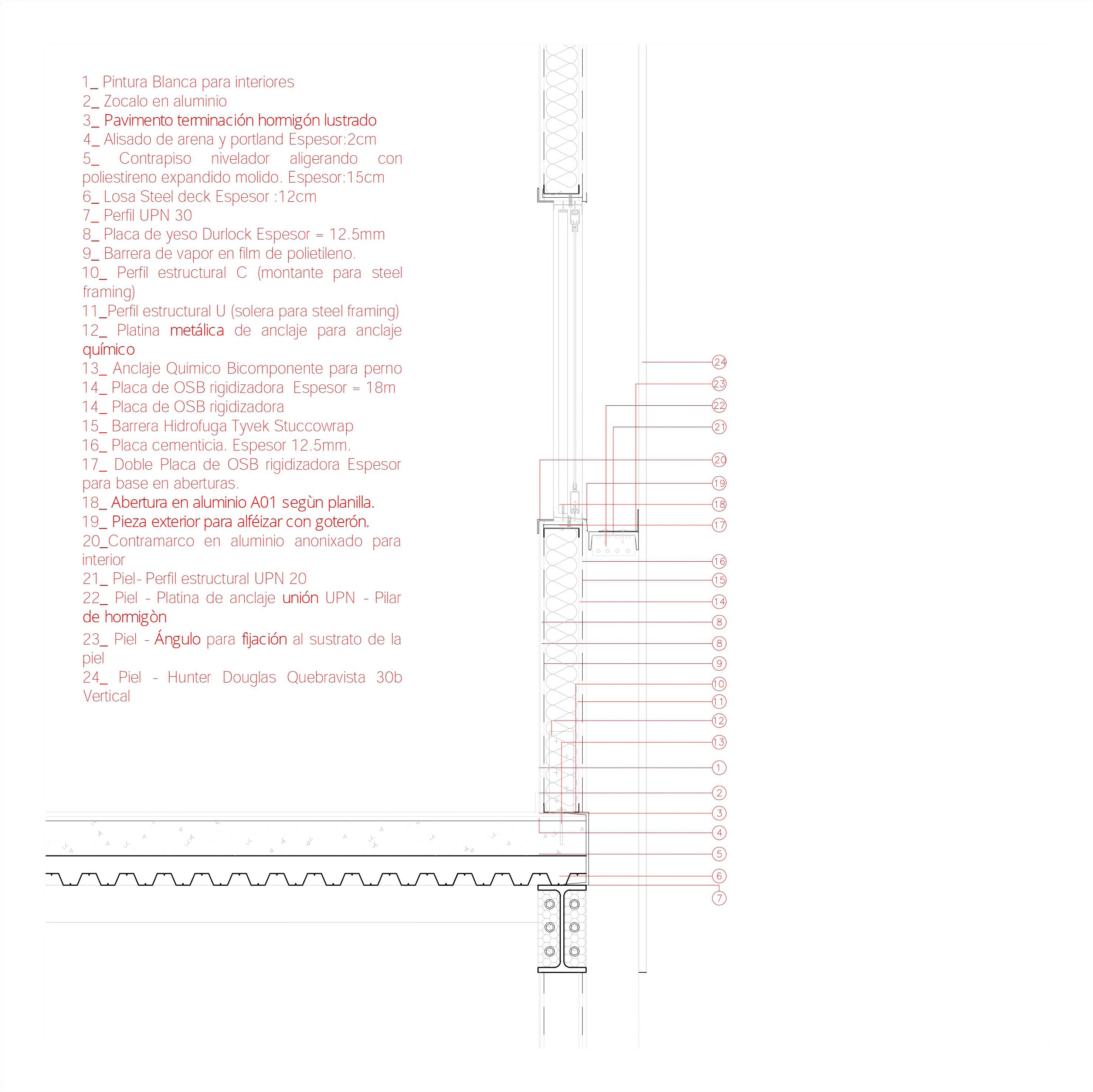

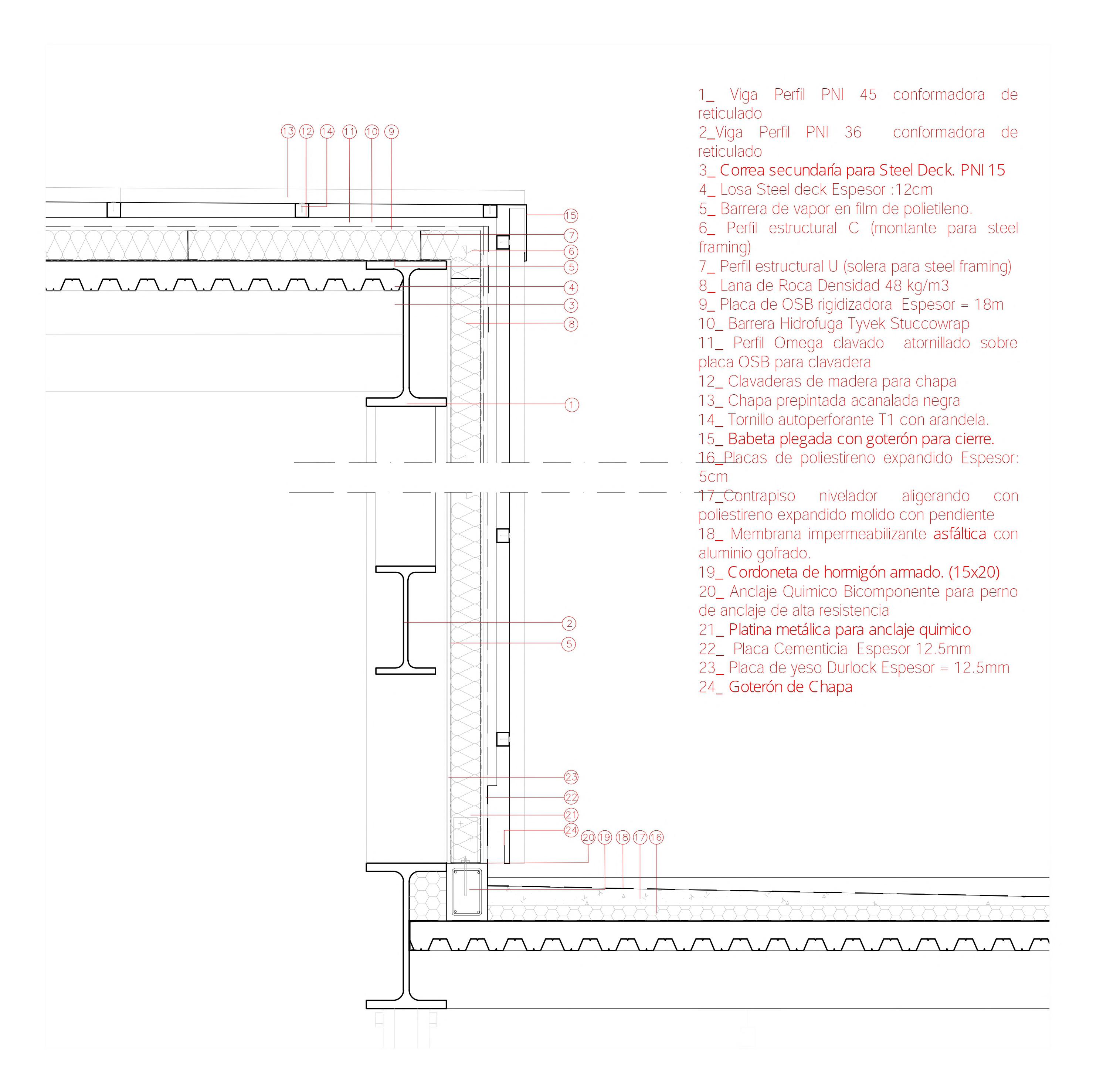

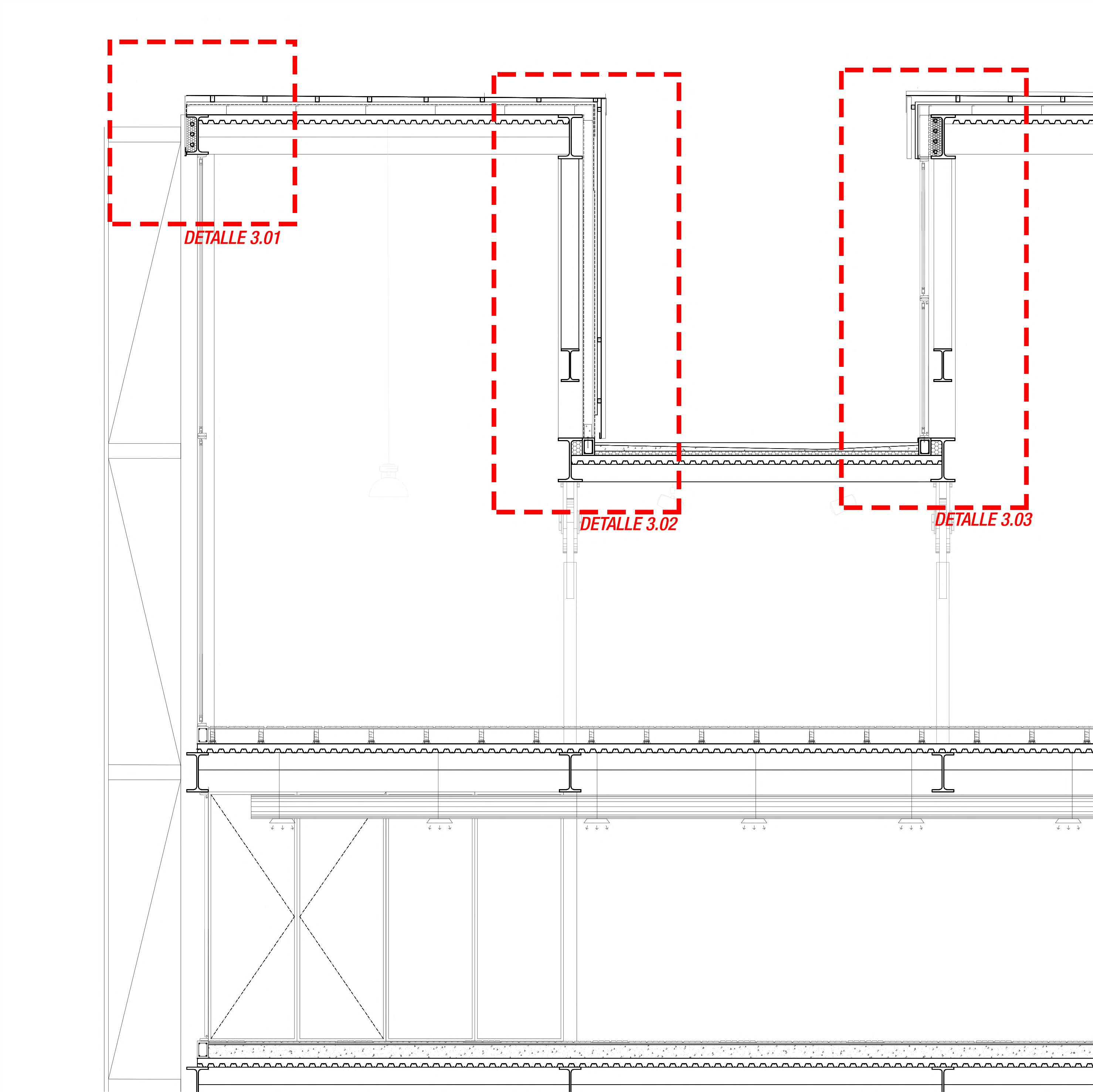

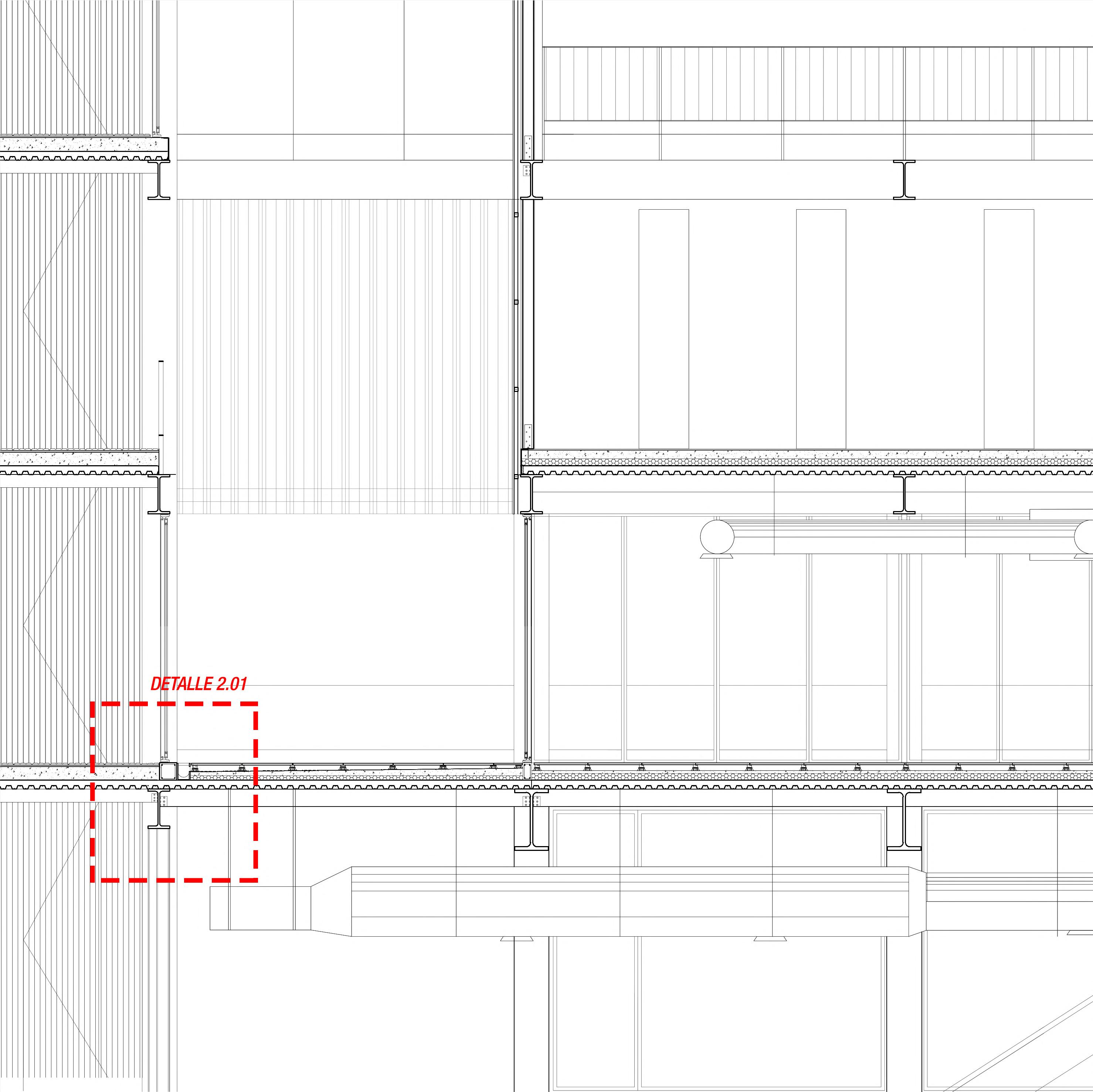

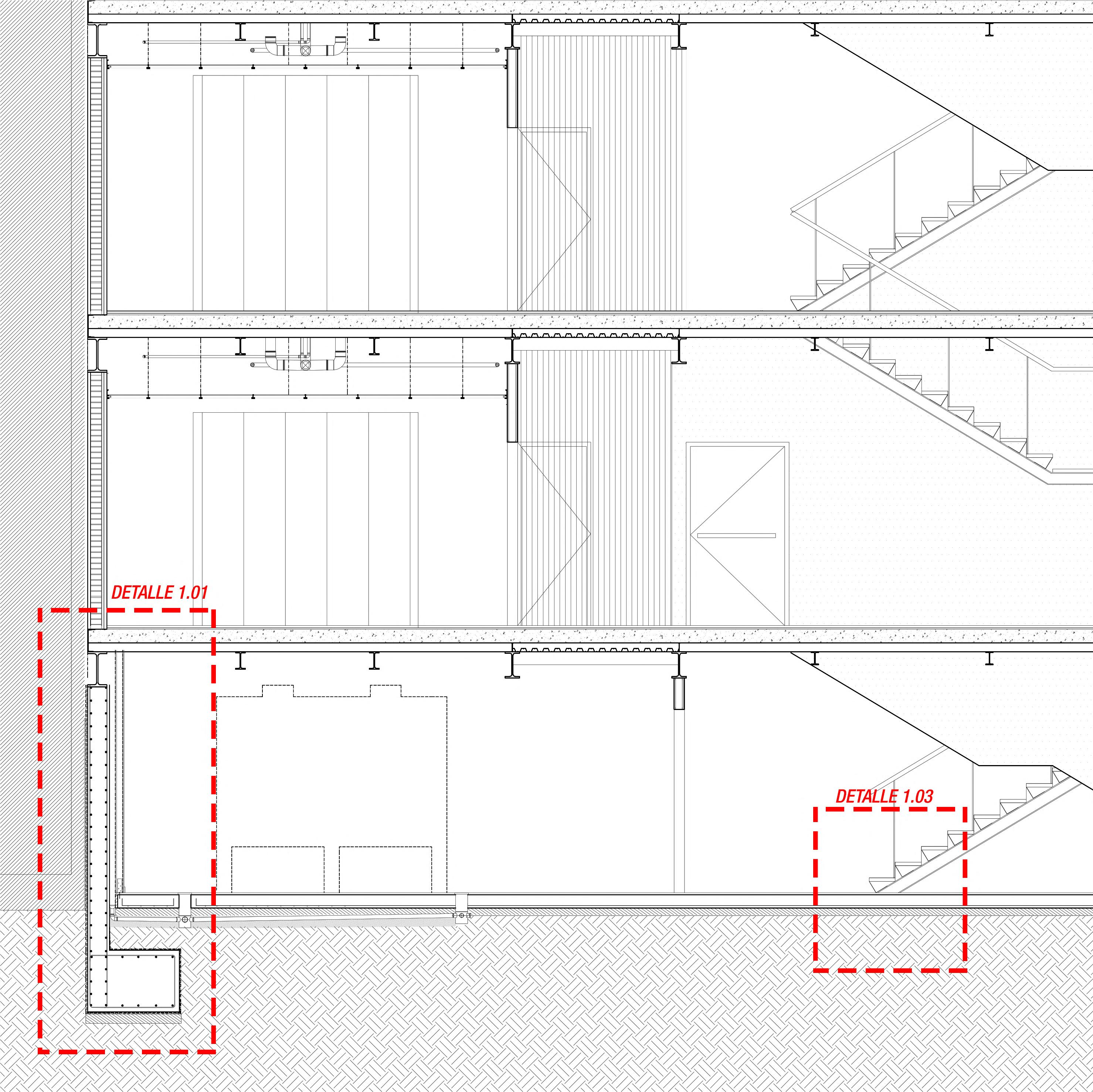

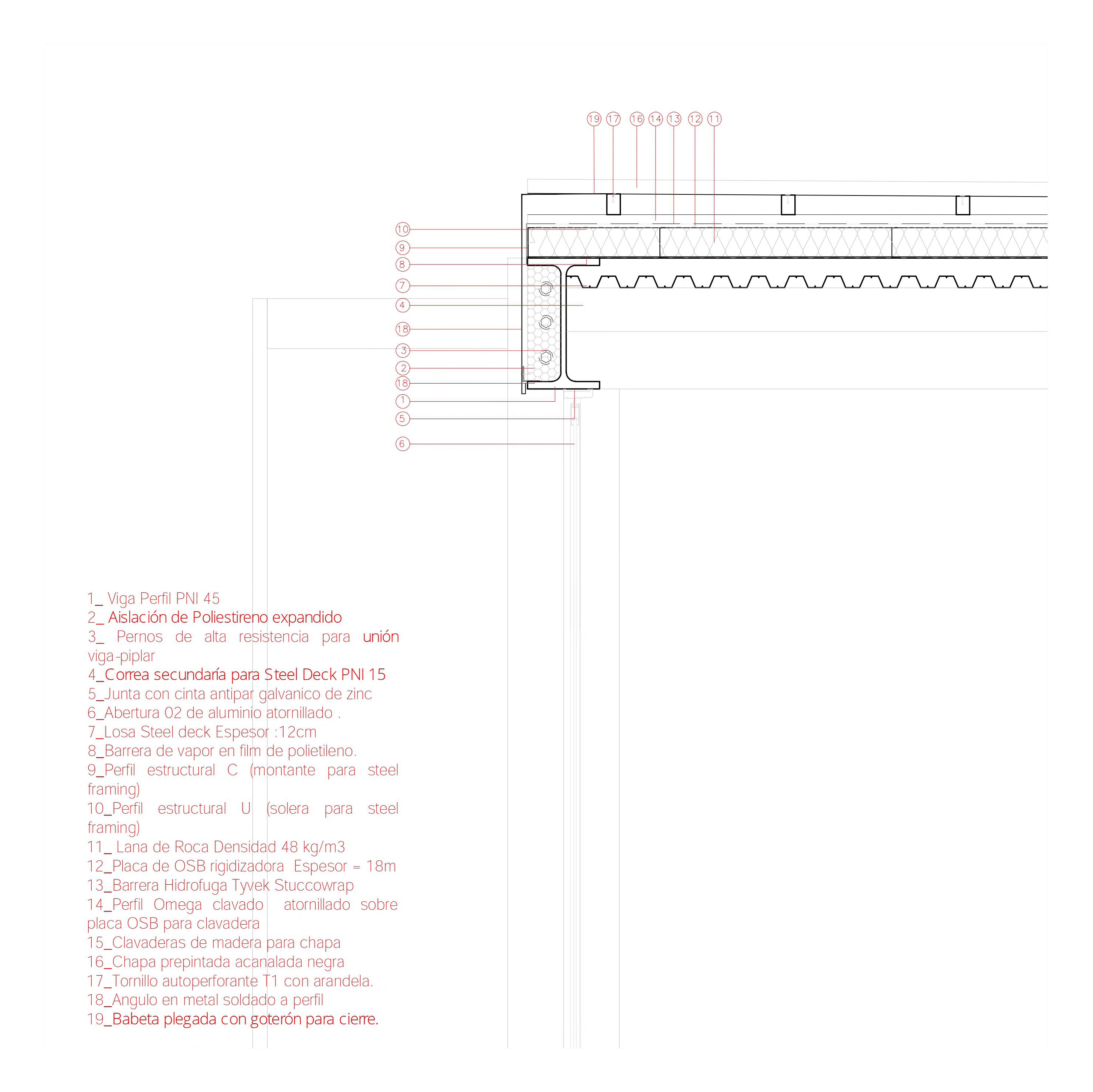

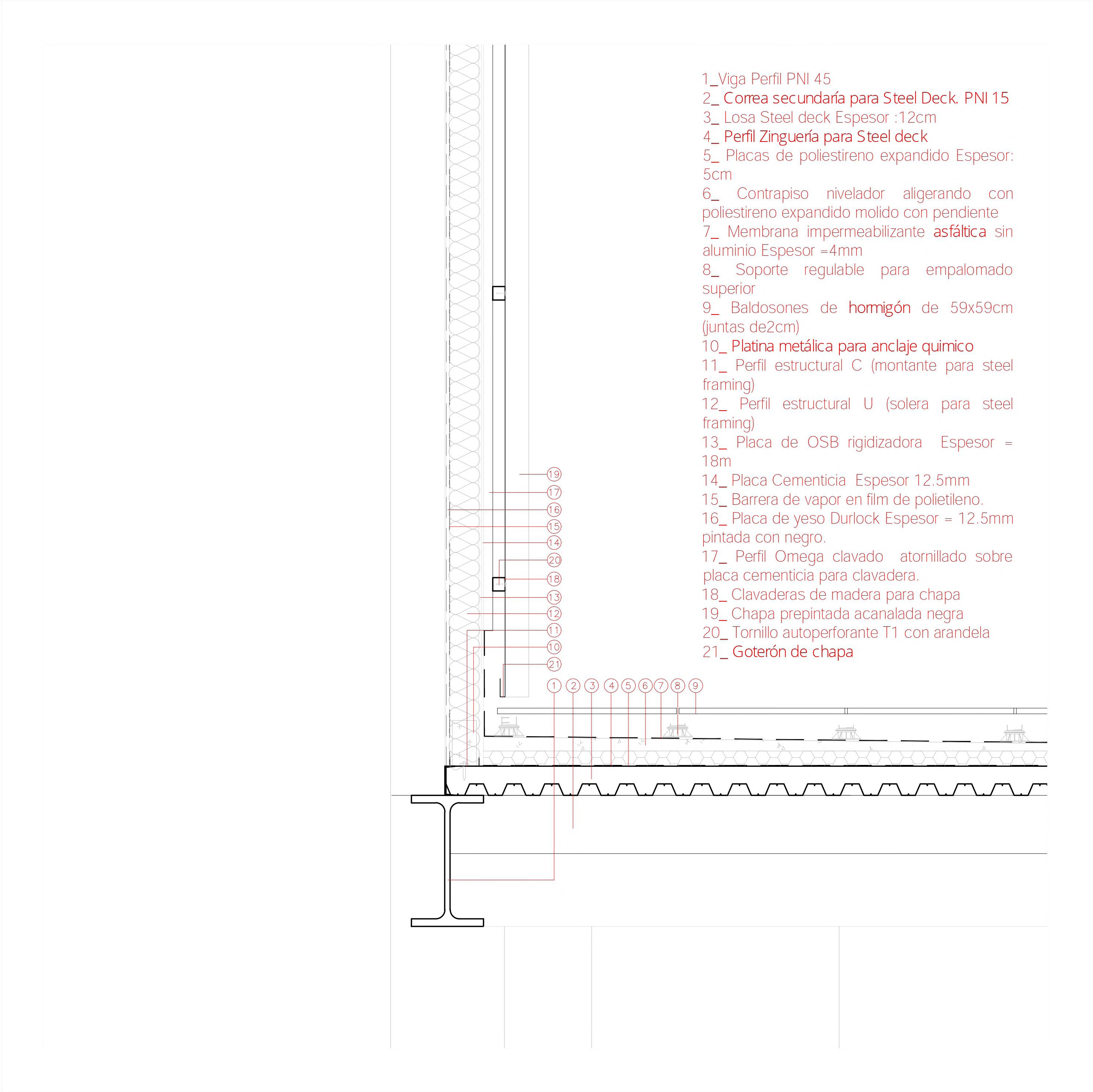

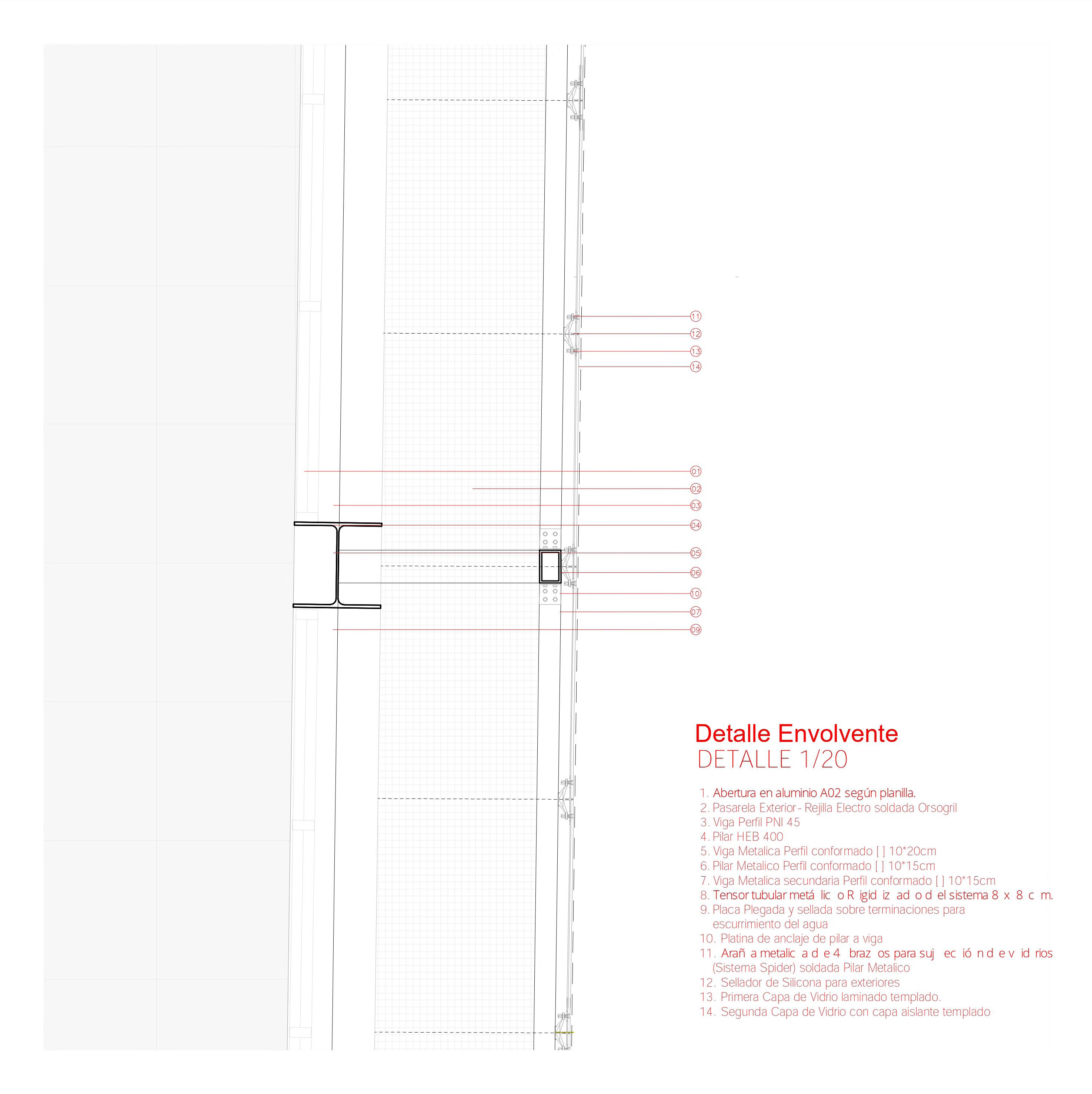

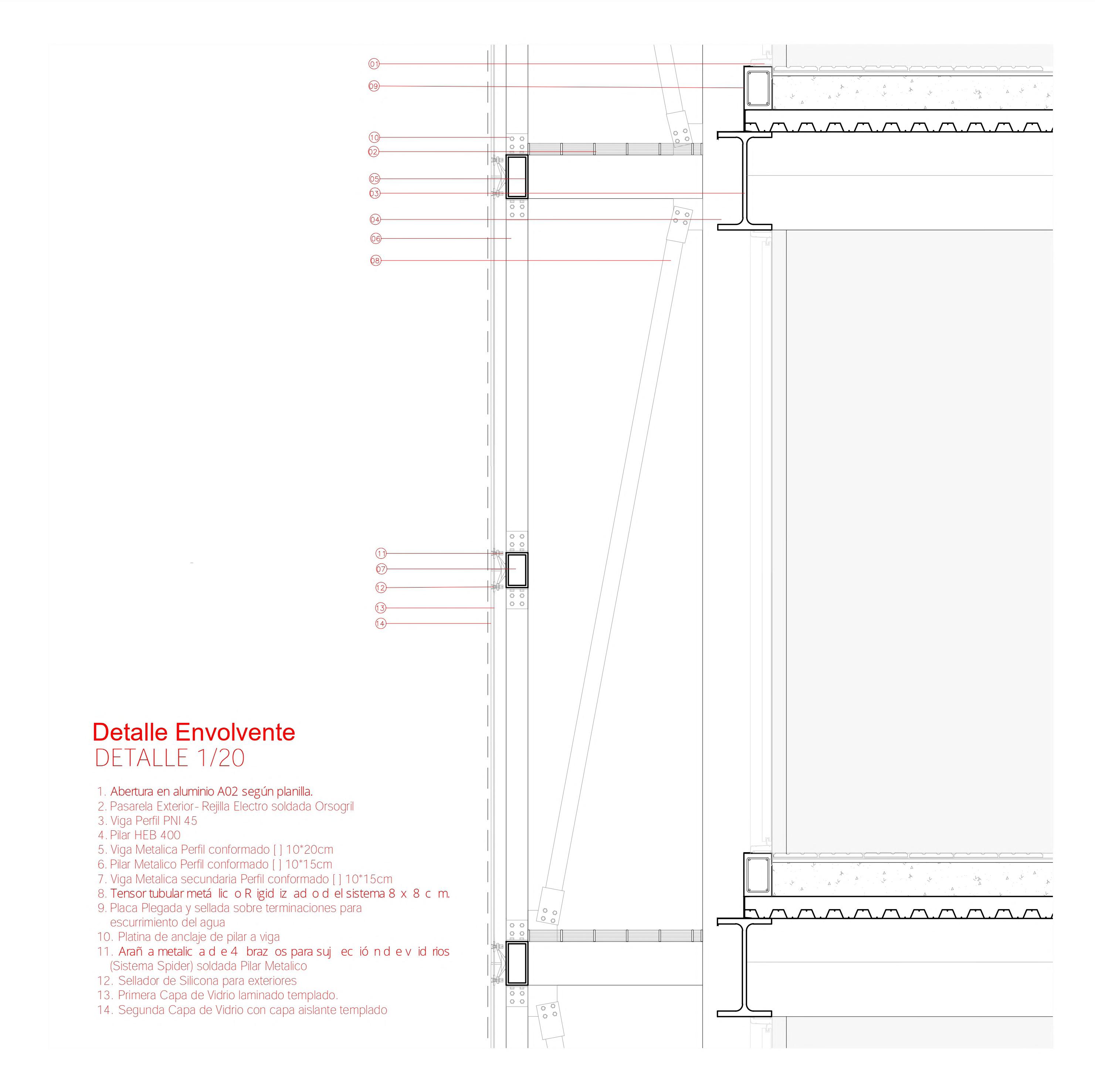

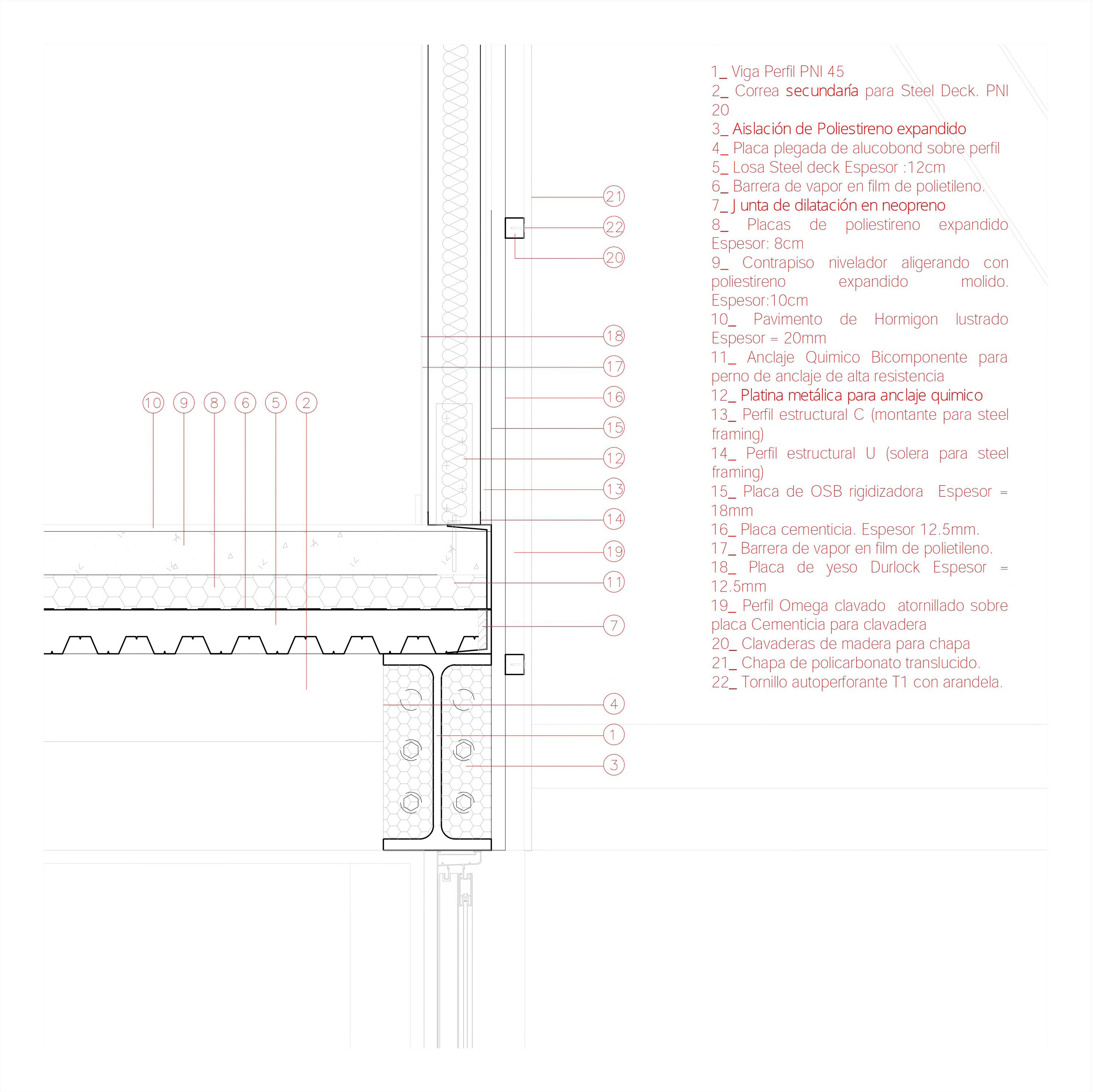

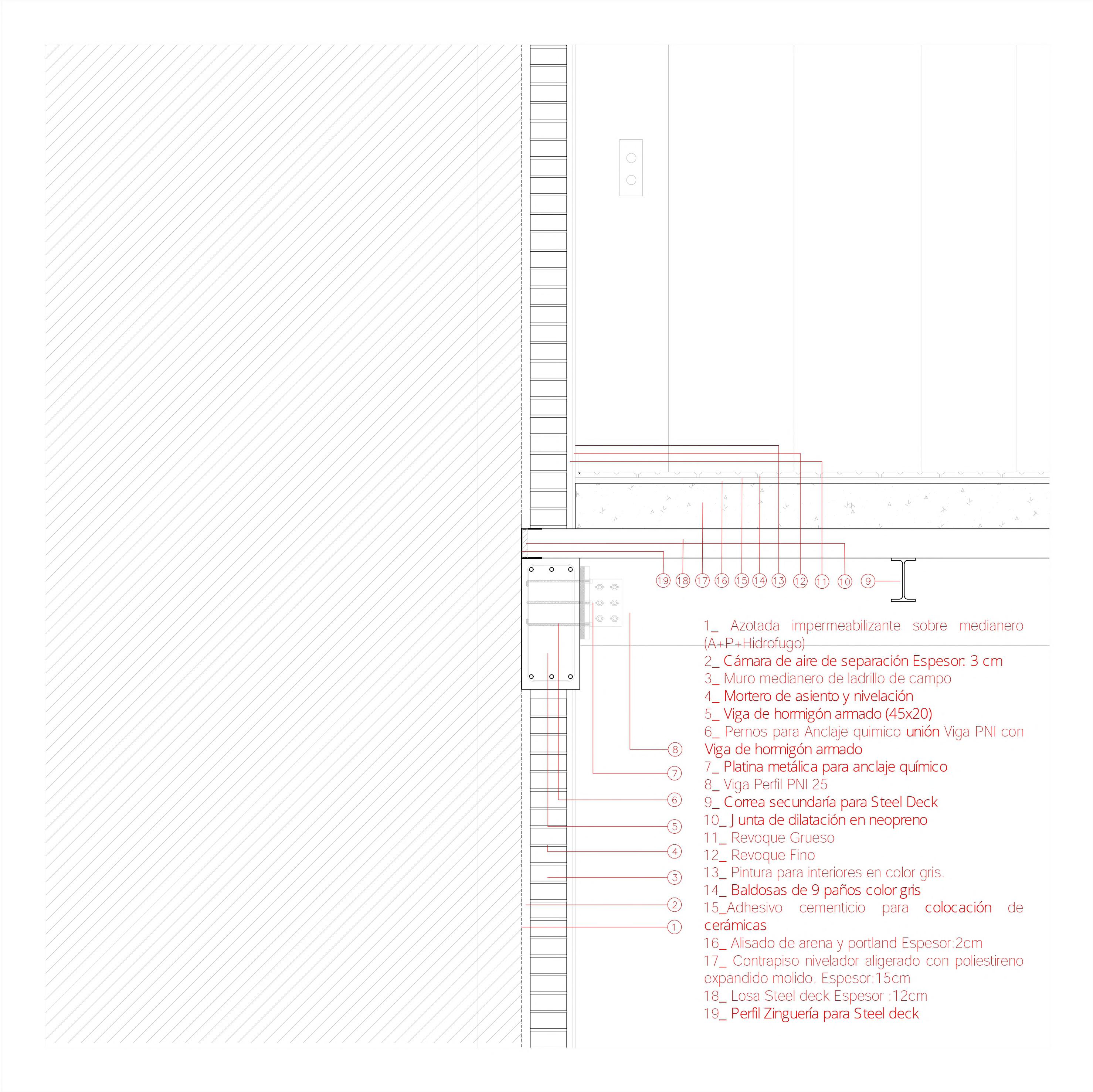

CONSTRUCCION -

Placa de OSB rigidizadora Espesor = 18m

Montante Acero galvanizado 70mm

Barrera de vapor en film de polietileno.

Placa de yeso Durlock Espesor = 12.5mm •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• INT EXT

Azotada impermeabilizante sobre medianero ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Muro medianero de ladrillo de campo (120mm)

Revoque Grueso

Revoque fino en micro cemento bicomponente para pared INT INT ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Placa de yeso Durlock Espesor = 12.5mm

Barrera Humidica

Aislacion Termo acustica Lana de roca

Montante Acero galvanizado 120mm

Placa OSB

Tyvek

Placa Cementicia EXT INT HUM.

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• ••••••••••••••••••••••••••••••••••

Placa de Yeso Durlock 12.5mm Verde Antihumedad

Barrera Humidica

Montante Acero galvanizado 100mm

Aislacion termo-acustica Lana de roca

Barrera Humidica

Placa de Yeso Durlock 12.5mm Verde Antihumedad

•••••••••••••••••••••••••••••••••• ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

INT HUM.

INT Presurizado

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Doble Placa de Yeso Durlock 12.5mm ignifuga cortafuegos

Montante de Acero 100mm

Doble Placa de Yeso Durlock 12.5mm ignifuga cortafuegos •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• INT Presurizado INT

Placa de yeso Durlock Espesor = 12.5mm

Barrera Humidica

Doble Aislacion Termo acustica Lana de roca

Doble Montante Acero galvanizado 120mm

Barrera Humidica

Placa de yeso Durlock Espesor = 12.5mm

INT

Placa de yeso Durlock Espesor = 12.5mm

Barrera Humidica

Aislacion Termo acustica Lana de roca

Montante Acero galvanizado 120mm

Placa OSB

Tyvek

Placa Cementicia

Chapa ondulada de policarbonato translucida sobre clavaderas y perfil omega. EXT EXT Azotada

EXT INT EXT INT EXT INT INT INT

Placa de yeso Durlock Espesor = 12.5mm

Barrera Humidica

Aislacion Termo acustica Lana de roca

Montante Acero galvanizado 120mm

Placa OSB

Tyvek

Placa Cementicia

Placa de yeso Durlock Espesor = 12.5mm

Barrera Humidica

Aislacion Termo acustica Lana de roca

Montante Acero galvanizado 70mm

Barrera Humidica

Placa de yeso Durlock Espesor = 12.5mm ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Chapa ondulada Quadroline para interiores color metal sobre perfil Upn EXT INT ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

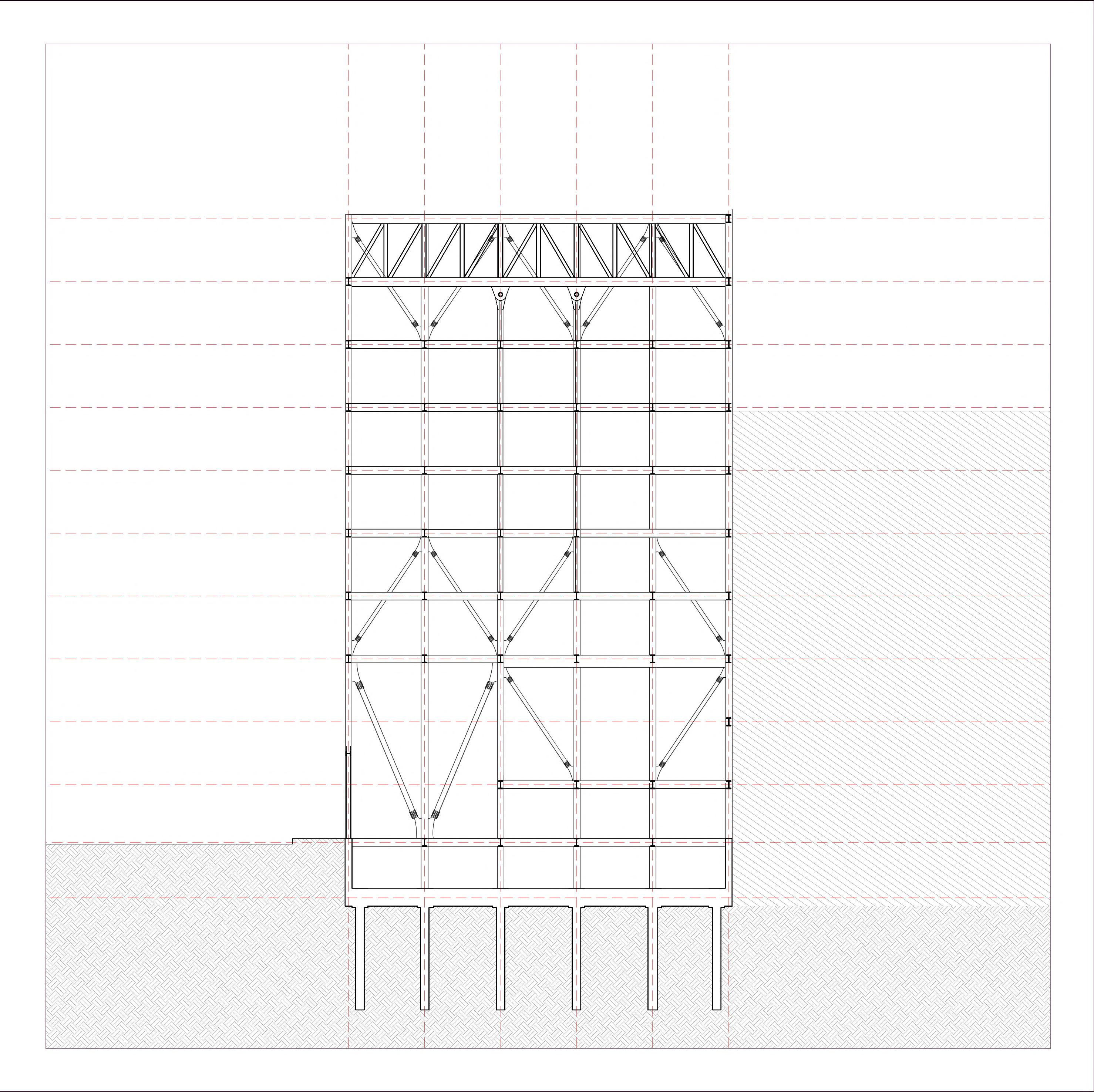

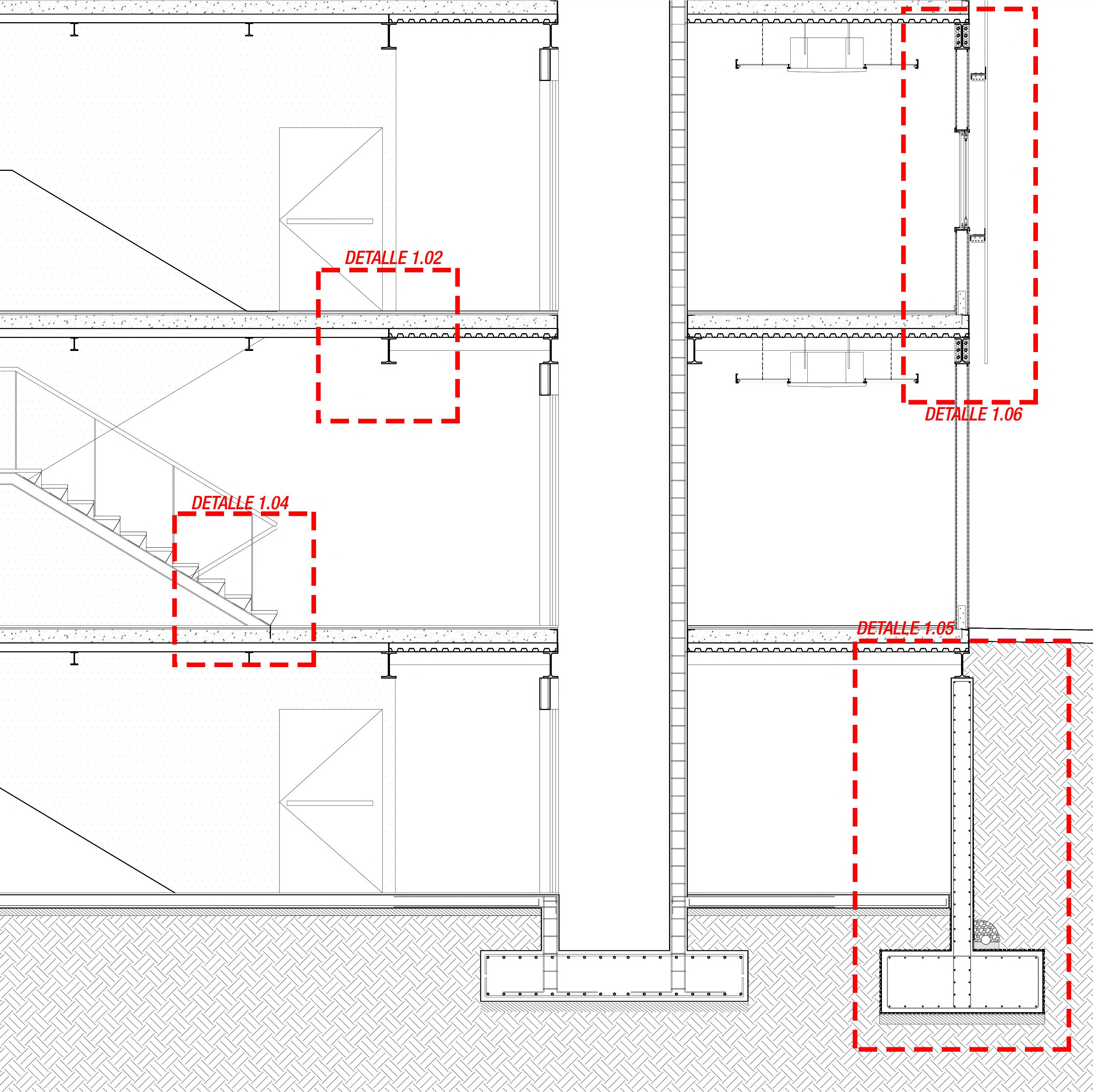

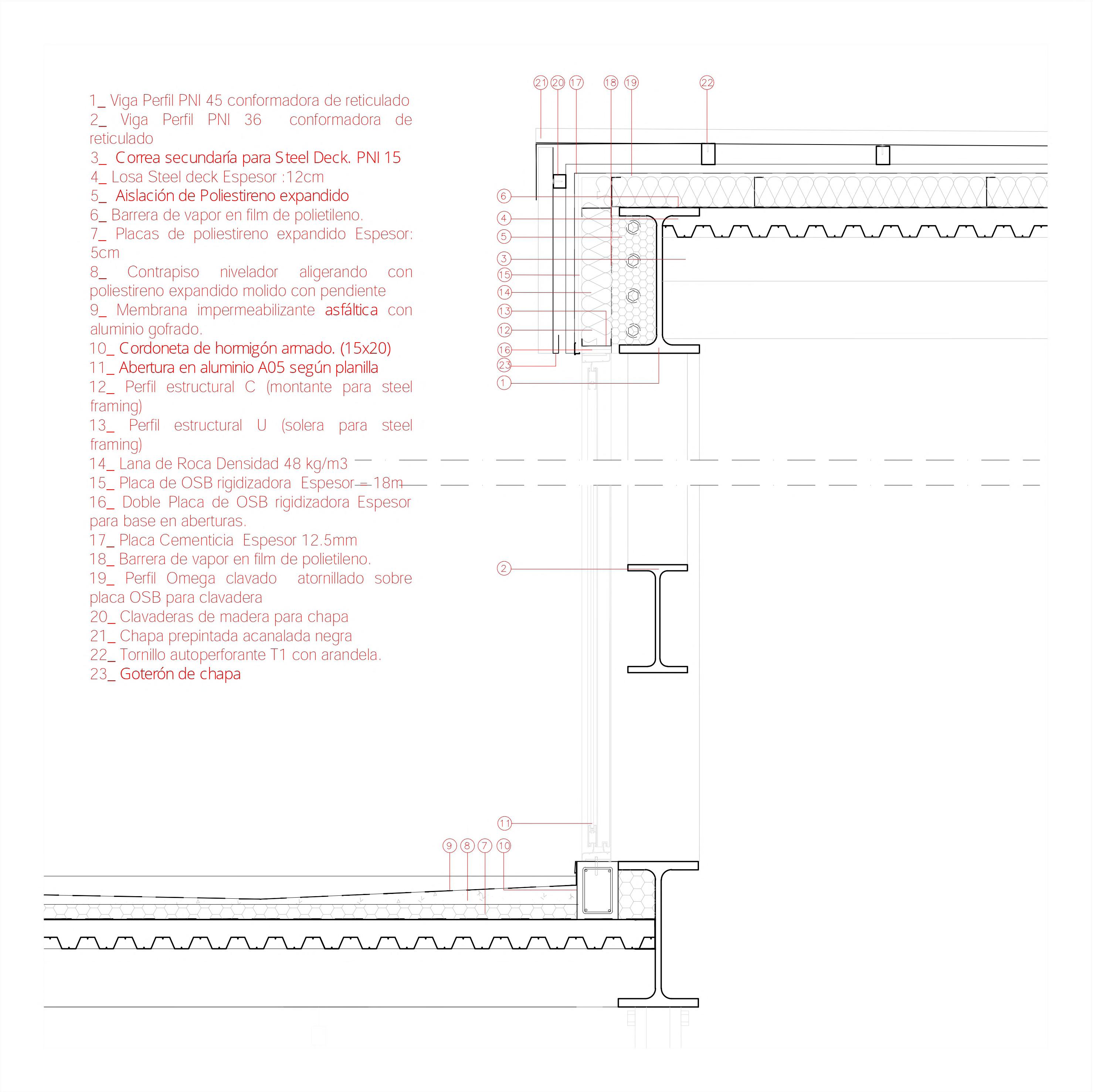

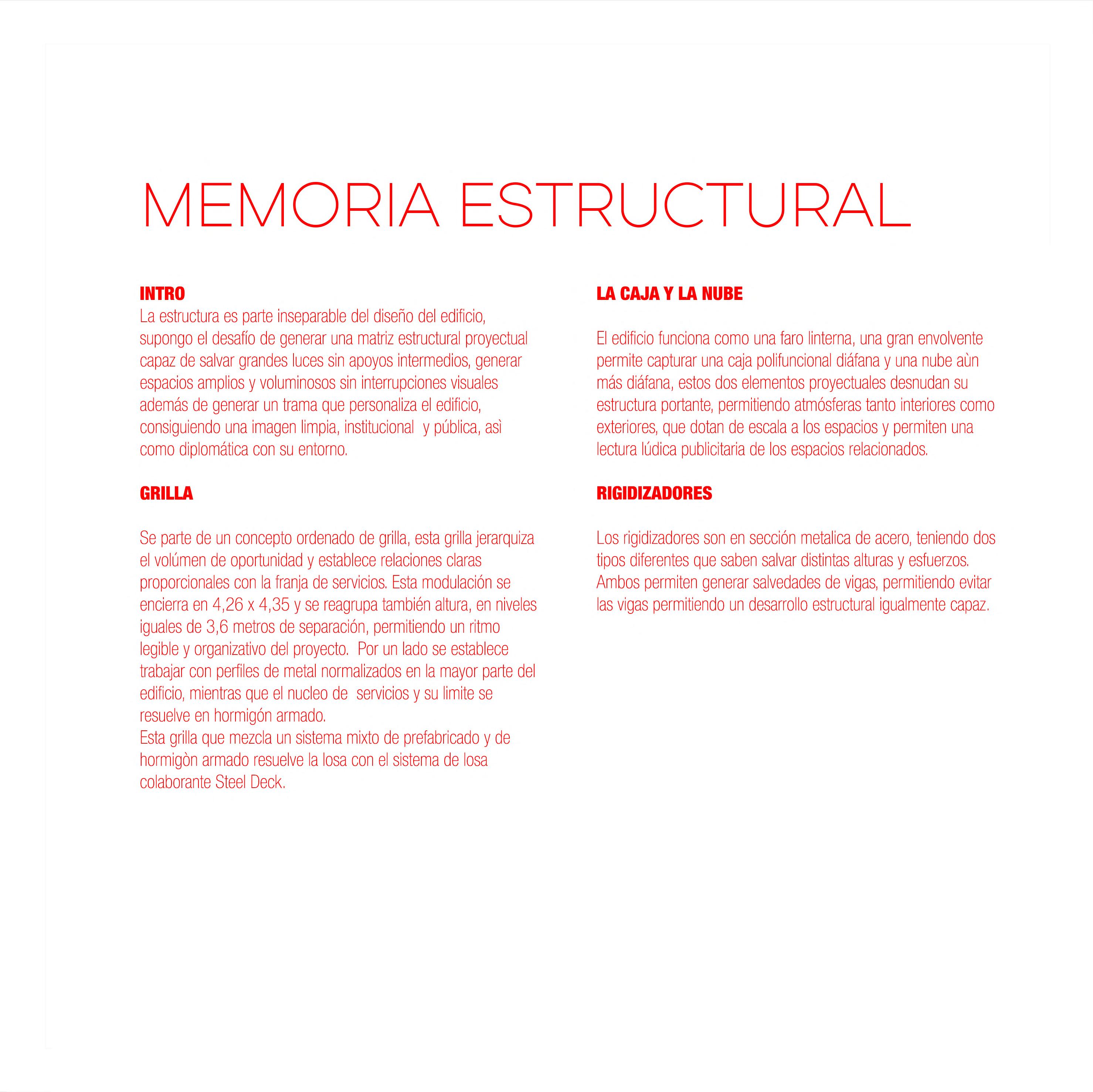

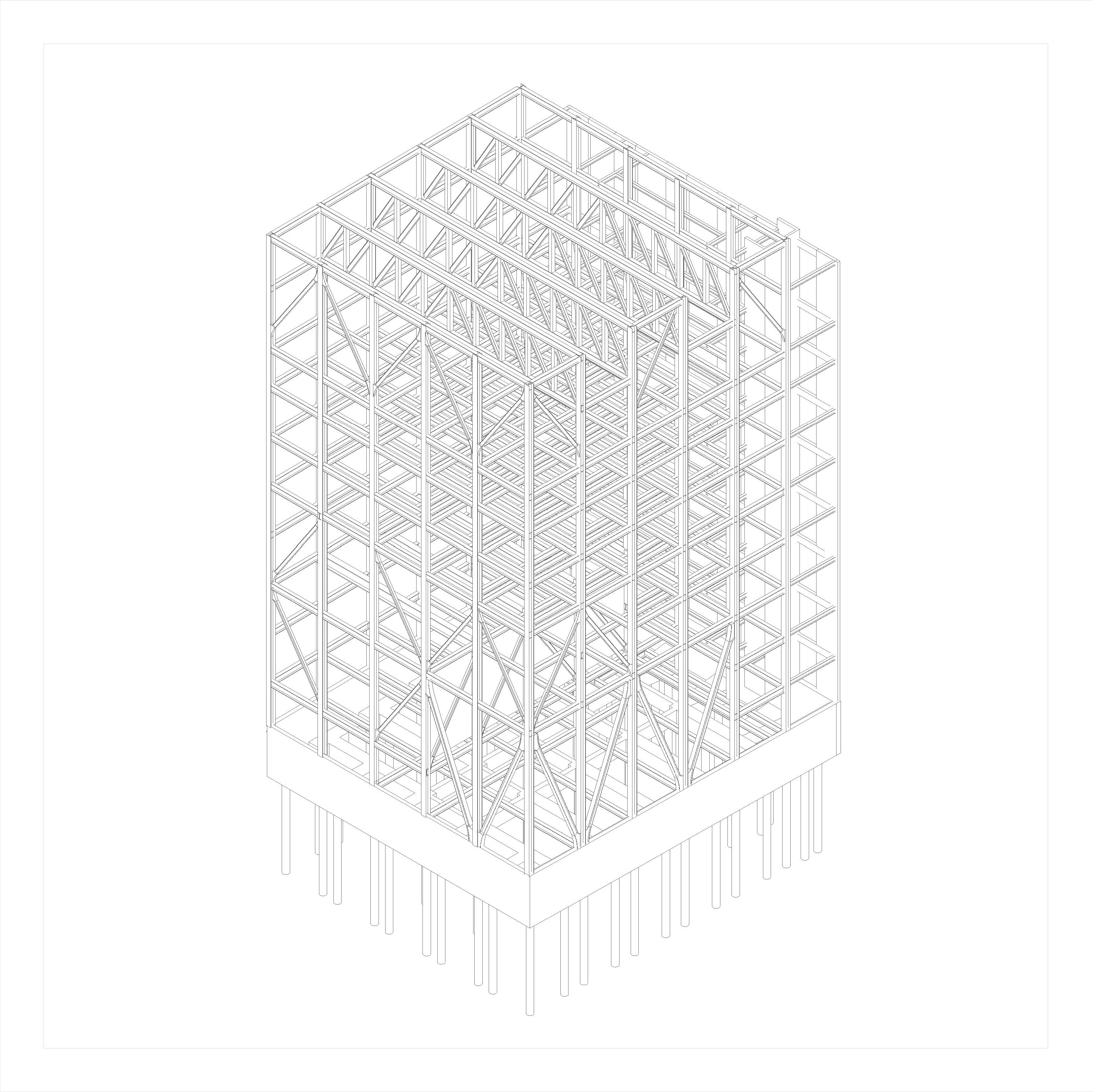

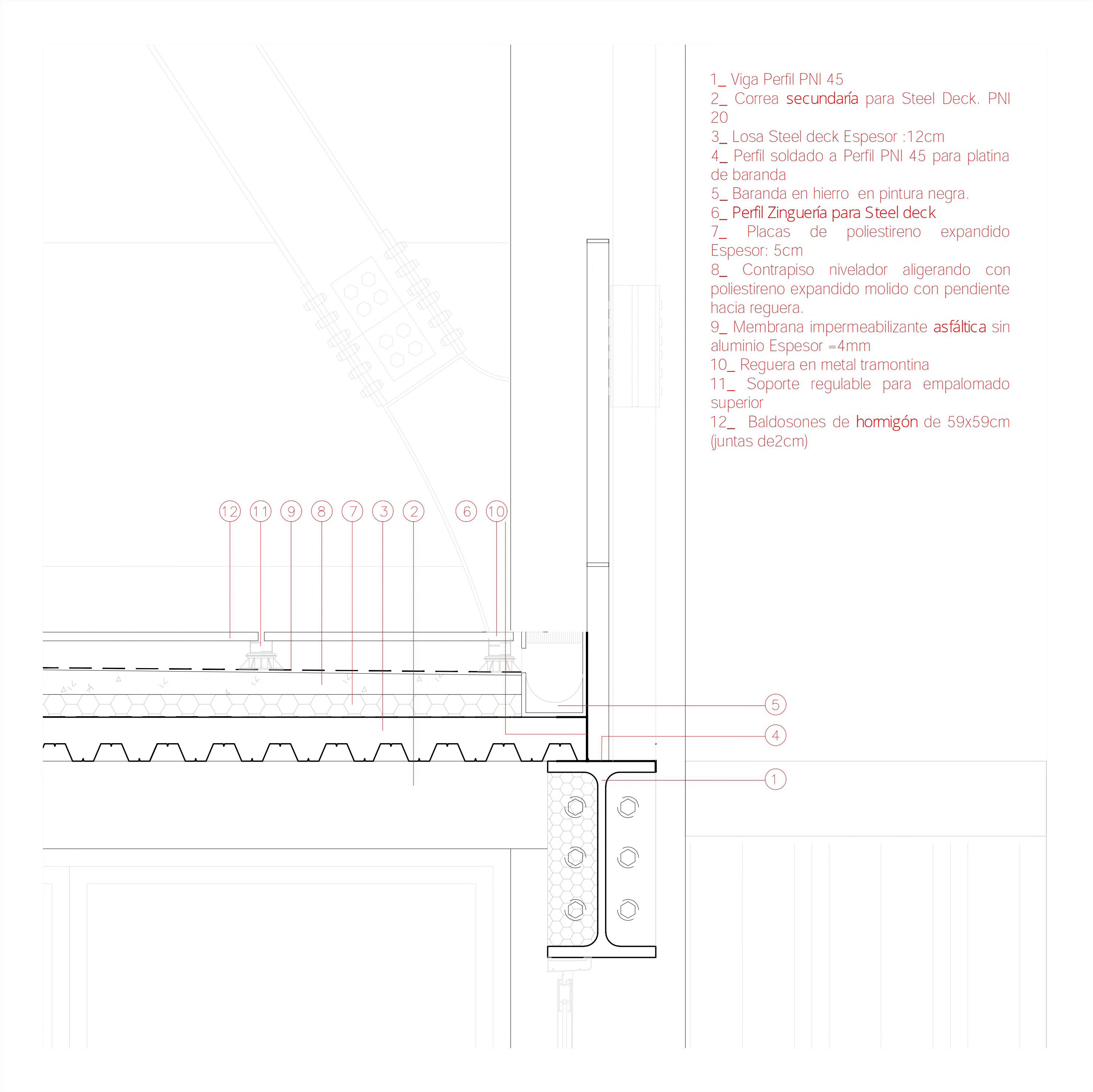

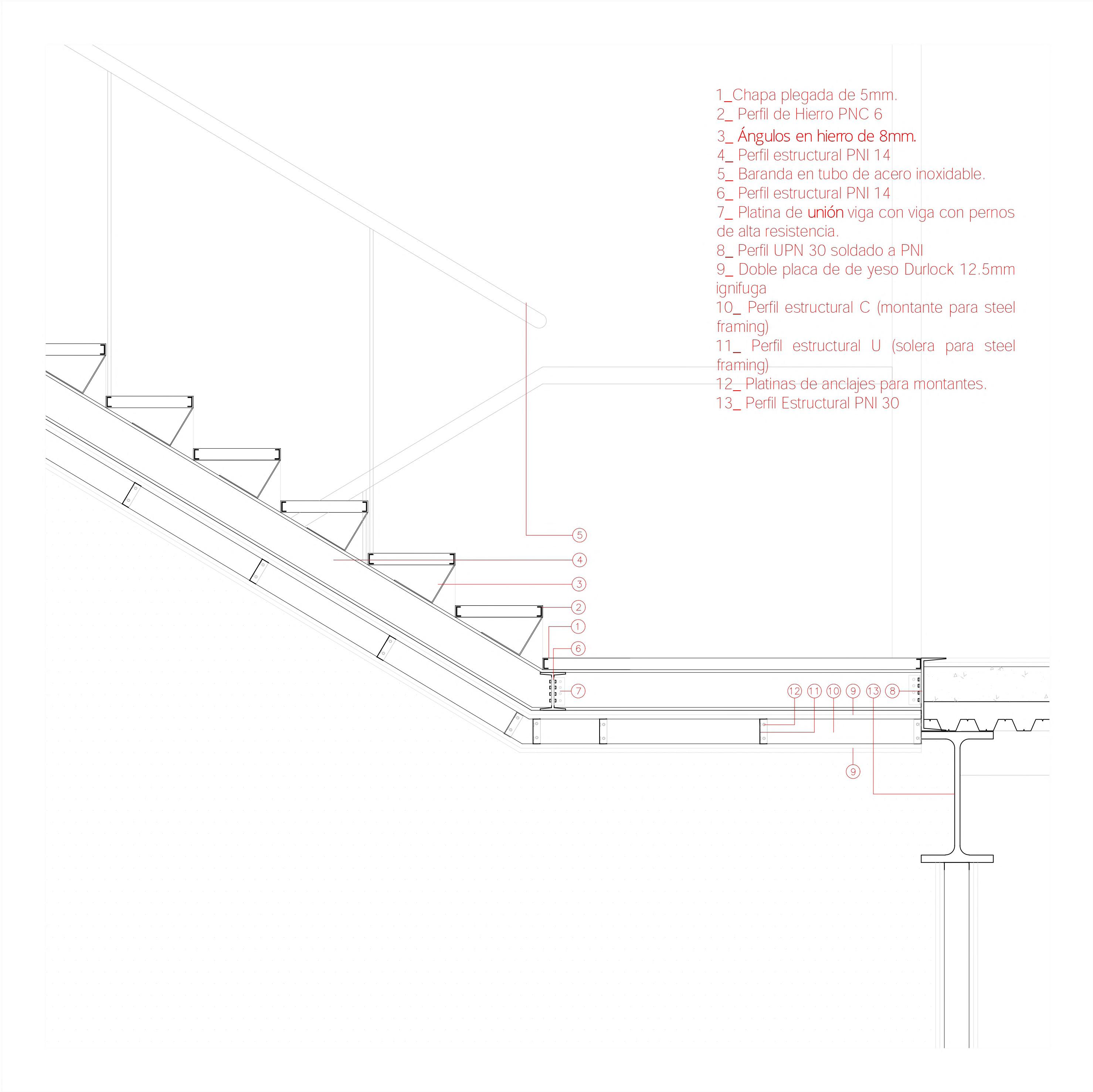

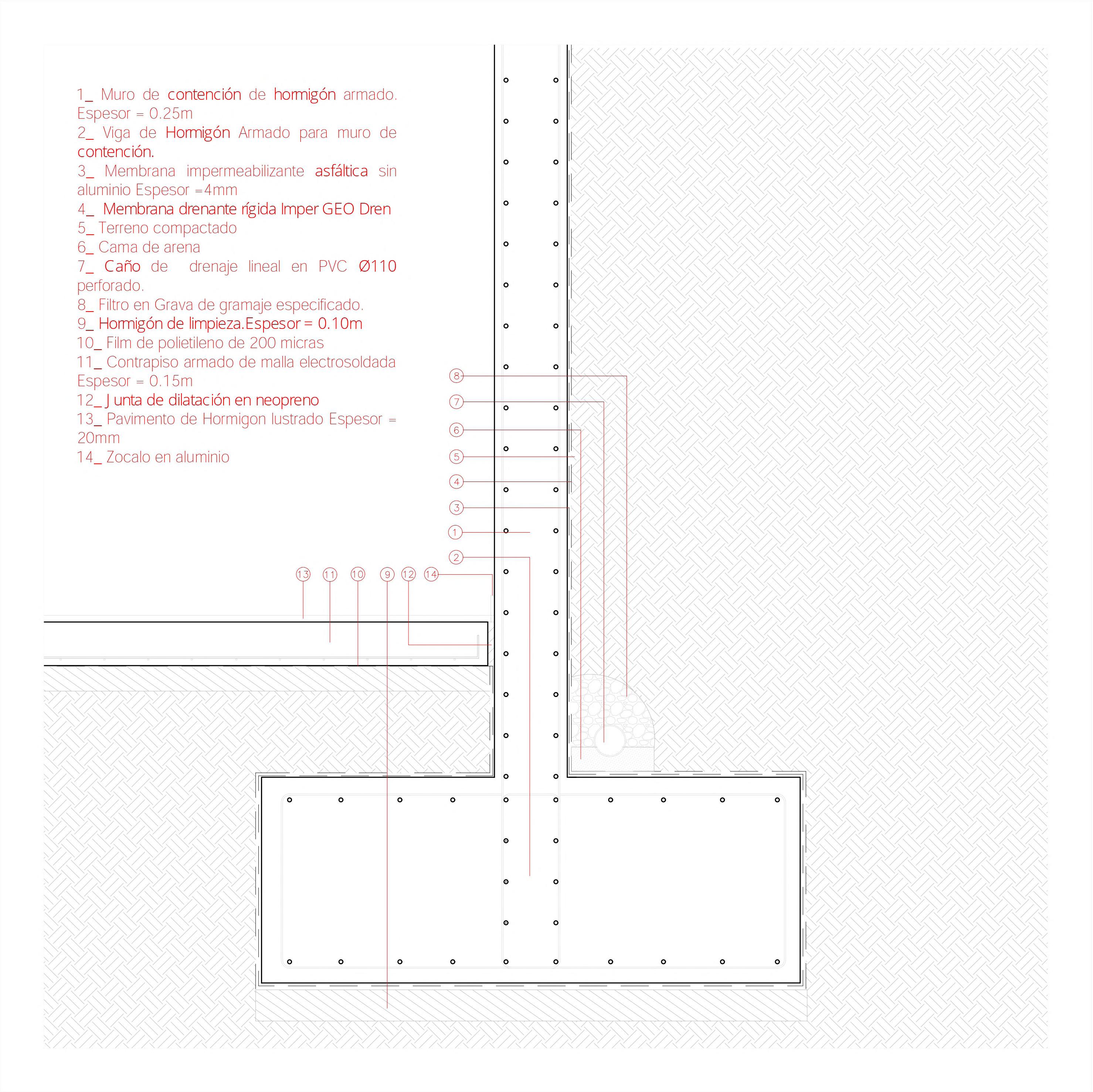

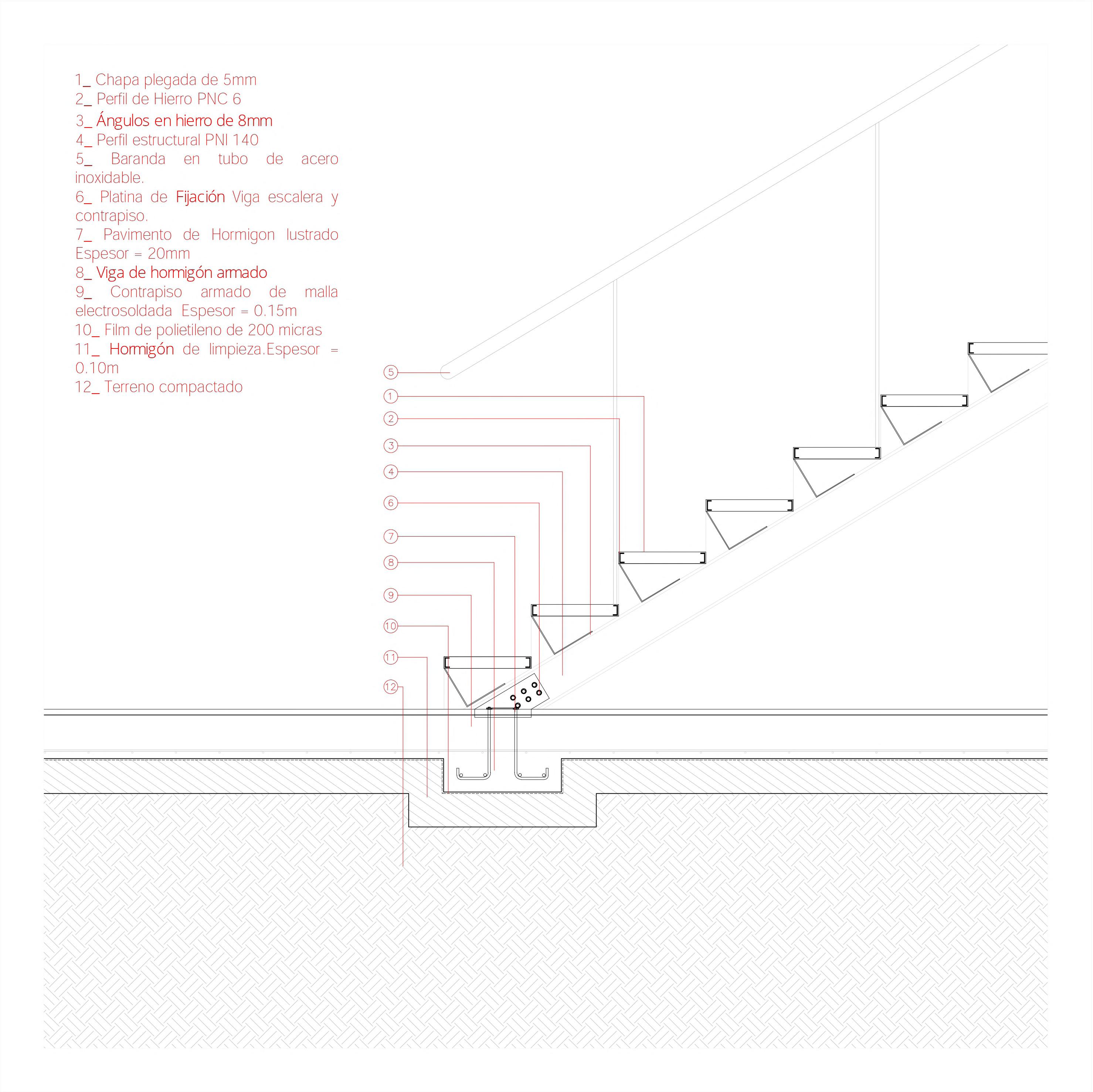

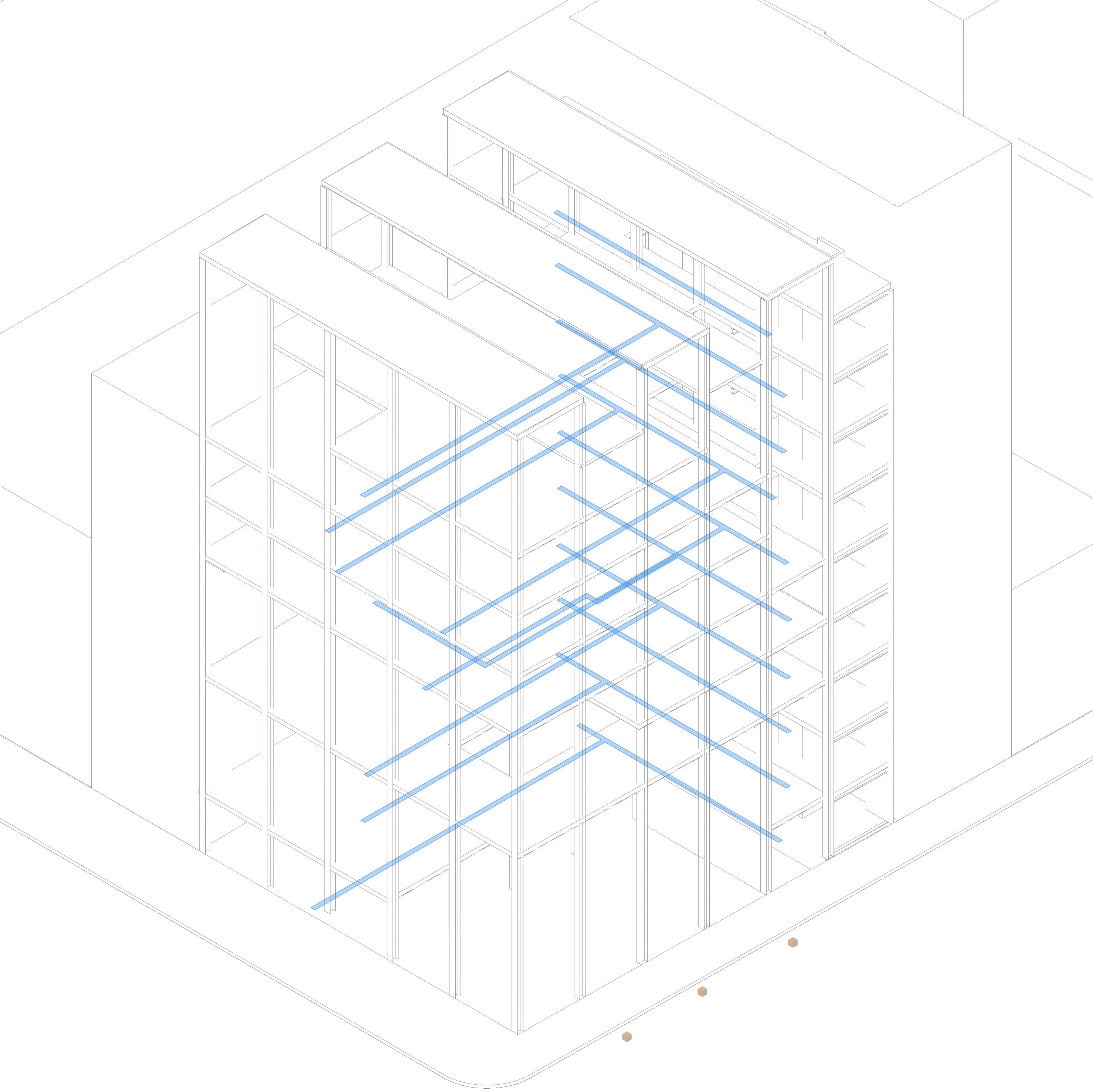

ESTRUCTURA -

1. Perno y tuerca de Alta Resistencia para estructura ( Fijación / regulación de piezas metalicas)

2. Pilar Metalico HEB 400.

3. Platina de fijacion Soldada a Pilar ⅛”

4. Cemento Expansivo de anclaje, espesor:3cm

5. Armaduras según calculo de Pilar de Hormigón armado

6. Anclaje de pilar metálico, varilla roscada Ø15mm

7. Vigas METALICA PN 450

8. Armadura Viga de fundación Medianera

9. Armadura Cabezal de Pilote

10. Armadura principal de transporte de cargas a pilotes

11. Pavimento de Hormigon lustrado Espesor = 20mm

12. Contrapiso armado de malla electrosoldada Espesor = 0.15m

13. Terreno compactado

14. Hormigón de limpieza.Espesor = 0.10m

15. Muro de contención de hormigon Armado

16. Armadura muro de contención

17. Armadura Superior patín de fundación para caja de ascensores.

18. Armadura inferior de patin Ø 12 mm cda 15 cm (recubrimiento 4cm)

19. Armadura de anclaje pilar de fundación a patin, plegado 90º.

20. steel deck calibre 1.2 mm de espesor total con carpeta 12 cm

21. Perno Conector Steel deck/ Viga metalica

22. Platina de fijación soldada (union entre pilares)

23. Platina de fijacion soldada a pilar

24. Tirante metalico en barra traccionada de metal al carbono, Diametro 13 cm macizo. Mallacoy Sistem

25. Cabezal de fijación según cálculo estructural

26. Placa de fijación estructural. Pieza soldada a reticulado según calculo estructural

27. Perno macizo de fijación en metal al carbono. Diametro según cálculo

28. Anillo de bloqueo de perno en metal al carbono según cálculo

29. Esperas del reticulado

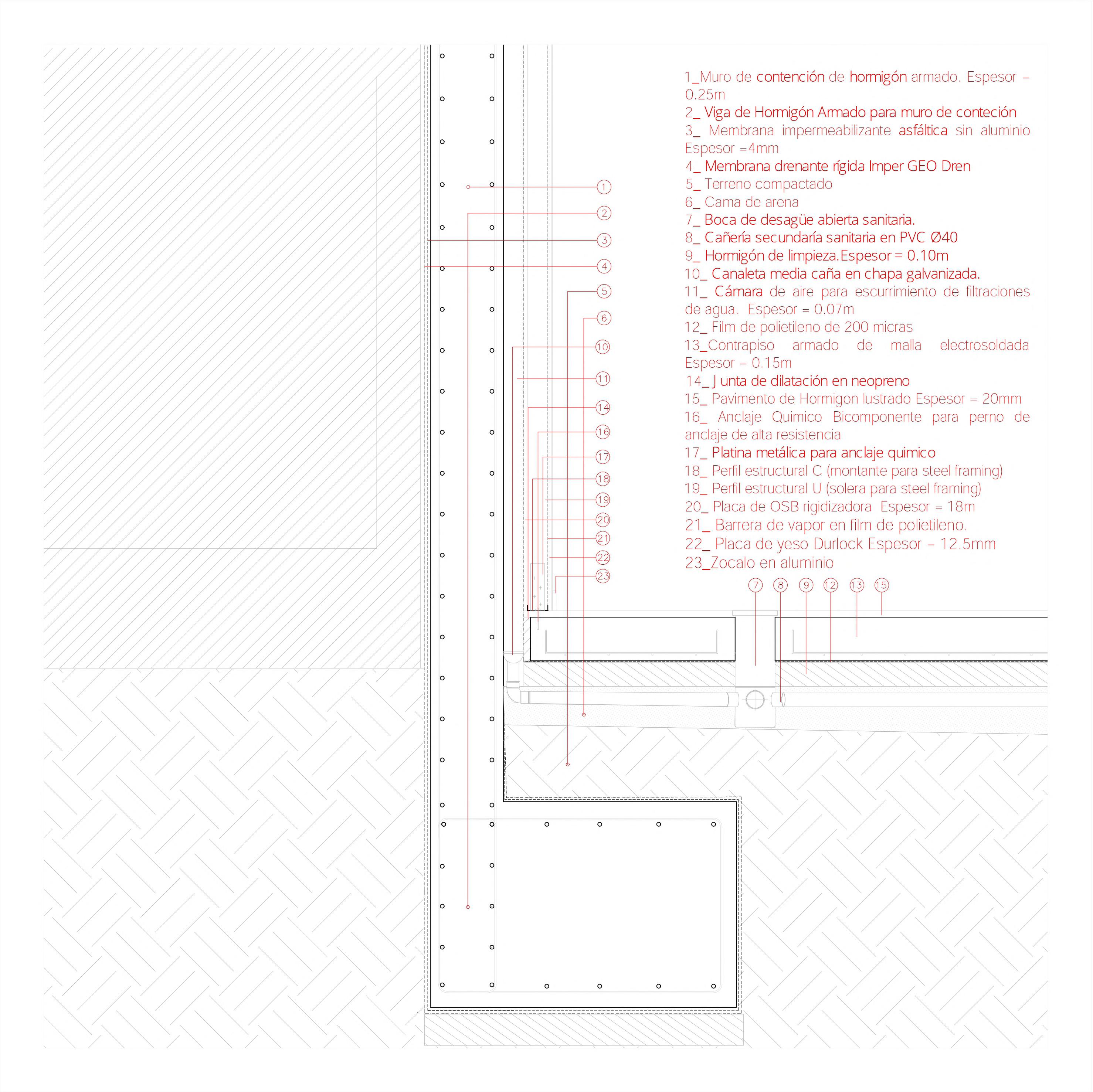

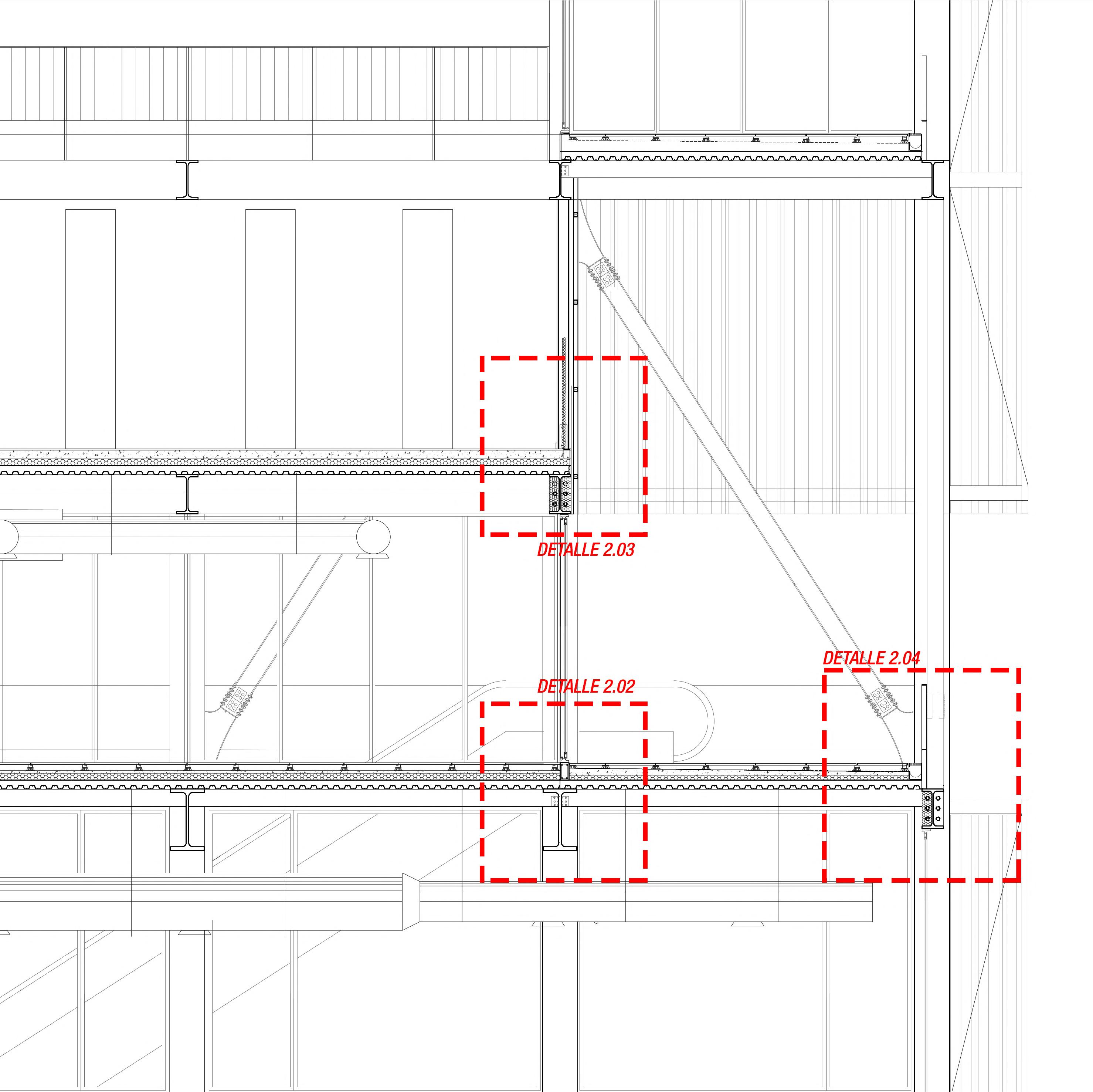

D01 - Fundacion Medianera con cabezal de doble pilote.

1. Perno y tuerca de Alta Resistencia para estructura ( Fijación / regulación de piezas metalicas)

2. Pilar Metalico HEB 400.

3. Platina de fijacion Soldada a Pilar ⅛”

4. Cemento Expansivo de anclaje, espesor:3cm

5. Armaduras según calculo de Pilar de Hormigón armado

6. Anclaje de pilar metálico, varilla roscada Ø15mm

7. Vigas METALICA PN 450

8. Armadura Viga de fundación Medianera

9. Armadura Cabezal de Pilote

10. Armadura principal de transporte de cargas a pilotes

11. Pavimento de Hormigon lustrado Espesor = 20mm

12. Contrapiso armado de malla electrosoldada Espesor = 0.15m

13. Terreno compactado

14. Hormigón de limpieza.Espesor = 0.10m

15. Muro de contención de hormigon Armado

16. Armadura muro de contención

17. Armadura Superior patín de fundación para caja de ascensores.

18. Armadura inferior de patin Ø 12 mm cda 15 cm (recubrimiento 4cm)

19. Armadura de anclaje pilar de fundación a patin, plegado 90º.

20. steel deck calibre 1.2 mm de espesor total con carpeta 12 cm

21. Perno Conector Steel deck/ Viga metalica

22. Platina de fijación soldada (union entre pilares)

23. Platina de fijacion soldada a pilar

24. Tirante metalico en barra traccionada de metal al carbono, Diametro 13 cm macizo. Mallacoy Sistem

25. Cabezal de fijación según cálculo estructural

26. Placa de fijación estructural. Pieza soldada a reticulado según calculo estructural

27. Perno macizo de fijación en metal al carbono. Diametro según cálculo

28. Anillo de bloqueo de perno en metal al carbono según cálculo

29. Esperas del reticulado

D02 - Foso de Ascensor DETALLE 1/20

1. Perno y tuerca de Alta Resistencia para estructura ( Fijación / regulación de piezas metalicas)

2. Pilar Metalico HEB 400.

3. Platina de fijacion Soldada a Pilar ⅛”

4. Cemento Expansivo de anclaje, espesor:3cm

5. Armaduras según calculo de Pilar de Hormigón armado

6. Anclaje de pilar metálico, varilla roscada Ø15mm

7. Vigas METALICA PN 450

8. Armadura Viga de fundación Medianera

9. Armadura Cabezal de Pilote

10. Armadura principal de transporte de cargas a pilotes

11. Pavimento de Hormigon lustrado Espesor = 20mm

12. Contrapiso armado de malla electrosoldada Espesor = 0.15m

13. Terreno compactado

14. Hormigón de limpieza.Espesor = 0.10m

15. Muro de contención de hormigon Armado

16. Armadura muro de contención

17. Armadura Superior patín de fundación para caja de ascensores.

18. Armadura inferior de patin Ø 12 mm cda 15 cm (recubrimiento 4cm)

19. Armadura de anclaje pilar de fundación a patin, plegado 90º.

20. steel deck calibre 1.2 mm de espesor total con carpeta 12 cm

21. Perno Conector Steel deck/ Viga metalica

22. Platina de fijación soldada (union entre pilares)

23. Platina de fijacion soldada a pilar

24. Tirante metalico en barra traccionada de metal al carbono, Diametro 13 cm macizo. Mallacoy Sistem

25. Cabezal de fijación según cálculo estructural

26. Placa de fijación estructural. Pieza soldada a reticulado según calculo estructural

27. Perno macizo de fijación en metal al carbono. Diametro según cálculo

28. Anillo de bloqueo de perno en metal al carbono según cálculo

29. Esperas del reticulado

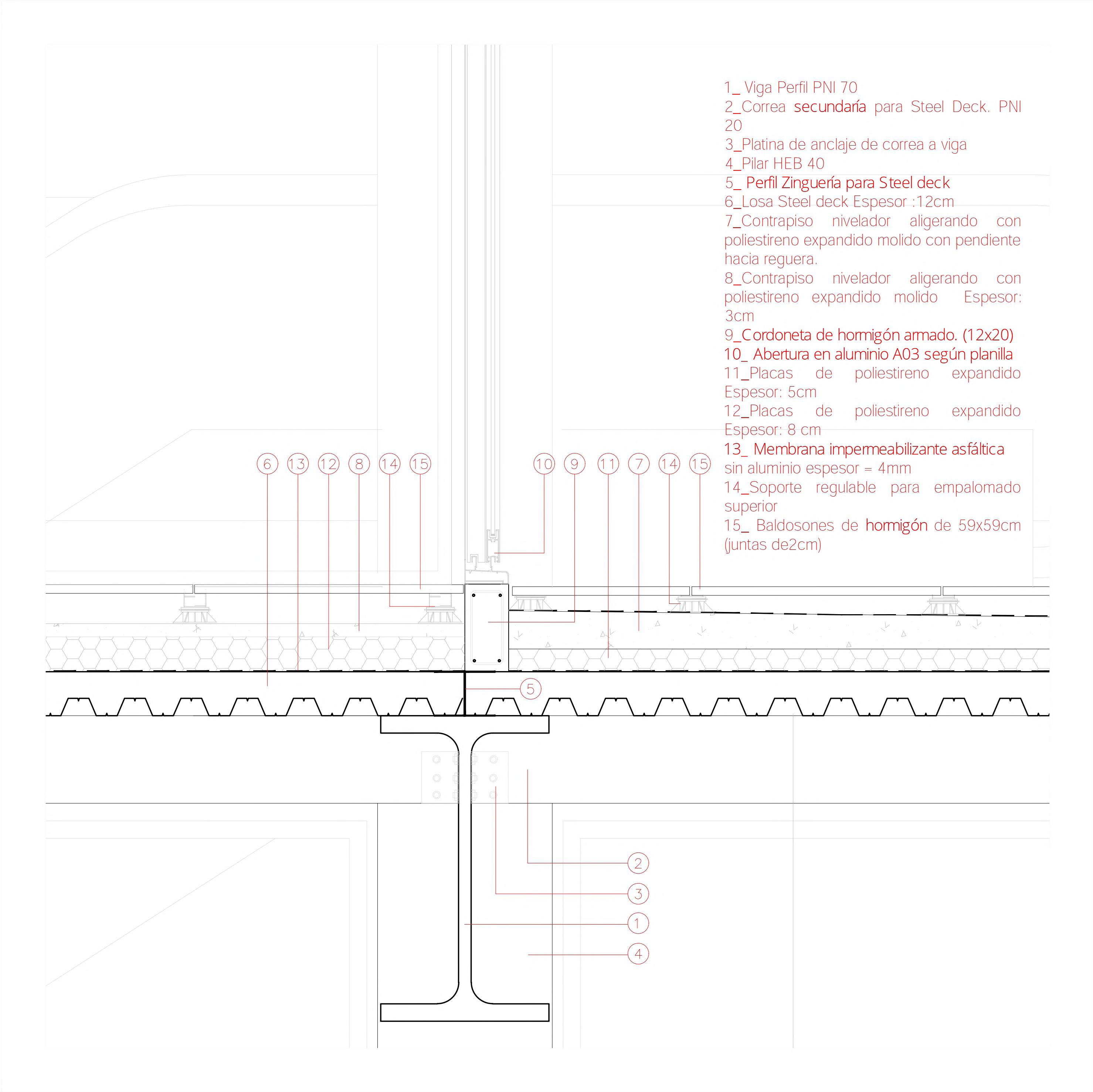

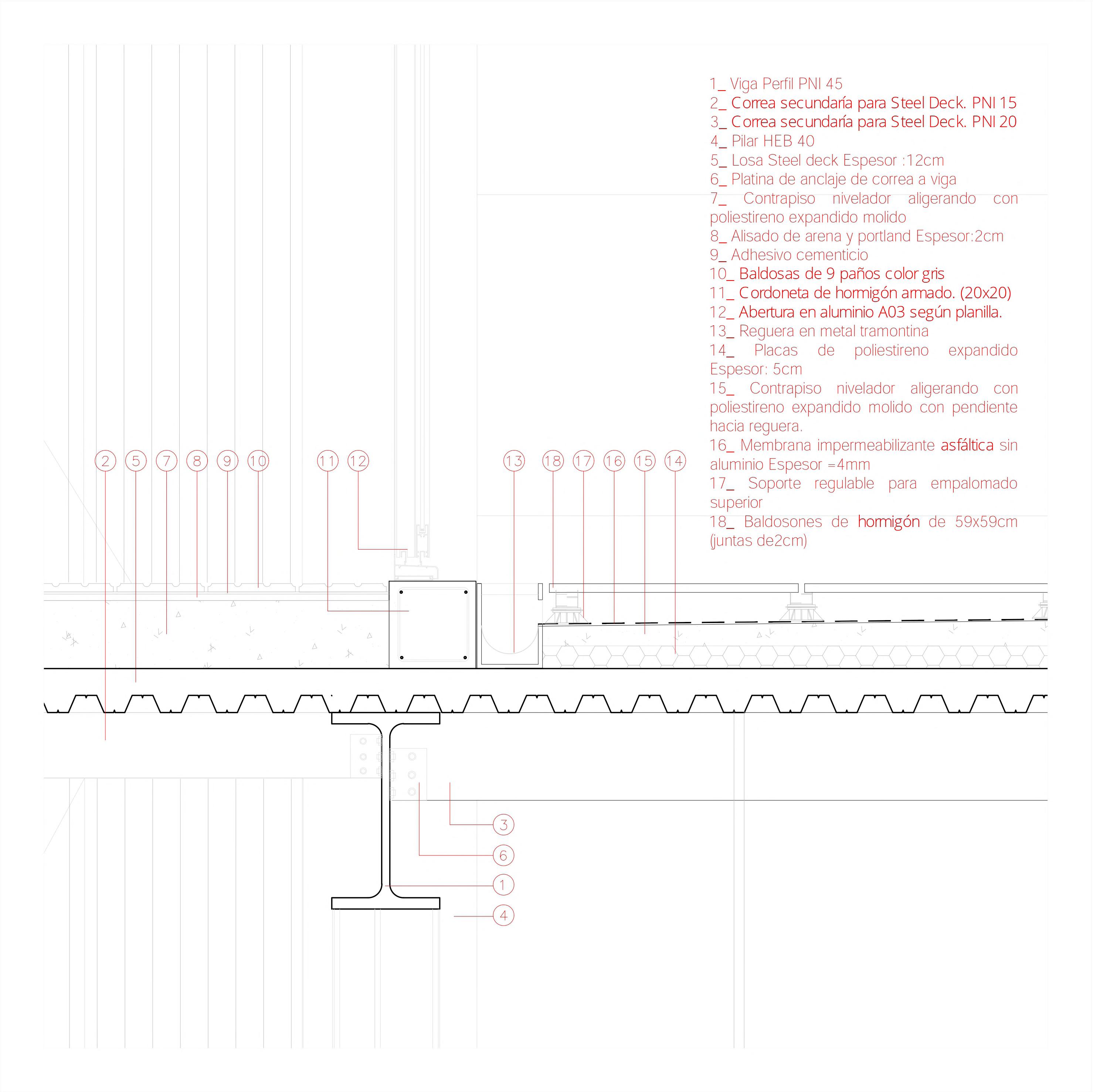

D03 - Steel deck y perfiles DETALLE 1/20

1. Perno y tuerca de Alta Resistencia para estructura ( Fijación / regulación de piezas metalicas)

2. Pilar Metalico HEB 400.

3. Platina de fijacion Soldada a Pilar ⅛”

4. Cemento Expansivo de anclaje, espesor:3cm

5. Armaduras según calculo de Pilar de Hormigón armado

6. Anclaje de pilar metálico, varilla roscada Ø15mm

7. Vigas METALICA PN 450

8. Armadura Viga de fundación Medianera

9. Armadura Cabezal de Pilote

10. Armadura principal de transporte de cargas a pilotes

11. Pavimento de Hormigon lustrado Espesor = 20mm

12. Contrapiso armado de malla electrosoldada Espesor = 0.15m

13. Terreno compactado

14. Hormigón de limpieza.Espesor = 0.10m

15. Muro de contención de hormigon Armado

16. Armadura muro de contención

17. Armadura Superior patín de fundación para caja de ascensores.

18. Armadura inferior de patin Ø 12 mm cda 15 cm (recubrimiento 4cm)

19. Armadura de anclaje pilar de fundación a patin, plegado 90º.

20. steel deck calibre 1.2 mm de espesor total con carpeta 12 cm

21. Perno Conector Steel deck/ Viga metalica

22. Platina de fijación soldada (union entre pilares)

23. Platina de fijacion soldada a pilar

24. Tirante metalico en barra traccionada de metal al carbono, Diametro 13 cm macizo. Mallacoy Sistem

25. Cabezal de fijación según cálculo estructural

26. Placa de fijación estructural. Pieza soldada a reticulado según calculo estructural

27. Perno macizo de fijación en metal al carbono. Diametro según cálculo

28. Anillo de bloqueo de perno en metal al carbono según cálculo

29. Esperas del reticulado

D04 - Tensor estructural DETALLE 1/20

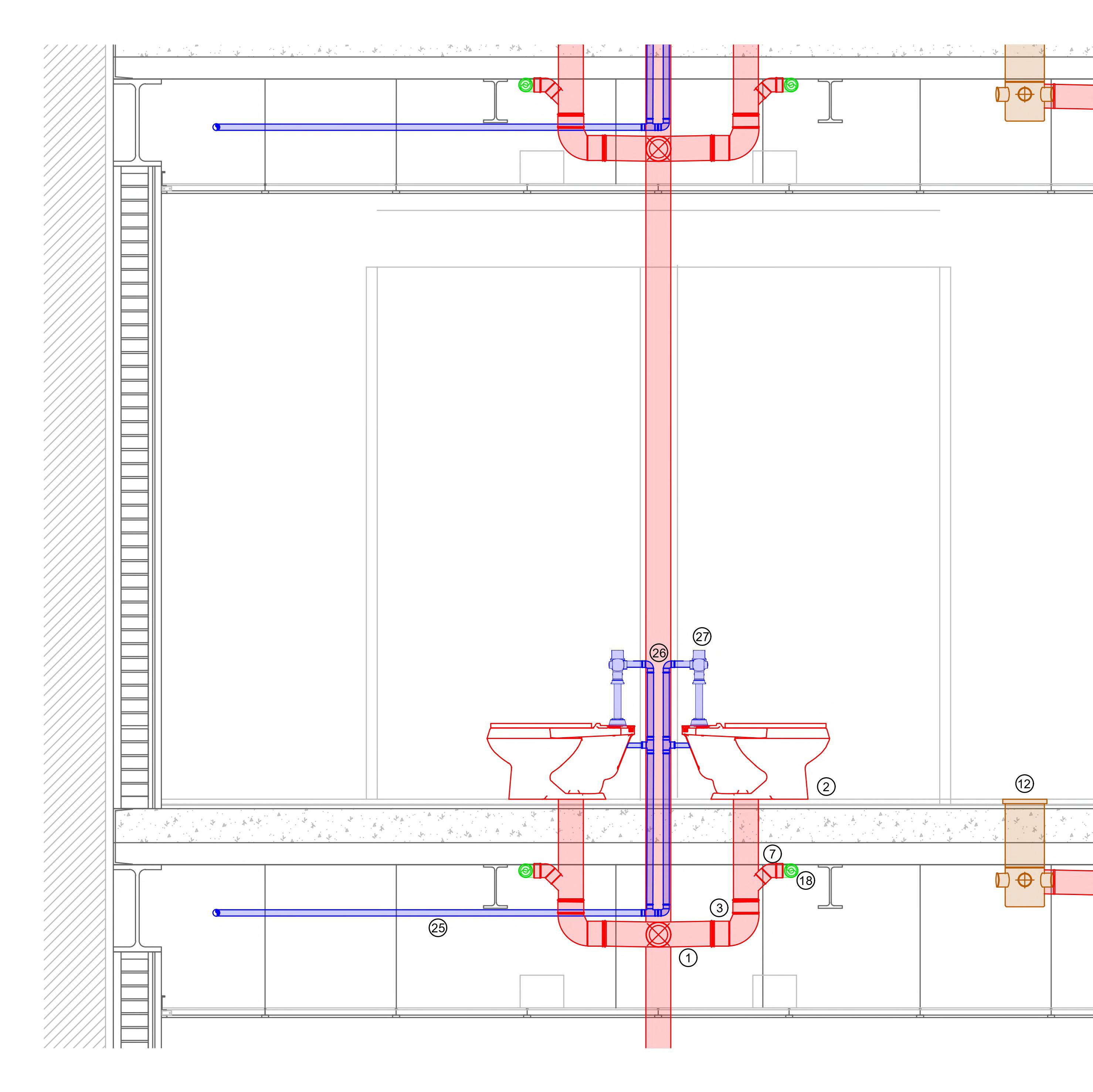

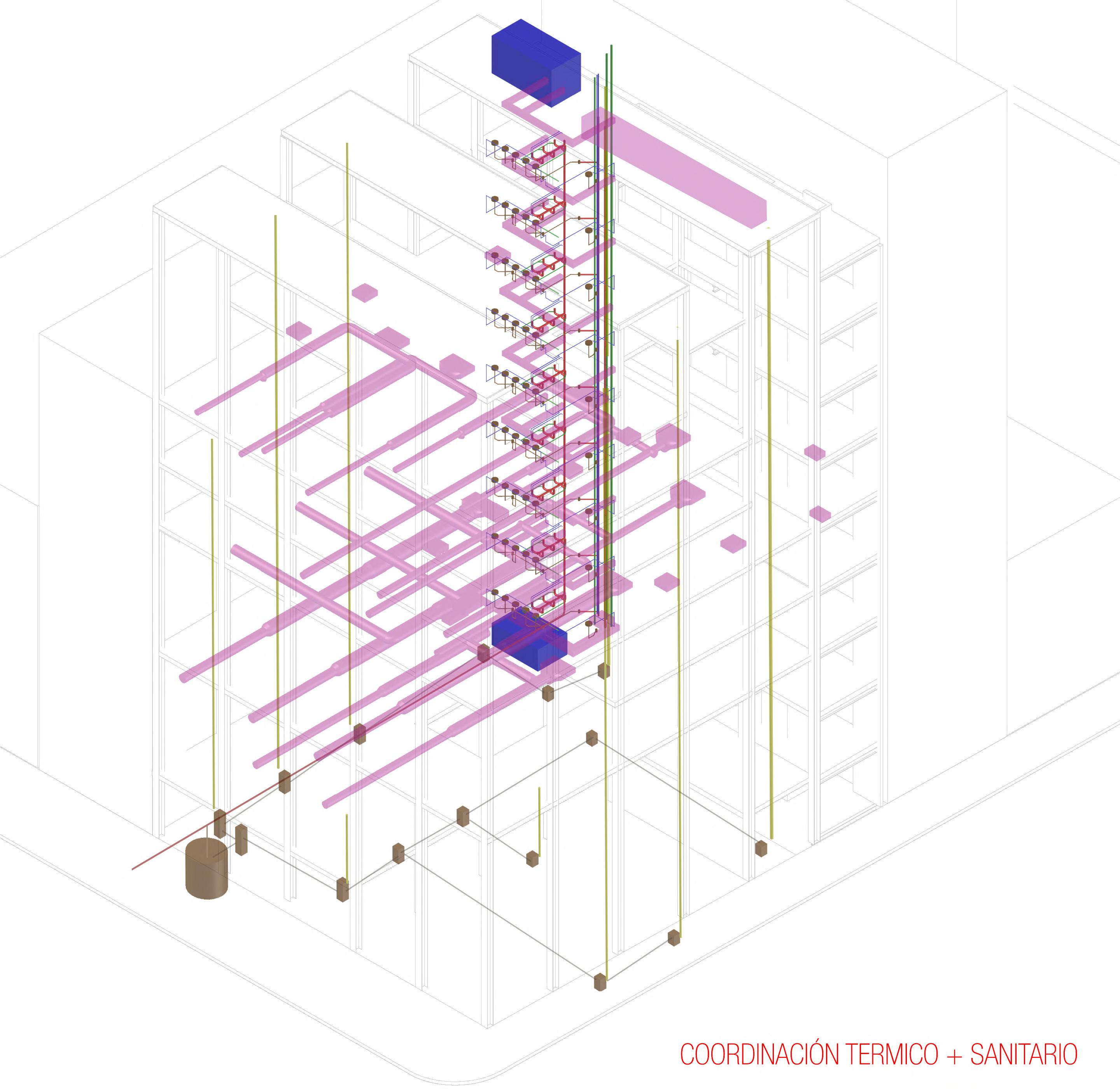

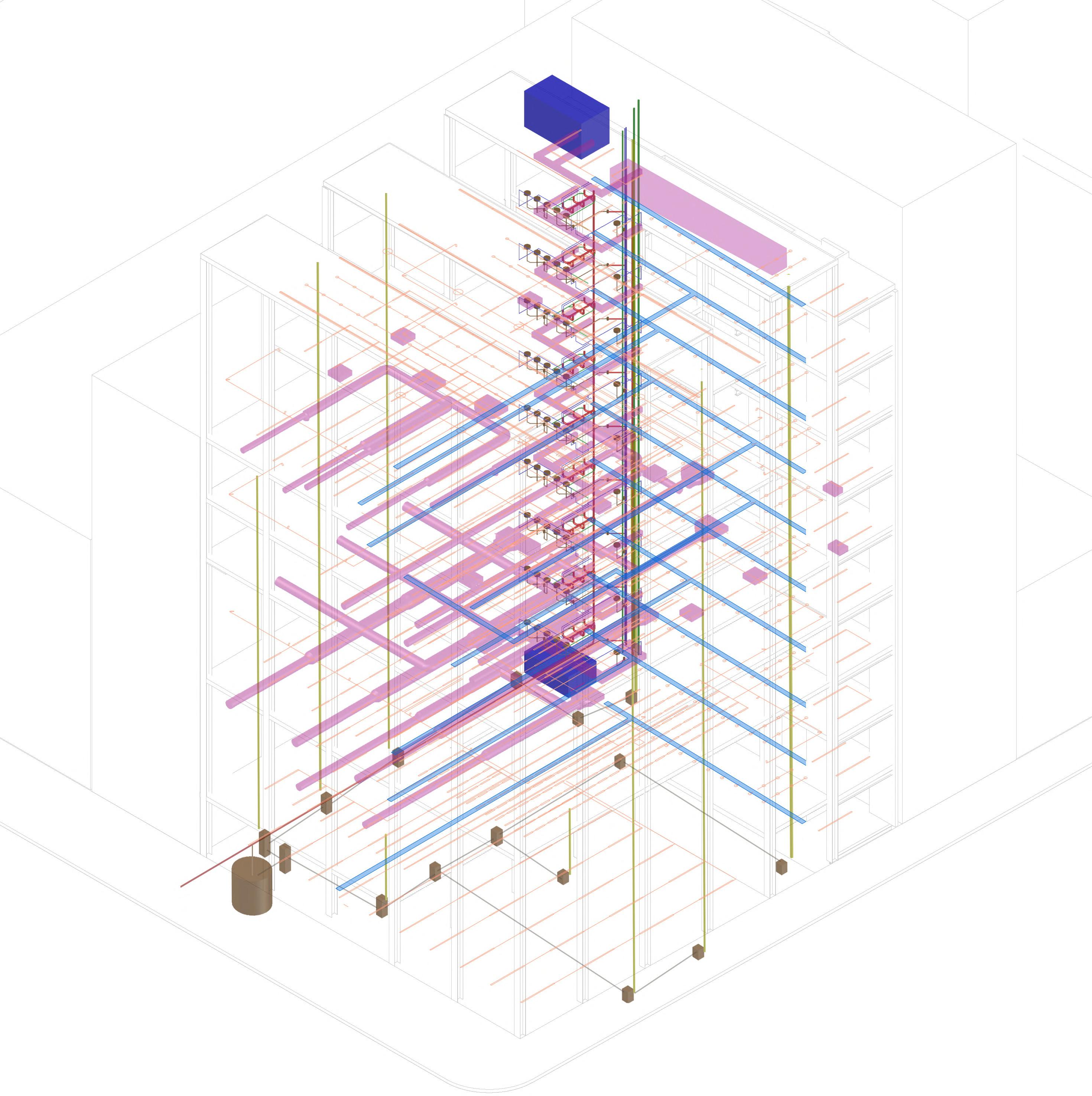

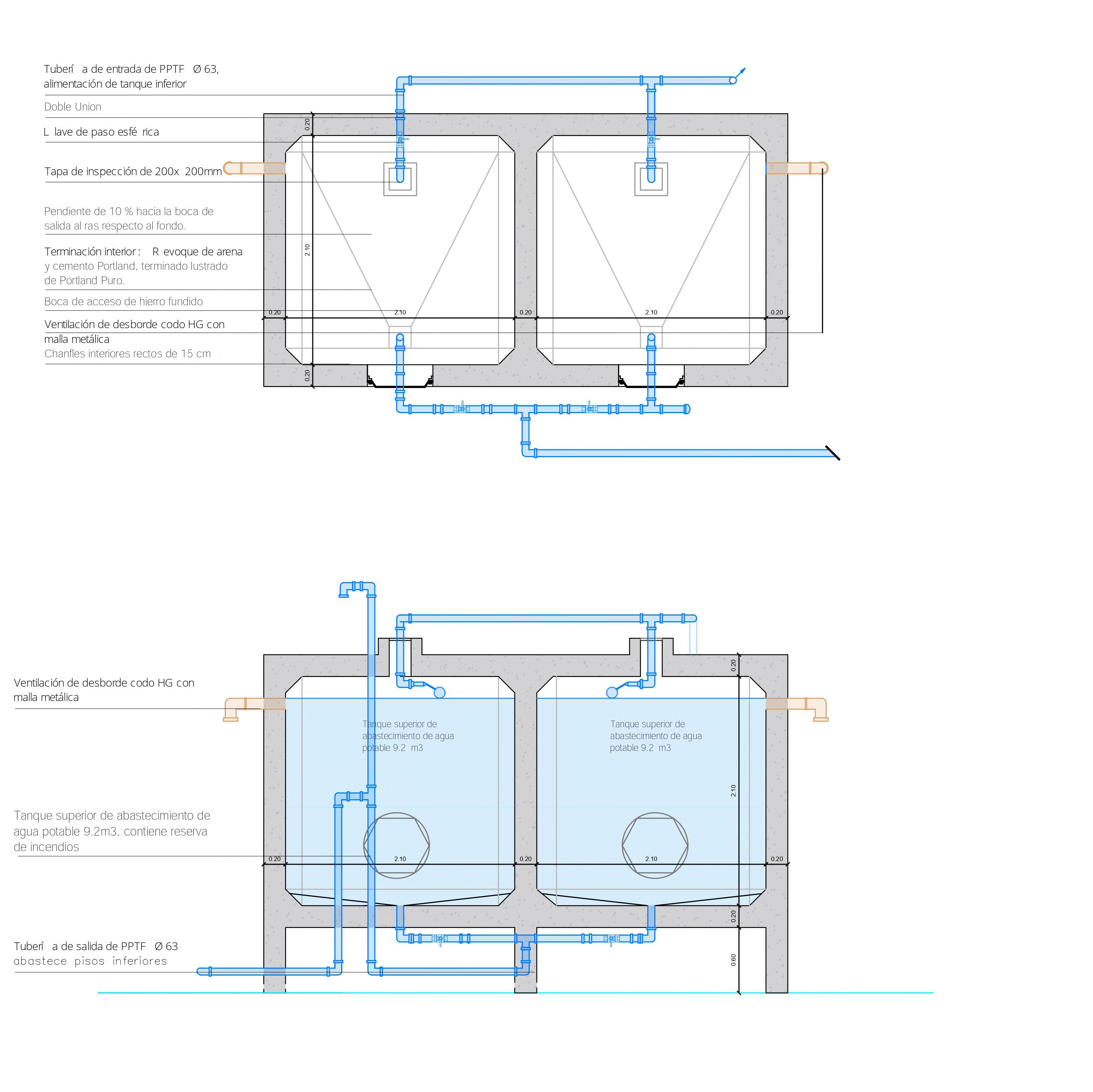

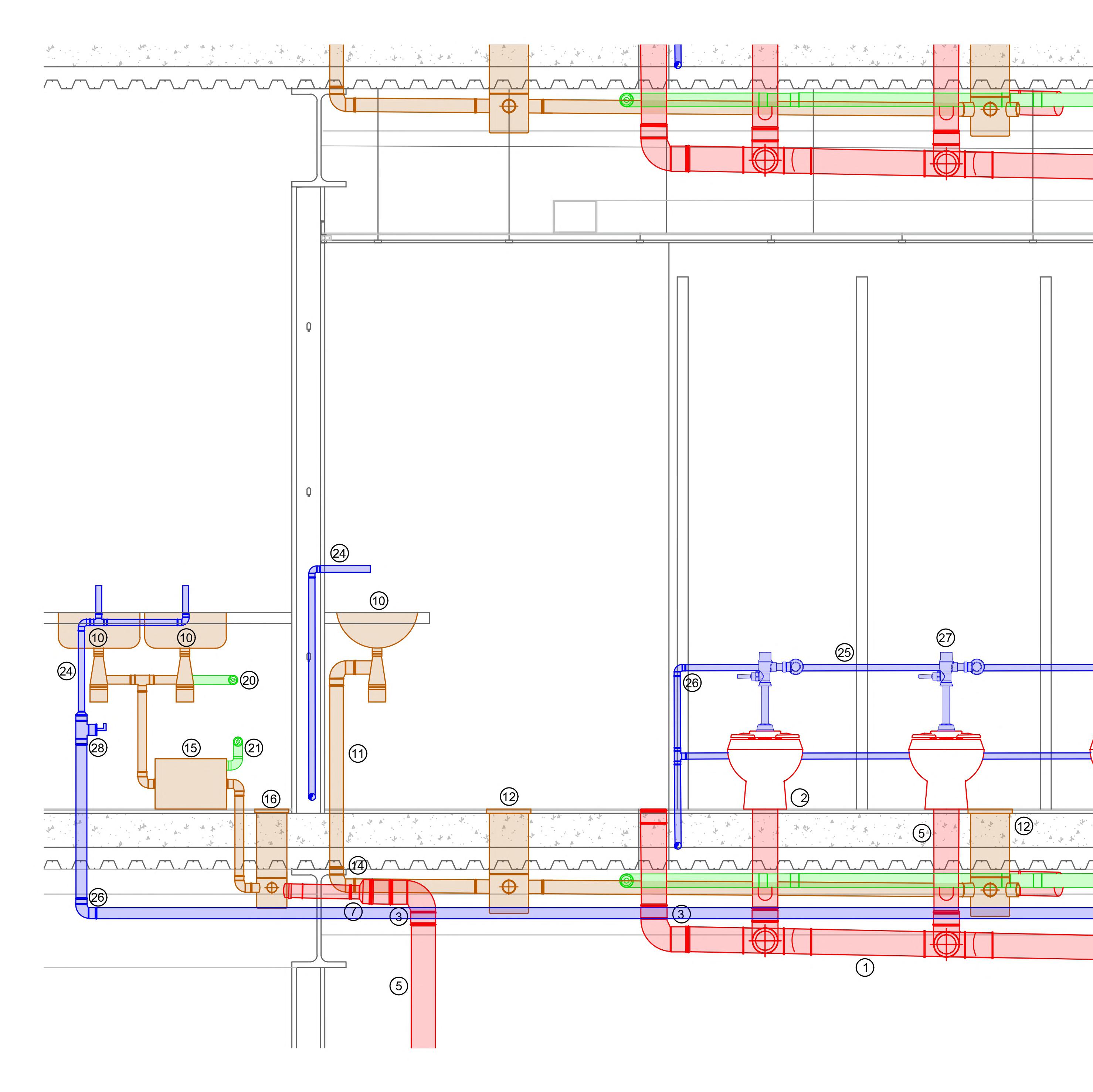

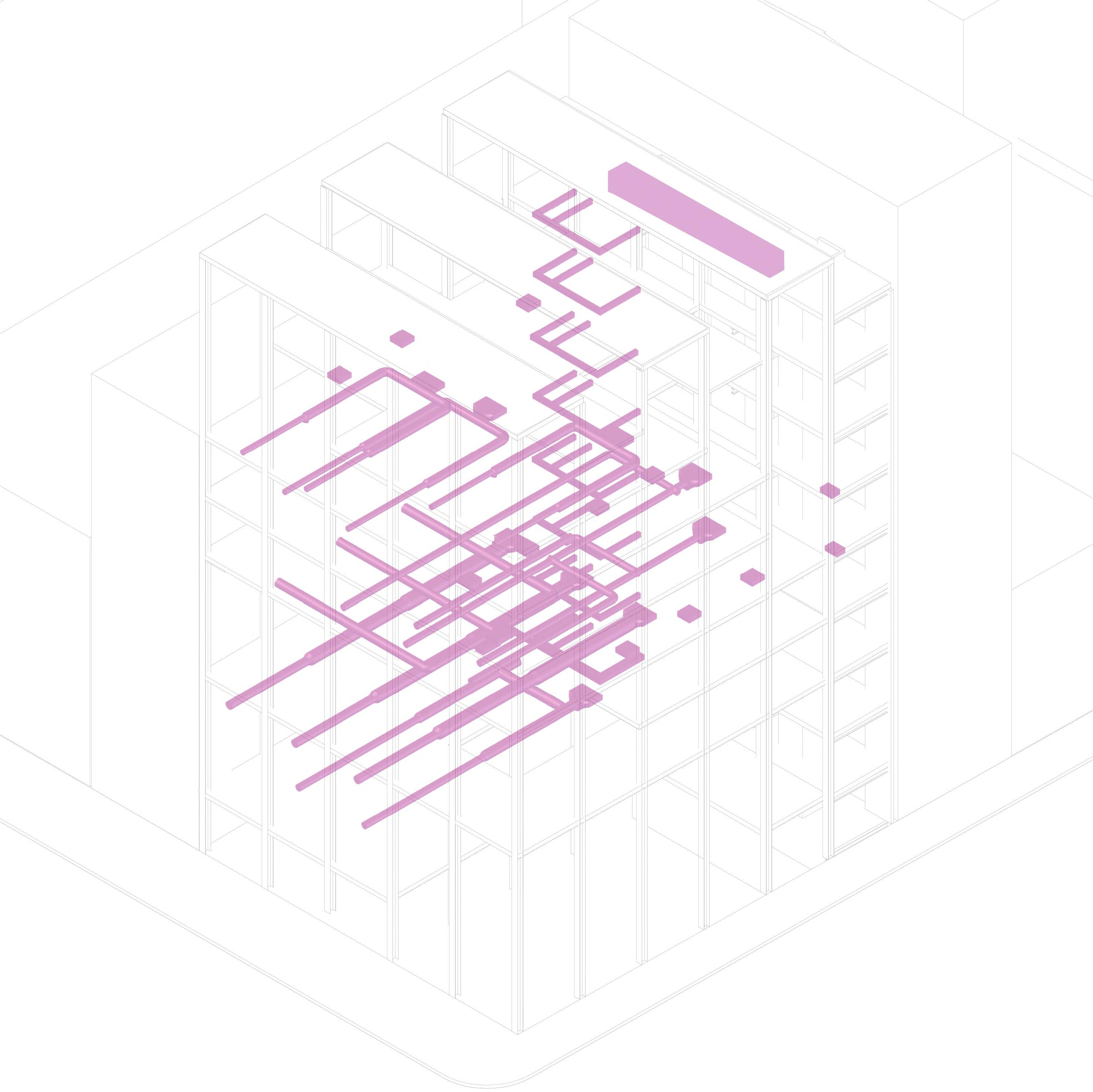

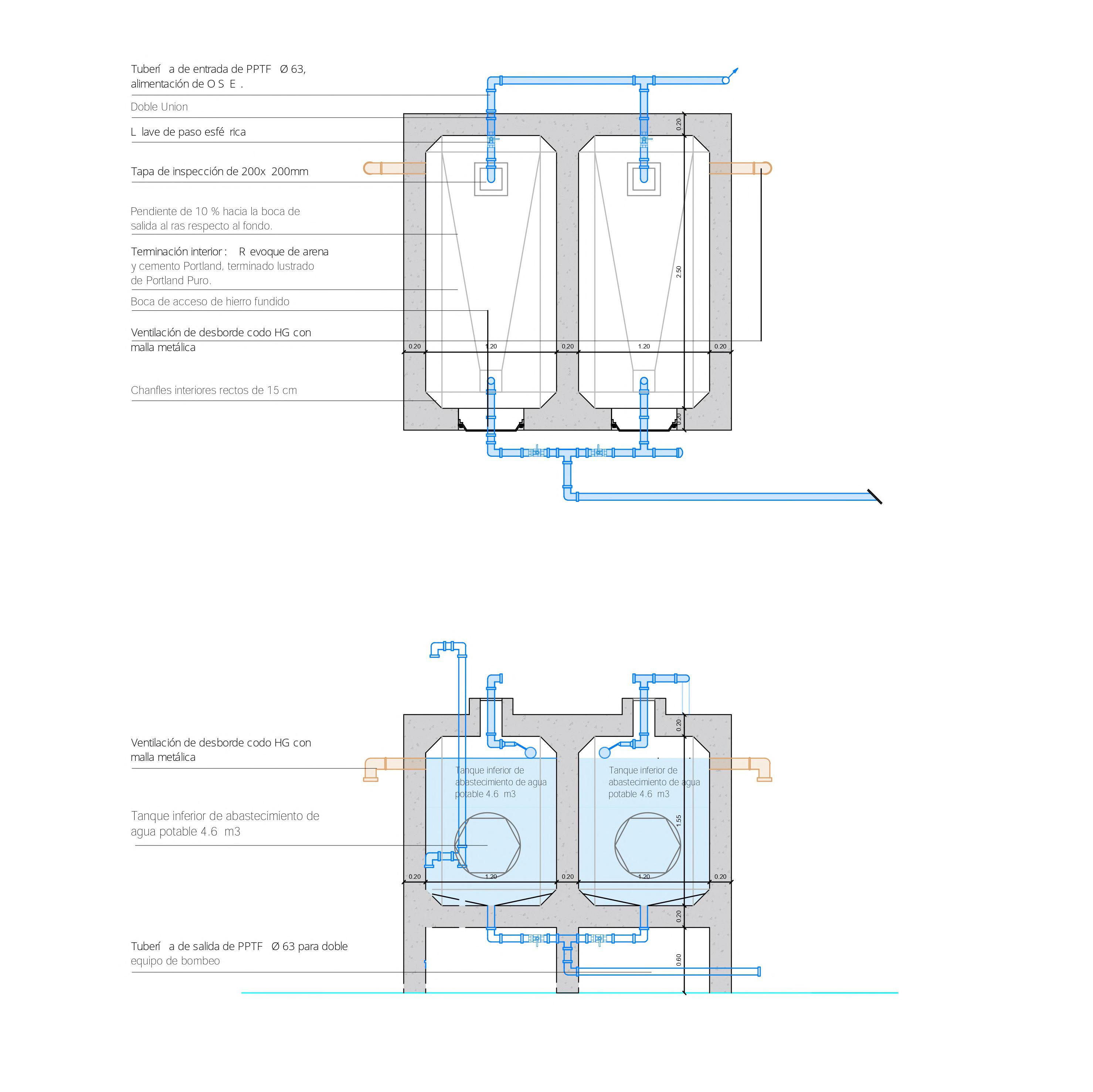

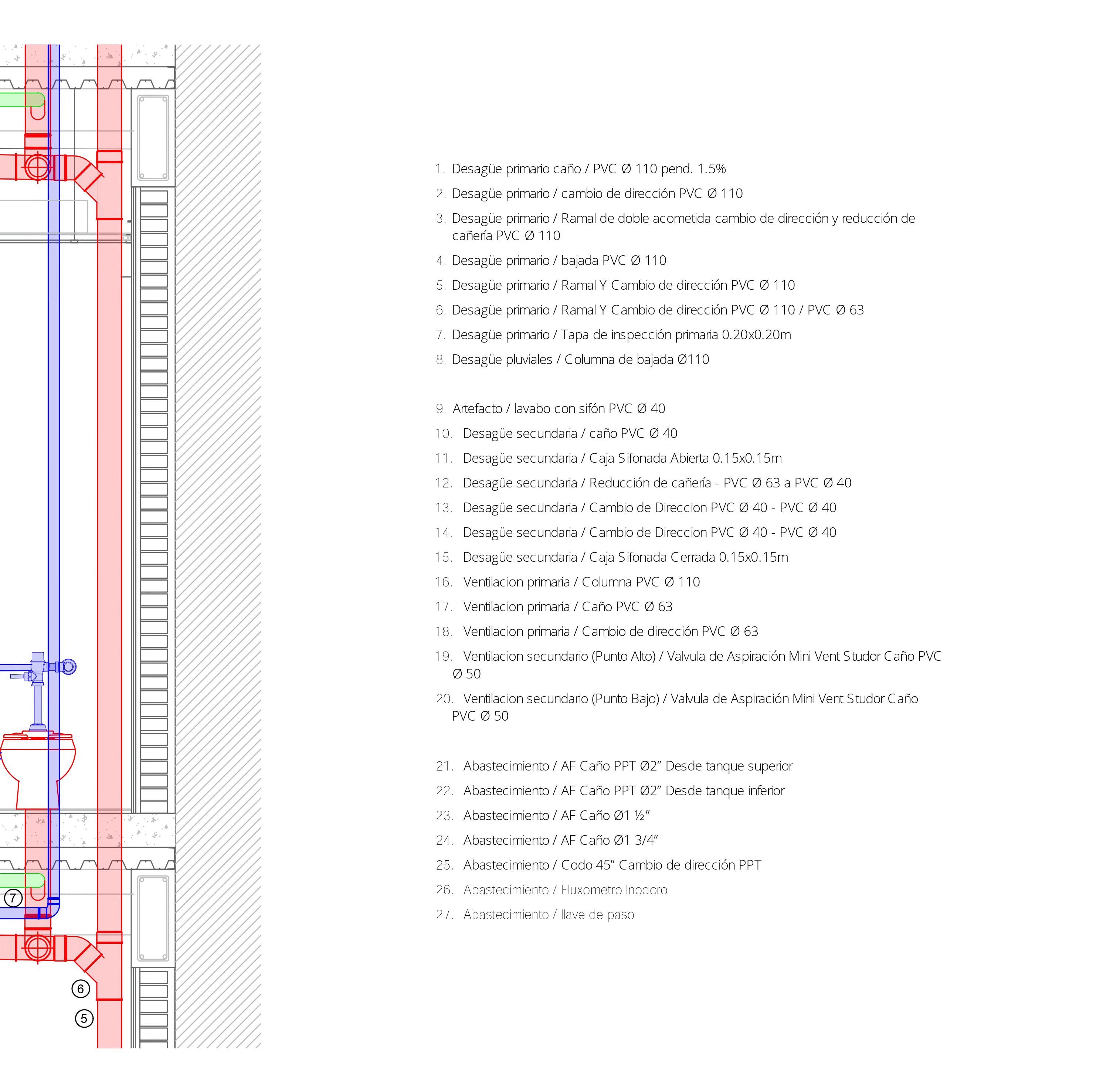

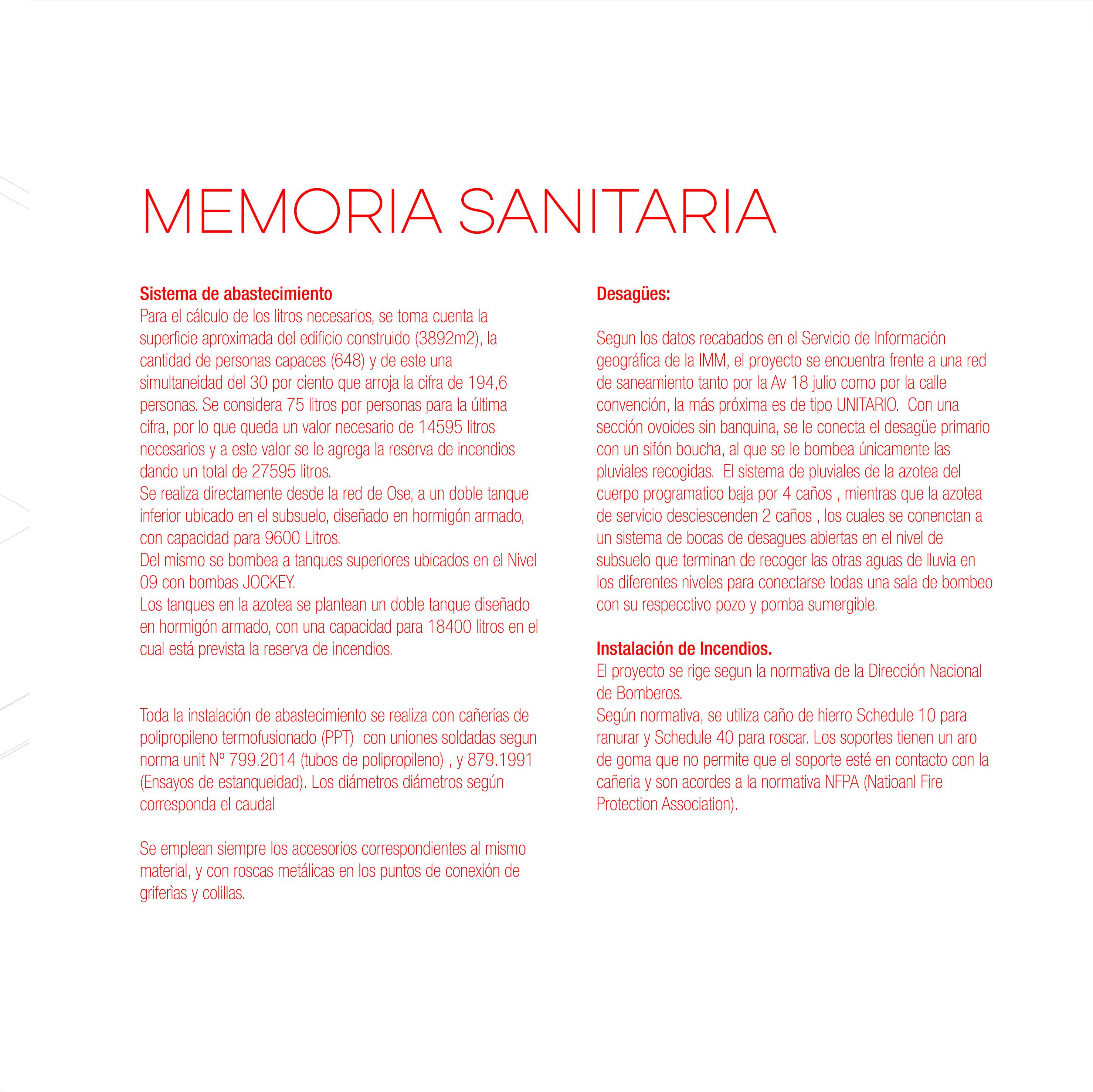

SANITARIO

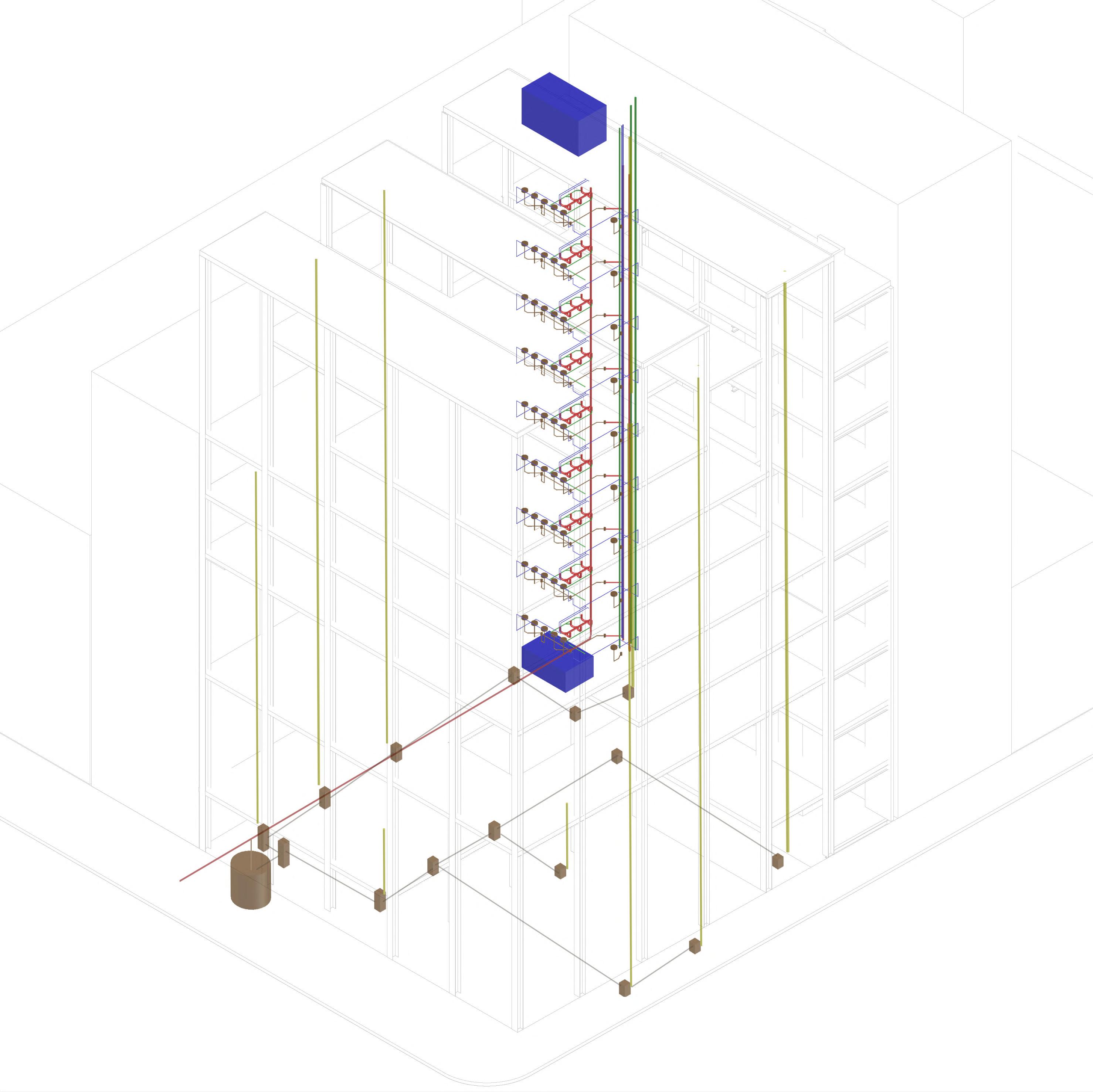

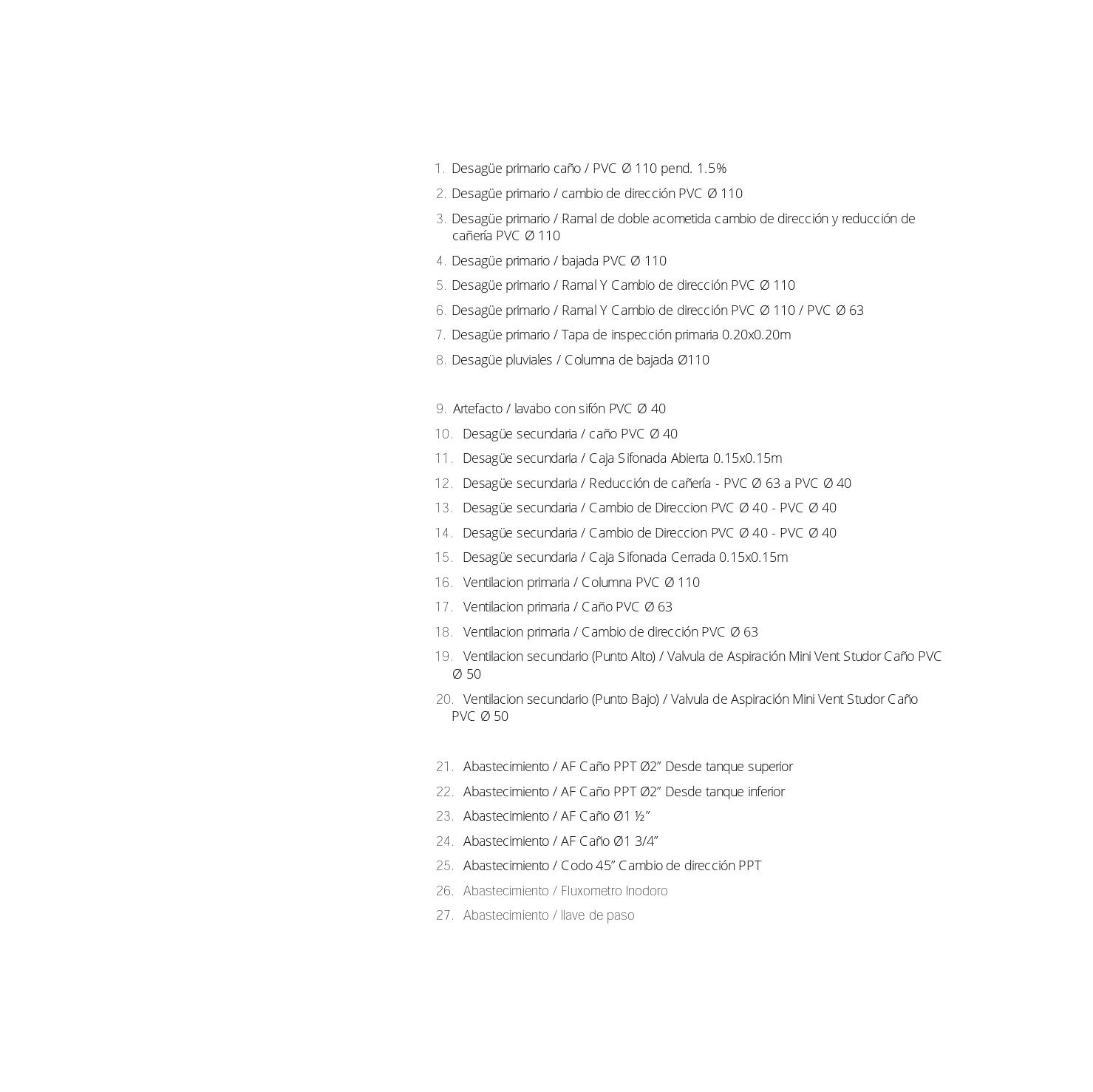

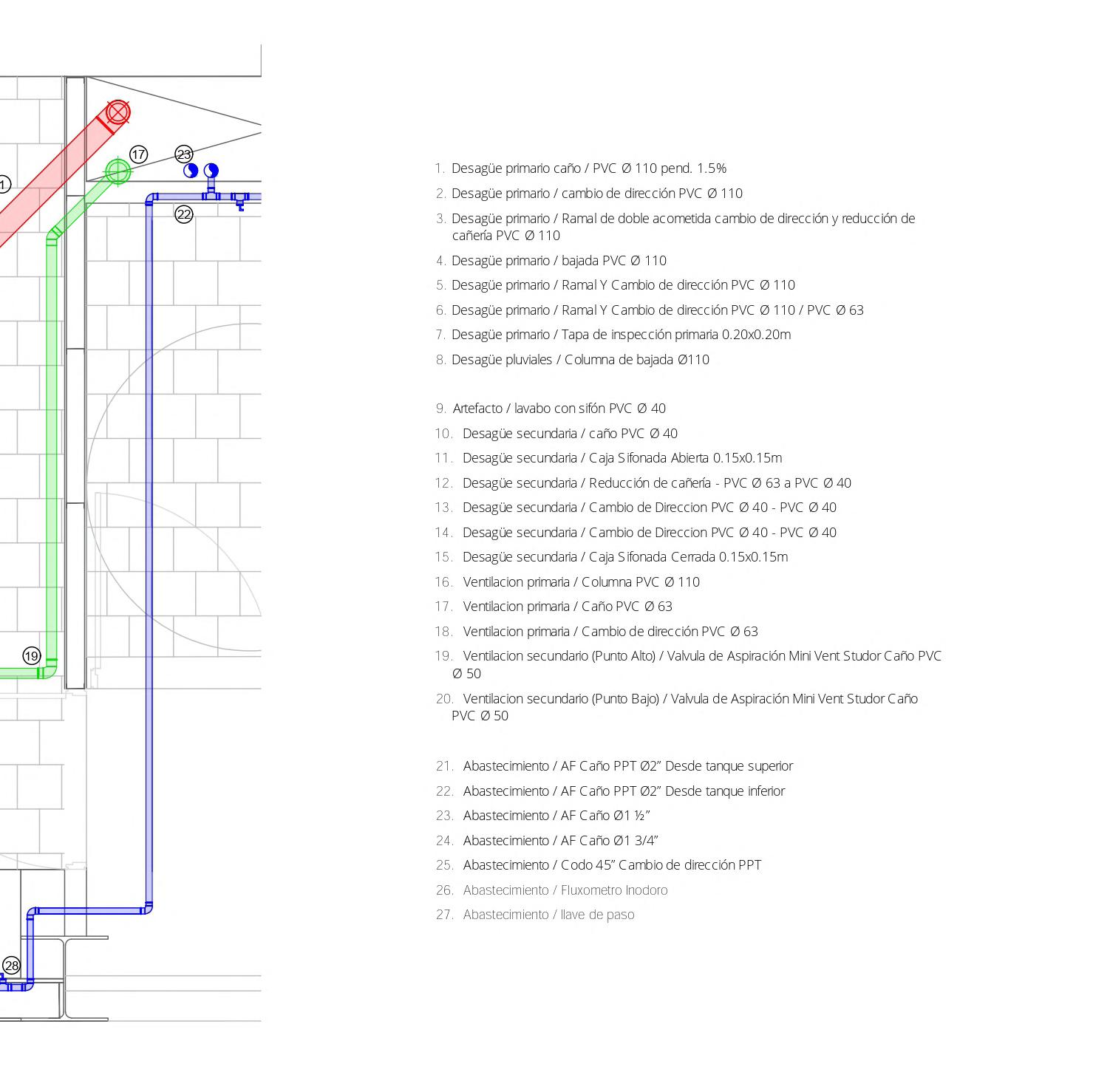

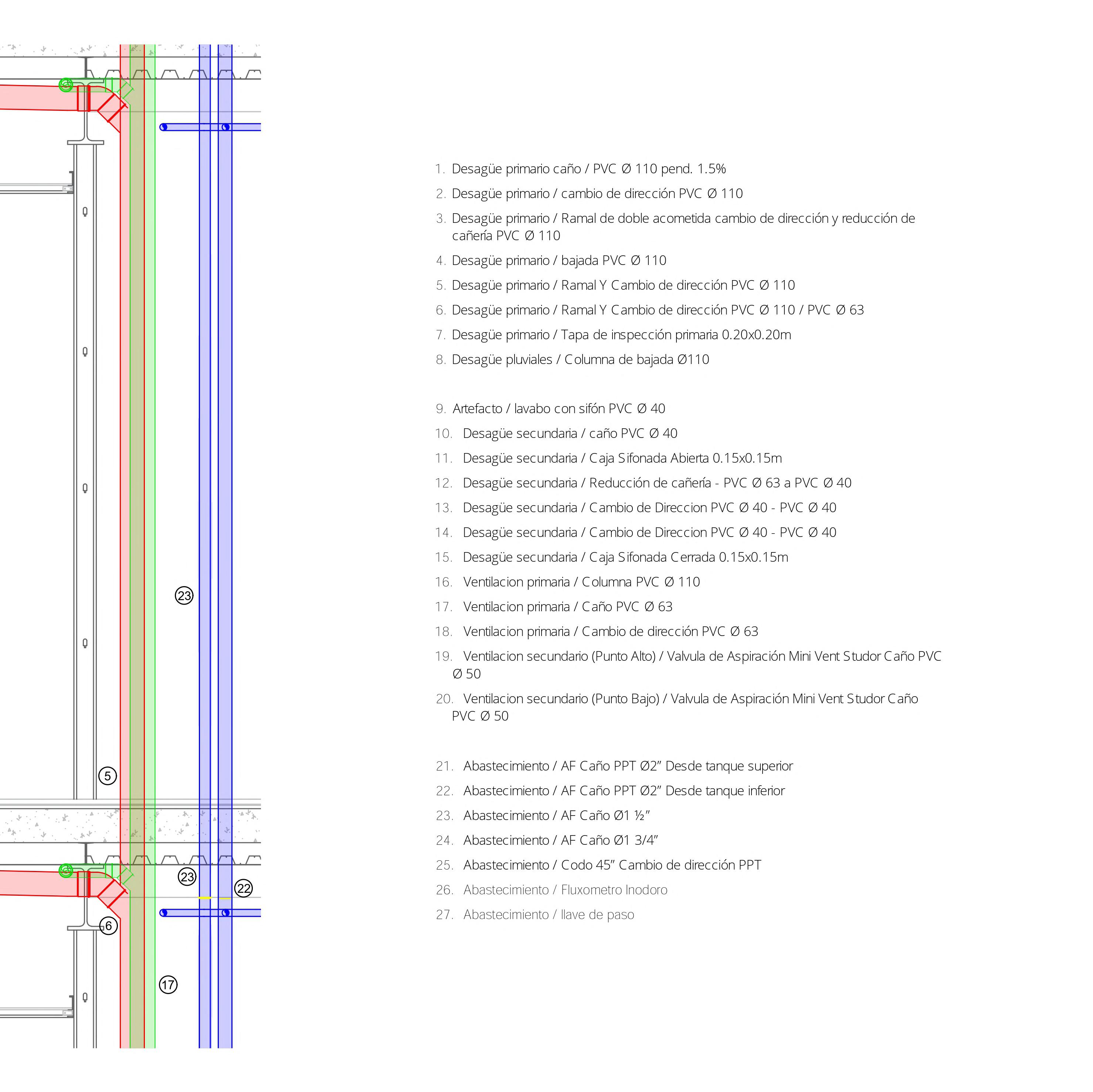

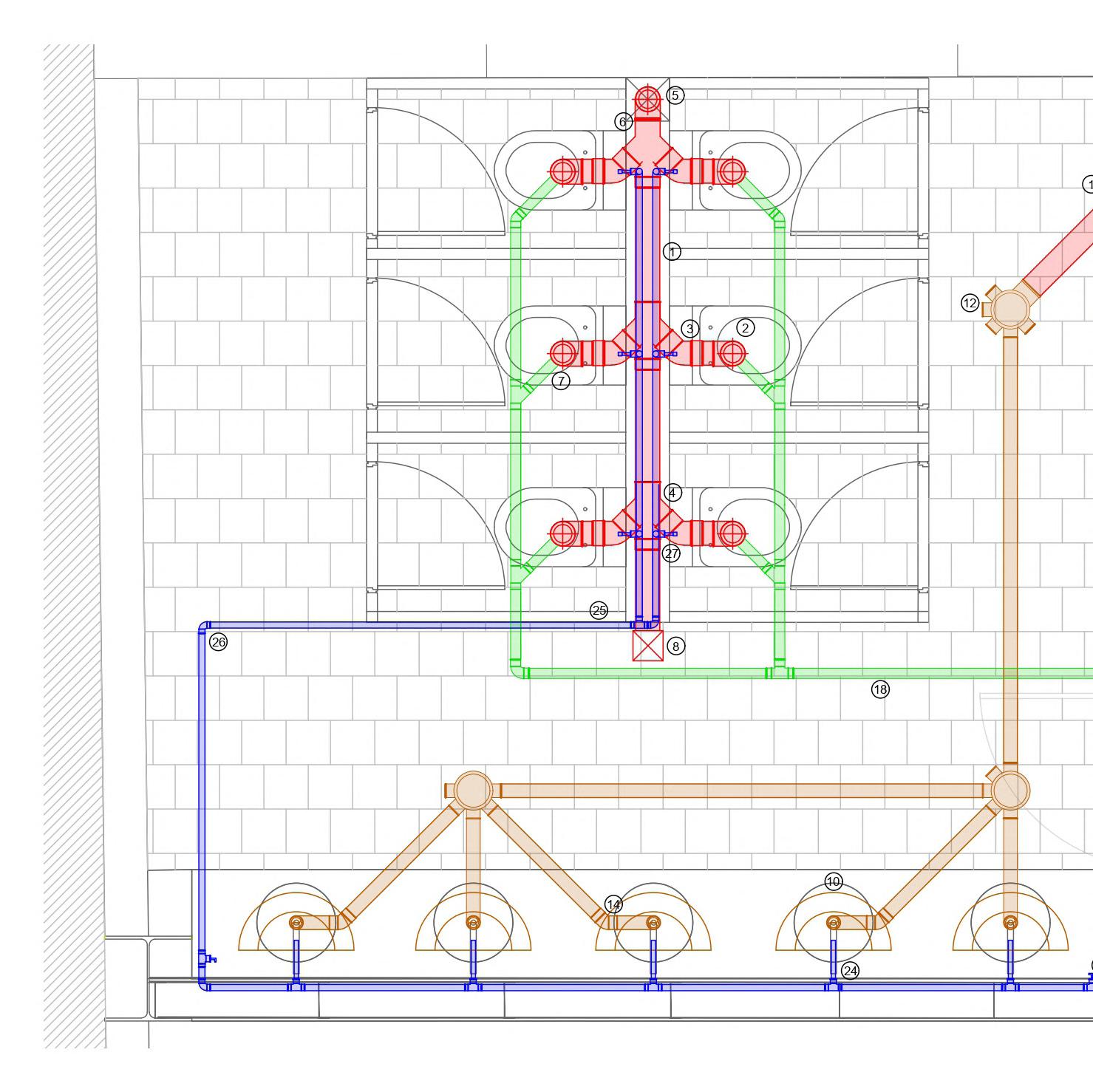

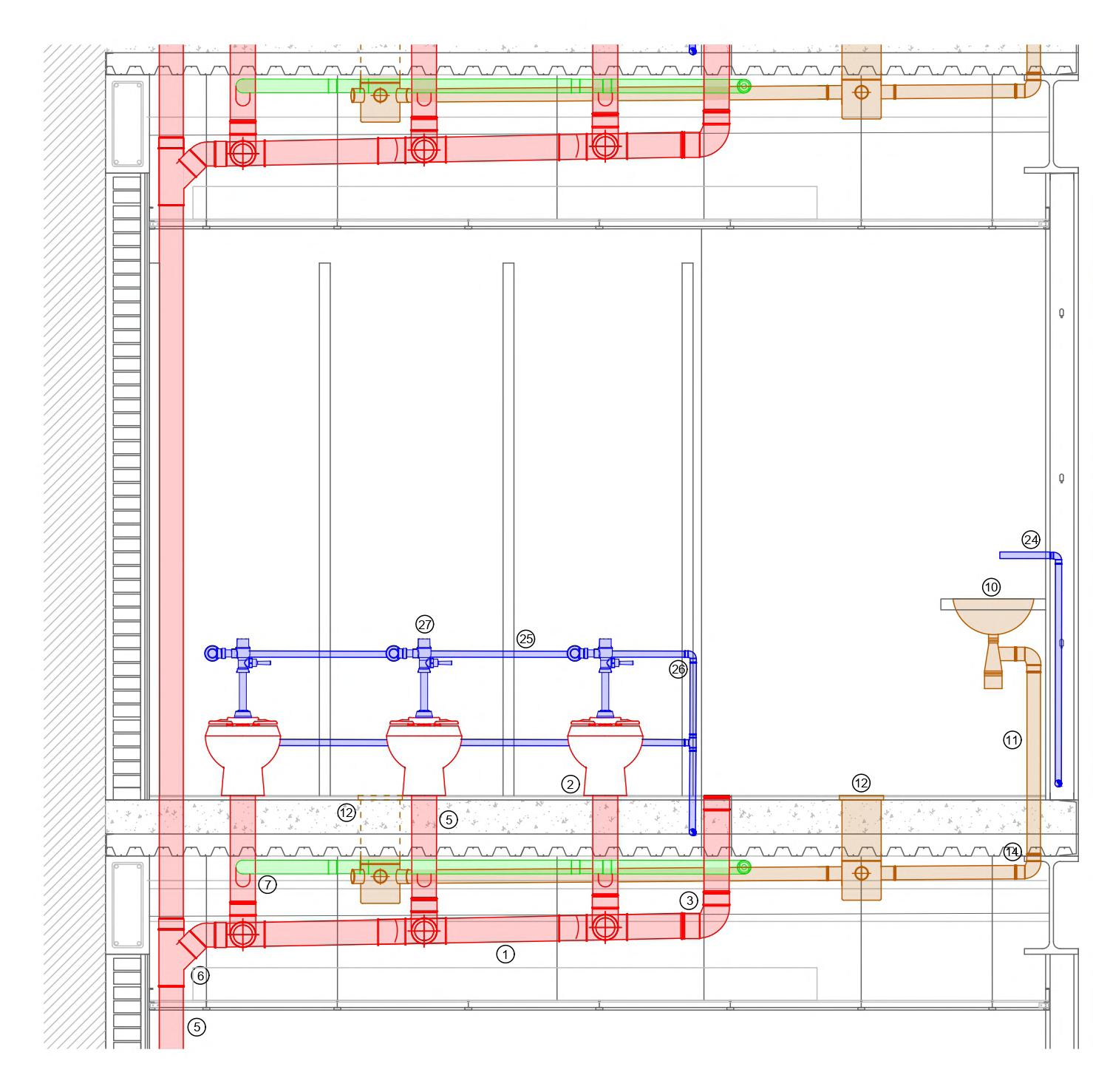

INSTALACIÓN DE DESAGÜE

CAÑERÍA PRIMARIA

CAÑERÍA PRIMARIA SUSPENDIDA

CAÑERÍA SECUNDARIA

CAÑERÍA PLUVIAL

CAÑERÍA DE VENTILACIÓN

CÁMARA DE INSPECCIÓN 60x60

CÁMARA DE INSPECCIÓN 60x110

CON SIFÓN CONFORMADO

SIFON BOUCHAN de PVC

INODORO PEDESTAL

LAVABO

PILETA DE COCINA

MAQUINA DE LAVAR

INTERCEPTOR DE GRASA INDIVIDUAL

PILETA DE PATIO ABIERTA SALIDA 110mm

PILETA DE PATIO CERRADA SALIDA 110mm

CAJA SIFONADA ABIERTA SALIDA 63mm

CAJA SIFONADA CERRADA SALIDA 63mm

RESUMIDERO DE PISO

BOCA DE DESAGUE CERRADA 20 x 20

BOCA DE DESAGUE ABIERTA 20 x 20

REJA DE ASPIRACIÓN

COLUMNA DE VENTILACIÓN

COLUMNA DE PLUVIAL

INSTALACIÓN DE ABASTECIMIENTO

TUBERIA DE AGUA FRIA

TUBERIA DE AGUA CALIENTE

LLAVE DE PASO ESFERICA O COLISA

PARA AGUA FRIA

CANILLA DE SERVICIO

MEDIDOR DE OSE

CALEFÓN ELECTRICO

DUCHERO

PLANTA NIVEL SUBSUELO Esc 1/140

V. Colector Ø110 PI PI PI PI

Sube AF TANQUE INFERIOR

0.80

0.62

PPTF AFØ40 0.60

PVCØ110

2 Bombas

BDA AF PPTØ2"

PVCØ110P=1.5%

PVCØ110 P=1%

PVCØ110 P=1%

PVCØ110 P=1.5%

BDA BDA BDA BDA BDA BDA BDA

BDA

REGUERA (CAÑERÍA SUSPENDIDA)

PPTF AFØ40

Viene AF

PVCØ160

BDA

SIFÓN SUSPENDIDO PARA PLUVIALES

RA .Ø110

PVCØ110 P=1%

BDA

PVCØ110 P=1%

PVCØ110 P=1%

PVCØ110 P=1%

EQUIPO DE BOMBEO DOBLE

PVCØ110 P=1%

PVCØ110 P=1%

PVCØ110 P=1%

PVCØ110 P=1%

BAJADA PLUVIAL

PVCØ110 1%

PVCØ160

PLANTA BAJA Esc 1/140

PVCØ110

PVCØ110

PVCØ110

PVCØ110

BDA BDA CSA

PVCØ63

PVCØ63

PVCØ63 AF PPTØ1/2"

PPT

IG PC VAA

Baja AF

PVCØ160

MEDIDOR DE OSE

PVCØ110 1%

REGUERA

REGUERA

PVC PLUVIALES A CORDÓN CUNETA

REGUERA

PLANTA NIVEL 01 Esc 1/140

BDA BDA CSA

REGUERA

PVCØ110

PVCØ110

PVCØ110

PVCØ110

PVCØ160

PVCØ63 PVCØ63 PVCØ110 PVCØ110

PVCØ110 PVCØ110

AF PPTØ1/2" PVCØ110

PVCØ110

PVCØ110

PVCØ110

PVCØ110

PLANTA NIVEL 02 Esc 1/140

CSA

PVCØ63

PVCØ110

BDA

PVCØ63

BDA

AF PPTØ1/2"

PVCØ110

PVCØ160

PVCØ110

PVCØ110

PVCØ110

BDA

BDA

CSA

AF PPTØ1/2" PVCØ110

PLANTA NIVEL 03 Esc 1/140

PVCØ110

PVCØ110

PVCØ110

PVCØ110

PVCØ110

PVCØ160

PVCØ63 PVCØ63

PVCØ110

PVCØ110

PVCØ110 PVCØ110

PVCØ110

PVCØ110

PVCØ110

PVCØ110

PLANTA NIVEL 04 Esc 1/140

PVCØ63 PVCØ63

BDA BDA CSA

PVCØ110

AF PPTØ1/2"

PVCØ160

PLANTA NIVEL 05 Esc 1/140

PVCØ110

PVCØ110

PVCØ110

PVCØ110

BDA BDA CSA

PVCØ63

AF PPTØ1/2"

PVCØ63

PVCØ110

PVCØ160

BDA BDA

AF PPTØ1/2"

PLANTA NIVEL 06 Esc 1/140

BDA BDA

AF PPTØ1/2"

PLANTA NIVEL 07 Esc 1/140

BDA BDA CSA PVCØ63 PVCØ63 PVCØ110 PVCØ110 PVCØ110 PVCØ110

PLANTA NIVEL 08 Esc 1/140

AF PPTØ1/2" PVCØ110 PVCØ160

PLANTA NIVEL 09 Esc 1/140

PLANTA NIVEL 10 Esc 1/140

PVCØ110

PVCØ160

Detalle Servicios Higienicos. Sección Esc1/20

Detalle Servicios Higienicos. Sección Esc1/20

Detalle Servicios Higienicos. Sección Esc1/20

Detalle Tanque Inferiores esc1/40

Detalle Tanque Superiores esc1/40

REFERENCIAS

BOCA DE INCENDIOS / MANGUERA 25m

CENTRAL DE DETECCIÓN DE INCENDIOS

DETECTOR DE HUMO

ACCIONADOR MANUAL DE MERGENCIA

ALARMA ACÚSTICA Y LÚMINICA

EXTINTOR MANUAL DE C02

CONDUCTORES

RUTA DE ESCAPE

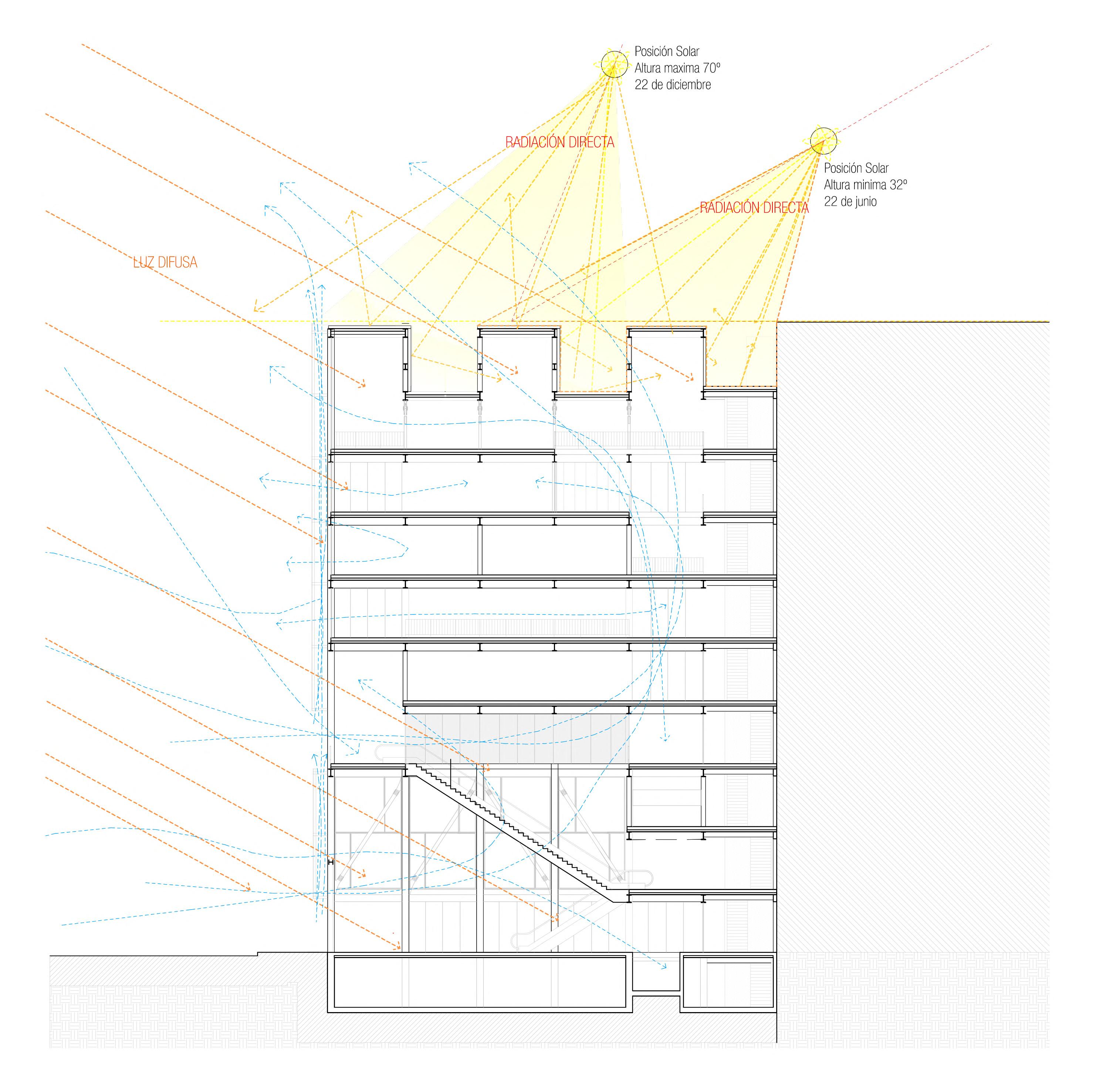

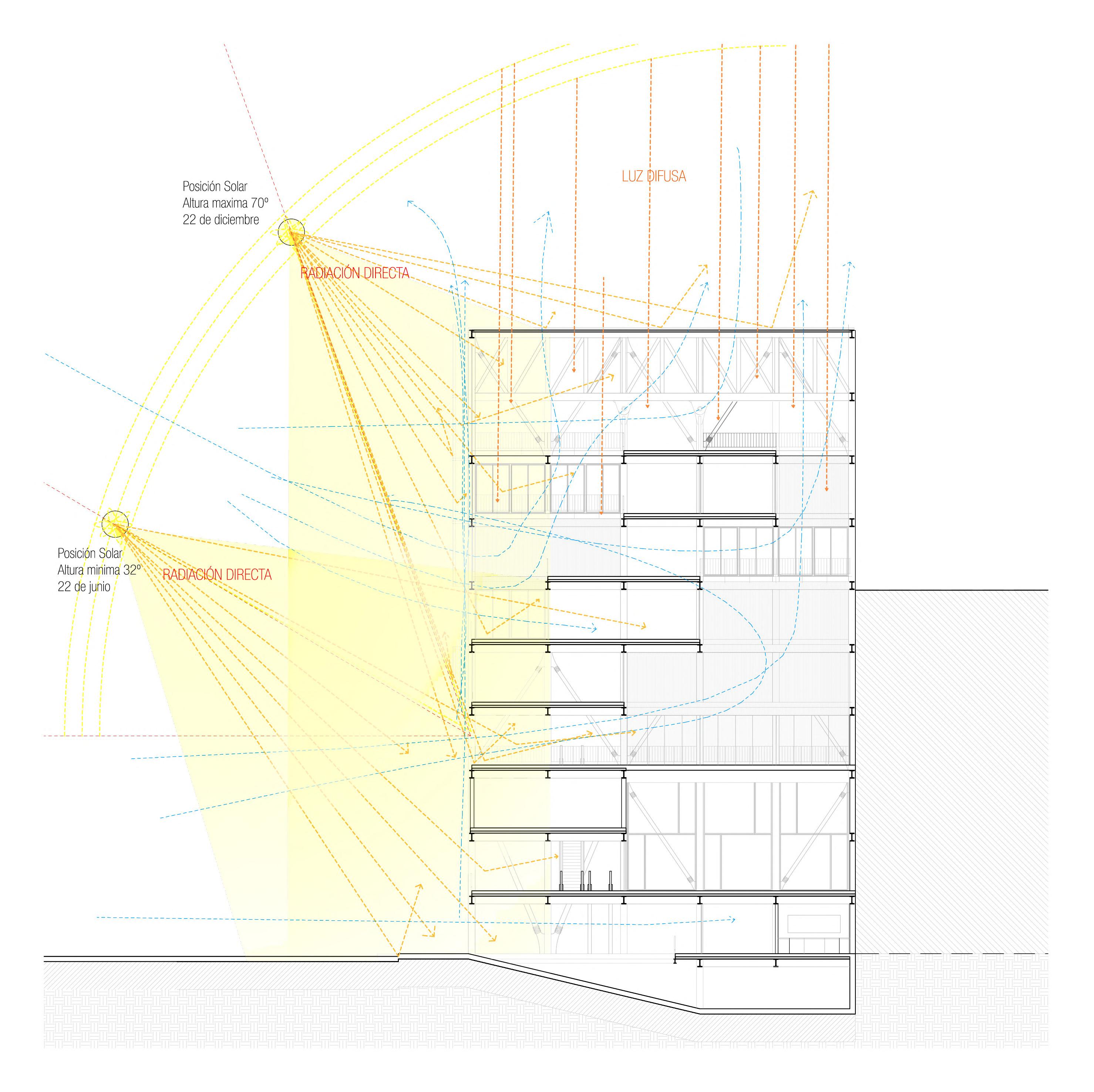

TERMICO

ZONIFICACIÓN

Esc. 1.500

Acond. térmico artificial frío/calorDucto con difusores

Acond. térmico artificial frío/calorUnidad terminal tipo Cassette de 2 vías

Acond. térmico artificial frío/calorUnidad terminal tipo Cassette de 4 vías

Ventilación mecánica

UNIDADES

EXTERIORES VRF

Toshiba Modelo

MMY-AP6016HT8P-E

2 unidades en azotea

Toshiba Modelo

MMY-AP3416HT8P-E

1 unidad en azotea

SISTEMA VRF

El edificio cuenta con diversos programas que se desarrollan en diferentes horarios y con diferentes necesidades de confort; este sistema regula el caudal de flujo de refrigerante que se envía desde una misma unidad exterior a distintos tipos de unidades interiores que se adapten a las diferentes necesidades y zonas de un edificio; permite programar la temperatura que deseamos en cada una de las unidades interiores, o incluso mantener unas encendidas y otras apagadas, fundamental cuando las actividades no se realizan en simultáneo, obteniendo una gran eficiencia energética.

EXTRACCIÓN MECÁNICA

Se prevé un sistema de extracción mecánica de aire para los locales de baños y cocina.

ZONIFICACIÓN

Para el acondicionamiento artificial del edificio se parte de la zonificación del mismo, teniendo en cuenta las áreas de los diferentes locales, los programas que se desarrollan en cada uno de estos y sus necesidades, y los usuarios.

UNIDADES EXTERIORES

Área a climatizar con sistema VRF:

PB:

N1:

N2:

UNIDADES INTERIORES POR CONDUCTO

Conducto de alta presión estática

DIFUSORES

CIRCULARES PARA CONDUCTO

Dimensiones: Ø0.25m, Ø0.30m, Ø0.40m.

N3:

N4:

Oficina 12.44m2

Cafetería+cocina 148.22m2

Sala reprogramable 273m2

Cabina de control 33.27m2

Oficina 12.44m2

Sala reprogramable 168.24m2

Oficina 12.44m2

Biblioteca 238.67m2

Aula 01 18.89m2

Aula 02 18.67m2

Aula 03 18m2

N5:

N6:

UNIDADES INTERIORES

Cassette de 4 vías

UNIDADES INTERIORES

Cassette de 2 vías

EXTRACTOR EÓLICO

N7:

Oficina 12.44m2

Mediateca 236.05m2

Aula 01 72.25m2

Aula 02 70.78m2

Acceso 70.73m2

Taller 109.65m2

Salón A 34.73m2

Salón B 35.74m2

Salón C 35.43m2

Acceso 89.71m2

Taller 107.51m2

TOTAL: 1830m2

1830x 800 = 1.464.000BTU

1TR ~ 12.000BTU/h

1.464.000 / 12.000= 122TR

1TR~3.52kW

122 x 3.52 = 429kW necesarios

2 UNIDADES EXTERIORES VRF TOSHIBA MODELO

MMY-AP6016HT8P-E, 168Kw cada uno.

1 UNIDAD EXTERIOR VRF TOSHIBA MODELO

MMY-AP3416HT8P-E , 95.4Kw.

CÁLCULOS

NIVEL PB

Cafetería

466m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0966HP-E

Caudal de Aire 4800m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 466(m3) x 10=4660 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 13

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 4660/13=358(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (2/2)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2=4660(m3/h)/ (6x3600s)=0.21m2

r=√0.21/π=0.26m

Diámetro=0.52m

TRAMO 2 (1/2)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2=2330(m3/h)/ (6x3600s)=0.11m2

r=√0.11/π=0.19m

Diámetro=0.38m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=12(m3/hxp)x 40p=480(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=480/(6m/s x 3600s)=0.02m2

r=√0.02/π=0.08m

Diámetro=0.16m

Oficina

12m2 - 0.52TR - 1.83kW

UNIDAD INTERIOR

Cassette de 2 vías

Modelo Toshiba MMU-AP0072WH1 (Cap. 2.2kW/2.5kW)

NIVEL 1

Sala Reprogramable 1843m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0966HP-E

Caudal de Aire 4800m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 1843(m3) x 6=11058 (m3/h)

Cantidad unidades=

11058(m3/h)/4800(m3/h)=2.30

3 Unidades

DIFUSORES

Cantidad: 21

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 11058/21=526(m3/h)

Dimensiones: Ø0.40m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (3/3)

Sección m2= Caudal

inyección(m3/h)/Vaire x 3600s

Sección m2=11058(m3/h)/ (6x3600s)=0.51m2

r=√0.51/π=0.40m

Diámetro=0.80m

TRAMO 2 (2/3)

Sección m2= Caudal

inyección(m3/h)/Vaire x 3600s

Sección m2=7372(m3/h)/ (6x3600s)=0.34m2

r=√0.34/π=0.33m

Diámetro=0.66m

TRAMO 3 (1/3)

Sección m2= Caudal

inyección(m3/h)/Vaire x 3600s

Sección m2=3686(m3/h)/ (6x3600s)=0.17m2

r=√0.17/π=0.23m

Diámetro=0.46m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x 300p=2700(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=2700/(6m/s x 3600s)=0.12m2 r=√0.12/π=0.20m

Diámetro=0.40m

NIVEL 2

Cabina de control

33m2 - 1.43TR - 5.05kW

UNIDAD INTERIOR

Cassette de 4 vías

Modelo Toshiba MMU-AP0184HP1-E (Cap. 5.6kW/6.3kW)

NIVEL 3

Sala Reprogramable 529m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0726HP-E

Caudal de Aire 3800m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 529(m3) x 6=3174 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 12

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 3174/12=264(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO Circular

TRAMO 1 (1/1)

Sección m2= Caudal

inyección(m3/h)/Vaire x 3600s

Sección m2=3174(m3/h)/ (6x3600s)=0.15m2

r=√0.15/π=0.22m

Diámetro=0.44m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x180p=1620(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=1620/(6m/s x 3600s)=0.075m2

r=√0.075/π=0.15m

Diámetro=0.30m

Oficina

12m2 - 0.52TR - 1.83kW

UNIDAD INTERIOR

Cassette de 2 vías

Modelo Toshiba MMU-AP0072WH1 (Cap. 2.2kW/2.5kW)

NIVEL 4

Biblioteca (A)

753m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0966HP-E

Caudal de Aire 4800m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 753(m3) x 6= 4518(m3/h)

1 Unidad

DIFUSORES

Cantidad: 12

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 4518/12=376(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (2/2)

Sección m2= Caudal

inyección(m3/h)/Vaire x 3600s

Sección m2= 4518(m3/h)/ (6x3600s)=0.21m2

r=√0.21/π=0.26m

Diámetro=0.52m

TRAMO 2 (1/2)

Sección m2= Caudal

inyección(m3/h)/Vaire x 3600s

Sección m2= 2259(m3/h)/ (6x3600s)=0.10m2

r=√0.10/π=0.18m

Diámetro=0.36m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x30p=270(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=270/(6m/s x 3600s)=0.012m2

r=√0.012/π=0.06m

Diámetro=0.12m

Biblioteca (B)

400m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0566HP1-E

Caudal de Aire 2400m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 400(m3) x 6= 2400(m3/h)

1 Unidad

DIFUSORES

Cantidad: 14

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 2400/14=171(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO Circular

TRAMO 1 (1/1)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 2400(m3/h)/ (6x3600s)=0.11m2

r=√0.11/π=0.19m

Diámetro=0.38m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x30p=270(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=270/(6m/s x 3600s)=0.012m2

r=√0.012/π=0.06m

Diámetro=0.12m

Oficina

12m2 - 0.52TR - 1.83kW

UNIDAD INTERIOR

Cassette de 2 vías

Modelo Toshiba MMU-AP0072WH1 (Cap. 2.2kW/2.5kW)

Sala de lectura (A / B / C)

19m2 - 0.82TR - 2.88kW

UNIDAD INTERIOR

Cassette de 4 vías

Modelo Toshiba MMU-AP0124HP1-E (Cap. 3.6kW/4.0kW)

Cassette de 4 vías

Modelo Toshiba MMU-AP0184HP1-E (Cap. 5.6kW/6.3kW)

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x15p= 135(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=135/(6m/s x 3600s)=0.006m2

r=√0.006/π=0.04m

Diámetro=0.08m

Oficina

12m2 - 0.52TR - 1.83kW

UNIDAD INTERIOR

Cassette de 2 vías

Modelo Toshiba MMU-AP0072WH1 (Cap. 2.2kW/2.5kW)

NIVEL 5

Mediateca

743m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0966HP-E

Caudal de Aire 4800m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 743(m3) x 6= 4458 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 26

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 4458/26=171(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO Circular

TRAMO 1 (2/2)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 4458(m3/h)/ (6x3600s)=0.21m2

r=√0.21/π=0.26m

Diámetro=0.52m

TRAMO 2 (1/2)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 2229(m3/h)/ (6x3600s)=0.10m2

r=√0.10/π=0.18m

Diámetro=0.36m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x50p= 450(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=450/(6m/s x 3600s)=0.02m2

r=√0.02/π=0.08m

Diámetro=0.16m

Oficina

12m2 - 0.52TR - 1.83kW

UNIDAD INTERIOR

Cassette de 2 vías

Modelo Toshiba MMU-AP0072WH1 (Cap. 2.2kW/2.5kW)

NIVEL 6

Acceso

223m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0366HP1-E

Caudal de Aire 1920m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 223(m3) x 6= 1338 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 6

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 1338/6=223(m3/h)

Dimensiones: Ø0.25m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (1/1)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 1338(m3/h)/ (6x3600s)=0.06m2

r=√0.06/π=0.14m

Diámetro=0.28m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x20p= 180(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=180/(6m/s x 3600s)=0.008m2

r=√0.008/π=0.05m

Diámetro=0.10m

Taller

345m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0486HP1-E

Caudal de Aire 2100m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 345(m3) x 6= 2070 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 12

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 2070/12=172(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (1/1)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 2070(m3/h)/ (6x3600s)=0.09m2

r=√0.09/π=0.17m

Diámetro=0.34m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x40p= 360(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=360/(6m/s x 3600s)=0.02m2

r=√0.02/π=0.08m

Diámetro=0.16m

Aula 01/ Aula 02

72m2 - 3.13TR - 11kW

UNIDAD INTERIOR

2 Cassette de 4 vías

Modelo Toshiba MMU-AP0184HP1-E (Cap. 5.6kW/6.3kW)

NIVEL 7

Acceso

282m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0366HP1-E

Caudal de Aire 1920m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 282(m3) x 6= 1692 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 8

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 1692/8=211(m3/h)

Dimensiones: Ø0.25m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (1/1)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 1692(m3/h)/ (6x3600s)=0.08m2

r=√0.08/π=0.16m

Diámetro=0.32m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x25p= 225(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=225/(6m/s x 3600s)=0.01m2

r=√0.01/π=0.06m

Diámetro=0.12m

Taller

345m3

UNIDAD INTERIOR

Conducto de Alta Presión estática

Modelo Toshiba MMD-AP0486HP1-E

Caudal de Aire 2100m3/h

Caudal de inyección= Volumen x Cph

Caudal de inyección= 345(m3) x 6= 2070 (m3/h)

1 Unidad

DIFUSORES

Cantidad: 12

Caudal por difusor= caudal de inyección/nº de difusores

Caudal por difusor= 2070/12=172(m3/h)

Dimensiones: Ø0.30m

SECCIÓN DE DUCTO

Circular

TRAMO 1 (1/1)

Sección m2= Caudal inyección(m3/h)/Vaire x 3600s

Sección m2= 2070(m3/h)/ (6x3600s)=0.09m2

r=√0.09/π=0.17m

Diámetro=0.34m

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x40p= 360(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s) x3600s

Sección=360/(6m/s x 3600s)=0.02m2

r=√0.02/π=0.08m

Diámetro=0.16m

Salón A/ B/ C

35m2 - 1.52TR - 5.3kW

UNIDAD INTERIOR

Cassette de 4 vías

Modelo Toshiba MMU-AP0184HP1-E (Cap. 5.6kW/6.3kW)

CAUDAL DE AIRE EXTERIOR

C.A.E=Aire ext. requerido x nºpersonas

C.A.E=9(m3/hxp)x15p= 135(m3/hxp)

Sección m2=C.A.E (m3/hxp)/Vaire(m/s)

x3600s

Sección=135/(6m/s x 3600s)=0.006m2

r=√0.006/π=0.04m

Diámetro=0.08m

Oficina

12m2 - 0.52TR - 1.83kW

UNIDAD INTERIOR

Cassette de 2 vías

Modelo Toshiba MMU-AP0072WH1 (Cap. 2.2kW/2.5kW)

Rejilla de techo 0.20x0.40m

Campana de cocina 1.20x0.60

PLANTA BAJA Esc 1/140

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

UNIDAD INTERIOR Conducto de Alta Presión estática

Ducto circular Ø0.52m

Ducto circular Ø0.52m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.30m

Ducto circular Ø0.38m

Ducto circular Ø0.38m

Difusor para conducto Ø0.30m

Ducto refrigerante

Toma de aire exterior Ø0.16m

Toma de aire exterior Ø0.04m

UNIDAD INTERIOR Cassette de 2 vías

Rejilla de techo 0.20x0.40m

UNIDAD INTERIOR Conducto de Alta Presión estática

UNIDAD INTERIOR Conducto de Alta Presión estática

Ducto circular Ø0.80m

Difusor para conducto Ø0.40m

Ducto 0.20x0.20

Extractor en azotea

Rejilla de techo 0.20x0.40m

Toma de aire exterior Ø0.40m

Ducto refrigerante

UNIDAD INTERIOR Conducto de Alta Presión estática

Ducto circular Ø0.80m

Difusor para conducto Ø0.40m

Ducto circular Ø0.80m

Difusor para conducto Ø0.40m

Ducto circular Ø0.66m

Ducto circular Ø0.66m

Ducto circular Ø0.66m

Difusor para conducto Ø0.40m

Difusor para conducto Ø0.40m

Difusor para conducto Ø0.40m

Ducto circular Ø0.46m

Difusor para conducto Ø0.40m

Ducto circular Ø0.46m

Difusor para conducto Ø0.40m

Ducto circular Ø0.46m

Difusor para conducto Ø0.40m

NIVEL

Rejilla de techo 0.20x0.40m

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

Ducto refrigerante Toma de aire exterior Ø0.06m

UNIDAD INTERIOR Cassette de 4 vías

Rejilla de techo 0.20x0.40m

NIVEL 03 Esc 1/140

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

UNIDAD INTERIOR

Cassette de 2 vías

Ducto circular Ø0.44m

Ducto circular Ø0.44m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.30m

Ducto refrigerante

Toma de aire exterior Ø0.04m

Toma de aire exterior Ø0.30m

Difusor para conducto Ø0.30m

Ducto circular Ø0.44m

UNIDAD INTERIOR Conducto de Alta Presión estática

NIVEL 04 Esc 1/140

Rejilla de techo 0.20x0.40m

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

Toma de aire exterior Ø0.12m

UNIDAD INTERIOR Conducto de Alta Presión estática

UNIDAD INTERIOR Conducto de Alta Presión estática

Difusor para conducto Ø0.30m

Ducto circular Ø0.52m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.30m

Ducto circular Ø0.38m

Ducto circular Ø0.52m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.30m

Ducto circular Ø0.36m

Ducto circular Ø0.36m

Difusor para conducto Ø0.30m

Ducto circular Ø0.38m

Ducto refrigerante

Toma de aire exterior Ø0.04m

UNIDAD INTERIOR Cassette de 2 vías

Toma de aire exterior Ø0.07m

Difusor para conducto Ø0.30m

Ducto circular Ø0.38m

Difusor para conducto Ø0.30m

Ducto circular Ø0.38m

UNIDAD INTERIOR Cassette de 4 vías

UNIDAD INTERIOR Cassette de 4 vías

UNIDAD INTERIOR Cassette de 4 vías

Difusor para conducto Ø0.30m

Rejilla de techo 0.20x0.40m

NIVEL 05 Esc 1/140

Ducto 0.20x0.20

Extractor en azotea

Rejilla de techo 0.20x0.40m

UNIDAD INTERIOR Conducto de Alta Presión estática

Difusor para conducto Ø0.30m

Ducto circular Ø0.52m

UNIDAD INTERIOR

Cassette de 2 vías

Ducto refrigerante

Toma de aire exterior Ø0.04m

Toma de aire exterior Ø0.16m

Ducto circular Ø0.52m

Difusor para conducto Ø0.30m

Ducto circular Ø0.52m

Ducto circular Ø0.36m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.36m

Ducto circular Ø0.36m

Ducto circular Ø0.36m

Difusor para conducto Ø0.30m

NIVEL 06 Esc 1/140

Rejilla de techo 0.20x0.40m

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

Toma de aire exterior Ø0.16m

Ducto refrigerante

Toma de aire exterior Ø0.14m

UNIDAD INTERIOR Conducto de Alta Presión estática

Ducto circular Ø0.34m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.30m

Ducto circular Ø0.34m

Difusor para conducto Ø0.30m

Ducto refrigerante

Difusor para conducto Ø0.30m

UNIDAD INTERIOR Cassette de 4 vías

UNIDAD INTERIOR Cassette de 4 vías

UNIDAD INTERIOR Cassette de 4 vías

UNIDAD INTERIOR Cassette de 4 vías

NIVEL 07 Esc 1/140

Rejilla de techo 0.20x0.40m

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

UNIDAD INTERIOR Cassette de 4 vías

UNIDAD INTERIOR Cassette de 4 vías

Ducto refrigerante

UNIDAD INTERIOR Cassette de 4 vías

Toma de aire exterior Ø0.08m

Toma de aire exterior Ø0.16m

Difusor para conducto Ø0.30m

UNIDAD INTERIOR Conducto de Alta Presión estática

Ducto circular Ø0.34m

Ducto circular Ø0.34m

Difusor para conducto Ø0.30m

Difusor para conducto Ø0.30m

NIVEL 08 Esc 1/140

Rejilla de techo 0.20x0.40m

Ducto 0.20x0.20 Extractor en azotea

Rejilla de techo 0.20x0.40m

NIVEL 09 Esc 1/140

EXTRACTOR EÓLICO

Ducto refrigerante

UNIDAD EXTERIOR

Toshiba MMY-AP6016HT8P-E

Cap. ref: 168kW/Cap. cal: 178kW

UNIDAD EXTERIOR

Toshiba MMY-AP6016HT8P-E

Cap. ref: 168kW/Cap. cal: 178kW

UNIDAD EXTERIOR

Toshiba MMY-AP3416HT8P-E

EXTRACTOR EÓLICO

Cap. ref: 95.4kW/Cap. cal: 106kW

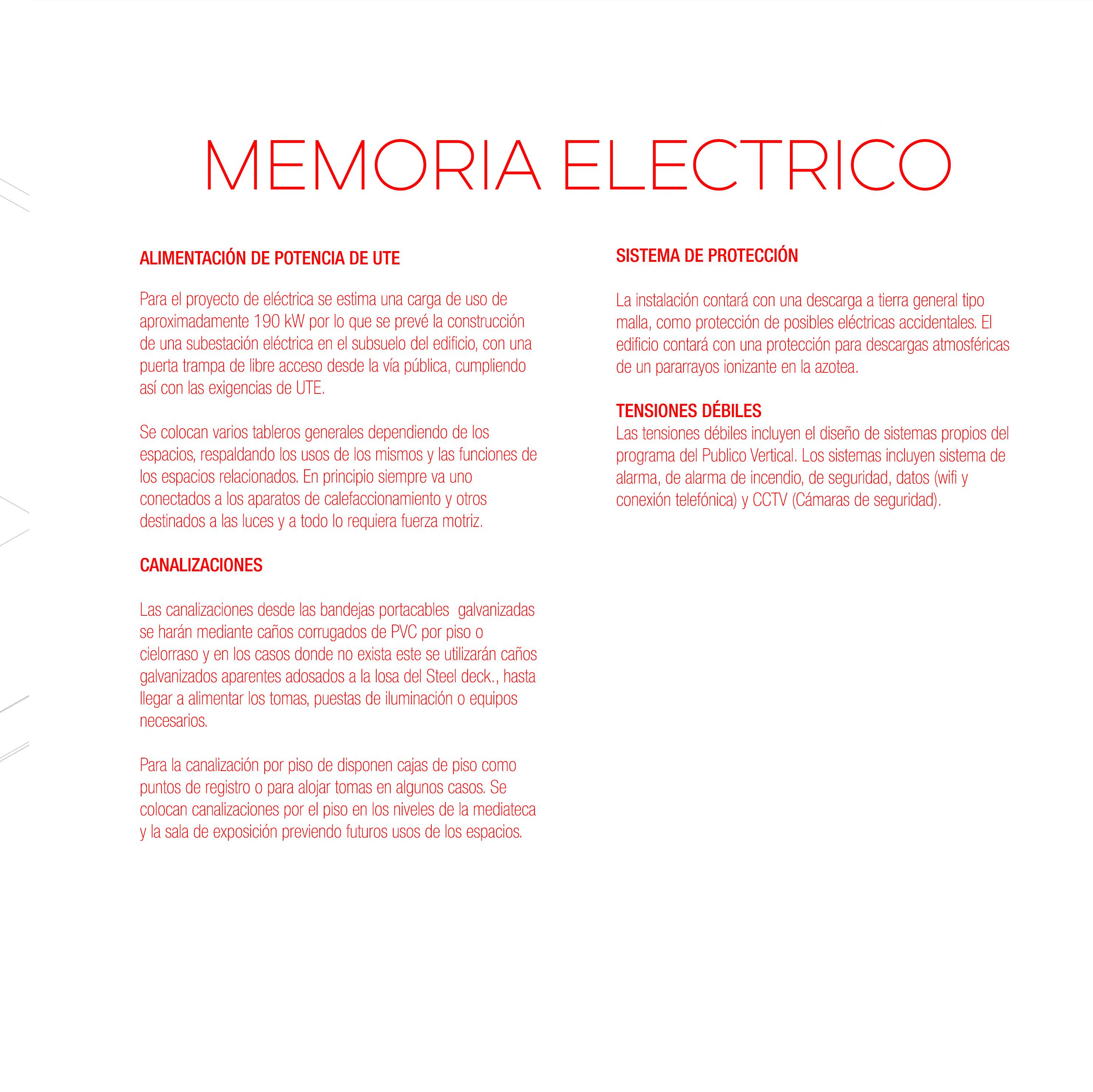

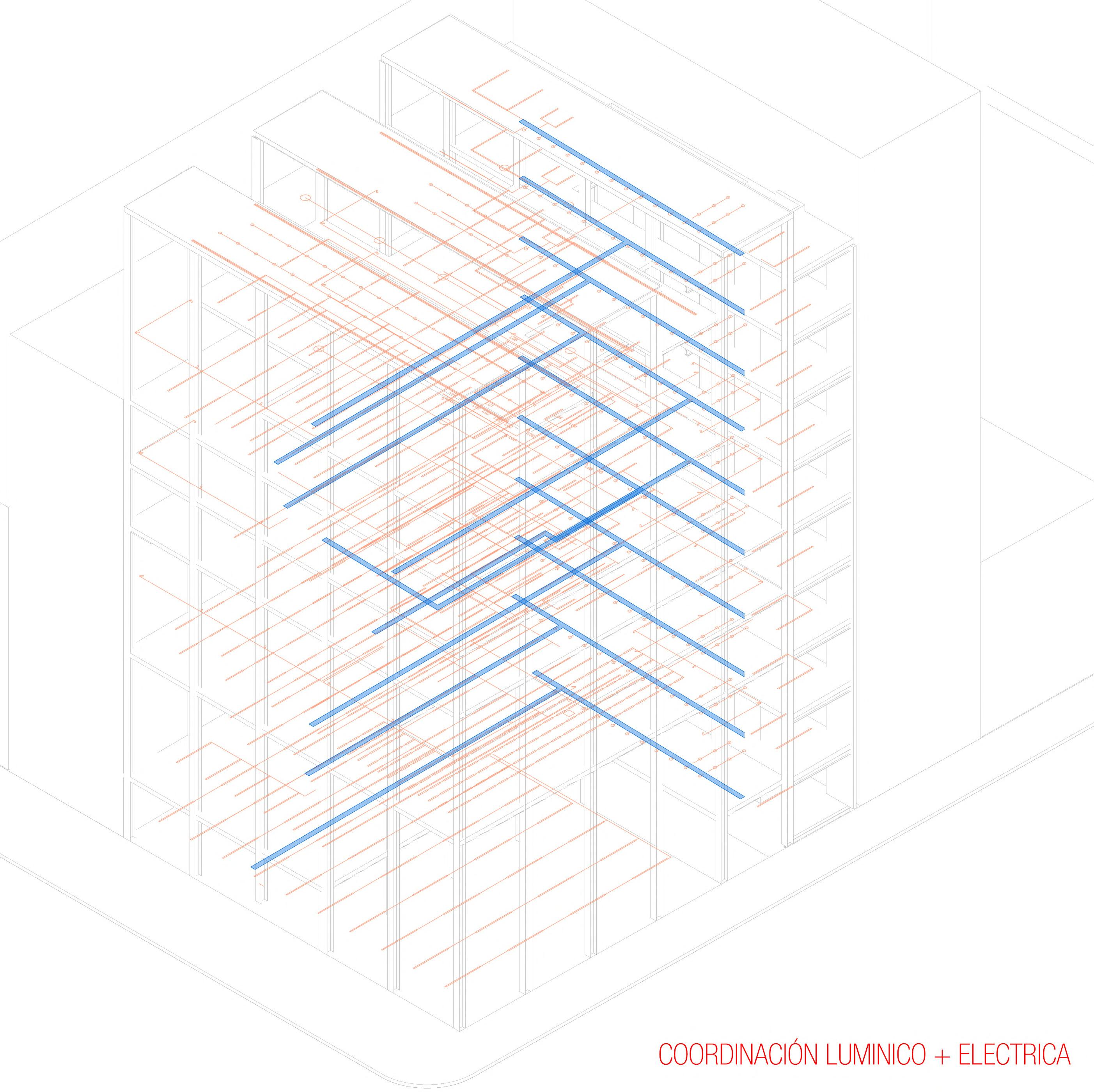

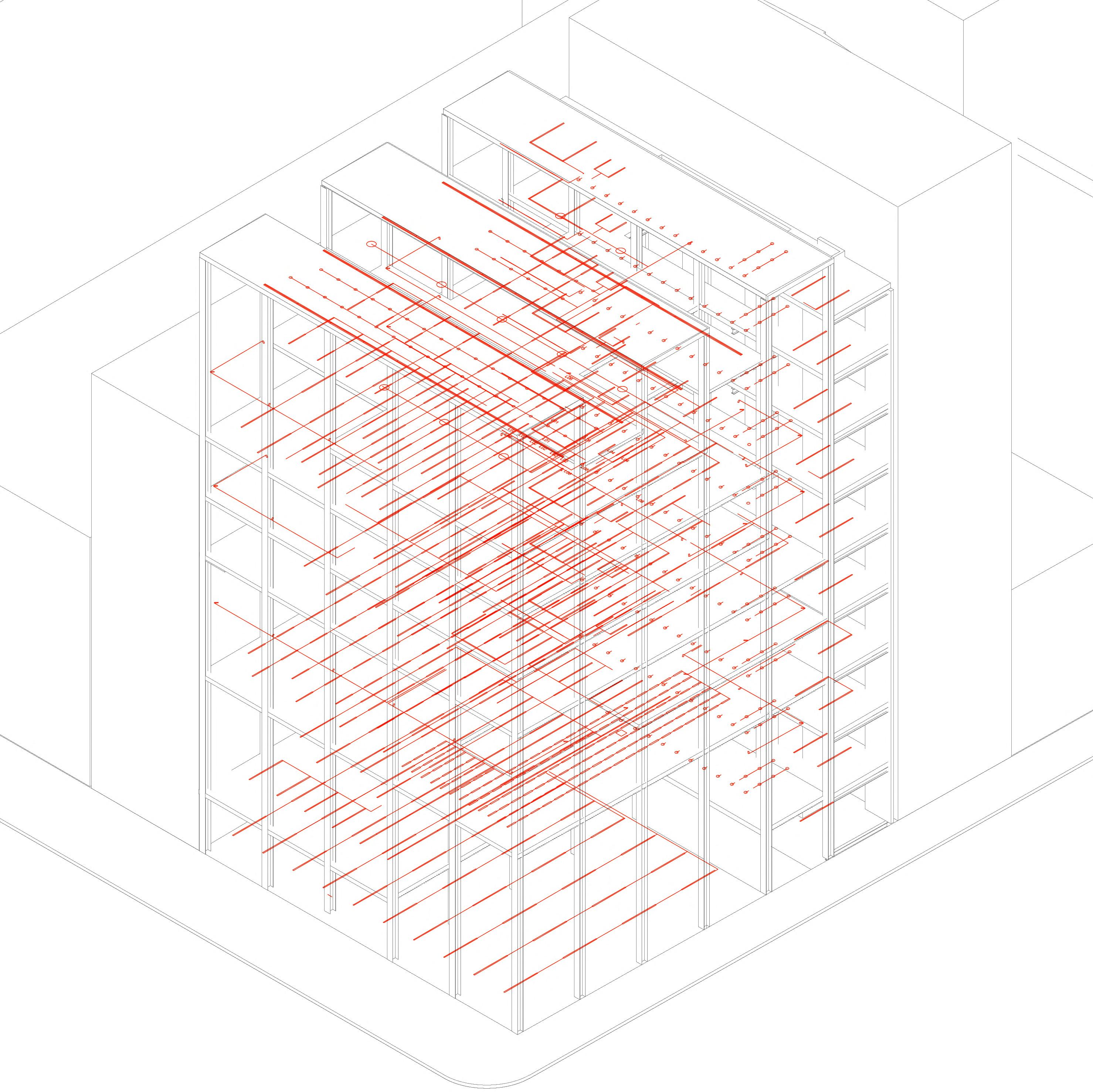

ELECTRICO

TABLERO PRINCIPAL

TÉRMICO GENERAL TOTAL

TABLERO GENERAL TOTAL

TABLERO GENERAL SUBSUELO

TABLERO GENERAL PB

TABLERO GENERAL N01

TABLERO GENERAL N02

TABLERO GENERAL N03

TABLERO GENERAL N04

TABLERO GENERAL N05

TABLERO GENERAL N06

TABLERO GENERAL N07

TABLERO GENERAL N08

TABLERO GENERAL N09

TABLERO GENERAL N10

REFERENCIAS

INTERRUPTORES

INTERRUPTOR UNIPOLAR

INTERRUPTOR UNIPOLAR DE 2/3 SECCIONES

INTERRUPTOR BIPOLAR

INTERRUPTOR DE CRUZAMIENTO

INTERRUPTOR DE COMBINACIÓN

SENSOR DE PRESENCIA EMBUTIDO EN MURO

PULSADOR

TOMAS Y FUERZA MOTRIZ

TOMACORRIENTES COMUN 3 EN LINEA

TOMACORRIENTES SCHUKO

TOMACORRIENTES COMUN 3 EN LINEA CON LLAVE

TOMACORRIENTES SCHUKO CON LLAVE

CONEXIÓN AIRE ACONDICIONADO

CONEXIÓN AIRE ACONDICIONADO

CAJA DE PISO DE 12 MODULOS

PUESTO DE TRABAJO

FUENTE DE ALIMENTACIÓN

SENSOR Y ELECTROVALVULA

CORRIENTES DEBILES

CONEXIÓN DE TELEFONO URBANO

CONEXIÓN DE TV CABLE

CONEXIÓN DATOS RJ45

SENSOR DE ULTRASONIDO

PARLANTE EN CIELORRASO

PROYECTOR

CAMARA DE CCTV

CENTRO DE MONITORIO Y CONTROL CCTV

CENTRAL CCTV

ROUTER WIFI

CANALIZACIONES/ LINEAS GENERALES

MEDIDOR UTE

TABLERO DE DISTRIBUCIÓN

REGISTRO O CAJA DE CONEXIÓN DE 230 V

BANDEJA PORTACABLES GALVANIZADA dimensiones

BANDEJA PORTACABLES GALVANIZADA dimensiones

CANALIZACIÓN POR CIELORRASO O PARED

CANALIZACIÓN POR CONTRAPISO

Bombas abastecimiento de agua

TG Subsuelo

TG Térmico

TG Edificio

TG SS Registro

SUBESTACIÓN

Bombas desagüe secundaria

TG N4 Térmico TG N4 Registro x2 x2 x2 TG N4 s s s x2

TG N4 Térmico VRF VRF VRF VRF VRF VRF

TG N4 x2 x2 x2 TG N4 Térmico TG N4

TG N4 Térmico

TG N4

TG N4 TG N4 Térmico

TG N4

TG N4 TG N4 Térmico

TG N4

TG N4

TG N4

TG N4 Térmico

TG N4

TG N4

TG N4

TG N4

TG N6 s s s x2

x2 x2 x2

TG N6 x2 x2

TG N6 Térmico

TG N6 Registro

TG N6

TG N6

TG N6 VRF VRF VRF VRF VRF

x2 x2

TG N6

TG N6 Térmico

TG N6

TG N6 Térmico

TG N6 Térmico

TG N6

TG N6

TG N6

TG N6

TG N6

TG N6 Térmico

TG N6

TG N6

TG N6

x2

x2

TG N6

TG N6

TG N6 Térmico

TG N6

x2 x2

x2 x2 x2 x2 x2 x2

s s x2

TG N7 s

x2 x2 x2

TG N7 x2 x2 x2 x2

TG N7

TG N3 Térmico

TG N3 Registro

TG N7

x2 x2

VRF

TG N7 Térmico

TG N7

TG N7

TG N7

TG N7

VRF

x2 x2 x2 x2

x2 x2

VRF

TG N7 Térmico

TG N7 Térmico

TG N7

TG N7

TG N7

TG N7 Térmico

x2 x2 x2

TG N7

x2 x2

TG N7

x2 x2

x2 x2

TG N7

TG N7

VRF

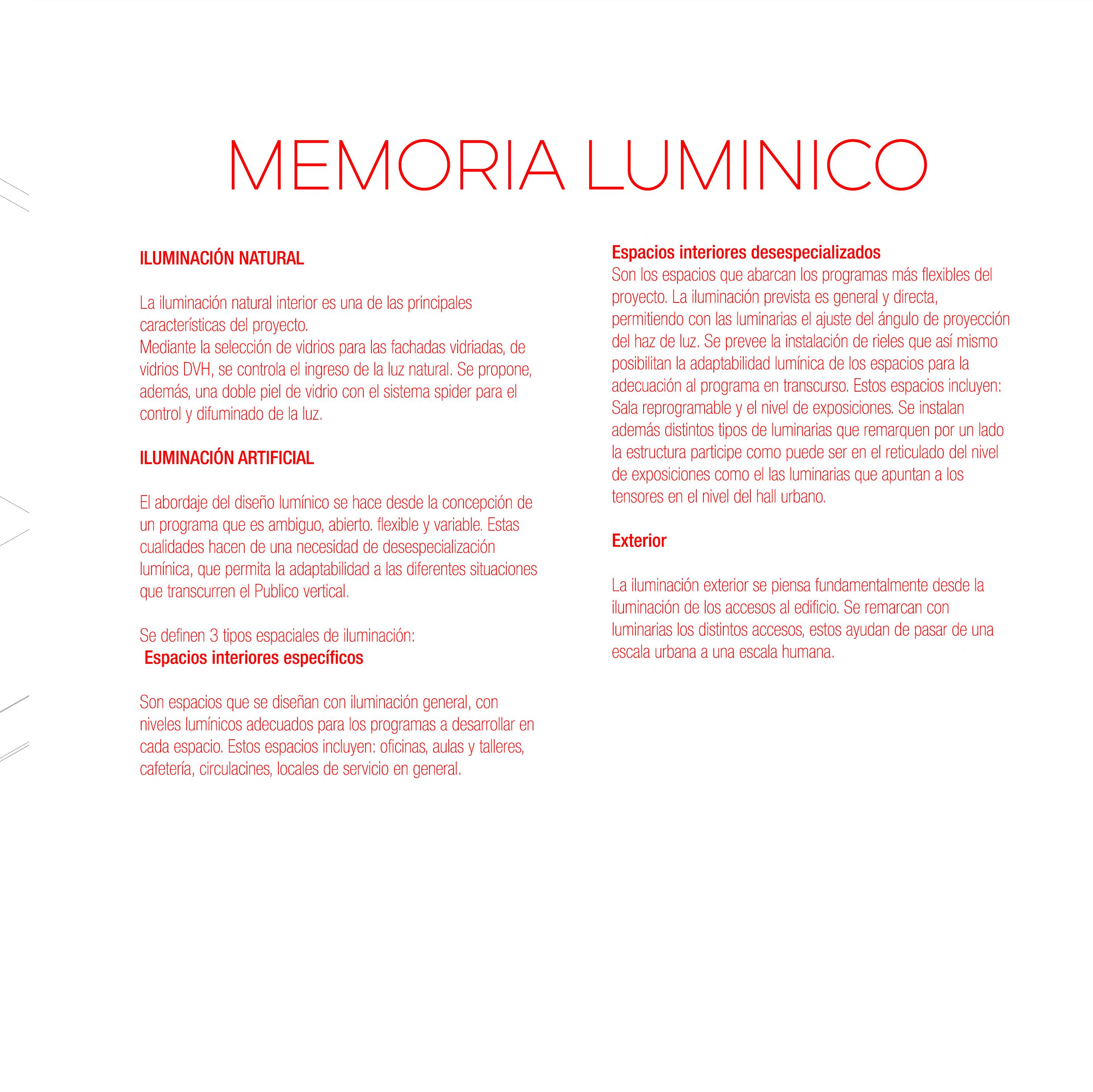

LUMINICO -

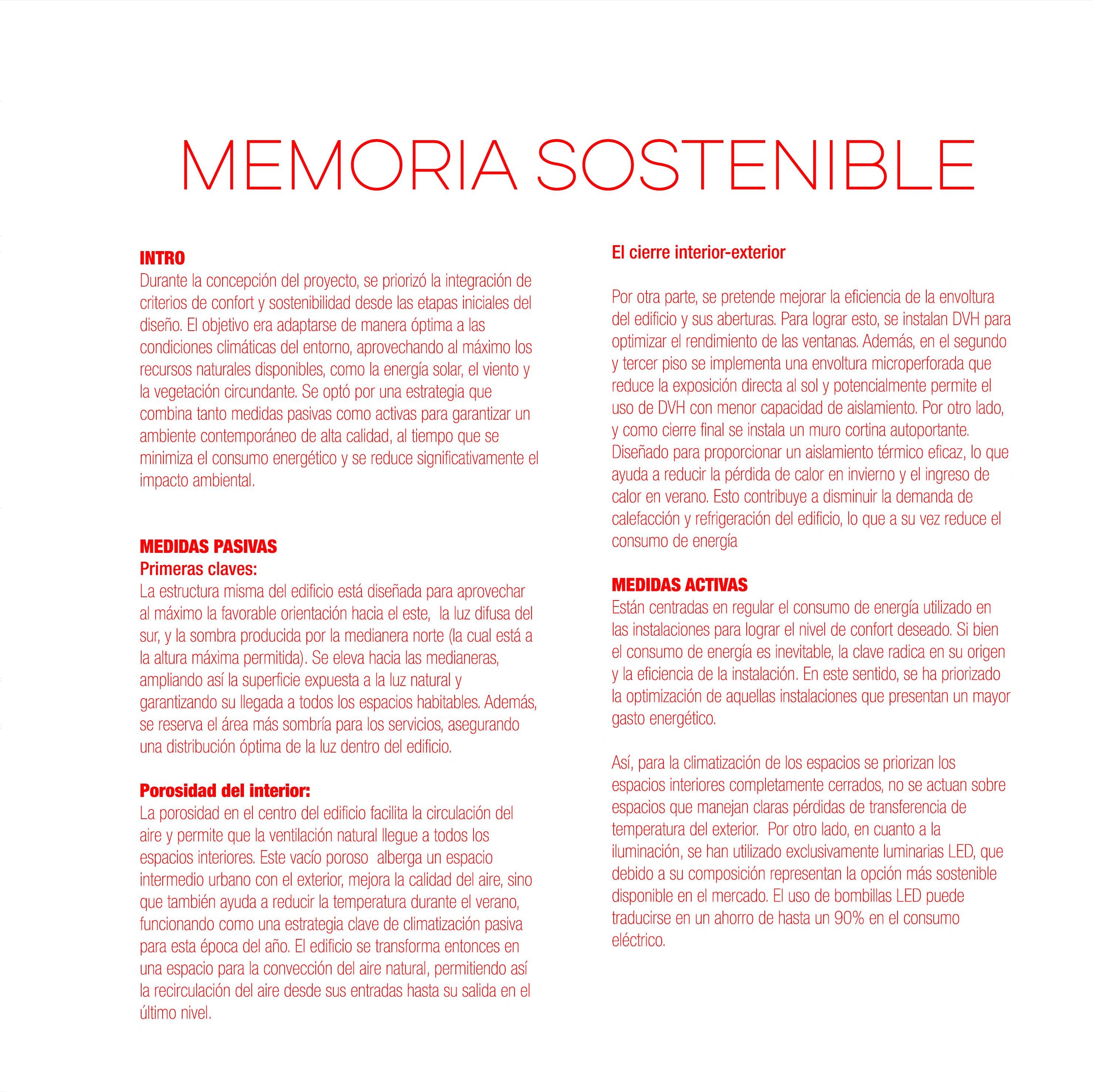

SOSTENIBLE

COORDINACION
