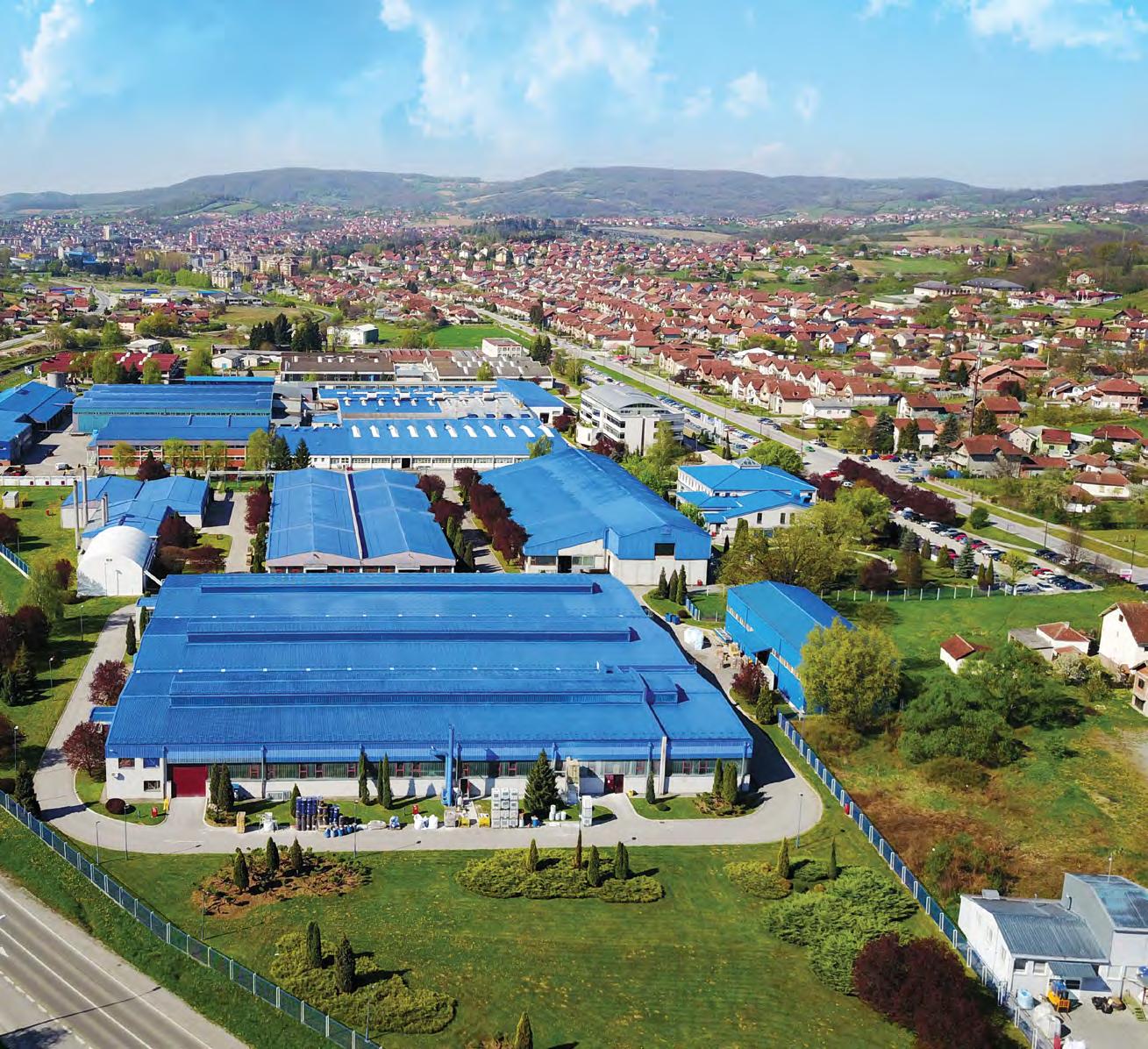

Metalac bojler je najmlađe proizvodno preduzeće u okviru Metalac grupe iz Gornjeg Milanovca.

Osnovano je 2005. godine i bavi se proizvodnjom bojlera za rezidencijalne i komercijalne korisnike.

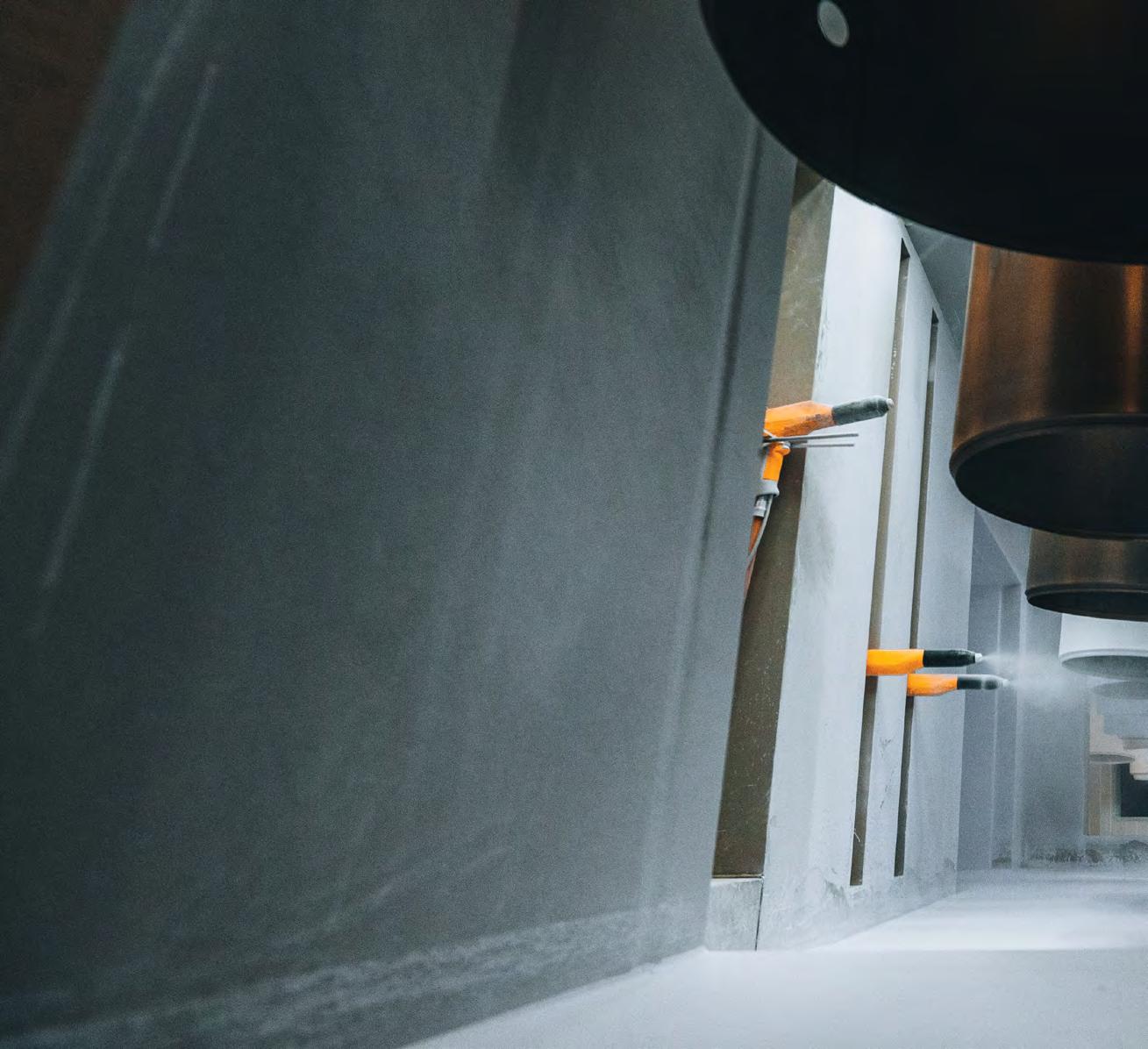

Preko šezdeset godina iskustva u tehnologiji površinske zaštite emajliranjem i više od četiri decenije iskustva u proizvodnji ključnih komponenti bojlera, opredelili su kompaniju Metalac da od 2006. godine otpočne proizvodnju bojlera pod sopstvenom robnom markom „Metalac bojler", od kada kreće i samostalan nastup na tržištu. 2008. godine kompanija započinje izgradnju novih proizvodnih pogona puštenih u rad 2009. godine. Proizvodni kapacitet novoizgrađene fabrike je više od 200 hiljada jedinica godišnje.

Od osnivanja, Metalac bojler postepeno širi svoju tržišnu mrežu. Trenutno su bojleri Metalac prisutni u više od četiristo prodajnih mesta širom Srbije, od toga u oko 80 objekata Metalac Marketa. Pored domaćeg tržišta, bojleri Metalac uspešno se prodaju na tržištima zemalja potpisnica CEFTA sporazuma, na tržištu EU, kao i u Rusiji i Ukrajini.

4

MISIJA „Potpuno smo posvećeni pronalaženju inovativnih, energetski efikasnih i ekološki održivih rešenja za pripremu tople vode a u cilju potpunog osećaja udobnosti svih korisnika naših proizvoda“

VIZIJA „Želimo da budemo regionalni tržišni lider, prepoznatljiv po kvalitetu i inovativnosti. Želimo da naše poslovanje pozitivno utiče na naše zaposlene, poslovne partnere, akcionare i širu društvenu zajednicu. Želimo da kreiramo široku ponudu proizvoda visokog kvaliteta, lepog dizajna, izuzetne funkcionalnosti, prilagođene različitim potrebama kupaca i različitim uslovima korišćenja.“

VREDNOSTI POSVEĆENOST KULTURA ZAJEDNIŠTVA BRIGA ZA LJUDE I OKRUŽENJE POŠTOVANJE ODGOVORNOST KAIZEN NAČIN RAZMIŠLJANJA 5

KLJUČNE BROJKE

2005.

Godina osnivanja

10 Broj zemalja u kojima prodajemo svoje proizvode

6

200k

100

Godišnji kapacitet proizvodnje

Broj zaposlenih

160

500

Broj artikala

Broj kupaca

7

BOJLERI ZA KUPATILO MS - Ø 354mm EZV - Ø 395mm MB - Ø 454mm MAX 1 - Ø 542mm

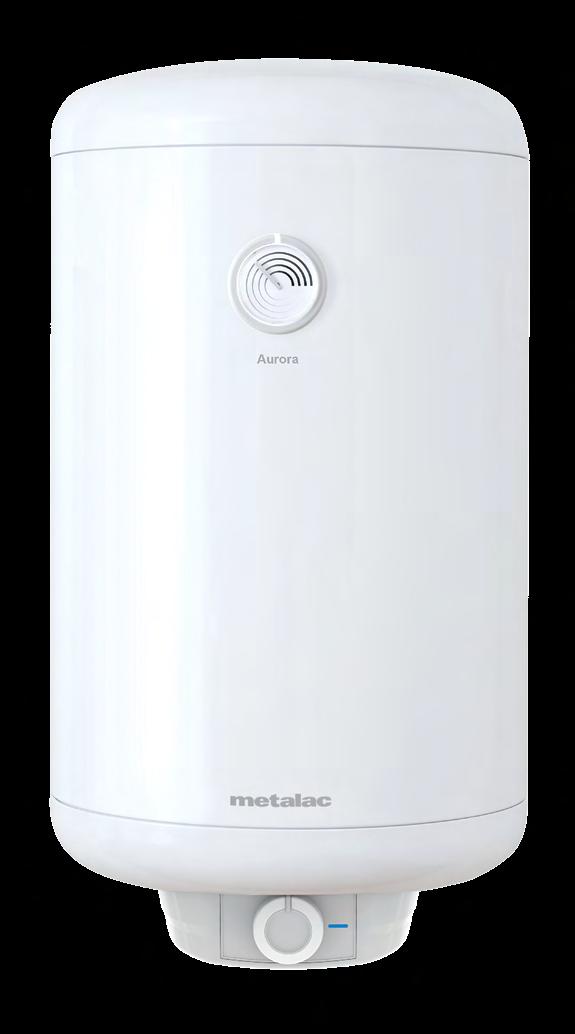

AURORA

CERAMIC

SIRIUS

50 80 100 120 litara

50 80 100 120 litara

50 80 100 120 litara

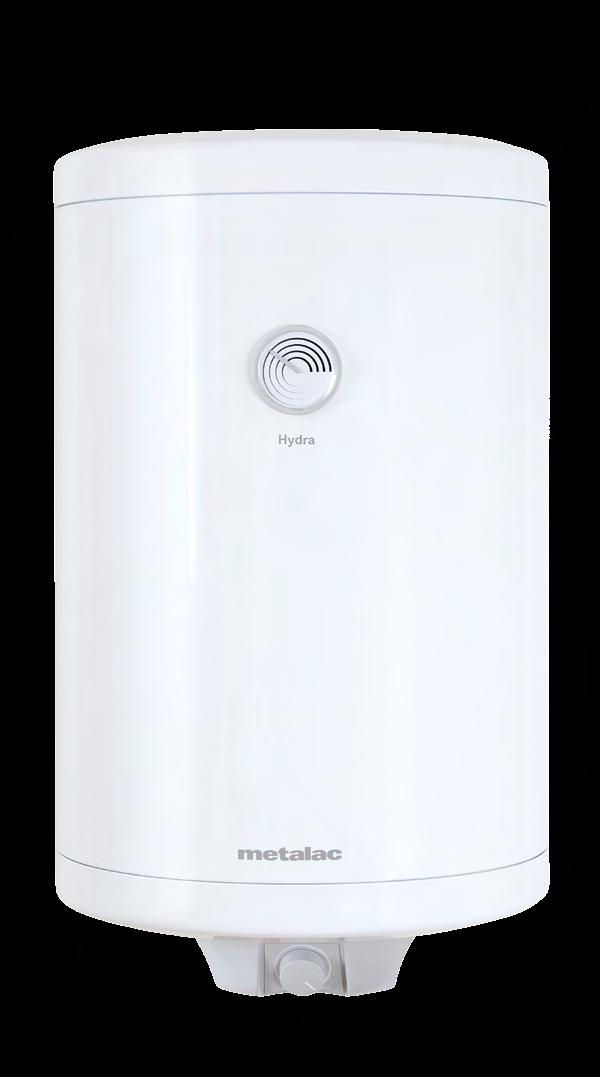

HYDRA MB 50 80 100 120 litara

OPTIMA

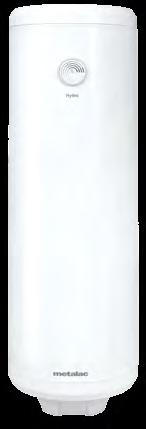

HYDRA

150 200 litara

30 50 80 litara

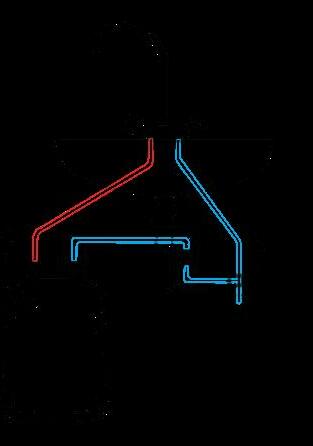

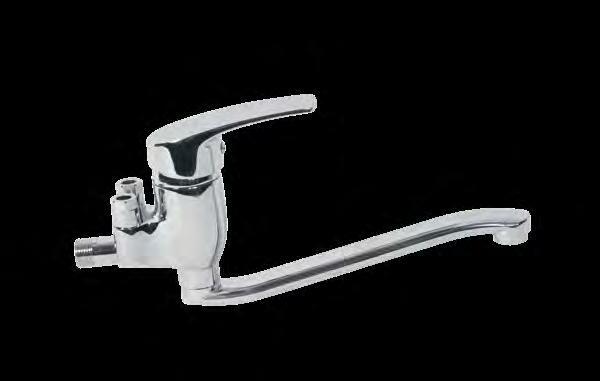

BOJLERI ZA KUHINJU 8

HYDRA EZV

HYDRA

MS

30 50 80 litara

ORION EZV/MB 50 80 litara

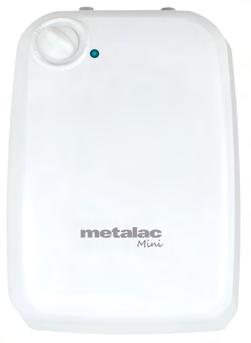

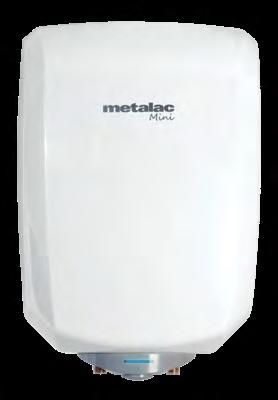

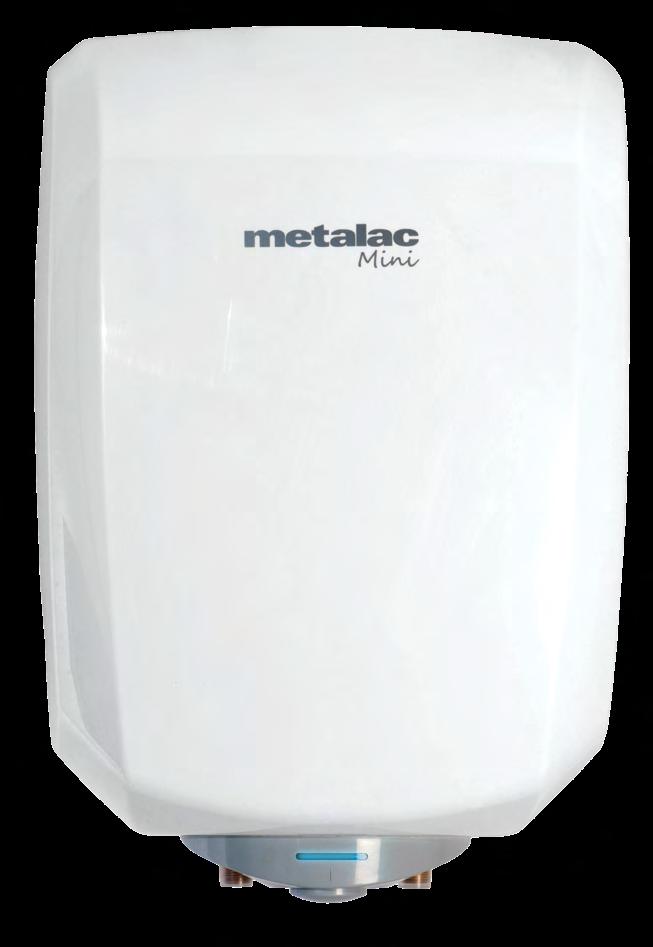

MINI

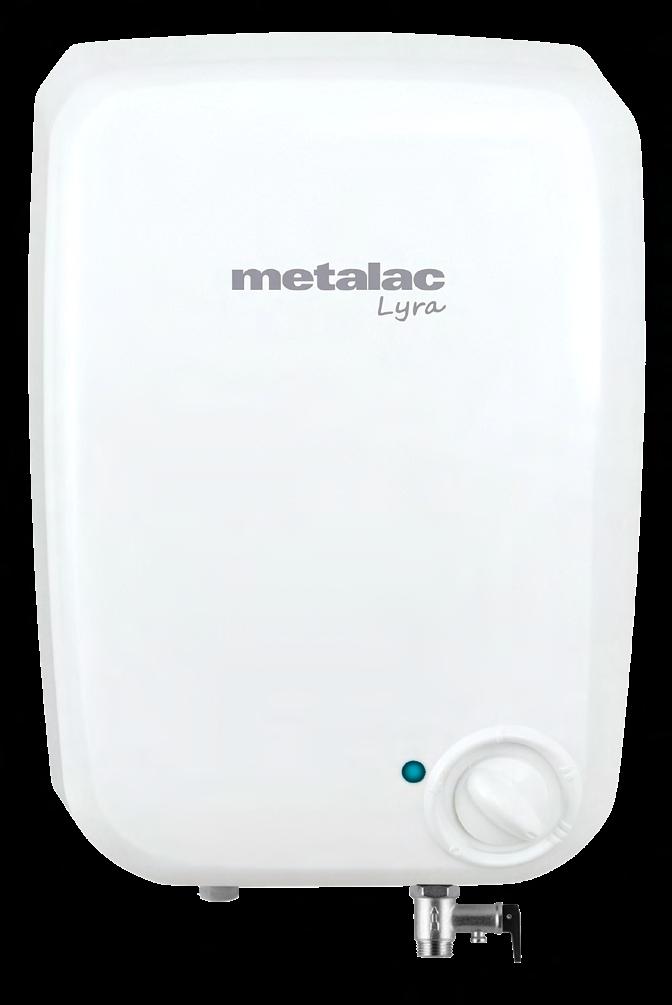

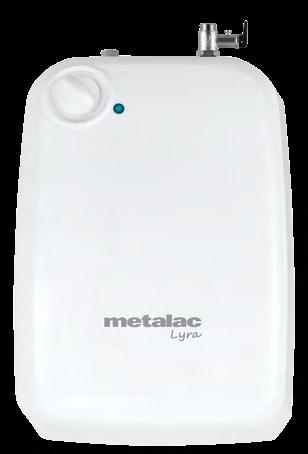

LYRA

5 8 10 litara

8 litara

50 80 litara

BOJLERI ZA GREJANJE MB - Ø 454mm MAX 1 - Ø 542mm MAX 2 - Ø 620mm

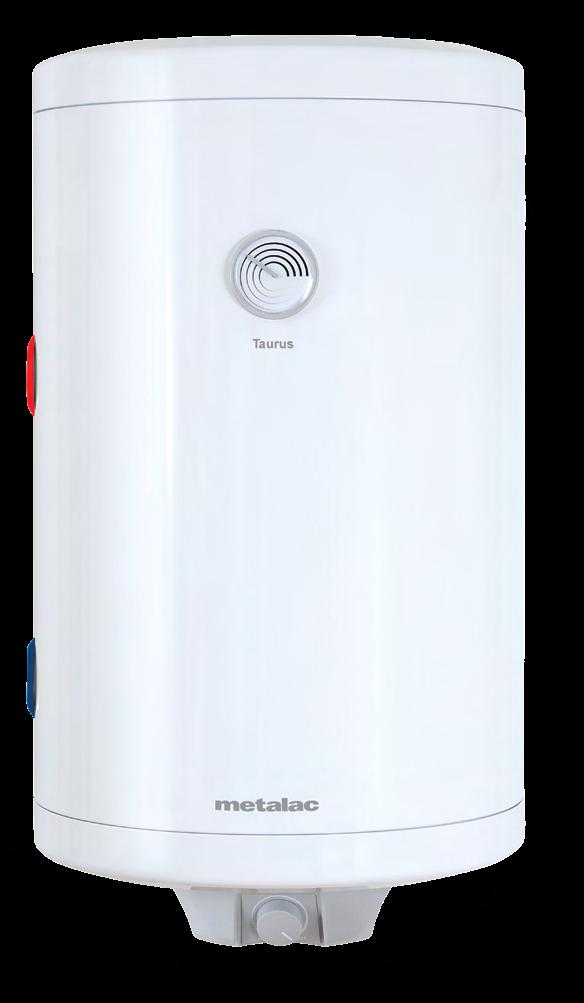

TAURUS

PEGASUS

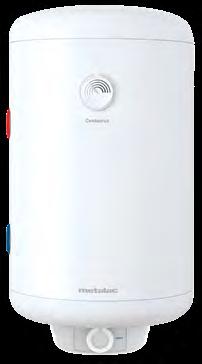

CENTAURUS

50 80 120 litara

50 80 120 litara

50 80 120 litara

TAURUS MAX

COMBI PRO

DIRECT G +

DIRECT W

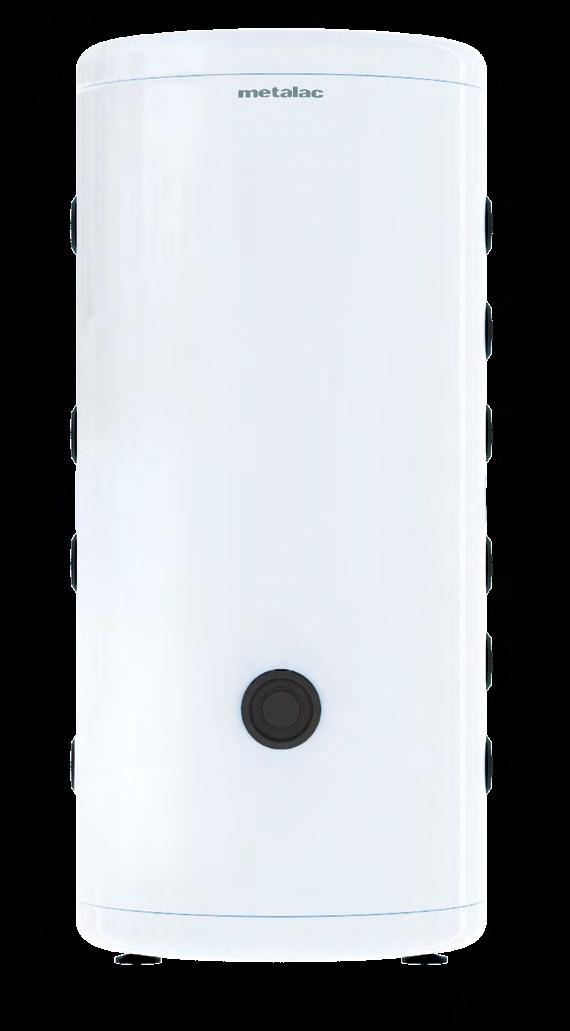

BAFER

200 300

100 150 200 litara

100 150 200

100 150 200 litara

50 80 100 200 litara

litara

litara

9

BOJLERI ZA KUPATILO BOJLERI SA EMAJLIRANIM KAZANOM • Elektrostatičko emajliranje obezbeđuje ravnomernost debljine nanosa emajla, što je ključni faktor za dugovečnost bojlera • Univerzalna prirubnica na svim bojlerima sa emajliranim kazanom je Ø 72 mm- obezbeđuje montažu i suvih i keramičkih grejača • Bipolarni štapni termostat sa dva stepena zaštite BOJLERI SA INOX KAZANOM • Izrađuju se od visoko kvalitetnog nerđaućeg čelika, koji pruža maksimalnu zaštitu od korozije i obezbeđuje duži vek trajanja bojlera • Eliptični otvor na prirubnici (90x75mm) obezbeđuje brzo i lako čišćenje kazana • Regulacija temperature pomoću dva odvojena termostata (radni i sigurnosni), na bojlerima sa inox kazanom • Poliuretanska ECO izolacija omogućava minimalne gubitke toplote, odnosno zadržavanje tople vode u kazanu u dužem vremenskom periodu od klasičnih izolacija od mineralne vune (energetska efikasnost) • Univerzalni nosač - raspon vezivanja za zid je 130 – 360mm što odgovara većini bojlera na tržištu • Inox izlivna cev za toplu vodu (ne troši se vrh cevi tokom radnog veka bojlera, samim tim nema umanjenja tople vode vremenom) • Mg anoda služi u bojleru da spreči koroziju samog kazana i ostalih metalnih delova u njemu, čime se značajno produžava životni vek bojlera sa svim svojim sastavnim delovima.

• Obavezno korišćenje sigurnosnog ventila pri ugradnji • Svi naši bojleri se isporučuju sa sigurnosnim ventilom od 8 bari

10

11

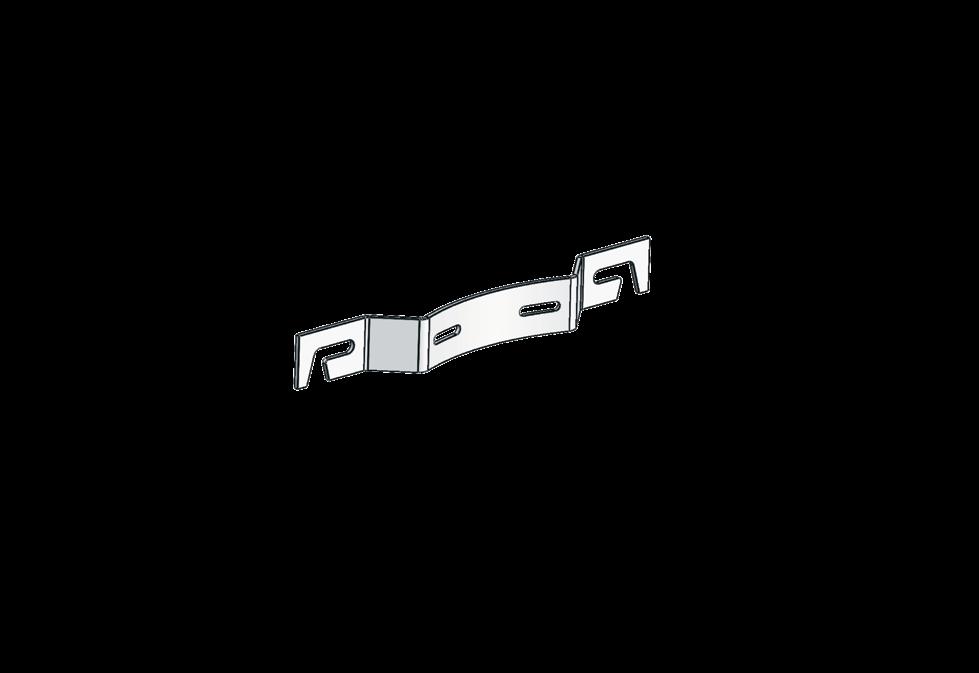

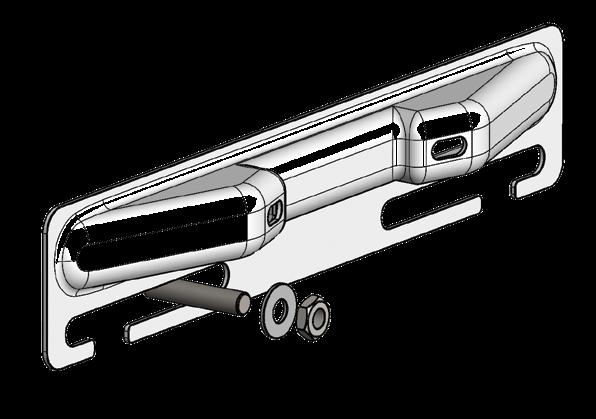

UNIVERZALNI NOSAČ Univerzalni nosač za EZV i MB modele (Ø 395 i Ø 454mm) bojlera za kupatilo Zahvaljujući širokom rasponu za kačenje (od 130 do 360 mm), koji odgovara većini bojlera na tržištu, univerzalni nosač omogućuje jednostavnu montažu u slučaju zamene bojlera. Na ovaj način izbegava se bušenje dodatnih rupa u kupatilu.

Ukoliko je kupac prethodno imao bojler drugog proizvođača, čiji se bojler kačio preko pričvršćene pločice na zid, sa ovim nosačem bojleri Metalac se mogu okačiti na istu pločicu.

mm

130

mm

360

NOSAČ ZA MS modele (fi 354mm)

mm mm 300

240

12

NOSAČ ZA DIRECT W modele do 150 l (fi 454mm)

NOSAČ ZA MAX 200 modele (fi 545mm)

mm mm 350

420

280

mm mm 480

ENERGETSKA NALEPNICA Nalepnice za energetsku efikasnost sadrže informacije o tipu bojlera, njegovoj klasi energetske efikasnosti i potrošnji električne energije na godišnjem nivou. Metalac bojler ispunjava sve zahteve i direktive u pogledu energetske efikasnosti i ima visoku energetsku ocenu. Bojleri srednje litraže imaju energetski razred C, a malolitražni imaju energetski razred A i B.

Profil punjenja bojlera

Metalac bojler

MB 80 E2i

M

Klasa energetske efikasnosti

Imajući u vidu sve indikatore energetske efikasnosti, proizvodi se rangiraju od A (najviši nivo) do F (najniži nivo)

A C Godišnji proračun potrošnje električne energije uključujući termičke gubitke

1429

Generisani nivo buke

15 db

2017

kWh/annum

812/2013

13

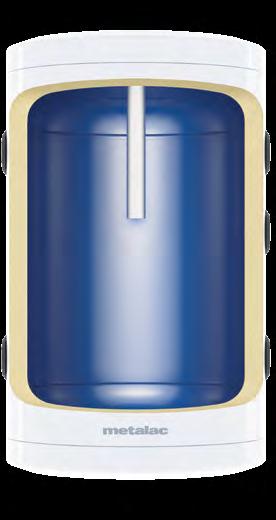

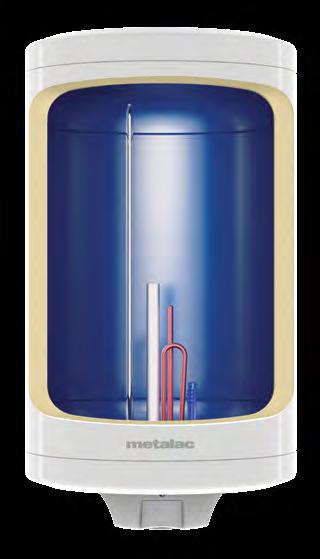

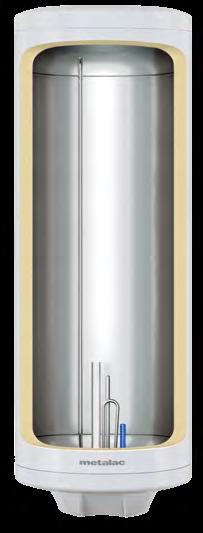

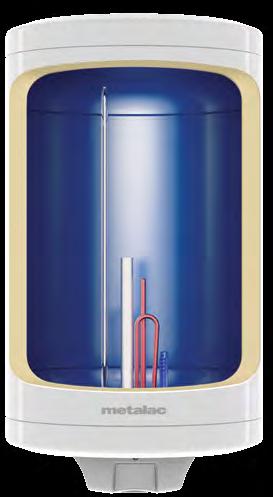

KLJUČNE KOMPONENTE I KARAKTERISTIKE

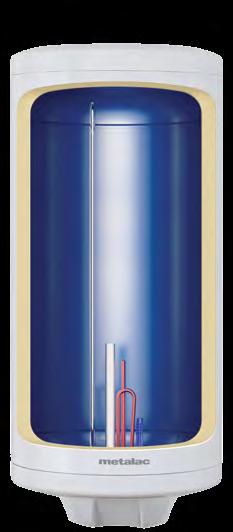

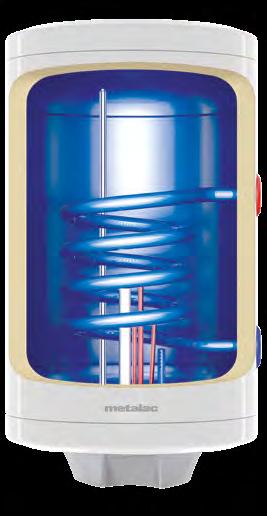

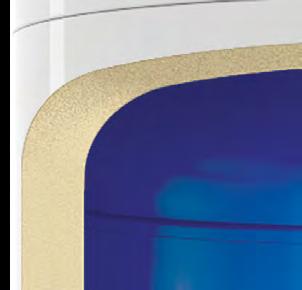

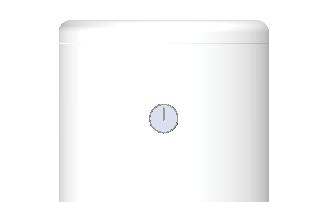

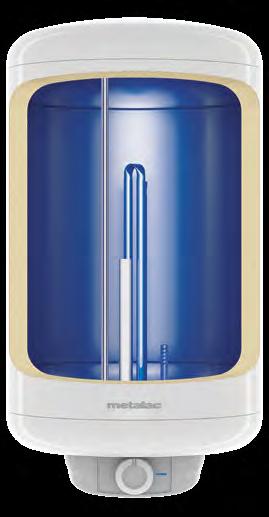

Termopokazivač Kazan Poliuretanska izolacija Bojleri Metalac imaju izolaciju od kvalitetne, ekološki bezbedne poliuretanske pene, debljine 17 do 40 mm. Poliuretanska pena obezbeđuje minimalne toplotne gubitke i uštedu u potrošnji električne energije.

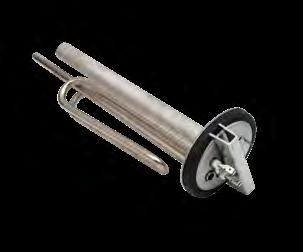

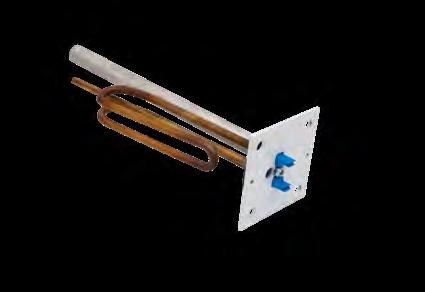

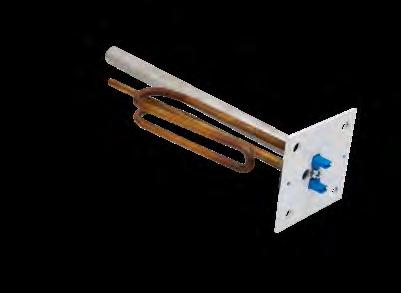

Inox izlivna cev Grejač Mg anoda Raspršivač vode

Sigurnosni ventil Uz svaki bojler srednje litraže isporučujemo sigurnosni ventil, čija je osnovna funkcija da onemogući da se u kazanu bojlera pojavi preveliki pritisak usled zagrevanja vode.

Termoregulacija

14

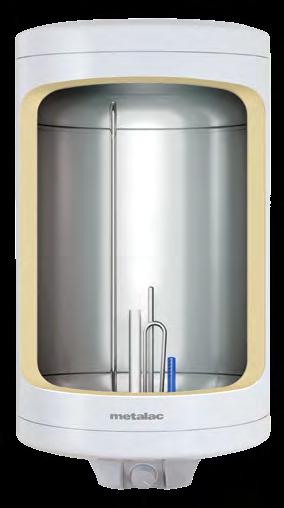

01. KVALITETAN KAZAN Bojleri Metalac dostupni su i u varijanti sa kazanom od kvalitetnog nerđajućeg čelika (inox), koji pruža maksimalnu zaštitu od korozije i obezbeđuje duži vek trajanja bojlera.

Kazani bojlera Metalac imaju prevlaku od emajla, koja štiti kazan od korozije i obezbeđuje visok nivo higijene vode. U proizvodnji bojlera primenjuje se elektrostatički i mokri postupak nanošenja emajla, čime se postiže ravnomernost nanosa prema propisanim standardima.

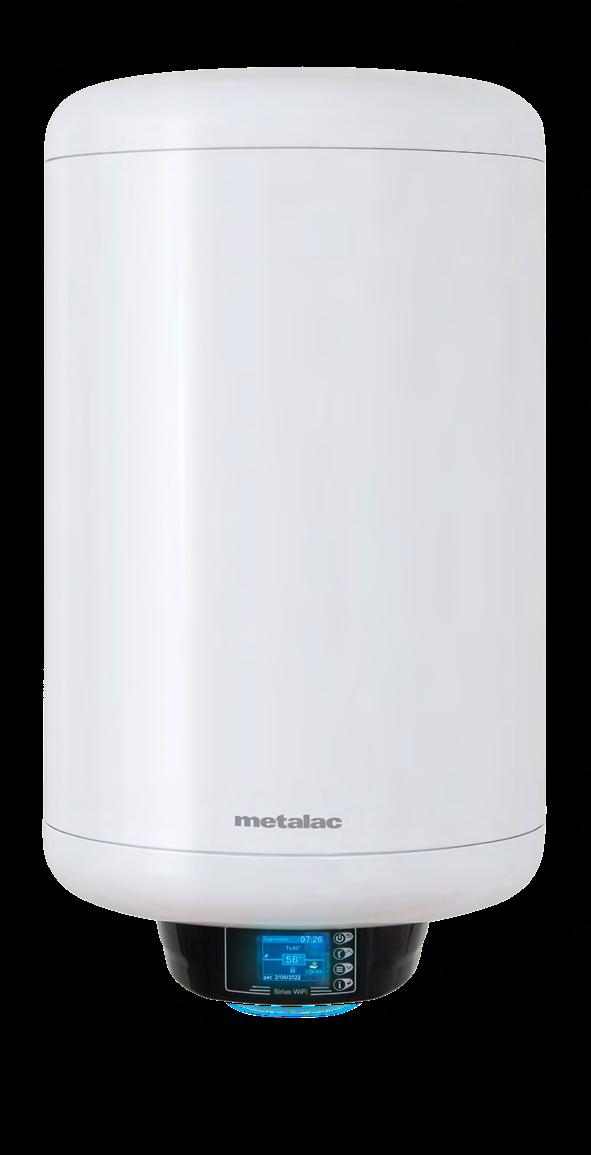

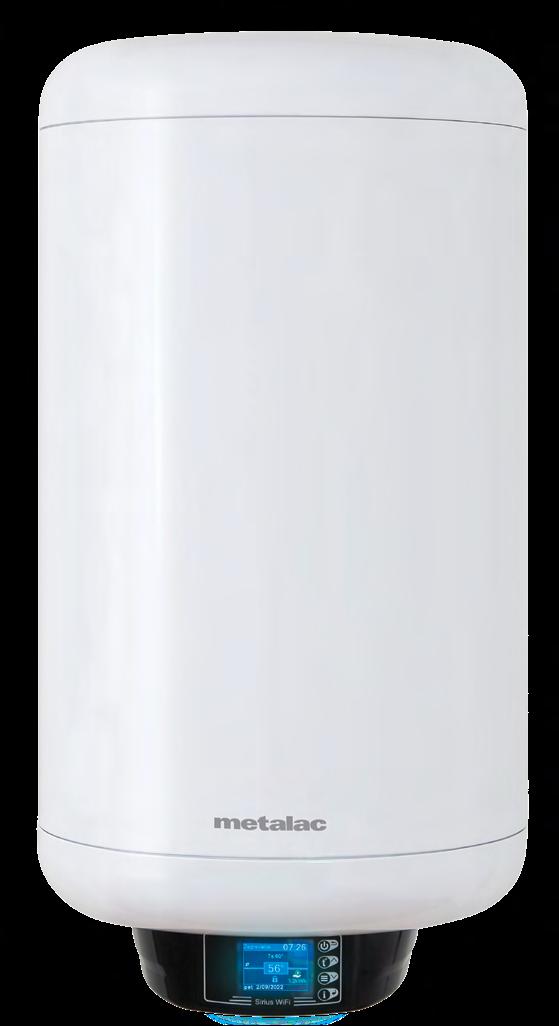

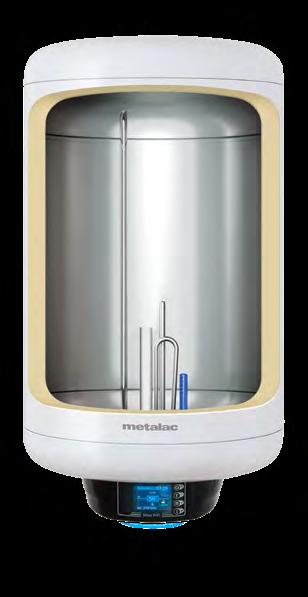

02. WIFI UPRAVLJANJE BOJLEROM

03. Mg ANODA U svaki bojler srednje litraže je ugrađena Mg anoda koja obezbeđuje višegodišnju zaštitu od korozije i produžava životni vek kazana. Mg anoda je smeštena u donjem delu kazana, što omogućuje njenu jednostavnu zamenu.

Elektronska smart regulacija omogućava upravljanje bojlerom daljinski, putem pametnog telefona

05. TERMOREGULACIJA

04. INOX CEV ZA TOPLU VODU Inox izlivna cev za toplu vodu (ne troši se vrh cevi tokom radnog veka bojlera, samim tim nema umanjenja tople vode vremenom)

KAKO IZABRATI BOJLER

1 30 - 50l

Bojleri srednje litraže Metalac dostupni su u dve varijante – sa unutrašnjom i spoljašnjom regulacijom temperature. Bojleri sa unutrašnjom regulacijom podešeni su da zagrevaju vodu do 55-60 °C, što je optimalna temperatura sa aspekta uštede električne energije i stvaranja kamenca.

2 50 - 80l

3

4

80 - 100l

100 - 120l 15

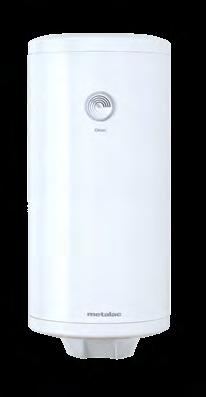

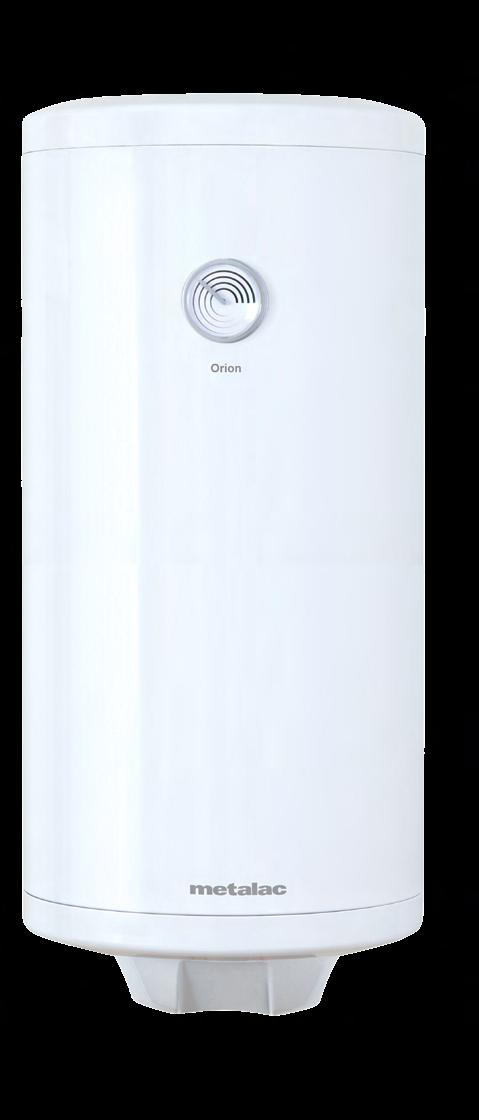

ORION Linija bojlera za kupatila sa unutrašnjom regulacijom temperature, MB i EZV modeli (50/80), sa emajliranim kazanom.

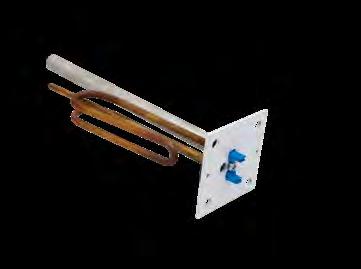

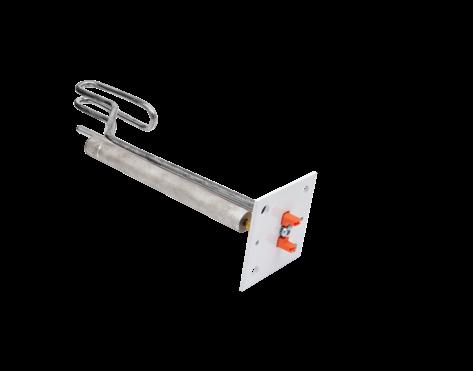

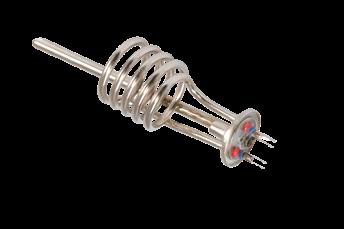

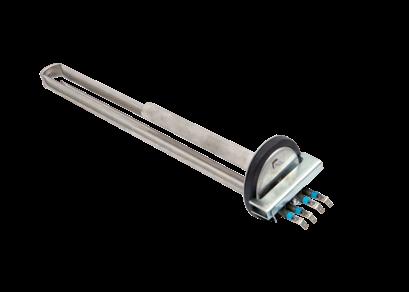

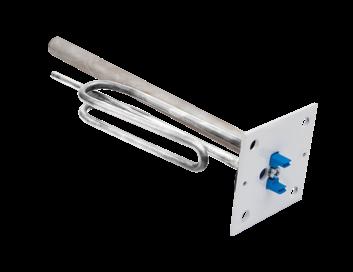

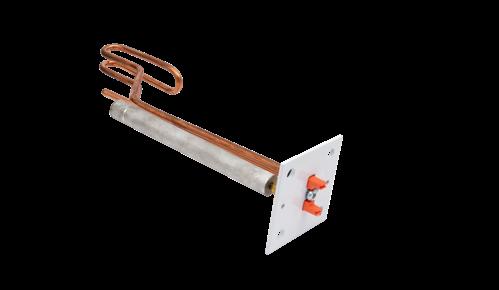

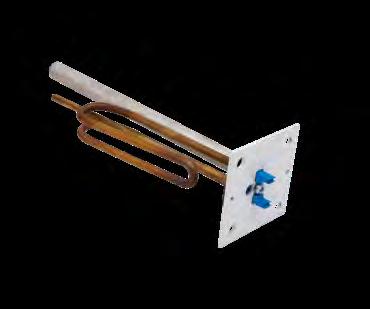

BAKARNI GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

16

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Optimalna potrošnja električne energije • Unutrašnja regulacija, štapni termostat podešen na optimalnu temperaturu 55-600C • Poliuretanska ECO izolacija • Inox izlivna cev • Univerzalni nosač • Mg anoda

ORION

MB

garancije 3 godine 50

Zapremina (lit)

80

Ident

364738

125679

Model

MB P50

MB P80

Kazan

emajl

emajl

Prečnik (mm)

454

454

Visina (mm)

605

825

Dubina (mm)

480

480

Snaga grejača (kW)

2

2

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

Količina mešane vode na 40 C (lit)

90

145

Priključak za vodu (“)

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

Energetski razred

C

C

Garanacija na el.komponente (meseci)

25

25

ORION

EZV

Zapremina (lit)

garancije 3 godine 50

80

Ident

115368

115367

Model

EZV P50

EZV P80

Kazan

emajl

emajl

Prečnik (mm)

395

395

Visina (mm)

718

1018

Dubina (mm)

415

415

Snaga grejača (kW)

2

2

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

Količina mešane vode na 40 C (lit)

95

145

Priključak za vodu (“)

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

Energetski razred

C

C

Garanacija na el.komponente (meseci)

25

25 17

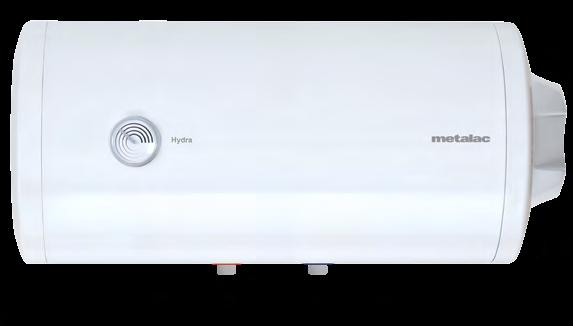

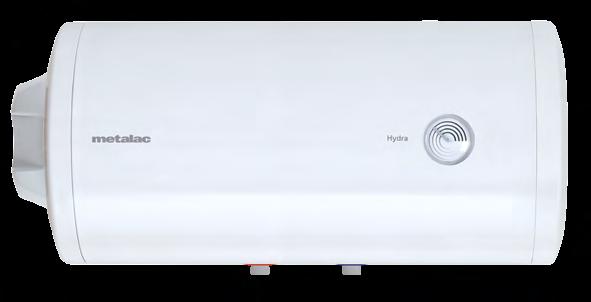

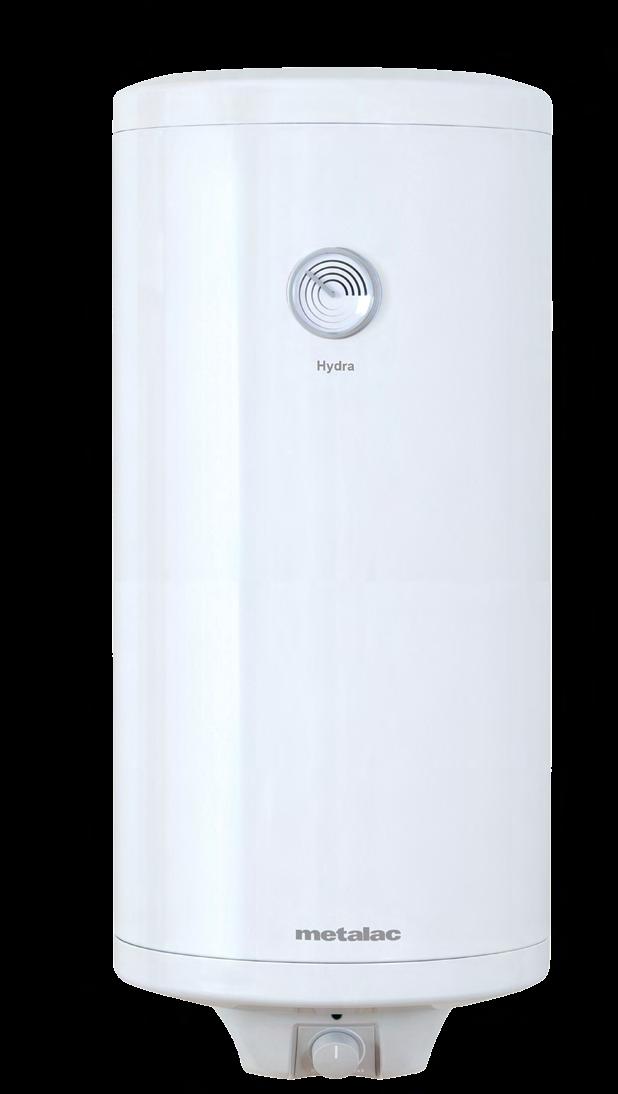

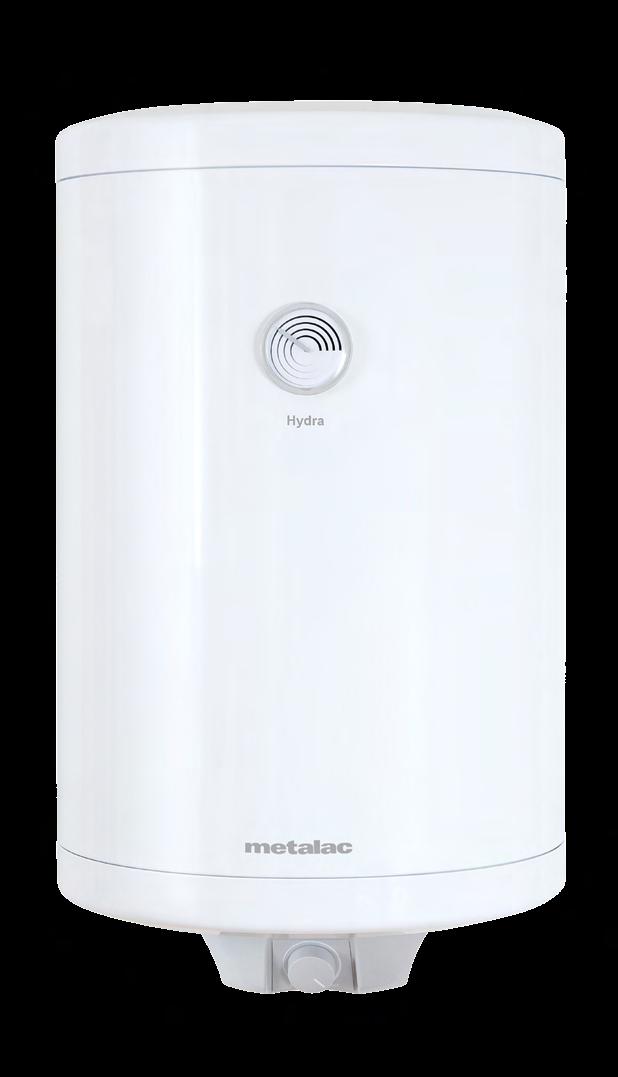

HYDRA

MB

Linija bojlera za kupatila sa spoljašnjom regulacijom , MB modeli (50/80/100/120) - prečnika bojlera 454mm, sa emajliranim ili inox kazanom

BAKARNI GREJAČ

INOX GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

18

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Omogućava podešavanje temperature vode prema potrebama potrošača • Spoljašnja regulacija temperature • Štapni termostat sa dvostepenom zaštitom u bojlerima sa emajliranim kazanom • Dva kapilarna termostata (radni i sigurnosni) u bojlerima sa inox kazanom • Poliuretanska ECO izolacija • Inox izlivna cev • Univerzalni nosač • Mg anoda • Sigurnosni ventil 8 bara

HYDRA

garancije 5 godina

MB

Zapremina (lit)

50

80

100

120

Ident

098933

098935

108875

098937

Model

MB P50 R

MB P80 R

MB P100 R

MB P120 R

Kazan

emajl

emajl

emajl

emajl

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

2

2

2

2

Pritisak (bar)

6

6

6

6

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

220

265

Količina mešane vode na 40 C (lit)

90

145

180

210

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

350

350

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25

HYDRA

garancije 10 godina

MB

Zapremina (lit)

50

80

100

120

145523

145524

Ident

145538

145522

Model

MB 50 E2i

MB 80 E2i MB 100 E2i MB 120 E2i

Kazan

inox

inox

inox

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

2

2

2

2

Pritisak (bar)

6

6

6

6

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

220

265

inox

90

145

180

210

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

200

250

300

300

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25

Količina mešane vode na 40 C (lit)

19

HYDRA

EZV

Linija bojlera za mala kupatila sa spoljašnjom regulacijom temperature, za uštedu prostora, EZV modeli (30/50/80) - prečnika bojlera 395mm sa emajliranim ili inox kazanom.

BAKARNI GREJAČ

INOX GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

20

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Omogućava podešavanje temperature vode prema potrebama potrošača • Spoljašnja regulacija temperature • Štapni termostat sa dvostepenom zaštitom u bojlerima sa emajliranim kazanom • Dva kapilarna termostata (radni i sigurnosni) u bojlerima sa inox kazanom • Poliuretanska ECO izolacija • Inox izlivna cev • Univerzalni nosač • Mg anoda • Sigurnosni ventil 8 bara

HYDRA

garancije 5godina

EZV

Zapremina (lit)

30

50

80

Ident

098927

098929

098931

Model

EZV P30 R

EZV P50 R

EZV P80 R

Kazan

emajl

emajl

emajl

Prečnik (mm)

395

395

395

Visina (mm)

518

718

1018

Dubina (mm)

415

415

415

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

65

110

175

Količina mešane vode na 40 C (lit)

50

95

145

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

150

250

300

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

HYDRA

garancije 10 godina

EZV

Zapremina (lit)

30

50

80

Ident

146041

146040

146039

Model

EZV 30 E2i

EZV 50 E2i

MB 80 E2i

Kazan

inox

inox

inox

Prečnik (mm)

395

395

395

Visina (mm)

518

605

825

Dubina (mm)

415

480

480

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

65

110

175

50

95

145

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

150

200

250

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

Količina mešane vode na 40 C (lit)

21

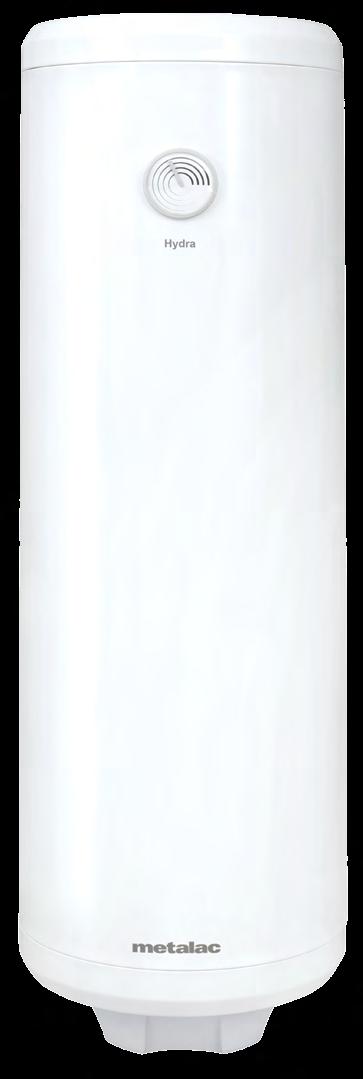

HYDRA

MS

Linija bojlera za mala kupatila sa spoljašnjom regulacijom, za uštedu prostora, MS modeli (30/50/80) - prečnika bojlera 354mm, sa emajliranim ili inox kazanom.

BAKARNI GREJAČ

INOX GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

22

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Prilagođeni su potrebama racionalnog iskorišćavanja užih prostora • Spoljašnja regulacija temperature • Štapni termostat sa dvostepenom zaštitom u bojlerima sa emajliranim kazanom • Poliuretanska ECO izolacija • Inox izlivna cev • Mg anoda • Sigurnosni ventil 8 bar

garancije 5 godina

HYDRA MS 30

50

80

Ident

109912

109919

109921

Model

MS P30 R

MS P50 R

MS P80 R

Kazan

emajl

emajl

emajl

Prečnik (mm)

354

354

354

Visina (mm)

549

799

1149

Dubina (mm)

390

390

390

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Zapremina (lit)

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

65

115

185

Količina mešane vode na 40 C (lit)

49

95

145

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

150

250

300

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

HYDRA

10

MS

Zapremina (lit)

30

godina garancije

50

80

Ident

109905

109907

109909

Model

MS P30 Ri

MS P50 Ri

MS P80 Ri

Kazan

inox

inox

inox

Prečnik (mm)

354

354

354

Visina (mm)

549

799

1149

Dubina (mm)

390

390

390

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

65

115

185

Količina mešane vode na 40 C (lit)

49

95

145

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

150

200

250

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25 23

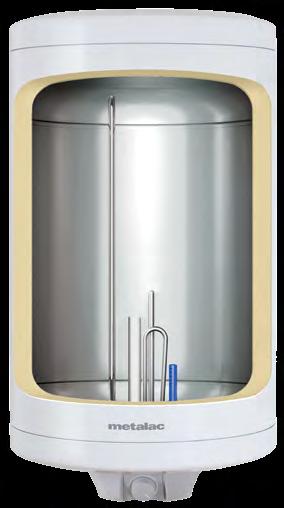

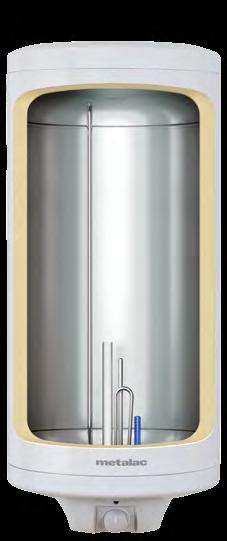

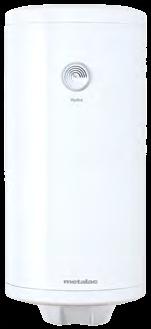

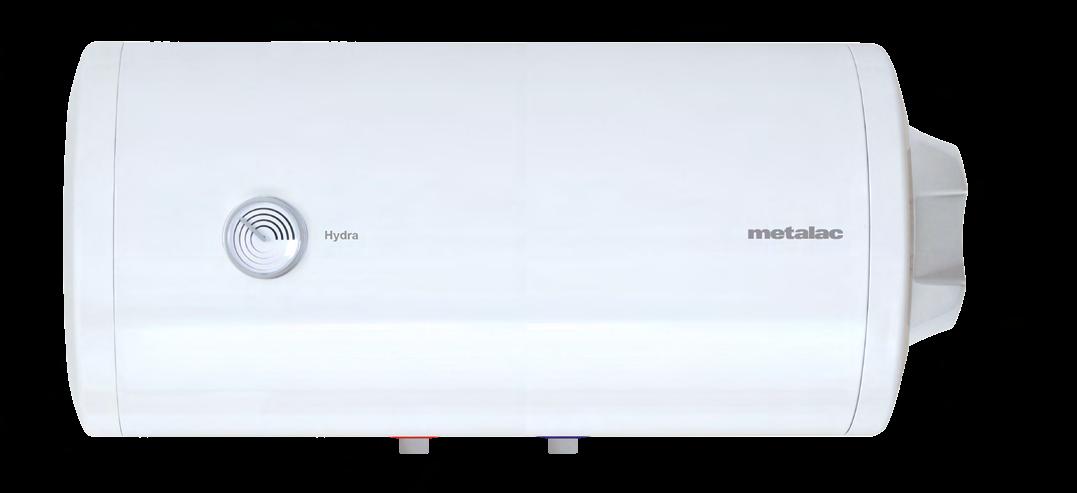

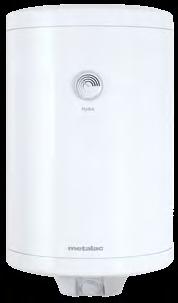

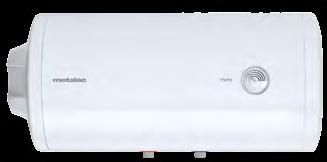

HYDRA

INOX GREJAČ

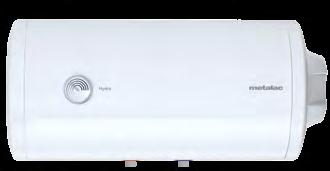

Linija bojlera za kupatila sa unutrašnjom regulacijom, za horizontalno kačenje na zid, EZV modeli (50/80) - prečnika bojlera 395mm, sa emajliranim i inox kazanom.

MA

ENVIRON M

E

D

N SER EI

A BI

24

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

• Pogodni za specifične uslove montaže - ušteda prostora • Unutrašnja regulacija, štapni termostat podešen na optimalnu temperaturu 55-600C • Poliuretanska ECO izolacija • Inox izlivna cev • Univerzalni nosač • Sigurnosni ventil 8 bara • Mg anoda

BAKARNI GREJAČ

HYDRA

garancije 5godina

EZV

50

Zapremina (lit)

80

HYDRA

garancije 10 godina

EZV

50

80

EZV 50 HL E2i

EZV 80 HL E2i

Zapremina (lit)

EZV P50 HL

EZV P80 HL

EZV P50 HD

EZV P80 HD

Kazan

emajl

emajl

Kazan

inox

Prečnik (mm)

395

395

Prečnik (mm)

395

395

Visina (mm)

718

1018

Visina (mm)

718

1018

Dubina (mm)

415

415

Dubina (mm)

415

415

Snaga grejača (kW)

2

2

Snaga grejača (kW)

2

2

6

Pritisak (bar)

6

6

Model

Pritisak (bar)

6

Model EZV 50 HD E2i EZV 80 HD E2i inox

Sigurnosni ventil (bar)

8

8

Sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

135

200

Vreme zagrevanja vode do 75 C (min)

135

200

80

115

Količina mešane vode na 40 C (lit)

80

115

Priključak za vodu (“)

G 1/2

G 1/2

Priključak za vodu (“)

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

Dužina Mg anode Ø22 (mm)

200

250

Energetski razred

C

C

Energetski razred

C

C

25

Garanacija na el.komponente (meseci) 25

25

Količina mešane vode na 40 C (lit)

Garanacija na el.komponente (meseci)

25

25

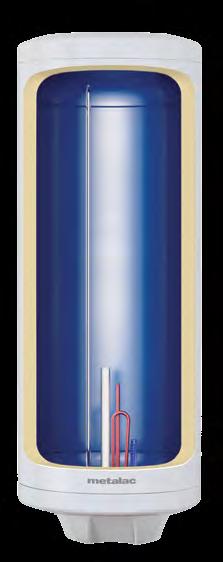

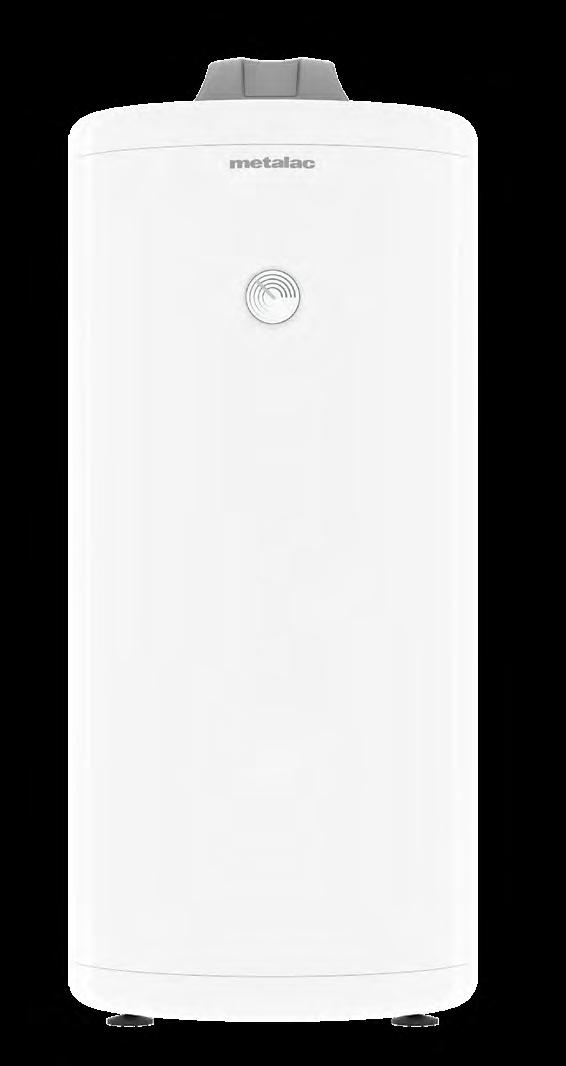

OPTIMA Linija bojlera za kupatila sa velikim kapacitetom (zapreminom bojlera) i spoljašnjom regulacijom temperature, MB i MAX modeli - prečnika bojlera 454mm i 542mm sa emajliranim ili inox kazanom

INOX GREJAČ BAKARNI GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

26

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Ovi bojleri su dobar izbor za višečlane porodice i za velika kupatila • Omogućava podešavanje temperature vode prema potrebama potrošača • Spoljašnja regulacija temperature • Štapni termostat sa dvostepenom zaštitom u bojlerima sa emajliranim kazanom • Dva kapilarna termostata (radni i sigurnosni) u bojlerima sa inox kazanom • Poliuretanska ECO izolacija • Inox izlivna cev • Univerzalni nosač • Mg anoda • Sigurnosni ventil 8 bara

garancije 5 godina

OPTIMA Zapremina (lit)

150

200

Ident

167488

167487

Model

MB P150 R

MB P200 R

Kazan

emajl

emajl

Prečnik (mm)

454

542

Visina (mm)

1325

1244

Dubina (mm)

461

575

Snaga grejača (kW)

2

2

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

340

410

Količina mešane vode na 40 C (lit)

330

450

Priključak za vodu (“)

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

350

400

Energetski razred

C

C

Garanacija na el.komponente (meseci)

25

25

OPTIMA Zapremina (lit)

garancije 10 godina 150

200

Ident

364058

Model

MB P150 Ri

MB P200 Ri

Kazan

inox

inox

Prečnik (mm)

454

542

Visina (mm)

1325

1244

Dubina (mm)

461

575

Snaga grejača (kW)

2

2

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

340

410

Količina mešane vode na 40 C (lit)

330

450

Priključak za vodu (“)

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

Energetski razred

C

C

Garanacija na el.komponente (meseci)

25

25 27

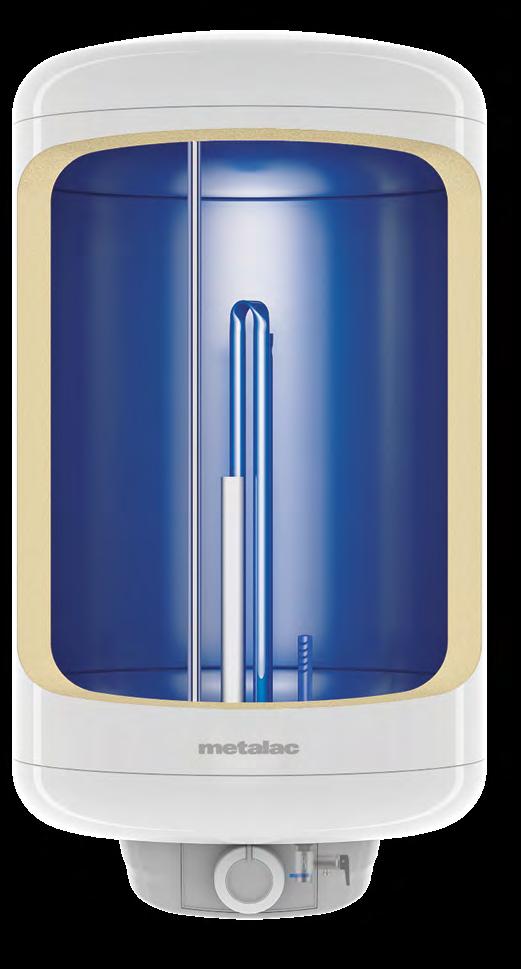

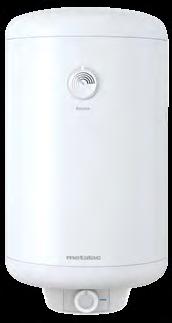

AURORA Linija bojlera sa suvim grejačem, za tvrdu i agresivnu vodu, protiv kamenca, MB modeli (50/80/100/120) - prečnika bojlera 454mm, sa emajliranim ili inox kazanom.

INOX

EMAJL

SUVI GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

28

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Suvi grejač - dva posebna grejača po 1000 W, ukupno 2000 W • Grejač nije u direktnom kontaktu sa vodom–veći nivo bezbednosti • Povećana bezbednost sa 2 odvojena termostata • Posebno pogodno za „tvrdu“ vodu – manje skupljanje kamenca • Brza i jednostavna zamena grejača, bez ispuštanja vode iz bojlera • U slučaju kvara jednog grejača, mogućnost daljeg rada bojlera sa drugim • Manja potrošnja struje, veća površina grejača – bolja razmena toplote • Poliuretanska ECO izolacija • Inox izlivna cev • Univerzalni nosač (raspon 130-360 mm)

garancije 5 godina

AURORA 50

80

100

120

Ident

360890

360313

364650

364651

Model

MB 50 SG MB 80 SG

Zapremina (lit)

MB 100 SG MB 120 SG

Kazan

emajl

emajl

emajl

emajl

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

2x1

2x1

2x1

2x1

Pritisak (bar)

6

6

6

6

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

115

175

230

275

90

145

180

210

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

300

300

Količina mešane vode na 40 C (lit)

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25

AURORA

10

godina garancije

50 80 100 120 Zapremina (lit) 364719 181108 364720 364721 Ident MB 50 E2i SG MB 80 E2i SG MB 100 E2i SG MB 120 E2i SG Model inox inox inox inox Kazan 454 454 454 454 Prečnik (mm) 605 825 965 1105 Visina (mm) 480 480 480 480 Dubina (mm) 2x1 2x1 2x1 2x1 Snaga grejača (kW) 6 6 6 6 Pritisak (bar) 8 8 8 8 Sigurnosni ventil (bar) 175 230 275 Vreme zagrevanja vode do 75 C (min) 115 90 145 180 210 Količina mešane vode na 40 C (lit) G 1/2 G 1/2 G 1/2 G 1/2 Priključak za vodu (“) 200 250 250 250 Dužina Mg anode Ø22 (mm) C C C C Energetski razred 25 25 25 Garanacija na el.komponente (meseci) 25 29

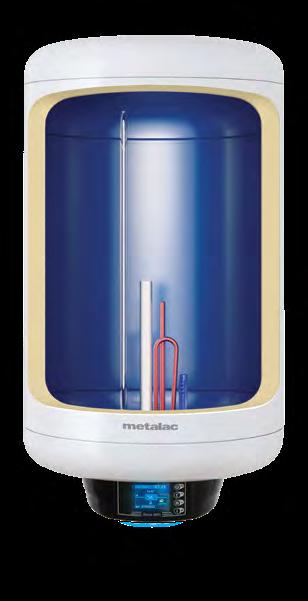

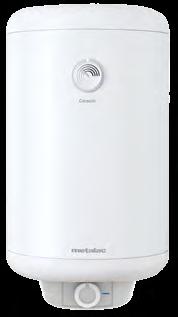

CERAMIC Linija bojlera sa keramičkim grejačem , za tvrdu i agresivnu vodu, protiv kamenca , MB modeli (50/80/100/120) - prečnika bojlera 454mm, sa emajliranim ili inox kazanom.

KERAMIČKI GREJAČ INOX

EMAJL

MA

ENVIRON M

D

N SER EI

A BI

30

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Keramički suvi grejač: 1500 W i 2100 W zavisno od veličine bojlera • Grejač nije u direktnom kontaktu sa vodom – veći nivo bezbednosti u upotrebi • Posebno pogodno za „tvrdu“ vodu – manje skupljanje kamenca na grejaču • Brza i jednostavna zamena grejača, bez ispuštanja vode iz bojlera • Veća površina grejača – bolja razmena toplote • Duži vek trajanja grejača – manji troškovi u ekspoloataciji bojlera • Univerzalni nosač - raspon vezivanja na zid je 130 – 360mm • Sigurnosni ventil - 8 bara

garancije 5 godina

CERAMIC 50

80

100

120

Ident

364729

361966

363330

363329

Model

MB P50 KG

MB P80 KG

MB P100 KG

MB P120 KG

Kazan

emajl

emajl

emajl

emajl

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

1,5

2,1

2,1

2,1

Pritisak (bar)

6

6

6

6

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

230

275

Zapremina (lit)

Količina mešane vode na 40 C (lit) Priključak za vodu (“) Dužina Mg anode Ø33 (mm)

90

145

180

210

G 1/2

G 1/2

G 1/2

G 1/2

65

120

120

120

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25

garancije 10 godina

CERAMIC 50

Zapremina (lit)

80

100

120

Ident

364732

361952

363311

363316

Model

MB P50 KGi

MB P80 KGi

MB P100 KGi

MB P120 KGi

Kazan

inox

inox

inox

inox

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

1,5

2,1

2,1

2,1

Pritisak (bar)

6

6

6

6

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

230

275

Količina mešane vode na 40 C (lit)

90

145

180

210

G 1/2

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø33 (mm)

65

120

120

120

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25

Priključak za vodu (“)

31

SIRIUS Linija bojlera sa elektronskim i WiFi upravljanjem, dostupni MB modeli APP (50/80/100/120) - prečnika bojlera 454mm, sa emajliranim ili inox kazanom.

BAKARNI GREJAČ

INOX GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

32

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Korišćenjem Smart regulacije omogućuje se ušteda do 15% električne energije • Pamti Vaše navike za korišćenje tople vode • Elektronska regulacija ima 4 različita programa za plansko zagrevanje vode • Korisničko okruženje – jednostavno za upotrebu, na srpskom i engleskom jeziku • Mogućnost uključenja bojlera preko aplikacije • Naturela Smart Home aplikacija besplatna i dostupna preko Google play prodavnice ili IOS aplikacije na srpskom jeziku • Bojler se može kontrolisati daljinski, putem pametnog telefona • Sigurnosni ventil - 8 bara • Mogućnost zaključavanja ekrana – poput ekrana na mobilnom telefonu • Ekran osetljiv na dodir • Univerzalni nosač - raspon vezivanja na zid je 130 – 360mm

garancije 5 godina

SIRIUS 50

80

100

120

Ident

364922

361917

364923

364924

Model

MB 50 W

MB 80 W

MB 100 W

MB 120 W

Kazan

emajl

emajl

emajl

emajl

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

2

2

2

2

Pritisak (bar)

6

6

6

6

Zapremina (lit)

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

220

265

Količina mešane vode na 40 C (lit)

90

145

180

210

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

250

300

350

350

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25

10

godina garancije

SIRIUS 50

80

100

120

Ident

364926

361923

364927

364928

Model

MB 50 Wi

MB 80 Wi

MB 100 Wi

MB 120 Wi

Kazan

inox

inox

inox

inox

Prečnik (mm)

454

454

454

454

Visina (mm)

605

825

965

1105

Dubina (mm)

480

480

480

480

Snaga grejača (kW)

2

2

2

2

Pritisak (bar)

6

6

6

6

Zapremina (lit)

Sigurnosni ventil (bar)

8

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

220

265

Količina mešane vode na 40 C (lit)

90

145

180

210

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

G 1/2

Dužina Mg anode Ø22 (mm)

200

250

300

300

Energetski razred

C

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

25 33

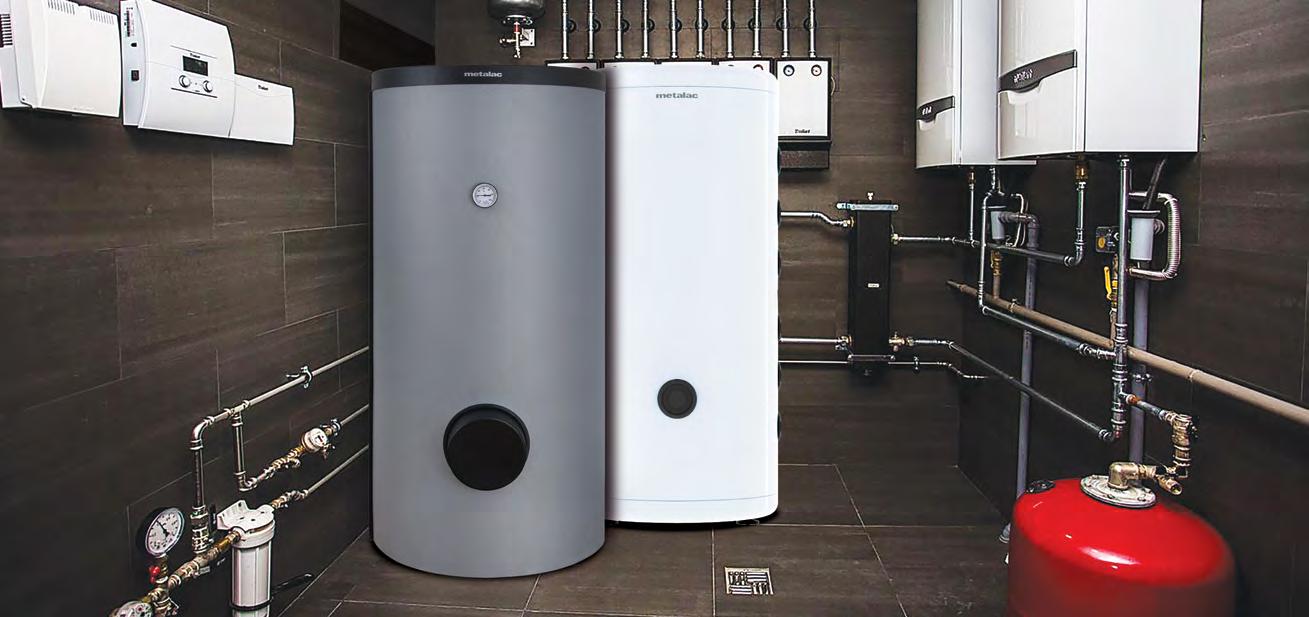

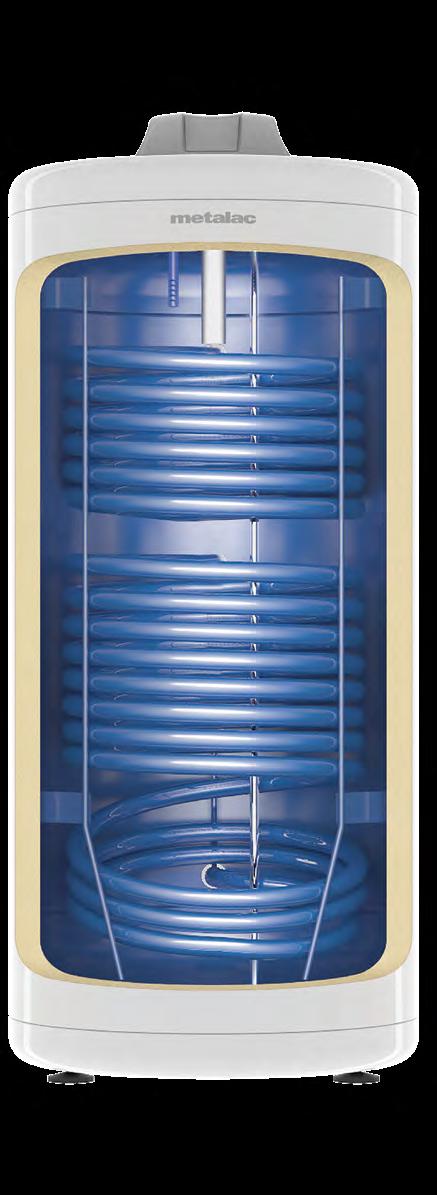

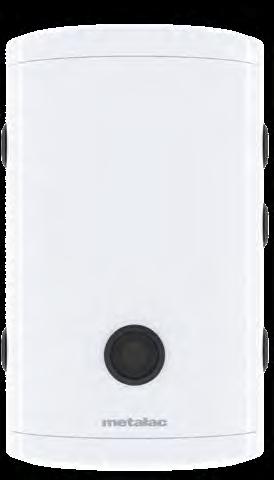

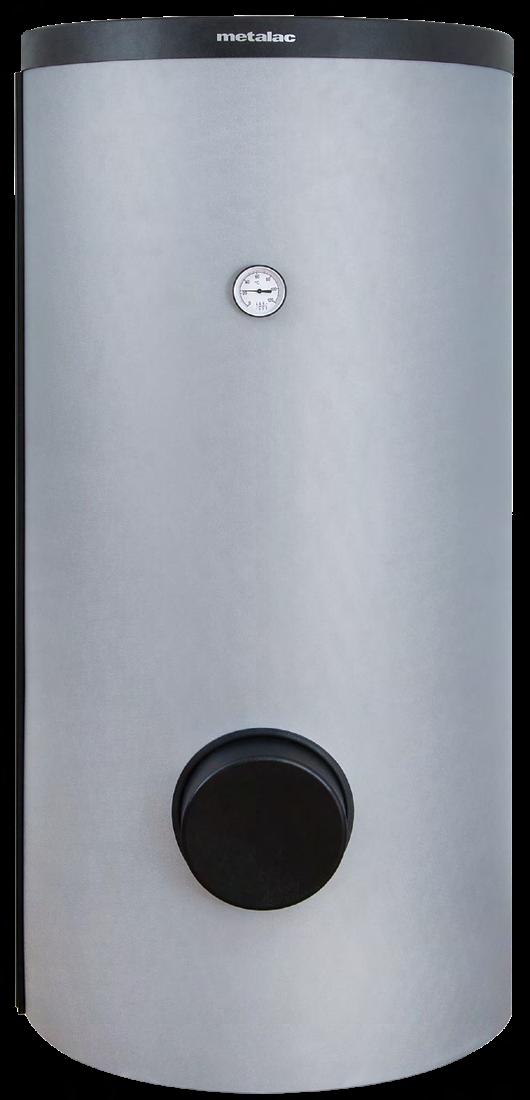

BOJLERI ZA GREJANJE • Mogućnost kombinovanja različitih izvora energije za zagrevanje vode. Mogu se priključiti na sisteme grejanja i preko cevnih izmenjivača toplote omogućiti dogrevanje vode, a time i uštedu energije u zimskim mesecima.

• Izrađuju se u dve varijante kazana emajl i inox, zapreminama od 50 do 300 litara. Mogućnost isporuke bojlera bez izmenjivača, sa jednim i sa dva, zavisno od kapaciteta.

• Mogućnost ugradnje električnih grejača različite snage.

• Montaža na zid bojlera zapremine od 50 do 200 litara.

• Podne varijante od 100 do 300 litara.

34

35

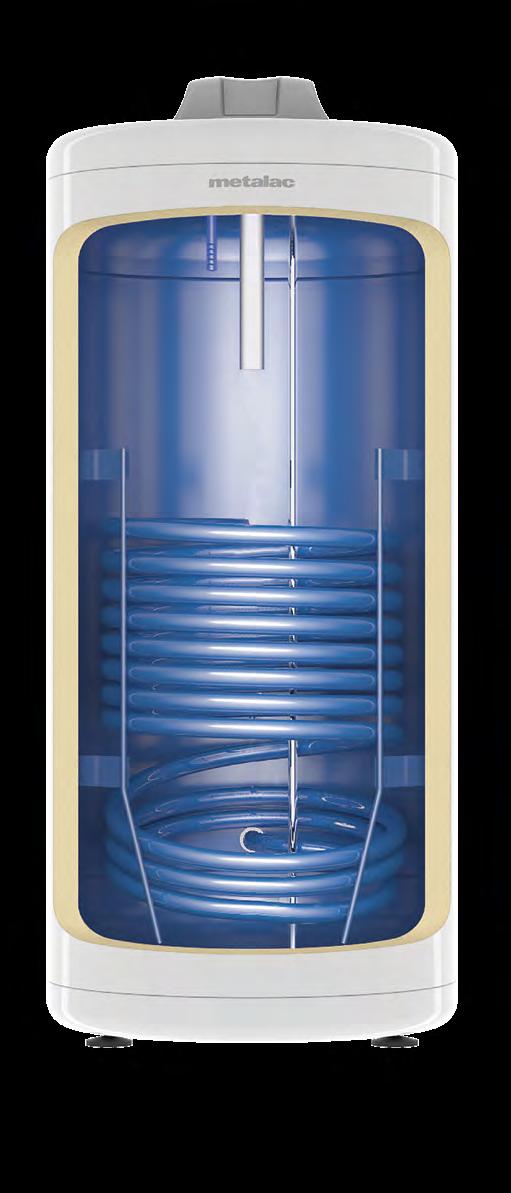

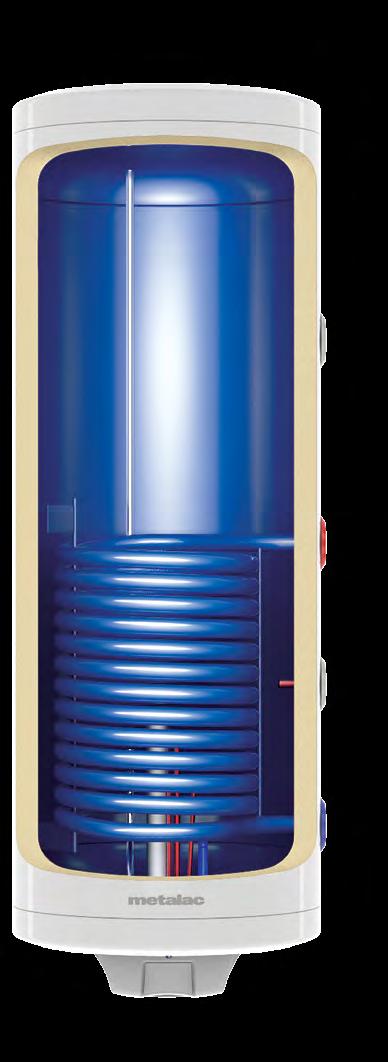

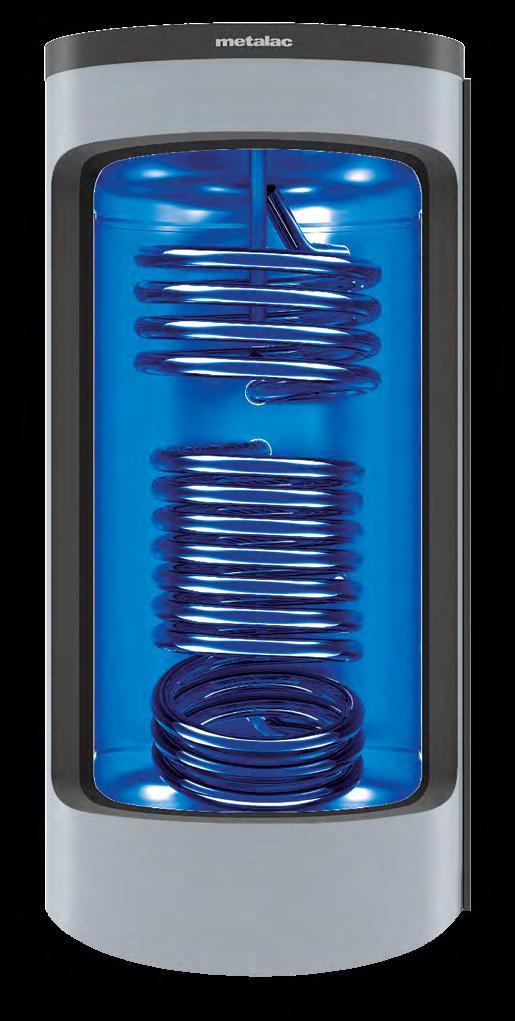

KLJUČNE KARAKTERISTIKE

01.

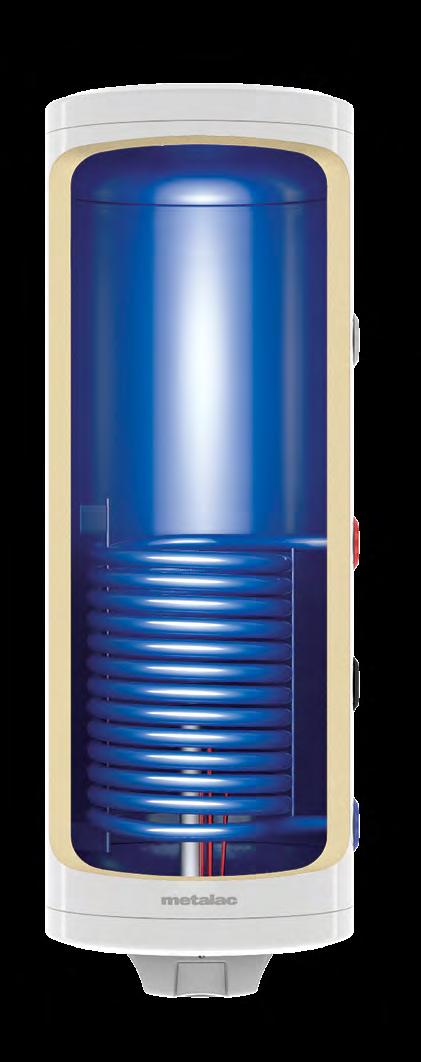

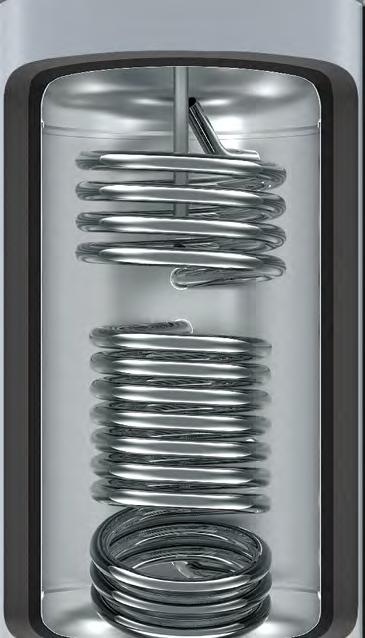

RAZLIČITI IZVORI ZAGREVANJA VODE

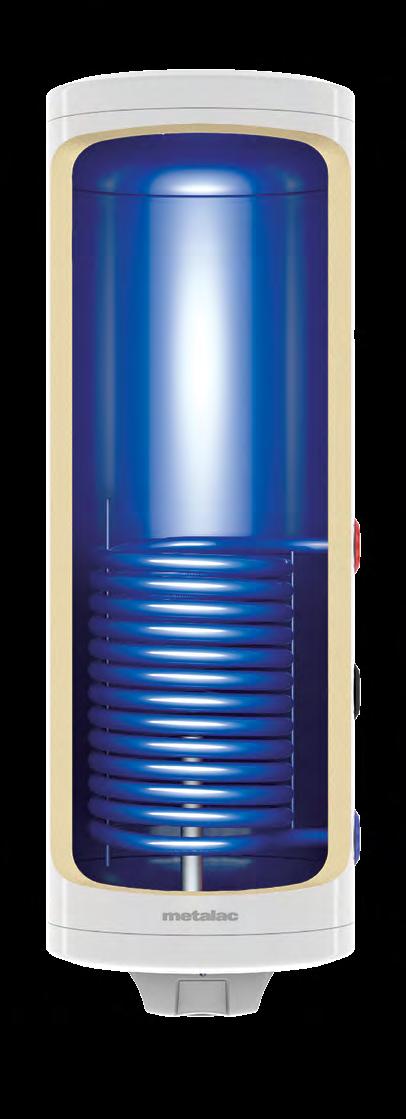

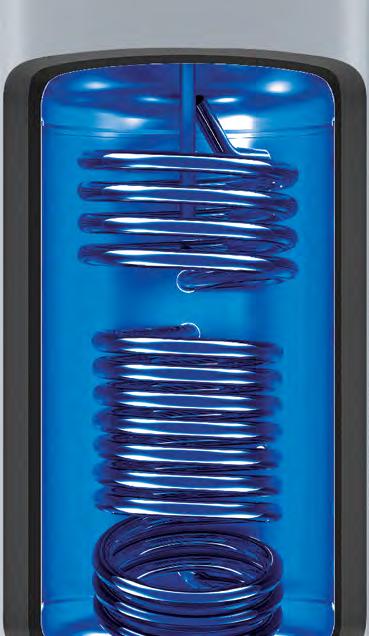

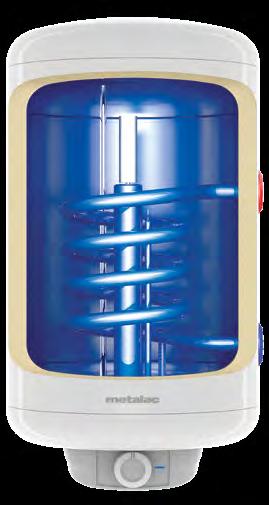

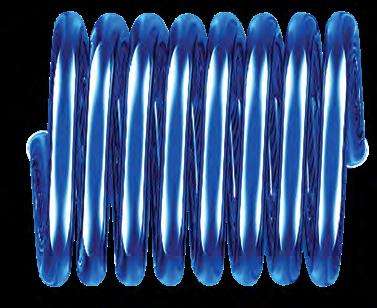

Zahvaljujući ugrađenim cevnim izmenjivačima toplote od prohromskih ili emajliranih cevi, bojleri velikih litraža Metalac mogu se koristiti u kombinaciji sa solarnim panelom i/ili sistemom centralnog grejanja. Bojler se može isporučiti sa jednim, dva ili bez izmenjivača toplote.

02.

INOX I EMAJLIRANI KAZAN

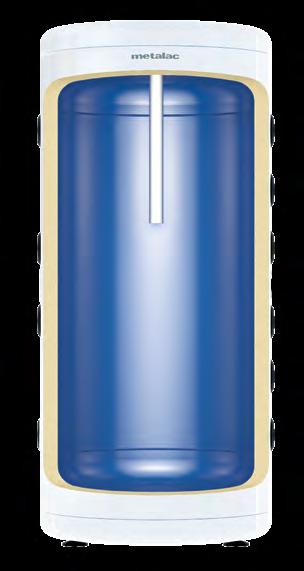

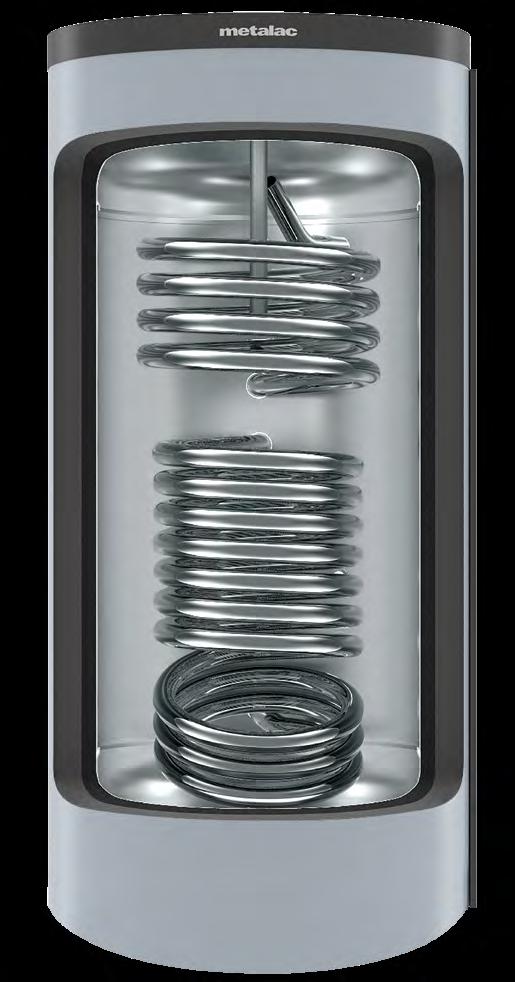

Kazani bojlera velikih litraža izrađuju se u dve varijante sa emajliranim čeličnim i inox limom

36

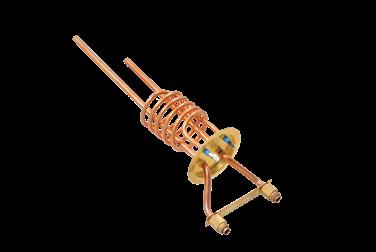

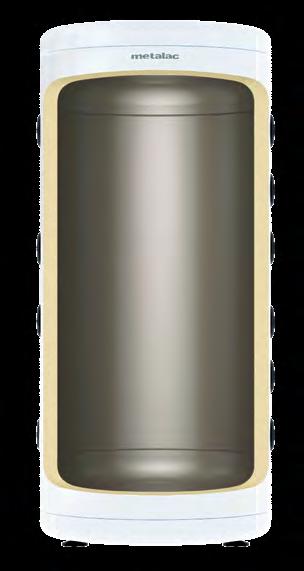

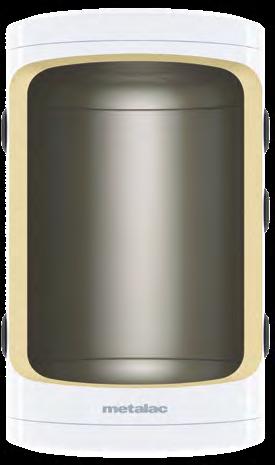

03. POLIURETANSKA I NEOPOR+FILC IZOLACIJA Termoizolaciona svojstva obezbeđuju odloženo korišćenje zagrejane vode u dužem vremenskom periodu. Pored komfora u korišćenju tople vode, bojleri sa ovakvom vrstom izolacije krajnjem korisniku obezbeđuju koristi u pogledu uštede električne energije.

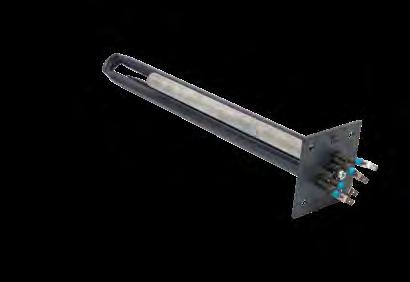

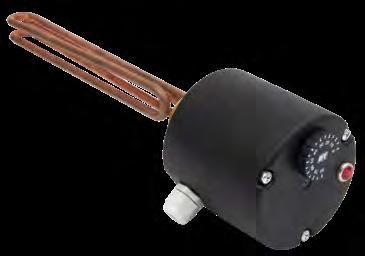

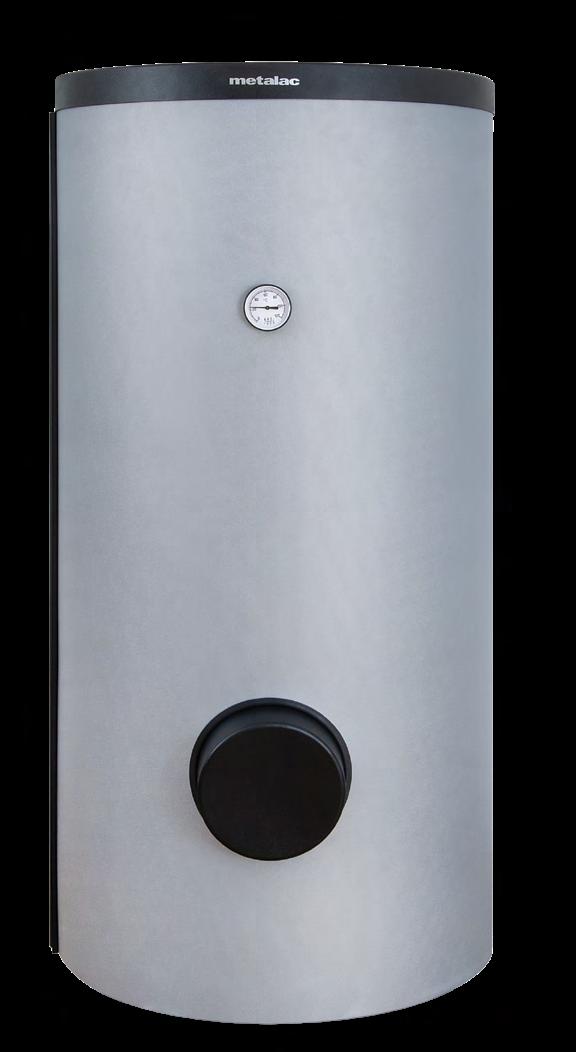

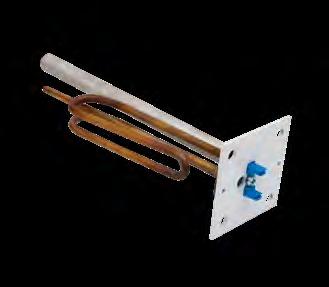

BAKARNI GREJAČ velike litraže - 6/4”

INOKS GREJAČ velike litraže- 6/4”

04. GREJAČ OPCIONO U slučaju potrebe bojleri velikih litraža Metalac pružaju mogućnost ugradnje električnih grejača od 2 kW do 6 kW sa termostatom i spoljašnjom regulacijom temperature.

37

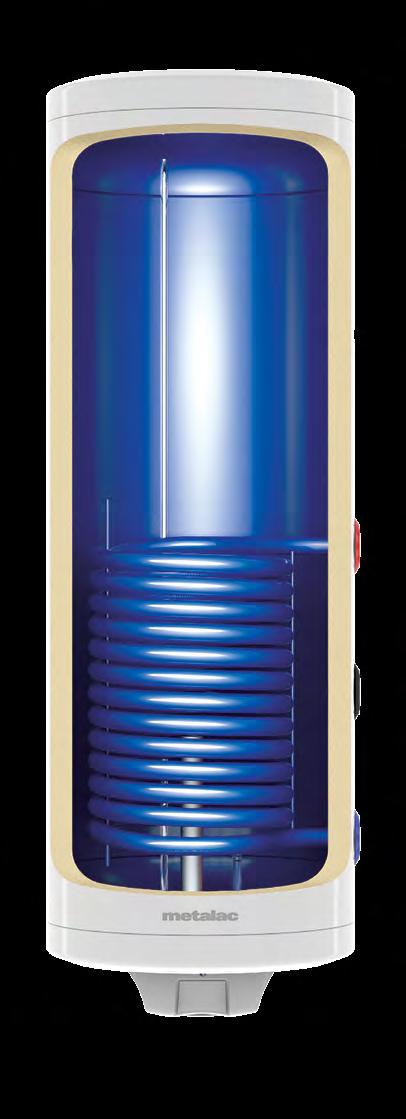

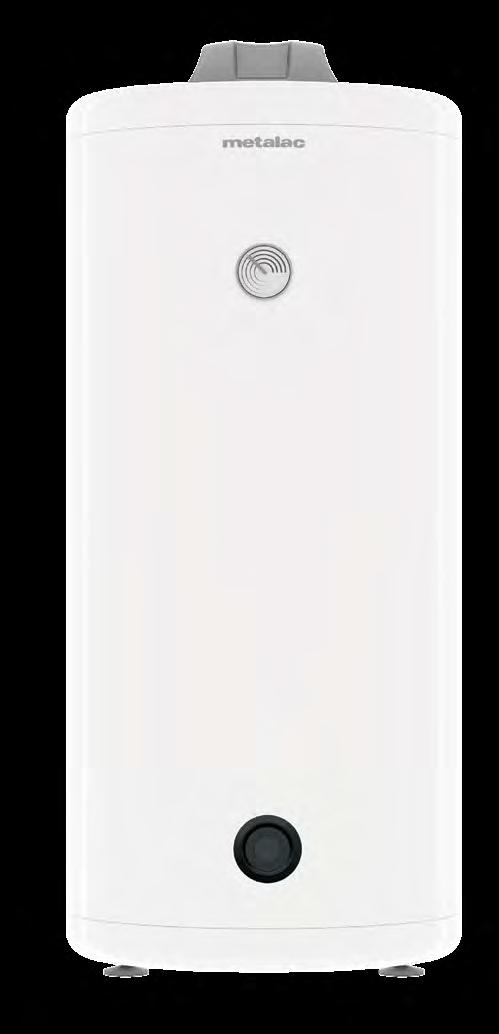

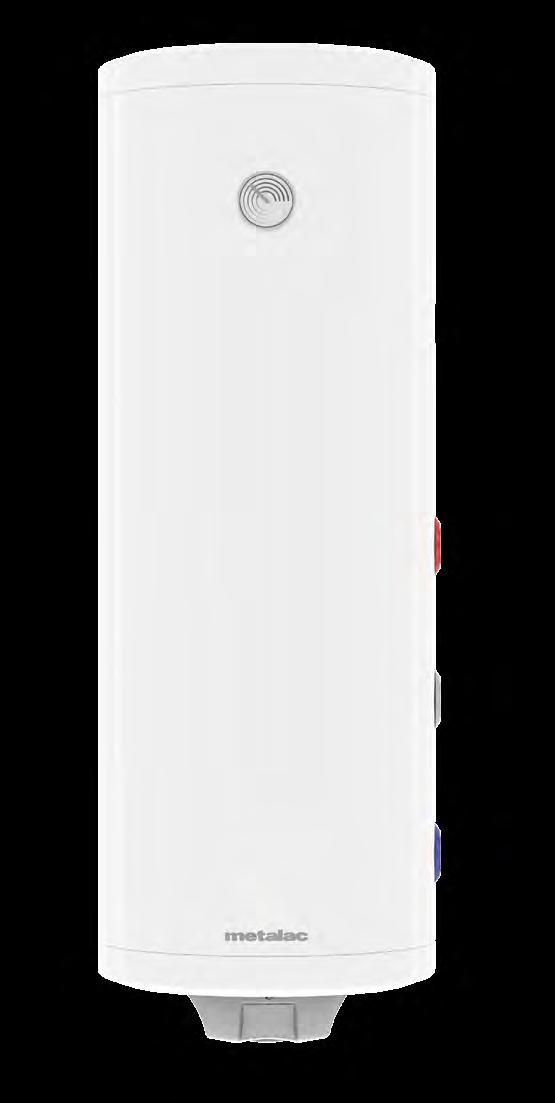

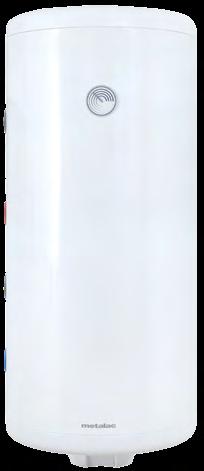

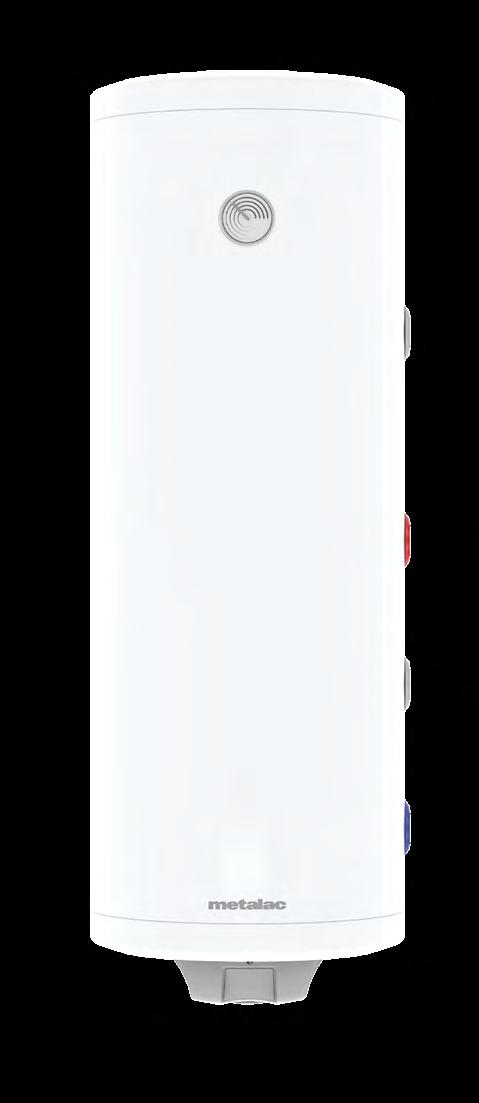

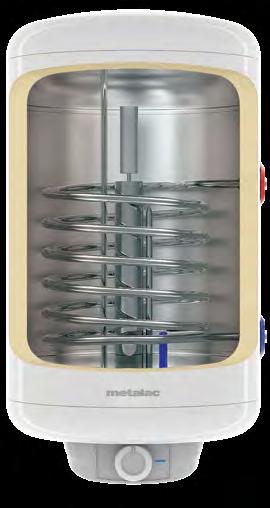

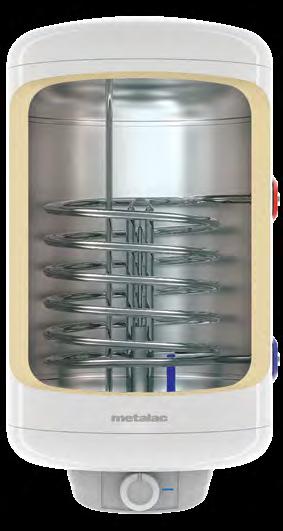

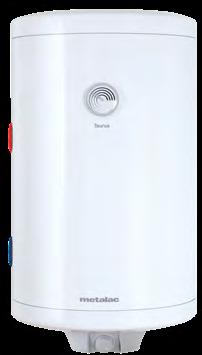

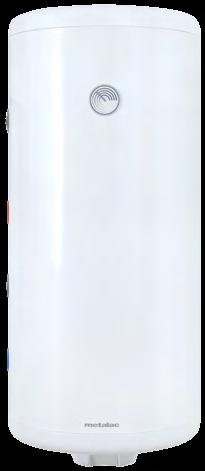

TAURUS Linija kombinovanih bojlera za grejanje, sa izmenjivačem toplote do 7kW i grejačem, MB modeli (50/80/120) - prečnika bojlera 454mm, sa emajliranim ili inox kazanom.

GREJAČ

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

38

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

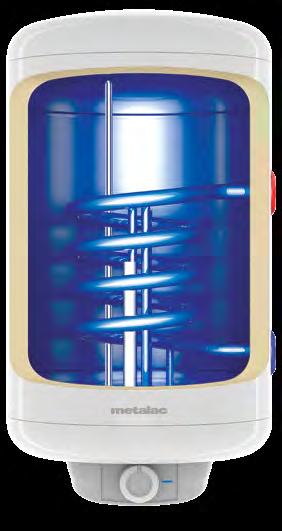

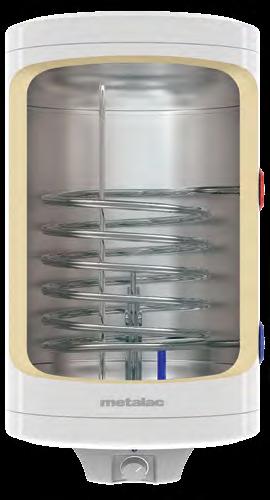

• Ugrađen izmenjivač toplote snage do 7kW • Univerzalni nosač • Spoljašnja regulacija • Štapni termostat sa dvostepenom zaštitom u bojlerima sa emajliranim kazanom • Dva kapilarna (radni i sigurnosni) u bojlerima sa inox kazanom • Sigurnosni ventil 8 bara • Mg anoda za zaštitu kazana od korozije • Poliuretanska izolacija • Ušteda električne energije

garancije 5 godina

TAURUS MB 50

80

120

Ident

343706/343756

124211/124219

124308/124309

Model

MB PKL/PKD 50 R

MB PKL /PKD 80 R

MB PKL/PKD 120 R

Kazan

emajl

emajl

emajl

Prečnik (mm)

454

454

454

Visina (mm)

605

825

1105

Dubina (mm)

480

480

480

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

265

Količina mešane vode na 40 C (lit)

90

145

225

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Priključci izmenjivača

G 3/4

G 3/4

G 3/4

Površina izmenjivača (m2)

0,17

0,25

0,25

Snaga izmenjivača (kW)

5

7

7

Dužina Mg anode Ø22 (mm)

250

300

350

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

Zapremina (lit)

garancije 10 godina

TAURUS MB 50

Zapremina (lit)

80

120

Ident

348151/348152

148275/148276

148278/148279

Model

MB KL/KD 50 E2i

MB KL /KD 80 E2i

MB KL/KD 120 E2i

Kazan

inox

inox

inox

Prečnik (mm)

454

454

454

Visina (mm)

605

825

1105

Dubina (mm)

480

480

480

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

265

Količina mešane vode na 40 C (lit)

90

145

225

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Priključci izmenjivača

G 1/2

G 1/2

G 1/2

Površina izmenjivača (m2)

0,15

0,30

0,30

Snaga izmenjivača (kW)

3,5

7

7

Dužina Mg anode Ø22 (mm)

200

250

300

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25 39

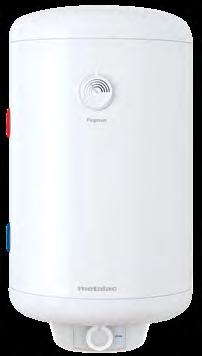

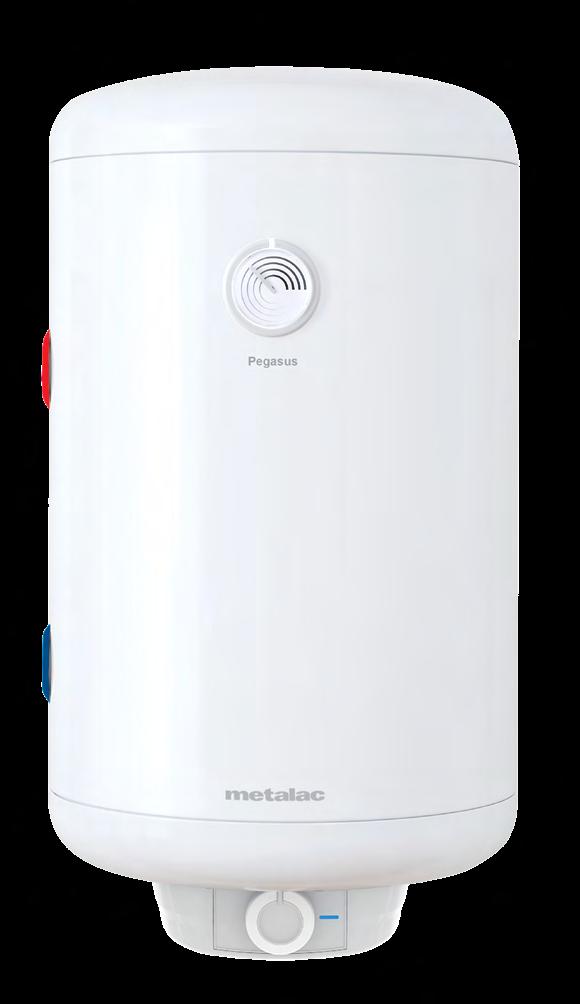

PEGASUS Linija kombinovanih bojlera za grejanje, sa izmenjivačem toplote do 7kW i suvim grejačem, za tvrdu i agresivnu vodu, protiv kamenca MB modeli (50/80/100/120) - prečnika bojlera 454mm, sa emajliranim i inox kazanom.

SUVI GREJAČ

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

40

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Suvi grejač - dva posebna grejača po 1000 W, ukupno 2000 W • Grejač nije u direktnom kontaktu sa vodom–veći nivo bezbednosti • Povećana bezbednost sa 2 odvojena termostata • Posebno pogodno za „tvrdu“ vodu – manje skupljanje kamenca • Brza i jednostavna zamena grejača, bez ispuštanja vode iz bojlera • U slučaju kvara jednog grejača, mogućnost daljeg rada bojlera sa drugim • Manja potrošnja struje, veća površina grejača – bolja razmena toplote • Ugrađen izmenjivač toplote snage do 7kW • Poliuretanska ECO izolacija • Mg anoda • Univerzalni nosač (raspon 130-360 mm)

garancije 5 godina

PEGASUS 50

80

120

Ident

364672/364675

364677/364679

364680/364681

Model

MB PKL/PKD 50 SG

MB PKL /PKD 80 SG

MB PKL/PKD 100 SG

Kazan

emajl

emajl

emajl

Prečnik (mm)

454

454

454

Visina (mm)

605

825

1105

Dubina (mm)

480

480

480

Snaga grejača (kW)

2x1

2x1

2x1

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

265

Zapremina (lit)

90

145

145

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Pruključci izmenjivača

G 3/4

G 3/4

G 3/4

Površina izmenjivača (m2)

0,17

0,25

0,25

Snaga izmenjivača (kW)

5

7

7

Dužina Mg anode Ø22 (mm)

250

300

350

Količina mešane vode na 40 C (lit)

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

garancije 10 godina

PEGASUS 50

80

120

Ident

364730/367731

364145/364146

364147/364148

Model

MB KL /KD 50 E2i SG

Kazan

inox

inox

Prečnik (mm)

454

454

454

Visina (mm)

605

825

1105

Dubina (mm)

480

480

480

Snaga grejača (kW)

2x1

2x1

2x1

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

265

Količina mešane vode na 40 C (lit)

90

145

145

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Pruključci izmenjivača

G 1/2

G 1/2

G 1/2

Površina izmenjivača (m2)

0,15

0,30

0,30

Snaga izmenjivača (kW)

3,5

7

7

Dužina Mg anode Ø22 (mm)

200

250

300

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

Zapremina (lit)

MB KL/KD 80 E2i SG MB KL/KD 100 E2i SG inox

41

CENTAURUS Linija kombinovanih bojlera za grejanje, sa izmenjivačem toplote do 7kW i suvim grejačem, za tvrdu i agresivnu vodu, protiv kamenca, MB modeli (50/80/100/120) - prečnika bojlera 454mm, sa emajliranim i inox kazanom.

IZMENJIVAČ

KERAMIČKI GREJAČ

MA

ENVIRON M

D

N SER EI

A BI

42

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Keramički suvi grejač: 1500 W i 2100 W zavisno od veličine bojlera • Grejač nije u direktnom kontaktu sa vodom – veći nivo bezbednosti • Posebno pogodno za „tvrdu“ vodu – manje skupljanje kamenca na grejaču • Brza i jednostavna zamena grejača, bez ispuštanja vode iz bojlera • Manja potrošnja električne energije, veća površina grejača – bolja razmena toplote • Duži vek trajanja grejača – manji troškovi u ekspoloataciji bojlera • Ugrađen cevni izmenjivač toplote, koji omogućava kombinovanje električnog i drugog izvora energije • Snaga izmenjivača do 7 kW

garancije 5 godina

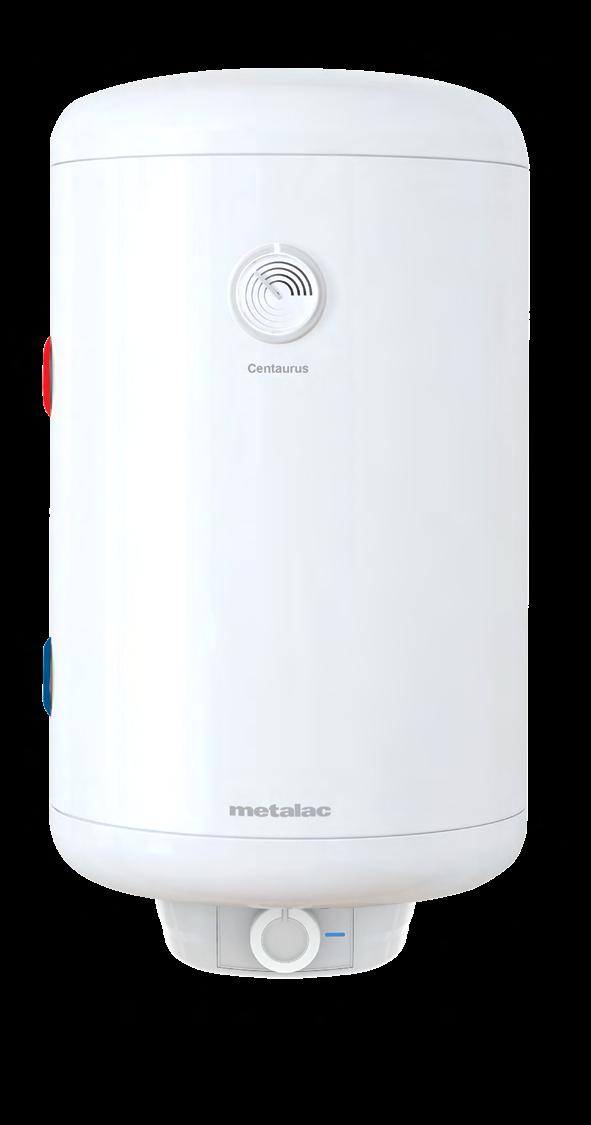

CENTAURUS 50

Zapremina (lit)

80

120

Ident

364734/364735

364699/364700

364701/364702

Model

MB PKL /PKD 50 KG

MB PKL/PKD 80 KG

MB PKL/PKD 100 KG

Kazan

emajl

emajl

emajl

Prečnik (mm)

454

454

454

Visina (mm)

605

825

1105

Dubina (mm)

480

480

480

Snaga grejača (kW)

1,5

2,1

2,1

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

275

95

145

225

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Pruključci izmenjivača

G 3/4

G 3/4

G 3/4

Površina izmenjivača (m2)

0,17

0,25

0,25

Snaga izmenjivača (kW)

5

7

7

Dužina Mg anode Ø33 (mm)

2

120

120

Količina mešane vode na 40 C (lit)

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

garancije 10 godina

CENTAURUS 50

80

120

Ident

364736/364737

364722/364723

364726/364727

Model

MB PKL /PKD 50 KGi

Kazan

inox

inox

Prečnik (mm)

454

454

454

Visina (mm)

605

825

1105

Dubina (mm)

480

480

480

Snaga grejača (kW)

1,5

2,1

2,1

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

110

175

275

Količina mešane vode na 40 C (lit)

95

145

225

Priključak za vodu (“)

G 1/2

G 1/2

G 1/2

Pruključci izmenjivača

G 1/2

G 1/2

G 1/2

Površina izmenjivača (m2)

0,15

0,30

0,30

Snaga izmenjivača (kW)

3,5

7

7

Dužina Mg anode Ø33 (mm)

65

120

120

Energetski razred

C

C

C

Garanacija na el.komponente (meseci)

25

25

25

Zapremina (lit)

MB PKL/PKD 80 KGi MB PKL/PKD 100 KGi inox

43

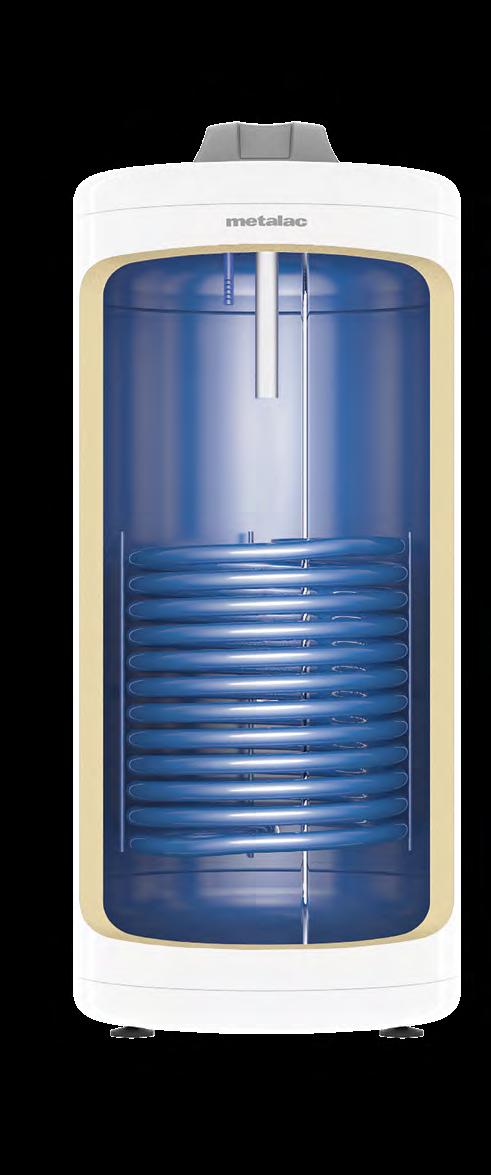

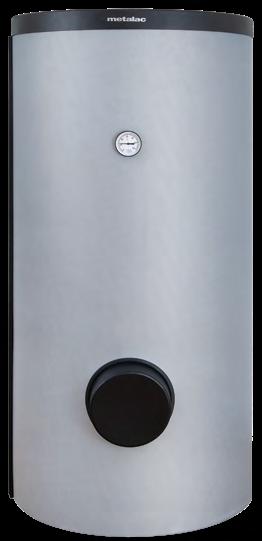

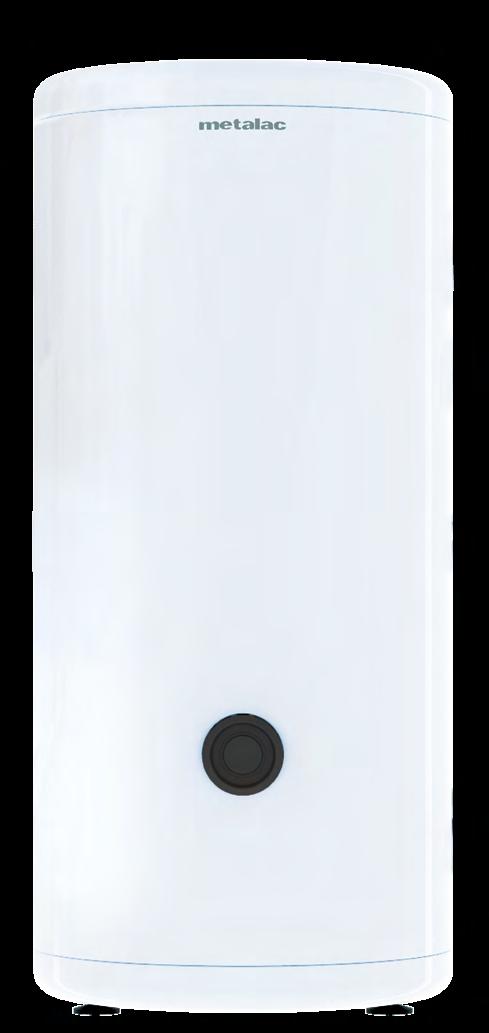

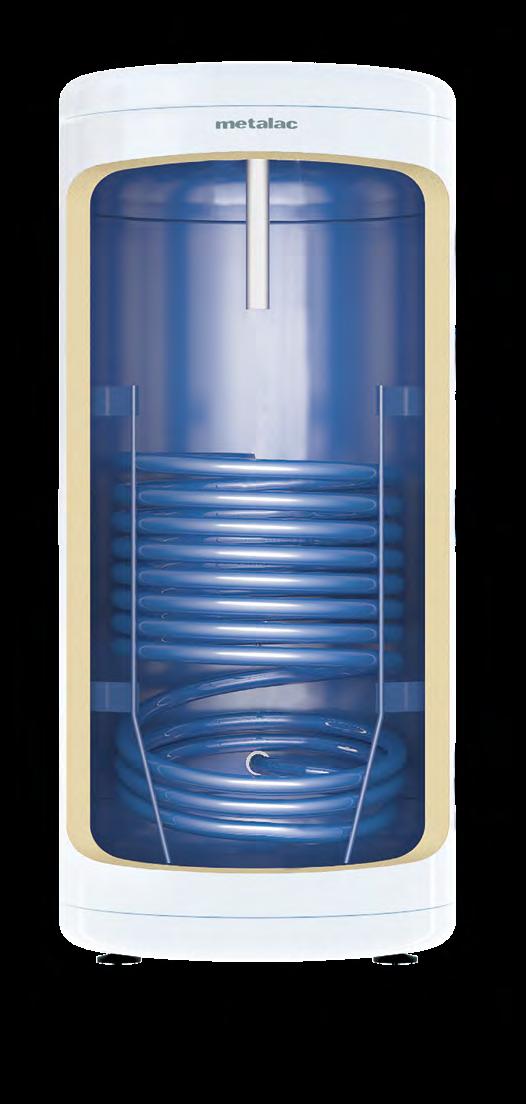

DIRECT W Linija bojlera za grejanje, sa velikim izmenjivačem toplote do 35kW i bez grejača, MB i MAX modeli (100/150/200) - prečnika 454 i 542 mm, sa emajliranim kazanom. Ima mogućnost ugradnje sklopa grejača - bakarni, suvi, keramički)

OPCIONO KERAMIČKI GREJAČ

SUVI GREJAČ

BAKARNI GREJAČ

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

44

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Tehnologija mokrog emajliranja • Poliuretanska ECO izolacija • Posebno konstruisan nosač za MB modele 280-350mm / za MAX modele 420-480mm • MG anoda • Izmenjivač (površine 1 m2 za MB modele, povrsine 1.3m2 za MAX modele) omogućava priključenje na sistem za grejanje.

• Ima mogućnost ugradnje električnog grejača 2KW • Ulaz i izlaz vode - W 1/2“, WD 3/4“ • Uz bojlere W se isporučuje sigurnosni ventil 8 bari (1/2“) • U ponudi je desna varijanta bojlera WD kao univerzalna (priključci sa desne strane)

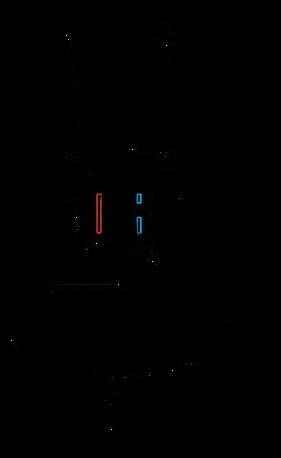

ØB

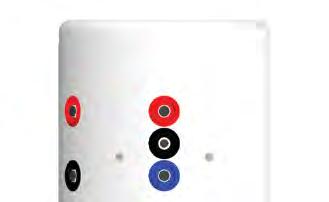

Funkcija

A

Priključak

Veza

Topla sanitarna voda

TV

G1/2”

Hladna sanitarna voda

HV

G1/2”

Ulaz tople vode u izmenjivač

IT

G3/4”

Izlaz hladne vode iz izmenjivača

IH

G3/4”

Priključak za termosondu

TS

G1/2”

C C

IT IT

RC TS

IH IC HV HV

TV TV

DIRECT W

garancije 5 godina

Maksimalna snaga izmenjivača do 35kW

Zapremina (lit)

100

150

200

MB 100

MB 150

MAX 200

Prečnik B(mm)

454

454

542

Visina A(mm)

965

1325

1244

Dubina C(mm)

461

461

575

Snaga grejača (2kW)

/

/

/

Pritisak (bar)

6

6

6

Model

Sigurnosni ventil (bar) 1/2”

8

8

8

Vreme zagrevanja vode do 75 C (min)

230

340

410

Površina izmenjivača toplote (m2)

1

1

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

27

35

Priključak za vodu (")

1/2

1/2

1/2

Dužina Mg anode Ø33 (mm)

250

250

300

Težina upakovanog proizvoda (kg)

49.1

58.6

79.5

Energetski razred

C

C

C 45

Maksimalna snaga izmenjivača do 35kW

garancije 5 godina

DIRECT WD 100

150

200

MB 100

MB 150

MAX 200

Prečnik (mm)

454

454

542

Visina (mm)

973

1329

1259

Dubina (mm)

470

470

574

Snaga grejača (2kW)

/

/

/

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar) 3/4”

8

8

8

230

340

410

Površina izmenjivača toplote (m )

1

1

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

27

35

Priključak za vodu (")

3/4

3/4

3/4

Dužina Mg anode Ø33 (mm)

250

250

300

Težina upakovanog proizvoda (kg)

49.1

58.6

79.5

Zapremina (lit) Model

Vreme zagrevanja vode do 75 C (min) 2

Energetski razred

46

C

C

C

Priključak termosonde (TS)(“)

G1/2

G1/2

G1/2

Priključak izmenjivača (IH/IT)(“)

G3/4

G3/4

G3/4

Priključak recirkulacije (RC)(“)

G3/4

G3/4

G3/4

cije

R.

G3/4" G3/4"

G3/4" G3/4"

OP.

DE

TV-G3/4" TV-G3/4"

RC-G3/4" RC-G3/4"

Br. evidencije

KOPIJA BR.

G3/4"

G3/4"

DATUM KOP.

IT-G3/4" IT-G3/4"

ROK IZRADE

A A

TV-G3

G H

TS-G1/2" TS-G1/2"

G H

N N

RC-G3/4"

HV-G3/4" HV-G3/4" IT-G3/4"

A

FF

E E

M M

C C D D

IH-G3/4" IH-G3/4"

TS-G1/2" SECTION F-F SCALE 1 : 3

N

SECTION D-D SCALE 1 : 3

odobrenja firme METALAC Bojleri

D

6

mm 33x300 mm Zapremina 1259 mm 542 mm Nazivni pritisak 504 mm 712 mm 296 Energetski razred mm 296 mm 865 mm Mg anoda 1030 mm 414 mm 1014 A mm 574

ØB D

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

0.20 0.50 1.00

0.10 0.30 0.50

0.10 0.20 --

F

IZNAD 2000 DO 4000

-2.00 4.00 + 0.50 1.20 3.00 6.00 0.30 0.80 2.00 4.00

IZNAD 1000 DO 2000

C

F

C

E

C

SECTION F-F SCALE 1 : 3

SECTION D-D SCALE 1 : 3

Ø33X250 Ø33X250 Ø33X300

mm

973

1329

1259 U OVE BOJLERE POSTOJI

mm200

454

454

542 BAKARNOG, SUVOG

470

504

MOGUĆNOST UGRADNJE

mm

470

33x300 1259 1.3 mm 542 504 mm712 296 mm296 865 1030 mm414 1014 mm574

ILI KERAMIČKOG GREJAČA

35 678

678

712

262

262

296

262

262

296

626

980

865

791

1145

1030

Materijal:

Priključak

Funkcija

Veza

TS IH/IT RC HV/TV

termosonda izmenjivač recirkulacija hladna voda/topla voda

N G 1/2" G 3/4" JG 3/4" G3/4"

mm 326 Snaga Površina

Vrsta navoja izmenjivača (m2) UN UN UN UN

mm mm

786

1.3

483

322

izmenjivača (kW)

1142

35

483

Dimenzije:

Sklop

Odgovorna osoba: Bojana Jocovic

Konstruisao: Odobrio: List:

1 1

Format:

A0

Masa(kg):

Datum: 02.12.2022

Proizvod:

71.5

Metalac Bojleri

1:5

Naziv:

Direct W 200

Gornji Milanovac

Razmera: Status:

Oznaka:

Nije za upotrebu!

Revizija:

15.08970

Obrazac br.110.10.0.014

414 1014 574

0.20 0.50 1.20 2.50

IZNAD 400 DO 1000

6

C

0.15 0.30 0.80 1.50

IZNAD 120 DO 400

C

mm UN mm UN D mm UN mm UN mmE mm mmF mm mm mm G mm mm H

200

0.10 0.20 0.50 1.00

IZNAD 30 DO 120

6

0.05 0.10 0.30 0.50 0.05 0.10 0.20 -m

f

c

IZNAD 6 DO 30

150

6

barnavoja Površina 6Snaga Vrsta izmenjivača (m2) izmenjivača (kW)

M

v

IZNAD 3 DO 6

G 1/2" G 3/4" G 3/4" G3/4"

100

od:

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

0.5 DO 3

F

MG anoda termosonda A izmenjivač B recirkulacija C hladna voda/topla voda D E F G H M N J

F

BA

Obrazac br.110.10.0.014

LERANCIJE

VRLO GRUBA

v

DIRECT WR 200 D

Veza

TS IH/IT RC HV/TV

J

2.00 4.00 +

1.20 3.00 6.00

0.80 2.00 4.00

0.50 1.20 2.50

0.30 0.80 1.50

D

D

Priključak

l bar

mm

1B

Naziv pritiska Funkcija

HV-G3/4"

D

bar

MG anoda A B C D E F G H M N J

F 0

c

Naziv pritiska

Zapremina

45

GRUBA

200

F

stupanja prema 8-1

U OVE BOJLERE POSTOJI IH-G3/4" MOGUĆNOST UGRADNJE BAKARNOG, SUVOG ILI KERAMIČKOG GREJAČA

1 M

Zapremina

DIRECT WR 200 D

Materijal:

Sklop

Konstruisao: Odobrio:

Dimenzije:

Odgovorna osoba: Bojana Jocovic

Datum: 02.12.2022

47

Masa(kg):

71.5

Metalac Bojleri Gornji Milanovac

Proizvod: Naziv:

COMBI PRO Linija kombinovanih bojlera za grejanje, sa velikim izmenjivačem toplote do 35kW i grejačem, MB i MAX modeli (100/150/200) - prečnika 454 i 542 mm, sa emajliranim kazanom.

KERAMIČKI GREJAČ

SUVI GREJAČ

BAKARNI GREJAČ

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

48

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Tehnologija mokrog emajliranja • Poliuretanska ECO izolacija • Posebno konstruisan nosač za MAX modele • Inox izlivna cev • MG anoda • Bakarni grejač 2kW • Izmenjivač (površine 1m2 za MB modele, površine 1.3m2 za MAX modele) • Ima mogućnost ugradnje sklopa suvog ili keramičkog grejača (2KW) umesto bakarnog grejača • Uz bojlere Combi PRO se isporučuje sigurnosni ventil 8 bari (1/2“)

ØB ØB Funkcija

RC RC

A A

Priključak

Veza

Topla sanitarna voda

TV

G1/2”

Hladna sanitarna voda

HV

G1/2”

Ulaz tople vode u izmenjivač

IT

G3/4”

Izlaz hladne vode iz izmenjivača

IH

G3/4”

Priključak za recirkulaciju

RC

G3/4”

Priključak za termosondu

TS

G1/2”

ITIT

CC

TS RC

IH IC HV HV

TV TV N A

Maksimalna snaga izmenjivača do 35kW

Zapremina (lit)

garancije 5 godina G

COMBI PRO

B

100

150

200 MAX 200

MB 100

MB 150

Prečnik B(mm)

454

454

542

Visina A(mm)

965

1325

1244

Dubina C(mm)

461

461

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

C

Model

E

D

L

Ii

575

Sigurnosni ventil (bar) 1/2”

8

8

Vreme zagrevanja vode do 75 C (min)

230

340

410

Površina izmenjivača toplote (m)

1

1

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

Iu

27

35

Priključak za vodu (")

1/2

1/2

1/2

Rc

8

Dužina Mg anode Ø22 (mm)

350

350

400

Težina upakovanog proizvoda (kg)

49.1

58.6

79.5

Energetski razred

C

C

C

SECTION A

49

Maksimalna snaga izmenjivača do 35kW

garancije 5 godina

COMBI PRO D Zapremina (lit) Model

50

100

150

200

MB 100

MB 150

MAX 200

Prečnik B(mm)

454

454

542

Visina A(mm)

965

1325

1244

Dubina C(mm)

461

461

575

Snaga grejača (kW)

2

2

2

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar) 3/4”

8

8

8

Vreme zagrevanja vode do 75 C (min)

230

340

410

Površina izmenjivača toplote (m)

1

1

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

27

35

Priključak za vodu (")

3/4

3/4

3/4

Dužina Mg anode Ø22 (mm)

350

350

400

Težina upakovanog proizvoda (kg)

49.1

58.6

79.5

Energetski razred

C

C

C

Priključak termosonde (TS)(“)

G1/2

G1/2

G1/2

Priključak izmenjivača (IH/IT)(“)

G3/4

G3/4

G3/4

Priključak recirkulacije (RC)(“)

G3/4

G3/4

G3/4

G-3/4" G3/4"

G-3/4" G3/4"

Br. evidencije

KOPIJA BR.

DATUM KOP.

ROK IZRADE

TV-G3/4" TV-G3/4"

G-3/4"

G-3/4"

Br. evidencije

RC-G3/4" RC-G3/4"

KOPIJA BR.

DATUM KOP.

ROK IZRADE

IT-G3/4" IT-G3/4"

AA

TV-G3/4"

TS-G1/2" TS-G1/2" G G H H

N N

D D

RC-G3/4"

IT-G3/4"

HV-G3/4" HV-G3/4"

F F

E E

A

C C

M M

IH-G3/4" IH-G3/4"

H

N

D

G

TS-G1/2"

SECTION E-E SCALE 1 : 3

SECTION D-D SCALE 1 : 3

HV-G3/4"

Br. evidencije

KOPIJA BR.

DATUM KOP.

B

ROK IZRADE

J

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

D

D

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

D

D

COMBI PRO WR 200 D

Obrazac br.110.10.0.014

0.50 1.20 3.00 6.00

IZNAD 2000 DO 4000 IZNAD 1000 DO 2000

Vezamm mm A G 1/2" mm G 3/4" mm mm G 3/4" B G3/4"mm mm C mm mm mm D mm mm

E

C

mm

Priključak

Funkcija

F

Veza

Vrstamm navoja

TS IH/IT RC HV/TV

termosonda izmenjivač G recirkulacija hladna voda/topla voda H

G 1/2" G 3/4" G 3/4" G3/4"

UN UN mm UN UN mm

100

150

F

E SECTION D-D SCALE 1 : 3

200

U OVE BOJLERE POSTOJI MOGUĆNOST UGRADNJE SUVOG ILI KERAMIČKOG GREJAČA SECTION E-E SCALE 1 : 3

6 C Ø22X400 U OVE BOJLERE POSTOJI MOGUĆNOST UGRADNJE SUVOG ILI KERAMIČKOG GREJAČA

1259 522 504 712

262

262

296

Površina 262(m2) izmenjivača

Snaga 262(kW) izmenjivača

296

1.3 626

35 980

865

Materijal:

od:

791

1145

Dimenzije:

Sklop

Odgovorna osoba: Bojana Jocovic

Konstruisao: Odobrio: List:

1 1

Format:

A0

Masa(kg):

Datum: 29.11.2022

72.0

Metalac Bojleri

1:20

Proizvod: Naziv:

COMBI PRO 200

Gornji Milanovac

Razmera: Status:

Nije za upotrebu!

Oznaka:

Revizija:

15.08970

Obrazac br.110.10.0.014

1030

M

mm

326

322

414

N

mm

786

1142

1014

J

mm

483

483

574

0.30 0.80 2.00 4.00

IZNAD 400 DO 1000 IZNAD 120 DO 400

0.20 0.50 1.20 2.50 0.15 0.30 0.80 1.50

IZNAD 30 DO 120 IZNAD 6 DO 30

Mg anoda

MG anoda Funkcija A Btermosonda C izmenjivač Drecirkulacija E voda/topla voda hladna F G H M N J

22x400 1259 522 504 712 296 l 296 865 bar 6 6 1030 414 1014 C C 200 574 6 mm Ø22X350 Ø22X350 Površina Snaga 22x400 Vrsta navoja izmenjivača (m2) izmenjivača (kW) 1259 mm 522 973 1329 UN UN 1.3 35 504 UN mm 712 454 454 296 UN 296 mm 865 470 470 1030 414 mm1014 678 678 574

0.10 0.20 0.50 1.00 m

c

0.05 0.10 0.20 --

0.05 0.10 0.30 0.50

COMBI PRO WR 200 D

v

f FINA

GRUBA

IZNAD 3 DO 6

6

mm mm mm mm mm mm Zapremina mm mm Nazivni pritisak mm mm mm Energetski 1 razred mm bar

Materijal:

Odobrio: List: od: Obrazac br.110.10.0.014

Dimenzije:

Sklop

Odgovorna osoba: Bojana Jocovic

Konstruisao: SREDNJA

KLASA TOLERANCIJE

200

E

E

VRLO GRUBA

0.5 DO 3

-2.00 4.00 +

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

JJ

DO 4000

-2.00 4.00 +

DO 2000

0.50 1.20 3.00 6.00

E D

0.30 0.80 2.00 4.00

DO 400

0.20 0.50 1.20 2.50

DO 120 DO 30 DO 6

0.05 0.10 0.30 0.50 0.05 0.10 0.20 -m

f

v

c GRUBA

FINA

SREDNJA

DO 3

0.10 0.20 0.50 1.00

0.15 0.30 0.80 1.50

DO 1000

ROK IZRADE

B ØB

0

DATUM KOP.

VRLO GRUBA

TS IH/IT RC HV/TV

45

KOPIJA BR.

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

KLASA TOLERANCIJE

Priključak

E

E Br. evidencije

1 bar

MG anoda A B C D E F G H M N Zapremina J Naziv pritiska

E

D

Zapremina Naziv pritiska

M

IH-G3/4"

1 1

Format:

A0

Masa(kg):

Datum: 29.11.2022

Razmera: Status:

1:20

72.0

Metalac Bojleri

Proizvod: Naziv:

Gornji Milanovac

Nije za upotrebu!

Oznaka:

COMBI PRO 200 Revizija:

15.08970

Obrazac br.110.10.0.014

51

DIRECT G Linija podnih bojlera za grejanje, sa velikim izmenjivačem toplote do 35kW i bez mogućnosti ugradnje električnog grejača, MB i MAX modeli (100/150/200) prečnika 454 i 542 mm, sa emajliranim kazanom.

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

52

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Tehnologija mokrog emajliranja • Poliuretanska ECO izolacija • MG anoda • Izmenjivač (površine 1 m2 za MB modele, povrsine 1.3m2 za MAX modele) omogućava priključenje na sistem za grejanje.

• Nema mogućnost ugradnje električnog grejača • Ulaz i izlaz vode 1/2“ • Uz bojlere se isporučuje sigurnosni ventil 8 bari (1/2“)

Funkcija

Priključak

Veza

Topla sanitarna voda

TV

G1/2”

Hladna sanitarna voda

HV

G1/2”

Ulaz tople vode u izmenjivač

IT

G3/4”

Izlaz hladne vode iz izmenjivača

IH

G3/4”

Priključak za termosondu

TS

G1/2”

IT IT

C C

A

HV

BB

HV

TS RC TV TV

IH IH

DIRECT G

garancije 5 godina

Maksimalna snaga izmenjivača do 35kW

Zapremina (lit) Model

100

150

200

MB 100

MB 150

MAX 200

Prečnik B(mm)

454

454

542

Visina A(mm)

965

1325

1244

Dubina C(mm)

461

461

575

Snaga grejača (kW)

/

/

/

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar) 1/2”

8

8

8

Vreme zagrevanja vode do 75 C (min)

230

340

410

Površina izmenjivača toplote (m2)

1

1

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

27

35

Priključak za vodu (")

1/2

1/2

1/2

Dužina Mg anode Ø33 (mm)

250

250

300

Težina upakovanog proizvoda (kg)

49.1

58.6

79.5

Energetski razred

C

C

C 53

DIRECT G+ Linija podnih bojlera za grejanje, sa velikim izmenjivačem toplote i bez grejača, MB i MAX modeli (100/150/200) prečnika 454 i 542 mm, sa emajliranim kazanom. Ima mogućnost ugradnje grejača sa regulacijom temperature od 2 do 3KW.

BAKARNI GREJAČ (OPCIONO)

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

54

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Tehnologija mokrog emajliranja • Poliuretanska ECO izolacija • MG anoda • Izmenjivač (površine 1 m2 za MB modele, povrsine 1.3m2 za MAX modele) omogućava priključenje na sistem za grejanje.

• Mogućnost ugradnje električnog grejača sa regulacijom temperature od 2 do 3 kW • Ulaz i izlaz vode 1/2“ • Uz bojlere se isporučuje sigurnsni ventil 8 bari (1/2“)

BAKARNI GREJAČ (OPCIONO)

Maksimalna snaga izmenjivača do 35kW

garancije 5 godina

DIRECT G+ Zapremina (lit) Model

150

200

G+ MAX 150

G+ MAX 200

Prečnik (mm)

542

542

Visina (mm)

1016

1272

Dubina (mm)

565

565

Snaga grejača (kW)

3

3

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

340

410

Priključak za grejač (“)

6/4

6/4

1/2

1/2

Površina izmenjivača toplote (m )

1,3

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

35

35

Dužina Mg anode Ø33 (mm)

250

300

Težina upakovanog proizvoda (kg)

58,6

72

Energetski razred

C

C

Priključak za vodu (") 2

55

BAKARNI GREJAČ (OPCIONO)

Maksimalna snaga izmenjivača do 47kW

garancije 5 godina

DIRECT G+2

200

Zapremina (lit)

G+ MAX 200

Model Prečnik (mm)

542

Visina (mm)

1272

Dubina (mm)

565

Snaga grejača (kW) opciono

2 ili 3

Pritisak (bar)

6

Sigurnosni ventil (bar)

8

Vreme zagrevanja vode do 75 C (min)

410

Priključak za dopunski grejač (“)

6/4 1/2

Priključak za vodu (") 2

56

Površina donjeg izmenjivača toplote (m )

1,3

Snaga donjeg izmenjivača toplote u stalnom režimu na 60-800C (kW)

35

Površina gornjeg izmenjivača toplote (m)

0,4

Snaga gornjeg izmenjivača toplote u stalnom režimu na 60-800C (kW)

12

Dužina Mg anode Ø33 (mm)

300

Težina upakovanog proizvoda (kg)

85

Energetski razred

C

DIRECT G+ Maksimalna snaga izmenjivača do 35kW ITIT

A C C

TS RC HV HV ØB B

IH IH

TV TV

Funkcija

Priključak

Veza

Topla sanitarna voda

TV

G1/2”

Hladna sanitarna voda

HV

G1/2”

Ulaz tople vode u izmenjivač

IT

G3/4”

Izlaz hladne vode iz izmenjivača

IH

G3/4”

Priključak za termosondu

TS

G1/2”

IT2

DIRECT G+2

TS2

Maksimalna snaga izmenjivača do 47kW

IH2 IT1IT A TS1 RC

C C

HV HV ØB B

IH1 IH

TV TV

Funkcija

Priključak

Veza

Topla sanitarna voda

TV

G1/2”

Hladna sanitarna voda

HV

G1/2”

Ulaz tople vode u donji izmenjivač

IT1

G3/4”

Izlaz hladne vode iz donjeg izmenjivača

IH 1

G3/4”

TS Priključak za termosondu, donji

TS 1

G1/2”

Ulaz tople vode u gornji izmenjivač

IT2

G3/4”

Izlaz hladne vode iz gornjeg izmenjivača

IH 2

G3/4”

TS Priključak za termosondu, gornji

TS 2

G1/2”

57

DIRECT G+D Linija podnih bojlera za grejanje, sa velikim izmenjivačem toplote i bez grejača, MB i MAX modeli (100/150/200) prečnika 454 i 542 mm, sa emajliranim kazanom. Ima mogućnost ugradnje grejača sa regulacijom temperature od 2 do 3KW.

BAKARNI GREJAČ (OPCIONO)

IZMENJIVAČ

MA

ENVIRON M

D

N SER EI

A BI

58

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Tehnologija mokrog emajliranja • Poliuretanska ECO izolacija • MG anoda • Izmenjivač (površine 1 m2 za MB modele, povrsine 1.3m2 za MAX modele) omogućava priključenje na sistem za grejanje.

• Mogućnost ugradnje električnog grejača sa regulacijom temperature od 2 do 3 kW • Ulaz i izlaz vode 3/4“

BAKARNI GREJAČ (OPCIONO)

Maksimalna snaga izmenjivača do 35kW

garancije 5 godina

DIRECT G+D Zapremina (lit) Model

100

150

200

G + MB 100

G + MB 150

G + MAX 200

Prečnik (mm)

454

454

542

Visina (mm)

913

1273

1211

Snaga grejača (kW)

2 ili 3

2 ili 3

2 ili 3

Pritisak (bar)

6

6

6

Sigurnosni ventil (bar)

8

8

8

Vreme zagrevanja vode do 75 C (min)

230

340

410

Priključak za grejač (“)

6/4

6/4

6/4

Priključak za vodu (")

3/4

3/4

3/4

Površina izmenjivača toplote (m )

1

1

1,3

Snaga izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

27

35

2

Dužina Mg anode Ø33 (mm)

250

250

300

Težina upakovanog proizvoda (kg)

49,1

58,6

72

Energetski razred

C

C

C

Priključak termosonde (TS)(“)

G1/2

G1/2

G1/2

Priključak izmenjivača (IH/IT)(“)

G3/4

G3/4

G3/4

Priključak recirkulacije (RC)(“)

G3/4

G3/4

G3/4

59

Br. evidencije Br. evidencije

KOPIJA BR. KOPIJA BR.

DATUM KOP. DATUM KOP.

ROK IZRADE ROK IZRADE

DIRECT GD+ Zapremina

l

Nazivni pritisak

bar

Br. evidencije

100

150

200

6

6

6

C

C

C

KOPIJA BR.

Energetski razred DATUM KOP.

Ø33X250 Ø33X250 Ø33X300

A

mm

913

1273

B

mm

454

454

1211 542

C

mm

410

410

464

D

mm

626

626

680

E

mm

195

195

249

F

mm

195

195

249

G

mm

559

919

818

H

mm

724

1084

983

K

mm

294

294

336

G-G6/4" G-G6/4" G-G6/4"

К

mm

ROK IZRADE

К K

Mg anoda

T

T

U

MGMG anoda anoda A A B B C C D D E E F F G G H H L L Veza

G

grejac TS-G1/2"

G6/4"

UN

mm mm mm mm mm mm mm mm mm mm

33x300 1211 542 680 464 249 249 336 983 818

TS1

termosonda 1

G1/2"

UN

TS2

termosonda 2

G1/2"

UN

DIRECT DIRECTGG200 2001 1IH/IT PLUS PLUSDDdonji izmenjivac

G3/4"

UN

Obrazac br.110.10.0.014 Obrazac br.110.10.0.014

A

Funkcija

IH-G3/4"

RC

recirkulacija

HV/TV

hladna voda/topla voda

grejac grejac

33x300 33x300 TS1TS1 termosonda termosonda 1 1 1211 1211 TS2 TS2 termosonda termosonda 2 2 542542 680680 RC-G3/4" IH/IT IH/IT donji donji izmenjivac izmenjiva 464464 249249 249249 RCRC recirkulacija recirkulacija 336336 hladna hladna voda/topla voda/to 983983 HV/TV HV/TV voda voda 818818 U OV Površina Snaga MOG izmenjivača (m2) izmenjivača (kW) GRE 2KW

1,3

35

HV-G3/4" G3/4"

UN

G3/4"

UN

F

v

c GRUBA

VRLO GRUBA

SREDNJA

Priključak

6

D

IZNAD 1000 DO 2000 IZNAD 400 DO 1000 IZNAD 120 DO 400

IZNAD 0.20 120 0.50 DO 400 1.20 0.20 2.50 0.50 1.20 2.50

IZNAD 30 DO 120

IZNAD 0.15 30 0.30 DO 120 0.80 0.15 1.50 0.30 0.80 1.50

IZNAD 6 DO 30

IZNAD 0.10 6 0.20 DO 30 0.50 0.10 1.00 0.20 0.50 1.00

IZNAD 3 DO 6

IZNAD 0.05 3 0.10 DO 6 0.30 0.05 0.50 0.10 0.30 0.50

0.5 DO 3

m

c f v m GRUBA FINA GRUBA VRLO

FINA

f

0.05 0.5 0.10 DO 3 0.20 0.05 -0.10 0.20 --

IZNAD 0.30 400 0.80 DO 1000 2.00 0.30 4.00 0.80 2.00 4.00

IZNAD 2000 DO 4000

v

IZNAD 2000 DO 4000

К

ØB

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri 0.50 1.20 3.00 6.00

IZNAD 1000 DO 2000

200 1

G3/4"

0.30 0.80 2.00 4.00

IZNAD 400 DO 1000

l bar

Funkcija Funkcija

G G TV-G3/4"

G3/4"

0.20 0.50 1.20 2.50

IZNAD 120 DO 400

mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Vrsta navoja

Priključak Priključak

0.15 0.30 0.80 1.50

IZNAD 30 DO 120 IZNAD 6 DO 30

6 6

0.10 0.20 0.50 1.00 0.05 0.10 0.30 0.50

IZNAD 3 DO 6 0.5 DO 3

0.05 0.10 0.20 -m

c

60

f

T

U

barbar

-2.00 4.00 +

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

KLASA TOLERANCIJE

0

U

KLASA TOLERANCIJE SREDNJA

45

G-G6/4"

MG anoda A B C D E F G H L

IZNAD 0.50 --IZNAD 2000 1000 1.20 2.00 DO DO 4000 2000 3.00 4.00 0.50 6.00 +-1.20 2.00 3.00 4.00 6.00 +

Dozvoljena odstupanja Dozvoljena odstupanja duzinskih mera duzinskih prema mera prema JUS ISO 2768-1 JUS ISO 2768-1

IT-G3/4"

U

200200 1 1

C

Zapremin a Nazivni pritisak

U

E

T

l l

G H

Zapremin Zapremin a a Nazivni Nazivni pritisak pritisak

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog Ovaj crtez jefirme svojina firme METALAC odobrenja METALAC Bojleri Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

К

G-G6/4"

DIRECT G 200 1 PLUS D

U OVE BOJLERE POSTOJI

Materijal:

Sklop

KOPIJA BR.

KOPIJA BR.

DATUM KOP.

DATUM KOP.

ROK IZRADE

ROK IZRADE

DIRECT GD + 2 Zapremina

200

l

Br. evidencije

Nazivni pritisak

bar

6

KOPIJA BR.

C

A

mm

1211

B

mm

542

C

mm

464

D

mm

680

E

mm

249

F

mm

249

G

mm

818

H

mm

983

I

mm

818

J

mm

900

K

mm

336

L

mm

983

G-G6/4" G-G6/4" G-G6/4" G-G6/4"

G-3/4"

N

G-G6/4"

Obrazac br.110.10.0.014

B

D A

G1/2"

UN

termosonda 2

G1/2"

UN

IH/IT

donji izmenjivac

G3/4"

UN

1,3

IH/IT

gornji izmenjivač

G3/4"

UN

0,4

RC

recirkulacija hladna voda/topla voda

G3/4"

UN

G3/4"

UN

C D I

v

VRLO GRUBA

Priključak PriključakFunkcija Funkcija V

J

TS1 TS-G1/2" termosonda 1 TS2

IH-G3/4"

HV/TV

35 12

HV-G3/4" HV-G3/4"

E

IZNAD 2000 DO 4000

-2.00 4.00 + 0.50 1.20 3.00 6.00

IZNAD 1000 DO 2000 IZNAD 400 DO 1000 IZNAD 120 DO 400

0.30 0.80 2.00 4.00 0.15 0.30 0.80 1.50

IZNAD 30 DO 120 IZNAD 6 DO 30

0.10 0.20 0.50 1.00 0.05 0.10 0.30 0.50

IZNAD 3 DO 6

0.5 DO 3

0.05 0.10 0.20 -m

c

f

SREDNJA

IZNAD 30 DO 120

33x300 1211 542 680 464 249 249 336 983 818 900 983 818

DIRECT DIRECT G 200G2 200 PLUS 2D PLUS D GRUBA

FINA

KLASA TOLERANCIJE

0.10 0.20 0.50 1.00

IZNAD 6 DO 30

IZNAD 3 DO 6

0.05 0.10 0.30 0.50

0.05 0.10 0.20 -m

c

v

SREDNJA

FINA

f

K

mm mm mm mm mm mm mm mm mm mm mm mm mm

N

6

G-3/4" G3/4"

G-3/4" G3/4" SECTION S-S SCALE 1 : 3

SECTION X-X SCALE 1 : 3

DIRECT G 200 2 PLUS D

v VRLO GRUBA

IZNAD 2000 DO 4000

-2.00 4.00 + 0.50 1.20 3.00 6.00

IZNAD 1000 DO 2000 IZNAD 400 DO 1000

0.30 0.80 2.00 4.00 0.20 0.50 1.20 2.50

IZNAD 120 DO 400

6

200 2

6

N

0.15 0.30 0.80 1.50

IZNAD 30 DO 120

N

200 2

bar

N

0.10 0.20 0.50 1.00

IZNAD 6 DO 30

X

0.05 0.10 0.30 0.50

IZNAD 3 DO 6 0.5 DO 3

KLASA TOLERANCIJE

B ØB

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

X

0.05 0.10 0.20 -m

f

c GRUBA

FINA

SREDNJA

KLASA TOLERANCIJE

GRUBA

0

N

VRLO GRUBA

0° 435

0.5 DO 3

0.15 0.30 0.80 1.50

MG anoda A B C D E G/G-6/4"F G/G-6/4" G H I J K L Obrazac br.110.10.0.014

200 2

0.20 0.50 1.20 2.50

-2.00 4.00 +

IZNAD 2000 DO 4000

IZNAD 1000 DO 2000

0.50 1.20 3.00 6.00

0.30 0.80 2.00 4.00

IZNAD 400 DO 1000 IZNAD 120 DO 400

0.20 0.50 1.20 2.50

X

l bar

l

Nazivni Nazivni bar pritisak pritisak

G G grejac grejac G MG anodaMG anodamm mm 33x300 33x300 TS1 TS1termosonda termosonda 1 G A A mm mm 1211 1211 IT-G3/4" TV-G3/4" B B mm mm 542 542 TV-G3/4" TS2 TS2termosonda termosonda 2 G C C mm mm 680 680 IH/IT IH/IT donji izmenjivac donji izmenjivG TS-G1/2" D D mm mm 464 464 E E mm mm 249 249 IH/IT IH/IT gornji izmenjivač gornji izmenjiv G F mm mm 249 249 G-3/4" IH-G3/4"G-3/4" F RC-G3/4" RC-G3/4" G G mm mm 336 336 SECTION S-S X-X RC RCSECTION recirkulacija recirkulacijaG SCALE 1 : 3 SCALE 1 : 3 H H mm mm 983 983 hladna voda/topla hladna voda/to HV/TV HV/TV G I I mm mm 818 818 voda voda IT-G3/4" J J mm mm 900 900 K K mm mm 983 983 U OVE BOJLERE Površina818 Snaga L L mmVrsta mm 818 MOGUĆNOST U Priključak Funkcija Veza izmenjivača izmenjivača navoja GREJAČA SA RE (m2) (kW) 2KW, 3KW G grejac G6/4" UN B

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

Ovaj crtez je svojina firme METALAC Bojleri Gornji Milanovac i ne sme se kopirati, precrtavati, umnozavati, davati trecem licu na raspolaganje ili unistiti bez pismenog odobrenja firme METALAC Bojleri

K

Nazivni pritisak

X

X

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

Zapremina

ZapreminaZapremina l

30°

X

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

N

G-G6/4"

X

30°

N

Obrazac br.110.10.0.014

SECTION S-S SCALE 1 : 3

N

X

Dozvoljena odstupanja duzinskih mera prema JUS ISO 2768-1

G-3/4"

SECTION S-S SCALE 1 : 3

H H

Ø33X300

G G

mm

FF

ROK IZRADE

Mg anoda

K

DATUM KOP.

K K

Energetski razred

Zapremina

Materijal:

l

200 2

Vrsta

Površina

Snaga

U OVE BOJLERE POSTOJI MOGUĆNOST UGRADNJE

od:

Dimenzije:

Sklop

Odgovorna osoba: Bojana Jocovic

Konstruisao: Odobrio: List:

2 3

Datu 16.1

61 A0 1:5 Format:

Razmera: Statu

Obrazac br.110.10.0.014

N

TAURUS MAX Linija podnih bojlera za grejanje, bez , sa 1 ili 2 izmenjivača toplote snage do 51 kW i opciono električnim grejačem, MAX modeli (200, 300) - prečnika bojlera 620mm, sa emajliranim ili inox kazanom obloženi visoko efikasnom izolacijom Neopor.

IZMENIVAČ EMAJL / INOX

GREJAČ (OPCIONO)

BAKARNI

INOX

MA

ENVIRON M

D

N SER EI

A BI

62

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Opcioni grejač od 4,5 kW ili 6 kW sa termostatom. Laka montaža grejača.

• Veća debljina izolacije: 40+20mm. Manji gubici toplotne energije.

• Svi priključci su sa unutrašnjim navojem.

• Velika površina izmenjivača.

• Stopice za nivelaciju bojlera već namontirane na bojler.

GREJAČ (OPCIONO)

Maksimalna snaga izmenjivača do 51kW

INOX

TAURUS MAX Zapremina (lit)

10

godina garancije

200

300

Model

MAX 200

MAX 300

Snaga grejača (kW)

4,5 ili 6

4,5 ili 6

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Dopunski sigurnosni ventil (bar)

8

8

Vreme zagrevanja vode do 75 C (min)

120

180

Priključak za vodu ulaz/izlaz(")

3/4”

3/4”

Priključak za reciklaciju(“)

1”

1”

Priključak za izmenjivače(“)

1”

1”

Površina gornjeg izmenjivača (m2)

0,6

0,6

Snaga gornjeg izmenjivača toplote u stalnom režimu na 60-800C (kW)

17

17

Površina donjeg izmenjivača (m2)

1,3

1,3

Snaga donjeg izmenjivača toplote u stalnom režimu na 60-800C (kW)

34

34

Priključak za termosonde(“)

1/2”

1/2”

Priključak za termopokazivač(“)

1/2”

1/2”

Priključak za dopunski ventil(“)

3/4”

3/4”

Priključak anode(“)

3/4”

3/4”

Priključak grejača(“)

6/4”

6/4”

Prečnik prirubnice/flanše (mm)

108

108

Dužina Mg anode Ø22 (mm)

400

400

Izolacija (NEOPOR+FILC)

da

da

63

Model 200-0, 300-0

Model

A (mm)

B (mm)

C (mm)

E (mm)

H (mm)

J (mm)

K (mm)

L (mm)

M(mm)

N(mm)

O (mm)

200 l

364

288

891

491

891

198

1086

1301

632

720

972

300 l

364

288

1296

468

1401

198

1597

1812

632

720

1412

M

Tv N

Tp

K

O

C

L

30 0

Rc

Dv Hv

J

B

J

A

Hv

4

10

2 Namena

Naziv

Veličina Vrsta navoja 8

Recirkulacija

Rc

G1”

Unutrašnji

Dopunski sigurnosni ventil

Dv

G3/4”

Unutrašnji

Hladna sanitarna voda

Hv

G3/4”

Unutrašnji

Topla sanitarna voda

Tv

G3/4”

Unutrašnji

9

1

5

11

6 7 1. Omotač kazana 2. Dance i poklopac kazana 3. Nogari kazana 4. Priključak anode 5. Telo prirubnice 6. Obod prirubnice

64

7. Cev za hladnu vodu/ulaz G3/4” 8. Priključak termopokazivača 9. Priključak recirkulacije G1” 10. Cev za toplu vodu/ izlaz G3/4” 11. Priključak dopunskog sigurnosnog ventila G3/4”

3

Model 200-1, 300-1

Model

A (mm)

B (mm)

C (mm)

D (mm)

E (mm)

F (mm)

H (mm)

J (mm)

K (mm)

L (mm)

M(mm)

N(mm)

O (mm)

200 l

364

288

891

288

491

693

891

198

1086

1301

632

720

972

300 l

364

288

1296

288

468

693

1401

198

1597

1812

632

720

1412

M

Tv

Tp

N

Rc

30 0

Ts2

O

H

Ts1 K

C

L

Di

F

Dv Hv J

B

D

A

E

Du

4 Namena

Naziv Veličina

Vrsta navoja

Recirkulacija Dopunski sigurnosni ventil Donji izmenjivač - ulaz Donja termosonda Donji izmenjivač - izlaz Gornja termosonda Hladna sanitarna voda Topla sanitarna voda

Rc Dv Du Ts1 Di Ts2 Hv Tv

Unutrašnji Unutrašnji Unutrašnji / Unutrašnji / Unutrašnji Unutrašnji

G1” G3/4” G1” Ø 10 G1” Ø 10 G3/4” G3/4”

2 9 8 10-1

13

8. Priključak termopokazivača 9. Priključak recirkulacije G1” 10. Priključak izmenjivača G1" ulaz/izlaz 11. Cev za toplu vodu/ izlaz G3/4" 12. Priključak dopunskog sigurnosnog ventila G3/4" 13. Priključak termosondi

12

5 6

1. Omotač kazana 2. Dance i poklopac kazana 3. Nogari kazana 4. Priključak anode 5. Telo prirubnice 6. Obod prirubnice 7. Cev za hladnu vodu/ulaz G3/4"

11

1

10-1

7

3

65

Model 200-2, 300-2 Model

A (mm)

B (mm)

C (mm)

D (mm)

E (mm)

F (mm)

G (mm)

H (mm)

I (mm)

J (mm)

K (mm)

L (mm)

M(mm)

N(mm)

O (mm)

200 l

364

288

891

288

491

693

786

891

996

198

1086

1301

632

720

972

300 l

364

288

1296

288

468

693

1122

1401

1506

198

1597

1812

632

720

1412

M

Tv Gi Ts2

Tp

Rc

N

Gu

30 0

Dv Hv

Du

J

B

D

A

E

F

O

K

Ts1

H

G

C

I

L

Di

Namena

Naziv Veličina

Vrsta navoja

Recirkulacija Dopunski sigurnosni ventil Donji izmenjivač - ulaz Donja termosonda Donji izmenjivač - izlaz Gornja termosonda Gornji izmenjivač ulaz Gornji izmenjivač - izlaz Hladna sanitarna voda Topla sanitarna voda

Rc Dv Du Ts1 Di Ts2 Gu Gi Hv Tv

Unutrašnji Unutrašnji Unutrašnji / Unutrašnji / Unutrašnji Unutrašnji Unutrašnji Unutrašnji

1. Omotač kazana 2. Dance i poklopac kazana 3. Nogari kazana 4. Priključak anode 5. Telo prirubnice 6. Obod prirubnice 7. Cev za hladnu vodu/ulaz G3/4" 8. Priključak termopokazivača

66

G1” G3/4” G1” Ø 10 G1” Ø 10 G1” G1” G3/4” G3/4”

9. Priključak recirkulacije G1” 10. Priključak izmenjivača G1” ulaz/izlaz 11. Priključak izmenjivača G1” ulaz/izlaz 12. Cev za toplu vodu/ izlaz G3/4” 13. Priključak dopunskog sigurnosnog ventila G3/4" 14. Priključak termosondi

4 12

2 11-1 8

9 11-1

1

10-1 14 13

5 6

3

10-1

7

GREJAČ (OPCIONO)

BAKARNI Maksimalna snaga izmenjivača do 44kW

garancije 5 godina

TAURUS MAX

200

300

Model

MAX 200

MAX 300

Snaga grejača (kW)

4,5 ili 6

4,5 ili 6

Pritisak (bar)

6

6

Sigurnosni ventil (bar)

8

8

Dopnski sigurnosni ventil (bar)

8

8

Zapremina (lit)

Vreme zagrevanja vode do 75 C (min)

120

180

Priključak za vodu ulaz/izlaz(")

3/4”

3/4”

Priključak za reciklaciju(“)

3/4”

3/4”

Priključak za izmenjivače(“)

3/4”

3/4”

Površina gornjeg izmenjivača (m2)

0,4

0,6

Snaga gornjeg izmenjivača toplote u stalnom režimu na 60-800C (kW)

12

12

Površina donjeg izmenjivača (m )

1

1

Snaga donjeg izmenjivača toplote u stalnom režimu na 60-800C (kW)

27

27

Priključak za termosonde(“)

1/2”

1/2”

Priključak za termopokazivač(“)

1/2”

1/2”

Priključak za dopunski ventil(“)

3/4”

3/4”

Priključak anode(“)

3/4”

3/4”

Priključak grejača(“)

6/4”

6/4”

Prečnik prirubnice/flanše (mm)

108

108

Dužina Mg anode Ø22 (mm)

400

400

Izolacija (NEOPOR+FILC)

da

da

2

67

Model 200-0, 300-0 Model

A (mm) B (mm) C (mm) E (mm) H (mm)

J (mm)

K (mm)

L (mm)

M(mm)

N(mm)

O (mm)

200 l

364

288

891

491

891

198

1086

1301

632

720

972

300 l

364

288

1296

468

1401

198

1597

1812

632

720

1412

M

Tv N

Tp

K

O

C

L

30 0

Rc

Dv Hv

J

B

J

A

Hv

4

10

2 Namena

Naziv

Veličina Vrsta navoja 8

Recirkulacija

Rc

G3/4”

Unutrašnji

Dopunski sigurnosni ventil

Dv

G3/4”

Unutrašnji

Hladna sanitarna voda

Hv

G3/4”

Unutrašnji

Topla sanitarna voda

Tv

G3/4”

Unutrašnji

9

1

5

11

6 7 1. Omotač kazana 2. Dance i poklopac kazana 3. Nogari kazana 4. Priključak anode 5. Telo prirubnice 6. Obod prirubnice

68

7. Cev za hladnu vodu/ulaz G3/4” 8. Priključak termopokazivača 9. Priključak recirkulacije G3/4” 10. Cev za toplu vodu/ izlaz G3/4” 11. Priključak dopunskog sigurnosnog ventila G3/4”

3

Model 200-1, 300-1

Model

A (mm) B (mm) C (mm) D (mm) E (mm)

F (mm) H (mm)

J (mm)

K (mm)

L (mm)

M(mm)

N(mm)

O (mm)

200 l

364

288

891

288

491

693

891

198

1086

1301

632

720

972

300 l

364

288

1296

288

468

693

1401

198

1597

1812

632

720

1412

M

Tv

Tp

N

Rc

30 0

Ts2

O

H

Ts1 K

C

L

Di

F

Dv Hv J

B

D

A

E

Du

4 Namena

Naziv Veličina

Vrsta navoja

Recirkulacija Dopunski sigurnosni ventil Donji izmenjivač - ulaz Donja termosonda Donji izmenjivač - izlaz Gornja termosonda Hladna sanitarna voda Topla sanitarna voda

Rc Dv Du Ts1 Di Ts2 Hv Tv

Unutrašnji Unutrašnji Unutrašnji / Unutrašnji / Unutrašnji Unutrašnji

G3/4” G3/4” G3/4” Ø 10 G3/4” Ø 10 G3/4” G3/4”

2 9 8 10-1 1

13 12 5 6

1. Omotač kazana 2. Dance i poklopac kazana 3. Nogari kazana 4. Priključak anode 5. Telo prirubnice 6. Obod prirubnice 7. Cev za hladnu vodu/ulaz G3/4"

8. Priključak termopokazivača 9. Priključak recirkulacije G3/4” 10. Priključak izmenjivača G3/4" ulaz/izlaz 11. Cev za toplu vodu/ izlaz G3/4" 12. Priključak dopunskog sigurnosnog ventila G3/4" 13. Priključak termosondi

11

10-1

7

3

69

Model 200-2, 300-2 Model

A (mm) B (mm) C (mm) D (mm) E (mm)

F (mm) G (mm) H (mm)

I (mm)

J (mm)

K (mm)

L (mm)

M(mm)

N(mm)

O (mm)

200 l

364

288

891

288

491

693

786

891

996

198

1086

1301

632

720

972

300 l

364

288

1296

288

468

693

1122

1401

1506

198

1597

1812

632

720

1412

M

Tv Gi Ts2

Tp

Rc

N

Gu

30 0

Dv Hv

Du

J

B

D

A

E

F

O

K

Ts1

H

G

C

I

L

Di

Namena

Naziv Veličina

Vrsta navoja

Recirkulacija Dopunski sigurnosni ventil Donji izmenjivač - ulaz Donja termosonda Donji izmenjivač - izlaz Gornja termosonda Gornji izmenjivač ulaz Gornji izmenjivač - izlaz Hladna sanitarna voda Topla sanitarna voda

Rc Dv Du Ts1 Di Ts2 Gu Gi Hv Tv

Unutrašnji Unutrašnji Unutrašnji / Unutrašnji / Unutrašnji Unutrašnji Unutrašnji Unutrašnji

G3/4” G3/4” G3/4” Ø 10 G3/4” Ø 10 G3/4” G3/4” G3/4” G3/4”

4

11-1 8

9 11-1

1

10-1 14 13

5

6 1. Omotač kazana 9. Priključak recirkulacije G3/4" 2. Dance i poklopac kazana 10. Priključak izmenjivača G3/4” ulaz/izlaz 3. Nogari kazana 11. Priključak izmenjivača G3/4” ulaz/izlaz 4. Priključak anode 12. Cev za toplu vodu/ izlaz G3/4” 5. Telo prirubnice 13. Priključak dopunskog sigurnosnog 6. Obod prirubnice ventila G3/4" 3 7. Cev za hladnu vodu/ulaz G3/4" 14. Priključak termosondi 8. Priključak termopokazivača

70

12

2

10-1

7

Linija

Izm

Kazan

Emajl

TAURUS

Emajl

Emajl

COMBI PRO D

DIRECT W

DIRECT WD

DIRECT G

kW

P,m2

Priključci i vrsta navoja, anoda

Cevi izm

Duž. cevi, m

Voda

Izm

Sonda

Ventil

Grejač

Anoda

Ter-pok

Recirk

Taurus MB PKL/PKD 50 R

50

5,0

0,17

3/4"

2

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Taurus MB PKL/PKD P80 R

80

7,0

0,25

3/4"

3

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Taurus MB PKL/PKD P120 R

120

7,0

0,25

3/4"

3

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Taurus MB KL/KD 50 E2i

50

3,5

0,15

Ø16

3

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

2kW

Taurus MB KL/KD 80 E2i

80

7,0

0,30

Ø16

6

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Taurus MB KL/KD 120 E2i

120

7,0

0,30

Ø16

6

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Pegasus MB PKL/PKD 50 SG

50

5,0

0,17

3/4"

2

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

2kW

Pegasus MB PKL/PKD P80 SG

80

7,0

0,25

3/4"

3

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Pegasus MB PKL/PKD P120 SG

120

7,0

0,25

3/4"

3

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Pegasus MB KL/KD 50 E2i SG

50

3,5

0,14

Ø16

3

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

2kW

Pegasus MB KL/KD 80 E2i SG

80

7,0

0,30

Ø16

6

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Pegasus MB KL/KD 120 E2i SG

120

7,0

0,30

Ø16

6

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Centaurus MB PKL/PKD 50 KG

50

5,0

0,17

3/4"

2

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

2kW

Centaurus MB PKL/PKD 80 KG

80

7,0

0,25

3/4"

3

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Centaurus MB PKL/PKD 120 KG

120

7,0

0,25

3/4"

3

1/2" SN

3/4" UN

/

1/2" UN

/

M6

/

/

Centaurus MB PKL/PKD 50 KGi

50

3,5

0,14

Ø16

3

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Centaurus MB PKL/PKD 80 KGi

80

7,0

0,30

Ø16

6

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Centaurus MB PKL/PKD 120 KGi

120

7,0

0,30

Ø16

6

1/2" SN

1/2" SN

/

1/2" UN

/

M6

/

/

Combi PRO WL/WR 100

100

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M6

/

3/4" UN

Combi PRO WL/WR 150

150

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M6

/

3/4" UN

Combi PRO WL/WR 200

200

35,0

1,30

3/4"

15

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M6

/

3/4" UN

Combi PRO WR 100 D

100

27,0

1,00

3/4"

12

3/4" UN

3/4" UN

1/2" UN

1/2" UN

/

M6

/

3/4" UN

Combi PRO WR 150 D

150

27,0

1,00

3/4"

12

3/4" UN

3/4" UN

1/2" UN

1/2" UN

/

M6

/

3/4" UN

Combi PRO WR 200 D

200

35,0

1,30

3/4"

15

3/4" UN

3/4" UN

1/2" UN

1/2" UN

/

M6

/

3/4" UN

Direct WL/WR 100 E

100

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

/

Direct WL/WR 150 E

150

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

/

Direct WL/WR 200 E

200

35,0

1,30

3/4"

15

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

/

Direct WR 100 D

100

27,0

1,00

3/4"

12

3/4" UN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

3/4" UN

Direct WR 150 D

150

27,0

1,00

3/4"

12

3/4" UN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

3/4" UN

Direct WR 200 D

200

35,0

1,30

3/4"

15

3/4" UN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

3/4" UN

Direct G 100 E

100

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

/

Direct G 150 E

150

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

/

Direct G 200 E

200

35,0

1,30

3/4"

15

1/2" SN

3/4" UN

1/2" UN

1/2" UN

/

M8

/

/

Direct G PLUS 100 E

100

27,0

1,00

3/4"

12

1/2" SN

3/4" UN

1/2" UN

1/2" UN

6/4" UN

M8

/

/

Direct G PLUS 150 E

150

35,0

1,00

3/4"

15

1/2" SN

3/4" UN

1/2" UN

1/2" UN

6/4" UN

M8

/

/

Direct G PLUS 200 E

200

35,0

1,30

3/4"

15

1/2" SN

3/4" UN

1/2" UN

1/2" UN

6/4" UN

M8

/

/

Direct G PLUS 200 2 E

200

47,0

1,3+0,4

3/4"

15+6

1/2" SN

3/4" UN

1/2" UN

1/2" UN

6/4" UN

M8

/

/

Direct G PLUS 100 D

100

27,0

1,00

3/4"

12

3/4" UN

3/4" UN

1/2" UN

/

6/4" UN

M8

/

3/4" UN

Direct G PLUS 150 D

150

27,0

1,30

3/4"

12

3/4" UN

3/4" UN

1/2" UN

/

6/4" UN

M8

/

3/4" UN

Direct G PLUS 200 D

200

35,0

1,30

3/4"

15

3/4" UN

3/4" UN

1/2" UN

/

6/4" UN

M8

/

3/4" UN

Direct G PLUS 200 2 D

200

47,0

1,3+0,4

3/4"

15+6

3/4" UN

3/4" UN

1/2" UN

/

6/4" UN

M8

/

3/4" UN

Taurus MAX 200-0

200

/

/

/

/

3/4" UN

/

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

3/4" UN

1

Inox

COMBI PRO

V

1

Inox

CENTAURUS

2kW

Naziv proizvod

1

Inox

PEGASUS

Grejač

1

1

1

1

1

Emajl

Emajl

Emajl

Emajl

Emajl

2kW

2kW

2kW

Opciono 2kW

Opciono 2kW

Nema grejač

1

DIRECT G PLUS

Emajl

Opciono 2 ili 3

2

1

DIRECT G PLUS D

Emajl

Opciono 2 ili 3

2

0 1

TAURUS MAX

Emajl

Taurus MAX 200-1

200

27,0

1,00

3/4"

12

3/4" UN

3/4" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

3/4" UN

2

Taurus MAX 200-2

200

39,0

1+0,4

3/4"

12+6

3/4" UN

3/4" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

3/4" UN

0

Taurus MAX 200-0i

200

/

/

/

/

1" UN

1" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

1" UN

Taurus MAX 200-1i

200

34,0

1,30

1"

12

1" UN

1" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

1" UN

Taurus MAX 200-2i

200

51,0

1,3+0,6

1"

12+6

1" UN

1" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

1" UN

0

Taurus MAX 300-0i

300

/

/

/

/

1" UN

1" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

1" UN

1

Taurus MAX 300-1i

300

34,0

1,30

1"

12

1" UN

1" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

1" UN

2

Taurus MAX 300-2i

300

51,0

1,3+0,6

1"

12+6

1" UN

1" UN

1/2" UN

3/4" UN

6/4" UN

M8

1/2" UN

1" UN

Opciono od 2kW do 6kW

1 2 Inox

71

BAFERI Baferi za toplotne pumpe (TP) i sanitarnu vodu (SV) od čeličnog lima ili emjalirani (50/80/100,200), zidni (Z) ili podni (P).

Postoji mogućnost ugradnje grejača sa regulacijom temperature od 2 do 4,5kW.

GREJAČ (OPCIONO)

BAKARNI

MA

ENVIRON M

D

N SER EI

A BI

72

L MENAGME TA N STEM

C

EN

SY

EN

TSKI RAZ R

T

E RG

ED

E

• Namenjen je za skladištenje tehničke ili sanitarne vode • Izrađuje se u dve varijante, crni i emajlirani • U emajlirane bafere se ugrađuje Mg anoda • Svi priključci su 3/4“ osim za termosondu 1/2“ i za grejač 6/4“ • EZV modeli - 50 litara, MB modeli 80 i 100 litara, MAX modeli 200 litara • Zidna varijanta 50, 80 i 100 lit • Podna varijanta 80, 100 i 200 lit • Postoji mogućnost ugradnje priključaka sa strane (nivoi L1-L4) od 6/4"

^sJPLQ? AV-3/4”

L2-3/4” iOJPLQ?

L2-3/4”

`C

A ^

TS1-1/2” qpNJNLO?

L1-3/4” iNJPLQ?

bE

D a

L1-3/4”

D-3/4” aJPLQ? pb`qflk=tJ t

BAFER TPZ (zidni)

H e

H e

Baferi za toplotne pumpe - čelični kazan

Nazivni pritisak

bar

Energetski razred

50

80

100

6

6

6

C

C

C

A

mm

614

746

896

B

mm

395

454

454

C

mm

452

553

703

D

mm

312

413

563

E

mm

172

193

193

F

mm

424

484

484

H

mm

380

400

400

G

mm

172

193

193

_ØB c F

l

ØB _ cF

Zapremina

Yv

vY

kačenje na zid - 50L NPMJPSMã ã 130-360 mm

Wt W

t W

kačenje na zid - 80 I 100L OUMJPRMã ã 280-350 mm

G

grejač

G6/4” UN

AV

odzraka

G3/4” UN

TS1 L1-2 D

termosonda G1/2” UN nivo

G3/4” UN

istakanje

G3/4” UN

73

^sJPL Q? AV-3/4”

L4-3/4” iQJPLQ? L4-3/4”

L3-3/4” iPJPLQ?

L2-3/4”

L2-3/4” iOJPLQ? qpNJNLO? TS1-1/2”

D a

L3-3/4”

K h ^ A

qpOJNLO? TS2-1/2”

L1-3/4” iNJPLQ? b E c F `C e H

L1-3/4”

D-3/4” aJPLQ?

BAFER TPP (podni) Baferi za toplotne pumpe - čelični kazan

l

80

100

Nazivni pritisak

bar

6

6

6

C

C

C

758

908

1200

Energetski razred A

mm

200 ^f AI

AI ^f

B

mm

454

454

542

C

mm

565

715

600

D

mm

425

575

825

E

mm

206

206

250

G

mm

206

206

337

G

K

mm

X

X

965

AV TS1

F

mm

X

X

392

H

mm

X

X

690

L1-3 D

74

grejač

G6/4” UN

odzraka

G3/4” UN

termosonda G1/2” UN nivo

G3/4” UN

istakanje

G3/4” UN

ØB_

Zapremina

AV-3/4” ^sJPLQ?

L2-3/4” iOJPLQ?

L2-3/4”

`C

A ^

TS1-1/2” qpNJNLO?

L1-3/4” iNJPLQ?

E b

D a

L1-3/4”

D-3/4” aJPLQ? pb`qflk=tJ t

H e

BAFER SVZ (zidni) Zapremina

l

50

80

100

Nazivni pritisak

bar

6

6

6

C

C

C

MG anoda

mm

Ø22X250

Ø22X250

Ø22X250

A

mm

614

746

896

Energetski razred

B

mm

395

454

454

C

mm

452

553

703

D

mm

312

413

563

_ ØB cF

Baferi za sanitarnu vodu - emajlirani kazan

Wt W

mm

172

193

193

F

mm

424

484

484

G

H

mm

380

400

400

AV

193

TS1

mm

172

193

W

kačenje na zid - 80 I 100L 280-350 mm

E

G

t

L1-2 D

kačenje na zid - 50L 130-360 mm

grejač

G6/4” UN

odzraka

G3/4” UN

termosonda G1/2” UN nivo

G3/4” UN

istakanje

G3/4” UN

75

AV-3/4” ^sJPL Q?

L4-3/4” iQJPLQ?

L4-3/4”

qpOJNLO? TS2-1/2”

K h ^ A

L3-3/4” iPJPLQ?

L3-3/4”

qpNJNLO? TS1-1/2”

D a

L2-3/4” iOJPLQ?

L2-3/4”

L1-3/4” iNJPLQ? bE c F `C e H

L1-3/4”

D-3/4” aJPLQ?

BAFER SVP (podni) Zapremina

l

80

100

200

Nazivni pritisak

bar

6

6

6

C

C

C

Energetski razred

76

MG anoda

mm

A

mm

_ ØB

Baferi za sanitarnu vodu - emajlirani kazan

^f AI

AI ^f

Ø22X250 Ø22X250 Ø22X400 758

908

1200

B

mm

454

454

542

C

mm

565

715

600

D

mm

425

575

825

E

mm

206

206

250

G

G

mm

206

206

337

AV

K

mm

X

X

965

TS1

F

mm

X

X

392

L1-3

H

mm

X

X

690

D

grejač

G6/4” UN

odzraka

G3/4” UN

termosonda G1/2” UN nivo

G3/4” UN

istakanje

G3/4” UN

BAFERI

Zapremina, vrsta kazana, montaža i priključci

Baferi TPZ (za toplotne pumpe, zidni)

Lit

Bafer BF 50 TPZ

50

Bafer BF 80 TPZ

80

Bafer BF 100 TPZ

100

Kazan

Montaža

Ulaz/izlaz

Odzraka

Ispust

Grejač

TS

Čelični

Zidni

4x3/4"

3/4"

3/4"

6/4"

1/2"

Čelični

Podni

3/4"

3/4"

6/4"

Baferi TPP (za toplotne pumpe, podni) Bafer BF 80 TPP

80

Bafer BF 100 TPP

100

Bafer BF 200 TPP

200

4x3/4"

1/2"

8x3/4"

2x1/2"

Baferi SVZ (za sanitarnu vodu, zidni) Bafer BF 50 SVZ

50

Bafer BF 80 SVZ

80

Bafer BF 100 SVZ

100

Emajlirani

Zidni

Emajlirani

Podni

4x3/4"

3/4"

3/4"

6/4"

3/4"

3/4"

6/4"

1/2"

Baferi SVP (za sanitarnu vodu, podni) Bafer BF 80 SVP

80

Bafer BF 100 SVP

100

Bafer BF 200 SVP

200

4x3/4" 8x3/4"

1/2" 2x1/2"

77

BOJLERI ZA KUHINJU Malolitražni bojleri pogodni su za brzo zagrevanje vode. Pretežno se ugrađuju u kuhinjama, odnosno na svim mestima gde je neophodna manja količina tople vode. Postoje dva modela bojlera za kuhinju.

MINI bespritisni bojleri su konstruisani kao otvoren sistem i predviđeni su za rad u kombinaciji sa niskopritisnom slavinom za mešanje vode. Podgradna varijanta obavezno se ugrađuje u kombinaciji sa slavinom sa tri cevi.

LYRA pritisni bojleri rade pod pritiskom (zatvoren sistem) i pružaju mogućnost korišćenja vode na više potrošačkih mesta. Obavezno se instaliraju sa sigurnosnim ventilom.

78

79

KLJUČNE KARAKTERISTIKE

01. KAZAN Bojleri za kuhinju izrađuju se sa polipropilenskim, emajliranim ili inox kazanom. Osobine korišćenih materijala su takve da obezbeđuju fiziološku ispravnost vode, koja se može koristiti za pripremanje hrane.

02. IZOLACIJA Kazan je izolovan kvalitetnom polistirenskom toplotnom izolacijom, koja obezbeđuje minimalne toplotne gubitke i uštedu u potrošnji električne energije.

03. UGRADNJA 04. MODELI Bojleri za kuhinju su dostupni u dve varijante - nadgradna (montaža iznad kuhinjskog pulta) i podgradna (montaža ispod kuhinjskog pulta).

80

Mini - bespritisni bojleri zapremine 5, 8 i 10 litara Lyra - pritisni bojleri zapremina 8 litara

UGRADNJA BESPRITISAN SISTEM

PRITISAN SISTEM

81

MINI Linija bespritisnih bojlera za kuhinje,EZV modeli 5 i 10 litara sa polipropilenskim kazanom a MC modeli 8 litara sa inox kazanom

MA

D

N SER EI

A BI

EN

L MENAGME TA N STEM

82

EN

SY

A

ENVIRON M

TSKI RAZ R

T

E RG

ED

E

• Kratko vreme zagrevanja vode • U slučaju kada je slavina zatvorena, pritisak u bojleru je jednak atmosferskom pritisku; • Bespritisna baterija • Spoljašnja regulacija temperature vode • Podgradna i nadgradna varijanta • Podgradna varijanta obavezno se ugrađuje u kombinaciji sa baterijom sa tri cevi

garancije 3 godina

MINI 5

10

Ident

344805/344810

345613/345643

Model

EZV 5

EZV 10

Zapremina (lit)

Montaža

N/P

N/P

Kazan

polipropilen

polipropilen

Širina (mm)

274

326

Visina (mm)

406

408

Dubina (mm)

214

230

Snaga grejača (kW)

2

2

Pritisak (bar)

0

0

Vreme zagrevanja vode do 75 C (min)

11

22

Količina mešane vode na 40 C (lit)

9

17

Priključak za vodu

G3/8

G3/8

Energetski razred

A

A

Garanacija na el.komponente (meseci)

25

25

MINI Zapremina (lit)

garancije 10 godina 8

Ident

115263/115520

Model

MINI MC8i

Montaža

N/P

Kazan

inox

Širina (mm)

274

Visina (mm)

396

Dubina (mm)

266

Snaga grejača (kW)

1,5

Pritisak (bar)

0

Vreme zagrevanja vode do 75 C (min)

23

Količina mešane vode na 40 C (lit)

14

Priključak za vodu

G3/8

Dužina Mg anode Ø22 (mm)

90

Energetski razred

A/B

Garanacija na el.komponente (meseci)

25

83

LYRA Linija pritisnih bojlera za kuhinje, MT modeli (8 litara), sa emajliranim i inox kazanom.

MA

D

N SER EI

A BI

EN

L MENAGME TA N STEM

84

EN

SY

A

ENVIRON M

TSKI RAZ R

T

E RG

ED

E

• Kratko vreme zagrevanja vode • Dva kapilarna termostata (radni i sigurnosni) u svim pritisnim bojlerima • U slučaju kada je slavina zatvorena, pritisak u bojleru je jednak atmosferskom pritisku; • Kod MT modela se koristi pritisna baterija • Podgradna i nadgradna varijanta • Podgradna varijanta obavezno se ugrađuje u kombinaciji sa baterijom sa tri cevi • Sigurnosni ventil 8 bara

LYRA

garancije 5 godina

Zapremina (lit)

8

Ident

174831/174832

Model

MINI MT8

Montaža

N/P

Kazan

emajl

Širina (mm)

274

Visina (mm)

396

Dubina (mm)

266

Snaga grejača (kW)

1,5

Pritisak (bar)

6

Sigurnosni ventil (bar)

8

Vreme zagrevanja vode do 75 C (min)

23

Količina mešane vode na 40 C (lit)

14

Priključak za vodu

G3/8

Dužina Mg anode Ø22 (mm)

90

Energetski razred

A/B

Garanacija na el.komponente (meseci)

25

LYRA Zapremina (lit)

10

godina garancije 8

Ident

174160/174161

Model

MINI MT8i

Montaža

N/P

Kazan

inox

Širina (mm)

274

Visina (mm)

396

Dubina (mm)

266

Snaga grejača (kW)

1,5

Pritisak (bar)

6

Sigurnosni ventil (bar)

8

Vreme zagrevanja vode do 75 C (min)

23

Količina mešane vode na 40 C (lit)

14

Priključak za vodu

G3/8

Dužina Mg anode Ø22 (mm)

90

Energetski razred

A/B

Garanacija na el.komponente (meseci)

25

85

OPREMA ZA PROIZVOD

86

GREJAČI

BAKARNI GREJAČ prirubnica Ø 72mm

INOKS GREJAČ prirubnica Ø 72mm

BAKARNI GREJAČ horizontalni bojleri prirubnica Ø 72mm

INOKS KERAMIČKI GREJAČ prirubnica Ø 72mm

INOKS GREJAČ elipsa

INOKS SUVI GREJAČ elipsa

EMAJLIRANI SUVI GREJAČ prirubnica Ø 72mm

BAKARNI GREJAČ velike litraže - 6/4”

INOKS GREJAČ velike litraže - 6/4”

BAKARNI GREJAČ MT8 N

BAKARNI GREJAČ MT8 P

INOX GREJAČ MC/MT8 P

BAKARNI GREJAČ EZV 5/10 P

BAKARNI GREJAČ EZV 5/10 N

INOX GREJAČ MC/MT8 N

EMAJLIRANI KERAMIČKI GREJAČ prirubnica Ø 72mm

87

SLAVINE I TUŠEVI I BRINOX

KARAKTERISTIKE • Visokokvalitetni mesing • Visokotehnološka zaštita • Stroga inspekcija kvaliteta • 60% bakra • Zagarantovana zdravstvena ispravnost

KVALITETNI ODLIVCI TELA BATERIJA Kvalitetni odlivci tela baterija sa visokom galvanskom zaštitom, garantuju dugovečnost i postojanost u korišćenju.

60

% BAKRA

88

< 1,5 % OLOVA

SEDAL KERAMIČKI MEŠAČI U slavine AQUABI ugrađuju se SEDAL keramički mešači, koji obezbeđuju precizno mešanje vode i dugovečnost proizvoda.

Aquabi slavine izrađuju se u postupku finog livenja od visokokvalitetnog mesinga, koji je zaštićen naprednim tehnološkim procesom, i prolaze strogu inspekciju kvaliteta kako bi se osiguralo da se visok kvalitet proizvoda održi tokom godina upotrebe.

U sastavu tela slavine bakar učestvuje sa 60%, što odgovara slavinama iz najvišeg tržišnog segmenta.

Zdravstvenu ispravnost slavina AQUABI garantuju rezultati fizičko hemijskih ispitivanja sprovedeni u akreditovanim laboratorijama u Srbiji. Utvrđene vrednosti migracija teških metala daleko su ispod referentnih i zakonom propisanih vrednosti, tako da su slavine AQUABI potpuno u skladu sa zahtevima Pravilnika o uslovima u pogledu zdravstvene ispravnosti predmeta opšte upotrebe koji se mogu stavljati u promet.

KUHUNJE ZIDNE

STOJEĆE ECO

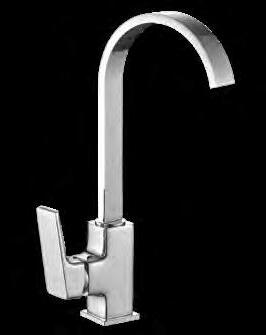

AQUACUBE

T03160

T03484

Slavina za sudoperu LABUD

Slavina za kuhinju

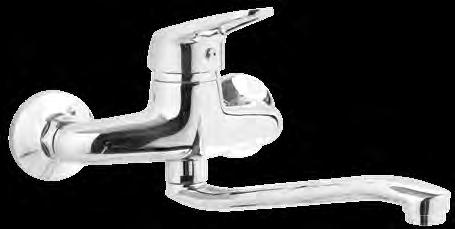

ECO T03159 Slavina za sudoperu

T03158 Sudo stojeca d. lula

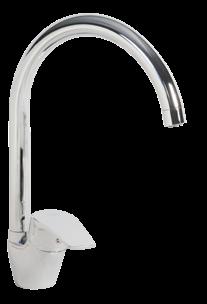

T03157 Sudo stojeca

EXCELLENT T03480 Slavina za kuhinju

SIMPLE

PERFECT

T03260

T03283

Slavina za sudoperu LABUD

Slavina za kuhinju

T03306 Slavina za sudoperu, tri otvora

Slavine sa tri otvora

T03361 Slavina za sudoperu dugačka lula, 3 cevi

SIMPLE

MAMBA BLACK T03705

Slavine sa tri cevi koriste se uz bespritisne malolitražne bojlere niske i visoke montaže (uz sve Metalac malolitražne bojlere)

Slavina za kuhinju 89

STOJEĆE T03157

ECO

T03158

T03160

ECO

ECO

Dimenzije

Dimenzije

Dimenzije

navoj: 2-M6 ugao: 15° ø 50 mm visina: 141 mm

navoj: M32×1.5 ugao: 19° ø 50 mm visina: 321.5 mm

navoj: M32×1.5 ugao: 8° ø 50 mm visina: 270 mm

8°

244

270 90

183

M32X1.5

2-M6

90 G3/8

90

184

MAX35

50

MAX35

216.3

230

117.5

321.5

19°

141

MAX45

106.7

15°

M32X1.5

SIMPLE

LABUD Dimenzije Dimenzije navoj: M32×1.5 ugao: 8° ø 48 mm visina: 273.9 mm

navoj: M32×1.5 ugao: 12° ø 48 mm visina: 227.3 mm

T03283

PERFECT

T03705

MAMBA

Dimenzije

Dimenzije

navoj: M32X1.5 ugao: 3° ø 48 mm visina: 290 mm

navoj: M32X1.5 ugao: 12° ø 48 mm visina: 290 mm

205

90

T03361

270

SIMPLE

290

T03260

91

STOJEĆE T03701 T03702 T03703

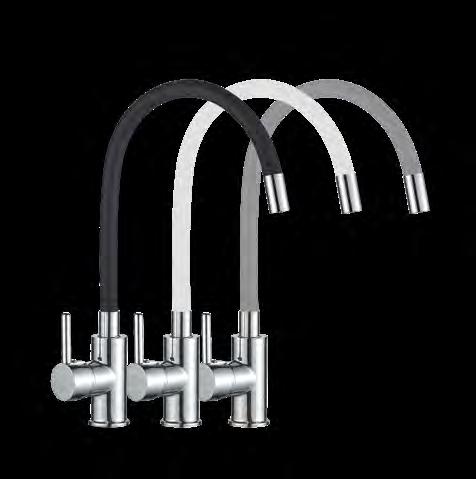

FLEXY ARTIST

T03480

T03484

EXCELLENT

AQUACUBE

Dimenzije

Dimenzije

navoj: M32×1.5 ugao: 5º ø 48 mm visina: 688 mm

navoj: M32×1.5 ugao: 5º ø 48 mm visina: 363.6 mm

Dimenzije navoj: M32×1.5 ugao: 5º ø 48 mm visina: 380 mm

1

(380)

(220）

（250）

Ø20

A B Ø48

MAX40

M32X1.5

92

C D E F G

2

ZIDNE T03159

T03306

ECO

SIMPLE

Dimenzije

Dimenzije

navoj: G1/2 ugao: 19° ø 66 visina: 120 mm

navoj: G1/2 ugao: 19° ø 66 visina: 120 mm

55

66 G1/2''

112.5

149.4

288.8

219.1

93

KUPATILA LAVABO ECO

KADA

TUŠ

BIDE

SIMPLE

T03153 Slavina za lavabo

T03261 Slavina za lavabo

ECO

EASY

SIMPLE

T03155 Slavina za kadu

T03262 Slavina za kadu

T03259 Slavina za kadu

ECO

RAIN

T03156 Slavina za tuš kadu

T03481 Ugradni set tuša okrugli

ECO T03154 Slavina za bide

94

EASY

T03258 Slavina za lavabo

PERFECT

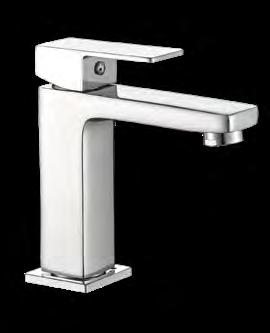

AQUACUBE

MAMBA BLACK

T03281 Slavina za lavabo

T03478 Slavina za lavabo

T03704 Slavina za lavabo

PERFECT

AQUACUBE

MAMBA BLACK

T03282 Slavina za kadu

T03479 Slavina za kadu

T03706 Baterija za kadu

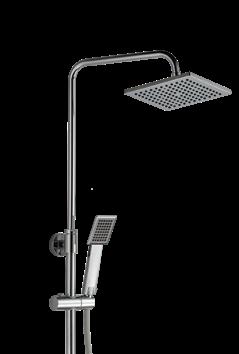

RAIN QUADRO

SUNFLOWER

T03482 Ugradini set tuša

T03483 Jednoručni usponski set tuša bez baterije

95

LAVABO T03154

T03153

ECO

ECO

T03261

Za bide Dimenzije

Dimenzije

Dimenzije

navoj: 2-M6 ugao: 15° ø 48 mm visina: 100.8 mm

navoj: 2-M6 ugao: 15° ø 48 mm visina: 100.8 mm

navoj: M32×1.5 ugao: 7° ø 48 mm visina: 154 mm

Ø50

2-M6

96

118.3

Ø48 2-M6

43.4

MAX45

100.8 115.3

41.8

MAX45

107.8

15°

EASY

T03258

SIMPLE

T03281

PERFECT

T03478

AQUACUBE

T03704

MAMBA

Dimenzije

Dimenzije

Dimenzije

Dimenzije

navoj: M32×1.5 ugao: 10° ø 48 mm visina: 148.9 mm

navoj: ugao: 2° ø 51 mm visina: 166 mm

navoj:Ma×35 ugao: ugao: 7° ø 48 mm visina: 158.5mm

navoj:Ma×35 ugao: ugao: 7° ø 48 mm visina: 158.5mm

Ø

97

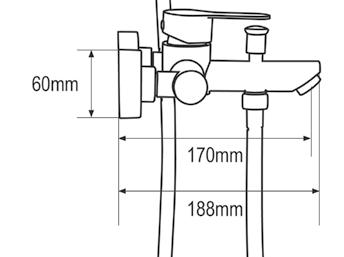

KADA T03156

T03155

ECO

ECO

T03262

EASY

T03259

SIMPLE

Tuš kada Dimenzije

Dimenzije

Dimenzije

navoj: 2-M6 ugao: 15° ø 48 mm visina: 100.8 mm

navoj: G1/2 ugao: 2° ø 66 mm visina: 116 mm

navoj: G1/2 ugao: 11° ø 65 mm visina: 110 mm

navoj: G1/2 ugao: 5° ø 64 mm visina: 119.3 mm

G1/2

70

98

2°

G1/2''

Ø 66

G1/2''

Ø66

115.3

116

Dimenzije

G1/2

113

157

PERFECT

T03282

T03479

AQUACUBE

T03706

Dimenzije

Dimenzije

Dimenzije

navoj: G1/2 ugao: ø 51 mm visina: 166 mm

navoj: G1/2 ugao: 8° ø 65 mm visina: 110mm

navoj: G1/2 ugao: 8° ø 65 mm visina: 119mm

MAMBA

G1/2"

230

G1/2"

72.5

114

99

TUŠ

· Luksuzni mesingani tuš · Mešač sa dva položaja · inovativna tehnologija · Proizvod je izrađen od prvoklasnih materijala

RAIN - OKRUGLI

Set tuša

300±5

ø50

ID: T03481

50

124 16

Tuš: navoj: Ø 50 mm širina: 200 mm visina: 16 mm

8

200

200

ø190 190

25° 11.5 29.8±5 1500

ø50

300

45° 45°

1850

navoj: G1/2 ugao levo/desno: 45° ugao gore/dole: 25° ø 190 mm

1500

Prebacivač:

Tuš crevo: Dužina creva 1,5 m

ID: T03482

Set tuša

W.L

Tuš:

356

62

navoj: 62 mm širina: 250 mm visina: 15 mm

9

250

15

3.

63.1

62

G1/2'

RAIN - QUADRO

64.7 64.7

navoj: G1/2 ugao levo/desno: 45° ugao gore/dole: 25° Ø 190 mm

180

180

1850

1850

120

＞35

229.9

229.9

Prebacivač:

25

100

55

25

G1/2'

9.5

G1/2'

265

265

° 9.5

1500

1500

55

H

1500

visina: 229.9 mm širina: 64.7 mm

90°

1500

C

°

Tuš crevo: Dužina creva 1,5 m

Ručica tuša:

20.5

38

°

6

6

38° 57 57 131.5

F.L

F.L

131.5

＞36

· Moderan dizajn · Mešač visokih performansi · Efekat kiše · Značajna ušteda vode

SUNFLOWER

Tuš:

ID: T03483

124 16

navoj: 62 mm širina: 250 mm visina: 15 mm

200

ø190 300

25° 11.5

1850

45° 45°

300±5

ø50 50

1500

1500

8

200

190

29.8±5 ø50

9

Tuš crevo: Dužina creva 1,5 m

180

180

25

25

G1/2'

° 9.5

9.5

1500

G1/2'

265

265

1500

1500

H

1500

55

°

90°

55

＞35

1850

1850

120

＞35

229.9

229.9

64.7

C

Jednoručni usponski set tuša bez baterije

＞36

64.7

150

250

15

3.

63.1

62

G1/2'

W.L

356

62

20.5

°

6

＞36 70

6

38° 57 57

38

131.5

F.L

131.5

F.L

101

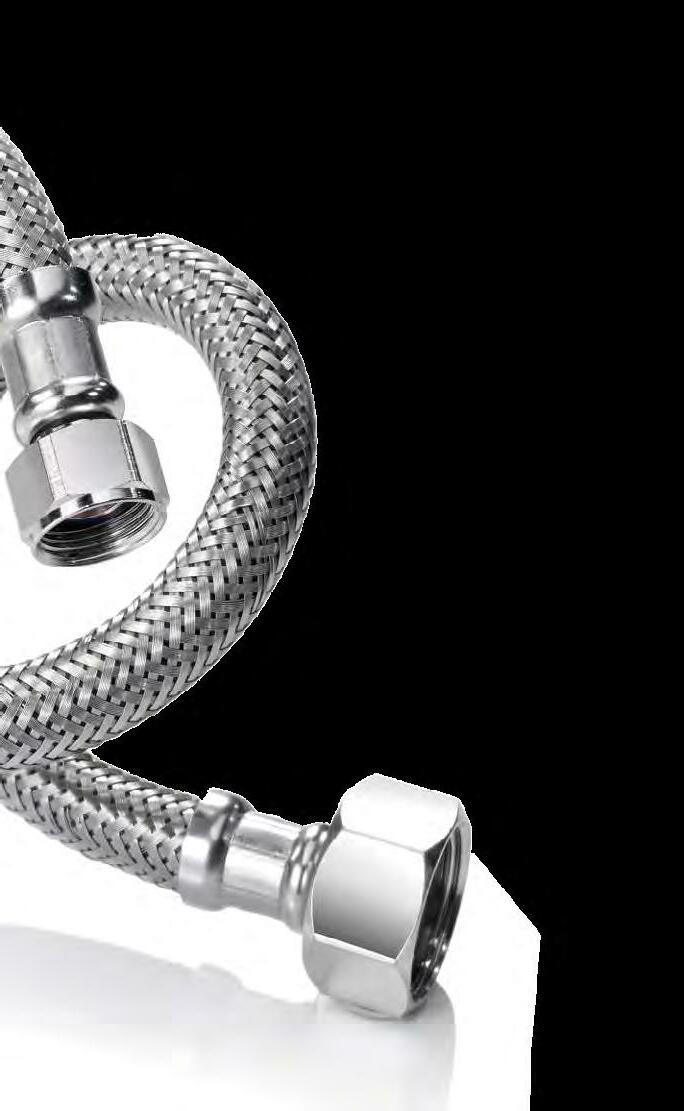

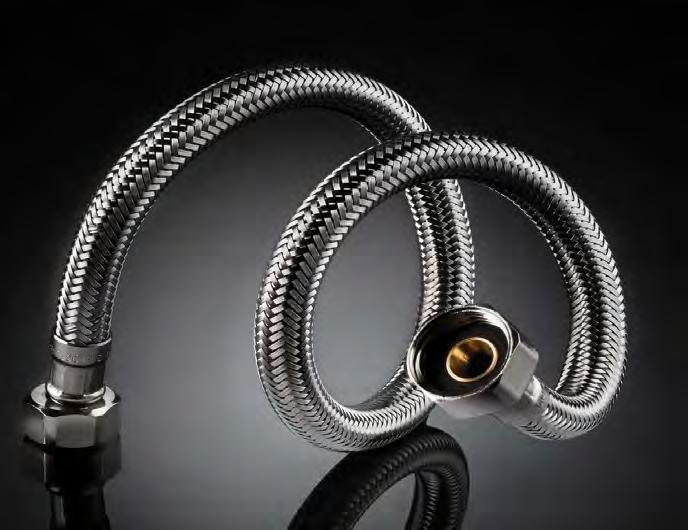

BRINOX VEZE ZA BOJLERE

102

15mm

35mm

Četvrtina prečnika

Minimalna savitljivost

11mm

10 bar

Unutrašnji prečnik

Radni pristisak

8,5mm

90 ̊C

Unutrašnji prečnik priključka

Temperatura

50 lm/min

Voda za piće

Protok

PRIKLJUČCI

FEMALE

FEMALE

MALE

FEMALE

Ø UNUTRAŠNJI PREČNIK (mm)

Ø UNUTRAŠNJI PREČNIK PRIKLJUČKA (mm)

UTS./ BAG

DUŽINA (mm)

150 200 H 1/2” - H 1/2”

11

8,5

10

250 300 350 400 500 600

103

MALE

FEMALE

FEMALE

FEMALE

A

B D

E

A C

A A. Mesing CW617N E. EPDM B. Ugrađena EPDM podloška C. Nerđajući čelik AISI304 D. Pleteni nerđajući čelik AISI 304 female female MF male FF female

104

TUCAI – Brinoxi za bojlere srednjih litraža

Pakovanje u kutiji

T03272

brinox MF 1/2 1/2-300mm

10 kom

10 god

T03038

brinox MF 1/2 1/2-400mm

10 kom

10 god

T03039

brinox MF 1/2 1/2-450mm

10 kom

10 god

T03040

brinox MF 1/2 1/2-500mm

10 kom

10 god

T03041

brinox MF 1/2 1/2-550mm

10 kom

T03042

brinox MF 1/2 1/2-600mm

10 kom

10 god

T03344

brinox MF 1/2 1/2-700mm

V kom

10 god

T03345

brinox MF 1/2 1/2-800mm

10 kom

10 god

T03346

brinox MF 1/2 1/2-900mm

10 kom

10 god

T03273

brinox MF 1/2 1/2-1000mm

10 kom

10 god

Model

MF ½ ½

Garancija

10 god

TUCAI – Brinoxi za bojlere srednjih litraža

Pakovanje u kutiji

T03274

brinox FF 1/2 1/2-300mm

10 kom

T03043

brinox FF 1/2 1/2-400mm

10 kom

T03044

brinox FF 1/2 1/2-450mm

10 kom

10 god

T03045

brinox FF 1/2 1/2-500mm

10 kom

10 god

Model

Garancija

10 god FF ½ ½

Slika proizvoda

10 god

Slika proizvoda

TUCAI – Brinoxi za bojlere srednjih litraža

Pakovanje u kutiji

T03046

brinox FF 1/2 1/2-550mm

10 kom

10 god

T03047

brinox FF 1/2 1/2-600mm

10 kom

10 god

Model

Garancija

T03347

brinox FF 1/2 1/2-700mm

10 kom

T03348

brinox FF 1/2 1/2-800mm

10 kom

10 god

T03349

brinox FF 1/2 1/2-900mm

10 kom

10 god

T03275

brinox FF 1/2 1/2-1000mm

10 kom

10 god

FF ½ ½

10 god

TUCAI – Brinoxi za malolitražne bojlere

Pakovanje u kutiji

T03276

brinox FF 3/8 1/2-300mm

10 kom

T03048

brinox FF 3/8 1/2-400mm

10 kom

T03049

brinox FF 3/8 1/2-500mm

10 kom

10 god

T03050

brinox FF 3/8 1/2-600mm

10 kom

10 god

T03277

brinox FF 3/8 3/8-300mm

10 kom

10 god

T03051

brinox FF 3/8 3/8-400mm

10 kom

T03052

brinox FF 3/8 3/8-500mm

10 kom

10 god

T03053

brinox FF 3/8 3/8-600mm

10 kom

10 god

Model

Slika proizvoda

Garancija

Slika proizvoda

10 god FF 3/8 ½

10 god

10 god FF 3/8 3/8

TUCAI – Brinoxi za baterije

Pakovanje u kutiji

T03054

brinox bat 3/8 M10 L37 400mm

10 kom

T03055

brinox bat 3/8 M10 L37 500mm

10 kom

T03056

brinox bat 3/8 M10 L37 600mm

10 kom

10 god

T03057

brinox bat 1/2 M10 L37 400mm

10 kom

10 god

T03058

brinox bat 1/2 M10 L37 500mm

10 kom

T03059

brinox bat 1/2 M10 L37 600mm

10 kom

Model

Garancija

10 god 3/8 M10

½ M10

10 god

10 god 10 god

Pakovanje u kutiji

Model

Garancija

25 kom

fleksi inox

5god

TUCAI – EK ventili

Pakovanje u kutiji

Model

Garancija

T03446

ek ventil 1/2 x 1/2 - (za lavabo , vodokotilić)

64 kom

½½

10 god

T03445

ek ventil 1/2 x 3/8 - (za lavabo , vodokotilić)

64 kom

½ 3/8

10 god

T03447

ek ventil 1/2 x 3/4 - (za veš mašinu)

64 kom

½¾

10 god

TUCAI – Tuš crevo

T03060

fleksi inox tus crevo 1750mm rastegljivo do 2300mm

Slika proizvoda

Slika proizvoda

Slika proizvoda

105

SADRŽAJ

02 04 10 14 16 18 26 28 30 32 34 36 38 40 42 44 48 52 54 58 62 72 78 80 82 84 87 88 89 94 102

Metalac Grupa Metalac Bojler BOJLERI ZA KUPATILO Ključne komponente i karakteristike Orion Hydra Optima Aurora Ceramic Sirius BOJLERI ZA GREJANJE Ključne karakteristike Taurus Pegasus Centaurus DIrect W Combi PRO Direct G Direct G+ Direct G+D Taurus max Bafer BOJLERI ZA KUHINJU Ključne karakteristike Mini Lyra GREJAČI BATERIJE Za kuhinju Za kupatilo BRINOX VEZE ZA BOJLERE

Izdavač / Metalac bojler Za izdavača / Milan Filipović Dizajn i priprema / Design studio METALAC Štampa / Grafoprint, Gornji Milanovac Tiraž/ 100 IZDANJE II / decembar 2022.

Gornji Milanovac

METALAC BOJLER, Ljubićska 1, 32300 Gornji Milanovac, Srbija bojler@metalac.com

www.metalacbojler.com

Beleške
