PORTAFOLIO DE GRADO 2023- María Alejandra Mendieta Mesa

ARCHITECTURE PORTFOLIO

MARIA ALEJANDRA MENDIETA MESA

María Alejandra Mendieta

Octubre 03; 2000

Bogotá, Colombia

CONTACTO

Email: mendietammalejandra@javeriana.edu.co alejandramendietam@outlook.com

Numero telefonico: (+57) 3102605543

UNDERGRADUATE PORTFOLIO

Architecture 2022

“Como arquitecto diseñas para el presente, con una conciencia del pasado, por un futuro que es esencialmente desconocido” - Norman Foster

Arquitecta en formación por la Pontificia Universidad Javeriana, apasionada por explorar la intersección de relaciones cotidianas y su respuesta a la creación de espacios que mejoren y transformen la calidad de vida multiescalar mente.

Comprometida al desarrollo personal y el trabajo en equipo a partir de la resiliencia y resolución de conflictos en el ámbito laboral. Capacidad y disposición de aprendizaje en ámbitos visuales y plásticos,. Disposición en planeación, análisis de información, innovación, creatividad y representación en medios y herramientas digitales.

La arquitectura, es el fruto de un proceso dinámico, y su parte fascinante, es el poder expresarla a partir de distintas disciplinas y virtudes, las cuales le atribuyen un nombre,, una forma y una identidad.

EDUCACIÓN

Estudios basicos

Cambridge International School (2003;2017)

Bachillerato Internacional

Cambridge International School (2013;2017)

Pregrado en Arquitectura

Pontificia Universidad Javeriana (2017; Presente)

Alemán

Goethe Institue (2022- actualmente)

IDIOMAS

Español (Idioma nativo)

Ingles C1

Alemán

Goethe Institut (2022- Presente)

HABILIDADES

Diseño y modelado 2D Y 3D

Autodesk autoCAD

Google Sketchup

Rinoceros

Grasshopper

3d Max

Base de datos:

ArcGIS

CURSOS COMPLEMENTARIOS

Curso: Site Planning Online MIT (2020)

Diplomado BIM - Autodesk 8vo Semestre de Arquitectura (2022 - Actualmente)

Curso: Interdisciplinary sustainable architecture assesment Universidad de Cataluña (2022- Actualmente)

PARTICIPACIÓN

Concurso RO.AM CESCA

Integrantes: Catalina Gomez, Paula Garzon, Laura Garcia, Maria Guzman

Diseño / visualización. Dispositivo gastronomico Canned Food (10/2019)

Renderización

Twinmotion

V-Ray

Lumion

Modelación BIM:

Autodesk Revit

Multimedia:

Adobe Photoshop

Adobe InDesign

Adobe Ilustrator

Adobe Premiere

Adoble Lightroom

Microsoft Office

Gestión de eficiencia:

EDGE Buildings

CONTENIDO

Interfáz de espacio publico | El pasaje Proyecto Habitat Siglo XXI

Bogotá, Colombia / 2021

Organismos simbióticos sinérgicos

Proyecto Paisajes Digitales

Sierra Nevada de Santa Marta, Colombia / 2020

Grapa Urbana Los Molinos Proyecto Centros Urbanos Bogotá, Colombia / 2020

Casa Di Riposo Diseño Industrial de la Arquitectura Anapóima, Colombia / 2020

92

SINURA

Proyecto Espacialidad Humana

Bogotá, Colombia / 2022 140

Practicas MINN S.A.S

Bogotá Colombia / 2022

Centro de Reciclaje y Acopio De Residuos El Charquito

Trabajo de Grado

El Charquito, Soacha / 2023

INTERFAZ DE ESPACIO PUBLICO

| EL PASAJE

Localización: Bogotá, Colombia

Año: 2021

Proyecto Habitat Siglo XIX | Pregrado

El proyecto hábitat siglo 21, es una propuesta a la nueva cotidianidad y su forma de vivir y se compone por parámetros de diseño relacionados directamente con el bienestar humano, su confort y su tranquilidad. Esta propuesta busca desarrollar una nueva atmosfera vivencial a través de un equipamiento que se desarrolla a través de la vivienda, la actividad comercial y la recreación artística, ligándose a la Carrera Séptima, uno de los ejes viales mas importantes de la ciudad de Bogotá, en donde la esencia de ser humano y su evolución se ven explicitas y actualmente se encajan en el nuevo concepto de la ciudad de los 15 minutos.

Colaboración: Catalina Gomez, María Clara Mejía

El proyecto de interfaz de espacio público se encuentra ubicado en Bogotá en la calle 51 con carrera séptima tanto al costado occidental como al oriental, que en la actualidad se encuentran desconectadas con su entorno, junto con su falta y deficiencia de espacios públicos de calidad. Así, para se propone el desarrollo de un proyecto de interfase que resuelva el nodo que hoy está desarticulado en la carrera séptima, por medio de unos lineamientos que buscan resolver ese tejido urbano y que son: la ciudad de 15 minutos, la reconstrucción de sistemas, la proximidad, la hibridación de usos y principalmente la calidad de vida que llevan a la visión del siglo 21.

Localidad 2 (Chapinero)

UPZ 90- Pardo Rubio

Pardo Rubio Calle51 Carrera Septima

Bogotá D.C, Colombia

La interfaz busca el desarrollo de dos proyectos en los cuales su volumetría responde a las principales actividades de los ejes transversales 51 y 51a y la conexión con los cerros orientales, a partir de alturas, vacíos que conforman plazas y circulaciones externas que dinamizan su relación con el contexto. Así mismo, la integración del Eje cultural, gastronómico y recreativo que busque activar el sector y complemente la actividad cotidiana. Todo esto genera un proyecto integral con las necesidades basicas de las personas y construyendo un lugar llamativo para el espectador, reconstruyendo su escencia en uno de los ejes mas importantes de la ciudad.

Planta de implantación Escala 1:200

Carrera Septima

Calle51A

Calle51

Area de intervención oriental

Area de intervención occidental

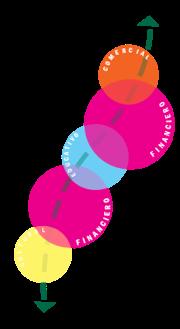

DIgrama de relaciones Carrera Septima Escala 1:200

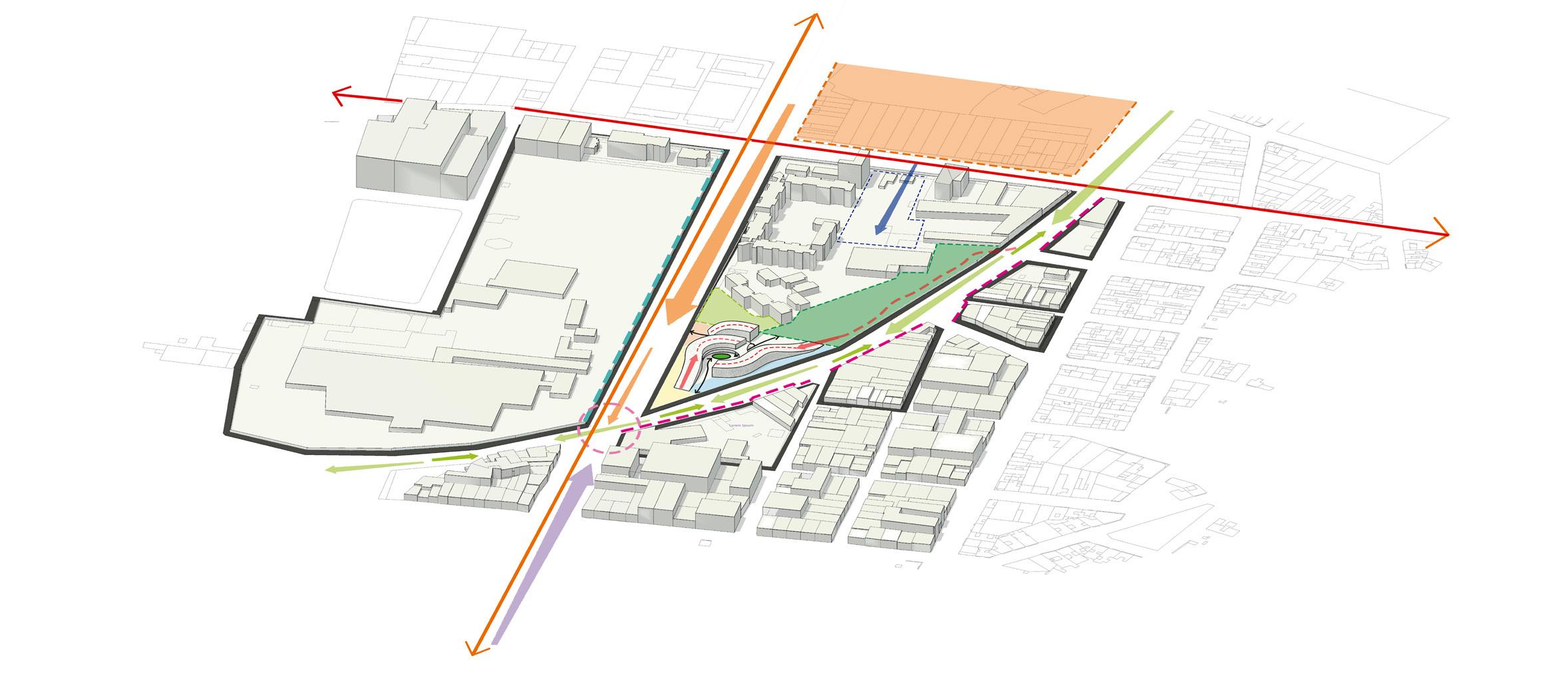

Axonometría Carrera Septima Escala 1:200

Carrera Septima (Chapinero)

Escala 1:100

La composición formal de la propuesta es introducida por el contexto en el que se encuentra . Es así como las fuerzas externas como lo es la iluminación natural, la ventilación, los flujos circulatorios y las alturas de los vecinos hacen de su plasticidad la forma resultante, una serie de modulos en rotación que se articulan entre sí a partir de terrazas y que conforman espacio publico en altura.

Axonometría tramo Carrera Séptima

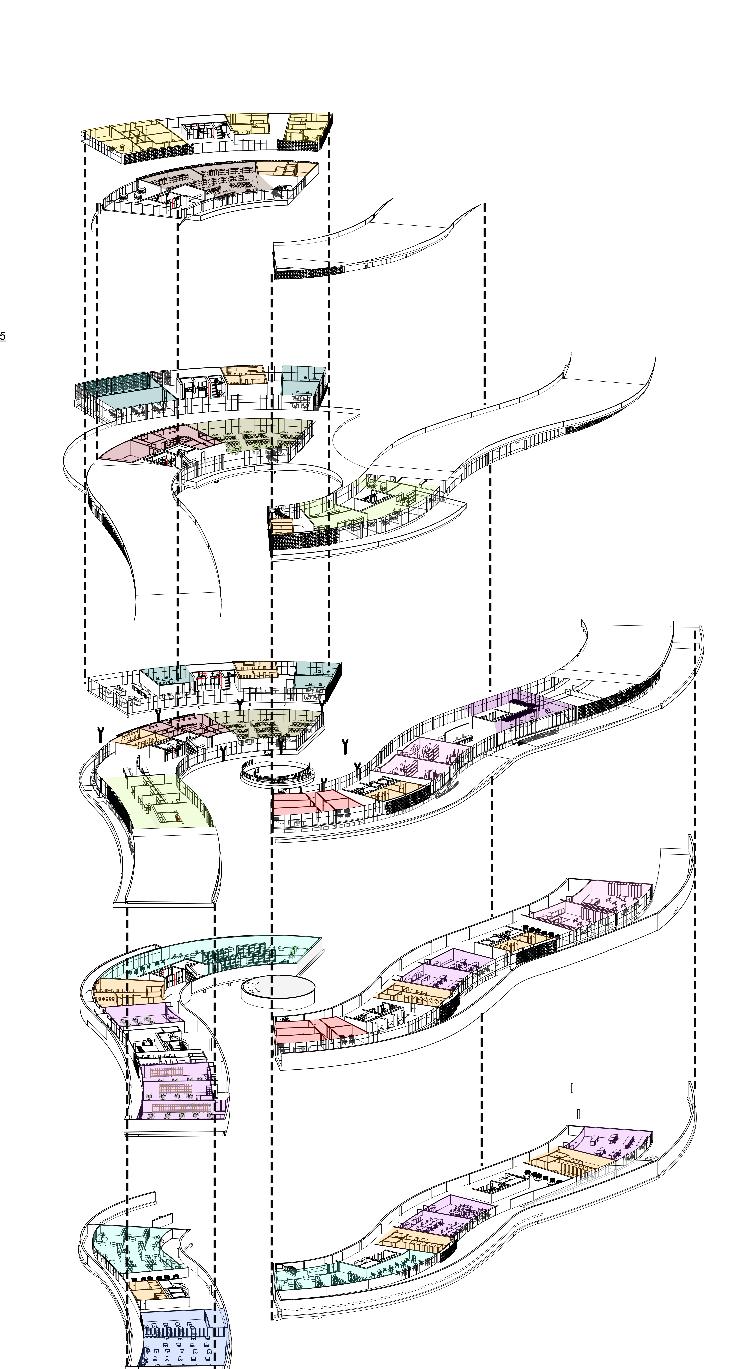

Axonometría explotada

Escala 1:200

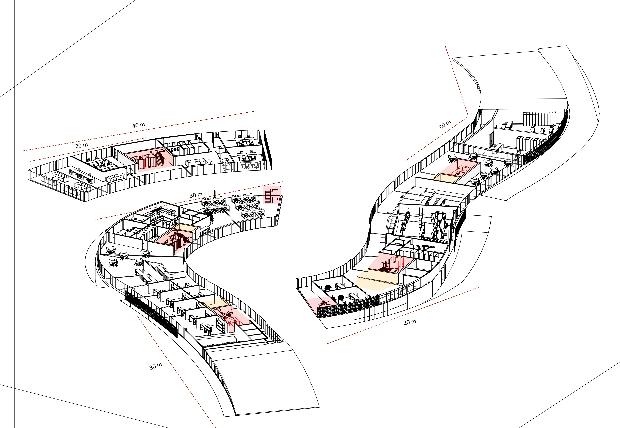

Axonometría primer piso oriental

Escala 1:100

El diseño programático del primer volumen se baso en una asociación publico privada, donde la hibridación de usos se desarrolla en 3 zonas las cuales son actividades púbicas, co-living y vivienda: Actividades públicas que buscan una interfaz de espacio público que se conecte con comercio, restaurantes y cultura. Co-living, un nuevo concepto de habitat en donde los espacios públicos son compartidos, así como las terrazas verdes devolviéndole a las personas las relaciones sociales y aparta estudios que incluyen balcones verdes para un mayor confort térmico y calidad de vida.

Planta nivel 9 Escala 1:200

Planta nivel 12 Escala 1:200

Planta nivel 10 Escala 1:200

Planta nivel 13 Escala 1:200

Planta nivel tipo 11

Escala 1:200

Planta nivel 14 Escala 1:200

Planta sotano tipo

Escala 1:200

Fachada norte Escala 1:500

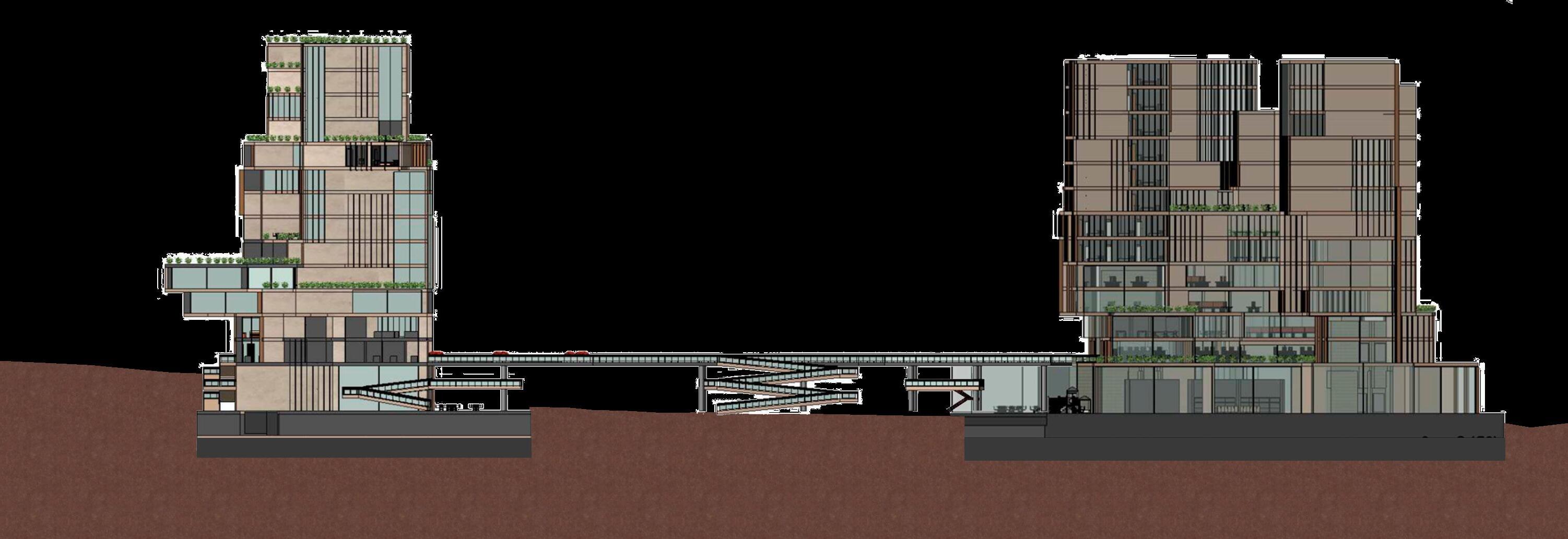

Corte longitudinal Escala 1:500

Axonometría explotada

Escala 1:200

Axonometría primer piso oriental

Escala 1:100

El diseño programático de este dispositivo hacia el costado occidental sigue los parámetros establecidos al costado oriental, con la excepción de la creación de un coworking, que es un nuevo concepto donde trabajar se mezcla dentro de la nueva visión del habitar, en las plantas de co-living, se crea un espacio semi-público, mientras que el resto de las plantas de vivienda son totalmente privadas. Así, se demuestra que no solamente se está desarrollando un simple edificio, sino que se crea una articulación público-privada tanto verticalmente como horizontal.

Fachada norte Escala 1:500

Corte longitudinal Escala 1:500

La estructura de los proyectos, se da a partir de columnas y vigas metálicas de doble H y una H (dependiendo de si suben en su totalidad hasta el último piso), con un núcleo en concreto reforzado que se ubica en los puntos fijos de cada uno de los edificios propuestos. Igualmente, la conexión entre los proyectos se compone de caissons de 90 cm de diámetro, junto con vigas metálicas que unen todas las columnas y refuerzan su estructura.

Axonometría estructural costado norte

Escala 1:100

Axonometría estructural costado occidental

Escala 1:100

Planta estructural nivel 1 Escala 1:250

Planta estructural nivel 2 Escala 1:250

Planta estructural nivel 3 Escala 1:250

Planta estructural nivel 4 Escala 1:250

Planta estructural nivel 5 Escala 1:250

Planta estructural nivel 6 Escala 1:250

Planta estructural nivel 7 Escala 1:250

Planta estructural nivel 8 Escala 1:250

Planta estructural nivel 9 Escala 1:250

Planta estructural nivel 10 Escala 1:250

Planta estructural nivel 11 Escala 1:250

Planta estructural nivel 12 Escala 1:250

Planta estructural nivel 13 Escala 1:250

Planta estructural nivel 14 Escala 1:250

Planta estructural nivel 1

Escala 1:250

Planta estructural nivel 2 Escala 1:250

Planta estructural nivel 3 Escala 1:250

Planta estructural nivel 4 Escala 1:250

Planta estructural interfaz Escala 1:250

Planta estructural tipo nivel 5-8 Escala 1:250

Planta estructural nivel 9 Escala 1:250

Planta estructural nivel 10 Escala 1:250

Planta estructural sotano

Escala 1:250

Para el desarrollo del espacio público en altura, se propone un programa establecido por medio de módulos que permitan que se den espacios de permanencia, que sean flexibles, cambiantes y adaptables por temporadas, dándole un carácter programático al espacio público conectando los dispositivos entre ellos por medio de actividades comerciales, junto con el corredor verde. Las plataformas articuladas permiten ser utilizadas para actividades de diverso índole

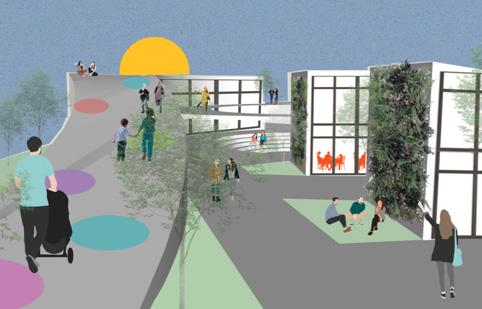

Espacios públicos en altura que dinamizan la movilidad y la actividad cotidiana. Estos espacios articulan espacios interiores y exteriores de los dispositivos. Siguen postulados y pilares del nuevo concepto de habitat, disminuye desplazamientos, crea espacios de comunidad, incrementa actividades propuestas en el diseño programático como la actividad comercial.

Axonometría bíoclimatica oriental

Escala 1:50

Perfil puente peatonal

Escala 1:50

Retención de aguas

Polinizadores nativos

Recolecta de energía solar

Autosuficiencia coberturas

Estrategia bíoclimatica espacio interior

Escala 1:20

El diseño del modelo busca mejorar los servicios eco-sistémicos, gracias a que ambos proyectos generan autosuficiencia a través de terrazas verdes que restauran el hábitat natural reduciendo las islas de calor e incrementando la gestión de aguas lluvias, optimizando la eficiencia y consumo energético, y la opción de proveer alimento a través de granjas urbanas. Iguamente, la materialidad se basa en listones de madera plástica que se articu- lan con el vidrio, permitiendo la fácil entrada de luz natural, y paneles de lamitec que se emplea como revestimiento de los muros en concreto, para mejorar el confort térmico y acústico del interior de los proyectos.

Terrazas verdes

ORGANISMOS SIMBIOTICOS ENTRETEJIDOS

Localización: Cienaga de Santa Marta, Colombia

Año: 2020

Proyecto Paisajes Digitales | Pregrado

Esta propuesta busca desarrollar en la Ciénaga como un nodo potencial global, la construcción de paisaje por medio del análisis de sistemas complejos que permiten obtener una lectura del territorio a partir de la identificación de la biosfera acuática como la principal fuente de oxígeno y aquella que absorbe las emisiones antropógenas emitidos en la atmósfera. Debido a esto, existe una ruptura entre la biosfera terrestre con la biosfera acuática.

Colaboración: Catalina Gomez, María Clara Mejía

Por lo tanto se buscó comprender este sistema a partir En la actualidad emergente de la sinergia como respuesta ante las problemática, la cual se aborda desde dos conceptos: la conmutación energética como el intercambio de energía, sin embargo esta transferencia se ve afectada a factores que debilitan los tejidos ecosistémicos, los cuales se forman entre el entrelazamiento entre distintos organismos y el medio; Todo esto evidenciado a partir del desarrollo de microtropias con mayor impacto en los tejidos, de macrocopias con mayor impacto en la conmutación, las cuales se conectaron por medio de heterotopias.

Resolver factores que afectan la conmutación energética y los tejidos ecosistemicos

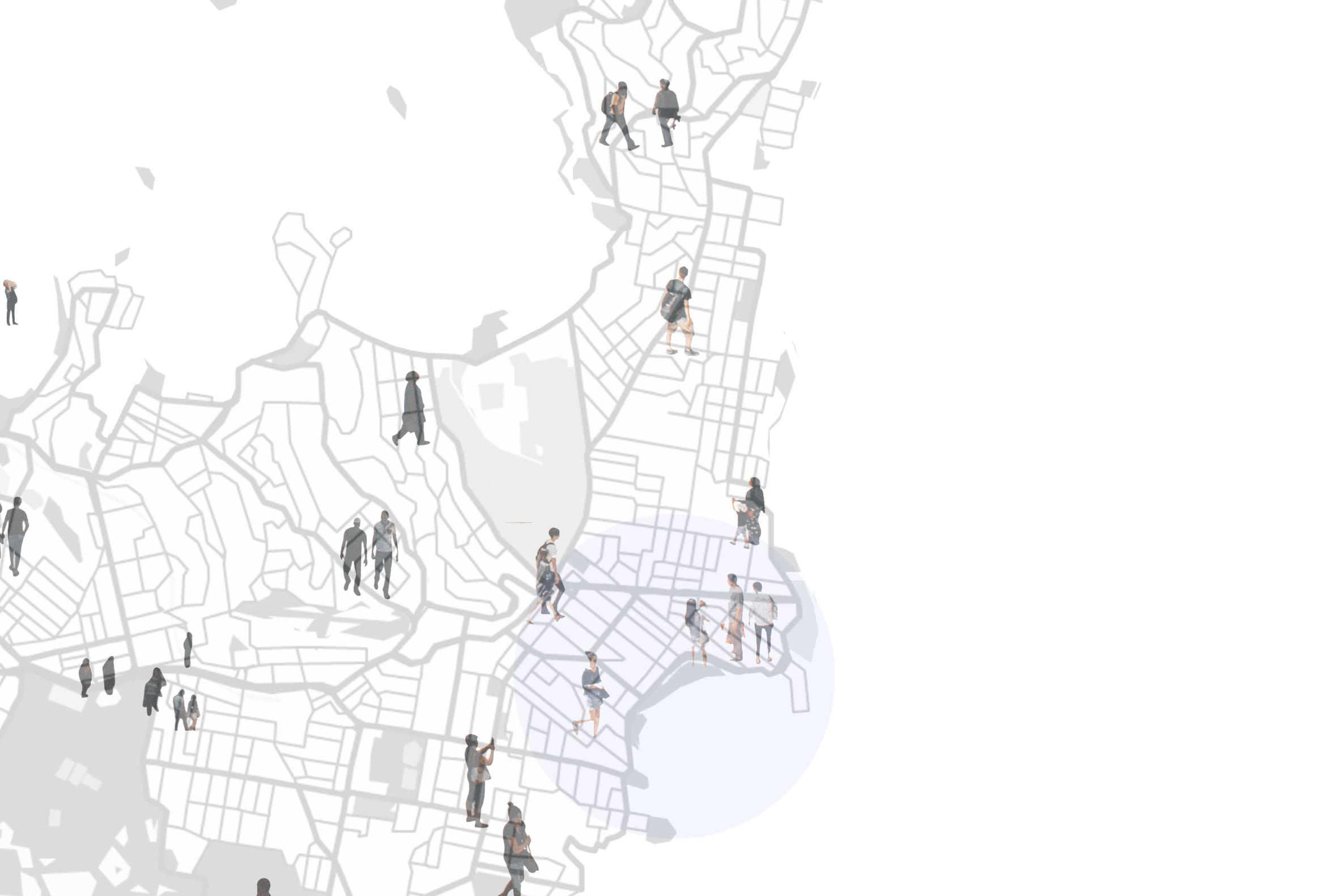

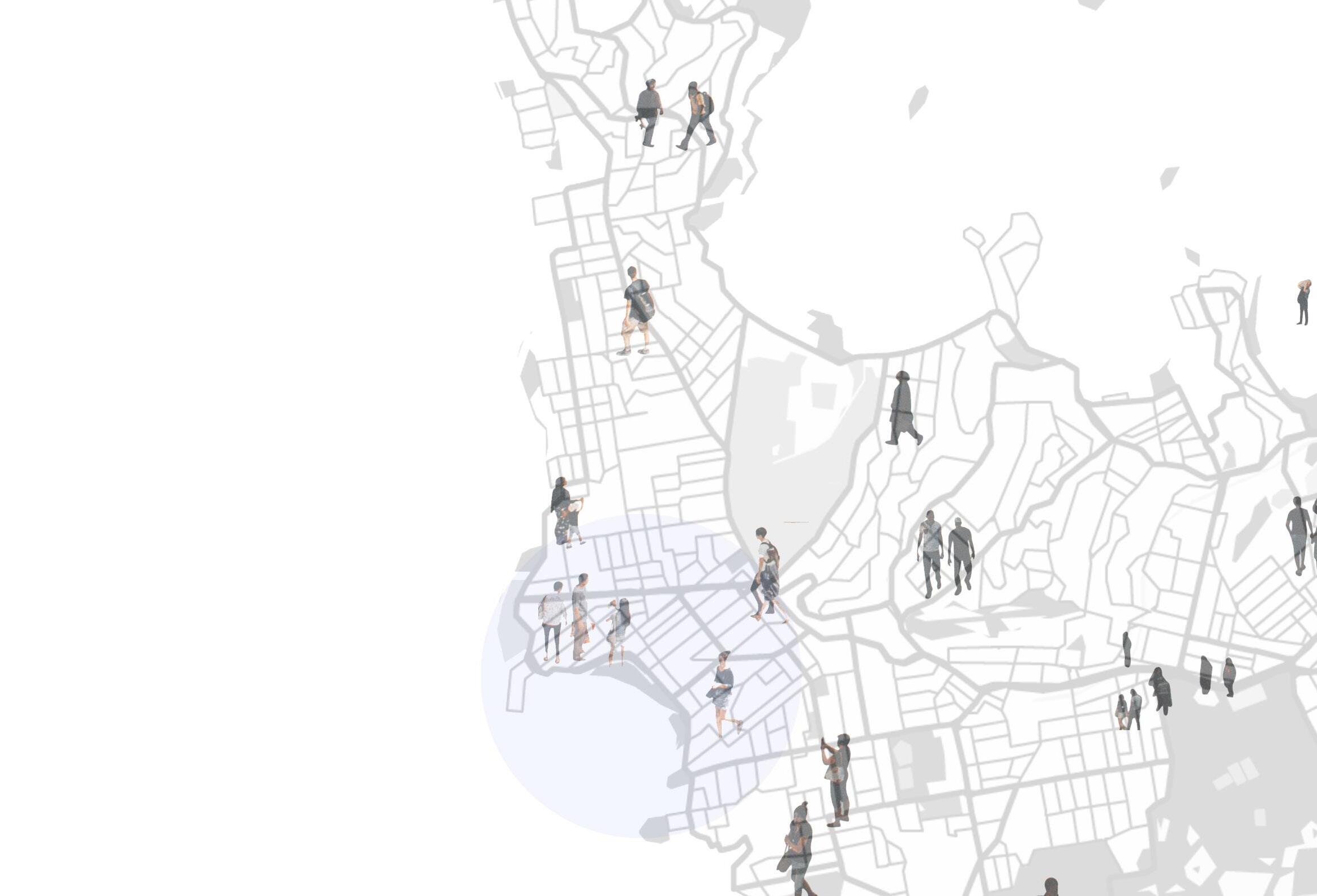

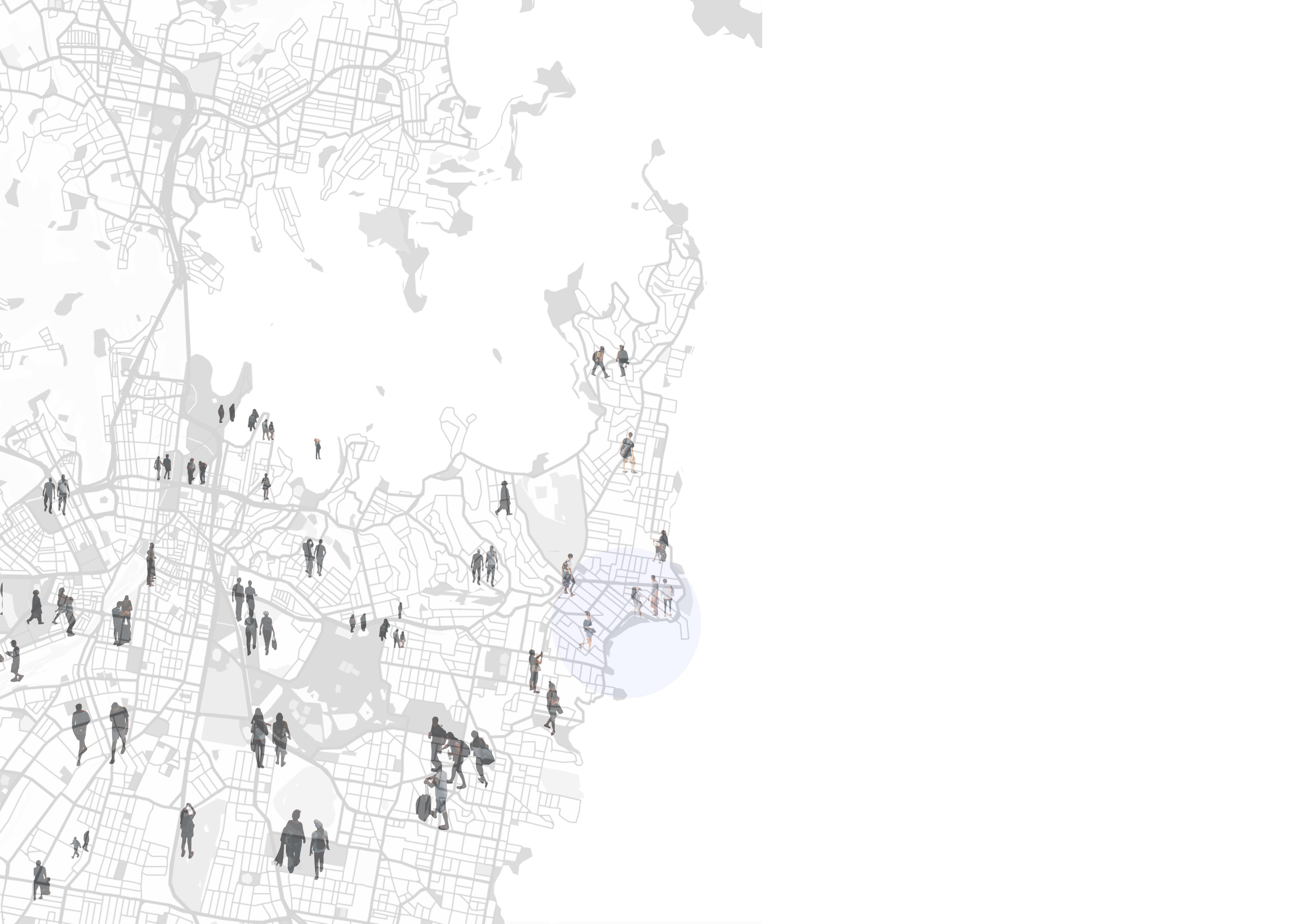

GEOLOCALIZACIÓN

Busqueda de sinergia

PUNTOS DE ACCIÓN Y BIOINTERVENCIÓN SIMULTANEA

Se plantea desarrollar estrategias multi escalares que permitan resolver los factores a los que se ve enfrentada la conmutación energética y que debilitan los tejidos ecosistémicos de la Ciénaga, buscando alcanzar la sinergia por medio de escenarios. se ubican lugares de acción heterotópica, donde se busca que las especies se enraícen, para generar un mayor impacto en el ecosistema.

Estos lugares son: las especies se ubicarían en Ciénaga de Pajaral, Paloetípico Nueva Venecia, Desembocadura del Río Fundación, Paloetípico El Bongo, Desembocadura del Río Aracataca.

PROYECCION DE PAISAJE

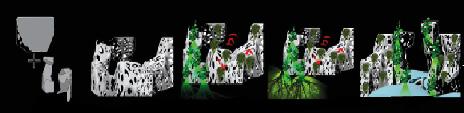

Desarrollo de especies arquiteconicas como nuevos organismos, a partir de las estrategias de intervención y acción sobre el ecosistema de la Cienaga de Santa Marta.

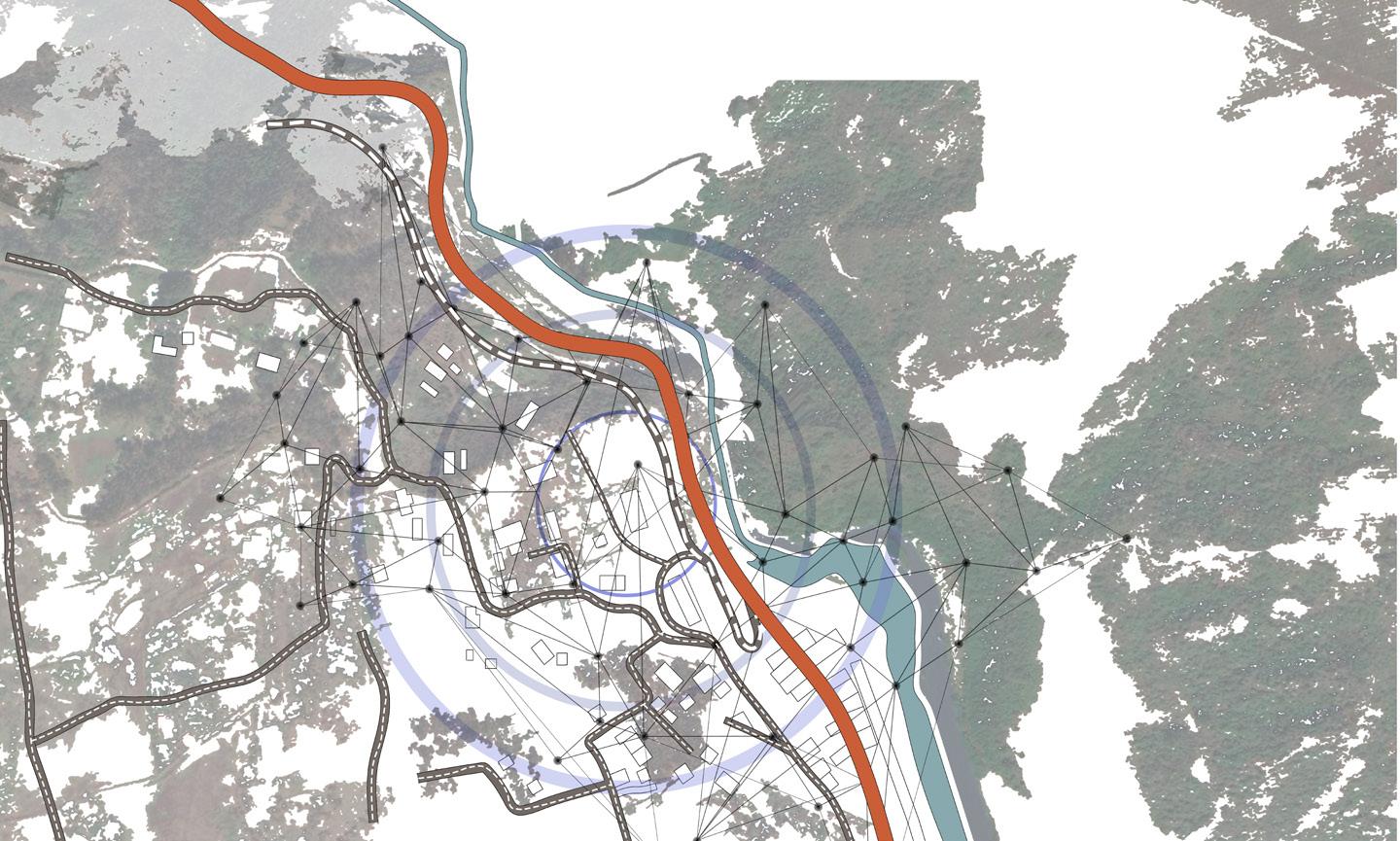

PLANIFICACIÓN

Vía

Barranquilla

DESARROLLLO ENTRETEJIDO

RED EPIGENÉTICA

Interrupcion de flujos de agua

RED EPIGENETICA

RUPTURA DE INTERCAMBIOS

Construcción de la via barranquillacienaga

RED MANGLANICA

PERDIDA DE BIODIVERSIDAD POR EXPLOTACION DE RESIDUOS EN PALEOTIPICOS

Residuos agroquimicos en caños

Especie ManglanicaRed

Estimulación del fitoplancton Regeneración e interacción de especies

Flujo de salinidad

Punto Focal

Paleotípico

Nueva Venecia

RED MANGLANICA

Codificación de información

Especie ManglanicaRed

ESCALA MICRO ESCALA MESO ESCALA MACRO

| CONEXIONES ENERGETICAS

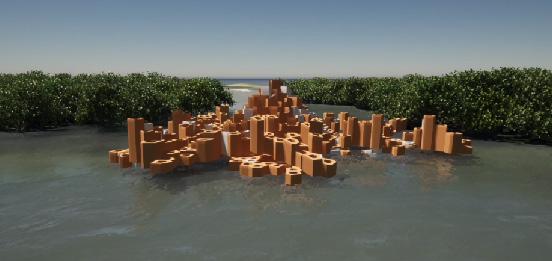

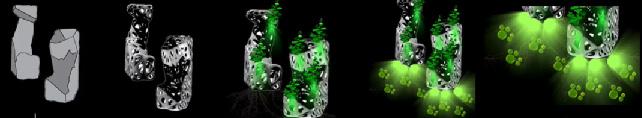

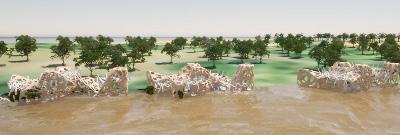

La especie se crea a partir de cápsulas de Micelio, que enraízan las plantas luminiscentes, las cuales se desarrollan logrando la estimulación del fitoplancton. La especie busca adaptarse, creciendo hacia abajo, para absorber bacterias, adquiriendo su luminiscencia. Así, la especie se desarrolla de manera multiescalar, desde la escala micro, donde se da la estimulación del fitoplancton, para en la escala meso el desarrollo de multicentros de cultivo bioluminiscente, que permita el crecimiento de las plantas, y en la macro, una relación periférica en conjunto.

La especie se crea a partir de cápsulas de Micelio, que se comportan como mangle, creando nuevas plantas hidrófitas. Esta busca adaptarse, generando su propia reserva de agua, como respuesta a los cambios epigenéticos. Así, en la escala micro se da un desarrollo a través de sus raíces, para en la escala meso, plantearse un nodo focal post-regenerativo, que busca un desarrollo bioacuático, en el punto donde el mangle necesita del hombre para mantener su reserva de agua, para en la escala macro lograr una regulación entre los ecosistemas

Sección geogrfáfica

Sección geogrfáfica

Escala 1:50

Escala 1:50

Implantación

Escala 1:100

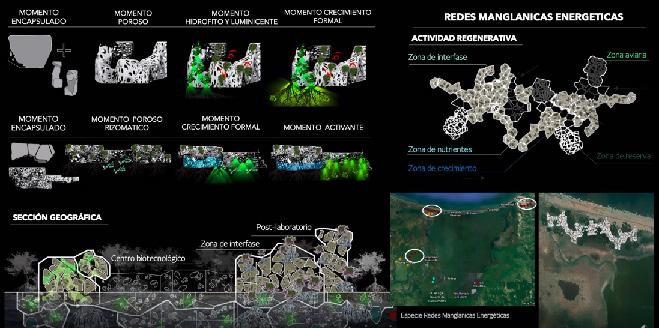

| RED MANGLANICA ENERGÉTICA

La especie nace a partir de la especie redes manglánicas y conexiones energéticas creando una red vegetal. A través del tiempo, la especie puede recuperarse por medio de estas plantas.. Por medio de la habitabilidad, se van formando, diversos módulos que se interconectan para desarrollar adaptabilidad en conjunto. se observa ese sistema rizomático, que permite el flujo de nutrientes, pero que a la vez, crea habitabilidad con bacterias y buscat generar redes vegetales en los diversos ecosistemas.

RED MANGLANICA ENERGÉTICA

Zona de catálisis

Sección geogrfáfica Escala 1:50

Implantación Escala 1:100

| REDES INTERACTIVAS

La especie se forma por una agrupación de microsensores y motores catalizadoress, que se extienden hacia la superficie y codifican la información. Ante los cambios epigenéticos, la especie busca reproducirse por medio de micromotores y sensores. Así, los catalizadores se desarrollan de manera multiescalar, por su capacidad de replicación en bucle desde la escala micro, traducida en información en la escala meso, por medio de un nodo post-biocatalizador y se activa una red de información entre ecosistemas.

Sección geogrfáfica

Escala 1:50

REDES INTERACTIVAS ACTIVIDAD REGENERATIVA

Sensores de información

Implantación Escala 1:100

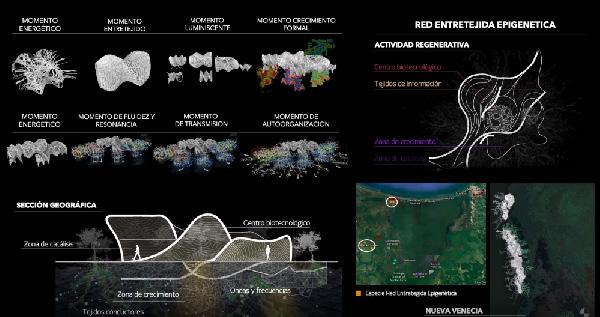

| RED ENTRETEJIDA EPIGENÉTICA

La especie nace de un nuevo organismo que se conforma por información transmitida por medio de un agente que lo informa del estado de la Ciénaga. Su estructura tiene entidades genéticas que se autoorganizan, que, a través de sus microsensores, busca analizar los comportamientos de la Ciénaga. Esto, a través de un sistema de tejidos, que se entrelazan y reproducen entre sí, este sistema de enlaces conductores de energía, permiten la catálisis por el medio acuático, al mismo tiempo que se da la bioinformación satelital.

Escala 1:50

Sección geogrfáfica

Implantación Escala 1:100

Zona de reserva

ENCUENTRO MOLINOS | GRAPA URBANA

Localización: Bogotá D.C, Colombia

Año: 2019

Centros Urbanos | Pregrado

Esta propuesta, propone reconcer la interconexión de las problemáticas que se encuentran previstas en la carrera séptima como oportunidad de generar una gran red de ciudad, ya que las centralidades funcionan como potenciales núcleos que hacen que en este umbral. Es así como la disposicion de puntos de acción que dan solución a esas problemáticas funcionan en conjunto, y el umbral y el sistema radicular permiten que esa articulación de redes, los corredores ecológicos, la reorganización de la ciudad y esa variedad de movilidades, se logren unificar y puedan coexistir cada una.

Colaboración: Catalina Gomez, María Clara Mejía

Se establecieron unas estrategias de intervención, las cuales pretenden conectar sistemas, actividades y centralidades, incluir los flujos metabólicos a partir del desarrollo de la estructura ambiental, mejorar y hacer más eficaz la movilidad a través de nuevas alternativas, y reactivar diferentes espacios y edificaciones. Aplicando las estrategias se logra construir un proyecto para la totalidad del corredor, esto se desarrolla a partir de intervenciones puntuales que se extienden por el territorio, en relación a los flujos y dinámicas que la conforman buscando llegar a la construcción de una ciudad sostenible.

Escala

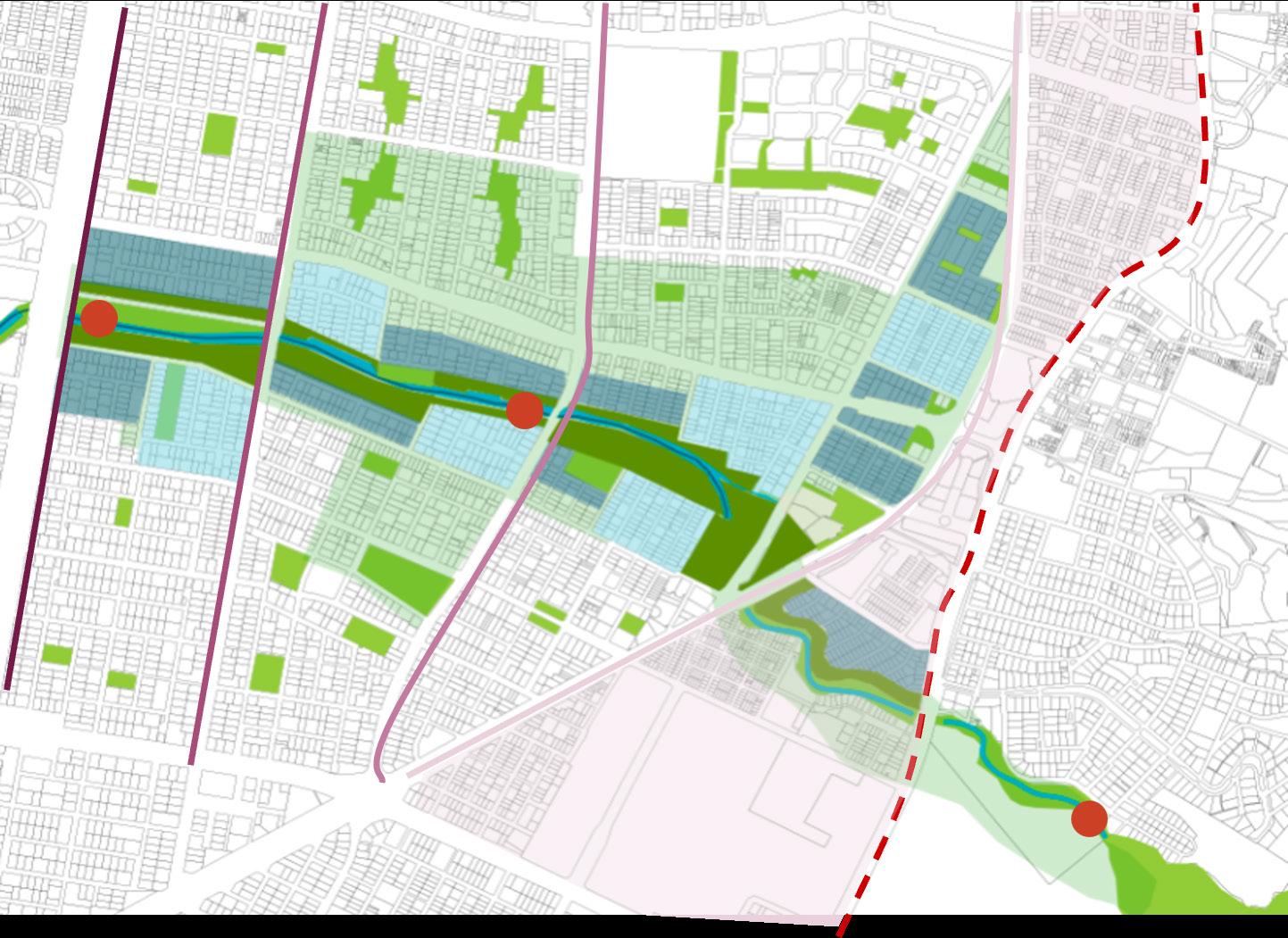

Capas de diagnostico

Escala 1:1000

La grapa urbana, se utiliza como metáfora, para explicar que funcionan a partir de contactos estratégicos entre centralidades y quebradas que permiten la conexión de espacios desde el borde oriental y que además permiten la focalización ante estrategias claves como la movilidad, las supermanzanas y los corredores. Para ello se eligio el nodo de la Calle 116 con Carrera Septima, un punto focal dentro de la ciudad de Bogotá, caracteristico por su alto desempeño comercial y empresarial, que consta de un deficit de espacio publico y actividad permanente en la cotidianidad y se encuentra perdiendo su valor cultural y social.

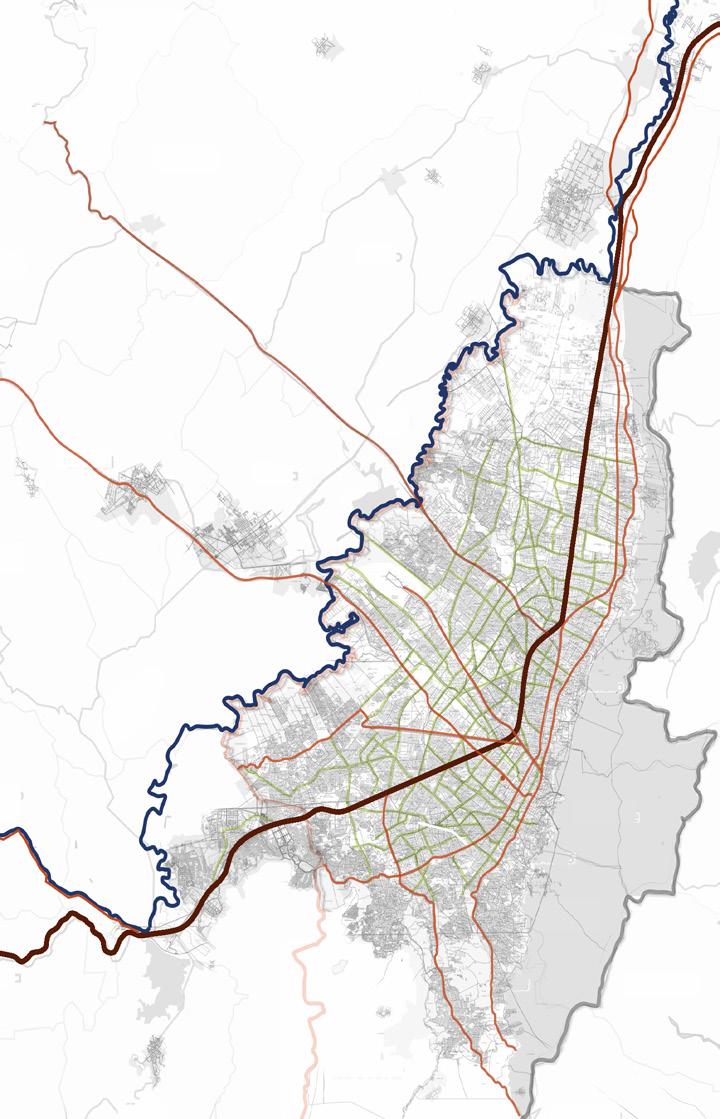

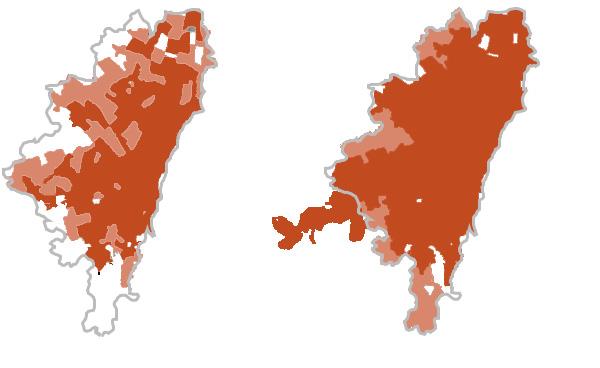

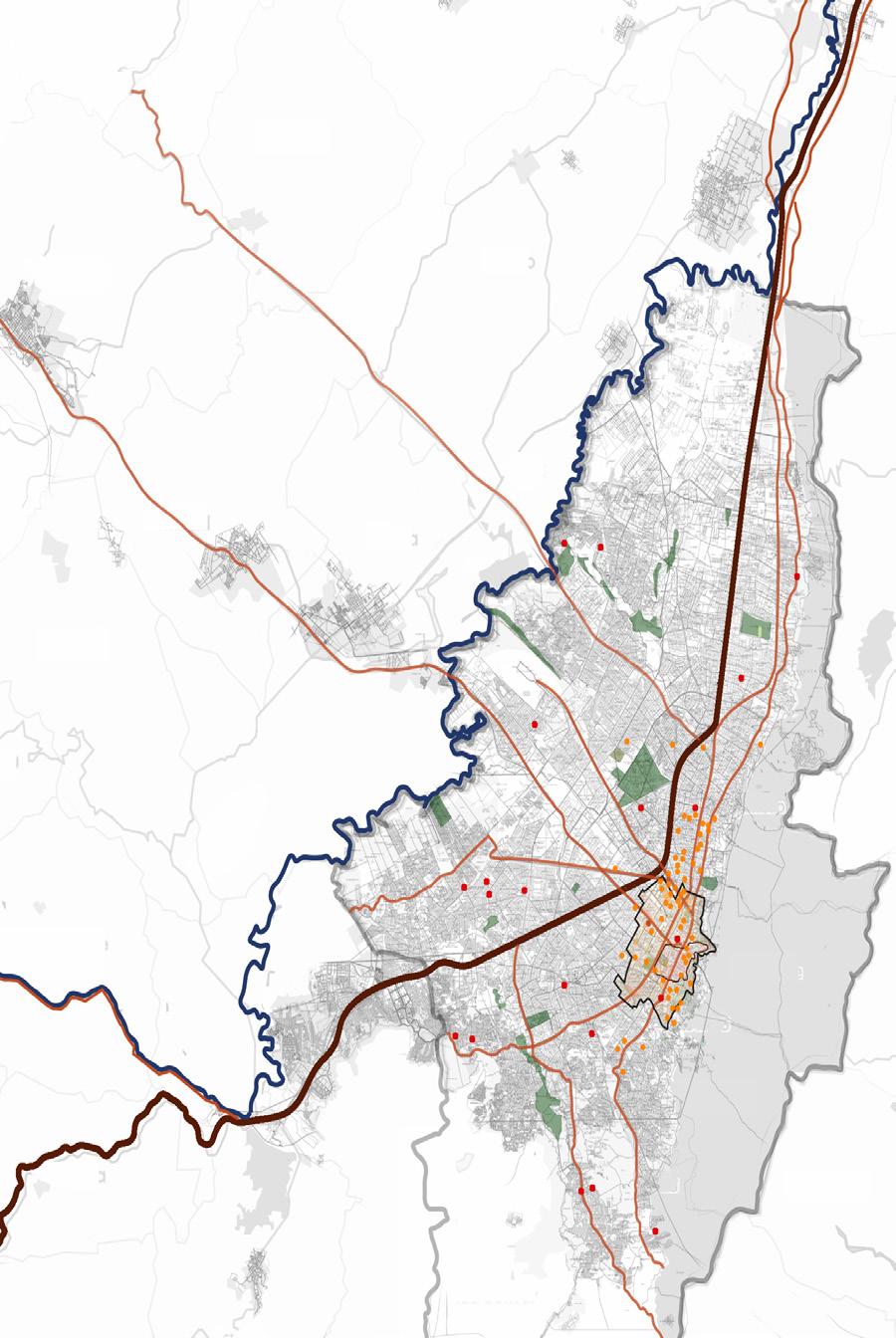

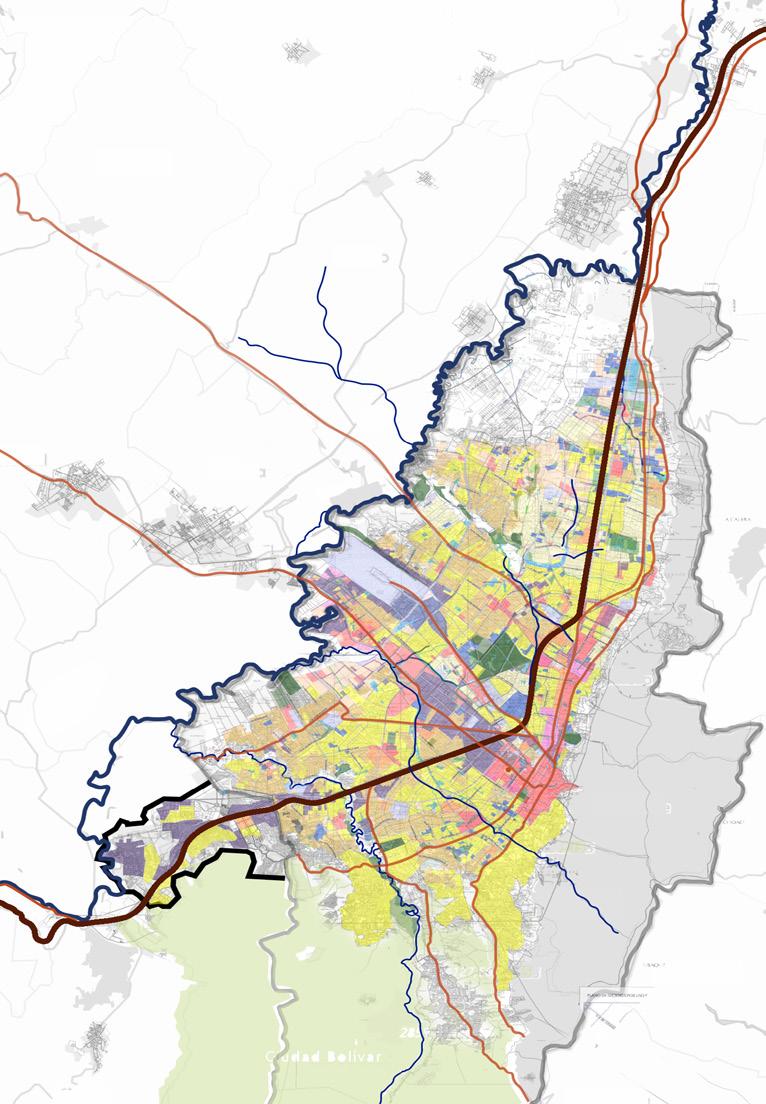

Bogotá metropolitana

1:100000

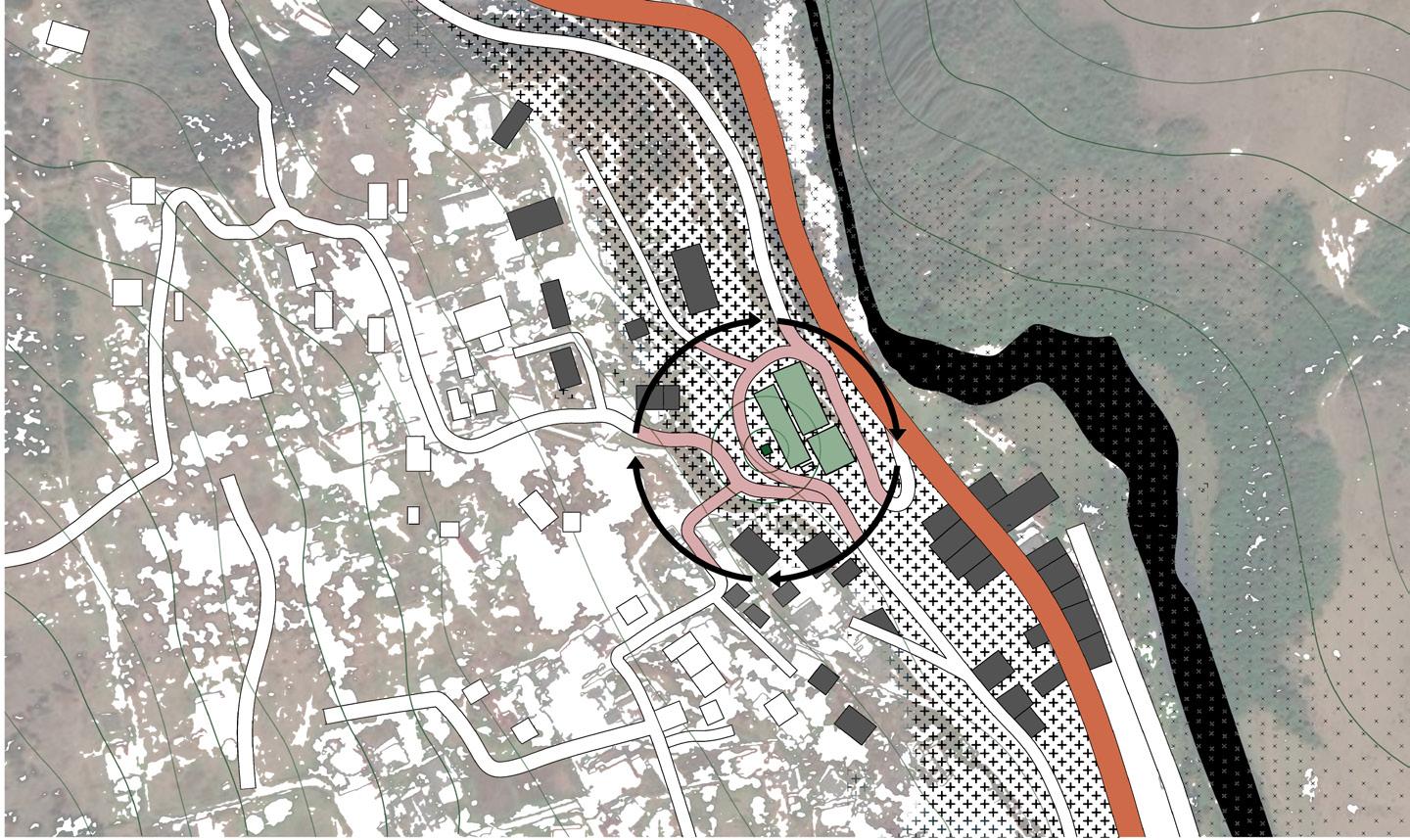

Planta de implantación

Escala 1:200

Planta de jerarquias

Escala 1:200

Primer tramo Segundo tramo Tercer tramo Cuarto tramo

Corto plazo Mediano plazo Largo plazo

TIPO A TIPO B Espacio publico

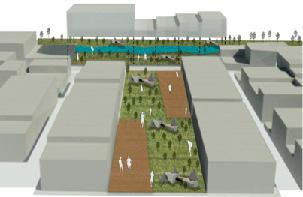

| ACCIONES DE ESPACIO PUBLICO

Se propone dentro de este contexto, la purificación del agua a partir de plantas de tratamiento, y el desarrollo de especies vegetativas como sistema de drenaje, mayor desarrollo de ese corredor ecológico, a partir de arborización y de la integración entre la estructura ecológica con el diseño de espacios públicos y finalmente Desarrollo de escenarios de intervención que busquen esa integración entre lo ecológico construidos, generando conexiones urbanas a partir de la hibridación de usos.

Fachada fugada Escala 1:200

Fachada fugada Escala fotografica

Fachada fugada Escala 1:200 Perspectiva fugada Escala 1:200 Perspectiva fugada Escala 1:200 Perspectiva fugada Escala 1:200

Creación de escenarios a partir de la franja de vidrio, de tal manera que se le da vida a esa fuente hídrica que se deja de lado y que permite comprender la carrera séptima como un sistema radicular, a través de esos corredores ecológicos que se han visto fragmentados, pero que hoy se les busca continuidad.

|

PROPUESTA PUENTE FLOTANTE

Planta de implatación

Escala 1:200

Corte longitudinal

Escala 1:200

Planta de implantación

Escala 1:200

Planta de espacio publico Escala 1:200

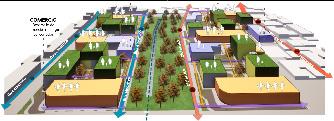

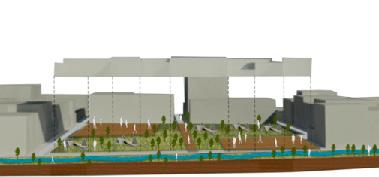

Axonometría general Escala 1:200

Vivienda Comercio Deportivo

Planta de accesos

Escala 1:200

Planta de circulación

Escala 1:200

Planta vial Escala 1:200

Planta de flujos Escala 1:200

Planta de accesos Escala 1:200

Planta de dimensiones Escala 1:200

Planta de circulación Escala 1:200

Planta de puntos fijos Escala 1:200

Vivienda Comercio Deportivo

Axonometría general Escala 1:200

Corte longitudinal Escala 1:200

Axonometría de diagnostico general Escala 1:200

Planta de accesos Escala 1:200

Planta de dimensiones Escala 1:200

Planta de circulación Escala 1:200

Planta de puntos fijos Escala 1:200

Axonometría general Escala 1:200

Corte longitudinal Escala 1:200

Vivienda Comercio Deportivo

CASA DI RIPOSO | HOGAR VACACIONAL

Localización: Anapoima, Cundinamarca

Año: 2020

Centros Urbanos | Pregrado

El ser humano es por su naturaleza un ente que fácilmente se adapta a las condiciones de su entorno a partir de actividades que generan de su vida un dinamismo. Casa Riposo es una propuesta de casa de descanso, la cual le brinda al ser humano un concepto de nuevo hábitat, en disposición de elementos naturales y una experiencia de circulación. De esta manera, su experiencia hibrida y flexible, permite que el humano haga de esta vivienda su morada y núcleo de acogida mientras que en ella se forman las memorables historias de su descanso.

Colaboración:

Valeria Caceres, Nicolas Rojas, Catalina Gomez, María Clara Mejía

Localización

Escala 1:500

Su ubicación se encuentra en Mesa de Yeguas Country Club, que se localiza cerca al pueblo Anapoima, Colombia. La elección de este lugar se debe a la estrecha conección con la estructura ecologica principal y la disposiciones de equipamientos deportivos en su entorno, un espacio amplio, al aire abierto y rico en naturaleza y factores ambientales.

La casa se encuentra diseñada para una familia compuesta por 2 hijas de 9 y 13 años amantes de la actividad fisica y recreativa, sus padres, psicologos e ingenerieros que invierten su tiempo libre en hobbies como la fotografía y el arte y su mascota quien pasa la mayor parte del tiempo disfrutando del espacio exterior.

La disposición de espacios dentro de la vivienda de manera flexible y facilmente adaptable permite que se generen dos atmosferas completamente difererentes en la variación del día y la noche. A traves del mobiliario y los muros corridizos los espacios son facilmente modificables generando espacios de ocio, multimedia y yoga.

Planta diurna Escala 1:100

Planta nocturna Escala 1:100

Corte longitudinal Escala 1:100

Corte transversal Escala 1:100

Fachada este Escala 1:100

Fachada oeste Escala 1:100

Esta estructura, se desarrolla a partir del concepto de la ligereza y lo organico, organizado a partir de una estructura metalica, que corresponde principalmente a materiales como el dry wall para su recubrimiento, un tablero triplex, seguido por un acolchonado termoacustico y machiembrado de madera. La cubierta es el reflejo de una estructura moderna y singular que se ajusta al concepto de una vivienda flexible.

Tablero de triplex

Acolchonado termoacustico

Machiembrado de madera

Planta estructural de cubiertas

Escala 1:100

Viga principal metalica en H

Viga metalica en H inferior

Rigidizador angulo "L" Viga metalica superior H

Soldadura

Planta estructural Escala 1:100

Pernode conexión

Placa de conexión

Hueco para perno de conexión

Impermeabilizante

Viga principal

Columna

Viga metalica inferior H

Columna metalicaperfil H

Detalle de viga y columa

Escala 1:20

Angulo en "L"

Detalle de vigas

Escala 1:20

Viga secundaria

Perno de anclaje

Placa base

Hueco para perno de anclaje

Varilla redonda

Detalle de columna

Escala 1:20

Durex

Revestimiento interno

Aislamiento

Teja prefabricada

Detalle de cubierta

Escala 1:20

Perfil metalico en H

SINURA | PALOQUEMAO

Localización: Bogotá, Cundinamarca

Año: 2022

Espacialidad Humana | Pregrado

Este proyecto se desarrollo partiendo desde la primicia de que el ser humano debe ser parte de la comunidad, tener una vida digna y habitar bajo unas condiciones de bienestar en términos espaciales y habituales. Es así como se lleva a cabo un proyecto que proponga la transformación de su hábitat y reconozca las relaciones que se desarrollan en el , logrando así un bien común y la recuperación del sentido de vivir.

Colaboración: María Clara Mejía, Camilo Forero

SÍNUDO ÁGORA

Encuentro, camino y ruta. Congregación de ciudadanos, discusión, union.

SÍNURA, es un proyecto que buca representar la importancia de la inclusion y de la aceptación de una comunidad diversa, que posee de capacidades diversas y que deben ser tomadas en cuenta dentr del diseño universal de nuestras ciudades, de esta manera, incluir en nuestro dia a dia las necesidades de toda poblacion y construir un mundo mas solidario y conciente.

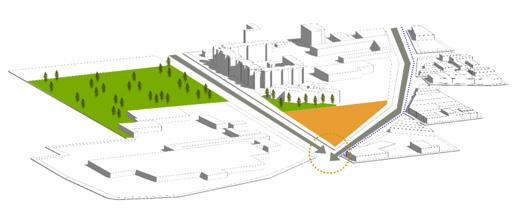

AREA DE INTERVENCIÓN

Av. Caracas

POROSIDAD / PERMEABILIDAD

CALLE 19

CONEXIONES

CONEXIONES

REGIONALES

REGIONALES

ARQUITECTURA MODULAR Y FLEXIBLE

ARQUITECTURA MODULAR Y FLEXIBLE

Avenida El Dorado

Carrera 19b

Carrera 19

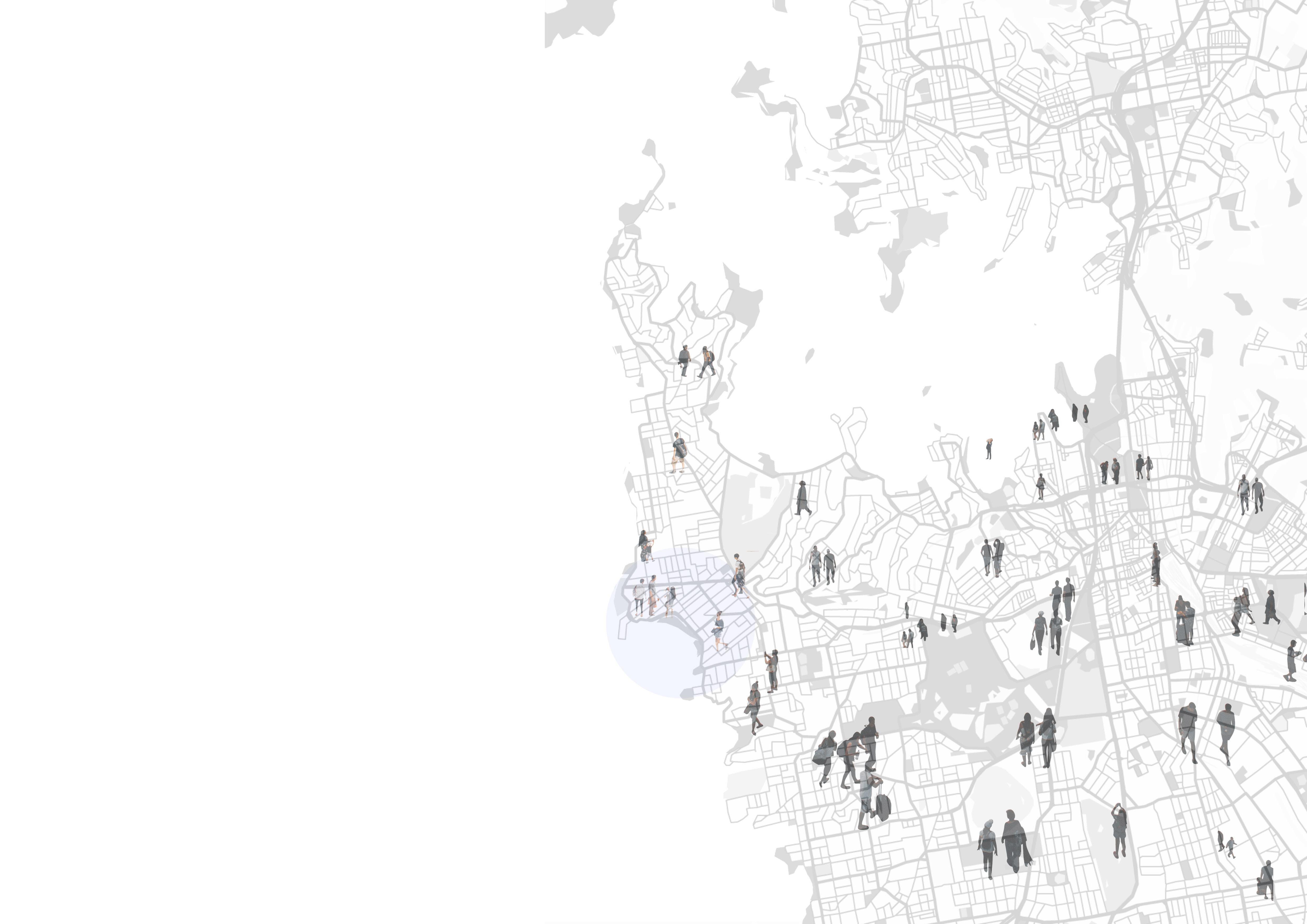

Escala Macro Escala 1:100.000

Escala Micro Escala 1:200

PERSONAS SIN HOGAR NIÑOS Y ADOLECENTES VULNERABLES

POBLACIÓN GUÍA

Edad: 32 años.

Contexto: Cuando tenía 16 años, Sergio decide dejar su hogar como respuesta a la violencia intrafamiliar. Empieza una vida solitaria en las calles y encuentra que la mejor manera de sobrevivir es uniéndose a otras personas de la calle. Gracias a la necesidad intenta trabajar de reciclador, pero esto no es suficiente para mantener una vida digna.

Edad: 3 años.

Contexto: Todos los días en la madrugada, Manuela la mamá de Salomé sale de su casa desde Funza a la Plaza de Mercado. Mientras su mamá trabaja hasta las 7 de la noche, Salomé se queda en casa de la Tía que tiene una tienda de su barrio, no recibe suficiente atención.

PROBLEMATICAS

Alto número de personas sin hogar que ha conllevado a la apropiación de este.

Alta tasa de vulnerabilidad por parte de niños y adolecentes.

Residuos por parte de actividad comercial del sector

| RELACIONES DEL SECTOR

Carrera 22

INSTITUTO EDUCATIVO

PALOQUEMAO

Bodegas

Diagonal 19 A

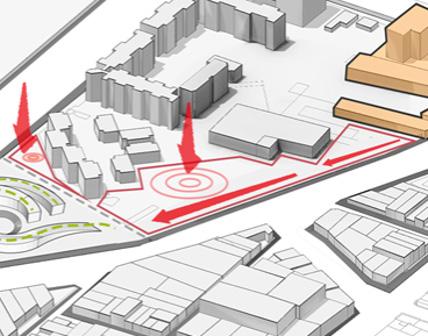

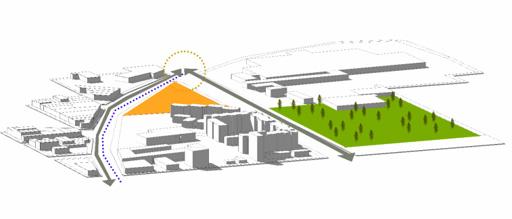

INTERVENCIÓN EN FLUJOS

Calle 19

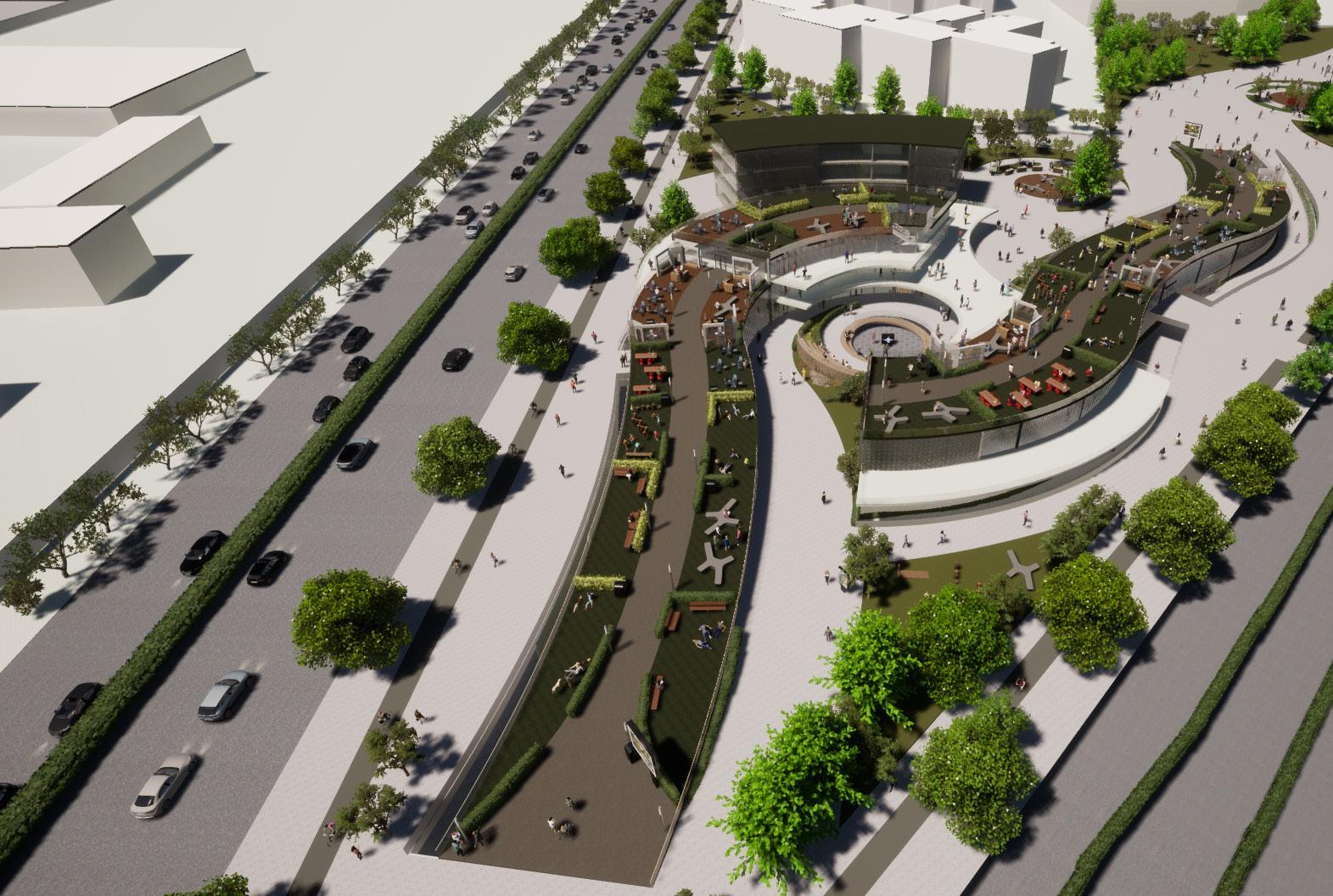

Implantación axonométrica Escala 1:200

Calle19

Calle19

Desarrollo de circulación

Escala 1:200

Expansión de proyecto Escala 1:200

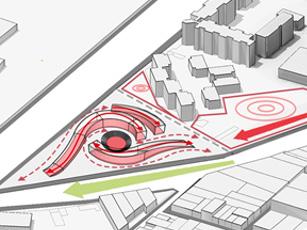

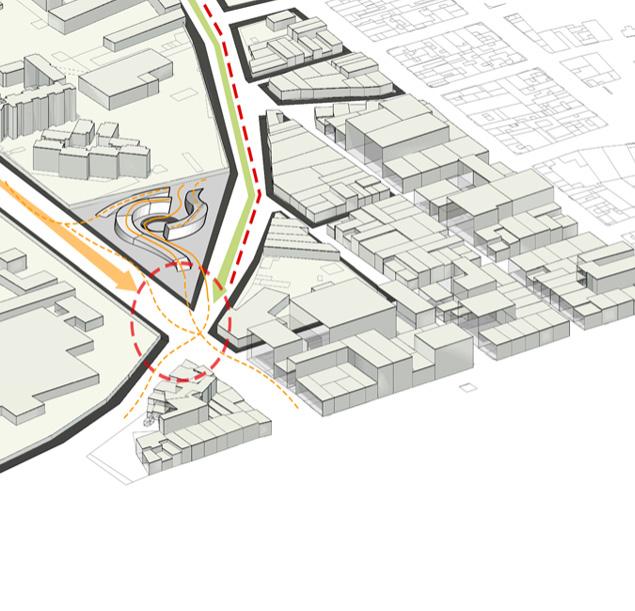

Intersección de flujos Escala 1:200

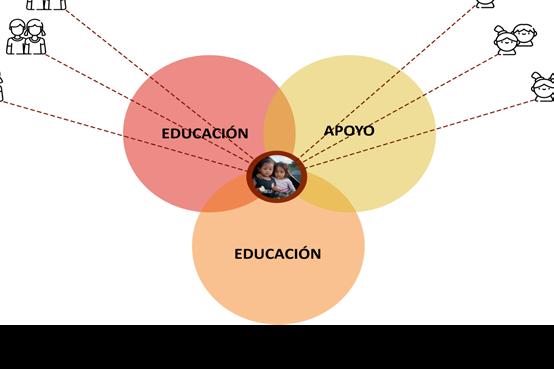

Generar un centro de apoyo para la poblaciòn vulnerable en el sector de Paloquemao por medio de una red comunitaria que involucre la participaciòn de la población

Crear espacios de acompañamiento y estancia para niños y adolescentes que resuelvan sus necesidades básicas a través de la educación, el apoyo alimentario y su actividad recreativa por medio de aulas y actividades diurnas y nocturnas.

Generar una red que articule el corredor verde de la estación de la Sabana, con los espacios públicos del sector,transformándolos en espacios de disfrute.

Crear un lugar de alojamiento y estancia vinculado con la Integración Social del Gobierno, que garanticen a la población recicladoras y sin hogar espacios de apoyo alimentario, aseo, recreativo y pedagógico.

Generar una red de puntos de influencia que conecte la identidad comercial del sector por medio de un centro gastronómico que involucre la plaza y el mercado callejero y a su vez replanteen los elementos urbanos que lo conectan con estos

¿Cómo podríamos construir alrededor de la población vulnerable del sector de paloquemao la ilusión de generar una comunidad de apoyo?.

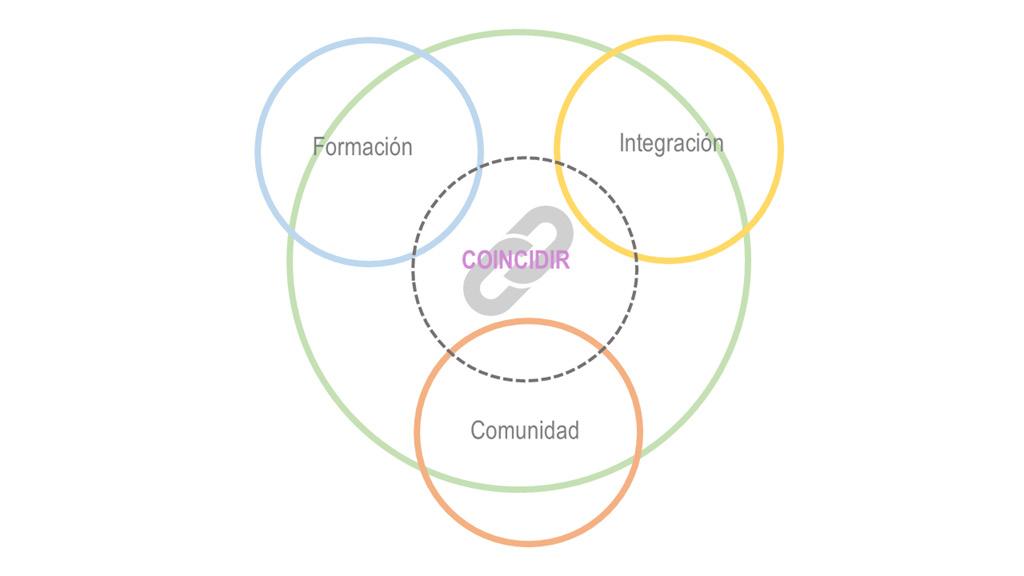

| COINCIDIR

Se propone dentro de este contexto, la purificación del agua a partir de plantas de tratamiento, y el desarrollo de especies vegetativas como sistema de drenaje, mayor desarrollo de ese corredor ecológico, a partir de arborización y de la integración entre la estructura ecológica con el diseño de espacios públicos y finalmente Desarrollo de escenarios de intervención que busquen esa integración entre lo ecológico construidos, generando conexiones urbanas a partir de la hibridación de usos.

| COMPOSICIÓN FORMAL

FASES DE DESARROLLO

Punto de influencia

Conexión Paloquemao

Intervención

Pulmon verde

Desarrollo de intervencion occidente

Escala 1:200

Corredor. Regiotram

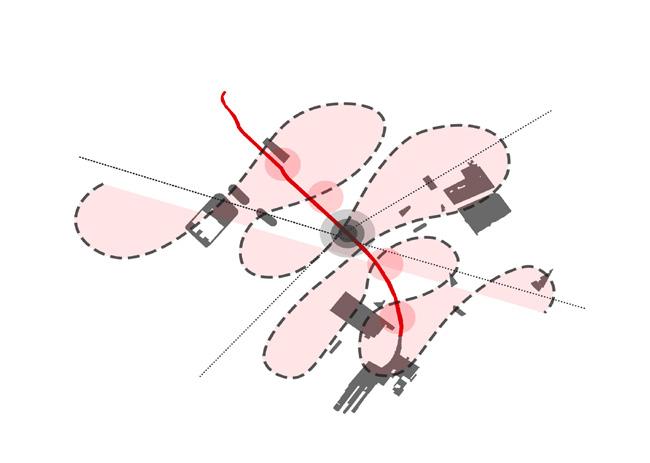

FLUJOS Y CONEXIONES COINCIDENCIA

ATRACTOR Y ARTICULADOR

Intervención

Punto de influencia

Desarrollo de intervención norte

Escala 1:200

Extensión de Regiotram

PALOQUEMAO

Estación SITP

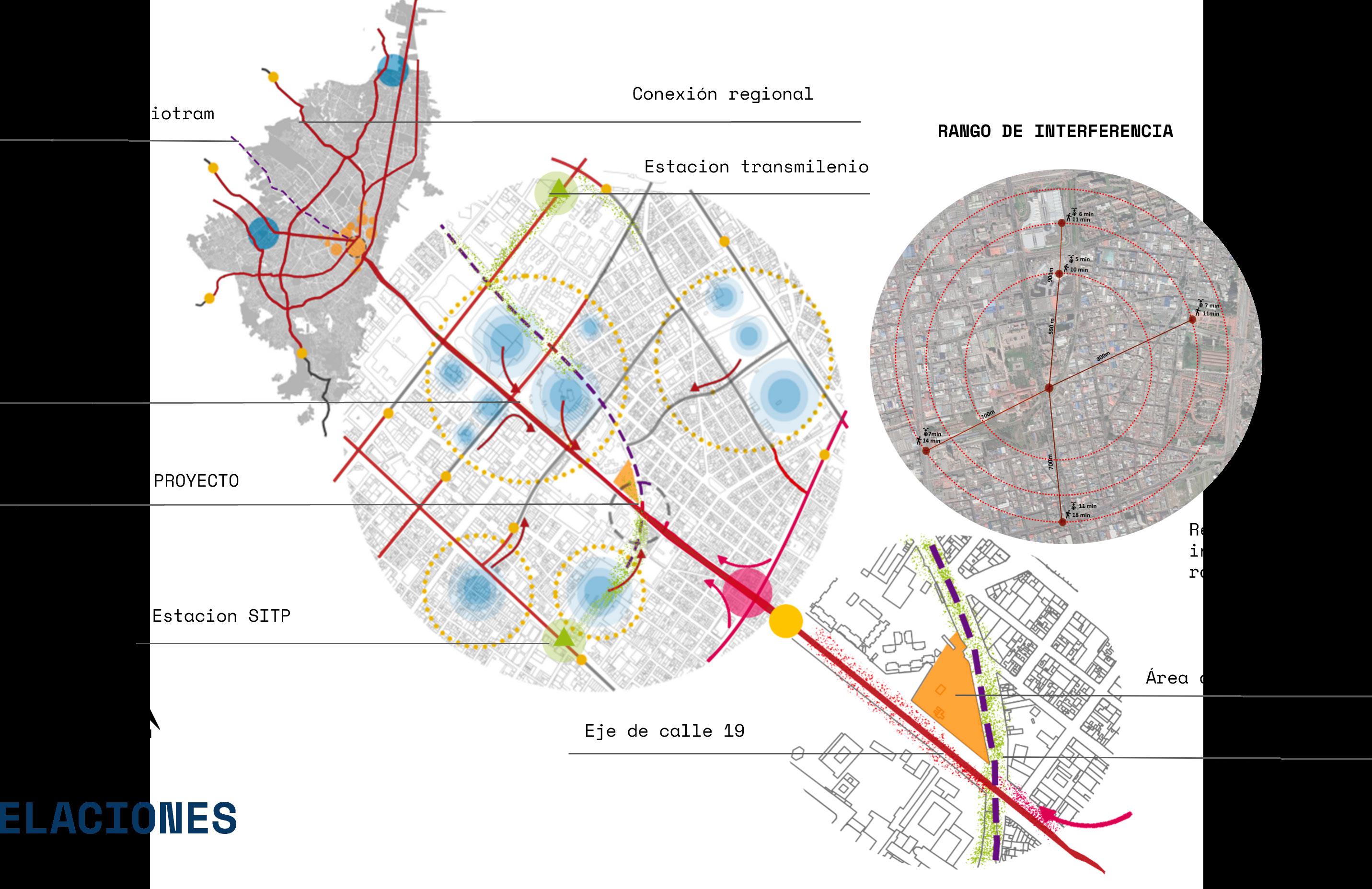

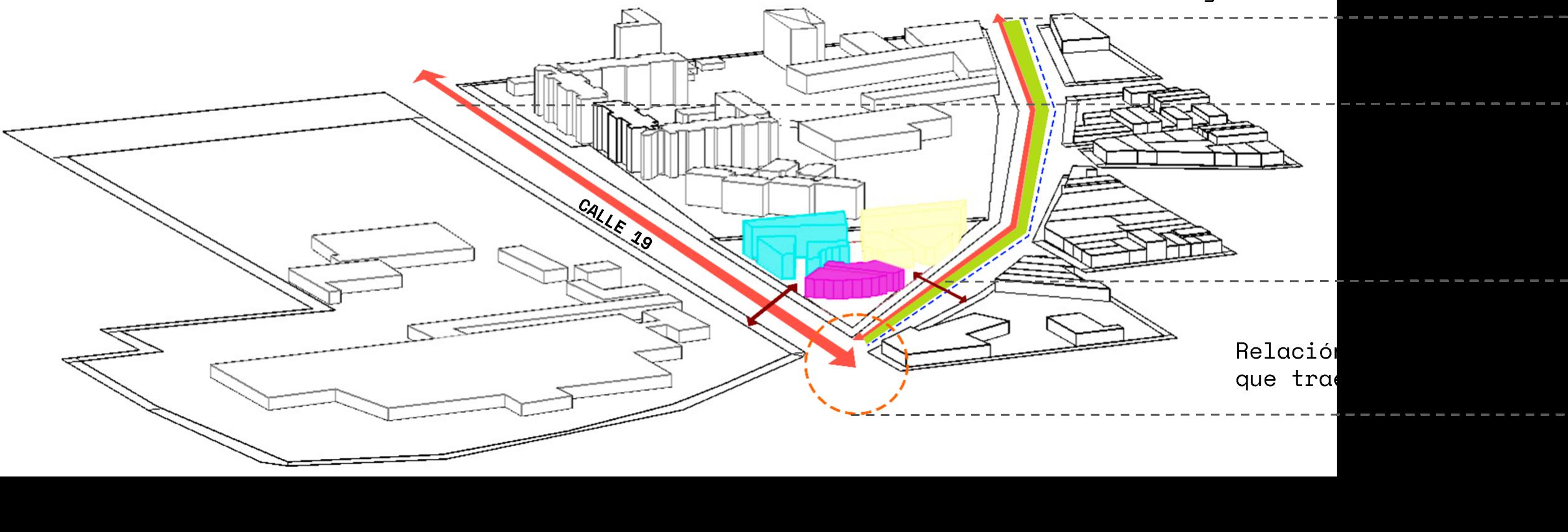

RELACIONES DE PROPUESTA

Eje de calle 19

Conexión Regional

RANGO DE INTERFERENCIA

Estación SITP

Area de intervención Corredor verde

Punto focal de proyecto

Punto focal de proyecto

Este proyecto busca generar un impacto pero conectarse con su entorno. Inicialmente, se busca una conexión directa por la calle 19 que busca que el sector gastronómico del proyecto tenga una relación con la Plaza De Mercado. Tambien, una conexión con el proyecto de corredor verde del regiotram que atraería muchas personas al proyecto pero al mismo tiempo conectaría el proyecto con el resto de la ciudad.

Conectividad regional a traves del corredor verde planteado con el Regiotram

Conectividad con la plaza de mercado a 500 m del proyecto

Conexión directa con el corredor verde

Relación con el punto de influencia que trae flujos al proyecto

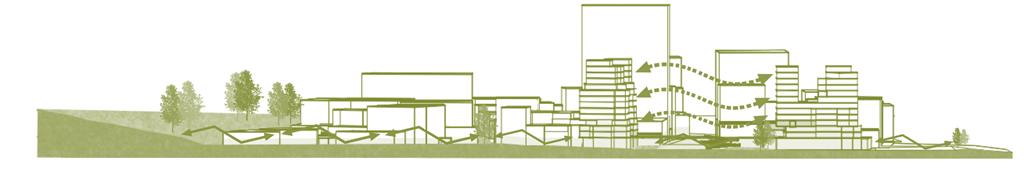

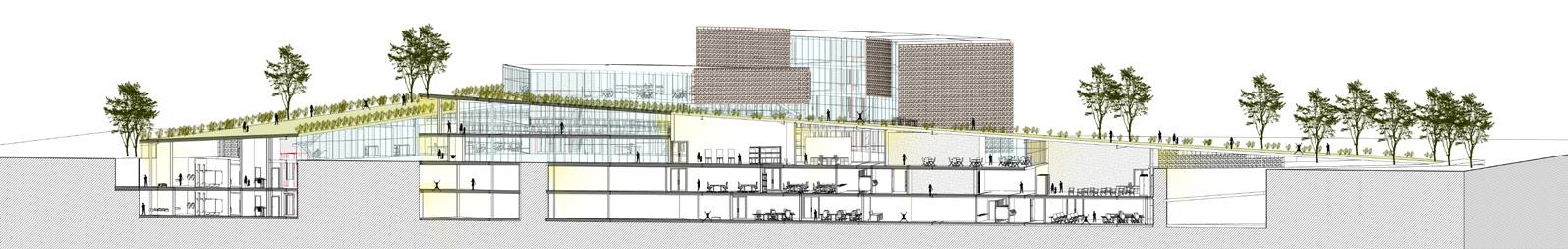

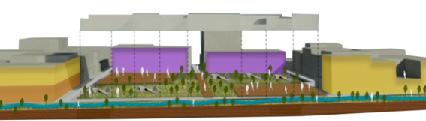

Sección longitudinal A-A' Escala 1:200

Sección longitudinal B-B' Escala 1:200

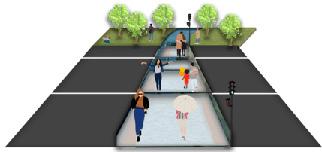

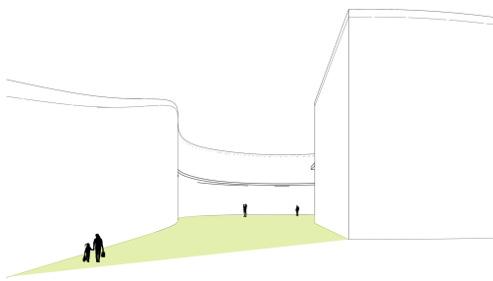

Diagrama de circulación A Perspectiva

Diagrama de circulación B Perspectiva

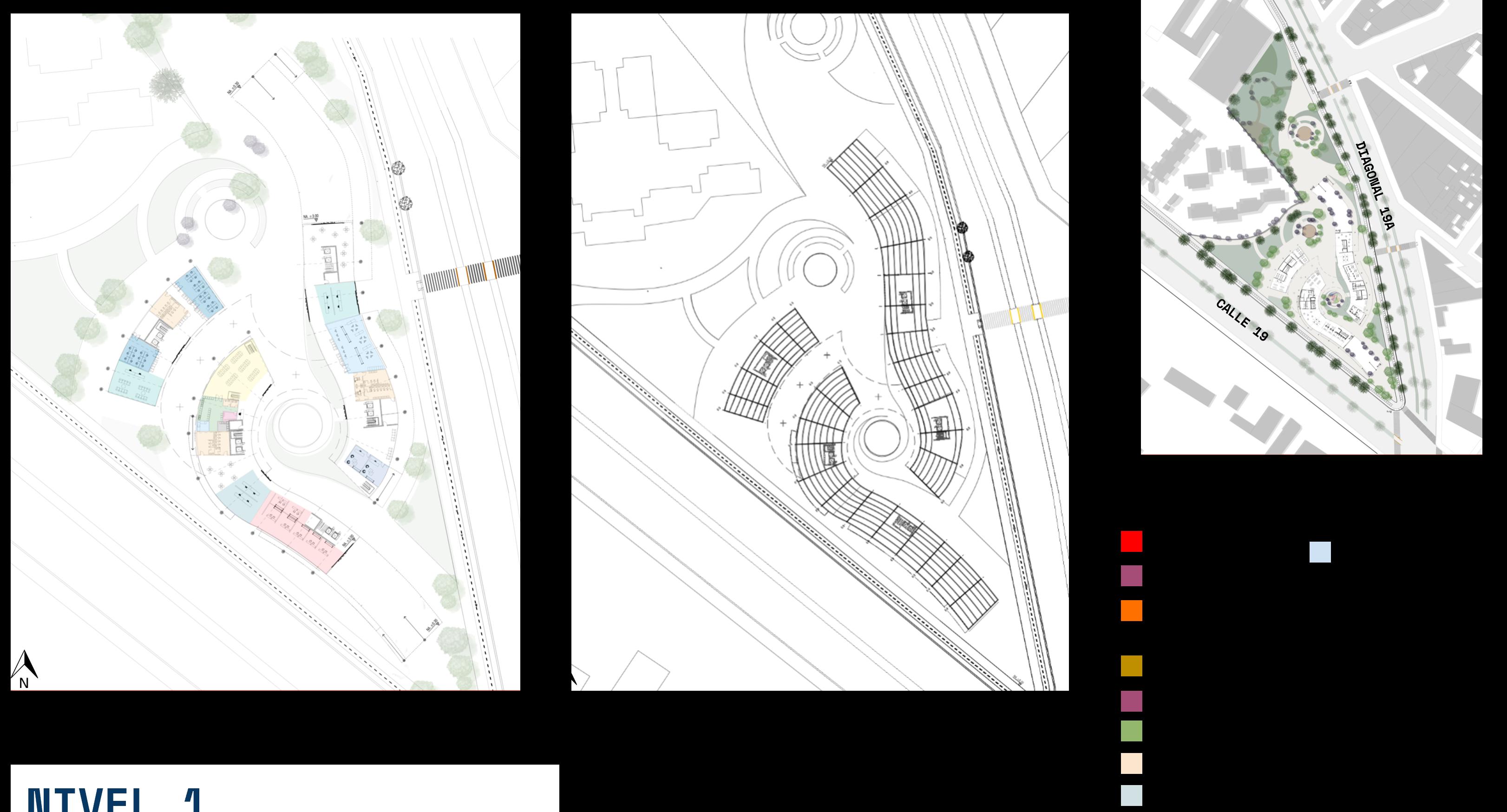

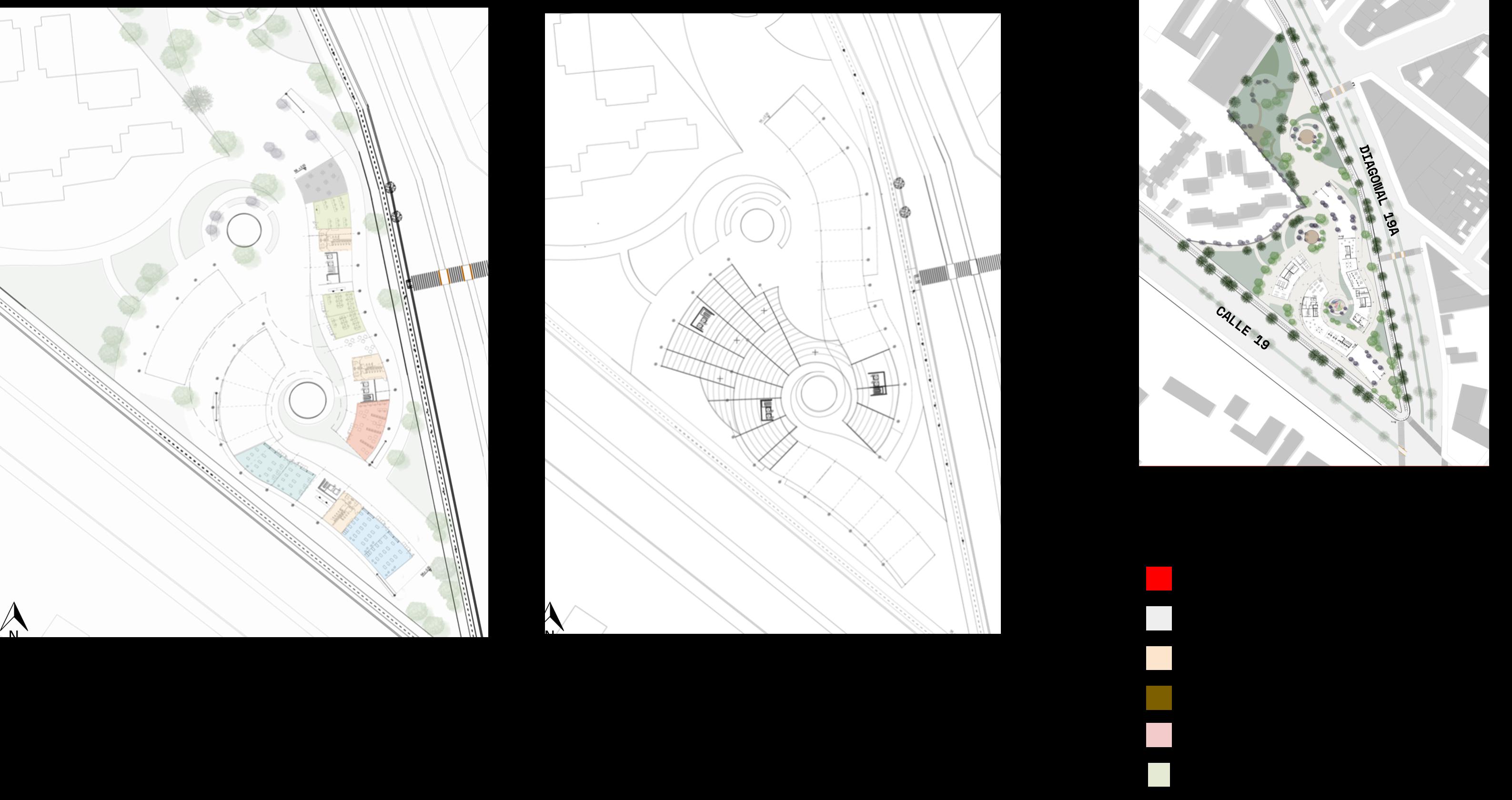

Planta Nivel 1 Escala 1:750

Planta estructural Nivel 1 Escala 1:750

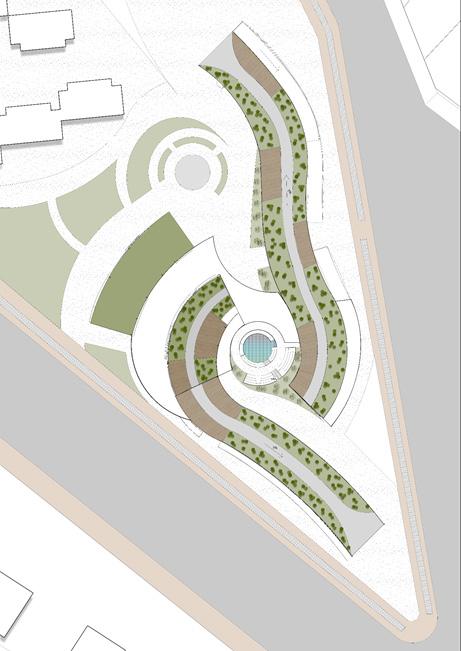

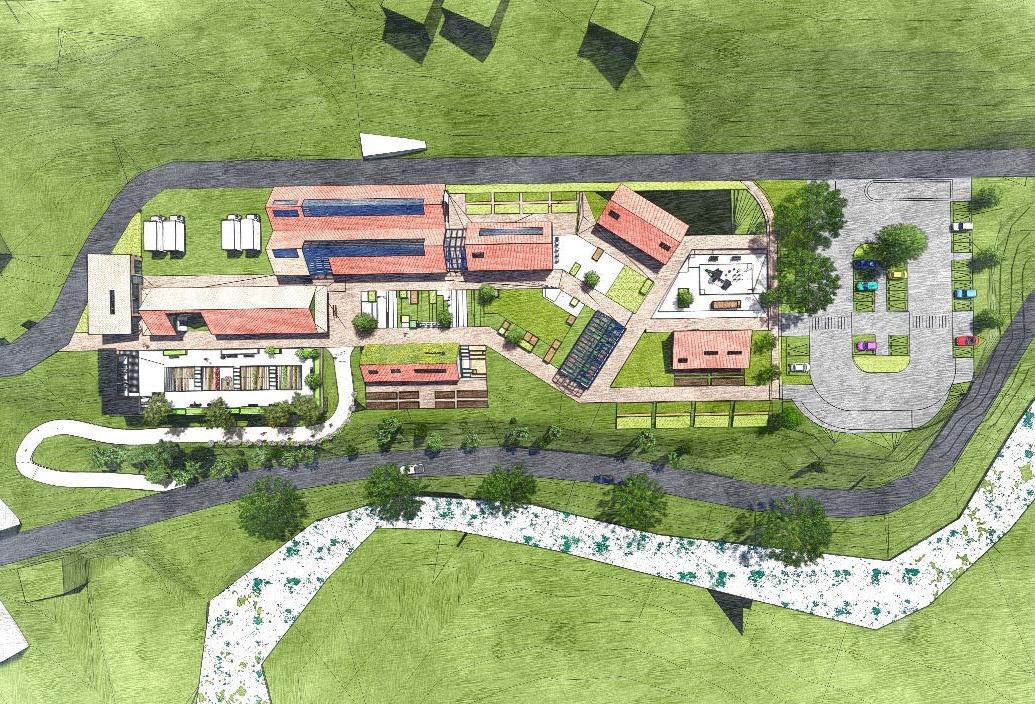

Planta de implantación Escala 1:500

Planta Nivel 2 Escala 1:750

Planta estructural Nivel 2 Escala 1:750

Planta de implantación Escala 1:500

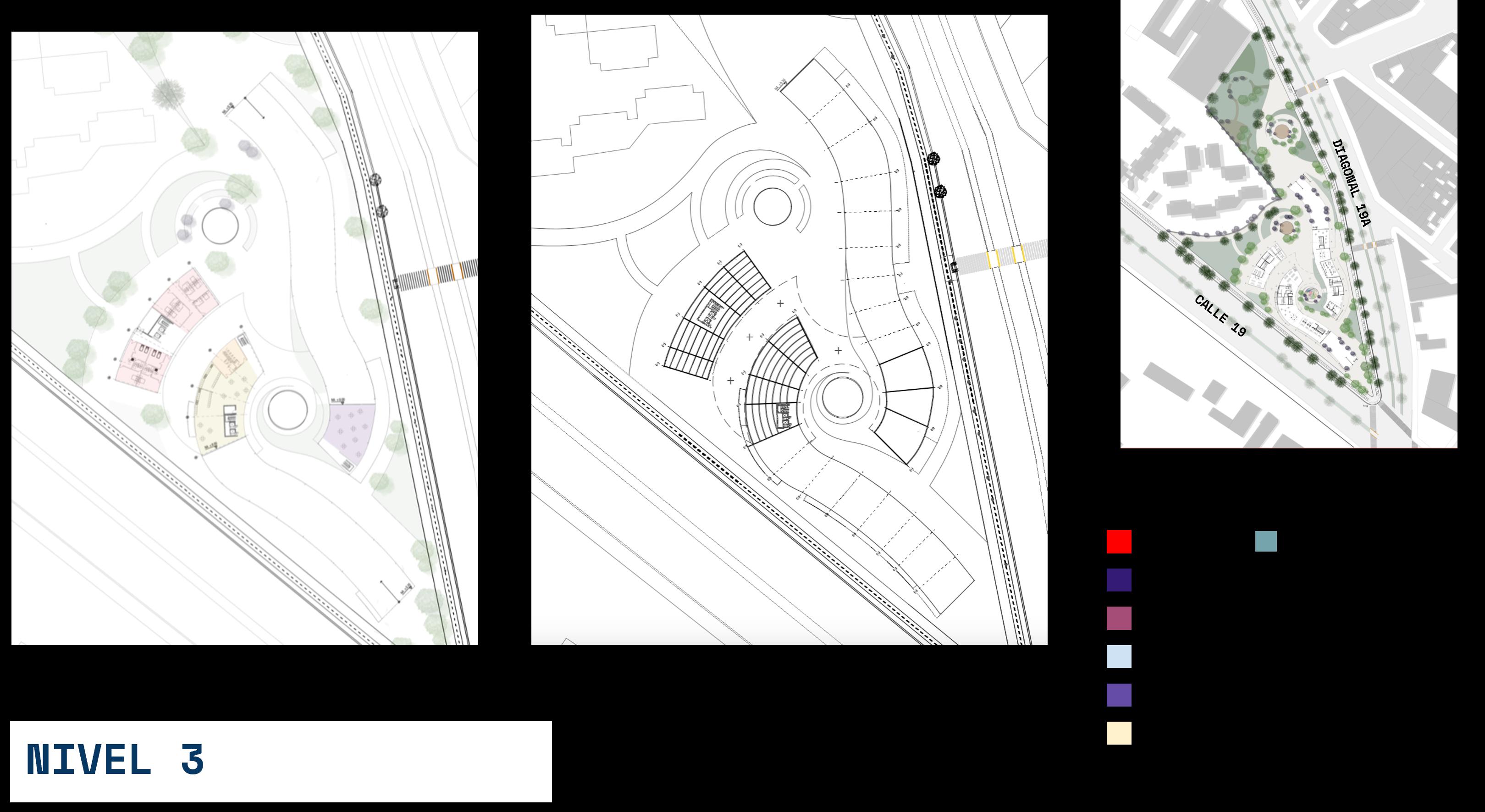

Planta Nivel 3 Escala 1:750

Planta estructural Nivel 3 Escala 1:750

Planta de implantación Escala 1:500

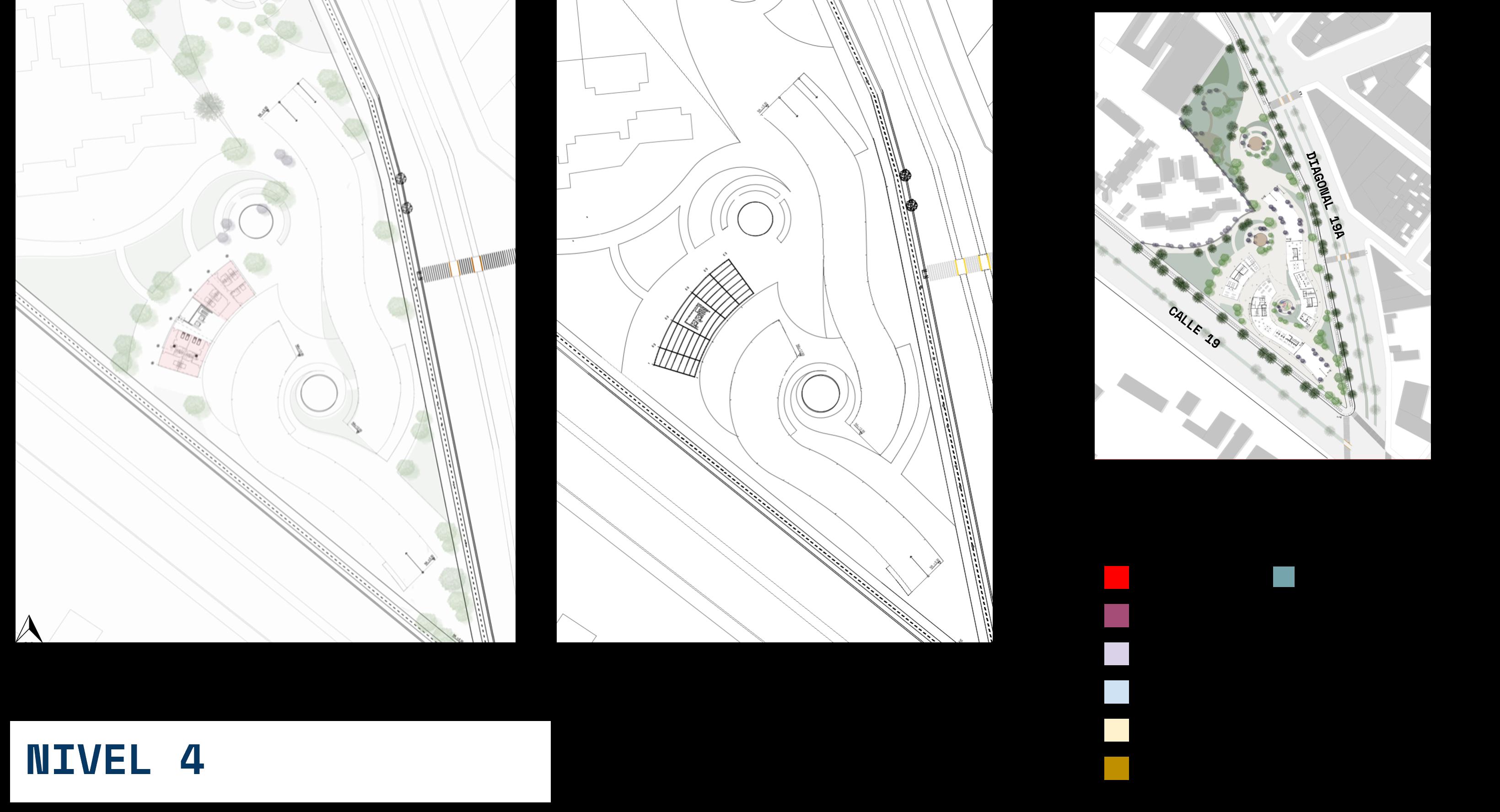

Planta Nivel 4 Escala 1:750

Planta estructural Nivel 4 Escala 1:750

Planta de implantación Escala 1:500

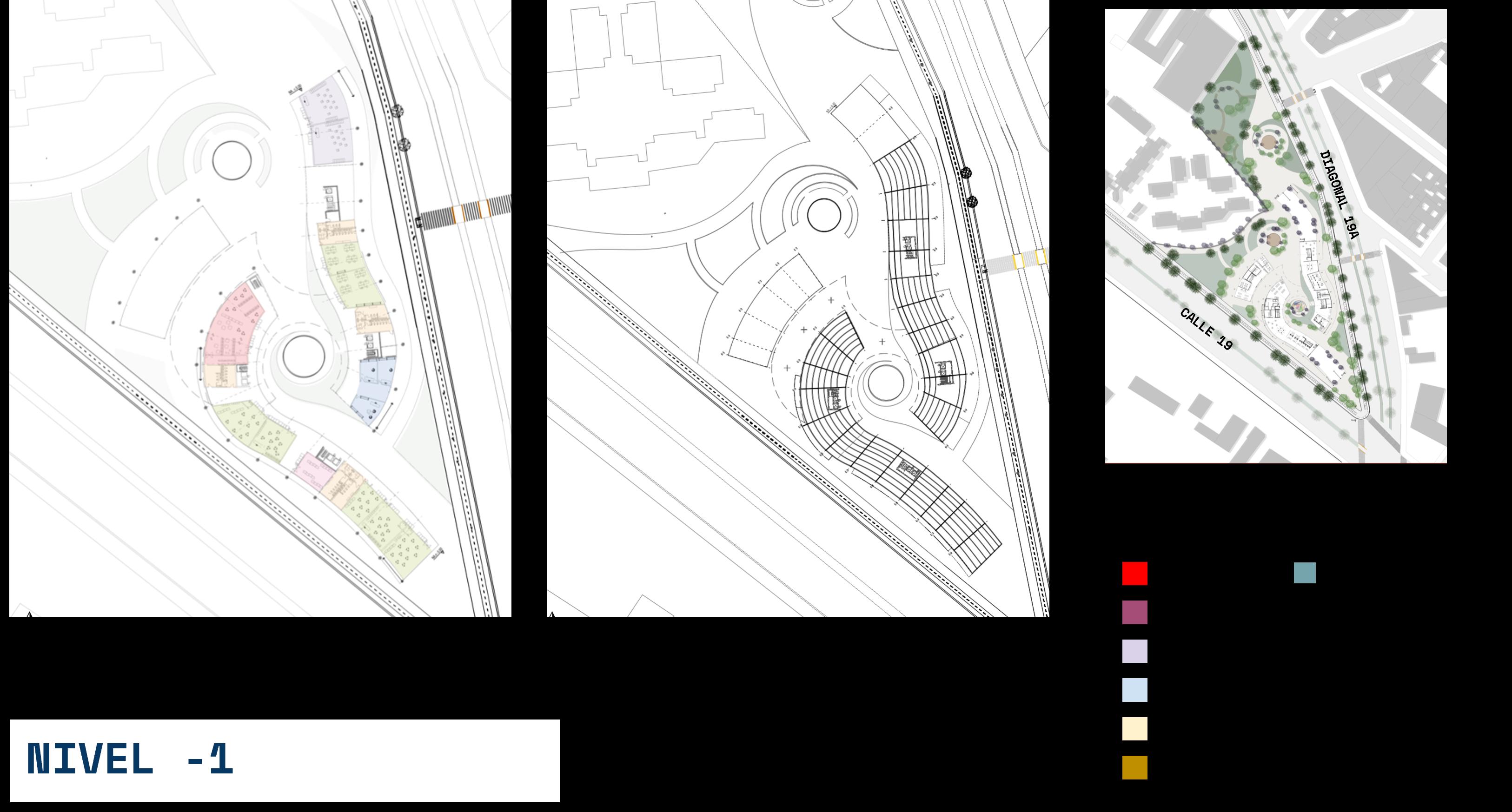

Planta Nivel -1 Escala 1:750

Planta estructural Nivel -1 Escala 1:750

Planta de implantación Escala 1:500

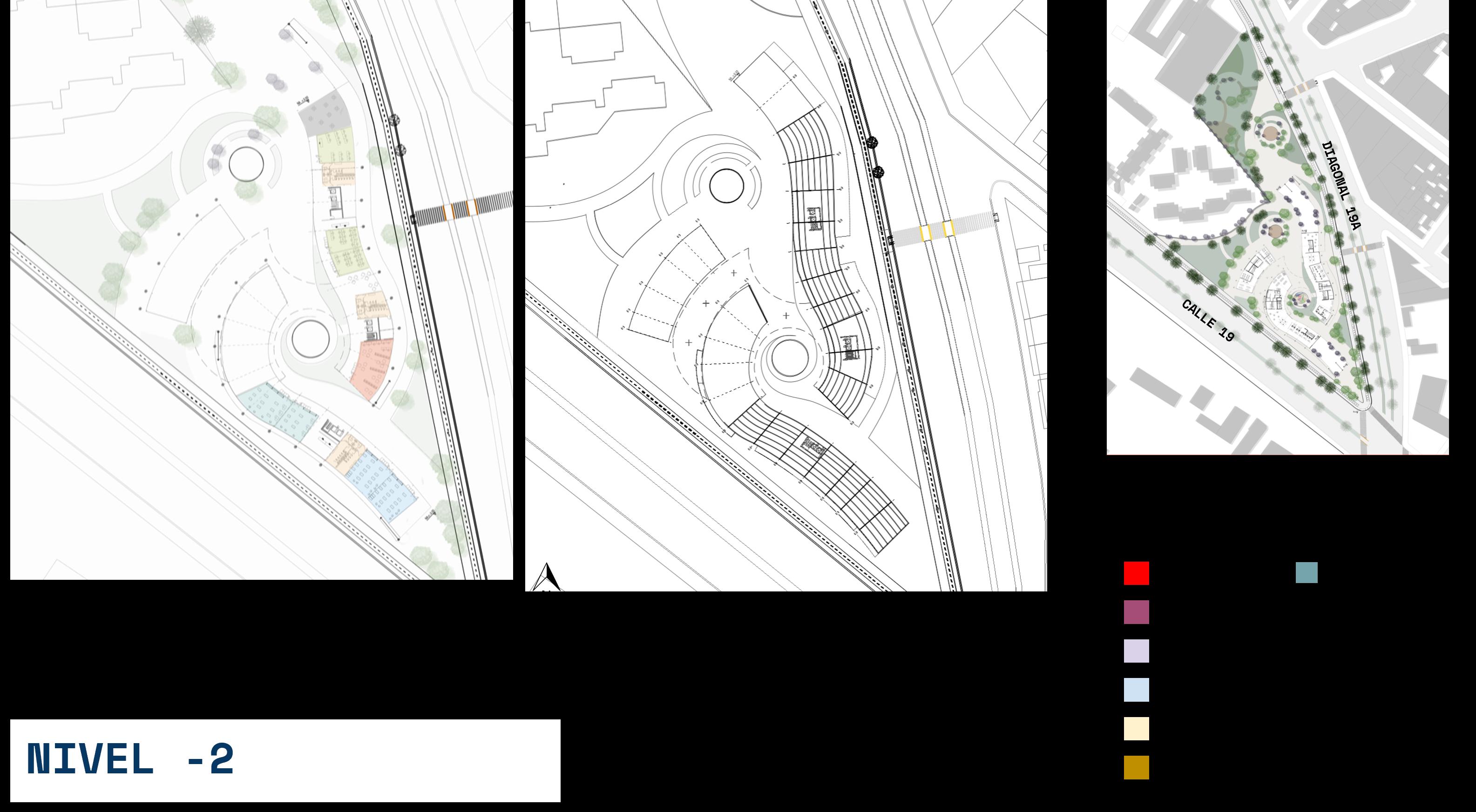

Planta Nivel -2

Escala 1:750

Planta estructural Nivel -2

Escala 1:750

Planta de implantación

Escala 1:500

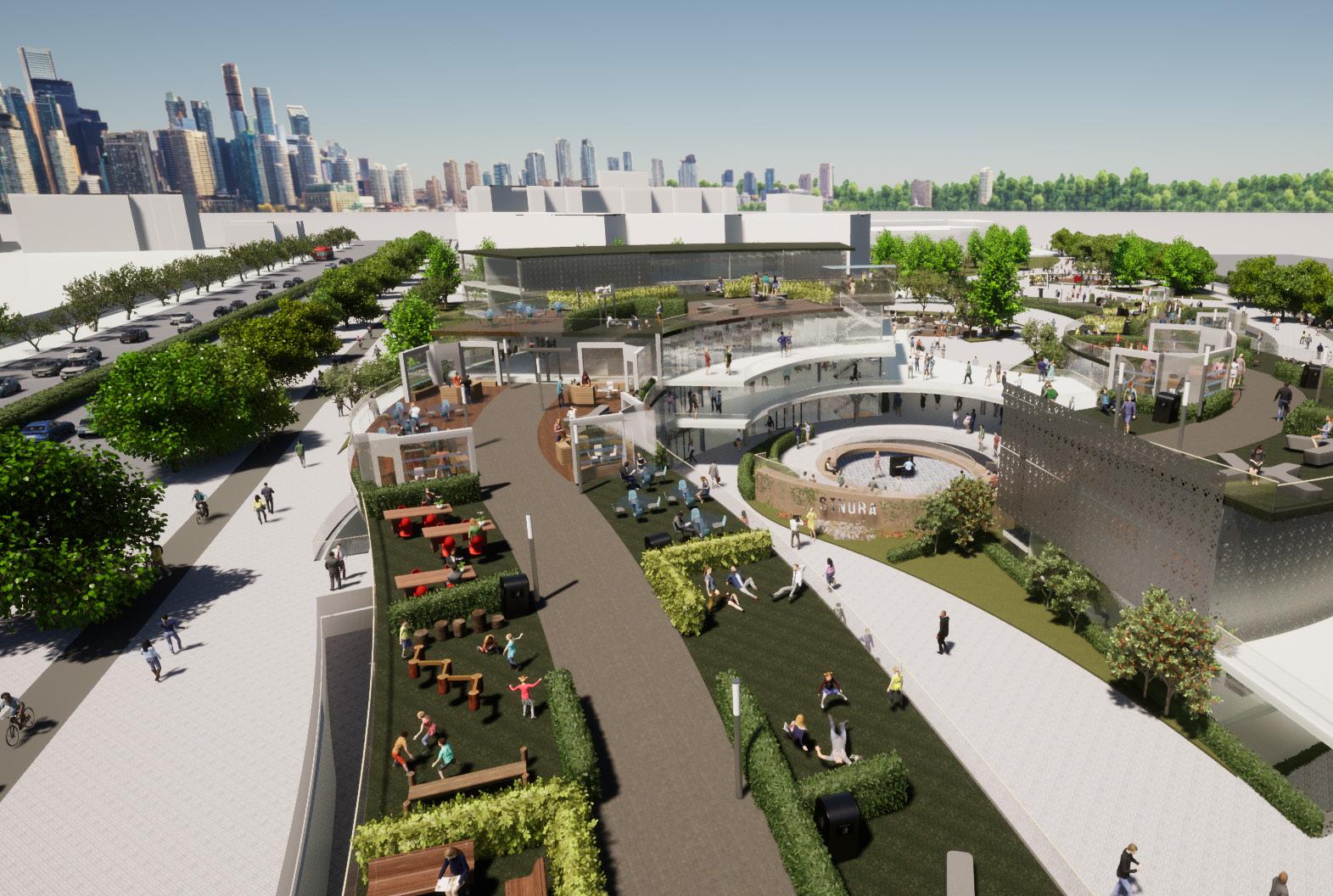

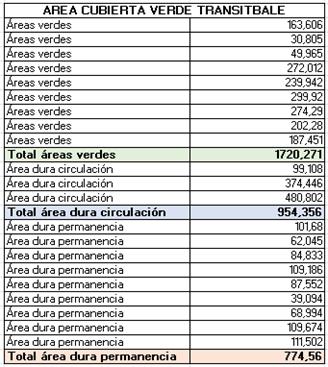

DISEÑO PROGRAMÁTICO CUBIERTA

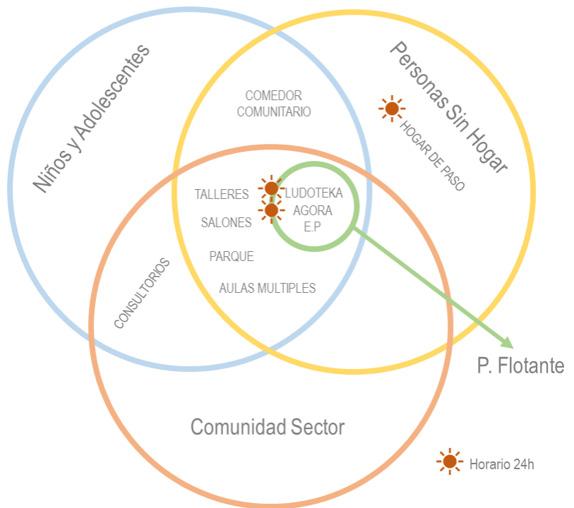

DISEÑO PROGRAMATICO

A- Observatorio hacia el Ágora

B- Mercado gastronomico

C- Contemplación de la naturaleza

D- Zonas de observación y lectura

E- Zonas de descanso

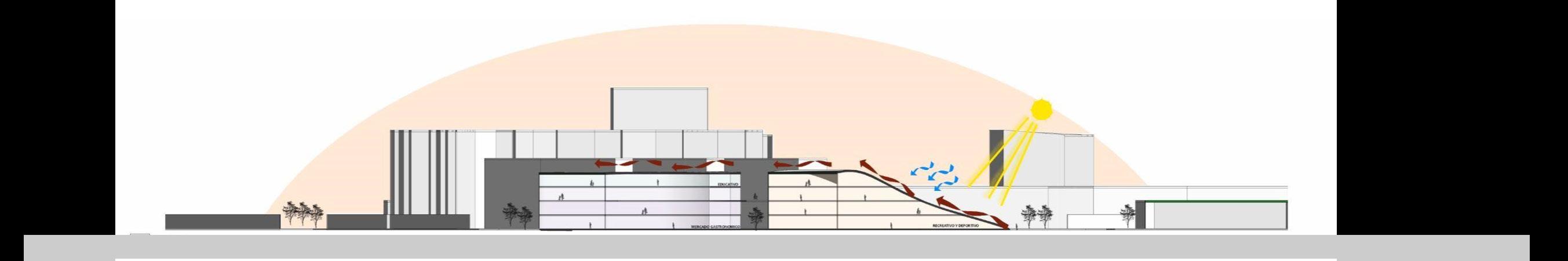

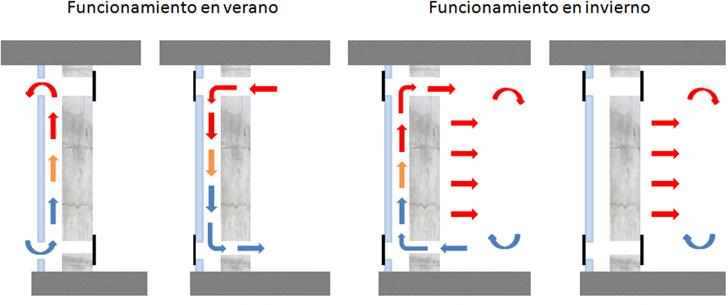

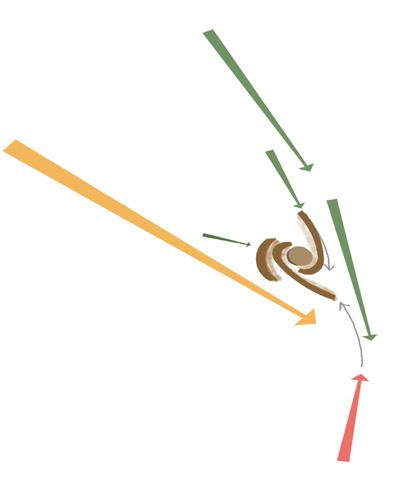

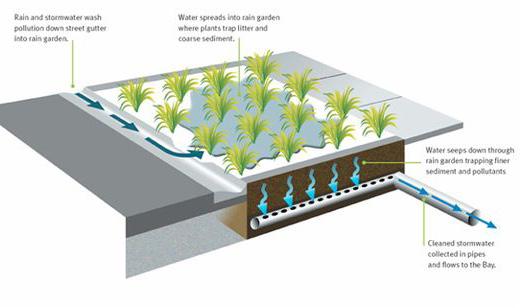

ESTRATEGIAS BIOCLIMATICAS

DIAGONAL 19A

Detalle de drenaje D3-003 Escala 1:20

Esquema barrera espacial

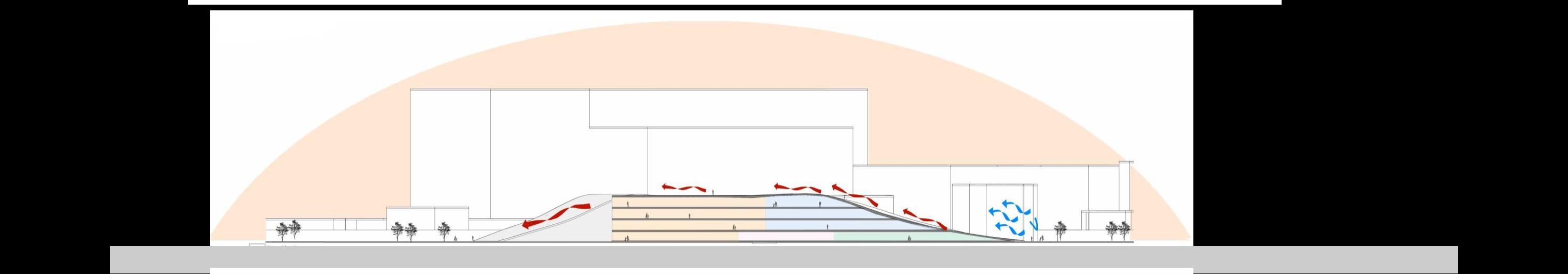

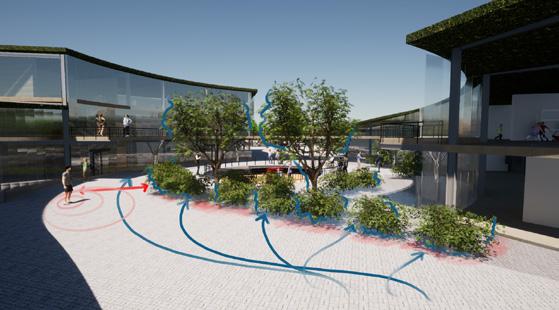

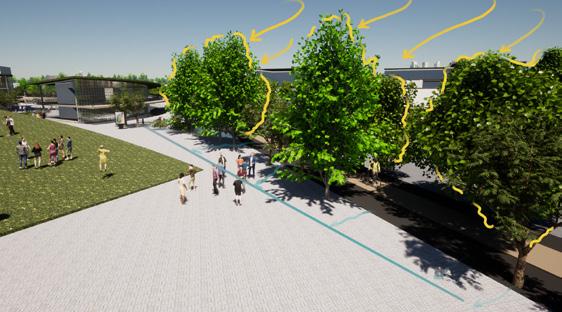

Esquema control de vientos

Corte transversal A-A' Escala 1:200

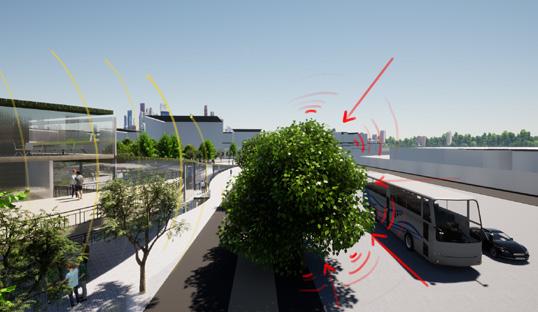

Esquema control de sonidos

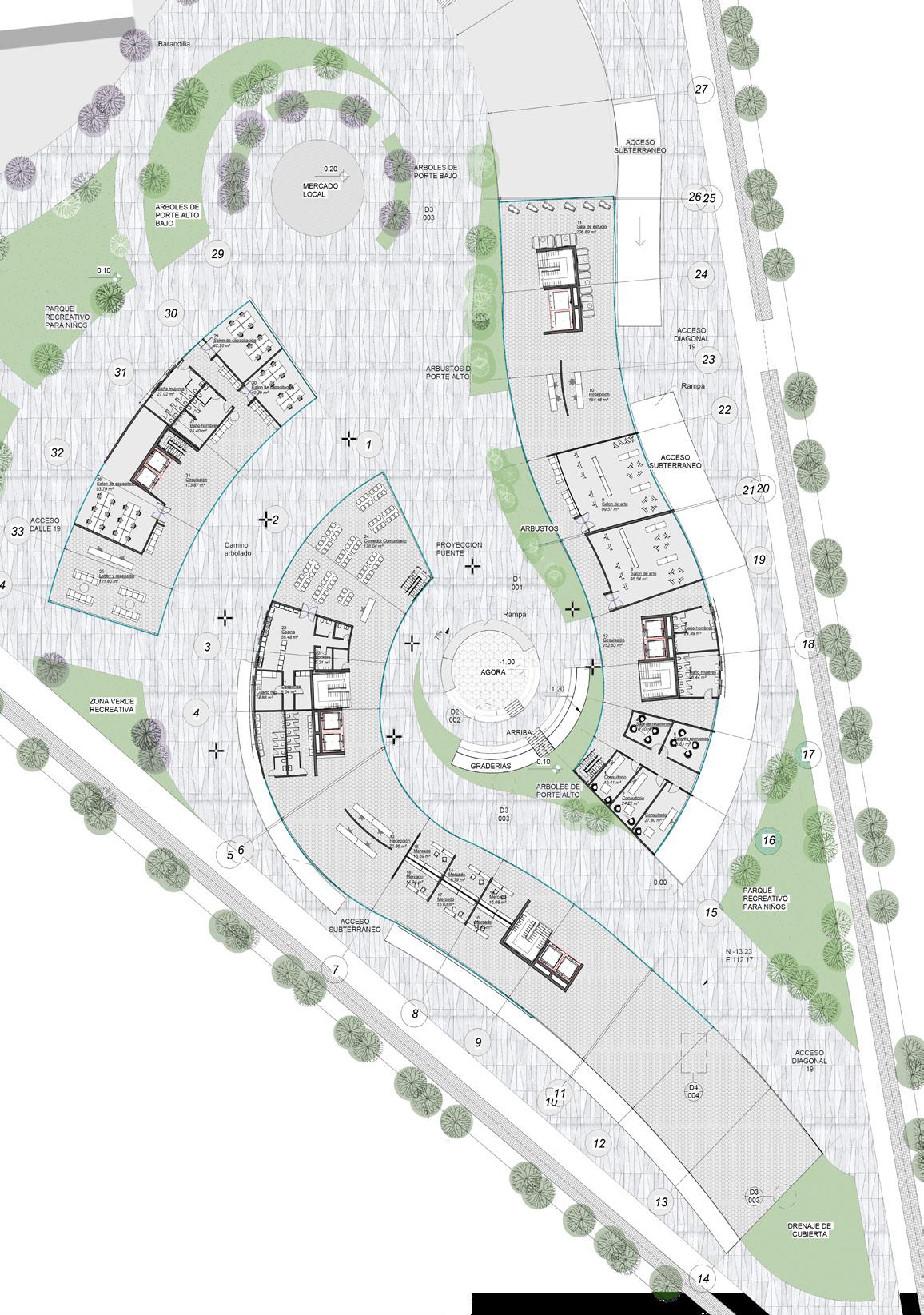

Planta de primer piso

Escala 1:500

|

DISEÑO PROGRAMATICO

DISEÑO PROGRAMATICO

VEGETACIÓN

CONTROL DE SONIDO

BARRERA CONTRA CORRIENTES DE VIENTO

BARRERAS ESPACIALES

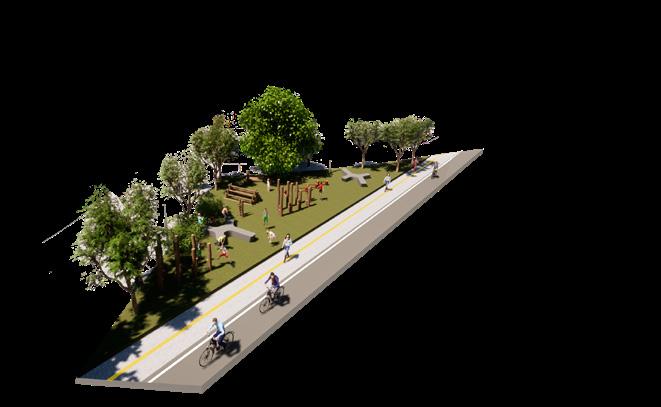

Axonometría - Parque de niños Escala 1:50

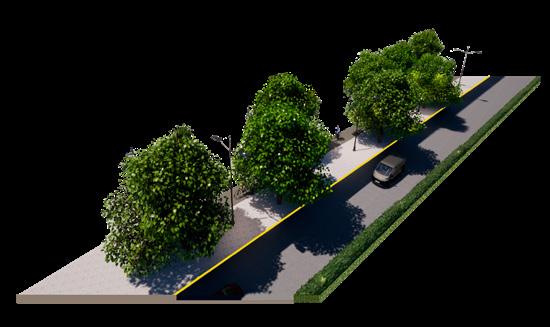

Axonometría - Anden y luminarias Escala 1:50

ESCENARIO

SALONES DE ARTE

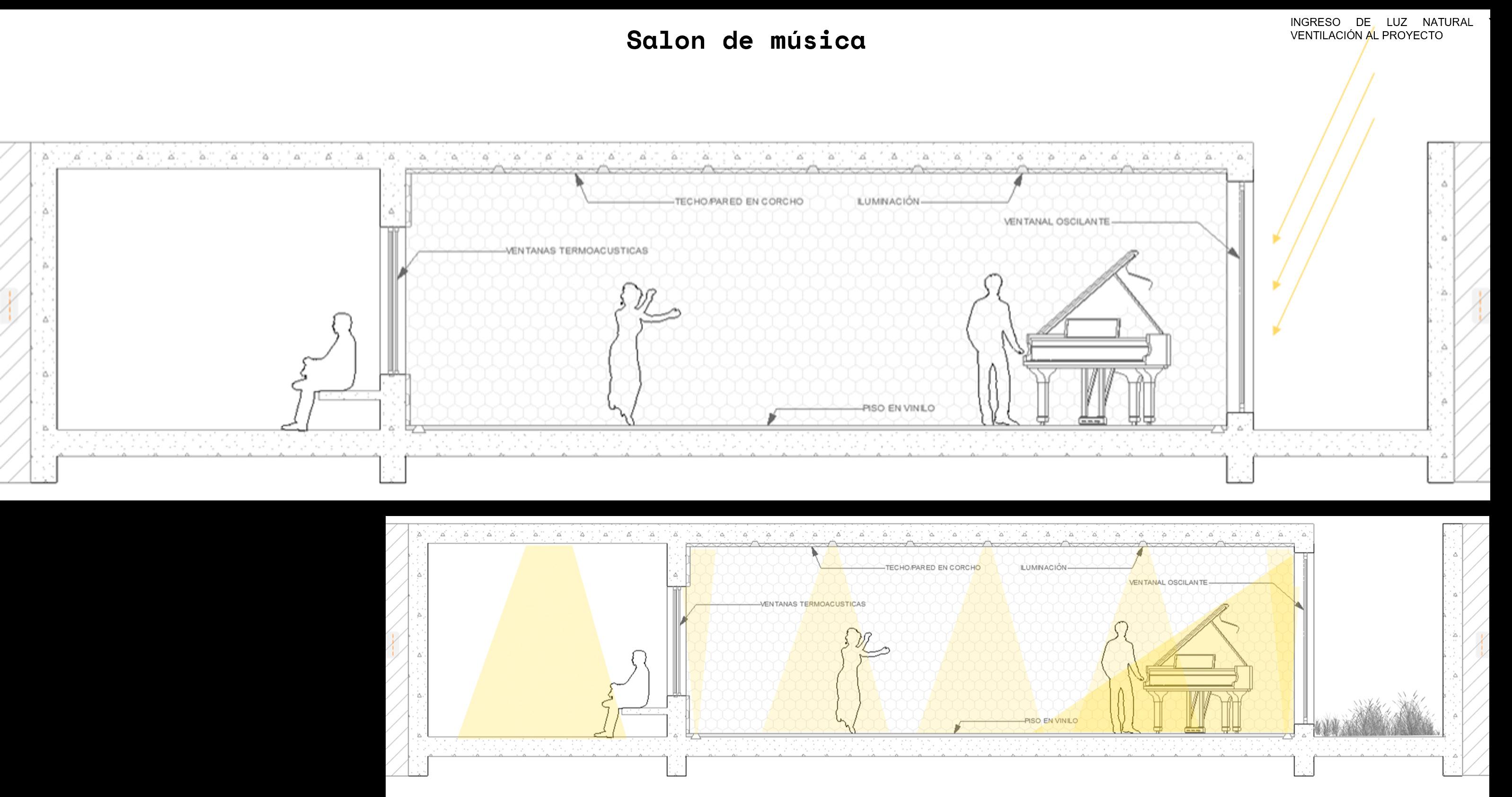

SALONES DE MUSICA

SALONES DE APENDIZAJE

LUDOTECA

HABITACIONES

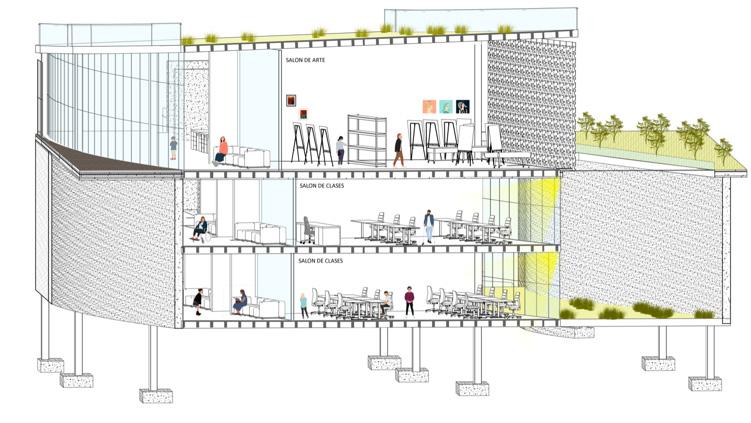

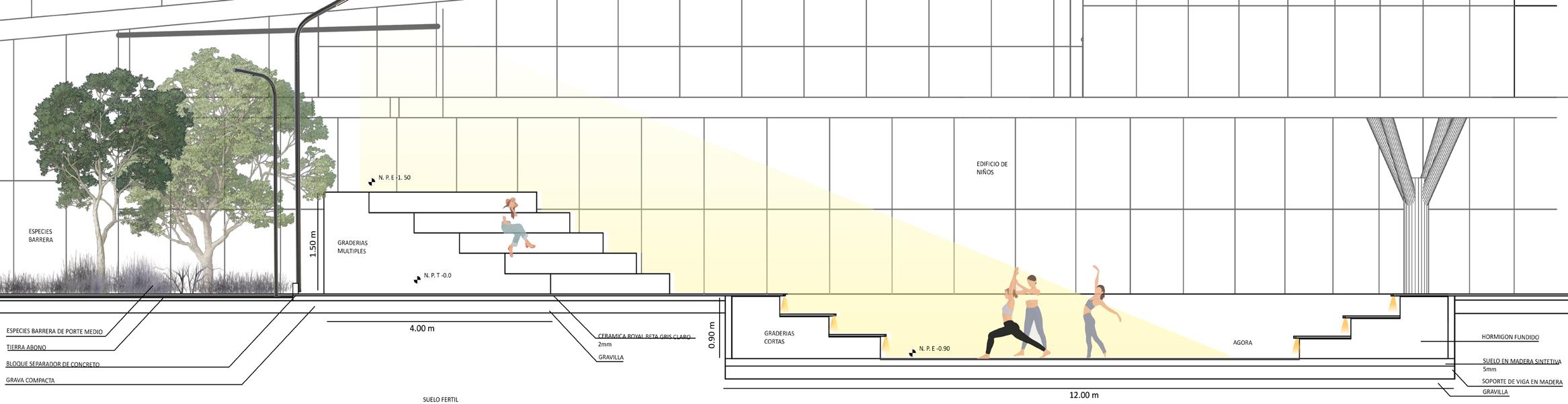

Corte Transversla C-C'- Agora Escala 1:20

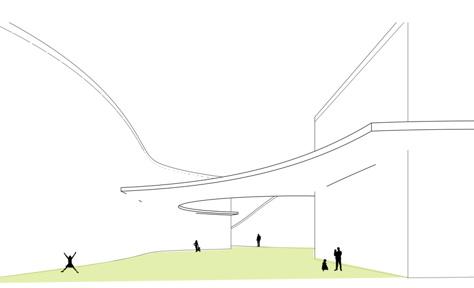

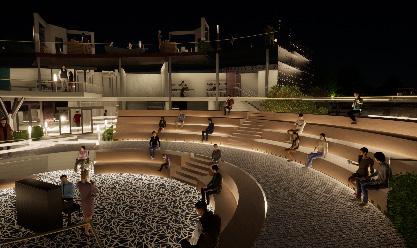

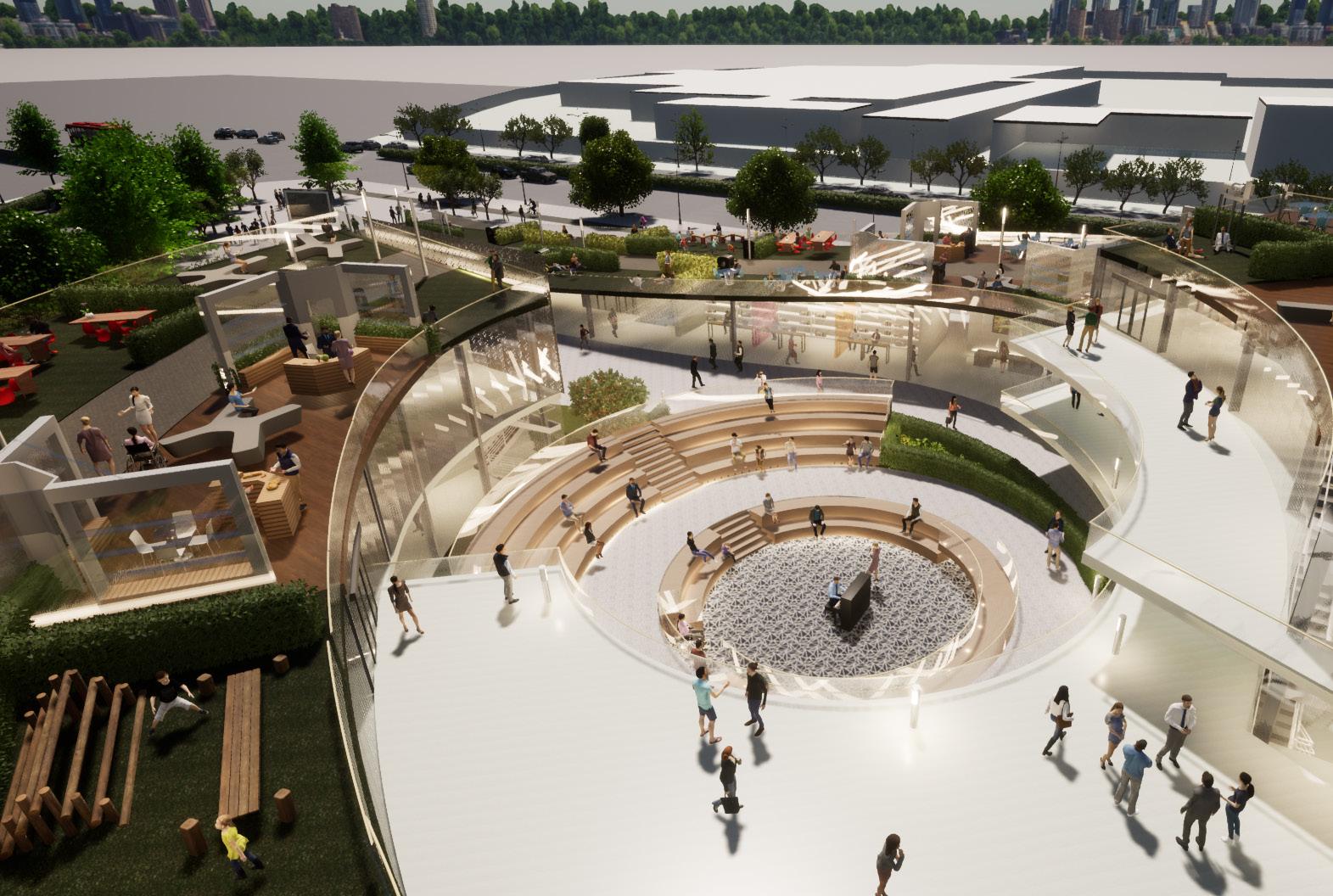

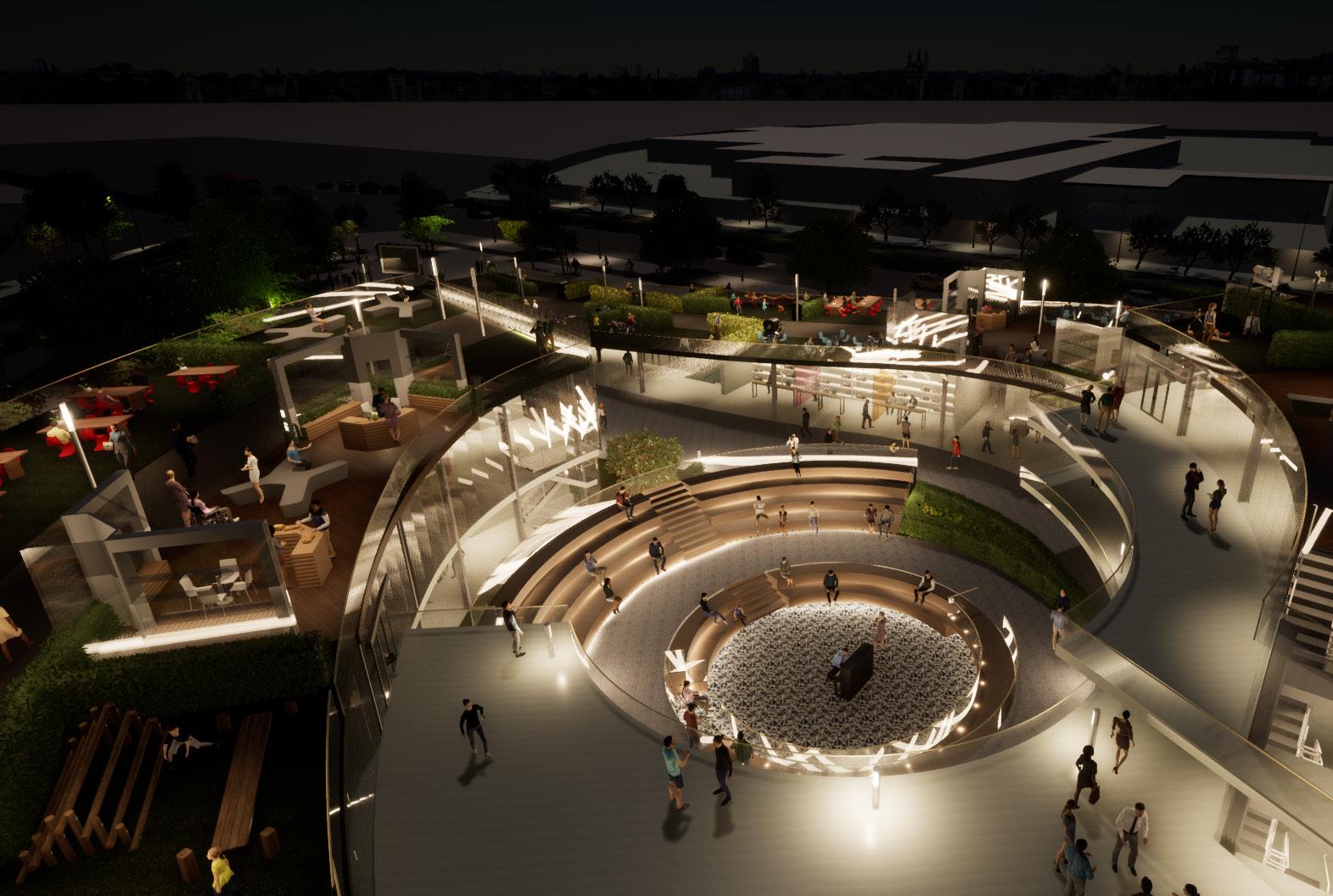

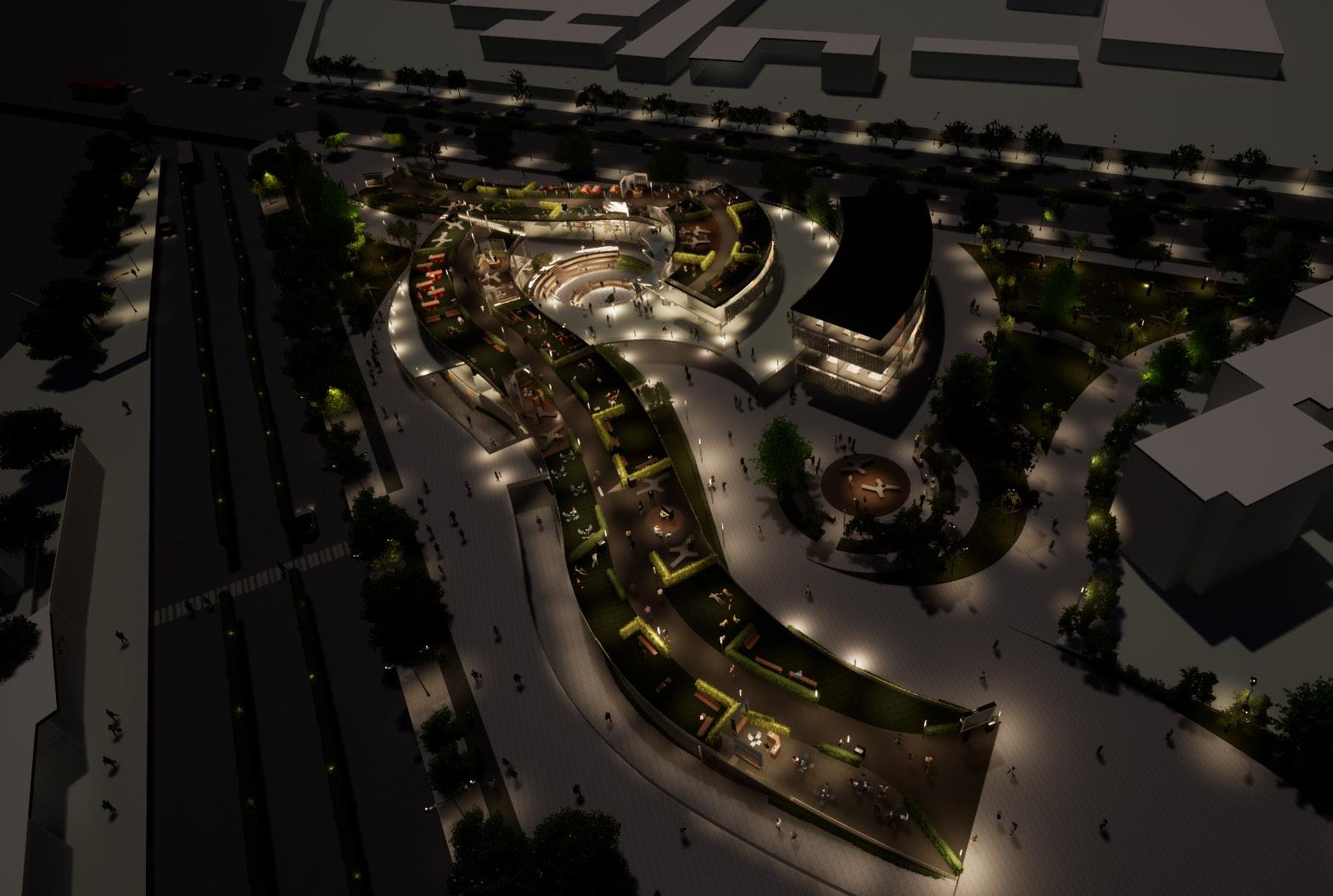

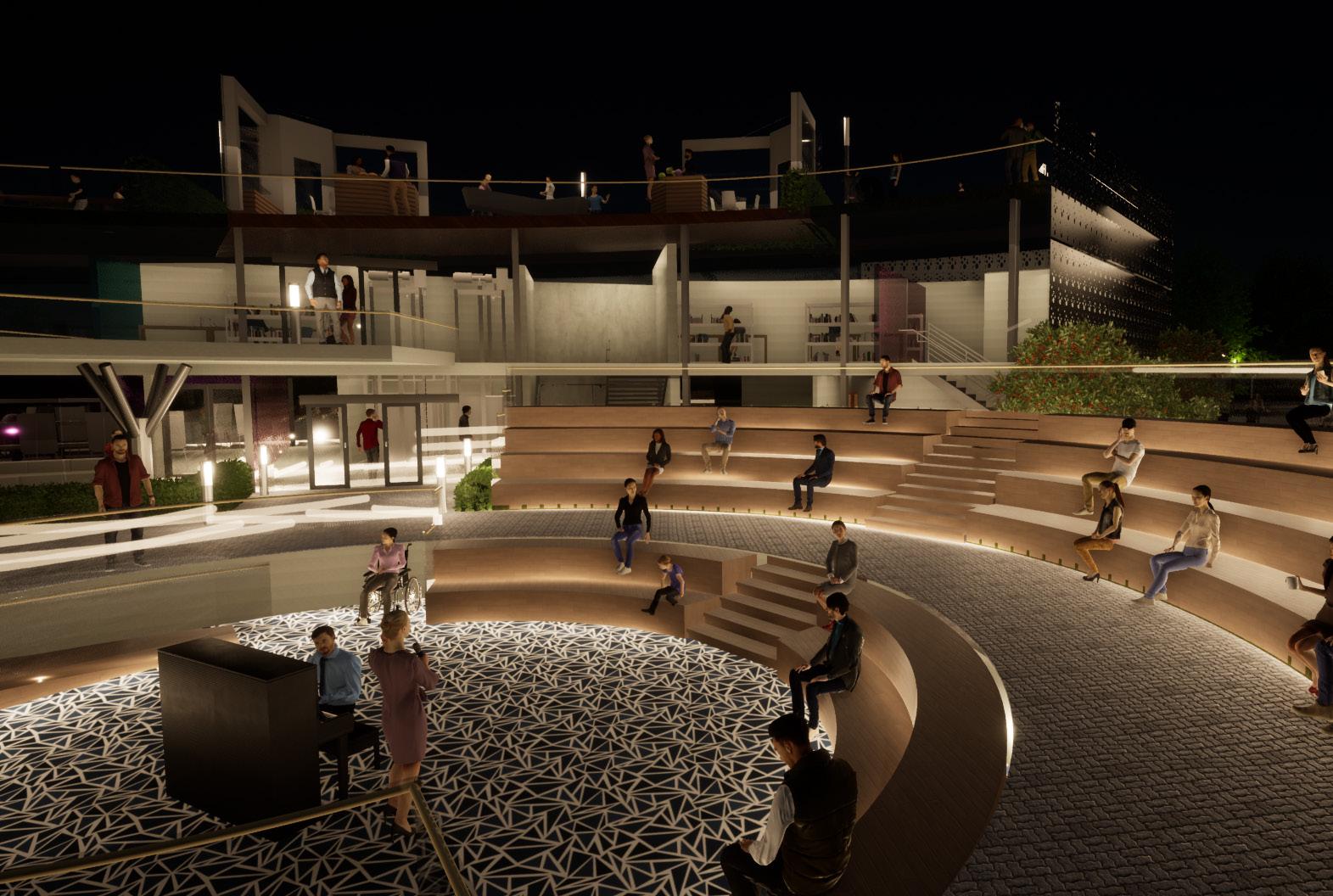

Vista en perspectiva Imagen nocturna

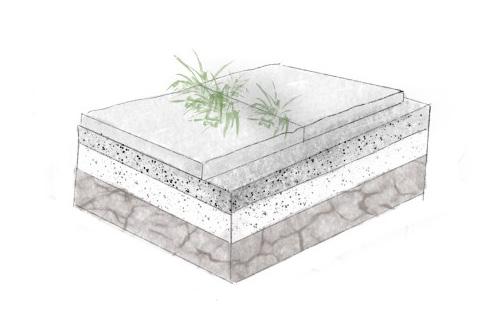

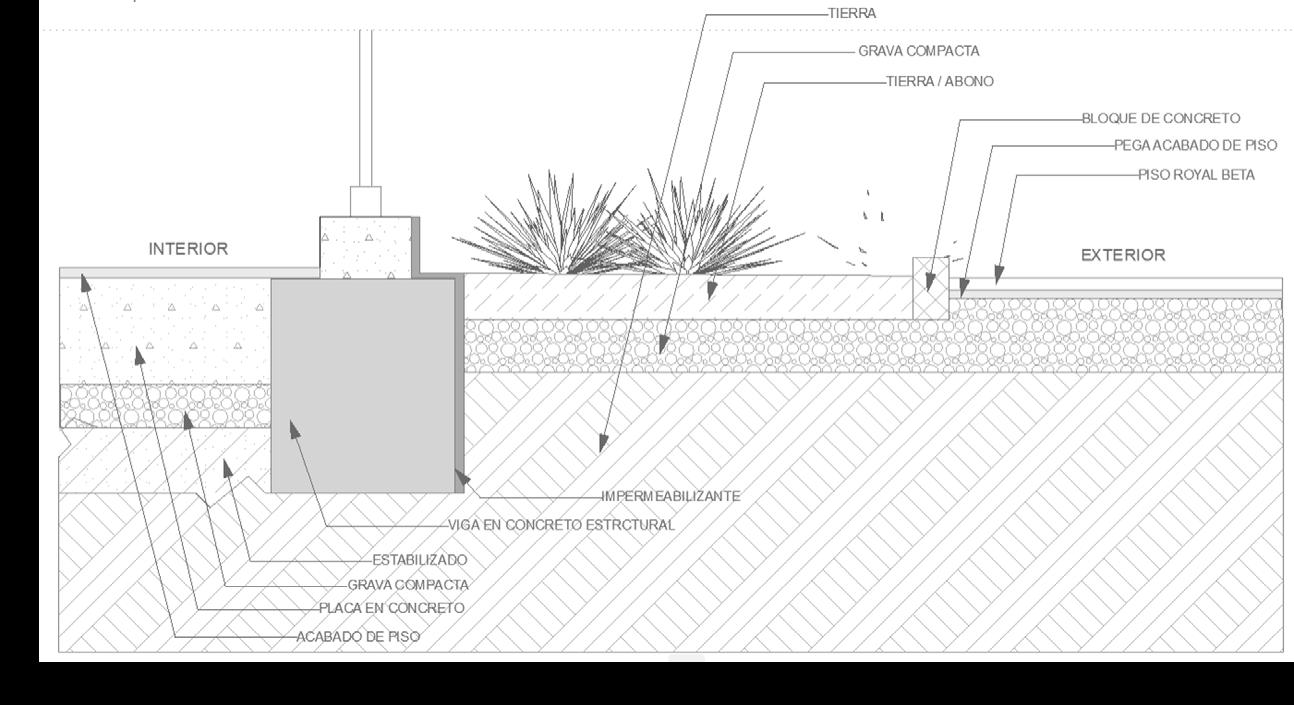

Detalle transición zona verde- Piso duro Escala 1:20

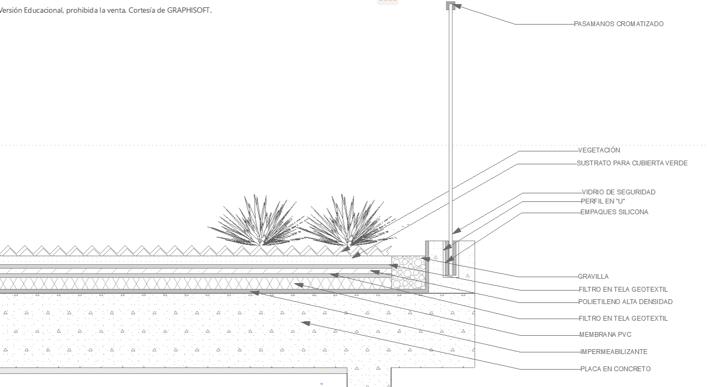

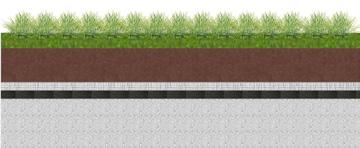

Detalle remate- Cubierta verde Escala 1:20

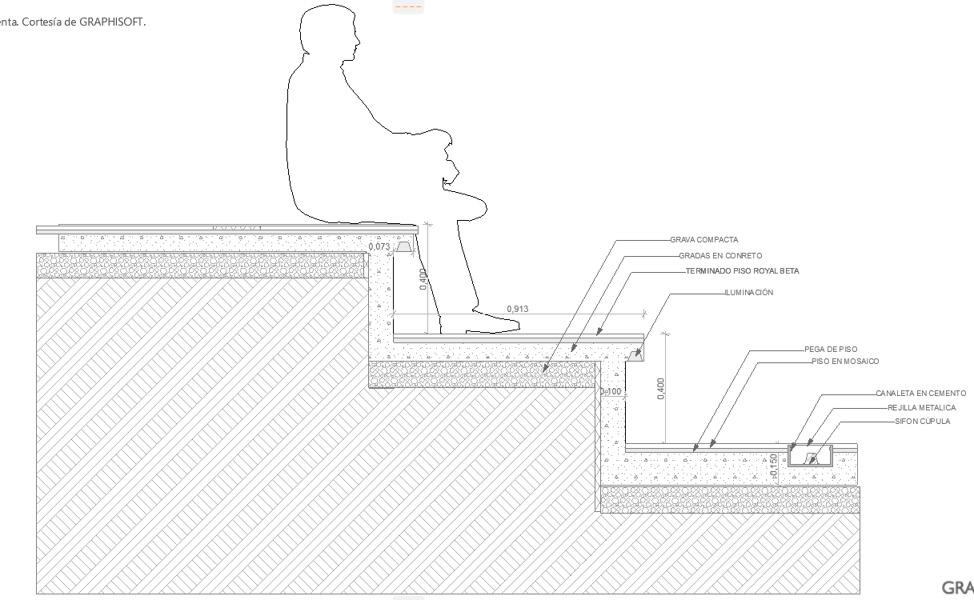

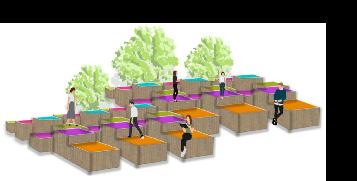

Detalle escalinatatas- Ágora Escala 1:20

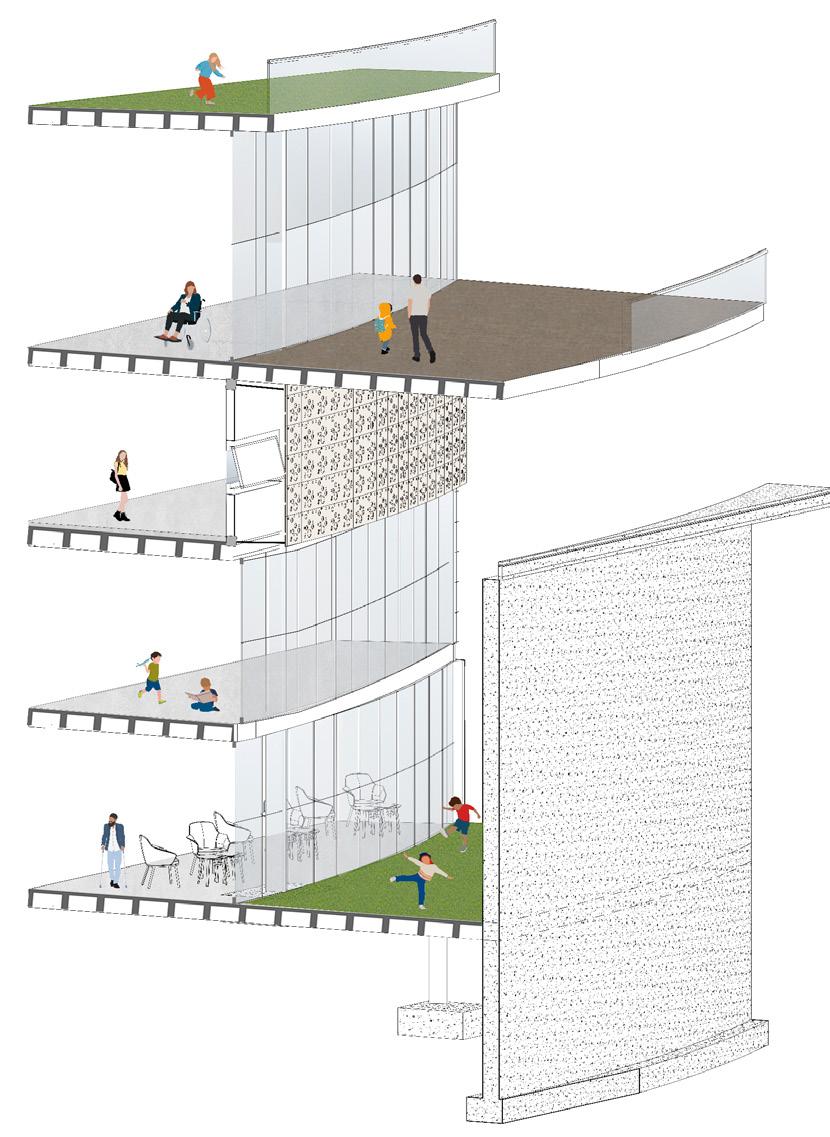

Axonometría en corte Escala 1:20

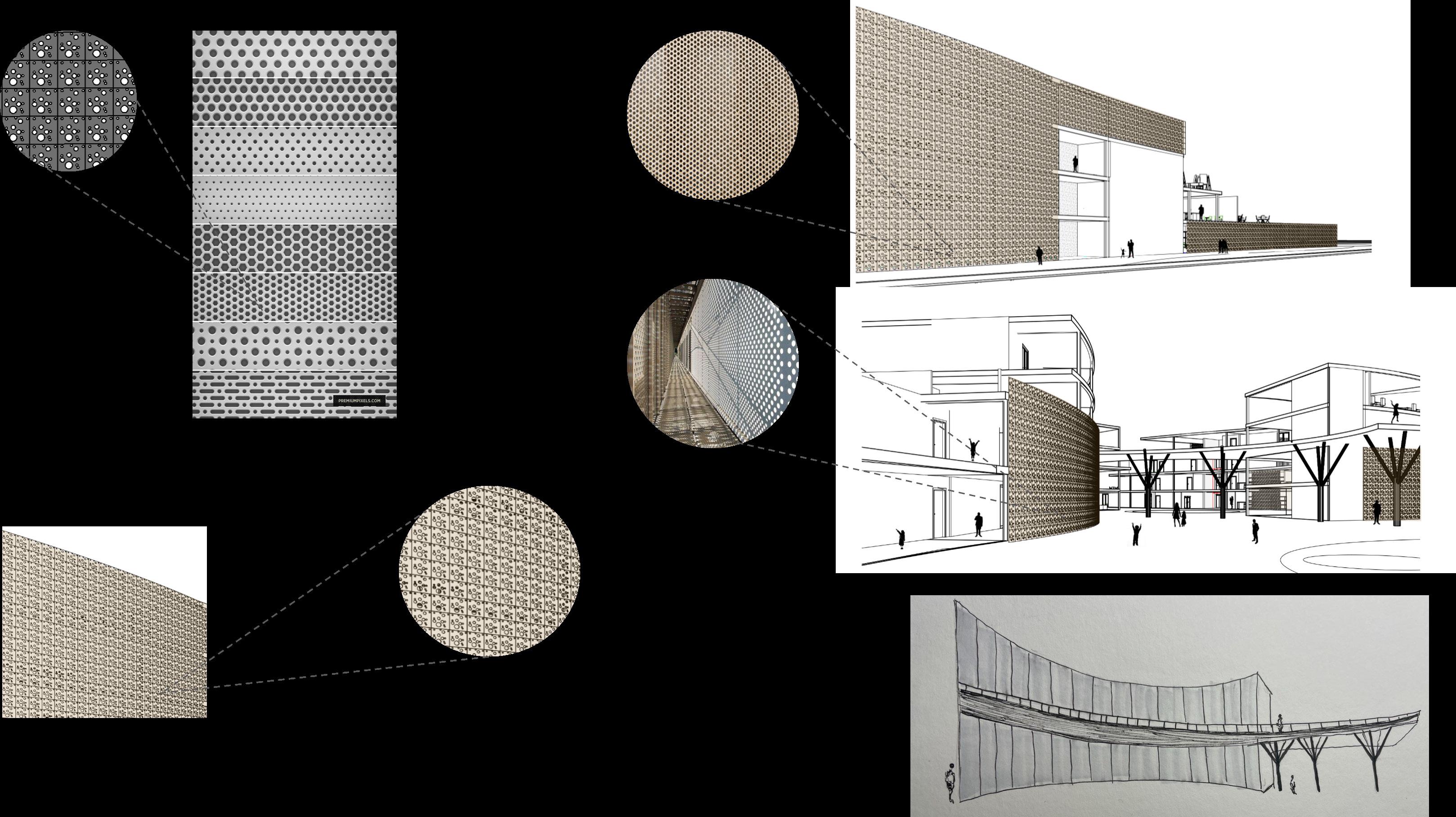

Modelo de fachada metalica Escala 1:20

CONVENCIONES

3- Viga perimetral de soporte

4- Piel exterior: Lamina de acero perforada

5- Anclaje de acero inoxidable

6- Dintel perfil de aluminio

7- Muro cortina- Hoja sencilla

8- Acabado de piso, baldosa ceramica 30x30

9- Marco en aluminio inoxidable

10- Anglaje con pernos en dos orejas

11- Grapa metalica oculta

12- Caseon 80x80x25

13- Placa aligerada

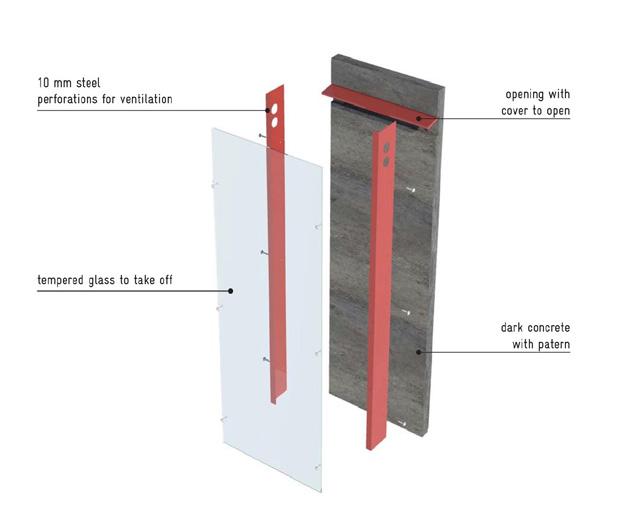

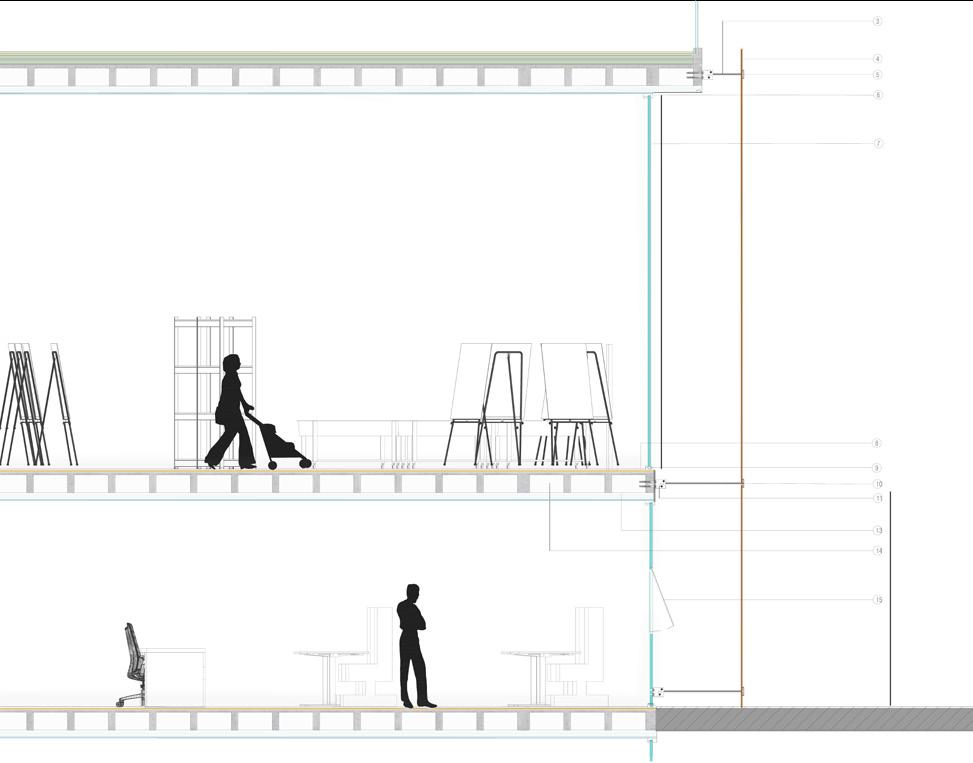

Corte por fachada- Detalle Escala 1:20

Muro cortina

Lamina metalica perforada

Estructura metalica Escala 1:200

Axonometría estructural Escala 1:200

Roseadores: 44

Extintores: 14

SOCIALES Y RECREATIVAS: 0.7

Modulo 1: 552,85 m2

Modulo 2: 1582.39 m2

Modulo 3: 1430.62 m2

CANTIDAD DE PERSONAS SOCIALES Y RECREATIVAS: 0.5

Modulo 1: 387 personas

Modulo 2: 1108

Modulo 3: 1000 personas

TOTAL CANTIDAD DE PERSONAS: 2.500

De acuerdo a la normativa, se establecen entonces 4 o mas puntos de salida

AFORO

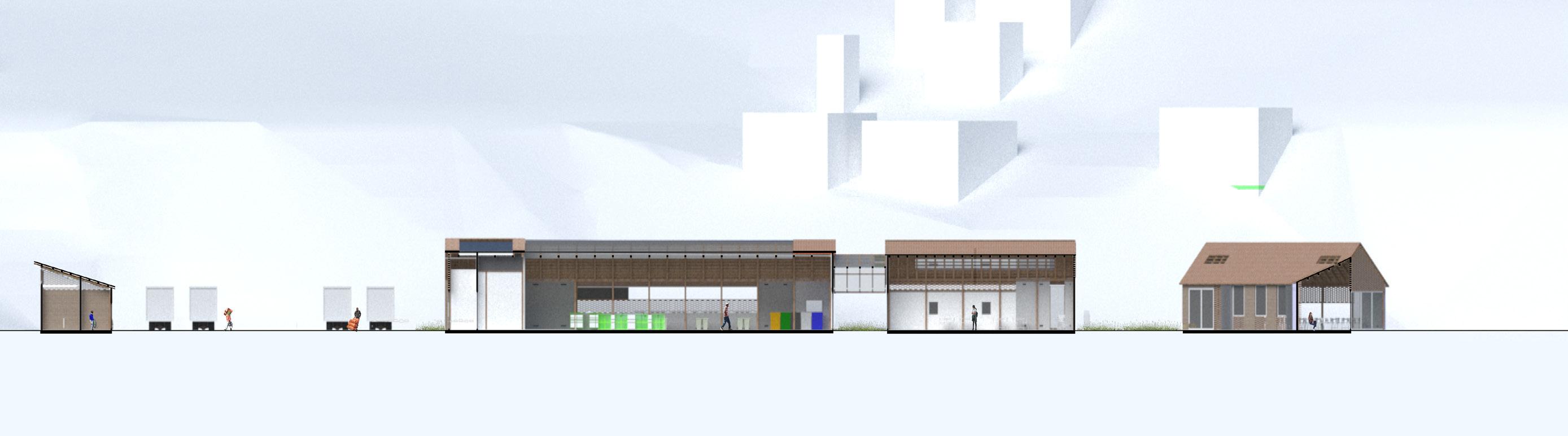

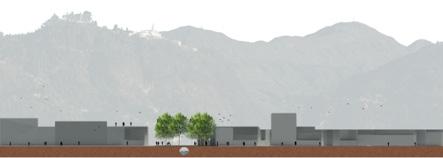

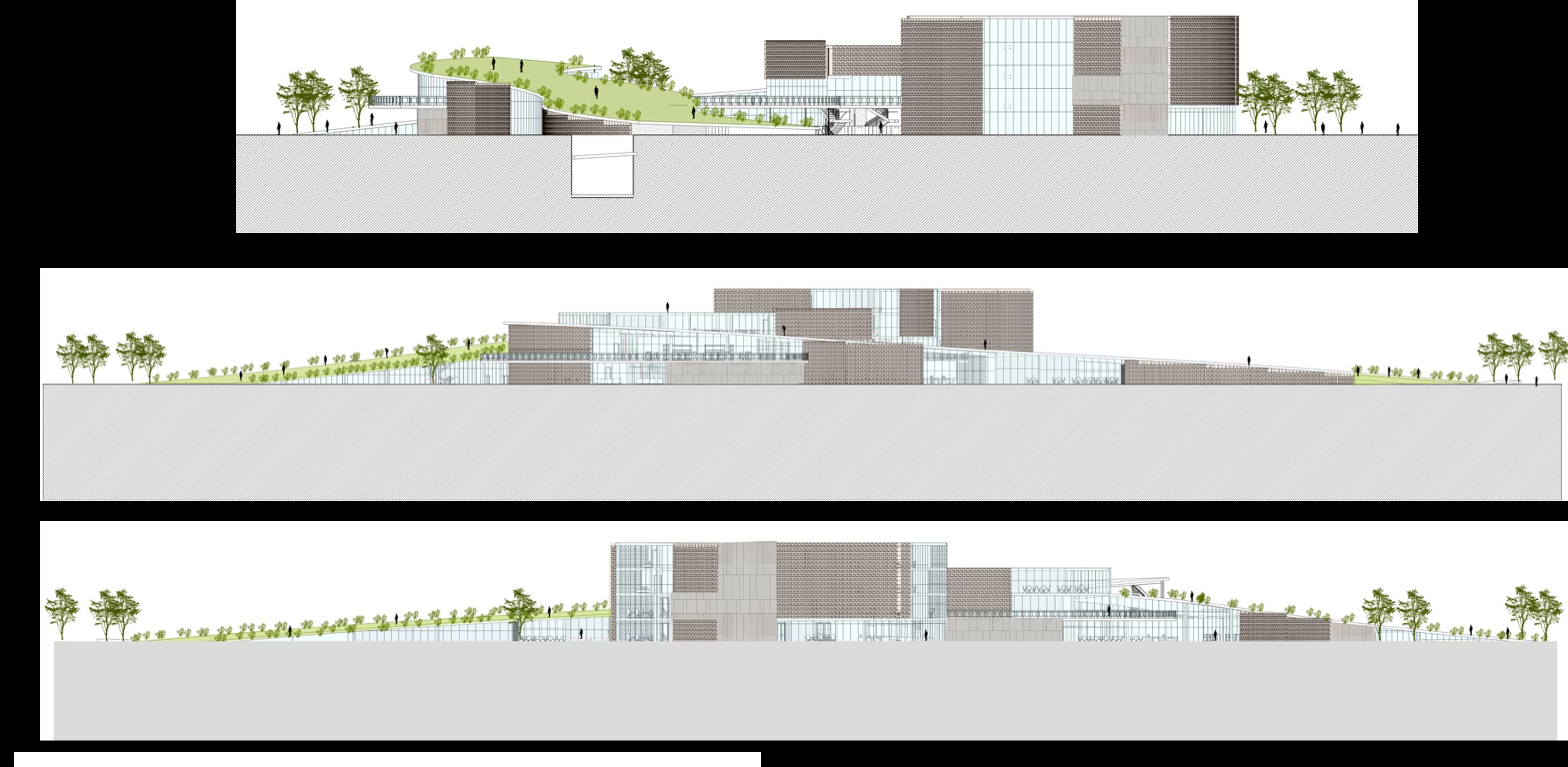

Fachada oriente Escala 1:250

Fachada occidente Escala 1:250

Fachada norte Escala 1:250

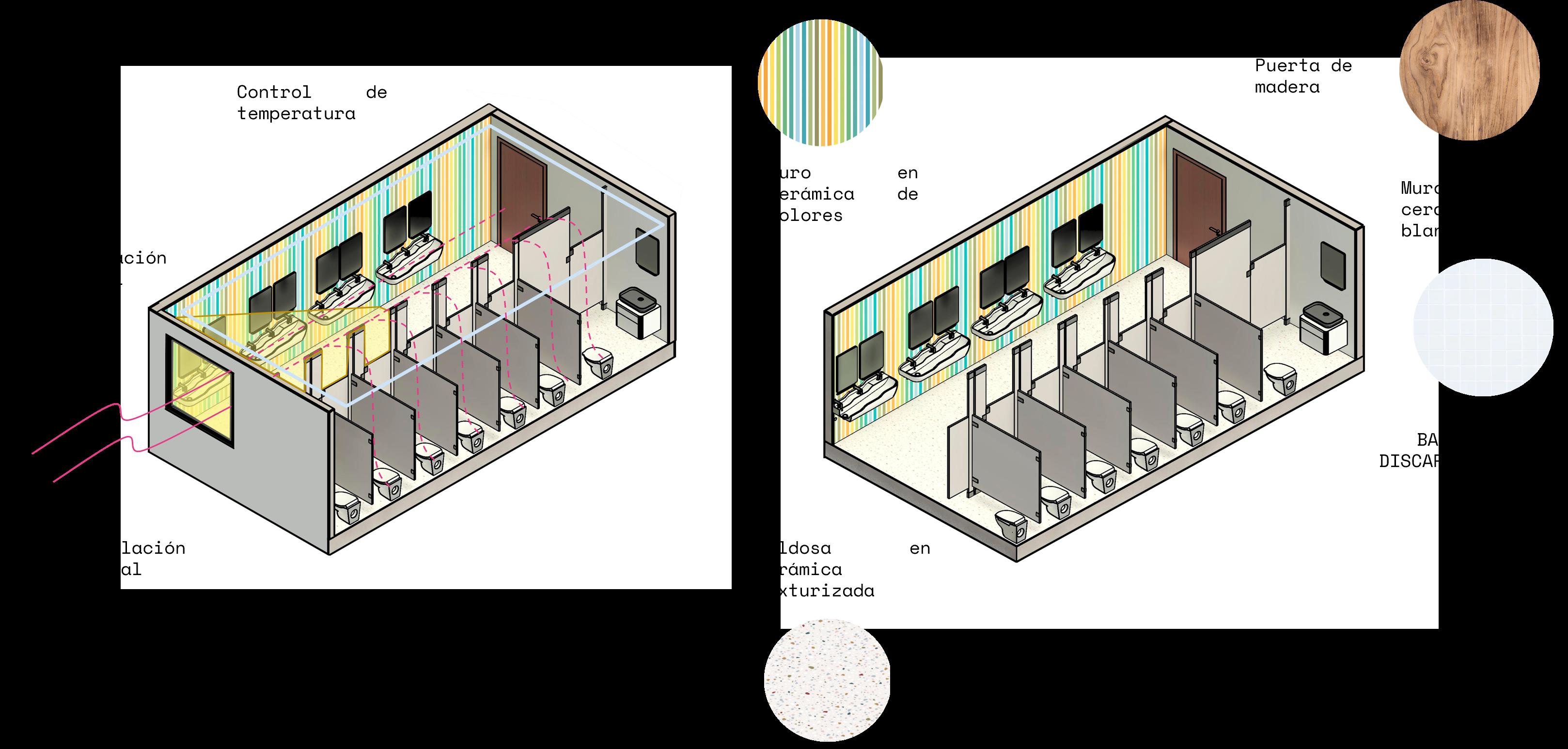

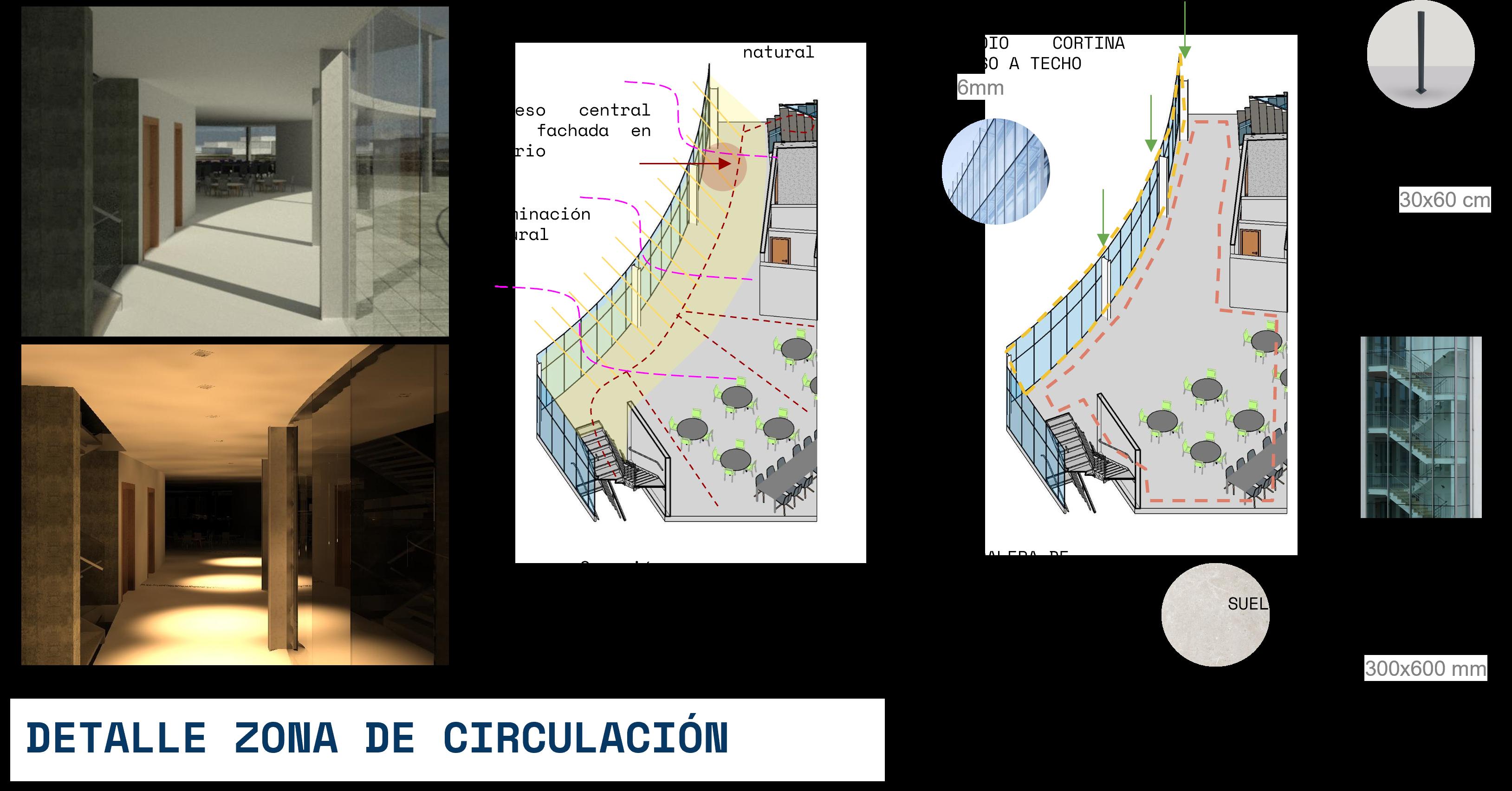

| DETALLE DE ZONA DE BAÑOS INFANTILES

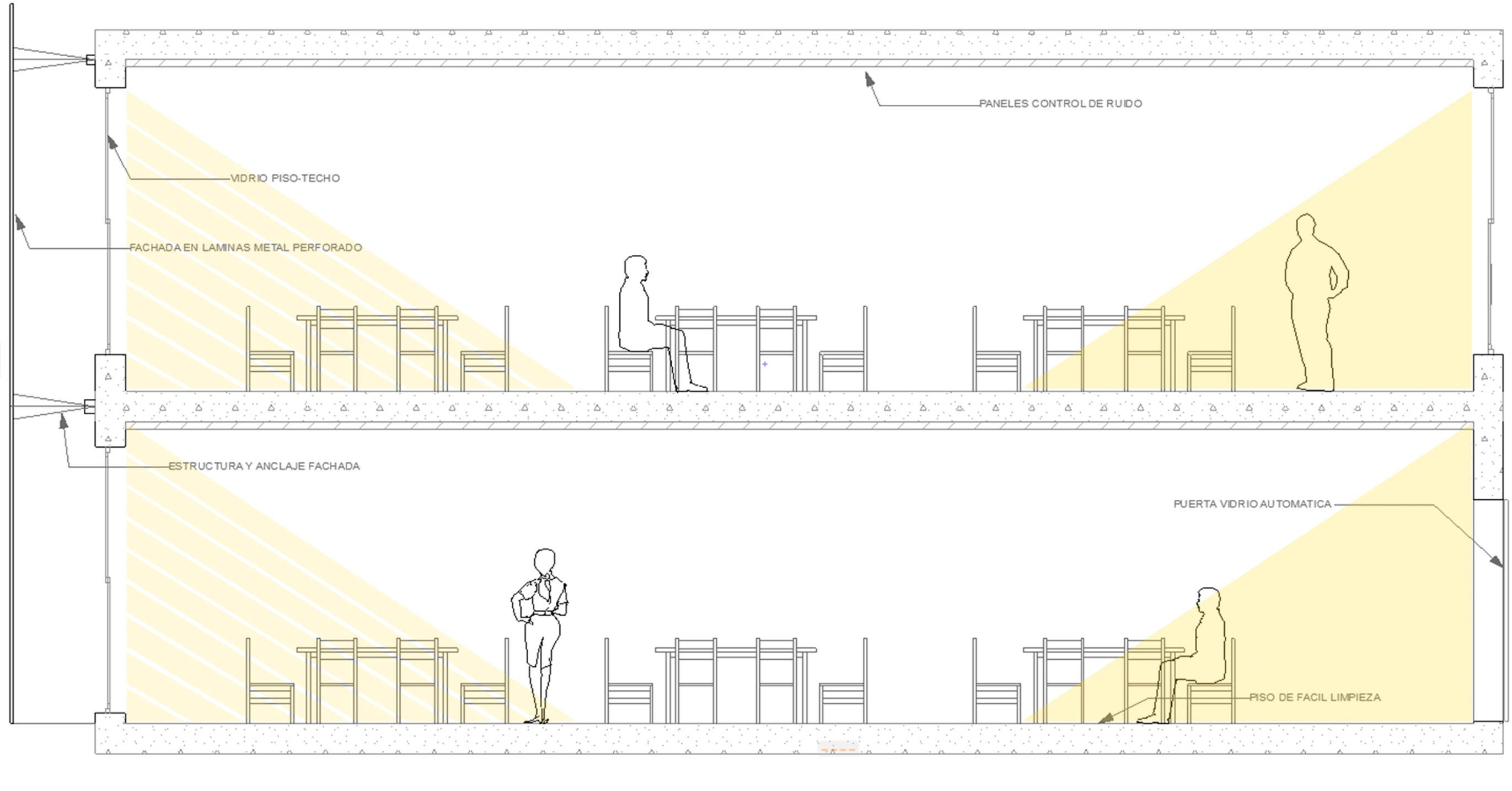

DETALLE CON FACHADA

DETALLE SIN FACHADA

Iluminación natural

MUROS CORTINA

Ventilación natural

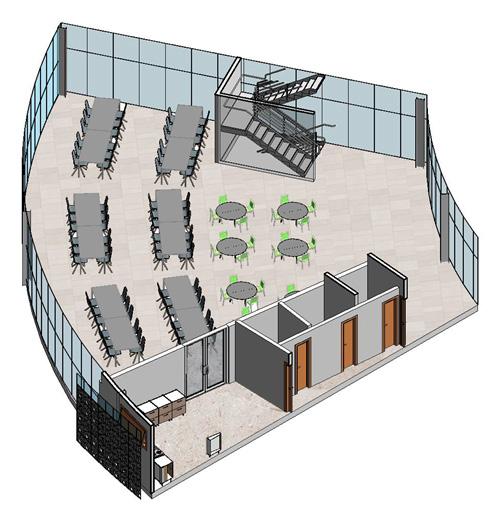

DETALLE ZONA RECREATIVA

DETALLE DE ZONA RECREATIVA

FACHADA EN ACERO PERFORADA

SUELO EN TEXTURA CERÁMICA GRIS CLARO 300x600 mm

DETALLE ISOMETRICO

DETALLE ISOMETRICO

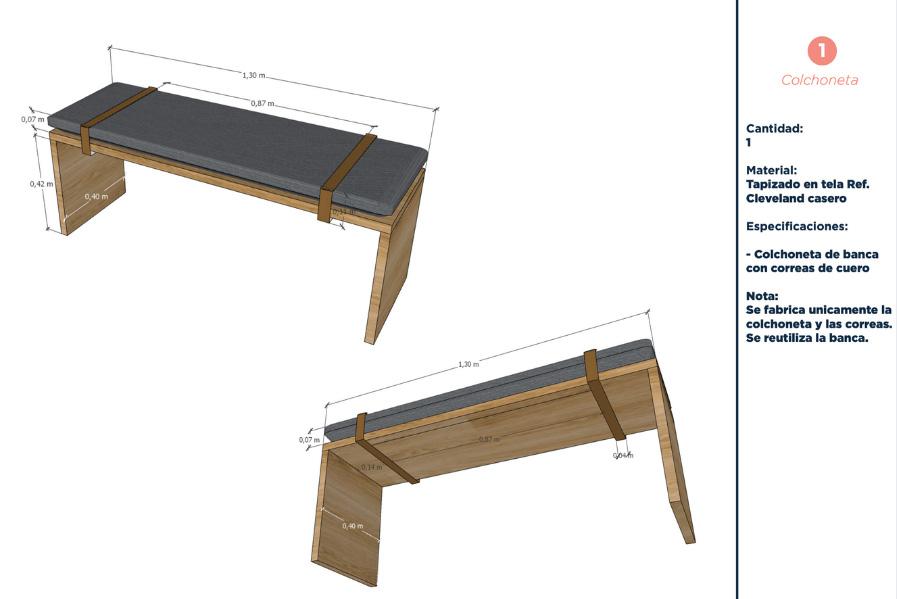

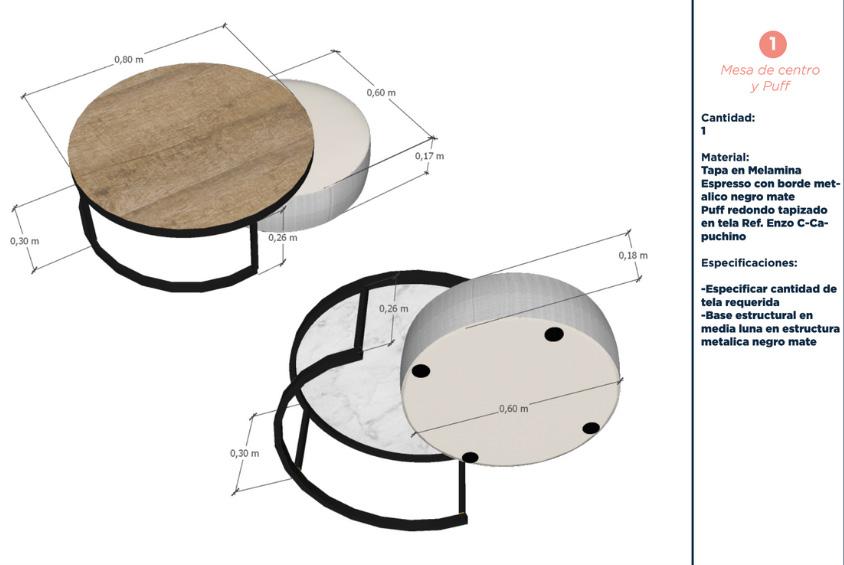

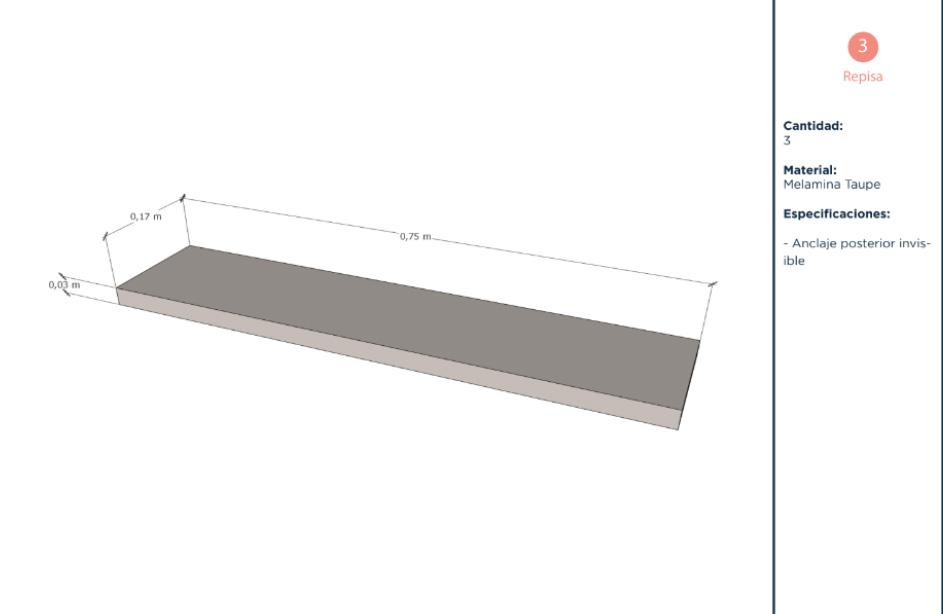

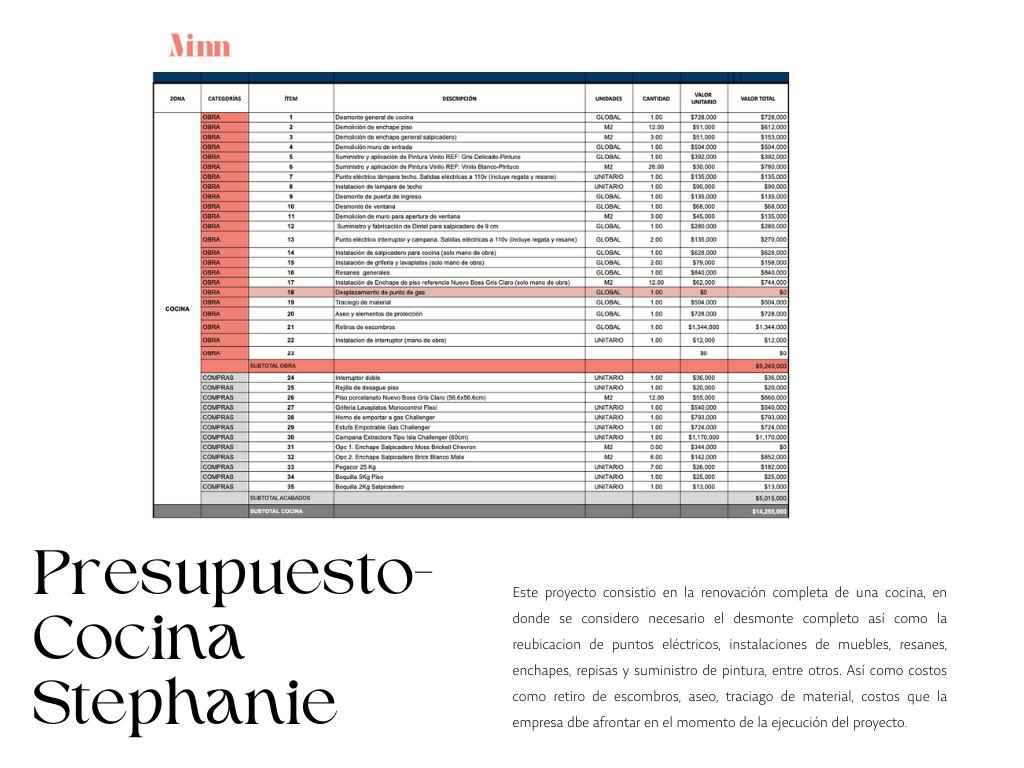

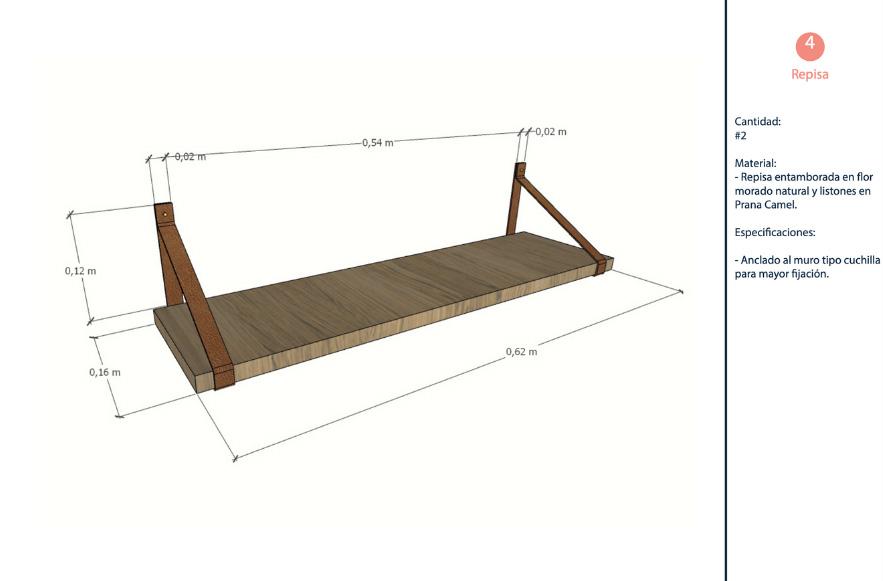

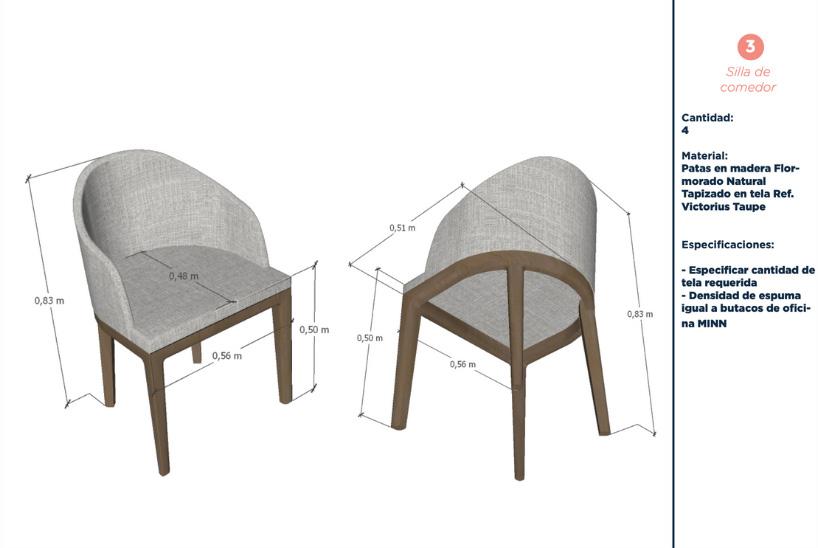

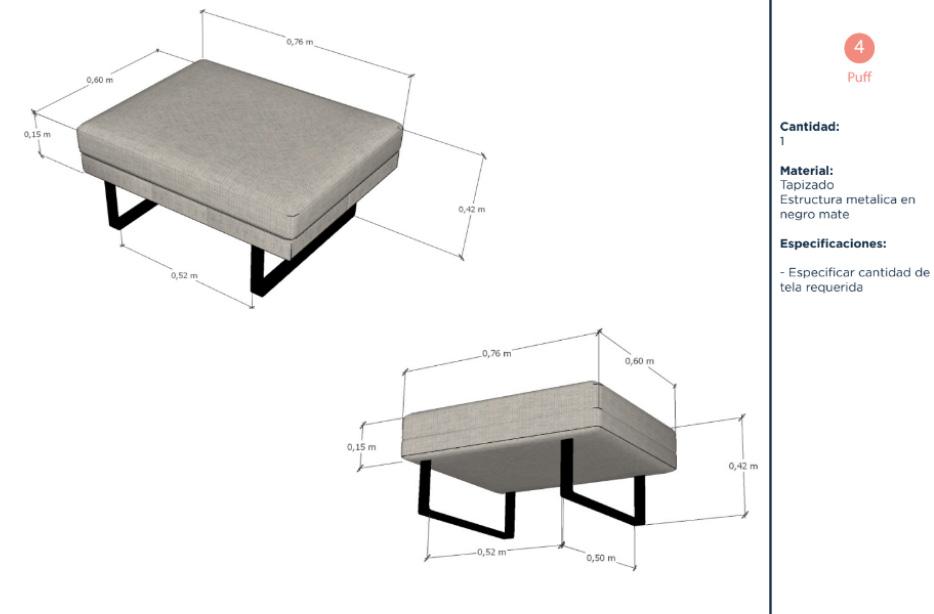

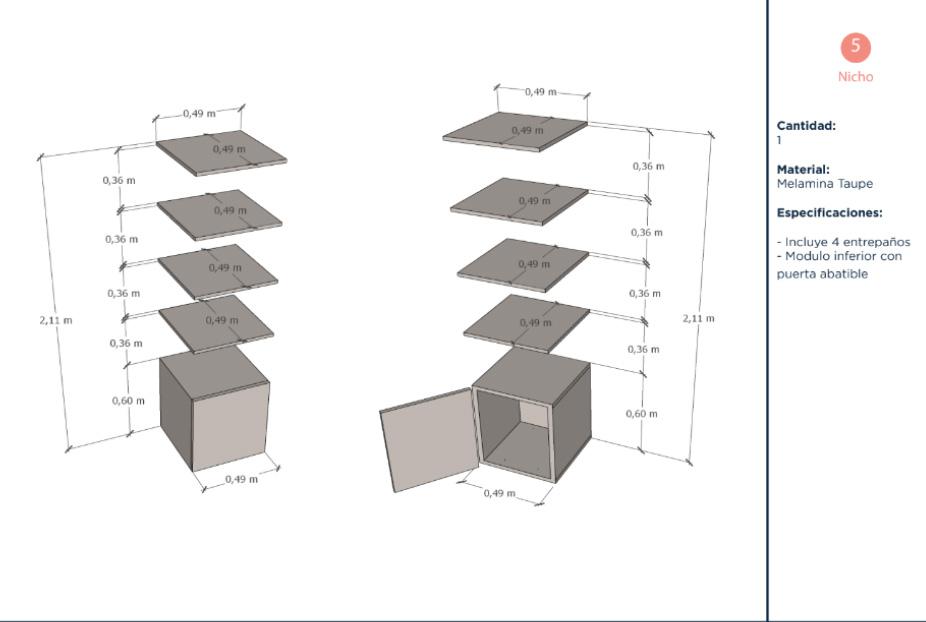

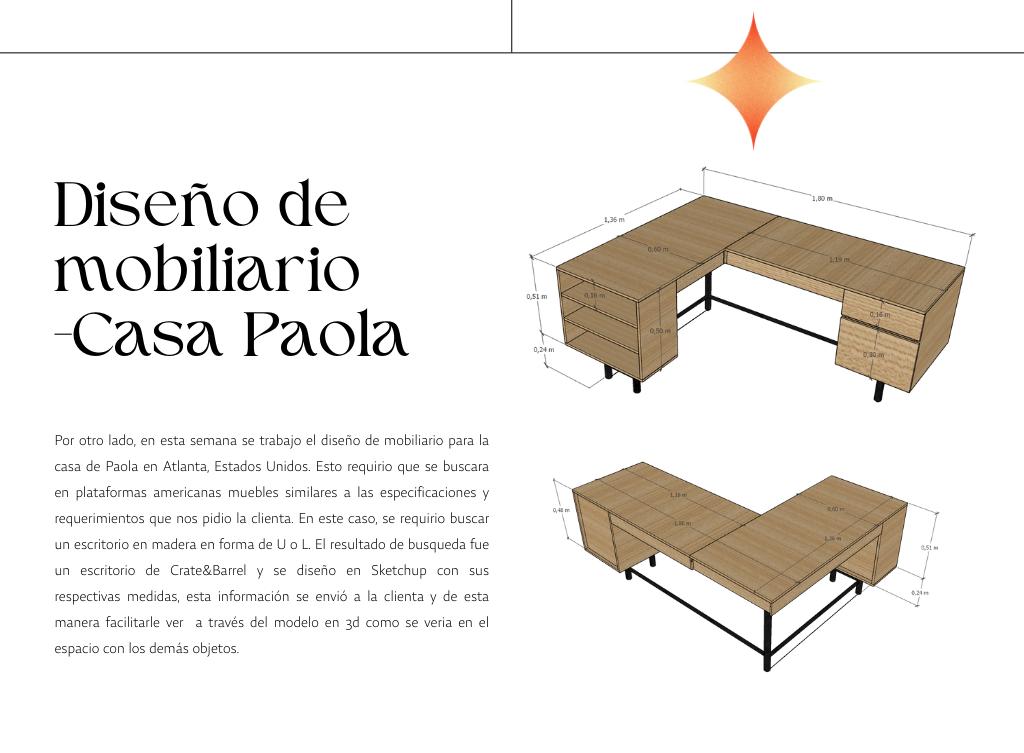

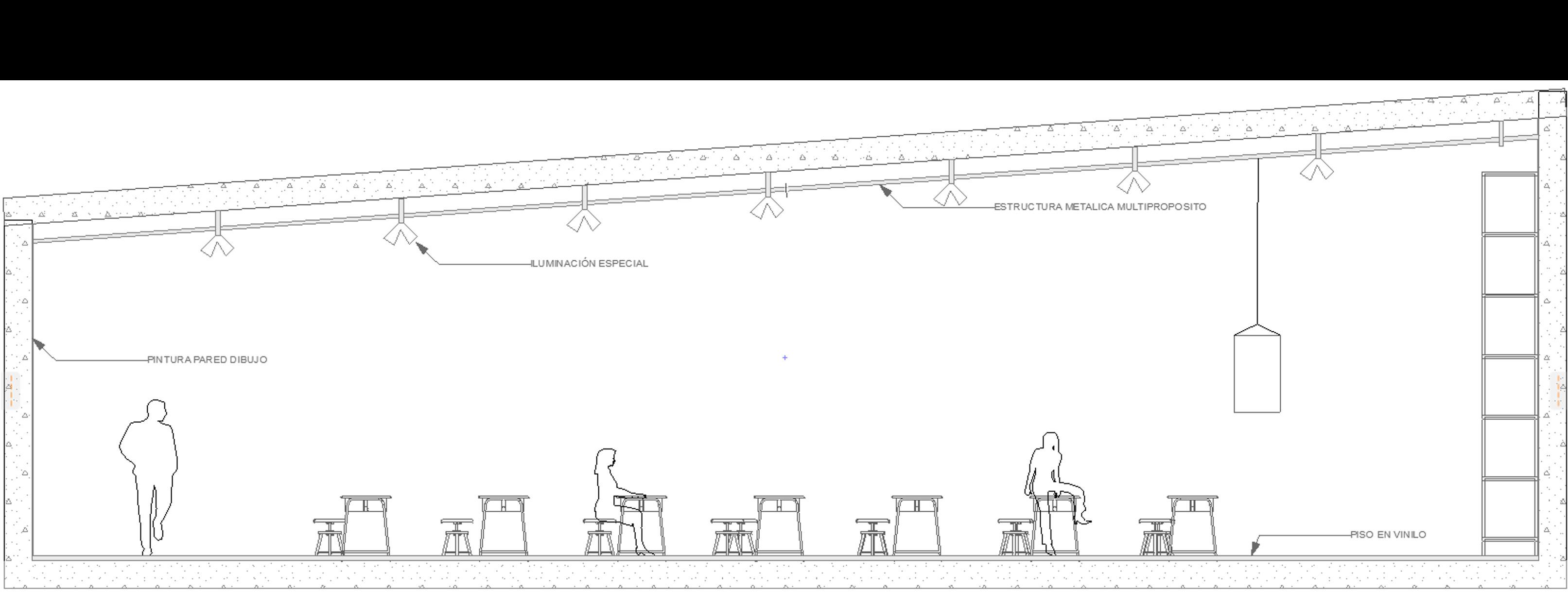

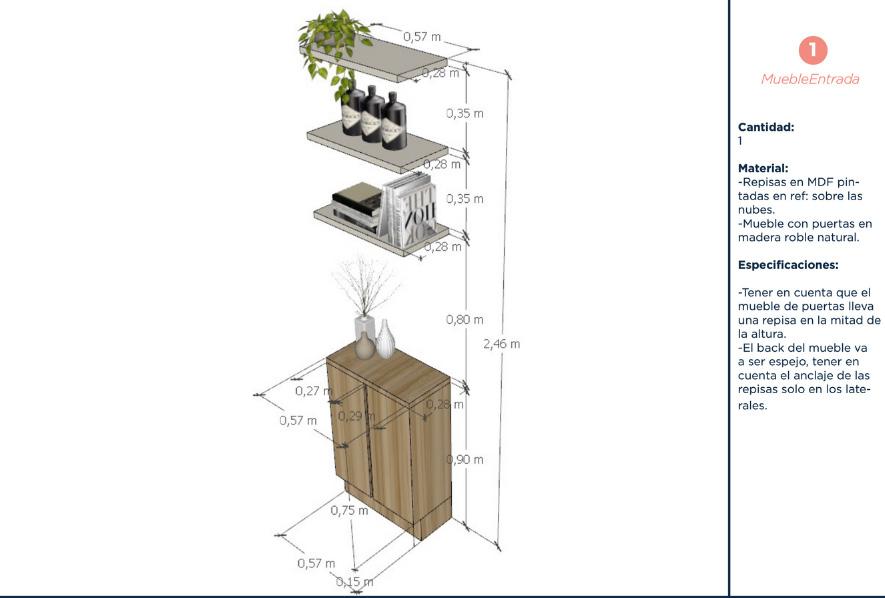

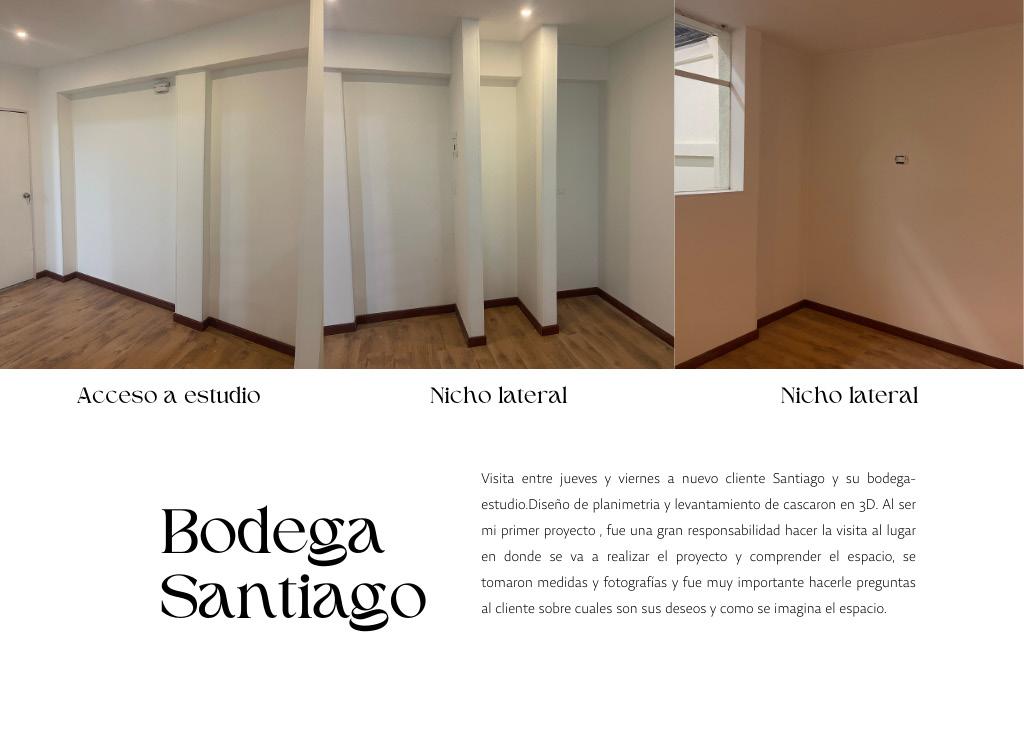

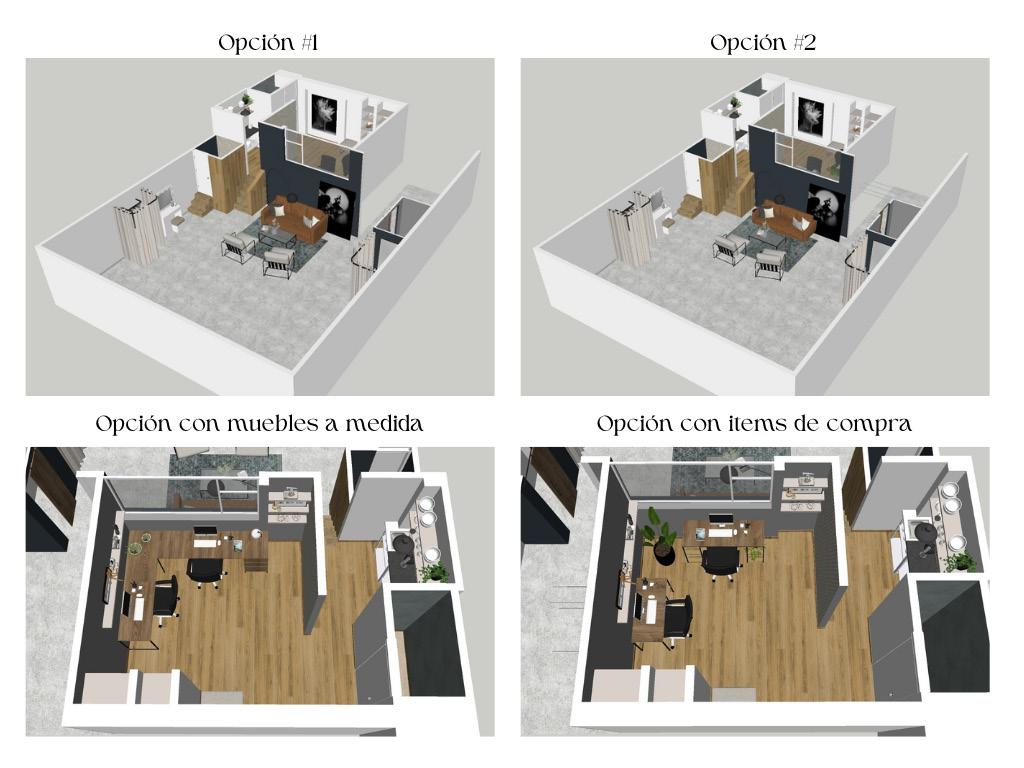

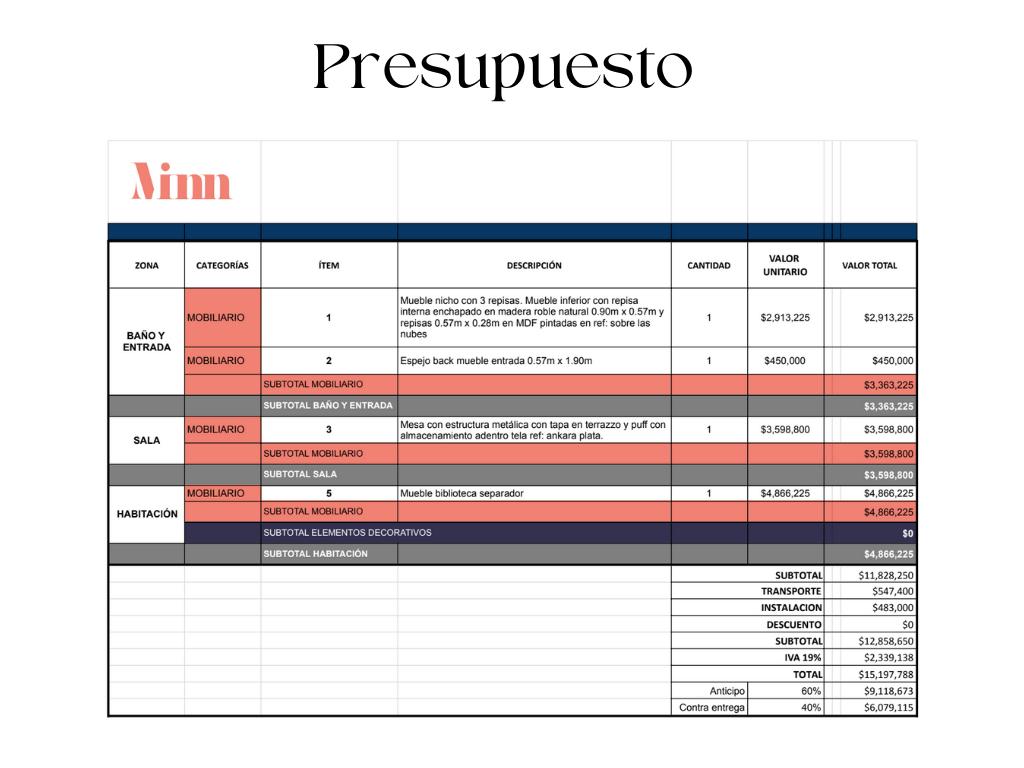

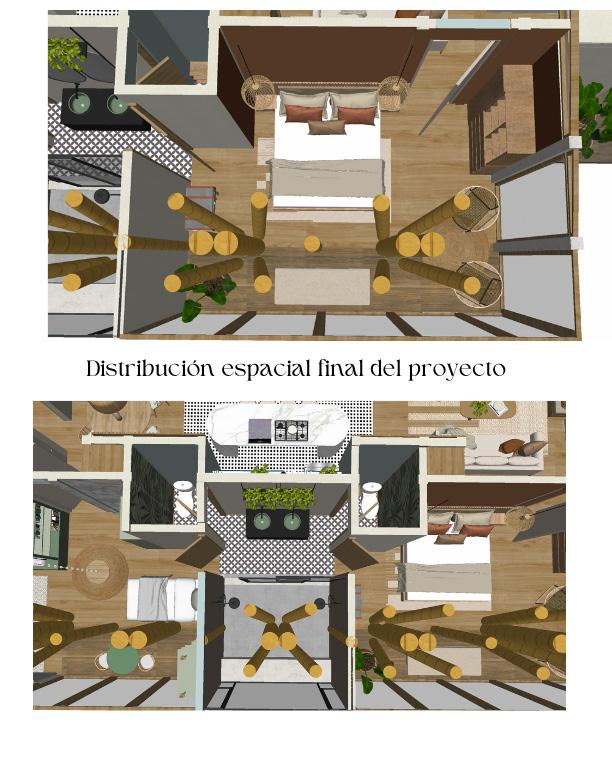

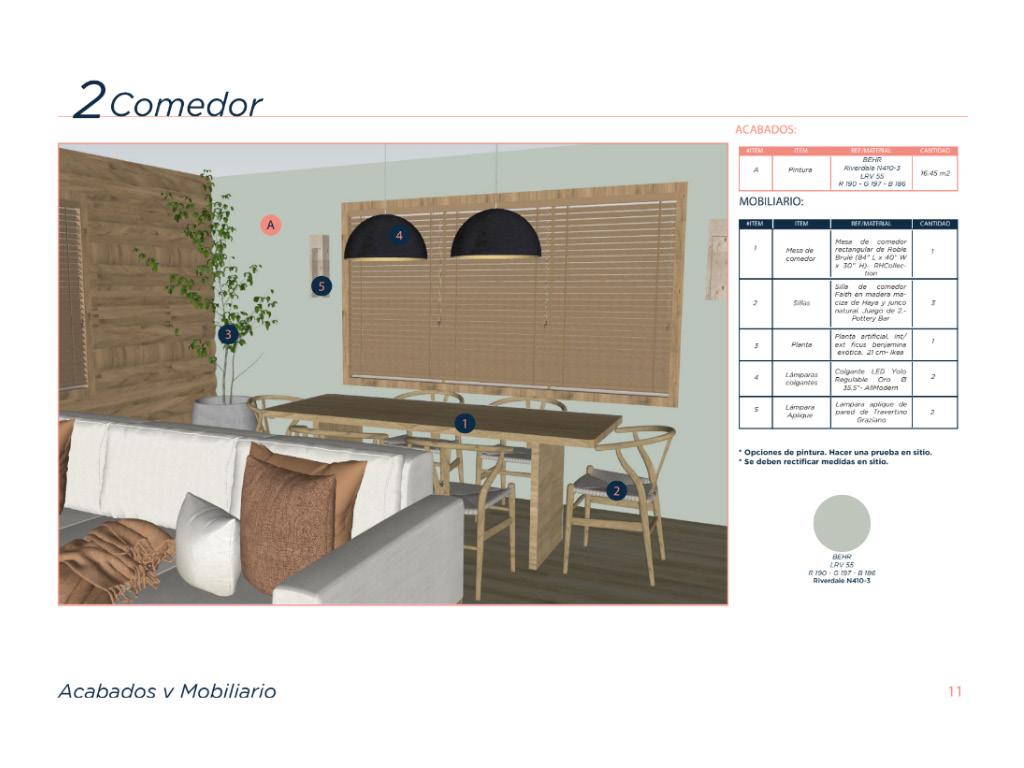

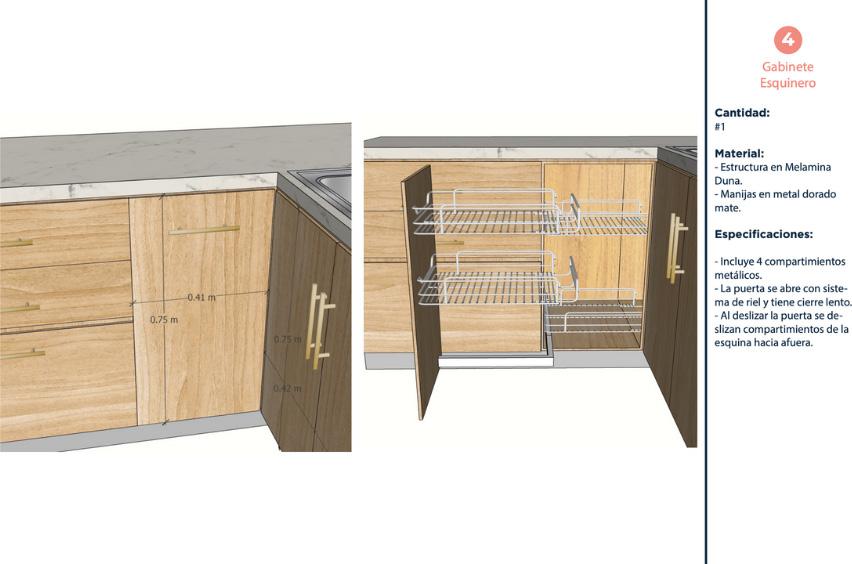

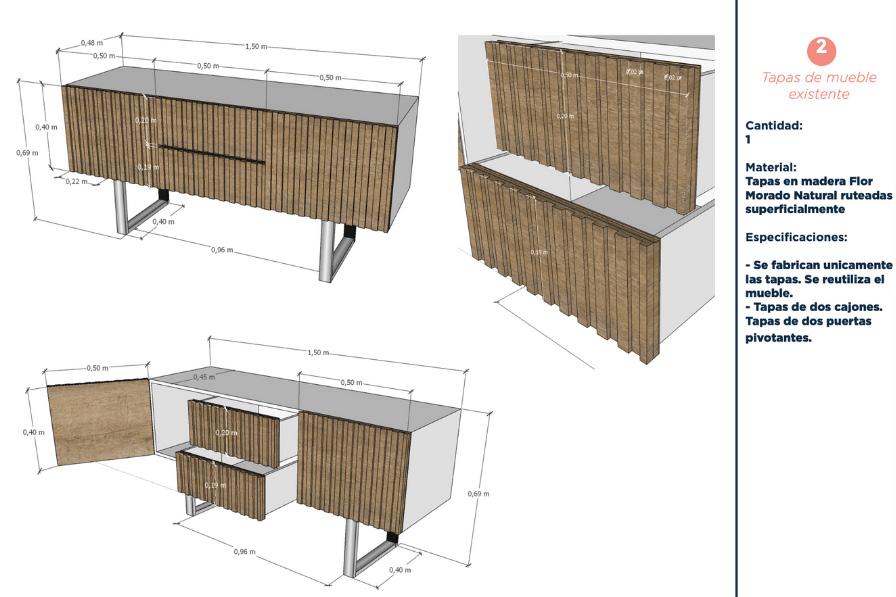

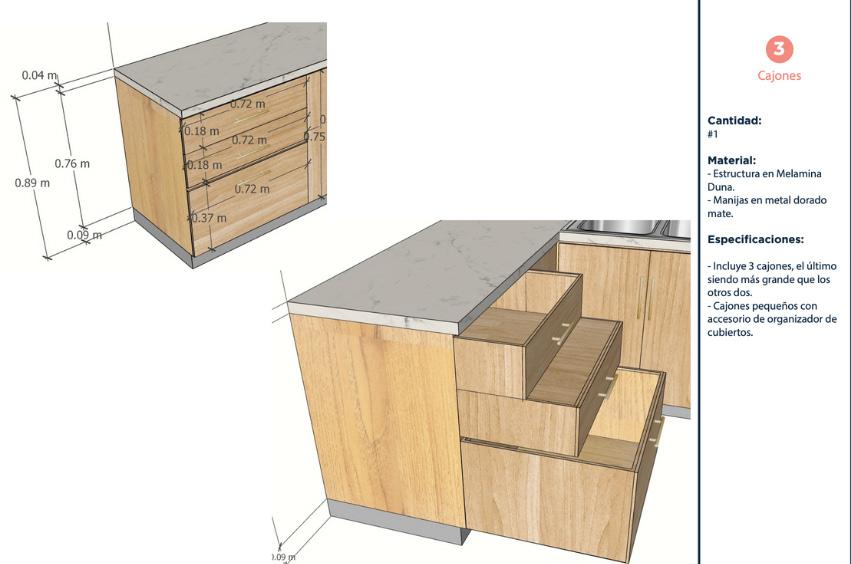

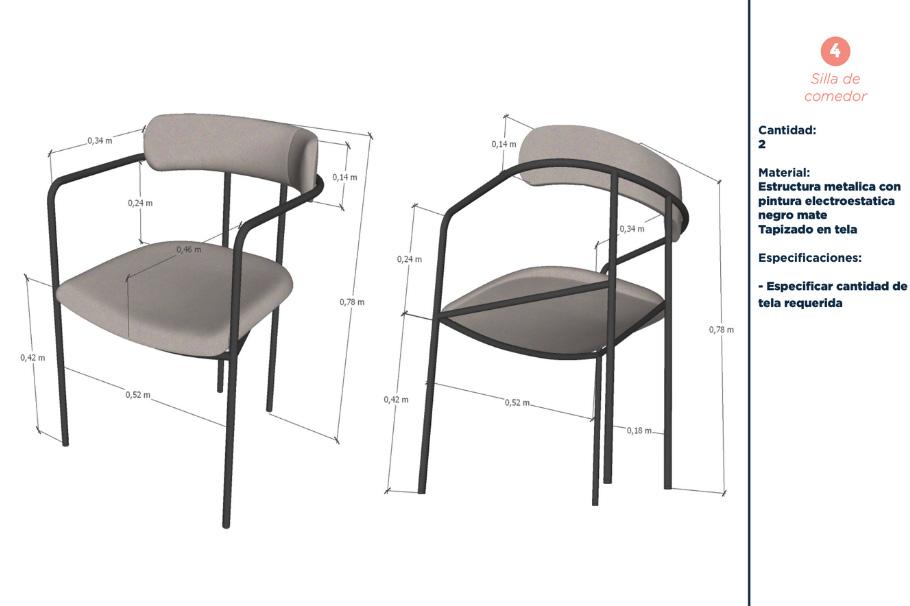

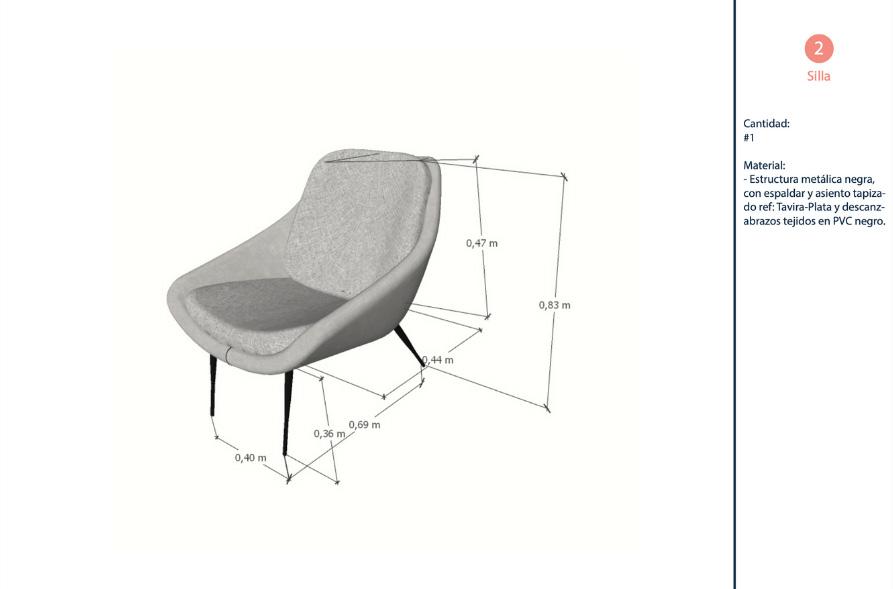

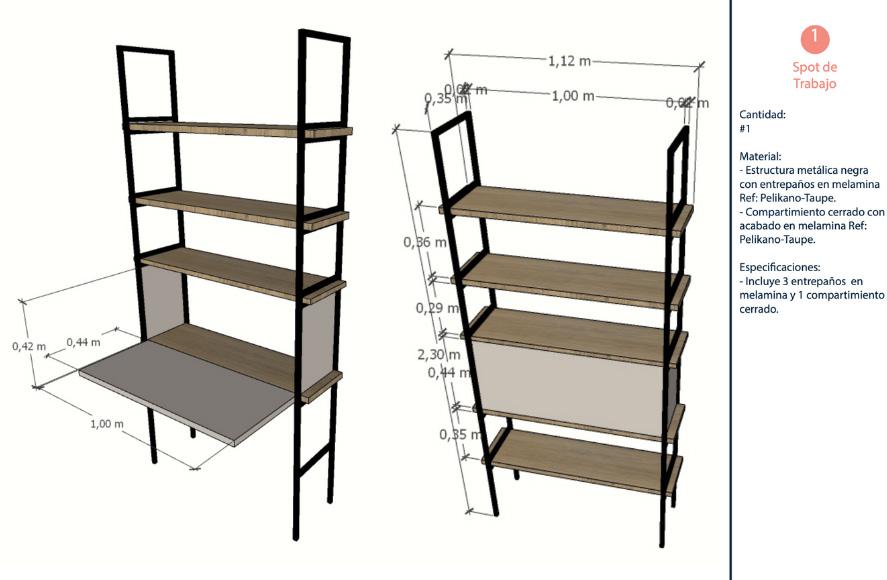

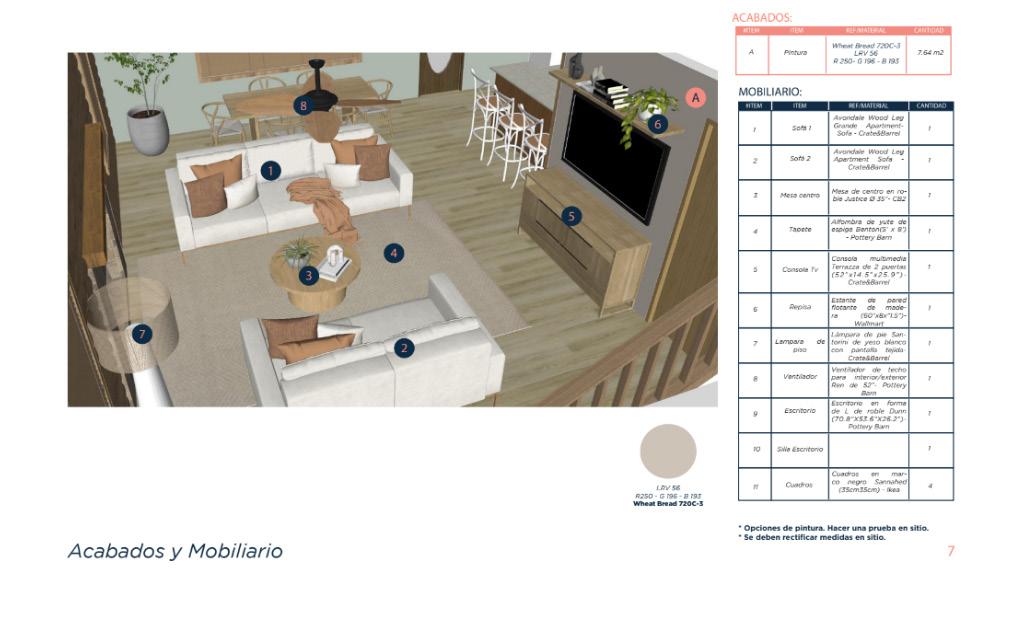

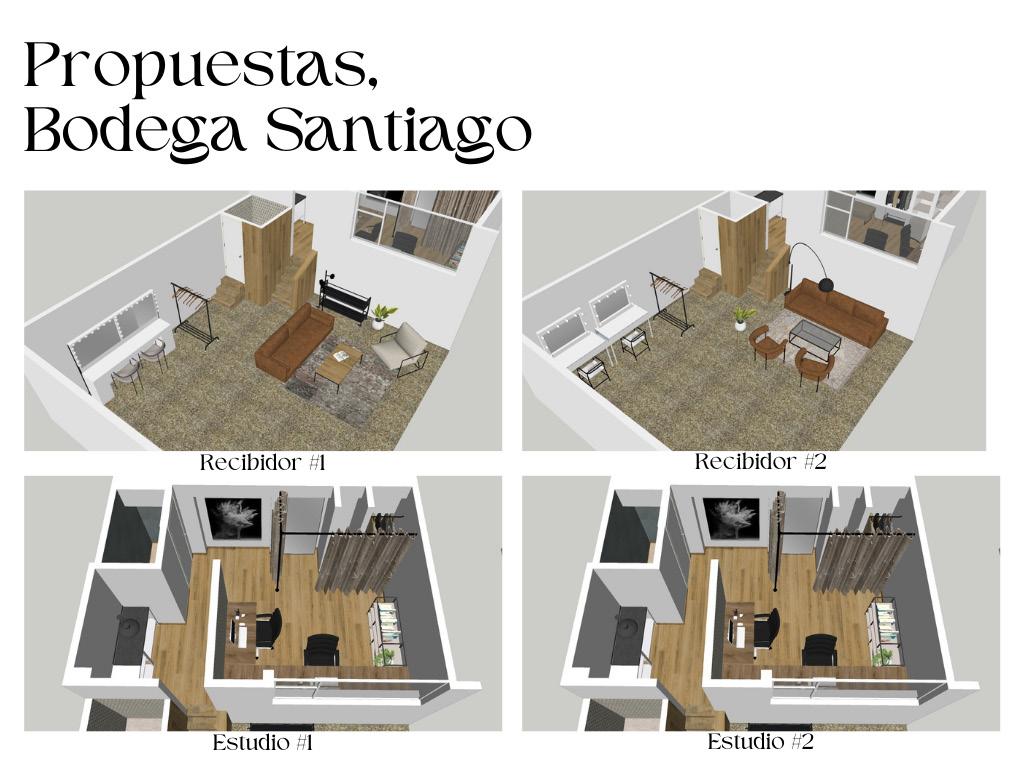

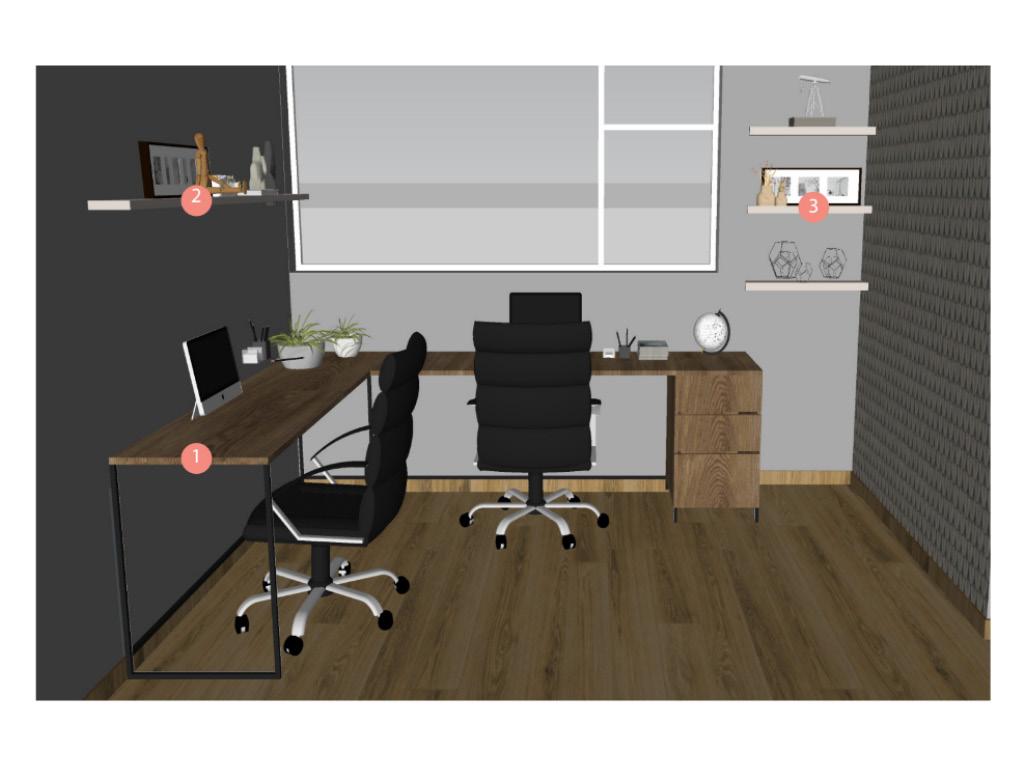

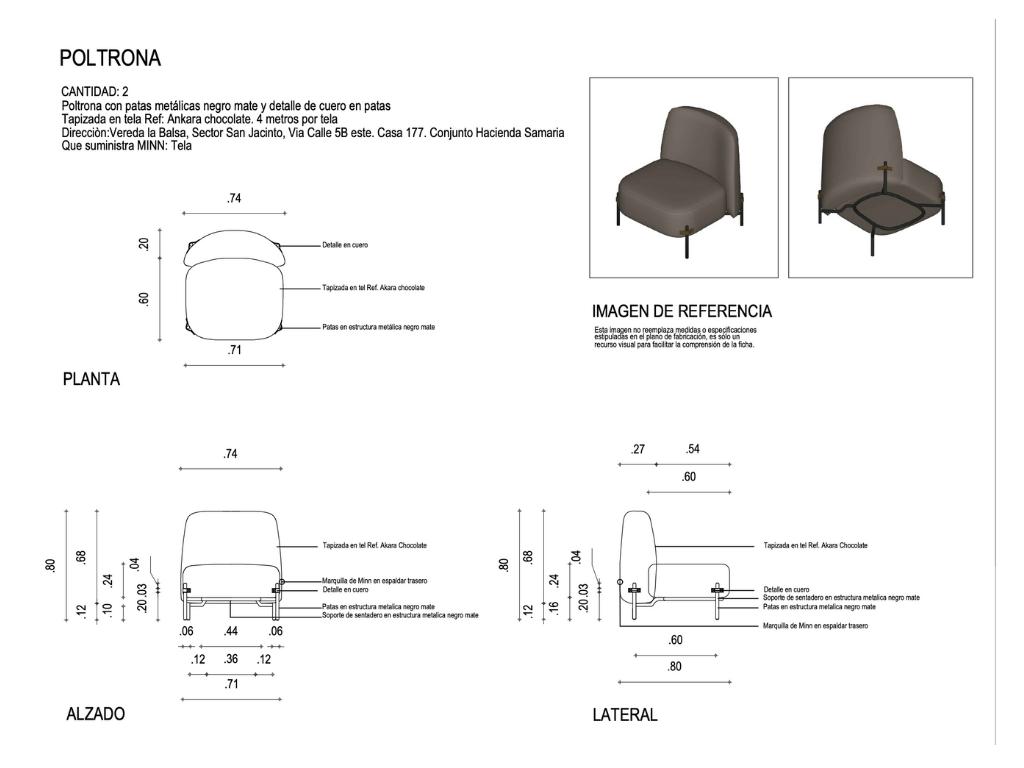

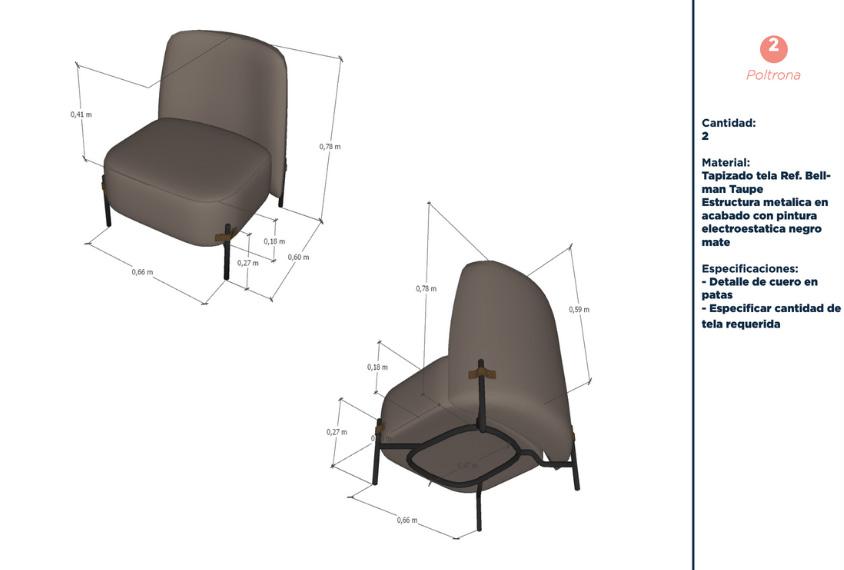

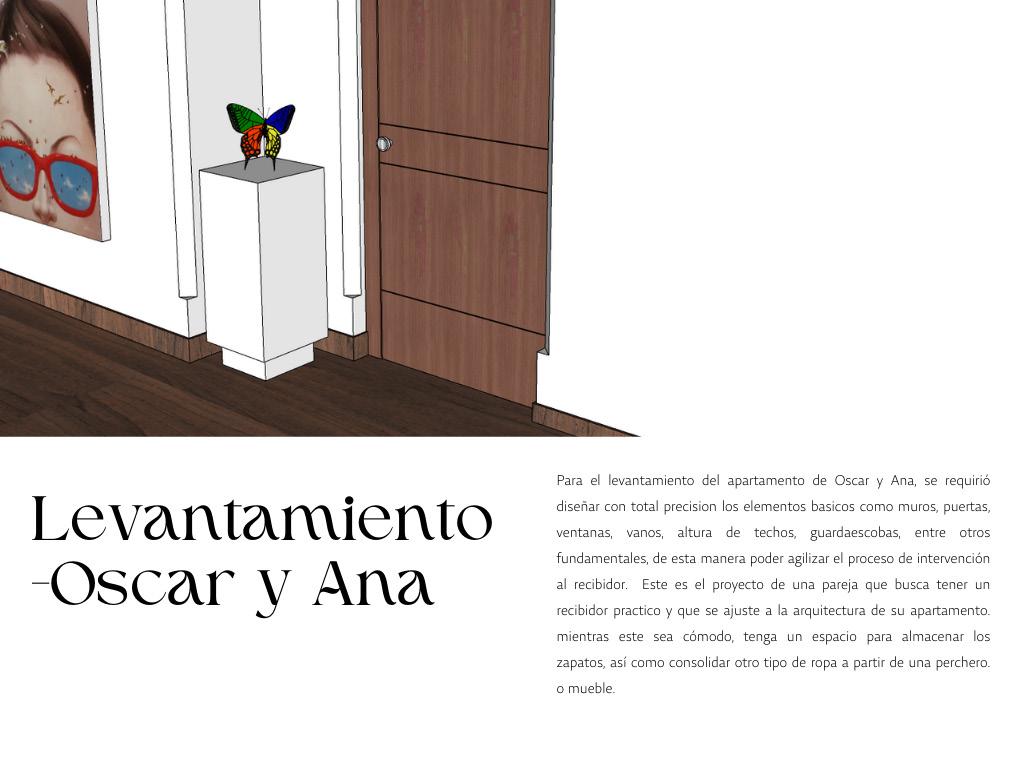

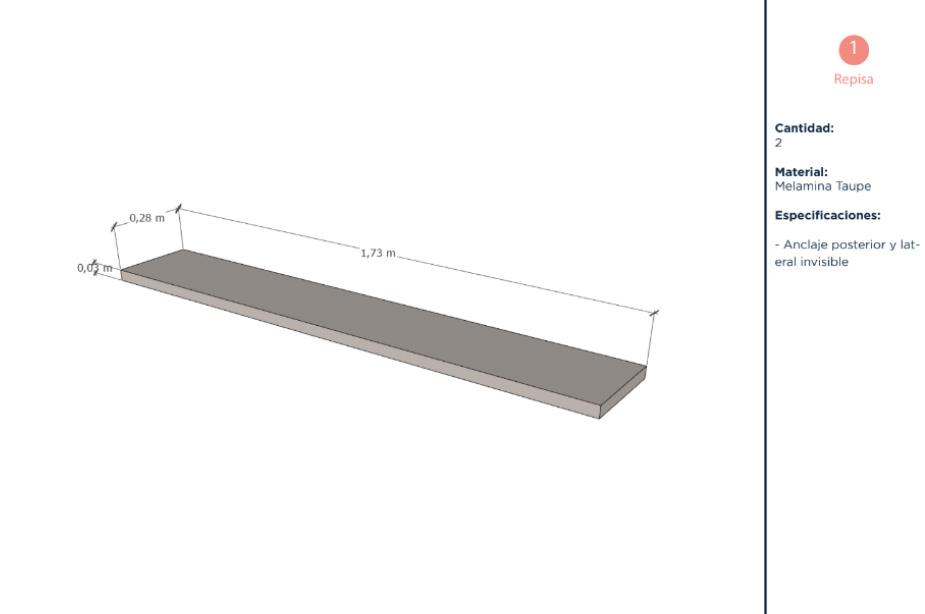

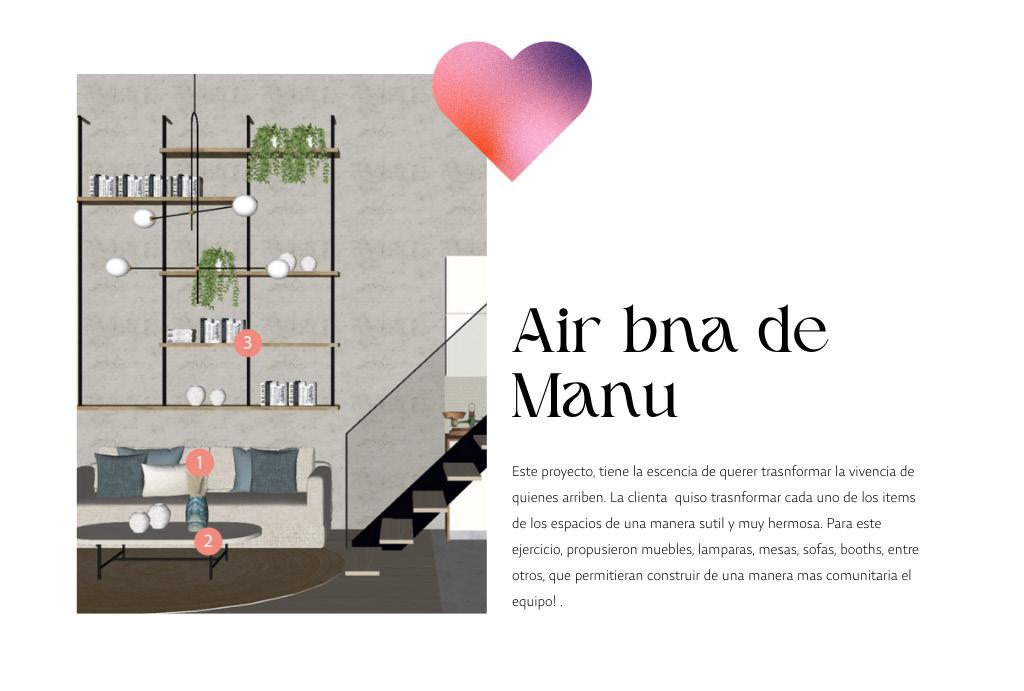

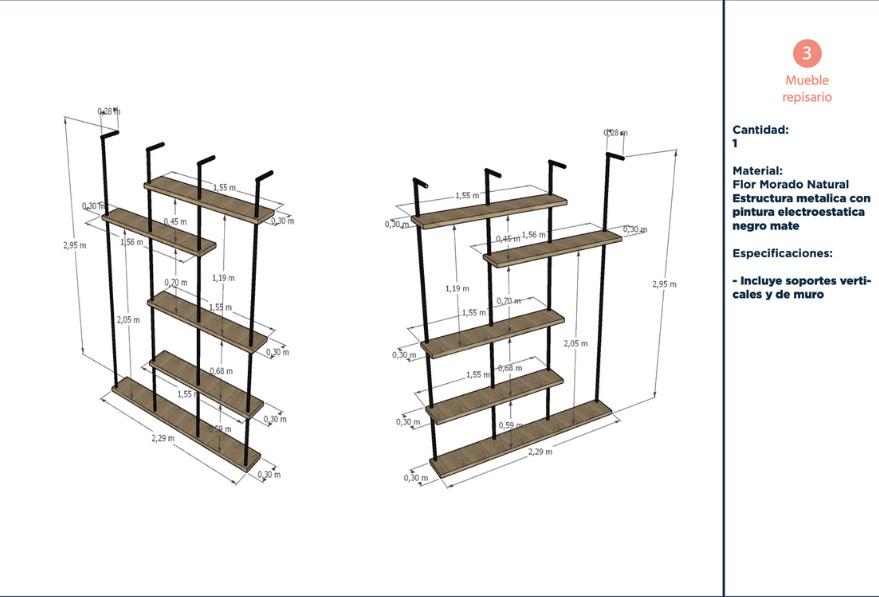

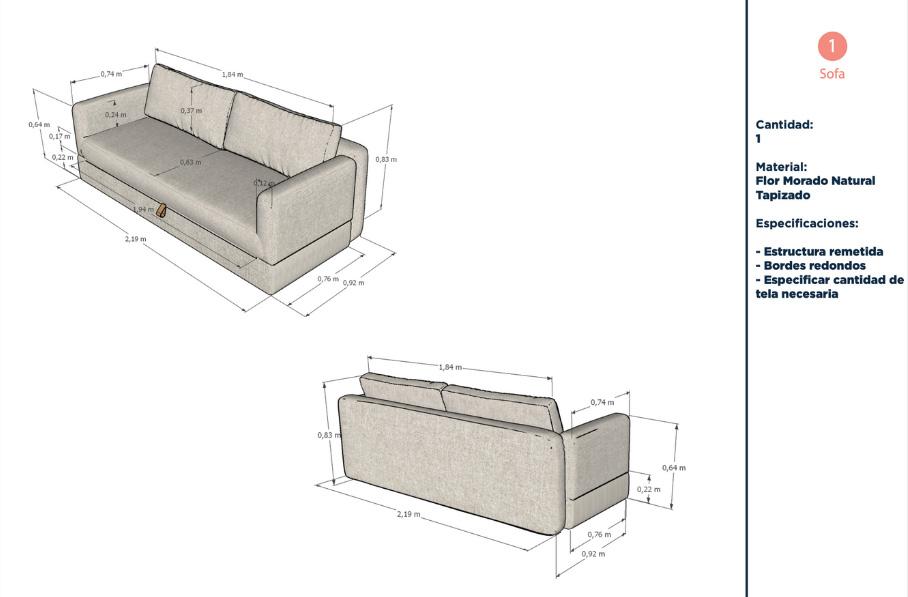

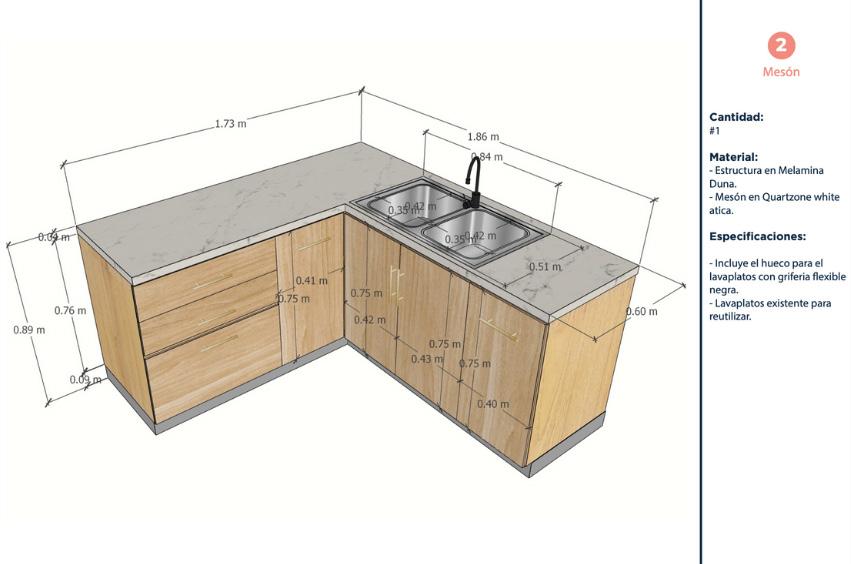

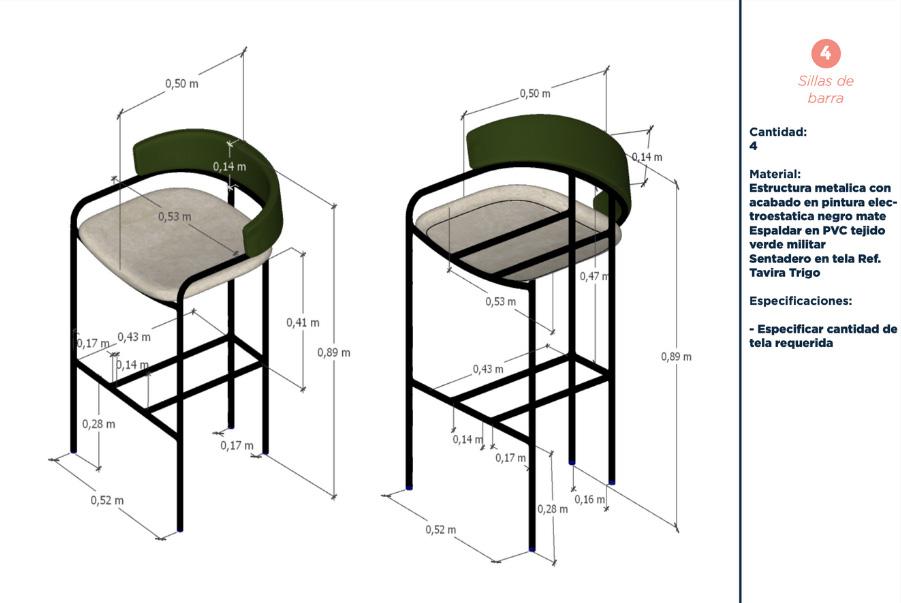

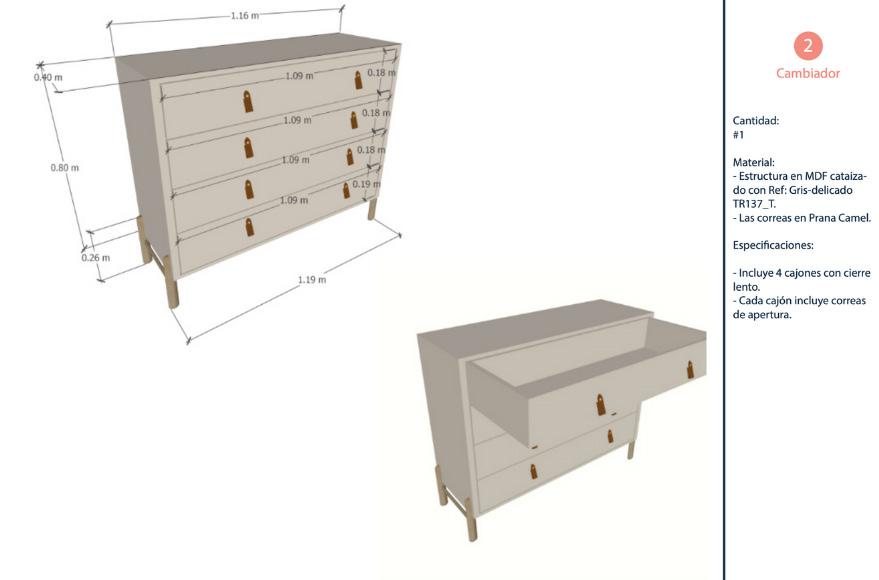

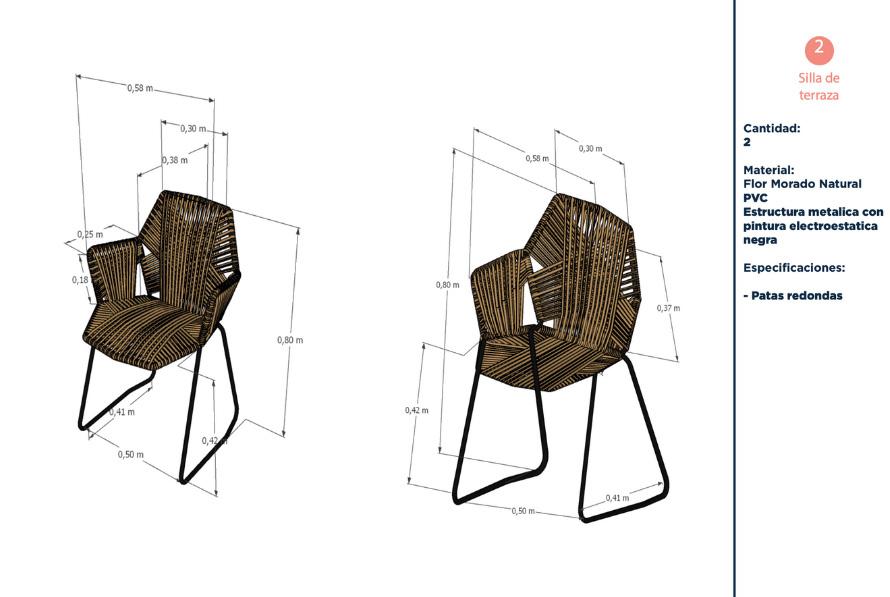

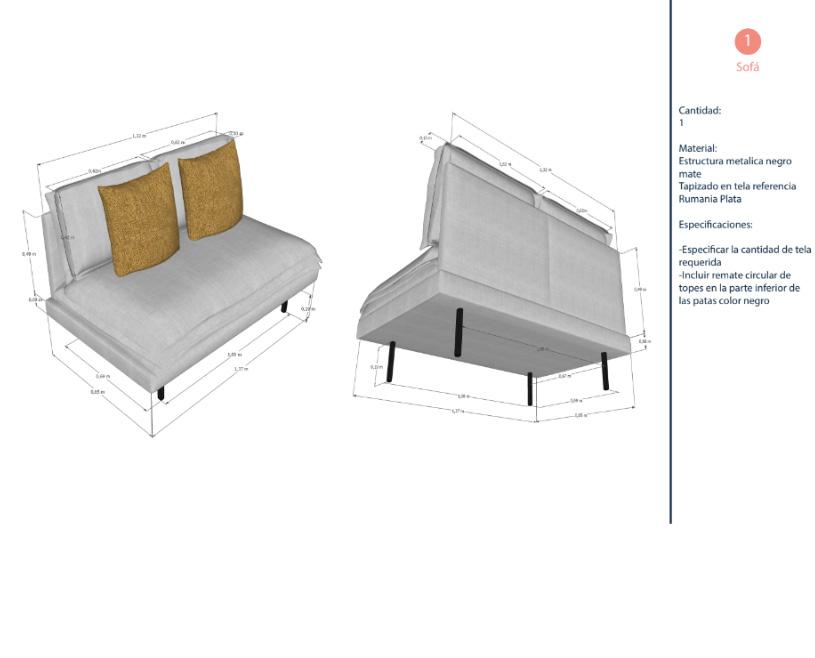

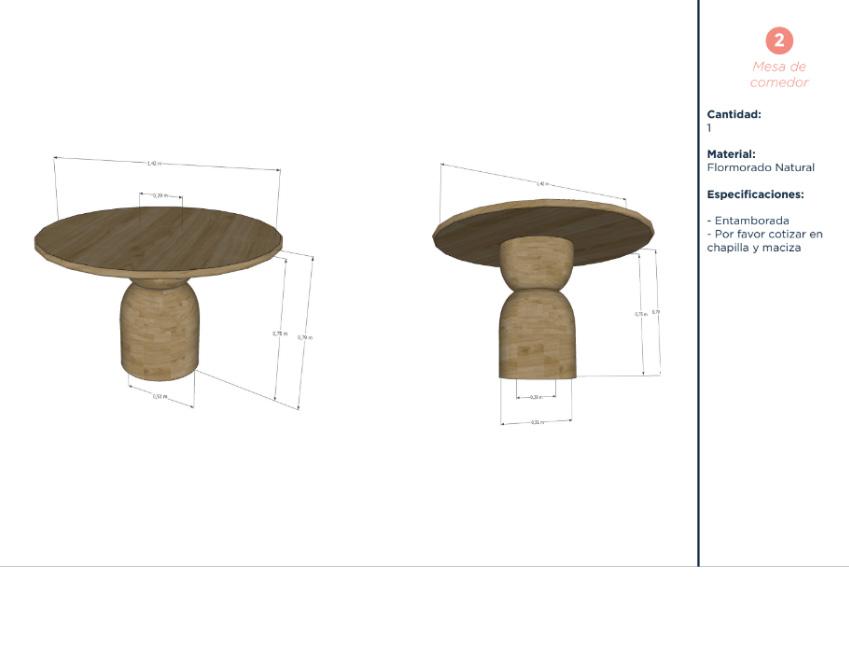

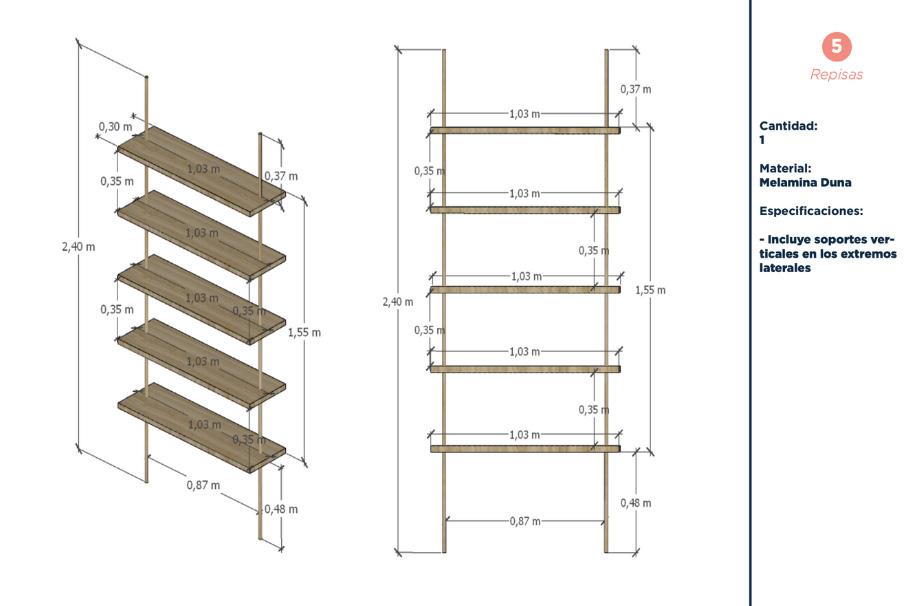

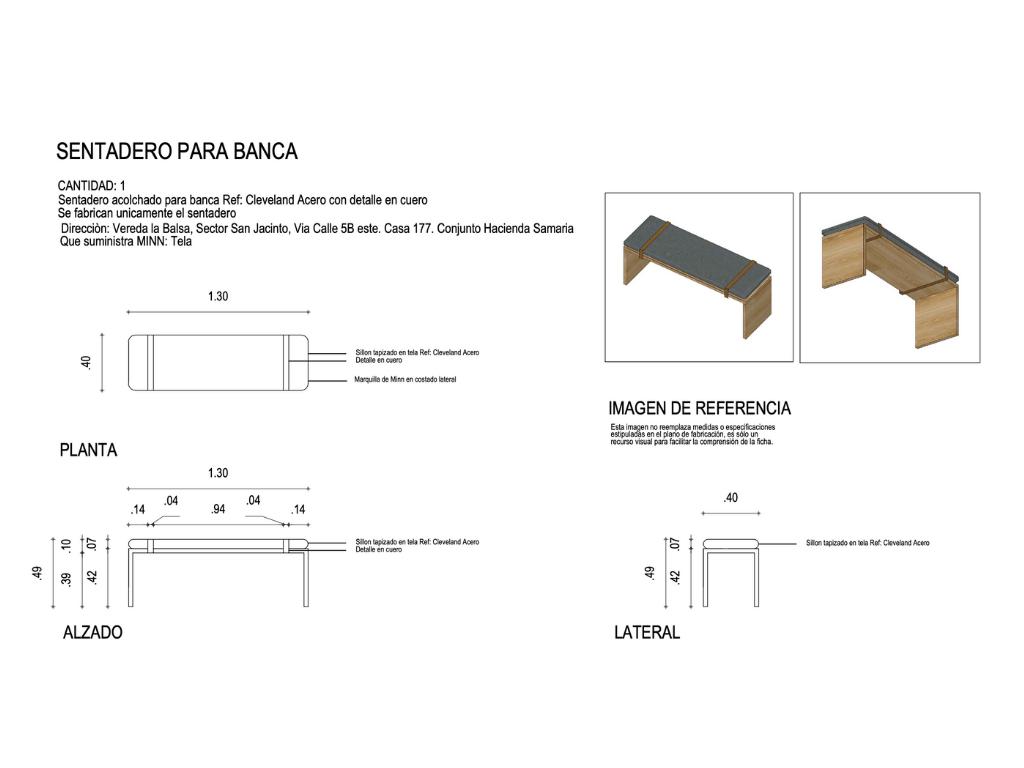

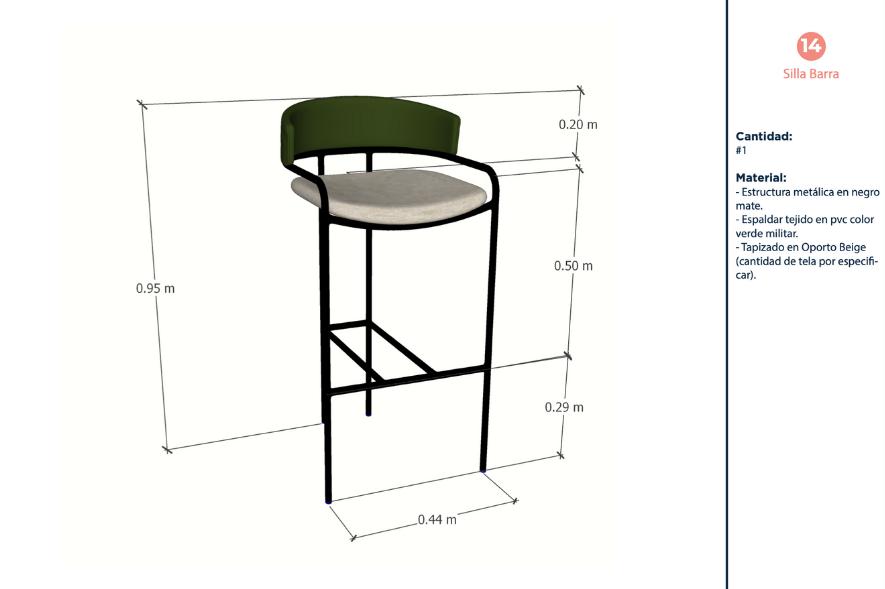

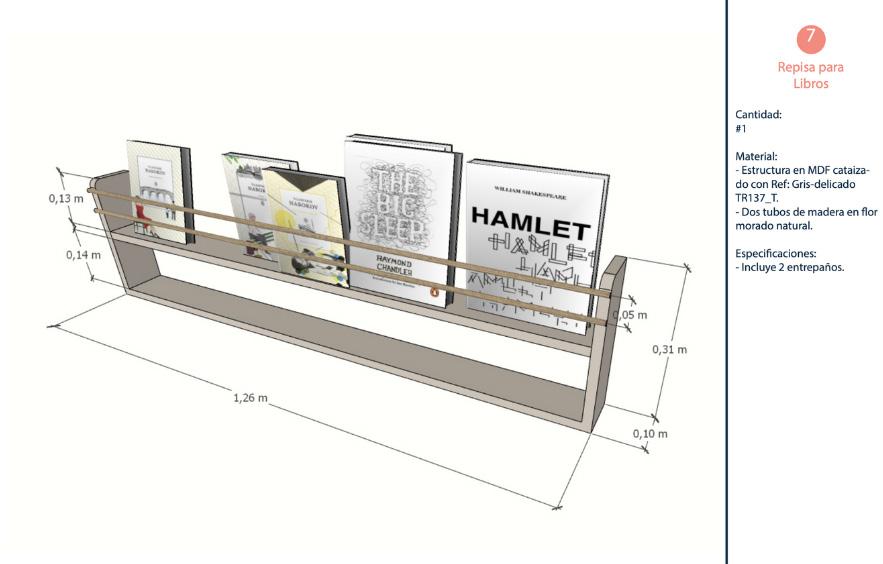

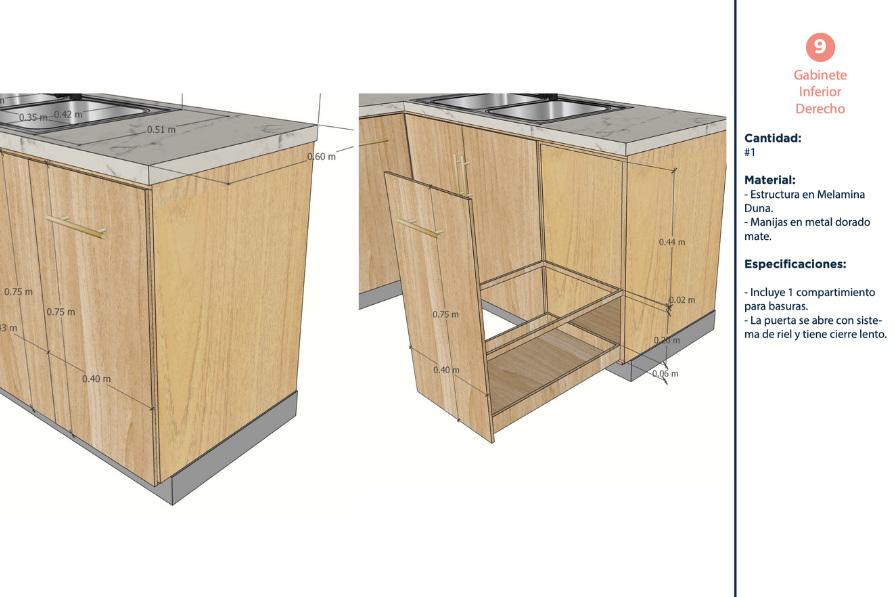

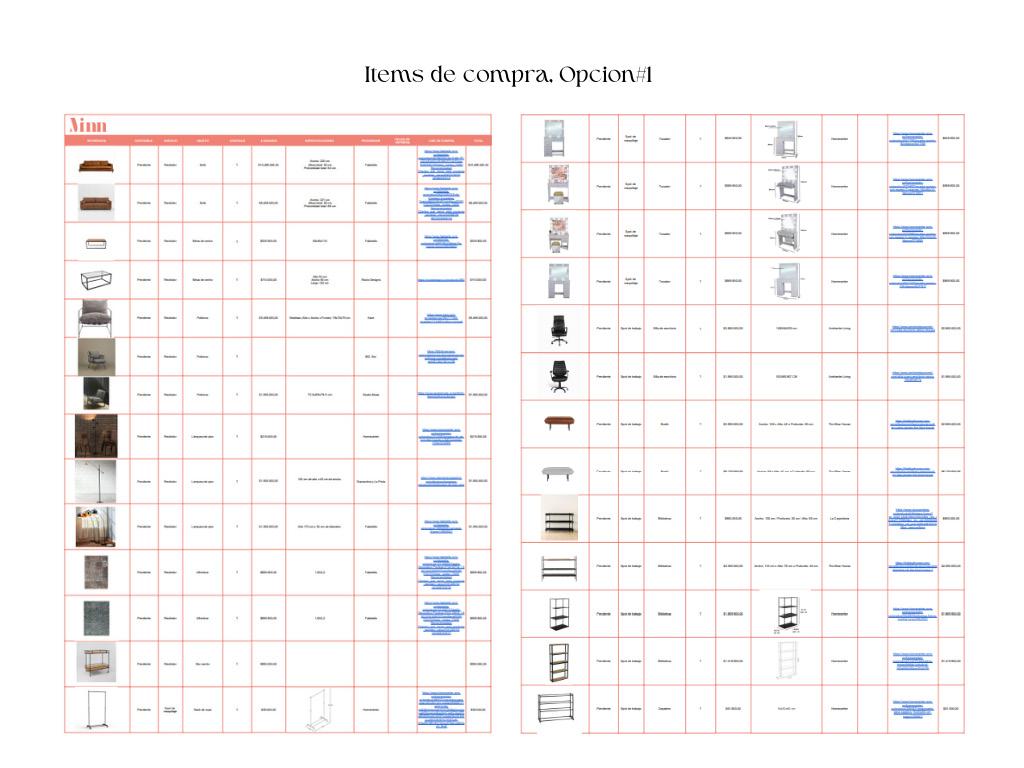

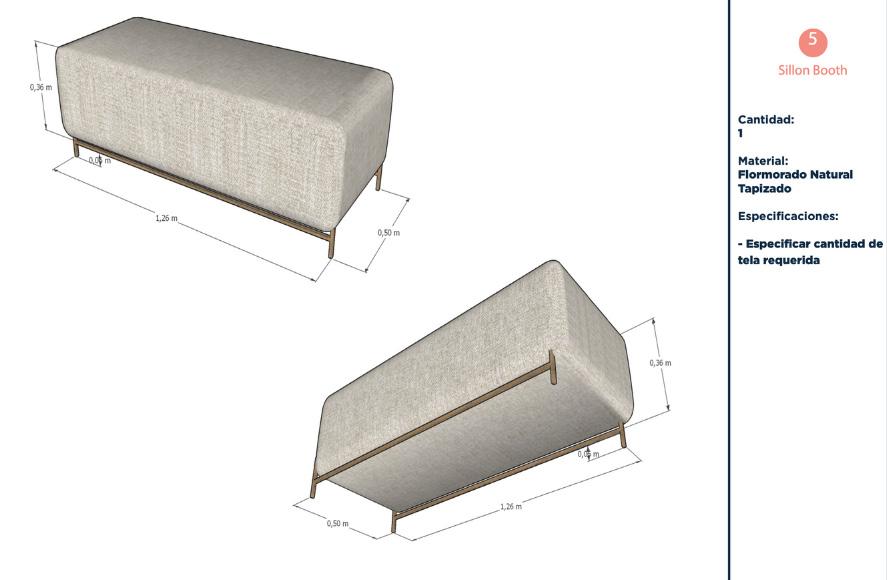

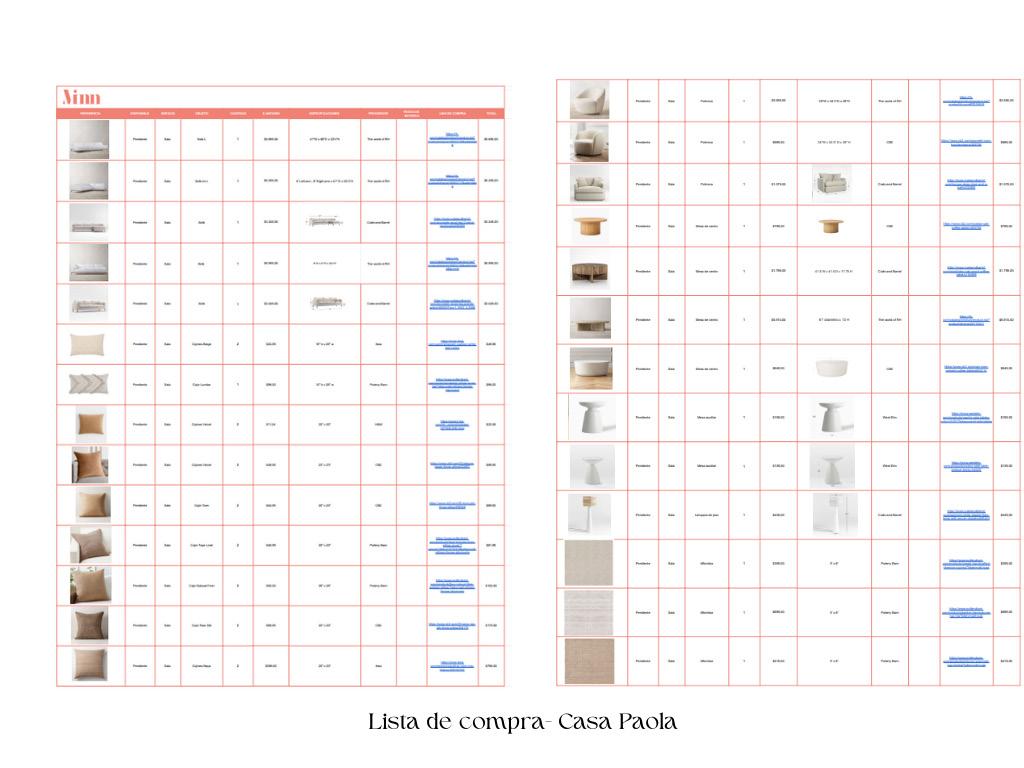

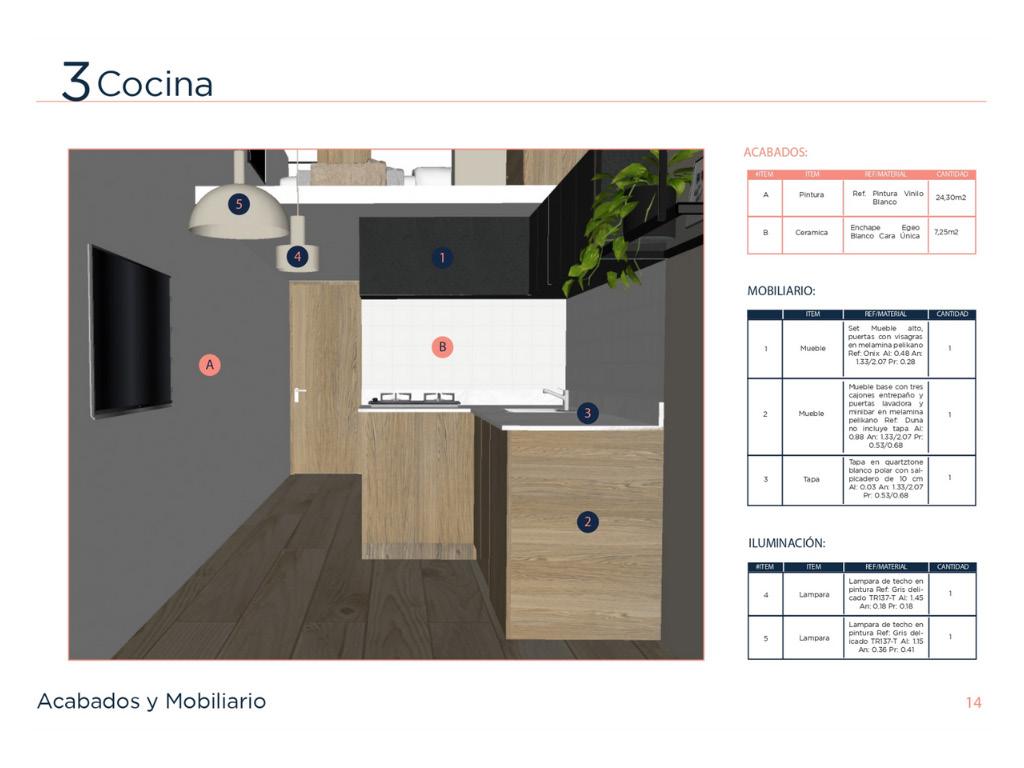

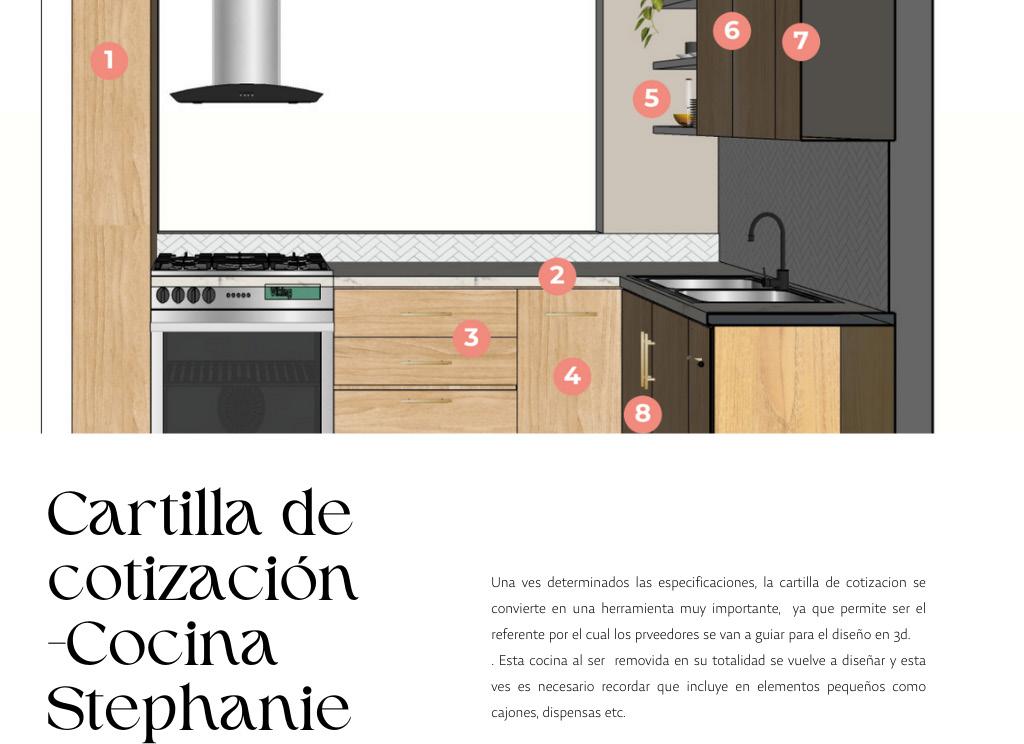

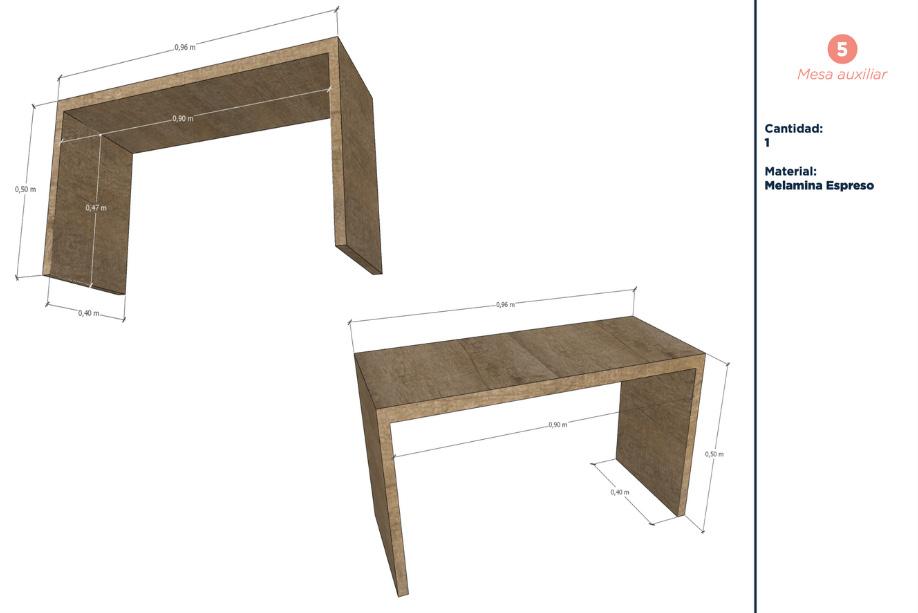

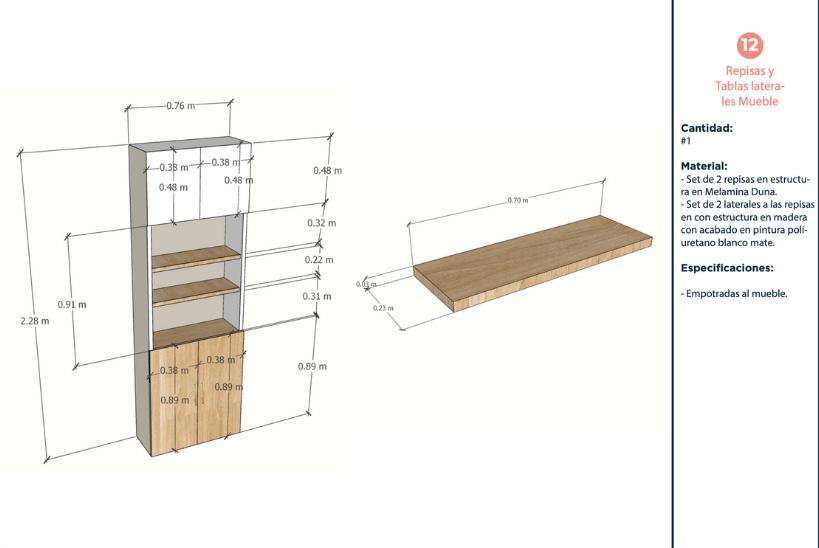

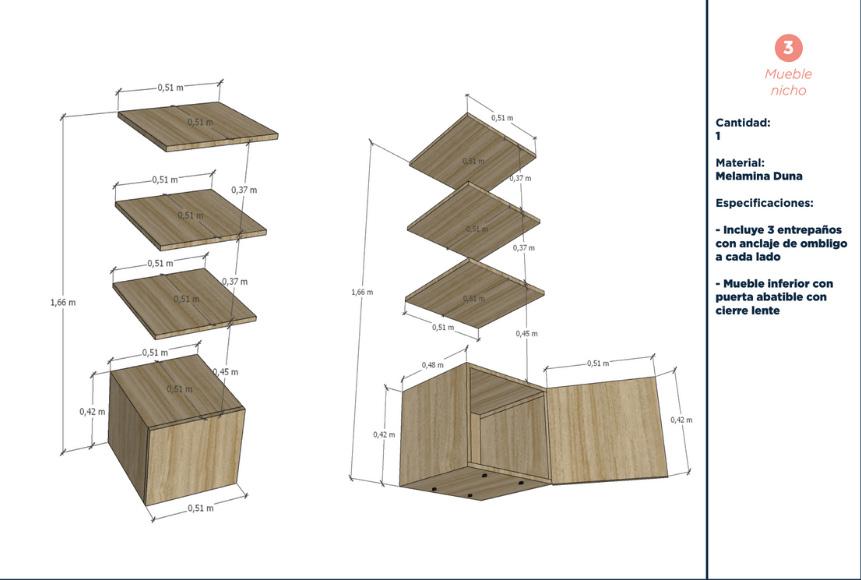

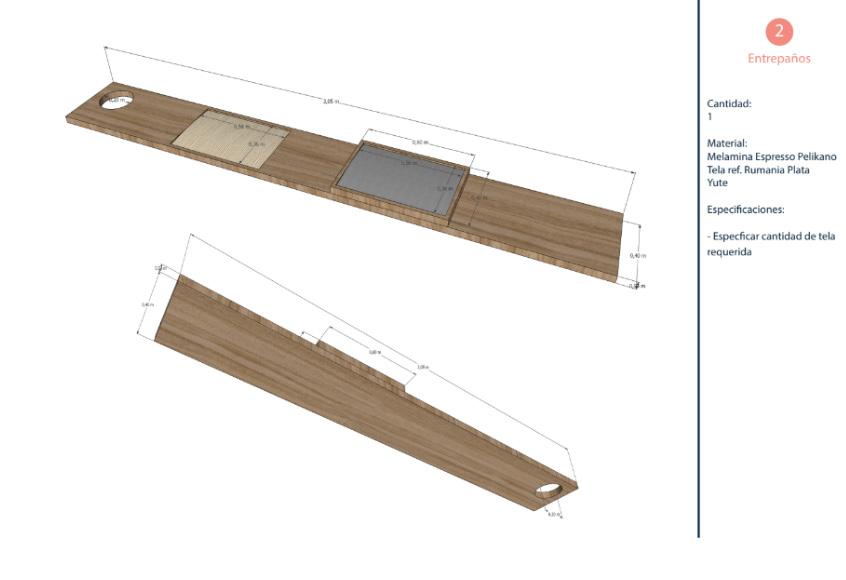

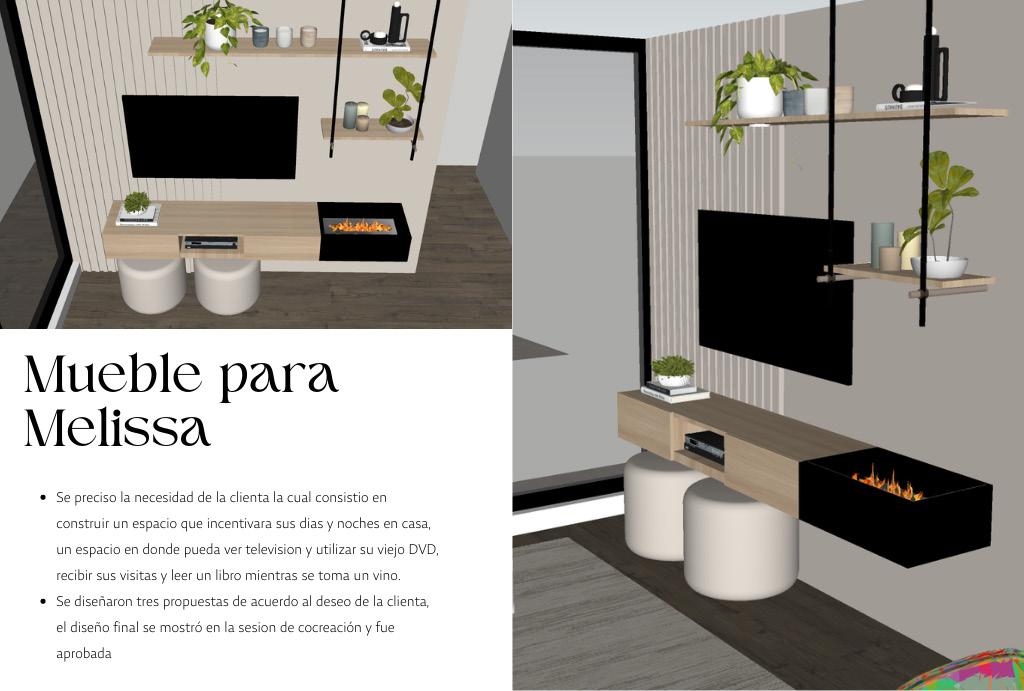

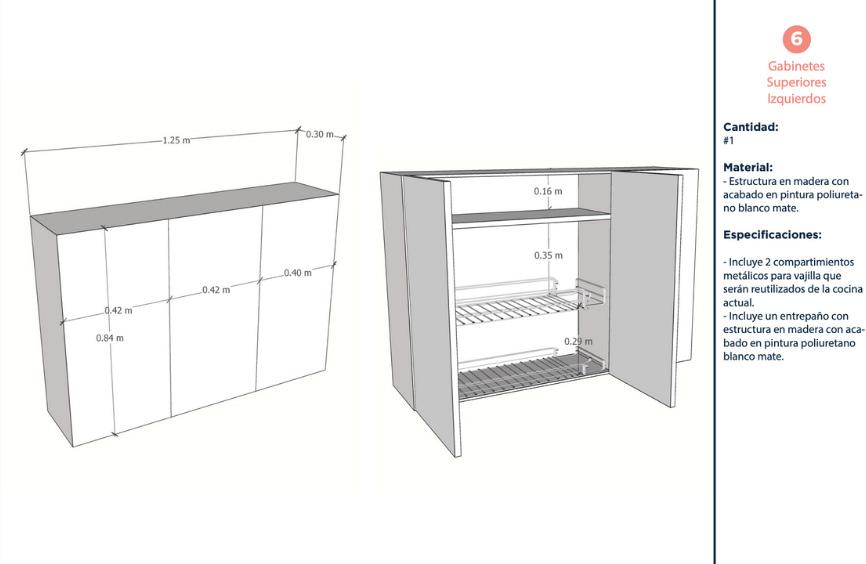

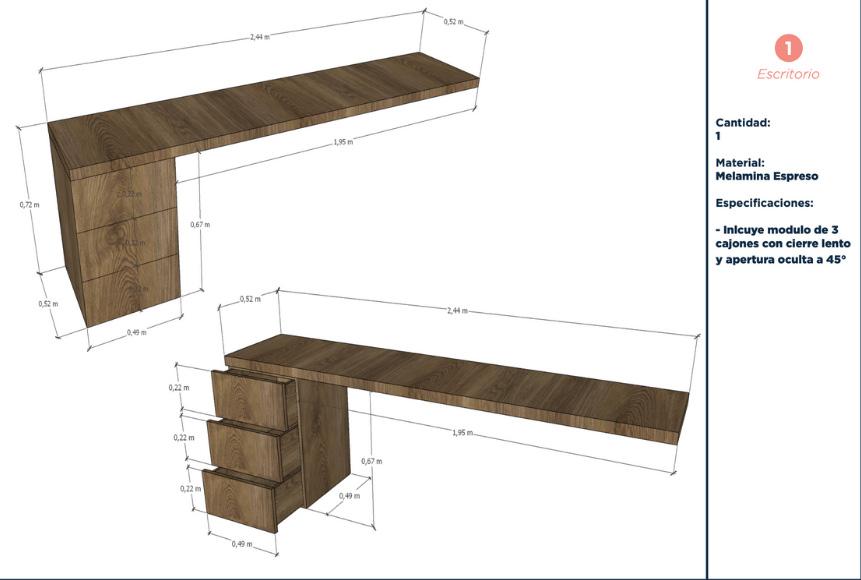

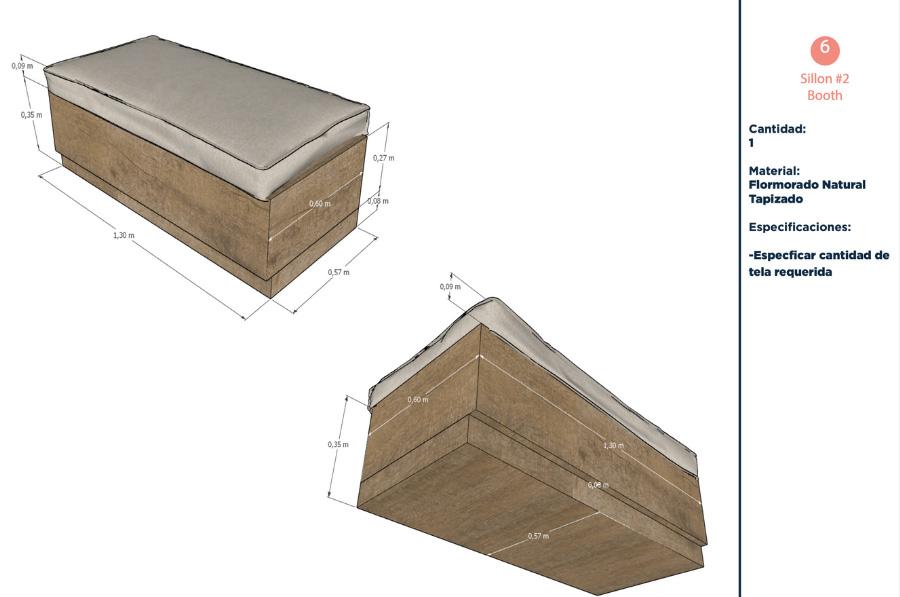

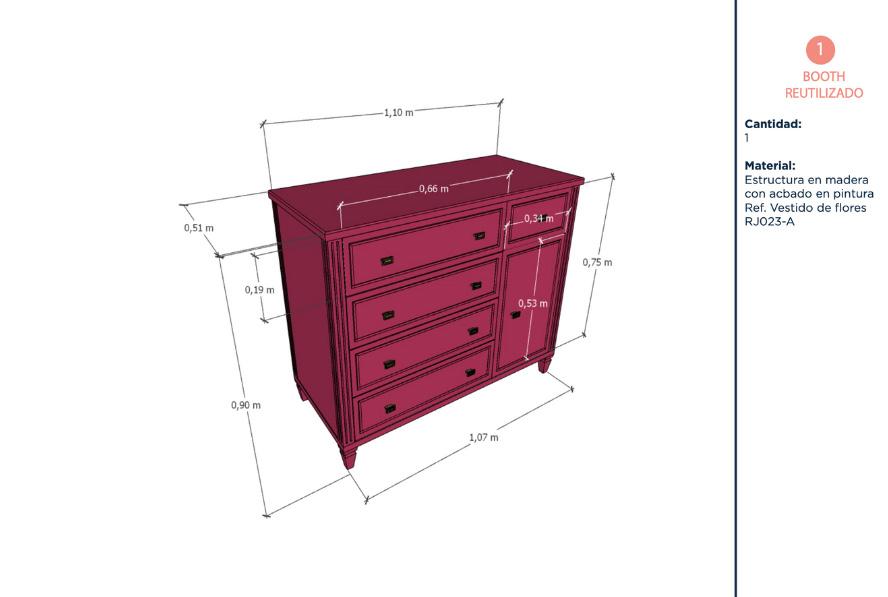

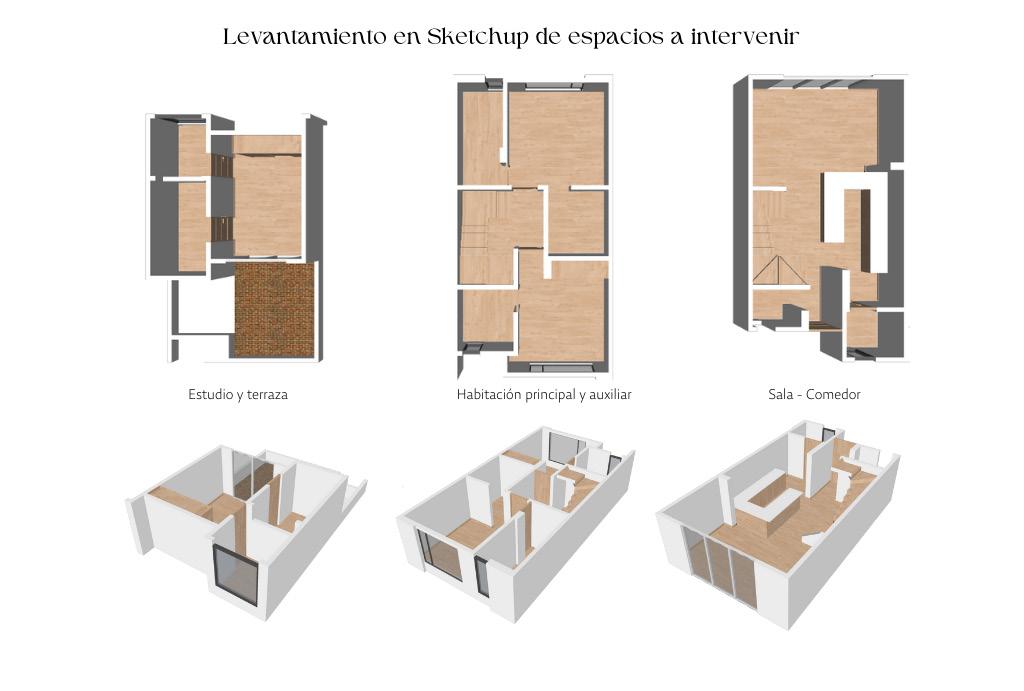

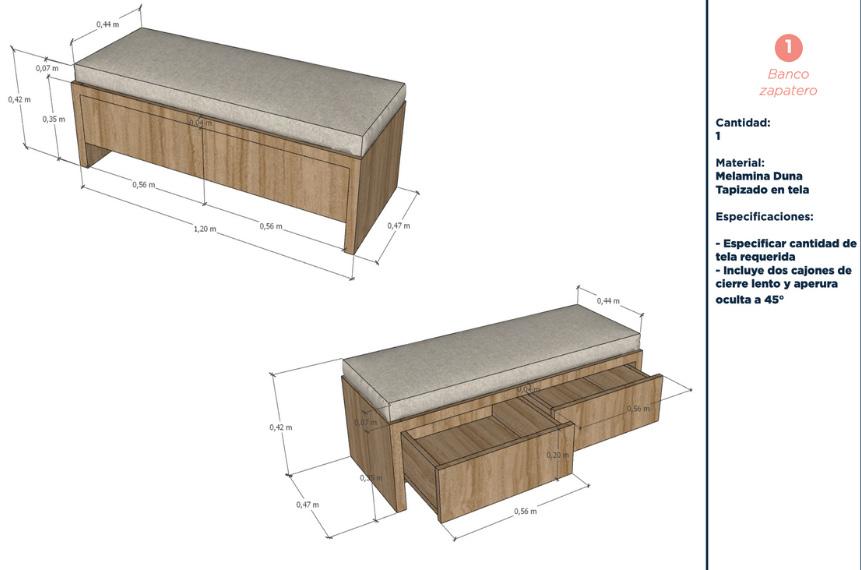

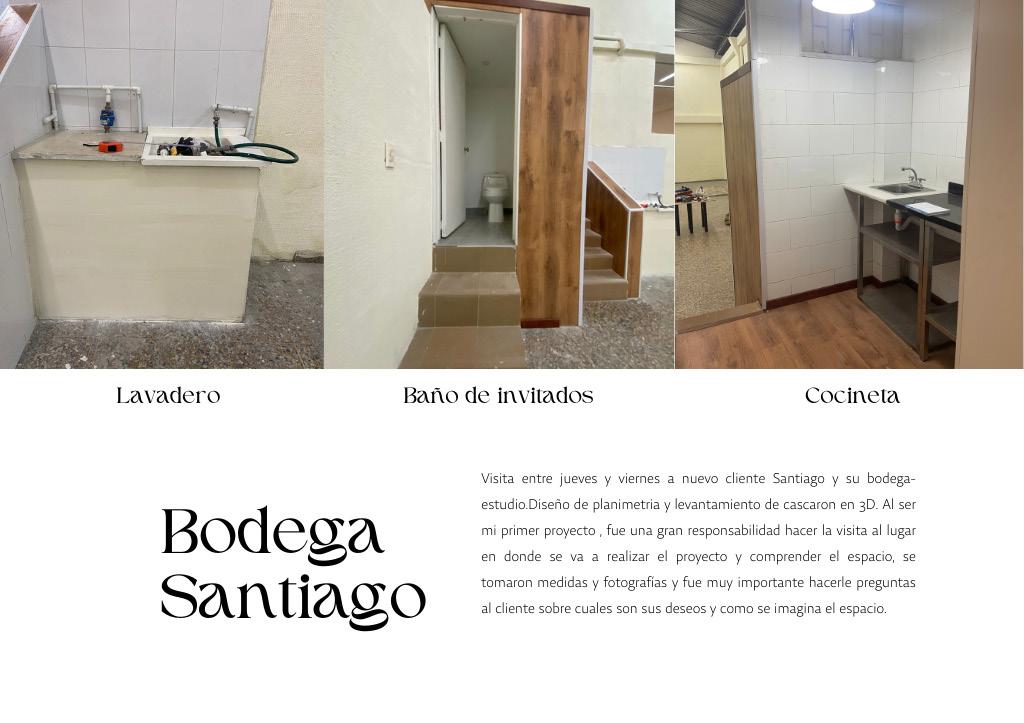

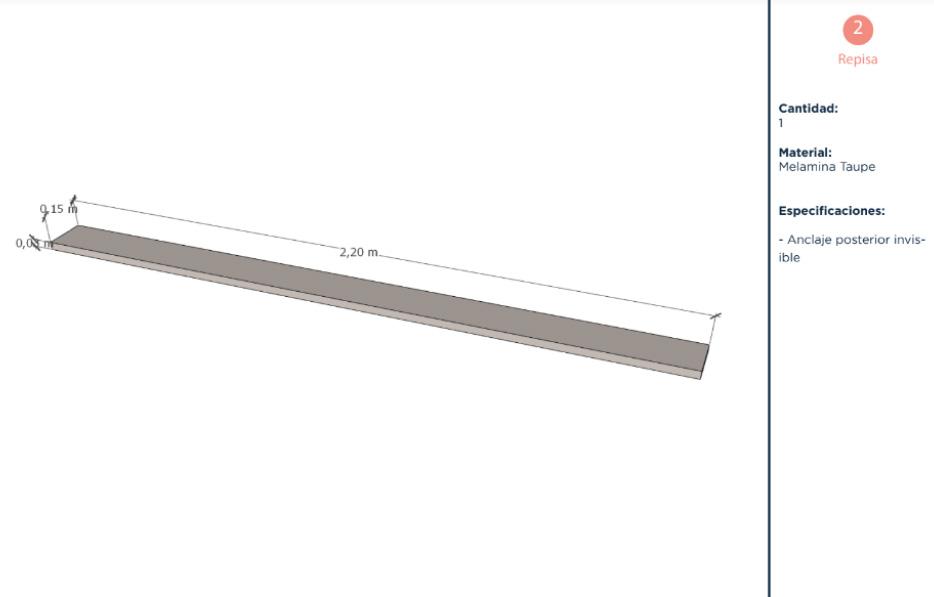

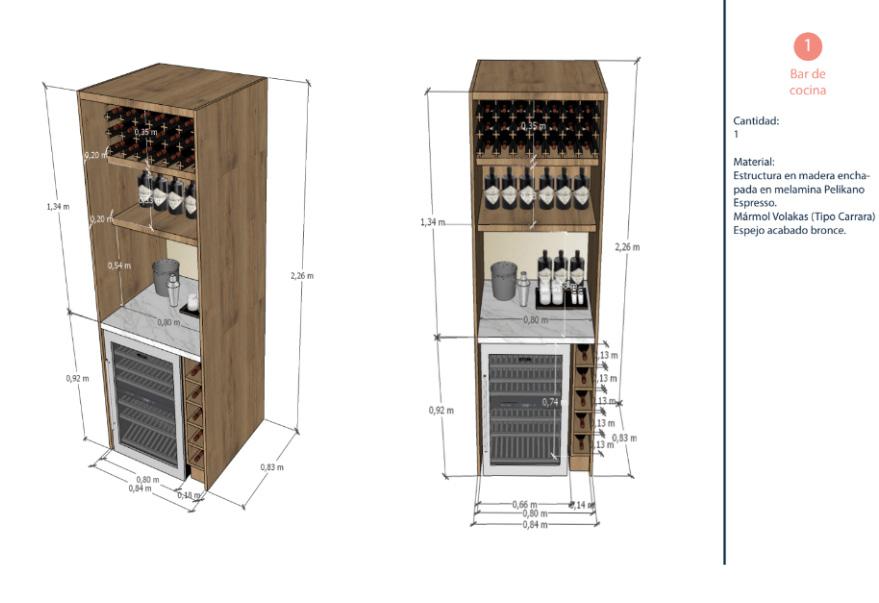

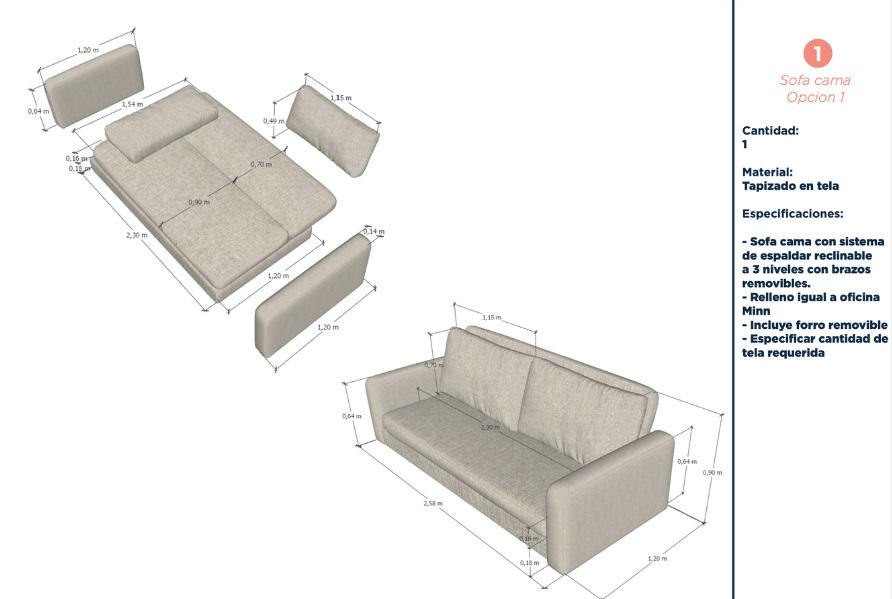

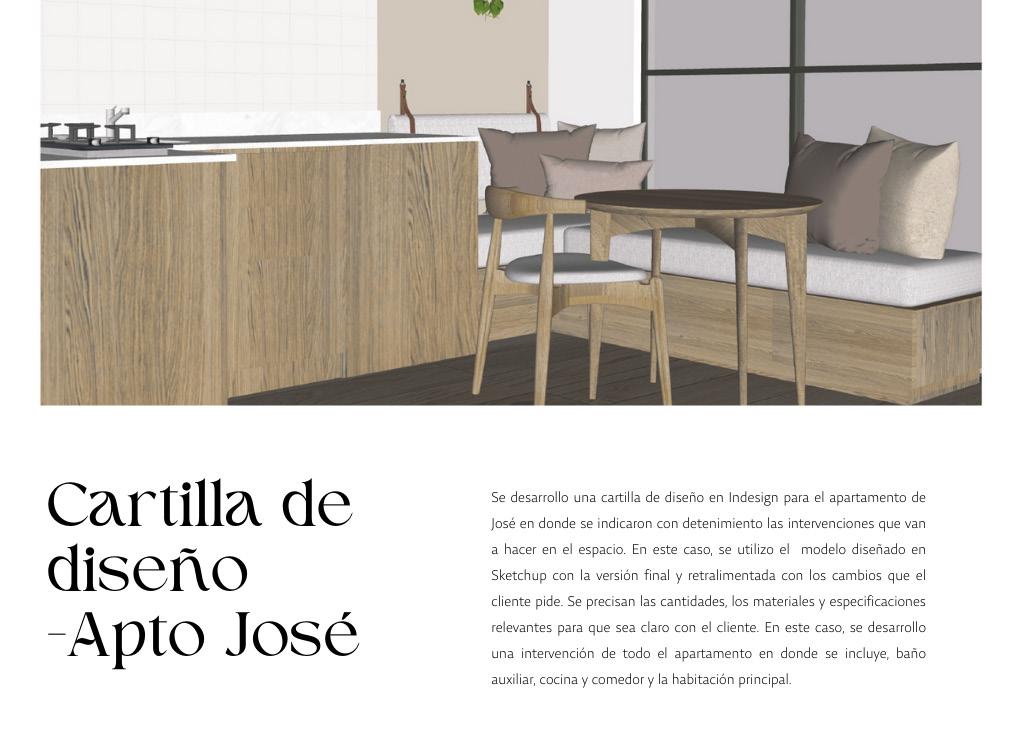

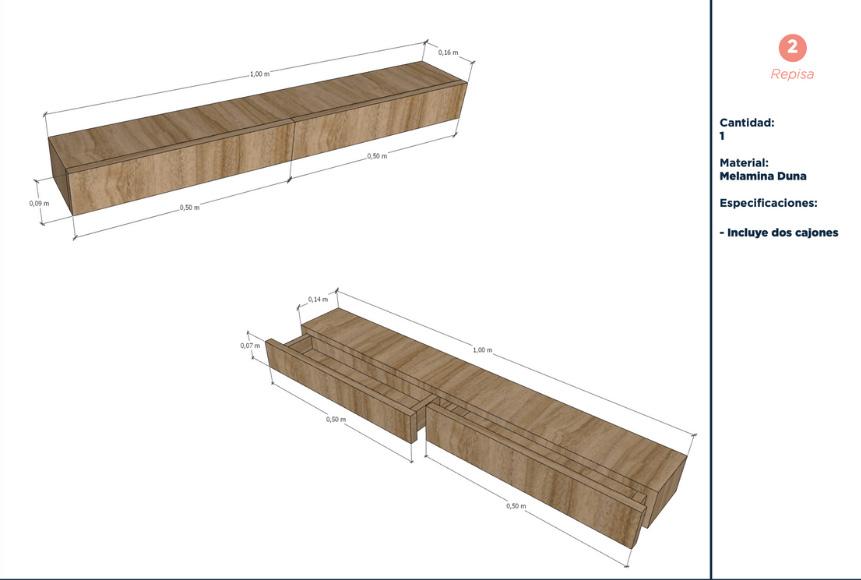

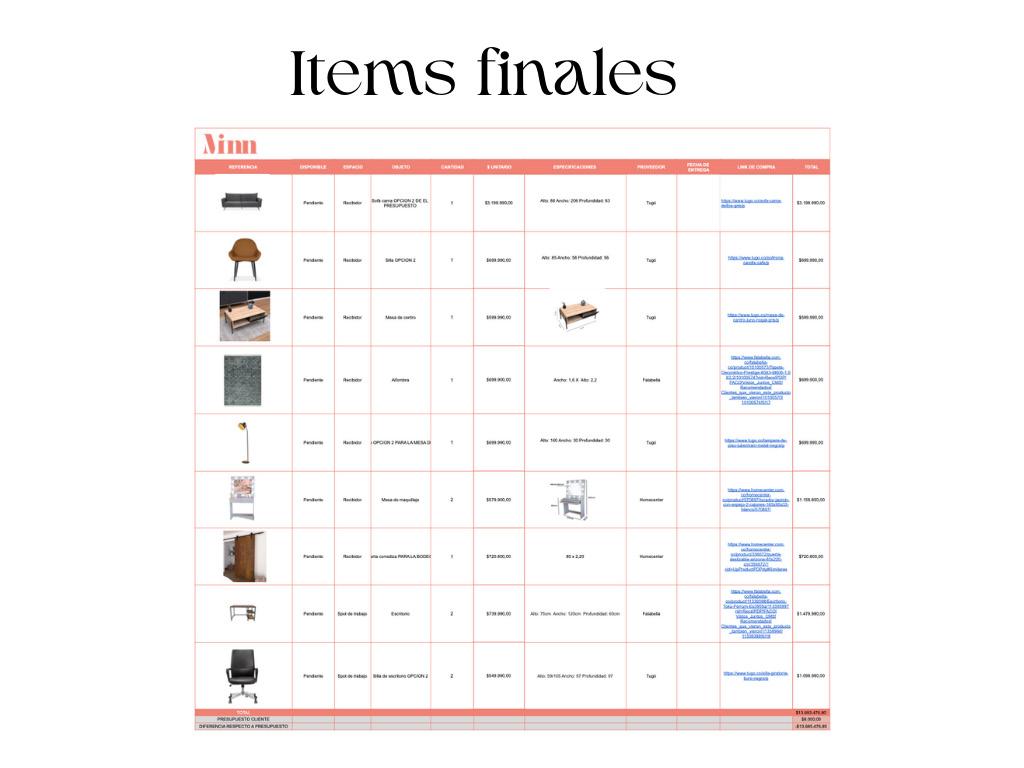

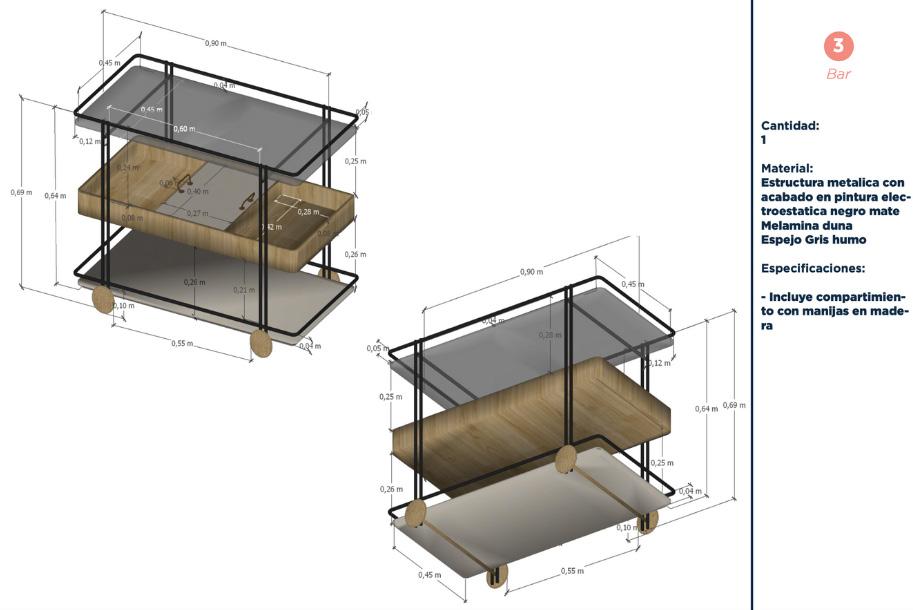

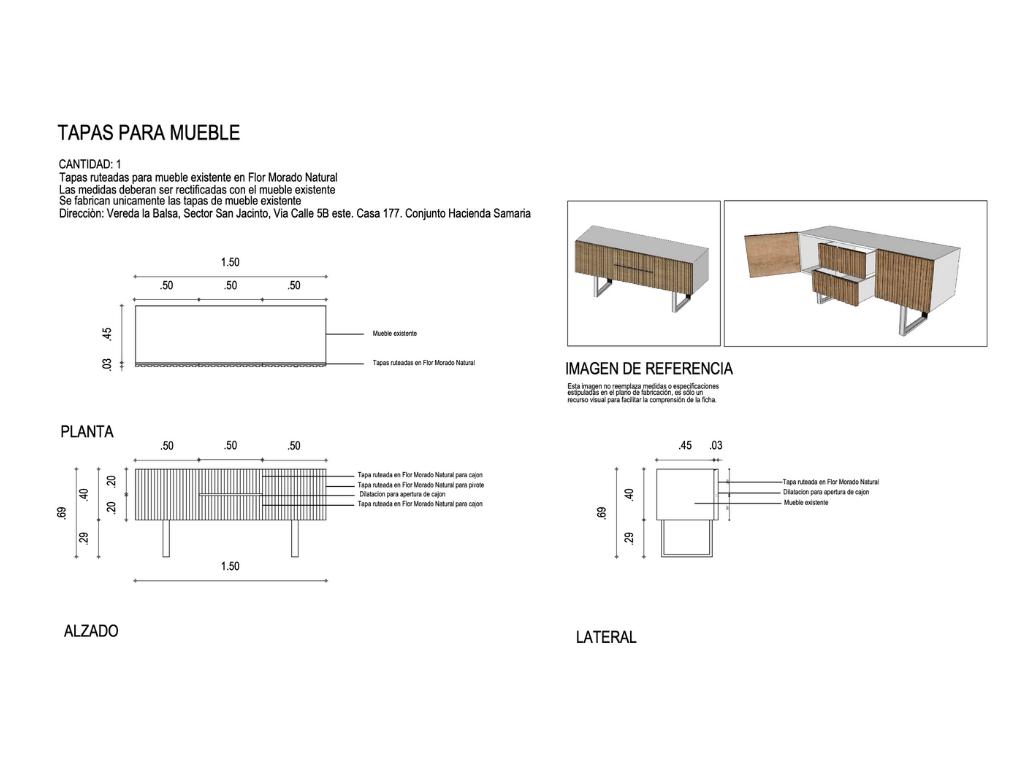

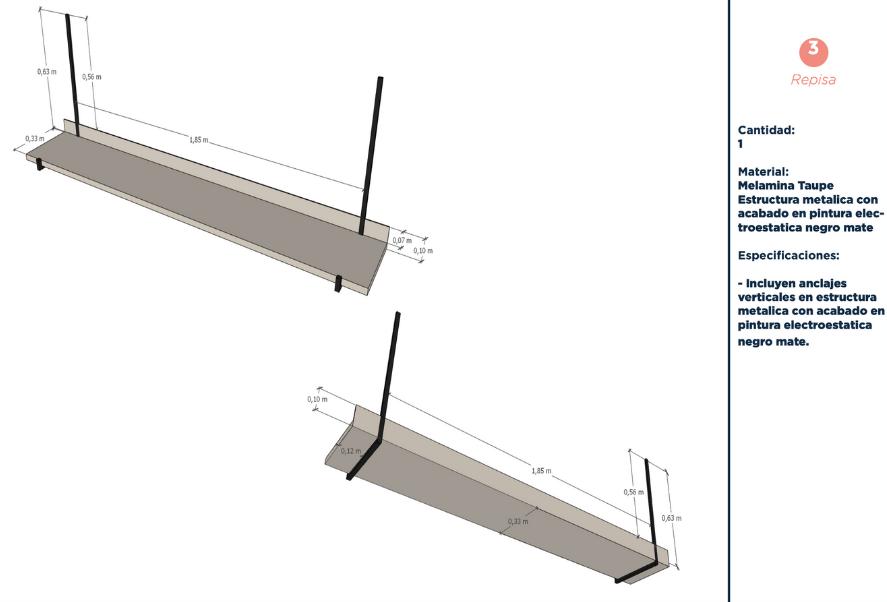

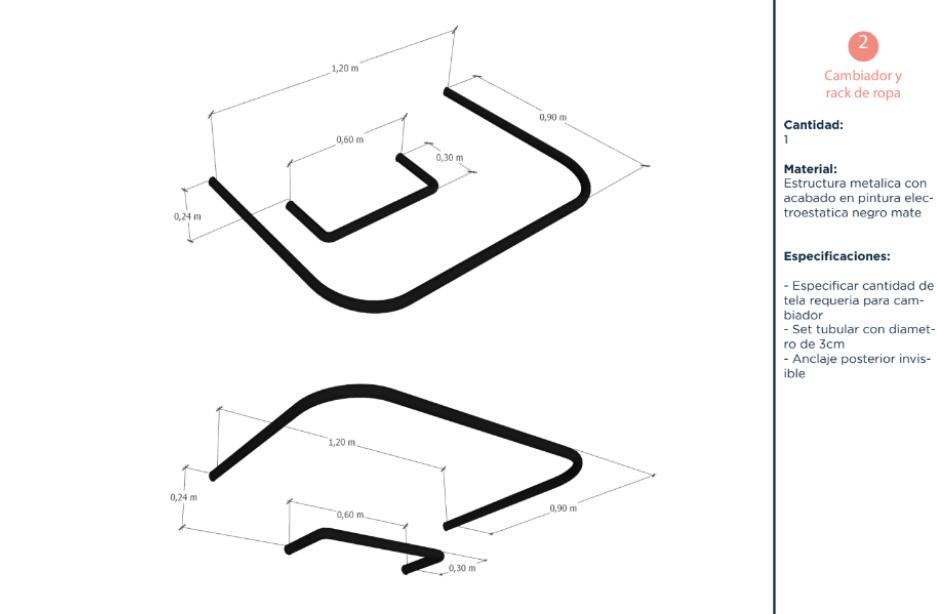

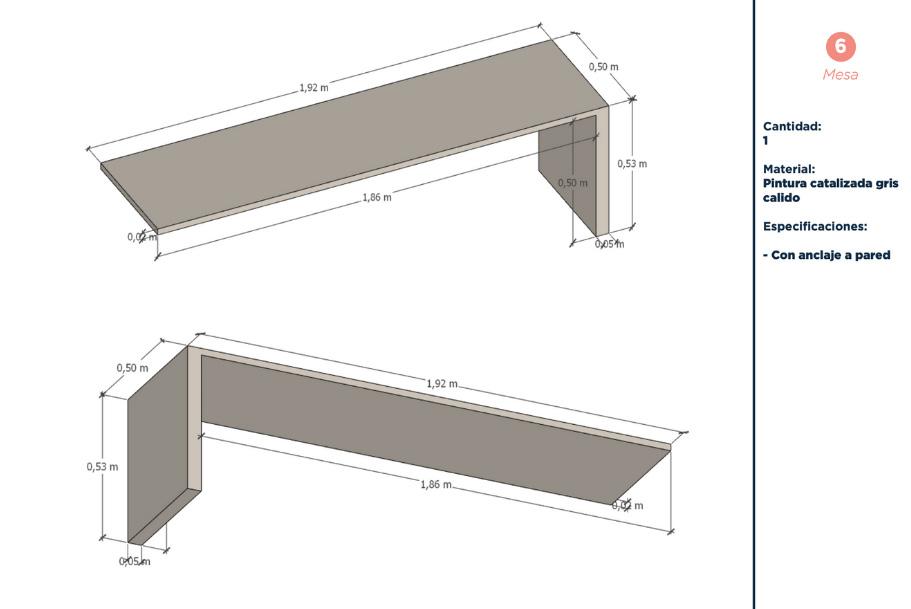

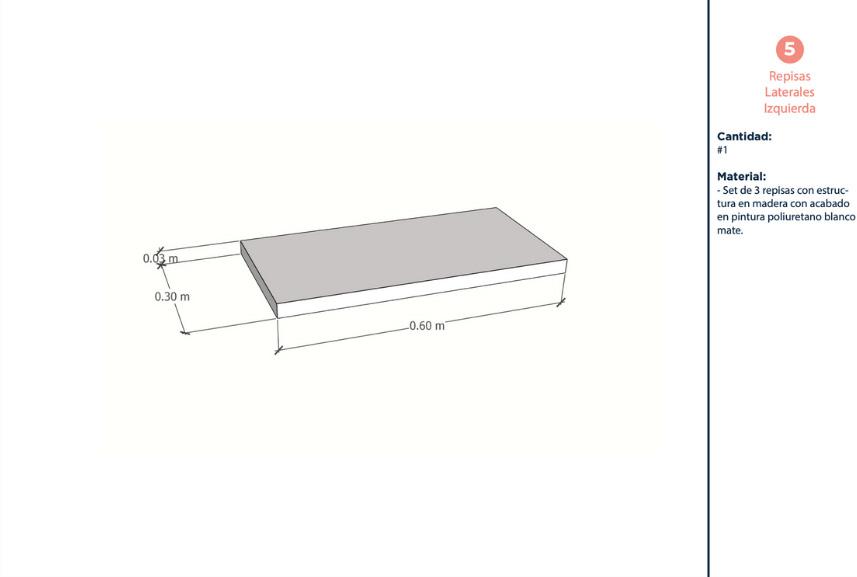

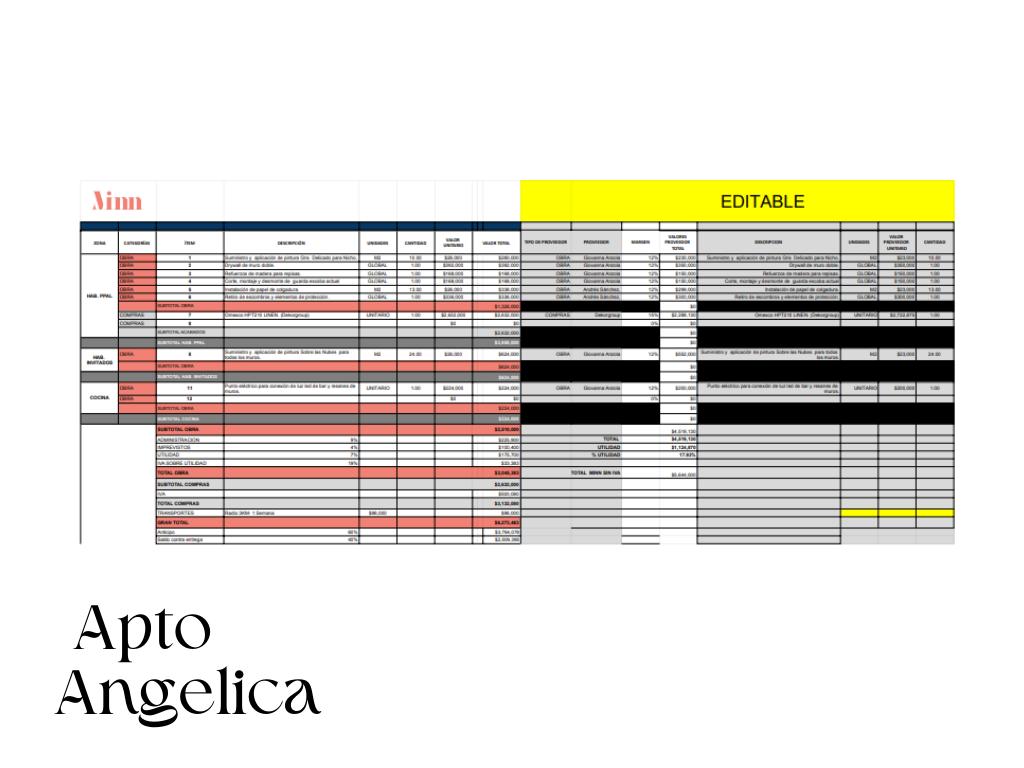

PRACTICAS | MINN S.A.S

Localización: Bogotá, Cundinamarca

Año: 2022

Laboral | Pregrado

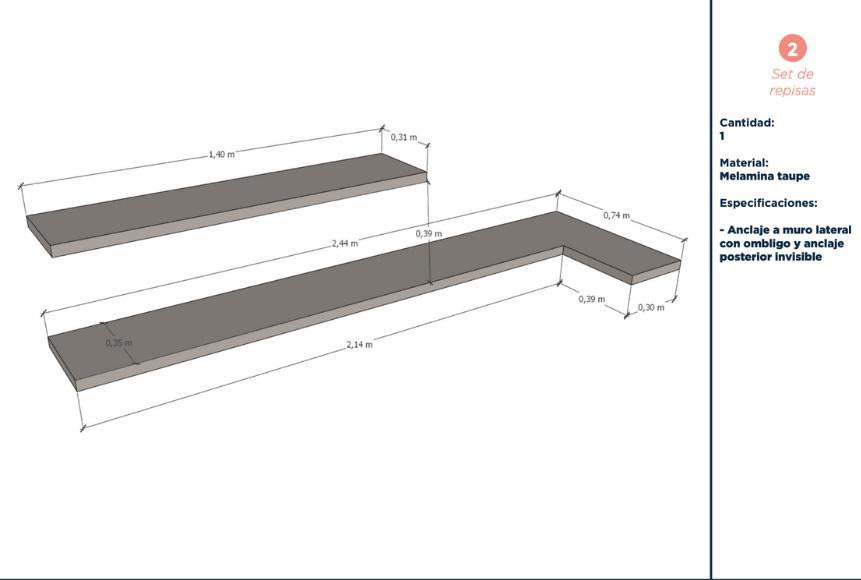

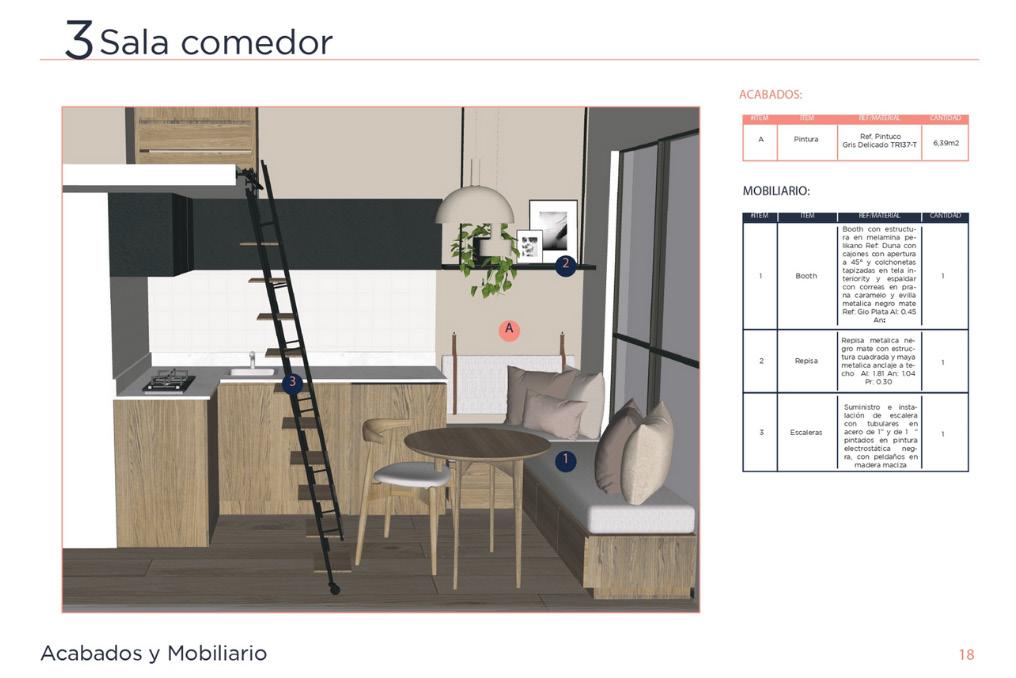

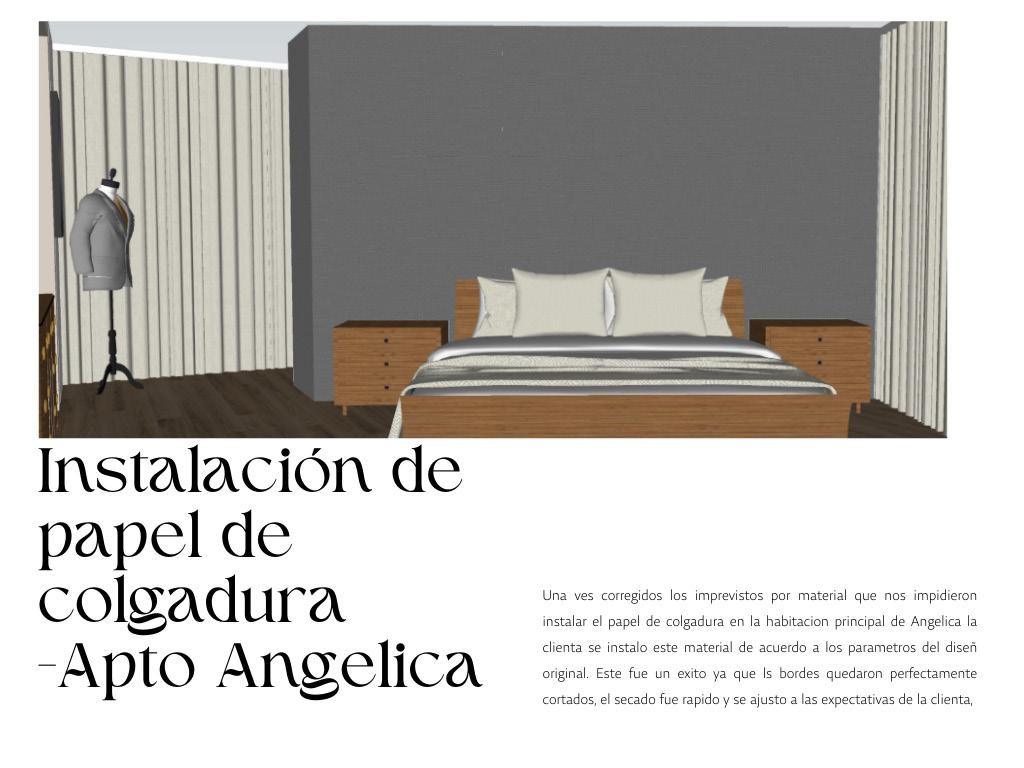

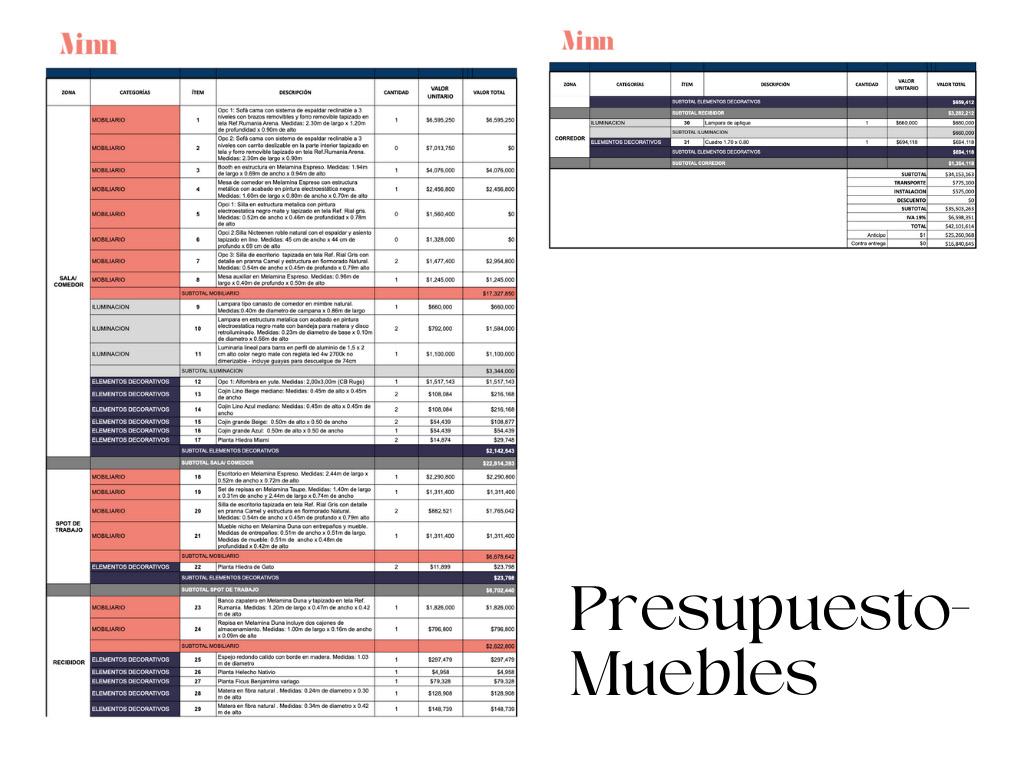

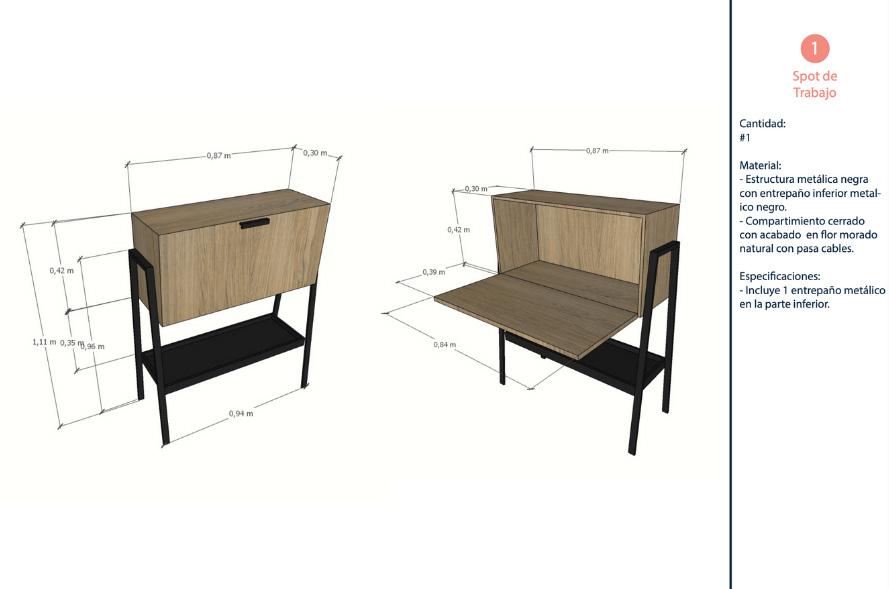

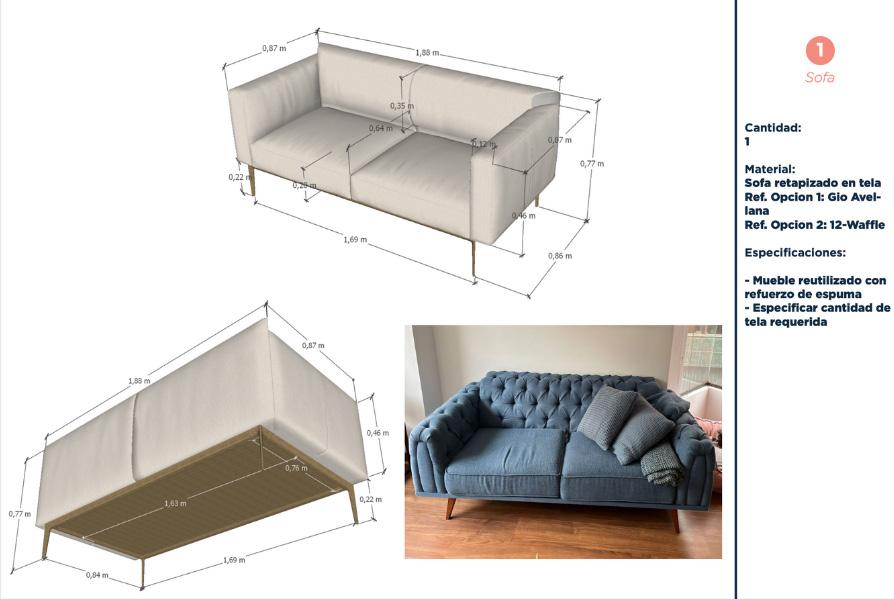

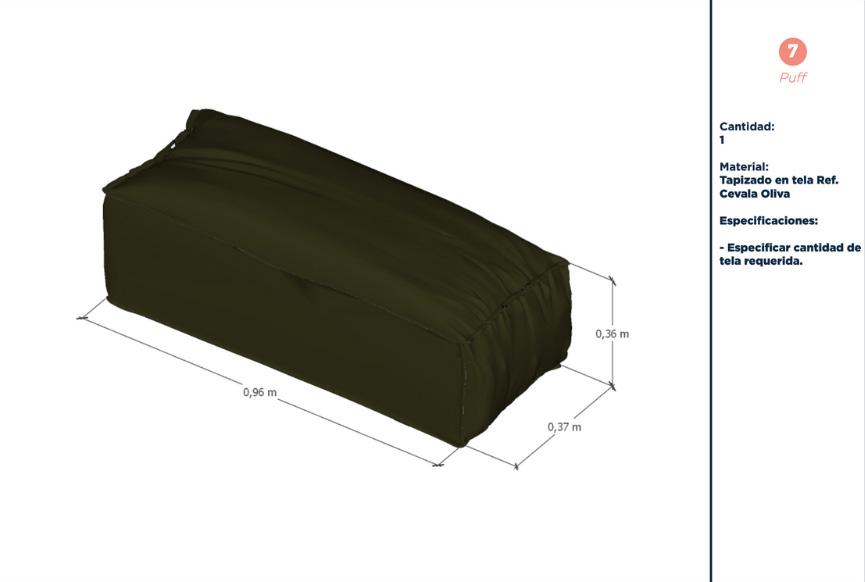

¡Los arquitectos Millennial-Centennials aportan todo el dinamismo, la energía y la pasión que caracteriza a MINN! ¡Amén por estos arquitectos que usan sus dones para que la vida de nuestros clientes sea mucho mejor.

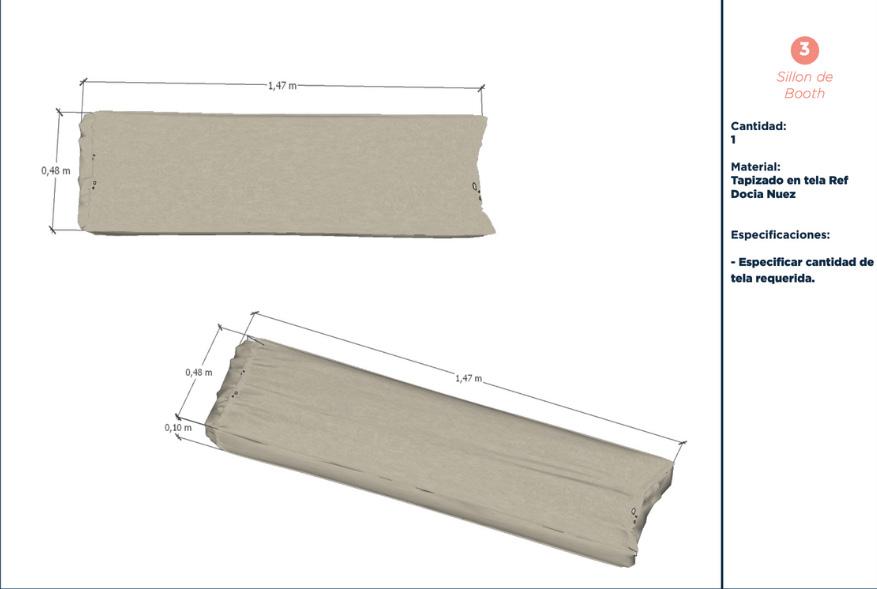

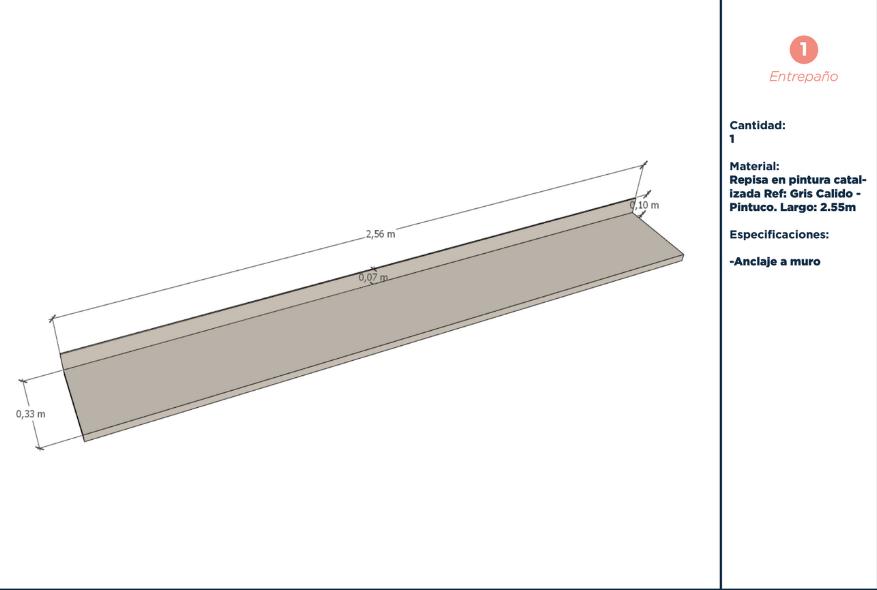

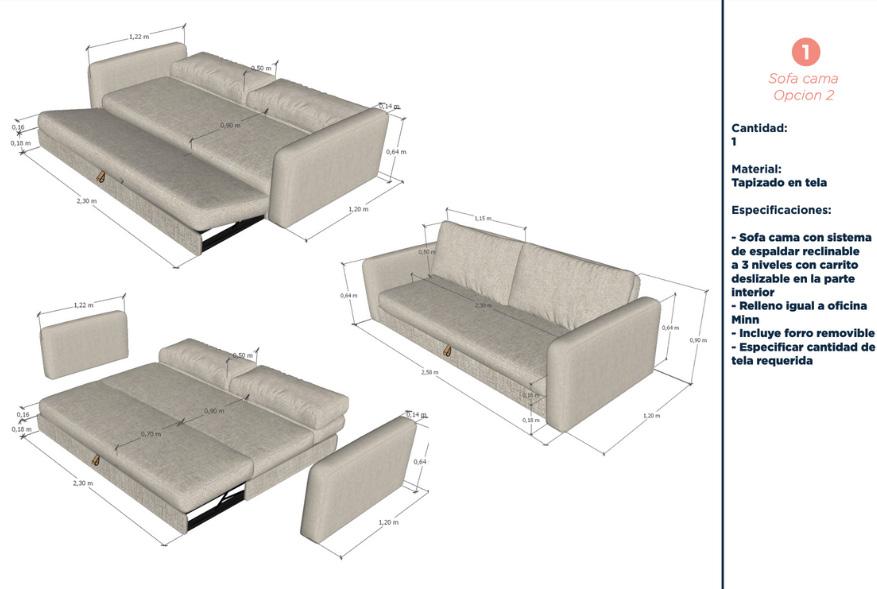

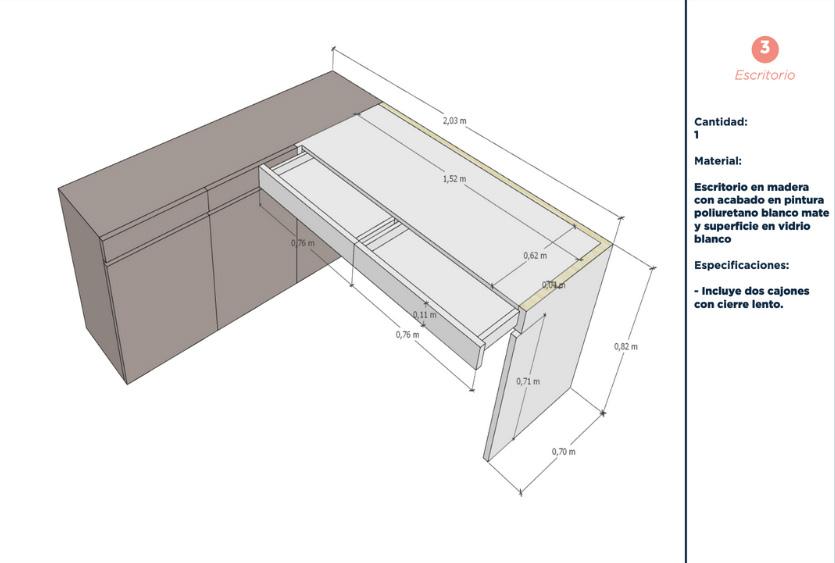

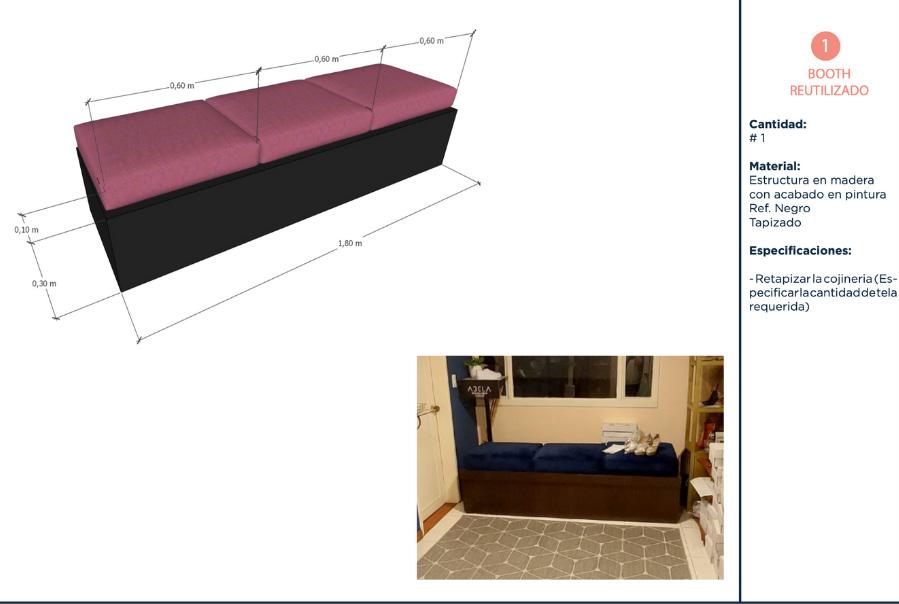

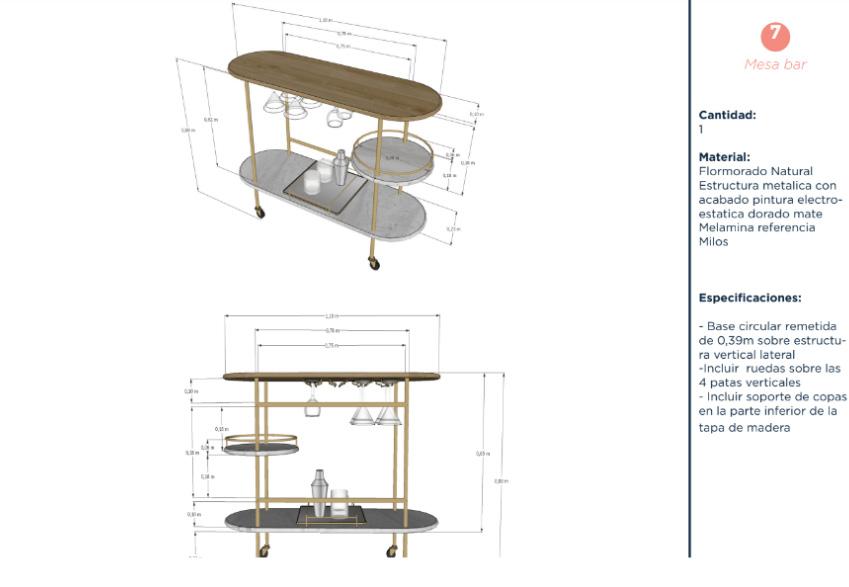

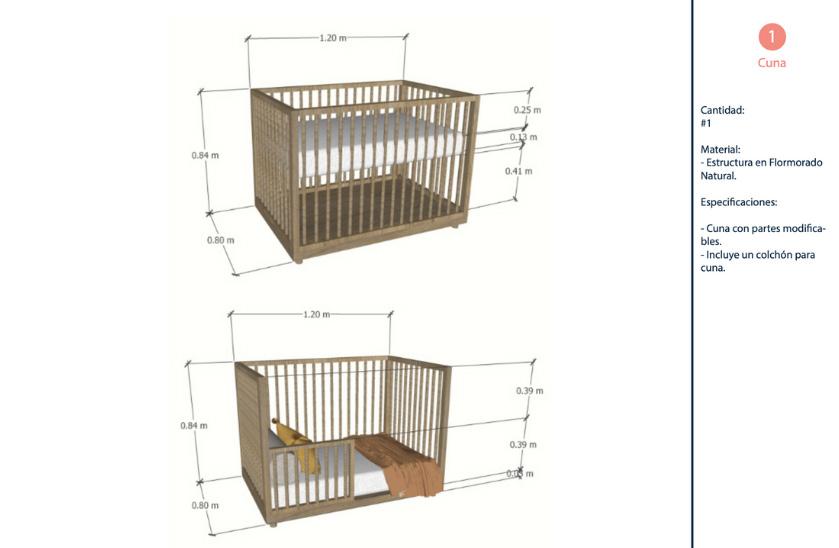

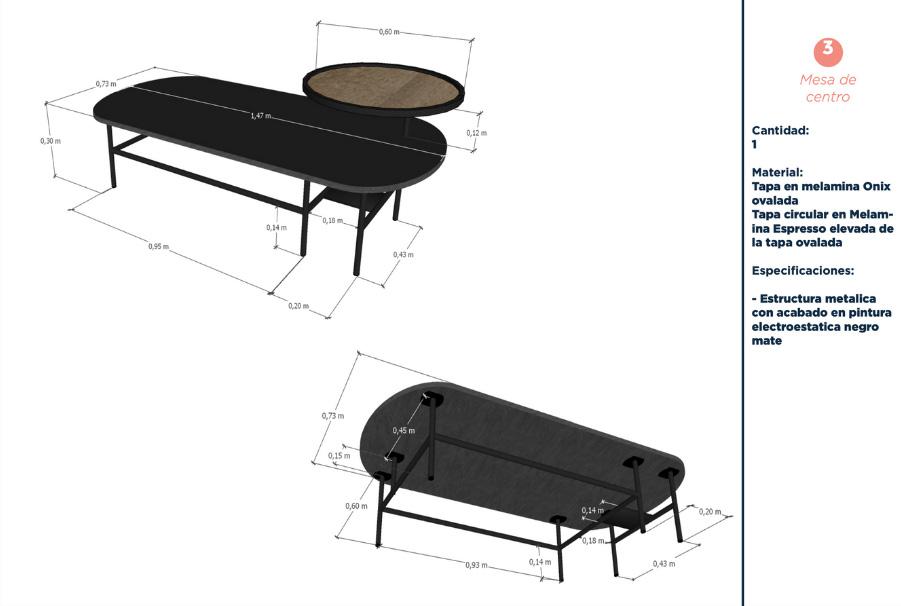

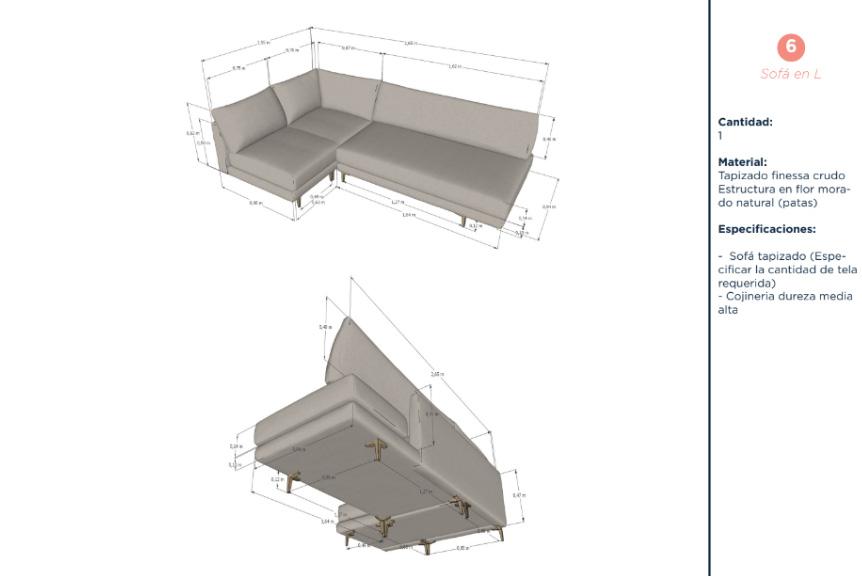

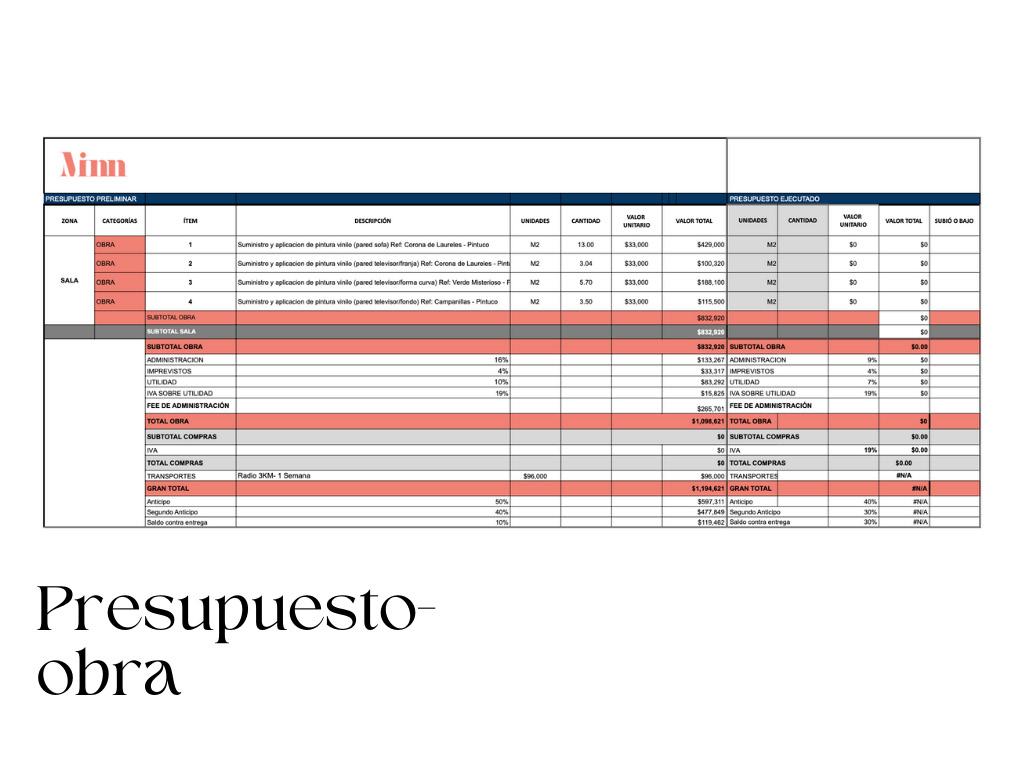

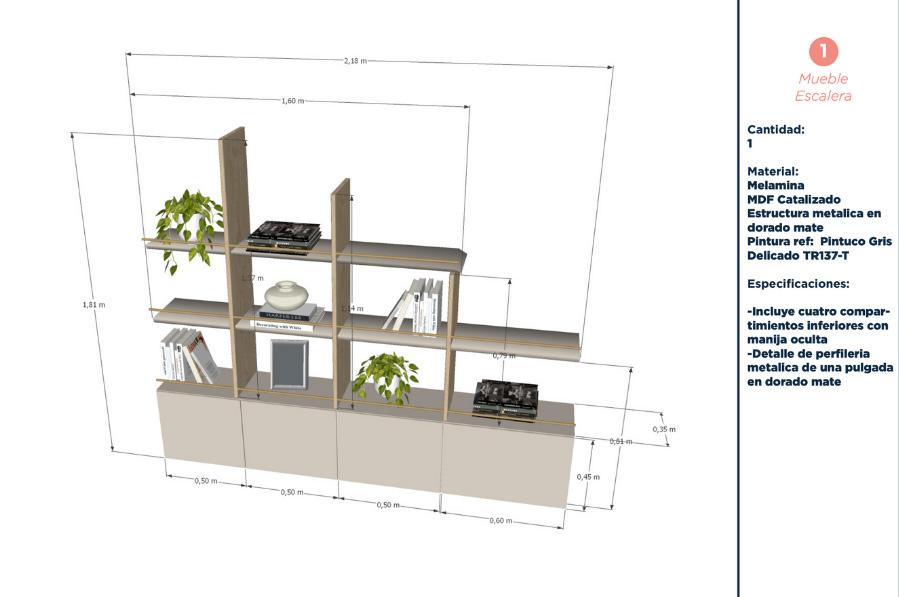

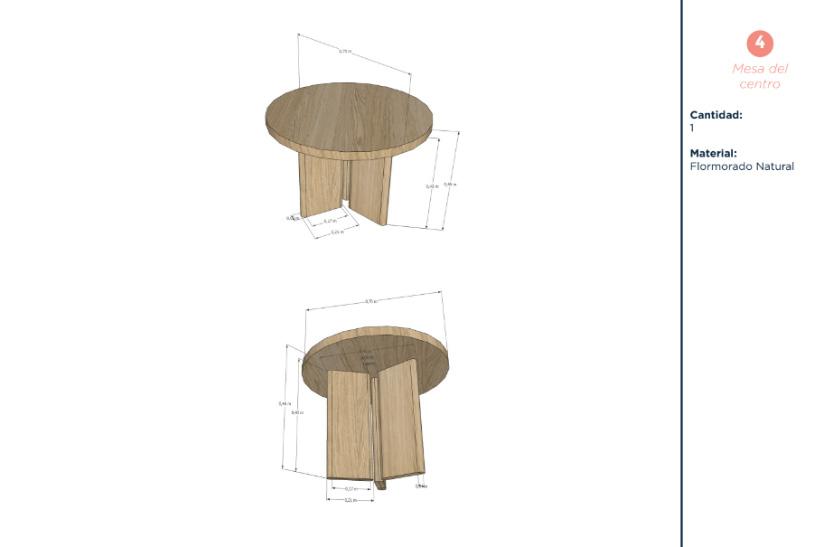

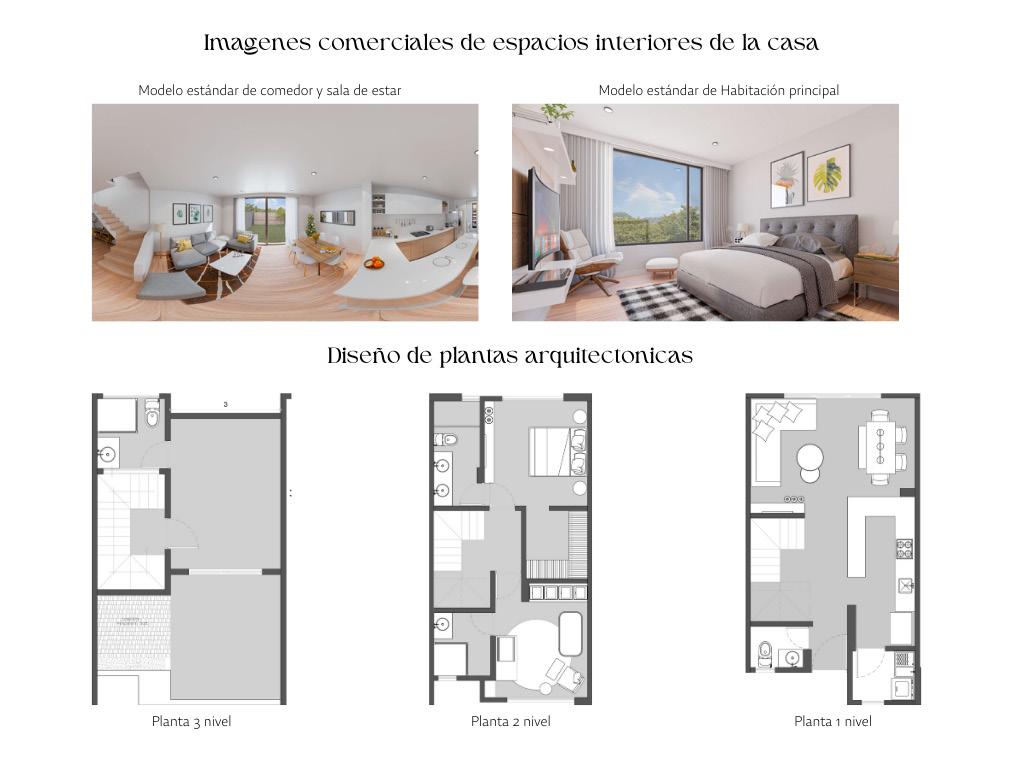

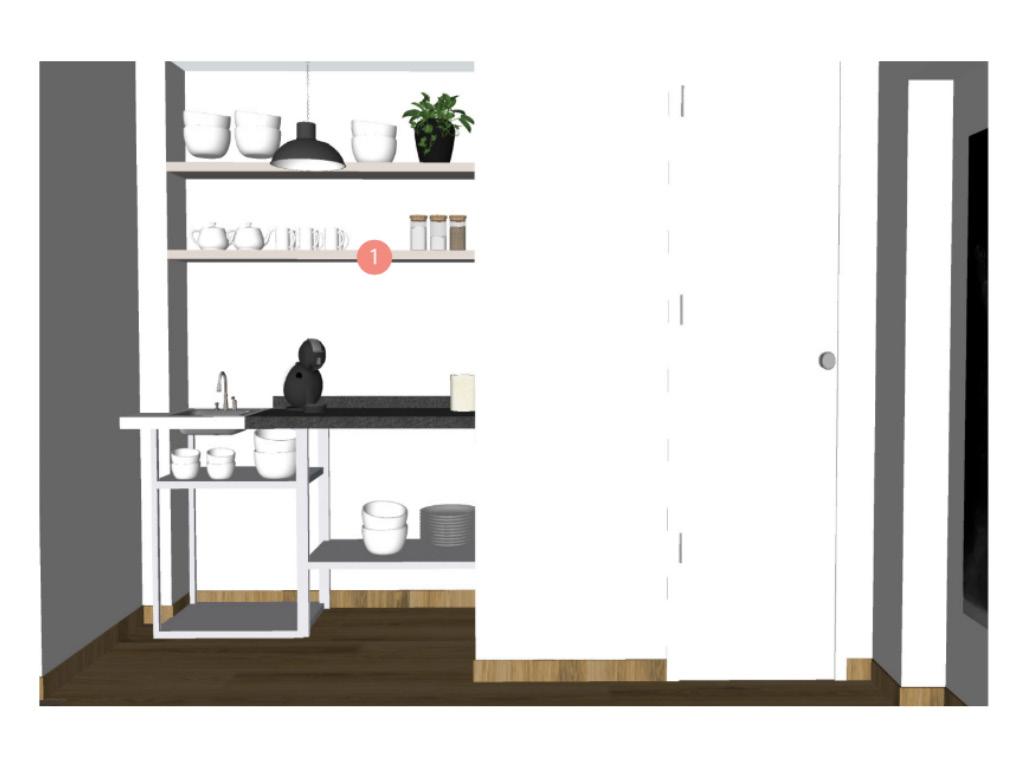

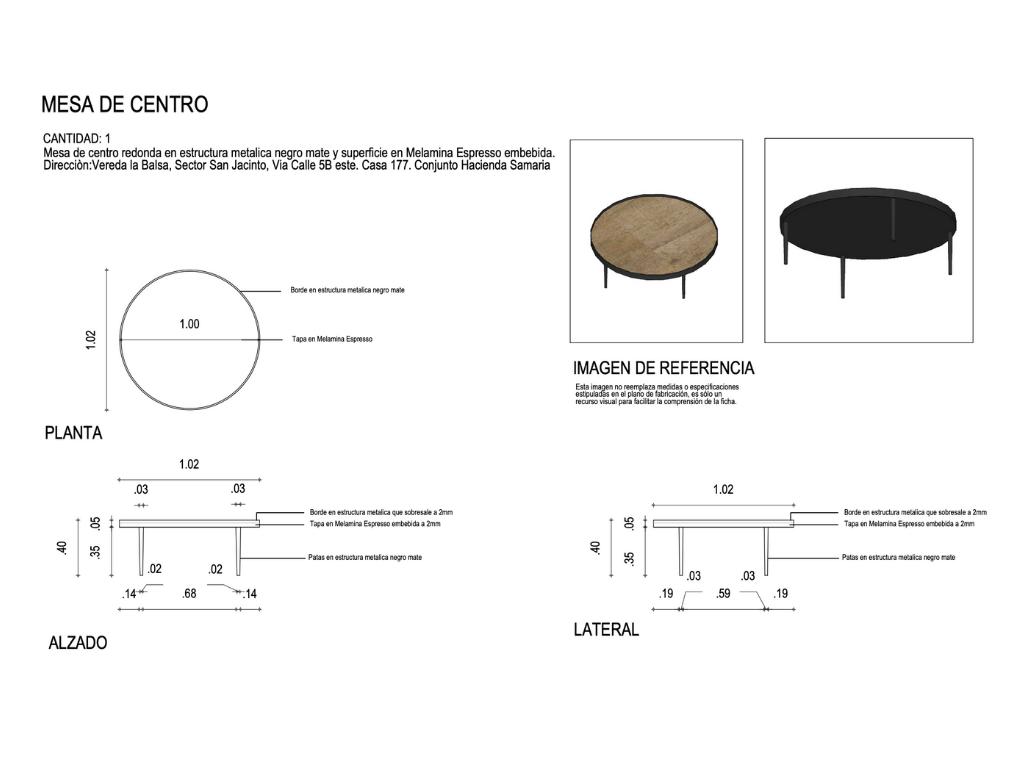

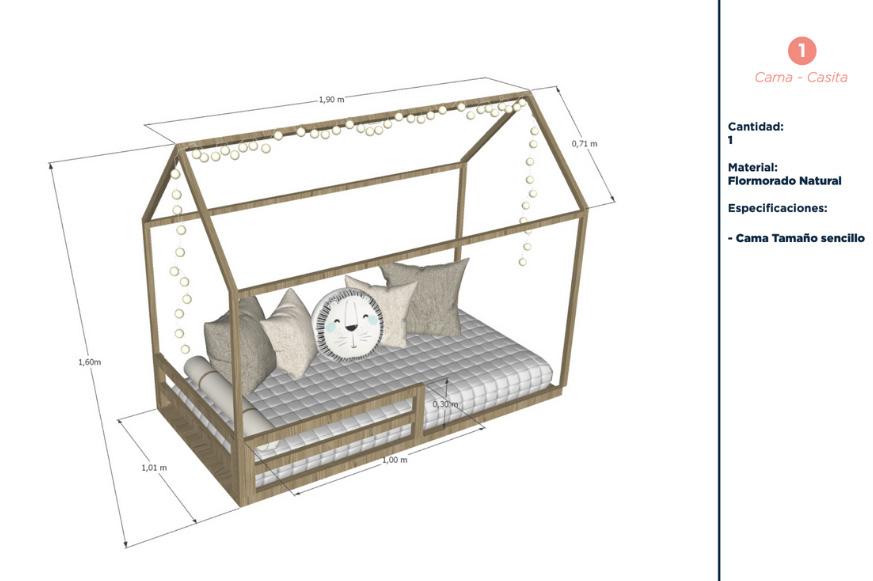

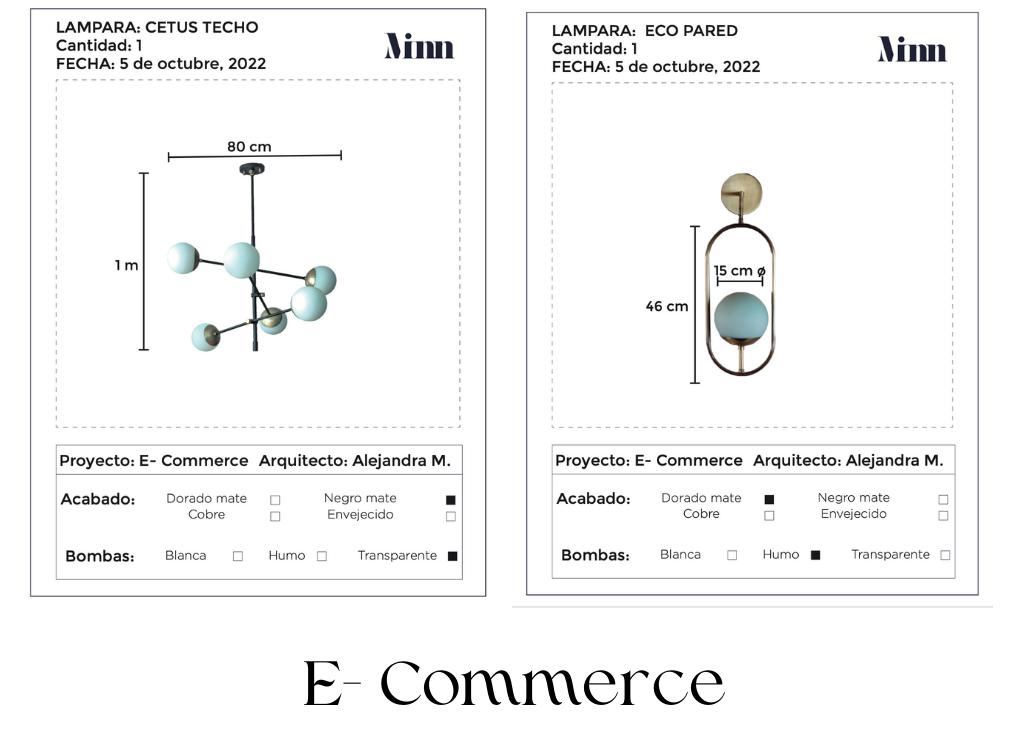

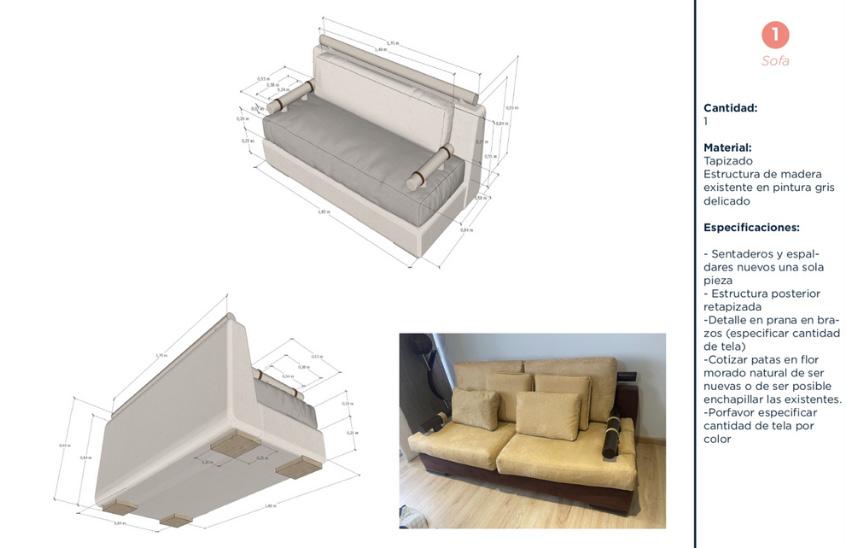

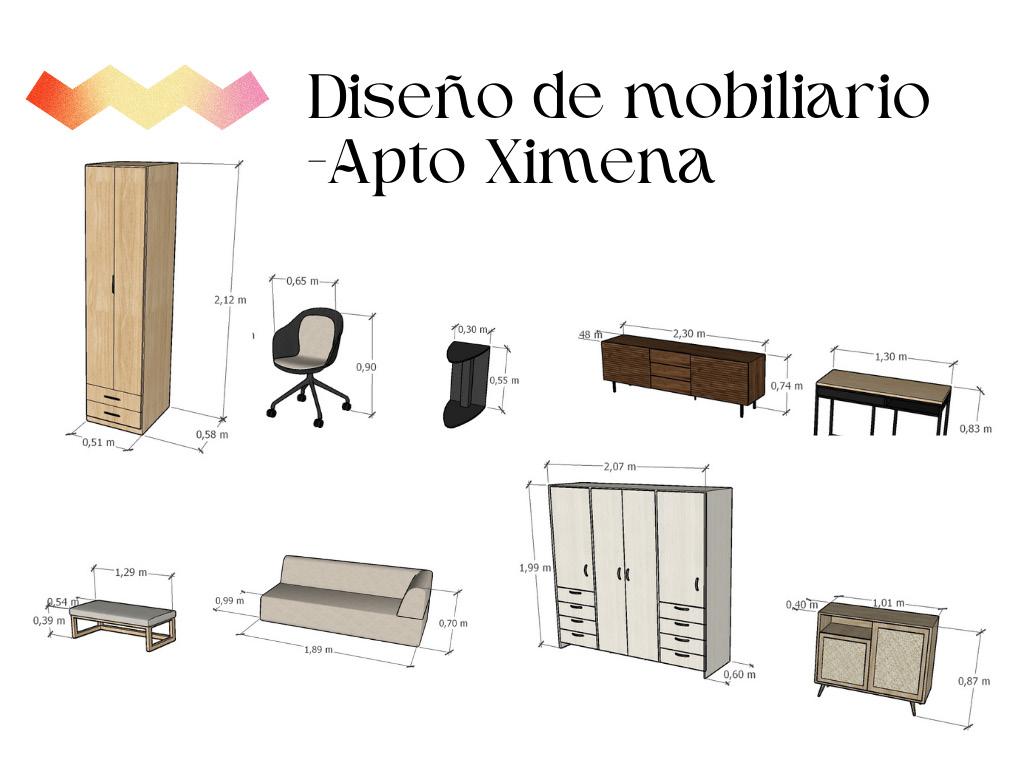

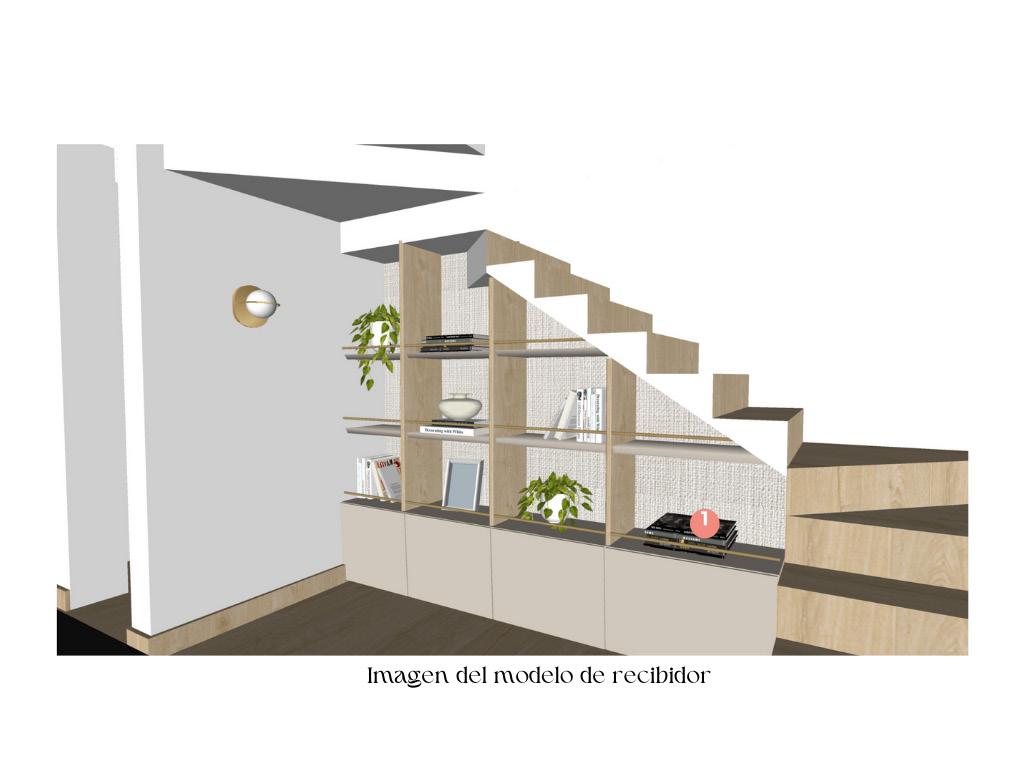

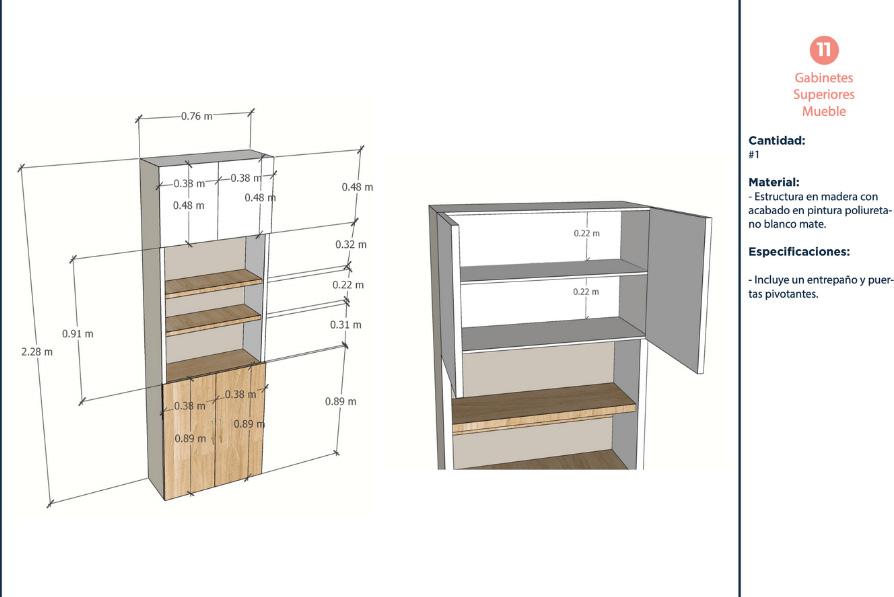

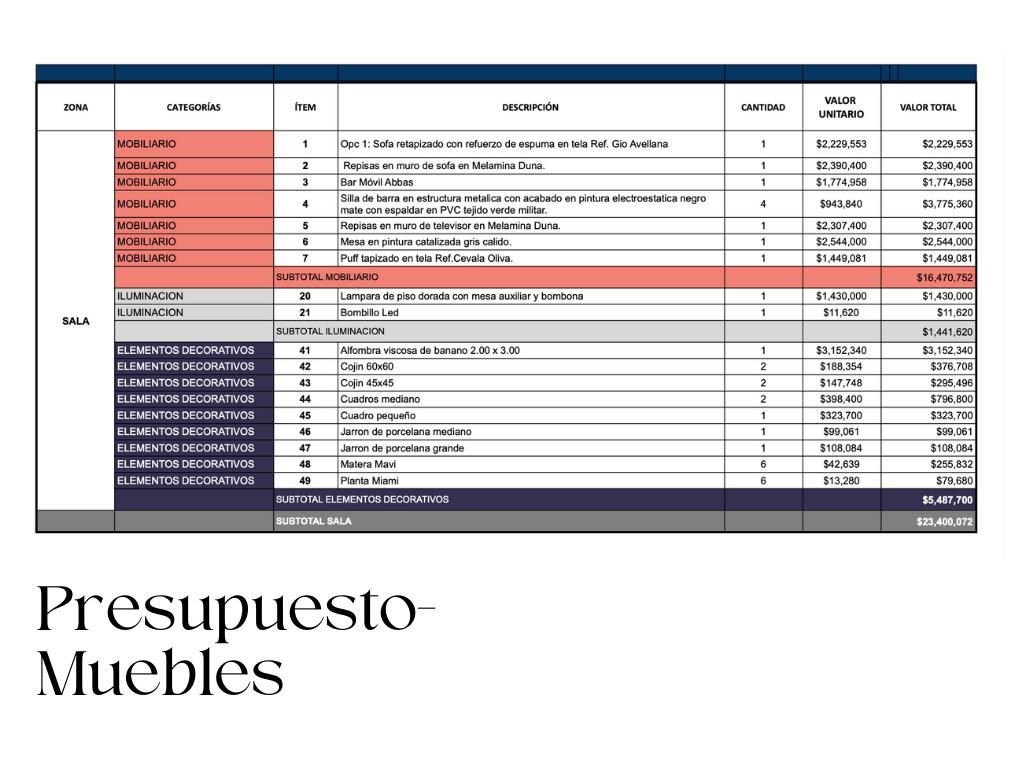

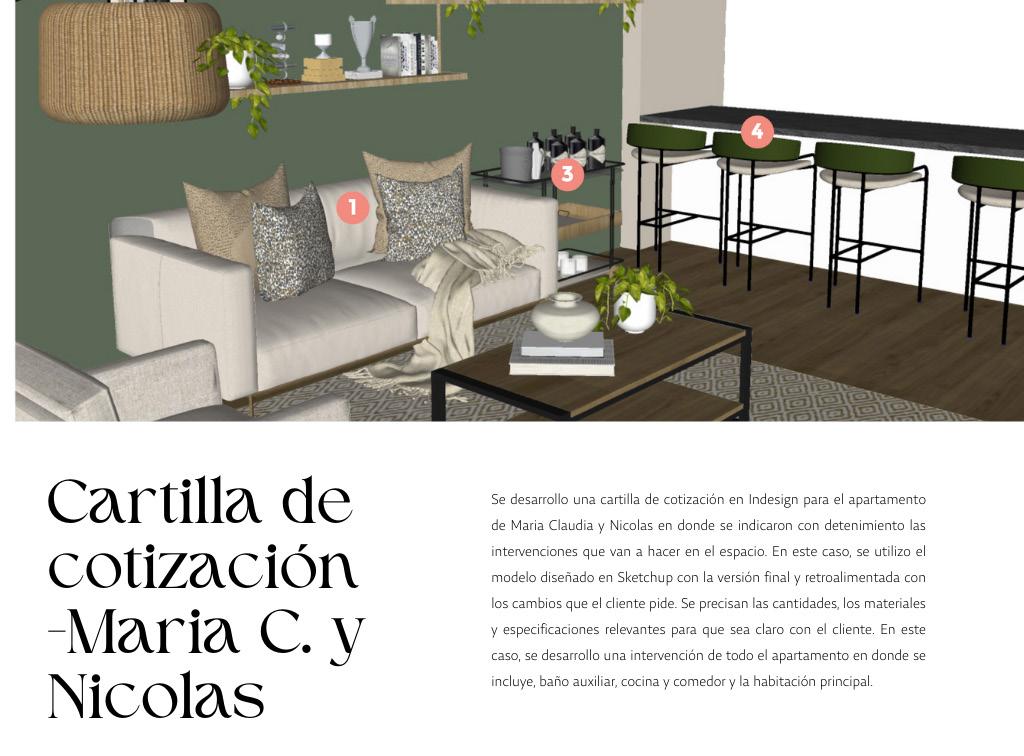

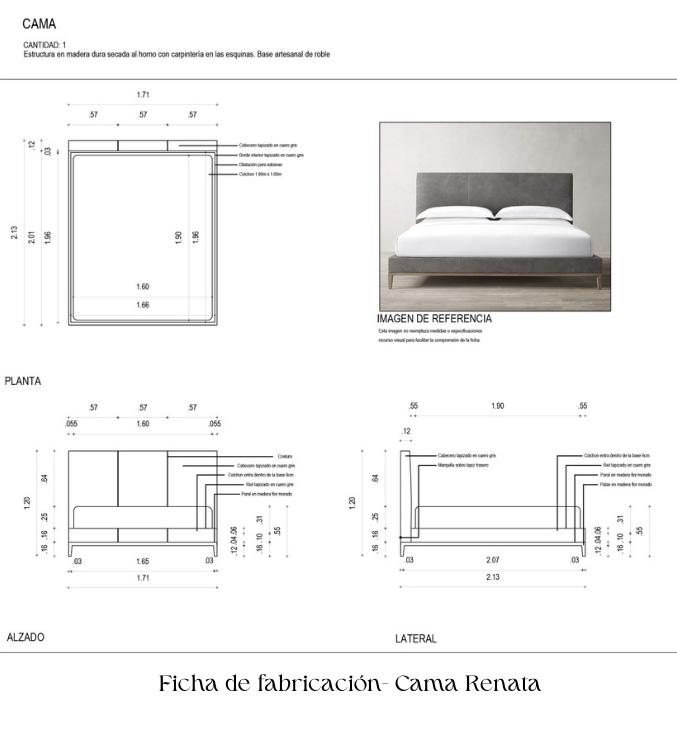

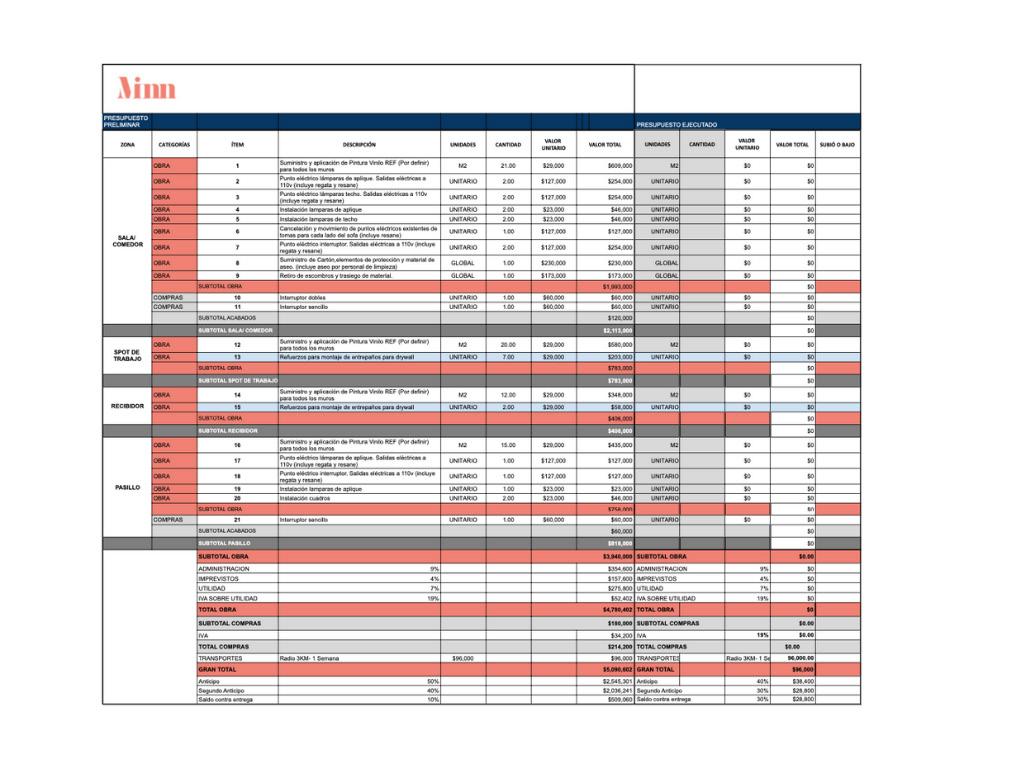

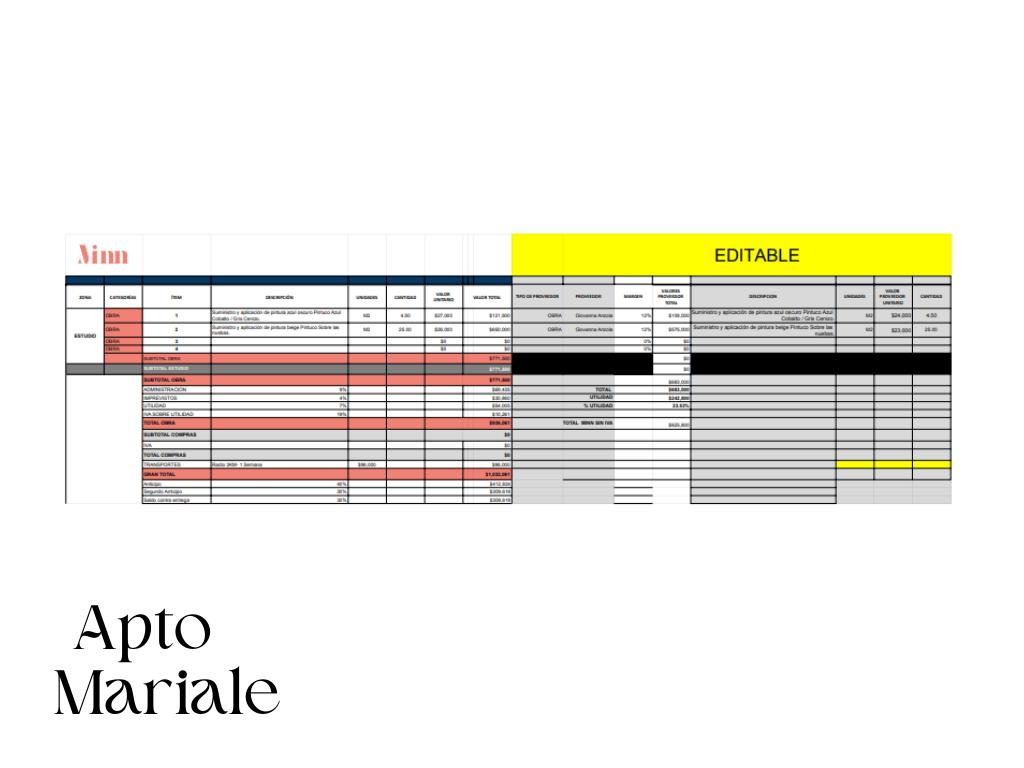

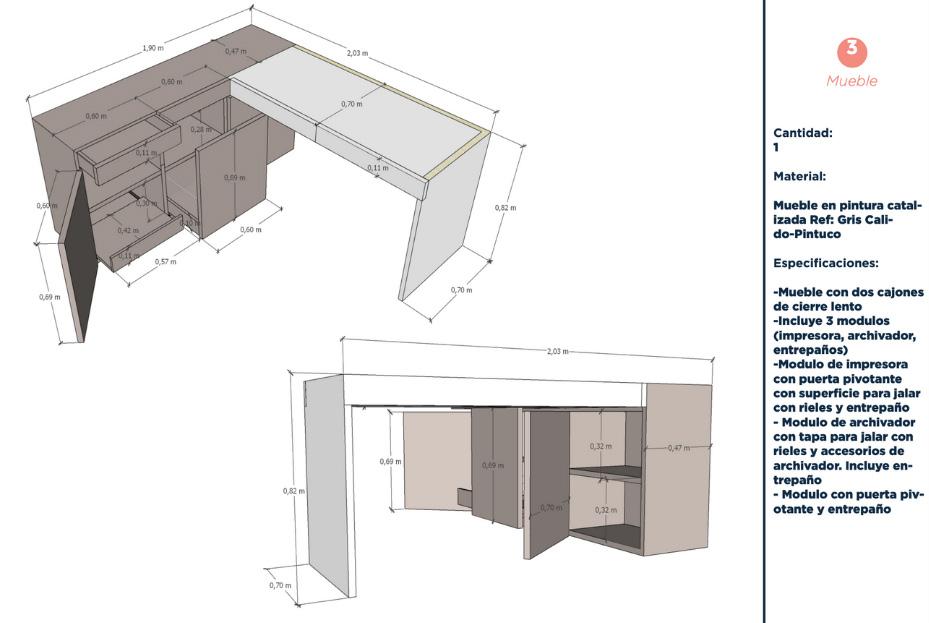

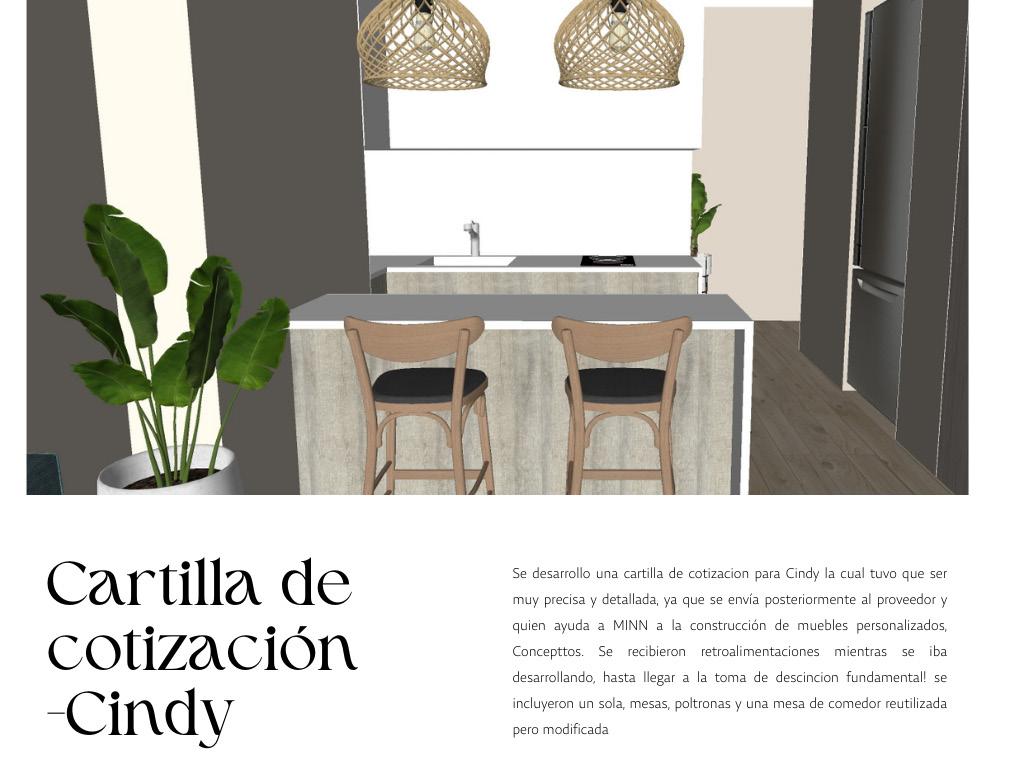

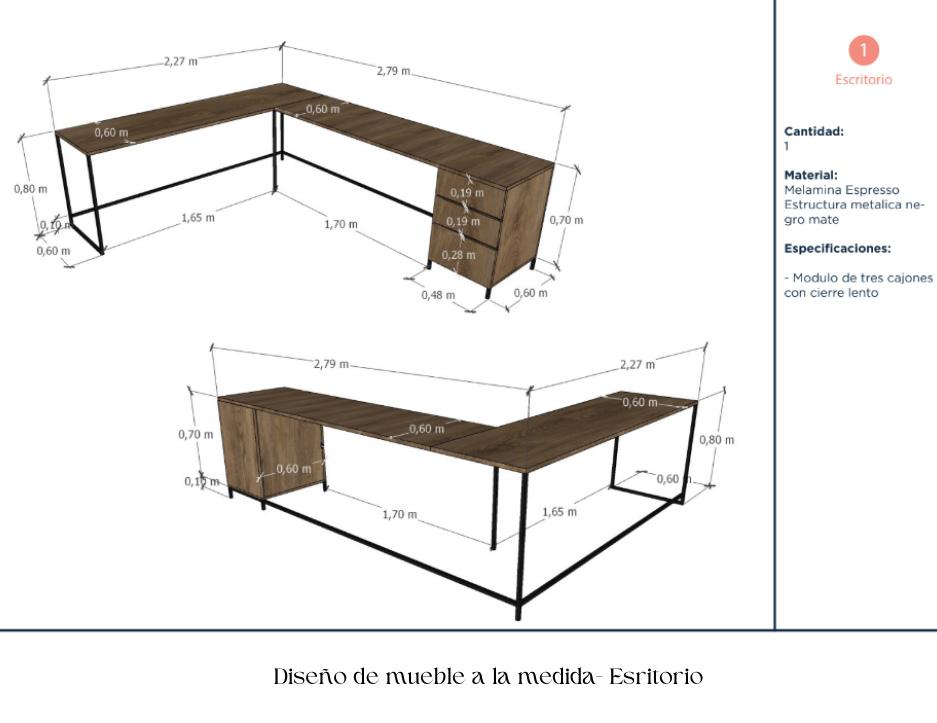

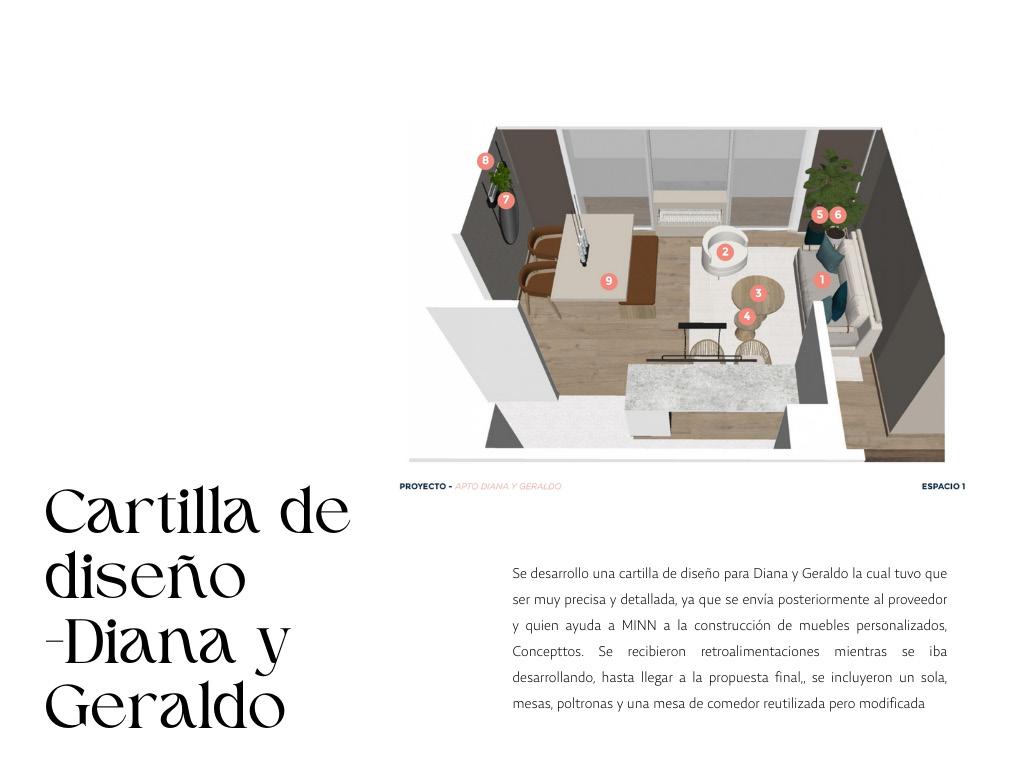

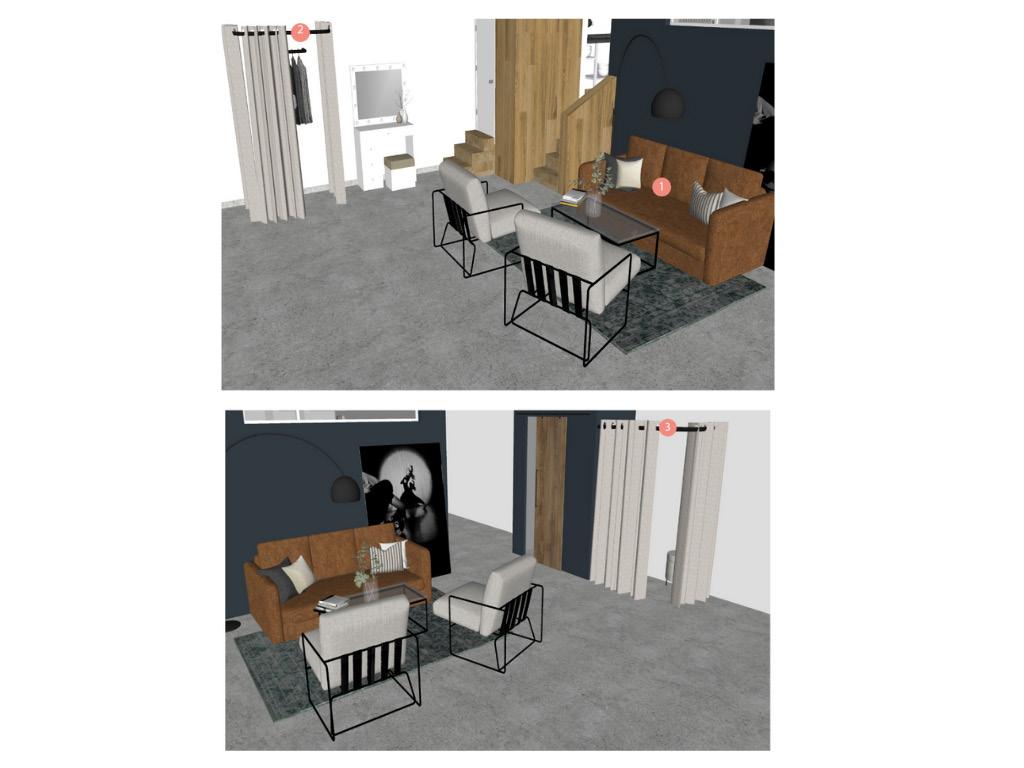

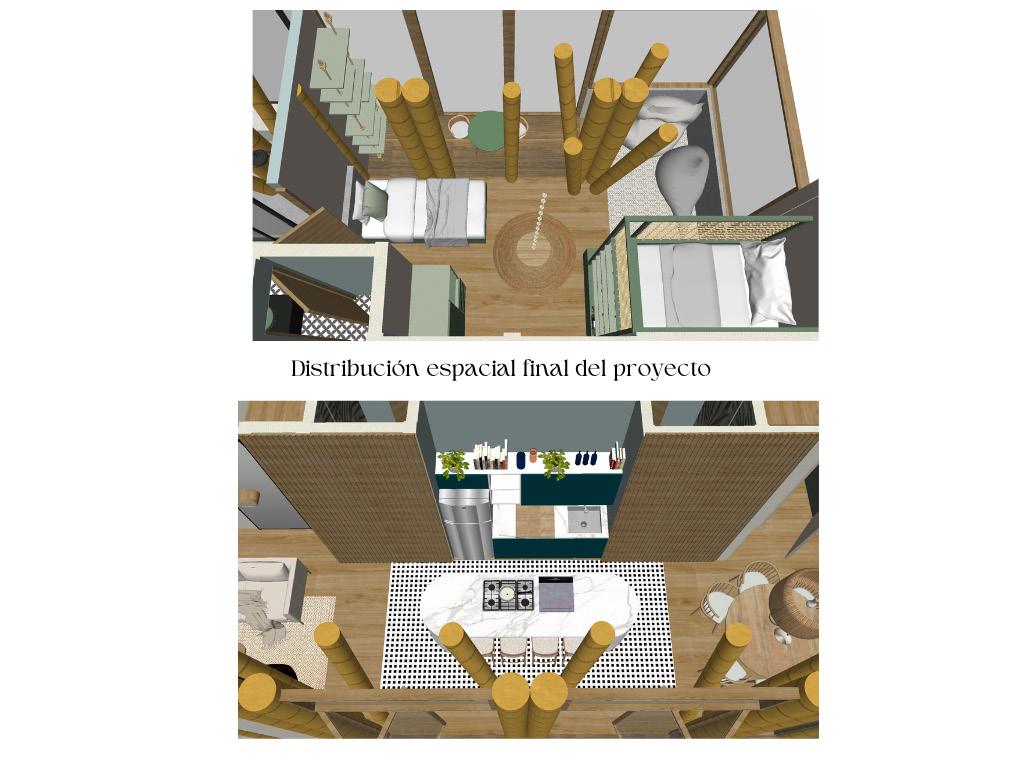

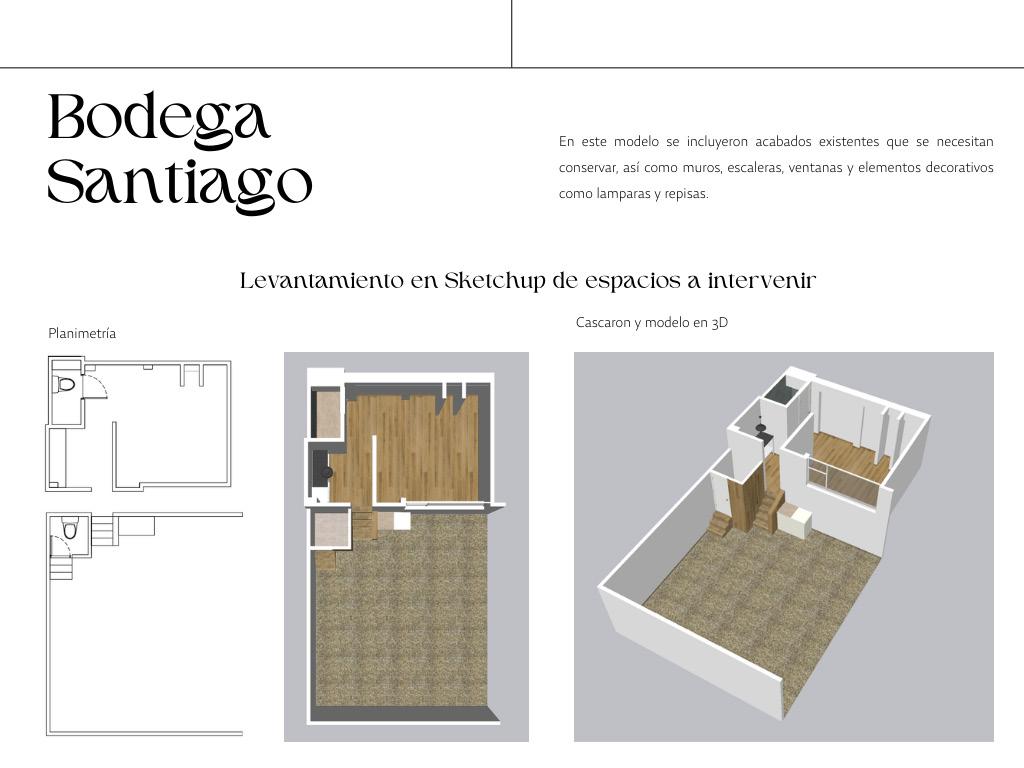

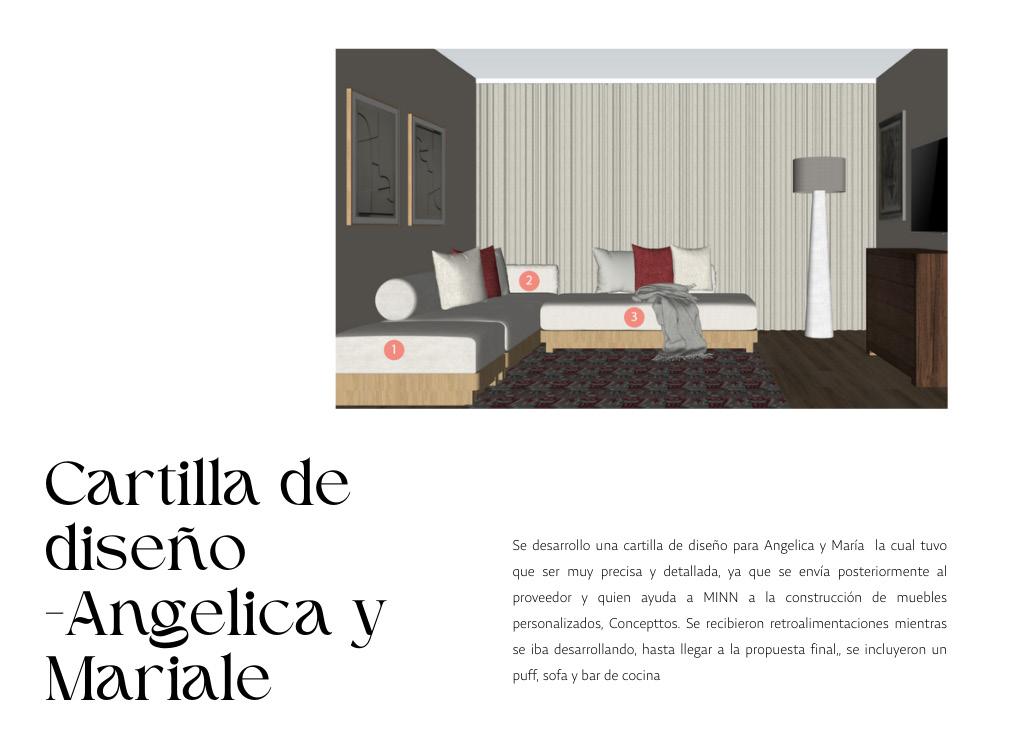

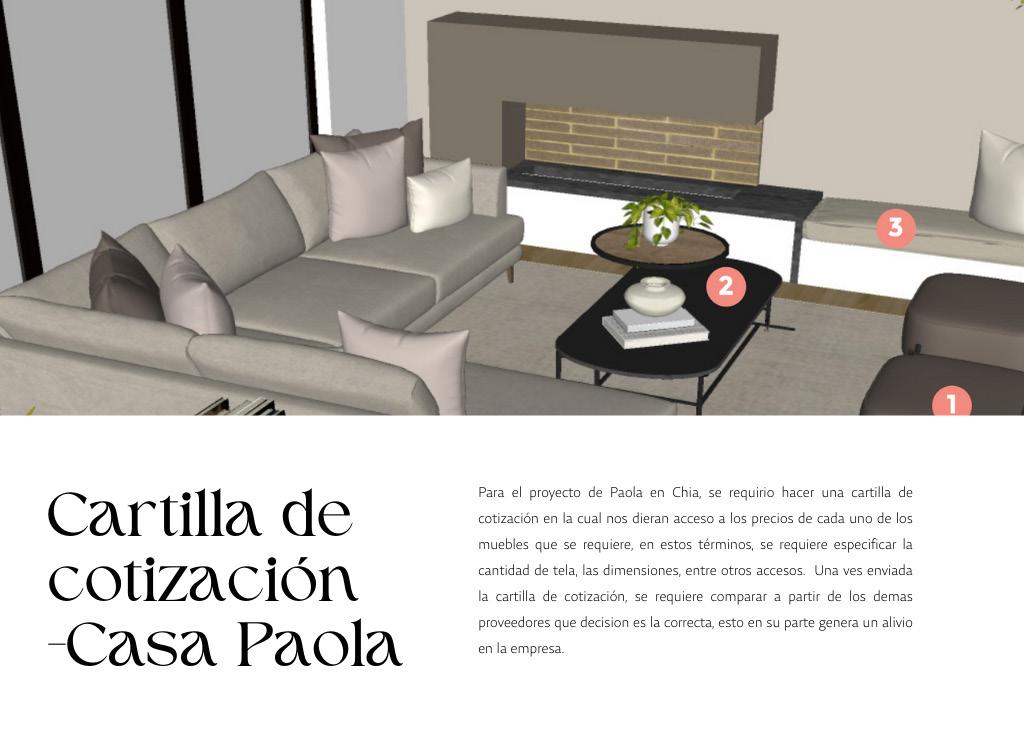

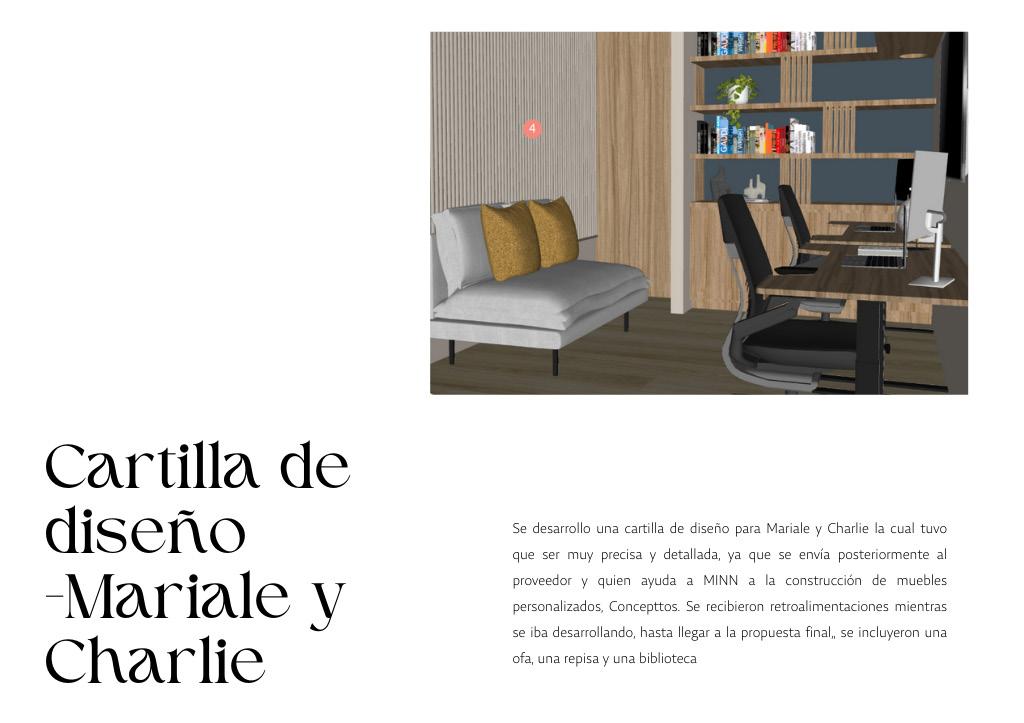

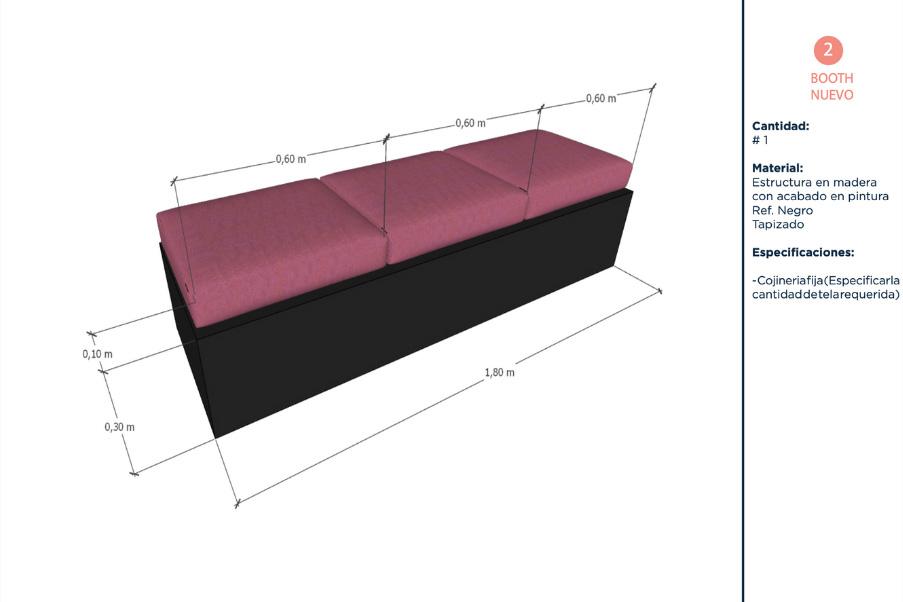

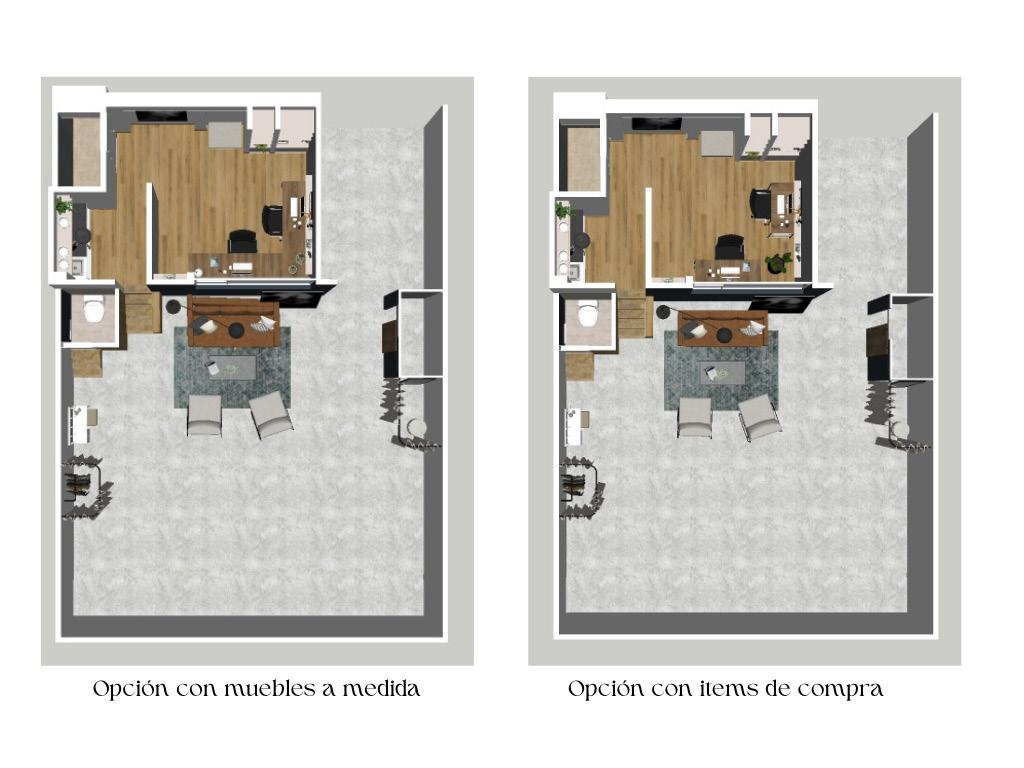

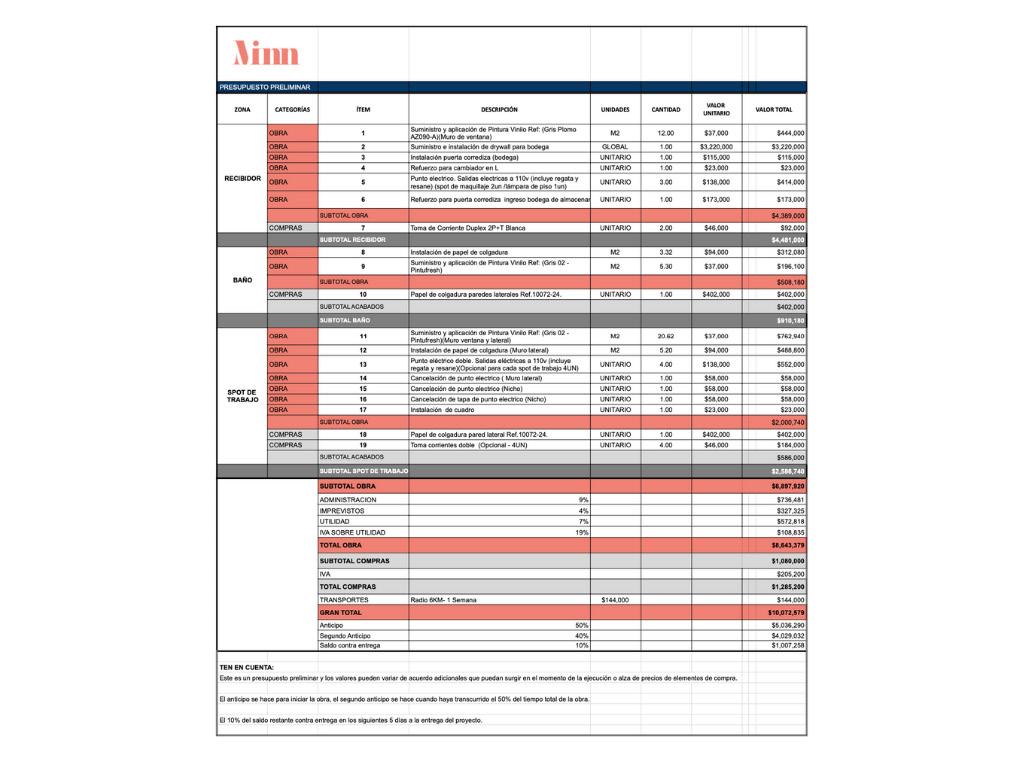

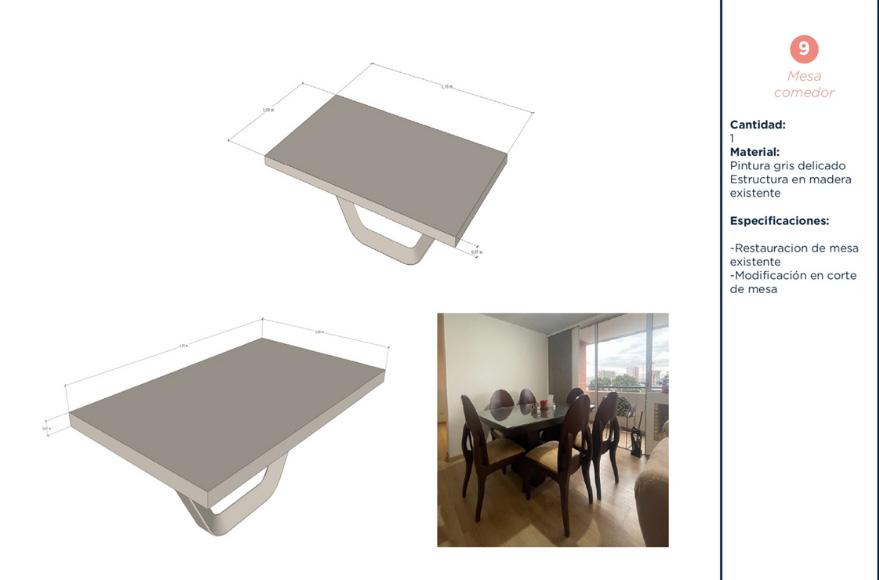

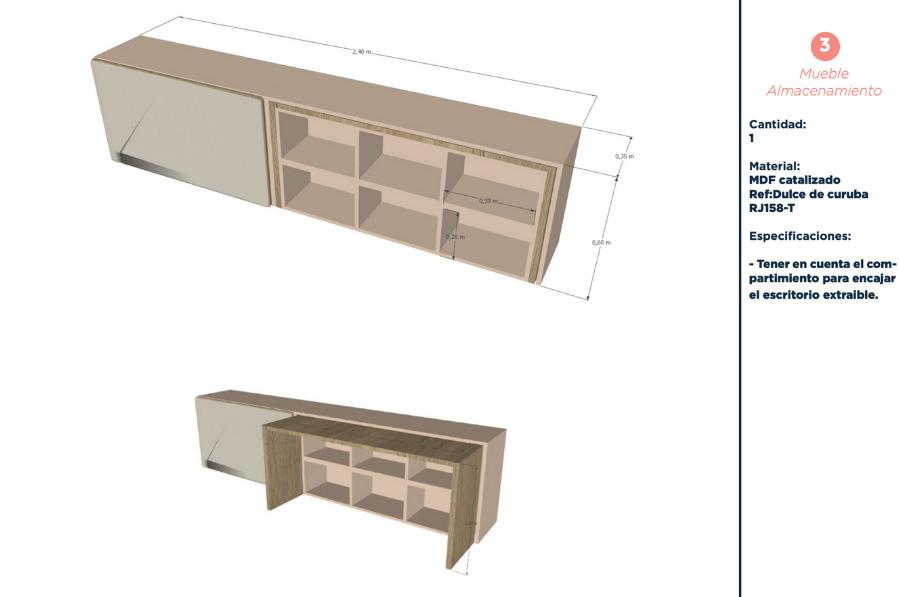

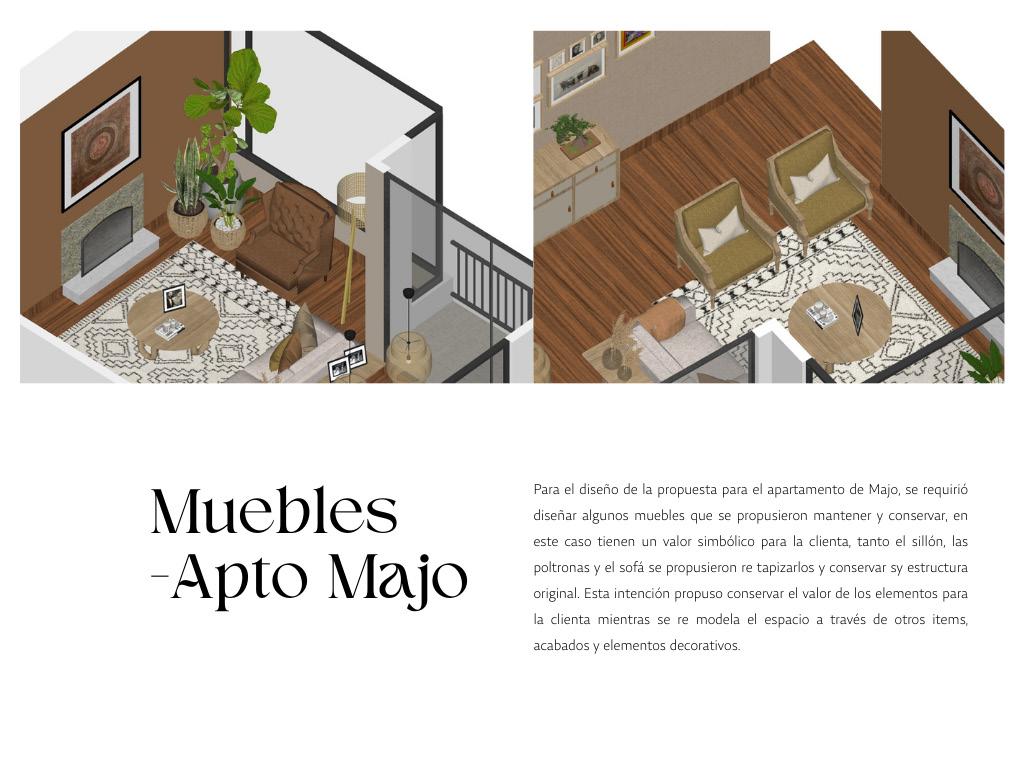

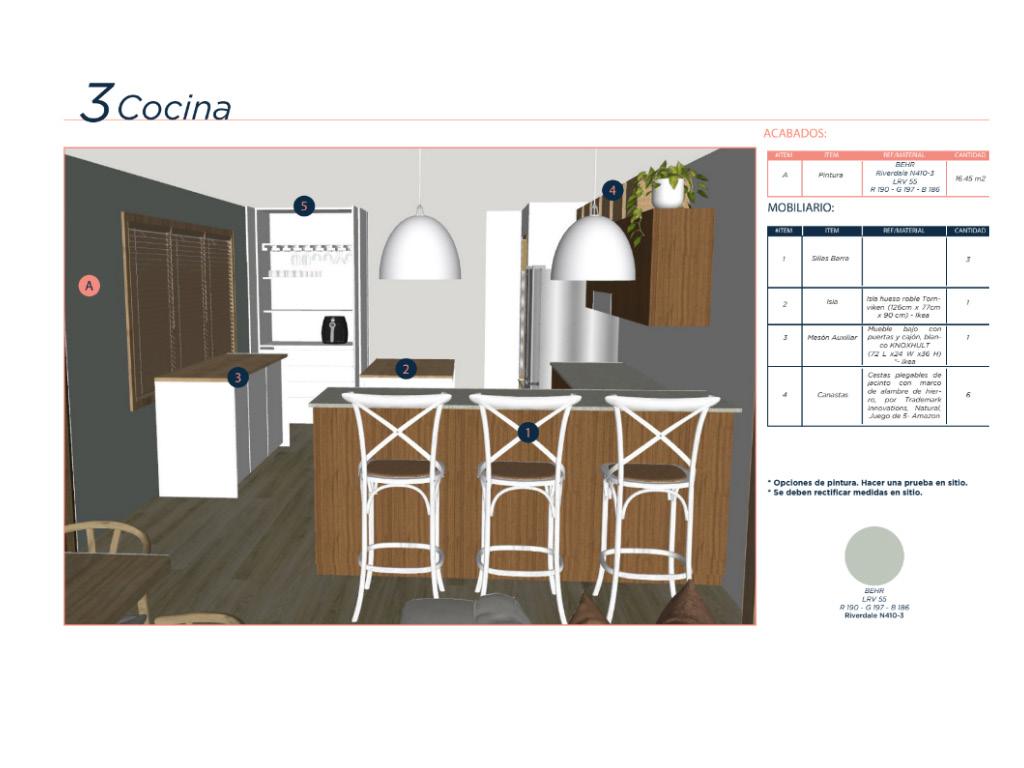

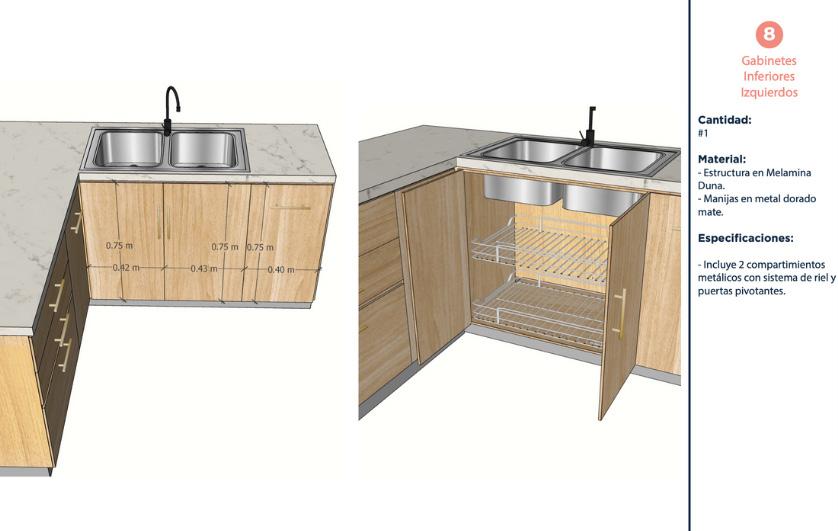

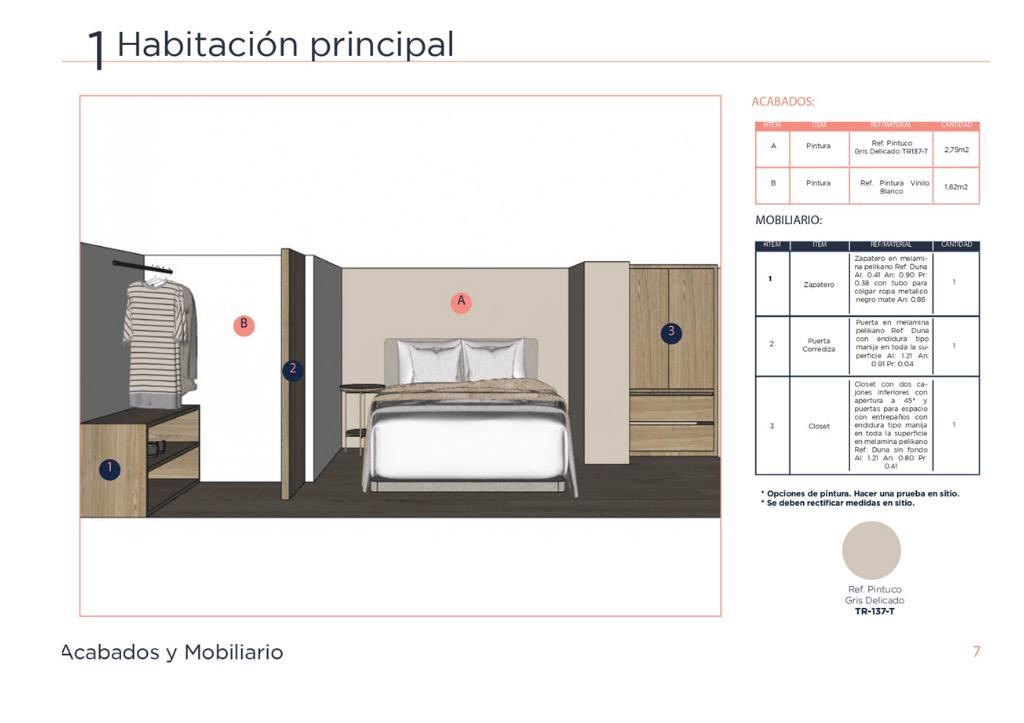

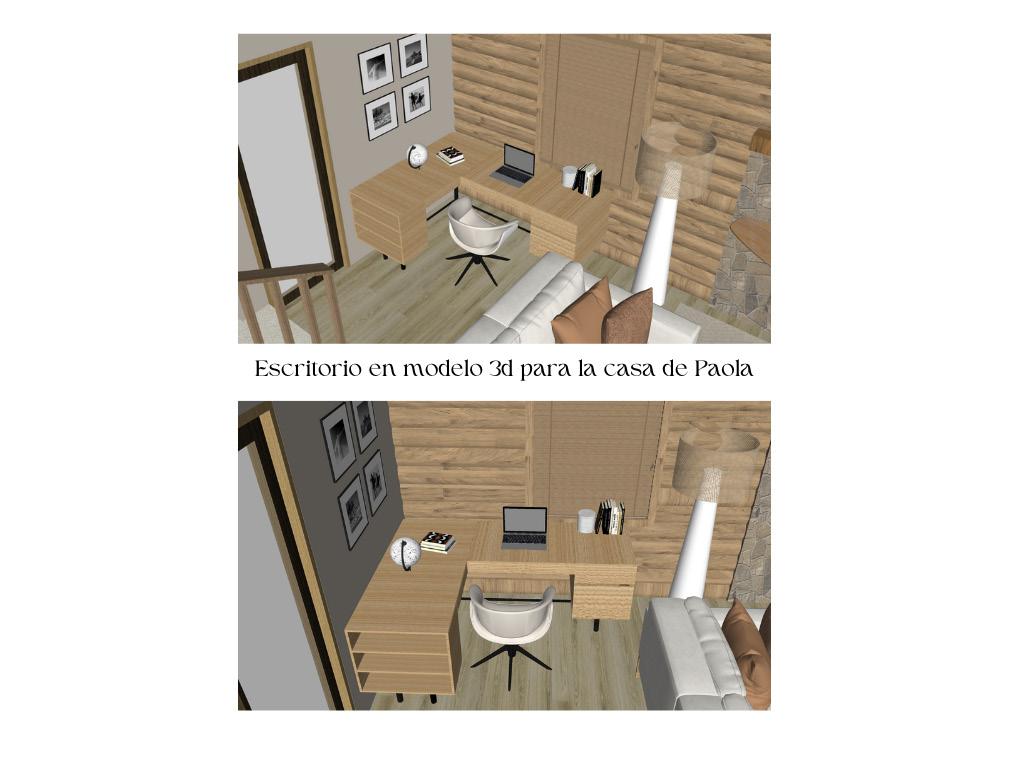

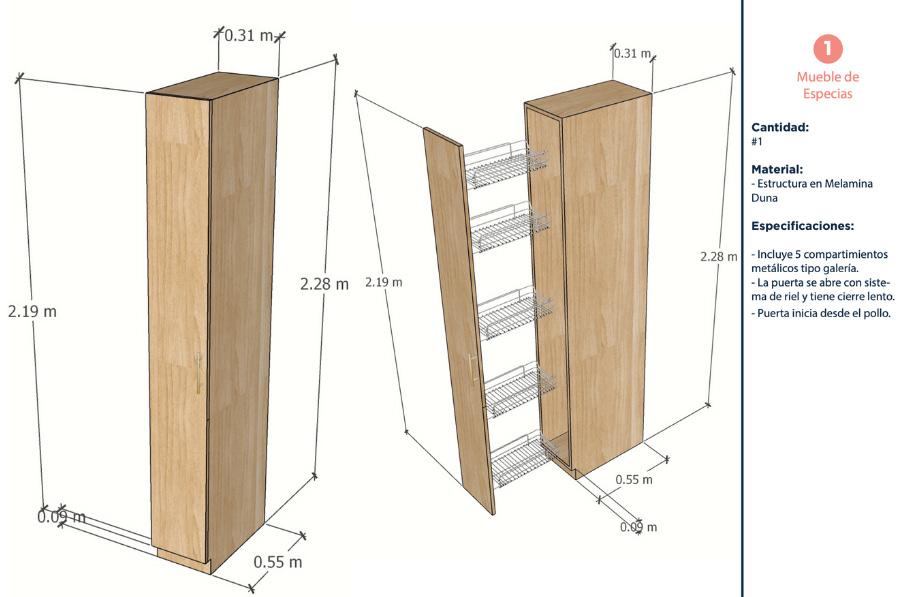

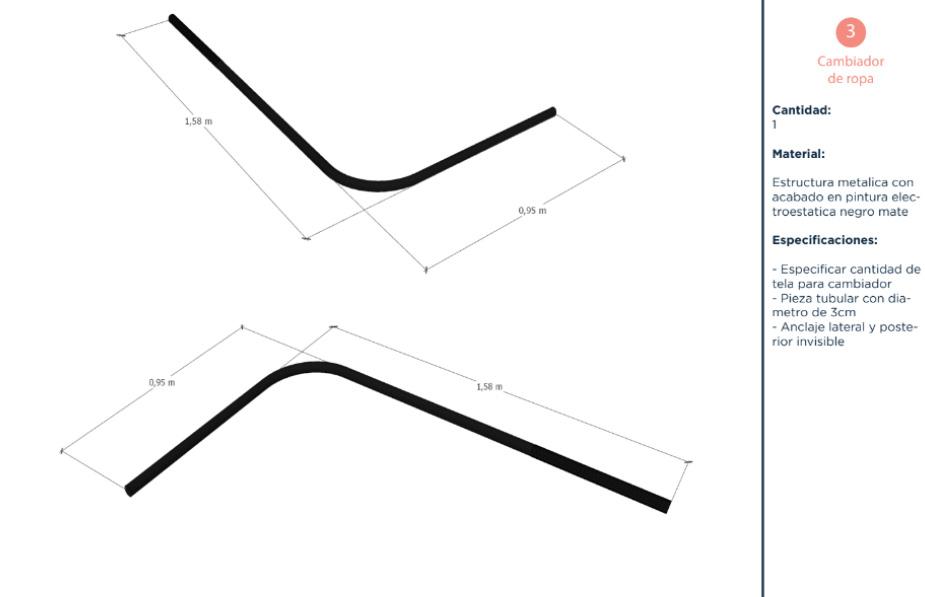

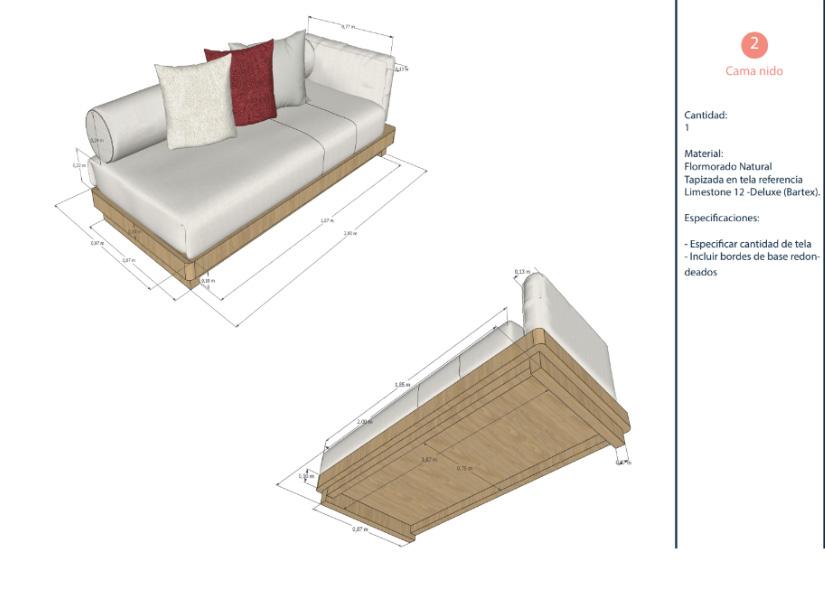

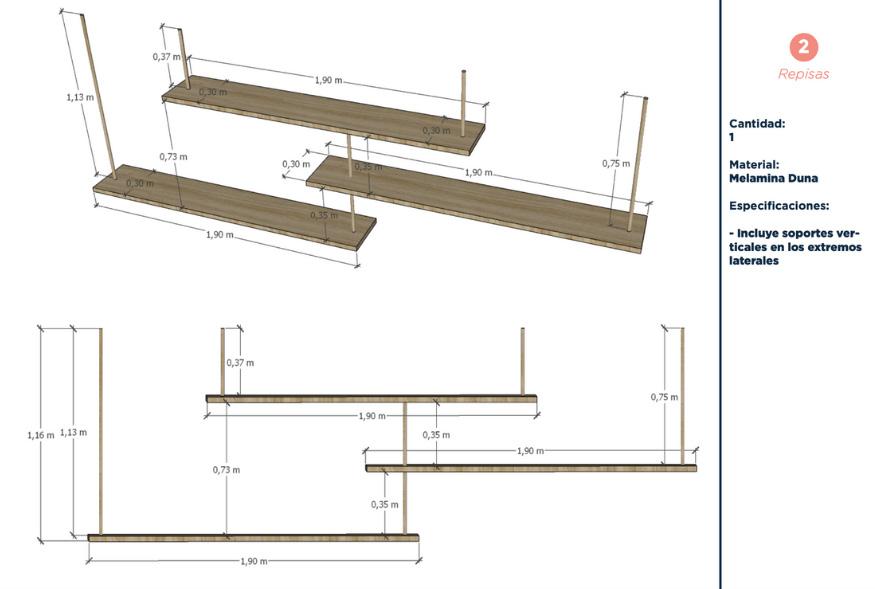

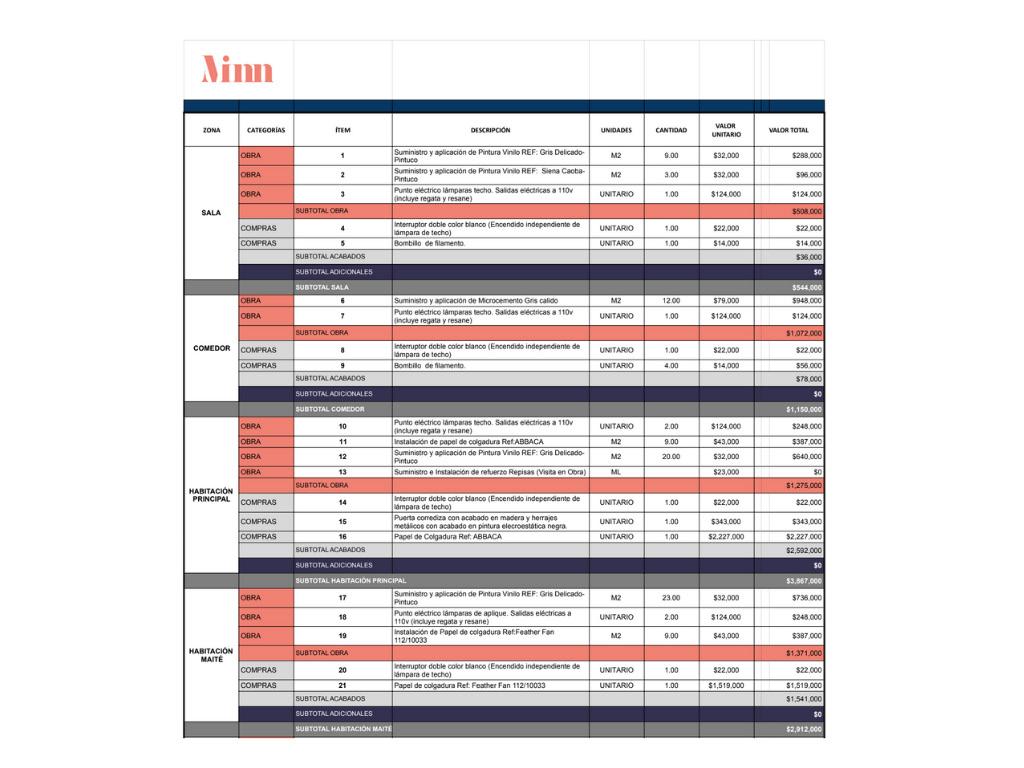

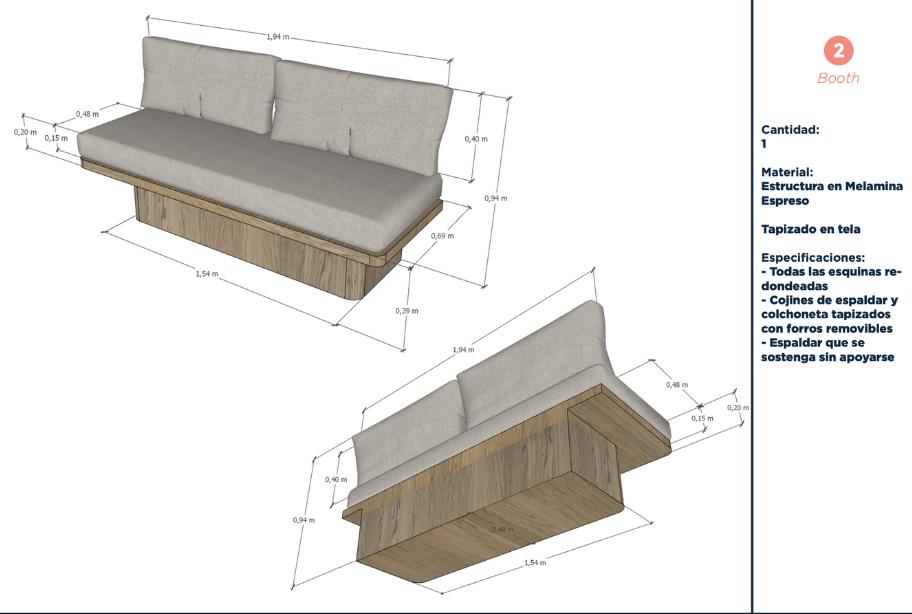

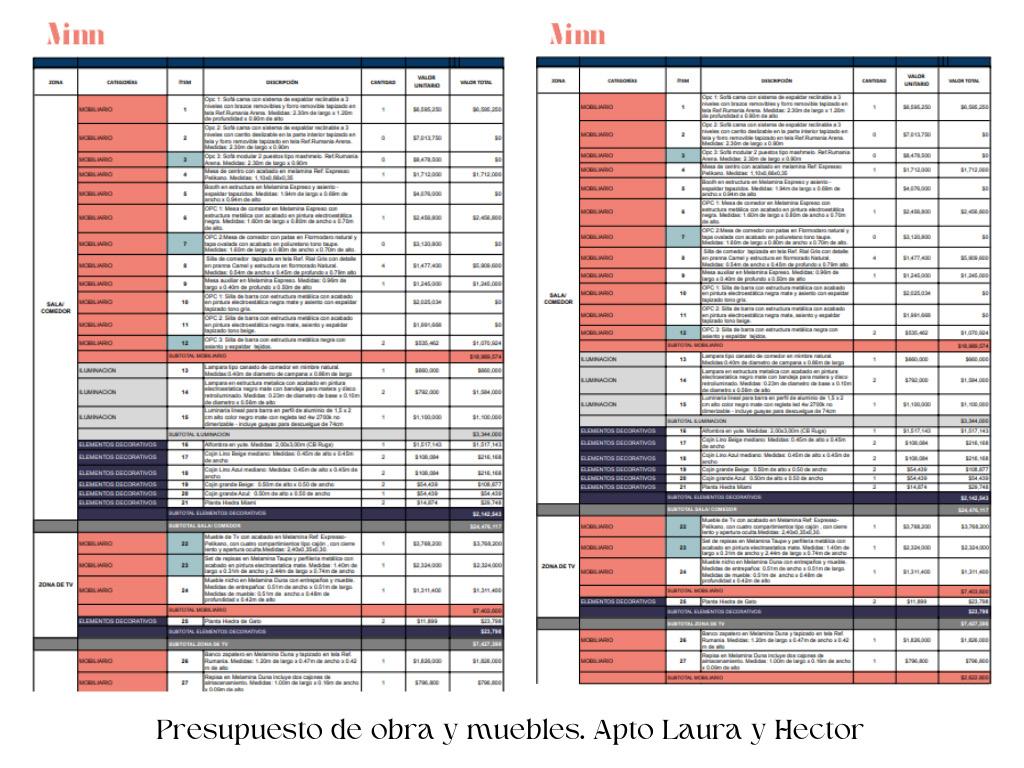

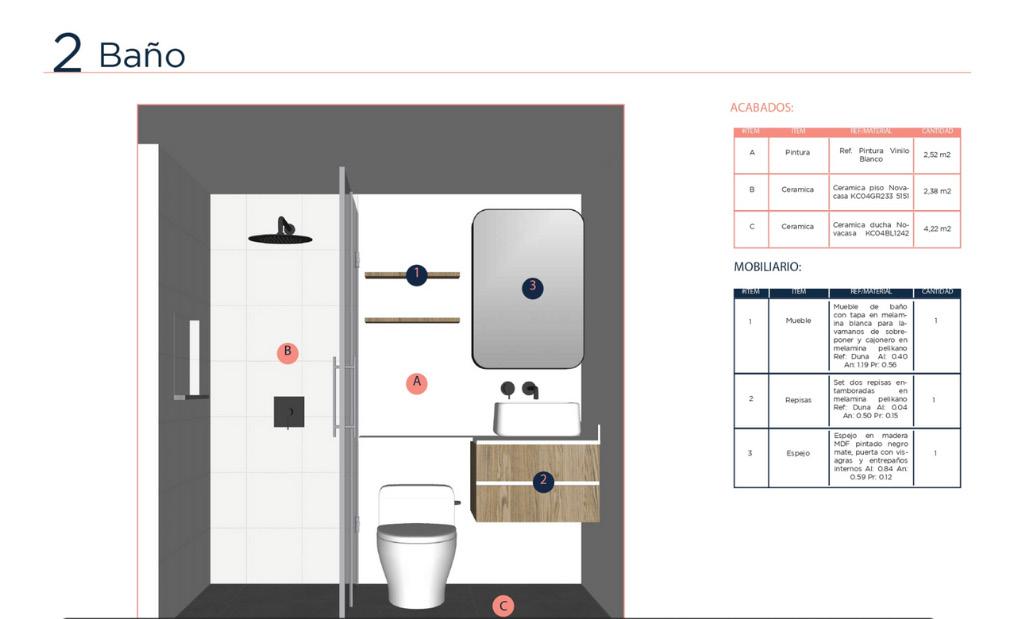

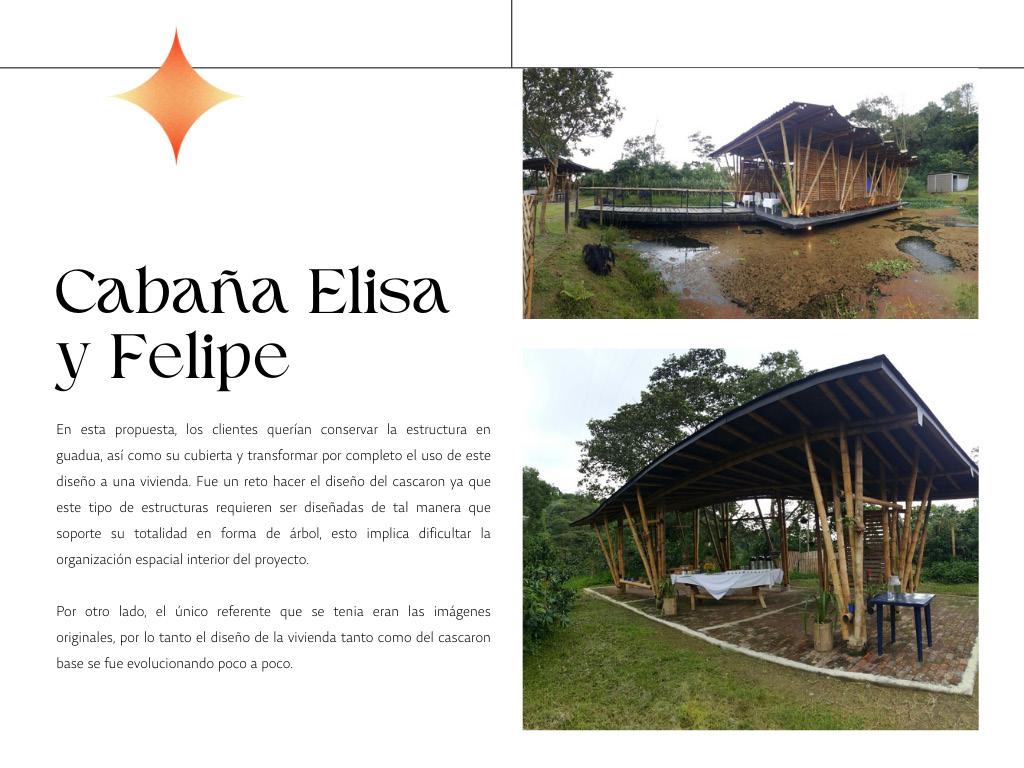

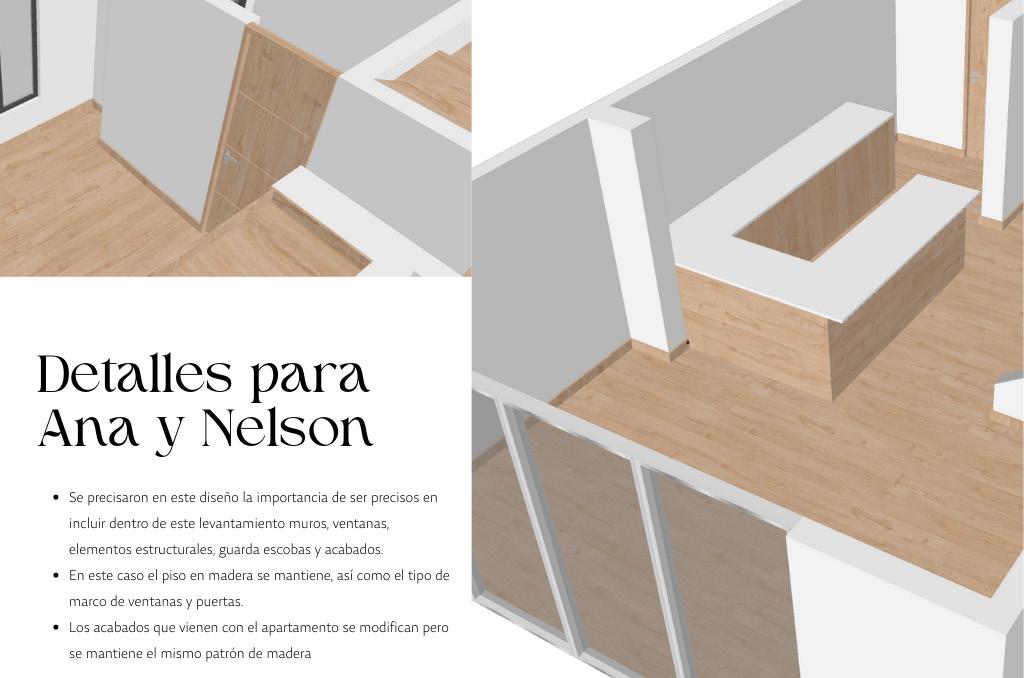

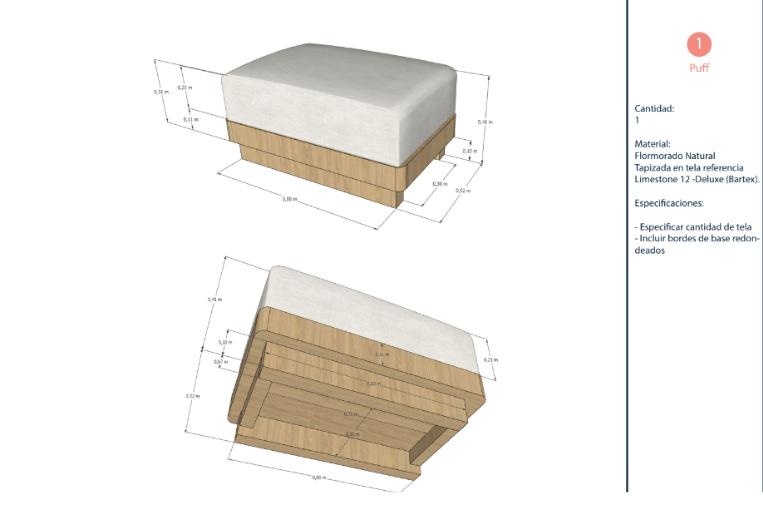

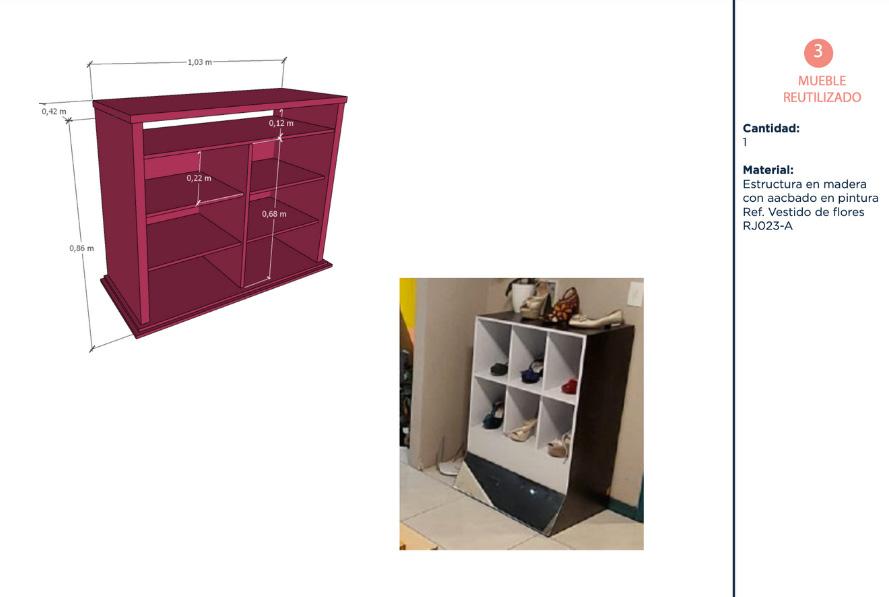

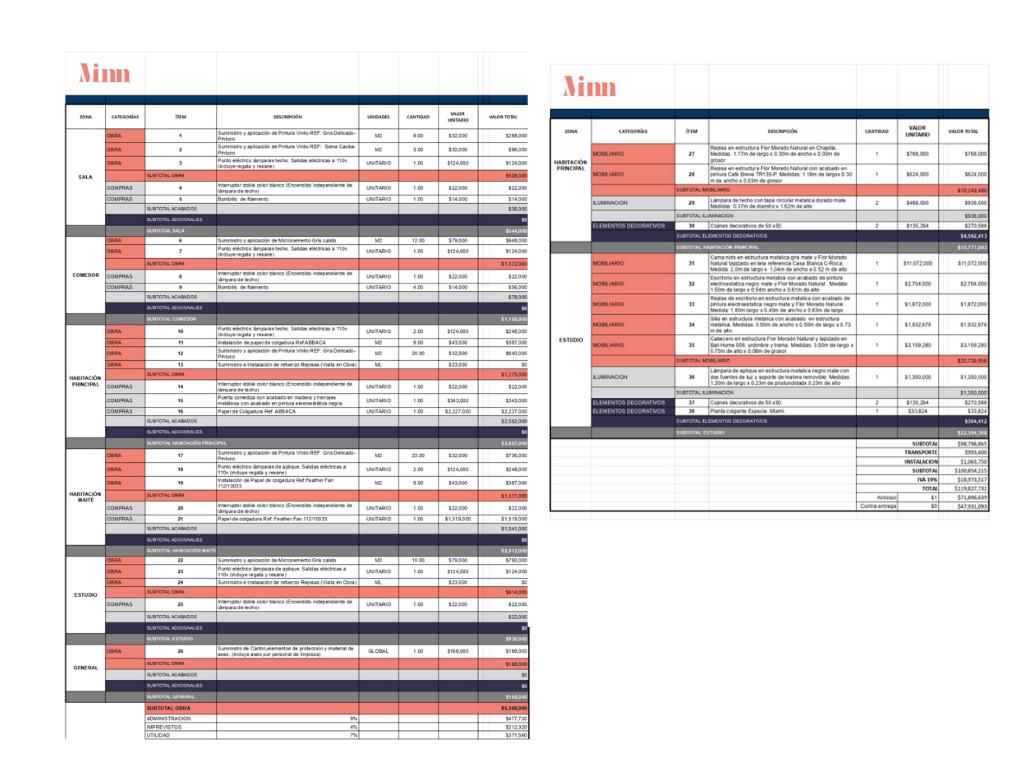

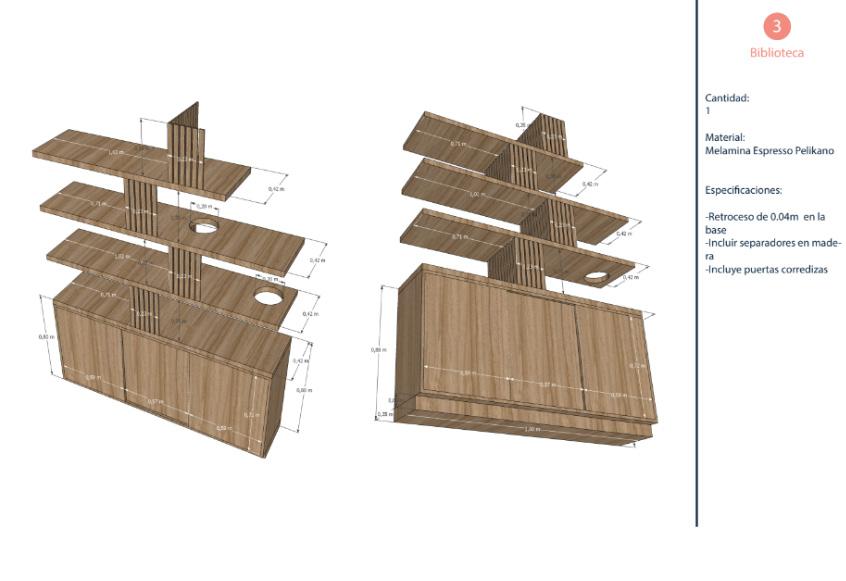

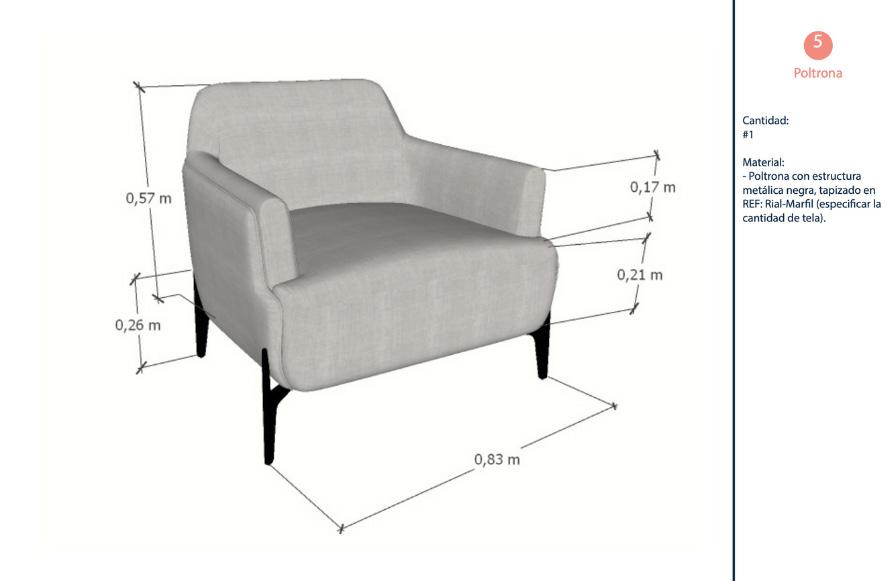

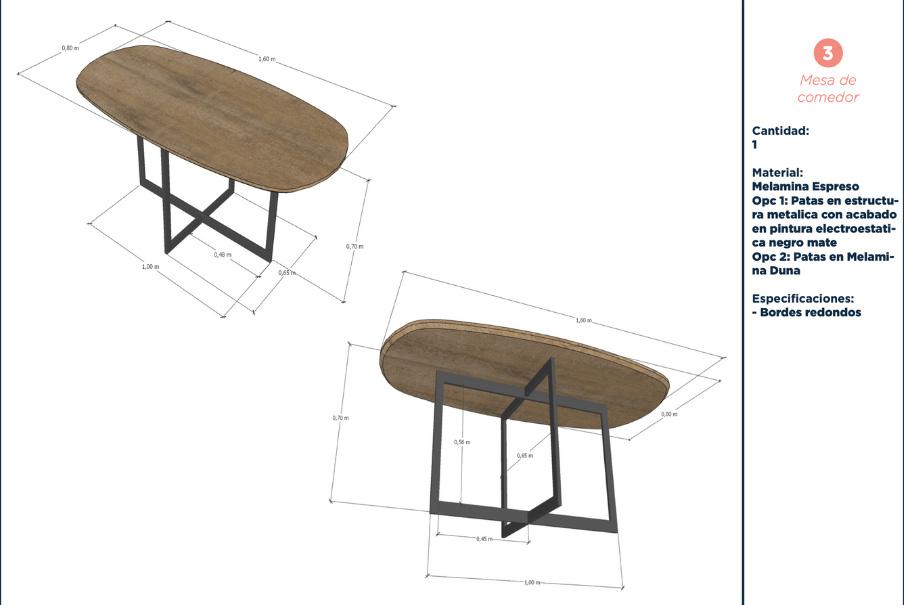

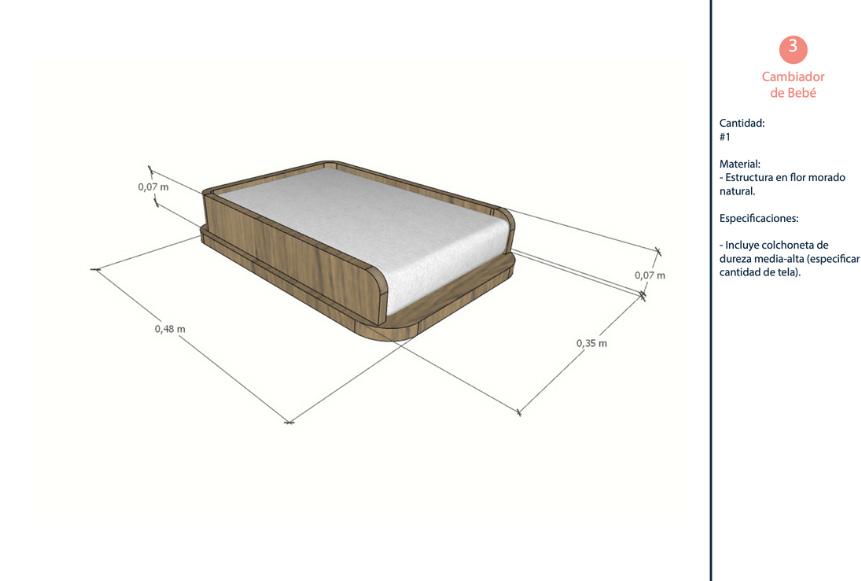

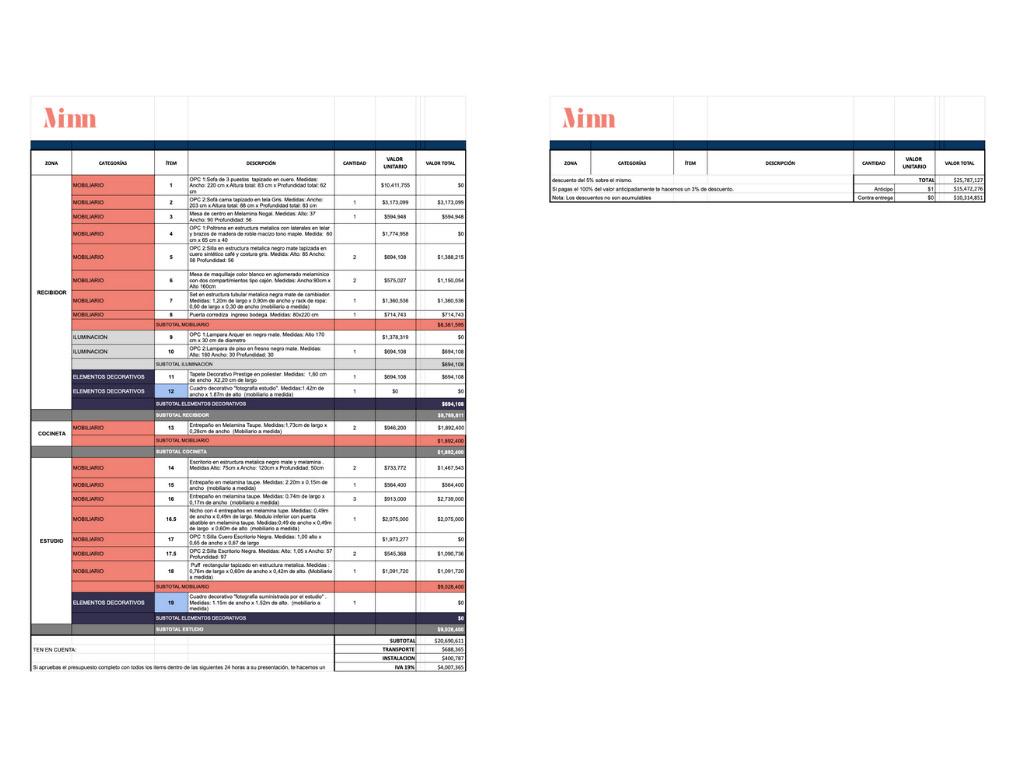

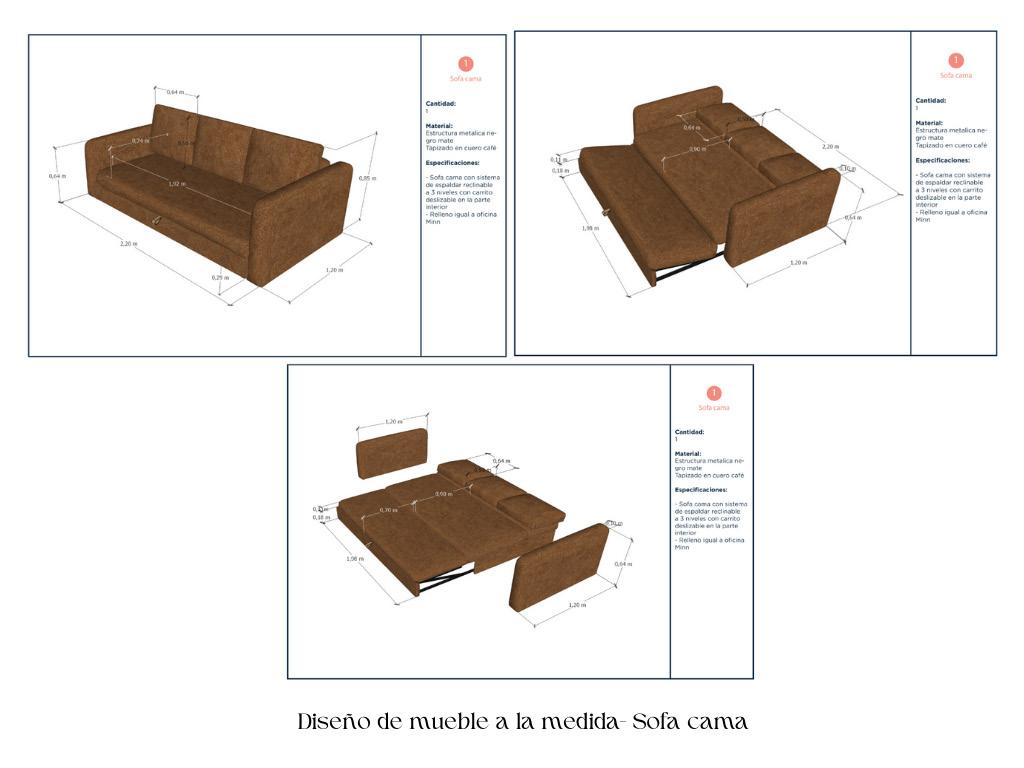

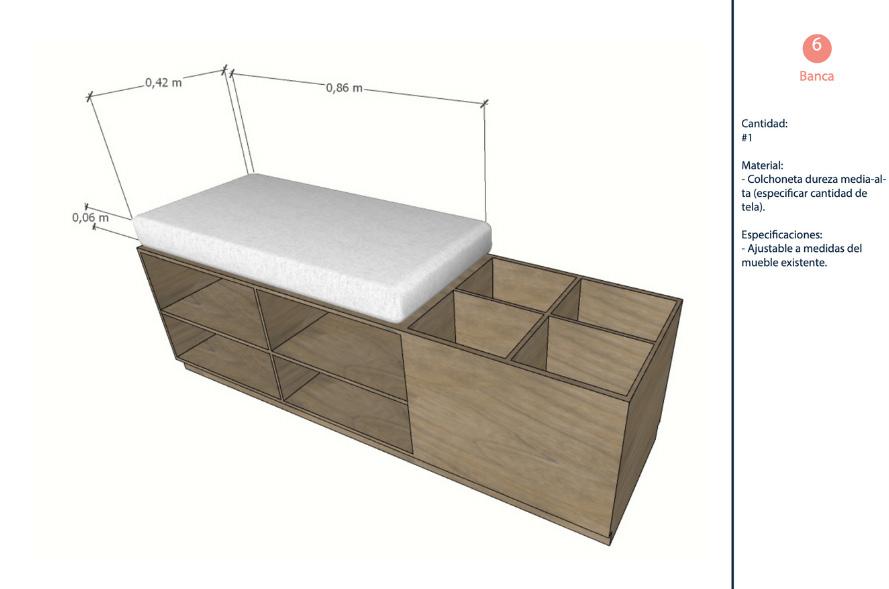

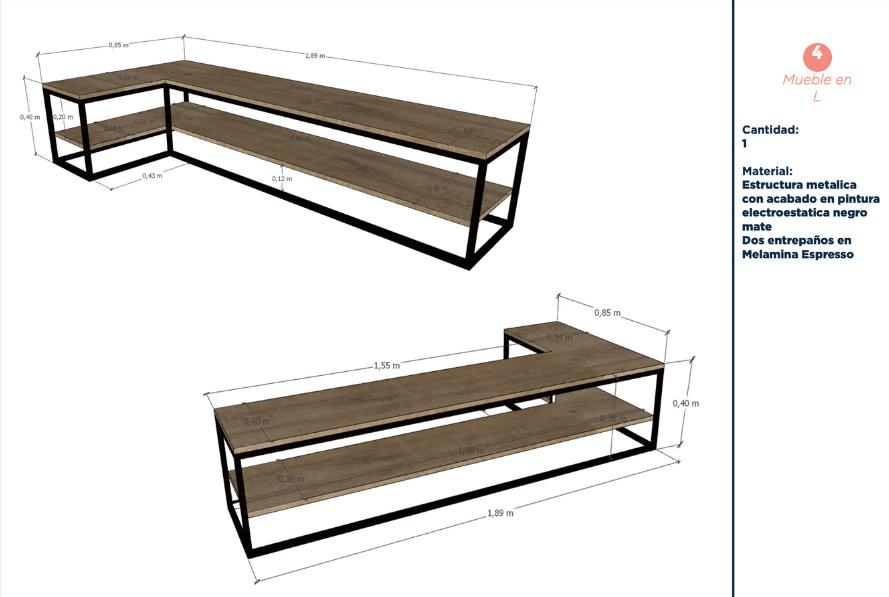

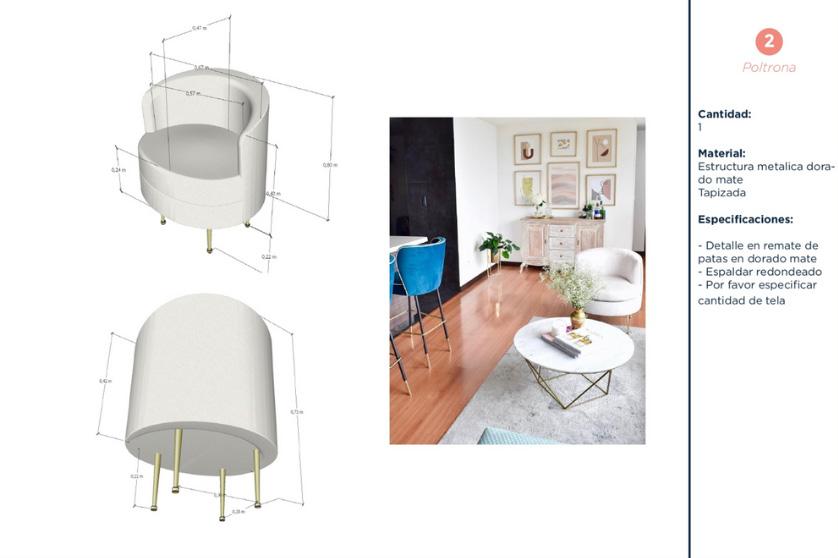

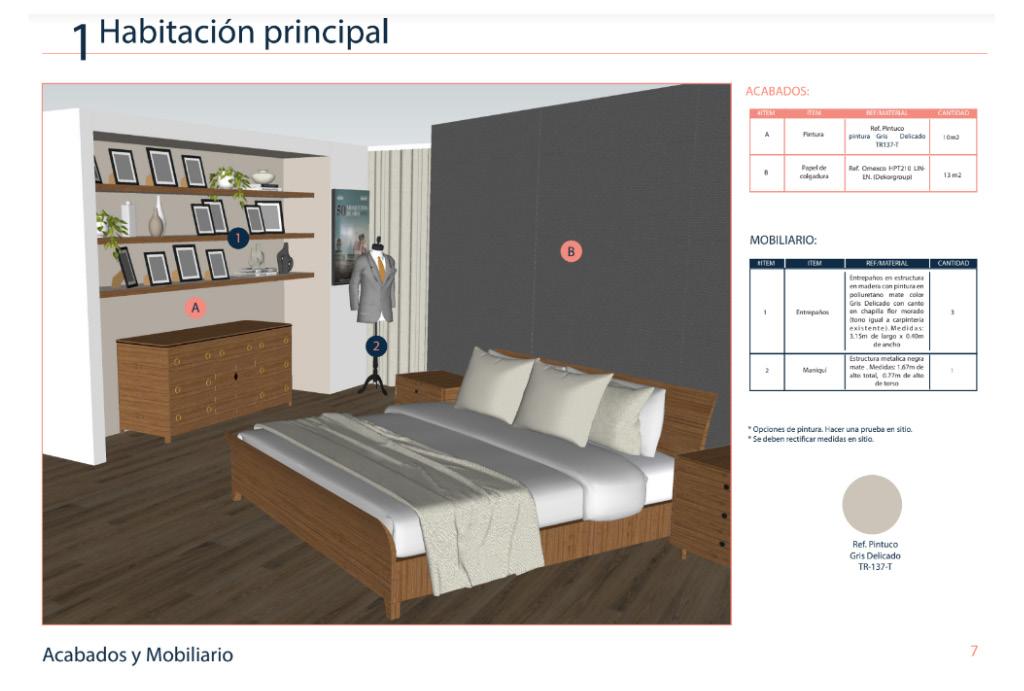

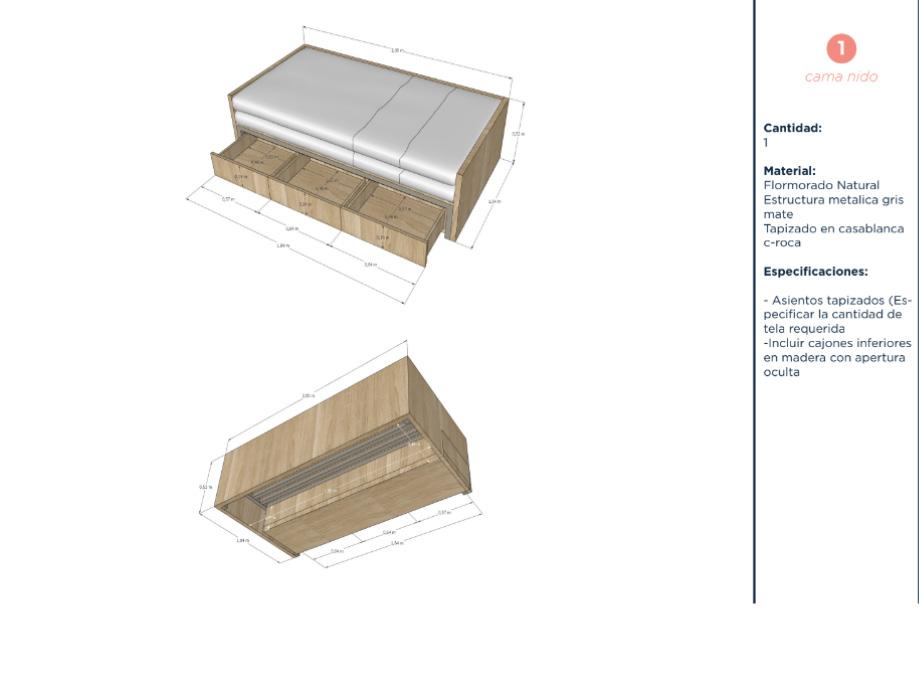

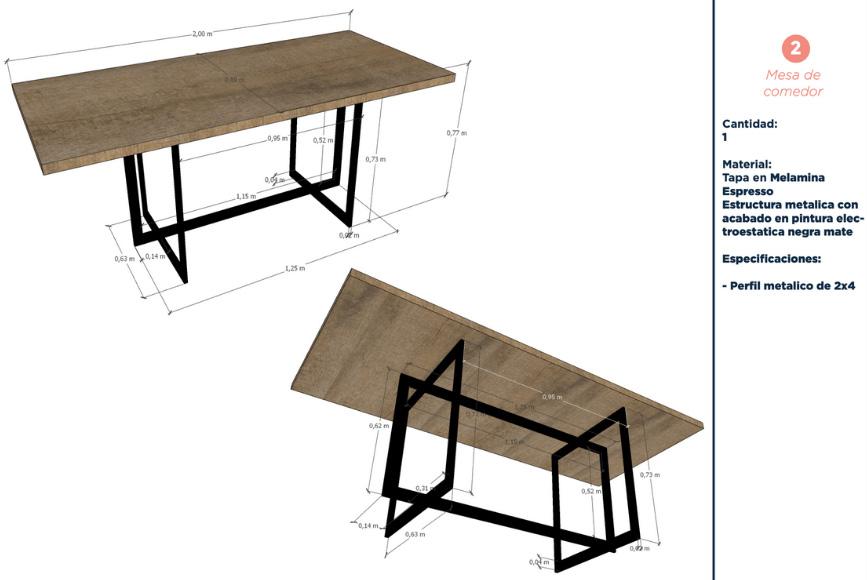

La escencia de estas practicas fue el crear espacios en donde los clientes se sientan completamente en paz y que este sea su lugar favorito del mundo.

"Queremos que si te vas de viaje, siempre quieras volver a este lugar mega acogedor, en donde creas las mejores memorias y puedas sentir todas tus emociones sintiéndote abrazado por el espacio".

Colaboración:

Natalia Arbeláez, Manuela De Matos

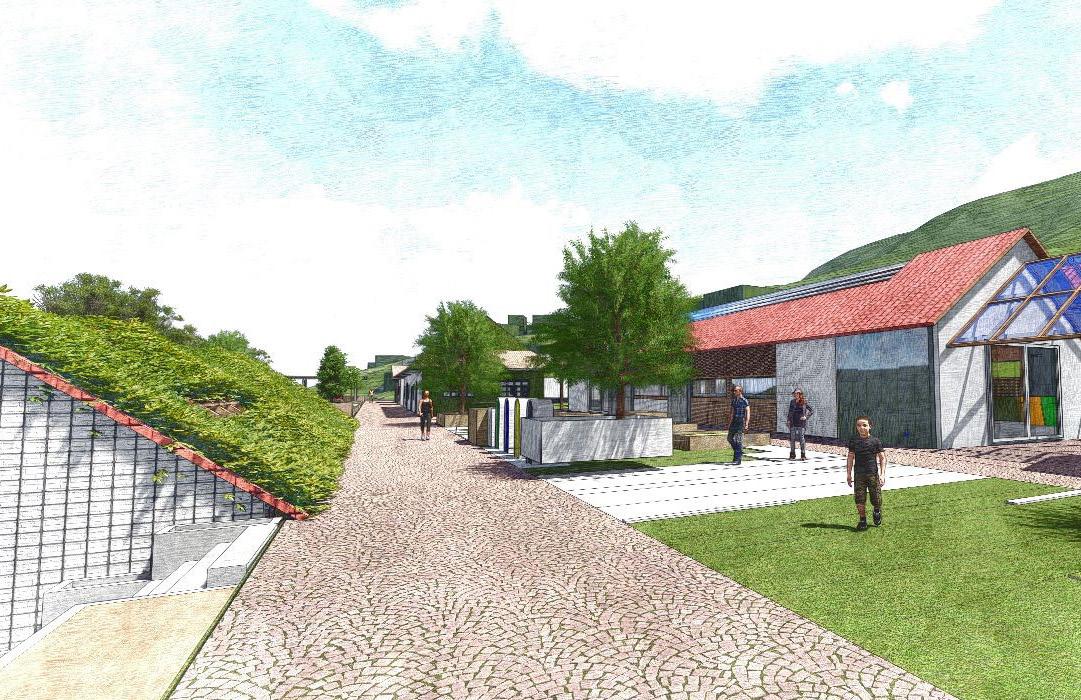

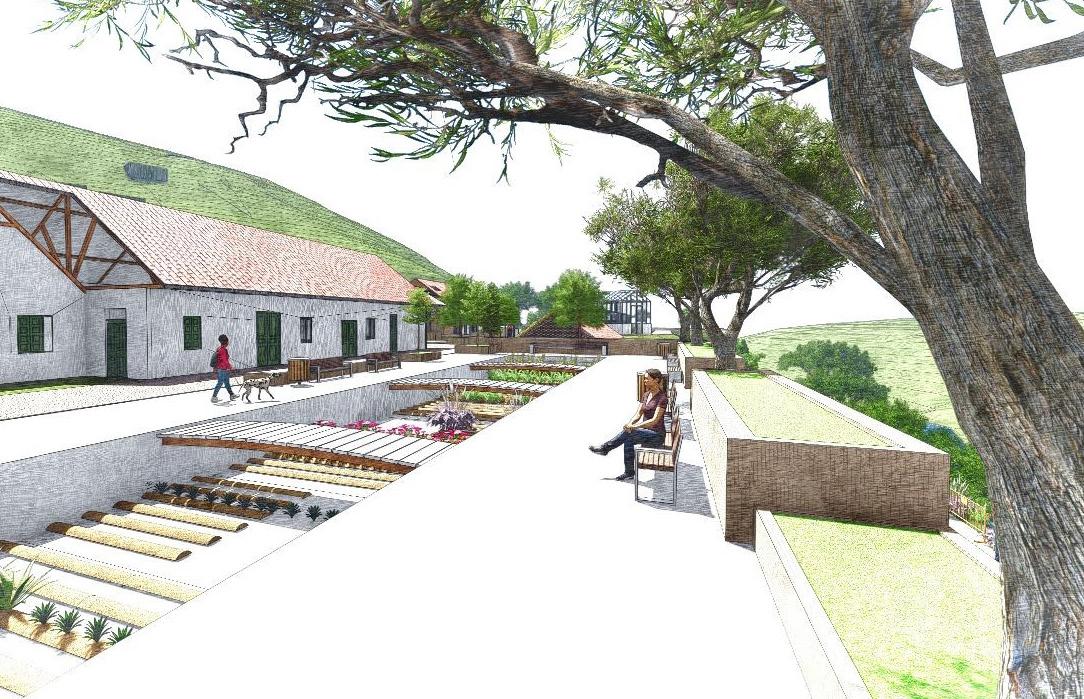

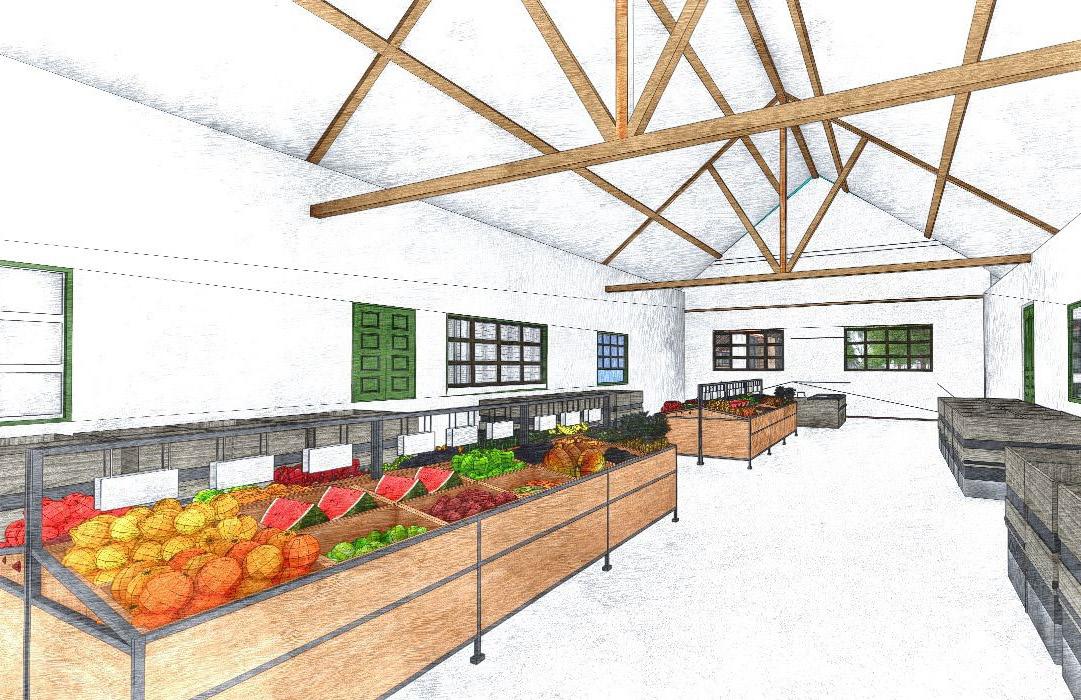

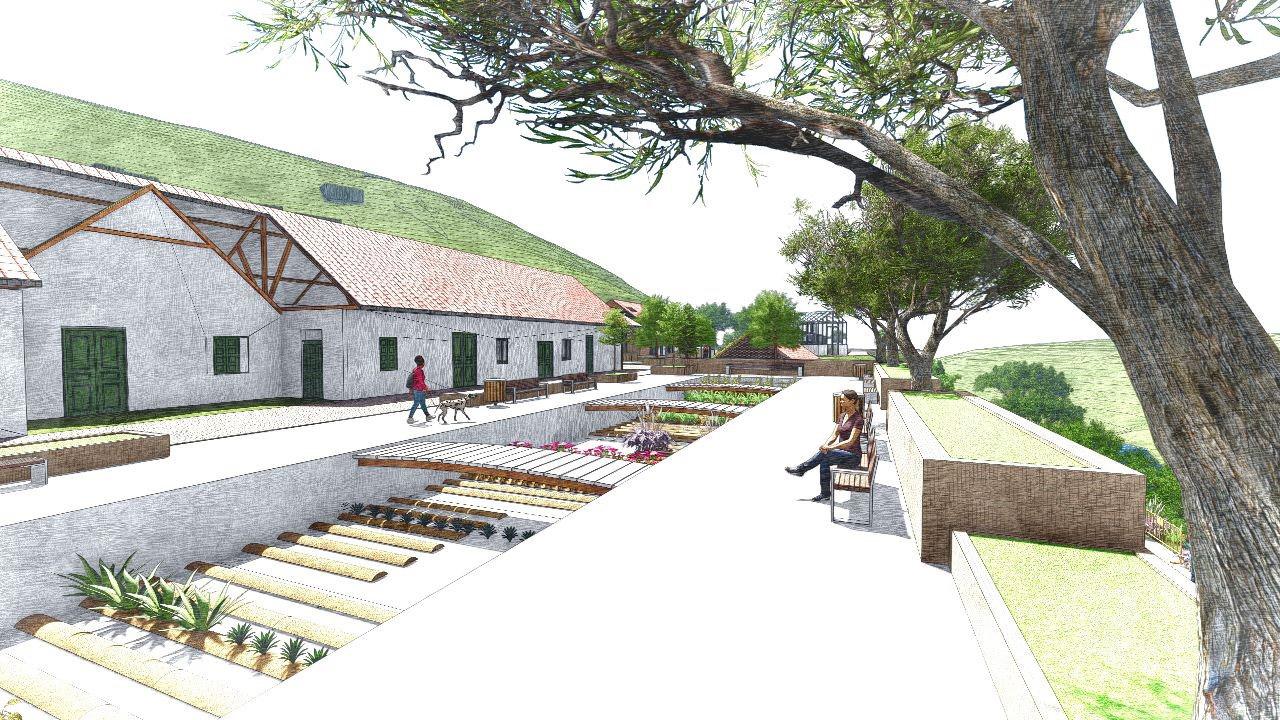

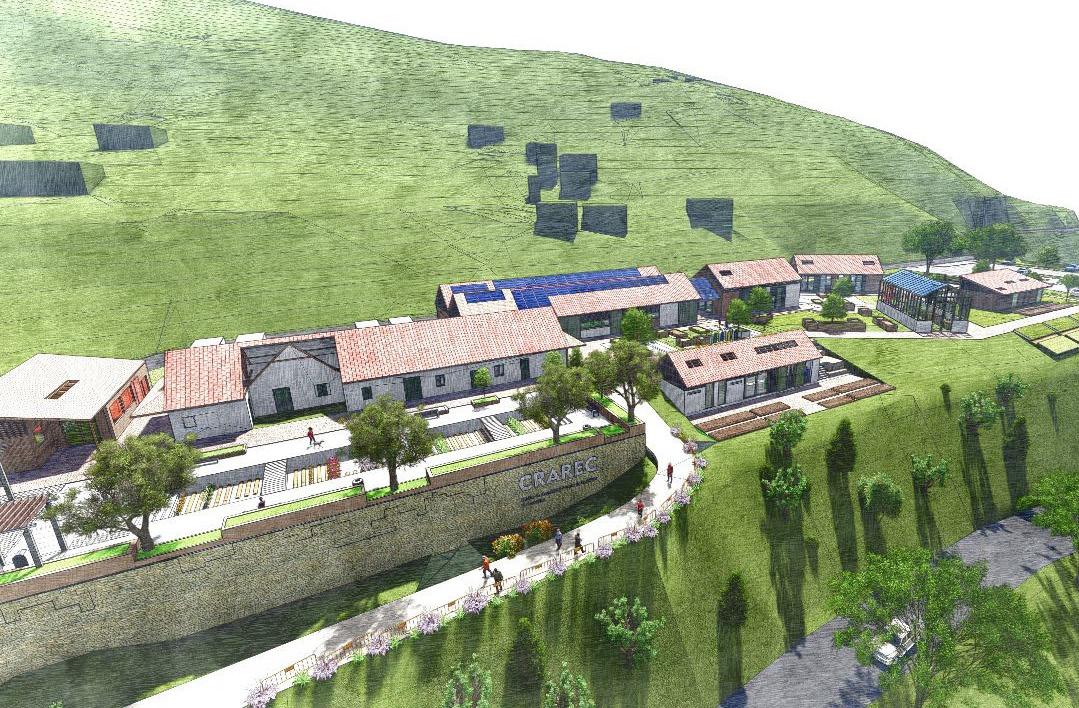

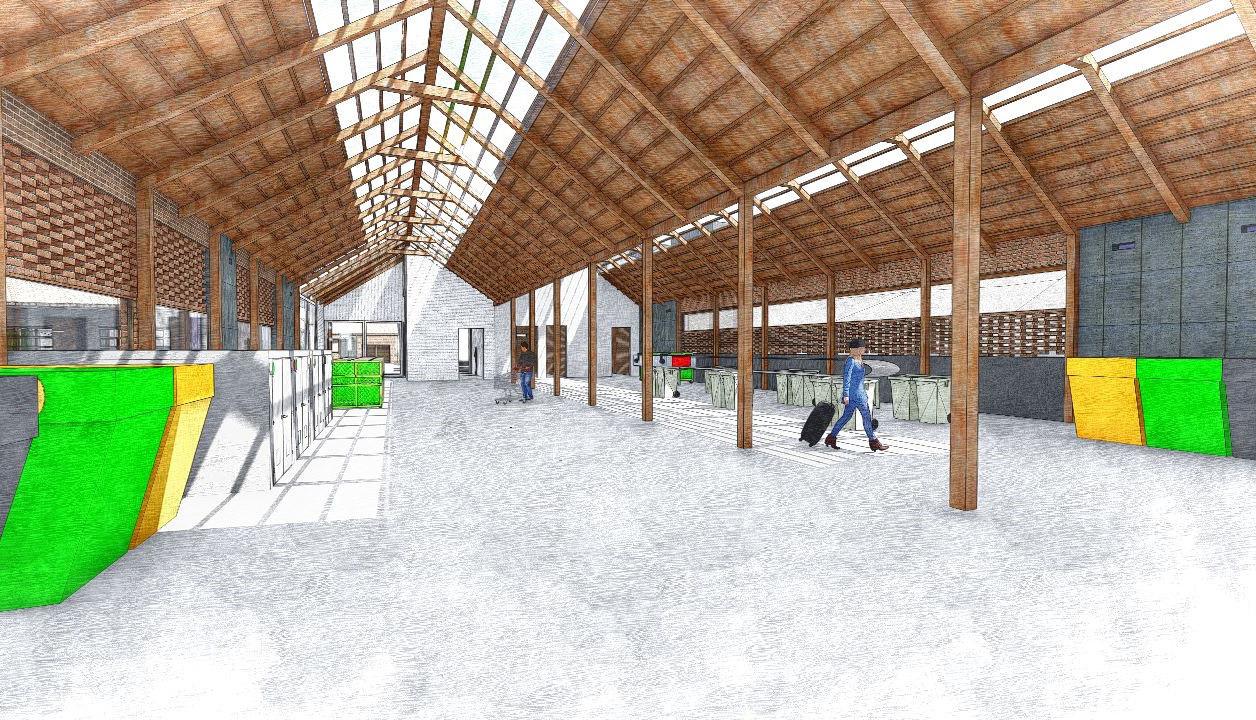

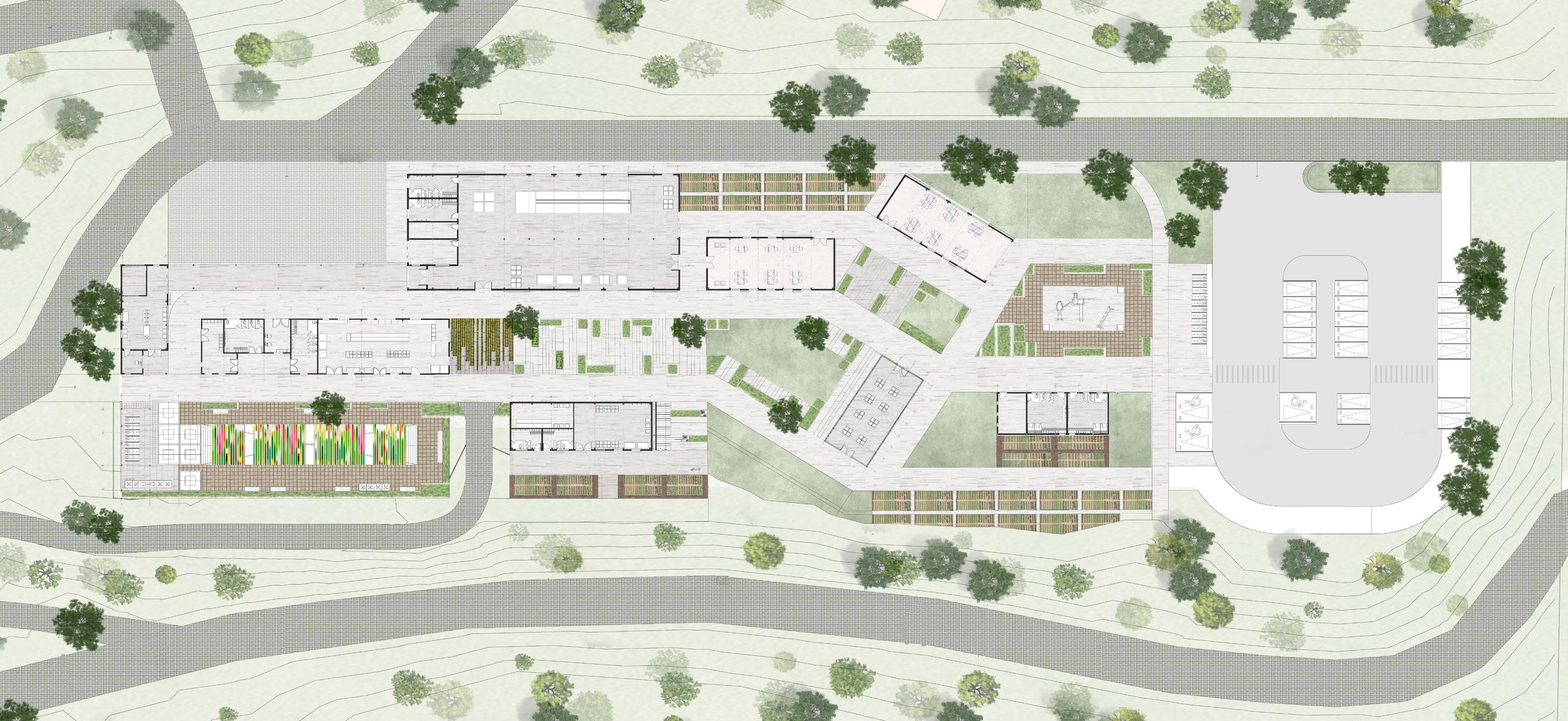

CENTRO DE RECICLAJE Y ACOPIO DE RESIDUOS

EL CHARQUITO | TRABAJO DE GRADO

Localización: El Charquito, Soacha

Año: 2023

Laboral | Pregrado

¡Un espacio para impulsar la enseñanza didactica sobre el ciclo de vida de los materiales!

Este proyecto, busca recuperar y restaurar identidad de la Antigua Estación de Ferrocarril del Charquito , mitigar el pocentaje de residuos solidos en la vereda, El Rio Bogotá y su territorio rural y generar una participacion comunitaria a partir del aprendizaje del reciclaje y del ciclo de vida de los elementos organicos e inorganicos.

Director: Natalie Mercedes Rodriguez

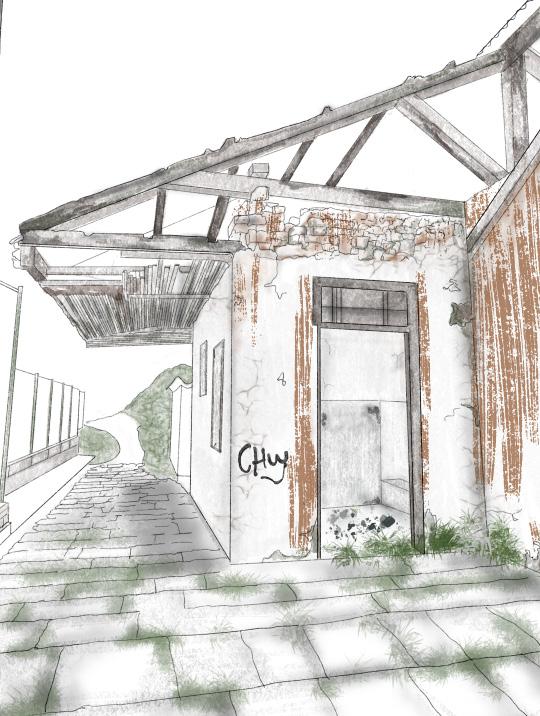

Deterioro fisico, espacial y simbolico del patrimonio industrial.

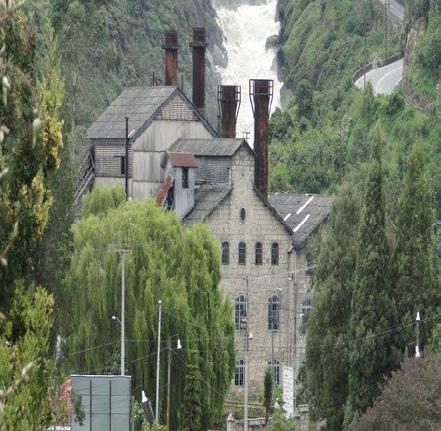

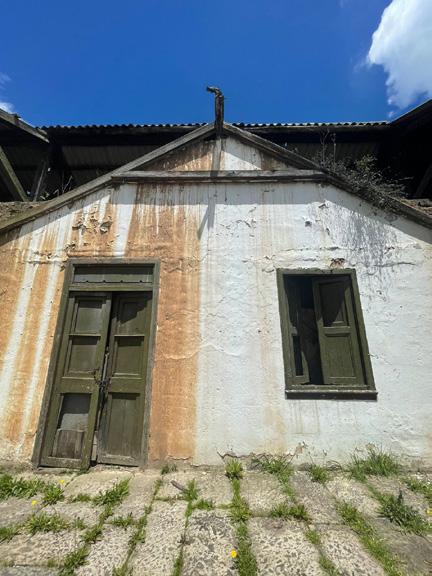

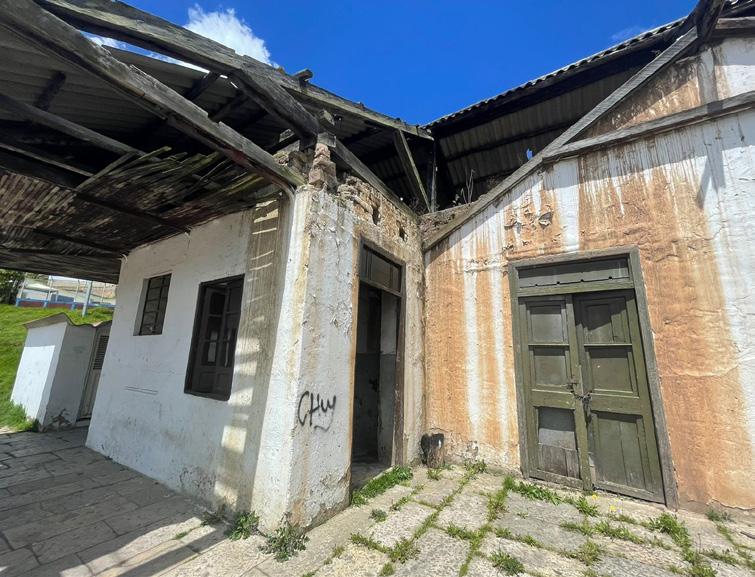

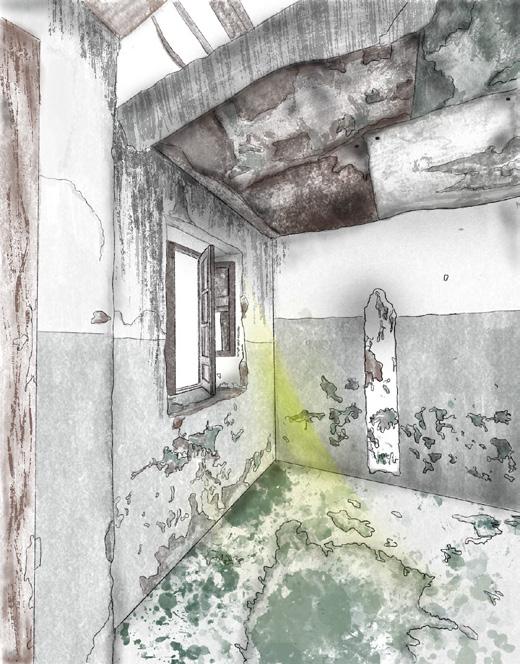

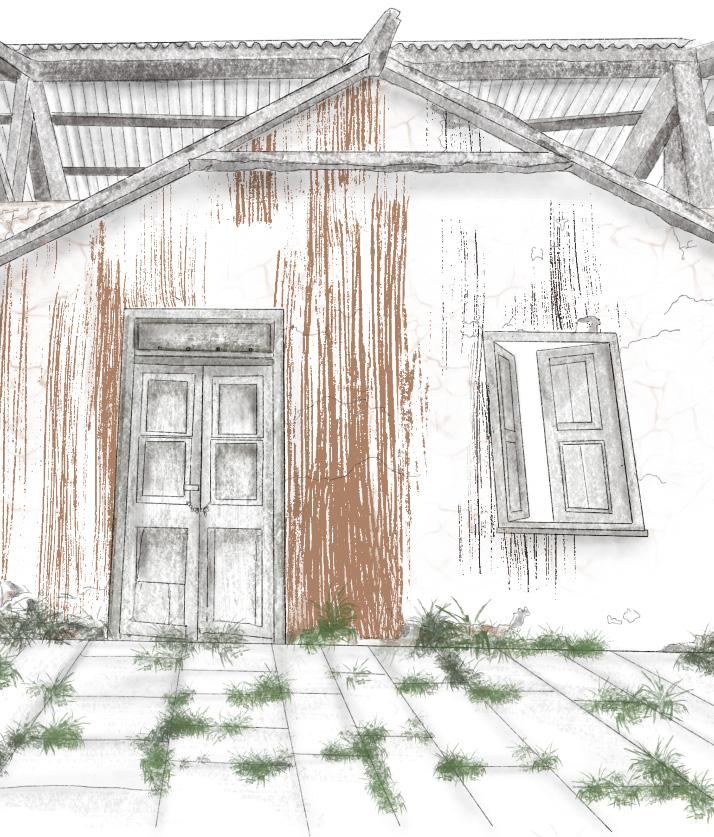

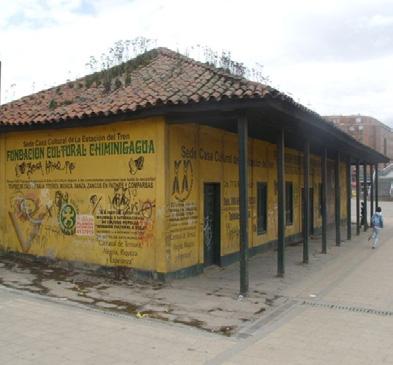

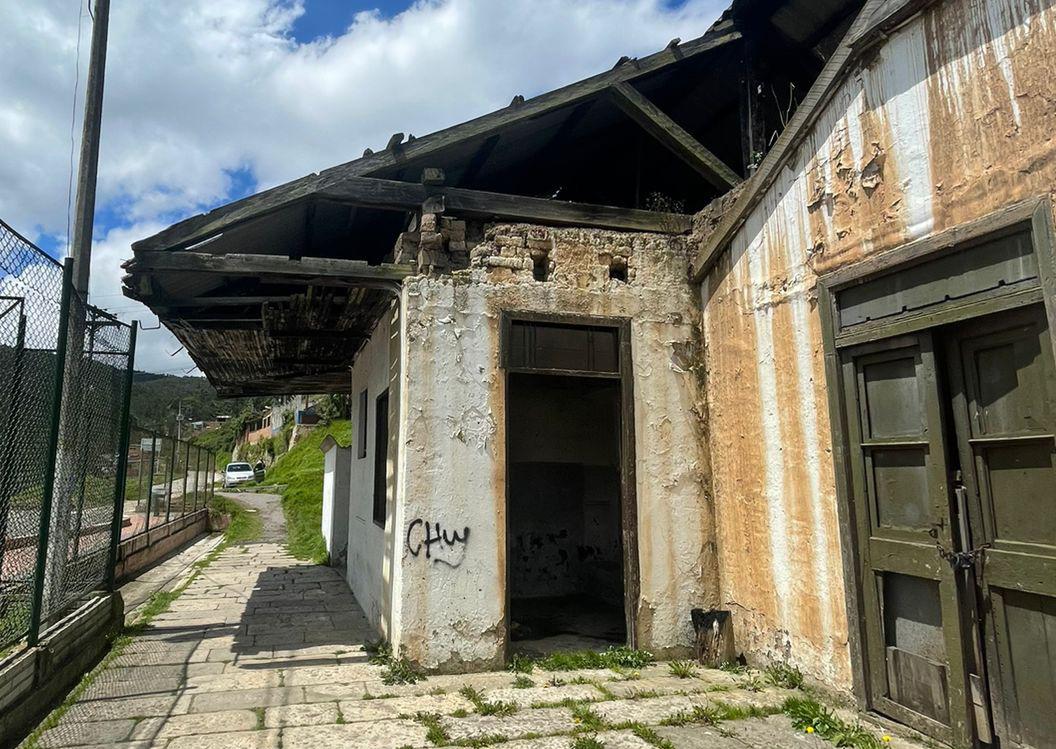

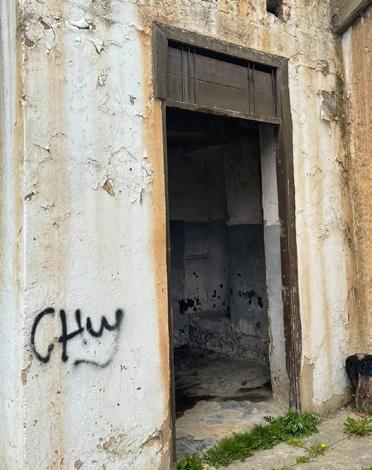

Deterioro fisico, espacial y simbolico en la Estación de Ferrocarril El Charquito

Se requiere darle un uso a los inmuebles de caracter patrimonial que reconozcan y protejan el interes social y la diversidad cultural.

El Patrimonio Cultural es el conjunto de bienes tangibles e intangibles, que constituyen la herencia de un grupo humano, que refuerzan emocionalmente su sentido de comunidad con una identidad propia y que son percibidos por otros como característicos.

El Patrimonio Cultural como producto de la creatividad humana se hereda, se transmite, se modifica y optimiza de individuo a individuo y de generación a generación.

Material

TANGIBLE CREADO POR COMUNIDADES

Se compone de los bienes muebles e inmuebles hechos por las sociedades de nuestro pasado

Arquitectónico

Arqueológico

Artistico e historico

Industrial

Natural

REVALORIZACIÓN DE IDENTIDAD CULTURAL

Legado cultural que recibimos del pasado, que vivimos en el presente y que transmitimos a las generaciones futuras. (UNESCO)

Inmaterial

PRODUCCIÓN Y EXPRESIÓN HUMANA

Constituye el patrimonio intelectual y el sentido que hace única a una comunidad

Saberes

No es un elemento aislado Es consecuencia directa del uso que la sociedad hace del medio

Conjunto de bienes tangibles e intangibles, que constituyen la herencia de un grupo humano, que refuerzan emocionalmente su sentido de comunidad con una identidad propia y que son percibidos por otros como característicos.

Tradiciones y creencias Celebraciones Conocimientos Lugares simbólicos

El Plan Nacional de Patrimonio Industrial define el patrimonio industrial como el conjunto de los bienes, muebles y sistemas de sociabilidad relacionados con la cultura del trabajo que han sido generados por las actividades de extracción, de trasnformación, de trasnporte, de distribución y gestión por el sistema economico surgido de la “RevolucIón Industrial” (2009).

El patrimonio industrial es un vestigio, un objeto de memoria colectiva.

Incluye edificios, maquinas, utillaje, objetos, archivos, infraestructuras productivas, viviendas y servicios funcionales en procesos sociales y productivos

El patrimonio industrial se compone de los restos de la cultura industrial que posee un valor historico, tecnologico, social, arquitectonico o cientifico

Social

Estetico

Tecnológico y cientifico

El periodo historico de interes se exitiende desde el principio de la Revolución Industrial, la segunda motad del siglo XVIII, hasta la actualidad.

SE DEBE ENTENDER COMO UN TODO INTEGRAL COMPUESTO POR:

Paisaje en el que se inserta Las relaciones industriales en Las arquitecturas que los caracteriza

Las tecnicas utilizadas en sus procedimientos

MANTENIMIENTO Y CONSERVACIÓN

Intrinsecos en el mismo lugar Valores

Preservación de integridad fun-

Conocimiento del proposito de su construcción y procesos industriales

Mantener patrones originales de circulacion y actividad

Practicas de caracter simbolico Archivos generados durante su actividad

Estabilidad psicologica para la comunidad

Adaptar y usar infraestructuras existentes

Beneficio a la integridad del sitio y su comunidad

Intervenciones reversibles y de bajos impactos

Conservación de identidad cultural

REHABILITACIÓN Y RECUPERACIÓN

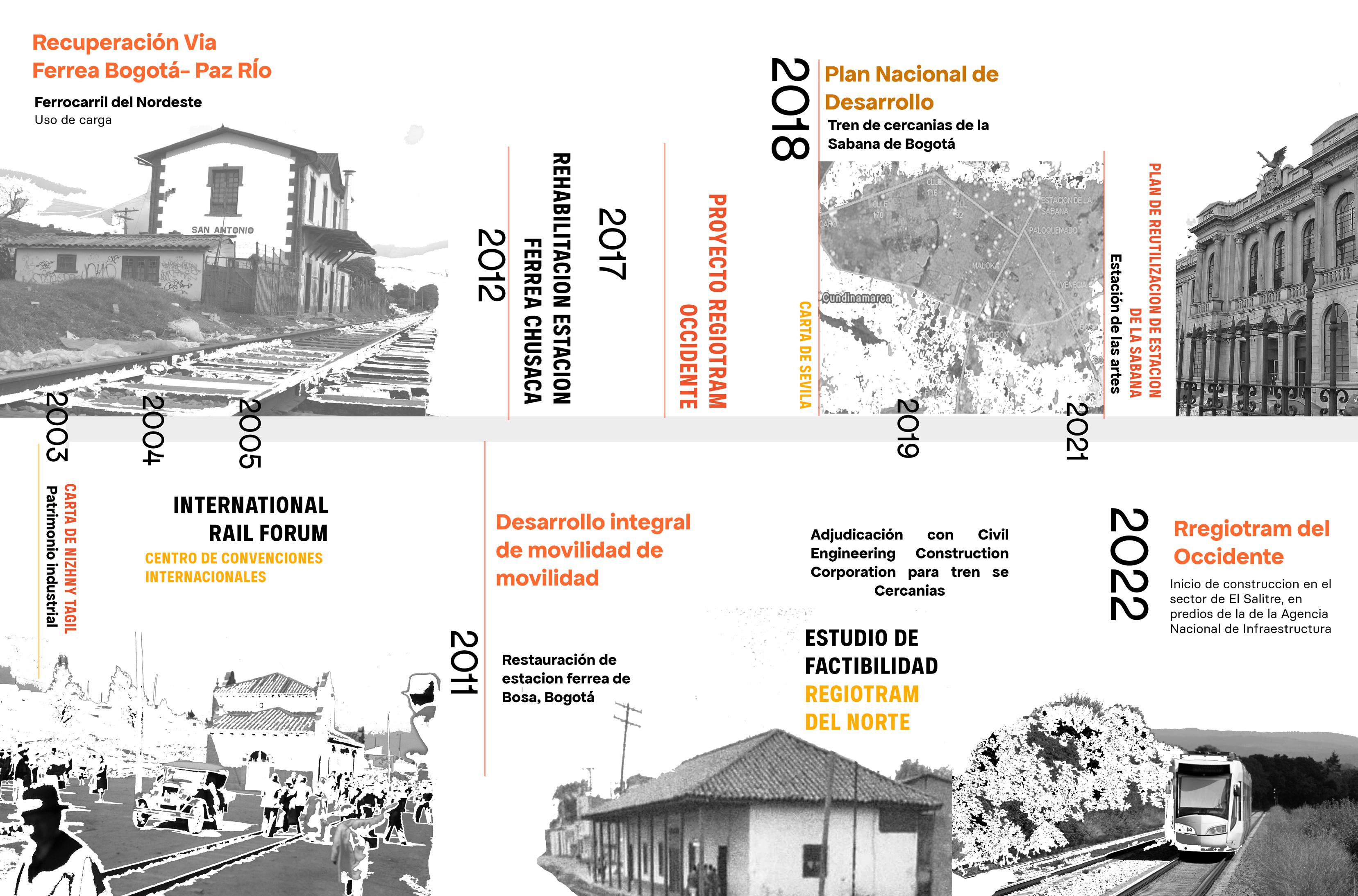

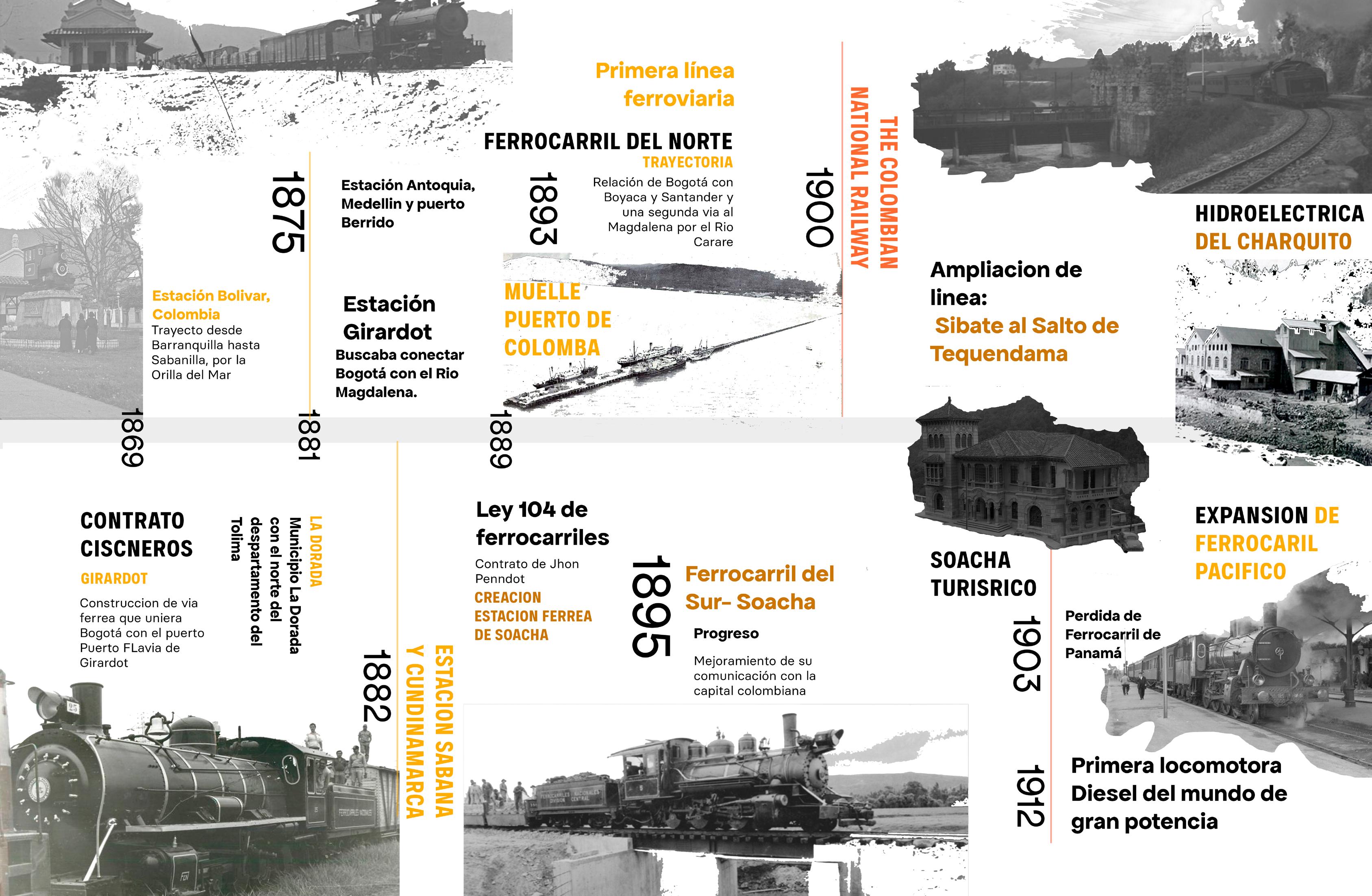

APROXIMACIÓN AL FERROCARRIL

| PATRIMINO INDUSTRIAL FERROVIARIO

El patrimonio ferroviario está formado por el conjunto de objetos que son parte del sistema ferroviario. Este sistema se caracteriza por la linealidad de la infraestructura y la conexión con otros elementos del paisaje para no perder su integridad.

Este se constituye por es un conjunto de bienes materiales e inmateriales que articulan un complejo sistema de transporte que interacciona transversalmente con el medio natural, social y cultural y que genera una fuerte atracción socia

BIENES INMUEBLES

Edificios

Estaciones

Talleres y depositos

Otros edificios

Instalaciones fijas

Infraestructura (puentes, tuneles, plataformas)

Vias y elementos asociados

Electrificación y señalización

|

INFRAESTRUCTURA DEL FERROVIARIO

Soporte y elementos físicos indispensables para garantizar la eficiencia y funcionamiento del sistema ferroviario

Constituido por un diverso y numeroso conjunto de bienes con valor histórico, artístico y tecnológico

BIENES MUEBLES

Vehiculos rodantes

Locomotoras

Coches

Vagones y furgones

Otros vehiculos

Otros bienes

Señales portatiles

Telefonos

Muebles de estaciones

Faroles

Tren de cercanias

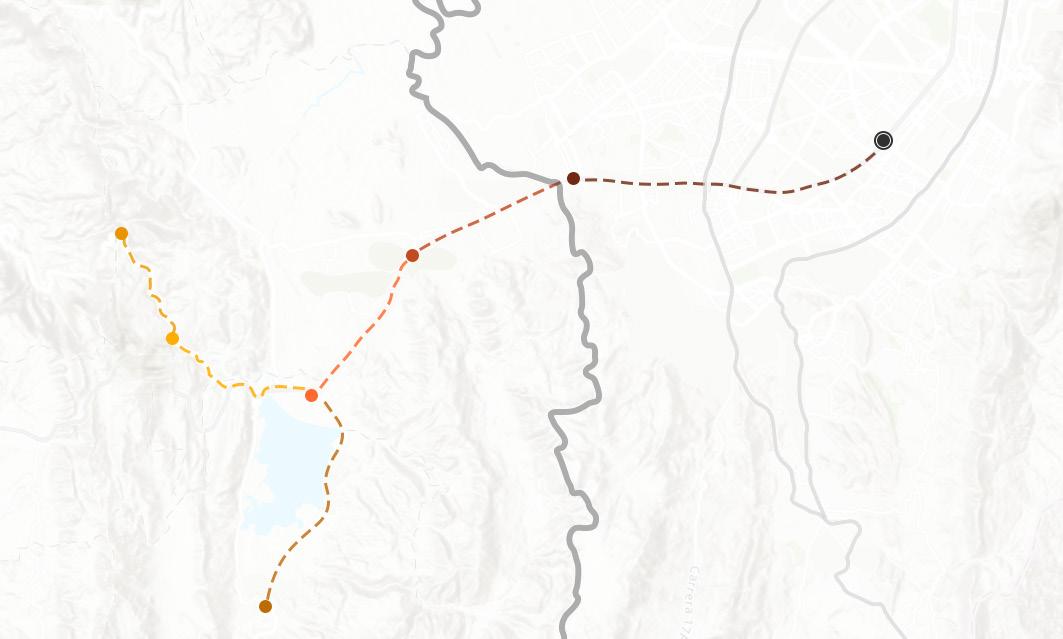

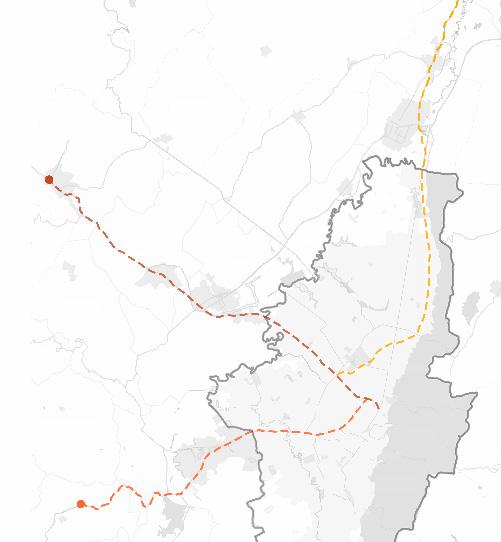

FERROCARRIL DEL SUR

Bogotá, Colombia

339 |

Estación de la Sabana

Bosa Soacha Chusacá El Charquito Salto de tequendama Ciudad Bolivar Bogotá

1900- 1935 2000-

actualidad

Salto de tequendama

Chusacá

Soacha

Kennedy

Estación de la Sabana

Puente Aranda

El Charquito

Sibaté

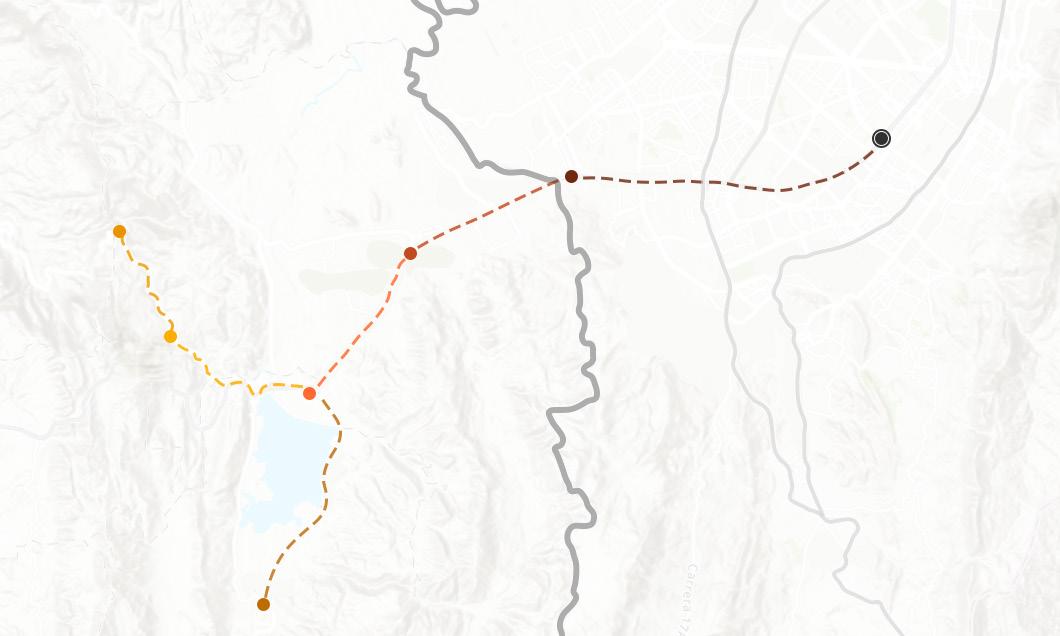

Linea de Ferrocaril del Sur, Estaciones Ferreas

Bosa

Rafael Uribe

Bogotá

Ciudad Bolivar

Usme

32 km - Se extiende desde Bogotá hasta el Salto Tequendama

| ANALISIS DE COMPONENTES

Escala regional

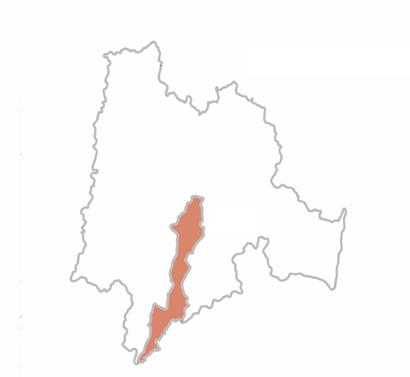

Total de Kilometros: 336 km

Cubre el 32% de la superficie total del departamento Cundinamarca

ElRosal-Bogotá

Grado ocho en contaminación sobre diez por descargas de aguas residualesBogotá

Mas de 9 mil hectareas de paramo se han perdido en la Cuenca del Rio Bogotá

Principal cauce fluvial de la Sabana de Bogotá. Nace en el páramo de Guacheneque, municipio de Villapinzón, Cundinamarca y desemboca en el rio Magdalena. Son 47 municipios los que hacen parte de la cuenca.

PATRIMONIO NATURAL

Constituye el patrimonino intelectual y el sentido que hace unica a una comunidad

Seria Contaminación (Agro industrias y mineria)

Sedimentación (Canteras)

Mosquera

Funza Soacha Bojacá

Chía

Alta Contaminación (Patog, basuras, grasas, olores)

Contaminación

Sibate

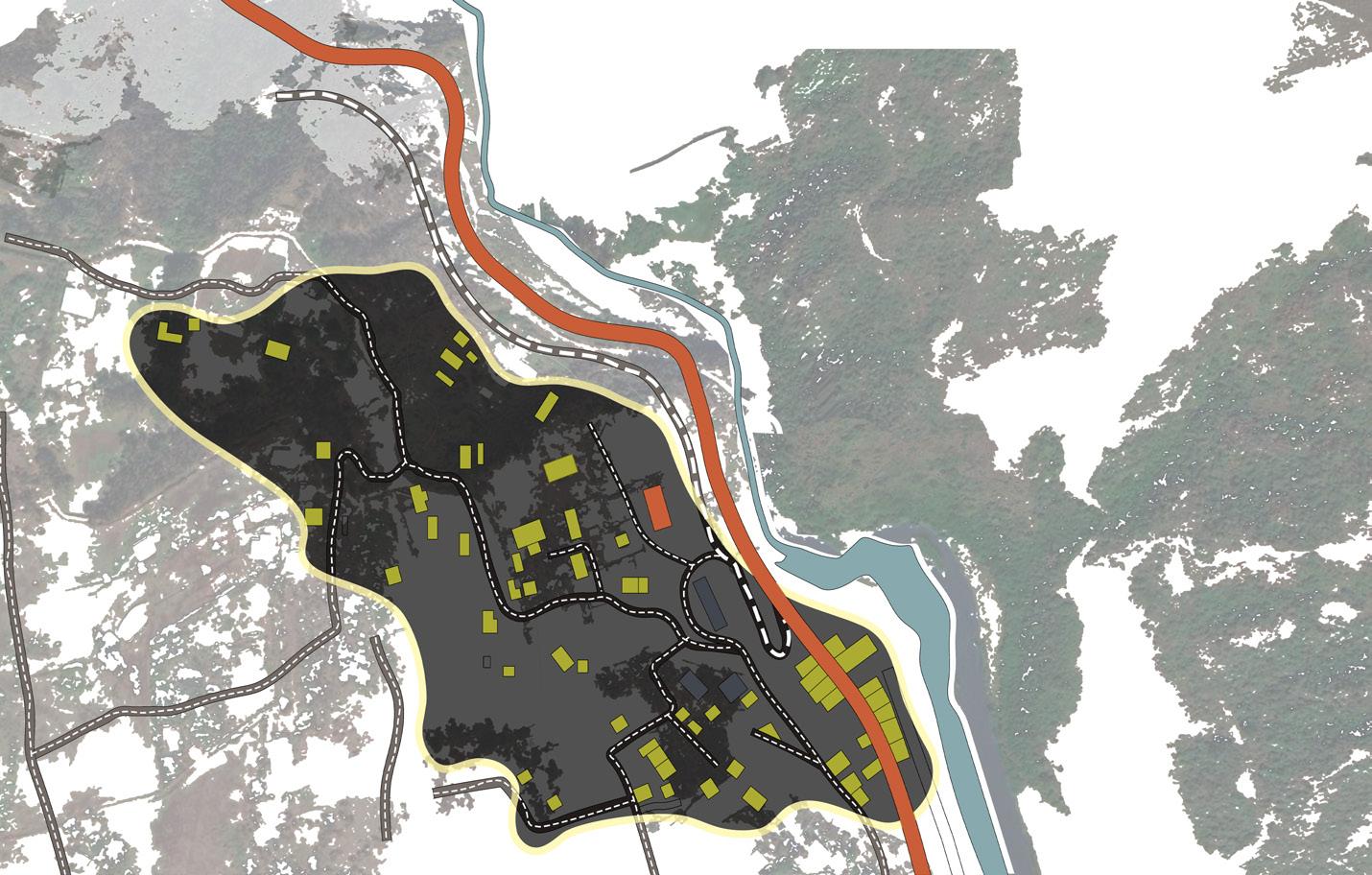

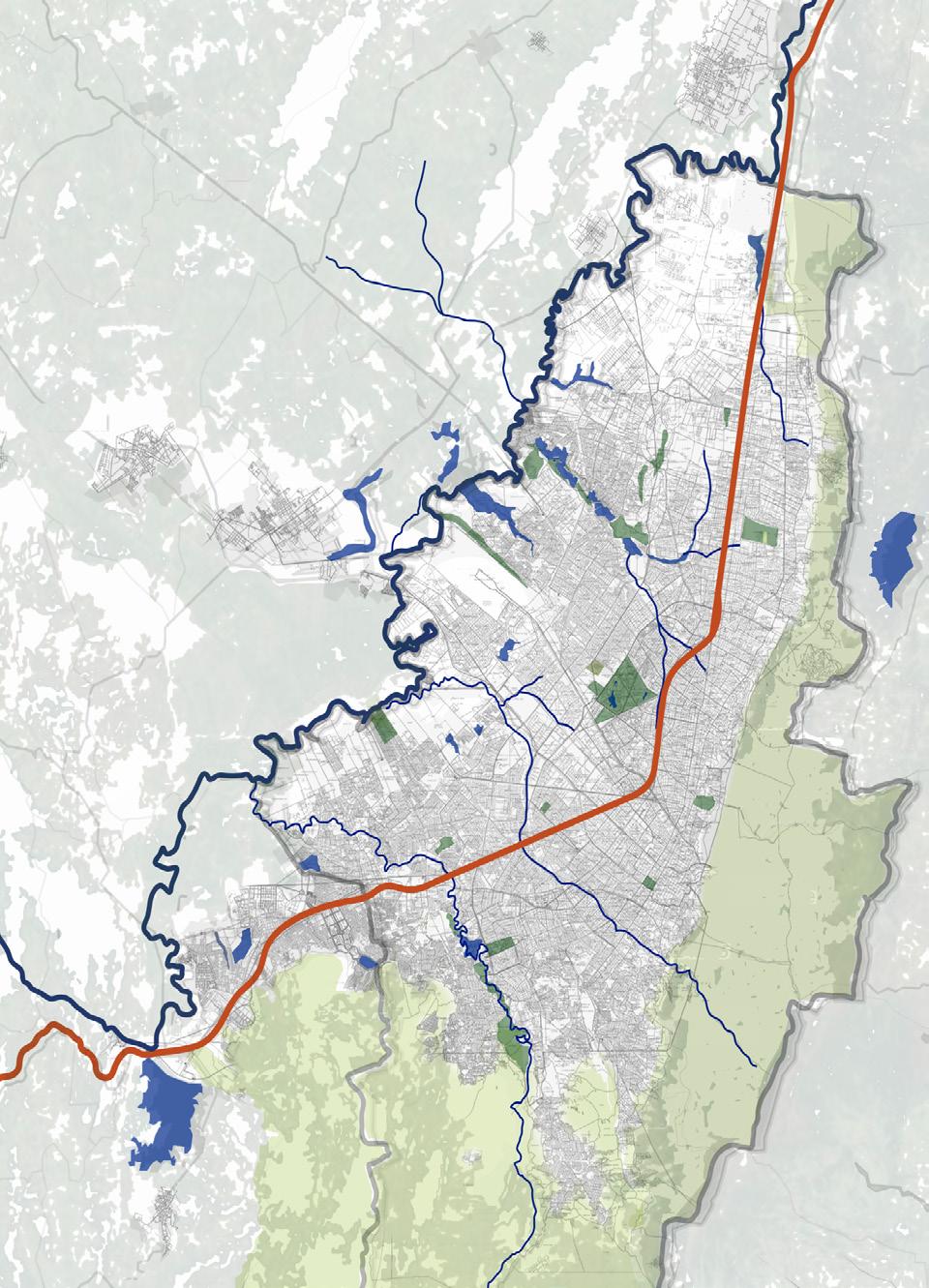

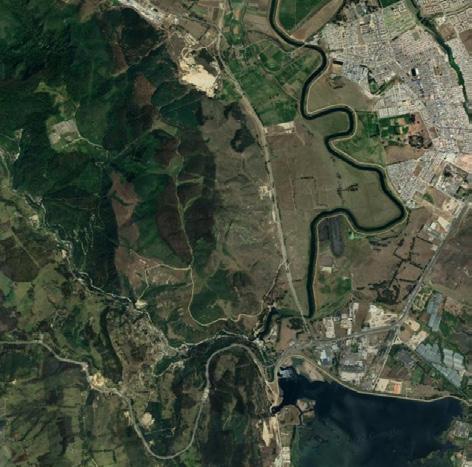

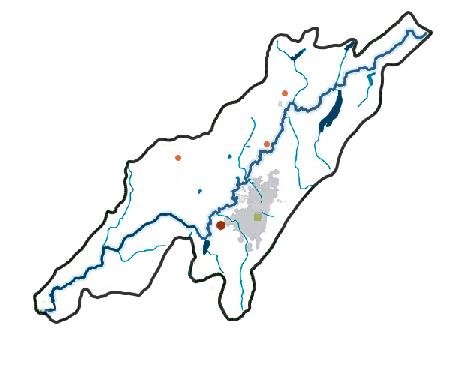

Estructura ambiental- Sabana de Bogotá

Escala Macro 1:1000

Autopista Sur

Via El Colegio- Charquito

Cerros

Casco Rural

Rio Bogotá

Estructura hidrica urbana y rural

Zona de investigación

Mitad de su recorrido el rio abandona la Sabana de Bogotá y se precipita formando el embalse del Muña en el poblado de Chusacá en el mun. de Soacha

Cuenca Alta-145 km:

Cuencia Media- 68 km:

Cuenca Baja- 123km:

Asociados a gobernanza del agua

Bogotá

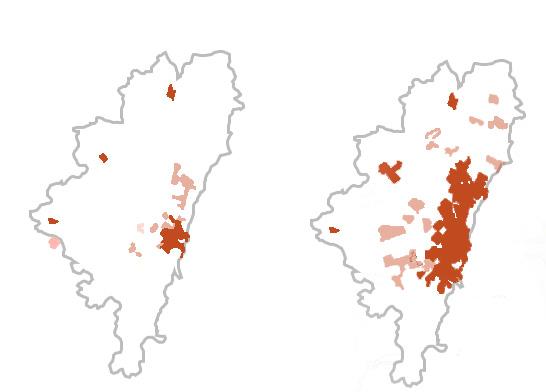

Urbanización

Total de habitates que entregan RESIDUOS AL RIO

8.934.312

Asciados a educación y cultura ambiental

Crecimiento de la población

Asociados al ordenamiento y gestion territorial

Escala municipal

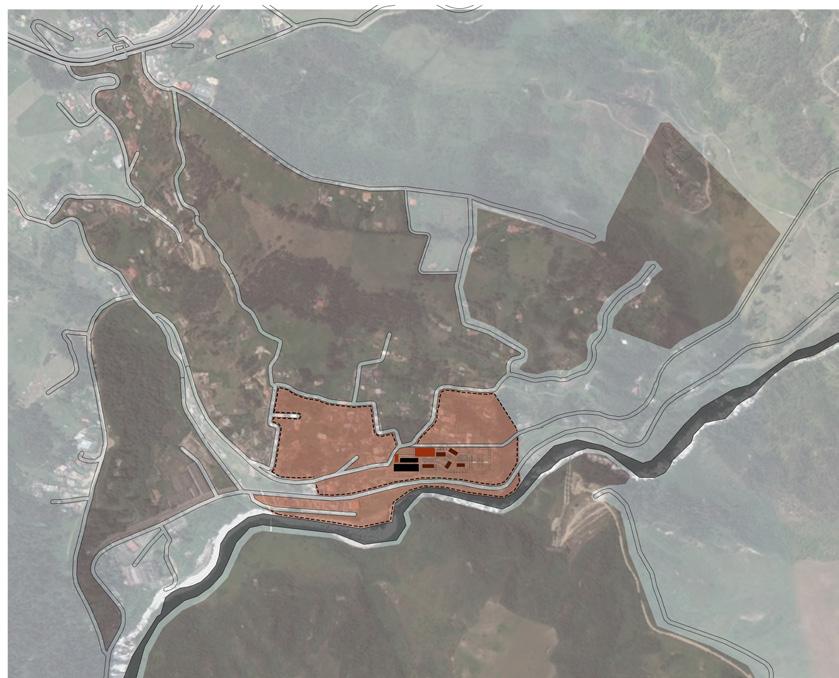

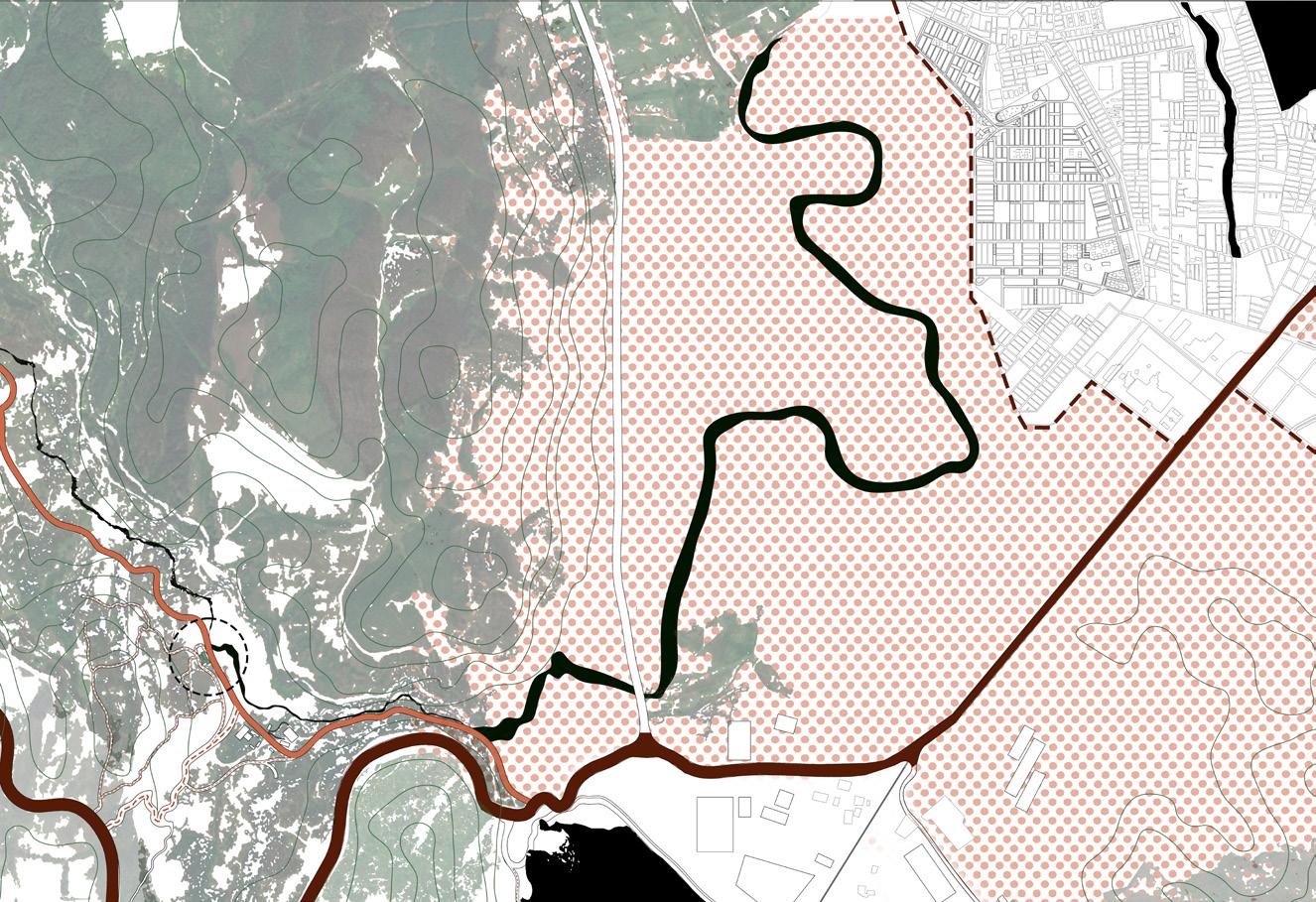

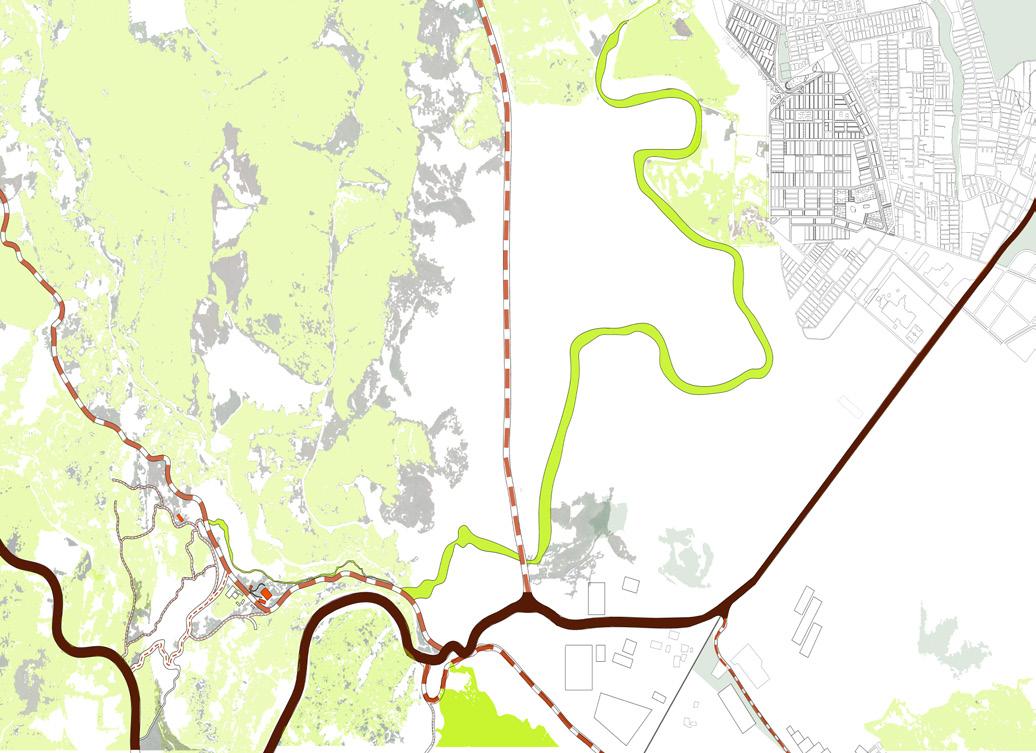

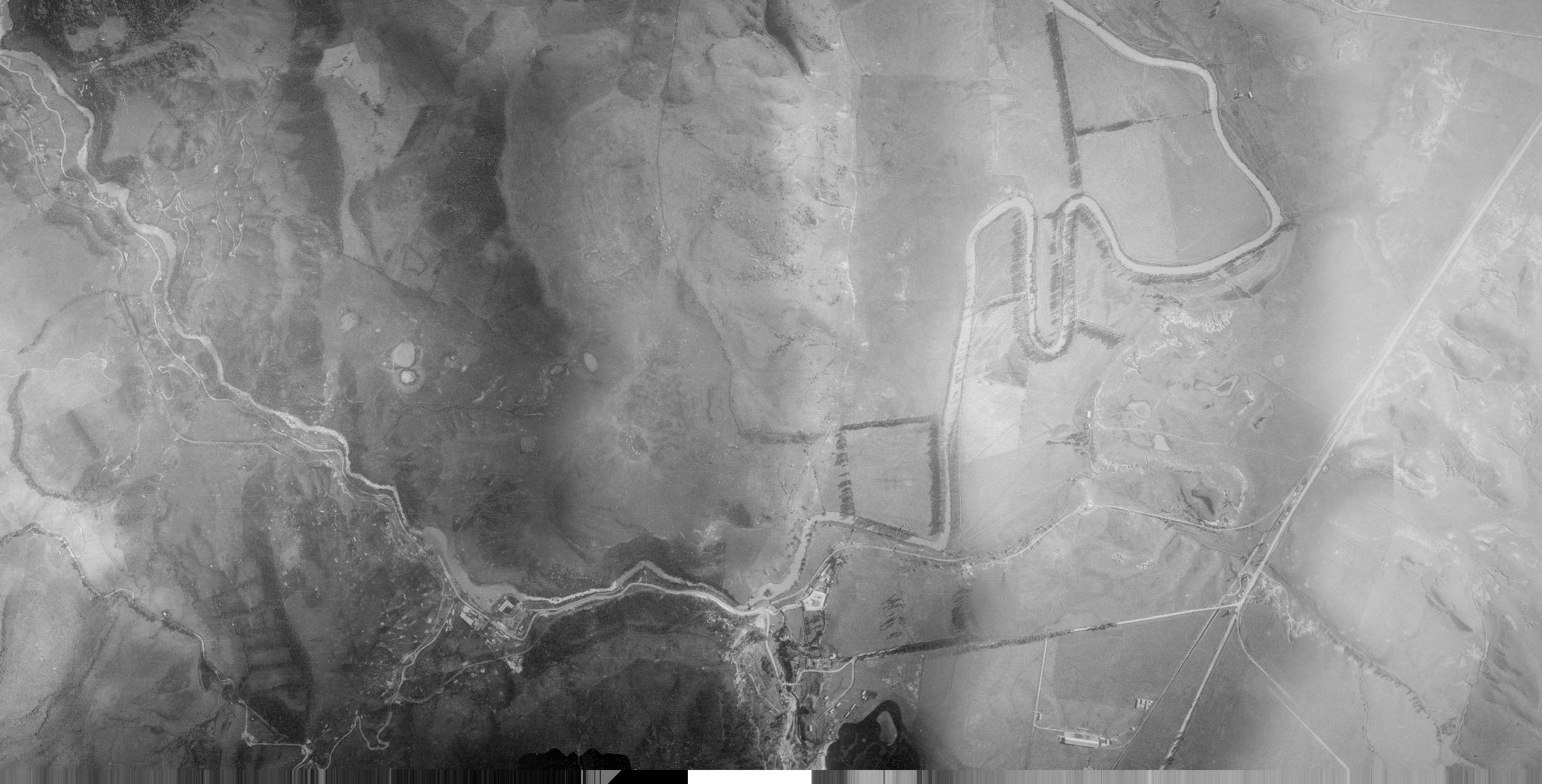

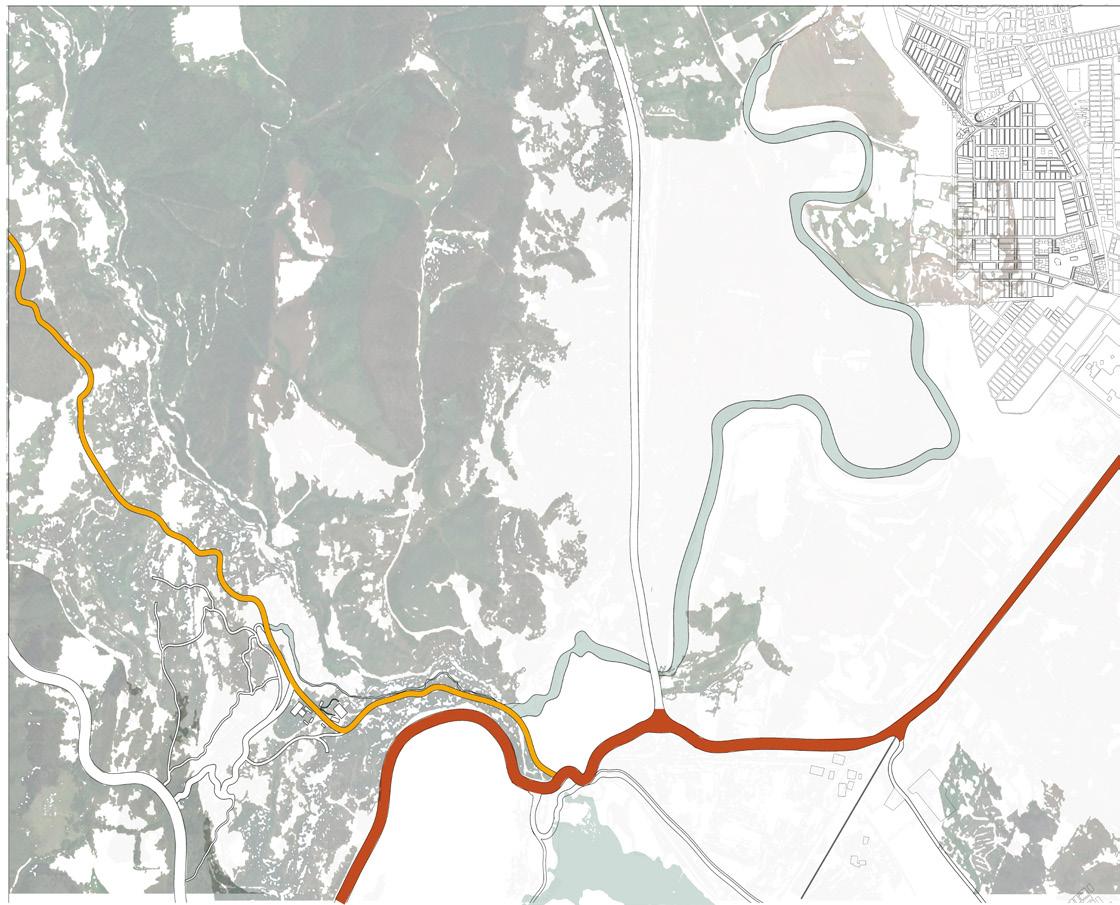

Estructura hidrica y ecológica- Vereda el Charquito Escala Meso 1:500

Casco Urbano

Zona de protección rural Tequendama

Autopista Sur Vía El Colegio- Charquito

Estación del Ferrocarril El Charquito

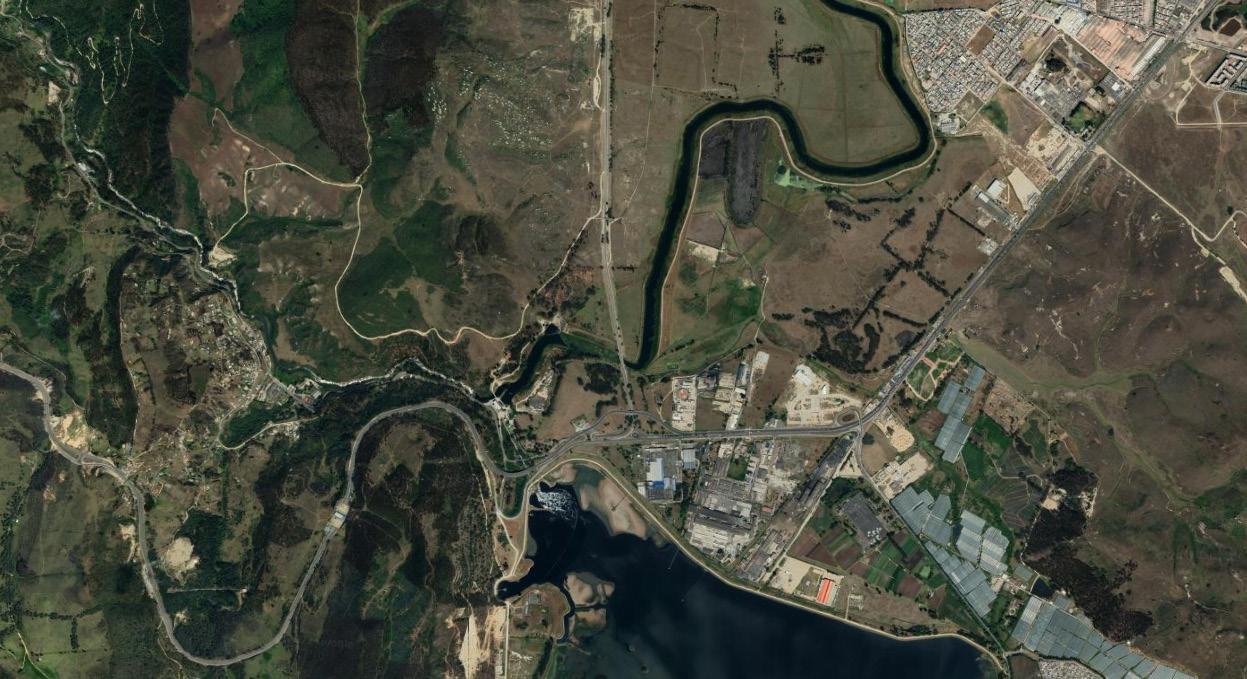

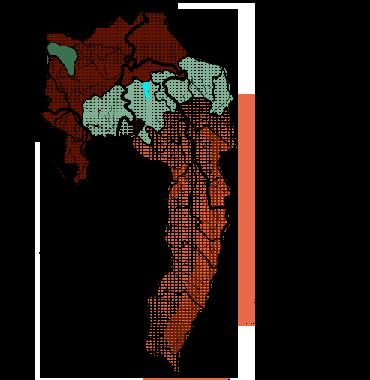

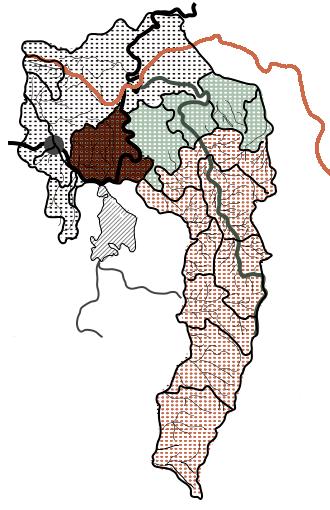

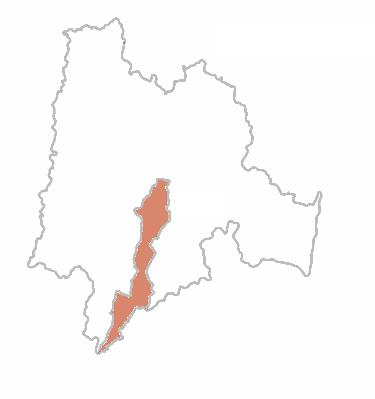

Localización de Soacha en Bogotá

Hidrología:

-Rio Bogotá

-Embalse del Muña

Oriente:

- Humedal Neuta

-Humedal Tierra Blanca

Alcaldia Municipal de Soacha & Aquaviva LTDA. Agenda

344

Alto de la cruz

Bosatama

Cascajal 2 3 4 5 6

Panama

San Jorge

Alto de Cabra

Hungría

Villa Nueva

Chacua

Fusunga

Rio Soacha

Rio Bogotá

Rio Tunjuelo

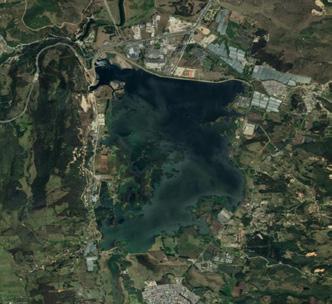

Embalse del Muña

Rio del Muña

Rio Aguas Claras

La cuenca hidrográfica es de gran importancia ya que transciende los límites y las competencias municipales y hace parte de ella los municipios de Sibaté, Pasca, Bojacá, Granada, San Antonio de Tequendama y la zona o franja oriental que colinda con el páramo de Sumapaz y el bosque de niebla incluido en el parque Chicaque.

Salto de Tequendama

Principal conector y eje ambiental de Bogotá

2. BOSQUE ALTO ANDINO DE NIEBLA

ECOSISTEMA

Se encuentran entre los 2400 y 3200 de altitud

Riqueza biologica cubierta de nubes que envuelven las cumbres de las montañas, la cantidad de humedad en neblinas

Las zonas mas conservadas se encuentran en el area del Salto de Tequendama

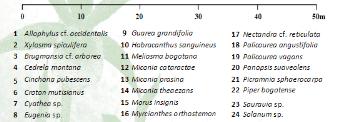

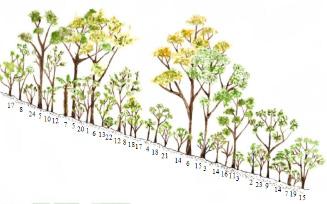

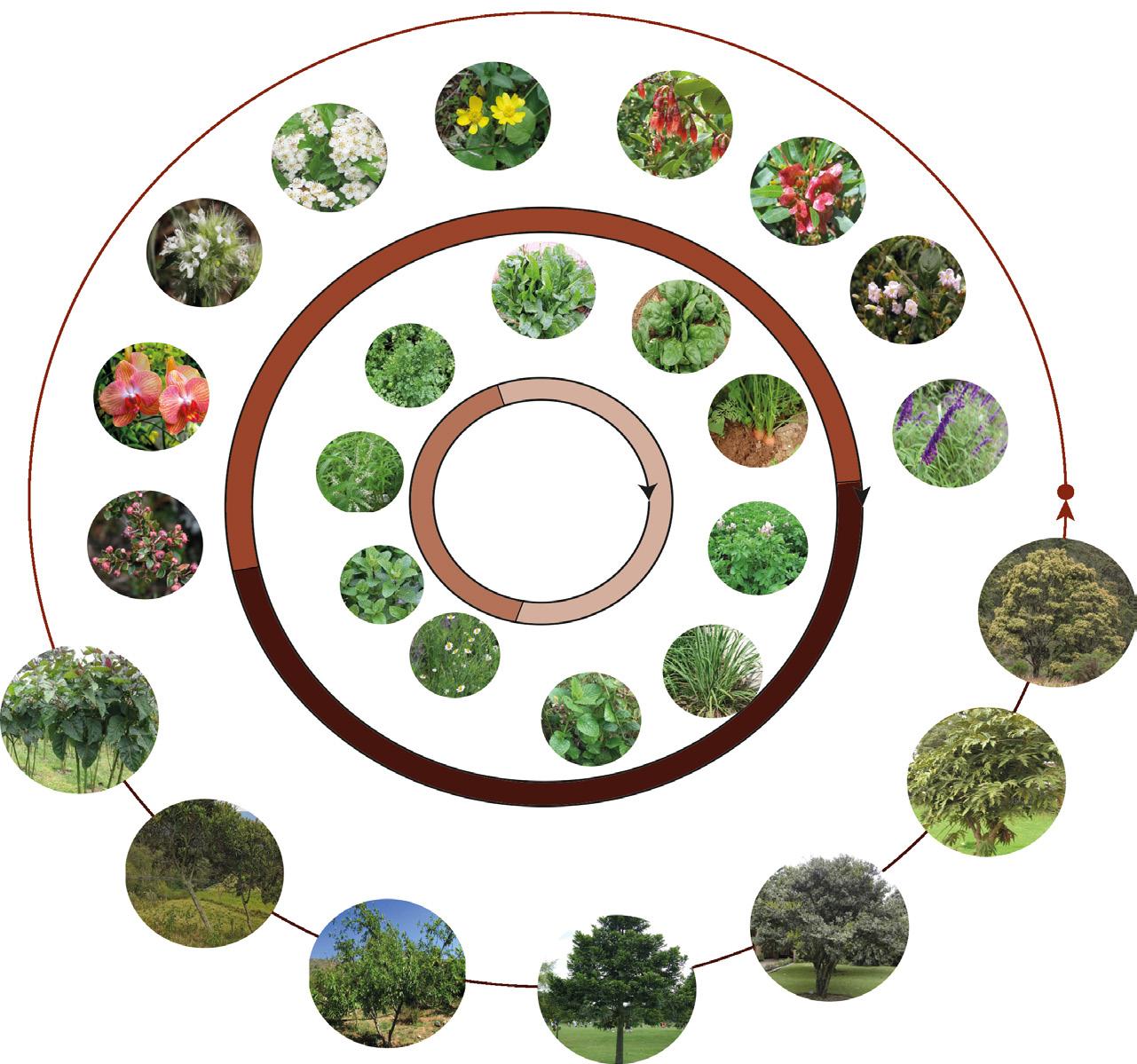

Especies predominante del Bosque Alto

Humedales

Paramo

Bosque Al. Andino

Enclave seco

Pastos y cultivos

El Charquito

Estructura ambiental- Sabana de Bogotá

Escala Macro 1:1000

El Bosque Alto Andino tiene una amplia diversidad biologica, cumple la funcion de regular el flujo hidrico que desciende de los paramos y la acumulación y administración de sus nutrientes

Andino de Niebla

Clusia

Multiflora

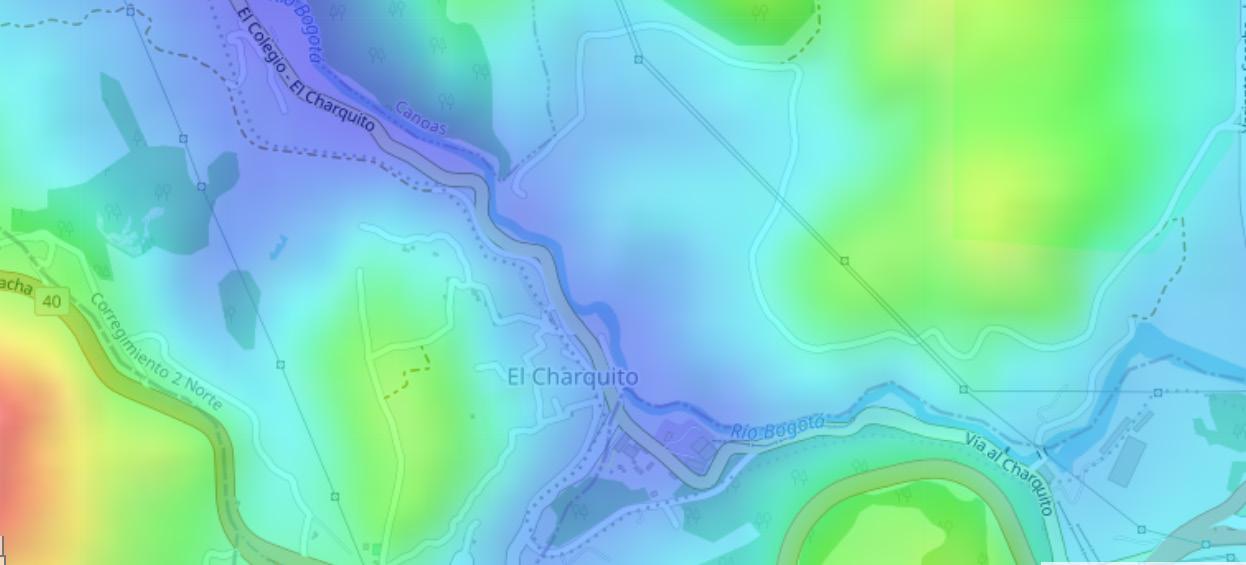

Plano de niveles, El Charquito Escala Meso 1:500

Guarea

Grandifolia

Weinmannia Tomentosa Schefflera Bogotensis

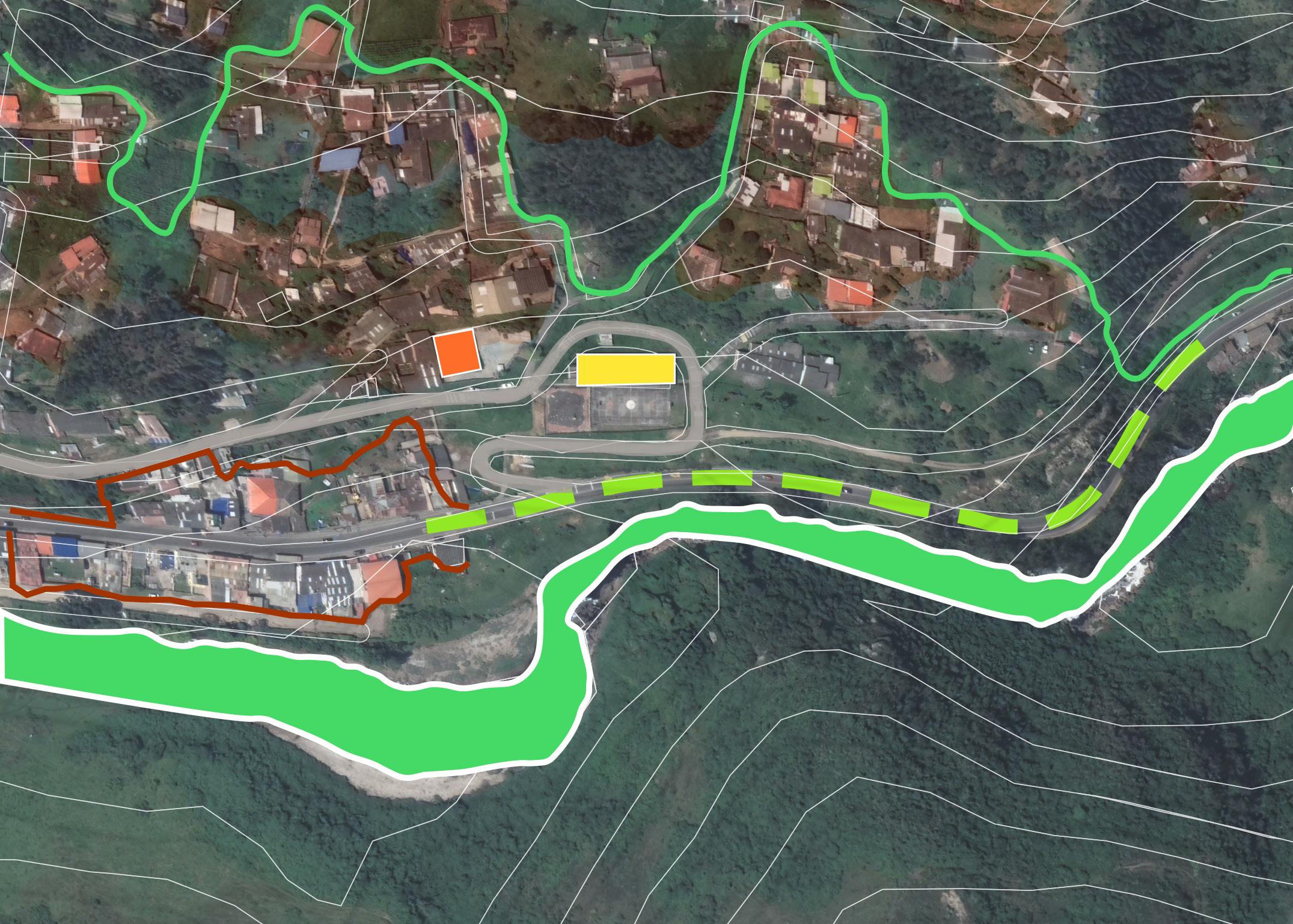

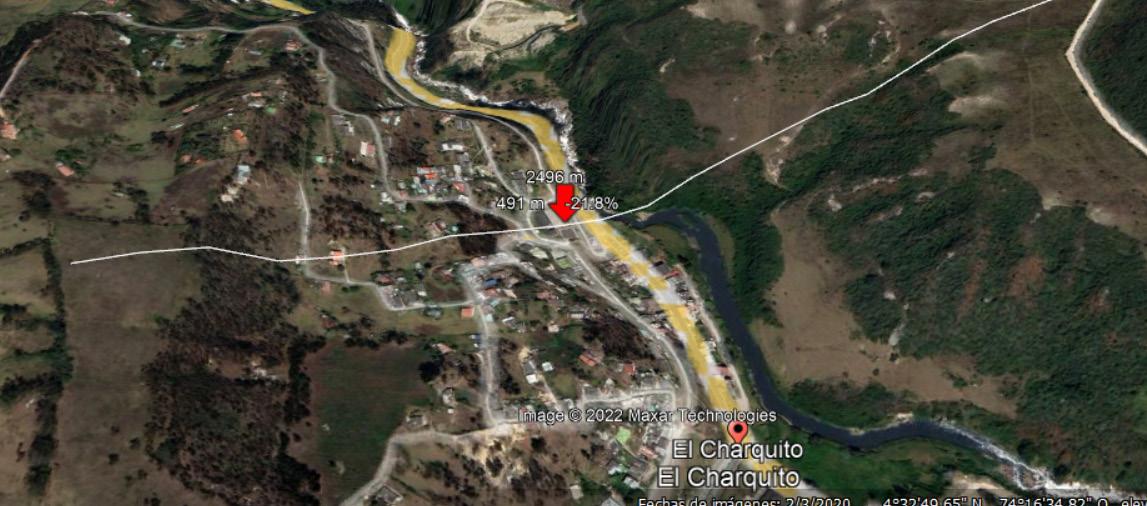

Plano de localizacióno, El Charquito Escala Macro 1:500

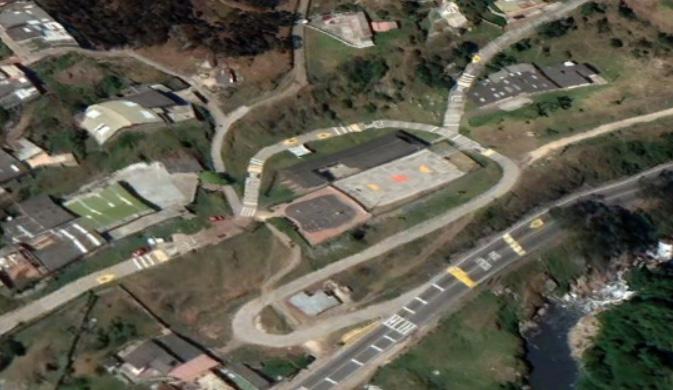

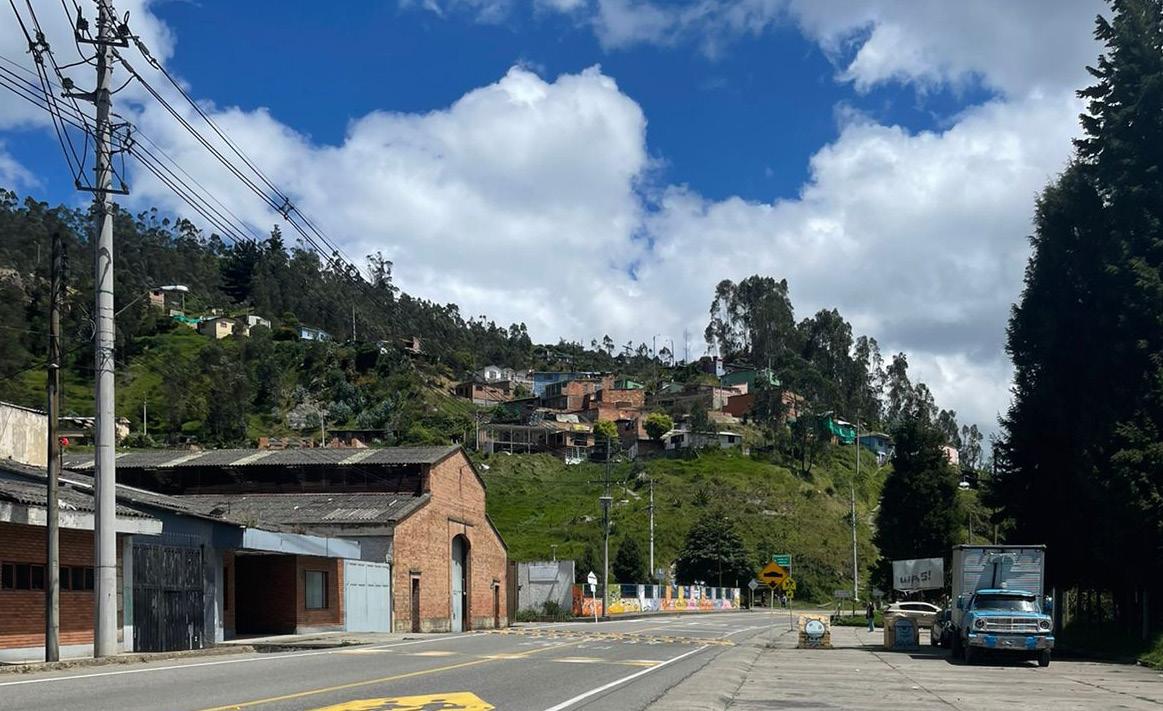

Estación de Ferrocarril, El Charquito

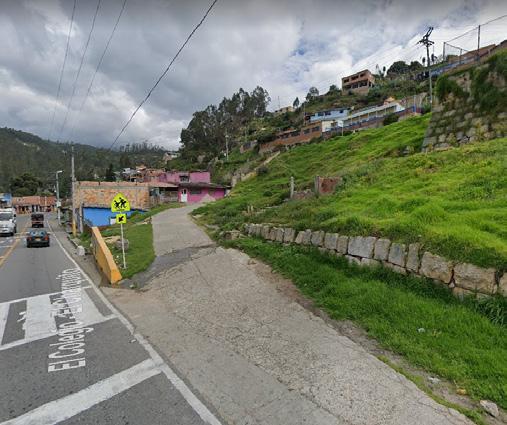

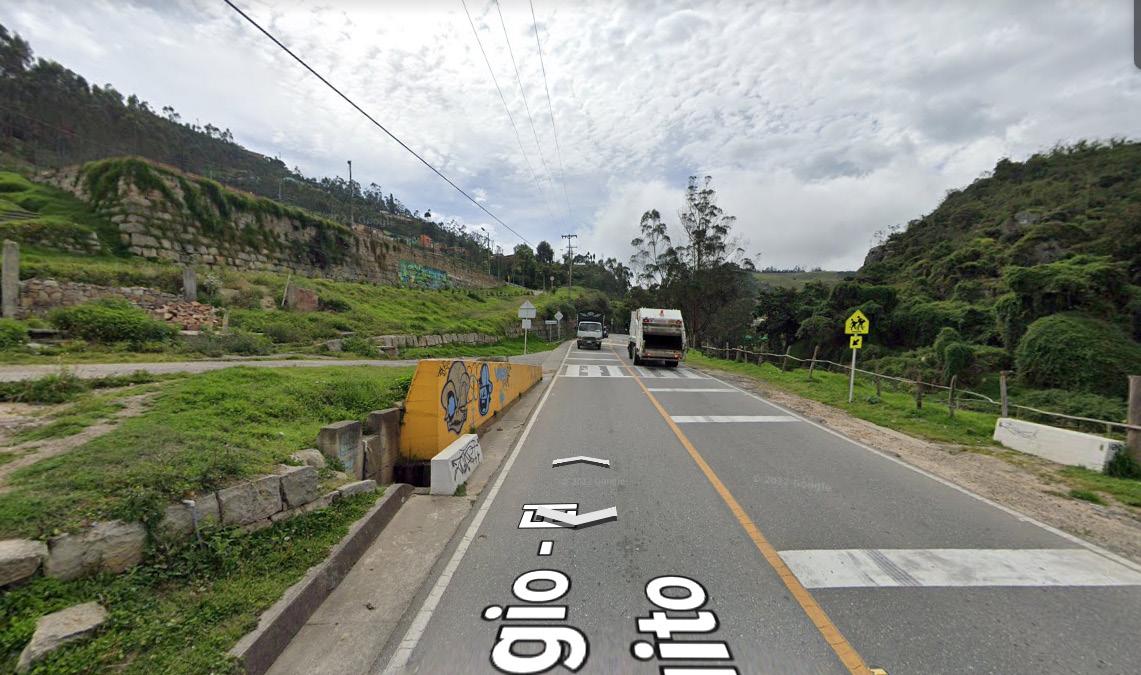

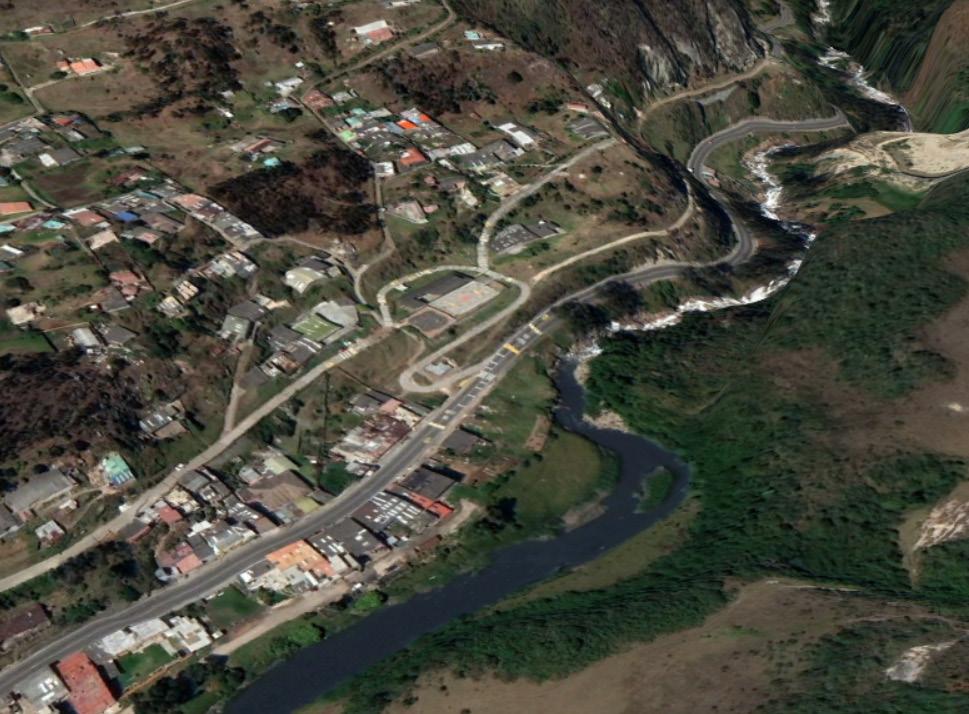

Vía El Colegio - El Charqutio

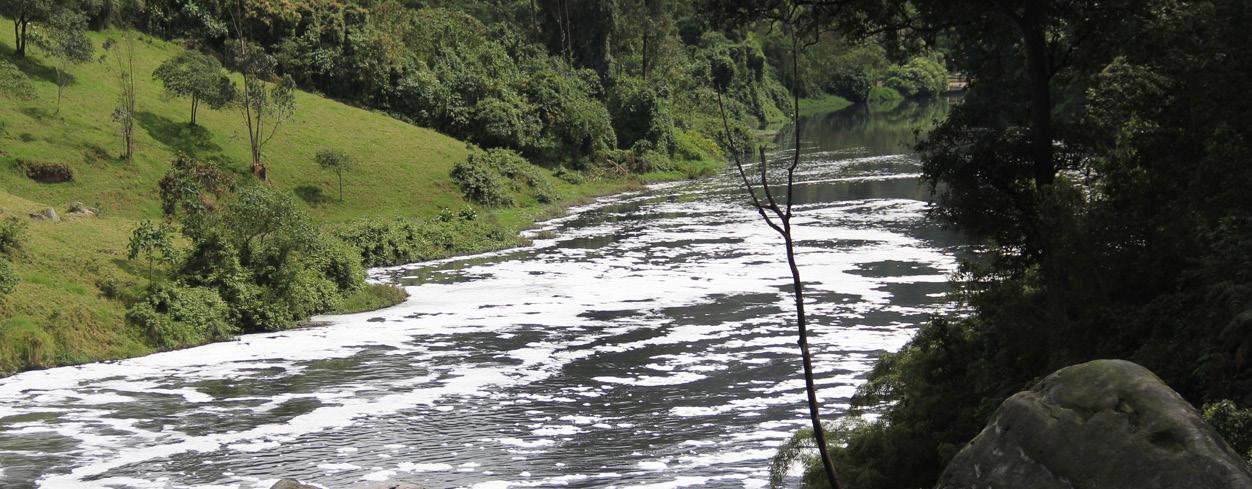

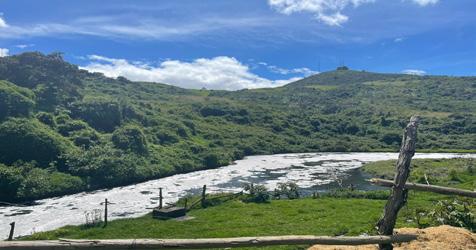

Rio de Bogotá

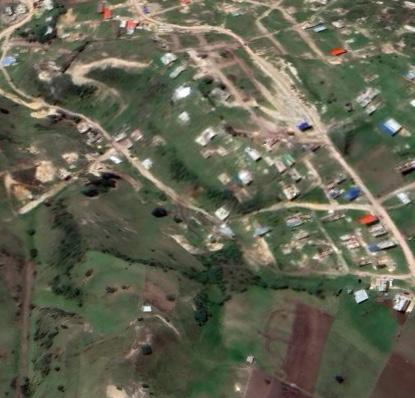

Vereda El Charquito

Estructura hidrica y ecológica- Vereda el Charquito

Escala Meso 1:500

Casco Urbano

Zona de proteccióon rural Tequendama

Autopista Sur Vía El Colegio- Charquito

Estación del Ferrocarril El Charquito

Hidrología:

-Rio Bogotá

Comunidad

«Los de la vereda creamos estos dispositivos para ayudar a limpiar y poner bonita la estación, limpiamos el rio y la basura de la carretera, tambien de la estación. Hemos visto el cambio.»

OPORTUNIDADES Y FORTALEZAS AMENAZAS

Cuenta con la cercania de un eje ambiental fundamental que conecta la Vereda el Charquito con la Capital y Municipios.

Riqueza de estructura ambiental conformada por una diversidad en su Fauna y Flora.

Comunidad local comprometida a la conservacion de su ecosistema

Zonas vulnerables a fenómenos erosivos y degradación hídrica por efecto de las aguas contaminadas del eje hidráulico del río Bogotá.

Implicaciones en la salud de la comunidad

Riesgo inminente de remocion en masa pr ubicacion de residencias y actividades en zona de grandes pendientes

Perdida de patrimonio natural

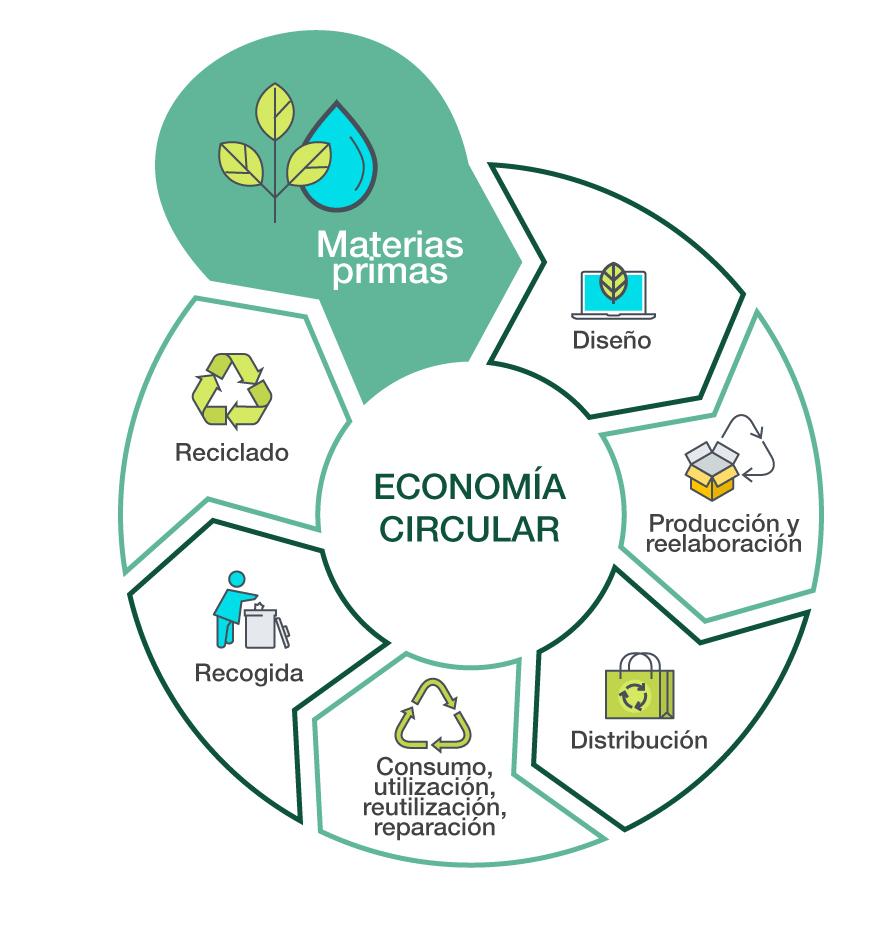

Reciclaje

Compostaje Ciclo de vida

DIAGNOSTICO:

Fractura y desarticulación ambiental con su entorno

ACCIÓN:

Reconstruir y articular la estructura ambiental con su entorno

1. SISTEMA DE MOVILIDAD USOS DEL SUELO

Rutas del corredor

Escala regional

Mosquera-LaMesa

Estructura ambiental- Sabana de Bogotá

Escala Macro 1:1000

Autopista Sur Via Troncal Via Arterial

Casco Rural

Rio Bogotá

Estructura hidrica urbana y rural Zona de investigación

Rutas Corredor Soacha- Bogotá

Escala Macro 1:1000

R1

R2

R3

R5

R6

Ruta departamental Soacha- Bogotá (Bos, Ken, Fon) - Mos y Funza

ElRosal-Bogotá

Zona de investigación

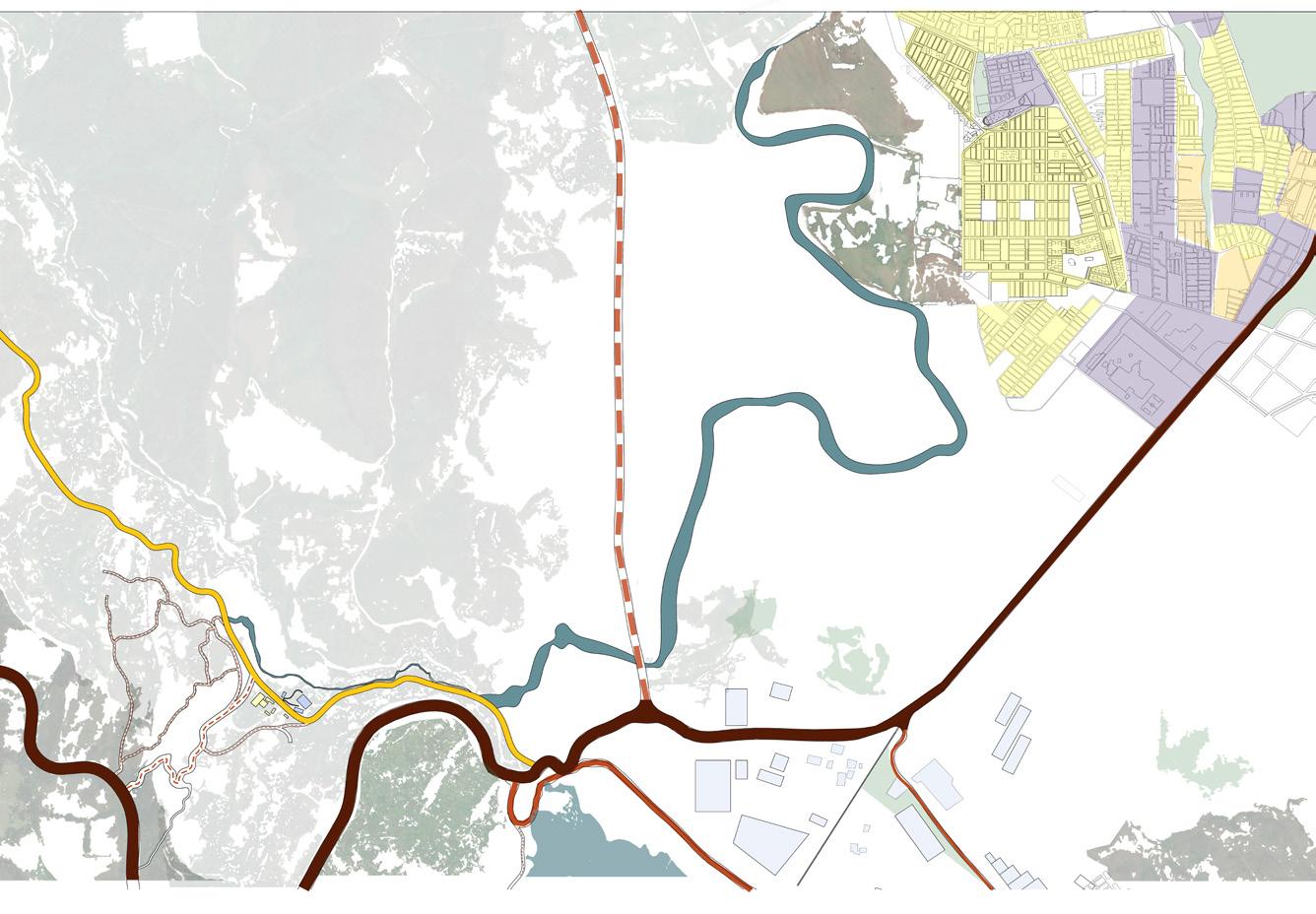

Usos- Actividad- Sabana de Bogotá

Escala Macro 1:1000

Autopista Sur Via Troncal Via Arterial Casco Rural

Rio Bogotá

Estructura hidrica urbana y rural Zona de investigación

Industrias

TERMINAL DE TRANSPORTE

Engativa Bosa Ciudad Bolivar Puente Aranda 351

SOACHA- VEREDA EL CHARQUITO:

Bosatama

Alto de la cruz 2 3 4 5 6

ZONA URBANA COMUNAS:

3- La despensa

4- Cazuca

5- San Mateo

6- San Humberto

El Charquito

Soacha

ZONA RURAL CORREGIMIENTOS:

Uno (Sureste) Dos (Noreste)

14.832 HA

78% del municipio

Habita el 1.2% de la población

3.110 HA

22% del municipio

Habita el 98.8% de la población

Corregimiento 1 (8 veredas)

Corregimiento 2 (6 veredas)

Zona Urbana (6 comunas) Zona de investigación

Autopista Sur Via El Colegio - El Charquito

Vivienda

Comercio Industria

E.P.R

Zona de investigación

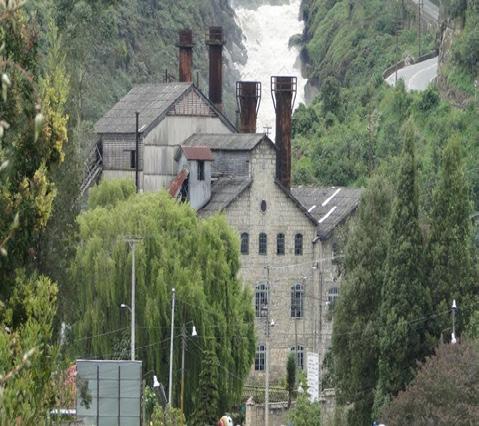

Planta Hidroelectrica El Charquito

Estación de Ferrocarril El Charquito

Vivienda- Via El Colegio- El Charquito

352

352

San Francisco

Panama

San Jorge

Alto de Cabra

Hungría

Villa Nueva

Chacua

Fusunga

Rio Soacha

Rio Bogotá

Rio Tunjuelo

Embalse del Muña

Rio del Muña

Rio Aguas Claras

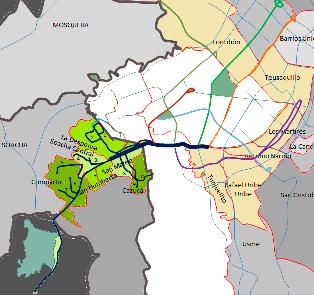

Localización de Soacha en Bogotá

1- Compartir

2- Centro

SibatéElColegioPlaza

de Soacha

Agenda A

3. SISTEMA DE MOVILIDAD

Escala local

OPORTUNIDADES Y FORTALEZAS AMENAZAS

La via El Colegio- El Charquito se conecta directamente con una via principal de alto flujo, conectora con la capital y distintos municipios.

Sistema de trasnporte publico masivo en Via Principal que permite la movilización de la comunidad.

Via y señalización en buenas condiciones estructurales

Conecta 3 puntos turisticos de caracter patrimonial de la Vereda el Charquito

Vía que conecta la residencia y comercio

Soacha- Vereda el Charquito

No existe un adecuado acceso a la estación de Ferrocarril del Charquito ni sus areas recreativas , por condiciones topograficas.

Vias estrechas que impiden el flujo de mas de un vehiculo

Por condiciones de especies vegetales y topografía, las vias no se encuentran terminadas.

Existe un deficit de equipamientos en la Vereda, por lo tanto la comunidad debe desplazarse a largar distancias hacia la zona urbana del municipio.

Vía El Colegio - El Charquito

Estructura hidrica y ecológica- Vereda el Charquito Escala Meso 1:500

Falta de acceso y consolidación de equipamientos y actividades recreativas existentes

DIAGNOSTICO: ACCIÓN:

Consolidarción y replanteamiento de equipamientos y aacceso a ctividades recreativas existentes

1. PATRIMONIO

Escala regional

Estructura ambiental- Sabana de Bogotá Escala Macro 1:1000

Autopista Sur Via Troncal Via Arterial

Casco Rural Rio Bogotá

Estructura hidrica urbana y rural Zona de investigación

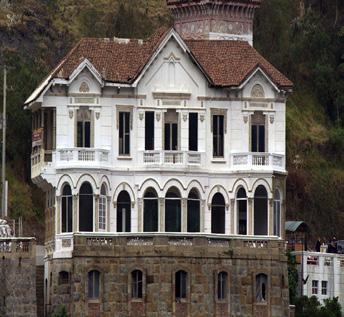

CARACTERIZACIÓN PATRIMONIO EN SOACHA

Planta Hidroelectrica El Charquito

Estructura patrimonio- Vereda el Charquito Escala Meso 1:500

Rio Bogotá

Estructura hidrica urbana y rural Zona de investigación

Estación de Ferrocarril El Charquito Rio Bogotá, Patrimonio Natural

Estructura hidrica y ecológica- Vereda el Charquito

Escala Meso 1:500

Casco Urbano Zona de proteccióon rural Tequendama

Autopista Sur Vía El Colegio- Charquito Estación del Ferrocarril El Charquito

Hidrología: -Rio Bogotá

Comunidad

«Para muchos de nosotros aqui en el Charquito todavia existe la ilusión de volver a ver nuestra vereda como antes, todavia esta la estación, todavia existe el rio, el salto. que esperamos entonces .»

Corregimiento 1 (8 veredas)

Corregimiento 2 (6 veredas)

Zona Urbana (6 comunas)

Zona de investigación

OPORTUNIDADES Y FORTALEZAS

Patrimonio materal existente en la Veredda del Charquito

Se conserva mas del 60% de su volumetria y composición espacial

Comunidad comprometida con rehabilitar y reactivar el Patrimonio existente

AMENAZAS

Patrimonio vulnerable a la trasformacion de su contexto y su actividad

Deterioro fisico y espacial existente por intervenciones humanas

Cierre de actividad turistica y comercial en patrimonio

Falta de educación patrimonial en las nuevas generaciones

Reciclaje

Compostaje Ciclo de vida

Desvinculacion del patrimonio sobre su contexto inmediato

DIAGNOSTICO: ACCIÓN:

Vinculacion y articulacion del patrimonio sobre su contexto inmediato

Escala regional

Infantes y adolecentes Proveedores

Residentes antiguos

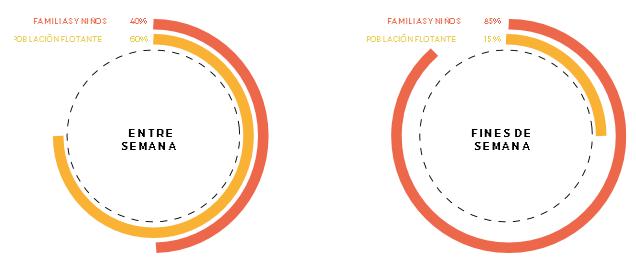

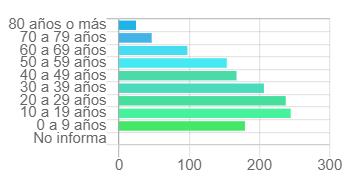

Grupos decenales: Población por genero:

La población que predomina se encuentra dentro del rango de los 10 a 19 años, mientras que la población de tercer edad es menor.

Total de personas: 1.353

Cantidad de hogares: 461

Fuente:DIAN.CensoNacionaldePoblacióny

Vivienda 2018

Campesinos Comercio local

Flotante Permanente

La principal actividad económica de Soacha cambió en las últimas décadas, moviéndose de laagricultura al área de servicios y actividades industriales.

Población desempleada:

La minería es una de las principales industrias de Soacha con 113 minas de explotación a cielo abierto Esta actividad apoya la economía local / causa principal de efectos adversosal medio ambiente en el área

Nivel de pobreza: 67 Puntos%

Porcentaje de la población que vive en la pobreza

Porcentaje de desempleo (%): 15.4% de la P.E.A.

Educación: el 39,3% Tiene básica primaria, el 35,1% Secundaria, el 4,4% son Técnicos y N T. Profesionales y el 6,8% no tiene ningún nivel educativo.

Fuente:AlcaldiaMunicipalMadridCundina

Estructura ambiental- Sabana de Bogotá Escala Macro 1:1000

DIAGNOSTICO:

Falta de integracion de la comunidad vulnerable en un proyecto de vida

ACCIÓN:

Integracion de la comunidad vulnerable en el desarroll de un proyecto de vida

Vereda El Charquito

MUNICIPIO DE SOACHA 2022

Estación de F. El Charquito

VEREDA EL CHARQUITO 2022

Vereda El Charquito

Estación de F. El Charquito

VEREDA EL CHARQUITO 2022

1. CONFORMACIÓN DEL CONJUNTO

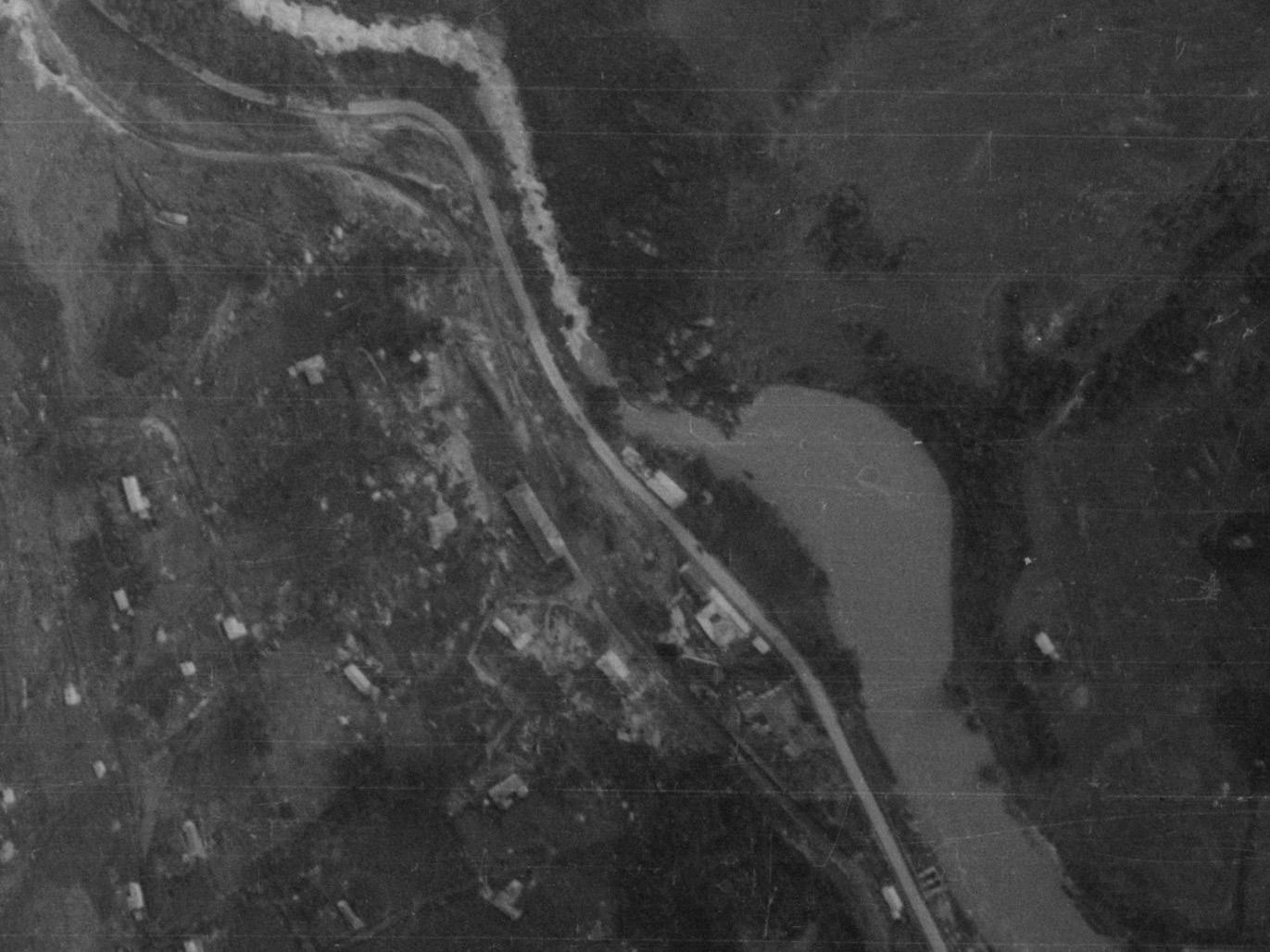

HIPOTESIS: ESTACIÓN DEL FERROCARRIL, EL CHARQUITO

2. EDIFICIO PRINCIPAL

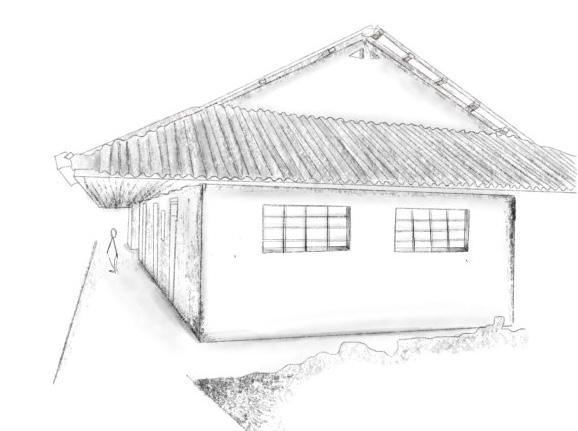

Estación de ferrocarril

Estación de F. El Charquito

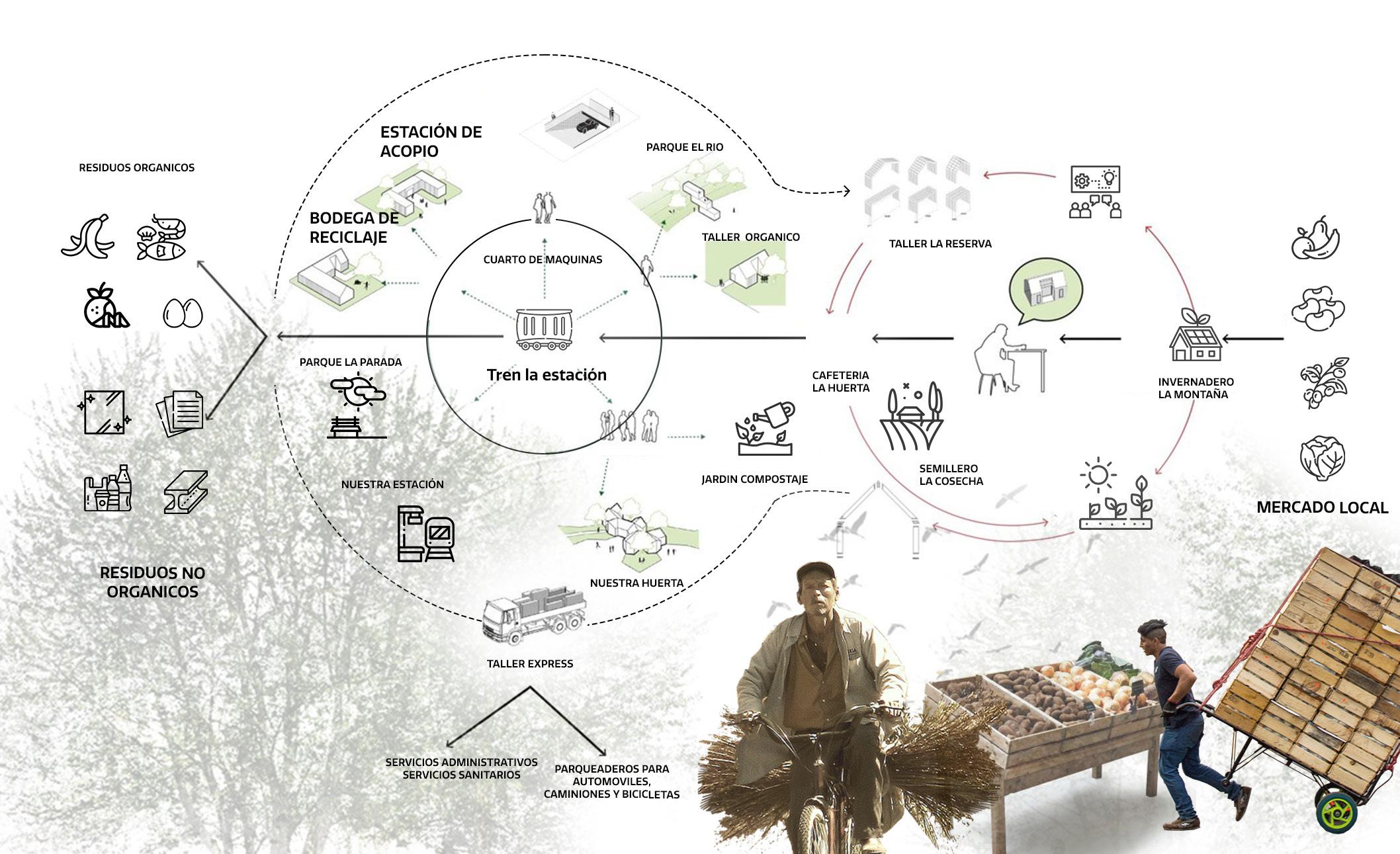

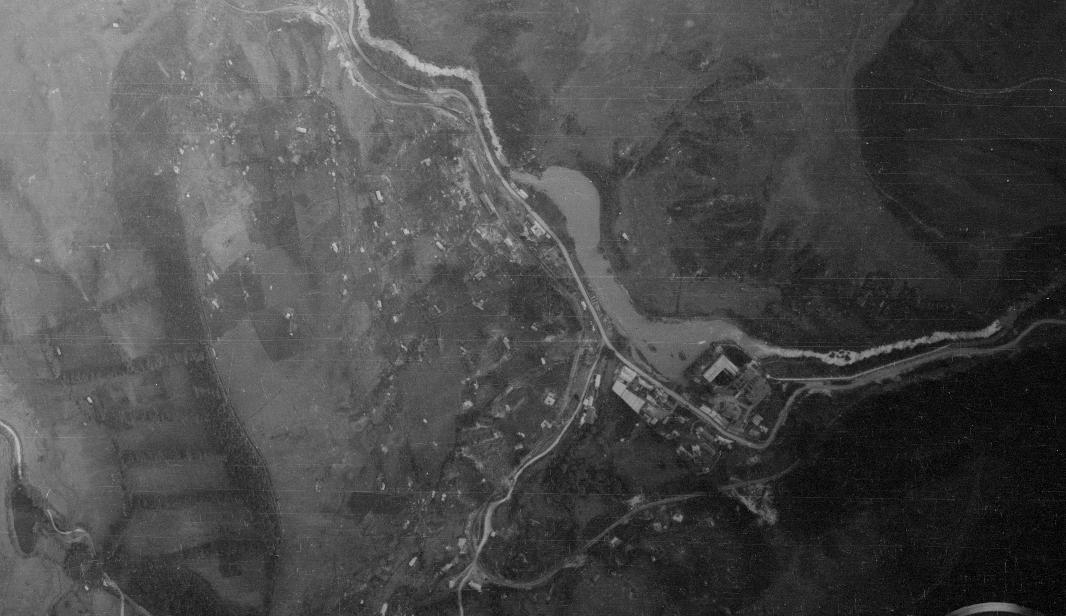

HIPOTESIS: ESTACIÓN DE PASO QUE CONECTA CON TERMINALES PRINCIPALES

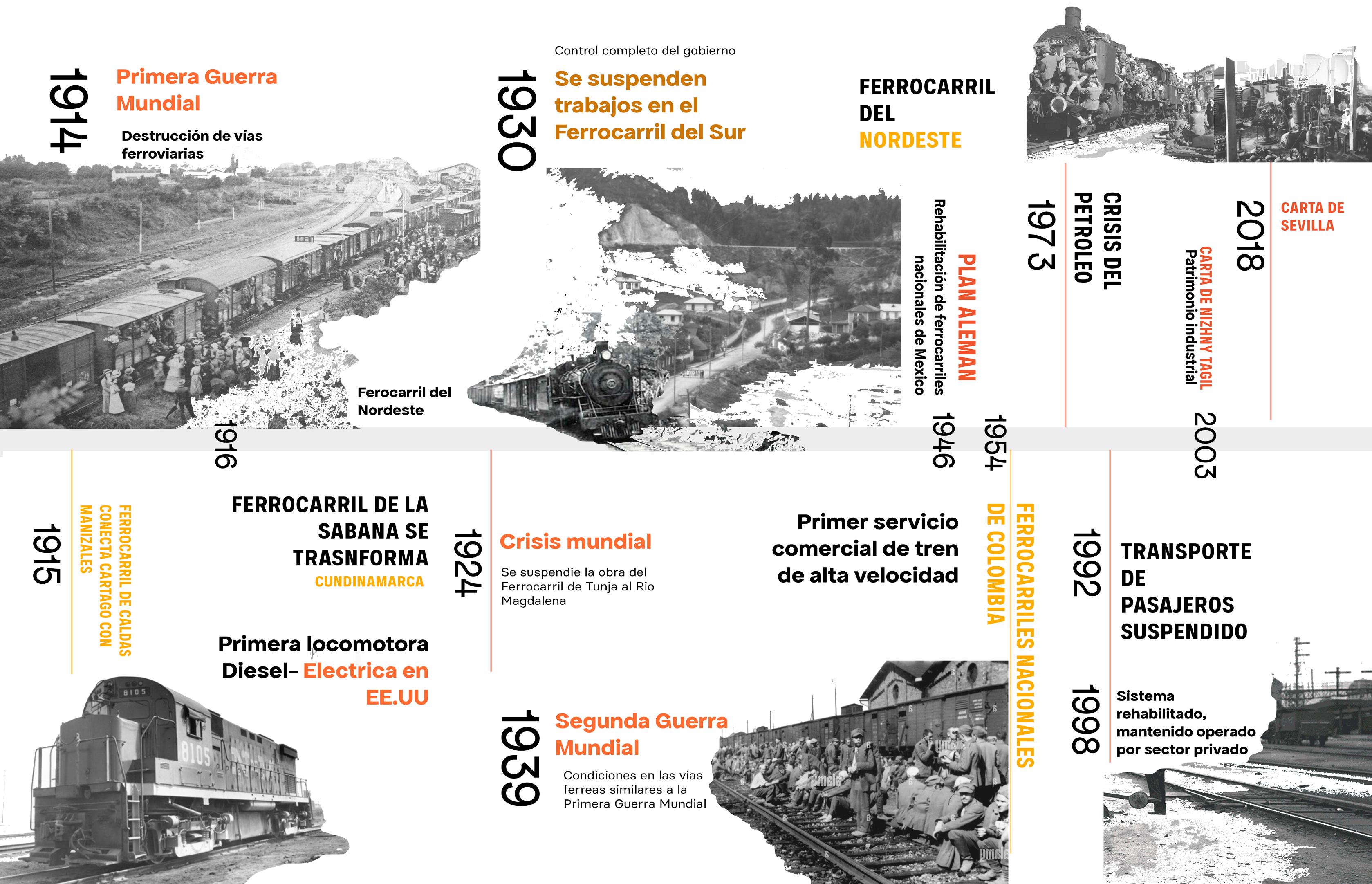

Sucesos importantes:

-Levantamiento de ferrocaril y operativos de Ferrocarril del Sur en 1945

-Cierran las puertas de la estación

-Atentado contra la estación - se intenta quemar

-Estacion cierra mitad de su edificio

-Construccion de cancha y de parque infantil

-Vuelve a abrir puertas para almacenamiento de parques y actividades recreativas Estructuras complementarias que aparecen despues de la estación

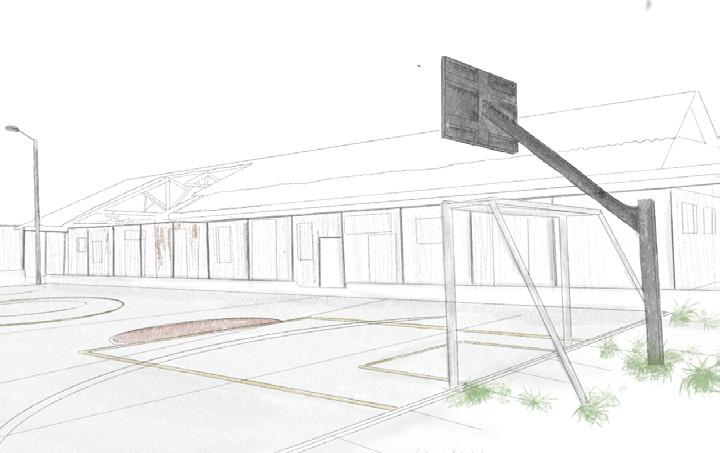

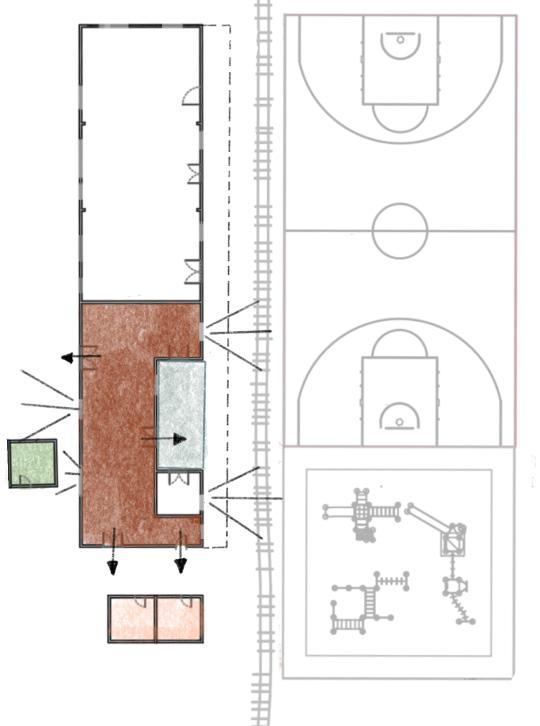

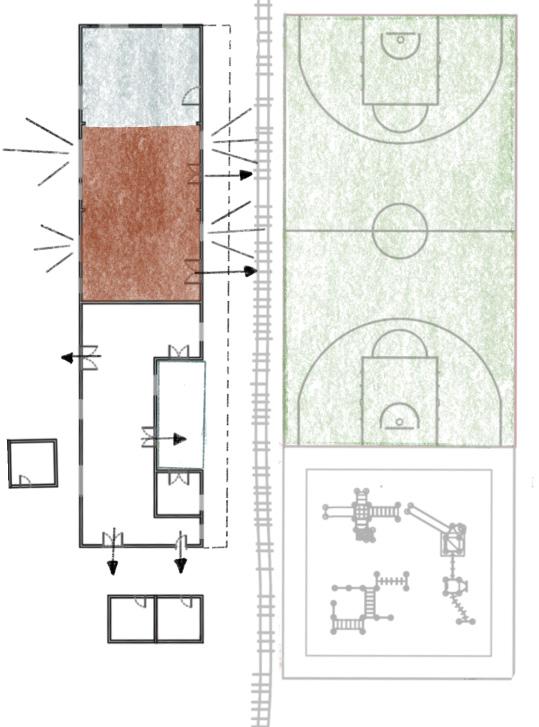

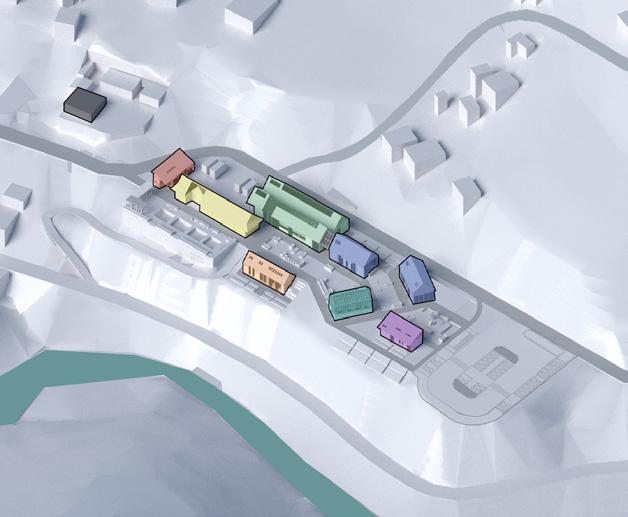

Conjunto de actividades, estación Ferrocaril El Charquito

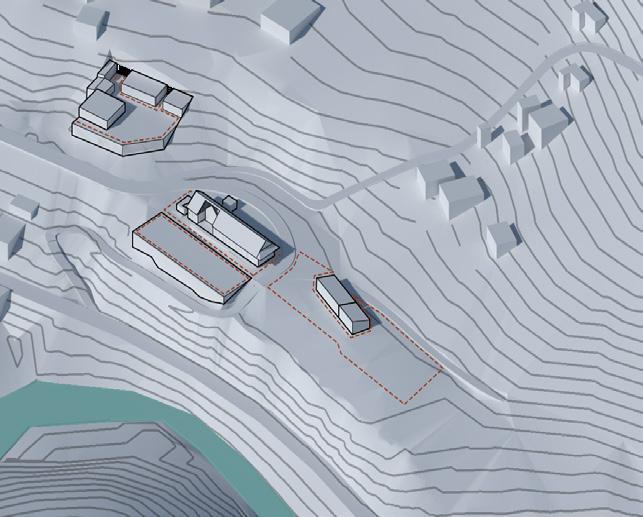

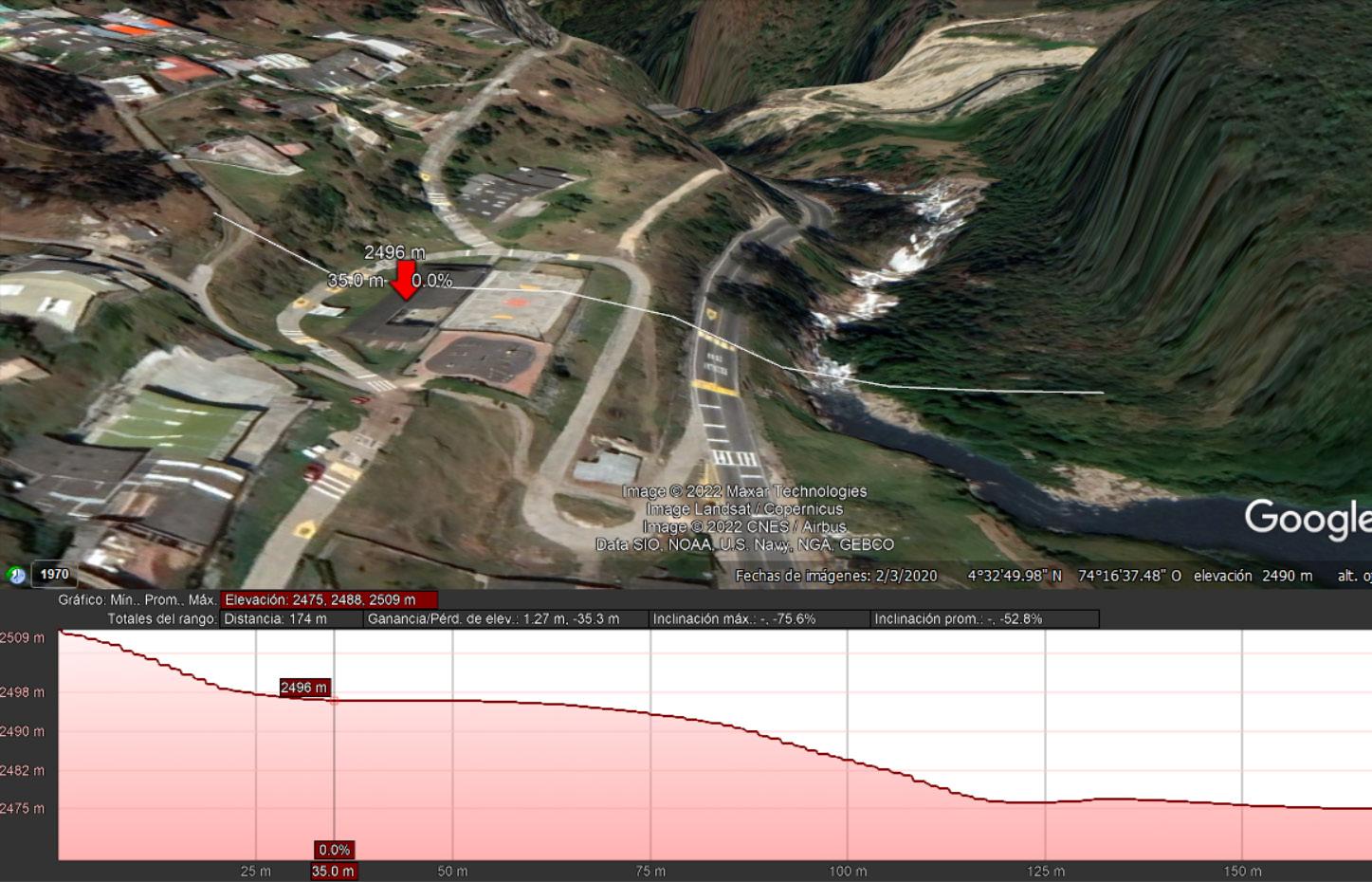

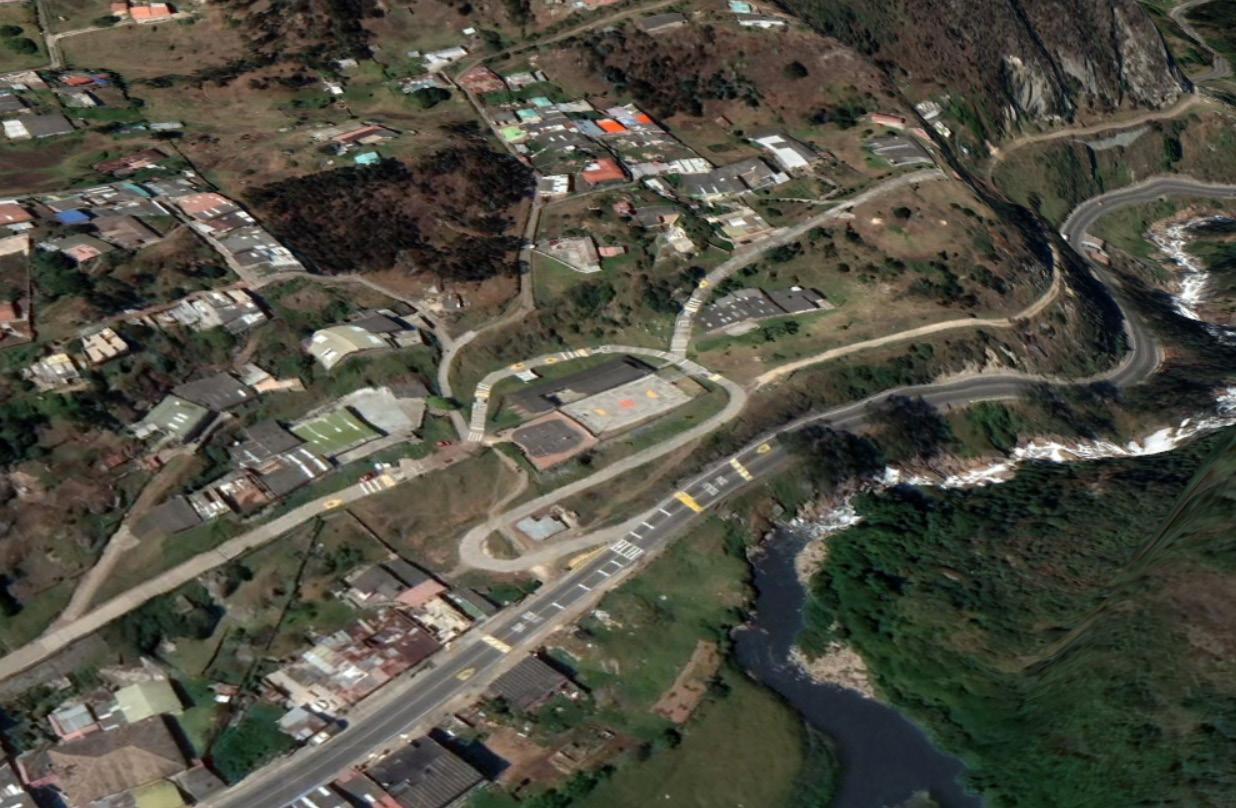

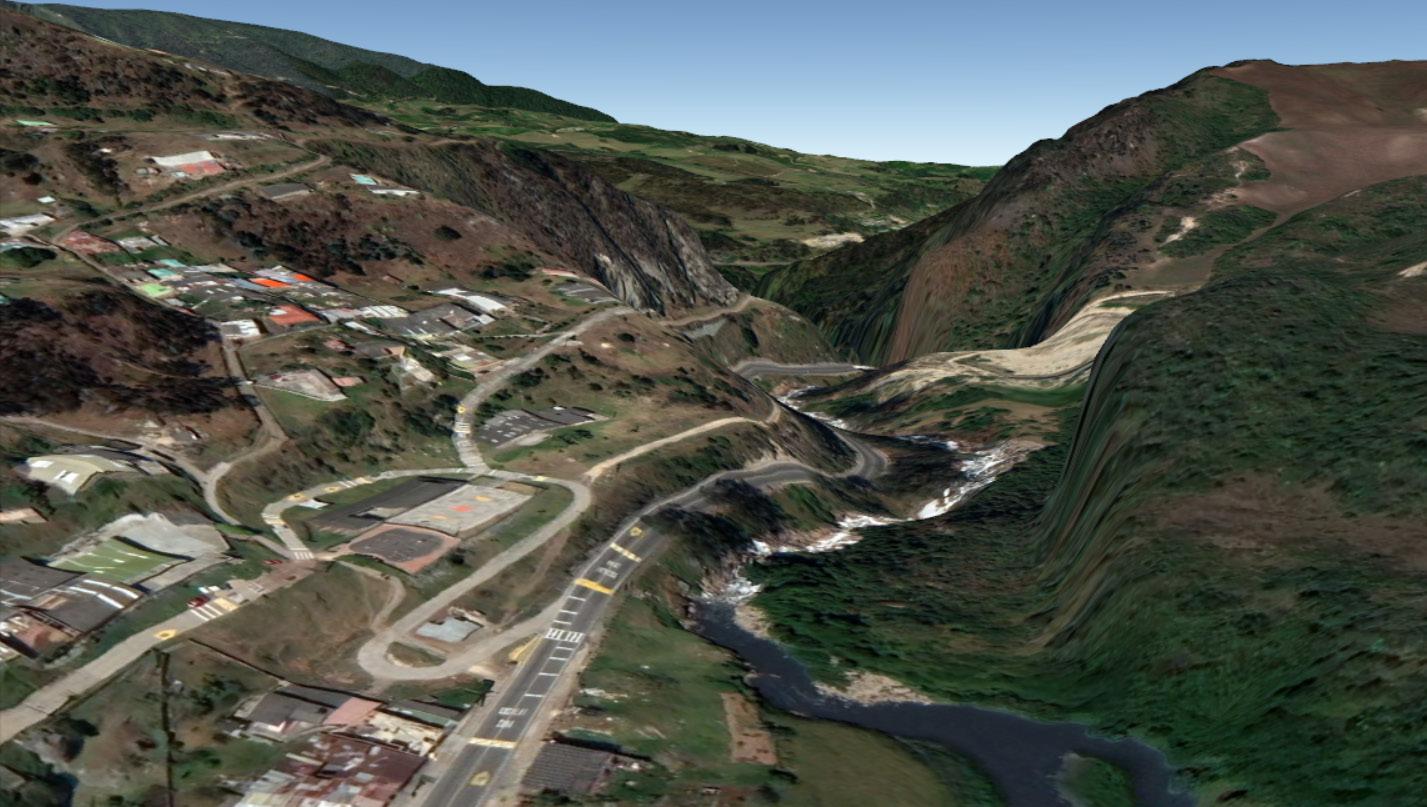

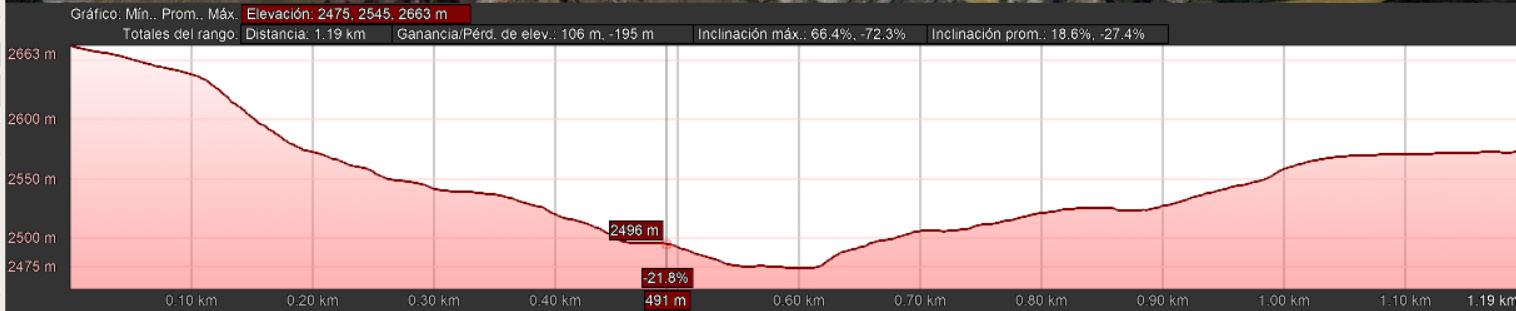

Relieve, imagen 3D

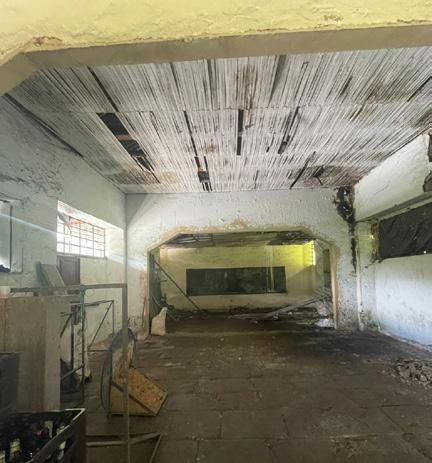

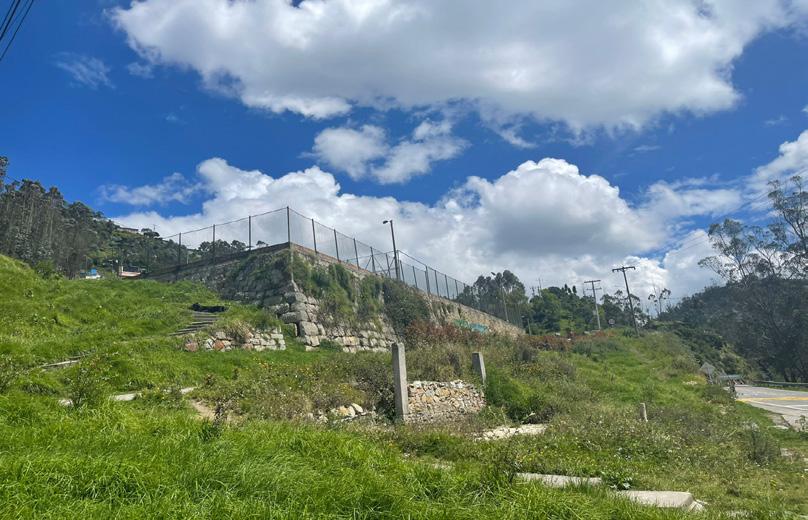

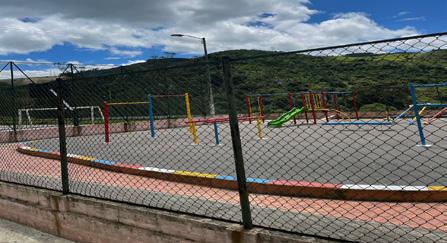

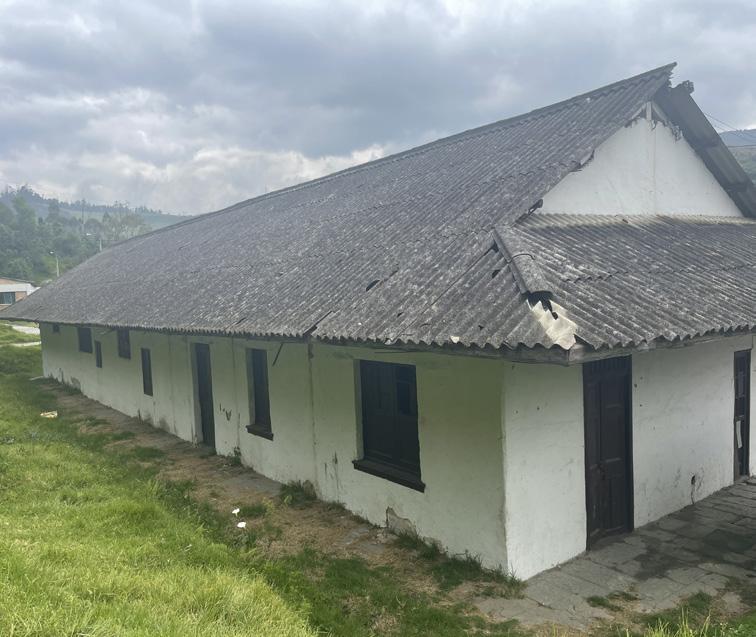

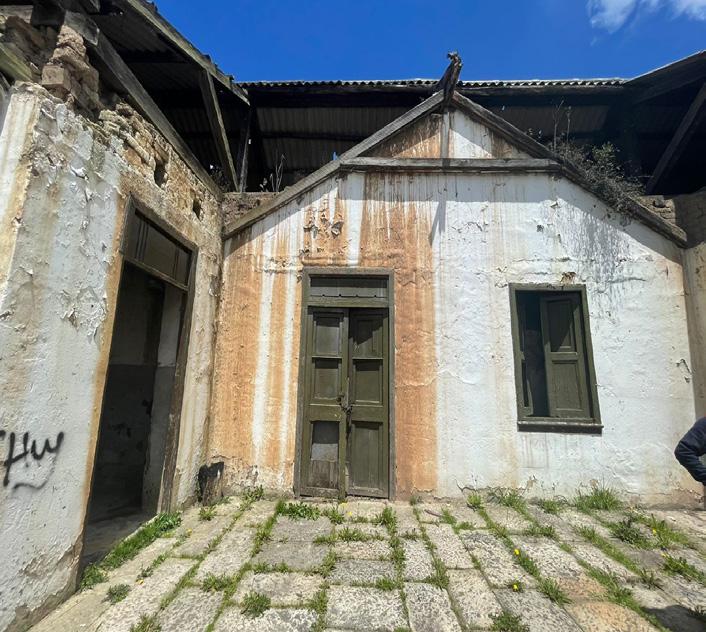

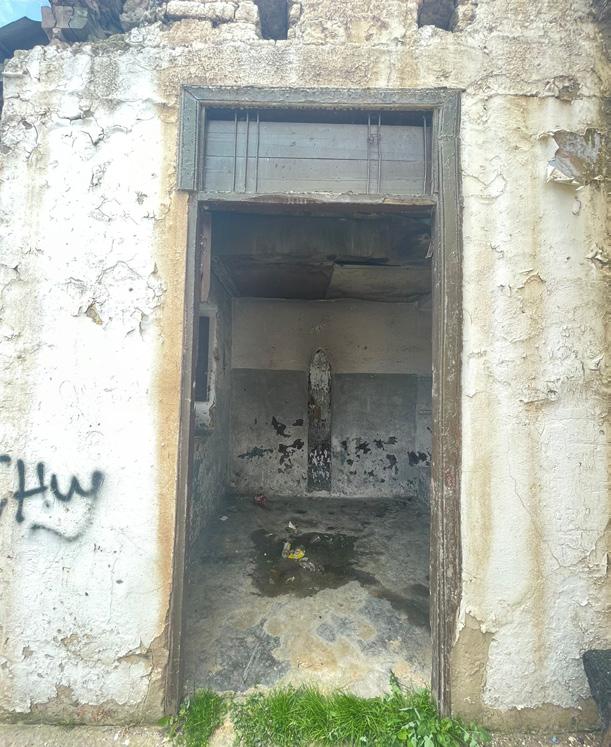

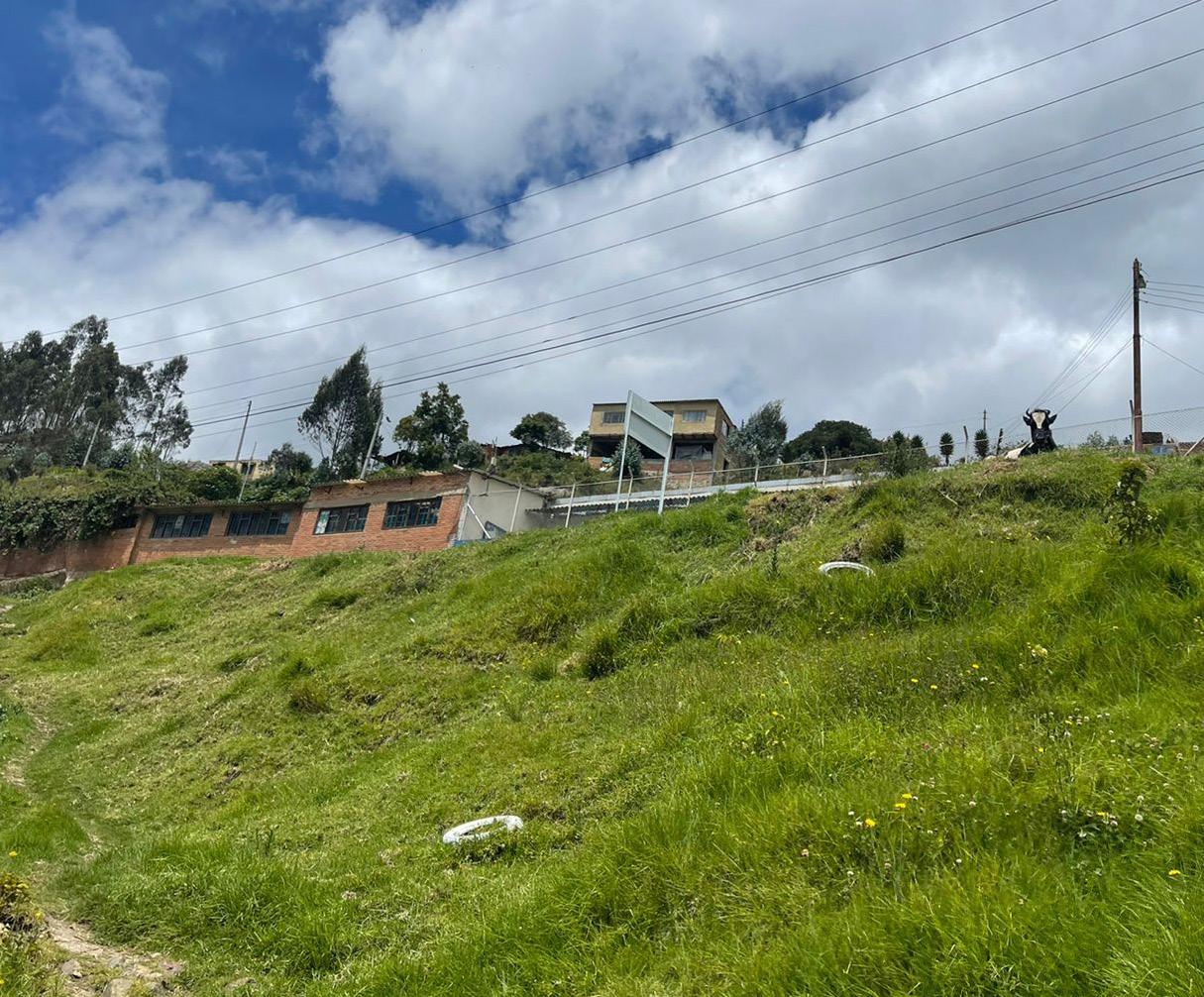

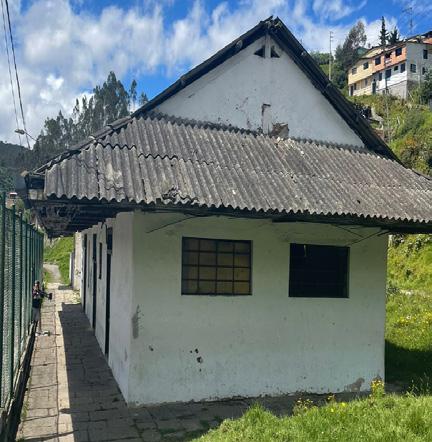

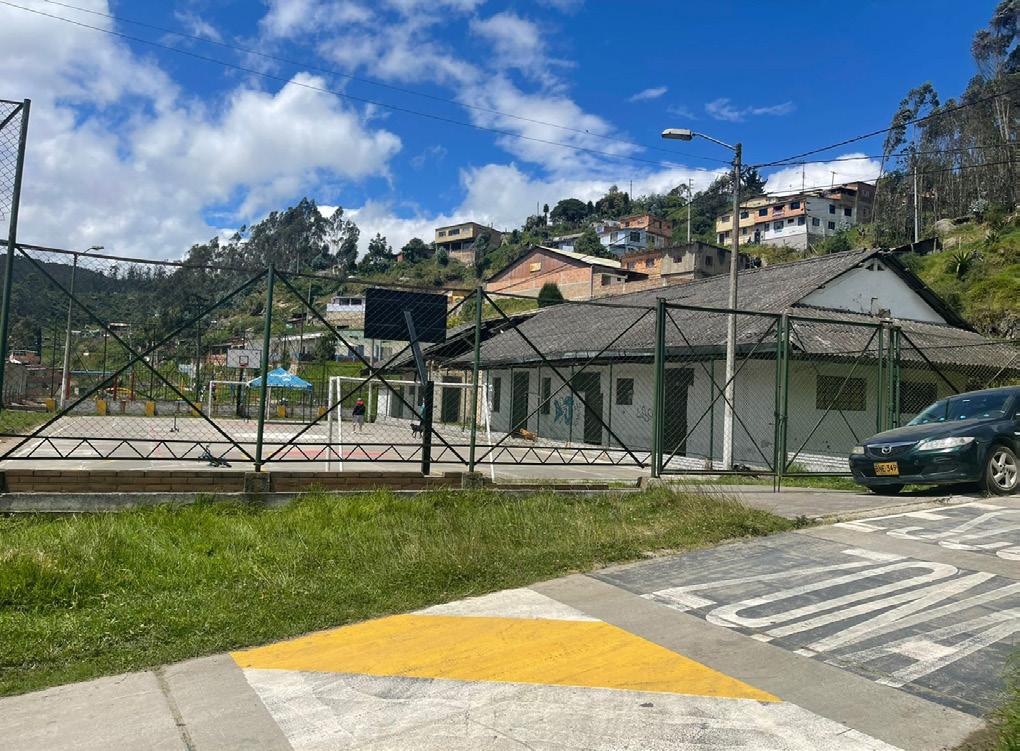

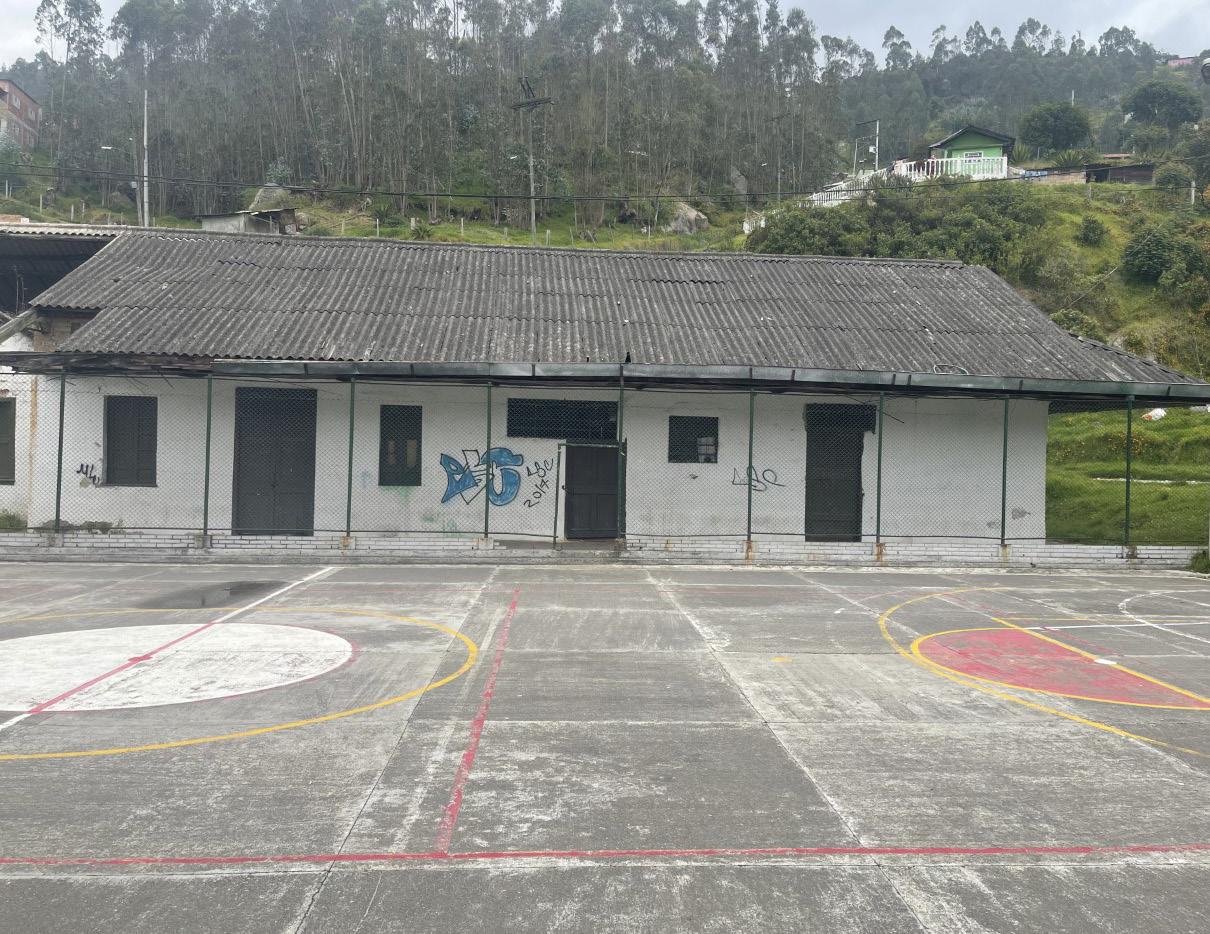

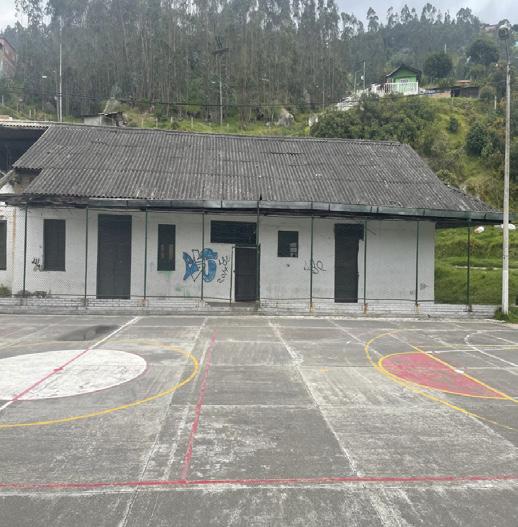

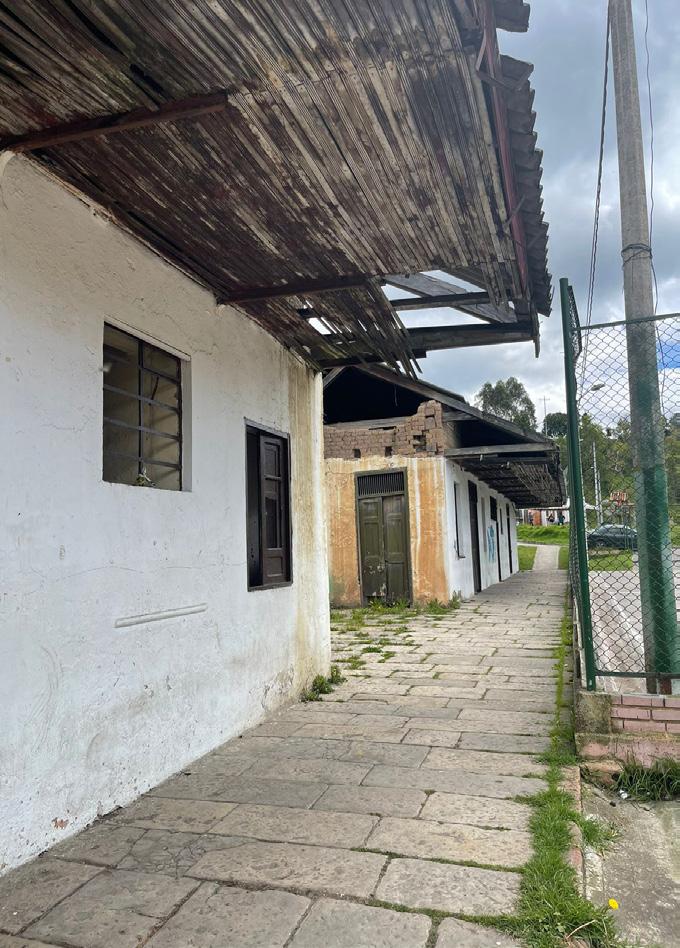

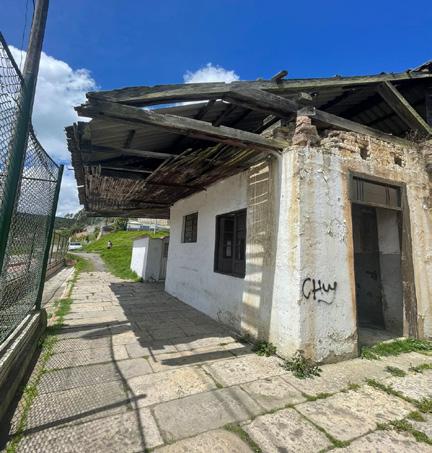

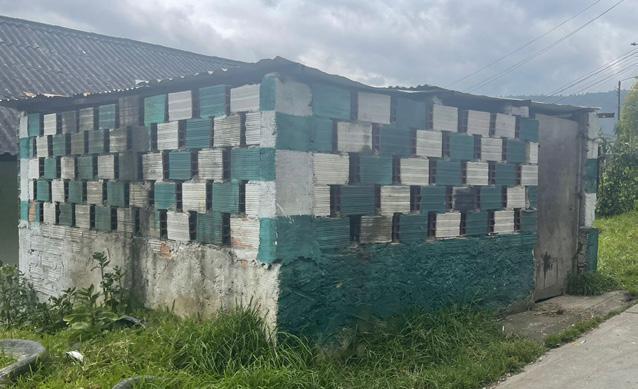

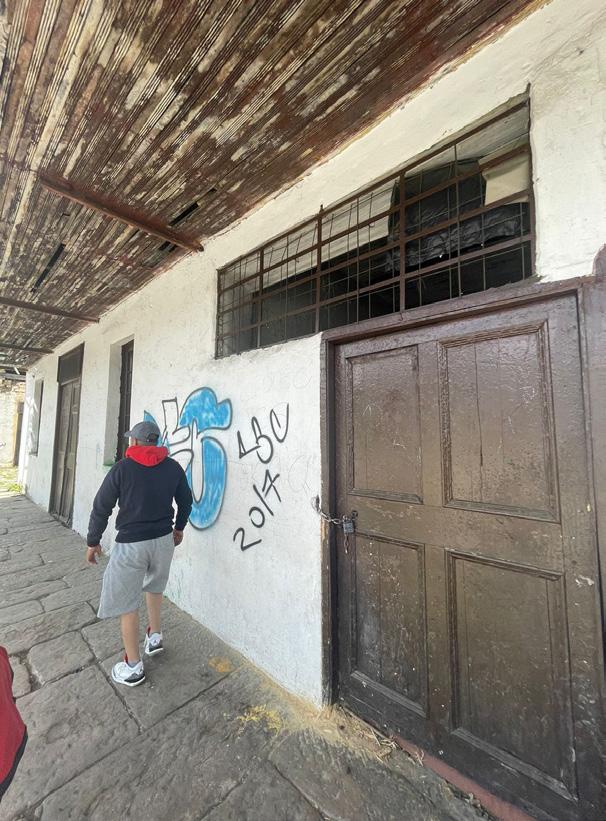

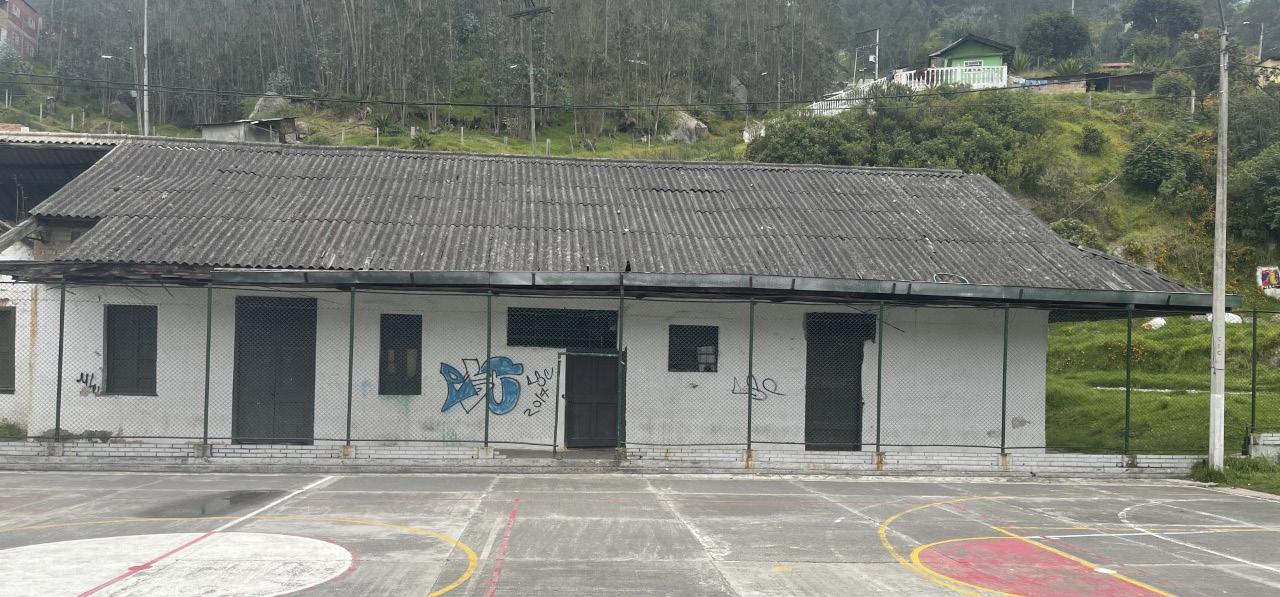

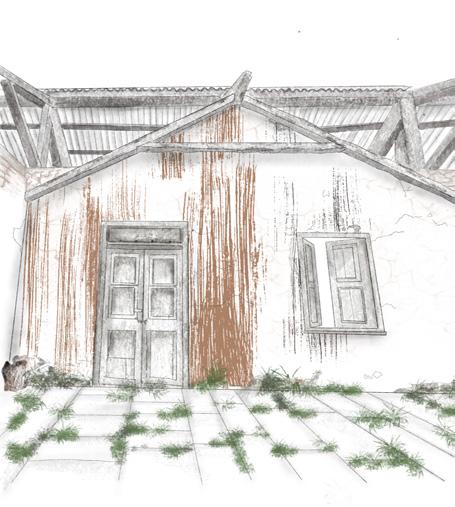

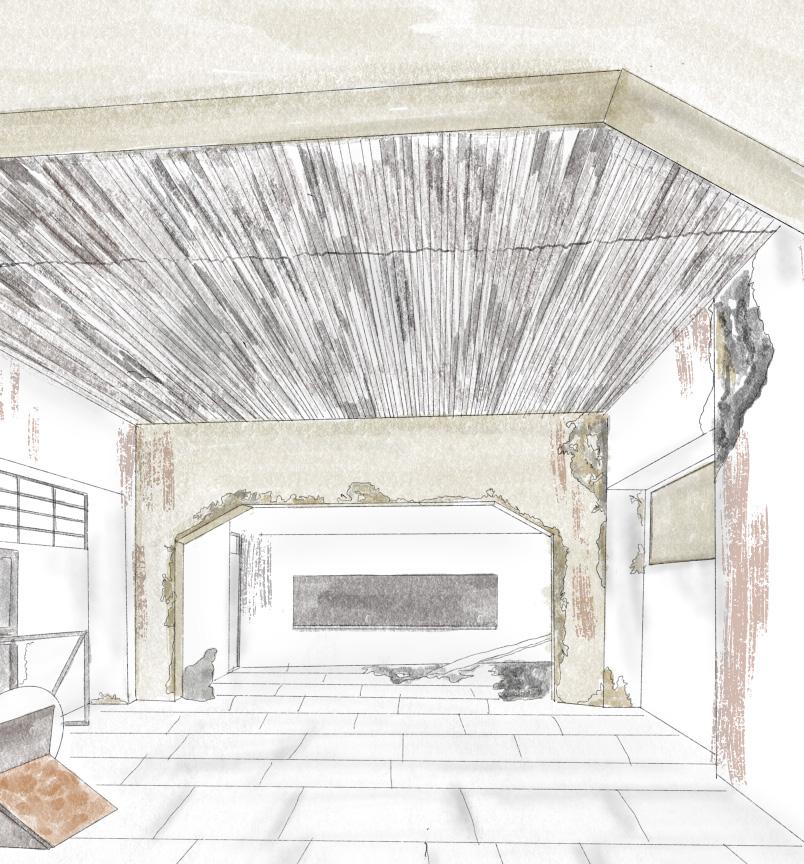

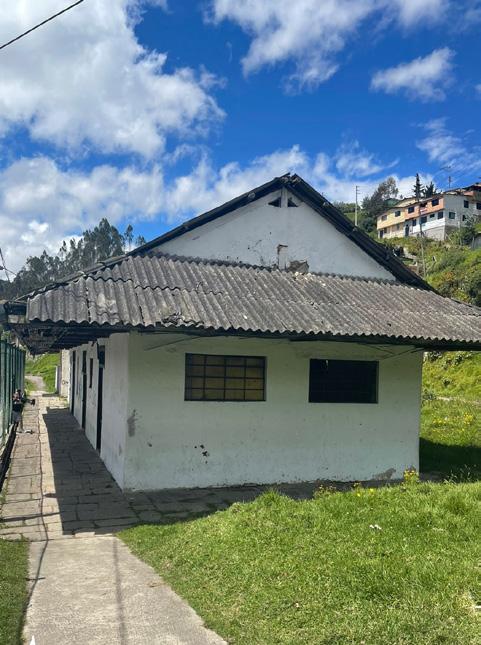

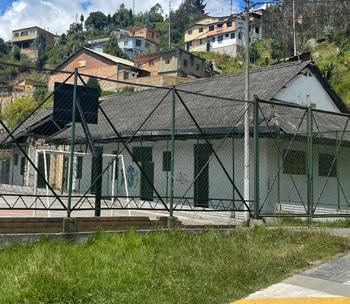

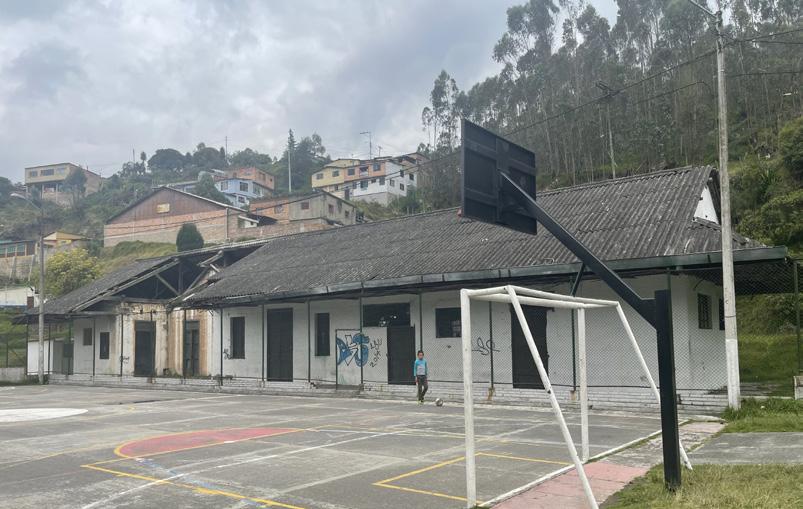

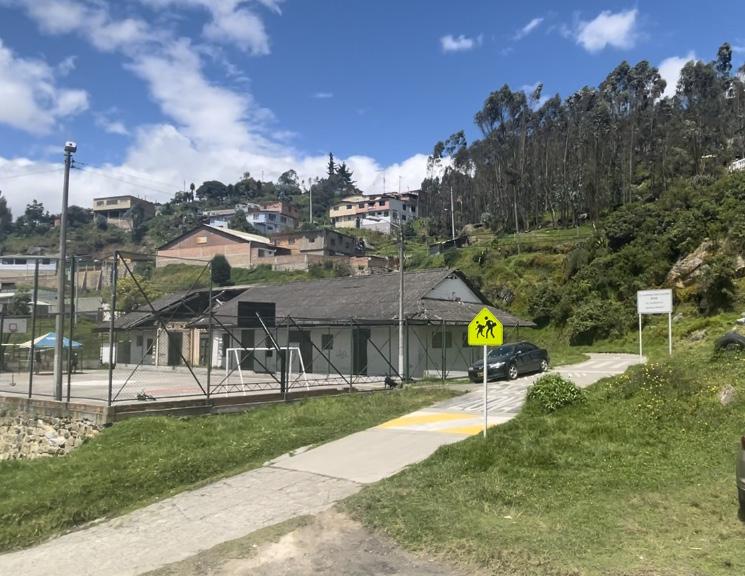

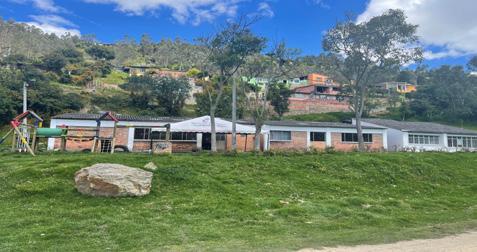

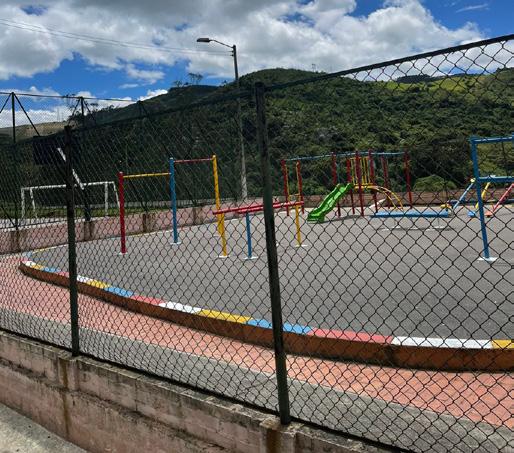

CONDICIONES ACTUALES:

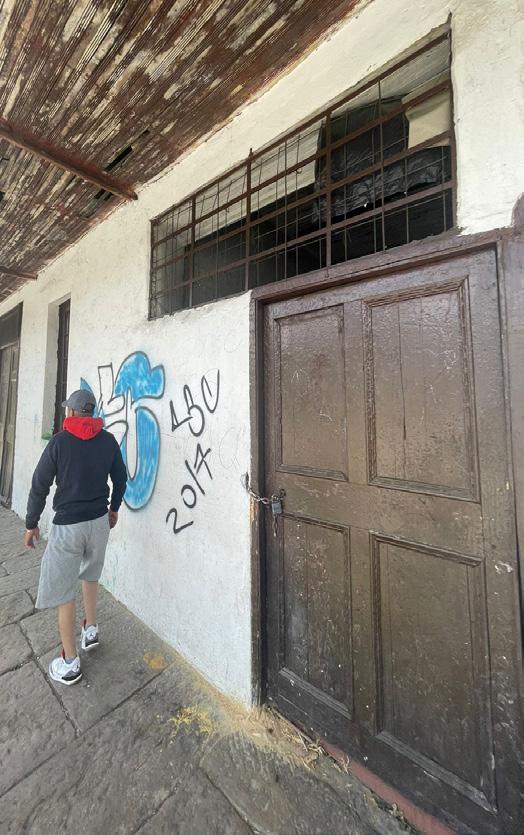

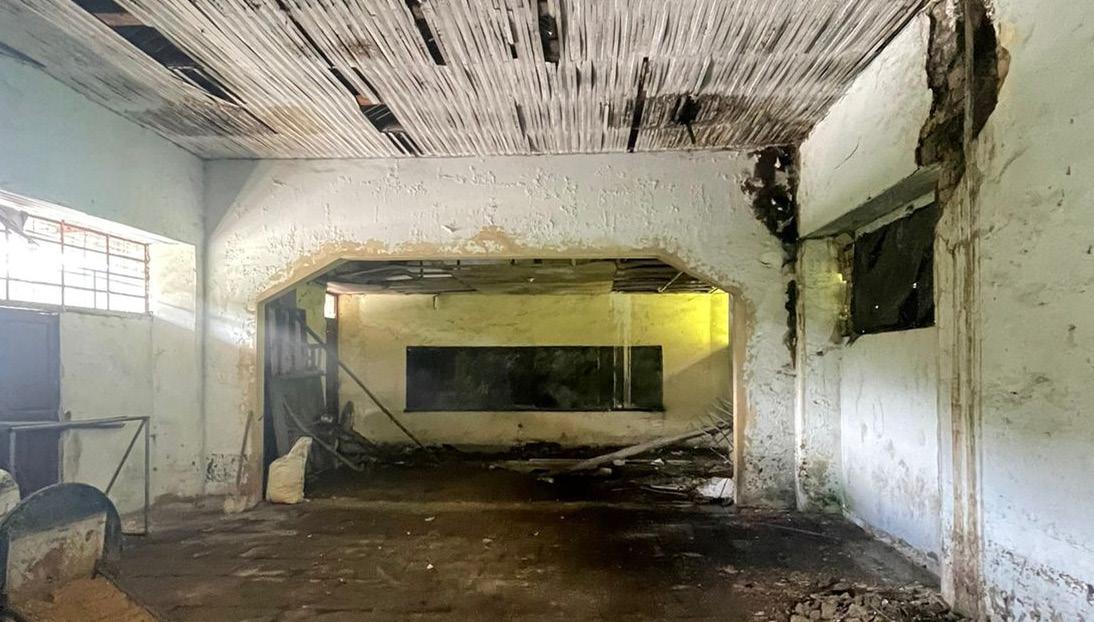

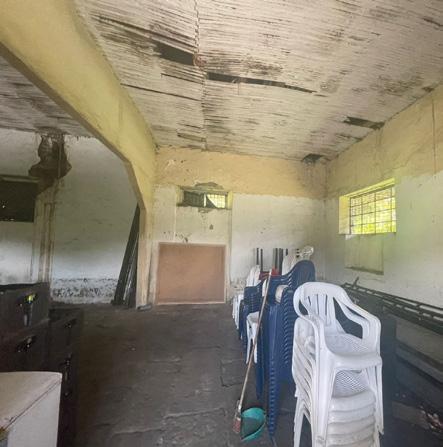

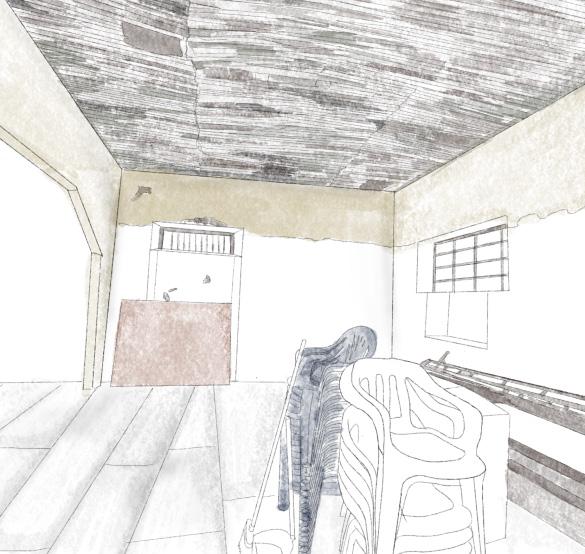

Utilizada por la comunidad para hacer ventas de mercado, almacenamiento de eventos

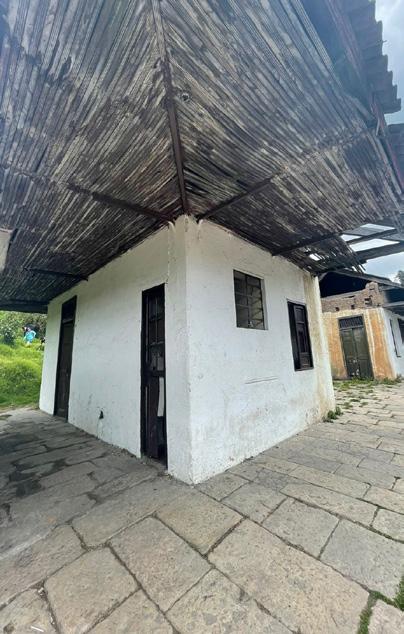

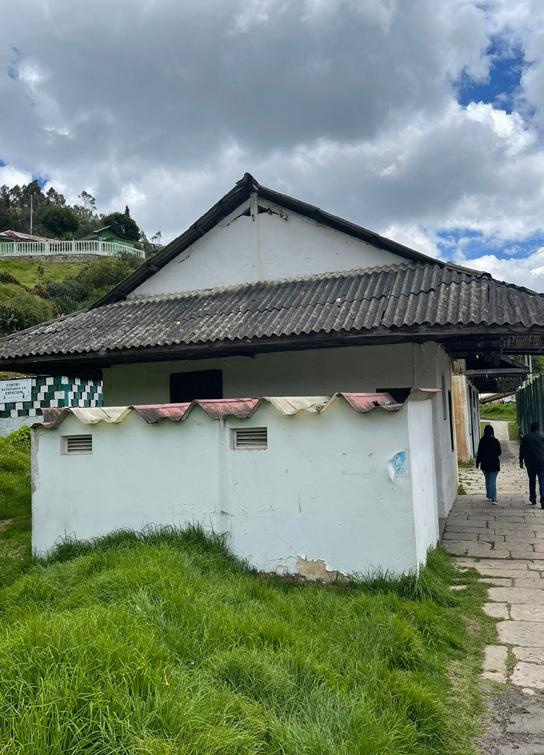

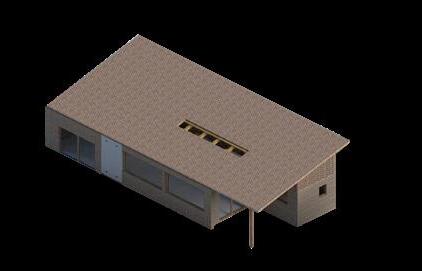

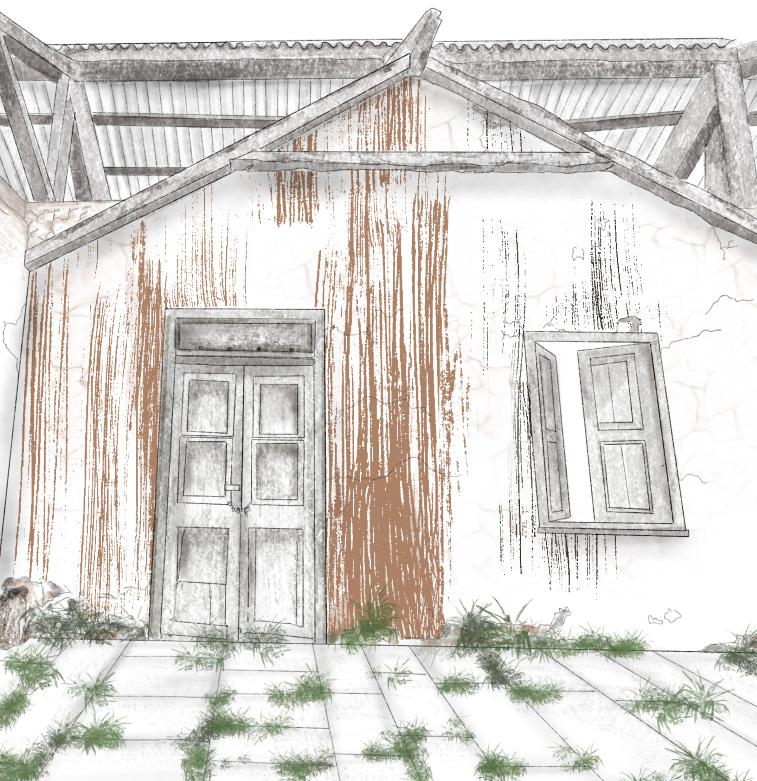

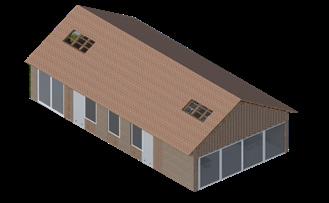

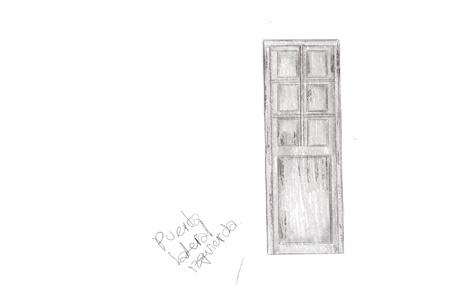

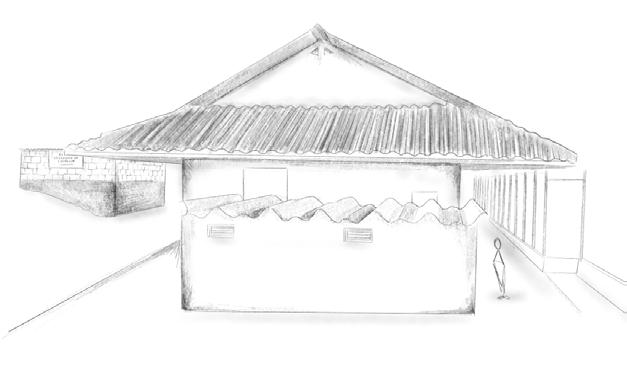

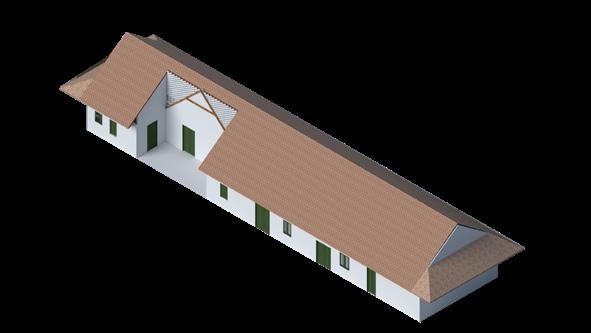

Vista frontal Vista frontal Vista lateral derecha

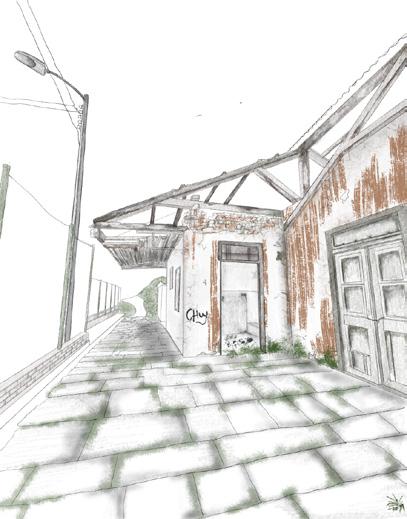

Vista lateral izquierda Vista trasera

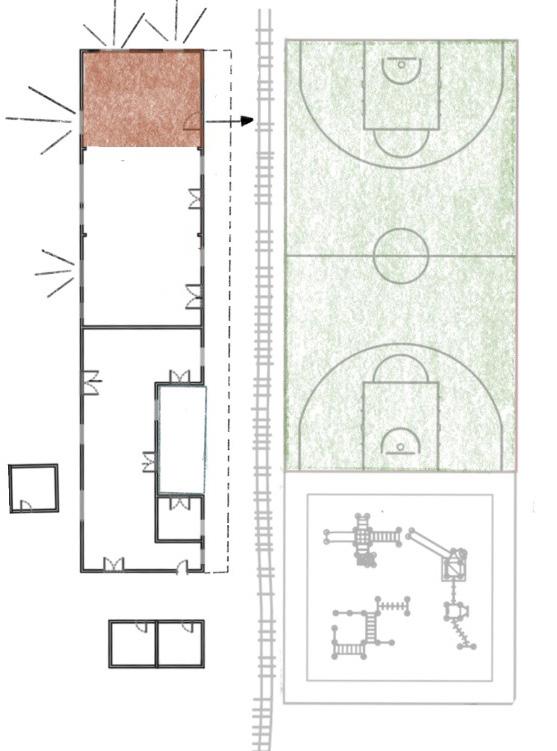

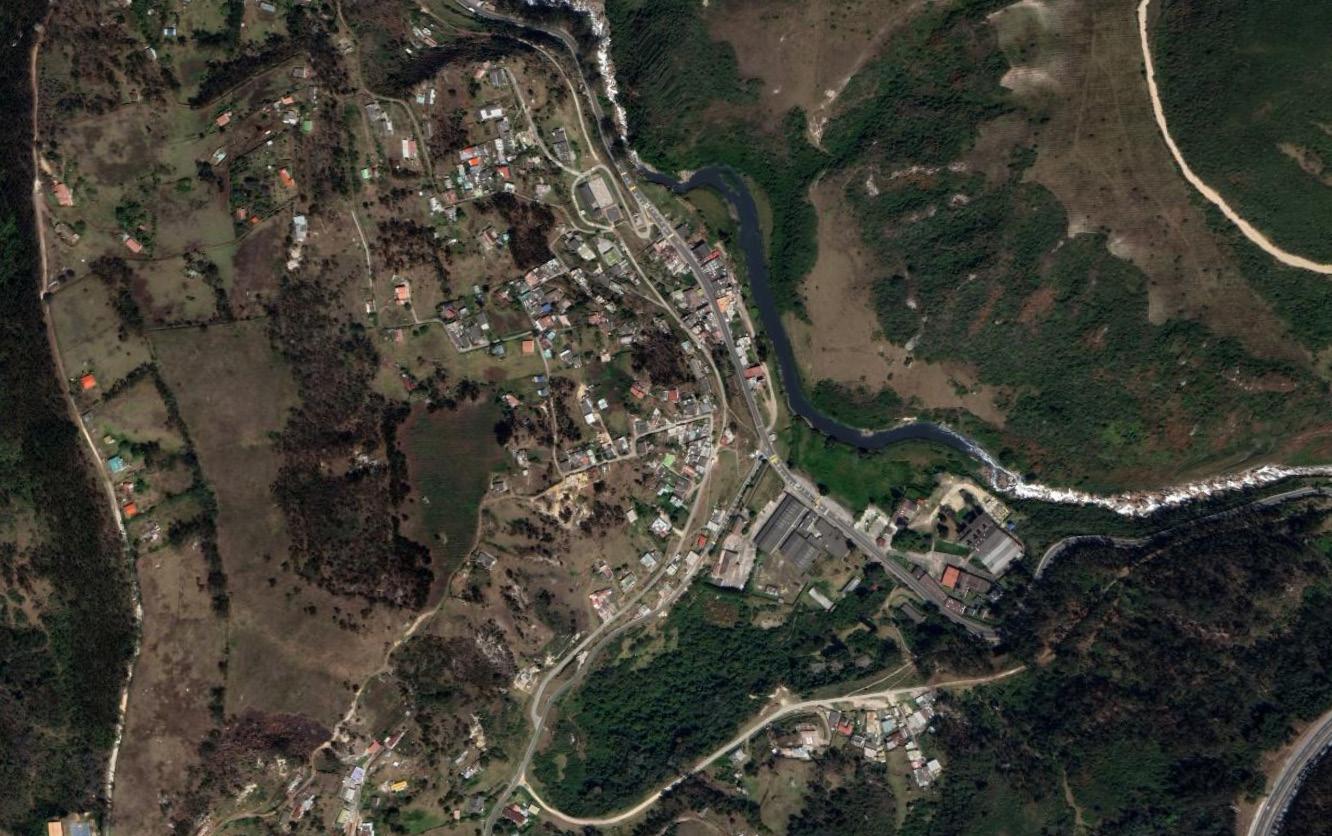

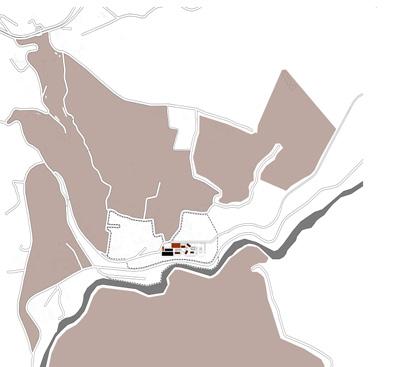

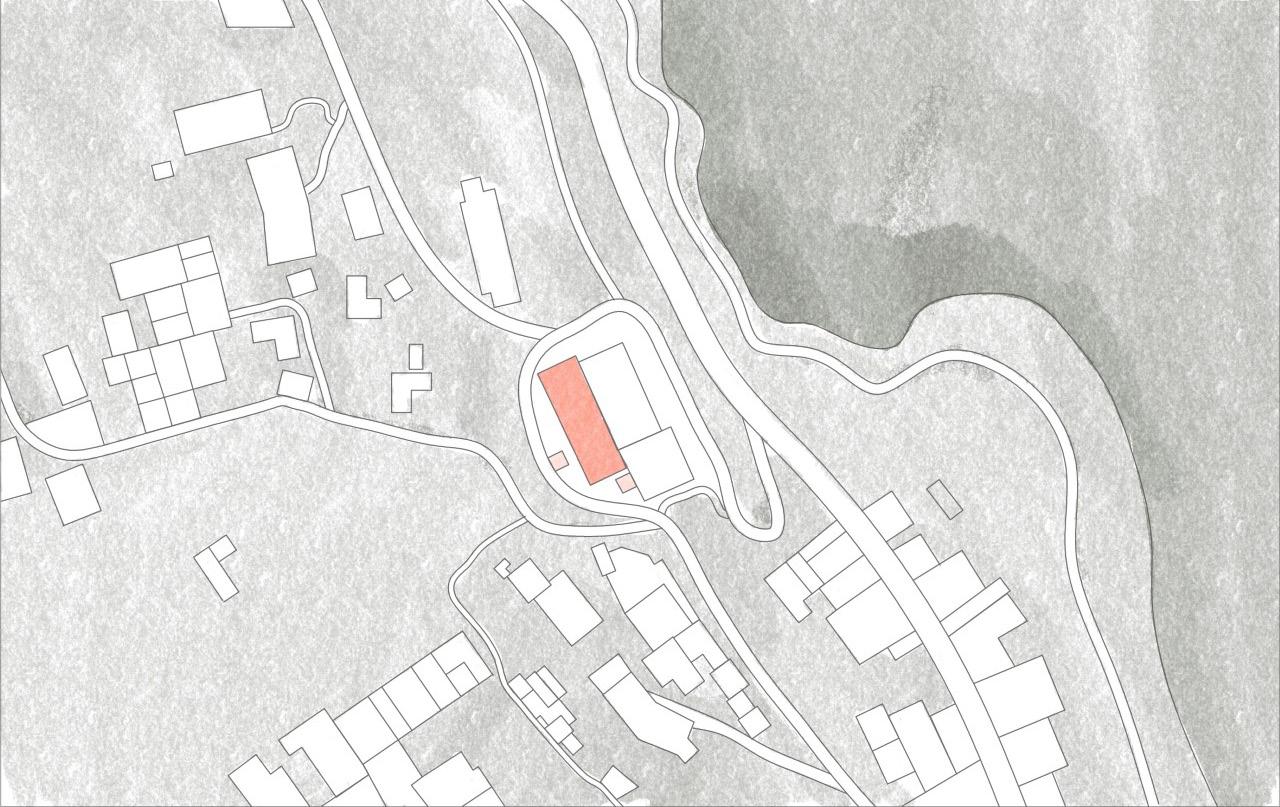

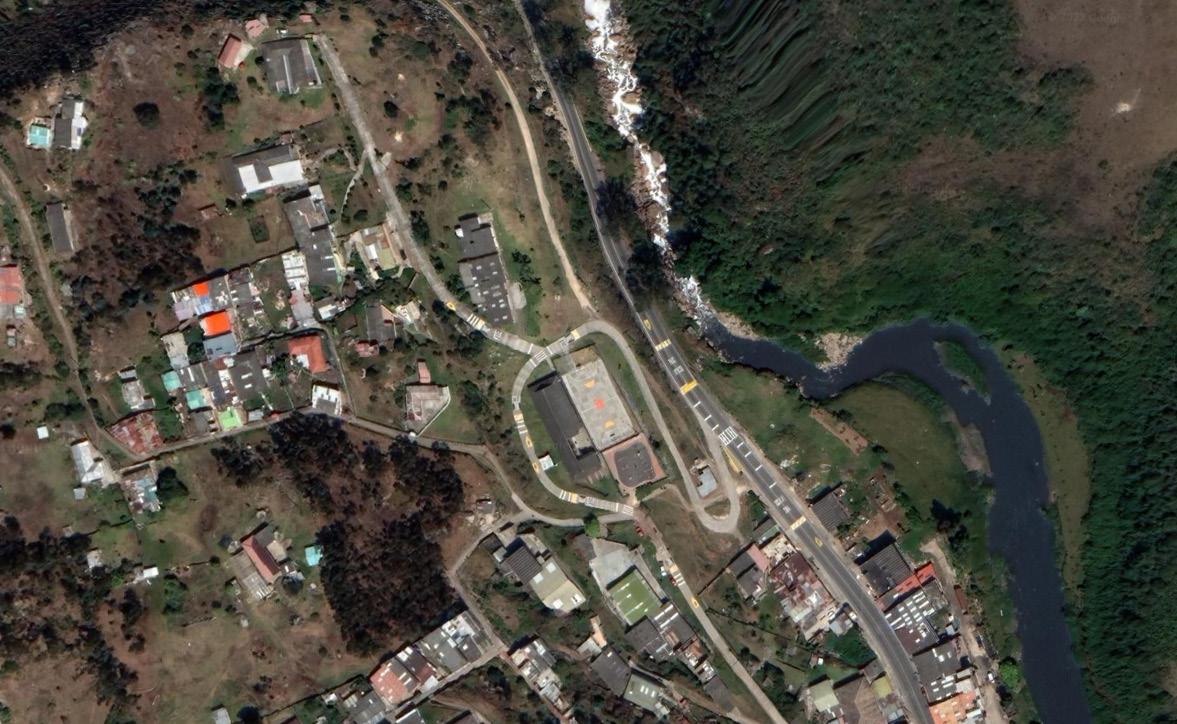

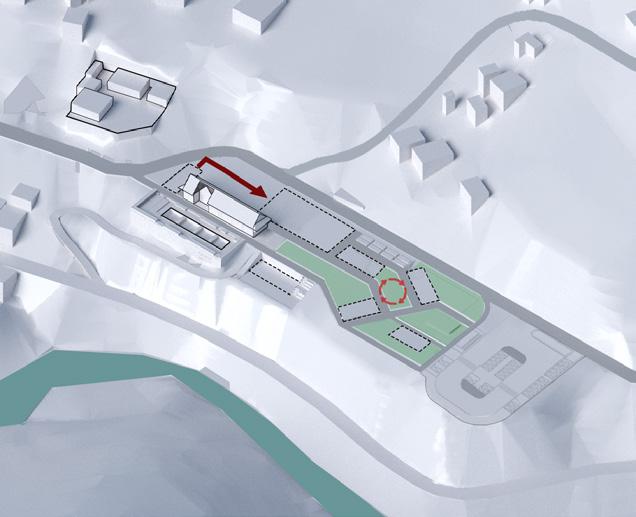

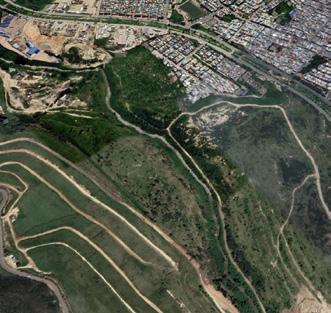

Localización de estación de ferrocarril El Charquito Escala 1:500

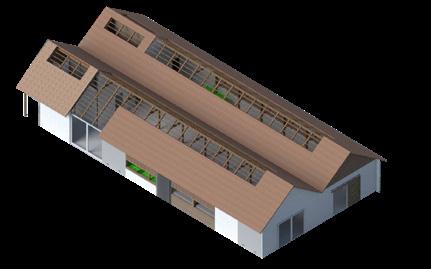

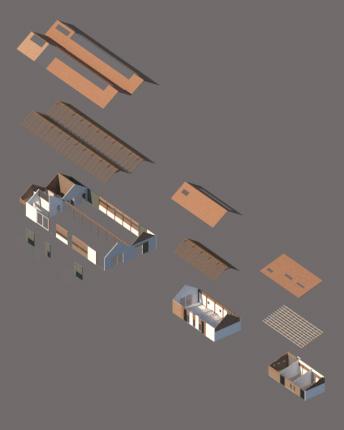

Estación de ferrocarril

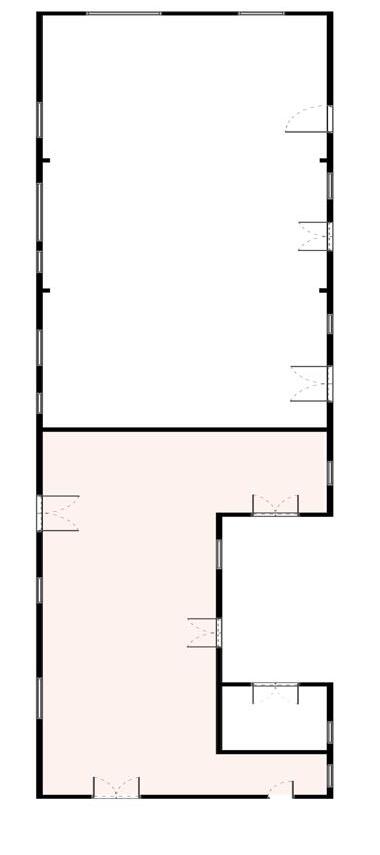

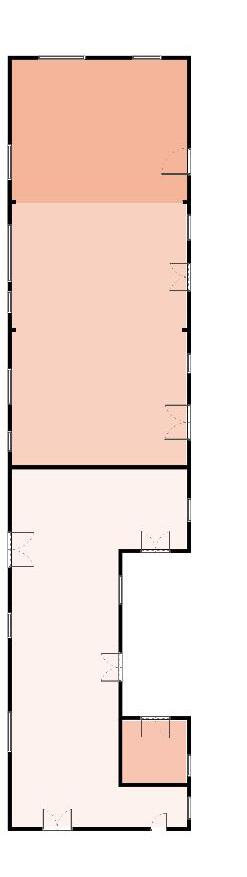

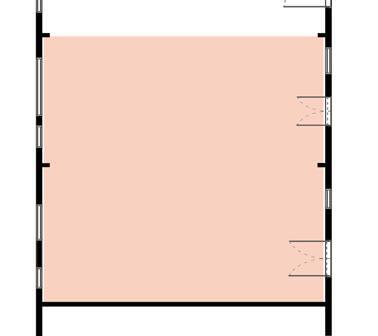

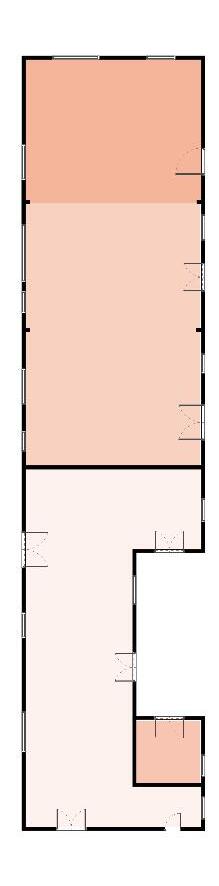

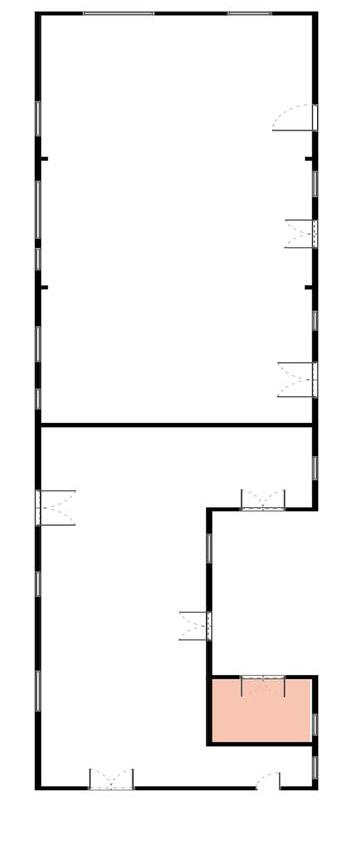

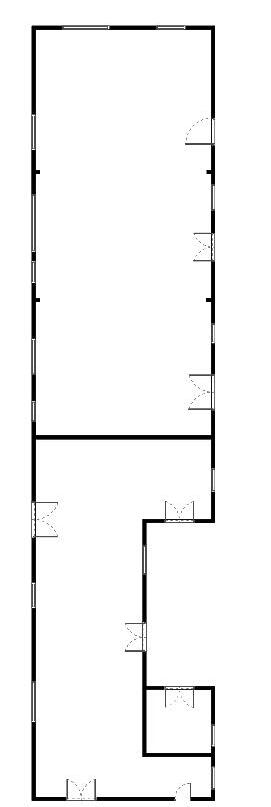

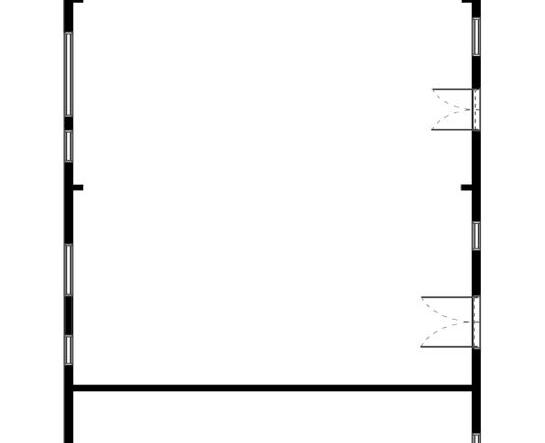

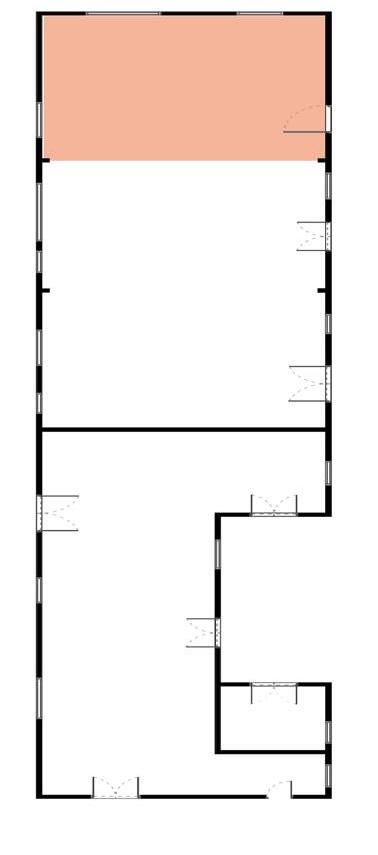

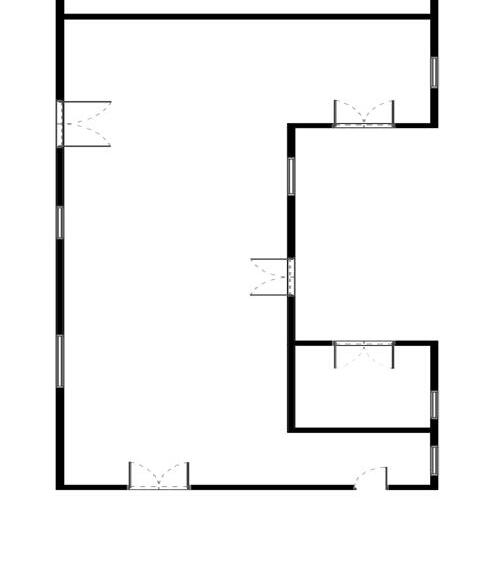

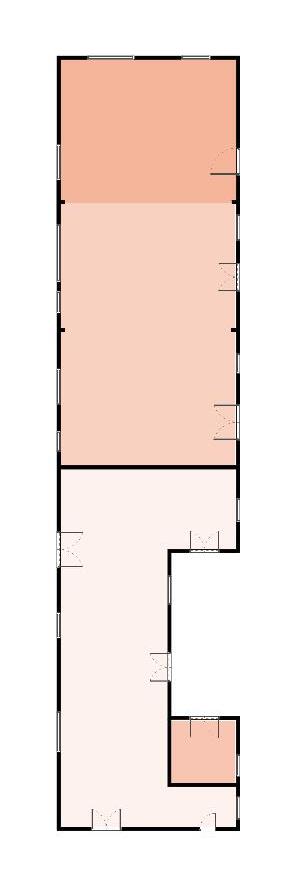

Distribución espacial Escala 1:100

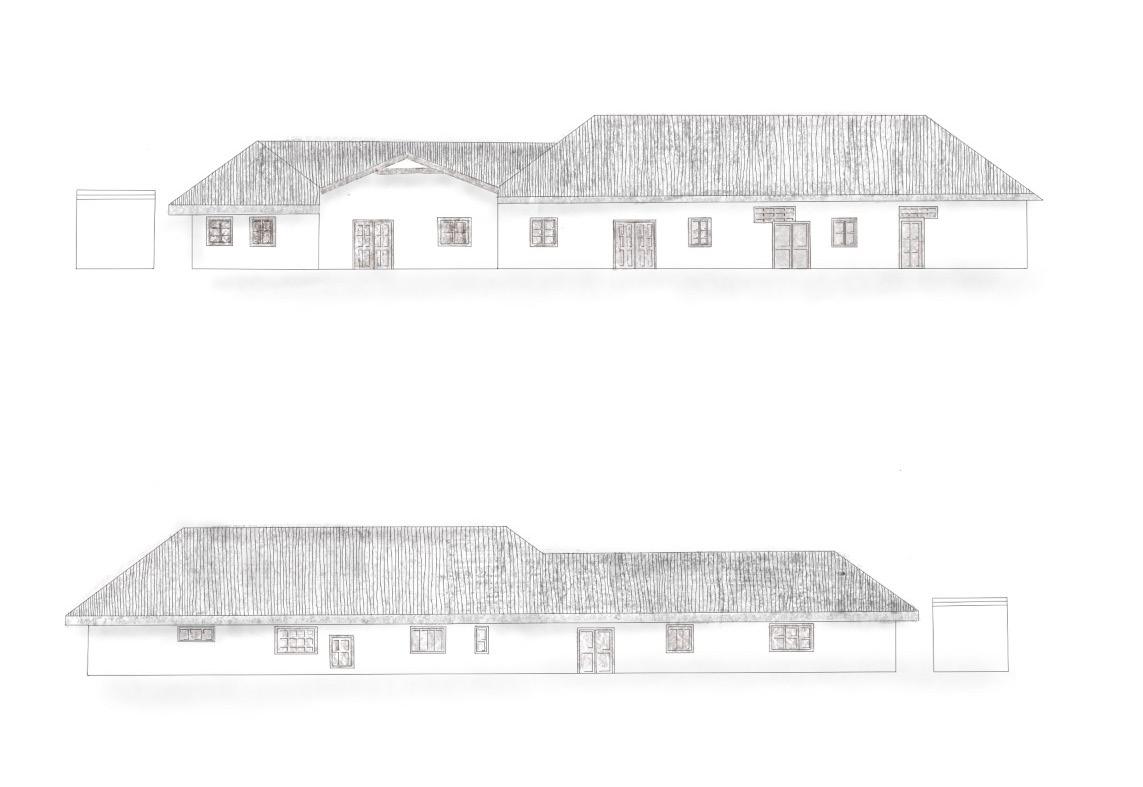

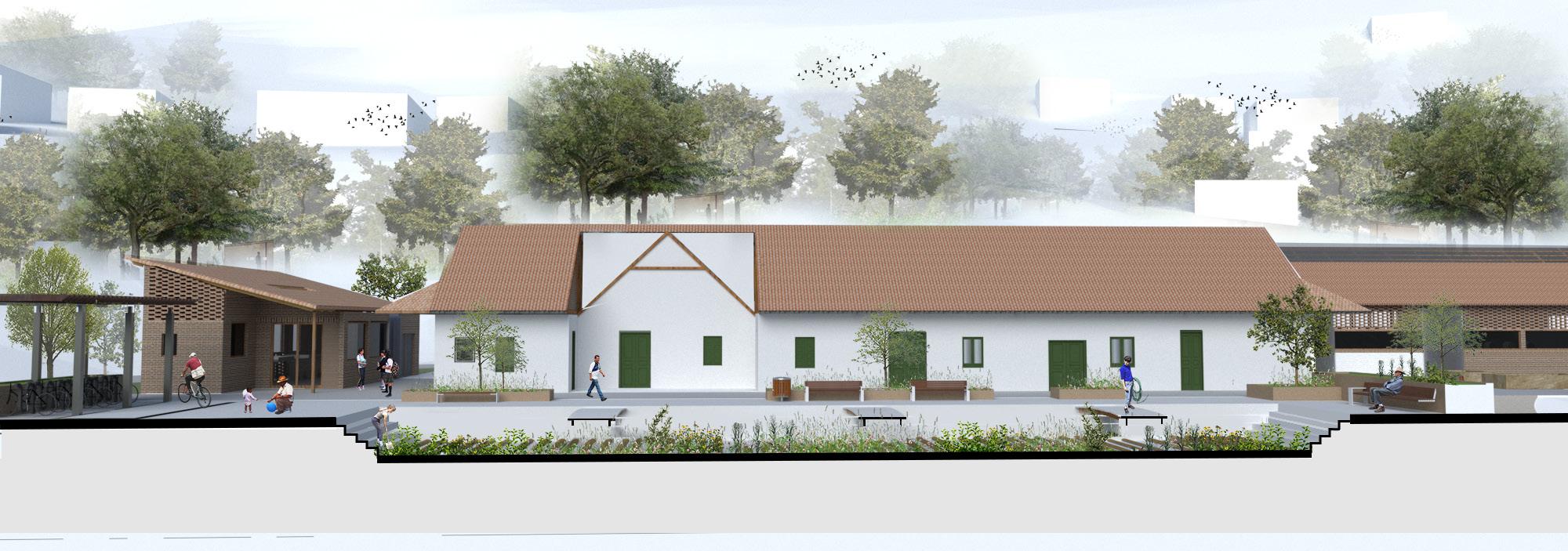

Alzado Oriental Escala 1:100

Alzado Occidental Escala 1:100

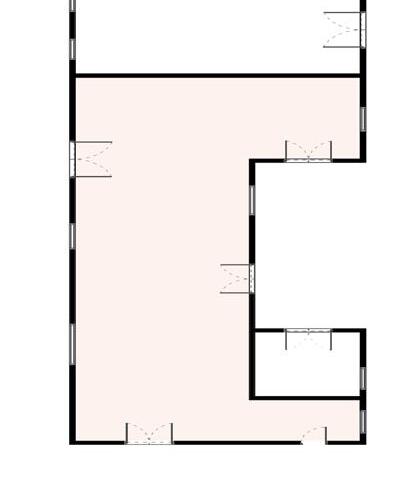

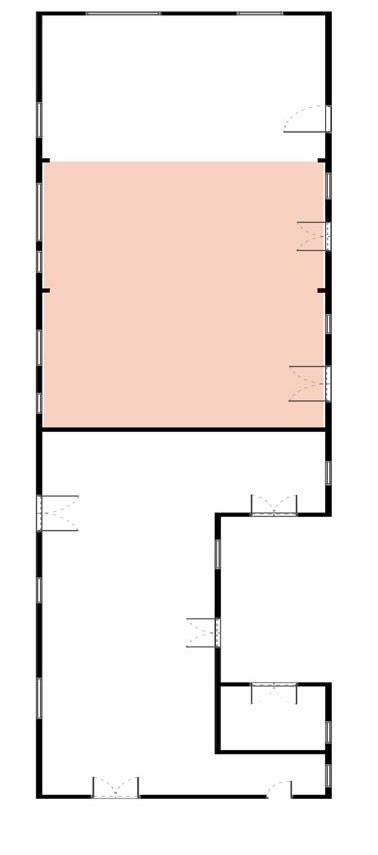

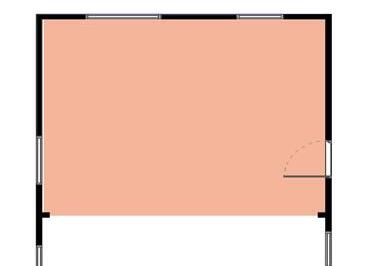

Localización del espacio

4 3 1 2

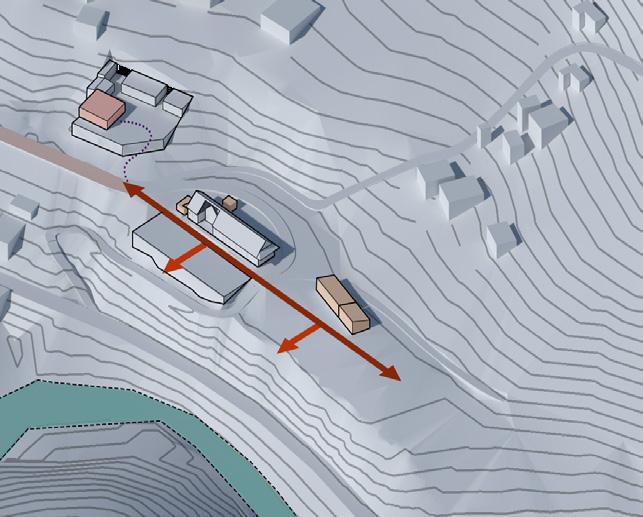

Por medio de ARTICULACIÓN CON SU CONTEXTO

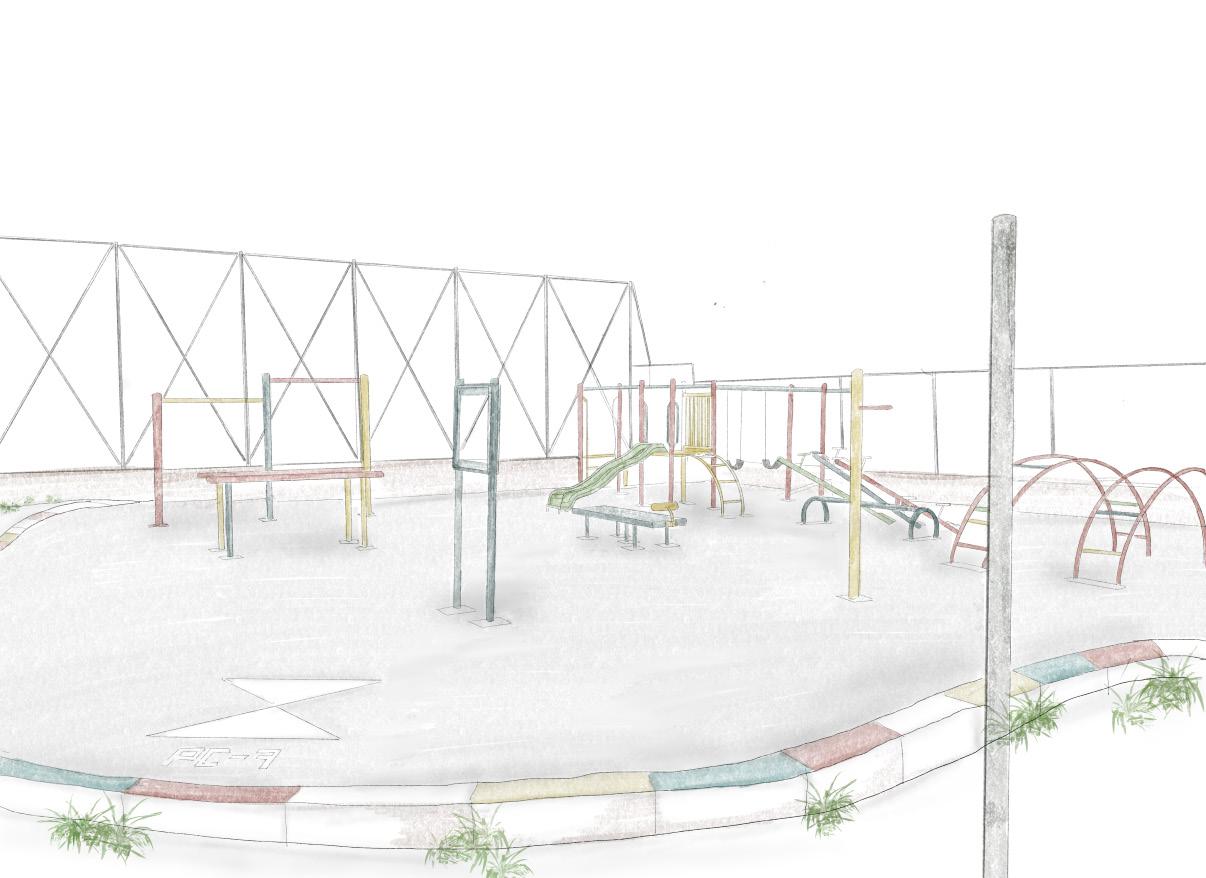

Parque infantil

La plaza

Relación directa entre el afuera y el adentro

Cubierta altaProporción media

Valor visual

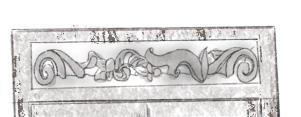

LENGUAJE ESTETICO LENGUAJE TECNOLÓGICO V-1

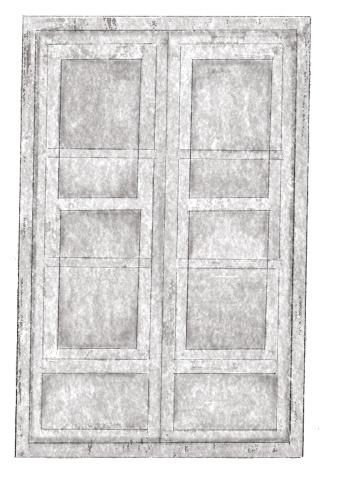

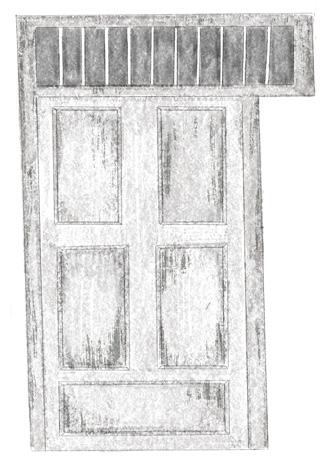

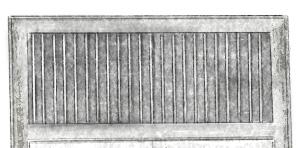

En puertas y ventanas Cubierta

P-1

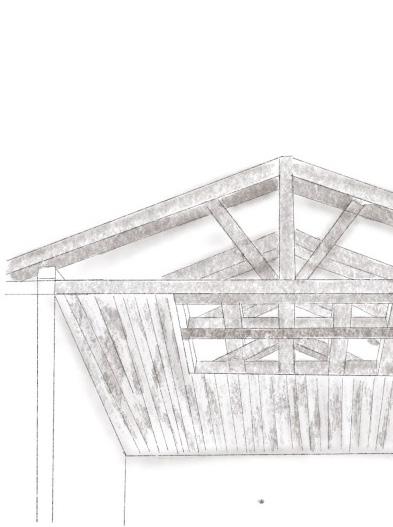

CIELO RASO

Carpinteria Tradicional Vigas principales en madera VISIBLES

Nivel para cielo raso

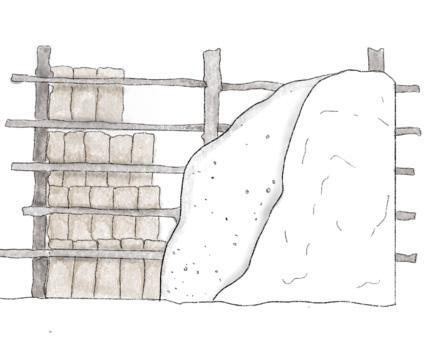

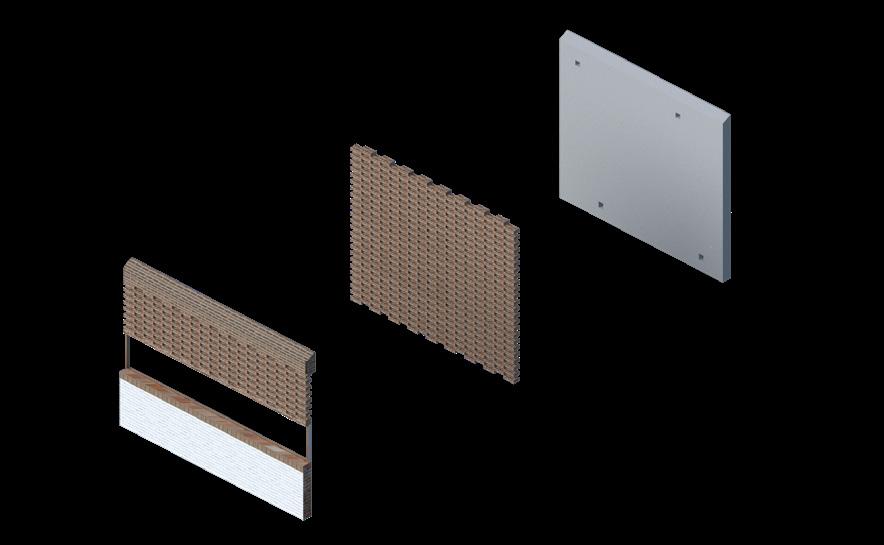

MUROS EXTERNOS

Entablado de madera

1- Horcones de madera

2-Resano (suelo + hierba)

3-Mojones

4-Enlucido de cal

2 4 3 1

1

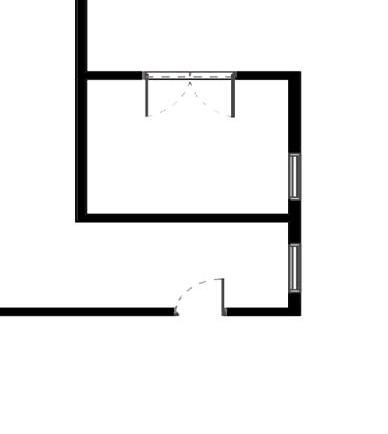

Localización del espacio

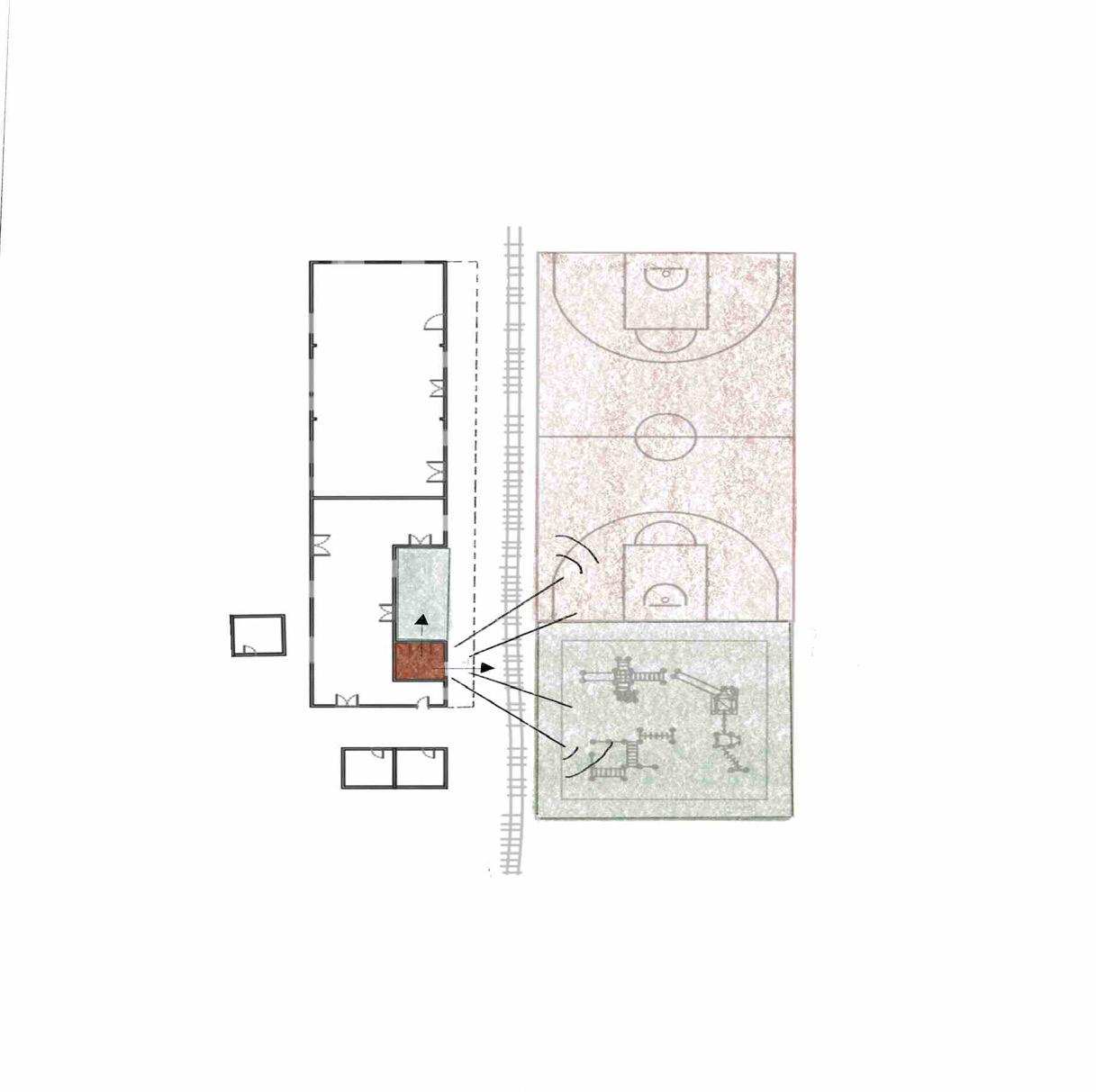

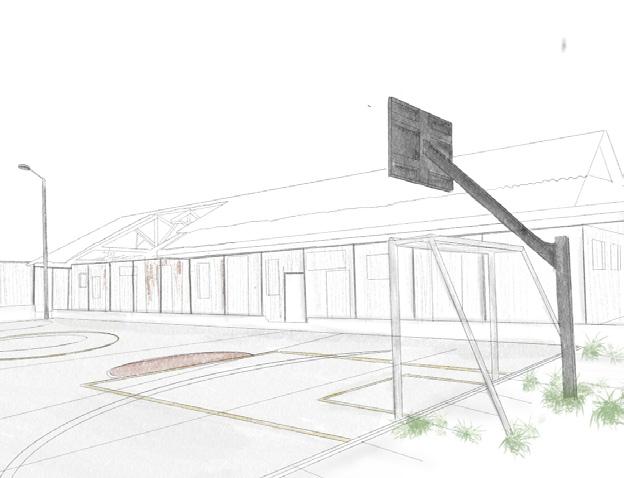

RELACIONES EXTERNAS

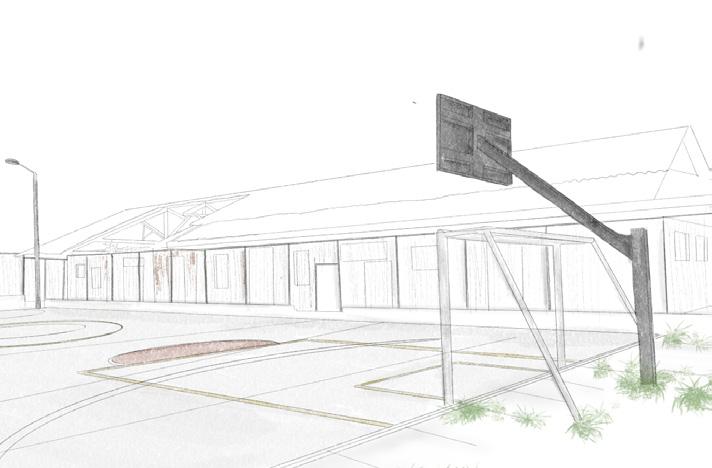

Acceso frontal Cancha principal

LENGUAJE ESTETICO LENGUAJE TECNOLÓGICO En puertas y ventanas Cubierta

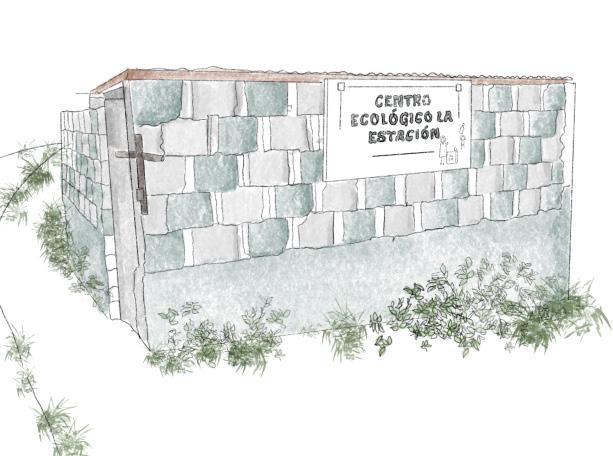

Centro ecologico Bodegas

Cubierta

Suelo en piedra ADICIÓN DE MATERIAL Estrcutura en madera VISIBLE

CONSTRUCCIÓN

1- Horcones de madera

2-Resano (suelo + hierba)

3-Mojones

4-Enlucido de cal

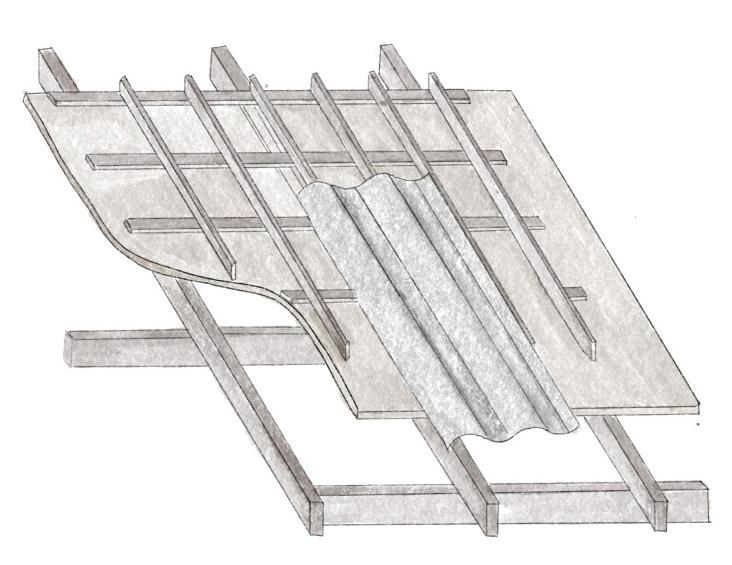

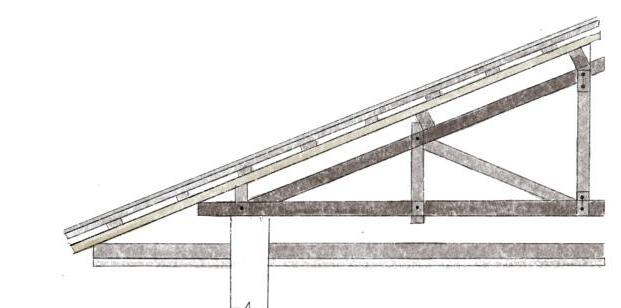

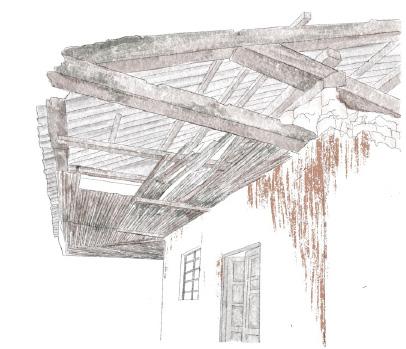

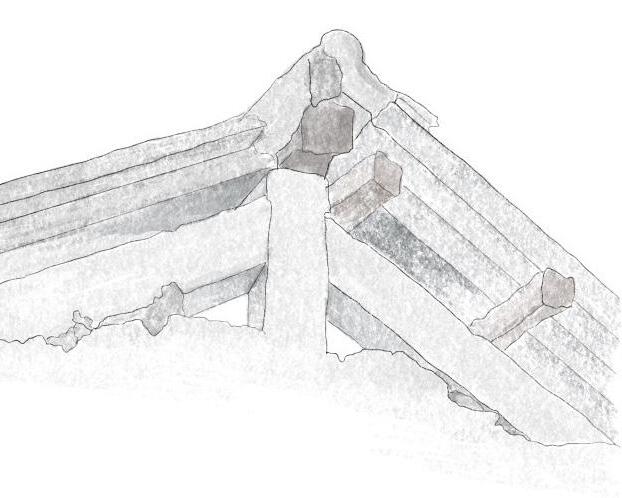

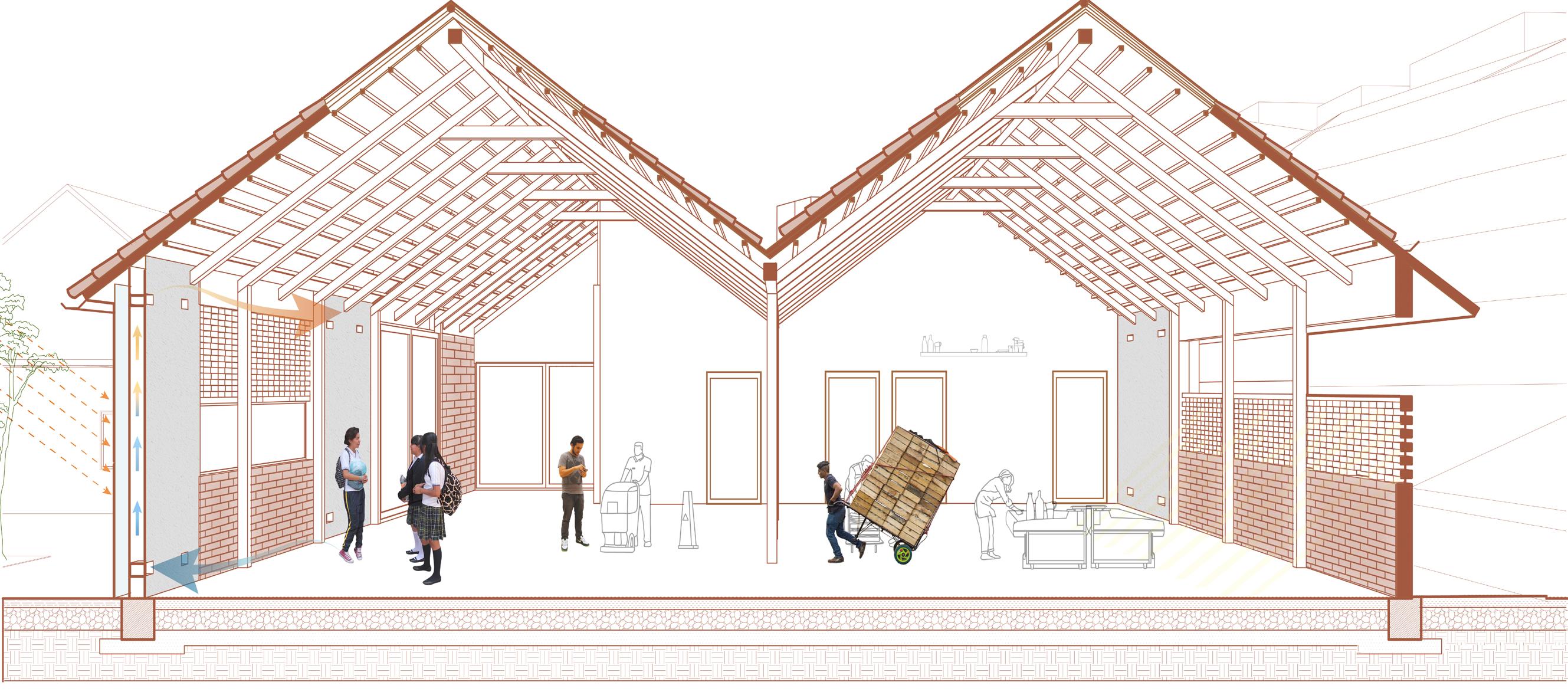

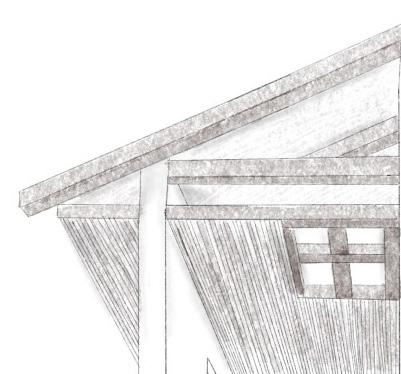

Listones en madera para soporte Corteza Viga principal

Cubierta en teja

Localización del espacio

ARTICULACIÓN CON SU CONTEXTO

LENGUAJE ESTETICO LENGUAJE TECNOLÓGICO En puertas y ventanas Cubierta

Parque infantil

Por medio de

Carpinteria tradicional

Cubierta altaProporción media

Iluminación directa

Valor visual

Fractura entre espacios a traves de muro, lo publico y privado

RELACIONES ESPACIALES

Cancha principal

Cielo raso

ENTABLADO DE MADERA

ADICIÓN

Marco en adoquín

SOPORTE 3,50

Iluminación interna a traves de ventanas de gran dimensión

Localización del espacio

En muros

Lenguaje tecnológico y estético a partir de su estructura visible y el cielo raso entablado

Cancha principal

ENTABLADO DE MADERA ADICIÓN

Marco en adoquín SOPORTE

Relación directa entre el afuera y el adentro

Iluminación interna a traves de ventanas de gran dimensión

Desaparece la via de ferrocarril y es remplazada por piedra para peatonalización

Conservacion de elementos

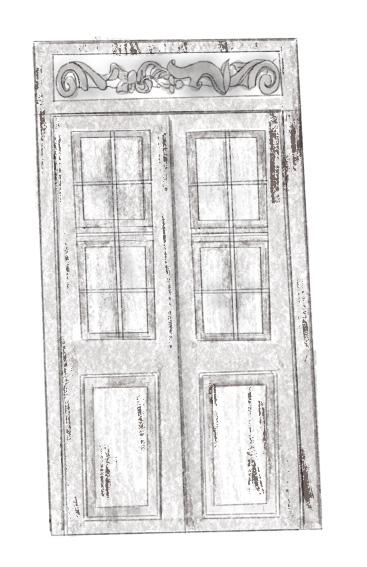

Ventanas, puertas, muros, elementos estructurales y fachadas de tipología colonial se conservan en el edificio.

Se requiere de conservar su pintura y elementos decorativos en metal

Estructura en decadencia

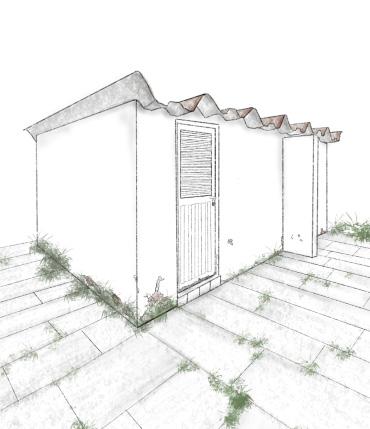

El techo original ha sido remplazado por asbesto, este es faltante en algunas fachadas principalmente en la frontal

Desgaste en muros y en cubiertas existentes

Fachadas intervenidas por el ser humano a traves de graffitis

Involucra desgaste en muros y fachadas

Secuelas esteticas por atentado de incendio

Fachadas que se cierran al publico:

Por condiciones de desuso y bandalismo, sus puertas y ventanas permanecen cerradas. Representantes de la vereda tienen acceso

Total de puertas: 9

Total de ventanas: 13

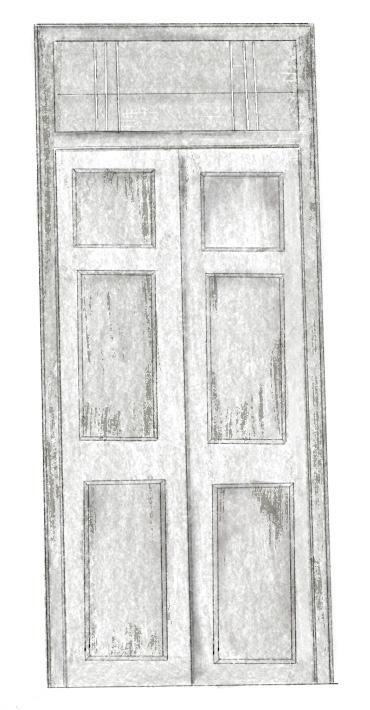

Carpinteria en puertas, ventanas y estructura de cubierta

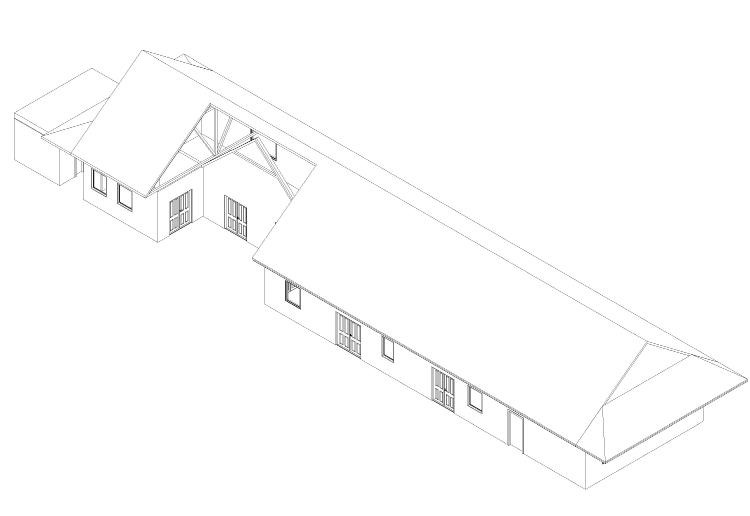

Axonometría

Sistema constructivo y visuales

Eliminación de muros internos

Apertura de cielo raso para visibilizar la estructura

RECUPERACIÓN de concepto de plaza y articulación a espacios

Conservación de su volumetria y ubicación en su contexto

Conservación de su espacialidad interna tradicinal ARQUITECTURA SIMBOLICA PARA LA COMUNIDAD

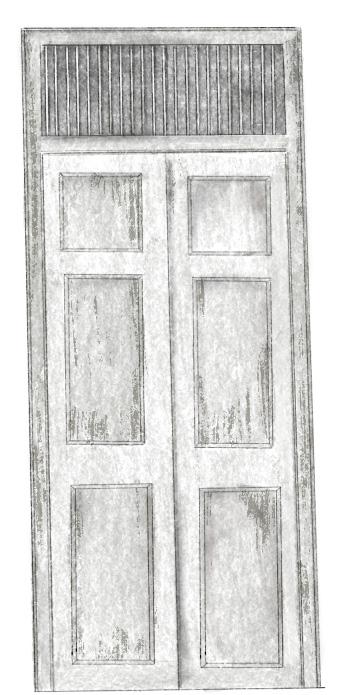

Resturar carpinteria y mantenimiento de elementos decorativos

Apertura de cielo raso para visibilizar la estructura

Mejora de muros externos y estructura

RECUPERACIÓN de concepto de plaza y articulación a espacios

Mejorar conexón interna con los otros espacios.

Resturar carpinteria y mantenimiento de elementos decorativos

Apertura de cielo raso para visibilizar la estructura

Mejorar conexón interna con los otros espacios.

Apertura de vanos existentes

Apertura de cielo raso para visibilizar la estructura

ESPACIO 1 ESPACIO 2 ESPACIO 3 ESPACIO 4

VALORACIÓN

• Nuevo perfil de la Carretera El Colegio-El Charquito

• Recuperación y restauración de la Antigua Estación de Ferrocarril del Charquito

• Recuperación y protección del Rió Bogotá y su pasaje natural

POTENCIALIDADES:

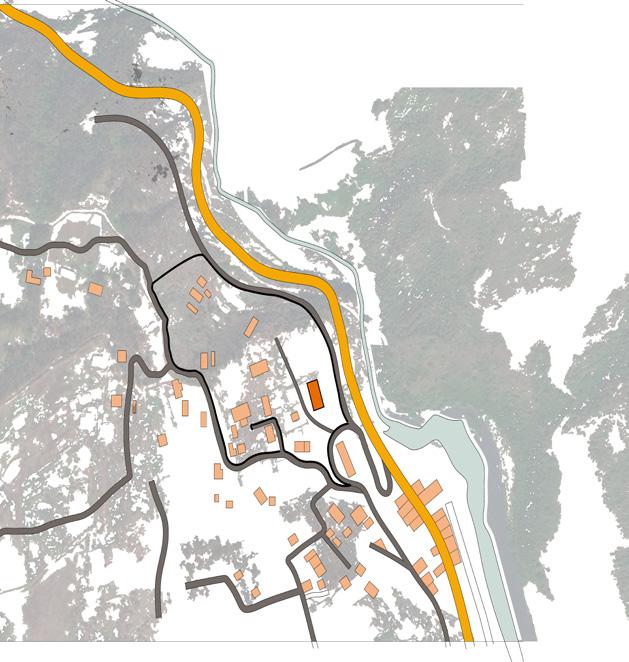

Planta de territorio actual Escala 1:650

VALOR HISTORICO:

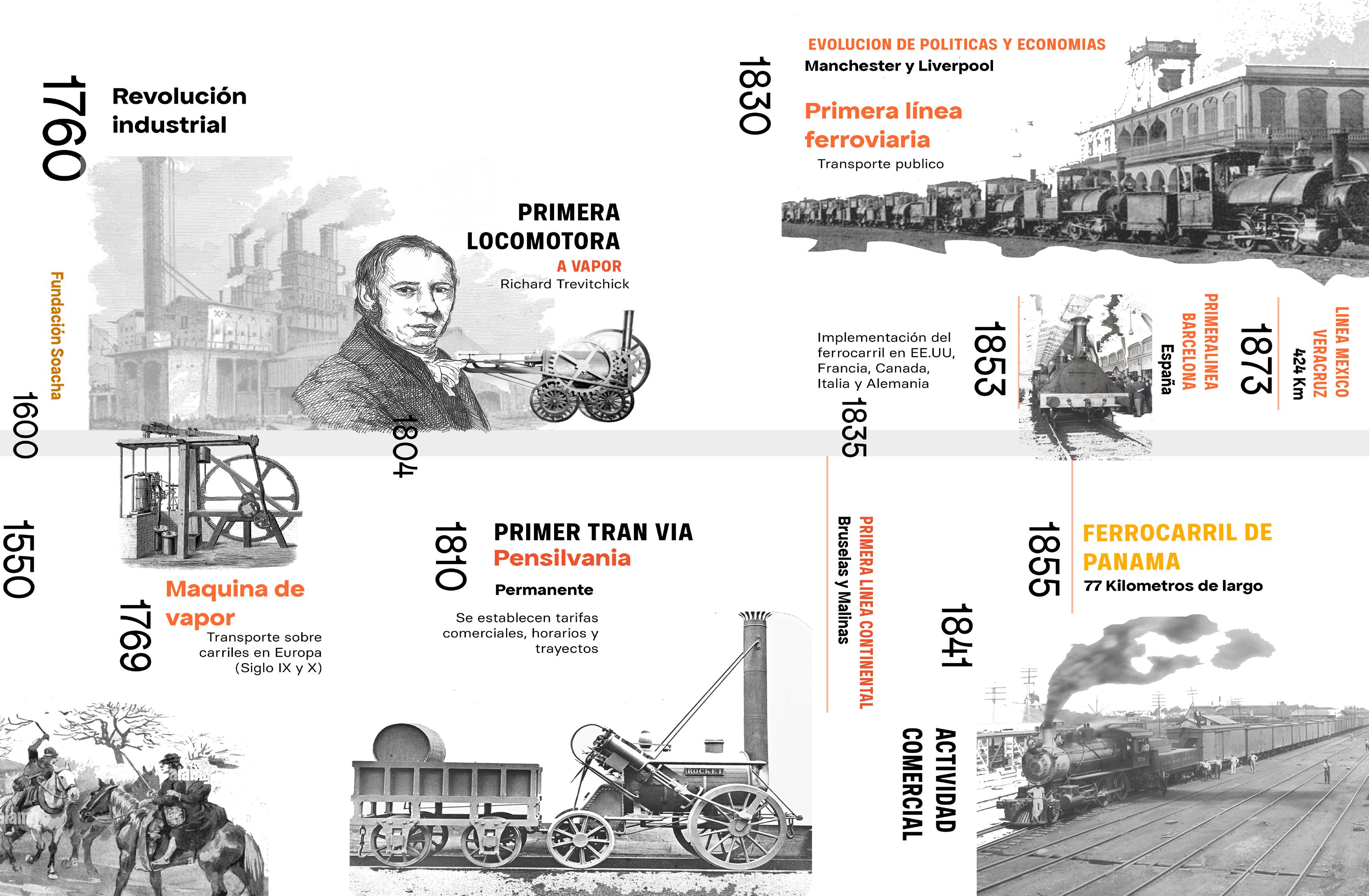

• Estación que hace parte del conjunto de estaciones de ferrocarriles Nacionales y transporte de carga y comercio del siglo XX.

• Pieza clave del desarrollo económico, social y cultural de la región y del país.

• Parte de conjunto patrimonial de la vereda del Charquito

VALOR SIMBÓLICO:

• Hito arquitectónico para la comunidad de la vereda

• Punto de convergencia de actividades sociales para los residentes

• Constructora de comunidad e identidad, por el esfuerzo de los trabajadores del ferrocarril

VALOR ESTÉTICO:

• Referente de estilo arquitectónico de una época en desarrollo del país

• Huella del paisaje industrial del complejo ferroviario del Charquito

VALOR TECNOLÓGICO:

• Referente del desarrollo de la infraestructura de trasporte y comunicaciones del país en el siglo XX

• Avances tecnológicos de la época en la vereda

• Medio de transporte y carga de la región

VALOR PAISAJISTA:

• Interacción entre elementos naturales como: cuerpos hídricos, cuerpos de tierra, cuerpos vegetales.

• Paisaje natural que participa con las actividades productivas de la comunidad habitante,

Articulación de la comunidad residente del Charquito

• Integración del Colegio Eugenio Diaz Consolidación del comercio y espacio publico

Diseño que idea el producto considerando los impactos medioambientales a lo largo de todo su ciclo de vida, en lugar de pensar solo en su primera utilización

Re introducir en el circuito económico aquellos productos que ya no se corresponden a las necesidades de los consumidores, pero que puedan seguir siendo útiles.

Aprovechar los materiales que se encuentran en los residuos y darles una nueva vida, haciendo nuevos productos con ellos.

ENFASIS EN EL PROBLEMA:

Falta de apropiación de la Estación del Ferrocarril del Charquito por su comunidad, influyendo fuertemente en las dinámicas de su entorno.

PROBLEMATICA: ESCENARIO POSIBLE:

Desarrollo de un proyecto que a través de su programa arquitectónico promueva la enseñanza y aprendizaje del cuidado ambiental a partir del reciclaje como dinámica social para la participación humana y la reactivcación de su patrimonio

Desarrollo de un proyecto que a través de su programa arquitectónico promueva la enseñanza y aprendizaje del cuidado ambiental a partir del reciclaje como dinámica social para la participacion humana y la activación de la Estación de Ferrocarril del Charquito

Aaprovechar energéticamente los resduos que no se pueden reciclar. EXPLORACIÓN

Arquitectura de patrimonio y del paisaje

De la población para su desarrollo personal

Modelo de economía circular y 3 R- (Reducir, reutilizar y reciclar)

Modelo de espacios

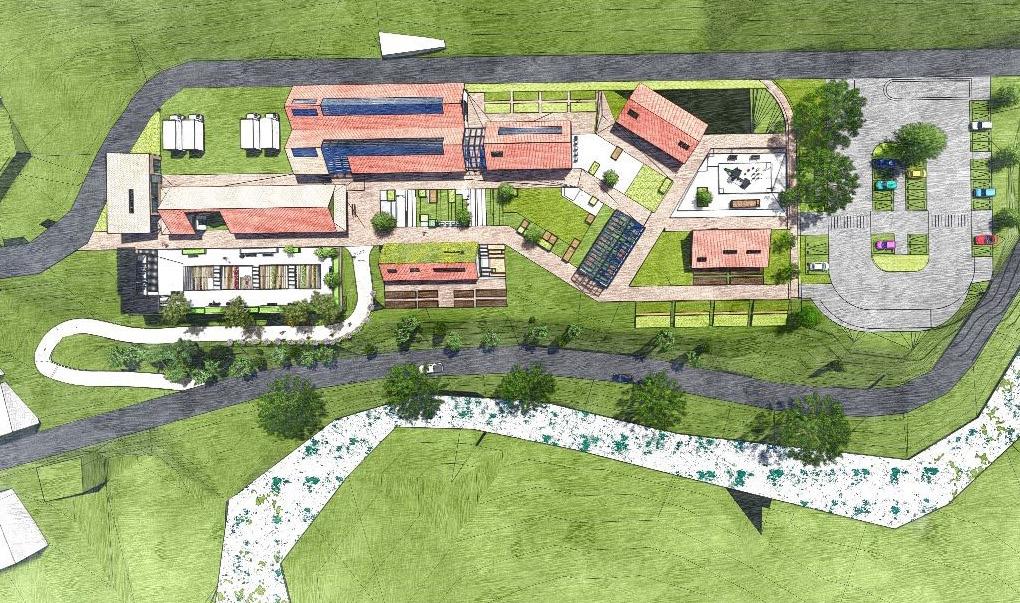

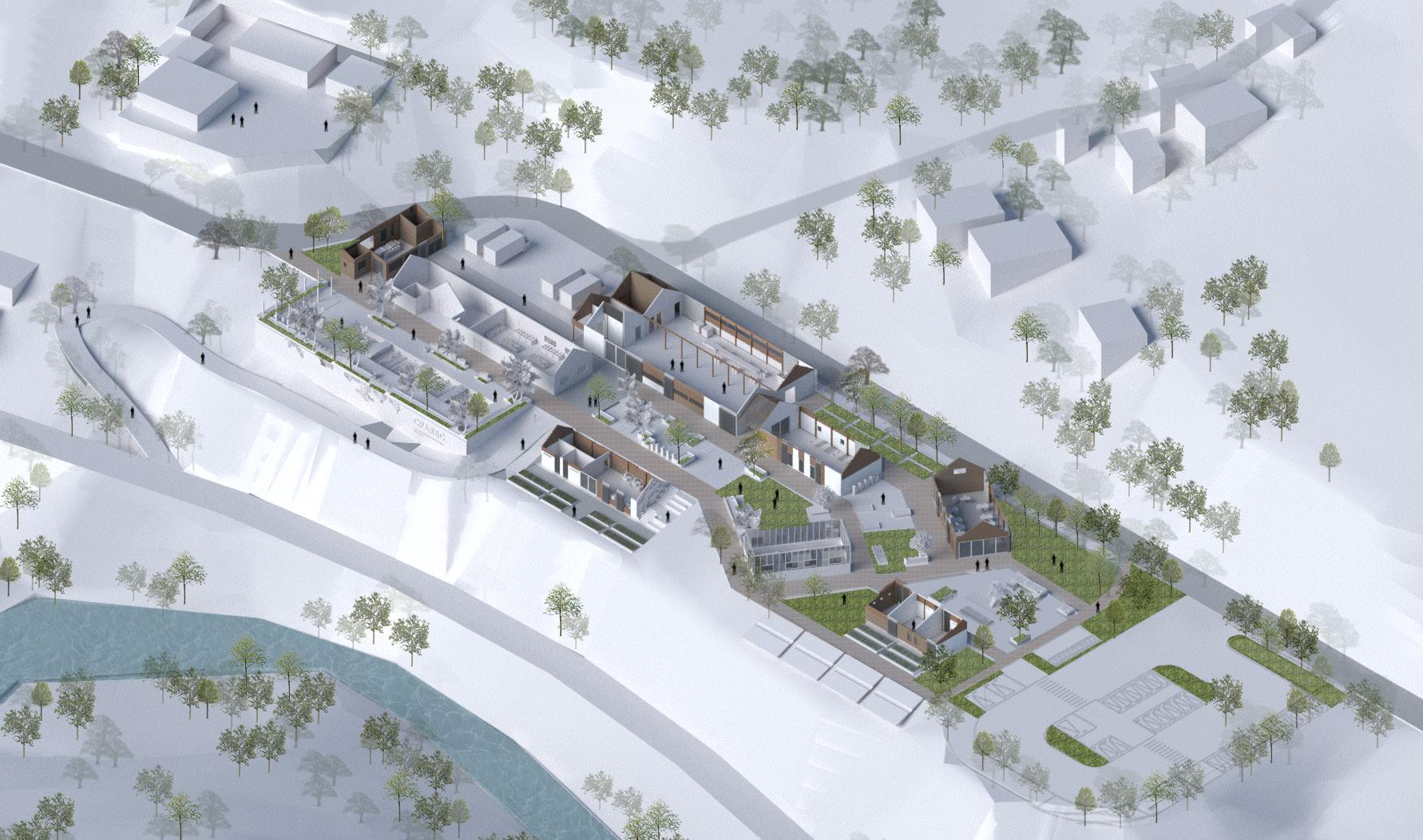

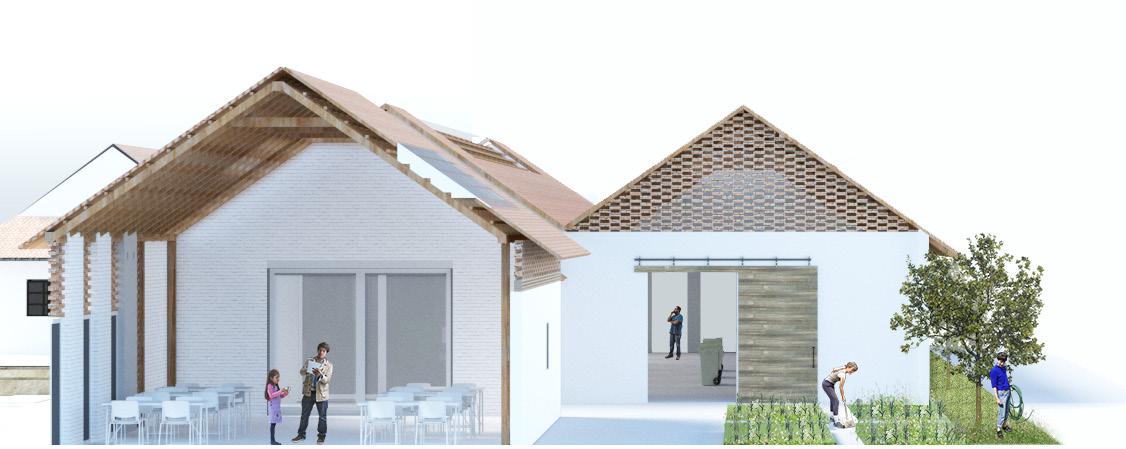

Propuesta arquitectónica

ECONOMÍA CIRCULAR

A partir de este modelo se prpone la optimización de recursos, la reducción en el consumo de materias primas y el aprovechamiento de los residuos, reciclándolos o dándoles una nueva vida para convertirlos en nuevos productos.

Se busca aprovechar al máximo los recursos materiales de los que disponemos alargando el ciclo de vida de los

1. Preservar y mejorar el capital natural

2. Optimizar el uso de los recursos

Relación de convivencia que se establece a nivel ecológico entre dos individuos de diferentes especies que se encuentran en contacto directo entre ellas con el objetivo de obtener un beneficio

“Cualquier línea o camino de comunicación por el cual se transmite la información”.

PROGRAMA ARQUITECTÓNICO

1. Mercado La Estación

2. Jardin Sensorial El Nativo

3. Eco-Punto

4. Despacho a vehiculos para reciclaje

5. Centro Verde

6. Taller Eco- Saber

7. Eco-parque infantil

8. Bateria de servicios (W.C, bodega)

9. Semillero

10. Viveros Experimentales

11. Huertas

12. Punto recolector

Colegio Eugenio Diaz- Sede Bachiller/ primaria

RIÓ BOGOTÁ

Soacha- El Colegio

Soacha- El Colegio

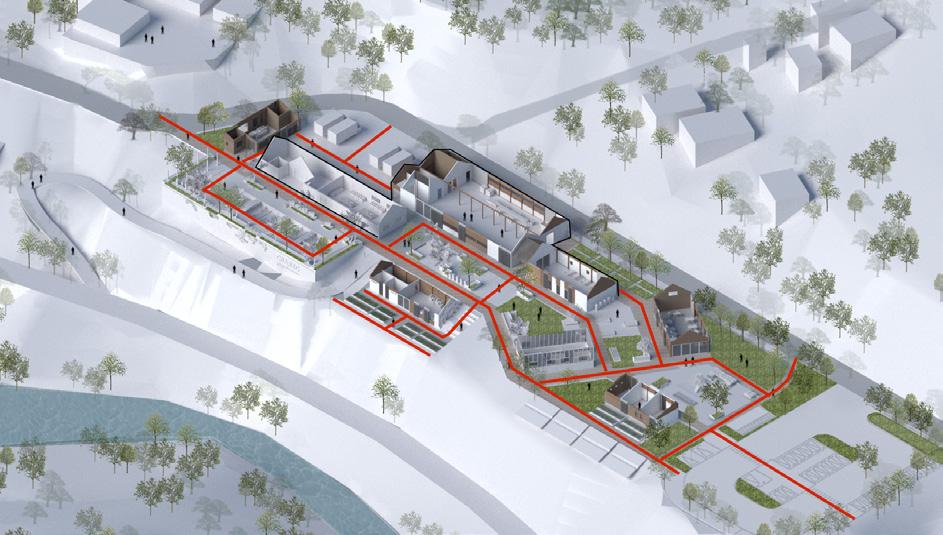

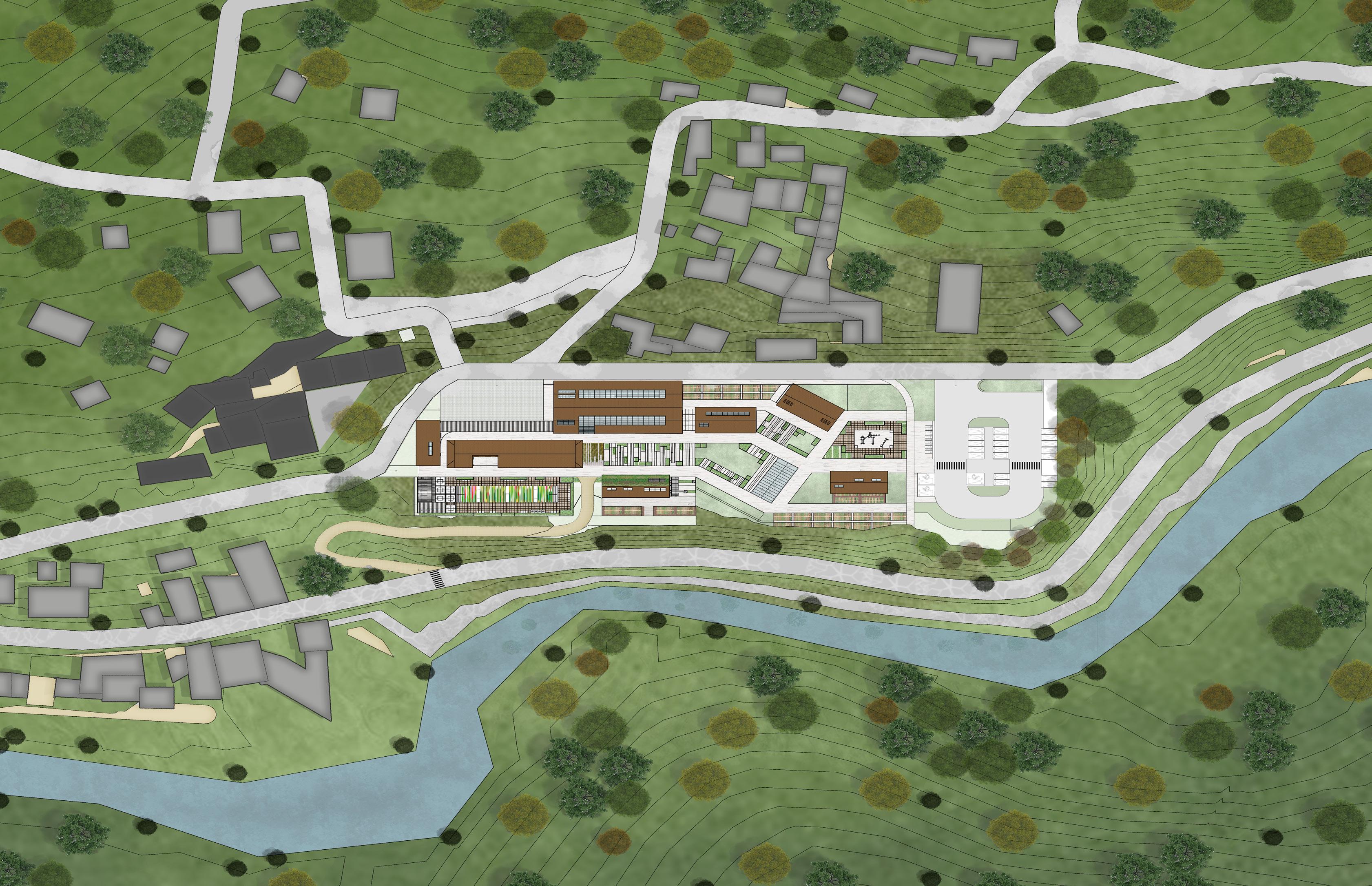

PROPUESTA CONJUNTA INDICADORES CIRCUITO SIMBIOTICO

AFECTADA: Esta área se definición por contener la mayor cantidad de valores reunidos (históricos, simbólicos, estéticos, tecnológicos, paisajistas).

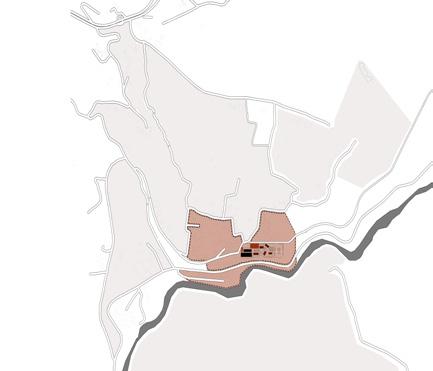

AREA AFECTADA

ZONA DE INFLUENCIA

INFLUENCIA: Esta zona se definió principalmente por su valor contextual, por su alto valor paisajista y las dinámicas de la comunidad de la vereda

Nivel 1: Restauración de Antigua Estación de Ferrocarril del Charquito

Nivel 2: Intervención Punto Ecológico, Centro verde Nivel 3: Intervención Eco-Saber y viveros experimentales

: 9,561 m²

PERÍMETRO: 499.76 m

Mercado La Estación

Jardín Sensorial El Nativo Eco-Punto Centro Verde Taller Eco- Saber Eco-parque infantil Batería de servicios

INTEGRAR CON ESTACIÓN

CENTRO VERDE Centro de reciclaje ECO-PUNTO Punto de acopio ECO-MERCADO Estación

Edificio en proceso de demolición

CON ESTACIÓN

ANTIGUA ESTACIÓN DE FERROCARRIL C. Eugenio Diaz P. Recolector Semillero Batería Parqueaderos 386

Colegio Eugenio Diaz Sede Bachiller

Lleva tus residuos orgánicos sólidos limpios al ECO-PUNTO (Punto de acopio)

Conoce el proceso de reciclaje y distribución a Aprende el ciclo de vida de los materiales

Experimenta en los talleres CON RESIDUOS Haz parte de la Economía Circular en tu diario vivir

¿COMO FUNCIONA?

El principal objetivo es valorizar el residuo transformándolo en materia prima para introducirlo nuevamente en distintas industrias.

CUALES SON NUESTROS INSUMOS:

A TRAVÉS DE:

PARTICIPACIÓN COMUNITARIA

CENTRO DE RECICLAJE Y ACOPIO DE RESIDUOS

ECOLOGIÍA SOLIDARIA

ENSEÑANZA

Plástico Tetrapack

Cartón Aluminio

¿CUAL ES EL PROCESO DE RECICLAJE?

1. 2.

PROCESO DEL SISTEMA NATURAL DE SELECCIÓN DE RESIDUOS INGRESO

Espacios versátiles

3. 4. 5.

Zonas experimentales

CRITERIOS Y CONCEPTOS DE DISEÑO

Zonas de transición

Estimulación cognitiva

Zonas verdes y naturales

Estimulación sensorial

Orden y secuencia espacial

Abertura a su estructura ambiental

Cuidado lumínico

Espacios ventilados

ACCESO

Plantas nativas

Arboles nativos Cultivos y cosechas

ARBOLES NATIVOS

PLANTAS NATIVAS:

HUERTA

ARBOLES NATIVOS

Arboles plantados: Aprox 200

Planta de categorias vegetales

Escala 1:750

Posee recursos naturales y biodiversidad de especies que le brindan una ventaja económica para aprovechar en actividades agrícolas y ganaderas tradicionales de la región.

La riqueza medioambiental es escenario de la labor campesina que día a día extrae de la tierra productos.

FOTO NOMBRE COMUN FAMILIA ALTURA DE PLANTA (APROX) OBSERVACIONES

Espino Asteraceaer Hasta 5m Uso como ornamento y cerca viva

Botoncillo Astaecerae Hasta 1 m Uso ornamental y melífero

Uva de monte Ericaceae Hasta 2m Frutos aptas para consumo del hombre y animales. Uso ornamental y recuperacion de suelo

Almoraduz Asteraceaer Hasta 2m Apta para conservación y recuperación de suelo

Espino garbanzo Vervenaceae Hasta 8m Uso como ornamento y cerca viva, proteccion de margenes hidricas, recuperación de suelo y alimento.

Reventadera Ericaceae Hasta 1,5m Uso como ornamento y recuperación de suelo

FOTO NOMBRE COMUN FAMILIA ALTURA DE PLANTA (APROX)

OBSERVACIONES

Encenillo Cunoniaceae Hasta 25m La floración ocurre de agosto a noviembre y los frutos aparecen de octubre a enero

Mano de oso Araliaceae Hasta 15 m Ornamental, Alimento para la fauna, Restauración ecológica, Recuperación de suelos y/o áreas degradadas

Guayacan Bignoniaceae Hasta 5m Ornamental

Pino Romerón Podocarpaceae Hasta 45m

Duraznero Rosaceae Hasta 5m

Laurel de Cera Ericaceae Hasta 15m

Tomate de arbol Solanaceae Hasta 3-4m

Ornamental, Barrera rompevientos, Barrera contra ruido

Uso como ornamento y frutal

Uso como ornamento

Uso ornamental, alimento, medicinal

SIMEBRA Y COSECHA:

FOTO NOMBRE COMUN ORIGEN PROPAGACIÓN TTIEMPO DE GERMINACIÓN (APROX)

TIEMPO DE COSECHA (APROX)

ALTURA DE PLANTA (APROX)

EXPOSICIÓN AL SOL DISTANCIA DE SIEMBRA ENTRE PLANTA Y PLANTA

PARTE DE LA PLANTA USADA

USO ETAPA LUNAR PARA SIEMBRA Y

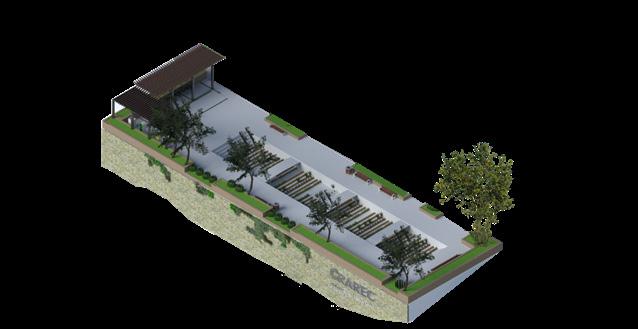

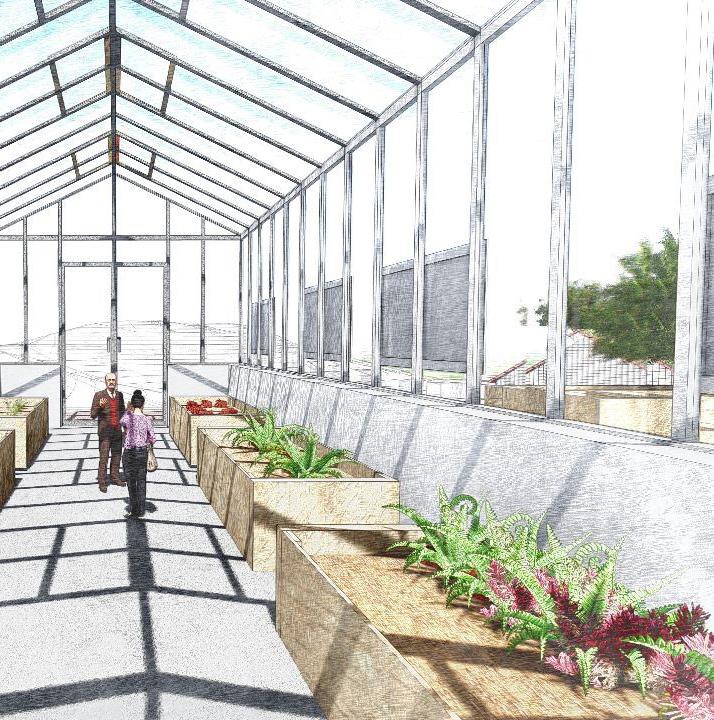

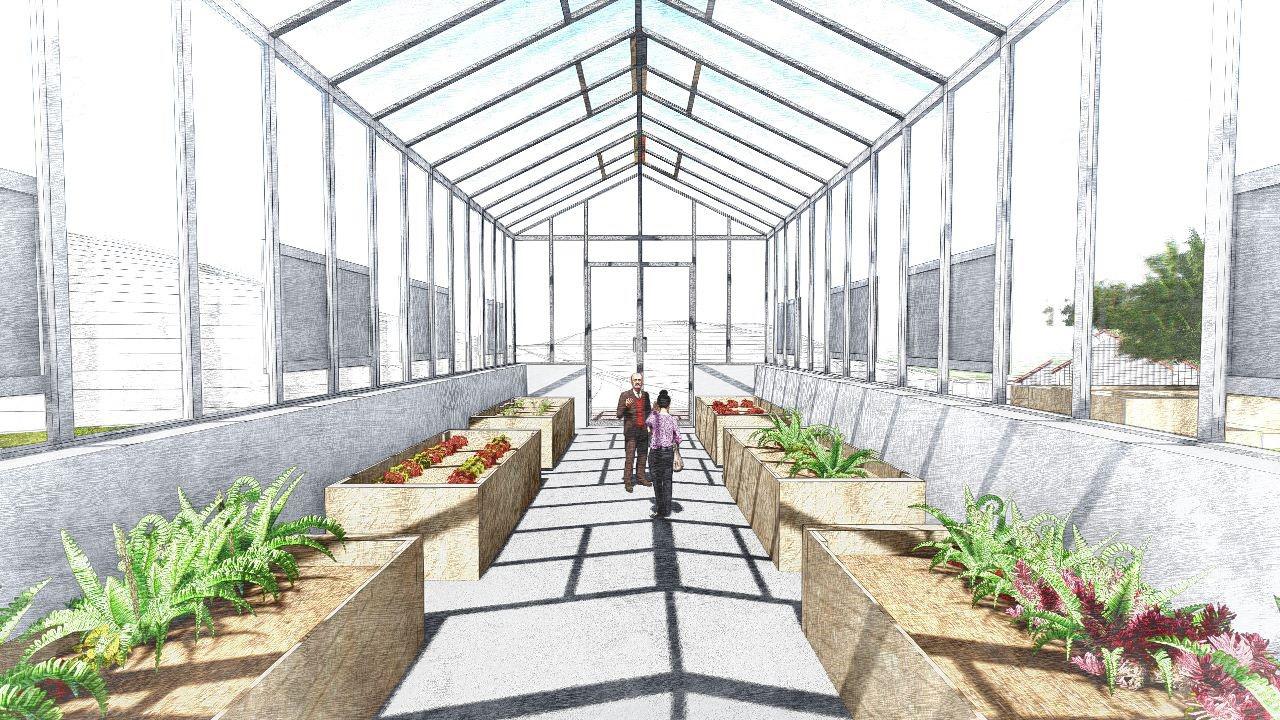

VIVERO EXPERIMENTAL:

Vivero experimental Escala 1:250

JARDIN SENSORIAL:

Jardin sensorial Escala 1:250

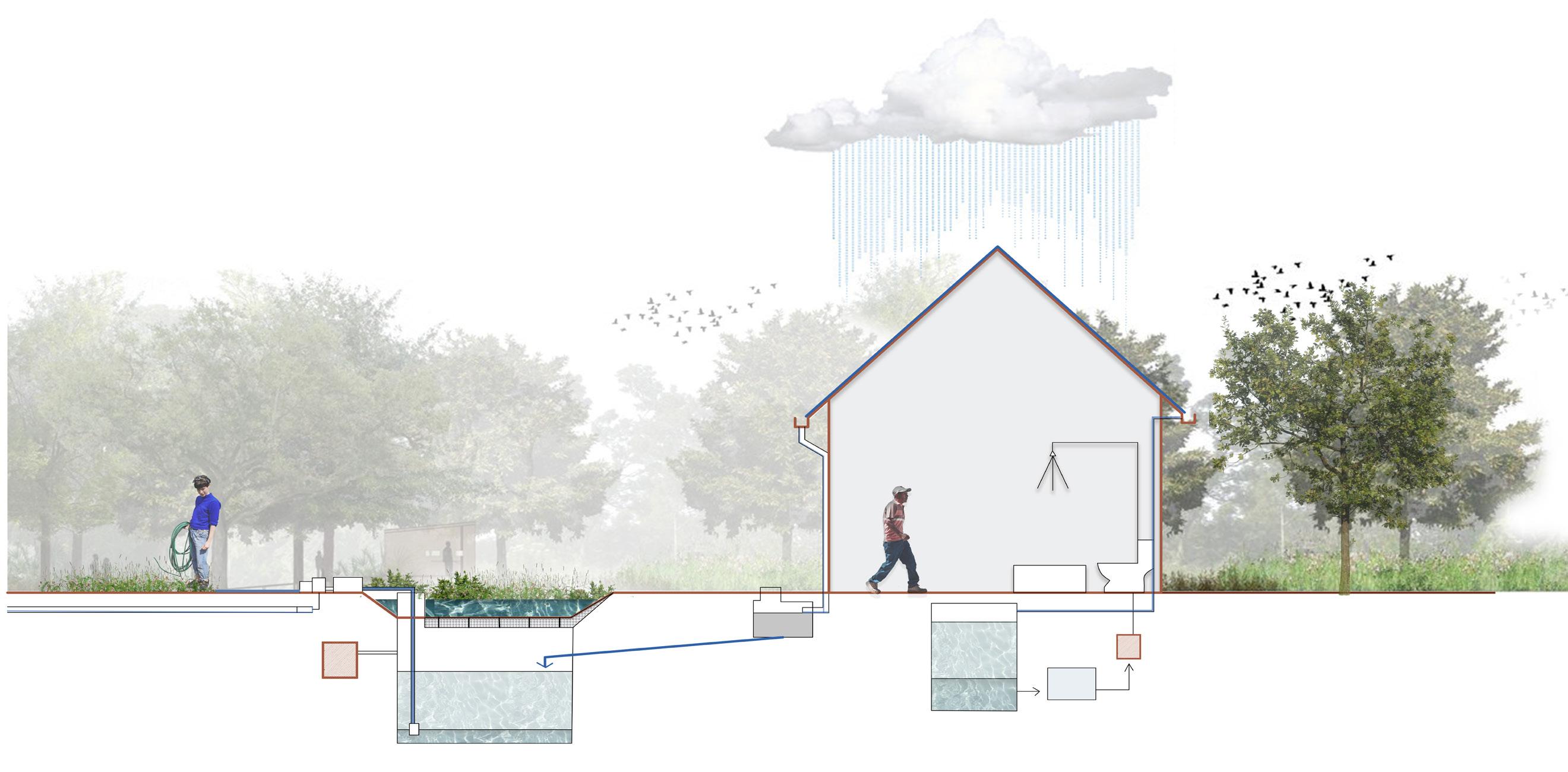

SISTEMA DE RECUPERACIÓN DE AGUAS LLUVIA

Jardineria

Agua lluvia por canaleta hacia jardin Filtro natural en jardin

AGUA LLUVIA

RECOLEECIÓN EXTERNA

Sistema de recolección de aguas lluvia Escala 1:100

1. Superficie de recogida de esconrrentia

2. Canal de escorrentia

3. Boquilla con sifon a nivel del suelo / directo al deposito

4. Tubo a cisterna

5.Interceptor de escombros y sedimentis

6. Entrada de agua lluvia

7.Acceso para servicio

8. Desbordamiento de cisterna o tanque

9. Filtro de suministr de riego de jardines

10. Bomba de riego y presion

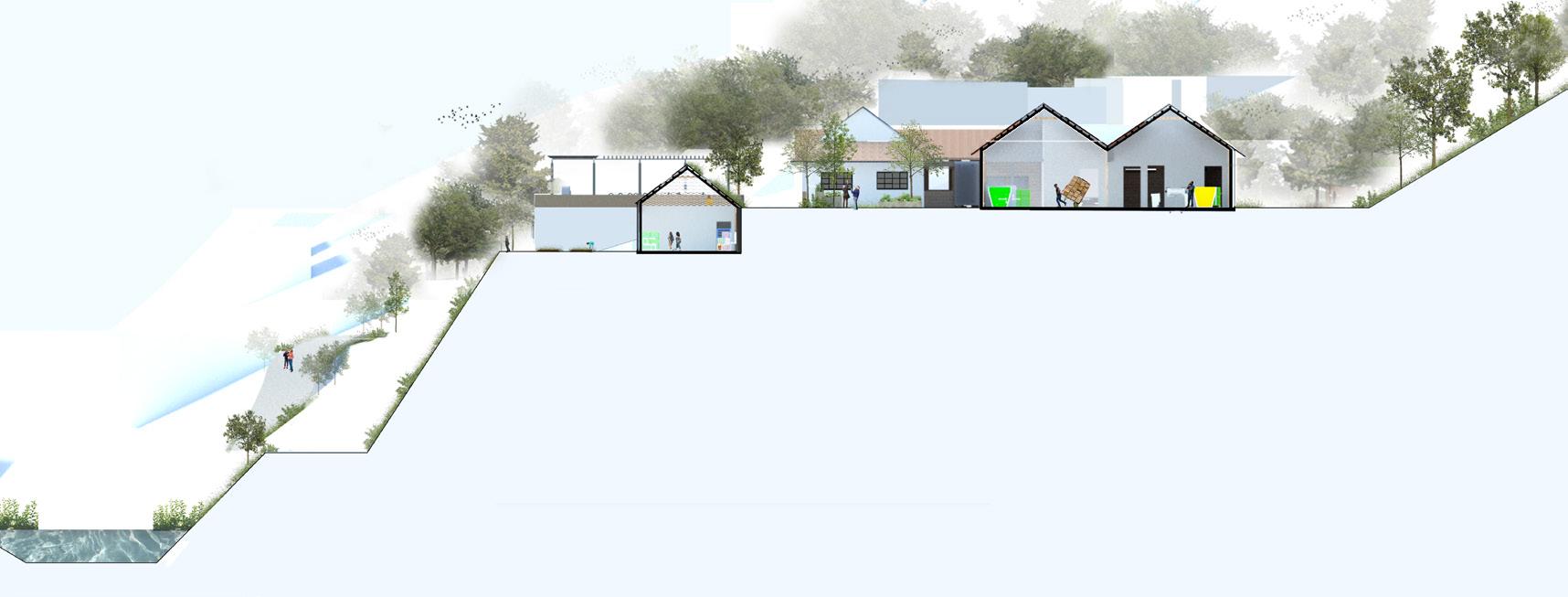

Sección A-A' Escala 1:250

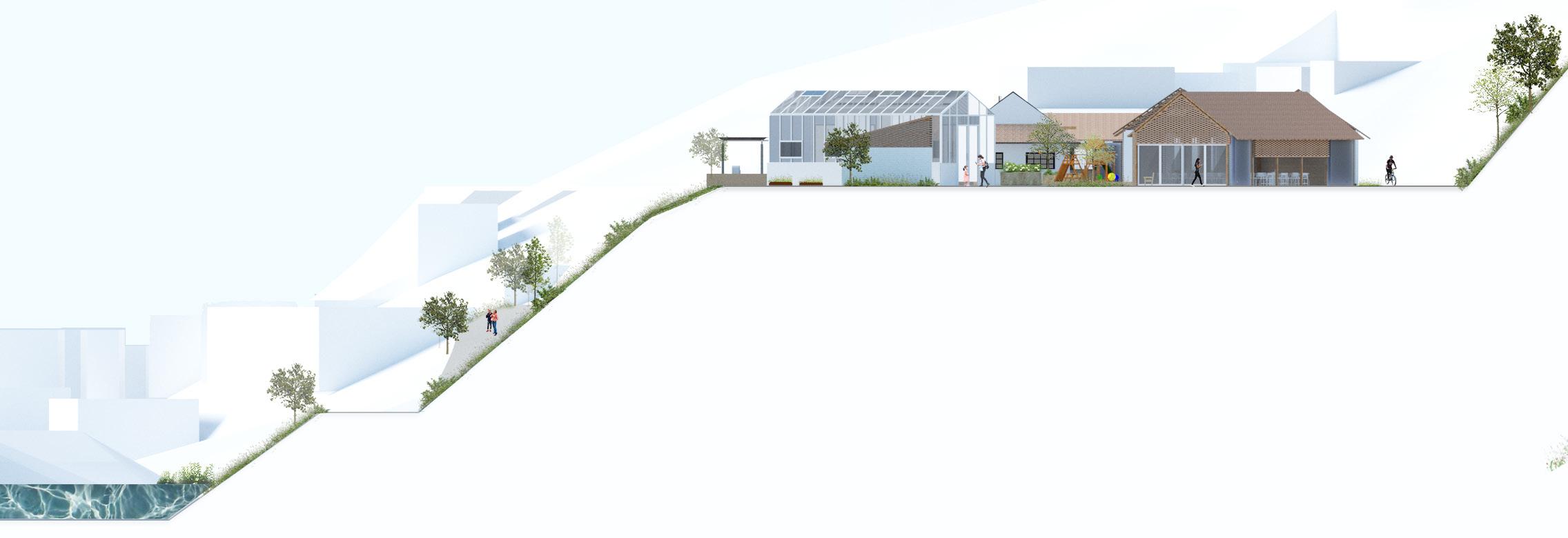

Sección fugada- Centro verde Escala 1:100

Cubierta Termoacustica

Muros trombe para confort termico

Vidrio capsula

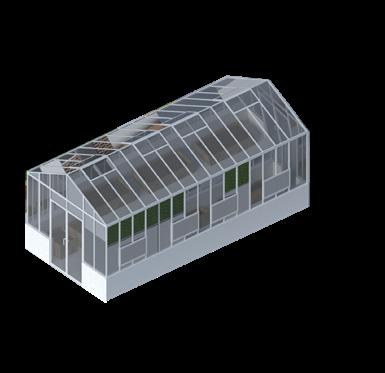

CENTRO VERDE

Centro de Reciclaje

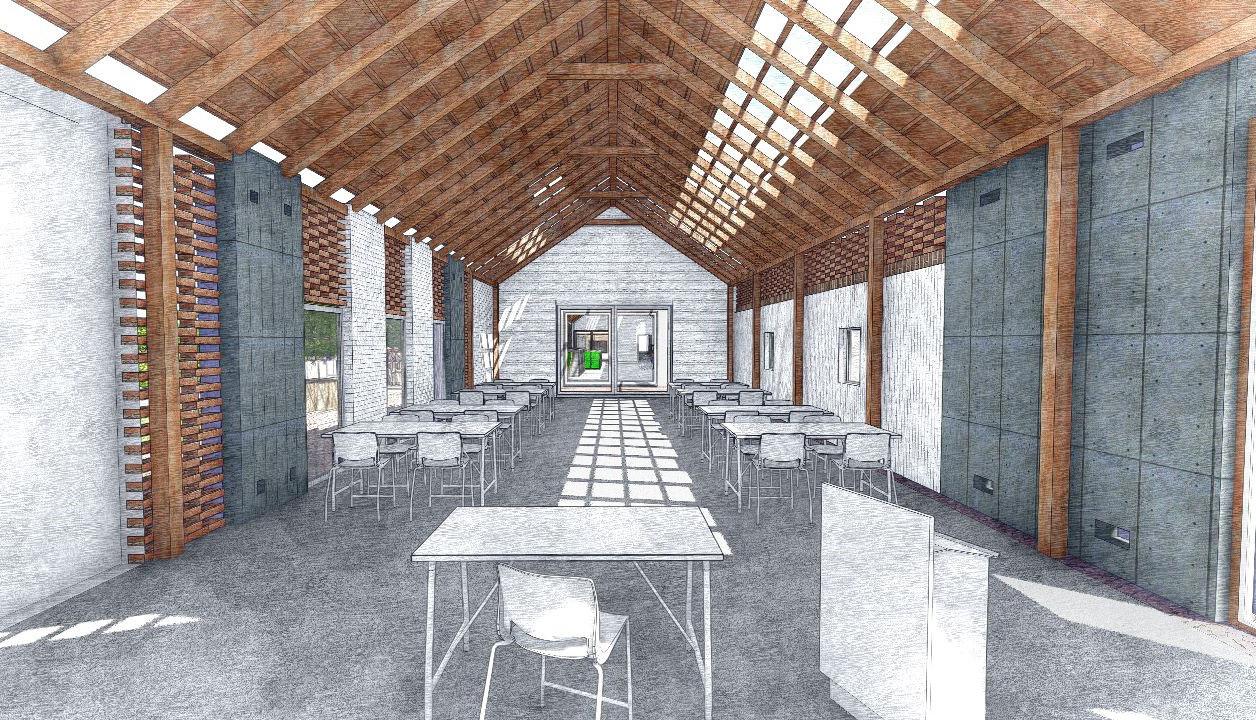

Salón de Clases

Vanos para iluminación en cubierta

MATERIALES

Estructura visible

BTC

Teja Sandwich termoacustica Madera Hormigon

ECO-SABER

ECO-PUNTO

|

ESTRATEGIAS BIOCLIMATICAS

DOBLE FACHADA MURO TROMBE

Iluminación indirecta Confort termico

¿COMO FUNCIONA EL CONFORT TERMICO?

Antigua Estación de Ferrocarril del Charquito

Cubierta termoacusticaMITIGACIÓN DE CO2 Bloques en BTC RECUPERACIÓN DE FACHADAS

Liberación de Cielo RasoESTRUCTURA VISIBLE

Consolidación internaNUEVAS ACTIVIDADES Y USOS

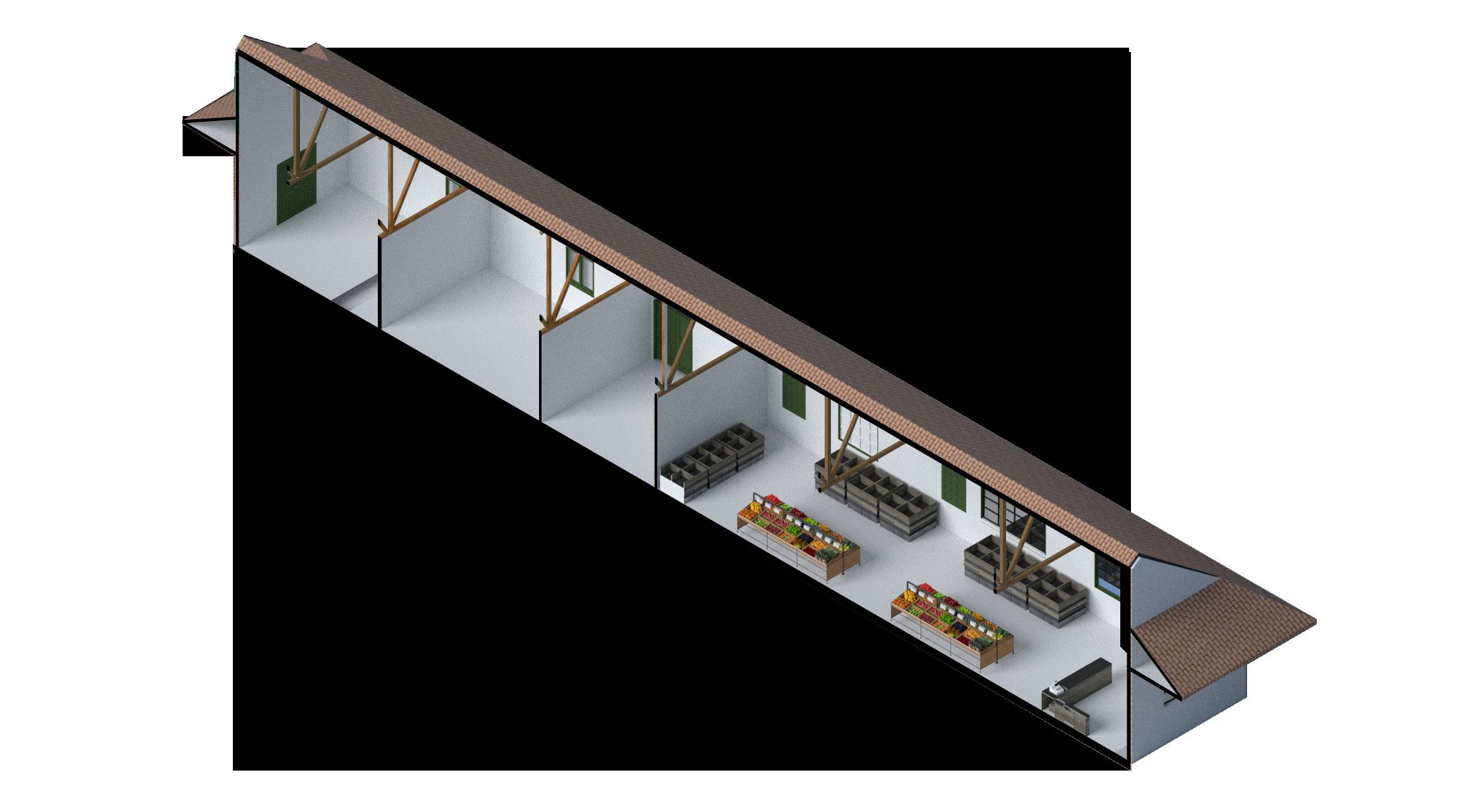

Axonometría en sección Eco-Mercado

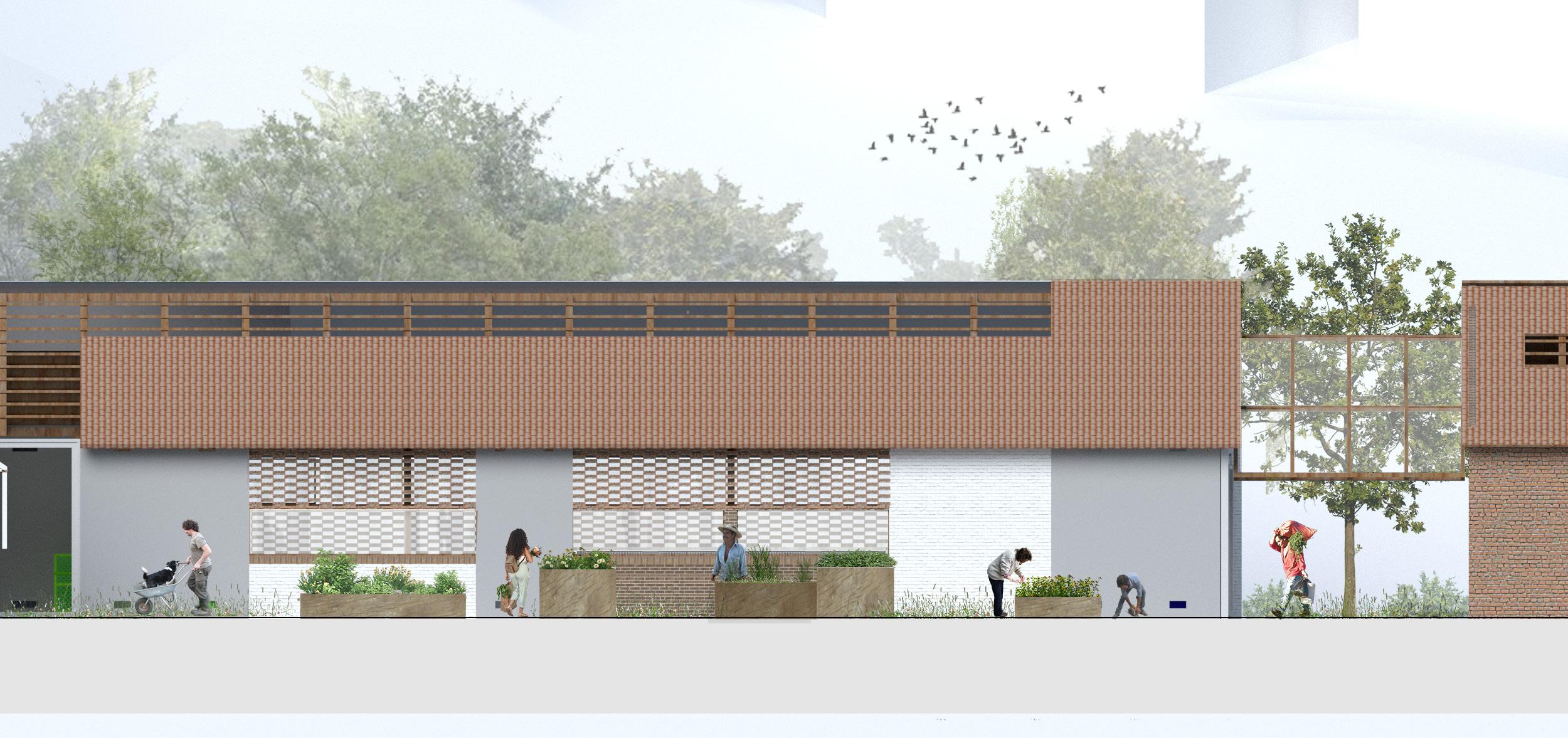

Fachada en BTC Celosia / Pantalla en vidrio

Muro Trombe Hormigon / Vidrio

oscuro con patrón

GESTIÓN

AREA CONSTRUIDA: 6.546,51

AREA LIBRE: 3.014,49

AREA TOTAL : 9,561 m²

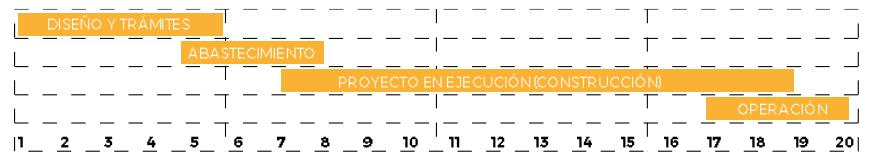

ETAPAS Y EJECUCIÓN OPERACIÓN

DISEÑO Y TRAABASTECIMIENTO

PROYECTO EN EJECUCIÓN / CONSTRUCCIÓN

SEMANAS

ECO-MERCADO ECO-PUNTO CENTRO VERDE ECO-SABER VIVEROS EXPERIMENTALES

Restauración: 1.566,18

Obra Nueva: 11.129.067

Espacio Publico: 1.125.485

Total: 13.820’720

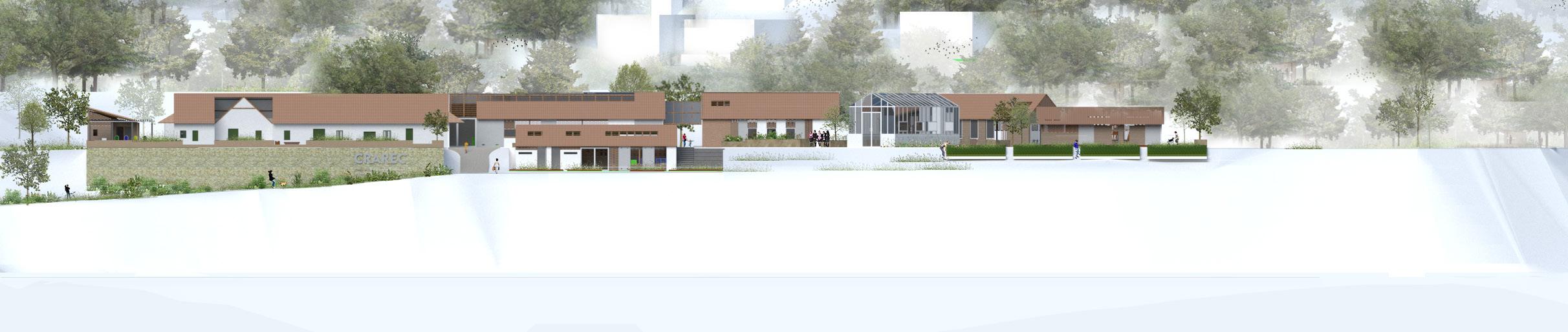

Sección B-B'

Escala 1:250

ARCHITECTURE PORTFOLIO

MARIA ALEJANDRA MENDIETA MESA
