UNIDAD VI

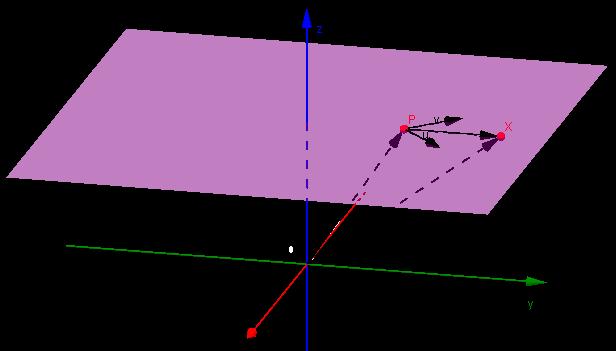

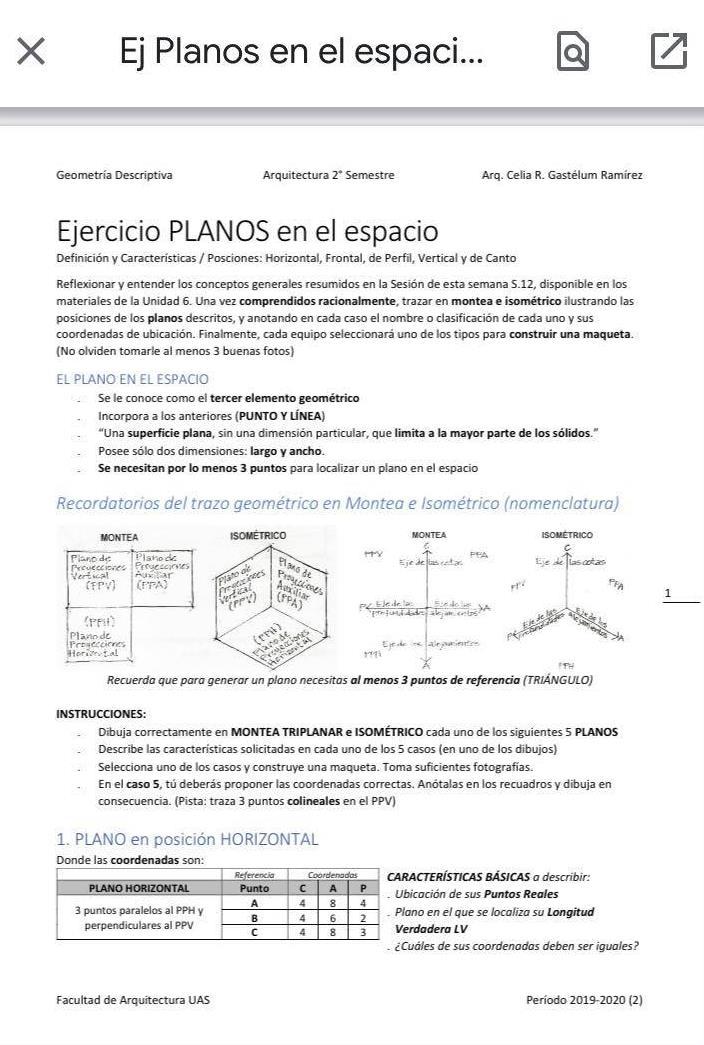

PA.12 Plano en el Espacio

Ejercicios

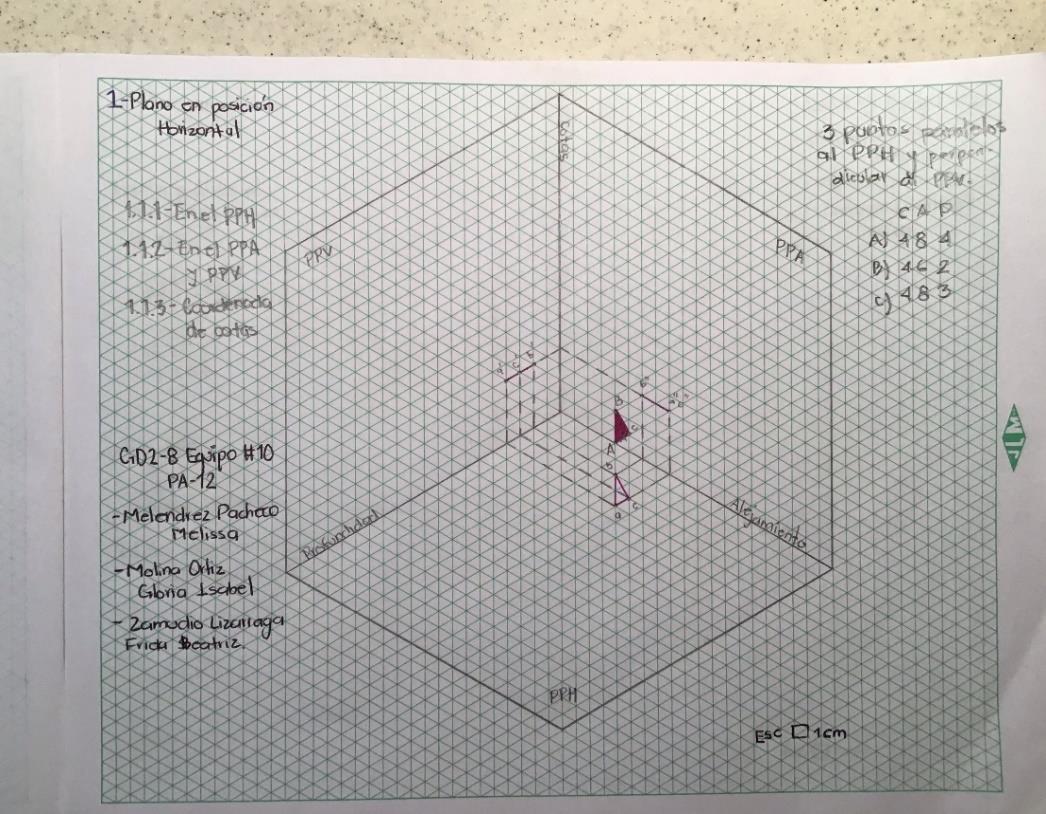

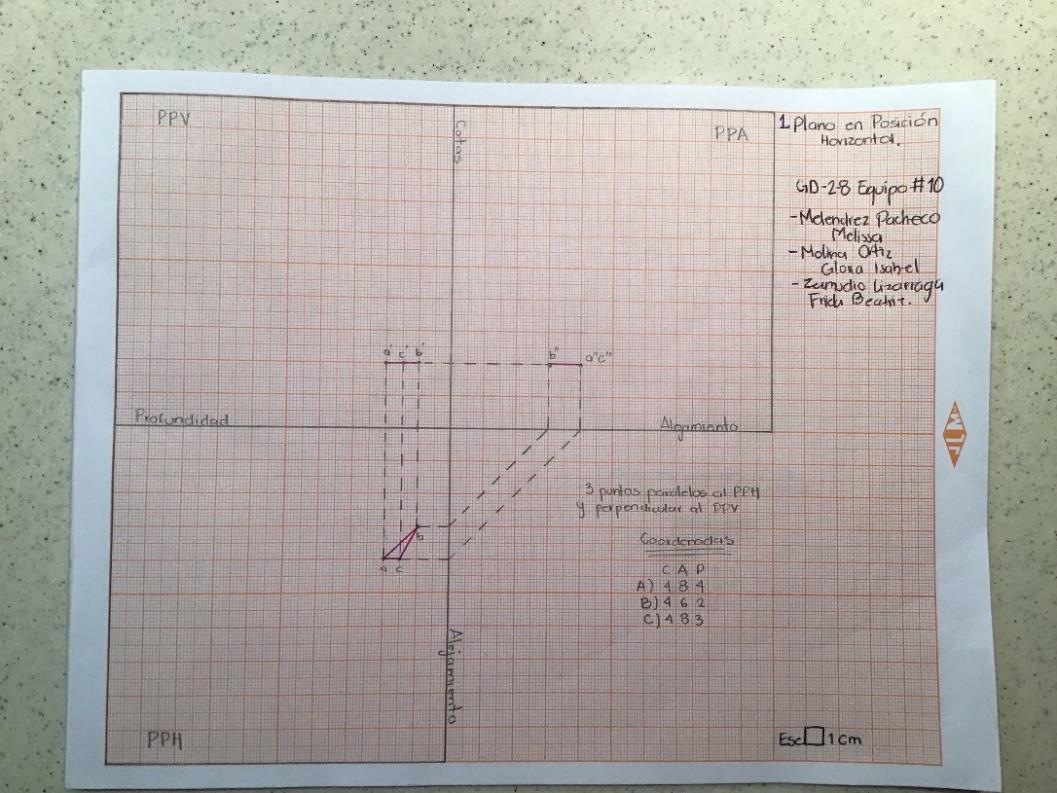

Plano en Posición Horizontal

Ejercicios

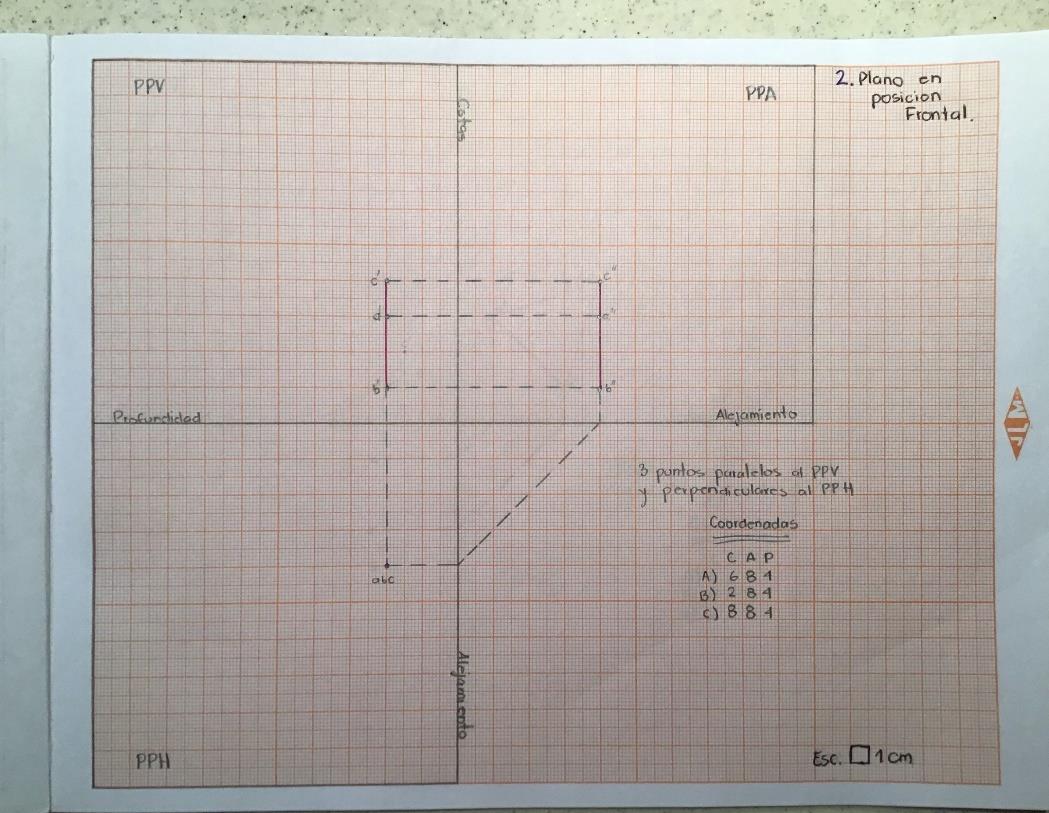

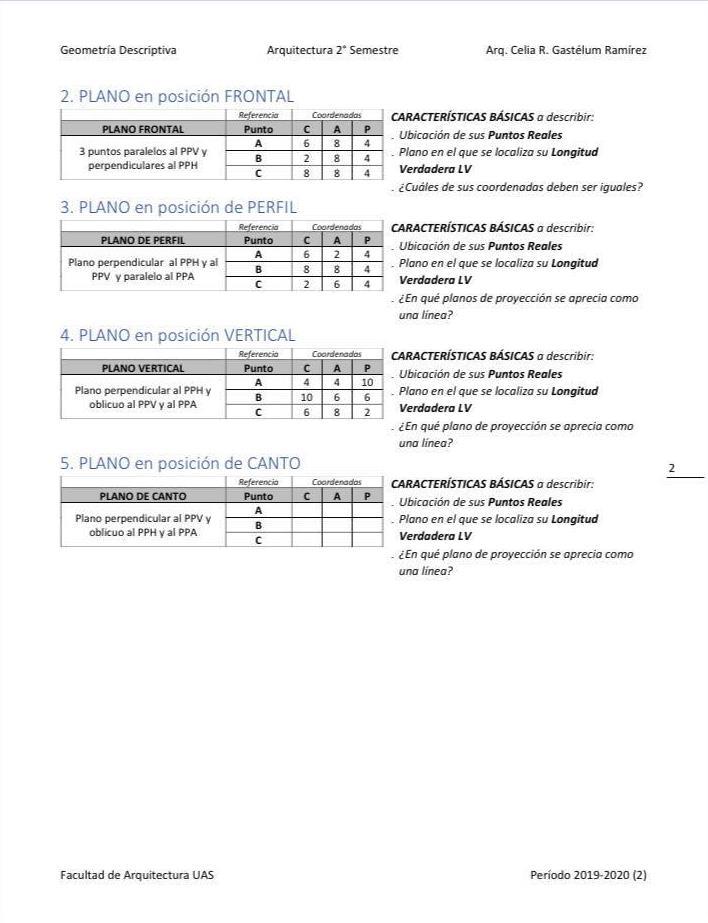

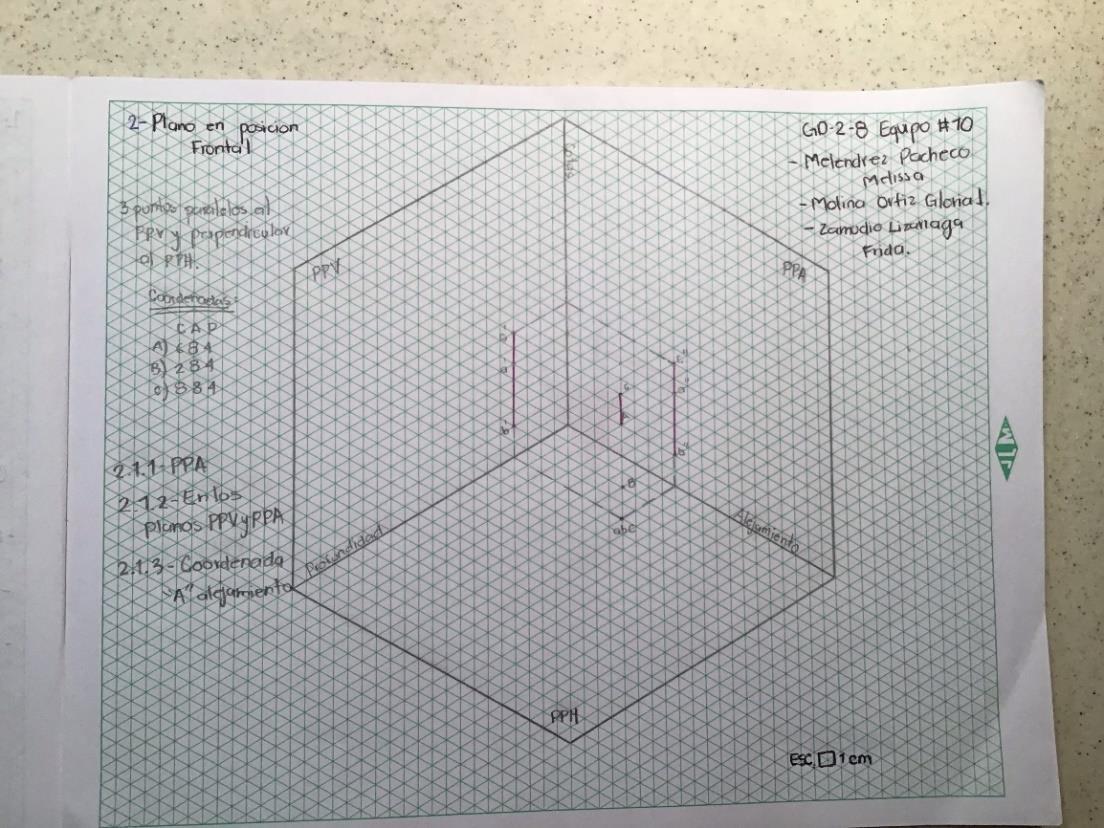

Plano en Posición Frontal

Ejercicios

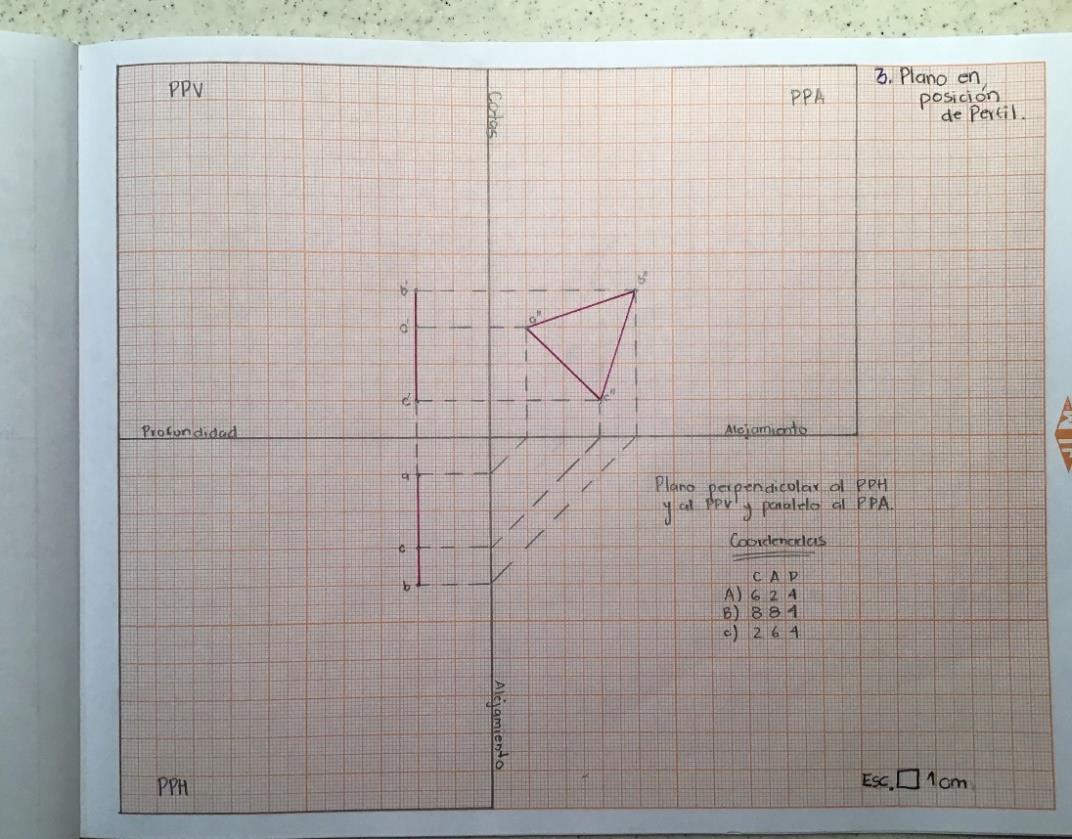

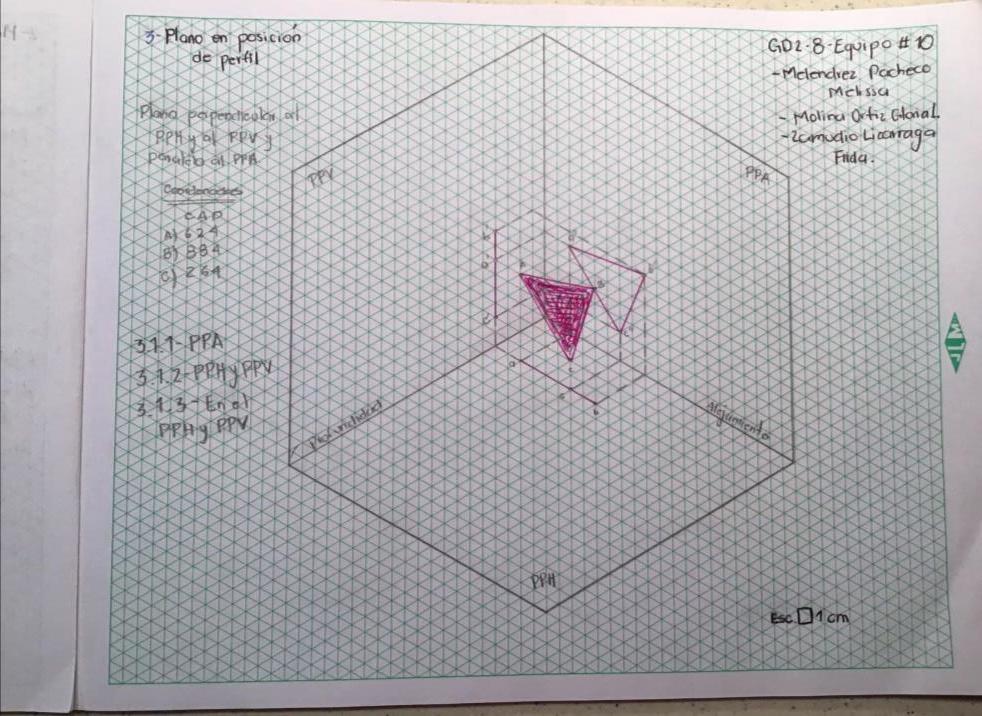

Plano en Posición de Perfil

Ejercicios

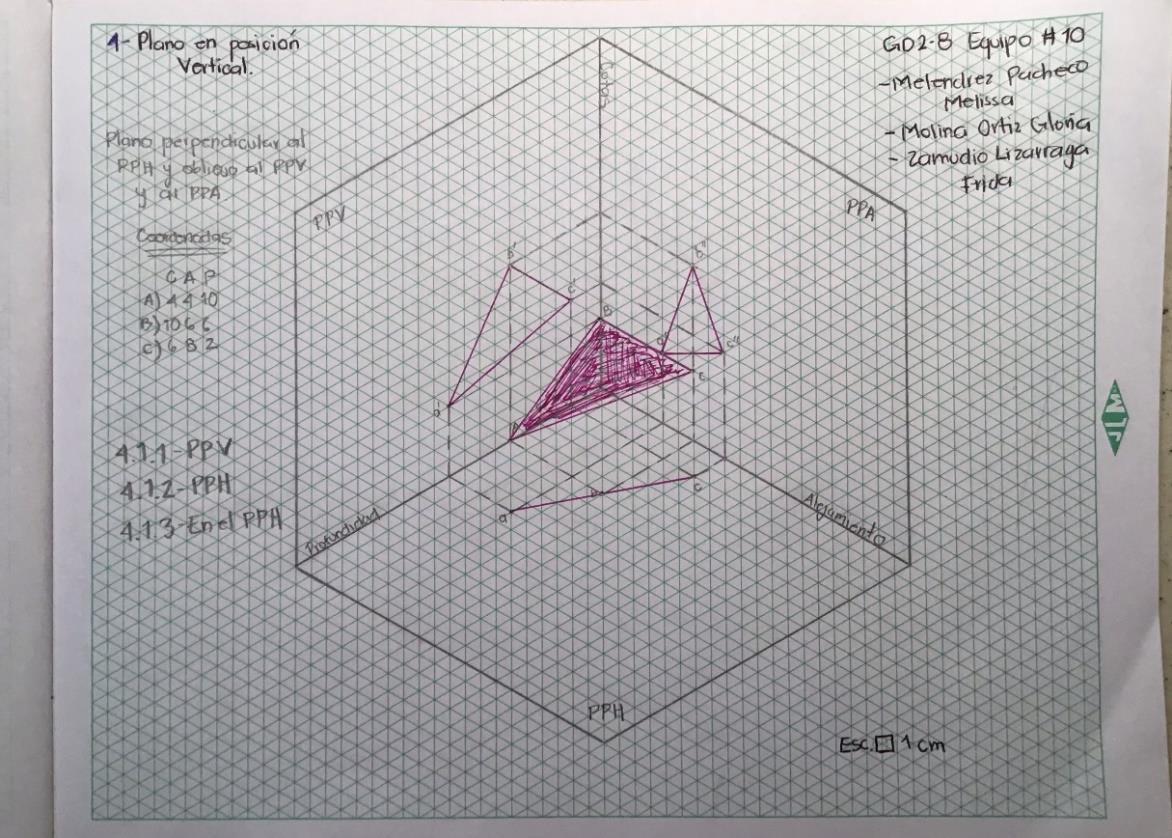

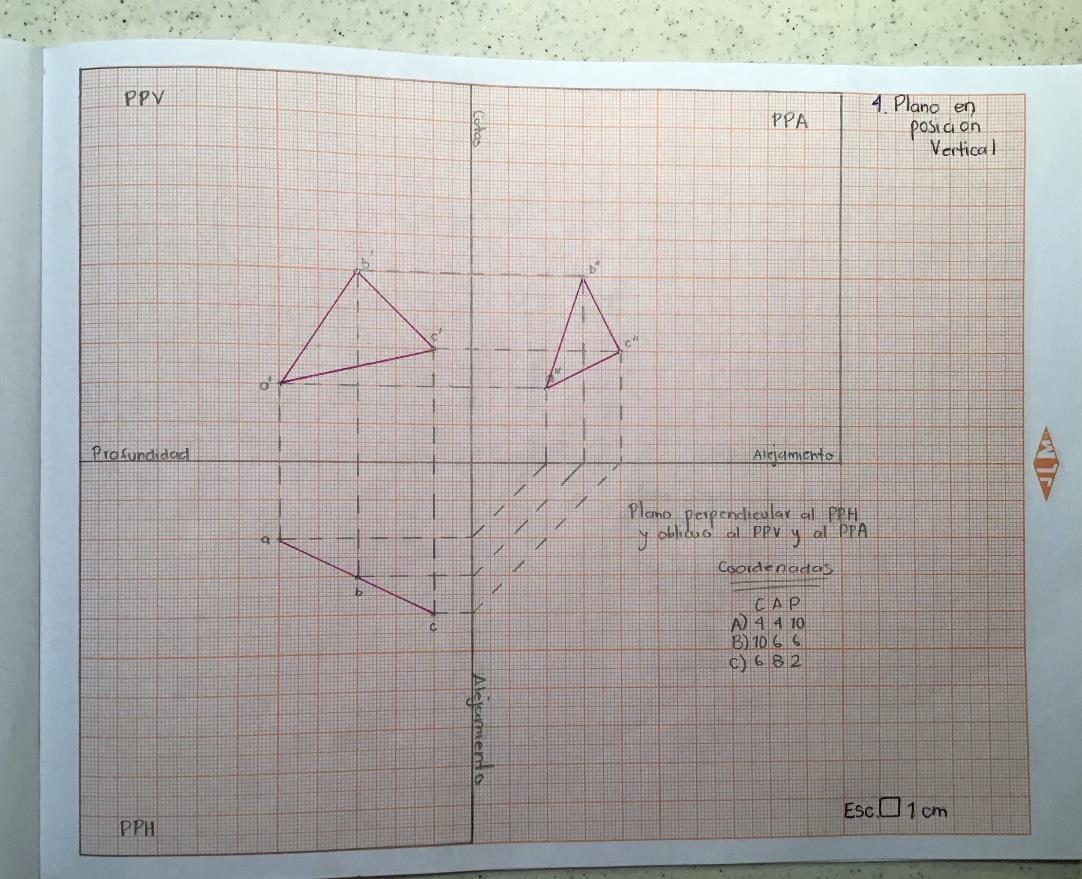

Plano en Posición Vertical

Ejercicios

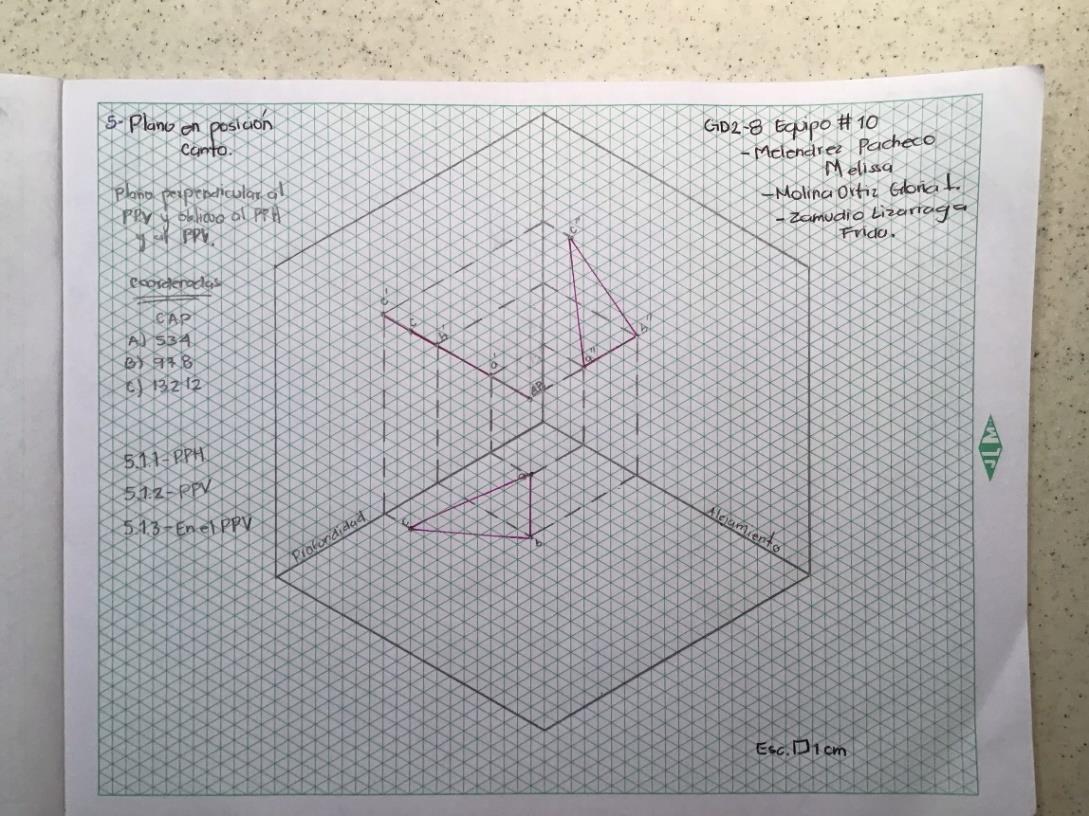

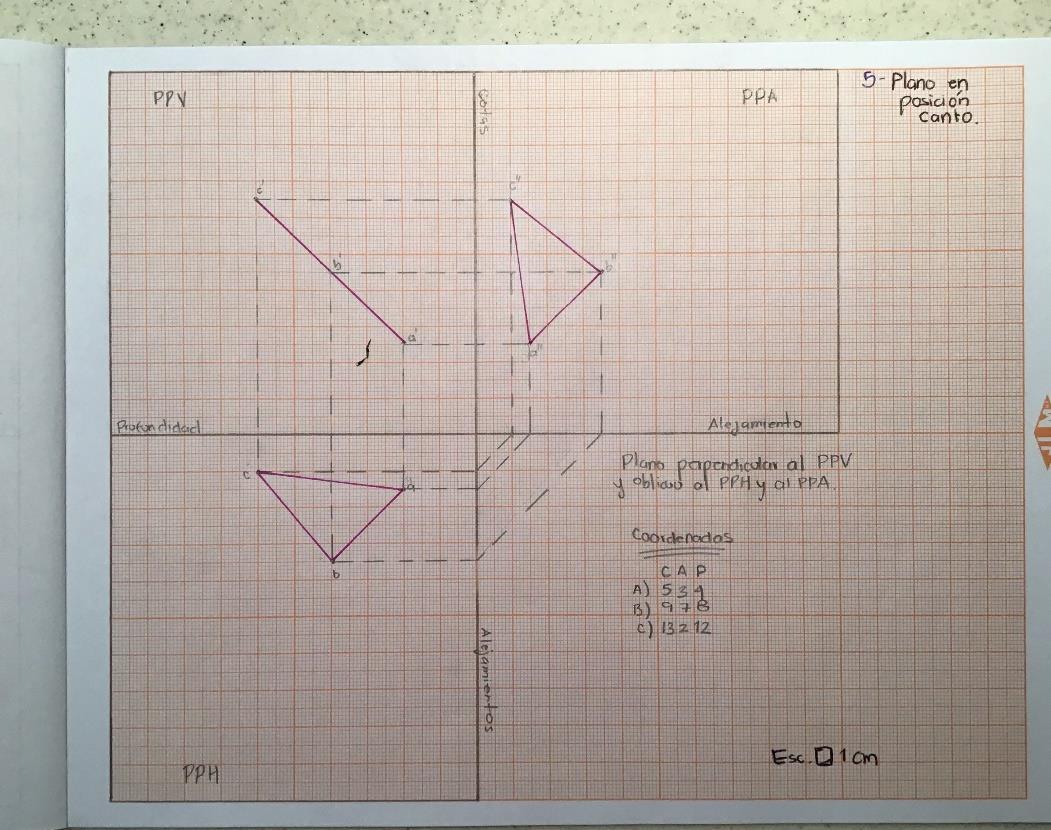

Plano en Posición Canto

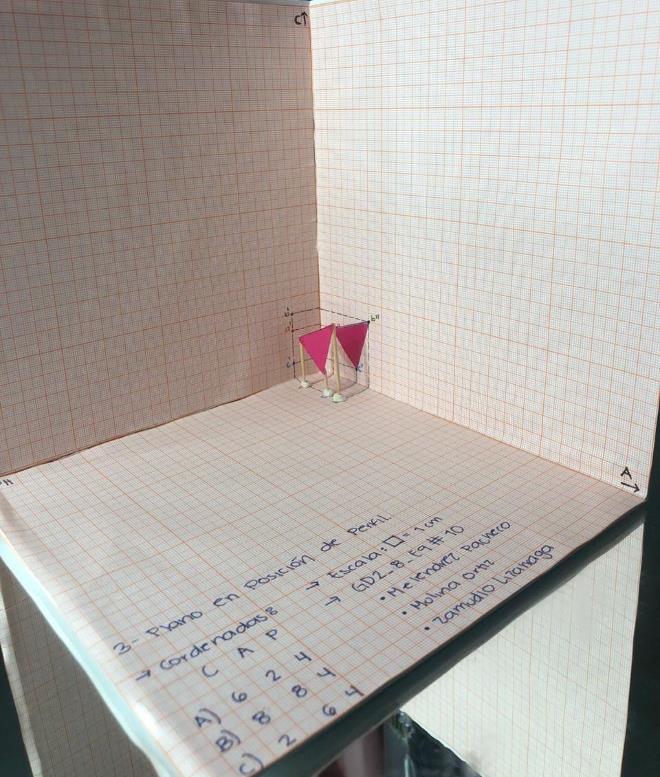

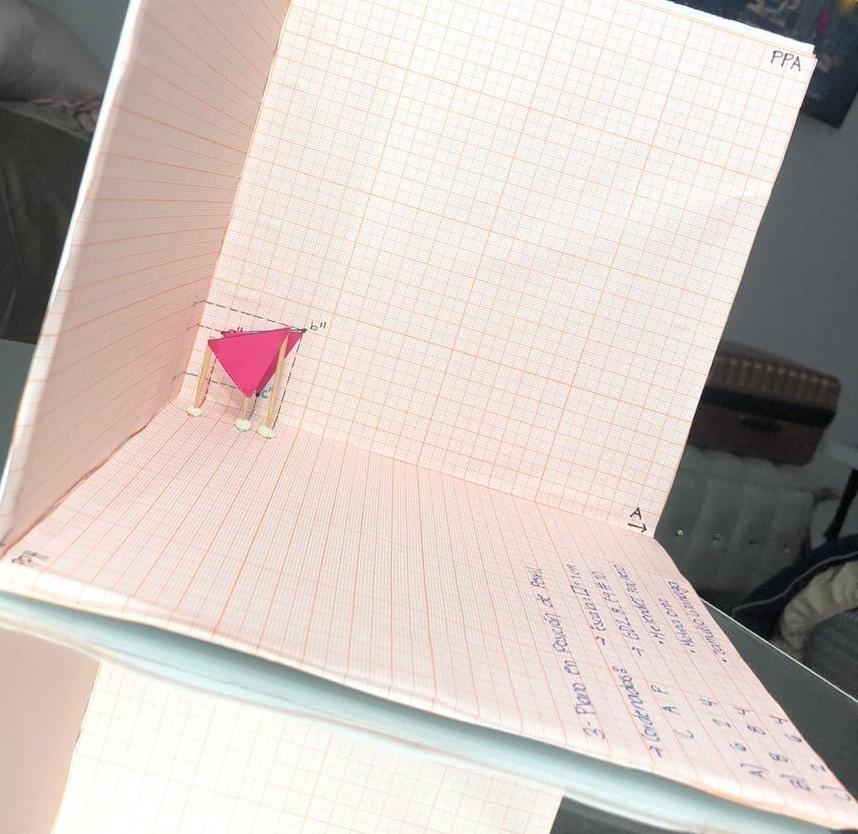

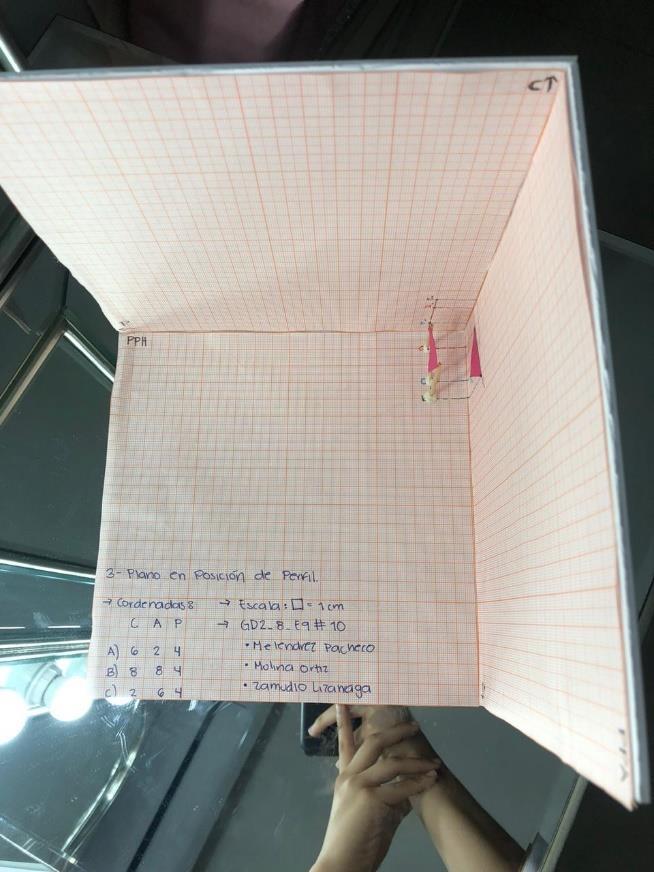

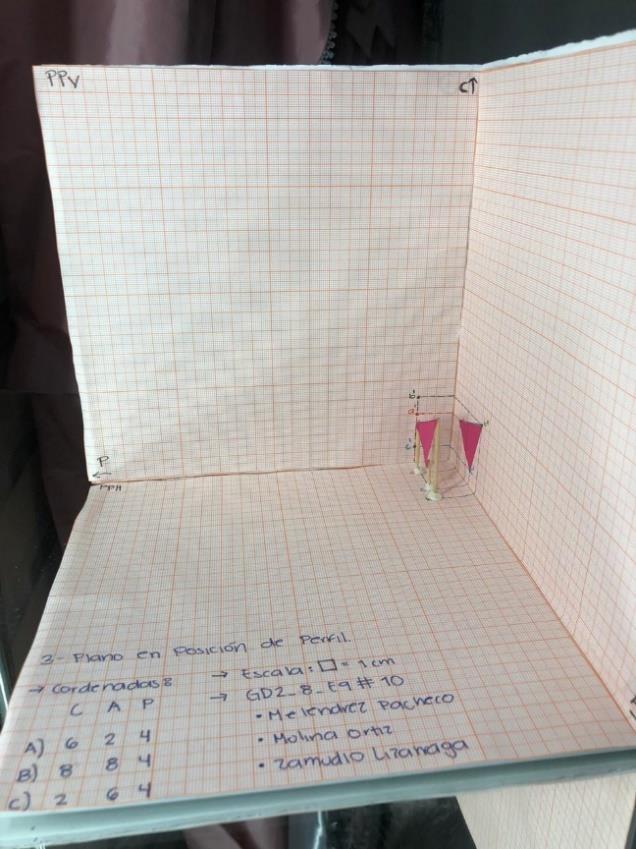

Maqueta

A.13 Reporte de lectura de Blog dibujo técnico

Facultad de arquitectura UAS 2°semestre Grupo 8 Equipo #10

Geometría Descriptiva Arq. Celia R Gastelum Melendrez Pacheco Melissa Domingo 10 de mayo del 2020 Molina Ortiz Gloria Isabel A.13 Proyección de planos. Planos Paralelos- Zamudio Lizárraga Frida Planos Oblicuos Blog DIbujo Técnico. Iñaki Biguri Z.

Síntesis:

Se trata de planos paralelos a un plano de proyección. Por ser paralelo a un plano de proyección obligatoriamente debe ser perpendicular a los otros dos planos de proyección. Si miramos en un plano, observamos que una proyección oblicua implica que las líneas proyectantes auxiliares resultan oblicuas a la recta de proyección.

Contenido:

Existen tres planos que son: paralelos, oblicuos y curvos. Si el plano es paralelo al plano de proyección los otros dos planos deberán ser perpendiculares. Una de sus características más importantes son; obtener sus proyecciones, representación de un plano de dibujo y los planos paralelos a los planos de proyección. Cuando tenemos que un plano es paralelo al plano horizontal (PH), y perpendicular al plano vertical (PV) y plano de perfil (PA), sus proyecciones sobre el plano horizontal (PH) serán igual en dimensiones y en forma al plano original. Cuando la magnitud verdadera se encuentra en el plano horizontal (PH) en las proyecciones verticales y de perfil se verá una recta.

Los planos oblicuos se representan en 3 distintos tipos de planos. Se le llama planos oblicuos cuando está inclinado con respecto a los 3 planos. Los planos oblicuos tienen sus dimensiones deformadas con respecto al plano real. Cuando el plano original es oblicuo con respecto al plano vertical (PV) y plano horizontal (PH), sus proyecciones serán deformadas pero en el plano de perfil (PA) será una recta que coincida con el tamaño real del plano original.

Conclusión:

Conclusión de esta lectura pudimos desarrollar la habilidad de distinguir cuando un plano es paralelo a otro o cuando es oblicuo; cuando el plano original es oblicuo o los demás tendrán sus proyecciones deformadas. La longitud verdadera se puede saber mediante una recta o mediante una figura formada completamente.

Facultad de arquitectura UAS 2°semestre Grupo 8 Equipo #10 Geometría Descriptiva Arq. Celia R Gastelum Melendrez Pacheco Melissa Domingo 10 de mayo del 2020 Molina Ortiz Gloria Isabel A.13 Proyección de planos. Planos Paralelos- Zamudio Lizárraga Frida Planos Oblicuos

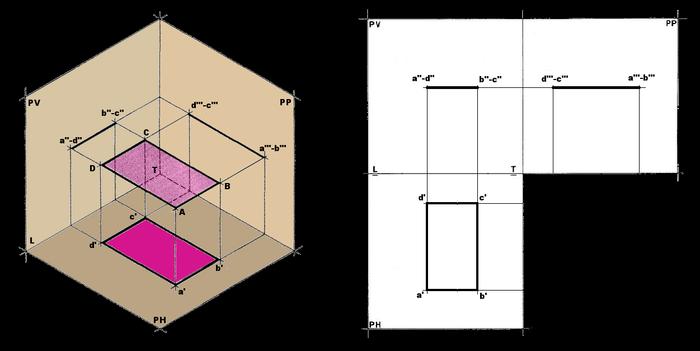

Plano paralelo al Plano Horizontal (PH):

El plano se ve en verdadera magnitud en la proyección horizontal.

Fuente:https://ibiguridt.wordpress.com/temas/sistemas-de-representacion/proyeccion/

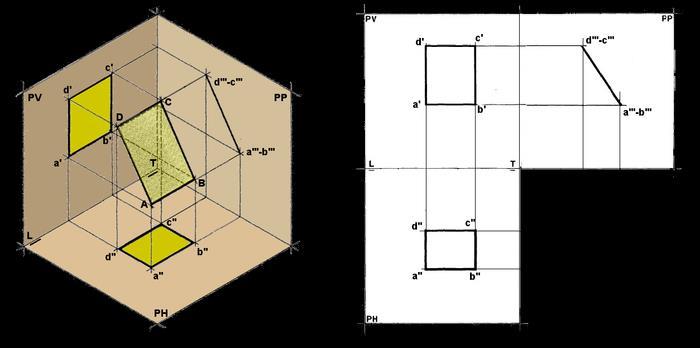

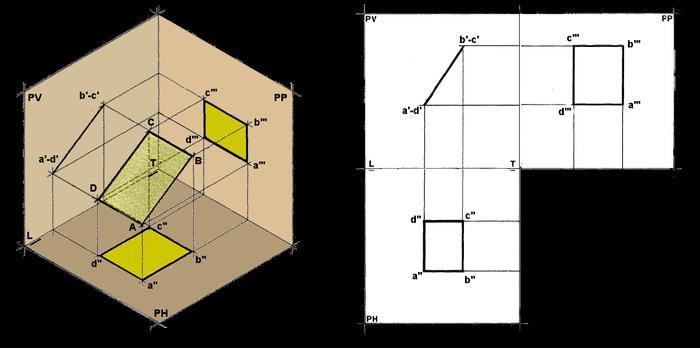

Plano oblicuo con respecto al PH y PV:

Cuando el plano original es oblicuo los planos horizontal y vertical, tendrá sus proyecciones deformadas.

Fuente:https://ibiguridt.wordpress.com/temas/sistemas-de-representacion/proyeccion/

Glosario:

Plano Oblicuo:

Un plano oblicuo o en posición accidental, que es un plano que está inclinado con respecto a los tres planos de referencia. https://ibiguridt.wordpress.com/temas/sistemas-de-representacion/planos-oblicuo/

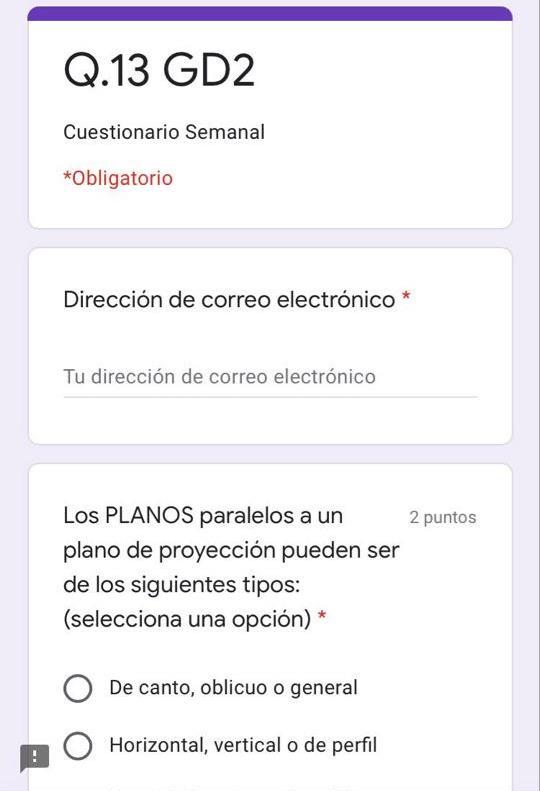

Q.13 Cuestionario semanal

https://docs.google.com/form s/d/e/1FAIpQLSd8XpV2RAyQJ 22QKFzLwrQOWnq7xgQyVxXV s0tUQfZk_6OcNw/viewform?h r_submission=ChkIlLaAm9gBE hAI5KXapPYCEgcIMj2j4gCEAE&fbclid=IwAR2ACJ 85r0UyUmN_AAAnNW_gVQy wQfpDxeraixgUQREB7zCS86d2n7Jn5w

El cuestionario nos resuelto muy fácil contestarlo porque ya habíamos repasado el tema en la semana y al realizar la actividad nos quedó muy claro el tema y lo contestamos con muchísima facilidad.

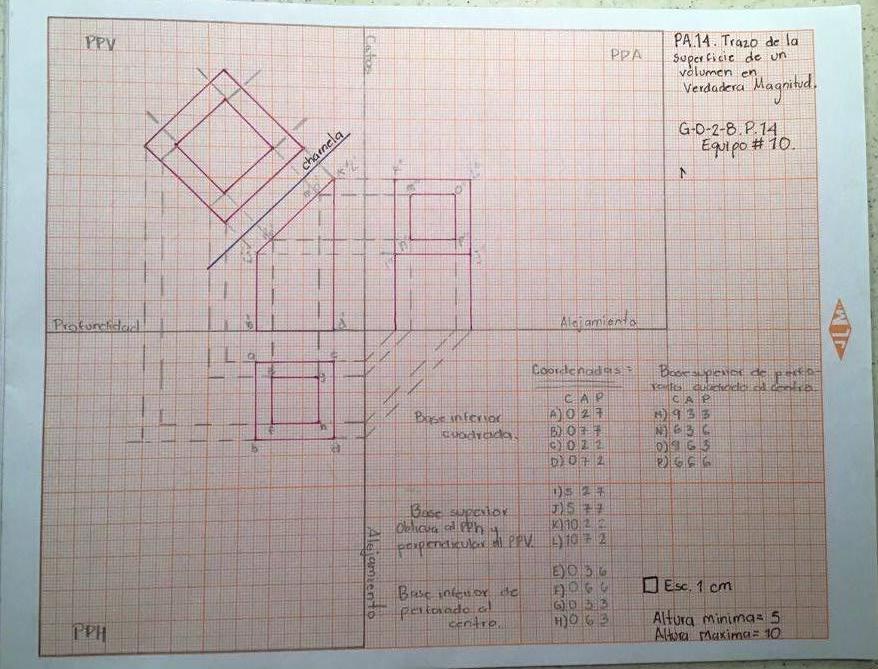

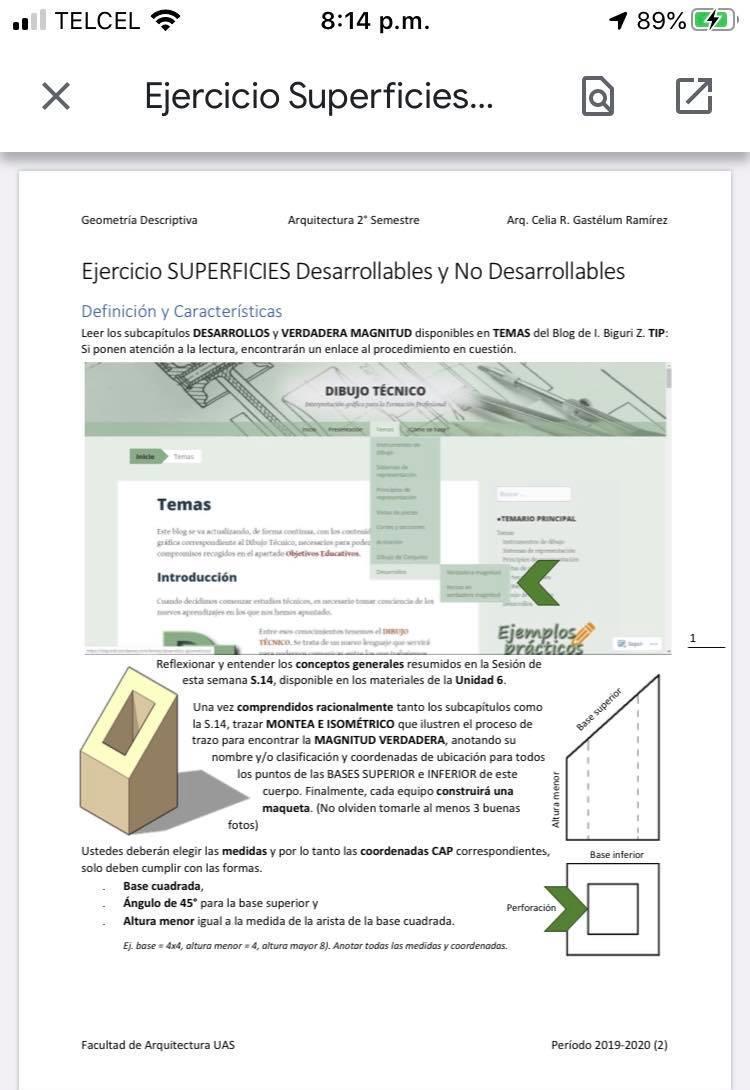

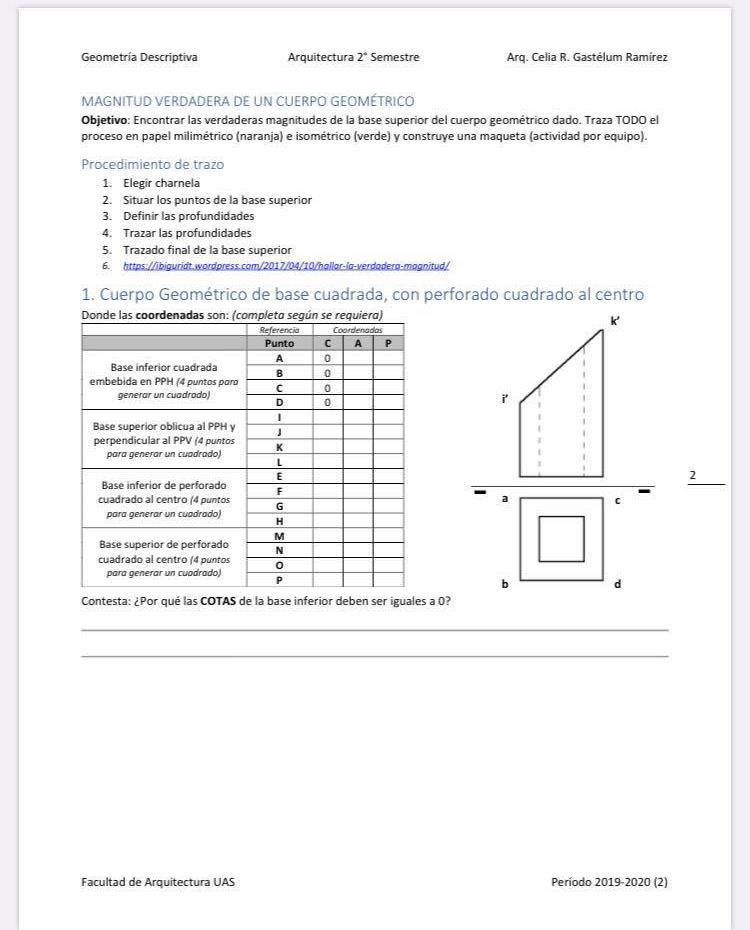

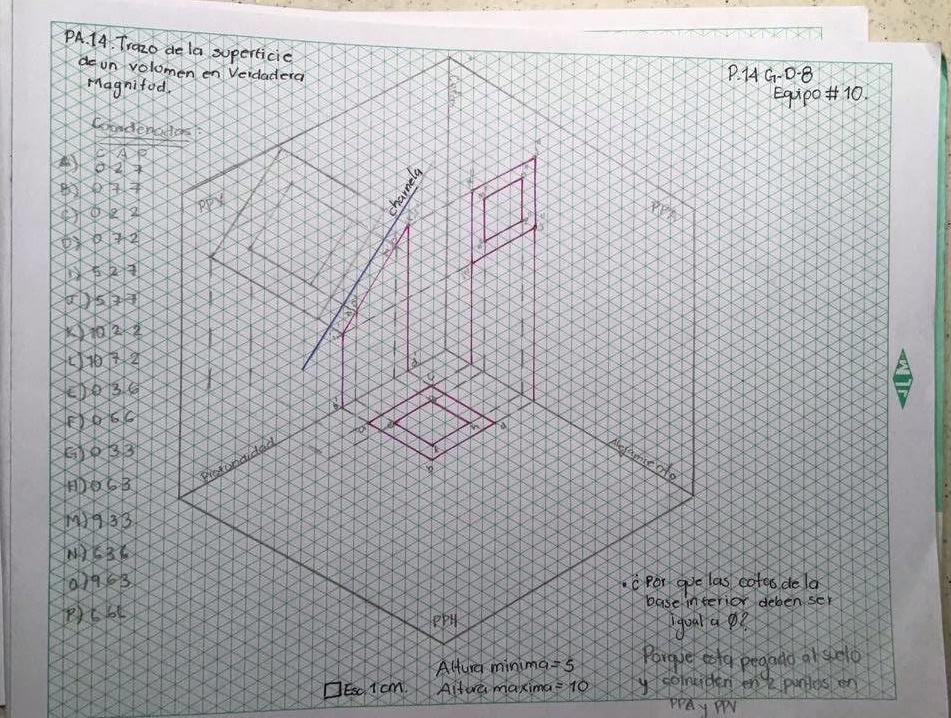

PA.14 Trazo de la Superficie de un Volumen en Verdadera Magnitud

Ejercicio

En esta actividad presentamos una dificultas y fue la ubicación de la y cómo y en que plano se ubicaba charnela. El resto de la actividad fue sencilla porque teníamos clara que íbamos hacer.

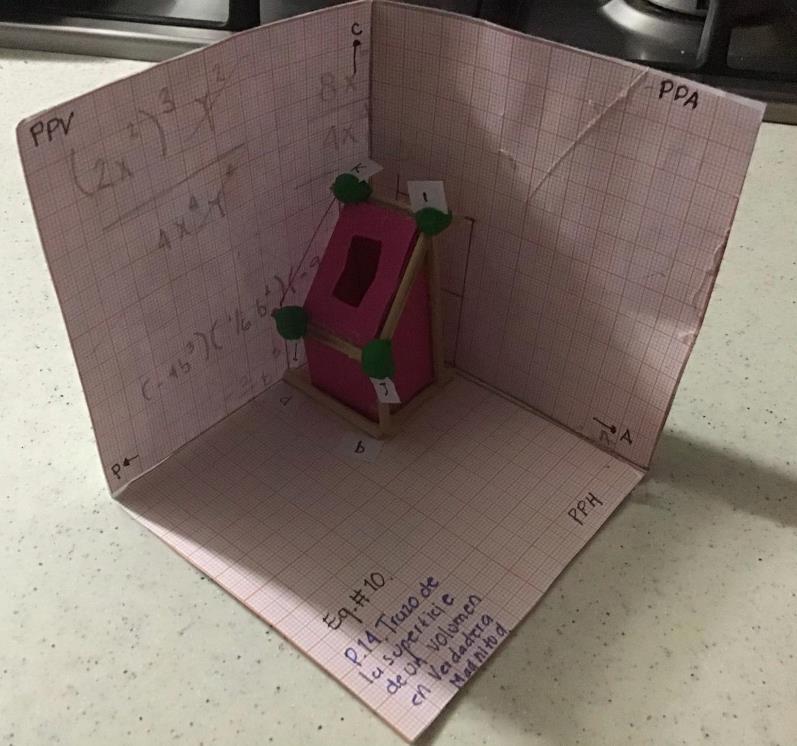

Maqueta
